преимущества, недостатки, стропильная система, схемы

Многощипцовая крыша представляет собой технически сложную конструкцию, состоящую из отдельных, но взаимосвязанных между собой скатов. Врезающиеся друг в друга, они образуют такие конструктивные элементы, как ендовы. Особенностью конструкции является наличие большого количества щипцов. Именно поэтому крыша получила такое название.

Что же такое щипец? Это верхняя часть стены, которая ограничивается несколькими скатами. При отделении карнизами от остальной стены, образуется фронтон.

Многощипцовая крыша стропильная: преимущества и недостатки

К достоинствам конструкции можно отнести:

• презентабельный внешний вид за счет комбинации скатов различных размеров и уклонов;
• высокие прочностные и несущие способности;
• простоту в эксплуатации и обслуживании;
• рациональное использование свободного пространства, оборудование жилого помещения на чердаке;
• возможность установки в домах разной формы и разной высоты.

К недостаткам многощипцовой крыши можно отнести:

• сложность монтажа;
• большое количество отходов значительно увеличивающих стоимость работ.
• внушительный вес конструкции, требующий усиление фундамента.

Стропильная система многощипцовой крыши, схемы

Создание стропильной системы многощипцовой крыши — важный этап, определяющий успех строительного процесса. Работы осложняются множественными пересечениями плоскостей, что требует правильного монтажа, который под силу лишь профессионалам. Только при грамотно произведенных расчетах, составленных заранее схемах, можно быть уверенным в том, что стропильная система многощипцовой крыши будет прочной и устойчивой.

Каждый проект жилого строения требует индивидуального подхода, учета особенностей конструкции, формы, характера использования подкровельного пространства, климатических условий региона. Поэтому, схема многощипцовой крыши типовой быть не может. В идеале, всеми необходимыми расчетами должен заниматься специалист, так как данный процесс подразумевает множество подводных камней, о которых новичок может не знать. Наиболее уязвимым местом конструкции считают ендовы, требующие тщательной гидроизоляции.

Своими руками справиться с монтажом многощипцовой крыши довольно сложно. Для начала следует ознакомиться с устройством кровли данного вида, воспользоваться схемами, разработанными профессионалами.

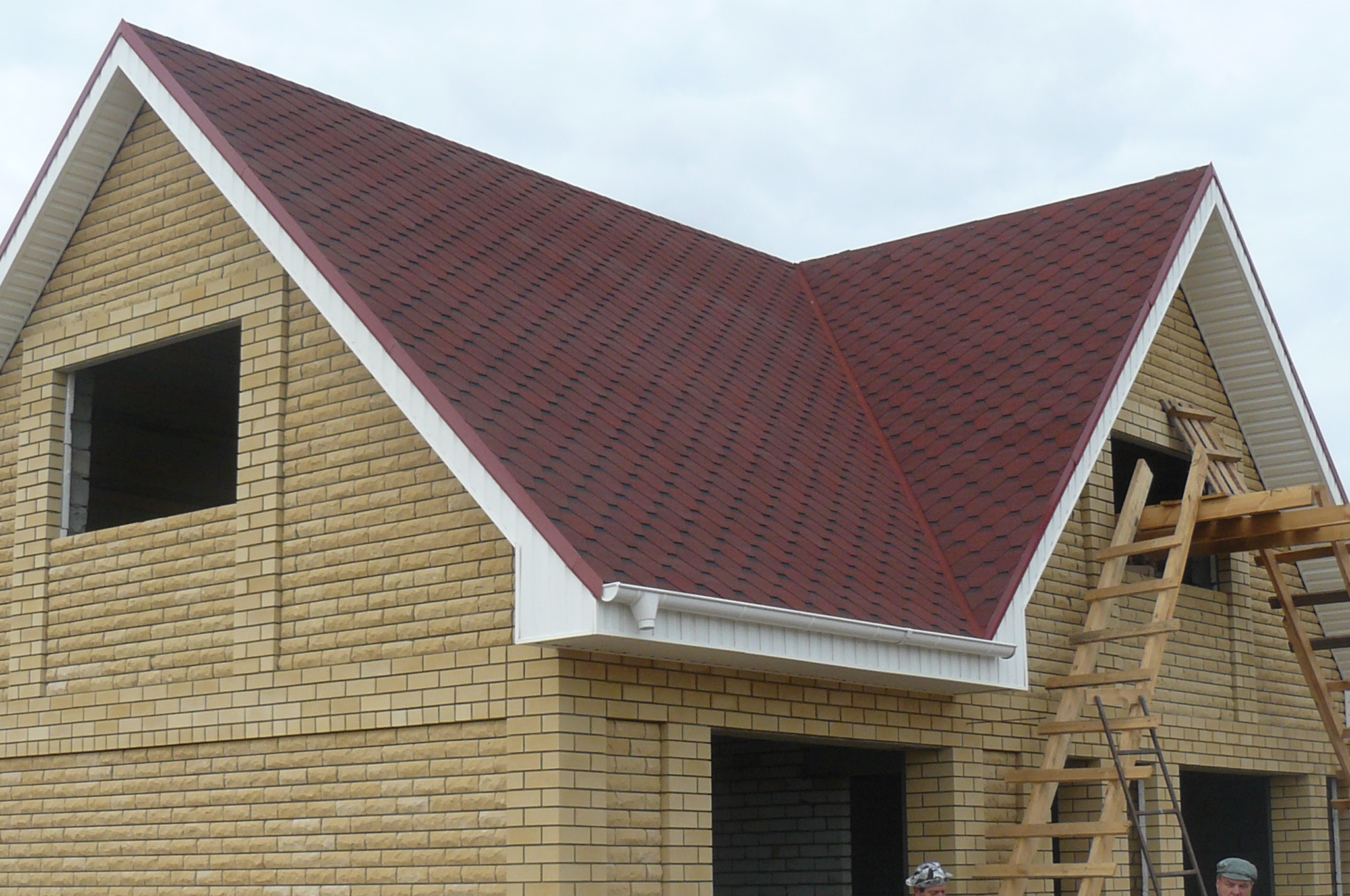

Схемы многощипцовых крыш: фото

конструкция и устройство щипцовых крыш

Статья расскажет о разновидностях и устройстве щипцовых и многощипцовых крыш. Вы узнаете про конструктивные различия, преимущества, недостатки, а также особенности расчетов и этапы монтажа многощипцовых крыш, который осуществляется в определенном порядке.

Самая распространенная щипцовая крыша – это классическая двускатная конструкцияИсточник roof-tops. ru

Основные принципы конструкции

Многощипцовая крыша – это система стропил со скатами, которые связаны между собой. Применяется название шпиц или фронтон, но только если участок отделен от стены здания. Если стена имеет несколько щипцов или фронтонов, то она является многощипцовой.

Количество щипцов не ограничивается. Но чаще всего конструкции состоят из двух, трех или четырех систем. Предназначение щипцов различается.

Сам процесс монтажа сложен и затратен из-за особенностей конструкции, количества требуемых материалов.

Сложность конструкции также повлияет на количество оставляемых обрезков после проведенных работИсточник assz.ru

Многощипцовые крыши – это частый выбор тех владельцев домов, которые могут себе позволить соорудить здание, чем-то похожее на замок. Но со временем появилась возможность использовать более простые конструкции для сооружения щипцов и в бюджетных загородных домах.

Конструкция и устройство щипцовых крыш

Верхняя часть здания, которая ограничивается двумя скатами, называется щипец. Сложность конструкции напрямую зависит от количества пересекаемых скатов.

Двускатная

Двухскатная крыша – популярнейший вариант при строительстве жилых домов. Ее преимущества заключаются в следующих пунктах:

• несколько вариантов схем углов для соединения;
• под крышей может быть эксплуатируемый чердак или жилая мансарда;
• длительность срока службы напрямую зависит от используемых материалов;
• простота монтажа, ремонта, реконструкции;
• угол наклона, благодаря чему эффективно отводится дождевая вода и талый снег.

Несущий каркас двускатной крыши строится из стропил или стропильных ферм. Первый используется в большинстве жилых домов.

Двухскатная крышаИсточник krovlyakryshi. ru

Второй – при строительстве здания с большой площадью, где будет отмечена высокая эксплуатационная загрузка.

Стропила в двускатной крыше бывают висячими или наслонными. Первые не направляют нагрузку на несущую конструкцию из-за отсутствия опоры. Второй тип стропил имеет опору – прогон, устанавливаемый на вертикальных стойках.

Висячие стропила применяются для создания используемого чердака или мансарды. Наслонные – для усиления силовых качеств конструкции, когда используется тяжелый кровельный материал, или предполагаются значительные снеговые нагрузки.

Стропильная ферма – это конструкция, в которой используются прямые элементы и шарнирные узлы во избежание изгибающих нагрузок. Ферма позволяет снизить вес каркаса, увеличить пролеты и уменьшить расходы материалов. Иногда конструкция собирается на земле, после чего поднимается наверх. Это позволяет улучшить качество сборки и ускорить процесс монтажа.

Четырехскатная крыша

Четырехскатная крыша появляется в результате пересечения двухскатных конструкций.

Пространственная компоновка обязательно включает в себя внутренний угол или ендовуИсточник chezhidov.ru

Из-за этого дополнительного элемента конструкции, две простые системы образуют технологическую сложность многощипцовой крыши. Трудности возникают в расчетах и установке деталей для многощипцовой кровли. Если внутренний угол будет иметь недочеты, то это может привести к протечкам и нарушению целостности покрытия.

Иные типы щипцовых крыш

Многощипцовые крыши дают возможность комбинировать различные типы конструкций. При этом все пересеченные скаты могут иметь слуховые окна.

Щипцовая крыша является лучшим вариантом при строительстве одноэтажных зданий с большой площадью.

Ендова позволяет облегчить водоотведение в независимости от протяженности щипцовой кровлиИсточник yakimanskoe.ru

Если здание выполнено в форме буквы «П», «Г», «Т», то в таком случае может быть использована только многощипцовая крыша.

Эффективным вариантом для избавления от фронтонов служат вальмовые скаты.

Плюсы и минусы многощипцовых крыш

Многоскатная крыша имеет следующие преимущества:

• внешний вид;
• возможность использования в сложных проектах;
• длительность эксплуатационного периода;
• можно применять в домах из любых материалов;
• не накапливается снег;
• пространство под крышей можно рационально использовать;
• разнообразие архитектурных решений;
• эффективный водоотвод.

Многоскатная крыша имеет следующие недостатки:

• водосточная система должна быть разветвленной;
• высокая материалоемкость;
• высокая стоимость из-за необходимости использования доборных элементов в большом количестве;
• можно использовать лишь некоторые из кровельных покрытий;
• необходим грамотный подход к проектированию и монтажу.

Как рассчитываются габариты многощипцовой крыши

Сложность процесса расчета будет полностью зависеть от индивидуальных элементов проекта.

Чертеж стропильной системы многощипцовой крышиИсточник krovlyakryshi.ru
Установка крыши на балконе: разновидности конструкций и цены + примеры на фото

Специалисты раскладывают весь проект на простые фигуры для облегчения подсчета.

Как проводится расчет

При расчете используется трехщипцовая крыша. Расчет начинается от определения высоты конька, которая зависит от ширины здания или пристройки и угла ската. Если решается задача с другим неизвестным, то сначала определяют углу крутизны скатов.

Далее рассчитываются параметры основных стропильных ног, различные для здания и пристройки. Вместе с этим определяется длина стропил от конька до мауэрлата.

При определении длины накосной стропильной ноги имеются некоторые особенности.

Такая нога становится эндовой – красная линия на рисункеИсточник roofs.club

Красная линия – гипотенуза, а синяя (длина стропилы основного здания) и зеленая (1/2 ширины пристройки) – катеты. Расчеты ведутся при использовании теоремы Пифагора.

Расчет длины накосной ендовной стропильной ноги

Для определения длины нарожников используется калькулятор расчета нарожников вальмовой крыши. Процедура расчета в обоих случаях идентична, изменяется только направление установки нарожников.

Если стропила дополнительно выполняют функции карнизного свеса, то длина ноги увеличивается. Для этого используется калькулятор расчета удлинения стропил для формирования карнизного свеса. В некоторых случаях специалисты прибегают к использованию удлиняющих кобылок, но и для них необходимо рассчитывать требуемую длину.

Далее определяется сечение стропил, которое полностью зависит от нагрузок, накладываемых на крышу. Для правильного расчета сечения расставляются дополнительные элементы опоры стропильных ног. Используется соответствующий калькулятор: расчет определенной разгрузки на ноги.

Возведение кровлиИсточник k-dom74.ru

Для приобретения правильного количества требуемых материалов рассчитывается площадь кровли. Общая площадь включает в себя:

• пару рямоугольных скатов без учета треугольника, наслоенного стропилами по линии ендов;
• пару трапециевидных скатов.

Основные виды соединительных узлов

Большое количество различных типов многощипцовых крыш не позволяет определить единую систему для монтажа. Способы соединительных узлов бывают простыми или сложными.

Начало строительства стропильной системы многощипцовой крыши начинается с укладки и закрепления мауэрлата к бетонному основанию. Существует 3 типа креплений:

• Используется закладная шпилька с резьбой. Расстояние между шпильками примерно 70-80 см. В брусе просверливаются отверстия для дальнейшего крепления на 1-2 мм больше в диаметре, чем сами шпильки.

После «надевания» бруса, балка прикручивается гайкамиИсточник torg111.ru

• Стальной гладкой проволокой. Метод делится на два возможных варианта. Первый – укладывается поперек балки, что позволяет избавиться от необходимости просверливать отверстия. Брус притягивается проволокой к бетону. Второй – отрезки монтируются вдоль стены, а концы выходят над опалубкой. Для этого потребуется просверлить отверстия, чтобы концы могли быть пропущены через брус и скручены.
• С использованием скоб. На рынке представлено несколько конфигураций скоб. Модели отличаются друг от друга по крепежному элементу. Некоторые крепятся к боковым сторонам или стене в подготовленные анкеры или отверстия. Именно этот способ крепежа самый популярный при установке бруса на стену.

Независимо от выбираемого способа монтажа мауэрлата, необходимо позаботиться о гидроизоляционной отсечке между бетоном и древесиной. Для этого используется битумная мастика, чем обрабатывается поверхность, а после укладывается несколько слоев рубероида.

Необходимо позаботиться о гидроизоляционной отсечке между бетоном и древесинойИсточник krysha-expert.ru

Несколько способов соединения используется в случае крепления балки чердачного перекрытия к мауэрлату.

1. С использованием укрепленных уголков, соединяющих брусья между собой при помощи саморезов.
2. Традиционным способом – врубкой. Для этого в мауэрлате вырезается паз ½ толщины, а на балке перекрытия вырезается шип формы и размера идентичный пазу. Шип устанавливается в отверстие, дополнительно используется молоток для подбивания. В некоторых конструкциях используется дополнительное крепление при помощи уголков.
3. При использовании перекрытия в конструкции свеса, они врубаются в мауэрлат, в деталях создаются пазы глубиной ½ бруса. Для дополнительной фиксации используются металлические уголки.
4. Закрепление балок на мауэрлате при помощи стальных скоб, вбиваемых в балку и в брус.

Для лучшей фиксации элементов используется шкант или нагель, высота определяется в зависимости от толщины балки перекрытияИсточник astsafe.ru

При креплении балки к стропильной ноге применяют один из нескольких методов:

1. Фиксация стропильной ноги производится при помощи скобы, длина устанавливается в пределах 25 – 35 см.
2. Простейшим способом крепления является фиксация при помощи уголков. Чтобы обеспечить максимально плотное прилегание, в стропилах вырезаются пазы для уголков.

Изготовление щипцовой крыши

Изготовление крыши основывается на конструкции, состоящей из стропила. Сами стропила изготавливаются из древесины или профильной трубы. Но этапы работы будут во многом аналогичны:

1. Снятие размеров.
2. Определение корректной длины и сечения бруса.
3. Раскладываются ендова, упоры, коньки.
4. Установка мауэрлата.
5. Установка стропил из бруса.
6. Установка обрешетки, гидроизоляционного слоя, изоляции и кровли.

Стропила изготавливаются из древесины или профильной трубыИсточник domdelaem.ru

Выбор наклона ската выбирается в зависимости от климатических условий региона и желаний заказчика. В некоторых случаях выбирается прямой угол наклона.

Монтаж каркаса

Монтажные работы стропильной системы проводятся в соответствии с алгоритмом:

1. Создание гидроизоляционного слоя верха стен при помощи мастики, рубероида.
2. Крепление мауэрлата.
3. Разметка мауэрлата. Необходимо отметить точки крепления бруса к перекрытию. Между брусками должно быть расстояние около 60 см для наполнения утеплителем.
4. Поверх балок перекрытия должен быть выполнен черновой настил, для чего используются доски-дюймовки. Это необходимо для облегчения передвижения на уровне крыши.
5. Установка центральных стоек.
6. Установка конькового бруса на стойки.
7. Фиксация рамы при помощи двух треугольных сегментов.
8. Установка накосных стропил для формирования ендовы.
9. Установка других стропильных ног.
10. Установка элементов для упрочнения конструкции.

По окончанию работ выступающие концы стропил подрезаются.

Многошпицовая крышаИсточник vesta-teplij-pol.ru

В видео можно увидеть устройство крыши:

Какие материалы используют, чтобы перекрыть правильно крышу гаража

Заключение

Строительство многошпицовой крыши – это сложный процесс, требующий не только знаний, но и навыков. Поэтому, строительством должны заниматься профессионалы. Финансовые и трудовые затраты напрямую зависят от количества щипцов, типа и особенностей проекта – точную смету можно получить только после выполнения предварительных расчетов.

Многощипцовая крыша, строим многощипцовую крышу своими руками. Особенности сооружения многощипцовой крыши, рекомендации по строительству дома с многощипцовой крышей

Современное загородное строительство радует глаз разнообразием архитектурных форм. Чаще всего это непростые в исполнении и достаточно дорогостоящие варианты, которые удивляют оригинальностью и эстетичностью. Под стать возводимым стенам выбираются и варианты крыш, сегодня в моде замысловатые формы, сложные по исполнению и высоко бюджетные, такие к примеру, как многощипцовые. Чаще всего такие крыши украшают сооружения многоугольной формы или квадратной, дома с пристройками, имеющими высоту, отличную от основного строения, чердаки которых оборудованы оригинальным способом освещаемыми мансардами.

Многощипцовая крыша — особенности

Возводить такие крыши совсем не просто, их строительство обычно поручают специалистам: ведь перед составлением проекта потребуется произвести расчет нагрузок, которые будут воздействовать на определенные фрагменты конструкции, а следовательно, и на опоры.

Привлекательными особенностями многощипцовой крыши являются:

• оригинальный вид, придающий дому схожесть со сказочным замком,
• практичность, правильно рассчитанная конструкция позволяющая быстро стекать ливневым водам и способствующая сходу накапливающегося во время снегопада снежного покрова,
• возможность длительной эксплуатации, надежность и прочность,
• способность выдерживать значительные нагрузки, благодаря продуманной стропильной системе,
• возможность эффективного использования подкровельного пространства в качестве жилых и вспомогательных помещений.

Основные проблемы, которые возникают при сооружении дома с многощипцовой крышей:

• сложная конструкция, многощипцовая крыша своими руками возводится только в случае наличия строительного опыта или возможности получать подробные консультации у профессиональных строителей;
• повышенные расходы на материалы, связанные с образованием большого количества отходов при покрытии многочисленных изгибов и скатов.

Так-что перед принятием решения о сооружении многощипцовой крыши следует посоветоваться со специалистами и хорошо подумать о том, насколько экономически обоснованным будет такое решение.

Многощипцовая крыша домов — из каких элементов она состоит

Главными слагаемыми внешней поверхности многощипцовых крыш являются:

• ребра — наклонные и горизонтальные,
• наклонно расположенные плоскости скатов,
• желобки для стока воды и схода подтаявшего снега,
• водостоки, служащие для отвода осадков,
• верхушка крыши — конек,
• свесы, представляющие собой край кровли, прикрывающий стену дома и препятствующей попаданию на нее осадков.

Обеспечивают крепкий каркас и создают надежную опору для кровли:

• мауэрлат — брус, уложенный по периметру всего здания, служащий опорой для всей стропильной системы,
• стропила, представляющие собой толстый брус или спаренную доску из натуральной древесины,
• обрешетка, являющаяся основанием, на которое укладывают кровельный материал и служащая для равномерного распределения нагрузок, создаваемых этим материалом.

Углы, образующиеся в местах соединения двух скатов называют ендовами. На правильность их постройки следует обратить особое внимание: поскольку образуемые в местах стыков скатов углы будут внутренними, то нагрузка, оказываемая на них будет намного большей, чем на остальные детали кровли. От того, насколько правильно будут построены ендовы зависит надежность всей крыши.

Чтобы обеспечить целостность и завершенность конструкции потребуется в местах пересечения скатов выполнять установку дополнительных диагональных стропил, этот факт значительно усложняет расчет многощипцовой крыши и ее сооружение.

Специалисты рекомендуют при сооружении многощипцовой крыши устанавливать разжелобки. Неправильный их монтаж может в последствии стать причиной протекания кровли.

Разновидности многощипцовых конструкций

Если говорить о разновидностях многощипцовых крыш, то они могут быть:

• вальмовыми, т.е. четырехскатными, предполагающими сооружение дополнительных щипцовых стен, усложняющих конструкцию всей стропильной системы;
• полувальмовыми, четырехщипцовыми, в которой два боковых ската немного срезаны от большого щипца; если полувальмы сооружаются в верхней части, то щипцы будут выдаваться из стены.

Какие моменты учитываются при составлении проектов многощипцовых крыш

Вариант с сооружением многощипцовой крыши можно считать обоснованным в том случае, если конструкция дома имеет несколько нестандартное решение. В частности, это идеальный вариант, который позволит увеличить площадь чердака, создаст возможность оборудования на нем жилых комнат.

Часто этот вид крыши используют для завершения дома квадратной формы, которая значительно упрощает расчет крыши. Если есть желание соорудить крышу в виде четырех равносторонних треугольников, то они обязательно должны сходится вершинами в одной точке.

Несколько советов от мастеров:

1. При сооружении многощипцовой крыши можно воспользоваться готовыми стандартными проектами.
2. Не следует забывать, что после сооружения такой кровли останется большое количество отходов кровельных материалов.
3. Усложнению монтажных работ будет способствовать необходимость установки нескольких стропил, в частности — в вальмовой конструкции.
4. Угол уклона скатов рассчитывают с учетом особенностей климата в данной местности, а также желания получить то или иное количество подкровельного пространства.
5. Обустройство ендовых, по которым будут перемещаться основные массы сточных вод, потребуют тщательного сборки гидроизоляционной системы.
6. Зимой, во время сильных снегопадов, возможно потребуется очистка поверхности крыши от снега, накопившегося в области ендовых.

Стропильная система многощипцовой крыши

Процесс сооружения многощипцовой кровли отличается сложностью и требует привлечения мастеров кровельного дела, хотя-бы для консультаций — ведь в процессе строительства потребуется качественное выполнение соединений многочисленных ребер, разжелобков, ендовых, что потребует наличия строительного опыта и мастерства.

Чаще всего многощипцовые крыши применяются в проектах частных домов замысловатой архитектурной формы, с многоугольными элементами.

Привлекают застройщиков и эстетичность крыши, и ее эксплуатационные характеристики. Иногда форма кровли может иметь насколько необычный вид, что в ней непросто распознать именно многощипцовую. Наиболее простой разновидностью этого типа крыши является такая, два ската которой пересекаются под углом в 90 градусов.

В состав стропильной системы данного вида крыш входят:

• балки или прогоны,
• стропила,
• мауэрлат, служащий основанием, на которое крепятся стропила и обеспечивающий равномерное распределение нагрузок, создаваемых кровлей, на стены.

Для сооружения мауэрлата и стропил используют деревянный брус сечением 100х150 мм, лучшим материалом для заготовки такого бруса является сосна, рекомендуемая влажность древесины — от 18 до 20%.

Стропильная система состоит из стропил двух видов: наслонных и висячих. Использование того или другого вида обусловлено конструктивными особенностями отдельно взятой кровли, в некоторых случаях в одной конструкции могут использоваться стропила обеих видов.

В месте соединения скатов двускатной конструкции применяются диагональные стропила, на них устанавливают нарожники для поддержания опор. Поскольку на диагональные стропила оказываются достаточно большие нагрузки, то для их усиления применяют соединение двух досок.

Верхнюю часть стропил соединяют прогонами изготовленными из досок или брусков, если конструкция получается недостаточно жесткой прибегают к монтажу дополнительных промежуточных прогонов.

Профессионалы рекомендуют:

1. После выполнения сборки стропильной системы следует выполнить монтаж гидроизоляции.
2. Гидроизоляционная пленка укладывается перпендикулярно к скату, напуск при укладке должен быть как минимум 150 мм.
3. Для надежности места стыков пленки следует соединить клеящей лентой.
4. Обязательно следует выполнить гидроизоляцию внутренних углов, образованных скатами — это место схождения наибольшей массы сточных вод.

По завершению укладки гидроизоляции можно приступать к созданию контробрешетки из брусков. Укладку кровельного материала лучше всего выполнять в соответствии с инструкцией по монтажу, которая к нему прилагается.

Технология строительства многощипцовой крыши

Исходя из выше написанного, несложно сделать вывод, что многощипцовая крыша представляет собой конструкцию, состоящую из двух или более двухскатных крыш. Собственно, это усложнение конструкции и придает крыше особую привлекательность.

Главными этапами сооружения крыши будут:

• выполнение расчетов каждого элемента конструкции с учетом размеров и нагрузок, которые будут на них оказываться,
• расчет нужного сечения стропил и их длины,
• укладка мауэрлата по периметру всего здания,
• монтаж основных фрагментов конструкции в рассчитанных точках,
• крепление системы стропил к мауэрлату, с использованием штырей из арматуры, вмонтированной в кладку стальной проволоки, стальных шпилек или гвоздей,
• сборка обрешетки, монтаж гидро- и пароизоляции,
• укладка кровельного материала.

Многощипцовая крыша и её особенности

  Многощипцовая крыша — это вид скатной крыши, конструкция которой состоит из нескольких или множества щипцов (двускатных элементов с коньками), по краям свесов образующих в строении фронтоны.

  Многощипцовые крыши представляют собою непростую конструкцию, отличительностью которых является наличие пересекающихся или врезающихся в основной скат щипцовых элементов, формирующих численные ендовы на крыше.



Особенности конструкции

  Среди крыш с прямыми плоскостями скатов, многощипцовая крыша относятся к сложным видам крыш с многочисленными пересечёнными скатами и внутренними углами между их стыков. Она возводится на строениях, которые отличаются сложной планировкой разной геометрической формы, многоуровневыми мансардами и чердачными помещениями.

  Многощипцовая крыша считается сложной конструкцией. Сложность конструкции объясняется наличием в таких крышах большого числа ендовых и фронтонов, устройство которых вызывает специфические сложности и дополнительные затраты.

  Обустройство ендовы требует особо пристального внимания, ведь именно по ним будут в будущем протекать потоки дождевой и талой воды. Также в этих местах наблюдается наибольшее скопление снега, а поэтому они должны обладать значительной несущей способностью и герметичностью. Профессиональное формирование ендовы, основного уязвимого элемента кровельного перекрытия, обеспечивает надёжный отвод с крыши талых и дождевых вод.

---

Элементы конструкции

  В многощипцовых крышах всегда и обязательно присутствуют следующие элементы конструкции:

• фронтоны и фронтонные свесы;
• ендовы, образующиеся при сопряжении щипцов;
• конёк крыши.

Схема стропильной системы простой многощипцовой крыши:

Разновидности многощипцовых крыш

  Форма многощипцовой крыши может быть самой разнообразной и ограничиваться только фантазией застройщика или проектировщика. Количество щипцов (двускатных элементов с коньком) в крыше может быть от двух до неограниченого количества. Скаты крыши могут иметь форму треугольников и трапеций.

  В качестве покрытия для многощипцовых крыш, могут применяться любые кровельные материалы, но при условии правильно сконструированного каркаса крыши (стропильной системы), способного выдерживать все приходящиеся нагрузки на крышу в процессе её эксплуатации.

---

Преимущества и недостатки многощипцовых крыш

  Многощипцовая конструкция кровли имеет определенные преимущественные характеристики. К ним относятся:

• оригинальные, неповторимые, изящные формы крыши;
• идеальное сочетание со строениями любых архитектурных форм;
• сбалансированная стропильная система;
• возможность обустройства просторной мансарды и значительного увеличения её полезной площади;
• отсутствие риска застаивания дождевых и талых вод вследствие большого наклона поверхности кровли и наличию разжелобков;
• надёжность, прочность, долговечность конструкции;
• соответствие стоимости многощипцовой кровли эксплуатационным и эстетичным характеристикам.



  В перечень недостатков кровли такого вида внесены: уровень сложности проведения монтажа, наличие большого количества ендов, усложняющих процесс обустройства, ухода и обслуживания крыши, а так же большой расход строительных материалов. Устройтво многощипцовой крыши относится к трудоёмким строительным работам, для проведения которых необходимо обращаться за помощью профессиональных специалистов. Монтаж крыши занимает больше времени.

  Несмотря на серьёзные недостатки сложной архитектурной формы, эстетичный, оригинальный, презентабельный вид и эксплуатационные характеристики многощипцовой крыши по праву заслуживают похвалу и внимание владельцев частной собственности.

Многощипковая крыша домов — устройство стропильной системы своими руками

Прежде чем решиться на строительство такой крыши, хорошенько подумайте – готовы ли вы раскошелиться во имя красоты? Какой-то особой пользы эта крыша не несет, но и серьезных недостатков у нее нет.

Для тех, кто планирует строительство дома и хочет превратить его в настоящее произведение искусства, многощипцовая крыша позволит воплотить самые оригинальные фантазии в этом деле. Многощипцовые крыши домов быстро завоевали сердца тех, кто любит что-то изысканное и располагает достаточным количеством финансов, потому что этот вид крыши удовольствие не дешевое.

Содержание:

1. Многощипцовая крыша – преимущества и недостатки

2. Элементы многощипцовой крыши

3. Виды многощипцовых крыш

4. Стропильная система

5. Видео

Многощипцовая крыша – преимущества и недостатки

Часто можно услышать, что такой вид крыши используют исключительно в строительстве квадратных домов, но это миф. Бывает к дому достраивают всевозможные помещения, и он приобретает несуразную форму. В таком случае, многощипцовая крыша полностью преображает внешний вид дома – выглядит очень эффектно!

Что касается надежности, то устройство многощипцовой крыши очень крепкое, но в только в том случае если монтаж стропильной системы произвести правильно. Если вы не специалист, то лучше обратиться к опытным строителям.

Под многощипцовой крышей много пространства, можно сделать вместительный чердак или оборудовать роскошную мансарду, часто ради нее такую крышу и строят, чтобы обеспечить хорошее освещение.

Важно: при возведении многощипцовой крыши, нельзя все помещение оборудовать как жилое – нужно выделить часть, в которой будет вентилируемое помещение, отдельное от отапливаемого.

Из недостатков можно выделить:

— Дороговизна. Неэкономный расход древесины, нужно постоянно вырезать, подравнивать, и в итоге некоторая часть материала просто выбрасывается. Стропильная система многощипцовой крыши сложна в монтаже, соответственно, мастера берут за работу солидную сумму.

— Большой риск образования протечек. Особенностью такой крыши является множество скатов, а места, где они пересекаются называются эндовы – самые уязвимые места кровли. Там проходят большие потоки воды, и если не уделить внимание качественной изоляции этих стыков, то при первой же возможности они протекут.

Элементы многощипцовой крыши

Стропильная система многощипцовой кровли такая же, как у других крыш – мауэрлат, стропильные ноги, конек, желобки для отвода воды, обрешетка и больше количество наклонных ребер с дополнительными стойками. Все это крепится между собой металлическими крепежами.

Отличием от стандартной кровли является наличие эндов, разжелобков, много ребер и скатов.

Про эндовы было сказано выше – это впадины, которые образуются на стыке скатов, они же и разжелобки. Ребра, это тоже стыки двух скатов, только идут не внутрь, а наружу. Именно в этих элементах вся «сладость», ведь это они формируют щипцы и многочисленность вальмов (скаты), придавая крыше такой особенный вид.

Виды многощипцовых крыш

В архитектурном плане, вальмовой кровле можно придать наиболее вычурный вид. Тут-то есть где проявить фантазию и удивить необычностью формы.

Многощипцовые крыши – это самый популярный вид. Несмотря на то, что такая конструкция требует тщательного крепления с правильным распределением нагрузки. Заостренные углы придают строению строгости и лаконичной завершенности. Любой загородный дом с такой крышей выглядит богато и оригинально.

Полувальмовая щипцовая кровля – тоже довольно распространенный вид. В монтаже немного проще. Характерная черта этого вида, это «гладкие» углы. Крыша выглядит плавной и элегантной, чем-то напоминает шатер. Это только на первый взгляд она кажется скромнее, чем предыдущий вид, если к ее строительству подойти творчески, то может получится необыкновенно красиво.

Стропильная система

Если говорить просто, то стропильная система многощипцовой кровли, это две двускатные крыши, которые соединяются между собой под углом 90 градусов.

Из-за большого веса и сложности строения, в конструкции такой крыши используют оба вида стропильной системы – висячие и наслонные, а также создают

фермы.

схема многощипковой крыши

Несколько слов о том, как возводится многощипцовая крыша своими руками:

• На мауэрлат, сечением 150х150 мм и длиной в 1. 5 м, крепят стропила 150х50 мм.

• Стропила скрепляют вверху коньком нужного сечения, затем конструкцию усиливают, устанавливая промежуточные прогоны.

• Так как в данной конструкции есть места, где соединяются две крыши, там нужно сделать дополнительные накосные стропила, чтобы прикрепить к ним нарожники.

многощипцовая крыша — чертеж

Важно: перед монтажом стропильной системы нужно правильно рассчитать наклон скатов и нагрузку на стропила, чтобы конструкция получилась крепкой. Желательно, чтобы это сделал специалист. Кроме того, важно климатическое расположение – если предвидится много осадков, то наклон вальм должен быть максимальным, чтобы не задерживалась вода и снег. Нужно ухаживать за эндовами – счищать с них снег и мусор.

Как бы там ни было, специалисты не рекомендуют приступать к строительству многощипцовой крыши самостоятельно. Хотя бы потому что, материал обойдется вам в немалую копейку и будет обидно, если ничего не получится. Конечно, мастера тоже возьмут немало, но в итоге вас будет радовать красота и надежность архитектурного шедевра.

Видео

Добавить комментарий

Стропильная система щипцовой крыши. Многощипцовая крыша

Современное загородное строительство радует глаз разнообразием архитектурных форм. Чаще всего это непростые в исполнении и достаточно дорогостоящие варианты, которые удивляют оригинальностью и эстетичностью. Под стать возводимым стенам выбираются и варианты крыш, сегодня в моде замысловатые формы, сложные по исполнению и высоко бюджетные, такие к примеру, как многощипцовые. Чаще всего такие крыши украшают сооружения многоугольной формы или квадратной, дома с пристройками, имеющими высоту, отличную от основного строения, чердаки которых оборудованы оригинальным способом освещаемыми мансардами.

Многощипцовая крыша — особенности

Возводить такие крыши совсем не просто, их строительство обычно поручают специалистам: ведь перед составлением проекта потребуется произвести расчет нагрузок, которые будут воздействовать на определенные фрагменты конструкции, а следовательно, и на опоры.

Привлекательными особенностями многощипцовой крыши являются:

• оригинальный вид, придающий дому схожесть со сказочным замком,
• практичность, правильно рассчитанная конструкция позволяющая быстро стекать ливневым водам и способствующая сходу накапливающегося во время снегопада снежного покрова,
• возможность длительной эксплуатации, надежность и прочность,
• способность выдерживать значительные нагрузки, благодаря продуманной стропильной системе,
• возможность эффективного использования подкровельного пространства в качестве жилых и вспомогательных помещений.

Основные проблемы, которые возникают при сооружении дома с многощипцовой крышей:

• сложная конструкция, многощипцовая крыша своими руками возводится только в случае наличия строительного опыта или возможности получать подробные консультации у профессиональных строителей;
• повышенные расходы на материалы, связанные с образованием большого количества отходов при покрытии многочисленных изгибов и скатов.

Так-что перед принятием решения о сооружении многощипцовой крыши следует посоветоваться со специалистами и хорошо подумать о том, насколько экономически обоснованным будет такое решение.

Многощипцовая крыша домов — из каких элементов она состоит

Главными слагаемыми внешней поверхности многощипцовых крыш являются:

• ребра — наклонные и горизонтальные,
• наклонно расположенные плоскости скатов,
• желобки для стока воды и схода подтаявшего снега,
• водостоки, служащие для отвода осадков,
• верхушка крыши — конек,
• свесы, представляющие собой край кровли, прикрывающий стену дома и препятствующей попаданию на нее осадков.

Обеспечивают крепкий каркас и создают надежную опору для кровли:

• мауэрлат — брус, уложенный по периметру всего здания, служащий опорой для всей стропильной системы,
• стропила, представляющие собой толстый брус или спаренную доску из натуральной древесины,
• обрешетка, являющаяся основанием, на которое укладывают кровельный материал и служащая для равномерного распределения нагрузок, создаваемых этим материалом.

Углы, образующиеся в местах соединения двух скатов называют ендовами. На правильность их постройки следует обратить особое внимание: поскольку образуемые в местах стыков скатов углы будут внутренними, то нагрузка, оказываемая на них будет намного большей, чем на остальные детали кровли. От того, насколько правильно будут построены ендовы зависит надежность всей крыши.

Чтобы обеспечить целостность и завершенность конструкции потребуется в местах пересечения скатов выполнять установку дополнительных диагональных стропил, этот факт значительно усложняет расчет многощипцовой крыши и ее сооружение.

Разновидности многощипцовых конструкций

Если говорить о разновидностях многощипцовых крыш, то они могут быть:

• вальмовыми, т.е. четырехскатными, предполагающими сооружение дополнительных щипцовых стен, усложняющих конструкцию всей стропильной системы;
• полувальмовыми, четырехщипцовыми, в которой два боковых ската немного срезаны от большого щипца; если полувальмы сооружаются в верхней части, то щипцы будут выдаваться из стены.

Какие моменты учитываются при составлении проектов многощипцовых крыш

Вариант с сооружением многощипцовой крыши можно считать обоснованным в том случае, если конструкция дома имеет несколько нестандартное решение. В частности, это идеальный вариант, который позволит увеличить площадь чердака, создаст возможность оборудования на нем жилых комнат.

Часто этот вид крыши используют для завершения дома квадратной формы, которая значительно упрощает расчет крыши. Если есть желание соорудить крышу в виде четырех равносторонних треугольников, то они обязательно должны сходится вершинами в одной точке.

Несколько советов от мастеров:

1. При сооружении многощипцовой крыши можно воспользоваться готовыми стандартными проектами.
2. Не следует забывать, что после сооружения такой кровли останется большое количество отходов кровельных материалов.
3. Усложнению монтажных работ будет способствовать необходимость установки нескольких стропил, в частности — в вальмовой конструкции.
4. Угол уклона скатов рассчитывают с учетом особенностей климата в данной местности, а также желания получить то или иное количество подкровельного пространства.
5. Обустройство ендовых, по которым будут перемещаться основные массы сточных вод, потребуют тщательного сборки гидроизоляционной системы.
6. Зимой, во время сильных снегопадов, возможно потребуется очистка поверхности крыши от снега, накопившегося в области ендовых.

Стропильная система многощипцовой крыши

Процесс сооружения многощипцовой кровли отличается сложностью и требует привлечения мастеров кровельного дела, хотя-бы для консультаций — ведь в процессе строительства потребуется качественное выполнение соединений многочисленных ребер, разжелобков, ендовых, что потребует наличия строительного опыта и мастерства.

Чаще всего многощипцовые крыши применяются в проектах частных домов замысловатой архитектурной формы, с многоугольными элементами.

Привлекают застройщиков и эстетичность крыши, и ее эксплуатационные характеристики. Иногда форма кровли может иметь насколько необычный вид, что в ней непросто распознать именно многощипцовую. Наиболее простой разновидностью этого типа крыши является такая, два ската которой пересекаются под углом в 90 градусов.

В состав стропильной системы данного вида крыш входят:

• балки или прогоны,
• стропила,
• мауэрлат, служащий основанием, на которое крепятся стропила и обеспечивающий равномерное распределение нагрузок, создаваемых кровлей, на стены.

Для сооружения мауэрлата и стропил используют деревянный брус сечением 100х150 мм, лучшим материалом для заготовки такого бруса является сосна, рекомендуемая влажность древесины — от 18 до 20%.

Стропильная система состоит из стропил двух видов: наслонных и висячих. Использование того или другого вида обусловлено конструктивными особенностями отдельно взятой кровли, в некоторых случаях в одной конструкции могут использоваться стропила обеих видов.

В месте соединения скатов двускатной конструкции применяются диагональные стропила, на них устанавливают нарожники для поддержания опор. Поскольку на диагональные стропила оказываются достаточно большие нагрузки, то для их усиления применяют соединение двух досок.

Верхнюю часть стропил соединяют прогонами изготовленными из досок или брусков, если конструкция получается недостаточно жесткой прибегают к монтажу дополнительных промежуточных прогонов.

1. После выполнения сборки стропильной системы следует выполнить монтаж гидроизоляции.
2. Гидроизоляционная пленка укладывается перпендикулярно к скату, напуск при укладке должен быть как минимум 150 мм.
3. Для надежности места стыков пленки следует соединить клеящей лентой.
4. Обязательно следует выполнить гидроизоляцию внутренних углов, образованных скатами — это место схождения наибольшей массы сточных вод.

По завершению укладки гидроизоляции можно приступать к созданию контробрешетки из брусков. Укладку кровельного материала лучше всего выполнять в соответствии с инструкцией по монтажу, которая к нему прилагается.

Технология строительства многощипцовой крыши

Исходя из выше написанного, несложно сделать вывод, что многощипцовая крыша представляет собой конструкцию, состоящую из двух или более двухскатных крыш. Собственно, это усложнение конструкции и придает крыше особую привлекательность.

Главными этапами сооружения крыши будут:

• выполнение расчетов каждого элемента конструкции с учетом размеров и нагрузок, которые будут на них оказываться,
• расчет нужного сечения стропил и их длины,
• укладка мауэрлата по периметру всего здания,
• монтаж основных фрагментов конструкции в рассчитанных точках,
• крепление системы стропил к мауэрлату, с использованием штырей из арматуры, вмонтированной в кладку стальной проволоки, стальных шпилек или гвоздей,
• сборка обрешетки, монтаж гидро- и пароизоляции,
• укладка кровельного материала.

Многошипцовая крыша имеет высокую конструктивную сложность и цену, потому она обычно используется как уникальное архитектурное решение на больших загородных домах, хозяева которых предпочитают необычный, но оригинальный дизайн. Кроме того, в результате обустройства получается несколько боковых мансард. В связи со сложностью исполнения возвести такую крышу своими руками не представляется возможным.

Однозначно, без привлечения специалистов подобная затея заберет много времени, сил и средств.
Отличным решением для нестандартной формы домов станет многощипцовая крыша. Под такой формой можно подразумевать дом в форме «Т», или «У», или «Г», а также другие, самые разнообразные, многогранные формы. Эта конструкция носит имя от названия «щипец», которое обозначает верхнюю часть стены, с двух сторон окруженную скатами. То есть, по сути, щипец – это тот же фронтон, только не имеющий карниза и каких-либо других архитектурных элементов. Простыми словами – это голый кусок стены, возможно с оконным проемом.

Виды многощипцовой крыши бывают разнообразные, и сколько щипцов имеет дом, так и будет называться крыша: три – трехщипцовая, четыре – четырехщипцовая, шесть – шестищепцовая, восемь – восьмищепцовая. Дома круглого, квадратного и прямоугольного – типичных периметров, также могут иметь в качестве окончания многощипцовую крышу. Это общее название, как вы уже поняли, крыши, в которой несколько щипцов. С этим понятно, теперь разберемся с конструктивной частью для большей ясности происхождения этого вида крыши.

Конструкция многощипцовой крыши сложна в том плане, что имеет не только наружные ребра, но и внутренние, именуемые как ендова. Они являются ключевыми узлами, так как должны выдерживать мощные нагрузки, поэтому под ними должна присутствовать система подпорок и раскосов. Однако главнейшим узлом, который вмещает в себе конструкция многощипцовых крыш, принято считать место пересечения коньковых брусов (верхних горизонтальных, к которым сопрягаются стропила), в которое, помимо всего, происходит примыкание ендов. Этому узлу обеспечивает устойчивость вертикальный стояк – массивный брус, подпирающий его снизу, враспор перекрытию.

Устройство многощипцовой крыши усложняется на всех этапах устройства, начиная от настила, устройство «пирога», особенно – гидроизоляции внутренних углов, заканчивая настилом кровли. Чем более тяжелый кровельный материал покрытия, чем больше нагрузки от осадков – тем более сложная каркасная конструкция стропил, раскосов, подпорок. Нередко под такими кровлями оборудуют жилое помещение (мансардный этаж), а это вмещает в себе дополнительные работы по теплоизоляции, пароизоляции и др. Однако, в таких кровлях имеется преимущество: каждый щипец можно запросто оборудовать оконным проемом, поэтому, устройство оконных проемов в самом каркасе кровли можно свести к минимуму или вообще на нет.

Среди крыш с прямыми плоскостями скатов, многощипцовая крыша относятся к сложным видам крыш с многочисленными пересечёнными скатами и внутренними углами между их стыков. Она возводится на строениях, которые отличаются сложной планировкой разной геометрической формы, многоуровневыми мансардами и чердачными помещениями.

Многощипцовая крыша считается сложной конструкцией.Сложность конструкции объясняется наличием в таких крышах большого числа ендовых и фронтонов, устройство которых вызывает специфические сложности и дополнительные затраты.

Обустройство ендовы требует особо пристального внимания, ведь именно по ним будут в будущем протекать потоки дождевой и талой воды. Также в этих местах наблюдается наибольшее скопление снега, а поэтому они должны обладать значительной несущей способностью и герметичностью. Профессиональное формирование ендовы, основного уязвимого элемента кровельного перекрытия, обеспечивает надёжный отвод с крыши талых и дождевых вод.

Элементы конструкции

В многощипцовых крышах всегда и обязательно присутствуют следующие элементы конструкции:

· фронтоны и фронтонные свесы;

· ендовы, образующиеся при сопряжении щипцов;

· конёк крыши.

Разновидности многощипцовых крыш

Форма многощипцовой крыши может быть самой разнообразной и ограничиваться только фантазией застройщика или проектировщика. Количество щипцов (двускатных элементов с коньком) в крыше может быть от двух до неограниченого количества. Скаты крыши могут иметь форму треугольников и трапеций.

В качестве покрытия для многощипцовых крыш, могут применяться любые кровельные материалы, но при условии правильно сконструированного каркаса крыши (стропильной системы), способного выдерживать все приходящиеся нагрузки на крышу в процессе её эксплуатации.

Преимущества и недостатки многощипцовых крыш

Многощипцовая конструкция кровли имеет определенные преимущественные характеристики. К ним относятся:

· оригинальные, неповторимые, изящные формы крыши;

· идеальное сочетание со строениями любых архитектурных форм;

· сбалансированная стропильная система;

· возможность обустройства просторной мансарды и значительного увеличения её полезной площади;

· отсутствие риска застаивания дождевых и талых вод вследствие большого наклона поверхности кровли и наличию разжелобков;

· надёжность, прочность, долговечность конструкции;

· соответствие стоимости многощипцовой кровли эксплуатационным и эстетичным характеристикам.

В перечень недостатков кровли такого вида внесены: уровень сложности проведения монтажа, наличие большого количества ендов, усложняющих процесс обустройства, ухода и обслуживания крыши, а так же большой расход строительных материалов. Устройтво многощипцовой крыши относится к трудоёмким строительным работам, для проведения которых необходимо обращаться за помощью профессиональных специалистов. Монтаж крыши занимает больше времени.

Несмотря на серьёзные недостатки сложной архитектурной формы, эстетичный, оригинальный, презентабельный вид и эксплуатационные характеристики многощипцовой крыши по праву заслуживают похвалу и внимание владельцев частной собственности.

Многощипцовую крышу устраивают на домах со сложной многоугольной формой плана. Такие крыши имеют большее количество ендов (внутренний угол) и ребер (выступающие углы, которые образуют пересечения скатов кровли), что требует высокой квалификации при выполнении кровельных работ.

Строения с многощипцовой крышей обладают оригинальным дизайном. Этот вид крыши считается самым популярным. Пришел он к нам с Запада и стал эффективно применяться для возведения различных строений. Предварительно составляется проект всей конструкции в специальной программе, чтобы была возможность визуально оценить внешний вид будущего дома. Отличие многошипцовой крыши заключается в сложности ее сооружения. При этом она будет выглядеть очень оригинально, а строение с ней – изысканным и необычным. Примечание. Дома для сооружения такой конструкции могут быть любой формы и размера. Гораздо проще сооружать кровлю этого типа на зданиях с прямоугольной или квадратной формой. Монтаж многощипцовой кровли проводят не только с целью защитить строение от различных климатических и погодных явлений. Ее можно установить на мансардах, которые нуждаются в дополнительном освещении, или на дома, имеющие сложную планировку.

Преимущества многощипцовой крыши
Привлекательный внешний вид. Кровля получается массивной и необычной. Проект ее может быть любым. Все зависит от параметров строения и его функциональных возможностей.
Прочность и надежность. Такая крыша легко способна выдержать на своей поверхности значительные нагрузки и при этом не изменить своего первоначального вида. Все это обеспечивается сбалансированным каркасом стропильной системы.
Долговечность. Срок эксплуатации кровельной конструкции неограничен. Правда, стоит учесть, что большую роль играет материал для ее сооружения и оформления.
Практичность. На крыше такого вида не будут скапливаться осадки. Все благодаря скатам, которые расположены под большим углом наклона.
Эффективность. Использовать пространство под крышей можно по своему усмотрению. Можно сделать там комнату. Именно по этой причине предварительно составляется проект не только дома, но и кровли.

Но несмотря на достоинство этой крыши, есть и ряд недостатков:
Сложность возведения кровли… Работы требуют профессиональной подготовки, особенно если они выполняются самостоятельно. Чтобы не допустить ошибок в работе, необходимо проконсультироваться со специалистами в этой области, которые расскажут, как правильно разработать проект крыши и учесть нагрузки кровельного материала на стропильную систему.
Большой объем отходов отделочных и строительных материалов. Из-за того, что основной характеристикой многощипцовой крыши является наличие определенного количество скатов и изгибов, то и средства для ее сооружения будут использоваться нерационально.
Является одной из самых дорогостоящих крыш.

Многощипцовые крыши еще называются четырехскатными вальмовыми кровлями. С возведением такой конструкции может справиться даже не каждый профессионал.

Строительство таких крыш сопровождается формированием вентилируемых чердаков, полностью изолированных от всех отапливаемых помещений дома.

Четырехскатные вальмовые кровли сложны еще тем, что их монтаж связан с большим расходом кровельных материалов, а после их возведения остается много отходов. Полувальмовые кровли формируются несколькими скатами.

Несмотря на то что смотрятся такие крыши очень красиво, их проекты достаточно сложны в реализации, так как они сопровождаются образованием ендов, требующих тщательного проведения гидроизоляционных работ.

Однако выразительный и стильный вид многощипцовых кровлей стоит того, чтобы приложить максимум усилий при их монтаже.

Особенности многощипцовых крыш

Несмотря на сложности, возникающие при воплощении в жизнь сложных архитектурных форм многощипцовых кровлей, они очень часто используются при возведении частных домов.

По сути, многощипцовая крыша не несет никакой функциональной нагрузки, но при этом выполняет колоссальную работу в создании внешнего архитектурного стиля сооружения.

Самая простая стропильная система многощипцовой крыши представляет собой не что иное, как пересечение под углом 90 градусов двух двускатных крыш.

При возведении стропильной системы многощипцовый кровли используются такие элементы, как стропила, прогоны, мауэрлат. Как и в любой кровельной конструкции, мауэрлат представляет собой опорный брус, посредством которого передаются нагрузки со стропильных ног на несущие стены дома.

Помимо этого, мауэрлат является связующим звеном между кровельной конструкций и стенами сооружения. Он изготавливается из деревянных брусков с сечением 150 на 100 мм или 150 на 150 мм и длиной около 1,5 м. Для монтажа стропил, как правило, используются доски размером 150 на 50 мм.

Стропильная система бывает двух видов: висячего и наслонного типа. Ее выбор зависит от наличия или отсутствия внутренних несущих стен или любых других опор, их заменяющих. Иногда при формировании крыш, имеющих сложные архитектурные формы, целесообразно использование обоих видов стропильных систем.

В области соединения двускатных крыш рекомендуется установка диагональных (накосных) стропил, на которые в будущем будут опираться нарожники, представляющие собой укороченные опорные элементы. Вследствие того, что накосные стропила в процессе эксплуатации повергаются воздействию достаточно больших нагрузок, при монтаже рекомендуется проведение их усиления.

В верхней части стропильная конструкция соединяется коньковым прогоном, который изготавливается из соединенных между собой досок или бруса достаточного сечения. В том случае, если требуется проведение дополнительного усиления конструкции, рекомендуется установка промежуточных прогонов.

После завершения монтажа стропильной системы приступают к укладке гидро-, паро- и теплоизоляционных слоев. Укладка материалов производится перпендикулярно кровельным скатам с напуском, как минимум, 15 см и обязательной проклейкой стыков соединительной лентой.

После укладки гидроизоляционного слоя монтируются элементы контробрешетки, для обустройства которой используются бруски с сечением 50 на 50 мм либо доски 32 на 100 мм. Монтаж обрешетки выполняется в соответствии с требованиями, предъявляемыми производителями выбранного кровельного материала.
Конструкционные особенности многощипцовых кровлей

Как уже было сказано ранее, многощипцовые крыши представляют собой достаточно сложные конструкции. Некоторые их фрагменты могут состоять из вариаций двускатных кровлей, соединенных между собой в сложные архитектурные конструкции.

Этапы возведения многощипцовой крыши

· Снятие с сооружения всех необходимых замеров.

· Создание проекта.

· Правильный расчет размеров стропил и всех элементов конструкции.

· Установка мауэрлата.

· Монтаж стропильной системы.

· Укладка гидро-, тепло- и пароизоляционного слоев.

· Монтаж контробрешетки и обрешетки.

· Укладка кровельного материала и устройство ендов и ребер жесткости.

Выбор уклона кровельных скатов напрямую зависит от выбранного кровельного материала, климатических особенностей местности, интенсивности ветровых нагрузок, а также размеров снежного покрова и архитектурных особенностей.

Многощипцовая крыша имеет достаточно сложную конструкцию, и для того, чтобы она была надежной защитой дома, она должна быть правильно смонтирована.

А для того чтобы это произошло, она нуждается в обустройстве таких элементов, как разжелобки, ендовы и ребра жесткости, от качества установки которых напрямую зависит надежность будущей кровли.

Многощипцовая крыша – конструкция достаточно сложная. Ее отличает наличие многочисленных пересечений скатов, при которых образуются ендовы, так называются сформированные внутренние углы. Ендова считаются наиболее ненадежным элементом. Действительно, по ним протекает максимально большое количество воды, при том что уклон у их существенно меньше, чем у скатов. Там же скапливается снег, увеличивая нагрузку на кровлю. Поэтому ендова можно считать «слабым» местом подобных конструкций. Так что, эта крыша сложна не только по своему устройству, но и следить за ней совсем непросто.

В местах соединения скатов кровли образуются также ребра, но, в отличие от ендов, они формируют внешний угол.

Яркой их иллюстрацией является, например, место, в котором два ската в четырехугольной кровле соединяются.

Форма строения при возведении данного вида бывает либо многоугольной, схема которой представлена ниже, либо квадратной. Ее можно устанавливать на домах со сложной планировкой или на мансардах, для которых необходимо обеспечить особое дополнительное боковое освещение. Для пристроек таких строений характерна разная высота.

Однако ни это, ни значительная стоимость, ведь сложность геометрической формы конструкции приводит к повышенному расходу материала, не становятся препятствием для тех, кто стремится завершить свою постройку интересным и оригинальным акцентом.

Многощипцовая крыша, чертеж которой для многих может показаться не менее сложным, тем не менее может быть возведена самостоятельно, но при условии строгого соблюдения требований технологии строительства
Как сделать многощипцовую крышу: советы по устройству

Многощипцовая может объединять под единой кровельной конструкцией целый ряд крыш, отличающихся по своему типу и назначению. Сложность ее устройства заключается в большом количестве ребер, ендова, разжелобков. Шпиль ее носит, скорее, художественный характер, и его часто используют для установки башен и куполовидных кровель, подчеркивающих архитектурный стиль. Одними из самых популярных сегодня считаются двухуровневые покрытия и полувальмовые крыши.
Устройство стропил

Основой кровельной конструкции является стропильная система. Наиболее часто в ней сочетаются диагональные и висячие стропила, направленные к углам стен. Сложность подобных конструкций заключается в том, что все скаты опираются не на мауэрлаты, как обычно, а на диагональные ноги. То есть несущая способность конструкции зависит не только от расчета сечений элементов системы, но и от выполнения узлов соединения и установки элементов жесткости.

Основным узлом считается стык в одной точке коньков одного уровня разных участков кровли. Коньковые брусья соединяются под прямым углом, но, помимо этого, в каждый из этих углов входят и накосные ноги, которые практически для всех стропил являются основной опорой. Прочность данного узла увеличивают за счет установки затяжек.
Накосные стропила превосходят по длине обычные, поэтому их делают спаренными.Такая технология одновременно решает несколько задач:
стропило с удвоенным сечением способно выдерживать увеличенную нагрузку;
сплачивание досок дает возможность получить неразрезную балку большей длины;
при соединении унифицируется типоразмер используемых деталей.

Получается, что для устройства диагональных практически можно применять те же доски, что и для обычных – а использование для любого вида стропил досок равной высоты упрощает конструктивное решение узлов крыши. К тому же на них опираются полуноги или нарожники, благодаря чему наслонные опоры в состоянии нести нагрузку, которая порядка полутора раз больше, чем максимальная нагрузка для обычных стропил.

Опирание нарожников на диагональную ногу выполняют двумя способами:
Опирание на верхнюю поверхность. В стропилах делается разрез таким образом, чтобы половина их сечения – верхняя, оказалась над диагональной ногой, а нижняя – опиралась при этом на боковую поверхность.
Опирание на боковую поверхность. Главным в это случае является, насколько качественно подогнаны опорные части. Нижезакрепленное стропило можно прочнее соединить с брусом диагональной ноги, если прибить дополнительную опорную бобышку из обрезка.

Низ накосных опор обычно для посадки на шпренгель, балку из бруса, прокинутую по пересекающимся внешним стенам на угол, прибоину или консоль прогона подрубают в горизонт и крепят гвоздями.

А вот диагональные опоры, расположенные в ендова, подпирать шпренгельной фермой нельзя.

Шпренгельная ферма – это шпренгельная конструкция с установленными двумя подкосами.

Дело в том, что ендова формирует внутренний угол стен, поэтому их необходимо подпирать стойками или, в крайнем случае подкосами.

Кстати, монтаж кровельного покрытия в случае многощипцовой крыши начинают о с устройства ендов, которые образованы при пересечении взаимоперпендикулярных плоскостей. При этом технология исполнения данного узла целиком зависит от материала, используемого в качестве основного для кровли.

Многощипцовая крыша над квадратным домом имеет большое количество ендов, ребер, фронтонов, щипцов. Щипец представляет собой верхнюю часть стены здания, которая ограничена двумя скатами крыши и при этом не отделена карнизом снизу.

Когда верхняя часть стены от нижней отделена карнизом, то это уже фронтон. Щипцовая крыша представляет собой две плоскости, которые опираются на стены и ограниченная фронтонами или щипцами с торцов.
Что представляет собой многощипцовая кровля

Многощипцовые крыши устраивают на домах, которые имеют сложную планировку, при боковом освещении мансард, покрытии пристроек, фронтонах над входами.

При устройстве такой крыши, как четырехскатная вальмовая крыша, должны присутствовать такие элементы, как ендовы. Также необходимо знать, что здание с такой крышей должно иметь вентилируемый чердак, который полностью будет изолирован от всех теплых помещений.

Крыши многощипцовые требуют большого расхода кровельных материалов, и после ее устройства остается довольно много отходов материала.

Такой тип, как крыша обычная полувальмовая своими руками, образуется благодаря установке нескольких скатов. Это довольно сложная конструкция, главным недостатком которой является сложность реализации.

При устройстве конструкции этой крыши пересечения скатов образуют внутренние углы (ендовы). По ним стекает большое количество воды и поэтому гидроизоляции таких углов следует уделить пристальное внимание.

Помимо этого в ендовах может скапливаться большое количество снега, а это значительно увеличивает нагрузку на кровлю. Основным достоинством многощипцовой крыши является выразительный внешний вид, а также перекрытие одноуровневой кровлей нескольких помещений.
Щипцовая кровля

Крыша щипцовая — это кровля самая тяжелая в устройстве крыш, так как в конструкции присутствуют множество ендов, разжелобков, ребер. Она в основном используется в сооружениях с многоугольным проектом строения, трудной архитектурой.

Щипцовую вальмовую крышу часто применяют в строительстве частных домов. Шпиль имеет художественный характер, и устанавливают такие элементы на куполовидные кровли и башни.

Эти кровли полезного смысла не несут, но выполняют значительную работу в создании архитектурного стиля постройки. В индивидуальном строительстве щипцовая крыша представляет собой комплекс нескольких форм, иногда таких замысловатых, что даже сложно их узнать.

На сегодняшний день популярными являются двухуровневые покрытия и полувальмовые кровли.

Вашему вниманию!

Самая простая конструкция представляет собой пересечение между собой под углом 90º двух скатных крыш.

Стропильная система многощипцовой крыши состоит из стропил, мауэрлата, прогонов (балок). Такой элемент, как мауэрлат перераспределяет нагрузки от крыши на стены дома через стропильные ноги и таким образом соединяется со стенами.

Он представляет собой бруски из дерева 150х100 мм и 150х150 мм. А также для этого используют куски бруса, имеющие длину 1,5 метра. Собирают стропила для такой крыши из сухих сосновых досок, которые имеют сечение 150х50 мм.

Стропила бывают висячие и наслонные – это зависит от наличия или отсутствия дополнительных опор, а также от конструкции многощипцовой крыши. В устройстве крыши могут одновременно использоваться оба вида стропил.

В местах, где сочленяются двускатные крыши, устанавливают накосные или диагональные стропильные ноги, на которые будут опираться нарожники (укороченные стропильные ноги). Из-за того, что на диагональные стропила действует очень большая нагрузка, их необходимо усиливать – сплачивать в две доски.

В верхней части стропила соединяют коньковым прогоном, изготовленным из сплоченных между собой досок или бруса. В случае необходимости устанавливаются дополнительные промежуточные прогоны.

После того, как установят стропильную систему, укладывают гидроизоляционную пленку полосами, перпендикулярно направлению ската, с напуском не менее 15 см, а также с обязательной проклейкой стыков с помощью соединительных лент.

Пристальное внимание следует уделять местам, где расположены ендовы, так как по ним будут идти большие потоки воды.

По стропилам нашиваются бруски контробрешетки после укладки гидроизоляционного слоя. В основном для выполнения таких работ применяют бруски, сечением 50х50 мм или же доски 32х100 мм. Обрешетку следует проводить в соответствии с инструкциями по выбранному кровельному покрытию.
Конструкция многощипцовой крыши

Щипцовые крыши

Очень многие владельцы частных домов хотят знать, как сделать многощипцовую крышу.

Этот вид крыш представляют собой довольно сложные конструкции и при устройстве такой конструкции несколько фрагментов здания могут представлять двускатные вариации, которые потом соединяют в единый комплекс, создавая при этом удивительное впечатление.

Строительство четырехщипцовой крыши своими руками состоит из таких этапов:

· необходимо снять правильно размеры дома;

· правильно расположить упоры, коньки, ендовы;

· затем следует установить мауэрлат, который должен проходить по периметру стены и служить надежным «фундаментом» крыши;

· потом устанавливается обрешетка, гидроизоляция, само кровельное покрытие, а также паро- и теплоизоляцию.

Конструкция многощипцовой крыши представляет собой скатную крышу с наклонными поверхностями кровли к наружным стенам и при этом обеспечивает естественный сток талых и дождевых вод.

Выбор уклона напрямую зависит от климатических условий региона, материала кровли и архитектурных требований. На отдельных участках угол наклона составляет 90º.
Основные элементы крыши

Схема четырехщипцовой крыши

Конструктивная схема четырехщипцовой крыши состоит из таких элементов:

1. наклонных плоскостей – скатов;

2. стропил;

3. обрешетки;

4. мауэрлата;

5. горизонтальных и наклонных ребер;

6. конька;

8. желобков;

9. свесов;

10. водостоков.

Устройство многощипцовой крыши — это довольно трудоемкий процесс, так как в пересечении скатов следует устанавливать дополнительные диагональные стропила при возведении такой конструкции.
При этом образуются такие элементы, как разжелобки, которые еще называют «снежными мешками». И при устройстве крыши особенное внимание следует обратить именно на эти элементы, так как при некачественной установке – крыша обязательно в этих местах потечет.
Формы крыши

При сложной крыше необходимо устройство ендов, которые являются наименьшим надежным местом кровли, так как в этих местах скапливается снег и увеличивается нагрузка на стропильную систему.

Четырехщипцовая крыша представляет собой конструкцию скатов на четыре стороны. Ее еще называют вальмовой или шатровой, а скаты – вальмами.

Эти конструкции не требуют устройства щипцовых стен, но стропильная система является более сложной в отличие от двускатной.

Среди разнообразия различных крыш самой сложной считается многощипцовая.

Однако это не останавливает тех, кто хочет украсить свой дом такой кровлей.

В этой статье мы рассмотрим, что представляет она из себя и чем ее конструкция отличается от конструкций других крыш.

Такие крыши возводятся на многоугольных или квадратных домах.

Зачастую к домам пристраиваются различные помещения, имеющие другую высоту или оснащенные мансардами в чердачном пространстве — многощипцовые покрытия возводятся по различным причинам.

Основная особенность конструкции многощипцовых кровель — это наличие большого числа ендов, разжелобков и ребер.

Конструкция

Простейшая щипцовая крыша — это двускатная крыша, не имеющая фронтонов на торцах.

В такой конструкции щипцом называется верхняя треугольная часть стены.

Если же она отделена карнизом — это будет уже фронтон.

Самый простой пример многощипцовой кровли — соединение двух покрытий двускатного вида под прямым углом.

Сверху такое сооружение представляет собой крестообразную фигуру.

Ендова — это внутренний угол, образованный между двумя скатами.

Зимой в них скапливается наибольшее количество снега, а летом — мусора.

Следует уделять внимание их гидроизоляции, так как протечки чаще всего возникают именно тут.

Ребро покрытия образуется соединениями скатов, в отличие от ендовы оно представляет собой наружный угол, например, конек или соединение двух скатов на четырехскатной крыше.

Самая сложная и ответственная часть всей конструкции — это стропильная система, ее следует рассчитывать и изготавливать с повышенной точностью и внимательностью.

Как правило, в ней встречаются либо висячие.

Стропильную систему мы рассмотрим отдельно.

Фотографии

Устройство и порядок возведения стропильной системы

Основой стропильной конструкции является мауэрлат, укладываемый по верху стены и представляющий собой жесткую связанную раму.

К стенам он крепится посредством металлических шпилек, устанавливаемых в армопояс.

Поскольку крыша представляет собой достаточно сложную конструкцию, следует уделить внимание ее чертежу.

Для этого необходимо точно измерить все размеры, подобрать уклон, определить используемый тип стропильной системы, рассчитать стропила, разметить месторасположение ендов, коньков, ребер, а также элементов системы — затяжек, упоров, прогонов, вертикальных стоек.

Прежде всего укладывается мауэрлат — он является основой стропильной системы и принимает на себя все усилия от стропил, передавая их на несущие стены.

Мауэрлат надежно закрепляется на армированном поясе, после чего монтируются стропильные ноги.

При больших размерах дома устанавливаются продольные или поперечные потолочные балки, которые будут служить в качестве затяжек.

Стропильные ноги имеют вид обычных стропил, а если крыша будет вальмовой или полувальмовой — стропила будут диагональными, их будет необходимо усилить нарожниками, а сами они могут быть сдвоенными или спаренными.

Стропила крепятся к мауэрлату посредством запилов, а также металлических пластин, скоб, уголков — это зависит от типа стропил.

В верхней точке стропила соединяются на коньке, а затем оснащаются пароизоляцией, обрешеткой и контробрешеткой.

Это зависит от кровельного материала, который будет использован в дальнейшем.

Все деревянные элементы следует пропитать антипиренами и антисептиками в целях безопасности и повышения срока службы.

После возведения стропильной системы крыша утепляется и кроется.

Особое внимание следует уделить гидроизоляции, в частности, ендов и разжелобков — в них скапливается вода и снег, и при некачественной гидроизоляции они протекают в первую очередь.

Некоторые особенности рассматриваемой кровли

При выборе многощипцовой конструкции в качестве варианта для вашего дома учитывайте, что возведение такой кровли — достаточно сложный и дорогой процесс.

Понадобится достаточное количество материала, времени, профессиональных навыков и так далее.

Если вы уверены в своих возможностях — многощипцовая кровля своими руками (схема ее может быть легко найдена) не станет большой сложностью.

Вопрос стоимости стоит особняком — такая конструкция не только сложна, но и затратна.

Для такого вида кровли, как многощипцовая, проект должен составляться с особой тщательностью и учетом всех возможных факторов — тогда крыша будет служить долго и качественно.

Если же вы построите такую крышу с учетом всех правил, то вы получите крышу, которая будет:

• Устойчивой и надежной — за счет сбалансированной стропильной системы крыша может выдерживать большие нагрузки;
• Крыша будет давать возможность обустроить в доме дополнительное пространство — мансарду или чердак;
• Крыша будет практичной, однако ее внешний вид будет весьма привлекателен — многощипцовые крыши смотрятся весьма красиво, а за счет большой крутизны скатов снег и другие осадки на ней не задерживаются.

Как видите — многощипцовая крыша это несколько своеобразная конструкция, требующая больше затрат и усилий, чем другие виды крыш.

Однако, возведя такую крышу, вы в значительной степени украсите свой дом, сделаете его привлекательным внешне.

В нем будет приятно находиться, а если подойти к обустройству крыши творчески — он будет смотреться очень эффектно.

При этом такая крыша будет достаточно практичной.

Видео о стропильной системе крыши.

Многообразие видов крыш даёт архитекторам большой простор для фантазии. Даже простой односкатной крышей можно увенчать дом так, что он будет броско и оригинально выглядеть. Хорошо смотрятся двускатные и вальмовые крыши, но многощипцовая сложная крыша является идеальным выбором с эстетической и практической точки зрения.

Под такой кровлей располагается удобное мансардное, жилое помещение с естественным дневным освещением. Эта конструкция более трудоёмкая и дорогая, но владельцы сознательно идут на расходы. Чтобы понять, почему это происходит, необходимо разобраться в особенностях щипцовых крыш.

В этой статье

Особенности многощипцовой крыши

Отличие данной конструкции от других типов кровли заключается в наличии щипцов, располагающихся перпендикулярно по отношению к основному скату кровли. Многощипцовая крыша используется для покрытия как прямоугольных строений, так и для более сложных многоугольных, ломаных сооружений.

Одной из особенностей таких решений является использование подкровельного пространства для жилых целей с дневным освещением через оконные проёмы. Щипец представляет собой продолжение стены здания с треугольным завершением с двумя скатами наверху. Он не ограничен от стены карнизом и тем самым отличается от фронтона.

Наиболее распространённым вариантам этой конструкции являются трёх- и четырёхщипцовая крыша. Эти архитектурные решения характерны дороговизной и трудоёмкостью при возведении, требуют высокой квалификации работников и улучшенной тепло- и гидроизоляции.

Преимущества

Но у таких крыш есть и существенные преимущества, а именно:

При выборе типа крыши нужно помнить, что щипцовая кровля требует повышенного внимания на уровне изготовления стропильной системы, поскольку от точной врезки скатов щипца в основной скат крыши зависит дальнейший ход монтажа. Существуют многочисленные проекты несимметричного расположения щипцов. Но самыми популярными вариантами всё же являются многощипцовые крыши, в основе которых лежит двускатная система стропил.

Конструкция щипцовой крыши

Чтобы понять конструктивные особенности любой кровли, нужно выяснить, из каких элементов она состоит. Сложная многощипцовая крыша не является исключением, поэтому рассмотрим её основные составляющие:

К перечисленным конструктивным элементам могут добавляться по необходимости дополнительные узлы и детали, служащие увеличению прочности и долговечности сооружения.

Важно помнить, что места оконных проёмов, выходов печных и вентиляционных труб должны быть размечены заранее и соответствующим образом учтены в конструкции кровли.

Многощипцовая крыша должна быть покрыта относительно лёгким кровельным материалом, чтобы снизить весовую нагрузку на узлы и отдельные элементы конструкции. Для удобной эксплуатации жилого подкровельного пространства все крепёжные детали необходимо располагать так, чтобы они в дальнейшем могли быть легко закрыты декоративными отделочными материалами.

Как правило, щипцы имеют более низкий уровень конька, чем у основной кровли, поэтому в ендовах необходимо ставить дополнительные стойки и горизонтальные схватки для усиления конструкции, а коньки упирать на ригели. В случае наличия на щипце горизонтальных стенок, необходимо придавать им большую жёсткость треугольными элементами. Если же коньки на трёх- и четырёхщипцовой кровле на одном уровне, то состыковка производится пропилом или металлическими уголками, а ендовы крепятся между коньками под нужным углом.

Порядок монтажа крыши

Поскольку конструкция кровли имеет осложняющие элементы, то необходим абсолютно взвешенный подход к монтажу сооружения. Необходимо составить чертёж со всеми нужными размерами для подсчета необходимого материала.

Нужно помнить, что все деревянные элементы конструкции крыши должны быть обработаны составами, предотвращающими гниение.

Порядок сборки кровли должен быть расписан по пунктам и неукоснительно исполняться в строгой последовательности. Многощипцовая крыша монтируется следующим образом:

• промеряются все параметры и наносятся на монтажную схему, с точным расположением коньков, щипцов, ендов и стропил;
• по периметру стен раскладывается слой гидроизоляционного материала;
• по стенам раскладываются и крепятся мауэрлаты, точки фиксации к стенам должны быть подготовлены заранее и расположены с частотой 1000–1500 мм;
• затем укладываются затяжки, которые скрепляются с мауэрлатами для устранения распирающего воздействия на стены здания, затяжки могут быть поперечными и продольными;
• укладываются стропила, в верхней части соединяясь с коньковой конструкцией, а в нижней части с мауэрлатом с запилом на 1/3 толщины стропил;
• фиксируется стропильная группа в вертикальном положении временными брусками или постоянной обрешёткой;
• для жёсткости конструкции устанавливаются ригели, бабки и подкосы, а также подготавливаются конструкции под монтаж щипцов;
• монтируются коньки щипцов, стропила, ендовы и конструкция фиксируется обрешёткой;
• ставят финишную обрешётку и убирают все временные крепёжные элементы с учётом выхода печных и вентиляционных труб;
• затем производится монтаж водостоков на ендовах, карнизные планки и система водоотвода, а также ветрозащитные планки на свесах крыши;
• настилается гидроизоляция и монтируется контробрешётка;
• укладывается кровельное покрытие с учетом стыков кровли на ендовах, коньках, местах примыканий к трубам;
• монтируется тепло- и пароизоляция, отделывается подкровельное помещение.

Для каждого конкретного дома последовательность операций имеет свою очерёдность, и конструктивные элементы могут быть иными. Поэтому при возведении такого сложного сооружения, как многощипцовая крыша, необходима консультация специалистов.

Заключение

Мы рассмотрели устройство самой сложной кровли, её конструкцию и последовательность монтажа. Самостоятельное обустройство многощипцовой крыши позволит сэкономить значительную сумму, но требуется очень взвешенный подход к проектированию, дабы избежать порчи дорогостоящего материала. Очень важно соблюдать технологию, чтобы крыша радовала долговечностью и красивым внешним видом.

Прежде чем решиться на строительство такой крыши, хорошенько подумайте – готовы ли вы раскошелиться во имя красоты? Какой-то особой пользы эта крыша не несет, но и серьезных недостатков у нее нет.

Для тех, кто планирует строительство дома и хочет превратить его в настоящее произведение искусства, многощипцовая крыша позволит воплотить самые оригинальные фантазии в этом деле. Многощипцовые крыши домов быстро завоевали сердца тех, кто любит что-то изысканное и располагает достаточным количеством финансов, потому что этот вид крыши удовольствие не дешевое.

Многощипцовая крыша – преимущества и недостатки

Часто можно услышать, что такой вид крыши используют исключительно в строительстве квадратных домов, но это миф. Бывает к дому достраивают всевозможные помещения, и он приобретает несуразную форму. В таком случае, многощипцовая крыша полностью преображает внешний вид дома – выглядит очень эффектно!

Что касается надежности, то устройство многощипцовой крыши очень крепкое, но в только в том случае если монтаж стропильной системы произвести правильно. Если вы не специалист, то лучше обратиться к опытным строителям.

Под многощипцовой крышей много пространства, можно сделать вместительный чердак или оборудовать роскошную мансарду, часто ради нее такую крышу и строят, чтобы обеспечить хорошее освещение.

Важно: при возведении многощипцовой крыши, нельзя все помещение оборудовать как жилое – нужно выделить часть, в которой будет вентилируемое помещение, отдельное от отапливаемого.

Из недостатков можно выделить:

Дороговизна. Неэкономный расход древесины, нужно постоянно вырезать, подравнивать, и в итоге некоторая часть материала просто выбрасывается. Стропильная система многощипцовой крыши сложна в монтаже, соответственно, мастера берут за работу солидную сумму.

Большой риск образования протечек. Особенностью такой крыши является множество скатов, а места, где они пересекаются называются эндовы – самые уязвимые места кровли. Там проходят большие потоки воды, и если не уделить внимание качественной изоляции этих стыков, то при первой же возможности они протекут.

Элементы многощипцовой крыши

Стропильная система многощипцовой кровли такая же, как у других крыш – мауэрлат, стропильные ноги, конек, желобки для отвода воды, обрешетка и больше количество наклонных ребер с дополнительными стойками. Все это крепится между собой металлическими крепежами.

Отличием от стандартной кровли является наличие эндов, разжелобков, много ребер и скатов.

Про эндовы было сказано выше – это впадины, которые образуются на стыке скатов, они же и разжелобки. Ребра, это тоже стыки двух скатов, только идут не внутрь, а наружу. Именно в этих элементах вся «сладость», ведь это они формируют щипцы и многочисленность вальмов (скаты), придавая крыше такой особенный вид.

Виды многощипцовых крыш

В архитектурном плане, вальмовой кровле можно придать наиболее вычурный вид. Тут-то есть где проявить фантазию и удивить необычностью формы.

Многощипцовые крыши – это самый популярный вид. Несмотря на то, что такая конструкция требует тщательного крепления с правильным распределением нагрузки. Заостренные углы придают строению строгости и лаконичной завершенности. Любой загородный дом с такой крышей выглядит богато и оригинально.

Полувальмовая щипцовая кровля – тоже довольно распространенный вид. В монтаже немного проще. Характерная черта этого вида, это «гладкие» углы. Крыша выглядит плавной и элегантной, чем-то напоминает шатер. Это только на первый взгляд она кажется скромнее, чем предыдущий вид, если к ее строительству подойти творчески, то может получится необыкновенно красиво.

Стропильная система

Если говорить просто, то стропильная система многощипцовой кровли, это две двускатные крыши, которые соединяются между собой под углом 90 градусов.

Из-за большого веса и сложности строения, в конструкции такой крыши используют оба вида стропильной системы – висячие и наслонные, а также создают

схема многощипковой крыши

Несколько слов о том, как возводится многощипцовая крыша своими руками:

На мауэрлат, сечением 150х150 мм и длиной в 1.5 м, крепят стропила 150х50 мм.

Стропила скрепляют вверху коньком нужного сечения, затем конструкцию усиливают, устанавливая промежуточные прогоны.

Так как в данной конструкции есть места, где соединяются две крыши, там нужно сделать дополнительные накосные стропила, чтобы прикрепить к ним нарожники.

многощипцовая крыша — чертеж

Когда все стойки и крепления на месте, нужно проложить слой гидроизоляционной пленки.

Обрешетку делают из досок размером 32х100 мм. Можно бруски 50х50.

Важно: перед монтажом стропильной системы нужно правильно рассчитать наклон скатов и нагрузку на стропила, чтобы конструкция получилась крепкой. Желательно, чтобы это сделал специалист. Кроме того, важно климатическое расположение – если предвидится много осадков, то наклон вальм должен быть максимальным, чтобы не задерживалась вода и снег. Нужно ухаживать за эндовами – счищать с них снег и мусор.

Как бы там ни было, специалисты не рекомендуют приступать к строительству многощипцовой крыши самостоятельно. Хотя бы потому что, материал обойдется вам в немалую копейку и будет обидно, если ничего не получится. Конечно, мастера тоже возьмут немало, но в итоге вас будет радовать красота и надежность архитектурного шедевра.

Видео

основные принципы монтажа многощипцовой стропильной системы, схемы Устройство стропильной системы двухскатной многощипцовой крыши

Многощипцовая крыша, строим многощипцовую крышу своими руками.

Многощипцовая крыша стропильная система: основные принципы монтажа многощипцовой стропильной системы, схемы Устройство стропильной системы двухскатной многощипцовой крыши

Самые причудливые кровельные конструкции сегодня можно увидеть не только на зданиях исторических музеев, усадеб или средневековых замков. Все чаще они встречаются в частных домах и коттеджах. Фирмы-застройщики готовы предложить своим клиентам услуги по возведению сложных, но красивых сооружений. Несмотря на высокую стоимость, спрос на них с каждым годом только растет, потому что их красота и презентабельность являются показателями высокого социального статуса хозяина.

Что это такое?

Кровля дома является многофункциональным элементом. Она одновременно выполняет технические, эксплуатационные и эстетические задачи. От качественной проработки всех элементов зависит успех ее использования, а уникальный внешний облик может сделать строение особенно привлекательным.

Традиционная двускатная крыша, имеющая два фронтона, называется двухщипцовой. Если проект предусматривает наличие нескольких элементов, состоящих из парных фронтонов или щипцов, то она называется многощипцовой. Подобное сооружение считается самым сложным из-за наличия большого количества различных архитектурных элементов. Именно они делают кровлю наиболее привлекательной и оригинальной, способной даже самому обычному зданию придать образ средневекового замка.

Многощипцовые крыши для каркасного дома можно создать своими руками, если следовать всем рекомендациям. Такие конструкции имеют как свои плюсы, так и минусы, поэтому нужно тщательно взвесить свой выбор. Перед вами должна быть схема работы и чертеж конструкции, а также примеры готовых крыш.

В каких случаях предпочтительно создание кровельных перекрытий подобного вида?

Необходимость построения сложного объекта может возникнуть в целом ряде случаев:

• когда крыша должна быть выполнена в одном архитектурном стиле с возводимым строением;
• если к основному зданию были сделаны дополнительные пристройки;
• в случае, когда строение простой прямоугольной или квадратной формы дополняется несколькими фронтонами;
• если проект предусматривает обустройство на крыше углубленных балконов или окон, в том числе и слуховых;
• при необходимости создания бокового освещения мансарды;
• в многокомнатных зданиях большой площади со сложной многоуровневой планировкой.

Преимущества и недостатки

Кровля данного вида подчеркивает красоту архитектурного стиля, в котором построено здание.

Целый ряд достоинств выделяет ее среди других видов кровельных конструкций:

• она имеет более оригинальный и привлекательный вид;
• отличается надежностью и долговечностью;
• после ее возведения появляется возможность оборудовать дополнительную комнату или кладовку в пространстве образовавшейся мансарды;
• сложность конструкции предполагает образование большого количества своеобразных ребер жесткости в местах пересечения многочисленных плоскостей – они помогают значительно усилить перекрытие;
• сбалансированная система стропил позволяет выдерживать повышенные нагрузки, особенно в зимний период;
• на крутых скатах не задерживается снег.

К ее недостаткам можно отнести следующее:

• дороговизна возведения подобного объекта из-за большого объема используемых материалов и достаточно высокой цены на них;
• значительное количество отходов, возникающих при раскрое покрытий (особенно это касается металлочерепицы).
• сложное устройство требует грамотного расчета и профессионального подхода к монтажу;
• необходима качественная гидроизоляция, особенно на внутренних стыках;
• повышенная нагрузка на ендову, особенно зимой из-за обилия осадков.

Структурные особенности

Она представляет собой скатную конструкцию с поверхностями, имеющими наклон в сторону наружных стен. Благодаря этому, обеспечивается естественный сток талой и дождевой воды.

Такая кровля состоит из множества конструкционных элементов. Рассмотрим их.

Скат

Участок кровли расположенный в одной плоскости. Чем сложнее конструкция, тем больше у нее скатов.

Щипец или фронтон

Представляет собой верхний участок стены, ограниченный скатами. Небольшое отличие щипцов от фронтонов состоит в отсутствии карниза в их нижней части.

Ендова или разжелобок

Элементы конструкции в виде внутренних углов, образованных стыками. Со стороны торцов ендовы ограничиваются фронтонами или щипцами. В процессе эксплуатации эта часть строения принимает на себя наибольшее количество атмосферных осадков. Здесь происходит скопление дождевой воды и снега.

В ходе строительных работ именно ей нужно уделять особое внимание, чтобы в будущем избежать проблем, связанных с появлением протечек.

Ребро или конек

Горизонтальная линия, соединяющая две плоскости скатов.

Карнизный свес

Свисающий участок крыши шириной от 30 см до 50 см, главной функцией которого является защита от осадков и обеспечение эффективного отвода стока воды после дождя или таяния снега.

Водосток

Конструктивный элемент, отводящий воду с поверхности кровли в водосточные трубы горизонтального расположения.

Примыкание

Участок соединения скатов с вертикальной поверхностью строения.

Угол наклона крыши определяется еще в процессе ее проектирования в зависимости от нескольких факторов:

• особенностей климатических условий;
• расходных материалов;
• архитектурных особенностей здания.

В особых случаях он может составлять до 90 градусов.

Самый простой вариант многощипцовой крыши представляет собой две двускатные конструкции, соединенные под прямым углом. Если смотреть на подобное сооружение сверху, то оно будет иметь очертания креста. Чаще всего при разработке проекта дизайнеры предлагают применить подобную двускатную форму сразу на нескольких отдельных частях здания с дальнейшим объединением их в единую конструкцию. Такой подход позволяет создавать оригинальные сооружения, придающие всему строению привлекательный внешний вид.

Устройство и монтаж стропильного каркаса

Стропильная система многощипцовой кровли имеет достаточно сложное устройство. В ней часто встречается сочетание наклонных и висячих опор. Поэтому предельно внимательно следует отнестись к точности расчетов их сечения, а также установке необходимых элементов жесткости.

К ее основным элементам относятся:

• мауэрлат;
• стропила;
• балки.

Мауэрлат выполняет важнейшую задачу по распределению нагрузки с крыши на стены здания. Для его производства используется брус длиной от 1000мм до 1500 мм с сечением 100х150мм или 150х150мм. Мауэрлат необходимо прочно крепить к специальному армированному поясу, возводящемуся еще во время строительства стеновой коробки. Это делается, чтобы усилия от стропил не смогли раздвинуть стены. Только после того как мауэрлат будет надежно закреплен, начинают установку стропильных ног.

В зависимости от наличия дополнительных опор устанавливаются наклонные или висячие стропила. Для их изготовления применяют точно такой же брус, как и для мауэрлата. Из него же делается и конек, служащий соединительным элементом верхних частей стропил.

В некоторых случаях появляется необходимость в установлении дополнительных промежуточных прогонов в виде горизонтальных балок между несущей конструкцией и обрешеткой. Они уменьшают нагрузку от покрытия, равномерно распределяя ее в стропильной системе, а также добавляют обрешетке жесткости.

Краткая поэтапная инструкция по возведению

Монтаж многощипцового сооружения должен осуществляться в строгом соответствии с проектной документацией.

Все работы выполняются поэтапно.

• Собираются климатические данные, которые характерны для региона строящегося объекта. Эта информация учитывается при проведении технических расчетов и разработке проекта.
• Проектирование объекта и расчет. Тщательный предварительный расчет всех составных частей кровли лучше доверить опытным специалистам. Кроме того, необходимо заранее определить виды и объемы материалов, которые будут использоваться в строительстве.
• По периметру здания укладывается мауэрлат.
• Устанавливаются вертикальные опорные стойки и монтируются горизонтальные балки – прогоны, образующие конек.

• Монтаж основных и дополнительных опор формирующих переходы плоскостей.
• Стойки и стропила усиливаются подстропильными ногами или подкосами. Они помогают равномерно распределить нагрузку, а также не позволяют конструкциям прогибаться.
• Соединение элементов осуществляется с помощью металлических крепежей – пластин, скоб, резьбовых шпилек или анкеров. Для усиления соединения досок используют деревянные бобышки.
• Сверху (по стропилам) укладывается обрешетка в виде горизонтальных планок.

Выбор обрешетки зависит от типа кровельного покрытия. Если предполагается применить мягкую кровлю, то предпочтителен сплошной настил. При использовании жестких материалов или изделий из профилированного металла обрешетку делают разреженной.

Гидроизоляция и защита чердачных помещений от потери тепла

Рулонная гидроизоляция укладывается полосами внахлест и перпендикулярно направлению ската крыши. Обязательно делается напуск шириной не менее 15 см. Стыки полос склеиваются с помощью специальной клейкой ленты или строительного скотча. Особое внимание уделяется ендовам, так как они принимают на себя наибольшее количество дождевой или талой воды, поэтому являются наиболее уязвимым местом.

Если работы по монтажу гидроизоляционного слоя выполнены с нарушением технологии или использовались некачественные материалы, это может привести к скапливанию влаги в подкровельной области, в результате чего значительно ухудшается теплоизоляция, возможно загнивание деревянных частей крова.

Нужно отметить, что традиционные гидроизолирующие изделия в виде рубероида или пергамина уже не могут обеспечить длительный срок службы и прочность. Они не до конца соответствуют современным нормам экологической чистоты и безопасности. Поэтому все большее распространение получают мембранные материалы. Кроме своей основной функции, они способны значительно снизить потери тепла за счет увеличения толщины утеплителя на полную высоту стропил.

Возведение многощипцовой крыши подразумевает образование чердачного пространства , достаточно просторного для оборудования в нем жилых или подсобных помещений. Поэтому кровлю необходимо хорошо утеплять и изолировать от попадания в него лишней влаги. Утеплители на основе минеральной ваты подойдут для этого идеально. Они предотвращают появление «зон холода», в которых возможно образование конденсата. Среди особенностей стоит отметить особо мягкую структуру, позволяющую использовать этот материал в труднодоступных зонах.

Существует большое количество видов кровель, которые строятся для того или иного здания. Самой сложной по конструкции и монтажу считается многощипцовая крыша. Несмотря на это, она очень привлекательна и по-настоящему украшает дом, за что она и пользуется спросом у «зажиточных» людей. Такую конструкцию возводят на домах с квадратной или многоугольной формой, причем на тех, к которым пристраиваются помещения выше или ниже основного строения. Также она устанавливается на мансардах, которые нуждаются в особом освещении, и на домах со сложной планировкой.

Основное преимущество многощипцовой крыши в ее красивом дизайне. Она способна одним уровнем перекрыть несколько помещений. В целом никаких полезных функций данная кровля не выполняет, «работая» преимущественно на архитектурный стиль строения. По-другому она называется шатровой или вальмовой, а скаты – вальмами. В настоящее время наиболее распространены полувальмовые кровли и двухуровневые покрытия.

Конструкция многощипцовой крыши

Она состоит из трех основных элементов, которые отличают ее от других: щипцов, большого количества ендов, фронтонов и разжелобков. Она представляет собой скатную конструкцию с наклонными поверхностями кровли к наружным стенам, благодаря чему обеспечивается естественный сток дождевой и талой воды.

Щипцом называется верхний участок стены, ограниченный двумя скатами крыши. При этом он не отделяется в нижней части карнизом, в отличие от фронтонов. Ендова – конструктивный элемент, представляющий собой внутренние углы на стыках. Любая щипцовая кровля состоит из опирающихся на стену плоскостей на одном уровне. С торцов они ограничиваются фронтонами или щипцами.

Квадратные дома с многощипцовой крышей выглядят красиво

Достаточно важная часть крыши – ендова – во время эксплуатации принимает на себя наибольшую часть атмосферных осадков, в ней скапливается дождевая вода и снег. Поэтому при строительных работах ей нужно уделять пристальное внимание, иначе она будет «страдать» от протечек.

Следующий элемент крыши – ребро. Оно образуется в результате соединения скатов и представляет собой наружный угол. Пример ребра – место, где скрепляются два ската на четырехугольной крыше.

Многощипцовая крыша своими руками – достаточно затратное дело, в первую очередь из-за большого количества материалов, которые расходуются на стропильную систему и кровлю из-за ее сложной геометрической формы. После окончания работ образуется много отходов, особенно если для крыши используется металлочерепица. Самостоятельно строить многощипцовую крышу без основательных знаний в данной области не следует. Лучше обратиться к профессионалам, потому что возведение такой сложной конструкции не обходится без нюансов.

Ендова. На ней сходятся и с нее стекают атмосферные осадки, поэтому нужно особое внимание уделять ее устройству.

Стропильная система многощипцовой крыши тоже устроена не так просто, так как в ней часто сочетаются наслонные и висячие стропила, поэтому расчет их сечения, установку элементов жесткости нужно делать особенно внимательно.

Простейший вариант многощипцовой крыши – две двускатные конструкции, соединенные под прямым углом. При виде сверху данное сооружение будет выглядеть как крестообразная фигура. Чаще всего несколько частей здания могут содержать двускатные конструкции, объединенные в единое целое. Именно они и придают зданию причудливый внешний вид.

Основные элементы стропильной системы – это мауэрлат, стропила и балки:

• Мауэрлат перераспределяет нагрузку с крыши на стены. Изготавливается из бруса длиной 1000 – 1500 мм и сечением 150х150 или 100х150 мм. Чтобы усилия от стропил не раздвинули стены, мауэрлат необходимо прочно крепить к армированному поясу, который возводится во время строительства стен. После этого устанавливаются стропильные ноги.
• Для стропил используются брусья того же сечения, что и для мауэрлата. Они могут быть наклонными или висячими в зависимости от наличия и отсутствия дополнительных опор.
• Из брусьев делается конек, который соединяет верхние части стропил. Иногда требуется устанавливать дополнительные промежуточные прогоны.

Устройство фронтона многощипцовой крыши

Поэтапная инструкция по возведению конструкции

Во время строительства необходимо проделать следующие шаги:

1. Для начала следует правильно снять размеры дома. Профессионалам все расчеты дадутся легче. Человеку, не имеющему опыта в строительстве таких сложных конструкций, трудно будет сориентироваться в положении прогонов, мауэрлатов и т. д., поэтому контроль и советы опытного строителя будут как раз кстати.
2. Вычислить длину и сечение стропил. Они делаются из хвойных пород. Влажность древесины должна быть не более 20%.
3. Потом необходимо расположить остальные элементы: упоры, коньки и ендовы.
4. Установить мауэрлат по периметру стены.
5. На мауэрлате закрепить стропила с помощью запилов или гвоздей.
6. В конце идет установка обрешетки, гидроизоляции кровельного покрытия, тепло- и пароизоляции. Какую именно обрешетку выбрать, с каким шагом, зависит от кровельного материала. Для мягких покрытий необходимо выбрать сплошной настил, а для профилированного металлопокрытия или жестких кровельных материалов обрешетка выполняется разреженной.

Многощипцовая крыша должна иметь качественную пароизоляцию и гидроизоляцию

Гидроизоляционная пленка укладывается полосами, перпендикулярно направлению ската. Делается напуск не менее 15 см, кроме того, стыки нужно обязательно заклеить соединительными лентами. Большое внимание следует уделять ендовам, так как они являются наименее надежным местом кровли и принимают на себя наибольшее количество воды.

Выбор угла наклона кровли зависит от климатических условий, материала и архитектурных особенностей здания. Порой этот показатель может достигать 90 градусов.

Во время строительства многощипцовой крыши по умолчанию предусматривается наличие чердачного пространства для мансарды. Поэтому кровлю следует хорошо утеплять. Также в нее не должна проникать лишняя влага.

Утеплитель должен быть на основе минерального волокна, например, базальта или стекла. Эти вещества отличаются мягкой структурой, которая позволяет утеплить труднодоступные участки кровли. Утеплитель предотвращает образование зон холода, способствующих появлению сильного конденсата. Влага, которая скапливается в подкровельной области, ухудшает теплоизоляцию и приводит к гниению деревянных элементов.

Для мансардных помещений необходимы дополнительные скаты, те же ендовы и ребра, а также стропила и обрешетки

Наличие мансарды в доме позволяет значительно расширить полезное пространство. Обустраивая ее, стоит помнить о вентиляции. Именно для мансарды она нужна даже больше, чем для остальных жилых помещений. Традиционные виды рулонной гидроизоляции (вроде пергамина или рубероида) не обеспечивают большого срока службы, прочности и экологичности. Поэтому сейчас все больше становятся распространенными материалы мембранного типа, которые увеличивают толщину утеплителя на всю высоту стропил и значительно снижают теплопотери мансардного этажа.

Определяемся с ценовой категорией

Перед строительством многощипцовой кровли вопрос цены стоит особняком. Ведь это не только самый сложный вариант строительства крыши, но и наиболее затратный из-за большого объема работ и дорогих материалов, которых требуется немало. Данная конструкция может обойтись на половину дороже, чем другой вид крыши. Стоит обратить внимание на то, что на стропильную систему будут ложиться немалые нагрузки, поэтому следует покупать только качественные брусья.

Обустройство такой кровли будет стоить минимум вполовину дороже другого вида крыши

Если вы построите такую крышу, то в вашем распоряжении окажется большое пространство, которое вы можете использовать по своему усмотрению. Например, с помощью этой кровли делаются замечательные верхние комнаты и мансарды. Поскольку угол наклона крыши очень большой, то все осадки с нее быстро скатываются.

Основные выводы

Итак, как вы уже поняли, строительство многощипцовой крыши не является простым делом. Однако если подойти к нему профессионально, то в итоге можно получить настоящий «дом-конфетку», в котором находиться – одно удовольствие. На фото многощипцовая крыша выглядит очень привлекательно, но вживую она смотрится еще эффектнее, если подойти к ее обустройству творчески.

Многощипцовая крыша сочетает в себе привлекательный внешний вид и сложный монтаж

Единственный недостаток – цена на необходимые материалы, инструменты, услуги кровельщиков достаточно высока, именно поэтому данная крыша не пользуется большой популярностью. В основном наши дома могут похвастаться разве что двускатной или разновидностями четырехскатной крыши. Однако привлекательный внешний вид и наличие пространства для мансарды делают многощипцовую крышу отличным вариантом для частного дома.

Многощипцовая крыша — это вид скатной крыши, конструкция которой состоит из нескольких или множества щипцов (двускатных элементов с коньками), по краям свесов образующих в строении фронтоны.

Многощипцовые крыши представляют собою непростую конструкцию, отличительностью которых является наличие пересекающихся или врезающихся в основной скат щипцовых элементов, формирующих численные ендовы на крыше.

Особенности конструкции

Среди крыш с прямыми плоскостями скатов, многощипцовая крыша относятся к сложным видам крыш с многочисленными пересечёнными скатами и внутренними углами между их стыков. Она возводится на строениях, которые отличаются сложной планировкой разной геометрической формы, многоуровневыми мансардами и чердачными помещениями.

Многощипцовая крыша считается сложной конструкцией. Сложность конструкции объясняется наличием в таких крышах большого числа ендовых и фронтонов , устройство которых вызывает специфические сложности и дополнительные затраты.

Обустройство ендовы требует особо пристального внимания, ведь именно по ним будут в будущем протекать потоки дождевой и талой воды. Также в этих местах наблюдается наибольшее скопление снега, а поэтому они должны обладать значительной несущей способностью и герметичностью. Профессиональное формирование ендовы, основного уязвимого элемента кровельного перекрытия, обеспечивает надёжный отвод с крыши талых и дождевых вод.

Элементы конструкции

В многощипцовых крышах всегда и обязательно присутствуют следующие элементы конструкции:

• фронтоны и фронтонные свесы;
• ендовы, образующиеся при сопряжении щипцов;

Схема стропильной системы простой многощипцовой крыши:

Разновидности многощипцовых крыш

Форма многощипцовой крыши может быть самой разнообразной и ограничиваться только фантазией застройщика или проектировщика. Количество щипцов (двускатных элементов с коньком) в крыше может быть от двух до неограниченого количества. Скаты крыши могут иметь форму треугольников и трапеций.

В качестве покрытия для многощипцовых крыш, могут применяться любые кровельные материалы, но при условии правильно сконструированного каркаса крыши (стропильной системы), способного выдерживать все приходящиеся нагрузки на крышу в процессе её эксплуатации.

Преимущества и недостатки многощипцовых крыш

Многощипцовая конструкция кровли имеет определенные преимущественные характеристики. К ним относятся:

• оригинальные, неповторимые, изящные формы крыши;
• идеальное сочетание со строениями любых архитектурных форм;
• сбалансированная стропильная система;
• возможность обустройства просторной мансарды и значительного увеличения её полезной площади;
• отсутствие риска застаивания дождевых и талых вод вследствие большого наклона поверхности кровли и наличию разжелобков;
• надёжность, прочность, долговечность конструкции;
• соответствие стоимости многощипцовой кровли эксплуатационным и эстетичным характеристикам.

В перечень недостатков кровли такого вида внесены: уровень сложности проведения монтажа, наличие большого количества ендов, усложняющих процесс обустройства, ухода и обслуживания крыши, а так же большой расход строительных материалов. Устройтво многощипцовой крыши относится к трудоёмким строительным работам, для проведения которых необходимо обращаться за помощью профессиональных специалистов. Монтаж крыши занимает больше времени.

Несмотря на серьёзные недостатки сложной архитектурной формы, эстетичный, оригинальный, презентабельный вид и эксплуатационные характеристики многощипцовой крыши по праву заслуживают похвалу и внимание владельцев частной собственности.

Среди различных типов кровель самой красивой и в то же время непростой в реализации по праву считается многощипцовая конструкция. В нашу страну она пришла из Европы, где люди издавна питали любовь к квадратным домам и зданиям с большим количеством углов. Мудреная стропильная система многощипцовой крыши возводится на сооружениях со сложной планировкой, а также является отличным решением для организации дополнительного освещения на мансардах.

Преимущества и недостатки

Те застройщики, которые предпочитают минимализм и практичность, вряд ли оценят сложные ломаные линии столь дорогостоящей крыши, тем более что ее основная функция аналогична более скромным одноуровневым образцам. Эстеты и ценители изыска, для которых декоративные характеристики важны не меньше функциональных, наоборот, используют любую возможность для обустройства такой архитектурной композиции в своем жилище.

Возведение многощипцовой крыши — дорогостоящий и трудоемкий процесс

Несмотря на то что с не меньшим успехом можно обойтись более простым строительством кровельной системы, было бы ошибочно считать, что у крыши со множеством щипцов есть лишь одно достоинство – красивый дизайн, это не совсем так. Не считая выдающихся декоративных особенностей, такая конструкция имеет ряд положительных моментов, а именно:

• Длительный эксплуатационный период, достигающийся балансом стропильной системы, благодаря которому крыша способна выдержать внушительную нагрузку .
• Возможность планирования дополнительного пространства внутри дома за счет чердачного или мансардного помещения, где можно оборудовать спортзал, биллиардную или оранжерею.
• Практичность, выраженная в естественном удалении осадков. За счет наличия наклонных поверхностей (иногда их уклон достигает 90 градусов) снег и дождевая вода, а также опавшие листья, ветки и другой мусор не задерживаются на поверхности кровли и самостоятельно отводятся из нее.

Для строительства лучше привлечь бригаду профессиональных кровельщиков

Если говорить о недостатках рассматриваемого объекта, то они скорее условны, ведь для состоятельных домовладельцев эти минусы не будут иметь существенного значения. Как вы понимаете, речь идет о дороговизне проекта, больших расходах на материалы и высокой оплате труда строительной бригады из-за сложности работ. Мы не зря упомянули о необходимости привлечения к строительству многокомпонентной кровли специалистов высокого профессионального уровня, ведь ее возведение своими руками без соответствующей квалификации трудновыполнимо и весьма рискованно. Если же вы уверены в своих силах и владеете всеми практическими навыками в данной сфере, можете смело приступать к реализации задуманного.

Основные элементы наружной конструкции

Итак, все «за» и «против» взвешены, уверенность в своих интеллектуальных и физических возможностях присутствует, значит, вы готовы к выполнению сложного процесса своими руками. Наиболее простым вариантом конструкции со множеством щипцов принято считать объединение в единое целое пары двускатных сооружений, пересекающихся под прямым углом в виде креста (при верхней проекции).

Теперь перейдем к терминам, обозначающим отдельные участки кровли:

• щипцы , на языке профессионалов – не что иное, как верхушки стены без карниза (в отличие от фронтона), формирующие основу для двух скатов крыши;
• ендова – место стыковки двух плоскостей, образующее внутренний угол;
• ребро – наружный угол, сформированный на месте стыка двух скатов. Горизонтальное верхнее ребро плотники называют коньком.

Обратите внимание на то, что ендовам уделяют особое внимание, ведь они должны справляться с высокой нагрузкой, обусловленной скоплением атмосферных осадков . Даже малейшие просчеты на данном участке чреваты протечками и, как следствие, преждевременным разрушением кровли.

Стропильная система

Система стропил у многощипцовой крыши собирается из множества обязательных элементов, которые устанавливаются в строго определенном выверенном порядке, и в этом состоит ее основная сложность.

Основу системы составляют:

Малейшее нарушение строительной технологии, как правило, оборачивается серьезными неприятностями, устранение которых если и возможно, то неизбежно влечет за собой существенную трату временных и финансовых расходов. Сразу же обращаем внимание людей, решившихся осилить строительные этапы своими руками на то, что эта сложная конструкция может потребовать сочетания висячих и наклонных стропил.

На практике для изготовления стропил применяют высушенные и обработанные антипиренами и антисептиками брусья такого же сечения, что и у мауэрлата (150 х150 мм или 100 х150 мм), который, в свою очередь, равномерно распределяет нагрузку с кровли на стены дома. Верхние части стропил соединяют коньковым прогоном. Очень важно выдержать оптимальную влажность древесины (максимум 20%) .

Этапы строительного процесса

Для устройства многощипцовой крыши своими руками потребуется план выполнения работ, отступать от которого категорически не рекомендуется. Теперь перейдем непосредственно к этапам строительства:

1. В первую очередь необходимо снять размеры дома.
2. Далее определяется сечение стропил и разрабатывается схема (проект) установки всех элементов кровли.

Чертеж стропильной системы многощипцовой крыши

• Теперь можно приступать к укладке мауэрлата, который фиксируется на армированном поясе, и установке стропильных ног. Если запланирован монтаж полувальмовой или вальмовой крыши, необходимо установить усиленные нарожниками диагональные стропила.
• В качестве крепежей для установки стропильных ног на мауэрлат используют металлические скобы, пластины или уголки. Также можно проводить фиксацию данных элементов посредством технологических запилов.

Для монтажа стропил используются металлические скобы, пластины, уголки

• Если дом имеет большую площадь, вероятнее всего, потребуется монтаж потолочных балок (продольных или поперечных), выполняющих функцию затяжек.
• Верхняя часть стропил крепится на коньке, затем укладывается пароизоляционный материал, обрешетка и контробрешетка (вентсистема).

Перед монтажом кровли монтируется вентиляционная система

• Заключительный этап работ – установка кровельного материала (металлическая, битумная, керамическая черепица и др.).

Монтируя столь сложную крышу своими руками, не забывайте о том, что чердачное помещение потребует дополнительного утепления, иначе его нельзя будет использовать в качестве жилого пространства . Лучше всего для таких целей подойдет минеральное волокно (базальтовая или стеклянная вата). Если пренебречь этим правилом, можно столкнуться со скоплением конденсата в подкровельной области, что приведет к гниению древесины, из которой собрана конструкция крыши.

Многощипцовая крыша: устройство стропильной системы

Конструкция стропильной системы многощипцового типа крыши. Раскладка и стыковка стропил, крепление, узлы, детали, схемы для возведения своими руками.

Изучаем стропильную систему многощипцовой крыши

Среди всего разнообразия кровельных конструкций многощипцовая крыша является наиболее сложной, трудозатратной и экономически невыгодной. Однако эти недостатки с лихвой окупаются неповторимым внешним видом со множеством щипцов, фронтонов и разжелобков.

Строительство данной конструкции в обязательном порядке подразумевает процесс долгого и тщательного конструирования, во время которого выстраивается многощипцовая крыша и ее стропильная система, просчитываются размеры всех элементов конструкции. Рассмотрим этот процесс подробнее.

Достоинства и недостатки

Многощипцовая крыша является одной из наиболее спорных кровельных конструкций, так как ее плюсы и минусы уравновешивают друг и друга и окончательное решение в пользу строительства такой крыши, как правило, принимается исходя из личных эстетических предпочтений хозяина дома.

Рассмотрим основные преимущества, которые дает многощипцовая крыша:

• Традиционно подобная кровля возводилась на квадратных домах таким образом, чтобы избежать карнизных свесов. Но использование этой кровли возможно и даже необходимо и в случае, когда форма дома сложна из-за множества пристроенных к нему помещений. Она может полностью преобразить внешний вид такого далекого от идеала здания;
• Стропильная система многощипцовой крыши отличается повышенной прочностью и устойчивостью, естественно, если произведен грамотный расчет и монтаж конструкции;
• Возведение такой кровли позволяет задействовать помещение под крышей под жилую мансарду и благодаря возможности вывода различных окон на разные стороны обеспечить прекрасное дневное освещение.

Перейдем к недостаткам конструкции:

• Данный вид кровли не может похвастаться экономичностью. Устройство стропильной системы сложно и предполагает большое количество отходов древесины и материалов из кровельного пирога;
• Из-за большого количества примыканий скатов такая кровля находится в зоне риска по протечкам.

Конструкция и виды

В основе лежит такой элемент, как щипец – это треугольная часть стены, которая в отличие от фронтона не отделена карнизом. То есть простой формой многощипцовой крыши является соединение двух двускатных кровель под прямым углом над квадратным зданием. Если смотреть сверху, то подобное сооружение будет иметь крестообразный вид.

В зависимости от самого строения, его формы, размеров и желания создания под крышей жилых комнат конструкция может значительно отличаться от описанной выше классической формы. Общим останется набор кровельных элементов. Среди них особое внимание следует уделить двум:

• Ендова, которая представляет внутренний угол между двумя скатами. Ендова должна быть особо качественно изолирована и укреплена, так как в ней скапливается наибольшее количество снега и мусора, а также по ней стекает максимальное количество воды во время дождей.
• Ребра крыши представляют наружные углы соединения скатов, это, к примеру, конек и точка соединения нескольких скатов на вершине крыши.

Расчет стропильной системы

Стропильная система сложной многощипцовой крыши и ее схема в идеале должны выполняться профессионалами, так как здесь подразумевается достаточно сложный расчет и монтаж со множеством подводных камней. Но если у вас есть начальный опыт возведения крыш и вы не планируете слишком вычурную крышу, то сделать чертеж подобной кровли вполне можно собственными силами.

Привести точный алгоритм расчета многощипцовой кровли невозможно, так как сам тип конструкции подразумевает большие различия в стропильной системе в зависимости от внешнего вида крыши. Приведем основные моменты, на которые важно обратить внимание при проектировании:

• Необходимо выполнить план-схему желаемой кровли, отобразив точные размеры здания. На этом этапе необходимо определиться с такими взаимосвязанными параметрами, как уклон скатов и высота крыши. Угол наклона скатов такой кровли, как правило, крутой. В противном случае будет проблематично использовать подкровельное пространство для создания жилой комнаты;
• Стропильная система должна выстраиваться на основании ряда данных, в числе которых снеговая нагрузка региона и вес кровельного покрытия. Многощипцовые конструкции дают большое количество отходов, потому рекомендуем присмотреться к мягкой черепице;
• Тип стропильной системы зависит от наличия опоры внутри здания. Важно тщательно рассчитать местоположение и нагрузку на все поддерживающие элементы, типа затяжки, упоры, прогоны и т. д., чтобы не прогадать с их размерами;
• В зависимости от конфигурации крыши будут использоваться разные типы стропил: обычные или диагональные (для вальмовых конструкций).

Общий вид стропильной системы и кровельного пирога

Стропила и кровельный пирог многощипцовой крыши в принципе повторяют основные моменты этих конструкций для других типов кровель. Поэтому остановимся на важных моментах, учитывать которые необходимо еще на этапе планирования кровли:

• Мауэрлат подвержен большим нагрузкам и для него целесообразно выбрать брус сечением 150*150 мм. Его крепление удобнее производить на анкеры, заложенные в стены еще в процессе их возведения;
• Стропила могут крепиться к мауэрлату тремя основными способами: запил, скобы или уголки. В верхней части соединение стропил производится коньковым брусом;
• Укрепляющими элементами для стропил в разных решениях многощипцовых крыш будут разные элементы. В случае основы в виде вальмовой кровли будут монтироваться диагональные стропила, которые обязательно изготавливаются сдвоенными и укрепляются нарожниками. Укрепление стропильных ферм возможно подкосами или ригелями. В здании большого размера удобно использовать для затяжек стропильных ферм потолочные балки;
• Особого внимания требует монтаж ендовы. В этих местах выполняется сплошная обрешетка и укладывается два слоя гидроизоляции. На гидроизоляционный слой монтируется планка ендовы. Если элемент требует стыковки, то монтаж производится снизу вверх, чтобы верхняя планка перекрывала нижнюю и вода не могла затекать под нее;
• Устройство обрешетки и утепление данной кровли в общих чертах повторяет данные этапы для любой другой кровли.

Подведем итоги

Многощипцовая крыша представляет собой технически сложную конструкцию, для грамотного возведения которой особенно важен точный расчет и знание нюансов монтажа.

Подобные кровли прекрасно смотрятся как на квадратных или прямоугольных зданиях, позволяя им приобрести более интересный внешний вид, так и на домах сложной формы, когда она является единственно возможным вариантом обустройства кровли.

Важно помнить, что любое усложнение кровельной конструкции не лучшим образом сказывается на стоимости и прочности крыши. Любой элемент кровли должен, в первую очередь, нести практическую пользу, а не быть возведенным в угоду вкусу.

Многощипцовая крыша: стропильная система — схемы и чертежи

Рассмотрены достоинства и недостатки многощипцовой крыши, приведены основные моменты при расчете и возведении стропильной системы данной конструкции.

Изготавливаем щипцовую крышу своими руками

Частные дома украшают крыши самых разнообразных форм. Среди них есть и щипцовые. Они представляют собой конструкцию, которая опирается на две стены одинаковой высоты. Такие крыши имеют два ската. Торцевая часть по своей форме напоминает треугольник. Если стены выполнены из дерева, то такой треугольник носит название щипцов, а если из кирпича — фронтонов. Изготовить щипцовую крышу можно своими руками.

Расчёт щипцовой крыши

Щипцовые крыши имеют два ската . По выбору кровельных материалов ограничений нет никаких.

При устройстве такой крыши, как правило, отходы материала минимальны. Это происходит из-за того, что форма скатов прямоугольная. К слову, скаты могут иметь различную длину и угол уклона.

Для такой крыши характерно применение тёплого чердака, который используют как дополнительное помещение. Утепление кровли может привести к дополнительным расходам на материалы и усложнит работу.

Оптимальный угол для уклона определяется в пределах 20-45 градусов и зависит от района строительства . Если местность снежная, то лучше увеличить уклон, чтобы избежать образование снежных накоплений.

Щитовая крыша: начало строительства

Устройство такой крыши начинают с выкладывания торцевых частей — щипцов. Это не самая лёгкая задача, ведь они должны быть полностью одинаковыми.

Для расчёта длины ската пользуются теоремой Пифагора, знакомой всем со школы . Так, если представить, что скат — это гипотенуза рассчитываемого треугольника, то одним из катетов будет высота от начала ската до конька по плоскости стены, а вторым — половина длины фасадной стены.

Если дом имеет простую форму в плане, то можно воспользоваться применением щипцовой крыши, но если форма сооружения сложная, то появляется вариант с использованием многощипцовой. Их возводить сложнее, потому как они имеют много ендовых.

Устройство щипцовой крыши

При устройстве такой крыши используют два вида стропил — наслонные и висячие .

Наслонные представляют собой конструкцию, имеющую посередине опорную балку, которая передает нагрузку от конька на мауэрлат, уложенный на несущие стены. Эту балку монтируют посередине от наружных стен.

Висячие стропила используют в тех случаях, когда расстояние между стенами менее 10 метров или же отсутствует несущая стена посередине дома.

Их опирают на боковые стены. Но при этом возникает распирающий эффект. Он даёт дополнительную нагрузку на стены. Чтобы этого избежать, конструкция висячих стропил предусматривает соединение стропил затяжками таким образом, что появляется треугольник. Для выполнения этой функции можно применять балки перекрытия.

Затяжки можно монтировать сверху и снизу. При этом верхние нужно устанавливать таким образом, чтобы расстояние от конька было более 50 сантиметров.

Виды стропильных систем щитовых крыш

• мауэрлат. Для него подойдут деревянные бруски сечением 15х10 или 15х15 сантиметров;
• стропила. Для них выбирают сосновые доски с сечением 15х5 сантиметров.
• распоры;
• контробрешётка. Её укладывают после слоя гидроизоляции. Для неё выбирают бруски с сечением 5х5 сантиметров или же доски 3х10 сантиметров;
• обрешётка выбирается под кровельное покрытие. Может быть выполнена из обрезных или необрезных досок, фанеры, плит ОСБ.

Этапы работ

1. В зависимости от конструкции дома, выбираем подходящую систему стропил.
2. Если система стропил висячая, то сборку стропильных ног производят заранее. А после того как сборка завершена, получившиеся треугольники стропил монтируют на две крайние конструкции стропильной системы. Далее переходят к установки смежных стропил.
3. Укладываем мауэрлат (опорный брус) на несущие стены при условии, что дом выполнен из блоков или кирпича, если же здание построено из брусов или бревен, то можно в качестве мауэрлата использовать верхний брусок.
4. К кирпичным стенам мауэрлат крепится на заранее замурованные металлические стержни с резьбой. Их следует установить с шагом в метр — полтора. Это позволит сделать конструкцию более прочной и стойкой. При этом диаметр таких стержней должен быть не менее 10 мм.
5. Перед монтажом мауэрлата на кирпичные стены укладывают слой гидроизоляции (для этих целей можно использовать рубероид). Его крепят на болты с шайбами.
6. Если стены выполнены из пенобетона или керамики, то перед установкой мауэрлата поверхность их заливают армированным бетоном высотой 20-30 сантиметров.
7. Мауэрлаты устанавливают параллельно друг другу, чтобы избежать неровностей при монтаже стропильной системы.
8. Перед установкой стропил необходимо произвести разметку на мауэрлате, используя карандаш и линейку.
9. Стропила изготавливают в соответствии с длиной ската, который можно определить по теореме Пифагора, опираясь на уже построенные щипцы.
10. При расчёте длины стропил необходимо учесть наличие свеса, поэтому к рассчитанной величине прибавляют еще от 50 сантиметров.

Длина свеса зависит от личных предпочтений по внешнему виду крыши, но не рекомендуется делать его менее 50 сантиметров, иначе он не будет выполнять своих функций — защиты стен дома.

Опирание диагональной стропильной ноги на мауэрлат

1. Нижний конец стропила должен иметь отверстие, которое создаст идеальное крепление к мауэрлату. Этот вырез должен быть сделан в 1/3 от ширины стропила.

Чтобы не ошибиться с расположением вырезов, можно подготовить небольшой чертеж, где отметить все необходимые величины.

1. При висячей системе стропил, они крепятся между собой на металлические накладки или болты.
2. Фиксируют их укосинами, демонтируемыми после окончания работ.
3. Далее производят крепление кобылок, которые будут образовывать свес крыши.
4. После того, как произведена установка кобылок и стропил, переходят к монтажу обрешётки и массивных прочных досок к коньку.
5. Если речь идёт о наслонных стропилах, то тут сборку начинают с монтажа лежня. На него крепят опоры.
6. Далее следует установка конькового бруса, закрепляемого укосинами.
7. И в завершении на брус монтируют стропила с длиной, превышающей длину бруса.
8. Тип обрешётки выбирают в зависимости от кровельного покрытия.
9. Любую крышу, в том числе и шипцовую, следует снабдить слоем гидро- и пароизоляции. А при наличии тёплого чердакаещё и утеплителем.

Многощипцовая крыша

Многощипцовая крыша также является двускатной, а отличается от щипцовой большим количеством скатов и наличием ендовых . Их устройство — довольно сложный и трудоёмкий процесс. Ендовые — это места стыка двух скатов, когда образуется внутренний угол. В таких местах образуются скопления снега и большая нагрузка может привезти к разрушению конструкции. При организации такой крыши обязательно нужно предусмотреть организацию схода воды и снега в виде водосточных жёлобов.

При устройстве ендовых обязательно использование гидроизоляционных материалов, чтобы избежать протечек и образование гниения на древесине. Обрешётка в месте таких внутренних углов делается сплошной, вне зависимости от того, какая она для выбранного кровельного покрытия. Все стыки стоит делать качественно, без возможного образования щелей, чтобы не было уязвимых мест.

Стропильная система многощипцовой крыши

Для монтажа такой кровли необходимо правильно рассчитать все размеры дома и вычертить небольшой план кровли, на котором указать, где будет располагаться коньки, а где –ендовы. Это поможет правильно рассчитать длину стропильных ног.

Щипцовая крыша своими руками: конструкция, стропильная система и др

Щипцовая крыша своими руками: расчёт, выбор материалов, подробная инструкция.

Многощипцовая крыша

Классические варианты стропильных систем с двумя или четырьмя скатами постепенно уступают место более современным техническим решениям. В угоду потребителю проектировщики вместе со строительными компаниями создают всё более причудливые по своей форме крыши. Один из ярких примеров – стропильная система многощипцовой крыши. По своей конфигурации она сильно выделяется на фоне стандартных проектных решений.

Внешний вид

Крыша классической формы имеет несколько пологих скатов. В многощипцовом варианте в один из скатов врезан дополнительный элемент. Он называется щипец.

Каркас из деревянного бруса прямоугольного сечения

Щипец – это вставка, состоящая из двух скатов, соединяющая стропильную конструкцию с каркасом дома. В многощипцовой крыше может быть более двух фронтонов.

Вид сверху на различные варианты исполнения крыши

Важно! У каркаса для многощипцовой кровли более сложное строение, чем у двухскатных крыш. Для его изготовления и сборки понадобится намного больше времени. Увеличатся трудовые затраты и количество необходимого строительного материала.

Положительные и отрицательные свойства

Многощипцовая крыша – это сложная стропильная система. Она обладает рядом свойств, которые делают её востребованной на строительном рынке:

Положительные

• Прочность. Каркас собирается из крепких, хорошо подготовленных элементов. Каждый из них обладает высоким запасом прочности.
• Несущая способность всего каркаса. Благодаря продуманной и надежной геометрической форме многощипцовой кровли, она может выдержать значительные ветровые и снеговые нагрузки. Крыша с такой формой подходит для установки в климатических районах с непредсказуемой и агрессивной погодой.
• Простота в обслуживании. У многощипцовой кровли большой угол наклона скатов. Благодаря этому мусор не скапливается на поверхности. Следовательно, не надо проводить систематическую уборку.
• Эргономичность. Каждый щипец – это дополнительная жилая площадь. Это позволяет лучше использовать свободное пространство частного дома.
• Интересный внешний вид. Сложная кровля украсит любой дом, придав ему уникальность и узнаваемость на фоне других строений.

Отрицательные

• Высокая стоимость материалов и работ. Для возведения многощипцовой стропильной конструкции понадобится намного больше строительных и отделочных материалов, чем для монтажа классических вариантов.
• Высокая вероятность появления протечек. Во внешней поверхности крыши много примыканий и стыков. Каждый их них – это слабое место, где могут образоваться протечки.
• Высокая сложность для проведения работ своими руками. В конструкции кровли много элементов. В них легко запутаться неопытному строителю.

Важно! Незначительные минусы легко нивелируются значительными плюсами данной стропильной системы.

Составные части каркаса

Для сборки многощипцовой кровли используется несколько основных элементов:

Устройство кровли

• Мауэрлат – один из основных элементов каркаса. Это несущая балка, на которую опираются стропильные «ноги». Он равномерно рассеивает нагрузку от кровли по несущим стенам или столбчатым опорам. В малоэтажном строительстве мауэрлат изготавливается из деревянного бруса прямоугольного или квадратного сечения. Мауэрлат постоянно подвергается значительным нагрузкам. Поэтому используется брус сечением не менее 150×150 мм. Он крепится на заранее подготовленные анкерные болты.
• Стропила – несущие элементы, установленные под углом друг к другу. Каждое стропило состоит из двух сборных частей. Они устанавливаются вдоль конька. Стропильные «ноги» принимают нагрузку от кровельного ковра и атмосферных осадков. Они крепятся к мауэрлату с помощью запилов, уголков или скоб. Верхняя часть стропил соединяется в один узел с коньковым прогоном.
• Стойки – несущие элементы, установленные вертикально. Обычно на них опираются стропильные «ноги» или коньковые прогоны.
• Подкосы – подпорки для стропил, установленные под углом.
• Ендова – узел примыкания двух соседних скатов. Она служит для стока дождевых вод. В ендове может скапливаться снег и вода. Поэтому каркас около неё усиливается дополнительными подпорками или сдвоенными стропильными «ногами». В местах, где проходит ендова, устанавливается сплошная обрешётка. Кровельный ковёр усиливается дополнительным слоем гидроизоляции. Затем сверху монтируется специальная планка, по которой стекает дождевая вода.

Нагрузка на ендову

• Ребро или конёк – узел, соединяющий верхнюю часть двух смежных скатов.
• Обрешётка – элементы конструкции, которые закрепляются перпендикулярно к стропильным «ногам». На неё укладывается кровельный ковёр.

Расчёт каркаса

Для обеспечения необходимой прочности и жесткости кровли необходимо произвести полный расчёт всех элементов. Ввиду сложности конструкции не рекомендуется выполнять его самостоятельно, лучше обратиться в специализированную проектную организацию, где предоставят всю необходимую документацию и готовый чертеж.

Сложная по форме многощипцовая крыша гармонично смотрится на коттеджах любой конфигурации и размера. Она позволяет получить уникальный жилой дом, который будет притягивать восхищенные взгляды соседей и прохожих.

Многощипцовая крыша стропильная система чертеж, видео

Классические варианты стропильных систем с двумя или четырьмя скатами постепенно уступают место более современным техническим решениям. В угоду потребителю проектировщики вместе со строительными компаниями создают всё более причудливые по своей форме крыши. Один из ярких примеров – стропильная система многощипцовой крыши.

В том случае, когда «коробка» стен дома имеет сложную конфигурацию с различными пристройками, или проект предполагает обустройство на кровле слуховых окон и выносных или углубленных балконов, как правило, выбирается многощипцовая крыша стропильная система, которой имеет весьма сложную конструкцию.

Такие крыши отличаются от стандартных наличием нескольких фронтонов, которых может быть три или более. Кроме того, мнощипцовая стропильная система включает в свою конструкцию несколько отделов, благодаря чему дом будет выглядеть более презентабельным, особенно в тех случаях, если для фасада строения подобрана отделка, соответствующая архитектурному стилевому решению.

Основные принципы конструкции многощипцовых крыш

Многощипцовая стропильная система имеет конструкцию, которая состоит из отдельных скатов, взаимосвязанных между собой. Верхняя часть стены отделов здания, ограниченная с двух сторон скатами, и называется щипцом (или фронтоном, если этот участок отделен от стены дома). Поэтому крыша, имеющая не два фронтона (щипца), а несколько, и называется многощипцовой.

В зависимости от особенностей конструкции, от количества таких отделов стропильной системы, крыши могут трехщипцовыми, четырехщипцовыми и даже более сложными.

На данном рисунке-схеме представлены наиболее часто применяемые варианты конструкций этих сложных сооружений. Причем, как можно увидеть, различные отделы одной крыши могут быть как обычными двускатными, так и .

Монтаж многощипцовой крыши – достаточно сложен и требует немалых затрат на приобретение материалов, так как их всегда потребуется больше, чем для обычной системы. И дело даже не только в том, что у таких кровель больше общая площадь — сложная конфигурация приводит к тому, что при раскрое кровельного материала остается большое количество обрезков.

Сложность возведения конструкции приводит к высокой стоимости работ, поэтому чаще всего такие варианты выбираются для обустройства респектабельных особняков, в чем-то напоминающих старинные замки.

Впрочем, в различных, иногда – несколько упрощенных вариантах, многощипцовые крыши стали широко применяться и на вполне «скромных» загородных домах.

Архитекторы, проектировщики, строители наделяют данный тип крыш следующими положительными характеристиками:

• Высокая несущая способность и прочность конструкции.
• В связи с тем, что стропильная многощипцовая система рассчитывается с учетом больших нагрузок, она имеет высокую стойкость к внешним воздействиям, таким как резкие порывы ветра или давление больших масс снега.
• Как правило, скаты этих типов крыш имеют большой уклон, что способствует простоте их обслуживания, так как на них не задерживается мусор, снег и дождевые потоки. Благодаря этим качествам, ремонт кровли проводится гораздо реже.
• Многощипцовые крыши имеют высокий конек, поэтому в пространстве, которое под ними образуется, вполне реально обустроить жилые комнаты, что не всегда получается сделать под традиционными .

Обратимся к основным принципам устройства многощипцовых крыш.

Как известно, стропильные системы бывают наслонными или висячими, и в многощипцовой конструкции могут быть использованы сразу оба варианта. Например, над основным строением, если оно отличается большой площадью и имеет внутри капитальные перегородки, устанавливается наслонная система, а над небольшими отделениями висячая.

Если же строение квадратное или прямоугольное и на нем запланирован монтаж многощипцовой кровли, то рекомендовано предусмотреть для нее дополнительную опору в виде несущей стены-перегородки внутри дома. Это связано с большим весом такого типа крыш.

На этом рисунке показаны основные элементы, которые характерны для этой кровельной конструкции. Обратите внимание, что могут одновременно применяться как обычные двускатные схемы, так и вальмовые.

1 – Скаты крыши — их у многощипцовой крыши всегда больше, чем у традиционной и они могут отличаться по своему строению, площади, углу крутизны.

2 – Конек – этот элемент также будет представлен «в нескольких экземплярах», так как без него не обойтись при постройке каждого из отделов крыши.

3 – Ребра – это выступающие наружу углы пересечения плоскостей кровельного покрытия. Как правило, они обычно имеются у крыш мансардной или вальмовой конструкции.

4 – Фронтон или щипец – количество этих элементов может различаться, в зависимости от сложности крыши

5 – Лобовая доска обрамляет каждый из щипцов кровли, закрывая торцевые края кровельного покрытия.

6 – Ендова – это внутренний угол кровли, образующийся по линии стыка разных отделов конструкции. Этот элемент также будет являться своеобразным каналом для стока воды.

7 – Карнизный свес проходит по нижнему краю крыши. Он прикрыт с торцов ветровой доской, а по краю пущен капельник для отвода влаги из-под кровельного покрытия в сточный желоб.

8 – Фартук, устанавливаемый вокруг дымоходных и вентиляционных труб, для недопущения проникновения воды под кровлю на участках прохода.

Самая, пожалуй, несложная многощипцовая стропильная конструкция с выносом смотрового окна представлена на схеме. Однако, нужно отметить, что более сложные варианты с наличием двух и более встроенных отделов, состоят из тех же деталей, только их потребуется большее количество.

Что такое двускатная крыша?

У вашей крыши есть уклон, который позволяет дождю и талому снегу стекать в желоба или с карнизов? Если да, то, скорее всего, у вас двускатная крыша.

Несмотря на то, что существует множество конструкций крыш, двускатная крыша является одним из самых популярных типов крыш, особенно из-за их способности сочетать эстетику и полезность. Давайте подробнее рассмотрим, что влечет за собой этот тип крыши.

Что такое двускатная крыша?

Крыша этого типа имеет две остроконечные стороны, которые сходятся на линии конька.Две наклонные стороны образуют торцевые стены, образующие форму буквы «А» — треугольное расширение, называемое фронтоном, — вверху на каждом конце дома. Традиционно встречающиеся в домах в стиле ранчо или Кейп-Код, двускатные кровельные системы хорошо пропускают воду, что делает их одним из самых популярных вариантов в Северной Америке.

Чем двускатная крыша отличается от вальмовой?

Шатровые и двускатные крыши популярны для жилых домов, но они совершенно разные. Шатровые крыши наклоняются со всех четырех сторон крыши вниз к стенам дома, которые находятся под карнизом.Вальмовая крыша не имеет вертикальных концов, а «вальм» на самом деле представляет собой угол, образованный на стыке двух сторон.

У двускатных крыш, наоборот, только две стороны наклонены вниз. Две другие стороны простираются от нижней части карниза к вершине линии конька.

Каковы преимущества двускатной крыши?

Двускатные крыши отличаются универсальностью и долговечностью, подходят для многих стилей домов, что делает их экономичным и разумным выбором в большинстве районов страны. Поскольку они имеют простую конструкцию и их каркас не нужно изготавливать на месте, двускатные крыши, как правило, проще в установке и, следовательно, более доступны по цене, чем вальмовые крыши.Остроконечные крыши также обеспечивают лучшую вентиляцию, предоставляя домовладельцам больше свободного пространства под крышей для таких функций, как сводчатые потолки и чердачное пространство.

Эти типы крыш хорошо подходят для отвода воды и снега благодаря их крутому уклону, что делает их отличным выбором для домовладельцев, живущих в районах с обильными снегопадами. Остроконечные крыши также имеют тенденцию обеспечивать хороший отвод воды. Пожизненная кровельная система GAF — это отличная кровельная система для вашей двускатной крыши. Когда вы устанавливаете пожизненную черепицу GAF и не менее трех соответствующих аксессуаров GAF, вы получаете пожизненную ограниченную гарантию на соответствующие продукты GAF. ^*

Какие стили бывают двускатными?

Некоторые строители сочетают вальмовые и двускатные крыши. Что делает двускатная крыша рядом с элементами вальмовой крыши? Конечный результат часто создает более интересный дизайн. Например, голландская двускатная крыша представляет собой вальмовую крышу с небольшим остроконечным участком в верхней части. Другой вариант — полувальмовая крыша, которая добавляет небольшую вальмовую секцию, наклоненную к коньку, на двускатную крышу. Объединение элементов обоих типов крыш вместе может привести к красивому дизайну, который обеспечит лучшую общую привлекательность.

Существует множество типов двускатных крыш. Большинство из них имеют равные по размеру настилы крыши, доходящие до боковых стен дома, а иногда и за их пределы.

• С перекрестными фронтонами: Если план этажа дома требует Т-образного дома, крыша имеет крестообразный фронтон, где две линии двускатной крыши сходятся под углом 90 градусов. В домах с гаражами, слуховыми окнами, верандами или пристройками также используется конструкция крыши с двускатной крышей.
• Боковые остроконечные: Остроконечные крыши, которые показывают свою наклонную сторону на переднюю часть дома, называются боковыми остроконечными, а те, где вы видите остроконечную стену, называются фронтальными остроконечными.
• Открытый фронтон: Открытый фронтон (или пирамидальная крыша) состоит из шатровой крыши на квадратной конструкции. Здесь все стороны соединяются, образуя единую вершину. Коробчатая двускатная крыша имеет два разных ската, причем нижний угол намного круче, чем верхний.
• Гамбрель: Другой тип двускатной крыши, называемый вальмовой или амбарной крышей, представляет собой многоскатную шатровую крышу с двумя наклонными секциями: одна плоская часть ближе к коньку, а другая ближе к карнизу с более острым концом. уронить.Эти крыши позволяют максимально использовать полезное пространство под крышей.
• Летающая двускатная крыша: Летающая двускатная крыша имеет коньковый свес, выступающий дальше карниза и образующий точку на конце конька. Передняя двускатная крыша обычно встречается в домах в колониальном стиле и размещается спереди, чтобы выделить вход и добавить защиты крыльцу или входу.

Какая двускатная крыша у вашего дома? Обеспечивает ли это способ обеспечить безопасность вашего дома и повысить привлекательность вашего дома? Чтобы получить больше вдохновения, просмотрите руководство по стилю GAF.

^* Полное покрытие и ограничения см. в Ограниченной гарантии на кровельные системы GAF. Срок действия относится к продолжительности предоставляемого гарантийного покрытия и означает, что первоначальный индивидуальный владелец (владельцы) отдельно стоящего дома для одной семьи [или правомочный второй владелец (владельцы)] владеет собственностью, в которой установлены соответствующие продукты GAF. Для других владельцев/структур Пожизненное покрытие не применяется. Посетите gaf.com/LRS, чтобы узнать, какие продукты GAF соответствуют требованиям. Для установок, на которые не распространяется Ограниченная гарантия GAF Roofing System, см. Ограниченную гарантию GAF Shingle & Accessory.

Плюсы и минусы четырех различных типов кровли

Каждое дизайнерское решение важно, когда речь идет о строительстве дома вашей мечты. Каждая деталь, от цвета внутренней краски до листвы на вашем дворе и стиля вашей крыши, имеет значение. Независимо от того, строите ли вы дом своей мечты с нуля или ремонтируете старый дом, при выборе стиля крыши необходимо учитывать множество факторов. Ниже представлены четыре различных типа кровельных стилей , которые популярны в Соединенных Штатах, а также преимущества и недостатки каждого из них.Это руководство поможет вам выбрать дизайн, который лучше всего подходит для вашего дома.

Двускатные крыши

Один из самых популярных стилей крыш в Соединенных Штатах, вы также можете знать о двускатных крышах как о скатных или остроконечных крышах. У этих крыш есть две стороны, которые наклонены вверх, соединяясь наверху, образуя конек. Их легко узнать по треугольной форме. Остроконечные крыши могут принимать разные формы, но в большинстве домов с такой крышей выбирают открытый фронтон или прямоугольный фронтон. Хотя они появляются на многих разных домах, этот стиль крыши очень популярен среди домов в стиле ранчо и в стиле Кейп-Код.Этот стиль крыши настолько узнаваем, что вдохновил на создание нескольких известных литературных произведений, в том числе Anne of Green Gables и The House of the Seven Gables .

Плюсы

Двускатные крыши очень популярны и не без оснований. Из-за более крутого уклона эта крыша может легко сбрасывать как воду, так и снег, что делает ее идеальной для районов с сильными дождями или суровыми зимами. Снег и дождь легко соскальзывают с крыши, уменьшая вероятность протечек и повреждения водой.Из-за своей довольно простой конструкции двускатные крыши часто дешевле, чем крыши других стилей. Первоначальная стоимость строительства ниже, а из-за крутого склона и снижения риска повреждения водой вам не придется беспокоиться о расходах на техническое обслуживание в будущем. Кроме того, двускатные крыши обеспечивают немного больше места, которое домовладельцы могут использовать в качестве дополнительного чердака или превратить в чердак или дополнительную спальню.

Минусы

Хотя этот тип крыши идеально подходит для районов с сильными дождями и снегопадами, подрядчики не рекомендуют двускатные крыши для районов, подверженных сильным ветрам или ураганам.Двускатные крыши, как правило, имеют небольшой выступ над фасадом дома, что в районах с сильным ветром может привести к тому, что крыша отслоится. Из-за своей конструкции двускатные крыши также представляют угрозу обрушения. Если строители не соорудят каркас крыши с использованием прочных опор, она может обрушиться.

Предлагаемые материалы

Двускатные крыши

очень универсальны и хорошо сочетаются практически с любым кровельным материалом. Асфальтовая черепица или бетонная черепица являются популярным выбором для этого стиля, но металлическая кровля также является вариантом.Металл становится все более популярным, потому что он более экологичен и долговечен, чем другие кровельные материалы. При выборе стиля и материалов крыши вам также может потребоваться учитывать уклон вашей крыши. Поскольку наклон остроконечной крыши, как правило, круче, чем в других стилях, большая часть крыши становится более заметной — это играет важную роль в общем виде вашего дома. Асфальт является популярным недорогим решением, но его средний срок службы составляет от 13 до 20 лет. Кроме того, в течение первых 10 лет он начнет показывать значительный возраст и полосы.Однако качественная металлическая крыша прослужит 60 и более лет и сохранит свой цвет и красоту на протяжении всего срока службы. Кроме того, качественная металлическая крыша блокируется со всех сторон и способна выдерживать ветер со скоростью до 120 миль в час, что значительно снижает риск повреждения ветром.

Шатровая крыша

Еще один популярный стиль крыш в США — это вальмовая крыша. Чем-то похожие на двускатные крыши, вальмовые крыши состоят из скатов, образующих конек по вершине. Однако, в отличие от двускатных крыш, вальмовые крыши состоят из четырех скатов вместо двух.Шаг склона может варьироваться от дома к дому, а также размер хребта. В некоторых домах все скаты сходятся в точке на вершине крыши, напоминающей форму пирамиды. В других случаях крыша может состоять из нескольких гребней, часто называемых вальмами и впадинами крыши. Отличный способ использовать коньки вальмовой крыши — установить вентиляцию конька. Это эффективное и экономичное дополнение обеспечит правильную вентиляцию вашего чердака. Вентиляционное отверстие помогает вашему дому стать более энергоэффективным и облегчает работу кондиционера.

Плюсы

Шатровые крыши обычно более устойчивы, чем двускатные, потому что они состоят из четырех скатов, а не из двух. Поскольку они немного прочнее, эти крыши являются лучшим выбором для районов с сильным ветром. Подобно двускатным крышам, наклон позволяет воде и снегу легко скатываться с крыши, практически не оставляя стоячей воды. Это значительно снижает вероятность повреждения водой и утечек.

Минусы

Поскольку вальмовые крыши состоят из четырех скатов, а не из двух, стоимость строительства такой крыши может быть немного выше, чем двускатной.Этот стиль крыши состоит из сложной системы ферм и стропил, что может привести к увеличению периода строительства. Вальмовые крыши также требуют больше строительных материалов. Между стоимостью труда и материалов цена может начать быстро складываться.

Предлагаемые материалы

Подобно двускатным крышам, вальмовые крыши хорошо сочетаются с большинством кровельных материалов. Для этого стиля крыши популярны черепица и черепица, а также шифер и металл. Вальмовые крыши могут иметь меньший уклон, чем другие стили кровли, поэтому металлическая крыша со стоячим фальцем, в которой шов вертикальный, а не горизонтальный, может быть хорошим выбором, поскольку она позволяет дождю и снегу соскальзывать еще легче.

Мансардная крыша

Популярные в европейской архитектуре мансардные крыши представляют собой четырехскатные крыши, в которых каждая сторона состоит из двух скатов с разным уклоном. Нижние скаты более крутые, чем верхние, и часто украшены слуховыми окнами. Подобно вальмовым крышам, верхние скаты мансардных крыш сходятся, образуя конек. Этот стиль, также известный как французская крыша, появляется на известных французских достопримечательностях, включая Шато-де-Дампьер и части Лувра.

Плюсы

Мансардные крыши — отличный вариант для домовладельцев, желающих добавить немного дополнительного пространства в свой дом.Этот стиль с двойным наклоном может увеличить внутреннее пространство на вашем чердаке или добавить еще один этаж в ваш дом, не требуя большой дополнительной кладки. Если вы решите не добавлять чердак или дополнительный этаж, вы можете использовать мансардные крыши для создания более высоких сводчатых потолков. Мансардные крыши также поддаются дополнительным украшениям, например, искусно сделанным слуховым окнам.

Минусы

Из-за двухскатной архитектуры и относительно пологого наклона мансардных крыш этот стиль не идеален для районов с сильным снегопадом.Снег не соскальзывает так легко, как с вальмовых и двускатных крыш, что может привести к протечкам и даже к прогибу крыши. Мансардные крыши также дороже, чем другие стили, и процесс установки, как правило, дольше. Поскольку многие мансардные крыши также включают в себя дополнения и украшения, установка может занять некоторое время, а стоимость рабочей силы может быть выше.

Предлагаемые материалы

Домовладельцы, которые выбирают мансардные крыши, часто выбирают уникальный дизайн, чтобы выделиться среди соседей.Таким образом, они могут выбрать не менее уникальный кровельный материал, например, шиферную черепицу с ромбовидным узором или блестящую медную металлическую кровлю. Металлочерепица – отличный вариант для такой крыши. Гладкость металла позволяет снегу легко скатываться с крыши. Кроме того, металлическая кровля поставляется в различных стилях, которые помогут вашему дому выделиться из толпы. Большинство кровельных материалов хорошо подходят для этого стиля кровли, но домовладельцы должны держаться подальше от черепицы, накладывающейся друг на друга.

Вальмовая крыша

Вальмовые крыши аналогичны по конструкции мансардным, с двухскатными сторонами; однако этот стиль покрывает только две стороны дома, тогда как мансардные крыши покрывают четыре.Крыши Gambrel являются лучшим выбором для крыш сарая в Соединенных Штатах, но они также распространены в домах в голландском колониальном стиле.

Плюсы

Как и мансардные крыши, вальмовые крыши обеспечивают дополнительное пространство для дополнительного этажа или чердака. Именно по этой причине вальмовые крыши так популярны среди сараев и сараев. Они могут обеспечить дополнительное хранилище, не занимая дополнительного места. Вы также можете легко преобразовать пространство с мансардных крыш в чердак.

Минусы

Подрядчики строят вальмовые крыши с довольно открытой конструкцией, что делает их более подверженными обрушению.Подобно мансардным крышам, этот стиль не идеален для районов с сильным снегопадом и дождями, так как сильное давление этих элементов может привести к деформации крыши. В районах с сильным ветром или ураганами также следует избегать этого стиля, поскольку крыша покрывает только две стороны дома. Это облегчает отрыв крыши от дома. Для тех, у кого есть вальмовые крыши, вы должны проверять их ежегодно. Важно отметить, что затраты на эти проверки и последующее техническое обслуживание со временем могут возрасти.

Предлагаемые материалы

Деревянная и сланцевая черепица особенно распространена для вальмовых крыш, но подойдет практически любой материал. Однако металлическая черепица или панели являются одним из лучших материалов для вальмовых крыш благодаря их прочности и долговечности. Металлические крыши могут служить более 40 лет и требуют меньше обслуживания, чем другие кровельные материалы, что делает их отличным выбором для двускатных крыш. Очень прочный материал, такой как металл, снизит риск повреждения из-за погодных условий и со временем снизит затраты на техническое обслуживание.

Выбор стиля крыши дома вашей мечты может быть сложной задачей, и, как мы видели выше, необходимо учитывать множество факторов. Некоторые стили кровли лучше подходят к определенным архитектурным стилям, но в конечном итоге выбор зависит от личного вкуса.

Distinctive Metal Roofing предлагает металлические кровли различных цветов, которые мы можем применить к различным стилям кровли. Независимо от того, выберете ли вы богато украшенную мансардную крышу или более практичную четырехскатную крышу, наши специалисты по металлочерепице из Огайо помогут вам воплотить дом вашей мечты в реальность.

Новый взгляд на остроконечную крышу – БЛОГ BE OPEN

Архетипический дом с общей двускатной крышей, пожалуй, одна из самых узнаваемых форм. Пытаясь заново изобрести дома с традиционными наклонными крышами, архитекторы и дизайнеры привносят новые неожиданные повороты. Модернизированные по форме и функциям, эти здания имеют характерные очертания и нетрадиционные планы этажей.

Sol House от Alex Narovnya Architecture

Алексей Неровня Архитектура , московская команда дизайнеров и архитекторов необычно использует простую геометрию и обычную двускатную крышу.Их концепция Sol House вдохновлена ​​возможностью объединить обычные классические архитектурные формы с дикой природой с использованием натуральных материалов и энергоэффективности

.

Sol House от Alex Narovnya Architecture

Фирменные стены из закаленного стекла служат зеркальными экранами и делают здание почти невидимым, если смотреть на него с определенного ракурса. Человек внутри чувствует себя постоянно погруженным в окружающий пейзаж, как будто отсутствует одна стена здания.Панорамное остекление позволяет естественному свету проникать в интерьер открытой планировки, только главная спальня и ванная комната скрыты от глаз, а общее ощущение дома резко меняется в зависимости от времени суток.

York House от Алекса Неровня Архитектура

Наполненная светом концепция York House использует схожие принципы дизайна и аналогичным образом дает жителям ощущение связи с дикой природой. Предназначенный для большой компании, дом включает в себя четыре спальни в рамках углового домика из стали и дерева с величественным стеклянным фасадом, визуально разделенным на две части, что делает обычное решение с двускатной крышей свежим и необычным.Многоуровневые террасы предназначены для времяпрепровождения на свежем воздухе, а массивные раздвижные стеклянные двери гармонично сочетают интерьер с экстерьером.

Деревенский дом от Index Architectes; тел.: Филипп Жонер / Blacksquare

Швейцарская студия Index Architectes , основанная Александром Ноэлем и Виндом ван дер Воудом, спроектировала дом в Вильярлоде, который выглядит как современная версия остроконечной формы фермерских домов, типичных для этого региона Швейцарии. Здание приобрело современный вид благодаря асимметричным фронтонам, образованным за счет расширения карнизов на юго-западном фасаде, преувеличивающих форму здания и придающих ему больше внутреннего пространства.

Деревенский дом от Index Architectes; тел.: Филипп Жонер / Blacksquare

Традиционные методы строительства и материалы использовались на протяжении всего проекта, чтобы усилить его связь с местной архитектурой. Крыша и все открытые фасады здания покрыты угловатой глиняной черепицей, прочным и экономичным материалом, традиционно используемым для защиты амбаров и фермерских домов от непогоды. Вторя типичным фермерским формам, юго-западный фасад — единственный, облицованный деревом, защищенный карнизом и подверженный большему воздействию солнечного света, менее подверженный ветру и дождю.

Деревенский дом от Index Architectes; тел.: Филипп Жонер / Blacksquare

Внутри комнаты организованы вокруг большого открытого и непрерывного пространства, содержащего туалет и подсобные помещения, а также лестницу. Естественный свет проникает в спальни через ряд мансардных окон, установленных в остроконечной крыше.

Хижина в ущелье Rabbit Snare Gorge от Design Base 8 и Омара Ганди; ph: Doublespace (также изображение заголовка)

Нью-йоркский коллектив Design Base 8 в сотрудничестве с архитектором Омаром Ганди из Галифакса построил высокий трехэтажный домик для заядлого любителя активного отдыха и лесовода в отдаленном месте канадского Кейп-Бретона.В Design Base 8 использовались существующие типологии зданий в этом районе, включая архетипический фронтон, который обычно используется для стока снега и дождевой воды, а также формы навесов и облицовка из деревянных досок местного производства, в то время как Ганди работал над окончательным дизайном и детализацией проекта.

Хижина в ущелье Rabbit Snare Gorge от Design Base 8 и Омара Ганди; тел.: Даблспейс

Расположенная среди сурового ландшафта ущелья Рэббит-Снэр, хижина представляет собой аккуратно адаптированную остроконечную башню, предлагающую широкие возможности программирования при минимальной занимаемой площади, что сводит к минимуму нарушение окружающей среды.Сооружение включает в себя две основные смотровые площадки, расположенные значительно выше полога леса: одна ориентирована прямо на океан, а другая вдоль сходящейся долины ручья.

Хижина в ущелье Rabbit Snare Gorge от Design Base 8 и Омара Ганди; тел.: Даблспейс

Внутри дом состоит из единственной спальни и служебных помещений на первом этаже, двухэтажной кухни и столовой на втором этаже и, наконец, жилого помещения на третьем этаже. Деревянные панели покрывают большинство полов, стен и потолков.Вокруг дверного проема, доходящего до второго этажа, используется атмосферостойкая сталь цвета ржавчины.

Из-за своего возвышенного положения здание подвергается воздействию атлантических ливней, коррозийных соляных брызг и сильных сует – юго-восточных ветров, обрушивающихся на остров. Высокая кабина борется с этими основными боковыми нагрузками и подъемом за счет избыточной обшивки. Каждая твердая плоскость, включая внутренние перегородки, действует как перегородки, диафрагмы и многослойные компрессионные кольца.

Дом V-Plan от Studio B; тел: Джеймс Флорио

Колорадо Фирма Studio B создала светлый и просторный современный дом для пары в возрасте 80 лет и их семейных посиделок в горном городке Аспен, США.Чтобы максимально использовать клиновидную форму собственности и обеспечить конфиденциальность для владельцев, команда выбрала V-образную форму, сдвинутую к краям собственности, чтобы экранировать соседей с обеих сторон участка и прямой вид в рамке на большой центральный двор. занимающий угловое пространство между хозяйским и гостевым флигелями. Большие стеклянные пролеты на концах максимизируют вид и окутывают дом естественным светом.

Дом V-Plan от Studio B; тел: Джеймс Флорио

Обшитый текстурным кедром, окрашенным в черный цвет, дом имеет темный внешний вид, который контрастирует с окружающей природой.Остроконечные крыши покрыты черным металлом с антибликовым покрытием. Внутри они обеспечивают впечатляюще высокие потолки и открытые и светлые сводчатые пространства. С белым дубом, используемым для полов, и штукатуркой для стен, интерьер выглядит заметно иначе, чем его темный экстерьер.

Haus Gables от MALL

MALL , бостонская творческая фирма, основанная Дженнифер Боннер, объединила группу из шести двускатных крыш в единую крышу для Haus Gables , резиденции на одну семью площадью 2200 квадратных футов, расположенной в Атланте, США.Многолетний исследовательский проект студии по типологиям крыш, найденным на юге Америки, привел к плану крыши, который организует архитектуру и план этажа. В Haus Gables он устанавливает комнаты, подиумы и пространства двойной высоты в интерьере, выравнивая эти пространства с гребнями и долинами на крыше выше.

Haus Gables от MALL

Асимметричная и непривычная форма дополнена использованием нетрадиционных материалов и искусственных отделок, отсылающих к старой традиции искусственной отделки на юге Америки.Все наружные и внутренние стены, полы и крыша сделаны из цельного клееного бруса, который впервые появился на рынке США. . Черный терраццо не наливается на место и не полируется, а укладывается в виде тонкой плитки, а мраморная отделка выполнена из маловероятных материалов, включая винил и мультяшные рисунки.

Двускатная крыша

24:48

5447 — Основы крыши

4:57

6123 — Шатровая крыша

4:07

6124 — Двускатная крыша

4:01

6125 — Односкатная крыша

3:29

6126 — Гамбрель Крыша

3:25

6127 — Крыша Крыла Чайки

4:10

6128 — Полувальмовая крыша

5:10

2420 — Голландская двускатная крыша

7:05

6129 — Создание и отображение крыш на многоуровневой структуре

6:27

6130 — История с половиной крыши

6:21

6131 — Автоматические слуховые окна

7:12

25 — Рисование крыш вручную

1:49:34

10202 — Веб-семинар с советами и рекомендациями по крыше

2:37

704 — Строительство новой крыши при обслуживании существующей крыши

2:46

728 — Обнаружение пересечений плоскостей крыши

15:15

26 — Строительство мансардных окон

5:40

708 — Молдинг фриза

3:11

710 — Создание крыши над Г-образным домом с фронтонами

1:30

714 — Расширить наклон вниз

1:14

716 — Установка минимального размера ниши на крыше

4:36

733 — Базовые линии наклонной крыши

11:58

737 — Взрывающиеся слуховые окна, созданные с помощью автоматических инструментов слуховых окон

2:10

746 — Рисование изогнутых и бочкообразных крыш

4:59

747 — Создание куполообразной крыши для круглого или круглого здания

6:03

1956 — Расклешенная крыша

4:59

709 — Составная изогнутая крыша

7:50

1500 — Диалоги, влияющие на дизайн крыши

9:19

1502 — Софиты, фасции и желоба

3:31

1503 — Использование инструмента линии двускатной крыши

7:47

1507 — Крыши над эркером, коробки и носовые окна

5:42

1510 — Проектирование несущей части крыши Кейп-Код на стенах 2-го этажа

9:01

1511 — Проектирование несущей части крыши Кейп-Код на стенах 1-го этажа

2:07

1512 — Крышные группы

6:42

1514 — Соответствующие отметки конька крыши

3:16

1515 — Подъем и опускание плоскостей крыши

6:05

1517 — Рисование голландской двускатной крыши вручную

16:11

1521 — Чертеж слуховых окон вручную

10:40

1522 — Создание декоративного слухового окна вручную

5:32

1527 — Создание вальмовой крыши с изогнутыми карнизами

6:13

1530 — Чертеж парапетных стен с плоской крышей

7:49

1532 — Размещение и модификация световых люков

2:54

1533 — Редактирование бордюра и шахты светового люка

9:07

1955 — Усовершенствованные крыши — надстройка с тремя фронтонами

11:21

505 — Создание сборки крыши SIP

15:05

1030 — Автоматический каркас — Открытые концы стропил — Подобшивка и обшивка

Двускатная крыша Revit — 8020 BIM

С каждой группой новых сотрудников, независимо от уровня их опыта, у них будут возникать вопросы о рабочих процессах в их новой компании — такова природа вещей.При этом иногда простые вещи забываются среди растущей сложности мира BIM.

Имея это в виду, помогая на днях младшим специалистам по детализации крыш, я решил, что лучше всего освежить в памяти основы моделирования крыш в Revit, что обычно означает, что я собираюсь опубликовать пост о то же! С этой целью поставьте в очередь существенное руководство для начинающих по созданию крыш в Revit.

Итак, давайте начнем с основ и начнем с основ — как смоделировать крышу в Revit?

В Revit существует несколько подходов к моделированию.Моделирование крыш ничем не отличается. Существует 3 основных вспомогательных инструмента, которые можно использовать для моделирования крыш в Revit: Roof by Footprint, Roof by Extrusion и Roof by Face. Мы подробно рассмотрим каждый из них позже, но для начала давайте рассмотрим стандартный рабочий процесс Roof by Footprint.

Чтобы смоделировать крышу по контуру в Revit, выполните следующие действия:

1. Перейдите к нужному виду в плане, чтобы начать моделирование крыши. В идеале это должно быть на том же уровне, что и ваша крыша..
2. Вкладка «Архитектура» → «Крыша» (раскрывающийся список) → «Крыша по контуру»
3. Используйте панель инструментов рисования («Эскиз», «Выбрать линии» или «Выбрать стены»), чтобы создать желаемый контур крыши.
4. Примечание Границы отмечены символом «Угол». Это означает, что эта граничная линия определяет часть ската крыши. Вы можете изменить значение уклона для каждой линии, выбрав его, или полностью отключить наклон для этой границы с помощью параметра «Определяет уклон» (доступно на верхней вкладке или вкладке свойств).
5. Убедитесь, что в ваших свойствах крыша указана как размещенная на правильном уровне. Вы также можете указать значение смещения, если это необходимо.
6. Щелкните зеленую галочку, чтобы завершить режим редактирования.

Готово! Поздравляем с созданием модели крыши в Revit!

Излишне говорить, что это лишь небольшой обзор более сложных крыш и методов моделирования крыш, которые можно использовать в Revit. Далее следует подробное описание каждой функции моделирования крыши (с примерами).

В нем также обсуждаются более тонкие темы, такие как создание свесов и макетов крыш, которые меняются в зависимости от изменения площади здания, советы и рекомендации по решению конкретных проблем с разметкой, которые могут возникнуть, а также исчерпывающий список того, как моделировать различные распространенные типы крыш. с нуля в Revit.

Наконец, я завершаю статью несколькими краткими примерами моделирования сложных крыш, чтобы дать представление о некоторых функциях более высокого уровня, которые вы можете продолжить изучать после этого.

Примечание. Я создал сопроводительное видео, иллюстрирующее шаги, перечисленные в этом посте «Создание крыш в Revit: руководство для начинающих». Он встроен ниже, если вы предпочитаете такой формат обучения. Я предлагаю вам приготовить чашку чая или кофе, так как он довольно длинный и подробный. Наслаждаться!

Если нет, перейдите к видео для более линейного, пошагового описания процессов, связанных с созданием различных типов крыш в Revit, а также ряда советов и приемов, разбросанных повсюду.

Создание крыши в Revit — Крыша по контуру

1. Перейдите к нужному виду в плане, чтобы начать моделирование крыши. В идеале этот вид должен быть сгенерирован из уровня, который будет выступать в качестве хоста или базового уровня для вашей новой конструкции крыши.
2. Затем перейдите на вкладку «Архитектура » → «Крыша» (раскрывающийся список) → «Крыша по контуру », как показано на рисунке ниже.

Как перемещаться и выбирать крышу с помощью инструмента Footprint

3. Используйте панель инструментов рисования («Эскиз», «Выбрать линии» или «Выбрать стены»), чтобы создать желаемый контур крыши.На изображении ниже вы можете видеть, что мы выбрали инструмент «Прямоугольный эскиз».

Настройка всех перечисленных свойств до рисования границы крыши с использованием следующей последовательности: 1) Линия границы Инструмент для рисования. 2) Подинструмент для рисования прямоугольников. 3) Смещение для определения значения свеса. 4) Назначение уровня основания узла крыши. 5) Значение смещения по вертикали от уровня хоста.

4. Примечание Границы отмечены символом «Угол». Это означает, что эта граничная линия определяет часть ската крыши.Вы можете изменить значение уклона для каждой линии, выбрав его, или полностью отключить наклон для этой границы с помощью параметра «Определяет уклон» (доступно на верхней вкладке или вкладке свойств).
5. Не забудьте указать требуемый выступ, чтобы иметь правильное значение смещения для значения крыши при рисовании относительно стен вашего здания.
6. Убедитесь, что в ваших свойствах крыша указана как размещенная на правильном уровне. Вы также можете указать значение смещения, если это необходимо.

Уклон крыши можно изменить, выбрав линию границы и изменив значение уклона.Также можно указать границе не определять часть ската крыши, отключив параметр Defines Slope .

7. Нажмите зеленую галочку, чтобы выйти из режима редактирования. Вы завершили моделирование базовой вальмовой крыши в Revit.

После определения уклонов на граничных линиях можно завершить набросок, нажав зеленую кнопку с галочкой. Если всем границам назначено значение уклона, у вас должна остаться стандартная вальмовая крыша, как показано на рисунке.

Создание крыши в Revit — крыша путем выдавливания

Допустим, вам не нужна четырехскатная крыша, но вместо этого вам нужна двускатная крыша.В Revit это можно легко сделать двумя способами. Первый — использовать Roof by Footprint, как мы это делали ранее, и изменить некоторые свойства граничной линии, чтобы крыша падала только на фронтон. Это будет более подробно рассмотрено в следующем разделе под названием «Управление и редактирование крыши». Откосы в Revit».

Другой способ создания двускатной крыши в Revit — использование инструмента «Крыша с помощью выдавливания». Шаги для моделирования крыши методом экструзии в Revit следующие:

1. Во-первых, нам нужно перейти к инструменту вытягивания крыши.Для этого перейдите на вкладку «Архитектура » → «Крыша» (раскрывающийся список) → «Крыша методом экструзии». Это предложит вам выбрать базовую плоскость или геометрическую плоскость (например, грань стены), из которой крыша будет выдавливаться перпендикулярно. Выберите Выберите плоскость
2. Затем в 3D-виде щелкните плоскость, которую хотите использовать. В примере я выбрал поверхность стены.
3. Теперь откроется набор инструментов для черчения — вы можете начать рисовать форму профиля крыши, который вы хотите выдавить.Чтобы создать фронтон в примере, я провел временную линию от средней точки стены. Затем с вершины я нарисовал один из водопадов на нужной высоте. Затем я использовал MM (Ось зеркала) , чтобы отразить первый уклон по осевой линии, чтобы сформировать линию профиля для другой стороны двускатной крыши. Наконец, я удалил начальную срединную линию и закончил набросок с помощью кнопки Green Tick .
4. Наконец, мы можем управлять глубиной вытягивания с помощью значений на панели свойств , как показано на изображении ниже, или с помощью перетаскиваемых стрелок на обоих концах, если нет необходимости в точности.Использование инструмента Align Tool (AL) также может быть хорошим методом для выравнивания глубины экструдированной крыши по поверхности известного объекта.
5. Теперь вы можете прикрепить стены к крыше, выбрав стены и используя кнопку Присоединить/Отсоединить , которая появляется на верхней панели инструментов, а затем выбрать крышу.
6. Теперь вы должны завершить работу над двускатной крышей Roof Extrusion в Revit

Roof Extrusion Complete Рабочий процесс — метод создания двускатной крыши

Управление и редактирование скатов крыши в Revit

Управление и редактирование уклона крыши в Revit — очень простой процесс.Для начала обратите внимание, что обсуждаемый метод применим только к крышам, которые были смоделированы как Roof by Footprint. Другие методы, такие как «Крыша методом экструзии» или «Крыша по поверхности», основаны либо на профиле сечения на основе эскиза, удлиненном на заданную длину, либо на поверхности, уже созданной другим методом моделирования, на которой может размещаться крыша.

Для того, чтобы описать, как контролировать и редактировать уклоны вашей крыши по контуру, я расскажу о создании трех типичных типов крыш, которые будут созданы путем изменения всего нескольких свойств уклона одной и той же крыши с помощью эскиза контура → Плоская крыша, вальмовая крыша и двускатная крыша.

Плоская крыша в Revit — это очень просто. В режиме скетча Roof by Footprint выберите все вновь созданные границы и отключите параметр Defines Slope . Завершите эскиз, нажав зеленую галочку , и у вас не будет полностью плоской поверхности крыши в вашей модели Revit. Посмотрите рисунок ниже, на котором типичная вальмовая крыша преобразуется в плоскую крышу в образце модели Revit за считанные секунды.

Изменение скатов крыши в Revit. Чтобы изменить крышу с вальмовой на плоскую, перейдите к параметрам Эскиз , выберите все линии границ и выключите параметр «Определяет уклон»

Двускатная крыша в Revit :

Ранее мы обсуждали, как можно смоделировать двускатную крышу с помощью инструмента «Крыша по удлинению».По правде говоря, я бы порекомендовал Roof by Footprint сначала создать двускатную крышу, поскольку это дает вам больший уровень контроля, если вам нужно будет внести какие-либо изменения в крышу позже на временной шкале проекта. В приведенном ниже GIF-файле плоская крыша была ранее создана и преобразована в модель двускатной крыши.

Для этого Редактировать Крышу . Затем выберите две длинные граничные линии только и включите параметр Defines Slope . Вы также можете изменить значение уклона крыши ваших границ во вкладке свойств. Завершите набросок, и теперь у вас должна быть форма двускатной крыши. Для полноты убедитесь, что выберите стены ниже и используйте опцию Присоединить/Отсоединить , чтобы стены соответствовали u/s геометрии вашей крыши.

На приведенной ниже гифке показан весь процесс.

Изменение скатов крыши Revit. Чтобы изменить крышу с плоской крыши на двускатную, перейдите к параметрам Эскиз , выберите две противоположные линии границы и , включите параметр «Определяет уклон ».

Шатровая крыша в Revit:

Как вы уже догадались, чтобы создать тип вальмовой крыши из эскиза Roof by Footprint, вам просто нужно снова отредактировать эскиз и выбрать две оставшиеся границы, а затем убедиться, что для них активен параметр Defines Slope .См. ниже:

Изменение скатов крыши в Revit. Чтобы изменить крышу с двускатной на вальмовую, перейдите к параметрам Эскиз , выберите все линии границ и , включите параметр «Определяет уклон» .

Примечание. По умолчанию ваша крыша будет иметь уклон 30 градусов на всех границах и формирует вальмовую крышу, если вы не измените обозначение уклона в режиме эскиза для каждой линии границы.

Создание и редактирование сборки конструкции крыши

Возьмите простой заполнитель и соберите мембранную крышу в стиле Soprema.

Здесь мы можем обсудить создание конструкции вашей крыши, чтобы вы могли проиллюстрировать правильные характеристики материала вашей крыши. Обратите внимание, что хотя в нашем примере используется уже смоделированная крыша, следующие шаги можно выполнить до того, как вы приступите к созданию эскизов модели крыши.

Чтобы создать новую сборку конструкции крыши в Revit , выберите ранее смоделированную крышу. На панели инструментов Properties в разделе Type Properties выберите Duplicate.  Назовите дублирующую крышу подходящим дескриптором имени.

В разделе Construction перейдите в меню Edit , как показано на рисунке ниже. После открытия диалогового окна «Редактировать» вы можете приступить к редактированию несущей сборки пола. Вы можете построить свою сборку так, как вам нужно — одна из лучших практик, о которой следует помнить, — это всегда стараться поддерживать границу ядра сборки в качестве структурных / несущих элементов, а ваши тепловые, атмосферостойкие и отделочные материалы по обе стороны от ядра Граница.Я также рекомендую расширить вкладку «Предварительный просмотр» и настроить вид в разрезе, чтобы вы могли видеть изменения вашей сборки в режиме реального времени

Сборка крыши — редактирование конструктивной сборки крыши в Revit

Чтобы добавить элементы сборки , выберите Вставить , и вы увидите, что в список добавлен еще один элемент сборки. Это может быть выше или ниже исходного элемента Крыши, но вы можете легко перемещать порядок вокруг с помощью кнопок Вверх и Вниз.

Сборка крыши — создание дополнительных элементов сборки и обновление их положения в слоях конструкции.

При вставке новых элементов сборки вы можете изменить функцию новых элементов, изменив свойства в столбце функций.

См. ниже нашу окончательную строительную сборку. Позже в этом посте я расскажу, как можно упасть определенные элементы в сборке (например, изоляционный слой), в то время как оставшаяся сборка остается плоской (например, для создания водостока с крыши). падает).

Сборка крыши — завершенная сборка конструкции крыши в Revit

Как создать небольшой дренажный водопад на плоской крыше в Revit

Самый простой способ создать небольшой дренажный уклон на плоской крыше в Revit — использовать инструмент редактирования формы под названием Modify Sub Elements . Чтобы использовать это, сделайте следующее:

1. Выберите вашу плоскую крышу
2. Нажмите появившуюся кнопку Modify Sub Elements .
3. Добавить точку ( или Разделить линию, если это лучше подходит — создает точки на пересечениях)
4. Разместите новые точки по мере необходимости.
5. Используйте кнопку Modify Sub Elements от до , выберите вновь размещенные точки.
6. Назначьте значение высоты точкам, чтобы создать небольшой уклон крыши.
7. Готово!

• Изменение подэлементов — размещение новой точки для определения водоотвода на плоской крыше в Revit
• Изменение подэлементов — изменение высоты вновь созданной точки, обеспечивающей водоотвод на плоской крыше

Вы также можете восстановить полностью плоскую крышу с помощью инструмента «Сбросить форму» , который удалит все изменения, созданные в диалоговом окне «Изменить подэлементы».

Как утеплить скат крыши только в Revit

Лучший способ смоделировать уклон только в слое Roof Insulation Layer — назначить изоляционные материалы в качестве переменных в сборке конструкции. Вот как назначить переменный материал в Revit:

1. Выберите вашу крышу, Edit Введите и выберите Construction
2. Найдите элемент сборки Insulation. С правой стороны установите флажок Variable .

Изменчивость материала — включение изменяемого материала для слоя изоляции в конструкции крыши

3. Готово!

Вариативность материалов. Поскольку изоляционный слой выступает в качестве переменного материала для создания водопада, остальная часть конструкции крыши может оставаться плоской.

Основание вашей крыши теперь должно быть плоским, а кровельные перепады должны присутствовать только в вашем изоляционном воздухе (видно на разрезах).Следует отметить, что ваш изоляционный слой должен быть достаточно глубоким, чтобы учесть всю высоту падения крыши.

Почему следует использовать опцию рисования «Выбор стены» при создании крыши по контуру

Смоделируйте свесы крыши с помощью инструмента выбора стены.

Использование инструмента выбора стены позволяет вашей крыше сохранить предложенное значение свеса и обновить форму крыши по мере того, как стены под ней расширяются или сужаются. Это очень простой процесс:

1. Перейдите на вкладку Архитектура → Крыша по контуру
2. В режиме эскиза щелкните инструмент рисования Выбрать стены .
3. На верхней панели инструментов появится опция выступа . Назначьте желаемое значение свеса (в нашем примере было использовано 500 мм)
4. Завершите эскиз крыши , щелкнув зеленую галочку .

Теперь вы создали модель крыши с необходимыми значениями свеса. Что хорошо в этом методе , так это то, что граница крыши закреплена на стенах, что означает, что обновление разбивки стен автоматически обновит геометрию крыши , сохраняя при этом заданное значение выступа.Довольно прикольно!

Крыша по контуру — с помощью команд «Выбрать стену» можно сохранить смещение крыши, и ее контур будет автоматически обновляться при движении стены ниже.

Как разместить проемы через крышу в Revit

Добавление вертикальных проемов на крышу в Revit — очень простое дело. Существует два основных типа проемов, которые используются в большинстве упражнений по моделированию крыш в Revit: Вертикальный проем и Проем по грани .Разница между ними действительно довольно проста.

Вертикальные проемы прорежьте вертикальный проем прямо в выбранной вами крыше. Вырез проема крыши всегда сохраняет вертикальную ориентацию.

Проем по торцу немного более тонкий, но все же очень простой — вы выбираете одну наклонную плоскость вашей модели крыши, а затем с помощью инструментов эскиза отмечаете желаемый проем. Вырез проема крыши в этом случае всегда будет перпендикулярен уклону/плоскости крыши, которой он назначен.Это здорово, потому что угол наклона крыши можно изменить, но срез будет обновляться, чтобы оставаться перпендикулярным новому углу наклона крыши.

Чтобы создать вертикальный проем через крышу , перейдите на вкладку Архитектура — Проем — Вертикальный . Затем вам будет предложено выбрать ваш объект, к которому вы должны выбрать свою модель крыши. Затем появятся инструменты рисования. Используйте инструменты рисования на любом виде в плане, фасаде или разрезе, который лучше всего соответствует вашим требованиям к размеру и нарисуйте эскиз границы для вашего вертикального проема. Завершите эскиз , нажав Зеленую галочку . Теперь у вас будет отверстие, которое вертикально прорезает вашу крышу, как показано на изображении ниже.

Процесс создания отверстия лицом через крышу почти идентичен. Начните с перехода на вкладку «Архитектура » — «Открытие» — «Открытие по грани ». Когда будет предложено выбрать ваш объект, наведите указатель мыши на свою крышу и просто выберите уклон крыши, через который вы хотите прорезать проем .Как и прежде, используйте инструменты рисования, чтобы начертить границу предполагаемого проема крыши . Завершите , выбрав зеленую галочку. Теперь у вас будет отверстие, которое вырезается перпендикулярно шагу, которому оно было назначено, как показано на изображении ниже:

Проем вертикальной крыши в Revit и проем по грани — разрез, показывающий относительные углы среза

Как смоделировать мансардную крышу в Revit

Чтобы создать крышу слухового окна, нам сначала нужно начать с меньшей части крыши слухового окна.Вы можете смоделировать это любым из трех основных методов моделирования крыши, но в примере я решил использовать инструмент Roof by Extrusion .

1. Во-первых, необходимо выбрать рабочую плоскость. При необходимости вы можете создать базовую плоскость, нажав «RP», но в примере я решил использовать передний край основной линии фасции крыши. Чтобы выбрать рабочую плоскость, сначала выберите Roof by Extrusion , после чего вам будет предложено выбрать плоскость , как показано ниже.

При создании крыши методом экструзии в Revit вам будет предложено указать новую рабочую плоскость . Вы можете использовать любой из трех перечисленных вариантов, но в примере я выбрал вручную «Выбрать плоскость».

2. После того, как вы выбрали плоскость вручную, вам необходимо выбрать опорный уровень и смещение . В нашем примере мы использовали уровень крыши со смещением 0.

Крыша методом экструзии – базовый уровень и смещение

3. После того, как информация о плоскости и опорном уровне установлена, мы можем использовать инструменты рисования на верхней панели инструментов, чтобы нарисовать нашу крышу по профилю экструзии.

На этом изображении вы можете увидеть, как я использовал инструменты рисования Revit, чтобы указать профиль крыши слухового окна, который я хочу выдавить. Обратите внимание на вид в плане, как линии профиля плотно прилегают к основной плоскости, которую я установил ранее на основной панели крыши.

4. После того, как эскиз профиля крыши будет готов, вы должны остаться со своей слуховой крышей. Вы, вероятно, заметите, что размеры экструзии крыши не соответствуют вашим требованиям . Экструзию слухового окна можно редактировать на панели свойств , как показано:

Глубину экструзии крыши можно изменить на панели свойств Revit, как показано в примере.

5. Часть крыши слухового окна все еще остается незавершенной.Чтобы соединить мансардную крышу с главной крышей, используйте команду «Присоединить/отсоединить крышу» , которую можно найти на вкладке «Изменить» . Чтобы использовать это правильно, выберите край мансардной крыши , который должен доходить до основной крыши. Затем выберите плоскость крыши , с которой должно стыковаться слуховое окно. Виола, крыша слухового окна готова!

Выбор передней кромки слухового окна с помощью инструмента «Присоединить крышу» в Revit. После этого выбирается основная плоскость крыши и правильно соединяются.Крыша методом экструзии – слуховая крыша соединена с основным уклоном крыши

6. Следующим шагом является установка стен слухового окна. Для этого перейдите на вкладку «Архитектура » → «Стены» (WA). В примере я установил основание слуховых окон на уровне карниза, а верхнюю часть стены установил на уровне карниза + смещение 1500 мм. То, что вам нужно, может отличаться. После того, как стены будут завершены, используйте параметр «Присоединить/отсоединить », который появляется при выборе стен, и соедините верхнюю часть стен с мансардной крышей выше. У вас получится что-то вроде этого:

Смоделируйте стены слухового окна и используйте функцию «Присоединить/Отсоединить», чтобы верхняя часть стенового профиля прикрепилась к нижней стороне крыши слухового окна.

7. Наконец, след слухового окна должен быть отрезан от главной крыши. Чтобы вырезать новое слуховое окно из основной крыши, перейдите на вкладку «Архитектура» → Слуховое окно (проем). Это вызовет инструмент Pick Roof/Wall Lines , который позволит вам выбрать внешнюю сторону вашей новой конструкции слухового окна, как показано ниже.

Крыша методом экструзии – открытие с помощью слухового окна с помощью захвата крыши и краев стен

8. Наконец, используйте команду Trim/Extend (TR) , чтобы привести в порядок линии проема слухового окна. Завершите набросок, выбрав зеленую галочку . Вы завершили мансардную крышу в Revit!

Мансардная крыша готова, включая основной проем в крыше.

Как устранить неудобную нишу фронтона на возврате стены в Revit

Иногда у вас может быть большая двускатная крыша, которая покрывает основную часть здания, но также продолжается над меньшей пристройкой к зданию, где одна из стен является продолжением фасада большего здания.Это оставляет неудобную нишу, где вам нужно сказать, что только часть меньших фронтонов крыш заправлена ​​под большую часть крыши, даже если они являются единым элементом модели.

Чтобы решить эту проблему, вам нужно приказать маленькому сегменту возвратной стены приклеиться к нижней части крыши с помощью инструмента «Присоединить/Отсоединить». Затем вам нужно использовать инструмент «Присоединить/Отсоединить крышу» (находится на вкладке «Изменить») и выбрать внутренний край крыши, который вы хотите спрятать под основной крышей, а затем выбрать стену, до которой вы хотите, чтобы она продолжалась.Край крыши должен подвернуться под большой фронтон, чтобы встретиться с лицевой стороной обратной стены. Теперь вы можете отсоединить стену, если хотите, и край крыши останется в том же положении. При необходимости вы можете приступить к редактированию профиля стены, чтобы упорядочить взаимосвязь. См. полный рабочий процесс GIF ниже:

Gif-изображение, описывающее малоизвестный рабочий процесс для того, чтобы спрятать меньший фронтон под большим фронтоном, когда у вас есть ответная стена в пристройке или подобном.

Поверьте мне, приведенный выше совет малоизвестен, и без него решение всегда заканчивается какой-то нелепой дополнительной экструзией крыши или чем-то подобным, установленным для закрытия щели.Это абсолютная экономия времени, поэтому я надеюсь, что это поможет вам, ребята!

Как смоделировать несколько распространенных стилей крыш в Revit:

Как смоделировать крышу типа Gambrel Barn в Revit

Лучший способ создать крышу в стиле Gambrel в Revit — использовать инструмент Roof by Extrusion .

1. Как и прежде, выберите крышу методом экструзии, выберите плоскость и назначьте опорный уровень.
2. Начертите половину вашего профиля Gambrel , работая от средней точки крыши (линии конька) к карнизу.
3. Отразите свою половину крыши на обратную сторону (MM — это сокращение от Mirror Axis)
4. Завершите эскиз, когда профиль будет завершен.
5. Измените начальное и конечное значения экструзии на панели свойств , чтобы контролировать общую глубину экструзии. Кроме того, вы можете использовать для этого инструмент Drag Arrows или инструмент выравнивания.

Готово! У вас должно получиться что-то похожее на следующее:

Крыша Gambrel смоделирована в Revit.

Как смоделировать наклонную крышу в Revit

Лучший способ смоделировать наклонную крышу в Revit — использовать инструмент Roof by Footprint .

1. Выберите «Крыша по контуру» на вкладке «Архитектура».
2. Нарисуйте границу крыши
3. Выберите все границы, кроме одной, и отключите параметр определяет уклон .
4. Завершить эскиз

У вас должна остаться наклонная крыша с одним падением, как показано ниже:

Наклон крыши, смоделированный в Revit

Как смоделировать крышу-бабочку в Revit

Я подходил к созданию крыши в виде бабочки с помощью инструмента Roof by Extrusion .Во многом так же, как и более ранний Гейбл, который был сгенерирован как экструзия, процесс идет следующим образом:

1. Выберите Крышу методом экструзии
2. Выберите плоскость и опорный уровень
3. Нарисуйте крышу-бабочку (начертите от середины стены в одном направлении, затем зеркально отразите на другую сторону.
4. Завершите эскиз
900 Границы на панели свойств
5. Прикрепите стены к нижней стороне крыши

Ваша крыша-бабочка должна быть похожа на эту после выполнения вышеуказанных шагов:

Крыша-бабочка смоделирована в Revit.

Как смоделировать фронтон Catslide в Revit

Способ моделирования Catslide Gable в Revit во многом такой же, как и стандартный Gable.

1. Начните с выбора Roof by Footprint Tool
2. Нарисуйте желаемую границу
3. Выберите все линии границ и выключите определяет уклон
4. Выберите границу передней кромки из выступа вашего здания и границу на противоположной стороне крыши – включение определяет уклон для этих двух граничных линий.

У вас должна остаться готовая крыша, как показано ниже – не забудьте прикрепить стены к нижней стороне крыши, как только геометрия крыши будет завершена.

Catslide Gable смоделирован в Revit

Как смоделировать двускатную крышу в Revit

Двойная вальмовая крыша моделируется точно так же, как стандартная вальмовая крыша в Revit. Просто создайте свою крышу по контуру, задайте граничным линиям требуемые уклоны и завершите свой эскиз. Завершенная крыша будет похожа на эту:

Двухскатная крыша смоделирована в Revit

Как смоделировать полувальмовую крышу Jerkinhead в Revit

Чтобы создать в Revit полувальмовую крышу или крышу в стиле Jerkinhead, необходимо сначала создать стандартную вальмовую крышу, описанную ранее.После того, как вы создали стандартную вальмовую крышу, выполните следующие действия, чтобы преобразовать ее в крышу в стиле полувальм / Jerkinhead:

1. Создайте 2 базовые плоскости (RP), перпендикулярные сторонам здания, к которым вы хотите применить Half Hip. Убедитесь, что базовые плоскости равноудалены от средней линии крыши.
2. Выберите вальмовую крышу и отредактируйте границу
3. Используйте инструмент «Разделить элемент» на вкладке «Изменить» (SL) и разделите линии границы в месте их пересечения с опорными плоскостями.
4. Выберите небольшие оставшиеся сегменты границ крыши, которые были разделены по углам (со стороны карниза опорных плоскостей), и убедитесь, что свойство определяет уклон отключено на .
5. Завершите набросок.

Теперь у вас должна быть полностью смоделированная в Revit крыша в стиле Jerkinhead / Half Hip, как показано ниже.

Полувальмовая или Jerkinhead крыша, смоделированная в Revit

Как смоделировать фонарь крыши в Revit

Метод моделирования фальшфонариковой крыши в Revit очень прост.Это просто комбинация двух ранее рассмотренных методов — двух низкоуровневых наклонных крыш и одного высокого уровня фронтона, со стенами, поднимающимися к нижней стороне всех трех крыш.

Крыша фонаря смоделирована в Revit.

Как смоделировать голландскую двускатную крышу в Revit

Голландский фронтон представляет собой комбинацию вальмовой крыши с двускатной крышей более высокого уровня, обе из которых были покрыты ранее. Единственное, на что следует обратить внимание при моделировании голландской двускатной крыши в Revit, — это создать внутренний набор граничных линий, чтобы они соответствовали размеру фронтона более высокого уровня, который будет выше.Затем, чтобы убедиться, что для этих внутренних границ отключено свойство определения уклона — это создаст вальмовую крышу с пустотой в центре, которая правильно формирует «юбку» стиля голландского фронтона.

Голландская двускатная крыша смоделирована в Revit

Как создавать сложные крыши в Revit с помощью команды Roof by Face

Самый простой способ начать вводить сложные крыши в модель Revit — использовать инструмент Rofo by Face . Описывать здесь очень мало, но я дам краткий обзор рабочего процесса.

1. Создайте желаемую сложную поверхность крыши с помощью инструментов формообразования. (Скоро у меня будет учебник по формовке в Revit, на который я дам ссылку в будущем обновлении)
2. Выберите инструмент Roof by Face .
3. Нажмите на созданную ранее массивную поверхность.
4. Готово

Я ценю, что вышеизложенное немного, ну, скудно. По правде говоря, в этом сценарии много переменных, но не так много колебаний в том, как вы к нему подойдете.В любом случае, для полноты картины, вот два нестандартных стиля крыши, которые я быстро создал с помощью команды Roof by Face .

Сложные типы крыш, созданные в Revit с помощью инструмента Roof by Face

Список будущих руководств по крышам Revit:

Вот краткий обзор некоторых руководств Roof Centric Revit, которые в обозримом будущем появятся в блоге 8020 BIM и на канале YouTube:

1. Как моделировать сложные крыши в Revit — подробные примеры
2. Как начать проектирование параметрической крыши в Revit
3. Как создавать и детализировать типы панельных крыш в Revit
4. Как моделировать конструкцию деревянной крыши в Revit
5. Как создавать крышу Детали в Revit – подробные примеры
6. 10 советов по Revit Roof, о которых вы могли не знать.

На этом исчерпывающее руководство для начинающих по моделированию крыш в Revit завершено. Если у вас есть какие-либо комментарии или предложения по вышеизложенному, пожалуйста, оставьте их ниже, и я продолжу развивать этот пост с течением времени.

Подпишитесь на информационный бюллетень 8020 BIM , чтобы получать уведомления о моих личных откровениях по Revit и публикациях с подробным руководством, как и этот.

Подпишитесь на информационный бюллетень 8020 BIM

Ветровые нагрузки на здания с многопролетной крышей

https://doi.org/10.1016/j.jweia.2021.104824Получить права и содержание

Основные моменты

•

Ветровые нагрузки на многопролетные крыши и стены были исследованы с помощью испытаний в аэродинамической трубе.

•

Учитывались такие параметры, как форма крыши, уклон крыши и количество пролетов.

•

Ветровые нагрузки на такие крыши существенно различаются в зависимости от рассматриваемых параметров.

•

Уклон крыши играет важную роль для ветровых нагрузок на стены зданий с пилообразными крышами.

•

Авторы надеются, что сравнение с ASCE7-16 поможет улучшить код.

Abstract

В работе исследуются ветровые нагрузки, действующие на многопролетные крыши малоэтажных зданий, путем проведения испытаний в аэродинамической трубе с моделями, параметрами которых являются форма крыши (пилообразная, двускатная), уклон крыши (5°, 10°, 20°, 30°, 45°) и количество пролетов (1–5). Большие всасывания могут происходить либо на высоком углу/крае, либо на низком углу пилообразных крыш, в зависимости от уклона крыши и расположения пролета крыши.Низкие углы многопролетных двускатных крыш испытывают большие отрицательные давления на краевые кровли пологих скатов крыш и на средние кровли более крутых скатов крыш. Относительно большие положительные давления как на пилообразных, так и на многопролетных двускатных крышах могут возникать в желобах крыш с пологими скатами, и их величина увеличивается по мере увеличения уклона крыши. Для более крутых скатов крыши большие положительные давления также наблюдаются на коньках крыш обеих форм, хотя их величина и расположение пролета крыши зависят от формы крыши.Как размер, так и величина подсосов на стенах между пролетами пилообразных крыш увеличиваются с уклоном кровли. Были проведены сравнения с расчетными значениями ASCE7-16, и результаты показывают, что ASCE7-16 занижает как положительные, так и отрицательные ветровые нагрузки на большинстве зон многопролетных крыш.

Ключевые слова

Облицовка и компоненты

Пиковое давление

Многопролетная крыша

Ветровые нагрузки

Зонирование нагрузки

Рекомендуемые статьиСсылки на статьи (0)

Просмотр полного текста

Рекомендуемые статьи

Ссылки на статьи

Руководство по формам и анатомии крыш



Крыша – один из важнейших элементов дома. Каждая крыша немного отличается, иногда по эстетическим причинам, но также и по функциональным причинам. Большинство крыш скатные, что означает, что они наклонены вниз, чтобы с них мог стекать дождь и мусор. Уклон крыши относится к величине уклона или вертикального подъема, деленному на горизонтальный пролет.

Обычные формы, встречающиеся на скатных крышах:

Фронтон

Это одна из наиболее часто используемых форм крыши.Скорее всего, у вас дома, в сарае или гараже есть хотя бы один из них. Фронтон относится к классической треугольной форме стены, где две наклонные стороны крыши встречаются на пике. Две стороны крыши соединяются по верхнему коньку и скатом вниз. Торцевые стенки будут иметь вид треугольника.

Бедро

Эта крыша имеет форму пирамиды. Он состоит из 4 соединенных наклонных сторон, которые подходят к центральной вершине. Все нижние края крыши будут выглядеть прямыми и горизонтальными.

Подрезанный фронтон

Это комбинация двускатной и вальмовой крыши.Большая часть крыши будет выглядеть как классический фронтон, но с дополнительной наклонной частью наверху, которая, кажется, обрезает фронтон. Торец стены дома будет иметь форму трапеции, а не треугольника. Его также называют полушатровым.

Мансардный

Эти крыши имеют 4 наклонных стороны, очень похожие на вальмовые крыши, за исключением того, что их нижние части более крутые, чем верхние. Иногда эти крыши будут иметь плоскую вершину, а иногда — вальмовую. Мансардные крыши часто содержат слуховые окна.Некоторые из этих крыш довольно богато украшены и могут иметь несколько изменений угла наклона.

Гэмбрел

Эта форма похожа на мансарду, но только с двумя крытыми сторонами. Их также часто называют амбарным стилем, так как они очень распространены на крышах амбаров.

 Вот удобная инфографика, показывающая эти распространенные формы крыш:

Комбинации форм крыши

Среди этих распространенных форм крыш вы найдете множество вариаций, а также комбинированные крыши.Комбинированные крыши распространены в больших загородных домах и домах с разными секциями. Иногда вы увидите вальмовую крышу в сочетании с двускатной или многощипцовой крышей. Комбинированные формы крыш также распространены, когда дом был надстроен. Сочетание различных фронтонов и наклонов также помогает разбить большие стены и добавить визуальную привлекательность.

Вопросы? Позвоните по телефону 847-380-8868 в Des Plaines и 630-355-6557 в Naperville

Знакомство с различными частями крыши…

 Давайте рассмотрим некоторые из этих частей крыши:

Фронтон – Как мы говорили выше, Фронтон – это общее название формы крыши.Это также относится к треугольной области торцевой стены, где стороны крыши достигают пика.

Конек — это область, проходящая по горизонтали через вершину, где сходятся стороны крыши.

Вальма –  Как и в случае с фронтоном, вальма представляет собой форму крыши и особый элемент крыши. Это место, где две наклонные стороны соединяются вертикальными краями, иначе называемыми бедрами. Это создает красивый модный образ 😉

Рейка — это крайний край крыши на конце фронтона стены.Он проходит от конька/пика до конца/карниза.

Капельница – Важная металлическая полоса вдоль горизонтальной кромки, где происходит стекание. Эта металлическая полоса помогает воде стекать из дома и не дает ей закручиваться через край.

Лицевая панель – часто удерживает желоба. Это горизонтальная полоса под краями крыши, которая также часто является декоративной и закрывает концы стропил.

Фризовая доска – Отделка стены дома прямо под крышей.

Карниз — часть крыши, выступающая за стены дома. Карниз помогает отводить воду от нижней части дома.

Софит – Софит закрывает нижнюю часть карниза. Он может быть декоративным и часто вентилируется.

Конец коробки – это готовый конец софита и фасции. Это происходит на угловом конце фронтонной стены, где все встречается.

Мансардное окно  – Выступ крыши, содержащий дополнительную площадь стены и обычно окно.

Вентиляция крыши

Вентиляция является неотъемлемой частью КАЖДОЙ КРЫШИ В ЛЮБОЕ ВРЕМЯ ГОДА, чтобы поддерживать эффективность и защищать дом.

• Фронтон Вентиляционное отверстие –   расположено на стене в области фронтона прямо под крышей.
• Roof Vent  – вентиляционное отверстие на плоскости крыши.
• Вентиляционное отверстие конька  – расположено вдоль конька для отвода большей части тепла сверху. Подобное вентиляционное отверстие также можно найти на некоторых вальмах крыши, которое называется вальмовым вентиляционным отверстием.
• Вентиляционные потолки  – вентилируемые потолки многих типов. Это действует как прием. Вентиляционные отверстия софита способствуют циркуляции воздуха , пропуская более холодный воздух через софит. Горячий воздух будет выходить через верхние вентиляционные отверстия.

Вентиляционная система каждой крыши немного отличается. Это часто зависит от стиля и размера крыши. Крыши без тени или в суровом климате могут нуждаться в большем количестве вентиляционных отверстий, чем другие.

Крышная вентиляция в холодную погоду

Зимой кровельная вентиляция помогает нормализовать температуру на улице.Сначала это может показаться странным: «Почему кто-то хочет, чтобы зимой на его крыше было прохладно?».

• Предотвращает образование конденсата! Предотвращение образования конденсата предотвращает повреждение водой и образование плесени.
• Это также помогает предотвратить образование ледяных дамб и сосулек, потому что таяние снега может происходить более естественным образом. Ледяные заторы возникают, когда снег тает с нижней части снежного покрова и намерзает на краях крыши. Это создает плотину, изолированную верхним слоем снега. Когда есть ледяная плотина, вода не может стекать с крыши, и вода может просочиться внутрь и нанести ущерб.Естественное таяние снега начнется сверху, обычно из-за солнца и более высоких температур. Когда он тает естественным образом, он может красиво стекать с крыши. Прохладный чердак и крыша зимой — это очень хорошо!

Крышная вентиляция в теплую погоду

Крыши, как вы понимаете, могут сильно нагреваться на солнце. Это также обогревает чердак. Если воздух не может выйти, он может перегреться и снизить энергоэффективность дома. Это также может привести к образованию конденсата на холодных трубах и холодных поверхностях.

Ищете профессионального кровельщика?

Мы предлагаем услуги по замене крыши в районе Нейпервилля!

Полная замена крыши — одна из наших специализаций в Opal Enterprises. Мы являемся генеральным подрядчиком по кровельным работам GAF Master Elite, что означает, что мы сертифицированы, чтобы предлагать первоклассные кровельные гарантии и продукты от GAF.
