Внимание! Подключение электропитания при монтаже элементов автоматики производится в последнюю очередь.

Установка приемника, программирование пультов

Приемник, обеспечивающий прохождение сигналов управления, устанавливается в специальном разъеме на плате управления. Также там устанавливают несколько перемычек, дающих возможность впоследствии тестировать приводы:

• Перемычка 2-1 ставится, когда не пользуются кнопкой «Стоп»;
• Перемычка 2-С1 ставится, когда не пользуются фотоэлементами.

Кстати, подключение фотоэлементов происходит в последнюю очередь, потому на этих контактах должна стоять перемычка. После подсоединения приёмника программируется пульт ДУ по этапам, указанным в инструкции.

Подключение фотоэлементов и сигнальной лампы

Фотоэлементы устанавливаются на специальных столбиках или в местах, предусмотренных при планировке распашных ворот. После этого они подключаются по схеме, сопровождающей оборудование, к плате управления. То же самое проделывается и с сигнальной лампой.

Блок подключения фотоэлементов

Фотоэлементы, как правило, устанавливаются на высоте от 50 до 70 см. Главное назначение фотоэлементов — уберечь от повреждения автомобиль в том неожиданном случае, когда автомобиль остановился в проеме ворот, и нужно избежать ситуации, чтобы ворота при закрытии не ударили его.

Стойки для фотоэлементов

Иногда устанавливают две пары фотоэлементов – одна работает в момент открывания, а другая — при закрывании, чтобы гарантировать защиту от движущихся створок.

Фотоэлементы

Программирование автоматического закрывания ворот

Функция автоматического закрытия ворот состоит в том, чтобы после 20 секундной паузы в открытом положении, закрыться без дополнительной команды. При этом владельцу ворот хочется, чтобы они двигались по нажатию кнопки, то есть следует перейти в полуавтоматический режим. В инструкции есть описание действий для перепрограммирования, или существует переключение в нужный режим.

Монтаж элементов безопасности автоматических ворот

Источник: http://rusograda.ru/vorota/montazh-avtomatiki-dlya-raspashnyx-vorot

Автоматики для распашных ворот: варианты установки

Плюсы и минусы автоматических ворот

Автоматика для ворот распашного типа имеет перед иными системами следующие преимущества:

1. Возможность установки на ограниченных площадях. Достигается это за счёт особой конструкции подобной автоматики, которая не препятствует въезду и выезду автотранспорта, используя самые минимальные площади перед воротами. При этом сами ворота могут занимать достаточно обширную территорию.
2. Относительно низкая цена по сравнению с системами других типов.
3. Наличие двух вариантов открытия: наружу или внутрь.
4. Широкий вариант выбора технической «начинки», учитывающей все нюансы конструкции тех или иных типов зданий.

Однако, наряду с существенными плюсами, автоматика для ворот такого типа имеет и некоторые минусы. Это:

1. Достаточно устаревшая конструкция.
2. Наличие такого явления как провисание. Для борьбы с ним приходится постоянно вести технический контроль за столбами и петлями ворот. Если этого не делать, они будут цепляться за землю, что приведёт к отказу автоматического привода.
3. Маленький срок службы подобный системы запирания.

Как видим, основные их недостатки связанны с ненадёжностью такого элемента конструкции, как столбы, на которые ворота и навешиваются. Это обстоятельство требует производства работ по их усилению, что ведёт к дополнительным тратам. Однако автоматика для откатных ворот также несовершенна, так как требует обустройства платформы с фундаментом, ролики, а также несущую балку. Стоимость проведения подобных работ значительно превышает стоимость укрепления столбов и петель распашных ворот.

Автоматика для секционных ворот она требует обустройства ворот специальной конструкцией, и её нельзя использовать на неподготовленных площадках. Системы же распашного типа позволяют автоматизировать практически все двери на участке, так как большинство из них как раз является распашными.

Кроме того, описываемый тип устройств для открывания-закрывания позволяет использовать любой отделочный и декоративный материал для ворот. Это может быть кованый металл, металлопрофиль, сэндвич-панели и т.д. В результате вы получите оригинальный и надёжный декоративный элемент подчёркивающий дизайн вашего строения или земельного участка.

Виды современной автоматики

Автоматика на ворота данного типа делится на:

• линейную;
• рычажную;
• подземную.

Каждая из них рассчитана на свои размеры створок, собственные условия установки, а также оптимальную температуру воздуха, необходимую для открывания- закрывания ворот.

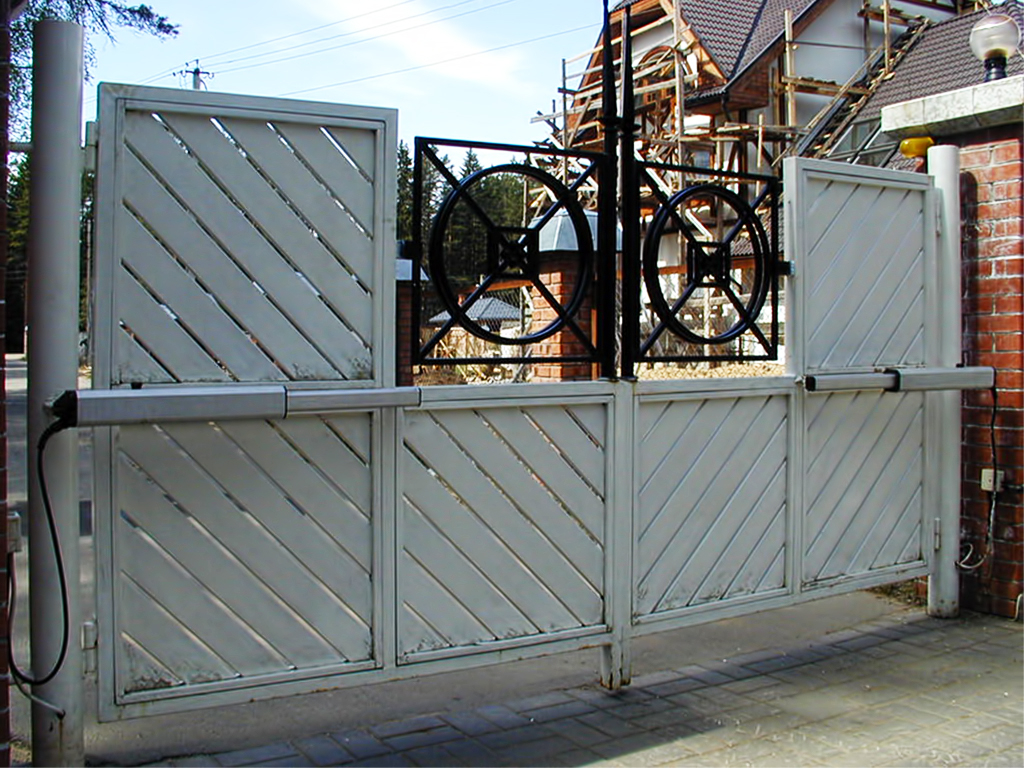

Наиболее распространённый тип – линейный. Здесь система открывания может стоять как внизу, так вверху или центре створок, согласно пожеланию хозяина. Для её работы использован червячный редуктор, работающий вместе с электродвигателем от блока. Питается он от переменного тока 24 В, или переменного 230 В.

Подобный вариант автоматизация процесса открывания створок ворот имеет тот несомненный плюс, что стоит он относительно недорого, при этом для монтажа подобной системы нужны будут очень узкие столбики, что экономит пространство на участке.

Важным его достоинством считается замедленный ход в конце цикла открывания-закрывания. Это позволяет всю систему как можно дольше сохранять в работоспособном состоянии. Кроме того, подобная конструкция в случае отключения электрического тока может быть достаточно легко открыта вручную.

Этим способом может быть смонтирована автоматика для распашных ворот с открытием наружу и внутрь, но при этом градус их открытия ограничен и составляет 90º. Это довольно-таки существенный минус, так как в этом случае весьма значительно сужается проезд автотранспорта через ворота.

Также стоит помнить о том, что червячный привод рассчитан на створки максимальным весом в 600 кг, при этом максимальная её ширина будет равняться 3 м. Если же вам нужно будет использовать более массивные конструкции, то электромотор придётся заменить на гидравлический привод.

Автоматика для распашных наружу ворот, открываемых рычажным приводом, считается второй по распространённости. Дело в том, что она стоит недорого и идеально приспособлена для самостоятельной установки. Весит такой привод всего лишь 13.5 кг.

В отличии от иных систем, рычажный привод работает по принципу независимого хода рычагов и не нуждается в устройствах замедления, как в системах червячного типа. В результате резко удлиняется срок службы этого вида автоматики, а створки ворот могут раскрываться на 120 º.

Стоит отметить, что подобные конструкции устанавливаются исключительно на широкие колонны. При этом рычажный привод годен только для монолитных ворот и вес их створки не должен превышать 600 кг.

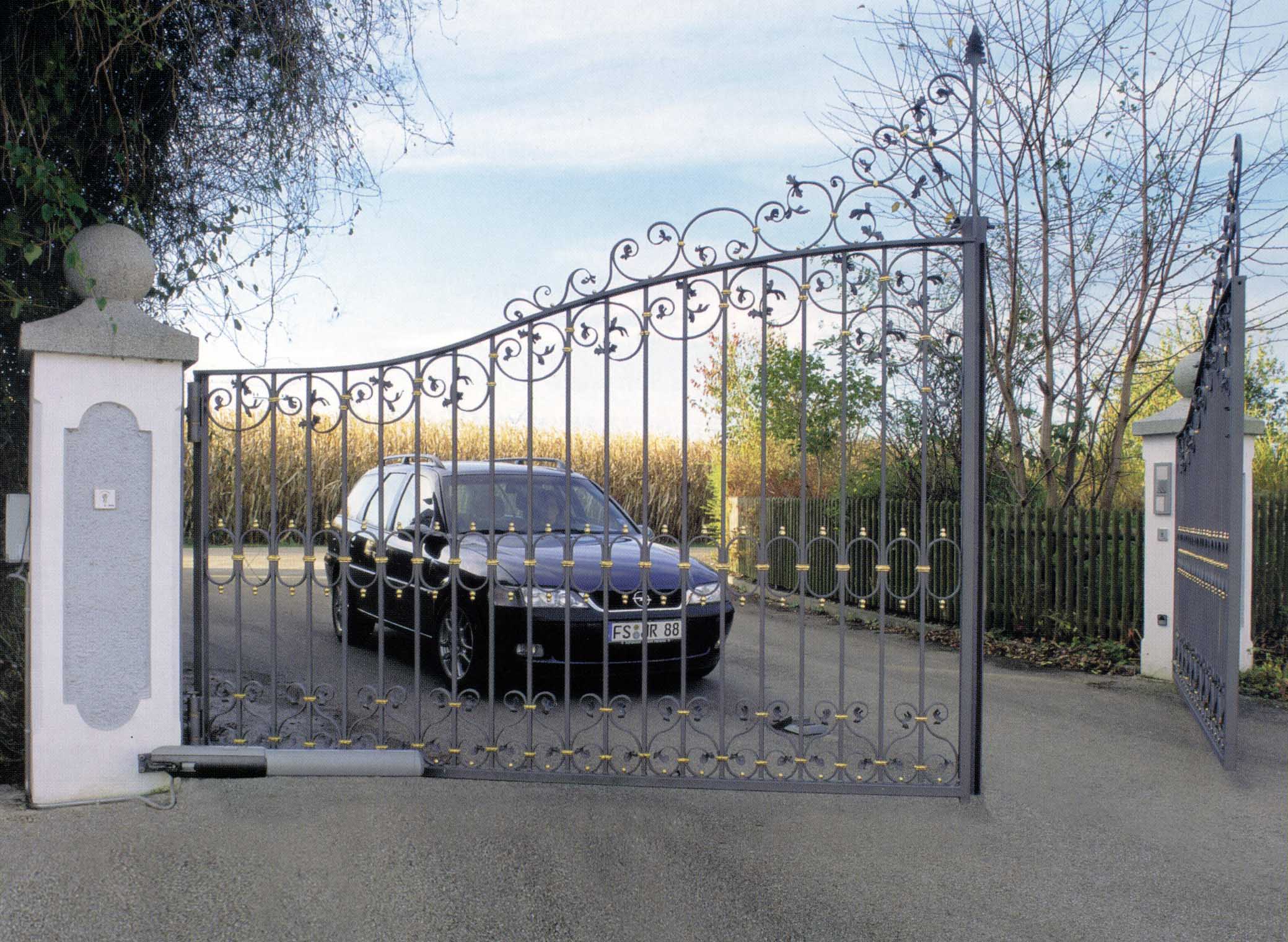

Подземный вариант привода

Отдельно стоит поговорить о подземном варианте привода. Дело в том, что такая автоматика для ворот считается последним словом техники в распашных системах. Кроме того, она является скрытой и поэтому абсолютно никак не портит внешний вид как прилегающего участка, так и самих створок.

Для защиты от ржавчины такой вариант привода монтируется в полностью защищённый короб, находящийся на одном уровне с проезжей частью прямо под петлями створок. В результате работа этого механизма будет практически полностью скрыта от посторонних глаз.

Вторым плюсом такого устройства является широкий угол открытия створок. Он составляет 110 º, а если в комплекте произвести некоторые технические изменения, то эта цифра возрастёт до 360 º. При этом такой механизм работает исключительно тихо и плавно, а сам он максимально защищён.

Так как это самая современная система, то никаких особенных недочётов в её конструкции нет. Специалисты в строительном деле при этом отмечают, что максимальный вес створки здесь может составлять 900 кг, а возможная её ширина – 5 м. При этом монтаж такой автоматики лучше всего будет поручить профессионалам, несмотря на относительную простоту этого процесса. Дело в том, что только профессиональный монтажник сможет смонтировать автоматику таких ворот так, чтобы они максимально подходили к дизайну того или иного участка или помещения.

Основные производители и торговые марки

Автоматика для ворот продаётся обычно уже готовым комплектом, при этом на рынке сегодня можно обнаружить огромный выбор таких устройств. Однако в целом россияне предпочитают продукцию итальянских производителей. Дело в том, что именно в этой стране наиболее развиты традиции установки дистанционных систем открытия и закрытия ворот, поэтому и продукция итальянцев самая качественная в мире.

При этом, выбирая того или иного производителя, лучше всего изучить отзывы о нём в интернете. Дело в том, что каждая компания, выпускающая данные системы, специализируется только на одном направлении, которое и стоит иметь в виду при обустройстве вашего дома.

В настоящее время наиболее востребованны следующие бренды:

Эти торговые марки давно показали свою эффективность и качество, поэтому имеет смысл при приобретении комплекта автоматики ориентироваться на них. Что же касается конкретных марок, то, например, системы Найс предназначены для эксплуатации на промышленных объектах. Для этого на них используются мощные электромоторы.

Такие приводы отлично проявляют себя с точки зрения простоты обслуживания и долговечности. Наиболее распространены следующие их серии:

• Wingo;
• PopKCE;
• Toona;
• Hyppo.

Если же вам понадобиться обустроить территорию на частном объекте, до ля этого можно использовать полупрофессиональные системы Faac. Они поставляются полностью готовыми, поэтому идеально подходят при самостоятельном монтаже.

В то же случае, когда вам необходимо сэкономить, и денежный вопрос стоит на первом месте, то можно приобрести комплект производства любой компании из Китая. Несмотря на то, что это бюджетное решение, оно может быть для вас вполне походящим, так как компании из КНР в последнее время значительно подняли качество выпускаемой ими продукции, а её стоимость самая низкая на рынке.

А вот для эксплуатации в зимнее время лучше всего приобрести отечественное оборудование, например, компании Алютех, работающей под торговой маркой An-Motors. Дело в том, что отечественный производитель выпускает только те системы, которые адаптированы для работы в суровых российских условиях. Их качественная работа гарантирована множественными тестами и контрольными измерениями, производимыми в процессе выпуска такой продукции.

Самостоятельный монтаж автоматики

Для того чтобы самостоятельно смонтировать систему автоматического открывания, необходимо проверить, насколько исправно работают створки ворот. Если они не открываются или открываются с трудом, необходимо будет их отремонтировать.

После того, как вы удостоверились в том, что они отлично работают, вам потребуется приготовить следующие инструменты:

• шуруповёрта;
• дрели;
• рулетки;
• молотк, плоскогубцы, металлические изделия.

Подобрав необходимый инструмент, стоит обратить внимание на вид и состояние опорных колонн. Так, например, для линейного привода понадобиться расстояние от края столба в 150 мм и меньше. Данный вид привода самый популярный и доступный для использования ворот распашного типа. Во всех иных случаях имеет смысл выбрать тип привода рычажной.

Разобравшись с приводом, стоит начать непосредственно монтаж автоматики. Согласно инструкции данный процесс необходимо производить поэтапно, не отклоняясь от неё. Так, например, необходимо очень точно выверить место установки основания привода. Если такое основание бетонное или же кирпичное, его придётся дополнительно укрепить.

Опытные специалисты в области строительства советуют для начала эксплуатации линейного привода сохранить примерно 1 см запаса хода его штока. После того как этот запас установлен, необходимо отрегулировать плавность хода всего механизма. Если створки ворот двигаются плавно, стоит заняться регулировкой упоров или же специальной автоматикой с концевыми выключателями. Она должна останавливать створки при слишком быстром движении.

После того как автоматика будет смонтирована, её необходимо будет подключить к электричеству. После того, как система будет включена, нужно будет окончательно отрегулировать время работы створок, а также оснастить всю конструкцию фотоэлементами и сигнальными лампами. Обычно все системы автоматического открывания дверей комплектуются дополнительной резервной кнопкой для того, чтобы в случае необходимости можно было открыть ворота без использования пульта дистанционного управления.

Выбор компании для монтажа автоматики ворот

Если вы не желаете самостоятельно устанавливать автоматику на дверные системы, или у вас нет опыта для того, чтобы самостоятельно это сделать, имеет смысл привлечь для проведения данных работ специалистов. При этом лучше всего будет обратиться в ту компанию, которая поставляет автоматику, так как её специалисты будут иметь необходимый опыт и знания для производства подобного рода работ.

Лучше всего ориентироваться при выборе не на дешевизну производимых работ, а на отзывы по работе специалистов.

Некоторые компании прилагают к комплекту своей продукции обучающий видеодиск. Такой диск содержит все этапы проведения монтажных работ. В том же случае, когда вы не поняли такой видеоподсказки, вам может оказать помощь специалист круглосуточной горячей линии, что позволит вам самостоятельно выполнить всю работу, не привлекая к участию в ней специалистов. При отсутствии навыков монтажа электрического и механического оборудования лучшим вариантом будет привлечение к проведению монтажных работ высококвалифицированных специалистов, которые обеспечат качественный монтаж и дадут гарантию на определенный срок эксплуатации.

Присоединяйтесь к обсуждению!

пошаговая инструкция на века с приводом и автоматикой +Видео

Как сделать монтаж и установку распашных ворот может производиться разными способами. В первую очередь, различия будут касаться метода установки и монтажа столбов. От определенного выбора способа установки будет зависеть срок использования въездной группы. Стоит отметить, что столбы для распашных ворот имеют разные характеристики и показатели.

В настоящее время на рынке больше всего востребованы распашные ворота с обшивкой  профнастилом. Данные ворота устанавливают на дачных, садовых и загородных участках. Монтаж и установка их производится на металлические столбы с определенным сечением, например, 60×60 либо 80×80. Так как распашные ворота имеют малый вес, прочности металлических столбов вполне хватает, но при желании вы сможете легко заменить их столбами больших габаритов.

Установка и монтаж распашных ворот с забиванием металлических столбов

Такой способ установки имеет несколько основных плюсов, ниже перечислим их:

• экономически, монтаж получается очень выгодным;
• скорость установки увеличивается в несколько раз;
• появляется возможность замены или ремонта;
• самостоятельная установка.

Пошаговая инструкция установки распашных ворот

Металлические столбы необходимо вбить в грунт на глубину около 1,5 метров.

В заранее подготовленное отверстие вбить столб на определенную глубину, ориентируясь при этом строго по уровню. Далее связываем металлические столбы с надворными пристройками или с остальной частью забора. При этом столбы между собой соединяют съемной планкой. К готовым выставленным опорам необходимо приварить каркасы двух створок.

Распашные ворота изготавливают на ровной гладкой поверхности, лучше всего подойдет сварочный стол, чтобы вся конструкция была ровной и соответствовала вашим ожиданиям.

Установка распашных ворот при бетонировании столбов

Всем известно, что бетон дает дополнительную качественную устойчивость всей конструкции въездной группы. Столбы можно бетонировать с применением арматурного стакана и без него.

Начало работы начинают с бурения отверстия для столба, оно должно быть диаметром не меньше  200 мм. Далее в него необходимо поместить опору и выровнять ее при помощи уровня. И только после всех перечисленных этапов вы можете начать заливать бетонную смесь.

В отверстие для металлического столба дополнительно, для усиления всей конструкции, можно поместить арматурный стакан.

Бетонную смесь необходимо заливать на глубину от 1,0 метра до 1,5 метров.

Что стоит учесть при монтаже распашных ворот?

После установки металлических столбов, на них при помощи петель навешиваются каркасы будущих створок, с учетом всех необходимых зазоров.

Расстояние между створками позволяет оставаться калитке и воротам в исправном рабочем состоянии, при незначительном смещении столбов. Данный сдвиг может происходить из-за определенного движения грунта при смене времен года.

Уйти от этого процесса можно только с помощью жесткой рамы по всему каркасу распашных ворот, например, в гаражных металлических воротах это может ограничить проезд по высоте. Использование съемной планки и связки столбов с деталями всего ограждения, позволит свести до минимума данный процесс.

Ответим на вопрос: куда будут открываться ваши ворота? Для монтажа и установки это не имеет особого значения, а вот для удобства использования значительно влияет. Как правило, в ряде случаев открывание идет наружу. При данном варианте экономится внутренняя территория двора, а съемная планка не препятствует полному распахиванию ворот. При монтаже и установке распашных ворот своими руками нужно оставлять определенный просвет, с учетом холодного времени года.

Характеристика и монтаж распашных ворот

Въездные распашные ворота очень экономичны, достаточно просты и удобны в использовании. Данную конструкцию наиболее часто используют для загородных коттеджей. Применяют их и на дачных и садовых участках, а также в разных производственных цехах, автосервисах, на территориях крупных производственных компаний.

За десятки лет использования, изменилась не только цена монтажа распашных ворот, но и применяемый материал, внешний вид, характерные особенности. Например, раньше данные ограждения выполняли в основном только из дерева. Сейчас же это долговечный и качественный металл. Наиболее часто при установке и монтаже распашных ворот можно встретить систему автоматизации.

Конструкцию распашных ворот можно разделить на две категории – с двумя створками и одной. При этом стоимость распашных ворот однопольного или двупольного типа существенно различается.

Существует и более распространенный вид конструкции ворот, который сочетает в себе две категории. В таких воротах есть две металлические створки и калитка. Данная конструкция позволяет экономить место и материал. И вам не потребуется создание дополнительного входа.

Также можно заказать установку и монтаж автоматики распашных ворот двупольного типа, а калитку поставить рядом.

По внешности распашные ворота могут быть полностью закрытыми, например, покрыты профлистом, или же быть ажурными кованными с применением художественного декора.

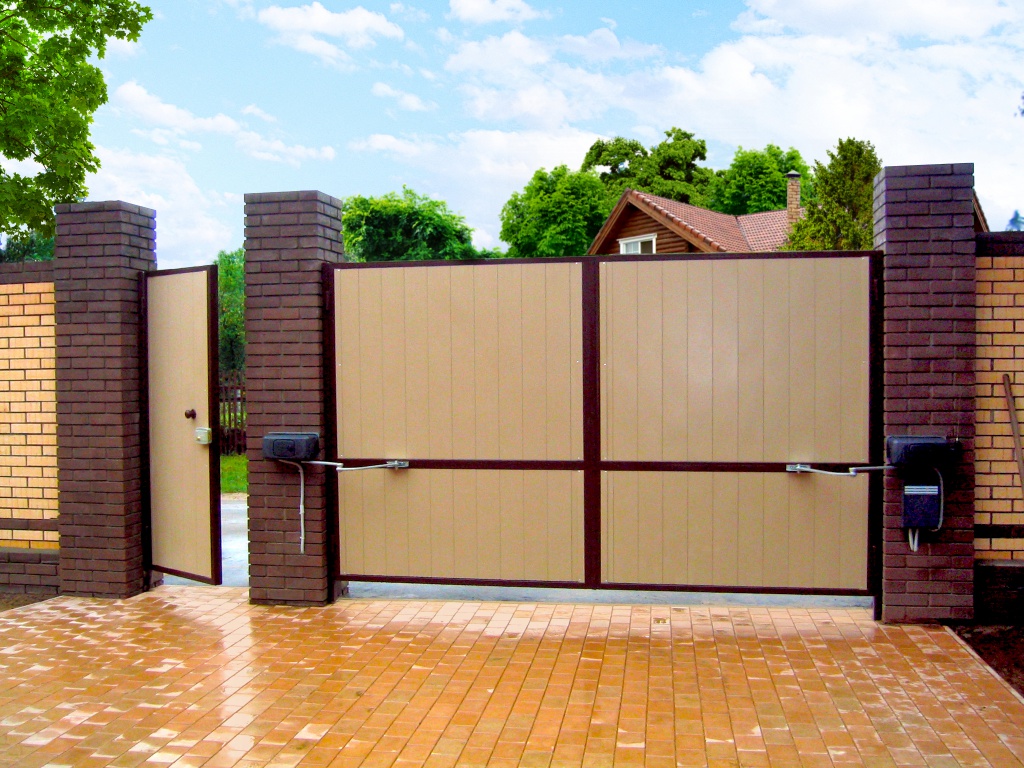

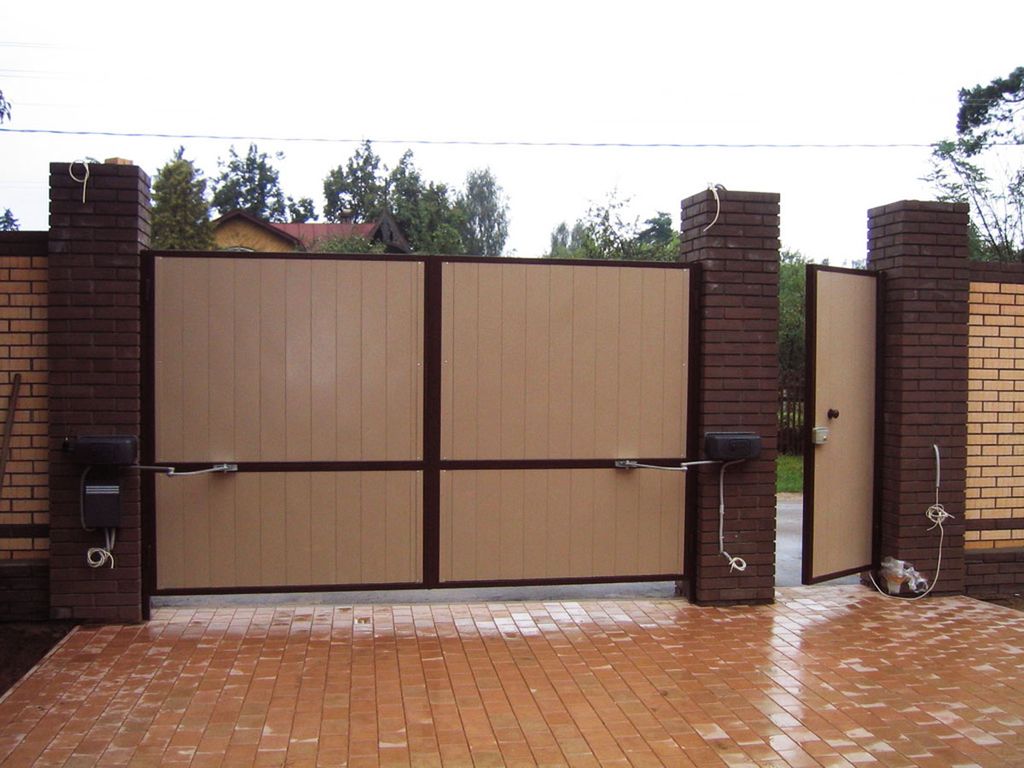

Автоматические ворота

Выше мы рассмотрели схему монтажа распашных ворот. И если вам надоело вручную постоянно закрывать и открывать створки, вы легко можете модернизировать их. На данный случай конструкторами были придуманы линейные автоматические электроприводы.

Данная система состоит из двух линейных электроприводов и блока управления, а также антенны, сигнальной лампы и электромагнитного замка. Стоит отметить, что автоматические распашные ворота подключают к обычной бытовой электрической сети переменного тока с напряжением в 220 Вт.

Достаточно важно до установки и монтажа автоматики заранее поставить несущие столбы. Желательно выполнить их из бетона либо из кирпича.

На сегодняшний день существуют три основных варианта установки автоматических распашных ворот.

Все будет зависеть от направления открытия створа: вовнутрь, наружу или вовнутрь с доработкой несущих бетонных столбов. При каждом из них, установка автоматики идет в строго определенной последовательности. Иногда может потребоваться установка наружу, или на перспективу под будущую автоматизацию.

Блок управления системы может располагаться слева и справа, очень важно правильно подобрать все сечения проводов.

Электропривод для установки обладает характерной особенностью, для него необходимо предусматривать определенное расстояние от несущего бетонного столба.

Если вы этого не предусмотрели и ворота необходимо выполнить вовнутрь, то просто аккуратно выдолбите и оформите места под них.

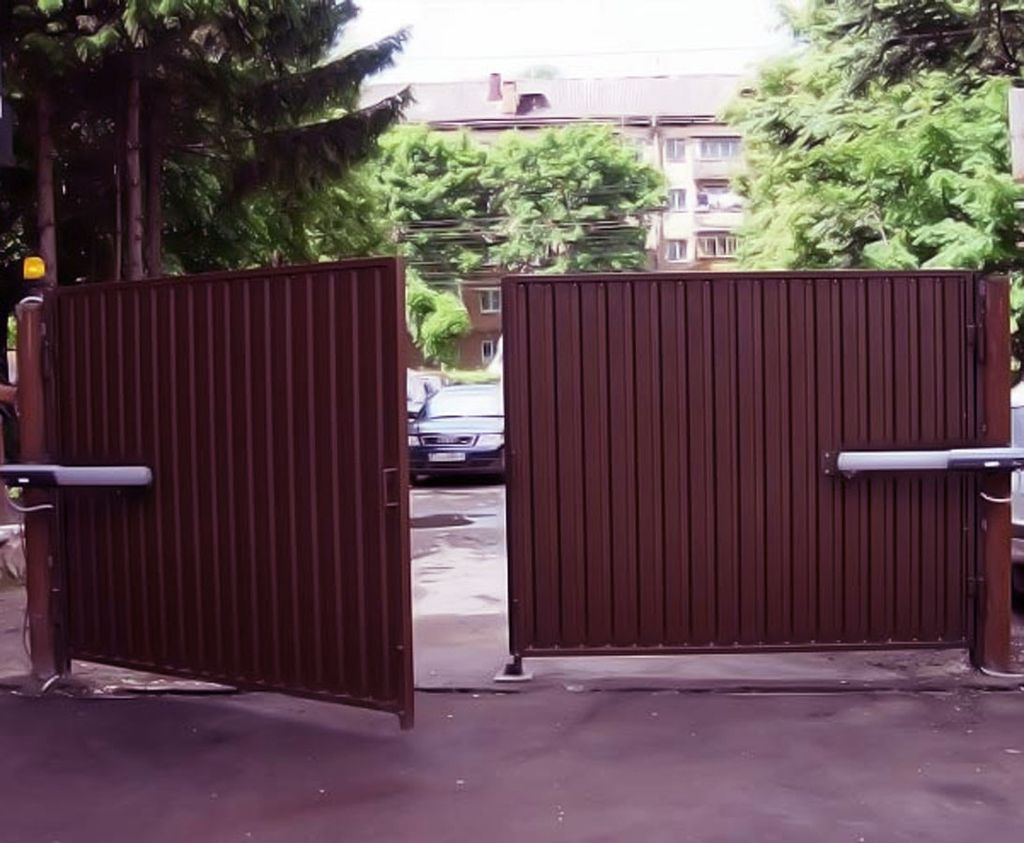

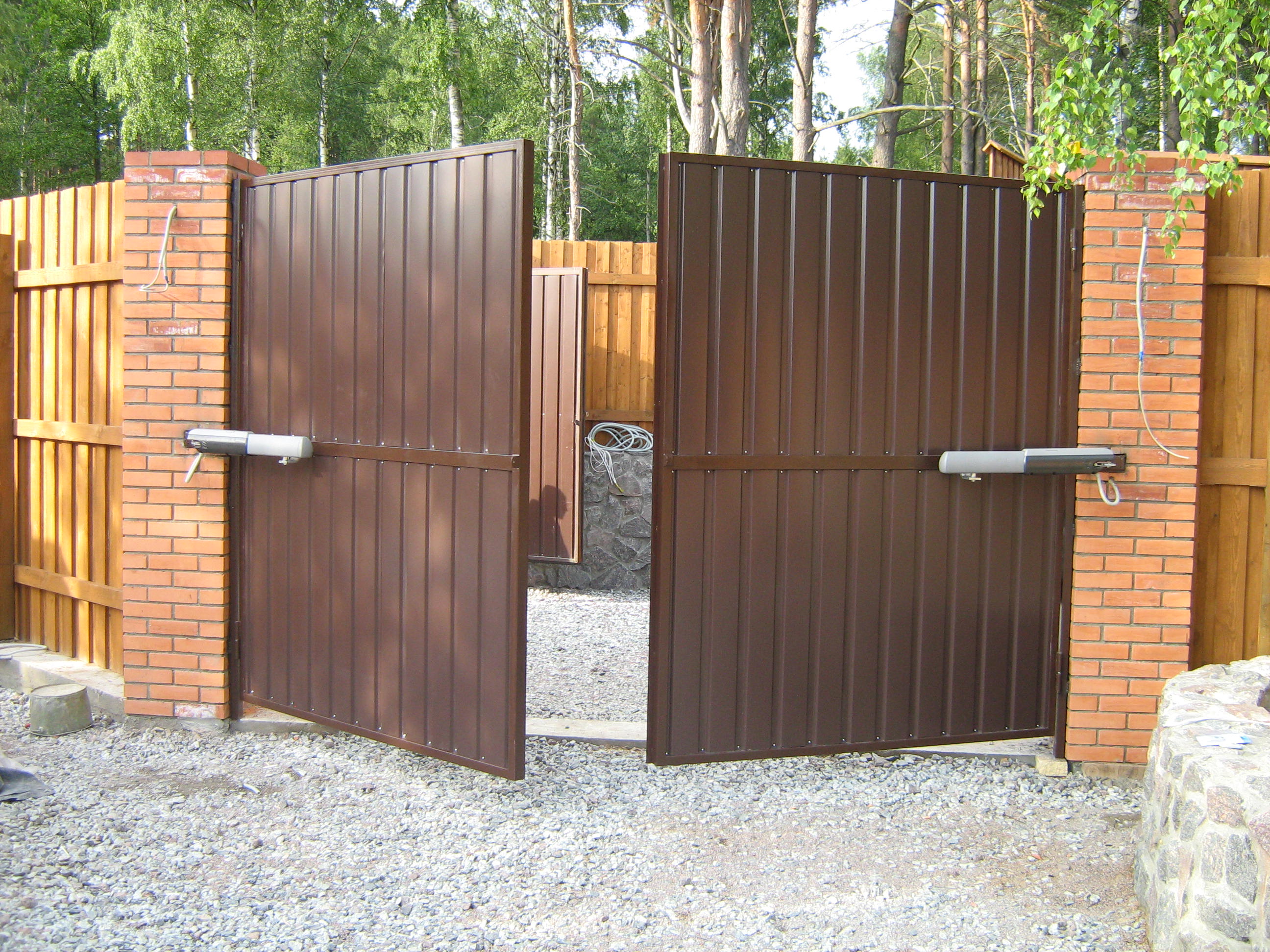

Автоматика для распашных ворот с открытием наружу

В современном мире автоматизация настолько развита, что открывать и закрывать ворота можно дистанционно, используя пульт управления. Человек находится в доме или машине и нажатием кнопки приказывает умной технике выполнить свою работу. Монтаж автоматики на распашные ворота осуществляют самостоятельно или с привлечением специалистов. Автоматизированные ворота очень удобны и комфортны. Их устройство представляет собой механизм и несколько створок, открывающих ворота наружу.

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

1. Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
2. Моментальное открытие. На распахивание створок уходит около 15 секунд.
3. Надежная фиксация приводом.
4. Возможность подсветки придомовой территории.
5. Надежность, долговечность и бесшумная работа устройства.
6. Дополнительная безопасность, достигаемая за счет блокировки створок.
7. Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

Для частного использования бренды предлагают несколько наименований электроприводов:

• Toona;
• Wingo;
• Hyppo;
• PopKCE.

Покупка автоматики в комплекте дает хозяину возможность осуществить быстрый монтаж и настроить изделие под конкретные условия эксплуатации.

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

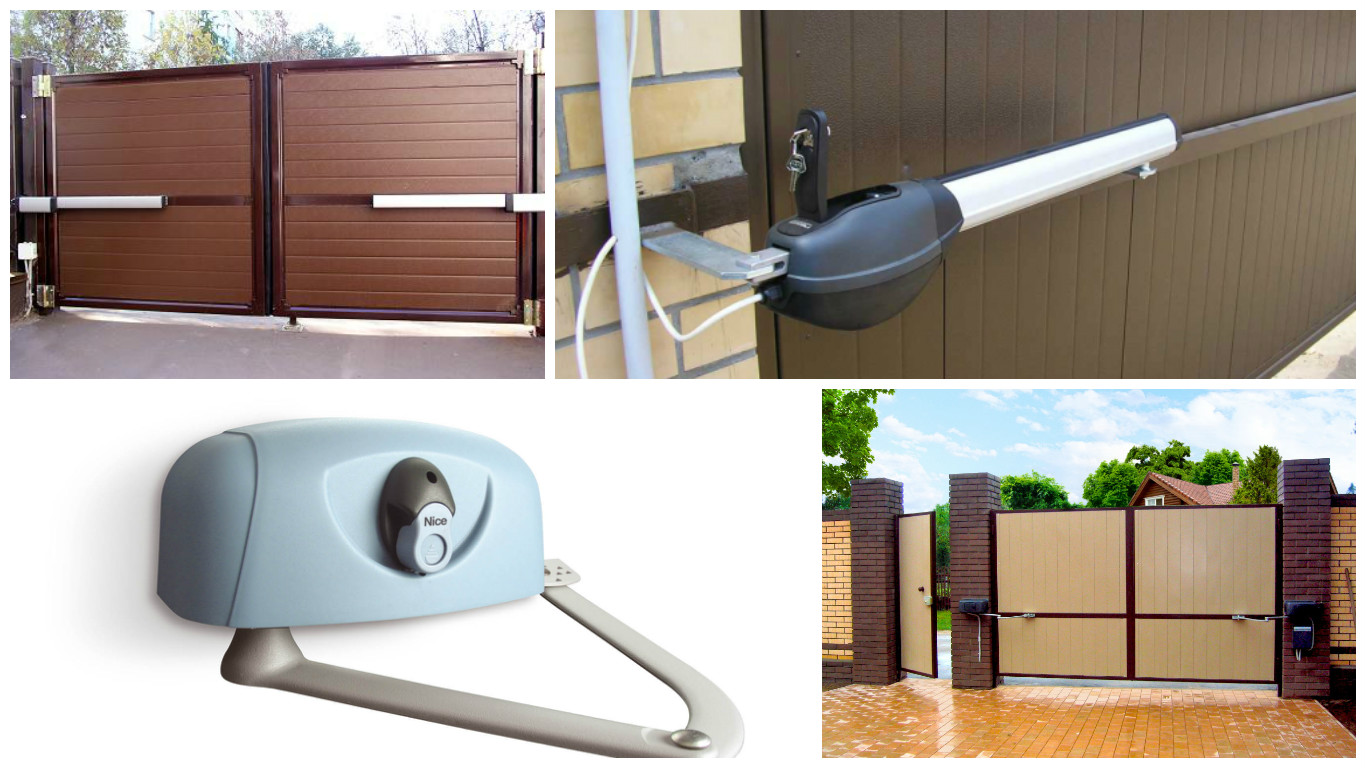

Приводы

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

Схема привода для ворот

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю. Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства.

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как:

1. тип ворот;
2. ширина створок;
3. общий вес конструкции.

Но это далеко не всё. Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила. Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Обращайте внимание на максимальный шаг хода привода и угол открывания. От этих значений зависит комфортность пользования приспособлением.

Установка распашных ворот

По сравнению с откатными воротами распашные конструкции не требуют обустройства фундамента, поскольку не имеют роликов, колес и направляющих рельс.

Для установки распашных входных групп понадобятся:

• Кирпичи;
• Электроды;
• Профтрубы Ø 40 х 30 мм и 60 х 30;
• Арматура диаметром 14 мм;
• Песчано-цементный раствор со щебнем;
• Швеллер или профтруба 100 х 100 мм;
• Обшивочный материал – дерево, профнастил и пр.

До монтажа распашных ворот делают замеры и подготавливают рабочее место. Для опорных столбов роют две лунки шириной 30 см. Несущие части внедряют в грунт ниже уровня промерзания примерно на 100 – 120 см. Дно ям посыпают щебнем и вставляют опоры.

Схема распашных ворот с открытием наружу

Под несущие части берут швеллер или железные трубы. Для устойчивости их бетонируют. Раствор готовят из расчета по 3 ведра песка и щебня на 1 ведро цемента. Для монтажа подземного электропривода в застывшей поверхности проделывают отверстие и вставляют изоляционную трубку.

Далее к столбам приваривают опорные пластины и занимаются полотнами. Прямоугольник-каркас сваривают слитно по ширине ворот. В центральной точке приваривают 2 трубы с промежутком 5 – 10 мм. После распила каркаса посреди центральных труб к створкам крепят петли – от 4 до 8 штук (с учетом веса и размера полотен). Работу завершают заполнением каркаса.

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

• Дрель;
• Рулетка;
• Молоток;
• Изолента;
• Шуруповёрт;
• Плоскогубцы.

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

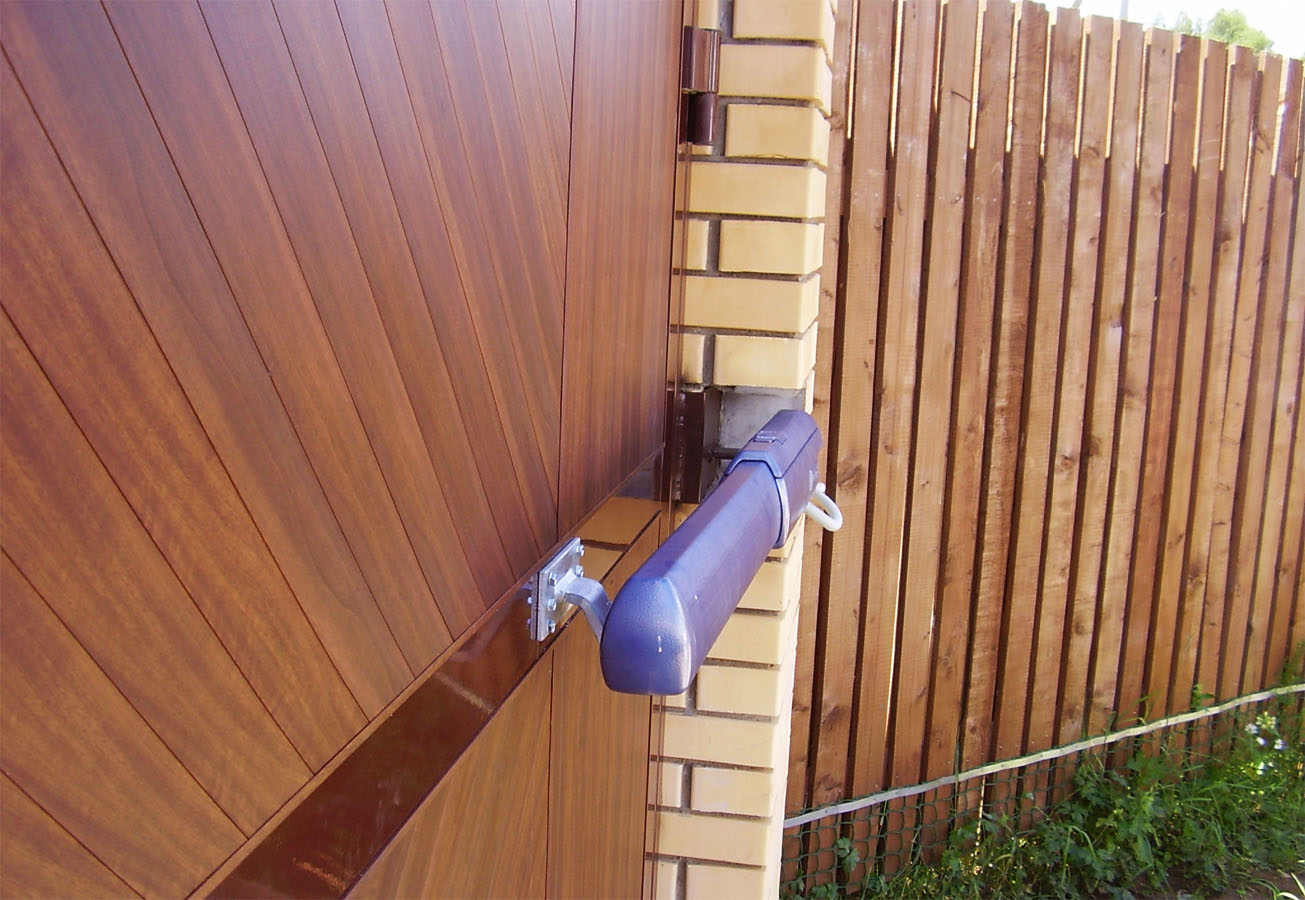

Установка привода автоматики на распашные ворота

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Безопасность привода повышают путем его оснастки сигнальными лампами и фотоэлементами. Для пользования автоматикой без пульта во дворе ставят резервную кнопку.

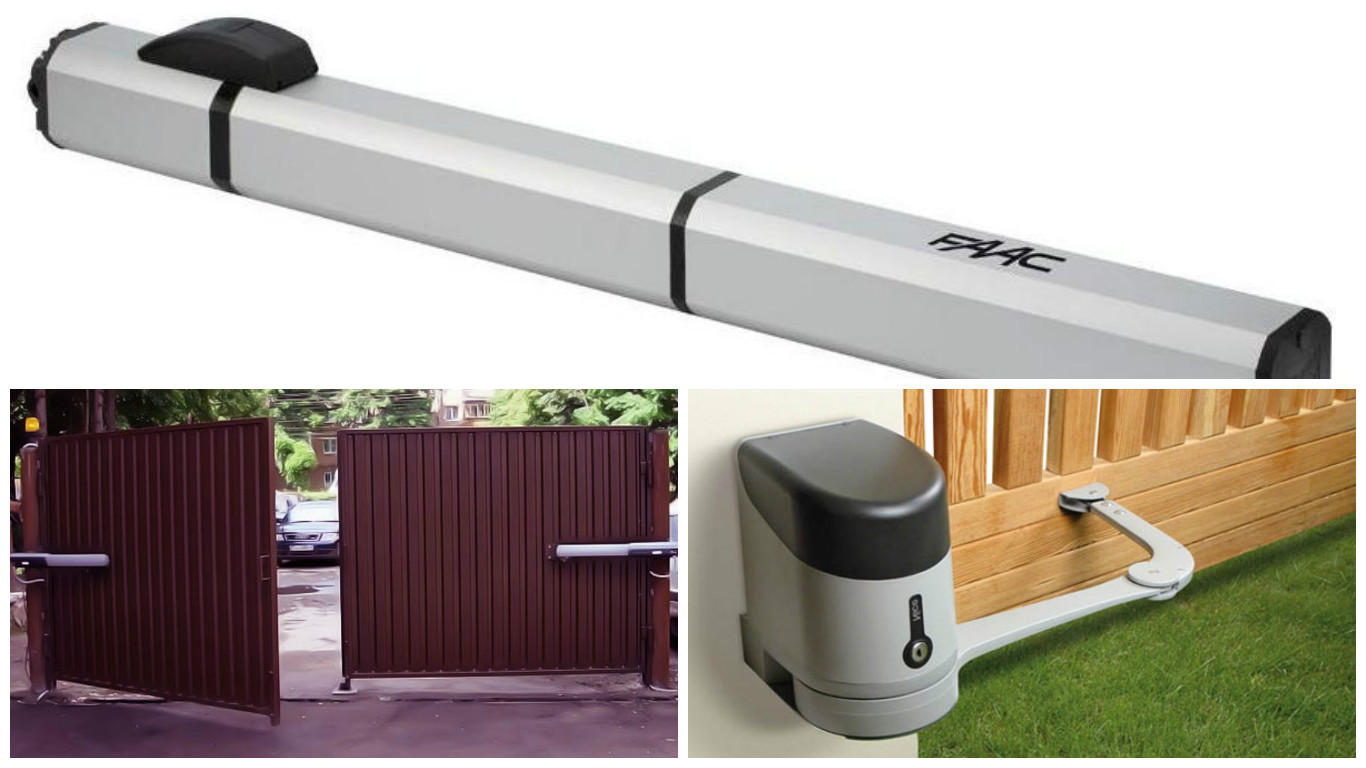

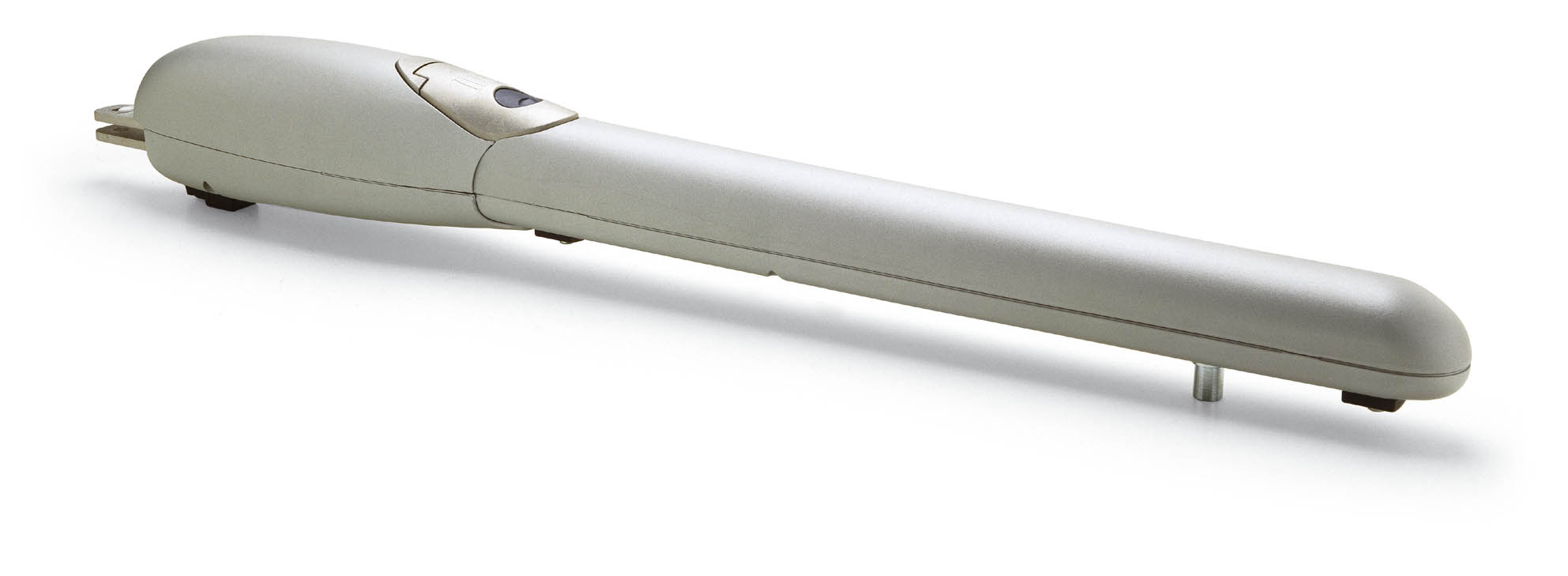

Линейные приводы

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

Рычажные приводы

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.

После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.

Как монтировать автоматику на ворота?

Удобные распашные ворота – это наиболее часто используемая конструкция для самых различных ограждений, ее очень просто собрать своими руками, применяя относительно недорогие материалы. Подобные ворота могут иметь одну либо две створки, раскрываться наружу или внутрь, иногда ставится небольшая, но удобная калитка для регулярного использования. Чтобы повысить комфортность использования, на створки можно монтировать специальные автоматические приводы, позволяющие раскрывать их при необходимости, не выходя из автомобиля. Автоматы можно установить наружу створки, под землей и другими способами.

Автоматические ворота очень удобны в использовании, Вам не придется выходить из машины, чтобы открыть их.

Выясним, какие типы автоматических приводов применяются для распашных ворот, как именно их можно смонтировать, от чего зависит выбор той или иной модели.

Варианты открывания распашных ворот

Для распашной створки можно установить любой механизм открывания, но, перед тем как начинать работы, следует определиться, в какую сторону будут открываться и закрываться ворота. Схем всего две:

Самые распространенные приводы – это линейные автоматические, которые работают по принципу поступательного движения.

1. Классический вариант – распашные ворота открываются внутрь участка. В данном случае можно смело приобретать рычажковые и линейные приводы. Выбор по большей части зависит от типа опорных боковых столбов. Если используются стальные профилированные трубы либо швеллеры, то лучшим вариантом станет линейная автоматика. Распашные ворота с такой автоматикой более надежны, да и обходятся дешевле. Рычажковые в таком случае применяются реже, так как они слишком дороги. Сложнее, если распашные ворота поставлены на бетонные либо кирпичные колонны, линейные автоматические приводы уже не подходят, так как при закрывании они упираются в край опорного столба. Решением проблемы может стать только устройство углубленного желоба под механизм. А вот рычажная автоматика, которую можно установить наружу столба без необходимости дополнительных работ, в данном случае очень удобна и проста.
2. Открывание створок наружу используется реже, только в том случае, когда на территории самого участка места для этого недостаточно либо такой монтаж просто неудобен по ряду причин. Чтобы установить наружу створки, можно применять автоматику любого типа, но линейные приводы являются более целесообразными. Ставят их внутрь проема, занимает такой монтаж до 15 см полезного места. При узких воротах надо ставить автоматику вверху створок. В данном случае не требуется проведение каких-либо дополнительных работ, то есть механизм можно установить наружу опорных столбов, не применяя специального короба либо желоба, монтируемого в кирпичных, бетонных опорах. Это позволяет сделать все работы более дешевыми и простыми, времени на них требуется всего пару часов.

Приводы для распашных ворот

Монтаж линейного привода для распашных ворот осуществляется легче, чем монтаж рычажкового привода

Сегодня для распашных ворот применяются приводы нескольких типов: линейные и рычажковые. Самые распространенные – это линейные автоматические, которые работают по принципу поступательного движения. Рычажковые применяются в том случае, когда монтаж линейных сложен и не оправдан. Есть и другой тип – приводы с подземной установкой, которые предварительно заглубляются в землю, такой вариант более эстетичен, но и сложен, применяется он крайне редко, только в тех случаях, когда необходимо сохранить внешний вид всего архитектурного ансамбля. Обычно такой метод применим для больших загородных особняков.

У распашных ворот калитки чаще всего устраиваются отдельно, но они также могут быть встроены в полотно распашных ворот, обычно их ширина около 1 м.

Для простых дачных участков намного проще и дешевле использовать самые обычные линейные механизмы.

Выбор автоматики зависит не только от типа ворот, но и от их массы, ширины створок. Подходить к выбору следует достаточно серьезно, так как правильно подобранные приводы будут служить долго и надежно, без перебоев.

При покупке автоматики необходимо обращать внимание на такие основные характеристики:

• максимальный уровень нагрузок. Этот показатель зависит от массы створок, их ширины. На такой фактор оказывает значение материал изготовления распашных створок, самый лучший вариант – это профнастил;
• интенсивность эксплуатации, т.е. как часто будет использоваться автоматика для ворот. Если ее планируется редко применять, то можно приобретать автоматику, которая рассчитана на 50% эксплуатацию. Но если предполагается использовать ее постоянно, то лучше покупать привод, предназначенный для 100% использования;
• время для открывания створок. Срок, который необходим приводу для открытия створок, исчисляется в секундах, он показывает, насколько быстро ворота раскроются на 90 градусов. Такой показатель различный у отдельных моделей, подбирать следует именно то, что вам подходит больше всего;
• максимальная длина хода, угол открывания. Первый показатель используется только для линейных приводов. Эти значения показывают, насколько такая автоматика способна создавать комфортные условия для использования.

Автоматика: установка своими руками

Перед тем как начать монтаж автоматического привода для распашных ворот, необходимо проверить, насколько плавно и свободно ходят створки. Это важное условие, обеспечивающее работоспособность всей системы. Если створки нормально не открываются, то следует сначала найти причину этого, после чего только начинать уже установку привода. Обычно причина такого неприятного явления лежит в том, что столбы перекошены либо створки имеют несмазанные петли.

Также проверяем, хватает ли места, чтобы створки открывались и закрывались на необходимый угол, чтобы не повышать нагрузки на электрический привод (если не обеспечить все приведенные условия для распашных ворот, то привод может просто сгореть).

Начинаем с того, что к столбам привариваем специальные монтажные пластины. Лучше всего, если предварительно устроить закладные, это сильно облегчит дальнейшую работу. Створки распашных ворот открываем на 90 градусов, после чего, выдерживая расстояние в 720 мм между центрами пластин, привариваем второй кронштейн к створкам. Теперь можно приступать к монтажу автоматики. Конкретные условия установки зависят от варианта выбранного привода, здесь же описываем монтаж для автоматического привода Came ATI 3000.

Сначала надо разблокировать привод при помощи специального пластикового ключа, приведя его в состояние ручного режима. Все латунные втулки надо тщательно смазать, после чего установить кронштейны для привода. Снова проверяем плавный ход распашных ворот. Правильная установка автоматики обеспечивает плавный, ровный ход без толчков. Если после крепежа привод не запускается либо идет рывками, значит, необходимо проверить, все ли правильно сделано.

Схема установки распашных ворот

После этого блок управления двигателем надо прикрепить к стене при помощи дюбелей, автоматика подключается согласно поставляемой в комплекте схеме. На двигатель надевается пластиковая крыша, прикручивается обычной отверткой защитный кожух. Таким образом устанавливаем привод для открывания распашных створок внутрь, для обеих створок проходящий провод W будет общим. Теперь устанавливается плата в специальный разъем красного цвета, переключатель «1» ставится в положение «выключить», переключатель «2» – в положение «включить». Теперь подключается питание к красным разъемам, фиксируются проволочные перемычки между соответствующими контактами.

Далее установка автоматики заключается в том, что необходимо вставить программирование для брелоков, согласно схеме, идущей в комплекте.

Заключительные этапы монтажа

После монтажа надо проверить работоспособность привода, при этом все створки должны двигаться в правильном направлении. Если этого не происходит, значит, при подключении провода были перепутаны местами. Необходимо это исправить, после чего распашные ворота будут нормально открываться и закрываться.

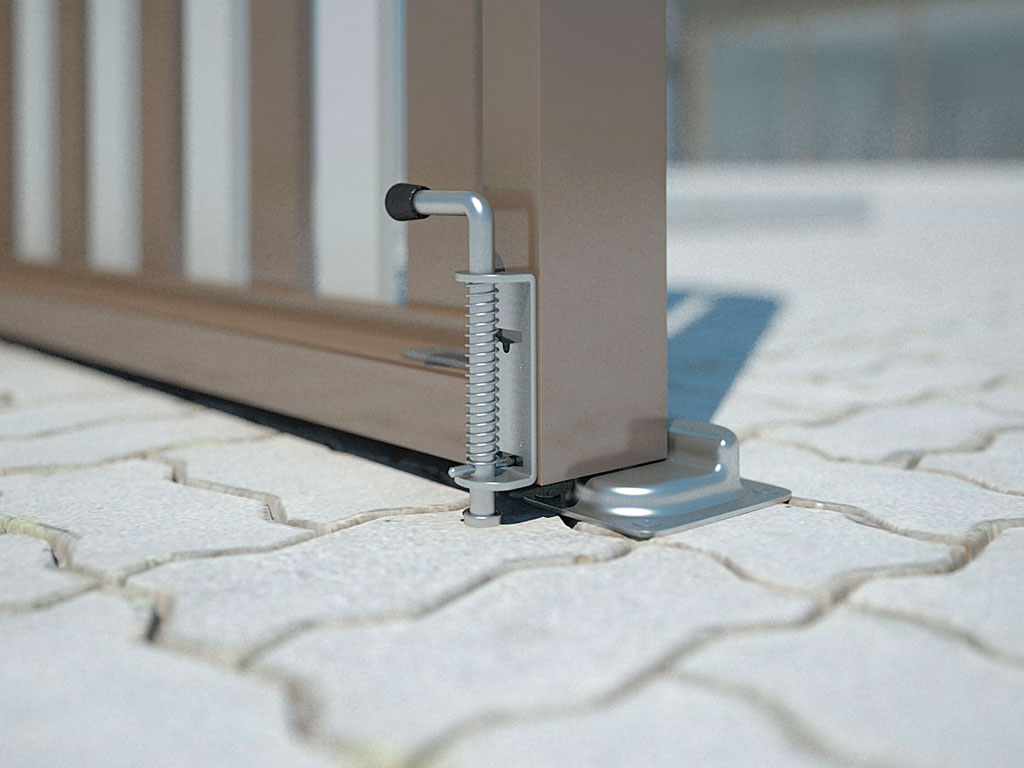

Дополнительно можно установить специальные фотоэлементы для открывания, ограничители хода для створок ворот. Это необязательные опции, но они значительно облегчат использование привода под распашные ворота.

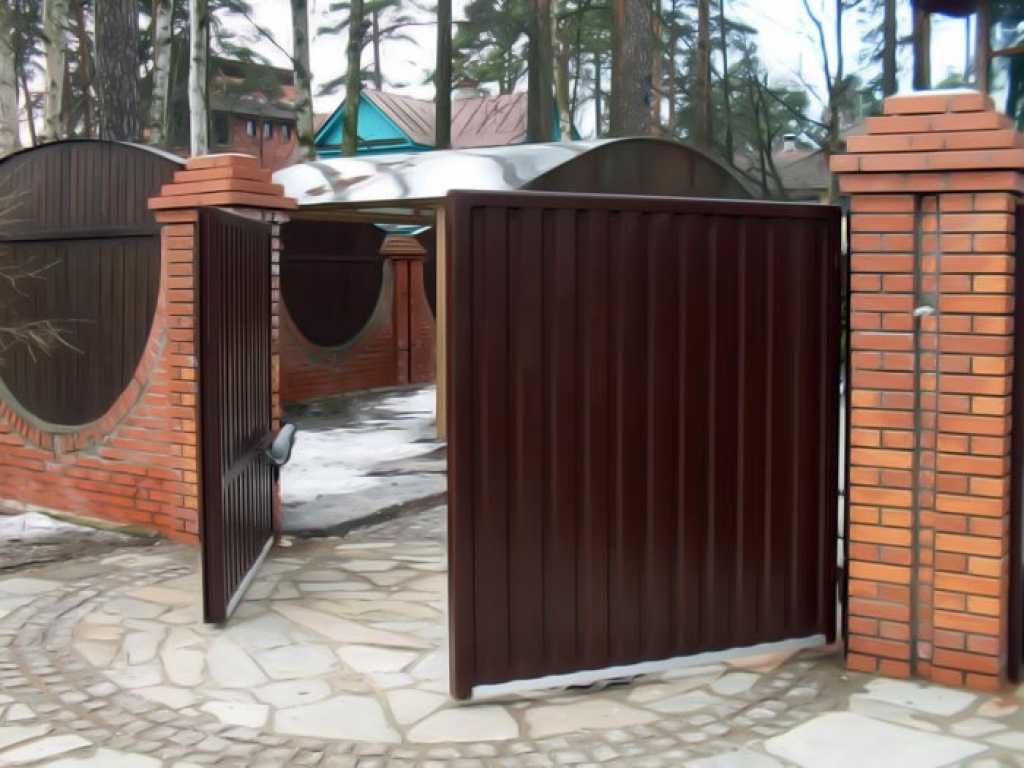

Сегодня одной из самых простых и удобных конструкций являются распашные ворота, которые могут иметь одну или две створки, место для небольшой калитки. Сделать такую конструкцию можно и своими руками, но, чтобы облегчить ее эксплуатирование, рекомендуется установка электрического привода, позволяющего в автоматическом режиме открывать створки ворот, при необходимости блокировать.

Монтаж автоматики для распашных ворот в Москве

Если вы ищете недорогой монтаж автоматики для распашных ворот в Москве, воспользуйтесь сервисом Юду. Квалифицированные мастера специализируются на установке гаражных ворот с автоматизацией. Сколько стоят установочные работы под ключ, исполнители Юду рассчитают после определения размеров ворот, которые будут монтироваться.

Установочные работы в частных домах в Москве по низкой стоимости

Распашные ворота для гаража во дворе частного коттеджа – это отличный способ сэкономить время на въезд. Чтобы заказать правильные ворота и дешево их поставить, оформите заявку на сайте Юду. Чтобы воротами было удобно пользоваться, специалисты отрегулируют механизм открытия и автоматику. Если вы не можете самостоятельно выбрать ворота, доверьте приобретение конструкции и автоматики проверенным исполнителям.

Мастера с большим опытом работы выполняют монтаж автоматики для распашных ворот в определенной последовательности:

• предварительное вычисление размеров
• установка воротной системы (гаражной или въездной на участок)
• настройка автоматизированного механизма на воротах
• монтаж автоматического шлагбаума и дополнительного оборудования
• отладка механизма автоматического привода

Чтобы распашные ворота длительное время работали без поломок, установку и отладку автоматического механизма доверьте опытным мастерам, тем более что цены на их услуги невысокие. Стоимость подключения автоматики к металлическим воротам каждый специалист рассчитывает заранее. Примерные цены на монтажные работы посмотрите в прайс-листах исполнителей Юду.

Как заказать недорогие монтажные услуги для обустройства гаража в Москве

На Юду  вы легко найдете специалистов, которые дешево поставят и настроят открытие металлических ворот во дворе. Воспользовавшись услугами профессионального мастера, вы сможете начать пользоваться воротами в самое ближайшее время.

Чтобы найти опытного специалиста для установки распашных ворот на сайте youdo.com:

• заполните форму-заявку, где укажите информацию о воротах, которые вы планируете поставить, а также приемлемую для вас цену
• дождитесь ответов от квалифицированных установщиков
• выберите наиболее выгодные предложения
• ознакомьтесь с рейтингом мастера и отзывами о качестве установки системы распашных ворот с автоматическим механизмом

Стоимость подключения и отладки конструкции зависит от того, насколько качественные ворота вы приобрели. Квалифицированные мастера проверят, чтобы автоматизированные распашные ворота могли свободно открываться, предварительно правильно настроив механизм привода. Исполнители Юду выполнят качественный монтаж автоматики для распашных ворот с предоставлением гарантии на произведенные работы.
