Несколько слов о том, как установить встраиваемую вытяжку – Сделаем мебель сами

Здравствуйте дорогие друзья.

В этой статье мы с вами рассмотрим монтаж встраиваемой вытяжки (на 600 мм) в верхний кухонный короб, специально для этого предназначенный.

И сразу несколько слов об этом оборудовании…

В нашем случае – это устройство, которое в процессе работы, производит меньше шума, чем остальные, так как оно немного по-другому устроено.

Если посмотреть в его вентиляционный выход, то можно увидеть специальную турбину (в более дешевых моделях такой нет), которая и обеспечивает относительно тихую работу.

Но и стоит оно, естественно, дороже обычного.

Итак, как было сказано выше, вытяжка предназначена для врезки в короб, ширина которого должна быть равна 600 мм.

Процесс установки можно разделить на следующие пункты:

Вырезка отверстия в нижнем горизонте (под крепление для гофры)
Определение положения нижнего горизонта короба относительно его боков, и его крепление
Разметка и установка держателей под газовые (либо другие) подъемные лифты (если таковые проектируются).
Крепление
Врезка петель в фасад короба, установка держателей для подъемников
Навеска фасада на модуль

Приводим «в порядок» само устройств

Одеваем на вентиляционное отверстие специальную насадку «под гофру» (ее диаметр, обычно, равен 120мм – это и есть диаметр гофры).

После этого, определяем центр вентиляционного отверстия по глубине и по ширине (оно всегда находится по центру), и переносим координаты его центра на нижний горизонт.

При этом нужно учесть разницу по глубине самой вытяжки (она равна 280 мм), и нижнего горизонта (который может иметь большие размеры). В данном случае, глубина короба (а, значит, и нижнего горизонта) равна 300 миллиметров.

Отметив цент, рисуем циркулем окружность, которая немного больше 120 миллиметров (например, 150 мм).

После этого, нужно вырезать лобзиком само отверстие

Для этого, засверливаемся сверлом 10мм возле самой окружности (с внутренней ее стороны). После этого, в просверленное отверстие легко вставляется пилочка лобзика, и можно работать дальше.

После того, как отверстие для насадки под гофру вырезано, нужно определить местоположение (относительно боковых деталей) нижнего горизонта короба.

До этого момента, верхний горизонт и бока короба должны быть собраны.

Ложем нижний горизонт на вытяжку, и устанавливаем короб так, чтобы он, своими боками “стал” на нижнее основание вытяжки.

Теперь, «на живую» можно рулеткой определить ось на боках, на которой нужно будет просверлить отверстия для крепления нижнего горизонта.

Когда модуль собран – крепим к нему нашу технику.

Да, если на модуль предусмотрены подъемники – можно сразу закрепить их крепеж на бока короба.

Как правило, вместе с ними (на обратной стороне упаковки или в инструкции) показана схема их установки.

Кстати, здесь есть нюанс (в случае с газовыми подъемниками).

Для их установки, необходимо наличие определенного свободного пространства между нижним и верхним горизонтами (между ними должно быть, как минимум, 280 миллиметров).

Если это расстояние меньше – то их можно просто не установить (не хватит размера по высоте). Этот момент нужно учитывать уже на этапе проектировки, рассчитывая общую высоту рассматриваемого нами модуля.

Хотя, если даже так получилось (с кем не бывает), вместо газовых подъемников, всегда можно установить механические откидные подъемники, для которых проем между горизонтами может быть в разы меньше.

Крепление

В наборе с вытяжкой, всегда идут специальные крепежные болты, которыми она должна крепиться к горизонту. Под эти болты (по углам устройства) есть отверстия.

Но, по личному опыту скажу, что это дело – утомительное, занимающее много времени.

Плюс к всему, может быть проблема, которая заключается в том, что строго симметрично, отверстия вымереть и точно просверлить довольно сложно.

А небольшое их смещение сразу же приводит к тому, что передняя грань нижнего горизонта будет смещена относительно фронтальной плоскости самого устройства. Короче, будет не красиво, а отверстия под кпереж уже не переделаешь…

Есть, конечно, вытяжки, с которыми идут в комплекте специальные листы бумаги с готовой разметкой (шаблоны), которые нужно просто положить на горизонт, и перенести на него положение этих отверстий.

В нашем случае, устанавливаемая техника к таковым не относится.

Лично я закрепляю вытяжки в подобном случае очень просто: делаю отверстия рабочим сверлом (4,5 мм) в нижнем горизонте, потом, выставив короб относительно самой вытяжки, стягиваю их обычными саморезами 4х30 миллиметров.

Дальше, устанавливаем петли в фасад, крепим держатели для подъемников, и, собственно, устанавливаем его на короб.

Вот, в целом и вся несложная наука.

На этом все, до встречи.

Встраиваемая вытяжка на кухню: установка в шкаф

Современную кухню невозможно представить без удобной, компактной и функциональной вытяжки, которая прекрасно устраняет запахи, предотвращает загрязнение кухни и продлевает жизнь новому ремонту. Встроенная вытяжка стала таким же необходимым оборудованием, как плита или любая другая бытовая техника, и теперь многие владельцы домов и квартир предпочитают приобретать и устанавливать ее сразу же после завершения отделки кухонного пространства. Это является вполне правильным решением, а разобраться в предназначении этого оборудования, узнать о его типах и тонкостях установки, а также увидеть популярные вытяжки для кухни можно в этой статье.

Встраиваемая в кухонный шкаф вытяжка

Для чего ее используют

Основной задачей такого прибора является впитывание запахов пищи и продуктов горения, которые выделяются в процессе приготовления, его наличие на кухне особенно актуально для владельцев газовых плит. Встраиваемая вытяжка для кухни 45 см или ее подвесной аналог способны эффективно очищать воздух, защищать мебель, потолок и стены от капель жира и частиц копоти, что позволит поддерживать помещение в чистоте без лишних усилий. При выборе прибора, прежде всего, следует определиться с его типом: он должен соответствовать дизайну кухни, а также быть предельно удобным для владельца.

Не все считают, что встраиваемая вытяжка размером 45-90 см обязательно должна присутствовать у них дома, но на самом деле такое мнение является ошибочным. Стандартная газовая плита выделяет значительное количество угарного газа, электрическая в свою очередь способна поглощать кислород, все это не самым лучшим образом сказывается на здоровье владельцев квартиры. Благодаря качественному вытяжному оборудованию воздух в помещении станет гораздо чище, а процесс готовки станет приятнее, и не будет доставлять никаких неудобств. Прежде всего, нужно разобраться с тем, какую вытяжку лучше купить.

Два распространенных типа

Кухонные вытяжки делятся на два типа и могут быть встраиваемыми либо подвесными. Чтобы выяснить для себя, какая вытяжка лучше, и что необходимо приобретать, следует подробнее ознакомиться с особенностями каждого типа. Подвесные модели обычно устанавливаются непосредственно над плитой либо под подвесным шкафом, эта разновидность считается наиболее простой и популярной, а также относится к классическому типу. Встраиваемый тип подойдет тем, кто не хочет нарушать хороший дизайн помещения, такая модель полностью монтируется внутрь кухонного шкафа и практически не выделяется на фоне другой мебели.

Из главных достоинств этого типа стоит отметить компактность, удобство и практичность.

Решение о том, какая разновидность, а именно, встраиваемая или подвесная вытяжка 45 см должна присутствовать дома, должны принимать его владельцы. Необходимо знать, что подвесной вариант отличается меньшим функционалом, но при этом и более низкой ценой. Все модели такого типа работают на одном моторе, требуют замены угольного фильтра один раз в два месяца и установки специального гофрированного шланга для дополнительной очистки воздуха. Такая разновидность устройства занимает больше места и лучше подойдет для больших помещений.

Подвесная вытяжка

У встраиваемой вытяжки гораздо больше достоинств по сравнению с классическим вариантом, такой тип принято считать более современным и удобным. Она работает при помощи двух моторов и отличается большей производительностью, чаще всего оснащается специальной

выдвижной панелью, способной заметно увеличить площадь рабочего пространства в помещении.

Для того чтобы включить или выключить такую модель, достаточно лишь выдвинуть и наоборот задвинуть панель. Оборудование такого типа может оставаться практически незамеченным и вписываться в любой интерьер, отличается повышенной мощностью и высоким качеством очистки воздуха. Подробнее о таких моделях можно узнать из статьи о телескопических вытяжках.

Разделение по типу установки

В современных магазинах бытовой техники можно найти самые современные кухонные вытяжки, которые кардинально отличаются друг от друга, в том числе и по типу установки. Обычно выбор типа такого оборудования доверяют специалисту, который должен изучить планировку кухни и посоветовать наиболее оптимальный вариант. Вытяжка,

встраиваемая в шкаф 50 см, является самым распространенным типом и идеально подходит для небольших кухонь. Такая модель отлично вписывается в установленный кухонный гарнитур стандартного размера, ее главным преимуществом является возможность практически полностью скрыть корпус устройства внутри шкафа.

Подобное оборудование достаточно просто подобрать, к тому же оно отличается невысокой стоимостью.

Вытяжка встраиваемая в шкаф 50 см

Полновстраиваемая вытяжка 45 см будет стоить дороже, также ее монтаж потребует дополнительных усилий, поэтому такую работу необходимо доверить специалисту. Еще одним современным видом, который не так давно появился на рынке, но уже успел завоевать признание всех любителей эстетики и превосходного дизайна, стала потолочная вытяжка. Она способна идеально дополнить любое помещение и быть практически незаметной, но в то же время превосходно вписываться в пространство.

Вытяжки, встраиваемые в потолок, отлично подойдут для тех, кто предпочитает оставлять его максимально открытым.

При установке такого типа необходимо заранее подготовить место для монтажа и подвода коммуникаций.

Также в магазинах можно увидеть тип вытяжки, которая встраивается в столешницу, но при этом далеко не все супермаркеты по продаже бытовой техники включают его в свой ассортимент. Встроенная в столешницу вытяжка по праву относится к эксклюзивным, ее достаточно сложно найти тем, кто решил обустроить свое кухонное пространство в соответствии с последними канонами технических новинок. Такое оборудование встраивается внутрь столешницы, которая устанавливается непосредственно у плиты, отличается небольшими размерами и стандартной мощностью. Некоторые инновационные электрические плиты уже имеют такое дополнение.

Вытяжка для маникюрного стола и других рабочих пространств должна подбираться с учетом особенностей установки другого оборудования.

Вытяжка встраиваемая в столешницу

Особенности установки

После покупки выбранной модели возникает главный вопрос, как установить встраиваемую вытяжку. Сделать это вовсе не так сложно, как кажется, но в первую очередь стоит определиться, какой тип этого оборудования будет установлен у вас дома. Для хозяев малогабаритных квартир идеально подойдет установка встраиваемой вытяжки в шкаф. Также ее можно встроить в потолок или на стену, но все зависит от индивидуальных предпочтений. От правильного выбора места и монтажа зависит безопасность рабочей площади кухонного помещения и всей квартиры. Если выбор хозяев квартиры или дома остановился на встраиваемой модели, специалисту понадобится изготовить специальный шкафчик в соответствии с размерами оборудования либо переделать тот, который включен в кухонный гарнитур.

Помимо самого устройства понадобится воздуховод, электрический кабель, дополнительная фурнитура и детали для монтажа. Если у вас нет опыта по установке таких приборов, лучше всего доверить весь процесс специалисту, несмотря на то, что в инструкции к оборудованию есть подробная схема установки встраиваемой вытяжки. В процессе следует придерживаться главных правил, поскольку сам монтаж такого устройства является достаточно трудоемким. Размеры шкафчиков могут быть любыми, но в основном используется основа размером 45-50 см, при этом ее точные габариты зависят от модели конкретного устройства. При установке важно соблюдать определенные правила:

Выдвижная панель прибора всегда должна оставаться видимой, а также выдвигаться и задвигаться без особых усилий.
Выходное отверстие должно быть ровно соединено с проемом в стене либо с вентиляционной шахтой.
Необходимо точно соблюдать расстояние между поверхностью варочной панели или плиты и панелью устройства, в среднем оно должно составлять 65-80 см.
Для воздуховода обязательно понадобится сантиметровый антивозвратный клапан, не пропускающий загрязненный воздух обратно.

Установка такого прибора с фильтром без отвода имеет свои особенности, но главным из них всегда остается соблюдение правил безопасности — именно по этой причине их не рекомендуется устанавливать самостоятельно.

Наиболее популярные бренды

Определиться с выбором бренда в магазине бытовой техники вовсе не так просто, особенно с учетом современного огромного ассортимента таких устройств. Некоторые покупатели со стажем уже определили для себя самые лучшие встраиваемые вытяжки шириной 45-60 см для кухонь, и среди известных брендов стоит особенно выделить следующие варианты.

Bosch DFS 067K50

Эта модель от популярного немецкого бренда относится к классу премиум и отличается не только высокой стоимостью, но и полным набором нужных опций. Такая встраиваемая вытяжка отлично подойдет для кухни, где есть свободное пространство шириной 60 см. Она оснащена металлической выдвижной панелью, полностью сенсорным управлением, работает на двух моторах и является самой тихой по сравнению с другими аналогами.

Встраиваемая вытяжка Bosch имеет и дополнительные опции, в том числе:

автоматический датчик для выбора нужного режима в зависимости от количества испарений с настройкой чувствительности сенсора;
самостоятельное отключение интенсивного режима после 6-минутной работы;
режим дополнительного очищения после приостановки работы;
индикатор наполнения фильтров.

Вытяжка встраиваемая Bosch DFS 067K50

Kronasteel Kamilla Sensor 600

Если вариант оборудования от Бош не подходит по каким-либо критериям, стоит обратить внимание на модель от компании Крона. Она относится к разряду вполне доступных вариантов с высоким уровнем производительности и отлично подойдет для кухни 50 см или помещений среднего размера.

Эта модель также относится к встраиваемым вытяжкам для шкафов шириной 60 см.

Kronasteel Kamilla Sensor 600 представляет собой отличный прибор для тех, кто хочет приобрести устройство от компании Крона по вполне разумной цене. Его самые главные достоинства включают в себя:

высокий уровень производительности и наличие двух моторов;
наличие вентилятора с тремя уровнями мощности;
полностью сенсорное управление;
металлические фильтры;
таймер для автоматического отключения.

Другие варианты вытяжек от этого производителя можно посмотреть здесь.

Встраиваемая вытяжка Kronasteel Kamilla Sensor 600

Faber INCA PLUS HIP HAL X A52 FB EXP

Встраиваемые вытяжки Faber давно завоевали популярность среди потребителей благодаря идеальному соотношению приятной цены, отменного качества и непревзойденного стиля. Оборудование от Фабер будет хорошо смотреться в шкафу и не доставит проблем в процессе установки.

Встроенные вытяжки от этого бренда подходят для помещений со свободным пространством от 45 до 90 см.

Эта модель оснащена всеми необходимыми опциями и имеет отличные характеристики, в том числе:

высокий уровень производительности;
возможность переключения между тремя скоростями;
удобное управление;
хорошая мощность;
стильный дизайн и отсутствие проблем при монтаже.

Выяснить для себя, какая вытяжка лучше, и какую необходимо покупать именно вам, стоит еще до похода в магазин и после консультации со специалистом, который будет осуществлять монтаж приобретенного оборудования.

Как установить вытяжку на кухне своими руками

1. Приготовьте материалы

Вытяжка;
воздуховоды;
фланец для вентканала;
герметик;
кромочный профиль для ДСП;
хомуты;
шуруповёрт;
лобзик;
ножовка по металлу;
дрель;
перфоратор;
уровень;
рулетка;
карандаш;
шило;
циркуль.

2. Определитесь с высотой

Фото: Bosch

Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.

В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.

Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.

3. Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Кадр: @Мастерская Aleksa / YouTube

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Кадр @М.Видео / YouTube

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

4. Подготовьте шкаф

Кадр: @Строим для себя / YouTube

Если устанавливаете настенную вытяжку, переходите к следующему пункту.

Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.

Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.

5. Смонтируйте вытяжку

В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.

Настенные модели

Кадр: @КаЮТ Компания / YouTube

По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.

Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.

Встраиваемые модели

Кадр @Redecoration / YouTube

Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.

Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.

6. Прикиньте конструкцию воздуховода

Фото: Public domain / Pinterest

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

7. Проложите воздуховод

Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.

Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.

Алюминиевая гофра

Кадр: @Life is good / YouTube

Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.

Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.

Пластиковые трубы

Кадр: @Строим для себя / YouTube

Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.

Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.

8. Подключитесь к вентканалу

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Кадр: @Александр А Любименко / YouTube

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Кадр: @Анатолий Лупашин / YouTube

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

9. Подключитесь к электросети

Кадр: @Вова Полтавский / YouTube

После установки воздуховода остаётся подключить устройство к сети. Вытяжка не является мощным прибором, поэтому не требует прокладки отдельной линии. В большинстве случаев достаточно вставить вилку в ближайшую розетку, желательно с заземлением.

На некоторых моделях вилки может не быть. В таком случае придётся сначала установить её или воспользоваться для подключения автоматическим выключателем либо клеммной колодкой.

10. Проверьте работу вытяжки

Кадр @М.Видео / YouTube

По завершении всех подключений и монтажа проверьте, что внутри вытяжки нет посторонних предметов вроде документов, крепежа и забытых инструментов. Установите на место фильтры, лампы и другие съёмные детали согласно инструкции. Включите вытяжку и убедитесь в корректной работе.

пошаговая инструкция установки, монтажа вентиляционных каналов

Кухня – именно то помещение в квартире, где принудительная вентиляция никогда не будет лишней. Однако пар и дым, поднимающиеся от варочной поверхности, требуют установки дополнительного оборудования. И таким устройством, способным удалить загрязнённый или влажный воздух, может стать кухонная вытяжка. Но для многих её установка кажется слишком сложной. Поэтому сегодня речь пойдёт о том, как своими руками установить встраиваемую кухонную вытяжку и насколько эта работа может быть сложной. А поможет в этом автор YouTube-канала Мебельщик 0013.

Читайте в статье

С чего начинается установка встраиваемой кухонной вытяжки

Если планируется приобретение именно встраиваемой техники, значит, первое, на что следует обратить внимание (после выбора бренда), это размер. Оборудование должно помещаться в настенном шкафу кухонного гарнитура, расположенного над варочной поверхностью.

В комплекте с вытяжкой не идут вентиляционные каналы, углы и соединители, поэтому детали вентиляционного канала необходимо докупать дополнительно.

ФОТО: YouTube.comВот она, приобретённая встраиваемая вытяжка для кухни

Разметка и модернизация навесного шкафчика кухонного гарнитура

Чтобы вытяжка встала идеально и при этом в шкафчике осталось свободное пространство, необходимо передвинуть его нижнюю полку. Для этого нужно замерить высоту самой вытяжки от бортика. При этом не стоит забывать и о толщине ламинированного ДСП, из которого делается большинство гарнитуров. Наиболее распространённой здесь является 1.6 см.

ФОТО: YouTube.comНеобходимы точные замеры высоты встраиваемой вытяжки

Подготовка полок, разметка положения отверстий для вентиляционных каналов

Для того чтобы вытяжка подошла, необходимо правильно разметить места, где будут отверстия под вентиляционные каналы. Сначала нужно найти середину полки, после чего очертить окружность по переходнику. Сделать это несложно, поэтому подробно останавливаться на подобной работе не имеет смысла.

ФОТО: YouTube.comСередина найдена, осталось очертить переходник

Чем лучше всего вырезать отверстия в ЛДСП

Чтобы отверстия получились ровными, можно использовать различный инструмент. Отверстия поменьше легко вырезаются коронкой, а для более крупных лучше использовать лобзик. Однако в итоге все края стоит обработать ручным фрезером, так они будут более аккуратными.

Чтобы начать резать при помощи электролобзика, необходимо просверлить отверстие в ЛДСП.

ФОТО: YouTube.comВсе линии размечены, отверстие просверлено – можно приступать к резке

В итоге должны получиться ровные отверстия. Мы говорим во множественном числе потому, что рядом с вентиляционным прорезается отверстие поменьше, в которое будет проходить питающий кабель кухонной вытяжки.

Однако сверху остаётся ещё одна целая полка. В ней будет прорезано лишь одно вентиляционное отверстие. Его форма будет зависеть от того, какие вентиляционные каналы были приобретены. Это может быть квадрат, прямоугольник или круг.

ФОТО: YouTube.comОтверстия готовы, можно примерить встраиваемую вытяжку

Статья по теме:

Вытяжка 60 см, встроенная в шкаф: преимущества и недостатки, обзор популярных производителей и моделей. Установка устройства в шкаф: видео рекомендации по выбору и мастер класс по монтажу.

Финальная подгонка элементов

На этом этапе проверяется совпадение отверстий для вентиляционных каналов. Снизу, в предназначенное для неё место, устанавливается встраиваемая кухонная вытяжка. Воздуховод, выходящий из неё, должен идеально совпасть с прорезанным в полке отверстием. Если же при разметке была допущена ошибка, самое время её исправить. Отверстие подгоняется по воздуховоду, после чего получившиеся щели замазываются белым силиконом. Впоследствии их не будет видно.

ФОТО: YouTube.comОтверстие должно идеально совпасть с воздуховодом вытяжки

Также сразу устанавливается и вентиляционный канал, проходящий сквозь остальные полки. При подобной работе следует помнить, что аккуратность должна быть на первом месте. Не стоит портить кухонный гарнитур, ведь цены на мебель сегодня низкими не назовёшь.

ФОТО: YouTube.comСразу же устанавливается и вентиляционный канал, проходящий сквозь верхние полки

Сама вытяжка может крепиться к шкафчику различными способами, в зависимости от производителя и модели. Эту информацию домашний мастер может найти в инструкции по эксплуатации прибора.

Статья по теме:

Установка вытяжки для кухни с отводом в вентиляцию сделает пребывание в данном помещении более комфортным. В нашем обзоре мы изучим характеристики отдельных моделей и особенности их установки, что позволит сделать достойный выбор среди многообразия предложений на рынке.

Оценка внешнего вида по итогам проделанной работы

После того как все работы по установке встраиваемой кухонной вытяжки выполнены, можно оценить результат. Любые щели, образовавшиеся между вентиляционным каналом и полками в результате просчётов или неаккуратной резки, необходимо скрыть – замазать белым силиконовым герметиком. Здесь лучше использовать санитарные составы, в которых содержатся антигрибковые добавки.

ФОТО: YouTube.comИтоги работы радуют, теперь шкафчик можно повесить на место

ФОТО: YouTube.com

После установки шкафчика гарнитуру нужно поставить на место, а вентиляционный канал – провести до вытяжного отверстия в стене. При этом вместо стандартной решётки на него устанавливается тройник.

Статья по теме:

Чтобы выяснить, как выбрать вытяжку на кухню, советы профессионалов надо дополнить глубокими тематическими знаниями. В этой статье собраны сведения, которые помогут сделать комплексный анализ и принять правильное решение о приобретении определенного изделия.

Подводя итоги

Вытяжка на кухне – это необходимость. Ведь благодаря ей не только воздух станет чище. В большей сохранности останется и материал, из которого изготовлен кухонный гарнитур. А решать, какая именно вытяжка будет установлена, придётся уже самому владельцу. Советы по маркам и моделям здесь неуместны. Единственное, что можно посоветовать, это не слишком обращать внимание на именитые бренды. Ведь, приобретая изделия их производства, покупатель в большей степени платит за лейбл и эмблемку, которая наклеена на устройство. И зачастую бюджетные модели малоизвестных производителей обладают ничуть не худшими характеристиками.

Очеь надеемся, что сегодняшняя информация поможет домашним мастерам в установке встраиваемой кухонной вытяжки. Несмотря на довольно развёрнутую подачу информации, возможно, некоторые моменты остались непонятны. В таком случае редакция HouseChief с удовольствием их разъяснит в максимально сжатые сроки. От вас требуется лишь изложить суть вопроса в комментариях ниже. Там же можно обсудить преимущества и недостатки той или иной вытяжки или выразить личное мнение о прочитанном. Будем рады, если вы не забудете поставить оценку, ведь ваше мнение очень важно для нас. Берегите себя, своих близких и будьте здоровы!

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Видеогалерея Кухонная плита Навес и вытяжка

Узнайте о легендарной истории Vent-A-Hood®.	История компании Vent-A-Hood® Узнайте о легендарной истории Vent-A-Hood®.
84-летняя годовщина Vent-A-Hood®.	Стремление Vent-A-Hood® к совершенству Празднование 84-летия американского производственного совершенства
Создайте вытяжку своей мечты онлайн.	Строительная вытяжка Vent-A-Hood® \| Создайте вытяжку своей мечты Создайте вытяжку своей мечты онлайн.
Знакомство с Vent-A-Hood и семейством продуктов Vent-A-Hood®.	Vent-A-Hood® University Знакомство с Vent-A-Hood и семейством продуктов Vent-A-Hood®.
Узнайте, почему Vent-A-Hood® является самой быстрой вытяжкой на рынке.	Vent-A-Hood® Sound Test Узнайте, почему Vent-A-Hood® является самой тихой вытяжкой на рынке.
Узнайте о нашей самой эффективной системе.	Vent-A-Hood® Magic Lung Узнайте о нашей самой эффективной системе.
Очистка никогда не была такой простой.	Vent-A-Hood® EZ Clean System ™ Очистка никогда не была такой простой.
Vent-A-Hood: открытый капюшон и оптимизированная зона захвата.	Vent-A-Hood® Open Canopy Vent-A-Hood Открытый навес и оптимизированная зона захвата.
Лучшая система рециркуляционной вентиляции.	Vent-A-Hood® Вытяжки ARS без воздуховодов Лучшая система рециркуляционной вентиляции.
Обучение правильной вытяжке.	Воздуховод Vent-A-Hood® Обучение правильному воздуховоду вытяжки.
Как ухаживать за Vent-A-Hood®.	Уход и обслуживание Vent-A-Hood® Как ухаживать за Vent-A-Hood®.
	Vent-A-Hood® Slide Show Слайд-шоу кухонь с Vent-A-Hood®

Amazon.com: VESTA 30-дюймовая вытяжка

Ваш браузер не поддерживает видео в формате HTML5.

CON
Heavy, для установки требуется как минимум 2 человека.
Поставляемая в комплекте электрическая втулка имеет малый размер, она, вероятно, отвалится. Не использовать, не безопасно.
Поставляемые галогенные лампы, а не светодиоды.
Недостаточное пространство для задних винтов и электрического провода.
Прикрепите стопоры амортизатора из пенопласта к прямоугольному адаптеру, они упадут! Не используйте прямоугольный адаптер, причины см. Ниже.

PRO
Выглядит элегантно
Тихо — по сравнению с двухскоростным агрегатом, поставляемым производителем.
Мощный
Простое в использовании управление. Хотя управление светом можно было улучшить, чтобы запомнить последнюю настройку.

Это мой опыт установки, надеюсь, некоторые из советов и приемов будут полезны.

Не используйте переходник из прямоугольника в круг. Размер прямоугольника на соединителе составляет 4 «X 10», но размер предварительно установленного прямоугольного выхода составляет 3,25 «X 10», очень свободная посадка! Кроме того, диапазон демпфера ограничен муфтой наполовину.Результат — меньший воздушный поток. Мне пришлось вырезать полукруг на дне шкафа, чтобы использовать более плотную кольцевую муфту (переходник с 6 дюймов на 5 дюймов с постепенным изменением, не покупайте редуктор со ступенчатым переключением). Вырежьте картон по форме, чтобы закрыть пространство от первоначального вырезанного прямоугольника.

Я использовал гайки и болты с большими шайбами вместо винтов. Проверьте нижнюю часть шкафа, чтобы убедиться, что он безопасен для винтового крепления. У моего шкафа есть дополнительные 5 дюймов на 30 дюймов спереди, но сзади всего 5 на 5 дюймов с каждой стороны и они удерживаются скобами.Я не доверял задней опоре и вместо этого использовал гайки и болты.

Задняя часть устройства не плоская. Есть выступающие головки винтов и заклепки, которые могут поцарапать стену; вы должны учесть их в прилагаемом шаблоне расположения отверстий. Во время установки временно приложите картон к стене, чтобы не повредить стену.

Не используйте прилагаемую электрическую втулку, так как она меньше размера и легко смещается; Я повторно использовал металлический от старого блока.

Для установки требуется как минимум 2 человека, если нет домкрата! Моя дочь помогала в установке.У меня есть куча досок, сувенир с детских тестов по боевым искусствам. Я поставил 2 стула Rubbermaid, по одному с каждой стороны, а сверху сложил несколько досок. У меня есть две длинные палки с плоскими концами (деревянная палка для метлы), две короткие (~ 5 дюймов) и узкие деревянные палки; они образуют букву «Т». Поместите каждую «Т» на табурет, набитый досками. Я поднял устройство вверх, сконцентрировавшись, поместив одну боковую кромку на одну букву «Т», а затем другую боковую кромку на другую букву «Т». Если все сделано правильно, устройство может упасть только вперед, так как задняя часть является стеной, а две стороны — шкафом.Моя дочь следила за тем, чтобы устройство не наклонялось вперед, в то время как я вставлял больше досок, чередуя стороны, чтобы увеличить высоту. Убедитесь, что шайбы достаточно большие, чтобы закрыть монтажные отверстия, установите шайбы и гайки на два передних болта, а затем на задний. Удалите две буквы «Т».

Протестировано на высоте 4 фута от пола без воздуховода. Воздух на максимальных настройках достаточно силен, чтобы толкнуть расслабленную руку.

Следите за тем, чтобы все соединения воздуховода были плотными. Купите 5-дюймовую (или 6-дюймовую, в зависимости от размера воздуховода) трубу, которую можно развернуть, расстегивание защелки дает дополнительные 2-3 дюйма.Отрежьте его до длины, чтобы закрыть отверстие воздуховода, затем закрепите двумя зажимами 5 дюймов (или 6 дюймов). Таким образом, вам не понадобится гибкий воздуховод, который может создавать шум из-за шероховатой поверхности.

Меня немного беспокоит снижение производительности существующего 5-дюймового воздуховода. Длина воздуховода составляет ~ 3 фута вверх, колено, ~ 3 фута в поперечнике наружу, полностью металлический. В результате устройство работает тихо, хорошо отстойно.

Значок уборки появляется примерно каждые 10 дней, но мы не готовим каждый день, я просто игнорирую его

Видео на открытом воздухе было снято в очень ветреный день.

Архив видео — стык шкафа

«Возврат» молдинга основания на торце шкафа

Возврат молдинга к боковой стороне шкафа или стене с использованием под углом

Регулировка направляющих тандемных ящиков Blum

Регулировка направляющих тандемных ящиков Blum для точной установки и работы

Анатомия двери шкафа

Обсуждаются элементы двери шкафа, такие как профиль кромки, кромка обрамления и подъем панели, и то, как вы можете диктовать эти элементы без дополнительной оплаты, чтобы создать действительно уникальный дизайн для вашего проекта.

Двери в качестве концевых панелей

В накладных шкафах торцы шкафов могут быть украшены простой накладной дверной панелью, которая совмещается с соседними дверцами шкафа и рабочими поверхностями

Двери для прикладного литья

Видео, в котором рассказывается о дверях с декоративной формовкой и о том, почему они отличаются (и стоят дороже), чем стандартные двери.

Основания для раковины фартука

В этом видео подробно рассказывается о основаниях раковин для фартуков, в том числе о том, как они вырезаны, поддерживаются и т. Д.

Сборка высокого шкафа в вертикальном положении

Сборка высокого шкафа Conestoga в вертикальном положении

Сборка шкафа только для корпуса (CSCO)

Сборка потрясающего гибкого корпуса Conestoga

Инструменты и материалы для сборки: что вам понадобится

Обзор инструментов и материалов, необходимых для создания типового шкафа Conestoga RTA

Декоративные накладки в ассортименте

Ассортимент декоративных молдингов Conestoga, таких как разметка, внутренний и внешний угол и многое другое.

Асимметричная основа Lazy Susan

Видео показывает вариант для базовых ленивых сьюзанов, где каждая «ножка» может быть разной ширины, что упрощает проектирование угла вашей кухни и позволяет «без наполнителя»

Крепление задней панели к острову / полуострову

Крепление панели из фанеры / борта к задней части острова

Варианты дверей шкафа из бамбука

Варианты дверей из бамбука

Аппаратные средства барристера

Интересное использование оборудования Barrister (не поставляется Conestoga)

Базовые шкафы с 1 выдвижным ящиком в качестве сиденья у окна

Новые шкафы Conestoga с 1 и 2 ящиками используются в качестве идеального сиденья у окна

Тумба с 2 дверцами и 5 ящиками — B2D5D

Conestoga’s Base, 2-дверный шкаф с 5 ящиками

Выдвижной шкаф с 2 ящиками — B2DRO

Новый выдвижной шкаф Base 2 Drawer от Conestoga

Тумба с 3 ящиками одинаковой высоты (B3DEH): обновлено, осень 2020 г.

Сборка шкафа одинаковой высоты с 3 ящиками.Брайан отмечает, что размер проема наложения отличается от размера вставки, а также то, что ящики для ящиков и лицевая рамка не будут равны в шкафах с полным наложением.

База с 4 ящиками (B4D) Сборка: обновлено, осень 2020 г.

Сборка шкафа Bae 4 с выдвижным ящиком. Также показана установка задних монтажных кронштейнов и вставных монтажных кронштейнов.

Молдинги / облицовка основания и кожуха

Краткий обзор популярных молдингов основания и кожуха Conestoga

Основание шкафа в сборе

Быстрая демонстрация процесса сборки простого напольного шкафа в линейке шкафов RTA Conestoga

Базовый шкаф в сборе: обновлено осенью 2020 г.

Базовый шкаф в сборе, демонстрирующий новый метод задней части шкафа

Советы по установке основного шкафа

В этом видео показано, что нужно учитывать при установке базовых шкафов: зазоры в углах, опоры и т. Д.

Нижние полосы шкафа и обходные пути

Верхние планки основания корпуса Conestoga … Что делать, если у меня возникла ошибка, она повреждена или отсутствует?

Тумба с тремя выдвижными ящиками с угловым вырезом и вырезом в основании

Видео с описанием нового шкафа с выдвижным ящиком Base Corner Pie Cut 3 Conestoga, его особенностями и сборкой.

Угловой шкаф с нижним концом — BEAL / BEAR

Понимание и проектирование с помощью шкафа-переходника для концевых углов BEAL / BEAR от Conestoga

Колонны-заполнители основания

Опорные колонны-заполнители и пример использования в островном выступе

Base Full Door (BFD) в сборе Обновлено: осень 2020 г.

Сборка цокольного полнодверного шкафа

Базовый выдвижной шкаф с полной дверью — BFDRO

Новый выдвижной шкаф Base Full Door от Conestoga

Сборка базы Lazy Susan (BLS) и стены в углу (WPC)

Видео, посвященное основам сборки шкафа для разрезания пирогов.Обратите внимание на то, что полки / подставки устанавливаются ВО ВРЕМЯ сборки!

Base Lazy Susan при использовании во встроенных приложениях

На что следует обратить внимание, если вы планируете использовать BLS в шкафах со вставками или бисером

Подставка для микроволновых шкафов под столешницей — BUCM и BIUCM

Основы Conestoga для микроволновых шкафов под прилавком для встроенных или устанавливаемых микроволн

Базовая / высокая колонна-заполнитель (BFC / WFC / TFC) Описание и сборка

Сборка заправочной колонны и описание их использования

Основные варианты формования коронки

Обзор базовой программы Conestoga для коронок.Также они предлагают на ваше рассмотрение множество нестандартных корон, все в каталоге для вашего ознакомления!

БИСЕРОЧНАЯ ВСТАВКА База Lazy Susan Обрезка передней рамы

Как обрезать передние рамки на вставке из бисера BLS так, чтобы борта точно совпадали в углу.

Основы шкафа для глухих углов

Разработка и понимание шкафов для глухих уголков Conestoga

Тандемная установка Blum — накладка и вставка.Особенности New Pilot Holes

В этом видео показана полная установка Blum Tandem для стандартных шкафов глубиной 18, 21 и 24

Вытяжной ящик для мусора с нижним креплением — устройство готово к установке

Установка нижнего лотка для мусора Conestoga, «готового к установке»

Установка вытяжного лотка с нижним креплением — Шаг 1. Распаковка и инвентаризация

Шаг 1 установки извлечения для мусора Hafele Moovit: распаковка содержимого

Установка вытяжного лотка с нижним креплением — Шаг 2: Установка основания

Установка подвижного основания в шкаф, в который будет вставляться скользящее тело / мусорный ролик

Установка вытяжного лотка с нижним креплением — Шаг 3. Отрегулируйте кронштейны крепления дверцы

Регулировка положения монтажного кронштейна двери в зависимости от накладки двери вашей кухни

Установка вытяжного лотка с нижним креплением — Шаг 4: Установка дверцы

Установка дверцы шкафа на ящик для мусора так, чтобы дверца совпадала с соседними дверцами шкафа

Установка вытяжного лотка с нижним креплением — Шаг 5: Завершение

Заключительные шаги по установке выталкивателя для мусора Hafele

Интерьер кабинета: стандартные и подходящие интерьеры

Видео, иллюстрирующее стандартный интерьер Conestoga и вариант Matching Interior, за который взимается дополнительная плата

Очистка и уход за шкафами Conestoga

Очистка и уход / ремонт лакокрасочных покрытий с катализатором

Видео официальной сборки Conestoga: угловой шкаф

Conestoga угловой шкаф в сборе

Официальное видео сборки Conestoga: базовый шкаф

Официальное видео Conestoga по сборке базового шкафа.Обязательно посмотрите все видеоролики по сборке на нашем веб-сайте, так как в каждом из них вы можете почерпнуть некоторые хитрости.

Официальное видео сборки Conestoga: Настенный шкаф

Сборка навесного шкафа Conestoga. Мы рекомендуем вам просмотреть все видеоролики по сборке в нашей библиотеке, поскольку вы можете научиться некоторым хитростям в каждой.

Настройка нестандартных шкафов

Conestoga позволяет создать практически любую комбинацию шкафов, просто заказав индивидуальную лицевую раму (и двери / фасады / коробки).Это видео объясняет, как это сделать.

Создание удобного приспособления для монтажа двери для базовых шкафов

Как легко установить дверцы напольного шкафа прямо и по уровню

Молдинги для коронки со вставками

Молдинги для коронки с декоративными вставками

CTR и CBR

Опция нестандартной удлиненной стойки

Опция Custom Extended Stile от Conestoga и когда ее использовать

Вариант с широкой верхней направляющей на заказ

Что такое широкий верхний рельс и когда его можно использовать? Это видео ответит за вас на этот вопрос!

Породы нестандартной древесины в шкафах RTA

Критическое объяснение того, чего ожидать, когда вы заказываете нестандартную древесину в программе шкафов Conestoga RTA.

Разделители для столовых приборов

Обзор программы делителей столовых приборов Conestoga

Потемнение вишни УФ-светом

В этом видео показано влияние света на вишню и обсуждаются некоторые проблемы, связанные с работой с любимыми в Америке породами древесины.

Проектирование с использованием только корпуса Conestoga (CSCO)

Концевая панель для посудомоечной машины / Концевая панель нестандартного размера (DWEP / CSEP)

Концевая панель для посудомоечной машины / Концевая панель нестандартного размера, описание, использование и сборка.

Обозначение дверной накладки

Краткое видео с описанием различий между нашими вариантами накладок на двери (частичное перекрытие 1/2 дюйма, полное перекрытие 1–1 / 4 дюйма и сверхполное покрытие 1–3 / 8 дюйма), а также вставка / вставка с бусами

Опции передней панели ящика для передних ящиков меньшего размера

Когда ящик очень узкий, это ограничивает возможности панели для передней части ящика (то же самое можно сказать и об узких дверцах). В этом видео показаны варианты оформления передней части верхнего ящика.

Опция пылеуловителя

Что такое пылезащитный колпачок и как его использовать

Профили для кромок и бусины для обрамления

Концевые панели и варианты задней панели острова / полуострова

Описывает доступные варианты декоративного оформления спинки и торцов шкафов. Полезно при определении того, как добить спины вашего острова и / или полуострова.

Вариант с открытым концом и окончанием с промывкой — в чем разница?

Обсуждение флеша и открытых концов

Extended Stile: что это такое и зачем оно вам?

Описывает один из наших самых популярных и полезных вариантов шкафа, расширенную стойку (встроенный наполнитель)

Заливка над холодильником (чтобы закрыть зазор)

Видео показывает, как можно использовать наполнитель, чтобы закрыть зазор над холодильником, когда используются холодильные шкафы стандартной высоты (высота приращения 3 дюйма).

Выдвижная стойка для наполнителя

Как установить 3 или 6-дюймовую выдвижную стойку для наполнителя

Выдвижные стойки с наполнителем для встроенных шкафов

Обсуждение выдвижных стоек наполнителя при использовании во встроенных шкафах, а также вещей, на которые следует обратить внимание.

Вариант с финишным днищем

Готовый нижний вариант.

Готовые днища стеновых шкафов

Видео с описанием того, что нужно заказать, чтобы законченные днища шкафа соответствовали его внешнему виду.

Программа окончательной обработки

Объяснение наших видов отделки древесины (морилки, краски, глазури) и того, как получить образец для вашего обзора.

Опция с утопленным носком

Обсуждение опции Flush Shaped Toe от Conestoga, как заказать и что нужно знать о

Проблемы в сборе передней рамы

Вещи, с которыми вы можете столкнуться во время сборки, что мешает полностью установить переднюю раму на корпусе шкафа

Мебельная пленка на нижних шкафах

Каким образом вы получите классический вид ножек для мебели на основании / высоких шкафчиках Conestoga / туалетных столиках? Используйте балдахин и настройте его в соответствии со своими потребностями, а также создайте подходящую основу для боковых сторон шкафов!

Видео для начинающих 1: Организация шкафов и ящиков

Как правильно расставить шкафы перед сборкой

Видео для начала работы 2: Организация вашего оборудования, дверей и лицевых рам

Организация фурнитуры, дверей и лицевых рам перед сборкой

Видео для начинающих 3: Инструменты и материалы

Инструменты и материалы, которые нужно собрать перед началом сборки

Система глухих углов Half Moon

Описание выдвижной системы Half Moon Blind Corner компании Conestoga

Ручки и ручки: установка ручек и ручек на ящики

Установка ручек и ручек на фасады ящиков с помощью простого в изготовлении приспособления

Ручки и ручки: установка ручек и ручек на двери

Установка ручек и ручек с помощью простого в изготовлении приспособления

Подвесные двери на шкафчике Lazy Susan Pie Cut (BLS / WCP)

Установка дверей Lazy Susan с петлями Blum на 170 градусов

Оборудование для подвешивания файлов

Несколько идей о том, как повесить папки с файлами в настольном нижнем шкафу Conestoga

Основы направления петли

Направление петель на дверях шкафа

Как вы можете контролировать стоимость вашего проекта!

Держите свою цену на низком уровне, следуя этим советам!

Я получил цитату… Что теперь?

Я получил свое предложение… Теперь, что происходит?

Обзор встроенного шкафа

Обзор встроенных шкафов и соображения при заказе

Опции передней части встроенного ящика

Возможные варианты для встроенных ящиков

Установка: регулировка подкладок базовых шкафов для учета пола

В этом видео показано, как установить подкладки на основание / высокие шкафы с учетом пола, который будет уложен ПОСЛЕ установки шкафов

Установка двери шкафа на навесной шкаф

Навешивание дверцы шкафа на шкаф на примере накладки шкафа

Установка переднего ящика — встроенная мебель

Установка передней части ящика во встроенном приложении

Установка передней части ящика на ящик с ящиком

Обновленное видео, показывающее, как легко установить переднюю часть ящика на ящик с ящиком без специальных инструментов или зажимов.

Установка базовых лотков Lazy Susan Trays

Установка ленивых лотков Susan на полку или пол шкафа BLS. Это необходимо сделать до сборки шкафа!

Установка тандемных направляющих Blum в шкафы DEEP (глубина 27 и 30 дюймов)

Установка Blum Tandem Glides в глубокие шкафы, где задний кронштейн не работает

Установка стекла

Установка стекла в подготовленные стеклянные двери (ВНИМАНИЕ: СТЕКЛО НЕ ВКЛЮЧАЕТСЯ В ВАШ ЗАКАЗ!)

Установка внутренних петель: Часть 1 — Измерение кронштейнов

В этой серии видеороликов показано, как устанавливаются внутренние петли перед сборкой шкафа.

Установка внутренних петель: Часть 2 — Установка скоб

В этой серии видеороликов показано, как устанавливаются внутренние петли перед сборкой шкафа.

Установка внутренних петель: Часть 3 — установка дверцы и регулировка

В этом видео показан последний этап установки внутренних петель: защелкивание двери и ее регулировка

Установка внутренних петель: часть 4 — Установка устройства плавного закрывания

Установка механизма плавного закрывания вставки

Установка молдинга для трамвая

Видео, в котором обсуждаются молдинги трамвая, дверные зазоры и демонстрируется установка молдинга

Установка выдвижных лотков (POT)

Установка выдвижных лотков в базовый шкаф Conestoga с использованием тандемных направляющих Blum

Установка разделительных панелей для раковины в комбинированные тумбочки под умывальник (необязательный шаг)

Установка разделительных панелей в комбинированные тумбы под умывальник (дополнительный этап)

Установка петель Soss для шкафа с разрезом по углам (BLS / WCP)

Установка петель Soss на дверцы для базового шкафа Lazy Susan

Установка опорных ригелей настенного шкафа

Установка ригелей для облегчения крепления навесных шкафов.Идеально для установки одним человеком

Интегрированная рама / дверь торцевой панели для встроенных шкафов

В этом видео показано, как создать и установить вставные дверные панели / дверные панели на концах шкафа, обеспечивая при этом вид вставки по всему шкафу.

Соединение шкафов через лицевую раму

В этом видео показано, как шкафы крепятся и скрепляются винтами через лицевую раму

План кухни, шаг 1: четкие линии уровня базовой кабины

В этой серии видеороликов показаны основы планирования установки: четкие линии уровня, линии шпилек, шкафы для маркировки и т. Д.

Планировка кухни, шаг 2: Маркировка стоек и линий шкафа

Маркировка стоек и линий шкафа, центрирования основания раковины и т. Д.

Вставки для блока ножей и лотка для специй

Блок ножей и вставки для поддонов для специй для ящиков Conestoga.

Опция разгибания ног

Видео, в котором обсуждается возможность Conestoga Leg Extension для создания образа мебели

Багет для трамвая

Обзор самых популярных молдингов для трамвая Conestoga

Двери под углом

Обзор дверей со скосом, обзор некоторых популярных стилей и обсуждение того, почему вы учитываете их при проектировании кухни

Врезные и шипованные двери против скошенных дверей

Краткое обсуждение различий между традиционными дверями врезного и шипованного типа и скошенными дверьми, а также особенности / преимущества каждой из них.Важное видео для просмотра, если ваша кухня находится во влажной или неклиматической среде.

Монтаж передней части ложного ящика на шкафчике под раковину или кухонную плиту

Как быстро и легко установить переднюю часть фальш-ящика на тумбу под мойку с помощью прилагаемых монтажных блоков.

Монтаж петель на дверь

Монтаж петель для скрытых чашек Blum на дверце шкафа

Крепление передней части ящика к ящику

Крепление фасадов ящиков к ящикам — просто и без усилий с помощью двусторонней ленты!

Новый ящик для мусора, готовый к установке

Установка новой «Готовой к установке» корзины для мусора.

Новые цвета краски — зима 2017

New Colortone Paint Colors — Зима 2017

Новая опция верхней планки основания раковины и умывальника

Новая верхняя планка для раковины / тумбы под умывальник с лета 2014 г.

Обзор офисного шкафа

Основное объяснение офисных шкафов Conestoga и некоторые нюансы дизайна, о которых следует знать

Ящики для органайзера

Описание нижних и настенных органайзеров Conestoga для шкафов шириной 9, 12 и 15 дюймов

Окрашенные двери шкафа — МДФ против цельной древесины

Обсуждение превосходства МДФ по сравнению с массивной древесиной при окрашивании

Ящик для карандашей

Conestoga’s Desk, тумба с выдвижными ящиками

Угловой шкаф Peninsula Idea

Использование лицевой рамы и дверей со скрытым напольным шкафом на полуострове спинка

Опция стойки пилястры

Conestoga предлагает 2-, 3- и 4-сторонние стойки для пилястр для островов, обертывающих колонн и т. Д.

Варианты фанеры

Опции Conestoga для обрезки фанеры и торцевых обшивок по размеру

Опция Prep False Door

Иллюстрирует новый вариант отделки стороны Conestoga под названием «подготовка ложной двери», при котором дверная панель может закрываться за удлинением лицевой рамы.

Изюминка продукта: Реликвия

Один из самых удивительных вариантов отделки Conestoga — это старинный «фермерский дом» с ощущением семейной реликвии.В этом видео показано, что вы получаете с вариантом отделки «Реликвия».

Вытяните полку для наполнения в конце линии шкафа

Это видео является обновлением нашего недавнего вытаскивающего видео для наполнителей. Он показывает, как эти блоки МОГУТ использоваться в конце работы шкафа.

Уловки с выдвижным лотком для шкафов DEEP (глубина 27 и 30 дюймов)

Как установить ящики для ящиков в шкафы глубже 24 дюймов.

Фальшпанель против плоских дверей

Описывает различия между дверьми с выступающими панелями из цельного дерева, плоскими панелями из цельного дерева или плоскими фанерными панелями.

Вытяжка (правая) Шкаф

Обзор RH шкафа Conestoga для использования над плитами вместо более дорогих вариантов вытяжки.

Шкаф вытяжной серии

Описание шкафа с вытяжкой Conestoga

Вытяжки

Краткое изложение программы вытяжек Stanisci от Conestoga

Получение доставки и организация работы

ВАЖНОЕ видео, в котором подробно рассказывается, что делать в день доставки и как определять вещи и организовывать свою работу перед сборкой.

Видео №1: Введение в новую кухню

В этом видео мы обсуждаем, когда reface имеет смысл, и проводим вас через текущий проект на его стадиях «до»

Обновление видео № 10: Конечный продукт

Обертка нашего быстрого «перекидного дома» reface

Видео об обновлении № 2: Измерение дверей, фасадов и коробок

Измерение дверей, фасадов ящиков и ящиков

Видео № 3: калибровка готовых концов

Как измерить готовые концы

Обновление видео № 4: изменение передних рам (если применимо)

Восстановление лицевых рамок с использованием инструментов Refacer от Conestoga

Видео № 5: Снос!

Снос существующей кухни! Снимите дверцы, фасады ящиков, ящики и т. Д.

Видео № 6: Установка двери

Установка новых дверей в reface

Видео № 7: Установка лицевых панелей

Установка фасадов ящиков в reface

Видео № 8: Установка дверей в качестве торцевых панелей

Установка торцевых панелей двери

Обновление видео № 9: Установка торцевых оболочек

Укладка торцевых обшивок с помощью клея-спрея 3M

Шкафы объемного звучания для холодильника

Высокий шкаф холодильника (RTB) в сборе

Видео с обзором сборки высокого холодильного шкафа (шкаф RTB, RTR или RTL)

Съемная панель для вытяжек

Возможность съемной панели для вытяжек Designer

Снятие передней рамы из собранного шкафа

Снятие передней рамы из собранной шкафной коробки

Деревенские породы дерева

Что представляет собой вариант «Рустик» и какие породы дерева доступны в «Рустик»?

Саванна и Кроуфорд Дверные конструкции

Видео, описывающее некоторые особенности дизайна двух дверных проемов Conestoga с «плоской рамой».

Компрессор Senco и комплект Brad

Потрясающий легкий компрессор и гвоздезабиватель от Senco

Разделительные навесные шкафы

Навесные раздельные шкафы.

двери шейкер

Обзор некоторых из наших наиболее популярных стилей ворот Shaker

Вариант фасонной стороны

Вариант фигурной стороны для декоративного выреза в основании и высоких шкафах

Варианты полок

Выдвижной мусорный бак с боковым креплением — TCPS / TCPD

Боковое крепление Conestoga, мусорный бак на шариковых подшипниках

Выходной лоток для раковины

Установка наклонного поддона для мыла в напольный шкаф под раковину

Выдвижной разделитель для столовых приборов

Альтернатива петли Soss для некоторых стилей дверей

Петля Soss Альтернатива для дверей, которые не подходят для петель Soss

Наборные навесные шкафы с разделительной планкой между

Использование разделительной планки или другой разделительной планки между уложенными друг на друга навесными шкафами.

Держатель для посуды

Стойка для бокалов

Conestoga позволяет вам перевернуть бокалы под навесным шкафом.

TheCabinetJoint.com участвует в программе HouseCrashers сети DIY Network

Отрывок из выпуска DIY Network.s Housecrashers от 9 января 2012 года, где The Cabinet Joint был показан в обновлении кухни.

Три новых дизайна дверей — осень 2016

Видео с презентацией 3 новых дизайнов дверей, выпущенных Conestoga осенью 2016 года

Советы перед началом сборки

Что нужно проверить перед сборкой шкафов

Варианты ударов носком

Обзор некоторых из наших вариантов ударов за носки, включая стандартный зацеп, зацеп заподлицо, изогнутый зацеп и ножки для мебели.

Возврат с носком

Обсуждение ответного удара ногой в конце пробега со стороны шкафа с некоторым побочным обсуждением квадратуры самой выемки на носке

Опция бокового зазора под носком

Что такое вариант со стороны носка, когда его использовать и процесс сборки.

Комплекты для ретуши для шкафов RTA

Обзор наборов для ретуши Conestoga

Выдвижной контейнер для мусора с направляющими для нижней части Blum -TCPTS / TCPTD

Подмонтаж TCP Conestoga, извлечение мусора с мягким закрытием и демонстрация того, как его установить

Обрезка удлиненных стоек на шкафу

На видео показан простой и изящный способ обрезать удлиненную перекладину на собранном шкафу.

Двухуровневый (TTW) настенный шкаф в сборе

Брайан объясняет высоту дверных проемов и то, как гармонично сочетается интерьер этого шкафа.
ВНИМАНИЕ: НАВЕРХ КЛИЕНТОВ! пропускать раздел с 7:20 до 10:49.

Распаковка шкафа

Быстрая демонстрация упаковки стандартного шкафа и его распаковки для подготовки к сборке

Шкафы без отделки

Обзор варианта «Незаконченный шкаф» Conestoga

Разгрузка стандартной партии шкафа

Показывает процесс доставки и разгрузки для кухни 10 x 10 с островом.Показывает, как упакованы шкафы и чего ожидать.

ОБНОВЛЕНИЕ

: новая задняя часть корпуса Conestoga от зимы 2016 года

Видео, показывающее, как новая задняя часть корпуса Conestoga отличается по состоянию на зиму 2016 года.

Использование торцевых обшивок для скрытия стыков корпуса

Использование торцевых обшивок для закрытия вертикальных швов, возникающих при установке шкафов вплотную друг к другу или штабелировании друг на друга

Монтажный шкаф (UC) в сборе

Пошаговая инструкция по сборке высокого хозяйственного шкафа.Брайан также поделится полезными советами о том, как читать цитату и когда устанавливать дверные петли.

Умывальник обратный

Панель Wainscot как фартук

Использование обшивки двери в качестве декоративной задней панели

Wakefield Door Design

Дверь New Wakefield Contemporary

Настенный шкаф в сборе

Базовая демонстрация сборки навесного шкафа

Настенный шкаф в сборе — обновление осень 2020

Узел навесного шкафа с надписью, надписью, установкой монтажного кронштейна и т. Д.

Настенный шкаф

против высоты высокого шкафа

Как соотносятся высота навесного шкафа и высокого шкафа и почему это важно?

Настенный угловой одинарный вход (WCS — диагональ стены) Шкаф в сборе

Быстрая демонстрация сборки шкафа с настенной угловой полкой (диагональной стенкой)

Подвесной умывальник в сборе

Сборка подвесной тумбы под умывальник

Настенный полочный шкаф для микроволновой печи

Описание настенного полочного шкафа Conestoga для микроволновых печей, устанавливаемых на прилавке, которые необходимо разместить в навесном шкафу

Настенная открытая книжная полка (WOBS)

Описание гибкой настенной открытой книжной полки Conestoga

Породы ореха

Описание ореховой древесины и некоторые особенности, которые следует учитывать при заказе

Вариант выдержанного зерна

Вариант «Выветрившееся зерно» от Conestoga, придающий изделию вид «мелиорированной древесины».

Деревянные столешницы

Использование цельной древесины Conestoga или фанеры в качестве столешницы

Обходной путь: вы забыли установить полку в угловой шкаф BLS!

Установка полки BLS (шкаф для разрезания пирогов) после сборки

Как заменить вытяжку

Со временем вытяжки под шкафами могут стать шумными и шероховатый.Если ваш нуждается в обновлении, заменить его на удивление легко и потребует всего пара часов.

Вот что вам понадобится для этого проекта DIY для начинающих:

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

Электродрель / отвертка
Бесконтактный тестер
Отвертка с плоским лезвием
Отвертка Phillips
Вытяжка
Зажим электрического кабеля
Демпфер (при необходимости)

При выполнении этой задачи, выполняемой своими руками, будьте уверены экипировать себя с надлежащим защитным снаряжением.Мы сообщим вам на протяжении всего видео, когда вы следует и не следует использовать защитное снаряжение.

ШАГ ОДИН

Выключите питание. Начните с выключения питания диапазона вытяжка в главной сервисной панели вашего дома. Если вы не уверены, какой выключатель вытяжку, включите ее и поверните выключатели, пока вытяжка не отключится.

ШАГ ВТОРОЙ

Отключить электр. Удалите жироулавливающий фильтр старого капюшона. или фильтры, затем снимите крышку проводки, которая обычно соединяется с одним винт.Используйте бесконтактный тестер цепей, чтобы убедиться, что провода не находятся под напряжением. После этого снимите гайки, удерживающие белый и черный провода. вместе и отсоедините оголенный провод от зеленой группы заземлений.

ШАГ ТРЕТИЙ

Снять старый капот. Вытяжки обычно прикрепляются к шкаф наверху с четырьмя винтами и пазами под ключ. В некоторых случаях вытяжки будут также крепиться дополнительными шурупами в стене за шкафом. Есть Помощник поддерживает вытяжку, пока вы откручиваете винты.Наклоните переднюю часть капюшона сначала вниз, а затем поднимите заднюю часть, когда снимете ее.

ШАГ ЧЕТВЕРТЫЙ

Установить зажим электрического кабеля. Снимите фильтры и крышку проводки и отложите их в сторону. Если электрический кабель в вашем доме выходит из строя из шкафа снимите заглушку кабельного зажима с верхней части новой вытяжки. Если кабель проходит через стену, удалите заглушку с задней стороны капот, воткнув отвертку с плоской головкой в выбивную прорезь и потянув за нее из.Вставьте кабельный зажим с внешней стороны кожуха, зажимную гайку с внутренней стороны, затем затяните, нажав на выступы отверткой с плоским шлицем.

ШАГ ПЯТЬ

Подготовьте удаление воздуха. Для вентилируемых установок подготовьте соединения вентиляции и воздуховода в соответствии с инструкциями производителя. Для в рециркуляционных установках снимите предварительно установленные пластины воздуховода.

ШЕСТЬ ШАГ

Подключите питание. Еще раз проверьте свои провода, чтобы убедиться, что они отключены. Пропустите домашний электрический кабель через кабельный зажим, затем затяните винты на задней части зажима.Используйте соединители для проводов, чтобы прикрепить черный и провода белого дома к соответствующим проводам вытяжки. Затем подключите провод голого дома. к зеленому винту заземления вытяжки и замените крышку проводки. Некоторые вытяжки оснащены электрическим кабелем и розеткой. В этих случаях просто прикрепите проводку капота, как домашний кабель.

СТУПЕНЬ СЕМЬ

Установить капот. Вверните крепежные винты в узкую часть каждого паза замочной скважины, оставляя каждый выступ примерно на одну восьмую дюйма.С помощью помощника прикрепите кожух так, чтобы каждая головка винта проходила через него. широкую часть прорезей, проталкивая электрический кабель в стену, когда вы идти.

ШАГ ВОСЬМОЙ

Установите нижнюю панель на место. Подсоедините жгут проводов лампы. и снова прикрепите нижнюю панель. Установите лампочки и снова установите крышку вентилятора. Ваша установка завершена. Сделайте шаг назад и полюбуйтесь своей новой вытяжкой.

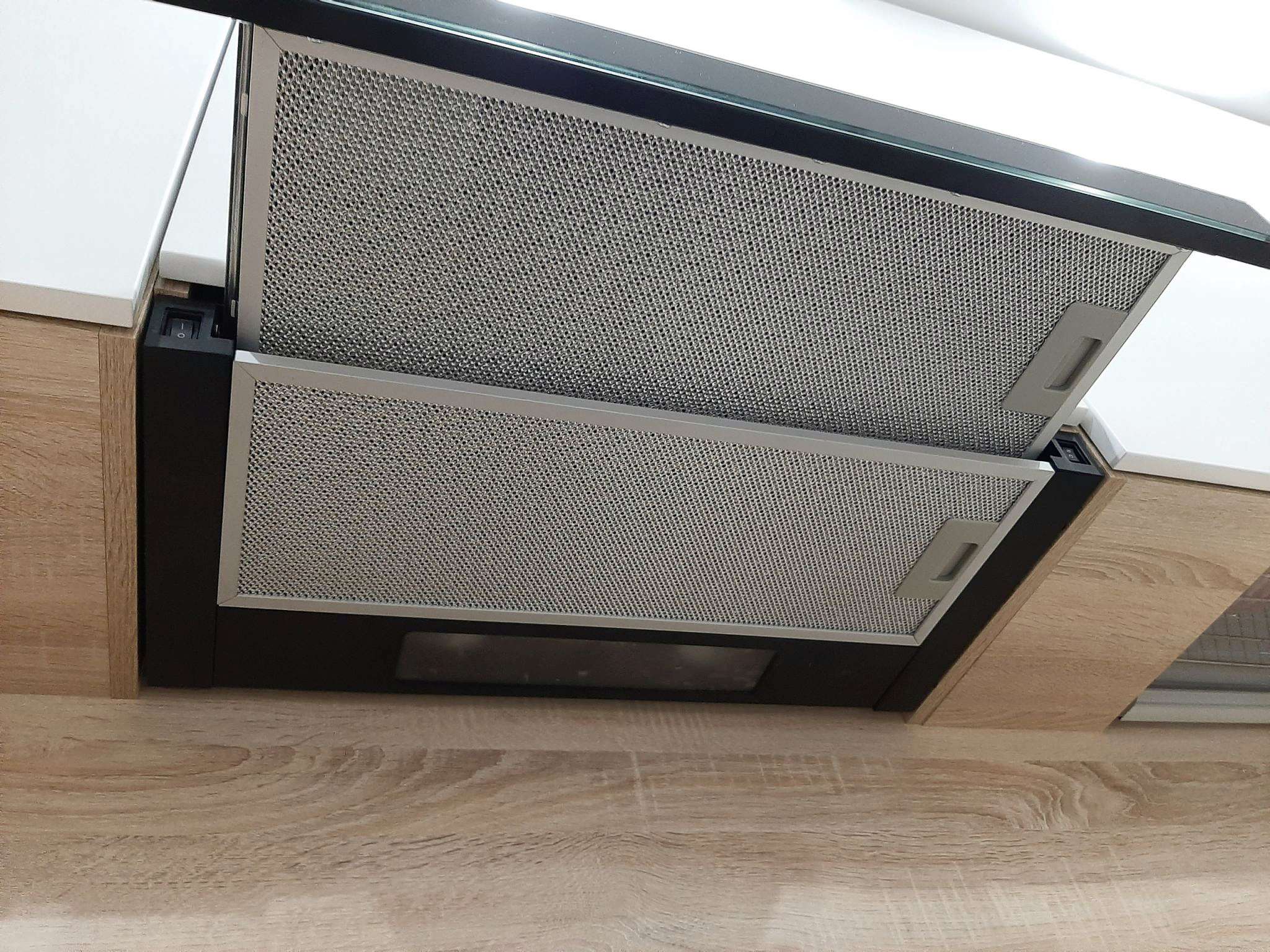

Как установить вытяжку скрытого типа на кухне

Этот пост спонсируется Lowe’s.Все мысли и мнения — наши собственные.

Помните этот рендеринг дизайна кухни # pearlround2, который мы поделили? (Если вы этого не сделали, вы можете наверстать упущенное здесь и получить DL по всему проекту здесь).

Ну друзья, шкафы и полы поставили, и мы их очень любим! Шкафы марки Diamond, и они ПРОЧНЫЕ. Мы действительно впечатлены качеством и очень рады, что выбрали этот бренд.

Выбранные нами паркетные полы также установлены и выглядят даже лучше, чем мы ожидали.Они очищены вручную и в то же время кажутся простоватыми и изысканными, а также по разумной цене (чуть менее 5 долларов за квадратный фут). Мы впервые зажигаем свет на полу, и мы так счастливы, что приняли решение попробовать что-то новое.

На нашем рендере вы могли заметить, что вытяжки нет. Не волнуйтесь, он там, но спрятан в шкафу над плитой! Сегодня мы собираемся показать вам, как мы спланировали и установили нашу вставку, чтобы она выглядела так, будто ее даже нет.

1. Выберите правую пластину

Планирование очень важно, когда вы скрываете вытяжку или собираете ее по индивидуальному заказу… возможно, это самый важный шаг во всем процессе. На рынке представлено множество различных вставок разных размеров, поэтому при поиске мы знали, что нам нужно найти ту, которая поместится в нашем конкретном шкафу. Мы остановились на вставке для вытяжки под шкафом GE 30 дюймов от Lowe’s.

GE Вставка вытяжки

Мало того, что у этого есть 10/10 5-звездочных обзоров, но мы увидели, что размеры, перечисленные в разделе «Спецификация» в списке продуктов, соответствуют тому, что нам нужно.Размер вставки составляет 11,125 дюймов в глубину, 9,625 дюймов в высоту и 20,44 дюйма в ширину, что идеально подходит для нашего шкафа 12 дюймов в глубину, 15 дюймов в высоту и 30 дюймов в ширину.

После того, как мы нашли нашу вставку для вытяжки, мы отправили ее команде кухонь Лоу, с которой мы работаем, чтобы убедиться, что она будет работать, прежде чем завершить наш заказ шкафа.

PS — У Lowe’s есть действительно информативное руководство по покупке вытяжек на своем сайте, которое стоит проверить, если вы ищете новую вытяжку или вставку для вытяжки.

2. Монтаж в шкафу

Команда Lowe’s установила наши шкафы на этой кухне, что стало приятной сменой темпа для Брайана, который обычно делает это сам. (Примечание: знаете ли вы, что Lowe’s предоставляет услуги по установке и действительно может выполнять полную реконструкцию и обрабатывать разрешения? Мы этого не делали до этого проекта!) Все рамы были установлены и закреплены до того, как мы начали установку вставки вытяжки, но команда оставил двери на шкафах нижнего яруса закрытыми для облегчения доступа.

3.Измерьте отверстие вставки

Мы ссылались на инструкцию по эксплуатации, чтобы узнать, какого размера сделать проем в шкафу.

Мы поместили вставку в нужное место (по центру шкафа) и обвели карандашом линию вокруг нее.

После того, как мы нарисовали наши линии, мы могли начать вырезать отверстие.

5. разрез

Для вырезания отверстия можно использовать несколько различных инструментов. Брайан использовал циркулярную пилу для прямых линий и колеблющийся многофункциональный инструмент для углов.Вы также можете использовать лобзик. Ниже мы соединили фаворитов Dewalt Брайана (он любит беспроводные!)

Перед резкой он использовал угольник, чтобы убедиться, что вытяжка перпендикулярна краю шкафа.

1 // 2 // 3 // 4

6. БЕЗОПАСНОСТЬ

После того, как отверстие было вырезано, мы закрепили вытяжку прилагаемыми винтами.

7. Вентиляционное отверстие

Эта вставка представляет собой вентилируемую вставку, поэтому мы будем вентилировать ее вверх над шкафами и к внешней стене справа.Вот рисунок того, как это будет работать.

Мы знаем, что это займет часть синего пространства шкафа над вставкой, но поскольку все синие верхние шкафы имеют глубину 24 дюйма, у нас все равно будет много полезного места для хранения перед воздуховодом. После того, как у нас будет вентиляция, мы добавим немного отделки, чтобы скрыть воздуховод над шкафами, и вы никогда не узнаете, что он там.

Вы когда-нибудь устанавливали вытяжку скрытого монтажа? Тебе нравится внешний вид? Делитесь в комментариях ниже!
