Выключатель размыкает фазу, а не ноль: почему так происходит

Выключатель размыкает фазу, а не ноль: почему так происходит

Выключатель — электрический аппарат для замыкания и размыкания электрической цепи, включения и отключения оборудования.

Любой выключатель, отвечающий например за включение и выключение света в комнате, обязательно должен размыкать именно фазу, а не ноль. Фаза в сети переменного тока — это тот из проводников, на котором все время присутствует переменное напряжение относительно нулевого проводника. Нулевой же проводник имеет в идеале нулевой потенциал относительно земли, который в исправной сети всегда остается таковым, поскольку нулевой проводник по определению заземлен.

Будь сеть трехфазной или однофазной, нулевой (нейтральный) проводник обязан иметь заземление, поэтому он в принципе гораздо безопаснее фазного проводника. Фактически заземление имеют генераторы и трансформаторы, от которых электрическая сеть получает энергию.

Если нулевой проводник не заземлен, значит в сети случилась авария, обрыв нулевого проводника.

Обычно в быту мы используем однополюсные выключатели, то есть такие, которые размыкают или замыкают всего один провод при нажатии на кнопку. Допустим, на потолке висит люстра, получающая питание от однофазной бытовой сети 220 вольт. К люстре идут два провода, один из них — фаза, второй — ноль. Выключатель установлен в разрыв одного из двух этих проводов.

Пусть выключатель стоит на фазном проводнике, и его перевели в состояние «выключено». Тогда оба проводника, по которым к люстре подается электричество, будут обесточены, их потенциалы будут равны нулю, потому что нулевой проводник, который не прерывался выключателем, по определению имеет нулевой потенциал, а фазный проводник прерван с помощью выключателя, то есть на нем нет фазного напряжения.

Оба проводника безопасны, можно менять лампочку, ремонтировать потолок, снимать люстру и т. д., не опасаясь попасть под фазное напряжение и получить удар током.

Хотя лучше в этом случае для надежности выключить автомат в электрощите.

Как делать нельзя

Но что если выключатель по ошибке установлен в разрыв нулевого, а не фазного проводника? В этом случае даже если выключатель находится в положении «выключено», к люстре все равно подходит один фазный проводник. Второй проводник ни к чему не подключен.

Если в такой ситуации начать менять лампочку, ремонтировать люстру, работать с потолком, то можно ненароком задев фазный провод, получить удар током, особенно если стоишь на проводящей стремянке, которая случайно контактирует с чем-нибудь заземленным или вообще стоит на земле.

Замена лампочки может закончиться трагедией с человеческими жертвами. Ладно если стоишь на деревянной табуретке, в резиновых сапогах, при этом работаешь в защитных перчатках. Здесь все может закончиться удачно. Но при неблагоприятном стечении обстоятельств выключатель на нулевом проводнике может обернуться смертельной опасностью.



Ранее ЭлектроВести писали, что в России на Калининской АЭС было отключено от сети три энергоблока из четырех. Представитель концерна «Росэнергоатом» сказал, что остановка была вызвана отключением одного из трансформаторов тока.

По материалам: electrik.info.

Вот видишь — фаза! А ты

— Бабушка, подай провод!
— Держи, милок!
— Вот видишь, ноль! А ты — «фаза, фаза»…

Но не всегда бабушкам так везет.

Вопрос на засыпку: есть ли фаза в патроне не-горящей лампочки?
Как ни странно, точного ответа на этот вопрос наука дать не может. Мало исходных данных.

На днях примерно такой вопрос задал мне сосед по гаражу.
— Сегодня сгорела лампочка. Стал выкручивать — колба отломилась. Выключатель выключил, схватил цоколь пассатижами… а меня как ***** токнет! Аж ладонь свело — дернулся, порезался и плафон разбил! Вот, посмотри, вот тут менял. Что за ******?
Да, день у товарисча явно не сложился.

Смотрю. Китайский светильник, уже без лампочки и без плафона. А выключатель на нем — в виде веревочки, за которую дергать надо. Дерг-включено, дерг-выключено.
— А как определил, что выключатель — выключен?
— Я подергал-подергал — лампочка не горит.
— Так лампочка-то сгоревшая.
Зависание.

Не угадал, однако, состояние выключателя. Точно, день неудачный.
А ведь расцепитель в щитке — совсем рядом…

Как-то соседка просит: помоги, мол, автомат на лестнице выключить. А то я боюсь сама лазить.
— Не вопрос. А что случилось-то?
— Да вот, лампочку в бра меняю. Выключатель выключила, а все равно током бьет.
Захожу. Смотрю. Бра включается вилкой в розетку. И на шнуре выключатель есть.
Выключатель выключен, вилка в розетку — воткнута.
В данном случае вероятность наличия фазы в патроне — ровно 50%. Смотря как вилку воткнуть. На этот раз бабушке, в отличие от анекдота, не повезло.

Что помешало выдернуть шнур из розетки — понятно. Розетка за шкафом, отодвигать лень.
А вот каким образом можно засунуть палец в мелкий цоколь Е14, в котором еще и лампочка — наука объяснить не в состоянии.

Я ей посоветовал светодиодную лампочку поставить. Она не перегорает — больше не надо будет менять.

Следующий вопрос знатокам физики. Есть ли фаза в выключенном выключателе освещения?
Вот тут ответ однозначен. При наличии исправной лампочки — фаза на одном контакте выключателя есть всегда.

А наш профорг в институтской группе учился плохо, и этого не знал.
(вообще он попал на радиофак по единственной причине: в начале 90х туда принимали с одним экзаменом по математике, который можно было сдать на трояк. А физику и сочинение перезасчитывали школьные. Потому что никто туда не шел).
Что не помешало ему далеко пойти «по общественной линии» и дорасти ныне до начальника департамента обл.администрации.

Как-то раз его отправили поменять выключатель в институтском туалете. По правде говоря, менять там было нечего: от старого остались только два провода, из стены торчащие. И обломанные, потому что алюминиевые.
Профорг не придумал ничего лучшего, как зачистить эти провода зубами.  Хорошо хоть по-одному, а не оба сразу.
Да и так — вернулся он мокрый, грязный и с шишкой на затылке. Потому что от удара током — отлетел к противоположной стене, стукнулся об нее и упал в вечно присутствующую на полу институтского туалета лужу. (Но провод — таки зачистился!)
А потом удивлялся:
— Ну как же так? Там не могло быть электричества! Свет-то не горел!

Повезло. При наличии на полу лужи все могло закончиться, как на картинке выше.

И последний вопрос залу: есть лампочка накаливания на 6,3 вольта. Сколько вольт между контактами в ее патроне? 6,3? Точно? Всегда? Оптимисты…

Детский сад. Вечер. Декабрь. Скоро Новый год. Воспитательница чинит древнюю советскую гирлянду. С шестивольтовыми лампочками, включенными последовательно. Какая-то из них перегорела.
Но как! Руками выкручивает лампочки по-очереди, и руками же засовывает вместо лампочки в патрон — скрепку.
Дети, которых еще не забрали родители — собрались рядом. Смотрят. Учатся.

(видя мой недоуменный взгляд)
— Тут шесть вольт, они безопасные…
(дергаясь)
— … но все равно щиплет здорово.

Не шесть, а двести двадцать шесть, однако.

Смотрю на гирлянду внимательнее. Вижу еще пару патронов, в которые вместо лампочек — скрепки засунуты.
Елка в детском саду, ага.

— Ээээ…. как бы нехорошо…
— Сейчас таких лампочек не найдешь. Скоро уж выбрасывать гирлянду придется.

(отбираю гирлянду и убираю в пакет мусорный)
— Давайте, мы прям сейчас ее выбросим. А завтра я новую принесу. Она мигать красиво будет. И не перегорает….
(и на светодиодах реально единицы вольт).
— …И вообще, если какие проблемы с электрикой — лучше меня позовите.
(а то и так воспитательницы в дефиците. Одна на 30 детей, вместо двух и няни.)

Две фазы в розетке | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодняшняя статья будет посвящена распространенной неисправности, которая может произойти в электропроводке Вашей квартиры или дачи. Речь пойдет от том, как в обычной розетке может появиться две фазы. Для опытного электрика определить причину возникновения этой неисправности не составит труда, а вот обычных граждан — это может поставить в тупик.

Сразу перейду к примеру.

Предположим, что Вы включили в розетку электрический чайник, а он не работает.

В первую очередь необходимо проверить наличие напряжения в розетке с помощью указателя напряжения. Проверяем в одном полюсе (гнезде) розетки — указатель показывает фазу.

На фотографии не совсем отчетливо видно, как горит световой индикатор однополюсного указателя, поэтому место свечения я выделил красным цветом.

Проверяем во втором полюсе (гнезде) розетки — и указатель тоже показывает фазу.

Как так? Почему в розетке две фазы?

Причины появления в розетке двух фаз.

Как устранить?

Не нужно пугаться. На самом деле это не две фазы, а одна фаза, т.е. одноименная. Это легко можно проверить путем измерения напряжения в этой розетке с помощью мультиметра — он покажет «0».

Тогда возникает вопрос — как такое может произойти? На самом деле причин может быть несколько, перечислю самые частые.

1. Обрыв нулевого проводника N на вводе в квартиру

Рассмотрим пример на простенькой схеме, которую я специально для Вас собрал.

Фаза с вводного кабеля подключена на автоматические выключатели 16 (А) и 10 (А). Первый автомат установлен в розеточную линию, а второй — на линию освещения. Вводной ноль подключен на шинку N, а защитный РЕ проводник — непосредственно на розетку. Надеюсь, что цветовую маркировку проводов Вы все помните.

В розетку подключен электрический чайник, а в качестве лампы используется энергосберегающая лампа на 26 (Вт).

Вот монтажная схема того, что я собрал выше:

Напоминаю!!! В нормальном режиме на одном полюсе (гнезде) розетки должна быть фаза, а на другом — ноль.

Вот рабочее состояние собранной схемы. Электрический чайник включен, лампа освещения горит.

Предположим, что в этажном щитке на нулевой колодке ослаб винтовой зажим нулевого провода N нашей квартиры и он выпал из клеммы.

Т.е. при обрыве вводного нуля лампа освещения сразу же погаснет, а в розетке появятся две фазы. Одна фаза придет через автоматический выключатель 16 (А) розеточной линии на первый полюс розетки.

Другая фаза придет через автоматический выключатель 10 (А) линии освещения, далее через выпрямительный мост энергосберегающей лампы (в случае с лампой накаливания — через нить накаливания), нулевую шинку N и на второй полюс розетки — оранжевая линия на схеме.

Если выключить автомат 10 (А) линии освещения или выкрутить лампу, то фаза на втором полюсе розетки пропадет.

Для устранения неисправности в  этажном щите необходимо завести выпавший нулевой проводник N под клемму и затянуть винт крепления. Все, неисправность устранена.

2. Обрыв нуля в распределительной коробке

Еще одна причина появления двух фаз в розетке — это обрыв нулевого проводника N в распределительной коробке. Все аналогично предыдущему случаю, только обрыв нуля происходит непосредственно в распределительной коробке, например, из-за слабого контактного соединения проводов. Также не редкость, когда в распределительной коробке обламываются алюминиевые провода из-за частого их изгиба.

При такой неисправности одна часть квартиры будет работать в нормальном режиме, а та часть квартиры, которая была подключена к этой распределительной коробке работать не будет.

В этом случае необходимо найти распределительную коробку, произвести ее осмотр и найти в каком месте обломился ноль. Соединяем обломившийся ноль и проверяем работу электрических приборов.

Переходите по ссылочке и читайте статью про все разрешенные способы соединения проводов.

3. Аппарат защиты в нулевом проводе

В большинстве квартир жилых домов еще до сих пор эксплуатируется старая электропроводка, которая была выполнена по старым требованиям. В таких схемах аппараты защиты (чаще всего пробки-автоматы ПАР или предохранители «жучки») устанавливались, как в фазе, так и в нуле. В настоящее время устанавливать в нулевом проводе аппараты защиты запрещено ПУЭ (п.3.1.17, п.3.1.18, п.7.1.21). Об этом в скором времени будет отдельная подробная статья. Подписывайтесь на получение новостей, чтобы не пропустить выпуск.

При возникновении перегруза в какой-либо линии автоматический выключатель может сработать только в нуле, что вызовет появление в розетке двух фаз.

Для исправления такой ситуации необходимо убирать из нулевого провода аппараты защиты, устанавливать шинку N, и вообще нужно избавляться от таких видов автоматов. Они очень не надежны. При капитальном ремонте электропроводки в жилых домах мы именно этим и занимались.

4. Сверление

Внимание, совет!!! Перед тем как сверлить стену, проверьте это место с помощью детектора скрытой проводки .

Если этим пренебречь, то можно случайно повредить скрытую электропроводку. При этом может возникнуть три вида неисправности:

  • замыкание жил кабеля (проводов) между собой
  • обрыв всех жил кабеля (проводов) в стене
  • обрыв нулевой жилы

В первом случае сработает автоматический выключатель этой линии, после чего его нельзя будет включить повторно, т.к. необходимо устранять короткое замыкание. Во втором случае — автоматический выключатель сработает, после чего его можно будет включить, правда ни один электрический прибор работать не будет. В третьем случае появятся две фазы в розетке.

Здесь выход из ситуации следующий: либо прокладывать новую линию, например, в кабель канале, либо раздалбливать место повреждения и соединять провода.

5. Грызуны

В частных домах причиной обрыва нуля могут быть грызуны. Об этом я подробно писал в статье про скрытую электропроводку в деревянном доме.

По материалам данной статьи смотрите видео:

Дополнение: прошу неисправность, рассмотренную в данной статье не путать с ситуацией обрыва нуля в трехфазной сети. Там последствия будут куда более печальными.

P.S. На этом свою статью я заканчиваю. Надеюсь теперь Вы знаете, что нужно делать и где искать неисправность, если электрические приборы перестали работать, а в розетке появились две фазы. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Вы узнаете, что такое фаза, ноль и земля в электрическом кабеле!

В странах СНГ вся электрическая сеть трехфазная, что это означает?

Источником электрической энергии служит генератор, который состоит их трех обмоток или полюсов, соединенных в трех лучевую звезду, центральная точка соединяется с землей или заземляется. Посмотрите как это происходит.

Как видно по схеме к трем концам звезды подключаются провода, отводящие фазы, а центральная точка будет нулем, как Я говорил она заземляется, потому что  электропитание величиной 380 Вольт- это система с глухозаземленной нейтралью. Без заземления нейтрали трансформатора на ТП- не будет работать нормально электроснабжение.

Три фазы, ноль  и еще дополнительно заземляющий проводник (также соединенный с землей)- итого пять жил, которые приходят с подстанции в электрощит дома, но до каждой квартиры с этажного щитка приходит только одна фаза, ноль и земля. Но в передаче электрического тока участвуют только фаза и ноль. А по пятому заземляющему проводнику электрический ток не течет, у него другая защитная функция, которая заключается в то что, при попадании фазы на металлический корпус бытовой техники (соединенной с заземляющим проводником) происходит короткое замыкание и отключение автомата или УЗО- при утечке тока.

Электрическая энергия передается по фазе, а на нулевом проводнике напряжение равно нулю, но не всегда при подключенным к нему электроприборах- читайте дальше.

Напряжение между нулем (землей) и любой фазой равно 220 В, а между разноименными фазами 380 Вольт- а это напряжение используются там, где большие нагрузки или большая потребляемая мощность. А это к квартире не относится! К тому же 380 Вольт кратно опаснее для человека.

В водном электрощите дома ноль и земля соединены вместе и дополнительно с заземлителем, который закопан в землю. А далее идут раздельно по этажным щиткам дома, то есть изолированны друг от друга, к тому же заземляющий проводник соединяется на прямую с корпусом электрощита, а ноль садится на изолированную колодку!

Электрический переменный ток течет между двумя проводами фазным и нулевым, при чем при его частоте в нашей электросети 50 Гц он меняет свое направление (от нуля или к нулю) 50 раз в секунду.

Но он не просто течет а через электро потребитель, подключенный в розетку или к электрическому кабелю на прямую!

Третий проводник является защитным он не участвует в передаче электроэнергии, а служит для одной цели- это защиты нас от поражения электрическим током при аварийных ситуациях, когда фаза появляется на металлическом корпусе электроприборов! Поэтому он через заземляющие контакты розетки соединяется с металлическими корпусами стиральной машины, холодильника, микроволновой печи и т. д. А кроме того заземление значительно снижает вредное электромагнитное излучение от  бытовой техники.

При прикосновении бьется током только фаза. Если Вы недостаточно хорошо изолированны от земли, т. е. не в резиновых тапочках или не стоите на деревянном стуле при этом второй рукой не касаясь пола или стены, то при при прикосновении к оголенному фазному проводу Вы ощутите протекание через Вас электрического тока от фазы на землю.

Внимание не редки случаи гибели людей в быту в результате продолжительном воздействия или прохождении электротока через сердце человека. Будьте осторожны!

В некоторых редких случаях может биться и ноль, когда к нему подключен электроприбор с импульсным блоком питания- компьютер, бытовая техника и т .п.  Но, как правило, там напряжение не велико и безопасно, Вас только пощекочет!

Заземляющий проводник всегда можно брать и не бояться, кроме случаев его обрыва в электропроводке или в щите!

Как найти фазу, ноль и землю?

Для определения фазного провода необходимо приобрести недорогую индикаторную отвертку, которая при прикосновении к защищенному фазному проводу светится. Рекомендую прочитать нашу инструкцию по выбору и пользованию индикаторной отверткой. Обычно фазный провод- красного, коричневого, белого или черного цветов.

Ноль  подключается в светильнике или розетке вместе с фазой на питающий контакт, и при прикосновении индикатором- он не светится. Используется под него синий провод или с синей полоской!

Защитный проводник подключается на заземляющие контакты розетки, металлический корпус светильника или электроприбора. По общепринятым нормам  жила заземления выполняется проводом желто-зеленного цвета или с полосой этих цветов.

Можете ли вы получить шок, если выключатель выключен?

Это сообщение может содержать партнерские ссылки. Пожалуйста, прочтите раскрытие для получения дополнительной информации.

Более десяти лет я выполнял свои собственные электромонтажные работы по всему дому, включая полную замену проводки панели, различные установки, установку дополнительной панели в моем гараже до проводки нового дополнения в моем доме. На протяжении многих лет я имел свою долю ударов током 120 вольт, и, хотя у меня никогда не было серьезных последствий, некоторые из них сильно болели! Как вы понимаете, я усвоил урок и знаю, чего не следует делать при выполнении собственных электромонтажных работ; который включает в себя правильные меры предосторожности при выполнении электромонтажных работ.

Можно ли получить шок, если выключатель выключен? Краткий ответ — да! Существует множество факторов, которые могут привести к поражению электрическим током при выполнении электромонтажных работ, даже если вы отключили выключатель в той области, на которой вы работаете. Наиболее частая проблема — неправильная маркировка выключателя. Не доверяйте выключателю и всегда используйте инструмент для электрического тестирования, который находится в хорошем рабочем состоянии, прежде чем разбираться с какой-либо электрической ситуацией.Рекомендуется всегда проверять провода с помощью вольтметра, поскольку бесконтактный тестер напряжения может ввести в заблуждение. Хотя некоторые поражения электрическим током неприятны, некоторые могут быть смертельными. Обязательно соблюдайте меры предосторожности при работе с электрическими проектами.

Поскольку существуют другие факторы, которые могут способствовать поражению электрическим током даже при выключенном выключателе, чтобы понять необходимые меры предосторожности при работе с электрическими проектами, продолжайте читать ниже.

Что вызывает электрический ток, даже если выключатель выключен?

Есть несколько факторов, которые могут способствовать получению удара электричеством при выполнении домашнего ремонта, электромонтажных работ или даже сноса.Наиболее распространенным является отключение прерывателя без использования тестера, чтобы убедиться, что все провода не находятся под напряжением. Мы поговорим больше о непроводящих тестерах напряжения (NCTV) или измерителях напряжения, но пока просто знайте, что они используются для определения источника напряжения. Если вам не удастся использовать один из них для проверки напряжения, возможно, что внутри распределительной коробки есть провода под напряжением, выключатель, который вы отключили, был неправильным (чаще всего), кто-то снова включил его, или возможно, что там это цепи под напряжением, провода которых проходят рядом с проводами, с которыми вы работаете.Не забывайте, что провод, изоляция которого была повреждена в результате горения, плавления или трения, может обнажить внутреннюю проводку, что может привести к травмам или даже хуже. Помните, что 0,1 — 0,2 ампера или около 17 миллиампер считаются смертельными и могут привести к поражению электрическим током! Во многом это связано с тем, как ток входит, течет и выходит из тела.

Другая причина поражения электрическим током, даже если выключатель выключен, может быть связана с цепью с двойным питанием. Двухконтурное питание — это когда две цепи на одной фазе соединены вместе для питания одного устройства.Это может произойти случайно или как часть модернизации или изменения существующей проводки с течением времени. Это приводит к тому, что прерыватель отключается, а другой прерыватель продолжает работать в цепи, и это может привести к поражению электрическим током, если вы не проверите напряжение перед тем, как прикасаться к проводам. Например, если у вас есть электрическая схема в главной спальне, и она разделяет стену с вашей главной ванной комнатой. Если кто-то соединит розетки между двумя комнатами вместе с перемычкой, эти цепи могут питать друг друга, когда один из выключателей будет отключен.Вы должны точно знать, какие два выключателя следует отключать одновременно, чтобы избежать поражения электрическим током, или вы можете отключить основную сеть, что приведет к отключению электричества во всем доме.

В гораздо более старых домах, в которых все еще есть ручная и трубчатая проводка, возможно, что неизолированные медные провода, прикрепленные к двум фарфоровым изоляторам, имеют тенденцию со временем растягиваться и провисать, когда они соприкасаются с другими частями стены, влагой, металлом. коробку или любой токопроводящий материал, что может привести к поражению электрическим током.

Наконец, вы можете получить удар электрическим током, когда выключатель находится во включенном состоянии от общего нейтрального провода. Причины этого могут быть разными, но это может быть общая нейтраль в другой цепи или многопроводная ответвленная цепь (MWBC). Потенциальный шок возникает из-за работы с нейтральными проводами, которые вы считали мертвыми, отключив один прерыватель.

Как избежать поражения электрическим током?

Во-первых, перед тем, как приступить к любому проекту, особенно по сносу или электромонтажным работам, обязательно осмотрите прилегающие территории и примите меры предосторожности при сносе, которые могут обнажить или привести к обнаружению находящейся под напряжением электропроводки или проводящих материалов.Затем подумайте о том, какие электромонтажные работы вы выполняете. Убедитесь, что выключатель выключен, и возьмите бесконтактный тестер напряжения (NCVT). NCVT загорится при наличии переменного напряжения, обнаружив электромагнитное поле вокруг провода под напряжением. Что мне нравится в NCVT, так это то, что вам не нужно прикасаться к проводнику под напряжением, поскольку эти инструменты настолько чувствительны, что они будут издавать звуковой сигнал или загораться, когда вы просто находитесь близко (не прикасаетесь) к источнику напряжения. Источником напряжения может быть провод под напряжением, кусок металла или другого проводящего материала, находящийся под напряжением, выключатель света или розетка.Прежде чем доверять своему NCVT, я всегда проверяю его на источнике, который, как я знаю, находится под напряжением, как розетка или провод под напряжением. Как только я узнаю, что он работает правильно, я проверяю область, с которой буду работать. Если это розетка или выключатель света, я проверю коробку, любое металлическое окружение, любые провода, которые я вижу, включая те, которые проходят рядом с местом, где я работаю.

Я настоятельно рекомендую всем, кто занимается реконструкцией дома, ремонтом или техническим обслуживанием дома, или обходится с покупкой электрических компонентов и становится очень комфортно использовать цифровой мультиметр (DMM) с функцией NCVT.Цифровой мультиметр с NCVT может выполнять множество электрических испытаний, поддерживать ваш дом в оптимальном рабочем состоянии, защищая вас от возможных поражений электрическим током.

Краткое примечание о цифровом мультиметре и о том, для чего его можно использовать:
  • Проверка напряжения постоянного тока: используйте цифровой мультиметр для проверки напряжения батарей в портативных устройствах, чтобы понять, сколько энергии осталось.
  • Проверка напряжения переменного тока: Используйте цифровой мультиметр для проверки заземления, питания, заземления на землю и со стороны заземления розетки (нейтрали).
  • Проводит ли провод электричество? Используйте цифровой мультиметр, чтобы проверить наличие проводов под напряжением по сравнению с проводами заземления, где в старых домах они оба черные, используя известное заземление.
  • Сколько тока течет по проводам? Используйте цифровой мультиметр, чтобы определить количество тока или ампер, протекающих по проводу. закрытые, подвержены небольшим обрывам в катушке соленоида, что приведет к прекращению работы электромагнитного клапана. Хотя вы не видите обрыва, вы можете использовать цифровой мультиметр, настроенный на настройку Ом, чтобы проверить, перестал ли он работать и знать, что вы должны его заменить.Вам нужно будет заранее узнать характеристики соленоида, чтобы понять, указывает ли измерение на разрыв.

Наконец, я настоятельно рекомендую использовать инструменты с резиновыми рукоятками или ручками как хорошее общее правило, помогающее снизить любой возможный риск поражения электрическим током из-за проведения электрического тока через ручку инструмента, а затем через ваше тело.

Можно отключить главный выключатель?

Да, можно отключить электричество на главном выключателе, не повредив другие выключатели или электрические компоненты, однако имейте в виду, что резкое отключение главного выключателя приведет к отключению питания всех электрических компонентов в доме, таких как HVAC и компьютеры. , для чего может потребоваться перезагрузка или перезагрузка после повторного включения питания.Кроме того, имейте в виду, что у вас не будет света, возможно, без горячей воды, и это может повлиять на вашу безопасность при работе дома. Если вы не знаете, как отключить питание цепи для ремонта или технического обслуживания, вы можете отключить основное питание для безопасной работы, пока вы это выясняете.

Имейте в виду, что если вы не знакомы с электропроводкой в ​​доме или основами электропроводки в жилых помещениях, обратитесь к профессиональному электрику.

Почему выключатели света меня шокируют?

Поражение электрическим током — это не весело.Все мы хотя бы раз в жизни пережили этот резкий скачок электричества и понимаем, насколько это неприятно.

Скажем честно, поражение электрическим током не может быть шуткой.

Итак, если вы получаете постоянные удары от выключателей света, вам следует быть обеспокоенными. Первым шагом в решении любой проблемы является ее понимание.

Вы должны понимать, являются ли полученные разряды зарядом статического электричества или действительным электрическим током.

Обычно существует два основных типа удара выключателем света: статический или электрический.Статический шок возникает из-за накопления электричества на коже. Поражение электрическим током вызвано утечкой электрического тока из переключателя. Статические разряды безвредны, а поражение электрическим током может быть смертельным.

Давайте посмотрим, как дефекты переключателя света могут вызывать у вас шок. Итак, как определить эти дефекты? Продолжайте читать, чтобы узнать.

Небольшой статический электрический заряд или болезненный шок: какой у вас?

Статическое электричество накапливается в сухом воздухе, потому что в воздухе нет влаги, которая отводила бы заряды от тела.

Эти заряды улетучиваются, когда вы касаетесь металлических предметов, и вы можете почувствовать легкий удар. Помимо неприятных ощущений, он безвреден.

Однако прямые поражения электрическим током обычно возникают в результате утечки тока и обычно весьма опасны.

Как ощущаются толчки? Это просто небольшие толчки? Или они довольно болезненны? В основном так вы отличите разряд статического электричества от удара током.

Статическое электричество не представляет опасности. С другой стороны, болезненные удары подвергают вас опасности.Даже когда зарядов недостаточно, чтобы убить, они могут вызвать повреждение нервов.

Статическое электричество является результатом дисбаланса между положительными и отрицательными зарядами на коже. Эти платежи накапливаются до тех пор, пока вы не создадите условия для их списания. Обычно правильное состояние — это прикосновение к проводящей поверхности.

При прикосновении к металлическим поверхностям или, в данном случае, к выключателю света вы почувствуете легкий толчок. Вы даже можете увидеть электричество в виде голубых искр.

Статические разряды безопасны, но могут вызывать дискомфорт.Чтобы этого не произошло, все, что вам нужно сделать, это купить увлажнители воздуха, чтобы повысить влажность в вашем доме.

Повышенная влажность воздуха будет проводить статическое электричество с вашей кожи. Вы также можете подумать о более частом прикасании к металлическим предметам, чтобы разрядить заряд, прежде чем он значительно накапливается.

Причины поражения электрическим током от выключателя света

Поражение электрическим током вызывается разными причинами. Электричество из домашней проводки может попадать в розетки по-разному.

В этом разделе описаны четыре из них и способы обнаружения и устранения этих проблем.

Выключатель № 1 не заземлен

Национальный электротехнический кодекс 1999 г. требует, чтобы выключатели света были заземлены. Неисправности выключателей света могут привести к их электрическому току и стать причиной опасности. Заземление помогает снизить этот риск.

При правильно заземленном переключателе утечка тока будет отводиться от поверхности, предотвращая риск поражения электрическим током.

Когда ток достаточно высок, заземление вызовет срабатывание автоматического выключателя, полностью отключив подачу электричества на этот выключатель.

# 2 Возможно повреждение электропроводки дома

Вы можете получить поражение электрическим током из-за повреждения электропроводки в вашем доме. Поврежденная проводка вызывает утечку электричества, что приводит к поражению электрическим током.

Остерегайтесь мерцающего света, дыма или запаха гари. Кроме того, пощупайте свой выключатель на предмет тепла (после включения электричества в сети).

Любой из них означает, что проводка в вашем доме может быть повреждена. Как можно скорее обратитесь к электрику.

# 3 Переключатель имеет металлическую коробку

Вы можете быть шокированы, потому что у вашего выключателя металлический корпус.Металлы — прекрасные проводники электричества.

И если они не заземлены должным образом, они могут провести к вам даже малейшую утечку электричества, когда вы к ним прикоснетесь.

Выключатели света, сделанные из пластика или керамики, вообще не проводят электричество. И даже если произойдет утечка, вы не будете потрясены, если не прикасаетесь к металлическим винтам.

# 4 Неисправный переключатель

Неисправности переключателя света могут быть причиной продолжающегося поражения электрическим током.Плохие проводники, изоляторы и конденсаторы в качестве материалов переключателя могут вызвать утечку тока из переключателя. Их может быть:

  • Утечки с высоким сопротивлением. Когда вы касаетесь переключателей, они пропускают слабый ток.
  • Утечка с низким сопротивлением. Низкое сопротивление создает утечки с большими токами. Эти утечки обычно опасны.
  • Ослабленные соединения. Здесь провода совершенно неуместны и соприкасаются с корпусом переключателя. Это тоже очень опасно.

Если вы подозреваете какой-либо из этих дефектов, если вы видите, что какие-либо провода не на своем месте или искры, летящие в ваших розетках, вам следует как можно скорее связаться со своим электриком и отключить силовой предохранитель.

Опасно ли касаться переключателя мокрыми руками?

Как бы вы ни старались избегать подобных ситуаций, вам придется прикасаться к выключателю света мокрыми руками, особенно на кухне или в ванной.

Возможно, вам придется включить свет в комнате вскоре после душа. Или вы можете просто включить прибор на кухне вскоре после мытья овощей.

Я уверен, вы уже знаете, что прикасаться к выключателю мокрыми руками довольно опасно.Однако на опасность влияет множество факторов.

Первый — это степень влажности и контакт воды с какими-либо выводами.

Вода — довольно хороший проводник. Если вода вытечет из ваших рук на терминал, вы можете серьезно пострадать от удара током.

Вы должны быть в безопасности, если ваши руки не мокрые. Однако это только при правильном заземлении переключателя и отсутствии утечек электричества.

В случае утечки электричества вы можете получить удар электрическим током даже без мокрых рук.Поэтому настаивайте на том, чтобы электрик правильно установил заземление на выключатели света.

Также, насколько это возможно, не прикасайтесь к выключателям света мокрыми руками.

Заключительные слова

Электричество стало жизненно важной частью нашей жизни. Отключение всего на один час неизбежно приведет к массовым сбоям и экономическим потерям.

Тем не менее, его опасность очень велика, и неправильное обращение с электричеством имеет серьезные последствия.

Только не прикасайтесь к электрическим выключателям мокрыми руками.Я предпочитаю держаться подальше от выключателя мокрыми руками, чем доверить свою судьбу первоклассному электрическому заземлению, если вы спросите меня.

Кроме того, что угодно могло повлиять на вашу проводку в одночасье. Лучше перестраховаться, чем сожалеть!

Это в значительной степени подводит итог. Я уверен, что ответил на ваши вопросы и опасения по поводу того, почему ваш выключатель света продолжает вас шокировать.

Вы должны использовать мои советы, чтобы предотвратить дальнейшие потрясения.

  • Какие у вас были случаи поражения электрическим током?
  • Как вы с ними справились?
  • Знаете ли вы какие-нибудь другие советы, которые я здесь не упомянул?

Пожалуйста, поделитесь ими в комментариях.

Можно ли прикоснуться к выключателю мокрыми руками? — осветлитель

Когда я был ребенком, родители пугали меня, чтобы я не прикасался к выключателю мокрыми руками, потому что я мог получить удар током. Но выключатель света всегда был покрыт пластиком. Правда ли, что мы в опасности, когда касаемся выключателя света мокрыми руками? Я провел небольшое исследование, чтобы выяснить это.

Так можно ли получить удар током, если прикоснуться к выключателю света мокрыми руками? Нет! Когда вы дотрагиваетесь до переключателя мокрыми руками, воды будет недостаточно, чтобы просочиться в переключатель и замкнуть цепь, чтобы вас ударило током.И чтобы получить удар током, нужно было идти босиком по земле.

Есть ли веская причина не прикасаться к выключателю света мокрыми руками?

Первое, что я помню, родители сказали мне не прикасаться к выключателю мокрыми руками.

Они сказали нам, что если мы это сделаем, нас может ударить током.

Таким образом, когда наши руки влажные, свет в нашей голове автоматически включается, и мы не касаемся выключателя мокрыми руками.

Однако нам никогда не объясняли, почему это могло произойти.

У большинства из нас были бабушка и дедушка, которые защищали нас от прикосновения к электрическим устройствам мокрыми руками. Но почему?

Все началось давно

Давным-давно, когда во время дождя люди звонили в дверной звонок, они сталкивались с небольшим поражением электрическим током и покалыванием в пальцах.

Вот почему возникло мнение, что прикоснувшись к электрическим устройствам мокрыми руками, мы подвергаемся опасности поражения электрическим током.Но это неправда.

Вы можете получить удар током, когда переключатели будут влажными, а не руками. Причина в том, что замыкается цепь между проводниками в переключателе и вашими руками через воду.

Когда вы касаетесь переключателя мокрыми руками, существует 99% -ная вероятность того, что воды будет недостаточно, чтобы просочиться в переключатель и замкнуть цепь, и вы можете быть поражены электрическим током.

В этой ситуации ваша влажная рука касается защитного материала на выключателе света.

Однако, когда переключатель очень влажный из-за брызг воды или пара после душа, существует 80% -ная вероятность того, что вода уже контактирует с проводниками внутри пластикового переключателя и ожидает вашей мокрой руки, чтобы замкнуть цепь и чтобы тебя ударило током.

Современные переключатели изготовлены из защитного материала и, вероятно, не вызовут у вас шока, если вы дотронетесь до них мокрыми руками.

Плюс ко всему, чтобы получить удар током, нужно идти босиком по земле.

Почему выключатели устанавливают снаружи ванной, туалета.

Можно представить, что кто-то случайно направит струю воды, например, из душа на стену с помощью выключателя света или электрической розетки.

В этом случае прикосновение к нему может закончиться довольно неприятно.

Также электричество может течь из розетки через воду, стекающую по стене к полу, на котором кто-то стоит.

Это может привести к поражению электрическим током человека, находящегося в этой воде.

Помимо направления воды непосредственно на упомянутые выше элементы, существует также опасность того, что, например, во время принятия ванны водяной пар, плавающий в ванной, будет конденсировать этот пар в каплю воды.

Вода из водяного пара обычно является слабым проводником электричества, поскольку не содержит солей, образующих в воде ионы, которые могут проводить электричество.

На практике почти все элементы в ванной загрязнены пылью, например, содержащей много микроэлементов.

Эти загрязнения растворяются в воде и делают воду хорошим проводником электричества.

Прикосновение к выключателю света, который весь мокрый от конденсата, может привести к поражению электрическим током пользователя.

Для защиты от такой опасности обычно в ванной комнате устанавливают электрические розетки с самозакрывающейся заслонкой, а снаружи ванной устанавливают выключатели света.

Самое удобное и безопасное управление освещением в ванной.

В ванной или туалете удобнее всего установить выключатель, который автоматически включает и выключает свет.

Это не только повышает безопасность, не касаясь выключателей света мокрыми руками, но также дает нам большое удобство и экономию электроэнергии, часто используемой для излишне горящего освещения.

Для автоматического управления освещением можно использовать, например, инфракрасные датчики движения.

Это дешевое решение, но, к сожалению, оно не всегда работает в ванных комнатах или туалетах.

Датчики движения

PIR реагируют на движение теплых элементов в пределах их видимости.

В ванной мы часто запираемся в душевой кабине, которая сделана из стекла как барьера для инфракрасного излучения, что делает нас невидимыми для датчиков движения.

Когда мы лежим в ванне или сидим в туалете, мы также перестаем быть видимыми для датчика движения, из-за чего свет то и дело гаснет.

Это неудобное решение для использования дома.

Лучшее решение, которое в настоящее время используется для управления освещением в туалете или ванной, — это установка переключателей обратного отсчета для подсчета входящих и исходящих людей.

Такой выключатель считает проходящих людей и проверяет, сколько людей находится в помещении в данный момент.

Если выключатель определяет, что все люди покинули комнату, он немедленно выключает ненужное освещение.

С этими переключателями вам не нужно двигаться, чтобы включить свет, а освещение выключается, как только вы покидаете комнату, и не горит без надобности в течение длительного времени, как это происходит с датчиками движения.

Эти выключатели установлены и испытаны на практике во многих квартирах.

Они обеспечивают не только безопасность использования, но и экономию на счетах за электроэнергию, а главное — настоящий комфорт для жителей.

Опасности, связанные с электромонтажом в ванной, кухне и туалете.

Ванная и туалет, а также кухня — это места с особым риском поражения электрическим током.

Это связано с тем, что в обычно тесной комнате у нас имеется большое скопление заземленных металлических элементов, к которым мы также легко прикасаемся (например,г., кран, ванна, водопровод, газовая труба, вентиль).

Кроме того, мы контактируем с водой, к которой мы также намеренно прикасаемся, и иногда, когда мы лежим в ванне, она обтекает все наше тело.

Помимо заземленных металлических компонентов, многие устройства подключены к сети 230 В.

В наши квартиры обычно подается переменный ток 230 В, то есть он меняет свое направление 50 раз в секунду.

Считается, что переменный ток напряжением выше 24 В опасен для человека.

Это делает еще более важным соблюдение силы тока в наших электрических установках, поскольку она почти в десять раз превышает предел безопасности.

Кроме того, переменный ток намного проще, чем постоянный, который всегда течет в одном направлении, и может вызвать сердечную недостаточность во время поражения электрическим током.

Во время поражения электрическим током сердце человека, запитываемое дополнительным переменным током, сжимается 50 раз в секунду, что практически невозможно, и кровь в организме больше не перекачивается.

Почему заземленные детали рядом с другим электрическим оборудованием представляют такую ​​опасность для людей?

При правильном использовании электрического оборудования нет значительной опасности для здоровья и жизни пользователей, хуже, если какое-либо из устройств будет повреждено или пользователь из-за некомпетентной эксплуатации или отвлечения внимания создаст угрозу для себя или другого человека.

Основная опасность в ванной — возможность поражения электрическим током из-за поврежденного устройства, например, из-за поврежденного провода, подводящего электричество к феном.

В таком случае прикосновение к поврежденному кабелю одной рукой и прикосновение к заземленному объекту, например, к крану другой рукой, вызовет протекание сильного тока через тело, что может привести к смерти человека.

Большинство людей, которым не приходилось сталкиваться с поражением электрическим током, убеждены, что, почувствовав поражение электрическим током, они быстро отпустят ручной шнур, кран или водяной клапан.

На практике оказывается, что ток, протекающий по телу, вызывает автоматическое зажатие мышц, что не позволяет развести руки и отвести руки от металлических элементов.

Прохождение тока через части тела, такие как рука — туловище — другая рука, особенно опасно, поскольку может быть связано с нарушением или торможением работы сердца.

Еще более опасный случай, который может произойти в ванной, — это поражение электрическим током во время купания.

Было много случаев поражения электрическим током среди людей, погибших при купании из-за своего безрассудства.

Чаще всего это связано с неосторожным обращением с электрическими приборами, подключенными к сети 230 В.

Известны случаи падения фенов, щипцов для завивки, выпрямителей, бритвенных машин в ванну, в которой кто-то купался.

Были также случаи смерти от радиоприемника, установленного в спешке на краю ванны, чтобы не пропустить ни секунды слова комментатора матча.

Следует помнить, что с этим типом устройств, у которых кабель подключен к розетке, не имеет значения, находится ли переключатель на устройстве в положении «включено» или «выключено», потому что ток все еще течет через кабель к устройству, который представляет опасность при контакте с водой.

Почему опасно включать оборудование с металлическим корпусом в электрическую розетку без штыря?

Помимо небольших устройств, которые обычно мы держим в руках, опасность также может исходить от другого, более крупного бытового оборудования, такого как стиральные машины, сушилки или электрические обогреватели, которые зимой некоторые люди используют для обогрева в ванной. .

Эти устройства обычно имеют металлический корпус, который должен быть заземлен штырем, выходящим из розетки и вставленным в розетку.

На практике оказывается, что далеко не всем известно, что розетка со шпилькой в ​​ванной — основа их безопасности.

Бывает, что некоторые люди временно «на минутку» устанавливают в ванной обычную розетку без булавки.

Опасность использования бесштыревых розеток возникает из-за того, что в случае отказа или ослабления цепей внутри устройства или в случае затопления, например, водой, внутри стиральной машины, ток может пробиться изнутри. устройство к металлическому корпусу.

Если металлический корпус заземлен, например, с помощью штыря в розетке, то в случае отключения питания металлической части к металлической части не будет подаваться опасное для жизни напряжение, так как нежелательная мощность будет рассеиваться на землю. .

Ток, протекающий на землю, обычно настолько велик, что вызывает срабатывание предохранителей в бытовой установке, и ток будет отключен путем их сжигания или автоматического отключения.

Почему сейчас используются трехпроводные электрические установки вместо двухпроводных, использовавшихся ранее?

Старые установки, расположенные в наших домах, обычно выполняются по двухпроводному стандарту.

Во время ремонта стоит поменять установку на трехпроводную для вашей безопасности.

В трехпроводной системе один провод — это фазный провод, по которому подается ток (коричневый или черный), один — нейтральный провод, по которому ток возвращается от устройства (синий), а третий — защитный провод, который защищает корпус электрических цепей. устройства от появления опасного для жизни напряжения (желто-зеленый).

Трехпроводная установка более безопасна, чем двухпроводная установка, потому что в случае использования двухпроводной установки любой разрыв, который может произойти на нейтральном проводе, приведет к появлению полного напряжения электрической сети 230 В на корпусе электрооборудования.

Это связано с тем, что при отключении нейтрального проводника, например, у предохранителей, каждое подключенное и работающее устройство замыкает цепь между фазным и нейтральным проводниками через свои внутренние компоненты (двигатели, лампы и т. Д.).

Нулевой провод имеет полное опасное напряжение 230 В, которое не выводится на землю, а теперь проходит через нулевой провод ко всем металлическим корпусам электрооборудования.

Прикосновение к такому корпусу под напряжением 230 В может закончиться трагически.

В случае трехпроводной системы отсоединение одного из проводов в электрической системе не вызывает непосредственной опасности.

Возможны следующие случаи при выходе из строя одного из кабелей:

  1. Отсоединение фазного провода (L) прекращает подачу питания на оборудование, поэтому нет опасности для пользователей.
  2. Если нейтральный провод (N) отключен, блоки перестанут работать из-за отсутствия пути обратного тока.Кожухи электрического оборудования не находятся под напряжением, потому что они подключены к заземленному защитному проводу (PE).
  3. Отсоединение защитного проводника (PE) не вызывает непосредственной опасности поражения электрическим током, потому что для любого из устройств, которые могут быть поражены электрическим током, необходимо иметь опасный пробой напряжения на корпусе.

Поэтому важно проводить периодические измерения параметров электроустановок, в частности, электроустановку следует регулярно проверять на целостность защитного проводника.

Почему мы используем устройства защитного отключения в наших домах?

Использование автоматических выключателей утечки на землю в электроустановках также является хорошей гарантией здоровья и жизни пользователей.

Эти переключатели чаще всего используются в трехпроводных электрических установках и обеспечивают дополнительные преимущества безопасности за счет управления током, протекающим по отдельным проводам.

Если устройство защитного отключения «определяет», что ток, протекающий к устройству через фазный провод, отличается от тока, протекающего от устройства через нейтральный провод, это может означать, что часть тока течет от устройства где-то в сторону. , е.г., через тело человека на землю.

В такой ситуации выключатель немедленно отключает питание, что часто может спасти чью-то жизнь.

К сожалению, устройства защитного отключения не всегда работают должным образом со старыми двухпроводными системами.

В этих установках один из кабелей выполняет как рабочую, так и заземляющую функцию.

В таких двухпроводных установках проблема в работе устройств защитного отключения возникает из-за того, что e.грамм. при подключении стиральной машины через устройство защитного отключения к сети 230 В, каждый раз, когда она набирает воду, нулевой провод с постоянным подключением к металлическому корпусу стиральной машины дополнительно подключается потоком воды, текущей в стиральную машину, чтобы земля.

В этом случае часть тока, подаваемого в стиральную машину, может вернуться к выключателю остаточного тока, но часть может течь на землю через воду.

Эта ситуация обычно сразу обнаруживается устройством защитного отключения, которое сообщает о разнице в токе, протекающем в стиральную машину и возвращающемся от нее, и отключает питание.

Стандарты на установку электрооборудования в ванных комнатах и ​​туалетах.

Стандарты

упрощают обеспечение безопасности в ванной, определяя различные зоны, в которых могут быть установлены отдельные устройства.

Зона безопасности Ванная комната

Зона 0 — это внутренняя часть ванны или душевого поддона.

Допускается использование устройств с питанием от переменного (ac) 12 В или постоянного (dc) 30 В (питание от так называемых цепей SELV), e.ж., форсунки гидромассажных устройств или источников света. Класс защиты IPX7.

Зона I — пространство, ограниченное внешними краями ванны или душевого поддона, высотой до 2,25 м.

Разрешены постоянно подключенные водонагреватели, насосы для душа, вентиляторы, светильники и приборы с питанием от 25 В переменного тока или 60 В постоянного тока, а под ванной можно размещать устройства для гидромассажа. Требуется класс защиты IPX5.

Зона II — до 0,6 м от границы зоны I до высоты 2.25 мес.

Допускается использование устройств типа Зоны I и специальных розеток с разделительным трансформатором для бритв. Требуется класс защиты IPX4.

Не устанавливайте розетки, выключатели света, распределительные коробки и т. Д. В зонах 0-II.

Следовательно, оборудование должно быть постоянно установлено.

Выключатели и розетки, а также устройства, питаемые от них, например, стиральные машины, должны находиться за пределами Зоны II.

Для ванной предусмотрены специальные брызгозащищенные розетки.

Они имеют маркировку IP44. Они должны быть установлены на высоте 1,4 м от пола и как можно дальше от влажной зоны.

Ознакомьтесь с другими полезными статьями

Выключатели безопасности — первая линия защиты от поражения электрическим током

Выключатели безопасности спасают жизни


Электричество является такой неотъемлемой частью нашей жизни, что легко забыть, насколько оно может быть опасным. Хотя использование лицензированного электрика для выполнения всех электромонтажных работ, вероятно, является лучшим способом оставаться в безопасности, есть еще один простой, но эффективный инструмент, который помогает защитить вас, вашу семью и ваших жильцов на 100%.


Инструмент, который помогает защитить людей в вашем доме, инвестиционной или коммерческой собственности, — это предохранительный выключатель, также известный как устройство остаточного тока или УЗО.


Если ваш электрик рекомендовал вам установить выключатели безопасности на всех цепях, это не потому, что они хотят увеличить объем работы. Дело в том, что предохранительные выключатели спасают жизни и защищают людей от поражения электрическим током.

Итак, что же такое аварийный выключатель

Защитный выключатель — это тип автоматического выключателя, предназначенный для защиты от поражения электрическим током.Если аварийный выключатель обнаруживает утечку электрического тока, он почти мгновенно отключает питание, чтобы избежать поражения электрическим током или травм.


Когда речь идет о самых важных людях в вашей жизни и о тех, кого вы несете ответственность за защиту, вы, несомненно, захотите, чтобы электричество автоматически отключалось, если что-то пойдет не так, что снизит их шансы получить серьезную травму или в худшем случае. , смерть.

Чем предохранительный выключатель отличается от автоматического выключателя?

Источник: Energy Safe Victoria
https: // esv.vic.gov.au/safety-education/electrical-safety-at-home/attachment/safety_switch/

Защитные выключатели легко спутать с автоматическими выключателями и предохранителями. На самом деле они служат разным целям и являются важными компонентами, обеспечивающими безопасность вашего имущества.


Защитные выключатели предназначены для защиты людей от поражения электрическим током путем отключения электричества, а автоматические выключатели и предохранители защищают вашу проводку и приборы, отключая питание при неисправности или перегрузке системы.Хотя они похожи друг на друга, предохранительные выключатели имеют кнопку тестирования, а автоматические выключатели — нет.

Каковы правила предохранительного выключателя?

Хотя правила могут отличаться от штата к штату, с 1992 года закон требует, чтобы все жилые дома имели выключатели безопасности на всех цепях питания.


С 2018 года национальным требованием для всех цепей в новом жилом доме или существующей собственности, в которую были внесены дополнения к существующей цепи, был установлен предохранительный выключатель.


Если вы переезжаете в арендуемую недвижимость, мы рекомендуем вам проверить, установлены ли и работают предохранительные выключатели, когда вы проведете первичный осмотр в течение 48 часов после въезда.

Источник: Worksafe QLD
https://www.worksafe.qld.gov.au/safetyswitches

Где предохранительный выключатель?

Обычно предохранительный выключатель находится внутри распределительного щита или блока предохранителей. Это то же самое место, где ваш поставщик электроэнергии проверяет показания вашего счетчика.Если коробку не видно сразу, осмотрите фасад дома или, если вы живете в таунхаусе или квартире, он может быть внутри гаража.


Есть много разных производителей предохранительных выключателей, поэтому они не все выглядят одинаково.


Еще нужно иметь в виду, что для обеспечения оптимальной безопасности на каждом автоматическом выключателе в вашем доме должен быть установлен предохранительный выключатель. Это означает отдельный аварийный выключатель для ваших источников света, электрических розеток, горячей воды, кондиционирования воздуха, духовки и бассейна.

Как проверить предохранительные выключатели

Прежде чем вы сможете проверить свои предохранительные выключатели, вам необходимо найти выключатели внутри распределительного щита, они должны быть помечены отдельно для каждой цепи с помощью кнопки с надписью «T» или «Test». Кнопки могут выглядеть по-разному на разных цепях в распределительном щите.

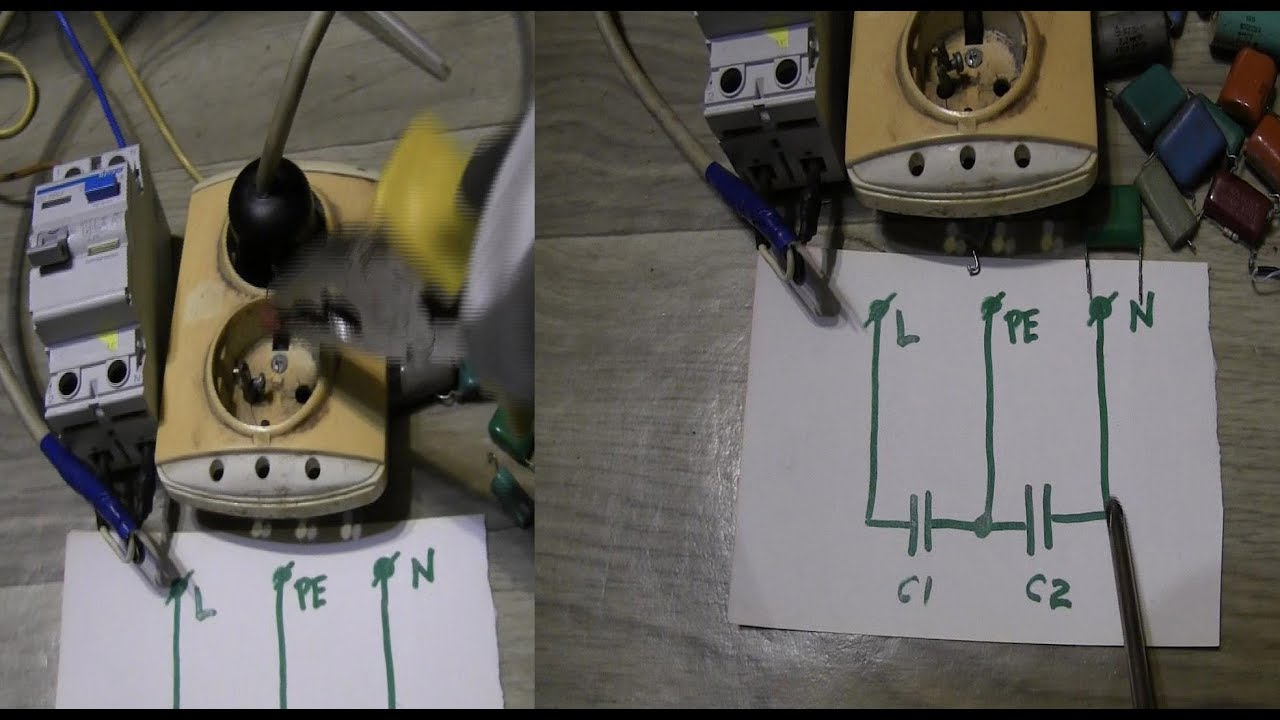

В этом видео показан правильный процесс тестирования:

Как только вы нажмете кнопку «Тест», в соответствующей цепи немедленно отключится электричество.Перед проведением теста стоит включить свет и бытовые приборы (только те, которые безопасны для этого), чтобы вы могли убедиться, что предохранительный выключатель отключил питание.


Если электричество остается включенным или для отключения требуется больше миллисекунды, аварийный выключатель неисправен. В этом случае немедленно обратитесь к электрику.


Если тест подтверждает, что переключатели работают правильно, не забудьте снова включить их после теста, чтобы они могли продолжать защищать вас.

Что делать, когда аварийный выключатель срабатывает и отключает питание

Когда аварийный выключатель выполняет свою работу, он отключает питание в вашем доме из-за неисправности в электрических цепях.


Важно выяснить, почему.


Это может быть вызвано чем-то настолько простым, как перегрузка электрической розетки, но это также может быть признаком неисправного устройства или цепи, и никогда не следует игнорировать это.


Отметьте на своем распределительном щите, какой предохранительный выключатель установлен в положение «выключено», поскольку это помогает идентифицировать устройство или проводку, которые могли его вызвать.


Если вы можете определить неисправное устройство, отключите его от сети перед повторным включением питания и обязательно проверьте его.
Когда срабатывает предохранительный выключатель, это означает, что что-то не так и может произойти снова. Не игнорируйте это.
Выключатели безопасности предназначены для отключения электричества, чтобы защитить нас от поражения электрическим током.Установка выключателя безопасности определенно не является делом своими руками и должна выполняться лицензированным электриком.


Если у вас нет выключателей безопасности в вашем доме, инвестиционной или коммерческой недвижимости, мы будем рады помочь вам сделать вещи безопасными и совместимыми. Позвоните нам сегодня, чтобы поговорить и узнать цену — 0400 767 534

Электробезопасность | Служба безопасности и управления рисками

Электроэнергия передается по замкнутым цепям. Шок возникает, когда тело становится частью электрической цепи.Поражение электрическим током может привести к прямым травмам, таким как ожоги электрическим током, дуговые ожоги и ожоги от термического контакта. Он также может вызывать травмы косвенного или вторичного характера, при которых непроизвольная реакция мышц от электрического удара может вызвать синяки, переломы костей и даже смерть в результате столкновений или падений. Удар возникает, когда человек, находящийся в контакте с землей, соприкасается с любым из следующего:

  • Оба провода электрической цепи
  • Один провод цепи под напряжением и земля
  • Металлическая часть, находящаяся под напряжением в результате контакта с проводом под напряжением.

На силу удара, полученного, когда человек становится частью электрической цепи, влияют три основных фактора:

  • Количество тока, протекающего через тело.
  • Путь тока через тело.
  • Продолжительность нахождения тела в цепи.

Другими факторами, которые могут повлиять на тяжесть шока, являются частота тока, фаза сердечного цикла, когда происходит шок, и общее состояние здоровья человека до шока.Последствия поражения электрическим током могут варьироваться от едва уловимого покалывания до немедленной остановки сердца. Хотя нет никаких абсолютных пределов или даже известных значений, которые показывают точное повреждение от любой заданной силы тока, в таблице ниже показано общее соотношение между степенью травмы и величиной силы тока для 60-циклового пути от руки к ноге одного человека. секундная длительность шока.

Как видно из этой таблицы, разница менее 100 миллиампер существует между едва ощутимым током и током, который может убить.Мышечное сокращение, вызванное стимуляцией, может не позволить жертве освободиться от контура, а увеличенная продолжительность воздействия увеличивает опасность для жертвы электрошока. Например, ток в 100 миллиампер в течение 3 секунд эквивалентен току в 900 миллиампер, приложенному в течение 0,03 секунды для возникновения фибрилляции. Так называемые низкие напряжения могут быть чрезвычайно опасными, потому что, при прочих равных условиях, степень травмы пропорциональна продолжительности времени, в течение которого тело находится в цепи.Проще говоря, низкое напряжение не означает малую опасность.

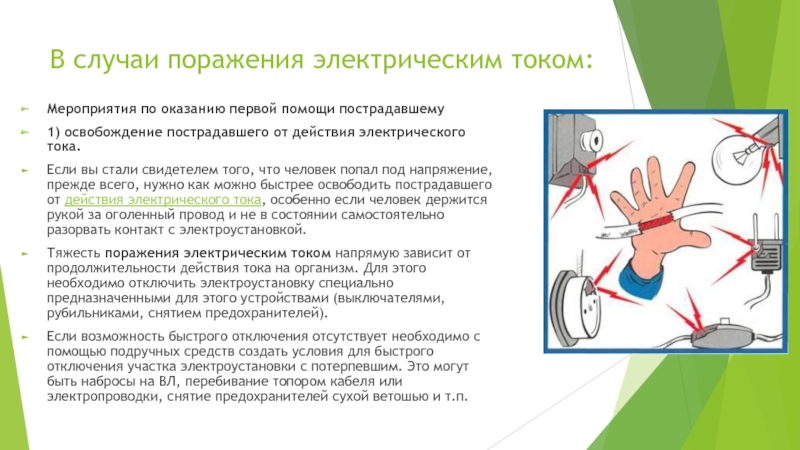

В случае аварии, связанной с электричеством, если человек упал, потерял сознание или не дышит: немедленно ПОЗВОНИТЕ 911. Если человека необходимо физически отключить от источника электричества, всегда лучше сначала устранить источник питания (т. Е. Выключить автоматический выключатель). Однако, если время или обстоятельства не позволяют этот вариант, обязательно используйте непроводящий предмет, например сухую доску. Неспособность думать и правильно реагировать может сделать вас дополнительной жертвой.Если человек не дышит и вы прошли обучение искусству СЛР, попросите кого-нибудь позвонить в службу 911 и НЕМЕДЛЕННО начать СЛР!

ОБЫЧНЫЕ ОПАСНОСТИ ЭЛЕКТРИЧЕСКИМ ТОКОМ И ПРОФИЛАКТИЧЕСКИЕ МЕРЫ

Многие распространенные электрические опасности могут быть легко идентифицированы до того, как возникнет серьезная проблема. Прочтите и соблюдайте все инструкции по эксплуатации оборудования для правильного использования. Спросите себя: «Обладаю ли я навыками, знаниями, инструментами и опытом для безопасного выполнения этой работы?»

Не пытайтесь отремонтировать электрооборудование, если вы не являетесь квалифицированным электриком, которому ваш руководитель поручил выполнение электромонтажных работ.Квалифицированные специалисты должны пройти обучение методам и процедурам работы, связанным с безопасностью, уметь распознавать конкретные опасности, связанные с электрической энергией, и быть обученными понимать взаимосвязь между опасностями поражения электрическим током и возможными травмами. Стационарная проводка может быть отремонтирована или изменена только в Сервисной службе.

Все электрические устройства, изготовленные для экспериментальных целей, должны соответствовать государственным и университетским требованиям строительства и заземления. Удлинители, удлинители и другое приобретенное электрическое оборудование должны быть внесены в список Underwriters Laboratories (UL).

Перед работой с электричеством снимите все украшения. Сюда входят кольца, часы, браслеты и ожерелья.

Определите подходящие средства индивидуальной защиты (СИЗ) на основе имеющихся потенциальных опасностей. Перед использованием проверьте защитные очки и перчатки на наличие следов износа и других повреждений.

Используйте изолированные инструменты и испытательное оборудование для работы с электрическим оборудованием. Используйте электроинструменты с двойной изоляцией или с прерывателями цепи при замыкании на землю, защищающими цепь.Не используйте алюминиевые лестницы при работе с электричеством; выбирайте дерево или стекловолокно.

Не работайте в цепях под напряжением. Случайное или неожиданное включение электрического оборудования может привести к серьезным травмам или смерти. Перед любыми проверками или ремонтом необходимо отключить ток в распределительной коробке, а выключатель заблокировать висячим замком или пометить его в выключенном положении. В то же время выключатель или органы управления машины или другого оборудования, заблокированного из эксплуатации, должны быть надежно маркированы, чтобы показать, с каким оборудованием или цепями работают.Перед включением цепи проверьте оборудование, чтобы убедиться в отсутствии остаточной энергии. Сотрудники должны соблюдать процедуры блокировки / маркировки.

Шнуры и разветвители питания

  • Если вам нужен дополнительный источник питания, лучшим решением будет установка дополнительных розеток в сервисной службе. Не используйте удлинители или разветвители питания («ответвители») вместо постоянной проводки.
  • Удлинители и разветвители питания можно использовать в экспериментальных целях только на временной основе.Удлинители можно использовать только для переносных инструментов или оборудования, и их необходимо отключать от сети после использования. Не используйте удлинители для стационарного оборудования, такого как компьютеры, холодильники / морозильники и т. Д .; в этих случаях используйте удлинитель. В общем, использование удлинителей предпочтительнее удлинителей.
  • Разветвители питания должны иметь встроенную защиту от перегрузки (автоматический выключатель) и не должны быть подключены к другому удлинителю или удлинителю (обычно называемому последовательным или подключаемым по схеме).Однако, как упоминалось выше, удлинители и разветвители питания не заменяют постоянную проводку.
  • Убедитесь, что все удлинители или удлинители внесены в список сторонней испытательной лаборатории, например, Underwriters Laboratory (UL). Убедитесь, что толщина удлинителя не меньше толщины электрического шнура инструмента.
  • Проверьте все электрические и удлинительные шнуры на предмет износа. Обратите особое внимание на вилку и место, где шнур подключается к оборудованию.Если вы обнаружите изношенный электрический шнур, обратитесь за помощью к своему координатору по строительству. Не используйте оборудование с изношенными или поврежденными шнурами питания, вилками, переключателями, розетками или треснувшими корпусами. Прокладка электрических шнуров под дверями или коврами, через окна или через отверстия в стенах — частая причина изношенных или поврежденных шнуров и вилок.
  • Не используйте незаземленные электрические устройства с двумя контактами. Все электрооборудование, приобретаемое отделом, должно иметь трехконтактное заземление, за очень редкими исключениями.

Ни в коем случае не храните горючие жидкости рядом с электрическим оборудованием, даже временно.

Следите за тем, чтобы рабочие места были чистыми и сухими. Загроможденные рабочие места и скамейки могут привести к несчастным случаям и травмам. Правильное ведение домашнего хозяйства и хорошо спланированная разводка временной проводки снизят опасность возгорания, поражения электрическим током и спотыкания.

Общие признаки проблемы с электричеством включают: мерцающий свет, теплые выключатели или розетки, запахи гари, искрение при перемещении шнуров, ослабленные соединения, потертости, трещины или обрывы проводов.Если вы заметили любую из этих проблем, немедленно обратитесь к квалифицированному электрику.

Для защиты от поражения электрическим током и реагирования на чрезвычайные ситуации с электричеством важно определить электрические панели, которые обслуживают каждую комнату. Доступ к этим панелям должен быть беспрепятственным; перед каждой электрической панелью должен быть зазор не менее 3 футов. На каждой панели должны быть указаны все автоматические выключатели с указанием того, что они контролируют. Обратитесь за помощью к своему координатору строительства.

При выполнении лабораторных проверок рекомендуется проверить расположение силовой панели и открыть дверцу, чтобы убедиться, что на всех отсутствующих выключателях установлены заглушки выключателей. Если выключатель отсутствует и крышка выключателя не закрывает отверстие, обратитесь за помощью к координатору по строительству.

Избегайте эксплуатации или работы с электрическим оборудованием во влажной или влажной среде. Если вам приходится работать во влажной или влажной среде, убедитесь, что ваши розетки или автоматические выключатели имеют защиту от замыкания на землю (GFCI).Также можно использовать временные переходники для вилок GFCI, но они не заменяют розетки GFCI или автоматические выключатели.

Предохранители, автоматические выключатели и прерыватели цепи от замыкания на землю — три хорошо известных примера устройств защиты цепи

Предохранители и автоматические выключатели — это устройства, которые размещаются в цепях для автоматического размыкания цепи, когда величина протекающего тока становится чрезмерной. и поэтому небезопасно. Предохранители предназначены для плавления, когда через них протекает слишком большой ток.С другой стороны, автоматические выключатели предназначены для размыкания цепи электромеханическими средствами.

Предохранители и автоматические выключатели предназначены в первую очередь для защиты проводов и оборудования. Они предотвращают перегрев проводов и компонентов, который в противном случае может создать опасность для операторов.

Прерыватель цепи при замыкании на землю (GFCI) предназначен для отключения электроэнергии всего за 1/40 секунды, тем самым защищая человека, а не только оборудование. Он работает, сравнивая количество тока, идущего к электрическому устройству, с количеством тока, возвращающегося от устройства по проводникам цепи.Стационарный или переносной GFCI следует использовать в зонах повышенного риска, таких как влажные участки и строительные площадки.

Входы в помещения и другие охраняемые места, содержащие открытые токоведущие части, должны быть обозначены заметными предупреждающими знаками, запрещающими вход неквалифицированным лицам. Токоведущие части электрооборудования, работающего под напряжением 50 В и более, должны быть защищены от случайного прикосновения. Защита токоведущих частей может быть обеспечена:

  • Размещение в комнате, хранилище или подобном ограждении, доступном только для квалифицированного персонала.
  • Использование постоянных, прочных перегородок или экранов для исключения неквалифицированных лиц.
  • Расположение на подходящем балконе, галерее или платформе, приподнятом и устроенном так, чтобы исключить неквалифицированных лиц, или
  • На высоте 8 футов или более над полом.

БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ ОБОРУДОВАНИЯ ДЛЯ ЭЛЕКТРОФОРЕЗА

Электрофорез — это широко используемый лабораторный метод, который использует электрическую энергию для разделения молекул, таких как белки или нуклеиновые кислоты, по их размеру, структуре и электрическому заряду.Установки электрофореза представляют несколько возможных опасностей, включая электрические, химические и радиологические опасности. Перед использованием устройств необходимо устранить каждую из этих опасностей.

Химическая опасность

К опасным химическим веществам, обычно используемым при работе с электрофорезом, относятся:

  • Бромид этидия — мутаген, раздражитель
  • Акриламид — канцероген, нейротоксин, раздражитель
  • , токсичный

Всегда просматривайте паспорт безопасности материала перед работой с любым опасным материалом.См. План химической гигиены для получения дополнительной информации о работе с опасными химическими веществами.

Опасность поражения электрическим током

Типичные электрофорезные установки, работающие при 100 вольт, могут обеспечить смертельный удар в 25 миллиампер. При работе с оборудованием для электрофореза соблюдайте следующие меры предосторожности:

  • Убедитесь, что все переключатели и индикаторы находятся в надлежащем рабочем состоянии, а шнуры питания и провода не имеют повреждений и должным образом изолированы.
  • Обозначьте оборудование предупреждением: «Опасно: опасность поражения электрическим током.”
  • Подключите оборудование к розеткам с прерывателями цепи замыкания на землю (GFCI).
  • Используйте трехконтактные вилки.
  • Если возможно, используйте блоки питания с функциями безопасности, которые обнаруживают проблемы с электрической схемой (например, отсутствие нагрузки, перегрузка, внезапные изменения нагрузки, короткое замыкание и т. Д.).
  • Отключите основной источник питания перед подключением или отключением электрических проводов.
  • Сухими руками в перчатках подключайте по одному проводу, используя только одну руку.
  • Убедитесь, что провода / банановые штекеры полностью вставлены.
  • Выключите все источники питания и отсоедините провода, прежде чем открывать крышку гелевой камеры или проникать внутрь гелевой камеры. Не полагайтесь на предохранительные блокировки.

Персонал лаборатории может подвергнуться термическим опасностям при нагревании растворов агарозы. Соблюдайте осторожность при использовании микроволновой печи для плавления растворов агарозы — не используйте закрытые емкости и остерегайтесь перегретых жидкостей, которые могут внезапно и неожиданно закипеть. Дайте горячим растворам агарозы остыть до 50-60 ° C, прежде чем добавлять бромид этидия или разливать по лоткам.Наденьте изолирующие перчатки и направьте отверстие колбы от себя.

Ультрафиолетовые световые короба (УФ) и портативные лампы часто используются для визуализации гелей бромистого этидия и потенциально подвергаются воздействию УФ-излучения.

Порядок работы:

  • Прочтите инструкции производителя по оборудованию для электрофореза и следуйте им.
  • Проконсультируйтесь с PI перед первым использованием оборудования для электрофореза. Обсуждение должно включать особые опасности и меры безопасности.
  • Рассмотрите возможность использования заменителей бромистого этидия.

Средства индивидуальной защиты

  • Носите лабораторный халат с длинными рукавами, защитные очки, нитриловые перчатки (латекс неэффективен), длинные брюки и обувь с закрытым носком.
  • При работе с УФ-излучением используйте соответствующие средства защиты кожи и глаз.

Действия в чрезвычайных ситуациях

  • Обращение с опасными отходами: Утилизируйте химические вещества и гели как опасные отходы.Собрать в герметичный контейнер, помеченный биркой для опасных отходов. Запросите вывоз опасных отходов через онлайн-систему EHS.
  • Управление безопасными отходами: Некоторые гели могут считаться безопасными и с ними можно обращаться как с таковыми. Например, содержание бромистого этидия <0,4 мас.% В неполиакриламидном геле считается безопасным отходом, и его можно поместить в закрытый мешок, а затем выбросить в мусор.

Предотвращение поражения электрическим током | ФАКУЛЬТЕТ ИНЖЕНЕРИИ И ЕСТЕСТВЕННЫХ НАУК

Общие опасности поражения электрическим током и меры, которые можно предотвратить

Основными опасностями, связанными с электричеством, являются поражение электрическим током и пожар.Поражение электрическим током происходит, когда тело становится частью электрической цепи, либо когда человек соприкасается с обоими проводами электрической цепи, одним проводом цепи под напряжением и землей, либо с металлической частью, которая находится под напряжением при контакте с электрический проводник.

Тяжесть и последствия поражения электрическим током зависят от ряда факторов, таких как путь через тело, сила тока, продолжительность воздействия, а также от того, влажная или сухая кожа.Вода является отличным проводником электричества, позволяя току легче течь во влажных условиях и через влажную кожу. Эффект от шока может варьироваться от легкого покалывания до сильных ожогов и остановки сердца. Таблица 10.1. показывает общую взаимосвязь между степенью травмы и величиной тока для 60-часового пути от руки к ноге с длительностью разряда в одну секунду. Читая эту диаграмму, имейте в виду, что большинство электрических цепей могут обеспечить в нормальных условиях до 20 000 миллиампер тока.

Таблица 10.1 Реакции организма под действием электрического тока

Ток

Реакция

5 Миллиампер

Легкий фетр; безболезненно, но беспокоит

6-30 миллиампер

Болезненный шок; диапазон «отпускания»

50-150 миллиампер

Сильная боль, остановка дыхания, сильное мышечное сокращение

1000-4,300 миллиампер

9000r

10,000+ Миллиампер

Остановка сердца, тяжелые ожоги и вероятная смерть

Принято из Руководства по охране окружающей среды и безопасности Принстонского университета

Помимо опасности поражения электрическим током , искры от электрического оборудования могут служить источник воспламенения легковоспламеняющихся или взрывчатых паров или горючих материалов.

Отключение электроэнергии может создать опасные ситуации. Легковоспламеняющиеся или токсичные пары могут выделяться в виде химического нагрева при выходе из строя холодильника или морозильника. Вытяжные шкафы могут перестать работать, позволяя испарениям попадать в лабораторию. Если магнитные или механические мешалки не работают, безопасное смешивание реагентов может быть нарушено.

Поражение электрическим током

Поражение электрическим током — еще одна опасность, типичная для многих частей лабораторного оборудования. Следует осторожно обращаться с любыми электрическими элементами лабораторного оборудования, которые могут быть пролиты химикатами или водой или проявлять признаки чрезмерного износа.

Поражение электрическим током происходит, когда электрическая цепь замыкается частью человеческого тела. Один из способов, которым это может произойти, — это прикосновение к металлической части оборудования, которое находится под напряжением в результате контакта с электрическим проводником. Тяжесть поражения электрическим током зависит от следующих факторов:

  • Сила тока (указана в виде списка выше)
  • Путь через тело
  • Продолжительность воздействия
  • Влажная кожа или сухая

Пострадавший от поражения электрическим током может потерять сознание.Если пострадавший все еще находится в контакте с источником питания под напряжением, выключите источник питания или нажмите кнопку аварийного отключения питания, прежде чем оказывать помощь. Не прикасайтесь к тем, кто все еще находится в контакте с источником питания под напряжением, так как вы также можете получить удар электрическим током.

После отключения питания окажите первую помощь и / или позвоните в Центр здоровья (7666).

Резистивное нагревание

Даже если человек пережил приступ шока, он может нанести немедленный и долгосрочный ущерб тканям, нервам и мышцам из-за тепла, выделяемого током, протекающим через тело.Вырабатываемое тепло является в основном резистивным нагревом, например, в нагревательных змеевиках небольшого обогревателя.

Масштаб последствий внешних электрических ожогов обычно очевиден сразу, но общий эффект внутренних ожогов может проявиться позже в виде потери важных функций организма из-за разрушения важных внутренних органов, включая части нервной системы, который особенно уязвим.

Если пострадавший получил ожоги резистивным нагревом; Вам следует применить «Набор для ожогов», а затем позвонить в Центр здоровья (7666).

Источники искрового зажигания

В большинстве лабораторных приложений следует использовать асинхронные двигатели вместо электродвигателей с последовательной обмоткой, которые генерируют искры от контактов угольных щеток. Крайне важно использовать неискрящие двигатели в частях оборудования, которые образуют значительное количество пара, например, в смесителях, испарителях или мешалках. Эквивалентное обычное оборудование или другие предметы, такие как пылесосы, дрели, дисковые пилы или другое силовое оборудование, не подходят для использования в лабораториях, где используются растворители.Воздуходувки, используемые в системах отвода дыма, должны иметь, по крайней мере, неискрящие лопасти вентилятора, но в критических ситуациях, когда выпускаются легко воспламеняющиеся пары, это может стоить дополнительных затрат на полностью взрывозащищенный нагнетательный агрегат.

Любое устройство, в котором электрическая цепь замыкается и размыкается, как в термостате, двухпозиционном переключателе или другом механизме управления, является потенциальным источником воспламенения горючих газов или паров. Особое внимание следует уделять устранению таких источников воспламенения в оборудовании, в котором могут скапливаться пары, как это уже обсуждалось для холодильников и морозильников.Это также возможно в другом оборудовании, таком как блендеры, миксеры и печи, и использование таких устройств не должно быть разрешено с материалами, которые выделяют потенциально воспламеняющиеся пары, или поблизости от них.

Искровое зажигание может вызвать электрический пожар в лаборатории. В таких случаях; необходимо эвакуировать лабораторию и позвонить в информационный центр (9988).

Меры предосторожности и безопасная работа

Меры предосторожности

Существуют различные способы защиты людей от опасностей, вызываемых электричеством, включая изоляцию, защиту, заземление и электрические защитные устройства.Пользователи лаборатории могут значительно снизить опасность поражения электрическим током, соблюдая некоторые основные меры предосторожности:

  • Проверяйте электропроводку оборудования перед каждым использованием. Немедленно заменяйте поврежденные или изношенные электрические шнуры.
  • Соблюдайте безопасные методы работы при каждом использовании электрического оборудования.
  • Знайте расположение и порядок работы с выключателями и / или панелями автоматических выключателей. Используйте эти устройства для отключения оборудования в случае пожара или поражения электрическим током.
  • Ограничьте использование удлинителей.Используйте только для временных операций и только на короткие периоды времени. Во всех остальных случаях потребуйте установку новой электрической розетки.
  • Адаптеры с несколькими вилками должны иметь автоматические выключатели или предохранители.
  • Поместите оголенные электрические проводники (например, те, которые иногда используются в устройствах для электрофореза) за экранами.
  • Сведите к минимуму вероятность попадания воды или химических веществ на электрическое оборудование или рядом с ним.

Изоляция

  • Все электрические шнуры должны иметь достаточную изоляцию для предотвращения прямого контакта с проводами.В лаборатории особенно важно проверять все шнуры перед каждым использованием, поскольку коррозионные химикаты или растворители могут разрушить изоляцию.
  • Поврежденные шнуры следует немедленно отремонтировать или вывести из эксплуатации, особенно во влажных средах, таких как холодные комнаты и рядом с водяными банями.

Любое из следующих обстоятельств требует, чтобы пользователь немедленно вынул оборудование из эксплуатации:

  • Испытание ударов, даже легких ударов, при контакте
  • Ненормальное тепловыделение
  • Искра, искры или дым от оборудования

Пользователи лаборатории должны маркировать оборудование «Не использовать» и должны организовать ремонт оборудования либо через производителя оборудования, либо через поддержку своего отдела, в зависимости от ситуации.

Защита

Токоведущие части электрооборудования, работающие от 50 В и более (например, устройства для электрофореза), должны быть защищены от случайного контакта. Экраны из оргстекла могут использоваться для защиты от открытых токоведущих частей. На рис. 10.1.a показан предохранитель, используемый в университете Сабанджи.

Рисунок 10.1 Предохранитель и двухконтактная вилка

Заземление

В лаборатории следует использовать только оборудование с двухконтактными вилками.Два контакта (рисунок 10.1.b) обеспечивают заземление для внутренних электрических коротких замыканий, тем самым защищая пользователя от потенциального поражения электрическим током.

Защита цепей Устройства

Устройства защиты цепей предназначены для автоматического ограничения или отключения электрического тока в случае замыкания на землю, перегрузки или короткого замыкания в системе электропроводки. Предохранители и автоматические выключатели предотвращают перегрев проводов и компонентов, который в противном случае может создать опасность возгорания.Они отключают цепь при ее перегрузке. Эта защита от перегрузки очень полезна для оборудования, которое остается включенным на длительное время, такого как мешалки, вакуумные насосы, сушильные шкафы, вариаки и другое электрическое оборудование.

Прерыватель цепи замыкания на землю, или GFCI, предназначен для отключения электроэнергии при обнаружении замыкания на землю, защищая пользователя от потенциального поражения электрическим током. GFCI особенно полезен возле раковин и влажных мест. Поскольку GFCI могут вызвать неожиданное отключение оборудования, они могут не подходить для определенного устройства.Портативные адаптеры GFCI (доступные в большинстве каталогов средств безопасности) можно использовать с розетками, не имеющими отношения к GFCI.

Двигатели

В лабораториях, где используются летучие легковоспламеняющиеся материалы, электрическое оборудование с приводом от двигателя должно быть оборудовано искробезопасными асинхронными двигателями или пневмодвигателями. Эти двигатели должны соответствовать требованиям к взрывобезопасности согласно Турецкому стандарту электробезопасности. Многие мешалки, вариаки, выпускные планки, печи, нагревательные ленты, нагревательные плиты и тепловые пушки не соответствуют требованиям этих норм.

Избегайте двигателей с последовательной обмоткой, которые обычно используются в некоторых вакуумных насосах, роторных испарителях и мешалках. Двигатели с последовательной обмоткой также обычно используются в бытовых приборах, таких как блендеры, миксеры, пылесосы и дрели. Эти устройства не следует использовать, если воспламеняющиеся пары не контролируются надлежащим образом.

Хотя некоторые новые элементы оборудования имеют безыскровые асинхронные двигатели, двухпозиционные переключатели и регуляторы скорости могут генерировать искру при регулировке из-за наличия открытых контактов.Одно из решений — удалить все переключатели, расположенные на устройстве, и вставить переключатель на шнур рядом со штекером.

Безопасные методы работы

Следующие методы могут снизить риск травм или возгорания при работе с электрическим оборудованием:

  • Держитесь подальше от находящихся под напряжением или нагруженных цепей.
  • Источники электричества и открытые цепи должны быть защищены.
  • Отключите устройство от источника питания на время обслуживания или ремонта устройства.
  • Отключите источник питания перед обслуживанием или ремонтом электрооборудования.
  • При обращении с подключенным к розетке оборудованием руки или соприкасающиеся детали, если это необходимо, должны быть сухими, носить токопроводящие перчатки и обувь с изолированной подошвой.
  • Если безопасно работать только одной рукой, держите другую руку подальше от любых токопроводящих материалов. Этот шаг уменьшает количество несчастных случаев, в результате которых через грудную полость проходит ток.
  • Использование электрического оборудования в холодильных камерах должно быть сведено к минимуму из-за проблем с конденсацией.Если использование таких участков обязательно, оборудование необходимо закрепить на стене или вертикальной панели.
  • Если устройство взаимодействует с водой или другими жидкими химическими веществами, оборудование должно быть отключено от сети с помощью главного выключателя или автоматического выключателя и отключено от сети.
  • Если человек вступает в контакт с находящимся под напряжением электрическим током, не прикасайтесь к оборудованию, источнику, шнуру или человеку. Отсоедините источник питания от автоматического выключателя или вытащите вилку с помощью кожаного ремня.

Ссылки и источники информации с соответствующих веб-сайтов, а также документация различных университетов, НПО и государственных учреждений, использованная при подготовке этого веб-сайта, приведены по ссылкам.

Электробезопасность: ответы по охране труда

Удар электрическим током

Тело человека проводит электричество. Даже слабые токи могут вызвать серьезные последствия для здоровья. Спазмы, ожоги, паралич мышц или смерть могут произойти в зависимости от силы тока, протекающего по телу, его маршрута и продолжительности воздействия.

Национальный институт безопасности и гигиены труда (NIOSH) сообщает, что стандартные рабочие напряжения создают токи, проходящие через человеческое тело в миллиамперном (мА) диапазоне (1000 мА = 1 А).Расчетное влияние переменного тока 60 Гц, проходящего через грудную клетку, показано в таблице 1.

100

Расчетное влияние переменного тока 60 Гц

1 мА

Barely perceble

16 мА

Максимальный ток, который средний человек может схватить и «отпустить»

20 мА

Паралич дыхательных мышц

мА

Порог фибрилляции желудочков

2 А

Остановка сердца и повреждение внутренних органов

15/20 ампер

907 908 908 размыкает цепь

1 Общий плавкий предохранитель Контакт с током 20 миллиампер может быть смертельным.В качестве основы можно сказать, что обычный домашний автоматический выключатель может быть рассчитан на 15, 20 или 30 ампер.

Добавить комментарий

Ваш адрес email не будет опубликован.
