Монтаж конька на металлочерепицу для четырехскатной крыши

Формы коньков для металлочерепицы

Самый простой вид конька — это согнутый посередине лист металла, накрывающий линию стыка скатов уголком. Он крепится к обрешетке кровельными саморезами. На практике такой вид коньковой планки для металлочерепицы применяют редко, в качестве бюджетного или временного решения. Плоский коньковый элемент ухудшает внешний вид кровли из металлочерепицы.

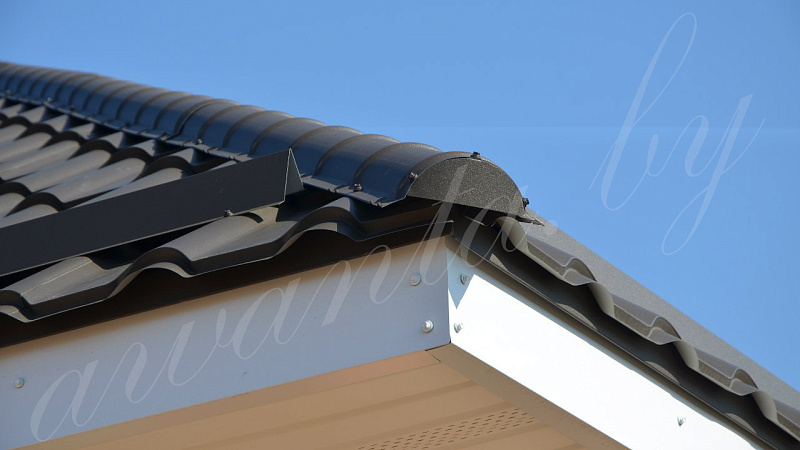

Круглый, а точнее — конек полукруглый для металлочерепицы штампуется из такого же металлического листа, что и металлочерепица. Он имеет аналогичное защитное покрытие. В поперечном сечении он представляет собой круглую арку. Такой профиль обеспечивает большую устойчивость к ветровой и снеговой нагрузке, и напоминает внешним видом черепицу.

Фигурный конек для металлочерепицы в сечении представляет собой комбинацию треугольника и трапеции. Он хорошо прилегает к кромкам скатов и обеспечивает достаточное пространство для организации качественного воздухообмена.

Типы конька

По своим конструктивным характеристикам, конек подразделяется на следующие виды:

• Доборная планка
• Конек полукруглый
• Врезной конек
• Y и T — образные коньки или пересеченные
• Конек декоративный

Планка конька или прямоугольный конек, используется для закрытия стыковок кровельного материала любого типа и хорошее декоративное дополнение к кровле. Элементы конька можно подобрать под цвет металлочерепицы, что хорошо повлияет на целостность крыши.

Полукруглый конек используется аналогично, он также монтируется на стыках двухскатных и четырехскатных крыш, но с торцов устанавливаются специальные заглушки, которые предотвращают попадание мусора и влаги.

Принцип монтажа врезного конька немного отличается от предыдущих, тем, что он врезается в скат кровли, а горизонтальная его часть располагается ниже основной.

Узкие декоративные коньки применяются больше для эстетической, чем защитной отделки. В основном их устанавливают на шпилях, шатровых крышах или беседках.

Пересеченный конек или Y и T — образный, является дополнительным элементом прямоугольной коньковой планки и предназначается для их крепления друг с другом.

Размеры

Круглые элементы поставляются двух размеров — большие и малые.

Большой коньковый профиль для крыши из металлочерепицы имеет радиус окружности 80 мм и расстояние между кромками 325 мм. Он используется для кровель с небольшим углом уклона.

Радиус малого – 75 мм, расстояние между кромками — 220 мм. Он лучше подойдет для скатов, встречающихся под острым углом, а также для скатов небольшой протяженности, таких, как беседки или навесы.

Простой треугольный конек под металлочерепицу сгибается под углом 100о, ширина его сторон — по 140 мм.

Размеры трапециевидного фигурного элемента: сторона треугольной части 118 мм, вертикальной — 30мм и отбортовки — 50 мм.

При монтаже угол конька для крыши можно изменять в достаточно широких пределах.

Ассортимент наборных коньков

Если раньше приходилось думать, как оборудовать внешний угол между скатами крыши, то сейчас достаточно прийти в строительный магазин и подобрать готовый конек в цвет металлочерепицы приглянувшейся формы. Производители предлагают следующие варианты:

1. Полукруглые модели. Металл, которому с помощью прессовки придают полукруглую форму. С торцевых сторон на наборный конек такой формы необходимо крепить заглушки, чтобы закрыть пустоты, в которые может попасть снег, вода или ветер. Самый дорогостоящий из всего ассортимента коньков.
2. Прямые модели. Выполнены в форме прямоугольника, его используют для вальмовых, двухскатных, трехскатных типов крыш для оформления конька. Крепление прямоугольного профиля обойдется дешевле, чем полукруглого, однако выглядеть такое соединение будет незамысловато.
3. Треугольные модели. Полностью повторяют геометрию угла между скатами, поэтому их монтаж не подразумевает использование заглушек. Самый дешевый способ закончить кровельные работы на крыше из металлочерепицы.
4. Декоративные модели. От остальных видов конька они отличаются своим назначение. Крепление декоративных элементов с узкими полочками не решает проблем с гидроизоляцией щели между стыками, а просто придает аккуратный вид.

При выборе металлического конькового соединения нужно обращать внимание на ширину полочек и наличие обортовки. Модели без обортовки не обладают достаточное жесткостью, чтобы оставаться ровными, если крепить их саморезами. А узкие полки, ширина которых меньше 150-200 мм не способны эффективно защищать от проникновения воды и снега.

Установка на двухскатную крышу

Для монтажа конька крыши из металлочерепицы потребуется лестница достаточной длины или инвентарные подмости.

При установке конька на высоте обязательно использование строительной каски и страховочного пояса, надежно закрепленного к массивным неподвижным элементам. Если таковые отсутствуют, пояс крепят к прочной веревке, перекинутой через верх кровли и закрепленной внизу.

Как крепится конек на металлочерепицу?

При монтаже двускатной крыши о стыке скатов следует позаботиться до начала крепления листов. К обрешетке возле верхней кромки ската добавляют две дополнительные подконьковые доски: по одной с каждого ската. Их выбирают на 5-10 мм толще, чем основные, они обеспечивают надежную опору.

Между подконьковыми досками следует оставить зазор в 5-10 см для прохождения воздуха. На верхнюю кромку кровли из металлочерепицы монтируют уплотнитель.

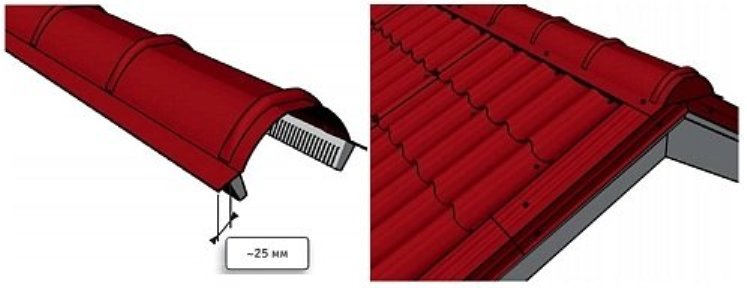

Крепление элементов конька для металлочерепицы начинают со стороны преимущественного направления ветров. Особенно важно точно установить первый коньковый элемент.

После того, как он выровнен относительно обоих скатов, протягивают разметочный шнур, по которому крепят с нахлестом в 5-15 см остальные элементы. В последнюю очередь устанавливают концевые заглушки для конькового профиля.

Важно! Для крепления конька к металлочерепице используют более длинные саморезы, чем для самих листов (на 10-20мм).

Если угол, под которым сходятся скаты кровли, не равен углу сгиба приобретенных доборных элементов, подгибать их лучше на земле. Раскраивать элементы на крыше также не рекомендуется, для этого лучше сделать стапель внизу.

Расчет высоты установки конька

Высота кровельного конька определяется еще при создании проектной документации для конструкции системы стропил, особенно это необходимо делать, если планируется возведение вальмовой крыши или прочих сложных видов кровель (например, с несимметричными плоскостями скатов).

Это тоже важно знать: Виды и конструктивные особенности люков выхода на крышу

Высота установки конька прямо зависит от величины угла уклона кровельных скатов, который, в свою очередь, определяется с учетом таких факторов:

1. Данных об имеющихся атмосферных нагрузках в месте возведения домостроения.
2. Использующийся тип покрытия крыши.
3. Архитектурных решений и эстетического вида строения.
4. Сложности установки и финансовой целесообразности строительства.

Кровля домостроения должна соответствовать пропорциям коробки строения. На установку высокой крыши потребуется потратить стройматериалов больше, а кровле пологой нужно будет выдержать большие нагрузки масс снега.

Для сложных случаев для определения высоты установки конька нужна спецпрограмма. Для несложных строений достаточно учесть рекомендуемые значения угла уклона скатных плоскостей, составляющие 35 — 60°. Высота размещения конька определяется с помощью несложного расчета: в треугольнике с прямым углом длина одного из катетов равна длине другого катета, который умножается на тангенс значения угла в основании. Для расчетов основанием такого треугольника берется ½ протяженности стенки домостроения.

Онлайн-калькулятор расчета высоты вальмовой крыши

Если вы не хотите тратить время на поиски табличных данных тангенсов углов необходимых для расчетов вальмовой кровли, специально для вас мы разработали онлайн-калькулятор, позволяющий автоматически выполнить расчет высоты. От вас требуется только заполнить пустые поля, а все остальное сделает калькулятор.

Монтаж для четырехскатной крыши

Как правильно установить конек на четырехскатной кровле?

На вальмовой крыше несколько стыков между скатами: горизонтальный и четыре наклонных. Для таких крыш чаще всего применяется установка полукруглого конька на металлочерепицу.

Как крепить конек на металлочерепицу?

Сначала монтируются коньки на наклонных стыках. Далее устанавливаются дополнительные коньковые доски обрешетки и уплотнители.

На следующем этапе потребуется монтировать верхний, горизонтальный стык. И, наконец, крепятся коньковые узлы — переходные элементы, соединяющие верхний и наклонные стыки скатов. Они изготавливаются из пластмассы, окрашенной в тот же цвет, что и коньковые элементы, и листы.

Переходные элементы подбираются под угол наклона скатов вальмовой крыши. Ставить их следует так, чтобы они несколько возвышались над уровнем верхнего стыка. Это позволит исключить затекание воды под начало наклонного стыка.

Монтаж на стыках скатов

Устройство ендовы, проходящей по всей длине ската

Под планки ендовы нижней, рекомендуется усилить обрешетку – добавить дополнительную доску между штатными досками обрешетки.
Нижний край ендовы выводится и укладывается на край карнизной планки, верхняя часть заводится под конек.

Крепление планки нижней ендовы производите при помощи кляммеров или кровельных саморезов.

Как планку ендовы, так и листы металлочерепицы на подходе к ендове необходимо крепить не ближе чем 250 мм от оси ендовы.

При горизонтальном стыке ендов, в зависимости от угла наклона кровли, нахлест должен составлять не менее 200 мм. Края бортов ендовы загните вовнутрь до необходимого угла, чтобы листы металлочерепицы легли ровно.

Между нижней ендовой и металлочерепицей, вдоль бортов ендовы проложите универсальный самоклеющийся универсальный уплотнитель или ПСУЛ.

Листы металлочерепицы разместите и обрежьте так, чтобы они не доходили до оси ендовы на 80-100 мм.

Для более эстетичного внешнего вида можно использовать планку ендовы верхней. Планка ендовы верхней крепится к гребням примыкающих к ней листов металлочерепицы. Если дом находится в лесу, под нижнюю ендову могут попадать листья и мусор, что может затруднить сток воды. Время от времени необходимо снимать верхнюю планку ендовы и прочищать сток.

Внимание! Для монтажа верхней планки ендовы используйте саморезы 5,5х19 (4.8х19 мм) или заклепки с шагом 400-600 мм без применения уплотнителя.

Слуховое окно с фронтоном, нижняя ендова выводится на кровлю

Под планки ендовы нижней, рекомендуется усилить обрешетку – добавить дополнительную доску между штатными досками обрешетки.

Смонтируйте на карниз слухового окна карнизную планку.

Лист, примыкающий к боковой стене слухового окна, обрежьте сверху так, чтобы линия реза была на 200 мм выше выхода ендовы на скат. Сделайте вырезы для точного примыкания листа к боковой и передней стенкам слухового окна.

Смонтируйте планки ендовы нижней, подогнав ее нижнюю часть по карнизу и по линии выхода на скат. Допускается слегка подрихтовать край ендовы и лист металлочерепицы киянкой для более плотного прилегания.

Над слуховым окном планки ендовы нижней состыкуйте фальцевым швом или простым наложением, с применением саморезов и герметика.

Нижнюю планку обрежьте по линии карниза и выхода на скат.

Для более плотного примыкания к нижнему листу придайте планке ендовы нижней необходимую форму на краю, выходящем на скат.

Первый лист основного ската с косым резом накладывается на ранее смонтированный так, чтобы он закрывал выход ендовы на скат.

Боковое примыкание металлочерепицы к стене

Выведете и зафиксируйте гидроизоляцию на стену на 150 мм.

Приложите планку примыкания с планкой в штробу к стене и отметьте линию штробы и места крепления планки в штробу.

Внимание! Важно чтобы саморез находился выше планки примыкания, оставляя место для свободного хода основной планки примыкания при вероятном смещении крыши относительно стены.

Если необходимо, сделайте штробу глубиной не менее 15 мм. Просверлите отверстия в намеченных местах, вставьте дюбеля.

Между металлочерепицей и планкой примыкания уложите универсальный уплотнитель или ПСУЛ.

Смонтируйте планку примыкания, закрепив ее кровельными саморезами к металлочерепице с шагом 350 мм в гребни волн.

Смонтируйте планку в штробу или в накладку по намеченной линии так, чтобы она плотно прижимала планку примыкания. Заложите герметик в штробу или в специальный отгиб на планке внакладку, как показано на рисунке.

Для вариантов примыкания, когда металлочерепица подходит к стене неудачно, возможно использование нестандартной страховочной планки.

Верхнее примыкание металлочерепицы к стене

Доска крайней обрешетки и листы металлочерепицы монтируются так, чтобы между ними и стеной оставался вент продух 60-80 мм.

В случаях, когда высока вероятность задувания снега в подкровельное пространство установите аэроэлемент конька под планкой примыкания с выводом на стену.

Разогните планку примыкания до необходимого угла. Далее монтируйте узел по аналогии с боковым примыканием.

Изломы кровли

Убедитесь в надежном монтаже гидроизоляции в местах изломов. Доски обрешетки в месте излома должны быть максимально приближены друг к другу.

Лист металлочерепицы, накрывающий излом, должен немного выступать над изломом, закрывая, таким образом, место излома.

Для внешнего излома в качестве сопрягающего элемента можно использовать карнизную планку. При обратном изломе в качестве сопрягающего элемента можно применить планку примыкания. Между листом черепицы и сопрягающим элементом необходимо проложить универсальный уплотнитель.

Как перекрыть зазор под коньком

Профиль кровельных листов имеет переменную высоту. При этом между верхней частью листа и кромкой конька на крыше образуются зазоры. Если оставить их без уплотнения, при значительном ветре дождь или снег будут попадать под кромку, нарушая герметичность кровли. Поэтому зазор перекрывают уплотнительными элементами.

Однако полностью перекрывать зазор тоже плохо: в подконьковом пространстве образуется застойная зона с нарушенной циркуляцией воздушных масс.

При выборе уплотнителя следует отдавать предпочтение тем способам, которые обеспечивают достаточное движение воздуха.

Особенности монтажа конька

Коньковый прогон кровли можно изготавливать из стального материала или древесины.

Стальные детали весят естественно очень много, поэтому в индивидуальном домостроительстве применяются нечасто. Конек для вальмовой крыши производится преимущественно из дерева. Брус перед укладкой обязательно пропитывается биоогнезащитными составами, значительно продлевающими срок его эксплуатации.

Также конек защищают от отрицательного влияния внешней среды путем гидроизолирования стыков, монтажа вентзазоров. Защита конькового бруса снаружи обеспечивается при помощи специальных кровельных деталей, продающихся к каждому типу покрытия кровли, либо изготавливается своими руками из других кровельных стройматериалов, либо из стального оцинкованного листа.

Чтобы упростить монтаж деталей внешней защиты кровельного конька, вверху скатных поверхностей нужно уложить более широкую (или сплошную) обрешетку. От верхней линии скатной плоскости до края кровельного покрытия расстояние должно быть до 7 сантиметров. Если этот зазор больше, чем 7 см, извне его защищают коньковыми конструкциями с расширенными боковыми лопастями.

Предотвратить накопление жидкости под кровельным коньком можно путем создания тепло- и гидроизоляции.

Важно обустроить вентполости – при их отсутствии жидкость и пар будут собираться даже при обустройстве герметичной конструкции.

Виды и свойства уплотнителей

Самый простой и дешевый способ — задуть в зазор монтажную пену. Однако при этом щель будет полностью перекрыта, и влажный воздух будет застаиваться под кровлей, разрушительно действуя на обрешетку и стропильную систему. Придется прорезать вентиляционные щели ножом.

Универсальные самоклеящиеся уплотнители из вспененных полимеров гарантируют безупречный внешний вид кровли, но обладают тем же недостатком — препятствуют воздухообмену.

Наилучшим вариантом (но и самым дорогостоящим) будут самоклеящиеся профильные уплотнители. Они подбираются под конкретную модель металлической черепицы и повторяют ее профиль.

С равным шагом в них проделаны отверстия, гарантирующие качественный воздухообмен. При монтаже кровли уплотнители наклеиваются вдоль верхней кромки последнего ряда металлочерепицы и обжимаются кромкой конькового элемента.

Саморасширяющиеся ленты также являются универсальными. При контакте с воздухом они вспениваются и увеличивают свой объем в несколько раз, перекрывая зазор. Для обеспечения вентиляции конька ленты наклеивают с небольшими промежутками.

Как сделать конек на крыше. Правильный монтаж конька для крыши из металлочерепицы Крепление конька металлочерепицы

Сейчас кровля из металлочерепицы пользуется огромным спросом, так как это надежное и долговечное покрытие. Выбор этого материала — это правильное решение. Система такого покрытия включает в себя сам материал и элементы дополнения. Значимым элементом крыши, является конек, который обеспечивает вентиляцию крыши.

Типы конька

По своим конструктивным характеристикам, конек подразделяется на следующие виды:

• Доборная планка
• Конек полукруглый
• Врезной конек
• Y и T — образные коньки или пересеченные
• Конек декоративный

Планка конька или прямоугольный конек, используется для закрытия стыковок кровельного материала любого типа и хорошее декоративное дополнение к кровле. Элементы конька можно подобрать под цвет металлочерепицы, что хорошо повлияет на целостность крыши.

Полукруглый конек используется аналогично, он также монтируется на стыках двухскатных и четырехскатных крыш, но с торцов устанавливаются специальные заглушки, которые предотвращают попадание мусора и влаги.

Принцип монтажа врезного конька немного отличается от предыдущих, тем, что он врезается в скат кровли, а горизонтальная его часть располагается ниже основной.

Узкие декоративные коньки применяются больше для эстетической, чем защитной отделки. В основном их устанавливают на шпилях, шатровых крышах или беседках.

Пересеченный конек или Y и T — образный, является дополнительным элементом прямоугольной коньковой планки и предназначается для их крепления друг с другом.

Комплектующие детали

Если выбор упал в пользу металлочерепичной кровли, то рекомендуется приобретать все комплектующие элементы конька и крепеж в одном месте и у одного изготовителя.

В комплект конька входят следующие элементы:

• Вентиляционная планка
• Держатель громоотвода
• Уплотнитель
• Герметик
• Дополнительные аэроэлементы

При помощи этих деталей можно качественно и прочно смонтировать, а также произвести крепление коньковых элементов и обеспечить надежную функциональность после того .

Уплотнитель

Важным элементом при монтаже конька является уплотнитель, который несет защитную функцию от проникновения под крышу атмосферных осадков, мусора и пыли.

Если уплотнитель был смонтирован некачественно или произошла его деформация, то протечка такой крыши обеспечена, что негативно скажется на эксплуатации и ее состоянии.

Специализированные магазины и строительные рынки рады предложить несколько видов уплотнителей:

• Универсальный
• Саморасширяющийся
• Профильный

В состав саморасширяющегося уплотнителя входит пенополиуретан, который пропитывается полимерными составами, такими как акрил.

Основным предназначением является закрыть верхнюю часть кромок листов кровли и прочно соединить скаты крыши, тем самым обеспечить дополнительную .

Профильный уплотнитель изготавливается из вспененного полиэтиленового состава, который обладает устойчивостью к влаге, но способен пропускать воздух, благодаря этим качествам он широко применяется для вентиляционной системы кровли. Этот материал имеет свои особенности — он повторяет конфигурацию кровельной формы, что благотворно влияет на герметизацию.

В изготовлении универсальных уплотнителей применяют полиуретановую пленку, которая способна фильтровать пыль и мусор, и при этом не пропускает воздух под кровлю.

Уплотнители рекомендуется устанавливать после крепления металлочерепицы, между коньком и кровельным материалом. Особенно важно для крыш, имеющих шатровый скат и участков, где конек по отношению к кровле устанавливается диагонально.

Инструменты, используемые при монтаже кровли и конька:

• Для резки металлических изделий используют механические ручные ножницы для металла
• Пила с мелким зубом
• Электрический лобзик
• Дисковая пила

Нужно не забывать то, что после резки листов металла необходимо смести опилки, которые могут в последствии проржаветь и повредить покрытие.

Крепление конька металлочерепицы

1. Перед монтажом первым делом необходимо убедиться, что ось конька ровная — это место соединения всего верхнего края крыши. Но если и будет незначительная кривизна (допускается до 2 см), она не повлияет на установку конька, но если существуют более максимальные отклонения их нужно исправить
2. В коньковые пазы укладывается прослойка стекловаты, это защитит кровлю от снега, заметающего ветром в зимний период. Но важно не переборщить, а иначе можно нарушить вентиляцию
3. Справится с монтажом в одиночку, не получится, поэтому понадобится хотя бы два человека. Далее для подъема конька первый помощник должен подать один конец конька, а после другой должен помочь подцепить противоположный конец
4. Далее нужно произвести укладку конька на внешнюю кромку крыши, ровно по краю металлочерепицы. При этом должны соблюдаться пропорции и нельзя допустить лишних вертикальных зазоров
5. На противоположной стороне помощник должен контролировать край элемента, чтобы не было перекоса по отношению к оси
6. Если укладка конька произвелась правильно, то его необходимо закрепить шурупами по внешнему краю. Далее натягивается шнур, по которому будут выравниваться, и фиксироваться внутренние стороны коньковых углов. Натягивая шнур, его закрепляют на ребре конька на нулевой точке
7. Следующим этапом будет монтаж остальных планок по этому уровню
8. При креплении конька к металлочерепице, шурупы следует вкручивать не часто, но тем не менее периодически нужно проверять уголки, что бы они не отходили

Схема монтажа конька металлочерепицы

• Конек, у которого нет обортовки, является недостаточно жестким и после установки выглядит не эстетично
• Перед заготовкой материала, необходимо высчитать требуемое количество, но учитывая нахлест в 5 см
• Приступая к кровельным работам, нужно подготовить трап и страховку, а из материалов предварительно заготовить: строительный шнур, саморезы, шуруповерт

Для удобства монтажа работу лучше производить вдвоем или втроем, так как перемещения по кровле очень затруднительно.

После установки конька можете перейти к монтажу других элементов. Вы можете осуществить . Данный элемент на кровле обеспечивают безопасный сход снега. Также они необходимы, чтобы не случилось деформации крыши под массой обледенелого снега.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении инструкции и правил.

Видео о монтаже конька металлочерепицы

В видео наглядно показывают порядок работ по монтажу конька.

Конек для металлочерепицы является неотъемлемым элементом металлической кровли. Он надежно защищает чердачное пространство и стропильную систему от внешнего воздействия (дождя, снега и различного мусора), а также выполняет вентиляционную функцию. Монтаж конька не отличается особой сложностью, поэтому предстоящие работы можно выполнить своими руками, сэкономив определенную сумму на вызове строительной бригады.

Главное — это изучить некоторые тонкости установки конька из металлочерепицы и неуклонно следовать всем инструкциям и рекомендациям.

Разновидности коньков для крыши из металлочерепицы

Коньковая планка выполняет не только защитную функцию, но и является важным элементом декора, то есть от правильности ее установки зависит эстетичный вид крыши. Коньки изготавливаются в различном цветовом и фактурном исполнении, так что вы с легкостью подберете наилучший вариант для конкретного случая. А чтобы будущая конструкция выглядела гармонично, такие планки рекомендуется покупать в том же магазине, где была приобретена металлочерепица.

Сегодня на рынке строительных материалов можно встретить такие виды коньков для металлической черепицы (рис. 1):

Рисунок 1. Виды коньковых планок для крыши.

1. Полукруглые. Часто используются для защиты состыковочных мест на двухскатных и четырехскатных крышах. Для предотвращения попадания в подкровельное пространство влаги и мусора их торцы оснащаются специальными заглушками.
2. Прямоугольные. Их можно устанавливать на любые типы крыш. Они имеют меньшую стоимость, чем первый вид, и не нуждаются в монтаже заглушек.
3. Узкие декоративные. Имеют узкий профиль, поэтому их основной функцией является не защита, а декор. Декоративные планки нашли свое применение при обустройстве шатровых кровель, шпилей и беседок.
4. Т- и Y-образные. Применяются для соединения между собой прямоугольных коньков.

Покупая коньки для крыши из металлочерепицы, необходимо обращать внимание на их ширину, которая должна быть не менее 15 см. В противном случае при сильном ветре под них будут попадать влага и мусор. При выборе коньков рекомендуется отдавать предпочтение изделиям с обортовкой. В этом случае они будут иметь повышенную жесткость и прочность.

При покупке конька для металлочерепицы его габариты рассчитываются по специальной формуле: H = 0.5xBxk, где Н — высота конька, В — ширина покрываемого здания, k — коэффициент уклона крыши. Коэффициент уклона представлен в таблице (рис.

2).

Вернуться к оглавлению

Конструкция коньков для металлочерепицы

Основными конструктивными элементами коньков под металлочерепицу являются:

Рисунок 2. Коэффициент уклона.

• вентиляционная планка;
• вентиляционная лента;
• уплотнитель;
• крепежные элементы.

Подобное устройство конька крыши из металлочерепицы позволяет надежно закрепить изделие к металлическим листам и обеспечить его высокую функциональность. Одним из самых важных элементов водосточной системы кровли является уплотнитель. Именно он защищает стропильную систему и чердачное пространство от атмосферных осадков и различного мусора. Уплотнитель монтируется между коньковой планкой и металлическими листами (рис. 3).

Уплотнители бывают нескольких типов:

1. Профильный. Изготавливается из вспененного полиэтилена. Данный материал характеризуется прекрасной влагозащищенностью и воздухопроницаемостью, благодаря чему кровля из металлочерепицы сохраняет естественную вентиляцию воздуха. Еще одним преимуществом полиэтилена является способность принимать форму кровельных листов, тем самым обеспечивая отличную гидроизоляцию.
2. Универсальный. Производится из полиуретановой пленки. Надежно защищает внутреннее пространство от пыли и влаги.
3. Саморасширяющийся. Изготавливается из пропитанного акрилом пенополиуретана. Крепится к основанию с помощью самоклеящейся пленки.

Вернуться к оглавлению

Монтаж конька для крыши из металлочерепицы своими руками

Перед тем как установить конек на металлочерепицу, необходимо подготовить следующие инструменты и материалы:

Рисунок 3. Монтаж уплотнителя.

• шуруповерт;
• ножницы по металлу;
• строительный уровень;
• рулетку;
• трап;
• страховочный шнур;
• крепежные элементы.

Монтаж конька металлочерепицы является завершающим этапом кровельных работ, то есть он выполняется после того, как вся крыша покрыта металлическими листами.

Первым делом следует убедиться, что скаты кровли пересекаются по прямой линии. Максимально допустимое отклонение составляет 2 см. Большие неровности отрицательно скажутся на внешнем виде конька и его сроке службы.

Выполнять монтажные работы лучше с двумя помощниками, так как вам придется часто перемещаться по верхнему срезу крыши, а это достаточно сложно, поэтому ваши руки должны быть свободными.

Сидя на трапе, попросите помощников подать вам два противоположных уголка, после чего установите конек на кромку кровли таким образом, чтобы он совпадал с крайними листами.

Ровность укладки контролируйте с помощью строительного уровня и своих помощников. Если все уложено правильно, с помощью шуруповерта прикрутите наружную часть конька к кровельным листам. Точно так же выполняется установка следующих элементов. После того как внешние элементы конька установлены, закрепите внутренние детали.

Крепежные элементы (саморезы) следует ввинчивать с таким шагом, чтобы конек даже при сильном ветре не издавал хлопающих звуков.

Шурупы вкручиваются в гребень «волны» профилированного листа. При этом рекомендуется устанавливать уплотняющие прокладки, которые не только увеличивают сцепление соединяющихся элементов, но и принимают на себя все температурные деформации. Выполнив крепление последнего элемента, необходимо удостовериться в ровности конька. Если никаких отклонений не видно, работы можно считать законченными.

Разобравшись, как крепить конек на металлочерепицу, можно смело приступать к монтажу. При этом не забывайте, что высотные работы отличаются травматизмом, так что не пренебрегайте техникой безопасности, используя страховочный шнур, трап и другие приспособления.

Для устройства металлочерепичной кровли не достаточно закрепить на обрешетке листы материала. Чтобы крыша приобрела законченный вид и необходимые функциональные свойства (в том числе и защитные), ее конструкцию дополняют различными доборными элементами.

Один из них – кровельный конек для крыши из металлочерепицы, который является обязательной частью любой скатной конструкции. Без него кровля будет протекать, в утеплителе заведется плесень, стропила сгниют. Перспектива нерадостная. Поэтому над выбором конька и его грамотным монтажом следует задуматься на первых порах создания металлочерепичной крыши.

Под термином «кровельный конек» подразумевается верхний элемент кровли, устанавливаемый по ребру пересечения скатов.

Для металлочерепичной крыши выпускают коньки из металлической полосы в виде наружного уголка. На его кромках выполняют отбортовку (металл загибают внутрь конструкции по 1,5 см с обеих сторон) для исключения просачивания влаги под конек. Толщина стенок конька (металлического листа) обычно составляет 1,5 мм, реже встречаются конструкции с толщиной металла до 2,5 мм.

Главное назначение коньковой детали состоит в перекрытии зазора между скатами. Это обеспечивает защиту от попадания в подкровельное пространство атмосферной влаги, мусора, насекомых. Также перекрытие стыка выполняет декоративную функцию, то есть делает кровельное покрытие завершенным и гармоничным.

Ко всему прочему коньковая планка, установленная правильно, становится залогом качественной подкровельной вентиляции. Так как, благодаря профилю металлочерепицы, между ею и плоскостями конька образуются конструктивные зазоры, через них становится возможным выход воздуха из подкровельного пространства.

Разновидности коньков для металлочерепицы

Как правило, фирмы, производящие металлочерепицу, предлагают и комплектующие к ней. Поэтому подобрать готовую коньковую планку, подходящую по цвету к приобретенному кровельному материалу, не представляет сложности.

Главное, что придется выбирать в любом случае – форму коньковой планки. Встречаются следующие разновидности:

• Треугольные модели (плоские) – наиболее простой и дешевый способ оформить ребро скатов. В этом случае коньковая планка с торца имеет форму треугольника, то есть повторяет геометрию угла соединения скатов.
• Прямоугольные модели (также относятся к плоским, другое их название – фигурные) – имеют более сложную, ломаную форму. Так же, как и треугольные детали, они повторяют форму угла между скатами, но на вершине имеют П-образный излом.
• Полукруглые (или круглые) модели – наиболее декоративные и дорогостоящие. В разрезе имеют форму полукруга. С торцевых сторон конька, собранного из таких планок, устанавливают заглушки, имеющие полукруглую или конусную форму (для вальмовых крыш). Для соединения полукруглых коньков на скатах крыш сложной формы (например, вальмовых) используются T и Y-образные накладки-тройники.

При выборе конькового элемента, кроме формы, следует обратить внимание на его ширину. В монтаже и дальнейшей эксплуатации наиболее предпочтительны изделия шириной от 200 мм. Менее 150 мм – это уже рискованные варианты, требующие особой аккуратности при монтаже, обязательной разметки.

Под узкий конек проще «пробраться» атмосферной влаге и пыли, особенно во время ветреной погоды. Выбор такого конька обычно обусловлен небольшими размерами скатов, на которых более широкая деталь смотрится слишком массивно.

Зазор под коньком: как его перекрыть?

Любая коньковая планка имеет плоскую подошву, которой он крепится к волновой поверхности металлочерепицы. В результате в стыке формируются зазоры. С одной стороны это положительный момент, позволяющий воздуху циркулировать в подкровельном пространстве и обеспечивать качественную вентиляцию.

С другой стороны в открытые зазоры под коньком могут попадать атмосферные осадки (дождь и снег), накапливание которых приводит к гниению деревянных конструкций, намоканию утеплителя.

Поэтому, чтобы защитить подкровельное пространство от атмосферной влаги, мусора и насекомых, но не перекрыть воздухообмен (вентиляцию), между планкой и металлочерепицей монтируют либо уплотнитель, либо специальный аэроэлемент конька. Рассмотрим виды и свойства каждого из этих материалов.

Виды и свойства уплотнителей

Уплотнители выпускают в виде лент с разными свойствами, которые укладывают по линии стыка между коньковыми деталями и металлочерепицей. Они бывают следующих видов:

• Профильные (жесткие). Выполняются из вспененного полиэтилена, способного принимать форму кровельных листов. Профильные прокладки полностью повторяют профиль конкретной металлочерепицы. Чтобы плотное перекрытие зазоров под коньком не стало причиной нарушения вентиляции, в профильных уплотнителях предусмотрены специальные отверстия. Благодаря им, данных тип уплотнителей характеризуется наилучшей степенью воздухопроницаемости (в сравнении с другими вариантами). Срок их эксплуатации – около 15 лет.
• Универсальные (мягкие). Имеют вид полосок из вспененного пенополиуретана, которые, благодаря своей мягкости, после монтажа самостоятельно принимают необходимую форму и заполняют имеющееся свободное пространство зазоров. Ячеистая структура этого типа уплотнителей работает, как фильтр: пропускает воздух (правда, степень пропуска оставляет желать лучшего), но задерживает капли дождя, снег и мусор. Производители обозначают срок службы изделий из ППУ в районе 15 лет.
• Саморасширяющиеся (ПСУЛ). Изначально представляют собой сжатые пенополиуретановые ленты, пропитанные акрилом. После монтажа такие уплотнители расширяются, толщина их увеличивается до 5 раз. Срок полного расширения и обретения окончательных размеров – около 2-5 часов. Уплотнительные ленты данного типа имеют одну самоклеящуюся сторону с защитной полосой. При монтаже полосу снимают и ленту приклеивают на место под коньком. Саморасширяющиеся уплотнители являются воздухо- и водонепроницаемыми. Поэтому для сохранения достаточной вентиляции кровли при монтаже уплотнителя следует оставлять зазоры 1-2 см на каждые 1,5-2 м.п. Срок службы саморасширяющихся уплотнителей – около 20 лет.

Несмотря на заверения производителей, что уплотнители пропускают достаточное количество воздуха для качественной вентиляции, опытным путем подтверждено, что это не так. Поэтому, при пологих скатах, когда без уплотнителя под конек не обойтись, рекомендуется сочетать коньковую вентиляцию с установкой точечных скатных аэраторов типа «грибок».

Усилить вентиляцию, при наличии уплотнителей, также можно посредством установки на конек специальных коньковых вентилей.

Про виды уплотнителей и особенности их применения рассказывает продавец-консультант строительного магазина:

Альтернатива уплотнителям – аэроэлемент конька

Вместо уплотнителей для перекрытия зазоров можно воспользоваться специальным аэроэлементом – вентиляционной лентой, свернутой в рулоны. Средняя часть ленты выполнена из полипропиленового полотна (или сетки). Боковые полосы – из плиссированного алюминия с самоклеющейся поверхностью.

В отличие от уплотнителей, вентиляционная лента не становится барьером для вентиляции, благодаря полипропиленовому слою с высокой паропроницаемостью.

Монтаж вентиляционной ленты не требует особых строительных навыков. Рулон разворачивают вдоль коньковой линии, отклеивают защитныю пленку и плотно прижимают материал к поверхности кровли. При наличии конькового бруса ленту изначально закрепляют на брусе при помощи гвоздей или строительного степлера. Затем – приклеивают боковые полосы к металлочерепице.

Информацию про характеристики аэратора конька (на примере аэроэлемента Delta-Eco Roll) и особенности его установки на кровлю можно узнать из видео-сюжета:

После крепления, вентиляционная лента накрывается коньком, который делает ее совершенно незаметной. Внешний вид уплотнителя не важен по той же причине – коньковый элемент после крепления скроет всю свою «начинку». Конечно, в случае грамотного монтажа, выполнить который несложно даже своими силами.

Технология монтажа конька на кровлю из металлочерепицы

Монтаж коньковой планки выполняют на последнем этапе сооружения кровли, когда по скатам уложены последние укороченные ряды металлочерепицы. Установка конька (наращивание элементов) ведется навстречу направлению преобладающих ветров.

В большинстве случаев для крепления коньковой планки следует внести дополнения в обрешетку и смонтировать выше верхних досок шаговой обрешетки добавочные подконьковые доски. Зазор между подконьковыми досками соседних скатов должен обеспечивать процесс подкровельной вентиляции, обычно он составляет 70-100 мм (цифра зависит от конкретной металлочерепицы и рекомендации ее производителя).

Толщину подконьковых досок увеличивают по сравнению с досками обрешетки на 10-15 мм. Это выполняется для того, чтобы конек не оказался после закрепления просаженным вниз по отношению к торцевой планке.

На вопрос, как сделать конек на крыше из металлочерепицы, нет однозначного ответа. Процесс закрепления (монтажа) конькового элемента на кровле выполняется по инструкциям производителей конкретной металлочерепицы. Эти рекомендации не всегда в точности совпадают, и обычно представляют собой некий «усредненный» вариант, более-менее подходящий для любого вида коньковой планки и любого профиля металлочерепицы.

Обычно в процессе монтажа выполняют следующие действия. Сначала проверяют прямолинейность коньковой оси кровли (например, с помощью натянутого шнура). Допустимое отклонение составляет 2 см. Большая кривизна отрицательно скажется на монтируемом элементе, так как стенки конька придется «подгонять» под неровности стыка скатов. Поэтому дефекты, выходящие за рамки допустимого отклонения, исправляют.

Затем выполняют подготовку элементов конька. Угол коньковой планки подгоняют к углу соединения скатов кровли. Для этого сгибают или разгибают планку, чтобы в свободном состоянии ее крепежные полки соответствовали углу наклона скатов. Если угол наклона выше 45°, планку придется сгибать слишком сильно.

Это особенно сказывается на полукруглых коньках, форма которых при такой «доработке» значительно меняется. В этом случае штатную торцевую заглушку придется подогнать под измененную форму или смонтировать самодельную накладку, сделанную из плоского листа стали.

Установку конька начинают с одного из торцов. Коньковый элемент монтируют поверх торцевой планки, выпуская его край наружу на 20-30 мм. Части плоского конька (треугольного, прямоугольного) состыковывают, накладывая друг на друга с перехлестом не менее 100 мм. Детали круглого конька состыковывают по линиям штамповки. На шатровых кровлях в местах соединения коньков соседних скатов устанавливают Y или T-образные накладки.

Параллельно выполняют укладку уплотнителя, фиксируя его под коньком. Если уплотнитель самоклеющийся, то для его фиксации достаточно снять защитную пленку с клеевого слоя и прижать его к поверхности конька или металлочерепицы. Если клеевого слоя на уплотнителе нет, то клей придется наносить самостоятельно.

При использовании вентиляционного рулона (аэроэлемента конька), монтаж несколько изменяется. Вентиляционную ленту с боковыми самоклеющимися частями укладывают и приклеивают к металлочерепице в первую очередь, до установки планок конька.

Элементы конька закрепляют к листу металлочерепицы или к обрешетке с помощью саморезов, вкручивая их в гребень волны через волну. Нарушать эти рекомендации и вкручивать саморезы в прогиб волны нельзя из-за риска деформации конька, что повлечет за собой неряшливость вида всей кровли. При монтаже используют саморезы 4,8 х 35 мм – при закреплении конька к металлочерепице, и длинные саморезы 4,8 х 80 мм – при креплении через металлочерепицу к обрешетке.

Крепление коньковой планки непосредственно к обрешетке считается более надежным вариантом. В этом случае полностью исключается отрыв конька, возможный в районах с высокой ветровой нагрузкой. В то же время большинство производителей металлочерепицы в своих инструкциях рекомендуют крепление только к кровельным листам. В любом случае, выбор того или иного крепления остается за вами.

Некоторые производители металлочерепицы рекомендуют монтаж конька на предварительно закрепленный коньковый брус. Это обеспечивает более надежную установку и абсолютно ровное расположение коньковой планки. Вдоль ребра кровли набивают брус (иногда – устанавливают его на специальные металлические крепления), шириной 40-50 мм. На него надевают элементы конька и прикручивают их к металлочерепице.

Выполнив крепление всех элементов, проверяют ровность собранного конька. При отсутствии отклонений, работы считают законченными.

Полезное видео по теме

Конек – это не тот элемент, который стоит недооценивать. Его правильная установка гарантирует:

• декоративный внешний вид металлической кровли;
• сухое подкровельное пространство;
• отсутствие конденсата;
• достаточную вентиляцию;
• защиту от протечек через конек.

Поэтому монтаж конька должен производиться с соблюдением вышеописанной технологии, без малейшего пренебрежения к мелочам. Если вы не уверены в своих силах, желательно обратиться за помощью в установке конька к квалифицированным специалистам-кровельщикам.

Кровля, выполненная из металлочерепицы от карниза до верха, состоит из основного покрытия и дополнительных элементов. Без установки некоторых можно и обойтись, но есть такие, которые неотъемлемо связаны с кровельной системой и являются ее составной частью. К числу последних относится конек для металлочерепицы. Его монтаж лучше всего доверить опытному мастеру — кровельщику. Однако, соблюдая некоторые рекомендации, с этой работой можно справиться и самостоятельно. Тщательно изучив процесс установки конька под металлочерепицу, при его установке можно избежать многих ошибок. Выполнив монтаж этого важного элемента неверно, кровля не сможет полноценно выполнять свои функции, то есть защищать крышу постройки от негативного влияния окружающей среды.

Что представляет собой конек

Понятие конек подразумевает верхнее ребро кровли, являющееся щипцовым горизонтальным пересечением ее скатов.

С его помощью обеспечивается вентиляция и вывод воздуха из-под крыши. Он представляет собой лист из металла прямоугольного профиля, обортованный по кромкам на расстояние 15 мм. Комплектуется конек под металлочерепицу различными аксессуарами — креплениями, уплотняющими шайбами. Они способствуют его герметичности и препятствуют протеканию кровли. Крепление и дополнительные детали изготавливаются из материала кровли, учитывая ее оттенок и стиль. Выполненный правильно, конек под металлочерепицу, практически не выделяется на кровле и зачастую ставится с вентиляционным оборудованием.

При укладке металлочерепицы от карниза, необходимо соблюдать одно условие — это обеспечение хорошей вентиляции. Надо построить основание крыши так, чтобы обеспечить хорошее циркулирование воздуха от карниза до верха, которое в свою очередь приведет к нормальному вентилированию. Если климатические условия, в которых будет эксплуатироваться здание, характеризуются повышенной влажностью, то позаботиться о вентиляции крыши из металлочерепицы придется более серьезно. При монтировании основания под металлочерепицу, не лишним будет предусмотреть и оставить зазор между ними, и приблизительно на 50 мм приподнять обрешетку, затем уложив на нее утеплитель.

Конструкция конька

Конек для металлочерепицы- это самый верх кровли, через который осуществляется вентиляция пространства под крышей. Его угол составляет не менее 180 градусов. Он является самым первым элементом конструкции кровли, принимающим на себя основной удар от влияния плохой погоды, в том числе порывов ветра. Поэтому монтаж данного элемента нужно выполнять достаточно скрупулезно и качественно, не экономя на крепеже. Многие жители частных домов сталкиваются с проблемой протечки кровли. Некоторые считают, что происходит это из-за некачественной установки кровельного покрытия. Однако, эта проблема может возникнуть по причине некачественного монтажа верхнего ребра и его ненадежной герметизации. Вот для этой цели и применяются уплотнители. Благодаря их применению, продлевается срок службы не только теплоизоляции, но и элементов конструкции крыши.

Внутренняя отделка дома прослужит также намного дольше. Крепление уплотнителя осуществляется перед установкой конька. В настоящее время применяются 3 вида уплотнителей. В зависимости от основы, они бывают саморасширяющимися, универсальными и профильными. На сегодняшний день строительный рынок предлагает несколько видов конька под металлочерепицу, основными из которых являются — коньковая планка или прямой конек; полукруглый конек; пересеченные и врезные конструкции.

Основные виды конька и его составляющие

Еще одно название коньковой планки — коньковый профиль. Ее основное назначение — это закрыть место стыка двух скатов крыши. Также она является и декоративным элементом кровли. Выполняя кровлю из металлочерепицы, ее конек всегда можно для гармоничного сочетания подобрать по цвету. Как правило, все элементы кровли от карниза до верха, покупаются у одного производителя. Выбирая прямую конструкцию конька, при монтаже кровли, под нее обязательно подкладывается специальный утеплитель.

Полукруглый вид конька служит для выполнения аналогичных функций. Отличается он более привлекательной и интересной внешностью. Врезные и пересеченные коньки применяются для крыш вальмового типа. Первые врезаются прямо в скат крыши. Их совместным элементом является ендова. Пересеченные коньки всегда располагаются горизонтально, поэтому их нередко путают с вальмами кровли.

Наиболее выгодным и оптимальным является приобретение у одного производителя металлочерепицы, конька, его комплектующих деталей и крепежа. Здесь же можно приобрести и утеплитель. Конек состоит из следующих элементов — сама коньковая планка, уплотнитель, держатель громоотвода, вентиляционная лента и герметик. Кроме названных, могут применяться некоторые аэроэлементы. С помощью этих функциональных деталей возможен правильный и надежный на кровле. Они защищают не только ее стык, но и обеспечивают хорошую вентиляцию.

Инструменты для монтажа конька

Всего лишь одно назначение призван выполнять конек под металлочерепицу — замыкать верхние кромки листов, надежно связывая скаты крыши. Рекомендуется выбирать кромки его полок шириной не менее 15 см, иначе, в зимний период, ветер заметет снег в помещение чердака. Следует обратить внимание и на обортовку. При ее отсутствии, жесткость конька для металлочерепицы не будет достаточной, а вид снизу — некрасивым. Длина этих доборных элементов рассчитывается в соответствии с длиной листов кровли, учитывая метод установки «внахлест». требует небольшого набора инструментов. Для закручивания шурупов потребуется шуруповерт. Измерять длину материала удобно при помощи рулетки. С ее помощью можно измерить и утеплитель. Маркером можно отмечать необходимую длину при резке материала. Выполняя кровельные работы, нужно иметь трап и страховку. Наиболее целесообразным считается выполнение их вдвоем с напарником.

Монтаж конька для металлочерепицы: основные правила

Монтаж конька является завершающим этапом кровельных работ. Его выполняют после того, как все скаты крыши — от карниза до самого верха, покрыты металлочерепицей. Кстати, коньковые элементы лучше всего поднимать на крышу лебедкой или с помощью веревки. Самое первое, что необходимо выполнить — это проверить ось, то есть то место, в котором соединяются верхние края кровли. Допускается небольшая погрешность при измерении кривизны. Ее максимальная величина не должна превышать 20 мм. Если отклонения более существенны, искривление придется исправить.

Даже если прямой конек под металлочерепицу имеет полки более 20 см, все равно в его пазы следует уложить стекловату. Ее количество должно быть таким, чтобы не нарушалась вентиляция. Монтаж конька первым делом предусматривает крепление специального бруска с минимальным сечением 70х90 мм. Далее, по его краям крепят по паре обрешеточных брусьев. Чтобы было удобно работать, можно прикрепить к центральному бруску скобы и подвесить на них мостики, по которым удобно передвигаться от самого карниза, выполняя .

Следующим этапом является крепление коньковой планки к центральному бруску. Специалисты советуют перед этой операцией закруглить верхнюю часть конька. Это обеспечит более плотное прилегание его элементов. Чтобы предотвратить появление плесени или грибка, рекомендуется обить всю поверхность бруса рубероидом или специальным уплотнительным материалом и проложить утеплитель, что будет способствовать продлению срока службы не только самого конька, но и всей кровли от карниза до конька. Дополнительно эти места нужно покрасить эмалью или краской.

Прямой и круглый конек: монтаж

Чтобы предотвратить проникновение влаги либо пара в подконьковое пространство, и для поддержания в нем оптимальной температуры, выполняют тепло-, звуко- и гидроизоляцию. Теплая кровля предполагает, что под слоем гидроизоляции находится утеплитель. Крепление конька к брусу следует выполнять шурупами (4,8 х 80) мм. При этом коньковое покрытие образуется за счет коньков, расположенных на скатах крыши. Основной прямой из металлочерепицы удлиняют приблизительно на 10 мм. Монтаж остальных коньков происходит таким образом, что их расширенные концы располагаются в направлении фронтона.

Крепление конька требует соблюдения некоторых правил. Профессионалы рекомендуют одновременно просверливать отверстия на обоих коньках: на плоской стороне бруска и продольной оси брускового горба. Важным моментом является то, чтобы эти отверстия проходили через гребни волн металлочерепицы. Монтаж конька начинают с одного из его торцов, монтируя его сверху торцевой планки и выпуская наружный край приблизительно на 20 — 30 мм. Все детали плоского конька укладываются «внахлест» размером не менее 10 см.

Чтобы соединить детали полукруглого конька, необходимо осуществить их крепление по штамповочным линиям. Чтобы не ошибиться при монтаже, лучше всего смоделировать узел конька для кровли из металлочерепицы в соответствии с наклоном крыши. Эта мера позволит и при правильном заказе листов кровли. Чтобы подогнать конек к скатам крыши, его можно разгибать и сгибать в разные стороны. Но всегда необходимо помнить, что, находящиеся в свободном состоянии полки конька должны соответствовать углам скатов крыши от самого карниза. Чтобы под прямой конек не попадал снег, между планкой конька и металлочерепицей прокладывают утеплитель и производят установку аэроролика.Торцы конька закрываются декоративными заглушками, а стыки обрабатываются специальным герметиком.

За годы использования крыш металлочерепицы, она зарекомендовала себя как долговечный, надежный и доступный кровельный материал. Его чаще применяют для крыш двухскатного типа, так как листы тонкого и легкого металла с выдавленным рельефом прекрасно подходят для монтажа своими руками. Единственное слабое место такой кровли – угол между скатами, незащищенный от влаги и продуваемый. Чтобы быстро и эстетично устранить этот дефект требуется установка наборного металлического конька.

Причины монтажа

Место стыка между двумя скатами крыши называю коньковым соединением. Как бы идеально не был выполнен монтаж кровельного материала, между листами остаются небольшие щели, зазоры. Мало того, что это выглядит неэстетичное, не заделанные конек вызывает следующие проблемы в эксплуатации крыши из металлочерепицы:

• Проникновение влаги в щели между листами металлочерепицы. Вода просачивается в любые, даже незначительные зазоры, проникая под кровельный материл и разрушая деревянные элементы стропильной системы.
• Задувание холодного воздуха под крышу. Не заделанный конек – пропасть, в которую уходит нагретый воздух из обогретого дома, это брешь не только в кровле, но и в бюджете, ведь чтобы поддерживать оптимальную температуру потребуется больше топлива и энергоресурсов.
• Проблемы с вентиляцией. Монтаж наборного конька на металлочерепицу поможет наладить эффективную вентиляцию мансардного или чердачного помещения. Воздух там будет свежим, без сквозняков.
• Шум. Воздух, попадая под листы металлочерепицы через конек, циркулирует и разделяется на потоки, из-за чего кровельный материал деформируется и издает хлопающие звуки.

Монтаж конька делает внешний вид кровли из металлочерепицы гармоничным и завершенным, сохранят здоровое состояние древесины стропильной системы, увеличивая срок ее использования.

Ассортимент наборных коньков

Если раньше приходилось думать, как оборудовать внешний угол между скатами крыши, то сейчас достаточно прийти в строительный магазин и подобрать готовый конек в цвет металлочерепицы приглянувшейся формы. Производители предлагают следующие варианты:

1. Полукруглые модели. Металл, которому с помощью прессовки придают полукруглую форму. С торцевых сторон на наборный конек такой формы необходимо крепить заглушки, чтобы закрыть пустоты, в которые может попасть снег, вода или ветер. Самый дорогостоящий из всего ассортимента коньков.
2. Прямые модели. Выполнены в форме прямоугольника, его используют для вальмовых, двухскатных, для оформления конька. Крепление прямоугольного профиля обойдется дешевле, чем полукруглого, однако выглядеть такое соединение будет незамысловато.
3. Треугольные модели. Полностью повторяют геометрию угла между скатами, поэтому их монтаж не подразумевает использование заглушек. Самый дешевый способ закончить кровельные работы на крыше из металлочерепицы.
4. Декоративные модели. От остальных видов конька они отличаются своим назначение. Крепление декоративных элементов с узкими полочками не решает проблем с гидроизоляцией щели между стыками, а просто придает аккуратный вид.

При выборе металлического конькового соединения нужно обращать внимание на ширину полочек и наличие обортовки. Модели без обортовки не обладают достаточное жесткостью, чтобы оставаться ровными, если крепить их саморезами. А узкие полки, ширина которых меньше 150-200 мм не способны эффективно защищать от проникновения воды и снега.

Выбор уплотнителя

Профессиональные кровельщики советуют перед началом работ осмотреть состояние конькового паза. Если монтаж металлочерепицы выполнялся правильно, то в нем не должно быть зазоров толще 20 мм. В противном случае необходимо использовать уплотнитель. Для этого подойдут следующие виды:

Даже если стык между скатами кажется ровным, его изоляция с помощью уплотнителя перед тем, как начать крепление конька, никогда не будет лишней, ведь от герметичности соединений зависит срок эксплуатации крыши и сохранность внутренней отделки мансарды.

Последовательность установки

Чтобы конек выполнял возложенные на него функции, нужно соблюдать рекомендованную технологию установки. Высотные работы сложно выполнить в одиночку, поэтому лучше обзавестись парочкой помощников. Монтаж следует выполнять в правильном порядке:

Работая с металлочерепицей, надо вкручивать саморезы на гребне ее волны, использовать резиновый уплотнитель, чтобы изолировать отверстия от попадания влаги или специальные саморезы, каучуковая головка которых выполняет те же защитные функции. Выполняя монтаж, не завинчивайте саморезы слишком часто или редко, найдите золотую середину, чтобы металлочерепица не «волнила» от избытка крепежа и не «хлопала» в ветреную погоду при недостатке.

Монтаж на конек металлических доборных элементов защитит кровлю от попадания влаги, сбережет тепло, однако, в ходе установки не забывайте о технике безопасности при работе на высоте.

Видео-инструкция

Четырехскатная крыша (Вальмовая). Особенности покрытия металлочерепицей.

Четырехскатная крыша (Вальмовая). Особенности покрытия металлочерепицей.

Четырехскатная крыша. Важность надежной, функциональной, отвечающей всем требованиям, крыши для здания тяжело переоценить. От ее надежности и внешнего вида зависит не только красота здания, но и его внутренний климат. Металлочерепицей можно покрыть практически любой тип кровли, но особенно красиво она смотрится на четырехскатной крыше (вальмовой крыше). Давайте рассмотрим особенности покрытия металлочерепицей вальмовой крыши.

Что такое четырехскатная крыша (вальмовая крыша)?

Существует два основных вида конструкции крыш – плоские и скатные.

Плоскими крыши называются условно, так как они все равно имеют небольшой угол наклона, который обеспечивает стекание дождевых вод. Плоские крыши целесообразно использовать в климатических условиях с небольшим количеством осадков или для высотных зданий. В нашем же регионе в секторе частного строительства более распространены скатные конструкции крыш. Скатная крыша может иметь одну, две или более наклонных поверхностей – скатов. К одной из разновидностей скатных крыш относится вальмовая крыша.

Четырехскатная крыша (вальмовая) представляет собой конструкцию из четырех скатов, двое из которых имеют форму трапеции, а двое других – треугольника. Скаты треугольной формы получили название вальм. Трапециевидные скаты закрывают переднюю и заднюю часть здания, а вальмы – торцевое пространство между ними. Трапециевидные скаты имеют уклон к сторонам с большей длиной, вальмы закрывают более короткие стены.

Своим внешним видом четырехскатная крыша напоминает туристическую палатку. Помимо красивого дизайна она обладает и повышенной надежностью. Крыша с такой конструкцией позволяет оборудовать даже жилой чердак. В таком случае на вальмовых склонах она имеет слуховые окошки, которые используют для освещения и проветривания чердака, а также в качестве выхода на крышу.

Достоинства и недостатки четырехскатной крыши (вальмовой)

К основным достоинствам вальмовых крыш можно отнести:

1. Высокие функциональные свойства – она имеет невысокое сопротивление потокам воздуха, поэтому подвержена меньшему разрушению при сильных ветрах. Кроме того, четырехскатная крыша отлично справляется с большими нагрузками и не боится обильных осадков. Она очень эффективна при использовании в местах с неблагоприятным климатом;
2. Имеет оригинальный и красивый внешний вид;
3. Благодаря особенностям конструкции под вальмовой крышей можно расположить жилой чердак либо мансарду;
4. Благодаря возможности удлинения свесов по всему периметру кровли прекрасно защищает от осадков фасад здания;
5. Имеет широкие скаты, которые равномерно нагреваясь, благоприятствуют оптимальному температурному режиму в здании;

Е

е конструкция обладает определенной жесткостью, что защищает кровлю от значительных деформаций.
Есть у четырехскатной (вальмовой) крыши и некоторые недостатки. Ее конструкция довольно сложна и требует значительно больших трудозатрат и материала, чем, например, двускатная кровля. А это сказывается и на сумме финансовых вложений, которые потребуются для возведения вальмовой крыши. Кроме того, скаты уменьшают площадь чердака, что является немаловажным фактором при обустройстве мансарды.

Четырехскатная крыша – особенности конструкции

К сооружению вальмовой крыши следует подойти с особой тщательностью. Ее конструкция довольно сложна, поэтому лучше всего обратится к специалистам.

При конструировании четырехскатной крыши (вальмовой) используются промежуточные, центральные промежуточные и угловые стропила. Они крепятся по обоим краям конька и упираются в верхний уровень обвязки. Наибольшая часть нагрузки приходится на крайние стропила, поэтому стоит позаботится об их усилении. Обычно все скаты монтируют с одинаковым углом наклона, который обычно меньше, чем у двускатной кровли. Но существуют также вальмовые крыши, где угол наклона вальм отличается от угла наклона основных скатов.

При проектировании конструкции четырехскатной (вальмовой) крыши для металлочерепицы опытные строители выбирают такую ее конфигурацию, которая, с одной стороны, позволит сократить расход материала (делается меньший уклон кровли, сокращается длина коньковой балки), а с другой стороны, позволит сделать меньше обрезаний материала и меньше отходов (длина коньковой балки увеличивается). При этом также следует позаботиться о том, чтобы создать комфортные условия для обустройства подкровельного пространства. Для этого следует увеличить высоту крыши и сделать скаты более крутыми. То есть, необходимо найти

оптимальное соотношение между тремя показателями, что под силу только специалистам.

При запланированном дальнейшем покрытии четырехскатной крыши (вальмовой) металлочерепицей следует выдерживать шаг стропил, который должен составлять порядка 60-90 см. Если шаг будет установлен неправильно, то металлочерепица может просесть и существует вероятность разгерметизации кровли и возникновения трещин. Кроме того, кровля из металлочерепицы требует создания обрешетки из деревянных брусьев, расстояние между которыми соответствует шагу поперечных изгибов металлопрофиля. Создавать сплошную обрешетку не требуется. Сплошная обрешетка может понадобиться только в местах крепления металлочерепицы возле конькового бруса и угловых стропил.

Четырехскатная крыша (в отличие от двускатной) кроется металлочерепицей начиная с самой верхней точки, постепенно опускаясь вниз. Это связано с тем, что необходимо точно состыковать все волны металлочерепицы на гребнях крыши. Вначале кровельными саморезами крепятся первые один или два листа. Под них подкладываются следующие и так далее. Саморезы крепятся в шахматном порядке под поперечной складкой. После закрепления всех листов металлочерепицы, устанавливаются все дополнительные элементы – ендовы, коньки, снегозадержатели и прочее.

Для вальмовой крыши расход металлочерепицы для каждого ската рассчитывается отдельно. Для этого измеряется площадь ската и рассчитывается необходимое количество листов металлочерепицы. Так как четырехскатная крыша (вальмовая) является довольно сложной конструкцией, то все просчеты и само перекрытие лучше всего доверить профессионалам, и тогда она прослужит очень долго и будет радовать вас своей красотой.

Установка полукруглых коньков на вальмовую крышу. Монтаж конька на металлочерепицу. Монтаж конька на профнастил

Внешне металлочерепица практически не отличается от натуральной керамической плитки.

Однако он изготовлен из профилированного листа с защитным полимерным покрытием .

Эта особенность значительно удешевляет этот рубероид, упрощает его монтаж и обслуживание.

Кроме того, имеется широкий ассортимент различных аксессуаров, в том числе коньки на крышу , позволяющие легко реализовать даже сложные проекты по обустройству кровли.

Конек крыши металлический — это самый конструктивный элемент кровли , установленный по линии пересечения ее скатов. Его назначение — выполнять несколько функций:

1. Гидроизоляция стыка скатов крыши … Поскольку на сходящихся скатах крыши между верхними листами металлочерепицы неизбежно остается некоторое пространство, это место необходимо защитить от проникновения влаги. Изогнутая форма конька позволяет закрыть щель между откосами, тем самым не допуская попадания влаги внутрь.
2. … При изменении температуры воздуха на обратной стороне металлочерепицы может образоваться конденсат. Эта влага может привести как к коррозии металла самого рубероида, так и к намоканию нижележащего. При наличии гребня конденсированная вода способна испаряться и выводиться вместе с потоками нагревающегося под металлом воздуха.
3. Декор. Кровельные коньки доступны в различных формах и цветах, что позволяет использовать их в качестве декоративных элементов. К тому же наличие конька придает крыше законченный вид.

Конструктивно гребень представляет собой металлическую полосу , которой присвоен определенный профиль. Как и металлочерепица, коньковые элементы имеют защитное покрытие из полимерных материалов или краски.

Могут быть окрашены как в тон лучей, так и в контрастные им оттенки. По краям конька имеется отбортовка, упрощающая стык с листами основного кровельного покрытия.

В комплект, помимо собственно коньковой ленты, входят:

• заглушки боковые для предотвращения попадания мусора на крышу;
• крепежные изделия;
• шайбы уплотнительные для фиксации.

На крышах сложной формы дополнительно используются стыковочные элементы, позволяющие герметично стыковать несколько линий верхних кромок скатов кровли.

Разнообразие форм

Форма конькового профиля не оказывает заметного влияния на характеристики кровли. Поэтому при выборе наиболее оптимального типа больше ориентируются на требования конструкции.

В продаже есть ленты для коньков нескольких видов :

• прямоугольный. Благодаря простоте формы и минимальному расходу материала они отличаются минимальной стоимостью. Удобны с возможностью установки на любую крышу и без использования заглушек;
• Коньк полукруглый для металлочерепицы. Основная часть такого гребня имеет форму полукруга, фланцы — плоские.После монтажа с торцов остаются отверстия большой площади, что требует использования заглушек;
• многоугольные … От полукруглых отличаются только профилем, состоящим из трех, пяти и более плоскостей;
• круглый металлический конек крыши;
• узкий декоративный … Применяется на вальмовых крышах, где угол между стыковочными скатами минимален;
• Y и Т-образные … Применяются на стыках смежных крыш.

Виды коньковых реек

Как выбрать уплотнитель для конька и как правильно уплотнить

Установка уплотнителя между металлочерепицей и коньком позволяет надежно заделать стык без риска повреждения материала. Есть два вида уплотнения конька металлочерепицы:

• специальное ребристое уплотнение , лента которого повторяет форму листа металла. Изготовлен из пенополиуретана или пенополиэтилена.Имеет сквозные отверстия для вентиляции;
• Уплотнение универсальное … Имеет прямоугольное сечение, но благодаря эластичности материала (пенополиуритана) может использоваться с металлочерепицей любого профиля. Приобретая этот герметик, необходимо проверять соответствие его высоты глубине рельефа металлочерепицы.

Как выбрать коньковый уплотнитель для металлочерепицы? Выбирая уплотнитель, следует обратить внимание на технологию его крепления.Некоторые образцы снабжены самоклеющейся полосой, а некоторые требуют дополнительного клея, приобретаемого отдельно.

ПРИМЕЧАНИЕ!

Недопустимо использование в качестве герметика пористых материалов, не предназначенных для этих целей. Они будут накапливать влагу и разъедать крышу.

При герметизации шва отдельные полоски герметика укладываются встык, без нахлеста.

Устройство секционное

Как рассчитать высоту и длину коньковой планки для металлочерепицы

Высота планки зависит от угла, под которым сходятся скаты кровли.Для двускатных крыш он характерен между скатами, поэтому высоту полок конькового бруса следует принимать не менее 15 см.

Это обеспечит надежную гидроизоляцию. На шатровых крышах угол стыка меньше и допустимо использование нижних коньковых планок.

Длина конька выбирается равной длине крыши. Однако следует учитывать, что при нехватке длины одной доски стыковка соседних досок производится внахлест в 10 см.

А теперь поговорим о том, как прикрепить конек к металлочерепице.

Установка конька на металлочерепицу

Монтаж конька на металлочерепицу осуществляется в несколько этапов :

1. Проверить прямолинейность верхних срезов скатов кровли. Отклонение от прямой линии не должно превышать 20 мм.
2. В гребневые пазы вклеивается прокладка .
3. Коньковая полоса накладывается на стыке откосов заподлицо с одним из боковых срезов .
4. Проверяется симметрия накладки конька. Крепление конька металлочерепицы начинается от центра, он должен совпадать с центральной осью кровли, заранее размеченной натянутым шнуром. На этом этапе крайне желательно иметь помощника, контролирующего положение конька с противоположного конца.
5. Конец конька прикручивается к металлочерепице саморезами.
6. Саморезы вкручиваются по всей длине коньковой планки.Точки крепления должны приходиться на верхнюю волну профиля металлочерепицы. Шаг — через одну или две волны.
7. Смежные доски соединяются с нахлестом не менее 10 см
8. При необходимости устанавливаются боковые заглушки.

Как установить конек своими руками

Какие еще элементы металлочерепицы есть?

Завершив установку конька, приступаем к монтажу кровли: ендов и снегозадержателей.

Ендова предназначена для герметичного соединения соединительных скатов кровли и ее установка практически не отличается от установки конька.

Они бывают разных типов, различаются как возможностями, так и способом крепления.

В любом случае в местах их установки под кровлей они должны быть оборудованы дополнительными ребрами жесткости — перекладинами.

Самостоятельная установка ридж-бруса не вызовет серьезных затруднений, если правильно подобран его размер и форма.Кроме того, крайне нежелательно пренебрегать качеством уплотнительной ленты, от свойств которой зависит срок службы как самого конька, так и всей кровли в целом.

Дополнительные элементы

Полезное видео

Установка конька под металлочерепицу своими руками:

Красивый и даже несколько сказочный термин «лошадь» таит в себе множество трудностей и забот. Но теперь кровельные работы на этом самом верхнем элементе кровли значительно упростились за счет того, что производители освоили выпуск особых хороших элементов.В этой статье мы расскажем о том, как осуществляется монтаж металлического конька кровли.

Что это такое

Эти коньки имеют форму внешнего угла металлического листа. Их заворачивают внутрь прижатыми складками 1,5 см по краям.

В комплект таких дополнительных элементов входят необходимые аксессуары, а также дополнительные детали. К ним относятся специальные крепежные детали и уплотнительные шайбы для обеспечения надлежащей герметичности и предотвращения протекания кровли.

Дополнительные аксессуары обычно выбираются из того же материала, что и вся крыша. В этом случае необходимо учитывать его цвет, а также архитектурный стиль.

Металлические используются для украшения верхнего выступа на скатных крышах различных конструкций — жилых домов, дач, промышленных и сельскохозяйственных зданий и сооружений.

Учитывая то, что крыши разные по форме, типы этих дополнительных элементов также делятся на несколько типов.

Основные виды коньковых элементов металлочерепицы

Правильно установленный конек на крыше практически незаметен. Такой элемент устанавливается, очень часто, вместе с дополнительными вентиляционными деталями.

Вот основные типы.

• Коньки полукруглые. Используется для установки на стыках откосов. С торцевых частей он закрыт специальными заглушками, придающими ему законченный вид.
• Гребень прямой (прямоугольный). Применяется для различных типов скатных металлических крыш.Стоит он дешевле полукруглого аналога, к тому же для него не нужны заглушки. По внешнему виду он немного уступает предыдущему виду.
• Узкий декоративный гребень. Играет скорее эстетическую роль, чем функциональную. Его используют при устройстве шатровых крыш, шпилей, а также беседок.
• Изогнутые коньковые элементы с прямым или двускатным концом.
• Т-образные и Y-образные изогнутые коньки. Используется для крепления прямых коньков в местах прилегания друг к другу.
• Для прикрытия фронтонов используются торцевые дополнительные элементы.

Прокладки коньков

Примечание! Коньковые уплотнители под металлочерепицу — очень важный элемент водостока. Они надежно предотвращают попадание атмосферных осадков — дождя и снега во внутреннее пространство кровли, а затем в помещения здания.

Каждый, кто живет в собственном доме, знает, что такое утечки воды через крышу, поэтому ремонт нужно делать почти каждый год.

Некоторые специалисты считают, что эта проблема может возникнуть только при плохой установке кровли.Но это далеко не так. Чтобы этого избежать, необходимо и надежно заклеить верхний край крыши. Вот для чего нужны пломбы.

Благодаря использованию такого дополнительного элемента утепляется не только внутреннее пространство дома, но и продлевается срок службы теплоизоляционного материала, а также стропильной системы.

В результате вся внутренняя отделка также прослужит намного дольше, а звукоизоляция и защита от ветра станут более надежными.

Исходя из вышесказанного, настоятельно рекомендуется устанавливать уплотнители перед креплением конька металлочерепицы между ним и основанием кровли.

Это особенно актуально для шатровых крыш и тех участков, на которых конек монтируется по диагонали по отношению к уклону крыши.

Сейчас производители выпускают три основных типа уплотнителей: саморасширяющиеся, универсальные, а также профильные устройства.

Тип профиля отличается тем, что в его основе — специальный вспененный полиэтилен.Универсальные уплотнители сделаны из пенополиуретана, работают как обычный фильтр.

Воздух без проблем проходит сквозь его толщу, но, в то же время, не дает скапливаться лишней влаге и, кроме того, не пропускает снег и грязь под кровельные листы.

Саморасширяющаяся разновидность изготавливается из пенополиуретана, пропитанного полимером, обычно акрилом.

Для удобства монтажа на поверхности такой пломбы имеется самоклеящийся участок, закрытый защитной полосой.Этот тип идеально подходит для заполнения любых зазоров.

Коньковая установка

Коньковая металлочерепица имеет только одно предназначение: закрыть верхние края кровельных листов и надежно связать скаты вашей кровли.

Кроме того, следует отметить, что коньки, не имеющие бахромы, обладают недостаточной жесткостью и после установки не очень красиво смотрятся снизу.

Для начала необходимо приобрести набор металлических коньков, рассчитанный по длине крыши.Не забудьте учесть обязательное перекрытие их не менее 5 см друг на друга.

Подготовьте лестницу и страховку заранее. Из инструментов обязательно потребуются строительный шнур, саморезы и электродрель с насадкой для них или отвертка.

Удобнее всего выполнять работу вдвоем, а еще лучше — втроем с напарниками, потому что двигаться вперед-назад по верхнему коньковому краю крыши очень сложно. Помощники облегчат вам задачу.

1. Первое, что вам нужно сделать, это убедиться, что ось конька прямая (это область, где сходятся все верхние края крыши). Небольшая степень кривизны (не более 2см) не сможет повлиять на смонтированный гребень. Однако более существенные отклонения необходимо будет максимально исправить.
2. Даже если вы приобрели дополнительные элементы с шириной полки более 20 см, не забудьте положить в пазы конька легкий слой стекловаты.Не переусердствуйте с прокладкой, иначе вы можете затруднить вентиляцию. Эта мера защитит крышу от ветра, уносящего снег под волнами листов крыши.
3. Также можно использовать промышленные уплотнения, так называемые «наполнители», о которых мы уже писали выше. Следует сразу предупредить, что они довольно дорогие.
4. Затем ваш помощник по сервировке должен взять один угол гребня, принять его. Ваш второй партнер на противоположной стороне крыши должен сделать то же самое.
5. Затем необходимо уложить металлический конек на внешний край конька крыши заподлицо с крайними листами покрытия. Обязательно соблюдайте пропорции и старайтесь избегать лишних вертикальных зазоров.
6. Ваш помощник, находящийся на противоположной стороне крыши, должен убедиться, что внутренний край не выскальзывает или не перекосится вокруг оси.
7. Если все прошло хорошо, прикрепите внешний край конька к крыше шурупами. То же самое нужно проделать и с другим элементом.Далее следует поворот шнура. Закрепите его концы на краю, нулевой точке металлических коньков, любым удобным для вас способом. Поднявшись немного над линией, смотрите на линию конька.
8. Совместите и зафиксируйте внутренние стороны углов конька с помощью этого ориентира.
9. После этого можно смонтировать оставшиеся полосы, соблюдая их положение относительно шнура.
10. Как прикрепить конек к металлочерепице. Закручивайте шурупы нечасто и нечасто.Просто время от времени проверяйте углы, чтобы убедиться, что они не лопаются. В противном случае при сильном ветре вы услышите раздражающие звуки.

Закрепив шурупами все углы конька по гребням волн плитки, спросите стоящего внизу помощника: все в порядке? Если вы слышите положительный ответ, собирайте шнур и спускайтесь на землю — ваша работа окончена.

Конек — один из важных элементов кровли, в том числе металлической. За качественную вентиляцию чердачного помещения и всего пространства под кровельным пирогом отвечает.Правильная установка элементов конька — залог того, что крыша прослужит долго и не протечет.

Установка коньков требуется для всех типов крыш. Эти элементы особенно необходимы, если есть минимальный угол наклона кровли из металлочерепицы — 12 градусов.

Конек для металлочерепицы и ее разновидностей

Сегодня для металлочерепицы широко используются 4 различных типа коньков:

Конек представляет собой брус.Второе название — коньковый профиль. Используется в верхней части крыши, перекрывает стык двух скатов. Также выполняет декоративную функцию.

Гребень полукруглый. Используется с той же целью, что и первый тип. Единственное отличие — более привлекательный внешний вид.

Коньки врезного и перекрестного типа. Используется при установке вальмовых крыш.

Высота конька рассчитывается индивидуально для каждого здания. На него влияет ширина дома и угол наклона металлочерепицы.

Оборудование

Все ролики для металлочерепицы, продаваемые сегодня на строительном рынке, имеют следующую конфигурацию:

Вентиляционная штанга.

Герметик.

Громоотвод (держатель).

Вентиляционный слой.

Герметик.

Уплотнение конька металлочерепицы — важнейший элемент. Именно он отвечает за защиту кровельного «пирога» от протечек, пыли и мусора. Если этот элемент по каким-то причинам со временем деформируется, утечки не избежать.Причиной поломки может быть не только недобросовестный производитель самого уплотнителя, но и неграмотная сборка кровли.

Перед тем, как приступить к монтажу коньковых элементов, необходимо проложить подкровельную вентиляцию. Промежуточный слой между полосой конька и кровельным покрытием незаменим в случае плоских крыш. Но важно помнить, что допустимый угол наклона металлической кровли — не менее 13 градусов!

Тогда нужно убедиться, что все скаты крыши пересекаются строго под прямым углом.Отклонение допустимо, но не более 20мм. При обнаружении дефектов их необходимо исправить.

В пазы для конька укладывают тонкий слой стекловаты или уплотнители.

Следующим шагом будет уложить конек с внешней стороны листа черепицы точно по краю кровельного покрытия. Вертикальный зазор не должен быть слишком широким, его основная задача — выглядеть пропорционально. На всех этапах работы один из помощников должен находиться на противоположном скате крыши. Он позаботится о том, чтобы все элементы были установлены без перекосов.

После проверки правильности укладки элементов конька их следует вкрутить саморезами. Убедитесь, что они вкручиваются без хлопка. Иначе в ветреную погоду конек загремит. Саморезы вкручиваются в волну с помощью прокладок, которые чаще всего продаются в комплекте с коньковыми элементами.

Остальные элементы коньковой системы устанавливаются аналогично.

Установка конька — процесс несложный, но требующий определенных знаний.Если у вас совсем небольшой опыт кровельных работ, браться за него не стоит. Наша команда специалистов всегда готова к работе. Мастера правильно рассчитают высоту конька с учетом угла наклона кровли под металлочерепицу, быстро и профессионально проведут монтаж кровли.

Кровля из металлочерепицы состоит не только из покрытия из листов материала, но и из дополнительных аксессуаров и элементов. И если некоторые из них (например, защитные сооружения, пешеходные дорожки и т. Д.)) устанавливаются по желанию, тогда элементы конька — незаменимая часть любой кровельной системы. Рассмотрим, как осуществляется монтаж конька металлочерепицы, ведь грамотный монтаж этого элемента существенно влияет на надежность кровли.

Красивым термином «кровельный конек» строители обозначают самый верхний элемент кровли, устанавливаемый на пересечении скатов. Дизайн коньков всегда был проблемой, поскольку это потенциальное место утечки.

Но сегодня кровельные работы по оформлению конька крыши стали намного проще, так как производители кровельных материалов предлагают специальные дополнительные элементы, которые можно легко установить на коньковую доску.

Что такое гребень?

Конек — это верхний край крыши, являющийся горизонтальной линией пересечения скатов. Конек используется для организации вентиляции пространства под крышей, а также для защиты от протечек.

Коньковые элементы для металлочерепицы — это дополнительный элемент из профилированного металлического листа в виде внешнего уголка.Чтобы исключить попадание влаги под конек, его края отбортованы в виде запрессованных загибов металла внутрь на 1,5 см.

Коньковые элементы продаются в комплекте с необходимыми аксессуарами и установочными деталями. В комплект входят уплотнительные шайбы, крепеж. Коньковые элементы изготавливаются из того же материала, что и нижняя крышка. Более того, они бывают разных цветов и форм, поэтому вы всегда можете подобрать детали, идеально подходящие по цвету и архитектурному стилю к любой крыше.

Совет! Правильно подобранные и правильно установленные элементы конька практически незаметны на крыше. Устанавливаются такие элементы, как правило, в комплекте с элементами вентиляции.

Какие бывают виды коньковых элементов?

Чаще всего используются коньки следующих типов:

• Конек прямой или прямоугольный подходит для разных типов скатных крыш. Устанавливается без специальных заглушек.
• Полукруглый конек также подходит для скатных крыш.Он обладает лучшими декоративными качествами, чем прямые элементы, но стоит немного дороже, так как требует установки заглушек для установки на детали фронтона.
• Узкие коньковые элементы. Этот элемент выполняет скорее декоративную, чем защитную функцию. Его применяют для устройства шатровых крыш, украшения шпилей или при строительстве беседок или навесов.
• Изогнутые коньки доступны в форме букв T или Y. Это дополнительные детали, которые используются для крепления прямоугольных коньковых элементов к точкам упора.

Совет! Для установки на двускатные торцы обрешетки используются специальные элементы — фронтон или ветрозащитные полосы.

Дополнительные детали к коньку

Для установки конька используются дополнительные детали и элементы.

Совет! Определившись с типом кровельного материала, следует сразу выяснить возможность приобретения у того же продавца всех необходимых дополнительных элементов и крепежа к ним.

Детали, необходимые для установки элементов конька:

• Штанга вентиляции коньковая;
• Лента вентиляционная;
• Уплотнение гребневое;
• Держатель громоотвода.

Дополнительно для оформления конька могут потребоваться дополнительные аэроэлементы и герметик — битум или силикон. Что касается уплотнителей, то сегодня этот элемент можно приобрести в трех вариантах исполнения. Это могут быть универсальные, профильные или саморасширяющиеся уплотнения.

Универсальные уплотнения производятся из пенополиуретана, этот тип уплотнения работает как обычный фильтр. Профильные уплотнения изготовлены из модифицированного вспененного полиэтилена. А саморасширяющийся шнур изготовлен из пенополиуретана, который пропитан акрилом.Как правило, все уплотнители имеют самоклеящуюся кромку, что значительно упрощает процесс установки.

Коньковая установка

Рассмотрим, как устанавливаются коньковые элементы. К работе приступают только после того, как полностью закончена укладка основного покрытия. Для проведения работ вам потребуются те же инструменты, которые используются при укладке основного покрытия, это:

• Отвертка с насадкой для кровельных саморезов;
• Рулетка, маркер (мел), линейка для разметки;

Совет! Работы по монтажу коньковых элементов рекомендуется проводить вместе; необходимо заранее установить на крышу лестницу и воспользоваться страховкой, чтобы обеспечить безопасность рабочих.

• Для установки элементов конька рекомендуется установить дополнительную балку, сечение этой детали должно быть не менее 70 на 90 мм.
• После установки центральной балки по обе стороны от нее крепят две балки обшивки.

• Далее устанавливается коньковая планка, которая крепится к центральной планке. Если устанавливаются полукруглые элементы конька, то перед установкой этой детали рекомендуется немного скруглить ее верхнюю часть. Это обеспечит более плотное прилегание элементов к дереву.
• Чтобы исключить развитие плесени, деревянные детали перед установкой рекомендуется обработать специальными пропитками. Для дополнительной защиты можно покрасить брус или обить его рубероидом.
• На коньковую балку набивается уплотнитель, а сверху укладывается специальная вентиляционная лента.

• После завершения подготовительных работ стоит еще раз убедиться, что ось гребня достаточно плоская. Допуск по кривизне не более 2 см.
• Монтаж коньковых элементов следует начинать с одного из концов кровли. При этом край конькового элемента должен выступать за край концевого бруса на 2–3 см.
• При кладке конька прямоугольной формы элементы устанавливают внахлест шириной 10 см. Если вы планируете установить конек полукруглой формы, то стыковка производится по линиям штамповки.
• Во избежание перекоса при установке планок конька необходимо заранее натянуть шнур.
• К кровельному покрытию элементы конька крепятся саморезами. Для крепления одного элемента рекомендуется использовать два самореза; их нужно вкрутить в гребень волны уже уложенного покрытия. Расстояние между саморезами не должно быть более 80 см. Прикручивать фурнитуру необходимо поближе к углам, иначе при сильном ветре кровля будет издавать надоедливые «хлопающие» звуки.
• Чтобы исключить попадание снега под конек, рекомендуется размещать кровельные аэрокатки между полосой кровельного элемента и металлическим кровельным покрытием.
• Торцы полукруглых элементов конька закрыты заглушками, а все стыки между элементами обработаны герметиком.

Конек кровли — важный элемент, выполняющий одновременно две функции — защитную и декоративную. Поэтому очень важно правильно провести монтажные работы по установке этого элемента.

Процесс установки металлочерепицы не ограничивается только укладкой самих листов, хотя мы подробно об этом говорим.Существенный момент — установка металлоконструкций кровли. В число узлов входят:

• Коньки;
• Ендова;
• Gable;
• Карнизы;
• смежности;
• Ridge;
• Перелом.

Хочу рассказать, как сделать кровельные блоки из металлочерепицы в соответствии с технологией монтажа.

Устройство конька металлической крыши

Конек — один из элементов кровли, закрывающий верхнее горизонтальное ребро в месте стыка скатов кровли.Его предназначение — вентиляция. Он также принимает на себя основную ветровую нагрузку.

примечание

Коньковый элемент устанавливается поверх листов металлочерепицы по окончании их монтажа.

Прежде чем говорить об установке конькового элемента, сначала поговорим о размерах конька. Это, на мой взгляд, очень важная тема.

В строительстве используется конек шести различных форм, каждая из которых предназначена для определенного типа кровли.

Финская компания Rannila Steel OY одной из первых начала производство металлочерепицы еще в 60-х годах прошлого века.Также были разработаны типоразмеры дополнительных элементов, применяемых при строительстве металлочерепицы, в частности, полукруглого конька.

В наше время на строительном рынке можно встретить нестандартные размеры полукруглых коньков, которые несколько заужены. Такая конструкция конька объясняется экономией металла, что дает возможность удешевить дополнительный элемент.

В чем преимущества узких и стандартных коньков друг перед другом?

Преимущества полукруглого конька типоразмера:

1.При установке дополнительного элемента стандартного размера получается большое перекрытие конька на рубероиде, а значит, подкровельное пространство лучше защищено от дождя и снега.

2. Если в кровельных работах используется аэроэлемент конька-конька, то за счет достаточной ширины штатного дополнительного элемента его можно полностью закрыть коньком. Выступающие из-под узкого гребня концы аэроэлемента не выглядят эстетично.

3. Из-за допущенных ошибок, которые довольно часто случаются при строительстве, зазор между краями листов металлочерепицы у верхнего горизонтального выступа в месте стыка скатов кровли больше, чем положено по инструкции. В этом случае удобнее прикрыть все недостатки широким коньком.

Преимущества конического полукруглого гребня:

1. Невысокая цена этого дополнительного элемента, позволяющая сэкономить при покупке конька необходимой длины.

note

Я склонен полагать, что гарантия эстетичного вида кровли и надежной защиты при использовании полукруглого конька стандартного размера намного важнее, чем небольшая экономия, которую дает покупка узкого конька.

Уклон коньковых планок должен соответствовать уклону откосов. Перед началом установки его необходимо поправить (сложить).

1. Для предотвращения попадания воды в подкровельное пространство и чердак конек монтируется на уплотнитель или на слой гидроизоляции.

2. Поместите гребневую планку на стык верхних листов обоих откосов. Укладка — начиная с подветренного конца. Крайняя планка должна выступать на два-три сантиметра за торец.

3. Следующие доски накладываются внахлест внахлест не менее 10 сантиметров.

4. Если гребень круглый, детали соединяются по линиям штамповки.

5. Привязать полоски коньковыми шурупами к листам в гребне волны.Шаг не более 80 сантиметров, саморезы — 4,8 мм на 8 сантиметров с уплотнительными шайбами.

6. Обработать стыки герметиком.

7. Установите заглушки на концах планок.

Монтаж металлочерепицы

Фронтон (конец), как и гребень, принимает на себя большую ветровую нагрузку. Здесь также рекомендуется ставить уплотнение между торцевыми планками и листами.

1. Установить на обоих откосах деревянные фронтонные (ветровые) доски.

2. Торцевые планки укладываются поверх металлочерепицы. Соседи укладываются внахлест не менее двух сантиметров или по линии фланца.

3. Полосы крепятся к листам коньковыми винтами каждую вторую волну.

4. С другой стороны, каждая планка прикреплена к торцевой пластине фронтона. Также саморезами, с интервалом не более 80 сантиметров.

примечание

Поскольку это крепление нельзя спрятать, необходимо следить за тем, чтобы винты располагались симметрично относительно выступа.

Как сделать конек на крыше из металлочерепицы

1. Монтаж конька на вальмовой кровли осуществляется коньковыми элементами.

2. Конек устанавливается снизу вверх.

3. Так как конек горизонтальный, его элементы укладывают внахлест по направлению ветра. Хребет бедра проходит под углом к ​​горизонтали. Здесь верхний элемент перекрывает нижний (по линии водопада).

4. Необходимо следить за тем, чтобы оси гребня и гребня совпадали.

5. Нижние концы гребней подрезать и закрыть заглушками.

Устройство ендовы под металлочерепицу

1. Между досками ступенчатой ​​обрешетки установить дополнительные доски.

2. Доски ендовы монтируются снизу вверх с нахлестом 20-30 сантиметров.

3. Нижняя планка прорезана чуть ниже карниза и вдоль карниза выполнены фланцы.

4. Под гребнем и по фланцам впадины устанавливают уплотнение.

5. Металлочерепица, подходящая для ендовы, должна заканчиваться в 6-10 сантиметрах от своей оси. Для этого листы нарезаются.

6. Листы крепятся саморезами не ближе 25 сантиметров от оси.

7. Если планируется установка декоративной планки, ее необходимо устанавливать от карниза до конька с перекрытием не менее 10 сантиметров.

Монтаж металлического карниза

Карнизная планка служит для защиты стен и кровельного пространства от брызг дождя.Устанавливается перед установкой листов, так как листы должны его перекрывать (в этом случае вода с них стекает прямо в желоб).

Как делается примыкание к металлочерепице

Для обхода труб необходим фартук, часть которого будет располагаться на крыше, вторая — на поверхности трубы. Угол между плоскостями должен совпадать с углом между трубой и крышей.

1. Если труба оштукатурена, нужно убедиться в качестве штукатурки и отремонтировать все проблемные места.после установки фартука низ трубы будет закрыт.

2. Гидроизоляцию следует уложить по бокам трубы.

4. Установите дополнительные доски обшивки на стороне, обращенной к коньку, примерно на полметра по длине откоса.

5. Обрежьте боковые листы покрытия так, чтобы от верхней стенки трубы до линии штамповки оставалось не менее 15 сантиметров.

6. Подготовить детали фартука.

ДОЛЖЕН ЗНАТЬ

• Обвод можно сделать с металлическим фартуком, как описано в инструкции по установке металлочерепицы
• также с помощью фартука по технологии фальцовки,
• с использованием универсальных окладов от FAKRO
• гофрированная алюминиевая лента — согласно инструкции, разработанной UNIKMA
• НЕ ИСПОЛЬЗУЙТЕ внутренние листы, такие как брюки и галстуки

7.Соедините части фартука между собой.

8. Поместите уплотнение в верхнюю часть.

9. Прикручиваем саморезами к листам в гребне волны.

10. Обработать всю конструкцию по периметру кровельным герметиком.

Переломы

Переломы бывают внешние и внутренние. Схема крепления наружной трещины следующая.

Внутренний перелом будет отличаться от внешнего:

Возможные ошибки при установке кровельных агрегатов

• Нельзя использовать при обходе труб внутренних опор в виде штанов и галстуков.
• Нельзя использовать «болгарку» в работе
• Невозможно расположить крепление листов к ендове ближе 25 сантиметров к его оси.
• Не кладите герметик между декоративной полосой и листами.
Саморезы
• нельзя использовать без резиновых уплотнителей

Стоимость монтажа металлоконструкций

Примерный порядок цен на стандартный монтаж металлочерепицы с основными узлами составляет около 350 рублей за квадрат.Отдельно оценено:

В установке металлочерепицы и ее узлов существует множество тонкостей, которые знакомы профессионалам.

У нас пятнадцатилетний опыт монтажа. Мы выполним все необходимые монтажные работы в кратчайшие сроки и в полном соответствии с технологией. Никаких переплат, только цена услуг, которые включены в договор.

Вам не придется беспокоиться о состоянии кровли: гарантия на наши работы — два года.

Соединение бедер с коньком: «Привет, я устанавливаю крышу на гостевой дом и …» — Донни Вик (22.02.2021) | Установка

Привет, Я устанавливаю крышу в гостевом доме и пытаюсь придумать, как правильно обрезать коньки в месте их пересечения с гребнем и как разрезать гребешок, чтобы покрыть их. Я также хотел бы знать, как правильно опущены набедренные козырьки у карниза. Они нависают и имеют форму, чтобы покрыть угол, или они имеют форму угла? У меня есть рейки на крыше, поэтому, если они были обрезаны по форме угла, есть дыра, поэтому я спрашиваю.Прикрепил две картинки. Один из них — это базовый чертеж крыши, и области, о которых я спрашиваю, обведены кружком. Другая картинка — это материал, который я использую. Фуражки бедра и гребня такие же. Если бы кто-нибудь мог прислать мне информацию с иллюстрациями , было бы здорово! Спасибо за любую помощь !! ridgecap 2.jpg			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/25369/find/
Вот ссылка на руководство по установке, которое может оказать некоторую помощь: https://info.mcelroymetal.com/hubfs/assets/mm498_multi_rib_r_panel_install_2_18.pdf Я предполагаю, что вы связались с производителем устанавливаемых панелей. Если вы погуглите «конек металлической крыши» и «соединение вальмы конька металлической крыши», вы найдете несколько изображений и видео, которые, я думаю, будут полезны.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/25370/find/
Тодд, Большое спасибо за информацию.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/25371/find/
Todd, Знаете ли вы, как правильно разрезать металлическую панель, чтобы она подходила к столбу электропередач? Я знаю, как вырезать панель, чтобы она проходила через вентиляционные отверстия, но не уверен насчет опоры питания, так как она не может проходить поверх вентиляционной решетки.Единственные две вещи, о которых я могу придумать, — это вырезать отверстие в панели, затем сделать горизонтальный разрез на панели до отверстия, немного согнуть его, чтобы открыть, чтобы он прошел вокруг столба и хорошо запечатал. Или разрежьте панель пополам, вырежьте по полукруга в каждой половине, чтобы она соответствовала полюсу, вставьте одну под другую и хорошо заклейте их. Надеюсь, в этом есть смысл … Спасибо!			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/25373/find/
Хороший вопрос. По коду, я думаю, вы должны отключить электричество, а затем снова подключить после завершения строительства крыши. Кроме того, вероятно, лучше всего подойдет ваш второй метод, а затем для прошивки используйте сапоги с разрезным воротником.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/25380/find/
Тодд, Спасибо за ответ. У меня есть еще один вопрос. Я кладу металлическую крышу поверх обрешетки. Когда я обхожу вентиляционные отверстия, следует ли обшить их деревом, чтобы винты, входящие в металлические сапоги, могли вонзиться в основную конструкцию, или они в порядке, просто проходя сквозь пыльник без чего-либо под ними? Спасибо!			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/25389/find/
Нет ничего необычного в том, чтобы просто ввинтить в металл тот тип пыльника, который вы используете. Всегда соблюдайте инструкции производителя как для кровли, так и для багажника. Будет ли под новой крышей сплошной настил, либо непосредственно под металлическими панелями, либо под прогонами, на которых установлены металлические кровельные панели? В большинстве случаев я категорически не рекомендую металлические крыши для жилых домов без твердого настила.Отсутствие настила означает, что вентиляция чердака, а также изоляция и герметизация жилого помещения должны работать с максимальной эффективностью, чтобы избежать образования конденсата на задней стороне металлических панелей и на чердаке. . Вы не хотите, чтобы на чердаке образовался конденсат.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/25390/find/

Стропильный каркас для конической крыши

В прошлом году я завершил проект, который включал в себя крыльцо в виде полукруглой башни. В статье «Обрамление двухэтажного полукруглого крыльца» (апрель / 19) я обсуждал изогнутый каркас — в основном полукруглый стальной узел и его интеграцию с деревянным каркасным домом — но я не стал говорить о полукруглой конической крыше. что закрывала крыльцо.

Модное начало . Стропила для полуконуса опирались на изогнутую пластину размером 2 дюйма, которую мы прикрепили к самой верхней изогнутой стальной балке с помощью пороховых креплений и болтов с квадратным подголовком диаметром 1/2 дюйма. Коническая крыша на самом деле была концом остроконечной крыши, которая простиралась от дома над крыльцом. Мы начали с того, что спилили общие стропила для двускатной крыши. Стропила для конической секции будут иметь те же детали хвоста, что и обычные, но верхние срезы (для точки конуса) нужно будет измерить и разрезать позже, поэтому мы откладываем образец стропила в сторону.

Подобно обрамлению вальмовой крыши, обрамление конуса (или в данном случае полуконуса) начинается с трех общих стропил. К концу конька крепится первое обычное стропило. Затем две другие королевские общины поддерживают хребет с боков. Они под углом 90 градусов к гребню и к другому королю.

От дома до начала полукруглого обрамления крыльца проложили конек 2х10.В стиле шатровой крыши мы установили три общих здания. Первый проходил по прямой от конца гребня до середины изогнутой пластины. Следующие две общины короля противостояли друг другу в конце хребта. Эти два стропила были перпендикулярны коньку и спускались к началу полукруга с обеих сторон.

Узкий перекресток . С шатровой крышей шатровое стропило должно выходить на 45 градусов от перекрестка с королем к углу здания.Поскольку угла не было, стропила этой крыши просто расходились веером по полукругу. Меня беспокоил перекресток, на котором должны были встретиться семнадцать стропил 2×8. Я подумал об установке коллекторов, чтобы захватить некоторые из промежуточных стропил, но коллектор был бы прямой линией между радиальными стропилами, с верхним краем ниже изогнутой плоскости крыши. В подобных ситуациях я считаю, что лучшей стратегией является создание полноразмерного чертежа крыши для визуализации каркаса.

Чертеж в масштабе в масштабе позволяет экипажу визуализировать пересечение радиальных стропил на вершине. Поворачивается полукруг, представляющий верхнюю пластину. Обрыв стропила используется 2-х слойный материал, чтобы обвести стропила одну за другой.

Чертеж в натуральную величину . Поскольку дом все еще находится на ранних этапах создания каркаса, мы выбрали для рисунка большую открытую площадь пола.Выбрав центральную точку для полукруга (центральная точка конца гребня), мы нарисовали его внешнюю окружность и замкнули центральные линии для трех общих стропил. Используя прямую порцию материала размером 2 на, мы нарисовали контуры королей, которые разделили полукруг на две четверти круга. Затем мы нашли центральную точку между королями и нарисовали стропила, которые разбили полукруг на восьмые части круга, затем на шестнадцатые и, наконец, на тридцать секунд. В этой схеме хвосты стропил располагались на расстоянии менее 16 дюймов друг от друга.

Бригада затемняет стропильные линии, чтобы можно было видеть детали разреза в местах их пересечения на гребне.

До сих пор мы позволяли всем линиям пересекаться наверху, но теперь я затемнил концы стропил, начиная с королей. За «восьмыми» стропилами последовали «шестнадцатые». Острый угол на концах «шестнадцатых» стропил будет больше 45 градусов, но мы все еще можем разрезать его циркулярной пилой. Я решил просто врезать «тридцать секундные» стропила в доступные места, а не пытаться обрезать длинные конические концы.Затемнение на концах стропил в местах пересечения также позволило взять углы среза прямо с натурного чертежа.

Общий боковой король и общий конечный король образуют четверть круга. Следующее задание — разделить четверть круга на восьмые. Чтобы найти середину между общинами, экипаж проходит между ними 2×6 и отмечает середину. Затем переносят эту точку на плиту и отмечают положение «восьмых» стропил.

Макет пластины. Задние концы всех стропил в полукруге должны быть идентичны, но перед обрезкой нам нужно было разложить положения стропил на пластине. Как правило, раскладка стропил на прямой пластине означает протягивание ленты по длине, разметку позиций стропил и выравнивание меток, прижимая край квадрата к пластине. Но с изогнутой пластиной мы не могли просто «тянуть» макет, и мы не могли удерживать квадрат у края пластины, чтобы отмечать позиции. Вместо этого мы продолжали делить пространство между королевскими общинами пополам, пока не получили нужную планировку.

Затем они используют 2×6, чтобы охватить восьмую точку и общую. Середина этого расстояния переносится на плиту как положение шестнадцатых стропил. Они отмечают положение «шестнадцатых» стропил на плите. После выкладки стропил бригада измеряет длину от плиты до плеча углового пропила, чтобы определить длину каждого стропила.

Мы вырезали 2-х метровую полосу, чтобы точно охватывать четверть круга между королем, отметили среднюю точку на 2-х метровой площади и проложили квадрат от этой точки на плиту для «восьмых» стропил. Выложив их позиции, мы измерили расстояние между этой компоновкой и общим королем и перенесли это измерение на 2-х. Затем мы измерили и отметили положение «шестнадцатых» стропил. Эти стропила были достаточно близко друг к другу, поэтому мы просто измерили до середины положения «тридцать секунд» стропил.

Стропила в раунде . Разложив плиты, пришло время разрезать и подогнать стропила. Измеряли от внешнего края плиты до плечевого положения «восьмых» стропил. Выложили и вырезали хвосты стропил по ранее отложенному шаблону стропил, чтобы обозначить свес карниза и пасть. Затем мы измерили отвес. Взяв угол из плана перекрытия, мы установили угол пильного полотна и сделали отвес на верхних концах стропил.

Хвосты стропил для радиальных стропил идентичны обычным стропилам, поэтому бригада использует образец стропила, чтобы обвести хвост, прежде чем разрезать детали.После измерения и разметки плеч отвеса член бригады снимает угол пилы с чертежа пола и отрезает верх.

После распиливания и установки «восьмых» стропил перешли к «шестнадцатым» стропилам. Мы измерили и отрезали их таким же образом, но на этот раз острый угол усложнил резку.

Начиная с одного конца полукруга, бригада устанавливает стропила, которые делят дугу на восьмую, а затем на шестнадцатую.Наконец, бригада устанавливает стропила, разделяющие шестнадцатое пространство на «тридцать секундное». Вместо того, чтобы пытаться вырезать длинную вершину на верхнем конце тридцатисекундных стропил, бригада срезает вершины встык и прибивает их ногтями, чтобы они встали на место.

Вместо того, чтобы установить все «шестнадцатые» стропила, мы начали с одной стороны полукруга, установив «шестнадцатые» стропила и заделав «тридцать вторые» стропила, пока мы еще были на месте.

Член экипажа прибивает вершины стропил на пике … … и укладывает неровные стропила в одну коническую плоскость.

Чтобы соединить стропила на вершине конуса, мы прибивали гвоздями или гвоздями, где это было возможно. Когда все радиальные стропила были установлены, я обошел их и убедился, что все они находятся в плоскости для обшивки и обшивки, постукивая их там, где это необходимо.

Фото Натаниэля Элдона

Крепление коньковой черепицы для черепичных и шиферных крыш

строительный раствор — системы крепления

Безопасность: Работа на крыше предполагает работу на высоте (даже в бунгало), поэтому всегда используйте строительные леса или другую устойчивую платформу, никогда не используйте только лестницы.

Коньки шиферных и черепичных крыш обычно покрываются коньковой черепицей того же или контрастного цвета. Обычно используются два типа: полукруглая или угловая — для шиферных крыш обычно используют коньковую черепицу с угловым углом.

В местах пересечения различных выступов, двух горизонтальных выступов или горизонтального гребня и бедра, плитки гребня необходимо разрезать так, чтобы между ними оставался равномерный зазор примерно 10 мм, который должен быть аккуратно заострен.

Традиционно коньковая черепица крепится с помощью раствора для приклеивания ее к черепице, большинство современных производителей черепицы производят «системы», которые механически крепят черепицу к крыше без раствора — см. Ниже.

Плитка коньковая, приклеенная раствором

Край коньковой плитки должен герметизировать верх сланца / плитки не менее чем на 75 мм (3 дюйма), для сланцевых и плоских плиток это достигается с помощью простого слоя раствора (острый песок 3: 1: цемент) вдоль края коньковой плитки / шифера.Для плитки с глубоким профилем углубления заделываются небольшими полосками плоской плитки, уложенной в строительный раствор, перед нанесением раствора для самой коньковой плитки.

Используйте твердый слой раствора на концах коньковых плиток, чтобы заполнить зазор там, где они встречаются (см. Рисунок ниже), используйте кусок плоского плиточного покрытия (или шифера), чтобы заполнить промежуток между верхними частями плиток / плиток на с обеих сторон и для поддержки раствора, заполняющего зазор под плитами конька и между ними.

Установите коньковую плитку на слой раствора и плотно прижмите ее — удалите раствор, выдавленный по нижним краям, с помощью шпателя и разгладьте шов — следите за тем, чтобы раствор не размазался по плитке.Убедитесь, что зазор между концами каждой плитки конька заполнен — ​​разгладьте раствор на каждом стыке, работая вдоль конька.

Коньковая черепица должна быть уложена параллельно коньку крыши.

Концы бедра и фронтона

На вальмовых крышах нижний конек обрезается таким образом, чтобы нижний конец совпадал с нижним краем черепицы / шифера на прилегающих поверхностях крыши. Оцинкованное железо для бедер обычно прикрепляется к балкам крыши в нижнем конце под слоем раствора, а самая нижняя черепица кладется прямо над ним.

Плитка конька, используемая на фронтонах и нижних концах бедра, должна быть полной длины, поэтому необходимо предусмотреть некоторое предварительное планирование для любой необходимой резки, то есть укладывать обрезанные плитки конька подальше от концов.

Современные стандарты и практика требуют, чтобы 90 см (3 фута) коньковой плитки от торцов конька механически прикреплялись к обрешетке конька крыши, а также склеивались строительным раствором — один из способов — использовать специальные коньковые плитки, которые можно прикрепить к коньку. доски с помощью короткого отрезка оцинкованной проволоки, в качестве альтернативы можно просверлить коньковые плитки, чтобы обеспечить точку крепления.

Конец тайма Плитка с круглым коньком может быть заполнена раствором и кусочками плитки или накрыта готовой заглушкой.

---

Механические системы крепления

Большинство производителей плитки производят механические системы крепления, которые не требуют использования строительного раствора.

Типичная система крепления состоит из:

• Боковые уплотнители, которые уложены по бокам конька и обеспечивают уплотнение между черепицей и черепицей конька.Доступны разные уплотнения, подходящие к профилю различной черепицы.
• Концевые уплотнительные элементы, которые охватывают гребень на конце каждой гребневой плитки, чтобы закрыть зазор между соседними плитками.
• Специальная коньковая доска, устанавливаемая над вершиной ферм для крепления коньковой плитки. Эта доска конька нуждается в должны быть аккуратно размещены так, чтобы оставалось пространство под коньковой плиткой при их установке.
• Крепежные гвозди (или винты) с уплотнительными шайбами, как правило, гвозди из алюминия или другого некорродирующего металла.

Это типичная система, у каждого производителя есть свои системы, которые не взаимозаменяемы.

Хотя эти системы подходят для одиночных гребней, они усложняются там, где встречаются два гребня.

коньковой черепицы — как закончить идеальную крышу | JJ Roofing Supplies

Коньки шиферных и черепичных крыш обычно покрываются коньковой черепицей того же или контрастного цвета.

Обычно используются два типа: полукруглые коньковые плитки и угловые коньковые плитки; угловая черепица обычно используется для шиферных крыш.Чтобы узнать больше о том, как укладывать плитку для конька бедра, продолжайте читать.

Укладка коньковой черепицы является заключительным этапом кровельного процесса, и хотя некоторые более современные системы допускают «простой монтаж» с помощью защелок или гвоздей, для других требуется более традиционный метод укладки плитки на раствор.

Вентиляционные отверстия для коньковой плитки

Перед установкой целесообразно подумать, будете ли вы включать плитку конька с вентиляцией в линию конька. Они доступны в различных стилях и исполнениях и подходят для механической или пассивной вытяжной вентиляции.Коньковые выпускные терминалы для газоотвода доступны для подключения к газовым приборам с максимальной номинальной мощностью 60 кВт, в то время как стандартные коньковые вентиляционные терминалы могут использоваться для обеспечения естественной вентиляции верхушки пустот в крыше или для подключения к системам механической вентиляции. Как и вентилируемая кровельная черепица, вентилируемая коньковая черепица изготавливается в соответствии со стилем и цветом используемой коньковой черепицы и предназначена для слияния с линией крыши, чтобы оставаться незаметной. Обычно они устанавливаются на каждую четвертую или пятую плитку вдоль гребня.

Установка

Если в конструкции крыши встречаются разные гребни (например, горизонтальный гребень, соединяющийся с угловыми гребнями бедра или два горизонтальных гребня, соединяющиеся), коньковая черепица должна быть разрезана так, чтобы в месте их пересечения оставался равномерный зазор примерно 10 мм — этот зазор позволяет получить аккуратный цементный шов.

Плитка для гребня, склеенная строительным раствором

Коньковая черепица должна герметизировать верхнюю часть крыши и перекрывать сланец / черепицу с каждой стороны не менее чем на 75 мм.для сланца и плоской облицовочной плитки это достигается за счет использования достаточно жесткого слоя раствора 1: 3 (цемент: острый песок) вдоль верхних частей плитки / сланца. Если плитка имеет глубокий профиль, углубления можно заделать небольшими полосками плоской плитки, уложенной в раствор перед укладкой слоя раствора для самой коньковой плитки.

Сплошной слой раствора используется на концах коньковой плитки, чтобы заполнить зазор под ней, где они встречаются, и кусок плоского плиточного покрытия используется для перекрытия зазора между сторонами крыши и для поддержки раствора под и между соседними коньковыми плитками.

• Верх крыши необходимо смочить водой перед укладкой слоя раствора. Это особенно важно в жаркую погоду, чтобы раствор не терял слишком быстро влагу.
• Также смочите внутреннюю часть и края коньковой плитки перед ее укладкой, чтобы она лучше приклеилась к раствору.
• Теперь плитку конька можно положить на слой раствора и плотно прижать. С помощью шпателя удалите излишки раствора, выдавившиеся по краям плитки, и разгладьте края.Будьте осторожны, чтобы случайно не намазать строительный раствор на плитки конька или плитку под ними.

Концы бедра и фронтона

Вальмовые и фронтальные концы представляют собой другую проблему, и на вальмовых крышах конец самой нижней коньковой черепицы следует обрезать так, чтобы он совпадал с нижним краем черепицы или черепицы на прилегающих поверхностях крыши.

• Перед укладкой слоя раствора необходимо прикрепить оцинкованный хомутик к нижнему краю хомута.Затем можно установить самую низкую плитку конька, чтобы просто очистить ее.
• Плитка конька на фронтонах и нижних концах бедра должна быть плиткой во всю длину. Учитывайте это при обрезке коньковой плитки, чтобы плитки по всей длине подходили к краям.
• Конец полукруглой коньковой плитки, выступающий наверху фронтонов, можно заполнить кусочками плитки, уложенными в раствор, или, при использовании современных коньковых плиток, закрыть заранее изготовленной торцевой заглушкой.

Строительные нормы и правила предусматривают, что 90 см коньковой плитки от торца фронтона должны быть механически прикреплены к обрешетке конька в дополнение к приклеиванию строительным раствором.Обычные коньковые плитки можно просверлить, чтобы обеспечить точку крепления для фиксирующей проволоки, или можно использовать специальные коньковые плитки, которые включают небольшой отрезок оцинкованной проволоки для крепления к коньковой доске.

Механические системы крепления

Большинство производителей коньковой плитки в настоящее время поставляют коньковую плитку с механическими системами крепления, которые позволяют избежать использования строительного раствора. Они подходят не для всех конструкций кровли, но могут быть идеальными для простых одиночных выступов. Хотя системы различаются от производителя к производителю, типичная механическая система состоит из:

• Боковые уплотнители, которые укладываются по сторонам конька для обеспечения горизонтального уплотнения между черепицей конька и поверхностями крыши.
• Концевые уплотнительные элементы, которые устанавливаются между концами смежных плит конька для создания уплотнения.
• Специальная коньковая доска, которая располагается над вершиной ферм и принимает крепления через коньковые плитки. Эту коньковую доску необходимо аккуратно разместить так, чтобы при их закреплении между доской и коньковой плиткой оставался зазор.
• Крепежные гвозди или шурупы с уплотнительными шайбами, которыми коньковая плитка крепится к специальной коньковой доске.

Как объяснялось выше, системы различаются у разных производителей, и важно проверить детали системы, которую вы собираетесь использовать, чтобы убедиться, что она подходит для типа крыши, которую вы строите.

Если вы достигли этой точки, вы завершили всю крышу от начала до конца; от первоначального строительства стропил до установки войлока или подложки, укладки реек для крепления подложки и укладки черепицы, до полной облицовки крыши черепицей, установки любых окон в крыше и отделки конька.

Справочные URL-адреса

http://www.marleyeternit.co.uk/Roofing/Fittings-And-Accessories/Concrete-Tile-Fittings.aspx

http://www.practicaldiy.com/general-building/roofing/fixing-ridge-tiles.php

http://www.diydata.com/general_building/roofing/fixing_ridge_tiles.php

http://www.ehow.co.uk/how_7206732_lay-ridge-tiles.html

Ремонт антикварной шатровой крыши

Старинные вальмовые крыши обычно имеют короткий провисающий гребень. Со временем они становятся все более лестными. Изоляция чердака, если таковая имеется, имеет низкий коэффициент сопротивления теплопередаче. Часто ломаются стропила. Как сделать наши старые дома теплее и безопаснее, не снимая всю крышу, каркас и все остальное?

Гряды прогибаются из-за исторических скоплений снега и бокового надвига.Когда снег скапливается на крыше, хвосты противостоящих стропил выталкиваются наружу (т. Е. Боковая тяга). В современной двускатной крыше балки перекрытия и стропила образуют устойчивый треугольник, поскольку балки перекрытия сопротивляются этой внешней силе. Однако в старинной вальмовой крыше балки мансардного этажа, если они есть, ориентированы / прикреплены к стропилам в одном направлении (например, спереди назад), но снег выталкивает стропила в обоих направлениях ( спереди назад и из стороны в сторону), поэтому стены также выталкиваются наружу и гребень провисает.

Современным решением проблемы выталкивания вальмовой кровли наружу является установка коньковых опор. Это прекрасно работает, но требует, чтобы столбы поддерживались колоннами к опорам или балками к колоннам к опорам. Это проект, охватывающий весь дом, и его более экономично включить в дизайн нового дома, чем в качестве модернизации старого дома. Еще одно несколько эффективное, но менее инвазивное и дорогостоящее решение — это установка сплошного чердачного перекрытия, который приклеивается и прибивается гвоздями в качестве структурной диафрагмы, к которой крепятся хвостовики всех стропил.Возможны другие решения в зависимости от планировки и состояния дома.

Старинные вальмовые крыши также занижены (то есть стропила и шатры переброшены) для современной изоляции и уровней снега. Многие старинные шатровые крыши были построены для использования без утепления крыши, поэтому снег быстро таял из-за потери тепла через крышу. Вентиляция чердака также обычно недостаточна или отсутствует, из-за чего каркас часто бывает влажным, покрывается плесенью и / или гниет. Для сгнившей или поврежденной древесины может потребоваться усиление и / или замена каркаса.

Если нет препятствий (например, дымоходов), покрытие крыши металлической кровлей может помочь уменьшить поперечную тягу, а также вертикальную снеговую нагрузку, потому что снег соскальзывает с крыши легче, чем для гонтовой крыши. С другой стороны, добавление утеплителя увеличит снеговую нагрузку. Итак, очевидно, что необходимо соблюдать баланс нагрузки и функциональности.

При ремонте антикварной шатровой крыши необходимо принять непростые решения.
