Чем можно нарезать резьбу? Каким инструментом нарезают резьбу!

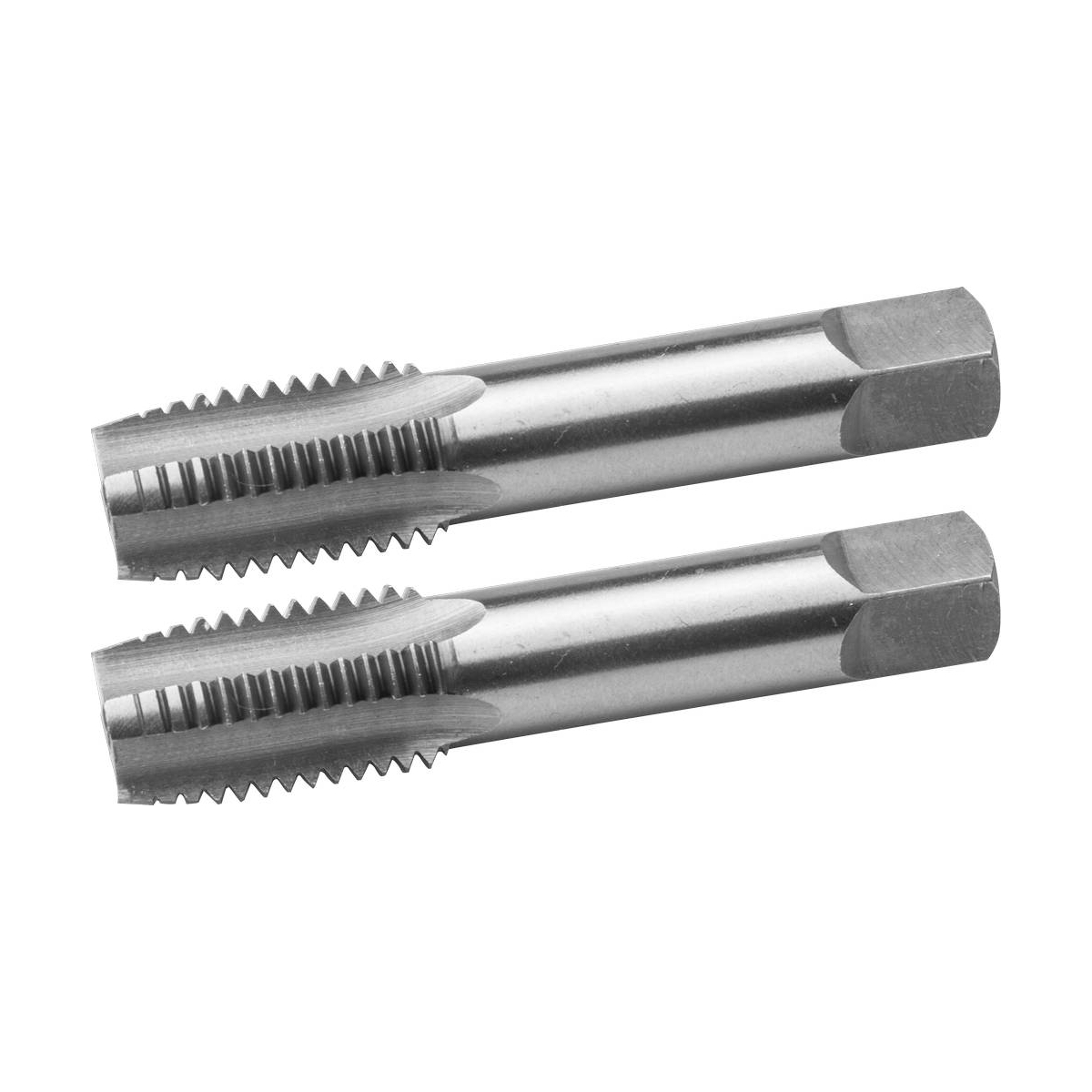

Метчики

Метчик — приспособление, которое обеспечивает нарезание внутренней резьбы. По своей конструкции он похож на винт, выполненный из высокопрочной стали, на котором сделаны три или четыре прямые продольные углубления, образующие при пересечении витков резьбы винта металлорежущие кромки . Выделяют рабочую часть и хвостовик этого инструмента. Рабочий элемент инструмента состоит из: режущей и направляющей части.

Металлорежущая сторона напоминает конус и ею выполняется нарезание. Направляющая сторона посылает инструмент в рабочее отверстие, в котором нарезается, и калибруется резьба.

На конце хвостика есть присоединительный квадрат, который необходим для фиксации инструмента в ручном инструменте. Размерность присоединительного квадрата для ручного привода зависит от размера метчика.

Канавки на рабочей стороне инструмента имеют продольные углубления.

Витки резьбы разделяются канавками на режущие перья, передние кромки которыми производится нарезание. Также углубления нужны для отвода стружки, которая появляется при работе. Три канавки обычно производятся на инструменте диаметром до 22 мм, четыре канавки — с диаметром от 22 до 52 мм.

Метчик для нарезки резьбы изготавливается из быстрорежущей или углеродистой стали технологиям, утвержденным для изготовления металлорежущего инструмента. Они проходят термическую обработку, от точности выполнения которой зависит работоспособность и долговечность метчика. Поверхностная твердость метчиков должна находиться в пределах 63 — 66 HRc. Предметы из углеродистой стали имеют намного меньшую стойкость, чем модели из быстрорежущей. Для увеличения твердости и стойкости режущей кромки рабочая часть машинных метчиков может иметь покрытие из нитрида титана характерного «золотого» цвета.

Существует два способа нарезания внутренней резьбы ручным инструментом: европейский и американский.

В Европе принято работать в два или три прохода разными метчиками. В США — одним в один проход. В США, например, достаточно широко используется метрическая резьба, и предлагаемые американскими производителями подобные приспособления для метрической системы рассчитаны на работу в один проход. Резьбонарезной инструмент Европейские производства предлагает широкий ассортимент приспособлений только для метрической, но и для дюймовой системы. Однако и те, и другие предлагаются ими только в виде комплектов в два или в три прохода.

В России принят европейский подход, на Дальнем Востоке — американский Соответственно ниже основное внимание уделено именно этим приспособлениям для нарезания резьбы европейским способом. Набор из двух (черновой и чистовой модели) используются для работы в мягких сталях, а комплекты из трех (черновой, средней и чистовой модели) — при работе с более твердыми металлами.

Внутри набора различаются по количеству рисок (ободков), нанесенных на хвостовик. Как часто бывает, стандартов на такие обозначения нет, и существуют отечественная и зарубежная системы обозначений. В отечественной системе одна риска означает черновую модель, две – среднию модель, а три – чистовую модель. В зарубежных наборах чистовой обычно без рисок. Надо также иметь в виду, что возможны ошибки маркировки (они встречаются и у самых именитых производителей) и надежнее всего различать метчики внутри комплекта по длине заходной части, состоящей из режущих перьев уменьшенного диаметра, со срезанными вершинами. Их диаметр плавно растет от конца метчика к хвостовику. У черновой модели самая глубокая заходная сторона. Обычно она содержит от четырех до девяти витков. Самая короткая заходная сторона у чистовой модели, от одного до трех витков. А средний по количеству витков режущих перьев на заходной части находится посередине между выше упомянутых предметов того же комплекта.

Для работы в глухих отверстиях необходимы метчики, имеющие минимальное количество перьев на заходной части и притупленным концом. На хвосте обычно нанесен номинал резьбы, нарезаемой этим инструментом. На импортных предметах, кроме размера резьбы, часто указывается и диаметр сверла под этот размер.

Хвостовик всех предметов заканчивается присоединительным квадратом, который необходим для удержания приспособления в воротке. Стандартизации размеров квадратов по номиналу резьбы нет. Например, метчик на резьбу М10 у одного производителя может иметь квадрат 5,5 мм, у другого — 8 мм. Размеры квадратов на хвостовиках метчиков, мм: 2,1; 2,7; 3,0; 3,4; 4,9; 5,5; 6,2; 7,0; 9,0; 11,0; 12,0; 14,5; 16,0; 18,0; 20,0; 22,0; 24,0; 29,0; 32,0.

Воротки для метчиков

Воротки применяются для работы метчиком. В него вставляется и зажимается хвостовик данного приспособления. Такой ручной инструмент выпускается как нерегулируемый, с фиксированным размером посадочного гнезда, так и регулируемый, с изменяемым размером посадочного гнезда.

Плоский нерегулируемый вороток обычно имеет от одного до трех отверстий различного размера под наиболее употребительные размеры квадратов на хвостовиках метчиков. Сегодня такие воротки практически не выпускаются. За рубежом выпускаются нерегулируемые воротки с шаровой головкой. В головке под прямым углом сделаны четыре квадратных отверстия разных размеров из приведенного выше размерного ряда.

Регулируемые воротки содержат в своей конструкции винтовой механизм, двигающий зажимные части, фиксирующие хвостовик приспособления. При работе в труднодоступных местах могут потребоваться удлинители. Обычно они нерегулируемые и рассчитаны только на один размер присоединительного квадрата.

 Торцевые воротки применяются для работы в труднодоступных местах. Они снабжаются фиксирующим патроном с губками, на которых сделаны выборки под квадрат на хвостовике метчика. Они изготавливаются как с фиксированным патроном, так и с храповиком. Храповик должен иметь переключатель направления на три положения (средний режим стопорит патрон).

При работе таким инструментом необходимо соблюдать простые правила, а именно:

1. Применять смазывающую жидкость, которая содействует минимизации силы, увеличению качества работы и срока службы приспособления;
2. При проходе первым метчиком обязательно, а при проходе последующими — при создании сопротивления вращению, на каждые четверть или треть оборота давать обратный ход для удаления стружки.

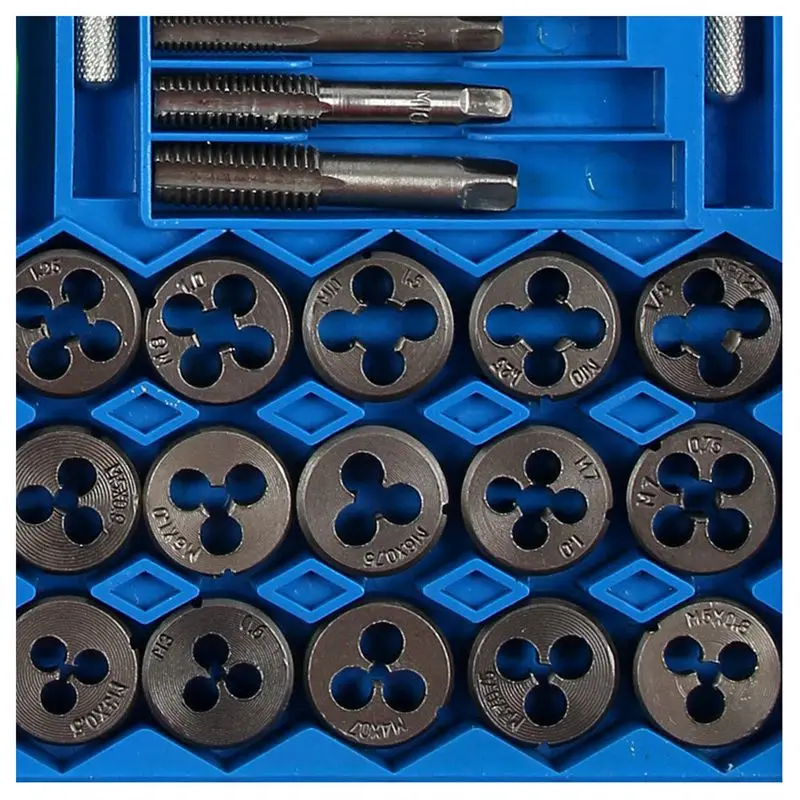

Плашки и приспособления для работы с ними

 Для нарезания наружной резьбы применяется приспособление, называемое плашкой. Она похожа на круглую или шестигранную гайку из быстрорежущей или углеродистой стали, закаленной до твердости 63 — 66 HRc. Первый вариант такого приспособления требует особой державки, шестигранная может быть использована с обычным гаечным ключом. Однако начинать нарезание резьбы шестигранной плашкой все равно лучше с клуппом, поскольку он обеспечивает лучшие условия для управления плашкой в момент захода на резьбу, позволяя точнее выставлять плоскость плашки перпендикулярно оси заготовки. Затем, когда заход выполнен, лучше использовать гаечный ключ, поскольку шестигранный профиль лучше работает под большой нагрузкой.

В плашке вокруг центрального резьбового отверстия прорезаны от трех до пяти сквозных продольных отверстий, смещенных на одинаковые расстояния от центра приспособления. Образующие этих отверстий и резьба плашки в местах их пересечения создают режущие кромки.

Они также служат и для отвода стружки, образующейся при работе. С двух сторон плашки на режущих кромках размещены фаски на глубину 1,5 — 2-х ниток резьбы, которые именуются заборными частями. На боковых образующих плашки сделаны три или четыре выемки (с шагом угла 120° или 90°) для стопорных винтов, закрепляющих приспособление во время работы. На лицевой поверхности плашки обычно нанесены цифры, обозначающие размер резьбы, которую нарезает данная плашка.

Практически все круглые плашки имеют по боковой образующей выемку с сечением в форме трапеции на достаточно большую глубину .По достижении заметного износа плашка может быть разрезана вдоль этой выемки и затем ее можно использовать как разрезную плашку ,скомпенсировав тем самым ее износ. Следует только помнить, что жесткость разрезанной плашки существенно ниже и точность соблюдения форморазмеров резьбы при этом заметно падает.

В разрезной плашке боковая прорезь шириной 0,5-1,5 мм предусмотрена изначально. Она позволяет в небольших пределах (0,1-0,25 мм) регулировать диаметр резьбы по режущей кромке и тем компенсировать износ режущей кромки или повышенную твердость обрабатываемого материала. Ранее такие плашки широко применялись в промышленности, однако сейчас они уже полностью вышли из употребления. Предлагаются плашки с регулировочным коническим винтом, которые занимают промежуточное положение между обычными круглыми и разрезными плашками. В такой плашке разрез по ее стенке сделан приблизительно на две трети высоты и заканчивается резьбовым коническим отверстием, в которое вворачивается конический же винт, служащий для точной регулировки диаметра плашки по резьбе. Такая регулировка позволяет компенсировать как разную твердость материала заготовки, так и износ плашки. При этом жесткость плашки падает ненамного и конструкция с коническим регулировочным винтом как бы сочетает преимущества цельной и разрезной плашки.

Клупп

Клуппом называется предметы для фиксации плашки при нарезании резьбы. Клупп похож на круглую обойму с внутренним диаметром, который большее внешнего диаметра круглой плашки. В данном инструменте выполнено несколько резьбовых отверстий, в которые вворачиваются закаленные стопорные винты для крепления плашки. Число стопорных винтов изменяется в клуппах разных конструкций от одного до пяти. Выше упоминалось, что на боковой поверхности круглой плашки может быть выполнено три или четыре отверстия под стопорные винты. В качестве упора для стопорного винта может быть использована и трапецеидальная выемка на боковой образующей плашки. Соответственно, число реально используемых винтов изменяется от одного до четырех, в зависимости от конструкции и плашки, и клуппа. При использовании большего количества стопорных винтов нагрузка на каждый винт падает, но снижается жесткость крепления. Шестигранные плашки зажимаются по одной, двум или трем поверхностям, жесткость их фиксации существенно ниже.

В образующие клуппа друг напротив друга вворачиваются две ручки с накаткой для вращения клуппа при работе.

Существуют клуппы, комплектуемые переходными кольцами с одинаковым внешним диаметром, равным внутреннему диаметру обоймы клуппа, но с различными внутренними диаметрами, под плашки разного размера. В переходных кольцах имеются сквозные отверстия для стопорных винтов клуппа. Сборка из плашки и переходника вставляется в клупп, и стопорные винты вворачиваются сквозь отверстия в кольце до упора в выборки, сделанные в плашке, фиксируя как переходное кольцо, так и плашку.

Для работы в местах с ограниченным доступом иногда приходится кустарным способом изготавливать достаточно сложные конструкции клуппов.

Выбор сверл под резьбу (какие сверла нужны чтобы нарезать резьбу)

Для создания внутренней резьбы необходимо в материале сделать отверстие, диаметр которого соответствует инструменту для последующего нарезания. Такое отверстие должно точно соответствовать размерам режущего инструмента.

Внутренняя нарезка резьбы:

1. Чтобы произвести в заготовке отверстие под резьбу внутреннего типа, сначала следует  подобрать размер сверла.

2. Когда сверло выбрано, можно приступать к выполнению отверстия под резьбу.

3. При помощи специального метчика для нарезки, необходимо  выполненное отверстие обработать зенкером. Это позволяет добиться нужной чистоты отверстия и легче метчику войти в деталь.

4. В процессе нарезания резьбы, формируются канавки в металлической заготовке. При этом часть металла не удаляется вместе со стружкой, а выдавливается вдоль режущих граней инструмента, образуя профиль резьбы . По этой причине очень важно правильно подобрать размер сверла. Сверло должно быть  несколько меньше номинального диаметра резьбы.

Чтобы было легче определить, какого диаметра нужно просверлить отверстие, используется специальная таблица, составленная по ГОСТ. Ориентируясь по данной таблице и придерживаясь ее параметров, вы сможете без проблем выполнить своими руками внутреннюю нарезку нужного диаметра. При этом такое соединение окажется точно подобранным.

Таблица соответствия нарезки резьбы метчиком сверлу

D резьбы	Шаг резьбы	d сверла, мм	Шаг резьбы	d сверла, мм	Шаг резьбы	d сверла, мм	Шаг резьбы	d сверла, мм	Шаг резьбы	d сверла, мм	Шаг резьбы	d сверла, мм
2	0. 4	1.6	0.25	1.75	-	-	-	-	-	-	-	-
3	0.5	2.5	0. 35	2.65	-	-	-	-	-	-	-	-
4	0.7	3.3	0.5	3.5	-	-	-	-	-	-	-	-
5	0. 8	4.2	0.5	4.5	-	-	-	-	-	-	-	-
6	1	5	0. 75	5.2	0.5	5.5	-	-	-	-	-	-
7	1	6	0.75	6.2	0. 5	6.5	-	-	-	-	-	-
8	1.25	6.7	1	7	0.75	7.2	0. 5	7.5	-	-	-	-
9	1.25	7.7	1	8	0.75	8.2	0.5	8. 5	-	-	-	-
10	1.5	8.5	1.25	8.7	1	9	0.75	9.2	0. 5	9.5	-	-
11	1.5	9.5	1	10	0.75	10.2	0.5	10.5	-	-	-	-
12	1. 75	10.2	1.5	10.5	1.25	10.7	1	11	0.75	11.2	0.5	11.5
14	2	12	1. 5	12.5	1.25	12.6	1	13	0.75	13.2	0.5	13.5
16	2	14	1.5	14. 5	1	15	0.75	15.2	0.5	15.5	-	-
18	2.5	15.4	2	16	1. 5	16.5	1	17	0.75	17.2	0.5	17.5
20	2.5	17.4	2	18	1.5	18. 5	1	19	0.75	19.2	0.5	19.5
22	2.5	19.4	2	20	1.5	20.5	1	21	0. 75	21.2	0.5	21.5
24	3	20.9	2	22	1.5	22.5	1	23	0.75	23. 2	-	-
27	3	23.9	2	25	1.5	25.5	1	26	0.75	26.2	-	-
30	3. 5	26.4	3	26.9	2	28	1.5	28.5	1	29	0.75	29.2
33	3.5	29. 4	3	29.9	2	31	1.5	31.5	1	32	0.75	32.2
36	4	31.9	3	32. 9	2	34	1.5	34.5	1	35	-	-
39	4	34.9	3	35.9	2	37	1. 5	37.5	1	38	-	-
42	4.5	37.4	4	37.9	3	38.9	2	34	1. 5	40.5	1	41
45	4.5	40.4	4	40.9	3	41.9	2	43	1.5	43. 5	1	44
48	5	42.8	4	43.9	3	44.9	2	46	1.5	46.5	1	47



Нарезание внутренней резьбы метчиком: технология, инструмент, диаметр отверстия

Перед нарезанием внутренней резьбы метчиком, предварительно готовится соответствующее отверстие. В штампованных либо литых отверстиях процесс нарезания резьбы осуществлять сложно. Они не могут обеспечить необходимые размеры допусков в пределах, обозначенных техническими условиями по нарезке внутренней резьбы. Легче нарезается внутренняя резьба в отверстиях заготовок, получаемых в процессе литья под давлением либо по выплавляемым моделям.

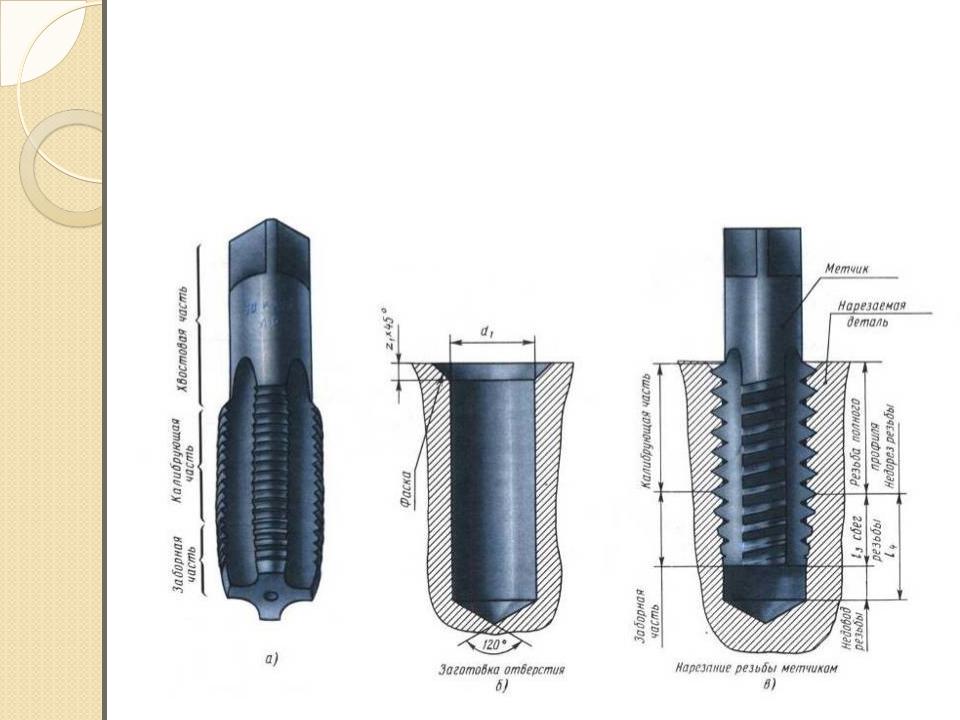

Рис. 1. Конструкция метчика:

1 – заборная часть; 2 – калибрующая часть; 3 – стружечная канавка;

4 – хвостовик; 5 – квадрат

Максимально удобные условия по нарезанию резьбы метчиком предоставляются после подготовки отверстия методами зенкерования либо сверления. Вырезаемый металл в процессе изготовления резьбы частично выдавливается метчиком. Сечение внутри резьбы выходит больше сечения отверстия, которое образовалось от сверления. В момент подготовки отверстий способом сверления, перед нарезанием резьбы метчиком, сечения сверл выбираются по ГОСТ 19257 – 73.

Рис. 2. Нарезание резьбы метчиком:

а – установка метчика и воротка для нарезания резьбы; б – проверка положения метчика угольником; в – приемы нарезания внутренней резьбы; г – проверка качества резьбы соответствующим винтом

В случае, когда сечение просверленного для резьбы отверстия окажется меньше регламентированного ГОСТом, усилие на метчик резко увеличится. Резьба при этом будет рваной, метчик заклинит и он сломается. При сечении отверстия, большем, чем рекомендованное, получится неполный профиль резьбы.

Нарезая внутреннюю резьбу на сверлильных станках, придерживаются таких общих правил:

• нежелательно производить нарезку резьбы внутри отверстий, полученных в результате штамповки либо литья. Прежде, чем нарезать резьбу, такие отверстия зенкеруются либо рассверливаются. Таким образом, удаляются: наклеп, окалина, нагар. После обработки получается требуемое сечение отверстия для выполнения резьбы;
• на станках для сверления при нарезании резьбы метчики необходимо закрепить в предохранительных плавающих, качающихся, самоцентрирующих, реверсивных патронах;
• в готовящихся отверстиях, где будет нарезаться резьба, со стороны захода метчика необходимо снять фаски под углом 60° на высоту не менее одного шага резьбы;
• в момент нарезания резьб с помощью сверлильных станков особо пристальное внимание уделяется регулировка передвижения шпинделя. Его необходимо тщательно уравновесить противовесом. Он должен передвигаться без труда, обеспечивая плавное врезание и выход метчика из резьбы. Если шпиндель передвигается с большой осевой нагрузкой, резьбу разобьет по среднему сечению;
• нарезая резьбу, используется смазка инструмента и его интенсивное охлаждение, поскольку на метчик в это время воздействуют большие нагрузочные режимы.

После окончания операции по нарезанию резьбы в отверстиях на сверлильных станках метчик из нарезанного отверстия выкручивается.

Рис. 3. Формы заборной части метчиков:

форма А — длинная заборная часть для обработки сквозных отверстий; форма В — средняя заборная часть и спиральная подточка для обработки сквозных отверстий; форма С — короткая заборная часть для обработки глухих отверстий; форма D — средняя заборная часть для обработки сквозных и глухих отверстий с длинным сбегом резьбы; форма Е — короткая заборная часть для обработки сквозных и глухих отверстий с коротким сбегом резьбы

Нарезание резьб в сквозных и глухих отверстиях технологически различны.

Закончив нарезание резьбы глухого отверстия, метчик из него удаляется только выкручиванием. Исходя из этого, резьба в нем нарезается только на станке, где есть возможность его реверсирования. Иначе говоря, при выкручивании метчик должен вращаться в направлении, обратному рабочему, с меньшей скоростью, чем при нарезании резьбы. Так снижаются непроизводительные временные затраты.

Нарезая глухую резьбу на станке без реверса, используют для крепления метчиков специальный реверсивный патрон. В нем устроено предохранительное устройство соответствующего типа.

С целью предотвращения разрушения метчика при нарезании глухой резьбы, когда он достигнет края отверстия и упрется в дно, на станках с реверсивным механизмом используется специальный патрон, предохраняющий метчик. Глухие резьбы нарезаются машинными метчиками. У них малая заборная часть, равная трем шагам нарезаемой резьбы. Эта техника дает возможность нарезать резьбу максимально близко ото дна отверстия.

Нарезать резьбы в легированных пластичных сталях, у которых аустенитный состав и которые нелегко поддаются резанию, а также в легких, титановых, жаропрочных сплавах необходимо с учетом следующих специфических условий:

• если деталь, изготовленная из жаропрочного сплава, имеет нормальную жесткость, а после монтажа на станину станка она перпендикулярна к оси резьбы базовой поверхности, резьба в ней нарезается без использования кондуктора. Если необходимо установить безусловную перпендикулярность ее оси резьбы к поверхности базы, но крепление к станку и жесткость детали не обеспечивают требуемой точности, то резьба должна нарезаться с использованием кондукторов;
• нарезание резьбы в заготовках из жаропрочных сплавов сопровождается использованием метчиков с шахматным расположением зубьев. В сквозных отверстиях резьбу нарезают одним метчиком, в глухих – комплектами, состоящими из двух либо трех метчиков;
• метчик обязательно подлежит охлаждению, если резьба нарезается в деталях из жаропрочных сплавов. Насосная подача охлаждающей жидкости предполагает такой состав: 15% олеиновой кислоты, 25% керосина, 60% сульфо-фрезола. При отсутствии на станке помпы, охлаждающая жидкость, состоящая из: 85% сульфо-фрезола и 15% олеиновой кислоты, наносится на метчик кистью либо метчик погружается в жидкость;
• чтобы успешно нарезать резьбу в деталях из цинковых либо алюминиевых сплавов, мягких и пластичных, используются станки, где принудительная скорость подачи шпинделя по шагу резьбы. В случае отсутствия на станке механизма принудительной подачи шпинделя, необходимо обеспечить его свободное движение. Это делается уменьшением нагрузок уравновешивания – грузов и пружин. Если масса движущихся частей большая, а шпиндель двигается с большим осевым усилием, то резьба, которая нарезается, будет разрушена по среднему сечению;
• скорость нарезания резьбы в деталях из силуминовых сплавов рекомендуется в 1,2…1,5 раза больше, а охлаждение во столько же раз интенсивнее, чем стали;
• охлаждать метчики при нарезании резьб в деталях из легкосплавных материалов лучше всего керосином. Хорошо применять 8…10% эмульсию. Нельзя для охлаждения метчиков использовать масло: оно не предохраняет от стружки, налипающей в момент нарезания и затрудняет очистку нарезанной резьбы от налипшей стружки;
• бесканавочными метчиками, изготовленными из быстрорежущей стали, рекомендуется обрабатывать резьбу от М4 до М30 в деталях из титановых сплавов и труднообрабатываемых сталей аустенитного класса. Их стойкость намного выше по сравнению со стандартным.

Как самостоятельно нарезать резьбу на трубах, Нарезка резьбы в трубах

Резьба – один из основных типов скрепления металлических труб. Резьба на трубе представляет собой чередование выступов и канавок, которые винтообразно нанесены на металл. Ее можно наносить как на внутреннюю, так и на внешнюю поверхность изделия. Как правило, резьбу производят на трубах, различных крепежах и элементах оборудования.

Основные характеристики и виды резьбы

Для более удобной работы с резьбой используют общепринятые определения:

• Профиль. Бывает треугольным, прямоугольным либо трапецеидальным. Треугольные профили довольно специфичны и обычно используются в разных технических системах.
• Угол профиля. Это угол, который образовывают боковые грани получившихся витков.
• Направление. Бывает правым либо левым. Левое направление, при котором гайка накручивается на болт против часовой стрелки, встречается достаточно редко. Более частым вариантом является правое направление.
• Шаг. Это расстояние, получающееся между основаниями либо вершинами, которые образовывают соседние витки.
• Глубина. Это величина отрезка, расположенного между самой глубокой точкой и вершиной.

Также специалисты различают внутренний, наружный и средний диаметр. Треугольные профили могут подразделяться на дюймовые и метрические.

Метрические представляют собой равносторонний треугольник, у которого углы составляют 60. В таком случае наружный и внутренний диаметры указывают в миллиметрах. Шаг также указываются в миллиметрах и долях.

Дюймовые профили отличаются от метрических тем, что угол их вершин составляет 55. Как очевидно из названия, все размеры выражаются в дюймах. Такую резьбу принято подразделять на крепежную и трубную. Крепежный вариант отличается большим шагом и обычно используется для болтов, гаек и различных отверстий, где требуется точная стыковка элементов. Трубная же применяется для соединения труб и обладает меньшим шагом.

Таблица соответствия наиболее популярных диаметров для метрической, дюймовой и трубной резьб с примером подбора заготовки под резьбу

Нарезка резьбы ручным способом

Для того, чтобы качественно нарезать резьбу, вам потребуется специальне инструменты:

Плашки или лерки — инструмент для нарезания резьбы, представляющий собой прокаленные гайки с особыми кромками и стружечными отводами. Резьбонарезное приспособление состоит из 8-10 шагов резьбы, где первые пара витков представляют собой заборную часть. Используются совместно с держателями. По конструкции могут быть цельными, разрезными и раздвижными. Разрезные имеют возможность точной регулировки диаметра и применяются для нарезки более точных размеров с регулировкой диаметра до 1,25 мм.

Плашки трубные

Тип плашек с трубной дюймовой резьбой для нарезания соответствующих резьб на трубах и фасонных элементах. Маркируются буквой G. Диапазон размеров резьб составляет от 1/8 до 2 дюймов. Из них наиболее часто используются в системах водоподачи размеры — 1/2, 3/4 и 1 дюйм. Более редко, как правило, в гидравлике используется с размером резьбы 5/8, 7/8, 5/6 и 3/8 дюйма.

Плашки конические трубные

Специальные виды плашек для нарезания резьбы круглого конического типа, наиболее часто применяемой в трубопроводах высокого давления. Имеют особую конструкцию, обеспечивающую одностороннюю нарезку резьбы, а не напроход, как в обычной конструкции. Плашки имеют заборный конус с углом 30 – 55°, имеют малую ширину перьев для снижения усилий резания и трения. Имеет число стружечных отверстий от 4 до 7 (для диаметров от 1/6 до 2 дюймов).

Резьбонарезной клупп — представляет собой круглый держатель для сменной лерки, оборудованный трещоткой. Для облегчения работы с этим инструментом его комплектуют довольно длинным рычагом, который при необходимости может наращиваться.

Нарезка внутренней резьбы при помощи метчика

Чтобы нанести резьбу внутри трубы, обычно используется метчик. Он имеет форму стержня с режущими кромками. Вставлять его необходимо в специальный вороток.

Метчик состоит из следующих частей:

• Заборная часть. Представляет собой конус, который производит непосредственное нарезание резьбы. Зубья резцов расположены по всей окружности.
• Калибрующая часть. Этот элемент является продолжением заборной части и имеет вид цилиндра, на котором расположены зубья.
• Хвостовая часть. Имеет головку с квадратным сечением и предназначена для удержания метчика в вороте.

Чтобы инструмент не перегревался во время работы, для охлаждения используют различные среды:

• Для алюминия и алюминиевых сплавов подходит керосин,
• Для медных изделий используют скипидар,
• Сталь охлаждают эмульсией.

Если охладителя будет недостаточно, то профиль может получиться неравномерным или с шероховатостями.

Специалисты советуют использовать в работе комплектные метчики. В комплект входит инструмент для черновой нарезки и для чистовых работ. Исключив хотя бы один из метчиков, вы не сэкономите много времени, однако качество конечного результата может быть низким.

Требования к организации процесса

Чтобы нарезка резьбы прошла успешно, важно выполнять основные требования:

• Первым делом поверхность тщательно очищается от грязи и пыли,
• Далее поверхность рабочего инструмента и обрабатываемой детали нужно смазать спецжидкостью,
• Перед началом работы следует убедиться, что инструмент исправен.



На складе Минской оптово-розничной металлобазы «Аксвил» вы можете подобрать и купить любые стальные трубы необходимые для проведения строительных или сантехнических работ:

Способы, методы нарезания резьбы.

Чем нарезают резьбу

Чем нарезают резьбу?

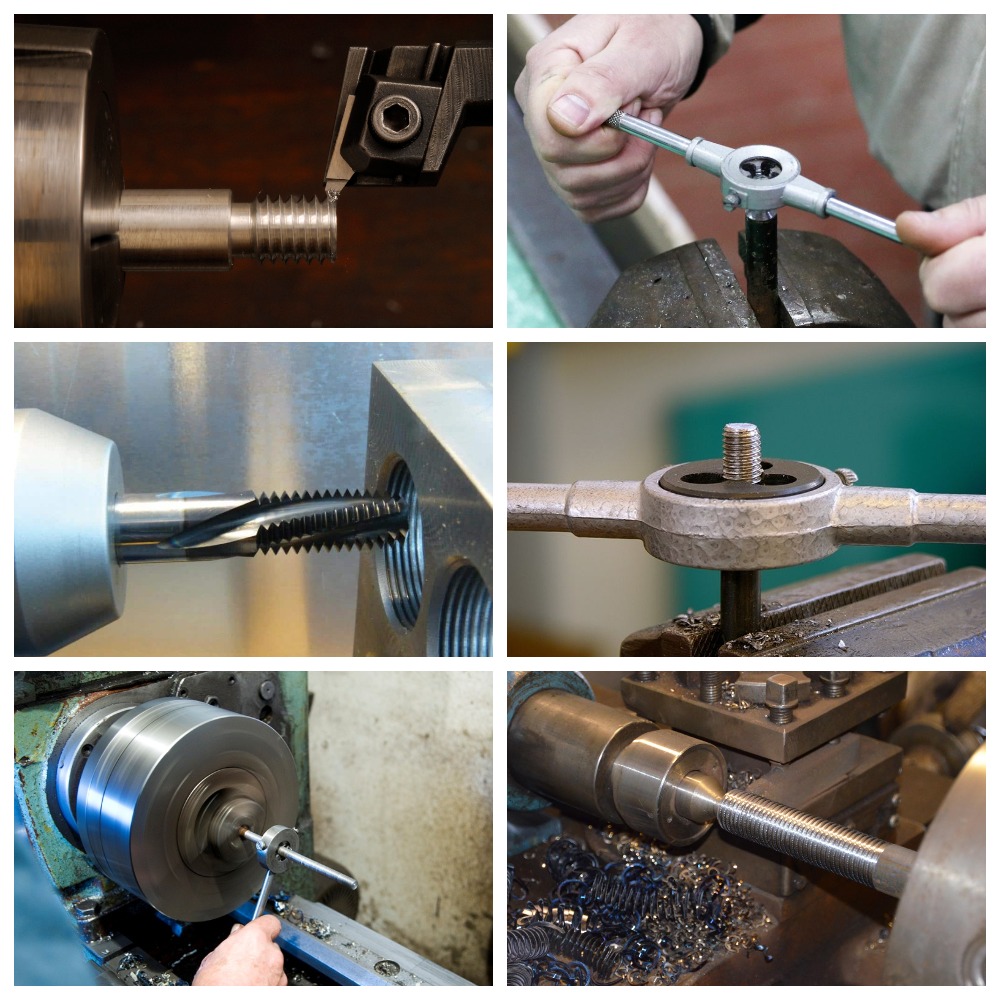

Основные методы создания резьбы следующие: 1 — нарезание резьбовы­ми резцами или резьбовыми гребенками; 2 — нарезание плашками, резьбо­нарезными головками и метчиками; 3 — накатывание при помощи плоских или круглых накатных плашек; 4 — фрезерование с помощью специальных резьбовых фрез; 5 — шлифование абразивными кругами.

Нарезание резьбы резцами. С помощью резьбовых резцов и гребе­нок на токарно-винторезных станках нарезают резьбу как наружную, так и внутреннюю (внутренняя резьба, начиная с диаметра 12 мм и выше).

Способ нарезания резьбы резцами характеризуется относительно не­высокой производительностью, поэтому в настоящее время он применя­ется в основном в мелкосерийном и индивидуальном производстве, а так­же при создании точных винтов, калибров, ходовых винтов и т. д. Досто­инством этого способа является простота режущего инструмента и срав­нительно высокая точность получаемой резьбы. Схематически он заклю­чается в следующем (рис. 32): при одновременном вращательном движе­нии детали, на которой нарезается резьба, и поступательном движении резца (на токарном станке — II) последний снимает (вырезает) часть по­верхности детали в виде винтовой линии (I).

Рис. 32

Нарезание резьбы плашками и метчиками. На рис. 33 показаны плашки, которые по своим конструктивным особенностям делятся на круг­лые — I и II (лерки) и раздвижные — III (клупповые).

Круглые плашки, имеющие применение на монтажных, заготовитель­ных и других работах, предназначены для нарезания наружной резьбы диаметром до 52 мм в один проход. Для более крупной резьбы применя­ют плашки особой конструкции, которые фактически служат лишь для зачистки резьбы после предварительной нарезки ее другими инструмен­тами.

Раздвижные плашки состоят из двух половин, вставляющихся в клупп и постепенно сближающихся в процессе резания.

Рис. 33

При нарезании резьбы на металлорежущих станках (II) плашка устанавливается и за­крепляется в специальном патроне или при­способлении (рис. 34). Деталь подается в кали­брующую часть вращающейся плашки. Внут­реннюю крепежную резьбу в подавляющем большинстве случаев нарезают метчиками.

Метчик (рис. 35) представляет собой сталь­ной стержень с резьбой, разделенный продоль­ными прямыми или винтовыми канавками, образующими режущие кромки. Эти же ка­навки служат для выхода стружки. По спосо­бу применения метчики разделяются на руч­ные и машинные.



Рис. 35

Последовательность получения резьбы в глухих отверстиях такова (рис. 36): вначале высверливают гнездо, куда в дальнейшем будет завернута шпилька или винт. Диаметр сверла должен быть выбран из табл. рекомендуемых стандартом ГОСТ 9150-81 величин. Резьбу нарезают комплектом из двух или трех мет­чиков (малого, среднего и нормального, чис­тового) в зависимости от размера резьбы. На­резать резьбу одним метчиком (нормальным) за один заход нельзя. Это ведет к поломке метчика.

Для метрической резьбы с крупным ша­гом и дюймовой резьбы комплект состоит из трех метчиков, для метрической резьбы с мелким шагом и трубной резьбы — из двух.

Накатывание резьбы. Основной про­мышленный метод изготовления резьбы в настоящее время — накатка на специаль­ных резьбонакатных станках, имеющих корпус трехроликовой головки 1, ролико- держатель 2 и накатной ролик 3 (рис. 37). Деталь 4 зажимается в тисках суппорта. В этом случае при большой производительнос­ти обеспечивается получение высокого ка­чества изделия (формы, размеров и шерохо­ватости поверхности).

Процесс накатывания резьбы заключает­ся в создании резьбы на поверхности детали без снятия стружки за счет пластической де­формации поверхности обрабатываемой де­тали. Схематически это выглядит так. Де­таль прокатывают между двумя плоскими плашками (рис. 38. I) или цилиндрически­ми роликами (рис. 38. II, III), имеющими резьбовой профиль, и на стержне выдавли­вается резьба такого же профиля. Наибольший диаметр накатываемой резьбы 25 мм, наименьший 1 мм; длина накатываемой резьбы 60…80 мм.

Рис. 36

Рис. 37

Фрезерование резьбы. Фрезерование наружной и внутренней резьбы производится на специальных резьбофрезерных станках. В этом случае вращающаяся гребенчатая фреза при радиальной подаче врезается в тело детали и фрезерует резьбу на ее поверхности. Периодически происходит осевое перемещение детали или фрезы от специального копира на величи­ну, равную шагу резьбы за время одного оборота детали (рис. 39).

Шлифование точной резьбы. Шлифование как способ создания резь­бы применяется главным образом для получения точной резьбы на сравни­тельно коротких резьбовых деталях, например резьбовых пробках — кали­брах, резьбовых роликах и т. д.

Рис. 38

Рис. 39

Рис. 40

Сущность процесса заключается в том, что шлифовальный круг, распо­ложенный к детали под углом подъемна резьбы, при быстром вращении и при одновременном медленном вращении детали с подачей вдоль оси на ве­личину шага резьбы за один оборот вырезает (вышлифовывает) часть по­верхности детали. В зависимости от конструкции станка и ряда других фак­торов резьба шлифуется за два-четыре и более прохода (рис. 40).

Нарезание резьбы на трубах в Москве: цена от 50 руб!

Каталог

Доставка Автокран Резка изделий Сварка Гибка труб Цвета и покрытия

Компания «КапсСтрой» оказывает профессиональные услуги по нарезке резьбы на металле. У нас вы можете нарезать резьбу на трубе, стальном круге и гладкой арматуре класса А1. Услуги оказываются юридическим и физическим лицам. Возможны различные варианты оплаты (наличный, безналичный расчет).

Наши основные клиенты – строительные организации Москвы и Московской области, организации по благоустройству территорий, инженерные компании, архитектурные и дизайнерские бюро, производители мебели, частные лица.

Услуга нарезать резьбу востребована при выполнении строительных и отделочных работ, прокладке инженерных коммуникаций, возведении ограждающий конструкций и малых архитектурных форм, при изготовлении мебели, благоустройстве придомовых территорий, дачных участков и т.п. Чаще всего резьбовое соединение используется при прокладке коммуникаций (труб) и выполнении сантехнических работ.

Нарезка как процесс технологической обработки металлических изделий представляет собой нанесение на них спиралевидных впадин – резьбы. Впадины предназначены для быстрого и удобного соединения изделий между собой. Основные преимущества такого соединения перед сваркой:

• более простая и экономичная технология соединения;
• простота и безопасность сборки;
• отсутствие необходимости в дополнительном оборудовании и защите;
• высокая ремонтопригодность за счет быстрого рассоединения деталей.

В зависимости от места нанесения, нарезка резьбы бывает внутренней и внешней, в зависимости от стандартов измерения – метрической и дюймовой.

Цена нарезки зависит от параметров изделия и объемов заказа.

Калькулятор

Наши технологические возможности по нарезке резьбы

Для нарезки резьбы мы используем современное высокотехнологичное оборудование – электромеханический станок ZMP-50 с электронной нарезкой. Это обеспечивает максимальную точность работ и позволяет нарезать дюймовую резьбу диапазоном до 2-х дюймов, метрическую – до 50,8 мм на трубах, гладкой арматуре А1 и стальных кругах.

Почему мы?

Заказ услуги по нарезке резьбы в нашей компании — это:

• возможность комплексного решения ваших задач – у нас вы можете приобрести трубы и арматуру нужных параметров и сразу нанести на них резьбу, получив готовое изделие;
• оперативное исполнение заказа любых объемов;
• высокое качество исполнение – нарезка резьбы выполняется на профессиональном оборудовании опытными специалистами;
• всеобъемлющая консультационная поддержка – с учетом ваших задач наши сотрудники помогут вам подобрать нужный ассортимент металлоизделий и конфигурацию резьбы.

Чем нарезать резьбу (вручную) строго перпендикулярно поверхности детали? — Инструменты для металлообработки

Подскажите пожалуйста, какие есть приспособы для нарезания резьбы строго перпендикулярно поверхностьи детали (вручную)?

Хоть я и давно орудую воротком, небольшие отклонения случаются.

Может быть, для дрели установленной в стойку, что-нибудь «эдакое» можно прикупить?



1.Самая простое приспособление для «нарезания резьбы строго перпендикулярно поверхностьи детали (вручную)?» — эта металлическая пластина, в которой на станке(!!!), строго перпендикулярно делаются несколько резьбовых отверстий, причем как для 1-го метчика, так и для второго.

Толщина пластины-не менее половины активной длины метчика.

Такие пластины делаются под каждый размер резьбы.

Процесс нарезания резьбы заключается в следующем:

-сверлим через кондуктор отверстие;

-ввинчиваем в пластину метчик, так, чтобы «кончик торчал»;

-вставляем «кончик» в отверстие;

-пластину прижимаем к поверхности детали;

-нарезаем резьбу в детали через пластину на ту глубину, которая возможна;

-вывинчиваем метчик из детали и пластины;

-завершаем нарезание резьбы обычным способом, без пластины, которая была нужна

только для формирования нужного направления.



Пластины, сделанные из, например, 12Х18Н9Т, служат очень долго.

Я пользуюсь так-же латунными -ЛС-59, Л63.

Если поверхность детали не плоская поверхность, пластина превращается в сопряженную поверхность.



2. Если надо много и очень много «мелкой» резьбы — для меня это 2.5….6, лучше процесс механизировать.

Я использую маленький аппарат типа шуруповерта, к которому вместо биты прикрепляется маленький сверлильный патрон.

Самое главное: патрон для ручного нарезания резьбы электрофицированным инструментом не должен быть закреплен жестко на оси инструмента!

При ручном нарезании резьбы указанного диаметра это приводит к частым поломкам метчика.

Патрон должен свободно «болтаться на оси».

У меня свободное отклонение оси патрона от оси инструмента составляет 10..20 градусов.

В этом случае при РУЧНОМ нарезании резьбы с использованием вышеописанной пластины происходит самоцентровка метчика в пластине, для чего в ней необходимо предусмотреть соответствующий конус. Более того, вторым метчиком можно резать и без пластины, метчик самоцентрируется.

Если же патрон закрепить жестко, то необходимо каждый раз ставить инструмент строго перпендикулярно, но «на глаз».



Вечером покажу фотографии моих приспособлений по этому поводу.

(Мелкую резьбу режу очень часто и в большом количестве).

Актер Вики Крипс: «Я провела целый день, глядя в зелень, чтобы избежать Дэниела Дэй-Льюиса» | Призрачная нить

Когда Вики Крипс влюбляется в Дэниела Дэй-Льюиса на экране, это момент, который кажется неожиданным по своей интенсивности — и это потому, что это было так. Дэй-Льюис настоял на том, чтобы Крипс, малоизвестный актер из Люксембурга, впервые встретился с ним в новом захватывающем дух фильме Пола Томаса Андерсона «Призрачная нить». Готовясь к роли Рейнольдса Вудкока, лондонского модельера, Дэй-Льюис — с его обычным актерским рвением метода — научился думать, как Баленсиага, сшил 100 петлиц и держал Крипса в страхе.Когда Альма Крипса входит в зал для завтраков йоркширского отеля с видом на море, она выглядит застенчивой, как Мадонна Рафаэля, но в униформе официантки (действие фильма происходит в 50-х годах). Когда она спрашивает с мягким немецким акцентом: «Что бы вы хотели заказать?» Вальдшнеп начинает наматывать почти все в меню. И Крипс краснеет — за Альму и за себя. Для публики нет никаких сомнений в том, что аппетит Вудкока — а это фильм о аппетите — не для того, что есть в меню, а для этой молодой женщины, которая станет его музой.Прошлым летом Дэй-Льюис объявил, что фильм станет его лебединой песней. Для Крипса это самое необычное начало.

Газета New York Times Критик А.О. Скотт охарактеризовал Крипса как во всех отношениях достойного Дэй-Льюиса, актера, одновременно «хитрого и бесстрашного». Она сенсация: она привносит в роль красоту, уязвимость и упрямую — потенциально вызывающую — безмятежность. Фильм называют лучшим фильмом Томаса Андерсона (а « Магнолия » и «Там будет кровь » — нелегкие сюжеты).Это одновременно тревожно и загадочно, но не без комедии.

Когда Крипс садится рядом со мной за чашкой кофе в отеле в Сохо, я не могу удержаться от вопроса, была ли она когда-нибудь официанткой в ​​реальной жизни. Она излучает очарование, но не выглядит так, как будто с подносом у нее будет надежная пара рук. Ее ненакрашенное лицо открытое, чувствительное и умное. Ее одежда повседневная, но модная: на ней черное меховое болеро, а ее кашемировые манжеты лососево-розового цвета служат одновременно рукавицами. «Я работала официанткой на мероприятиях, но женщина в отеле Victoria в Йоркшире показала мне, как это делать правильно. И она начинает демонстрировать разные способы служить «справа, а не слева». Наклоняясь из стороны в сторону, гибкая, как ива, она заставляет меня смеяться и протестует против того, что персонал «Виктории» — в заливе Робин Гуда — сказал ей, что она «прирожденная официантка», добавив, что, если бы игра ее подвела, она бы нетрудно устроиться на работу.

Плана не было. Мы просто сделали это … Мне казалось, что я на лодке так далеко от берега, что не знаю, как мне вернуться.

Томас Андерсон случайно наткнулся на Крипса.Он видел, как она играла другую прислугу в «Горничная Линн » (немецкая черная комедия 2014 года, за которую она получила награду немецких кинокритиков за лучшую женскую роль). Фильм был доступен в iTunes только неделю — Андерсон мог легко скучать по ней. Крипс (которая говорит по-немецки, по-французски и по-английски) была так далека от ожидания большого перерыва, что даже не прочла должным образом важное электронное письмо от своего агента. Ей как-то пришло в голову, что она проходит прослушивание на студента-режиссера из Лондона.Только после того, как она отправила отрывок для прослушивания, снятый на мобильный телефон, она узнала от своего агента (который на этом этапе недоверчиво относился к ее легкости), что Пол Томас Андерсон был режиссером и что, если она будет выбрана, Дэниел Дэй-Льюис, рекордсменка трех премий «Оскар» за лучшую мужскую роль, станет ее второй половинкой.

Я говорю ей, что больше всего меня поразила та первая встреча между ними в зале для завтраков отеля, так это понимание на лицах Альмы и Рейнольдса.Они никогда не встречались, но как будто на каком-то уровне они уже знали друг друга. Может, это и есть сексуальное влечение? В этом взгляде, отвечает она, было «предвкушение». По ее словам, о любви никогда не говорили, но она всегда была рядом: «призрак в комнате». Я полагаю, что накал Дэй-Льюиса должен быть заразительным? «Это — он просит вас быть очень внимательными и бодрствующими. Их любовь, как и все настоящие любовные романы, начинается с признания. Они видят друг друга ». Отсутствие репетиций заставило ее «нервничать больше, чем я мог бы в ином случае», но это был «мощный опыт — обнаружить кого-то во время работы — я думаю, это то, что он [Дэй-Льюис] намеревался».

Крипс признается, что был день перед съемками, когда была опасность их встречи, но клянется, что провела его, «глядя мне в ноги». Я подумал: если это правило игры, я сыграю в него. Я провела целый день, глядя в зелень, чтобы избежать его ». Еще она отправлялась на длительные прогулки по морю, успокаивая себя. Она знала, что как только она станет Альмой, ей придется постоянно встречаться с Рейнольдсом взглядом, а мужчина, который начинал очаровывать, окажется властным, вспыльчивым и острым как игла.Дэй-Льюис играет с ним неотразимо. Его глаза гипнотичны (его брови невероятны). Сможет ли она сказать, что их отношения переросли в борьбу за власть, когда Рейнольдс стал менее кокетливым, более деспотичным?

«Я вижу это не как дуэль, а как дуэт — танец». Она продолжает: «Уровни власти у Альмы и Рейнольдса разные. Пол оставил это очень открытым. Многие отношения могут стать трудными, и бывает трудно найти дорогу назад. Альма находит опасный путь [это было бы спойлером].Иногда, если вы посмотрите на пожилые пары, которые были вместе в течение многих лет, у них есть самые странные способы оставаться вместе — они играют в игры, часто сексуальные ». По ее мнению, быть Альмой означало отдаться загадке: «Она подобна уравнению, которое невозможно решить, — стихотворению». Крипс погрузилась в поэзию Эмили Дикинсон как на блеск персонажа, способ выйти «за пределы того, что мы знаем».

Больше всего она подходит к объяснению Альмы в терминах Второй мировой войны и ее последствий: «Альма видела, как умирают люди.Она увидела, что значит потерять свой дом и страну. Она родом из холодной, ветреной Германии и переносится в теплый мир Лондона, завернутая в шелк и свет. Люди, пережившие войну, не могут думать о себе. Они не могут спросить: «Я слаб?» «Я силен?» Они просто должны встать и быть храбрыми ». А храбрость — хотя она будет последней, кто хвастается — для Крипса естественно.

«Когда мне было 26, — говорит она волонтером (ей 34), — я забеременела. Я решила завести ребенка, потому что все в жизни воспринимаю как приключение.Я принимаю жизнь. Я не мог понять, почему вы не принимаете это. Я был наивен — я не понимал, что это значит… — она ​​смеется и наклоняется боком на банкетке отеля, завершая свое предложение притворным обмороком. У нее восхитительное чувство комедии — она ​​ведет себя так, как только тот, кто серьезно относится к себе, осмелится сделать. «Когда я забеременела, я знала, что я нигде в своей карьере не приехала. Я все еще был в своем приключении, и поэтому я сказал ребенку в моем животе: «Я так рад, что ты пришел, но ты должен знать, что я все еще в пути, и тебе придется пойти со мной и быть в моем сердце». рюкзак.Партнер Крипса — немецкий актер Йонас Лаукс. Ее дочери Элисе семь лет.

Мне отрадно, что она без подсказки вовлекает свою дочь в наш разговор так быстро, почти прежде, чем сказать что-нибудь еще. И я размышляю о том, что искренняя склонность Крипса принимать все, что приносит жизнь, — это качество, которое сообщает ее Альме. «Как и Альма, я волевой, самоуверенный, не боюсь высказываться. Я люблю природу. У меня есть чувство игривости. Я понимаю, что Альма хочет оказаться в другом месте.Я родом из Люксембурга, страны настолько маленькой, что вы всегда чувствуете, что мир находится где-то в другом месте, и хотите сесть на следующий поезд, чтобы посмотреть, что происходит ». Но в остальном они с Альмой разные: «Мне не хватает ее терпения и веры в любовь. Альма мягче меня ». Крипс однажды сказала в интервью, что она верит в «хаос» — поразительное утверждение. Сегодня она говорит о силе sehnsucht в своей жизни и в жизни Альмы: «Это прекрасное немецкое слово, я не думаю, что есть английский эквивалент — тоска по чему-то, что вы когда-то объединяли с тоской по чему-то еще неизвестному. .»

Фильм — любовный роман с фактурой, операторская работа — это форма пошива. Оно создано перфекционистским взглядом, но оно вызывает клаустрофобию, жутко, причудливо — оно заставит вас сразу почувствовать себя ослепленным, зажатым (непреднамеренный каламбур) и восхищенным.

Лесли Манвилл (сидит слева) и Вики Крипс в сцене из «Призрачной нити». Фотография: Laurie Sparham / AP

Крипс любил ее мимолетное понимание высокой моды, ценив, в частности, то чувство, что «время пришито в каждое платье».Она проявляет себя как чувственница — и хотя она заявляет, что ее никогда не сдерживала мода, она ценит красивое рукоделие, подробно описывая все еще заветное платье, которое когда-то принадлежало ее бабушке, а теперь носит ее дочь: «Греческий по внешнему виду, вышита синей и серебристой нитью, отрезана по плечу ».

Томас Андерсон нанял кропотливых швеей (не всех актеров) для съемок в фильме, и Крипсу нравилось ходить в ателье в колледже Сент-Мартинс в Лондоне, чтобы посмотреть, как они работают: «Двое из них были из Виктории и Альберта.Это было здорово для нас — я действительно хотел учиться, пока мы снимали ». Но что ее напугало, как бы странно это ни звучало, так это необходимость моделировать одежду: «Я так испугалась, я не могла спать — я боялась споткнуться о платье, упасть, все испортить. Я выросла в брюках. Итак, чтобы играть в модельном бизнесе, я изучал и имитировал фильмы Патэ о моделях 50-х годов. Сцена безмолвна, но в ней много слоев, и все эти платья оживают ».

В недавнем интервью журналу W Дэй-Льюис, которому сейчас 60 лет, признался, что создание Phantom Thread «поразило» его «чувством печали».По его словам, было весело обсудить фильм заранее, и они с Томасом Андерсоном много смеялись — пока смех не прекратился. «Это застало нас врасплох: мы не понимали, что родили. С этим было тяжело жить. И все еще остается ». Он не видел и не планирует смотреть фильм — решение, связанное с завершением развода с его карьерой. Собственная фраза Крипса об уходе Дэй-Льюис с актерской карьеры (о чем ее неоднократно спрашивали) по понятным причинам осмотрительна: она уважает его решение, но признает, что отпраздновала бы его решение, если бы он передумал.

Большая часть фильма снимается в георгианском доме на Фицрой-сквер в центре Лондона. Что-то в съемках там заставило Дэй-Льюиса почувствовать, что он не может продолжать — и в то же время, что он никогда не сможет остановиться. Что на самом деле происходило?

Крипс начинает с того, что отстраняется от любого ощущения клаустрофобии съемок, говоря, что она и Лесли Манвилл (которая с осиной уравновешенностью играет сестру Рейнольдса Сирил) оценили пространство, потому что дом казался роскошно большим. Но затем она проговаривается, что и для нее атмосфера была всепоглощающей.Это было больше похоже на жизнь, чем на съемки: «Плана не было. Мы просто сделали это. Мы во что-то верили, даже не знаю во что. Фильм казался бесконечным — у Пола было такое же впечатление. Мне казалось, что я на лодке так далеко от берега, что не знаю, как вернуться ». А за пределами дома Лондон выглядел странно: «вокруг ходили люди из 2017 года — я испугался, чего не ожидал. Это меня удивило ».

Эту воображаемую внушаемость можно частично объяснить сказочным детством Крипса.«Я выросла в доме в Эсперанже, Люксембург, который стоял на холме рядом с замком», — вспоминает она. «Дом выходил на долину и был построен на руинах старых крепостных стен. В детстве я однажды спрятала все украшения моей матери в руинах, чтобы брат и сестра нашли их. Входить внутрь замка было запрещено, но мы все равно зашли. К сожалению, они не смогли найти все украшения (она смеется, как будто все еще слегка потрясенная воспоминаниями), но это было недорого — моя мама была хиппи, — поэтому она не слишком злилась на нас.В подростковом возрасте она помнит, как мечтала о своей подруге Эйлин (ныне режиссер), которая жила по соседству. «Мы пили чай, слушали Сюзанну Вега и устраивали пикники в моем саду».

В жизни Крипса мечтания всегда компенсировались бунтом. По окончании школы она вызвала «небольшой скандал» с прощальной речью, в которой осудила систему образования Люксембурга. Она заявила: «Спасибо, что подарили мне диплом. Вы показали мне, что я знаю, как выучить наизусть, что я знаю, как копировать и как заткнуть рот.А затем, вскоре после этого взрыва и последовавшего за ним шума, она уехала в Южную Африку, путешествуя самостоятельно, и поработала в городке, прежде чем отправиться в Мозамбик. Этот раз в ее жизни был поворотным: «Важно соблюдать дистанцию. Вам нужно уйти из дома, чтобы увидеть, откуда вы приехали. Если бы я не поехала в Африку, у меня никогда не было бы уверенности сказать, что я хочу стать актрисой ». «Необычайная красота» Мозамбика и его пляжей, ощущение «чудесной и краткой» жизни тронули ее, сделав ставки выше.Она немного пантеистка — решающее значение имела «связь с природой». Но в том, как она это говорит, нет ничего глупого. Она уверена в том, что значит быть романтиком. Она чувствовала необходимость «делать то, что говорит вам сердце». И ее сердце говорило ей действовать.

Проблема заключалась в том, что в Люксембурге решение стать актрисой — все равно что объявить о намерении «полететь на Луну». Этого не ожидалось. Ее дед, Роберт Крипс, участник сопротивления во время войны, был «крупным политиком, отменившим смертную казнь.Он не мог закрыть рот, и многим это не нравилось. Однажды я почувствовал, что мне придется последовать за ним — стать юристом или заняться социальной работой ». Ее мать изучала искусство, но так и не получила ученую степень. «Прежде всего она была матерью». Ее отец изучал политику и историю и был менеджером в кинопрокатной компании, но она подчеркивает, что это было случайностью — его больше интересовало менеджмент, чем кино.

«Мы часто снимали сцену всего один или два раза»: Дэниел Дэй-Льюис и Вики Крипс в «Призрачной нити».Фотография: Алами

Бросив вызов семье своей вновь обретенной уверенностью, Крипс уехала из Люксембурга, чтобы изучать драматическое искусство в Цюрихском университете искусств. И в свой последний срок она устроила еще один мини-бунт. Она решила написать и поставить собственную пьесу вместо того, чтобы исполнять требуемый монолог. «Мне было 25, и моя пьеса« Копф Аб »-« Head Off »- была, как я вдруг понял, версией Фауста». Оказавшись, что до репетиции осталось всего две недели и ей не хватило Мефисто, она позвонила своей матери, которая не является актером, и попросила ее вмешаться.«Я сказал маме идти справа налево, съесть клементин и медленно уронить кожуру. Люди приходили и говорили, что актриса, сыгравшая Мефисто, была «невероятной — особенно ее взглядом на загробную жизнь». На самом деле это была моя мама, проверявшая, как я делаю освещение и звук наверху, и гадала, правильно ли она поступает ».

Спектакль прошел так хорошо, что Крипса пригласили писать и ставить постановку для Theater an der Parkaue в Берлине. С тех пор она живет в городе.Именно в Берлине ее заметила кастинг-директор Симона Бэр («Бесславные ублюдки»), которая «предложила мне сыграть второстепенную роль в« Ханне »Джо Райта [2011] и в том же году в« Анониме »Роланда Эммериха». В чем разница между независимыми фильмами и такими фильмами, как «Призрачная нить», она считает, что «одна форма никогда не должна возвышаться над другой. Вся работа одинакова — если это хорошая работа ». Согласно IMDb, она будет сниматься в фильме Жюльена Темпла о Марвине Гее, «Сексуальное исцеление», но на данный момент не знает (или не готова раскрыть), что будет делать дальше: «Я не особо заинтересован в изменении своей карьеры. , Мне нравятся европейские фильмы.«Приятно видеть, насколько она непоколебима со стороны знаменитостей: она — зона, свободная от ажиотажа. И она кажется освежающе несосредоточенной на идее стать самой звездой. Но нет никакого сомнения в ее энтузиазме по поводу невмешательства Пола Томаса Андерсона в нее. «Я доверял Полу. Если он ничего не сказал, это было хорошо. Мы часто снимали сцену всего один или два раза. У меня не было особого направления — это было замечательно ».

Одно слово в фильме выделяется, потому что Альма Крипса делает его своим.Это «да», и каждый раз, когда она это говорит, она придает этому новый характер — у вас появляется чувство риска, незнания, к чему приведет уступчивость. «Когда я сказала первое« да », мне показалось, что что-то отрывается от земли, — вспоминает она. И согласна ли она, что подобное согласие в наши дни редкость? «Это редко, потому что мы утратили открытость. Мы не говорим «да». Мы думаем: «Я нормально выгляжу? Что она напишет? Что будут читать люди? Боже, может быть, я не понравлюсь людям ».

Я не могу себе представить, чтобы кто-то не любил Вики Крипс.И я просто хочу спросить: было ли в этом коротком слове легко найти бесконечное ощущение возможности? «Да», — говорит она.

Phantom Thread выходит 2 февраля в Великобритании, а сейчас — в США.

Threads and QObjects | Qt 5.15

QThread наследует QObject. Он излучает сигналы, указывающие, что поток запущен или завершен, а также предоставляет несколько слотов.

Более интересно то, что QObject может использоваться в нескольких потоках, испускать сигналы, которые вызывают слоты в других потоках, и отправлять события объектам, которые «живут» в других потоках.Это возможно, потому что каждому потоку разрешено иметь свой собственный цикл обработки событий.

Повторная входимость QObject

QObject является реентерабельным. Большинство его подклассов, не связанных с графическим интерфейсом, таких как QTimer, QTcpSocket, QUdpSocket и QProcess, также являются реентерабельными, что позволяет использовать эти классы из нескольких потоков одновременно. Обратите внимание, что эти классы предназначены для создания и использования из одного потока; создание объекта в одном потоке и вызов его функций из другого потока не гарантируется.Следует помнить о трех ограничениях:

• Дочерний объект QObject всегда должен создаваться в потоке, в котором был создан родительский объект. Это означает, среди прочего, что вы никогда не должны передавать объект QThread (, это ) как родительский объект для объекта, созданного в потоке (поскольку сам объект QThread был создан в другом потоке).
• Объекты, управляемые событиями, могут использоваться только в одном потоке. В частности, это касается механизма таймера и сетевого модуля.Например, вы не можете запустить таймер или подключить сокет в потоке, который не является потоком объекта.
• Вы должны убедиться, что все объекты, созданные в потоке, удалены, прежде чем удалять QThread. Это можно легко сделать, создав объекты в стеке в вашей реализации run ().

Хотя QObject является реентерабельным, классы GUI, особенно QWidget и все его подклассы, не реентерабельны. Их можно использовать только из основного потока. Как отмечалось ранее, QCoreApplication :: exec () также должен вызываться из этого потока.

На практике невозможность использования классов GUI в потоках, отличных от основного, можно легко обойти, поместив трудоемкие операции в отдельный рабочий поток и отобразив результаты на экране в основном потоке, когда рабочий поток завершится. Это подход, используемый для реализации примера Мандельброта и примера блокирующего клиента Fortune.

В общем, создание QObject перед QApplication не поддерживается и может привести к странным сбоям при выходе, в зависимости от платформы.Это означает, что статические экземпляры QObject также не поддерживаются. Правильно структурированное однопотоковое или многопоточное приложение должно сделать QApplication первым созданным и последним уничтоженным QObject.

Цикл событий по потоку

Каждый поток может иметь свой собственный цикл обработки событий. Начальный поток запускает свой цикл обработки событий, используя QCoreApplication :: exec (), или для приложений с графическим интерфейсом пользователя с одним диалоговым окном, иногда QDialog :: exec (). Другие потоки могут запускать цикл обработки событий, используя QThread :: exec (). Как и QCoreApplication, QThread предоставляет функцию выхода (int) и слот quit ().

Цикл событий в потоке позволяет потоку использовать определенные классы Qt, не относящиеся к графическому интерфейсу пользователя, которые требуют наличия цикла событий (например, QTimer, QTcpSocket и QProcess). Это также позволяет подключать сигналы от любых потоков к слотам определенного потока. Это объясняется более подробно в разделе «Сигналы и слоты в потоках» ниже.

Экземпляр QObject называется live в потоке, в котором он создан. События этому объекту отправляются циклом событий этого потока.Поток, в котором живет QObject, доступен с помощью QObject :: thread ().

Функция QObject :: moveToThread () изменяет привязку потока для объекта и его дочерних элементов (объект не может быть перемещен, если у него есть родительский объект).

Вызов delete на QObject из потока, отличного от того, в котором владеет объектом (или доступ к объекту другими способами) небезопасен, если вы не гарантируете, что объект не обрабатывает события в этот момент. Вместо этого используйте QObject :: deleteLater (), и будет опубликовано событие DeferredDelete, которое в конечном итоге подхватит цикл событий потока объекта.По умолчанию поток, которому принадлежит QObject, является потоком, который создает QObject, но не после вызова QObject :: moveToThread ().

Если цикл обработки событий не запущен, события не будут доставлены объекту. Например, если вы создаете объект QTimer в потоке, но никогда не вызываете exec (), QTimer никогда не испускает сигнал timeout (). Вызов deleteLater () тоже не сработает. (Эти ограничения применяются также к основному потоку.)

Вы можете вручную отправлять события любому объекту в любом потоке в любое время, используя поточно-ориентированную функцию QCoreApplication :: postEvent (). События будут автоматически отправляться циклом обработки событий потока, в котором был создан объект.

Фильтры событий поддерживаются во всех потоках с ограничением, что объект мониторинга должен находиться в том же потоке, что и объект мониторинга. Точно так же QCoreApplication :: sendEvent () (в отличие от postEvent ()) может использоваться только для отправки событий объектам, живущим в потоке, из которого вызывается функция.

Доступ к подклассам QObject из других потоков

QObject и все его подклассы не являются потокобезопасными.Это включает в себя всю систему доставки событий. Важно помнить, что цикл событий может доставлять события в ваш подкласс QObject, пока вы обращаетесь к объекту из другого потока.

Если вы вызываете функцию в подклассе QObject, который не находится в текущем потоке, и объект может получать события, вы должны защитить весь доступ к внутренним данным вашего подкласса QObject с помощью мьютекса; в противном случае у вас могут возникнуть сбои или другое нежелательное поведение.

Как и другие объекты, объекты QThread живут в потоке, в котором был создан объект — , а не в потоке, который создается при вызове QThread :: run ().Обычно небезопасно предоставлять слоты в вашем подклассе QThread, если вы не защитите переменные-члены с помощью мьютекса.

С другой стороны, вы можете безопасно испускать сигналы из своей реализации QThread :: run (), потому что испускание сигналов является потокобезопасным.

Сигналы и слоты по потокам

Qt поддерживает следующие типы подключения сигнального слота:

Тип соединения можно указать, передав дополнительный аргумент функции connect (). Имейте в виду, что использование прямых соединений, когда отправитель и получатель живут в разных потоках, небезопасно, если цикл обработки событий выполняется в потоке получателя, по той же причине, что и вызов любой функции для объекта, живущего в другом потоке, небезопасен.

QObject :: connect () сам по себе потокобезопасен.

В примере Мандельброта используется соединение с очередью для связи между рабочим потоком и основным потоком. Чтобы избежать зависания цикла событий основного потока (и, как следствие, пользовательского интерфейса приложения), все вычисления фракталов Мандельброта выполняются в отдельном рабочем потоке. Поток излучает сигнал, когда он завершает рендеринг фрактала.

Аналогично, в примере «Blocking Fortune Client» используется отдельный поток для асинхронной связи с TCP-сервером.

11.1 Потоки

11.1 Потоки

Параллелизм и синхронизация в Racket Guide представляет потоки.

Основную информацию о ракетке см. В разделе «Резьба». модель резьбы. См. Также Futures and Places.

Когда поток создается, он передается в управление текущий хранитель и добавлен в текущий поток группа. В поток может быть добавлено любое количество менеджеров-хранителей. через поток-резюме.

Поток, который не завершился, может быть обработан сборщиком мусора (см. Сборщик мусора), если он недоступен и приостановлен или если он недоступен и заблокирован только для недоступных событий с помощью функций такие как ожидание семафора, ожидание семафора / включение-перерыв, поставить канал, получить канал, синхронизировать, sync / enable-break или thread-wait.Остерегайтесь, однако, ограничения на блокировку каналов размещения; увидеть будьте осторожны в местах.

В GRacket поток обработчика для пространства событий заблокирован на внутренний семафор, когда его очередь событий пуста. Таким образом, обработчик поток является собираемым, когда пространство событий недоступно и содержит нет видимых окон или запущенных таймеров.

Поток может использоваться как синхронизируемое событие (см. События). Поток готов к синхронизации, когда ожидание потока не блокируется; Результатом синхронизации потока является сам поток.

11.1.1 Создание потоков

Вызывает преобразователь без аргументов в новом потоке управления. В процедура потока немедленно возвращается с потоком значение дескриптора. Когда вызов thunk возвращается, поток, созданный для вызова преобразователя, завершается. Создает вложенный поток, управляемый cust, для выполнения thunk. (Текущий хранитель вложенного потока наследуется из потока создания, независимо от аргумента cust.) Текущий поток блокируется до тех пор, пока преобразователь не вернется, а результат вызова call-in-nested-thread — это результат, возвращаемый thunk.

Обработчик исключений вложенного потока инициализируется процедурой. который переходит в начало потока и передает исключение к исходной нити. Таким образом, обработчик завершает вложенный поток. и повторно вызывает исключение в исходном потоке.

Если поток, созданный с помощью call-in-nested-thread, умирает раньше thunk возвращается, исключение exn: fail возникает в исходном нить. Если исходный поток убит до преобразования возвращается, прерывание ставится в очередь для вложенного потока.

Если прерывание поставлено в очередь для исходного потока (с break-thread), пока выполняется вложенный поток, break перенаправляется во вложенный поток. Если перерыв уже стоит в очереди на исходный поток, когда создается вложенный поток, разрыв перемещен во вложенный поток. Если перерыв остается в очереди на вложенном когда поток завершится, разрыв перемещается в исходный поток.

Если поток, созданный с помощью call-in-nested-thread, умирает, пока сам в вызове call-in-nested-thread, внешний вызов call-in-nested-thread ожидает самого внутреннего вложенного потока для завершения, и любые ожидающие прерывания на внутренних потоках перемещаются в оригинальная резьба.

11.1.2 Приостановка, возобновление и завершение потоков

Немедленно приостанавливает выполнение thd, если оно Бег. Если поток завершен или уже приостановлен, thread-suspend не имеет никакого эффекта. Поток остается приостановленным (т.е. он не выполняется), пока не будет возобновлен с помощью резьба-резюме. Если текущий хранитель не единолично управлять thd (т.е. некоторый хранитель thd не является текущим хранителем или подчиненным), exn: fail: возникает исключение контракта, и поток не приостанавливается.Возобновляет выполнение thd, если оно приостановлено и имеет на по крайней мере, один хранитель (возможно, добавленный через благотворителя, поскольку описано ниже). Если поток завершился, или если поток уже запущен и благотворитель не поставлен, или если поток не имеет хранителя, а благодетель не предоставляется, тогда thread-resume не имеет никакого эффекта. В противном случае, если Поставляется благодетель, срабатывает до трех дополнительные действия:

• Если благотворитель является потоком, всякий раз, когда он возобновляется из приостановленного состояния в будущем, тогда thd также возобновлено. (Возобновление thd может вызвать возобновление других темы, которые ранее были прикреплены к thd через thread-resume.)

• К набору thd могут быть добавлены новые хранители. менеджеры. Если благодетель — нить, то все хранители потока добавляются в thd. Иначе, Благодетель является хранителем, и он добавлен к thd (если только хранитель уже не закрыт). Если thd становится управляемым как хранителем, так и одним или несколькими его подчиненных, лишние подчиненные удаляются из тыс.Если thd приостановлено и хранитель добавлено, то thd возобновляется только после добавления.

• Если благотворитель является потоком, всякий раз, когда он получает новый управляющий хранитель в будущем, тогда также получает хранитель. (Добавление хранителей в май инициировать добавление хранителей к другим потокам, которые ранее были прикреплен к thd через thread-resume.)

Немедленно завершает указанный поток или приостанавливает поток, если thd был создан с поток / приостановить-убить. Завершение основного потока приводит к выходу из заявление. Если thd уже завершился, kill-thread ничего не делает. Если текущий хранитель не управляет thd (и ни один из его подчиненных не управляет thd) возникает исключение exn: fail: contract, а поток не убит или приостановлен.

Если не указано иное, процедуры, предоставляемые Racket (и GRacket), являются безопасный для убийства и безопасный для приостановки; то есть убийство или приостановка потока никогда не препятствует применению процедур в других потоки.Например, если поток прерывается при извлечении символ из порта ввода, символ либо полностью потребляется или не используется, и другие потоки могут безопасно использовать порт.

Регистрирует разрыв с указанным поток, где вид необязательно указывает тип разрыва для регистр. Если прерывание отключено в thd, разрыв будет игнорируется, пока перерывы не будут повторно включены (см. Перерывы).

Заставляет текущий поток засыпать не менее чем на секунды прошли секунды после того, как он начал спать. Нулевое значение для secs просто действует как подсказка, позволяющая другим потокам выполнять. Значение secs может быть нецелым числом, чтобы запросить продолжительность сна с любой точностью; точность реального сна время не указано.

Возвращает #t, если thd не прекращено и не приостановлено, иначе #f.

Возвращает #t, если thd завершился, #f иначе.

11.1.3 Синхронизация состояния потока

Блокирует выполнение текущего потока, пока thd не будет прекращено. Обратите внимание, что (поток-ожидание (текущий-поток)) блокирует текущий поток, но разрыв может положить конец тупику (если взлом включен; см. Разрывы).Возвращает синхронизируемое событие (см. События), которое становится готовым к синхронизации, когда thd запущен. (Если у thd есть завершено, событие никогда не становится готовым.) Если thd запускается и затем приостанавливается после вызова thread-resume-evt, событие результата остается готовым; после каждого приостановления подачи свежего генерируется событие, которое должно быть возвращено thread-resume-evt. В результатом события является thd, но если thd никогда не будет возобновлено, то ссылка на событие не мешает thd от сбора мусора (см. Сборка мусора).

11.1.4 Почтовые ящики потоков

У каждого потока есть почтовый ящик, через который он может получать сообщения. произвольные сообщения. Другими словами, каждый поток имеет встроенный асинхронный канал.

См. Также Буферизованные асинхронные каналы.

Очереди v как сообщение для thd без блокировки. Если сообщение поставлено в очередь, результатом будет # . Если thd перестает работать — как в потоке? — до того, как сообщение будет в очереди, то вызывается отказоустойчивый преобразователь (через хвостовой вызов), если он процедура для получения результата, или #f возвращается, если fail-thunk — #f. Получает и удаляет сообщение из очереди для текущего потока, если любой. Если сообщение недоступно, поток-прием блокируется до тех пор, пока один доступен.

Получает и удаляет сообщение из очереди для текущего потока, если таковое имеется, или немедленно возвращает #f, если сообщение недоступно.

Задвигает элементы lst обратно на передний план текущего очередь потока. Элементы выталкиваются один за другим, так что первые доступное сообщение — последний элемент lst.

Советы о том, как лучше всего использовать цепочки сообщений

Потоковые беседы, которые большинству людей удобно использовать на форумах и в социальных сетях, могут немного изменить то, как вы работаете в Slack.

Темы в Slack создают организованные обсуждения конкретных сообщений. Хотите оставить отзыв о файле? Хотите добавить контекст к чужому наблюдению? Эти моменты идеальны для начала обсуждения и представляют собой небольшой пример того, когда потоки могут быть полезны. Вот несколько способов, которыми мы используем потоки внутри компании, чтобы поддерживать разговор в нужном русле.

Когда использовать темы и когда размещать сообщения в канале

Решая, нужно ли быстро ответить кому-то новым сообщением в канале или начать обсуждение, рассмотрите следующие вопросы:

• Насколько занят этот канал в настоящее время? Идет ли активное обсуждение?
• Сколько людей в канале, и актуален ли мой ответ для всех или только для нескольких человек?
• Насколько подробен мой ответ на сообщение?

Наша команда чаще всего использует потоки в загруженных каналах с сотнями участников, где более учтиво размещать расширенные обсуждения в потоках, а не в основном канале.Мы также склонны использовать их для глубоких дискуссий по определенной теме — вы могли бы назвать это «спуском в кроличью нору» — не забивая канал деталями.

Темы также помогают нам меньше полагаться на прямые сообщения, чтобы задавать дополнительные вопросы и отвечать на них. Вместо этого связанные вопросы задаются в обсуждениях в общедоступных каналах, где детали остаются прозрачными и могут быть найдены с помощью поиска.

• Если есть новый ответ в цепочке, участником которой вы являетесь, будет выделен раздел Темы в верхней части списка каналов.
• Если вы отвечаете напрямую кому-то в цепочке, вы всегда можете @ упомянуть этого человека, и он или она тоже получит пинг.
• Само название канала не загорается, чтобы показать непрочитанную активность, поэтому те, кто находится за пределами цепочки, не будут чрезмерно отвлекаться.

Кстати, если вы больше не заинтересованы в продолжении цепочки обсуждений, поищите параметр «Отключить уведомления об ответах» в меню исходного сообщения.

3 преимущества использования ниток

Давайте перейдем к мелочам: вот несколько способов, которыми потоки могут улучшить взаимодействие вашей команды.

1. Присоединяйтесь к беседе в удобное для вас время

Бывают случаи, когда вы читаете сообщение через несколько часов или даже дней после его публикации на канале, где разговор уже перешел. Начать обсуждение — отличный способ связать ответ с предыдущим сообщением или ответить на чей-то вопрос, не прерывая текущий разговор. При этом не забудьте добавить @ упоминание, например, @johnsmith, чтобы человек был уведомлен о вашем ответе на более раннее сообщение.

2. Не закрывайте каналы объявлений

У многих крупных команд есть организованный канал объявлений, где внутренние группы могут публиковать периодические обновления по всей компании. Поскольку это важная информация, которую должен видеть каждый, на каналах такого типа часто есть правила, определяющие, кто может публиковать сообщения, и инструкции по ограничению разговоров на канале, чтобы не заглушать объявления.

Нитки идеально подходят для таких ситуаций. Допустим, кто-то из отдела кадров публикует подробную информацию о новом медицинском страховании.Сотрудники могут задавать вопросы в ветке, и, в свою очередь, другие объявления канала по-прежнему легко найти и прочитать.

3. Создавайте беседы из автоматических сообщений

Каналы, которые организуют автоматические сообщения из приложений, обычно заполнены твитами, отправляемыми в учетную запись вашей компании или проверками на GitHub, когда кто-то обновляет кодовую базу. Большинство команд используют эти сгенерированные машиной каналы, чтобы просто отслеживать результаты для последующего поиска. Но с помощью потоков вы можете прикрепить обсуждение непосредственно к любому системному сообщению, не прерывая и не загромождая поток канала.

Не забывайте предавать гласности ключевые решения

Важной особенностью цепочек является установка флажка для передачи вашего сообщения обратно на канал.

Используйте это, чтобы усилить решения любого разговора, особенно когда эти решения затрагивают всю группу. Например, без этой функции вы могли бы не знать, что половина вашей команды решила изменить дату предстоящей встречи. Но если кто-то транслирует эту недавно согласованную дату обратно на канал, каждый сможет увидеть решение и внести соответствующие изменения в свой календарь.

Использование для ниток вне лейбла

Мы обнаружили несколько вариантов использования потоков, которые мы не предполагали, но, тем не менее, полезны. «Предупреждения о спойлерах» очень хорошо работают в потоках, поскольку позволяют кому-то не раскрывать всему каналу, как заканчивается шоу, окончательный счет игры или решение головоломки. Кто-то может опубликовать на #television сообщение: «Вы видели последний эпизод Игры престолов? Спойлеров предостаточно! » не только для того, чтобы организовать обсуждение в виде ответов на сообщение, но и для того, чтобы предупредить других, чтобы они пропустили обсуждение, пока они не посмотрят шоу.

Мы также оценили краткость, которую позволяют потоки. По нашему внутреннему каналу #released команда разработчиков объявляет об обновлениях программного обеспечения в масштабах всей компании. Чтобы его было легко сканировать, мы делаем сообщения с объявлениями короткими и конкретными с основными фактами, а затем добавляем дополнительные детали в качестве первого ответа в ветке под каждым объявлением.

Базовое руководство по типам ниток

Базовое руководство по типам ниток

Этот сайт лучше работает с включенным javascript.

Темы различаются по-разному. Далее мы объясняем основы работы с потоками. Вы также можете проверить наш раздел часто задаваемых вопросов для обсуждения.

ПОЛ

Каждая подобранная пара ниток, внешняя и внутренняя, может быть описана как наружная и внутренняя. Например, винт имеет наружную резьбу, а соответствующее отверстие — внутреннюю.

РУКОЯТКА

Спираль нити закручивается в одном из двух возможных направлений. Большинство нитей ориентированы так, что резьбовой элемент, если смотреть с точки зрения по оси, проходящей через центр спирали, удаляется от наблюдателя, когда его поворачивают по часовой стрелке, и движется к наблюдателю, когда он поворачивается против часовой стрелки. по часовой стрелке.

Традиционно для винтовой резьбы по умолчанию используется праворукость. Поэтому большинство резьбовых деталей и крепежных деталей имеют правую резьбу.

ДИЗАЙН

Тип резьбы можно определить по следующим характеристикам: параллельная и коническая (см. Изображения справа).

ШАГ / TPI:

Шаг — это расстояние от вершины одной резьбы до следующей в миллиметрах (мм).
TPI (количество ниток на дюйм) используется для дюймовой резьбы.

ДИАМЕТР

Наибольший диаметр определяется кончиками резьбы.
Меньший диаметр определяется канавкой резьбы.
Делительный диаметр — это расстояние между концами двух противоположных сторон или длина центральной линии профиля.

УГОЛ

Угол наклона боковой поверхности — это угол между боковой стороной резьбы винта и перпендикулярной линией к оси винта.Коническая резьба имеет угол конуса. Это угол между конусом и центральной осью трубы.

КРЕСТ / КОРЕНЬ

Самая внешняя часть резьбы называется «гребнем», самая внутренняя часть резьбы называется «корнем».

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ?

Вам нужна дополнительная информация о возможностях или вы хотите получить печатную версию?
Свяжитесь с нашими специалистами:

TEESING ПРОДАЖИ ИНЖЕНЕРЫ
NL: +31 70 413 07 00
CN: + 86- (0) 10-60576210
США: + (1) 973 383 0691
TW: + 886- ( 0) 3-5600560
Почта [адрес электронной почты защищен]

Войти!

Авторизуйтесь, чтобы скачать документ «Типы ниток»!

Еще нет учетной записи?

Зарегистрируйтесь сейчас!

Подписаться

указатель типов резьбы документ

• Основы резьбы
• Пол
• Ручка
• Проект
• Шаг / TPI
• Диаметр
• Угол
• Crest / корень
• Наиболее распространенная резьба
• M — резьба ISO (метрическая)
• NPT — трубная резьба
• G / R / Rp — резьба Уитворта (BSPP / BSPT)
• UNC / UNF — Единая национальная резьба
• Дополнительно: сравнительный лист (M — BSPP — BSPT — NPT — UNC — UNF)
• Типы резьбовых уплотнений
  • Коэффициент преобразования
  • Другая резьба

• Часто задаваемые вопросы
• Как определить типы резьбы?
• Что означает NPTF: Female, fine или fuel?
• Какая внутренняя резьба является конической / конической?
• В чем разница между G-резьбой (BSPP) и R-резьбой (BSPT)?
• Могу ли я использовать кольцевое уплотнение с резьбой NPT?
• Совместима ли трубная резьба NPT и BSP?
• Что такое заедание винта / гайки и как его избежать?
• Какой метод уплотнения рекомендуется при установке фитинга PA / PVDF с наружной конической резьбой на металлическую ответную деталь?
• Какая резьба у фитинга JIC?

Это предварительный просмотр страницы.

Принимать файлы cookie

Отклонить файлы cookie

Мы используем файлы cookie только для отслеживания посещений нашего веб-сайта, мы не храним никаких личных данных. Пожалуйста, обратитесь к нашей Политике конфиденциальности.

Темы курса

О программе

Цикл курса — это серия из трех курсов, предлагаемых несколькими отделами и дисциплинами. Уроки в каждой серии связаны между собой интеллектуальной темой. Любой студент UC Berkeley может пройти тему курса и иметь право на получение сертификата.Затем студенты могут принять участие в симпозиуме в конце семестра в Townsend Center, чтобы получить сертификат об окончании своей темы.

Организация темы курса гораздо более гибкая и менее требовательная, чем основная или второстепенная. Темы курса состоят из курсов из 1 и 2 частей. Поскольку они не выполняют основные или второстепенные задания, все курсы имеют одинаковый вес, независимо от стоимости единицы.

Чтобы найти классы, предлагаемые в рамках курса, перейдите к расписанию занятий в Berkeley Academic Guide, прокрутите вниз фильтры слева и используйте фильтры тем курса, чтобы найти классы, относящиеся к теме, в которой вы хотели бы участвовать. .

Если вы хотите засчитать курс по направлению к вашей теме курса, который еще не утвержден, вы можете связаться с вашим консультантом по теме курса с обоснованием из 200 слов, в котором указано, какие части программы курса наиболее важны для вашего завершения курса. Нить. Пожалуйста, включите программу и вашу неофициальную стенограмму в качестве приложений. Вы должны получить одобрение консультанта темы курса, чтобы запрашиваемый курс засчитывался при выдаче сертификата.

Параметры резьбы курса

Карцеральные географии: за пределами тюрьмы | Юридические исследования:

Тюрьма и связанные с ней области — условно-досрочное освобождение, усиленная охрана правопорядка — имеют долгую и сложную генеалогию. Тема курса «Карцеральная география» исследует природу и опыт тюрьмы и связанных с ней пространств.

Культура и глобализация | ISF:

Наш мир транснационально связан через миграцию, рынки и средства массовой информации, но наши ментальные карты и культурная политика по-прежнему имеют тенденцию подтверждать идеи фиксированной территории и «аутентичного» наследия. Тема курса «Культура и глобализация» исследует, как культурное посредничество и взаимозависимость действуют в локальном и глобальном масштабах.

Исторический и современный город | ISF:

Тема курса «Исторический и современный город» знакомит студентов с историческими, теоретическими, эстетическими и другими подходами к городу с помощью различных междисциплинарных методологий.

Права человека | ISF:

Тема курса по правам человека побуждает студентов исследовать вопросы о том, как права человека переплетаются с такими разрозненными областями, как постколониальная литература и медицинская этика, а также с более знакомыми областями политики и международного права.

Гуманитарные науки и окружающая среда | ISF:

Тема курса «Гуманитарные науки и окружающая среда» продвигает новые подходы к пониманию того, как люди представляют, представляют и взаимодействуют с миром природы. Учащиеся задают сложные вопросы о том, как наши воображаемые отношения с миром природы повлияли на наши натянутые отношения с окружающей средой.

Право и гуманитарные науки | Риторика:

Тема курса «Право и гуманитарные науки» освещает важность гуманитарных наук для изучения вопросов права и литературы, права и истории, права и философии, права и музыки, права и изобразительного искусства.С помощью этой темы студенты рассматривают, что такое закон и где он находится.

Наука и общество | CSTMS:

От изменения климата и ядерных рисков до новых достижений в биомедицине — актуальные проблемы нашего времени одновременно являются научными и социальными, технологическими и политическими, этическими и экономическими. Тема курса «Наука и общество» дает студентам возможность рассмотреть, как научные вопросы пересекаются с историческими, культурными и социальными проблемами.

Технологии письма | ISF:

Хотя технологии письма — от глиняных табличек до электронных носителей — кардинально изменились с течением времени, лежащие в основе человеческие процессы адаптации форм и функций к различным носителям и социальным потребностям того времени, тем не менее, сопоставимы.Тема курса «Технологии письма» исследует технологии письма как культурные практики.

Визуальные культуры | ISF:

Одно изображение может отражать социальные изменения и влиять на них, служить исторической записью, предлагать возможности для личного и эстетического самовыражения, служить юридическим и научным «доказательством» и использоваться для подделки идентичности. Тема курса «Визуальные культуры» исследует роль изображения в формировании эстетики, политики и социальной культуры.

Посетить веб-сайт сертификата

Требования к сертификату

Для получения сертификата «Тема курса»:

1. Успешно завершите курсы в одном потоке (как минимум на двух разных факультетах).
2. Свяжитесь с представителем темы курса, чтобы подтвердить, что вы прошли соответствующие курсы в этой ветке. Обязательно отправьте им копию своей неофициальной стенограммы.
3. Зарегистрируйтесь, чтобы принять участие в симпозиуме по темам курса. С вами свяжется Центр гуманитарных наук Таунсенда и сообщит подробности о дате проведения симпозиума. Регистрация на симпозиум на текущий семестр закрывает последний понедельник официальных занятий за неделю до недели RRR.
4. Примите участие в недельном симпозиуме по тематикам курса RRR в центре Townsend (220 Stephens Hall) и сделайте от пяти до десяти минут презентацию о своем опыте работы с темой вашей темы курса.

Студенты могут получить только один сертификат за семестр.

Встроенная ОС, поддержка и услуги | ОСРВ, гипервизор

Встроенные системы стали более сложными и программными, чем когда-либо. Позвольте нам предоставить программную основу и строительные блоки, которые помогут вам сосредоточиться на предоставлении дополнительных функций и программного обеспечения, а не на обслуживании ОС.

Предлагаем:

• Foundation, включая ОСРВ QNX Neutrino, платформу разработки программного обеспечения QNX (SDP) с POSIX-совместимой средой разработки и гипервизор QNX.
• Сертифицированные по безопасности варианты нашей продукции, которые ускорят ваши усилия по сертификации.
• Решения безопасности, включая наше решение для безопасного обновления по беспроводной сети (OTA) и наше уникальное решение для анализа двоичного кода.
Промежуточное ПО
• Plus для ускорения ваших усилий по разработке и ускорения вывода на рынок.

Узнать больше

Для успеха нужно нечто большее, чем просто программное обеспечение. Вам нужен партнер, который знает, что работа не сделана, пока вы не приступите к работе.

Предлагаем:

• Разнообразные пакеты поддержки и технические советы от разработчиков, инженеров и архитекторов.
• Лучшая в своем классе документация по продукту, дополненная нашей базой знаний.
Пакеты поддержки платы
• для широкого спектра процессоров Arm® и x86.
• Управляемый жизненный цикл продукта с регулярными обновлениями и исправлениями.

Просмотреть ресурсы для разработчиков

Если вам нужно расширить свою команду, запустить проект или сертифицировать продукты, вы можете положиться на наших экспертов по встроенным системам и ОС, которые предоставят вам необходимые знания и опыт.

Предлагаем:

• Услуги безопасности и решения для двоичного анализа
• Разработка под заказ
Услуги по безопасности
• помогут вам получить сертификаты IEC 61508, ISO 26262, IEC 62304 и EN 5012X.
• Учебные курсы, разработанные и проводимые экспертами в области функциональной безопасности и разработки встроенного программного обеспечения.
