Требуется ли отопление на теплом балконе?

Этот вопрос будет вас беспокоить как на этапе проектирования теплого балкона, так и после его утепления. Взвесьте все «за и против», чтобы не разочароваться впоследствии.

Теплый балкон или лоджия – это такое-же помещение в квартире, не саморазогревающаяся система внешний источник тепла должен быть обязательно! Потери тепла через стеклопакеты неизбежны. Будь они самыми теплосберегающими, все-равно, окно это не кирпичная кладка.

Обогрев балкона теплом из комнаты
Обычно, основным источником обогрева балкона является теплый воздух из прилегающей комнаты. Достаточно держать дверь балкона приоткрытой, не закрывать её надолго, если не у вас не установлена система «теплый пол»! Иначе, балкон однозначно остынет за несколько часов.

Теплый пол на балконе включается в холодное время года, когда еще не включено центральное отопление или когда лоджия слишком большая, и имеет остекление большой площади, или вы совместили балкон с комнатой.

Вроде-бы других вариантов использования теплого пола остается мало, но, мы настоятельно рекомендуем его смонтировать. Затраты на теплый пол могут показаться излишними, но после его установки балкон станет полноценным помещением с независимым отоплением. Когда потребуется, тогда и включили.
Тепла из прилегающей комнаты хватит, чтобы на балконе без дополнительного отопления было на несколько градусов выше, чем на улице. Но чтобы всю зиму спокойно росли цветы или стоял холодильник, этого недостаточно, холодильник при минусовой температуре просто отключится.
Без отопления на балконе можно обойтись, если вам не нужно, чтобы там была комнатная или на 10-15 градусов ниже температура. Просто под цветы, которым зимой 15 градусов – нормальные условия. Но, если вы планируете сделать на балконе рабочее место (кабинет или мини-мастерская), то отопление надо делать обязательно.
Вам нужен комфорт и дополнительная площадь? Отапливайте балкон так же, как и другие помещения в квартире. Больших денег для этого не потребуется, особенно, если у вас квартира теплая.

В самой квартире комнаты «греются» не только от радиаторов под окном, комнату греют стены от соседей. Выключив комнатные радиатор, температура упадет незначительно, соседи все-равно продолжат вас греть, даже через бетонные стены! Температура опустится, но не сильно.
Что касается балкона, то теплый балкон лишен такого источника тепла. Теплопотери через окно происходят без перерыва. Чем больше площадь остекления балкона, тем больше и теплопотери.

В каких случаях отопление балкона необходимо?
Отапливать теплый балкон надо, если вы собираетесь использовать его как рабочий кабинет или зону отдыха. В случае объединения балкона с комнатой. В этом случае источник тепла необходим.
Под окнами балкона нет радиаторов отопления, воздух плохо циркулирует. Воздух распределяется по высоте: теплый воздух вверху, холодный у пола. Даже, если пол на балконе утеплен, опускающийся от стеклопакетов охлажденный воздух сильно охлаждает покрытие пола балкона. Покрытие пола может стать сильно холодным, босиком ходить будет не комфортно.

Кто ходит в тапочках конечно не почувствует особенной разницы.
Решите для себя: утепление балкона планируется только под цветы, или завтра вы не перенесете туда свой компьютер?
Поэтому, отопление на балконе, даже утепленного следует предусмотреть. Отопление балкона очень удобно в межсезонье, когда не включено центральное отопление. Зачастую, выходит так, что теплый балкон с собственным подогревом — это единственное место в квартире, где по-настоящему будет тепло.
Использование балкона как часть жилого пространства в квартире — это комплексный инженерный подход. Установить новые пластиковые окна и утеплитель под обшивкой бывает недостаточно. Чтобы ваш балкон был по-настоящему теплый и не замерзал зимой, надо выполнить несколько простых действий.

Сквозняк или дефект утепления балкона?
Поздней осенью, зимой и ранней весной, при отсутствии дополнительного источника тепла на балконе, его обогрев происходит за счет тепла из комнаты (при условии, что вы открыли балконную дверь). Теплый воздух из прилегающей комнаты заходит по верху двери на балкон, поднимается к потолку, а затем опускается вниз, к полу вдоль стеклопакетов. Теплый воздух охлаждается и выходит через низ двери назад в комнату. Это называется естественной циркуляцией воздуха, когда отсутствуют радиаторы отопления под окном. Это не сквозняк и не дефект утепления балкона. Если же сделать на балконе теплый пол или еще каким-то образом его дополнительно подогревать, то этого явления не будет наблюдаться.

Остекление балкона в Французском стиле
О французских окнах мечтают зачастую те у кого его их никогда не было. Владельцы такого остекления думают, как его закрыть снизу. Обратите внимание на новостройки с полностью стеклянными фасадами. Картон или другие материалы до стоят до половины остекления. ­­­
Чем больше площадь стеклопакетов на окне, тем холоднее пол на балконе и в соседней комнате. Поэтому, если вы планируете остеклить балкон «в пол» электрический теплый пол вам просто необходим!
Теплый пол справится с задачей повысить температуру на балконе с большим остеклением. Позаботьтесь о минимальных теплопотерях и установите двух- или трехкамерные энергосберегающие стеклопакеты. Законно установить на лоджию большой радиатор от центрального отопления нельзя. Электрический теплый пол решит эту проблему.

Выбор электрического теплого пола для лоджии или балкона.
Электрические полы для балкона и лоджии существуют трех типов:

1. Обогрев балкона обеспечивается посредством установки инфракрасной пленки;
2. Обогрев балкона обеспечивается с помощью электрического кабеля;
3. Обогрев балкона обеспечивается электрическими нагревательными панелями;

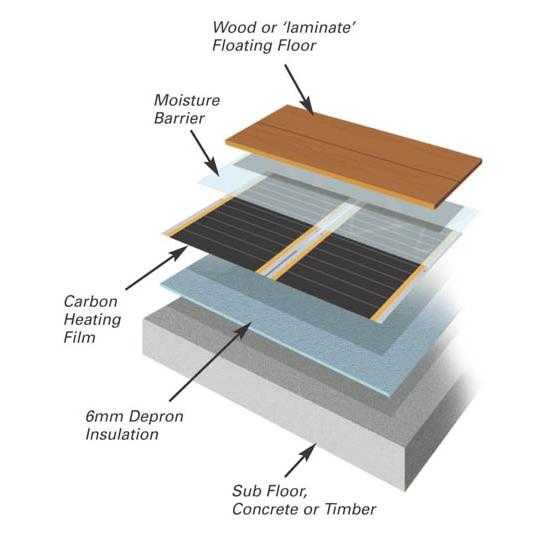

Теплый пол на балконе с использованием инфракрасной пленки
Пленочный теплый пол является простейшим вариантом теплых полов.
Для монтажа инфракрасной пленки потребуется устелить рулон на пол необходимого размера. Инфракрасная пленка крепится к полу с помощью скотча. Инфракрасная пленка боится влажности, поэтому при монтаже необходимо купить и использовать гидроизоляционный материал, которым укрывается размещенная на полу пленка, снижая при этом теплоотдачу, увеличивая потребления электроэнергии.


Облицовывать пленочный пол рекомендуют керамической плиткой. Строители рекомендуют укладывать на инфракрасную пленку бетонную стяжку для более надежной конструкции для электробезопасности. Но бетонная стяжка — это дополнительный вес для балкона, что не безопасно. Кроме того, инфракрасная пленка боится больших нагрузок и перегрева. Не рекомендуется укладывать пленку в тех местах, где будет стоять тяжелая мебель или холодильник.

Теплый пол на балконе с использованием электрического нагревательного кабеля.
Для монтажа теплого пола на балконе с помощью кабельной системы электро-пола используется одножильный или двужильный кабель. Монтаж необходимо выполнять в соответствии с требованиями пожарной безопасности, особенно в помещениях с деревянными полами.
Монтаж электрических теплых полов необходимо делать только специалистам, которые не только выполнят монтаж, но и проверят всю систему на работоспособность. Стоимость таких монтажных работ гораздо дороже стоимости самого нагревательного кабеля.

Для монтажа кабельного теплого пола требуется цементная стяжка, это создаст дополнительную нагрузку для балкона, что так же не безопасно.

Особенности теплого пола в стяжке – это длительный процесс нагрева всего слоя бетонной стяжки, увеличивая потребления электроэнергии.

Теплый пол на балконе и лоджии из электрических нагревательных панелей Хотпанел является самым предпочтительным и безопасным решением.
Нагревательные панели HotPanel являются универсальной, электрической системой обогрева пола и стен. Панели можно размещать как на полу, так и на стенах в любом помещении, причем монтаж не требует специальной подготовки.
Наружная поверхность панелей сделана из прочного алюмоцинкового сплава Galvalume. Внутри расположен нагревательный кабель в силиконовой оболочке защищенный слоем из полиуретана. Слой сплава обеспечивает равномерный и быстрый прогрев поверхности панели, а заменитель полиуретана выполняет функцию теплоизоляции. Благодаря теплозащитному экрану, панели можно монтировать без дополнительной теплоизоляции.


Мощность нагревательных панелей 180 ватт на квадратный метр (180Вт/м2).
Панели способны выдержать до 15 кг/см2), поэтому на них можно ставить любую мебель.
Нагревательные панели не боятся воды, имеют класс защиты IP68, что идеально подходит для их применения в бане или сауне.
Панели Хотпанел можно крепить к деревянным полам.

Пожаробезопасность:
· Нагревательные панели соответствуют требованиям пожарной безопасности по 12-ти пунктами НПБ 235-97 (п.п. 4.4, 4.5, 4.6, 4.9, 4.10, 4.11, 4.12, 4.13, 4.14, 4.15, 4.16, 6.7)
· Инфра-красная пленка соответствует требованиям пожарной безопасности НПБ 235-97 от

1 до 3-х пунктов (в зависимости от производителя ) в основном только п4.4.
· Кабельный теплый пол соответствует 5-ти пунктам НПБ 235-97 (п.п. 4.4, п. 4.2, п. 4.10, п.4.14, п. 4.16)

Теплый пол на лоджии — как сделать теплый пол на балконе своими руками

Важная составляющая утепления балкона — теплый пол. Он может быть водяной или электрический.

Теплый пол на лоджии или балконе устраивается при ПВХ остеклении. Монтировать теплый пол на холодном балконе бессмысленно. Эту работу можно сделать самостоятельно или привлечь специалистов. Выбор зависит от навыков хозяина дома.

Виды теплых полов для лоджий и балконов

Монтаж теплого балкона начинается с выбора системы. Устройство водяного теплого пола на балконе редко доступно, так как требует присоединения к централизованной системе подачи воды, что не всегда возможно. Важный недостаток подобной системы – многослойность, увеличивающая нагрузку.

Для устройства теплого пола лучше использовать одну из электрических систем:

  • кабельную;
  • из матов;
  • инфракрасную.

Чтобы определить, какой теплый пол для балкона лучше, необходимо знать особенности каждого.

Для кабельной системы требуется:

  • цементная стяжка 4-5 см;
  • тонкий утеплитель;
  • слой гидроизоляции.

Лучший вариант для финишной отделки — плитка. Конструкция сохнет примерно месяц, только потом укладывается плитка, подключается электрический теплый пол.

Этот вариант не подойдет, если есть ограничения по весу.

Нагрузку можно снизить, делать электрический пол из матов. Они укладываются при помощи клея на старое покрытие. При отсутствии навыков маты часто повреждаются в процессе монтажа, так как отличаются хрупкостью. Финишная отделка может быть любая, электрический пол на лоджии включается после высыхания клея.

Положить пол из инфракрасной пленки может практически любой человек после изучения инструкции. Решая задачу, какой теплый пол сделать на балконе, учтите, что инфракрасный не справится с обогревом при очень низких температурах, зато в качестве финишной отделки можно использовать даже ковролин.

Самый верный ответ на вопрос, какой теплый пол лучше – электрический кабельный, если отсутствуют ограничения по весу. Чтобы определить, возможен ли самостоятельный монтаж, посмотрите видео как делается теплый пол на балконе.

Утепление балкона Самостоятельное утепление Отделка стен

Если после просмотра оказалось, что выполнить все работы без посторонней помощи нереально, лучше обратиться в компанию, оказывающую подобные услуги. Ее сотрудники рассчитают максимальную нагрузку и помогут определить, какой вариант в вашем случае самый лучший.

Самостоятельное устройство теплого пола на лоджии

Хотя самые распространенные системы кабельные, монтировать их своими силами не стоит, если вы не являетесь специалистом в этой сфере. Самостоятельное устройство теплого пола на лоджии оправдано при использовании матов и инфракрасной пленки.

Перед началом работ желательно посмотреть видео, посвященное устройству теплых полов на балконе своими руками.

Последовательность действий:

  • измерение площади помещения;
  • нарезка матов на небольшие прямоугольники;
  • укладка на покрытое клеем основание.

Так же просто устраивается теплый пол своими руками из инфракрасной пленки:

  • выравнивается основание;
  • укладывается отражающая тепло подложка;
  • пленка разрезается по пунктирным линиям, потом укладывается на подложку;
  • устанавливается датчик температуры, терморегулятор, электрические контакты;
  • проводится изоляция места, в котором система подключена к сети.

При выборе этого варианта тоже не помешает видео об устройстве теплых полов с использованием инфракрасной пленки.

Преимущества монтажа такого пола квалифицированными специалистами:

  • выбор количества материала, точно соответствующего площади;
  • квалифицированная проверка работоспособности до и после укладки;
  • очистка поверхности промышленным пылесосом;
  • создание схемы укладки с фотографиями;
  • определение точного времени включения.

Также по теме: Необычные идеи по внутренней отделке вашего балкона: советы и фото

Как сделать теплый пол на балконе, каждый решает сам.

Не стоит рисковать потерей средств из-за сомнительного стремления сэкономить.

Устройство теплого пола является частью услуги обустройства под ключ. Изучите все доступные предложения, фотографии, отзывы и выберите лучшего с вашей точки зрения подрядчика. Это позволит сэкономить не только деньги, но и нервы.

вариантов обустройства и пошаговая инструкция

В качестве источника тепловой энергии для лоджии используются различные системы отопления, монтируемые преимущественно в пол. Они позволяют поддерживать оптимальную температуру, формировать максимально благоприятные условия.

Существует несколько вариантов установки теплых полов. Чтобы сделать правильный выбор, необходимо сравнить плюсы и минусы каждого решения.

Мы расскажем, какой теплый пол на балконе предпочтительнее в той или иной ситуации, а также дадим пошаговую инструкцию по монтажу системы обогрева.

Содержание статьи:

  • Системы обогрева лоджий
  • Нагревательные маты и их виды
    • Плюсы и минусы нагревательных матов
    • Монтаж нагревательных матов
  • Инфракрасный нагревательный кабель2 Греющий электрический кабель2
  • типов инфракрасных пленок
  • Существенные преимущества инфракрасной пленки
  • Монтаж датчика температуры
  • Принцип расчета напольных систем
  • Выводы и полезное видео по теме

    • Системы обогрева лоджий

    Существует несколько видов систем теплого пола, которые применяются для утепления балкона и лоджии.

    Все устройства относятся к ::

    • нагревательные маты;
    • двухжильные нагревательные кабели;
    • пленка с защитой от инфракрасного излучения.

    Рассмотрим систему подробнее.

    Фотогалерея

    Фото

    Устройство системы теплого пола на лоджии и застекленного утепленного балкона значительно расширит полезную площадь квартиры и загородного дома

    Система отопления обеспечит условия не только для комфортного проживания, но и для устройства зимнего сада

    На обустроенной утепленной лоджии будет возможность устроить детскую, что особенно актуально для малогабаритных густонаселенных квартир

    Лоджии офисных комплексов отлично подходят для использования в качестве комнаты отдыха. Однако для этого также потребуется теплый пол.

    Если вы планируете расширить площадь квартиры за счет лоджии, то необходимо будет соорудить там теплые полы, чтобы сбалансировать уровень обогрева смежных помещений

    Оборудованные и утепленные лоджии и балконы, обеспеченные полами с подогревом, гарантируют формирование нормальных условий для круглогодичной эксплуатации помещений

    Теплые полы на лоджии не занимают полезной площади и не мешают передвижению, как обычные радиаторы

    Теплые полы позволяют быстро обогреть небольшое пространство лоджий с балконами, могут стать основным и единственным источником тепла в них

    Зона отдыха лоджии застекленная

    Комната Зимний сад

    Организация детской на меблированной лоджии

    Комната отдыха в офисном здании

    Теплый пол при перепланировке

    Круглогодичное использование помещения

    Теплый пол вместо радиаторов

    Место для работы и уединения

    Коврики с подогревом и их виды

    Одной из самых популярных и бюджетных систем являются нагревательные маты. Сами по себе они представляют собой единый нагревательный кабель, волнообразно прикрепленный к специальной сетке из прочного стекловолокна. Устройства относятся к классу систем с кабельным обогревом, их монтаж осуществляется исключительно в полу.

    Нагревательные маты могут иметь длину от 50 см до 3 метров; ширина кабеленесущего троса для армирующей сетки обычно 50 см

    Источником тепла выступает одно- или двухжильный трос. Его диаметр колеблется в пределах 2,5-4,5 мм. Для работы матов необходим блок питания мощностью 220-230 Вт.

    Кабель защищен специальным пластиковым экраном. Длина холодного провода обычно превышает 2 м.

    Промышленные нагревательные маты делятся на две группы.

    По типу кабеля делятся на:

    • одножильный;
    • двухжильный;

    Одноядерные системы . Их особенность в том, что их нужно укладывать так, чтобы два конца были подключены к термостату. Это сильно усложняет монтаж, так как требуется резка матов.

    Также мат с одножильным кабелем излучает электромагнитное поле, поэтому его не вносят в помещения, где постоянно находятся люди.

    Основным преимуществом одножильного отопительного оборудования является низкая цена, возможность реализации в ванной, туалете, кухонном помещении

    Двухжильный мат — Расширенная одноядерная модификация. Здесь, помимо нагревательного стержня, есть электрический кабель. Введение его в конструкцию позволяет один конец подключить к термостату, а другой спрятать в муфту, что дает возможность закончить монтаж в любом месте.

    Двухжильный коврик практически не излучает электромагнитное поле, поэтому полностью безопасен для человека. Его можно ввести не только в пол балкона, но и в любое другое помещение в качестве источника дополнительного тепла.

    Нагревательные маты также различаются по мощности, могут генерировать от 60 до 2300 Вт энергии. О том, как рассчитать необходимую мощность мата, вы можете прочитать ниже.

    Как одножильные, так и двухжильные маты надежны, способны безукоризненно служить долгие годы. Обычно одножильные модификации тоньше двухжильных, обладают большей мощностью, поэтому способны быстрее прогревать поверхность пола.

    Плюсы и минусы нагревательных матов

    Рассмотрим особенности, преимущества и недостатки нагревательных матов.

    1. При использовании матов высота помещения уменьшается всего на пару сантиметров с учетом высоты плитки и слоя клея.
    2. Система экономична, рационально потребляет электроэнергию. Если на балконе стоит мебель, то коврики под нее не подходят.
    3. Нагревательные маты просты в установке. Единственное, что может вызвать сложности, это подключение системы к термостату.
    4. Используйте маты для обогрева на короткое время. Они не рассчитаны на постоянную круглосуточную работу.

    Плиточный клей можно наносить поверх матов и укладывать саму плитку. При выборе устройства учитывают площадь поверхности нагрева, теплопотери лоджии. Для монтажа на балкон нежелательно брать длинный коврик, так как устройство нельзя укоротить.

    Уменьшаться будут только холодные концы, поэтому для балкона нужно подобрать устройство, максимально подходящее к площади пола.

    Галерея изображений

    Фото

    Элементы обогрева пола лоджии

    Полностью подготовленная к установке система

    Укладка напольной плитки на нагревательные маты

    Электроматы в нестандартных помещениях

    Монтаж нагревательных матов

    Монтаж нагревательных матов должен производиться с осторожностью. Важно защитить кабель от механических повреждений. Недопустимо использовать режущие и острые предметы при монтаже, оставлять их без присмотра.

    Также важно стараться не наступать на кабель. Чтобы исключить вероятность этого казуса, установку желательно производить в обуви на мягкой подошве или без обуви, а перед установкой полностью очистить поверхность пола от загрязнений.

    Следует соблюдать осторожность при укладке плитки, нанесении клея и зачистке швов. Во время этих операций кабель может быть случайно поврежден.

    Устройство системы обогрева пола с использованием нагревательных матов включает ряд традиционных этапов:

    Галерея изображений

    Фото

    На выровненное подготовленное основание, которым может служить и старая плитка, укладывают нагревательные маты

    К выполняем поворот, разрезаем систему отопления по армирующей сетке, не задевая силовой кабель. Поверните коврик, используя трос в качестве точки поворота

    Поверх уложенной системы нагревательных матов наносим плиточный клей, предназначенный для использования с системами отопления

    Напольную керамику укладываем стандартным способом, соблюдая обычные технологические правила.

    Этап 1: Укладка нагревательных матов на ровное основание

    Этап 2: Открытые системы теплого пола

    Этап 3: Нанесение плиточного клея на теплый пол

    Этап 4: Укладка напольной плитки на теплый пол

    Рассмотрим варианты для укладки матов на разные типы поверхностей.

    На бетонный пол лоджии сначала укладывается теплоизоляционный материал, затем выравнивается пол, устанавливается амортизатор, который предотвратит деформацию при нагреве. Затем на амортизатор кладется мат, после чего он покрывается плиточным клеем, на который укладывается плитка.

    На последнем этапе устанавливается защитная трубка на датчик температуры, термостат, подключаются холодные провода.

    Перед укладкой мата, для обеспечения его максимальной эффективности, на пол можно уложить слой теплоизоляции (+)

    Если пол на балконе укладывается деревянным, то поверхность сначала выравнивается бетонным слоем 7-9 мм, затем укладываются нагревательные маты, укладывается пенопласт, а затем пол покрывается деревом .

    Если укладка производится на старый кафельный пол, то делается бетонная стяжка, устанавливается нагревательный элемент, покрывается плиточным клеем, затем создается новое плиточное покрытие. Если напольная плитка была в хорошем состоянии, то выравнивающую стяжку можно не делать.

    Нагревательные маты легко устанавливаются на старый кафельный пол лоджии без его демонтажа (+)

    Рассмотрим особенности монтажа подробнее.

    Перед укладкой матов в поверхность пола необходимо составить схематический план укладки.

    В проекте должны быть отображены:

    • контур обогреваемой поверхности;
      • схема укладки
    • ;
    • расположение датчика температуры, регулятора температуры с учетом расположения силовой проводки.

    Перед началом работ важно подготовить поверхность для укладки матов. Для этого на полу шпаклюются трещины. После его высыхания пол очищают от пыли и грязи. Если поверхность деревянная, убедитесь, что она надежно закреплена.

    Перед укладкой необходимо установить паз для трубки, которая идет в комплекте с датчиком температуры. Важно, чтобы он располагался у верхнего края изделия на одинаковом расстоянии от нагревательных кабелей.

    Во время работы трубку нужно с одной стороны проклеить изолентой, чтобы в нее не попал плиточный клей. Второй конец подключается к самому термостату, который находится в распределительной коробке.

    Укладка может производиться двумя способами — кабелем вверх или кабелем вниз. Первый способ самый простой; чаще всего используется на практике.

    Способ укладки кабеля вверх заключается в том, что маты укладываются сеткой. Далее с помощью клея устройство точечно крепится к поверхности пола.

    После — плиточный клей необходимой толщины (обычно 3-5 мм) наносят на поверхность мата, после чего приступают к укладке плитки.

    Важно равномерно распределить клей по поверхности мата во избежание образования воздушных пустот, так как в процессе эксплуатации они могут привести к перегреву кабеля и его поломке

    Кабель должен быть полностью погружен в теплопроводящую среду (плиточный клей и т.п.).

    Способ, при котором кабель прокладывается кабелем вниз (т. е. сеткой вверх), более сложен в исполнении. Перед укладкой плитки делается рисунок мата. Для этого его расстилают так, чтобы он полностью закрывал нагретую поверхность.

    Затем нарежьте сетку коврика, затем сверните ее в рулон. На пол наносится слой клея 2-3 мм, после чего мат разворачивается кабелем вниз и слегка прижимается.

    При монтаже важно следить, чтобы расстояние между кабелями было не менее 5 см. Зубчатым шпателем непосредственно на нагревательный мат наносится второй слой клея толщиной 5-6 мм, после чего укладывается плитка.

    Греющий электрический кабель

    В основе любой системы теплого пола лежит нагревательный электрический кабель. Он выступает в роли основного нагревательного элемента. Управление осуществляется с помощью электронных терморегуляторов различных модификаций.

    Для функционирования устройства напряжением 220 В.

    Фотогалерея

    Фото

    Кабель теплого пола на лоджии

    Изменение шага укладки кабеля

    Крепление кабеля к армирующей сетке перед заливкой стяжки

    Сложная схема укладки нагревательного змеевика

    Кабельная система включает кабельную нагревательную секцию, основным ее элементом является двухжильный экранированный кабель, который с одной стороны соединен питающим проводником, защищенным рукавом, а с другой , по нагревательному стержню.

    Удельное тепловыделение кабеля составляет примерно 18 Вт/м.

    Кабель укладывается в бетонную стяжку или плиточный клей. Изделие способно обеспечить температуру пола от +25 до +32 градусов

    Преимущества кабеля:

    • создаваемое устройством электромагнитное поле безопасно для человека;
    • за счет использования малой мощности в конструкции нагревательного сердечника повышается износостойкость кабеля, срок его службы;
    • простота установки; Пленка экранирующая
    • обеспечивает электрическую, пожарную безопасность изделия, предохраняет его от механических повреждений.

    Установка на бетонный пол имеет ряд особенностей. Желательно утеплить толщиной 20-30 мм или любым другим теплоизоляционным материалом.

    Далее необходимо покрыть утеплитель бетонной стяжкой 10-15 мм. Это исключит контакт утеплителя с элементом теплого пола, иначе устройство может перегреться.

    После процедуры монтажная лента укладывается на пол и закрепляется. Кабель укладывается равномерно волнообразно по всей площади. Важно, чтобы его узлы не пересекались. Радиус изгиба должен быть равен или более чем в 10 раз превышать диаметр кабеля. Закрепите устройство монтажной лентой, закрепив его выступающие части.

    К одному терморегулятору можно подключить от двух и более нагревательных кабелей. Холодный конец установлен в коробе в шибере, расположенном в стене. Датчики монтируются между планками кабеля и выводятся в монтажную коробку. Питание 220 В от ближайшей розетки (+)

    После укладки проверить соответствие фактического сопротивления нагревательной жилы данным в паспорте. Подключить кабель можно перед монтажом, чтобы проверить его работоспособность, а затем провести прокладку и стяжку.

    Муфты должны располагаться в бетонной стяжке. Перед устройством муфты составляют схему прокладки кабеля, где определяют места расположения муфт.

    Важно помнить, что цементная стяжка окончательно затвердевает через 28-30 дней. До этого времени включать систему нельзя. Также запрещается заводить участки нагревательного кабеля, находящиеся в свернутом положении. Шаг укладки следует рассчитывать по паспорту.

    Подробно с этапами укладки греющего кабеля на пол лоджии вас ознакомит краткая фотоинструкция:

    Фотогалерея

    Фото

    Перед укладкой кабельной системы обогрева делаем ремонт основания. При необходимости расшить щели и заполнить их раствором

    В месте, выбранном для установки терморегулятора, замуровываем стену для прокладки в ней кабеля в гофрированном пластиковом канале. В полу формируем ворота для укладки датчиков, подключенных к блоку управления

    На ремонтируемый пол укладываем фольгированную гидроизоляцию, которая одновременно предотвратит утечку тепла в пол

    Показанная в примере лоджия выполнена в форме Г. В месте соединения обрезанных панелей проклеиваем соединение линии с липкой лентой

    На подложке у нас есть монтажные металлические полоски, которые будут фиксировать кабель. Крепим их к полу, затем петляем кабели с шагом 10 см

    Устанавливаем термостат, подключаем к нему систему, датчики температуры закапываем в шиберы на полу. Проверка работоспособности собранной системы

    Отключить питание системы. Устанавливаем маяки из металлопрофиля и устраиваем полусухую стяжку

    Поверх тросового пола в стяжку укладываем гидроизоляцию, затем ламинат, не забываем заполнить борозду кабелем для блока управления гипсовым раствором

    Шаг 1: Ремонт пола лоджии перед укладкой нагревательного кабеля

    Шаг 2: Шлифовка стен и пола под кабелем термостата

    Шаг 3: Укладка фольгированного утеплителя на пол

    Этап 4: Клейкая лента Клей

    Этап 5: Укладка нагревательного кабеля на основание

    Этап 6: Подключение системы отопления к блоку управления

    Этап 7: Устройство для стяжки теплого пола

    Укладка напольного покрытия на теплый пол

    Инфракрасная нагревательная пленка

    Принцип работы инфракрасной пленки основан на генерации длинноволновых инфракрасных лучей. Само устройство представляет собой полотно, покрытое с обеих сторон полиэфирной пленкой. Он гибкий, что позволяет легко устанавливать его на любой части пола.

    Для реализации не требуется заливка цементной стяжки или клеевой основы, пленка легко монтируется и демонтируется.

    Слои пленки состоят из углеродного волокна и медных шин, за счет чего достигается 100% теплопередача. ИК-пленка эффективно работает при низких температурах, широко используется для укладки в пол лоджии

    Пленка является своеобразным излучателем инфракрасных лучей, которые человек интерпретирует как тепло. Его максимальная температура нагрева составляет 50 °С.

    Любая ИК-пленка состоит из:

    • нагревательного углеродного элемента , который является преобразователем электроэнергии в тепло;
    • биметаллические шины , с помощью которых подается энергия на нагревательные элементы;
    • двухслойная полимерная пленка выполняющая функции защиты от механических повреждений.

    Устройство работает от электрической сети 220-230 В.

    Крепить пленку к полу можно степлером, клеевой основой или любым другим способом, в зависимости от типа покрытия, которое будет укладываться (+)

    Ток, проходящий через компоненты системы, преобразуется в тепловую энергию, она передается в окружающую среду, которая затем нагревает воздушную массу вокруг себя.

    Типы инфракрасных пленок

    Существует большое разнообразие инфракрасных пленок, различающихся специфическими техническими параметрами и внешним видом. Можно выделить два основных типа – низкотемпературные и высокотемпературные модели. Пленки также различаются по мощности, предельной температуре нагрева, толщине, ширине и областям применения.

    Монтаж сплошной карбоновой пленки, используемой в качестве основной системы обогрева оборудованной лоджии, достаточно прост:

    Фотогалерея

    Фото

    Шаг 1: Стяжка под пленочный пол

    Шаг 2: Основание под пленочный пол

    Этап 3: Укладка нагревательных панелей из углеволокна

    Этап 4: Изоляция свободного края карбоновой пленки

    Этап 5: Монтаж системы электрообогрева

    Этап 6: Проклейка стыков битумной лентой

    Этап 7: Крепление карбоновых листов скотчем

    Этап 8: Укладка чистового покрытия

    При выборе пленки ключевым параметром является температура ее нагрева. Так, если она превышает +27°С, то от ламинированного покрытия следует отказаться, так как оно необратимо деформируется при воздействии высокой температуры.

    Таким образом, высокотемпературные модификации должны .

    Если напольным покрытием будет паркетная доска, ламинат, ковролин и т.п., то необходимо установить низкотемпературную систему, подогрев до +27°С. Для покрытия в виде плитки, керамзита, можно установить высокотемпературные модификации, вырабатывающие +45-+50°С

    На лоджии можно установить теплую инфракрасную пленку как на пол, так и на стены и потолок. Дополнительно панели монтируются на обе стены под окнами, напротив окон. Этот метод нагрева называется — .

    В Важно ориентироваться на область его применения.

    Важные преимущества ИК-пленки

    Эксперты выделяют ряд преимуществ ИК-пленки.

    К основным преимуществам можно отнести:

    • Экологическая безопасность – радиация считается полезной для здоровья;
    • поддержание качества воздуха — при работе прибора нагревается не воздух, а предметы интерьера, поэтому кислород не испаряется, состав воздуха не меняется;
    • отсутствие излучения электромагнитного типа;
    • простота установки , широкие возможности настройки.

    ИК пленка прочная, практически не выходит из строя, не требует ремонта.

    Инфракрасные пленочные системы отлично подходят для использования на открытом воздухе. Их активно используют при обустройстве балконов и лоджий. Существенным преимуществом ИК-полов является то, что это единственный вариант, позволяющий эффективно обогревать помещения без остекления.

    Процесс установки ИК-системы на пол балкона будет представлен в следующей галерее:

    Галерея изображений

    Фото

    Этап 1: Укладка изоляционной подложки

    Этап 2: Расположение панелей нагревательной пленки

    Этап 3: Покрытие ИК-пола

    Этап 4: Подключение системы отопления к блоку управления

    Если вы планируете выбрать ИК-пленку для балкона, предлагаем ознакомиться с информацией по установке и подключению таких теплый пол:

    Монтаж датчика температуры

    Для обеспечения необходимого микроклимата в помещении используйте терморегуляторы, оснащенные датчиком температуры. Они эффективно взаимодействуют с кабельными системами, ИК пленкой.

    Функция термостата – поддержание заданной температуры, ее регулировка, оптимизация энергопотребления. В зависимости от модификации функции устройства могут быть разнообразными.

    Принцип подключения термостата одинаков для любой системы. Рассмотрим особенности установки датчика температуры нагревательных матов.

    Один термостат может одновременно регулировать температуру нескольких нагревательных матов. Соединяйте кабельные системы параллельно, максимальный ток не должен превышать 16 А, что соответствует 3600 Вт при 230 В

    Если суммарная мощность матов больше, то требуется дополнительное оборудование в виде вводного автомата, УЗО, силового реле, размыкателя по направлениям, специального терморегулятора.

    Для установки контроллера необходимо выполнить работы в следующем порядке:

    • создать в стене специальное отверстие для крепления коробки;
    • просверлить в стене углубление для установки силового провода и создать отверстие для прокладки соединительного канала;
    • установить, настроить по инструкции;
    • поместите датчики в гофрированную пластиковую трубку диаметром 16-20 мм.

    Трубка должна быть герметична с одного конца для защиты проводов от попадания в растворы, воду. С противоположного конца трубка помещается в установленную коробку.

    Регулятор рекомендуется располагать возле электропроводки, в целях экономии на питающей проводке желательно установить его на стене в жилом помещении в наиболее удобном месте

    Допустимый радиус изгиба проводки не менее 5 см. Трубка с датчиками крепится к полу. Она должна проходить между петлями на расстоянии не менее 20 см.

    Важно помнить, что при монтаже нельзя укорачивать нагревательный кабель, заменять питающие провода, вносить коррективы в конструкцию терморегулятора, проводить ремонтно-монтажные работы при включенном питании.

    Принцип расчета систем перекрытий

    Перед выбором любой напольной системы важно рассчитать мощность утеплителя, определить его необходимую длину.

    Для этого необходимо рассчитать теплопотери лоджии. Через оконные проемы уходит много тепловой энергии, поэтому обеспечить температуру +20-+23°С довольно проблематично, особенно в зимнее время года. Поэтому рекомендуется устанавливать отопительное оборудование в режиме обогрева.

    Рассчитать теплопотери балкона можно с помощью онлайн-калькулятора.

    Перед установкой системы теплого пола на лоджии важно предварительно прогреть помещение

    Рекомендуемая температура нагревательных матов, кабеля или инфракрасной пленки +26°С. Этот режим подходит для утепления паркетных полов. Если в качестве покрытия используется плитка, мрамор или другое теплопроводящее покрытие, рекомендуемая температура кабеля +28-+31°С.

    Обычно для лоджий требуется 160-180 Вт на м 2 для отопления и 200-220 Вт на м 2 для режима обогрева. Учитывая эти рекомендации, можно рассчитать необходимую длину кабеля, шаг монтажа, мощность системы.

    Например, лоджия имеет площадь 2 м 2 . На полу плитка, стяжка не планируется. Возьмем режим обогрева, для которого требуется 200 Вт на м 2 . Далее определяем площадь обогрева.

    Рассчитывается по формуле:

    S гр = S всего -S и т. д , Где

    • S и т.д. ;
    • S всего — общая площадь помещения.

    Допустим, площадь, занимаемая мебелью, составляет 0,5 м 2 . Тогда S гр = 2-0,5 = 1,5. Для лоджии выбран режим обогрева, поэтому необходимая мощность кабеля составляет 200 Вт на м 2 .

    Тогда рекомендуемая мощность системы составляет 1,5 * 200 = 300 Вт на м 2 .

    Если стяжка не планируется, выбирайте тонкую тросовую систему, которая сможет полностью уложиться в слой плиточного клея.

    Выбрать систему с требуемыми характеристиками можно из таблиц с описанием характеристик оборудования.

    Используя технические характеристики матов, можно определить оптимальную модель исходя из индивидуальных требований (+)

    На основании таблицы определяем мощность мата, его размеры и длину по площади. В нашем примере мощность мата 0,25 кВт, а длина 17 м.

    Далее ищем этап установки. Рассчитываем по формуле:

    h = (S гр * 100) / L каб где

    • h — шаг укладки;
    • L кабина — длина кабеля в метрах.

    Подставляем значения в формулу, и получаем: h = 1,5*100\17 = 8,8 см.

    При укладке матов или кабеля помните, что расстояние от стен должно быть 10 см.

    Выводы и полезное видео по теме

    В видео рассказывается об особенностях, общих принципах установки нагревательных матов:

    Из видео вы можете узнать об особенностях установки и подключения терморегулятора:

    Об установке ИК-пленки вы можете узнать из видео ниже:

    Кабельные системы, ИК-пленка отличаются высоким качеством, низкой стоимостью, практичностью и долговечностью. Установить их можно самостоятельно без привлечения специалистов.

    Важно только правильно подобрать оборудование с учетом площади обогреваемой поверхности, типа покрытия и других факторов.

    Всем, кто интересуется вопросом обогрева балкона и использования теплого пола для обогрева лоджии, предлагаем оставлять комментарии и задавать вопросы. Контактная форма находится в нижнем блоке.

    3 сезонных веранды — также известная как закрытая веранда
