Как рассчитать объем гидроаккумулятора для дома

Для систем водоснабжения вопрос о том, как подобрать объем гидроаккумулятора, может стать непростым, особенно из-за игнорирования некоторых особенностей эксплуатации. Если считать эту накопительную емкость всего лишь резервуаром для запасов воды, то можно столкнуться с серьезными проблемами, в том числе и с выходом из строя некоторого оборудования и прежде всего насоса.

Гидроаккумулятор и его роль в системе водоснабжения дома

Гидроаккумуляторы для систем водоснабжения могут отличаться между собой:

материалом, из которого они изготовлены;
способом установки: вертикально или горизонтально;
конструктивно: мембранные и баллонные.

Но основным отличием является их объем и именно этот параметр является ключевым при выборе. А вот как правильно его определить – вопрос достаточно сложный и часто требующий помощи специалистов.

Но прежде чем рассчитать объем гидроаккумулятора, следует разобраться с основными эксплуатационными функциями этого прибора. Итак, экспанзомат, как по-другому называют эту накопительную емкость, служит для:

создания условий для поддержания постоянного давления в системе;
сокращения циклов работы насоса за единицу времени;
профилактики опасных ситуаций, связанных с угрозой гидроударов в системе;
компенсации водопотребления в пиковые периоды, то есть тогда когда водоразбор в доме идет из максимального количества точек;
создания резервного запаса воды в случае перебоев с ее поступлением в систему.

Для автономной системы последний пункт становиться актуальным, как правило, в одном случае – при отключении электроэнергии и, естественно, остановки работы насоса. Но все остальные факторы являются основными и при расчетах они принимаются в первую очередь.

И особенно важно учитывать количество включений насоса: за 1 час он не должен превышать 15-20 циклов, максимум составляет 30 включений/выключений. Но при этом за 1 минуту запусков не может быть более одного. Пренебрежение этим критерием при выборе объема приведет в поломке насоса и выходу системы из строя, но для оборудования с плавным пуском этот фактор не столь критичен, но все же следует соблюдать общие требования к работе данного прибора.

Как рассчитать объем аккумулятора для системы водоснабжения частного дома

Отправными для расчета того, какой должен быть объем гидроаккумулятора для водоснабжения являются следующие показатели:

число постоянно проживающих в доме людей;
количество водоразборных точек;
усредненные показатели расхода воды за определенный промежуток времени;
пиковые показатели расхода воды;
уровень давления в системе;
максимально допустимое число циклов работы насоса за 1 час.

В среднем можно использовать следующие значения: для дома с количеством проживающих не более четырех и с числом точек водоразбора не больше трех, вполне подойдет бак на 24 л, но при увеличении этих показателей хотя бы на одну единицу – смело можно изучать характеристики установок на 50 л.

В тех случаях, когда гидроаккумулятор перестал справляться со своими функциями по разным причинам: увеличения количества точек водоразбора, падения давления и т.д., найти решение проблемы достаточно легко, даже без замены бака, а установкой еще одной емкости. В этом случае, технические показатели обеих установок просто арифметически суммируются и полностью соответствуют установкам с аналогичными показателями. Широкий выбор гидроаккумуляторов для системы водоснабжения в интернет-магазине «Alfatep».

Для расчетов существуют и специальные формулы, но все же этот этап работы лучше доверить профессионалам, сообщив им параметры системы и свои пожелания об объеме необходимого резерва. Конечно, при определенном усердии, с расчетами можно справиться и самостоятельно, но значительно удобнее позвонить в любой из филиалов нашей компании «Alfatep» или воспользоваться сервисом обратной связи на сайте интернет-магазина для получения нужной информации.

Такой возможностью не должны пренебрегать владельцы загородных домов с автономными системами водоснабжения, так как в этом случае легко можно ошибиться в расчетах, что впоследствии скажется на эксплуатации всей системы и качестве работы используемого оборудования. Для владельцев небольших дачных домиков наша компания «Alfatep» готова предложить широкий выбор моделей гидроаккумуляторов объемом до 24 л, которого вполне достаточно для полноценной работы на таких объектах.

В нашей компании широкий выбор гидроаккумуляторов для автономных систем водоснабжения от разных производителей. Все они выполнены из экологически безопасных материалов и могут использоваться для питьевой воды. Поэтому для любого объекта системы водоснабжения наши специалисты легко подберут самый оптимальный вариант.

Для наших покупателей мы дополнительно предлагаем две услуги: доставку оборудования на объект и его монтаж, который производится высококвалифицированными специалистами.

Подбор гидроаккумулятора для водоснабжения — как правильно выбрать нужный объем

Почему нужно уметь подбирать гидробак?

Гидроаккумулятор для систем водоснабжения выполняет две важные функции:

поддержку постоянного давления в водопроводе;
защиту насоса от слишком частых включений и выключений.

Его схема устройство довольно простая – есть металлический бак, который разделен на две части каучуковой мембраной. В самой мембране находится вода, а необходимое давление создается воздухом, который закачивается во вторую часть бака.

Таким образом, при использовании воды в точках потребления, погружному насосу не приходится включаться каждый раз, когда открывается кран. Ведь в груше есть определенный запас воды под давлением, достаточным для нормальной работы водопровода. А насос будет включаться только тогда, когда этот объем упадет до установленного минимума.

При этом нужно учитывать, что максимальное допустимое число включений насоса – 20-30 раз в час. А оптимальное – 15-20 раз. Поэтому, нужно заранее знать, как выбрать гидроаккумулятор для водопровода, чтобы не допустить ошибок.

Принципы работы, устройство и преимущественные стороны гидробака в системах водоснабжения

Из чего состоит гидробак

Агрегат в разрезе с описанием ключевых элементов

Корпус устройства чаще всего выполнен из обычной стали. Существуют образцы из нержавеющей стали. Они более долговечны, но встречаются реже, по причине высокой стоимости;

Образцы, выполненные из нержавеющей стали

Резиновая мембрана. Она изготовлена из эластичного материала, что обеспечивает длительную эксплуатацию;
Рабочее давление контролируется через золотник, при помощи обычного машинного насоса и манометра;
В корпусе установлен фильтр грубой очистки, помимо отдельного фильтра, вмонтированного в контур.

Так же в группу аккумуляторного оборудования входит реле давления – это автоматический датчик запуска и отключения насосного агрегата.

Реле давления

Плюсами пневматического оборудования являются:

Простота конструкции;
Возможность замены мембраны;
Несложное подключение к насосной станции;
Компактные размеры;
Малый вес;
Доступная цена

Кратко опишем работу водяного аккумулятора

При потреблении воды на любой точке водозабора реле давления включает насосный агрегат. Вода, попадая в гидробак, растягивает мембрану. Далее, при закрытии крана, насос продолжает работать. Мембрана, растягиваясь, повышает рабочее давление агрегата. Когда давление повысится до максимального значения, реле давления отключает насосную установку.

Схема работы гидроаккумулятора

Подбор объема гидроаккумулятора

Одна из самых главных характеристик гидроаккумуляторов – это его объем. На рынке существует масса вариантов, от моделей объемом до 20 литров и до тех, емкость которых превышает 1000 литров. Но, на рынке наиболее популярны такие модели:

Также пользуется популярностью гидроаккумулятор 100 литров – такая емкость оптимальна для средней семьи.

Вообще, существует несколько формул, воспользовавшись которыми можно рассчитать объем гидроаккумулятора. Однако есть определенная статистика по использованию этих устройств. Опираясь на нее, также можно сделать правильный выбор.

Тем более, все равно придется покупать бак стандартного объема. Например, гидроаккумулятор 80 литров или 100 литров.

Основные правила подбора:

емкость до 24 литров – используется, когда мощность насоса для скважины находится в пределах 2 м3час, а количество потребителей не превышает 3-х точек. Т.е. такой объем подходит для небольших дачных домиков, в которых проживает 1-2 человека;
объем 50 литров – понадобится при мощности насоса до 3,5 кубометров в час. При этом, допустимое количество точек потребления воды, увеличивается до 7-8 штук. Такие гидробаки подойдут для системы водоснабжения, обеспечивающих 2-3 человека, постоянно проживающих в одном доме;
если насос обладает производительностью свыше 5 кубометров, а количество потребителей в доме больше 8, то берется бак с емкостью от 100 литров.

Когда делается расчет объема гидроаккумулятора, важно понимать, что его основная задача не заключается в создании накопительного запаса питьевой воды. Таким образом, не нужно делать большой запас по объему. Обычно, хватает 10-15%, необходимых на случай непредвиденного увеличения потребления воды.

Кроме того, нужно учитывать такие правила:

при подборе емкости, считается общее число точек их одновременное потребление воды;
например, значение получилось около 30 литров;
нужно знать, что вода занимает примерно половину от объема гидробака.

Поэтому, можно выбирать устройство емкостью

60 литров. А если учесть небольшой запас, то оптимальным вариантом станет бак на 80 литров.

Нужен ли запас емкости?

Многие люди полагают, что одна из задач аккумулятора – это создание резерва воды. Однако это не так и функции устройства, абсолютно другие. Конечно, небольшой запас по емкости нужен – бывают случаи, когда потребление воды может увеличиться. К тому же, немного увеличенный объем положительно скажется на работе всего оборудования.

Однако, учитывая цену, переплачивать лишние деньги за дополнительную емкость не нужно. Для этих целей предназначены специальные пластиковые резервуары, которые встраиваются в систему водопровода.

Тем более, если в будущем планируется увеличение точек потребления – можно купить дополнительный гидробак. Их общий объем будет суммироваться. Например, если в системе установлено два устройства на 40 и 80 литров, то общая рабочая мощность получится 120 л.

Как выбрать гидроаккумулятор

Прежде всего, надо определиться для какой системы планируется использовать гидроаккумулятор.

Для прибора, который будет следить за подачей холодной воды, надо исходить из количества человек, проживающих в доме и по нормам расхода холодной и питьевой воды на одного человека приобрести подходящий гидроаккумулятор.
Агрегат, подающий горячую воду, также приобретается после расчета расхода горячей воды на одного человека в сутки.
Гидроаккумулятор, обеспечивающий бесперебойную работу отопительной системы, выбирается исходя из площади отапливаемых помещений. В зависимости от этого выбирается емкость гидробака.

Также необходимо учесть, что работа всего агрегата основана на использовании мембранной емкости, которая находится внутри гидробака.

Выбор гидроаккумулятора

Именно от ее живучести зависит срок службы всей системы. Для холодной воды лучше приобрести бак с мембраной из изобутированной резины, вода из которой безопасна для использования при приготовлении пищи.

Далее, делая выбор, нужно уделить внимание фланцу, который обеспечивает крепление системы подачи воды. Его качество влияет на срок работы гидроаккумулятора.

Фланец гидроаккумулятора

Чем качественнее фланец, тем дольше будет работать гидроаккумулятор. Изготавливается из оцинкованной стали, нержавейки или композиционной пластмассы.

Расчет оптимального объема гидробака

ГОСТа по объему гидробака не существует. Каждый выбирает емкость для использования воды индивидуально. Исходить надо из двух параметров.

Размеры гидробака

Размер подсобного помещения, куда будет устанавливаться как минимум один гидробак. Для примера, размер бака на 100 литров – это бочка, стоящая вертикально, высотой около 850 мм, и диаметром 450 мм.
Далее нужно просчитать потребляемое количество воды каждым членом семьи (примерно). Также, учесть расход воды при стирке, мойке посуды и других хозяйственных нуждах. В любом случае, даже если при расчетах была допущена ошибка, всегда можно заменить бак с увеличением его емкости.

Оптимальное давление

Чтобы ГА хорошо справлялся со своими задачами, в нем должно быть правильно выставлено давление. Вообще, расчет необходимой величины делается исходя из того, что на каждые 10 метров подъема, требуется 1 атмосфера. К тому же, еще одна атмосфера, обеспечивает нормальное давление в системе водопровода.

гидроаккумулятор установлен в подвале, а до самой верхней точки получается расстояние в 6 метров;
таким образом, 0.6 атмосфер потребуется для подъема воды и еще одна для работы;
т.е. рабочее значение будет составлять 1,6 атмосфер.

При установке необходимо сразу же проверить это значение, и если оно ниже нормы, то закачать в бак воздух. Также, нужно правильно настроить реле давления. Ведь от этого будет зависеть частота включения насоса и напор воды в системе.

Расчет давления в гидроаккумуляторе

Для того, чтобы оборудование эффективно работало и обеспечивало нужды жильцов дома, давление в гидробаке должно быть избыточным.

Чтобы вода поступала к верхней точке разбора, давление воздуха в цилиндре должно быть больше гидростатического, создаваемого столбом жидкости высотой от нижней до верхней точки водопотребления. Например, для двухэтажного здания эта величина равна Р мин = 0,7 бар (10 м =1 бар). Перепад высот в данном случае около 7 м.

Для устойчивой работы необходима разница в 0,5-0,6 бар между давлениями в нижней и верхней точками.

Таким образом, номинальное давление в гидроаккумуляторе Рном =0,6+0,7=1,3 бар

Заводские настройки предусматривают необходимое давление 1,5-2 бар, что является оптимальным для работы гидроаккумулятора. Для его контроля в устройство вмонтирован тонометр.

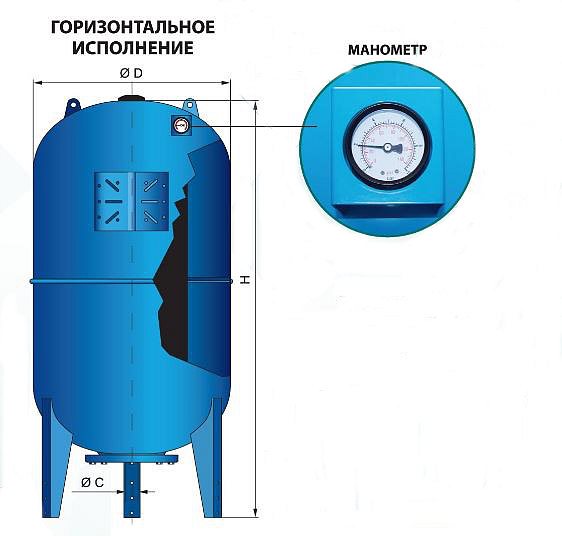

Тонометр необходим для контроля давления в гидробаке Источник armada52.ru

При отклонении параметра давления в меньшую сторону его можно скорректировать, накачав воздух автомобильным насосом, для чего в корпусе устройства предусмотрен ниппель.

Тип гидробака

На рынке существует два вида таких устройств:

Принципиальных различий в работе у них нет. Основная разница – в компоновке. Поэтому, в первую очередь, нужно ориентироваться на удобство размещения в помещении. Ведь нужно позаботиться не только о монтаже – в дальнейшем емкость нужно будет обслуживать, а значит, к ней должен быть удобный доступ.

Еще один момент – это сброс накопившегося воздуха. В моделях вертикального типа, предусматривается специальный клапан, расположенный в верхней части бака. А у горизонтальных, придется монтировать дополнительный кран.

Впрочем, главное убедиться, что на выбранной модели, вообще есть такая возможность. Ведь если, бак не предусматривает специальный вывод для сброса воздуха, накопившегося за время работы системы, удалить его можно будет только полностью слив всю воду с бака.

Виды гидробаков для воды: разделение по расположению и другим параметрам

Изложим этот раздел в табличной форме для удобства понимания:

Разделение	Обозначение	Особенности
Тип расположения	Горизонтальные	Объем таких резервуаров больше. Вертикальное расположение позволяет установку спускного клапана для воздуха сверху. Это облегчает обслуживание. Ограничением в установке служит только объем помещения.
Тип расположения	Вертикальные	Компактные варианты, для сброса воздуха в которых устанавливается кран. Недостаток в том, что у некоторых моделей для спуска воздуха приходится полностью сливать воду, что не экономично.
Накопление энергии	Пневмонакопление	Мембранные, балонные или поршневые. Проблема возникает при износе перегородки – требуется дорогостоящий и трудозатратный ремонт.
	Баллон или груша	Наиболее популярны. При износе груша меняется на новую самостоятельно, без привлечения профессионалов.
	Механический накопитель	Грузовые или пружинные. Работа основывается на кинетической энергии. Довольно объемны, работают автономно.

Главные критерии выбора устройства для загородного дома

Подбор бака по типу установки выполняется с учетом размеров помещения, где он будет стоять. Приобретают аккумулятор, подходящий по габаритам для монтажа в выбранном месте. Не следует ставить его впритирку к стенкам и мебели – необходимо пространство для обслуживания и ремонта.

Рабочее давление прибора нужно установить на 0,1–0,5 атмосферы меньше показателя для автоматического запуска насосного оборудования. Например, насос включается при значении в 1,6 атмосферы. Давление в аккумуляторе должно составлять 1,3–1,5 атмосферы. Это минимальный показатель, при котором работает гидробак. Немаловажно учитывать и максимум давления, безопасный для накопителя. Его значение может доходить до 8–10 атмосфер.

Излишнее завышение уровня давления в гидробаках может привести к поломкам смесителей, бытовой техники, насоса. Показатель в 1,5 атмосферы рассчитан, основываясь на многочисленных технологических испытаниях.

Обращают внимание и на материал, из которого изготовлены накопители. Лучше выбирать резервуары из стали. Они более надежны, так как корпус из пластика может деформироваться. Диафрагма защитит металлические стенки от ржавчины. Но стальные устройства более сложные в установке, так как они много весят.

Материал «груши» различается стойкостью к высокой либо низкой температуре, сроком службы:

Резина из натурального каучука достаточно эластична, но при этом у нее низкая устойчивость к диффузии воды. Ее используют при температуре от 0 до 50 градусов тепла.
Искусственная резина из бутила не такая эластичная, но с большим сроком службы. Температурный диапазон от 10 градусов мороза до 100 градусов тепла.
Искусственная резина из этилен-пропилена по качеству и надежности превосходит первые виды.

Если в руководстве к гидравлическому аккумулятору указано, что установлена диафрагма из пищевой резины EPDM, ее срок службы достаточно долгий даже при интенсивном использовании устройства. Диапазон температурных режимов от 50 градусов мороза и 130 градусов тепла.

Необходимо учитывать конструктивные особенности установки мембраны. Она может быть встроенной и сменной. У последних вариантов есть преимущество, так как при разрыве диафрагмы она очень просто меняется. Деталь извлекают из гидравлического аккумулятора через фланцевое крепление на горловине бака. В процессе выполнения ремонтных работ накопителя с большим внутренним объемом следует заранее проверить наличие дополнительного крепления мембраны с другой от фланца стороны.

7 мифов о гидроаккумуляторах — статья на ВОДОМАСТЕР.РУ

Разберем семь наиболее часто встречающихся мифов о гидроаккумуляторах и их функциональных возможностях.

Миф 1. Гидроаккумулятор предназначен для поддержания постоянного давления в системе водоснабжения.

Такую фразу можно достаточно часто найти в описаниях гидроаккумуляторов. Вариации – гидроаккумулятор создает постоянное давление и т.п.

Начнем с того что мембрана (резиновая груша) в металлическом корпусе никакое давление, ни постоянное, ни «переменное» создать просто не в состоянии. Давление создается только насосом. Какое давление обеспечивает насос, такое же давление будет в гидроаккумуляторе. Единственное, о чем можно говорить, так это о том, что гидроаккумулятор, в отсутствие расхода воды, поддерживает созданное в нем давление и способствует его плавному снижению с началом водоразбора и плавному повышению после закрытия всех кранов. Т.е. без него давление изменялось бы мгновенно, а с ним изменяется плавно, за счет изменения гидравлического объема путем растяжения-сжатия мембраны. В этом и есть основный смысл его использования. Для корректного функционирования системы с вездесущим реле давления требуется именно плавное изменение давления, что и обеспечивается с помощью гидроаккумулятора.

Говорить о постоянном давлении в стандартной системе с реле давления и гидроаккумулятором вообще не приходится. Весь смысл функционирования такой системы сводится к тому, что давление постоянно изменяется, за счет чего и автоматизируется работа насоса с помощью реле давления. Постоянное давление может быть только при неизменном расходе, но как только расход воды изменяется (открыли или закрыли дополнительный кран) давление мгновенно изменяется. Все что может сделать гидроаккумулятор — это задать системе инерционность, что от него собственно и требуется. Постоянного давления в системах с переменным расходом возможно достичь только при использовании преобразователя частоты, когда скорость вращения насоса изменяется в зависимости от расхода воды.

Миф 2. Чем больше объем гидроаккумулятора, тем лучше.

Тем лучше для чего? Для самого гидроаккумулятора, для надежности системы, для насоса? Гидробак большого объема стоит дороже, занимает больше места, стоимость замены мембраны выше. Одни минусы.

Но определенная логика в утверждении есть и заключается она в следующем: чем больше объем гидробака, тем реже будет включаться насос. А чем реже включается насос, тем дольше он проработает, так как ресурс будет сохраняться (режим пуска электродвигателя самый напряженный – скачок пускового тока, высокий пусковой момент, повышенная нагрузка на детали насоса).

Однако с другой стороны логично предположить, что есть определенный предел по объему гидроаккумулятора, на котором необходимо остановиться. Ведь никому не приходит в голову покупать для частного дома гидроаккумулятор объемом в тысячи литров. Хотя с таким баком насос может включиться всего один-два раза в день или вообще не включиться. Не забудьте, что полезный объем гидроаккумулятора составляет около 30%.

Заблуждение состоит в том, что даже если мы уменьшим количество включений насоса в час в два раза (увеличив объем гидроаккумулятора), насос не прослужит в итоге в два раза дольше. Даже зная количество включений в час мы не можем оценить общее время работы в каждом цикле, что гораздо важнее для ресурса. Точно также если вы используете насос только полгода, например, в дачный сезон, не нужно рассчитывать, что насос прослужит в два раза дольше чем у соседа, который пользуется насосом круглый год.

Производители двигателей не дают определенного лимита включений/выключений на весь срок эксплуатации, после которого двигатель выходит из строя или требует ремонта. На ресурс двигателя влияют общее время работы и тепловой режим. Но при этом действительно важно, чтобы количество кратковременных включений насоса в час не превышало, указанных производителем, значений (эти данные есть в технической документации на насос). Это и есть основной критерий, по которому подбирается объем гидроаккумулятора. А если насос снабжен устройством плавного пуска, то и количество этих самых пусков может быть увеличено. Т.е. объем гидробака можно уменьшить.

Миф 3. Все гидроаккумуляторы одинаковые. Если нет разницы, зачем платить больше?

Если обратить внимание только на внешний аспект, то с данным утверждением сложно не согласиться. Если мы говорим о стандартных гидробаках со сменной мембраной, то внешне они действительно похожи друг на друга как близнецы-братья.

Но как часто бывает, самое важное – внутри. Хотя у гидроаккумуляторов действительно простое устройство, но даже здесь есть место для нюансов. Именно поэтому в одних гидробаках уходит воздух, и мембрана выходит из строя через год-два, а другие держат давление и служат гораздо дольше.

Подробнее об отличии дорогих и дешевых гидроаккумуляторов.

Миф 4. Гидроаккумулятору необходима установка воздухоотводчика.

Система водоснабжения (не путать с системой отопления) без проблем обходится без воздухоотводчика. Воздушные пузырьки при правильно проложенных трубах удаляются через кран во время водоразбора. А при неправильно проложенных трубах (с возможностью образования воздушных карманов) воздухоотводчик дело не спасет.

Отметим, что реле давления могут работать и с воздушной средой (например устанавливаться на компрессорном оборудовании).

Установить воздухоотводчик можно для самоуспокоения, но реального эффекта это не дает.

Миф 5. Все гидроаккумуляторы синего цвета.

Помогая покупателю сориентироваться в многообразии расширительных баков, большинство производителей действительно выпускают гидроаккумуляторы (расширительные баки для систем водоснабжения) именно синего цвета. Работает стандартная цветовая ассоциация, в чем нет ничего плохого.

Однако гидроаккумулятор окрашен только снаружи, поэтому нет никаких технологических проблем для изменения цвета.

Гидроаккумуляторы являются неотъемлемой частью многих бытовых и промышленных насосных станций (идут с ними в комплекте). Производители насосного оборудования самостоятельно не выпускают расширительные баки и закупают их у специализированных предприятий. В целях маркетинга эти баки могут иметь не только другой шильд, с названием отличным от оригинального (что сегодня не редкость), но и другой цвет. По желанию заказчика производитель гидроаккумуляторов может их на заводе окрасить в любой цвет.

Например, Grundfos долгое время использовал гидроаккумуляторы зеленого цвета, у Pedrollo встречались красные баки, а DAB использовал белые. Причем даже разные партии товаров могли быть разного цвета. Иногда выбор цвета гидроаккумулятора зависит от общей цветовой гаммы производителя насосов.

Сам цвет никоим образом не влияет на технические характеристики гидроаккумулятора и по большому счету может быть любым.

Поэтому, если у вас вышел из строя, допустим, зеленый гидробак от станции Grundfos, нет смысла искать бак аналогичного цвета.

Безусловно, синий цвет является самым распространенным на рынке гидроаккумуляторов, но не единственным.

Миф 6. На зиму из гидроаккумулятора необходимо не только сливать всю воду, но и спускать воздух.

Действительно, если вы планируете еще попользоваться своим гидроаккумулятором в следующем году, то слить воду из бака необходимо. Однако спускать воздух после слива воды нет никакой необходимости. Мембрана сильно сжимается под давлением воздуха и выдавливает всю воду.

Есть мнение, что мембране легче в свободном состоянии и лучше и её на зиму снять. Не споря и даже не принимая во внимание трудозатраты, приведем лишь один важный контраргумент. Все гидроаккумуляторы поступают в продажу с предварительной заводской закачкой воздуха, которая сильно деформирует (сжимает) мембрану, поскольку в неподключенном состоянии нет противодавления воды. В таком виде новый бак может храниться не один месяц, а то и год, пока не найдет своего хозяина. И ничего страшного в этом нет. Гидроаккумулятор устанавливают, контролируют давление воздуха, запускают систему и все замечательно работает.

Наш опыт эксплуатации бытовых систем водоснабжения указывает на то, что положительный эффект от полного опустошение воздушной полости на зимний период не имеет практического подтверждения.

Конечно, можно дойти до крайности, разобрать половину системы водоснабжения на зиму и гидробак в придачу. Все промыть, просушить и сложить дома в теплом месте. Но этот вариант лучше оставить для «знатоков». Максимум из того что необходимо сделать это слить всю воду и продуть систему компрессором.

Миф 7. Мембрану лучше не заменять, а менять сразу целиком гидроаккумулятор.

При выходе мембраны из строя приходится решать вопрос о замене одной только мембраны или замене гидроаккумулятора целиком.

Хотите продлить жизнь мембране? Не забывайте контролировать давление воздуха.

Логично, что решение принимается на основании сопоставления стоимости новой мембраны и всего гидроаккумулятора в сборе. У некоторых дорогих европейских брендов стоимость мембраны составляет около 60% от общей стоимости товара. Конечно, это не реальная стоимость мембраны, а наглая политика производителя, старающегося заработать на запасных частях и сервисе, что сегодня вполне привычно. Кроме того, далеко не всегда можно найти аналогичную замену, так как производители могут специально изготавливать мембраны с нестандартной горловиной. Поэтому неудивительно, что покупателем принимается решение о покупке нового оборудования.

У других производителей стоимость мембран находится на уровне 30-35% от стоимости нового гидроаккумулятора. В данном случае мы бы посоветовали оценить состояние корпуса и фланца, и, в случае их удовлетворительного состояния, сделать выбор в пользу замены мембраны. Эта операция несложная.

Если гидроаккумулятор не находится все время во влажной среде, то его корпус и фланец может прослужить достаточно долго.

Как выбрать гидроаккумулятор для систем водоснабжения 2016

Содержание

Назначение устройства
О видах гидроаккумуляторов
Основные параметры выбора
Каким производителям можно доверять?

1. Назначение устройства

В автономных системах водоснабжения частных домов, коттеджей и дач главным рабочим узлом является насос. Он начинает качать воду из скважины, как только возникает необходимость ее использования – например, когда открывают кран на кухне, принимают душ или включают стиральную машинку. А теперь представьте, как часто придется насосу включаться, если вы то открываете, то закрываете кран. Несомненно, такая эксплуатация уменьшает ресурс насоса и других компонентов системы. Снизить количество включений помогает специальное устройство – гидроаккумулятор, который встраивается в систему водоснабжения. Что он собой представляет и как работает? Представим это наглядно.

Принцип работы мембранного гидроаккумулятора

На рисунке заполненный бак находится слева: вода в корпусе занимает большую часть пространства. Жидкость из него будет расходоваться. Справа показан процесс заполнения водой мембраны: большую часть бака занимает воздух. Процесс проходит при закрытых кранах водоразборных точек.

Рабочий цикл гидроаккумулятора можно описать следующим образом. Насос качает воду и подает ее внутрь корпуса, а именно в мембрану, которая по мере заполнения жидкостью растягивается и вытесняет воздух, занимая все большую часть внутреннего пространства. Когда вы открываете кран, вода под действием сжатого воздуха, давящего на мембрану сверху, начинает выходить из гидроаккумулятора и поступать к точке водоразбора. Насос при этом не включается. Таким образом, накопленный запас воды способствует сокращению количества включений водяного насоса и увеличению его ресурса. Применение этого накопительного устройства имеет и другие преимущества.

Удается поддерживать постоянное давление воды в системе
Снижается вероятность гидроударов
Нормализуются силы и нагрузки в системе
Увеличивается срок службы компонентов системы водоснабжения
Обеспечивается запас воды на случай отключения насоса из-за отсутствия питания

На 50% снижается потребление электроэнергии, затрачиваемой на работу насоса

Если вы планируете монтаж автономной системы водоснабжения, сразу задумайтесь о выборе гидроаккумулятора. Он нужен для стабильной и безотказной работы водопровода. К тому же его покупка рациональна с точки зрения экономии. Давайте разберемся, какие бывают модели.

2. О видах гидроаккумуляторов

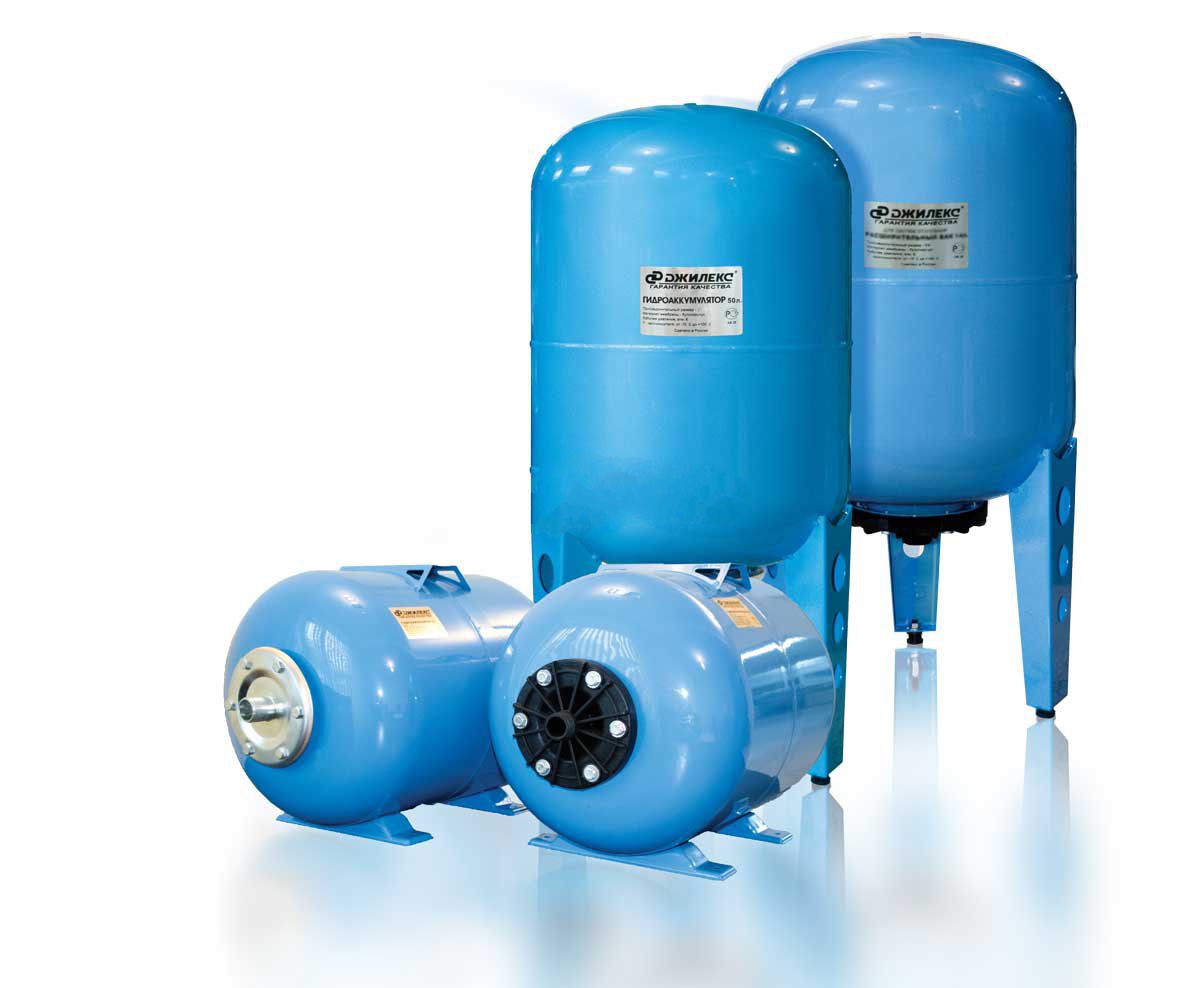

Модели различаются по типу установки. Выбор следует делать исходя из того, к какому насосу вы покупаете устройство.

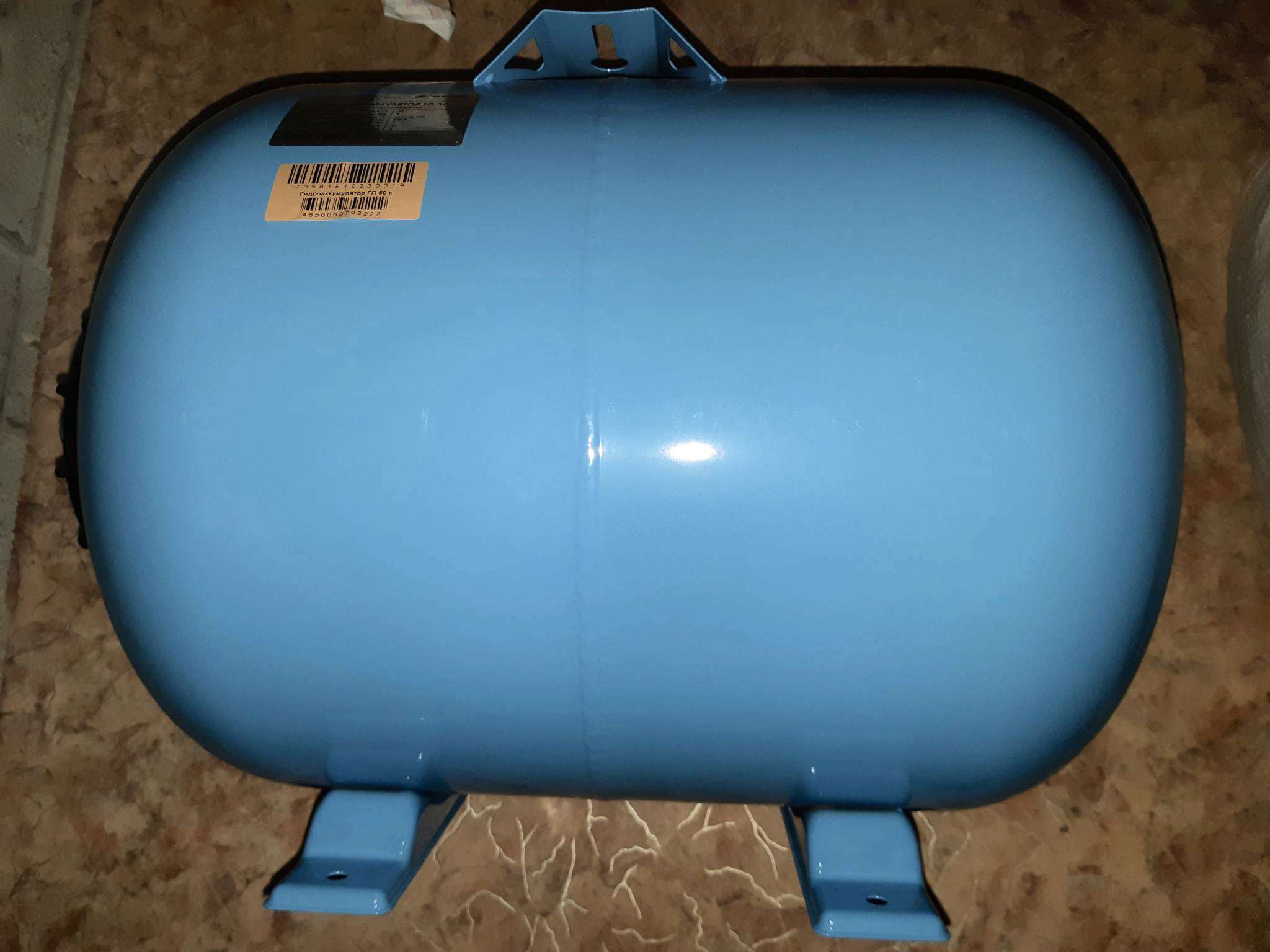

Горизонтальный корпус подходит для поверхностного насоса – предусмотрена площадка для его крепления на баке. Такой способ установки позволяет сэкономить место в подсобном помещении, где находится оборудование.

Вертикальный корпус подойдет как для поверхностного, так и для погружного насоса. Необязательно насос размещать рядом с гидроаккумулятором. Бак может быть установлен даже в тесном помещении.

Независимо от типа установки все гидроаккумуляторы имеют опорные ножки, которые придают конструкции устойчивость. Для надежной фиксации на основании в ножках предусмотрены крепежные отверстия. Когда вы определитесь с типом устройства, можно переходить к рассмотрению главных рабочих характеристик.

3. Основные параметры выбора

Объем бака определяет количество воды, которое способен накапливать и хранить гидроаккумулятор. При выборе подходящего варианта важно учесть суммарное потребление воды и задачу, которую будет выполнять оборудование: накапливать большой запас воды, который нужен вам, либо просто сократить количество включений насоса при частом пользовании сантехническими приборами и бытовой техникой. Существует формула, по которой можно максимально точно определить необходимый объем. Подробнее об этом вы можете прочитать в статье «Алгоритм подбора гидроаккумулятора: просто о сложном». Мы же приведем рекомендации, которые дают производители по подбору моделей в зависимости от типа установки и мощности насоса. Итак, для поверхностных насосов мощностью до 1 кВт подойдет горизонтальная модель на 24 л. Если мощность превышает 1 кВт, следует отдать предпочтение баку на 50 л. Для погружных насосов мощностью в 0,5 кВт подойдет гидроаккумулятор на 24 л, до 1 кВт – на 50 л, до 1,5 кВт – 100 л.

Рабочее давление устройства должно быть на 0,1 – 0,5 бар меньше значения, при котором включается автоматика насоса. Допустим, если насос запускается при показателе в 1,6 бар, то внутри бака должно быть значение 1,3 – 1,5 бар. Это будет минимальным значением, при котором работает гидроаккумулятор. Важно обратить внимание на максимальное давление, которое является безопасным для устройства. Его величина может достигать 8 – 10 бар.

4. Каким производителям можно доверять?

При выборе гидроаккумулятора следует отдать предпочтение моделям известных фирм, выпускающих насосное оборудование. А лучше купить устройство и водяной насос одного производителя – это гарантирует их оптимальную совместимость.

Одним из авторитетных производителей является Джилекс. Компания начала свою деятельность в 1993 году. Производит оборудование, адаптированное к эксплуатации в российских условиях. В ассортименте представлены баки стандартного объема – на 24, 50 и 100 л, а также увеличенного – до 750 л. У большинства изделий фланец выполнен из оцинкованной стали, но есть модели с пластиковым фланцевым соединением (в маркировке на это указывает буква П). Последний вариант является наиболее устойчивым к коррозии. Используется специальный высокотехнологичный инженерный армлен, который по прочностным характеристикам не уступает стали и при этом не подвержен ржавлению. К гидроаккумуляторам Джилекс предлагает запасные мембраны – так решается вопрос с заменой расходных материалов по мере износа.

Еще один уважаемый производитель на российском рынке – Беламос. Имеет опыт работы более 20 лет и предлагает надежные, качественные изделия для автономной системы водоснабжения. Объем этих гидроаккумуляторов достигает 300 л. Баки выполняются из стали толщиной в 0,8 – 1 мм, что делает их особо прочными. Технология производства исключает внутренние сварочные швы, что снижает риск повреждения мембраны. Сама мембрана выполняется из бутиловой резины, которая в отличие от обычной не трескается и не гниет. Ну а если все-таки с течением времени мембрана повредится, можно легко заменить ее на новую, так как Беламос выпускает расходные материалы.

Если вы уже готовы выбрать гидроаккумулятор для системы водоснабжения вашего дома, делайте заказ на нашем сайте. Остались вопросы? Вы можете обратиться к менеджеру, который проконсультирует вас и поможет подобрать подходящий товар.

Расчет гидроаккумулятора системы отопления — Система отопления

Сборка отопления дома имеет разные части. Эти узлы монтажа неоспоримо важны. Поэтому соответствие частей системы необходимо делать технически грамотно. На открытой странице мы сможем найти и выбрать для квартиры необходимые части системы. Схема отопления насчитывает, механизм управления тепла, циркуляционные насосы, радиаторы, провода или трубы терморегуляторы, крепежную систему, фиттинги, автоматические развоздушиватели котел отопления, расширительный бачок.

Расчет гидроаккумулятора системы отопления

Для определения объема могут быть использованы два метода: с учетом типа насоса, используемого в системе или по методу «Единиц расхода», т. е. с учетом максимального расхода воды.

СРЕДНЯЯ ПРОИЗВОДИТЕЛЬНОСТЬ НАСОСА

Этот метод используется для расчета объема гидроаккумулятора на основании средней производительности насоса (соответствующей максимальному расходу воды Q max ) и минимальных и максимальных значений динамического давления (с учетом разницы уровней, потерь и т.д.).

Vt — объем гидроаккумулятора в литрах.

Q max – средняя производительность насоса, равная максимальному расходу воды (в литрах/мин).

а – максимально допустимое число запусков насоса в час (значение, рекомендуемое производителем насоса).

P max – максимальное абсолютное давление, на которое настроено реле давления, равное относительному давлению + 1Атм.

P min – минимальное абсолютное давление, на которое настроено реле давления, равное относительному давлению + 1Атм, которое не должно быть ниже, чем (высота строения в метрах)/10 + 1Атм

Пример: определить объем гидроаккумулятора для системы с реле давления, отрегулированным на минимальное давление 2. 5 бар и максимальное – 4.5 бар при требуемом расходе воды 115 л/мин.

?P =5.5-3.5=2 АТА;

Pprec =3.5-0.5 =3АТА;

Vt =16.5*115*5.5*3.5/12/2/3=507.32 л

МЕТОД «ЕДИНИЦ РАСХОДА»

Этот метод используется для расчета объема гидроаккумулятора на основании максимального расхода воды и минимального и максимального значений динамического давления, на которое настроено реле. Каждой точке водоразбора соответствует определенное значение единицы расхода (см. таблицу расходов). Просуммируйте все значения и по таблице определите соответствующее значение максимального потока Qmax .

Пример: Рассчитать объем гидроаккумулятора в частном доме. Единицы расхода определяются по таблице.

2 умывальника=2 1 биде=1 1 сливной бачок=3

1 кухонная мойка=2 1 ванна=2

1 стиральная машина=2 1 душ=2

14 единицам расхода по таблице соответствует Qmax =0. 68л/с

Максимальное давление реле = 3.5 бара (4.5 АТА)

Минимальное давление реле = 2.5 бар (3.5 АТА)

Следовательно, ?P =4.5-3=1.5

Источник: http://teplo-faq.net/component/quickfaq/items/666-raschet-obema-gidroakkumulyatora

Расчет гидроаккумулятора системы отопления

Гидроаккумуляторы применяются в различных системах водоснабжения. В данной работе рассмотрим методы их подбора для индивидуальной системы водоснабжения. Кроме традиционных душа и крана на кухне, современные дома могут быть оснащены ванной, биде, канализацией, стиральной машиной и другим оборудованием, для работы которого необходима вода. Помимо оборудования, различным может быть количество людей, находящихся в доме. Это объективные факторы, но при выборе размеров гидроаккумулятора приходится учитывать и субъективные. Например, сколько раз в час можно включать насос и заполнять гидроаккумулятор? Что случится, если сразу несколько человек будут пользоваться водой? Что будет, если в это время работает стиральная машина?

Для правильного расчёта параметров мы предлагаем методику подбора объёма гидроаккумулятора, в основу которой положен международный метод расчёта UNI 9182. разработанный итальянскими инженерами.

Начнем с того, что если в вашем доме только кран для воды, душ и кран для полива, то ничего считать не надо. Вам нужна стандартная установка водоснабжения с 24-литровым гидроаккумулятором. Смело покупайте её. Она оптимальна в тех случаях, когда рассматривается оборудование для небольшого дома (дачи) и при непостоянном использовании. Даже если в перспективе потребуется увеличить число точек разбора воды, то можно будет просто купить отдельно и установить в любую точку системы водоснабжения еще один гидроаккумулятор объёмом 24 л. Если дом без канализации, но с количеством точек разбора воды более трех, то в любых случаях вам достаточно гидроаккумулятора объёмом 50 л.

Методика расчёта предназначена для индивидуальных домов, оснащенных канализацией (септиком), с ванными и другим оборудованием, потребляющим значительное количество воды, и состоит из нескольких пунктов

1. Следует определите суммарный коэффициент потребления воды Су. Для этого составьте перечень точек водоразразбора в вашем доме и укажите количество каждого вида оборудования.

Таблица 2 Частный дом

Источник: http://snip1.ru/engeneer-system/rasshiritelnye-baki-gidravlicheskie-akkumulyatory/raschyot-obyomov-gidroakkumulyatorov/

Расчет гидроаккумулятора системы отопления

Введение

Еще несколько лет назад слова «гидроаккумулятор» и «экспансомат» были известны только узкому кругу специалистов. В то время широко развивалось коллективное коммунальное хозяйство. Его обслуживание осуществляли слесари-водопроводчики, работа которых в основном заключалась в замене прокладок в смесителях и унитазах многоквартирных домов. Все инженерное оборудование для водоснабжения индивидуальных домов сводилось к колодцу и насосу «Малыш», конструкция которого на протяжении последних тридцати лет практически остается прежней.

Но жизнь меняется. Люди хотят иметь цивилизованные условия на своих дачах и в индивидуальных домах, с горячей и холодной водой, системой отопления и нормальной канализацией. Все это привело к возникновению новой отрасли — инженерное оборудование для индивидуального дома.

Возникли сотни фирм, поставляющих, торгующих, монтирующих и эксплуатирующих это оборудование. К сожалению, наша промышленность даже в годы своего расцвета серьезно не занималась развитием инженерного оборудования для индивидуального дома. Поэтому сейчас это оборудование в основном импортное.

Назначение гидроаккумуляторов и расширительных баков

Первоначально разделим все рассматриваемые баки на два основных типа.

Первый тип — устройства, предназначенные для компенсации избыточного давления (объема) в нагревательных приборах. Это расширительные баки, или «экспансоматы» от английского слова «expansion» — расширение. Чтобы представить, для чего нужны экспансоматы, рассмотрим работу системы отопления.

При нагреве котла температура жидкости-теплоносителя в нем повышается. При нагреве жидкость расширяется. Это приводит к увеличению ее объема примерно на 0,3 % на каждые 10°С. Поэтому при увеличении температуры на 70°С первоначальный объем теплоносителя увеличится примерно на 3 %. Жидкость практически несжимаема и если система отопления не будет оснащена дополнительным устройством, позволяющим куда-то деться этому обьему, то неизбежно произойдет ее разрушение. Для исключения этого и применяются расширительные (компенсационные) баки.

Распространенные в прошлом открытые расширительные баки имели ряд недостатков и в настоящее время практически не применяются. Учитывая российский инженерный консерватизм, еще раз опишем некоторые недостатки открытых расширительных баков:

Наличие открытого бака определяет повышенную испаряемость жидкости и необходимость постоянного ее пополнения;
Более дорогая установка открытого бака. Он должен быть установлен в самой верхней части системы отопления. Надо предусмотреть специальное место и обеспечить его утепление и исключение замерзания, в то время как закрытый бак может быть установлен в любом месте;

Повышенная коррозия в системе из-за доступа в нее кислорода;

Открытая система отопления работает при низком давлении и поэтому трудно управляема.

Второй основной тип баков — это баки для воды (гидроаккумуляторы). Их задача — аккумулировать некоторое количество воды и выдавать это количество под нужным давлением в нужный момент. Подобно отопительным системам, баки для воды могут быть открытые и закрытые. Все недостатки, перечисленные ранее для открытых баков отопительных систем, распространяются и на баки для воды. Но кроме того, необходимо устройство, исключающее переполнение бака.

Внешний вид экспансоматов и гидроаккмуляторов представлен на рис.1 и 2.

Источник: http://mlynok.wordpress.com/2010/04/03/%d0%b3%d0%b8%d0%b4%d1%80%d0%be%d0%b0%d0%ba%d0%ba%d1%83%d0%bc%d1%83%d0%bb%d1%8f%d1%82%d0%be%d1%80%d1%8b-%d0%b8-%d1%80%d0%b0%d1%81%d1%88%d0%b8%d1%80%d0%b8%d1%82%d0%b5%d0%bb%d1%8c%d0%bd%d1%8b%d0%b5/

Расчет гидроаккумулятора системы отопления

Расчет мощности котла, который станет основой вашей будущей отопительной системы, является важной задачей. Завышенная расчетная мощность приведет к необоснованным затратам на приобретение оборудование, его монтаж и эксплуатационные расходы, а недостаточная мощность – к холодным и неуютным помещениям в зимний период.

Приблизительно подсчитать мощность отопительного агрегата, который вам необходим, можно с помощью несложных формул. (См. также: Промышленные котлы отопления )

Так, если котел требуется для отопления эффективно утепленного дома, служащего для всесезонного проживания, имеющего стены толщиной в 1,5 – 2 кирпича и оконные проемы не более 15% от площади стен, то можно принять за основу тот факт, что для обогрева 25м 3 такого помещения потребуется 1 кВт мощности отопительного агрегата.

Если дом имеет среднюю степень утепленности или две или более стен, граничащих с улицей, то 1кВт мощности позволяет отопить 15 – 20м 3 помещения.

Панельный дом с наличием внутренней облицовки и добротной кровлей без щелей позволяет обогреть 1кВт – 10 – 15м 3. (См. также: Как подобрать котёл по площади )

Помещения с тонкими стенами из пиломатериалов требуют высоких затрат мощности на обогрев. В данном случае 1 кВт хватит для отопления всего 7 – 10 м 3 .

Для повышения эффективности работы котла и возможности экономии энергоносителя с успехом применяют тепловые аккумуляторы. Особенно их эффективность высока в теплоснабжающих системах периодического типа.

Объем гидроаккумулятора должен выбираться таким образом, чтобы для нагрева воды в баке на 40 0 С, понадобилось около трех часов. (См. также: Критерии выбора газового отопительного котла )

Принцип работы такой системы заключается в том, что некоторая часть мощности отопительного агрегата расходуется на нагрев воды, которая находится в отдельной емкости – гидроаккумуляторе. Этот бак оснащен высокоэффективной теплоизоляцией, которая сводит теплопотери к минимуму. После прекращения работы отопительного агрегата температура в помещении начинает падать и датчик температуры воздуха в здании или теплоносителя в трубопроводе дает сигнал о включении циркуляционному насосу, который начинает перекачку горячей воды из гидроаккумулятора в систему. Когда температура воды в отопительной системе достигает установленного уровня, датчик сигнализирует о необходимости прекращения работы насоса. Температура в баке несколько снижается, но остается на достаточно высоком уровне. Такие периодические включения и отключения насоса продолжаются до того момента, пока вода в баке будет горячее воды в системе. Гидроаккумулятор позволяет поддерживать комфортную температуру в помещении на протяжении двух суток в условиях неработающего котла. Если жильцы дома отсутствуют, то термостат, настроенный на низкую температуру, поддерживает тепловой баланс в доме с помощью накопительного бака в течение длительного времени.

Правильно выбранный котел и установка гидроаккумулятора позволят владельцу частного домостроения существенно сэкономить на расходах по оплате услуг энергоснабжающих организаций, обеспечив рациональный и комфортный обогрев помещения.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на [email protected]

Источник: http://www.otopimdom.ru/index.php?id=308

Так же интересуются

14 января 2022 года

подбор гидробака по 4 параметрам

Чтобы обеспечить стабильную работу системы водоснабжения и продлить срок эксплуатации насоса, необходим гидроаккумулятор. Он компенсирует перепады давления воды, снимая тем самым нагрузки с насосного оборудования. Кроме этого, устройство собирает в баке запасы воды и гарантирует отсутствие перебоев с ее подачей. Последняя функция напоминает бойлер, только без подогрева.

Почитать о бойлерах можно здесь: Виды бойлеров: узнайте, как выбрать водонагреватель для дома и квартиры

Для бытового использования такой баллон – вещь нужная и полезная. Но, чтобы прибор в точности оправдал возложенные на него надежды, стоит в начале изучить теорию, как подобрать гидроаккумулятор для системы водоснабжения. Эта статья даст главные подсказки.

Тип гидробака – мембранный или баллон

Первое, с чего стоит начать – определить тип необходимого гидробака. Бывают они двух видов: мембранные и баллонные. Для чего служит каждый вид, а также плюсы и минусы устройств показаны в таблице ниже.

Если делаете ремонт, кроме гидробака вам понадобится и газовая колонка, читайте о ней здесь: 9 важных вопросов при выборе газовой колонки

Горизонтальный или вертикальный бак – какой лучше?

Чтобы в полной мере ответить на этот вопрос, нужно вначале рассмотреть некоторые особенности конструкции приборов. Итак, каким бы образом не был расположен баллон, для бесперебойности его работы необходимо периодическое обслуживание. Этот процесс заключается, кроме прочего, в удалении воздуха из внутреннего пространства. В вертикальных моделях такая манипуляция осуществляется в считанные секунды, нужно лишь:

найти запорный элемент с резьбой в верхней части корпуса;
открутить ее и выпустить лишний газ.

В горизонтальных экземплярах действие выполняется по-другому и в точности имитирует спуск воздуха в централизованных системах отопления. Газ спускается с баллона через специальную трубку до того времени, пока не начнет течь вода. Пример горизонтальной модели – Zilmet Ultra-P

ro 300 V.

Еще одна разница между горизонтальными и вертикальными образцами заключается в их объеме. Для тех, кому нужен «хранитель» водных запасов, больше подойдут варианты с вертикальным расположением баллона.

Коллекция таких устройств включает баки вместительность до 1000 л.

Горизонтальные экземпляры менее емкие, зато благодаря своей компактности просты в установке. Могут располагаться в любом месте дома, поблизости с насосной станцией или газовым котлом.

Возможно, вас заинтересует: Выбор парапетного газового котла – полезные советы. 3 критерия, которые помогут сделать правильную покупку

Выбор гидробака по объему

В большинстве случаев для бытовой системы можно установить мембрану с запасом по объему воды. Но если пространства для монтажа большого бака недостаточно, придется подбирать оптимальный вариант с подходящей под все запросы вместительностью (пример небольшого бака: Imera VA12). Чтобы ее посчитать, вовсе не обязательно перечитывать горы литературы в поисках сложных математических формул, достаточно определить главную цель покупки.

Их выделяют всего 3:

1. Продлить работоспособность насоса. Согласно техническим характеристикам насосов для бытовых систем водоснабжения, количество их включений и выключений за час не должно превышать 30 раз. Чтобы сократить это количество, как раз пригодится гидроаккумулятор. Для тех пользователей, которые часто открывают кран, не используя большое количество воды, подойдет бак максимальной емкостью 80-100 л. В таком случае набрать чайник или ведро можно, вовсе не задействуя насос.

А чтобы обеспечить себя горячей водой, нужен бойлер. Почитайте перед покупкой: Как выбрать электрический водонагреватель

2. Создать резервный водный запас. Особенно актуально в местностях с перебоями централизованной подачи воды или электроэнергии. Чтобы обеспечить себя жидкостью, не впадая в зависимость от «коммунальщиков», лучшим решением будет приобрести гидробак объемом 100 литров и больше. Здесь при выборе вместительности стоит также учесть количество пользователей (душ, кухня, стиральная машина и т.д.).

Если только планируете покупку стиральной машины, читайте: Встраиваемая стиральная машина: 5 преимуществ

3. Стабилизировать давление в системе. Одна из главных функций гидроаккумулятора. Приобретая его только с этой целью, вполне достаточно будет модели на 30 л. Такая «малютка» устанавливается поблизости с насосом, предотвращая износ системы от гидроударов.
Если самостоятельно определить, сколько литров должно быть в баллоне, не получается, консультанты специализированных магазинов помогут легко решить эту дилемму.

Как рассчитать необходимое давление воздуха в гидроаккумуляторе?

На корпусе каждого гидробака указано его рабочее давление. Эта цифра рассчитана для пустого баллона и является одним из важнейших показателей бесперебойной работоспособности прибора.

Когда устройство подключается в общую систему водоснабжения, его внутреннее давление начинает напрямую зависеть от аналогичного показателя насосного оборудования. Так, разница между этими параметрами не должна превышать 1,5-3 Бар (давление насоса больше). Проверяются показатели с помощью манометра, подключенного к ниппелю.

Если по результатам проверки получился слишком большой разрыв в цифрах, решить эту проблему можно, используя обычный автомобильный насос для закачки воздуха.

Общие рекомендации

Немаловажным моментом при выборе гидроаккумулятора (гидробака) для системы водоснабжения выступает и материал самой мембраны. Она должна быть выполнена из экологически чистых материалов, прочной и эластичной. Не лишним будет при покупке также уточнить возможность замены детали и где ее можно приобрести. В противном случае при малейших дефектах придется покупать новый гидробак.

И в завершение – выбранная модель в обязательном порядке должна иметь специальные документы, подтверждающие возможность использования в системах с питьевой водой.

Монтаж гидроаккумулятора для систем водоснабжения

Для организации водопровода на загородном участке, зачастую используют скважины. Чтобы откачивать воду из таких скважин, необходим прежде всего насос и дополнительное обустройство водопровода. Существует огромное количество различных моделей насосов, представленных на рынке, необходимый тип напрямую зависит от источника воды. Существует две основных разновидности насосов, это: глубинный и расположенный на поверхности.

Для скважин стоит использовать насосы, основанные на центробежном принципе работы. Они не вибрируют в процессе закачки воды.

Основными элементами насосной станции являются:

1. электродвигатель,

2. накопительный бак,

3. насос,

4. реле давления.

Накопительный бак представляет собой гидроаккумулятор, служащий буфером для воды. Необходимое давление в баке поддерживает реле, оно включается в случае его понижения, наполняя ёмкость. Благодаря этому давлению создаётся привычный для городского жителя напор воды в кране. Положительной чертой является простота использования системы, по ссылке можно посмотреть достаточно подробное описание монтажа гидроаккумулятора для системы водоснабжения частного дома. В итоге, при открытии крана, начинает течь вода под стабильным давлением, а насосная станция возобновляет свою работу, выкачивая воду из скважины по мере снижения давления в гидроаккумуляторе.

Особенности выбора гидроаккумулятора

При выборе гидроаккумулятора для насосной станции и определения места его монтажа следует обратить внимание на следующие параметры:

Глубину, с которой насосная станция способна извлекать воду. Если используется глубинный насос, то гидроаккумулятор в таком случае, располагают на поверхности скважины. Это позволит не остаться без водоснабжения в случае отключения электроэнергии.

Ёмкость накопительного бака. Он необходим для поддержания постоянного давления, а также для его плавного изменения. Автоматизирует работу станции за счёт использования реле давления. Бак предотвращает эффект гидроудара. Уберегая таким образом сантехническое оборудование и не допуская перегрева электродвигателя.

При выборе гидроаккумулятора для станции основной характеристикой является его ёмкость. Больший объём позволит запасать значительное количество жидкости. Гидроаккумулятор представляет собой стальной корпус с внутренней рабочей полостью, которая покрыта эпоксиполиэфирным составом. А также воздушной полостью, отделяемой мембраной. Эта полость наполнена газом, азотом или воздухом. Рабочая полость представляет собой грушу, под действием наполняемой воды, она раздувается внутри бака. Тем самым на жидкость оказывается давление. При оттоке воды рабочая полость сокращается, вытесняя жидкость и компенсируя давление в расширительном баке. Применение расширительного бака большей ёмкости, уменьшает количество включений насоса, тем самым сокращая расходы на электроэнергию.

Где в системе водоснабжения установлен гидроаккумулятор. Гидроаккумулятор своими руками

Организация водопровода дело достаточно сложное. Тем более, учитывая, что он состоит из множества различных элементов. И если с разводкой труб и их подключением к потребителям проблем обычно не возникает, то с сантехническим оборудованием дело обстоит сложнее.

Самодельный аккумулятор

Однако некоторые предметы нельзя купить.Например, можно сделать гидроаккумулятор своими руками – в принципе особых сложностей в этом нет.

Что это такое и зачем он нужен

Собственно, гидробак является одним из основных компонентов частной системы водоснабжения. При этом нужно понимать, что основными его функциями является не создание запаса воды, как думают многие, а несколько другие.

Устройство аккумуляторное

Назначение гидроаккумулятора:

поддержание постоянного давления воды в системе, защита от перепадов, при одновременной работе нескольких потребителей;
защита погружного насоса от постоянного включения и выключения, т.е.е. включается только при падении давления в гидроаккумуляторе;
защита системы водоснабжения от гидроударов при включении насоса;
создание небольшого запаса воды.

Гидроаккумулятор в системе водоснабжения обеспечивает безопасную и бесперебойную работу частного водоснабжения.

Устройство и принцип работы гидробака

Несмотря на важность аккумулятора для водопроводной системы, его устройство нельзя назвать слишком сложным. Поэтому при желании можно сделать гидроаккумулятор своими руками.

Состоит из:

бак металлический емкостью 50-100 литров;
мембрана или резиновая груша;
для подключения к водопроводу;
реле давления, которое следит за уровнем воды и дает сигнал на включение насоса;
.

Существует несколько разновидностей этих устройств, но принцип работы у всех одинаков:

емкость подключается к водопроводу;
благодаря мембране или груше бак разделен на две части.В один попадает вода, а во второй закачивается воздух;
за счет давления, создаваемого в камере с воздухом, давлением в общесистемном трубопроводе.

При выходе воды из бака срабатывает реле и включается насос. А за счет того, что запас воды составляет в среднем 25-50 литров, получается достаточный буфер, чтобы не слишком часто включать.

Самодельный гидроаккумулятор

В целях экономии можно сделать гидроаккумулятор самостоятельно. В целом все материалы доступны и процесс изготовления не слишком сложен. Однако в самом начале нужно определиться с будущим дизайном устройств. А проще всего было бы сделать гидроаккумулятор без мембраны — эта простейшая конструкция достаточно функциональна.

Подготовка

В первую очередь вам нужно будет подготовить все необходимые материалы:

Кроме того, вам потребуются гайки, шайбы, набор ручного инструмента и дрель для проделывания отверстий в баке.

Изготовление устройства

Поскольку гидроаккумулятор не имеет диафрагмы, его очень легко изготовить. Главное делать все аккуратно. При этом необходимо учитывать тот факт, что система будет работать под давлением, поэтому и сам бак должен быть прочным.

Инструкция как сделать гидроаккумулятор своими руками:

Прежде всего необходимо просверлить три отверстия в основном контейнере.Их делают сверху и снизу, а также сбоку;
в боковое отверстие вставлен кран для слива воды;
в верхнее отверстие также монтируется кран, а на него прикручивается четверка;
в нижнее отверстие вставлен еще один кран с тройником.

Очень важно, чтобы все соединения были надлежащим образом герметизированы. Для этого под краны ставятся прокладки, которые садятся на герметик. Резьбовые соединения герметизируются специальной лентой.

В общем сама конструкция готова, теперь нужно соединить все необходимые элементы.

Наверх, подключается:

реле давления;
ниппель подачи воздуха;
.

Присоединение манометра к тройнику

Если использовалась пятерка, то к ней можно подсоединить трубопровод для сбора воды, однако лучше соединить его со дном бака.

В нижнюю часть подведен водопровод — ввод и вывод выполнены по одному тройнику.На этом основная работа завершена.

Таким образом, самодельное устройство делается легко и быстро. Теперь нужно подготовить его к работе.

Подготовка к работе

Делается это очень просто. Для этого в емкость набирается вода и закачивается воздух. Для этого нужно:

открыть боковой вентиль на аккумуляторе;
включить насос и набирать воду, пока она не потечет из крана;
после этого насос отключается и клапан закрывается;
теперь нужно подключить насос к баку и накачать в него воздух.

Для этих целей подойдет любой насос. Давление определяется установленным манометром и должно быть 1,5-2 атмосферы.

Как правило, оптимальное давление можно выбрать уже во время работы системы. Здесь важно понимать эту зависимость:

чем выше атмосферное давление, тем меньший объем воды может вместить резервуар. С другой стороны, так будет большее давление воды в системе;
чем ниже давление воздуха, тем больше жидкости поместится в емкость, а значит, насос будет включаться реже.

Режим работы следует выбирать из конкретных параметров системы водоснабжения.

Соединение реле давления

Это очень важный момент, так как от правильного подключения реле напрямую зависит работоспособность всей системы. В общем, нужно внимательно читать инструкцию и производить электрическое подключение по инструкции, так как иначе можно спалить и реле, и помпу.

В общем случае принципиальная схема выглядит так:

потребуется два электрических кабеля, лучше всего использовать трехжильный медный провод с возможностью заземления. Сечение выбирается исходя из мощности подключаемого насоса;
один подключается к реле и к бытовой электросети;
второй подключается от реле к погружному насосу.

Подключение к реле давления

При этом важно не перепутать клеммы. После этого нужно отрегулировать прессостат. Обычно за это отвечают две гайки с пружинками – первая за минимальный порог, а вторая за максимальный.

После завершения подключения и настройки необходимо выполнить тестовый запуск. При этом желательно открыть кран, через который вода не поступает в гидроаккумулятор полностью.

Если реле не срабатывает при достижении необходимого давления воды в баке, его необходимо исправить. Таким же образом проверяется минимальный порог.

На этом работы по изготовлению и наладке гидроаккумулятора можно считать завершенными – устройство полностью готово к эксплуатации.

Установка бака

В общем ничего сложного тут нет, но при установке нужно учитывать некоторые нюансы:

Схема подключения в системе общего водоснабжения

Изготовление гидроаккумулятора своими руками не должно составить особого труда. Главное соблюдать основные правила – следить за герметичностью соединений и аккуратно подключать прессостат. Тем более, что вся работа займет немного времени — если не торопиться, то можно сделать за один день.

Видео

Видео об изготовлении гидробака:

Проблема подачи воды в дом при наличии источника — колодца или колодца — вполне может быть решена самостоятельно. В этой статье мы расскажем о самых простых и недорогих способах подачи воды на разные этапы. Вы узнаете об основных принципах работы автономной системы водоснабжения загородного дома.

Далеко не всегда можно приобрести дом или дачу под ключ, где уже все установлено, проверено и работает.До 50% объектов купли-продажи либо недостроены, либо требуют ремонта или реконструкции. Иногда речь идет об участке с фундаментом, а то и вовсе без него. Индивидуальными источниками воды на таких участках обычно являются артезианские скважины или колодцы.

Примечание. На каждую скважину буровики выдают документ — «Паспорт скважины». В нем указаны параметры (глубина, ширина, расстояние до зеркала) и эксплуатационные характеристики скважины (производительность, качество воды), которые будут иметь решающее значение при выборе насосного оборудования.

Внимание! При отсутствии «Паспорта скважины» стационарное оборудование не должно устанавливаться и эксплуатироваться «вслепую». Вы можете заказать услугу обследования скважин в любой организации соответствующего профиля.

Этап строительства, наружные работы или полив

Вода — необходимый элемент не только для живых организмов, но и для химических реакций. Она может понадобиться на разных этапах строительства и эксплуатации дома, дачи. Мы рассмотрим варианты срочного монтажа и подачи воды в разных случаях.

Когда водопровода еще нет, а вода уже нужна, целесообразно применить временный вариант. В этом случае вода будет доставлена только на участок, собрана в тару, использована для приготовления раствора и других хозяйственных нужд. Работа такой системы будет осуществляться вручную при необходимости и только в летний период.

Колодец хорош тем, что в нем можно использовать все виды подъемных насосов. Недостаток его в том, что обычно это место общего пользования- ну на сайте очень редко… Поэтому остановимся в основном на отдельных скважинах исходя из экономии на временных коммуникациях.

В обоих случаях рекомендуется оборудовать примитивный пульт управления подачей воды. Водовыпуск может быть выполнен в виде жесткого колена в форме П или Г с штуцерами на входе и выходе. Ключ — любой выключатель в наружном исполнении. Если позволяет диаметр скважины, недорогой вибрационный насос без поплавка. Насос должен входить в трубу свободно, с запасом не менее 2 см по окружности.Если диаметр трубы не позволяет установить садовый насос, на этом этапе можно выбрать скважинный или внешний, который потом будет работать в стационарной системе.

Что вам нужно:

Любой погружной насос, конструктивно подходящий к источнику (в статье «Обзор погружных насосов для загородного дома» мы говорили о моделях этих агрегатов).
Наружный выключатель.
Запас цельного троса от ключа к насосу, установленному на глубине.
Веревка, веревка.
Материал для жесткого отвода — труба, отводы, отводы (1 дюйм на выходе).
Обратный клапан (латунный или пластиковый) для резьбы на выходе из насоса и подсоединение клапана (1 дюйм на выходе).
Шланг для фитингов (1 дюйм внутри).
Зажимы, застежки, козырек и материал щита.

Порядок работы

1. Определить глубину установки (подвески) насоса. Если колодец (колодец) небольшой или средней глубины (10-25 метров), оптимально установить насос на 1 метр от дна.Вибрационные насосы обеспечивают напор до 60 метров. Глубину колодца можно определить путем пробного опускания груза на веревке.

2. При необходимости подсоедините к насосу одножильный кабель заданной длины.

3. Отмеряем необходимую длину троса (троса), шланга.

4. Установите на насос обратный клапан с муфтой.

5. Подсоединяем шланг к штуцеру насоса и закрепляем хомутами.

6. Опускаем насос в скважину на заданную глубину и закрепляем страховочный трос.

7. Монтируем электрощит (щиток с ключом и прикрепленным к нему автоматом) и подключаем кабель к выключателю, на который подаем напряжение.

8. Собираем жесткое колено и устанавливаем его с помощью крепежа на прочное основание (столб, труба, стена). Материал для колена можно выбрать под рукой — металл, ППР, металлопластик. Подсоединяем шланг к коленчатому штуцеру и фиксируем хомутами.

При установке уличного (садового) насоса процедура упрощается до интуитивного уровня: шланг с сетчатым фильтром и обратным клапаном одним концом опускается в источник, а другим подключается к насосу.Вся система закреплена на месте.

В этом варианте нам не нужен кран для перекрытия воды — его функцию выполняет обратный клапан, благодаря которому труба постоянно заполнена водой. Если установить форсунку на высоте 1 метр, то можно подавать воду для полива самотеком на довольно большой участок при условии, что он не имеет уклона в сторону источника воды.

Цена вопроса. В этой системе больше всего будет стоить только сам насос – от 600 до 1500 рублей.Арматура, шланг, трос, обратный клапан (пластик) и автомат обойдутся примерно в 300-500 рублей.

Водоснабжение малой дачи с поливом, водоснабжение помещений на удаленную точку

Для полноценного функционирования колодца в зимнее время потребуется устройство кессона — переходного помещения между источником (колодцем) и потребителем (системой водозабора дома). Обычно он располагается ниже уровня земли, глубже промерзания почвы. Он выполняет несколько жизненно важных функций:

Служит местом для установки оборудования, по сути являясь насосной станцией.
Поддерживает постоянную температуру за счет энергии почвы.
Поглощает шум от работы оборудования (насосной станции).

На данном этапе можно объединить временные элементы системы с постоянными. Есть элементы и показатели, которые останутся неизменными. Это глубина источника, расстояние до входа в дом, глубина промерзания грунта, высота дома.

Принимая во внимание то, что мы стремимся постепенно вводить в эксплуатацию постоянно действующую автономную систему водоснабжения, нам не избежать строительства кессона.Если мы эксплуатируем вибрационный насос во временной системе, то вся конструкция просто переносится в кессон.

Следующим постоянным элементом будет магистраль от кессона до входа в дом. Этот раздел лучше выполнять основательно, вне зависимости от насосного оборудования. Трубу следует прокладывать глубже промерзания грунта, диаметром не меньше, чем в разводке дома, с шаровыми кранами с обеих сторон. Здесь возникает препятствие – путь от источника к потребителю может быть «тернист» и его необходимо просчитывать.Нас интересуют два основных показателя насоса: напор и глубина погружения водозабора (глубина всасывания для внешних).

Допустим, наши потребности на данном этапе очень скромные: подача воды на высоту 2 метра от уровня 2 этажа (5 метров от земли) 10 метров от колодца. Расход — периодический (заполнение емкостей), не более 1 м 3 в час. Глубина от насоса до поверхности воды 5 метров.

Рассчитываем высоту (H), на которую насос должен поднять воду.1 метр вертикального давления равен 4 метрам горизонтального смещения, для сопротивления системы — 5%:

Н = (6 + 10/4 + 2) + 10% = 11,55 — принимаем 12 метров.

При гидротехнических расчетах полученный показатель умножается на 2 — для учета дальнейших условий эксплуатации. Итак, требуемый напор в нашем случае будет 24 метра.

Подобрав таким образом насос (с запасом мощности), включаем его в систему и устанавливаем в кессон.В данном случае ручное управление на основе обратного клапана нам уже не подходит и пора внедрять автоматизацию. Первым и пока единственным элементом управления будет реле давления. Его можно установить при входе в дом (изнутри).

Что дает реле давления? Срабатывает при открытии клапана (падении давления) в системе и включает насос. Другими словами, он автоматически закачивает воду прямо из скважины в систему.Подчеркнем, что описываемые устройства — это временные меры, переходный этап к полноценной системе.

Внимание! Основная причина выхода из строя уличных и погружных насосов – частые кратковременные включения.

Мы рассмотрели поверхностные насосы в предыдущей статье.

В таком виде система будет работать при открытии крана и позволит зимовать с водой. Напор будет нестабильным, неравномерным, поэтому подключение водонагревателей не рекомендуется.

Постоянное полноценное водоснабжение дачи или дома

Большая часть системы собрана и подключена. Осталось решить четыре задачи:

Стабилизация давления в системе.
Защита насоса от частых кратковременных пусков.
Завершить и доработать систему.
Фильтровать воду.

Проблема 1 и 2

Давление выравнивается с помощью накопительного бака специальной конструкции — гидроаккумулятора.Внутри него установлена герметичная резиновая мембрана, отделяющая водозаборный отсек от воздушного отсека.

При включении гидроаккумулятора в систему происходит следующее: насос качает воду в замкнутую систему, мембрана растягивается, создавая давление, срабатывает прессостат, насос отключается. Давление в системе поддерживается не насосом, а диафрагмой.

При малых объемах потребления (мытье рук, слив унитаза) насос включается на откачку не сразу, что существенно экономит его ресурс по сравнению с прямой системой.Для обеспечения дома, где проживает 4 человека, обычно достаточно бака на 30 литров, но есть изделия на 50, 70, 100 и более литров. Аккумуляторы рабочего давления такого объема — от 6 бар (атм). Реле давления настроено в диапазоне 1-2,5 бар.

Проблема 3 и 4

На данном этапе мы технически обеспечили подачу воды в дом на нужную высоту и расстояние под постоянным заданным напором. Умный шаг теперь состоит в том, чтобы «продлить срок службы» частей системы за счет улучшения качества воды.Проще говоря, теперь необходимо укомплектовать систему фильтрами и смонтировать ее для постоянного использования.

Если скважина неглубокая и водозабор расположен близко к забою, то без установки фильтра грубой очистки не обойтись. Для защиты крыльчатки и гидроаккумулятора включаем в систему фильтр перед насосом (рядом с ним) грубой очистки. Фильтры тонкой очистки устанавливаются непосредственно перед раздачей воды в помещении, чтобы защитить чувствительные домочадцы сантехника.

Внимание! Установите фильтры тонкой очистки в доступных местах для визуального осмотра и своевременного обслуживания.

Классической и наиболее в хорошем смысле компоновкой считается размещение всех описанных элементов (кроме фильтров тонкой очистки) в кессоне скважины. Это упрощает техническое обслуживание и скрывает шум под землей. При этом система не занимает места в доме.

Конечно, описанные компоненты существуют в различных заводских версиях.Самая удобная и популярная из них – переносная насосная станция. Представляет собой гидрокомпрессор, комплектующие которого подобраны с учетом взаимных показателей и собраны на заводе. Включает в себя:

поверхностный насос
гидроаккумулятор
манометр
реле давления
Пульт дистанционного управления

Стоимость пошаговой сборки насосной станции своими руками

Исходные данные:

Поверхностный насос.Требуемый напор от 24 м, давление на выходе от 3 бар, глубина всасывания от 7 м.
Гидроаккумулятор — 20-30 литров.
Реле давления 1-3 бар с манометром — 1 шт.
Клапан обратный (латунь) — 2 шт.
Труба ПНД — 10 м.
ППР — 10 м.
Кран шаровой — 2 шт.

Таблица затрат:

Должность	Производитель	Цена за единицу, руб.	шт.	Стоимость, руб.
Поверхностный насос	МОЛОТОК NAC800A, КНР	2500	1	2500
	QUATTRO ELEMENTI Giardino1000, Италия	3300	1	3300
	GRUNDFOS JP 5, Германия	11000	1	11000
Гидроаккумулятор	ЕВРОАКВА Н024L, КНР	1600	1	1600
	НАСОСЫ + БАК 30 Л H, PRC	2100	1	2100
	АКВАПРЕСС AFC 24SB, Италия	5200	1	5200
Реле давления с манометром	Реле давления РДМ 5 (РМ 5) + манометр, Россия	400	1	400
Обратный клапан, латунь	АЛЬ-КО, Германия	300	2	600
Труба из полиэтилена высокой плотности	—	20	10	200
Труба ППР	—	20	10	200
Шаровой кран	ГНАУ, Украина	70	2	140
Всего соответствующих установок				1540
Общий насос + аккумулятор				4100/5400/16200
Система в целом				5640/6940/17740
Работа				5000
Всего материалов и работ				10640/11940/22740

Обзор готовых насосных станций, подходящих под исходные требования:

Как видно из анализа, цена всей системы зависит от многих факторов, в том числе не учтенных в таблице (дополнительные, сопутствующие и транспортные расходы). Основной статьей сметы является насос и аккумулятор. Их цена зависит от производителя.

Как сделать гидроаккумулятор без мембраны своими руками

Специально для тех, кто привык все делать сам, кратко опишем оригинальную и очень эффективную систему поддержания давления. Вместо заводского гидроаккумулятора устанавливаем герметичный бак из нержавеющей стали или пищевого алюминия. К нему подключаем насос с поплавковым концевым выключателем.На бак устанавливаем компрессор, который будет создавать нужное давление при любом уровне воды. Это уменьшит количество пусков насоса как минимум в два раза. В этом случае система будет усложнена за счет компрессора.

Виталий Долбинов, rmnt.ru

Технические новинки изменили жизнь владельцев частных домов до неузнаваемости.

Циркуляционные насосы

повысили эффективность отопительных контуров и позволили более гибко их использовать.

Выпускаемые в широком ассортименте насосные станции зарубежного и отечественного производства раз и навсегда решили проблему водоснабжения, позволив создать автономную систему водоснабжения, по удобству эксплуатации не уступающую городской.

Непременным атрибутом каждой из этих систем является специальный элемент, называемый гидроаккумулятором. Из статьи ниже вы узнаете, как установить и настроить гидроаккумулятор для систем водоснабжения своими руками.

1 Из чего состоит гидроаккумулятор?
2 Функции
- 2.1 С погружным или поверхностным насосом в составе насосной станции (автономное водоснабжение)
- 2.2 С водонагревателями
- 2.3 В отопительных контурах
3 типа
4 Установка гидроаккумулятора своими руками
5 Расчет аккумулятора
6 Видео по теме

Из чего состоит гидроаккумулятор?

Гидроаккумулятор имеет предельно простое устройство. Он представляет собой герметичный стальной контейнер, разделенный на две части. Один из них подключается к системе отопления или водоснабжения, после чего заполняется водой, другой содержит воздух, нагнетаемый с избыточным давлением.

По внутреннему устройству гидроаккумуляторы делятся на два типа:

Баллон : резервуар для воды в таком гидроаккумуляторе представляет собой резиновый мешок, который часто называют грушей или цилиндром. С помощью фланца его горловина соединяется с системой трубопроводов.
Мембрана : в этой версии стальной корпус разделен на два отсека плоской диафрагмой или диафрагмой, которая также изготовлена из резины. Принцип тот же: одна часть через дюймовую трубу подключается к водопроводу или контуру отопления, в результате чего заполняется водой; в другую нагнетается определенный объем воздуха.

При заполнении гидроаккумулятора водой мембрана или цилиндр расширяются, в результате чего повышается давление в камере, заполненной воздухом.

Аккумуляторное устройство

Баллонный вариант аккумулятора следует признать более предпочтительным и вот почему:

Находясь в баллоне, вода контактирует только с его внутренней поверхностью, поэтому стальные стенки гидроаккумулятора остаются сухими. С другой стороны, в мембранных баках происходит контакт стального корпуса с влагой, что может привести к развитию коррозии.
Мембрана и цилиндр не отличаются большим ресурсом, через некоторое время этот элемент нужно будет заменить. С грушей проблем не будет, владелец бака без труда установит новый самостоятельно. Замена мембраны своими силами возможна лишь в некоторых моделях, в остальных случаях придется обращаться в сервисный центр.

Функции

Назначение аккумулятора зависит от схемы его подключения.

С погружным или поверхностным насосом в составе насосной станции (автономное водоснабжение)

Для комфортного пользования автономным водопроводом давление в нем должно поддерживаться в определенном диапазоне, который называется рабочим.

Для этого используется реле давления – специальное устройство, которое включает и выключает насос при достижении соответственно минимального и максимального давления из заданного диапазона.

Представим, что водопроводная система состоит только из труб, кранов и насоса.

Так как объем трубопроводов небольшой, то при открытии водопроводных кранов давление в системе резко упадет и реле вызовет включение насоса.

По той же причине — из-за небольшой пропускной способности сети — проработает очень недолго и отключится, как только давление поднимется до максимального значения.

Но по мере того, как мы продолжаем стирать или мыть посуду, давление опять очень быстро упадет до минимума и насос придется снова включать. Любой электродвигатель в момент пуска испытывает перегрузки, поэтому в таком режиме насос, рассчитанный обычно всего на 10-15 пусков в час, быстро выйдет из строя.

Гидроаккумулятор с насосом в составе насосной станции

Очевидно, системе необходимо некое устройство, которое при работе насоса могло бы накапливать определенный запас воды и, что не менее важно, напор, а затем постепенно возвращать все это в систему, давая насосу необходимую передышку.

Именно таким устройством и является гидроаккумулятор. Та ее часть, которая подключена к водопроводу, играет роль резервуара для воды. А сжатый в другой части воздух является своеобразной пружиной, которая аккумулирует создаваемое насосом давление в виде потенциальной энергии. Таким образом, когда мы открываем водопроводный кран, вода некоторое время будет течь с достаточным напором без участия насоса, в результате чего частота его включения будет значительно снижена.

Для наглядности можно привести в пример аналог гидроаккумулятора — обычную водонапорную башню, которая используется в системах централизованного водоснабжения сельских населенных пунктов. Она выполняет ту же функцию, только вместо силы сжатого воздуха используется сила тяжести создать тягу.

Попутно аккумулятор решает еще одну проблему. Находящийся в нем резиновый мешок или мембрана гасит гидроудары, возникающие в системе в момент запуска насоса. Это явление значительно сокращает срок службы труб, фитингов и санитарно-технической арматуры.

С водонагревателями

Как известно, вода при нагревании увеличивается в объеме. Поскольку это практически несжимаемое вещество, это явление может привести к повреждению различных элементов системы горячего водоснабжения.

Во избежание этого к системе подключен гидроаккумулятор, который выполняет функцию компенсатора, поглощая излишки теплоносителя.

В контурах отопления

Увеличение объема теплоносителя за счет нагрева необходимо компенсировать в системах отопления.

Раньше, когда работали за счет конвекции и не имели избыточного давления, для этого использовали открытый расширительный бак – простую емкость, подключаемую к отопительному контуру и устанавливаемую над всеми его элементами.

В настоящее время системы отопления частных домов оборудуются циркуляционными насосами, которые перекачивают теплоноситель, создавая при этом избыточное давление.

Использование открытого расширительного бака в таких условиях невозможно, вместо него устанавливается мембранный аккумулятор.

просмотров

Мы уже говорили, что гидроаккумуляторы бывают баллонными и мембранными.Кроме того, они могут подразделяться:

По типу исполнения — для вертикального и горизонтального: оба варианта отличаются только комплектацией, принцип работы у них одинаков. Выбор исполнения зависит от параметров помещения, расположения гидроаккумулятора и его обвязки.
По назначению — для отопления и водопровода: в большинстве случаев гидроаккумуляторы, предназначенные для подключения к системам отопления, имеют корпус красного цвета, а их сантехнические «коллеги» — синего цвета. Работают они по той же схеме, но в гидроаккумуляторах используется пищевая резина, а в отопительных – техническая. Последняя более долговечна. Еще одно отличие состоит в том, что синие рассчитаны на более высокое давление, чем «красные».
По объему: разные модели гидроаккумуляторов могут иметь объем от 25 литров до 500 и даже 1000 литров. Устройства с небольшой емкостью крепятся к стене, более крупные имеют напольный вариант. Гидроаккумуляторы объемом более 100 литров оснащены клапаном для выпуска воздуха, который в процессе работы постепенно высвобождается из воды.К отверстию этого клапана можно привинтить автоматический воздухоотводчик. Модели объемом до 100 литров таким клапаном не оснащены, поэтому для удаления скопившегося воздуха воду из них необходимо время от времени полностью сливать.

В частных домах редко можно встретить центральное водоснабжение, поэтому основными источниками воды являются колодцы и скважины. Схема водоснабжения частного дома с подключением к центральной магистрали или при подключении к автономному источнику — типовая схема водопровода, наружной и внутренней разводки, советы по монтажу.

Зачем нужна отмостка вокруг частного дома и как ее сделать, читайте здесь.

Во избежание загрязнения источников водоснабжения введены специальные санитарные нормы и требования к охранной зоне водопровода. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/ohrannaya-zona-vodoprovoda.html вы узнаете, что такое охранная зона и каков риск несоблюдения правил .

Установка гидроаккумулятора своими руками

Подключение и запуск гидроаккумулятора своими руками осуществляются в следующем порядке:

Аккумулятор вешается на стену или устанавливается на пол, при этом между ним и строительными конструкциями располагаются резиновые прокладки, которые будут гасить вибрации.При подключении к трубопроводу с той же целью используется резиновый переходник.
Перед наполнением бака водой проверьте давление воздуха в корпусе гидроаккумулятора. Рекомендуемое значение указано в инструкции или паспорте изделия, обычно это 1,5 атм. Для корректной работы системы давление воздуха в аккумуляторе должно быть на 10% меньше давления включения насоса. Если измерение показало, что в баке недостаточно воздуха, его следует накачать. Уровень давления воздуха следует регулярно проверять.Это убережет и двигатель насоса, и мембрану (или цилиндр).
При первом подключении баллонный аккумулятор следует понемногу наполнять охлаждающей жидкостью при приоткрытом клапане. Такие меры предосторожности необходимы в связи с тем, что стенки резиновой груши от длительного простоя могли слипнуться и сильное давление вызвало бы в некоторых местах перенапряжение или даже разрыв.
При необходимости нужно отрегулировать реле давления, управляющее работой насоса.Внутри него две пружины — большая и малая, которые надеты на стержни с навинченными на них гайками. Затягивая или ослабляя большую пружинную гайку, пользователь соответственно увеличивает и уменьшает давление закрытия. Те же операции с маленькой пружиной будут увеличивать или уменьшать рабочий диапазон.

Аккумуляторная установка — схема подключения

Перед настройкой реле проверьте состояние соединительной трубки. Если он забит грязью или солевыми отложениями, устройство не будет работать должным образом.

Расчет аккумулятора

Емкость мембранного бака, подключаемого к системе отопления, должна соответствовать одной десятой части объема теплоносителя.

Объем бака водоснабжения зависит от нескольких факторов и рассчитывается по формуле:

Vt = K * A max * ((Pmax + 1) * (Pmin +1)) / (Pmax-Pmin) * (Пара + 1).

Pmax и Pmin — соответственно давление на насосе и на выходе, атм;
Air — давление воздуха в аккумуляторе, атм.;
Amax — максимальный расход воды, измеряемый в л/мин;
К — коэффициент в зависимости от мощности электродвигателя насоса.

В частных системах водоснабжения загородных домов и коттеджей одним из основных элементов является гидроаккумулятор . Он обеспечивает равномерный и постоянный расход воды в точках водоразбора, поддерживая давление в системе на одном уровне.

Аккумулятор аккумулирует воду, поступающую из колодца или колодца с помощью насоса. Кроме того, он предотвращает гидроудары в системе и позволяет реже включаться насосу.Фактически этот агрегат выполняет функцию водонапорной башни в масштабах частного дома.

Давление в системе обеспечивается энергией сжатого воздуха внутри бака и отделено от воды специальной эластичной мембраной баллонного типа.

Воздушная камера расположена по периметру всего резервуара и окружает мембрану. При откачивании воды из скважины мембрана увеличивается в объеме, и соответственно уменьшается объем воздуха между ней и стенками гидробака.

Когда давление достигнет определенного уровня, датчик сработает и насос отключится.

Более того, воздух будет постоянно давить на мембрану, поэтому при открытии любого крана через нее начнет течь вода. Давление на диафрагме начнет падать, а через некоторое время при открытом кране может достичь уровня, при котором реле давления включит насос. При малом расходе воды такое значение давления может быть достигнуто только после нескольких открытий и закрытий клапана.Полезно проверять давление воздуха в баке каждые шесть месяцев, поскольку со временем оно может снижаться. Если он ниже требуемого, воздух можно накачать обычным автомобильным насосом через предусмотренное для этого соединение с ниппелем.

Как правило, в гидроаккумуляторах соотношение воды и воздуха 1:1, это следует учитывать при выборе объема бака. Так, в 100-литровом баке для воды будет не более 50 литров. Для правильного расчета объема гидроаккумулятора необходимо решить, сколько раз в час его разрешено включать при максимальной интенсивности потребления.Нормой считается не более 15 раз. При более частом использовании мембрана испытывает сильные растягивающие-сжимающие нагрузки, причем количество этих циклов не бесконечно. При недостаточном объеме бака насос будет включаться слишком часто, что также приведет к его быстрому износу.

Аккумуляторы вертикальные и горизонтальные. Большой разницы между ними нет, поэтому выбирают тот, который лучше всего вписывается в место установки. Чем ближе к насосу, тем лучше.И если есть возможность, желательно разместить бак выше, тогда он создаст дополнительное давление, которое поможет системе. Считается, что каждые 10 м высоты давление увеличивается на 1 бар.

При установке нужно учитывать вес бака, наполненного водой, а также продумать, куда при необходимости из него будет сливаться вода. Это может понадобиться для регулировки давления или замены диафрагмы. Бытовые аккумуляторы окрашены в синий или белый цвет… В них используется специальная нетоксичная резина, одобренная для использования в контакте с чистой питьевой водой.

Объем аккумулятора — расчет

При выборе устройства учитывается количество точек водоразбора. Если в доме есть только кран для воды и душ, то гидроаккумулятора на 24 литра будет достаточно. При наличии 3-5 точек разбора, включая душевую кабину, как правило, требуется бак объемом 70-100 литров. Для коттеджей с несколькими санузлами, септиком, стиральной и посудомоечной машинами лучше использовать точную формулу расчета:

V = 16.5 х Q макс / а х (Р мин х Р макс / Р мин -Р макс) * 1 / Р о,

где V — общий объем гидроаккумулятора, л; Q max — максимальное значение требуемого расхода воды, л/мин; а — количество пусков системы в час; P min — нижний порог давления при включении насоса, бар; Pmax – верхний порог давления при выключении насоса, бар; Р о — начальное давление воздуха в гидроаккумуляторе, бар.

Нижний порог P min для двухэтажных домов обычно равен 1.5 бар, а верхний порог P max -3 бар.

Итак, если Q макс = 40 л/мин., А = 15, Р мин = 1,86ап, Р макс = 3,0 6ап, Р об = 1,5 бар, требуется гидроаккумулятор объемом 150 л.

Цены на гидроаккумуляторы вполне доступные — от одной до десяти тысяч рублей в зависимости от объема бака, используемой резины и производителя

Необходимо рассчитать высоту в метрах от бака до верхней точки водозабора, например душ на втором этаже.

Затем к этому числу прибавьте 6 и разделите на 10. Если расстояние до душа 7 м, то получится (7 + 6)/10 = 1,3 атм.

При меньшем давлении в гидроаккумуляторе вода из него не поднимется на второй этаж. Обратите внимание: это значение не следует завышать, иначе в гидробаке просто не будет воды. Начальное давление воздуха, устанавливаемое производителями, обычно составляет 1,5 бар. Чтобы определить его максимальное значение, добавьте к нему 1,5 бара.

А потом будет полезно сравнить полученное значение с напорной характеристикой насоса.Он должен быть на 30% ниже максимального напора используемого насоса.

Наиболее частые неисправности аккумуляторов

Проблема	Причина	Раствор
Насос включается слишком часто	Давление сжатого воздуха ниже требуемого	Насос воздушный автомобильным насосом
Насос включается слишком часто	Поврежденная эластичная мембрана	Замените мембрану самостоятельно или вызовите специалистов
	Корпус бака поврежден	Ремонт корпуса
	Слишком маленький перепад давления, при котором насос включается и выключается	Регулировка значений давления для включения и выключения насоса с помощью реле
	Негерметичность воздушного клапана	Мембрана повреждена. Заменить
	Давление воздуха упало ниже расчетного значения	Продуйте ниппель, восстановив давление внутри
Давление воды упало ниже	Отсутствие сжатого воздуха в аккумуляторе	Насос воздушный
норм (без давления)	Насос не обеспечивает требуемого давления	Насос может не соответствовать техническим характеристикам или неисправен

M

Материал эластичной мембраны бака

Для изготовления мембраны используется один из пяти видов резины:

1.Натуральный ( Натуральный ) натуральный каучук для питьевой воды . Самый эластичный из всех, но со временем вода может начать проникать сквозь его стенки. Подходит для воды от -10 до 50°С.

2. Бутил ( Бутил) — синтетический бутилкаучук. По всем санитарным нормам подходит для питьевой воды. Менее эластичный, чем натуральный, но более прочный. Используется для воды от -10 до 99°С.

3. EPDM синтетический этилен-пропиленовый каучук для питьевой воды.По всем параметрам соответствует бутилкаучуку, за исключением повышенного уровня пропускания воды через стенки через некоторое время.

4. SBR — чаще всего такая резина используется в расширительных баках систем отопления.

Настои и отвары от вредителей…

Банная скамья — как…

Как осветить дом вместо лампочек…

Как рассчитать толщину досок и…

Как для подготовки листовой земли +…

Описание аккумуляторов холодной воды — Pump Express

Что такое аккумулятор холодной воды?

Аккумуляторы холодной воды — это эффективный и энергосберегающий способ решения проблемы низкого давления воды, поступающей в вашу систему отопления. система отопления, когда спрос наибольший.

Они состоят из стального бака с двумя камерами, разделенными диафрагмой. Одна сторона диафрагмы герметизирована и находится под давлением сжатого воздуха; другая сторона открыта для системы водоснабжения.

Когда вы открываете выпускное отверстие, например, кран в ванной, вода сначала течет из аккумулятора до тех пор, пока давление не упадет до уровня, достаточного для включения насоса. Когда насос работает, он обеспечивает поток воды, необходимый для открытого выхода. Когда выход отключен, насос будет продолжать работать до тех пор, пока давление в аккумуляторе холодной воды не восстановится до давления, при котором установка на насосе отключит его.

Насколько аккумулятор холодной воды повысит мое давление воды?

Распространенное заблуждение. Аккумуляторы не повышают давление воды. Они просто позволяют системе работать с максимальным давлением. Каждая система горячего водоснабжения имеет постоянное давление и рабочее давление. Как это ни звучит, «постоянное давление» — это давление, которое существует, когда не используются выпускные отверстия и вода находится в состоянии покоя. Это давление упадет до «рабочего давления» при использовании кранов или душей.

Аккумулятор холодной воды работает, дополняя поток воды, когда система имеет открытые выпускные отверстия, тем самым повышая расход обратно до постоянного давления, даже если выпускные отверстия открыты и в нормальных условиях она находится под рабочим давлением. Когда выходы закрыты, аккумулятор перекрывает дополнительный поток до тех пор, пока он снова не понадобится.

Могу ли я использовать аккумулятор холодной воды с моим существующим пароконвектоматом?

Да. Комбинированные котлы с низким расходом можно использовать в сочетании с аккумулятором холодной воды, что позволяет котлу работать с максимальным расходом и не прерываться, если во время душа включается второй выход.

Где можно установить аккумулятор холодной воды?

Аккумуляторы бывают разных размеров и стилей. Специально разработанные модели подходят для наружной установки, например, в открытом гараже или сарае. Нет требований к дренажу, и для аккумулятора не требуется источник питания, поэтому единственной проблемой является трубопровод, который должен будет пройти от аккумулятора к дому. В зависимости от размера и формы аккумулятора холодной воды он может подходить или не подходить для горизонтальной установки, например, на чердаке.Убедитесь, что вы покупаете правильную модель для ваших нужд.

Каковы правила в отношении аккумуляторов холодной воды?

Аккумулятор холодной воды может быть установлен в любом месте на входе в здание, а на главном водопроводе должен быть установлен обратный клапан. Также необходимо установить редукционный клапан на 3,5 бар, если давление может подняться выше 5 бар.

Давление воздуха внутри аккумулятора настроено на 2 бара, но может потребоваться регулировка, чтобы оно находилось в пределах 1–1.на 5 бар ниже давления в сети. Минимум, который можно установить, составляет 0,5 бар, но для этого потребуется консультация с производителем.

Чем ниже давление в сети, тем меньше воды может храниться в аккумуляторе, поэтому всегда помните, что размер аккумулятора должен быть как минимум на один чистый размер больше, чем требуется для невентилируемого цилиндра или расхода воды.

У меня общий водопровод. Могу ли я установить аккумулятор холодной воды?

Да. Аккумуляторы холодной воды могут быть установлены на 15 мм (малый диаметр) или даже на общие основные источники, если вы проводите испытания давления и расхода и увеличиваете размер аккумулятора, чтобы не только удовлетворить, но и превзойти ожидаемый спрос.

Есть ли что-нибудь еще, что я должен знать об аккумуляторах холодной воды?

Аккумулятор правильного размера позволит принимать практически любое количество ванн или душей одновременно, независимо от расхода поступающего основного потока, и будет продолжать работать даже при отключении сети, независимо от давления воды в водопроводе.

Аккумулятор холодной воды, не требующий электропитания, не создающий шума, не потребляющий энергии и не требующий постоянного обслуживания, является наиболее экономичным и экологически безопасным вариантом для домохозяйств, страдающих от низкого давления в сети.

Источник Sam B.

Понимание вашего резервуара для хранения под давлением | Расширение штата Небраска: Community Environment

Вы можете воспринимать напорный бак в вашей частной системе водоснабжения как должное. Но это хорошая идея, чтобы понять назначение бака и как он работает.

Напорный бак в частной системе водоснабжения имеет три назначения. Он хранит воду и подает воду под давлением, когда насос не работает. Он создает резервный запас воды, поэтому насос включается и выключается реже, что продлевает срок службы насоса.Кроме того, он обеспечивает резервный запас воды для использования в периоды повышенного спроса.

Работа напорного бака основана на физических свойствах. Воду нельзя сжать в меньшую площадь, а воздух можно. Когда вода закачивается в резервуар с воздухом, воздух сжимается, в результате чего вода оказывается под давлением. Чем сильнее сжат воздух, тем больше давление воды. Когда вода достигает заданного давления, обычно от 40 до 60 фунтов на квадратный дюйм (psi), насос автоматически отключается. По мере использования воды давление в баке снижается. Когда вода достигает заданного давления, обычно от 20 до 40 фунтов на квадратный дюйм, насос снова запускается. Минимальное давление в баке должно быть не ниже давления, необходимого для любого приспособления или прибора, использующего воду. Многим требуется не менее 10 фунтов на квадратный дюйм для правильной работы. Установки водоподготовки, умягчители воды, стиральные и посудомоечные машины могут требовать более высокого давления воды для правильной работы; возможно, до 30 фунтов на квадратный дюйм или более.

Существуют различные типы напорных баков.Старые типы напорных резервуаров включают резервуары из оцинкованной стали и резервуары из оцинкованной стали с плавающей пластиной. Сегодня распространены напорные баки с диафрагмой или резиновым баллоном.

До 1970 года наиболее распространенным типом напорного бака, используемого в частной системе водоснабжения, был бак из оцинкованной стали. Недостатком бака из оцинкованной стали является то, что воздух и вода находятся в непосредственном контакте друг с другом. Вода может поглощать часть воздуха, поэтому воздух необходимо заменить, чтобы предотвратить заболачивание резервуара.Если это происходит, в резервуаре остается мало воздуха для сжатия, поэтому насос включается почти каждый раз, когда используется вода. Кроме того, слишком много воздуха в резервуаре является проблемой, так как это уменьшает место для хранения воды. Дополнительный воздух должен быть выпущен, иначе бак станет связанным воздухом. Устройство контроля объема воздуха, прикрепленное к стальному резервуару высокого давления, будет автоматически контролировать объем воздуха. Стальной оцинкованный резервуар с пластиной имеет плавающую пластину, которая отделяет воздух от воды.

С 1970 года в большинстве частных систем водоснабжения используются напорные баки баллонного типа.Мочевой пузырь представляет собой мешок, обычно изготовленный из бутилкаучука или гибкого поливинилхлорида. Вода содержится в мочевом пузыре и не вступает в прямой контакт с воздухом в резервуаре. Мембрана, удерживающая воду, расширяется в воздушное пространство под давлением в резервуаре по мере его заполнения. Когда вода используется из системы, камера сжимается до тех пор, пока вода почти не опорожняется до того, как будет достигнуто минимальное давление, активируя насос. На заводе они находятся под давлением (обычно около 20 фунтов на квадратный дюйм), но давление можно регулировать с помощью воздушного клапана, расположенного в верхней части резервуара.Поскольку в камере почти не остается воды под давлением при включении насоса, эти резервуары могут не подходить для скважин с низким дебитом (например, с очень низкой скоростью откачки), если не используется дополнительный резервуар. Также используются мембранные напорные баки. Диафрагма представляет собой мембрану, разделяющую воду и воздух в баке.

Один из способов выбора подходящего размера напорного бака — это исходить из расхода насоса. Типичный частный насос водоснабжения подает воду со скоростью от 5 до 10 галлонов в минуту (галлонов в минуту).Умножьте скорость потока на четыре, чтобы определить размер мембранного или бака-дозатора. Например, для насоса на 9 галлонов в минуту потребуется накопительный бак на 36 галлонов. Это будет та же самая формула определения размера, которую можно использовать для резервуара из оцинкованной стали с установленной пластиной. Резервуар из оцинкованной стали без пластины имеет размер, в 10 раз превышающий скорость потока; для насоса на 9 галлонов в минуту потребуется резервуар для хранения объемом 90 галлонов. Обратитесь к поставщику насосов, чтобы определить правильный размер напорного бака для вашей системы водоснабжения.

Как и в любой формуле, есть исключения, в том числе системы с малодебитными скважинами.Ваш поставщик насоса может определить правильный размер напорного бака, если у вас малодебитная скважина.
Кроме того, популярны водяные насосы и двигатели, предназначенные для использования с контроллерами двигателей с частотно-регулируемым приводом (ЧРП), особенно с погружными насосами. Их называют водяными системами постоянного давления, поскольку контроллер определяет скорость двигателя насоса, необходимую для поддержания давления. При использовании воды давление падает, а скорость насоса увеличивается. Когда использование воды замедляется или прекращается, давление увеличивается, и насос замедляет работу или останавливается.Поддерживается почти постоянное давление. Для большинства бытовых нужд водяному насосу с частотно-регулируемым приводом требуется только небольшой напорный бак; обычно от 1 до 2 галлонов.

Материалы для этой статьи были получены из Nebraska Extension NebGuide «Частные колодцы с питьевой водой: распределительная система» Яна Р. Хюгнстрома, менеджера проекта расширения, Уэйна Уолдта, специалиста по воде и окружающей среде, и Шэрон О. Скиптон, Extension Water Педагог качества. Дополнительную информацию о гидробаках и других компонентах системы распределения воды см. в NebGuide.

Аккумулятор с предварительным давлением Pentair Shurflo Нейлоновый аккумулятор на 24 унции

Основное содержание начинается здесь

Уменьшите циклическую пульсацию и скачки давления, увеличьте срок службы помпы и даже сэкономьте заряд батареи. Легко справляется с требованиями к давлению от 20 PSI до 125 PSI.

Снижает цикличность работы насоса
Сглаживает импульсы водопроводного крана
Предварительное давление до 30 фунтов на квадратный дюйм со встроенной диафрагмой
Поддерживается для промышленных и морских

Узнайте, где можно купить в Интернете или в ближайшем розничном магазине.

Где купить

Технические характеристики

ГАБАРИТНЫЕ РАЗМЕРЫ: 9,1 x 4,8 x 3,8 дюйма [232 x 121 x 97 мм]

Пункт #	OEM Модель #		Порты Max PSI		Объем материала	Предварительно заряженный
182-200	182-100	1/2″ NPSM -Мужской	125 фунтов на квадратный дюйм [8. 8 БАР]	24 унции. [710 мл]	Нейлон	30 PSI [2,1 БАР]

Пункт #	OEM Модель #		Порты Max PSI		Объем материала	Предварительно заряженный
182-200	182-100	1/2″ NPSM -Мужской	125 PSI [8,8 БАР]	24 унции [710 мл]	Нейлон	30 PSI [2,1 БАР]

Пункт #	OEM Модель #		Порты Max PSI		Объем материала	Предварительно заряженный
182-200	182-100	1/2″ NPSM -Мужской	125 фунтов на квадратный дюйм [8.8 БАР]	24 унции. [710 мл]	Нейлон	30 PSI [2,1 БАР]

Производитель аккумуляторных баков | ООО Бордман

Аккумулятор представляет собой резервуар для хранения, следующий за конденсаторами дистилляционной колонны, который при необходимости подает жидкость под давлением. Наши баки-аккумуляторы выравнивают поток воды и сокращают циклы включения/выключения насоса за счет уменьшения разброса давления и расхода между насосом и выпускными отверстиями в системе.

Аккумулятор Преимущества:

Снижение скачков давления
уменьшить пульсацию
уменьшить количество нежелательных циклов

Аккумуляторы используются во многих отраслях промышленности, и компания Boardman обладает опытом и возможностями для изготовления аккумуляторов для любой отрасли. Являясь лидером рынка в области технических знаний в области сварки и обработки стали, мы можем понять самые сложные требования клиентов.

Каталожные номера предоставляются по запросу

Емкость аккумуляторного бака:

Обслуживаемые отрасли	Переработка Химическая Нефтехимическая Производство электроэнергии Служба общественного питания Переработка газа Аэрокосмическая отрасль Водоочистные сооружения Контроль выбросов Строительство
Отраслевые стандарты	ASME Раздел VIII Разд. я Штамп Национального совета «R» Штамп Национального совета «U» МАИС API АВС АВВА
Материалы, с которыми работали	Углеродистая сталь Нержавеющая сталь Плакированный Никель Монель Инколой Инконель Хастеллой Дуплекс Супердуплекс 1-1/4 хроммолибденовая сталь
Размеры сосуда Длина судна Диаметр Вес Толщина Торговое помещение	200 футов 16 футов 350 тонн 4 дюйма 140 000 кв.футов

Водонапорные башни – обзор

6.6.1 Водонапорные башни

Водонапорные башни, поддерживаемые кирпичным основанием или металлическими сваями, широко распространены во всем мире. Местные чувства спасли многие из них от сноса после того, как они перестали использоваться по своему первоначальному назначению.

Сейчас архитекторы разрабатывают новые способы их адаптивного повторного использования. Водонапорные башни превращаются в места отдыха, рестораны или общественные места, каждое из которых имеет особый колорит.Подборку повторного использования водонапорных башен можно найти в The Spaces (2015).

Далее более подробно описаны несколько таких случаев. Chateau d’Eau — это название проекта дизайн-студии BHAM, состоящего из реконструкции водонапорной башни в Steenokkerzeel, Бельгия. Башня была построена в 1938–1941 годах и эксплуатировалась до начала 1990-х годов. Работы по реконструкции башни и ее повторному использованию в качестве семейного дома начались в 2007 году. Freshome (2012) пишет: «Сохранение существующих бетонных элементов, таких как основной водопровод, бетонные потолки, бетонные лестницы и бетонный бассейн объемом 250 м3, было крайне важно. чтобы сохранить сильную индивидуальность здания.Каждый видимый бетонный элемент внутри был окрашен в темно-серый цвет, чтобы отличить старое от нового. Программа предусматривает два различных профиля пользователей. Частным и основным пользователем является клиент, пара, ежедневно живущая в башне. В каждом зале есть новейшие ИТ-технологии, домашняя электроника, возможность установки проекторов практически в любом месте на верхнем этаже». Необычный дом высотой 30 м состоит из пяти этажей. С террасы открывается великолепный вид на близлежащую деревню.

Fungo (Гриб) высотой 50 м в Риме, Италия, имеет интересную историю.Он был добавлен поздно к застройке EUR (образцовый пригород Рима), которая была начата фашистским режимом в конце 1930-х годов, а затем в основном завершена в конце 1940-х — начале 1950-х годов. Примерно в то же время планировщики, отвечающие за EUR, начали предусматривать большие зеленые насаждения для пригорода EUR, что повлекло за собой орошение. И они также были обеспокоены тем, что быстрое увеличение количества новых зданий поблизости ухудшало возможности пожаротушения.

Решением стала водонапорная башня Fungo. Команда проектировщиков изготовила башню из железобетона с восемью 5-гранными пилястрами и помещением наверху для ресторана, который по задумке (но не по конструкции) должен был вращаться.На этаже прямо под рестораном находится кухня. Вдоль пилястр проходят винтовая лестница и два лифта. Также на первом этаже есть кафе-бар с гардеробом, сервисными и дежурными помещениями. Строительные работы велись в 1957–60 гг.

Первоначальный ресторан был закрыт в начале 1980-х годов, и здание пришло в упадок. Распад был остановлен примерно в 1990 году, когда открылся новый ресторан и был сделан ремонт. Из-за своего захватывающего вида ресторан привлекает легионы посетителей.

Как минимум два культовых фильма использовали Fungo. В черно-белой драме Микеланджело Антониони L’Eclisse (Затмение) [1962] Фунго изображен как символ отчуждения (горячая тема в итальянских фильмах 1960-х годов). Здание снова появляется в фильме 1966 года Adulterio all’Italiana (Прелюбодеяние по-итальянски).

Хотя оригинальный Fungo не был предназначен для поддержки рекламы, над рестораном была установлена стальная крышка для размещения коммерческой рекламы: неизбежно, что некоторые компании хотят, чтобы их имя было хорошо видно издалека, но не было включено в (рис.6.34) (Рим, 2012).

Рис. 6.34. Иль Фунго, Рим, Италия.

Фото М. Ларайя, 2009 г.

Водонапорная башня Синт Янсклоостер расположена в Де Видене, Нидерланды, посреди охраняемого природного заповедника. Водонапорная башня была превращена в сторожевую башню. Эффектная архитектурная дорожка ведет на высоту 45 м. Закрытая лестница ведет на второй этаж на 4 м. высота. Вот комната высотой 24 м. Новая лестница, ведущая через тело водонапорной башни, сделана из дерева.С одной стороны это сделано для добавления теплого элемента, контрастирующего с бетонными стенами башни. С другой стороны, он демонстрирует экологическое намерение в том, что он использует сырой природный материал. Там, где старые лестницы поднимаются вдоль стен, новые лестницы зигзагом пересекают башню, усиливая ощущение пространства. Новая лестница ведет на уровень пола чуть ниже огромного бетонного резервуара высотой 28 м. Оттуда первоначальная лестница шла вверх через узкое пространство рядом с внешней частью резервуара.Теперь стальные винтовые лестницы отходят от пола под резервуаром и проходят прямо через дно резервуара. Лестницы упираются в стены и дают полное представление об огромном сооружении. Частично снята «крышка» танка для установки ступеней до места наблюдения. Прозрачный пол создает у посетителя впечатление, что он висит посреди резервуара. Четыре больших окна были открыты рядом с четырьмя маленькими существующими и предлагают впечатляющий вид на пейзаж (Dezeen, 2014b).

Водонапорная башня, превращенная в дом, находится посреди леса Брассхат в Бельгии. Старая водонапорная башня была построена для обеспечения дома и хозяйственных построек водопроводом. Башня использовалась до 1937 года, когда для муниципалитета Брасхат была введена в эксплуатацию новая система водоснабжения. Компания водоснабжения не проявила интереса к башне из-за устаревшей технологии ее строительства. В 1950 году муниципалитет приобрел дом и прилегающие земли. Башня пришла в запустение.В конце концов, совет должен был решить, снести его или продать и перепрофилировать. Был выбран последний подход, и новому владельцу понравились уникальные свойства строения. Вместо того, чтобы реконструировать старое строение заново, в проекте переоборудования были подчеркнуты его индустриальные черты: стекло заменило кирпич, поэтому сквозь прозрачные стены видны металлические лестницы, соединяющие этажи, а бетонные перекрытия видны снаружи. Основная жилая площадь находится у основания старой башни (Recycle Nation, 2010b).

Как повысить давление в системе обратного осмоса?

Какое оптимальное давление воды для моего обратного осмоса?

Большинство мембран обратного осмоса предназначены для работы при давлении воды 60 фунтов на квадратный дюйм или выше, при этом они проходят испытания на стабильную степень отбраковки не менее 97,5%. Если давление воды, подаваемой в систему обратного осмоса, меньше этого, система будет производить меньше воды и более низкого качества. Кроме того, производство снижается всякий раз, когда температура воды ниже 77 ° F.Системы частных скважин чаще всего имеют резервуары для хранения под давлением и насосные системы с настройками давления включения / выключения 20/40 фунтов на квадратный дюйм или 30/50 фунтов на квадратный дюйм. В таких случаях необходимо установить электрический насос для повышения давления, чтобы обеспечить надлежащее удаление из питательной воды определенных вредных для здоровья загрязнителей, таких как нитраты или мышьяк и другие вещества, указанные Агентством по охране окружающей среды США или местными нормами.

Что, если я подключу льдогенератор?

Вода

RO будет производить более чистые кубики льда из-за чистоты замороженной воды.Таким образом, подключение обратного осмоса к льдогенератору имеет большой смысл. Однако новым льдогенераторам для правильной работы требуется давление воды на входе 30-40 фунтов на квадратный дюйм. У вас может не хватить давления в баке с водой под давлением, так как ваш RO снижает давление в линии на 30-35%.

Как увеличить давление воды?

Мы обсудим несколько способов повышения давления на линии холодной воды для запуска обратного осмоса.

Повышение давления с помощью насоса пермеата

Насосы пермеата

используют энергию потока дренажной воды из системы обратного осмоса в качестве рычага для подачи очищенной воды в накопительный резервуар.Компания Aquatec, производитель насосов для пермеата ERP-1000, заявляет, что эти насосы значительно повышают эффективность производства воды методом обратного осмоса (RO), сокращая количество сточных вод до 80%. Насосы для пермеата можно легко модернизировать для модернизации существующих систем обратного осмоса.

Блок-схема №1

Повышение давления с помощью электрического бустерного насоса

Добавление электрического бустерного насоса увеличивает производительность обратного осмоса, увеличивает объем резервуара высокого давления, отбрасывает больше загрязняющих веществ и увеличивает расход воды из крана, даже если номинальное давление мембраны обратного осмоса соответствует системе водоснабжения. Системы обратного осмоса Residnetial работают с диафрагменными бустерными насосами, которые обычно увеличивают давление подачи до 75-100 фунтов на квадратный дюйм.

Установите насос непосредственно в линию обратного осмоса (см. схемы ниже), следуя этим рекомендациям.

Осадочный фильтр всегда должен защищать насос от крупных твердых частиц в воде. Если позволяет конструкция, установите насос между сажевым фильтром и угольным фильтром, поскольку угольные фильтры перед насосом могут стать слишком узкими для потока воды и привести к остановке насоса.
Насосы должны быть установлены в соответствии с рекомендациями поставщиков. Ориентация при монтаже, например вертикальный насос с опущенной головкой, может привести к образованию воздушных пробок, что приведет к потере давления.
Установите реле высокого давления (реле бака) как можно ближе к баку, чтобы избежать циклов работы насоса, реагируя на падение давления в трубопроводе при открытии крана питьевой воды.
Поток воды через насос указан стрелкой. Убедитесь, что вы вставили трубку правильно.
Если давление наддува слишком высокое (обычно >100 фунтов на квадратный дюйм), фитинги и корпуса обратного осмоса могут протекать. На головке насоса имеется верхний регулировочный винт, который можно использовать для снижения давления.

Какое оптимальное давление воды для моего обратного осмоса?

Электрический бустерный насос, такой как FC-1400, может очень эффективно повысить давление в трубопроводе до 80 фунтов на квадратный дюйм. Эта простая недорогая установка является наиболее часто используемой конструкцией в сфере обратного осмоса в жилых помещениях.Автоматическое запорное устройство, управляемое перепадом давления (клапан ASO), и реле высокого давления управляют насосом и потоком воды в мембрану. Когда давление в резервуаре достигает 60% входного давления, клапан перекрывает впускное отверстие. Это создаст давление на реле высокого давления.

Комплект FC-1400 включает быстроразъемный клапан ASO 1/4″, насос, трансформатор и реле высокого давления для систем обратного осмоса до 50 галлонов в сутки.

Комплект FC-3800 включает клапан ASO с быстрым подключением 3/8 дюйма, насос, трансформатор и реле высокого давления для систем обратного осмоса до 100 галлонов в сутки.

Блок-схема №2

Внутренняя сантехника — конструкция 2 с использованием соленоида

Большинство коммерческих систем обратного осмоса и высококлассных систем обратного осмоса для жилых помещений имеют следующую конструкцию. Бустерный насос вот управляется двумя реле давления. Реле низкого давления на входе (активированное или проводящее ток около 5 фунтов на квадратный дюйм) обеспечивает насос не будет работать всухую. Реле высокого давления (отключается при 40, 60 или 80 фунтов на квадратный дюйм) отключает питание насоса, когда емкость для хранения воды под давлением достигает предела.

Электромагнитный клапан перекрывает подачу воды к мембране, когда насос выключен, предотвращая постоянное стекание воды в канализацию. Схемы электропроводки и сантехники ниже. В комплект ELCON-24 входят соленоид, насос, трансформатор и реле высокого/низкого давления.

Блок-схема №3

Внешняя сантехника Easy — конструкция 3

Модель

, представленная ниже, не требует модификации внутренней сантехники вашей системы обратного осмоса.Просто установите бустерный насос между подачей воды и RO. Реле высокого давления будет установлено на трубопроводе резервуара под давлением. Этот переключатель давления отключает питание насоса, когда давление в резервуаре для хранения воды достигает 40 фунтов на квадратный дюйм (или номинального заданного давления переключателя).

В наших экономичных комплектах для модернизации насосов ECON-50P используется эта конструкция. Комплект модернизации премиум-класса GYC-1400 также включает в себя систему манометра со стабилизатором давления перед фильтром, а также сетчатый фильтр для защиты насоса от отложений.

Название	Характеристики	Стоимость
АКВАБРАЙТ ГМ-80 В

Как рассчитать объем гидроаккумулятора для дома

Гидроаккумулятор и его роль в системе водоснабжения дома

Как рассчитать объем аккумулятора для системы водоснабжения частного дома

Подбор гидроаккумулятора для водоснабжения — как правильно выбрать нужный объем

Почему нужно уметь подбирать гидробак?

Принципы работы, устройство и преимущественные стороны гидробака в системах водоснабжения

Из чего состоит гидробак

Кратко опишем работу водяного аккумулятора

Подбор объема гидроаккумулятора

Нужен ли запас емкости?

Как выбрать гидроаккумулятор

Расчет оптимального объема гидробака

Оптимальное давление

Расчет давления в гидроаккумуляторе

Тип гидробака

Виды гидробаков для воды: разделение по расположению и другим параметрам

Популярные модели

Главные критерии выбора устройства для загородного дома

7 мифов о гидроаккумуляторах — статья на ВОДОМАСТЕР.РУ

Миф 1. Гидроаккумулятор предназначен для поддержания постоянного давления в системе водоснабжения.

Миф 2. Чем больше объем гидроаккумулятора, тем лучше.

Миф 3. Все гидроаккумуляторы одинаковые. Если нет разницы, зачем платить больше?

Миф 4. Гидроаккумулятору необходима установка воздухоотводчика.

Миф 5. Все гидроаккумуляторы синего цвета.

Миф 6. На зиму из гидроаккумулятора необходимо не только сливать всю воду, но и спускать воздух.

Миф 7. Мембрану лучше не заменять, а менять сразу целиком гидроаккумулятор.

Как выбрать гидроаккумулятор для систем водоснабжения 2016

Содержание

1. Назначение устройства

2. О видах гидроаккумуляторов

3. Основные параметры выбора

4. Каким производителям можно доверять?

Расчет гидроаккумулятора системы отопления — Система отопления

Расчет гидроаккумулятора системы отопления

Расчет гидроаккумулятора системы отопления

Расчет гидроаккумулятора системы отопления

Расчет гидроаккумулятора системы отопления

Так же интересуются

подбор гидробака по 4 параметрам

Тип гидробака – мембранный или баллон

Горизонтальный или вертикальный бак – какой лучше?

Выбор гидробака по объему

Как рассчитать необходимое давление воздуха в гидроаккумуляторе?

Общие рекомендации

Монтаж гидроаккумулятора для систем водоснабжения

Особенности выбора гидроаккумулятора

Где в системе водоснабжения установлен гидроаккумулятор. Гидроаккумулятор своими руками

Что это такое и зачем он нужен

Устройство и принцип работы гидробака

Самодельный гидроаккумулятор

Подготовка

Изготовление устройства

Подготовка к работе

Соединение реле давления

Установка бака

Видео

Этап строительства, наружные работы или полив

Порядок работы

Водоснабжение малой дачи с поливом, водоснабжение помещений на удаленную точку

Постоянное полноценное водоснабжение дачи или дома

Проблема 1 и 2

Проблема 3 и 4

Стоимость пошаговой сборки насосной станции своими руками

Как сделать гидроаккумулятор без мембраны своими руками

Из чего состоит гидроаккумулятор?

Функции

С погружным или поверхностным насосом в составе насосной станции (автономное водоснабжение)

С водонагревателями

В контурах отопления

просмотров

Установка гидроаккумулятора своими руками

Расчет аккумулятора

Объем аккумулятора — расчет

Наиболее частые неисправности аккумуляторов

M

Описание аккумуляторов холодной воды — Pump Express

Понимание вашего резервуара для хранения под давлением | Расширение штата Небраска: Community Environment

Аккумулятор с предварительным давлением Pentair Shurflo Нейлоновый аккумулятор на 24 унции

Технические характеристики

Производитель аккумуляторных баков | ООО Бордман
