Объем газового баллона. Максимальный объем пропановых бытовых баллонов

Сложно найти производство или домашнее хозяйство, где не применяют различные газы. На производственных площадках, газы применяют для резки и сварки металлов. В данной статье мы рассмотрим одну из характеристик газового баллона — объем.

Объем газового баллонаОбъем газового баллона Объем газового баллона

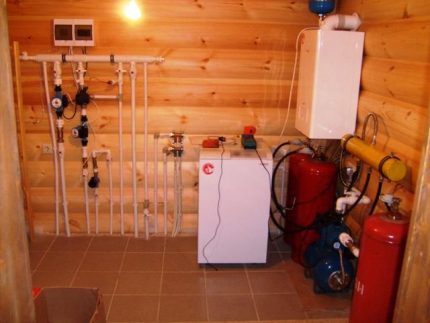

В быту его применяют для приготовления еды и отопления жилья.

Для хранения и перевозки газов используют емкости, которые изготовлены из металла или композита.

Устройство газового баллона

Емкость для хранения и перевозки технического газа – это цилиндр определенной формы и объема, у которого в верхней части выполнено отверстие для установки вентиля.

В комплект поставки газовых емкостей входят:

  • вентиль;
  • сборный корпус, состоящий из обечайки, верхнего и нижнего дна. Для изготовления сосудов используют высококачественные стали или композитные материалы ;
  • башмак – опора, предназначенная для того, чтобы емкость можно было установить в вертикальном положении;
  • защитный колпак – элемент конструкции баллона, обеспечивающий защиту вентиля от повреждений при перевозке и эксплуатации.
Устройство газового баллонаУстройство газового баллона

Устройство газового баллона

Иногда в комплект поставки может входить редуктор. Так, называют устройство, регулирующее давление.

Газ из баллона выходит через вентиль. Это устройство состоит из корпуса, выполненного из металла, задвижки, управляющего штурвала. Корпус выполняют в виде тройника. Одна часть предназначена для установки его в емкость. Другая для закрепления штока регулирующего клапана и боковая для установки заглушки.

Задвижка включает в свой состав шток и клапан. Именно клапан управляет движением газа через вентиль. Шток служит для передачи крутящего момента от управляющего штурвала на клапан.

Внутренне содержание газового баллона
Внутренне содержание газового баллона

Внутренне содержание газового баллона

По сути, баллон напоминает обыкновенную зажигалку. Внутри емкости находится газ в двух агрегатных состояниях. В нижней части объема находиться жидкость, в верхней части газ.

Для того, чтобы знать какой газ в баллонах их окрашивают в разные цвета и наносят наименование технического газа. Например, баллоны с кислородом окрашивают в голубой цвет и наносят надпись «КИСЛОРОД».

Окрашивают в разные цвета и наносят наименование технического газаОкрашивают в разные цвета и наносят наименование технического газа

Окрашивают в разные цвета и наносят наименование технического газа

Металлические и композитные газовые баллоны

На территории нашей страны действуют несколько ГОСТ регламентирующих технические условия к газовым емкостям. В частности, ГОСТ 949-73 регламентирует нормативы к стальным сосудам объемом от 0.4 до 50 литров и работающих с давлением от 9.8 до 19.6 МПа.

Металлические баллоны по праву считают оптимальным решением задачи хранения и перевозки технических газов. Для производства баллонов используют малоуглеродистые или легированные стальные сплавы. Баллоны выпускают с объемом от 5 до 50 литров и весом от 4 до 22 кг. Емкости с объемом в 50 литров необходимо устанавливать на улице в специально изготовленном для этого металлическом ящике. Емкости с меньшим объемом допустимо устанавливать в помещении, например, в гараже или ремонтной мастерской.

Кроме баллонов, изготовленных из стали для хранения и перевозки газа применяют изделия, выполненные из композита.

Они обладают следующими достоинствами:

  1. Малый вес, разница между баллонами одного объема может достигать 70%.
  2. Повышенная стойкость к ударным нагрузкам. Взрывобезопасность, даже под действием открытого огня.
  3. Конструкция композитного баллона выполнена таким образом, что практически утечка газа невозможна.
  4. Полимерные материалы, использованные при изготовлении баллона, исключают возникновение коррозии и образовании искр.
  5. Композитные сосуды обладают интересным внешним видом.

Для изготовления баллонов этого типа применяют стеклоткань и эпоксидные смолы.

Следует отметить, что с течением времени сосуд может изменить свой цвет, но это не влияет на его эксплуатационные свойства.

Для обеспечения безопасной эксплуатации полимерных сосудов приняты следующие меры:

  1. Установка клапана сброса излишнего давления.
  2. Установка плавящейся вставки.

При росте температуры газ начинает увеличиваться в объеме и в результате образуются его излишки. Они и создают лишнее давление на сосуд. Для устранения избытка давления предназначен предохранительный клапан. Он открывается по достижении определенного уровня давления.

Под действием повышенной температуры, точно так же происходит рост давления внутри сосуда, в этом случае срабатывает плавкая вставка. Вставка расплавится и образует отверстие, через которое выходят излишки газа. Но, после срабатывания плавкой вставки, емкость подлежит утилизации.

Емкости разного объема, выполненные из композитных материалов, рассчитаны для работы при температуре от – 40 до +60 градусов.

Конструкция, объем и маркировка газовых сосудов Конструкция, объем и маркировка газовых сосудов

Конструкция, объем и маркировка газовых сосудов

Конструкция, объем и маркировка газовых сосудов регламентирована ГОСТ 15860-84 (стальные баллоны), ГОСТ Р 55559-2013 (композитные сосуды).

Технические характеристики

Технические параметры сосуда для хранения и перевозки определенных объемов газа указывают в техническом паспорте. В частности, в нем должны быть отражают нижеприведенные данные:

Технические характеристики газовых баллонов
Технические характеристики газовых баллонов

Технические характеристики газовых баллонов

  • Серийный номер, присвоенный сосуду на заводе-изготовителе;
  • Фактический объем в литрах;
  • Фактическая масса пустого сосуда в килограммах;
  • Рабочее и тестовое давление в атмосферах;
  • Дата выпуска и очередного переосвидетельствования;
  • Шифр — клеймопредприятия-производителя или аттестованной лаборатории, где была выполнена переаттестация.

Масса и размер баллонов различной ёмкости

Один из самых широко применяемых газов – это, наверное, пропан. Его используют и в промышленности, и в быту. Для доставки этого газа используют и стальные, и композитные сосуды. Промышленность выпускает стальные сосуды объемом 5, 12, 27, 50 литров. Ёмкости с пропаном окрашивают в красный цвет, на боковой поверхности выполняют надпись «ПРОПАН», при этом высота букв должна быть не меньше 60 мм.

Вес металлического баллона с минимальным объемом в 5 литров составляет 4 кг.

Масса и размер баллонов различной ёмкостиМасса и размер баллонов различной ёмкости

Масса и размер баллонов различной ёмкости

Сосуды имеют следующие габариты от 200 до 299 мм, при высоте от 290 до 930 мм.

Объем газового баллона из композитных материалов, предназначенного для пропана, составляет от 0.5 до 150 литров с рабочим давлением 2 МПа. В тоже же время баллоны, применяемые для автомобильного ГБО, работают под давлением до 30 МПа. Объем такого газового баллона составляет от 47 до 180 литров. Диаметр таких баллонов составляет от 326 до 398 мм, длина составляет от 840 до 2000 мм. Габариты баллонов зависят от объема сосуда.

Количество газа в бытовом баллоне 50 , 27, 12 , 5 литров

Существуют определенные соотношения между объемом баллона и его весом. Так, в баллоне на 50 литров может храниться 21,2 кг, а в пятилитровом сосуде находится 2 кг газа.

Количество газа в бытовом баллоне 50 , 27, 12 , 5 литров
Количество газа в бытовом баллоне 50 , 27, 12 , 5 литров

Количество газа в бытовом баллоне 50 , 27, 12 , 5 литров

Правила безопасной эксплуатации газовых баллонов

При эксплуатации емкостей со сжатым газом необходимо соблюдать определенные правила безопасности.

Перемещение газового баллонаПеремещение газового баллона

Перемещение газового баллона

В частности, нельзя допускать:

  1. Утечек газа через стыки и резьбовые соединения и образования взрывоопасной смеси с воздухом.
  2. Теплового воздействия на емкости, которое может привести к росту объема газа и давления внутри баллона.
  3. Механических воздействий ударного типа, которые могут повредить стенки емкости.

Правила безопасности требуют, чтобы перевозка емкостей проводилась с установленными на них защитными колпаками.

Сосуды с газом могут перевозиться с места на место в горизонтальном или вертикальном положении. Но при этом необходимо обеспечить защиту от самопроизвольного перемещения емкостей внутри кузова.

Недопустимо бросать емкости с газом ударять их о твердые предметы.

Правила безопасной эксплуатации газовых баллоновПравила безопасной эксплуатации газовых баллонов

Правила безопасной эксплуатации газовых баллонов

Газовую емкость в жилом помещении хранить недопустимо. В идеале сосуд с газом должен храниться в отдельно стоящем железном ящике.

Хранение газовых баллонов на производстве

Здания для хранения емкостей с техническим газом на производственной площадке должны быть не выше одного этажа и при этом не иметь чердака. Такие сооружения должны быть выполнены из негорючих материалов. Окна и двери должны быть оснащены матовыми или равномерно окрашенными в белый цвет стеклами. Это необходимо для рассеивания прямого солнечного цвета.

Горизонтальное хранение газовых баллонов Горизонтальное хранение газовых баллонов

Горизонтальное хранение газовых баллонов

Помещения, где хранят емкости с газом, должны быть оснащены постоянно действующей вентиляцией. Правила хранения газовых баллонов требуют того, чтобы на складе где осуществляют хранение газов необходимо постоянно проверять качество воздуха, на предмет наличия посторонних примесей. При достижении в воздухе опасной концентрации газов помещение необходимо проверить, а емкости с газом необходимо со склада удалить.

В процессе эксплуатации баллонов недопустимо:

  1. Эксплуатировать баллоны с просроченным сроком испытания, на их поверхности нет установочных клейм, поврежден вентиль или корпус.
  2. Самостоятельное выполнение ремонта или окрашивание баллонов и установленной на них арматуры.
  3. Отогревать редуктора с применением открытого пламени. Эту операцию можно выполнять только с применением горячей воды.
  4. Работать вблизи баллонов в промасленной одежде и пр.

Можно ли по давлению определить остаток сжиженного газа в пропан-бутановом баллоне

К сожалению, нет. Дело в том, что давление в баллоне определяет пар, находящийся над жидкостью, и оно имеет постоянное значение вне зависимости объема последней.

Весовая установка для наполнения газового баллонаВесовая установка для наполнения газового баллона

Весовая установка для наполнения газового баллона

Для того, чтобы определить остаток газа в баллоне его необходимо взвесить.

Принцип подключения газового баллона к плите

Правила безопасности, которые необходимо изучить перед подключением газового баллона к плите, изложены в СНиП 42-01-2002. Перед тем как подключать емкость к газовой плите необходимо выполнить несколько подготовительных операций.

Весь процесс подключения должен проходить при тщательном осмотре каждой детали:

  1. Осмотреть все детали, которые участвуют в подключении. На них, особенно на местах резьбовых соединений не должно быть загрязнений и следов коррозии.
  2. Особо внимательно необходимо осмотреть шланг. Вообще, при подключении целесообразно использовать специальной купленный для этого рукав. Кроме того, что он должен быть строго определенной длины, на его поверхности не должно быть трещин и других дефектов. Кроме того, при сборке его недопустимо перекручивать.

Подключение газового баллона к плите производят в следующем порядке:

  1. Установить газовую плиту на заранее определенное место. Емкость, располагают или в другом помещении или на расстоянии до корпуса плиты не менее одного метра.
  2. Емкость должен быть установлен на ровное место, для повышения устойчивости баллона целесообразно установить для него ограждение из реек.
  3. Перед тем как присоединить шланг к плите необходимо приготовить фум-ленту. Намотать ее на резьбу и присоединить шлаг ко входу на плиту.
  4. Перед тем как подсоединить плиту к баллону, на него необходимо установить редуктор. В народе это устройство называют «лягушкой».
  5. Подключение газовой плиты к баллону выполняют с помощью рукава.

Все соединения должны быть выполнены герметичны.

Принцип подключения газового баллона к плитеПринцип подключения газового баллона к плите

Принцип подключения газового баллона к плите

После того как система собрана, необходимо проверить качество сборки. Самый простой способ – это использование мыльной пены. То есть, на места соединения необходимо нанести мыльную пену и при появлении пузырей необходимо разобрать соединение и собрать его по новой.

Особенности поведения газовых баллонов в очаге пожара

Если емкость с газом попадает в очаг пожара, происходит его нагревание. В результате жидкость, находящаяся в баллоне, закипает и приводит к росту давления. Кроме того, нагрев баллона происходит неравномерно и это ослабляет его прочность. Все это приводит к разрыву корпуса баллона.

Кстати, к особенностям поведения газовых баллонов в очаге возгорания можно отнести следующее — если емкость объем в 50 литров попадет в очаг пожара, то разгерметизация и взрыв произойдет через 3,5 минуты. При этом осколки могут разлетаться на расстояние до 200 метров.

Сроки службы газовых баллонов

В ГОСТ 15860 срок службы газовых баллонов с рабочим давлением 1,6 МПа, определен в 40 лет, при этом он должен проходить через переосвидетельствование.

Маркировка по срокам службы газовых баллоновМаркировка по срокам службы газовых баллонов

Маркировка по срокам службы газовых баллонов

Между тем существует понятие – эксплуатационный срок, его ни в коем случае нельзя путать с гарантийным. Как правило, он составляет 20 лет.

Производители устанавливают эксплуатационные сроки на основании Приказа No 485, в нем вынесена рекомендация устанавливать такой срок в 20 лет.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

количество газа пропан - бутан в бытовом баллоне 50 , 27, 12 , 5 литров - mAlexa.ru - Мануфактура Алекса

В бытовом газовом баллоне объемом 50 , 24 , 12 , 5  литров, согласно действующим нормативам, должно быть не более 85% сжиженного газа от объема баллона.

то есть в полностью пустые баллоны  должно быть залито заправщиком:

50 литровый баллон (22кг) - 42,5 литра = газа 23,16 кг (лето) или 21,97 кг газа (зима) = полный баллон 35,16 кг (лето) или 43,97 кг (зима).

27 литровый баллон (14,4кг) - 22,95 литра = газа 12,5 кг (лето) или 11,86 кг (зима) = полный баллон 26,9 кг (лето) или 26,26 кг (зима)

12 литровый баллон (9кг) - 10,2 литра = газа 5,56 кг (лето) или 5,27 кг (зима) = полный баллон 14,56 кг (лето) или 14,27 кг (зима)

5 литровый баллон (3кг) - 4,25 литра = газа 2,32 кг (лето) или 2,2 кг (зима) = полный баллон 5,32 кг (лето) или 5,2 кг (зима).

 Важно: нормы заправки баллонов по объему могут отличаться на заправках, объем заправки газа (или вес) должен быть явно указан продавцом газа при указании стоимости заправки баллона, в этом случае вес можно аналогично пересчитать, согласно указанному объему заправки бытового газового баллона.

Примечание:

заправляемая газовая смесь летняя -  50% пропана + 50% бутана имеет теплотворную способность 6470 ккал/л или 11872 кКал/кг или 115 мДж/м3. Плотность 0,545 кг/литр. Плотность паровой фазы 2,2 кг/м куб.

 заправляемая газовая смесь зимняя - 90% пропана + 10% бутана имеет теплотворную способность 6175 ккал/л или 11943 кКал/кг. Плотность 0,517 кг/л.



Сколько в 1 кг сжиженного газа Киловатт часов?

Один килограмм газа при сгорании даст выделяемую энергию около 11900 кКал/кг (без учета КПД).

1кВт/ч = 860 кКал

в 1 кг сжиженного газа 11900 кКал

соответственно в 1 кг сжиженного газа примерно 13,83 кВт/ч



Эквивалентная  мощность выделяемая 1 кг сжиженного газа с учетом типового КПД тепловых приборов



При использовании систем обогрева  с отводом газов КПД обычно составляет около 85%, В этом случае эффективная "эквивалентная мощность" обогрева составит 85% от 13,83 (кВт/ч)/кг, что составит примерно 11,77 (кВт/ч)/кг.

Те с учетом типового КПД 85%, 1 кг сжиженного газа даст эквивалентную мощность приблизительно равную  11,77 кВт/ч.



Можно ли по давлению определить остаток сжиженного газа в пропан-бутановом баллоне?

Ответ - увы нет, давление в баллоне определяется давлением паровой фазы над жидкостью, она неизменна при любом объеме жидкости, так что определить остаток газа по давлению в баллоне с пропаном бутаном нельзя. Для определения объема остатка газа необходимо взвесить баллон, вычесть вес баллона и пересчитать исходя из плотности (см выше)



технология замены вентиля газового баллона



Искренне Ваш, Alex.

ps к сожалению, мы не торгуем баллонами, не можем помочь с заправкой баллонов или заменой вентилей, надеюсь представленная здесь информация поможет Вам с решением этих вопросов 🙂 .

Объем газового баллона и его особенности

В статье описывается от чего зависит объем газа в баллоне. рассказывается о свойствах пропанового газа и кислорода. Состав и техника безопасности.

Умение управлять газами, совершило революцию в быту и промышленности.

С помощью газов:

  • готовим пищу;
  • режим и варим металл;
  • надуваем воздушные шары и т.д.

Для транспортировки газа используют металлические и стекловолоконные баллоны. Объем газового баллона зависит от его предназначения и заправленного в него газа. В баллонах красного цвета перевозят пропановый и бутановый газ. Кислород перевозят в баллонах синего цвета. Объем баллона зависит от типа транспортируемого газа. Для каждого газа отдельные нормы заправки баллонов.

Объем газовых баллонов

Объем газового баллона может быть различным в зависимости от материала баллона, вида его содержимого и назначения.

  • Металлические баллоны из стали выпускаются объёмом от пяти до пятидесяти литров.
  • Максимальный объём многоразового перезаправляемого композитного баллона – 33 литра.
  • Встречаются и небольшие одноразовые ёмкости, так называемые картриджи. Они представляют собой стальные лужёные резервуары и вмещают от 100 г до 450 г газа. Недостатком картриджей можно считать их неприменимость при низкой температуре окружающей среды.

Композитные баллоны изготавливаются из эпоксидной смолы со стекловолокном и дополнительно заключаются в цветной полимерный кожух. Такие ёмкости считаются более современными и безопасными и единственным значимым их недостатком можно считать только их высокую цену. Лёгкие и прочные, они, кроме того пригодны к использованию в широком диапазоне температур.

Как узнать объем газового баллона и сколько кислорода в баллоне в м3?

Номинальный объем газового баллона указывается на металлической бирке, которая крепится в верхней части любого баллона и содержит всю необходимую информацию об эксплуатационных характеристиках данной ёмкости, а также данные о заводе-изготовителе и последней проверке его пригодности и безопасности. На баллоне указывается объём в литрах, однако, объём содержимого в метрах кубических при этом может отличаться в зависимости от вида наполнителя. Кислородные баллоны бывают малолитражными (2, 5, 10 литров), средней ёмкости (20, 25 и 40 литров).

Чтобы узнать, сколько кислорода в баллоне в м3, нужно сначала выяснить давление внутри баллона, которое отображается на манометре, соединённом с баллоном. На основании этой величины и табличных коэффициентов вычисляется коэффициент для определения объёма газа в баллоне при нормальных условиях. Перемножив величину номинального объёма, измеряемую в дм3, и полученный коэффициент, можно выяснить объём кислорода в баллоне в м3. Вес полного баллона при нормальных условиях указывается на бирке.

Как выяснить количество кислорода в баллоне и сколько кг в баллоне кислорода?

Кислород в баллонах широко используется при сварочных работах, позволяет выполнять более аккуратные и плотные швы на металле. Для качественного выполнения сварочных работ и их планирования нередко требуется знание различных параметров, таких как количество кислорода в баллоне. Для полного баллона это не представляет трудностей, поскольку вся информация указывается на бирке. В зависимости от объёма и давления в баллоне содержится 8-12 кг кислорода. А вот выяснение, сколько кг в баллоне кислорода если он уже использовался некоторое время может представлять определённые трудности. Обычно расчёт выполняется исходя из того, что один литр жидкого кислорода в баллоне весит 1,13 килограмм. Таким образом, чтобы выяснить вес кислорода в баллоне, нужно ранее полученную величину объёма умножить на 1,13. Чтобы не вычислять все необходимые коэффициенты вручную, для сварщиков и других специалистов, использующих газ в баллонах, разработаны справочники и таблицы, значительно облегчающие вычисления.

Пропан – газ в чистом виде не имеющий ни цвета, ни запаха. Химическая формула C3H8. Используется совместно с бутаном. Технические добавки дают характерный запах. Закипает при температуре — 42 гр. С., замерзает при — 188 гр. С. Соприкасаясь с воздухом, создает взрывоопасную смесь. Способен менять объем и давление в сосуде при изменении температуры. Применяется в быту и промышленности.

Объем газового баллона – важная характеристика, от которой зависит не только цена оборудования, но и сфера его применения.

Рассмотрим сколько кислорода в баллоне в м3

В нормальных условиях при температуре 0 гр. С и давление 760 мм р.ст. : 1 м3 газа весит 1,43 кг.

Достигая точки охлаждения — 186 гр. С, кислород переходит в легко испаряющуюся жидкость светло голубого цвета.

При нормальных условиях, вес жидкого кислорода составляет – 1 л=1,13 кг, испаряясь, получается 800 л. газа.

Объем газового баллона: 40 л, в нем содержится 6,3 м3 газа, вес – 8,3 кг.

Нормы заправки

Газ «ПРОПАН»

Объем газа в баллоне – 42 л
Плотность жидкого состояния газа – 0,53кг/л
Масса газа находящегося в емкости – 22,18 кг
Плотность газа в газообразном состоянии –

Газовый баллон и его размеры, 50л и 27л, размеры бытовых и тороидальных

Газовые баллоны, как и кислородные, выпускаются различных размеров, и владелец выбирает наиболее удобный для себя объем. Ведь с их помощью проводятся работы с металлом: сварка или резка, кислородные применяются в медицине для реанимации пациентов или их лечении от кислородного голодания, а также используются для собственного применения в домашних условиях, с помощью газовых емкостей можно отапливать дом или подогревать воду – способов использования множество.

Стандартные размеры газового баллона 50л

50-литровый газовый баллон – размеры его стандартны. Высота
составляет 96, а ширина в диаметре 29.9 см. Толщина стальной стенки составляет 3 мм, а вес – 22 кг. Для баллонов подобного объема рабочее давление составляет до 1,6 МПа (кг/см2). Хорошо подходит для транспортировки газа, его хранения, и для работ в объемном производстве.

Газовый баллон 40 литров и его размеры

IMG_306240 литровые газовые баллоны имеют такой же диаметр, как и 50 литровые, а вот высота у них разная, и может достигать 146 см. Его также применяют для хранения, транспортировки и объемных работ. Рабочее давление в 40 литровых баллонах может различаться, и составлять кроме 1,6 МПа (кг/см2), еще и 1,47 МПа (кг/см2).

Размеры газового баллона 27 литров

Газовые емкости объемом 27 литров считаются удобными и применяются в быту. Высота емкости составляет 59 см при диаметре 29,9 см, что удобно для расположения на кухне, в случае подведения газового баллона к плите. Рабочее давление газа в 27 литровом баллоне, как и в 50 литровом, составляет 1,6 МПа (кг/см2), что стандартно для всех бытовых газовых сосудов. Вес пустого баллона в 14,5 кг не станет преградой для его перемещения, но важно помнить, что пустой баллон лучше сразу отдать на заправку, чем хранить его в домашних условиях.

Размеры бытовых газовых баллонов

8Бытовые газовые баллоны различаются по объемной вместимости газа и могут быть: 2, 12, 27 и 50 литров. Диаметр 5 и 12 литровых баллонов составляет 22.2 см. Высота различается и зависит от емкости: 5 литровые — 28,5 см, а 12 литровые – 48,5 см. А раз газовый баллон размеры разные имеет, то масса пустой емкости будет различная. 5л сосуд имеет вес в 4 кг, а 12 л – в 6 кг. Такие маленькие емкости очень удобны для дачников. Им нет необходимости топить дом круглый год, а на сезон для приготовления пищи это вполне подходящие объемы.

Размеры газовых баллонов для автомобилей

9Одно из требований к автомобильному газовому баллону изначально было, его компактность и что бы он мог с легкостью помещаться в багажник. Разработчики учли это требование, и как результат, выдали газовые емкости для автомобилей длиной от 66,5 до 121,5 см, а в диаметре – 35,6 см. Литраж автомобильных газовых сосудов составляет от 50 до 100 литров, что позволяет ездить без заправки не один день.

Размеры тороидальных газовых баллонов – новинки на нашем рынке

13На Украинском рынке существуют так же и тороидальные газовые баллоны, которые используются для оснащения автомобилей, и по своей форме очень хорошо помещаются в отсек для запасного колеса, экономя место в багажнике автомобиля. Их емкость составляет от 40 до 42 литров, а размеры в среднем 60х20 см.

Размеры новых газовых баллонов 40 литров которые продает наша компания
  • диаметр цилиндра, мм 232;
  • емкость, л 40;
  • высота, мм 1350.

Похожие статьи

13Туристические плитки и газовые баллоны для них

Виды баллонов для ГБО на автомобиль

От того, какой газовый баллон для авто будет использовать при монтаже ГБО, зависит многое. В первую очередь, останется ли в машине свободное пространство для хранения, удобно ли будет использовать и обслуживать оборудование в дальнейшем. Поэтому отнестись к выбору стоит с особой внимательностью.

Основные виды баллонов для ГБО

Часто специалисты рекомендуют установку цилиндрического или тороидального устройства, иногда - плоского. Каждый из них имеет особенности, достоинства и недостатки. Рассмотрим их подробнее.

Тороидальный баллон

Если Вы устанавливаете ГБО на легковой автомобиль, то в 90% случаях Вам поставят его. Производятся в соответствии с международным стандартом ГОСТ ISO 11439-2014. По форме баллон напоминает автомобильное колесо. Поэтому его просто установить на место хранения запаски. Таким образом не занимается свободное пространство багажника, не нужно продумывать систему крепления ёмкости под днищем автомобиля. Снаружи установить тоже можно. Но придется приобрести более прочный образец. Различают внутренние и наружные тороидальные баллоны, с внутренней и наружной горловиной.

Другим преимуществом является вес. Толщина стенки варьируется от 2.5 до 3.5 мм. Баллон объёмом 23 литра весит 23 кг., объёмом 94л. - 42 кг. Тороидальный тип подходит только для заправки сжиженной пропан-бутановой смеси. Она отличается низкой ценой и позволяет существенно сократить расходы на топливо. Топливо под давлением он просто не выдержит. Слишком тонкие стенки.

Эти баллоны хорошо подходят для легковых автомобилей. Для более внушительных моделей авто подойдут другие типы.
Необходимо отметить, что баллоны для сжиженных газов нельзя заправлять более чем на 80%. Связано это с тем, что при повышении температуры газовая смесь расширяется, следовательно, нужно оставить свободное место на этот случай.

Установленный внутри багажника Kia Sportage тороидальный баллон

Плюсы
  • Небольшой вес.
  • Небольшой размер.
  • При установке тороидальный баллон ставится на место запасного колеса, следовательно, не занимает свободное место в багажнике.
  • При установке под днищем практически незаметен.
  • Широкий выбор. Можно подобрать размер под машину.
  • Срок службы 10 лет.
Минусы
  • Небольшой объем. Возможный литраж тороидального баллона не превышает 95 л.
  • Необходимость поиска нового места для хранения запасного колеса.
  • Нельзя заправлять более чем на 80%. Должно остаться свободное пространство на случай повышения температуры.
  • Затрудненный доступ. Чтобы проверить состояние устройства необходимо разобрать багажник.
  • В силу особенностей конструкции тороидальные баллоны используются только для сжижаемых газов. Не подходят для метана.
  • Необходимо проходить освидетельствование каждые 2 года.

Цилиндрический баллон

Производятся в соответствии с ГОСТ 33986—2016. Этот вид используется как для пропан-бутановой, так и для метановой топливной смеси. Размеры этих баллонов для ГБО почти не ограничены. У производителей можно найти надежные конструкции объемом до 200 литров. Устанавливать можно как внутри авто, так и снаружи. Последний вариант встречается чаще на больших транспортных средствах.

Баллон на 200л

Основным недостатком цилиндрического типа является вес и размер. Баллон объёмом 30л. весит 15 кг., 200л. - 65кг. Для метановых вес может доходить до 175кг. Большой вес обусловлен тем, что метан закачивается в сжатом виде под давлением 200-250 атмосфер. Соответственно предъявляются повышенные требования к прочности. Толщина стенок от 5 до 11 мм. Не должно быть сварных швов.

Тем не менее этот тип остается самым распространенным, надежным и неприхотливым в эксплуатации.

Плюсы
  • Надёжность.
  • Большой объём.
  • Срок службы от 15 до 25 лет.
  • Легкость в установке и обслуживании.
  • Универсальность. При желании можно установить такие баллоны для ГБО на УАЗ или легковое авто. Разница лишь в размере.
  • Хорошая защищенность от воздействия внешних факторов и долговечность.
Минусы
  • Большой вес.
  • Необходимо проверять баллон каждые 3 года (если он из углеродистой стали) или каждые 5 лет (если он из легированной стали).
  • Занимает много места как внутри, так и снаружи автомобиля.

Плоский баллон

По сути, этот вариант состоит из нескольких цилиндрических. Они надежно скрепляются вместе путем сварки, образуя единую прямоугольную конструкцию. Таким образом можно не только увеличить полезный объем устройства, но и сделать его более подходящим для конкретного типа автомобиля. Занимает мало места.

Подобные баллоны найти не просто. Часто их делают на заказ, под конкретную конфигурацию. Но зато они сохраняют в себе все преимущества цилиндрических и тороидальных. Что касается недостатков, то одним из явных станет слабая распространенность и, как следствие, высокая цена газового баллона. Также ждите трудностей в дальнейшем обслуживании. Сервисный центр, специализирующийся на конструкциях этого типа можно найти не в каждом городе.

Также бывают сдвоенные, спаренные баллоны. Они достаточно распространены. Обслуживать их проще. По сути, это два скреплённых между собой цилиндрических типа. Они занимают много места и устанавливаются на крупные автомобили.

Как выбрать газовый баллон для ГБО

Параметров, на которых необходимо основываться, выбирая тот или иной вариант, много. Отметим самые главные из них:
  1. Стоимость. Она напрямую зависит от размера и емкости. Чем больше баллон, тем больше денег за него придется выложить. С другой стороны, внушительное устройство реже придется заправлять. Для крупных автомобилей и при дальних поездках это крайне важно. Баллоны для ГБО на газель и другие большие транспортные средства должны быть не меньше 80 л. Как правило, чем больше автомобиль, тем больше расход топлива. Ёмкости большего объёма позволят реже заправляться.
  2. Тип топлива. Здесь сложнее. Если планируется использование распространенной пропан-бутановой смеси, выбирайте любой вариант. Но для метана давление в баллоне должно быть не меньше 200 атмосфер. До такого состояния его сжимают, чтобы использовать в качестве топлива. Выдержать такую нагрузку сможет только цилиндрический тип.
  3. Производитель. Качество газовых емкостей напрямую зависит от того, кто их сделал. Лидерами на рынке считаются компании Lovato, Atiker, Digitronic. Все три можно назвать надежными и безопасными в использовании. Но Атикер несколько ниже по цене.

Наиболее часто сервисные центры предлагают установку цилиндрических емкостей компании Ловато. Этот вариант действительно можно назвать самым удачным. Хорошее качество сборки, приемлемая цена, простота в обслуживании – установить такое ГБО можно с минимальными тратами денег и на длительный срок.

Как правильно устанавливать газовые емкости?

Сам по себе процесс не сложный, но ответственный. Опытный мастер справиться с задачей за пару часов. Некоторые умельцы предпочитают сделать все сами. Но гораздо важнее не сам монтаж, а безопасность. ГБО это сложная система, которую необходимо точно настроить и отрегулировать. Вдобавок если баллон установить неправильно, то вполне может произойти утечка, прорыв газовой магистрали или же отвал ёмкости при езде (в случае установки снаружи). Дальнейшие последствия могут быть очень печальными.

Вторая проблема - это обязательная регистрация ГБО в ГИБДД. Вам в любом случае придётся проходить освидетельствование системы и ни одна нормальная компания не будет брать на себя ответственность за непонятно, как и кем установленное оборудование. Без регистрации эксплуатация транспортного средства запрещена. Водитель даже не сможет пройти ежегодный техосмотр для ОСАГО.

Компания Power-Gas предлагает установку ГБО с регистрацией в ГИБДД. Наши специалисты помогут подобрать подходящий размер тороидального или цилиндрического баллона, будь то легковой автомобиль, предназначенный для частного использования или коммерческий транспорт. И Вам не придётся переплачивать за ненужный объём или второй баллон. Обратитесь к нам уже сегодня и получите квалифицированную консультацию по монтажу ГБО.

Как быть с запаской после установки газового оборудования?

На самом деле этот вопрос не является таким уж важным. Если это единственное, что останавливает Вас от приобретения ГБО, сомнения можно откинуть. Запасное колесо в большинстве случаев можно оставить там же, в багажнике. Просто поместить его на хранение придется вертикально, а не горизонтально.

Как правильно эксплуатировать газовые емкости?

В использовании ГБО и емкостей тороидального и цилиндрического типа нет ничего сложного. При прохождении своевременных проверок и техобслуживания оно прослужит много лет, не причиняя неудобств и не нарушая безопасности. Само ГБО при этом необходимо проверять ежегодно.

Как часто нужно проверять газовые баллоны?

Тороидальные – каждые 2 года.

Цилиндрические проверяют в зависимости от материала, из которого изготовлен баллон.

Этот срок составляет:
  • 2 года – углепластик.
  • 3 года – металлокомпозитные материалы и углеродистая сталь.
  • 5 лет – легированная сталь.

Баллоны для пропан-бутана в любом случае проверяют каждые 2 года.

Срок службы

Для тороидальных он составляет 10 лет, для цилиндрических – 15-25 лет. После истечения этого срока баллон необходимо заменить на новый.

Рекомендации

Раз в месяц проверяйте, хорошо ли закреплён баллон. Это особенно важно при наружном креплении.

Нельзя оставлять автомобиль в замкнутом помещении с полностью заправленным газовой смесью баллоном.

Не заправляйте его больше, чем на 80%.

Необходимо оберегать баллоны от перегревания, коррозии и ударных нагрузок. Если ржавчина покрывает более 10% поверхности, то использовать такое устройство опасно.
Максимально разрешённая температура ни в коем случае не должны превышать 82 градусов, допускается кратковременное локальное повышение до 65.

Обратитесь в компанию Power-Gas для установки ГБО 4 поколения и последующего обслуживания конструкции. Вы сможете быть уверены в надежной работе газового оборудования и безопасности автомобиля.

Как рассчитать количество пропана в кислородном баллоне

Углеводородный газ, который реализуется в баллонах, в просторечии называют пропаном, но на самом деле это не верно, и в баллонах используется смесь пропана и бутана, причем пропана в этой смеси не менее 40%, а всю остальную часть составляет бутан.

Количество пропана в кислородных баллонах

Размеры кислородных баллонов для пропана и их параметры соответствуют ГОСТу, но на данное время применяют баллоны пропана объемом :

  • 5 литров
  • ВВВ 12
  • ВВВ 27
  • ВВВ 50 литров.

Заполнение баллонов проводится на высокотехничном оборудовании в строгом соответствии предъявляемым правилам, нормам и требованиям.

При температуре 15 градусов и при нормальных атмосферных условиях изВВВ  объема 1 кг пропана получают 0,526 м3 газа, а из 1 кг жидкого бутана получают 0,392 м3 газа. Из жидкого пропана объемомВВ  1 литр получают 0,263м3 свободного газа пропана.

Так, если считать в килограммах, то объем кг пропана в самом распространенном полностью заправленном 50-ти литровом баллоне составит 21 кг жидкого пропана, поскольку из давления на стенки, данный тип баллона больше не заправляют. Если считать вВВВ  литрах, то объем пропана +в баллоне 50 л - будет 40л пропан бутановой смеси. Так объем баллона +с пропаном +в м3 будет составлять 9,93 м3. В любом случае доля пропана в баллоне по ГОСТ должна быть не меньше чем 60%.

Объем газового баллона с пропаном на 27 литров содержит 13 кг жидкого пропана, или же 21 литр пропано бутановой смеси.

В 12 литровом баллоне содержится 9 кг пропано бутановой смеси, если считать в литрах, то объем смеси составит 10 литров.

Объем газового баллона пропана на 5 литров составит 3 кг, или же если рассчитыватьВВВ  в литрах, то эго объем будет 4 литра пропан бутановой смеси.

Несмотря на соответствие всем необходимым требованиям и нормам заправки баллонов с газом, объем заправки может немного отличаться, поэтому объем заправленного баллона, как правило, указывается на баллонах.



Читайте также:

Меры предосторожности при роботе с кислородом



Требования безопасности при работе с углекислотой



Температура и плотность пропан бутановой смеси

как правильно посчитать расход газа для типовых баллонов

Если вам часто приходится иметь дело с газовыми приборами, то наверняка вы не раз задумывались о том, на какое время хватает обычного баллона в разных ситуациях. Согласитесь, важно уметь рассчитывать количество потребляемого газа, чтобы не попасть в крайне неловкую ситуацию, когда голубое топливо может закончиться в самый неподходящий момент.

Речь идет не только об экстремальных ситуациях, когда вопрос о наличии источника пламени становится особенно острым, но и о самом обычном использовании газового баллона в бытовых условиях. Чтобы не столкнуться с такой проблемой, вам понадобится самостоятельно просчитать, на сколько хватает баллона с газом в конкретной ситуации.

Особую популярность сегодня приобрели небольшие туристические ресиверы, которые удобно брать с собой в поход. Если в домашних условиях отсутствие газа принесет лишь незначительные неудобства, то во время “вылазки” ситуация может обернуться настоящей катастрофой. Из данной статьи вы узнаете, с какой скоростью расходуется газ в баллонах с разным объемом, и на какое время хватает 220 г, 5 и 50 л газового ресивера.

Содержание статьи:

Расход газа из 50 литрового баллона

Традиционно используются в быту и выступают в роли основного источника топлива для таких приборов, как газовая плита, колонка или отопительный котел.

При покупке бытового пропанового баллона каждый покупатель задумывается о том, на какое время хватит пропана, и как часто понадобится его заправлять. В данном случае все зависит только от количества газовых приборов, которые будут “питаться ” от 50 л газового баллона.

Использование газового ресивера для отопления домаИспользование газового ресивера для отопления дома

Посчитать, на сколько хватит 50 л ресивера, можно исходя из максимального расхода используемого газового устройства за 1 час

Для того чтобы узнать максимальный расход конкретного газового прибора, понадобится заглянуть в его технический документ. К примеру, газовая плита “Гефест” ПГ 900 с 4 конфорками расходует 486 г/ч (0,486 кг/ч), при этом расчет пропана придется проводить в граммах. Стоит отметить, что при указанном расходе газа плита должна работать “на полную”, то есть, должны быть задействованы все 4 конфорки.

Следовательно, если в 50 л баллоне содержится 21,5 кг пропана, то такого количества топлива потребителю хватит приблизительно на 44 часа. В данном случае мы делим количество газа в баллоне на расход газовой плиты – 0,486 кг/ч, и получаем время пользования голубым топливом. Если задействовать только 2 конфорки, то расход потребляемого газа будет вполовину меньше.

Эта же формула применяется и при проведении расчета расходуемого пропана другими газовыми приборами, такими как газовая колонка или отопительный котел. В случае с котлом, уровень расхода газа будет напрямую зависеть от степени утепления дома и уличной температуры, поэтому расчет может быть неточным.

Выбор походного баллона с газом

Сегодня многие производители предлагают специальные походные баллоны с газом, позволяющие не только готовить пищу, но и отапливать палатку, когда человек находится на природе. На просторах интернета можно найти как небольшие 220 г пропановые емкости, так и 5 л баллоны со встроенной горелкой.

Газовая плита с одной конфоркойГазовая плита с одной конфоркой

В отличие от горелки, такая газовая мини-плита рассчитана на емкости любого размера, поскольку она имеет устойчивую решетку для посуды

Несмотря на удобство походной газовой плиты, именно для горных путешествий больше всего подходят небольшие баллоны с горелкой, поскольку будет несколько непрактично брать с собой мини-плиту. Объем потребляемого газа рассчитывается в зависимости от продолжительности путешествия, целей использования газа, и количества потребителей газа, в зависимости от которого будет меняться объем посудины.

Если вы не знаете, на сколько дней хватает газового баллона 220 грамм, то для трехдневной рыбалки такого небольшого баллона будет вполне достаточно, однако он подойдет только для приготовления пищи. Однако в таком случае на рыбалку следует отправляться на автомобиле, чтобы можно было заночевать в салоне, и, тем самым, сэкономить на газе.

Необходимый объем баллона будет рассчитываться в зависимости от нормы потребления газа в день одним человеком. Если выбирать походные газовые горелки, то стоит понимать, что их зачастую используют для кипячения небольших объемов воды, поэтому во время путешествия с компанией лучше отдать предпочтение 5 л баллону, к которому можно будет подключить газовую плиту с одной конфоркой.

Формула расчета потребляемого газа

При покупке для походов производитель указывает, сколько грамм в час расходует данная горелка. Поэтому если вы желаете четко просчитать, какой объем газа вам потребуется в путешествии, лучше приобрести именно такой газовый баллон с горелкой.

Изучить информацию касательно производительности горелки можно в описании товара на странице любого интернет-магазина.

Газовый баллон с горелкойГазовый баллон с горелкой

Такую походную газовую горелку можно уместить даже в маленький рюкзак, при этом ее расход газа примерно на 30-40 г меньше чем у мини-плиты

Для расчета объема потребляемого газа понадобится знать всего два параметра: расход топлива (грамм в час) и время закипания 1 литра воды (в минутах). На основе этих знаний можно примерно рассчитать, на сколько времени хватает пропанового 5 литрового баллона газа, отправляясь в поход или на рыбалку.

Согласно информации из описания товара, среднестатистическая горелка расходует 110 г/ч, в то время как 1 литр воды закипает за 4,5 минуты. В данном случае мы будем опираться исключительно на время, поскольку именно от него зависит количество расходуемого пропана. Допустим, возникает необходимость приготовить кашу, и дважды закипятить воду на чай для группы из 10 человек.

Для приготовления каши необходимо сначала вскипятить 3,5 л воды, которые понадобится умножить на 4,5 (время закипания 1 л воды), что приравнивается к 15 минутам. Еще 15 минут отводится на варку каши, при этом для чая вода должна только дойти до кипения.

На единоразовое приготовление пищи уйдет 30 минут, и такое же время потребуется для приготовления двух котлов чая. Итого, общее время для приготовления полноценного приема пищи на 10 человек составляет 1 час, соответственно мы расходуем 110 г пропана.

Пример упаковки газового баллонаПример упаковки газового баллона

При покупке походного газового баллона важно обратить внимание на информацию, расположенную на упаковке, а особенно на общий вес баллона с горелкой

Согласно данным, взятым с клейма на обычном 5 литровом баллоне, внутри емкости находится 2,3 кг чистого пропана. Чтобы просчитать точный вес пропана, необходимо взвесить пустой баллон, после чего вычесть полученное число из общего веса баллона с горелкой.

При двухразовом питании в сутки понадобится использовать 220 г, а значит, для двухдневного похода будет достаточно 450 граммового баллона. При изготовлении таких походных баллонов могут быть погрешности, поэтому лучше выбрать баллон с большим объемом, на случай непредвиденных обстоятельств.

Следовательно, если 5 литровый баллон вмещает в себя 2,3 кг газа, то для приготовления пищи на 10 человек такого объема газа хватит примерно на 10 дней. В данном случае расход газа идет только на приготовление пищи, без необходимости отапливать палатку или кабину.

Главный фактор просчета используемого газа

Если, к примеру, походный газовый баллон оснащен встроенной горелкой, которая имеет установленное количество расходуемого газа в час, то при использовании обычного баллона будет использоваться обычная газовая мини-плита с одной горелкой.

Расход газа такого прибора может варьироваться от 130 до 150 г/ч, при этом время закипания 1 л воды будет меньше, чем 4,5 минуты.

Газовый баллон 220 гГазовый баллон 220 г

Для одного человека 220 граммового баллона может вполне хватить на двухдневный поход, если использовать газ исключительно для приготовления пищи

Многие путешественники нередко берут с собой в поход популярную модель мини-плиты “Турист”, которая оснащена всего одной горелкой для приготовления пищи в емкости любого объема. Походные газовые горелки рассчитаны лишь на емкость определенного литража, поэтому в данном случае мини-плита будет гораздо практичнее.

Расход газа у такой плитки 150 г/ч, а значит, при подключении к 5 литровому баллону 2,3 кг пропана хватит на 15 часов беспрерывного пользования.

Рекомендуем также прочесть другую нашу статью, где мы подробно описали как производится заправка газовых баллончиков для горелок. Подробнее – читайте .

Расход газового баллона в горах

Обычный пропановый баллон с горелкой при сильном ветре будет нагревать воду в два раза дольше, поэтому для путешествий в особенно сложных условиях продаются баллоны со смесью нескольких видов газа. Так, использование газа на высоте до 3 500 метров над землей подразумевает покупку газового баллона со смесью бутана и пропана.

Если взобраться еще выше, то газ будет попросту замерзать, из-за чего его эффективность значительно снизится. В данном случае понадобится приобрести баллон со смесью пропана, бутана и изобутана.

Газовые смеси для зимних походовГазовые смеси для зимних походов

Чем больше примесей в пропане, тем меньше чистого газа остается для приготовления пищи, из-за чего продолжительность кипячения увеличивается

То есть, на высоте более 3 000 метров стоит установить в расчетах коэффициент погрешности в 50%, даже если в информации на самом баллоне об этом ничего не говорится.

Если 450 г обычного пропана хватает ровно на 2 суток, то баллон с примесями бутана и изобутана закончится уже после завершения второго приготовления пищи на всю компанию.

Выводы и полезное видео по теме

Из данного видео вы сможете узнать, сколько времени потребуется для закипания воды, и, следовательно, на сколько хватит пропанового баллона с горелкой:

Перед проведением расчета времени, на которое хватит пропанового баллона определенного объема, необходимо узнать максимальный расход используемого газового оборудования. Зачастую данная информация указывается в технической документации прибора, будь то газовая плита или отопительный котел.

Согласно формуле, для просчета времени использования газового баллона, необходимо разделить количество пропана внутри баллона на расход топлива конкретным газовым прибором. Исходя из этого, можно просчитать, на сколько времени хватит, как походного баллона для газовой горелки, так и бытового 50 л баллона для использования газовых приборов.

Если вам не раз приходилось просчитывать необходимый объем газа, поделитесь, пожалуйста, своим опытом с нашими читателями, расскажите насколько точными оказались расчеты. Оставить комментарий или задать вопрос нашим экспертам можно в соответствующем поле после статьи.
