Конструкция пластиковых окон: названия, схема и описание деталей, устройство и состав ПВХ окна

Вопросы, из чего состоит пластиковое окно, какова общая конструкция и детали, интересуют воспитанников строительных учебных заведений и рачительных владельцев квартир. Если в первом случае необходимость изучения темы вызвана требованиями преподавателей и программы, то во втором – желанием подготовиться к заказу ПВХ окон. Такой подход оправдан, поскольку позволяет быстрее и со всеми основаниями вместе с замерщиком компании-устновщика определить оптимальный по цене и функционалу вариант. Представим конструкцию пластиковых окна со схемами и в деталях таким образом, чтобы материал в равной степени принес пользу и ученикам строительных колледжей, ВУЗов, и хозяевам квартир. Если после прочтения вопросы останутся, свяжитесь с консультантами завода «Лабрадор» в Петербурге.

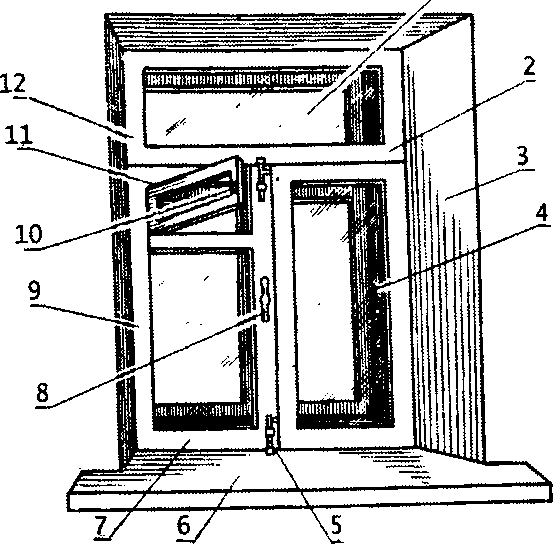

Из чего состоит пластиковое окно – схема в разрезе, детали

С технической точки зрения в состав окна входят только ПВХ-рама с установленными створками, стеклопакетом, уплотнителями и фурнитурой.

Однако установка подоконника, отлива, отделка откосов необходимы для того, чтобы светопрозрачная конструкция долго и надежно исполняла свои обязанности, а в комнатах было светло и тепло. По этой причине на приведенной схеме изображены также и эти элементы.

Для начала приведем названия с указанием состава и основной функциональности, а в нижеследующих разделах подробно опишем детали пластикового окна.

Изготавливается из армированного металлом ПВХ-профиля. Рама (монтажники часто говорят «коробка») занимает весь периметр окна и служит основой для установки подвижных и глухих (неподвижных) створок.

  • Створка (рама створки)

Подвижный элемент окна, собранная из ПВХ-профиля рама с установленным стеклопакетом. Элемент крепится на фурнитуру, которая и обеспечивает необходимую функциональность – открывание, закрывание, поворот и т.д. Стеклопакет в створке удерживается штапиком, соединение герметизируют уплотнителем.

Прозрачный элемент окна, состоящий из 2 и более расположенных параллельно листов стекла. Герметичное скрепление и расстояние между стеклами определяет дистанционная рамка. Стеклопакет – важнейший элемент окна, поскольку через него в помещение проходит свет. Значительная площадь поверхности говорит о том, что этот элемент в первую очередь отвечает за теплопроводность конструкции пластикового окна.

Выполненная из поливинилхлорида (ПВХ) накладка с прорезиненным основанием. Благодаря плотному прилеганию к раме и стеклопакету штапик защищает помещения от проникновения снаружи холода, ветра, пыли.

Выполненный из ПВХ-профиля элемент, разграничивающий зоны створок, обеспечивающий возможность их закрывания.

Иногда про фурнитуру говорят, как про конструкцию механизма пластиковых окон. Действительно, это набор элементов, который обеспечивает управление и изменения текущего положения створок. Планки, петли, подвесы и другие компоненты фурнитуры выбирают с учетом веса створок, который в основном определяется числом камер в стеклопакете и толщиной стекол.

Устанавливается с внутренней части (в помещении) под окном. Рекомендуется в ходе эксплуатации не загромождать подоконник, а при монтаже соблюдать требования по выступу от стены внутрь помещения. Это необходимо для того, чтобы в зимнее время в оконном проеме происходил достаточный воздухообмен, не выпадал конденсат.

Устанавливается под окном с внешней стороны. Задача элемента – удалить стекающую по оконному проему воду (дождь, тающий снег), не допустить попадания и накопления влаги под рамой.

Это поверхности стен дома по периметру оконного проема, которые нуждаются в утеплении и защитной отделке. Защитная отделка необходима для предотвращения проникновения холодного воздуха, влаги, утеплителя (монтажной пены) от УФ излучения. С наружной стороны на откосы могут устанавливаться наличники.

Конструкция профилей пластиковых окон

Профиль из поливинилхлорида (ПВХ) выступает основой конструкции окна, которое и называют пластиковым, хотя площадь стеклопакета больше. Поэтому опишем конструктивный элемент первым.

Представленная на рисунке конструкция пластиковых окон в разрезе полезна тем, что показывает внутреннее устройство не только ПВХ-профиля. Так же видны роль и место подставочного профиля, правильно установленных отлива и подоконника. Если не считать цвета и декоративной ламинации, то внешне профили ПВХ всех производителей и линеек различаются мало. Иной картина оказывается, если посмотреть на конструкционный материал в разрезе. Начнем с того, что в линейку продукции входят четыре подвида профилей для формирования:

  • Рамы (коробки)
  • Импоста
  • Створки (рамы створки)
  • Штапика

В любом случае основным материалом выступает ПВХ, из которого изготовлены внешние и внутренние стенки профиля. Внутренние стенки разделяют пространство рамы на камеры и чем камер больше, тем больше сопротивление теплопередаче. То есть 7-микамерный вариант лучше защищает от потерь тепла, чем 5-тикамерный. Названные показатели – 5-7 камер – это оптимальный выбор для средней полосы России, включая Петербург. Производители предлагают линейки профиля с внутренними и внешними стенками следующей толщины:

  • Класс А – 2,8 и 2,5 мм
  • Класс В – 2,5 и 2 мм
  • Класс С (или object, объектный, энджин, тендер) – не нормируется

Для жилых помещений рекомендуется использовать только класс А. Изделия класса В имеют меньшую цену и рекомендованы к применению в подъездах, нежилых помещениях. Немалое число специалистов не рекомендует использовать изделия класса С где бы то ни было. Тем не менее, объектный тип находит применение во временных строениях, второстепенных производственных помещениях.

Поливинилхлорид достаточно прочный материал, для условий эксплуатации важны и другие свойства:

  • не боится солнечного света, морозов, влаги
  • не разрушается от химических воздействий (моющие средства)
  • экологически чист, не испускает в воздух не только вредных, но и вообще каких-либо веществ даже при сильном нагревании
  • не поддерживает горения

Однако даже прочность ПВХ классов А и В не столь велика, чтобы долгое время выдерживать вес таких тяжелых элементов, как стеклопакеты. Поэтому профиль армируют металлом. Важную роль играет форма армирующего металла – без дополнительных пояснений понятно, что П-образный вариант предпочтительнее Г-образного, поскольку обладает большей нагрузочной способностью.

Еще один существенный показатель пластикового профиля – ширина, определяющая возможность установки широких стеклопакетов. Для средней полосы России, Петербурга считается достаточной ширина 70-80 мм, но при желании надежно утеплиться выбирайте северный вариант – 120 мм.

Стеклопакеты

Конструктивно стеклопакет представляется собой два и больше листов закаленного стекла, которые скреплены между собой и удерживаются на требуемом расстоянии дистанционными рамками. Пространство между стеклами заполняется воздухом или инертными газами, после чего герметизируется. Толщина листов стекла 4-8 мм, кроме того возможно использование триплекса – склеенных между собой пленкой стекольных листов.

На приведенном в предыдущем разделе разрезе пластикового окна показан обычный однокамерный стеклопакет.

Однако по климатическим условиям европейской части России этот вариант не считается достаточным.

С учетом суровых зим квартиры в Петербурге рекомендуется утеплять 2-хкамерными (3 стекла) стеклопакетами или однокамерными энергосберегающими. В энергосберегающих конструкциях одно из стекол с внутренней стороны покрывается нано-пленкой, которая отражает внутрь помещения 30-40% испускаемых радиаторами отопления и нагретыми предметами ИК-лучей. Другой вариант – использовать двухкамерный стеклопакет, чтобы снизить теплопроводность по сравнению с однокамерным в 1,5-1,8 раза.

Как показано на рисунке, используется ряд формул стеклопакетов. Очевидно, что увеличение ширины камер, толщины стекол снижает теплопроводность. Но пластиковое окно решает и другие задачи, например, защиты от внешнего шума. Для повышения шумозащищенности используются такие конструктивные решения, как изготовление стеклопакетов со стеклами-триплексами, с различающейся шириной камер.

Помимо описанных вариантов предлагаются также солнцезащитные и ударопрочные стеклопакеты, которые помогают защититься от летней жары и злоумышленников соответственно.

Не забывайте, что ПВХ-профиль должен предоставлять необходимое «посадочное место» для стеклопакета. При ограниченном бюджете, рекомендуем выбирать стеклопакет по минимуму, но широкий профиль. Если через некоторое время выяснится, что без установки более широкого многокамерного стеклопакета не обойтись (холодно, проникает шум с улицы), то широкий профиль позволит провести эту операцию без замены конструкции целиком.

Фурнитура

Это набор элементов, которые составляют механизм пластикового окна, позволяют фиксировать в определенных положениях, открывать и закрывать створки. Внешними видимыми и используемыми жильцами элементами этого механизма выступают поворотные ручки, другую часть системы внешний наблюдатель видит при открывании створок. Описывать, как называются детали фурнитуры пластиковых окон, не будем, поскольку они приведены на рисунке.

При выборе типа и набора фурнитуры учитываются следующие факторы:

  • Вес выбранного стеклопакета и других конструктивных элементов
  • Необходимый функционал – с ограничителями открывания, возможностью микропроветривания, под раздвижные конструкции, горизонтально подвесные, поворотно-откидные створки и т.д.
  • Требование защиты от открывания детьми
  • Стилевые и вкусовые предпочтения

Уплотнители

В сомнительных обзорах в Интернете встречаются взаимоисключающие рекомендации относительно силиконовых и резиновых уплотнителей. Одни говорят использовать только первый вариант, другие – только второй. Подобные заявления объясняются некомпетентностью или вкусовыми предпочтениями. По факту силиконовые VMQ и резиновые EPDM уплотнители служат долго, надежно, не боятся жары и морозов. Конечно, приходится учитывать высокую цену VMQ-варианта.

Не рекомендуются к применению уплотнители ТРЕ-S и PVC. Первый – по причине короткого срока службы, второй – из-за деформации при минусовых температурах.

Подоконники и отливы

Подробно останавливаться на этих элементах не будем, поскольку напрямую на теплопроводность, защищенность от шума они влияния не оказывают. В то же время установка подоконников и отливов необходима для правильной эксплуатации оконной конструкции. В силу этого выбор вариантов широк – от недорогих пластиковых до дизайнерских из искусственного или натурального камня. Главное не забыть о необходимости защиты пространства под рамой от попадания влаги.

Правильный выбор деталей пластикового окна

При описании конструкции давались рекомендации по выбору каждого элемента с учетом климатической зоны, мнений мастеров и опыта использования. Теперь перейдем к комплексным рекомендациям:

  • Качественные материалы нельзя купить дешево

Справедливость этого утверждения доказана для всех без исключения областей, и для ПВХ-окон тоже. Если неожиданно предлагают материалы и услуги в 1,5-2 раза дешевле среднерыночной цены, то вариантов три: Первый – это профиль нового, обычно китайского производителя, о безопасности и надежности которого нельзя сказать ничего. Второй – предлагают подделку под профиль VEKA или другой известный бренд. Третий – предлагается профиль авторитетного производителя, но продукция класса С (объектный). Расчет при этом делается на то, что заказчик не разберется, а выполнившей работы фирме-однодневнке не придется отвечать по гарантии.

  • Экономьте не на всем

При ограничении бюджета не используйте вариант выбора среднего или самого дешевого варианта для всех элементов конструкции пластикового окна. В данном случае конструкция сборная и логично экономить на деталях, которые можно заменить по ходу эксплуатации. Например, в условиях жесткой экономии выбираем однокамерный стеклопакет без энергосберегающего напыления. Но при этом устанавливаем многокамерный широкий ПВХ-профиль, который позволит позднее установить широкий многокамерный шумозащитный стеклопакет.

  • Учитывайте ориентацию окон квартиры

Это позволит и сэкономить, и получить комфортный микроклимат в помещениях. Например, для ориентированного на север окна необходима повышенная теплозащищенность. А для выходящих на южную сторону оконных проемов лучше предусмотреть солнцезащитные стеклопакеты, которые помогут переносить летнюю жару. Не забывайте, что энергосберегающее и солнцезащитное напыление используют в одном стеклопакете, то есть зимой будет теплее, а летом прохладнее.

  • Качество монтажа не менее важно, чем качество элементов конструкции ПВХ-окна

Повышенные расходы на широкий 7-микамерный профиль, двухкамерный стеклопакет с энергосберегающим напылением и защитой от шума напрасны, если из щелей в откосах дуют сквозняки, а створки плотно не закрываются. А такой результат дают ошибки при монтаже окна и утеплении, отделке откосов. При этом горе-монтажники ещё и не признают ошибок, а ссылаются на якобы некачественные материалы. Поэтому правильный вариант – заказывать изготовление и установку под ключ у авторитетной компании. В этом случае предоставляется гарантия и на материалы, и на работы.

Надеемся, что привели полезную информацию о конструкции окон ПВХ. Схема и полезные советы помогут как теоретически изучить вопрос, так и применить знания на практике.

Комплектующие для пластиковых окон. Что входит в состав ПВХ окна

При заключении договора на покупку окна из пластика, следует иметь в виду, что удачно подобранные комплектующие обеспечат гармонию, как с внутренним интерьером помещения, так и со стилем, в котором выполнен фасад здания.

К слову сказать, конструкция современного пластикового окна представляет собой сплетенную воедино систему, включающую в себя определенный ряд деталей и механизмов. В этой статье мы попытаемся рассмотреть подробно, из чего складывается комплектация ПВХ окон и опишем каждый элемент конструкции.

Из статьи Вы узнаете:

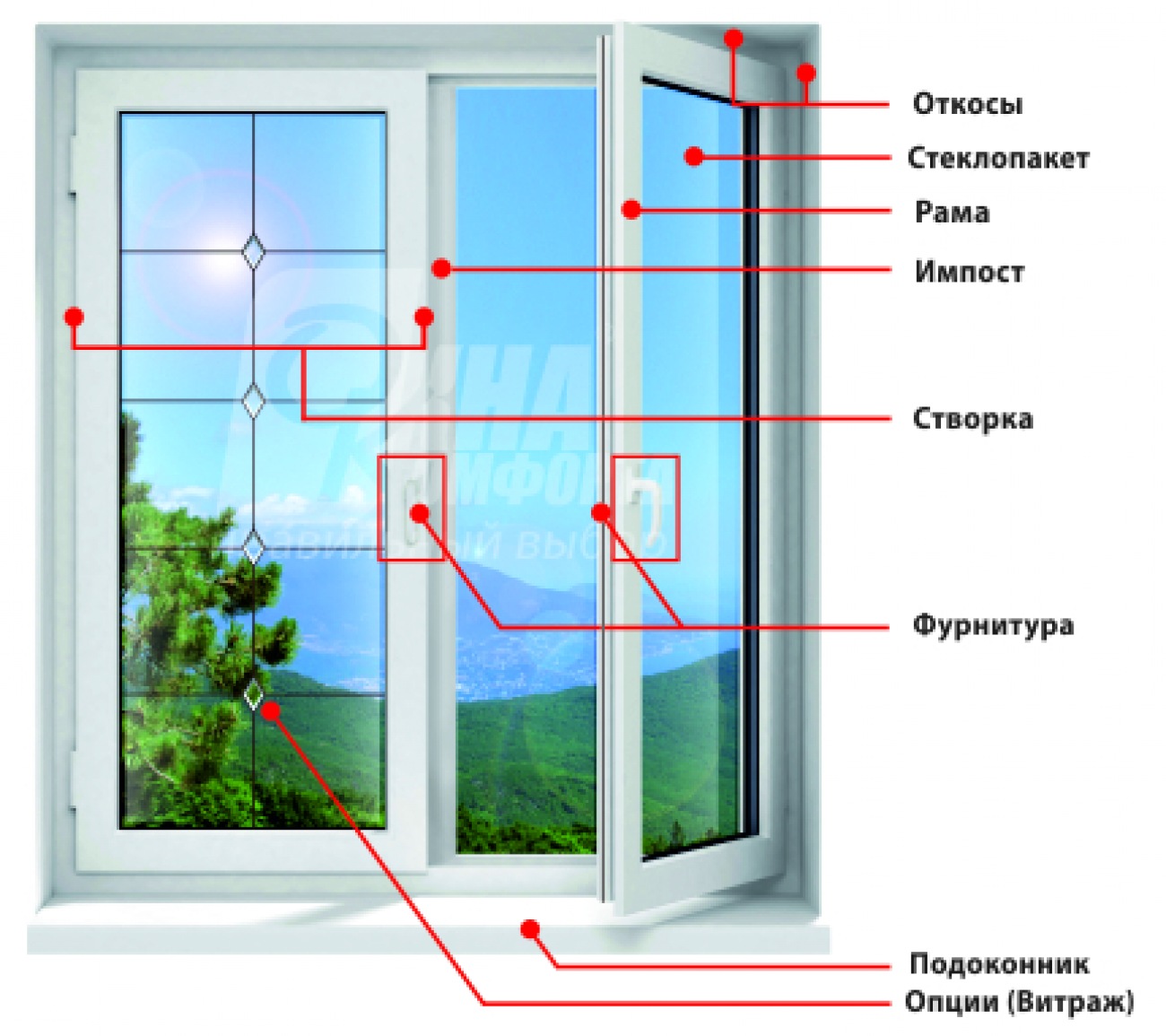

Что входит в конструкцию пластикового окна

Начнем с того, что без всех нижеперечисленных составляющих современная светопропускающая конструкция попросту не будет функционировать. Оконные аксессуары, которыми она по желанию может быть дополнена, призваны обеспечить безопасность и удобство в эксплуатации.

Ниже перечислим главные составляющие пластикового окна.

Рама. Представляет собой каркас, на который осуществляется крепление остальных элементов конструкции. Для ее изготовления применяется профиль из поливинилхлорида (ПВХ).

Импост. Делит раму на несколько частей. В большинстве случаев он располагается вертикально, и лишь изредка, при нестандартном способе открытия створок, горизонтально.

Створка. Крепится к раме, подвижна. Ее конструкция позволяет функционировать в двух положениях: в поворотном и в откидном.

Стеклопакет. Самая большая составляющая оконной системы. Занимает порядка 90% площади. Состоит из одной или нескольких камер, ограниченных с двух сторон стеклами. Эффективно справляется с удержанием тепла внутри помещения и с обеспечением создания условий для проникновения достаточного количества дневного света.

Штапик. Расположен по границе соприкосновения видимой части стеклопакета и створки. Предназначен для плотного удержания стеклопакета в конструкции окна.

Фурнитура. К данному понятию относят множество составляющих, объединенных одной задачей – обеспечением правильного движения деталей и механизмов в оконной системе.

Подробнее с тем, что представляет собой каждый элемент окна, можно ознакомиться, перейдя по соответствующим ссыллкам.

Дополнительные аксессуары

Не имея в своем составе дополнительных аксессуаров, комфорт от эксплуатации окна и его функциональность будут заметно снижены. Поэтому так важно заранее, еще перед оформлением заказа, продумать требования, предъявляемые к дополнительным комплектующим частям окна.



Безусловно, большую часть из них можно заказать после установки конструкции на штатное место, однако в этом случае надо быть готовым к тому, что лишних денежных трат избежать не удастся.

Дополнительные элементы

Стоит отметить, что современное окно не может не включать в себя отдельные элементы, продлевающие срок его эксплуатации, а также придающие оконному проему эстетичный внешний вид. Перечислим их:

1. Подоконник. Служит в качестве дополнительной части конструкции окна. Совмещает сразу две функции: закрытия нижней части оконного проема и создание дополнительных удобств в помещении. Подоконники могут использоваться как в качестве хранилища печатной продукции, так и служить в качестве места для выращивания цветов и плодово-овощных культур. Иногда подоконник служит продолжением стола или удобным местом для чтения.

Современные подоконники производятся из следующих материалов:

В принципе, для установки совместно с ПВХ окном, подойдет любой из вышеперечисленных материалов. Главное «поймать» то удачное сочетание цвета и материала, гармонирующее с интерьером помещения.

2. Откосы. Предназначение оконных откосов сводится к закрытию пустот проема и приданию последнему улучшенных свойств по тепло- и шумоизоляции. Их месторасположение – верхняя и боковые части проема (нижнюю занимает подоконник). Откосы могут быть выполнены из разных материалов. Они бывают:

Также как и подоконники, оконные откосы в комбинации с пластиковым окном идти с различными материалами.

3. Отлив. Входит в число обязательных аксессуаров, которыми комплектуются окна любого типа. Располагается со стороны улицы. Его назначение – отвод поступающей воды от стыка проема и конструкции самого окна. В зависимости от вида материала обладают различными характеристиками. Бывают:

  • металлическими;
  • алюминиевыми;
  • медными;
  • пластиковыми.

4. Москитные сетки. Основное предназначение данного изделия это, конечно же – обеспечение надежной защиты помещения от проникновения в него кровососущих насекомых через оконный проем. На сегодняшний день существует огромное количество видов москитных сеток, отличающихся, прежде всего, способами установки и функциональностью.

Некоторые модели, помимо основных защитных функций, выполняют и дополнительные – предохраняют от выпадения из окна домашних животных (сетка «Антикошка») или защищают помещение от проникновения в него частиц пыли или пыльцы цветов (сетка «Антипыльца»). Перечислим доступные на сегодняшний день виды москитных сеток:

5. Жалюзи. Их предназначение сводится как к формированию препятствия для солнечных лучей, проникающих в помещение, так и к созданию некой эстетической составляющей внутреннего интерьера. В зависимости от применяемого материала различают большое количество видов жалюзи, например:

Могут устанавливаться не только на окно помещения, но и на окна балкона.

Итог

Подытоживая вышенаписанное, можно отметить, что сегодня российский рынок строительных материалов готов предложить конечному покупателю на выбор довольно большое количество моделей окон из пластика, а также широкий спектр предназначенных для них дополнительных аксессуаров. Наибольшую популярность у нас в стране снискали марки ПВХ окон: Rehau, Veka, KBE. Разница, помимо наименования производителя, кроется в разнообразии комплектующих, которыми оснащены изделия данных фирм. Поэтому так важно ориентироваться в характеристиках и отличиях каждого элемента окна.




Важные детали пластиковых окон

Качественные элементы конструкции и фурнитура обеспечивают отличную функциональность и работоспособность пластикового окна.

Без множества элементов фурнитуры — петель, заглушек, замков и ручек, изготовленных по специальным технологиям с учетом различных температурных и эксплуатационных факторов, невозможно представить простоту и удобство использования современных оконных конструкций из ПВХ.

Чтобы иметь возможность открывать окно под разными углами, на него устанавливают ограничители и заглушки, позволяющие не распахивать створки полностью, а только оставлять небольшой проем для обеспечения удобного проветривания и контроля над температурой в помещении.

Открывать окно в вертикальной плоскости, экономя при этом пространство, позволяет поворотно-откидной механизм. Он не портит эстетику окна, поскольку скрыт внутри всей конструкции.

Не менее важна способность современных пластиковых окон обеспечивать защиту от взлома. Именно противовзломной фурнитуре пластиковых окон отводится далеко не последняя роль в решении данной проблемы. Специальные запорные элементы управляют блокировкой закрывания и открывания окна, защищая от возможности открытия его с внешней стороны.

Кроме того, качественная фурнитура окон ПВХ регулирует равномерность прижима створки к раме, что обеспечивает тепло- и звукоизоляцию, а также плавность хода створки.

Даже самые мелкие элементы конструкции напрямую влияют на функциональность и надежность пластиковых окон. Правильно подобранная фурнитура – это залог продолжительной службы ваших окон. Обратитесь к специалистам компании БФК за грамотной консультацией по телефону, указанному на нашем сайте.

Расчёт за 5 минут

Оставьте свои данные и наш менеджер перезвонит вам в течение 5 минут. Поможем вам выбрать необходимый тип окна под ваши потребности и бюджет!


Оформление окна: стили, ткани, детали


Пожалуй, одно из самых важных стилеобразующих составляющих в создании интерьера — окна, поскольку именно они притягивают наш взгляд, влияют как на восприятие всего пространства в целом, так и на наше настроение, что в конечном счете является основным фактором психологического комфорта каждого человека. Вариантов оформления окон известно великое множество и разобраться самостоятельно в существующем многообразии направлений, стилей и моделей текстильного дизайна довольно непросто. Сложные конструкции ламбрекенов или перекиды? Шторы на люверсах или японские панели? Римские, австрийские, французские или, может, рулонные шторы? Плиссе, горизонтальные либо вертикальные жалюзи? Чему отдать предпочтение? Как выдержать интерьер в нужном стилевом направлении? Как не ошибиться в выборе?

Опытные, творчески мыслящие люди, работающие в специализированных дизайн-студиях, помогут решить практически любую задачу по декорированию вашей квартиры, дачи, офиса. Они расскажут о новейших тенденциях в мире текстильного дизайна, обо всех тонкостях, касающихся выбора той или иной модели декора, и о многом-многом другом.

В искусстве декорирования, в том числе текстильного, один из важнейших моментов — определение образа и стиля объекта. Удачно подобранная штора способна создать абсолютную гармонию в помещении. Для этого нужно не только ориентироваться в классических стилях, но и учитывать современные тенденции в развитии моды и дизайна.

Что сегодня в моде? Безусловно, классика. Конечно, модернизм. И совершенно точно, эклектика. Модно все, что красиво, неожиданно, остроумно и роскошно. Это касается всех сфер жизни и дизайна интерьера в частности.

Самым жизнеспособным, рациональным и вместе с тем одним из наиболее утонченных является классический стиль. Уютный, романтичный, комфортный, поражающий изысканной роскошью, сочетающий в себе простоту и строгость форм вместе с изяществом линий и цветовых комбинаций, он остается королем всех стилей и направлений. Сегодня историческая классика адаптирована к современным условиям. Она менее вычурна, менее помпезна. Последние тенденции — декадентское барокко, неоклассицизм, ар-деко, эпоха Реформации. Важно не точное копирование классических стилей, а смешение деталей, создание духа, образа истории.

Эклектика — это симбиоз прогрессивных материалов и технологий с художественными формами прошлого.

Это равнозначность всех стилевых форм, стремление к экзотике, сочетание различных национальных традиций с деловой роскошью. Такое яркое направление более всего востребовано сегодня. По сути, все современное искусство и есть эклектика, которая в декорировании выражается через смешение фактур: шелковые ткани, вуали — в грубый камень, жесткие тяжелые ткани — в рафинированную полировку.

Стиль, утверждающий строгий лаконизм и утилитарность, целесообразность каждой вещи, находящейся в помещении, называется конструктивизмом. Появление данного направления свело к минимуму использование тканей в дизайне интерьера, породив увлечение простыми и легкими формами в декоре окна, такими, как жалюзи.

Наивысшим достижением конструктивизма, получившим наибольшую популярность в середине 90-х годов, стал минимализм. Отличный от него по смыслу, но не по образу стиль хай-тек (как и минимализм, использующий сочетание лаконичности в дизайне с тотальной функциональностью) кажется значительно интереснее минимализма. Хотя бы с той точки зрения, что применение высоких технологий не подразумевает аскетизма и соответственно хай-тек предоставляет широкие творческие возможности декораторам и дизайнерам.

Еще одно очень интересное направление носит красивое название фьюжн (fusion), ему свойственно смешение разнообразных фактур и одновременное использование нестандартных форм.


Наконец, в наше время невозможно обойтись без экзотики. Сегодня на пике индонезийская, южноамериканская и ставшая уже привычной японская и китайская тематика. Сложные цвета в сочетании с натуральными тканями, такими, как шелк, шерсть, ситец, аксессуары в виде подушек, скатертей, салфеток с рисунками в стиле пэтчворк, с бахромой, бархатом, кусочками натуральной кожи — все это как никогда модно и актуально.

Разработка дизайна интерьера — процесс кропотливый и долговременный, и помощь опытных дизайнеров в таком нелегком деле — действительно ценная услуга.

Если верить историческим хроникам, даже самые древние цивилизации могли похвастать культурой ткацкого производства. Сначала люди использовали ткань для изготовления одежды, позже — для внутреннего убранства своего жилища. По-настоящему ткани стали неотъемлемой частью интерьера замков лишь в XI–XII веках и окончательно завоевали одно из главных мест в оформлении дворцов примерно в XIV веке.

В настоящее время декор окна является одним из важных элементов убранства любого жилища. Современные тенденции предполагают открытость интерьера, романтизм, простые и лаконичные линии, несложные конструкции из легких тканей или, напротив, склонность к эстетике прошлых веков — теплой, роскошной, изысканной, вычурной старине, для чего используют золотую парчу, гобеленовые полотна, жаккардовые ткани ярких расцветок, шелк, расшитый пайетками или бисером, бархат, фурнитуру в виде кистей, разнообразной бахромы и шнуров. Все это воспроизводит богатые драпировки, которые украшали окна наших предков.

При оформлении интерьера в стиле минимализма и хай-тек внимание сосредоточено не на крое штор и украшениях, а на свойствах ткани. Декораторы обычно берут материалы, придающие освещению более мягкий интимный оттенок. Особенно хорошо подходят натуральные ткани нейтральных расцветок в сочетании с металлом, а также материи с эффектом шан-жан (ткань переливается всевозможными оттенками за счет переплетения разноцветных нитей).

Современные технологии производства тканей позволяют получать удивительные эффекты. Преобразить свет и пространство в помещении помогут тюли с полупрозрачными орнаментами и рисунками. Технология такова: на смесовую ткань по трафарету наносят вытравливающие полотно химикаты, оставляя прозрачные рисунки-окошечки, через которые струится дневной свет, либо узоры выжигают лазерным лучом. Они могут быть крупными, почти незаметными и видимыми только на просвет.

Для смелых дизайнерских решений подойдут объемные ткани с тиснением, трафаретными вырезами, ткани с золотым напылением. Любителям необычного можно порекомендовать материал с вплетенными в него медными волосками для придания изделию задуманной формы. Ощущение спокойствия и романтизма способно подарить окно с вуалью, между двумя прозрачными слоями которой полукругом свободно провисают нити, создавая эффект текучести.

Какие виды волокон и тканей используют в настоящее время? Акрил — синтетическое волокно, которое производят из нефти. Недостаток — чисто акриловое полотно не пропускает воздух и не относится к разряду носких. Однако ткани с добавлением акрила почти не мнутся и великолепно смотрятся в фиксированных складках. Вискоза — волокно из целлюлозы — способствует стойкому и ровному окрашиванию при смешивании с другими волокнами, огнеустойчива и прекрасно стирается. Лен — волокно из стеблей льна, при изменении плотности и веса которого получают широкий спектр тканей — от гардинных полупрозрачных до обивочных. Лен отличается высокой прочностью и термостойкостью. Качество льняного полотна зависит от сорта растения — элитную ткань изготавливают из голубого льна. Ей присущи гибкость и эластичность.

Сегодня востребован грубый лен с элементами шнуровок, вплетенных ниточек и бамбуковых полосок, с мережками, актуальны вышивки этнических мотивов.

Существует целый ряд тканей, изготовленных из чистого хлопка разной плотности: тончайший батист и суровый холст, чинц с блестящим покрытием и рисунками в восточном стиле, вельвет, грубый миткаль с вкраплениями так называемых чешуек — частиц хлопковых коробочек, органди, ткань в клетку виши и спасающий от солнечных лучей муслин. Хлопковые ткани отлично подходят для японских панелей и римских штор, выступают идеальным материалом для оформления детских комнат.


Шелк — один из самых дорогостоящих и роскошных видов тканей — получают из коконов тутового шелкопряда. Являясь органическим продуктом, шелк боится прямых солнечных лучей, поэтому шелковые портьеры должны быть на подкладке либо висеть на затененных окнах помещения. Шелковые ткани подвергаются различным обработкам и имеют массу названий: бархат, органза, тафта, хамелеон, муар, парча, чесуча, китайский шелк и многие другие. Очень актуален сегодня так называемый дикий шелк, который обычно используют в подчеркнуто экологичных интерьерах. Он имеет сложную структуру, узловат, может напоминать шерсть или хлопок, создает эффект домотканого полотна. Его популярность подтверждает и то, что некоторые фабрики стали выпускать искусственные ткани, имитирующие домотканый шелк, с затяжками и узелками — именно в них заключено особое очарование полотна.

Немаловажную роль в современном интерьере играют карнизы. Их производят из дерева, нержавеющей стали, латуни, пластмассы, алюминия и других материалов. Современные дизайн-студии предлагают широкий ассортимент карнизов различных стилей и направлений. Наиболее востребована опять же классика. В этом стиле представлены прежде всего круглые деревянные карнизы и различные багетные планки, как прямые, так и с фигурными краями, лепниной, инкрустацией. Деревянные карнизы прекрасно сочетаются с золотой фурнитурой: кольцами, крючками, наконечниками, держателями для штор.

Существуют коллекции эксклюзивных карнизов, изготовленных из ценных пород дерева, покрытых высококачественными тонировочными лаками. Такие карнизы благодаря своей красоте и изяществу позволяют выделить окно без сложных ламбрекенов. Также возможен вариант багетной планки, обтянутой тканью, идентичной шторам.

Поражают своей роскошью багетные планки под старину, а также круглые латунные карнизы. Разработаны варианты в золоте, серебре, никеле, бронзе — как в блестящих, так и в матовых тонах. Этот стиль имитирует классическое направление эпохи Просвещения и способствует созданию богатых, блистающих великолепием интерьеров. В результате антиквариат становится более доступным для интерьера, требующего монументальности и роскоши.

На смену выдержанному классицизму приходят более изящные и утонченные карнизы в стиле ампир. Здесь, как правило, присутствуют псевдокованые наконечники и кронштейны, рифленые и крученые штанги, а также деревянные штанги радика.

Идеально подходят для тяжелых штор кованые карнизы в стиле готика, с многообразием конфигураций наконечников. Их своеобразные формы придают помещению неповторимую индивидуальность и средневековый дух.

Актуальны в наше время и более легкие конструкции в стиле русского модерна. Это пластичные утонченные изделия в виде растительных мотивов, изящных завитков и шариков.

В коллекциях авангардного направления в стилях техно и хай-тек особый акцент сделан на дизайне кронштейнов, колец и наконечников, которые выгодно дополняют интерьер. Для карнизов этих стилей характерны различные гнутые формы. В моду входят самые смелые конфигурации, создающие особый внутренний облик комнат.

Салоны представляют богатую цветовую гамму карнизов с огромным выбором цветовых сочетаний, различных декор-накладок. Широко применяют универсальные электроуправляемые карнизные системы. Они предназначены для максимального удобства в управлении раздвижкой штор. Благодаря своей универсальности такие карнизы прекрасно дополняют любой интерьер, не нарушая заданного стиля. Тонкий алюминиевый профиль спрятан непосредственно за складками ткани и незаметен для зрителя. Данные системы являются новинкой на российском рынке. Чаще всего их используют в загородных домах и коттеджах, так как за счет дистанционного управления можно регулировать светопоток на большой высоте.

Еще один вариант оформления окон — жалюзи, плиссе, ролшторы, римские. Еще в Древнем Египте VI–V веков до н. э. главный вход в жилище закрывали неким подобием ролштор из папируса. Не всегда жалюзи могут стать альтернативой штор, но они более практичны в оформлении мансардных окон и зимних садов. В современном мире эти устройства модифицированы, усовершенствованы и являются самыми эргономичными и функциональными.


В наше время существует множество видов жалюзи и родственных им систем: вертикальные, горизонтальные, плиссированные жалюзи, ролшторы. Среди вертикальных конструкций очень интересна система «Дебют», в которой сочетаются романтичность легких драпировок и практичность пластиковых жалюзи. Система представляет собой наложение вуалевой ткани на пластик таким образом, что и в закрытом, и в открытом виде ткань ложится четкими, ровными складками согласно ритму вертикальных ламелей. Большой ассортимент материалов по цвету и фактуре, возможность использования ламбрекенов позволяют оформить практически любой интерьер.

Декоративна и практична система мультифактурных жалюзи. За счет наложения в ламелях до пяти слоев материалов золотой и серебристой отделки образуются различные рисунки, как классические, так и абстрактные.

Новейшая разработка в системах вертикальных жалюзи — фотожалюзи. При помощи последних компьютерных технологий устойчивыми к выгоранию красителями на поверхность ламелей наносят любое изображение. Процесс проходит на молекулярном уровне. Рисунок может быть стандартным (из каталога с образцами) или индивидуальным. Данная технология позволяет оформить помещение офиса фирменными логотипами, оживить детскую функциональными шторами с картинкой (например, скопированный рисунок вашего ребенка) и т. п.

Высокотехнологической новинкой в мире жалюзи стало изобретение единой системы эркерных, наклонных, арочных карнизов для вертикальных жалюзи. При нестандартной форме карниза жалюзи успешно продолжают функционировать. Электрические и дистанционные системы управления легко приводят в движение ламели. Для мансардных и наклонных окон существуют параллельные парные карнизы (верх–низ, левый–правый), удерживающие ламели с двух сторон. А электромеханическая система беспрепятственно перемещает ламели на любой высоте. Такие конструкции успешно эксплуатируют в загородных домах.

Новое перспективное направление — шторы-плиссе, которые при помощи многофункциональных конструкций крепят практически в любом месте, даже на штапике окна. Перемещают шторы вручную, однако при желании систему можно электрифицировать. Благодаря огромному разнообразию тканей, от так называемых blackout (светонепроницаемых) до воздушных паутинок, ваш дом преобразится до неузнаваемости.

Простейшее крепление и барабан для ткани — и вот вам ролшторы. Они не требуют стирки и химчистки, поэтому незаменимы на кухне. Яркие рисунки приведут в восторг детей. С полупрозрачными тканями такие шторы очень мило смотрятся в гостиных.

Горизонтальные жалюзи — казалось бы, что еще нового можно придумать? Тем не менее современные конструкции горизонтальных жалюзи позволяют закреплять изделия не только по стандартной схеме — на стену или потолок, но и непосредственно на раму, между рамами (межрамные) и даже на штапик окна, что очень экономит пространство. При помощи специальных клеммных кронштейнов для окон ПВХ можно установить жалюзи на раму без сверления стеклопакета. А одна из суперновинок — система VENUS предлагает невидимый крепеж уже к штапику окна. В данном случае ламели жалюзи закрывают только стекло окна.

Что предпочесть: обратиться за помощью к профессионалам в специализированные салоны или сшить шторы самостоятельно? Каждый вариант имеет свои плюсы и минусы. Неоспоримое преимущество салонов и дизайн-студий — индивидуальный подход к клиенту: его всегда внимательно выслушают и учтут все пожелания, подберут именно ту ткань, которая будет идеально гармонировать с мебелью, цветом и фактурой стен и пола. Кроме того, салоны имеют возможность пригласить в дом к клиенту опытных специалистов, которые оперативно и профессионально произведут замеры, порекомендуют материал и модели карнизов, штор, жалюзи. При этом заказчику не придется куда-либо ездить, договоры могут быть заключены у него дома. В условленный в соглашении срок установщики и дизайнер произведут монтаж заказанных изделий. Еще одно неоспоримое преимущество таких фирм — гарантийное и постгарантийное обслуживание предлагаемой продукции, а также услуги химчистки.

Автор:Давид ХАТАМОВ, генеральный директор дизайн-студии «Мастер интерьера»
Журнал:Обустройство & ремонт № 10

Благодарим дизайн-студию «Мастер интерьера» за предоставленные фотоматериалы.

Детали ветрового окна / КонсультантПлюс

│ │ Детали ветрового окна │ │ │ │ │

├────┼───────────────────────────────┼─────────┼─────┼─────┼─────┤

│42 │Панели рамы ветрового окна: │ │ │ │ │

│- │ │ │ │ │ │

│45. │ │ │ │ │ │

├────┼───────────────────────────────┼─────────┼─────┼─────┼─────┤

│42. │Ремонт N 1 │Слесарь, │3,20 │3,20 │3,90 │

│ │ │жестян- │ │ │ │

│ │ │щик, │ │ │ │

│ │ │сварщик, │ │ │ │

│ │ │3,0; 4,0 │ │ │ │

├────┼───────────────────────────────┼─────────┼─────┼─────┼─────┤

│43. │Ремонт N 2 │-«-, │5,90 │5,90 │6,70 │

│ │ │3,0; 4,0 │ │ │ │

├────┼───────────────────────────────┼─────────┼─────┼─────┼─────┤

│44. │Ремонт N 3 │-«-, │7,40 │7,40 │7,90 │

│ │ │4,0; 5,0 │ │ │ │

├────┼───────────────────────────────┼─────────┼─────┼─────┼─────┤

│45. │Заменить панели рамы ветрового │-«-, │8,70 │8,70 │9,00 │

│ │окна │4,0; 5,0 │ │ │ │

├────┼───────────────────────────────┼─────────┼─────┼─────┼─────┤

│46 │Стойка ветрового окна: │ │ │ │ │

│- │ │ │ │ │ │

│49. │ │ │ │ │ │

├────┼───────────────────────────────┼─────────┼─────┼─────┼─────┤

│46. │Ремонт N 1 │-«-, │2,00 │2,00 │2,50 │

│ │ │2,0; 3,0;│ │ │ │

│ │ │4,0 │ │ │ │

├────┼───────────────────────────────┼─────────┼─────┼─────┼─────┤

│47. │Ремонт N 2 │-«-, │4,50 │4,50 │5,00 │

│ │ │2,0; 3,0;│ │ │ │

│ │ │4,0; │ │ │ │

├────┼───────────────────────────────┼─────────┼─────┼─────┼─────┤

│48. │Ремонт N 3 │-«-, │6,00 │6,00 │6,50 │

│ │ │4,0; 5,0 │ │ │ │

├────┼───────────────────────────────┼─────────┼─────┼─────┼─────┤

│49. │Заменить стойку ветрового окна │-«-, │6,00 │6,00 │6,50 │

│ │ │4,0; 5,0 │ │ │ │

├────┼───────────────────────────────┼─────────┼─────┼─────┼─────┤

Выбор деталей окна – Thorson Restoration

Детали окна часто упускают из виду при планировании строительства или проекта реконструкции. Большинство домовладельцев имеют широкое представление о том, как могут выглядеть их окна на основе архитектурных чертежей, но они могут не задумываться о множестве доступных вариантов и деталей и о том, как этот выбор повлияет на красоту и функциональность их дома.

Недавно мы имели честь посетить дизайнерский выставочный зал Marvin в их магазине 7 Tide в Бостоне.Демонстрационный зал объединяет дисплеи в натуральную величину и современные технологии, чтобы создать захватывающий опыт проектирования для строителей, архитекторов и домовладельцев. Хотя большинство людей не считают окна ключевыми элементами дизайна в наших домах, Марвин пытается изменить это представление. Благодаря, казалось бы, бесконечным комбинациям вариантов, эта практическая среда помогает дизайнерам и домовладельцам получить истинное представление о множестве вариантов и о том, как они влияют как на эстетику, так и на функциональность ваших окон и, в конечном итоге, вашего дома.

Большинство наших клиентов с удивлением узнают о количестве решений, которые необходимо принять в отношении их выбора окна, поэтому мы хотели бы избавить процесс от загадок и дать вам краткий список множества доступных вариантов. В качестве примера мы используем окна Marvin, потому что они предлагают высококачественный продукт с одним из самых разнообразных доступных вариантов.

Вот список некоторых наиболее распространенных функций, которые вам нужно будет выбрать:

Стиль окна

Окна бывают разных стилей и типов — стиль обычно относится к тому, как работает окно.Дом, как правило, имеет комбинацию различных типов в зависимости от применения и расположения окна. Вот некоторые из доступных типов и их значение:

Стационарное – стекло неподвижно или не работает и не открывается.

Одноподвесная — верхняя неподвижная створка и нижняя подвижная створка, которая скользит вверх и вниз.

Двустворчатая – Верхние и нижние створки могут перемещаться вверх и вниз.Большинство из них также наклоняются для облегчения очистки.

Створка – Одностворчатая створка, которая открывается с помощью рукоятки или ручного толкателя, который открывает окно только с одной стороны — Теперь Marvin предлагает революционный «режим стирки», который позволяет створке окна полностью вращаться и открывать доступ для очистки экстерьера изнутри вашего дома.

Маркиза – Также одна действующая створка, которая открывает окно только снизу, обеспечивая больший водоотвод, когда окно открыто.

Планер -двухстворчатое окно с одной неподвижной и одной подвижной створкой, которая скользит/сдвигается слева направо.

Откидно-поворотное окно Окно в европейском стиле с двойной функцией, которое может открываться как дверь или створка или открываться вверху как воронка для обильного воздухообмена

.

Тип оконной рамы

Традиционная — традиционная оконная рама классического дизайна, самая большая из трех вариантов рамы





Современный  – более обтекаемые четкие линии, более узкие рамы – идеально подходит для объединения нескольких блоков в потрясающие конфигурации оконных стен



Modern  — наиболее обтекаемый из всех вариантов, наименьший размер кадра для обширного обзора с минимальными препятствиями. Этот стиль наиболее близок к коммерческому виду и хорошо подходит для эстетики ультрасовременного дизайна.



Стекло и остекление

Доступен ряд вариантов стекла и остекления; некоторые из них, такие как ветровое стекло и закаленное стекло, могут потребоваться в некоторых случаях в соответствии с вашими местными строительными нормами, поэтому проконсультируйтесь со своим строителем, чтобы убедиться, что ваше оконное стекло соответствует местным нормам.

Остекление вашего окна повлияет на его энергоэффективность.Стандартным остеклением Marvin является их «IG» или изолированное стекло, это двойное стекло с аргоном между стеклами и покрытием Low E2, которое действует как изолятор и снижает теплообмен через стекло.

Доступны различные версии изоляционного стекла, включая трипановое остекление и низкое E1, низкое E2 и низкое E3, чтобы удовлетворить требования любого климатического региона. Обязательно проконсультируйтесь с вашим местным строителем или поставщиком, чтобы подтвердить, что наиболее подходит для вашей климатической зоны и индивидуального применения.

Текстурированные и полупрозрачные варианты стекла также доступны для включения в любую конфигурацию окна.





Разделенные литники — Тип

Разделенные источники света относятся к стилю сетки, которая кажется «разделяющей» оконную панель. Принятие во внимание вашего домашнего стиля и любых существующих окон поможет сделать этот выбор. Различные варианты предлагают различные эстетические и практические преимущества. Вот список некоторых из наиболее распространенных стилей разделенного света:

Authentic Divided Light (ADL) : отдельные стекла с настоящими разделенными деревянными секциями между ними.Это распространенный вариант, если требуется историческая достоверность.

Имитация разделенного света (SDL):   Шаблоны с фиксированной сеткой устанавливаются как на внешней, так и на внутренней стороне оконных стекол.

Имитация разделенного света с разделителем (SDLS): Разделительная планка добавляется в местах расположения сетки для создания иллюзии настоящего разделенного света.

Решетки между стеклом (GBG) : Решетки размещаются между двумя стеклами, этот вариант упрощает обслуживание и очистку поверхности стекла, но не всем нравится внешний вид.

Съемные решетки – Многие производители также предлагают съемные решетки, которые крепятся только к внутренней части стекла и при необходимости могут сниматься для очистки или изменения внешнего вида.

Разделенные литы — Шаблон

После того, как вы выбрали тип разделенного света, вам нужно будет выбрать шаблон. Ваш архитектор, возможно, уже включил шаблон оконной сетки в свой проект, но вы можете обсудить эту деталь с архитектором и обсудить его аргументы в пользу выбора.Доступные шаблоны могут варьироваться от одного производителя к другому. Как правило, большинство домовладельцев предпочитают поддерживать одинаковую сетку для всего дома или, по крайней мере, для каждой отметки. Однако в некоторых прибрежных районах многие предпочитают менять узор. Для своих уличных боковых окон они могут выбрать классическую сетку из-за архитектурного интереса, но предпочитают беспрепятственный вид на водную сторону своего дома, поэтому предпочитают сетку в стиле коттеджа или вообще ничего.

С окнами Marvin домовладелец ограничен только своим воображением.Хотя некоторые шаблоны сетки являются более стандартными по своей природе, возможности безграничны, и по запросу могут быть созданы пользовательские шаблоны сетки, чтобы соответствовать практически любому дизайну, который вы или ваши дизайнеры можете придумать. Однако, как и во всем, чем более нестандартным является предмет, тем выше стоимость его производства.

Варианты цвета и отделки

Marvin Windows предлагает продукт с алюминиевым покрытием, внутренней отделкой из дерева и внешней обшивкой из дерева/алюминия. Доступны различные варианты отделки для экстерьера и интерьера.От окрашенных до окрашенных и даже с нестандартной цветовой отделкой.

Marvin 2018 Exterior Clad Варианты цвета

Тип фурнитуры и отделка

Поскольку детали окна часто определяются на ранней стадии проекта строительства или реконструкции, выбор таких деталей, как оконная фурнитура, становится настоящим испытанием. Часто наши клиенты хотят, чтобы все отделки внутренней фурнитуры соответствовали друг другу, поэтому выбор цвета оконной и дверной фурнитуры требует принятия обязательств на раннем этапе процесса.

Различные стили фурнитуры доступны для определенных продуктов. Обратитесь к каталогу вашего производителя за списком доступной фурнитуры и отделки для выбранных вами типов окон.

Тип экрана и отделка

Даже у ваших оконных решеток есть варианты, которые можно рассмотреть, и, вероятно, их больше, чем вы когда-либо могли себе представить.

Выдвижной экран Экран: Инновационный выдвижной экран, доступный в окне Ultimate Double Hung Next Generation
, представляет собой установленный на заводе экран, который легко убирается из поля зрения, когда он не используется. Экран может остановиться в одной из двух точек остановки.Полученное уплотнение либо на подоконнике, либо на контрольной решетке пропускает ветер, не пуская насекомых. Экран высвобождается из заданного положения щелчком защелки на тяге. При помощи подъема экран возвращается в скрытое положение так же плавно, как и был нарисован. Выдвижной экран устанавливается во внутреннюю часть окна.

Полноэкранный или полуэкранный: – Внешний экран с алюминиевой окантовкой. Полный экран охватывает как верхнюю, так и нижнюю створку
.Половина экрана закрывает только нижнюю створку.

Two-Lite Storm Sas h или экран Деревянная рама с несъемным стеклом. Летом штормовую створку можно снять и заменить на экран с деревянным каркасом. Доступно только для деревянных окон.

Комбинации Storm & Screen – Комбинация состоит из двух стеклянных панелей и одной экранной панели
, которую можно легко снять изнутри для очистки.Доступные с деревянным (голым или грунтованным) или алюминиевым
обрамлением, панели могут быть сконфигурированы несколькими способами в соответствии с сезоном или предпочтениями: стекло над экраном, экран
над стеклом или стекло над стеклом. Одна из панелей задвигается за другую для самостоятельного хранения, когда экран используется.

Энергопанель – Энергопанель, которую часто путают со штормовыми окнами, технически является вариантом остекления. Это съемная наружная стеклянная панель
с окантовкой по краям.Энергетические панели покрывают открытую стеклянную поверхность каждой створки, а
обеспечивают дополнительную энергоэффективность для деревянных окон с одинарным остеклением.

Мы надеемся, что этот список дал вам представление о некоторых из многих вариантов, которые необходимо будет выбрать, прежде чем заказывать окна для вашего следующего проекта строительства или реконструкции. Большая часть информации и фотографий, содержащихся в этом посте, были взяты из каталога окон и дверей Marvin 2018 года. Если вы собираетесь окончательно определиться с выбором окон, мы настоятельно рекомендуем посетить Центр дизайна окон и дверей Marvin’s по адресу 7 Tide в Бостоне, где квалифицированная команда представителей готова помочь вам со многими доступными вариантами и понять, как они лучше всего впишутся в ваш интерьер. следующий проект!

Готовы подумать об окнах для вашего следующего проекта?

Свяжитесь с нами, и мы начнем разговор!







оконных деталей, которые выделяют нас

Все мы слышали поговорку «дьявол кроется в деталях» — разговорное выражение, выражающее важность внимания и понимания деталей, пусть даже незначительных на первый взгляд.Это мнение определенно относится к оконным деталям. В мире окон варианты могут показаться бесконечными и тривиальными. Не бойтесь, ведь не все окна одинаковы.

Прежде чем углубиться в функциональные и эстетические детали оконных изделий Glo, давайте обсудим архитектурные оконные детали. Так как наши окна европейские, мы исходим из того, что в качестве стандарта измерения используется метрическая система, что характерно для большинства европейских оконных компаний.Тем не менее, мы преобразовали все наши наборы деталей из метрических в британские, чтобы упростить использование архитекторами и строителями при планировании замены или установки окон в новостройке. Мы обещаем, что ваши команды дизайнеров и строителей скажут нам спасибо.

Эстетически качество нашей продукции можно увидеть и почувствовать благодаря нашему пристальному вниманию к деталям. Все наши ручки изготовлены из нержавеющей стали или алюминия с порошковым покрытием. Здесь нет дешевых пластиковых рукояток — мы используем прочные материалы, выдержавшие испытание временем.При этом преднамеренный дизайн окон и дверей Glo хорошо сочетается с любым интерьером, поскольку ручки могут легко стать выделенной деталью в качестве ручки из нержавеющей стали или поддерживающего элемента дизайна, окрашенного порошковой краской, чтобы соответствовать вашей оконной раме. Порошковое покрытие — это высококачественная и настраиваемая функция, которую можно увидеть не только на оконных ручках, но и на рамах. Внутренняя и внешняя отделка вашего окна способна противостоять погодным условиям, коррозии и химическим веществам, обеспечивая первозданный вид на десятилетия.Долговечность оконной рамы Glo с порошковым покрытием с легкостью превосходит другие стандартные процессы окраски или жидкости.

Наши окна не только привлекательны, но и соответствуют самым высоким стандартам тепловых характеристик в отрасли. Несколько воздушных уплотнений, покрытие Low-E, остекление с аргоновым наполнением, стекло с низким содержанием железа в термически разбитой раме создают непревзойденное окно. Созданные с двойным или тройным остеклением, эти окна превосходят большинство североамериканских оконных изделий со значениями U от 0.от 28 до 0,14, что обеспечивает круглогодичный комфорт, несмотря на колебания температур. Окна Glo обеспечивают красоту, долговечность и производительность для любого проекта.

Купить Раздвижные стеклопластиковые окна Impervia Online

Pella Раздвижные стеклопластиковые окна Impervia обеспечивают исключительную устойчивость к воде, ветру и внешнему шуму, обеспечивая при этом энергоэффективность, безопасность и простоту эксплуатации. Изготовленные из нашего запатентованного стекловолокна, самого прочного материала для окон, раздвижные окна плавно открываются и закрываются по направляющей. 16

  • Уникальная система водоотвода на раме обеспечивает исключительное управление водой.
  • Внешний экран обеспечивает легкую вентиляцию благодаря опциональной экранной ткани InView™, которая улучшает освещение в вашем доме.
  • Разработан с системой двойных роликов для плавной и долговечной работы.

7

PELALE Impervia раздвижные окна Особенности

Загрузки и технические характеристики

PELLA Impervia Раздвижные окна Specs & Instate

  • Сделано из самых сильных материалов для окон, наш запатентованный стеклопластичный материал 9
  • до 180ºF
  • Двух- и трехпанельные варианты с одинаковыми вентиляционными отверстиями, 1/3 и 1/4
  • Доступны двухпанельные раздвижные окна размером до 71-1/2” x 71-1/2”
  • Трехпанельные раздвижные окна доступны в размерах до 107-1/2” x 71-1/2”
  • Класс производительности и класс LC30-LC50
Рама
  • Общая глубина рамы 3 дюйма.
  • Номинальная толщина стенки композитных элементов Duracast из стекловолокна составляет от 0,050 дюйма до .070 «толстый.
  • Sill оснащен плавными клапанами.
Sash

Все члены Sash имеют смягченные углы, связанные с угловым замком и герметизированным с помощью инъецированного полиуретанового клея.

WeatherString

Створка герметизирована двойным уплотнителем с ворсовым ворсом по периметру створки.

Система остекления
  • Качественное флоат-стекло, соответствующее ASTM C 1036. створка.
  • Доступно высотное остекление.
Оборудование
  • Вентиляционные отверстия оснащены двумя нейлоновыми кожухами для роликов, содержащими два ролика из ацеталя. каждый. Вент-панельная створка полностью пригодна для проветривания. Ролики можно снимать для очистки и/или технического обслуживания.
  • На устройства высотой 37 дюймов и более устанавливаются два замка.
  • Замки из цинкового литья под давлением, замок
Дополнительные аппаратные опции
  • Опциональное устройство ограничения открывания номиналом 3 дюйма открытие. Резиновый бампер белого цвета для установки в верхней части вентиляционного отверстия. Блок.
  • Дополнительное устройство управления открытием окна позволяет открывать окно менее чем на 4 дюйма при нормальной работе, с разблокировкой механизм, позволяющий створке полностью открываться.Соответствует ASTM F2090-10.

Опции дизайна

  • Отделка
  • Комбинация
  • Комбинации
  • Комбинации
  • Стекло
  • Экраны
  • Гриль
FinaleShardware

Pella Cam-Action Locks доступны на сегодняшней самой популярной отделки.

Фурнитура

Эти окна доступны с различными вариантами отделки фурнитуры для удовлетворения большинства дизайнерских задач и бюджетных требований.

  • Балансировочные весы.
  • Накладные створчатые замки.
  • Подходящая по цвету или опциональная отделка.
Комбинации

Комбинации

Сделайте эффектный дизайн с помощью оконных комбинаций. Возможны дополнительные комбинации. Полное предложение можно получить у торгового представителя Pella.

Соображения по комбинированному дизайну

  • Экономьте время на реконструкции нового строительного проекта с помощью заводских комбинаций.
  • Варианты комбинированной сборки включают цельный импост, герметичный импост, структурный импост 1/2 дюйма или структурный импост 1 дюйм с дополнительным стальным усилением.
  • Разработано и испытано в соответствии с ASTM E330 для структурных испытательных давлений до 75 фунтов на квадратный фут (DP50).
Стекло
  • Изоляционное стекло Low-E
  • Дополнительные предложения стекла

Стеклопакеты Low-E

Стекло Low-E имеет покрытие, которое отражает тепло и обеспечивает комфорт в вашем доме. Это помогает предотвратить выцветание вашего ковра, мебели и окон, блокируя большую часть вредных ультрафиолетовых лучей солнца.

Дополнительные варианты стекла

Окна Pella Impervia доступны с различными вариантами дополнительного стекла.От изоляционного и закаленного стекла до звукопоглощающего стекла — мы предлагаем несколько вариантов для удовлетворения ваших потребностей.

Экраны

Плоские экраны

Обычные экраны из стекловолокна входят в стандартную комплектацию.

InView

С помощью высокопрозрачных экранов Pella вы можете увеличить количество естественного света и циркуляцию воздуха в вашем доме. Экраны InView — отличный выбор для вашего дома — они пропускают на 14 % больше света и на 8 % шире, чем обычные экраны из стекловолокна. 4

Обычные экраны

Оконные и дверные экраны играют важную роль в освещении, вентиляции и обзоре вашего дома.Наши обычные экраны из стекловолокна пропускают свет и ветер, они долговечны и выглядят великолепно в течение многих лет.

Решетки

Узоры

Решетки создают вид отдельных оконных стекол. Pella предлагает множество рисунков решеток, которые помогут улучшить архитектурный стиль вашего дома.

Профили решеток

Решетки между стеклами создают классический вид отдельных оконных стекол.

Часто задаваемые вопросы

Часто задаваемые вопросы о моем продукте

Являются ли раздвижные окна энергоэффективными?

Да, большинство раздвижных окон энергоэффективны.Энергоэффективность зависит от ряда факторов, включая материал окна, тип стекла и количество движущихся частей.

Как открываются раздвижные окна?

Раздвижные окна скользят вбок по направляющей либо с левой, либо с правой стороны. Одна рабочая створка при открытии перекрывает другую стационарную створку.

Стеклопластиковые окна лучше виниловых?

Это зависит от того, какие преимущества для вас наиболее важны. Стекловолокно Pella — это самый прочный материал для окон, который не требует особого ухода и отличается долговечностью. 9 Если вам нужно окно, проверенное на прочность, стеклопластиковые окна Pella — это то, что вам нужно. Виниловые окна просты в уходе, энергоэффективны и экономичны. Уникальная формула винила Pella прошла испытания на устойчивость к атмосферным воздействиям, долговечность и сохранение цвета.

Как долго служат стеклопластиковые окна?

Существует множество факторов, влияющих на реальный срок службы, внешний вид и функциональность стеклопластиковых окон, но стеклопластиковые окна Pella рассчитаны на ежедневное использование в течение всего срока службы.

Pella Impervia

Сочетайте исключительную долговечность нашего запатентованного стекловолоконного материала с красотой и энергоэффективностью, которые вы ожидаете от Pella. Окна, изготовленные из нашего эксклюзивного стекловолокна, обладают превосходной прочностью, что позволяет использовать более тонкие профили и больше стекла. 9 Создавайте смелые дизайны из гладких профилей с помощью наших специально разработанных продуктов.

Испытание деталей фланцевого окна на проникновение воды и воздухопроницаемость

Новости и события

опубликовано 01.23.2020

Для получения полной информации о статье посетите: http://ow.ly/y6IU30q6H7V

Многоквартирное строительство было одним из самых быстрорастущих секторов рынка за последние пять лет, и, по прогнозам, эта тенденция сохранится. По всей стране уполномоченные органы приняли Международный кодекс энергосбережения 2015 года, который отменяет исключение в отношении воздушного барьера для климатических зон 1, 2 и 3. Это изменение кодекса влияет на многоквартирное строительство на большей части юга Соединенных Штатов от Флориды до Калифорнии.Некоторые профессиональные дизайнеры не знают, как разрабатывать детали воздушного барьера, а некоторые подрядчики не знают, как создавать детали воздушного барьера. Это исследование предоставляет многоквартирному строительному сектору знания о проникновении воздуха и воды для детализации интеграции фланцевого окна к стене. Малоэтажное многоквартирное строительство, как правило, представляет собой многоэтажную конструкцию с деревянным каркасом и окнами с виниловыми фланцами. В высотных кондоминиумах и многоквартирных домах обычно используется металлический каркас, гипсовая обшивка и окна с алюминиевыми фланцами.Также используются различные водостойкие барьеры (WRB), а также детали от производителей WRB. Немногие данные указывают, какие методы детализации и установки лучше подходят для проникновения воздуха и воды. Обертывания зданий, системы обшивки со встроенными покрытиями и WRB, наносимые жидкостью, могут наноситься в соответствии со стандартами ASTM E2112, Стандартная практика установки наружных окон, дверей и световых люков , методы A, A1, B и B1. Эти методы можно использовать с пеной низкого давления по внутреннему периметру или опорным стержнем и герметиком по внутреннему периметру. Можно рассмотреть различные варианты фланцевого герметика. Мы построили шесть макетов размером 4 фута × 8 футов, каждый с одним и тем же смоделированным окном с фланцами, в соответствии с четкой, но общей деталью подоконника для нескольких семей. Мы испытали макеты в соответствии со стандартом ASTM E1105,  Стандартный метод испытаний для полевого определения проникновения воды через установленные наружные окна, световые люки, двери и навесные стены с помощью равномерного или циклического статического перепада давления воздуха , и ASTM E783,  Стандартный метод испытаний. для полевых измерений утечки воздуха через установленные наружные окна и двери .



Информация об авторе:

Браун, Тревор
JE Dunn Construction, Остин, Техас

Позенекер, Джон
Терракон, Остин, Техас

Саймон, Кит А.
Терракон, Остин, Техас


Показать-1.11 r5

%PDF-1. 5 % 1 0 объект >/OCGs[9 0 R 10 0 R 47 0 R 48 0 R 84 0 R 85 0 R 121 0 R 122 0 R]>>/Страниц 3 0 R/Тип/Каталог>> эндообъект 2 0 объект >поток приложение/pdf

  • Reveal-1.11 р5
  • 2014-04-19T08: 28: 12-07: 002014-04-19T08: 28: 12-07: 002014-03-31T07: 13: 59-07: 00Adobe Illustrator CS5.1
  • 200256JPEG / 9J / 4AAQSKZJRGABABABIAAD / 7qasughvdg9zag9widmumaa4qklna + 0АААААААААААААААА AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgBAADIAwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A9U4q7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FUo07StMuIZZp7OCaVrm65SSRozGlxI BUkV2AxSiv0Hon/Vvtv+RMf9MUO/Qeif9W+2/wCRMf8ATFXfoPRP+rfbf8iY/wCmKu/Qeif9W+2/ 5Ex/0xV36D0T/q323/ImP+mKu/Qeif8AVvtv+RMf9MVd+g9E/wCrfbf8iY/6Yq79B6J/1b7b/kTH /TFXfoPRP+rfbf8AImP+mKu/Qeif9W+2/wCRMf8ATFXfoPRP+rfbf8iY/wCmKu/Qeif9W+2/5Ex/ 0xV36D0T/q323/ImP+mKu/Qeif8AVvtv+RMf9MVd+g9E/wCrfbf8iY/6Yq79B6J/1b7b/kTH/TFX foPRP+rfbf8AImP+mKu/Qeif9W+2/wCRMf8ATFXfoPRP+rfbf8iY/wCmKu/Qeif9W+2/5Ex/0xV3 6D0T/q323/ImP+mKqEdlZWutW4tbeOAPbXHMRIqcuMkNK8QK0qcVTTFXYqgtH/3kk/5ibr/qJkxV G4q7FXYq7FXYq03LieIBamwJoK/PfFUP6mpf74h/5HN/1SxV3qal/viH/kc3/VLFXepqX++If+Rz f9UsVUrq9vraJZHt4irSRxDjM1ayyLGvWMbVbfFUjtvOk1yUmSzZLc2d1dsHNOX1V41fg9Pi/vB2 +nbFUyn125ikdPq0bKsSz+osx4lXWVxQ+n4QH7xiqXal53ksNVtNNfTzLNdpcSIY5RQC2kEbV5Kv UnbDSpnpesXuowySx2axelJ6bLLNvXirVHBHFKN44FRvqal/viH/AJHN/wBUsVV4zIUBlVVfuqks PvIX9WKrsVdirsVdirsVQU3/AB27T/mGuf8Ak5BiqNxV2KoLR/8AeST/AJibr/qJkxVG4q7FXYq7 FXYq7FXYq7FXYqgNa/3jj/5irT/qKjxVhWnf8cax/wC2LrX/AFEW+KU/+BpoEVuSTAbFErjp+9kE YcD2D1woYbrc2pTeb9Enkt44y1tqHFfUJ+1JDLUnh4WVWoK0rStQcUMz8qPqh2W74wxH/SN6ysP9 1R/8VnEpTW+utagsbma2sIru5iike3tFuOBlkVCUj5vGFXmwC8jsOuBWF/42/N2q1/LU8WO9Nasq qKjqOPXr0OKWv8X/AJwSU4ERYbd2i5tFNquLiNgtwSPUiDCQsy4uIAh3qMQPiVVTk83fnTFdcB5F t7iKNkjbhqMKet8Lh5Udi3pryCFUdS1NuvRVl3lDU/MWpaP9Y8w6UNG1L1XVrISrMAgNVidCQevG velRQGmKE6xV2KoKb/jt2n/MNc/8nIMVRuKuxVBaP/vJJ/zE3X/UTJiqNxV2KuxV2KuxV2KuxV2K uxVLfMM8MGmieeRYoYri1eSVyFVVW5jJZmOwAxV5raTTXelWh2kPb6edK1cWsKFhNcn14CRioHJI 60PGoqB8dE5KVLM7FPQk055t4rawtQxXcNSOaQ/PiYVIwoYx5ptZm8w+WUE5glEWoeqqUY0h+qQk VPZjFX8Nx1UMs8qWs5tbul3Kv+kdhF/vqPxjxKU1vrDUpbG5itNTltruSKRLa5aOGURSshCSemUU PwYhuJO/TArC/wDBX5vVU/8AKyQaGrqdEs6HcbD46gbePfFKtd+S/wAzJ9MtbYef5EuozGbu6j02 1jMpSdpCyha8P3ZROO4PHfZiMVQbfl9+aAvTc2v5gzW7M0/JZLOO6j9N5S8QEUjKgYK1C3biANq4 rb0nFDsVdiqCm/47dp/zDXP/ACcgxVG4q7FUFo/+8kn/ADE3X/UTJiqNxV2KuxV2KuxV2KuxV2Ku xVK/Mis2mIEjWVxd2TIj7LyW7iKkmh+yRXFWEaPaiPSbSVmMk8ui6zzc1pQXEFFVf2VHh99TilNb HRoYLWG2Mk7Sy2McxLTSH966vCIxQj4eUwC16AU6dCxSLzDZxN5y0aRWk4NDqSAmWQkgSQyqwJbo yzD54qy/ypYwNa3dWl/3o7TSj/dUfg2JSi/MWmTv5f1OPT1mmvntZltoRcOpeQoeKBpCyqWO1SNs CvHv8HfmZFqqarHp2pJNMrGWD9LQEKZgqzLHwRfSKqGKPzJLM5+EthVCReS/zNjvbeaHSNTikgmf 7OsRqrBzbL6juyy9QrEBB8NDsRsVWS+UrT8zPKxmit/Ls10t9PG88d5qaXYQcypMdxRG2Q/EXQsT vv3VTW584/nSskqw+RIin1gJAzX8FTAd+ThXNG4+9KjvUYFel4q7FUFN/wAdu0/5hrn/AJOQYqjc VdiqC0f/AHkk/wCYm6/6iZMVRuKuxV2KuxV2KuxV2KuxV2KoDWv944/+Yq0/6io8VYVp3/HGsf8A ti61/wBRFvilG6LqtrcJpjIsoVLG0RmMUmxSRnPRT2tm/j3oWKR65dxjzJ5eBWWq216DWKQGogsQ duPiMVZf5UvoFtbuqy/70doZT/uqPwXEpTTUNdsLDT7q/uRMttZwyXE7ehLtHEpdzuorRR0wKwsf n5+WzVCXlw7LH6rr9VnUhaM/7SrX4I2b4a9KfaIUqoxvzm8iJBPNLczRiHiRGYJC7qVRy6KoY8FE qcmNFFRvhpUdpv5n+SdT1O103T9Q+s3N4WWHhFKEqoYkc3VVr8BFAcCsqxV2KuxVBTf8du0/5hrn /k5BiqNxV2KoLR/95JP+Ym6/6iZMVRuKuxV2KuxV2KuxV2KuxV2KoDWv944/+Yq0/wCoqPFWFad/ xxrH/ti61/1EW+KU5hipZ2SEH6zJYWsZB61MM8a1/wCekoFffChj/md2PnbQ0J+BbfVGVewLXKAn /hRihkfli+uUku7ZbKWWL1PU+sIUC8jGg4fEy7gCp+YpXeiUpze31/HZXMltpktzcxwyPBbGSCP1 ZFQlIuZchebALU7Cu+2BXmtx+Yn5lS3VyLfyhYvDbwEOBqFvctBch6JDKyOoLMwUBFX7XQnjuppX v/Pn5n2lxPay+U7PkXjFtG17CrSJJdmBQiM/7x2j4HqoB69hitJi/mn80XeG4t/KVpccOf1zSjqE C3ds6otEM4Lws0ok5psvw7Nx64qnfkrXPOOPpdjzLoB0SWORvq/GaKeNk5soTkrciwVQxfiFPLbo cVZNih3KoKb/AI7dp/zDXP8AycgxVG4q7FUFo/8AvJJ/zE3X/UTJiqNxV2KuxV2KuxVKUtrZtWum uIklWaQRoXUNxdIUYAVr9peR8NvfFUb+jNN/5ZIf+Ra/0xVIbm0tB5jtrhbeIWscFxE8fBeJVZYF eTptxZt/AKfHCqffozTf+WSH/kWv9MCpL5hs7QfVvQgjiNvd2EjOiqpq95EirUDpTlX6MVY1b3MF toFlNO/CJdG1kMxrQcrm3UdPc4pUrT8xvJ6CyM2oNzis7OJyILh/jSVXl5ERn7IUGvfG0Uk+oeb/ AC9feYdEntLr6x6Ud1FMyxyV9SeO0CjdRXlJHJU9O564bWmd+XdWisbm507UU+pXEk5aISvH8QEE ZbdWZRxqvf8Aa+eBUz17U/Lv6E1H9JzK+lC1mOotHzcLbiM+ryMNWX4K0pv4b4q8osvL3/ONQ1Iv bxKdQuLxEjNL9WE8kkZSOMUARazIvw7UPXriy3Qtzaf84yX1yllI87Pp8EkiW3+5fhFBwaeRFDAq i8C59NadTQcjijdPvKfmz8h/JltdvoF6bK0u/TeYenqEqAChTj6iPx3ua/T4DZWiyOb86vyyhMQk 1oBp5FijUW90xLvJJEAQIiR8cD9fCvQiqtJ95W84eXvNVg+oaFctd2ccnpPK0M0NHChuNJkjb7LA 9MUJziqCm/47dp/zDXP/ACcgxVG4q7FUFo/+8kn/ADE3X/UTJiqNxV2KuxV2KuxVAei0pvlQgSrO rxE9A6xRla+1evtiqtJeVslnhHxyhRCjfzvsoYA9ifixVCNbRJq1jb05xiyukPLfkOduDy+ffFUX azcLZxM/xWxKSux7KKhif8pCGPzxVLNWRxpMUsgKyz39hLIp6gm9hCqf9VQF+jFWL6d/xxrH/ti6 1/1EW+KUyt5VmtzV1kaKyt7eehDfvYoLpjWn+srf24UJL5pYyeedHLHksltqLFeqmksUQIHuka4o ZT5NsLKGG9kihSN2uRUqAPswoBQdvtn78CWR4q7FXYq7FXYq7FXYqgpv+O3af8w1z/ycgxVG4q7F UFO/+8kn/MTdf9RMmKo3FXYq7FXYq7FUNaf397/xmH/JmPFUNCB+lpIK/uoazxj/AIskFHA/1A3I /wDGT2xVfP8A8d+z/wCYW6/5OW+KrNQ2v7aL/dd38Fx/qxHkvtRi3A+PKmKrfMf/ABz4f+Y2w/6j YcVYfp3/ABxrH/ti61/1EW+KUL+XOpnVbWe7MfppNMVaInkAPrKQneg+0vIdOhOFC7zD8fmzy9P0 rZ3ylewqLabbwUevxA7AYoZR5Uv7YWt3TnIDcbNHHJIP/dR/tIrDepTmbVrKC3muJjJFBbxvNNI8 MqhUjUsx3XsBgViUX5z+QZXliW6uPXgmEE0RtLkFC0yQBnPp8UBeQfaIPtXbFUf5V/Mryv5pvpbP RnuZXg9QSvJbTQqpi9Oob1VQqWEyleQFd/DFWU4q7FXYq7FUFN/x27T/AJhrn/k5BiqNxV2KoLR/ 95JP+Ym6/wComTFUbirsVdirsVdiqDilSFtQlf7EcnNqeCwRk4qseF4LVLlx/pETGaem9Q394viQ qfZ/1V8MVamIOvWRG4Npdf8AJy3xVcsP1uO4l5cTNRYH68ViJ9Nx4/HVx4imKoXWpvW0i3kpxY3t gHSteLC+hDLX2YEYqxPTv+ONY/8AbF1r/qIt8Usf/LTULfTfLd9JJKsar+/oxFSYvrM/wg9f3ij9 WFCO1q80+/8ANmhi1dJrMW9+0Kqwf4F+rQKXIJ6+gSAfp32ChnXlP/eW7/5iT/yZjxKU8wKtEUQB UIoUtzIoKcq8q/Ou+KthVBJAAJ6074q3irsVdirsVQU3/HbtP+Ya5/5OQYqjcVdiqC0f/EST/mJu v+omTFUbirsVdirsVdiqWr+9v57cfZE6zS/JIouA9qvuP9U4qmWKsfmd49XtbFCVmFvdQwEbERvJ AVYf6kYPXqV8cKp+iIiKiAKigBVHQAbAYFSPzB+5jWP9i4vbCVP9db2BXh4cSP8AZYqxjTv+ONY/ 9sXWv+oi3xSq/lroHli/8m6fLdadZXd2BKJpJYYpJP7+TjyLKW6DauJQjdU8niHWIrrR9OggtUiC yR26xQ1cl6niOAO3HEKj/Ld2LY6hZ3EUsdxFcKXQRtIKPDGVPKMOv4/qOFU6+tXJ2WzkBPQu0YX6 АМЗД/gcCu5ak23CGL/L5tJT/AGPGP/iWKu9PUv8Af8P/ACJb/qriqSatonnS61aK70/zMmn2CQKk mnCwimV5llLmUyvJ6gDR0jKA+4IOKoTUPK3nea6uZ7TzZJAGKm0he1iaJQJXcCRV4M3FSq/C68gC HRUcVU88vaZqenWDQ6lqcmrXbzSytdSIkdFkYlY0RNlVBsNz/DFUzxVBTf8AHbtP+Ya5/wCTkGKo 3FXYqgtH/wB5JP8AmJuv+omTFUbirsVWSiYrsSFlR69XUuKfIMn68VUTFqRBAuIQT3ELbffLiqG+o az/1dP8AkhH/AFxVCt5evzPLP+k5Flm4+oyKUrxHEbK4HTCrf6A1L/q7Tf8ADf8ANeKqLeVLlrtL w6nKbmONokl+OoRyrMv954oMVU9V06+sNLvL+TWZUjtIJJ3dg5ULGhck0krTbFWA6l5okTVNG03V 7mSePUJ7R46tcWPpiaakNyJXMisAwACdSe9MUMm/R/kG31W20FdXuvr8kDx29qlzPIPQunPNSyhk AkaD9o9sCUh0vyHYazoiaxPBoNlA7y7yafPyURTPEC8yX0AJPGp+EYVYZcaXZ2fmz6pd21je6fcS xWOnx6RcxiYszFfXjhkvp5kJB4lacdgajfFD2byHF5gsfLWnx6/MZbgxKgJ9NhGFJWMF4/tco+J5 EnfrgSyjFXYq7FXYq7FXYq7FUFN/x27T/mGuf+TkGKo3FXYqgtH/AN5JP+Ym6/6iZMVRuKuxVSmg lkYFbiSIUPxQRkfP40Y4qp/VJ/8Altm+6H/qnirvqk//AC2zfdD/ANU8Vd9Un/5bZvuh/wCqeKu+ qT/8ts33Q/8AVPFXfVJ/+W2b7of+qeKpH56tJv8ABHmGt3Mw/Rl5VSIqEfV322jBxV59daDqH6S8 sJd67e3TMtrq95BbzTxpFaWLW6QQpp0X1iKUyXUsblygNEbCrIvNNho5vE8yHzBrmmXMkNrH69pG 6RfV4JzIHlhNq8TU+tNX1VI3pTFWvy28l+TL3yjYajc6RZaheTtcO+oXVrBJPITcP8bMyCnIAGgA HtgVnVlpGk2LFrGyt7ViOJMESRmhNafCB3xVuNVime2cAwTVaIHpU7um/wDwQ+nsMVQ2qaGl9p1z YpdT20VzG0Z9NgePIUqvMMRTwBAxVjll+VdhaIvDW9Ykmj+xcS3Zd6GVpW5VXixZ3rVhUECneptV C4/KDT5YrRY/MfmC2mswxS5h2GQSM7u7tIwYNHzb1KMeG4AHStQrNtPtPqdhbWfrS3P1aJIfrFw3 qTSemoXnI9BydqVY9ziqvirsVdiqCm/47dp/zDXP/JyDFUbirsVQWj/7ySf8xN1/1EyYqjcVdiqS edPMFz5e8tXer2tml/c25iWGyknW1WVppkiC+s6uqn49qjc7d8VYZoP5wXFzqvp6xBptno62zTnU bbUI7olQGZZWjQfAjBCOrDlUczTDSsv/AMf+SPra2n6csjMy8xSZCnGoWvqA8PtMB167dcCrH/MX yRGhkk1m2jjWRoXd2KhWWpbkSBxUcTVj8Ox32xVqP8xvIrx3Ui65aBLKMS3TNIFEatSla0+Kppx6 12pXFVGX80vy8iWN5dfs0SYconaSisgZkLhqUKhkYFumKpius+UvMCT6PDqVnqP1u1Z5rOC5jkd7 SZQpk4xtz9NhIPjHiN8VSaP8s/JelXdvqdjYyRX0Mlskcxurp6Ikw4qVeVlKjmaAimKo++sre+0y xs7lS1vcW0ccqqzISrS24NGQqy/MHCqK0TQLLy3p6WGlREabGWYW9S8iljUsHarPv15En37YFTeO RJEDowZG3DDcHVssSSpxb5gjYgjoQfHFUu1eLzH+irxdKuLc6j6MgsTPGwX1uJ9MyMrU+1StE+j FWNr/waroAuERDAYGRzbTTvdllX1TxDRxIoYemRT4wajetdlWVaIutrpkI1yS2l1Qc/rElkkkduf jPDgkrSOPg41qx3riqOxV2KuxV2KoKb/AI7dp/zDXP8AycgxVG4q7FUFo/8AvJJ/zE3X/UTJiqNx V2KpN5wsdWvvL9xbaSlrJqDPA0K3qB4KRzo7llIbcIpK7fapirB4/I/nxbdy9h5VkZnkdbcWUsQY uG/3olUuGDcjy4RCrfF4glVDVPInnq71cX7aN5UYRxzoKQO0j84mSMc5YXCVZzz+FhSnX4gVVVfy 68zxW31e20rysbSNzLFbXVpKWZgaAMYSkaLw+EARsBXoehVXp5A8zQ6pqh2HRPK1tptz8UYnt5bh yWiAeMhFgBDOWLSE1P8ALvUKpdd/lp51bTUa20nypFf2zoLWAWshSOE+q0yRyMoAUSSK0a+mK/tH FUe2ifnXAtvNYQ+WbW7SExXM8McqyuBxVUUmIqI141VfAKD44qzuzGsDQbMay0Tan6kh2kwV9Ovr rSlQN+NK7Ur02wKpn+40r/jDF/yet8Kp3gVQeGSNzLb05Nu8TGit79+Le/3+IVW/pG1Xad/qz/yT UT7iTxb/AGJOKofUfMOjafp9zfz3SGC0ieeb02DvwiUuxCqSWoo6DFWGD8/Py2aoS8uHZY/Vdfqs 6kLRn/aVa/BGzfDXpT7RClVEn86/y/jdvrV5LaRKjuJpoJAjCONJmC8QzMfTlDUA6A+BxpWReU/N uiea9K/S2iytPYGV4Y5mRo+ZjNCyq1G4ntUDFU5xV2KuxVBTf8du0/5hrn/k5BiqNxV2KoLR/wDe ST/mJuv+omTFUbirsVdirsVdirsVdirsVdiqG1D+4T/jNB/yeTFUtP8AcaV/xhi/5PW+FU7wK7FX Yq4gEUO4OKrGhhahZFNBQVAO1Qf1gYquCKCCAKjpt9GKuVESvBQvIlmoKVJ6nFW8VdirsVQU3/Hb TP8AmGuf+TkGKo3FXYqgtH/3kk/5ibr/AKiZMVRuKsXufOsGm+ab3TNdlsdK0xLeCbTr26u4YpLh nLiUCN2DUUrTp99dlNNan+YflhdPuDo+t6Re6pwP1O1e/t0EkvRUqH6k9BtU7VHUK0m0PmDRljjS fVbJ7jgPUZJURWYABmVC7kCp6cjTxxQhNE1nUtS17WYwLdtDsjBFYXMJEjzSvEJJuTq7KAnJVC8Q e/SmKp9irsVdirsVQ2of3Cf8ZoP+TyYqlp/uNK/4wxf8nrfCqd4FdirsVdirsVdirsVdirsVdiqC m/47dp/zDXP/ACcgxVG4q7FUFo/+8kn/ADE3X/UTJiqNxVg/5n6FqVxpw1LRNKt9W1tDFAlvdRW8 qejzYk1nRiu7dVPepBAxSHn195W8/o/1e38o2c2nXTJ+/SHT7e4CSqpm+JC8tvKZGfgVqsY4/Ftg So6j+R+tRxiGzW+mvp7z04b761IbW1sfrfpF50bUop5pDbUmAjoNuJ+Kgwot7J5R8oaX5V0yTTtN kuJYJJmuGa7maeTmyqh+N96UQbYoTvFXYq7FVKZroEejGjj9rm5Snyoj4qhrldTmjCCGAEPG9TM/ 7Dq/++v8nFUutrTWpILRnjiAiRQI3dkZQkkR40CPWvo1r/lUpthVNvU1L/fEP/I5v+qWBUSK0364 q7FXYq7FXYq7FXYq7FXYqgpv+O3af8w1z/ycgxVG4q7FUFo/+8kn/MTdf9RMmKo3FXYq7FXYq7FX Yq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FUFN/x27T/AJhrn/k5BiqNxV2KoLR/95JP+Ym6 /wComTFUbirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdiqCm/47dp/wAw1z/y cgxVG4q7FUFo/wDvJJ/zE3X/AFEyYq8n8+fm95j0PzJqumabqegLHpQjmurfULXVhcQ28oiVXdoV aJ/3kwFUJ2ZTTY4ppI738+fNseqm0h2jyoqskTIJbfW+QM8IkjDMsRBLcuVAOmxIOK0pv/zkXrsB t1u9Q8uwyB1F5AYdU9SgWP1FjohSpaQ8GZ+FB1xTSnF+fnnhrFbg6v5R5vGZvTFvrlURX9NjJ+7N P3nwVrSvSoxRS2X/AJyT1lRIiat5ZMPT9y4ttcaP1HmAUN+4ViFhqTtuenhitIvUfz+1+MSPa6/5 UWIyyJA89trdP3KBpEPGKpb4loQKHoKnFaQ9v/zkJ5sErQXWpeWBc7RiNLbWl4SMhIeQvGAYww4n gWPcbb4ppEz/AJ6+dIbHguo+V59W9S6CwxQawElEEEMyJHzRPjIkepdlX7IqN8UU3rv5/wCt2Mkf 1TWvLUwuFWS3jltNaV+JFGB4xtU+oDToaDpXFaVdQ/PHVbfVJRD5i0Q2kcN1LHFLaamTV2raNKYo CSnAjZN6A1J7KaQUX5+edXPoJqPlee94yyfV47fWVpHbJK80paRFWirFz415U7E0GKKVn/5yKvpT qv1XWfLo9O4/3ELJaa0xNqplLm54Q/C/ARMoHEfFXpTFaWy/n/5khgWeTWfK5iuTKbErba38SoHV EYmKgf1VFa0FK0xWkNL/AM5C+bppoIdP1fyrJLMbeMRyW2tg85ikbmvBUCI7E15brSlTtitK+n/8 5BeZ2Ecl9qflpY3ZJSIbXWzW2X1fXIb0mAdBCaV60J32xWlBP+chPOMd4bW91bypbSLyV0+q645D jZaMkTIwZiKFSdulaiqtKmof85FeYYAZLfU/LUscccbTxG31kSBnboC0aLupFN9jXlTFNJjH+e+t PG8P6Z8upfvMI7MPZa4kEi8GG8hi6tKU40r8Ne5BxRSHtP8AnIDXZksjJq3luCW6hcNFJb6spW4F 2Y4ySquqRSW5RwZCpBarUHVWky0j8y/zW13Xr7QdFuPK1xq2mpJJd2MsWrwSgROI2X96iKCHcLue vtvitPXtD/Tv6Lh/Tv1X9K1f1/qPqfV6c29Ph6vx/wB3x5V/ar2xQ3N/x27T/mGuf+TkGKo3FXYq gtH/AN5JP+Ym6/6iZMVeSeffMf5h3nm3UrLSNQ1uO2Uw/VmsvL9rewwRyJGWKXE8sJmBevIgHj06 jFLHb3zN+arzQPFq3mGasEMjr/hKz5KpjVTNWSVeTCSbdUJCiuKUPqXnL8xbe7unOqa8LgyfV7Fo /Kti/BZ2QrFyeVWPqUiTruRShoMVRjeaPzVs5rmW41PXby2hs5JOD+VLX0wSVjUxtHMrOYHfnvQD jUhhiqEsfN35uTXos31TzFFLJSVLeTyrYrIYiyxCd0EvJfTl9iOIG9dsVat/zB/M0TSW7XfmN7qI uYWTyvZrMqTxn04pI/VpH+/iPcl+P3Ko9vMv5st6UC6r5ja4YPxuX8q2fpH0jKJYnCysQ7+kCvHb YeOyqGfzR+bMMyXFvqXmK92nR408p2aSpxSONH99UjkyDrvxJ6UxVePNn5lI02pT3Wv3gh/fJCnl SzV7d7qymaKSNjMWKwGSjlmB/Z35HFVbSfNv5pah5htbEaprWlrqEfpwJc+WbZBGXDxpNKwkkZUS U8mNCqihO1cVeiTeT/zWcEp59VXMMaoTpNo3pTqU9SRd/iDpzHE9K9fBQh5/JH5roY5JPO9vPIkt vzppNpCZIknLyuz0lpIY5h5gLSvcVLYrbc/kr83vqdolv+YESXMPL1mOj2nFiSePAVPHgh57Dfr7 YqqXvkr81JZybXz7FbQs0jn/AHDWjndqxrQtv6ZJYNXr1BxVDP8Al7+Zd3An1zzlarcC3SL1Bo1l PwdRGSU5hPhLCXYigDdKjFbQq/lX5+jng9HzVp6Wv7o3MQ0KwWkiofVkjoNzJIBsSKcia/DxZW1n /KpvzF9JF/xtZlgOTqfL+m8C1akAAAgHufp9sVtVuPyx/Maa5mCebrGC3YMYJP0JYyspeUkL6bKo okaqAS55cjUfCCytqMX5WfmaZnm/xlY2VXf0YodD0+X04ySyDmyRMxU07DxxW0deeT/zrMKiz892 8U49D1ZTpltSRgzLMxXg1P3YRhvu1R8C0xVm/l2w12ysGi1rVBq12X5C5ECW1E4qOHCPY/EC1fen bFCvN/x27T/mGuf+TkGKo3FXYqgtH/3kk/5ibr/qJkxVjGp/m55Q0nzNceXdU+uWd7FJHBaym1ml gu5XhSd0t3gEtTEk0fqcwtOQ7b4ppJrX/nI38qZqLNqFxaXFF9S2ms7kyIzNxKMI0kHJWoDQnrtX FaTD/len5Y+lbzDVXMFzdvYRTi1ujGbhACVDelQ7OhqOzDFaSv8A6GS/K0ynjdXjWaoS+oCzn9AS jjSDdRJ6jctqJTxOK0jIv+cgfytcyqdUkSSJowUNtOeSTFRE6sqMnFw4YDlyp1GxxWlif85DflVJ KkSapKSVaSZvqtyBeg2DtWP4gzEKOHI1O9N6K0tl/wCci/yjWMPDrElwzEBI47O7BYcgGYGSJFIQ fEd6+FTQFWkRc/n1+WNuokbU5GgKSOs6285QmOOKUKCUBq6zrw2oTtWtAVaQUv8Azkh+VSQS3K31 xLbIXVJktZqSSRrzKKGVWBI47sAu4360VpHy/nv+WUenw6kNSkfT7j6ysVyLW5VTJaJDI8dHjR+T LcpwPHiTtyrQYrSGm/5yK/KGOPmmtPNTgXWO0vKqjyKnqNyiUBV5hj3I+zU0BVpW/wCV/wD5UmJp l1h4iURnktpdkn1efEcfS5jaIncDYjxGK0i9L/On8vtQXTVW8ntrjVZ0s7W2ntLlW+tSNwEDssbR Bw2x+Og8aYrSXx/85E/lA9QdcZXUcnjNnekqPE8YWHfxxWlJv+ckPyiWcR/pab0miEkVz9TuxHIS zJ6a1iD8qod+Ph4rWitI25/Pn8rrS81C0vdWa1l025NncGS2uSpkUNXiUjbYPG6b0+JT2Kkq0py/ 85A/lPEFL6y49SP1Yx9TvQWXkydDCKfElPip2xWmtM/5yA/K7UYpWg1KUPFFPP6T2twGaK3Vnd1I QpusbFQWDHwxWmb6Hrema5pNtq2lzfWNPu1528wVl5KCVrRgD1GKEdirsVQU3/HbtP8AmGuf+TkG Ko3FXYqgtH/3kk/5ibr/AKiZMVYl5m8ufmreatez6F5ti0vTZjEbK1azt5WhCQlJAWkicvzmIfc7 AUHXZSkT/l/+cX1wXcHnCztp5Aounis0KSmNUCOYplmjWQsrOxj4jkxoBitoG7/Kv837qZLqXzrE bq3uYrm0BgjMCGMNVvRMJQSF3LcgP9bl8JVW1SD8sfzjiDo3nlbiNjJIiSRuI0kc/CREnFGjRfhE B/dU/YxW0U/kX89GtzC3n62deChEOm2iqGXcNtD0BAoMVdb+QPzlgu2lj87xCP0pBGn1aNUWdyQk vorGsJ4xmhXiFLfHTka4raf+TvK35iWOptdebPMlrr8XoPBGn1CCCRBIyswSSJYyqtwXkp5BqDFW am3gKSRmNSkopKneUYFePxDv8Ip8sULRa2wbkIUDczJy4ivMihb5074qqSRpIjRyKHjcFXRhUEHY gg9sVbxVY0ELFi0asXUK5IB5KpJAPiByOKrlRErxULUljQUqT1OKoW00jSbOeW4tLKC2nn/vpYok R33r8TKATvvviqomn2EcEUCW0SQQR+jBEqKESPiF4IoFFXiKUG1MVV8VWmKJixZFJdeDkgbqK0B8 R8RxVr0YfR9Hgvo8eHp0HHjSnGnSlO2KrlVVUKoCqooqjYADFW8VdiqCm/47dp/zDXP/ACcgxVG4 q7FWEy+f9D0S5k07UdT0myuGnuXSO9vxbOUNxLRmVoiF+yf2v14pTzS9en1a2+taW2m39rXj69rf GaPlQNTlHAwrRgcUIHX/ADqfL6SS6tDb28EYhpIstxMWacyBVWOG1kkJAhYmi7DfFNJK/wCc3l5I TO/wxCMTBzb6qAYmDlZF/wBx/waSMsUjKw2IRyNkaitLv+Vy+WA0yvdWsRgkeF/VN9H+8iWR5FXn ZLzKCBw3GtCOPUgFWlWf82dIi1K40zh61/atIs1vbwancMBC7RyOPRsH5Ijoyl1qtRSuK0v0z81t D1Noksp7SSSZ440iZ7yN+UxtxHVHs1ZQ/wBdhoSKfF/ktRWk11/zevl6GGbWTZWcdw0iQs9zMeTR QvcOAFtmO0cLh4NFHxEAqEtvvzQ0awu/ql5PZwzj16q0t1QfVbYXk1WFpxHC3YP136DfbFNIK1/O ryndLW3vrOSnrEgPeVAtohPKSDZ1HGM8vftU4rTv+V1+UjZtei/sjapLFbvL6l5RZZ0lkjVv9D2J W3kP0b9RVWlO2/PHyfdQSz217azpCiySLF9feQI8iRKRGtkXPJ5VAoP1HFaVLf8AOrypcXsllDe2 j3EUUtxx5XoDwwRyTPJE5s+MqenA7BoyQ1Nq7YrSOl/M3TI9VGlEwNfFpA0UZvpAghme3leV0s2S ONJYmDSOQopUmm+K0reXPzCsvMdxJb6M1tcyxwxXLAyXUQMU8aSIymW0QN8EqFgtStQGoTitJzZa hrd3ZwXSWVsqXEaSqpupKgOoYA/6P74oVvW13/ljtf8ApKk/7J8Vd62u/wDLHa/9JUn/AGT4q71t д/5Y7X/pKk/7J8Vd62u/8sdr/wBJUn/ZPirvW13/AJY7X/pKk/7J8Vd62u/8sdr/ANJUn/ZPiqjG +oNrlt9ahiiAtrjgYpWlr+8grXlHFTFU1xV2KvLPNWvflXoOt2cvmzSoZL29OoMuqSwQyrHDb3Eh ZZAzeq/2vhWONzWmKURpX5w/k/Z2ckPlqRZKyI31DTrKS39SWdSw3eO3hDFYjUu4+zQ77YrSI8+Q 6ZrOl3Nvrlzc+Xobu2t5JAyRzzJ9XS9uZEZYTcwkiKB3qC1CPh+PjioYPa6F+V2jk6PH+YtqsOrQ yW0ltCbKOF1jhmo1zJaiMVRZ5Cr3DfG1K82VOKrV15I/LDzBJc2995z3XULhre2vQLQxXHNpblbR bgxPJH6kgZiOY+ECTKgqUZN5a8iT+a/03D5rOo3kbS39LSwj1K0t4pJXvJA0kcVysA5SswdpFkAY cXFVxVL/AC/5M/Kq0UX2l+fYrC8dFHqXbww3KPZ3a3Qka2vSDGyGBEo0QXgoPGpLFVNvM+hflv5r иNdU82m3MYa8ikuJruJFN5HBd80N9O0aVt1+GJaIEZ/gqtUUJRe+Sfyy8xTRzXv5gDUp55xIqD6u jgiJYJGeKARlipIoUV3ZQhWhBHKrKUtsvI35Kw3rW9v54FrqF7HJberKFhcIY151MwVE5xylFZh8 XJlX4l+EKynR/wDnh4yTe+Wrm30zWzf6RqlzFe/XICkoMtsJoqxSxvxp+/dWp+G+FFo6y/5x10Sw ST9H6rPaTuvAXUUaeoqrPBcIF5Fl/dvbDjUftN4iitr1/wCcedF/S1jqc+q3FzJprRCyhnXnEkFu /OK2pz5NEu6/ExYgmrHFbX6z/wA4/wCj6pqd3qbaj9WvL4zm6lis7ZyxuZZJXYGdZirr6xVJFo6q AA2K2nn5f/lRpvkvUbu7sr2a4huBIILWUVS2WZ0Z0iYszlSIkX94zNRR8XWqtsr0D/jhab/zCw/8 m1xQj8VdirsVdirsVdiqCm/47dp/zDXP/JyDFUbirsVYxqHl+w1XQb/np1ne6iP0hHZNeW8VwA7z S8VIl2KlqVWoBxSw7QfI2sya3p0+qeWtLg01JbdryN7DTPW5x2dz6s4khaTrfcHHEcqOPs0kBVZN 520CDXDd2kuk2+sFYrRktruVoYYy7XULTkruxiSVnA2Nd1KsFIVEJ6P5Ktdds00+38j6Pe6tH689 3JB5hkuoIw0Be0keBL1pj60kgXkX2FSPtAhSm1n5STU9Wvr1/wAt9N1OG2u/We+sdXDPyLxvcK8U dxMTMsqMdxuF9PjvXFWf/l75f/La002OG00+LQtW1uxMV/5elv5pbiONYx6sRilkDqyqRzYIrd23 xQ1D+Un5Ha7N9Zs9Ps7zlCI1WyvJvRESoE+GKCYRrsQSwXcnkfiNcVTq6/KH8uLqa1muNFjkkso7 AG2YyTfClnGYrcUD7+mjUFfn1AxW1Ow/Jv8ALuwuobqz02WGW3LGAC9viiFxRiIzOUqaAn4eu/XF bQJ/IL8q25M+kO8zLIrTG7ugayrxduKyqnIrQV49hitsr8o+WLDyv5etNCsJZp7Wz9ThNdOJJnaW RpXZ2VUBJdz2xQm+KuxV2KuxV5vqbeYPU0g6fdTCFNNs0j0+KUQrNPKJWLSN9rjHFAzEKQTQbjfK p3biZ+Pj2Pw7/wCwKcknmO8130o7u60q0S54QcLn1xcWknpR+rxlMjJIhuon/l3pSowb21njM+fC L99j8ENz/n15EsNdvtFu7z1RYy2VtBfwOlyLl7pW5sBCKD0WWklO56dsnxh3AioRf85J/le9pLct PeR+knqCJ7WQM+8YCp+ySfWU/a6b+FXjCeFbq3/ORvkG1ghksDPqMkjwB4ViljZY7m3knWQBkPOn phWA6E+xxMwvC6w/5yO8gXMNoHF0L65igdrOCIzlJLkfBDyWnJ+nQd/njxheFLk/5yj8im/nV7W6 TS40LRX5X45SBD8KwEBhUz7VPQVx8QLwvTrDUrPVLjSdTsn9SzvtPlubaQgryimNu6NQ0IqrDrk2 Kb4q7FUFo/8AvJJ/zE3X/UTJiqNxVh/nmJGs9XnOmw6q1na2V2lrcNwjDQTzyeqadfSA58duVONd 8Uh5d5e1DyRewXMQ8l6VdStNZ219dxeYvq8E4tSEM0SXUgkCRSiIBakvyBqa7qUB5i1fyhb38nmF PKWn31zIkEltFDq4ngsrmN2mmZproWSOZ5JpwONUbYUVgakKi9Xu/LkWqaXZT+U9KisElvLdYh2m Z5lsAsME0iyx3IRJGXnzjcc0VdxsSVVC7h8oQW0NrN5XsbQRNFcwR2OtGV7QwtdXYM1wzXkEiNAi n4VB+M9Kiir0CP8APnXNQmtP0dZ6XawAv9ca/u1hLxrbQ3Hqx+u9qI6etx4NzJ3PRGqVpNPL3506 35g1JLHRtCsdRpcvb3UsOsWqvGikfvFt2HOUBeZqh5sEJB3xRSOHmH8910i7lPlXTX1GMx/VYRdq glHIc/h9V1B4nvKOJH7dahXZffebfzkFzCYPJEMNl9YK3Lm+guZRbKD+8VFeD4nYg03KgHZq7Kui 1z88TdTK3l6wNsLtUt2Z0RmtTLxZ343cvEiKjVFdyfg+Ecldnah5n/Oy3ubpbXyda3tv6rJaOl5B GVjEzhZT6ky+rWJUPCke569QquyleeY/z2tr3jB5TsNRtI6s0iXMds0o9VVCL6lxJ6Z9Lk3Ihv8A VHdXZPPL/mbz7feY2sdY8p/oXSgkxivTeRXZl4MoRv3ICxbH7DVZq1h3GqqlupeTdU1yHSPU+rT6 RJptrDe2Vw8kTs8XJ0kjkjR+LKJCK77EgjfK5RJLh58BnLpw1uEzufLvma51rTrkNa29layq9yPW lmnkjWRpViU+lEiorMNqfsrvtjwm2UsczIHagjz+XnkEvI7eW9Ld5ZTPIzWduxMp/b3Q/F75PhDl WlV3+W2itNcC20LQvqrtbLbxTafAyrCrILhSqxA8mSMcTyI2UUXjUx4WqXHex7v2oa78hX7LdNBp ugGc3iSWTy2ce1pGkkaRyUiPxojBVI6ASK4DEsD4u9Ec/sRcH5fWFvqBvLXRdCt5YJJGsJorGJZE VIkFpVgnINHKpJKsNgKYeEs/Xvutb8utJaWBn8vaDIS04fU+dlCS0TQr6gQih5mNyvOrdgPljwr6 9uXn8v1p9YW89tPpFtPw9eDT5I5fSULHzQ26twUBAFqNgFHyyQZxut+ab4UuxV59dedvMek6zLpl toEd9YmZyt6dQtbYq0l3IZeccp5gLGQ67fF47jFNJUn5teeQ7lvJ0T28MUDTy/pW2jf1GijecRxU kaRY2ZgOBJalAOVQFaZLr+uWRub2Kz1TSo5Z7e0jZdQlQwyQ+rOJ0oG+16bbVDCtKgjFXmun+XL6 MW1tfXHkKa1gliuPrMRNtdGZKSEk2a2kZHrIGpxoafFgSrHynAl1fW9lf+SLDSJTPFYrHBbzSpFM SfVl+sLL6kjUQMnMJRaDtQoQ/wDhW9j0NI4dT8ktrSLcA3M3pMDLcFA9wsvp8oWI9RgkSKikqKEA 1VV28uXNrfH6hqHkmfSUsxFDpt8LZ4zcopiR5HWD13Ah5pUzVoN61xVdc6RqM9vbFX/L62ubW5M0 Yty8cRRIQkXILRmIPwEE8eB6VAopRmm2Wo6FPqNxoF/5GtJrn47OVEitniIqBAWt0QvDQLu1X+Jh XYHFD0LQfOmmTaTBJrWqaZb6m3L6xDDdQmNfjIWh9ST9ilfixVMP8X+U/wDq9WH/AElQ/wDNWKHf 4v8AKf8A1erD/pKh/wCasVbTzZ5WdgiazYszGiqLmEkn2AbFUR+nNE/6uFt/yOj/AK4q79OaJ/1c Lb/kdH/XFUDoes6PHouno99bo6W0KsrSoCCIwCCCcVR36c0T/q4W3/I6P+uKu/Tmif8AVwtv+R0f 9cVd+nNE/wCrhbf8jo/64q79OaJ/1cLb/kdH/XFXfpzRP+rhbf8AI6P+uKu/Tmif9XC2/wCR0f8A XFVGO9s7vWbdrWeO4WO2nEhidXClnh514k0rxNMVTPFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq 7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq//2Q==
  • UUID: c6c8543d-c74f-9d44-b2b8-73c523968cf5xmp. сделал: 7A080474552068118A6DD3A876631631uuid: 5D20892493BFDB11914A8590D31508C8proof: pdfuuid: 02a2f984-4975-6641-96e5-5fabe34f7defxmp.did: ED7F1174072068118A6DABC19287DA17uuid: 5D20892493BFDB11914A8590D31508C8proof: pdf
  • savedxmp.iid: F07F1174072068118A6D812F473FA0752012-06-14T14: 27: 14-07: 00Adobe Illustrator CS5.1 /
  • сохраненныйxmp.iid:F97F1174072068118A6DF223F35237812012-06-15T08:11:50-07:00Adobe Illustrator CS5.1/
  • сохраненоxmp.iid:F77F1174072068118A6DC0C65BE60AF72012-06-19T11:34:13-07:00Adobe Illustrator CS5.1/
  • сохраненныйxmp.iid:ED7F1174072068118A6DABC19287DA172012-06-21T08:56:33-07:00Adobe Illustrator CS5.1/
  • сохраненныйxmp.iid:7A080474552068118A6DD3A8766316312014-03-31T07:13:58-07:00Adobe Illustrator CS5.1/
  • DocumentPrintFalseFalse18. 50000011.000000Inches
  • HelveticaNeue-RomanHelvetica Neue55 RomanType 1001.100FalseHelveNeuRom; HelveticaNeue-Roman
  • HelveticaNeue-CondensedHelvetica Neue57 CondensedType 1001.000FalseHelveNeuCon; HelveticaNeue-Конденсированный
  • Helvetica-NarrowHelveticaNarrowTrueType1.1FalseHelvetica-Narrow
  • Голубой
  • Пурпурный
  • Желтый
  • Черный
  • Образец по умолчанию Group0
  • БелыйCMYKPROCESS0.0000000.0000000.0000000.000000
  • ЧерныйCMYKPROCESS69.76270367.52269763.85750273.955902
  • Библиотека Adobe PDF 9.90 конечный поток эндообъект 3 0 объект > эндообъект 12 0 объект >/Ресурсы>/Шрифт>/ProcSet[/PDF/Text]/Properties>>>/Thumb 127 0 R/TrimBox[0.

    Автобусный гараж Шеффилд, Техас: Детали стен, дверей и окон

    ВОЗ

    Люди и организации, связанные либо с созданием этого предмета, либо с его содержанием.

    Что

    Описательная информация, помогающая идентифицировать этот элемент. Перейдите по ссылкам ниже, чтобы найти похожие предметы на Портале.

    Когда

    Даты и периоды времени, связанные с этим элементом.

    Статистика использования

    Когда последний раз использовался этот предмет?

    Где

    Географическая информация о происхождении этого элемента или о его содержании.

    Информация о карте

    • Координаты названия места. (Может быть приблизительно.)
    • Для оптимальной печати может потребоваться изменение положения карты.

    Помогите сопоставить этот элемент

    Сообщите нам, знаете ли вы точное местонахождение этого предмета. В левом нижнем углу карты ниже выберите либо булавку ( ), либо прямоугольник ( ).Поместите булавку или перетащите, чтобы создать новый прямоугольник. Масштабируйте и перемещайте карту по мере необходимости.

    Взаимодействовать с этим предметом

    Вот несколько советов, что делать дальше.

    Начать просмотр

    Цитаты, права, повторное использование

    Международная структура взаимодействия изображений

    Распечатать / поделиться


    Распечатать
    Электронная почта
    Твиттер
    Фейсбук
    Тамблер
    Реддит

    Ссылки для роботов

    Полезные ссылки в машиночитаемом формате.

    Архивный ресурсный ключ (ARK)

    Международная структура взаимодействия изображений (IIIF)

    Форматы метаданных

    Картинки

    URL-адреса

    Статистика

    Дэвид С. Касл Ко. Автобусный гараж Шеффилд, Техас: детали стен, дверей и окон, пункт, 1 сентября 1958 г .; (https://texashistory.unt.edu/ark:/67531/metapth768874/: по состоянию на 14 января 2022 г.), Библиотеки Университета Северного Техаса, Портал истории Техаса, https://texashistory.unt.edu; со ссылкой на Титтл-Лютер / Паркхилл, Смит и Купер, Инк.

    Загрузить техническую документацию Window из Origin

    Загрузить техническую документацию Window из Origin

    Вероятно, в вашем браузере отключен JavaScript. В вашем браузере должен быть включен JavaScript, чтобы использовать функциональные возможности этого веб-сайта.

    перейти к основному содержанию

    Инструкции по эксплуатации и техническому обслуживанию

    Технические чертежи

    Рама и створка с аэрогелем Скачать .

    DWG .PDF

    Неподвижная рама с бортиком Скачать .DWG .PDF

    Фиксированная рама с внешним бортом Скачать .DWG .PDF

    Фиксированная рама с аэрогелем Скачать .DWG .PDF

    Надстройка 15 мм с фиксированной рамой Скачать .DWG .

    PDF

    Надстройка 35 мм с фиксированной рамой Скачать .DWG .PDF

    Надстройка 35 мм с струйным вентиляционным отверстием Скачать .DWG .PDF

    Соединитель оконного проема с дверным косяком Скачать .DWG .PDF

    Угловой столб от окна до двери Скачать .DWG .

    PDF

    Угловая стойка окна к окну Скачать .DWG .PDF

    Соединитель направляющей окна с открытой дверью Скачать .DWG .PDF

    Стойка с переменным углом наклона от 117 до 138 градусов Скачать .DWG .PDF

    Стойка с переменным углом наклона от 138 до 159 градусов Скачать .DWG .

    PDF

    Стойка с переменным углом от 159 до 175 градусов Скачать .DWG .PDF

    Стойки и створки Скачать .DWG .PDF

    Линии обзора импоста для фиксированных рам с внутренним бортиком Скачать .DWG .PDF

    Импост и створка с аэрогелем Скачать .DWG .
