Если вы ценитель русской бани, то наверняка обращали внимание на её обустройство. Главной ее составляющей является печь. От неё зависит микроклимат в сауне или бане. Банные печи бывают разнообразных видов. В данной статье мы рассмотрим варианты с водяным контуром.

Устройство и принцип работы

Печи с водяным контуром для бани выполняют не только функцию предоставления специального микроклимата в сауне, но и обогревают полностью помещение, так как включены в систему отопления. Они могут быть как из кирпича, так и из металла. В них устроен теплообменник, который может быть различной формы. Теплоносителем является вода, нагревающаяся в теплообменнике, которая разносится по трубам, благодаря этому нагревает помещения.

Схема такого теплоснабжения очень простая. Она состоит из бака с водой и теплообменника, который находится внутри топки или за её пределами. А также есть соединяющие узлы системы отопления. Это трубы или радиаторы, накопительный бак и при необходимости циркуляционный насос. Такие печи очень удобны в том случае, если парилка и моечная баня расположены раздельно. Благодаря такой системе нет проблем с тёплой водой в зимний период, так как печи являются двухконтурными. Они просты в эксплуатации, быстро нагревают помещение.

Работают по одной схеме, на которую влияет местонахождение функционирующей части. Вода теплообменника движется от печи к регистру или водяной рубашке. Внутри обменника теплоноситель медленно увеличивает температуру, а вода в баке остается комнатной температуры. Из-за этой разницы температур в контуре появляется давление, которое создает самостоятельное движение воды в системе. Вода, которая нагрелась через теплообменник, идёт в отдельный бак.

Преимущества и недостатки

Среди преимуществ данного вида печей можно выделить то, что благодаря своей высокой производительности идёт качественный обогрев помещения. Печи такой модификации имеют умеренную стоимость, нет необходимости владельцам приобретать дополнительное оборудование для подачи горячей воды. Их ассортимент очень большой, все они могут разделяться по типу топлива, благодаря этому можно выбрать себе наиболее подходящий вариант. Они очень легки в эксплуатации и автономны. Их можно совмещать с другими системами.

Единственным недостатком является необходимость часто осуществлять контроль за работой такой системы, так как могут возникать засорения и гарь во внутренней конструкции. Необходимо постоянно следить за наличием воды в радиаторе, так как при её отсутствии печь может выйти из строя.

Если печь работает на дровах или угле, необходимо постоянно удалять золу и остатки от горения, а это процесс непростой и пыльный.

Виды

Двухконтурная печь имеет несколько видов, которые различаются по своему устройству. Это могут быть варианты, оснащенные самодельным встроенным котлом. Этот метод используется в кирпичных печах. Там емкость сварена из стали толщиной от 4 до 5 мм. Ее устанавливают в зоне топки, где очень высокая температура, благодаря которой вода нагревается. Средние показатели эффективности такой системы составляют около 80%.

А также это могут быть печи, оборудованные водяной рубашкой. Эта структура похожа на схему котлов. Водяная рубашка расположена равномерно по всей поверхности топки. Такие варианты достигают максимальной эффективности нагрева 85%, являются самыми мощными.

Регистры представляют собой металлические трубочки, которые соединены между собой в единую систему и находятся в топочной области или в дымовых каналах. Такие модели обладают большим уровнем надежности, и если они расположены в топке, то КПД нагрева составляет 90%.

А также печи с водяным контуром различаются по используемому топливу. Это могут быть устройства, работающие на дровах, газе и угле. Например, печь «Ермак 12 Сетка Classic» рассчитана для обогрева помещения от 6 до 12 м3. Соответственно, мощность модели составляет 12 кВт. Весит данная модель 47 кг, имеет размеры: длина 63 мм, ширина 40 мм, высота 60 мм. Емкость каменки вмещает в себя 80 кг.

Данная модель может быть как с теплообменником, так и с выносным баком. Топка выполнена из стали толщиной 6 мм, что делает прогрев элементов более качественным, увеличивает срок эксплуатации печи. Благодаря большому объему накладываемых камней температура в парной будет держаться долго с комфортным микроклиматом. Имеется экранный конвектор, который ускоряет прогрев парной. В топку можно поместить дрова длиной до 50 см с объёмом 35 л.

Колосник выполнен из чугуна и отличается высокой прочностью. Его можно менять в случае необходимости. Диаметр дымохода составляет 115 мм, благодаря этому можно выбрать разные опции и возможности для печи. Закладка дров происходит из предбанника. Теплообменник топки устанавливается на любую из сторон при выносном баке. Благодаря тому что дымоход расположен в центре, печь безопасно располагается в бане. На ней есть специальные накладки из нержавеющей стали и самоохлаждающаяся ручка.

Хорошим аналогом дровяным печкам являются виды, работающие на газе. Они очень распространённые, так как удобные в использовании. Газовая печь для бани «Термофор Таймыр мини 217 Inox БСЭ ЗК» рассчитана для обогрева бань площадью от 6 до 12 м3. Печка выдает сухой воздух и предназначена для финских саун. Такие печи могут быть произведены в 2-х вариантах: из конструкционной и хромированной жаропрочной стали. Имеются большой светопрозрачный экран и закрытая каменка. Данная модель выполнена из хромированной стали толщиной 3 мм.

Благодаря тому что здесь содержится хром, сталь имеет хорошие антикоррозийные характеристики. Благодаря им на поверхности металла появляется специальная пленка, которая защищает при высоких температурах печь от коррозии и негативного влияния газов.

Печь имеет глубокую и большую каменку, поэтому она быстро прогревается со всех сторон. Имеется выносной туннель и дверь с окном. Есть теплообменник регистра, диаметр дымохода составляет 115 мм. Печь весит 50 кг, а вес камней 70 кг. Печь имеет такие габариты: высота 800 мм, ширина 450 мм, глубина 720 мм.

А также печи с водяным контуром могут разделяться по другим особенностям. По форме теплообменника они могут быть в форме змеевика, прямоугольника или другой формы.

Могут различаться по мощности, дизайну и другим параметрам. Бывают они различными и по местонахождению теплообменника. Он может быть как с наружным расположением на трубе или на стенке около печи, так и с внутренним, в виде водяной рубашки, которая находится на дне печки или крепится на одной из внутренних стен.

в каких случаях устанавливается и как выбрать

Во время строительства, ремонта или реконструкции загородного дома (если это не летний вариант), обязательно станет вопрос — а как и чем его отапливать? Предположим, что на вопрос “чем”, вы ответили “дровами”. Причин для подобного решения может быть несколько: местность не газифицирована, электричество время от времени отключают или просто есть хороший запас дров, который недорого восполнять.

А вот на вопрос “как” ответить чуть сложнее, т.к. вариантов больше. Одним из распространенных решений является водяное отопление. Да, водяное отопление — это неплохой вариант, т.к. позволяет обогреть весь дом, просто установив радиаторы в каждой комнате. Но вот организовать водяное отопление в своем загородном доме можно по-разному. Давайте рассмотрим варианты…

Своя котельная, — как вариант организации водяного отопления

Обычный котел — это первое, что приходит в голову тем, кто решил обогревать свой дом дровами или углем. Все начинается именно с него. Решение очевидное и специалистов по установке тоже хватает.

Но у котла есть свои трудности.

Во-первых, котельная должна быть учтена в проекте, а значит заложена еще на этапе строительных работ. Поэтому если вы приобрели готовый дом и занялись его реконструкцией, то планировка может оказаться такой, что разместить котельную без нарушений действующих нормативов просто не получится.

Кстати, на этапе строительства также желательно предусмотреть и расположение дымохода. Какие ошибки допускаются при его проектировании, читайте в статье о сэндвич-дымоходах.

Конечно, расположить котельную можно в отдельной от дома пристройке, но тогда появятся дополнительные заботы. Например, прокладка труб, утепление которых должно выдержать зимние морозы, да и пристройка не всегда имеется, а значит, придется строить… В результате такая отдельная котельная может обойтись “в копеечку” (отдельный фундамент, стены, коммуникации).

Во-вторых, котельная это место, в которой чистоту и порядок поддерживать непросто.

Разумеется, все эти сложности можно или преодолеть при большом-то желании, ну, или смириться, пойдя на жертвы. Но если вы не готовы тратить силы и время на решение этих вопросов, то есть “чистая” альтернатива — печь для дома с водяным контуром.

Печь для дома с водяным контуром: удобно, красиво и тепло

Печь с теплообменником по своей сути похожа на котел. Она подключается в водяную систему отопления и нагревает ее за счет горения. Внутри печи находится бак или контур, который вы нагреваете дровами, а он уже передает тепло воде.

Артеменко Вячеслав
Заведующий магазином на ул. Коллонтай, 18
Печь с водяным контуром представляет собой обычную дровяную печь, в корпус которой встраивается водяной теплообменник, который нагревает воду, проходящую через печь. Именно теплообменник обеспечивает отвод части тепла из помещения, где установлена печь, в другие комнаты. Определенным преимуществом таких печей является то, что их можно устанавливать в любой комнате, разумеется, соблюдая правила пожарной безопасности.

Другими словами, печь для дома с водяным контуром, так же как и котел, способна обеспечить автономное экономичное теплоснабжение загородного дома. Но при всем при этом сама печь выглядит намного красивее котла. А некоторые модели настолько эффектно смотрятся, что их даже размещают в гостиной. В итоге не только отопление, но и великолепное украшение интерьера. Настоящий домашний очаг!

Рис 2. Печь с водяным контуром

Разновидности печей с водяным контуром

Разнообразие отопительных печей для дома с водяным контуром обусловлено, в первую очередь, их внешним видом.

Печи-камины с водяным контуром.
Отопительные печи с водяным контуром.
Печи булерьян с водяным контуром.

Печи-камины с водяным контуром — это вариант печей с большим стеклом, сквозь которое вы можете наблюдать за красивым пламенем! Наверное, это самые романтичные печи. Именно их часто устанавливают в гостиную, превращая в символ домашнего уюта. Если вы любите романтику; если обожаете собираться всей семьей и проводить вечера за интересными разговорами, то это ваш вариант. Пример такой печи можно посмотреть на нашем сайте.

Отопительные печи с водяным контуром — этот вариант подойдет для практичных людей, которым не столь важна красота, сколько стоимость. Как правило, это продолговатые печи, которые греют не хуже печей-каминов, выглядят попроще, но при это стоят дешевле своих “симпатичных” братьев. Вот эти печи.

Печи по типу “булерьян” с водяным контуром — название данных печей стало уже именем нарицательным. Можно сказать, что это самый экономный вариант. Обогрев происходит за счет поддержания режима тления, что и обуславливает низкий расход топлива. Чаще всего эти модели выбирают для обогрева нежилых помещений: от гаражей до целых амбаров. Примером такой печи является печь Литком, которая может обогревать помещения объемом до 1000 куб.м.

Рис 4. Печь булерьян с водяным контуром

Определяем необходимую мощность печи с водяным контуром

Необходимая мощность таких печей определяется точно так же, как и обычной дровяной печи (подробнее об этом в статье “Как не ошибиться с выбором дровяной печи”). Суть в том, что в технических характеристиках печи мощность указывается в кВт, а один кВт обогревает 20 куб.

м. помещения. Соответственно, зная объем своего дома, его значение следует разделить на 20, чтобы получить минимальную мощность печи для обогрева.

Но обратите внимание, что у печей с теплообменником указывается (должна указываться!) как мощность печи, так и мощность теплообменника. Например, 4 + 6 кВт: соответственно, 4 кВт тепла печь отдаст в помещение, а 6 кВт — на водяной контур. Второе значение крайне важно знать, чтобы не ошибиться с литражом водяной системы и необходимым количеством радиаторов. Если вам необходима помощь в расчетах, звоните: 8 (812) 605-85-05 и наши специалисты бесплатно вас проконсультируют.

Но не все так просто…

Есть один нюанс, о котором мало рассказывают как консультанты в профильных магазинах, так и интернет-специалисты. Дело в том, что не все печи для дома с водяным контуром подойдут для подключения к водяной системе. Есть модели печей, которые рассчитаны только на подключение бака с водой или только на один-два радиатора, и не больше! Но об этом нигде не пишут, а некоторые консультанты даже и не знают.

Это печи, у которых в качестве теплообменника используется бачок с небольшим объемом (на 1-2 литра). Сами понимаете, бачок с таким объемом не сможет нагреть достаточно воды для обогрева всего дома.

Для подключения печи в систему водяного отопления целого дома необходимо искать такие печи, у которых водяной контур сделан либо в виде «рубашки» (которая “окутывает” топку), либо как у котла — в виде нескольких горизонтальных трубок в верхней части печи.

Но, в принципе, чтобы понять, подойдет печь для подключения к системе, не обязательно самостоятельно изучать ее конструкцию и копаться в технических параметрах. Достаточно будет посмотреть на схему печи в разрезе или обратиться к нашим специалистам по телефону 8 (812) 605-85-05. Мы работаем с 2004 года, знаем о печах все: “от А до Я”.

Ассортимент всех печей с водяным контуром представлен здесь: https://nkamin.ru/catalog/pechi-dlya-doma/s-teploobmennikom

Консультации бесплатные

«Народный камин» — крупнейшая розничная сеть в России:

право на возврат товара в течение 60 дней, если вы в чем-то ошиблись;
монтаж с гарантией по договору до 3-х лет;
30+ специализированных магазинов по продаже печей;
более 3000 печей на складе в Северо-Западном федеральном округе
в наличии все сопутствующие материалы: дымоходы, термоизоляция, гидроизоляция, топливо и аксессуары.

Если возникнут вопросы, то звоните — 8 (812) 605-85-05

Всегда поможем!

Печное отопление с водяным контуром: устройство

Во многих частных домах дровяное отопление и печи остаются приоритетными. У кого-то печь металлическая, у кого-то кирпичная, но объединяет их одно – этот вид отопления не самый удобный. Слишком много внимания и мало комфорта. Выход — печное отопление с водяным контуром.

Печное отопление с водяным контуром – возможность совместить традиции и комфорт

Для начала разберемся с терминологией. Когда говорят «печь», чаще всего имеют в виду отопительный прибор из кирпича, который топится дровами. Но часто так еще называют металлическую печь на дровах или углях. Принципы работы кирпичных и металлических агрегатов одинаковы, меняется способ теплопередачи. У металла больше конвективная составляющая (большая часть тепла переносится воздухом), а у кирпича преобладает тепловое излучение — от стенок печи и нагретых стен дома. Эта статья в основном посвящена кирпичным печам, но большая часть информации может быть применена и к металлическим дровяным (угольным) печам. Печное отопление с водяным контуром можно сделать на базе любой печи.

Содержание статьи

1 Традиционное печное отопление: достоинства и недостатки
2 Водяное печное отопление
- 2.1 Типы систем
- 2.2 Теплоаккумулятор
- 2.3 Печной регистр
2

2 2.3 3 Можно ли установить регистрация на отопление в действующей печи

Традиционное печное отопление: преимущества и недостатки

В нашей стране дома традиционно отапливались кирпичными печами, но постепенно этот вид отопления был заменен водяными. Все это потому, что, наряду с достоинствами, простое печное отопление имеет массу недостатков. Сначала о достоинствах:

Печь большую часть тепла передает тепловым излучением, а оно, как выяснили ученые, лучше воспринимается нашим организмом.
Русская или какая-либо другая отопительная печь имеет красочный вид, часто можно наблюдать открытое пламя.
Можно сделать кирпичную печь с дымоходами для более полного использования вырабатываемого тепла.
Отопление данного типа энергонезависимо — не зависит от наличия электричества.
Есть модели печей для обогрева второго этажа (за счет отопительного щита с дымовыми каналами).
Печное отопление

Сегодня печное отопление воспринимается скорее как экзотика, так как встречается очень редко. Нельзя спорить, что находиться возле теплой печки очень приятно. Создается какая-то особая атмосфера. Но есть и много серьезных минусов:

Как видите, минусы существенные, но некоторые из них можно нивелировать, если в топку встроить теплообменник, который подключается к системе водяного отопления. Такую систему еще называют печным водяным отоплением или печным отоплением с водяным контуром.

Отопление водяное печное

При организации водяного отопления от печного в топку встраивается теплообменник (водяной контур), который патрубками соединяется с радиаторами. В системе циркулирует охлаждающая жидкость, которая переносит тепло от печки к радиаторам. Такое решение повышает комфортность проживания зимой. Дело все в том, что радиаторы можно установить в любой комнате, то есть печь может стоять в одной комнате, а все остальные комнаты будут отапливаться батареями, по которым проходит нагретая вода.

Печное отопление с водяным контуром: пример системы с накопителем горячей воды (котлом)

При этом остальные недостатки печного отопления сохраняются, но добавляются достоинства водяного отопления — можно регулировать температуры в каждом помещении (в определенных пределах), большая инерционность сглаживает неравномерность температурного режима. Кстати, такая же схема работает и с металлическими печами на дровах или угле.

Типы систем

Существует два типа систем водяного отопления: с принудительной и естественной циркуляцией (ЕС). Отопление с естественной циркуляцией энергонезависимо (для работы не требуется электричество), теплоноситель циркулирует за счет естественных физических процессов. Недостатком этого способа обогрева является необходимость использования труб большого диаметра, то есть объем системы будет большим и будет иметь большую инерцию. При розжиге печки это не очень хорошо — будет долго прогреваться. Зато после прогорания дом дольше остается теплым.

Еще одним недостатком является то, что для создания условий для движения теплоносителя подводящий патрубок поднимают вверх — к потолку или до уровня радиаторов (в крайнем случае). При отоплении двухэтажного дома труба идет вверх от котла, разводится по радиаторам, а затем идет вниз и в обход батарей нижнего этажа.

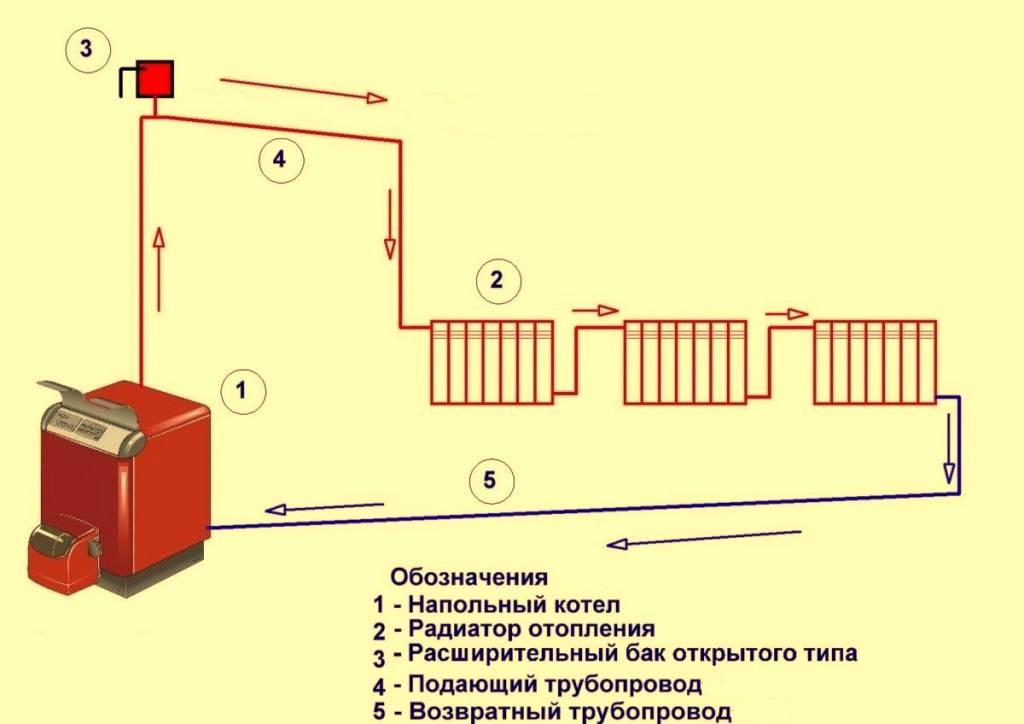

Простейшая схема систем с естественной циркуляцией

Еще одним важным недостатком является относительно низкий КПД систем отопления с ЭК — теплоноситель движется медленно, несет мало тепла.

Печное отопление с водяным контуром и принудительной циркуляцией отличается наличием циркуляционного насоса (на фото ниже), работающего постоянно. Его задача — гнать воду с определенной скоростью. Изменяя эту скорость, вы можете изменить интенсивность обогрева помещения. Это приводит к тому, что при прочих равных условиях такой обогрев более эффективен. Но для работы системы нужна мощность – насос должен работать постоянно. Когда он останавливается, система закипает и выходит из строя. Если перебои с электричеством случаются редко, достаточно иметь источник бесперебойного питания с комплектом аккумуляторных батарей. Если свет отключают часто и надолго, придется еще и генератор ставить, а общая стоимость такого решения немалая.

Схема печного отопления с водяным контуром и циркуляционным насосом

Аккумулятор тепла

Так как печь топится не постоянно, а имеет циклический алгоритм работы, то в доме то жарко, то холодно. И наличие радиаторов от этого не сильно спасает. Хоть отличия и не столь критичны, но они все же есть. Особенно не хватает тепла ночью, и очень не хочется вставать и тонуть. Для решения этой проблемы устанавливается мощная печь, а в систему встраивается аккумулятор тепла. Это большая емкость, наполненная теплоносителем, которая стоит между печкой и системой отопления.

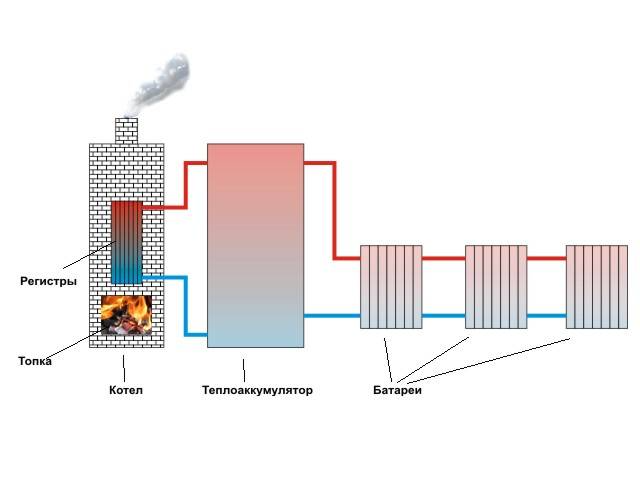

Печное отопление с водяным контуром и тепловым аккумулятором

То есть два отдельных независимых контура. Первый передает тепло от духовки и обычно выполняется с естественной циркуляцией. Второй гонит охлаждающую жидкость в радиаторы, там же обычно и циркуляционный насос.

Этот способ организации водяного печного отопления хорош тем, что пока топится печь, вода в баке активно нагревается. При правильном расчете нагревается до 60-80°С, чего достаточно для поддержания нормальной температуры радиаторов около 10-12 часов. При этом нет ни особой жары, ни сильного холода. Атмосфера вполне комфортная.

Установка в системе теплоаккумулятора (иногда также называемого буфером или буферной емкостью) также снижает риск закипания системы. Второй контур точно никогда не закипит, но чтобы не закипел первый, необходимо правильно его рассчитать – чтобы даже в режиме естественной циркуляции теплоноситель двигался с достаточной скоростью и не успевал перегреваться.

Регистр духовой

Для нагрева теплоносителя в топку встроен водяной контур (также называемый регистром, теплообменником, змеевиком, водяной рубашкой). Его форма может быть любой, но чаще всего изготавливают прямоугольные плоские емкости или набор труб, соединенных в единую систему (например, радиаторы).

Один пример водяного контура для топки

Для подключения теплообменника к системе в него ввариваются два штуцера: один сверху для забора горячей воды, второй снизу для откачки остывшей воды из обратного трубопровода .

Часто возникают вопросы с подбором водяного контура для топки. Его можно приблизительно рассчитать исходя из тепловых потерь здания. Считается, что для передачи 10 кВт тепла теплообменник площадью 1 кв.м. Но при этом необходимо учитывать время работы печи – ведь она не топится постоянно. Еще не очень холодно — раз в день примерно на 1,5 часа, когда холодно — два раза. За это время необходимо, чтобы печь успела нагреть всю воду в теплоаккумуляторе. Поэтому расчет площади теплообменника производится исходя из суточного количества тепла, необходимого для компенсации теплопотерь.

Например, пусть теплопотери дома составляют 12 кВтч. Это будет 288 кВт в сутки. Топится печь, пусть 3 часа, за это время должно накопиться все необходимое тепло. Тогда необходимая мощность водяного контура для топки 288/3 = 96 кВт. Чтобы перевести его в площадь, делим на 10, получаем, что для данных условий площадь регистра должна быть 9,6 м2. Какую форму вы выберете, решать вам. Важно, чтобы внешняя поверхность регистра была не меньше.

Конструкция печи вокруг теплообменника

Ну и еще пара точек. Во-первых, мощность печи должна быть больше найденной мощности теплообменника. В противном случае необходимое количество тепла просто не будет выделяться. Второй нюанс: емкость теплоаккумулятора тоже должна соответствовать – она должна быть больше примерно на 10-15%. В этом случае исключается кипение теплоносителя.

Только помните, что теплоемкость воды и антифриза сильно различается. Аккумулятор с антифризом в качестве теплоносителя должен быть значительно больше бака с водой (в той же системе).

Можно ли установить регистр для отопления в уже имеющуюся печь

Правильнее, конечно, построить печь вокруг изготовленного регистра. Но, если печь уже стоит, в нее еще можно встроить водяной контур. Правда, придется сильно постараться — они немалых размеров и еще как-то должны держаться. Так что задача непростая. Кроме того, не забывайте, что вам еще предстоит сделать два вывода – для подключения подающего и обратного трубопроводов.

Лучше всего сделать водяную рубашку в виде печи (это для металлической с горелками)

Водоносная печь — Развести огонь. Сохранить природу.

Это была долгая, холодная, влажная зима. Годовой счет за отопление влетает в дом. Солидная доплата. Не в последнюю очередь из-за нового налога на выбросы CO₂ . Ты раздражен! Отопление нефтью не только вредно для климата, но и становится все более дорогим. Пришло время внести изменения!

Экономичное и безвредное для климата отопление с помощью водонапорной печи

С водоносной печью DROOFF вы отапливаете дешево и надежно. Вы почти не зависите от ископаемого топлива и защищаете климат. Сохраните тепло вашей печи на несколько дней и используйте энергию ваших дров во всех комнатах вашего дома. Питайте свое отопление и воду для бытовых нужд экологически полученным теплом.

Преимущества водоносной печи DROOFF
кратко:

привлекательная экономия расходов на отопление до 50
Отопление и горячая вода не зависят от ископаемого топлива
использование запаса горячей воды во всем доме даже через несколько дней после последней работы печи
оптимальная поддержка для вашего теплового насоса, когда в минусовую температуру включается дорогой электронагреватель

Включите, наконец, отопление или примите горячую ванну с чистой совестью!

Как работает водоносная печь?

Водоносная печь DROOFF подключается к системе центрального отопления в качестве дополнительного источника энергии. При сгорании дров в печи выделяется много энергии, которая проходит через вашу печь в виде горячих газов. Печь без водяной технологии отдает эту энергию помещению, где она установлена, в виде лучистого и конвекционного тепла. Водоносная печь от DROOFF использует энергию для дополнительного нагрева водяного кармана, встроенного в печь.

Прибл. 2/3 тепла отдается водяному карману. Оставшаяся 1/3 выделяется в помещение в виде приятного лучистого и конвекционного тепла. Таким образом, вы можете наслаждаться уютом потрескивающего огня, даже если ваше помещение для установки маленькое или ваше здание хорошо изолировано. Энергия, рассеиваемая в буферном накопительном баке, предотвращает перегрев помещения для установки.

Нагретая вода поступает в буферный накопитель через систему управления и насосов. Это служит промежуточной станцией для аккумулированного тепла, которое затем может использоваться для отопления и технической воды по всему дому в течение нескольких дней. Теплопередача происходит в замкнутом контуре. Группа безопасности котла и устройство защиты от атермального разряда гарантируют, что безопасность системы всегда гарантирована, даже в случае неправильной работы или сбоя питания.

Какие компоненты относятся к водоносной печи?

Система управления и насоса
Система управления и насоса состоит из устройства повышения температуры обратной линии (высокоэффективный насос), регулятора перепада температуры (управление) и устройства повышения температуры обратной линии (байпас). Вместе эти компоненты обеспечивают интеллектуальную связь между водонапорной печью и системой центрального отопления. Вода, нагретая в печке, подается напрямую в систему отопления – энергосберегающая и простая.

Регулятор перепада температур (TDR)
Регулятор перепада температур используется для автоматического управления Regumat/Laddomat.

Группа безопасности котла (KSG), вкл. давление манометр
Группа безопасности котла используется для защиты напорной стороны и вентиляции закрытых систем водяного отопления. KSG регулирует давление в системе водонапорной печи, служит клапаном избыточного давления и тем самым обеспечивает вашу безопасность даже в случае перегрева или неправильной эксплуатации. Компактный компонент содержит важные компоненты, такие как запорные клапаны, превентор обратного потока, манометр и выпускной клапан. Все хорошо упаковано в теплоизоляционную оболочку.

Обратный поток Повышение температуры (FLOWBOX KLS)
Этот блок обеспечивает постоянную подачу воды определенной температуры (> 65 °C) обратно в топку. Это предотвращает образование глянцевой копоти на водоохлаждаемых стенках и связанное с этим копоть печи.

Управление TDR Группа безопасности котла FlowBox KLS
Вот как это работает!
В режиме нагрева — «малый контур»
Во избежание образования конденсата и глянцевой копоти на поверхностях теплообменника необходим быстрый нагрев и температура воды более 55°С. Поэтому камера сгорания сначала доводится до рабочей температуры перед включением насоса отопительного контура. При температуре воды выше 58 °С определенная часть потока добавляется к обратке через байпас (повышение температуры обратки) «в малом контуре».
Во время работы — «большой контур»
Регулятор перепада температур (TDR) регулирует объемный расход в буферном резервуаре во время работы. Он обеспечивает стабильно высокий уровень температуры и эффективную загрузку буфера. По мере повышения температуры буферного резервуара доля примесного потока уменьшается до тех пор, пока весь объемный поток не циркулирует в большом контуре. В зависимости от температуры воды между водоносной печью и буферным накопителем вода подается в буфер только при достаточно большой разнице температур.
Устройство защиты от теплового разряда
Устройство защиты от теплового разряда представляет собой систему аварийного охлаждения водонапорной печи. Если ваша водоносная печь DROOFF когда-либо станет слишком горячей (например, из-за того, что насос не работает из-за сбоя питания), защита от перегрева обеспечит охлаждение печи холодной водопроводной водой. Все водонапорные печи DROOFF уже оснащены предустановленным устройством защиты от теплового разряда.
Оставайтесь независимыми — с водоносной печью от DROOFF
Наши запасы ископаемого топлива ограничены, и им угрожает геополитический кризис. Запасы газа и нефти находятся в таких странах, как Россия, Сирия или Иран. Водоносная печь от DROOFF делает вас в значительной степени независимым от надвигающихся перебоев с поставками и скачков цен на энергию.
Подключение к системе отопления очень простое, но должно выполняться специалистом (установщиком систем центрального отопления и вентиляции).
У вас есть дополнительные вопросы? Без проблем! Свяжитесь с нами или одним из наших специализированных дилеров. Мы будем рады Вам помочь.
