Отвес. Виды и работа. Устройство и особенности. Применение

Строительный отвес – это простейшее приспособление для контроля вертикали при проведении строительных и земельных работ. Он состоит из обыкновенной тонкой нити, на конце которой закрепляется тяжелый груз. Свободный конец шнурка закрепляется на возвышении возле вертикальной плоскости, которую необходимо проконтролировать. Болтающийся на втором конце нити груз выпрямляет ее, создавая ровную линию, выступающую ориентиром.

Где применяется отвес
Приспособление в основном применяется при выполнении строительных задач. Оно используется для юстировки вертикальных поверхностей при проведении:
  • Контроля ровности стен.
  • Установки штукатурных маяков.
  • Черчения вертикальных линий.
  • Установки дверей и окон.
  • Монтаже стропил на крыше.
  • Расстановки опалубки.

Также отвес незаменим при выполнении земляных работ. С его помощью можно оценить ровность стены траншеи или ямы. Применяя данный инструмент можно ориентируясь по натянутой нитке начертить ровную вертикаль на стене, которая в дальнейшем будет использоваться как отправная точка для поклейки обоев, покраски или выкладывания плитки. Такое приспособление входит в комплект инструментов первой необходимости для каменщиков. Это обусловлено в первую очередь тем, что применять обыкновенный пузырьковый уровень при работе с камнем неудобно. Поверхность такого строительного материала неровная, поэтому сложно ориентироваться. Применяя отвесы это сделать намного легче. Такое приспособление пригодиться и при проведении кирпичной кладки.

С появлением лазерных уровней популярность отвесов существенно снизилась, но данные приспособления по-прежнему остаются актуальными. Это обусловлено их низкой стоимостью. При отсутствии заводского приспособления его можно сделать самостоятельно, используя любой имеющийся под рукой груз и обыкновенную швейную нитку. Кроме цены, отвесы превосходят лазерные уровни при работе на открытом воздухе. Дело в том, что лазерные лучи плохо видны на ярком солнечном свете, чего нельзя сказать о натянутой нитке, которая наоборот просматривается хорошо.

Также подвешенная нитка может использоваться в качестве ориентира для калибровки вертикальной колбы обыкновенного пузырькового строительного уровня. Многие из них предусматривают возможность регулировки, но для этого необходим точный ориентир, в качестве которого можно использовать натянутую нитку. В этом случае лучше перенести вертикаль на стену, отметив 2 точки и соединив их между собой линией. Это исключит погрешность в результате шевеления отвеса.

Правила пользования

Чтобы во время применения отвеса получать точные данные, необходимо контролировать, чтобы его нить не контактировала с поверхностями. Между верхней точкой крепления инструмента и грузом не должно находиться никаких предметов. Это исключает искажение результатов. Сразу после подвешивания грузик раскачивается на нитке и закручивается, поэтому нужно подождать, пока он успокоится. Только после этого можно снимать показания вертикали. Во время работы необходимо стараться поменьше касаться нитей, поскольку это будет вызывать раскачивание, что потребует ожидания окончания колебаний.

Для фиксации отвеса петлей его нитки, необходимо закрепить в потолок или стену гвоздик. Основание для размещения инструмента должно быть надежным. В противном случае после контроля нескольких отметок инструмент может сместиться, поэтому последующие параметры юстировки будут ошибочными. Чтобы достичь максимальной точности также важно, чтобы груз отвеса доставал практически пола. Это позволит контролировать параметры вертикали по всей стене от потолка до самого низа.

Отличие отвесов по весу

Масса отвеса может быть разной, что обусловлено строительными задачами, для выполнения которых он применяется. В продаже можно встретить устройства с весом грузила от 100 гр. Такой массы вполне достаточно, чтобы работать внутри помещений, где отсутствует ветер. Если же нужно действовать на улице, то потребуется более тяжелый груз вплоть до 300 гр. Он гораздо меньше реагирует на порывы ветра, что существенно облегчает работу и повышает точность разметки.

Инструмент с большей массой стоит дороже, а кроме того он не так удобен в переноске. В случае его падения внутри помещения, где уже имеется отделка пола, возможно ее повредить. В связи с этим не стоит применять тяжелые грузы при выполнении внутренних работ.

Материалы изготовления

Обычно отвес изготовляют из стали. Он имеет форму конуса или пули. Его конец всегда заострен, что позволяет добиться лучшей балансировки и минимального раскачивания. Сталь это неубиваемый материал, но он имеет и недостаток – высокая твердость, что несет опасность для отделочных материалов в случае падения груза. В связи с этим в продаже также встречаются резиновые отвесы. Они сделаны из плотного материала, подобному тому, что применяется для производства хоккейных шайб. Он довольно эластичен, но при этом тяжелый и обладает достаточной жесткостью. В случае падения такого груза пол не повредиться.

Что касается ниток, то они обычно делаются из нейлона. В стандартном исполнении они имеют длину 5 м. Для строителей, которые занимаются внутренней отделкой, зачастую достаточно шнурка длиной 2,5-3 м, что равно высоте потолков в стандартных жилых помещениях. В том случае если нитка перетерлась или износилась, ее можно заменить.

Как использовать отвес при установке штукатурных маяков

Чтобы ровно выставить штукатурные маяки, используя отвес, необходимо сначала его зафиксировать возле плоскости стены. Для этого берется гвоздь или шуруп, который вбивается в потолок или стену. Если плоскость сравнительно ровная, то вполне достаточно расположить нить примерно в 5 см от нее. В этом случае шнурок точно не будет прикасаться к кладке или старой неровной штукатурке. Устройство подвешивается, таким образом, чтобы груз немного не доставал до пола. Как только нитка стабилизируется, можно приступать к работе.

На поверхности стены карандашом делаются отметки направления прохождения нити, которые в последующем соединяются правилом или линейкой. На начерченной линии делается 2 отверстия в стене неподалеку от потолка и вблизи пола. В них вставляется дюбель, если это кирпичная или бетонная стена. В него вкручивается шуруп практически до конца. После этого берется обыкновенная линейка, с помощью которой измеряется расстояние от нити отвеса до шляпки шурупа. Используя отвертку, нужно отрегулировать высоту шурупов вкручивая и выкручивая их таким образом, чтобы расстояние от шляпки до нити было одинаковым. После этого на них можно фиксировать металлические штукатурные маяки. Также можно просто прикладывать к шляпкам длинное правило и накладывать под него гипсовую штукатурку, чтобы получить узкую полоску, представляющую собой малую часть в будущем оштукатуренной стены. Сделав несколько гипсовых маяков, в дальнейшем осуществляется штукатурка стандартным способом с вытягиванием поверхности строительным раствором, ориентируясь уже по ним.

Быстрая стабилизация отвесов

Многие строители не любят использовать отвес по той причине, что он долго раскручивается пока не стабилизируется, на это уходит время. Для решения данной проблемы можно подготовить стабилизатор. В обыкновенный стакан или чашку наливается любая густая жидкость. В ее качестве можно использовать моющее средство для посуды, шампунь, жидкое мыло или кондиционер для белья. Она ставится на пол по линии нити, а грузик частично погружается в нее. Нужно проконтролировать, чтобы грузило находилось в центре емкости, не прикасаясь непосредственно к ее стенкам. В дальнейшем после зацепления нитки стабилизация устройства будет происходить буквально за 1-3 секунды, поскольку грузило будет придерживаться вязкой жидкостью.

Современные строительные отвесы

Казалось бы, что отвес это очень примитивный инструмент, который невозможно усовершенствовать. Как оказалось, это ошибочное мнение. В продаже можно встретить модернизированные приспособления, работать с которыми намного удобнее, чем с классическим отвесом. Стоимость такого инструмента примерно в 10 раз выше, чем обычного.

Профессиональные приспособления состоят не из двух частей, а из трех, поскольку имею дополнительную катушку для сматывания нитки, работающую по тому же принципу, что и измерительная рулетка. На дне ее корпуса имеется мощный магнит, позволяющий проводить быструю фиксацию отвеса к металлическим поверхностям. Это очень удобно, если на потолке имеются конструкции из металлопрофиля. Также корпус катушки оснащается отверстием для его подвешивания на вкрученный в стену шуруп или забитый гвоздь. Помимо функции фиксации имеющейся магнит также обеспечивает удержание металлического грузила, что исключает его разбалтывание при транспортировке. Благодаря этому снижается вероятность запутывание нити и связывания ее в узелки.

Пожалуй, самой примечательной особенностью, которой обладает профессиональный отвес, является наличие в нем автоподмотки. После фиксация корпуса отвеса, потянув за груз, тот будет отдавать шнур, пока прикладываются усилия выше фактической массы грузила. Также весьма примечательным является особенная балансировка грузила, что практически полностью исключает его раскручивание по или против часовой стрелки на этапе балансировки. Благодаря этому профессиональный инструмент позволяет работать быстрее и зачастую не требует применения стабилизирующей жидкости.

Похожие темы:

85 фото применения простого и надежного инструмента

Строительство – это вероятно одно из самых древних ремесел в истории цивилизации, при всем том, это область нашего бытия не потеряет своей актуальности никогда. При проведении строительных и монтажных работ правильно разметить, а в последующем соблюсти необходимую пространственную ориентацию строения абсолютно необходимо, поскольку от этого зависит долговечность, прочность и, следовательно, безопасность объекта.

В настоящее время, для необходимой вертикальной и горизонтальной разметки в строительстве существует множество различного вида современного оборудования: лазерные и электронные уровни, нивелиры и т. п.

Но обычный строительный отвес: древнее, проверенное множеством поколений и оттого надежное средство, до сих пор остается актуальным подручным инструментом проверки вертикального положения плоскости во время проведения монтажных и разметочных работ. Посмотрите на фото строительного отвеса – казалось бы, проще инструмента придумать невозможно. С этим трудно спорить, но все же…

Давайте посмотрим, все ли так просто, как кажется и что нужно знать об отвесе – невероятно простом, но достаточно точном инструменте, хорошо известному каждому, кто хоть как-то сталкивался со строительством.


Краткое содержимое статьи:

Строительный отвес в его классическом проявлении

Самый простой, оттого самый популярный – строительный отвес со шнуром. Это в принципе, классический инструмент и его устройство, как и все гениальное, чрезвычайно просто: к гибкому шнуру достаточной длины подвешивается груз.

Если свободный конец шнура закрепить и отпустить груз, он под действием силы тяжести опустится вниз в направлении центра земли, а натянутый шнур будет строго перпендикулярен линии горизонта. Именно таким способом можно легко и быстро проверить стену, а также иную плоскость на ее положение в пространстве, например, поместив отвес в непосредственной близости от проверяемой плоскости и контролируя ее параллельность шнуру.

Итак, как пользоваться строительным отвесом в его классическом проявлении понятно без дополнительных пояснений. Давайте рассмотрим некоторые особенности конструкции этого незамысловатого прибора.

В качестве груза часто используют стальной конус или цилиндр, заточенный на конце. Шнур крепят к крючку, который закреплен в верхней части цилиндра. Если вы сами решили изготовить такой отвес, то главное это то, что шнур должен находиться строго по центру конуса.

Хотя справедливости ради заметим, форма груза и его положение в пространстве не имеет принципиального значения, главное – его вес, которого должно быть достаточно для полного и ровного растяжения шнура.

Контроль проводят по вытянутому шнуру, а заточенный конус облегчает контроль совмещения верхней точки, к которому прикреплен отвес и нижней – контролируемой. Если они расположены строго друг против друга, заточенный конец груза должен показывать на нижнюю точку.

Специальные конструкции отвесов

В настоящее время набирают популярность программные отвесы. Они не являются самостоятельными конструкциями, а представляют собой специализированные программы для мобильных устройств, например, для телефонов на базе операционной системы Андроид. Пользоваться таким софтом очень просто и удобно. Например, поместив гаджет на исследуемую поверхность, можно просмотреть углы отклонения и их направления.

Отдельно хотелось бы отметить лазерный строительный отвес, он становится очень популярным за свою функциональность и практичность. Самое простое его воплощение – обычная лазерная указка, посредством которой можно контролировать поверхность не только вертикальную, но и горизонтальную.


Если говорить о специальных конструкциях лазерных отвесов, то в самом простом виде он представляет собой корпус, на котором установлены лазерные оптические системы. Эти лазеры самостоятельно ориентируется в пространстве за счет системы напоминающей обычный отвес, а после включения проецируют тучки на потолке и полу, которые расположены строго друг против друга.

Кроме лазерных отвесов, к специальным видам можно отнести малярные приборы – их используют при отделочных работах для выравнивания поверхностей.

Заметим, все электронные отвесы пока не могут конкурировать с классическим конусным прибором, надежность которого проверена веками. Так, популярные среди мастеров строительные отвесы stayer, являясь удобными и простыми инструментами, можно использовать в любых условиях, для любых видов работ.

Гибкий шнур, сделанный таким образом, что он не раскручивает, груз, вес которого тщательно подобран, позволяет применять прибор, как в строительстве кирпичной кладки, так и при отделочных работах или закладке фундамента.


Помните, вне зависимости от того, какой вид строительного отвеса вы используете, его главное предназначение – контролировать плоскости в пространстве, а также выравнивание ее поверхности.

Фото строительного отвеса


Также рекомендуем посетить:

виды, назначение и создание своими руками

На сегодняшний день в специализированных отделах представлен огромный выбор строительных инструментов, которые значительно облегчают рабочий процесс. Некоторые модели приспособлений имеют усовершенствованный дизайн и дополнительные опции.

Одним из таких является строительный отвес со шнуром. Для чего предназначен этот инструмент и как правильно им пользоваться? Ответ на данный вопрос представлен в нашем материале.

Краткое содержимое статьи:

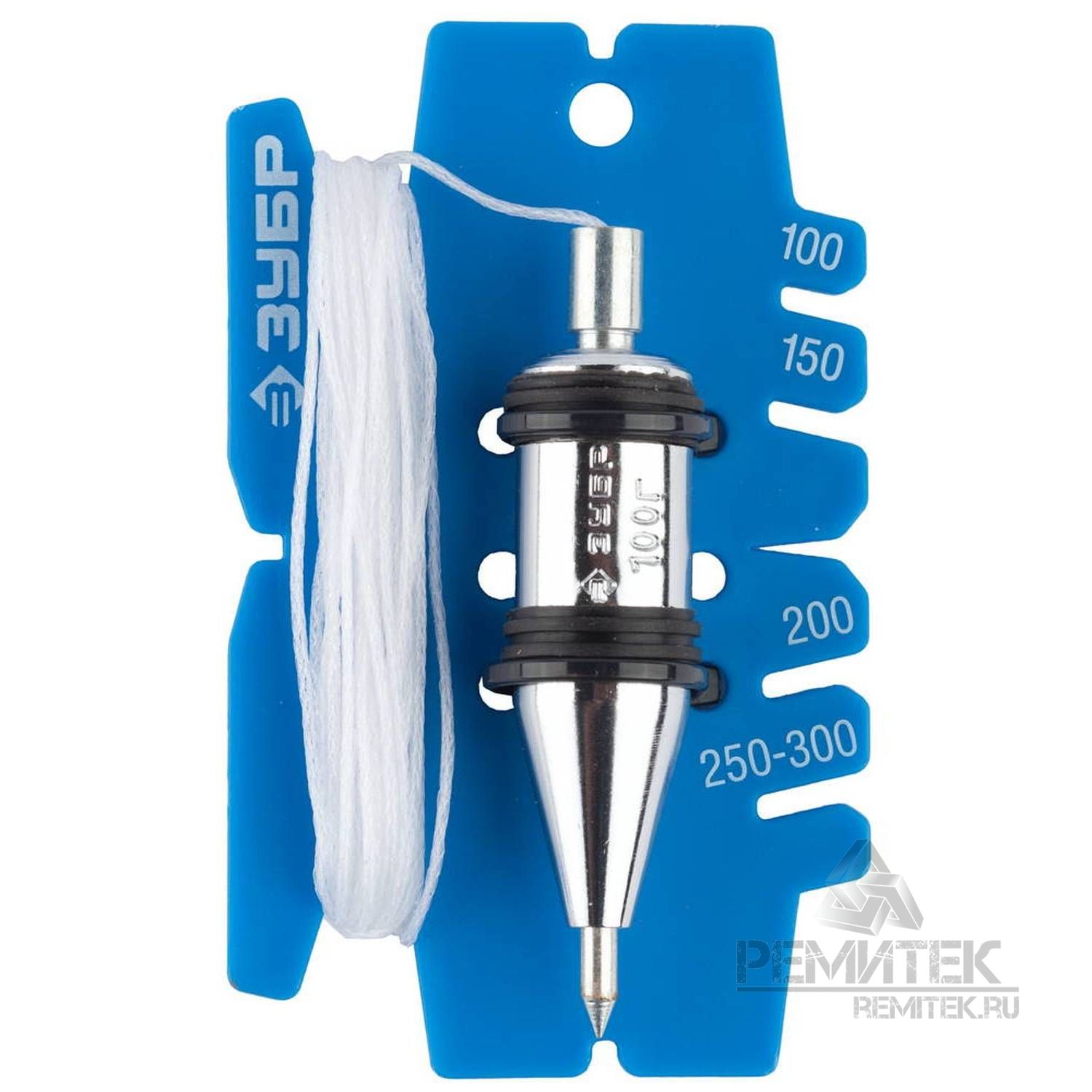

Конструкция строительного отвеса со шнуром

Строительный отвес со шнуром представляет собой металлический груз небольшого размера на длинной веревке. В комплекте с данным приспособлением идет дополнительное крепление для плотной фиксации на твёрдой поверхности. Этот инструмент предназначен для определения вертикальной плоскости стен и любых строений.

Благодаря этому приспособлению удается сделать ровную вертикальную или горизонтальную линию по отношению к потолочному перекрытию. Его часто используют на начальных этапах строительства жилого строения. Он обеспечивает ровную кладку строительного материала.

Изделие имеет небольшую стоимость, что делает его доступным для каждого потребителя. Изготовить такое устройство можно самостоятельно при помощи подручных материалов.

На фото строительного отвеса представлена современная модель инструмента.

Принцип работы

Отвес со шнуром состоит из следующих деталей. К ним относятся:

  • головка;
  • корпус;
  • длинная веревка или плотная нить;
  • планка.

Принцип работы такого приспособления довольно прост. Металлический утяжелитель обеспечивает нужную силу тяжести. На поверхности корпуса указывают вес и марку модели. В ходе рабочего процесса веревка натягивается под действием тяжелого основания. Благодаря этому на плоскости образуется вертикальная линия.

Чтобы достичь особой точности в процессе определения направляющих, рекомендуется закруглить конец железной детали. Для этого используют напильник или наждачную бумагу с высокой абразивностью.

Как пользоваться конструкцией?

Как пользоваться отвесом? При помощи этого приспособления удается выявить все погрешности на поверхности стен и пола. Для определения вертикали, рекомендуется зафиксировать в самой высокой точке строения.

Некоторые модели имеют шайбу. Её диаметр равен размеру металлического цилиндра. Шайбу прикладывают к вертикальной плоскости и удерживают до тех пор, пока цилиндр не перестанет двигаться. В этот момент отмечают погрешности и направляющие.

В процессе штукатурки стен этот инструмент фиксируют в области потолочного перекрытия. Он должен находиться в вертикальном положении в ходе рабочего процесса. Благодаря ему удается регулировать толщину нанесенного слоя. Его снимают после полного высыхания строительного состава.

Его используют для правильного расположения кухонной мебели, встраиваемых шкафов и при прокладке внутренних коммуникаций. Какие разновидности инструмента представлены в строительном магазине?

Типы строительных отвесов

Выделяют следующие виды строительных отвесов. К ним отгостятся:

Магнитный отвес. Он представляет собой металлический корпус с длинной нитью и грузом на конце. По окончании  рабочего процесса его нить самостоятельно накручивается на катушку, расположенную внутри корпуса. Это обеспечивает ровное наматывание материала.

Для определения вертикали и горизонтали отвес крепят на поверхности стены при помощи дополнительных фиксаторов. Магнитные детали обеспечивают правильное положение устройства.

Лазерное оборудование. Он имеет некоторое сходство с обычной лазерной указкой. Инструмент оснащен металлическим корпусом на конце которого, присутствует лазерный указатель. Этот луч обеспечивает дальность работы приспособления на 35 м. Стоимость такого оборудования довольно высока.

Электронный отвес. Этот вид представляет собой приложение для смартфонов или планшетов. Он не считается профессиональным инструментом, но точность его измерений ничем не отличается от строительных приспособлений.

Благодаря ему можно точно определить правильное расположение мебельной атрибутики или положение стен жилого пространства.

Как работает эта функция? После установки приложения на гаджет, его активируют путем нажатия на соответствующий ярлык. После этого на экране появится зеленная рамка, которая подстраивается по реальные размеры помещения. Далее определяется нужная область и правильность положения окружающих предметов.

Фото строительных отвесов

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Отвес строительный 275 г TOPEX

Артикул: 710000078

Уровень 23 см с магнитом 3 глазка TOP TOOLS

1

74. – за шт

Артикул: 710000316

Уровень 40 см с линейкой 3 глазка TOP TOOLS

119.– за шт

Артикул: 710000228

Отвес 100 г шнур 5 м Hobbi

149. – за шт

Артикул: 710000179

Уровень 60 см с линейкой 3 глазка TOP TOOLS

159.– за шт

Артикул: 710000753

Уровень Torpedo с магнитами 230 мм

2

179. – за шт

Артикул: 710000297

Гидроуровень Hobbi 5 м

1

179.– за шт

Артикул: 710000070

Отвес 275 г TOPEX

199. – за шт

Артикул: 710000965

Уровень магнитный пластмассовый FIT 20 см с угломером, 2 глазка

219.– за шт

Артикул: 710000210

Гидроуровень Hobbi 10 м

1

219. – за шт

Артикул: 710000417

Уровень для столбов складной магнитный TOPEX

1

259.– за шт

Артикул: 710000177

Уровень 100 см с линейкой 3 глазка TOP TOOLS

1

259. – за шт

Артикул: 710000213

Гидроуровень Hobbi 20 м

399.– за шт

Артикул: 710000977

Уровень магнитный фрезерованный РемоКолор 40 см, 3 глазка + зеркальное окошко

449. – за шт

Артикул: 710000596

Уровень 40 см рельс 3 глазка

479.– за шт

Артикул: 710000978

Уровень магнитный фрезерованный РемоКолор 60 см, 3 глазка + зеркальное окошко

599. – за шт

Артикул: 710000979

Уровень магнитный фрезерованный РемоКолор 80 см, 3 глазка + зеркальное окошко

759.– за шт

Артикул: 710000584

Уровень DORN 60 см с ручками 3 глазка

759. – за шт

Артикул: 710000750

Уровень TOPEX 5 глазков 60 см

1

799.– за шт

Артикул: 710000583

Уровень DORN 40 см с ручкой 2 глазка

839.– за шт

Артикул: 710000603

Уровень 150 см рельс 3 глазка

899.– за шт

Артикул: 710000980

Уровень магнитный фрезерованный РемоКолор 100 см, 3 глазка + зеркальное окошко

969.– за шт

Артикул: 710000983

Уровень магнитный фрезерованный РемоКолор 120 см, 3 глазка + зеркальное окошко

1 190.– за шт

Артикул: 710000590

Уровень DORN PRO 40 см магнитный с ручкой 2 глазка

1 290.– за шт

Артикул: 710000764

Уровень RUBI RubiLevel 40 см 3 глазка

1 390.– за шт

Артикул: 710000586

Уровень DORN 100 см с ручками 3 глазка

1 390.– за шт

Артикул: 710000585

Уровень DORN 80 см с ручками 3 глазка

1 390.– за шт

Артикул: 710000765

Уровень RUBI RubiLevel 60 см 3 глазка

1 590.– за шт

Артикул: 710000594

Уровень DORN PRO 80 см магнитный с ручками 3 глазка

1 590.– за шт

Артикул: 710000587

Уровень DORN 120 см с ручками 3 глазка

1 590.– за шт

Артикул: 710000984

Уровень магнитный фрезерованный РемоКолор 200 см, 3 глазка + зеркальное окошко

1 690.– за шт

Отвес и строительный уровень

Продолжаем тему штукатурки стен. В предыдущих уроках мы с Вами нашли самую выпуклую точку на стене, которую назвали бугром, попытались сбить ее, повторили эту процедуру несколько раз и на самом выпуклом месте сделали отметку под будущий маяк. Маяк - это абсолютно вертикально установленный профиль. Но, для того, чтобы научиться ставить маяки, необходимо познакомиться с такими инструментами, как отвес и строительный уровень. При выполнении ремонтных работ ими приходится пользоваться довольно часто, чтобы точно выдерживать вертикальные и горизонтальные плоскости. Когда мы поставим первый маяк, мы поставим второй, третий и т. д. Они и будут тем каркасом для будущей абсолютно плоской вертикальной стены.

Что такое строительный отвес и как им пользоваться

Строительный отвес - это небольшого размера груз, привязанный к нитке и служащий для точного определения вертикальной плоскости. Ниже представлен рисунок, чтобы Вы наглядно на него посмотрели:

Как же им пользоваться? Представьте, что перед вами ухабистая со множеством выбоин и бугров стена. При этом она может быть завалена в сторону комнаты или от комнаты, т. е стоять не вертикально. А нам нужно эту стену выровнять. Для этого нам обязательно нужно получить ВЕРТИКАЛЬ, т. е. некоторый эталон, относительно которого мы начнем выравнивать стену. Посмотрим на рисунок нашей кривой стены в профиль:

Прямо под самым потолком необходимо вкрутить саморез и закрепить на нем отвес (нитка+грузик). Какое-то время эта конструкция будет мирно покачиваться, но вскоре отвес замрет на месте, и вот - перед нами идеальная вертикаль, которую определяет нитка! (Вы конечно же помните, что саморез просто так в бетон не вкрутить, для этого нужно сначала установить дюбель, подробнее как это сделать, посмотрите в этой статье).

Прекрасно, скажете Вы. И что дальше с этой вертикалью делать? Нитка чуть колыхнется и снова нет вертикали. Все правильно, мы ее определили, а теперь ее нужно как-то зафиксировать.

Один из способов, которым сам пользуюсь, сейчас Вам покажу. Для этого по длине нитки также от потолка и до пола через определенные промежутки начинаем закручивать саморезы. Вкручиваем мы их так, чтобы шляпки саморезов едва касались нитки. Можно сказать, чтобы нитка скользила по шляпке:

Теперь отвес можно снять, а шляпки саморезов будут хранить нашу вертикаль. Что дадут эти саморезы ? А то, что если взять абсолютно ровную палку или линейку и прислонить к шляпкам, то данная палка или линейка будет стоять абсолютно вертикально.

Что такое строительный уровень и как с ним работать

Мы практически вплотную подошли ко второму инструменту, который называется строительный уровень. Это и есть идеальная линейка с водяными пузырьками.

Прислоним наш уровень (линейку с пузырьками) к шляпкам саморезов, которые мы предварительно по отвесу вкрутили в стену:




Если Вы собираетесь самостоятельно штукатурить стены, то строительный уровень Вам обязательно понадобится! Покупайте или берите у друзей уровень длиной 2 метра. Обратите внимание на пузырек, который находится наверху линейки. Посмотрим на него поближе:

Пузырек должен находиться четко посередине границ. Если это так, значит у Вас уровень в отличном состоянии. Между прочим так и проверяется уровень. Однако неплохо бы сразу проверить его по 2-м измерениям: вертикали и горизонтали. Об этом можно подробно прочитать в статье: Как проверить строительный уровень. Если Вы по отвесу подогнали шляпки саморезов и к ним аккуратно прислонили уровень, и при этом пузырек находится четко посередине - значит все в порядке, значит дальше можно работать таким уровнем.


Если же пузырек находится далеко от границ слева или справа, значит поскорее меняйте такой уровень на другой, в случае покупки в магазине. Нет ничего ужаснее, чем начинать делать точные работы со сбитым уровнем. Будет очень обидно, что Вы потратите уйму сил и времени, сделаете, что называется все по нитке, и при этом получите кривой результат! В каталоге слева можно найти подходящие уровни, отвесы и другие измерительные инструменты.

Ну а если Ваш уровень "не врет", значит у Вас в руках всегда есть вертикаль. Теперь, чтобы проверить, вертикально ли у Вас что-нибудь стоит, просто прислоните плоскость уровня к плоскости обследуемого предмета и смотрите за пузырьком. Если пузырек посередине, значит предмет стоит вертикально!

Все это я рассказал с той целью, что дальше, в следующих статьях, мы начнем ставить маяки с использованием уровня и отвеса, а значит, Вы должны иметь представление как это делается!

Я очень рекомендую Вам на Вашей кривой и необработанной пока стене потренироваться и попробовать выставить одну вертикаль, а заодно и уровень свой проверите. Непосредственно следующая статья будет посвящена креплению штукатурной сетки на стену, а уже вслед за этим будем ставить первый маяк. На сетке его будет ставить менее удобно, поэтому потренируйтесь выставлять вертикаль просто на голой и кривой стене.

Интересно, а кто-нибудь из опытных мастеров обходится без отвеса?


Пошаговые уроки по штукатурке стен

Урок 01. Как штукатурить стены. Общий принцип
Урок 02. Чем штукатурить стены? Инструменты и материалы
Урок 03. Находим самый большой бугор на кривой стене перед оштукатуриванием
Урок 04. Стараемся сбить большой выступ в стене
Урок 05. Отвес и строительный уровень
Урок 06. Как крепить штукатурную сетку
Урок 07. Как установить первый штукатурный маяк
Урок 08. Как готовить штукатурный раствор
Урок 09. Создаем плоскость стены для оштукатуривания
Урок 10. Устанавливаем все оставшиеся штукатурные маяки
Урок 11. Маленький секрет выравнивания стен по маякам
Урок 12. Выравнивание стен своими руками. Какое брать расстояние между маяками?
Урок 13. Что делать, если погнулись маяки для штукатурки?
Урок 14. Проверяем точность установки штукатурных маяков
Урок 15. Штукатурка стен своими руками
Урок 16. Как удалять маяки после штукатурки стен
Урок 17. Как выполняется штукатурка дверных проемов
Урок 18. Теплая штукатурка. Как с ней работать?
Урок 19. Теплая (теплоизоляционная) штукатурка. Виды и особенности


Отвес строительный 0635-10 со шнуром 3м Stayer 100г

Описание

Строительный отвес со шнуром STAYER серии MASTER 100 г 0635-10 представляет собой ручной инструмент для определения вертикали при строительных и отделочных работах. Поверхность отвеса оцинкована для защиты от коррозии. Плетеный шнур уменьшает вращение отвеса. Отвес подходит как для профессионального, так и для домашнего использования. Длина шнура отвеса: 5 м. Вес отвеса: 100 г.

В наличии 279 ₽

Под заказ: до 14 рабочих дней 279 ₽

Характеристики

  • Размеры
  • Длина:

    5000 мм

  • Высота:

    70 мм

  • Ширина:

    40 мм

  • Вес, Объем
  • Вес:

    0.1 кг

  • Другие параметры
  • Материал:

    металл

  • Применение:

    для малярных и строительных работ

  • Производитель:

  • Страна происхож.:

    Китай

  • Торговая марка:

Характеристики

Торговый дом "ВИМОС" осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к товару Отвес строительный 0635-10 со шнуром 3м Stayer 100г на сайте носят информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Отвес строительный 0635-10 со шнуром 3м Stayer 100г в магазине Санкт-Петербург вы можете в интернет-магазине "ВИМОС".

Статьи по теме

со шнуром, лазерный и другие. ГОСТ. Как пользоваться? Для чего нужен? Маркер Matrix, «Практик» и остальные

Строительство – это чрезвычайно тяжелый, ответственный и важный процесс, который присутствует в жизни каждого человека в той или иной степени. Кто-то занимается им профессионально и строит дома или здания, а другой просто выполняет ремонтные работы в своем жилище. Каким бы сложным ни был тот или другой процесс, в каждом из них невозможно обойтись без специальных инструментов, приспособлений и оборудования. Одним из таковых является строительный отвес. Именно о нем и пойдет речь в данной статье. Мы определим, что же представляет собой этот инструмент, его разновидности и критерии выбора, а также подскажем, как правильно им пользоваться.

Общие сведения и характеристики

Главный строительный документ ГОСТ определяет строительный отвес как простейшее приспособление, составляющими элементами которого является нить и прикрепленный к ней грузик. Применяется оно для контроля вертикали. Без него невозможно произвести строительные и земляные работы. Принцип работы отвеса состоит в следующем. Свободный конец шнура – нити крепится на поверхности именно возле той плоскости, контроль которой нужно произвести. Под действием тяжелого грузика, прикрепленного на другом конце нити, она натягивается, тем самым создавая ровную и прямую линию, являющуюся ориентиром вертикального положения.

Приспособление состоит из:

  • корпуса;
  • головки;
  • длинной веревки или плотной нити;
  • планки.

Все эти составляющие соединены между собой в одну цельную конструкцию.

Для изготовления данного приспособления на производстве используют только качественные материалы, которые также предусмотрены строительными нормами и правилами. Из материалов применяют:

  • стальную головку или оцинкованную сталь для изготовления тела грузика;
  • алюминиевые листы марки АД и АД – 1, толщина которых не больше 2 миллиметров для изготовления планки;
  • капроновые или хлориновые волокна для производства шнурка.

После определенных испытаний было выявлено, что именно вышеперечисленные материалы идеально подходят для производства – они прочные и надежные.

Также стоит отметить, что строительные отвесы отличаются размером и весом. Данные параметры зависят от материала и производителя. Конечно, кардинально показатели не меняются. 200-250 граммов должен весить шнуровой отвес, а его длина в подвешенном состоянии равна 5-8 метрам. Эти технические характеристики также четко прописаны и определены строительными нормами.

Где применяется?

Шнуровой отвес – незаменимая вещь в ходе строительства. Область применения прибора очень широкая. Он нужен при таких строительных процессах:

  • контроль ровности поверхностей;
  • установка штукатурного маяка;
  • черчение вертикальных прямых;
  • установка дверных и оконных проемов;
  • монтаж кровельных стропил;
  • расстановка опалубки.

Если существует необходимость выполнить юстировку вертикальных поверхностей, то необходимо использовать шнуровой отвес. Следует отметить, что проведение земляных работ сопровождается применением строительного отвеса. Данное приспособление помогает определить ровность стен траншей и ям. Каменщики, выполняя свои работы, также используют отвес.

Если вы занялись ремонтом и планируете поклейку обоев, именно шнуровой отвес обеспечить ровную и качественную поклейку материала.

Виды

Современный рынок переполнен различными видами строительных отвесов. Подобрать можно именно тот, который подойдет для определенного вида работ. Такие инструменты подразделяются на следующие разновидности.

  • Классические. Составляющими элементами данного вида отвеса является металлическая обвалка и шнур. Представителем этого класса является магнитный отвес. Для него характерно наличие встроенного магнита. Эта особенность дает возможность крепить приспособление к металлической поверхности. Устройство также можно применять при работе с деревянными поверхностями – предусмотрена специальная игла, которая используется как элемент крепления.
  • Лазерные. Такой отвес часто применяется в строительном процессе. Устройство характеризуется небольшими габаритами и возможностью работать как от аккумулятора, так и от батареек. Во включенном режиме аппарат направляет лазерные лучи на необходимую поверхность. Чтобы определить расхождения, нужно лишь взглянуть на экран, где видны все показатели. Сегодня данный прибор очень популярен. Связанно это с удобством пользования и функциональными возможностями.

Есть такие модели лазерного отвеса, которые фиксируют и выводят на экран не только показатели вертикали, но и горизонтали и даже отклонения углов. Конечно, они дороже, чем стандартные.

  • Электронные. Так называется не приспособление, а приложение на мобильный телефон. Его установка возможна, если телефон базируется на ОС Android. Данное приложение с каждым днем становится все популярнее, ведь пользоваться им очень удобно – оно всегда находится под рукой. Все что нужно – это установить гаджет на исследуемую поверхность. Приложение самостоятельно определит все отклонения и покажет их на дисплее смартфона.

Еще хотелось бы выделить самодельные отвесы со шнуром, которые представляют собой самую простую конструкцию. Конструктивными составляющими является, например, тяжелые гайка или болт и нить необходимой вам длины. Такое приспособление можно изготовить при необходимости самостоятельно.

Критерии выбора

Строительный отвес – это измерительный прибор, от которого зависит правильность выполнения работ. Например, при кирпичной кладке применение шнурового отвеса дает возможность смонтировать кирпичный ряд ровно и правильно.

Существуют определенные правила и критерии выбора строительного отвеса.

Итак, выбирая приспособление, нужно учитывать:

  • вид строительных работ, при выполнении которых будет использоваться оборудование;
  • материал, из которого изготовлены основные элементы приспособления;
  • длину шнура;
  • дополнительные функциональные возможности, например, измерение углов и горизонтальной плоскости;
  • вид приспособления;
  • точность измерений;
  • стоимость;
  • производителя.

Выбирая устройство, обязательно внимательно изучите инструкцию, убедитесь в надежности продукции, попросив у продавца сертификат качества.

Специалисты рекомендуют покупать устройства только известных торговых марок. Таким образом, вы убережете себя от приобретения подделки или некачественного товара. Также обратите внимание на нейлоновый строительный отвес, он считается самым точным и простым в пользовании.

Популярные отвесы

Наиболее популярными и часто используемыми строительными уровнями, по мнению строителей-специалистов, являются изделия следующих торговых марок.

  • Matrix. Эта фирма гарантирует высокое качество, надежность и гарантию от производителя. Абсолютно весь ручной инструмент с маркером Matrix соответствует требованиям и нормам строительных актов и документов. Для отвеса бренда характерна высокая точность измерений, компактные размеры и сравнительно доступная цена.
  • «Практик». Эта компания также является одним из лидеров по производству строительного ручного измерительного инструмента. Товары «Практик» пользуются спросом как у профессионалов, так и у любителей. Торговая марка гарантирует качество и надежность своей продукции.

Также стоит отметить и других производителей, товары которых представлены на современном строительном рынке: GROSS, Unitraum, JTC, Autel, TORTUL, Baum, Sumake.

Правила пользования

Поле того, как отвес уже приобретен, осталось лишь определиться с тем, как правильно им пользоваться, чтобы достичь желаемого результата. Итак, специалисты рекомендуют придерживаться следующей последовательности действий при эксплуатации строительного отвеса:

  • зафиксируйте конец шнура верху на поверхности, которую планируете измерять;
  • далее нужно отпустить шнур и подождать, чтобы он остановился в одном положении;
  • после сравните показатели полученных величин и при необходимости примените их в работе.

Также хотим дать вам несколько полезных советов, которые обязательно помогут в процессе выполнения работ.

  1. Если вы работаете на улице в ветреную погоду, то вам понадобится резервуар, наполненный водой. Данная емкость поможет зафиксировать грузик в неподвижном состоянии.
  2. Отступайте 2–3 сантиметра от измеряемой поверхности.
  3. Пользуясь лазерным или электрическим отвесом, нужно в точности следовать инструкции к его пользованию.

В следующем видео вы узнаете, как пользоваться строительным отвесом при выполнении кирпичной кладки.

Отвес, Как использовать отвес

Фото: shutterstock.com

Что такое отвес?
Отвес или отвес использует закон гравитации для определения того, что является «отвесом» (то есть, что именно вертикально или истинно). Не нужно быть гением физики, чтобы понять, что струна, подвешенная с грузом внизу, будет вертикальна и перпендикулярна любой плоскости уровня, через которую она проходит. В некотором смысле отвес - это вертикальный эквивалент линейного уровня.

Сомневаюсь, что вы удивитесь, узнав, что этот инструмент тоже имеет древнее происхождение. Факты свидетельствуют о том, что египетские архитекторы использовали их для создания вертикалей при строительстве пирамид. (Также считается, что в тандеме они использовали затопленные канавы для определения уровней.)

Отвес состоит из специально разработанного груза и грубой нити, сделанной из скрученных хлопковых или нейлоновых нитей. (Масоны предпочитают нейлон, потому что он со временем лучше сопротивляется сырости, которая возникает при торговле.) К одному концу веревки прикреплен груз. Точно обработанные и сбалансированные бобы имеют заостренные концы и могут быть изготовлены из латуни, стали или других материалов, включая пластик.

Фото: shutterstock.com

Как пользоваться отвесом
Для использования инструмента веревка фиксируется в точке, к которой нужно прикрепить отвес. Затем груз, или боб, может свободно качаться; когда он останавливается, точка боба находится точно ниже точки, в которой веревка закреплена выше. (Обратите внимание, что для получения точных показаний линия должна висеть свободно.)

Отвес полезен для установки вертикали для стены в строительстве или дверного косяка при подвешивании двери. Спиртовой уровень также выполнит эти задачи, но некоторые работы намного легче выполнить с помощью этого инструмента. Например, вы можете расположить светильники или украшения относительно объекта или поверхности ниже (или выше) с помощью отвеса. После того, как он повешен и неподвижен, можно отметить верхнюю и нижнюю точки и использовать их в качестве направляющих. По отвесу в одном месте можно увидеть объект в другом - например, трубу - в качестве отвеса.

Геодезисты иногда используют отвес для выравнивания точек или их переноса. Подрядчики, занимающиеся земляными работами и фундаментом, полагаются на отвес, а при строительстве дымохода инструмент может указать, идет ли дымоход вертикально или отклоняется от отвеса.

Некоторые бобы имеют заостренные концы, которые можно согнуть при многократном использовании или неправильном обращении; если острие на вашем согнуто или не совмещено, замените его.

Отвесы могут весить от унции до нескольких фунтов, в зависимости от области применения.Для большинства домашних ящиков для инструментов я рекомендую одинарный боб весом в несколько унций. Как это часто бывает, дело не в том, насколько красив инструмент, а в том, насколько хорошо вы им пользуетесь.

Как сделать и использовать отвес

Handyman's World является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на amazon.com.

Если вы новичок в искусстве ремонта дома своими руками, возможно, вы еще не знакомы со всеми инструментами этого ремесла.Хотя вам следует быстро освоить электроинструменты, вы должны потратить столько же времени на ознакомление со своими ручными инструментами, особенно с теми, которые гарантируют, что ваш проект будет настолько прямым и правдивым, насколько это необходимо.

В частности, вам необходимо ознакомиться с отвесом, важным инструментом, используемым для выравнивания вертикальных поверхностей. Хотя он может выглядеть просто как веревка с грузом на ней, этот инструмент на самом деле может предотвратить превращение незначительных расхождений в выравнивание стены в серьезную проблему в будущем.

Если вы еще не использовали отвес, это руководство научит вас основам его использования на стройплощадке. После этого вы узнаете, как сделать простой отвес из самых простых предметов домашнего обихода. В общем, вы уйдете от этого руководства со знаниями, необходимыми для успешного использования отвеса для обрамления стены или поклейки обоев.

HW рекомендует

Прецизионно отфрезерованный латунный отвес, доступный в версиях на 8 и 16 унций.

Что такое отвес и для чего он используется?

По сути, отвес (также известный как «отвес») - это простой инструмент, предназначенный для помощи пользователю в определении того, является ли вертикальная поверхность прямой или «отвесной».В этом смысле отвес является функциональным эквивалентом уровня, за исключением того, что он предназначен для использования на вертикальных (а не горизонтальных) поверхностях.

Отвес возник в древних цивилизациях, хотя его основная конструкция и использование остаются очень похожими сегодня.

Сначала к концу грубой струны привязывается фигурный груз (часто заостренный или сужающийся к кончику). Затем отвес подвешивают к рассматриваемой вертикальной поверхности, чтобы проверить, одинаково ли расстояние от нее до указанной стены на обоих концах.

Отвесы требуют много работы в строительной отрасли, особенно когда дело доходит до установки стен. Отвес также можно использовать при возведении дверного проема или при поиске правильного места для подвешивания больших украшений, таких как люстра. В некоторых случаях отвес даже используется для обеспечения идеальной вертикальности просверленных в фундамент труб.

Как сделать отвес

Сделать собственный отвес может быть довольно просто. Для начала вам понадобятся следующие материалы:

  • Нить (включая нейлон или леску)
  • Груз (включая вес для рыбалки или металлический игрушечный верх)
  • Металлические шайбы
  • S-образный крючок

Для начала проверьте свой вес на наличие дефектов.Любые трещины или дефекты могут повлиять на способность этого груза правильно висеть. Если неисправностей не обнаружено, можно начать с привязки груза к одному концу веревки. Это должно быть сделано таким образом, чтобы весы висели прямо под крепежным узлом, а не с одной или другой стороны.

Затем добавьте несколько металлических шайб на леску, продев их через их центр. Позвольте им уложиться поверх груза внизу линии. Это позволит более надежно сбалансировать вес после подвешивания.

Наконец, привяжите S-образный крючок к верхнему концу веревки. Убедитесь, что этот узел затянут, потому что он будет нести большую часть веса лески, когда ее подвешивают к S-образному крючку.

Как использовать отвес

Использование отвеса - довольно простая задача.

Сначала забейте гвоздь или другой анкер в горизонтальную поверхность, перпендикулярную стене или другому вертикальному объекту, который вы хотите проверить. Привяжите отвес к концу этого гвоздя и дайте ему полностью остановиться (вес на конце, вероятно, заставит его слегка раскачиваться).Затем измерьте расстояние от веревки до стены (для этого может потребоваться лестница).

Затем очень осторожно измерьте расстояние от кончика груза отвеса до вертикальной поверхности. Сравните это измерение с измерением от вершины отвеса. Если они совпадают, то вы можете быть уверены, что рассматриваемая вертикальная поверхность является «отвесной» или вертикальной. Если эти измерения не совпадают, вам нужно будет отрегулировать наклон вертикальной поверхности до тех пор, пока не будет получено совпадение.

Как использовать отвес для обрамления стены

Использование отвеса в процессе обрамления стены фактически следует основным этапам, описанным в разделе выше.Просмотрите эти шаги, чтобы узнать, как добиться, чтобы стена с новым каркасом была идеально вертикальной.

Кроме того, вы можете посмотреть это видео, чтобы увидеть, как для этой цели используется отвес.

Как использовать отвес при поклейке обоев

Если вы планируете повесить обои или любой другой настенный декор, вы можете использовать отвес, чтобы убедиться, что он прямой и точный с самого начала. Для этого повесьте отвес на гвоздь, установленный на перпендикулярной поверхности.

Когда отвес закончит вращение, отметьте линию на стене горизонтально, даже если отвес. Затем эту линию можно использовать для того, чтобы каждый кусок обоев был ровным по вертикали.

Сводка

К настоящему времени вы должны увидеть, насколько важен отвес для выполнения любой работы, требующей точности по вертикали. Несмотря на простоту конструкции и использования, этот утяжеленный инструмент может почти гарантировать, что все вертикальные поверхности вашей работы будут идеально вертикальными.

Другими словами, не стоит оставлять отвес дома. Обязательно принесите отвес на место следующей работы, чтобы вам больше не приходилось гадать о вертикальности стены.

Декоративный отвес Боб | Хьюстонский центр современного ремесла

загрузка ...

31 мая 2013 г. - 27 июля 2013 г.


В Зале художников

Прием при открытии
Пятница, 31 мая, 17:30 - 20:00
Беседа с художником в 17:30
На открытии также будет представлен The Tool at Hand в большой галерее; Ctrl + P, в маленькой галерее; и открытые студии нынешних художников-резидентов HCCC с 18:00 до 19:00.Пиво при спонсорстве Karbach Brewing Co.

Хьюстонский центр современного ремесла (HCCC) представляет The Ornamental Plumb Bob , персональную выставку предметов и брошей, созданную мастером по металлу Гэри Шоттом из Сан-Антонио. Основываясь на серии брошей 2011 года, Шотт продолжает исследовать отвес - инструмент, который многие мастера используют для обозначения вертикальной линии отсчета.

Исторически сложилось так, что мастера по всей Европе, Северной Америке и на Ближнем Востоке разрабатывали широкий спектр сложных и уникальных гирь для отвеса.Еще задолго до эпохи гильдий, отвесы создавались самых разных размеров, материалов и форм, от фруктов до морских орнаментов. Основываясь на идентификации материалов и форм, коллекционеры проследили определенные отвесы до периода времени и региона, в котором они были созданы. Работы Гэри Шотта являются продолжением этой давней традиции.

Украшающие стену и тело соответственно, крупномасштабные предметы Schott и человеческие броши служат функциональному назначению, а также привлекают внимание к своему орнаменту.Как и большая часть его предыдущих работ, Шотт придает этим деталям механические и интерактивные свойства. При подвешивании к стене или телу каждый отвес становится интерактивным благодаря своему кинетическому потенциалу, одновременно устанавливая вертикальную ось стены или пользователя. В то же время декоративные накладки, расположенные за объектами, обращают внимание зрителя на геометрический вес и блестящие материалы отвесов. Эти изделия украшены точеными деревянными гири, которые свисают с роскошных элементов из красной латуни, как украшения на дереве.

Подчеркивая эстетику и функциональность, работы Шотта подрывают популярную тенденцию украшения дома, которая включает антикварные предметы в дом в качестве нефункционального декора. По словам Шотта: «Сегодня достаточно взглянуть на Ebay или Etsy, чтобы заметить, как предметы прошлого собираются и приветствуются значительной частью населения как прекрасные объекты. Эти предметы украшают наши полки и внутренние пространства, часто оставляя их неиспользованными или вырванными из своего первоначального контекста.«Посредством этой выставки Шотт вдохнул новую жизнь в предмет, который многие коллекционеры считают ценным антиквариатом.

Гэри Шотт в настоящее время проживает в Сан-Антонио, штат Техас, где он заведует кафедрой ювелирных изделий и металлов Юго-западной школы искусств. Шотт родился в Грин-Бей, штат Висконсин, и имеет степень бакалавра иностранных дел Университета Висконсин-Стаут и степень магистра иностранных дел Университета Иллинойса в Урбана-Шампейн. Работы Шотта широко выставлялись по всему Техасу, США.С. и за рубежом. В 2010 году произведение Шотта « Eskimo Kisser, » было удостоено награды «За заслуги» на проводимой раз в два года выставке жюри HCCC CraftTexas 2010 .

Орнаментальный отвес курировала Кэтрин Холл, кураторский сотрудник HCCC.

Вверху: (1) Гэри Шотт, «Plumb Bob no. 2. ” Красная латунь, шнур, дерево, краска, патина. 38 дюймов x 4,5 дюйма x 6 дюймов. 2013. Фото художника. (2) Гэри Шотт, «Plumb Bob no. 2 ”(деталь). Красная латунь, шнур, дерево, краска, патина.38 дюймов x 4,5 дюйма x 6 дюймов. 2013. Фото художника. (3) Гэри Шотт, «Plumb Bob no. 2 ”(деталь). Красная латунь, шнур, дерево, краска, патина. 38 дюймов x 4,5 дюйма x 6 дюймов. 2013. Фото художника. (4) Гэри Шотт, «Plumb Bob no. 1. ” Красная латунь, шнур, дерево, краска, патина. 38 дюймов x 4,5 дюйма x 6 дюймов. 2013. Фото художника. (5) Гэри Шотт, «Plumb Bob no. 1 ”(деталь). Красная латунь, шнур, дерево, краска, патина. 38 дюймов x 4,5 дюйма x 6 дюймов. 2013. Фото художника. (6) Гэри Шотт, «Plumb Bob no. 1 ”(деталь). Красная латунь, шнур, дерево, краска, патина. 38 дюймов x 4.5 дюймов x 6 дюймов. 2013. Фото художника.

Plumb Bob - все, что вам нужно знать


Отвес может быть не самым захватывающим или инновационным инструментом, но, несомненно, одним из самых полезных.

Как и в случае со спиртовым уровнем, основное предназначение отвеса - проверка выравнивания различных элементов во время строительства или выполнения домашних работ.

В то время как спиртовые уровни удобны для проверки вертикального, горизонтального или углового выравнивания в различных локализованных точках, отвес гораздо лучше подходит для подтверждения вертикального выравнивания на гораздо больших расстояниях, например, по высоте всей стены.

Отвес настолько же прост, насколько и выглядит, в основном состоит из отрезка веревки и груза, как показано ниже.

Нет и неудобных настроек, о которых стоит беспокоиться. Повесьте отвес над землей, подождите, пока он перестанет раскачиваться, и благодаря силе тяжести вы сможете точно сказать, где находится отвес.

Итак, если вам нужно быстро и легко проверить вертикальное выравнивание на больших расстояниях, например, при строительстве стены, возведении забора, подвешивании двери, покраске вертикальных линий или при наклеивании обоев, отвес может быть просто инструментом. для тебя.

Несмотря на то, насколько они удобны, у многих людей не будет отвеса в их ящике с инструментами.

К счастью, как вы увидите позже в этой статье, их невероятно легко сделать, и мы покажем вам, как шаг за шагом.

Итак, без лишних слов, вот все, что вам нужно знать о скромном отвесе…


Быстрые ссылки

Что такое отвес?

Для чего используется отвес?

Как сделать самодельный отвес - 3 простых шага

Как пользоваться отвесом


Что такое отвес?

Как уже упоминалось, отвес, или, как его обычно называют, отвес, состоит из заостренного груза, прикрепленного к веревке, и использует силу тяжести, чтобы показать пользователю, где находится «отвес» или вертикальное выравнивание.

Они используются для проверки вертикального выравнивания на больших расстояниях, например, по всей высоте стены, или для переноса точек на большие расстояния, где измерения были бы неудобны, например, чтобы найти место на полу относительно определенное место на потолке.

Это определенно не новая технология, и есть свидетельства, связывающие их использование на тысячи лет назад в Древнем Египте и строительстве пирамид.


Для чего используется отвес?

Вот некоторые из наиболее распространенных применений отвеса:

  • Перенос точек с потолка на пол / столешницу
  • Если вы когда-нибудь пытались совместить точку на потолке с местом на полу, вы поймете, насколько сложно это может быть, если вы не используете отвес.

    Вместо того, чтобы полагаться на измерения от общей точки, например стены, гораздо проще повесить отвес на потолке, позволяя гравитации указывать вам местоположение относительного места на полу.

    В качестве реального примера можно использовать отвес, чтобы гарантировать, что даунлайт будет идеально отцентрован над кухонным островом перед сверлением.

  • Для сохранения вертикального выравнивания стен во время строительства
  • Повесив, например, отвес рядом с местом, где будет возводиться кирпичная стена, каменщик может убедиться, что он правильно выровнял текущий слой кирпича, прежде чем переходить к следующему.

  • Сохранение вертикального положения обоев при подвешивании
  • Большинство стен в домах не совсем отвесные. Из-за этого вы не можете полагаться на работу от края стены и просто совмещать линии обоев по мере продвижения вперед.

    Подвесив отвес, отметив несколько точек по длине отвеса, а затем соединив их с помощью прямой кромки, вы получите гораздо более точное представление о отвесе, с помощью которого вы сможете повесить обои полностью вертикально.

  • Держать дверь вертикально при подвешивании
  • Удобная альтернатива спиртовому уровню, Plumb Bob поможет вам проверить вертикальность двери во время подвешивания, чтобы предотвратить трение о пол, неровные щели и дверь, которая не защелкивается.


Как сделать самодельный отвес - 3 простых шага

Нужен отвес, но нет его под рукой?

Не волнуйтесь, из-за того, что они просты, их невероятно легко сделать.

Итак, прежде чем пойти и купить его, ознакомьтесь со следующими шагами, чтобы узнать, как сделать самодельный отвес всего за несколько минут.

Вот что вам понадобится :

  • 1x отвертка
  • 1x кольцо из банки для напитков
  • 1x длина струны

Приступим…

1

Обрежьте струну до (приблизительной) требуемой длины

Первый шаг - измерить высоту везде, где вы будете использовать отвес.

Независимо от длины, которую вы измеряете, добавьте еще четыре или пять дюймов, чтобы покрыть кусочки веревки, которые вы потеряете при завязывании отвертки и натягивании кольца.

Обрежьте веревку до необходимой длины.

2

Связующий шнур с отверткой / зажимным кольцом

Привяжите один конец отрезанной веревки к отвертке. Оставьте немного провисающей веревки под узлом, так как если она слишком затянута, это может повлиять на выравнивание отвертки при ее свисании.

Для этого примера мы выбрали отвертку с отверстием в ручке. Мы не рекомендуем использовать один без отверстия и просто обвязывать шнур вокруг ручки, так как это, скорее всего, повлияет на выравнивание.

Затем возьмите конец веревки и прижмите его к точке, где вы будете закреплять отвес после завершения. Кончик отвертки должен свисать примерно на один дюйм от пола (для этого вам может потребоваться обрезать неиспользуемый конец веревки).

Наконец, продолжайте и привяжите натяжную петлю к неиспользуемому концу веревки, как показано выше.

3

Повесьте отвес в любом месте

Чтобы использовать отвес, прикрепите скобу к гвоздю, шурупу или чему-нибудь еще, что вы хотите использовать, чтобы удерживать его на месте.

Стоит несколько раз подергать отверткой по струне, чтобы убедиться, что леска не влияет на ее выравнивание.

Наконец, дождитесь, пока шнур и отвертка перестанут раскачиваться, прежде чем использовать их для проверки на отвес.


Как использовать отвес

Есть несколько способов использовать отвес:

При переносе точек с пола / столешницы на столешницу

  1. Первый шаг - отметить место на полу или столешнице. Предположим, вы хотите установить даунлайт, расположенный по центру кухонного острова, поэтому в этом случае вы отметите точку в самом центре острова.
  2. Затем, осторожно используя лестницу, возьмитесь за конец отвеса и подвесьте груз до тех пор, пока он не окажется прямо над отметкой в ​​центре столешницы.
  3. Убедитесь, что отвес все еще висит над центральной точкой даже после того, как перестанет раскачиваться. После проверки отметьте положение на потолке в верхней части отвеса. Отмеченное вами место соответствует тому месту, где должен располагаться центр даунлайта при установке.

При проверке вертикального выравнивания стен и дверей и т. Д.

  1. Забейте гвоздь или вставьте винт в горизонтальную поверхность, расположенную перпендикулярно вертикальной поверхности, вертикальное выравнивание которой вы хотите проверить.Например, чтобы проверить, что новая каркасная стена выровнена по вертикали, забейте гвоздь или вставьте винт в потолочную балку (в идеале на расстоянии около дюйма от того места, где после установки будет находиться верхняя часть каркасной стены).
  2. Затем привяжите конец отвеса к гвоздю или шурупу, убедившись, что отвес находится на расстоянии пары дюймов от пола.
  3. Подождите, пока отвес перестанет раскачиваться. Измерьте расстояние между отвесом и каркасом стены от точки, близкой к верху отвеса.Повторите процесс внизу отвеса.
  4. Сравните цифры, отрегулировав стойку стены и повторяя измерения, пока верхняя и нижняя цифры не совпадут, и в этот момент вы поймете, что стена стойки вертикальна.

Рекомендуется ToolCrowd

Последнее обновление 4 августа 2021 г., 7:55


Заключительные замечания

Надеемся, что эта статья была вам полезна.

Если вы решили не делать самодельный отвес, надеюсь, мы сделали достаточно, чтобы убедить вас в достоинствах покупки его вместо того, чтобы держать его в ящике для инструментов.

Честно говоря, они не только относительно дешевы, но и просты в использовании, а также их легко настроить. Следовательно, нет оправдания тому, чтобы не сделать / не купить и не использовать отвес, если вас каким-либо образом беспокоит качество и точность любых строительных или отделочных работ, которые вы выполняете.

Не стесняйтесь оставлять нам комментарии ниже, если у вас есть другие вопросы или вопросы.

Удачи!

Если вам понравилась эта статья, вам, вероятно, понравится и следующее:

Читать далее


SIUE Отвес

Отвес: деятельность бесконечных возможностей

Одно из первых произведений искусства, которое будет установлено в Университете Южного Иллинойса в Эдвардсвилле (SIUE), - это Plumb-Bob (1962) Ясухиде Кобаши.Гио Обата и Джек Рэндалл, архитекторы первоначального кампуса, посетили Питтсбург по просьбе попечителя-основателя и донора Арнольда Маремонта, чтобы осмотреть скульптуру, когда она была установлена ​​в Художественном музее Карнеги. Попечитель Маремонт, купивший и подаривший скульптуру, сыграл важную роль в раннем проектировании кампуса, где отстаивал идею «роли пластических искусств в дизайне кампуса». Обата выбрал Plumb-Bob и спроектировал Goshen Lounge, чтобы выделить большой мобильный телефон.Эта уникальная и бесценная работа висит над гостиной Goshen с момента открытия Моррисского университетского центра в 1967 году.

Отвес содержит 480 отдельных деревянных стержней, соединенных попарно. Кобаши разработал работу таким образом, чтобы дать ему возможность «изменять пропорции скульптуры», хотя основная система, порядок, который скульптор наложил на пространство, сами по себе неизменны. В рамках этой системы жестко упорядоченные формы искусства ушли в прошлое, и творчество стало деятельностью бесконечных возможностей.”

Plumb-Bob наблюдает за Goshen Lounge в течение 50 лет, нависая над студентами, мероприятиями и торжествами. Сотрудники музея протирали, натирали воском и ремонтировали мобиль в 1988 и 2003 годах, работая высоко в воздухе. Взяв на себя обязательство по ремонту Университетского центра Морриса в процессе работы, Университетский музей приступил к проекту по реставрации скульптуры. В ближайшие недели скульптура будет аккуратно снята по частям и доставлена ​​в профессиональную консервационную фирму для очистки, ремонта и восстановления.Этот подробный профессиональный подход гарантирует, что Plumb-Bob снова станет культовым аспектом кампуса SIUE.

Отвес Боб: друг или враг?

  Изображение предоставлено: http://www.haeschecollectibles.net/

Помимо глупых названий, мы все знаем, что отвес - наш друг; в этом нет никаких сомнений. Этот инструмент использовался, по крайней мере, последние 4000 лет, а возможно, и дольше, чтобы гарантировать, что наши здания стоят правдиво.Но где именно возник этот древний инструмент и как можно так же ценить что-то столь старое, как сегодня?

Необходимость поддерживать структуру в истинном состоянии существует с самого начала строительства. Если здание, балка или балка даже немного отклонятся, это может полностью нарушить структурную целостность всего объекта. Вот почему первые строители очень рано заметили, что им нужен инструмент, который мог бы сказать им, соответствует ли одна часть конструкции другой.

Эта необходимость вынудила использовать инструмент, который позволил бы строителям убедиться, что их конструкция была прочной. Введите: отвес. Отвес действительно один из самых простых инструментов в строительном мире. Действительно. Вы можете сделать это прямо сейчас. Просто возьмите камень, привяжите к нему веревку и прикрепите другой конец веревки к прямому куску дерева. Вот и все. Теперь у вас есть собственный отвес. Обойдите свой дом или офис, посмотрите, все ли у вас ровные края, и если кто-нибудь спросит, чем вы занимаетесь, просто скажите «Наука.’

Древние египтяне были одними из первых, кто использовал этот инструмент, хотя более чем вероятно, что до них было гораздо больше людей, которые использовали какое-то устройство для выравнивания. Использование отвеса позволило им построить такие сооружения, как Пирамиды Гизы, Храм Гора и Луксорский храм. Конечно, материалы, из которых были построены эти здания, в значительной степени способствовали их долговечности, как и климат Египта в целом, но использование отвеса помогло египтянам создавать конструкции, которые прослужили бы сотни поколений и не показывали признак того, что скоро уйдешь.

Как указывалось ранее, изначально отвесы были сделаны из камня. Но со временем, когда возникла необходимость в большей точности и точности, грубые камни и камни были заменены острыми металлическими гирями. Эти гири изначально были сделаны из свинца. Теперь, если вы хорошо разбираетесь в латыни, вы знаете, что латинское слово, обозначающее свинец, - это «отвес», отсюда следует атомный символ «Pb». Более тяжелые заостренные грузы обеспечивали большую точность работы с инструментом, тогда как камень просто дает вам приблизительную оценку уровня.

По мере развития самого отвеса менялись и методы его использования. Отвесы обычно крепились к прямоугольным треугольникам. Этот элемент оборудования, называемый отвесом, использовался для того, чтобы убедиться, что два края прямые.

Правило отвеса наверху цепи нивелирования просуществовало очень долго. Даже до начала 20-го, -го, -го века рабочие на небоскребах вешали массивные отвесы через шахты лифтов, чтобы убедиться, что их здание стоит прямо.Но все это должно было измениться.

Спиртовой уровень ни в коем случае не был новой технологией. Пузырьковые уровни использовались с момента их изобретения в 1600-х годах, но появление более дешевых материалов, таких как сталь, дало рядовому потребителю легкий доступ к гораздо более точному и, честно говоря, менее трудоемкому методу поддержания точности.

Спиртовой уровень (названный так, потому что первоначальные уровни были сделаны путем подвешивания одного пузырька воздуха в спирте) первоначально был изобретен для использования в телескопах, а затем использовался в геодезической съемке.Но только в 1939 году Уильям Б. Фелл выпустил первый спиртовой уровень для масс. Эти спиртовые уровни давали плотникам, строителям и всем остальным возможность убедиться, что каждая поверхность в процессе строительства была ровной, от земли до фундамента и от каркаса до потолка.

Тот факт, что отвес сошел со своего трона как король мира уровней, не означает, что они больше не используются. Отвесы до сих пор можно найти в самых высоких небоскребах, в самых глубоких шахтах и ​​самых длинных мостах.У нас даже есть один здесь, на стене, в нашем исследовательском отделе. Это большой настенный отвес, который мы прозвали «Боб». Поэтому в следующий раз, когда вы увидите отвес, вспомните, что за этим некогда великим королем мира выравнивания стоит более 4000 лет истории.

Хотите узнать больше о нашем геодезическом отделе? Нажмите кнопку ниже, чтобы увидеть, как наши три зарегистрированных профессиональных геодезиста и отличные геодезические бригады могут помочь составить карту мира вокруг вас.

Нанесите на карту свой мир

Источники:

http: // www.antiquetools.co.uk/articles/bob.htm

http://www.surveyhistory.org/egyptian_surveying_tools1.htm

http://www.bobvila.com/articles/495-the-plumb-bob/#.VVX5ZflVhBc

http://www.britannica.com/EBchecked/topic/560417/spirit-level

Электромеханический отвес: старомодный, но определенно полезный

До тех пор, пока существовала потребность в хранении материала, существовала потребность знать, сколько хранится в любой момент времени.Будь то инвентаризация, разгрузка или приемка, или дозирование, всегда где-то на заводе есть кто-то, кому нужно знать, что находится в силосе или другом контейнере. Поскольку не всегда использовались изящные высокотехнологичные методы измерения уровня в бункере, которые мы знаем сегодня, или даже электричество, если на то пошло, но все еще необходимо знать, эта потребность привела к инновационным методам измерения количества материала. есть в мусорном ведре.
От удара молотком по стенке бункера (или даже кидания камней по стенке бункера), слушая тип «бонга», который создает удар, до очень раннего пробуждения, чтобы увидеть, где утренняя роса сбоку от бункера. Судно начинается или заканчивается, нет недостатка в способах, которые люди придумали для измерения уровня.Вероятно, самый проверенный и верный метод, а может быть, даже самый распространенный, который до сих пор используется, - это метод отвеса или метод «веса и троса».
Есть свидетельства того, что отвес использовался для вертикального выравнивания еще в древнеегипетские времена, и где-то по пути кто-то придумал использовать эту концепцию для измерения вертикальной глубины пустого пространства в контейнере и использования этого измерения. для подсчета количества материала в емкости снизу вверх или в процентах.Если предположить, что человеческая ошибка находится под контролем, этот метод оказался надежным и повторяемым, недорогим и простым в исполнении. Этот ручной метод измерения уровня в бункере до сих пор является наиболее часто используемым сегодня на современных предприятиях операторами, которые привязывают камень к ленточному измерительному устройству и опускают прибор в бункер, наблюдая за тем, сколько ленты погасло при ударе камня. что-то в мусорном ведре. Единственным недостатком является то, что кто-то должен забраться на верх бункера или силоса, чтобы провести это измерение, что требует ценных ресурсов и представляет возможную угрозу безопасности.
Именно эта проблема несколько десятилетий назад подтолкнула разработку электромеханической системы измерения уровня отвеса. В ранних системах использовалось несколько шкивов и большие двигатели, что приводило к громоздким и сложным машинам, которые без надлежащего профилактического обслуживания имели тенденцию выходить из строя по ряду причин. Отказы включали обрыв или запутывание кабелей, засорение электроники из-за того, что материал был втянут в корпус, сгорание двигателей и попадание груза под материал при его подаче в бункер.Измерения проводились с использованием счетного колеса, которое генерировало электронный импульс при каждом повороте колеса в зависимости от заранее определенного расстояния кабеля, выведенного из устройства во время прокладки водопровода. Эти импульсы обычно отправлялись на счетчик, который интерпретировал каждый импульс как расстояние и отображал полученное значение для оператора.
Даже несмотря на все эти начальные проблемы, электромеханический отвес воспринимался как бесценный инструмент в области управления запасами, и по мере совершенствования технологий в электронике и материалах, то же самое и с отвесом.Сейчас мы видим конструкции четвертого и пятого поколений, в которых используется микропроцессорная электроника, более простые конструкции шкивов, высокоэффективные двигатели и более прочные кабели (или ленты в случае нескольких поставщиков), которые решают многие из проблем, с которыми столкнулась технология. предки. Инженерные средства управления, встроенные в программирование этих устройств, контролируют срок службы кабеля и двигателя и уведомляют пользователей в случае отказа кабеля, шкива и двигателя по любому количеству причин. Некоторые производители предлагают прямые аналоговые выходы 4… 20 мА, реле и цифровую связь по протоколу MODBUS или Profibus, что устраняет необходимость в промежуточном блоке дистанционного запуска (RSU), тем самым устраняя значительную стоимость.
Сегодня электромеханические отвесы являются наиболее распространенными и широко используемыми системами измерения запасов, но они по-прежнему имеют репутацию менее надежных и более требовательных к обслуживанию, чем более новые технологии, такие как микроволновые радары, ультразвуковые и лазерные. Ниже приведены пять распространенных аргументов (я буду смелым и назову их мифами) против электромеханических устройств для измерения уровня отвеса и реакция отрасли на эти аргументы.

Миф №1: Наличие движущихся частей затрудняет обслуживание электромеханической системы.
Да, электромеханические устройства по определению имеют как электрические, так и механические компоненты, и да, некоторые из этих частей должны двигаться, чтобы функционировать должным образом. Однако с достижениями в технологии двигателей и с использованием более простых конструкций шкивов надежность и, как следствие, жизненный цикл этих систем увеличились до уровня, ожидаемого от устройств без движущихся частей, таких как микроволновые и ультразвуковые. Не лишено оснований ожидать 3500 часов работы со стандартными двигателями или неограниченного срока службы для систем, в которых используются высокоэффективные бесщеточные двигатели.Пользователи могут ожидать не менее 100 000 циклов измерения для кабельной системы или более 500 000 циклов измерения для отвесного устройства с лентой. Для оператора, выполняющего 24 измерения в день, это соответствует ожидаемому сроку службы 10 лет для кабеля или более 50 лет для ленточной системы. Кроме того, любой поставщик, которого стоит рассмотреть, будет использовать бортовую диагностику, чтобы уведомить пользователя о любой потенциальной неисправности, чтобы ее можно было устранить, прежде чем она станет проблемой, требующей значительных ресурсов.Качественный электромеханический блок будет отслеживать и уведомлять пользователя о сбоях двигателя / электроники, о том, что вес датчика заклинило или закопан, обрыв кабелей / лент, достаточный ток питания и другие функции, отказ каждого из которых приведет к простоям.

Миф № 2: Электромеханические устройства не так надежны или воспроизводимы, как новые технологии, такие как ультразвуковые или микроволновые радары.
Помимо устройств, которые обеспечивают измерение веса бункера или силоса, технология электромеханического отвеса является единственной системой управления запасами, на которую не оказывают неблагоприятного воздействия большинство условий, которые можно увидеть в силосе, содержащем твердый материал.Эффективность ультразвукового, микроволнового радара и лазера зависит от того, насколько благоприятны условия в судне. С помощью каждой из этих технологий инструмент проецирует волну и ищет ответный сигнал, достаточно сильный для обнаружения и анализа. Пыль, пар, пена, высокие температуры, низкая диэлектрическая проницаемость, низкая насыпная плотность и угол естественного откоса могут серьезно повлиять на качество и надежность бесконтактного времяпролетного прибора. Поскольку в отвесе используется механическое измерение, все перечисленные выше условия не влияют на действие, с помощью которого прибор производит измерение, тем самым повышая шансы на получение повторяемых и надежных измерений.Поскольку отвес представляет собой измерение по прямой линии, каждый раз, когда он активируется, он каждый раз снимает показания с одного и того же места в контейнере. Не нужно беспокоиться об углах установки, чтобы получить оптимальную площадь поверхности, как в случае со многими бесконтактными технологиями. Точность измерения различается в зависимости от рассматриваемого производителя, но разумно ожидать, что точность измерения составит от 0,25% до 0,5% от измеренного диапазона.

Миф № 3: Электромеханические устройства не совместимы напрямую с текущими системами управления.
До появления современной электроники это утверждение вызывало большее доверие, но сегодня большинство производителей электромеханических отвесов будут напрямую связываться с системами управления ПЛК через аналоговый сигнал 4… 20 мА, а для некоторых поставщиков даже через цифровой протокол MODBUS RTU или Profibus. Если поставщик по-прежнему указывает промежуточный блок дистанционного мониторинга в качестве стандартного для создания аналогового выхода, найдите другого поставщика.

Миф № 4: Использование шкивов и тросов неэффективно и делает устройство склонным к отказу.
Один из наиболее распространенных вопросов об этой технологии касается предполагаемого высокого уровня отказов из-за запутывания кабелей в системах шкивов. Было ли это результатом постоянной наматывания и разматывания или затягивания материала на систему шкивов и нарушения правильной установки троса на тросе, раньше это было законным поводом для беспокойства. Многие поставщики отвесов осознали, что в системах шкивов меньше значит больше, и представили конструкции, в которых используются два или меньше шкивов.Один производитель даже представил конструкцию с одним шкивом. Во многих конструкциях также используется система очистки щеткой или устройство для зачистки ленты с подпружиненным натяжением, которое удаляет материал с кабеля или ленты, когда она втягивается в корпус. Производители отвесов, которые используют ленту вместо троса, заявляют, что полностью исключают спутывание из-за того, что лента имеет тенденцию лежать только сверху себя, когда она наматывается на шкив. Добавьте к этому качества улучшенных материалов, как указывалось ранее, и эти улучшенные характеристики привели к сокращению отказов шкивов / тросов и повысили надежность устройств отвеса.

Миф № 5: Вес и тросик - это навязчиво. Вес может зацепиться за материал и отломиться в бункер, что приведет к повреждению компонентов, расположенных ниже по потоку.
Писать, что это миф, немного натянуто, потому что, как известно, такое случается. Вес и кабель навязчивы тем, что они должны входить в бункер, в котором измеряется материал. Однако следует отметить, что большинству технологий приходится каким-то образом вторгаться, чтобы «увидеть» материал, который им поручено измерять.Следует помнить, что груз датчика и кабель не подвергаются воздействию материала в бункере, за исключением тех случаев, когда он находится в процессе измерения, а затем он касается материала только на мгновение, прежде чем он втягивается обратно в корпус бункера. инструмент. Хорошо спроектированный отвес герметизирует себя во время простоя, чтобы предотвратить попадание материала в корпус. Что касается разрушения веса сенсора и его повреждения, это можно свести к минимуму с помощью более прочных кабелей и технических средств управления, разработанных для предотвращения условий, которые могут привести к этой проблеме.Многие системы теперь включают минимальные расстояния перемещения грузов в случае, если бункер пуст, чтобы грузы не застревали на дне бункера. Многие системы также имеют встроенные средства управления, предотвращающие постоянное натягивание кабелей двигателями в случае, если груз датчика находится под землей, что само по себе является редкостью, если соблюдать осторожность на этапе установки. Для тех потенциальных клиентов, которые все еще беспокоятся о том, что вес сенсора отламывается, большинство поставщиков теперь предлагают хрупкие «легкоусвояемые» пакеты, которые могут быть заполнены материалом, находящимся в бункере, так что, если вес действительно отломится, он просто пройдет через систему.
Подходит ли электромеханический отвес для любого применения? Нет. Поскольку он выполняет измерения только по запросу, это не настоящее устройство для непрерывного мониторинга. Если для управления процессом абсолютно необходимо круглосуточное измерение без выходных, лучше выбрать другую технологию. Кроме того, как и в случае с любым другим устройством, установленным наверху бункера, отвесы измеряют линейный уровень, а не истинный объем. Объем или вес материала в бункере должен быть рассчитан с использованием размеров бункера и насыпной плотности, что может привести к небольшим неточностям.Наконец, поскольку для привода двигателя, способного перемещать груз датчика и кабель, требуется мощность, отвесные устройства недоступны с двухпроводным питанием контура 24 В постоянного тока, как в случае со многими системами электронного уровня.
Управление запасами - важная функция на любом предприятии. Выбор наилучшего решения зависит от особенностей приложения, желаемой производительности и, конечно же, стоимости. Обдумывая, какое решение для измерения уровня лучше всего соответствует вашим потребностям, посоветуйтесь со специалистом по мониторингу резервуаров и помните, что иногда старое оборудование все же остается хорошим подарком.
Мэтью Хикаде (Matthew Hikade) - директор по продажам и маркетингу в UWT Level Controls USA, североамериканском подразделении UWT GmbH, ведущего мирового поставщика технологий измерения уровня сыпучих продуктов. С Hikade можно связаться по телефону 877-898-5385 или [адрес электронной почты защищен] Посетите www.uwtlevel.com или www.levelmeasurement.com для получения дополнительной информации.

Для получения обзоров по соответствующему оборудованию, статей и новостей посетите нашу зону контрольно-измерительного оборудования

Щелкните здесь, чтобы получить информацию о Международной конференции и выставке порошков и сыпучих материалов

.
