Печь-каменка для бани своими руками: виды и порядовка

Чтобы эффективно использовать баню, нужно позаботиться о создании в ней комфортного микроклимата. Это можно обеспечить с помощью специальной печи, называемой каменкой.

Высокая температура в бане создается за счет нагревания камней, которые содержатся в емкости, входящей в большую металлическую или кирпичную конструкцию. Банные печи-каменки отличаются друг от друга разными модификациями и размерами. Для их функционирования пригоден практически любой вид топлива: газ, уголь, дрова и жидкое горючее.

Такие печи можно соорудить самостоятельно, их эксплуатация не представляет особой сложности. Предлагаем рассмотреть основные различия между типами агрегатов, устанавливаемых в банях, а также другие важные моменты, касающиеся их работы на том или ином виде топлива.

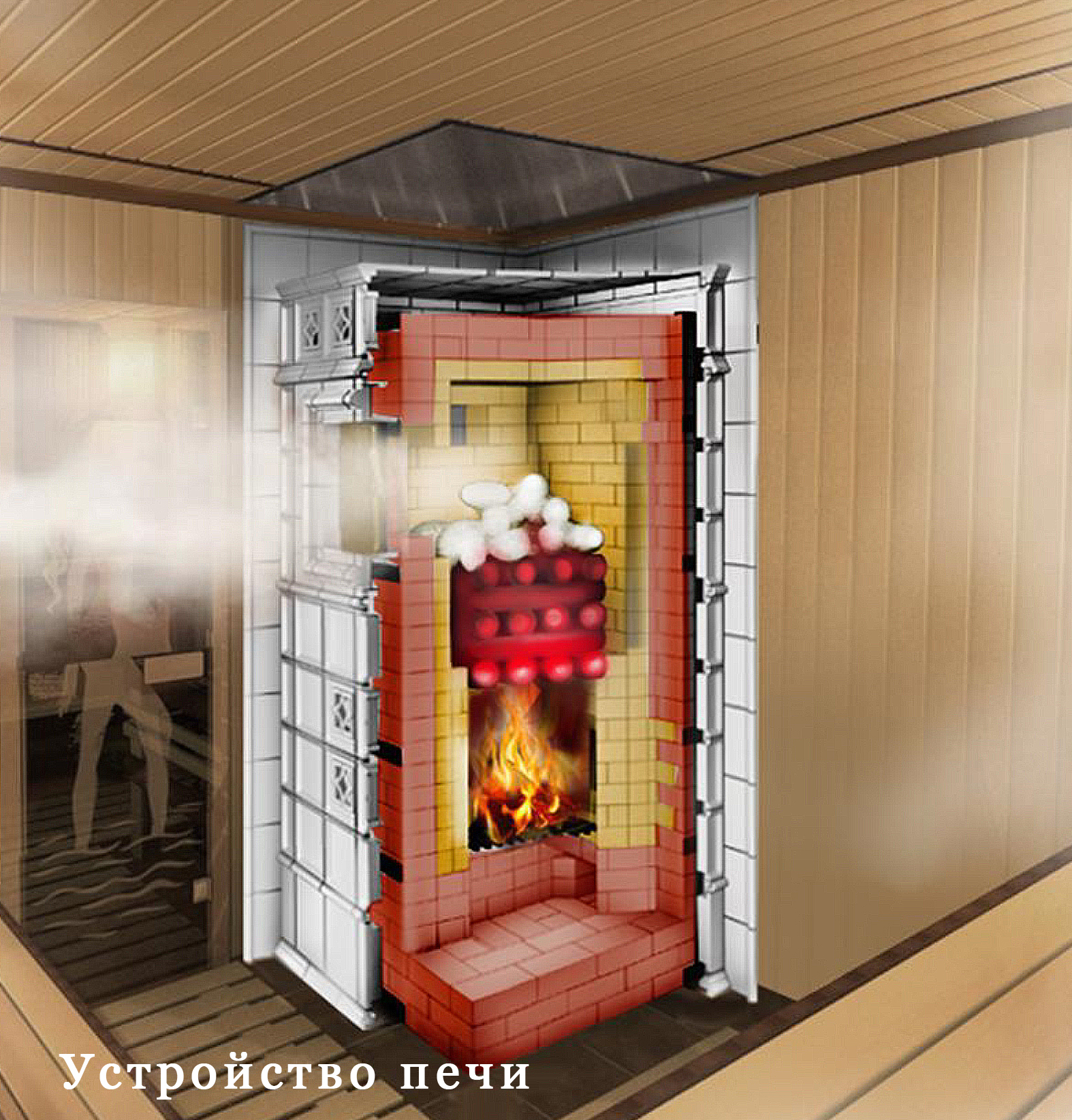

Конструктивные особенности

Бани, как правило, оборудуются печами-каменками, состоящими из следующих элементов:

1. Основание, в качестве которого выступает плита или небольшой бетонный помост. Более мощные агрегаты требуют закладки полноценного фундамента.
2. Топка – часть печи, использующаяся для розжига и сжигания наиболее приемлемого вида топлива. Как уже упоминалось ранее, для обогрева бани подобным оборудованием можно использовать дрова, уголь, жидкое топливо или газ.
3. Змеевик, или бак для воды, который определяется размерами парилки. О различных вариантах теплообменников мы говорили ранее.
4. Зольник – устройство, размещенное под решеткой топки, куда попадают продукты сгорания. Эта часть конструкции совместно с поддувальной дверцей используется также для регулировки притока воздуха, поступающего в топливник для участия в процессе горения.
5. Задвижка, предназначенная для прекращения тяги в дымоходе. Благодаря этому приспособлению в помещении сохраняется нужная температура.
6. Паровая дверца, с помощью которой регулируется подача пара в главное помещение бани. Ее открывают, когда предполагается использование парилки.
7. Дымовая труба, через которую выводятся газы, представлена верхней частью банной печи-каменки.
8. Камни являются одним из важных элементов подобной печной конструкции. Они используются для поддержания высокой температуры в парной. Количество булыжников рассчитывается исходя из объема комнаты. Так, в специальной металлической емкости или на решетке укладываются 40 камней на 1 куб. м помещения.

Разновидности печи-каменки

В бане, где предполагается использование подобного печного оборудования, устанавливаются как покупные металлические агрегаты, так и самодельные устройства из кирпича или камня. Различия между моделями определяются:

• типом топки;
• видом бака;
• материалом изготовления;
• используемым топливом.

Выбирая тот или иной вариант конструкции, следует соизмерять его возможности с конкретным помещением бани.

По типу топки

Современные сауны оборудуются печами-каменками как открытого, так и закрытого типов. Исходя из своих предпочтений и специфики пользования парной, хозяин бани сам выбирает ту или иную модель. Если требуется быстрый обогрев помещения с образованием сухого пара, подойдет печь-каменка открытого типа. От этого устройства распространяется температура, превышающая 100 °С.

Отопительный агрегат с открытой каменкой преимущественно подходит для любителей часто попариться. Подобное оборудование требует постоянного контроля за температурным режимом. Не допускайте остывания воды и поддерживайте температуру камней в пределах 200-250 °С.

В печи для русской бани с закрытой каменкой булыжники находятся в специальной емкости и прикрываются крышкой. Это делается с целью препятствования быстрому остыванию булыжников и создания влажного пара. Этот тип каменки, часто использующийся в традиционных русских банях, отдает в окружающее пространство меньше тепла, чем предыдущий вариант печи. Для того чтобы хорошо натопить дровами баньку, где установлена закрытая печка-каменка, потребуются много времени и топлива. При этом созданное тепло сохранится в парной надолго.

В свою очередь, каменка закрытого типа разделяется на виды. Это устройство может быть как периодического, так и постоянного действия. Такое разделение обусловлено применяемым способом нагревания камней. Так, груда из булыжников, прогреваемая до 500 °С, не проводит через себя тепло, но хорошо нагревает духовку. Этот принцип нагрева камней используется для второй разновидности устройства закрытого типа.

В печи периодического действия закладываются булыжники, через которые пропускается горячий газ, разогревающий камни до 800 °С. На них образуется сажа, со временем полностью сгораемая. По этой причине сначала закрытая каменка периодического действия должна разогреться до нужной температуры, затем парилка может использоваться по своему назначению.

По виду бака

Для нагревания воды банные печи-каменки оборудуются стационарными либо выносными емкостями. Металлические резервуары крепятся возле дымохода или сбоку отопительного агрегата. Такие конструкции стационарного вида характеризуются компактностью и быстрым нагревом воды. Простота использования пристроенных к банной печи-каменки баков омрачается некоторым дискомфортом при их наполнении.

Когда выбирается каменка для русской печи, совмещенной с сауной, следует отдать предпочтение варианту с выносным баком. Для установки подобных резервуаров можно подобрать любое место в бане, например, стену душевой. При этом из парной убирается источник повышенной влажности, что обеспечивает помещению комфортный микроклимат.

По материалу изготовления

Для сооружения банной печи-каменки в основном используются кирпич и металл. Что именно выберет владелец сауны, зависит от его предпочтений и вкуса.

Из кирпича

Традиционно русскую баню обустраивают печью-каменкой, сложенной из кирпича. Этот материал обладает множеством достоинств, включающих следующее:

• равномерно и плавно прогревает парилку даже большой площади;
• сохраняет тепло длительное время;
• отличается простотой эксплуатации;
• соответствует правилам пожарной безопасности;
• функционирует долгие годы без необходимости проведения ремонтных работ.

Обладая рядом неоспоримых достоинств, каменка из кирпича имеет и некоторые слабые стороны. Среди них отмечают следующее:

• необходимость закладки фундамента;
• большой вес и габариты;
• медленный разогрев;
• сложность очистки.

Из металла

При производстве подобных печей используется специальная сталь или чугун, благодаря чему эти агрегаты обладают такими достоинствами, как хорошая прочность, долговечность и высокий коэффициент теплоотдачи. Кроме того, металлические отопительные устройства:

• легко обслуживаются;
• обладают компактными размерами и небольшим весом;
• можно использовать ежедневно;
• быстро прогреваются и отдают тепло в окружающее пространство;
• отличаются современным внешним видом.

Среди недостатков пользователи металлических печей-каменок для бани и сауны отмечают следующее:

• неравномерность распределения тепла в помещении;
• низкая степень пожарной безопасности;
• возможность обогрева лишь небольшой площади;
• неспособность долго сохранять тепло.

Выбирая модель из металла, следует отдавать предпочтение агрегатам, покрытым снаружи корпуса термостойкой эмалью. Именно этот вид защиты поверхности печи, в отличие от органической краски с содержанием кремния, рекомендуется к применению в банях. Термостойкая эмаль долгие годы будет сохранять достойный вид печки из металла. К тому же такое покрытие обладает отличными антикоррозионными свойствами.

По виду используемого топлива

Печи-каменки, которые устанавливаются в банях, могут функционировать практически на любом горючем. В зависимости от источника тепловой энергии печи подразделяются на несколько видов.

Твердотопливные устройства

Дрова считаются традиционным горючим для печек, устанавливаемых в русской бане. Благодаря им в парилке создаются требуемое количество тепла и атмосфера, наполненная непередаваемым ароматом.

О заготовке дров читайте в нашей рубрике, посвященной этому виду горючего.

Твердотопливные устройства для бань представляют собой в основном массивные конструкции из кирпича. Тем не менее современный рынок предлагает и металлические агрегаты, работающие как на дровах, так и на угле, расфасованного в брикеты.

Береза считается наилучшим видом древесины для растопки каменки. Такие дрова медленно сгорают и дают много тепла. К положительным качествам березовых поленьев относят также невозможность выброса искр и отсутствие большого количества копоти в печи после их сгорания. Для топки оборудования можно использовать и дрова из хвойных пород древесины. Однако из-за большого содержания смолы такие поленья «стреляют» и искрят. Кроме того, хвойные дрова после сгорания образуют большое количество сажи, которая толстым слоем оседает как на дымоходе, так и на внутренних узлах печки. Чтобы уменьшить количество черного налета от неполного сгорания дров, в конце процесса топки печи хвойной древесиной следует добавить в топливную камеру поленья из осины. Если таковых нет, подойдет обычная картофельная кожура.

О том, как провести очистку дымохода своими руками, читайте здесь.

Электрические устройства

Владельцы небольших домашних бань могут смонтировать самостоятельно или купить готовую каменку, работающую на электричестве.

Компактное устройство обеспечивает достаточный нагрев помещения парилки – до 300 °С. В отличие от агрегатов, работающих на твердом топливе, для электрической каменки характерна функция регулировки необходимого температурного режима. Хорошо зарекомендовали себя устройства шведского, финского и немецкого производства. В конструкции таких печей-каменок имеется приспособление, которое срабатывает на погашение пламени, если в камеру сгорания попадает посторонний предмет.

В некоторых агрегатах встроено реле времени, которое контролирует установленный период отопления. Прибор можно включить за несколько часов до пользования баней и выставить необходимый уровень температуры. Ко всем указанным достоинствам стоит добавить лишь высокое качество, надежность и длительный срок службы европейских моделей.

Газовые устройства

Сжиженный газ, расфасованный в баллоны, все больше набирает популярность в отоплении бань и прочих помещений, которые обогреваются за счет использования печи. Каменка, функционирующая на таком виде топлива, быстро отдает тепло парной, при этом газ расходуется довольно экономно. Тем не менее стоит учитывать, что для уверенного пользования такими устройствами потребуются специально обустроенный дымоход и емкость с камнями, которые нагреваются до отметки в 200 °С. Для многих людей это вполне приемлемый температурный режим для обогрева сауны.

При необходимости в постоянном создании высокой температуры в парной в топливник банной печи-каменки устанавливается газовая горелка с трубкой для подачи воздуха. Однако при самостоятельном монтаже такого устройства не следует забывать о пожарной безопасности. Ведь газовые печи характеризуются тем, что при возникновении сильной тяги, пламя, отрываясь от горелки, образует взрывоопасную смесь из воздуха и газа, а в окружающее пространство попадают продукты сгорания.

Кроме того, самостоятельная установка такого агрегата требует получения разрешения от газовой службы, специалисты которой должны удостовериться в том, что помещение подходит для монтажа этой конструкции. Владельцу бани рекомендуется сначала набраться опыта в пользовании устройствами, работающими на газе.

Жидкотопливные конструкции

Для нагревания определенных видов печей применяется жидкое топливо, в качестве которого служат керосин, солярка, мазут и специальное печное горючее. Такие каменки в отоплении бани встречаются редко, хотя и отличаются высокой эффективностью. При самостоятельном строительстве небольшой конструкции не требуется закладки фундамента. Подается топливо на дно печи маленькими порциями, обеспечивая постоянное поддержание процесса горения.

При установке устройства, работающего на жидком топливе, важно предусмотреть все требования пожарной безопасности. Для хранения керосина, солярки и прочих веществ нужно использовать герметично закрывающиеся легкие канистры либо специальные баллоны.

Такую печь-каменку цилиндрической формы можно соорудить самостоятельно. Корпус устройства делается из жаростойких сплавов, ведь при горении топливо вырабатывает довольно высокую температуру, от которой разогреваются камни печи. Внутри конструкция должна быть обустроена горелкой, капельница которой способствует подаче жидкого топлива в камеру сгорания.

Месторасположение печи-каменки в бане

Подобное печное оборудование устанавливается при входе в парную в одном из углов. При наличии даже маленького помещения не стоит выносить устройство в соседнюю комнату. Устанавливая печку прямо в парной, вы обеспечиваете достаточное количество нагретого влажного воздуха и тепла, позволяющее полноценно насладиться банькой. Поэтому для небольших помещений следует подобрать компактную модель каменки.Однако если парилка имеет совсем маленькую площадь, в смежной комнате можно установить дровяную каменку со специальным приспособлением для поддержания нагретого влажного воздуха и высокой температуры в главном помещении бани. На противоположной от печи стене обычно делается небольшое оконце, а под ним с помощью скамейки оборудуется место для помывки.

Соответствие агрегата правилам

Подобно другим аналогичным конструкциям, печь-каменка для русской бани должна отвечать следующим общепринятым требованиям, касающимся эксплуатации и обслуживания отопительных устройств:

• образование пара должно происходить за счет полива водой горячих камней;
• важно, чтобы воздух в парной нагревался по такому принципу: вверху помещения – до 95 градусов, ближе к полу – до 45;
• не допускается выделение газа печью и задымление комнаты.

Противопожарные требования

Для того чтобы обезопасить помещение бани от возникновения различных аварийных ситуаций, необходимо установить прочную и долговечную печь в соответствии с требованиями противопожарной безопасности. Так, расстояние от каменки до стен помещения должно составлять как минимум 40 см. Защитить боковые конструкции от воспламенения можно с помощью огнеупорных листовых материалов.

Водяной бак

Размер емкости для нагревания жидкости определяется исходя из максимального количества пользователей баней. Если учесть, что одному человеку должно хватить до 10 л, то объем емкости высчитывается путем умножения этого числа на предполагаемое количество пользователей.

Выбирая бак открытого типа, вы определенно получаете следующие преимущества:

• удобство наполнения емкости водой;
• свободный доступ к печи;
• простота очистки резервуара от накипи;
• легкое удаление остатков жидкости для предотвращения ее замерзания при отсутствии необходимости растопки бани зимой.

При использовании открытой емкости допускается лишь небольшое испарение.

Сооружение кирпичной каменки для бани своими руками

Наша инструкция по возведению каменки поможет вам справиться с этим делом. Итак, приступим к работе.

Закладка фундамента

Прежде всего, требуется возвести основание, которое является неотъемлемой частью подобных массивных сооружений. При постройке фундамента важно учитывать не только вес печи, но и максимальный объем воды, заливаемый в бак. От правильности возведения основания зависит прочность всей конструкции.

Сначала на земле размечаются границы будущего фундамента. Затем на месте прямоугольника вырывается котлован глубиной не менее 0,5 м. Необходимо учитывать, что основание будет несколько шире самой печи, предположительно на половинку кирпича, однако не следует располагать его впритык к основанию бани. Допустимо оставлять зазор в 5 см, который затем будет засыпан песком.

После выравнивания и утрамбовки дна котлован заливается бетонной смесью. Если грунт сухой, в подготовленное углубление укладывается кирпич с использованием цементного, известкового или комбинированного раствора. Через пять дней на залитый бетон или кирпичную кладку наносится слой цементной смеси, для выравнивания которого используются рейка и строительный уровень.

Обустройство гидроизоляции

Спустя две недели, которые отводятся на полную просушку фундамента, можно начинать сооружение стен печи-каменки. Однако необходимо позаботиться еще о гидроизоляции основания. Для этого выполняем следующие действия:

1. Рубероидом равномерно покрываем поверхность фундамента так, чтобы одно полотно ложилось на другое параллельно с нахлестом в 10 см. Края полос материала должны быть длиннее границ основания печи на 5 см.
2. Второй слой рубероида размещается аналогично, только теперь перпендикулярно уложенным полотнам.
3. Из-за того, что первый ряд кладки печи представляет собой сплошной кирпичный слой, нет необходимости в использовании расплавленного битума или специальной мастики для склеивания полос рубероида.

Выполнение кладки

С помощью обычного (не пустотелого или силикатного) кирпича возводятся стены печи. Жаростойкий материал уместно использовать для кладки таких частей конструкции, как топливник и футеровка. Перед началом работы все кирпичи нужно вымочить в воде на протяжении двух минут. Такой метод подготовки способствует хорошей сцепляемости основного материала с раствором, для приготовления которого понадобятся песок и глина в пропорции 1:1.  Если последний компонент слишком жирный, первого потребуется в два раза больше.

Особенности выполнения кладки швов

Герметичность – это основное условие, которого нужно придерживаться при заделке мест соединения. Плотный и тщательно уложенный слой раствора обезопасит помещение от проникновения угарных газов. Потому так важно уделить внимание непроницаемости мест соединения кладки. Необходимо отметить, что раствор наносится по всей ширине кирпича. Толщина швов для обычного бруска должна составлять 5 мм, для огнеупорного – не более 3 мм.

Обладая минимальным опытом кладочных работ, добиться нужных результатов сложно, но возможно, если следовать нашим дальнейшим указаниям:

1. Две направляющие, изготовленные заранее из металлического прута подходящего диаметра, помогут в выполнении шва нужной толщины. Советуем воспользоваться сварочными электродами, очищенными от изоляции.
2. Сначала по обе стороны предыдущего ряда кладки размещаются подготовленные направляющие. После плотного прижатия к прутам очередного кирпича получаем идеальный шов. Затем эти вспомогательные элементы извлекаются из кладки.
3. При размещении прутов по краям брусков образуется пустота, которая обязательно заполняется раствором от последовательно уложенного материала.

Перевязка кирпичной кладки

Рекомендуем предварительно подогнать бруски каждого ряда на сухую и только после этого класть их на раствор. Строительный угольник поможет в проверке правильности выполнения углов. Перевязка кирпичей обязательна при возведении печи-каменки.

Важно помнить о несовместимости в одном ряду обычных и жаропрочных брусков, поскольку эти виды строительного материала при нагревании обладают разной степенью расширения. Такая перевязка недопустима во избежание появления трещин в швах и возможной утечки угарных газов.

Обустройство печи фурнитурой

При возведении банного печного оборудования одновременно производится установка всех дополнительных элементов. Хорошо зафиксировать дверцы можно с помощью асбестового шнура, которым необходимо обмотать рамки перед выполнением монтажа. Изделие в виде жгута служит в качестве компенсатора, когда металл рамки при нагревании будет расширяться. Таким образом, обмотка предотвратит появление трещин на фурнитуре.

Оборудование печи дымоходом

Произвести монтаж трубы на уже готовую конструкцию совсем несложно. Требуется приобрести изделие из металла или асбестоцемента. Трубу, выполненную из первого материала, нужно обернуть оцинкованной жестью или фольгой. Место выхода канала через потолок бани требуется изолировать с помощью огнестойкого материала. Чтобы в дымовую трубу не попадали осадки, ее верхнюю часть необходимо закрыть жестяным зонтиком.

Порядовка каменки для бани

Схематично возведение каменки можно представить следующим образом:

Камни для печи-каменки

Горный материал вулканического происхождения больше всего подходит для загрузки в этот печной агрегат. Так, базальт, гранит и андезит обладают высокой теплопроводностью и теплоотдачей. Если возникают сложности с их приобретением, на берегах озер и рек можно найти закаленные водой и солнцем камни диаметром 10 см.

Размещать булыжники требуется от более крупных до самых мелких образцов. В эту груду можно добавить также чушки чугуна, что поможет удерживать высокую температуру на нужном уровне. Битые изделия из керамики и фарфора, размещенные в верхнем слое каменной груды, также будут способствовать повышению эффективности нагрева печи-каменки.

Пробный розжиг

Возведенную каменку разрешается разжечь только после полного высыхания кладки. Первый ее нагрев должен длиться не более 15 минут. В течение трех суток нужно повторять это действие по несколько раз в день. После завершения подготовки печи-каменки к полноценной работе требуется основательно ее протопить.

Похожие статьи:

Каменка для бани своими руками — сердце русской бани

Каждый мужчина, который имеет свой дом, мечтает о своей парной. Да и вся семья редко против этого. Не важно, дом расположен в черте населенного пункта или за городом. Русская баня всегда будет кстати. А самым важным элементом этой постройки выступает печь каменка, которая используется для отопления помещений и выработки в достаточном количестве пара для банных процедур. Поэтому многие застройщики на сегодняшний день интересуют, как сделать каменку в бане, и практикуют строительство печки своими руками.

Оглавление:

1. Строительство каменки: пошаговая инструкция
2. Отделка печки
3. Ввод печки в эксплуатацию
4. Засыпка камней



Строительство каменки: пошаговая инструкция

Печь каменку для бани под силу построить каждому владельцу парной. Однако непосредственно перед строительством все-таки стоит рассмотреть все нюансы использования и установки каменок. Чтобы возвести самую простую каменку, понадобится дверка топливника и поддувала, труба, котел и чугунные колосники. Масса каменной засыпки такой печи составляет близко 150 килограмм, а расход дров достигает 12 килограмм в час.

При возведении бани с нуля необходимо заложить в проект такую схему каменки для бани, при которой поддувало и топка будут находиться не в самой парной, а в предбаннике. В любом случае между стеной и печью должен оставаться зазор.

Размещение каменки

Размер печи полностью зависит от площади парной. Если каменка имеет небольшие размеры до 2 квадратных метров, то ее нужно поставить под полком или в специально сделанной в стене нише для избегания тепловых потерь, если она будет топиться непосредственно в парной. Зачастую дровяную печь проектируют так, чтобы она топилась из соседней комнаты. За счет этого необходимая температура поддерживается столько, сколько нужно.

Устанавливать каменку для бани нужно таким способом, чтобы тепло она отдавала в парилку, моечную и предбанник. Топку можно разместить с боковой стороны от сауны, за стеной, у которой возведен камин. Именно это позволяет сделать общий дымоход с 3 отдельными каналами — для печки-каменки, камина и газового котла.

Место для каменки можно отвести в углу возле двери. Напротив нее принято делать окошко, под которым обустраивают скамейку для помывки. Если сделать стенки печки толстыми, то она будет греться дольше, но также дольше сохранит тепло. Каменку в баню рекомендуется ставить на определенном расстоянии от легковоспламеняющихся материалов. Специально сделанная оградка из теплоизолирующих материалов позволит избежать ожогов, связанных с прикосновением к печи.

Фундамент каменки

Чтобы каменка не проседала, не трескалась и не была похожей на Пизанскую башню, рекомендуется при строительстве соблюдать несколько правил:

• У каменки и бани фундаменты должны быть разные, между ними расстояние должно составлять не меньше 50 сантиметров, которое следует в качестве изоляции засыпать песком.
• Фундамент каменки необходимо углублять хотя бы на 70 сантиметров.
• Фундамент по размерам должен быть больше самой печки в каждую из сторон на полкирпича.



Сначала принято вырывать котлован, который имеет размеры больше печи на 5 сантиметров в каждую сторону. Кирпич укладывают без раствора и хорошо трамбуют в грунт. Кладутся следующие ряды с перевязкой швов и использованием раствора. Стяжку цементом и гидроизоляцию делают поверх фундамента. Кирпич можно использовать исключительно в сухом грунте.

Для фундамента понадобится какой-то из других растворов: известковый – берут просеянный песок и гашеную известь в пропорции 2 к 1; раствор цементный –3 части песка и 1 — цемента; известково-цементный – берут гашенную известь, цемент и песок 2 к 1 к 6-16, в этом случае доля песка будет зависеть от жирности извести и маркировки цемента.

Принято укладывать первый ряд фундамента из щебня, пережженного кирпича, гравия и камня, все это трамбуют и заливают раствором. Фундамент не должен на 2 кирпича дойти до уровня пола. На ровную поверхность следует уложить два ряда кирпичей, а после них обустроить из битума двойной слой гидроизоляции. Следующий ряд кирпича необходимо начинать на растворе песка и глины. Расстояние между фундаментом печки и бани принято засыпать песком. На такой основе можно класть каменку для бани своими руками.

Приготовление раствора

При строительстве печи-каменки для бани принято использовать только глинистый раствор (по одной части глины и песка). Доля песка находится в зависимости от качества и жирности песка. Раствор должен обладать шероховатой поверхностью, не должен иметь комков и не должен характеризоваться липкостью, в частности не должен прилипать к инструменту. Нажимая на кирпич, раствор с легкостью должен выходить из шва кладки.

Приблизительно за сутки до начала работы глину необходимо замочить в воде, а потом уже разбавить водой размоченную глину, чтобы ее консистенция стала похожей на сметану. После этого через сито прогоняют получившуюся смесь и добавляют в массу просеянный песок. Если же готовый раствор получился слишком густым, то рекомендуется добавить немного воды в массу и хорошенько все перемешать. Если на поверхности выступила вода, то в раствор нужно досыпать песка.

Чтобы избежать падения вязкости и обезвоживания раствора, перед укладкой кирпичи нужно окунать в воду на пар минут. Прежде, чем класть на раствор кирпичи, принято их подгонять друг к другу и укладывать насухую. От фундамента каменки для бани до уровня низа дымоходного канала при кладке стен печи кирпичи раскладывать необязательно.

Возведение стен каменки

Саму печку выкладывают из красных и огнеупорных кирпичей на растворе, приготовленном из глины. Чтобы стены не трескались, нужно, чтобы толщина швов не была больше 3 миллиметров. Кирпичные стены каменки рекомендуется заключать в металлический уголок. Нельзя при кладке применять кирпичи с трещинами. Каждый шов следующего ряда должен перевязываться последующим.

Для самих стен понадобиться обычный полнотелый кирпич первого сорта, для топливника – огнеупорный и тугоплавкий. Из дырчатых и силикатных кирпичей класть нельзя стены каменок, так как больших температур они не выдерживают и лопаются. Обязательно стоит следовать порядовкам, что указаны в чертеже каменки для бани, постоянно сверяя вертикальность и горизонтальность кладки.

Горизонтальности кладки печи добиваются таким способом: первый угловой кирпич нужно класть на тонкий слой раствора, а следующий — на толстый. Затем кирпич нужно перекрыть правилом, уровень на него и ставится. Во время вдавливания второго кирпича необходимо добиться горизонтальности. Аналогично кладутся 3-ий, 4-ый и промежуточные кирпичи.

При кладке кирпичных стен каменки в баню швы на всю глубину заполняют цементным раствором. До дна дымового канала и хода топливника раствор принято укладывать мастерком, а дальше его нужно расстилать руками. Швы следует выполнять как можно тоньше: для тугоплавкого и огнеупорного — три миллиметра, для обычного – пять миллиметров. Из-за различного уровня расширения и реакции на высокую температуру простой кирпич нельзя перевязывать с тугоплавким и огнеупорным.

Главным требованием при кладке печи для бани остается соблюдение правил перевязки: любой вертикальный шов должен полностью перекрываться кирпичом последующего ряда. Поверхность каменки внутри должна быть максимально ровной и гладкой. Швы необходимо хорошо уплотнять для предотвращения проникновение угарного газа внутрь парилки.

Для соблюдения гладкой поверхности следует колотые кирпичи укладывать неровностями наружу и затирать внутри печь каждые 4-5 рядов влажной мочальной кистью. Необходимо запомнить, что нельзя начинать верхний ряд, пока полностью не положили нижний ряд. Выложив два ряда, по углам печи следует сделать 2 направляющих шнура с отвесами: первый конец закрепляют на гвозди, что расположены в швах нижних рядов, второй — к потолку гвоздями.

Топка и зольник для каменки

Рассчитывая габариты топки, стоит учитывать различные факторы, начиная наличием коллектора для подогрева воды и заканчивая разновидностью топлива, которым планируете отапливать баню. Глубина этого отделения в среднем составляет близко 80 сантиметров, из которых 25 сантиметров отводят под систему обеспечения горячей водой, а 55 сантиметров – это типичная длина дров.

Высота топки каменки для русской бани обычно достигает 35 сантиметров, а ширину делают приблизительно 40 сантиметров. В топке с подобным объемом могут расположиться 8-10 поленьев, что позволяет быстро произвести обогрев помещения. Грамотно сконструированная камера для топлива обеспечивает увеличение теплоотдачи каменки и достижение желаемой температуры в теплое время в течение получаса, а зимой это время увеличивается до двух часов.

Поддувало и зольник с поддоном предназначаются для сбора продуктов горения топлива и обеспечивают приток воздуха в топку, поступающего через колосниковую решетку внутрь. Поддон для золы играет роль задвижки, что регулирует интенсивность сгорания дров. Когда нужно прогреть парную быстро, то поддон выдвигают на некое расстояние, определяемое исключительно экспериментальным путем.

Как только дрова хорошо разгорятся, поддон можно задвигать до упора.

От топки, зольника и поддувала напрямую зависят быстрый и качественный обогрев бани, а также безопасность отдыхающих во время пребывания в парной. Поэтому к их изготовлению и установке стоит отнестись серьезно. Если вы допустите какие-то ошибки или просчитаетесь, то печка не будет попросту выполнять функций, возложенных на нее. Дрова в каменке будут или очень долго гореть и увеличивать время прогрева парной и предбанника, или давать неуместный моментальный жар.

Дымоход для каменки

Толщина дымохода для печи должна быть не меньшей размера кирпича, а кладку следует выполнять методикой насадки на массив каменки. Сечение трубы и каналов должно составлять полкирпича. Поверхность внутри дымохода нельзя замазывать глинистым раствором, она должна быть ровной, иначе куски кирпича и раствора могут засорить канал для отвода дыма.

Поближе к коньку на крыше должен располагаться выход трубы с целью улучшения тяги. Кладку необходимо производить из качественных обожженных полнотелых глиняных кирпичей на раствор извести или цемента. Труба выводится по-разному в разных случаях:

• Не меньше чем полметра от поверхности крыши, если остается от конька меньше, чем полтора метра.
• На уровне конька, когда от него остается полтора-три метра.
• Не ниже линии, что условно проведена под углом к горизонту в 10 градусов, если от конька остается больше 3 метров.



Если не выполнить эти условия, то снизится уровень тяги, и печь будет дымить вследствие обратного движения. Тяга способна изменяться под воздействием ветра, который направлен в печь, и от деревьев с густыми кронами, что находятся возле дома. Можно увеличить тягу, если наверх трубы уложить кровельную сталь или раствор цемента, заглаженный под углом 45 градусов.

Соединение кирпичной каменки для бани и трубы для отвода дыма необходимо уплотнить цементным раствором, если труба металлическая или асбестоцементная. При помощи кожуха из стали, что надевается на трубу, и зазора, который заполнен минеральной ватой, проводится утепление дымохода. Это позволяет избавиться от конденсата в охлаждаемом дымоотводе, что опасен увлажнением и разрушением верхнего ряда кирпичей каменки, уменьшением тяги и образованием в трубе льда зимой.

Из оцинкованной стали делают специальный фартук для закрытия промежутка между кровлей и дымоходом. Трубу нужно побелить, чтобы проще отыскать впоследствии образующиеся трещины, и установить на нее дефлектор, который обеспечит подсос дыма из канала, защитит от осадков и улучшит тягу. Перед дверцей на полу стелют металлический лист размером 70 на 50 сантиметров или больше, чтобы пол не прожгли выпадающие угольки.

Металлические элементы печи

Во время кладки рекомендуется устанавливать задвижки, разные решетки, плиты, водогрейные коробки и дверки. Колосниковую решетку ставят в каменку, оставляя до кирпичей расстояние в 5 миллиметров. Пустоту между ними рекомендуется засыпать цементом или асбестом. Такой же промежуток необходимо сделать, устанавливая над топливником плиту, и заполнить пустоту асбестом.

Чтобы закрепить раму дверцы для топливника в кладке, необходимо присоединить заклепками к ней лапки из мягкой стали, потом сделать вокруг неё теплоизоляцию асбестовым шнуром. Если не сделать теплоизоляцию, то рамка при нагреве может раздвинуть кирпичную кладку. Перемычку над этой дверкой делают из кирпича, который кладут в «замок». Средний кирпич укладывают скошенными концами на концы соседних кирпичей.

Сам топливник рекомендуется располагать ниже рамки, приблизительно на кирпич, чтобы при открытой дверце не выпадали угли.
К дверцам и рамкам задвижек нужно приделать проволоку толщиной в 2 миллиметра, концы следует закрепить в кладке, и ниже поддувальной дверки сделать дно зольника. Размеры топливника дровяной каменки для бани можно делать такими: высота около 35 сантиметров, ширина в один кирпич. Необходимо добиться уклона нижней части конструкции в сторону колосниковой решетки, чтобы уголь не оседал на ней.

Отделка печки

Можно оставить в русской бане печь без отделки, всего лишь зашлифовав выпуклости и неровности красных кирпичей и расшив швы. Цвет красного кирпича при этом можно усилить дополнительно раствором кислоты — соляной или серной. Каменку при желании можно оштукатурить или отделать кафельной плиткой.

Толщина штукатурки должна составлять близко 10-15 миллиметров. Для оштукатуривания подойдут такие составы:

• 1 часть глины, 0,2 — асбеста и 2 — песка;
• 2 части извести, 1 — песка, 0,2 — асбеста и 2 — гипса;
• 0,2 части асбеста, 1 — цемента, 1 — глины и 3 — песка.



Перед оштукатуриванием рекомендуется протопить согласно инструкции каменку для бани, потом смочить, и можно браться за работу. Первый слой штукатурки следует сделать сплошным, затем стоит дождаться, пока он схватится, и можно наносить следующие слои. Последний слой сделайте аккуратным, ровным и хорошо затертым.

Побелку стен печи принято осуществлять раствором извести и глины. Глина позволяет цвету стены стать более мягким. Отдельную побелку печки можно не производить, если вы делали оштукатуривание раствором, в котором присутствовала известь.

Ввод печки в эксплуатацию

Если вы недавно установили каменку в бане, то после этого её ещё нельзя топить. Для начала рекомендуется проверить тягу, открыв все вьюшки, поддувала и дверки и оставив печку на неделю в таком состоянии. После того, как каменка просохнет, необходимо провести пробную топку. Когда при растопке печка не будет дымить, то она имеет хорошую тягу.

Тяга, как правило, зависит от уровня гладкости стенок и высоты трубы. Чтобы проверить тягу печки, можно взять и приложить листик бумаги, если он будет уклоняться в сторону топки, то значит все нормально. Для просушки каменки необходимо около часа на колосниковой решетке сжигать сухие щепки при открытых задвижках, поддувальной и топочной дверцах. Эту процедуру рекомендуется проводить несколько дней подряд, пока не просохнет печка.

Главное не спешить, потому что недостаточная просушка спровоцирует образование трещин в печи. Если вы растопили каменку в первый раз, и она чрезмерно дымит, то в трубе следует сжечь небольшое количество бумаги или стружек для усиления тяги. Также необходимо правильно подбирать объем каменной засыпки.

Засыпка камней

Банную печь называют каменкой, так как в ней используют специальные банные камни, прошедшие санитарно-геологическую экспертизу. Каменную засыпку используют в печке для сохранения теплоты. На каждый кубический метр понадобиться около 60 килограмм камней. Засыпку следует отделять от топочной камеры и дымоходного канала во избежание отравления угарными газами и загрязнения сажей.

Подбирая камни для парной, необходимо следовать определенным рекомендациям. Камни должны быть тяжелыми, плотными и целыми. Для проверки данных качеств рекомендуется ударить одним камнем о другом. Следует использовать только природные камни, кроме песчаника, потому что он приходит в негодность очень быстро. При высокой температуре каменная засыпка не должна поддаваться расширению и не должна трескаться от поливания водой.

Лучше всего для засыпки в электрическую каменку для бани подойдут булыжники, валуны и голыши круглой формы, которые имеют гладкую поверхность. В нижний слой принято укладывать крупные камни, в верхний слой — поменьше. Бывает, что кладут в каменную засыпку и чугунные чушки, но не больше 20%.

Камни для бани нередко заменяют осколками керамических и фарфоровых изделий, потому что они термостойки и выдерживают высокие температуры. В большинстве своем эти куски имеют небольшой размер, поэтому укладывать их стоит исключительно в верхний слой засыпки. Подходят куски кирпича, которые не пригодились для кладки. Знатоки рекомендуют для этой цели использовать вулканические породы.

Для печей следует подбирать круглые камни, которые облегчают циркуляцию тепла и воздуха и делают её равномерной. Нельзя брать валуны с выбоинами. Хороший способ проверить пригодность камней — постучать молотком по ним или раскалить на огне докрасна, и окунуть в воду после этого. Камни, что подобное испытание выдержат и останутся целыми, пригодны для печи.

Перед укладкой в газовую каменку для бани нужно промыть каждый камень, чтобы присутствующие на его поверхности загрязнения не попали в атмосферу парилки. При использовании валунов стоит запомнить, что со временем уменьшается их теплоотдача, они начинают постепенно крошиться, останавливая поток теплого воздуха. Поэтому своевременно следует заменять разрушившиеся камни. Осмотр засыпки рекомендуется проводить каждый год, заменяя треснувшие экземпляры и прочищая каналы между ними.

Из камней, которые имеются в продаже на сегодняшний день, самым недорогим считают габбро-диабаз, который хорошо удерживает тепло и не выделяет вредных газов. Особой твердостью славится талькохлорит, который по сравнению с печными кирпичами, имеет в 2,2 раза большую теплоемкость. К числу камней для бани относят диабазы, базальты и серовато-зеленые жадеиты.

Вы ознакомились с самым распространенным и простым способом строительства печи каменки для бани. Но подобных моделей на самом деле существует гораздо больше. Чтобы сделать выбор определенной из них, следует руководствоваться требованиями к отапливаемому помещению, площадью бани, наличием предбанника и другими особенностями, что характерны для этого вида зданий.

Кладка печи для бани из кирпича с закрытой каменкой в СПБ| Фото и Цены

Статья добавлена :

В этой статье мы будем рассматривать кладку печей для бани из кирпича с закрытой каменкой, или как их ещё называют, печи для бани из кирпича прямого действия. Именно русская печь из кирпича славится своим паром — такой пар наиболее благоприятен для здоровья. Но обо всём — по порядку!

В этой статье мы будем рассматривать кладку печей для бани из кирпича с закрытой каменкой, или как их ещё называют, печи для бани из кирпича прямого действия. Именно русская печь из кирпича славится своим паром — такой пар наиболее благоприятен для здоровья. Но обо всём — по порядку!

Печи для бани на дровах из кирпича в СПБ

              Уважаемые заказчики, если у вас появилось желание иметь у себя на даче печь для бани на дровах из кирпича, то вы проделали огромный путь, раз пришли к этому понимаю. Сейчас огромное множество более простых в установке и гораздо более дешевых в цене железных и чугунных печек, и тягаться с ними печам для бани из кирпича очень тяжело. Но ценители и те, кто понимает, какие преимущества даст вам такая печь, давно для себя уяснили, что здоровье — это самое дороге и ценное, что может быть в нашей жизни!

              Совсем недавно я построил такую печь для бани на дровах из кирпича, и в подтверждение этому, моя работа № 130. Печь получилась интересная, и на её примере я распишу все особенности печей для бани из кирпича. И если, к примеру, с уличными печами барбекю заказчикам все значительно яснее, то тут без разбора по полочкам — не обойтись.

Строительство печи каменки для бани из кирпича

              Печь каменка из кирпича — конструкция сложная, и в Петербурге далеко не каждый возьмется за строительство печи для бани из кирпича. Основной недостаток такой работы для печника вытекает из конструктивных особенностей печи, о которых я для начала расскажу.

           Главное преимущество печи каменки для бани — это возможность нагревать камни до высочайших температур. Одно из названий печи, Печь прямого действия — косвенно нам говорит о конструктивной особенности нагрева камней. Смысл нагрева в том, что между камнями и огнем не существует ни железной, ни кирпичной прослойки. Камни располагаются на своеобразной решетчатой поверхности, выполненной из огнеупорного кирпича, а под отверстиями в этом решетчатом основании — огонь от растопленных дров. Во время топки наша печь каменка из кирпича прямого действия раскаляет камни докрасна открытым пламенем.

            Камни при такой растопке нагреваются до рекордных температур — 800-900 градусов по цельсию. Только такая температура камней даёт самый лучший русский пар — мягкий, комфортный для парки. Если сравнивать с паром от железных печей, то там камни располагаются на железной верхней стенке печки, и при таком положении они не нагреваются выше 300 градусов. Используя камни такой температуры в парной вы получите более сырой, «тяжелый» пар. Именно от использования железных печей у многих людей возникает дискомфорт от посещения бань.

            Стоит сказать, что Печь для бани из кирпича с закрытой каменкой прямого действия, имея колоссальное преимущество по сравнению с железными, электрическими печками, имеет некоторые особенности, которые часть заказчиков сочтут неприемлемыми. Я обязан рассказать про это в следующем разделе!

Кладка печи для бани из кирпича в СПБ

            Вторым главным преимуществом для выбора кладки печей для бани из кирпича является способность отопить целый дом. Как правило такую печь устанавливают не в крохотных баньках с парной 2х1, ведь сама по себе печь имеет размер не меньше 1м\1м. А для того, чтобы отопить вашу баню из сруба размерами не более чем 5х5, потребуется определенный источник отопления. Печь для бани из кирпича каменка станет именно таким источником отопления. От такой печи тепло будет и в парной, и в предбаннике, и в помывочной, и в гостиной, и даже на втором этаже! Согласитесь, это — неоценимое преимущество.

               Ведь, имея всего лишь железную печку вам придется дополнительно думать о том, как прогреть всю баню, а уж тем более -гостевые спальни на втором этаже.

              Закажите кладку печи для бани из кирпича — и вы сразу же решите два вопроса : и в парной будет лучший русский пар, и вся баня будет теплой в любое время года!

             А на следующей фотографии — работа № 132, печь каменка для бани из кирпича — вид из парной. Отделение для камней закрыто специальной дверцей.

              А теперь следует уведомить вас, дорогие заказчики, что печь каменка из кирпича для бани имеет два небольших минуса, которые стоит учесть при заказе. Предупредить об этом я просто не могу ,ведь я ответственный за кладку печи для бани из кирпича!

           Во-первых, это — печь прямого действия. И пока камни не раскалятся докрасна, открывать отделение для камней нельзя, иначе вся парная сразу же заполнится дымом. Этот конструктивный минус будет незаметен для владельцев загородных домов с постоянным проживанием. А вот дачники ,приезжающие всего на день-два будут всё же несколько смущены, ведь такая печь из кирпича для бани топится, как и любая кирпичная печь — дольше, чем железная буржуйка!

           Печь требует 3-4 часа, чтобы быть полностью протопленной. Однако и тепло в парной и во всем доме она держит гораздо дольше, чем железная. Сравнивая с буржуйками, печь для бани из кирпича не требует дополнительной растопки в течение целых 6-8 часов! Это означает, что если вы весь вечер отдыхаете — то можете париться в несколько заходов целый вечер. Это очень удобно, если вы приглашаете несколько семей, друзей, и места всем вместе может не хватить!

Надеюсь, мои советы будут для вас полезными! Для более подробной консультации вы всегда можете позвонить мне на прямой мобильный номер, даже если я на объекте — я стараюсь сразу же отвечать!


С уважением,
Ваш печник СПБ,
Владимир Кузнецов

На этой странице представлены работы только из этого раздела ,чтобы просмотреть все мои работы ,перейдите в каталог работ по ссылке :

Каталог работ

Обратная связь

Для связи со мной оставьте заявку на сайте. Также вы можете мне перезвонить по моему прямому номеру, я всегда держу телефон с собой, или же отправьте свой проект с пожеланиями на мою почту

Оставьте заявку

Спасибо, Заявка отправлена! Я стараюсь всем отзваниваться в течение дня! Сразу не всегда удобно — я же рабочий человек!

Владимир Кузнецов

Ошибка отправки данных, позвоните мне по телефону

Выбираем печи каменки для русской бани, закрытые и открытые, кирпичные и металлические, дровяные и газовые.

Для русской бани характерны невысокая температура парной при высокой влажности. Поэтому традиционно кладут для русской бани кирпичную печь каменку. У такой печки толстые стены, аккумулируя тепло они постепенно отдают его парной. Таким образом, ее температура не превышает 60-80 градусов. Для русской бани должна быть кирпичная банная печь с закрытой каменкой. Т.е. камни находятся за закрытой печной дверцей. Для того чтобы поддать пар необходимо открыть дверцу, плеснуть воду на камни, подождать несколько секунд пока выйдет пар, а потом дверцу снова закрыть.

Сложность устройства кирпичной печи каменки для бани заключается в ее весе и конструкции. Поскольку такая печь для бани с закрытой каменкой имеет большой вес, под нее устраивают отдельный фундамент. А сложность конструкции требует профессиональных навыков и соответственно подключения к этому процессу специалиста. Эти два фактора могут привести к значительному удорожанию стоимости бани в сравнение с другими видами печей. Так что сложить кирпичную печь каменку для русской бани будет не так просто.

Поэтому весьма практичным будет приобретение металлической дровяной печи каменки заводского производства. Такие печи делают из стали или чугуна, а нагреваются они быстрее, чем кирпичные. Ну и как кирпичные печи они топятся дровами, передавая колорит русской бани. Однако ее покупка и установка будут менее хлопотными и затратными. А для эстетического удовольствия вокруг таких печей можно соорудить кирпичный «кожух». Этим можно добиться внешнего сходства с банной печью каменкой из кирпича, не входя в большие траты.

Финская сауна отличается от русской бани противоположным соотношением температуры и влажности. Так, температура в парной финской сауны составляет от 95 до 180 градусов при влажности всего 5-10%. Поэтому полезность русской бани заключается в более длительном воздействии на организм горячего и очень влажного пара.

В то время как целебные свойства финской сауны включают в себя кратковременное воздействие на тело очень горячего и сухого воздуха, что обеспечивают печи с открытой каменкой. Камни в них размещены не внутри как в закрытой каменке, а на поверхности печи, они раскаляются под воздействием очень высоких температур и отдают свое сухое тепло в пространство. Поэтому, какой вид парной лучше – вопрос неоднозначный и дать ответ на него могут непосредственно сами будущие владельцы бани, проведя семейный совет.

Для финской сауны наиболее оптимальным вариантом будет металлическая дровяная каменка с баком для подогрева воды. Тем более, что большинство признанных производителей банных печей родом из Финляндии. Кроме дровяных печей для этого типа саун очень хорошо подойдут электрические каменки, купить которые можно буквально в любом специализированном магазине. Они небольшого размера, как правило, 1х1м и высотой до 1,7 м. Могут быть как напольные, так и настенные. Эти печи с термостатом и программируемым пультом управления, который может быть как статичным, размещенным на самой печи, так и дистанционным.

Кроме этого производители предлагают приобрести парогенератор, с помощью которого можно делать пар по своему усмотрению. Однако достоинства такой печи каменки одновременно являются и ее недостатком. Поскольку такая печь не требует дымоотвода и дров, то и не стоит рассчитывать на дымный дух, правда и возни с растопкой такой бани не будет. У электрических печей высокое энергопотребление на 1 куб. метр уходит 1 киловатт.

Схожая по своим внешним характеристикам и печь каменка газовая. Она также просто и легко протапливает парилку. Впрочем, на рынке представлены и газо-дровяные печи, которые могут работать как на газу, так и на дровах. Поэтому если к участку подведена газовая труба, то газовая печь гораздо экономичнее электрической. Только стоит помнить о технике безопасности и соблюдать все рекомендации производителя.

Для любого вида печей главным атрибутом являются камни. Их можно раздобыть самостоятельно. Самыми лучшими считаются камни вулканических пород или речные. Хотя проще всего приобрести камни для печи каменки в магазине вместе с прочим банным оборудованием.

---

Пошаговая порядовка кирпичной печи для бани

Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание  сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

Блок: 1/4 | Кол-во символов: 278
Источник: https://baniwood.ru/kirpichnaya-pech-dlya-bani-proekty-i-poryadovka.html

Виды

Открытые каменки

Для бань с маленькой площадью допустимо использование открытых каменок. Это отделения для камней, которые находятся наружу и лежат горкой. Их располагают над топкой. Довольно часто для камней делается специальная крышка, которую поднимают только для подачи воды.

Такая деталь помогает удержать тепло от камней после выработки необходимого количества пара. Камни находятся в открытом пространстве, что обеспечивает максимально быстрый набор нужной температуры.

Схема открытой печи-каменки из кирпича:

Закрытая каменка

Кирпичная печь для бани с закрытой каменкой оборудована окошком для подачи воды на поверхность камней. Для более быстрого нагрева помещения дверцу можно открыть.

Одним из минусов такого устройства является то, что его нужно растапливать длительное время. Но отсюда вытекает и главное достоинство: тепло остается в печи очень долго. Поэтому печи закрытого типа имеют большую популярность у мастеров и владельцев бань.

Схема закрытой печи-каменки из кирпича:

Блок: 2/5 | Кол-во символов: 999
Источник: https://pechnoy.guru/pechi/dlya-bani/db-svoimi-rukami/db-sr-kirpichnye/kirpichnaya-pech-kamenka-dlya-bani-svoimi-rukami.html

Подборка проекта

Данный проект печки подходит для большинства видов бань. Размеры конструкции позволят отопить помещение (10-15 м2) до 50 градусов, а при подаче пара до 90 градусов. Бак емкостью 180 литров, вмонтирован в печку и удовлетворяет всю необходимую потребность в горячей воде для комфортного процесса мытья всех членов семьи. Для более долгого остывания каменки после завершения топки, предусмотрены железные трубы (6 штук, рядом с баком для воды).

Так же трубы поддерживают камни над топкой. Трубы быстро нагреваются, а после завершения процесса нагрева постепенно отдают тепло. Над булыжниками расположено отверстие, через которое и будет подаваться вода, для образования пара.

Определившись с проектом необходимо приступать к самому процессу сборки. Собрать печку своими руками – не сложно. Руководствуясь кладочными чертежами, процесс займет немного времени.

Блок: 2/3 | Кол-во символов: 869
Источник: https://pechinfo.ru/material/iz-kirpicha/poshagovaya-poryadovka-kirpichnoj-pechi-dlya-bani

О печах и строительстве

Виды печей для бани

Виды банных печей

• Можно назвать четыре основных вида печей для бани, это печь «по-белому», «по-серому», «по-чёрному» и с плитой. Печь «по-чёрному» не имеет дымохода и при её топке вся сажа остаётся в помещении. Сейчас такие устройства не используются.
• Конструкция, сделанная «по-серому» имеет дымоход, но, тем не менее, сажа в процессе топки тоже оседает на кирпичах. Поэтому, чтобы использовать парную, нужно дождаться полного сгорания дров.
• Наиболее распространённые виды, это кирпичные печи «по-белому», они совершенно не оставляют дыма и копоти, но некоторые из моделей могут прогреваться до 12 часов, хотя и хранят тепло они гораздо дольше. Такие модели прогреваются через металлическую плиту, на которую наложены камни.
• Иногда своими руками собирают такую конструкцию: бак и камни кладут на чугунные плиты, не закрытые до конца – обогрев помещения тогда происходит значительно быстрее. С трёх сторон бак обкладывают кирпичами, так сохраняется температуры воды.

Какой нужен кирпич

Шамотный кирпич

Строительный кирпич

• При строительстве печи в таких случаях используется кирпич марки от М-75 до М-150 с морозостойкостью до 25 циклов. При выборе материала следует проверять, имеются ли на нём трещины, посторонние вкрапления и так далее – такие экземпляры не пригодны для строительства. Также можно для облицовки использовать двойной силикатный кирпич М 150.

Совет. Качественное состояние кирпича можно проверить простым постукиванием по нему ручкой мастерка. Если изъянов нет, то звук будет звонкий, металлический, а при наличии таковых звук будет приглушенным.

Чертежи печей

Порядовка на кирпичную печь для бани (один из вариантов)

• Строительство банных печей из кирпича представляет собой достаточно сложную конструкцию, требующую точного выполнения различных нюансов. Именно поэтому чертёж должен детально отображать каждый из рядов и при необходимости должны присутствовать пояснения.

Другой вариант порядовки

• На схеме отдельные детали обозначаются штрихами и разделительными линиями, чтобы можно было представить, сколько штук необходимо для кладки того или иного ряда. Все закругления и подтёсы на камнях, отраженные на схеме, делаются при помощи болгарки.

Фундамент

Фундамент с подсыпкой и гидроизоляцией

• Глубина фундамента должна составлять от 50 до 70 см – всё будет зависеть от возможного промерзания грунта, поэтому эту величину вам придётся отрегулировать самостоятельно. Но составляющие всё равно будут одинаковыми – на основание засыпается слой песка, примерно, 10-15 см и обильно поливается водой для усадки. Потом на него засыпается щебень, гравий или даже строительный мусор (битый кирпич и старая сбитая штукатурка) и все это трамбуется, но нужно оставить примерно 30 см для заливки цементного раствора.
• На щебень или другую подсыпку нужно застелить гидроизоляцию – обычно для этого используют рубероид, но можно и толстую целлофановую плёнку. После этого, заподлицо с полом, заливается цементный раствор, который можно делать из цемента и песка (1/4), но можно вместо песка использовать отсев щебня (1/6), тогда основание получится более прочное. Также рубероид настилают поверх фундамента, чтобы аннулировать всякий контакт кирпича с сыростью, ведь от этого он разрушается.

Совет. Для того чтобы фундамент не проседал, его основание, то есть, подсыпку, нужно делать по площади немного больше заливной части. Для этого на щебень устанавливается опалубка, каждая сторона периметра которой будет на 10 см меньше засыпки.

Строительство печи

Глиняный раствор

• Для возведения печи инструкция предусматривает два вида раствора – цементно-песочный и глинисто-песочный. Цементная смесь выполняется из марки 400 или 500 с соответствующим добавлением песка –1/4или 1/5. По консистенции он должен напоминать жидкую манную кашу и свободно сползать с мастерка.
• Для глины и песка несколько другое соотношение и здесь одна часть отводится глине, а 2,5 части отводится на песок. Перемешивать следует очень тщательно, потому что глина очень вязкая и комочки плохо разбиваются, что в дальнейшем будет мешать кладке. Готовая смесь должна свободно сползать с мастерка, оставляя на его плоскости лишь небольшие мазки – такая консистенция наиболее приемлема для работы.

Возведение печи

Установка зольника при помощи проволоки

• Как правило, в первую очередь, по форме печи выкладывается сплошной ряд кирпича – можно назвать его нулевым. Такое основание должно строго соответствовать форме порядовок по наружному контуру и иметь углы, точно соответствующие 90⁰. Конечно, сам кирпич имеет прямоугольную форму, но для того чтобы не произошло сбоя, проверьте диагонали – их разница не должна превышать 2-3 мм.

Виды перевязки

• Толщина швов между камнями не должна превышать 3-5 мм, и для этого необходим качественный раствор, без комочков и мусора тогда стык будет легко регулировать по нужному размеру. При укладке каждого ряда, целый кирпич должен перекрывать стык на нижнем ряду, и в данном случае наиболее приемлема ложковая перевязка. После укладки первого ряда следует переходить на глиняный раствор.

Установка кирпича над дверцей

• На третьем ряду устанавливается дверца зольника и для их прочного монтажа к ним прикрепляется оцинкованная проволока, как это видно на фото, а верхний кирпич подрезается для более плотной укладки.

Установка кирпича клином

• Ещё многие мастера советуют над дверцей вырезать кирпич клином, потому что металл сильно нагревается и такая конструкция наиболее прочна. Вместо проволоки можно использовать оцинкованную жесть. До устройства четвёртого ряда обязательно нужно проверить кладку строительным уровнем или отвесом, так как отсюда уже начинается обустройство зольного колодца и колосника.

Для установки колосника кирпич нужно подрезать

• В шестом ряду устанавливается дверца поддувала, а в седьмом ряду для установки колосника нужно вырезать углубления на 1-1,5 см, причём, так, чтобы колосник после установки имел люфт, потому, что расширение металла и кирпича при нагревании разное (металл расширяется больше) и для этого нужен запас. Чаще всего такие элементы (дверцы, колосник) делаются из чугуна, как наиболее огнеупорного элемента для оборудования печей.
• Начиная с восьмого ряда, кладка делается с перегородкой и это продолжается вплоть до четырнадцатого ряда, в который устанавливают швеллеры. В передней части стены делается проём, куда устанавливают котёл для воды.
• Пятнадцатый ряд укладывается в полкирпича – половинки устанавливаются под углом друг к другу (для основания разделительной стены), а затем, три последующих ряда устанавливаются при помощи ложковой перевязки.
• В девятнадцатом ряду ставится дверца для овода пара в парилку, а двадцатый и двадцать первый ряд следует скрепить полосками типа П-образных подвесов или проволокой. После этого начинается установка вытяжной трубы, и её высота уже будет зависеть от высоты самой бани.
• По завершении процесса кирпичную печь можно покрасить.

Совет. Вытяжная труба должна возвышаться над крышей бани не менее чем на 0,5м. обмазывать дымоход нужно известковым или цементным раствором, не боящимся воздействия конденсата.

Конструкция печи в разрезе

Блок: 2/3 | Кол-во символов: 7080
Источник: https://klademkirpich.ru/kaminy-pechi/122-kirpichnye-pechi-dlya-bani-chertezhi-s-poryadovkami

Инструкция по изготовлению с порядовками

Изготовить печь из кирпича для бани с закрытой или открытой каменкой несложно. Нужно выбрать материал и узнать весь процесс работы.

Кладка пеки-каменки открытого типа

Когда бетонная основа полностью готова можно приступать к дальнейшим работам. Ниже представлены основные строительные работы по кладке печи каменка для бани своими руками из кирпича и схема действий.

Порядовка кирпичной печи для бани своими руками с открытой каменкой можно увидеть на фото ниже:

Фото-инструкция кладки открытой печи-каменки для бани:

Порядовка закрытой печи-каменки для бани

Описание кладки закрытой печи-каменки для бани:

• Первый ряд должен быть идеально ровным. Далее по его кирпичам с помощью отвеса проверяется вертикаль стенок.
• Изготовливается зольник. Он нужен для отходов, которые остаются в процессе горения топлива.
• На уровне третьего ряда выполняется крепление поддувала с помощью стальной полоски. Обычно он регулирует процесс горения: если открыть задвижку пламя начинает гореть интенсивнее.
• Поверх пятого ряда укладываются стальные уголки для колосника.
• После этого приступают к кладке топки.
• В шестом ряду топка выкладывается шамотным кирпичом. Высота топки обычно составляет 25 см, а ширина немного больше – 30. Поверх укладывается решетка колосника.
• Далее площадь топки постепенно расширяется. Внешняя кладка огнеупорным кирпичом суживается.
• Нужно создать отверстия для вторичной подачи воздуха. Для этого боковые кирпичи вырезаются зубцами.
• Продолжается укладывание внешнего кирпича.
• Дверки топки перекрываются.
• Устанавливается перегородка для дымохода.
• Монтируется бак для воды.
• На уровне пятнадцатого ряда топку сверху закрывают плитой из прочного материала, на который будут укладываться камни.
• Осуществляется кладка отсека куда будут укладываться камни, оно должно быть довольно большого размера.
• Дымоотвод выкладывают из шамотного кирпича и постепенно сужают к верху. Устанавливается заслонка. Дымоход можно установить через крышу или стену. Для этого в местах его прохождения нужно положить слой теплоизоляции. Дымовая труба в процессе эксплуатации может запылиться осадками от топлива. Для предотвращения этого можно сделать жестяную защиту в виде колпака.

После установки необходимо хорошо просушить устройство. Все дверцы нужно открыть и в таком состоянии оставить изделие проветриваться на несколько дней, а лучше на неделю.

Нельзя сразу пользоваться тепловым устройством в полной мере. Необходимо убрать всю влагу. Для этого несколько дней протопите печь небольшими поленьями по несколько минут. Если на заслонке не будет оставаться влажных капель – прибор готов к эксплуатации.

Блок: 4/5 | Кол-во символов: 2656
Источник: https://pechnoy.guru/pechi/dlya-bani/db-svoimi-rukami/db-sr-kirpichnye/kirpichnaya-pech-kamenka-dlya-bani-svoimi-rukami.html

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и проектов печей — каждый хозяин старается по максимуму использовать имеющееся пространство, потому изменения и корректировки практически необходимы. Если у вас есть хоть небольшой опыт работы с кирпичами и растворами — вы вполне можете сложить кирпичную печь своими руками. Но если вы в своих силах не уверены, то стоит подумать о приглашении опытного печника, хотя бы в качестве консультанта. Это может сэкономить вам приличные средства: переделка печи и устранение огрехов стоят, зачастую, гораздо больше, чем кладка печи по-новой.

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

Блок: 4/4 | Кол-во символов: 1096
Источник: https://baniwood.ru/kirpichnaya-pech-dlya-bani-proekty-i-poryadovka.html

Вывод

Для обогрева банного помещения очень часто используют печи-каменки, сделанные своими руками. Оны надёжны, экономичны и очень красивы. Существует два вида печей-каменок.

Печь для бани с открытой каменкой нагревает помещение быстро, но устройство с закрытой каменкой удерживает тепло намного дольше. Поэтому, если вы имеете достаточно большое помещение для бани, лучше отдать предпочтение второму типу. Сделать подобную печь не очень сложно. Достаточно запастись временем, нужными материалами и инструментами.

В литературе или интернете можно найти огромное количество порядовых схем кирпичной банной печи с закрытой каменкой. Они помогут вам создать красивое и удобное в использовании устройство для обогрева бани.

Блок: 5/5 | Кол-во символов: 733
Источник: https://pechnoy.guru/pechi/dlya-bani/db-svoimi-rukami/db-sr-kirpichnye/kirpichnaya-pech-kamenka-dlya-bani-svoimi-rukami.html

Кол-во блоков: 8 | Общее кол-во символов: 13711
Количество использованных доноров: 4
Информация по каждому донору:

1. https://pechnoy.guru/pechi/dlya-bani/db-svoimi-rukami/db-sr-kirpichnye/kirpichnaya-pech-kamenka-dlya-bani-svoimi-rukami.html: использовано 3 блоков из 5, кол-во символов 4388 (32%)
2. https://klademkirpich.ru/kaminy-pechi/122-kirpichnye-pechi-dlya-bani-chertezhi-s-poryadovkami: использовано 1 блоков из 3, кол-во символов 7080 (52%)
3. https://pechinfo.ru/material/iz-kirpicha/poshagovaya-poryadovka-kirpichnoj-pechi-dlya-bani: использовано 1 блоков из 3, кол-во символов 869 (6%)
4. https://baniwood.ru/kirpichnaya-pech-dlya-bani-proekty-i-poryadovka.html: использовано 2 блоков из 4, кол-во символов 1374 (10%)

Источник: m-strana.ru

Строим баню своими руками: выбираем способы отопления

Топливник сложен из огнеупорного кирпича, имеет щелевой свод для камен­ной засыпки. Ширина щелей 5–8 см. Печь снабжена дымоходами в виде опускных ко­лодцев и сборным дымоходом. Для. проч­ности печь отделана стальными уголкам.

Камера для камней имеет две дверки, часто делают дымоходы, пропускающие дымовые газы из пространства вокруг ка­нала в нижнюю часть камеры для камней.

Фундамент. Сооружение массивной кирпичной печи-каменки начинают с уст­ройства ее фундамента. Чтобы печь не оседала и не наклонялась из-за увлажне­ния или промерзания грунта, фундамент заглубляют не менее чем на 0,5 м. Попе­речные размеры его должны быть больше, чем у печи, на 1 кирпич (на полкирпича в каждую сторону). Расстояние от фунда­мента печи до фундамента стены — не ме­нее 5 см. Зазор между ними заполняют пе­ском. Дно котлована утрамбовывают и выравнивают по уровню.

Лучший фундамент — бетонный или бутобетонный. В сухом грунте его можно выполнить из кирпичей, используя изве­стковый, цементный или известково-цементый раствор.

Известковый раствор готовят из гаше­ной извести и просеянного песка, взятых в соотношении от 1:2 до 1:3. Цементный раствор (соотношение цемента и песка обычно 1:3) готовят небольшими порция­ми, чтобы успеть использовать его до схватывания. Для приготовления известково-цементного раствора берут на 1 ч. цемента 1–2 ч. извести и 6–16 ч. песка в зависимости от марки цемента и жирно­сти извести. Поверхность фундамента за­ливают цементным раствором, выравни­вают рейкой по уровню и покрывают гидроизоляцией, обычно толем или рубе­роидом в 2 слоя.

Материал для кладки. Основной ма­териал для кладки печей — обыкновенный полнотелый кирпич 1 сорта.

Не допускается применять дырчатые и силикатные кирпичи, так как они быстро разрушаются. Для кладки и футеровки топливника печи рекомендуются туго­плавкие и огнеупорные кирпичи. Туго­плавкие кирпичи подходят для сжигания дров, огнеупорные (шамотные) — для сжи­гания каменного угля, жидкого топлива, газа. Часто печи складывают из кирпичей, бывших в употреблении. Они должны быть очищены от раствора и сажи. Класть их следует задымленной стороной внутрь, иначе ржавые пятна от сажи выступят на­ружу даже через штукатурку и побелку. Перед употреблением кирпичи (кроме ог­неупорных и тугоплавких) погружают на 1–1,5 мин в воду, так как сухой кирпич обезвоживает раствор и снижает его вяжу­щую способность.

Раствор для кладки печи готовят из глины и песка, взятых в соотношении от 1:1 до 1:2 в зависимости от жирности гли­ны. Глину следует замачивать за 1 сутки до начала кладки. Затем в нее добавляют во­ду в таком количестве, чтобы после пере­мешивания получилась сметанообразная масса. Эту массу процеживают через сито, добавляют столько же песка и тщательно перемешивают. Песок должен быть про­сеян через сито с ячейками 1,5 мм. Если на поверхности раствора появляются во­дянистые участки (озерки), то добавляют песок и перемешивают массу снова. Хо­роший раствор не содержит комков, име­ет шероховатую поверхность, не налипает на лопату и легко выдавливается из шва кладки при нажатии на кирпич рукой. Для кладки тугоплавкого и огнеупорного кирпича применяют раствор из глины и горного песка или шамота.

Швы. Главное требование к кладке — обеспечить плотность швов, чтобы в поме­щение бани не проникало даже незначи­тельное количество продуктов сгорания, которые могут привести к отравлению угарным газом. Швы кладки заполняют раствором на всю глубину. Толщина их должна быть минимальной: для обычного кирпича не более 5 мм, для тугоплавкого и огнеупорного — не более 3 мм на всю глубину. Раствор расстилают рукой, с мас­терка его можно класть лишь до пода топ­ливника и дна дымовых каналов.

Внутренние поверхности печей долж­ны быть гладкими, поэтому колотые и те­саные кирпичи кладут шероховатыми гра­нями наружу. Через каждые 4–5 рядов кладки внутренние поверхности затирают мочальной кистью или тряпкой, смочен­ной в воде без добавления раствора.

К кладке следующего ряда приступают только тогда, когда уложены все кирпичи предыдущего ряда. Желательно кирпичи каждого ряда сначала уложить и подо­гнать друг к другу, а затем класть их на раствор.

Проверка правильности углов. После укладки первого ряда проверяют правиль­ность углов при помощи угольника или шнура. После укладки 2-го ряда устанав­ливают по углам печи направляющие шнуры с отсечами. Шнуры подвешивают гвоздями к потолку, а снизу наматывают на гвозди, вдавленные в швы между ниж­ними двумя рядами.

Перевязка кирпичей. При укладке кирпичей необходимо строго соблюдать правила перевязки кирпичей: каждый вер­тикальный шов должен перекрываться кирпичом верхнего ряда. Перевязка клад­ки обычного кирпича с кладкой из туго­плавкого или огнеупорного кирпича не допускается, так как они по-разному рас­ширяются при повышении температуры.

Печные приборы. Печные приборные дверки, задвижки, колосниковые решетки, плиты, водогрейные коробки (встраи­ваемые баки для воды) — устанавливают одновременно с кладкой кирпича. Рамку дверки крепят в кладке посредством лапок (кляммер) из мягкой стальной полосы (обручного железа). К рамке лапки при­крепляют заклепками. Перед установкой на место рамку обматывают асбестовым шнуром или тканью. При отсутствии асбе­ста между рамкой дверки топливника и кирпичной кладкой оставляют зазор по всему периметру шириной 3–4 мм, чтобы рамка, нагреваясь, не раздвинула кладку. Для обеспечения прочности перемычки сверху дверку топливника перекрывают способом «в замок» (средний кирпич ско­шенными концами кладут на скошенные концы соседних кирпичей). Другие дверки и рамки заслонок (задвижек) крепят в кладке 2-мм проволокой (проволоку за­делывают в кладку).

Колосниковая решетка. Колоснико­вую решетку устанавливают прорезями вдоль топливника. Между краями решет­ки и кирпичами кладки оставляют зазор не менее 5 мм для расширения решетки. Зазор заполняют песком. Такой же зазор оставляют между плитой над топливником и кладкой.

Топливник. Важная часть печи — топ­ливник. Для топки дровами наименьшая его ширина 25 см (в один кирпич), наи­меньшая высота — 35 см. С увеличением высоты топливника условия горения топ­лива улучшаются. Желательно, чтобы она была 40–60 см в зависимости от размеров печи. В нижней части стенки топливника выполняют с уклоном в сторону колосни­ковой решетки, чтобы при сгорании угли оседали на решетку. Под топливника рас­полагают ниже рамки топочной дверки не менее чем на 1 кирпич, иначе при открывании дверки будут выпадать угли. Дно зольника желательно делать также ниже поддувальной дверки.

Дымообороты. Равномерность прогре­ва и экономичность печи зависят от кон­струкции ее дымооборотов — каналов для дымовых газов. Внутренняя поверхность их должна быть ровной и не замазываться глинистым раствором, который быстро отваливается и засоряет дымоходы.

Перекрыша. Верхняя стенка печи, на­зываемая перекрышей, состоит из трех ря­дов кирпичей, положенных плашмя с пе­ревязкой. При совпадении вертикальных швов перекрыши они должны быть пере­крыты кусками стального листа.

Труба. Трубу для каменки обычно дела­ют насадной, т. е. на массиве печи. При этом толщина стенок печи и трубы должна быть не менее полкирпича, про­ходное сечение дымовых каналов и тру­бы — также не менее полкирпича.

Трубу выводят на высоту не ниже 0,5 м от поверхности крыши, используя цемент­ный или известковый раствор (глиняный раствор легко вымывается дождем и кон­денсатом, который может образоваться внутри трубы).

Меры безопасности при работе. При сооружении печи необходимо при­нять меры, чтобы не упасть и не уронить кирпичи или инструмент. Для работы на крыше устанавливают горизонтальную площадку для печника и ящика или ведра с раствором. Площадка должна быть ог­раждена со стороны ската и прикреплена к стропилам. Если площадка мала, то печ­ник должен надеть предохранительный пояс, привязанный к надежной части крыши. Дужка и проушины ведра должны быть проверены на прочность.

После завершения сооружения и вы­сыхания печь испытывают пробной топ­кой, которую осуществляют в присутст­вии органов пожарного надзора. При этом обязательно составляют акт о безопаснос­ти печи.

Меры пожарной безопасности. В це­лях пожарной безопасности расстояние между кирпичной поверхностью печи и сгораемой конструкцией (деревянных частей бани) должно быть не менее 40 см, если конструкция не защищена от возго­рания, и не менее 25 см, если такая защи­та имеется. Если печь и труба металличес­кие, то эти расстояния увеличивают соответственно до 100 и 70 см. Между кир­пичной трубой и деревянными частями крыши (стропилами, обрешеткой, обшив­кой) должно быть свободное расстояние не менее 10 см.

При применении металлической или асбестоцементной трубы ближайшие де­ревянные части потолка и крыши должны быть покрыты войлоком, пропитанным глинистым раствором, и обиты дополни­тельно кровельной сталью. Зазор между трубой и кровлей закрывают фартуком из оцинкованной стали. На деревянном полу перед топочной дверкой устанавливают металлический лист размером не менее 70×50 см.

Оштукатуривание. Для большей безо­пасности и придания приятного вида печь штукатурят растворами следующего соста­ва (по объему):

• гипс : известь : песок 2 : 2 : 1
• глина : известь : песок 1 : 1 : 3
• глина : песок 1 : 2
• глина : цемент : песок 1 : 1 : 3

В любой раствор желательно добавить 0,1–0,2 ч асбеста. Надо учесть, что рас­твор с гипсом может схватиться через 15— 20 мин.

Подготовка к штукатурке. Для штукатурки поверхность полностью высушен­ной печи очищают от глины, швы расчищают на глубину 10 мм. Еще лучше покрыть печь сеткой с ячейками не менее 15×15 мм, прикрепив ее гвоздями с шайбами, или обмотать проволокой, также при­крепляемой к стенкам печи гвоздями.

Последовательность нанесения слоев и побелка. Чтобы обеспечить температур­ное расширение отдельных частей печи, ее топят до хорошего прогревания, смачи­вают водой и наносят сплошной слой штукатурки. После схватывания первого слоя наносят второй слой штукатурки, за­тем следующий. Общая толщина слоев должна быть 10–15 мм. Последний слой тщательно разравнивают и затирают. Если штукатурка выполнена с применением извести и имеет серую поверхность, бе­лить ее не надо. Очень темную поверх­ность штукатурки можно побелить рас­твором извести с добавкой небольшого количества глины, чтобы окрашенная по­верхность была серой, а не ярко-белой, которая будет раздражать глаза. Обяза­тельно следует белить трубу в пределах чердака, чтобы легче было обнаружить трещины.

Обработка трубы. Если труба метал­лическая или асбестоцементная, то место соединения ее с кирпичной кладкой необ­ходимо уплотнить водостойким раствором (цементным или известково-цементным), а снаружи трубу обязательно покрыть теп­лоизоляцией, иначе в охлаждаемой трубе (при температуре дымовых газов ниже 100 °С) будет образовываться конденсат, который пропитывает влагой и разрушает верхние кирпичи печи, снижает тягу, а зи­мой может привести к образованию в тру­бе ледовой пробки.

Изоляция трубы. Изоляцию трубы вы­полняют путем заключения ее в кожух из листовой стали. Зазор между ними шири­ной около 5 см заполняют минеральной ватой.

Дефлектор. Для улучшения тяги и защиты трубы от осадков на ее верхний конец устанавливают дефлектор, обеспечивающий подсос газов из трубы при помощи ветра.

Дровяные печи каменки для бани

Печи каменки для бани разделяют на кирпичные и железные.

Печи из металла

Особенностями настоящей русской бани является ровный, мягкий пар. Как правильно поддать и опустить пар, проветрить и просушить баню надо знать и уметь, поэтому русская баня требует больше времени, опыта и души. На сегодняшний день появилось очень много различного оборудования, которое позволяет с точностью контролировать процесс нагревания воздуха, выделения пара и так далее. К такому оборудованию можно и отнести специальные печи каменки. Такие изделия раньше изготовлялись людьми самостоятельно в домашних условиях, но при этом очень редко удавалось создать такую, которая будет полностью соответствовать требованиям любителей русской бани.

Проекты банных печей из кирпича

Хорошую печь в баню сложит профессиональный печник

Лучшим решением для банной печи, это комбинация кирпича и железа.

Банная печь каменка из кирпича в каркасе из уголка

Кирпичные банные печи пришли к нам из глубокой истории и существую сотни лет. Они хорошо себя зарекомендовали. Банные печи из кирпича делают атмосферу в парилке комфортной в ней можно находиться долгое время. В парилке свободно и легко дышится. Но есть большой минус. Кирпичные печи дольше нагреваются и требуют больше дров для растопки. Кладка из кирпича может трескаться и ее нужно периодически ремонтировать. Зато тепло от печи долго сохраняется в бане и остывает сутки и более. Парилка всегда сухая и нет гнили и плесени от влаги.

На сегодняшний день появилось очень много различных компаний, которые занимаются в области производства и реализации таких печей каменок. Как правило, такие изделия вместили в себе огромное количество различных инженерских замыслов, благодаря чему они могут работать с максимальной отдачей. Благодаря определённым конструктивным решениям, такие печи способны с лёгкостью создать оптимальные условия для русской бани или финской сауны. Благодаря им удается максимально равномерно создавать наиболее подходящий вариант температуры и влажности воздуха, которые более всего подойдут к традиционной русской бане.

Как правило, дровяные печи каменки для бани имеют разную комплектацию, разные способы установки. Так же отличаются друг от друга тем, как будет смонтирован основной водный бак. В некоторых случаях бак будет монтироваться вверху данной конструкции, а в некоторых случаях с боку монтируется специальный регистр-теплообменник и выноситься в смежное помещение, или же печь оборудована навесным или наставным баком. Такие изделия, от известных брендов и средней ценовой категории имеют само охлаждающую дверцу, которая предотвращает возможность возникновения различных ожогов вовремя топки печи. Уникальная конструкция топливного отдела такой печи позволяет достигать максимальной теплоотдачи, благодаря этому наложив один раз дрова в эту печь можно получить полностью нагретую баню.

На сегодняшний день печи для бань разделяются на несколько категорий, которые полностью отличаются друг от друга видом топлива, материалом изготовления, и уровнем внешней отделки. Как правило сегодня печи для бань изготавливаются из нержавеющего металла, конструкционной стали, чугуна, комплектуются как металлической так и панорамной стеклянной дверцей.

По виду топлива изделия разделяются на следующие категории, к которым можно также отнести:

Печи, которые предназначены для топки исключительно древесиной;
Печи, которые предназначены для отопления и древесиной и углем;
Газовые печи, в качестве топлива в котором используется природный газ;
Каждая печь имеет свои преимущества, при этом каждый человек в действительности сможет приобрести ту печь, которая ему более всего подходит.

Печи каменки из железа своими руками

Дровяная печь для сауны | Дровяные печи для сауны в Мичигане

Принадлежности для печи для сауны

НАРУЖНАЯ ПОДАЧА — 4 ”, 6”, 8 ”- 125 долларов США

Выдвиньте дверь сауны через блок или кирпичную стену, чтобы запитать печь снаружи парной. Дверные надставки доступны в версиях 4, 6 и 8 дюймов.

водная рубашка — 125 $

Если вам нужна водяная рубашка вместе с печью для сауны, не нужно искать в другом месте. Мы вас прикрыли!

ПОДВЕСНОЙ БАК ДЛЯ ГОРЯЧЕЙ ВОДЫ — 275-300 долларов США

Наши подвесные резервуары из нержавеющей стали обеспечивают дополнительную воду для вашей печи для сауны и интегрируются с вашей печью для экономии места.Емкости можно повесить сзади, слева или справа от печи.

МАЛЫЙ ПОДВЕСНОЙ БАК:
Цена: $ 275
Вместимость: 10,5 галлона.
Размеры: 15,14 x 20 x 8,14 дюйма

БОЛЬШОЙ ПОДВЕСНОЙ БАК:
Цена: $ 300
Вместимость: 19 галлонов.
Размеры:

15,14 x 24 x 12,14 дюйма

БАК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ — 375 $

Мы предлагаем большой резервуар из нержавеющей стали, если у вас есть дополнительное место в сауне и вам нужно хранить большое количество дополнительной воды.
Вместимость: 19 галлонов.
Размеры: 24 дюйма в высоту, 15,38 дюйма в диаметре, фитинги 1 дюйм NPT

ТЕПЛОВОЙ ЩИТ — 100 $

Добавьте зажим на теплозащитном экране сбоку (ах) на плиту для дополнительной защиты.

КАМЕННАЯ КОРЗИНА, СВАРНАЯ НА СПИНЕ — 150 $

Каменная корзина выполняет двойную функцию как тепловой экран и дополнительный источник пара. Эта каменная корзина приварена к задней части банной печи.

Торговые чертежи

Подвесные резервуары из нержавеющей стали — рабочие чертежи

БАК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ — ЧЕРТЕЖ МАГАЗИНА

ЗАЖИМ НА ТЕПЛОВОЙ ЭКРАН — ЧЕРТЕЖ МАГАЗИНА

КАМЕННАЯ КОРЗИНА — ЧЕРТЕЖ МАГАЗИНА

Фотогалерея

Что говорят наши клиенты

«Большое спасибо !! Будьте уверены, что после окончательной установки печи мы будем рекомендовать вас всем, кто хочу один.«

«Печь идеальна. Нагрева более чем достаточно. Нагревается до 160 за 35 минут при минимальном запасе дров. Пар от камней мощный и готов к 140. Размер в самый раз, и, как вы сказали, печь сохраняет тепло еще долго после того, как сауна сделана. Я также использую меньше древесины, поэтому она горит эффективно, и мне очень нравится эта модель меньшего размера. Размеры моей сауны: 8’x6’10×8’H. «

«Печь прибыла в эти выходные. Красивое маленькое устройство. Именно то, что мы хотели».

«Спасибо, ребята! Вы, ребята, отлично поработали с плитой!»

«Просто хотел сказать, что нам очень нравится печь для сауны.Нагревает воду намного быстрее, чем старая печь, и раскалывает камни! »

«Наконец-то разожгли мою печь для сауны около недели назад. Вы, ребята, делаете лучшую печь на рынке. Размер сауны 9 x 7, и печь может легко снизить температуру в сауне более 200».

Строительство сауны из бордовой кладки — Сделай сам

Хотя идея электрической сауны, особенно электрической сауны из красного дерева, заставляет меня сегодня съеживаться по экологическим причинам, в 16 лет я не знал ничего лучше.И я согласился с американской точкой зрения, согласно которой сауну можно нормально посещать только в абсолютно сухой атмосфере. Идея заключалась в том, что высокие температуры можно переносить только при низкой влажности — миф, который, к сожалению, все еще принимается многими американцами и пропагандируется в слишком многих отелях. Сауна, как меня раньше учили, была задумана как сухая, за исключением влаги, производимой собственными потовыми железами.

Моя первая подсказка о том, что я ошиблась, пришла через три года в отеле в Исландии, где температура в сауне была невероятной — 220 градусов по Фаренгейту (вода закипает до 212 градусов по Фаренгейту), а исландцы время от времени поливали воду водой. горячие базальтовые камни, покрывающие камень, создавая таким образом невысокий (произносится «медленный-лу») «священный пар», столь важный для настоящей сауны.Я знал, что у этой сауны скандинавское или норвежское происхождение, поэтому решил, что исландский опыт намного ближе к корням сауны, чем то, что я знал в Массачусетсе. В Исландии я узнал, что сауна — настоящая финская версия сауны — это не просто пот в сухой комнате. Сауна — это опыт контрастов, влажного и сухого, сильного тепла и холода. Через несколько минут при 220 градусах по Фаренгейту некоторые из купающихся опускались в бассейн с водой 45 градусов по Фаренгейту, предельный контраст температуры и влажности.Хотя сауна развивалась на протяжении последнего тысячелетия (особенно полезным нововведением было введение дымохода в 19 веке), основные характеристики, которые мы ищем в хорошем здании сауны, остались прежними.

Хорошую сауну перед использованием «приправляют» несколькими часами высокой температуры. Хотя существуют электрические, а иногда и газовые печи для сауны, даже в Финляндии старожилы скажут вам, что единственная настоящая сауна — дровяная. Финны ценят фоновый аромат дерева и дыма, хотя настоящего дыма в топке не остается.Есть и практический смысл в сауне на дровах. В Финляндии большинство деревенских саун находятся на некотором расстоянии от дома, где нет легкого доступа к электрическим проводам или газовым линиям.

Столетия назад оригинальные сауны были укрытыми от земли или были построены из бревен, причем оба стиля имели большую тепловую массу для поглощения и хранения тепла. За последние 20 лет мы с женой Яки нашли альтернативу горизонтальному бревенчатому строительству: кладку из дров. Моя статья в мае 1995 года «MOTHER EARTH NEWS» («Дом Роба Роя из земляного дерева») рассказывает о том, как мы построили наш круглый двухэтажный защищенный от земли дом из брусчатой ​​кладки, который также служит главным зданием кампуса в нашей школе Earthwood Building School.

Преимущества «5-E», которые делают каменную кладку из дровяной древесины идеальной для строительства дома, также делают ее идеальной для строительства сауны из кирпичной кладки: 1) простота конструкции, 2) экономичность, 3) эстетика, 4) экологическая гармония и 5) энергия. эффективность.

Что касается сауны, то последнее из этих преимуществ 5-E особенно убедительно. Деревянная кладка имеет идеальные энергетические характеристики для сауны — отличная изоляция в сочетании с исключительной тепловой массой. Эта комбинация означает, что потери тепла через стены сауны сведены к минимуму, в то время как короткие «концы бревен», а также внутренний шов раствора, действуют как тепловая масса, если их поместить на правильную (внутреннюю) сторону изоляции.После того, как сауна будет выдержана, огонь может погаснуть, и ткань здания будет поддерживать внутреннюю температуру на уровне от 150 до 180 градусов по Фаренгейту. За годы и через различные крайности я узнал, что это нормальный и предпочтительный диапазон температур, который предпочитают специалисты по сауне. Регулируются размеры топки сауны, а также возраст купальщиц, потому что в больших саунах бывает жарче, чем в маленьких. Дети и пожилые люди обычно посещают сауну при более низкой температуре, чем другие люди.В нашей круглой сауне из земляного дерева, описанной здесь, мы приправляем печь примерно три часа зимой и два часа летом.

Круглая форма дровяной сауны имеет два преимущества: практичное и интуитивно понятное. Практическое преимущество заключается в том, что круглая форма охватывает наибольшее пространство на единицу периметра. Этот факт геометрии означает, что когда вы добавляете вертикальное измерение, создавая цилиндр, вы заключаете максимальный объем на квадратный фут боковых стен (по крайней мере, вертикальных боковых стен).

Интуитивное преимущество — это ощущение тепла и комфорта, которое возникает внутри небольшого круглого здания. Многие из наших посетителей сауны описывают, что испытывают чувство защищенности почти как в утробе или в гнезде.

Хорошо, мое путешествие в историю и знания завершено, по крайней мере, для этой статьи. Сауна Earthwood — лучшее, что я когда-либо испытал, и так и должно быть. Сауна, которую вы построите, дорогой читатель, тоже будет лучшей из тех, что вы когда-либо испытывали. Теперь мне нужно рассказать, как это делается.

Фонд для сауны Кордвуд

Кладку из брусчатки, как и любую деревянную стеновую систему, необходимо держать вдали от земли. Мне нравится хороший фундамент из каменной кладки, который простирается как минимум на 4 дюйма. Хотя камень может быть использован для фундамента — если у вас есть камни и время — наш фундамент для сауны из земляного дерева — бетонный, сформированный из 8-дюймовых полос 1-дюймового пенополистирола Dow, хорошо размещенных с 2 на 4 колья по периметру, чтобы предотвратить бетонный «взрыв». Для стен из брусчатки толщиной 8 дюймов, рекомендованных для этого здания диаметром 10 футов, достаточно поперечного сечения фундамента шириной 12 дюймов и глубиной 8 дюймов.Чтобы не копать опоры на уровне мороза (4 дюйма в нашем районе!), Соскребите органический материал к краю участка и привезите самосвал с хорошим крупным песком. Это используется для создания «площадки», на которой будут плавать ваши круглые опоры. Я называю это плавающей кольцевой балкой. Если песчаная подушечка сливает воду из сауны в точку понижения, то под опорой или плитой не будет скапливаться вода. Нет воды — нет замерзания; отсутствие замерзания означает отсутствие морозного пучения. . . или сопутствующее структурное повреждение.Не верьте мне на слово: это тоже была любимая система фонда Фрэнка Ллойда Райта. Это дешево и просто. А в сельской местности плавающая плита становится общепринятой стратегией выбора фундамента для гаражей, хозяйственных построек и даже домов. На этом этапе не заливайте пол, а только опоры.

Строительство кладки из кордового дерева

За прошедшие годы MOTHER опубликовала несколько статей о кладке из бревна, но новым читателям поможет мое стандартное определение: кладка из бревенчатой ​​древесины — это строительная техника, при которой стены возводятся из коротких бревен (называемых концами бревен), уложенных поперек стена, как сложены дрова.Стены обладают исключительными тепловыми характеристиками за счет торцов бревен (которые имеют ценность и как изоляцию, и как массу) и специальной матрицы раствора, которая представляет собой изолированное пространство между двумя отдельными стыками раствора, одним на внутренней стороне стены, а другой на внешней стороне стены.

Список лучших пород дерева для дровяной сауны включает белый кедр, белую или красную сосну, ель, тополь или тополь (дрожащую осину) и другие легкие и воздушные породы дерева. Перед использованием эту древесину следует окорить, отрезать до нужной длины и просушить в течение года на открытом воздухе отдельными крытыми рядами.Следует избегать ароматного красного кедра (невыносимый запах при высоких температурах), очень твердой древесины, такой как бальзамическая пихта, и плотных твердых пород, таких как дуб, бук, клен, вяз и вишня. Эти бревна значительно усадятся, даже если вы будете сушить их в течение длительного времени, а если концы бревен будут слишком сухими, существует опасность повреждения конструкции из-за набухания.

Хорошая строительная смесь для саун из дровяной древесины состоит из 9 частей песка, 3 частей пропитанных опилок, 2 частей портландцемента типа I и 1 части извести.Песок должен быть чистым, вымытым мелкозернистым песком, например, кладочным песком. Опилки должны быть опилками хвойных пород с лесопилки, которые были пропущены через полудюймовое сито и замочены в сосуде с открытым верхом, по крайней мере, на ночь. Опилки замедляют схватывание раствора, значительно уменьшая образование трещин в результате усадки раствора между торцами бревен. Используемая известь — это известь типа S, гашеная или строительная известь (у нее много названий). Не используйте сельскохозяйственную известь.

Всегда надевайте резиновые перчатки при смешивании и работе с строительным раствором.Цемент и известь могут вызвать неприятные дыры от цемента на дюйм в коже, которые заживают бесконечно. С помощью обычной садовой мотыги смешайте ингредиенты в тачке в сухом виде, пока партия не станет однородного цвета. Затем добавьте воды и перемешайте мотыгой. Продолжайте добавлять воду, пока раствор не пройдет испытание снежным комом. Когда вы подбрасываете «снежный ком» из строительного раствора на три фута в воздух, вы должны быть в состоянии поймать его, не допуская «пролета»! в ваших руках в перчатках. И он не должен рассыпаться. Только с раствором правильной консистенции можно жонглировать двумя или тремя снежками.

Построить стену из бревна очень просто. Просто следуйте мантре: грязь, дерево, опилки. Во-первых, в резиновых перчатках (мастерок просто замедляет работу) нанесите матрицу из двойного раствора на фундамент. Стена толщиной 8 дюймов хороша для сауны, поэтому стыки раствора (грязи) должны быть около 2 1/2 дюймов шириной и около 1 дюйма толщиной. Затем полость 2 1/2 дюйма между внутренним и внешним стыками раствора заполняется изоляцией; Лучшее, что я нашел, — это смесь опилок и извести в соотношении примерно 11: 1.Утеплитель заливается в полость небольшим ведром с носиком или консервной банкой. Не пропускайте этот шаг! «Мертвое воздушное пространство» просто не помогает; сауна не будет работать хорошо, если вообще будет. Наконец, установите конец бревна на место, простираясь от внутреннего до внешнего швов раствора. Поместите конец бревна в грязь легкими вибрирующими движениями, создав то, что я называю «присасывающим каналом».

Вы, возможно, заметили, что я потребовал 2 1/2 дюйма грязевого стыка, 2 1/2 дюйма изоляционного слоя из опилок и еще 21/2 дюйма грязевого стыка, или всего 7 1/2 дюймов.Но концы бревен имеют длину 8 дюймов. Остальные 1/2 дюйма делятся поровну между углубленным внутренним и внешним швом из раствора, что дополнительно уточняется в процессе наведения.

Указание — иногда его называют наведением или затиркой — это очень важный шаг, и его нельзя упускать из виду. С помощью ножа из нержавеющей стали, у которого последний дюйм лезвия был изогнут под небольшим углом (скажем, 10 градусов), сильно надавите на раствор, чтобы сгладить грязь. Это позволяет достичь четырех целей: 1) Придает стене красивый вид.2) Разглаживает стену, создавая водоотталкивающую вместо водопоглощающей поверхности. 3) Максимизирует трение между грязью и деревом, делая стену более прочной. 4) Углубление на 1/4 дюйма обеспечивает пространство, в котором можно произвести ремонт в случае усадки древесины или раствора. Log Jam® или Perma Chink®) гибкие продукты для зарубки бревен являются подходящими уплотнениями для этой цели, но их лучше всего наносить, если углубленный растворный шов глубиной 1/4 дюйма направляет сглаживающую щетку между концами бревен.

Вот и все: грязь, опилки, концы бревен, заострения. Следуйте этому порядку, и стена практически выстроится сама собой. Бревна могут быть разделены или оставлены круглыми, и любого размера от 2 дюймов до 10 дюймов в диаметре. Постарайтесь выбрать концы бревен так, чтобы вокруг них оставался постоянный шов толщиной 1 дюйм для облегчения наведения.

Не позволяйте бревнам касаться друг друга. Более подробное обсуждение кладки из бордовой древесины см. В моей книге « Complete Book of Cordwood Masonry Housebuilding» (Sterling, 1992), The Sauna (Chelsea Green, 1996) или в моем видео « Basic Cordwood Masonry Techniques». Все доступны на книжной полке МАТЕРИ.

Двери, окна и стропила для сауны из брусчатки

Дверная коробка сауны устанавливается в первую очередь до начала работ по дровам, чтобы кладку можно было положить на каркас. Используйте тяжелый каркасный инвентарь, например пиломатериалы 4 на 8 с местной лесопилки. Заранее сделайте оконные рамы, чтобы они соответствовали вашим окнам, которые могут быть фиксированными (неоткрывающимися) тепловыми панелями. За эти годы мне удалось найти эти окна в подсобных помещениях производителей стеклопакетов.Часто я могу купить небольшие тепловые панели за 10 долларов или меньше. Для небольшой круглой сауны ширина окна не должна превышать 18 дюймов. Высота более гибкая. Наши два маленьких окошка имеют площадь 18 дюймов и вполне подходят. Мы также устанавливаем в дверь оконное стекло размером 12 на 24 дюйма, чтобы дневной свет был хорош. Одна 12-вольтовая, 15-ваттная лампа накаливания обеспечивает много света в ночное время в небольшой печной комнате (8 футов (8 дюймов) с внутренним диаметром). (Земляная древесина отключена от сети.)

Хотя хорошие двери для сауны имеются в продаже, из соображений экономии я всегда делаю свои собственные.Я закладываю 2 дюйма изоляционного материала из экструдированного полистирола между слоями обшивки поочередно. Обшивка и пенополистирол обрамляются 2х6. Для сауны из земляного дерева я использовал материал каркаса 2 на 4 и выбрал окно шириной 12 дюймов. Дверное окно необязательно, особенно если у вас есть другой источник естественного света.

Одним из наиболее важных (и зачастую игнорируемых) компонентов сауны является вентиляция. Если дровяной обогреватель находится с вами в топке, для его горения потребуется воздух — ценный воздух, ваш воздух.Следовательно, вы захотите включить прямой выход наружу для подачи воздуха для горения в топку. Это может быть просто дымоход диаметром 6 дюймов, вбитый в стену, как конец бревна. Поместите его на уровень пола как можно ближе к воздухозаборнику печи. Также должны быть включены другие варианты вентиляции. Один из приемов — оставить зазор в 2,5 см внизу двери. Другой вариант — установить в стене пару керамических «наперстков» диаметром 8 дюймов вместо торцов бревен.Эти наперстки можно купить в кладовых, где они продаются для строительства дымоходов. Конец бревна примерно того же диаметра, что и наперсток, можно вставлять или извлекать, чтобы обеспечить доступ воздуха по мере необходимости. Маленькая деревянная ручка облегчает снятие.

Установите два таких вентиляционных отверстия на противоположных сторонах печного помещения, одно на фут выше другого. Разница в температуре воздуха в сауне составляет около 1 F на дюйм высоты, поэтому разница в 12 градусов способствует движению воздуха. Температура воздуха немного падает, когда вентиляционные отверстия открыты, но вскоре восстанавливается, когда они закрываются, благодаря теплу, сохраняемому в стенах из дровяной древесины.Это как в кирпичной печи. Кстати, из-за температурного расслоения в топке полки для сауны лучше размещать на разной высоте, чтобы люди могли выбирать температуру, которую они предпочитают. Например, занимая нижнюю скамейку, дети могут разделить сауну с родителями.

Но вернемся к структуре. В сауне из земляного дерева мы закончили верхнюю часть деревянной стены 16 деревянными пластинами, каждая 22 дюйма длиной, сделанными из заготовки 2 на 8. Восемь из этих пластин служат опорами для радиальной стропильной системы, состоящей из сосновых брусков 4 на 8.Каждая вторая плита, поддерживающая стропила, установлена ​​на 1/2 дюйма башни по сравнению с предыдущей, устанавливая положительный уклон для дренажа с запада на восток.

Один из бревен, восточно-западный, проходит через все здание. Шесть более коротких стропил соединяются в центре и прикрепляются к основным стропилам с помощью стальных пластин толщиной 1/4 дюйма, выше и ниже пересечения, и восьми частей стержня с резьбой 1/2 дюйма, связывающих металлические пластины и стропила вместе в центре. центр.На фото и иллюстрации выше показано, как «заснеженные» пространства, промежутки между стропилами, заполняются фрезерованными кедровыми бревнами толщиной 6 дюймов и раствором. Обычная кладка из дров в этом месте также подойдет.

Наша потолочная крыша сделана из еловых шпунтовых планок размером 2 на 6, но подойдет любая обшивка 2 на 6 (или даже фанера 3/4 дюйма). Единственное предостережение — избегать очень смолистого материала, так как смола будет вытекать из дерева при температуре 200 градусов по Фаренгейту или выше, иногда достигаемой на уровне потолка.

Земляная крыша

Хотя земляная крыша не является абсолютно необходимой, она эстетична, долговечна и является традицией сауны в Финляндии. Наши кровельные слои над обшивкой: 1) Гидроизоляционная мембрана. Мы используем гидроизоляционную мембрану Bituthene® 4000 производства W.R. Grace. Установка проста: просто снимите бумажную подложку с рулонов шириной 36 дюймов и прижмите ее к деревянному настилу. Подробные инструкции указаны на упаковке. 2) Один дюйм изоляционного материала из пенополистирола Dow или эквивалентного экструдированного полистирола.3) Слой 6-миллиметрового черного полиэтилена, основа важнейшего дренажного слоя. 4) Два дюйма щебня №2, дренажный слой. 5) Слой рыхлого сена или соломы, который защищает дренажный слой от почвы сверху. 6) Восемь дюймов земли, засаженной травой, или дерна, срезанного с поля. Построенная таким образом крыша должна прослужить 100 лет или вечно, в зависимости от того, что наступит раньше.

Плита и дымовая труба

Наша печь самодельная из листовой стали толщиной 1/4 дюйма, но для ее конструкции потребовалось бы отдельное изделие.Вы можете приспособить существующие стальные печи к сауне. Главное — найти творческий и безопасный способ прикрепить кирпичи или непористые камни к разным сторонам. Верх и три стороны нашей печи покрыты 320 фунтами плотных кирпичей, которые хранят огромное количество тепла. Мы поливаем эти горячие кирпичи водой, чтобы образовался пар. Камни размером с мяч для софтбола даже более аутентичны, чем кирпичи, но их не так легко повесить. Плотный известняк, камень-ловушка или базальт — все это хорошие камни для сауны. Избегайте мягких песчаников или любых трещинных пород, которые впитают воду и разорвутся вместе с паром, возможно, сильно.

Хорошая линия печей для сауны по разумной цене производится компанией Bruce Manufacturing (Брюс Кроссинг, Миннесота). Изготавливают модели на электричестве, газе и дровах. Одну из их моделей, работающих на дровах, можно запустить снаружи печи, что поддерживает чистоту в помещении и предотвращает отток кислорода из внутреннего воздуха. В моей книге « The Sauna», перечислены по крайней мере дюжина других производителей и дан подробный отчет о том, как мы делали нашу печь.

Для дымохода используйте дымоход типа A, например, металлический дымоход с тройными стенками или, мой любимый, дымоход Metalbestos®, который выполнен из нержавеющей стали внутри и снаружи с одним дюймом неасбестовой изоляции между ними.Эти системы типа А дороги, но безопасны и просты в установке. Самодельные дымоходы зачастую небезопасны, а некоторые из них просто пугающие.

План этажа сауны из кордовой древесины

Описанная здесь круглая сауна идеально подходит для четырех человек. Скамейки представляют собой гладкие доски из тополя 2 на 6, поддерживаемые снизу вертикальными стойками 2 на 4 и 2 на 4 ригеля. Опоры скамейки можно вкручивать прямо в концы бревен.

Я попытался честно и точно рассказать о нашей круглой сауне, это лучшая сауна, в которой я когда-либо был.Ваш будет другим, возможно, немного больше или меньше; может быть, у него не будет земляной крыши, может быть. Независимо от того. Ваша сауна тоже будет лучшей. Так оно и должно быть. Никакая искусственно изготовленная сауна не может сравниться с любовью, которую вы вкладываете в свою собственную. А стоимость? Строительные материалы обойдутся вам примерно в 400-700 долларов, в зависимости от ваших навыков закупки. К этой цифре добавьте плиту и дымовую трубу, которые могут стоить еще от 500 до 1000 долларов, в зависимости от того, новая у вас плита или бывшая в употреблении, и от того, какую сделку вы можете заключить с вашей дымовой трубой.Подсказка: некоторые дилеры продают слегка помятый, но совершенно безопасный Metalbestos® со значительной скидкой.

В случае сауны из дровяной кладки необходимо одно слово предостережения. Подождите неделю или две после укладки последнего бревна, прежде чем разжигать сауну до полной температуры. Преждевременный выстрел может повредить миномет. Помните, что пропитанные опилки были добавлены в смесь, чтобы замедлить схватывание раствора. Дайте время застыть.

Хотя финская традиция сауны, кратко описанная выше, — отличное место для начала, вы скоро доработаете свои собственные схемы использования в соответствии со своими потребностями, прихотями, климатом и самим зданием.Счастливого потоотделения!

Полную информацию о кладке из кордовой древесины можно найти в обучающем видео Основные методы кладки из кордового дерева и в книгах Роба, Полная книга о строительстве дома кладки из кордового дерева и Сауна. Земляные крыши обсуждаются в «Полная книга подземных домов: как построить недорогой дом» (Sterling, X974). Все доступны на книжной полке МАТЕРИ.

Роб Рой — директор школы Earthwood Building School, West Chazy, NY.

---

Первоначально опубликовано: декабрь 1999 г. / январь 2000 г.

Сауны Christensen — Печь Blueberry

Печь Blueberry

Мы строим наши печи не для экономии денег, а для того, чтобы предоставить вам лучшую печь. Вы видите, что все остальные печи предназначены для отправки. Каждый лишний фунт — это прибыль из окна. Дополнительные 50 фунтов мало что значат для нас в сауне на 4000 фунтов.

Отдельно не продается.чтобы гарантировать правильную установку и безопасность.

Обратите внимание на тяжелую конструкцию и круглую топку.

Это руководство по безопасному использованию нашей печки Blueberry для кормления на открытом воздухе. Наши печи безопасны при правильном использовании. Никогда не оставляйте огонь без присмотра и не используйте обычные дрова, так как большие поленья будут гореть еще долго после того, как вам понадобится тепло, и могут вызвать перегрев после того, как вы закончите пользоваться сауной.

Конечно, вы хотите, чтобы они были горячими, и вы хотите, чтобы сауна стала горячей достаточно быстро.Чтобы быстро развести огонь, лучше всего подожгите небольшие сухие дрова на бумаге. Воздух — важный элемент и лучший способ контролировать интенсивность огня.

Разместите растопку над измельченной газетой, оставив достаточно места для смешивания воздуха с топливом. Подача воздуха осуществляется только через открытую дверь или через регулятор тяги в двери. Заслонка в трубе печи отсутствует по уважительной причине — демпфер в выходной трубе печи будет поддерживать тепло в питающую горловину. Это область, которая проходит через стену, и я хочу, чтобы сюда входил прохладный воздух, чтобы уменьшить случайное возгорание стены.Никогда не устанавливайте заслонку в дымоход.

Для быстрого разведения костра лучше всего подойдет приоткрытая дверь. Это нормально, только если вы здесь. Пожалуйста, если вы уйдете, закройте и защелкните дверь, используя регулятор тяги в центре двери. Этот регулятор тяги можно использовать в широко открытом положении для разведения огня, но после того, как сауна станет достаточно горячей на ваш вкус, снова наполните топку и сдвиньте тягу почти до закрытия. Если держать его открытым примерно на 1/4 дюйма, огонь будет гореть с постоянной скоростью.Если вторая группа будет пользоваться сауной, просто наполните топку перед использованием.

Слишком большой огонь действительно охладит вашу жаркую комнату, так как самая горячая часть пламени находится ближе к верху. Если из дымохода выходит огонь, в сауне больше не будет тепла, и вы будете всасывать прохладный воздух, чтобы накормить большое пламя.

Печь Blueberry имеет круглую топку, сделанную из стали толщиной 1/4 дюйма. Когда сталь нагревается, она расширяется и охлаждается, она сжимается, без деформации, как у плоской печи.Круглая топка — единственная конструкция, которая не пытается разорваться при расширении и контакте.

Еще одно преимущество круглой топки — скальные опоры над самой горячей частью печи, тепло впитывается в них и не так сильно уходит наружу, а также снижает тепло к стенам.
Некоторым плитам с плоской стенкой требуется внутренняя кладка из огнеупорного кирпича для защиты металла. Тогда тепло остается и уходит в дымоход.

Поскольку мы очень верим в это, мы больше не будем использовать печь другой марки.

Это способ загрузки камней.

Добавление камней увеличивает вашу способность накапливать тепло.

Сложите их как можно больше.

Банная печь из кирпича с прямым нагревом своими руками — пошаговые фото и схемы | Своими руками

Пора заменить печку в бане. Не нарушая традиций, он строил его из кирпича, тем более что у него небольшой опыт печного дела. Он взял за основу конструкцию с прямым нагревом (см. Рис.1, 2), изобретенный инженером Игорем Васильевым. Он не занимает много места и отлично подходит для небольших помещений.

ПОДГОТОВКА МАТЕРИАЛОВ

Для раствора просеял песок и протер глину (замоченную в воде несколько дней) через сито. В приготовленной таким образом смеси нет камней и работать с ней очень удобно.

По размеру стандартной дверцы топки я сразу согнул ящик из листа нержавейки и прикрутил в него последний ящик (фото 1).Конструкция кладется на кирпичную кладку, на которую укладывается слой базальтового картона. Таким же образом я подготовил дверцу для каменки.

Изготовил водяной теплообменник из профильной трубы (фото 2), который монтируется в опускном канале печи. Он затыкал концы коротких труб пластинами и приваривал к ним, просверлив отверстия, отрезки труб со стандартной водяной резьбой 3/4 дюйма. Их короткие стороны немного «отогнуты» вверх-вниз. При установке длинной части строго вертикально это позволяет пузырькам воздуха подниматься в емкость (отсутствуют воздушные пробки) и при необходимости полностью слить воду.

---

Читайте также: Печная каменка из металлического кирпича своими руками — конструкция от знаменитого Максимыча

---

КЛАДКА БАННОЙ ПЕЧИ

Отлить бетонный фундамент печи. Когда он набрался сил (должна пройти не менее недели), накрыл рубероидом и выложил один ряд кирпичей. На кладку установил навес из жести (фото 3)

Сложил еще два ряда, образовав зольник и топку. Я протянул отвес от потолка к основанию.Сверху каждого ряда уложила строительную ленту (обычно ее используют при заливке стяжки) (фото 4) На ней лучше не экономить — банная печь, в отличие от отопительной, испытывает изрядное количество тепловых нагрузок. Армирование увеличивает срок службы печи в таких сложных условиях. На этом этапе установил теплообменник (фото 5, 6, рис. 3) через слой базальтовой ваты. Во время укладки повесил на проволоку в нужном положении.

Продолжил вывод подъемного канала.Я установил противопожарную дверь. Между стеной и кирпичами правого дальнего угла поместил ограждение стены (фото 7) Через каждые два ряда кирпич с одной стороны подъемного канала врезался в стену на половину толщины. Также через базальтовый картон.

После снятия 8-го ряда сделал футеровку — кладку печи огнеупорным кирпичом на раствор (спец смесь) (фото 8). Он разделил шамотное ядро ​​с основной кладкой зазором, чтобы у последней было место для расширения. Зазор при кладке заделали гофрокартоном, чтобы он не забивался.

Очень важный момент — установка потолка над дверцей топки. Кирпичи не должны упираться в дверную коробку и другие металлические элементы, это может привести к потере элементов кладки (кирпичей) или самой двери. Срезал углы у двух кирпичей, установил на раствор и в месте стыка сложил временный шкаф до полного схватывания раствора (фото 9)

Продолжил снимать кладку, сохраняя зазор. Стены выложены обычным кирпичом. Топка пожаробезопасная.Его верхняя часть будет печью, поэтому я разделил канал на две части, сделав внутри выступы из огнеупорного кирпича. Выложив 19 ряд, я установил дверцу каменки так же, как дверцу топки (фото 10). Установил выход на нисходящий канал. В этом месте установил вентиль по краю (фото 11)

На выступы установил сваренный из металлических уголков каркас (фото 12) На него уложил стержни арматуры. Дополнительно я установил сетку из такой же арматуры вертикально вдоль стен.Это нужно для снятия точечного давления камней.

Продолжил кладку, закрыл дверцу печки (фото 13). Завершили нахлест футеровки, нарезав огнеупорный кирпич и поправив его на месте (фото 14).

Поверх огнеупорного сердечника уложена базальтовая подушка, так как она расширяется не только по бокам, но и вверх. Сгибала один ряд, формируя контур дымохода (фото 15). Потом установил вентиль.

Сложил еще два ряда и завершил кладку, сняв дымоход и постамент для крепления рычага клапана.К резьбовым патрубкам теплообменника подсоединяли емкость для воды.

Кстати

Классические способы крепления двери проволокой или замками (металлическими планками) не так хороши: они могут не дать двери со временем выпасть, но внутри топки не защищают края кирпичей вокруг створки, что заставляет последний разрушаться от высокой температуры.

БАННАЯ ПЕЧЬ СВОИМИ РУКАМИ: ЧЕРТЕЖ-СХЕМА

© Автор: Сергей Романов, село Моховая, Пермский край.Автор фото

---

Также рекомендуем прочитать: Банная печь — каменка своими руками — как сделать: фото и чертежи

---

САУНА С ПРЯМЫМ НАГРЕВОМ СВОИМИ РУКАМИ — ВАРИАНТЫ ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Природное здание Бена: Строительство сауны с ракетной печью: Ферма времени земного неба

Earth Sky Time — это общинная органическая ферма в красивом, лесистые предгорья Таконических гор, недалеко от Манчестер, Вермонт, США. Помимо круглогодичного устойчивого сельское хозяйство, у них также есть дровяная пекарня (с массивной каталонской дровяной печью!) и другие полуфабрикаты, такие как перегной и овощные гамбургеры.

Осенью и зимой 2012-2013 гг. я занимался проектированием и сборкой сауна на дровяной печи на дровах в Earth Sky Time, чтобы сообщество EST, семья, соседи, друзья, посетители и т. д.Это было захватывающий и амбициозный проект, и мы стремились к тому, чтобы эффективный, экологически чистый, экологически чистый и локальный источник.

Ниже вы можете увидеть несколько фотографий строительный процесс, от закладки фундамента до первого баню мы провели в готовом корпусе. Мы также провели мастер-класс на полпути к строительству, чтобы научить спроектировать и построить подогреватель массы ракеты. У нас была отличная группа участников, и во время на семинаре выходного дня мы построили нагреватель массы ракеты, который используется для обогрева сауны.Вы можете увидеть более подробную информацию о семинаре в мой следующий пост, Мастерская по проектированию и сборке ракетных массонагревателей: Земля Небесная ферма времени.

Мороз в Вермонте проникает глубоко под землю, а это значит, что нужно приложить больше усилий для обеспечения возводится прочный фундамент. Мы выбрали простой самодренирующийся гравийные фундаменты под 6 цементных свай. Система французских водостоков также был заложен, чтобы обеспечить хороший дренаж всего участка. Этот тип фундамента не должно доходить до уровня ниже линии замерзания, потому что он позволяет воде стекать через гравий.Таким образом, любое поднятие происходящие из-за мороза не входят в прямую контакт с цементными сваями.

Здание имеет простой деревянный каркас из болиголова местного завода по производству аллигаторов в Манчестере. Нижние пороги перекрываются наполовину, а стойки арматуры стыкуются сваи к подоконникам и столбам. Затем подоконники были вырезаны немного и балки пола были сброшены. Мы использовали болиголов 2х6 для стропила, птички кричали над верхней плитой. Они были расположены на расстоянии 1 фут кроме того, чтобы у нас была прочная основа для зеленой крыши.

Мы закончили отделку Крыша вовремя для нашей мастерской о том, как спроектировать и построить ракету нагреватель массы, который я обучал вместе с Тристаном Рипером. У нас было действительно отличная группа участников, и было интересно иметь возможность сформировать постройку вокруг печи. Это дало нам свободу включить в печь новые функции, которых я раньше не делал, как создание диагонального канала, проходящего через стенку сауна. Вы можете узнать больше о мастерской и массе ракеты. нагреватель, который мы построили в моем следующем посте, Rocket Mass Heater Мастерская дизайна / сборки: Earth Sky Time Farm.

Неделя после печь мастерской, мы вышли и купили всю резину EPDM, которая нам понадобится для нашей зеленой крыши от Brattleboro’s ReNew, некоммерческая организация, продвигающая устойчивое строительство за счет продажи подержанных строительные материалы. Мы прикрепили резину к деревянному настилу с помощью Geogreen, (предположительно) экологически чистое кровельное покрытие герметик, и склеил длинные рулоны резины с помощью клея. На фотографиях вы можете увидеть компонент короба для растений зеленой крыши. формирование коротких стен по краям крыши.Это будет позже функционировать как гигантский ящик для растений, удерживая зеленую крышу на месте скатная крыша, обеспечивая при этом сухость здания под ней.

Затем мы гидроизолировали стены и облицованы сосной, брусчаткой. Мы утеплили стены из минеральной ваты, огнестойкого минерала изоляция, которая предлагает более экологичную и нетоксичную альтернативу стекловолокну.

Мы также установили наши окна и двери с двойным стеклопакетом low-e, заполненные аргоном. Мы наткнулись на некоторые однажды подрядчики выбросили их в мусорный бак.Окна были новенькая, еще с ценниками на них и все такое! Удивительный, то, что вы можете найти в мусорном контейнере. Мы взяли большую из окна и изменил его, чтобы он служил входной дверью строительство.

Перегородка разделяет сауну на 2 комнаты: раздевалку и сауну. в сауну, мы устанавливаем специальную светоотражающую пароизоляцию для предотвращения весь пар и влага из сауны попадают в стены. Его теплоотражающие свойства добавляют стенам дополнительную R-ценность, тоже.

Над отражающим паром барьер в сауне, установили стены из кедрового паза и потолок. На этих фото вы также можете увидеть каркас из кедрового дерева. для двухъярусной скамейки. Стены и потолок в прихожей были сделано с сосновым шипом.

Внешний вид был закончен обработать рейкой, отделкой и немного лаймово-зеленой краской для стиля точки.

И наконец, у нас есть фото готовой сауны!

На некоторых из этих фотографий вы можете увидеть маленькое вентиляционное отверстие на северной стороне сауны, через которое можно использоваться для отвода избыточного тепла и пара из сауны.Существует соответствующий вентиль во внутренней двери сауны. Эти два вентиляционных отверстия можно использовать вместе, чтобы втянуть свежий прохладный воздух в сауну и покататься на велосипеде из горячего парного воздуха.

Секретный шкаф в прихожая работает, вытаскивая небольшой колышек, чтобы освободить ложный стеллаж, который поднимается вверх и опирается на противоположную полку. В шкаф был размером с матрас, на случай, если кто-то из членов семьи сообщество захотело воспользоваться суперизолированным, уютным строительство в холодные зимние месяцы.

Мы провели сауну ночь перед тем, как были сделаны эти фотографии, во время которой сауна поддерживала легкую температуру 145 градусов по Фаренгейту (62 по Цельсию) благодаря впечатляющие характеристики подогревателя ракетной массы. Внешний вид температура в ту ночь была около 15 градусов F (-10 C), и мы ушли вентиляционные отверстия закрыты, чтобы кладка тоже не остыла быстро. К нашему удивлению, когда мы вернулись в сауну в следующий утром, температура все еще держалась на уровне 110 градусов по Фаренгейту! (43 С). Это свидетельство прочности конструкции, отличная изоляция здание и высокая тепловая масса каменной скамьи.В скамейка поглощает тепло выхлопных газов печки, а излучает тепло обратно в комнату, а не дает ему уйти вверх по дымоходу. Вы можете узнать больше об используемом нагревателе ракетной массы. в этой сауне в моем следующем посте «Дизайн / сборка ракетного массонагревателя». Мастерская: Ферма времени неба Земли.

Строительство ракетной печи Сауна в Earth Sky Time был отличный опыт, от начала до конца. Приветствуя, Общинная атмосфера фермы действительно вдохновляла меня строительный процесс.Я надеюсь, что это послужит сближению людей и принесут счастье своему сообществу на долгие годы вперед.

— Бен

Мое путешествие в сауну. Мое знакомство с сауной | Джефф Пизик

Я заказал сауну с внешними размерами 8х8 футов и семью футами 2х4 дюйма. Я также заказал его с полами из обработанной фанеры для устойчивости к гниению.

Первым делом нужно было повесить дверь внутреннего дворика. Для этого потребовалась помощь тестя «Папа Джон», профессионального плотника.Мы были уже в конце ноября, и пошел снег. Мне нужно было запереться до того, как действительно начнется плохая погода. Я был в восторге, когда Джон вытащил из кузова своего грузовика несколько шарниров из нержавеющей стали с шарикоподшипниками! После того, как мы повесили дверь, я обрезал ее и покрасил, чтобы она соответствовала углам, потолку и облицовке сарая (и дома). Вскоре я сделал проводку, которая включала внешний свет, внешнюю розетку и внутреннее освещение с диммером.

Изначально я планировал использовать старую плиту Nippa, которую купил недорого на Craigslist.Однако мне очень хотелось печь Куума. Я позвонил Дэрилу Лампе и спросил, есть ли у него в наличии печи. Он засмеялся и сказал, что придется ждать три-четыре месяца. Я поблагодарил его и отправил электронное письмо, в котором говорилось, что если заказ по какой-либо причине будет отменен, я возьму плиту. Каково же было мое удивление, когда несколько дней спустя он ответил мне по электронной почте и сказал, что заказ клиента был отменен, и если я хотел бы печь, был доступен «средний». Я позвонил, сказал, что возьму, и спросил, можно ли поставить стеклянную дверцу на плиту.Дэрил сказал, что они подходят индивидуально, и обычно было невозможно переключить двери после того, как печь была закончена, но он посмотрит, подойдет ли дополнительная, которая у него есть. Он сказал: «Если ты не получишь от меня ответа, дверь не подходит. Если дверь подходит, я дам тебе знать. На телефон пришло сообщение: «Стеклянная дверца подходит, поэтому у вас будет стеклянная дверца на печи для сауны». Хорошие новости!

Следующим по списку работ был монтаж стропил и каркаса потолка. После каркаса потолка была изоляция и блокировка для опор скамейки.Также в это время я решил построить отвод для опоры дымохода. Я решил вырезать в крыше отверстие для дымохода, установить опорную коробку для дымохода, оклад крыши, дымоход и на этом этапе проверить установку печи. Я использовал стальную опорную коробку, которую обрезал ножницами для листового металла, чтобы подогнать ее под наклонную крышу. Чтобы вырезать отверстие в крыше, нужно было подвесить отвес из центра того места, где дымоход будет проходить через крышу (удерживается винтом через крышу). Этот винт служил центром круга, нарисованного на черепице мелом на веревке, прикрепленной к винту.Круг пришлось преобразовать в эллипс из-за наклона крыши. Для этого потребовалось немного геометрии. Я использовал пилу, чтобы вырезать отверстие, и оно получилось почти идеальным. Все это было подробно описано в книге Гленна. При установке трубы с двойными стенками я должен был отрегулировать высоту печи после того, как пол был закончен, так как я планировал укладывать шиферную плитку на Durarock под печью. Я хотел, чтобы двустенная труба проходила через весь потолок и настил крыши, так как это казалось самым безопасным способом.Была установлена ​​потолочная изоляция, состоящая из 4-дюймового стекловолокна над стропильными стропами и 6-дюймовой теплоизоляции, прикрепленной скобами к потолочным опорам.

Пришло время установить пароизоляцию из фольги с пузырчатой ​​пленкой. Это было довольно весело и легко. Я использовал свой пневматический степлер и сделал горизонтальные ряды по периметру стен. Чтобы заклеить все швы, потребовалось много навороченной алюминиевой ленты. Я вырезал ножом окна и другие проемы. После установки пароизоляции галогенового рабочего освещения хватило, чтобы поддерживать температуру в комнате около 50 градусов, когда на улице было ниже нуля.

Я выделил участок, который будет выложен плиткой для печи. У меня была дополнительная сланцевая плитка из проекта кухни, который мы сделали несколькими годами ранее, и я решил, что использую часть этой плитки, оставшуюся под плитой. Я решил использовать уложенные в сухом виде сланцевые каменные панели для стен за печью. Я прикрутил ¼ ”дюрарок к обработанной фанере под плитой в качестве основы для напольной плитки и ½” дюрарок к стойкам позади печи в качестве основы для укладываемого в сухую кладку камня. При нанесении раствора примерно на четверть дюйма камень и основа будут иметь толщину более дюйма и будут по существу негорючими поверхностями.Таким образом, я решил, что расстояние в 10 дюймов от задней части печи до стены было более чем достаточным, и решил не использовать двойную стенку из дюрарока с воздушным зазором позади печи, как это иногда бывает. Durarock было довольно легко забить, разрезать и довольно легко прикрутить с помощью шурупов для гипсокартона.

Я никогда раньше не работал с плиткой и купил дешевую (65 долларов) пилу для плитки в магазине товаров для дома, который поможет сэкономить большие деньги. Я был удивлен тем, насколько легко он разрезал напольную плитку и относительно толстый камень для сухой укладки толщиной от 1/2 до 1 дюйма.Я установил слив в полу под тем местом, где будет стекать вода из печи. Это включало вырезание отверстия с помощью пилы в дюрароке и черновом полу. Мне пришлось аккуратно разрезать сланцевую плитку, чтобы она соответствовала отверстию, а затем прикрутил фильтр из нержавеющей стали к верхней части плитки, который позже был залит на место. Получилось здорово и в нужном месте. Я смешал жидкий раствор, используя ведро на пять галлонов, воду и электрическую дрель с лопастью для перемешивания. Плитка и камень пошли довольно хорошо, к тому же я изначально был немного беспорядочным, пока я не привык более тщательно «снимать пленку» с дюрарока и «смазывать назад маслом» каждую плиточную / каменную панель.Я использовал пропановый обогреватель, чтобы поддерживать достаточно высокую температуру, чтобы раствор затвердел. Я оставил окончательную затирку до тех пор, пока не будет закончен кедр.

За это время еще поработал над гребнем кедра. Я купил свой кедр на местном складе пиломатериалов. Это был «избранный» сорт, и по цене почти такой же, как и в больших коробочных магазинах. Однако мне не пришлось часами разбирать детали. Он был доставлен к моей двери и в основном прямой, с очень небольшим количеством трещин, поврежденных узлов или непригодных для использования деталей.Посадить кедр было действительно приятно. Наконец-то я почувствовал, что строю сауну! Я начал снизу, продвигаясь вверх, и использовал все элементы одинарной длины, учитывая, что максимальная внутренняя длина составляла всего около 87 дюймов. С помощью лобзика я сделал вырезы для окон, опоры дымохода и зоны выключателя света.

Верхнюю и торцевую доски пришлось «разрезать» до нужного размера с помощью настольной пилы. Я вставляю шпунт и паз вокруг камня, вырезая отдельные маленькие кусочки, чтобы они подходили к стене двери и окна.Я сделал гребень и паз гладкими. Я сделал обшивку окон и дверей шероховатой стороной наружу для небольшого контраста.

установка дымохода для бани

Печи долгое время были лишены дымоходов, поэтому нашим предкам приходилось принимать банные процедуры «по черному». Сегодня таких проблем не существует, поэтому пребывание в парилке приносит больше положительных эмоций. Теперь каждый, кто сумел построить саму баню, сможет установить дымоход для бани, ведь при соблюдении всех правил это несложно — ниже, собственно, мы расскажем, как сделать дымоход в бане с своими руками — пошаговое руководство прилагается.

Монтаж дымохода в бане требует особой ответственности, ведь если допустить хотя бы одну ошибку, правильность работы бани будет поставлена ​​под сомнение. Очень важно создать все условия, при которых угарный газ не сможет проникнуть в парилку ни при каких обстоятельствах. Для этого перед началом работ следует наметить план, включающий все этапы строительства.

Какие бывают дымоходы

Установленный дымоход для бани своими руками бывает наружным и внутренним.В России чаще всего можно встретить второй вариант — он отлично вписывается в архитектурный стиль парилки, отлично сберегает тепло, выделяемое печью. Наружные дымоходы обычно устанавливают на американских фермах.

Преимущество внутреннего варианта дымохода в том, что он имеет более эффективную тягу и более прост в обслуживании. К тому же нет необходимости утеплять такой дымоход.

Внешний дымоход примечателен тем, что нет необходимости нарушать целостность кровли, более того, понятно, что такая конструкция более безопасна для самой бани и посетителей внутри.Внутренний дымоход из кирпича в бане должен иметь толщину стен не менее 12 см, а для внешнего дымохода потребуется толщина более 38 см.

Варианты и исполнения дымохода

Стоит задуматься об устройстве дымохода в бане для дровяной печи. Обычно такая конструкция включает трубу, фланцы и соединительные элементы. Главное, чтобы готовый дымоход выдерживал высокие температуры, не выделяя в этот момент вредных соединений.

Чтобы дымоход, расположенный в стене бани, сохранял как можно больше тепла, его следует размещать со смещением внутри помещения — тогда тяга будет максимально эффективной. Если по каким-либо причинам эта цель не может быть достигнута, предусмотрите достаточно толстые стены, ширина которых определяется исходя из температуры окружающей среды.

Например, если температура на улице не опускается ниже -20 ° С, то достаточно толщины стены 38 см, однако, если морозы иногда опускаются ниже указанного выше показателя, то толщину придется увеличить до 58- 65 см.

Если в бане несколько печей, а дымоходов должно быть несколько для поддержания нормальной тяги. В противном случае режущая конструкция устанавливается на высоте 75 см. В любом случае внутренняя часть дымохода должна быть максимально плоской, чтобы на ней скапливалось минимум сажи.

Самая простая конструкция дымохода

Установка дымохода в ванну из нержавеющей стали — самый простой вид дымохода.

Для строительства вам понадобится:

• отвод оцинкованный 20х120 см — 1 шт;
• отвод оцинкованный 16х120 см — 2 шт;
Колено
• нержавеющая 16 × 10 см — 3 шт;
• Тройник 16 см с заглушкой — 1 шт;
• грибок 20 см — 1 шт.

Чтобы понять, как правильно сделать трубу в бане, вам потребуется проделать следующие работы. Крепятся трубы саморезами, в плите делается отверстие 16 см. На месте установки дымохода в пределах 15 см временно демонтируется мягкий рубероид с теплоизоляцией с кровли.

Часть трубы, которая будет выступать на улицу, оборачивается базальтовой ватой и асбестовым шнуром по ширине проделанной дыры.Далее надевается смазанная битумной мастикой труба, которая будет скреплена внахлест 20 см. На стыке труб наматывается асбестовый шнур, чтобы внутрь не попадали осадки.

Способы монтажа дымохода для различных печей

Кирпич сейчас все чаще используется при изготовлении дымоходов для бань. Хотя и кирпич, и нержавеющая сталь имеют свои положительные и отрицательные качества, их монтаж несколько отличается.

Монтаж дымохода к стальной печи

Монтаж дымохода начинают после установки печи.Процесс начинается с соединения нескольких опор с зазорами, необходимыми для установки более широких асбестовых или многослойных труб — они обладают повышенной огнестойкостью. Хотя поражать их открытым огнем все же нежелательно. В связи с этим до первого колена в ванну устанавливают стальную трубу, а после — сэндвич-трубу.

Наконец, на верхнем конце дымохода устанавливается защитный конус от атмосферных осадков. Нижняя часть трубы закрывается, как правило, заглушкой, через которую в будущем можно будет слить скопившийся конденсат и очистить внутреннюю поверхность дымохода.

Крепление дымохода к кирпичной печи

Схема установки дымохода для бани на кирпичную печь также проста, а все работы можно выполнить своими руками.

Возведение дымохода начинается после того, как уложен последний ряд кирпичной печи — часто это соответствует 12-19 ряду, когда достигается верхний уровень ее боковых дверей.

Где-то на 21-м ряду создаются два канала, размер которых равен одному кирпичу. Тогда они будут подключены в один канал.На этом этапе справа добавляются три четверти, чтобы покрыть свободное пространство над ядром. У вас получится зазор между основной кладкой и сердцевиной в 2-3 см.

Пустоты заполнены минеральной ватой. Ряд 22 полностью закроет сердцевину, и можно переходить к смещению каналов в центральную часть. Чтобы со временем на полу не образовывались трещины, можно уложить дополнительный ряд кирпича над сердцевиной.

Дымоход сужен на 23 ряду.Укладка осуществляется в пять. На этом этапе ставят створки — первую, а вторую — через ряд. Далее вид кладки постепенно меняется на пушистую.

Выполняя все работы по установке трубы для бани своими руками, следите за тем, чтобы не образовывались трещины, так как в будущем в таких местах может появиться конденсат. Кроме того, не используйте трубы большего диаметра, чем требуется, так как газ не сможет подниматься с нужной скоростью и остынет быстрее.

Монтаж готового дымохода для бани

Естественно, есть и готовые дымоходы. Их проще установить и на них уходит гораздо меньше времени. В этом случае также важно сделать все максимально правильно и качественно, особенно следует быть осторожным, если вы делаете всю работу без чьей-либо помощи.

Каким бы ни был дымоход, его установка проводится так, чтобы он выступал за пределы постройки ровно на полметра. На стыке кровли и трубы потребуется сделать «выдру», благодаря которой внутрь не попадут осадки.

Стоит отметить, что появление сажи на стенах через некоторое время свидетельствует о плохой установке дымохода. В этом случае необходимо будет выявить появившиеся пробелы и как можно скорее их устранить.

Очистка дымохода от загрязнений

Помимо прочего, необходимо предоставить перечень мероприятий по своевременной чистке дымохода. Лучше всего, если это будет механический метод. Для чистки потребуются щетки, специальный груз и даже кувалда с ломом.Этот процесс очень грязный, поэтому желательно вынуть из ванны все, что можно, а остальные вещи накрыть чем-нибудь, например, полиэтиленовой пленкой.

Самый простой способ работы с щеткой — это вставить ее в дымоход и медленно толкать вверх и вниз, пока движения не станут легче.

Если вы заметили, что на дымоходе стали появляться небольшие скопления сажи, их можно удалить, топив печь осиновыми дровами.В процессе горения возникает огромная тяга, уносящая золу из дымохода. Кроме того, при сжигании осины появляется сильный жар, из-за которого смола в трубе моментально выгорает. Не менее эффективными считаются картофельные очистки, главное приготовить их в достаточном объеме.

Однако новейшие методы химической очистки набирают популярность. Они также эффективно уносят всю сажу и удаляют наросты. Следует отметить, что чистить дымоход лучше после дождя.

Итак, мы научились делать дымоход в бане через потолок, приложив минимум усилий и времени. При правильном своевременном уходе за трубами дрова всегда будут давать максимум энергии, поддерживать температуру на должном уровне и радовать вас и ваших близких!

Дымоход для бани своими руками: пошаговая инструкция, устройство дровяной печи, как правильно установить через потолок, схема монтажа кирпича и дымохода

Дымоход своими руками для бани: пошаговое руководство, устройство дровяной печи, как правильно установить через потолок, схема монтажа кирпича и дымохода

Устройство и установка дымохода в бане для дровяной печи плита с видеоуроком

Внутренние конструкции

Один достоинств такой системы

Дымоходы наружные

1. Дымоход не обогреет парилку, что значительно увеличит расход древесного топлива.
2. Труба, находящаяся на улице, должна быть тщательно изолирована, иначе быстро остывающие выхлопные газы не успеют выйти наружу. В этом случае дымоходную систему нужно будет часто чистить.

Дымоходы комбинированные, представляющие собой металлическую трубу, установленную на дровяной печи. Конструкция выносится в встроенную в поверхность кирпичную кладку и поднимается на необходимую высоту.

Материалы для изготовления

самых популярных материалов Для дымохода дровяной печи в бане использовано кирпичей и металла.

Кирпичные конструкции

Это наиболее распространенный и одновременно трудоемкий вариант дымохода для печи в бане. Конструкция получается прочной, долговечной и обладает высокими теплоизоляционными свойствами. Наиболее защищена от пожаров баня с кирпичным дымоходом. Единственный недостаток кирпичной системы — шероховатая внутренняя поверхность, из-за которой возникает необходимость в частой чистке.

Дымоход для сауны металлический

Металлическую конструкцию проще установить на дровяной печи и вывести ее из помещения.Недостатком металлических труб является необходимость создания качественной теплоизоляции и образование конденсата на внутренних стенах.

При установке металлического дымохода следует учитывать следующие нюансы выбора материала:

Самый простой вариант монтажа дымохода

Используя трубу из нержавеющей стали можно сделать и установить самую простую и дешевую конструкцию дымохода для бани. Помимо труб вам потребуется подготовить следующие элементы:

Дымоход

Монтаж сэндвич-дымохода

Обеспечить

Монтаж наружного дымохода

для дымохода

Монтаж наружного дымохода

1. Вся конструкция дымохода поднимается вверх и крепится к стене.Рекомендуется устанавливать его уже в собранном виде. Это облегчит работу на высоте.

Прикрепив конструкцию к стене, нужно позаботиться о герметизации стыков. Вертикальную трубу необходимо изолировать, а во избежание образования конденсата сделать изоляцию.

Т.к., от чего напрямую зависит безопасность конструкции и здоровье людей, в процессе ее монтажа не должно быть ошибок и упущений. Перед установкой дымохода обязательно детально изучить его устройство.

Особенности наружных и внутренних дымоходов. Материалы для изготовления дымоходных конструкций. Самый простой вариант установки дымохода. Монтаж многослойной трубы и металлического внешнего дымохода.

Устройство дымохода в бане: виды дымоходных конструкций для дровяной печи и особенности их монтажа

Правильно устроенный дымоход необходим для удаления продуктов сгорания топлива, обеспечения длительного сохранения тепла в бане и пожарной безопасности.Поэтому перед его установкой нужно узнать основные параметры дымохода и изучить все тонкости монтажа.

Виды дымоходов для дровяной печи

Дымоходы для сауны различаются по нескольким критериям. По способу установки они делятся на внутренние и внешние.

Внутренние конструкции

Одним из преимуществ такой системы является ее максимальное вертикальное положение, которое способствует хорошему сцеплению.Внутренний дымоход обеспечивает обогрев парилки и значительно сокращает время обогрева. При установке такой конструкции значительно снижается расход древесного топлива.

К недостаткам внутренней духовки можно отнести:

Трудоемкость монтажа. Для установки конструкции потребуется пробить потолок и крышу, что снижает качество герметизации труб.

• Пожарная опасность. При установке трубы для бани вам придется утеплить проход в потолке специальными термостойкими материалами.
• Сложность в уходе и ремонте.
• Высокий риск задымления в бане. При негативном воздействии на конструкцию и появлении на ней трещин в комнату начнет поступать дым.

Но, несмотря на перечисленные недостатки, для бани гораздо важнее тепло, отдаваемое установленным внутри дымоходом.

Дымоходы наружные

Такие конструкции — американская идея. Они пользуются большой популярностью у в связи с тем, что система дымохода, расположенная на улице, значительно снижает риск возникновения пожара.При установке внешней системы труба подключается к дровяной печи и выходит через стену. На внешние поверхности ванны он крепится с помощью специальных скоб.

Недостатками таких конструкций являются:

В плите просверливается отверстие диаметром 16 см, трубы закрепляются саморезами … Часть трубы длиной 16 см, проходящая через крышу, обматывается базальтовой ватой и асбестовым шнуром. На нее кладут верхнюю трубу на 20 см, которую необходимо хорошо закрепить и обработать битумной мастикой.Чтобы осадки не попадали в дымоход, вокруг верхнего зазора между трубами наматывают асбестовый шнур.

Это простейшее устройство дымохода в бане. Вы легко можете сделать это самостоятельно.

Строительство и монтаж сэндвич-дымохода для дровяной печи

Изготовлен по новой технологии. Дымоходная система имеет многослойную конструкцию. Его корпус состоит из двух труб разного диаметра, которые вставлены друг в друга.Между ними находится теплоизоляционная прокладка в виде базальтового волокна или минеральной ваты. Эти материалы устойчивы к открытому огню, высоким температурам и невосприимчивы к химическим веществам. Они отлично сохраняют тепло и гасят звуковые волны.

В состав сэндвич-дымохода входят отводы, тройники, элементы кровельного перехода, сборник конденсата, стенной зажим, опорная консоль, горловина, ревизионный тройник с дверцей. Выбирая эти материалы, необходимо учитывать особенности устройства дымохода в бане.

Монтаж сэндвич-дымохода

Обеспечить безопасность прохождения конструкции по поверхностям возможно только при соблюдении всех правил и особенностей ее монтажа.

Этапы работ по монтажу многослойной трубы:

Если расстояние между мансардным этажом и крышей больше полутора метров, то на мансардном этаже необходимо установить разгрузочный агрегат. Он состоит из монтажных элементов и металлических уголков, которые крепятся к ножкам стропильной системы.Разгрузочное устройство принимает на себя нагрузки трубы, выходящей из потолка, и предотвращает боковые колебания.

• На выходе дровяной печи установлен стартовый бутерброд. Необходимо следить за тем, чтобы внутренняя труба на выходе из печи входила в сопло, а не располагалась над ним.
• Отрезки труб, вставленные друг в друга, места изгибов и переходов дополнительно фиксируются хомутами.
• Для придания конструкции устойчивости и закрытия выходного отверстия в потолке в месте прохождения трубы через поверхность устанавливается прорезь потолка.К ней приваривается втулка в виде трубы диаметром чуть больше диаметра многослойной трубы. Под срез потолка кладется минеральная вата, а конструкция плотно притягивается к потолку гвоздями или саморезами.
№
• В кровельной обшивке и обрешетке для выхода дымохода выполнены отверстия, которые закрываются кровельным пенетратором. Стыки промазываются специальным герметиком.
• Выход трубы должен быть на полметра выше уровня кровельного покрытия.В верхней части дымохода сэндвич устанавливается грибок.

После окончания сборки с труб снимается защитная пленка, а все зазоры и швы заделываются. Для этого используется специальный термостойкий герметик.

Монтаж наружного дымохода

Оптимальный вариант для конструкции дымохода — это нержавеющая труба. При установке уличной системы главным условием должно быть отсутствие горизонтальных переходов. В противном случае в дымоходе будет скапливаться конденсат и большое количество сажи.В результате не будет нормальной тяги.

Основные требования для устройства внешнего дымохода для бани:

Необходимо исключить контакт газопроводов и электропроводки с участками конструкции.

• Трубы крепятся к стенам дома с помощью специальных скоб, расстояние между которыми не должно превышать одного — полутора метров. Остальные элементы конструкции крепятся дополнительно.
• Каждый стык между трубами зажимается хомутом и обрабатывается специальным герметиком.Это обеспечит лучшую герметичность системы.
• Для удобной очистки конструкции необходимо предусмотреть съемные детали или смотровое окошко.

Монтаж внешнего дымохода начинается с нижней части конструкции. Каждый последующий участок трубы вставляется внутрь предыдущего.

Этапы работ по установке металлического дымохода вне бани:

Устройство дымохода в бане для дровяной печи

Значение дымоходной системы для комфортной, удобной и безопасной эксплуатации бани трудно переоценить.Требования к выполнению работ по устройству дымохода:

.

• Соблюдение правил пожарной безопасности. Одно из важнейших требований, так как напрямую связано с безопасностью жизни человека. Выполнена по
  • тщательная изоляция дымохода от напольных материалов, как правило, горючих. Кроме того, при проектировании и строительстве закладывается значительная толщина дымохода;
  • соблюдение минимально необходимого расстояния между дымоходом и стеной;
• Хорошая тяга.Также это достигается двумя способами:
  • длина дымохода (оптимально 5-6 метров) — чем он длиннее, тем сильнее тяга;
  • снижение сопротивления за счет максимального выравнивания стенок дымохода;
• Материалы качественные, соответствующие условиям эксплуатации;
• Оптимальный температурный режим. Условия эксплуатации дымохода должны соответствовать запланированным. Например, при недостаточной температуре дыма на входе будет образовываться конденсат, который впоследствии приведет к разрушению конструкций дымохода изнутри.

Характеристики дымохода для дровяной печи

Основная особенность использования дровяных печей в бане — это более высокий нагрев от них, по сравнению с другими печными вариантами. В результате требования к дымоходам должны быть повышены.

Труба толстостенная

Самая простая конструкция дымохода — монтируемая толстостенная труба из черного металла с толщиной стенки 3 мм. и более. Монтаж происходит при помощи сварки. Но такая полукустарная конструкция не отличается надежностью и пожаробезопасностью.

Дымоход в комплекте с печью

В большинстве случаев при покупке дровяной печи в комплект поставки входит дымоходная система, идеально подходящая к этому типу печи. Вы можете установить его как самостоятельно, так и с привлечением сторонних специалистов. Причем стоимость таких работ относительно невысока — от 4-5 тысяч рублей.

Конструкции могут изготавливаться из самых разных материалов, от стали диаметром обычно от 9 до 20 мм.и заканчивая керамическими трубками. Причем именно последние считаются самыми безопасными и прочными. Далее следуют дымоходы из нержавеющей стали. Следующими по качеству являются сэндвич-трубы. Возвращаясь к стальным трубам, наиболее предпочтительной маркой стали является AISI 310S, которая имеет повышенную термостойкость.

Полная схема конструкции «печь — дымоход» и сопутствующих систем выглядит следующим образом.

Особое внимание уделяется узлу прохода через крышу или через стену в зависимости от конструкции дымохода.

Виды конструкции дымохода для дровяной печи

Принцип работы устройства заключается в том, что выхлопные газы отводятся за счет генерируемой естественной тяги. Дымоход выводится через стену и затем поднимается вертикально вверх. Минимальная высота, необходимая для нормальной работы, составляет 5 метров.

Интерьер

Дымоход поднимается прямо от котла, проходя через потолок, вверх с окончательным выходом на крышу. Обычно дымоход такого типа делают в два слоя для повышения пожарной безопасности системы.Кроме того, наличие теплоизоляции между слоями позволяет избежать образования конденсата внутри трубы.

Кирпичный дымоход

При установке дымохода следует использовать печной огнеупорный кирпич, укладываемый на раствор из специальных жаропрочных смесей, либо с помощью обычного глиняно-песчаного раствора, что является более экономичным вариантом, практически не теряющим в качестве состав.

Устройство дымохода из кирпича

• Верхняя труба, установленная на печи.Он оборудован заслонкой для регулирования потока дыма. Кладка осуществляется с обязательной специальной обвязкой кирпича.
• Пух. Начинает 5-6 рядов кирпичей до нахлеста. Сечение дымохода остается неизменным, но снаружи становится шире на 25-40 см.
• Подъемник. Часть кирпичного дымохода, проходящего через чердак.
• Выдра. Расширение дымохода после выхода на крышу, предотвращающее попадание осадков в стык дымохода и крыши.
• Шея. Размеры такие же, как и у основного дымохода. На него устанавливается зонт.

Устройство дымохода в бане для дровяной печи — виды конструкций

В данной статье мы рассмотрим устройство дымохода в бане для дровяной печи, требования к выполнению работ, условия виды дымоходных конструкций для дровяных печей.

Дымоход для печи сауны — очень важный элемент в дизайне всей сауны.Ведь он выполняет функцию вывода окиси углерода снаружи и не дает сажи оседать на стенах комнаты. А чтобы правильно выбрать конструкцию, нужно ознакомиться с тем, какие бывают дымоходы, какой материал лучше использовать и как правильно установить такую ​​конструкцию.

Задача дымохода — не допустить попадания угарного газа в ванну. Для этого необходимо придерживаться требований строительных норм и правил пожарной безопасности.

Какие конструкции лучше всего подходят для бани

Прежде всего, дымоход для банной печи должен выдерживать высокие термические нагрузки и иметь хорошую тягу.На сегодняшний день используются следующие виды дымоходов для бани:

• Кирпич;
• Сэндвич с дымоходом;
• Дымоход из стальных труб.

Материалы таких конструкций обладают высокой жаропрочностью и теплопроводностью, а также не выделяют вредных веществ. Для устройства кирпичного дымохода используется специальный огнеупорный кирпич, выдерживающий высокие температурные нагрузки. Но процесс возведения кирпичной конструкции — очень сложная работа.

Необходимо правильно соблюдать всю технологию монтажа, поэтому данный вид устанавливается не так часто.

Намного проще будет установить многослойный дымоход, который состоит из двух нержавеющих труб, а между ними проложен слой утеплителя из минеральной ваты. Части многослойной трубы соединяются с помощью таких элементов, как:

• Колено;
• Тройник;
• Кронштейны;
• Труба проходная;
• Резка кровли.

Для надежной фиксации все элементы фиксируются хомутами и специальными герметичными прокладками.

Трубу сэндвич нужно подбирать исходя из параметров печи.

Дымоход из стальных труб монтируется сваркой, соединяющей элементы между собой. В этом случае сварочные швы должны быть выполнены на высшем уровне, чтобы не допустить утечки.

Роль теплообменника для печи для сауны

Теплообменник для печи для бани выполняет очень важную функцию, без которой не может обойтись ни одна баня. Это водяное отопление. По способу размещения теплообменники бывают:

Преимущество навесных конструкций в том, что теплообменник, расположенный на дымоходе, использует тепло выделяемых горячих газов.При контакте с горячей поверхностью трубы дымохода теплообменник нагревает воду, после чего она по трубам попадает в навесную емкость. Благодаря большому объему дымохода теплообменник быстро нагревает воду и длительное время поддерживает высокую температуру.

Теплообменник, расположенный внутри печи для сауны, отличается тем, что потребляет тепло от нагрева печи.

Какой бы метод установки ни использовался, предварительным условием для правильной работы системы является заполнение ее холодной водой перед розжигом печи.

Теплообменник подключается с помощью двух штуцеров, которые крепятся сверху и снизу батареи или навесного бака. Далее теплообменник работает за счет циркуляции жидкости, которая нагревается или с помощью электронасоса.

На сегодняшний день теплообменник монтируется в составе следующих конструкций:

• С каменкой для бани из кирпича;
• С металлической духовкой.

Преимущества металлической печи:

• Быстрый нагрев бани;
• Простота установки;
• Компактность;
• Эстетика.

Благодаря всем вышеперечисленным качествам, а также наличию множества разновидностей и модификаций, металлические печи с каждым годом все больше вытесняют кирпичные установки с рынка строительных материалов.

Монтаж дымохода для бани

Монтаж дымохода для бани следует производить строго в соответствии с требованиями строительных норм. Дымоход для банной печи выполняет очень важную функцию — выводит наружу дымовые газы, которые образуются при сгорании топлива.Поэтому при установке конструкции крайне важно соблюдать правила пожарной безопасности.

Самым популярным на сегодняшний день является сэндвич с дымоходом. Но у банной печи очень высокие температуры горения, поэтому для монтажа конструкции необходимо подбирать особо жаропрочные трубы. По способу монтажа дымоходы для печи делятся на такие типы:

Внутренний способ — классический вариант монтажа конструкции. Его преимущество заключается в том, что помещение дополнительно отапливается.Но такая конструкция более трудоемка в установке.

При наружной установке дымоход выводится через стену на улицу. Когда дымоход проходит сквозь стену, обязательным условием является качественная изоляция трубы. Недостатком такой установки является то, что труба не сможет отдавать тепло в помещение и соответственно возрастет расход топлива.

Внутренний и наружный дымоход

Устройство дымохода для банной печи лучше доверить опытному мастеру, но хозяину будущей постройки на приусадебном участке не помешает разобраться в тонкостях такой работы.

Продолжительность сохранения тепловой энергии в помещении, пожарная безопасность здания, а также своевременный отвод продуктов сгорания топлива зависят от правильного устройства одного из основных элементов бани.

Сегодня в специализированных магазинах можно получить подробную консультацию по приобретению комплекта элементов, необходимых для установки дымохода в здании бани. Для этого у продавцов-консультантов есть специально разработанное программное обеспечение.

Разновидности дымоходов для банной печи не ограничиваются металлоконструкциями.

Какие они?

Виды печных дымоходов

Дымоходы для бани разные:

• по материалу изготовления;
• по конструктивным особенностям и по месту установки.

Традиционно дымоходы для сауны изготавливают из жженого кирпича. В наше время все большую популярность приобретают изделия из металла.

По расположению и конструкции они бывают двух типов:

• дымоходы, установленные внутри помещений и проходящие через потолок и крышу;
• конструкций вынесено через стену и пролезло по ней снаружи здания (читай: «»).

Оптимальный вариант выбирается с учетом достоинств и недостатков каждого типа дымохода.

Кирпичные дымоходные конструкции

Раньше дымоходы выкладывали из кирпича, так как альтернативы этому строительному материалу при возведении этого элемента топок не было. Создание кирпичной кладки — процесс кропотливый. В этом случае не обойтись без использования схемы кладки и обязательного соблюдения всех конструктивных параметров.

Дымоходы из кирпича долговечны и долговечны, что проверено временем. Такой материал, как кирпич, имеет структуру, способную аккумулировать тепловую энергию и равномерно ее отдавать. Кирпичная конструкция намного более пожаробезопасна, чем сборный металлический дымоход, изготовленный по новейшим технологиям.

Существенным недостатком дымохода, облицованного кирпичом, является шероховатая и скошенная внутренняя поверхность. На нем скапливается сажа, которая со временем начинает мешать прохождению дыма и снижает тягу, что негативно сказывается на степени нагрева нагревательного агрегата.

Кирпичная труба для банной печи, сильно покрытая отложениями сажи изнутри, может вызвать дым в сауне или даже загореться при растопке от попадания искр (читай: «»). В итоге такая ситуация может привести к печальным последствиям.

Дымоходы металлические

Металлический дымоход смонтировать намного проще, чем конструкцию из кирпича и его установка обойдется намного дешевле. Используемые сейчас сэндвич-конструкции изготавливаются с утеплителем. Они практичны по сравнению с однослойными металлическими изделиями, но не обладают способностью длительное время сохранять тепло внутри агрегата.

Основным преимуществом металлоконструкций является наличие гладкой внутренней поверхности, на которой отсутствуют края. Благодаря этой особенности дым будет беспрепятственно выходить наружу под действием турбулентного потока.

Металлические дымоходы тоже имеют недостаток. При резком изменении температуры на внутренней поверхности может образоваться конденсат. Если такую ​​конструкцию отопительного прибора планируется установить в регионе с продолжительными суровыми зимами, то следует отдавать предпочтение трубам с максимально толстым слоем теплоизолятора.

Внешняя и внутренняя система дымоудаления

При выборе дымохода следует учитывать, какой тип установки будет использоваться — внутренний или внешний. У каждого способа установки есть свои преимущества и недостатки, о которых также нужно знать, прежде чем решать, какую трубу использовать для банной печи.

В свое время американские архитекторы придумали метод, позволяющий выполнять конструкцию дымоудаления на внешней поверхности стены здания.Такой вариант установки дымохода начали использовать в бытовых банях из-за простоты устройства. Труба, подключенная к печи, не поднимается до потолка комнаты, а выводится через стену здания.

К преимуществам смонтированного таким образом дымохода можно отнести повышенную безопасность и то, что не требуется делать изолированные переходы на крыше и чердаке. Прокладка трубы наружу через стену предохраняет здание от возможного перетекания атмосферных осадков через щели и щели, образовавшиеся между кровельным покрытием и трубой.

Но у внешнего дымохода есть существенный недостаток — он быстро остывает, а значит, внутри него образуется конденсат. Чтобы устранить эту проблему, трубу следует тщательно утеплить.

Еще одним негативным моментом, присущим вынесенным наружу дымоходным конструкциям, является невозможность отдавать дополнительное тепло, при этом увеличивается расход топлива.

Бывают и комбинированные дымоходы. В них от устройства отводят металлическую трубу, после чего выносят на улицу.Затем он попадает в кирпичный дымоход, встроенный в стену и поднимающийся на необходимую высоту.

Металлическая конструкция дымоудаления, расположенная внутри бани, ставится поверх каменки и поднимается к потолку, прокладывается через чердак и крышу до уровня конька, расположенного на крыше.

Такие дымоходы имеют большое преимущество, так как вся тепловая энергия, полученная в топке топки, при движении по нержавеющей стали или стальным трубам будет одновременно нагревать чердак и помещения здания сауны.Это означает, что воздух в помещении дольше остывает, что приводит к значительной экономии топлива.

При условии, что монтаж внутренней конструкции дымоудаления выполнен правильно и целостность стыков элементов постоянно контролируется, система может служить без ремонта долгие годы.

Такие варианты имеют тот недостаток, что трубу необходимо прокладывать через перекрытия и крышу.

Материалы для строительства дымоходов

Все необходимые материалы необходимо приобрести после выбора варианта конструкции дымоудаления.

Для устройства кирпичного дымохода следует приобрести термостойкий кирпич и специальный состав, предназначенный для кладки, представляющий собой сухую смесь. Некоторые опытные печники предпочитают работать на глиняном растворе. Также вам понадобится материал, чтобы создать грибок над трубой.

Чтобы смонтировать дымоход для печи для сауны из нержавеющей стали или стали, сначала составляют рабочий чертеж с нанесенными на него всеми изгибами труб, и только потом приобретаются необходимые детали.

На бумаге должны быть отражены места, где система дымоудаления проходит через ограждающую конструкцию здания. В точках поворота трубы укажите примерное значение угла изгиба. По подготовленной схеме продавцы-консультанты специализированного магазина всегда подберут все необходимые материалы для монтажных работ.

Кроме того, вам понадобятся два металлических листа с отверстиями, подобными диаметру трубы. Они потребуются для крепления на потолке бани и на полу чердака.Термостойкий материал потребуется и для прокладки трубы на чердаке. Он будет служить защитой для легковоспламеняющихся элементов вокруг конструкции дымохода.

Для устройства гидроизоляции возле трубы на крыше здания понадобится клей-герметик и специальный резиновый уплотнитель, который ставится на дымоход.

Критерии выбора трубы

При покупке этих элементов для дымоходной системы необходимо учитывать следующее:

1. Размер их внутреннего сечения.Трубы для банных печей из нержавеющей стали или стали рассчитываются с учетом проектной мощности агрегата. Для банных построек внутренний диаметр обычно составляет 15–20 сантиметров. В том случае, если сечение будет слишком большим, тепло не сможет задерживаться в топке, а трубы со слишком маленьким параметром не будут создавать тягу, необходимую для удаления дыма. При этом ни в одном из участков конструкции диаметр не должен быть меньше, чем у выхода отопительного агрегата.
2. Длина трубы дымохода не может быть меньше 5 метров, а более точное значение этого параметра зависит от места установки на крыше. Если ее планируется вывести посередине откоса, то трубу необходимо приподнять над уровнем конька на 50 сантиметров. Лучшим вариантом расположения дымохода на крыше считается 1,5 метра от конька, но это значение не является обязательным и во многом зависит от расположения печи в помещении.На качество тяги влияет высота трубы.
3. Чтобы конструкция прослужила долго, толщина металла для изготовления труб должна быть не менее 1 миллиметра.
4. При условии, что в дымоходе планируется установка бака для нагрева воды, этот бак будет работать по системе «самовар» — он приваривается к дымоходу. Читайте также: «».

Компании, производящие трубы этого типа, производят их с предустановленным баком для горячей воды.Имеет 2 — 3 отверстия для подключения элементов водопровода с целью наполнения емкости и разбавления нагретой воды в точках ее забора.

Устройство внутренних металлических дымоходов

Завершив монтаж печи, приступают к устройству дымоходной конструкции, выполняя работу от насадки банной печи. Это может быть как начало металлического дымохода, так и участок конструкции дымохода, соединяющий отопительный агрегат с кирпичной трубой.

Так как дымоходы бывают двух типов, их монтаж бывает разным. Когда труба размещается внутри постройки бани, то практически вся конструкция располагается вертикально. Монтаж отдельных элементов осуществляется таким образом, что каждая деталь, расположенная выше, размещается на расположенной ниже. Этот метод называется редактированием дыма.

При использовании сэндвич-труб, показанных на фото, они устанавливаются иначе, методом «конденсата». Суть его в том, что для обустройства внутренней части системы верхняя труба помещается в раструб нижнего элемента.Для внешней части конструкции используется «дымовой» метод.

Благодаря такому расположению дымохода скопившаяся в трубе влага сможет беспрепятственно стекать вниз и попадать в конденсатоотводчик, не касаясь теплоизоляционного материала, который при избытке влаги в нем теряет свою присущие свойства.

Стыки элементов должны располагаться так, чтобы стык не находился на уровне кровли, а также не попадал на чердачные и межэтажные перекрытия.Если отопительный агрегат планируется установить в непосредственной близости от деревянных стен, их необходимо защитить от возгорания или перегрева. Для этого используются жаропрочные материалы, такие как асбестовые плиты, которые крепятся в два слоя.

При установке водогрейных баков самоварного типа их необходимо располагать возле топочного отсека, непосредственно над ним или на чердаке, если горячую воду нужно будет раздавать не в одну комнату, а в две — помывочную и душевая.

Перед тем, как приступить к монтажу труб, места их соединения следует покрыть термостойким герметиком и по окончании работ дополнительно закрепить специальными широкими хомутами.

Когда при соединении отдельных частей дымохода между ними остаются значительные зазоры, то вставляемая деталь герметизируется. Для этого используется асбестовый шнур — его наматывают на трубу.

Первая из секций конструкции, прикрепленная к патрубку агрегата, не может быть сделана многослойной, она должна быть изготовлена ​​из однослойной металлической трубы со специальными соединениями, в которых есть задвижка. Этот регулирующий элемент дымохода (калитка) используется для создания и поддержания необходимого уровня тяги в течение некоторого времени, пока ванна прогревается.После достройки топки клапан позволяет отопительному агрегату длительное время хранить тепловую энергию.

Чтобы было удобнее прокладывать трубу через потолок, желательно использовать короб. Высота его стен должна превышать толщину преграды на 30–40 сантиметров. Между стенками коробки и трубы оставляют расстояние не менее 18–20 сантиметров.

Порядок установки этого элемента следующий:

1. В потолке вырезается квадратное отверстие, чтобы в него входил ящик, нижняя часть которого крепится к потолку.
2. Через отверстие в дне дымоход выводится на чердак.
3. Затем ящик полностью до самого верха заполняется термостойким материалом, имеющим небольшой вес, например минеральной ватой или керамзитом средней фракции. Утеплитель нужно укладывать максимально плотно.
4. На чердаке ящик закрывается металлической крышкой с круглым отверстием. Ставится на выступающую часть трубы.

Как правило, элементы дымохода размещаются на чердаке вертикально, но иногда они могут упасть на бруски обрешетки.В этом случае в конструкции делается небольшой изгиб с помощью загибов.

После укладки рубероида проводят мероприятия по гидроизоляции, так как влага иногда может попадать в зазоры между покрытием здания и трубой. На трубу надевается эластичный элемент. Он крепится к поверхности крыши с помощью влагостойкого герметика, а затем надежно фиксируется с помощью кровельного крепления. Сверху на трубу устанавливается защитный зонт — он предотвратит попадание в конструкцию различного мусора, сухих листьев, веток, пыли и атмосферных осадков.

Монтаж наружных металлоконструкций дымохода

Если схема устройства дымохода предусматривает его внешнее размещение, то труба, идущая от теплового агрегата, прокладывается через стену здания. Чтобы обеспечить безопасность процесса эксплуатации, специалисты советуют выкладывать кирпичную кладку, которая будет утеплять стену при выводе через нее дымохода.

Чтобы повернуть трубу в сторону стены, вам понадобится такое изделие, как отвод или колено.Эти элементы конструкции изогнуты под углом 45 или 90 градусов. Их выбирают с учетом схемы установки системы дымоудаления.

Трубу к печи в бане можно вывести через стену, через короб или через чердак. При этом ящик наполнен каменной ватой. Поскольку вокруг трубы могут быть небольшие зазоры, их обрабатывают термостойким герметиком.

Тройник устанавливается снаружи здания.От него будет производиться дальнейшая установка элементов конструкции: вверх, по стене и до точки сбора конденсата, расположенной внизу.

Для вертикальной фиксации дымохода используются крепления-держатели. Для обеспечения хорошего сцепления труба должна подниматься выше конька примерно на 50 сантиметров. Сверху на голову кладут защитный грибок.

Дымоходы кирпичные

Дымоход, облицованный кирпичом, может быть корневым или монтированным. Для печей, установленных в банных постройках, больше подходит первый вариант, который ставится рядом с отопительным агрегатом.

Если печь построена из кирпича, то к ней крепят дымоход. Когда агрегат сделан из металла, он соединяется с системой дымохода из кирпича с помощью металлической трубы.

Примерно схема кирпичного дымохода состоит из следующих элементов:

1. Дымовая заслонка , регулирующая внутреннюю тягу обогревателя. Устраивается в непосредственной близости от потолка. Интенсивность горения топлива и время нахождения топки в горячем состоянии зависят от клапана.
2. Распушение (резка) … Предназначен для прокладки труб через чердак. Так принято называть утолщение стенок дымохода при условии сохранения размеров его внутреннего сечения. Этот элемент конструкции нужен для защиты материалов изготовления пола от перегрева и последующего возгорания.
3. Подъемник — отрезок прямой трубы. Он расположен над пухом и проходит через чердак.
4. Выдра … Раскладывается в месте выхода дымохода через крышу. Его цель — защитить стропильную систему от возможного перегрева. Кроме того, за счет выступающих из конструкции кирпича выдра закрывает зазоры между кровельным материалом и кладкой дымохода.
5. Горловина — это место сужения трубы к исходным внешним параметрам.
6. Голова … Располагается над шеей. При его обустройстве кирпичи выкладываются так, чтобы они выступали за стены дымохода.В результате оголовье обеспечивает дополнительную защиту от атмосферных осадков.
7. Заглушка металлическая … Устанавливается в самом верху дымохода. Не допускает попадания пыли, грязи, воды в систему.

Строительство кирпичных дымоходов

Дымоход должен получиться гладким, без выступов и отверстий, за исключением отверстия, предназначенного для заделки нержавейки или стальной трубы.

Выложен из кирпича в виде столба с внутренним сечением в виде колодца, размер которого может зависеть от мощности агрегата:

• «В пол кирпича» — 130х130 мм;
• «В кирпич» — 130х260 миллиметров.

Фундаментом системы дымовых газов является фундамент. Она выкладывается такой же толщины, как и для духовки, и образует с ней общую конструкцию. Поднимают трубу до определенного ряда и монтируют задвижку. Затем продолжают делать работы по схеме, подходящей для обоих типов дымохода. Количество кирпичей, размещаемых с каждой стороны конструкции, может варьироваться в зависимости от ее размера.

Последовательность действий при укладке по заказу:

1-й ряд — последний ряд расположения горловины трубы.

2-й ряд. Начинают выкладывать пушинки — кирпичи кладут со смещением наружу примерно на треть длины кирпича. В процессе работы потребуется использовать не только изделия целиком, но и их фрагменты. Для этого их разбивают на необходимые части небольшой киркой.

При смещении кирпичей в сторону их следует дополнить фрагментами изнутри конструкции, так как внутренний диаметр колодца при кладке должен оставаться неизменным.Если не придерживаться этого правила, сила тяги может значительно снизиться.

С 3-го по 5-й ряд. Продолжают выкладывать пух, смещая кирпичи на треть их длины и сохраняя размер внутреннего сечения.

6 ряд. По размеру похож на пятый, но помещается без смещения.

7-й и 8-й ряды. Порядок укладки такой же, как и в первом ряду.

После завершения создания пропила начинают возводить выдру, но эта работа сложна, так как с помощью каждого последующего ряда должна получиться ступенька с кирпичиками, выступающими на треть:

1. Его первый ряд по размеру и форме делается аналогично последнему ряду пуха.
2. Начиная со второго ряда начинают выкладывать ступени, которые расширят конструкцию на треть ширины кирпича наружу.
3. Все последующие ряды укладываются по схеме создания выдры.

Далее следует шея, а за ней голова, состоящая из двух рядов, при этом нижний ряд выполнен выступающим наружу. На завершающем этапе ставится колпачок.

В результате горючие элементы, присутствующие в перекрытии мансарды, будут защищены пухом, но сделать гидроизоляционную трубу все равно необходимо, и до того, как крыша будет покрыта рубероидом.Выполните гидроизоляционные работы, используя мастику и рубероид. Необходимо нанести мастику на поверхность нижней части трубы, а затем прогреть горелкой. Далее к горячему составу приклеивается рубероид.

Затем поверх гидроизоляции рядом с трубой монтируется рубероид и наносится декоративная отделка, называемая «фартук». Все оставшиеся щели заполняются герметиком максимально плотно, чтобы влага не проникала в щели между кирпичной трубой и кровлей.

Несмотря на то, что создание дымохода лучше доверить профессионалам, построить его можно самостоятельно. Самой сложной задачей считается установка узлов прокладки труб через стены и перекрытия. Вам следует сначала изучить имеющуюся информацию по этой теме.

Специалисты предупреждают: дымоход — это конструкция, от качества устройства которой зависит не только здоровье, но и жизнь людей, не говоря уже о целостности постройки бани и сохранности имущества.

Особое внимание стоит уделить пожарной безопасности конструкции, так как при активном горении температура в дымоходе банной печи может достигать 500-700 градусов. В процессе строительства нельзя допускать упрощений в работе — это может стоить человеческих жизней.

Если у вас есть малейшие сомнения в собственных возможностях, лучше заказать устройство дымохода у специалистов.

Теоретически сгорание любого топлива сопровождается выделением углекислого газа и воды, но на практике это далеко не так.От недостаточного сгорания топлива, даже если оно идеальное, процесс сопровождается образованием сажи и окиси углерода. К тому же сами горючие материалы далеки от идеала и содержат большое количество примесей, которые будут добавляться в воздушную среду помещения в виде продуктов сгорания.

Все это вместе даст не только загрязнение бани и зловоние, но и угрозу жизни человека, так как угарный газ ядовит.Отравление им может иметь серьезные последствия и даже привести к летальному исходу. Поэтому реальный выход из ситуации — дымоход. Это довольно простое и полезное устройство, обеспечивающее естественный отвод продуктов сгорания и доступ кислорода в зону горения. В этой статье мы рассмотрим основные типы дымоходов, такие как стальные, керамические, стеклянные, сэндвич. А также поговорим о том, как сделать дымоход в бане своими руками с пошаговой инструкцией и видео. Итак, с чего начать?

Выбор дымохода для бани: критерии

Выбрать дымоход для бани — дело довольно серьезное.С некоторой уверенностью можно сказать, что выбрать плиту намного проще. Рынок печного оборудования представлен широким ассортиментом, поэтому выбор печи не представит особых трудностей. Дымоход — это отдельная составляющая, целостная система, к которой предъявляются повышенные требования.

Если устройство дымохода взято без должной ответственности, то в дымовом канале может быть отсутствие разрежения или, как говорят в народе, обратная тяга.Что будет препятствовать удалению продуктов сгорания, в результате будет возникать дым, который, в свою очередь, может стать причиной пожара и пожара. Поэтому безопасность вашего здания, эффективная работа топочного оборудования напрямую зависит от того, насколько грамотно изготовлен и установлен дымоход. В настоящее время дымоходы делают из бетона, керамики, стали, кирпича и даже стекла.

Дымоход должен быть прочным и долговечным. Будьте устойчивы к воздействию высокотемпературных условий при сжигании топлива, удаляйте дым при низких температурах, противодействуйте воздействию продуктов конденсации, а также соблюдайте правила пожарной безопасности.Теперь стоит задуматься над вариантом дымохода. Удовлетворяет ли это требованиям производителя уже выбранного топочного агрегата?

Благодаря развитию науки и техники было разработано значительное количество дымоходных каналов, но кирпичный дымоход был и остается классикой жанра. Этот вариант давно проверен временем и используется до сих пор. Но его заменили альтернативные устройства из новых материалов, которые ранее не использовались при изготовлении дымоходов.Например, бутерброды, керамические и стеклянные дымоходы. Теперь, прежде чем определиться с выбором материала дымохода будущей бани, необходимо изучить технические и эксплуатационные показатели оборудования, которое вы решили установить. Ведь при его установке нужно учитывать внутреннее сечение дымохода, его длину и высоту. А какой материал использовать для дымового канала — это другой выбор.

Материал для дымохода в бане

Кирпичный дымоход

Как уже было сказано, раньше основным материалом при изготовлении дымоходов был кирпич.Преимуществом строительства дымового канала из кирпича всегда была дешевизна материала. Строительство было максимально экономичным и рентабельным. Песок и глина, вода и кирпичи всегда были под рукой. К сожалению, в настоящее время поиск специалиста по печному делу сопряжен с определенными трудностями. А в дымоходе из кирпича качественная эксплуатация напрямую зависит от профессионализма печника. Поэтому цена на услуги квалифицированного специалиста значительно выросла.Прямоугольное сечение способствует созданию локальной турбулентности в дымоходном канале и влечет за собой его засорение. Чистить его нужно не реже одного раза в полгода. Однако если кирпичный дымоход сложен правильно, то это гарантия, что он прослужит долгие годы. Но не всегда кирпичный дымоход уместен для установки в бане. В первую очередь от финансовых затрат на его установку.

Дымоход стальной

Прошло время использования кирпича как единственного материала для дымовых каналов.Альтернативным решением был металл. Прорывом в дымоходной технике стало использование жаропрочной нержавеющей стали при устройстве дымоходов для бани. Широкую популярность получили двухтрубные конструкции. Это две трубы разного диаметра с негорючей изоляцией между ними. Изоляция предохраняет дымоход от чрезмерного образования конденсата и его воздействия на трубу. Такие конструкции называются бутербродами. Как правило, наружная труба изготавливается либо из нержавеющей стали, либо из оцинкованной стали.Оцинкованная сталь — это скорее бюджетный вариант, не влияющий на производительность. Внутренняя труба изготавливается только из жаропрочной нержавеющей стали толщиной от 1 мм. Выбирая трубу, обратите на этот параметр особое внимание. Утеплитель на основе базальтовых пород, выдерживает высокие температуры. Эти дымоходы имеют цилиндрическую форму, что снижает их подверженность загрязнению.

Дымоход керамический для бани

На рынке печного оборудования недавно появился новый материал — шамотные керамические трубы.Они вобрали в себя все преимущества металлоконструкций. При этом для них характерны надежность и долгий срок службы дымовых каналов из кирпича. Они включают внутреннюю шамотную трубу, теплоизоляционный слой из базальтовых пород и внешний кожух из нержавеющей стали или легкого пенобетона. Цена на такую ​​трубу намного выше, чем у стального дымохода, но за счет длительного срока службы стоимость с лихвой окупается. Этот материал не уступает кирпичным конструкциям по надежности, долговечности и пожарной безопасности.По сути, это та же труба, ее легко собрать, как стальные сэндвичи. Хотя в некоторых случаях исполнение под нее требует усиления фундамента. Есть специальные элементы для сбора труб в готовую конструкцию. При приобретении набора керамических труб для вашего конкретного случая все эти элементы и материалы входят в комплект поставки. Стоимость керамических дымоходов примерно на порядок выше стальных бутербродов.

Стеклянный дымоход

Идеальный вариант для дымоходных систем — стеклянный дымоход.Этот материал обладает огромными преимуществами: абсолютное отсутствие коррозии, влагостойкость, низкая термическая инертность. Но стоимость таких дымоходов очень высока, а если добавить огромные затраты на установку, то такой материал просто не нашел распространения из-за огромной цены. Хотя некоторые оптимисты утверждают, что стеклянные дымоходы уже позади, настанет время, когда все дымоходы будут сделаны из стекла.

Отдельно хотелось бы остановиться на дымоходах из асбестовых труб. Это материал, который нельзя использовать для строительства дымоходов.Он канцерогенный и пожароопасный. Асбестоцементный дымоход может вызвать пожар в сауне.

Обобщая сказанное, можно сделать вывод:

· Дымоход кирпичный, монтаж трудоемкий, требующий определенной квалификации исполнителей.

· Дымоход стальной — недорого, но недолговечно.

· Дымоход из керамических труб долговечен, но по стоимости намного выше, чем у стальных дымоходных конструкций.

· Стеклянный дымоход практически не имеет недостатков, но стоимость материала и стоимость монтажа высоки.Распространения не получил.

· Дымоходы из асбестоцемента строить нельзя.

Дизайн дымохода в бане

По расположению дымовые каналы для бань можно разделить на следующие:

· Внутренний, дымоход проходит через внутреннее пространство здания;

· Внешний, дымоходный канал от топочного оборудования направлен за пределы помещения и проходит через открытое пространство.

Преимущество внутреннего расположения отверстия для выхода дыма в том, что температура продуктов сгорания используется для обогрева сауны.Такая конструкция способствует созданию тяги в дымоходе.

Наружное устройство дымохода облегчает монтаж конструкции, но требует дополнительных затрат на топливо, так как теплом дыма нагревается уличное пространство, а не баня. К тому же остро стоит вопрос образования конденсата и копоти в дымоходе. Чтобы избежать этих проблем, его необходимо дополнительно утеплить.

Конструктивные элементы дымоходной системы

Идеальное расположение дымохода в бане — прямая конструкция, отходящая от печи строго вертикально вверх.Такой дымоход строится из кирпича. Особенностью такой печи является ее расположение. Как правило, его устанавливают посередине конструкции бани с учетом расположения балок и стропил.

Преимущество стальных и керамических дымоходов — наличие дополнительных элементов. Они позволяют разместить печь практически в любом месте помещения, а при наличии препятствий дают возможность сконструировать дымоходный канал с изгибом или горизонтальной частью для обхода встречающихся препятствий.

Но нужно учитывать, что общее расстояние горизонтального или наклонного участка должно быть не более 1 метра. Если этот размер будет превышен, это негативно скажется на работе дымохода. В горизонтальном участке будут собираться продукты неполного сгорания топлива, и движение дыма будет затруднено. Максимальное количество оборотов допускается не более двух.

Соединение горизонтальных и наклонных секций обеспечивается наличием частей дымоходов различной формы.При их установке необходимо изначально решить вопрос о дальнейшей чистке дымохода. Колено — это место скопления сажи. Здесь на выходе — такой элемент, как тройник. Наличие в нем съемного стакана позволяет легко и без проблем прочистить дымоход.

Герметичность стыка стыков труб обеспечивает не только хорошую тягу, но и исключает попадание дыма в банное помещение. Для безопасного и пожаробезопасного прохода деревянного перекрытия и крыши с дымоходом используются специальные трубы.На перекрестке вставляется патрубок.

Для крепления нелегкой стальной трубы используются настенные кронштейны. Монтаж крепежа осуществляется на расстоянии не более двух метров друг от друга. В месте выхода дымохода на крышу необходимо сделать прорезь крыши, которая предотвратит попадание осадков в баню.

Попадание дождя и снега в дымовой канал исключено установкой защитного грибка.

Проектирование и установка дымохода

Выполняя проект и установку дымохода самостоятельно, необходимо:

1.Грамотно подойти к выбору сечения дымохода дымохода. Небольшие размеры не позволят полностью удалить продукты сгорания. Широкое сечение обеспечит быстрое прохождение дыма, не позволяющее обогревать банное помещение. Это увеличит время и расход топлива на обогрев. Размер участка трубы зависит от мощности топки. Его показатель находится в пределах от 140 до 270 мм.

2. Оптимальная форма дымохода — круглая.Дым легко проходит через такой канал. Он меньше забивается и его легче чистить.

3. Если расположить дымоход ближе к внутренней стене ванны, это улучшит теплоизоляцию.

4. Высота дымохода указана в паспорте топочного оборудования. Но если в инструкции нет конкретных размеров, а вы устанавливаете конструкцию самостоятельно, то следует установить дымоход не менее 4,5 м.

5. Расстояние по высоте от конька крыши до головки дымохода должно быть не менее полуметра.

6. Дымоход оборудован заслонкой для регулировки тяги.

7. В качестве дополнительной защиты стен и потолка в зоне дымохода рекомендуется использовать базальтовую вату, медный лист или другие негорючие материалы.

8. Для повышения противопожарной защиты и предотвращения возгорания в месте прохождения дымохода через перекрытие необходимо увеличить его толщину негорючими материалами не менее чем на 5 см.

Как сделать дымоход в байке своими руками: пошаговая инструкция

Монтаж дымохода можно разделить на несколько этапов.

Этап №1. Подготовительный.

Перед тем, как приступить к установке дымохода в бане своими руками, необходимо защитить места прохождения дымового канала через перекрытия. Этот участок потребует использования специального элемента, называемого проходной трубой.

Этап 1. Начинаем с подготовки патрубка. По его внешней поверхности укладываем слой базальтовой ваты.

Этап 2. Далее приступаем к утеплению внутренней поверхности.Размечаем на потолке место установки и готовим прямоугольный проем для будущего дымового канала стандартными размерами.

Этап 3. В местах соприкосновения трубы с потолком устанавливаем дополнительный изоляционный слой, затем монтируем патрубок.

Шаг 4. Между ним и дымоходом должен быть минимальный зазор для дополнительного отвода тепла.

Этап 2. Кровельные работы

Теперь приступаем к резке крыши.

Этап 5. Снимаем размеры снаружи и изнутри, не забывая учитывать уклон кровли.

Этап 6. Изнутри в крыше вырезаем необходимое отверстие для дымохода.

Этап 7. Берем оцинкованную сталь, с предварительно проделанным отверстием под дымовой канал, и крепим на крышу.

Этап 3. Монтажные работы.

Предлагаем рассмотреть монтажные операции на примере сборки самой популярной двухконтурной системы.

Важный момент! Дымоход собирается только снизу вверх.

Этап 8. Приступаем к подключению дымохода от печки. Стыкуем сэндвич-модуль со специальной розеткой для духового шкафа. Участок возле обогревателя не утепляем, так как температура в этом месте слишком высока. Вне зависимости от качества материала дымохода из-за максимального температурного режима эта секция выйдет из строя в короткие сроки.

Этап 9. Каждый последующий внутренний модуль вставляется внутрь предыдущего.Затем наденьте внешнюю трубку. В этом случае необходимо обеспечить стыковку нового модуля с предыдущим узким концом. Это гарантирует, что конденсат, образующийся во время работы, будет беспрепятственно стекать по трубе и не попадет в стыки.

Этап 10. После монтажа всех элементов конструкции скрепляем тройники подготовленным крепежом и заделываем все соединения хомутами.

Этап 11. По окончании работ снять защитное покрытие и нанести огнеупорный герметик, сохраняющий свои свойства при высоких температурах.Итак, вы построили дымоход в своей бане полностью своими руками!

Очистка дымохода

Построена баня, установлен дымоход. Вы наслаждаетесь прелестями банной церемонии. Как и любое устройство, дымоход требует обслуживания. В нашем случае это его чистка. Со временем на стенках дымохода образуется слой сажи, который ухудшает тягу и может вызвать пожар, который, в свою очередь, может привести к пожару.

Самый распространенный и эффективный метод — механическая очистка.Для его выполнения потребуются специальные стержни, желательно разборные с ершами, утяжелители, а иногда даже кувалда. Эта процедура довольно трудоемкая, а главное грязная. Поэтому перед очисткой дымового канала необходимо убрать из ванной все вещи, а стены, потолок и пол накрыть полиэтиленовой пленкой.

Еще один способ прочистить дымоход — выжечь копоть. Для этого нужно топить печь дровами, создающими хорошую тягу и сильный нагрев, например, осиной.Это приведет к выгоранию сажи и ее унесению через дымоход в виде золы.

В последнее время все большую популярность приобретают химические препараты для чистки дымоходов. Но они уже не моющее средство, а профилактическая мера для увеличения промежутка времени между чистками.

Ошибки при строительстве дымохода

Стоит обратить внимание на ряд ошибок, которые допускаются при строительстве дымоходов непрофессионалами:

• Использование неподходящих материалов, таких как асбест и алюминий.Это может привести к пожару.
• Несанкционированное изменение диаметра дымохода может снизить эффективность или разрушить структуру бани.
• Объединение нескольких дымоходных систем в одну.

Еще несколько типичных ошибок при строительстве дымохода показаны в представленном видео.

Иногда кажется, что дымоход в бане можно быстро построить своими руками, без чьей-либо консультации. Но строительство дымохода — довольно ответственная процедура, требующая соблюдения правил, наличия навыков и изучения современных методик.Это убережет вас от ошибок, а построенный вами дымоход в бане прослужит надежно и долго.

Мы также рекомендуем:

Ни одна печь для бани не обходится без правильного оснащения всех ее частей и отделений. Устройство дымохода в бане несколько отличается от дымоходной системы отопительной печи для дома. Поэтому, чтобы добиться максимальной эффективности работы банной печи, очень важно учесть все нюансы постройки не только топки и печи, но и дымохода.

Устройство дымохода в бане для дровяной печи

Сразу отметим, что устройство этого основного корпуса бани лучше выполнит опытный мастер, но если вы хотите попробовать свои силы, вам необходимо внимательно разбираемся во всех тонкостях. Правильно устроенный дымоход определяет не только то, насколько быстро и хорошо прогреется баня, но и ее пожарная безопасность.

В основном при строительстве банной печи используются дымоходы двух типов — коренные и навесные.

• Основные дымоходы выстраиваются отдельно, рядом с печью, и соединяются с ней специальной трубой, отводящей дым в основной канал. Такой вид можно использовать даже для двух-трех печей. Естественно, в этом случае он должен иметь соответствующий внутренний диаметр, а трубы от разных отопительных приборов монтируются на разной высоте.

• Дымоходные системы с верхним креплением трубы отличаются от основных тем, что устанавливаются непосредственно на патрубок топки и выводятся на улицу через стену или крышу.В банных постройках хозяева часто отдают предпочтение навесным дымоходам.

Также дымоходы можно разделить на внутренние и наружные.

• Первые выводятся через стену, а большинство проходят по улице, где крепятся к поверхности стены с помощью кронштейнов. Но сразу нужно сказать, что внешний вид дымохода плохо подходит для бани, так как он быстрее остывает, как бы хорошо он ни был утеплен. А именно для бани потерять лишнее тепло — непростительная роскошь.

• Внутренние дымоходные системы устанавливаются чаще, поэтому стоит узнать о них побольше.

Дымоход через потолок внутри здания

Одним из главных преимуществ внутреннего утреннего дымохода является его максимальная вертикальность, что способствует хорошей тяге. Однако у него, безусловно, есть свои недостатки:

— для его устройства в готовом здании нужно вырезать (пробить) отверстия в потолке и крыше, а также сделать надежную гидроизоляцию.Кроме того, придется потрудиться, чтобы утеплить проход в перекрытии термостойким материалом;

— дымоход, выходящий наружу, ремонтировать намного проще, чем внутренний.

Но, несмотря на возможные недостатки, для бани гораздо важнее отдаваемое в комнату тепло, поэтому лучше не полениться и провести его внутри, чтобы не потерять тепло ванны и не сжечь лишнее топливо на в то же время.

Материалы и особенности изготовления дымохода дровяной печи

Выбор материала дымохода будет зависеть от того, какая печь установлена ​​в бане.

• Кирпичная печь может быть оборудована дымоходом, также облицованным кирпичом, металлом или из асбестоцемента.
• Металлический вариант печи с оборудованной печью обычно дополняется таким же дымоходом (реже — из асбестоцемента). Но чаще всего это — металлические трубы со слоем утеплителя, так называемые многослойные дымоходы.

• Асбестобетон вариант дымоходов, особенно для банных печей, нежелателен по самой главной причине — это пористость материала.Из-за особенностей конструкции асбестоцемента конденсат долго остается на стенках каналов или даже впитывается в них, что приводит к разрушению материала. Такая труба может лопнуть, а в случае перегорания даже взорваться. Чтобы уменьшить образование конденсата, трубу из асбестоцемента облицовывают теплоизоляцией и кладут кирпичной кладкой.

Из какого бы материала ни была изготовлена ​​труба дымохода, ее части должны быть плотно соединены между собой, а кирпичная кладка не должна иметь трещин.Эти недостатки позволяют проникать холодному воздуху, что не только снижает сквозняк, но и способствует образованию конденсата.

Диаметр трубы тоже нужно рассчитать правильно — если он больше, чем нужно, поднимающийся по ней дым быстро остынет, что тоже способствует образованию конденсата.

Особое внимание стоит уделить выбору толщины дымохода бани. Внутренний вариант дымохода должен иметь толщину стен не менее 12 см, а внешний — 38-40 см.Это также предотвратит быстрое охлаждение, что означает конденсацию влаги.

Самым важным фактором для этой секции печи является идеальная гладкость внутренних стенок трубы. Он обеспечит необходимую тягу, а значит, сажа не будет оседать на стенах в большом количестве. Пористые поверхности способны накапливать большое количество горения, от которого дымоход придется чистить довольно часто. Если возводится кирпичный дымоход, то на чердаке его затирают глиняным раствором и белят.Благодаря этим мерам предосторожности в случае появления трещин в кладке или других дефектов их можно сразу обнаружить, так как через трещины затирки будет просачиваться черный дым, и он будет хорошо виден на побелке. Это визуальный сигнал о том, что необходим срочный ремонт.

Иногда для банных печей применяют комбинированную конструкцию дымохода. В этом случае его нижняя часть строится из кирпича, а верхняя, проходящая через перекрытия и крышу, — из современной многослойной трубы.

Этот вариант позволяет организовать аккуратные небольшие проходы, которые будет проще оформить термостойким материалом.

Техника безопасности при установке дымохода

Обязательно нужно обеспечить высокую пожаробезопасность дымохода для бани. Для этого, как уже было сказано выше, особое внимание следует уделить герметичности стыков отдельных частей трубы, а также нарезке при прохождении дымохода через перекрытия и крышу.

В местах, где труба будет проходить через перекрытие, необходимо изолировать ее от деревянных элементов термостойким материалом — это может быть асбест, минеральная вата, песок или керамзит.

• Для этого на потолке на месте дымоходного прохода закрепляется металлическая панель с отверстием, через которое будет проходить труба.
• Сбоку на чердаке устраивают своеобразный ящик, который должен быть на 10-15 сантиметров выше уровня мансардного этажа. В него кладут или заливают изоляционный материал, который защитит деревянный пол от высоких температур дымохода. Труба должна быть не менее 25 сантиметров от горючих материалов в потолке.

• Очень важно расположить теплоизоляционную защиту не только на потолке, но и на деревянной стене бани.В основном банные постройки возводят из сосны, а ее древесина достаточно смолистая и может легко перегреться и даже загореться от высоких температур проходящего рядом дымохода. Поэтому стену необходимо закрепить негорючим материалом — это может быть специальный гипсокартон, асбест, кладка, фольгированная минеральная вата или комбинированный вариант.

• Пройдя чердак, дымоход выводится через крышу и возвышается над ней не менее чем на полтора метра.
• Вокруг дымохода при прохождении через кровлю устраивается гидроизоляция, которая предохранит обрешетку от попадания влаги, а значит, от появления плесени и разрушения.

• На головку трубы ставится специальный защитный грибок и устраивается искрогаситель.

Бак для воды

В системе дымоудаления бани, построенной из металлических многослойных труб, иногда встраивают металлический бак для нагрева воды, внутри которого находится неизолированная часть дымохода. Емкости могут иметь разный объем — это в первую очередь будет зависеть от мощности выбранной духовки.

Выбирая этот аксессуар для дымохода, лучше всего обратить внимание на изделие из нержавеющей стали, которое прослужит долго.Естественно, нужно ориентироваться на диаметр дымоходной трубы, к которой будет крепиться бак. Лучше приобретать весь комплект комплектом, чтобы не пришлось разбирать уже собранную конструкцию.

На баке для воды расположены патрубки, на которые надеваются участки труб дымохода. Они должны плотно прилегать друг к другу, иначе уменьшится тяга, и в комнату может попасть угарный газ.

Металлический резервуар для воды также встроен в конструкцию кирпичного дымохода.В этом случае горячий воздух из духовки, проходящий рядом с ней, нагревает воду, налитую в емкость. При постройке емкости нужно предусмотреть место в стене дымохода, где будет находиться кран и патрубок с краном для заполнения бака.

Схема устройства дымохода для бани

На этой схеме хорошо видны все описанные выше участки дымоотвода банной печи.

Стоит отметить, что банная печь с топкой обычно уходит в другое помещение — гардеробную… Это предусмотрено для того, чтобы при стирке не было риска обжечься, и чтобы банщик имел возможность все время класть дрова в топку.

Непосредственно в бане располагается сама печь с металлической обрешеткой, которая закрывает горячие стенки и находится на расстоянии 10-15 сантиметров от них. На это расстояние кладут камешки из гальки, которые при нагревании отдают тепло в комнату, а если хотите получить пар, брызгают на них простой водой или настоем ароматных трав.Дымоход и устроенный на нем резервуар в этом варианте также находятся в бане.

На рисунке также показано, как дымоход должен проходить через потолки и крышу и как обеспечить полную безопасность его эксплуатации.

Исходя из данной схемы, вы легко сможете устроить дымоход самостоятельно, если четко соблюдать все нормы, правила, размеры и объемы изоляционных материалов.

Видео: интересный вариант устройства дымохода в бане

Все работы — как по устройству печи, так и по устройству ее дымоходной системы — должны выполняться со всей ответственностью и аккуратностью.Необходимо помнить, что от подхода к этому вопросу будет зависеть не только безопасность самой бани, но и жизнь людей, пользующихся ею.

.
