Как сделать буржуйку на отработке своими руками

В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и стабильный температурный режим, причем круглые сутки.

Печь буржуйка своими руками чертежи

Часто обогреть, технически, хозяйственные помещения и дачный домик, становится затруднительно. Если для обогрева помещений использовать агрегаты, которые функционируют от электричества, тепло будет стоить больших финансовых затрат. По этой причине многие решают установить буржуйки. Необязательно покупать дорогостоящие варианты буржуек, ведь её легко смастерить самостоятельно. В нашей статье мы расскажем, как конструируется печь буржуйка своими руками чертежи предоставим.

Обогрев гаража с помощью буржуйки

Обогрев гаражного помещения с помощью буржуйки решает ряд проблем. Если температура в гараже опускается ниже 5°C, обслуживать автомобили будет некомфортно. Воздействие холода негативно сказывается на качестве технических жидкостей, усложняет запуск двигателей и приводит к износу узлов машин. Низкие температуры и повышенная влажность провоцируют развитие коррозии.

Чтобы печь была эффективной, следует грамотно рассчитать ее габариты и предусмотреть возможность использования разных типов топлива.

Устройство буржуйки

Устройство такой печи не является сложным. В ней имеются 3 главных составляющих: бак для топлива, верхняя камера сгорания и труба. Бак для топлива является в то же время и первой камерой сгорания. Диаметр его составляет примерно 35 см. На нем есть съемная крышка, в которой должно быть отверстие 6 см. Оно потребуется для заправки отработкой и для поступления воздуха к топливу. Отверстие нужно закрывать заслонкой из металла, на которой болтовое соединение. Бак нужно заполнять не полностью, а на 2/3 объема.

В верхней камере сгорания будет воспламеняться масляно-воздушная смесь с высвобождением тепла. Камеру нужно подсоединять к дымоходу. Диаметр ее приблизительно такой же, как и диаметр топливного бака.

Буржуйка на отработке – Буржуйка на отработке: масло для печи, сделать своими руками, чертежи, переделка по видео, на дровах, сварить гараж — Стройматериалы Пирамида в Демихово Как сделать буржуйку на отработанном масле своими руками: обзор лучших самоделок. Как соорудить буржуйку на отработанном масле: инструкции в фотографиях и чертежах Необходимые инструменты и материалы Буржуйка на отработке: особенности масляной печи, изготовление отопительного устройства на масле своими руками Буржуйка на отработанном масле своими руками: инструкция + чертежи Печь на дровах и на отработанном масле своими руками – Буржуйка на отработке: масло для печи, сделать своими руками, чертежи, переделка по видео, на дровах, сварить гараж — Мини гостиница «Отель А» Как сделать буржуйку на отработанном масле своими руками: варианты и примеры изготовления печки – Электромонтаж

Если посмотреть чертежи, то из них ясно, что обе камеры сгорания соединяются перфорированной трубой диаметром 10 см и длиной около 35 см. В ней имеются отверстия (10 мм), которые располагаются по всей длине. Трубу нужно приварить к крышке топливного бака и к верхней камере.

Пошаговое руководство

Сначала нужно раскроить металл, учитывая толщину и длину нужных заготовок.

Снимите с деталей фаски, прикосновение к печи будет более безопасным, а швы сварки – прочными:

  1. Проверьте правильность разметок деталей перед тем, как их начать резать. При резке учитывайте толщину стенок печи, также круга.
  2. С подготовленных деталей снимите фаски для безопасности от случайного соприкосновения с горячим устройством.
  3. Проверьте все разметки деталей.

Устанавливается конструкция в следующей последовательности:

  1. Подключите сварочный аппарат к сети.
  2. Возьмите электрод в толщину 4 – 5 мм с учетом листа или трубы.
  3. Установите силу тока на аппарате до 160 А.
  4. Наденьте специальные очки и спецодежду, руки защитите крагами.
  5. Ко дну печи приварите три стенки.
  6. Низ устройства расположите от пола не менее чем на 5 см.
  7. Соединяйте детали под прямым углом. Проверяйте их перпендикулярность уровнем.
  8. Там где нужно, отрихтуйте углы деталей.
  9. Приварите детали и стыки относительно уровня пола, под углом в 45 гр.
  10. Приварите между поддувалом и топкой перегородку, предварительно прорезав отверстия, чтобы не скапливался пепел.
  11. Выдерживайте расстояние между отверстиями не менее 5см от стенок печки. Между перегородкой и дном конструкции расстояние должно оставаться не менее 10 см.
  12. В последнюю очередь путем сварки прорежьте отверстия для установки дымохода на задней панели самодельной печи.
  13. Сделайте разметки, просверлите прямоугольные отверстия в местах, предполагаемых для топки и поддувала.
  14. Совместите с перегородкой все нижние части отверстий. Расстояние между стенками топки и верхними боковыми краями должно быть не менее 3 – 5 см. Проем для поддувала немного меньше, но не более чем на 5 см.
  15. Болгаркой вырежьте два отверстия из металла, сформируйте дверцы. Приварите их на навесы, поднимите поддувало по максимуму к верхней части проема плиты, чтобы они не просели в дальнейшем под воздействием высоких температур.
  16. К дверцам приварите засовы, открываться и закрываться они должны легко, без препятствий.

Печь-буржуйка на отработке: виды устройств

Металлическая печь, имеющая дымоход и устраиваемая внутри помещения, называется в простонародье буржуйка. Свою популярность она приобрела еще в начале прошлого века. Но тут же ее вытеснили центральная система отопления, а также распространившиеся газовые печи.

Вторую жизнь буржуйке дали солдаты, которые активно устанавливали ее во время войны в землянках и теплушках, а также мирные граждане в полуразрушенных домах. В мирное время середины 20-го века такие печи обогревали садовые домики. Сегодня их также применяют для сезонного обогрева небольших подсобных помещений площадью до15 м2.

Такие печи могут быть сделаны из чугуна или стали. Готовое устройство представляет собой некий бункер с дверцей в топке, небольшим зольником, и специальным патрубком от дымохода.

Какие могут быть разновидности буржуек:

  • Печь с варочной плитой для приготовления пищи;
  • Устройство с духовкой и конфорками;
  • Калорифер;
  • Газогенераторная печь.

Печь-калорифер окутывается кожухом воздуха по всему корпусу. Этот прибор способен очень эффективно усиливать теплоотдачу. Из-за грамотной конструкции, воздух всасывается в промежуток между кожухом и стенкой речки в нижней зоне, а потом поднимается, где и происходит его нагрев об печные стенки. После этого он выходит в верхней зоне через отверстия. Кожух делается керамическим или стальным.

Буржуйка на отработанном масле

Такая конструкция отличается простотой изготовления, но имеет ряд нюансов при эксплуатации. Во – первых, при розжиге явственно чувствуется неприятный запах. Во – вторых, характерные хлопки при попадании влаги в топливо. Именно поэтому верхняя часть конструкции не фиксируется, чтобы при таких ситуациях слетала крышка, а не разорвался весь корпус. Эти нюансы делают ее использование менее популярным, нежели обычную буржуйку, но если в конструкции нет изъянов, печь на отработанном масле — отличная альтернатива.

Буржуйка для гаража своими руками — простой и экономичный отопительный прибор. Ее использование чрезвычайно популярно, ведь она проста и доступна по стоимости. Способность работать практически на любых отходах, а также высокий КПД делают ее идеальным вариантом для использования в гаражах в зимнее время. Особенности конструкции, а также особенности сборки разных вариантов своими руками рассмотрены в информации нашей статьи.

Буржуйка из трубы или бочки своими руками

Такую печь делают горизонтальной или вертикальной конструкции. Диаметр трубы или бочки выбирают в зависимости от размера свободного места в гараже. Вертикальный вариант собирают в следующей последовательности:

  1. На боковой поверхности в местах размещения топки и поддувала вырезают 2 прямоугольных отверстия.
  2. Из вырезанных кусков делают дверки, приварив обрамление из металлических полосок. Устанавливают защелки и ручки.
  3. Внутри, отступив 10 см от нижнего края дверцы топки, приваривают кронштейны из уголков под колосник, сделанный из арматуры.
  4. У конструкции из трубы заваривают торцы.
  5. Снизу приваривают ножки
  6. В верхней части вырезают отверстие для дымохода.
  7. Приваривают петли, навешивают дверцы.
  8. Присоединяют дымоотводную трубу.

Сборка горизонтального варианта немного отличается:

  1. Дверку для топки из вырезанного куска устанавливают на торце.
  2. Поддувала нет, вместо него ниже дверки сверлят отверстие диаметром 20 мм.
  3. Для установки печки из уголков или труб делают подставку.
  4. Съемный колосник делают из листа металла такой ширины, чтобы центр был на расстоянии 7 см от самой удаленной точки боковой поверхности корпуса. Для прохождения воздуха по всей площади листа просверливают отверстия.
  5. Если буржуйка из трубы, сзади вверху приваривают патрубок для дымохода. На бочке сначала чертят круг нужного диаметра, затем под углом 15⁰ делают радиальные разрезы. Получившиеся сектора отгибают вверх. К ним заклепками крепят патрубок.

Советы и инструкция

Возьмите заготовленный баллон. Важно, чтобы не было швов. При повышении давления, именно там будет происходить раскол. Стенки обязательно должны быть минимум 1,5 сантиметра. Толстые стенки не дадут прогреться резервуару, так как закипает масло при 300 градусах, а внутри камеры режим обязан быть не менее 600.

Газ нужно предварительно выпустить. Желательно, делать это на улице. Там травление будет значительно быстрее.

Болгаркой нужно отрезать верх. Внизу сделайте ножки. Это необязательно, но так удобнее будет эксплуатировать и собирать. Их делают их уголков или арматуры. Вверху отступает десять сантиметром и развариваем отверстие для вытяжки.

Для вытяжки лучше взять тонкую дымоходную трубу диаметров в десять сантиметров. Длина должна быть от 4 метров. Вставляем ее в отверстие и герметично привариваем. В ней делается отверстие для регулировки подачи воздуха – там будет стоять заслонка. Печь для гаража на отработке своими требует активного смешивания пиролиза с кислородом. Поэтому проделывает множество отверстий в десяти сантиметрах от верха. На высоте одного метра от пола, в трубке делаем посадку для новой трубы диаметром в 8 миллиметров. Она вставляется параллельно полу.

В верхней части резервуара нужно сделать отверстие в восемь сантиметров. Здесь будет маслозабор. Там же можно установить поднос, где можно будет подогреть еду и воду. Для этого нужно из стали вырезать прямоугольник и приварить.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

  1. Просверлите в дне резервуара отверстие для отхода газа. Сверло нужно обильно смазать СОЖ или маслом, чтобы не допустить искры. Можно использовать ручную дрель.
  2. Печь на отработке капельного типа своими руками оборудуется дверцами. Прорежьте их болгаркой.
  3. Из прокатной стали нужно вырезать блин с отверстием по середине.
  4. Устанавливаем его на место между дверями.
  5. Подготавливаем трубу – просверливаем отверстия для подачи кислорода.
  6. Трубка вставляется в подготовленный блин и заваривается. Шов должен быть герметичным, не пропускать воздух.
  7. Возьмите вырезанный круг из блина и приварите его на тормозной автомобильный диск. Так мы изготовим муфту.
  8. В боковине над чащей просверливаем отверстие и вваривает металлическую трубу-капельницу.
  9. Снаружи лучше установить кран на шланге. Он должен быть из маслостойкой резины.
  10. В баллон сверху устанавливается остаточная труба – это будет дымоход.

Масляные печь капельного типа немного сложнее в сборке. Масло поступает с помощью системы кранов по шлангу, что делает ее тяжелее в конструкции.

Устройство и принцип действия

Сегодня самодельные буржуйки, предназначенные для сжигания отработки, строятся преимущественно по двум схемам:

  • с вторичной камерой, предназначенной для дожигания пиролизных газов;
  • с пламенной чашей и капельной подачей масла.

Надо сказать, что теплонегераторы первого типа изначально спроектированы под жидкое топливо, тогда как доставка отработки в зону сжигания позволяет создавать теплогенераторы, использующие как машинное масло, так и дрова.

Простота и высокая тепловая эффективность двухкамерных буржуек вывела их на первое место по популярности среди домашних умельцев. Сегодня мы расскажем об особенностях их устройства и научим, как изготовить компактный отопительный прибор своими руками.

Конструкция буржуйки двухобъёмного типа

Конструктивно теплогенератор состоит из двух располагающихся друг над другом плоских баков. Их полости соединяются посредством перфорированной трубы большого диаметра. Нижняя ёмкость имеет окно, предназначенное для заправки агрегата маслом. Кроме того, проём позволяет подаваать воздух в зону первичного горения и регулировать его количество поворотной заслонкой.

Верхний бак играет двойную роль — конвекционного теплообменника и камеры для дожигания летучих углеводородов. Чтобы снизить скорость потока уходящих газов, внутри ёмкости установлена металлическая перегородка, а для удаления продуктов сгорания в верхнюю часть бака вмонтирован патрубок для подключения дымохода.

Не стоит удивляться, что столь простая конструкция может сжигать отработку ничуть не хуже специализированных печей заводского изготовления. Ознакомившись с принципами работы буржуйки, вы сможете понять, почему это происходит.

Как уже говорилось ранее, агрегат функционирует на принципах пиролизного сжигания тяжёлых нефтяных фракций. Поскольку температура воспламенения отработанного автомобильного масла достаточно велика, залитую в нижний бак жидкость поджигают, воспользовавшись смоченной в бензине тряпкой. Как только отработка воспламенится, воздушную заслонку прикрывают — зазор должен быть таким, чтобы обеспечить ровное, устойчивое горение. Нагрев масла способствует активному выделению и воспламенению горючих газов, что позволяет прибору быстро перейти в рабочий режим. Таким образом происходит первичное сжигание отработанного горючего, которое при максимально открытой воздушной заслонке вызывает расход жидкости до 2 литров в час. Что же касается работы печи в экономичном режиме, то он потребует не более 0.5 литров отработки в час.

Благодаря дожиганию пиролизных газов конструкция отличается производительностью и экологичностью

Самодельная буржуйка оборудована вертикальной перфорированной трубой неспроста — в её отверстия активно засасывается вторичный воздух. Благодаря насыщению масляных паров кислородом, они сгорают с выделением большого количества тепла. Не менее важная роль отводится и верхнему баку. Его стенки раскаляются докрасна, поэтому теплопередача осуществляется не только конвекцией, но и излучением. Кроме того, высокая температура способствует дожиганию пиролизных газов. Кстати, для того чтобы предотвратить их преждевременный выброс в дымовую трубу, на пути потока и установлена та самая стальная перегородка. Ударяясь в неё, продукты сгорания снижают скорость и перемешиваются, а характер движения приобретает турбулентный характер. За счёт этого достигается полный распад устойчивых химических соединений на углекислый газ и воду.

Чтобы ещё больше повысить теплоотдачу агрегата, необходимо отобрать остаточное тепло уходящих газов. В этих целях вдоль всей стены помещения прокладывают дымоход, который имеет небольшой уклон в сторону выходного патрубка печи.

Уход и обслуживание буржуйки

Печь-буржуйка, несмотря на свои небольшие габариты, относится к устройствам с повышенной пожарной опасностью. К ним предъявляются особенные правила в отношении пожарной и санитарной безопасности. Соблюдение пользователями таких правил эксплуатации сохранит им здоровье от возможности отравления угарными газами и защитит имущество от пожара.

Для эффективной и пожаробезопасной эксплуатации такой конструкции печки требуется знать и исполнять несколько важных рекомендаций:

  1. Дымоотводную трубу для вывода горячих уходящих топочных газов необходимо выводить наружу здания через ее стенку или потолочное перекрытие.
  2. Подсоединение газоотводящих труб к вентиляционным системам здания не допускается.
  3. Места выхода горячих дымовых труб должны изолироваться несгораемыми стройматериалами.
  4. Конденсатосборник, устанавливаемый на дымовой трубе для отвода конденсата, образовавшегося при охлаждении уходящих газов, необходимо вскрывать раз в неделю для дренажа кислой жидкости.
  5. Печь, оборудованная внутренним водяным контуром, должна иметь защиту от перегрева теплоносителя и высокого давления среды, а также воздухоотводчик, грязевик и расширительный бачок на системе отопления.
  6. Накануне начала осенне-зимнего отопительного периода дымоотводящую систему необходимо прочистить от сажевых отложений.
  7. В периоде эксплуатации буржуйки все металлические конструкционные узлы должны быть проверены на герметичность, чтобы обезопасить окружающих от проникновения угарных газов в отапливаемое помещение.
  8. Периодически требуется выполнять контроль состояния принудительной и естественной системы вентиляции.
  9. При размещении печки требуется соблюдать минимальные расстояния от горячих поверхностей аппарата до близко расположенных стенок объекта нагрева. Наименьшее разрешаемое расстояние должно быть 500 мм, но самый оптимальный размер – 1000 мм.
  10. Для оперативного устранения очага возгорания, в непосредственной близости с печкой размещают ящик с песком и огнетушитель.
  11. Чистку печки от золовых отложений необходимо выполнять аккуратно. Рассыпанная раскаленная зола может являться источником возгорания.

Заключение по теме

Итак, старая добрая буржуйка из печи, которая имела непривлекательный внешний вид, низкий коэффициент полезного действия, да еще при всем при этом «съедала» огромное количество топлива, сегодня стала для многих потребителей отопительным агрегатом номер один. Для небольших домов дачного типа это оптимальный вариант обеспечить помещения зимой теплом.

Хотелось бы еще раз отметить, что буржуек по модельному разграничению огромное количество. С ними можно вытворять все, что вам захочется. К примеру, не обозначенный в данной статье агрегат с водяным контуром внутри. Да-да, такие установки уже появились на рынке. Их просто подключают к системе отопления «теплый пол». И пока дрова горят, полы в вашем доме тоже будут теплыми.

Похожие темы:

  • Как правильно соорудить электрический теплый пол своими руками
  • Монтаж котла для начинающих
  • Немецкий представитель отопительного оборудования – газовый котел «Vaillant»
  • Гигиенические требования к централизованному водоснабжению – основа безопасности потребителей
  • Плюсы и минусы русской печи с лежанкой
  • Проектирование канализации и виды канализационных сетей

Не забудьте оценить статью:

Поделиться: [addtoany]

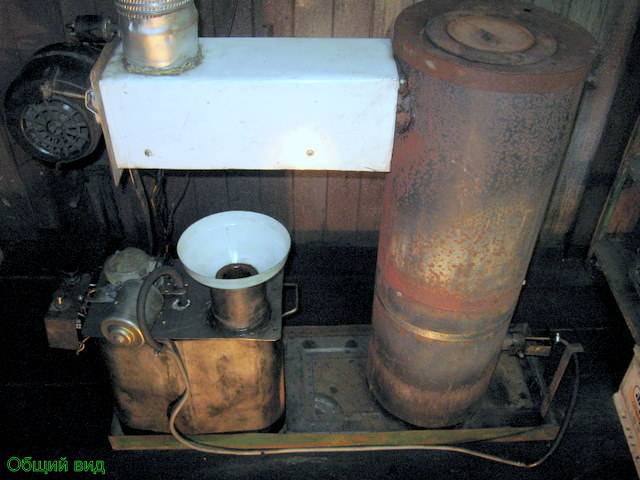

Капельная буржуйка на отработке

Самостоятельно можно изготовить и экономичную модель капельной буржуйки. Для корпуса подойдет металлическая бочка небольшого объема или другая, имеющаяся в хозяйстве, емкость. В корпусе делают отверстие, через которое будет поступать масло.

Далее берут горелку вместимостью около 2 л, подсоединяют к ее шлангу медную трубку длиной 1 м, а затем складывают вдвое.

Такой агрегат, работающий на отработанных нефтепродуктах, может коптить, поэтому комната, в которой он установлен должна иметь хорошую вентиляцию

В емкости проделывают отверстие по диаметру трубки. Самой трубке придают форму буквы «Г», а горелку подвешивают.

Чертежи разных буржуек на отработке своими руками

Сделать печь можно своими силами, опираясь на чертежи. При этом выделяют несколько разновидностей конструкций. Каждый вариант имеет свои нюансы изготовления, преимущества и недостатки эксплуатации.

Виды мазутных котлов:

  1. Стандартный вариант из газового баллона или стальных листов;
  2. Конструкция с дополнительной вентиляцией;
  3. Капельная печь.

Чертежи стандартных печей являются наиболее простыми. Так можно легко соорудить печь из стали или газового котла. Конструкция с дополнительной вентиляцией имеет некоторые сложности монтажа, так как потребуется оборудовать вентилятор. Он подает воздух во второй отсек котла. Лучше всего такой вариант будет смотреться в хозяйственных помещениях, где нужно быстро поднять температуру.

Вентилятор выполняет контроль за качеством сгорания газов и помогает равномерно распределить теплый воздух в комнате. Так можно быстро нагреть помещение.

Капельная печь требует особых знаний и умений. Потребуется выполнить профессиональные чертежи. Но при правильном подходе можно соорудить эффективную печь на отработанном масле.

Устанавливаем и тестируем устройство

Печь устанавливается в пожаробезопасном месте, не на деревянный (линолеумный) пол. Желательно предусмотреть в гараже емкость с песком на случай возгорания. Сквозняки, монтаж в стесненных условиях (под навесными полками, стеллажами) исключены. Заливают в нижний бак масло. Желательно очистить его перед использованием, дать отстояться.

Дымоход должен быть установлен обязательно, в противном случае печкой в гараже пользоваться нельзя. В масле не допускаются примеси воды. Сначала заливают небольшую порцию, пару литров. Затем, с помощью фитиля из бумаги, поджигают масло в баке. Открывая или закрывая заслонку, добиваются стабильной тяги. Через 2-3 минуты печка выходит в рабочий режим, масло закипает. Агрегат готов к использованию.

Буржуйка-самоделка

Сделать буржуйку своими руками несложно даже без чертежа. Для работы подойдут подручные материалы, будь то газовый баллон, молочный бидон, бочка, обрезок трубы или завалявшееся в гараже листовое железо. Определившись, что можно пустить в дело, выберете для буржуйки своими руками чертеж прямоугольного или круглого сечения камеры горения.

Например, вам нужно самому сделать отопление в дачном доме и у вас есть неиспользуемый бидон для молока (для обустройства непосредственно печки), согнутый кусок трубы (для создания дымохода) и кусок металлической арматуры с диаметром не менее 6 мм (для колосниковой решетки). Чтобы сделать из всего этого печку, достаточно дружить с инструментами, а также применить немного смекалки.

Буржуйка из бидона

Бидон устанавливается на бок – это основа нашей сделанной своими руками буржуйки, ее камера горения. Под горловиной выпиливается прямоугольное поддувало, края обрабатываются напильником. Поддувало можно оставить в таком виде, а можно приделать к нему заслонку, получив на выходе печку с регулируемой тягой.

В верхней части днища бидона нужно самому сделать разметку под дымоход (она должна быть на 2-3 мм меньше диаметра трубы). Выпиливаем отверстие и плотно загоняем в него приспособленный под дымоход кусок трубы. Половина работы сделана.

Далее занимаемся внутренностями буржуйки-печи. Своими руками делаем из металлического прута колосниковую решетку в виде «змейки». Прут вводим в горловину бидона и располагаем так, чтобы решетка встала горизонтально в будущей камере горения. Вот и все! При желании можно поставить получившуюся печку на железный поддон и стойку из кирпичей. Это поможет избежать нагрева пола, а также сведет вероятность пожара к минимуму.

Отметим, что подобный алгоритм действий можно применить также в том случае, если вы хотите, чтобы у вас появилась буржуйка из бочки. Длительным горением такие печки похвастаться не могут, но с функцией быстрого обогрева помещения справляются хорошо.

Виды и материалы для изготовления

Для собственноручного сооружения печей подобного плана нет необходимости в закупке специализированных деталей или изготовлении отдельных частиц. Порой для работы подойдут даже подручные материалы, которые можно купить по весьма низкой стоимости или даже получить бесплатно. Но абсолютно обоснованными являются некоторые требования к металлам и кирпичной продукции, используемой для возведения конструкции.

Ознакомимся подробнее со всеми разновидностями конструкций и тонкостями изготовления тех или иных моделей.

Печь-буржуйка

Пожалуй, самый распространенный вариант гаражной печи – буржуйка. Такие модели были популярны в начале XX века и, являясь легкими в использовании и весьма практичными, смогли практически заменить камины. Буржуйки были популярны в домах и квартирах вплоть до появления центрального отопления, а после стали использоваться лишь при необходимости.

Буржуйка является весьма экономичным изделием, поскольку для ее изготовления не требуется каких-либо больших затрат. Для изготовления можно использовать, например, пропановые баллоны или крупные трубы из железа с плотными стенками, которые должны обладать немалой прочностью.

Вполне подойдут и железные бочки, но их выбору следует уделить особое внимание. Бочка не должна быть слишком крупной, поскольку печка со слишком крупными габаритами будет громоздкой и не совсем практичной, но должна иметь довольно толстые стенки – от 2 до 5 мм

Существуют виды буржуек с водяным контуром, которые немного отличаются от классических моделей. Нагрев данного сооружения осуществляется за счет увеличения температуры воды, а также испарения ее некоторого количества, поэтому стенки дольше остаются горячими и гораздо большее время излучают тепло, отапливая помещение.

В длительности распространения тепла и заключается главное преимущество данной модели, поскольку распространения и поддержания тепла может хватить даже для отопления небольшого дачного домика. Что касается небольшого гаражного помещения, для тех, кто большую часть времени проводит за работой с автомобилем, это отличный вариант отопительной конструкции.

Конструкции из кирпича

Помимо компактных и легких в эксплуатации буржуек, существует так же вариант кирпичных конструкций, который обладает рядом как преимуществ, так и недостатков.

Данная модель гораздо дольше сохраняет тепло, поскольку ей нужно более длительное время для остывания. Такая теплоемкость обеспечивается как за счет терморегуляторных свойств кирпича, так и за счет довольно большого веса конструкции в целом.

Для кирпичной модели обязательно наличие заслонки, которую так же называют поддувалом, благодаря которой можно регулировать температуру в помещении. Главное – научиться пользоваться такими функциями данной модели, поскольку неправильное использование заслонки может даже навредить здоровью.

При самостоятельном изготовлении печи из кирпича можно неплохо сэкономить, поскольку материал довольно недорогой, а процесс не столь трудоемкий, чтобы вмешивать в него стороннюю рабочую силу. Главное – рассчитать необходимое количество кирпича и цемента, а также закупить необходимые чугунные детали.

Сила обогрева напрямую зависит от размеров топки, поэтому в зависимости от функциональных особенностей самого помещения можно сделать подходящий размер отопительной конструкции с соответствующей мощностью.

Но, к сожалению, данное изделие обладает и некоторыми недостатками, которые могут слегка омрачить процесс использования печи.

Остывает такая конструкция долго, но и нагревается в течение довольно длительного времени, поэтому с быстрым прогревом помещения могут возникнуть некоторые проблемы. Кроме того, чтобы поддерживать определенную температуру в помещении, необходимо растапливать печь ежедневно.

Особенности буржуйки

Производители выпускают разные виды современных печей длительного горения, но буржуйки были и остаются:

  • бесхитростными в конструкции – любой чертеж подтвердит этот факт;
  • нетребовательными и простыми в эксплуатации;
  • дешевыми по стоимости.

Сегодня в продаже можно встретить традиционные ретро-модели, находящиеся в одном ряду с художественно выполненными печами длительного горения. При их изготовлении производители используют нано- и композитные материалы, полученные в результате развития высокотехнологичных отраслей. Цена подобных буржуек несколько выше незамысловатых аналогов, но традиционный чертеж «внутренностей» и принцип работы остаются прежними. Печи отличаются только габаритами и внешним оформлением.

Универсальная печь

Не стоит забывать о том, что буржуйки являются народным брендом, который возник благодаря мастеровым. Они придумали первый вариант универсальных переносных печей в суровый период истории, когда центральное отопление не работало, а русские печи и камины были далеко не в каждой квартире. В наше время, как и много лет назад, хозяева при необходимости обогрева подсобных помещений широко используют самодельные буржуйки, работающие на дровах, опилках, пеллетах или другом древесном топливе.

Однако, кроме сжигания в буржуйках древесных отходов, отапливать помещения можно и при помощи угля. Он засыпается после того, как в печке образуется необходимый уровень горячих углей. При использовании угля печь будет дольше поддерживать горение, соответственно, и тепло в помещении будет сохраняться дольше.

Конструкция небольших печей длительного горения имеет несколько преимуществ:

  • низкую себестоимость – самодельные буржуйки зачастую изготавливают «из того, что было»;
  • компактные габариты;
  • возможность перемещения в любое помещение;
  • быстрый нагрев;
  • широкие возможности выбора древесного топлива;
  • отсутствие необходимости устройства фундамента;
  • экономный расход топлива по сравнению с русской печью;
  • распространение теплового излучения во все стороны от металлического корпуса.

Следует остановиться и на недостатках буржуек:

  • быстрое остывание после прогорания дров;
  • низкий показатель КПД – тепло частично уходит через трубу;
  • сравнительно небольшая площадь стенок корпуса, отдающих тепловую энергию окружающей среде.

Принцип действия буржуйки

Работа буржуйки основана на явлении пиролиза. У такой печи, где топливом является отработка масла, есть 2 основных отделения: бак и камера сгорания, находящиеся на разных уровнях. Первое предназначено для заливки отработки и ее сгорания.

В другом отделении, расположенном выше, происходит дожиг продуктов горения отработки, смешанных с воздухом. На первом этапе температура относительно умеренная, а на втором намного выше — до 800⁰.

При изготовлении такой печи главная задача — сделать так, чтобы воздух поступал в оба отделения. В первую камеру он попадает через отверстие, предназначенное для загрузки жидкого топлива. Отверстие оборудовано специальной заслонкой, посредством которой регулируют объем подачи воздуха.

Доступ воздуха во второй бак обеспечивают отверстия диаметром около 9 мм. КПД правильно собранной буржуйки достигает 90%. Визуально разные буржуйки могут отличаться друг от друга как формой, так и размером, но принцип действия один.

Мощность печи-буржуйки пропорциональна объему нижнего бака. Чем он объемней, тем реже придется добавлять отработку. Иногда эту емкость делают очень массивной, вмещающей около 30 л использованного масла.

Усовершенствование простой конструкции печки на отработке предоставило возможность изобрести агрегат для обустройства гаража, в котором приятно будет помыть руки горячей водой, или небольшой частной баньки:

Заключение

Надо понимать, что показанные выше конструкции дровяных и масляных буржуек для гаража могут меняться и дорабатываться вами в процессе эксплуатации. В том и прелесть самодельных печек – они совершенствуются по вашему желанию. Пример: гаражные умельцы нередко делают внешний водяной контур на базе самоварного теплообменника, встраиваемого в вертикальный участок дымоходной трубы. Это дает возможность задействовать водяное отопление без вмешательства в конструкцию и переделки самой печи.

Мало в каком фильме о войне не увидишь буржуйку с пылающими дровами, рядом с которой сгрудились солдаты и о чем-то совещаются.

особенности масляной печи, изготовление отопительного устройства на масле своими руками

Чаще всего для обогрева гаражных боксов используют буржуйку на отработке. Такое устройство вполне реально изготовить самостоятельно. Главным плюсом самодельного агрегата является экономичность, так как в качестве топлива применяется отработанное масло. Но чтобы отопительный прибор прослужил долго и отапливал качественно, необходимо разобраться в принципах его действия.

Конструктивные особенности

Масляная буржуйка имеет довольно простую конструкцию. Устройство состоит из двух отделений. В первом из них находится емкость, в которую заливается отработанное масло. Процесс горения осуществляется при умеренном температурном режиме. Чуть выше него располагается другое отделение, в котором сгорают смешанные с воздухом газы. Они, в свою очередь, образовались при горении, но уже под воздействием более высокой температуры, которая может составлять 800 градусов.

Очень важно при монтаже обеспечить необходимое количество воздуха, причем его должно быть в достатке в обоих отделениях. Чтобы это сделать, необходимо в нижнем баке проделать небольшое отверстие. В него будет заливаться топливо, а также с его помощью можно отрегулировать подачу воздушной массы. Этот проход прикрывается специальной металлической заслонкой. В верхнее отделение вторичный воздух проникает также через отверстия, находящиеся на трубе, соединяющей емкость и вторую камеру.

Практически бесплатное топливо, которое используется для растопки — не единственный плюс такой установки. Дело в том, что высокая температура позволяет протопить помещение быстро и качественно. К тому же, если агрегат изготовлен с учетом всех правил, то он при работе не выделяет неприятного запаха, вредных веществ, именно поэтому самодельное оборудование считается экологически безопасным.

Хотя некоторая опасность все же существует. Это связано с тем, что в печном устройстве категорически запрещено использовать легковоспламеняющиеся вещества — бензин, растворитель или керосин. Кроме этого, не стоит забывать о том, что некоторые виды масел при сильном нагреве могут выделять вредные для здоровья соединения, поэтому их лучше не применять в качестве топлива.

Можно отметить еще несколько недостатков таких обогревателей:

  • при слишком холодной погоде печное устройство не способно прогреть большое помещение, поэтому обогрев осуществляется только в том месте, где установлен прибор, а также небольшая область возле дымоходной трубы;
  • неправильная эксплуатация и сборка может вызвать пожарную ситуацию;
  • при попадании в устройство жидкости, печка стреляет брызгами горящего масла;
  • в первые минуты работы из устройства выделяется едкий дым.

Многие пользователи таких масляных установок стараются заготавливать топливо в летнее время года. Чтобы это сделать, необходимо установить в гараже специальную емкость, в которую и будет сливаться отработанный материал. Как правило, к началу зимы в баке накапливается уже достаточное количества масла, которого хватит на весь отопительный сезон. Кроме этого, за небольшую стоимость такое топливо можно приобрести в автомастерской.

Переделка прибора

Существует несколько способов изготовления своими руками буржуйки на отработке. Чертежи можно изготовить самостоятельно или взять готовые образцы. При монтаже нужно строго учитывать принципы действия такого оборудования, поэтому необходимо обеспечить конструкцию камерой вторичного сгорания, а также предоставить доступ воздуха в оба отделения.

Перед тем как приступать к монтажным работам, необходимо подготовить инструментарий и требуемый материал. Для переделки буржуйки под отработку нужно выполнить следующие действия:

  • начинают монтаж с изготовления бака, в который будет заливаться отработанное масло, для этого необходимо сварить по кругу листовое железо;
  • затем в каркасе прорезается небольшое отверстие, через него будет подаваться воздух;
  • на следующем этапе устанавливается задвижка, с помощью нее можно будут регулировать воздушный поток, поступающий в топливный бак;
  • в качестве дымохода монтируется обычная труба, в которой также проделываются отверстия;
  • монтируют камеру вторичного сгорания, но делают это таким образом, чтобы верхняя часть была съемной;
  • теперь необходимо подсоединить эту камеру к дымоходной трубе;
  • на последнем этапе устанавливается и фиксируется дымоход.

Для обеспечения правильной тяги в простой буржуйке на масле поддувало должно быть закрыто. Многие владельцы упрощают задачу и просто приваривают этот элемент, а также люк, в который заливается отработанный продукт горения. В таком случае топливо поддают через вьюшку, собственно, через нее осуществляется и розжиг.

Существуют и более универсальные конструкции, которые могут функционировать и от дров, и от масла. Топливный бак у них при необходимости вынимается. Стоит рассмотреть и это оборудование.

Комбинированная печь

Бывают ситуации, когда необходимо применять разные типы топлива. Но для этого необязательно устанавливать в помещении сразу несколько отопительных приборов. Можно воспользоваться комбинированным печным устройством, которое способно быстро и легко переключаться с древесины на масло.

Этот прибор также можно изготовить своими руками, главное, разобраться в конструктивных особенностях. Устройство оснащено нижним баком — простая дровяная буржуйка, которая состоит из следующих деталей:

  • колосниковая решетка;
  • зольник;
  • дымоходная труба.

  • колосниковая решетка;
  • зольник;
  • дымоходная труба.

В верхней части располагается бак для масла, оснащенный вьюшкой и специальной заслонкой. Модернизированную нижнюю камеру необходимо соединить с отделением, где осуществляется вторичное сгорание. Сделать это можно при помощи стальной или металлической трубы, предварительно проделав в ней отверстия для воздуха, но таким образом, чтобы они могли при необходимости закрываться. А уже сверху установить дымоход.

Если же планируется топить печку твердым топливом, то необходимо просто достать емкость, а затем закрыть вьюшку и отверстия, находящиеся на дымоходной трубе. Собственно, теперь можно закладывать дрова, уголь или другой подходящий материал. Если собрать конструкцию в обратном порядке, то аппарат будет вновь работать на масле, а именно:

  • установить емкость;
  • открыть вьюшку;
  • обеспечить поступление вторичного воздуха в дымоходе.

Чтобы прибор во время горения не издавал посторонних звуков в виде шипения и бурления, рекомендовано применять хорошо отстоянное машинное масло.

Кроме этого, необходимо заполнять емкость только наполовину или на две трети от общего объема.

Правила эксплуатации

Правила эксплуатации

При установке печной конструкции, изготовленной своими руками, не стоит забывать о правилах пожарной безопасности. Дело в том, что вблизи отопительного агрегата нельзя устанавливать и размещать какие-либо легко воспламеняющие предметы или вещества.

Кроме этого, необходимо покрыть стены и пол изоляционным материалом или оббить металлическими листами. Так можно избежать риска воспламенения, если, например, случайно будет пролито масло. А также металл будет дополнительно отражать тепловую энергию.

Для отопления лучше всего использовать отработанное машинное или трансформаторное масло. Кроме того, в целях безопасности не рекомендовано заливать топливо во время горения, а делать это только после полного сгорания предыдущей заправки.

Категорически запрещено использовать в буржуйке бензин, ацетон или другие схожие легковоспламеняющиеся растворы.

Производить розжиг можно при помощи специального фитиля или использовать свернутую в трубочку бумагу. Чтобы отрегулировать интенсивность горения, необходимо немного открыть или закрыть заслонку.

Как и любое другое печное оборудование, буржуйка нуждается в регулярной чистке. Нужно обязательно удалять накопившуюся сажу из дымоходной трубы, иначе дым будет оставаться в помещении. Кроме этого, необходимо периодически осматривать металлический каркас на наличие прогоревших мест, а при обнаружении заделывать их специальными накладками. Сделать это можно при помощи сварочного аппарата. Причем толщина накладок должна быть идентична корпусу.

Раз в три месяца следует осматривать сварочные швы на герметичность. От этого зависит эффективность работы, а также коэффициент полезного действия аппарата.

Самодельная установка, которая работает на отработанных нефтепродуктах, очень экономична и практична. Несмотря на некоторые недостатки в виде запаха и специфического топлива, это оборудование просто незаменимо для обогрева гаража, хозяйственных построек или дачного домика.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

инструкции в фотографиях и чертежах Как переделать дровяную печь под отработку

Это не только место хранения автомобиля, но и мастерская, где иногда приходится проводить довольно много времени. Поэтому при отрицательных температурах на улице нужно обеспечить его обогрев.

Буржуйка на отработанном масле делается проще простого своими руками

Производители отопительных приборов предлагают гаража на любой вкус. Однако они недёшевы и потребляют газ либо электричество, которые дорого стоят.

В целях экономии умельцы-автолюбители сооружают для или мастерской буржуйку на отработке своими руками.

Когда нужно перейти на использование отработки, бак ставят обратно, закрывают поддувало, открывают отверстия на соединительной трубе, открывают вьюшку и поджигают топливо.

Универсальная чудо-печь на отработке и дровах очень практична, она позволяет применять для обогрева любое топливо, которое есть под рукой.

Нюансы эксплуатации

Во время использования печки на отработанном масле иногда возникает ряд проблем:

  • Помещение прогревается неравномерно
  • Масло бурлит и расплёскивается при горении
  • Дымление
  • Слишком быстрое сгорание топлива

Как решить эти проблемы?

Для равномерного обогрева гаража, при котором у печки жарко, а чуть дальше уже холодно, нужно присоединить специальную конструкцию в виде лабиринта. Её приделывают ко второй камере сгорания. Суть лабиринта – направление струй горячего воздуха в разные стороны.

Чтобы отработанное масло горело спокойно, без шипения и разбрызгивания, его нужно отстаивать. Вдобавок, наполнять топливный бак следует не более чем на 2/3.

Скорость сгорания топлива напрямую зависит от объёма топливного бака и тяги. Чтобы соблюсти правильные пропорции не стоит делать печку на глаз. Нужно сделать точные чертежи и придерживаться их при изготовлении буржуйки на отработке.

ПОСМОТРЕТЬ ВИДЕО

Для безопасной масле, она нуждается в регулярной чистке. Внутреннюю поверхность вторичной камеры сгорания очищают через верхнюю съёмную часть. Дымоход обстукивают для удаления нагара. Прочищают отверстия для доступа воздуха и удаляют грязь из топливного бака.

Если правильно составить схему-чертёж, тщательно следовать ему при выполнении работ и сделать всё качественно, получится экономная и продуктивная буржуйка для обогрева гаража или мастерской, сделанная своими руками.



Простое внутреннее устройство и одновременно высокая теплоэффективность – именно эти качества отличают печь на дровах и отработке. Элементарная конструкция без сложных узлов, позволяет самостоятельно изготовить печку из подручных средств.

Самодельные печи используются для отопления складских помещений, гаражей, автомастерских и т.п.

Из чего лучше сделать комбинированную печку

Сделать печь на дровах и отработке своими руками можно несколькими способами:
  1. Простейшее устройство, изготовленное из стали и металлических емкостей (баллонов).
  2. Модели, использующие в работе принудительное нагнетание воздуха – турбонаддув.
  3. Устройство капельной подачи отработки.

Что касается печного оборудования с капельной подачей, то сделать его полностью безопасным, рассчитать производительность и соблюсти другие условия самостоятельно, достаточно сложно. По этой причине, выбор стоит остановить на самодельной универсальной печи на отработанном масле и дровах с естественной и принудительной подачей воздуха.

В первом случае, печь изготавливают исключительно из стальных листов с толщиной не менее 5 мм. Допускается применение газовых баллонов, которые перед разрезанием заполняют водой, чтобы не допустить взрыва оставшегося газа.

Из корпуса баллона изготавливают две закрытых емкости, соединенных между собой переходником – металлической трубой, толщиной 2-3 мм. В соединителе просверливают отверстия на одинаковом расстоянии друг от друга.

В результате сборки, получается своеобразная приставка для отработки, устанавливаемая на пол одним концом, а вторым встраиваемая в топку твердотопливной печи. Самодельные универсальные печи на отработанном масле, дровах, опилках и мусоре, со встроенным водяным отоплением, оснащаются змеевиком из алюминия или меди.

Немного сложнее устройство с встроенным вентилятором, нагнетающим воздушные потоки для сжигания отработки. Некоторые пользователи устанавливают вентилятор рядом с печкой, направляя поток воздуха в поддувало.

Печка комбинированного типа под дрова и отработку

Универсальная металлическая печь на отработке и на дровах имеет устройство, при котором масло подается сверху, а дрова закладываются снизу. В процессе сжигания твердого топлива используется принцип верхнего горения.

В конструкции печи присутствуют следующие особенности:

  • Конвективные каналы – дровяная печь на отработке, воздухогрейная. Помещение нагревается за счет излучения разогретых металлических стенок. Чтобы увеличить теплоэффективность, на корпус приваривают несколько кусков трубы. Так появляется простейшее воздухогрейные устройство, использующее принцип конвекционного нагрева.
  • Водяная рубашка – изготовленная своими руками печь на дровах и отработанном масле с водяным контуром, позволяет обогреть не только комнату с установленным отопителем, но и смежные помещения.
    Внутри корпуса устанавливают простейший змеевик. Подойдет кусок изогнутой трубы соответствующего диаметра. Для лучшей теплоотдачи используют медный или алюминиевый змеевик.
    Теплосъёмник устанавливают так, чтобы избежать непосредственного контакта с огнем. Нагрев осуществляется посредством разогретых дымовых газов.
  • Топка – независимо от того, чем планируется топить печь, использовать приставку на отработке или дровами, применяется принцип пиролизного горения. Для начала сжигается само топливо, а впоследствии осуществляется дожиг отходящих газов. С этой целью, в конструкции предусматривают две топочных камеры.

В печах с естественной подачей и отвода воздуха, для обеспечения необходимого притока кислорода, используются специальные форсунки внутри корпуса.

Как переделать дровяную печь под отработку

Переделка дровяной печки под отработанное машинное масло, не требует изменения внутреннего устройства и конструкции отопителя. Как правило, для этой цели изготавливается специальная приставка для отработки, состоящая из следующих узлов:
  • Первичная камера сгорания – фактически, это поддон для отработки, имеющий простейшее назначение хранить топливо и обеспечить достаточную испаряющуюся поверхность, необходимую для сжигания масла.
  • Отверстие для подачи топлива – сбоку сделанного топливоприемника, приваривают кусок трубы небольшого диаметра. Через отверстие будет заливаться и поджигаться отработка.
  • Вторичная камера сгорания – полноценной топки в приспособлении для сжигания отработки не существует. Камера дожига представляет собой изогнутую трубу достаточного диаметра, подключенную к поддону. По всей длине делаются инжекторные отверстия – форсунки для поступления воздуха, необходимого для вторичного горения во время пиролиза.
  • Защитный кожух – во время модернизации дровяной печки под отработанное масло учитывают, что основной нагрев будет выполняться за счет стальных стенок печи, а не благодаря горелке для масла, приставке. По этой причине, трубу, отходящую от поддона, изгибают так, чтобы она приходилась приблизительно по центру открытой дверцы твердотопливного отопителя. По краям наваривают стальной кожух по размерам топки дровяной печи, предотвращающий попадание дыма в помещение.

Доработка печи под использование масла не сложна и требует вложения минимальных финансовых затрат.

Как в дровяной печи использовать масло

Печь «все в одном», работающая как на отработанном масле, так и на дровах, требует грамотной эксплуатации, умения заправлять и разжигать жидкое топливо. Меры предосторожности особенно необходимы при эксплуатации самодельных печей.

Дозаправка и розжиг выполняются следующим образом:

  • Добавить в печь отработанное масло можно через специальное отверстие с патрубком, расположенное на приставке, специально сделанное с небольшим диаметром. Допускается дозаправка во время горения топлива. Поддон заполняют на ⅔.
  • Розжиг – для растопки топлива используют опилки, перемешанные с отработанным маслом. Если отработка холодная, после заправки в топливоприемник доливают горючую жидкость. Розжиг выполняют с помощью бумаги, скрученной в трубочку.
После того как масло разгорится, о чем свидетельствует равномерный гул, печь переводят в режим длительного горения, прикрывая шиберную заслонку.


На чем теплоотдача печи выше – на отработке или на дровах

Дровяные отопительные печи, также работающие на отработанном масле, постепенно становятся все более популярными. На спрос и широкое распространение влияет возможность изготовления своими руками, дешевизна отработки.

Опыт эксплуатации помог выявить следующие отличия использования дров и масла:

  • Теплоотдача – во время сжигания масла выделяется больше тепла, чем при горении дров. Жидкое топливо стоит дешевле, поэтому экономичнее топить печь отработкой.
    Для горения можно использовать любой вид вторичного масла: моторное, трансмиссионное, трансформаторное. Согласно таблице выделения тепла, мазут, при сжигании продуцирует 39,2 МДж/кг, дрова всего 14-17 МДж/кг.
  • Доступность топлива – если рядом с отапливаемым помещением расположена автозаправка, ремонтная автомастерская, достать масло не представляет сложности.
    Стоимость за отработку будет в 1-2 раза дешевле, по сравнению с тем, за сколько ее предлагают посредники. Дрова стоят дороже, но доступны практически в каждом регионе РФ.
Скомбинировать печку на отработку и дрова, достаточно просто. Для этого не нужно покупать дорогостоящее оборудование. Модернизация приведет к экономии затрат на отопление, как минимум на 40%.

Чтобы в холодный период года выполнять какие-то работы в гараже или на даче, нужно организовать простейшее отопление. Зная, сколько нынче стоит электричество, большинство гаражных умельцев предпочитает пользоваться заводскими и самодельными обогревателями, действующими на дровах или масляной отработке. Задача нашей статьи – предоставить чертежи и подробно описать, как правильно сделать буржуйку своими руками для применения в гараже либо небольшом дачном домике.

Подбираем конструкцию печки

Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

  1. Двухходовая печь на дровах и угле, сваренная из листового металла.
  2. Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
  3. Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
  4. Капельница на отработке автомобильных и других масел.

Агрегат с двумя дымооборотами

Примечание. Отопительную печь также можно построить из керамического кирпича, о чем доступно рассказывается в этой теме. Подобный источник тепла неплохо впишется в интерьер дачи, но неудобен для гаража из-за размеров кирпичного строения, долгого прогрева и отсутствия мобильности.

Дровяной отопитель с воздушной камерой вверху

  1. Если вы проводите в гараже немного времени (1-3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
  2. Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
  3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
  4. Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

Двухкамерная пиролизная печка

Справка. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитая печь — буржуйка верхнего горения Бубафоня и маленький отопитель из колесных дисков. Изготовление первой подробно описано , второго – показано в видеосюжете:

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55-60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

  1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
  2. Сварите из уголков или арматуры колосниковую решетку.
  3. Из вырезанных частей изготовьте дверцы с запорами.
  4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Совет. Нижнюю перегородку, сильно нагреваемую пламенем, лучше сделать из более толстого железа – 5 или 6 мм.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40-50 мм, что и продемонстрировано на чертеже.

Примечание. Организация камеры подогрева воздуха в верхней зоне топливника позволяет отбирать теплоту продуктов сжигания, проходящих мимо нее в дымоход. Поскольку в вертикальной печи пламя охватывает всю порцию дров, происходит интенсивный нагрев воздушного потока в отдельном отсеке, благодаря чему температура в гараже быстро поднимается.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

  1. В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
  2. Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
  3. Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
  4. Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
  5. В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Внимание! Чтобы избежать закипания воды и прорыва труб, нужно создать ее постоянную принудительную циркуляцию от насоса и поставить расширительный бачок открытого типа. В качестве теплоносителя используйте антифриз, ведь гараж не топится круглосуточно.

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

Делаем буржуйку на отработке

Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.

Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:

Заключение

Надо понимать, что показанные выше конструкции дровяных и масляных буржуек для гаража могут меняться и дорабатываться вами в процессе эксплуатации. В том и прелесть самодельных печек – они совершенствуются по вашему желанию. Пример: гаражные умельцы нередко делают внешний водяной контур на базе самоварного теплообменника, встраиваемого в вертикальный участок дымоходной трубы. Это дает возможность задействовать водяное отопление без вмешательства в конструкцию и переделки самой печи.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Похожие записи:


При работе любых механизмов используют технические масла. Во время употребления по прямому предназначению они не сжигаются и сохраняют горючесть. Вместо утилизации, альтернативным вариантом их повторного применения является буржуйка на отработанном масле, изготовить которую можно своими руками.

Давайте попробуем разобраться, как работает буржуйка и какие материалы потребуются для ее изготовления. Также мы расскажем о популярных моделях самодельных печек и поделимся секретами их успешной эксплуатации.

Работа буржуйки основана на явлении пиролиза. У такой печи, где топливом является отработка масла, есть 2 основных отделения: бак и камера сгорания, находящиеся на разных уровнях. Первое предназначено для заливки отработки и ее сгорания.

В другом отделении, расположенном выше, происходит дожиг продуктов горения отработки, смешанных с воздухом. На первом этапе температура относительно умеренная, а на втором намного выше — до 800⁰.

При изготовлении такой печи главная задача — сделать так, чтобы воздух поступал в оба отделения. В первую камеру он попадает через отверстие, предназначенное для загрузки жидкого топлива. Отверстие оборудовано специальной заслонкой, посредством которой регулируют объем подачи воздуха.

Несмотря на то что конструкция печи очень простая, к дымоходу буржуйки предъявляются повышенные требования. Для эффективного отведения продуктов сгорания нужно заготовить прямую трубу диаметром более 10 см и длиной более 400 см. Изгибы и горизонтальные участки крайне нежелательны. Кроме прямого предназначения труба также выполняет роль остаточного теплообменника

Доступ воздуха во второй бак обеспечивают отверстия диаметром около 9 мм. КПД правильно собранной буржуйки достигает 90%. Визуально разные буржуйки могут отличаться друг от друга как формой, так и размером, но принцип действия один.

Мощность печи-буржуйки пропорциональна объему нижнего бака. Чем он объемней, тем реже придется добавлять отработку. Иногда эту емкость делают очень массивной, вмещающей около 30 л использованного масла.

Усовершенствование простой конструкции печки на отработке предоставило возможность изобрести агрегат для обустройства гаража, в котором приятно будет помыть руки горячей водой, или небольшой частной баньки:

Галерея изображений

Создание печи-буржуйки из газового баллона

Еще один вариант конструкции печи на отработке — это самостоятельно изготовленная буржуйка на базе 50-литрового газового баллона. В дополнение к этому основному элементу нужно приготовить 2 стальные трубы со стенкой около 4 мм и диаметром 10 см. Одна из них будет выводить горящие газы, а вторая — исполнять роль теплообменника.

К этому следует добавить 4 мм стальной лист для козырька над теплообменником и перегородки, разграничивающей испаритель и камеру сгорания. Для самой испарительной камеры понадобится тормозной диск от автомобиля с таким диаметром, чтобы он без усилий вошел в баллон. Отрезок 0,5-дюймовой трубы нужен для транспортировки масла в камеру сгорания.

Из бывшего в использовании баллона получается отличная буржуйка. Хотя газа в нем и нет, но лучше перестраховаться — подержать баллон некоторое время на улице с открытым вентилем. Вокруг выходного отверстия наносят мыльную пену. Когда она прекратит пузыриться, вентиль скручивают, если он съемный, если нет, конденсат сливают другим способом

Кроме этого, следует иметь в запасе равносторонний стальной уголок с полкой 50 мм и длиной более 1 м, вентиль 0,5 дюйма, хомуты для герметизации — 2 шт. , шланг, любой баллон, оснащенный игольчатым вентилем.

Работу по созданию буржуйки выполняют в определенном порядке. Сначала баллон переворачивают вверх дном и сверлят в нем небольшое отверстие. От искрения предохранит такая мера, как смачивание сверла и места сверления маслом.

Вентиль демонтируют при помощи газового или разводного ключа. После освобождения сосуда от всех остатков, его можно резать, выполнять сварку

Освобождают емкость от газового конденсата. Сливают его осторожно в стороне от жилья, т.к. его неприятный запах сохраняется долго. Затем заготовку наполняют водой, после чего ее снова сливают, удаляя, таким образом, остатки газа. Поскольку смесь взрывоопасна, поблизости не должно быть источника открытого пламени.

Вырезают в корпусе баллона 2 прямоугольника одинаковой ширины, равной 1/3 диаметра заготовки. Высота нижнего прямоугольника 20 см, второго, расположенного на 5 см выше первого, 40 см. Чтобы разделить камеры, из листа вырезают круг диаметром равным внутреннему диаметру сосуда.

В его середине делают отверстие под трубу диаметром 10 см. Эта деталь отделит камеру сгорания от теплообменника.

Изготавливают горелку из трубы длиной 20 и диаметром 10 см. Нижнюю ее часть перфорируют, проделывая отверстия диаметром около 2 см. Зачищают внутреннюю часть от заусенцев, иначе они будут собирать на себе копоть, что значительно сузит отверстие впоследствии.

Надевают на горелку ранее вырезанный круг, располагая его точно посредине, приваривают. Конструкцию помещают внутрь печки и выполняют сварочный шов по окружности баллона.

Наваривают дно и крышку на тормозной автомобильный диск. Это будет поддон или чаша испарителя. Для подачи топлива в крышке оставляют проем, через который в буржуйку будет поступать воздух. Проем делают довольно широким, иначе уменьшится тяга, и масло не попадет в чашу.

Наваривают патрубок на верх крышки. Из трубы диаметром 10 см делают муфту, которая соединит чашу с горелкой.

Собирают систему подачи топлива, для чего:

  • делают в поддоне приемное отверстие;
  • вставляют в него под углом около 40⁰ отрезок водопроводной трубы 0,5 дюйма;
  • приваривают трубу к корпусу печи;
  • прикручивают к трубе аварийно-резервный вентиль, роль которого исполняет обыкновенный водопроводный кран.

Изготавливают теплообменник из трубы сечением 10 см. Его врезают горизонтально в корпус буржуйки, а на конце монтируют отражатель. Устраивают надув путем установки канального вентилятора на конце теплообменника. Воздух, прогоняемый по теплообменнику с его помощью, имеет большую скорость.

Для того чтобы сделать систему более управляемой, ее автоматизируют путем подключения термореле к канальному вентилятору. Такое решение позволяет задавать необходимую температуру

Внутрь теплообменника помещают завихритель воздуха, состоящий из треугольных зубьев, соединенных между собой сваркой. Из трубы сечением 10 см делают дымоотвод.

Ее вваривают в отверстие, находящееся в верхней части корпуса печи и выводят через стену к крыше здания.

Участок трубы, проходящий через ограждающую конструкцию лучше поместить в огнеупорный стакан, а у места входа нужно прикрепить металлический лист

Дальше занимаются изготовлением бака для масла. Если есть свободный от фреона баллон с исправным игольчатым вентилем, то он вполне подойдет для этой цели. Сосуд и печь-буржуйку соединяют шлангом, подключенным к вентилю. Для заливки отработанного масла в корпусе бака делают отверстие.

Чтобы обеспечить доступ воздуха к горелке и чаше испарителя в дверце нижнего отсека выбирают паз. К проему дверцы верхней камеры крепят упорные пластины, что обеспечивает надежную герметизацию камеры сгорания. С этой же целью дверку дополнительно оснащают замком.

Теперь даже при деформации корпуса буржуйки в результате сильного нагрева, герметичность камеры сгорания не будет нарушена.

Остается приварить к корпусу ножки из отрезков уголка и поставить печь вертикально. Кроме буржуек в вертикальном исполнении, из баллона изготавливают и . Их устройство аналогично.

Буржуйка плюс водяной контур

Любому дому не помешает наличие аварийного источника тепла. В его роли может выступить обыкновенная, но немного модернизированная, буржуйка. Усовершенствовать печь можно двумя способами — надеть на трубу горелки водяную рубашку или обернуть ее корпус змеевиком из медных трубок.

Витки змеевика размещают на расстоянии около 5 см от перфорированного корпуса буржуйки и подсоединяют к общей системе отопления. Вокруг змеевика устанавливают отражающий экран. Для его изготовления используют листовой алюминий, оцинкованную сталь, жесть.

Водяная рубашка — это бак на верхней камере буржуйки. В его корпусе должно быть 2 штуцера — один для подвода, а другой для отвода воды. В целом конструкция напоминает самовар. Объем водяной рубашки зависит от длины отопительной системы и способа циркуляции теплоносителя.

Практически вопрос устройства водяного контура решают путем установки емкости непосредственно на буржуйке. Через выход в систему отопления в последнюю попадает горячая вода. Пройдя по кругу, она обдает тепло помещению и возвращается обратно в емкость

Если в систему вмонтирован насос, объем бака небольшой, а при естественной циркуляции он имеет внушительные габариты. Чтобы контролировать параметры воды, на бак устанавливают манометр и термометр.

Капельная буржуйка на отработке

Самостоятельно можно изготовить и экономичную модель капельной буржуйки. Для корпуса подойдет металлическая бочка небольшого объема или другая, имеющаяся в хозяйстве, емкость. В корпусе делают отверстие, через которое будет поступать масло.

Такой агрегат, работающий на отработанных нефтепродуктах, может коптить, поэтому комната, в которой он установлен должна иметь хорошую вентиляцию

В емкости проделывают отверстие по диаметру трубки. Самой трубке придают форму буквы «Г», а горелку подвешивают.

Переделка твердотопливной буржуйки под отработку

Когда в хозяйстве уже есть буржуйка, но не устраивает то, что работает она на твердом топливе, можно выполнить ее модернизацию и она станет универсальной. Для этого изготавливают приставку, напоминающую по своей конструкции печку на обработке в ее нижней части.

Здесь тоже есть перфорированная труба, но не прямая, а согнутая под прямым углом. Ее подсоединяют к боковой стенке печи, которая и выполняет роль камеры окончательного сгорания. Если дверцу буржуйки заварить и сделать в ней отверстие для вхождения трубы, то печь будет работать только на отработке.

Модернизация этой печи заключается не только в дополнении ее специальной приставкой, но и в оригинальном решении обезопасить расположенные поблизости предметы от возгорания, используя принцип конвекции. Для этого к боковой стенке печи были приварены трубы. Поступающий в них снизу холодный воздух охлаждает конструкцию

Чтобы можно было использовать для отопления не только техническое масло, но и дрова, делают две сменные дверцы. Стандартную навешивают, когда планируется закладка дров, а модернизированную с соответствующим отверстием — когда печь будет функционировать на отработанном масле.

Предлагаем также прочесть статью о том, как собрать буржуйку на отработанном масле из трубы – для ознакомления с материалом, переходите по .

Секреты успешной эксплуатации буржуйки

Чтобы работа буржуйки, работающей на отработанном масле, была эффективной и безопасной, нужно придерживаться нескольких советов. Масло перед использованием должно отстояться. Заливать его в бак для масла нужно на 2/3 объема последнего.

В целях безопасности все элементы буржуйки следует регулярно прочищать. Для упрощения этой задачи ее верхний модуль должен быть съемным. Это обеспечит доступ в камеру, где происходит сгорание смеси. Для удаления сажи со стенок дымохода, его следует простукивать.

Чтобы продлить эксплуатационный срок камеры сгорания и печи в целом ее необходимо покрасить, используя краски, устойчивые к высоким температурам. Устанавливать буржуйку следует на негорючую основу. Нельзя размещать ее на сквозняке, под воздействием которого пламя может вырваться наружу.

Выводы и полезное видео по теме

Усовершенствованная конструкция печки-буржуйки. Подробностями ее создания делится автор этого видеоролика:

У печи-буржуйки простая конструкция, но чтобы изготовить ее своими руками, нужны чертежи с точными размерами. Конструкция, изготовленная на «глазок», не только не обеспечит теплом, но и станет источником разных неприятностей в виде копоти, разбрызганного масла и многочисленных переделок.

Приступать к изготовлению такого агрегата имеет смысл только тогда, когда есть возможность обеспечить его топливом. Иначе ее эксплуатация будет невыгодной экономически.

Возможно, у вас уже есть опыт самостоятельного изготовления печки-буржуйки? Поделитесь, пожалуйста, ценными советами с нашими читателями. Оставляйте комментарии в расположенном ниже блоке. Здесь же вы можете задать интересующий вопрос по теме статьи, а мы постараемся оперативно на него ответить.

печь буржуйка (вьюшка) своими руками

Гараж – это не только место хранения автомобиля, но и мастерская, где иногда приходится проводить довольно много времени. Поэтому при отрицательных температурах на улице нужно обеспечить его обогрев.

Буржуйка на отработанном масле делается проще простого своими руками

Содержание

  • Процесс изготовления буржуйки
  •  Нюансы эксплуатации

Производители отопительных приборов предлагают ассортимент обогревателей для гаража на любой вкус. Однако они недёшевы и потребляют газ либо электричество, которые дорого стоят.

В целях экономии умельцы-автолюбители сооружают для обогрева гаража или мастерской буржуйку на отработке своими руками.

Принцип работы печи на отработанном масле достаточно простой. Печь на отработке состоит из двух камер. Нижняя – топливный бак, в котором происходит сгорание залитого туда масла. Пары топлива, образующиеся при сгорании, поднимаются в верхнюю камеру, по пути смешиваясь с кислородом, и эта смесь горит уже во второй камере.

В топливном баке отработка горит при умеренной температуре, а пары масла, смешанные с воздухом, горят при температуре до 800 градусов. Именно этот процесс главным образом обеспечивает обогревательную способность печи.

Необходимый для горения воздух проникает в печь через перфорированную трубу, которая соединяет обе камеры.

Дымоходная труба также является своего рода обогревателем, отдавая тепло от выводимых наружу продуктов сгорания.

Расход топлива буржуйки составляет 0,5 – 2,5 л. дизеля в час, в зависимости от объёма топливного бака.

  • Дешевизна. Отработанные масла можно собрать у знакомых автомобилистов или купить на СТО.
  • Стальной корпус быстро нагревается и помещение прогревается тоже за короткое время.
  • Высокий КПД.
  • Не потребляет газ и электроэнергию.
  • Несложно сделать буржуйку своими руками.
  • Простота эксплуатации.

Какие инструменты и материалы понадобятся, чтобы сделать с нуля печь буржуйку своими руками:

сварочный аппарат, запас электродов, газовый резак, болгарка, круги для резки металла, молоток, зубило, клещи, дрель, свёрла для работы с металлом, удлинитель, мелок для разметки.

Защитные средства: очки для работы с болгаркой, щиток для сварочных работ, спецодежда, рукавицы.

При выполнении работы, соблюдайте технику безопасности

Процесс изготовления буржуйки

Рассмотрим поэтапно, как сделать буржуйку на отработке в домашних условиях:

  1. Выполнить подробный чертеж буржуйки.
  2. На листовой стали толщиной 4 – 5 мм сделать «выкройки» деталей печи, согласно схеме. Вырезать их болгаркой. Для изготовления верхней камеры подойдёт лист металла толщиной 6 мм, поскольку температура сгорания топлива в ней очень высокая.
  3. Сварить оба топливных бака.
  4. Сверху нижнего бака сделать отверстие для заливки масла. И отверстие по центру для установки трубы.
  5. На отверстие установить вьюшку (задвижку) для контроля подачи воздуха.
  6. Подготовить трубу подходящей длины и диаметра, для соединения емкостей. Просверлить в ней отверстия.
  7. В стенке верхнего бака сделать отверстие для установки дымохода. А снизу – отверстие для соединения с промежуточной трубой.
  8. Приварить трубу к обоим бакам.
  9. К нижнему баку приварить ножки, на которых будет стоять печь.
  10. По желанию, снаружи печь покрасить жаростойкой краской.
  11. Подключить дымоход к буржуйке.

Остаётся через отверстие в печи залить в нижний бак топливо, поджечь его лучиной, закрыть отверстие крышкой. Сгорая, масло и его пары обогревают помещение.

Чтобы сделать печь на отработке из профильной трубы, а не из листового железа, выполняют работу в такой последовательности:

  • Изготовить чертежи печки.
  • Сделать отметки на трубе, согласно размерам топливных камер.
  • Разрезать трубу болгаркой на нужные отрезки.
  • Получившиеся цилиндры заварить с одной стороны. Это будут нижние стороны камер сгорания.
  • Верхние части баков оборудовать съёмными крышками.
  • Вырезать отверстия под залив топлива, соединительную трубу и дымоход.
  • Сделать перфорацию соединительной трубы для поступления кислорода.
  • Сварить вместе баки и трубы.
  • Сделать ножки.
  • Подключить дымоходную трубу.

Все швы выполнять строго герметично!

Для того чтобы было сподручней переносить буржуйку с одного места на другое, можно приварить к ней ручки.

Можно ли переделать имеющуюся буржуйку для работы на отработке? Конечно, потребуется только внести несколько изменений в конструкцию. Нужно соорудить вторичную камеру для сжигания паров масла и обеспечить доступ кислорода в обе камеры.

Примерные этапы работы по переделке простой буржуйки в обогреватель на масле:

  1. Из листов железа сварить топливный бак для масла.
  2. В верхней части печки сделать отверстие для воздуха и заливки масла.
  3. Соорудить задвижку для регулирования поступления кислорода в бак с топливом.
  4. Убрать дымоход и на его место поставить трубу с дырочками для поступления воздуха.
  5. Сварить камеру, в которой будет происходить сгорание топливных паров. Её верхняя часть должна сниматься для очистки камеры.
  6. Присоединить верхнюю камеру к перфорированной трубе.
  7. Установить дымоход.

Такая печь работает на отработанном топливе

Чтобы тяга была правильной, поддувало буржуйки нужно закрыть, можно даже заварить, как и люк для закладывания дров. Заливку и розжиг топлива производят через вьюшку.

Как вариант – сделать универсальную печь на дровах и на отработке. Тогда заваривать ничего не надо.

Принцип переделывания обычной буржуйки в универсальную тот же, что рассмотрен выше. Только с некоторыми отличиями:

  • Нижний бак для топлива помещают в верхней части камеры сгорания, в которую загружают твёрдое топливо.
  • В верхней части печки делают отверстие с задвижкой.
  • Делают приспособление, чтобы закрывать при необходимости отверстия в трубе-переходнике.

Чтобы растопить печь дровами, топливный бак с маслом вынимают, закрывают отверстия для заливки отработки и на промежуточной трубе. После этого используют печь как обычную буржуйку на дровах.

Когда нужно перейти на использование отработки, бак ставят обратно, закрывают поддувало, открывают отверстия на соединительной трубе, открывают вьюшку и поджигают топливо.

Универсальная чудо-печь на отработке и дровах очень практична, она позволяет применять для обогрева любое топливо, которое есть под рукой.

 Нюансы эксплуатации

Во время использования печки на отработанном масле иногда возникает ряд проблем:

  • Помещение прогревается неравномерно
  • Масло бурлит и расплёскивается при горении
  • Дымление
  • Слишком быстрое сгорание топлива

Как решить эти проблемы?

Для равномерного обогрева гаража, при котором у печки жарко, а чуть дальше уже холодно, нужно присоединить специальную конструкцию в виде лабиринта. Её приделывают ко второй камере сгорания. Суть лабиринта – направление струй горячего воздуха в разные стороны.

Чтобы отработанное масло горело спокойно, без шипения и разбрызгивания, его нужно отстаивать. Вдобавок, наполнять топливный бак следует не более чем на 2/3.

Скорость сгорания топлива напрямую зависит от объёма топливного бака и тяги. Чтобы соблюсти правильные пропорции не стоит делать печку на глаз. Нужно сделать точные чертежи и придерживаться их при изготовлении буржуйки на отработке.

ПОСМОТРЕТЬ ВИДЕО

Для безопасной работы буржуйки на масле, она нуждается в регулярной чистке. Внутреннюю поверхность вторичной камеры сгорания очищают через верхнюю съёмную часть. Дымоход обстукивают для удаления нагара. Прочищают отверстия для доступа воздуха и удаляют грязь из топливного бака.

Если правильно составить схему-чертёж, тщательно следовать ему при выполнении работ и сделать всё качественно, получится экономная и продуктивная буржуйка для обогрева гаража или мастерской, сделанная своими руками.

Печи на отработке: устройство самодельной буржуйки

Отработанное масло — это самый доступный вид дешевого топлива для печи на отработке. На любом автотранспортном предприятии всегда имеется огромное количество индустриального, моторного или трансмиссионного масла, отработавшего свой ресурс в автомобильных двигателях, трансмиссии.

Утилизировать отработанные масла — все равно что выбрасывать на ветер деньги.

Посудите сами — при расходе до 2 л в час самая простая печь на отработке даст столько же калорий тепловой энергии, сколько электрический обогреватель мощностью 15 кВт. Однако добиться такого эффекта не совсем просто. Мы рассмотрим, как самому устроить отопление на отработке.

Преимущества

Буржуйка на отработке действует по известному принципу прямого нагрева воздуха. Такие печи используются для обогрева гаража, цехов станций технического обслуживания автомобилей, поскольку там нет проблем с топливом. В гаражных кооперативах, в мастерских и теплицах — везде, где стоимость центрального отопления стоит немалых денег, используется отопление на отработке. В самом деле, зачем тратиться, если топливо всегда под рукой и для того, чтобы пережить морозную зиму, нужна лишь самодельная печка на отработке. Тем более что за утилизацию отработанного масла нужно платить. Приведем достоинства отопления на отработке:

  • незначительное количество копоти и гари;
  • очень простая эксплуатация, не требующая специального допуска и образования печника;
  • буржуйка своими руками не представляет сложности в изготовлении;
  • масляная печь безопасна, поскольку сама отработка не горит: горение в печи поддерживается за счет масляных паров.

Недостатки печи на отработке

Для поддержания процесса горения неочищенная отработка не годится. Все дело в том, что неочищенная отработка содержит большое количество воды, примесей, которые как минимум будут засорять и в конечном счете забивать форсунки печей. Иногда применение неочищенной отработки приводит к взрыву блока подогрева топлива. Отработку для печного отопления нужно тщательно фильтровать и очищать. Дома этим заниматься невозможно, а вот в условиях СТО это сделать несложно. Заметим, что очищенное масло можно купить почти в два раза дешевле солярки — хороший аргумент в пользу печи на отработке.

На холоде отработанное масло замерзает, и его поэтому нельзя хранить на улице. Приходится выделять места для хранения в теплых помещениях или же в земле ниже уровня промерзания.

В пиролизных печах предварительный нагрев масла происходит в условиях недостатка кислорода. На втором этапе для возгорания продуктов разложения отработки кислорода уже достаточно. При этом выделяется большое количество тепловой энергии. Температуру регулируют вручную подачей воздуха. Буржуйка на отработке имеет недостатки — невозможно поддерживать нужную температуру автоматически и приходится регулярно очищать камеру от фракций.

Устройство печи

Печи на отработке обеспечивают горение в 2 этапа. Сначала горят масляные пары с выделением горючих газов, которые затем догорают при высокой температуре. В результате происходит сгорание отработки с минимальным выделением вредных примесей.

Даже самодельная печка на отработке позволяет добиться максимального сгорания. Для этого нужно выполнить следующие правила.

  1. Низкотемпературная нижняя камера сгорания должна быть оснащена отверстием, регулирующим подачу воздуха. Устройство ее таково, что в средней камере поддерживается горение масляно-воздушной смеси. В трубе, из которой выполнена средняя камера, должно быть достаточное для обеспечения хорошей подачи воздуха количество отверстий.
  2. В верхней камере несгоревшие остатки газовой смеси дожигаются. К этой камере для отвода дыма приваривается труба, соединяющаяся с дымоходом. Длина вытяжной трубы — от 4-х м. Горизонтальное расположение дымохода недопустимо ввиду того, что при сгорании отработки выделяется нагар в большом количестве. В результате горизонтальный участок трубы забивается сажей, тяга исчезает и все продукты сгорания отработки идут в помещение, создавая угрозу отравления для находящихся в нем людей. Внутри помещения допускается наклон трубы не менее 45°С. Наружный участок дымохода устанавливается только в вертикальном положении. Верхнюю часть трубы дымохода необходимо прикрыть оголовком.

Схема изготовления буржуйки на отработке

Для того чтобы устроить отопление на отработке своими руками, необходимо соответствующим образом подготовиться. Материал — сталь листовая. Толщина стенок печи — от 4 мм. Нужно иметь в виду, что основной нагрев происходит в верхней камере, которая без принудительного охлаждения прогревается до 80°С, и желательно изготовить ее из самого толстого металла.

Чертежи, как сделать буржуйку на отработке, вы легко отыщете в доступных источниках. Что касается инструмента, то понадобится сварочный аппарат и болгарка.

Эксплуатация объекта

Печь на отработке устанавливают на горизонтальной ровной поверхности не ближе 1 м от воспламеняемых материалов, горючей стены. Площадку необходимо выложить кирпичом, тротуарной плиткой или забетонировать. Чтобы не было перекосов, печь нужно выровнять по уровню. Не забудьте об удобстве при заливке топлива: доступ к окошку должен быть свободным.

Заливать нужно не более половины бака. Розжиг начинают при открытой заслонке через некоторое время после заливки, чтобы масляные пары насытились кислородом. После розжига заслонку нужно наполовину прикрыть, а после нагрева можно регулировать подачу воздуха в бак.

Заключение по теме

Сжигание переработанных масел в экологическом плане предпочтительнее, чем переработка. Именно поэтому в мире для сжигания в печи идет свыше 10% отработанных масел. В России наиболее распространенным устройством является самодельная печка на обработке.

Автономное отопление на отработке является важным направлением экологической политики развитых стран.

Буржуйка своими руками чертежи самая эффективная на отработке

Самостоятельная сборка буржуйки на отработке

Тут вы будете знать:

Отработанное машинное масло считается дешевым и распространенным видом топлива. Оно применяется для обогрева нежилых и жилых помещений при помощи его сжигания в фабричных или самодельных печах и котлах. В данном обзоре мы расскажем об одной из подобных самоделок – это маленькая, но продуктивная буржуйка на отработке. Отличаясь маленькими размерами и обычный конструкцией, она обеспечивает производство значимого количества тепла. Напоследок мы побеседуем о комбинированном агрегате, умеющем работать на отработке и дровах.

Плюсы печей на отработке

Выполнить буржуйку на отработке собственными руками довольно легко. Для этого будут нужны опыты работы с металлом и инверторным аппаратом. Опытный специалист управится с ней буквально за 1 день. Собственно обычная конструкция и считается важным преимуществом этого отопительного агрегата. Рабочий принцип рассматриваемой нами модели состоит в создании и дальнейшем воспламенении горючей смеси из воздуха и паров отработанного масла.

Необходимо заявить, что буржуйка на месте действует по принципу пиролиза. Ведь выработка тепла производится в пару шагов:

  • Масло подогревается и горит в первой камере при низкой температуре.
  • Оставшиеся в выбросе газообразные, жидкие и твердые вещества догорают во второй топке, соединяющейся с первой при помощи трубки.
  • Газообразные, жидкие и твердые вещества отправляются в дымоходную трубу, тогда как полученное тепло направляется в обогреваемое помещение.

Масляная буржуйка, как только она выйдет на режим функционирования, сжигает отработку настолько полно и прекрасно, что никакого дыма из дымоотвода мы почти не увидим. Если вы ожидаете чёрной копоти, как от старого тепловоза, то ничего аналогичного тут не будет – в рабочем режиме отсюда идёт лишь беловатый дымок, а в большинстве случаев не видно и его.

Буржуйка на отработке выделяется большой эффективностью. Отработанное масло сжигается тут полностью и без остатка. Благодаря этому поверхности внутри и узлы долго остаются чистыми, не нуждаясь в частых очистках. Такие печи нередко применяются для обогрева маленьких мастерских, приватных ремесленных цехов, гаражей. Хороший навар в виде значимого количества отработки получают те, кто занимается заменой масло в машинах.

Выбираем чертёж

Чертёж наиболее эффективной буржуйки на отработке.

Разберёмся с деталями – перед нами печка, которая состоит из трёх главных частей. Часть первая, самая нижняя, собой представляет ёмкость с меньшим отверстием для заливки горючего и розжига. Эта ёмкость играет две роли – выступает как бачка и не прекращает работу как первичная топка. Крышка ёмкости служит ещё и своеобразным регулятором интенсивности сгорания.

Следующая часть – это трубка с дырочками, привариваемая к нижней ёмкости. Отверстия служат для забора вторичного воздуха. Он перемешивается с испаряющейся отработкой, благодаря чему образуется горючая смесь, сгорающая с образованием высокотемпературного пламени. Когда буржуйка прогреется и выйдет на режим функционирования, труба будет буквально гудеть под напором огня. Конечное сгорание происходит в верхней камере.

Верхняя камера нашей буржуйки по схеме круглая. Но ничто не мешает выполнить её квадратной (как и нижнюю). Увеличив площадь верхней поверхности, можно организовать своеобразную варочную поверхность, чтобы можно было вскипятить чайник и отогреться чашкой тёплого напитка. Сверху второй камеры буржуйки мы видим маленькой отрезок трубы – он служит для подсоединения дымоотвода. Вот и вся схема – обычная и незатейливая.

Очередность сборки

Буржуйка на отработке обрадует быстрой сборкой. Её можно сварить из остатков старого баллона с газом или любой иной железной ёмкости нужного диаметра. Также возможна сборка из листового железа с предварительным раскроем, приданием ему необходимой формы и сварки. Основная задача – соорудить первичную топку. Её диаметр составляет 344 мм, высота – 115 мм. К части которая находится снизу варится герметичное дно.

Отлично собранная буржуйка обеспечит хорошую отдачу тепла при довольно скромном потреблении масла.

Сама печка ставится на ножки сделанные из металла самой разной конструкции. В нашем случае их делают из уголка из металла и имеют высоту 100 мм. Всего ножек 4-ре – буржуйка на масле (отработке) должна стоять на поверхности для работы максимально устойчиво, так как в середине неё полыхает жидкое горючее.

Дальше нам нужно выполнить крышку, плотно одевающуюся на весомую часть первичного бачка нашей буржуйки. Она не плоская – это кусочек трубы у которых диаметр 352 мм с приваренным к ней круглым листом подобного диаметра. Сверху вырезаются два отверстия – одно диаметром 100 мм, служащее для приварки трубки с дырочками, а второе диаметром 60 мм, служащее для заправки агрегата отработкой и регулировки воздушной подачи.

Следующая часть – вертикальная трубка высотой 360 мм и диаметром 100 мм. В ней нужно высверлить 48 отверстий – 6 рядов по 8 отверстий в каждом, в своеобразном шахматном порядке. Начальный ряд отстоит от части которая находится снизу трубы на 20 мм, заключительный – в 55 мм от верха. Диаметр отверстий для подачи в буржуйку вторичного воздуха составляет 9 мм. Тут будет сгорать отработка, благодаря этому воздуха необходимо много.

Другой этап изготовления буржуйки на отработке – создание вторичной камеры. Её диаметр составляет 352 мм, для её постройки потребуются две крышки, нижняя и верхняя. Делаем в двух крышках отверстия диаметром 100 мм, однако не в самом центре, а в 110 мм от центра (ближе к боковине). К верхней привариваем внутри стальную перегородку длиной 330 мм и высотой 70 мм. Свариваем буржуйку для сжигания отработки в одно целое, следя за тем, чтобы отверстия в крышках пребывали не друг над другом, а на разных сторонах. К верхней крышке привариваем отрезок трубы дымоотвода высотой 130 мм и диаметром 100 мм.

Финальная сборка

У нас в руках три части нашей буржуйки:

  • Первичная ёмкость со съёмной крышкой и отверстием для заливки отработки.
  • Трубка с дырочками для забора вторичного воздуха.
  • Вторичная топка с отрезком трубы под дымотвод.

На окончательном шаге сборки свариваем между собой крышку первой топки (крышка должна оставаться съёмной), трубу с дырочками и вторичную камеру. Сейчас все готово для проведения испытаний.

Пуск буржуйки

Сейчас мы будем учиться топить буржуйку отработкой. Задача состоит в выводе печи на режим функционирования. Прохладная отработка считается горючим материалом, однако она не может дать высокотемпературное пламя. Благодаря этому её необходимо подогреть. Устанавливаем буржуйку на крепкое основание, подсоединяем к ней дымотвод – его рекомендованная высота составляет 4-5 метров. Дальше заливаем в неё отработку.

Не вздумайте задействовать тут бензин и остальные агрессивно Пылающие жидкости – их воспламенение может привести к серьёзным ожогам и взрывам.

На другом шаге нам понадобится керосин, служащий для ускорения процесса розжига. Он заливается сверху отработки В первые камеру. Керосин загорается мягко, благодаря этому для наших целей он подходит. Также вы можете применить жидкости для розжига угля для барбекю (не быстро Пылающие).

Поджигаем нашу топливную смесь спичкой (лучше бросить в бачок горящую бумажку), регулируем подачу первичного воздуха. В вертикальной перфорированной трубе возникнет горящее пламя. Оно будет легонечко рваным, так как буржуйка пока прохладная. По степени прогревания пламя начнёт светлеть и гудеть – оно должно стать практически белым, с чуть оттенком желтого. Лишь в данном варианте отработка отдаст максимум энергии тепла.

Проводить дозаправку буржуйки отработкой на полном ходу полностью запрещается – дождитесь сгорания одной порции и собственно тогда заливайте следующую. Не можете терпеть – увеличьте объём первой камеры. Если и этого недостаточно, приварите к первой камере буржуйки отрезок трубы для подсоединения металлического топливного шланга с регулировочным краником. Этот шланг соедините с подходящей топливной ёмкостью большого объёма. В данном случае буржуйка сумеет гореть неограниченно долго.

  • Постоянно прочищайте дымотвод – от этого может зависеть стабильность сгорания отработки в буржуйке.
  • Не применяйте иные виды топлива (к примеру, солярку).
  • Ставьте буржуйку на крепкое негорючее основание. Настойчиво советуем выполнить ножки с дырочками под болты – зафиксируйте первичную камеру чтобы не было её опрокидывания.

Более того, не держите рядом с буржуйкой ёмкости с огнеопасными жидкостями. Расстояние до ближайших стен не должно быть менее 50 см. Для увеличения эффективности советуем оббить стены оцинкованным железом для отражения потоков энергии тепла в сторону помещения.

Работа на иных видах топлива

Не надо заморачиваться над точным соблюдением миллиметража – многие умельцы собирают буржуйки на отработке «на глаз», получая превосходные результаты.

В наших обзорах мы уже неоднократно публиковали схемы обыкновенных дровяных буржуек, также газогенераторного типа. Их делают из листового железа или устаревших баллонов с газом. Будучи снабжёнными большими камерами сгорания, они дают возможность сжигать фактически различные варианты твёрдого топлива. Если потрудиться, можно сделать многофункциональный отопительный аппарат – это дровяную печь и отработке.

Чтобы это сделать понадобиться горелка на отработке, представленная на рисунке ниже. Тут мы видим все ту же первичную топку с подключённой к ней перфорированной вертикальной трубкой. Только конечное дожигание произойдет не во вторичной камере, а в камере дровяной буржуйки. Перед вами стоит задача – организовать на ней съёмную дверку, чтобы можно было включить заместь неё представленную горелку.

Переделывать буржуйку под отработку не представляет большого труда – просто воспользуйтесь размещёнными в нашем обзоре схемами и советами.

Как выполнить печь буржуйку в автогараж на дровах и отработке

Чтобы в холодное время года исполнять какие-нибудь работы в гараже или на дачном участке, необходимо организовать самое простое теплоснабжение. Зная, сколько сейчас стоит электричество, большинство гаражных мастеров предпочитает пользоваться фабричными и самодельными обогревательными приборами, действующими на дровах или масляной отработке. Задача нашей публикации – предъявить чертежи и детально описать, как правильно выполнить буржуйку собственными руками для использования в гараже либо небольшом домике на даче.

Подбираем конструкцию печки

Так как в интернете хватает чертежей обыкновенных буржуек, мы предложим на выбор 4 необычных конструкции, одна из которых обязательно подойдёт для ваших условий:

  1. Двухходовая печь на угле и дровах, сваренная из листового металла.
  2. Вертикальный отопитель из баллона с газом с воздушным или гидроконтуром.
  3. Газогенераторная печка долгого горения из баллона или трубы, установленной в горизонтальном положении.
  4. Капельница на отработке автомобильных и прочих масел.

Аппарат с 2-мя дымооборотами

Примечание. Печь для отопления также можно выстроить из поризованного керамического камня, о чем доступно говорится в данной теме. Аналогичный тепловой источник хорошо войдет в интерьер дачи, но некомфортен для гаража из-за размеров строения из кирпича, долгого прогрева и отсутствия мобильности.

Дровяной отопитель с воздушной камерой вверху

Сейчас дадим ряд советов по выбору конструкции самодельной буржуйки:

  1. Если вы проводите в гараже мало времени (1—3 часа в день), то потребуется быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменным аппаратом (вариант №2), предоставленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она работает по принципу теплопушки.
  2. Тот же другой вариант подойдет для боксов внушительных размеров (обычные размеры гаража — 6 х 3 м). Тогда камера наполненная воздухом преобразуется в гидроконтур, подключаемый к регистрам теплоснабжения.
  3. Для непрерывного обогревания типового гаража подойдёт вариант №1 – продуктивная двухходовая дровяную печь, либо №3 – аппарат длительного горения. Выбор зависит от наличествующего у вас материала: первая выполняется из пропанового баллона, вторая – из листового железа толщиной 4 мм.
  4. Тем, кто думает сжигать для отапливания отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). Если появится желание и умении можно провести ее модернизацию — переделывать в котел, изготовив водяную рубашку.

Двухкамерная газогенераторная печка

Справка. Из востребованных гаражных самоделок необходимо упомянуть еще 2 конструкции: знаменитая печь — буржуйка верхнего горения Бубафоня и маленький отопитель из дисков колес. Изготовление первой детально описано в другой инструкции, второго – показано в видеосюжете:

Сборка эффектной буржуйки

Известно всем, что традиционным металлическим печкам характерен небольшой КПД (около 45%), так как большая часть тепла уходит в трубу одновременно с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в тт котлах – установка на пути продуктов згорания 2-ух перегородок. Огибая их, газы передают энергию тепла стенкам, отчего КПД становится довольно высоким (55—60%), а буржуйка – экономнее. Рабочий принцип агрегата отображает чертеж – схема:

Для производства вам понадобится листовая низкоуглеродистая сталь 4 мм в толщину, кусочек трубы Oсто милиметров и металлургический прокат для ножек и колосниковой решётки. Сейчас о том, как выполнить экономную буржуйку:

  1. Порежьте металлические заготовки согласно чертежу и сделайте проемы для створок топливника и зольника.
  2. Сварите из уголков или арматуры колосниковую решётку.
  3. Из вырезанных частей сделайте дверки с запорами.
  4. Соберите аппарат на прихватках, а потом проварите швы всплошную. Выставьте отрезок трубы дымоотвода и ножки.

Совет. Нижнюю перегородку, сильно нагреваемую пламенем, лучше выполнить из очень толстого железа – 5 или 6 мм.

Для лучшей отдачи тепла мастерами практикуется приваривание к корпусу добавочных наружных ребер, как это сделано на фото.

Как сварить вертикальную печь из баллона

Эта печка-буржуйка выделяется от аналогичных агрегатов наличием камеры с воздухом, устроенной сверху и изолированной от топливника стальной перегородкой. В середине нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку установлены отрезки трубы диаметром 40—50 мм, что и показано на чертеже.

Примечание. Организация камеры воздушного подогрева в верхней зоне топливника позволяет отбирать теплоту продуктов сжигания, идущие мимо нее в дымотвод. Так как в вертикальной печи пламя охватывает всю порцию дров, происходит активный нагрев потока воздуха в индивидуальном отсеке, за счёт чего температура в гараже быстро подымается.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы выдавить останки сжиженного газа, нужно вывернуть вентиль и заполнить резервуар доверху водой. После угловой шлифмашиной необходимо отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

  1. В боковой стенке баллона сделайте с прямыми углами проемы для зольной и загрузочной дверки и обрамите их полосой из стали толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Oсто милиметров под дымоходный отрезок трубы.
  2. Сделайте колосники съемного типа и установите их в середине корпуса на приваренные уголки.
  3. Сделайте дверки зольной и топливной камеры, закрепите к ним петли и ручки, а потом установите в окантованные проемы.
  4. Вырежьте круг O30 см из металла толщиной 4 мм – это будет днище камеры. Приварите к одной его поверхности ребра из отходов металлического проката, после этого герметично состыкуйте его с топливником на сварке.
  5. В отрезанной крышке проделайте 2 отверстия и вварите отрезки трубы для подсоединения воздушных каналов. По готовности крышку установите на старое место (однако сейчас – над теплообменным аппаратом) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в автогараж способна сжигать древесину разного качества и влаге, также и опилки, а еще подавать воздух который нагрелся в любую точку помещения, что важно для теплиц. Плюс ко всему она может давать теплом отопительные приборы и регистры, если их присоединить к патрубкам в крышке верхней камеры и заполнить систему носителем тепла.

Внимание! Во избежание закипания воды и прорыва труб, необходимо создать ее постоянную циркуляцию принудительного типа от насоса и установить бак расширительный открытого типа. В виде теплоносителя применяйте антифриз, ведь автогараж не топится круглые сутки.

Изготовление горизонтального отопителя

Если обыкновенный пропановый баллон положить в горизонтальном положении, а в срезе сделать дверку, то выйдет довольно просторный топливник, куда войдут метровые поленья. Для лучшей отдачи тепла и дожигания образующихся газогенераторных газов необходимо выполнить вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в этой буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и обязательный аксессуар интенсивного теплопередачи – внешние ребра из полос из стали – ставят в первую очередь. Опыт говорит, что аналогичная печка греет автогараж площадью до 50 м? в режиме среднего горения, о чем говорится в очередном видео:

В изготовлении агрегат для отопления несложен: спереди монтируются дверки, а в задней режется отверстие, куда варится вторичная камера из трубы или второго баллона. Чтобы не отнимать практичный объем топливника, зольник выполняется навесным. Если понадобится сверху горизонтальной части устраивается поверхность для варки.

Делаем буржуйку на отработке

Соляра и отработанное машинное масло – очень питательное горючее. Если оно достается вам дешево, то не имеет смысла связываться с дровами и углем, легче сделать хорошую печь – капельницу. Ее рабочий принцип состоит в сжигании отработки, капающей в середину раскаленной чаши. Причем по пути жидкое горючее успевает нагреться, так как идет через маслопровод, встроенный в середину трубы – дожигателя. Устройство буржуйки капельного типа детально нарисовано на чертеже.

Для хорошего сгорания масла воздух в печку нагнетается при помощи вентилятора, а отработка протекает по настоящему из бака, подвешенного к стенке рядом с отопителем. Еще один вариант – понудительная подача горючего путем создания давления в топливной емкости (к примеру, ручным насосом).

В качестве корпуса печи как правило выступает как труба O219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки собственными руками – задача простая, основное, правильно выполнить отверстия и прорези в дожигателе и провести топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке продемонстрировано в другой нашей публикации. Ближе ознакомиться с работой отопителя вы можете из видеоролика:

Заключение

Нужно понимать, что показанные выше конструкции дровяных и масляных буржуек для гаража могут изменяться и дорабатываться вами во время эксплуатации. В том и прелесть самодельных печек – они дорабатываются и улучшаются при желании. Пример: гаражные умельцы нередко выполняют наружный гидроконтур на базе самоварного теплообменного аппарата, встраиваемого в вертикальный участок трубы для дымохода. Это позволяет использовать традиционное отопление без конструкционного вмешательства и переделки самой печи.

Как выполнить буржуйку на отработке собственными руками: варианты и варианты изготовления печки

Во время работы любых механизмов применяют технические масла. Во время употребления по прямому назначению они не сжигаются и берегут возгораемость.

Заместь утилизации, альтернативным вариантом их повторного использования считается буржуйка на отработке, сделать которую можно собственными руками.

Рабочий принцип буржуйки

Работа буржуйки основывается на явлении пиролиза. У подобной печи, где топливом считается отработка масла, есть 2 главных отделения: бачок и топка, находящиеся на различных уровнях. Первое предназначается для заливки отработки и ее сгорания. В ином отделении, расположенном выше, происходит дожиг продуктов згорания отработки, смешанных с воздухом. На первой стадии температура относительно умеренная, а на втором на порядок выше — до 800?.

Во время изготовления подобной печи основная задача — выполнить таким образом, чтобы воздух поступал в оба отделения. В первые камеру он проникает через отверстие, которое предназначено для загрузки топлива на жидкой основе. Отверстие оборудовано специализированной заслонкой, при помощи которой регулируют объем воздушной подачи.

Доступ воздуха во второй бачок предоставляют отверстия диаметром около 9 мм. КПД правильно собранной буржуйки может достигать 90%. Зрительно разнообразные буржуйки могут разниться один от одного как формой, так и размером, но рабочий принцип один.

Мощность печи-буржуйки пропорциональна объему нижнего бачка. Чем он объемней, тем реже придется прибавлять отработку. Порой эту емкость выполняют очень массивной, вмещающей около 30 л использованного масла.

Изготовление простой буржуйки собственными руками

Базисная конструкция буржуйки, изготовленной собственными руками, состоит из 4 частей:

  1. Топливного бачка свободной формы с отверстием по самому центру, диаметр которого равён необходимому размеру присоединяемой трубы. Тут начинается горение отработки. Металл для производства данного компонента конструкции обязан иметь толщину не меньше 3 мм.
  2. Топки (струнного насоса), являющейся вертикальную цилиндрическую емкость с рядом отверстий, присоединенную через отверстие к бачку. В результате подпитки воздухом через перфорированные стены струнного насоса, поступившее в камеру горючее, горит полностью.
  3. Теплообменного аппарата в виде бачка, находящегося над топкой. В него поступает разогретая газовая смесь. Конструкция как правило имеет разную форму и размер. Лучше всего это бачок с пустотелой площадкой, на которой можно разогреть пищу.
  4. Дымоотводящей трубы, обеспечивающей эффективную тягу.

Чтобы сделать буржуйку своими силами необходимо владеть неплохими способностями сварщика. Сварные швы непременно должны давать непроницаемость.

Изготовление бачка для отработки

Альтернативой сварному бачку может послужить ненужный баллон с газом или канистра с толстыми стенками, но во всяком случае обязательными являются 3 базисных требования:

  1. Конструкция должна быть хотя бы отчасти разборной для возможности ее периодической очистки.
  2. Отверстие для подключения струнного насоса необходимо располагать по самому центру.
  3. Люк для заливки отработки следует оборудовать регулировочной заслонкой на болтовом соединении. При ее помощи регулируют интенсивность горения.

Сделать бачок большого труда не составит из труб крупного диаметра. К одному отрезку трубы у которых диаметр около 35 см приваривают днище и ножки. Для того чтобы закрыть бачок, берут маленькой сгон чуть большего размера, приваривают к нему крышку, потом выполняют в ней 2 отверстия — одно контрольное диаметром примерно 60 мм, а другое под струнный насос.

Высота бортика 2 детали должна составлять 1/3 от высоты нижней емкости. Общая высота бачка, измеряемая от его дна до центрального отверстия на крышке — 10 – 15 см. Разжигают горючее в бачке с использованием бумаги или ткани, намоченной в керосине. Их поджигают и опускают в емкость через контрольное отверстие. Отработку понадобится регулярно доливать, чтобы поддерживать уровень 2/3 высоты емкости.

Как сделать струнный насос

Подходящий размер трубы для производства струнного насоса — 10 см, толщина минимум стены — 0,8 см. Чтобы определить ее высоту берут длину трубы дымоотвода, разделяют ее на 10. Пять процентов забирают от результата и получают нужное значение. Оно должно располагаться в границах 36 – 38 см. Это считается требованием нормальной тяги.

Отверстия, проделанные в стенках трубы как в шахматах или же просто одинаково распределенные по поверхности, имеют диаметр 0,9 – 0,95 см. Сверху и снизу трубы выполняют отступы 2 – 2,5 см и 5,5 – 6 см естественно.

Базисный вариант теплообменного аппарата

Толщина минимум стенок теплообменной емкости — 0,3 см. Делают его по такой же технологии, что и топливный бак. Верх лучше делать плоским, а отверстие для дымоотвода необходимо убрать, тогда будет возможность если понадобится установить на плиту сковороду или чайник.

В середине пустотелого сосуда выполняют перегородку, создавая лабиринт для лучшего теплопередачи. При этом чем потолще данная деталь, тем горячее будет поверхность плиты-буржуйки. Для того чтобы очищать трубный змеевик от нагара, с боковой стороны выполняют специализированный люк и закрывают его крышкой. На отверстие, которое предназначено для дымоотвода, наваривают канал — трубу высотой от 5 до 10 см и диаметром 10 см.

Из чего сделать дымовую трубу

Чтобы продукты горения, выходящие через трубу, имели температуру максимально невысокую, та часть трубы, которая расположена в помещении, обязана быть сделана из стали. Благодаря этому дым отдает собственную температуру стенкам дымоотвода, охлаждается, делая больше последний теплообмен.

Продолжением дымоотвода с наружной стороны послужит обыкновенная труба из жести, но ее придется теплоизолировать, чтобы предупредить скапливание сажи в период холодов. Предизолированная труба — прекрасный вариант, но довольно дорогой. Стыки участков трубы уплотнять совсем не нужно. Сами трубы могут быть разного диаметра, но конкретно к печи подключают ту, у которой диаметр меньше.

Создание печи-буржуйки из баллона с газом

Еще 1 вариант конструкции печи на отработке — это своими силами сделанная буржуйка на базе 50-литрового баллона с газом. В добавок ко всему этому важному элементу необходимо подготовить 2 трубы профильные со стенкой около 4 мм и диаметром 10 см. Одна из них будет выводить Пылающие газы, а вторая — выполнять роль теплообменного аппарата.

К этому необходимо добавить 4 мм лист стали для отлива над теплообменным аппаратом и перегородки, разграничивающей атомайзер и топку. Для самой испарительной камеры потребуется тормозной диск от автомобиля с подобным диаметром, чтобы он без особых проблем вошел в баллон. Отрезок 0,5-дюймовой трубы нужен для перевозки масла в топку.

Помимо прочего, нужно иметь в запасе равносторонний уголок стальной с полкой 50 мм и длиной больше одного метра, вентиль 0,5 дюйма, хомуты для герметизации — 2 шт., шланг, любой баллон, оборудованного игольчатым вентилем.

Работу для создания буржуйки исполняют в установленном порядке. В первую очередь баллон переворачивают вверх дном и сверлят в нем маленькое отверстие. От искрения обезопасит подобная мера, как увлажнение сверла и места высверливания маслом.

Освобождают емкость от газового конденсата. Сливают его осторожно в стороне от жилья, т.к. его зловонный запах сберегается долго. Потом заготовку наполняют водой, после этого ее опять сливают, удаляя, аналогичным образом, останки газа. Так как смесь взрывоопасна, рядом не должно быть источника открытого пламени.

Режут в корпусе баллона 2 прямоугольника одинаковой ширины, равной 1/3 диаметра заготовки. Высота нижнего прямоугольника 20 см, второго, находящегося на 5 см выше первого, 40 см. Чтобы поделить камеры, из листа режут круг диаметром равным внутреннему диаметру сосуда. В его середине выполняют отверстие под трубу у которой диаметр 10 см. Данная деталь отъединит топку от теплообменного аппарата.

Делают горелку из трубы длиной 20 и диаметром 10 см. Нижнюю ее часть перфорируют, проделывая отверстия диаметром около 2 см. Зачищают внутреннюю часть от заусениц, по другому они будут собирать на себе сажа, что существенно сузит отверстие в последствии. Одевают на горелку прежде вырезанный круг, располагая его точно посередине, приваривают. Конструкцию помещают в середину печки и делают шов сварки по окружности баллона.

Наваривают днище и крышку на тормозной автомобильный диск. Это будет поддон или чаша атомайзера. Для топливоподачи в крышке оставляют проем, через который в буржуйку будет поступать воздух. Проем выполняют довольно широким, иначе станет меньше тяга, и масло не попадет в чашу. Наваривают отрезок трубы на верх крышки. Из трубы у которых диаметр 10 см выполняют муфту, которая соединит чашу с горелкой. Собирают систему топливоподачи, для чего:

  • выполняют в поддоне отверстие для приема;
  • вставляют в него под угол около 40? отрезок трубы водопровода 0,5 дюйма;
  • приваривают трубу к корпусу печи;
  • крепят к трубе аварийно-резервный вентиль, роль которого выполняет обычный смеситель воды.

Делают трубный змеевик из трубы сечением 10 см. Его врезают в горизонтальном положении в корпус буржуйки, а на конце устанавливают отражатель. Устраивают надув путем установки канального вентилятора на конце теплообменного аппарата. Воздух, прогоняемый по теплообменному аппарату с его помощью, имеет приличную скорость.

В середину теплообменного аппарата помещают завихритель воздуха, который состоит из треугольных зубьев, которые соединены между собой сваркой. Из трубы сечением 10 см выполняют дымоотводящий канал. Ее вваривают в отверстие, которое находится сверху корпуса печи и выводят через стенку к крыше строения.

Дальше занимаются изготовлением бачка для масла. Если есть свободный от фреона баллон с исправным игольчатым вентилем, то он прекрасно подойдет для данной цели. Сосуд и печь-буржуйку объединяют шлангом, подключенным к вентилю. Для заливки отработанного масла в корпусе бачка выполняют отверстие.

Чтобы гарантировать доступ воздуха к горелке и чаше атомайзера в створке нижнего отсека подбирают паз. К проему дверки верхней камеры прикрепляют упорные пластины, что обеспечивает хорошую герметизацию топки. С той же целью дверку дополнительно оборудуют замком. Сейчас даже при деформации корпуса буржуйки в результате большого нагрева, непроницаемость топки не нарушиться.

Остается прикрепить к корпусу ножки из отрезков уголка и установить печь вертикально. Не считая буржуек в вертикальном выполнении, из баллона делают и в горизонтальном положении размещенные печки. Их устройство точно также.

Буржуйка плюс гидроконтур

Любому дому не помешает наличие аварийного теплового источника. В его роли выступит обычная, но чуть-чуть модернизированная, буржуйка. Улучшить печь можно двумя вариантами — одеть на трубу горелки водяную рубашку или обмотать ее корпус змеевиком из медных трубок.

Витки змеевика устанавливают на расстоянии около 5 см от перфорированного корпуса буржуйки и подключают к общей отопительной системе. Вокруг змеевика устанавливают отражающий экран. Для его изготовления применяют листовой алюминий, оцинковку, жесть.

Водяная рубашка — это бачок на верхней камере буржуйки. В его корпусе должно быть 2 штуцера — один для подвода, а другой для водоотвода. В общем конструкция напоминает самовар. Объем водяной рубашки зависит от длины системы для отопления и способа циркуляции носителя тепла.

Если в систему вставлен насос, объем бачка маленькой, а при гравитационной циркуляции он имеет большие размеры. Чтобы контролировать параметры воды, на бачок устанавливают прибор для определения величины давления и термометр.

Капельная буржуйка на отработке

Своими силами можно сделать и экономную модель капельной буржуйки. Для корпуса подойдёт железная бочка малого объема или иная, имеющаяся в обиходе, емкость. В корпусе выполняют отверстие, через какое будет поступать масло. Дальше, берут горелку вместимостью около 2 л, подключают к ее шлангу медную трубку длиной 1 м, а потом кладут в два раза.

В емкости проделывают отверстие по диаметру трубки. Самой трубке придают форму буквы «Г», а горелку вешают.

Перестройка твердотопливной буржуйки под отработку

Когда в обиходе есть уже буржуйка, однако не устраивает то, что не прекращает работу она на твёрдом топливе, можно сделать ее модернизацию и она станет многоцелевой. Для этого делают приставку, напоминающую по собственной конструкции печку на отделке в ее части которая находится снизу.

Тут тоже есть труба перфорированная, однако не прямая, а согнутая под прямым углом. Ее подключают к боковой стенке печи, которая и играет роль камеры окончательного сгорания. Если дверку буржуйки заварить и выполнить в ней отверстие для вхождения трубы, то печь будет работать исключительно на отработке.

Чтобы можно было применять для отопления не только техническое масло, но и дрова, выполняют две сменяемые дверки. Типовую вешают, когда предполагается дровяная закладка, а модернизированную с подобающим отверстием — когда печь будет работать на отработке.

Хитрости удачной эксплуатации буржуйки

Чтобы работа буржуйки, работающей на отработке, была эффектной и неопасной, необходимо держаться нескольких советов. Масло перед тем как применить должно отстояться. Заливать его в бачок для масла необходимо на 2/3 объема последнего.

Для безопасности все детали буржуйки следует постоянно очищать. Для упрощения данной задачи ее верхний модуль обязан быть снимающимся. Это даст доступ в камеру, где происходит сгорание смеси. Для убирания сажи со стенок дымоотвода, его необходимо простукивать.

Чтобы увеличить срок эксплуатации топки и печи в общем ее следует покрыть краской, применяя краски, стойкие к большим температурам. Ставить буржуйку следует на негорючую основу. Нельзя разместить ее на сквозняке, под влиянием которого пламя может вырваться наружу.

Выводы и нужное видео по теме

Автор данного материала рассказывает о собственном опыте изготовления буржуек, работающих на отработке. Возможно, некоторые его утверждения и спорны, но в общем имеется множество полезного:

Собственным изобретением разделяется этот автор материала:

У печи-буржуйки обычная конструкция, но чтобы сделать ее собственными руками, необходимы чертежи с верными размерами. Конструкция, сделанная на «глазок», не только не обеспечит теплом, но и будет источником различных неприятностей в виде копоти, разбрызганного масла и бесчетных переделок. Приступить к изготовлению подобного агрегата есть смысл собственно тогда, когда имеется возможность обеспечить его топливом. Иначе ее работа будет невыгодной экономически.

Горелка на отработке 14 кВт


Навигация по записям

печь буржуйка на отработанном масле универсальная, работаюцая на отработке



Печь отопительная серии «Буржуй-100», работающая на отработанном масле. Данная печь предназначена для обогрева автогаражей, бытовок, производственных помещений. В верхней части печка буржуйка «Буржуй-100» имеет чугунную плиту для приготовления пищи.Мощность 5 кВт.

Наша печь на отработанном масле серии «Буржуй-100»



Подробное описание печей серии Буржуй-100

Отопительные печи серии «Буржуй» работают на отработанном масле (отработке).Печка специально разработана для владельцев гаражей, небольших автомастерских и автолюбителей, а также производственных помещений.Печка изготовлена из стали толщиной 6-7 мм и защищена специальным перфорированным защитным кожухом.В верхней части печи «Буржуй» расположена чугунная плита для приготовления пищи.



НаименованиеЗначение
Мощность печки Буржуй:5 кВт
Расход топлива:1 — 1,5 л/час
Габаритные размеры:800х400х600 мм
Вес печки:50 кг



Печка Буржуйка начинает обогрев помещений практически сразу после растопки, и уже минут через двадцать в помещении тепло.



Преимущества нашей печки Буржуй-100:

  • Мощный нагреватель для быстрого отопления любых помещений;
  • Не зависит от электричества, нефти и газа;
  • Равномерно обогревает весь объем;
  • Работает на всех типах отработанного масла;
  • Экономична и проста в обслуживании;
  • Высокий КПД;
  • Возможность приготовления пищи и разогрева воды;
  • Невысокие капитальные затраты на монтаж системы;
  • Не требует специального технического обслуживания и ухода.



Комплектация:

— Печь на отработке «Буржуй-100″— Паспорт-Инструкция по установке и пользованию



Тепловая пушка ЛУЧпрактичное и недорогое оборудование для обогрева. Все тепловые пушки данной марки оборудованы высокопрочным корпусом из металла, который …

Телефоны нашего завода:

+38 (044) 232-87-84+38 (050) 086-35-81+38 (067) 884-70-30

Владимир Алексеевич

[email protected]






Печь на твердом топливе Цезарь-50



Мощный нагреватель воздуха для длительного отопления любых помещений.Объем помещения: 50-100 м.кубМощность: 3 кВт (2800 кКал/час)Вес печи: 37 кг!Цена: 1 850 грнСмотреть …

Буржуйка может быть больше, чем просто теплым воспоминанием во втором доме.

Есть некоторые старые вещи, которые вам не нужны рядом с вашим загородным домом, например, старинная печь или стареющий холодильник. Но дровяная печь конца 1800-х годов — это совсем другое дело.

Пэтти Рис, которая живет в Мишн-Хиллз, штат Канзас, и которая вместе со своим мужем Джерри часто убегает во второй дом примерно в 150 милях к западу, в районе Флинт-Хиллз, недавно вспоминала, как она обратилась к этой вспышке жара от прошлое.

«Несколько лет назад, когда мы совсем недавно поженились, мы были в гостях у родителей моего мужа в Орегоне и наткнулись на небольшую лавку с дровяной печью», — сказала она. «Мы влюбились в это». Та самая буржуйка сейчас обогревает одну из хозяйственных построек их загородного дома. Фактически, им это так понравилось, что они установили еще три. «Я люблю зажигать огонь утром, когда мы встаем, — сказала она. «Это очень уютное тепло».

Буржуйка (также называемая круглым дубом) — одна из более чем десятка типов популярных дровяных или угольных печей, которые были сделаны из чугуна в конце 1800-х — начале 1900-х годов.Выполняя поиск в Интернете на таких сайтах, как www.millcreekantiques.com и www.goodtimestove.com, вы также увидите различные формы, такие как цилиндр, доильная и каменные печи. Однако самые изысканные никелированные детали украшали пузики и цилиндры.

При покупке старой печи — есть и ее копии, и современные модели — вам необходимо изучить некоторые особенности. «Зайдите с фонариком, чтобы убедиться, что на плите нет трещин и что все детали на месте», — сказал Ричард Ричардсон, владелец Good Time Stove в Гошене, штат Массачусетс.Если деталей нет или они сгорели, узнайте, можно ли и где (и за сколько) их заменить. Вам также нужно будет переустановить дверцу и заделать швы, чтобы печь была герметичной. Профессиональные реставраторы сделают это перед продажей печи, но если вы покупаете на таких сайтах, как eBay или Craigslist, предупреждал г-н Ричардсон, задавайте вопросы. Однако по большей части, добавил он, чугунные дровяные печи — это прочное оборудование.

Стив Ханд-младший, владелец Mill Creek Antiques в Паксико, Кан., согласился: «Существует заблуждение, что эти печи неэффективны. Это не так. Эти люди покупают печи, от которых зависели их бабушки и дедушки, чтобы согреться холодными зимами в неизолированном доме. Так что качество, очевидно, есть, иначе печи не было бы 100 лет спустя ».

При установке нужно будет подумать, где и как. Проконсультируйтесь с местными правилами пожарной безопасности, но печь, вероятно, должна находиться на расстоянии не менее 36 дюймов от стен. Вам также понадобится выход для дыма.

«Мы предлагаем им купить печь, а затем связаться со своим подрядчиком и построить дымоход соответствующим образом», — сказал г-н Хунд. «Это может быть каменная кладка или изолированная труба». Различия? «Стальная труба дешевле; кладка, вероятно, прослужит дольше ». Затем подумайте о том, чтобы добавить потолочные вентиляторы, чтобы рассеять тепло.

Если вам не нравится рубить дрова, не волнуйтесь. «У нас есть люди, которые не могут сжигать дрова или уголь, но при этом хотят ценить атмосферу», — сказал Ричардсон. «Поэтому мы переводим его на газ.«Вместо бревен, керамические кирпичи или кирпичи из лавового камня, вставленные в печь, помогают излучать тепло.

Это решение было именно тем, что нужно Даниэле Канилья для своего дома с двумя спальнями в Сандпойнте, штат Айдахо, который она иногда сдает в аренду. «Если бы не было других людей, я бы осталась с деревом», — сказала она. «Он более привлекательный и излучает теплое сияние».

Ее арендаторы соглашаются. «Они говорят, что это потрясающе, — сказала она, — и это многое добавляет к характеру дома. Они в восторге от этого.Он чем-то отличается от обычного камина. Это добавляет характера и тепла ».

Однако есть некоторые оговорки. Если вы не подготовите свой дом к зиме, вам все равно может понадобиться печь, чтобы трубы не замерзли (как это делают Рисы в Канзасе). Тогда есть цена. По оценкам г-жи Канилья, она потратила 2700 долларов на буржуйку Jacobs Art 1897 года, но доставка и установка почти удвоили стоимость. «Я оплачивала фрахт, ящик, грузчиков», — сказала она. «Я мог бы развести обычный камин на то, что я потратил.

Тем не менее, она довольна своим выбором. И вы не можете назначить цену за стиль — или можете? «Это придает моему дому характер и ценность», — сказала она. «Я поставил ее на рынок сбыта в прошлом году, просто чтобы проверить рынок и увидеть реакцию, и людям понравилась печь».

Буржуйка | Профессиональные очистители дымоходов

Если вы, как и многие другие жители Хьюстона, владеете дровяной печью, вы, вероятно, не откажетесь от нее, даже если кто-то переплатит вам за нее. Дровяная печь, а точнее буржуйка, служат для многих целей, не включая приготовление пищи или обогрев вашего дома.Они отлично подходят для обезвоживания или размораживания замороженных продуктов. Они могут генерировать тепло, обеспечивая те же результаты, что и ваша сушилка для одежды, без счета за электроэнергию. Вы даже можете сушить сапоги таким же образом на полу, только не забудьте держать их в футе или около того от плиты.

И хотите верьте, хотите нет, во влажные дни сухое тепло, вырабатываемое буржуйкой, может удалить влажность из воздуха, просто оставив каминную дверь открытой. А если вам не нравится рубить дрова или сжигать уголь, буржуйку тоже можно переоборудовать на газ.Вместо сжигания дров в печь вставляют керамический кирпич или кирпичи из лавового камня, которые помогают излучать тепло.

История буржуйки или круглого дуба восходит к концу 1800-х — началу 1900-х годов. Из дюжины или около того газовых и дровяных печей, появившихся в тот период, считалось, что пузики имеют самые изысканные никелированные детали. Пузыри возвращаются, поскольку люди покупают печи, от которых зависели их бабушки и дедушки, чтобы согреться в холодные зимы в неизолированном доме.Все, что может прослужить более 100 лет, должно быть эффективным.

Если вы планируете установить буржуйку или заменить старую, вам нужно будет точно спланировать, где вы хотите ее разместить, всегда полезно ознакомиться с местными правилами пожарной безопасности, но большинство норм требуют, чтобы плита быть установлен на расстоянии не менее 36 дюймов от стен и иметь отверстие для вывода дыма. Вам нужно будет выбрать, какой тип трубы вы хотите использовать для кирпичной кладки или изолированной трубы ». Если вы выберете стальную трубу, она обойдется вам дешевле, но кладка прослужит дольше.Если приготовление пищи является одним из его предполагаемых применений или основным назначением, то имеет смысл разместить его только на кухне или рядом с ней.

Если печь предназначена в основном для обогрева дома, то поместите ее в комнате, где вы проводите большую часть своего времени, или в центральной комнате, которая может обогревать другие комнаты. Тепло излучается прямыми линиями, поэтому, если есть углы, которые нужно обходить, или тепло должно обходить препятствия, вы можете использовать дополнительные печи для обогрева этих комнат.

Хотя буржуйки или печи Франклина хороши для обогрева, вы можете готовить только несколько блюд за раз из-за их меньшей плоской поверхности.С другой стороны, они требуют меньше топлива, чем более крупные печи, предназначенные для использования на кухне, и стоят меньше, чем большие кухонные дровяные печи.

Еще одно соображение — это материал, которым вы будете окружать буржуйку. Если вы не хотите строить стеновой щит из кирпича или других видов прочных материалов, вам, возможно, придется заглянуть в печь, облицованную мыльным камнем, или в печь со вставкой, которая будет удерживать тепло.

И не забудьте купить буржуйку подходящего размера для помещения, которое вы пытаетесь обогреть.Если вы пытаетесь обогреть помещение площадью от 600 до 1000 квадратных футов, то будет достаточно небольшой печи с топкой менее 2 кубических футов. Вам понадобится один среднего размера, чтобы обогреть 800–2000 квадратных футов с топкой на 2–3 кубических фута, и большой — для обогрева 1500–3000 квадратных футов с топкой объемом более 3 кубических футов.

Если вы хотите установить или вам просто нужно отремонтировать буржуйку, позвоните нам сегодня по телефону 281-491-0433! Мы работаем с ними много лет.

View Pot Belly Stove | Аренда на отпуск Фредериксбург

Этот причудливый однокомнатный коттедж расположен в двух с половиной милях от главной улицы, всего в нескольких минутах езды от загородной местности.Коттедж Pot-Belly Stove, оформленный в загородном стиле, представляет собой удобный одноэтажный частный гостевой дом в окружении дубов и с видом на деревянное ранчо через дорогу. Этот недавно отремонтированный коттедж — идеальное уютное убежище с деревянным полом, похожим на плитку, кроватью размера «queen-size», мягким диваном-кроватью, антиквариатом и небольшой буржуйкой.

Двуспальная кровать покрыта пододеяльником и мягкими подушками. Прижимайтесь к дивану и наслаждайтесь уютом от плиты, смотря телевизор или наслаждаясь мягкой музыкой.Антиквариат, деревенский декор и сувениры можно найти во всем коттедже. Кафе-бар укомплектован микроволновой печью, небольшим холодильником, кофеваркой и закусками.

Коттедж Pot-Belly Stove Cottage идеально подходит для любой пары. Вам понравится отдельный вход в коттедж и выложенный камнем внутренний дворик в тени дубов. Расслабьтесь на дереве, подвешенном на качелях у небольшого пруда, и посмотрите, как олени приходят кормиться. Насладитесь необыкновенными закатами во Фредериксбурге, прогуляйтесь по проселочным дорогам и расслабьтесь под мирными ночами, наполненными звездным небом.

Коттедж Pot-Belly Stove Cottage станет вашим домом вдали от дома, в окружении тишины и покоя, идеального места, чтобы убежать от всего этого.

РАСПОЛОЖЕНИЕ — 4 км от центра Фредериксберга

ХОЗЯЙСТВА — Коттедж для себя, хозяева живут по соседству

СПАЛЬНИ — Кровать размера «queen-size»

ВАННА — Душ

КУХНЯ — На мини-кухне есть холодильник, микроволновая печь и кофеварка

Дополнительный континентальный завтрак с кофе, соком, закусками и чаем

PETS-NO

CHILDREN-NO

КУРЕНИЕ

УДОБСТВА — Отопление / воздух, качели на дереве, потолочный вентилятор, спутниковое телевидение Dish Network, DVD, видеомагнитофон телефон в номере, БЕСПРОВОДНОЙ ИНТЕРНЕТ, внутренний дворик, выложенный камнем, чтобы наслаждаться пейзажем и видом, небольшая дровяная печь в горшочках, химинея во внутреннем дворике

МИНИМУМ НА ДВЕ НОЧИ ВСЕГДА

Без ежедневной уборки

Ваш запрос отправлен.Мы с нетерпением ждем возможности удовлетворить все ваши потребности в отпуске!

Старый котелок в маленьком пространстве Справка

Привет всем,

Я новичок в дровяных печах, и это мой первый пост. Я хотел провести здесь кое-что с ребятами, чтобы посмотреть, получится ли этот мой проект. Я как сумасшедший занимался исследованиями, что я всегда делаю в своих проектах приусадебного участка, но мне нужен совет, потому что дровяные печи связаны с большей опасностью, чем то, что я обычно делаю.

У меня старинная горшечная печь (W.H Landers Co. Hustler № 12 из Сиракуз, штат Нью-Йорк). Мой приятель бесплатно нашел его на обочине дороги. Помимо того, что он ржавый (о чем я забочусь), он прочный. Никаких трещин и тонких пятен. Я хочу установить его в своей каюте размером 14 на 10 футов. Кабина вообще не изолирована и не герметична. В основном я использую печь, чтобы немного согреться ранней весной и поздней осенью, когда я работаю на земле. Таким образом, меня не интересуют топливо и эффективность использования, как если бы это был основной источник тепла для дома.Моя аватарка изображает мою каюту.

Я прочитал много сообщений на этом форуме, NFPA 211 и информацию на woodheat.org, и уверен, что смогу установить его безопасно. Это займет много места и будет использовать много листового металла для защиты стен, но я думаю, что смогу с этим смириться.

Итак, у меня следующие вопросы:
Даже при небольших пожарах и с учетом того, что кабина не изолирована и не герметична, не кажется ли печь слишком большой? Я знаю, что сейчас на рынке есть небольшие печи для крошечных домов и тому подобное, но пока они выходят за рамки моего бюджета.

Это хоть дровяная печь? Если это угольная печь, могу ли я использовать ее с дровами?

Есть идеи, для чего отверстие в нижней части борта? Он открывается в камеру для очистки от золы. Это единственное, в чем я не уверен в самой печи. Это просто дыра размером с мой большой палец, без каких-либо следов других недостающих частей. Вы можете увидеть это на второй картинке.

Наконец, при измерении зазоров, следует ли измерять расстояние от самой широкой точки живота печи или от той части, к которой крепится труба печи? На первом фото видно, как далеко он выступает на спине.

На фотографиях не моя печка, но я почти уверен, что она такая же.

Я хочу пропустить остальную часть моего дизайна мимо вас, но пока я просто пытаюсь понять, хорошая ли это идея.

Спасибо, что уделили этому новичку в отоплении дровами свое время,

Дэйв

Варианты дровяных печей для крошечных домов

Из всех способов обогрева вашего крошечного дома дровяная печь — это, пожалуй, самый ностальгический и автономный способ сделать это. Я уже обсуждал плюсы и минусы использования дровяной печи в качестве источника тепла, цель этой страницы — обучить тех, кто заинтересован в использовании одного из различных текущих вариантов на рынке, которые подходят для использования в крошечном доме в зависимости от размера. и тепловая мощность.В этой быстро развивающейся тенденции на рынок, вероятно, выйдут единицы, о которых я мог не знать. Если вам известны какие-либо дровяные печи, которых я не перечислил ниже, свяжитесь со мной, чтобы поделиться. Обратите внимание, что я не даю никаких гарантий относительно производительности или безопасности любого из этих устройств: это полностью зависит от правильной установки, использования и обслуживания. Дровяные печи могут быть опасны для любого типа конструкции, если не используются должным образом, поэтому, пожалуйста, проявите должную осмотрительность и будьте в безопасности! Это не статья о том, как установить дровяные печи в крохотном домике.Просто существует слишком много вариантов и слишком много разных типов крошечных домов, поэтому проконсультируйтесь с производителями и / или местными специалистами.

Dickinson Marine Newport Solid Fuel

Этот агрегат представляет собой самый маленький из имеющихся в продаже небольших твердотопливных обогревателей. Таким образом, он, вероятно, будет обогревать только самые маленькие помещения, скажем, 80 квадратных футов и меньше, в зависимости от климата и того, насколько хорошо изолирует ваш крошечный. Я упоминаю об этом, потому что для некоторых это может быть лучший вариант.Если вы живете в районе, где нет суровых зим и нужно отапливать только несколько ночей в году, это может быть хорошим вариантом. Он разработан для лодок длиной 20-25 футов и требует 3-х дюймовых деталей дымохода.

Цилиндровые печи Colorado: пакет Mesa

После нескольких часов поисков дровяной печи, которую я мог бы найти быстро и по доступной цене и которая была бы достаточно маленькой для моего 16-футового крошечного домика, я выбрал эту модель. Я ни в коем случае не говорю, что это лучший из существующих, но он выполняет свою работу.Если вы заказываете один из этой компании в Колорадо, обязательно сообщите им, что вам нужна индивидуальная версия крошечного дома. Они будут использовать дымоход размером 5 дюймов и более толстую сталь, которая прослужит дольше и дольше удерживает тепло. Цилиндрические печи традиционно используются в ковбойских палатках. Они предназначены для небольших упаковок и должны быть достаточно легкими, чтобы их несли лошади, поэтому обычно используется более легкий металл с учетом того, что они используются не на постоянной основе, а только с перерывами.

Четыре печи для собак

Эти печи очень похожи на цилиндрические печи, за исключением того, что они прямоугольные, а не цилиндрические.Для тех, у кого ограниченный вес, они предлагают титановые модели, которые весят всего 11 фунтов в упаковке! Однако для безопасного прохождения трубы через стену или потолок потребуется некоторая переделка или настройка, поскольку они предназначены исключительно для палаток / типи. Эта компания находится в Миннесоте и производит палатки-печи уже 25 лет, поэтому они кое-что знают об обогреве небольших помещений в холодных местах!

Fatsco PET и Tiny Tot

Эта довольно малоизвестная компания из Мичигана производит очень маленькие (всего 8 1/2 дюйма в диаметре) устройства, которые могут сжигать древесину или уголь и помещаются в очень ограниченном пространстве! Цены варьируются от 230 до 400 долларов, а вес колеблется от ничтожных 13 фунтов до все еще приличных 55 фунтов.

Античный горшок для живота

Эти маленькие сокровища можно найти в антикварных магазинах, а иногда и на ebay. Обычно они использовались для обогрева вагонов поездов и других старинных построек. Из-за их античного статуса ожидается довольно много реставрационных работ, чтобы привести их в безопасное рабочее состояние. Кроме того, они предназначены для сжигания угля, поэтому, если вы планируете сжигать дрова, ожидайте, что придется обрабатывать мелкие кусочки и часто их заполнять.

Кубический мини «Куб»

Это устройство канадского производства занимает площадь всего 11 x 12 дюймов при заявленном весе 27 фунтов.Он использует вторичный ожог, но еще не сертифицирован. По цене 315 долларов США это будет действительно хорошая покупка, если она сделает то, о чем заявляет. Они производят устройство немного большего размера, называемое Grizzly, для тех, у кого дома побольше.

Карликовые печи

Расположенный в Хайдене, штат Айдахо, tinywoodstove.com предлагает Dwarf Stove трех разных размеров: 3 кВт, 4 кВт и 5 кВт, а также калькулятор размеров печи, который поможет выбрать подходящий вариант для вашего проекта. Все модели Dwarf имеют три отдельных элемента управления воздухом и изолированную топку для эффективного горения, варианты верхнего и заднего выхода, а также большое окно для наблюдения за огнем для создания атмосферы.У меня лично есть более старый Dwarf на 3 кВт в сборке в Сан-Хуане, и я могу сказать, что мне он очень нравится, и я считаю, что это одна из лучших ценностей для дровяной печи размером с крошечный дом.

Морская печь Сардины, треска и палтус

Пожалуй, самая очаровательная из всех доступных моделей, подходящих для использования в крошечном доме. Эти печи также имеют самое долгое время выполнения заказа, иногда до года с даты заказа. Помните об этом, если планируете его приобрести. Sardine — это самый маленький блок размером 12 x 12 дюймов.Little Cod немного больше — 18 ″ x 14 ″ и имеет поверхность, достаточную для двух кастрюль, белый Halibut — их самый большой блок размером 21 ″ x 16 ″

Саламандра Хоббит и Пипскик

Эти небольшие дровяные печи, одобренные DEFRA, являются отличным выбором для крошечных домов, учитывая их размеры и тепловую мощность. Они базируются в Великобритании и имеют только одного дистрибьютора в США, поэтому поиск одного может занять некоторое время.

Vogelzang Lit’l Sweetie

Эта модель из чугуна — самая маленькая и самая доступная из всех, выпускаемых этой компанией, но она немного больше для размеров крошечного дома — 11 дюймов в ширину и 25 дюймов в глубину.Обычно около 275 долларов, вы, вероятно, найдете его в местных магазинах, таких как Ace, True Value, Tractor Supply и т. Д., Но их также можно легко купить.

Jotul 602

Эта высококачественная чугунная плита из Норвегии, признанная самой популярной из когда-либо изготовленных, было продано более 1 000 000 единиц и является хорошим вариантом для больших крошечных домов. Мы установили один в 30-футовом корпусе с хорошими результатами. Он очень тяжелый и дорогой, но сертифицирован EPA и имеет пожизненную гарантию.

Jotul F-370

Эта элегантная дровяная печь не уступает по качеству 602, но отличается современным стилем и большей визуальной привлекательностью. Он требует занимаемой площади 18 ″ x19 ″ и 46 ″ в высоту, так что имейте это в виду при планировании пространства. Он также весит 340 фунтов!

Морсо 1410 и 1440

Эта классическая красавица, которую иногда называют «беличьей печкой» из-за рельефного беличьего края по бокам, без труда обогреет крохотный домик.Он занимает площадь 16 x 18 дюймов и весит 215 фунтов. Это устройство одобрено EPA, но, как и Jotul, оно тяжелое и дорогое. Модель 1440 аналогична по размеру, но работает за счет конвекции, а не излучаемого тепла, что означает уменьшение расстояния до горючих материалов, что полезно для людей с очень ограниченным пространством.

Unforgettable Fire Kimberly
Раньше я думал, что это хороший вариант, но после установки в моем доме с очень плохими результатами я больше не могу его рекомендовать, особенно за цену в 4 тысячи долларов.Я размещаю его здесь только в образовательных целях. Я думаю, что единственная причина, по которой я бы поставил его в крошечный дом, — это люди, живущие на более низких высотах с более мягкими зимами и желающие ультрасовременной эстетики.

ПЕЧЬ С СЕТКОЙ ПЕЧИ

ПЕЧЬ С СЕТКОЙ

«ПРИГОТОВЛЕНИЕ И НАГРЕВ ДЕРЕВЯННОЙ СЕТКИ»

Цены могут скоро вырасти.

Приносим извинения за неудобства. Мы гарантируем, что наши цены всегда ниже розничных! ГАРАНТИЯ НИЗКОЙ ЦЕНЫ.

BUN BAKER — $ 4599

** В НАЛИЧИИ ** Ограниченное предложение

Наша очень популярная Bun Baker, Woodstove-Bake Oven — это мечта. Вы будете не только нагревать свою дома (ДО 1000 SF), но при этом вы можете печь хлеб, печенье, пиццу или все, что душе угодно. Он доступен с покрытием Soapstone Veneer толщиной 1 1/4 дюйма и без него и дополнительным внутренним циркулятором Hot h3O. Vermont Bun Baker весит 350 фунтов без боковых сторон и верха из мыльного камня и 650 фунтов с боковыми сторонами и верхом из мыльного камня.Готовить для всей семьи будет проще простого: плита достаточно просторная для 4 больших кастрюль или кастрюль и два съемных кольца для приготовления вок.

** БУЛОЧКИ НЕ УТВЕРЖДЕНЫ ДЛЯ МОБИЛЬНОГО ДОМА **

BUN BAKER XL. 6149 долларов.

Общий вес: 550 фунтов.

Размер: 27 3/16 x 22 1/2 x 33 3/4

Топка: 19 1/2 x 13 x 15

Духовка: 19 x 12 1/2 x 11

Размер выходного отверстия верхнего выхода: 6

Длина древесины: 20

Мощность остаточного нагрева: 2,000-2,500 / SF

BTUąs / час: 65,000

Рейтинг эффективности: 78%

** В НАЛИЧИИ ** Ограниченное предложение

BUN BAKER 650 — Запрос цен в связи с нехваткой талькового камня

1.25 ”шпон из мыльного камня

Общий вес: 650 фунтов.

Размер: 24 1/4 дюйма x 22 1/2 дюйма x 34 1/2 дюйма

Топка: 13 1/2 дюйма x 11 1/2 дюйма x 15 1/2 дюйма

Духовка: 14 1/2 ”X 13 1/2” x 11 ”

Размер выходного потока сверху: 6 дюймов

Длина древесины: 14 дюймов

Остаточная тепловая мощность: 750-1000 / SF

БТЕ / час: 30,000

Рейтинг эффективности: 78 %

** БЕСПЛАТНАЯ ДОСТАВКА

Bun Baker 750 — уточняйте цены из-за нехватки мыльного камня

Площадь с подогревом: 750-1000 фунтов

Вес мыльного камня: 300 фунтов.

Вес чугунной вставки: 350 фунтов.

Общий размер: 24 1/4 ″ x 21 1/4 ”x 34 1/2 ″

Топка: 13 1/2 ″ x 11 1/2 ″ x 15 1/2 ″

Духовка 14 1/2 ″ X 13 1/2 ″ x 11 ″

Размер выходного канала сверху: 6 дюймов

Максимальная длина древесины: 14 ″

Тепловая мощность: 30 000 БТЕ / час

Рейтинг эффективности: 78%

** БЕСПЛАТНАЯ ДОСТАВКА

BUN BAKER XL850 — уточняйте цены из-за нехватки мыльного камня

1,25 Шпон из мыльного камня

Общий вес: 850 фунтов.

Размер: 31 x 24 x 35

Топка: 19 1/2 x 13 x 15

Духовка: 19 x 12 1/2 x 11

Размер верхней выходной жидкости: 6

Длина древесины: 20

Остаточный Мощность с подогревом: 2,000-2,500 / SF

БТЕąс / час: 65,000

Рейтинг эффективности: 78%

** БЕСПЛАТНАЯ ДОСТАВКА

BUN BAKER XL950 — уточняйте цены из-за нехватки мыльного камня

1.25 Soaper & Hearth

Общий вес: 950 фунтов.

Размер: 31 x 26 x 36 1/4

Топка: 19 1/2 x 13 x 15

Духовка: 19 x 12 1/2 x 11

Размер канала верхнего выхода: 6

Длина дерева: 20

Выходная мощность с остаточным подогревом: 2,000-2,500 / SF

BTUąs / час: 65,000

Рейтинг эффективности: 78%

** БЕСПЛАТНАЯ ДОСТАВКА

Bun Baker XL 1600 — уточняйте цены из-за нехватки мыльного камня

2 3/8 Шпон из мыльного камня

Общий вес: 1600 фунтов

Размер: 34 x 26 1/2 x 36 3/4

Топка: 19 1/2 x 13 x 15

Духовка: 19 x 12 1 / 2 x 11

Размер выходного отверстия верхнего выхода: 6

Длина древесины: 20

Выходная мощность с остаточным обогревом: 2,000-2,500 / SF

BTUąs / час: 65,000

Рейтинг эффективности: 78%

** БЕСПЛАТНАЯ ДОСТАВКА

BUN BAKER XL 2500 — уточняйте цены из-за нехватки мыльного камня

2 3/8 Мыльница, шпон, подушка и подставка для хранения древесины

Общий вес: 2500 фунтов.

Размер: 34 x 26 1/2 x 51 1/8

Топка: 19 1/2 x 13 x 15

Духовка: 19 x 12 1/2 x 11

Размер канала верхнего выхода: 6

Дерево Длина: 20

Выходная мощность с остаточным подогревом: 2,000-2,500 / SF

BTUąs / час: 65,000

Рейтинг эффективности: 78%

** БЕСПЛАТНАЯ ДОСТАВКА

ВЫБОР ПЕКАРНЫХ ЦЕН — звоните, чтобы узнать цены


* Без резервуара в комплекте

  • Резервуар для воды (7 галлонов / 16 дюймов Ш x 17 дюймов x 17 дюймов В)

  • Крышка резервуара для воды

  • Утеплитель

  • Водяной змеевик из нержавеющей стали

  • Bakers Choice с резервуаром для воды (7 галлонов) $ звоните, чтобы узнать цены

  • Крышка резервуара для воды

    Водяной змеевик из нержавеющей стали

    Утеплитель

    ** Доставка оплачивается отдельно.Чтобы получить расценки на доставку или разместить заказ, позвоните или напишите в наш офис по электронной почте, указав предпочитаемую модель, аксессуары и свой почтовый индекс, и мы ответим на ваш запрос в рабочее время. Мы делаем все возможное, чтобы согласовать самую низкую доступную доставку в зависимости от ваших потребностей в доставке.

Характеристики

  • Топка с верхней или фронтальной загрузкой

  • Топка из огнеупорного кирпича, изготовленная по индивидуальному заказу, для равномерного нагрева и повышения эффективности

  • Две большие 11-дюймовые крышки

  • Зольник для легкой очистки

  • Ручки фарфоровые

  • Термометр для духовки

  • Варочная панель из гладкой полированной стали

  • Летние решетки для сжигания угля или дров

  • Органы управления терморегулирующей заслонкой

  • Прочный корпус печи из нержавеющей стали

  • Покрытие антикоррозийным черным жаропрочным лаком, а не фарфоровой эмалью

  • Дверца духовки откидывается, а не опускается

  • Подъемник крышки

  • Переходник для дымохода овальной формы 7 дюймов на круглый для одностенной трубы печи (гофрированный конец всегда направлен вниз)

RIGEL Черный $ 3499

Новый дровяной котел является частью новой серии «ETOILE».Это мощная, компактная и экологичная модель. Благодаря своему стилю и круглой форме RIGEL выглядит как никогда привлекательно, и его можно практически сочетать с любым декором. Кроме того, он сертифицирован для мобильных домов. RIGEL имеет небольшие размеры, но обладает удивительной теплотворной способностью. Как и дровяные печи прошлого века, эта модель имеет съемные крышки для приготовления пищи и верхний подогреватель для вашего удобства.

ОСОБЕННОСТИ

  • Высокоэффективный прибор, сертифицированный EPA

  • Одноквадратная чугунная дверь, модель

  • Рекомендуемая площадь обогрева (кв.футы) 400-1800

  • Цвет: Черный металлик

  • Модель: Ноги

  • Мармит

  • Уголки, ручки и хромированные украшения

  • Чугунная плита, эмалированная, черная

  • Две съемные крышки с подъемником для облегчения приготовления сверху

  • Обогрев излучением

  • Система очистки стекла

  • Ящик для золы с легким доступом

  • Малые расстояния до горючих материалов

  • Перегородка: керамическое волокно

  • Забор наружного воздуха

  • Топка облицована огнеупорным кирпичом для лучшего распределения тепла

  • Система вторичного воздуха из нержавеющей стали для улучшения сгорания газа

  • Рекомендуемый дымоход: 6 дюймов

  • Оптимальный КПД 75,6%

  • Низкие выбросы 1.36 гр / ч

  • Длина бревна 18 дюймов (боковая)

  • Мобильный дом утвержден

  • Протестировано в соответствии со стандартами Intertek

ОПЦИИ
  • Два вентилятора (150 куб. Футов в минуту вместе)

  • 1 Термодисковый комплект (VENT)

  • Хромированная обшивка двери (Б-МПЧ)

  • Ножки из хромированного чугуна

RIGEL CHROME $ 3999

Marmiton Black $ 4699

ОСОБЕННОСТИ

  • Высокоэффективный прибор, сертифицированный EPA

  • Дверь чугунная одинарная арочная модель

  • Рекомендуемая площадь обогрева (кв.футы) 400-1800

  • Цвет: Черный металлик

  • Модель: Ноги

  • Мармит

  • Уголки, ручки и хромированные украшения

  • Чугунная плита, эмалированная, черная

  • Две съемные крышки с подъемником для облегчения приготовления сверху

  • Обогрев излучением

  • Система очистки стекла

  • Ящик для золы с легким доступом

  • Малые расстояния до горючих материалов

  • Перегородка: керамическое волокно

  • Забор наружного воздуха

  • Топка облицована огнеупорным кирпичом для лучшего распределения тепла

  • Система вторичного воздуха из нержавеющей стали для улучшения сгорания газа

  • Рекомендуемый дымоход: 6 дюймов

  • Оптимальная эффективность 64.5%

  • Низкие выбросы 1,9 Гр / ч

  • Длина бревна 20 дюймов (боковая)

  • Мобильный дом утвержден

  • Протестировано в соответствии со стандартами Intertek

Marmiton LX $ 5399


ХРОМОВЫЕ АКЦЕНТЫ

ПОВАР ЧЕРНЫЙ $ 5099

  • Модель с двумя квадратными чугунными дверцами

  • Устройство, сертифицированное US EPA 2020 NSPS

  • Рекомендуемая площадь обогрева (кв.фут): 1000-1800

  • Цвет: черный металлик

  • Модель: черные чугунные ножки

  • Система очистки стекла (топка)

  • Ящик для золы с легким доступом

  • Стеклянная дверца духовки

  • Мармит

  • Термометры на духовку и мармит

  • Ручки, уголки и хромированные украшения

  • Три съемных крышки сверху

  • Малый зазор до горючего материала

  • Перегородка: керамическое волокно

  • Забор наружного воздуха

  • Топка облицована огнеупорным кирпичом для лучшего распределения тепла

  • Система вторичного воздуха из нержавеющей стали для улучшения сгорания газа

  • Диаметр дымохода: 6 «

  • Низкие выбросы 1,9 г / ч

  • Длина бревна 20 дюймов

  • Мобильный дом утвержден

  • Протестировано в соответствии с применимыми стандартами Intertek

ОПЦИИ
  • Хромированная декоративная столешница с зеркалом

  • Дополнительная решетка для варочной панели

  • Чугунная плита, эмалированная, черная

  • Чугунная плита, эмалированная, черная

  • Бак для воды

COOK BLACK Рекомендуемая производителем цена 4888 $ ОПЦИИ НЕ ВКЛЮЧЕНЫ

COOK LX $ 6699

Доступны опции

CICERO BLACK $ 6399

CICERO LX $ 7099

  • Модель с двумя квадратными чугунными дверцами

  • Устройство, сертифицированное US EPA 2020 NSPS

  • Рекомендуемая площадь обогрева (кв.фут): 1000-1800

  • Цвет: черный металлик

  • Модель: черные чугунные ножки

  • Система очистки стекла (топка)

  • Ящик для золы с легким доступом

  • Стеклянная дверца духовки

  • Мармит

  • Бак для воды

  • Термометры на духовку и мармит

  • Ручки, уголки и хромированные украшения

  • Три съемных крышки сверху

  • Малый зазор до горючего материала

  • Перегородка: керамическое волокно

  • Забор наружного воздуха

  • Топка облицована огнеупорным кирпичом для лучшего распределения тепла

  • Система вторичного воздуха из нержавеющей стали для улучшения сгорания газа

  • Диаметр дымохода: 6 «

  • Низкие выбросы 1,9 г / ч

  • Длина бревна 20 дюймов

  • Мобильный дом утвержден

  • Протестировано в соответствии с применимыми стандартами Intertek

РИГЕЛЬ ЧЕРНЫЙ $ 2800

RIGEL CHROME $ 3300

(CHROME MODEL)

Вернемся к основам с этой совершенно новой дровяной печью из широкого ассортимента J.A. Продукты ROBY. RIGEL предоставит вам все необходимое отопление, когда оно вам нужно! Обязательно будьте спокойны в случае отключения электроэнергии, если эта плита снабжена подогревателем пищи, расположенным над устройством, и плитой для приготовления или разогрева еды.

ОСОБЕННОСТИ
  • Одна чугунная дверь, модель

  • Чугунная плита, эмалированная

  • Высокоэффективный прибор, сертифицированный EPA

  • Рекомендуемая площадь обогрева (кв.фут.): 500-1800

  • Цвет: Черный металлик

  • Модель: Ноги

  • Модель с духовкой

  • Нагрев конвекцией и излучением

  • Система очистки стекла

  • Ящик для золы с легким доступом

  • Ручки, уголки и хромированные вставки

  • Малые расстояния до горючих материалов

  • Перегородка: стекловолокно

  • Топка облицована огнеупорным кирпичом для лучшего распределения тепла

  • Система вторичного воздуха из нержавеющей стали для улучшения сгорания газа

  • Рекомендуемый дымоход: 6 дюймов

  • Оптимальная эффективность 75.6%

  • Низкие выбросы 1,3 г / ч

  • LHV 78,6%

  • Максимальная длина бревна 18 дюймов

  • Одобрено передвижным домом (требуется забор наружного воздуха и предлагается в качестве опции)

  • Протестировано в соответствии с применимыми стандартами Intertek

Сириуса Блэка $ 2099

Sirius CHROME $ 2699

Antares CHROME $ 2699

ANTARES ЧЕРНЫЙ $ 2299

CUISINIERE SE $ 6499

CUISINIERE LX $ 7099

$ ЗВОНИТЕ ЦЕНЫ $

Кухонная плита Klassic

$ ПОЗВОНИТЕ ЦЕНЫ $

Кухонная плита Lugo

Atmosfera & Eco


Элегантный Atmosfera — это «колокол мяча», его ширина составляет 35 дюймов.Эта плита с полным спектром услуг имеет варочную панель, полноразмерную духовку и большое деревянное отделение для хранения в основании.

Атмосфера

Эко 80 и 90

Domino 8 Maxi и Domino 6 Maxi
Стильный Domino — мечта каждого домовладельца. Он доступен в двух размерах: 8 Maxi и 6 Maxi.

Domino 8 Maxi имеет ширину 31 дюйм и представляет собой кухонную плиту стандартного размера. Domino 6 Maxi имеет ширину 24 дюйма и является хорошим размером для кухонь, требующих меньшего пространства.

Domino 8 Maxi

Domino 6 Maxi

Domina

Причудливая Domina — это отдельно стоящая печь с четкими ножками и дизайнерским оформлением. Его ширина составляет 24 дюйма, и его можно использовать в непринужденной обстановке гостиной в качестве источника тепла с возможностью приготовления пищи или в качестве кухонной плиты.

НАЖМИТЕ PIC

НАЖМИТЕ PIC

КОНЦЕПЦИЯ СЕРИИ

СЕРИЯ RIZZOLI

Rizzoli S90
Дровяная плита Combi

Rizzoli ZV60 / ZV90

Rizzoli S90

8 лучших портативных плит в 2021 году

Stocksy

Готовить всегда веселее, когда у вас есть все необходимое для этого.Возьмем, к примеру, приготовление пищи для званого обеда, когда задействованы все четыре конфорки. Помимо предоставления вам большего пространства для приготовления пищи на кухне, портативные плиты имеют множество применений, от развлечений на заднем дворе до походов. Но с таким количеством портативных горелок на рынке может быть сложно найти ту, которая удовлетворяет все ваши потребности, поэтому мы рыскали по Интернету по всему миру (и жарили слишком много лука), чтобы найти самые лучшие портативные плиты и горелки в наличии.

Лучшие портативные печи


На что обратить внимание

При покупке портативной плиты подумайте о том, как вы будете ее использовать.Очевидно, что если вы берете его в поход или в парк, вам нужно что-то безопасное для использования на открытом воздухе, а если вы используете его исключительно в помещении, вы захотите выбрать модель, которая подходит для использования в помещении (читайте: вы никогда не захотите использовать канистры с бутаном на кухне).

Портативные индукционные варочные панели практичны и быстро нагреваются, но, поскольку они работают только с индукционной посудой, проверьте свои шкафы на предмет посуды с магнитным дном перед покупкой (или будьте готовы купить новую или две сковороды).

Вы можете найти бюджетные портативные плиты менее чем за 15 долларов, но вы, вероятно, захотите потратить от 30 до 100 долларов или, возможно, до 200 долларов, если вы знаете, что будете использовать машину регулярно.

Как мы оценивали

Чтобы завершить наш список, мы изучили широкий спектр продуктов по нескольким категориям, таким как использование в кемпинге и на открытом воздухе, использование в помещении, индукционное приготовление пищи и т. Д., Чтобы гарантировать, что у нас есть что-то для всех . Мы также учли источник питания и напряжение для каждой переносной печи, так как некоторые требуют, чтобы вы подавали собственное топливо, а другие вы можете просто подключить к электрической розетке.

После тестирования некоторых моделей мы также просмотрели отзывы, уделяя пристальное внимание простоте использования и убирая комментарии. Ознакомьтесь с лучшими портативными горелками ниже и приготовьтесь зажечь тепло.

Реклама — продолжить чтение ниже

1

Лучший результат

Переносная электрическая плита Cusimax CUSIMAX amazon.com

79 долларов.99

В этой переносной плите столько всего любви. Он нагревается быстро и равномерно с помощью инфракрасных варочных панелей, рассчитанных на питание от 120 вольт. Он также совместим со всеми типами кухонной посуды (в отличие от индукционных варочных панелей, для которых требуется посуда с магнитным дном), если она не превышает 7,1 дюйма, все готово.

И последнее, но не менее важное: он автоматически отключается, чтобы вы были в безопасности, находитесь ли вы в кемпинге, в комнате общежития или вам просто нужно больше места для приготовления пищи на кухне.

Подробнее: 8 лучших фритюрниц для более здоровой домашней кухни в 2021 году

  • Быстрый нагрев
  • Гарантия 18 месяцев
  • Устройства безопасности
2

Второе место

Электрическая горячая горелка на столешнице Elite Gourmet Элитный гурман амазонка.ком

30,99 долл. США

Общая мощность этого продукта Amazon’s Choice составляет 1500 ватт, а 27-дюймовый шнур питания — это отметка, на которую стоит обратить внимание при покупке портативной плиты. Он имеет массу встроенных функций безопасности и очень быстро нагревается. Кроме того, он даже позволяет вам готовить при разных температурах на каждой горячей конфорке, поэтому вы можете поддерживать низкую температуру на одной конфорке и кипятить воду на другой.

Чугунные плоские конфорки с диагональю 7 и 6 дюймов не допускают пригорания, а прибор достаточно легкий, чтобы брать его с собой на пляж или на пикник в парке.

  • Хорошо для начинающих
  • Бюджетный
  • Нет вариантов точного приготовления, кроме низкого, среднего и высокого
3

Лучшая индукционная плита

Портативная индукционная варочная панель Duxtop Duxtop амазонка.ком

116,96 долл. США

Эта элегантная индукционная варочная панель предназначена для тех, кто предпочитает готовить одним нажатием кнопки. Еще один вариант выбора Amazon, пользовательский интерфейс содержит полезные кнопки, такие как блокировка от детей, таймер, кипячение и согревание. Стеклянная поверхность упрощает очистку, а эта модель включает 20 предустановленных уровней мощности (от 100 Вт до 1800 Вт) и 20 предустановленных уровней температуры (от 100 ° F до 460 ° F), что делает ее универсальной рабочей лошадкой.

К сведению: этот прибор совместим только с посудой с магнитным дном, поэтому функция автоматического определения посуды выключит прибор, если вы используете неподходящую посуду.

  • Привлекательный дизайн
  • Удобство для пользователя
  • Меньшая площадь обогрева
  • Совместима только с посудой с магнитным дном
4

Самый прочный

Переносная бутановая плита Chef Master

Шеф-повар амазонка.ком

55,47 $

Эта электрическая плита, работающая на бутане, имеет множество выдающихся особенностей, но мы особенно любим ее горелку с двойным ветрозащитным кожухом, которая защищает ваше пламя от ветра или кондиционирования воздуха. Он также имеет функцию безопасности отключения по давлению, ряд настроек нагрева и поставляется с жестким футляром для переноски. Очистка так же проста, как снятие пластины с верхней части горелки.

  • Компактный
  • Долговечный
  • Простая очистка
5

Высокотехнологичная варочная панель

Tasty Cuisinart Efficient One Top Smart индукционная варочная панель с термометром Cuisinart амазонка.ком

149,85 долл. США

Эта умная индукционная варочная панель сочетается с приложением One Top, поэтому вы можете контролировать время и температуру приготовления, чтобы приготовить любой рецепт, который у вас есть. Встроенный термометр также очень удобен для измерения внутренней температуры ваших белков, чтобы они достигли безопасной температуры для потребления. И мы не знаем о вас, но небесно-голубой цвет нас просто радует.

Мы также ценим, что этот электроприбор работает так же хорошо при жарке и запекании, как и при жарке во фритюре и тушении, с интуитивно понятным датчиком поверхности, который отслеживает уровень нагрева ваших кастрюль и сковородок.

  • Технические характеристики
  • Красивый дизайн
  • Универсальный
6

Лучшее для хвостового хода

King Kooker Tall Прямоугольная уличная трехконфорочная плита Король кукер Wayfair.ком

210,99 $

Эта портативная уличная плита, оснащенная тремя литыми конфорками на 54000 БТЕ, станет вашим лучшим другом, если вы любите устраивать задние двери, большие походы в лагерь и тому подобное. Аппарат, работающий на пропане, также включает в себя три термометра фритюра, коллектор и игольчатые клапаны для плавной регулировки пламени.

Итак, у кого есть рецепт чили?

  • Отлично подходит для групп
  • Простота использования
7

Лучшее для кемпинга

Переносная газовая плита на бутане GasONE GS-1000 7

При весе всего три фунта, это экономичная горелка, проста в использовании и не обременительна.Получив награду «Выбор Amazon», нам также понравилось, что эта бутановая плита автоматически отключается, если с топливом обнаруживается что-то не так.

Бонус: когда команда собирается вокруг внутреннего дворика, используйте ее для интерактивного приготовления блюд, приготовленных за столом, чтобы оживить обычный званый обед.

  • Доступный
  • Легкий
  • Тихий
8

Для кулинарии старой школы

У костра Solo Stove Соло плита солостовье.ком

104,99 доллара США

Если у вас есть деньги, чтобы потратиться на портативную плиту и вы хотите пережить прошлые летние походы в лагерь, вам будет сложно затмить костер Solo Stove Campfire. Настроить это несложно (вам просто понадобятся палки, веточки, сосновые шишки и тому подобное, а также спичка), и вам понравится готовить закуски, как если бы вы снова были маленьким ребенком.

При весе чуть более двух фунтов его также легко транспортировать, позволяя готовить одновременно для четырех человек.Если вам это не нравится, воспользуйтесь этикеткой для бесплатного возврата с предоплатой, чтобы отправить его обратно в течение 30 дней и получить полный возврат.

П.С. Если вы собираетесь использовать его только для одиночных приключений или максимум для двух человек, выберите модель Titan, которая весит всего 16,5 унций.

  • Эстетично
  • Простота использования
Перри О.Blumberg Перри — писатель из Нью-Йорка; она имеет степень бакалавра психологии Колумбийского университета, а также выпускница кулинарной школы Института естественной кухни, который сейчас является центром естественной кухни Института кулинарного образования.
