Кровельный пирог под металлочерепицу при утепленной крыше

Кровельный пирог наполняет стропильный каркас. Он необходим, чтобы защитить дом от дождей, ливней, сохранить тепло, не пропустить шум. Это происходит из-за того, что кровельный пирог многослоен, он имеет формирующие элементы, их требуется правильно и поочередно укладывать, а при этом соблюдать технологию крепления, тогда кровля будет многофункциональной.

Каждый слой кровельного пирога под металлочерепицу при утепленной крыше предназначен выполнять какую-либо функцию, пирог следует монтировать, соблюдая строгую последовательность. При этом основное правило – его масса не должна быть больше, чем несущая способность стропил. Поэтому стоит рассчитать все нагрузки на ограждающую конструкцию, требующуюся толщину утеплителя и прочность стропил с помощью наших строительных калькуляторов.

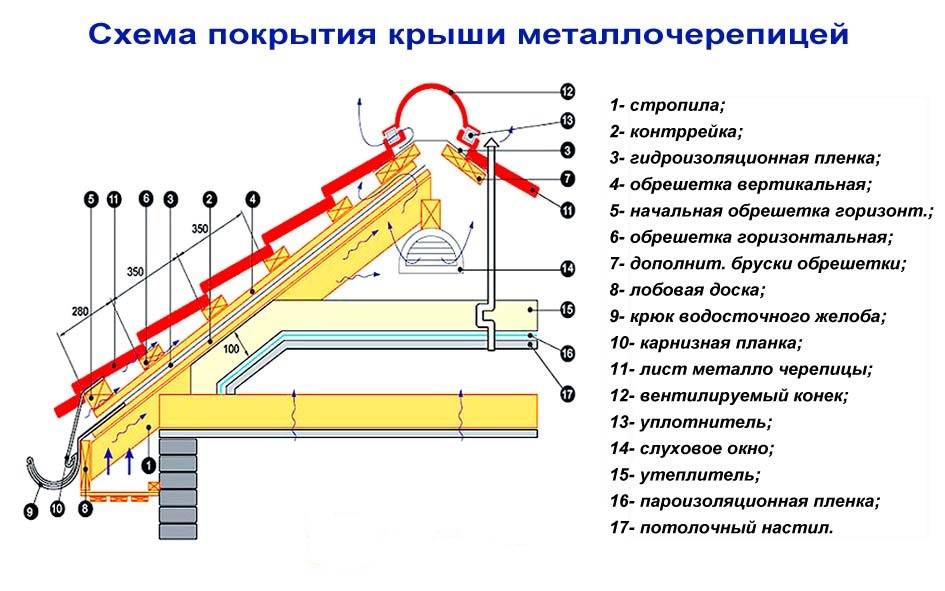

Кровельный пирог под металлочерепицу. Схема.

Как правило, кровельный пирог включает: (изнутри наружу):

  • подшивку со стороны подкровельного помещения;
  • пароизоляцию, например, полипропиленовую пленку;
  • утеплитель, например, минвату, помещенную между стропильной системой;
  • гидроизоляцию, для примера, мембрану, которая проложена по верхней кромке стропильных лаг;
  • контробрешетку из деревянных реек;
  • обрешетку из дерева;
  • укрывной материал, то есть металлочерепицу.

Кровля может быть утеплена по-разному, она может быть холодной либо утепленной.

Кровельный пирог под металлочерепицу. Холодный чердак

То есть кровельный пирог состоит из определенных слоев, причем каждый слой выполняет свою функцию:

1. Самый верхний слой пирога – металлочерепица. Она обеспечивает защиту от атмосферных осадков, изменений температуры, определяет внешний облик крыши.

2. Виброизоляционные элементы. Они прекращают вибрацию, с ними не слышен шум от ливня, стучащего по металлической крыше.

3. Каркас обрешетки из дерева. Он требуется, чтобы прикрепить наружное покрытие — металлочерепицу и сделать зазор под крышей, чтобы между материалами существовала вентиляция.

4. Контробрешетка, состоящая из деревянных реек. Обеспечивает необходимую циркуляцию воздуха между металлочерепицей, обрешеткой и изоляционными материалами.

5. Гидроизоляция. Она не дает проникнуть влаге к каркасу стропильной системы и в утеплитель.

6. Теплоизоляционный материал. Выполняет функцию изоляции от шума и не дает уходить теплу из помещения.

7. Стропила крыши. К ним прикрепляют кровельный пирог и утеплитель. При помощи стропильной системы получается свободное пространство на чердаке.

8. Пароизоляция. Она выводит на улицу пары, которые образуются внутри дома.

9. Слой внутренней обшивки кровли. Предназначен для крепления отделочного материала.

Стропила.

Стропила под крышу из металлочерепицы идентичны с другими стропилами, на которые прикрепляют листовые или тяжелые покрытия. Но эти стропила отличаются тем, что металлочерепица не очень сильно нагружает их, поэтому для постройки стропил не нужно брать брус большого сечения.

Дистанция между стропильными ногами, как правило, 600-900 мм. При подборе же шага брусков стропил стоит учитывать ширину и толщину материала, используемого для утепления. Его необходимо плотно уложить между каркасом, так, чтобы не было зазоров.

Стропильную систему делают из брусков сечением 50х150 мм. Если доски имеют эту ширину, то можно выбрать утеплитель толщиной 150 мм. Если требуется возвести кровлю в холодных регионах страны, то следует подбирать бруски шириной около 200 мм. Тогда можно подобрать утеплитель толщиной также 200 мм.

Пароизоляция.

Пароизоляция требуется, чтобы предохранить утеплитель от влаги, а также для поддержки определенного микроклимата в комнатах. Обычно пар, образующийся в комнате, поднимается вверх. Если в смонтированной кровле нет слоя пароизоляции, то пар станет впитываться в утеплитель.

При морозах пар начнет останавливаться с внешней стороны теплоизоляции. Там он сначала сделается инеем, а затем коркой льда на материале. А весной, когда станет тепло, то покрытый коркой льда утеплитель придет в негодность. Лед растает, и вода будет течь на утеплитель. Раньше в качестве пароизоляции использовали пергамин. Сейчас же монтируют пленки из полиэтилена либо полипропилена:

1. Пленка из полиэтилена не очень прочная, из-за этого ее армируют сеткой.

2. А пленка из полипропилена – это тканое полотно, оно с обеих сторон ламинируется тоненьким слоем из такого же материала. Одна из сторон шероховатая.

Теплоизоляция.

Самые широко используемые утеплители – это минвата либо пенопласт. Они довольно недороги. Минвату, блоки пенопласта укладывают между балками стропил. Их монтируют встык. Если при этом получатся щели и зазоры, то их задувают монтажной пеной.

Если у вас нет времени на монтаж утеплителя, то вы можете утеплить крышу пенополиуретаном.

Гидроизоляция.

Раньше в качестве гидроизоляции клали пергамин либо рубероид. Теперь, чтобы крыша прослужила долго, используют специальные мембраны. Хотя этот материал и стоит недешево, но он надежный и прочный. Мембранный материал состоит из 2 слоев: первый – армирующий, второй — отталкивающий влагу.

Контробрешетка и вентиляционный зазор.

Контробрешетка создается из деревянных реек. Их прикрепляют к слою гидроизоляции, который располагают поверх лаг стропил. Тогда смонтированные бруски контробрешетки обеспечивают зазор между слоем гидроизоляции и покрытием крыши.

Обрешетка.

Обрешетка – это основа для прикрепления металочерепицы. Ее делают из деревянных брусков, их монтируют перпендикулярно ногам стропил. Рейки, доски или бруски обрешетки прикрепляют встык или через небольшой промежуток, равный шагу волны металлочерепицы. Обрешетку из дерева создают, прикрепляя ее гвоздями, саморезами, скобами.

Но не стоит в этом случае забывать, что все дерево следует обработать противогрибковыми составами, иначе оно сгниет.

Виброизоляция.

Обязательно следует сделать виброизоляцию, если в ваших планах покрыть кровлю металлочерепицей, так как при дожде, ливнях появляется довольно сильный шум.

Чтобы защитить от шума крышу из металлочерепицы, используются звукопоглощающие материалы.

Чтобы снизить шумы и вибрацию можно:

1. Плотно прикрепить все слои кровельного пирога, таким образом увеличив его жесткость. Это просто сделать, если при прикреплении вкручивать множество саморезов на 1 м.

2. Посчитать расстояние, необходимое для монтажа брусков и реек относительно длины кровли.

3. Сделать обрешетку и контробрешетку в одной плоскости. Так как если рейки прикрепить неровно, то после монтажа металлочерепицы, финальное покрытие будет деформироваться, а из-за этого может возникнуть шум.

4. Также можно уменьшить шум, если между контробрешеткой и стропилами разместить уплотнитель, который изолирует звуки.

Металлочерепица.

Для изготовления металлочерепицы берут тоненькие листы алюминия, стали, меди. Если вы планируете купить металлочерепицу в Киеве, рекомендуем перейти по ссылке citybud.in.ua/krovlya/metalocherepica/, где вы найдете свой вариант покупки кровли по отличной цене.

Такой материал может прослужить в качестве кровли несколько десятков лет, он надежен и долговечен. Правда, такие свойства зависят от плотности укладки металлочерепицы при создании кровли. Чтобы положить материал плотно, используют уплотнительные элементы.

Видео урок монтажа металлочерепицы.

состав, устройство с утеплителем, монтаж

Если вы решили сделать на чердаке жилую площадь, то без утепления кровли обойтись будет невозможно. Но кроме теплоизоляции, требуется уложить еще несколько дополнительных слоев. Вся эта конструкции носит название кровельный пирог. Он будет защищать чердачное помещение, а значит и весь дом, от холода и влаги. А что может входить в состав такой конструкции? Какие материалы можно применять, делая пирог крыши под металлочерепицу, и как проводить сам монтаж?

Состав кровли

Металлочерепицу сегодня применяют для покрытия крыши наиболее часто. Этот материал отличается большим сроком эксплуатации, привлекательным внешним видом и простотой укладкой. Но у металлочерепицы есть несколько небольших минусов. Во-первых, этот материал для кровли «шумный». Во время дождя звуки внутри помещения слышны довольно сильно. Во-вторых, металлочерепица обладает высокой теплопроводностью. Она легко нагревается и быстро остывает. Чтобы минимизировать эти недостатки специалисты рекомендуют монтировать своеобразный пирог из различных слоев для кровли.

А что входит в его состав? Какие слои следует применять, чтобы улучшить эксплуатационные характеристики крыши покрытой металлочерепицей? В кровельный пирог в обязательном порядке должно входить следующее:

  1. Самый нижний слой – это пароизоляция. Его главная роль в том, чтобы не дать водяным парам, образовавшимся в теплом чердачном или мансардном помещении, проникать выше.
  2. Теплоизоляция. Для чего нужен этот слоя – это понятно из названия. Именно утеплитель не даст холоду проникнуть внутрь помещения. Но кроме этого, теплоизоляция (в зависимости от используемого материала) может защитить жилые комнаты от шума. Это особенно актуально, если крыша покрыта металлочерепицей.
  3. Гидроизоляция. Этот слой располагается на самой вершине кровельного пирога. Конечно, металлочерепица надежно защищает от проникновения влаги. Но если имеется небольшое отверстие, то вода может понемногу протекать. Кроме того, под металлочерепицей образуется конденсат. Чтобы все это не навредило утеплителю нужно уложить слой гидроизоляции.

Устройство кровельного пирога под металлочерепицу может содержать и другие слои. Например, некоторые добавляют сюда звукоизоляцию. Но если используется достаточно толстый слой утеплителя, то такие дополнительные расходы лишены смысла. Кроме того, некоторые специалисты включают в пирог под кровлей покрытой металлочерепицей обрешетку, контробрешетку и стропила. Но они, в большей степени, относятся к стропильной системе.

Какие материалы использовать

Чтобы кровельный пирог под металлочерепицу работал эффективно и не доставлял проблем во время эксплуатации, следует сделать его правильно. И тут на первое место выходит вопрос с выбором материала. Устройство пирога крыши покрытой металлочерепицей имеет три основных слоя. При монтаже каждого из них можно использовать следующие материалы:

  • Для пароизоляции. Здесь самое главное – это чтобы материал не пропускал водяные пары. Самым лучшим вариантом будет применение специальной мембраны. Но в этом случае вам придется затратить много средств. Поэтому многие выбирают фольгу или специальную пленку;
  • Для гидроизоляции. Самый простой вариант – это рубероид. Но такой материал содержит битум. Если он соприкоснется с защитным слоем металлочерепицы, то последний может повредиться. Да и сам рубероид может доставить проблемы с укладкой и дальнейшей эксплуатацией. Поэтому в большинстве случаев от него отказываются. Для гидроизоляции кровли покрытой металлочерепицей лучше использовать мембраны (они пропускают пар в верхнем направлении), напыляемую гидроизоляцию или простую толстую полиэтиленовую пленку.

Самый важный слой пирога кровли из металлочерепицы или другого кровельного материала – это утеплитель. К его выбору нужно подойти основательно. Теплоизолятор должен отвечать нескольким основным требованиям, а именно:

  1. В первую очередь выбранный материал должен обладать низкой теплопроводностью. Чем этот показатель меньше, тем тоньше слой можно использовать.
  2. Утеплитель должен мало весить. Он будет монтироваться на стропильную систему. Чтобы не увеличивать нагрузки нужно подбирать легкий материал.
  3. Выбранный материал должен долго сохранять свою форму. Если он начнет «слеживаться» то теплоизоляционные характеристики существенно ухудшатся. Начнут появляться «мостики холода».
  4. Металлочерепица обладает «шумностью», поэтому утеплитель лучше подбирать с хорошими звукоизоляционными характеристиками. В противном случае, вам придется дополнить кровельный пирог дополнительным слоем.
  5. У материала должна бить низкая гигроскопичность. Если слой теплоизоляции намокнет, то его теплопроводность возрастет в разы. Поэтому утеплитель не должен накапливать в себе влагу.

Для утепленной крыши покрытой металлочерепицей чаще всего применяют минеральную вату или пенопласт. Эти материалы легко монтировать, они мало весят и обладают низкой теплопроводностью. Но у каждого есть свои недостатки. Использование минеральной ваты в кровельном пироге под металлочерепицу требует повышенных мер защиты от влаги. Если речь идет о пенопласте, то в нем хорошо «приживаются» различные грызуны, читайте также: утепление чердака минватой, утепление мансарды пенопластом.

Самым современным материалом, который можно использовать как для утепления кровельного пирога под металлочерепицей, так и для других элементов – это пенополиуретан. Его наносят в жидком состоянии с помощью специального оборудования. После застывания материал заполняет все щели, что значительно улучшает теплоизоляцию. Но из-за дорого способа нанесения такой вариант применяется редко, читайте также: утепление чердака в частном доме своими руками.

Нюансы монтажа

Пирог кровли из металлочерепицы должен защищать чердак и весь дом от утечек тепла, а также от проникновения влаги. Чтобы эта конструкция справлялась со своими задачами, следует качественно произвести ее монтаж. А какие нюансы следует знать, прежде чем приступить к устройству кровельного пирога под металлочерепицу? Тут можно воспользоваться следующими советами:

  • самый первый слой пирога под металлочерепицу – это пароизоляция. Его крепят к стропилам с помощью строительного степлера. При укладке пленки или мембраны нельзя допускать натяжение. Используемый материал должен лежать с небольшим провисанием. Пароизоляция укладывается внахлест, между собой полосы можно закреплять скотчем;
  • утеплитель пирога для кровли из металлочерепицы укладывают между стропилами. Поэтому лучше использовать плиточный или ленточный материал. Если применили пенопласт, то его нарезают кусками по ширине равной расстоянию между стропил. Образовавшиеся щели можно заделать монтажной пеной или цементным раствором. Минеральную вату режут на куски чуть больше расстояния между стропилами. В этом случае после укладки на место не будут образовываться щели;
  • гидроизоляцию металлочерепицы монтировать лучше под обрешеткой на стропила. Следует помнить, что в большинстве случае материал, применяемый для этого слоя кровельного пирога быстро портиться под воздействием солнечного ультрафиолета. Поэтому пленка или мембрана должна полностью находится под металлочерепицей;
  • гидроизоляцию следует укладывать поперек стропил, от карниза к коньку. Каждый слой должен заходить на предыдущий минимум на 10-15 сантиметров. Если уклон кровли покрытой металлочерепицей небольшой, то нахлест делают еще больше, вплоть до полуметра;
  • если для гидроизоляции вы используете материал на основе битума, то следует быть очень внимательными. Это вещество может повредить полимерный защитный слой металлочерепицы. Поэтому при монтаже они не должны соприкасаться;
  • всю работу по обустройству кровельного пирога следует проводить в сухую погоду. Особенно это касается случаев, если утеплитель будет выполнен из минеральной ваты. Нельзя допустить, чтобы этот материал намок;
  • между слоем гидроизоляции и кровельным материалом следует всегда оставлять воздушную «прослойку». Это необходимо для вентиляции чердака или мансарды. Чтобы ее сделать достаточно поверх гидроизоляционного слоя пирога, набить небольшие бруски, высотой в 1-2 сантиметра. На них и монтируется металлочерепица.

Выполняя монтаж кровельного пирога, старайтесь не допустить образование щелей. Это касается всех его слоев. Именно через небольшие щели влага сверху или пар снизу может проникнуть в утеплитель, что ухудшит его эксплуатационные качества.
