Карнизная планка и капельник – отличия, назначение и установка

Капельник и карнизная планка – это ключевые доборные элементы кровельной системы, без которых невозможно ее безопасное использование. Они схожи между собой конструктивно и по назначению, поэтому нередко в целях экономии собственники отказываются от монтажа обоих, делая выбор в пользу одного приспособления. Это снижает эффективность защиты кровли от осадочных и талых вод.

Оба элемента выполняют одну и ту же функцию – обеспечение вентиляции и декоративное оформление крыши. Дополнительно капельник и планка не допускают попадание под кровлю мусора и листвы.

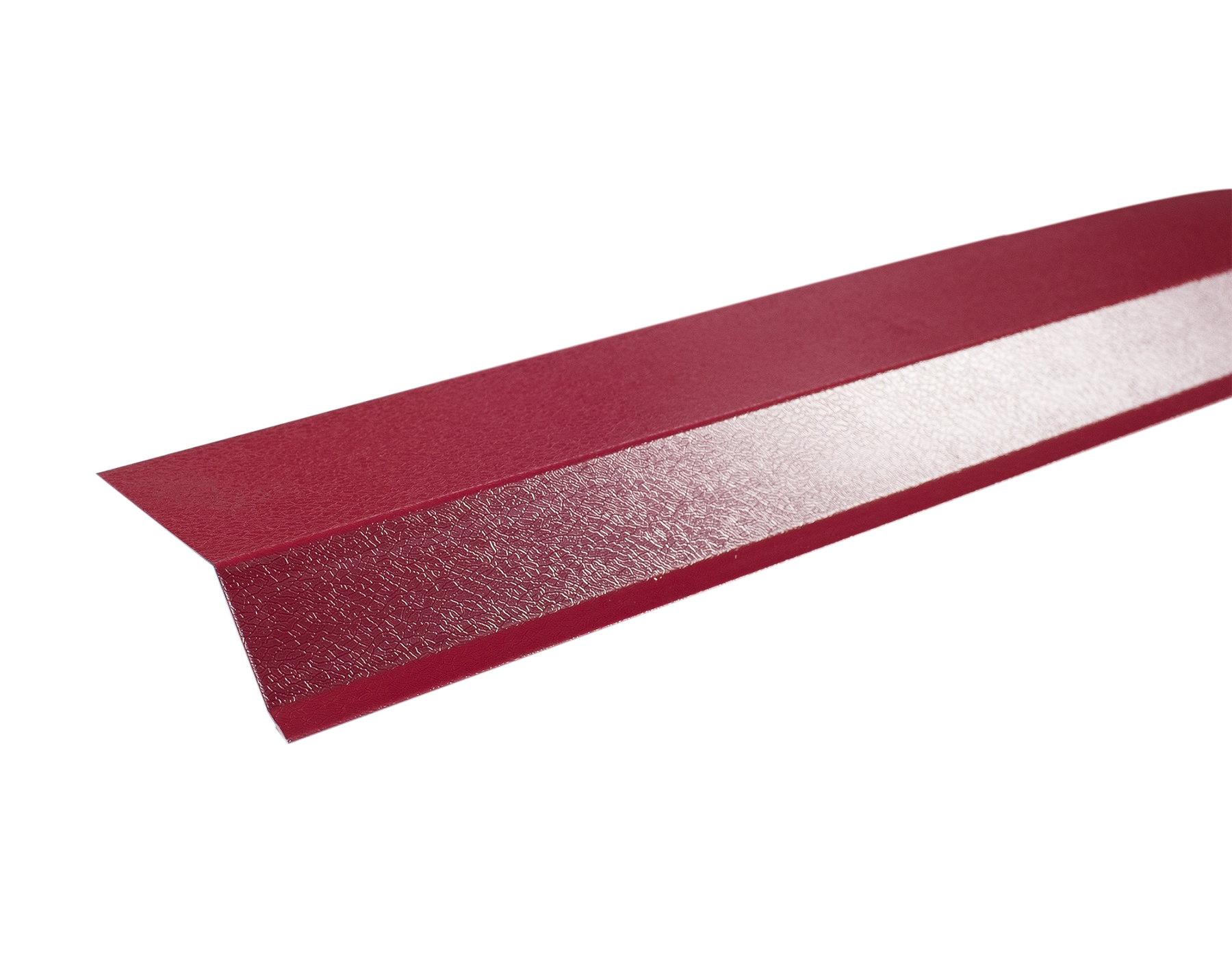

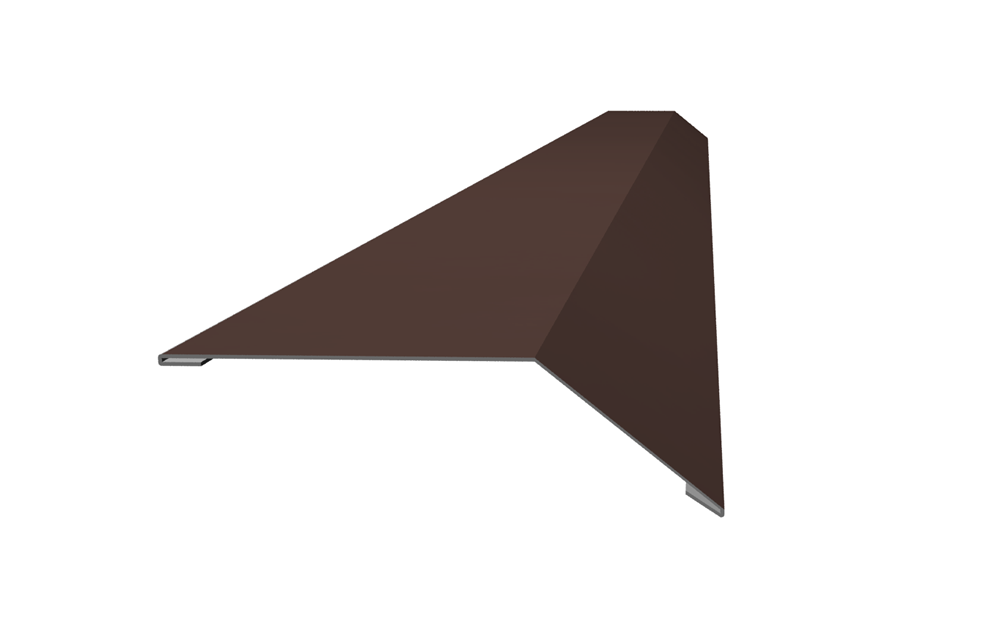

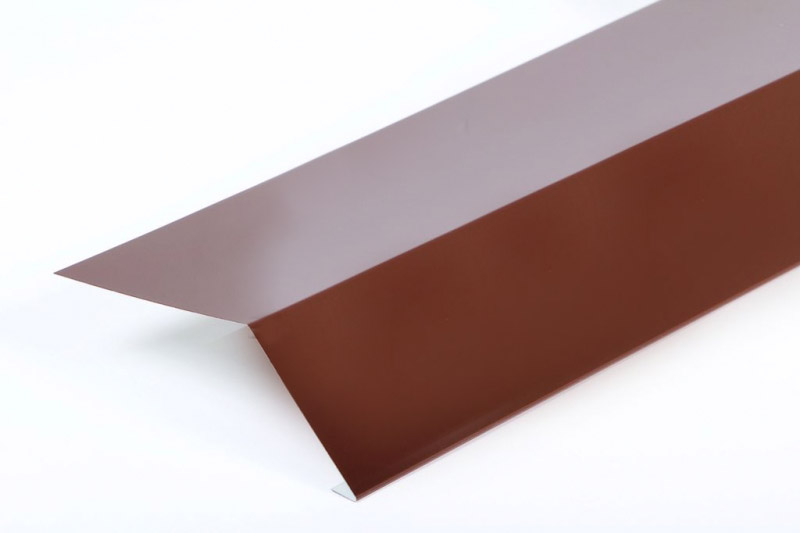

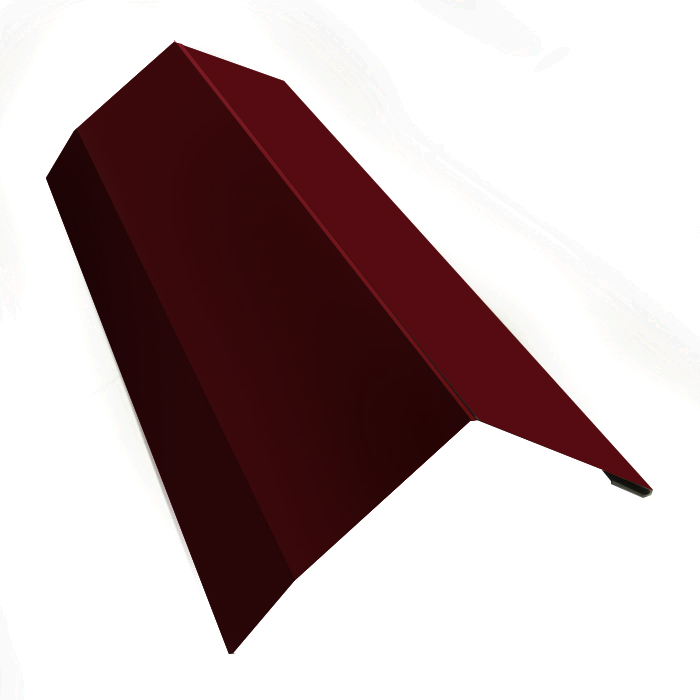

Карнизная планка: определение и назначение

Это доборный элемент кровельной системы, расположенный продольно.

Основные функции:

• Отведение воды. Защищает деревянные элементы кровли от конденсата, способствующего гниению и плесени.
• Защита от ветра. Деталь закрывает собой расстояние между желобом водосточной системы и кровлей.
• Оформление свеса. Придает кровельной системе законченный и эстетичный вид, маскирует края обрешетки и стропил. При желании можно выбрать планку необычного оттенка, сделав ее декоративным элементом.

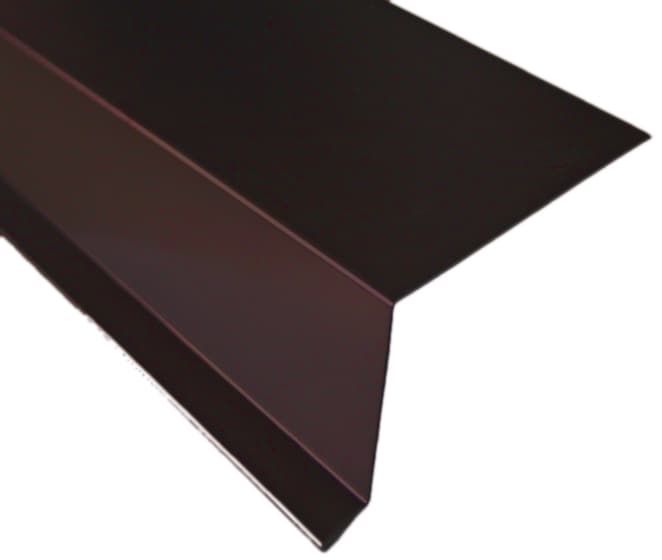

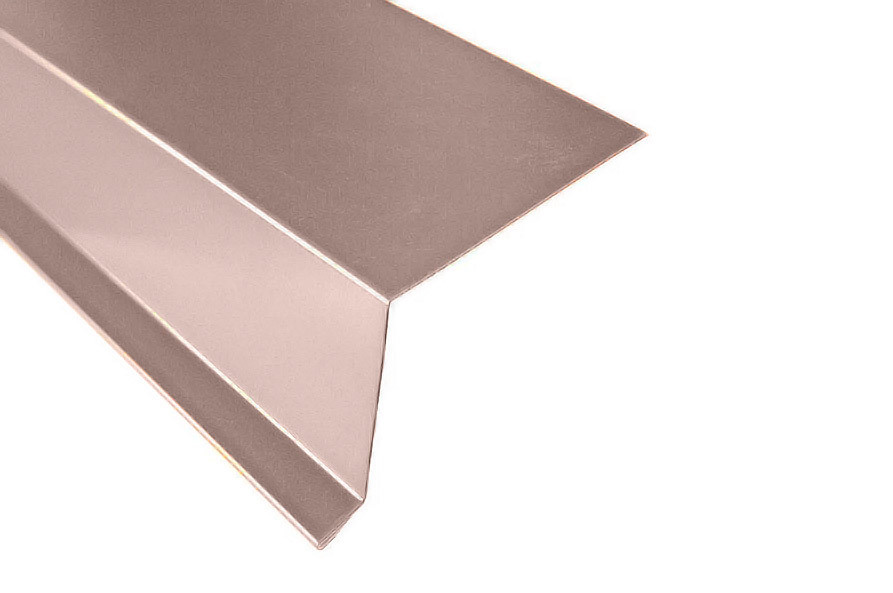

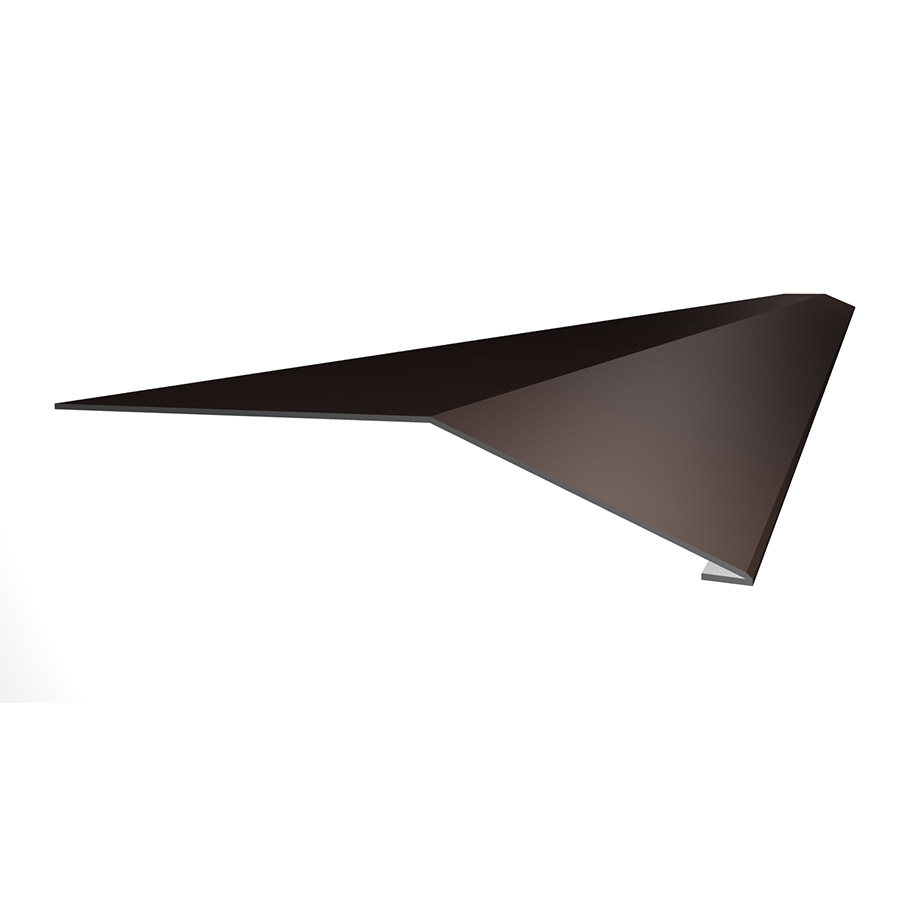

Капельник: определение и функциональность

Капельник для крыши также известен как фартук свеса. Его задача – удаление конденсата с гидроизоляции (из подкровельного «пирога»). Если сильный порыв ветра занес дождевую воду, элемент будет отводить ее. Монтаж капельника кровли производится под край гидроизоляционного слоя, поскольку именно на нем образовывается конденсат.

Основные функции:

• Защита деревянных кровельных элементов от осадков, а следовательно – гниения и плесени.
• Защита каркаса стропил от наледи при морозах.
• Защита помещения от холодных воздушных масс.
• Эстетическое завершение оформления кровли.

В чем отличие карнизной планки от капельника

Доборные элементы похожи, однако их можно различить.

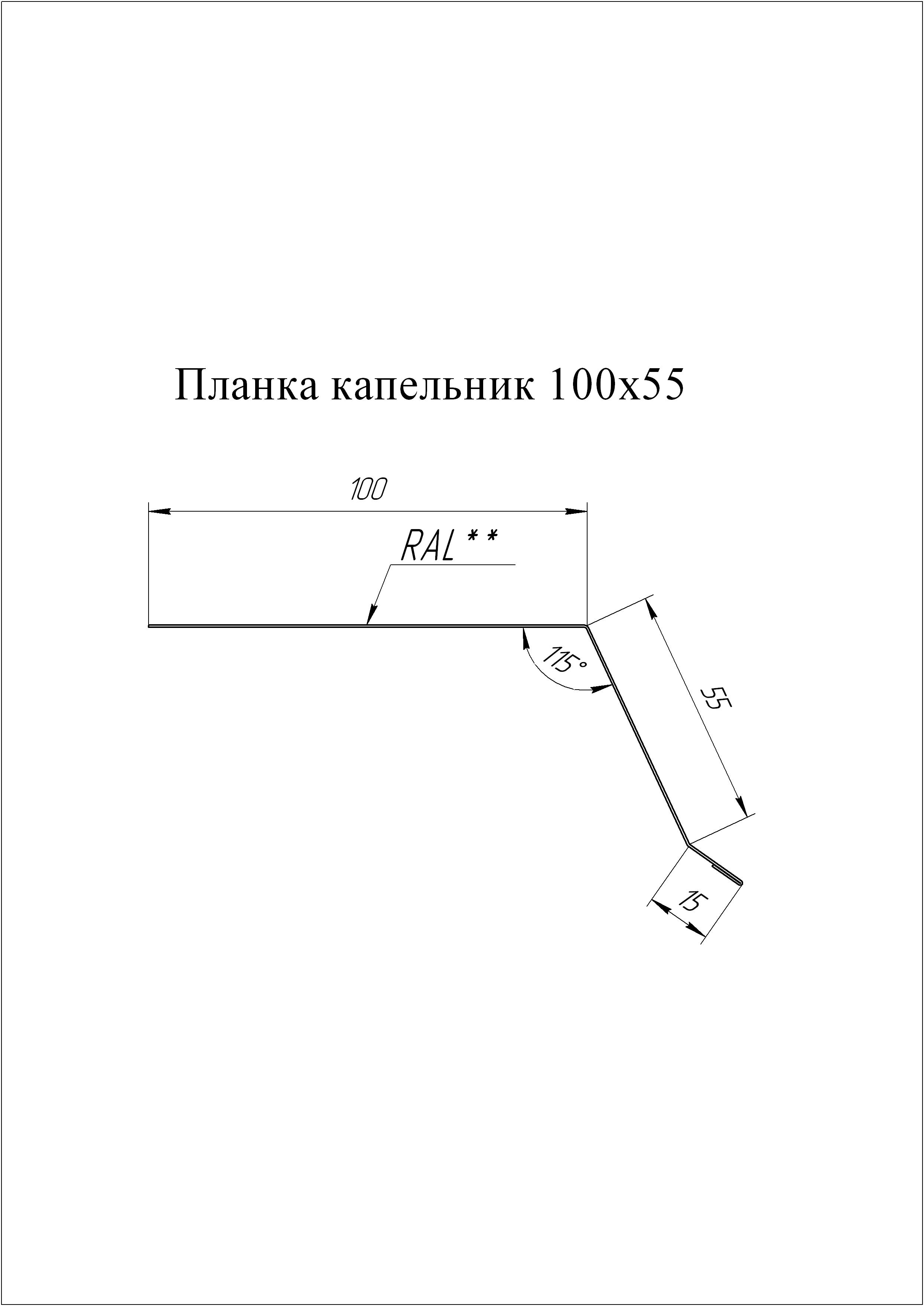

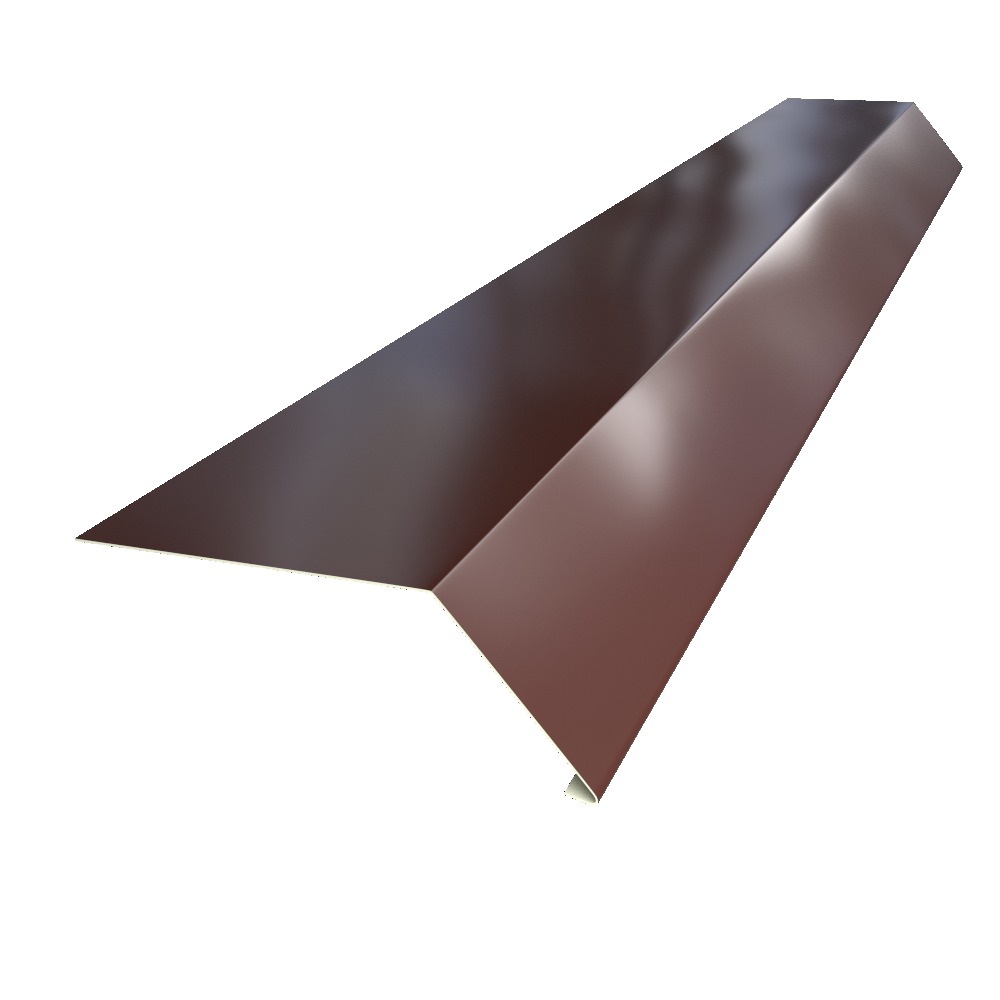

Конструкция капельника

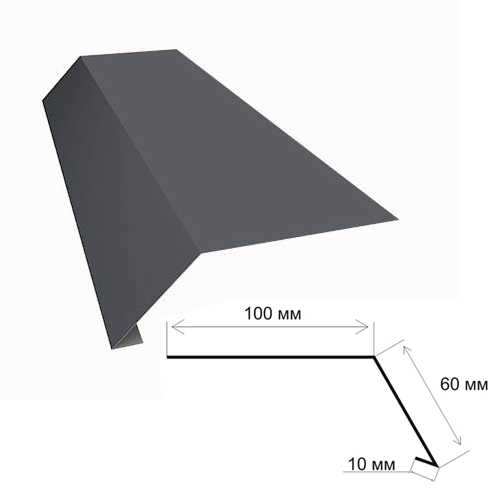

Стандартные габариты: длина – 200 см, ширина 100 мм, высота 60 мм, ширина загиба – 10 мм.

• По поверхности кровли вода проникает в капельник.
• Стекает по нему, перемещаясь в желоб водоотводной системы. Осадки выводятся с кровли.

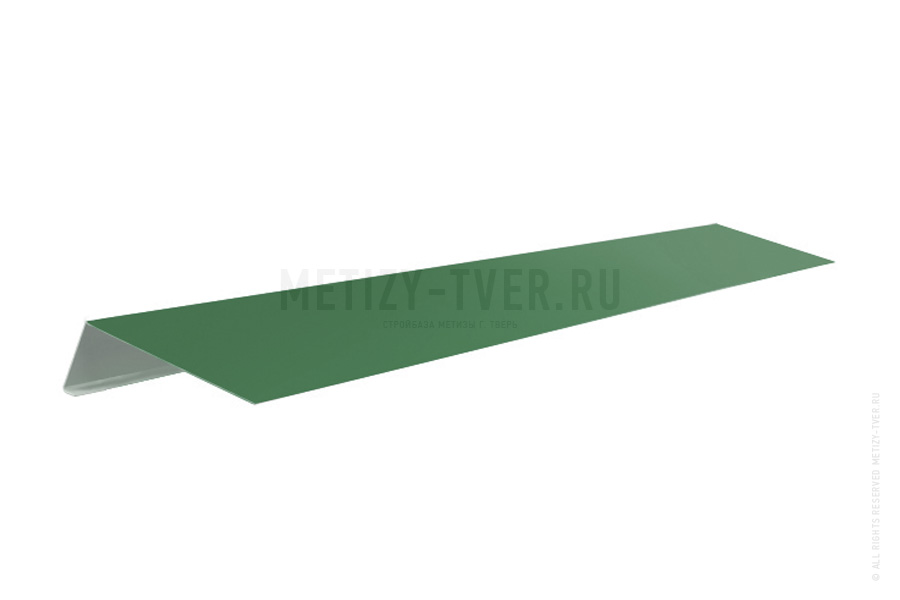

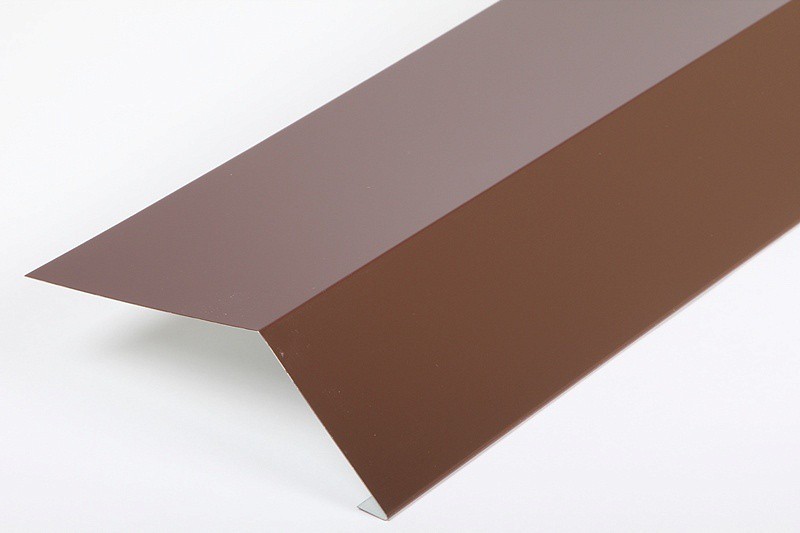

Конструкция карнизной планки

Монтаж карнизной планки проводится поверх обрешетки, элемент устанавливают так, чтобы он защищал поверхность крыши от осадочных вод. Планка меняет направление осадочной воды, попадающей на карниз, переводя ее в водосточную систему. Дополнительные функции:

• Не допускает нагрева кровельного материала.
• Организует естественную вентиляцию.
• От капельника отличим тем, что является визуально заметным элементом, поэтому может использоваться для украшения кровли.

Различия элементов представлены в таблице

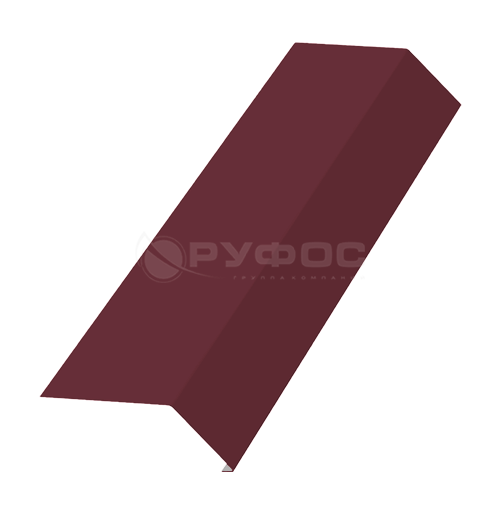

Типы планок

Принято выделять несколько видов кровельных планок:

• Карнизная. Для защиты вентиляции от дождя и снега.
• Торцевая (фронтонная). Защита свеса от ветра, монтируется по бокам ската.
• Коньковая. Защита крыши в зоне установки конька.
• Примыкания. Монтируется в участках соприкосновения крыши с конструктивными элементами дома.

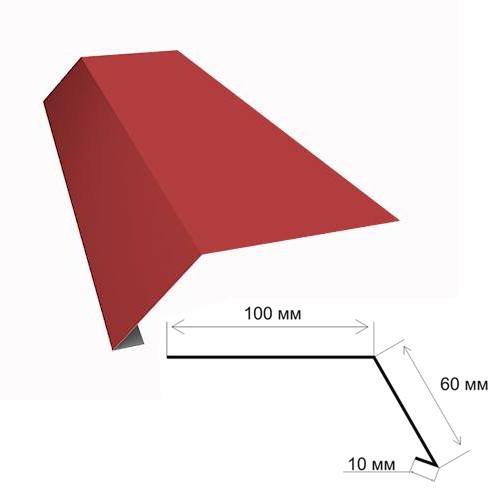

Второй подход к классификации – учет формы и размеров. Стандартная карнизная планка – это стальная полоса под углом 120 градусов. Она подойдет для любой формы кровли. Усиленная обладает увеличенной шириной плеч, за счет чего она надежно защищает подкровельную область от попадания осадочных и талых вод.

Профилированная конструкция устойчива к ветру за счет ребер жесткости. Сложная форма и прямые углы – дополнительные конструктивные особенности.

Типы полимерного покрытия:

• Оцинковка. Срок службы – 5 лет.
• Полиэстер. До 25 лет.
• Пурал – более 50 лет.

Разновидности капельника

По конструктивным особенностям капельники для кровли бывают:

• Карнизными. Защищает торцы, фиксируются по кромке свеса кровли. Производятся из стали. Визуально схожи с отливами оконных систем, однако имеют больше волн. Первый изгиб выводит осадки с кровельной поверхности, второй – переводит их в желоб водосточной конструкции или непосредственно в грунт – при отсутствии организованного водостока.
• Фронтонными. Это капельник для гибкой черепицы. Монтируется по бокам фронтонов на кромке кровли. Имеет Т-образную форму, за счет чего защищает фронтон от осадочных вод. Особенности – три ребра жесткости.

Монтаж карнизной планки

Установка карнизной планки предполагает следующие подготовительные мероприятия:

• Установка стропильной системы.
• Монтаж обрешетки, а также лобовой доски.
• Установка утепленного капельника.

Подвесные крюки устанавливаются раньше планки, если желоба водосточной конструкции фиксируются к стропильным ногам. При выборе монтажа к лобовой доске, работу с крюками можно проводить после оформления кровли.

Место фиксации карнизной планки для кровли – верхняя доска обрешетки. Монтаж проводится горизонтально, с шагом 300 мм. Элемент крепится в два ряда. Добиться наибольшей прочности позволяет смещение. Поверх элемента располагается кровельное покрытие.

Необходимые инструменты

Для монтажа карнизной планки на металлочерепицу или любую другую поверхность потребуются:

• Саморезы (длинные гвозди) на 1 погонный метр – 3 штуки. Оптимальная длина 25 см, широкая шляпка. Элементы с потайными головками выбирать не следует, они становятся причиной коррозии.
• Молоток.
• Рулетка.

Пошаговый порядок действий

Работать лучше вдвоем: один будет монтировать, другой – подавать элементы и страховать.

Этапы:

• Сначала планку загибают. По длинному краю делают отступ на 20 мм, разрез до места сгиба, образовавшийся прямоугольный фрагмент вырезают. Образовавшаяся боковина загибается под прямым углом, это придаст детали большую прочность, она не будет снижать функциональность и при значительной силе ветра.
• Размещение уголков на обрешетку либо опорную доску так, чтобы наружный край бруска и участок сгиба совпали.
• Сделать разметку, проведя две линии: на расстоянии 1/3 и 2/3 от свеса на верхней части фасонного элемента.
• Крепление планки. Первый гвоздь вбивается на дистанции 2 см от торца. Последующие – с шагом 300 мм. Вся работа ведется по первой из линий.
• Крепление по второй линии – шаг остается неизменным, но сами гвозди смещаются относительно первого ряда, должна получиться шахматка.
• Монтаж планки внахлест (100 мм) и крепление.
• Последняя планка загибается с торцевой стороны и монтируется в 20 мм от края дополнительным гвоздем.

При монтаже карнизной планки под металлочерепицу необходимо, чтобы саморезы не выпирали, иначе они не дадут возможности аккуратно поместить покрытие.

При монтаже карнизной планки следует учитывать рекомендации:

• Перед установкой обязательно снимается пленка-защита из полиэтилена, приклеенная с лицевой стороны карнизной планки. Ее назначение – защита детали от механических повреждения во время хранения и транспортировки. Оставлять ее при установке нельзя, иначе пленка станет причиной трещин и расслаивания.
• Монтаж крюков для водосточной системы проводят раньше, чем крепление карнизной планки.
• Нахлест может быть справа налево или наоборот, функциональность одинакова, выбор зависит от эстетичности. Важно, чтобы щель нахлеста была не видна.
• Использовать крепежи следует только после разметки, чтобы сама конструкция смотрелась аккуратно.

Монтаж капельника

Установка капельника проводится на стропильную систему, выходящую под водосточный желоб. Основные рекомендации:

• Чтобы избежать повреждения защитного покрытия, резку элементов следует проводить вручную, от использования дискового оборудования лучше отказаться.
• Работу по монтажу в целях безопасности следует проводить в безветренную погоду.
• Чтобы избежать проникновения влаги в межкровельное покрытие, элементы укладываются внахлест, стыки заделывают герметиком.

На металлочерепицу

Капельник для металлочерепицы выбирают в зависимости от формы свеса и наличия или отсутствия водосточной системы. Порядок действий:

• Установка карнизной доски, от ширины которой зависит прочность элемента, рекомендуются размеры 150х30 мм, 10х25(30)мм.
• Важно, чтобы мембрана покрытия находилась над капельником, только в этом случае она сможет направлять потоки воды сначала в само приспособление, а затем – в водосточный желоб.

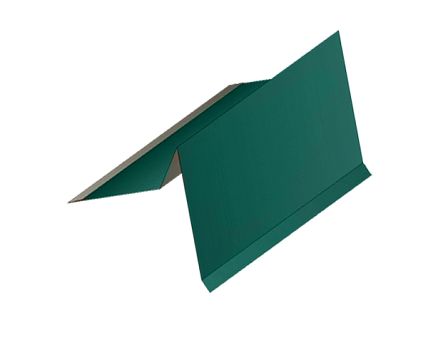

На мягкую кровлю

Капельник для мягкой кровли предохраняет скат от влажности и образования конденсата. Монтаж осуществляется на слой подкладочных материалов, после него помещают битумную черепицу.

Порядок установки капельника:

• Верхняя часть детали фиксируется на обрешетку гвоздями из оцинкованной стали (длина 35 мм).
• Забиваются они в шахматном порядке (поочередно по нижнему и верхнему краю), шаг 30 см.

Важно прочно крепить элементы к торцам, в противном случае они будут сильно греметь при ветре. Монтаж капельника под мягкую кровлю не вызывает особых сложностей. Однако в некоторых случаях вбить гвоздь бывает непросто. Рекомендуется сначала легким ударом наметить место для будущего гвоздя, затем – вбить его.

На профнастил

Правильный монтаж капельника в этом случае проводят с использованием уплотнителя. Сначала устанавливают саму деталь, затем – уплотнительную ленту, освобожденную от защитного слоя. Далее кладут уплотнитель, снова ленту. Конструкцию прижимают, удаляют защиту и только после этого размещают профнастил.

Использование уплотнителя обеспечивает герметичность конструкции.

На фальцевую кровлю

Часто в этом случае монтаж похож на установку элемента для металлочерепицы. Однако иногда требуется установка фронтонного капельника. Порядок действий:

• Выполнить замер и обрезать фронтонную планку на необходимую длину.
• Зафиксировать ее по обе стороны кровли.
• Начиная действовать от примыкающей стены, положить капельник.
• Удалить остатки материала на стыке угла, зафиксировать нахлест.
• Раскатка гидроизоляционной мембраны.

Одновременный монтаж капельника и карнизной планки позволяет продлить срок кровельной системы, защитит ее деревянные элементы от гниения и плесени, негативного воздействия повышенной сырости. Эти элементы небольшого размера, однако очень важны для надежности и безопасности кровельной системы.

Капельник и карнизная планка для крыши: виды, нюансы монтажа, отличия

Для правильного функционирования кровли необходимы доборные элементы, в частности карнизная планка и капельник. Они довольно похожи, поэтому часто во время строительства в попытках сэкономить устанавливают лишь один из этих элементов. Параллельное функционирование усиливает защиту крыши от климатических условий и осадков, продлевая ее долговечность. Две основных функции, одинаковые для обоих элементов, это декоративная и вентиляционная. Приспособления осуществляют проветривание подкровельного пространства, к тому же препятствуя попаданию в него посторонних предметов.

Разберемся в особенностях этих составляющих крыши и рассмотрим их устройство и монтаж. В этом поможет чертеж ниже.

Капельник и карнизная планка – в чем различия?

Несмотря на внешнюю схожесть, эти приспособления различаются.

Карнизная планка крепится поверх обрешетки, прикрывает кровельную конструкцию от непогоды и осадков. Во время дождя вода может попадать на лобовую доску карниза, а планка перенаправляет поток воды со ската в водосток. Планка видимая, в отличие от капельника, поэтому придает крыше эстетичность. Способствует естественной вентиляции, а также не позволяет кровле сильно нагреваться.

Основная задача капельника, или фартука свеса – отвод конденсата из подкровельного пирога, с гидроизоляции. Также он отводит дождевую воду от фронтона при заносе ее в случае сильного ветра или косого дождя. Так как конденсат течет по гидроизоляционному слою, крепление устройства осуществляется под край гидроизоляции.

Резюмируем главные моменты: капельник выводит конденсат со слоя гидроизоляции и крепится под него, а карнизная планка выводит воду снаружи крыши и устанавливается под слой кровли. Капельник защищает фасад дома, карнизная планка – собственно кровлю. Фото поможет разобраться в нюансах размещения элементов.

Назначение карнизной планки и капельника

Рассмотрим функции планки и капельника подробней.

Карнизная планка выполняет следующие задачи:

• Отводит влагу. Не дает конденсату стекать по обрешетке, предотвращая загнивание древесины или появление плесени.
• Защищает от ветра. Промежуток между желобом водостока и листами металлопрофиля и еще 100 мм под краем профнастила перекрывается планкой. Капли дождя доходят до стенки из металла и стекают по карнизу.
• Оформляет свес. Планка после установки закрывает края системы стропил и обрешетки, придавая крыше законченность. Более точное совпадение цвета планки и покрытия крыши делает крышу более эстетичной.

Капельник выполняет функции:

• Защищает элементы кровли из дерева от воды, тем самым не давая развиваться грибкам и плесени.
• Предохраняет каркас из стропил от возникновения наледи при низких температурах.
• Создает преграду, препятствующую проникновению холодного воздуха в дом.
• Придает крыше завершенность.

Капельники могут отводить влагу также от проемов окон и дверей, создавая эффективный водосток.

Виды карнизных планок для кровли

В зависимости от назначения карнизной планки она бывает нескольких видов:

• карнизная: защищает от осадков вентиляционное пространство;
• фронтонная (торцевая): ставится по бокам ската, защищает свес от порывов ветра;
• коньковая: задача – защита кровли в месте конька;
• планка примыкания: устанавливается в местах, где кровля примыкает к конструкциям здания.

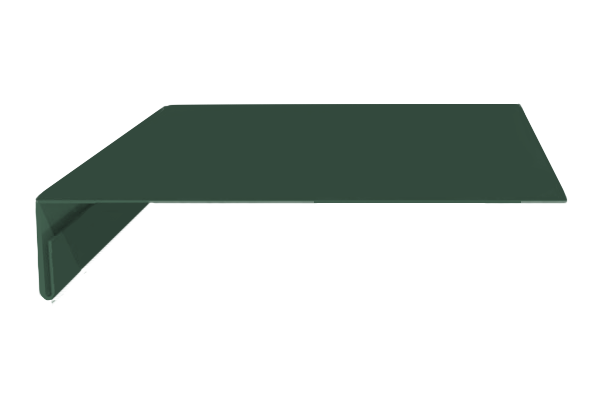

По формам и размерам планки делятся на такие виды:

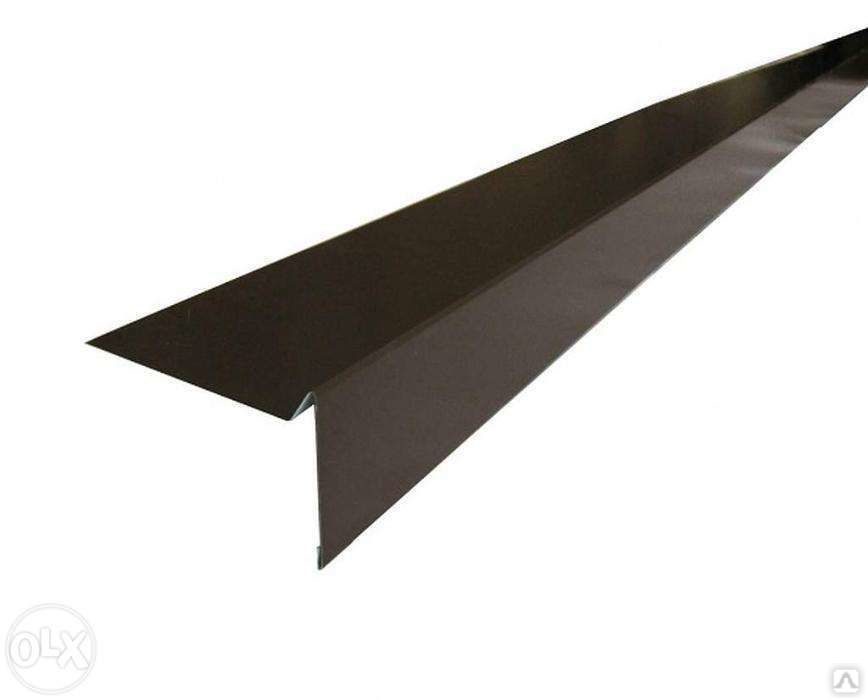

• стандартная: это полоса из стали, согнутая под углом 120°, и подходит под любую форму крыши;
• усиленная: большая ширина плеч приспособления сокращает возможность проникновения влаги под кровлю;

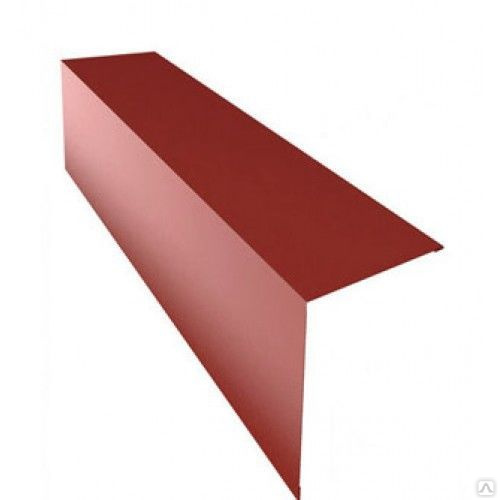

• профилированная: характеризуется сложной формой, углами в 90°и ребрами жесткости, что делает ее устойчивей к ветру.

Конструкция и принцип работы

Доборные элементы делают незаметными места стыков и примыкания крыши к стенам.

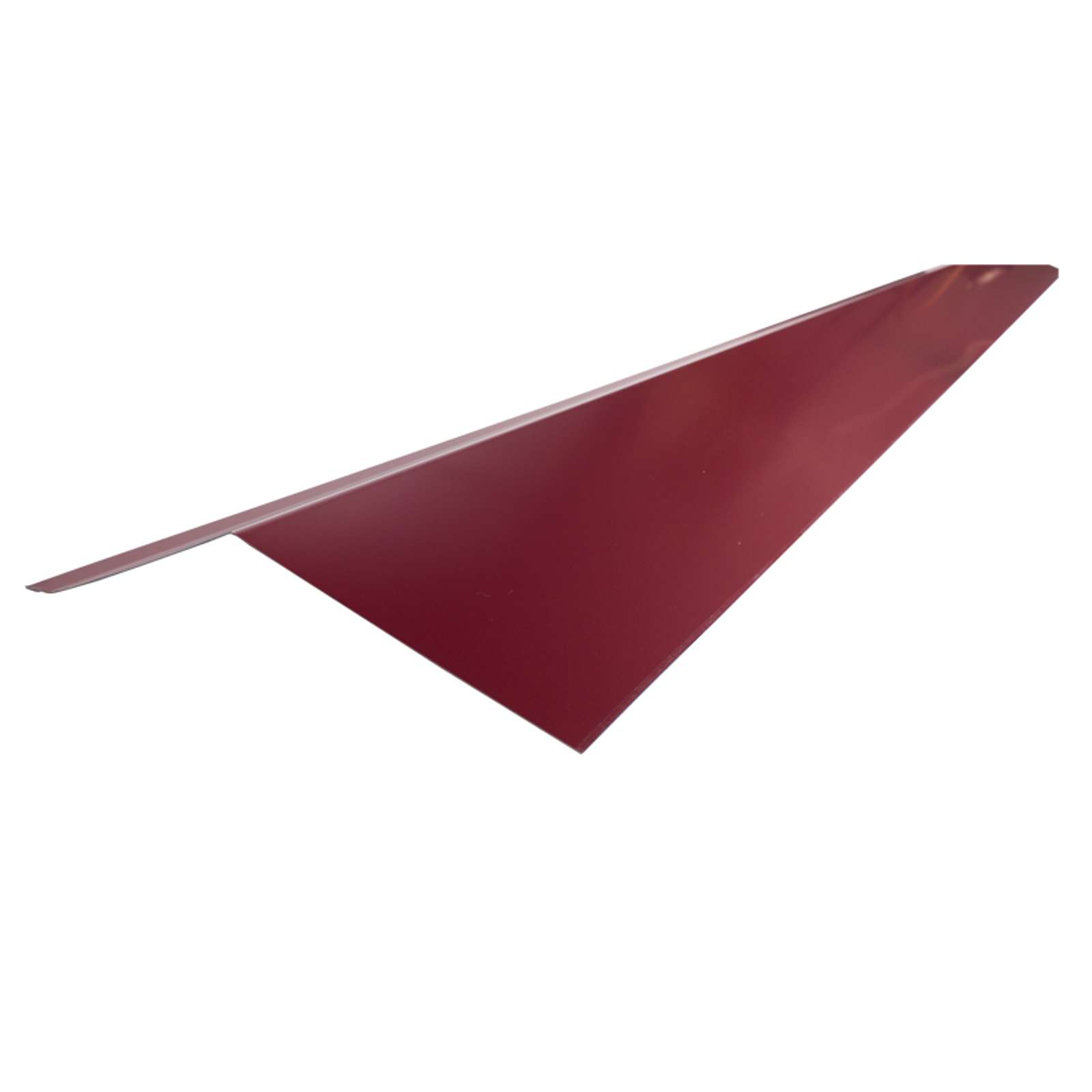

Конструкция капельника

Принцип работы капельника следующий:

• влага по кровле попадает на этот элемент;
• стекая по нему, проникает в желоб, а с помощью водоотводной системы устраняется от здания.

Исходя из конструкции, капельники разделяются на виды:

Карнизный капельник крепится по кромке кровельного свеса и защищает торцы здания. Для него годится любой материал, хотя в основном их изготавливают стальными. Внешне компонент напоминает оконный отлив, только в нем больше изгибов. С помощью первой волны вода стекает с крыши, по второй доставляется в желоб или сразу в почву, если водоотводная система отсутствует.

Фронтонный капельник размещается с боков фронтона дома на кровельной кромке. Подходит под гибкую черепицу и не требуется при жестком кровельном материале.

Материалом для изготовления служит жесть, так как одной из функций такого капельника является направляющая. Т-образная форма не дает влаге попасть на фронтон. У таких планок три ребра жесткости.

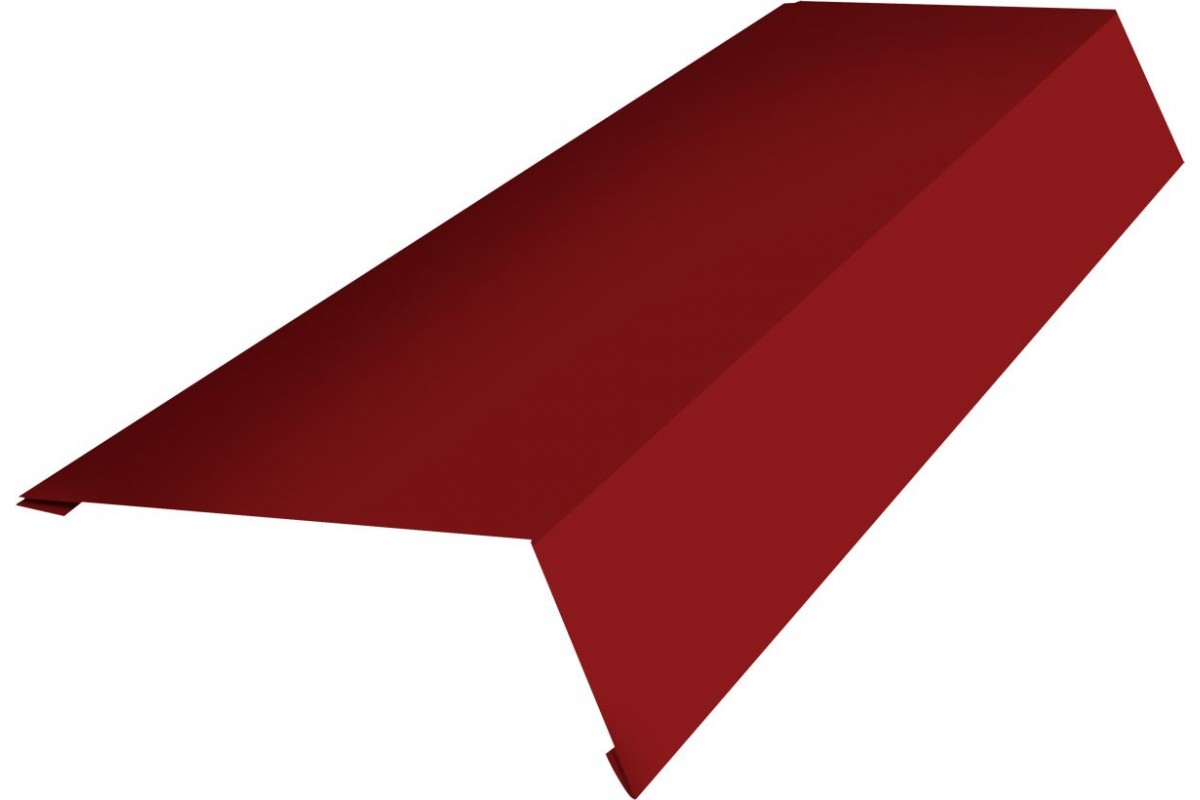

Конструкция карнизной планки

Карнизная планка представляет собой продольный компонент крыши, формирует антикоррозийную металлическую защиту доски. Для производства используется оцинкованный стальной профиль, на который сверху наносится полимерный материал.

Виды и варианты оформления

Карнизная планка оформляется в двух традиционных видах:

1. Внутреннее отведение влаги. Самый простой и надежный вариант, подходящий для более холодных широт. Пароизоляционный материал срезается на уровне стропильных балок, вследствие чего влага капает через подшивку карниза.
2. Классический. Конденсат удаляется с помощью потоков воздуха, которые образуются от отверстий в торцах карниза. Подходит для районов со средними условиями в погоде.

Монтаж карнизной планки

Перед тем как крепить элемент, проводится монтаж всей стропильной системы, устанавливается обрешетка и лобовая доска, должен быть утепленный капельник. В случае, когда желоба водостоков в дальнейшем будут крепиться к стропильным ногам, подвесные крюки устанавливаются до монтажа планки. Если же они будут прикрепляться к лобовой доске, это может быть сделано после всего обустройства кровли.

Планка прибивается сверху последней доски обрешетки, горизонтальной, с шагом крепления 300мм, прибивается в два ряда, смещаясь для большей прочности. После установки карнизной планки укладывается кровельный материал.

Нюансы монтажа капельника

Капельник устанавливается на пустую стропильную систему с выводом под желоб водостока.

Рекомендации при монтаже капельника:

1. Резать элемент следует с помощью ручных инструментов, без применения дискового оборудования или термических способов, которые повреждают защитное покрытие детали и способствуют возникновению коррозии.
2. Срез покрывают специальной краской, идущей в комплекте с капельником.
3. Прикреплять можно только при помощи саморезов, также входящих в комплект.
4. Кровлю необходимо оборудовать капельником и карнизной планкой разных видов. Это продлит время ее эксплуатации.
5. Доборные элементы собираются на высоте, поэтому стремянка должна быть надежной, а погода – безветренной.
6. Элементы закреплять внахлест для предотвращения попадания влаги. Стыки можно обработать герметическим веществом.

Прежде чем купить планки, лучше заранее подсчитать их количество для всего здания. Обычные размеры – 1-2 м, также существуют варианты 1,5 м. Цена капельника будет зависеть от этих данных.

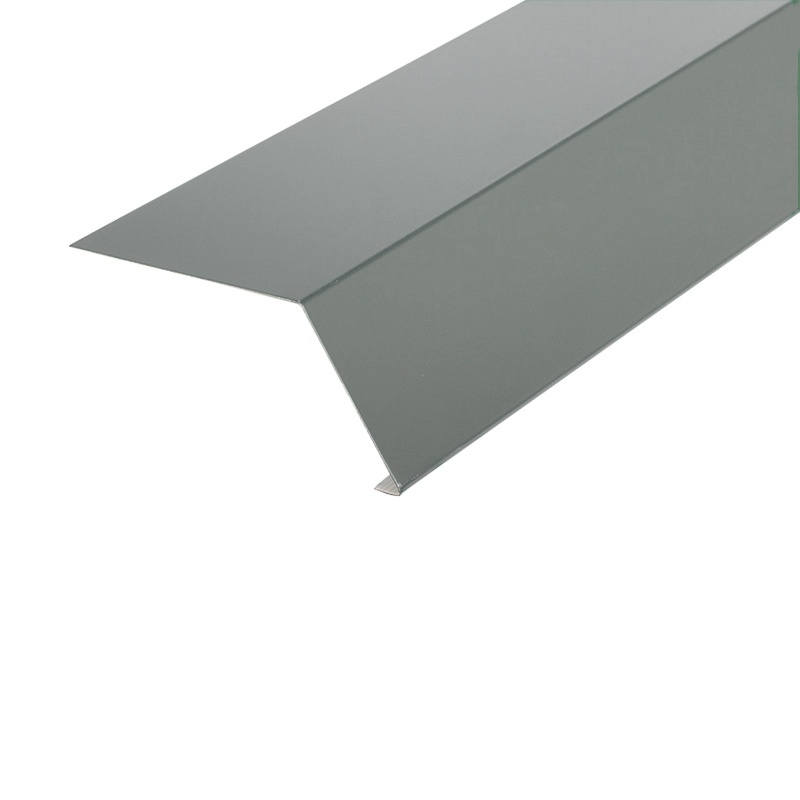

Капельник для металлочерепицы

Капельник для металлочерепицы, установленный правильно, защитит кровлю и увеличит ее долговечность. При выборе следует учитывать, где он будет установлен, какого будет цвета и размера. Важны также толщина листа, вид защитного покрытия, размеры планки.

Сначала монтируется карнизная доска, ее ширина влияет на прочность капельника. Рекомендуются параметры 150х30мм, 100х25/30мм. Мембрана покрытия должна находиться сверху капельника и направлять ручьи воды сначала туда, а потом в водосток. Это придает конструкции герметичность.

Такой вид капельника подходит и для фальцевой кровли.

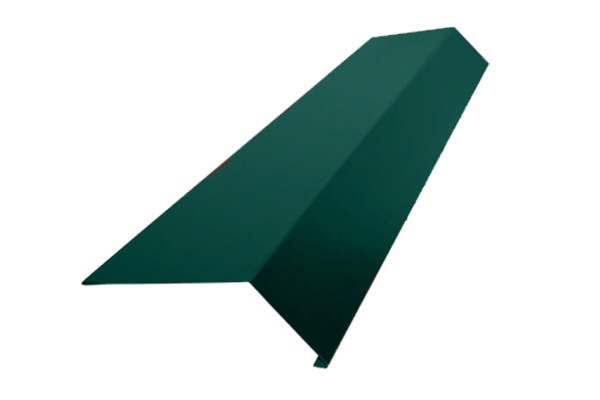

Капельник для мягкой кровли

Капельник для гибкой кровли предназначается для того, чтобы защищать скат от влияния конденсата и влаги. Устанавливается на слой подкладочных материалов, после чего укладывается битумная черепица.

Куда крепиться капельнику в этом случае? На обрешетку, делается это с помощью оцинкованных гвоздей. Сначала намечается легким ударом место для гвоздя, затем он забивается окончательно.

При выборе мягкой кровли выгодным и эффективным вариантом становится ондулин или ондувилла. Обладающие легким весом и простые в монтаже, они сделают строительство доступным любому владельцу частного дома. Высокий уровень шумоизоляции и защиты от влаги, экологичность, стойкость к химическим веществам являются характеристиками кровельных материалов. Расценки на покрытие вы найдете на официальном сайте.

Капельник для профнастила

На капельник для такой кровли легко устанавливаются уплотнители. Сначала ставят элемент, затем укладывают ленту уплотнителя, убирают с нее защитный слой. Затем укладывают уплотнитель, покрывают снова лентой, прижимают и снимают защиту, и уже поверх этого кладут профнастил.

Крепление карнизных планок на мягкой кровле — инструкция

Первое, что нужно обязательно помнить: монтаж карнизной и фронтонной планки на кровлю с покрытием из гибкой черепицы производят после установки держателей желобов водосточной системы и укладки подкладочного ковра.

Да, в сети есть много роликов, где планку устанавливают прямо на основание, аргументируя это лучшей защитой от попадания влаги. Однако планки изначально предназначены для отвода потока воды от фронтонов, карнизов, примыканий, защиты лобовой (ветровой) доски и выполняют свою функцию очень эффективно. Кроме того, у них есть декоративная роль — при правильном монтаже планок крыша выглядит эстетически завершенной. Если вы будете укладывать подкладочный ковер поверх планки, не исключено, что его придется подрезать, а это как минимум неудобно и можно испортить покрытие металлической планки.

Для обработки свесов и карнизов планками вам потребуется обычный набор инструментов:

• рулетка, карандаш, угольник — для разметки;
• ножницы по металлу, инструмент для подгибки — для раскроя;
• молоток с метчиком (кровельный) — для наметки места положения гвоздей и их фиксации;
• ершеные гвозди — для фиксации планок.

Карнизная и торцевая планки изготовлены из металла с полимерным покрытием. Она предлагается в нескольких цветовых решениях, гармонирующих с палитрой коллекций гибкой черепицы. Для вальмовых крыш понадобится только карнизная планка, для кровель с фронтонами — и та, и другая.

Монтаж карнизной планки

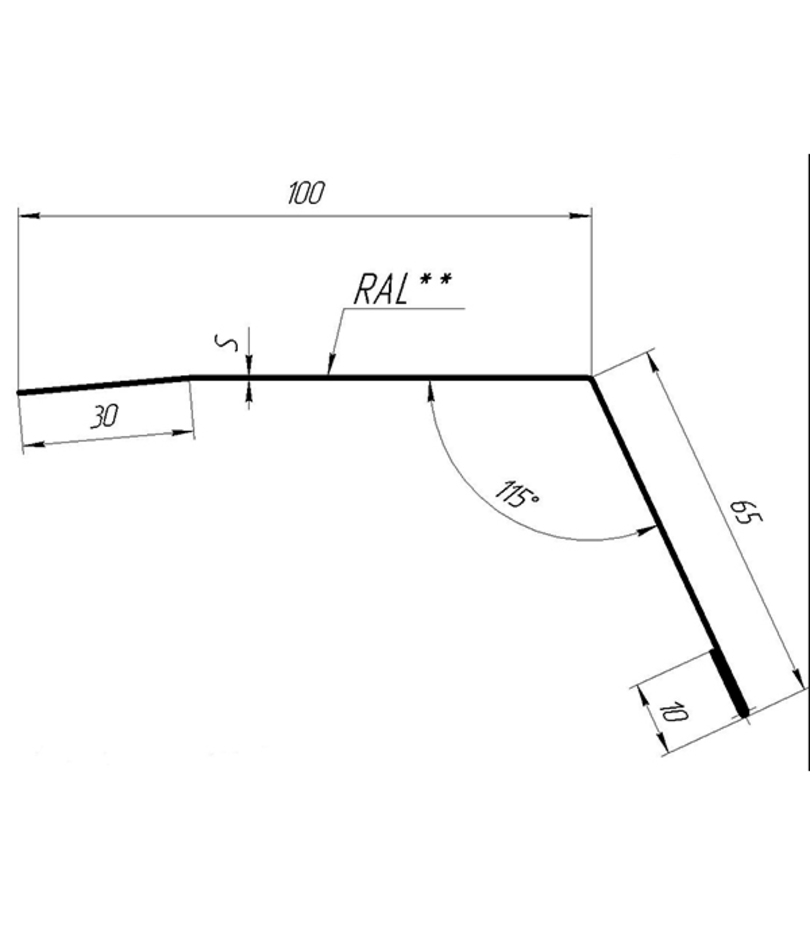

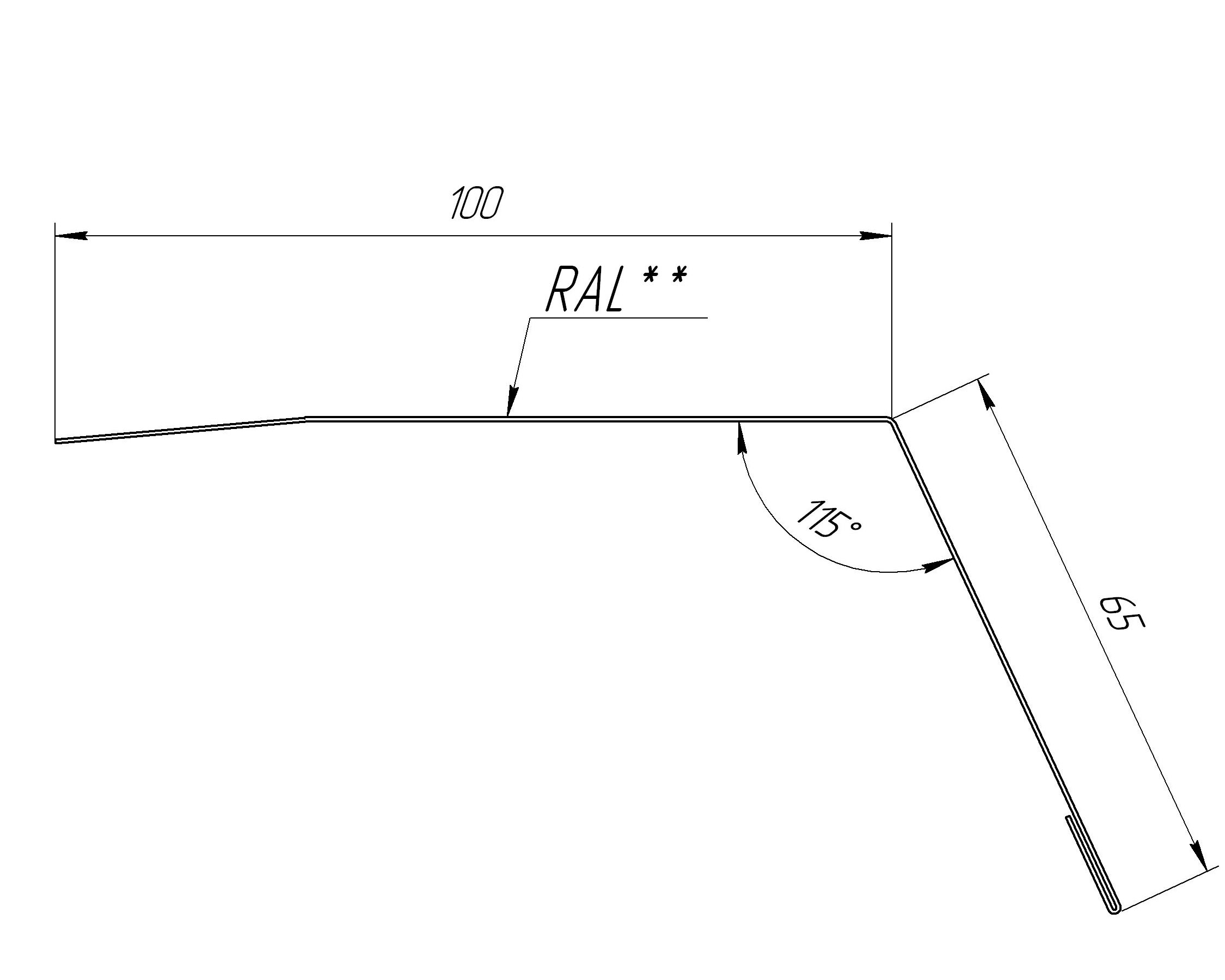

Рекомендуемые размеры карнизной планки указаны на фото. На кровельные свесы карнизные планки устанавливают с нахлестом элементов не менее 50 мм.

Рекомендуется перед окончательной фиксацией гвоздями наметить их положение метчиком или зафиксировать края, забив «первый» и «последний» гвозди наполовину, и убрав их после пробивки примерно четверти длины элемента.

Планка фиксируется ершенными гвоздями с широкой шляпкой

Гвозди забиваются в шахматном порядке с шагом в ряду 12–15 см.

От нижнего края гвоздей до ребра планки (края свеса) рекомендуем отступить 2,5–3 см. Такое расстояние позволит впоследствии надежно прикрыть шляпки черепицей. От верхнего края можно отступить 1–2 см.

Если кровля шатровая или вальмовая, фронтонов нет, самым сложным этапом станет монтаж карнизной планки на внешних углах. Самый изящный вариант — раскроить угловые элементы, как указано ниже. Обратите внимание: расстояние от центра будущего угла до отрезов рассчитывается в зависимости от угла наклона кровли. Язычок при формировании угла немного подгибают вниз. Место стыка после формирования углов и установки планки фиксируют гвоздями.

Особое внимание при монтаже нужно уделить ендовам. Здесь для более надежной защиты желательно подкроить язычки и «хвосты», затем согнуть язычки планки так, чтобы можно было уложить их с перехлестом.

Монтаж торцевой планки

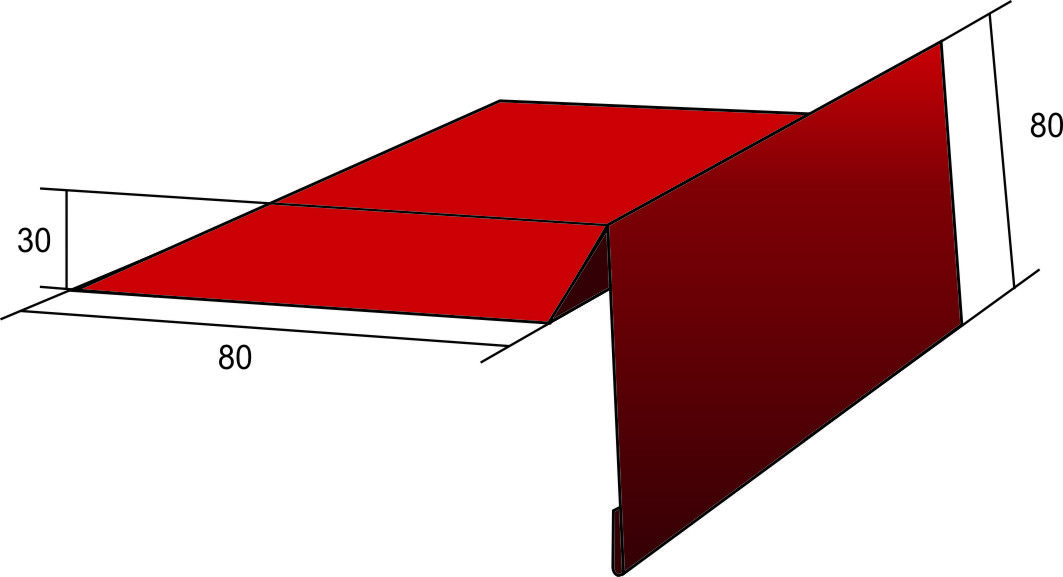

Рекомендованные размеры торцевой планки указаны на фото. Фронтальные планки монтируют после установки карнизных и фиксируют с нахлестом (с верхней на нижнюю) в 50 мм, то есть монтаж выполняют .

Чтобы не оставлять угол ската открытым, необходимо, как минимум, подрезать нижнюю торцевую планку под углом в 45 °. Более сложный вариант — подкроить с язычками, которые можно заправить под карнизную планку.

Раскрой похож одновременно и на вариант обработки внешнего угла, и на обработку ендовы карнизной планкой, но «хвост» здесь нужно оставлять по вертикальной, а не по горизонтальной части. И именно его, а не язычок, нужно будет загнуть. Такой вариант обработки лобовой доски более надежен и эстетичен. Однако продумывать способ нужно заранее — если вы остановитесь на более сложном варианте, при фиксации карнизных планок необходимо оставить свободными края.

Мы рекомендуем нанять надёжную монтажную бригаду, которая выполнит кровельные работы в соответствии с регламентом производителя. Вы можете получить контакты специалистов в офисах «Дёке». При правильном монтаже и использовании оригинальных аксессуаров на гибкую черепицу предоставляется гарантия 50 лет!

Монтаж гибкой черепицы

Гибкая черепица – один из самых распространенных в западных странах видов кровельных покрытий. В статьях «Гибкая кровля: обзор» и «Обзор комплектующих для гибкой кровли» можно прочитать подробнее про особенности этого материала и комплектующих для него.

В этой статье мы подробнее остановимся на монтаже мягкой кровли.

Для монтажа битумной черепицы потребуется определенный перечень инструментов.

• Молоток– ударный инструмент с фиберглассовой или деревянной ручкой и стальным бойком. Понадобиться для прибивания элементов кровли с помощью гвоздей.

• Кровельный нож – разновидность строительного ножа, применяется для раскройки мягких материалов.

Кровельный нож имеет загнутое лезвие для удобства раскройки различных материалов

• Шпательприменяется для нанесения мастики на швы. Для этих целей подойдет инструмент с небольшим полотном (100 мм). В качестве альтернативных вариантов для нанесения мастики на поверхности могут использоваться кисти или мастерки.

Шпатель удобен для промазки швов мастикой

• Строительный фен может потребоваться, если монтаж производится в условиях отрицательных температур. Фен позволяет нагревать мастику и обратную клеящуюся сторону гонтов.

Кроме инструментов, для работы потребуются комплектующие, о которых мы писали в статье «Обзор комплектующих для гибкой кровли». К перечню необходимых относятся подкладочный ковер, ендовый ковер, кровельные гвозди, битумная мастика, металлические планки и коньково-карнизная черепица.

Мягкую кровлю укладывают на сплошной настил, которые делается из ОСБ или фанеры. Перед началом работ необходимо провести подготовку стропильной системы.

• Деревянные стропила должны быть покрыты антисептическими средствами для защиты их от размножения грибковых микроорганизмов, чтобы предотвратить появление плесени.
• Под стропильной системой устанавливается слой пароизоляционной пленки. Пленка закрепляется с помощью деревянных брусков, которые устанавливаются с шагом 60 см. К стропилам покрытие крепится с помощью гвоздей или скоб. Соединение пленок друг с другом внахлест производится с помощью двухстороннего скотча.

Использование двойного скотча для соединения двух листов

• В промежутки между стропилами укладывается утеплитель. Если требуется прокладка в два слоя, то плиты необходимо укладывать со смещением, чтобы перекрыть швы, которые станут «мостиками холода».

Закладка теплоизоляции

• Поверх утеплителя укладывают слой ветрозащитной пленки.

• Следующим шагом можно переходить к монтажу жесткого основания — настила под мягкую кровлю. Первым слоем укладывают доску из хвойных пород толщиной 25 мм. Укладка производится с произвольным шагом. Влажность материала не должна превышать 20%.

На фото виден слой ветрозащиты, после которого
идет дощатая обрешетка, покрываемая листами ОСП

• После доски укладывается основное покрытие. Наиболее распространенным материалом для настила является ОСП (ориентированно-стружечная плита). Марка стружечного материала должна быть не меньше ОСП-3, для этого вида работ обычно используют листы толщиной 9 или 12 мм. Также допускается использование влагоустойчивой фанеры (ФСФ) аналогичной толщины. Влажность плитных материалов не может превышать 12%. Зазор между листами должен составлять 3 – 4 мм. Крепление листов к обрешетке из досок осуществляется с помощью саморезов. В результате должна получиться ровная поверхность, поэтому важно, чтобы на стыках не было перепадов высот (более 2 мм). При укладке листов важно обратить внимание, чтобы швы шли со смещением (вразбежку).

Подкладочный ковер создает дополнительный слой гидроизоляции, защищая покрытие из ОСБ или фанеры. Подкладочный ковер представляет собой рулонный материал на основе битума.

В зависимости от уклона ската крыши прокладочный ковер может раскатываться по всей площади твердого покрытия или только местами. Первый случай предполагается, когда уклон составляет не больше 18 градусов. Если наклон ската больше этой величины, то прокладочный ковер монтируется только на ендову, коньки, карнизы, торцевые части и на места, примыкающие к вертикальным поверхностям.

• Раскатка рулонов ковра осуществляется параллельно коньку, если уклон небольшой. Также допускается вертикальная раскатка (от конька к скату). Укладку материала необходимо производить с натягом.

Раскатка ковра от конька к скату

• Нахлест подкладочного ковра на горизонтальных швах должен составлять 10 см, на вертикальных – 20 см, при этом швы промазываются битумной мастикой. Для нанесения вещества можно воспользоваться шпателем или кистью. Некоторые производители выпускают собственные клеевые составы для крепления ковра.

• После обработки швов мастикой, ковер прибивается кровельными гвоздями. Метизы рекомендуется забивать с шагом 20 – 25 см.

Металлические планки – важный элемент конструкции кровли. Они защищают деревянные элементы крыши от попадания осадков и обеспечивают отвод воды в водостоки.

• Планки закрепляются поверх подкладочного ковра с отступом 2 см. В качестве креплений могут использоваться саморезы или гвозди, которые устанавливаются по зигзагообразному принципу на расстоянии 10 – 15 см.

Фронтальная планка с выступом для отвода воды от фронтонной части кровли

• Ендовый ковер играет роль дополнительной гидроизоляции на ендове, при этом он выполняется в виде дополнительного покрытия, которое устанавливается поверх подкладочного ковра. Край ендового ковра промазывается мастикой для изоляции швов, сверху дополнительно забиваются кровельные гвозди с шагом 10 см. Расстояние от оси ендовы должно составлять минимум по 50 см с двух сторон. С краев ендовый ковер укладывается поверх капельников.

Схема раскатки ендового ковра

• После этого необходимо проложить полосу стартовой черепицы, это полоса имеет прямоугольную форму, она лишена узора и фигурных вырезов. Её основное назначение – обеспечить равномерное покрытие на краях кровли. Полоса размещается на расстоянии 1 – 2 см от перегиба карнизной планки. Закрепляется этот элемент с помощью кровельных гвоздей.

Первый слой закрепляется на стартовой полосе

Когда поверхность подготовлена и все перечисленные операции выполнены, можно приступать к монтажу самой кровли.

• Укладку мягкой кровли можно начинать с нижней или верхней части ската, при этом в любом случае кладка начинается с центральной части конька или карниза.

• Первый ряд на стартовую черепицу укладывается таким образом, чтобы верхний слой перекрывал швы и перфорированные вырезы. Метизы забивают на расстоянии 20 – 30 см от выреза кромки. В зависимости от уклона используется 4 или 6 гвоздей для крепления одного гонта.

• Гонты необходимо укладывать вразбежку, чтобы перекрыть швы, поэтому второй ряд начинают также из центра, но со смещением. Схема монтажа должна соответствовать форме черепицы. Перед размещением на крыше с задней стороны черепицы удаляется защитная пленка.

• С краев гонты необходимо обрезать с помощью ножа, а боковой край промазывается мастикой. Это обеспечит защиту от ливней, которые ветром будет задувать на фронтон кровли.

Для укладки гонтов на большой высоте потребуется установить подмости

• В местах, где планируется установка точечной вентиляции, на этом этапе можно сделать вырезы в кровле. Затем в эти точки устанавливается кровельный точечный вентиль (КТВ). После установки все швы замазываются мастикой.

Закрепление КТВ на крыше с помощью кровельных гвоздей

• На гонтах, которые подходят к дымоходным и вентиляционным трубам, делается вырез, соответствующий препятствию.

Вырез на мягкой черепице для примыкания к КТВ

• Для монтажа на ендовой оси необходимо обрезать гонты по краям так, чтобы на ендовом ковре расстояние между черепицей разных скатов составляло 15 – 20 см. Линию обреза необходимо обработать мастикой.

Чтобы хорошо защитить кровельные материалы от воды, необходимо правильно выполнять примыкания гонтов к стене или к дымоходным трубам. Эта задача может выполняться двумя способами. Различия между ними заключаются только в расположении ендового ковра. При первом способе ендовый ковер располагается под черепицей, второй метод предполагает, что ковер находится над гонтами.

• Рядом со стеной или трубой необходимо уложить угловой брусок (50х50 мм). На него сверху заводится подкладочный ковер.

Схема примыканий к вертикальным поверхностям гибкой черепицы

• На подкладочный ковер укладывается или мягкая черепица, или ендовый ковер в зависимости от способа примыкания. При первом способе ендовый ковер укладывается на черепицу и приклеивается с помощью мастики.

• Ендовый ковер должен заходить на стену или трубу дымохода с нахлестом не менее 30 мм. Для закрепления ковра можно воспользоваться мастикой или дюбель-гвоздями. На конце ковра устанавливается металлическая планка примыкания, шов обрабатывается силиконовым герметиком.

После завершения монтажа основного кровельного покрытия можно переходить к работе над коньком. Для этого элемента крыши используется коньково-карнизная черепица. Для вентиляции внутреннего пространства кровли необходимо установить конек-аэратор. Монтаж коньков без вентиляции производится следующим образом.

• Гонты надо перегнуть так, чтобы линия сгиба приходилась на конек крыши. Нахлест между элементами рекомендуется делать не менее 5 см. Крепление производится с помощью кровельных гвоздей. При этом места креплений должны быть перекрыты последующим элементом конька.
• В вентилируемом коньке прорезается специальное отверстие шириной 4 – 8 см. Поверх этого зазора закрепляется коньковый аэратор, который имеет рифленую структуру для циркуляции воздуха. Элемент изолирован от попадания мусора и пыли с улицы. Сверху на аэратор укладываются гонты по аналогии с коньком без вентиляции.

Конек-аэратор обеспечивает циркуляцию воздуха

Таким образом, для получения качественного результата при монтаже мягкой кровли важно соблюдать определенную последовательность технологических процедур. При покупке рекомендуется обязательно ознакомиться с инструкцией по монтажу от производителя. Если работа на высоте вызывает определенные сложности, то для укладки мягкой кровли лучше обратиться к профессионалам.

Капельник для мягкой кровли: разновидности и монтаж

При обустройстве крыши используют целый ряд комплектующих, позволяющих создать качественное надежное покрытие. Мягкая кровля, выполненная на основе битума, требует особого подхода к вопросам водоотведения. Из-за абсолютной герметичности и непроницаемости слоя, даже малейшие капли воды могут вызывать гниение и разрушение деревянных конструкций.

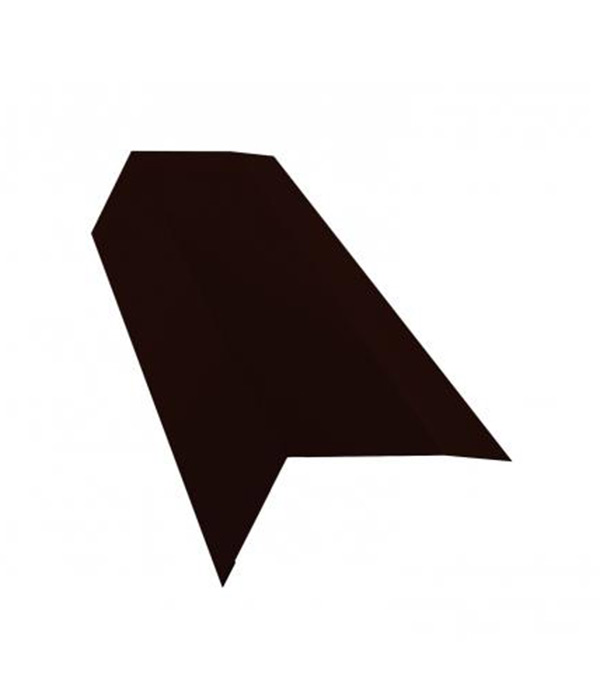

Что представляет из себя капельник

С задачами водоотведения эффективно справится такой кровельный элемент как капельник. Внешне он представляет собой металлическую планку, согнутую в форме уголка. В зависимости от наклона ската крыши он может иметь изгиб от 100 до 130 градусов.

Капельник крепится по всему периметру кровли: одной стороной на карниз поверх обрешетки и подкладочного стройматериала, а другая сторона направляется вертикально вниз. Если на кровле предусмотрен водосточный желоб, планка будет направлять жидкость прямо в него. Если желоба нет, вода будет стекать прямо на почву.

Устанавливать капельник поверх наружного слоя кровельного покрытия запрещается. Его верхний край будет препятствовать скатыванию воды, влага будет подтекать во внутренние слои крыши.

Капельники или карнизные планки выполняют следующие функции:

• защищают края кровли от сильного ветра;
• защищают стены строения и основание крыши от попадания атмосферных осадков;
• предотвращают процессы гниения деревянных элементов, а также поражения балок и обрешетки грибком;
• повышают прочностные характеристики покрытия;
• создают четкую геометрию крыши, придавая дизайну кровли завершенность.

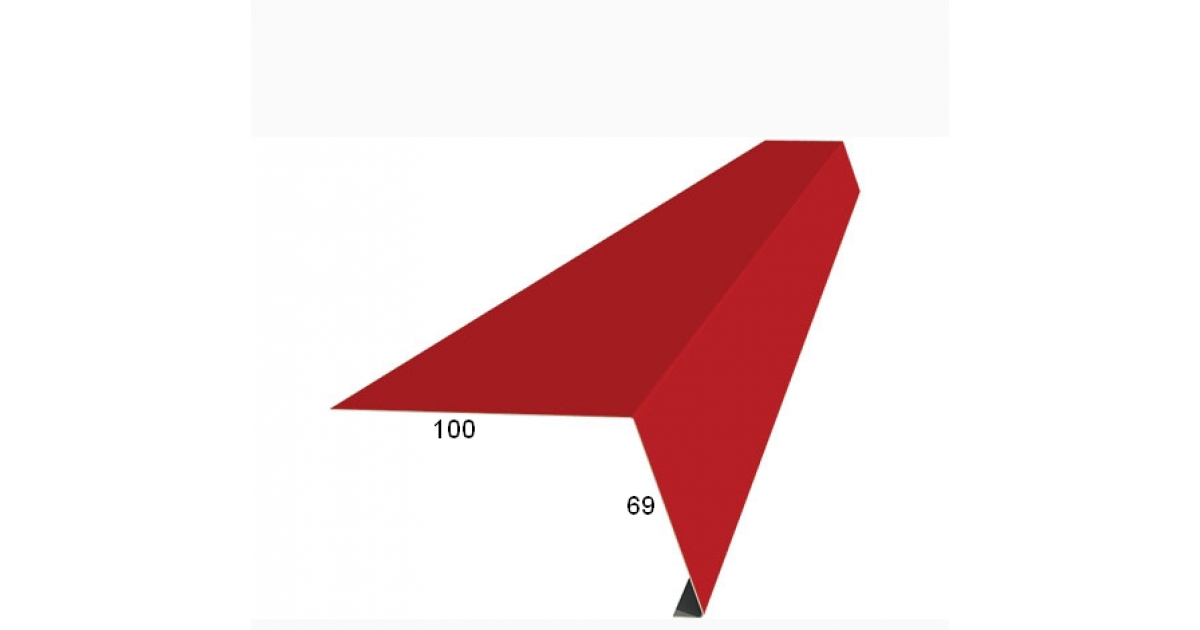

Выпускаются карнизные планки стандартных габаритов длиной 2 метра — такие размеры считаются удобными как в эксплуатации, так и в процессе установки. Но в продаже можно встретить полутораметровые и четырехметровые элементы. Суммарные размеры сгибов составляют около 125 см — этот габарит обусловлен заводской шириной полимерных листов.

Что касается углового значения капельника, гибка производится индивидуально в зависимости от цели конструкции и условий ее монтажа. Чем более крутой будет кровля, тем больший угол изгиба должна иметь карнизная планка. Углов меньше 100 градусов не встречается, поскольку плоские крыши не подходят для обустройства мягкой кровли.

Изделия, поставляющиеся в комплекте с базовым кровельным материалом, выполняются в одной цветовой гамме. Если же элемент приобретается отдельно, можно подобрать вариант, близкий по цвету.

Для изготовления защитных кровельных элементов используется тонколистовая сталь, а форма придается на особых станках-листогибах. Сверху на металл наносят покрытие, призванное повысить эксплуатационные и эстетические свойства капельников:

• стандартный глянцевый полиэстер (маркируется как PE) — имеет гладкую поверхность, создает бликование при ярком освещении, считается более дешевым материалом;
• матовый полиэстер (маркируется как PEMA) — имеет мелкие шероховатости на поверхности, не бликует, создает эффект более натурального и дорогого покрытия.

При наличии определенных навыков, капельник для мягкой кровли можно изготовить самостоятельно. За основу берется листовое оцинкованное железо, распущенные вдоль пластиковые трубы, листы алюминия или нержавеющей стали.

Разновидности материала

По конструктивным особенностям капельники можно разделить на две большие группы — фронтонные и карнизные. При обустройстве мягкой кровли в работу идут обе разновидности элементов, дополняющие, а также усиливающие свойства друг друга.

Карнизные

Монтируются на свес крыши в ее нижней части, служат защитой краев несущей конструкции от пагубных внешних факторов — атмосферной влаги и ветра. Карнизные подходят для использования на мягких, профильных и жестких кровельных покрытиях.

Форма карнизных капельников аналогична оконным отливам, с тем лишь отличием, что первые имеют больше изгибов:

• первый изгиб создает наклонную поверхность для стока воды с крыши;
• второй направляет поток, позволяя ей стекать в нужном направлении — прямо на землю или в специальный водоотвод.

Именно такая конфигурация является оптимальной для защиты мягкой кровли от подтеканий.

Чтобы устройство карнизного капельника прошло успешно, стоит учесть несколько особенностей:

• если поверхность изделия покрыта защитной пленкой, перед монтажом ее необходимо удалить;
• фиксация планки выполняется кровельными гвоздями с соблюдением шага 15 см;
• нахлест между отдельными элементами должен составлять около 2 см;
• для более плотной стыковки рекомендуется подрезать уголки ребер жесткости.

Карнизным капельником можно заменить фронтонную модификацию, если работы проводятся на крыше с малым уклоном.

Фронтонные

Эта модель монтируется на край крыши со стороны фронтонов дома, уместна только в тех случаях, когда кровля выполнена из гибкой черепицы. Профиль фронтонной планки напоминает букву Т — плоскость обрезана с одной стороны, выполняя функцию направляющей. Фронтонный капельник выступает в роли ограничителя — он не позволяет каплям стекать с крыши на фасад здания, а корректирует движение струи, направляя ее вниз.

Некоторые нюансы фронтонного карниза, которые следует учесть в момент установки:

• чтобы поток жидкости был направлен от фронтона, первым устанавливается кровельный карниз;
• после закрепления элементы подрезают, соединяя с карнизными модулями;
• кровельные гвозди вбиваются шагом 10 см;
• для надежности крепежи рекомендуется пробивать в шахматном порядке;
• верхний устанавливается на нижний с нахлестом 2 см;
• для повышения изоляционных свойств конструкции по окончании кровельных работ капельники и стыки промазывают слоем специальной мастики.

Этапы монтажа

Монтажные работы начинаются с подготовки комплекта инструментов и крепежей, которые понадобятся в процессе. В набор входят:

• ножницы по металлу;
• молоток;
• оцинкованные кровельные гвозди с широкой шляпкой.

Некоторые строители предпочитают выполнять крепление не гвоздями, а саморезами. В этом случае, помимо комплекта саморезов с прессшайбой размером 15-20 мм, понадобится шуруповерт.

Монтаж даже у неопытных мастеров не вызывает затруднений. Планка накладывается поверх обрешетки и крепится к крайним рейкам при помощи гвоздей или саморезов. Однако необходимо учесть ряд нюансов, а именно последовательность и своевременность кровельных работ. Конструкция только тогда будет в полной мере выполнять возложенные функции, когда будут соблюдены три условия:

• уже собрана система ливнестоков или установлены кронштейны под желоба;
• установлена лобовая доска и произведена подшивка свесов кровли;
• еще не выполнена укладка кровельного материала.

Подрезку элементов в местах стыков лучше производить не болгаркой или электропилой, а ножницами по металлу.

В целом порядок установки будет выглядеть так:

1. Монтаж карнизных капельников. Работу можно начинать с правого или левого края ската — принципиального значения стартовая точка не имеет. Не нужно подрезать первый элемент — его укладывают ровно, закрепляя к доске обрешетки, ориентируясь на первый сгиб. В идеале между торцовой частью ската и сгибом капельника должен быть соблюден промежуток, равный 10 мм.
2. По такой же схеме устанавливаются все остальные планки по всему периметру кровли. Не стоит забывать о нахлесте, который должен составлять 2 см, и рекомендованном шаге гвоздей — 15 см. Не нужно спешить забивать последний гвоздь, который приходится на край капельника. Следует подгадать крепление так, чтобы этим гвоздем одновременно были зафиксированы два элемента, уложенные внахлест.
3. Фронтонная капельная конструкция устанавливается после карнизной с одной отличительной особенностью. Крепить фронтонные элементы следует с нижней части ската. При этом стартовый капельник необходимо будет уложить поверх карнизного.

Желоб водостока крепится только тогда, когда фронтонная конструкция будет окончательно зафиксирована и проверена на прочность. Трубы для водоотведения рекомендуется выводить по углам строения, в зоне дверей. Если нет возможности состыковать детали при помощи гвоздей или саморезов, допускается использование хомутов или муфт.

Завершаются работы установкой колена, которое будет отводить воду подальше от фундамента. Конструкцию желательно продумать так, чтоб поток был направлен непосредственно на дренажные канализационные решетки.

Чтобы система водоотведения работала эффективно и без сбоев, ее необходимо периодически осматривать. Листья, ветки и прочий мелкий мусор может засорять канавки, препятствуя свободному стоку воды. Своевременное удаление засоров продлит срок службы капельников и поможет создать здоровый микроклимат в доме.

0 0 голоса

Рейтинг статьи

Лента карнизная для профнастила (25 фото): размеры.

Конструкция крыши предполагает оснащение самолета дополнительными элементами. Без них не обходится любая, даже обычная крыша простой конструкции. Элементы позволяют защитить здание от ветра и влаги. Строительные доски заполняют отверстия, где крыша соединяется с боковыми стенами и фронтонами.

Описание и назначение

Конец крыши, выходящий за наружные стены здания, называется свесом.Фасады защищены лобовыми свесами, устанавливаемыми на крышах с одним или двумя скатами. Карнизные свесы одинаково важны в здании. Они, в отличие от передних, выступают над боковыми частями корпуса . Основу конструкции составляют стропила, выходящие за пределы крыши на расстояние до 60-70 см. Если скаты высокие, допускается более узкий скос.

Для опирания свеса на ноги стропил строители крепят к ним отрезки деревянных досок мелкого сечения .Соединение вспомогательных деталей с обрешеткой дает возможность установить лобовой щит. Затем на него монтируется концевая деталь – планка карниза. Такие рейки повышают прочность и устойчивость, несут ряд защитных функций. Укрепляя поверхность покрытия, аддоны придают всей конструкции законченный и эстетичный вид.

Внешне ничем не отличаются от напольных покрытий и плитки, так как изготовлены из идентичных покрытию материалов.

Карнизная планка – важный элемент крыши … В случае сильного дождя или снегопада металлическая конструкция защитит дом и продлит срок службы кровли. Полезные функции бара специалисты называют .

• Защита здания от чрезмерной влажности . Накапливаясь, потоки теплого воздуха в большом количестве устремляются вверх к крыше. По законам физики в результате столкновения теплых воздушных масс с холодной поверхностью профнастила на нем появляется конденсат, который оседает под кровлей. Так как внутри кровельного пирога находятся деревянные блоки, влага опасна. Процессы гниения могут происходить на балках обрешетки.Плесень и грибок могут развиваться в нездоровой среде. Мелкие капли выдуваются воздухом и блокируются гидроизоляцией, но этого недостаточно. С целью защиты от влаги свес оборудован Г-образной карнизной планкой. Деталь крепится на карниз и уходит вертикально под плоскость. По нему стекает основная часть скопившейся воды и уходит по желобу на землю. Конструкцию дополняют еще две детали: перфорированное полотно или софиты, монтируемые под свесом, и крепящаяся к карнизу накладка с сечением в форме буквы J.
• Стойкость к порывам ветра . Карнизная планка относится к ветровому классу, наряду с капельником и коньком крыши. Стыки настила с желобом полностью закрываются конструкционным узлом. Поэтому ветер не проникает под крышу и не заносит мелкие капли дождя, не срывает крышу. Как показывает многолетняя практика, без доски крыша не держится и неизбежно будет подвергаться деформации. Вода и снег также отбрасываются от препятствия на выступе. Осадки выпадают, и кровельный пирог остается сухим даже в сильный дождь.
• Аккуратный и эстетичный вид . Стропила и края деревянной решетки закрываются от внешних воздействий при монтаже. С таким элементом, как карнизная обрешетка, крыша выглядит завершенной. Если планка выбрана того же цвета, что и крышка, комплект будет идеальным.

Карнизная полоса и капельник — похожие по внешнему виду дополнительные элементы конструкции крыши … Иногда их путают, так как обе части способствуют водоотводу.Но планки крепятся в разных местах и ​​нужны для разных целей. Место установки капельника – это стропильная нога. Лента устанавливается так, чтобы она проходила непосредственно под слоем гидроизоляционной мембраны. Капельница свисает и удаляет небольшое количество влаги, скопившейся внутри утеплителя. Таким образом, на обрешетке и фасадной доске не задерживается влага.

Устанавливать капельник начинают на начальном этапе строительства здания, как только начался монтаж плоскости крыши, и появились стропила. После того, как из необходимых слоев обустроен кровельный пирог, готовая конструкция завершается карнизной планкой. Деталь крепится в самом верху, под профнастил или плитку. Продукт подводится к желобу, а капельница остается под ним, защищая стены.

Обзор видов и их размеров

Детали промышленного карниза выпускаются нескольких типов

• Стандарт … Изделия представляют собой две стальные полосы, которые расположены под углом 120 градусов.Название говорит о том, что конструкция подходит практически для любой крыши. Длина одной стороны уголка от 110 до 120 мм, другой — от 60 до 80 мм. Реже используются детали с углом 105 или 135 градусов.

• Усиленный … Увеличение большей стороны рельса приводит к увеличению сопротивления ветру. Даже при резком ветре влага не попадает под крышу, если основное плечо удлинить до 150 мм, а второе оставить в пределах 50 мм.

• Профилированный … Доски специальной формы с загнутыми на 90 градусов плечами. Профили редко используются для металлической кровли. Выпускаются с ребрами жесткости, что значительно повышает устойчивость к порывам ветра. Отрез изделия загибают для фиксации трубы и подключения к дренажной системе.

Чаще всего планки изготавливаются из оцинкованной стали . Они легкие и недорогие, поэтому пользуются популярностью у строителей.Бюджетные детали из пластика или с пластиковой облицовкой используются реже. Медь выступает элитным и дорогим материалом. Доски тяжелее и доступны не всем.

При этом медные карнизы не подвержены коррозии и долговечны, поэтому предпочтительнее.

Как исправить?

Работы по монтажу кровли выполняются на высоте, поэтому с ними лучше справятся профессионалы .Немаловажно и соблюдение всех правил техники безопасности. Строителю запрещено работать в одиночку, без оборудования и страховки. Поднявшись на крышу, он должен сразу взять с собой набор инструментов.

Для установки кроме самих планок вам понадобится:

• карандаш и шнур;
• рулетка;
• ножницы по металлу;
• саморезы или гвозди с плоской вершиной, не менее 15 штук на метр;
молоток и отвертка
• ;
Лазерный уровень
• .

Перед началом работ предварительно проверьте водосточную систему . Он состоит из желобов, воронок, труб и других промежуточных элементов. Водяные каналы постоянно очищают крышу от налипшего снега и скопившейся воды. В большинстве случаев детали водостока используются из металла, так как хрупкий пластик может не выдержать низких температур. В первую очередь нужно прикрепить крюки и кронштейны, разместить желоба. Крюки устанавливаются на 2-3 сантиметра ниже плоскости ската крыши. Чем ближе держатель к водосточной трубе, тем больший отступ делается при креплении .… Этим достигается оптимальный уровень уклона желобов, чтобы влага не задерживалась и не стекала. Пропускная способность зависит от площади водосборных бассейнов и их конструктивных особенностей.

Крючки и скобы фиксируются на расстоянии 90-100 сантиметров. Для удаления всей жидкости из водосточной системы длиной 10 м установите отводную трубу диаметром не менее 10 см. Следующим этапом является подготовка накладных планок.Оцинкованные тонкие металлические рейки имеют среднюю толщину не более 0,7 мм. Размеры зависят от размеров крыши. Если под краем профнастила находится доска шириной 60 мм, используйте усиленные профили с длинным вертикальным плечом. Опытный мастер может изготовить деталь из стальной полосы, согнув ее на верстаке с помощью киянки. Затем самодельная полоса с нужным углом подгоняется по размеру и окрашивается для защиты оцинкованной стали от повреждения песком.

При покупке готовой детали учитывают длину свеса и рабочий нахлест (примерно 100 мм).Одна рейка в среднем 200 см.

Далее выполняется несколько действий

• Проведите прямую линию карниза … Для этого используется уровень и рулетка. На расстоянии 1/3 и 2/3 свеса наносят две строчки. Они нужны для равномерного забивания гвоздей вверху.
• Концы стропил обрезаются и крепится карниз . Его собирают из деталей, оставшихся от монтажа обрешетки. Прибейте панель вдоль разметки с помощью шнура.Деревянные детали пропитывают специальным составом или закрашивают торцы от гниения.
• Начинать монтаж планки нужно, отступив 2 см от конца, где вбивается первый гвоздь .… Следующие гвозди вбиваются с шагом 30 см, по обеим линиям так, чтобы получился шахматный рисунок полученный.
• Теперь можно внахлест остальную планку, стыки желательно дополнительно зафиксировать гвоздями, чтобы они не перекашивались … Последняя часть вагонки загибается на торец и крепится, отступив от края 2 см.Саморезы или шурупы по всей длине утапливаются внутрь, чтобы головки не мешали дальнейшей укладке профнастила.

Операцию по установке карнизной планки строители не считают требующей специальных навыков. При хорошем инструменте и базовых навыках на это уходит не более двух-трех часов.

Гибкая черепица: установка своими руками с пошаговыми фото. Монтаж мягкой кровли своими руками

Мягкая кровля – отличная замена традиционным кровельным материалам.Его преимущества включают малый вес, гибкость, низкую стоимость и простоту установки.

Для установки традиционных кровельных материалов, таких как асбестоцементный шифер, черепица и оцинкованная сталь, требуется несколько человек. Кровля из этих материалов заняла много времени.

Мягкая кровля лишена этих недостатков. На строительном рынке представлен не только штучным материалом, но и рулонным. Далее в статье будет рассказано, как сделать монтаж мягкой кровли своими руками.

Мягкие кровли также иногда называют битумной черепицей, потому что они основаны на битуме. Однако отбрасывать этот материал не нужно. Практически никакого отношения к кровельному материалу не имеет. Мягкая кровля – прочный кровельный материал с длительным сроком службы. Он намного прочнее традиционных рулонных кровельных материалов.

Битумная кровля изготавливается по новейшим технологиям. Поэтому у него много преимуществ. Такой материал устойчив не только к высоким температурам, но и к низким.

производства Технониколь. Срок службы такой плитки составляет 10 – 55 лет. Кровля из современной мягкой черепицы не рвется, а также не теряет своих свойств при изменении температуры. При изготовлении в материал добавляют различные модификаторы, повышающие его прочность на изгиб.

Также мягкие плитки имеют следующие характеристики:

• В процессе производства черепицы битум плавится кислородом. Благодаря этому температура плавления достигла ста десяти градусов по Цельсию.
Гибкая черепица
• армирована стекловолокном. За счет этого материал становится более прочным.
• Верхний слой материала включает каменную посыпку. Он выполняет декоративную и защитную функцию.

Очевидно, что черепица – прочный и долговечный материал. Укладывать и эксплуатировать такую ​​черепицу совсем не сложно. Однако чтобы правильно провести монтаж мягкой кровли, необходимо тщательно разобрать основные этапы работ.

Размеры черепицы

Мягкая черепица представляет собой кусок кровельного материала. Его длина 100 сантиметров, а ширина 33 сантиметра. Полотно небольшое, поэтому установить этот материал может один человек.

Внешне гибкая черепица выглядит как классика. Каждое полотно материала разделено на четыре секции. Каждая часть имеет форму геометрической фигуры.

Этот материал нужно укладывать на заранее подготовленное основание. Для этого делается прочная обрешетка. Как правило, в качестве материала для обрешетки используют фанерные листы.

Также под битумную черепицу укладывается «ковер», который минимизирует негативное воздействие на кровельный материал и обеспечивает дополнительную гидроизоляцию.

Как было сказано выше, монтаж мягкой кровли можно выполнить в одиночку. Перед укладкой необходимо подготовить следующие материалы и инструменты:

• Монтажный нож;
• Мастика;
• Молоток;
• Герметик;
• Торцевые и карнизные планки;
• Мастер в норме;
• Швабра кровельная;

Если кровля будет укладываться в холодную погоду, также потребуется газовая горелка.

Теплоизоляционный слой крепится с уличной стороны. Следует отметить, что первые листы необходимо размещать между стропилами. Однако перед этим необходимо сделать черновую обшивку с внутренней стороны крыши.

Оптимальная толщина изоляционного материала 20 сантиметров. Далее осуществляется монтаж контрбалки и еще одного слоя теплоизолятора.

Гидроизоляционный слой укладывается внахлест параллельно карнизу крыши.Нахлест должен быть пятнадцать сантиметров. Также примерно на 15 сантиметров гидроизоляции должно выходить за контур теплоизоляции. Для фиксации мембраны следует использовать строительный степлер. Швы гидроизоляции проклеиваются самоклеющейся лентой.

Подготовка основания

Основание для кровельного материала должно быть очень прочным. Он не должен прогибаться. Основание может быть изготовлено из следующих материалов:

• Плиты ОСП;
• Фанера;
• Шпунтованные доски, ширина которых 10 сантиметров.

Если основание изготавливается зимой, то между швами материала необходимо оставлять зазоры в 3 миллиметра. Если основание выполнено из досок, то зазор должен быть 5 миллиметров.

Устройство вентиляционного зазора

Вентиляция очень важна для крыши здания. Это позволяет избежать высокой влажности и уменьшает количество льда, скапливающегося на крыше в зимние месяцы. Вентиляция также снижает температуру внутри кровельного пирога в летние месяцы.

В состав качественной вентиляции входят следующие элементы:

• клапаны подачи свежего воздуха;
• Вентиляционное отверстие;
• Воздушный зазор. Он должен располагаться между гидроизоляцией и основанием кровли. Зазор должен быть шириной 50 миллиметров.

Площадь вентиляции напрямую зависит от угла ската крыши. При уклоне крыши более 25 градусов площадь отверстия должна быть 8 квадратных сантиметров.Если уклон кровельного покрытия не превышает 25 градусов, то площадь отверстия должна быть 16 квадратных сантиметров.

Важность вкладыша

Футеровка – специальный битумный материал. Монтируется по периметру всей крыши.

Укладка должна производиться снизу вверх. Начинать нужно с карниза крыши. При монтаже материала выполняется нахлест в 10 сантиметров. В качестве крепежа используются обычные гвозди.Их следует вбивать через каждые 20 сантиметров.

Если угол ската кровли не превышает 18 градусов, то подкладочный материал следует крепить только на свесах свеса, коньке, в местах примыкания к стене и возле дымохода.

Если уклон кровли не превышает 12 градусов, то укладывать мягкую кровлю нецелесообразно.

Крепление досок

Карнизные планки (капельницы) крепятся к свесам крыши. Они защищают материал от атмосферных осадков.Их можно устанавливать прямо на прокладочный материал. Планки крепятся с нахлестом в два сантиметра. В качестве крепежа следует использовать кровельные гвозди. Их вбивают зигзагообразным узором по всему карнизу.

Фронтонные планки монтируются на концах крыши. Их также следует крепить с нахлестом в 2 сантиметра. Гвозди вбиваются с интервалом в 10 сантиметров.

После установки всех досок укладывается ковер ендовы.Этот элемент значительно повышает водостойкость. Важно отметить, что цвет ковра ендовы должен соответствовать цвету кровельного покрытия. Ковер следует закрепить по краям гвоздями с шагом в десять сантиметров. Затем можно укладывать мягкую кровлю. Рассмотрим поэтапно технологию монтажа битумной черепицы.

Укладка карниза мягкой черепицей

Карниз должен располагаться на планках, предварительно установленных на карнизе. Крепление кровельного материала осуществляется с помощью оцинкованных гвоздей.Их следует вбить в нижний и верхний края материала. При этом отступ от краев должен быть 25 миллиметров.

В целях экономии вместо гардинной плитки можно установить обычную. Однако в этом случае плитку придется вырезать. Для этого вам нужно будет вырезать лепестки гонта. Укладка материала в такой ситуации осуществляется встык на расстоянии 20 миллиметров от свеса.

Монтаж обычной гибкой черепицы

В первую очередь следует отметить, что плитки могут отличаться по цвету, даже если они из одной партии.Поэтому желательно перед монтажом смешать несколько упаковок рубероида.

Монтаж черепицы начинается от центра свеса крыши. Полотна укладываются в обе стороны.

Снимите защитную пленку с черепицы непосредственно перед укладкой. Кровельный материал крепится гвоздями (по 4 штуки на каждый гонт). Если уклон крыши более 45 градусов, то рекомендуется использовать 6 креплений.

Края первого ряда материала должны отступать на 10-15 миллиметров от краев карниза.Стыки между плитками перекрываются лепестками.

Аналогично укладывается второй ряд битумной черепицы. Однако здесь лепестки перекрывают вырезы предыдущего.

Точно такая же процедура проводится в долинах. Сначала битумная черепица нарезается таким образом, чтобы получилась полоса шириной 15 сантиметров, а затем края промазываются клеем на 7-8 сантиметров.

Рубероид лучше всего обрезать на куске фанеры.В противном случае может быть нанесен ущерб нижележащему слою.

Монтаж коньковой черепицы

Первый шаг – подготовка лесов. Они упрощают монтажные работы с коньком крыши.

Монтаж битумной черепицы осуществляется внахлест. Чтобы зафиксировать каждую черепицу, вам нужно использовать 4 гвоздя. Нахлест кровельного материала должен быть примерно 5 сантиметров. Важно отметить, что монтаж коньковой черепицы осуществляется только после укладки рядовой.

Для получения коньковой черепицы необходимо вырезать карниз по перфорации. Затем нужно согнуть каждый элемент и уложить его короткой частью вдоль конька крыши.

Устройство проходов и примыканий в кровле

Есть несколько способов сделать проход через крышу. Если диаметр отверстия небольшой, можно использовать резиновые уплотнители. Этот метод используется для антенн и других средств связи. Проходы для дымоходных труб выполняются по-разному. Здесь следует учитывать нагрев и расширение.

В первую очередь по периметру стыка кровельного покрытия и трубы прибивается треугольная рейка. Как правило, для этого используется рейка сечением 5х5 см, затем нужно смазать клеем нахлесты прокладочного материала и уложить его.

Следует отметить, что примыкание кровли к вертикальным стенам осуществляется аналогичным образом. Отличие только в одном – треугольная рейка крепится вдоль стены.

Видео об укладке черепицы:

Технология монтажа мягкой кровли из еврорубероида

– свариваемый рулонный материал. Он, как и битумная черепица, относится к мягкой кровле. Еврорубероид отличается от битумной черепицы тем, что его можно использовать в качестве кровельного материала для плоской кровли.

Основание для кровельного материала

следует укладывать на твердое и сухое основание. Перед монтажом кровельного покрытия его необходимо очистить от грязи и пыли. В качестве основы можно использовать бетонные плиты или монолитные перекрытия. Но для этого в них обязательно должен быть водосток и цементно-песчаная стяжка.

также можно приваривать к плитам OSB.Подготовленное к укладке кровли основание обрабатывают битумно-полимерной мастикой. Продается в готовом виде или в виде концентрата. Если еврорубероид предстоит укладывать на старое кровельное покрытие, то мастика не требуется.

Узнать время полного высыхания мастики можно на ее упаковке. Не устанавливайте кровельный материал раньше времени. В противном случае качество кровли сильно пострадает.

Монтаж кровельного материала следует начинать с линии желоба (снизу).Эта линия параллельна линии наклона. По этой причине стекающие осадки не будут попадать на стыки полос кровельного материала.

Прокладка еврорубероид

Рулон рубероида необходимо размотать так, чтобы на нем не было складок. Затем нужно правильно затянуть. Чтобы закрепить один край еврорубероида, его нужно нагреть горелкой, пока индикаторная пленка не расплавится. Затем край рубероида необходимо приклеить к основанию. Когда кромка затвердеет, размотанный еврорубероид снова свернется на закрепленное место.

На следующем этапе монтажа мягкой кровли выполняется непосредственно сварка. Чтобы все сделать правильно, необходимо соблюдать следующие правила устройства мягкой кровли из еврорубероида:

1. Категорически запрещается перегревать кровельный материал. В противном случае вам придется приобрести новый. При перегреве рубероид перестает прилипать.
2. На готовой поверхности кровли не должно быть пустот, черных точек и мест без специальной защитной отделки. Качественное кровельное покрытие всегда однородно.
3. Не забывайте про нахлест при укладке еврорубероида. Его длина должна быть не менее 10 сантиметров. В качестве ориентира можно использовать специальную полосу, нанесенную по всей длине кровельного материала.

Особое внимание следует уделить проблемным участкам кровли: парапетам, вентиляционным каналам и другим элементам, расположенным на кровле здания. На эти участки необходимо нанести кровельную мастику, которая после высыхания обладает такими же защитными свойствами, как и рубероид.

Также следует обрабатывать перекрестки, на которые в зимние месяцы может попасть снег. Для крыш с крутым уклоном следует устанавливать снегозадержатели. Чтобы зимой не образовывался лед, необходимо правильно установить капельную и дренажную системы.

Технология устройства мягкой кровли из еврорубероида отличается от технологии укладки битумной черепицы. Однако в обоих случаях необходимо по окончании монтажных работ очистить крышу от мусора и посторонних предметов. В противном случае кровельный материал может испортиться в местах соприкосновения с этими предметами.

Видео как установить мягкую рулонную крышу своими руками:

Подведем итоги

Укладка кровельной черепицы может производиться вручную. Нет необходимости приобретать дорогостоящее оборудование для выполнения монтажных работ. Все, что вам нужно, это обычные инструменты строителя. Даже монтаж кровельных аэраторов не представляет сложности. Главное в этом деле – соблюдать правила безопасности.

К укладке гонта лучше всего приступать в жаркую солнечную погоду. Тогда черепица сплавится и создаст единую поверхность. Мягкое кровельное покрытие прослужит гораздо дольше, если уложить подкладочный материал, а также гидро- и пароизоляционный слой.

относятся рулонные материалы на битумной основе, а также штучное покрытие, внешне напоминающее черепицу. Мягкие кровли получили широкое распространение благодаря приемлемым ценам и возможности проведения работ от и до своими руками. Еще одним важным плюсом является малый вес мягких кровель, за счет чего заметно снижается нагрузка на стропильную систему и основание бани.

Выбирать тип мягкой кровли стоит, отталкиваясь не только от внешнего оформления бани, но и от угла наклона скатов.

Рулонные крыши

Укладка рулонных материалов чаще всего производится на плоских кровлях и скатных крышах с небольшим уклоном. Крыши с крутым скатом рулонными материалами обычно не покрывают, так как внешний вид бани будет непрезентабельным.

Материал	Описание
	Самое известное рулонное покрытие – рубероид.Приклеивается к основанию битумной мастикой. Материал максимально бюджетный, простой в монтаже, но срок службы кровли из рубероида не превышает десяти лет.
	Рубероид наплавляемый – это материал более высокого качества по сравнению со своим «предшественником». На основу свариваемого кровельного материала уже нанесен слой битума. При монтаже материал нагревают горелкой и раскатывают в несколько слоев.
	Стеклянный кровельный материал представляет собой материал на основе стекловолокна, устойчивый к перепадам температур и ультрафиолетовым лучам. На поверхность материала наносится крупное или мелкое напыление. Так, например, стеклорубероид С-РК, который укладывается верхним слоем, с лицевой стороны имеет посыпку крупной фракции, а с тыльной – мелкой, похожей на пыль. Стеклянный рубероид С-РФ, который также укладывается верхним слоем, имеет чешуйчатое напыление. И посыпка самой мелкой фракции с обеих сторон стеклянного рубероида С-РМ, который уложен нижним слоем покрытия.Укладка осуществляется наплавлением или механической фиксацией материала. Срок службы стеклорубероидных крыш не превышает 10-12 лет.
	Мембранные материалы — самые современные из всех вышеперечисленных, отличаются значительно более длительным сроком службы, высокими гидроизоляционными свойствами. Мембранные материалы не подвержены климатическим факторам и действию солнечных лучей, механически прочны, легки и эластичны. Кроме того, вы сами можете выбрать оттенок материала.

Битумные крыши

шт. – экономичный материал с высокими декоративными и звукоизоляционными свойствами.

Черепица гибкая многослойная ТехноНИКОЛЬ ШИНГЛАС «Зуб дракона»

Богатая цветовая палитра черепицы позволяет воплотить в жизнь самые разные дизайнерские решения, создать свой неповторимый дизайн кровли.

Гибкая черепица ТехноНИКОЛЬ ШИНГЛАС «Модерн брикс»

Мягкая черепица

может укладываться на кровли любой конфигурации, включая шатры и купола, при этом количество отходов всегда минимально.Ухаживать за битумной кровлей несложно – иногда ее нужно очищать от снега и скопившейся опавшей листвы. А ремонт кровли осуществляется максимально просто и быстро – нужно всего лишь снять фурнитуру и заменить неисправный элемент.

Верхний слой черепицы представляет собой посыпку из природных материалов, например базальта. Шероховатая поверхность черепицы задерживает снег на крыше и предотвращает сход лавин. Кроме того, грубая посыпка придает покрытию механическую прочность.

Гибкая черепица Docke, коллекция «Cologne»

Кровельное покрытие должно соответствовать качеству ГОСТ 32806-2014.

Кладку можно выполнить самостоятельно, с минимальным набором инструментов и следуя инструкции.

Цены на гибкую битумную черепицу

битумная черепица

Пошаговое руководство по укладке мягкой битумной черепицы

Мягкая черепица укладывается только на прочное основание, всегда твердое и сухое.В качестве основы рекомендуется использовать листы фанеры повышенной влагостойкости или ОСП-3 толщиной 11 или 12 мм (для некоторых видов плитки допустимо применение плит толщиной 9 мм). Рекомендуемые размеры плит 1,25 х 2,5 м.

Допускается также сплошная обшивка из шпунтованных или обрезных досок с относительной влажностью менее 20 %.

закрепляются поверх «дюймовой» дощатой обрешетки, монтируемой с шагом 100 мм.Обязательным условием монтажа сплошной обрешетки является соблюдение зазора, то есть в одной точке кровли не должны сходиться сразу 4 угла.

Этап 1. Перед укладкой гонта необходимо закрепить дополнительные элементы, первым из которых является карнизная планка. Элемент необходим для отвода воды и укрепления конструкции крыши.

Планка укладывается ребром на край сплошной обрешетки и фиксируется кровельными саморезами.Метизы вбиваются в шахматном порядке, соблюдая шаг около пятнадцати сантиметров. Нахлест концов соседних полос не более пяти сантиметров.

Этап 2. Для обеспечения дополнительной герметичности кровли используются подкладочные ковры.

Первый рулон раскатывают параллельно карнизной полосе, при этом нижний край ковра не должен доходить на 2-3 мм до изгиба планки. Подкладочный слой закрепляют кровельными саморезами по краям сверху и снизу. Важно, чтобы ковер был уложен с небольшим натяжением во избежание появления складок и волн на поверхности материала.

Второй ряд материала укладывают с нахлестом на первые 10 см и закрепляют по верхнему краю гвоздями, соблюдая расстояние между ними от 20 до 25 см.

Между полотнами (в месте нахлеста) шпателем нанести фиксирующую мастику слоем толщиной 1 мм.Если нанести слишком толстый слой мастики или предварительно чрезмерно разбавить ее растворителем, то на кровле могут появиться вздутия и подтеки.

Если подложка имеет клейкие полосы по краям, то дополнительная мастика не требуется.

На заметку! Если на кровле бани имеется стык скатов (ендовы), то подкладочный ковер сначала расстилают по стыку, и только после этого раскатывают рулоны параллельно карнизной планке.

Общая ширина подкладочного ковра по ендове должна быть не менее 1 метра, то есть по 50 см в каждую сторону от линии примыкания скатов. Желательно, чтобы подкладочный ковер на ендове не имел стыков, но если этого не избежать, то слои укладывают снизу вверх с нахлестом 30 см и обязательно промазывают место стыка мастикой.

Этап 3. Поверх облицовочного слоя крепятся фронтонные планки, которые еще называют ветровыми планками. Фиксация осуществляется гвоздями. Метизы забиваются молотком в шахматном порядке, шаг 12-15 см. Нахлест концов полос составляет 3 см.

Этап 4. Оформление долин.

Цены на фанеру влагостойкую

фанера влагостойкая

Метод 1. Откройте

Поверх подкладочного ковра укладывают ендову.

Ширина ковра ендовы также должна быть не менее 50 см в каждую сторону от оси стыков откосов. На изнаночную сторону ковра наносится битумно-клеевая мастика (полосы шириной 10 см по краям материала).

Материал закрепляется по периметру гвоздями с шагом не более 25 см и отступом от края ковра 3 см.

Способ 2. С обрезкой

Вариант оформления ендовы не предполагает укладки ковра. Черепица нарезается и укладывается внахлест непосредственно на стыке скатов.

Этап 5. Можно переходить непосредственно к укладке черепицы.

Первая строка является начальной строкой. Отличительной особенностью гонтов стартового ряда является отсутствие пазов. Сплошные полосы приклеивают, отступив от изгиба карнизной полосы на 2 см. Кроме того, гонты крепят двенадцатью гвоздями (по верхнему и нижнему краю по 6 гвоздей).

На заметку! Если вы дополнительно не приобрели битумную черепицу для стартового ряда, просто возьмите острый монтажный нож, полосу обычной черепицы, уложите на доску подходящего размера и отрежьте лепестки (зубчики, треугольники и т., в зависимости от формы нарезки гонта). Опоясывающий лишай драконьего зуба не нужно подрезать.

Гибкую черепицу можно монтировать в любых погодных условиях, но если температура наружного воздуха минусовая, то кровельный материал желательно подавать на крышу небольшими партиями из теплого помещения.

Важно! Не забудьте вынуть черепицу из картонных коробок и перемешать. Так кровельное покрытие будет более однородным по оттенку. Одновременно нужно смешать не менее 5 упаковок.

Укладку второго ряда начинают, сдвинув гонт второго ряда относительно гонта первого ряда на половину лепестка по горизонтали и отступив 2 см от нижнего края начального ряда.

Край гонта, который подходит к ветровой планке, срезан под углом 45 градусов. Перед укладкой плитки ветровая планка смазывается мастикой.

Смещение черепицы «зуб дракона» производится на 15 см.То есть закрепление нижнего ряда должно прикрываться лепестками вышележащего ряда.

Если на тыльной стороне гонта есть защитная пленка, снимите ее, потянув сверху гонта вниз.

Некоторые коллекции гонтов не имеют защитной пленки, гонты просто складываются в упаковку изнаночной стороной друг к другу. Если полоски плохо отклеиваются, их можно слегка подогреть строительным феном и аккуратно отогнуть в разные стороны.

Гвозди для крепления плитки оцинкованные с широкой головкой, длина метизов 30-45 мм, толщина 3 мм. Метизы забиваются в строго определенном порядке, рекомендованном производителем, в зависимости от формы гонта и угла наклона кровли. Чем больше угол наклона кровли, тем больше гвоздей используется для крепления покрытия.

Схема расположения метизов в зависимости от угла наклона

Важно вбивать гвозди перпендикулярно обрешетке так, чтобы шляпка была на одном уровне с кровельным материалом, не слишком в него утоплена, но и не выше поверхности гонта.

Гвозди вышележащего ряда должны одновременно фиксировать нижележащие гонты. Это необходимо для долговечности и надежности кровельного покрытия.

Укладка плитки поверх ковра ендовы осуществляется путем срезания углов гонта и промазывания изнаночной стороны битумной мастикой. В гонты рекомендуется вбивать гвозди на расстоянии 30 см от центральной оси ендовы.

Этап 6. Когда битумная черепица уложена до конька, переходят к оформлению примыкания к трубе.

Обязательно иметь в виду, что хождение в обуви по уложенному кровельному покрытию в жаркую солнечную погоду, а также отрицательную температуру воздуха запрещено. Для перемещения по крыше используются подмости и другие приспособления.

Дизайн абатмента выполнен с использованием ендовного ковра.

1. Из полосы вырезается выкройка для лицевой стороны трубы (плитка должна быть покрыта ковром на 20 см, а материал должен заходить на трубу на 30 см).На обратную сторону рисунка шпателем нанесите тонкий слой клеевой мастики. Узор плотно прижимается и разглаживается, чтобы не было пузырей и неровностей.

2. Далее вырезаем правый и левый шаблон, смазываем их мастикой, приклеиваем на место, подложив края под обычные плитки.

3. В последнюю очередь закрывают заднюю часть трубы, полотно по верхнему краю фиксируют металлическими полосками.

При ширине трубы более 50 см рекомендуется делать уклон за ее задней стенкой для предотвращения застоя дождевой воды.

Вместо ковра ендовы стык можно сделать с металлическими элементами.

Видео — Отделка дымохода

Этап 7. Для оформления конька используются коньково-карнизные плитки.

Каждая черепица перед укладкой разрезается на 3 части. Коньковые элементы укладываются снизу вверх (для четырехскатных крыш) и крепятся четырьмя гвоздями по углам.Нахлест элементов 3-5 см, достаточный для того, чтобы шляпки вбитой фурнитуры стали незаметны.

Аэратор рекомендуется укладывать на конек с прорезью шириной 3-8 см, устроенной вдоль него и расположенной горизонтально.

Это пластиковый элемент, необходимый для обеспечения вентиляции подкровельного пространства.

Каждый элемент сгибается по центральной оси, прикладывается к коньку кровли и фиксируется гвоздями, которые вбиваются в заводские отверстия элемента. Соединение соседних элементов осуществляется аналогично конструктору защелкиванием имеющихся креплений.

Укладка плитки поверх аэратора осуществляется с учетом направления господствующего направления ветра для данной местности.

Коньково-карнизную черепицу крепите с той стороны, с которой чаще всего дует ветер. Крепление кровельного материала осуществляется с помощью кровельных гвоздей удлиненной длины.

Видео — Монтаж мягкой кровли

Ответы на вопросы

Как оформить примыкание козырька крыльца бани к фасаду?

Если кровля примыкает к стене (сюда может входить примыкание кровли бани к стене жилого дома), независимо от ее формы, необходимо гидроизолировать стык с помощью ендовного ковра.

Процедура:

• подкладочный ковер укладываем на стену на 5 см, промазываем фиксирующей мастикой с изнаночной стороны, плотно прижимаем;
• если примыкающая крыша расположена под углом, то в нижней части саморезами закрепить пластиковый стеновой-поворотный отлив. Если упор горизонтальный, отлив не устанавливается;
• уложите ковер ендовы так, чтобы он выступал над стеной на 30 см, а на подстилающий ковер на 20 см;
• ковер долины с обратной стороны промазать мастикой, клеем и разровнять, чтобы не было пузырей и складок;
• закрепить верхний край ковра ендовы металлической планкой с отверстиями, в которые вкрутить саморезы;
• уложите гонты, покрывая края гонтов фиксирующей мастикой (не менее 10 см от края).

Цены на ковры долины

ковер долины

Как ориентироваться по скату крыши при монтаже кровельного покрытия?

Для безопасной и удобной работы на высоте установлены кронштейны для подмостей. Кронштейны имеют отверстия, через которые вбиваются гвозди для фиксации. Сверху на кронштейн кладется доска, которая фиксируется саморезами. Длину доски выбирают таким образом, чтобы свободные концы выступали за скобы не менее чем на 150 мм и не более чем на 300 мм.Сечение досок для работы на крыше 200 х 40 мм.

Верхняя часть кронштейна устанавливается под лепестки гонта. Для крепления рекомендуется использовать гвозди длиной 10 см и толщиной 5 мм, по 3 гвоздя на каждый элемент. Гвозди необходимо забить через рейки в стропила.

Один кронштейн может выдерживать 140 кг. Расстояние между кронштейнами должно быть не более полутора метров (на этих полутора метрах может находиться только один кровельщик).

Для демонтажа кронштейнов достаточно отогнуть лепестки гонта и вытащить гвозди, после чего вернуть плитку на место и снова закрепить. Кронштейны нужно спускать с крыши осторожно, не уронив их вниз.

Важно! Запрещается двигаться по мокрым, обледенелым доскам. Категорически не рекомендуется работать на крыше в условиях сильной жары или холода.

Как установить проходку через крышу?

Проходки через крышу устанавливаются для прохождения через крышу вентиляционных труб и антенн.

Общий принцип установки:

• на кровельном покрытии делается разметка места установки элемента;
Битумная черепица
• разрезается по разметке, вырезанная часть удаляется;
• в обрешетке вырезается отверстие под размеры проходного элемента;
• при необходимости закрыть отверстие мелкой сеткой;
• контур проходки смазывается фиксирующей мастикой и прижимается к месту установки;
В отверстия контура элемента вкручиваются саморезы
• ;
• установить верхний проходной элемент.

Также существуют проходки, которые монтируются с небольшим отличием – край проходного элемента закрывается лепестками плитки, с изнаночной стороны покрытой битумом.

Вариант установки проходки вентиляционной трубы. Основание покрыто битумной черепицей

Какие снегозадержатели ставить на мягкую кровлю?

Для предотвращения неконтролируемого схода снега с мягкой кровли устанавливаются простейшие снегозадержатели в виде уголков на длинной ножке.Снегодержатели бывают металлическими и пластиковыми, рекомендуется остановить свой выбор на первых из-за их большей прочности.

Установка снегозадержателей производится одновременно с укладкой гонта. Крючки крепят саморезами к обрешетке, обрабатывая место крепления мастикой. Сверху ножка снегозадержателя закрыта лепестками битумной черепицы.

Расстояние между углами около 60 см. Минимальное количество рядов снегозадержателей – 3.На крутых крышах целесообразно увеличить количество рядов или вовсе закрепить углы по всей площади ската.

Как ухаживать за крышей

Правила ухода очень просты:

• необходимо периодически визуально осматривать покрытие;
Удаление снега с крыши
• производится деревянной лопатой. К тому же не весь снег нужно убирать; на крыше должен оставаться слой толщиной около 10 см;
• необходимо вовремя прочищать желоба и трубы, устранять засоры;
• если на крыше начинает расти мох или лишайник, его удаляют, а на покрытие наносят антисептик с альгицидным составом.

Производители мягкой черепицы обычно дают минимум 10 лет гарантии на покрытие. Покрытие идеально подходит как для жарких южных регионов, так и для холодных северных регионов. Покрытие экологически чистое, не требует ухода, идеально подходит к любому фасаду бани. Мягкая кровля – отличное решение для бани и сауны!

В последние годы все более популярной становится кровля мягкой кровли, так как этот материал имеет массу преимуществ. Помимо отличных эксплуатационных и технических качеств, такую ​​крышу можно собрать своими руками, без привлечения опытных мастеров.

Мягкая черепица имеет малый вес, привлекательный внешний вид, высокую степень герметичности, долгий срок службы, невысокую цену. Может устанавливаться на кровлях различной конфигурации. Капли дождя не стучат по поверхности такой крыши – слышно только тихое шуршание.

Особенности мягкой черепицы

Основой этого современного кровельного покрытия являются листы стеклопластика, пропитанные с обеих сторон резино-битумной пропиткой, которая отличается влагостойкостью и герметичностью.Благодаря вышеперечисленным свойствам монтаж кровли из мягкой черепицы стал столь популярным.

Наличие специальной пропитки на гибкой кровле повышает износостойкость и препятствует слипанию рулонных изделий. зарекомендовал себя как идеальное покрытие для конструкций, если их угол наклона составляет не менее 11 градусов.

Инструменты для установки гибкой кровли

Домашний мастер при желании может выполнить работы по обустройству мягкой кровли самостоятельно. При этом максимальный уклон скатов не имеет ограничений.

Перед укладкой мягкой кровли необходимо подготовить:

• молоток;
• мастерок для работы с мастикой;
• прочные перчатки;
• карниз и торцевые планки;
• планка коньково-карнизная;
кровельные гвозди
• ;
гидроизоляционный ковер
• ;
герметик
• ;
• мастика.

Устройство системы вентиляции

Данная система предназначена для обеспечения циркуляции воздушных масс, что требуется для предотвращения образования конденсата внизу кровельной конструкции.Если пренебречь устройством вентиляции, через некоторое время деревянные стропила начнут гнить, а в холодное время года наледь и сосульки станут постоянным явлением.

Его составными элементами являются: основание толщиной не менее 5 миллиметров, воздушные зазоры между ним и гидроизоляционным слоем, форточки и выходы. При создании естественной вентиляции оборудуют специальные отверстия, располагая их равномерно.

Как укладывать подкладочный ковер

Для изготовления карнизных планок используется металл.Эти элементы служат для защиты края обшивки. Монтаж карнизной планки из мягкой черепицы на свесы карниза осуществляется на подкладку. Также из металла делаются фронтонные планки, которые закрепляются на концах кровли.

Торцевой ковер используется для дополнительной защиты кровли от атмосферных осадков. Этот материал подбирается с учетом цветовой гаммы черепицы. В местах, где чаще всего возникают протечки, а это свесы карнизов, ендовы, торцевые части кровли, целесообразно укладывать подкладочный слой.

При этом укладку ведут в определенном направлении – снизу вверх, а также соблюдают нахлест, равный 10 сантиметрам в поперечном направлении, и 15 сантиметрам в продольном. Стыки полотен обычно смазывают битумной мастикой.

Коньки и ендовы должны быть усилены на 25 и 50 сантиметров соответственно. При этом с обеих сторон ендов монтируется подкладочный слой, а по карнизу и торцам укладывается на ширину не менее 40 сантиметров.

Подложка должна быть прибита к основанию оцинкованными кровельными гвоздями на расстоянии 20 см друг от друга.

Подготовительный этап перед укладкой

Все начинается с подготовки. Основание, на которое будет крепиться черепица, должно быть сплошным. Так как мягкие черепицы не обладают достаточной жесткостью, они нуждаются в обустройстве сплошной обшивки. Для основания можно использовать влагостойкую фанеру толщиной 9 миллиметров, ОСП, обрезные или шпунтованные доски.

Материал для обрешетки следует приобретать зимой и использовать летом.При этом ширина досок не должна превышать 100 миллиметров. Лучше всего, когда основной материал будет одинаковой толщины. Влажность пиломатериала должна быть не более 20%. Доски укладываются врозь, соблюдая зазор в 10 миллиметров.

Кровельный пирог должен быть выполнен со следующими слоями:

• устанавливается на стропила;
теплоизоляция
• из минеральной ваты, если вы планируете обустраивать мансарду;
• кровельный гидроизоляционный ковер, укладываемый внахлест с внешней стороны основания.

Нюансы монтажа гибкой черепицы

Есть определенная методика, как правильно класть мягкую кровлю, если работа выполняется самостоятельно:

1. В первую очередь для этого необходима сухая погода, при которой температура окружающего воздуха не опускается ниже плюс 5 градусов. Если все же укладка производится зимой, плитку перед началом укладки выдерживают в помещении при комнатной температуре. Также можно использовать горелку с горячим воздухом.
2. Черепица — лист мягкой кровли из нескольких черепиц — крепится к поверхности гвоздями или с помощью самоклеящегося слоя на обратной стороне черепицы.Под воздействием солнечных лучей листы начинают спаиваться как с основой, так и один с другим. Если температура наружного воздуха ниже точки замерзания, этот процесс не происходит и, соответственно, утепление не получается качественным.
3. Черепицу следует использовать сразу из 5-6 упаковок, выбирая по одному гонту, чтобы избежать значительных различий в оттенках, когда возникнет необходимость реставрации кровли изделиями из другой партии.

Подбор битумно-полимерной композиции

Перед укладкой мягкой кровли подбирается мастика, которая позволит создать сплошную эластичную поверхность, способную выдерживать различные виды воздействий на основание. По технологии укладки гибкого кровельного покрытия для монтажа рулонного материала на кровлю необходимо использовать горячие и холодные мастики.

Холодные битумно-полимерные композиции применяют для обустройства внутренних слоев кровельной конструкции, а горячие – в качестве наружного покрытия.К холодным мастикам относят битум и рубероид, а к горячим — гудрон и гудрон.

Процесс изготовления битумной мастики

Мастику можно купить в магазине, готовую к применению, а можно сделать самостоятельно. Для этого потребуется битум, который составляет примерно 80% состава, и наполнитель. Взять 2 части битума и 1 часть наполнителя, в результате получится холодная смесь. Битум разогревается до 180 градусов и одновременно готовится дизельное топливо и наполнитель. Содержимое двух котлов смешивают после испарения воды в битуме.

Для приготовления горячей мастики битум сначала нагревают в котле до 200 градусов, а затем в него медленно добавляют наполнитель. Во время процесса температура смеси не должна быть меньше 160 градусов.

Технология мягкой кровли

Когда кладут мягкую кровлю — пошаговая инструкция от производителя подскажет домашнему мастеру, как это сделать:

1. Перед тем, как приступить к монтажу, деревянную поверхность обрабатывают смесью битума и дизельного топлива.
2. Затем основание потихоньку покрывают мастикой, укладывают пергамин и рубероид. Работу выполняют, начиная с середины карниза и двигаясь к концам. Перед укладкой мягкой черепицы снимите с гонта пленку, защищающую клейкую сторону кровельного материала.
3. После нанесения слоя холодной мастики выждите 12 часов и покройте основание еще одним слоем. При использовании горячей мастики слои можно располагать один за другим. Каждая плитка прибивается от 4 до 6 гвоздей.
4. При укладке рулонов необходимо соблюдать нахлест 7-10 сантиметров. Каждый последующий верхний ряд располагают так, чтобы монтажные швы предыдущего были закрыты. При этом новый укладываемый слой смещается.
5. Излишки материала обрезаются по краям откосов.

Как правильно класть плитку вокруг вентиляционных труб

Стыки рядом с трубами или антеннами необходимо изолировать и тщательно защитить обмазочными материалами. Монтаж можно сделать легко, но с использованием проходных элементов.Без этих составляющих не будет герметичности покрытия. Перед укладкой гибкой кровли следует отметить места, где планируется вентиляция и трубы.

Затем необходимо создать отверстия, а затем вокруг них с помощью мастики оклеиваются края подкладочного материала. Верхняя поверхность ковра в соответствии с контуром элементов промазывается смесью, приклеивается и фиксируется гвоздями. Поверх мастики укладывают черепицу. Стыки верхней части проходного элемента с гибкой черепицей специалисты рекомендуют обрабатывать специальными герметиками.

При доведении процесса до коньковой линии монтаж мягкой кровли предполагает использование коньковых элементов, которые необходимо загнуть над ней, зафиксировать мастикой и скрепить гвоздями.

Ремонт мягкой кровли

Как часто возникнет необходимость ремонтных работ на кровле, зависит от состояния основания, на которое укладывается черепица. Цементная стяжка, деревянные элементы по-разному реагируют на кровельное покрытие – от этого зависит характер повреждения.

В первую очередь определяется необходимость ремонта кровли. Для этого оценивается степень повреждения. Если в рулонном покрытии есть отверстия, их необходимо заполнить мастикой. Ремонтные работы на кровле такого типа проводятся на очищенном участке.

Поскольку рулонный материал покрыт специальной пропиткой, ремонтируемая поверхность должна быть тщательно очищена. Крошку можно удалить с помощью технологического масла. Для очистки толи используют антраценовое масло, а для рубероида — солярку, наносимую на тряпку или щетку.В результате будет удалена крошка и размягчена поверхность, что важно для дальнейшего ремонта.

Затем они переходят на главную сцену. В случае незначительных дефектов будет достаточно использования заплатки и обычной мастики. Но этот способ не подходит, когда пробиты все слои покрытия.

При обнаружении на кровле одновременного повреждения нескольких слоев этот участок очищается от старой мастики и скопившейся грязи, затем просушивается. Далее приступают к приготовлению мастичной смеси, в которую добавляют песок или опилки.

Полученным составом замазывают все места повреждений так, чтобы выровнять их края. Мастика должна выступать за пределы ремонтируемого участка не менее чем на 10 сантиметров. С помощью жестких кистей и кистей смесь можно наносить даже на труднодоступные места.

Если ремонтные работы производятся на небольшом участке, то достаточно будет обычного шпателя. При появлении пузырьков воздуха в кровельном покрытии ремонт производится так же, как это делалось с обычной дыркой.Главное – своевременное выявление протечек.

При появлении трещин в кровельном материале его необходимо спилить до нижнего слоя. Затем очищают место повреждения от мусора и мастики, просушивают и заливают новой мастикой. Когда трещины небольшие, их можно не резать, а убрать заплаткой и мастикой.

При появлении мелких трещин на большой площади кровельной поверхности ее подготавливают к ремонту и покрывают подогретой мастикой.

После завершения восстановления целостности мягкой кровли необходимо обновить слой посыпки во избежание перегрева материала и, как следствие, расплавления мастики.Для этого сначала разровняйте поверхность и засыпьте ее песком. Повязка, которая не приклеилась к крыше, со временем будет удалена самостоятельно.

Чтобы без проблем провести монтажные работы самостоятельно, необходимо следовать инструкциям производителя, разъясняющим, как правильно укладывать гонты. Также следует соблюдать рекомендации, касающиеся выбора и приготовления мастики. Тогда мягкая кровля прослужит долго, сохраняя свою герметичность.

Благодаря влагостойкости и хорошей прочности мягкая кровля обеспечит герметичное покрытие для любого строения.

Чтобы разобраться, как класть мягкую кровлю, давайте поближе познакомимся с этим материалом, узнаем существующие разновидности и нюансы монтажа.

Мягкая кровля производится на современном оборудовании в соответствии с сертификатом, что свидетельствует о ее высоком качестве. Материал делится на несколько видов:

• рулонное покрытие
• мембрана
• битумная черепица
• кровельная мастика

Рулонное покрытие делится на рубероид и рубемаст.Структура материала состоит из стекловолоконной основы (рубемаста) или рубероида (рубероида), пропитанного битумом.

Лицевая сторона покрыта слоем базальтовой крошки, защищающей битум от воздействия негативных погодных факторов.

Иногда для защитного покрытия используют кварцевый песок или гранитную крошку.

За счет использования чипсов разного цвета кровельное покрытие становится цветным.

Срок службы рубероида 5 лет, рубемаста — более 20 лет.

Мембрана выпускается нескольких видов: PVC, TPO, EPDM.

Большая ширина материала позволяет обшивать большие строения с минимумом швов. Мембрану можно укладывать круглый год, независимо от погодных условий.

Срок службы мембранной кровли около 50 лет.

Битумная черепица представляет собой небольшие куски листов, вырезанных из битумного рулона. На каждом листе вырезаются плитки в виде разных геометрических фигур.

По структуре плитка аналогична рубемасту.Срок службы рассчитан на 15 — 20 лет.

Мастики кровельные битумные, полимерные и битумно-полимерные. В свою очередь, они делятся на горячие и холодные. Кровля, залитая горячей мастикой, называется мастичной и отличается быстрым затвердеванием.

Холодная мастичная кровля называется насыпной кровлей. Мастика продается потребителю в готовом виде — однокомпонентная или состоящая из двух композиций — двухкомпонентная. Эти составы смешивают перед применением.

Преимущества материала

Для более подробного ознакомления с характеристиками кровли рассмотрим ее преимущества:

• Материал приспособлен к резким перепадам температур (кроме рубероида) от +50 о С до -60 о С.Способность переносить холод и жару позволяет использовать его в любых регионах со специфическим климатом. Некоторые виды используются даже на Крайнем Севере.
• Стойкость к механическим воздействиям позволяет выдерживать воздействие града и веток от деревьев, упавших на крышу.
• Использование мастики позволяет обустроить монолитную крышу без швов.
• Мембрана полностью заменяет влагозащитное покрытие, укладываемое на утеплитель кровли. Устройство стопроцентной гидроизоляции позволяет сэкономить на покупке дополнительных материалов в этом направлении.
• Технология монтажа крыши проста. В зависимости от типа материала различается специфика монтажа.
• Гибкая структура крыши позволяет устанавливать ее на купола и крыши сложных конструкций.
• При монтаже остается до 5% отходов материала, что невозможно при использовании сплошной кровли.
• Высокая звукоизоляция поглощает шум града и сильного дождя.
• Разные цвета и формы битумной черепицы позволяют обустраивать оригинальные кровли.

Нюансы устройства стыков

При монтаже кровли (кроме мастики) основной нагрузке подвергаются стыки.

Устройство для стыкового соединения состоит из двух частей.

При устройстве кровли с нее начинают кладку.

Работы с соединениями должны производиться в соответствии с техническими требованиями.

Инструкции по установке входят в комплект мягкой кровли.

Продолжительность срока службы покрытия зависит от его соблюдения.

Стыки рулонного покрытия и мембраны встык — клееные или сварные швы двух листов.

Для повышения прочности и создания герметичности листы укладываются внахлест. После склеивания листов рулонного покрытия шов засыпается крошкой.

Кровля битумная черепица применяется для покрытия мансард, башен и других сложных кровельных конструкций. При устройстве кровли получают основные стыки:

• В месте установки карнизной планки и первого листа
• При укладке коньковой планки
• В стыке с каждым верхним рядом
• Черепица (одинарная черепица) приклеивается с помощью самоклеящейся нижней поверхности.Для прочности швов каждую черепицу прибивают внахлест на соседнюю плитку.

Основание для мягкой кровли

Качество монтажа мягкой кровли зависит от подготовленного основания. Оптимальное устройство основания – ДСП, ровная бетонная поверхность, гладкая плита, ОСП.

Для получения гладкой поверхности бетонной кровли стяжку делают с уклоном под поток воды. Для лучшего сцепления бетона с битумной мастикой его обрабатывают грунтовкой.

Если кровля из цельной доски, все щели и отверстия заделывают. Перед монтажом кровельного материала необходимо удалить с поверхности основания остатки старого покрытия, грязь и пыль.

При выборе кровельного материала следует обратить внимание на подложку. Для него используйте листы без крошки. Футеровка укладывается первым слоем снизу кровли вверх.

Прочность кровли увеличивает вентилируемое пространство стропильных крыш.Для этого используется аэратор, обеспечивающий вентиляцию под крышей.

Технология укладки рулонной кровли и черепицы

Технология укладки битумной кровли требует минимального нагрева поверхности материала солнечными лучами. Сильный перегрев может вызвать неожиданное прилипание листов друг к другу, что усложнит монтажные работы.

В таких условиях битум лучше склеивается. Давайте рассмотрим, как установить мягкую кровлю на черепичную и рулонную кровлю.

Приступая к работе с рубероидом, необходимо обратить внимание на его маркировку. Буква «П» в обозначении говорит о том, что это подкладочный рубероид без крошки. Укладывается в первый слой. Буква «К» означает, что рубероид является кровельным. Укладывается верхним слоем.

Следующие буквы в обозначении рубероида после буквы «К» указывают на тип каменной крошки, используемой для верхнего покрытия материала.

Рассчитываем слои покрытия и выбираем мастику

Чтобы кровельный материал был прочным, необходимо правильно рассчитать количество слоев.Как правило, чем меньше угол наклона кровли, тем больше слоев потребуется для укладки кровельного материала.

Подробнее о технологии монтажа кровельных мембран представлено в видео:

Как покрыть крышу мягкой кровлей

Мягкая кровля, которую также называют гибкой кровлей, гибкой черепицей или битумной черепицей, является достаточно популярным кровельным материалом, отличающимся оригинальным внешним видом, высокими гидроизоляционными характеристиками и доступностью.Многие люди при монтаже различных конструкций задаются вопросом, а как покрыть крышу мягкой кровлей самостоятельно? Монтаж мягкой кровли не требует дорогостоящего оборудования и каких-либо специальных навыков, а потому с ним справится любой домашний мастер.

Перед началом работ по укладке кровли следует заранее подготовить необходимый инструмент, который должен состоять из обыкновенной ножовки, рулетки, молотка, карандаша, острого ножа и рулона меловой веревки.

Следующий этап – подготовительные работы.Укладку мягкой кровли необходимо производить только на очищенную поверхность кровли, которую еще необходимо просушить и выровнять. Перед тем, как приступить к укладке мягкой кровли, обязательно нужно убедиться, что минимальный угол кровли составляет не менее 11 градусов, если этот угол меньше, то следует изменить конструкцию кровли на нужный уклон.

Весь процесс работ по устройству мягкой кровли можно разделить на три основных этапа, такие как укладка первого листа и карнизного ряда, укладка остальных рядов и установка конькового листа.При этом, прежде чем переходить к первому этапу укладки первого листа, необходимо уложить торцевой ковер на крышу по коньку кровли, тем самым добившись лучшей гидроизоляции всей конструкции.

Установку первого листа лучше начинать у карниза, для чего вдоль него укладывается первый лист, с которого снимается защитная пленка. Лист укладывают на 2 см выше изгиба карниза, после чего укладывают следующий лист, в стык с первым, и каждый лист прибивают в месте перфорации.Вот так вяжется весь карнизный ряд.

Далее приступаем к укладке остальных рядов, при этом все делается по принципу — с листа снимаем защитную пленку и приклеиваем его к торцевым частям, не забывая прибить лист гвоздями — 4, если уклон ваша крыша менее 24 градусов и 6, если больше 24°. Обязательно следить за тем, чтобы нижний край первого ряда кровли находился на 10 мм от нижнего края карнизного ряда.

Последующие листы укладываются на одном уровне с лепестками первого, а торцевые кромки обрезаются и проклеиваются мастикой, и желательно промазывать ею все узлы мягкой кровли, что улучшает герметизацию кровли .

Уложив последний ряд, переходим к последнему этапу – монтажу коньковых листов, которые получаются путем деления гардинной плитки на три части. Разрезной лист следует приклеить, при этом короткая сторона листа должна быть параллельна коньку, после чего лист прибивается с двух сторон 2-мя гвоздями, которые должны находиться под следующим листом, находящимся внахлест.

Клуб индивидуальных строителей — Как покрыть крышу мягкой кровлей

Как покрыть крышу мягкой черепицей: пошаговый монтаж от основы

Гибкая мягкая черепица – идеальна для кровли домов со сложной формой крыши.Если правильно выбрать качественный материал и грамотно установить его на кровлю здания, это обеспечит кровле высокие эксплуатационные характеристики на долгие годы. Немаловажно и то, что при использовании гибкой черепицы практически не остается отходов.

Мягкая черепица может быть установлена ​​на кровлях практически любой сложности и с углом наклона 12°-90°. Этот материал отличается малым весом, бесшумностью и эстетичностью (имеет широкий спектр оттенков и фактур), долговечностью и надежностью, высокой водостойкостью и лавинными свойствами.

Монтаж кровли из мягкой черепицы происходит в несколько этапов:

Перед тем, как покрыть крышу мягкой (гибкой) черепицей, тщательно подготовьте основание для ее укладки. Фундамент должен соответствовать определенным условиям:

• быть жесткими и ровными, например, в качестве основы могут выступать плиты OSB, влагостойкая фанера, обрезная или шпунтованная доска;
• быть сухим (влажность не более 20%) и вентилируемым;
плинтусы
• должны быть не менее чем в два раза длиннее пролета между опорами, их максимальная ширина 15см;
• стыки между уложенными досками обязательно должны приходиться на опоры;
• между досками оставляют достаточный зазор (около 5 мм) с допуском на возможное расширение материала основания при перепадах температуры и влажности;
Плиты марки
• рекомендуется укладывать сердцевиной вверх;
• если известно, что материалом для основания будет фанера, то расстояние между стропилами подбирается таким образом, чтобы швы ее листов приходились на них.

Готовое основание предварительно пропитывается антигрибковыми и антипиреновыми составами. Чтобы правильно покрыть крышу мягкой черепицей, необходимо предусмотреть вентиляцию на крыше.

Устройство вентиляции – обязательный и очень важный момент, чтобы монтаж кровли из мягкой черепицы был произведен без ошибок и недочетов. Необходимо:

• удалять избыточную влагу с подкровельных (обрешетка, утеплитель) и кровельных материалов;
• летом снизить температуру внутри конструкции крыши;
• проветрить здание;
• предотвращает намерзание льда и сосулек на крыше.

Для оптимального решения этих задач необходимо предусмотреть вентиляцию с достаточно большим зазором (более 5 см). Вытяжное вентиляционное отверстие на крыше должно располагаться как можно выше в ее верхней части, а приточное вентиляционное отверстие – в нижней.

Под мягкую черепицу укладывается подкладочный армирующий слой. Если крыша односкатная (уклон меньше 1:3), то по технологии устройства гибкой кровли подкладочным слоем покрывается вся площадь крыши. В случае более крутой крыши достаточно установить подкладочный слой в торцевых частях, в ендовах, на карнизе, на коньке. Материал укладывается слоями с нахлестом 10 см снизу вверх. Края материала крепятся к основанию кровли гвоздями (шаг 20 см), стыки герметизируются.

На карнизе дождевая влага может проникать до края обшивки. Для защиты на подкладочный ковер внахлест (начиная от 2 см) укладывают капельницы (металлические карнизные планки), которые прибивают зигзагообразным способом с шагом 10 см.

Защита концевых частей. Защита торцевых частей обрешетки оборудуется аналогично карнизу с помощью металлических фронтонных планок.

Для повышения водонепроницаемости кровли в ендовах на подкладочный слой укладывается ендовный ковер в тон черепице. Края надежно фиксируются кровельными гвоздями (шаг 10 см).

Как покрыть крышу мягкой черепицей? Работы по укладке черепицы начинают от центра карнизного свеса кровли в направлении торцевых кромок. В первом ряду плитка укладывается с отступом от края карниза (3-5 см). При этом выступающие элементы должны закрывать стыки, образованные между плитками карниза. С плиток кафельной плитки снимается защитная пленка и приклеивается к основанию, после чего их прибивают по линии паза.

Последующие ряды укладываются концами шпунтов, соответствующими уровню выреза плитки предыдущего ряда. Черепица в ендовах и на торцевых участках кровли вырезается по форме кромки, затем приклеивается по срезу клеем К-36

Обработка элементов мягкой черепичной кровли

Мелкие элементы кровли обработаны резиновыми уплотнителями и герметизирующим клеем К-36.

В местах крепления вертикальных проходок к кровле прибивается планка треугольной формы. По нему плитка выводится на поверхность кровельного элемента и приклеивается клеем.

Абатмент оклеен полосой ковра долины Пинтари, покрыт металлическим фартуком и заклеен клеем К-36.

Аналогично монтируют участки, где примыкают вертикальные стены.

При устройстве конька используется коньковая черепица: черепица наклеивается короткой стороной, параллельной коньку, затем к ней под нахлест гвоздями прибивается следующий слой кровли.

Строительство домов

Наверняка вы неоднократно замечали, что многие частные дома покрыты гибкой черепицей – благородным, прочным и эстетически привлекательным кровельным материалом. Такую крышу тоже можно обустроить, ведь это покрытие можно укладывать на кровлю любой сложности, уклон которой достигает 12 – 90 градусов. Битум очень легкий, что облегчает монтаж мягкой кровли своими руками. Сегодня мы поговорим о том, как покрыть крышу мягкой черепицей.

Расчет черепицы

Перед покупкой мягкой черепицы необходимо учитывать, что цена мягкой кровли будет зависеть от площади покрытия и количества дополнительных элементов. Особенностью материала, который используется для организации кровли, является минимизация отходов при проведении работ. Именно этот фактор позволяет точно рассчитать крышу и рассчитать необходимое количество основного материала.

Приведем пример расчета количества черепицы.Итак, пусть двускатная крыша имеет следующие параметры: длина 6 метров, высота 4 метра; угол наклона — 32 градуса. Тогда общая площадь 48 квадратных метров (4*6*2). Имейте в виду, что одной упаковки гонтов хватает на 3 квадратных метра. Но будьте осторожны, так как на каждой упаковке указана площадь покрытия. Тогда вам понадобится 16 упаковок (48/3).

Аналогичным образом можно рассчитать количество необходимого материала подложки и ендовы. Следует отметить, что технология устройства кровли мягкой черепицей такова, что всегда остаются обрезки и отходы.Поэтому смело прибавляйте к рассчитанной сумме еще 10-15%. После покупки мягкой плитки хранить ее необходимо в теплом, сухом, затененном месте, складывая по одной не более 12 упаковок.

Монтаж обрешетки под крышу

Для правильной укладки гонта необходимо правильно подготовить основание. Мягкую кровлю можно укладывать на обычную обрешетку, которая может быть решетчатой ​​или сплошной и крепиться к стропилам. Каркас чаще всего делают из дерева.Если вам нужно устроить решетчатую обрешетку, то возьмите для этого доски.

В этом случае целесообразно использовать строганные хвойные доски, которые имеют толщину около 20-25 миллиметров. Для создания прочной обшивки можно использовать влагостойкую фанеру или ДСП, шпунтованные и обрезные доски. Влажность материала не должна превышать 20% от сухого веса. К стропилам материал крепится с помощью обычных гвоздей или саморезов.

Для увеличения срока службы деревянных элементов перед монтажом их необходимо пропитать антисептиком.При создании обрешетки заранее рассчитайте шаг установки стропил и толщину доски, используемой для ее устройства. Если шаг 60 сантиметров, то можно использовать доску, имеющую толщину 20 миллиметров. При шаге стропил 90 сантиметров потребуется доска толщиной примерно 23 миллиметра.

Стыки досок должны располагаться в местах опор, а доски должны иметь длину не менее 2 пролетов между опорами. Укладывая обрешетку под мягкую кровлю, помните, что между отдельными материалами стоит оставлять пару миллиметров, чтобы компенсировать расширение древесины при ее высыхании.

На обрешетке между досками делается зазор в 1-5 миллиметров, между крупнопанельными элементами — в 1 — 3 миллиметра. Фанера и плиты укладываются на стропила с шагом швов. Нельзя оставлять такие зазоры, если вся древесина предварительно подвергалась технической сушке.

Установка подложки

После устройства обрешетки под мягкую кровлю необходимо уложить подкладочный слой, основное назначение которого – защитить дом от влаги в случае возможной протечки гибкой черепицы.По действующим нормам, если угол наклона кровли составляет 18 градусов или немного больше, то обустраивать гидроизоляцию можно только параллельно торцевым и карнизным кромкам. Именно эти участки считаются наиболее вероятными местами протечек.

Все будет иначе, если крыша будет иметь меньший угол наклона – от 12 до 18 градусов. Технология монтажа такого гидроизоляционного слоя предусматривает его укладку по всей площади кровли. Этот слой монтируют параллельно карнизному свесу снизу вверх с нахлестом не менее 10 сантиметров для поперечных швов и не менее 15 сантиметров для продольных швов, фиксируя края гвоздями с интервалом около 20 сантиметров. Швы необходимо промазать клеем.

Для защиты краев конструкции каркаса крыши под мягкой черепицей на карнизных свесах от влаги необходимо поверх подкладочного ковра монтировать металлические карнизы, называемые «капельницами», с нахлестом не менее 2 сантиметров. Их прибивают зигзагообразно специальными кровельными гвоздями, выдерживая шаг 100 миллиметров. Для защиты обрешетки на торцевые части монтируются фронтонные планки с одинаковым нахлестом в 2 сантиметра.Планки набиваются на карниз и заканчиваются поверх подкладочного слоя.

Если в конструкции есть такие элементы, как ендовы, то необходимо постелить специальный ковер, подходящий по цвету к плитке с обеих сторон. Края следует закрепить кровельными гвоздями, выдерживая интервал в 100 миллиметров. После фиксации не лишним будет промазать ковер по краю битумной мастикой.

Устройство вентиляционного пространства

Без достаточной вентиляции на чердаке будет нарушаться микроклимат, повышаться влажность и образовываться конденсат. Вентиляция обеспечивается за счет трех элементов: каналов над теплоизоляцией, отверстия, служащего для притока наружного воздуха, и вытяжных отверстий, расположенных в верхней части крыши.

Если карниз в жилом доме подшить сайдингом, то софитные планки будут выполнять роль вентиляционного зазора.

Если при устройстве кровли под мягкую кровлю карниз оформляют вагонкой, то между досками принято обустраивать зазор. Вентиляция кровли из гибкой черепицы осуществляется посредством конька, который обычно укладывают на специальный ребристый профиль.Но часто его грузоподъемности недостаточно и приходится устанавливать на поверхности крыши специальные вентиляционные элементы.

Если уклон кровли составляет 15 — 40 градусов, то площадь вентиляционного пространства рассчитывается как частное от общей площади скатов и коэффициента 300. А если уклон достигает 41 — 85 градусов, то рассчитывается как частное площади мягкой кровли и коэффициента 600. Пусть общая площадь кровли 50 квадратных метров, угол наклона 35 градусов, а сечение вентиляционной элемент 258 квадратных сантиметров.

Площадь вентиляции в этом случае составит 0,167 квадратных метра (50/300) или 1670 квадратных сантиметров. Тогда необходимое количество вентиляционных элементов равно пяти (1670/258). Количество вентиляционных элементов, которые устанавливаются на коньке, составляет половину их количества на скатах крыши, то есть 3.

Укладка мягкой черепицы

Производители гонтов не рекомендуют крепить их при температуре ниже плюс 5 градусов, так как на морозе гонты становятся хрупкими и процедура монтажа кровли из мягкой черепицы усложняется, а недостаток тепла влияет на герметичность швов.Зимой стыки и складки гонта следует прогревать строительным феном или другим устройством, создающим тепловой поток. Чтобы укладывать материал на крышу летом, его нужно брать частями, потому что с нагретой солнцем черепицы плохо снимается защитная пленка.

При укладке черепицы кровельщики часто допускают одну и ту же ошибку, в результате чего кровля в разных местах имеет разный оттенок. Помните, что плитка в разных упаковках может быть не из одной партии, а из разных, поэтому цвет у них разный.Таким образом, необходимо использовать сразу несколько упаковок материала, чтобы цвет кровли получился однородным.

Для упрощения работ и обеспечения прямых линий перед покрытием кровли мягкой черепицей на кровле выполняется меловая разметка ската по обрешетке и подкладке. Горизонтальные линии проводят параллельно карнизу с шагом 80 сантиметров. Получается примерно 5 рядов плитки. Вертикальные линии наносятся по длине пандуса с шагом 1 метр.

Монтаж кровли из гибкой черепицы начинается с обустройства нулевого «карнизного» ряда. Самоклеящаяся коньково-карнизная черепица наклеивается поверх металлической полосы встык. От края ската нужно отступить 1-2 сантиметра. Черепица с другой стороны прибивается гвоздями, а первый ряд обычной гибкой черепицы укладывается поверх точки крепления. Если вы не покупали коньково-карнизную черепицу, то к карнизу можно прикрепить простую черепицу, но без лепестков.

Первый ряд гонтов начинают укладывать от центра карниза, направляясь к коньку и фронтонам. Для передвижения в жаркую погоду по крыше нужно использовать специальные лазы, иначе на кровельном покрытии могут остаться следы от обуви. Сначала снимите защитную пленку с обратной стороны с отдельных кровельных черепиц и приклейте их к основанию. Также плитка требует дополнительного крепления.

Черепицу крепят гвоздями, забивая их при укладке двух соседних рядов.Забивая гвоздь в первый ряд, вы одновременно забиваете и второй. Крепление не должно смещаться — забивать гвоздь с самого края или в центр лепестков, так как конструкция кровли из мягкой черепицы не позволяет хаотичное крепление, гвоздь не должен быть глубоко утоплен — он необходимо, чтобы оголовок располагался на одном уровне с кровельным покрытием.

Для одной черепицы требуется примерно 4-5 гвоздей. Этого достаточно, так как битумная черепица будет слипаться и прилипать к обрешетке под воздействием солнечного тепла. Длина гвоздей подбирается в зависимости от типа и толщины обрешетки. Диаметр гвоздя должен быть примерно 3,2 миллиметра, диаметр шляпки должен быть 10 миллиметров.

При монтаже последующих рядов плитки помните, что нижние лепестки материала должны соответствовать верхним, которые располагаются на уже прибитом ряду. Наряду с этим принято делать полулепестковый сдвиг влево или вправо.

Коньковая черепица получается путем деления карнизной черепицы на три части по точкам перфорации.Установите коньковую черепицу на конек крыши, предварительно обрезав черепицу, при этом короткая сторона должна быть параллельна коньку. Вбейте четыре гвоздя так, чтобы гвозди располагались под укладываемой плиткой с нахлестом 5 сантиметров.

Правильный дизайн абатментов

В процессе монтажа мягкого кровельного покрытия довольно часто приходится сталкиваться с некоторыми трудностями и различными предметами, с которыми граничит крыша. Например, самый элементарный объект такого типа – труба печного отопления. В зоне примыкания трубы к кровле всегда образуется щель, через которую стекает влага.

Чтобы избавиться от этого недостатка, нужно правильно крепить гонты. Для начала забейте рейку в угол между поверхностью крыши и дымоходом. Желательно, чтобы он имел треугольную форму, как обычный деревянный плинтус. Далее рекомендуется вывести черепицу на эту рейку и непосредственно на трубу. После этого поверх него следует уложить ендовный ковер, начиная от дымохода.

Должен перекрывать весь канал на высоте 30 сантиметров от поверхности крыши. После этого нижняя часть трубы с ковролином и битумной черепицей помещается в металлический фартук, обшитый со всех сторон листами крашеной жести. Во избежание скопления снега за трубой необходимо оборудовать желоб, установив вплотную к трубе пирамиду с двумя ребрами. Таким образом, и снег, и дождевая вода будут попадать на скаты желоба и стекать по крыше, обтекая трубу.

Иногда некоторые коммуникации необходимо вывести через крышу. В таких случаях лучше всего использовать проходы, которые сделаны специально для плитки. Они крепятся к основанию крыши гвоздями. Такие элементы надежно защищают крышу от протечек. Например, антенные проходы малого диаметра через крышу можно сделать с резиновыми уплотнителями.

Процедура герметизации швов

Специальный герметик применяется для герметизации кровли из мягкой черепицы, нахлестов подкладочной и обычной битумной черепицы на торцевой ковер, проходов вентиляционных систем и различных примыканий.Непосредственно перед нанесением состава очистить поверхность от рыхлых материалов, масла и грязи. На пыльные и пористые основания сначала нанести битумный раствор. Помните, что чрезмерное растворение битума может произойти при избытке клея.

Состав наносится шпателем на одну из склеиваемых поверхностей. Выдерживать толщину слоя 0,5 – 1 миллиметр. Ширина склейки указана в инструкции. При приклеивании примыканий к трубам и стенам нанесите герметик на всю контактную поверхность. Затираем швы кирпичной кладки раствором вровень с кирпичом. Процесс склеивания занимает 1-3 минуты, в зависимости от температуры воздуха. При низких температурах состав необходимо подогреть перед нанесением.

Теперь вы знаете, как покрыть крышу мягкой черепицей! Кроме того, вы всегда можете обновить свою кровлю с помощью черепицы, не снимая старое покрытие. Укладка поверх старой новой мягкой черепицы мало чем отличается от установки с нуля. Для этого на выступающую карнизную полосу уложите перевернутую черепицу и приклейте ее, а выступающую часть обрежьте по карнизу.Далее плитка укладывается ровно поверх предыдущего узора.

Как покрыть крышу мягкой черепицей, Строительный портал

Уложите битумную черепицу. Инструкция по монтажу мягкой кровли

Технология укладки мягкой черепицы достаточно проста и не вызывает особых затруднений, а при соблюдении инструкции, а также при наличии некоторых навыков в строительстве вполне можно установить битумную черепицу своими руками. Правильно выполненная укладка такого покрытия – это не только отличная защита дома от неблагоприятных погодных условий, но и отличный внешний вид самой кровли.

Погода

Уклон крыши

Основные этапы укладки мягкой черепицы

Фундамент, вентиляция

Особенности укладки подкладочного слоя

Защита кромок кровли

Раскладка под битумную черепицу

Необходимо смешать несколько упаковок с черепицей, чтобы кровельное покрытие выглядело однородным, так как в разных партиях могут быть разные оттенки, которые сразу не заметить.

• Снять пленку с нижней части листа (после этого нельзя укладывать плитки друг на друга).
№
• Уложите черепицу на поверхность и закрепите ее четырьмя гвоздями вдоль «борозд» на расстоянии не менее 2 см от края. Если уклон крыши большой, то крепить ее нужно шестью гвоздями – по два вбить по краям листа для дополнительной фиксации.
• Накладываем следующий ряд на предыдущий так, чтобы «лепестки» верхнего листа находились на пазах предыдущего ряда и образовывали с ними сплошную прямую линию.

Регистрация «проблемных» мест

• Дойдя до торцевой планки, мягкую черепицу необходимо обрезать заподлицо с полосой и приклеить битумным герметиком или клеем на ширину около 10 см.
• При укладке в ендовы плитка укладывается внахлест на прилегающий откос и обрезается по одной линии, дополнительно прогревается феном и приклеивается битумным клеем.
• Вокруг труб, антенных отводов и в местах примыкания мягкой черепицы к вертикальным поверхностям следует использовать металлический фартук и обязательно дополнительно промазывать швы битумным герметиком.

Конек

Шаг 23. Используйте гвозди, чтобы закрепить узоры на коньках и ребрах.

Шаг 24 Убедитесь, что следующие элементы материала перекрывают шляпки гвоздей предыдущих.

Итак, мы рассмотрели варианты, как красиво и быстро украсить крышу небольшого строения. Благодаря гибкой черепице обеспечивается качественная гидроизоляция, а сама крыша приобретет поистине оригинальный вид!

Видео — Как укладывать рулонную черепицу

10.Ондулин

Французская компания Onduline SA, основанная в 1944 году, появилась в России в 1994 году. Производитель предлагает мягкий кровельный материал под названием Ондувилла, который подходит для устройства оригинальной и надежной кровли. Продукт представляет собой объемную битумную черепицу оригинальной формы и цвета, имитирующую натуральную черепицу. В процессе изготовления мягкой кровли производитель использует экологически чистое сырье, в состав которого входят битум, минеральные наполнители, целлюлозные волокна и пигменты из натуральных красителей.

Onduvilla by Onduline окрашивается в 4 слоя: первый слой – грунтовка, остальные три слоя – декоративные, защищающие кровлю от выцветания. Гибкая черепица имеет небольшой вес, что снижает нагрузку на кровлю и упрощает процесс монтажа. Производитель дает гарантию на материал от водонепроницаемости 25 лет, срок службы самой кровли достигает более 50 лет.

• выдерживает любые экстремальные погодные условия, не теряя своих качеств;
• не подвергается коррозии;
• не нагревается на солнце;
• не конденсируется;
• хорошие звукопоглощающие свойства;
• каждый элемент материала имеет запатентованный гидравлический замок Smart Lock.

• недостаточная прочность;
• горючесть материала.

Лист Ондювиль

9. Док

Холдинг Döke Extrusion — один из лидеров по реализации материалов для загородного домостроения на российском рынке. Производитель предлагает серию битумной черепицы Europa для устройства крыш различного уровня сложности на коттеджных и малоэтажных домах. Материал можно использовать на кровлях любой сложности и конструкции. Требования к уклону ската – 12-90 градусов. Серия Europa содержит различные варианты коллекций, подходящие на любой вкус потребителя. В ассортименте холдинга есть и другие серии гибкой черепицы, такие как: «Премиум» и «Стандарт».

• широкий ассортимент товаров на любой вкус и кошелек;
• противоскользящие листы;
• хорошие звукоизоляционные свойства;
• основу материала составляет двойная пленка ПВХ.

Создать стильное и солидное здание или придать благородный вид дому – со всеми этими функциями мягкая кровля отлично справляется.

Помимо эстетической привлекательности, материал отличается долговечностью, надежностью и долговечностью .

Однако, чтобы в полной мере ощутить все преимущества мягкой кровли, ее необходимо правильно установить.

Можно рассказать о технических характеристиках мягкой кровли.

Для подготовительных и монтажных работ с мягкой кровлей потребуются следующие инструменты :

• молоток;
• рулетка;
ножовка
• ;
карандаш
• ;
• меловая веревка;
• рабочие перчатки для защиты рук;
• мастерок для работы с битумной смесью.

Обшивка под мягкую черепицу

В качестве основного может служить строительный материал с прочной, ровной и гладкой структурой … К ним относятся влагостойкая фанера , обрезные или шпунтованные плиты, плиты ОСП … При этом время допустимый уровень влажности до 20%.

При монтаже стыки досок должны быть выставлены по отношению к опорам так, чтобы они перекрывались с двух и более прогонов. При этом зазоры между досками не должны быть шире 10 мм … Минимальная толщина зазора между швами обшивки днища — 2 мм , а при использовании обрезной доски — 5 мм … Зазоры нужны не только для вентиляции, но и для возможного расширения конструкции под влиянием перепадов температур.

Подготовка обрешетки

Вентиляционная система для мягкой черепицы

Для обеспечения воздухообмена и предотвращения образования конденсата необходимо позаботиться о системе вентиляции … Он значительно увеличит срок службы конструкции и защитит ее от гниения, образования сосулек и наледи в зимнее время года.

Для организации естественной вентиляции чердака рекомендуется вентиляционные отверстия делать равномерно по всей длине конька под карнизным свесом , а вытяжку — вверху кровли.

В систему вентиляции входят выходы, форточки, расположенные в свесах карнизов и специальный зазор.Последний представляет собой зазор между гидроизоляционным слоем и основанием. Зазор должен быть не менее 5 см.

Подбор и укладка теплоизоляционного ковра

Для надежного сцепления с основанием перед укладкой плитки теплоизоляционный ковер расстилают — крепят сверху вниз по торцам, карнизам и ендовам.

В качестве крепежа используются саморезы для мягких кровель, а именно кровельные гвозди, расположенные с шагом 200 мм .

При выборе теплоизоляционного ковра начните с угла крыши. При угле кровли 18 0 и более можно останавливаться на подкладке в местах с высокой вероятностью протечек : коньках и ендовах, в местах дымоходов или зонах, примыкающих к вертикальной стене, которые армированы 250 и 500 мм соответственно.

При этом для первого ширина составляет 400 мм, а для второго требуется послойное оборудование с обеих сторон.

на 12-18 0 требует укладки теплоизоляционного ковра по всей площади … Монтируется снизу вверх в параллельном направлении от карнизного свеса. В поперечном направлении нахлест должен быть не менее 100 мм, а в продольном – 150 мм и более.

ПРИМЕЧАНИЕ!

Для достижения хорошей герметичности конструкции можно обработать перекрытие битумной мастикой .

Торцевой ковер

Для защиты кровельной системы от климатических осадков в ендову наносится изоляционный слой, подобранный под цвет черепицы и прибитый гвоздями.

Кровельный пирог

Для защиты дома от осадков, ветра, перепадов температур и других воздействий устраивают кровельный пирог — многослойная конструкция из различных материалов … Для мягкой черепицы это выглядит так:

1. Пароизоляция … Защищает от образования конденсата и минимизирует проникновение паров из помещений в дом.
2. Теплоизоляция … Сохраняет тепло, обеспечивает звукоизоляцию, защищает от ветра и низких температур.
3. Гидроизоляция … Герметизирует внутреннюю часть здания, предотвращая попадание воды и влаги от дождя или снега.
4. Декоративный слой … Обеспечивает определенный вид кровельного пирога и служит дополнительной ветрозащитой.

Устройство мягкой кровли: технология и схема

Защита фронтонов и карнизов

Для защиты краев обрешетки от дождевой влаги и снега применяют металлические планки — капельники (карнизы) и фронтоны.Карнизные планки укладывают на подкладку, расположенную на свесах, а фронтонные планки – на подкладочный слой в торцах кровли.

Оба типа крепятся гвоздями с шагом 100 мм и зигзагами … В местах стыка досок делается нахлест 20 мм и более. Об установке можно прочитать по ссылке.

По окончании этого этапа можно приступать к основной работе – укладке мягкой кровли.

Монтаж мягкой кровли

Перед началом монтажа мягкой кровли своими руками следует проверить цвета всех листов в упаковках, так как в черепице могут быть несоответствия. 5-6 упаковок можно смешивать во избежание отклонения цвета … Сама черепица подходит для крыш с углом наклона 12-90 0.

Особого внимания требуют температурно-климатические условия на объекте. При температуре ниже 5 0 не рекомендуется укладка мягкой черепицы , так как кровельные листы требуют герметичности от солнца к основанию. Если установка не терпит ожидания, а температура не соответствует требованиям, рекомендуется поддерживать листы до комнатной температуры и использовать обогреватель теплого воздуха.

Крыша из гонта своими руками

Гибкая черепица: инструкция по укладке

Если оба вышеперечисленных условия соблюдены, обрешетка и инструменты подготовлены, можно приступать к укладке. Итак, как класть мягкую кровлю? Технология монтажа мягкой кровли достаточно проста:

1. Работа с карнизной плиткой . .. Монтируется поверх планок на карнизе. Для фиксации используйте клей и гвозди, расположенные на расстоянии 25 мм от края покрытия … Еще один вариант укладки – использование узора из обычной плитки. Для этого из гонта вырезаются лепестки и монтируются плитки встык с отступом 20 мм от карниза. Для расчета черепицы воспользуйтесь нашим.
2. Работа с обычной плиткой … Перед укладкой мелом выполняется горизонтальная разметка. Это позволит ровно уложить ряд листов, особенно если в конструкции ската есть слуховые окна, трубы и другие элементы.Далее снимите с гонта защитную пленку и начните укладку с середины карнизного свеса, направляясь в обе стороны. Крыша крепится четырьмя гвоздями, вбитыми в специальные отверстия. Для уклонов 45 0 и выше требуется шесть гвоздей.
3. Первый ряд плитки укладывается на расстоянии 10-15 мм от нижнего края карнизной плитки, а лепестки размещаются на ее стыках. Следующие ряды следует располагать таким образом, чтобы конец лепестков гонта находился на уровне или чуть выше вырезов в предыдущем слое. Работая на торцах, необходимо обрезать черепицу по краю крыши и армировать ее клеем слоем 10 см и более. Чтобы не повредить изоляционный слой при резке фанеры, под него можно подложить кусок фанеры или доски.

Монтаж мягкой кровли своими руками с пошаговым фото

Нюансы укладки мягкой черепицы на ендовы и конек

Важное внимание при укладке мягкой черепицы необходимо уделить ендовам и конькам , к которым следует перейти по окончании работы с обычной черепицей.

В ендовах крыша разрезается, чтобы обнажить полосу ковра шириной 150 мм .

Перед укладкой мягкой черепицы на коньки следует подготовить подмости, которые упростят работу. Для получения коньковой черепицы достаточно разделить карниз в трех точках перфорации, а затем полученные элементы согнуть пополам.

Такая крыша крепится короткой стороной по коньку с нахлестом 50 мм с помощью четырех гвоздей.

ОСТОРОЖНО!

Не забудьте про нанесение клея на лепестки в местах крепления после демонтажа лески.

Теперь рассмотрим, как класть мягкую кровлю вокруг дымохода.

Кровля из мягкой черепицы: технология обхода дымохода

Еще одним важным моментом при монтаже является организация примыкания кровли к дымоходу. Его необходимо утеплить, прибив рейку по периметру труб и прикрепив к ней изолирующий ковер.

После этого крышу выводят на вертикальную поверхность и приклеивают, закрывая скаты на 200 мм, а трубу на 300 мм … Выступающие края закрываются металлической планкой и запаиваются.

Обвод дымохода

Распространенные ошибки при установке

Проблема, вызывающая утечку или повреждение	Описание
Плохое крепление на палубе	Если настил изгибается или деформируется, крепеж может деформироваться и повредить плитку, что приведет к протечкам.
Игнорирование пароизоляции	Это приводит к попаданию влаги в утеплитель и разрушению конструкции кровли.
Неправильная укладка мягкой кровли в первом ряду	Если будет совпадение стыков плит в стартовом и первом рядах, то это неизбежно вызовет течь в районе нижней части ската.
Плохая фиксация пластин	Если пластины будут слабо закреплены, порыв ветра легко поднимет и сорвет пластину. Чтобы этого не произошло, необходимо правильно расположить гвозди: их необходимо установить через крепежную планку над клеевой линией, прикрытой лепестками.
Гибка пакета с крышей	Если при монтаже положить пакет с пластинами не на ровную поверхность, то он деформируется, и слои кровли расслоятся. Положите пакеты на ровную поверхность
Клейкая полоса на пластинах проходит непрерывно	В таких конструкциях вода не получает выхода, попадая под плиту со стороны, от которой она движется вбок к стыкам между кровлями. Обычно это места возле дымоходов, ендов или внутренних водостоков.
Плохая конструкция крыши	При неправильном проектировании кровли могут возникнуть следующие проблемы: неправильное расположение ендов или желобов, слуховых окон, дымоходов. Решить эту проблему сложно, так как она появляется еще во время строительства. Но необходимо найти утечки.
Плохая гидроизоляция дымохода	Прежде чем приступить к устранению этой проблемы, рекомендуется проверить кладку на наличие выпавших кирпичей.Распространенная ошибка, приводящая к протечкам: не отбортовывать фартуки при укладке
Плохое покрытие долины	Большинство представленных на рынке пленок имеют срок службы 5-7 лет, что явно не совпадает с крышей, которая может простоять 50 лет. Поэтому по правилам монтажа необходимо использовать качественную гидроизоляционную пленку в сочетании с металлическим фартуком.

При соблюдении технологии укладки мягкой кровли и наличии необходимого набора инструментов монтаж кровли из мягкой черепицы будет эффективным, быстрым и безопасным.Однако если есть сомнения в собственной квалификации или нехватке времени, хозяевам лучше доверить работу профессионалам, хорошо знакомым с порядком укладки кровли. И напоследок рекомендуем прочитать статью о

Мягкая кровля — термин, объединяющий ряд гибких кровельных материалов с отличными потребительскими качествами. Его штучные и рулонные разновидности отлично защищают дом от атмосферных «напастей» и эффектно украшают экстерьер.Они легкие, не требуют усилий при раскрое и креплении. Среди преимуществ – возможность уложить покрытие своими руками.

Для идеального результата не обязательно быть кровельщиком. Нужны умение, терпение, инструмент и информация о том, чем отличается технология укладки мягкой кровли от других способов и как правильно устроить крышу.

Материалы из группы мягких кровельных покрытий представляют собой модифицированные версии старого доброго рубероида. Новые разработки позаимствовали у предшественника гибкость и легкость, по праву возглавляя список достоинств. Мы сохранили незыблемые водоотталкивающие свойства, благодаря которым деревянная основа и стропильная система служат дольше. Состав улучшился, благодаря чему сроки безупречной работы материалов увеличились втрое.

По способу монтажа класс мягкой кровли делится на три вида:

• Рулонные материалы поставляются в формате, соответствующем наименованию.К ним относятся битумные потомки рубероида и новые представители, такие как полимерные мембраны. Рулонные покрытия укладывают полосами. Битумные материалы крепятся наплавлением, полимерные — методом частичного или полного склеивания. Применяются в основном для обустройства плоских и ломаных крыш с уклоном до 3º, допустимым до 9º. Рулоны востребованы в основном в промышленном строительстве;
• Кровельные мастики поставляются в готовом виде или в холодном виде для подогрева. Их напыляют или наносят толстым слоем на плоские крыши, в результате чего получается монолитное покрытие без швов. Для укрепления используется армирующая сетка. Область применения ограничена плоскими крышами.
• Битумная черепица поставляется в виде гибкой черепицы. По сути, это усовершенствованный рубероид, разрезанный на сравнительно небольшие листы. Край черепицы украшен фигурными лепестками, имитирующими керамический прототип. Задняя часть оснащена клейкой лентой для крепления к деревянной основе. Клеится поштучно. Дополнительно в каждую черепицу забиваются кровельные гвозди или саморезы.Нагрев битумной кровли солнечными лучами приводит к спеканию черепицы и превращению ее в сплошную кровельную оболочку.

В частном малоэтажном строительстве штучная разновидность активно востребована, т. к. плоские и малоскатные крыши над одно- или двухэтажными жилыми домами встречаются крайне редко. Хозяйственные постройки имеют «плоскую» судьбу, но покупать мембраны и мастики для кровли сарая решится не каждый хозяин. Это значит, что мы уделим внимание укладке самой популярной битумной черепицы.

Поэтапная укладка битумной черепицы

Крыши любой крутизны и степени архитектурной сложности покрываются куском гибкого материала. Однако битумная черепица не рекомендуется для кровли, если угол ската менее 11,3º. Материал выпускается многими производителями. Каждый из них стремится придать собственной продукции уникальные качества и свойства, полезные укладчику.

Несмотря на некоторые отличия, технология монтажа мягкой кровли осуществляется по одной и той же схеме.Есть небольшие нюансы, но они не принципиальны.

Правила подготовки основания

Гибкость – преимущество и недостаток битумного покрытия. С одной стороны, это позволяет значительно ускорить процесс. Ведь на формирование устоев, прохождение труб, оформление ендов и карнизов уходит немного времени и минимум усилий. С другой стороны, из-за гибкости материала требуется сплошная обшивка, чтобы гибкая черепица полностью опиралась на прочное ровное основание.

Перед установкой мягкой кровли можно соорудить сплошную обрешетку:

• из плит ОСБ-3, рекомендуется исходя из сметной стоимости и достаточной прочности;
• из листов влагостойкой фанеры с маркировкой ФСФ;
• из шпунтованных или обрезных досок, влажность которых должна быть не менее 20 %.

Листовой материал укладывается по типу щелевой кирпичной кладки. Важно, чтобы у вас не получились крестообразные соединения. Необходимо, чтобы слабые места стыковки плит были равномерно распределены по контробрешетке.В швах следует оставлять зазоры в 2-3 мм, необходимые для свободного перемещения стропильной системы при температурных колебаниях.

Дощатый настил укладывается параллельно свесам крыши. Также в разбег, если длины доски не хватает для наклона. Место стыковки двух досок на скате должно поддерживаться контробрешеткой, в нее нужно забить четыре гвоздя. Обычные доски крепятся двумя гвоздями с обеих сторон. Их необходимо укладывать так, чтобы между продольными элементами оставался зазор 3-5мм.Перед работой обрезные доски сортируют. Те, что потолще, нужно распределить у основания склона, те, что полегче, направить вверх.

Вентиляция — ключ к безупречному сервису

Отличные водоотталкивающие свойства битумного покрытия обусловлены мизерным количеством пор, способных пропускать влагу и воздух. Надежный гидробарьер работает в обе стороны. Капли дождя не проникают внутрь конструкции крыши, а пар не выходит наружу.Если для пара не будет обеспечен свободный путь, на деревянных фермах и обрешетке будет скапливаться конденсат. Те. заведется грибок, из-за которого с сплошной крышей придется распрощаться.

Во имя многолетней безупречной службы необходимо устройство кровельной вентиляции, в том числе:

• форточки вентиляционные, предназначенные для притока воздуха в районе карнизов. Помимо притока, они обязаны обеспечивать свободное движение воздуха снизу вверх по плоскостям скатов.Воздушные потоки представляют собой открытые каналы, образованные обрешеткой и контррешеткой;
Вентиляционный зазор
• между битумной кровлей и утеплителем, укладываемым поверх пароизоляции. Предназначен для промывки утеплителя воздушным потоком;
• отверстий в верхней части кровельного пирога. Это могут быть как незакрытые вверху концы скатов, так и специально устроенные форточки с пластиковым стволом, напоминающим миниатюрный дымоход.

Вентиляция должна быть устроена так, чтобы исключить образование воздушных карманов в подкровельном пространстве.

Монтаж изолирующего ковра

Всем без исключения производителям битумной черепицы настоятельно рекомендуется перед укладкой черепицы укладывать дополнительный гидроизоляционный ковер. Список материалов, подходящих для ковра, обычно указывается в брифинге. Указанные или аналогичные продукты одобрены для использования.

крайне нежелательна, так как несовместимый с покрытием состав будет препятствовать соединению битумных слоев в монолит и будет способствовать набуханию.Полиэтилен исключен. Кровельный материал тоже, ведь срок службы гибкой кровли больше. Менее прочный материал подкладывать под покрытие, рассчитанное на 15-30 лет эксплуатации, неразумно.

Технология укладки теплоизоляционного ковра под черепицу включает два варианта в зависимости от уклона кровли:

• Монтаж сплошного ковра на скатных кровлях с углом наклона от 11,3º/12º до 18º . .. Рулонная гидроизоляция укладывается полосами, начиная от свеса, продвигаясь к коньку.Каждая полоса, уложенная сверху, должна перекрывать предыдущую полосу на свои десять см. Если нужно соединить два отрезка в один ряд, их укладывают с нахлестом 15 см. Перекрытие тщательно, но без фанатизма, промазывается битумной мастикой. Полосы утеплителя крепятся к основанию кровельными гвоздями через каждые 20-25см. Поверх сплошного ковра укладывают полосы барьерной водоотталкивающей защиты в ендовах и свесах, а также вокруг примыканий кровли. Затем конек и выпуклые углы крыши обустраиваются оригинальным утепляющим материалом;
• Установка частичной изоляции на скатных крышах с уклоном 18º и более … При этом ендовы и свесы защищают битумно-полимерным материалом, а полосами теплоизоляционного ковра застилают только края фронтонов, конька и другие выпуклые углы. Утеплитель, как и в предыдущем случае, используется для обрамления пересечения кровли инженерными трубами и примыканий кровли. Ширина битумно-полимерного барьера по свесам 50см, в ендовах равна 1м, так что на каждый из защищаемых откосов приходится по 50см. При укладке вокруг устоев и труб изоляционную полосу частично заводят на стены так, чтобы материал перекрывал 20-30 см вертикальной поверхности.

Устройство гибкой кровли с частичной гидроизоляцией разрешено производителями, но среди них нет ярых сторонников этого метода. Естественно, на крутых склонах меньше задерживаются осадки, но обстоятельства бывают разные: гололед, косой дождь и т.д. Лучше перестраховаться.

Ковер битумно-полимерный для ендов подбирается в тон плитке. Допускается небольшое отклонение от цвета покрытия, если есть желание подчеркнуть линии открытых бороздок.Желательно, чтобы ендовы были покрыты сплошной полосой барьерной изоляции. Но если стыковки двух кусков избежать не удается, лучше устроить ее в верхней части крыши с нахлестом 15-20 см. Там наименьшая нагрузка. Перекрытие обязательно промазывается битумной мастикой.

Защита фронтонов и карнизов

Кровля по периметру оснащена металлическими планками. Они нужны для защиты ослабленных участков обрешетки от влаги и как элементы конструкции кровли.Доски укладываются на кромку фронтонов и свесов ребром. Линия края должна совпадать с контуром крыши. Крепится кровельными гвоздями зигзагообразным узором через каждые 10-15 см.

При необходимости соединения двух досок их укладывают с нахлестом 3-5 см, не менее 2 см. Планки фронтона перекрывают планки карниза в углах крыши. В местах торцевых и стыковочных нахлестов забивают крепеж на 2-3 см.

Большинство производителей гибких крыш рекомендуют устанавливать оба типа металлической защиты поверх подложки.Однако разработчики бренда «Шинглас» рекомендуют класть планки карниза под ковер, а планки фронтона поверх него. Перед установкой фронтонных и карнизных планок на дощатую обрешетку также советуют сначала прибить брусок, а уже потом прикреплять к нему металлическую защиту.

Формирование кровельных проходов

Дымоходы, пересекающие кровлю, стояки коммуникаций, антенны, собственные вентиляционные отверстия требуют специального устройства. Они представляют потенциальную опасность в виде открытого пути для протечек воды.Поэтому перед монтажом покрытия места проходки кровли закрываются герметизирующими устройствами или системами. Среди них:

• Резиновые уплотнения, предназначенные для закрытия точек малого диаметра. Антенные отверстия, например;
• Проходки полимерные для обустройства кровельных пересечений с канализационными и вентиляционными стояками. Их выпускают специально для обустройства крыш. Проходы скрепляются банальными гвоздями к прочной обрешетке. Сверху укладывается битумная плитка, которая собственно обрезается вокруг прохода и фиксируется битумной мастикой;
• Пластмассовые адаптеры для собственной кровельной вентиляции.Отверстия закрываются форточками, коньковым элементом с каналами для отвода паров и перфорированными приспособлениями для карнизов.

Правила устройства проходов крупногабаритных дымоходов следует рассмотреть отдельно. Помимо угрозы протечек, они еще и пожароопасны. Дымоходы герметизируются в несколько этапов:

• стенки трубы защищают деталями, вырезанными из асбестоцементных плит в соответствии с ее фактическими размерами;
• по периметру трубы монтируется треугольная полоса, обработанная антипиреном.Для этого можно разделить брусок по диагонали. Плинтус подходит для замены. Дымоход не крепится к обрешетке! Его необходимо закрепить на стенках трубы;
укладывают
• гибких гонтов, доводя гонты до бруска;
• из ендовного ковра вырезать детали по размерам трубы с установленной планкой. Ширина деталей не менее 50 см. Узоры крепятся с 30-сантиметровым заходом на стенки труб клеем или битумной мастикой.Сначала приклеивается передняя часть, затем боковые и, наконец, задняя часть. Нижний край кладется поверх уложенной плитки, верхний вставляется в полосу на стенке трубы;
• в конце многослойная система утепления фиксируется путем установки металлического фартука с силиконовым герметиком на стыки.

Есть более простой и дешевый способ: части изоляционной оболочки трубы вырезаются не из ковра, а непосредственно из оцинкованного металла. Тогда половина этапов работы отпадут сами собой.

Стыки стен герметизируются аналогичным образом. Только нет необходимости устанавливать асбестоцементную защиту, а защищаемые поверхности перед обустройством необходимо оштукатурить и загрунтовать.

Правила укладки карнизной черепицы

Для создания ориентиров для штабелёра лучше предварительно разметить крышу строительным шнуром с покрытием. Горизонтальные линии наносятся с шагом в пять рядов гонта. Вертикали отскакивают за один гонтовый шаг.

После подготовки и разметки кровельной поверхности можно смело приступать к укладке гибкой черепицы, следуя алгоритму:

• первый — карнизный ряд плитки на свесе. Можно взять специальную коньково-карнизную черепицу или вырезать исходный элемент своими руками, обрезав лепестки обычной рядовой черепицы. Нужно отступить 0,8-1 см от края металлической планки карниза и приклеить карнизную черепицу. Для склейки с клеевого слоя нужно снять защитную ленту, а оставшиеся места промазать мастикой;
• уложенную карнизную черепицу крепят кровельными гвоздями с шагом, равным ширине лепестка. При забивании широкая головка метизов должна быть строго параллельна поверхности сплошной обрешетки. Перекосы недопустимы. Забейте гвозди, отступив от верхнего края гонта 2-3 см. Места крепления должны перекрываться следующим рядом кровли;
• уложен первый ряд черепицы. Начинать лучше с центра рампы, чтобы легче было выровнять по горизонтали. От линии низа стартового ряда следует отступить 1-2 см и приклеить уже проверенным способом.Прибивают четырьмя гвоздями на расстоянии 2-3 см от паза между лепестками;
• установку второго ряда тоже удобнее начинать с середины. Но гонт необходимо сместить так, чтобы лепесток оказался над пазом первого ряда черепицы и места крепления были полностью закрыты;
• верхний угол плитки, уложенной рядом с фронтоном, срезается в виде равностороннего треугольника со сторонами 1,5-2 см. обрезка нужна для отвода воды.

Вы можете продолжать укладывать черепицу линейно, т.е. укладывать целый ряд один за другим. Можно использовать пирамидальный метод с «наращиванием» от середины склона к краям или по диагонали.

Два способа создания долины

Для формирования ендовы разработаны два метода:

• Устройство с открытой канавкой. Рядовая черепица укладывается до оси ендовы на обоих смежных откосах. Только гвозди перестают забивать уже на расстоянии 30 см от оси.После укладки шнуром с покрытием на скатах отбиваются линии ендов, по которым покрытие тщательно подрезается. Ширина желоба от 5 до 15 см. Чтобы не повредить мягкую кровлю при резке, под черепицу подкладывают планку. Углы плиток, расположенных у ендовы, обрезаются для отвода воды, затем тыльная сторона элементов покрытия промазывается мастикой и приклеивается.
• Устройство с закрытым пазом. Плитку сначала укладывают на скате с наименьшим уклоном так, чтобы около 30 см материала располагалось на соседнем скате.Вверху гонты крепятся гвоздями. После этого застилают второй скат, затем на нем отбивают линию, отступив от оси 3-5 см, по которой производят резку. Углы плиток срезаются для стока воды, затем вырезанные незакрепленные элементы приклеиваются к мастике.

Нюансы укладки плитки на конек

По завершении монтажа плитки на откосы приступают к обустройству конька. Вентиляционные каналы в теле обшивки должны быть оставлены открытыми, поэтому зазор 0.Между вершинами скатов оставляют 5-2 см. Для обеспечения вентиляции конек оснащен пластиковым аэратором. Он не очень привлекателен, поэтому во славу эстетики его украшают универсальными коньково-карнизными плитками или нарезанными из гонта гонтами.

Плитка прибита 4 гвоздями. Каждый последующий элемент должен закрывать крепления предыдущего. Черепица монтируется на коньки снизу вверх. Гребень обустраивают по направлению господствующих ветров так, чтобы открытые участки поворачивали к подветренной стороне.

Подробно процесс монтажа мягкой кровли с пояснениями пошаговой технологии монтажа будет показан на видео:

Особых сложностей при устройстве мягкой кровли не обнаружено. Есть технологические особенности. При их строгом соблюдении монтаж можно выполнить самостоятельно с отличным результатом.

Начать разговор об этом виде материала стоит с выделения его преимуществ перед другими стройматериалами для обустройства кровли.Одним из основных преимуществ является его незначительный вес , а также возможность подобрать нужный для укладки размер . Именно по этой причине становится возможным монтировать черепицу самостоятельно.

Основанием для выбора черепицы является наличие кровли с минимальным уклоном 1:5.

Этот материал можно монтировать только при определенных погодных условиях, а именно при температуре воздуха не ниже пяти градусов … Соблюдайте это правило необходимо для сохранения свойств материала, а именно гонта — листа на который крепятся «черепицы».

Монтаж листов гонта можно производить с применением различных средств. К таким средствам относятся гвозди и клеевой слой листа плитки. При температуре ниже пяти градусов клеевой слой не прилипает к основанию, на которое он нанесен. В этом случае не создается воздухонепроницаемое покрытие.

Также при низких температурах листы плитки становятся очень хрупкими, и работать с ними становится достаточно проблематично.

При необходимости укладки гибкой черепицы в холодное время года необходимо соорудить над крышей купол, который будет обогреваться.В этом случае возможна установка плитки.

Черепица структурная

Для изготовления мягкой черепицы используется стеклохолст (в некоторых случаях целлюлоза). Для создания основы черепицы используется стеклохолст , обработанный битумом . Затем на основу наносится еще несколько слоев, в состав которых входит битум окисленно-модифицированной конфигурации, а также в него добавляются добавки из полимеров.

Такие добавки придают черепице определенные свойства: прочность, сопротивление деформации и гибкость.

Помимо двух основных слоев, поверх черепицы обрабатывают защитным слоем … Это может быть минеральная крошка или базальтовые грануляты. С помощью защитного слоя плитке придаются свойства, защищающие ее от климатических воздействий.

Ей придают различные цветовые оттенки. Для возможности фиксации плитки на нее наносится клеевой слой, который перед применением защищается пленкой.

В основном самоклеящаяся черепица имеет шестиугольную форму .

Преимущества гонтов

Важнейшим преимуществом гонтов является то, что они подходят для устройства крыш различной формы и конфигурации.

Также у покупателя есть возможность выбрать материал с большим разнообразием цветов и форм. Всего модификаций материала три: алмаз , шестигранник и классический — прямоугольный.

Большим преимуществом черепицы является ее отличное звукопоглощение чего нельзя сказать о других материалах, их часто называют «музыкальными».Кроме того, черепица трудно воспламеняется , что также является ее очевидным преимуществом.

К хорошему свойству материала можно отнести и то, что плитка достаточно легко монтируется . .. А также ее можно монтировать при достаточно больших перепадах температур.

Материал хороший приспособленный к граду, ветру и дождю .

К достоинствам черепицы несомненно относятся:

• малое количество отходов по окончании укладки;
• грибковые наросты на черепице не образуются;
• хорошая влагостойкость;
• материал не нуждается в дополнительной покраске;
• простота ремонтных работ, заменяемость отдельных элементов кровли;
• малый вес материала.
• можно купить за относительно недорогую стоимость

Расчет кровельного материала

При расчете количества материала, необходимого для самостоятельного монтажа кровельного покрытия, необходимо учитывать количество полученных отходов, и при этом условии расчеты необходимо проводить с запасом. Количество отходов напрямую зависит от конфигурации кровли, на которую будет укладываться черепица.

Подготовка к укладке гонта своими руками

Перед началом укладки гонта необходимо заложить фундамент . .. В качестве основы используется ДСП, доски или влагостойкая фанера. Если для основания выбрана доска, то лучше всего использовать строганную, а лучше, если она будет шпунтованной.

Важно: при толщине доски 2 сантиметра шаг стропил должен быть 6 метров. При укладке стыки материала должны совпадать со стропилами.

Перед началом работ необходимо обработать крышу антисептиком … Она должна быть ровной и жесткой.

Для проведения работ по укладке черепицы вам потребуется:

• Подкладочный ковролин — любой материал на битумной основе в рулонах (используется для новых крыш).Кровельный материал, который применялся ранее (для старых крыш).
• Ковер Valley — материал необходим для обработки стыков и примыканий.
• Герметик и мастика.
• Нож и фен.
• Строительные полосы.
• Гвозди (кровельные и оцинкованные).

При наличии всех необходимых инструментов можно приступать к подготовительным работам:

• Крепление пароизоляционной пленки со стороны чердака. Пленка крепится деревянными планками к ребрам стропил.
• Утеплитель укладывается снаружи кровли; Для его фиксации используются деревянные брусья, которые крепятся к стропилам.
• Поверх утеплителя накладывается пленка для защиты от ветра, крепится контрбалкой. К этой планке впоследствии будет крепиться обрешетка.
• ОСП, фанера и доска укладываются поверх пленки. Крепление производится гвоздями или саморезами с широкой шляпкой.

Требования к монтажу

Главное, что необходимо учитывать при укладке гибкой черепицы хоть на крышу дома, хоть на крышу беседки наличие плоского основания … Если есть неровности, они будут выделяться на крыше по завершению монтажа. А в некоторых случаях именно в этих местах могут образовываться трещины и протечки.

Внимание! Не укладывайте плитку на бетон.

Изначально укладывается гидроизоляционный ковер. Лучше, если она будет уложена горизонтально. Начинать его укладку необходимо с нижней части кровли. Торцевой ковер лучше всего, если он изготовлен из материала без стыков.

Инструкция по укладке черепицы: девять основных шагов:

Первый шаг — это подготовительная работа с фундаментом, о которой говорилось ранее.

Для этого используйте материал с однородной поверхностью, этот материал крепится с помощью гвоздей. Влажность этого материала не должна превышать двадцати процентов от собственного веса. Доски не должны быть меньше двух пролетов, которые располагаются между опорами. Их нужно закрепить на месте опор. Также необходимо рассчитать возможную деформацию досок и оставить между ними зазор.

Второй этап — установка зазора для вентиляции — зазор необходимый элемент конструкции и дальнейшего монтажа кровли.Его размер должен быть достаточно большим, не менее пяти сантиметров. Щель должна располагаться как можно выше на поверхности крыши, а отверстие, в которое будет засасываться воздух, внизу.

Создание вентиляции на кровле необходимо для:

• устранения влаги во внутренних материалах: обрешетки, изоляции и кровли;
• предотвращение образования льда и сосулек на крыше;
• поддержание низкой температуры внутри крыши в летнее время.

Чем правильнее и качественнее будет вентиляция, тем дольше прослужит крыша.

Этап третий — монтаж подкладочного слоя.
Для этого используется специальный кровельный и изоляционный материал. Его необходимо укладывать по всей площади кровли. Начинать укладку стоит с самого низа кровли, а продвигаясь вверх, на материал делается нахлест. Нахлест должен быть не менее 10 сантиметров.

По краям материал крепится с помощью гвоздей, интервал между ними 20 сантиметров.
На крышах с уклоном более 18 подкладочный материал можно укладывать только на конек и торец кровли, а также вокруг труб и стыков.

Четвертый — установка металлических планок карниза — выполняется для защиты края обрешетки от влаги. Для этого устанавливают металлические планки. Они устанавливаются поверх подкладочного ковра.

Край материала крепится кровельными гвоздями (шаг 10 см).

Пятая ступень — монтаж металлических планок фронтона осуществляется в конце крыши; устанавливаются фронтонные планки для защиты обрешетки. Нахлест досок должен быть не менее двух сантиметров.

Шестой — установка ендовного ковра — улучшает гидроизоляцию кровли. Цвет этого покрытия соответствует выбранной черепице.

Седьмой — монтаж карнизной плитки. Изначально по карнизу свеса укладывается карнизная плитка. Делается это с помощью его клюющей основы. Укладка производится встык. От изгиба карниза необходимо отступить 2 сантиметра.Затем нужно прибить черепицу. Делать это нужно рядом с перфорацией, чтобы потом места крепления закрывались следующим рядом гонтов.

Восьмой этап — установка плитки.

Важно: во избежание цветовых различий необходимо использовать плитку из пяти упаковок одновременно.

Укладка плитки осуществляется от центра карнизного свеса и к концу. Перед фиксацией гонтов снимается защитная пленка.Каждый кусок гонта прибит четырьмя гвоздями. У
большой уклон крыши, необходимо увеличить количество гвоздей до шести.

При укладке первого ряда плитки должно выполняться одно условие. Необходимо, чтобы он находил один сантиметр на карнизе гонта.

Плитки с лепестками. Они служат для закрытия стыков с предыдущим рядом. При дальнейшем монтаже ряды монтируются по другой схеме, а именно: стыки не должны смыкаться, а должны быть на одном уровне или выше предыдущего ряда

Девятый шаг — установка устоев.

Для проделывания небольших проходов в кровле используются резиновые уплотнители. Места, где происходит нагрев, а именно у труб, необходимо утеплить. В месте стыка прибивается треугольная планка, а затем монтируется подкладочный ковер, все швы и нахлесты промазываются клеем.

Все вертикальные швы обрабатываются по одной технологии.

Как ухаживать за черепицей

• Чтобы покрытие служило долго, необходимо два раза в год проверять его техническое состояние.
• Крыша должна быть оборудована свободным водостоком. Водосточные желоба и водосточные желоба следует регулярно очищать.
• С помощью мягкой щетки удаляют мусор с кровли, это необходимо делать регулярно.
• Зимой убирать снег с крыши необходимо только в экстренных случаях, если слой снега более двадцати сантиметров. Не удаляйте лед с крыши острыми предметами.
• Если обнаружена поломка, то ремонт необходимо производить немедленно, чтобы разрушение не приняло больших масштабов.На время ремонтных работ необходимо защитить покрытие от воздействия ходьбы.

Популярные производители: Технониколь, Дека, Шинглаз и др.

Как улучшить вентиляцию чердака (2022)

Хорошая вентиляция чердака и крыши снижает расходы на охлаждение, продлевает срок службы черепицы и уменьшает образование ледяных дамб зимой.

Надлежащая вентиляция крыши снижает расходы на охлаждение, продлевает срок службы гонта и предотвращает гниение крыши и образование наледи зимой.И крышные, и потолочные вентиляционные отверстия легко монтируются всего за несколько часов. Кровельные и чердачные форточки защитят ваш дом от дорогостоящего ремонта в будущем. Эта статья поможет вам определить, правильно ли вентилируется ваш чердак, и покажет, как установить дополнительные вентиляционные отверстия, если они вам нужны.

по специалистам DIY семейного разделительного журнала

Time

Classity

Сложность

Smessediate

Стоимость

менее $ 20

Как определить, нужна ли вам лучшую чердаку вентиляцию

Летом хорошая вентиляция чердака снижает накопление тепла.Это снижает затраты на охлаждение и продлевает срок службы черепицы. Зимой теплый влажный воздух просачивается на чердак из жилого помещения внизу. Хорошая вентиляция позволяет отводить тепло и влагу. Это сохранит ваш чердак сухим и уменьшит образование наледи. Вот четыре признака невентилируемого или недостаточно вентилируемого чердака:

1. Посмотрите на свой карниз и крышу. Если вы не видите чердачных вентиляционных отверстий на крыше или в карнизах, вам нужно добавить их. Ваши вентиляционные отверстия на крыше могут выглядеть совсем не так, как показано в этой статье. На вашей крыше может быть коньковый вентиляционный канал, представляющий собой низкопрофильный непрерывный вентиляционный канал, проходящий вдоль вершины крыши. Или у него могут быть фронтонные вентиляционные отверстия, которые представляют собой жалюзийные отверстия в верхней части фронтонов.
2. Прикоснитесь к потолку в теплый солнечный день. Горячий потолок говорит вам, что чердак действует как солнечная печь, увеличивая ваши счета за охлаждение и готовя черепицу.
3. Толстые гребни льда на карнизах зимой — признак плохой вентиляции чердака. Теплый воздух, выходящий из нижних помещений, попадает на чердак.Снег тает, и вода снова замерзает на холодных карнизах, создавая ледяные заторы.
4. Теплый воздух, выходящий из жилых помещений, также содержит влагу, которая конденсируется на стропилах или обшивке крыши. Возьмите фонарик и осмотрите свой чердак зимой. Если вы видите сырость или мороз, вам нужна лучшая вентиляция крыши и несколько вентиляционных отверстий на чердаке.

Для достижения наилучших результатов разместите кровельную вентиляцию рядом с козырьком крыши, а потолочные вентиляционные отверстия на карнизах. Воздух поступает через вентиляционные отверстия в потолке и выходит через вентиляционные отверстия в крыше.Вентиляционные отверстия бывают разных стилей. Мы выбрали прямоугольные кровельные вентиляционные отверстия с капюшоном и прямоугольные потолочные вентиляционные отверстия, потому что их легко установить. Все, что вам нужно, чтобы начать проект по установке крышных вентиляторов, доступно в домашних центрах. Помимо вентиляционных отверстий, вам понадобится горсть кровельных гвоздей 1-1/4 дюйма, 1/2 дюйма. шурупы из оцинкованного листового металла для вентиляционных отверстий в потолке, лезвия канцелярских ножей, пылезащитную маску и один тюбик кровельного клея на каждые три вентиляционных отверстия. Вы будете вырезать отверстия для вентиляционных отверстий с помощью лобзика или сабельной пилы.Рассчитывайте потратить на этот проект целый день. Прохладный день лучше всего. В жаркий день на чердаке может быть опасно жарко. Тепло также делает черепицу легко повреждаемой.

Сколько вентиляционных отверстий вам нужно? Сначала определите площадь чердака, умножив длину на ширину. 30 х 40 футов. чердак, например, имеет площадь 1200 кв. футов. Затем стремитесь к 1 кв. футу (144 кв. дюйма) вентиляционного отверстия на 150 кв. футов чердака. Строительные нормы и правила позволяют уменьшить это вдвое при некоторых условиях, но обычно лучше вентиляция крыши.Открытая площадь вентиляционного отверстия иногда указывается на крышном вентиляционном отверстии как NFVA (чистая свободная площадь вентиляционного отверстия). Если нет, измерьте размер самостоятельно. Вентиляционные отверстия на крыше обеспечивают примерно половину площади вентиляционных отверстий, а вентиляционные отверстия на потолке — другую половину.

Установка вентиляционных отверстий на крыше

Фото 1. Отметьте места расположения вентиляционных отверстий на чердачной крыше

Центрируйте гвозди между стропилами на расстоянии 18 дюймов от вершины крыши. Вбейте гвозди сквозь обшивку и черепицу, чтобы отметить места вентиляционных отверстий на крыше.

Фото 2: Разрежьте черепицу для вентиляционных отверстий на крыше

Разрежьте черепицу канцелярским ножом.Сделайте область выреза на 1/2 дюйма больше, чем вентиляционное отверстие. Мел обеспечивает легко видимую линию разреза.

Фото 3: Вырежьте отверстие для вентиляционных отверстий в крыше

Вырежьте отверстие в обшивке крыши лобзиком или сабельной пилой. Просверлите начальное отверстие, чтобы вы могли вставить лезвие, чтобы начать резать.

Фото 4: Удалите все препятствия

Вставьте монтировку между черепицей и отделите самоклеящийся клей. Затем удалите все гвозди, которые мешают вентиляционному отверстию соскользнуть на место.

Фото 5. Установка вентиляционного отверстия

Вставьте вентиляционное отверстие на место. Прибейте нижний край кровельными гвоздями.

Фото 6: Установка крышки вентиляционного отверстия на чердаке

Нанесите кровельный цемент там, где черепица встречается с вентиляционным отверстием. Добавьте каплю цемента, чтобы прикрепить черепицу к основанию крышки вентиляционного отверстия чердака.

Для добавления вентиляционных отверстий на чердаке достаточно просто вырезать отверстия и установить вентиляционные отверстия. На фото 1-6 показано, как это делается. Но прежде чем вырезать какие-либо отверстия, спланируйте расположение вентиляционных отверстий на чердаке.

Отметьте места вентиляционных отверстий на чердаке, где видны стропила, и не размещайте вентиляционные отверстия над ними.Разместите все вентиляционные отверстия на одной стороне крыши. Если козырек вашей крыши проходит параллельно улице, поместите их с обратной стороны, где они будут менее заметны. Равномерно разместите чердачные вентиляционные отверстия и отметьте места, вбивая гвозди в черепицу (Фото 1). Надевайте пылезащитную маску во время работы на чердаке и кладите доски или фанеру на стропила, чтобы не наступить на потолок из гипсокартона внизу.

Следуйте фотографиям 1–6, чтобы ознакомиться с простыми инструкциями.

Как установить вентиляционные отверстия в потолке

Фото 7: Вырежьте вентиляционные отверстия в потолке

Вырежьте отверстия для вентиляционных отверстий в потолке лобзиком.Сделайте размеры отверстия на 1 дюйм меньше, чем длина и ширина вентиляционного отверстия.

Фото 8: Установка вентиляционных отверстий

Прикрутите вентиляционные отверстия на место так, чтобы ребра были направлены в сторону дома. Загрунтуйте и покрасьте вентиляционные отверстия в тон софита, но не забивайте внутреннюю сетку краской.

Фото 9: Установка перегородок

Прикрепите перегородки скобами к промежуткам между стропилами, чтобы воздух, поступающий через вентиляционные отверстия, проходил мимо изоляции.

Запланируйте размещение равного количества вентиляционных отверстий с обеих сторон дома, равномерно расположенных вдоль потолков.Ищите гвозди и швы в софите, которые указывают на расположение каркаса, и избегайте размещения вентиляционных отверстий над каркасом. Чтобы отметить линии разреза на софите, сделайте картонный шаблон, который на 1 дюйм меньше вентиляционного отверстия. Если в вашем доме нет софитов, одним из решений является установка вентиляционных отверстий возле нижнего края крыши. Чтобы найти более привлекательные решения, позвоните поставщику кровельных материалов (поищите в Интернете «Кровельные материалы»).

Если ваш чердак хорошо изолирован, изоляция может закупорить пространство между стропилами чуть выше наружных стен.Это означает, что воздух не может поступать из вентиляционных отверстий софита в вентиляционные отверстия крыши. Решение состоит в том, чтобы добавить перегородки, которые позволяют воздуху проходить мимо изоляции (Фото 9). Перегородки доступны в домашних центрах. Их установка может оказаться неприятным занятием в темном, тесном, пыльном помещении. В старом доме вы также можете найти деревянную блокировку между стропилами, которую необходимо вырезать, поддеть или высверлить, чтобы открыть проход для воздуха.

ВНИМАНИЕ!

• Купите домкраты (7 долларов за штуку). Эти металлические скобы поддерживают планку, которая не дает вам и вашим инструментам соскользнуть с крыши.
• Аренда индивидуальной системы защиты от падения (PFAS). Возможно, вам придется обзвонить несколько пунктов проката, чтобы найти один.
• Носите обувь с мягкой подошвой для лучшего сцепления.
• Очистите от опилок и мусора, чтобы предотвратить скольжение и спотыкание.
• Мокрая черепица скользкая. Держитесь подальше от них, пока они не высохнут.

Необходимые инструменты для этого проекта по установке вентиляционных отверстий на крыше

Подготовьте необходимые инструменты для этого проекта по установке чердачных вентиляционных отверстий своими руками перед началом работы — вы сэкономите время и нервы.

• 3/4 дюйма. Bit Bit
• 4-I в-1 отвертка
• Caugk Gun
• дрель / водитель — беспроводной
• Make
• Hammer
• Jigsaw
• PRY BAR
• Stapler
• рулетка
• Утилита для утилизации

Материалы для этого проекта установки вентиляционных отверстий на крыше

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• чердак изоляции перегородки
• крыши цемент
• крыши вентиляционные
• кровельные ногти
• листовые металлические винты
• Soffit Vents

сходные проекты

отделка чердак

, сравнивая плоские вентиляционные вентиляционные отверстия и вентиляционные отверстия

Мансардное окно

Энергосбережение: вдуваемая изоляция на чердаке

Как установить чердачный лифт

Как установить подкапотное освещение на кухне

Установка встроенного освещения для драматического эффекта

Вытяжка вытяжных вентиляторов через крышу

Новинка Вентиляция кухни: установка кухонного вентилятора

Улучшение вентиляции чердака: введение

Решение проблем с полнопролетными фермами потолка

Как утеплить чердачную дверь

Как отремонтировать вентилятор в ванной

Использование встроенного Линейный вентилятор для вентиляции двух ванных комнат

Изоляция потолка собора

Энергосбережение: Kn

Как отремонтировать вентиляционное отверстие на чердаке

Как очистить вентиляционные отверстия на потолке

Как устранить утечки воздуха на чердаке

.
