Плиты межэтажного перекрытия — фото различных видов, стандартные размеры

Одним из наиболее часто встречающихся материалов для сооружения перекрытий между этажами, являются плиты перекрытия. Они применяются всюду – от строительства обычного жилого дома, дол постройки спортивного стадиона.

Есть много их разновидностей, и все они отличаются по разным параметрам – может изменяться толщина плиты перекрытия, максимально возможная нагрузка на отдельные части при эксплуатации, размер, и еще целая куча параметров.

Обозначения и маркировка

Для того, чтобы выбрать подходящую именно для той или иной постройки, применяется специальная маркировка плит перекрытия. Из нее можно узнать все характеристики изделия. Начиная ее длиной и заканчивая предельной нагрузкой, которую сможет выдержать данное изделие.

С маркировкой следует разобраться досконально, чтобы потом не допустить ошибки при выборе.

Типичный пример маркировки выглядит так: ПК60-12-8.

В этом цифро–буквенном коде, каждый составляющий элемент говорит об отдельных характеристиках:

• ПК будет обозначать, кого типа данная плита
• 60 – обозначение ее длины в дециметрах
• 12 – измеряемая так же в дециметрах, ширина
• 8 – индекс допустимой нагрузки

Зная маркировку, можно без труда подобрать необходимые элементы будущей постройки.

Размеры и характеристики

Основными параметрами, имеющими значение, будут длина, ширина, тип и возможная нагрузка. Все они могут изменяться, и поэтому, нужно внимательно изучить маркировку изделий.

Стандартные размеры, которые могут быть у плит перекрытия, варьируются в пределах от 1,5 до 16,2 дециметров по длине, и от 10 до 18 дециметров ширины. Толщина обычно меняется от 220 до 400 миллиметров, в зависимости от длины и типа детали.

Стандартами параметры таких деталей не ограничиваются, и при необходимости, можно на заказ изготовить другие типоразмеры, отличающиеся по длине и ширине. Для разных видов конструкций, размеры могут изменяться.

По характеристикам, все изделия тоже будут разными. Некоторые типы могут потребовать дополнительного устройства звукоизоляции, так как минимальная толщина не обеспечивает хороших показателей.

Преимуществом тонких типов, будет их малый вес. При использовании стандартных размеров, жб плита перекрытия будет практически самым конкурентоспособным материалом из всех, учитывая ее цену.

По остальным характеристикам все подобные изделия можно разделить только по максимальной нагрузке, допустимой на отдельную плиту перекрытия.

Это – существенный момент при возведении сооружений. Ведь от того, какую нагрузку способна выдерживать плита, зависит и ее несущая способность. Все вместе, эти параметры будут определять надежность постройки в целом.

Типы и разновидности

В строительстве нет унифицированного типа применяемых конструкционных элементов. И межэтажное перекрытие – не исключение. Для разного рода построек и методов строительства, применяются разные типы деталей.

Ребристые

Их отличием будет своеобразный профиль изделия. За счет него, такие изделия лучше переносят нагрузки на изгиб. Но, наличие балок в конструкции П образных плит перекрытия, ограничивает их применение при создании жилых помещений.

Ребристые плиты, могут изготавливаться как с проемами, так и сплошными. Этот момент позволяет их применять для создания чердачных помещений или подвалов.

Пустотные

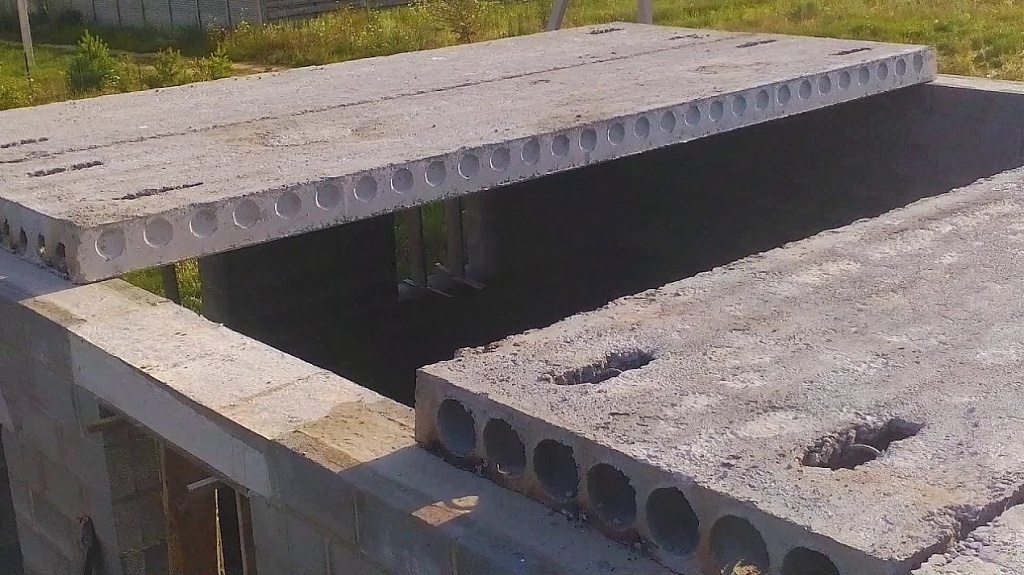

Применяются в основном, для сооружения междуэтажных пролетов. Пустотные плиты перекрытия обладают отличными звукоизоляционными и теплоизолирующими свойствами.

Используются при возведении сооружений из бетона, различных видов строительных блоков и кирпича.

Являются наиболее популярным видом подобной продукции, чему способствует малый вес такой плиты.

Монолитные

Они являются наиболее прочными из всех, применяемых в строительстве типов. Максимальная нагрузка, допустимая на деталь, изготовленную по этой технологии, будет иметь самое высокое значение.

Именно высокая несущая способность и определила ее основную сферу применения – многоэтажные постройки, высотные дома.

Благодаря возможности применить разные типы конструкций, могут быть изготовлены и с применением профнастила, и с применением специальных блоков, в монолитно – сборных разновидностях.

Последние, без труда собираются собственными руками, без применения тяжелой техники.

Сплошные

Этот тип чаще всего используется при строительстве сложных или промышленных объектов.

При эксплуатации, этот вид строительных конструкций, может переносить очень серьезные нагрузки.

Для их производства используется бетон, с повышенными характеристиками прочности.

Облегченные

Название говорит само за себя – такой тип изделий будет очень легким, за счет большого количеств а пустот в их конструкции.

Выглядят такие плиты, примерно, как на фото.

Применяются как в малоэтажном строительстве, так и при возведении производственных сооружений.

Основное преимущество подобной детали – ее вес.

Это позволяет их применять в сооружениях, располагающихся на слабых грунтах и фундаментах, имеющих невысокие показатели прочности.

Сферы использования

• Прежде всего, их используют для создания перекрытий между этажами постройки. Лучше всего, для этих целей подходят пустотные варианты изделий.
• Второй областью применения таких конструкционных элементов, будет создание перегородок и чердачных перекрытий. Для первого типа применения лучше всего использовать пустотные типы изделий, а для создания верхней части чердака или подвала, подойдет ребристые разновидности.
• Теплотрассы из таких деталей, тоже можно собирать, используя как ограждающий или конструкционный элемент.
• Гаражи, особенно, если они рассчитаны на несколько машин, очень удобно собирать именно из таких частей. Одни могут выполнять роль стен, а другие можно использовать как крышу. Тут самым лучшим выбором станут пустотные детали.

Производство

Производят их, чаще всего, с применением конвейерной технологии. Весь процесс, происходит при прохождении нескольких технологических этапов, на каждом из которых производится определенная операция.

В основном, этот способ применим для изготовления большого количества однотипных конструкций. Поэтапно, все они проходят тот или иной вид обработки, а в конце конвейера получается полностью готовая часть будущего здания или сооружения.

Все этапы происходят друг за другом, а перемещается заготовка, по специальной конвейерной ленте. Это исключает необходимость переносить их при помощи крана, а перемещения происходят строго по заданному временному интервалу.

Определяется такой интервал времени, периодом, который необходим для выполнения самой длительной операции. После ее окончания, все заготовки перемещаются к следующему этапу производственной линии.

Также, при таком варианте, все этапы производства, проходят без применения ручного труда.

Недостатком этого варианта производства, является необходимость больших единовременных вложений в оборудование. При создании производства, следует учесть и высокую производственную мощность объекта, необходимую для безубыточной его работы.

Поточно – агрегатный метод производства, подразумевает несколько иную технологию производственного процесса.

При изготовлении, с помощью формовальных машин, заготовки сформировываются в специальных опалубочных формах, из бетонной массы, после чего, краном перемещаются для тепловой обработки в специальную камеру.

После прохождения через этот процесс, с готовой детали снимается опалубочная форма, которая отправляется для повторного использования.

Основным отличием от применения конвейера здесь будет произвольный временной интервал между операциями и перемещение всех частей при помощи кранов.

Еще одним существенным отличием такого способа производства плит перекрытия, будет возможность более гибко подходить к изготовлению различных по характеристикам образцов продукции.

Заключение

Где бы ни применялись, плиты перекрытия всегда будут одним из наиболее востребованных элементов постройки. Без них, невозможно создать полноценное сооружение с несколькими используемыми этажами.

Дешевизна и унифицированность размеров, а так же различные технологические и эксплуатационные характеристик, дают возможность применять такие части при создании самых разных объектов от стандартных жилых домов, до сооружений с индивидуально разработанной конструкцией.

Межэтажные перекрытия

Необходимая длина плит напрямую зависит от ширины пролета между стенами, при этом количество плит для перекрытия всего пролета определяется по его длине.

1. Кладка из стеновых блоков СИБИТ.
2. Панели перекрытий СИБИТ.
3. Доборный блок СИБИТ.
4. Армированный пояс по периметру здания.
5. Армированный каркас монолитного пояса.

После монтажа плит, сверху вдоль плиты на стыке их соединения остается паз для укладки арматуры, предназначенной для взаимной связи плит с монолитным обвязочным поясом.

Он предназначен для связи всех плит и обеспечивает дополнительную жесткость зданию.

Плиты монтируются краном при помощи специального захвата для плит и укладываются на клей СИБИТ с минимальной глубиной опирания на стену 120 мм.

Так как плита имеет геометрически точные размеры и ее поверхность плоская и ровная, то достаточно выполнить стяжку пола с минимально допустимой толщиной (эти работы выполняют после окончания монтажа).

Монолитный пояс

Монолитный пояс — это элемент, связывающий несущие стены здания по всему периметру. Необходимость в монолитном поясе возникает в определенных случаях:

• Слабые грунты;
• Свободная планировка без внутренних несущих стен;
• Большие проемы (более 2 м). Пояс выполняет и роль перемычек;
• Сейсмичная зона;
• Пролеты перекрытий более 6 м.

Монолитный пояс

Он фиксирует всю конструкцию здания, придавая ей пространственную жесткость и служит для перекрытия опорным, распределительным элементом. Выполняется ниже пояса перекрытий.

Кольцевой анкерный пояс

Часто достаточно выполнить только кольцевой анкерный (обвязочный) пояс в уровне панелей перекрытий. Кольцевой анкерный пояс обычно устраивается в уровне межэтажного перекрытия и всегда выполняется замкнутым. При выполнении кольцевого пояса по наружному периметру коробки здании устанавливается газобетонный блок, служащий опалубкой для пояса, к нему прокладывается эффективный утеплитель. Ширина пояса должна составлять не менее 100 мм при использовании бетона крупностью заполнителя более 5 мм и не менее 50 мм при использовании мелкозернистого самоуплотняющегося бетона. Высоту пояса рекомендуется принимать равной высоте плит перекрытия. Конструктивно пояс рекомендуется армировать не менее, чем двумя стержнями диаметром 10 мм. В заливной паз между газобетонными панелями прокладывается арматура диаметром 8-10 мм и соединяется с кольцевым обвязочным поясом. Перед укладкой арматуры в заливной паз, необходимо его очистить от строительного мусора и установить проставки, чтобы арматура находилась посередине паза.

Правильно собранный кольцевой анкерный пояс объединяет сборные элементы перекрытий в единый диск перекрытия и перераспределяет нагрузки. Пояс работает совместно с плитами, а его ширина учитывается при определении глубины опирания плит на кладку на стадии эксплуатации.

При устройстве перекрытий по балкам, пояс рекомендуется располагать непосредственно под балками, совмещая его с опорными распределительными подушками. Высота пояса не менее 50 мм, армирование – не менее чем двумя стержнями диаметром 10 мм.

Рисунок 1.

В коньковых узлах кровель с применением газобетонных панелей должны быть устроены замковые монолитные участки, связанные с обвязочными контурами посредством анкерных стержней.

Рисунок 2.

Рисунок 3.
