Для того что бы в жилых помещениях на протяжении всего года было тепло и уютно, необходимо позаботиться об этом заранее. Устройство теплого водяного пола не только позволит создать оптимальный микроклимат в комнатах, но и избавит от простудных заболеваний в будущем. Устройство представляет собой сетку из труб, заполненную горячей водой, которая встраивается в слой бетонной стяжки, тем самым нагревает ее. Подобная система позволяет равномерно отапливать используемую поверхность и нижний слой воздуха, который находится в помещении. Благодаря этому ноги зимой мерзнуть не будут, а теплая поверхность напольного покрытия позволит ходить круглый год босиком.

Из чего состоит подобное устройство

Устройство водяных теплых полов имеет слоистую структуру и его можно сделать самостоятельно, не прибегая к посторонней помощи. Мастера своего дела называют подобную структуру пирогом пола. Он состоит из:

1. Основного слоя. Представляет собой черновое покрытие пола или бетонную плиту перекрытия.
2. Слоя гидроизоляции. Прекрасным дополнением ему служит демпферная лента, которая устанавливается по периметру комнат.
3. Защитного слоя теплоизоляции. Он препятствует распространению тепла в ненужных направлениях.
4. Само устройство водяного теплого пола, которое обогревает помещение.
5. Раствора на основе бетонной смеси.
6. Финишного напольного покрытия.

Принцип работы

Подобная конструкция представляет собой бетонное основание или плиту, внутрь которого помещается нагревательная система и ее контур. В качестве контура используется простая железная труба, по которой и циркулирует теплоноситель – горячая вода.

В процессе работы водяные полы сами отбирают теплоноситель из системы, после охлаждения жидкость поступает обратно. По сути, теплый водяной пол представляет собой огромный радиатор, который расположен в толще бетонной стяжки

Работает по такому принципу:

1. Горячая вода циркулирует по напорной отопительной трубе и переходит ко входу нагревательного контура.
2. Проходя по нему, он отдает практически все тепло бетонной стяжке. Таким образом, поверхность нагревается до 35°С.
3. Остывшая вода направляется в обратку, через нее попадает в котел, который снова нагревает ее до нужной температуры. После чего цикл вновь повторяется.

При наличии ламината или линолеума поверхность можно разогревать только до температуры в 26°С. Поэтому систему необходимо правильно запрограммировать, установив соответствующие ограничения. Речь идет не только о работе запорных механизмов, но и в правильной дозировке теплоносителя, при превышении  лимита которого временно прекращается подача горячей воды в систему.

Без вспомогательного устройства блокировки, водяной теплый пол может функционировать лишь в случае нагрева воды до 55°С.

Очередность необходимых работ

В многоэтажках и частных домах в роли основания выступают бетонные плиты перекрытия. У одноэтажных зданиях и сооруженях вместо плиты находится грунт. В этом случае очередность работ должна быть следующей:

• песок;
• мелкий щебень;
• гидроизоляционный слой;
• стяжка с использованием армирующей сетки.

Все это относится к категории черновой основы. А вот из материалов понадобится:

• гидроизоляционный материал;
• металлические или пластиковые трубы;
• лента демпферная;
• набор крепежей;
• армирующая сетка.

Стяжка с использованием армированной сетки

В первую очередь необходимо заняться слоем гидроизоляции. Для его создания можно использовать любой материал, но зачастую это обычная полиэтиленовая пленка, толщина которой не менее 100 мкм. Она стелется внахлест по всей поверхности основания. Имеющиеся стыки проклеиваются строительным скотчем. Теперь пришла очередь ленты демпферной. Ее использование обязательно, так как ее основа будет компенсировать температурные перепады, которые будут случаться в дальнейшем. Для ее крепления рекомендуется использовать самоклеящуюся основу (можно двухстороннюю).

Накладывается демпферная лента

Проводим монтаж своими руками

Обустройство теплого пола условно можно разделить на шесть основных этапов. Для начала детально рассматриваются схемы его укладки, при возникновении вопросов и обнаружении неточностей в описании проводится консультация с мастером.

I этап

Перед монтажом устройства теплого пола следует подготовить опорную поверхность, в роли которой выступает бетонное основание. Бетонной плите необходимо уделить особое внимание.

Для этого понадобится:

1. Полностью удалить старое перекрытие. Для этого снимается кафель, паркет, линолеум или другой материал, который использовался в качестве облицовочного.
2. Обнаруженные сколы, отверстия и трещины расширяются до 2 см размера. Для этого можно использовать обычный перфоратор. После чего ниши заделываются при помощи цементно-песчаного раствора.
3. На подготовленное перекрытие высыпается сухая смесь для выравнивания поверхностей. Распределяется она при помощи игольчатого валика, который способствует удалению пузырьков воздуха из структуры материала.
4. Запрещается выравнивать поверхность, которая имеет отклонения от горизонтали.

Подготовка пола

II этап

После окончания подготовительно этапа направленного на выравнивание и очистку используемой поверхности, необходимо подготовить поверхность под блок коллектора. После этого обратная и напорная ветвь подтягивается к нему при помощи отводов труб, которые представляют собой систему центрального отопления.

Для этого понадобится:

1. Врезание тройников или штуцеров. Подобные манипуляции необходимо провести и с обраткой. Для правильного монтажа рекомендуется обратиться за помощью в коммунальную службу, так как надзор за системами отопления осуществляют именно они.
2. Шаровые вентили монтируются при помощи отводов или штуцеров. Они станут отправной точкой последующего устройства теплых полов. Выбор места должен проводиться внимательно, чтобы не испортить имеющийся интерьер комнаты.
3. На напорную ветку необходимо установить напорный коллектор, термостат, тройники и вентили. На обратной ветке должны быть расположены штуцеры (сброс лишнего воздуха), обратный коллектор, тройники и вентили.
4. Байпасы врезаются между тройниками. Представляет собой вертикальный участок, в который впоследствии можно будет установить циркуляционный насос.
5. После этого в коллекторе необходимо разместить расходомеры, а в нижний – термостаты.

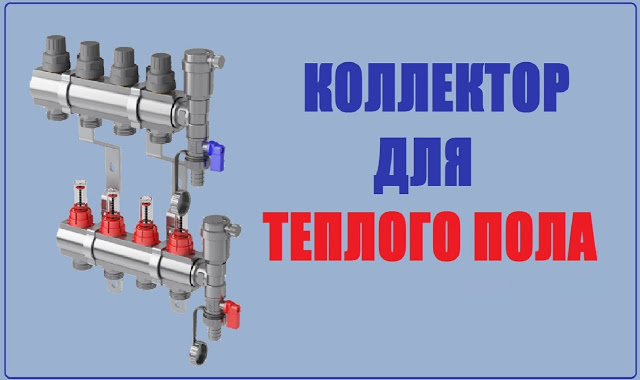

Установка коллектора

III этап

Закончив установку коллектора можно приступать к монтажу экрана – плиты, которая изготовлена из пенополистирола экструдированного. Она наклеивается непосредственно на стяжку при помощи мастики на основе битума.

Необходимые шаги:

• наносится слой мастики;
• на нее наклеивается пенополистирол;
• вся поверхность застилается листами фольги.

Кладем слой утеплителя и фольги

IV этап

При строительстве контура, в первую очередь, производится укладка реек перпендикулярно стене, на которой был установлен коллекторный шкаф. Шаг между рейками должен составить порядка 15 см.

Последовательность действий:

• труба крепится к штуцеру коллектора (напорного), при этом рейки выводятся параллельно к дальней стене;
• дойдя до стены, делается поворот на 90° и устанавливается перпендикулярно рейкам. Трубопровод фиксируется при помощи клипс, которые входят в комплект реек;
• дойдя до крайней рейки, делается петля с радиусом в 10см, при этом вторая линия уже укладывается по принципу змейки. Она должна находиться параллельно первой. После последней рейки труба сгибается в своеобразную петлю, после чего монтируется на следующий рядок. Эти манипуляции необходимо проводить вплоть до коллектора, который размещен на стене;
• после этого труба доводится до коллектора и сгибается под углом в 90°. После чего подводится к обратному коллектору.

Подсоединение коллектора к трубам

В конечном итоге контур сомкнется. Лучше использовать трубы, изготовленные из полиэтилена или металлопластика. Температурные датчики размещаются между горизонтально уложенными участками. Их приводы должны быть выведены к поверхности плинтуса, после чего они прикрепляются к блоку управления и термостату.

Таблица расхода труб для теплого пола

V этап

Перед тем, как делать стяжку, не лишним будет уложить демпфер прокладку вдоль стен. Затем приступаем к подготовке раствора. После нанесения для выравнивания используется обычный шпатель. Льется раствор от дальней стены и по направлению к выходу (дверному проему). Теплый водяной пол может делаться на протяжении пары дней или нескольких месяцев.

Нахлест на стены лентой

VI этап

После окончательного просыхания стяжки, можно приступать к нанесению облицовочного слоя. Схема устройства водяного теплого пола может в этом помочь. Если используется кафель, то его оклейка производится непосредственно на слой стяжки. В то время как паркет или ламинат в подобной прослойке не нуждается. Для укладки линолеума используется тот же способ укладки.

Высыхание стяжки

Даже небольшая прослойка может стать ненужным экраном между радиатором, находящегося в стяжке и помещением, которое нуждается в обогреве. В конечном итоге необходимо провести настройку установленных термостатов. Для этого понадобится проведение нескольких замеров поверхности устройства теплых полов и напольного покрытия. Выравниваются показатели вручную.

Укладка покрытия

Первое испытание установленного оборудования

АдминАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

Каким способом смонтировать конструкцию теплого водяного пола

• Ознакомление с теплыми полами
• Положительные качества и недостатки
• Возможные ограничения
• Выбор способа и схемы
• Проектирование
• Подготовительные мероприятия
• Основные узлы
• Опрессовка
• Заливка стяжки

Для собственного жилья следует выполнять все самое лучшее и современное. Особенно если дело касается отопления. Здесь лучше всего подойти к монтажу теплого водяного пола, который требует четкого соблюдения технологии. Спрос на него постоянно растет, но при этом остаются неизменными этапы проведения укладки трубопровода и всех составляющих. В завершении данного процесса останется лишь выполнить качественную заливку из подготовленного раствора или же выбрать настильный метод, позволяющий отойти от «мокрых» методов.

Ознакомление с теплыми полами



Для теплого пола характерны определенные нюансы, без знания которых нельзя получить положительный результат. Если технология будет нарушена, то в процессе эксплуатации нельзя будет достичь эффективного прогрева основания пола в помещении. Кроме этого, стоит обратить внимание на то, что такой монтаж осуществим для частного строительства. В многоквартирных домах вряд ли получится специальное разрешение на устройство. Да и отопительный сезон будет влиять на степень прогрева воздуха в комнате.

Новостройки закладывают системы водяного теплого пола в проект. Чтобы не было сбоев работы отопления, вместо центрального, работает автономный котел. За счет провести обогрева помещения можно в любое время и по собственному усмотрению, корректируя температурные режимы.

Наибольшую популярность при устройстве стяжки имеет именно бетонная, обладающая достаточным количеством положительных качеств, имеющая одновременно простой монтаж. Но если обратить внимание и на другие основные варианты – настильный или полусухой, то выполнить все работы также можно будет без особых сложностей. К тому же иногда результаты получаются даже лучше, чем при заливке бетона.

Изменение температуры в контуре водяного теплого пола

Существует несколько основных и очень важных этапа, по которым производиться монтаж теплого пола водяного типа, выбирается шаг укладки теплого пола. Всех их следует придерживаться в обязательном порядке и тратить все необходимое время для достижения результаты. Сюда стоит отнести:

1. Проектирование и расчет теплого пола.
2. Подготовительные мероприятия.
3. Сборка коллекторной группы, трубопровода.
4. Стяжка теплого пола.
5. Настил напольного покрытия.

Теплый пол можно сравнить с радиаторным отоплением. И здесь сразу же проявляется большое количество плюсов, которые и привлекают исполнителей на выбор именно этой конструкции для обогрева всего помещения.

• Снижение расходов на процесс отопления. Для стандартных помещений энергоресурсов тратиться примерно на 25% меньше, а если помещение будет иметь очень высокие потолки более трех метров – то на 50-60 процентов. Именно в экономичности и заключается основное преимущество использования теплых водяных полов.
• Ни один компонент теплого пола не создаст препятствий во время планировки и прорисовки дизайна комнаты. Радиаторное отопление таким качеством похвастаться не сможет. Постоянно приходиться обходить обогревательные элементы и придумывать способы привести помещение в надлежащий вид.
• Равномерный прогрев всего помещения от основания пола и до потолка. К тому же, при правильном выборе схемы расположения трубопровода, все участки пола будут иметь одинаковую температуру. Особенно это актуально для детских комнат, когда дети постоянно находятся в играх на полу. Главное правильно подобрать шаг укладки водяного пола.
• О нагревательные элементы нельзя обжечься или получить какую-либо травму. Все они надежно спрятаны в основании пола.

Но в любой технологии нельзя обойтись без минусов, с которыми сталкиваются исполнители при монтаже и использовании теплого пола. Очень сложен сам процесс укладки теплого пола. Здесь нужны определенные навыки, которые касаются подключения всех компонентов к коллекторной группе, а также размещения трубопровода по основанию. Так что лучше всего работу доверить специалистам в данном направлении.

При несоблюдении правил укладки теплого пола или некачественно выбранных компонентов и материала для теплого пола, большая вероятность протечки. С данной проблемой справиться уже будет проблематично по той причине, что придется производить демонтаж напольного покрытия и стяжки на отдельном участке. Стоит помнить о том, что поврежденный участок может находиться на разном растоянии. Все будет зависеть от протяженности всего трубопровода системы теплого пола.

Возможные ограничения

Если в доме устроено автономная система отопления, то такую систему можно выполнить без проблем. Эффективность от ее работы будет заметна с первых дней. Но жители многоквартирных домов при центральном отоплении задумываются о том, как положить теплый пол. Необходимо, чтобы все было заложено в проект. В противном случае придется получать соответствующее разрешение, которое вряд ли кто даст. Это все ориентировано за изменение давления в центральных сетях. К тому же может возникнуть опасность для жильцов дома, а также для инженерных сетей.

При желании все же устроить теплый водяной пол в жилом многоквартирном доме, должен быть оборудован теплообменник. После этого происходит согласование с эксплуатирующей организацией.

Вариант подключения теплого пола к центральному водоснабжению через теплообменник с отдельным водяным контуром

Особое внимание следует уделить выбору напольного покрытия. Применяться может даже линолеум. Но если его сорт будет низкий, то большая вероятность выделения постороннего запаха. Самый оптимальный вариант – плитка или ламинат.

При выборе системы обогрева важно следить за температурой воды в контуре она не должна превышать 50 градусов. Для этого ставят автоматические трехходовые клапаны температуры.

Не рекомендуется использовать в качестве напольного покрытия ковролин или паркет. Это все связано с их высокой теплоизолирующей способностью. Также у них низкая теплоотдача. Эффективность в таком случае от работы системы теплого водяного пола заметно снижается.

Выбор способа и схемы

Для устройства «пирога» теплого пола может быть выбрано два основных способа:

1. Бетонный. Самый простой и распространенный вариант. Контур теплого пола укладывается под бетонную стяжку. Работ придется производить достаточно много. Иногда даже собственными силами выполнить монтаж будет проблематично. Здесь потребуется выбирать оптимальную толщину слоя, чтобы качество теплого пола было наилучшим. До настила напольного покрытия к тому же потребуется выждать время до полного высыхания раствора.
2. Настильный. Бетонные работы тут вообще не проводятся, а также отсутствует «мокрый» способ. В процессе выполнения не применяется вообще вода. Основные компоненты – готовые материалы. Это позволяет несколько снизить растраты на монтаж теплого пола, а также период его проведения. Но стоит отметить, что чем больше слой «пирога» получится, тем больше средств будет потрачено. В зависимости от выбранного материала в работе выделяют и несколько разновидностей: полистирольная система, а также деревянная (реечная или модульная).

В каждом из случаев следует знать, как уложить теплый пол. Все тонкости заключены в технологию, которая должна соблюдаться.

Оптимальное расстояние при укладке труб теплого пола составляет 150мм.

Особое внимание стоит уделить выбору схемы укладки трубопровода теплого пола. Здесь может быть несколько основных вариантов: змейкой или улиткой. Наибольшую эффективность имеет способ «улитка», когда трубы располагаются по всей площади помещения по кругу, начиная от стен и направляясь к центральной части. После достижения центра трубопровод направляется обратно. Эффективность заключается в том, что горячий теплоноситель будет распределен по всей плоскости в комнате. Он будет располагаться, чередуясь с обратным потоком, который будет холодным. При этом очень важно выбрать шаг теплого пола по укладке труб, который позволит передать тепло всей поверхности пола.

Проект и расчет теплого пола

Что касается схемы «змейка», то его меньше использует в качестве основного и единственного варианта. Дело в том, что основное тепло будет концентрироваться на участке выхода горячего теплоносителя. Вторая половина, куда будет направляться холодный поток к отводу, будет прогреваться заметно меньше. Альтернативный вариант и более действенный – двойная змейка. Но процесс монтажа занимает больше времени и требует внимания. Есть особенности и по расстоянию правильной укладки теплого пола, от которой будет зависеть степень передачи тепла, а также его равномерное распределение.

Существует и комбинированная схема, когда оба вышеуказанных варианта сочетаются друг с другом. Так, например, можно устроить схему «змейка» на входе в помещение, а в центральной его части, где проводиться большая часть времени – выбрать схему «улитка».

Проектирование

Предварительно все следует грамотно продумать. Из представленных вариантов следует выбрать какой-то конкретный, после чего схематически все отобразить на бумаге в масштабе, относительно площади комнаты. Проведя трубопровод на бумаге, можно рассчитать необходимое его количество в действительности.

Особое внимание стоит уделить коллекторной группе и выбору отопительного котла. Мощности последнего должно хватать на весь контур. При этом он не должен работать на износ. Должен оставаться запас мощности. Среди нюансов, на которые обращается внимание:

• Параметры всего помещения, его конфигурация и площадь.
• Температура в комнате, которая будет необходима в процессе эксплуатации системы теплого пола.
• Особенности трубопровода, его диаметр, а также и всех остальных компонентов. Когда устраивается теплый пол, шаг укладки трубы укажет на необходимое ее количество.

Что касается  туб, то необходимо рассчитать его предварительно онлайн калькулятором водяного отопления, чтобы в процессе устройства всей конструкции теплого пола не было отклонений. Лучше всего обратить внимание на целые системы для теплого пола, где будут все необходимые комплектующие.

Видео:

Подготовительные мероприятия

Любая допущенная ошибка, даже самая незначительная, может привести к серьезным последствиям. По этой причине следует четко следовать технологии и инструкции по монтажу. Все основание под теплый пол должно быть выравнено черновой стяжкой. В противном случае контур водяного пола начнет деформироваться, что приведет к «завоздушиванию» системы. При наличии трещин или других дефектов, они должны быть устранены и заделаны раствором.

Первоначально производиться укладка теплоизоляции, чтобы тепло сохранялось и передавалось именно внутрь помещение, а не тратилось на обогрев нижерасположенных этажей. Самый оптимальный материал для этого – пеноплекс или полистирол. Если в материале нет специальных креплений для труб (бобышки), то дополнительно устраивается слой армирования из металлической сетки.

Производиться крепление демпферной ленты по периметру помещения, чтобы стяжка была в надлежащем виде в процессе эксплуатации и обогрева помещения теплым полом. В качестве гидроизоляционного материала выбирается обычная пленка из полиэтилена.

Чтобы надежность всей конструкции была высокой, слой армирования укладывают и поверх трубопровода.

Основные узлы

Проложенные трубы должны быть в обязательном порядке подключены к коллекторной группе. Чаще всего это сопряжено с установкой коллекторного ящика, который монтируется в стену. За бесперебойную циркуляцию теплоносителя в системе трубопровода отвечает смеситель. Коллекторы позволяют распределять потоки горячего и холодного носителя.

Отопительный котел выбирается исходя из требуемой мощности. Не малое значение здесь сыграет и финансовая составляющая вопроса. Ведь можно купить котлы с автоматической настройкой подачи теплоносителя, выбора температуры и других параметров. В действительности же достаточно будет один раз грамотно настроить систему, выбрав соответствующий шаг укладки водяного теплого пола и в последующем пользоваться ей в удовольствие. Правильно рассчитать мощность котла поможет онлайн калькулятор.

Отлично работу котлов обеспечивает циркуляционный насос. Избыточного давления не образуется, а просто направляется теплоноситель в трубопровод. Самый оптимальный вариант насоса –  трехскоростной, позволяющий менять скорость теплоносителя в системе, в зависимости от времени года.

Особое внимание во время покупки обращается на его производительность и напор. Производительность рассчитывается по формуле:

Q=0,86*Pн/(tпод.-tобр.)

Pн – мощность контура отопления.

Напор вычисляется:

Н=(П*L + K)/(1000)

П – гидравлическое сопротивление каждого м.п. трубы

L – длина самого длинного контура.

K – коэффициент запаса мощности.

Опрессовка

Когда завершены все основные виды работ по устройству, выбран шаг укладки труб водяного теплого пола, следует провести мероприятия по проверке системы на работоспособность и выявить возможные дефекты. Для этого выполняются гидравлические испытания. Этим система проверяется не только на герметичность, но и прочность.

Первоначально подается вода или другой выбранный теплоноситель под давлением, которое будет примерно наполовину большим, чем обычное рабочее. Возможно колебание давления в системе. Допустимое отклонение составляет 0.02 Мпа. В любом случае температура теплоносителя должна оставаться неизменной.

Стандартное давление, при котором проводиться опрессовка системы – 3-4 бар. Работы выполняются в течение как минимум суток, чтобы убедиться в отсутствии проблем. Лучший инструмент для работы – гидропресс или воздушный компрессор.

Если будут обнаружены какие-либо погрешности и проблемы с трубопроводом, другими составляющими теплого пола, придется производить ремонт. В любом случае продолжать дальше монтажные мероприятия нельзя.

Заливка стяжки

Чаще всего для покрытия всего контура теплого пола используют именно бетонную стяжку. Она широко используется, но обычный бетон подойти не сможет. Если использовать пескобетон то быть не ниже М300, чтобы получить высокое качество. Обязательно добавляется пластификатор и другие возможные добавки, позволяющие с эффективностью произвести заливку.

Для стяжки следует выбрать оптимальную толщину, которая позволит прогревать помещение от системы в необходимом количестве и при грамотном применении энергоресурсов. Нельзя допускать очень толстой стяжки, которая будет превышать 10 см. Здесь потребуется очень много средств для устройства «пирога» и большое количество финансовых вложений для оплаты отопления а эффективность будет низкой.



Когда все произведено последовательно, соблюдая технологию, получится действительно качественная конструкция всего «пирога». Основание пола в комнате будет качественно прогреваться по всей площади. Комфорт и уют не уйдет из помещений, где устроена система.

Видео:

Видео:

Видео:

Видео:

Видео:

Как работает система обогрева полов?

При поиске вариантов отопления дома обязательно рассмотрите возможность лучистого обогрева пола; это один из самых удобных и эффективных вариантов, доступных сегодня.

Хотя теплые и уютные полы звучат потрясающе, вы можете спросить: как работают полы с подогревом? Стоит ли заморачиваться установкой теплого пола? К кому мне обратиться с вопросами о лучистом тепле?

Читайте дальше, чтобы узнать больше об этом уникальном решении для отопления.

Как работает подогрев пола?

Тепло, излучаемое из-под пола, поднимается вверх, мягко нагревая комнату, но это только половина дела. Полы с подогревом также согревают все, к чему прикасаются, быстро доводя всю комнату до желаемой температуры. Это волшебное чувство и совершенно бесшумный процесс.

С другой стороны, обычные системы отопления, такие как принудительное воздушное отопление, усердно работают над повышением температуры воздуха, а затем проталкивают его по воздуховодам. К сожалению, в то время как теплый воздух достигает всех холодных мест в вашем доме, часть тепла неизбежно теряется.

Теплые полы гораздо более энергоэффективны, чем плинтусные обогреватели или системы принудительной вентиляции, и, таким образом, позволяют контролировать ваши счета за электроэнергию. А когда вы добавите в смесь программируемый термостат, вы еще больше сократите свои эксплуатационные расходы.

По этим и множеству других причин домовладельцы выбирают пол с подогревом.

Типы напольного отопления

Существует два распространенных типа систем лучистого теплого пола, главное отличие которых заключается в самом источнике тепла.

Электрическая система использует ряд нагревательных кабелей, а гидравлическая система лучистого отопления направляет нагретую воду по трубам под напольное покрытие. Обе системы выигрывают от размещения изоляционных плит под нагревательными элементами, что помогает уменьшить любые возможные потери тепла. (Вы не хотите, чтобы драгоценный теплый воздух уходил в черный пол!)

Электрические системы обогрева пола

Резистивные кабели, часто встроенные в нагревательные маты, производят тепло в системе электрического обогрева пола. Затем провода подключаются к термостату.

Водяной пол с подогревом

Водяные системы используют бойлер для нагрева воды и насос для ее распределения. Затем, когда горячая вода циркулирует по системе гибких труб под полом, ваша комната достигает более высокой температуры.

(Примечание: стоимость за квадратный фут, как правило, выше для водяных систем подогрева пола.)

Как использовать систему внутрипольного отопления?

Хотя существуют плюсы и минусы систем напольного отопления, они чрезвычайно просты в использовании и долговечны.

Как упоминалось ранее, мы рекомендуем использовать программируемые термостаты. Когда вы устанавливаете домашнюю автоматизацию и настраиваете интеллектуальный термостат для включения обогреваемых полов в определенное время в течение дня, вы сэкономите деньги на счетах за электроэнергию.

Как и многие семьи, вы можете предпочесть обогревать одну комнату лучистым отоплением, а не весь дом. (Это называется точечным отоплением.) Ванная комната или спальня были бы отличным местом для начала, особенно если вы планируете ремонт в ближайшее время.

Только представьте, что вы наслаждаетесь теплыми полами первым делом с утра — настройте умный термостат на включение теплых полов за 30–40 минут до того, как вы встанете!

Кроме того, ваша система напольного отопления рассчитана на очень долгий срок службы. Материалы, используемые как в электрической системе лучистого отопления, так и в гидравлической версии, чрезвычайно прочны. Чтобы снизить затраты на электроэнергию в зимнее время и обеспечить правильную работу вашей системы, поручите ежегодное техническое обслуживание специалистам по системам лучистого отопления перед наступлением холодов. Ваша система будет работать лучше, если вы будете хорошо о ней заботиться.

Кто может устанавливать полы с подогревом?

Не пытайтесь установить систему подогрева пола самостоятельно. Вместо этого всегда нанимайте сертифицированного установщика лучистого тепла, чтобы убедиться, что работа выполнена правильно и безопасно.

Квалифицированный электрик должен выполнять все электромонтажные работы, от правильной проводки матов до подключения вашей системы к термостату.

Sun Solar and Electrical профессионально устанавливает Nuheat в системах напольного отопления по всему Калгари. Обладая большим опытом, наши технические специалисты могут ответить на любые ваши вопросы, в том числе о лучших материалах для напольных покрытий, обеспечивающих максимальную теплопроводность. Или, если у вас возникнут какие-либо проблемы после установки (например, ваш автоматический выключатель продолжает срабатывать, когда вы включаете систему подогрева пола), мы можем дать совет и выполнить любой ремонт.

ЗАПРОСИТЬ ПРЕДЛОЖЕНИЕ НА НАПОЛЬНОЕ ОТОПЛЕНИЕ СЕГОДНЯ

Электрические и водяные системы лучистого отопления (DIY)

Обновлено: 30 сентября 2019 г.

Полы с подогревом — это роскошно и доступно. Мы расскажем вам, как выбрать лучшую систему теплого пола для вашего дома.

Следующий проект›

Семейный мастер на все руки

Выберите лучшую систему напольного отопления. Мы рассмотрим плюсы и минусы электрических систем и систем горячего водоснабжения (водяных) для обеспечения комфорта и обогрева помещений. Электрические проще и обычно дешевле в установке. Гидравлические идеально подходят, если у вас уже есть бойлер.

Эксперты DIY из журнала The Family Handyman Magazine

Преимущества теплого пола

Как только вы избавитесь от пушистых тапочек и откроете для себя комфорт теплых полов, вы будете проданы. Полы с подогревом, часто называемые лучистыми полами или системой лучистого тепла, предлагают преимущества, помимо комфорта для ног. Они сохраняют полы в прихожей и ванных комнатах сухими и обеспечивают обогрев помещений в холодных помещениях. Вы даже можете выключить термостат для вашей системы центрального отопления и по-прежнему поддерживать тепло в некоторых комнатах.

В этой статье мы познакомим вас с типами систем теплого пола, которые вы можете установить в своем доме. Расскажем о плюсах и минусах и покажем основные способы установки. Это поможет вам решить, стоит ли браться за проект самостоятельно или нанять профессионала. Эти системы обогрева чаще всего устанавливаются под керамическую плитку в ванных комнатах, но имейте в виду, что добавить тепла можно под любой тип напольного покрытия (см. «Напольные покрытия и полы с подогревом» ниже). Все системы напольного отопления обогревают пол либо электричеством, либо горячей водой.

Электрические системы просты и доступны

Электрические напольные системы работают так же, как электрическое одеяло: электричество проходит по кабелю сопротивления и создает тепло. Поскольку электричество довольно дорого, относительно небольшое количество домов полностью отапливаются внутрипольными электрическими системами. Тем не менее, эти системы отлично подходят для того, чтобы сделать особенно холодные полы удобными для ног. Они также повышают температуру в прохладной комнате на несколько градусов. Теплый пол в ванной делает выход из душа более уютным в холодный день. Это расплата.

Электрические системы состоят из трех компонентов: нагревательного кабеля, термостата и датчика температуры (рис. А ниже). Термостат подключен к электросети дома и включает и выключает отопление в зависимости от температуры пола (не комнаты). Датчик, установленный в полу вместе с кабелем, сообщает термостату, насколько теплый пол. (Большинство людей предпочитает температуру пола от 80 до 90 градусов по Фаренгейту.) Термостат и датчик упакованы вместе; кабель обычно продается отдельно. Не используйте термостат одного производителя с кабелем другого.

Для электрических соединений требуются только базовые навыки электромонтажа, а прокладка напольного кабеля — это проект, который легко сделать своими руками. Из-за простоты установки и более низкой стоимости материалов электрическая система обычно является лучшим выбором для небольших проектов, таких как обогрев пола на кухне или обогрев холодной ванной комнаты. Добавление электрического обогрева в обычную ванную комнату при укладке нового пола увеличивает стоимость проекта всего на 200-300 долларов. Эксплуатационные расходы обычно составляют около полуцента за квадратный фут в день.

Часто самой большой проблемой является «ловля» электрического кабеля через готовые стены к термостату и кабелю. Поскольку эти системы обычно потребляют от 10 до 15 Вт на квадратный фут, их обычно можно подключить к существующей цепи для обогрева типичной ванной комнаты. Для большей комнаты вам, возможно, придется проложить новый кабель к главной панели и заплатить электрику около 120 долларов за подключение новой цепи.

Если вы укладываете обогреватель на пол с деревянным каркасом, поместите изоляцию из стекловолокна между балками, чтобы отводить тепло вверх. Система будет нормально работать без изоляции, но с ней будет более эффективной. Прежде чем установить электрическую систему на бетонный пол, ознакомьтесь с инструкциями производителя — они могут потребовать слой пеноизоляции поверх бетона перед установкой нагревательного кабеля.

Совет: Когда вы оцениваете площадь комнаты, учитывайте только площади, по которым вы можете ходить; нет смысла греть пол под техникой или за унитазом.

Рисунок A: Электрический обогрев пола

Кабель вырабатывает тепло и обогревает пол. Термостат, подключенный к датчику, контролирует температуру пола.

Электрическая система № 1: Свободные кабели (от 3 до 6 долларов США за кв. фут)

Фото 1: Техника затвердевания раствором

Протяните кабель между концевыми каналами и закрепите кабель на полу. Нанесите тонкий слой стяжки на кабель, чтобы создать плоскую поверхность.

Фото 2: Техника самонивелирования

Установите пластиковую планку и свободный трос. Налейте самовыравнивающуюся смесь, чтобы встроить кабель и создать идеально ровную, гладкую поверхность.

Кабель поставляется на катушке, как и любой другой провод. Свободный кабель — это, безусловно, самый дешевый способ обогрева пола, и он так же эффективен, как и другие системы. Недостатком незакрепленного кабеля является время установки; вы должны расположить кабель в виде змеевика, закрепить его большим количеством горячего клея или скоб, а затем «встроить» его.

Большинство незакрепленных кабельных систем имеют концевые каналы, которые определяют расстояние (Фото 1). Вы можете размещать кабели близко друг к другу, чтобы пол нагревался быстрее и достигал более высокой температуры, или дальше друг от друга, чтобы использовать меньше кабелей. Производители предлагают кабели разной длины в зависимости от площади пола. Вы не можете сращивать отрезки кабеля вместе, чтобы обслуживать большую комнату или ремонтировать поврежденный кабель (это относится ко всем электрическим системам). Закрепите кабель через каждые 6 дюймов, чтобы он не мог сместиться или всплыть, пока вы вставляете кабель.

Внимание: Аккуратно работайте шпателем. Если вы перережете кабель, вся система не будет работать.

Существует два способа укладки кабеля: Вы можете проложить кабель поверх подложки для плитки, а затем покрыть его «тонким клеем», используемым для керамической плитки (Фото 1). Тонкий слой дает усадку по мере отверждения, поэтому вам, возможно, придется добавить второй слой после того, как первый затвердеет, чтобы выровнять его. Но создать идеально ровную, гладкую поверхность с тонкой осадкой сложно. Вы можете сделать его достаточно гладким для керамической плитки или плавающего пола, но недостаточно гладким для винилового пола. Для более быстрой и гладкой поверхности установите кабель без подложки и залейте «самовыравнивающейся смесью» или SLC (фото 2). SLC представляет собой порошок на основе цемента, который смешивается с водой и затем выливается на кабель. Через несколько часов он становится твердым как камень. Усилить SLC пластиковой рейкой; металлическая планка может перерезать кабель. Покрытие пола слоем SLC толщиной 1/2 дюйма стоит около 2 долларов за квадратный фут, включая планку. Затем вы можете уложить плитку, ковер, винил или плавающий пол непосредственно поверх SLC.

Электрическая система №2: Сетчатые коврики (от 10 до 12 долларов США за кв. фут)

Сетка под плитку

Вырежьте сетчатые коврики по размеру пола. Наклейте маты на двусторонний скотч и закрепите их клеем или скобами. Покройте сетку тонкозастывшей или самовыравнивающейся смесью.

Кабель поставляется уже сплетенным в пластиковую сетку. Предварительно проложенный кабель устанавливается быстро — менее чем в два раза быстрее, чем при незакрепленном кабеле. Вы просто прикрепляете сетку к полу или приклеиваете ее горячим клеем. Как и в случае со свободным кабелем, вы затем вставляете кабель и сетку.

Доступны коврики различных размеров. Вы можете разрезать сетку на секции, чтобы покрыть пол или покрыть углы (фото). Но нельзя резать или сращивать сам кабель. Некоторые производители рекомендуют расчесывать тонкие укладки прямо поверх сетки и укладывать плитку за одну операцию. Но это сложно. Большинство укладчиков плитки предпочитают сначала заделывать сетку тонкой или SLC-сеткой так же, как и свободной проволокой. Сетка имеет тенденцию «плавать», когда вы ее заделываете, поэтому прикрепляйте ее к полу через каждые 6 дюймов, даже если в инструкциях рекомендуется меньшее крепление. После его укладки можно укладывать плитку, ковролин, винил или плавающий пол.

Электрическая система №3: ​​Сплошные маты (от 10 до 20 долларов США за кв. фут)

Фото 1: Под плиткой

Положите мат на тонкий слой и плотно вдавите его в тонкий слой с помощью терки для затирки. После того, как он затвердеет, расчешите коврик тонким слоем, чтобы зафиксировать керамическую плитку.

Фото 2: Под плавающим полом

Положите маты на существующий пол и склейте их скотчем. Положите плавающий пол из дерева или ламината прямо поверх матов.

Фото 3: Подпольная техника

Скрепите маты между балками для обогрева пола выше. Затем изолируйте нижнюю сторону мата стекловолокном R-13 или более толстым стекловолокном.

Сплошные коврики часто являются самой дорогой электрической системой, но их также проще всего установить. Кабель полностью заключен в синтетическую ткань, полиэтиленовую пленку или металлическую фольгу. Большим преимуществом является то, что вам не нужно встраивать его, как это делается с незакрепленным кабелем или сетчатым матом. В некоторых версиях вы просто разглаживаете мат на тонком основании (фото 1). Затем вы наносите на мат более тонкий слой и укладываете керамическую или каменную плитку, как обычно. Некоторые системы сплошных матов установить еще проще; вы просто раскатываете маты, склеиваете их вместе, и все готово (фото 2). Затем вы можете положить плавающий пол из дерева или ламината прямо поверх него.

Коврики доступны в различных размерах, и вы можете комбинировать коврики разных размеров, чтобы покрыть пол. Размер некоторых матов позволяет разместить их между лагами, поэтому вы можете обогревать пол снизу (фото 3) — большое преимущество, если вы не хотите заменять существующий пол. Однако не устанавливайте электрический обогрев под полом, если система специально не предназначена для этого метода.

Напольные покрытия и полы с подогревом

Пол с подогревом можно покрыть любым напольным материалом, но некоторые из них работают лучше, чем другие.

• Наиболее распространены керамическая и каменная плитка. Тепло не вредит им, и они лучше всего удерживают и проводят тепло.
• В полах из массивной древесины могут образоваться щели, если они высохнут и сожмутся при нагревании. Если вы выберете массивную древесину, доверьте установку опытному профессионалу, который проверит влажность древесины, чтобы избежать усадки.
• В плавающих полах из дерева или пластикового ламината не образуются зазоры, поскольку они не крепятся непосредственно к основанию. Но вам придется ограничить температуру пола. Гарантия на напольное покрытие часто ограничивает температуру до 85 градусов по Фаренгейту.0152
• Виниловые полы имеют одинаковые температурные ограничения, будь то листовой винил или плитка.
• Ковры или половики можно положить на пол с подогревом, но они действуют как изоляторы и уменьшают приток тепла к вашим ногам и комнате в целом. Если вы выбираете электрическое отопление под твердым полом и планируете использовать коврик, рассмотрите возможность прокладки кабелей только под полом, который не будет закрыт ковриком.

Водяные системы обогревают не только пальцы ног, но и пространство

Водяные системы водяного теплого пола:

Фото 1: Техника под полом

Просверлите отверстия в балках и установите петлю между ними. Установите металлические пластины для поддержки трубок и передачи тепла. Утеплить ветками из стекловолокна.

Фото 2: Техника каналов

Установка системы каналов на деревянный или бетонный пол. Вдавите трубки в канавки. Установите деревянный или плавающий пол или добавьте подложку для плитки.

В гидравлической системе (рис. B) нагретая вода из бойлера или водонагревателя проходит по петлям из гибких пластиковых труб, называемых «PEX». (PEX также можно использовать для бытовых водопроводных сетей.) Затем горячие трубы нагревают пол. Основным преимуществом гидравлических систем является то, что они обычно производят больше тепла при меньших эксплуатационных расходах, чем электрические системы. Вот почему водяное отопление обычно лучше, чем электрические системы, для обогрева больших площадей или даже всего дома. Однако, поскольку они обычно включают в себя котел, насос и газовые линии, гидравлические системы более сложны, чем электрические системы. Вы можете установить водяной теплый пол самостоятельно, но вам потребуются базовые знания в области электрики и сантехники, а также помощь профессионального дизайнера.

Стоимость установки водяного теплого пола:

Материалы для небольшого водяного проекта будут стоить не менее 600 долларов.

Самый простой и наименее дорогой способ укладки PEX — это проложить его под черным полом между балками с использованием переходных пластин и изоляции (Фото 1). Этот метод стоит менее 2 долларов за квадратный фут для труб, пластин и изоляции. Чтобы установить PEX поверх деревянного или бетонного пола, необходимо уложить на пол систему желобков (Фото 2) или залить трубу самовыравнивающейся смесью (см. Рисунок B). Покрытие PEX требует больше SLC, чем вы можете смешать самостоятельно; оставьте это профессионалам, у которых есть специальное смесительное и насосное оборудование (не менее 2 долларов за квадратный фут только для SLC). В случае бетонного пола вам, возможно, придется уложить пенопластовую изоляцию поверх плиты перед установкой PEX. В новом строительстве трубу часто устанавливают поверх изоляции, а поверх нее заливают бетонную плиту.

Гидравлическая система требует нескольких дорогостоящих компонентов. Но несколько комнат имеют общие компоненты, поэтому чем большую площадь вы отапливаете, тем ниже стоимость квадратного метра. Если вы хотите обогреть 200 квадратных футов или более пола, установка водяной системы может стоить меньше, чем электрическое отопление.

Источником тепла для водяной системы может быть бойлер или стандартный водонагреватель. Если ваш дом уже отапливается радиаторами горячей воды или плинтусами, есть большая вероятность, что ваш существующий котел также может работать с водяной системой. Если у вас нет бойлера, водонагреватель может обогревать одну комнату или несколько, в зависимости от размера водонагревателя. Если вы строите пристройку, вы можете обнаружить, что установка водяного пола с водонагревателем дешевле, чем расширение существующей системы центрального отопления.

Помимо PEX, источника тепла и насоса, для гидравлической системы могут потребоваться такие компоненты, как электрические зональные клапаны. Также могут потребоваться дополнительные насосы. Вы можете установить эти компоненты самостоятельно, но не пытайтесь самостоятельно спроектировать систему. Ищите компанию, которая специализируется на оказании помощи домовладельцам в планировании и установке гидравлических систем.
