Как подключить инфракрасный обогреватель?

Существует несколько основных схем подключения инфракрасных обогревателей к электрической сети. Различаются они не только способом соединения проводов, но и количеством и типом используемого дополнительного электрооборудования.

Это обусловлено в первую очередь тем, что практически любой инфракрасный прибор обогрева «из коробки», не имеет средств управления. Не каждый раз в комплект поставки включен даже шнур питания.

В связи с большой популярностью обогревателей этого типа и частых вопросах о том, как их подключать, я подготовил несколько самых популярных используемых схем монтажа.

Основные схемы подключения инфракрасных обогревателей

1. Прямое

2. Через термостат, включаемый в розетку

3. Через стационарный механический/электронный терморегулятор

4. Через терморегулятор и контактор

Прямое подключение ИК-обогревателя

Самый простой, но при этом неудобный в эксплуатации способ установки – это прямое подключение к бытовой электрической сети.

К клеммам подсоединяется шнур питания из комплекта или купленный отдельно, который включается в стандартную розетку 220В.

Эта схема подходит лишь в том случае, если ваша модель отопительного прибора имеет встроенный термостат.

Минусы очевидны:

— Невозможность в автоматическом режиме регулировать температуру

— Нельзя подключать к одной розетке несколько ИК-обогревателей

Вы зависите от количества электророзеток и их расположения, при выборе места, способа установки и количество отопителей в помещении. У механизмов розеток есть максимально подключаемый ток, чаще всего не более 16А, соответственно, вы сможете подключить к нему не более чем 3 кВт электрической мощности. Также остро встаёт проблема недостатка механизмов розеток, т.к. подключать отопительные приборы через тройники нельзя, всегда есть опасность возникновения возгорания от перегрева.

— Занимается одна из электрических розеток

Если предварительно вы не планировали устанавливать дополнительные устройства электрического обогрева, не устанавливали для этого специальную розетку или вывод, вам придётся занять одну существующих механизмов, которых зачастую лишних не бывает.

— Необходимость ручного включения и выключения

Для регулировки и даже простого управления работой оборудования, необходимо собственноручно включать и выключать его, а это жутко неудобно.

— Внешний вид

Наружный монтаж, когда провода проходят по поверхности стен, пусть даже в кабель-канале, это всегда портит вид интерьера.

Основные преимущества:

— Простота инсталляции

Всё сводится к подсоединению к клеммам прибора шнура питания и установке его в разъем розетки. От сюда вытекает следующее преимущество:

— Стоимость реализации

Нередко все необходимое всегда под рукой и не требуется докупать дополнительное оборудование или электротехнические материалы.

— Возможность использовать существующую сеть квартиры или дома

Чаще всего нет необходимости прокладывать отдельные линии питания до места установки. Достаточно использовать уже существующую квартирную розеточную сеть.

ВЫВОД: Прямое подключение рекомендуется использовать лишь как временное, например, на момент, когда еще не готова электропроводка, не смонтировано или не доставлено остальное электрооборудование, а отапливать помещение уже нужно. При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.

Кроме того, это удачный вариант, если ИК-обогреватель оснащен встроенным термостатом. Тогда, главные минусы будут другими:

— не всегда удобно осуществлять регулировку, т.к. нередко приборы подвешивают к потолку

— Вам придётся занять одну из розеток помещения

— Внешний монтаж портит общий вид интерьера

Подключение через терморегулятор включаемый в розетку

При этом самый простой вариант — докупить термостат, подключаемый в стандартную бытовую розетку и уже к нему подсоединить обогреватель. Тот же принцип получается при использовании прибора отопления со встроенным регулятором, который подключается к стандартной розетке квартиры или дома.

Основные недостатки

— привязка к расположению розеток

Как и в предыдущем варианте, вы остаётесь привязанными к существующему расположению розеток.

— необходимость покупки доп. оборудования – терморегулятора для розетки

Потребуется дополнительные затраты на покупку, а кроме того, такое специфичное оборудование доступно к приобретению далеко не везде.

— Отсутствует возможность подключения нескольких обогревателей к одному независимому терморегулятору

Если планируется использовать несколько обогревателей, для каждого из них вам придётся использовать свой индивидуальный терморегулятор в розетку.

— Внешний вид монтажа

На виду остаются все проводники, занимается розетка.

Преимущества:

— Простота

Реализация не требует никаких подготовительных работ или навыков и знаний.

— Возможность автоматической регулировки и поддержания нужной температуры

Вы получаете полностью автоматизированную систему отопления.

Схема подключения инфракрасного обогревателя через механический терморегулятор

Это, на мой взгляд, самая оптимальная схема подключения инфракрасного обогревателя.

Можно применять любой — механический, электромеханический или цифровой(электронный).

При её реализации, устраняются многие наиболее важные недостатки предыдущих способов.

При этом потребуется заранее выполнить электропроводку от электрощита до места установки инфракрасного обогревателя. Возможен вариант с внешней прокладкой, например, в кабель-канале – но этот способ менее безопасный и часто портит внешний вид помещения.

Электропроводка прокладывается от электрического щита или другого источника, до терморегулятора, а уже от него идёт к обогревателю.

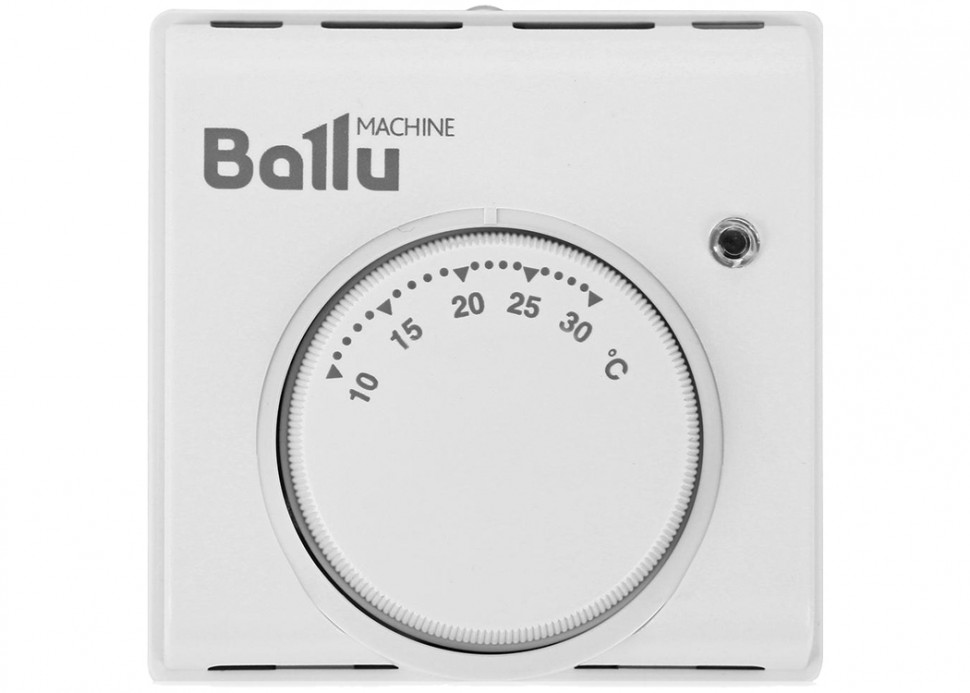

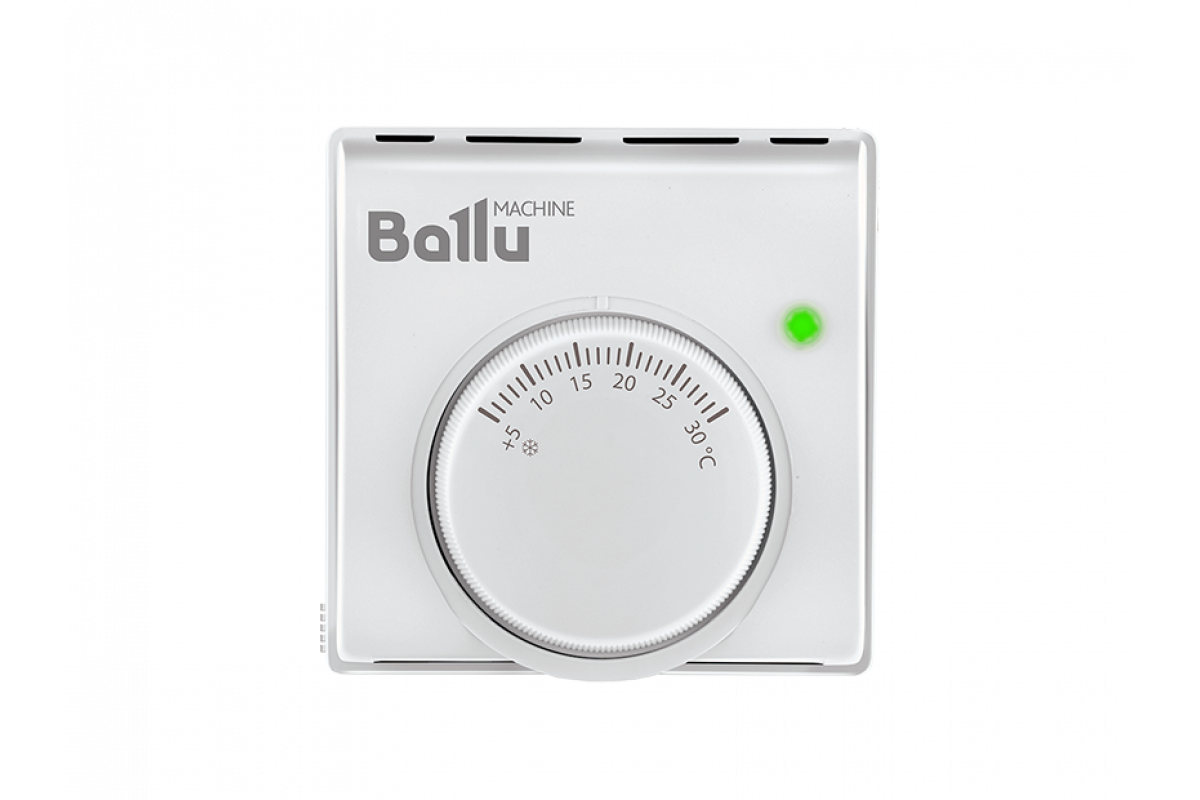

Самое сложное здесь — это коммутация проводов внутри регулятора. В качестве примера самого доступного и распространенного механического терморегулятора, взял модель BALLU BMT-1. На его примере, на схеме ниже, показано как правильно подключить проводники внутри.

Большинство механических термостаты имеют схожие схемы монтажа, вы это можете видеть на примере модели ZILON, которую мы рассматривали ранее. Кроме того, вместо механического, нередко применяются цифровые(электронные) датчики, они имеют большее количество режимов работы, вариантов регулировки и вешнего вида. Пример монтажа одного из них доступен ЗДЕСЬ.

Главные недостатки

— Большие финансовые затраты, чем у предыдущих схем

Для реализации необходимо предварительно выполнить электропроводку, докупить электротехническое оборудование, терморегулятор и кабель.

— Необходимость дополнительных электромонтажных работы

Потребность в предварительных работах про прокладке кабелей, установке регуляторов, требует привлечения соответствующих специалистов-электриков. Либо знаний и навыков, а главное времени, для выполнения этих работ своими руками.

— Невозможность установки нескольких ИК-обогревателей или одного мощного

Контакты терморегулятора, редко допускают возможность подсоединения к нему тока большего чем 10А, в редких случаях 16А. Соответственно, максимальная суммарная мощность обогревателей не должна превышать 2-3 кВт.

Преимущества Подключения ИК обогревателя через терморегулятор

— Возможность автоматической регулировки температуры в помещении

Вы получаете полностью автоматизированную систему отопления. Которая сама поддерживает температуру, включается и выключается в запрограммированное время.

— Удобство управления

Вы сами выбираете место установки термостата и его расположение не привязано к месту установки нагревающих элементов.

— Полностью безопасная скрытая электропроводка

Электрическая проводка, выполняется заранее. При этом вы можете правильно выбрать сечение проводников, тип их соединения в распределительных коробках и т.д. При этом все проводники скрыты, значительно уменьшается вероятность повреждения кабелей.

— Внешний вид

Скрытые за отделкой стен кабели и возможность выбора внешнего вида управляющих устройств – позволяет сохранить первоначальный вид интерьера и даже украсить его.

ВЫВОД: Если отбросить сложности монтажа и дополнительные затраты на оборудование и электропроводку, это практически идеальный вариант по функционалу, для небольших помещений. Где зачастую достаточно одного, двух обогревателей, общий потребляемый ток которых не превышает 10-16А для поддержания комфортной температуры лучше не придумать.

Если же у вас стоит задача обогревать большое помещение с использованием нескольких отопительных электроприборов или энергоёмких, мощных моделей, для вас лучший вариант подключения через термостат и контактор.

Подключение нескольких инфракрасных обогревателей к одному терморегулятору через контактор

Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.

Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.

Схема подключения нескольких обогревателей через контактор выглядит следующим образом:

Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.

Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.

Недостатки инсталляции с использованием контактора

— Стоимость реализации

Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.

— Сложность монтажа

Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.

— Ограничение подключаемой мощности

Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.

Преимущества подключения обогревателей через контактор и терморегулятор

— Возможность регулировки температуры в помещении

Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.

— Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих

Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта

— Возможность простого усовершенствования системы

Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.

— Внешний вид, удобство и безопасность

Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.

ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.

В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.

Если же вы используете или знаете другой способ подключения и считаете, что он достоин упоминания – напишите об этом в комментариях к статье, это будет полезно многим.

Понравилась статья? Вступай в нашу группу вконтакте!

Следи за появлением новых материалов! Прочитано 10075 раз Наверх

Вы здесь:
Главная /
Инструкции

Так как регулятор температуры позволяет сэкономить более 25% электроэнергии и при этом сделать отопление максимально эффективным, в данной статье мы будем рассматривать правила подключения инфракрасного обогревателя через терморегулятор. Электромонтажные работы совсем простые, и сейчас Вы в этом убедитесь.

Содержание:

Необходимые инструменты и материалы

Для того чтобы быстро и без проблем установить инфракрасный обогреватель на потолке, Вам понадобятся следующие инструменты:

Дрель либо шуруповерт (засверливать отверстия под крепления).
Пассатижи (для укорачивания проводов).
Индикаторная отвертка (определять фазу и ноль).
Детектор металлов (по желанию, используется для поиска проводки и металлических объектов в стене, чтобы случайно не попасть в данные объекты при сверлении отверстий. Можно самостоятельно сделать металлоискатель из подручных средств.
Простой карандаш и строительная рулетка (отмечать места крепления на стене).

Что касается дополнительных материалов, то для установки и подключения инфракрасного обогревателя Вам могут понадобиться:

Разборная электрическая вилка.
Трехжильный медный кабель, сечением 2,5 мм.кв.
Настенные крепления (приобретаются по необходимости, т.к. в комплекте идут только потолочные кронштейны).

Собрав весь необходимый перечень материалов и инструментов можно переходить к креплению и подключению обогревателя..

Основной процесс

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

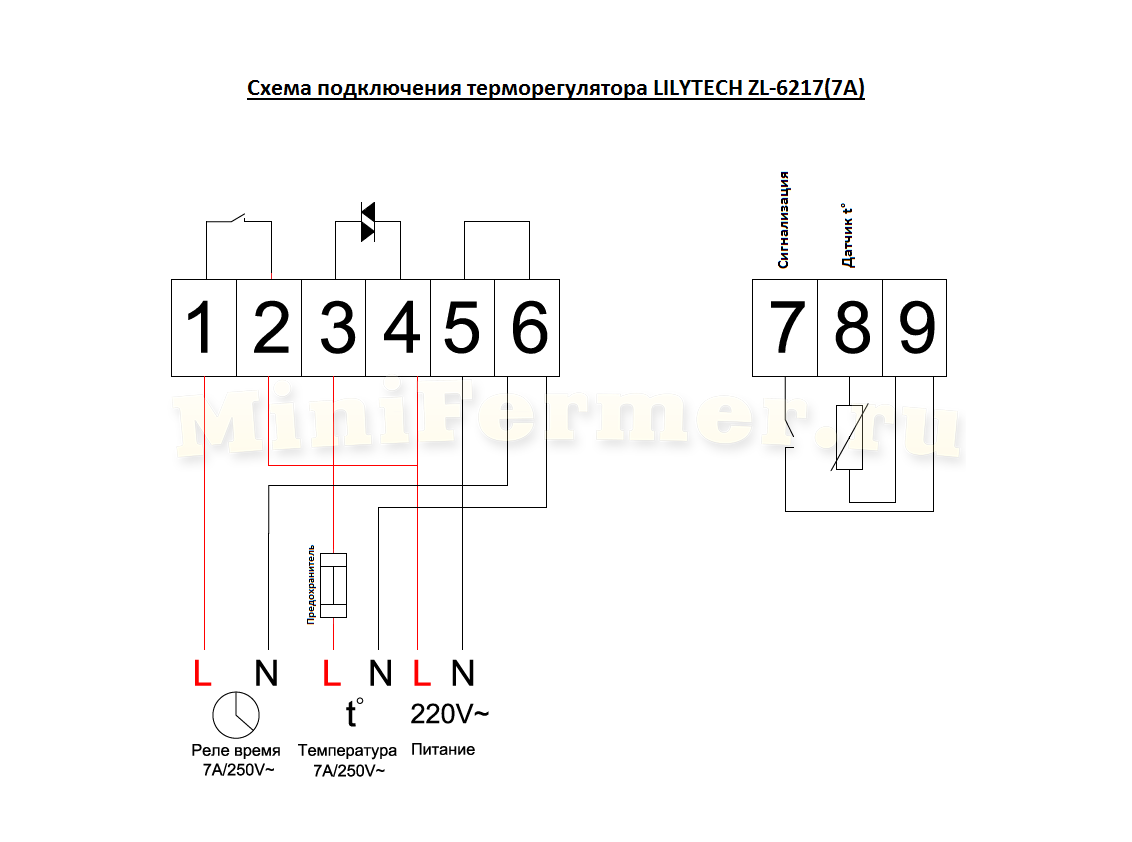

К Вашему вниманию схемы правильного подключения:

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Как подключить регулятор температуры

В заключение

Вот и вся инструкция по установке и подключению инфракрасного обогревателя напрямую к терморегулятору и сети. Как Вы видите, мероприятие довольно простое и не требует особых навыков в электрике.

Напоследок хотелось бы добавить несколько собственных рекомендаций, связанных с установкой и обслуживанием изделия:

На сегодняшний день существуют механические и электронные терморегуляторы. Преимущество первого варианта – низкая стоимость и простота использования. В то же время современные изделия с циферблатом имеют большое количество функций, которые позволят сделать отопление не только экономичным, но и автоматическим. Настоятельно рекомендуем Вам отдать предпочтение именно современным электронным изделиям, т.к. это и облегчит Вашу жизнь и сделает отопление наиболее эффективным.

Дизайн ИК-обогревателей может быть различным. Строгие белые агрегаты не обязательно приобретать. К примеру, если отделка стен осуществилась деревянной вагонкой, рекомендуем покупать изделие с цветом корпуса «под дерево», который идеально впишется в интерьер сауны и деревянного балкона. Для ванной комнаты может подойти и классический белый корпус, главное правильно его разместить на стене.

Если в Вашем доме нет централизованной системы отопления, то не нужно самостоятельно подключать радиаторы и устанавливать электрический котел. Гораздо лучше прогревают помещение именно ИК-обогреватели, т.к. теплый воздух направляется сверху вниз, а не наоборот (как при конвекционном отоплении). На картинке Вы можете наглядно увидеть принцип работы обеих систем в помещении:

Также читают:

Как подключить регулятор температуры

—>

Инфракрасные обогреватели пользуются большим спросом. Такая популярность обусловлена возможностью быстро и качественно согреть помещение при небольших затратах электроэнергии. Установка инфракрасных обогревателей и их подключение, достаточно простая процедура и не требует много времени, сил и особых навыков. Чаще всего эти устройства обогрева устанавливаются на стены или потолок. Но их подключение должно проходить согласно определенных правил, с которыми следует внимательно ознакомиться. Большое внимание должно уделяться безопасности.

Безопасность подключения

Безопасность при использовании инфракрасных обогревателей, как, впрочем, и любых других электроприборов, должна всегда быть на первом месте.

Внимание: Подключение инфракрасного обогревателя должно производиться при наличии дифференциального защитного устройства, которое представляет собой трансформатор, находящейся внутри корпуса.

Одна обмотка трансформатора улавливает входной ток, а вторая выходной. При возникновении малейшего дисбаланса, сердечник приходит в движение и размыкает реле питания.

В состав дифференциальной защиты входят также и предохранители, которые необходимы для защиты инфракрасного обогревателя от перегрузок.

Для того чтобы подобная защита работала эффективно, требуется заземление. Оно необходимо чтобы избежать возврата электрического тока. Заземление по своим характеристикам во многом напоминает нулевой привод, но в отличие от него, дает возможность току уходить, не попадая в защитник. Заземление должно иметь минимальное сопротивление. Толщина сопротивление должна позволять пропускать ток утечки любой величины. Зная, как подключить ИК обогреватель с учетом всех норм безопасности, вы сможете уберечься от неприятных последствий.

Работа во время отсутствия людей

Если выбрать инфракрасный обогреватель правильно, то благодаря своим рабочим характеристикам он позволит качественно обогреть нужные зоны в помещении и давая возможность существенно сэкономить. Но если вы намереваетесь оставлять ИК обогреватель включенным уезжая по делам, лучше всего выбирать изделия с металлической пластиной для излучения. Внимание: Кварцевые обогреватели оставлять без присмотра работающими на длительный срок не следует.

Подобное обусловлено тем, что кварцевые модели ИК обогревателей имеют в лампе спираль, которая нагревается до температуры более 500 градусов и может спровоцировать возгорание. Если же в обогреватели установлена металлическая пластина, то температура ее нагрева не превышает 200 градусов. При наличии устройства для защиты от перегрева, их можно безбоязненно оставлять включенными.

При подключении ИК обогревателей в качестве оборудования защиты следует использовать внешние термостаты, предохранители и дифференциальные устройства. Лишь при их наличии можно дать гарантию того, что подключение обогревателя будет безопасным.

Расчет нужного количества ИК обогревателей

Если ИК обогреватель подвешивается к деревянному или подвесному потолку для крепления следует использовать, например, металлические крючки, которые обычно идут в комплекте к устройству. Их легко можно вкрутить без использования дополнительных инструментов. Но если потолок бетонный, потребуется сделать в нем отверстия при помощи перфоратора.

Следует заранее определиться с количеством ИК обогревателей, которое вам потребуется установить в каждой комнате. Для этого следует изучить рабочие характеристики этих устройств, особое внимание обращая на их мощность. Разумеется, требуется учитывать и площадь каждого помещения.

К примеру, если площадь комнаты составляет примерно 20 м², то для качественного обогрева будет достаточно двух ИК обогревателей, общая мощность которых будет составлять примерно 2000Вт.

Если вы планируете установить его на кухне, площадь которой не более 10 м², установленный обогреватель должен иметь мощность примерно 800Вт. При монтаже на кухне, можно использовать потолочные или стеновые крепления.

В случае необходимости, в отдаленном участки помещения кухни, можно установить еще один инфракрасный обогреватель мощностью 500Вт. Но следует помнить, что эти устройства следует располагать таким образом, чтобы все пространство обогревалось равномерно. Но не рекомендуется, чтобы в зоне обогрева находился холодильник.

Терморегуляторы

Устанавливая инфракрасные обогреватели, нельзя забывать о необходимости наличия терморегуляторов.

Внимание: Для бытового применения, лучше всего приобретать механические изделия. Они нечем не уступают по рабочим характеристикам своим электрическим аналогам, но стоят значительно дешевле.

Несмотря на то что конструкция механических терморегуляторов довольно простая, одного изделия будет достаточно для подключения сразу нескольких ИК обогревателей. Но тут следует учитывать, что общая мощность устройств обогрева не должна быть выше той, которая указывается в технической характеристике терморегулятора. Благодаря небольшим размерам этого приспособление, его можно быстро установить в любой уголок помещения.

Монтаж

Для монтажа ИК обогревателей потребуется стандартный набор инструментов, который есть практически любом доме. Для установки понадобится:

шуроповерт;
плоскогубцы;
несколько отверток;
рулетка.

Устанавливая ИК обогреватели следует помнить, что они должны располагаться на определенной высоте. Обычно она составляет от 2,2 до 3,5 метров. Устройство обогрева должно находиться на 0,5 метра выше макушки самого высокого члена семьи. Кроме того, не следует размещать эти устройства обогрева, близко от постоянных мест нахождения людей, так как это может негативно сказаться на здоровье последних. Как показывает практика, идеальное место для его монтажа – возле окна.

Чтобы понять, как правильно установить это устройство, следует заранее составить подробную схему и произвести необходимые расчеты, особенно если в помещении монтируется несколько ИК обогревателей. Запомните, они не должны подключаться от одного источника сети. Их работа должна быть параллельной. Рекомендуется сделать отдельный автоматический прибор чтобы избежать перегрузок, на распределительном щитке.

Если вы намереваетесь установить газовый ИК обогреватель, то этот процесс будет значительно сложнее чем монтаж его электрического аналога. Ведь для его работы потребуется регулярная заправка газом. Чаще всего подобные приборы обогрева устанавливают в летних кухнях, верандах, детских площадках и т.д. Но производить монтаж газового ИК обогревателя самостоятельно не следует. Этим должен заниматься специалист, так как работа с газом достаточно рискованное мероприятия и тут потребуется наличие соответственных навыков и опыта.

Схемы подключения

Рассмотрим, как правильно выбрать нужную схему подключения этого устройства. ИК обогреватели, как и многие другие электроприборы подключаются стандартно. Подключить инфракрасный обогреватель можно через розетку или отдельно проведенную линию от отдельного автомата на электрощите. При этом имеется фазный и нейтральный провод.

Внимание: Для подключения одного или двух этих устройств обогрева используется термостат, который устанавливается между прибором и автоматом.

Терморегулятор имеет две выходных и две входных клеммы.

Если подключается один обогреватель, тогда от электрощита тянется две жилы, подключаемые к нужным клеммам термостата. Провода к выходным клеммам следует подсоединять с учетом полярности. Эта схема подключения инфракрасного обогревателя называется последовательной.

В случае подключения двух обогревателей от термостата выводится четыре провода, которые подключаются по два к каждому устройству. Подобное подключение носит название параллельного.

Если же от термостата выводится два провода, которые подключаются вначале к одному, а после, ко второму обогревателю, то такая схема называется последовательной.

Иногда необходимо подключать фазу от автомата к обогревателю напрямую, а нейтрали уже подключаются через термостат. Но у этой схемы имеется существенный минус – терморегулятор не всегда корректно работает.

Теперь рассмотрим, как правильно подключить несколько инфракрасных обогревателей. Чаще всего для этого применяется усложненная схема, которая заключается в следующем:

к автомату на электрощите подключается термостат;
к магнитному пускателю подсоединяются выходные клеммы;
к ИК обогревателю подключаются выходные контакты пускателя.

Но подобное подключение обычно используется для промышленных инфракрасных обогревателей, которые устанавливаются в производственных помещениях.

Для подключения потребуются подобрать подходящие для этой цели провода. Лучше всего использовать трехжильные НЮМ 3х1,5. Кроме того, потребуется заранее купить и разборную вилку.

Установить инфракрасный обогреватель и самостоятельно его подключить не составит особых проблем. Следует лишь правильно выбрать место где его разместить, произвести необходимые расчеты и следовать всем рекомендациям во время установки и подключения. Особое внимание следует также уделить безопасности. В противном случае вы рискуете своим здоровьем и жизнью.

ИК обогреватели за время своего использования доказали свою надежность и эффективность. С их помощью можно быстро и качественно обогреть помещение в частных или загородных домах, на дачах и других объектах. Кроме того, они позволяют неплохо сэкономить.

Далеко не все обладатели пленочного теплого пола остаются довольны результатом его работы. Обычно проблемы кроются в ошибках монтажа или использовании инфракрасного нагревателя не по назначению.

Область применения

Принцип работы системы основан на инфракрасном излучении. Нагревательные элементы представляют собой пленку, по обе стороны которой идут медные контакты, соединенные между собой графитовым напылением. При протекании тока графит излучает тепло и греет напольное покрытие. Прежде чем разбираться в том, как подключить инфракрасный пленочный теплый пол, расскажем в каких случаях его использование действительно оправдано:

Отопление маленьких построек. Из-за запрета монтажа газовых котлов в отдельностоящих подсобных или хозяйственных помещениях приходится прокладывать к ним теплосеть от основного здания. Нагревательная пленка становится бюджетным и практичным решением проблемы.
Доступна дешевая электроэнергия. Например, при дифференцированных тарифах на электричество или использовании альтернативной энергетики: солнечных батарей, ветряных генераторов или мини-ГЭС.
Для дополнительного отопления. Когда необходимо обогреть определенные участки полового покрытия: плитку в ванной, прихожую, утепленную лоджию. Или повысить температуру в комнате, если в период сильных заморозков тепловые сети не справляются с обогревом жилья.
При отсутствии центрального теплоснабжения. Постройка печи или монтаж котла с отопительной системой обходятся на порядок дороже, чем применение электронагревателя.

Выбирая тип системы отопления, пользователю надо отталкиваться от финансовых вложений и удобства эксплуатации. При этом учитывать эксплуатационные затраты, стоимость приобретения и монтажа оборудования.

<figu>Фото: Instagram o_remonte_ufa</figu>Фото: Instagram art__objects</span>

Сборка электрической цепи

Соединяем детали в соответствии со схемой подключения пленочного теплого пола.

Инфракрасные пленочные нагреватели всегда соединяют параллельно друг другу. Если один из элементов выходит из строя, остальные продолжают функционировать. При этом обязательно нужно учитывать рекомендации производителей терморегуляторов.

—> </figure></div>

Автор: Электрик в доме

Опубликовано: 21.07.2018

В настоящий момент многие люди ищут нетрадиционные системы отопления, для установки как в частном доме, так и квартире. Существует множество вариантов отопления, которые сокращают потребление электричества, при этом эффективно отапливают помещение. С целью экономии семейного бюджета и получения качественного тепла в доме, оптимальным решением становится подключение инфракрасного теплого пола, который воплощает все требования и пожелания владельца жилья.

Существует несколько этапов монтажа теплого электрического пола, однако наиболее трудоемким считается подключение системы к централизованному электропитанию. Процедура укладки и подключения инфракрасных полов не является слишком сложной и ее можно выполнить без привлечения специалистов. Если подключение инфракрасного теплого пола выполнено не правильно, то вскоре оборудование может выйти из строя или давать сбой в работе.

В конструкции теплых полов предусмотрено использование термостата, который поддерживает определенную температуру нагрева помещения. Термостат применяется в конструкции теплых полов для включения и отключения питания в зависимости от показаний датчика тепла установленного непосредственно на ИК пленке. Этот материал расскажет особенности подключения электрического инфракрасного пола.

Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола. Подключать термостат можно как к розетке, так и непосредственно от электрического щитка. Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам.

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.

Сечение провода на теплый пол

Первое что хочу отметить все провода ОБЯЗАТЕЛЬНО должны быть медными. В матах используется медная шина, а при соединении меди с алюминием происходит окисление и выгорание контакта. Поэтому если в будущем не хотите проблем – используем только медные провода.

Выбирая проводку для инфракрасных теплых полов, важно учитывать квадратуру и мощность отапливаемой пленки. Важно правильно выполнить расчет суммарного потребления каждым метром материала. На сегодняшний день на рынке есть разные виды ИК пленок, их мощность может варьировать от 150 до 500 ватт на квадратный метр.

Например в доме инфракрасной пленкой застелена комната площадью 18 м2. Пленка мощностью 150 Вт/м2. Получаем общую мощность теплого пола — 2.7 кВт (150 Вт * 18 м2). Для такой мощности подойдет провод сечением 1.5 мм2. В этом можно убедиться, взглянув на расчетные таблицы ГОСТ. Но я все же рекомендую брать сечение питающего кабеля не менее 2.5 мм2. Так как производители часто занижают сечение, так сказать с запасом.

Какой марки провод лучше использовать? Подключать электрические полосы теплого пола желательно с применением многожильного медного провода. Он в отличии от одножильного (монолитного) имеет хорошую гибкость что как раз будет кстати для прокладки под ламинатом. Одним из таких является провод марки ПВ-З, который в конструкции имеет много жил. Такой провод удобен тем, что более гибкий и не возникнет сложности с его укладкой.

Клеммы для подключения

В каждом комплекте пленочного теплого пола имеются специальные клеммы, которые подключаются к системе питания. Конструкция клемм достаточно проста и сложностей с их монтажом не возникнет. Провод питания вставляется в зажим и укладывается непосредственно на медный элемент пленочного материала, после чего обжимается пассатижами.

Также в комплекте ИК пленки имеется битумная изоляция, которая служит дополнительным фиксирующим элементом и защищает соединительные составляющие от попадания влаги и мусора.

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

Схема подключения инфракрасного теплого пола

От каждой секции инфракрасной пленки должно выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.

Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.

Недостаток такого подключения — большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?

Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).

Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.

Подключение клемм к пленке

Изначально подключение инфракрасного теплого пола производится в определенной правильной последовательности. Нагревательная пленка при монтаже должна быть правильно расположена. Оптимальным вариантом будет, если все контакты подключения будут находиться возле стены в непосредственной близости к терморегулятору.

Благодаря такому расположению нагревательных полос вы минимизируете затраты провода, что поможет несколько сэкономить на монтаже. Укладываются полосы инфракрасной нагревательной пленки медным проводником вниз, чтобы матовая часть материала оставался сверху.

Для подключения клеммы, необходимо отделить ламинацию на 8 – 10 миллиметров, чтобы расслоить медную и серебряную шину, только в этом случае можно получить надежную и качественную фиксацию и проводимость питания.

Контакты к шине устанавливают исключительно по центру, чтобы одна часть соприкасалась с медным проводником, а другая находилась с внутренней стороны пленки. Когда все выставлено, можно обжимать плоскогубцами, при этом важно, чтобы клеммы не искрили, а фиксация была надежной.

Если в ходе монтажа необходимо обрезать часть нагревательного полотна, то все участки медных шин должны быть хорошо заизолированы. Медный и серебряный элементы изолируются полностью битумной пленкой, которая идет в комплекте.

При укладке теплых полов важно изначально побеспокоиться о расположении проводов в теплоотражающем материала. Нужно сделать углубление или вырез, чтобы по окончанию всех работ поверхность напольного покрытия была идеально ровной. Можно расположить провода вдоль швов теплоотражающей пленки, таким образом, можно сэкономить время монтажа.

Для того чтобы подключить провода к контактному зажиму, изначально их стоит очистить от изоляции. Специально для такой очистки применяется соответствующий инструмент, который имеется на вооружении у любого электрика. Осуществить подключение теплого пола к электричеству необходимо со знанием дела, так как от профессионализма мастера зависит и срок эксплуатации.

Очищенный от изоляции провод заводится непосредственно в контактный зажим, после чего обжимается пассатижами или другим инструментом. После обжатия обязательно стоит проверить фиксацию провода и зажима.

Изоляция всех мест подключения производится битумной лентой, которая идет в комплекте. На одно соединение уходит два куска ленты, один снаружи, а другой изнутри, где провод соединяется с медной полоской.

Подключение теплого пола к терморегулятору

Параллельно с расчетом места расположения нагревательной пленки нужно определиться, где будет установлен термостат. Процедура подключения терморегулятора не сложная, и она должна производиться в соответствии со схемой, которая прилагается к прибору. В комплекте каждого терморегулятора имеется инструкция и схема, описывающая правильное подключение и эксплуатацию устройства.

Если не иметь специального образования, то подключение терморегулятора к электрической сети лучше доверить квалифицированному специалисту.

Важно учитывать мощность отопительного оборудования и дополнительных электрических приборов, которые будут питаться от сети. Если суммарное количество мощности превышает 2 кВт, то лучше установить отдельный автомат, тем самым обеспечив надежную работу электропроводки в доме.

Подключение от соседней розетки

Данный вариант заключается в запитывании термостата от ближайшей розетки. Розетка при этом должна быть подключена проводом не менее 2.5 мм2. Монтаж производится в обычный подрозетник. Для этого необходимо в стене сделать отверстие под коробку и штробы для проводов. Удобно если стена выполнена из гипсокартона. Тогда никаких штроб делать не нужно.

Например, Вы решили установить терморегулятор возле розетки. К месту его установки подводится фаза и ноль от соседней розетки. В штробу укладываем питающие провода теплого пола и провод от температурного датчика.

После этого все провода подключаются к терморегулятору согласно инструкции, которая прилагается вместе со схемой. Фаза и ноль от розетки подключаются к соответствующим клеммам регулятора температуры (крайние клеммы). Две клеммы с противоположной стороны для подключения датчика. К оставшимся двум клемма подключается фаза и ноль от инфракрасной пленки. С обратной стороны все довольно понятно: 220 Вольт – Нагрузка – Датчик.

Нужно учитывать, что если в розетку будут подключены мощные приборы и одновременно с этим, будет работать теплый пол розеточная линия, возможно, будет перегружена что приведет к отключению автоматического выключателя в щите. Все зависит от того какой мощности пол и подключенный прибор.

Подключение от щитка отдельным кабелем

Если пленочный теплый пол устанавливается на больших площадях (20 м2 и более) рекомендуется выполнять подключение инфракрасного теплого пола отдельной линией. От электрического щита прокладывается отдельная кабельная линия к месту расположения терморегулятора. Эта линия подключается через свой автоматический выключатель.

Для безопасности я рекомендую на линию термостата устанавливать УЗО (устройство защитного отключения) или дифференциальный автомат.

Добавить комментарий

Используемые источники:

https://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/215-ckhemy-podklyucheniya-infrakrasnogo-obogrevatelya-cherez-termoregulyator
https://samelectrik.ru/kak-podklyuchit-infrakrasnyj-obogrevatel.html
https://znatoktepla.ru/obogrevateli/infrakrasnye/kak-podklyuchit-infrakrasnyj-obogrevatel.html
https://www.ivd.ru/stroitelstvo-i-remont/pol/kak-podklyuchit-plenochnyj-teplyj-pol-poshagovoe-rukovodstvo-i-videoinstrukciya-35691
https://electricvdome.ru/tepliy-pol/podklyuchenie-infrakrasnogo-teplogo-pola.html

Терморегулятор для инфракрасного обогревателя – выбор, подключение

Здесь вы узнаете:

Инфракрасные обогреватели получили широкое распространение. Они обладают высокой эффективностью и позволяют быстро согревать помещения любого типа. Также они умеют работать на открытых и полузакрытых территориях, даря тепло находящимся там людям. Как и любые другие отопительные приборы, эти устройства могут поддерживать заданную температуру – за это отвечает терморегулятор для инфракрасного обогревателя. Что представляет собой это устройство и как оно работает? Об этом и многом другом расскажет наш подробный обзор.

Виды и принцип действия терморегуляторов для ИК-обогревателя

Принцип действия инфракрасных обогревателей заключается в том, что они греют не воздух, а окружающие предметы. Те, в свою очередь, начинают испускать тепло, создавая в помещении теплую атмосферу. Благодаря такой схеме работы инфракрасные обогреватели характеризуются высокой эффективностью. Они обеспечивают быстрый прогрев и могут работать в помещениях любого типа. Это могут быть:

Главным отличием инфракрасного прибора является то, что он греет не воздух, а предметы вокруг себя.

жилые помещения – кухни, комнаты, коридоры и многое другое;
промышленные помещения – склады и производственные цеха;
административные помещения – рабочие кабинеты и офисы;
хозяйственные помещения – сараи, помещения для домашних животных и гаражи.

Также они применяются для обогрева открытых площадок – это территории у бассейна, детские и спортивные площадки, террасы, веранды и многое другое.

Используя инфракрасные обогреватели для обогрева помещений, необходимо обеспечить контроль за температурой. В противном случае можно потратить электроэнергию впустую, создав в комнате самый настоящий Ташкент. Простые переносные нагреватели, подключаемые к розетке, оснащаются самыми простыми терморегуляторами или не менее простыми ступенчатыми регуляторами мощности – в этом случае за температурой приходится следить самостоятельно.

Что касается настенных и потолочных инфракрасных нагревателей, то они чаще всего представляют собой отдельные греющие модули без каких-либо элементов управления – наподобие обычного светильника, который подключается к сети через регулятор или выключатель. Для того чтобы обеспечить температурный контроль, необходимо приобрести отдельный терморегулятор. После этого останется выполнить подключение прибора к инфракрасному обогревателю – это не сложнее, чем смонтировать светильник с выключателем.

Существуют два вида терморегуляторов для инфракрасных обогревателей:

Простые механические устройства надежны в работе, но не отличаются высокой точностью.

механические терморегуляторы;
электронные терморегуляторы.

Главным преимуществом механических терморегуляторов является их предельная простота. В их конструкции предусмотрен простейший биметаллический элемент, реагирующий на изменение температуры окружающей среды. Как только температура поднимается до заданного значения, электрический контакт размыкается, прекращая работу нагревательного элемента в инфракрасном обогревателе. Фиксируя падение температуры, датчик замыкает контакты, возобновляя питание нагревательного элемента.

Принцип действия механического терморегулятора для ИК-обогревателя чрезвычайно прост. Только вот точности от него ждать не приходится – расхождение может составить несколько градусов. Чаще всего градуировка в градусах здесь отсутствует, а температура выставляется приблизительно, с ориентировкой на шкалу с цифрами от 0 до 9. Из-за этого страдает энергопотребление, в результате чего растут цифры в счетах за свет.

Электронные терморегуляторы для ИК-обогревателей отличаются более высокой точностью – они способны поддерживать заданную температуру с точностью до 0,5-1 градуса. Это уже более приемлемый показатель. Кроме поддержки температуры, электронные такие приборы умеют:

работать по расписанию;
работать по заданной программе;
работать в составе охранных систем;
управляться по GSM-каналу;
работать в режиме «Антизамерзание».

Регулятор температуры, вставляемый в розетку, прост в установке и замене.

Электронные терморегуляторы могут быть простыми и сложными, иметь массу настроек или не иметь их вовсе. Отдельные модели оснащаются модулями дистанционного управления и сенсорными экранами. Все это позволяет сделать управление обогревом более удобным.

Самый простой регулятор температуры представляет собой небольшой блок, вставляемый в розетку. В этом блоке есть своя розетка, управляемая встроенным электронным модулем с датчиком температуры. Модуль следит за температурой в помещении, включая или отключая розетку. Более сложные электронные терморегуляторы ориентированы на управление мощными обогревателями или сразу несколькими единицами отопительного оборудования – они встраиваются в стену в удобном для управления месте.

Место и способ подключения терморегулятора

Как вы видите в схеме подключения регулятора температуры нет ни чего сложного: подводите к нему питающий провод и питание ИК обогревателя.

Подключение терморегулятора к инфракрасному обогревателю может быть выполнено самыми разными способами. Например, терморегулятор можно расположить прямо в стене – с одной стороны к нему подключается электросеть, а с другой стороны подключаются сами обогреватели (в примере используются потолочные инфракрасные обогреватели «Пион»). Датчики температуры могут быть встроенными или выносными. Благодаря выносным датчикам достигается более точный контроль температуры в помещении. Также с их помощью выполняется многозональный контроль.

Схема подключения терморегулятора к инфракрасному обогревателю проста: сеть – сам регулятор – обогреватель. Аналогичным образом подключаются самые обыкновенные потолочные люстры, только вместо выключателя у нас используется регулятор температуры. У многоканальных регуляторов несколько выходов – по одному на каждый обогреватель или группу приборов.

По поводу расположения датчиков следует сказать одно – их следует размещать так, чтобы на них не попадало инфракрасное излучение. Также их не следует устанавливать вблизи окон и прочих источников сквозняка.

Установка и подключение инфракрасного обогревателя через терморегулятор: поясняем все нюансы

Блок: 1/7 | Кол-во символов: 540
Источник: https://ZnatokTepla. ru/obogrevateli/infrakrasnye/kak-podklyuchit-infrakrasnyj-obogrevatel.html

Прямое подключение ИК-обогревателя

Эта схема подходит лишь в том случае, если ваша модель отопительного прибора имеет встроенный термостат.

Минусы очевидны:

— Невозможность в автоматическом режиме регулировать температуру

Прибор будет иметь всего два режима работы, или включен, или выключен. Менять их вам придется вручную. Принцип здесь простой — как только становится холодно – вы его включаете, если стало жарко — выключаете.

— Нельзя подключать к одной розетке несколько ИК-обогревателей

— Занимается одна из электрических розеток

— Необходимость ручного включения и выключения

— Внешний вид

Основные преимущества:

— Простота инсталляции

— Стоимость реализации

— Возможность использовать существующую сеть квартиры или дома

— не всегда удобно осуществлять регулировку, т.к. нередко приборы подвешивают к потолку

— Вам придётся занять одну из розеток помещения

— Внешний монтаж портит общий вид интерьера

Блок: 2/5 | Кол-во символов: 3079
Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/215-ckhemy-podklyucheniya-infrakrasnogo-obogrevatelya-cherez-termoregulyator

Безопасность подключения

Внимание: Подключение инфракрасного обогревателя должно производиться при наличии дифференциального защитного устройства, которое представляет собой трансформатор, находящейся внутри корпуса.

Блок: 2/7 | Кол-во символов: 1186
Источник: https://ZnatokTepla.ru/obogrevateli/infrakrasnye/kak-podklyuchit-infrakrasnyj-obogrevatel.html

Подключение через терморегулятор включаемый в розетку

Основной недостаток предыдущей схемы – отсутствие автоматической регулировки работы обогревателя. Он решается использованием терморегулятора.

Основные недостатки

— привязка к расположению розеток

Как и в предыдущем варианте, вы остаётесь привязанными к существующему расположению розеток.

— необходимость покупки доп. оборудования – терморегулятора для розетки

— Отсутствует возможность подключения нескольких обогревателей к одному независимому терморегулятору

— Внешний вид монтажа

На виду остаются все проводники, занимается розетка.

Преимущества:

— Простота

Реализация не требует никаких подготовительных работ или навыков и знаний.

— Возможность автоматической регулировки и поддержания нужной температуры

Вы получаете полностью автоматизированную систему отопления.

Блок: 3/5 | Кол-во символов: 1423
Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/215-ckhemy-podklyucheniya-infrakrasnogo-obogrevatelya-cherez-termoregulyator

Работа во время отсутствия людей

Блок: 3/7 | Кол-во символов: 1099
Источник: https://ZnatokTepla.ru/obogrevateli/infrakrasnye/kak-podklyuchit-infrakrasnyj-obogrevatel.html

Отличительные особенности монтажа газовых и электрических инфракрасных обогревателей – способы

Газовый ИК работает за счет сжиженного газа в баллончиках, который крепиться сзади устройства.

Минус заключается в необходимости вовремя закупать баллончики и устанавливать их в устройство.

Электрические обогреватели работают с помощью подключения к электросети.

Блок: 4/7 | Кол-во символов: 358
Источник: https://elektrika.expert/jelektrooborudovanie-i-bezopasnost/ustanovka-infrakrasnyh-obogrevatelej.html

Расчет нужного количества ИК обогревателей

К примеру, если площадь комнаты составляет примерно 20 м2, то для качественного обогрева будет достаточно двух ИК обогревателей, общая мощность которых будет составлять примерно 2000Вт.

Если вы планируете установить его на кухне, площадь которой не более 10 м2, установленный обогреватель должен иметь мощность примерно 800Вт. При монтаже на кухне, можно использовать потолочные или стеновые крепления.

Блок: 4/7 | Кол-во символов: 1382
Источник: https://ZnatokTepla.ru/obogrevateli/infrakrasnye/kak-podklyuchit-infrakrasnyj-obogrevatel.html

Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.

Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
Пассатижи для работы с электрокабелем.
Индикаторная отвертка или тестер.
Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.

Электронный терморегулятор, контролирующий работу ИК-обогревателя

Схема подключения

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

От автомата к термостату ведут два провода: фаза и ноль.
От автомата отходят по два провода для каждого отопительного прибора.
Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.

Варианты подключения инфракрасных обогревателей через термостатВажно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко.

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
Через выходные клеммы термостат подключается к магнитному пускателю.
Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.

С помощью магнитного пускателя

Блок: 3/4 | Кол-во символов: 3732
Источник: https://tehnikoved.ru/klimaticheskaya-tehnika/obogrevatel/podklyuchenie-termoregulyatora-k-infrakrasnomu-obogrevatelyu.html

Терморегуляторы

Устанавливая инфракрасные обогреватели, нельзя забывать о необходимости наличия терморегуляторов.

Внимание: Для бытового применения, лучше всего приобретать механические изделия. Они нечем не уступают по рабочим характеристикам своим электрическим аналогам, но стоят значительно дешевле.

Блок: 5/7 | Кол-во символов: 722
Источник: https://ZnatokTepla.ru/obogrevateli/infrakrasnye/kak-podklyuchit-infrakrasnyj-obogrevatel.html

Схемы подключения

Внимание: Для подключения одного или двух этих устройств обогрева используется термостат, который устанавливается между прибором и автоматом.

Терморегулятор имеет две выходных и две входных клеммы.

к автомату на электрощите подключается термостат;
к магнитному пускателю подсоединяются выходные клеммы;
к ИК обогревателю подключаются выходные контакты пускателя.

Блок: 7/7 | Кол-во символов: 2607
Источник: https://ZnatokTepla.ru/obogrevateli/infrakrasnye/kak-podklyuchit-infrakrasnyj-obogrevatel.html

Схема подключения беспроводного термостата

В данный момент беспроводные термостаты получили широкое распространение и серьезно потеснили своих проводных собратьев. С ними проще работать, не нужно тянуть через весь дом провода от термостата до датчика. Достаточно просто настроить адрес датчика и установить его в месте с устойчивым приемом сигнала от термостата. Что касаемо схем подключения таких устройств, то их может быть две:

Схема соединения по разрыву цепи.

Схема ничем не отличается от схемы подключения механического термостата. Включение котла, насоса или сервопривода происходит по появлению тока в цепи.

Схема соединения по потенциалу (напряжению).

В данной схем при соединении цепи термостат передает на вход котла напряжение, которое включает котел, насос или сервопривод.

Блок: 6/11 | Кол-во символов: 785
Источник: https://vse-otoplenie.ru/kak-podklucit-termoregulator-k-teplomu-polu

Полезное видео

Блок: 7/7 | Кол-во символов: 15
Источник: https://elektrika.expert/jelektrooborudovanie-i-bezopasnost/ustanovka-infrakrasnyh-obogrevatelej. html

Инфракрасный обогреватель Ballu BIH-0.8. Кировоград

Технические характеристики:

Потребляемая мощность: 0.8 кВт

Минимальная высота установки: 1,8 м

Мин.расстояние при длительном нахождении в зоне обогрева: 0.7 м

Вес нетто: 3,8 кг

Вес брутто: 5,0 кг

Габариты прибора (ШхВхГ): 1190х45х150 мм

Габариты в упаковке (ШхВхГ): 1210х58х170 мм

Инфракрасные обогреватели BALLU BIH-0.8 – современные экономичные отопительные приборы для направленного обогрева. Они незаменимы для локального обогрева рабочих зон в помещениях с высокими потолками или плохой теплоизоляцией, где применение традиционных способов отопления малоэффективно. Возможность локальной установки над местом, где находятся люди, обеспечивает экономичность расхода электроэнергии.

Тепловое излучение инфракрасных обогревателей, подобно солнечному свету, не поглощается воздухом и практически без потерь достигает обогреваемых поверхностей. Тепло передается плотным предметам (пол, стены, мебель), а уже от них – воздуху, что позволяет быстро и равномерно прогревать помещения. Кроме того, более низкая температура воздуха в помещении (при комфортной — на поверхности предметов, пола и стен) создает эффект свежести. Инфракрасные обогреватели работают бесшумно, не перегревают воздух, не создают запаха гари и циркуляцию пыли. А их размещение на потолке позволяет сохранить рабочую зону свободной и предотвратить возможность ожога.

Назначение

Основное: основной и дополнительный обогрев помещений, локальный обогрев рабочих зон в помещениях.

Дополнительное: очистка поверхностей ото льда и снега и поддержание их в таком состоянии, разогрев и сушка материалов.

Сфера применения

Цеха, склады, производственные помещения, строительные, ремонтные, разгрузочные площадки, транспортные узлы и подъезды к ним, теплицы, животноводческие комплексы, зимние сады, хранилища, спорткомплексы, торговые и выставочные центры, магазины, кафе, офисы, частные дома, террасы, беседки и т. д.

Отличительные особенности

Эффективный обогрев помещений с высокими потолками или плохой теплоизоляцией
Возможность локального применения
Комфортный равномерный обогрев
Высокая экономичность расхода электроэнергии
Не сжигает кислород и не создает запаха гари
Установка на потолке сохраняет свободной рабочую зону
Высокоэффективные излучающие панели из специального алюминиевого сплава с продольным рифлением и анодированием (толщина покрытия 25 мкм!)
Двухслойная подкладка из теплоотражающих материалов
Простой монтаж, крепления входят в комплект поставки
Возможность подключения к терморегулятору
Гарантия 2 года.

Блок: 9/11 | Кол-во символов: 2515
Источник: https://vse-otoplenie.ru/kak-podklucit-termoregulator-k-teplomu-polu

Электромонтажные работы подключение терморегулятора

Сразу стоит обозначить, место для терморегулятора нужно выбирать обдуманно. Желательно, чтобы оно находилось в противоположном углу от места установки обогревателя. Так вы точно гарантируете себе оптимальную температуру в доме.

Как подключить терморегулятор к инфракрасному обогревателю:

Изначально нужно подключить контакты электрической вилки к клеммным колодкам терморегулятора, она устанавливаются на корпусе.
Каждое гнездо получило свое обозначение: L – фаза, N – ноль. Количество нулевых и фазных клемм – два. Ведь устанавливать нужно в следующей последовательности: «От сети к регулятору – «От терморегулятора к обогревателю». Вот так все выглядит на схеме.
Зачищаем все контакты и вставляем их в клеммы, проверяем, чтобы они были хорошо закреплены. Помните о световой маркировке, она поможет не допустить ошибку.

Совет! Если вы решили устанавливать один терморегулятор на два инфракрасных обогревателя, регулятор в этом случае должен быть установлен в самой холодной комнате.

Блок: 10/11 | Кол-во символов: 1031
Источник: https://vse-otoplenie. ru/kak-podklucit-termoregulator-k-teplomu-polu

Особенности работы терморегулятора и датчика

Датчик температуры для теплого пола – это устройство, определяющее температуру пола или воздуха и передающее информацию терморегулятору, который представляет собой медный проводник трехметровой длины, соединенный с термосопротивлением. С целью защиты от внешних воздействий датчик защищен стеклянной колбой, а провод покрыт изоляцией из ПВХ. Длину устройства можно уменьшать или увеличивать до 50 метров.

Чаще всего, если датчик для терморегулятора теплого пола ломается, его не ремонтируют, а приобретают новый. При неправильной замене одного из компонентов нередко бывает, что интервал между включением и выключением системы нагрева увеличивается до 5 градусов.

Блок: 11/11 | Кол-во символов: 708
Источник: https://vse-otoplenie.ru/kak-podklucit-termoregulator-k-teplomu-polu

Кол-во блоков: 28 | Общее кол-во символов: 36928
Количество использованных доноров: 7
Информация по каждому донору:

https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/215-ckhemy-podklyucheniya-infrakrasnogo-obogrevatelya-cherez-termoregulyator: использовано 2 блоков из 5, кол-во символов 4502 (12%)
https://ZnatokTepla.ru/obogrevateli/infrakrasnye/kak-podklyuchit-infrakrasnyj-obogrevatel.html: использовано 6 блоков из 7, кол-во символов 7536 (20%)
https://tehnikoved.ru/klimaticheskaya-tehnika/obogrevatel/podklyuchenie-termoregulyatora-k-infrakrasnomu-obogrevatelyu.html: использовано 1 блоков из 4, кол-во символов 3732 (10%)
http://remoo.ru/otoplenie/termoregulyator-dlya-infrakrasnogo-obogrevatelya: использовано 2 блоков из 5, кол-во символов 4444 (12%)
https://elektrika.expert/jelektrooborudovanie-i-bezopasnost/ustanovka-infrakrasnyh-obogrevatelej.html: использовано 4 блоков из 7, кол-во символов 2127 (6%)
https://ventilsystem.ru/klimaticheskaya-texnika/obogrevateli/infrakrasnye/gramotnaya-ustanovka.html: использовано 3 блоков из 5, кол-во символов 4583 (12%)
https://vse-otoplenie. ru/kak-podklucit-termoregulator-k-teplomu-polu: использовано 8 блоков из 11, кол-во символов 10004 (27%)

Монтаж инфракрасного обогревателя

Как правильно подключить инфракрасный обогреватель?

Инфракрасные панели с каждым годом набирают всё больше популярности. Они просты в эксплуатации и обеспечивают быстрый нагрев помещения, а терморегулятор позволяет одним движением установить нужную температуру нагрева. Мало того, установка инфракрасных обогревателей своими руками проходит быстро и легко, если следовать инструкциям. К другим плюсам данного оборудования можно относятся:

-длительный срок эксплуатации;
-бесшумность;
-безопасность;
-точечный нагрев;
-возможность применения на открытом пространстве.

Необходимые инструменты

Чтобы установка инфракрасного обогревателя прошла как положено, необходимо иметь инструменты:

-шуруповерт;
-отвертка;
-плоскогубцы;
-рулетка.

По мере необходимости, можно задействовать и более сложное оборудование. Например, детектор металлов, который найдет в потолке или стене электрическую проводку и металлические предметы (арматура, как пример), что позволит их обойти при монтаже, тем самым исключается возможность дополнительных ремонтных работ.

-Разборная электрическая вилка.

-Трехжильный медный кабель.

-Настенные крепления (приобретаются по необходимости, т.к. в комплекте идут только потолочные кронштейны).

Подготовительные работы

ИК нагревательный прибор устанавливается на поверхность (пол, потолок, стена) в соответствии с его целевым назначением: напольный, настенный или потолочный прибор. В зависимости от исполнения конструкцией может быть предусмотрен такой элемент, как терморегулятор. Его основная задача — контроль уровня температуры в помещении, где функционирует ИК-устройство.

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

Процесс монтажа включает следующие этапы:

-выньте аппарат из упаковки и положите на любую плоскую поверхность нагревательной пластиной вниз;
-наметьте место монтажа и сделайте несколько отверстий;
-вверните шуруп-кольца;
-подвесьте цепи, регулируя высоту (если есть необходимость).

Подключение к электрической сети

Монтаж выполняется в нескольких вариантах в зависимости от комплекта техники:

-Подключается пара терморегулятор-нагреватель. В этом случае от автоматического выключателя (далее — просто автомат) подводятся два провода: «ноль» и «фаза». Монтаж выполняется в соответствии с маркировкой устройств. Далее, терморегулятор соединяется с нагревательным оборудованием также с учетом маркировки. Предварительно необходимо открыть гнездо для подключения. Обычно оно скрыто в корпусе под съемной крышкой, удерживаемой крепежом.
-Установка и подключение инфракрасного разнотипного обогревателя в количестве более двух штук на одно помещение выполняется посредством параллельного соединения. В остальном действия при монтаже будут идентичны: с автомата подводятся провода к термостату, от которого уже ведется подключение нагревательных приборов.

При установке необходимо учитывать следующее:

— Запрещена установка инфракрасных обогревателей в легковоспламеняющихся и взрывоопасных объектах или рядом с ними.

— Нельзя включать обогреватель до завершения монтажа и процесса подключения к электрической сети

— Крепить инфракрасный обогреватель можно только через специальные отверстия в корпусе.

— Не рекомендуется устанавливать обогреватель в местах постоянного пребывания людей (над диваном, кроватью, столом). Необходимо сместить его в сторону.

— Инфракрасный обогреватель устанавливается на высоте от 2.5 до 3 метров. Если Уровень потолка выше, то необходимо использовать подвесы на тросах.

Терморегулятор для инфракрасного обогревателя: виды, схема подключения

Использование в системе обогрева дома современных технологий и разработок существенно снижает ежемесячные расходы на электроэнергию, а также помогает добиться необходимого результата за меньшее количество времени. Установка терморегулятора для инфракрасного обогревателя повышает эффективность отопительных приборов. С его помощью создается система «умный дом».

Виды термостатов

Терморегулятор для обогревателя – это градусник, который измеряет температуру в помещении и управляет самим источником тепла. Если воздух уже достаточно прогрелся, то питание ограничивается, и обогреватель перестает работать. А если в комнате становится прохладно, то включается вновь.

В зависимости от того, какой терморегулятор для ИК обогревателя используется, устанавливаются и режимы управления.

1. Механические представляют собой пластиковую коробку с круглым переключателем, который обеспечивает плавную регулировку температуры. Этот показатель изменяется в зависимости от модели, например, в описании терморегулятора Timberk для инфракрасного обогревателя указано, что шаг может быть точным – каждый градус, или выставляться диапазонами – от 2 до 5 °C. Кроме ручки-переключателя на корпусе имеется кнопка включения, а также диодный индикатор, который показывает, работает ли прибор в данный момент.

Более дорогие изделия дополнительно оснащаются небольшим дисплеем, на котором высвечиваются немногочисленные данные. Инфографика, как у терморегулятора Ballu, воспринимается нагляднее и более эстетично. Нужные градусы можно выставить двумя кнопками.

Использовать механический регулятор удобно в доме, где постоянно есть люди, потому что он может обеспечивать тот температурный режим, который выставлен на данный момент. Управлять им дистанционно не получится.

2. Электронные более разнообразны по дизайну. Обзор терморегуляторов для бытового ИК обогревателя показывает, что к уже имеющимся стандартным элементам управления добавляется жидкокристаллический экран. Для управления и точной настройки появляется небольшая кнопочная панель, если экран не сенсорный. Установка градусов может быть скролльной или кнопчной. Чтобы защитить экран и сделать регулятор более незаметным, его оснащают специальной откидной крышкой.

Использовать можно даже в домах сезонного проживания или семьях, где распространены частые командировки, и жилье долгое время остается законсервированным. Главный плюс – программируемость и гибкость в управлении системой отопления, возможность регулировать ее дистанционно, с помощью мобильных устройств. Однако цена программируемого терморегулятора будет намного выше однозадачного.

Варианты установки и подключения термостатов

Для корректной работы устройства его монтируют в подходящем месте. Вблизи не должно быть источника тепла и прямых солнечных лучей (например, под окном или напротив него). Также стоит избегать сквозняков и мест с повышенной влажностью. Иначе измерение будет произведено необъективно, что не позволит поддерживать требуемый уровень тепла в помещении.

Чтобы подключить инфракрасный обогреватель к сети через терморегулятор, нужно присоединить к автоматическому выключателю реле. Потом от него запитать источник тепла.

Существуют разные схемы подключения инфракрасного обогревателя к терморегулятору:

1 термостат и 1 бытовой нагреватель. От автомата на регулятор приходят 2 провода – ноль и фаза, которые цепляются к нему соответственно. Второй парой проводов соединяется с прибором по такому же принципу.
1 терморегулятор и 2 бытовых обогревателя. Ноль и фаза с автомата приходят к термостату, а с него уже делается разводка на отопительные приборы. Это параллельное подключение.
1 регулятор и несколько бытовых обогревателей или 1 промышленный. Подключение осуществляется через магнитный пускатель и для каждого конкретного случая нужно выбирать свою схему подключения, чтобы обеспечить безопасную и бесперебойную работу техники.

При установке на большом объекте предполагается сложная система подключения. На 1 обогреватель могут приходиться 2 и более регулятора, и наоборот, 1 термостат способен контролировать работу нескольких отопительных приборов. В этом случае лучше купить терморегулятор Эберле, потому что к нему можно приобрести оригинальный магнитный пускатель, комплект проводов, необходимых для подключения и прочие аксессуары. Это позволит упростить монтаж сложной отопительной системы. Доверить подключение лучше профессионалам, потому что придется не только правильно подобрать и оценить технические характеристики терморегулятора, но и разработать действенную схему соединения.

Примерные цены на самые популярные модели термостатов

Производитель и модель	Особенности	Стоимость, рубли
TimberkTMS 09.CH	Лаконичный дизайн, режим-контроль 10-30 °С.	700
Ballu RTR-E 6202	Приятный информативный интерфейс, возможность использовать в любых помещениях.	1100
Ballu TA2N-S	Диодный индикатор работы, включение и выключение совмещено с регулятором температуры.	700
Eberle RTR — E6163	Диапазон регулировки от +5 до 30 °С, возможно использовать как для ИК обогревателей, так и для системы теплый пол.	1150
Eberle Instata 2	Температура регулируется 2 кнопками, оснащен небольшим черно-белым дисплеем.	2850
Eberle Instat +3r	Электронный программируемый термостат,	3600

Выбираем терморегулятор для инфракрасного обогревателя: схема подключения, цены

Существует несколько технологий отопления строений (помещений) любого назначения. Судя по обмену мнениями на тематических сайтах, все большее число собственников обращает внимание на ИК-приборы. Но даже при всех их многочисленных плюсах невозможно вести речь о комфорте, если не организовать грамотное управление инфракрасными обогревателями. Какими бывают терморегуляторы, чем отличаются их модели, какую именно целесообразно приобрести в каждом конкретном случае, как ее правильно подключить, примерная стоимость изделий – в этом небольшом обзоре даны ответы на все вопросы.

Оглавление:

Разновидности терморегуляторов и их характеристики
Критерии выбора термостата
Схемы подключения
Расценки

Рассмотрим общее описание различных инженерных решений и схем. Прежде чем купить терморегулятор, следует ознакомиться со всеми его характеристиками, указанными в паспорте, а также порядком подключения.

Типы приборов для управления обогревом

1. Электромеханические.

Самые простые устройства с несложной схемой управления обогревателями. Их нередко именуют термостатами, хотя это не полностью отражает особенность их функционирования. Подобные модели стоят значительно дешевле, чем программируемые терморегуляторы. Пожалуй, это единственный плюс – так отзываются продавцы электронных приборов для контролирования работы инфракрасных обогревателей. Хотя недостатков у механических вариантов терморегуляторов не так уж и много – ручной способ перестройки и большая погрешность. Но насколько это существенно, если немногие могут позволить себе установить в жилище полноценную систему «умный дом»?

Судя по отзывам и статистике продаж, большинство из нас предпочитает именно такой терморегулятор для ИК-обогревателя. И это объяснимо, так как чем проще схема, тем меньше вероятность поломки изделия. Рядовой потребитель несколько настороженно относится к слишком сложным устройствам. У рачительного хозяина при покупке любой техники, в том числе, и для обогрева, сразу же возникает вопрос – где ремонтировать?

В подобных моделях хорошо сочетаются приемлемая цена, простота подключения и высокая надежность. Причем независимо от того, о какой разновидности идет речь. Наверное, это и определяет популярность термостатов. При правильной эксплуатации они служат очень долго. Всем этим критериям вполне соответствует, например, отечественный Ballu. Сравнительно недорогой прибор считается универсальным и подходит для установки в любых жилых и подсобных помещениях. Его можно подсоединять к обогревателям мощностью до 2 кВт, что вполне достаточно при организации основного или дополнительного отопления.

2. Электронные устройства.

Более дорогие, программируемые модели терморегуляторов для инфракрасных обогревателей. Но с учетом возможностей этих приборов они того стоят.

Плюсы электронных термостатов:

Точность регулирования температуры высокая (в пределах ±0,5°).
Наличие программатора, что позволяет управлять отоплением даже в отсутствие хозяев.
К таким терморегуляторам предусмотрено подключение внешних датчиков. Это позволяет производить автоматическую корректировку работы инфракрасного обогревателя в зависимости от изменений погоды.

Что учесть при выборе термостата?

1. Специфика обогрева помещения.

Нюансов по данному пункту множество. Эл/механические терморегуляторы поддерживают температуру на том уровне, который установил пользователь. Этого вполне достаточно, если в доме постоянно кто-то находится, или изменения микроклимата в комнатах в небольших пределах – вопрос несущественный. Эффективность обогрева зависит и от ряда других факторов. Например, насколько утеплены дверные и оконные проемы, «роза ветров», особенности климата в регионе и тому подобное. Немаловажно и то, как расставлены инфракрасные обогреватели, их параметры. В большинстве случаев механических моделей достаточно. Они вполне справляются со своим предназначением и оправдывают стоимость.

Другое дело, если равномерность обогрева жилища имеет значение. Например, постоянство температуры требуется отдельным видам комнатных растений, которые разводят хозяева. Или если жильцы периодически отсутствуют – на работе, в командировке, и регулировать обогрев вручную попросту некому. Следовательно, термостат – не лучшее решение. А если кто-то устанавливает ИК-обогреватели в домашнем инкубаторе или крольчатнике на участке, в теплице и так далее, то для такого применения следует покупать только программируемый вид.

В отличие от сравнительно простых термостатов, они характеризуются большими возможностями и выпускаются в нескольких модификациях. Довольно популярные приборы под брендом Eberle, подключаемые к различным обогревателям, представлены как механическими, так и программируемыми терморегуляторами. Последние, в зависимости от серии, могут работать совместно с разными типами датчиков, отличаются объемом памяти и так далее.

2. Ток нагрузки.

Его несложно вычислить, если посмотреть паспорт терморегулятора и заранее определить, к какому именно обогревателю он будет подключаться.

В документации некоторых термостатов указано, что их можно использовать для одновременного управления несколькими ИК-приборами. Так как все комнаты различаются своей спецификой, такая «универсальность» обогрева вызывает сомнения. Специалисты же вообще не советуют так делать – велик риск выхода из строя терморегулятора.

Типовые схемы правильного подключения

Главный «советчик» – паспорт изделия. Далее – лишь общие нюансы работы. Независимо от типа ИК-прибора, подсоединяются все модели обогревателей к сети через терморегулятор. В этом и состоит смысл управления температурой в помещениях.

1. Как правило, присоединение делается по принципу 1 термостат – 1 обогреватель. Устройство имеет по 2 пары клемм – фазные и нулевые (вход и выход соответственно). По сути, необходимо лишь разорвать цепь питания ИК-обогревателя и установить терморегулятор. Главное – не перепутать провода (нуль и фазу) и правильно выбрать место для крепления. Нюансов его установки много.

2. Тем, кто считает, что рекомендации о нежелательности присоединения к одному термостату нескольких ИК-приборов не для них, следует обратить внимание на точность определения максимального нагрузочного тока. В противном случае устройство быстро выйдет из строя. Вот одна из типовых схем подключения инфракрасных обогревателей через терморегулятор, который является общим органом управления:

Соединение может быть параллельным или последовательным. Но в любом случае понадобится монтаж и ряда других элементов схемы. На рисунке это магнитный пускатель. Получится ли все самостоятельно рассчитать и правильно установить – другой вопрос.

Расценки

Марка	Серия	Тип термостата	Диапазон регулирования, °C	Точность настройки, °C	Ток, А	Розничная цена, рубли
Eberle	INSTAT+ 3R	электронный	5 – 30	0,5	10	5 270
	3563	эл/механический	от 0 до +35	1	16	970
	6121				16	850
	6163				10	1 080
Zilon	ZA-1		10 – 30	1,5	16	980
AOX	Т25		10 – 30	1		880
Тerneo rol			0 – 35	1		1 240
Ballu	ВМТ1		10 – 30	1,5	10	690
Е91		программируемый	от +5 до + 95	0,5	16	2 380
Frontier	TH-920D	программируемый	5 – 35	0,5	16	4 560

Дата: 17 мая 2016

принципы работы, основные виды, схемы подключения

Терморегулятор крайне востребованный прибор, который встречается нам довольно часто. Без него не обходится ни один водонагреватель или котёл отопления. Он участвует в нагревании полов, работе бытовых приборов, двигателей и разного рода обогревателей.

Задача терморегулятора – контроль и поддержание в автоматическом режиме установленных пользователем температур (то есть, термостатирование).

Виды и принципы работы термостатов

Принцип работы терморегулятора имеет цикличный характер, включаясь и выключаясь под воздействием датчика температуры или биомеханической пластины.

Подключение инфракрасного обогревателя через терморегулятор осуществляется с целью контроля его работы: термостат использует замыкание и размыкание электрической сети – действует по принципу выключателя, реагирующего на датчик.

Сопротивление датчика постепенно снижается при нагревании. При достижении им определённого значения сопротивления, соответствующего заданной максимальной температуре, срабатывает термостат и размыкает цепь. Затем датчик остывает, растёт его сопротивление, что вызывает очередное срабатывание термостата и замыкание цепи – включение обогревателя.

Термостаты можно условно разделить на простые и сложные модели (по конструкции).

Простые – это электромеханические модели доступные по цене, но не обладающие достаточной точностью регулировки. Включение и отключение производится компактным выключателем. А регулирование температур осуществляется поворотным рычагом, оснащённым шкалой.
Сложные – электронные (доступные для программирования или лишённые этой возможности, непрограммируемые). В них отключение и выключение, а также регулирование происходит с помощью кнопочной или сенсорной панели.

Наличие дисплея – главный признак электронной модели. С помощью него удобно наблюдать за всеми процессами, происходящими внутри прибора.
Программируемые модели самые дорогие и усовершенствованные на сегодняшний день. В них предусмотрена возможность задавать точное время включения или выключения прибора, оснащённого данным терморегулятором.
Предназначение стабилизатора напряжения для холодильника — это защита постоянно включенного в сеть бытового оборудования от возможных колебаний. При этом важным условием долговечной работы его является правильный расчет мощности такого стабилизатора.
Конденсатор для запуска однофазного двигателя служит фазосдигающим элементом. Подробнее о разных вариантах такого подключения асинхронного агрегата читайте здесь.
Работают разные виды термостатов по одному и тому же принципу. Отличаются они только элементной базой («начинкой») и, соответственно, «ценой вопроса». Чем сложнее прибор, тем больше за него придётся заплатить. В данном вопросе следует трезво оценивать свои потребности. Будет ли использоваться термостат на все 100% или можно приобрести более дешёвую модель – вопрос далеко не праздный.
Гораздо реже используются механические терморегуляторы для инфракрасных обогревателей. Такой механизм также можно встретить в кухонной плите или духовом шкафу. Он не подключён к электропитанию. Регулирование температуры происходит за счёт нагревания и остывания рабочей мембраны.
Все термостаты делятся также на модели для: открытой или скрытой установки и крепления на DIN-рейку.
По рабочему телу они бывают: жидкостными, твердотельными и воздушными.
Ещё одно деление на группы касается температурного режима работы. По данному признаку бывают следующие виды терморегуляторов:
для высоких температур – от 300 до 1200 градусов;
средних температур – от 60 до 500 градусов;
низких температур – ниже 60 градусов.
Правила подключения терморегулятора к инфракрасному обогревателю
Установка потолочных инфракрасных обогревателей является прекрасным способом повысить комфорт в доме и снизить потребление газа котлом отопления. Но одновременно с монтажом такого оборудования встаёт вопрос об экономии электроэнергии и обеспечении безопасности. Обогреватель необходимо оснастить термостатом!
На заметку. Для частных домов и городских квартир мощность обогревателя не должна быть больше 3 кВт. На эту же мощность приобретается и внешний термостат.
Основные правила установки:
высота не больше полутора метров;
место установки – стена;
под терморегулятор для ИК обогревателя подкладывается утеплитель для предотвращения реагирования датчика устройства на низкую температуру стены;
на одну комнату используется только один термостат;
предусматриваются все нюансы безопасного использования (нельзя закрывать или накрывать чем-либо вроде занавесок).
Особенности разных схем установки
ИК обогреватель подключён стандартно, как и все электрические приборы. Это может быть подключение через розетку или отдельную линию, проведённую от отдельного автомата на электрощите. То есть, присутствуют два провода: нейтральный и фазный.
Термостат монтируется в сеть между автоматом и обогревательным прибором.
Простая схема для одного или двух обогревателей:

У терморегулятора в наличии четыре клеммы: две входных (фаза и нейтраль) и две выходных (также «+» и «-»).
Если обогреватель один:
от электрощита прокладываются две жилы, которые подключаются к соответствующим клеммам термостата;
к выходным клеммам последнего крепятся два провода с учётом полярности – они подключаются к ИК обогревателю. Это последовательное подключение.
Если обогревателя два:
От термостата нужно вывести четыре провода (две фазы и две нейтрали) и развести проводку к обогревателям. Это так называемое параллельное подключение.
От термостата нужно вывести два провода, подвести их к одному обогревателю, а затем ко второму. Это будет последовательным подключением двух обогревателей.
В отдельных случаях потребуется подключение фазы напрямую (от автомата к обогревателю), а нейтрали через термостат. Недостаток этого способа – не совсем корректная работа терморегулятора.
Усложнённая схема подключения для нескольких обогревателей:
термостат подключается к автомату на электрощите;
выходные клеммы соединяются с магнитным пускателем;
выходящие контакты пускателя соединяются с обогревателем.
Такой тип соединения подходит для промышленных нагревателей или нескольких ИК обогревателей. Схема подключения магнитного пускателя предполагает работу в автоматическом режиме.
В заключение хотелось бы напомнить, что любые мощные электрические приборы и тем более нагревательные или отопительные, требуют повышенного внимания к мерам безопасности. Прежде всего, это касается заземления. Контур заземления обогревателя должен быть оснащён проводниками достаточной толщины, обладающими низким сопротивлением. По сути, защита обязана отводить избыток тока любой немыслимой величины. От этого зависит человеческая жизнь!
Подключение термостата не самая простая задача. Даже если вы с лёгкостью разобрались во всех тонкостях процесса, может не хватить навыков обращения с инструментами. Смонтировав всё по схемам самостоятельно, нужно попросить специалиста ещё раз проверить вашу работу.
Делаем подключение ИК обогревателя через терморегулятор по видео
Управление инфракрасной нагревательной панелью
Итак, вы определились, какие панели вы хотите купить и какую мощность вам нужно, чтобы эффективно покрыть область, следующим шагом будет решение, как вы собираетесь управлять ею. Это полностью личный выбор, зависящий от того, как вы хотите его использовать. Поэтому мы составили краткое руководство, чтобы помочь вам принять окончательное решение.
Зачем нужно контролировать свои обогреватели?
Всегда рекомендуется управлять вашей панелью тем или иным способом, чтобы повысить их и без того энергоэффективный характер.Это связано с тем, что разница с инфракрасной технологией заключается в том, что она нагревает объекты напрямую, так же, как солнце.
Обычные методы, однако, нагревают воздух и создают ток из-за естественного подъема теплого воздуха. Это гораздо более медленный процесс, поскольку нагрев воздуха и получение каких-либо преимуществ занимает гораздо больше времени по сравнению с прямым излучением тепла с помощью волн дальнего инфракрасного диапазона.
Несмотря на то, что наши панели в любом случае невероятно экологичны, управление отоплением будет лучшим способом еще больше сократить ваши ежемесячные счета.Это связано с тем, что их нужно включать в течение меньшего времени и при более низких температурах, так как вам не нужно делать чрезмерную компенсацию, чтобы быстрее почувствовать эффекты. Самый простой способ его отрегулировать — использовать дистанционный или внешний термостат.
Плагины управления
Первый выбор, который у вас есть, довольно прост — это подключаемый термостат. Наш фаворит — электронный подключаемый термостат с 24-часовым регулированием. Обычно это рекомендуется, когда эстетика не играет большой роли, поскольку вы просто оставляете кабель и подключаете его к термостату.Большинство людей используют это на стеновых панелях или даже на отдельно стоящих панелях.
Что делает его таким полезным, так это простота конструкции, позволяющая легко управлять обогревателем. Светодиодный монитор показывает температуру и выбранный режим для настраиваемых периодов времени, когда вы хотите, чтобы нагреватель был включен или выключен. Он даже имеет встроенный датчик температуры для стабилизации тепла, поэтому вы создаете атмосферу, а не становитесь слишком горячими.
Внешний термостат
Если вы хотите повысить «вау-фактор», мы рекомендуем отрезать вилку и отказаться от кабеля, попросив любого квалифицированного электрика вставить панель в ответвление в стене.Это значительно упрощает установку и даже намного безопаснее устраняет любые проблемы, которые могут возникнуть из-за самого кабеля.
Это означает, что вам понадобится внешний термостат для управления даже простым включением и выключением. Эти термостаты позволяют просматривать температуру и управлять ею в цифровом виде, что еще более полезно в ванной комнате. Поскольку электрика обычно не подходит для ванной комнаты, вилку в любом случае нужно будет отключить, что делает ее лучшим вариантом для такой среды.
Почему бы не соединить одно из наших великолепных зеркал Milano Mirrors с термостатом и не воспользоваться всеми преимуществами инфракрасного излучения. Он не будет запотевать и даже значительно уменьшит образование плесени и сырости.
Пульт дистанционного управления
Для вашего душевного спокойствия мы гарантируем, что наши продукты соответствуют требованиям LOT20, нового правила, вступившего в силу 1 ^st января 2018 года. Наши белые ИК-панели, а также все наши панели изображений и пользовательские панели изображений полностью соответствуют этому и относятся к линейке NXTGEN.
Это означает, что они имеют множество настроек, дающих вам полный контроль над обогревом. Во-первых, они оснащены встроенным датчиком температуры, который отслеживает состояние помещения, которое они пытаются обогреть.
У них также есть несколько настроек, так что вы можете взять на себя ответственность. Наш фаворит — адаптивный старт, который экономит ваше время и энергию. Он будет поддерживать желаемую температуру в любое удобное для вас время, и вам будет намного легче вставать с постели морозным зимним утром!
Он также дает вам семидневный таймер, позволяющий вам решить, когда вы хотите, чтобы обогреватель был включен или выключен в течение всей недели. Затем он имеет обнаружение открытого окна, которое следит за значительными перепадами температуры, если это так, оно затем отключается для экономии энергии.
Самым полезным, наверное, является автоматический контроль температуры. Это то, что может сэкономить вам больше всего на счетах за электроэнергию, поскольку он постоянно включается и выключается, чтобы поддерживать температуру, которую вы выбираете. Благодаря тому, что тепло не теряется из-за сквозняков и поглощается самими предметами, тепло удерживается в большей степени, что делает его теплее на более длительный срок.
Несколько дополнений
У нас есть для вас еще пара вариантов, они не так распространены, но работают так же хорошо! Если у вас есть умный дом, вы можете напрямую синхронизировать обогреватели с Hive или Nest, поскольку они полностью совместимы. Это позволяет вам управлять ими с помощью различных термостатов и на телефонах / планшетах.
У нас также есть датчики PIR, которые улавливают ваше движение. Чаще всего используется в ванных комнатах, он включает обогреватель, когда вы находитесь в вашем присутствии. Если вы будете пользоваться ванной в течение 10 минут, она будет работать только на этот период времени, и, поскольку тепло будет мгновенным, вы обязательно почувствуете эффект сразу.
Мы понимаем, насколько запутанными могут быть новые технологии и множество вариантов, поэтому у нас есть команда экспертов, которые готовы протянуть вам руку помощи. Все, что вам нужно сделать, это позвонить нам по телефону 0116 321 4124 или отправить нам электронное письмо по адресу [email protected]. Вы также сможете найти нас на наших Facebook, Twitter и Instagram.
Где мне разместить инфракрасный обогреватель?
Выбрать место для установки инфракрасного обогревателя несложно, если вы понимаете основы, но это требует немного большего внимания, чем вы могли бы уделить конвекционному изделию.Это связано с тем, что инфракрасное излучение обогревает помещения принципиально другим способом, и для людей, плохо знакомых с этим методом обогрева, может быть трудно избавиться от образа мыслей, который возник в течение всей жизни при использовании обычных систем. Если вам интересно, где лучше всего установить инфракрасные обогреватели, в этом блоге все это объясняется.
Почему важно инфракрасное размещение?
Одним из ключевых различий между излучением и конвекцией является процесс теплопередачи. Большинство из нас уже знакомы с конвекционным циклом теплого воздуха, производимого стандартными домашними системами отопления, но важно понимать, что инфракрасные продукты не работают таким образом.
Инфракрасное излучение — это метод прямого нагрева, который распространяется от источника до тех пор, пока не будет поглощен твердым предметом. Это одна из причин, по которой инфракрасные продукты так эффективны, потому что на тип тепла, которое они выделяют, не влияет движение воздуха, и его нельзя терять из-за сквозняков. Однако прямая природа инфракрасного излучения означает, что оно также должно быть направлено в нужное место. Конвекционные изделия нагревают весь объем воздуха в определенном пространстве, и для этого их можно разместить практически в любом месте, но инфракрасные изделия требуют беспрепятственного обзора области, которая нуждается в обогреве.При передаче тепла от A к B в инфракрасном диапазоне любые объекты, помещенные на пути прямой видимости обогревателя, в конечном итоге становятся получателем этого тепла, а не намеченной областью, что снижает эффективность работы системы.
Распространенные ошибки при размещении инфракрасного обогревателя
Итак, как это работает на практике? Давайте посмотрим на пример гостиной, чтобы определить лучшее и худшее расположение инфракрасной панели. Это помещение имеет довольно однородную планировку, хотя в нем также есть два алькова и эркер, которые необходимо учитывать.
Установка в ниши
Не поддавайтесь соблазну установить инфракрасные обогреватели в пристройках, чтобы обогреватели не мешали. Как вы можете видеть на изображении выше, окружающие стены не позволяют инфракрасным панелям обеспечивать максимальное распространение тепла, поэтому, несмотря на то, что они направлены на ключевые зоны для сидения, именно стены алькова ощущаются больше всего, а не основные пространство комнаты. Большим преимуществом инфракрасных панелей является то, что они не монополизируют пространство комнаты, как это делают обычные обогреватели, поэтому нет необходимости держать их в отдаленном месте.Фактически, их необычный дизайн и современная эстетика могут позволить им функционировать как привлекательные элементы комнаты сами по себе.
Установка противоположной Windows
На изображении выше большая инфракрасная панель размещена на стене над диваном и направлена в сторону эркеров. Панель имеет больше свободы для распространения тепла и покрывает гораздо большую площадь комнаты, но такое расположение имеет свои недостатки. На самый дальний от стены диван будет попадать меньше тепла, что приведет к большему неравенству температуры между двумя зонами отдыха.Кроме того, есть некоторые школы, которые не рекомендуют размещать панели по отношению к вдовам.
Потеря тепла через окна происходит не так, как вы могли бы ожидать: более длинные волны дальнего инфракрасного диапазона фактически не могут проходить через стекло так же, как видимый свет, поэтому в этом отношении тепло будет удерживаться внутри комнаты. Потеря тепла происходит, когда стекло поглощает дальнее инфракрасное излучение, которое затем проходит через остекление и выходит наружу. Поскольку остекление не обеспечивает такой же уровень теплоизоляции, как кирпичная стена, по сравнению с этим тепло может теряться быстрее.Это не должно быть проблемой для домов с современным остеклением, поскольку большинство окон лучше изолированы и предназначены для отражения тепла обратно в комнату, однако дома со старыми окнами с одинарным остеклением могут захотеть рассмотреть возможность размещения своих панелей по-другому.
Лучшие места для инфракрасных панелей
Если не принимать во внимание ниши и обращенную к окну стену как потенциальные места для установки, остается камин и пространство стены, прилегающее к двери.
Настенные инфракрасные обогреватели
При размещении инфракрасной панели на этой стене больше тепла направляется в комнату и будет поглощаться и удерживаться окружающей мебелью и стенами. Хотя через окна возможны незначительные потери, их можно минимизировать, убедившись, что панель не обращена непосредственно к остеклению.
Установка инфракрасной панели на каминную перегородку может быть лучшим вариантом для этой конкретной комнаты, так как основная рабочая зона будет получать львиную долю излучаемого тепла, а остальную часть в то же время направлять в комнату.В этой модели меньше тепла используется на небольшом занимаемом пространстве вокруг двери и книжного шкафа.
Инфракрасные обогреватели для потолочного монтажа
Для беспрепятственного распространения тепла лучше всего подойдет потолочный монтаж инфракрасных панелей. Направление инфракрасной панели вниз на пол гарантирует, что жилые уровни всегда будут комфортно обогреваться, а все создаваемое тепло будет поглощаться и повторно излучаться полом, стенами и мебелью. Инфракрасные панели, монтируемые на потолке, также обладают дополнительным преимуществом, заключающимся в том, что они полностью защищены от повреждений, поэтому полностью предотвращается случайный контакт с поверхностью обогревателя.Естественно, вам нужно будет учитывать расположение любых осветительных приборов, так как в большинстве комнат основной свет будет находиться ближе к центру потолка. Если мы предположим, что это так в схеме комнаты выше, может быть проще установить две меньшие панели по обе стороны от центрального освещения, чтобы обе зоны отдыха хорошо обогревались.
Местонахождение, местонахождение, местонахождение
Позиционирование скоро станет простым делом здравого смысла, если вы поймете, как работает инфракрасный порт.Углы комнаты, крупногабаритная мебель и грандиозные предметы — все это может стать препятствием на пути вашей инфракрасной панели к эффективному обогреву. Самый простой способ подойти к установке — спросить себя: «Где мой обогреватель находится в прямой видимости?», Потому что, если панель заблокирована, тепло тоже будет.
Изображения выше служат только для иллюстрации и не учитывают разницу между мощностью или типом панели. Поскольку комнаты бывают всех форм и размеров, вы можете обнаружить, что вам лучше обслуживать несколько панелей разных размеров, чем одну панель высокой мощности, особенно если ваше пространство имеет особенно необычную планировку.
Если вы думаете об установке инфракрасных панелей, обязательно свяжитесь с нашим полезным отделом продаж, чтобы получить бесплатное предложение с учетом точных размеров вашей комнаты. Независимо от того, переустанавливаете ли вы систему отопления в гостиной или устанавливаете инфракрасные панели по всему многоэтажному офису, наши специалисты по отоплению всегда готовы предоставить рекомендации по вашему проекту.
Источники изображения:
https://www.homestyler.com
Инфракрасное отопление: преимущества и рекомендации
Инфракрасные системы обогрева произвели революцию в способах обогрева помещений.Знайте его преимущества и отличия от традиционных. Домашнее, торговое и промышленное инфракрасное отопление.
Инфракрасное отопление — это система обогрева, работающая с помощью инфракрасных волн (лучистого тепла). Они нагревают людей и / или предметы напрямую, не нагревая воздух.
Эта термоэмиссионная технология — одна из наименее известных и популярных. Его работа очень любопытна
Различия между инфракрасным обогревом и обычным обогревом

Основное отличие инфракрасного обогрева от обычных систем обогрева заключается в том, что он нагревает воздух снизу вверх.Большинство обогревателей нагревают пространство, используя воздух в качестве перехода тепла. Это приводит к тому, что тепло поднимается к потолку и удаляется от того места, где мы находимся, теряя часть своей эффективности. Как следствие, мы должны повторно нагревать воздух и потреблять больше энергии.
При нагреве инфракрасным излучением тепло передается не через воздух, а через волны. Мы говорим о лучистом тепле, который накапливается на полу, потолке и стенах и медленно отделяется, подобно тому, как это происходит с Солнцем, когда оно нагревает Землю.

Системы конвекционного отопления — это более медленные системы с большими слоями воздуха, особенно на возвышенностях. Таким образом, инфракрасное излучение напрямую влияет на людей и предметы, а также является совершенно бесшумным.
Ниже мы видим пример систем радиационного и конвективного отопления.

Какие преимущества дает инфракрасное излучение?

Основные преимущества инфракрасного обогрева:
Простая установка
Вам понадобится только электрическая розетка и место для установки оборудования, если это стационарная установка.В случае использования инфракрасных панелей, они размещаются на стенах или потолке и служат проводниками тепла. Независимо от того, на улице или в помещении, инфракрасный обогреватель всегда должен устанавливаться таким образом для оптимальной работы.
Что касается подключения к сети, единственное, что мы должны учитывать при его установке, — это наличие поблизости розетки.
Энергосбережение
Ставка на инфракрасное отопление позволит нам сэкономить энергию и, следовательно, деньги.На эту экономию влияют и другие факторы, такие как собственная изоляция фасада, но в целом это оборудование, которое значительно снижает потребление.
Многие утверждают, что инфракрасный обогрев медленнее и менее мощный, чем традиционный, поэтому его потребление ниже. Однако это идеальный вариант для обогрева небольших помещений и поддержания температуры, поскольку он непосредственно нагревает материалы (а не воздух).
В местах с не особо низкими температурами можно воспользоваться этим типом помещений.
Абсолютно бесшумный

В электрическом инфракрасном обогревателе не используются подвижные компоненты, такие как вентиляторы или турбины. Следовательно, он полностью молчит.
Больше безопасности
Этот вид отопления не требует для работы какого-либо топлива, поэтому опасность взрыва отсутствует. Отказ от сжигания не приводит к образованию газов или запахов. Кроме того, инфракрасный обогреватель постепенно нагревает и не достигает завышенных температур. Это делает невозможным возгорание или ожоги..
Лучше для здоровья
Инфракрасные волны передают только тепло; Это абсолютно здоровая система, подходящая для людей с проблемами дыхания. Бывают случаи, когда обычное отопление может усугубить эти проблемы. Этого не происходит с инфракрасным обогревом.
Мифы об инфракрасном обогреве
Это относительно неизвестная технология, поэтому до сих пор существуют некоторые мифы об этом виде отопления. Одна из самых распространенных — они всегда излучают красный свет… или что все печи, излучающие красный свет, обогреваются инфракрасным излучением. Большая ошибка.
Длинноволновый инфракрасный обогреватель не излучает никакого света. Коротковолновая волна может излучать красный свет или нет, но это зависит не от системы, а от способа передачи тепла. Старые электрические резисторы нагревают окружающий воздух (так называемая конвекция). Однако инфракрасный обогреватель выделяет тепло непосредственно на материалы или тела, на которые он падает. Таким образом, тепло используется только там, где оно необходимо, и не рассеивается в окружающей среде, что дает возможность экономии, о которой мы говорили ранее.
Наши системы инфракрасного обогрева
В MET MANN мы сделали выбор инфракрасного электрического обогревателя для удовлетворения всех типов потребностей, будь то бытовые, коммерческие или промышленные.
Основными моделями, которые вы можете найти в нашем каталоге, являются следующие:
Инфракрасная система обогрева INFRA MANN P
Этот портативный инфракрасный обогреватель (0,5-1-1,5 кВт) идеально подходит для прямого и быстрого обогрева рабочих зон. Его конструкция сделана из стали и имеет отверстия, через которые тепло отводится за счет естественной конвекции.
Он оснащен в общей сложности 3 инфракрасными кварцевыми лампами, которые ускоряют передачу тепла с помощью инфракрасных волн ближнего действия.
Одним из дополнительных преимуществ этого оборудования является наличие съемных опор и удобной ручки, что значительно облегчает транспортировку. Кроме того, эту систему инфракрасного электрического обогрева можно закрепить на стене с помощью подходящей опоры.
Может использоваться на открытом воздухе (кроме дождя) и имеет степень защиты от влаги и пыли IP24.Два его переключателя позволяют активировать 3 различных мощности нагрева (0,5–1–1,5 кВт), а у более старого есть система защиты от опрокидывания. Таким образом, если нагреватель переместится из своего естественного положения, электрическое напряжение будет автоматически отключено.
Если вы работаете в автомобильной, строительной или промышленной мастерской, это инфракрасное отопительное оборудование гарантирует вам непревзойденные результаты. Также он идеально подходит для быстрого размораживания труб или механизмов, а также для сушки окрашенных поверхностей.
Инфракрасное электронагревательное оборудование INFRA MANN M

Инфракрасное отопительное оборудование настенного типа нашей серии INFRA MANN. Он имеет множество применений как для закрытых, так и для полуоткрытых помещений, где требуется система, обеспечивающая тепло быстро, без шума и запахов. Он доступен в фреске или 3 кВт опорной ноги.
Инфракрасный обогреватель можно установить практически на любую поверхность. Он оснащен несколькими скобами и винтами с накатанной головкой, что позволяет производить установку без использования дополнительных инструментов.Он также предлагает возможность установки с телескопической опорой, которая позволяет легко перемещать его с одной стороны на другую.
Во избежание перегрева система имеет стальной корпус с конвекционной системой охлаждения. Кроме того, хромированная стальная решетка предотвращает случайный контакт с инфракрасной лампой и гарантирует безопасность.
Одной из сильных сторон этого инфракрасного обогревателя является его отражатель со специальной отделкой, обеспечивающей равномерное распределение тепла по всей зоне обогрева.Но это еще не все: в более старом возрасте он включает в себя комнатный термостат, чтобы запускать и останавливать его в зависимости от температуры, которую мы хотим достичь.
Инфракрасное отопительное оборудование INFRA MANN T

Эта модель серии INFRA MANN T обеспечивает прямой нагрев и передачу тепла в любых условиях. Оптимальный даже для отрицательных температур или ветра, он в основном используется для обогрева промышленных и складских помещений или даже ангаров, выставочных залов, спортивных залов, мастерских, полуоткрытых площадок, строительных площадок…
Это очень мощное инфракрасное нагревательное оборудование с длинноволновыми трубчатыми электронагревательными элементами, которые обеспечивают передачу тепла в любых тепловых или метеорологических условиях.
Его можно установить прямо на потолок или на стену под углом. Это обеспечивает равномерный нагрев под разными углами. Он изготовлен из нержавеющей стали зеркального типа, очень жаропрочного материала, который также не темнеет со временем. Его первоначальная эффективность обеспечивается на протяжении всего срока службы оборудования.
Установка этой системы инфракрасного обогрева может производиться на высоте от 4 до 20 метров.
Инфракрасное отопительное оборудование INFRA MANN WIFI

Излучающая система (без излучения света) для настенной или потолочной установки мощностью 1,8 кВт, с подключением WIFI. Это инфракрасное электрическое отопительное оборудование с длинноволновыми излучающими панелями — чистое решение, без шума и без излучения света, очень экономичное и простое в использовании.
Его дизайн эстетичен без ущерба для эффективности: тепло, излучаемое поверхностью панели, поглощается непосредственно нагреваемым телом (люди, стены, полы, мебель. ..). Кроме того, являясь разновидностью инфракрасного обогрева, обогрев не вызывает движения воздуха и позволяет ему оставаться полностью чистым.
Еще одно его преимущество — экономия энергии по сравнению с другими традиционными системами отопления. Его высокое тепловыделение и отличное распределение позволяют использовать его с меньшей мощностью, чем другие альтернативы.
Он имеет 4 уровня мощности, поэтому вы можете адаптировать его к каждому моменту и необходимости. Его можно выбрать на самом устройстве или с помощью пульта дистанционного управления LCS для максимального комфорта.Он также включает функцию Fast Hot, с которой оборудование будет работать на максимальной мощности в течение определенного времени для нагрева в рекордно короткие сроки. Вы можете запрограммировать часы работы и даже подключиться к устройству Wi-Fi. С помощью приложения Tuya Smart вы можете контролировать температуру инфракрасного обогревателя и его работу удаленно из любого места.

Если вам нужна дополнительная информация о наших инфракрасных системах обогрева или у вас есть вопросы об этой технологии, свяжитесь с нами через веб-форму или позвоните нам по телефону +34 93 851 15 99.Мы будем рады Вам помочь.
Лучшие электрические гаражные обогреватели для работы в холодную погоду
Фото: depositphotos.com
Холодные дни могут превратить ваш гараж в холодное, неудобное и непродуктивное рабочее место. Электрический обогреватель для гаража может согреть и поджарить ваш гараж, чтобы вы могли продолжать работать с комфортом, независимо от температуры наружного воздуха. Электрические гаражные обогреватели питаются от электрического соединения через розетку, что позволяет легко настроить их для использования в любом гараже с проводом или с удлинителем, идущим к ближайшей розетке.
Лучший электрический гаражный обогреватель для вашего гаража или мастерской будет зависеть от ваших требований к пространству, типа обогревателя, который вы хотите, и необходимых вам функций безопасности. Взгляните на продукты ниже, которые представляют одни из лучших электрических обогревателей для гаражей в каждой соответствующей категории по качеству, функциональности и общей стоимости.
ЛУЧШИЙ В ЦЕЛОМ: Fahrenheat FUH Electric Heater for Garage
RUNNER UP: Lasko 755320 Ceramic Space Heater
BEST PORTABLE: Aikoper Space Heater
BEST MOUNTAIN High MOUNTAIN
NuGet Настенный обогреватель
НАИЛУЧШИЙ ПОТОЛКОВЫЙ: Comfort Zone CZQTV5M Кварцевый потолочный обогреватель
Фото: amazon.com
Типы электрических гаражных обогревателей
В то время как все электрические гаражные обогреватели в основном работают одинаково, электрические обогреватели делятся на три основных типа: с принудительной вентиляцией, инфракрасные (лучистые) и керамические.
С принудительным вентилятором
Нагреватели с принудительным вентилятором используют электрический нагревательный элемент внутри нагревателя для быстрого нагрева воздуха вокруг него. Вентилятор в задней части обогревателя выталкивает этот горячий воздух в гараж или мастерскую, чтобы нагреть окружающий воздух и повысить температуру в помещении.Этот тип электрического обогревателя требует времени, чтобы нагреться, и не так эффективен, как керамический обогреватель. Так что, если у вас меньшее рабочее пространство и вы не против немного подождать, пока не нагреется, обогреватель с принудительной вентиляцией сослужит вам хорошую службу; в противном случае вы можете рассмотреть инфракрасный или керамический электрический обогреватель для гаража.
Инфракрасный
Инфракрасный обогреватель гаража также известен как излучающий или кварцевый обогреватель. Они генерируют лучистое инфракрасное тепло, которое можно использовать как в небольших, так и в больших гаражных помещениях.Эти обогреватели начинают работать, как только вы их включаете, и обеспечивают очень высокую интенсивность нагрева по сравнению с вентиляторными или керамическими электрическими гаражными обогревателями.
Однако тепло, выделяемое инфракрасными обогревателями, не нагревает воздух в гаражном пространстве. Скорее, инфракрасный обогрев нагревает физические объекты, с которыми соприкасаются инфракрасные волны, такие как человек или транспортное средство. Это означает, что хотя при включенном обогревателе вам будет тепло, температура окружающего воздуха не изменилась, а при выключении обогревателя температура предметов и людей в гараже быстро упадет.Это также означает, что чем больше предметов и людей у вас в гараже, тем менее эффективным будет инфракрасный обогреватель, потому что волны будут распространяться по объектам и людям в комнате.
Керамика
Керамические электрические гаражные обогреватели работают в основном так же, как и обогреватели с принудительной подачей воздуха, но с одним существенным отличием: они используют керамический нагревательный элемент вместо металлического компонента в обогревателях с принудительной подачей воздуха. Это различие в материалах делает их намного более эффективными, чем нагреватели с принудительным вентилятором, при обогреве большого помещения.Керамические обогреватели — хороший вариант для больших помещений, где вы хотите повысить температуру окружающего воздуха, а не нагревать только физические объекты, как в случае с инфракрасным обогревателем. Тем не менее, керамическим обогревателям для гаража потребуется некоторое время, чтобы нагреться, прежде чем вентилятор начнет выдувать теплый воздух.
Что следует учитывать при выборе лучшего гаражного электрического обогревателя
Перед тем, как выбрать электрический гаражный обогреватель для гаража или рабочего места, уделите несколько минут тому, чтобы узнать о наиболее важных аспектах покупок, которые следует учитывать.
Размер гаража
Размер гаража является важным фактором при выборе электрического обогревателя для гаража. Если вы приобретете агрегат, который недостаточно мощный для помещения, которое вы хотите отапливать, вы останетесь работать на холоде и потеряете деньги, которые вы потратили не на тот обогреватель. Хорошее правило, которому следует следовать при выборе подходящего обогревателя для гаража: на каждые 10 Вт выходной мощности вы можете обогреть 1 квадратный фут площади. Например, гараж или магазин площадью 150 квадратных футов будет полностью отапливаться гаражным электрическим обогревателем мощностью 1500 ватт.
Также помните о фактическом объеме используемого пространства. Если вы используете только треть вашего гаража, а остальная часть предназначена для вашего автомобиля или для хранения вещей, то вы можете получить обогреватель меньшего размера, который будет обеспечивать достаточно тепла для вас, но не будет тратить энергию на нагрев остальной части. незанятая комната.
Портативные и навесные
Гаражные электрические обогреватели можно разделить на два основных типа установки: переносные и навесные.
Переносные электрические обогреватели для гаража могут стоять на земле или на столе, и вы можете маневрировать ими где угодно и как угодно, чтобы получить максимальное тепло для помещения.Эти обогреватели не требуют особой установки или настройки и, как правило, нуждаются только в доступной розетке, чтобы начать работу прямо из коробки. Эти обогреватели занимают место на полу и на столе, и их шнур может быть опасен для спотыкания.
Навесные гаражные электрические обогреватели могут быть настенными или потолочными. Они также могут быть подключены к электрической системе здания для более мощного тепловыделения, или они могут быть включены в обычную розетку, что представляет собой тип навесного обогревателя, который легче установить, чем проводной тип.Навесные обогреватели — отличный вариант, если вы ищете полупостоянный обогреватель, который вам нужно будет установить только один раз. Однако, если у вас нет большого гаража или мастерской, эти более крупные агрегаты могут оказаться слишком мощными для небольшого пространства.
Регулируемый термостат
Если вам нужен электрический гаражный обогреватель, который может контролировать температуру окружающей среды в комнате и включаться при слишком низкой температуре и выключаться при слишком высокой температуре, тогда вам понадобится обогреватель с встроенный регулируемый термостат.Эта функция позволяет вам выбрать идеальную температуру для гаража, и обогреватель автоматически начнет нагреваться до тех пор, пока окружающий воздух в комнате не достигнет этой температуры. Эта функция идеальна в холодном климате, где может потребоваться круглосуточное отопление, поскольку функции автоматического включения и выключения будут поддерживать нужную температуру в гараже, не тратя ненужную энергию.
Техническое обслуживание
Любое отопительное или охлаждающее устройство потребует определенного технического обслуживания, чтобы продолжать эффективно работать в течение многих лет, и электрический гаражный обогреватель не исключение.Легкие обогреватели дешевле, чем более прочные, но они не прослужат так долго. Так что, если вы не возражаете заменять обогреватель каждые пару лет, вы можете получить достаточно тепла, не прибегая к особому техническому обслуживанию.
Более прочные электрические обогреватели для гаража прослужат дольше, но вам необходимо регулярно чистить их, проверять вводы питания на предмет обрывов и проверять тепловые мощности, чтобы убедиться, что они функционируют должным образом. Если вы будете делать это на регулярной основе, эти более дорогие обогреватели могут со временем обойтись дешевле, чем замена нескольких легких обогревателей.
Функции безопасности
Электрические обогреватели для гаража могут быть опасными, если они неправильно установлены, настроены и используются. К счастью, многие производители начали добавлять функции безопасности, призванные сделать продукт максимально защищенным от несчастных случаев, включая механизм опрокидывания, защиту от перегрева и функцию холодного прикосновения.
Механизмы опрокидывания были разработаны, потому что электрические обогреватели для гаража легко опрокинуть в загруженной мастерской, небольшом гараже или в доме с маленькими детьми.Этот механизм срабатывает при опрокидывании обогревателя и автоматически выключает обогреватель для предотвращения повреждений.
Защита от перегрева — полезная функция, которая есть у большинства электрических нагревателей. Он рассчитан на длительное использование в течение нескольких дней, когда температура окружающей среды может колебаться на несколько градусов, вызывая перегрев обогревателя. Когда это происходит, защита от перегрева определяет повышение температуры и отключает обогреватель, чтобы предотвратить внешнее повреждение вашего гаража и внутреннее повреждение обогревателя.
Функции Cool-touch в основном используются для настенных и переносных гаражных обогревателей, потому что они часто устанавливаются или устанавливаются в местах, где проходящие дети или взрослые могут соприкасаться с боковинами обогревателя. Обогреватели без этой функции безопасности могут вызвать серьезные ожоги, но функция «холодного прикосновения» позволяет дотронуться до внешней оболочки обогревателя или схватиться за нее, не повредив себя.
Дополнительные функции
Электрические обогреватели для гаража шагнули в ногу со временем и теперь имеют широкий спектр дополнительных функций, которые могут принести пользу вашему гаражу.Взгляните на эти функции ниже, чтобы узнать, являются ли они обязательными для вашего электрического обогревателя для гаража.
Удлиненные шнуры дают вам возможность разместить гаражный обогреватель в любом месте в пределах досягаемости от розетки, расширяя доступные области для установки и сохранения тепла.
Ручка на переносном обогревателе упрощает подъем и перемещение по гаражу, чтобы вы могли найти лучшее место для его установки.
Колеса могут повысить маневренность переносных обогревателей.
Жалюзи на вашем гаражном электрическом обогревателе позволяют направлять поток тепла с помощью вентилятора или керамического гаражного обогревателя.
Электрические обогреватели для гаражей с поддержкой Wi-Fi могут подключаться к веб-сайту или приложению, чтобы вы могли управлять обогревателем через свой телефон, пока подключен Wi-Fi.
Наши фавориты
Приведенные ниже продукты с наивысшим рейтингом были выбраны по качеству, цене и функциональности, чтобы помочь вам найти лучший электрический гаражный обогреватель для вашего гаража или мастерской.
Фото: amazon.com
Если у вас большой гараж, обогреватель Fahrenheat мощностью 5 000 Вт справится с задачей обогрева. В этой модели используется принудительный вентилятор для обогрева больших и сквозняков на рабочем месте. Обогреватель поставляется с монтажным кронштейном, который позволяет установить его на потолке или на стене, в зависимости от того, куда вы хотите направить тепло. Нагреватель также оснащен регулируемыми жалюзи для лучшего контроля направления.
Хотя вы будете платить более высокую цену за этот электрический гаражный обогреватель, вы получите пульт дистанционного управления для дистанционного управления, защиту от перегрева и регулируемый термостат, который будет отслеживать температуру окружающей среды и автоматически включать или выключать обогреватель в зависимости от к текущему чтению.Однако имейте в виду, что этот нагреватель необходимо либо подключить напрямую к системе на 208 или 240 вольт, либо подключить к розетке на 208 или 240 вольт с помощью соответствующей вилки.
Фото: amazon.com
Этот портативный электрический гаражный обогреватель имеет форму башни и имеет функцию колебаний, поэтому тепло может распределяться по более высокой и широкой площади от керамических элементов. Вы можете установить температуру либо на фиксированное низкое значение, либо на фиксированное высокое значение для максимальной выходной мощности 1500 Вт.Керамический обогреватель также оснащен регулируемым термостатом, который можно использовать для автоматического режима.
Когда вы включаете обогреватель, вы можете установить автоматический таймер, который выключит обогреватель, когда он достигнет запланированного времени, или вы можете оставить его работать самостоятельно, пока вы его не выключите. Обогреватель поставляется со встроенной ручкой для переноски, пультом дистанционного управления и несколькими функциями безопасности, включая защиту от перегрева и приятный на ощупь внешний вид, который позволяет вам маневрировать обогревателем во время его использования, не обжигаясь.
Фото: amazon.com
Aikoper — хороший выбор, если вы не хотите заниматься монтажом проводки или установкой обогревателя. Просто подключите шнур к ближайшей стандартной розетке и установите температуру на регулируемом цифровом термостате, чтобы начать обогрев гаража до желаемой температуры. При низком нагреве выделяется 900 Вт энергии, при сильном нагреве — до 1500 Вт.
Режим ECO автоматически выключит или включит обогреватель по мере необходимости в соответствии с вашими настройками температуры, поэтому вы никогда не останетесь без тепла, но вы не тратите энергию, когда обогреватель не нужно включать.Этот керамический обогреватель имеет колебательную функцию для более широкого распределения тепла и дистанционное управление. Не допускающий охлаждения корпус нагревателя и встроенные ручки делают его идеальным вариантом для переноски, а нагреватель также имеет защиту от перегрева и опрокидывания для дополнительной безопасности.
Фото: amazon.com
Для настенного гаражного электрического обогревателя предлагает впечатляющий Broan-NuTone. Настенный обогреватель предназначен для работы с электрической системой на 240 В (максимальная выходная мощность 4000 Вт) или 120 В (максимальная выходная мощность 2000 Вт), и его можно либо подключить к доступной розетке, либо напрямую подключить к электросети. системы, если у вас есть соответствующие насадки.
Гаражный электрический обогреватель с вентилятором имеет усиленную стальную решетку 18-го калибра и регулируемый термостат, расположенный на передней панели обогревателя. Жалюзи нисходящего потока в решетке направляют воздушный поток к земле, поэтому лучше всего установить обогреватель выше на стене. Встроенная задержка вентилятора предотвращает работу вентилятора до тех пор, пока элемент не достигнет достаточно высокой температуры, поэтому вентилятор будет выталкивать только нагретый воздух.
Фото: amazon.com
Этот потолочный обогреватель имеет гладкий, компактный дизайн и поставляется с монтажным кронштейном для крепления обогревателя к потолку.Оттуда его можно наклонять до 90 градусов, чтобы лучше контролировать направление тепла.
В инфракрасном электрическом гаражном обогревателе используются две излучающие кварцевые лампы, которые отражают инфракрасное тепло в комнату и любые находящиеся поблизости предметы или людей. Обогреватель поставляется с галогенной лампой (включая лампочку) для лучшей видимости в мастерской, а также имеет датчик перегрева, который автоматически отключает обогреватель, если он начинает перегреваться. Хотя у него нет защиты от холодного прикосновения, у него есть металлическая защитная сетка, которая предотвращает соприкосновение мощных кварцевых ламп с чем-либо еще.
Преимущества владения гаражным электрическим обогревателем
Есть много преимуществ владения гаражным электрическим обогревателем, но одним из главных преимуществ этих полезных приборов является возможность иметь теплое и удобное рабочее место в гараже круглый год.
Электрические обогреватели для гаражей по сравнению со встроенными системами отопления также дают вам возможность выбирать, как и где их использовать, при условии, что у вас есть доступный источник питания. Установите полупостоянный обогреватель на стену или потолок гаража, если вы предпочитаете надежный источник тепла, который вам не нужно настраивать каждый раз, когда вы его используете.Если вам нужна большая маневренность электрического гаражного обогревателя, вы можете приобрести портативный продукт, которому нужна только розетка и место для установки.
Простая установка и экологичная эксплуатация — два основных преимущества электрических гаражных обогревателей по сравнению с газовыми обогревателями. Электрические обогреватели также более доступны по цене, а их тепловая мощность оптимальна для большинства жилых гаражей, хотя для очень больших помещений может потребоваться более мощный вариант обогрева, такой как газовый обогреватель.
Использование гаражного электрического обогревателя позволяет эффективно работать в гараже при низких температурах.
Электрические гаражные обогреватели могут быть закреплены на потолке или стене в полупостоянном положении или могут быть переносными, что дает вам свободу выбора, где и как их использовать.
Для жилых гаражей электрический обогреватель — недорогой и эффективный вариант, который проще в установке по сравнению с гаражными обогревателями, работающими на природном газе.
Часто задаваемые вопросы о вашем новом электрическом гаражном обогревателе
Ниже приведены некоторые ответы на часто задаваемые вопросы об электрических гаражных обогревателях.
В. Где мне разместить гаражный обогреватель?
Переносные гаражные электрические обогреватели можно разместить где угодно. Если они не дают вам желаемого результата и тепла, просто переместите их. Стационарные или навесные электрические обогреватели для гаража с функцией приточного или керамического обогрева должны быть установлены в самом холодном углу гаража с направлением воздуха в центр комнаты.
Стационарные или навесные электрические обогреватели для гаража, использующие инфракрасное или лучистое отопление, должны располагаться на расстоянии не менее 24 дюймов от стен гаража, чтобы гарантировать, что они не вызовут пожар.Измерьте и отметьте эту зону безопасности, а затем выберите область в пределах зоны, близкую к вашему обычному рабочему пространству, чтобы вы могли извлечь максимальную пользу от обогревателя, когда он будет установлен.
В. Сколько ватт мне нужно для обогрева гаража?
Тип обогревателя, планировка вашего гаража, содержимое вашего гаража и температура окружающей среды — все это факторы, которые могут затруднить точное измерение, но основное правило, которому следует следовать, составляет примерно 10 Вт на каждый квадрат. фут пространства, которое вы хотите обогреть.
В. Сколько стоит использовать гаражный электрический обогреватель?
Это сильно зависит от ваших местных затрат на электроэнергию, мощности электронагревателя и того, как долго он использовался. Однако в среднем электрический обогреватель мощностью 1500 Вт будет стоить от 0,18 до 0,25 доллара в час.
Термостаты в системах дальнего инфракрасного диапазона | Prestyl Europe B.V.
Термостаты в системах дальнего инфракрасного диапазона
Технический бюллетень: Термостаты в системах дальнего инфракрасного диапазона
Управление отдельными панелями
Отдельные панели могут быть установлены на стене или потолке и подключены при необходимости
В качестве альтернативы можно использовать переключаемую розетку или (если требуется контроль температуры) термостат сетевого напряжения
Термостаты сетевого напряжения могут быть отдельными съемными блоками или они могут быть расположены в стандартной настенной распределительной коробке
Управление системами Prestyl
Панели могут быть установлены на стене или потолке и включаются или выключаются с помощью реле, которое управляется термостатом
Может быть один термостат для всей установки или термостат на зону
При использовании дальнего ИК-диапазона в одном помещении может быть несколько термостатов для создания различных зон комфорта, для балансировки систем переменного тока или для балансировки эффекта экспозиции «север / юг».
Расположение термостатов
Прежде чем мы объясним расположение термостата в системе дальнего инфракрасного диапазона, мы должны сначала понять, как работает дальний инфракрасный диапазон и как термостат становится частью системы.
Тепло в дальнем инфракрасном диапазоне согревает предметы и людей, а не воздух
Термостаты «считывают» температуру воздуха, а не «комфортную температуру» или влияние дальнего инфракрасного диапазона.
Итак, если мы не нагреваем воздух, как термостат будет работать в системе дальнего инфракрасного диапазона?
Ответ довольно прост: температура воздуха в комнате повышается, потому что предметы в помещении нагреваются, а их тепло на поверхности создает «конвекционный поток»; этот поток идет от пола до потолка
Поскольку эта конвекция минимальна, фактическая температура в помещении, регистрируемая термостатом, ниже, чем в традиционной системе (обычно на 2-5 градусов ниже)
Поскольку (как и в случае с солнцем) люди ощущают инфракрасное тепло, излучаемое панелями, полом и предметами в помещении, им не нужен горячий воздух, чтобы чувствовать себя комфортно.
Следует отметить, что разница между температурой пола и потолка обычно составляет менее 2-4 градусов
Кроме того, поскольку мы не полагаемся на горячий воздух, чтобы согреться, пространство станет комфортным в течение нескольких секунд после открытия и закрытия внешней двери
Поскольку температура воздуха в дальнем инфракрасном диапазоне практически одинакова на всех высотах, размещение термостата гораздо менее критично, чем в системе горячего воздуха.Следовательно,
Сменный термостат сетевого напряжения можно подключать только на расстоянии 30 см от пола, 30 см ниже потолка или где-то между
Не рекомендуется устанавливать термостат на полу или на потолке, так как конвекция практически отсутствует (для правильной работы термостата требуется конвекция).
Термостаты нельзя размещать на плохо изолированных внешних стенах
Термостаты следует размещать на расстоянии не менее 3 футов (1 м) от панели, где это возможно
Термостаты не следует размещать непосредственно над панелью
Покупка термостатов (служба закупок Prestyl)
Prestyl — производитель панелей для обогрева в дальней инфракрасной области спектра; он не продает и не хранит термостаты, реле или аксессуары.
Prestyl предлагает услугу закупки, при которой такие компоненты приобретаются в качестве услуги. Плата за эту услугу представляет собой реальную стоимость компонента (включая доставку, налоги и / или пошлины, если применимо) плюс 20% сбор за обработку.
Список сторонних компонентов можно получить у Prestyl или его дилеров / дистрибьюторов. Prestyl не дает гарантий и не одобряет оборудование сторонних производителей.
Общие характеристики термостатов сетевого напряжения:
120 В 15 А — Макс.Две панели 48 ″ x 24 ″ (120 x 60 см) или четыре панели 24 ″ x 24 ″ (6060) на термостат.
230/240 Вольт 10 А — Макс. Три 48 ″ x 24 ″ (120 x 60 см) или шесть 24 ″ x 24 ″ (6060) панелей на термостат.
Общие технические характеристики низковольтные термостаты:
Практически любой низковольтный термостат с сухим реле по «вызову тепла»; может использоваться вместе с гибридным или электронным реле, управляемым постоянным током, или…
Термостат, поддерживающий выбранные реле или контакторы.
(для получения более подробной информации см. Электрические схемы системы Prestyl)
Маленьких обогревателей могут привести к большим счетам
Новости> Маленькие обогреватели могут привести к большим счетам
Ноги женщины в теплых махровых зимних носках возле электровентилятора дома. Выборочный фокус.
Зимой для многих из нас домашний уют означает тепло.
Хотя хорошая система центрального отопления предназначена для удовлетворения потребностей всего дома, иногда потребители обращаются к обогревателям для дополнительного тепла.Некоторые люди используют один для повышения температуры в одной комнате, где доступного тепла недостаточно, но их широкое использование в течение продолжительных периодов времени может увеличить счета за отопление зимой.
«В некоторых случаях использование небольших обогревателей может быть дешевле, если вы хотите обогреть только одну комнату или дополнить недостаточное отопление в одной комнате», — считают аналитики Министерства энергетики США (DOE). «Однако обогреватель не обязательно является экономичным источником длительного тепла. Это не альтернатива системе отопления всего дома.”

Правильный тип для работы
Согласно DOE, для жилищного рынка обычно доступны два типа обогревателей. Большинство из них могут поставлять от 10 000 до 40 000 британских тепловых единиц в час и обычно работают на электричестве, пропане, природном газе или керосине. Дровяные печи и печи на гранулах также становятся все более доступными для многих областей применения. Конвективное отопление обеспечивает циркуляцию воздуха в замкнутом пространстве, в то время как лучистое отопление передает энергию тепла непосредственно объектам или людям в непосредственной близости от ее источника.
Если центральное отопление недоступно или недостаточно, конвективный нагревательный элемент может относительно равномерно распределять тепло по замкнутому пространству. Для гаражей, мастерских, комнат для тренировок или прачечных, используемых в течение нескольких часов в день или каждую неделю, конвективный обогреватель может быть хорошим выбором.
Многие конвективные электронагреватели содержат герметичный жидкий теплоноситель. Они позволяют теплу, вырабатываемому устройствами, накапливать энергию в виде тепла, поэтому они меньше работают, обеспечивая стабильную производительность.Лучистые электрические обогреватели обычно включают в себя инфракрасные нагревательные элементы. Близлежащие поверхности, в том числе люди, поглощают тепло. Воздух в непосредственной близости от корпуса или шкафа блока также способствует передаче теплопроводного тепла.

Safe Not Sorry
Обогреватели используются сезонно, но по данным Комиссии по безопасности потребительских товаров США, годовой уровень смертности составляет 300 пожаров в год. Ожоговые травмы, связанные с поверхностным контактом с комнатными обогревателями, ежегодно отправляют около 6000 человек в отделения неотложной помощи, и большинство из этих инцидентов не приводит к пожарам.
Поскольку устройства сконструированы так, чтобы выделять тепло, их всегда следует устанавливать в местах, недоступных для всех легковоспламеняющихся материалов и недоступных для маленьких детей, домашних животных или лиц с ограниченными физическими возможностями.
В последние годы многие обогреватели были спроектированы с функциями безопасности при опрокидывании, которые автоматически отключают источник питания в случае, если устройство наклоняется за пределы своего вертикального положения.
Поскольку обогреватели созданы специально для производства тепла, их следует по возможности вставлять непосредственно в стену.Если используется удлинитель, он должен быть сверхмощным и изготовлен из проволоки калибра 14 или больше.
Если есть выбор между высоким, средним и низким, или регулируемым термостатом, выберите последний. Устройство, которое нагревает ваше пространство до желаемой температуры, будет меньше работать, экономя энергию и никогда не перегревая комнату.
И купите обогреватель подходящего размера для помещения нужного размера — слишком маленький, и результаты нагрева могут быть разочаровывающими, слишком большой или мощный, и вам будет неудобно. Каждый раз, когда вы открываете двери или окна, чтобы выпустить теплый воздух, вы тратите уже потраченную энергию на производство тепла.

Получение большего за меньшие деньги
Обогреватели — не идеальное решение для отопления домов. На каждую единицу электроэнергии, потребляемой этими устройствами, они производят одну единицу тепла. Хотя добавление нескольких обогревателей в дополнение к вашей системе центрального отопления также может увеличить ваши затраты на электроэнергию, выборочное использование может помочь вам сэкономить деньги.
По мнению аналитиков Агентства по охране окружающей среды, ключевым моментом является использование обогревателей в небольших помещениях, которые используются нечасто, в сочетании с более низкими настройками термостата в вашей центральной системе.
Понижение температуры термостата с 70 до 65 градусов и использование обогревателя с термостатом для обогрева 10 процентов кондиционируемой площади дома сэкономит пользователю теплового насоса 67 долларов в год. Но EPA предупреждает, что обогреватели наиболее эффективны при использовании в небольших помещениях в течение ограниченного периода времени и могут фактически тратить энергию, если потребители пытаются обогреть с помощью устройств слишком большую площадь.
В настоящее время в списке EPA продуктов с рейтингом ENERGY STAR® нет обогревателей.Представители агентства заявили, что они оценили несколько моделей, но не планируют включать такие продукты в программу маркировки в ближайшем будущем.
Тем не менее, высококачественные обогреватели широко продаются в осенние и зимние месяцы. Большинство из этих устройств очень похожи по дизайну, но корпус или упаковка являются основными аргументами для продажи. Прежде чем покупать обогреватели, покупатели должны учитывать широкий спектр доступных обогревателей и их собственный вкус в характеристиках и дизайне.
Если вы ищете альтернативы, Stearns Electric Association может предложить герметизировать утечки воздуха, добавить изоляцию или настроить вашу систему отопления, чтобы она работала более эффективно.Это лишь некоторые из вариантов, которые не увеличивают общее потребление энергии.
MD450Plus Инфракрасное обогревательное зеркало с термостатом Smart Plug
Углеродная нагревательная пленка: современные и эффективные электрические системы теплого пола
Мечтаете о полах в ванной с подогревом, выложенными теплой плиткой, где в полночь можно посетить ванную, не бегая и не ходя на цыпочках? Позвольте нам помочь вам!
Mi-Heat — компания, специализирующаяся на производстве полов с подогревом, электрических обогревателей, инфракрасных обогревателей и регуляторов теплого пола из Германии.Мы предлагаем широкий выбор нагревательных элементов, от высококачественной нагревательной пленки Made in Germany до доступной нагревательной пленки Comfort, от нагревательной пленки мощностью 1500 Вт / м для промышленности до нагревательной пленки низкого напряжения 12 В для дома.
