Как подключить термостат к котлу, в том числе к старому

Большое удобство в домашнее отопление привносит обыкновенный комнатный термостат. Это маленькое устройство, размещается обычно на стене, в ключевом месте, в котором мы хотим измерять температуру, и по ее значению управлять домашним отоплением. Например, на стене в центре дома в коридоре, или в кухне на наружной стене, где становится холодно быстрее всего…

Как только температура воздуха в месте размещения прибора уменьшилась до выставленного значения, скажем, +21 градус, термостат включает котел… Котел выключится когда воздух нагреется до температуры выключения,например, +24 град.

Но как термостату удается управлять котлом?, и каким образом правильно подключить термостат к котлу, чтобы это происходило?

  •  Особенно проблемным для многих представляется этот вопрос при использовании старых котлов, в которых подключение внешнего управления не предусматривалось….

Как работает комнатный термостат

Любой комнатный термостат, механический или электронный, с радиопередачей или проводной, или программируемый, который мы называем комнатным программатором, работает очень просто, по принципу однокнопочного выключателя, — «цепь разомкнута или соединена», — «Включено/Выключено».

В нем соединяется контакт, когда температура достигает порога включения, и цепь управления котлом становится замкнутой. Когда нагрев произошел, контакт размыкается, котел останавливается.

Какие термостаты бывают

  • Механические, с механической настройкой вращающейся ручкой и срабатывнием механизма, реагирующего на температуру. Это обычно малоточные приборы.

  • Электронные, — с более точной настройкой и точным срабатыванием.
  • С радиоуправлением. Иногда кабели весьма мешают в интерьере. На стене крепится регистратор температуры–радиопередатчик, а у котла располагается приемник, подключенный проводами как термостат.
  • Программируемые приборы. Которыми можно задавать изменения температуры в течении суток, которые весьма полезны для экономии, так как на несколько часов можно сделать «холодно»….

  • Термостат с функцией управления по GSM иил Wi-Fi связи — возможно удаленное управление котлом.

Как подключается обычный термостат к автоматизированному котлу

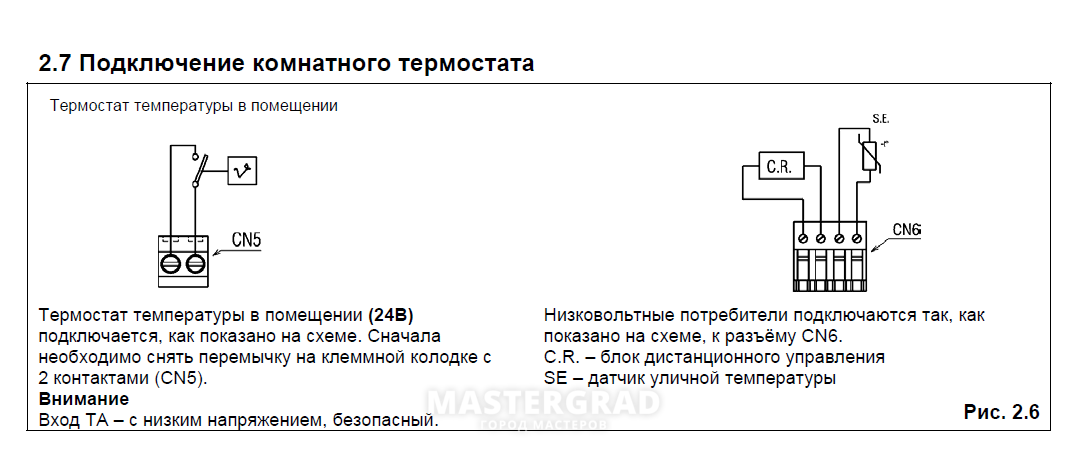

Современные котлы обычно оборудованы клемной колодкой с двумя клеммами для подключения аппарата внешнего управления, работающего по принципу «Включил-Выключил». Чаще эти клеммы обозначены как ТА.

Изначально они соединены перемычкой, при этом цепь между ними замкнута, котел получает все время команду «Включено». Если перемычку удалить, котел выключится.

  • Перемычка удаляется, на ее место подключается пара контактов с термостата, при этом  обычно используется кабель сечением медных жил 0,5 – 0,75 мм кв. по инструкции производителя.

В самом же термостате не все так однозначно, у разных производителей клеммы нумеруются как  1,2,3 или АБС. Нужно подключить пару к тем контактам, которые замыкаются при срабатывании прибора на температуру. Если из инструкции это узнать не удается, останется только вызвонить замыкаемые контакты омметром…

Как подключить термостат к старому (безмозглому) котлу

Некоторые модели газовых, мазутных, электрических…котлов не имеют специальных клемных контактов для наружного блока управления. Как дистанционно управлять старым котлом?

Вероятно, что на самом котле находится ручка управления реле по температуре теплоносителя.

И можно обнаружить, что это реле работает по тому же принципу «Замкнуто/Разомкнуто».

Если снять клемму с этого реле (блока управления), т.е. разомкнуть цепь его питания, то котел выключится. Он воспримет это как «температура большая – цепь разомкнута».

Понятно, что в разрыв между снятым проводом и этой клеммой можно подключить наружный термостат. Ручку на самом котле закрутить так, чтобы всегда было положение «Включено», а наружный термостат будет разрывать и соединять эту цепь, управляя работой котла так, как будто бы это делал внутренний…

  • По тому же принципу – включить термостат в цепь питания блока управления.
  • Включить в разрыв цепи питания катушки магнитного пускателя тенов (не путать, – не в разрыв силовых проводов, а в цепь управления…).
  • В разрыв цепи датчика давления воды в системе, который также работает по принципу «Включил/Выключил». Правда, котел теперь будет при выключении термостатом сообщать ошибку, что давление в системе ниже нормы…

В общем, включить последовательно с любым датчиком, который управляет котлом по принципу соединил-разъединил.

Но нельзя включать там, где регистрируется плавное изменение сопротивления, обмен пакетами цифровых данных, где нужно делать ручной перезапуск, например, при срабатывании термопары…

Как видим, при должном желании подключить термостат, или программатор, к любому котлу, который управляется электрическими цепями, датчиками… – нет проблем…

Подключение комнатного термостата к газовому котлу: инструкция по установке терморегулятора

Экономия электроэнергии и газа, стабильная комфортная температура, минимум времени, потраченного на регулировку отопительного оборудования, – все это не прихоти, а вполне обоснованные требования к правильно организованному отопительному процессу.

Поэтому подключение комнатного термостата к газовому котлу, для обеспечения всех вышеперечисленных условий, становится очевидной необходимостью. Мы расскажем о принципе работы терморегулятора и о разновидностях прибора. Разберем различия в функционале разных моделей.

В статье детально описаны принципы подключения контроллера температурного режима. Приведены правила установки разных вариантов прибора. Следуя нашим рекомендациям, вы сможете выполнить монтаж самостоятельно, не прибегая к помощи теплотехников.

Содержание статьи:

  • Преимущества использования термостата в отоплении
  • Типы терморегуляторов для газовых котлов
  • Общие принципы подключения термостата
    • Подключение механического термостата
    • Монтаж электронного терморегулятора
    • Как подключить беспроводной термостат?
  • Выводы и полезное видео по теме

Преимущества использования термостата в отоплении

Газовое отопление уже само по себе является благом и существенно увеличивает качество быта. Но упрощение управлением газовым отопительным оборудованием вопрос не менее актуальный.

Настройка и управление работой газового котла может проводиться двумя способами – вручную или с помощью термостата, который автоматически обеспечит стабильный температурный режим.

Ручная регулировка помогает установить определенную температуру в системе – при повышении температуры до заданных значений котел выключается, при снижении – включается. В результате температура в доме поддерживается на определенном уровне.

Но с изменением температуры на улице установленный режим оказывается некорректным и приходится вручную перепрограммировать отопительное устройство. Такие манипуляции осуществляются на протяжении всего отопительного сезона, а это неудобно.

Резкое повышение температуры снаружи здания, нагрев комнаты солнечными лучами часто требуют незамедлительного выключения отопительной системы. Своевременное отключение выполнит терморегулятор

Кроме того, ручная регулировка означает работу газового котла в режиме постоянных включений-выключений, с периодом рабочего цикла длительностью около 10 минут. Это не лучшим образом влияет на продолжительность работы котла.

Еще в системе с ручной регулировкой, независимо от работы функции обогрева, обеспечивается постоянная циркуляция теплоносителя с помощью , а значит, расходуется лишняя электроэнергия.

Применение термостата для управления работой газового котла полностью устраняет проблемы тактования, а также исключает резкие скачки температуры

Автоматическая регулировка, в отличие от ручного управления, отключает циркуляционный насос. Реагируя на температуру воздуха в помещении, а не теплоносителя в отопительном контуре, поддерживает стабильную температуру в комнате.

В результате микроклимат в доме значительно улучшается, частота включений котла снижается, а значит, увеличивается его срок службы.

Экономия энергии при использовании автоматического терморегулятора достигает 30%, но даже самый дешевый программатор обеспечивает экономию не менее 15%

Использование термостата дает и другие преимущества:

  • устройство устанавливает оптимальный/экономный температурный режим в зависимости от времени суток;
  • решает проблемы тактования газового котла – частого включения и выключения;
  • облегчает эксплуатацию и повышает надежность отопительной системы.

Это лишь часть очевидных преимуществ, общих для всех типов терморегуляторов. Достоинства отдельных моделей можно более подробно изучить непосредственно перед приобретением.

Типы терморегуляторов для газовых котлов

Термостаты можно разделить на таких три основных типа: механические, электронные и электронные беспроводные.

Проводные модели стоят меньше, но требуют прокладки кабеля — установку терморегулятора на газовый котел лучше проводить до или вовремя ремонтных работ в доме. Беспроводные модели дороже, функциональнее, удобнее.

Выбор термостата для подключения к осуществляется с учетом таких основных критериев:

  • функциональность;
  • точность регулировки;
  • стоимость терморегулятора;
  • простота использования и монтажа.

По функциональности различают:

  • простые термостаты — помогают поддерживать заданную температуру в доме;
  • беспроводные терморегуляторы — имеют блок передатчика, который размещают в другом помещении для более точной регулировки температуры;
  • программируемые – позволяют настраивать стабильный температурный режим отдельно для дня и ночи, программировать работу системы отопления по дням недели, что значительно снижает расход топлива;
  • с функцией гидростата — помогают контролировать уровень влажности в помещении, снижая или увеличивая его согласно настройкам.
  • С дополнительным датчиком пола – модель используется, в том числе, для регулировки температуры теплоносителя в .
  • С дополнительным датчиком нагрева воды – устройство применяется и для регулировки температурного режима горячего водоснабжения, и для управления системой отопления.

Отдельно нужно сказать о программаторах — более сложных с точки зрения функциональности термостатах, которые устанавливаются, в том числе, для управления климатическими системами в так называемых умных домах.

Существуют модели Wi-Fi термостатов с голосовым управлением. Такие комнатные регуляторы поддерживают несколько иностранных языков, могут управляться с помощью смартфона. Во время отключения электричества срабатывает функция включения памяти, которая сохраняет настройки программатора

Программаторы управляют работой не только отопительного и водонагревательного оборудования, но и кондиционеров, насосов, других устройств. Некоторые из них помогают программировать индивидуальный температурный режим для каждого дня недели с возможностью задать от 1 до 6 фиксированных режимных точек.

Общие принципы подключения термостата

Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта . Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.

В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.

Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.

На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства

Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.

Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения.  Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.

Подключение механического термостата

Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.

При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.

Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO

Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.

При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов

Монтаж электронного терморегулятора

Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.

Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.

Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования

Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только , но и насосом, кондиционером, сервоприводом в системе отопления.

Как подключить беспроводной термостат?

Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.

Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.

Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата

Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.

Выводы и полезное видео по теме

Как подключается термостат к газовому котлу:

Комнатные термостаты для регулировки системы отопления:

Самостоятельный монтаж устройства не должен вызвать абсолютно никаких трудностей. Но не забудьте при подключении термостата к газовому котлу изучить инструкцию, которая прилагается к устройству, и техническую документацию к отопительному оборудованию.

Расскажите о собственном опыте в выборе и подключении термостата к газовому котлу. Поделитесь полезной информацией, которая может пригодиться посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы, публикуйте фото по теме статьи.

Как подключить беспроводной термостат к котлу

Если вы хотите контролировать свою систему отопления, даже когда вас нет дома, вам может пригодиться интеллектуальный (беспроводной) термостат. Такая система позволяет удаленно управлять котлом с помощью смарт-устройства, например, мобильного телефона или планшета. Некоторые термостаты даже умнее этого и могут определить, когда окно было оставлено открытым или когда никого нет дома, контролируя отопление, чтобы сэкономить ваши деньги и энергию.

Когда дело доходит до подключения термостата к бойлеру, процесс относительно прост.

Существуют различные аспекты интеллектуального (беспроводного) термостата, которые необходимо установить, чтобы система работала. Сам термостат заменит ваш старый, и, возможно, потребуется подключить к котлу ресивер. Кроме того, для обеспечения связи с Интернетом может потребоваться концентратор, подключенный к вашему домашнему маршрутизатору.

После установки нового беспроводного термостата его необходимо подключить к котлу, чтобы два устройства могли обмениваться данными. Этот метод зависит от производителя термостата.

Чтобы подключить интеллектуальный термостат к вашему котлу, термостату потребуется источник питания (батарейный или проводной), а также приемная коробка, если она требуется. Используйте экран и кнопки на термостате для навигации по системе. В некоторых случаях оба устройства автоматически подключаются при включении. В других случаях вам может потребоваться одновременно нажать несколько кнопок и удерживать их в течение нескольких секунд, прежде чем отпустить. Дополнительные рекомендации см. в инструкциях производителя по установке.

Как подключить tado° к вашему котлу

Термостат tado° можно установить для работы с вашим котлом Viessmann. Используя термостат и дополнительный блок, вы можете управлять отоплением с помощью телефона, где бы вы ни находились.

Во время установки блок расширения должен быть сопряжен с серверами tado°, а также с вашей системой отопления. Это делается через мост. С помощью кабеля Ethernet мост подключается к маршрутизатору, чтобы он мог обмениваться данными по беспроводной сети с термостатом и блоком расширения.

Чтобы подключить вашу систему, мост должен быть сначала сопряжен с блоком расширения. Сделайте это, нажав «Пара» на мосту. Затем нажмите и удерживайте кнопку сопряжения на блоке расширения, пока светодиодный индикатор не начнет мигать.

Лучший способ настроить систему — следовать инструкциям на сайте tado°. Как только это будет сделано, вы подключите свой термостат к системе.

При беспроводном использовании интеллектуального термостата его следует разместить в подходящем месте, которое лучше всего отражает температуру в вашем доме. Это означает, что его следует располагать вдали от радиаторов и прямых солнечных лучей, которые могут сделать показания комнатной температуры неточными. Не устанавливайте его в спальне, так как в этой комнате естественно должно быть на два-три градуса прохладнее, чем в остальной части вашего дома. Прихожая, как правило, является идеальным местом для вашего термостата, потому что это общепризнанная точка отсчета, и к вашему радиатору не должен быть присоединен TRV.

Эта область обеспечивает наиболее постоянную температуру в вашем доме.

Нужно обновить котел?

С Viessmann Какой? Котел Best Buy 2022, вы можете быть уверены в надежном котле, который может сэкономить вам деньги на следующем счете за отопление.

Пройти анкету
Уютная жизнь и экономия энергии с Vitodens — экономичные, эффективные и компактные

Семейство Vitodens — это наша самая продаваемая серия газовых конденсационных котлов. Компактные, энергоэффективные и экономичные, с репутацией исключительного качества и надежности, они подходят для удовлетворения требований и требований каждого дома, независимо от того, насколько он большой или маленький.

Семья Витоденс
Электрические котлы

Электрические котлы отлично подходят для отопления зданий, которые могут не иметь доступа к газоснабжению, и являются идеальным решением в энергосберегающем строительстве.

При низких эксплуатационных расходах это небольшие приборы с аккуратным внешним видом, которые можно установить практически в любом месте.

Витотрон 100

Как умный термостат подключается к котлу

Умные термостаты произвели революцию в способах отопления наших домов. Суперзарядка вашего бойлера и полный контроль над отоплением и горячей водой, где бы вы ни находились.

В этой статье мы подробно рассмотрим, как работают вместе умные термостаты и бойлеры. Так что, если вам интересно, как подключить беспроводной термостат к бойлеру или почему вы должны его использовать, вы пришли в нужное место.

Как интеллектуальные термостаты работают с бойлерами?

Интеллектуальный термостат подключает ваш котел к вашему смартфону через Интернет. Это означает, что вы можете устанавливать, регулировать и выключать отопление, когда вы дома и когда вас нет.

Как интеллектуальный термостат подключается к вашему котлу?

Большинство интеллектуальных термостатов состоят из трех частей: концентратора, ресивера и интеллектуального термостата.

Концентратор подключается к широкополосному маршрутизатору, а затем приемник подключается к котлу. Это подключает ваш котел к Интернету, чтобы им можно было управлять удаленно, и позволяет ему общаться с вашим интеллектуальным термостатом.

Как подключить интеллектуальный термостат к котлу:

Каждый интеллектуальный термостат подключается немного по-своему. Мы всегда рекомендуем обращаться к экспертам (здесь, в Hive, у нас есть опытные инженеры-партнеры). Но если у вас есть опыт работы с электропроводкой, вот как подключить термостат Hive к вашему котлу:

  1. Подключите концентратор Hive к широкополосному маршрутизатору с помощью прилагаемого сетевого кабеля. Затем вставьте кабель питания в концентратор и подключите его к розетке.

  2. Прежде чем продолжить, убедитесь, что подача электроэнергии к центральному отоплению отключена.

  3. После этого установите приемник в удобном месте рядом с котлом, но на расстоянии не менее 30 см от крупных металлических предметов (во избежание помех радиосигналам).

  4. Завершите настройку термостата с помощью приложения Hive.

Может ли умный термостат работать с любым котлом?

Интеллектуальные термостаты обычно работают с большинством котлов. Но если вы найдете то, что вам нравится, мы рекомендуем дважды проверить у производителя, прежде чем нажимать «купить».

Термостаты Hive работают с большинством британских газовых и сжиженных систем центрального отопления, а также с большинством масляных котлов. И если у вас есть отдельный бак для горячей воды, он также может управлять им.

Электрические котлы немного отличаются. Если ваш котел работает со стандартным комнатным термостатом или программатором, то Hive может им управлять. Но это не работает с накопительными обогревателями или индивидуальными подключаемыми электрическими комнатными обогревателями.

Почему вам следует использовать интеллектуальный термостат для вашего котла?

С чего начнем! Программируемый термостат, прикрепленный к стене в вашем коридоре, отлично подходит, если у вас один и тот же график каждый день.
