Как подключить комнатный термостат к газовому котлу для отопления: схема подключения

Современные газовые котлы отличаются высокой технологичностью и чаще всего имеют встроенный термостат — прибор, который измеряет температуру и влажность воздуха в помещении и подаёт сигналы плате котла о том, как производить нагрев.

Регулировка происходит путём включения и отключения питания котла. Однако бывают ситуации, когда приходится подключать дополнительное регулирующее оборудование.

Как подключить комнатный термостат к газовому котлу?

Для монтажа регулятора не потребуются какие-либо профессиональные навыки или специальные инструменты, достаточно разобраться в схеме монтажа, следовать инструкции производителя газового котла и регулятора, соблюдать технику безопасности по работе с электрическим током. Тогда установку возможно произвести самостоятельно, не прибегая к помощи специалиста.

Схема подключения

В схеме газового котла должно быть указано, есть ли возможность подключения к нему термостата. Важно убедиться, что установка дополнительного оборудования разрешена производителем и не навредит отопительной системе.

Некорректный монтаж может привести к поломке дорогостоящей техники и потере гарантии.

В случае, когда установка блока управления будет осуществляться внутри котла, находят подходящее для него место. При необходимости можно использовать установочную коробку.

Важно! При подключении термостата выполнение требований производителя котла строго обязательно!

Если изучить схему главной платы газового котла, то видно, что на ней имеются два контакта, соединённые между собой перемычкой, где электрический ток сначала выходит из платы, а затем возвращается в неё, контролируя включение и отключение отопительного котла. Во многих современных моделях эта перемычка для удобства монтажа находится на отдельно выведенной колодке, куда просто подключается термостат.

Фото 1. Распечатанная схема платы газового котла. Красным обведена часть, показывающая возможность подключения различных термостатов.

Но на некоторых разновидностях отопительного оборудования место установки придётся искать прямо на плате. В этом случае откручивают винты, которые держат перемычку, вынимают её, а на это место монтируют провода, идущие к термостату.

Правильно подключённый термостат пропускает через себя электрический ток, идущий к котлу из сети, контролируя, таким образом, включение и выключение всей системы отопления. Если воздух в помещении нагрет сильнее, чем выставлено на регуляторе во время его настройки, то прибор отключает газовый котёл, а когда температура падает ниже указанного предела, то отопление снова включается и происходит нагрев воздуха в доме.

Материалы и инструменты

Для монтажа термостата к газовому котлу не потребуется никаких специальных инструментов. Всё, что необходимо для установки прибора в систему отопления, идёт в поставочном комплекте.

Для установки регулятора понадобятся технические паспорта термостата и отопительного котла для сверки электрических схем подключения, бытовая отвёртка, тестер для проверки наличия напряжения в сети, набор инструментов для крепления прибора на стену в жилом помещении.

Выбор места для установки термостата

Перед началом монтажных работ выбирают место установки терморегулятора. Правильно подобрать помещение для прибора крайне важно, потому что именно по температуре и влажности воздуха в этой комнате будет происходить регулировка всей системы отопления в доме.

Термостат обязательно устанавливают в жилом помещении, а не в техническом. Обычно выбирают самую холодную комнату во всём доме, например, угловую. Установка прибора в котельной или в кладовой приведёт к некорректной работе отопления. Нельзя вешать регулятор вблизи отопительных батарей, бытовой техники, излучающей тепловые помехи: кухонных плит, обогревателей. Не рекомендуется размещать регулятор и на сквозняке, возле окон, или там, где на него будут попадать прямые солнечные лучи.

Термостат должен быть легко доступен, находиться на виду, чтобы в любой момент изменить настройки температуры или произвести замену батарей питания.

Правила установки:

  • Высота монтажа не более полутора метров над уровнем пола.
  • Не устанавливать на внешнюю, холодную стену дома.
  • К прибору должен быть свободный доступ.
  • Не вешать вблизи плит, кондиционеров, окон.
  • Не допускать попадания прямых солнечных лучей на прибор.

Вам также будет интересно:

Подготовка

Перед началом монтажа термостата необходимо убедиться, что котёл поддерживает установку дополнительного оборудования. Затем отопительную систему отключают от электрической сети и проверяют напряжение тестером.

Внимание! При монтаже регулятора, все оборудование первым делом отключают от электрической сети!

После готовят помещение: обеспечивают свободный доступ к месту монтажа термостата и к котлу, достаточное освещение рабочих площадей.

Монтаж и подключение

Все современные газовые котлы имеют специальные выходы для подключения терморегулятора. В комплект поставки регулятора входит специальный монтажный кабель, либо монтаж с помощью клеммы. Если у данной модели подключение осуществляется нестандартно, то в комплекте с ней идёт технический паспорт, где есть все подробные схемы монтажа.

Фото 2. Подробная схема термостата TS2 GMS, показывающая его подключение к котлу и другому оборудованию.

Подключение состоит в том, чтобы прикрутить концы провода термостата к клемме котла, а затем установить прибор на стену в жилом помещении. Как правило, в инструкции есть соответствующий раздел с подробным руководством по монтажу терморегулятора.

Запуск, проверка работы

После подключения регулятор и котёл запускают для проверки. В этом поможет инструкция, которая идёт вместе с регулятором в комплекте. Терморегулятор обычно работает от батарей, необходимо убедиться, что они вставлены в прибор и заряжены.

Если регулятор включён, то котёл также подключают к электропитанию. С помощью кнопок на табло регулятора выставляют различные параметры и наблюдают, реагирует ли система отопления на изменения. Если она работает корректно, то выполняют тонкую настройку.

Настройка отопления

Осуществляют в соответствии с указаниями в паспорте регулятора. Для того чтобы обеспечить корректную работу системы отопления, следуют правилам:

  • Если дом на сутки и более остаётся пустым, то на время отсутствия хозяев выставляют минимальную температуру.
  • Перед длительным отъездом, например, в случае отпуска, в регулятор устанавливают свежие батареи и переводят систему на экономичный режим.
  • За батареями важно следить и не допускать их разряда, производя своевременную замену.
  • Котёл и регулятор подключают через стабилизатор напряжения.

В большинстве терморегуляторов уже есть предустановленные программы, которые обеспечат оптимальный нагрев помещения днём, и экономию ресурсов в ночное время. Количество таких программ зависит от модели устройства. Можно выбрать одну из них, или настроить прибор индивидуально.

С помощью регулятора контролируется:

  • Температура воздуха.
  • Время срабатывания системы. Например, будет ли реагировать котёл на кратковременный сквозняк.
  • Диапазон температур: то, насколько существенно температура в помещении может отклоняться от установленной величины.

Полезное видео

Посмотрите видео, в котором детально показан процесс подключения термостата.

Заключение

Даже самый недорогой регулятор позволит сэкономить не менее 15% ресурсов. Автоматика создаст комфортную температуру в доме, и будет самостоятельно поддерживать её без вмешательства владельца. Кроме того, регулятор повышает надёжность отопительной системы, снижает износ электрики и других частей котла, продлевая тем самым срок его службы.

Термостат редко выходит из строя при подключении через стабилизатор напряжения. Этот прибор не требует никакого технического обслуживания

, кроме своевременной замены в нём батарей питания.

Схемы подключения механических терморегуляторов (термостатов)

Бытовые механические терморегуляторы нашли свое применение в различных системах отопления и охлаждения квартир, жилых домов и гаражей. Принцип работы терморегулятора прост: при достижении заданной температуры происходит включение или отключение управляемого прибора (электрического обогревателя, котла, кондиционера). Универсальные термостаты позволяют управлять как отопительными приборами, так и системами охлаждения. Для этого у них предусмотрены две клеммных группы.

Бытовые механические терморегуляторы

Особенностью механических терморегуляторов является отсутствие необходимости подключения к питающей сети или использование элементов питания. Механический терморегулятор позволяет выполнить только коммутацию (подключение или отключение) электрических цепей, а алгоритм управления определяется заданным значением температуры. Контроль температуры терморегулятором происходит за счет изменения механических свойств материалов, применяемых в качестве сенсорного элемента датчика температуры.

Рассмотрим один из комнатных механических термостатов фирмы Zilon тип za-1. Открыв упаковку, покупатель может удивиться, не обнаружив схему подключения датчика. Производитель решил сэкономить на бумаге и выполнил схему подключения на наклейке, приклеив ее на обратную сторону лицевой панели терморегулятора.

Отсутствие какого-либо описания по подключению добавит еще больше головной боли, поэтому ниже приведем типовую схему подключения механического терморегулятора.

Рассмотрим назначение клемм термостата Zilon za-1:
— клеммы «1» и «2» подключаются к индикаторной лампе, по которой можно отслеживать включение термостата. К клемме «1» подключается нулевой проводник источника питания, к клемме «2» — подключается последовательно провод, идущий от клеммы «4» или «5».
— клеммы «4», «5» и «6» предназначены для подключения бытовых приборов. К клемме «6» подключается фазный проводник источника питания. При достижении заданной температуры происходит переключение между клеммами «4» и «5» терморегулятора.

Альтернативный вариант подключения термостата предусматривает использование клеммы «1» в качестве клеммы для подключения нулевого проводника. Такая схема подключения позволяет выполнить все необходимые подключения питающих проводников внутри терморегулятора, исключая из схемы дополнительные распределительные коробки.

При выборе бытовых механических терморегуляторов стоит обращать внимание на параметры подключаемой нагрузки, точнее на рабочий ток обогревателя или кондиционера. В нашем случае терморегулятор предназначен для коммутации цепей с нагрузкой не более 16А.

Для больших помещений требуется установка достаточно мощных обогревателей, поэтому подключение термостата в таких системах лучше всего выполнять через промежуточный магнитный пускатель.

Магнитный пускатель в схеме подключения термостата обеспечивает управление большими токами нагрузки при незначительной величине управляющего сигнала (наличию напряжения на катушке). В приведенной схеме подключения при срабатывании терморегулятора напряжение подается на катушку магнитного пускателя, контакты которого замыкают или размыкают цепь обогревателя.

Подключение терморегулятора для электрического котла

Автор newwebpower На чтение 10 мин. Просмотров 1.7k. Опубликовано Обновлено

Постоянный расход топлива или электроэнергии в нагревательных приборах невозможен при изменении температуры нагреваемой среды, как это происходит в отапливаемой квартире во время колебания климатических условий. Естественно, что при похолодании для поддержания комфортной температуры понадобится большая мощность системы отопления, которая достигается увеличением расхода энергии. Отслеживание допустимого диапазона температур обеспечивают специальные терморегуляторы для котлов отопления.

По-другому терморегуляторы называют термостатами, термодатчиками, термореле, но в независимости от названия, сложности, точности и функциональности приборов их основным предназначением является отслеживание изменения температуры теплоносителя или воздуха в отапливаемой комнате с выдачей сигнала на включение или выключения отопления в зависимости от измеряемых датчиками параметров и предустановленных температурных режимов работы.

Пример терморегулятора, предназначенного для регулировки температуры теплого пола

Основополагающий принцип терморегуляции систем отопления

Многие люди, жившие в эпоху социализма, помнят тарификацию газа по отапливаемой площади, без применения счетчика. При таком подходе котел отопления мог гореть на максимуме круглые сутки, а терморегулирование в доме осуществлялось путем сброса слишком жаркого воздуха через открытые окна. В наше время, когда на счету каждый кубометр газа или киловатт*час электричества, такое расточительное расходование энергоресурсов будет крайне невыгодным, поэтому существует необходимость в регулировке мощности систем отопления в зависимости от потребности.

Неэкономичная регулировка температуры в комнате при помощи открытого окна

Производители систем отопления издревле знали о зависимости температуры в отапливаемом помещении от расхода топлива, поэтому сразу начали устанавливать ручные регуляторы подачи энергоносителя и стали разрабатывать  термостат для котла, функционирующий в автоматическом режиме. Принцип работы подобного термостата с успехом используется до сих пор – это реакция на температуру теплоносителя, возвращающегося в котел после прохождения радиаторов отопления. Если вода после радиаторов возвращается горячей – значит, батареи отопления прогреты, а воздух в помещении достаточно теплый, и не оказывает существенного влияния на охлаждение теплоносителя, соответственно подачу топлива в котел можно уменьшить.

Пример термостата, регулирующего подачу газа в котел

Данные термостаты не используют электричества и работают благодаря неравномерному тепловому расширению в биметаллической пластине. При нагревании изгибающаяся пластина надавливает на заслонку газового клапана и подача газа в котел уменьшается, а при охлаждении происходит обратный процесс. При появлении интенсивного пламени или резкого роста температуры, биметаллическая пластина термостата сработает как термопредохранитель, полностью перекрывая подачу топлива или воздуха в твердотопливных котлах.

Термостат для твердотопливного котла. В комплект поставки входит рычаг и цепь для управления заслонкой

Контроль температуры в помещении

Современный терморегулятор для котла работает в системе управления нагревательного прибора, которая также отслеживает такие параметры, как наличие тяги в дымоходе, давление газа в газопроводе, обеспечивает циркуляцию теплоносителя, и т. п. Данный всеобъемлющий контроль параметров, и программирование работы котла возможно при использовании

электронных систем управления. Но даже очень «умная» и «продвинутая» электроника, определяющая изменение температуры в котле не способна обеспечить комфортный нагрев помещения, если система отопления рассчитана неправильно, или изменились условия эксплуатации.

Электрический датчик тяги для газового котла

Например, при трескучем морозе за окном, в сопровождении порывистого ветра теплопотери через стены и щели помещения будут увеличены, что незамедлительно скажется на снижении температуры в доме, даже если батареи отопления и возвратная труба будет относительно горячей.

При невозможности уменьшить теплопотери, единственным способом повысить температуру в помещении будет ручное увеличение мощности отопления.

Ручная регулировка температуры на встроенном в котел термостате

В данном случае в роли термодатчика для обогревателя выступают тепловые ощущения нервной системы человеческого организма, которые преобразуются в команду телу: встать и пойти перенастроить котел. Логично, что появились электрические устройства, контролирующие температуру в помещении, и связанные с системой управления котлом. Таким образом, вся система отопления будет работать для поддержания заданной температуры в зоне контроля независимо от изменения внешних условий.

Определение своими руками интенсивности обогрева батарей отопления

Применение удаленного терморегулятора

Принцип действия удаленного термодатчика практически не отличается от функционирования встроенного в котел термостата – при достижении пороговой температуры дается команда на увеличение или снижение мощности.

Подключение терморегулятора к обогревателю может быть осуществлено при помощи кабеля или беспроводного соединения, при условии, что котел поддерживает данную возможность. Установка даже самого простого терморегулятора, отслеживающего лишь изменение температуры, позволит существенно снизить затраты на отопления, избегая излишнего перегрева в помещении, поддерживая заданный температурный режим.

Установка температурного режима на удаленном от котла терморегуляторе

Установка в детской комнате удаленного терморегулятора котла позволит поддерживать оптимальную температуру для детей, не опасаясь их переохлаждения вследствие изменяющихся погодных условий на улице. Также стабильность температуры очень важна для людей преклонного возраста, или страдающих различными заболеваниями, для лечения которых необходим постоянный комфорт в комнате пребывания.

Установка терморегулятора в детскую позволит избежать переохлаждения детей в холодное время суток

Более функциональные и дорогие терморегуляторы имеют возможность программирования различных температурных режимов отопления помещения в зависимости от времени суток или дней недели. Например, по будням в дневное время, когда дети в школе, а все взрослые на работе – незачем интенсивно топить детскую и весь дом, компенсируя теплопотери. Поэтому, на период отлучения членов семьи терморегулятор можно запрограммировать на понижение температуры, что снизит теплопотери и счета за энергоресурсы, а ко времени возвращения детей со школы автоматика снова повысит мощность отопления.

Программирование температурных режимов работы котла

Таким образом, при использовании программированного терморегулятора можно добиться существенной экономии энергоресурсов, комбинируя, в зависимости от потребности, различные режимы работы:

  • Отсутствие хозяев в доме – поддерживается минимальная температура, необходимая для жизнедеятельности растений и домашних животных;
  • Интенсивный разогрев системы отопления перед приходом жильцов в помещение, осуществляемый программно или с помощью дистанционной команды;
  • Установка и использование шаблонов управления отоплением в различное время суток в будничные и выходные дни.
Пример программируемого терморегулятора

Подключение и установка терморегуляторов

Производители современных котлов и систем отопления оснащают свои нагревательные приборы разъемами или беспроводными портами для подключения дополнительных термодатчиков, устанавливаемых в контрольных точках помещения. Также многие компании, выпускающие обогреватели, предлагают в качестве опции собственные дополнительные контрольные устройства различной функциональности. В этом случае узнать о том, как подключить терморегулятор

к нагревательному прибору, можно из его инструкции по эксплуатации.

Подключение терморегулятора к котлу, поддерживающему данную возможность

На рисунке ниже показана обобщенная простая схема подключения термостата к нагревателю. Существует несколько общих правил и требований по установке и размещению терморегуляторов различной функциональности. Нужно помнить, что работа системы управления будет зависеть от нагрева и охлаждения небольшого термоэлемента, а быстрота реакции напрямую зависит от скорости изменения температуры.

Обобщенная схема подключения термостата

Очевидно, что заблокированный мебелью или шторами терморегулятор будет с опозданием реагировать на изменение параметров в помещении. Возможна и противоположная ситуация – при размещении термодатчика напротив дверей при их открывании будет каждый раз появляться сквозняк, интенсивно охлаждающий теплочувствительный элемент, что приведет к слишком частому увеличению мощности. Показания терморегулятора будут недостоверными, если он установлен слишком близко к излучающему тепло котлу.

Установка программируемого терморегулятора с проводным интерфейсом недалеко от теплого котла не позволит достоверно контролировать температуру в помещении

Поэтому, при выборе места установки терморегулятора рекомендуется опытным путем найти наиболее приемлемую точку, где влияние нагревающих и охлаждающих конвекционных потоков скомпенсировано, а тепловое излучение от различных бытовых электроприборов и Солнца сведено к минимуму. При установке терморегулятора на внешнюю стену, которая может промерзать, следует позаботиться о термоизоляционной прокладке, чтобы избежать ложных срабатываний системы отопления.

Рисунки, наглядно демонстрирующие подходящие и нежелательные места для установки терморегулятора

Реализация раздельной регулировки температуры в комнатах

Применение единичного терморегулятора позволит удерживать комфортную температуру в самой важной комнате в доме, а в остальных помещениях температурный режим будет отличаться от контрольного в зависимости от качества утепления и площади радиаторов. Для полноценной и независимой регулировки теплового климата во всех помещениях потребовалась бы установка индивидуального терморегулятора и котла (или отдельного контура) для каждой комнаты. Очевидно, что такой подход является слишком затратным, поэтому данную проблему решают при помощи терморегуляторов, устанавливаемых на радиаторы отопления.

Установка терморегулятора на радиатор отопления поможет сэкономить денежные средства

Более эффективным способом тепловой регулировки является смешивание горячего и холодного теплоносителя для достижения оптимальной температуры радиатора отопления. Данное смешивание теплоносителей осуществляется специальным трехходовым клапаном. Установка подобного клапана в систему отопления каждого помещения позволит контролировать в нем заданный температурный режим при контроле терморегулятора, установленного в данной комнате.

Установка и настройка индивидуального терморегулятора для каждого радиатора отопления

Таким образом, число комнат в доме с независимо регулируемой температурой будет зависеть от  количества терморегуляторов и смесительных трехходовых клапанов. Но, даже установка в систему отопления одного датчика и смесительного трехходового клапана поможет модернизировать устаревший котел, с все еще исправно работающим встроенным термостатом.

Принцип действия смесительного трехходового клапана

В данном случае схема подключения терморегулятора и трехходового клапана никак не затрагивает внутренние узлы котла, и сказывается на его работе лишь косвенно – при подаче со смесителя в возвратную трубу горячей воды встроенный термостат отреагирует и уменьшит подачу топлива. При охлаждении комнаты терморегулятор закроет клапан, и циркуляция горячего теплоносителя будет происходить во всей системе с интенсивной отдачей тепла.

Схема системы отопления с одним трехходовым клапаном
Советы по выбору терморегуляторов

Поскольку самовольное внедрение в работу газового оборудования опасно и преследуется по закону, применение терморегуляторов и смесительных клапанов позволит увеличить ресурс эксплуатации устаревшего котла, без изменений во внутренней системе, с возможностью автоматической регулировки температуры. В данном случае нужно подобрать совместимые терморегуляторы и электрические трехходовые клапаны.

При выборе любого терморегулятора нужно помнить – он будет малоэффективным при неправильном расчете системы отопления и плохом утеплении

Самые простые терморегуляторы имеют регулируемый диапазон температур, при преодолении которых устройство на выходе может иметь два состояния – включено, или выключено. На входе подключаются фаза, рабочий ноль и заземление (устройство должно иметь соответствующую маркировку клемм), а на выходе подключается нагрузка – смесительный клапан, инфракрасный излучатель или электрический ТЭН.

Модульный терморегулятор для электрокотла с цепями управления накалом и циркуляционным насосом

Терморегулятор для электрического котла работает по аналогичному описанному выше принципу, с той разницей, что должна быть обеспечена коммутация больших токов, ведь электрокотел потребляет значительно больше электроэнергии, чем системы клапанов. Поэтому при покупке терморегулятора для электрокотла в первую очередь следует проверить соответствие токов коммутации и потребления, а также убедиться в наличии выводов для подключения циркуляционного насоса.


Подключение терморегулятора к обогревателю Nobo

Терморегулятор, термостат, регулятор температуры и некоторые схожие названия описывают один и тот же элемент из системы управления обогревательными приборами. В частности, термостат является неотъемлемым элементом почти любого обогревателя. Назначение всех термостатов – каким-либо образом зафиксировать необходимую температуру, и поддерживать ее каким-либо способом.

Можно классифицировать все терморегуляторы по следующим параметрам:

1. По принципу регулирования температуры:

  • механические;
  • электронные.
2. По способу соединения с обогревателем:
  • съемные;
  • несъемные.
3. По расположению:
  • на самом обогревателе;
  • выносные.
4. По способу управления
  • проводные;
  • радиоуправляемые;
  • самопрограммируемые.

Давайте попробуем разобраться в каждой отдельной модели.

В век компьютерных технологий механические терморегуляторы – наиболее простой способ регулирования температуры. Такие термостаты имеют ползунок или колесико, с помощью которого устанавливается необходимое значение температуры и обогреватель поддерживает такую температуру. Особенностью обогревателей с механическим термостатом является отсутствие точной градуировки значения температур на корпусе термостата, и поэтому установить точное значение температуры, например, 21С, невозможно. Данное значение может колебаться в пределах ± 1С, а в некоторых случаях и больше. Не всем потребителям такая точность регулировки нравится.

Часто люди хотят видеть конкретное числовое значение заданной температуры. В этом случае следует приобретать обогреватель со встроенным или съемным терморегулятором, который имеет дисплей, и где с помощью кнопок устанавливается необходимое значение температуры – это электронный термостат. Данное значение высвечивается на дисплее. Терморегулятор с электронным управлением значительно дороже, чем с механической регулировкой. Хочется отметить разночтение в определениях «электронный термостат» или «электронная регулировка температуры».

Выше был описан принцип механической и электронной регулировки температуры. Но способ измерения и обработки сигнала температуры у всех существующих на сегодняшний день терморегуляторов почти один – электронный.

Расположение и подключение термостатов к обогревателям тоже могут быть различными. Самый бюджетный вариант обогревателя имеет встроенный терморегулятор, который можно единоразово снять и заменить на другой. У обогревателей Nobo есть линейка с таким встроенным термостатом — серия Nordic. Более распространенными обогревателями Nobo являются модели со съемными термостатом. Он легко снимается и заменяется. На сегодняшний день все обогреватели серии NFC, NFK, NTE, NTL имеют съемный терморегулятор. Обогреватели со встроенным термостатом дешевле и менее мобильны в системе управления.



Установка термостата тоже может быть разнообразна. Чаще всего он крепится на самом конвекторе независимо от того, является ли он съемным или не съемным. Схема управления обогревателем во всех случаях единая. Значительно реже встречается несколько иная схема работы обогревателя и термостата. Сам терморегулятор располагается в удобном или легкодоступном месте, а обогреватель – в другом месте. При этом терморегулятор управляет работой конвектора или по проводному соединению, или по радиосигналу. И в том и в другом случае температура, которая должна поддерживаться в помещении, выставляется на терморегуляторе.

Компания Nobo особое внимание уделяет способам управления обогревателями и, соответственно, термостатами. В зависимости от требований самого потребителя он может выбрать один из трех существующих способов управления. Самым простым регулированием конвектора Nobo (и не только Nobo) является ручное управление с помощью термостата. Его подключение к обогревателям может осуществляться за счет термостатов: съемного или не съемного, механического или электронного. В любом исполнении потребитель своей рукой устанавливает необходимую температуру, и обогреватель поддерживает ее. Именно поэтому управление называется «ручным». Значение выставленной температуры при таком управлении может быть только одно, но в любой момент оно может быть изменено в ручном режиме.

Более современный и удобный способ на сегодняшний день – установить на обогреватели радиоуправляемые терморегуляторы. На сегодняшний день компания Nobo единственная, которая широко внедряет технологию удаленного управления обогревателями, применяя при этом беспроводную связь. Подключение к конвекторам может осуществляться через съемные или несъемные термостаты. На рынке с трудом можно встретить подобные системы, но они применяют термостаты несъемного типа. Nobo имеет пять типов съемных термостатов, из них три вида радиоуправляемых. Среди них механические и электронные.

Радиоуправляемые терморегуляторы в своей маркировке имеют букву «R» — NCU 1R, NCU 2R, NCU ЕR. Для удаленного управления следует приобрести дополнительное оборудование – блок управления Eco Hub, который подключается к роутеру. В качестве первоначального инструмента управления выступает смартфон или планшет, на который устанавливается, бесплатно, программа Nobo Energy Control. После всех необходимых настроек со смартфона потребитель передает необходимые сигналы по wi-fi роутеру, тот по кабелю связывается с Eco Hub, и уже последний по радиоканалу передает все необходимые режимы работы термостату обогревателя. Если роутер подключить к Интернету, то управление можно осуществлять из любой точки земного шара, где есть Интернет.

Радиоуправляемые термостаты обычно имеют более широкий функционал в отличие от ручных терморегуляторов. Кроме удаленного управления, в программе Nobo Energy Control можно прописывать время включения и выключения конвектора в течение суток, на неделю, с последующим еженедельным повторением. Имеется возможность устанавливать числовое значение нескольких температур (режимов). У обогревателей Nobo 4 режима: комфортный, который соответствует максимальной температуре в помещении, когда там находятся люди; экономичный режим, который соответствует пониженной температуре в помещении, когда там нет людей некоторое время; режим незамерзания (антизамерзания), который соответствует температуре от + 5С до + 8С в помещении, когда там долгое время никого нет; режим «все выключено», который соответствует отключению подачи электричества на обогреватели, а термостаты переходят в спящий режим. К одному блоку управления Eco Hub можно подключить неограниченное количество обогревателей. Расстояние действия радиосигнала от Eco Hub до обогревателя – 100 метров прямой видимости, но при этом каждый их радиоуправляемых термостатов является ретранслятором сигналов от Eco Hub. Такая система удаленного управления пользуется огромным спросом у потребителей, имеющих загородный дом, и в зимнее время, при длительном отсутствии людей, нет необходимости полностью прогревать дом, а при необходимости, в любое время можно связаться с помощью смартфона и произвести все необходимые изменения.

У Nobo имеется еще один способ управления. Его можно назвать промежуточным между ручным управлением и удаленным, это самопрограммируемые термостаты.

Маркировка такого термостата Nobo NCU2T. Он съемный, с электронным управлением и выставлением температуры на дисплее. Для его работы нет необходимости приобретать дополнительное оборудование. На самом термостате производятся все соответствующие настройки, программируется его работа на 24 часа, на 7 дней в неделю, с последующим еженедельным повторением. Есть возможность программировать две любые температуры в течение дня. Все регулировки и изменения в настройках производятся в ручном режиме. По цене такой термостат дешевле, чем радиоуправляемый со всей системой управления, но сложнее в настройках. Если происходит частое и длительное отключение электричества (более суток), то самопрограммируемый термостат сбрасывает все настройки и при появлении электричества начинает работать в хаотичном режиме.

В зависимости от потребностей и финансовых возможностей потребитель может выбрать любой тип термостата Nobo, а при желании легко и быстро сменить термостат и перейти на другой способ регулирования, с ручного на радиоуправляемый или наоборот.

Неперехваченное исключение

Все газовые котлы оснащены внутренним датчиком. Он в свою очередь поддерживает определенную температуру в подающем трубопроводе. Но выбирать нужный температурный режим приходится самостоятельно. Для этого нужно регулировать мощность оборудования. Чтобы каждый раз при изменение погодных условий не посещать топочную, можно установить комнатный термостат в доме. Рассмотрим подробно, какие есть виды комнатных термостатов, а также как их правильно подключить.

Содержание:

  1. Для чего нужен комнатный термостат
  2. Виды термостатов
  3. Электромеханические термостаты
  4. Электронные термостаты
  5. Механические термостаты
  6. Устройство и подключение
  7. Настройка комнатного термостата

Для чего нужен комнатный термостат

Не каждому хочется постоянно спускаться в топочную и регулировать температурный режим. Поэтому разумно будет приобрести комнатный термостат. Таким образом, вы сможете напрямую регулировать мощность отопительного котла по температуре воздуха в доме. Принцип работы комнатного термостата заключается в следующем: после того как прибор достигнет заданного температурного режима в помещении прибор замыкает электрическую цепь, которая связывает его с котлом. За это действие отвечает термочувствительный элемент, который размещен внутри корпуса. Этот элемент механически воздействует на электрические контакты. В изделиях с более сложным устройством в качестве такого элемента выступает датчик температуры.

После того как произошло замыкание цепи контроллер или же газовый клапан отключает работу горелочного прибора или уменьшает пламя. Все зависит от конструкции устройства. Носитель тепла в радиаторах будет остывать, а температура воздуха в помещении снижаться. Вследствие чего происходит разрыв цепи, и работа горелки возобновляется.

Такое регулирование является эффективным. Так как топливо используется столько, сколько потребуется.

Виды термостатов

Комнатные термостаты можно разделить по устройству, по способу устройства и по функциональным возможностям.

По техническому устройству можно разделить комнатные термостаты на 3 вида:

  1. Электромеханические.
  2. Электронные.
  3. Механические.

По способу устройства комнатные термостаты разделяют на два вида:

  • Беспроводные термостаты. При помощи периодических сигналов осуществляются коммуникации исполнительного блока с контроллером. Беспроводные термостаты имеют большой плюс: не нужно устраивать отверстия под провода. Но также можно выделить и небольшой недостаток: снижается мощность сигнала из-за железобетонных стен.
  • Проводные термостаты. При помощи проводов поддерживаются контакты между блоками. Передавать данные такой термостат может на расстояние более 50 метров. Источником электропитания может выступать электрическая бытовая сеть.

По функциональным возможностям можно выделить следующие виды комнатных термостатов:

  1. Программируемые термостаты. Они могут задавать нужный режим на несколько дней вперед.
  2. Простые термостаты. Они лишь поддерживать необходимую температуру.
  3. Комнатные термостаты не могут создавать вредное электромагнитное поле. Они только передают небольшой импульс.

Электромеханические термостаты

Реле является центральным устройством электромеханического термостата. Он имеет вид цилиндра, который наполняется веществом отзывчивым к температуре. При нагреве котла происходит расширение вещества. А при понижении соответственно происходит сужение вещества. Регулирует температуру привод при помощи электроцепи. Именно он реагирует на изменения вещества.

Электронные термостаты

Электронный термостат имеет более сложное внутренне строение, чем электромеханический. В основу данного комнатного термостата входят следующие элементы: термореле, передатчик сигнала и датчик температуры.

К достоинствам электронного термостата можно отнести: точно выявляет и корректирует температурный режим в доме. Такой термостат прост в использовании.

Механические термостаты

В механических термостатах отсутствуют какие-либо электронные элементы. Принцип работы такого устройства заключается в изменение свойств материалов под действием температуры. При изменении температуры вещества, который находится в газовой мембране, электроцепь замыкается или же разрывается. Таким образом, механизмы приходят в действие.

Устройство и подключение

Устанавливать комнатные термостаты лучше всего в жилых комнатах. Если установить термостат на кухне или в коридоре, то могут случать ложные срабатывания. Устанавливать лучше в комнате, где самая низкая температура или в том помещении, где бывает больше всего людей.

Но нельзя устанавливать комнатный термостат рядом с батареей или обогревателем. А также лучи Солнца не должны попадать на устройство. Еще рекомендуют не устанавливать термостатами рядом с электрическими приборами, которые могут излучать тепловые помехи, а также следует избегать установки термостата на сквозняке.

Включить и выключить котел можно при помощи специального реле. Подключить термостат можно через кабель или же при помощи клеммы на котле. Чтобы программатор работал, необходимы батарейки.
В техпаспорте устройства указаны правила подключения термостата. Необходимо внимательно изучить инструкцию.

Настройка комнатного термостата

Но после подключения термостата его необходимо настроить. При помощи панели программатора можно произвести настройку. На нем устроены клавиши и микропереключатели.

При помощи микропереключателей можно регулировать следующее:

  • Настроить режим колебания температуры;
  • Охлаждение и нагрев воздуха;
  • Интервал срабатывания датчиков. Если ненадолго открыть балкон, то датчик не сработает.

А при помощи клавиш можно установить экономичный и оптимальный температурный режим. Днем будет держаться необходимая температура, а ночью она будет снижаться, но находиться на комфортном уровне и таким образом будет происходить экономия топлива. А также в комнатных термостатах установлены программы. Из них можно выбрать подходящую для вас программу.

Читайте также:

Как подключить термостат к газовому котлу?

Любой владелец газового котла желает, чтобы его устройство расходовало меньше топлива. Этого можно достичь с помощью подключения термостата к газовому котлу. Данное устройство способно автоматически регулировать температурный режим в помещении и осуществлять включение только тогда, когда воздух начинает остывать.

…

Чем отличается работа газового котла без и с термостатом?

При работе газового котла без термостата желаемую температуру выставляют вручную в зависимости от погодных условий. Но, если на улице стало холоднее, то в комнатах также похолодает. Тогда нужно подойти к агрегату и выставить другой режим. Если на улице потеплело, то придется прикрутить мощность агрегата.

Если же выполнить подключение комнатного термостата к газовому котлу, то агрегат будет нагревать жидкость до тех пор, пока температура в помещении не поднимется до заданной, а после этого выключится.

Однако термостат или программатор можно подключить не ко всем агрегатам. К механическим устройствам его подсоединить нельзя. Он подключается только к некоторым моделям на электронном управлении.

При установке даже самого примитивного программатора можно сэкономить от 15 до 30% топлива.

…

Преимущества термостата

Специалисты отмечают следующие преимущества применения термостата:

  • агрегат не будет включаться, если температура в помещении поддерживается на должном уровне;
  • автоматика котла меньше изнашивается, так как реже происходит процесс включения-отключения;
  • в помещении не возникает перепад температур, так как минимальный порог срабатывания программатора около 0,25°C;
  • есть возможность изменения настроек;
  • простое управление котлом.

Недостатком использования программатора является только то, что для непрерывной работы беспроводных моделей необходим постоянный запас батареек.

Как выбрать прибор?

Выбирать термостат следует с набором опций, которые наверняка будут использоваться. Не стоит переплачивать за устройство с большим количеством всевозможных функций, многими из которых Вы пользоваться не будете.

Проводные программаторы имеют свои плюсы и минусы. К положительным качествам можно отнести отсутствие их зависимости от батареек. Минусом таких моделей является плохая мобильность – если термостат и котел находятся в разных помещениях, то придется делать в стене отверстие для провода.

Беспроводной программатор можно свободно расположить в любом помещении, попадающем в зону его действия. Перед покупкой следует обязательно проконсультироваться и узнать рабочий диапазон устройства, а также возможность передавать сигналы через стены. Некоторые дешевые термостаты способны работать только в зоне прямой видимости, а если их унести в другую комнату, то потеряют возможность подавать сигнал газовому котлу.

Обратите внимание! Лучше всего покупать термостат того же производителя, что и газовый агрегат.

Разнообразие термостатов

Термостаты отличаются способом управления:

  • электронным – информация отображается на электронном табло;
  • механическим – управление осуществляется с помощью ручных регуляторов.

Программаторы и термостаты могут быть простыми и многофункциональными. Первые способны поддерживать лишь заданную температуру в помещении. Вторые имеют большой набор функций: можно задавать режимы на разное время суток и даже на неделю.

Бывают термостаты, имеющие функцию гидростата – у них есть возможность менять уровень влажности в помещении.

Установка и подключение термостата

От правильности размещения датчика зависит эффективность работы системы отопления. Есть определенные рекомендации по установке, которые следует соблюдать:

  1. Необходимо устанавливать термодатчик над полом на расстоянии 1,5 м.
  2. Прикреплять устройство следует к внутренней перегородке, так как наружные стены дома холоднее.
  3. Термодатчик не нужно прятать за чем-либо, возле него должен свободно циркулировать воздух. Также нельзя устанавливать его в зоне действия сквозняков.
  4. На датчик не должны попадать прямые солнечные лучи, его нельзя размещать около радиаторов или кондиционера.

Правильное расположение программатора избавит от ошибок в работе и позволит регулировать температуру в помещении максимально корректно.

Схема подключения термостата к газовому котлу зависит от модели агрегата. Чтобы подключить устройство, следует разобраться в схеме газового прибора. Она должна находиться в технической документации. На схеме есть обозначение «Комнатный термостат» (или другое – в зависимости от модели), куда можно подводить данное устройство. Подключение производят с помощью клемм на агрегате в указанных точках.

Соединяют газовый котел с термостатом руководствуясь рекомендациями производителя агрегата. Обычно этот процесс не вызывает каких-либо сложностей, поэтому выполнить его можно своими руками. После подключения следует произвести настройку и проверить, правильно ли работает термостат.

Настройка термостата

Произвести настройку установленного термостата поможет инструкция, прилагаемая к нему. Настройка режимов осуществляется с помощью кнопок, расположенных на панели устройства. С помощью них можно регулировать такие показатели:

  1. Температуру нагрева и кондиционирование.
  2. Время задержки срабатывания датчиков. Его ставят, чтобы избежать ложного включения или отключения газового котла. Это может произойти, например, при появлении кратковременного сквозняка.
  3. Колебание температуры. Например, наименьший показатель составляет 0,5°C – это значит, что котел включится при снижении параметра на 0,25°C, и выключится при превышении температуры на аналогичное значение.
  4. Оптимальная и экономичная температуры. Первая поддерживается в дневное время, а вторая – в ночное, обеспечивая экономию топлива.

Количество программ может отличаться в зависимости от модели термостата.

Рекомендации по эксплуатации

Чтобы отопительная система работала экономно и создавала максимальный комфорт в доме, следует принять во внимание следующие рекомендации:

  • если длительный период все домочадцы находятся на работе или на учебе, на это время можно запрограммировать экономичный режим работы;
  • надолго уезжая из дома, необходимо установить подогрев на минимум и поставить новые батарейки;
  • лучше менять батарейки в программаторе на новые заранее, не дожидаясь, когда они полностью разрядятся;
  • желательно подключить к термостату и газовому котлу стабилизатор напряжения.

Терморегулятор – это полезное устройство, которое сэкономит деньги и создаст в доме комфорт и уют. Он облегчит управление газовым котлом и продлит его срок службы.

Подключение терморегулятора (термостата) к тену: схема подсоединения

Главная > Подключение и установка > Как подключить терморегулятор

Для создания комфорта внутри жилого помещения существует множество устройств, среди которых различные приборы, принимающие на себя функцию по регулировке температуры воды или окружающего воздуха. К данному типу устройств относится терморегулятор, это изделие призванное после настройки самостоятельно поддерживать температуру тена или другого нагревательного элемента путем включения и выключения электрического питания. В данной статье рассмотрен вопрос, как подключить терморегулятор, а также приведена схема подсоединения контролера к системе теплого пола.

Как подключить термостат

Виды терморегуляторов

Существует два основных типа терморегуляторов, которые различаются в зависимости от принципа работы:

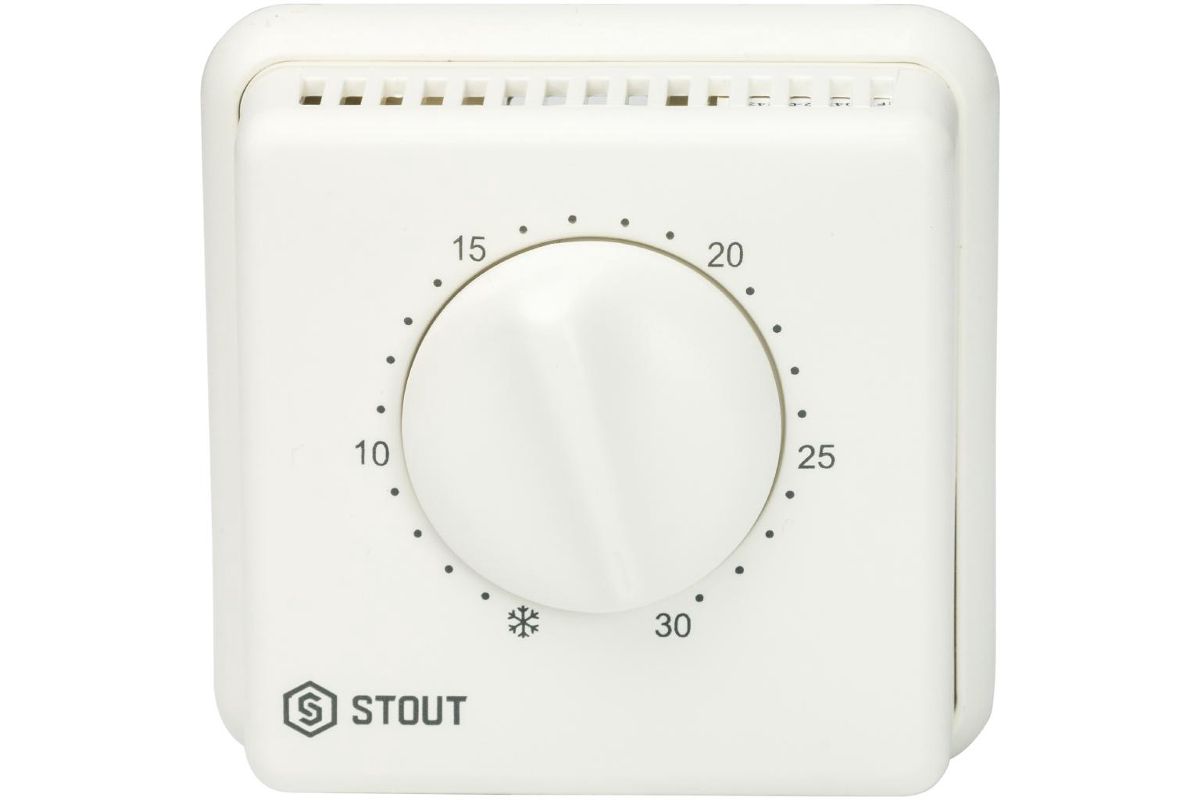

  1. Механические приборы – это термостаты, которые регулируют температуру исполняющего устройства размыканием контакта между двумя пластинами разной плотности. При нагревании датчика сигнал поступает в корпус контактора и передает импульс на размыкание или замыкание пластин;

Электронный термостат

  1. Электронный термостат. В данном случае информация, поступающая от датчика температуры, анализируется в цифровом процессоре, только после этого выполняется команда на подачу питания на нагревательный элемент.

В обоих случаях управление осуществляется вручную, методом выставления необходимой температуры на корпусе контролера. Также можно выделить классификацию терморегуляторов на основании визуализации и клавиш управления. Термостаты бывают с проворачиваемыми дисками со шкалой, кнопками настройки или сенсорным экраном. Принцип работы всех перечисленных изделий существенно не отличается друг от друга.

Также существует классификация термостатов по типу размещения: наружные или внутренние. В зависимости от решаемой задачи, устройство может устанавливаться в стену в предварительно проделанную нишу. Строительный размер такого прибора совпадает с обыкновенной розеткой, поэтому его часто монтируют в прорубленное коронкой отверстие.

Терморегулятор с наружным расположением имеет более толстый корпус, который закрыт со всех сторон пластиковыми пластинами. Минус такого устройства – его габарит, в связи с невозможностью расположить прибор внутри стены он будет выступать на плоскости, к тому же при подключении к нему кабеля придется устраивать дополнительный канал из гофрированной трубы или пенала.

Терморегулятор для водяного теплого пола схема подключения

При устройстве теплых водяных полов терморегулятор может устанавливаться на усмотрение хозяев жилья. Многие предпочитают использовать его в схеме, чтобы осуществлять контроль над уровнем теплого водного потока, подаваемого в систему. В большинстве случаев выбирается электронный или механический прибор вместе с термодатчиками, измеряющими температуры воздуха, а не самого пола.

Непосредственное подключение терморегулятора происходит в несколько этапов. В первую очередь устанавливается датчик температуры, монтируемый на стену на высоту примерно 100-120 см от пола. Сама стена не должна нагреваться какими-либо источниками тепла, расположенными рядом. Далее решается вопрос, как подсоединить теплый пол к терморегулятору в цепь с питающим проводом. Сюда же включаются и датчики температуры. Если в терморегуляторе используется электрическая связь с сервоприводом, в этом случае кабель прокладывается к его управляющей цепи.

В случае использования радиоуправляемого терморегулятора, его необходимо предварительно настроить. После того как все регулировки выполнены, прибор необходимо проверить, используя внешний термометр. На приборе устанавливается нужный режим, после чего в точке установки датчика измеряется температура на протяжении нескольких часов. Во время проверки не должно быть существенных колебаний температуры.

Сферы применения терморегуляторов

Как подключить дверной звонок

Термостаты получили широкое распространение в различных сферах, как в промышленности, так и в обычном быту. Чаще всего указанные приборы можно встретить в системах теплого пола с нагревательным элементом в виде греющего жгута, который располагается в стяжке. При подаче питания на электроды провода нагреваются и отдают тепло всем окружающим слоям, для правильной работы система оборудована датчиком температуры, встроенным в стяжку. Контроллер может использоваться для электрического или водяного теплого пола, принцип его работы от этого не меняется.

Термостат с датчиком для теплого пола

Также термостат применяется в нагревательных или отопительных котлах для автоматической регулировки уровня нагрева внутренней среды. Данными приборами многие производители укомплектовывают нагревательные приборы уже на стадии изготовления, но даже если конструкцией котла это не предусмотрено, контролер на линию можно установить самостоятельно.

Установка терморегулятора

Установка производится на стену, в том месте, где кабель подключается к сети. Регулятор должен располагаться таким образом, чтобы во время работы полов к нему был бы обеспечен свободный доступ. При устройстве теплых полов в ванной комнате, терморегулятор выносится на сухую сторону помещения, чтобы избежать его поломки в результате высокой влажности. Точная схема подключения, как правило, находится в инструкции, прилагаемой к конкретному прибору.

Чтобы облегчить возможную замену, датчик размещается в монтажной трубке, обычно входящей в общий комплект. Размещение датчика производится на одном из концов трубки, затем трубка изолируется, чтобы внутрь ее не попал раствор. Готовую трубку с датчиком внутри располагают между греющими проводами, в максимальной близости от поверхности пола.

Надежное соединение контактов является одним из главных условий нормальной работы теплых полов. В случае плохого контакта, данное место будет постоянно перегреваться, что приведет к окислению проводов и еще большему ухудшению контакта. Лучше всего, для надежного соединения контактов, использовать пружинные клеммы.

Перед тем как подсоединить теплый пол к терморегулятору, необходимо рассчитать и определить необходимое количество других приборов и элементов, которые будут обеспечивать наиболее эффективную работу системы. Если напольное отопление предусмотрено во всех помещениях частного дома, потребуется независимое подключение каждого участка к электрической сети. В этом случае рекомендуется использовать отдельные терморегуляторы, благодаря которым система становится более эффективной, позволяя задавать рабочие параметры для каждого помещения.

Подключение терморегулятора

Так как терморегуляторы можно использовать как для контроля нагревательных элементов, так и управления охладителем, в конструкции прибора имеется два типа контактов и клемм. Во время самостоятельного подключения устройства в систему необходимо строго соблюдать полярность контактов и не допускать противоречий в схеме.

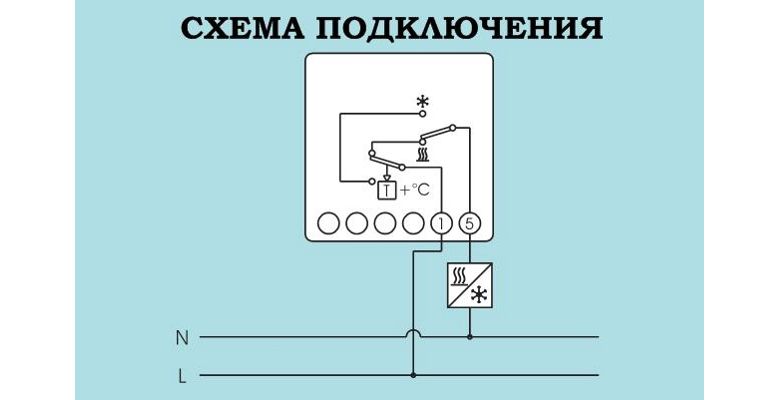

Схема подключения термостата

Для подсоединения механического термостата не требуется подводки электричества, так как все управление и размыкание выключателя осуществляется путем физического изменения характеристик нагревающейся пластины. Для подключения данного прибора нужно следовать приведенному ниже алгоритму:

  1. В документациях к приборам имеется обозначение клемм по номерам, в соответствии с этими показателями необходимо осуществлять сборку системы. В первую очередь, нужно подсоединить нулевой кабель к электродам коробки и отвести его сразу на потребляемые нагревательные элементы, например, теплый пол;
  2. Фаза заводится в контроллер напрямую, без подключения к бытовым приборам. Коробка сама будет распределять электричество в момент включения контактов. В некоторых устройствах необходимо проложить перемычку внутри термостата от плюсового провода на индикатор работы, который показывает сигнал в момент включения нагревателя и на протяжении всего периода работы;
  3. В управляющем устройстве расположены клеммы для подключения охладительного нагревательного элемента, а также для внешнего датчика температуры. Все устройства должны подсоединяться последовательно, ток при этом должен быть отключен полностью. Это типичная схема подключения терморегулятора, которая наиболее распространена в системах теплого пола или инфракрасного отопления помещения;
  4. Датчик температуры присоединяется в последнюю очередь, после чего выполняется тестовый запуск системы и проверка напряжения на всех элементах.

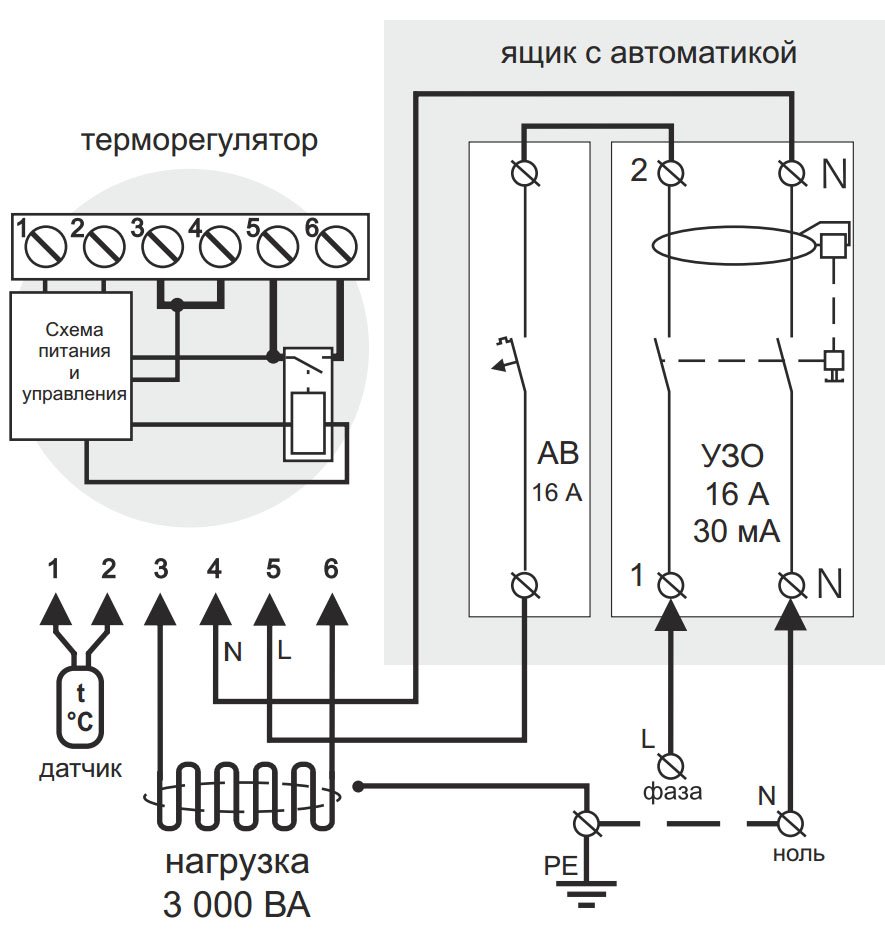

Схема с использованием автомата

Существует также схема подключения термостата с использованием магнитного автоматического выключателя, чаще всего данную схему применяют при наличии нескольких управляемых устройств, требующих для работы ток с высоким напряжением. При этом автомат подключается в разомкнутую сеть плюсового кабеля параллельно с термостатом, дополнительно имеется связующий кабель с устройством управления. Ток на потребляющие приборы подается через автоматический выключатель, но управление им осуществляет термостат. Нагревательные элементы связаны с контролером только на параллельной линии и через автомат, это позволяет эксплуатировать систему с высоким напряжением без перебоев и в безопасном режиме. В случае возникновения аварийной ситуации сработает выключатель и полностью обесточит все устройства.

Таким образом, из схемы видно, что терморегулятор подключается к нагревательным или охладительным приборам непосредственно перед подачей на них напряжения, то есть контролер будет первым элементом в системе. Многие термостаты оборудованы электронной микросхемой и процессором, которые, кроме показателей температуры, дают дополнительные данные о различных показателях, таких как состояние влажности в помещении, давление и время, необходимое для достижения заданных параметров. Такие устройства имеют стоимость гораздо выше, чем механические терморегуляторы бытового назначения.

Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.
Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

  • Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
  • Пассатижи для работы с электрокабелем.
  • Индикаторная отвертка или тестер.
  • Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.


Электронный терморегулятор, контролирующий работу ИК-обогревателя

Схема подключения

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

  • От автомата к термостату ведут два провода: фаза и ноль.
  • От автомата отходят по два провода для каждого отопительного прибора.
  • Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.


Варианты подключения инфракрасных обогревателей через термостат

Важно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко.

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

  • С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
  • Через выходные клеммы термостат подключается к магнитному пускателю.
  • Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.


С помощью магнитного пускателя

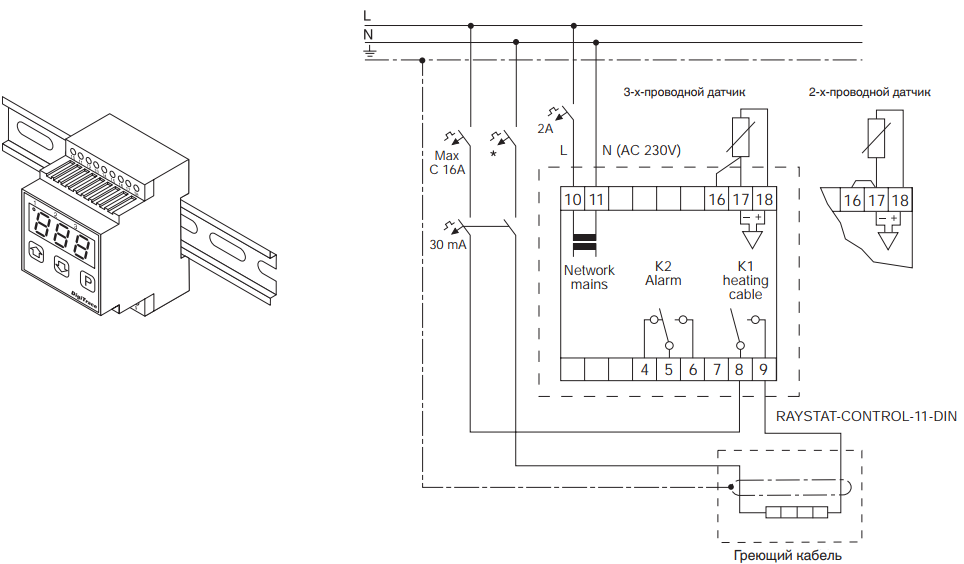

Подключение термостата к системе теплого пола

Как подключить вольтметр

В зависимости от типа нагревательного кабеля в системе теплого пола, схема подключения будет разной. Существует два типа пола: с одножильным и двух жильным жгутом, принцип работы между ними схож, но у многожильного кабеля ресурс работы, а также технические показатели по скорости и высоте нагрева намного выше.

Подключить термостат к одножильной системе проще – достаточно присоединить два нулевых кабеля в одну клемму, а фазу – в соответствующее гнездо. При этом ток будет проходить через всю длину последовательно по кольцу закладки жгута.

В двухжильном кабеле все провода выходят с одной стороны, поэтому подключение осуществляется последовательно – один провод в одну клемму. Ток при данной схеме проходит по всей длине нагревательного элемента и возвращается по тому же пути в одном направлении.

Таким образом, при соблюдении всех правил и алгоритма подключения термостата к любой схеме останется только настроить прибор на нужные параметры путем вращения колеса по шкале температуры.

Основные виды

Все современные термостаты работают по одному принципу. Однако между ними существует довольно много различий, влияющих на настройку приборов, управление и схему подключения термодатчика.

Механические термостаты характеризуются простотой эксплуатации и высокой надежностью. Они представляют собой коробочку из пластика, оснащенную рычажком для управления температурой в помещении. Чтобы упростить процесс настройки, на приборах есть шкала с делениями, стандартный шаг которой равен 1 градусу.

Если раньше механические термостаты часто использовались для управления электрическими теплыми полами, то для работы с инфракрасными системами обогрева они не очень хорошо подходят. Впрочем, при желании их можно довольно легко подключить. Хотя многие люди отдают предпочтение электронным устройствам, механические продолжают использоваться. Это связано с простотой их конструкции, а также длительным сроком эксплуатации.

Особенность электронных термодатчиков заключается в наличии дисплея для отображения всей важной для настройки информации. Если механический термостат для работы не нуждается в электричестве, то электронный необходимо подсоединить к сети. Панель управления в зависимости от модели может быть сенсорной либо кнопочной. Некоторые приборы предоставляют возможность запрограммировать температурный режим на определенный отрезок времени, например, неделю.

Продвинутые модели и вовсе могут управляться с помощью смартфона, если на него было установлено соответствующее приложение. Популярность электронные термодатчики получили в первую очередь благодаря удобству эксплуатации. Однако их стоимость выше, по сравнению с механическими устройствами.

Электропроводка термостата

для чайников — пошаговое руководство

Мы составили пошаговое руководство по подключению термостата. Узнайте, как сделать это самому простым и безопасным способом.

Подключение термостата — простой пошаговый процесс, который под силу каждому. Большая часть процесса заключается в соблюдении правил техники безопасности и недопущении типичных ошибок. Как только вы узнаете, какой у вас тип системы, самое сложное будет решено. Для сложных систем, таких как тепловые насосы и многозональные, рекомендуется профессионал.Они относятся к совершенно другой категории, поэтому есть много дополнительных работ, выходящих за рамки обычного домашнего ремонта. Если вы никогда раньше не выполняли электромонтажные работы, это все равно должно превратиться в успешный проект. Приложив несколько инструментов и немного времени, вы подключите термостат за считанные минуты.

Можно ли использовать этот метод на новых термостатах Wi-Fi?

Да! Единственная большая разница между новыми моделями Wi-Fi и старыми — это дополнительный провод. Руководство охватывает конструкции с четырьмя и пятью проводами, поэтому единственное, что вас сдерживает, — это совместимость исходной установки.Несовместимая проводка (установка нового пятипроводного термостата на четырехпроводную основу) требует более высокого опыта, а в некоторых случаях и профессиональной помощи. Никогда не следует пытаться навязать один тип соединения другому, поскольку это может повредить всю систему.

Будут ли у брендов разные инструкции по подключению?

Очень немногое изменится с установкой для любого из основных или универсальных брендов. Lux, Honeywell, Nest, White Rodgers и другие используют одни и те же основные правила для подключения своих четырех- и пятипроводных термостатов.По-прежнему рекомендуется бегло просмотреть направления и убедиться, что ничего нового не появляется.

Этот недостающий бит информации может иметь значение между наполовину работающим термостатом и полностью работающим. Но по большей части вы не упустите ничего важного, выбирая термостаты разных производителей. Единственная заметная разница будет по качеству и цене.

Подключение термостата для чайников

Важно отметить, что фактические инструкции по подключению термостатов на самом деле являются «шпаргалкой».Сделайте так, чтобы распечатать рекомендации по цвету, и у вас будет все необходимое для завершения электромонтажа. Как только вы поймете, что необходимо для подключения термостата, вам нужно будет подключить A к B, и ничего особенного. Это руководство работает как для замен, так и для обновлений, но только между одной и той же монтажной базой. Итак, четыре / четыре и пять / пять будут вашими рабочими пределами при использовании этих указаний. Вся приведенная ниже информация предполагает, что вы используете новые провода, а не повторно используете уже установленные.

для четырех проводов

Провода, которые вам понадобятся для этой настройки;

  • G — вентилятор (зеленый)
  • R — 24 VAC / Rc / R / Rh (красный)
  • Y — компрессор / кондиционер (желтый)
  • Вт — тепло (белый)

На этом этапе вы собираетесь сыграть в игру со спичками. Начните с просмотра букв и сопоставления их с этикетками. Один конец к другому, ничего особенного между ними. Цвета используются, чтобы лучше проиллюстрировать, куда идет каждый провод на случай, если вы заблудитесь.Короче говоря, порядок или приоритет при установке — Letter> Color. Большинство настроек отлично подходят для букв, но если отпечаток немного нечеткий, возврат к цветам поможет вам выяснить, куда идет каждый провод.

для пяти проводов
  • G — вентилятор (зеленый)
  • R — 24 VAC / R / Rc (красный)
  • C — 24 В переменного тока Общий (наиболее распространены синий, коричневый или фиолетовый)
  • Y — Компрессор / кондиционер (желтый)
  • Вт — тепло (белый)

Основное различие между четырьмя и пятью — это общий провод, который можно найти только в пятерке.Цвета различаются в зависимости от бренда, но наиболее распространены коричневый, синий и фиолетовый. С общим проводом вы получаете кусок, который обеспечивает питание от трансформатора. Так что по очевидным причинам это провод, с которым не стоит экспериментировать или класть в неправильное место. Будьте очень осторожны при подключении общего провода, дважды проверяя каждую часть интерфейса, с которой он связан. Когда вы привыкнете к этим настройкам, все остальное станет вашей второй натурой. Перед тем, как начать что-либо из этого, отключите питание выключателем.Это относится к обеим схемам подключения, поэтому считайте это обязательным, даже если вы не работаете с общим проводом. На всякий случай наденьте защитное снаряжение, хотя вы можете считать его необязательным.

Используйте увеличительное стекло, если буквы слишком маленькие для распознавания. Распространенные ошибки включают перепутывание проводов из-за идентичной проводки или забвение выключателя. Любой из них может повредить все ваше устройство, что обойдется вам в ремонт в тысячи долларов. Не позволяйте простому подключению термостата врезаться в ваш бюджет, ведь его можно выполнить за считанные минуты. И если вы когда-нибудь запутались в своем конкретном термостате, еще раз проверьте руководство. Это лучший способ проверить, что вы могли пропустить.

Когда продукт не включается

Первое, что вы должны сделать, это проверить, нет ли ослабленных проводов. Если все провода находятся в правильном месте, следующим шагом будет проверить, не установили ли вы по ошибке четырехпроводной термостат на пятипроводную основу. В этом случае следует немедленно отсоединить все провода, так как это может привести к повреждению всей системы.Если что-то пойдет не так, его оставление будет стоить вам дополнительных денег и приведет к найму профессионала.

Вам также следует проверить, должен ли быть включен переключатель. Для современных термостатов это может быть проблема, которая часто встречается среди «умных» вариантов. На этом этапе, если оно не работает, просмотр руководства может привести вас к правильному пути. Руководства по термостату предоставляют всю необходимую информацию в виде сценария «что, если», когда продукт не включается. И хорошая новость заключается в том, что он охватывает старые и новые установки, поэтому всегда будет что-то, что вы можете использовать.Если с помощью руководства не удается решить проблему, вам следует подумать о том, чтобы обратиться за профессиональной помощью, чтобы термостат заработал.

Использование старого провода

Вы всегда можете использовать старый провод с новым термостатом. Для этого есть много причин, и инструкции следуют тем же предыдущим рекомендациям. Поскольку старые провода, которые используются повторно, могут немного изнашиваться, оберните их изолентой. Это гарантирует, что у вас не возникнет проблем с коротким замыканием термостата.Короткое замыкание в проводах может вывести из строя ваш новый термостат. Несколько секунд на то, чтобы обернуть старые провода (или использовать новые) — небольшая цена, которую нужно заплатить своим временем.

Ошибки при подключении термостата

Кто угодно может развести проводку термостата, но это не значит, что небрежность не испортит работу. Даже нарушение мелочей может иметь долгосрочные последствия, которые медленно снижают производительность системы. Важно подходить к этому проекту, как к любому другому, независимо от требуемого уровня навыков.

Блок предохранителей не выключается – Безопасность превыше всего, поэтому забвение самых элементарных мер безопасности всегда вас укусит. Неважно, какой термостат вы устанавливаете, при работе с проводами всегда есть вероятность опасности. При более новой установке, требующей даже более чем пятипроводной схемы, безопасность не следует игнорировать.

Повторное использование старого провода без проверки — Нет ничего плохого в повторном использовании провода.Очевидно, вы хотите проверить, нет ли на корпусе следов ожогов, жидкости или каких-либо разрывов. Все это позволит вам узнать, есть ли в системе более серьезная проблема, например, короткая. Обмотка старого провода изолентой защитит вас и систему от любых прошлых или будущих повреждений. Это дешевый защитный слой, необходимый для всех установок.

Установка неправильного термостата Тип — Всегда устанавливайте термостат на совместимое основание. Итак, 4/4 и 5/5 при настройке проводов.Позже вы сможете избежать серьезной головной боли, которая может вывести из строя всю вашу систему. Главный компонент, на который следует обратить внимание, если вы не знакомы с системой проводки, — это общий провод, который всегда отсутствует в четырехпроводной схеме. Цвет может быть разным, но функция всегда остается неизменной.

Обрезка новых проводов — При покупке проводов отдельно от термостата вы должны отрезать / зачистить их, чтобы они удобно располагались в основании. Само по себе это не проблема, но становится проблемой, когда вы зачищаете провода слишком коротко.Лучше иметь их длиннее, чем нужно, чем слишком короткими для использования. Длинные провода можно удобно обрезать до размера, подходящего для термостата. Поэтому, когда у вас есть выбор, всегда выбирайте длинный провод вместо короткого.

Игнорирование руководства — Если есть руководство, всегда проверяйте его перед началом установки. Там может быть важная информация о первом включении устройства. В руководстве даны ответы на многие общие вопросы, а для новых клиентов доступна даже поддержка по телефону.Скорее всего, это то, что вам не понадобится, но в крайнем случае неплохо иметь.

Любая из этих вещей может привести к неправильной установке, но всех их можно избежать. Вместо того, чтобы запоминать руководство, распечатайте его или возьмите с собой во время установки.

Видеоресурсы

FAQ

Сколько времени нужно, чтобы установить термостат?

Если вы просто проводите проводку и ничего больше, то меньше пятнадцати минут. На полную установку с базой вам нужно полчаса. В любом случае у вас меньше часа на установку, что неплохо, учитывая сложность продукта. Приобретение современного термостата или умного термостата не ускорит установку. Преимущества этих систем заключаются в интеграции в ваши беспроводные сети и домашнее оборудование, такое как Echo. Даже Google Home хорошо работает с термостатами нового поколения.

Может ли кто-нибудь установить термостат?

Да, это действительно так просто, как сказано.Если вы можете следовать инструкциям, тогда вы сможете справиться с проводкой термостата. Это больше связано с пониманием того, куда идет каждый провод, чем с выяснением того, как все работает. Никакого опыта не требуется, просто нужно перестраховаться и прочитать руководство. Когда что-то становится слишком сложным, это больше связано с чем-то не так с системой. Не переусердствуйте, пытаясь понять это, а вместо этого обратитесь за профессиональной помощью для завершения установки.

Почему дома должны быть модернизированы термостаты?

Наличие современного термостата в доме дает большие преимущества.Первым преимуществом всегда будет управление им с помощью цифрового интерфейса, вручную или автоматически. Провайдеры кабельного и спутникового телевидения теперь имеют домашние системы, ориентированные на эти новые умные термостаты.

Они работают вместе с остальными устройствами в сети Wi-Fi и становятся частью всей вашей системы. Когда кабельные / спутниковые компании продвигают подключенный дом, важным аргументом является то, насколько хорошо они работают с интеллектуальными термостатами. Когда вы переходите на устройства меньшего размера, такие как Amazon’s Echo или Google Home, все становится немного интереснее.Какое бы подключенное домашнее устройство вы ни выбрали, наличие в доме современного термостата только повысит его полезность.

Имеет ли значение тип провода термостата?

В зависимости от того, какую установку вы планируете выполнить, вы столкнетесь с двумя типами проводов. Проволока восемнадцатого или двадцатого калибра будет двумя основными вариантами. Самый простой способ выбрать — это длина, так как все, что может достигать двухсот пятидесяти футов, должно обрабатываться восемнадцатым калибром. Если вам нужна гораздо более короткая длина, подойдет и двадцать калибр.Все это предполагает более крупную установку чего-то вроде термостата HVAC, который, как ожидается, будет иметь гораздо больше функций, чем обычный термостат.

Какие перчатки следует использовать?

Перчатки не являются обязательными, но если вам нужен дополнительный слой безопасности, выберите резину. Подойдет любая пара дешевых резиновых перчаток. Таким образом, если что-то пойдет не так, вы будете защищены от электричества благодаря изолированной резине.

Сообщите нам, что вы думаете об информации, представленной в этой статье.

Как подключить термостат

* Не существует стандарта, по которому цветовой провод управляет каждой функцией. При подключении каждый провод следует идентифицировать по клеммам, к которым он подключается, а не по цвету. Если вы не знаете, к какой клемме подключается каждый провод, может потребоваться обратиться к системе HVAC и посмотреть обозначения на плате управления. Для получения типичных примеров проводки и разъяснения того, с какими типами систем работает ваш термостат, обратитесь к владельцам / руководству по установке.*

Термостат использует 1 провод для управления каждой из основных функций вашей системы HVAC, например: нагрев, охлаждение, вентилятор и т. д. См. схему ниже, чтобы узнать, что контролирует каждый провод в вашей системе:

S — Датчики, проводные внутри и вне помещений

Y — ступень компрессора 1 (охлаждение)

Y2 — 2 ступень компрессора (охлаждение)

G — Вентилятор

C — общий

U — Управление увлажнителем, осушителем или вентилятором

L / A — A — Вход для неисправности теплового насоса

O / B — Реверсивный клапан для систем с тепловым насосом

E — Аварийный обогрев

Доп. / Вт2 — ступень нагрева 2 (нагрев)

Вт — Нагрев, ступень 1 (обогрев)

R — 24vac (нагревательный трансформатор)

Rc — 24vac (трансформатор охлаждения)

* Термостаты торговых моделей необходимы для работы «двухтопливных» систем (систем, использующих тепло насос для первых 1 или 2 ступеней нагрева и использование газовой или масляной печи для резервного / аварийного обогрев).Если у вас двухтопливная система или вы не уверены, рекомендуется связаться с Профессиональный подрядчик HVAC для продолжения.

Пожалуйста, следуйте приведенному ниже руководству по базовому пошаговому руководству по подключению:

Для защиты вашего оборудования отключите питание на блоке выключателя или переключателе, который управляет вашим отопительное и охлаждающее оборудование. Чтобы убедиться, что ваша система выключена, измените температуру на ваш существующий термостат, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете система включается через 5 минут, питание отключено. Если у вас есть цифровой термостат с пустой дисплей, вы можете пропустить этот шаг.

Затем снимите имеющийся термостат с настенной панели. Большинство термостатов подключаются непосредственно к стена. Однако некоторые поднимаются снизу и снимаются, а другие имеют фиксатор.

Следующим шагом будет сфотографировать вашу проводку. При фотографировании убедитесь, что маркировка клемм хорошо видна.

Просмотрите свои фотографии.

Если вы видите клеммы с маркировкой A B C или 1 2 3, возможно, ваш новый термостат не работает напрямую. совместимы, так как ваша система требует термостата с сообщением.

Если вы видите толстые, черные или красные провода, значит, у вас есть система линейного напряжения. Этот тип проводки требует термостата сетевого напряжения и несовместим с термостатами низкого напряжения

Если вы видите провода, подключенные к клеммам с маркировкой G1, G2, G3, вам понадобится термостат, способный управление несколькими скоростями вентилятора, ни один из наших розничных термостатов не совместим с этой системой тип. G совместим, но не G1, G2 и / или G3.

Обычно вы должны видеть одножильный провод 18 калибра.Самая распространенная конфигурация — это пять проводов, однако вы могли видеть как два, так и целых десять.

Любой провод, который присутствует, но не подключен к клемме, которую вы хотите записать, но вы не будет маркировать эти провода.

Используя фотографии, которые вы сделали, снимайте каждый провод по одному и маркируйте его. Если на терминале несколько обозначений, таких как W и O / B, он будет помечен как W и O / B, а не только один или разное.

После того, как вы сняли и промаркировали все провода, которые можно открутить, снимите старую стенку термостата. пластину и установите настенную пластину нового термостата.

После установки настенной пластины нового термостата мы можем повторно подключить проводку. Если мы рекомендуем помещая провод в терминал, не перемещайте его в другой терминал, если мы обратимся к нему позже в руководстве. (Например, у вас есть единственный провод с маркировкой W-O / B, и мы рекомендуем вставить его в клемму O / B. Если позже в руководстве мы рекомендуем вставить провод W в клемму W, вы не будете перемещать это провод, как мы уже проинструктировали поместить его в O / B.)

Теперь давайте рассмотрим конфигурации проводки.

Обозначьте любую метку проводов R, RH или RC. Обычно у вас будет один или два из этих трех. Если у вас есть только один провод, независимо от того, помечен ли он RC, он войдет в клемму R, а перемычка соединительные клеммы R и RC будут на месте. Некоторые термостаты имеют перемычку, некоторые иметь металлическую скобу, у других может быть вилка, а перемычка также может быть просто проводом, соединяющим два терминала. Если у вас два провода, R или RH войдут в клемму R, а RC войдет. в разъем RC.Если у вас более одного провода (у вас есть провод с меткой R, а другой — провод с маркировкой Rc, например), вы можете удалить любые перемычки между клеммами R и Rc, или нажмите переключатель, чтобы открыть RC-терминал и вставить провод.

Далее, давайте поговорим о C, или общем проводе. Если у вас есть термостат модели Trane и Провода, помеченные X или B, см. в руководстве к термостату. В некоторых случаях один из этих проводов может быть ваш общий. Если у вас есть провод C, вставьте его в клемму C на настенной пластине.Если вам нужен адаптер C-wire, вы можете приобрести его здесь.

Давайте посмотрим на провод G. Этот провод идет к клемме G на вашем новом термостате.

Для проводов Y, Y1 и Y2 Y или Y1 будут подключаться к клемме Y, а Y2 — к Y2. Терминал.

Провод O / B может иметь множество конфигураций. Это может быть W-O / B, O / B, W-O, W-B, или вы можете даже есть отдельные провода O и B. Если у вас есть отдельные провода для O и B, вы захотите приклеить их изолентой. отключите провод B, чтобы он не мог контактировать, и провод O будет подключен к клемме O / B на ваш термостат.

Если ваша клемма O или B имеет метку с другим проводом, обычно W, вам нужно будет идентифицировать есть ли у вас система теплового насоса или нет. Тепловой насос запускает ваш компрессор для обоих отопление и охлаждение. Если вы не знаете тип своей системы, вставьте этот провод в клемму W. Если у вас есть система с тепловым насосом, поместите ее в клемму O / B.

Найдите любой неподключенный провод, помеченный W или W1. Если на предыдущем шаге вы определили O, B или O / B провод, который подключается к клемме O / B и имеет отдельный провод W, поместите этот провод в терминал W2.Если у вас нет провода, подключенного к клемме O / B, подключите провод W к терминал W.

C-Wire: все, что вам нужно знать

Если вы устанавливаете новый термостат, но в вашем существующем отсутствует C-Wire, у вас есть следующие варианты:

Проверить наличие неиспользованного провода C-Wire

В некоторых домах в стене спрятан неиспользованный провод C-Wire. Чтобы проверить наличие неиспользованного кабеля C-Wire:

1. Отключить питание

Для защиты вашего оборудования отключите питание на блоке прерывателя или переключателе, который управляет вашим оборудованием для обогрева и охлаждения.

Примечание. Выключатель термостата не отключает питание оборудования.

2. Убедитесь, что ваша система выключена

Измените температуру на существующем термостате, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете, что система включается в течение 5 минут, питание отключено.

Примечание. Если у вас цифровой термостат с пустым дисплеем, пропустите этот шаг.

3. Снимите имеющийся термостат с настенной панели

На большинстве термостатов вы можете снять термостат, взявшись за него и осторожно потянув.Некоторые термостаты могут иметь винты, кнопки или застежки.

Примечание. Не отсоединяйте пока никакие провода от термостата.

4. Есть ли у вас система сетевого напряжения?

Системы линейного напряжения имеют толстые черные провода с гайками или имеют маркировку высокого напряжения (120 В или выше).

ДА — Возможно, ваша система несовместима. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

НЕТ — переходите к следующему шагу.

5.Сфотографируйте проводку существующей настенной панели

Убедитесь, что вам хорошо видны все терминалы. Возможно, вам понадобится ссылаться на это изображение позже.

6. Снимите перемычки

.

Перемычка используется для соединения двух клемм. Он может выглядеть как небольшая скоба или цветная проволока.

Примечание: не сбрасывайте перемычки.

7. Маркировка проводов

Пометьте каждый провод на существующей настенной пластине наклейками, прилагаемыми к новому термостату.Если у вас нет наклеек, вы можете использовать скотч и ручку.

Примечание. Не маркируйте перемычки.

8. Запишите цвета проводов

Установите флажки и запишите цвет проводов, подключенных к клеммам на существующей настенной панели. Отметьте все подходящие варианты (подходят не все).

Примечание. Если в клеммах есть провода, которых нет в списке, вам потребуется дополнительная опора для проводки. Обратитесь в службу поддержки по телефону 1-855-733-5465.

9.Отсоедините провода и снимите имеющуюся настенную пластину

.

Некоторые клеммы для проводов являются вставными (осторожно нажмите на клемму, чтобы высвободить провод), а некоторые — винтами с плоской головкой. Для отсоединения проводов от клемм может потребоваться отвертка.

Примечание. Оберните провода вокруг карандаша, чтобы они не упали в стену.

10. У вас есть C-Wire?

Это необходимо для подтверждения того, что ваша система не использует C-Wire. Посмотрите на контрольный список проводки термостата из шага 8: проверена ли клемма C? Как вариант, вы можете посмотреть фото из Шага 5: есть ли провод в C-Terminal?

ДА — Это означает, что ваш термостат использует C-Wire, и вам не нужно устанавливать адаптер C-Wire. Вы можете продолжить установку нового термостата.

НЕТ — это означает, что в вашем термостате не используется C-Wire. Переходите к следующему шагу.

Перейти к печи или отопительной системе

Эту систему часто устанавливают в подвале, на чердаке или в гараже.

11. Есть ли у вас зонирующая панель?

Панель зонирования часто крепится к воздуховоду печи. Обычно у него есть пучок проводов, идущих к вашей системе отопления / охлаждения, и более мелкие пучки проводов, идущие к заслонкам на вашем воздуховоде.

ДА — установка адаптера C-Wire более сложна для зонированных систем. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

НЕТ — переходите к следующему шагу.

Вернуться к имеющемуся термостату

12. У вас есть неиспользованный провод?

Ранее вы удалили существующую настенную пластину. Посмотрите на жгут проводов, идущий от стены.

Примечание. Возможно, вам придется вытащить пучок проводов из стены, чтобы найти неиспользованный провод.

ДА — Вы можете использовать этот неиспользованный провод C-Wire. Переходите к шагу 13.

НЕТ — Поскольку у вас нет C-Wire, вам необходимо использовать адаптер C-Wire. Перейдите к разделу «Использование адаптера C-Wire».

13. Этикетка неиспользованного провода

Пометьте неиспользованный провод наклейкой «C», прилагаемой к новому термостату. Если у вас нет наклеек, вы можете использовать скотч и ручку. Возможно, вам понадобится инструмент для зачистки проводов, чтобы обнажить не менее 1/4 дюйма провода.

Примечание. Если у вас несколько неиспользуемых проводов, пометьте только один провод и запишите цвет.

Перейти к печи или отопительной системе

Эту систему часто устанавливают в подвале, на чердаке или в гараже. Принесите фонарик и отвертку.

14. Снимите крышку с печи или отопительной системы

Откройте крышку системы отопления и охлаждения, чтобы найти плату управления. Плата управления может быть вверху или внизу. Вы должны увидеть те же обозначения клемм, что и на вашем термостате.

Примечание. Если вы не видите плату управления, возможно, ваша система несовместима.Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.

15. Найдите другой конец неиспользованного провода

.

На шаге 12 вы обнаружили пучок проводов рядом с существующим термостатом. Найдите другой конец этого жгута возле печи или отопительной системы, а затем найдите неиспользованный провод.

Примечание. Неиспользованный провод должен быть того же цвета, что и провод рядом с существующим термостатом. См. Шаг 13, чтобы узнать цвет, который вы записали.

16. Подключите неиспользуемый провод к клемме C на плате управления

.

Примечание. Если в клемме C имеются существующие провода, убедитесь, что они все еще подключены после подключения неиспользуемого провода.

17. Закройте крышку печи или отопительной системы

Убедитесь, что крышка полностью закрыта. Некоторые системы не включаются, если крышка не полностью закрыта.

Поздравляем, вы подключили неиспользованный кабель C-Wire! Вам не нужно использовать адаптер C-Wire. Теперь вы готовы.

Используйте адаптер C-Wire

Адаптер C-Wire заменяет необходимость в C-Wire. Адаптер C-Wire входит в состав новых термостатов Honeywell Wi-Fi.Если у вас есть более старая модель термостата, вы можете приобрести здесь адаптер C-Wire.

Для использования адаптера C-Wire:

18. Есть ли у вас провода G и Y?

На шаге 7 вы пометили провода существующей настенной пластины. Посмотрите на эти провода и убедитесь, что у вас есть буквы G и Y.

ДА — Это означает, что ваша система совместима с адаптером C-Wire. Переходите к следующему шагу.

НЕТ — Ваша система несовместима с адаптером C-Wire. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.

19. Измените маркировку G-Wire на «C»

Пометьте G-Wire наклейкой «C», прилагаемой к новому термостату. Если у вас нет наклеек, вы можете использовать скотч и ручку.

20. Измените маркировку Y-провода на «K»

Пометьте Y-Wire наклейкой «K», прилагаемой к новому термостату. Если у вас нет наклеек, вы можете использовать скотч и ручку.

Перейти к печи или отопительной системе

Эту систему часто устанавливают в подвале, на чердаке или в гараже.Принесите фонарик, ярлыки, телефон и отвертку.

21. Снимите крышку с печи или отопительной системы

Откройте крышку системы отопления и охлаждения, чтобы найти плату управления. Вы должны увидеть те же обозначения клемм, что и на вашем термостате.

Примечание. Возможно, потребуется отвинтить крышку. Плата управления может быть вверху или внизу.

22. Сделайте снимок электропроводки контрольной панели

.

Убедитесь, что вы хорошо видите следующие терминалы, так как вам может потребоваться ссылка на это изображение позже:

  • г
  • С
  • R
  • Вт или W1 (не во всех системах)
  • Y или Y1

Примечание. Если у вас есть провода, подключенные к двум клеммам R, значит, у вас система с двумя трансформаторами и вам нужна дополнительная помощь.Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.

23. Маркировка проводов

Пометьте каждый следующий провод наклейками, прилагаемыми к вашему новому термостату:

  • г
  • С
  • R
  • Вт или W1 (не во всех системах)
  • Y или Y1

Если у вас нет наклеек, вы можете использовать скотч и ручку.

Примечание. Если к клемме подключено несколько проводов, пометьте только те провода, которые идут к термостату *.

24. Отсоедините маркированные провода

Отсоединяйте только те провода, которые вы пометили. Не отсоединяйте немаркированные провода. При отсоединении немаркированных проводов немедленно подключите заново.

Примечание. Для отсоединения проводов от клемм может потребоваться отвертка.

25. Подсоедините маркированные провода к адаптеру C-Wire

.

На стороне «термостата» адаптера C-Wire нажмите язычок, чтобы открыть соответствующий терминал. Вставьте маркированные провода в следующие клеммы:

  • W-провод -> W-терминал
  • G-Wire -> C клемма
  • Y-Wire -> K-терминал
  • R-Wire -> R-Терминал

Примечание: это преобразует G в C, а Y в K.

26. Убедитесь, что провода подключены

Осторожно потяните за провода, чтобы убедиться, что они подключены к адаптеру C-Wire.

27. Подключите адаптер C-Wire к плате управления

.

На стороне «Оборудование» адаптера C-Wire подключите провода к соответствующим клеммам на плате управления.

Примечание. Обязательно снимите пластиковый наконечник с каждого провода перед подключением к клемме.

28.Установите адаптер C-Wire

Используйте прилагаемое крепление и клейкую подкладку, чтобы прикрепить адаптер C-Wire внутри печи или системы отопления.

Примечание. Убедитесь, что провода не растянуты и не натянуты.

29. Закройте крышку печи или отопительной системы

Убедитесь, что крышка полностью закрыта. Некоторые системы не включаются, если крышка не полностью закрыта.

Поздравляем, вы подключили адаптер C-Wire! Теперь вы готовы.

Проверьте, предназначена ли ваша система только для обогрева или RedLINK

Системы термостатов только для нагрева и RedLINK имеют только два провода, обычно R и W для систем только для нагрева. Термостаты только для нагрева и REDLINK только с 2 проводами не совместимы напрямую с заменами термостатов Wi-Fi или адаптерами C Wire. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.

30. Отключить питание

Для защиты вашего оборудования отключите питание на блоке прерывателя или переключателе, который управляет вашей печью или нагревательным оборудованием.

Примечание: выключение термостата не приведет к отключению питания печи или нагревательного оборудования.

31. Убедитесь, что ваша система выключена

Измените температуру на существующем термостате, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете, что система включается в течение 5 минут, питание отключено.

Примечание. Если у вас цифровой термостат с пустым дисплеем, пропустите этот шаг.

32.Снимите имеющийся термостат с настенной панели

На большинстве термостатов вы можете снять термостат, взявшись за него и осторожно потянув. Некоторые термостаты могут иметь винты, кнопки или застежки.

Примечание. Не отсоединяйте пока никакие провода от термостата.

33. У вас всего 2 провода?

Проверьте, сколько проводов вы видите, подключенных к клеммам.

ДА — переходите к следующему шагу.

НЕТ — У вас нет системы, работающей только на обогрев.

34. Подключены ли 2 провода к клеммам R и W?

ДА — У вас есть система, работающая только на обогрев, что посложнее. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

НЕТ — Возможно, у вас более сложная система RedLINK. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

Электромонтаж термостата Sensi | Sensi US

Подключение термостата Sensi | Sensi US

Установка

Приложение Sensi предоставляет все инструкции по установке для подключения вашего нового термостата.

  • Загрузите приложение Sensi на свой смартфон или планшет.
  • Создайте учетную запись или войдите в систему.
  • Коснитесь значка +, чтобы начать установку.
  • Нажмите «Нет, это не на стене».
  • Следуйте инструкциям в приложении, чтобы подключить термостат.

Вы также можете получить дополнительную информацию, загрузив Руководство по установке Sensi , в котором подробно рассказывается о подключении и подключении к Wi-Fi. Если вы хотите проверить правильность конфигурации HVAC после установки, обратитесь к этой статье для получения инструкций по настройке термостатов .

Клеммы выходов и схемы подключения

9045

9045

подключение провода

ТАБЛИЧКА НА КЛЕММАХ

ОПРЕДЕЛЕНИЕ

RH *

Мощность для обогрева, 24 В

Мощность для обогрева, 24 В

C **

Общий провод, 24 В

G

Вентилятор внутреннего блока (вентилятор)

Y 9000 Обычный

Y 9000 или первая ступень наружного обогрева и охлаждения в системах с тепловым насосом

Y2 / *

Вторая ступень наружного охлаждения в обычных системах или вторая ступень наружного отопления и охлаждения

в двухступенчатых системах с тепловым насосом или увлажнитель

W / E

Первая ступень отопления помещений в обычных условиях или осушитель воздуха

O / B

Переключающее соединение (реверсивный клапан) для систем с тепловым насосом или зональной панелью

L

Система с тепловым насосом, L

* Если у старого термостата отдельные провода RC и RH выходят из стены, защелкните перемычку RC / RH на задней стороне термостата над батарейным отсеком.

** Общий провод может быть помечен буквой «C» на вашем старом термостате или маркировкой «B» или «X». Пожалуйста, обратитесь к руководству пользователя вашего старого термостата за разъяснениями.

Примечания:

  • Обычные системы включают: бойлер, газовую печь, лучистое тепло, электрическое отопление и кондиционирование воздуха
  • Системы теплового насоса включают: тепловой насос, двухтопливный, геотермальный
  • Термостат Sensi несовместим с линией системы напряжения.Термостат линейного напряжения обычно имеет провода сечением более 18 калибра и может не иметь маркировки клемм. Если вы не уверены в напряжении вашей системы, вам или подрядчику следует измерить напряжение с помощью мультиметра. Термостат Sensi рассчитан на 20-30 В переменного тока.
  • Если у вашего старого термостата есть провода, подключенные к следующим наборам клемм, термостат Sensi несовместим с вашей системой:
    • 1, 2, 3, 4
    • A, B, C, D
    • V +, VG, RS-, RS +
    • R, 1, 2, C

Обратитесь к нашему средству проверки совместимости системы , чтобы узнать, подойдут ли вам термостаты Sensi.

Загрузите приложение Sensi

Доступ к интеллектуальному термостату Sensi со смартфона или планшета для управления домашней средой, даже когда вы находитесь далеко от нее.

Свяжитесь с нами

Наша служба поддержки доступна 7 дней в неделю.

Читать далее…

Пожалуйста, включите JavaScript, чтобы использовать этот сайт.

Разъяснение провода интеллектуального термостата C — что делать, если у вас его нет?
