виды, характеристики, маркировка, область применение

Если раньше при монтаже водопровода, канализации, при проведения газа всегда использовали только металлические или чугунные трубы. Альтернативы просто не было. Сегодня все чаще применяют изделия из полимеров, и, в частности, — полиэтиленовые трубы. Они все больше вытесняют с рынка металлические аналоги, а все благодаря невысокой цене, простоте в обращении, длительному сроку эксплуатации. Полярности ПЭ трубам добавляет простота монтажа — есть фитинги, которые устанавливаются руками. Это очень удобно, например, при устройстве водопровода или системы полива на даче.

Водопровод из полиэтиленовых труб собирается легко, легко модернизируется, почти не требует обслуживания

Содержание статьи

Свойства, достоинства, недостатки

Полиэтиленовые трубы применяют для транспортировки различных жидких и газообразных веществ. В литературе можно встретить сокращенное обозначение: в русском варианте это ПЭ, в международном — PE или PE-X для сшитого полиэтилена.

Они имеет отличные свойства:

  • Материал химически нейтрален, не реагирует даже с соляной кислотой. Благодаря чему используются в производственных процессах.
  • В нормальном состоянии не выделяет никаких веществ, не влияют на вкус транспортируемых жидкостей. Это позволяет использовать их при построении трубопроводов, по которым циркулируют жидкости, которые могут употребляться в пищу.
  • Внутренние стенки полиэтиленовых труб очень гладкие, на них не задерживаются никакие вещества. Даже спустя много лет на них отложений не будет.

    Полиэтиленовые трубы могут быть разных диаметров, с разной толщиной стенки

  • Гладкие стенки оказывают меньшее сопротивление потоку воды. Меньшее сопротивление — требуется менее мощный насос для прокачки, тратится меньше электроэнергии.
  • Срок службы при нормальных условиях эксплуатации — около 50 лет. Но эта цифра резко уменьшается с увеличением температуры или давления.
  • Легко режутся, мало весят, удобны в монтаже.
  • Не проводят токи, не корродируют.
  • Полиэтиленовые трубы диаметром до 160 мм могут соединяться при помощи специальных фитингов. Они просто устанавливаются без какого-либо оборудования, что удобно в «полевых условиях», например, на даче. Большие диаметры свариваются специальным аппаратом, но они используются обычно в промышленности.

    Компрессионные фитинги для полиэтиленовых труб просто закручиваются в месте соединения

  • Полиэтилен плохо проводит звуки. Так что такой трубопровод или система отопления являются «тихими».
  • Цена на трубопровод из полиэтилена получается на 30-40% дешевле аналогичного стального.
  • Уже готовый водопровод или систему отопления легко переделать. В нужном месте труба разрезается, устанавливается требуемый фитинг, к которому можно подключать еще одну ветвь или какое-либо устройство.

Отличный набор свойств привел к тому, что полиэтиленовые трубы становятся все более популярными. Но, чтобы не было неожиданностей, необходимо знать их недостатки. Их не очень много, но они довольно серьезные.

  • Полиэтилен горит, и при горении выделяет вредные вещества.
  • Слабая стойкость к ультрафиолету. Под воздействием солнца материал становится хрупким и ломким. Но этой болезни не подвержены трубы из сшитого полиэтилена, именно они стали в последнее время лидерами продаж.
  • Большое температурное расширение — оно в 10 раз больше чем у стали. Для нейтрализации этого недостатка устанавливается компенсатор.
  • При замерзании жидкости в трубопроводе, полиэтилен может порваться. Потому при использовании полиэтиленовых труб для организации водоснабжения частного дома или дачи, его укладывают ниже глубины промерзания или утепляют сверху, применяют дополнительные методы обогрева (греющие кабели).

Это все недостатки. Теперь о разновидностях. По способу производства есть три вида труб из полиэтилена:

В данных  названиях кроется определенный парадокс. Когда говорят о высоком или низком давлении полиэтиленовых труб, имеют в виду способ их производства. Но часто это воспринимается как область использования. Реально же все наоборот. Трубы, произведенные при высоком давлении, получаются менее прочными. Их можно использовать только для безнапорных систем (без насосов). Для систем напорного водоснабжения их делают, но прочность добирают за счет толщины стенок. При обычной толщине стенок их область использования — канализация, дренажные системы, ливневки и т.п. Тут их качества оптимальны.

В напорных трубопроводах, там где высокое давление, используются как раз полиэтиленовые трубы низкого давления. Они более прочные но, одновременно, более хрупкие, намного хуже гнутся. Это тоже не очень хорошо. Зато они выдерживают значительные перепады давления без какого-либо вреда. И еще надо сказать, что оба этих типа полиэтиленовых труб подходят только для холодной воды — горячую они не выдерживают, могут расплавиться.

Трубы из сшитого полиэтилена PE-X применяются при устройстве водяного теплого пола

А вот третий тип — из сшитого полиэтилена — это вариант с высокой прочностью, гибкостью. Выдерживают такие изделия высокое давление (до 20 Атм) и температуры до +95°C, то есть PE-X трубы можно применять и для горячего водоснабжения, а также для систем отопления. Кстати, их этого типа полимера делают металлопластиковые трубы. Однако и тут есть одно «но» — этот тип материала не сваривается. При монтаже трубопровода из сшитого полиэтилена используют фитинги с прокладками. Второй тип сборки — клеевой, когда стыки соединяемых элементов промазываются клеем.

Маркировка и диаметры

Полиэтиленовые трубы обычно бывают черного или ярко-синего цвета, из сшитого полиэтилена могут иметь ярко-красный цвет. Окрашиваются так они специально — чтобы их проще было отличить от прочих полимеров. На стенке вдоль могут быть нанесены полосы синего цвета, если она предназначена для холодной воды, желтого, если применяется она для газопровода. Форма выпуска — в бухтах длиной от 20 до 50 метров (обычно малые диаметры) и кусками по 12 метров (или нужной длины по договоренности).

Пример технических характеристик PE трубы

Диаметры полиэтиленовых труб изменяются в широком диапазоне — от 20 мм до 1200 мм. Изделия малого сечения (до 40 мм) используются в основном для водопроводов и систем отопления в частных домах и квартирах, более серьезные (до 160 мм) идут  на стояки систем водоснабжения, отопления и канализации. Большие диаметры — это уже промышленная и производственная сфера. Для частных строений и квартир практически не используется.

Плотность полиэтилена

Для изготовления труб используется полиэтилен разной плотности. Обозначается плотность цифрами, которые стоят после аббревиатуры:

Что еще может быть интересно: полиэтиленовые трубы могут быть еще и армированными. Вообще они производятся методом экструзии — в размягченном состоянии материал выдавливается через насадку, затем отправляется на калибровку, где ему придают требуемое сечение и размер. При производстве армированных полиэтиленовых труб волокна капрона, полистирола или поливинилхлорида (ПВХ) запаиваются внутри стенки. Оборудование для этого процесса намного более сложное, потому и цена на армированные ПЭ трубы значительно выше.

Диаметр полиэтиленовых труб и что такое SDR

В маркировке полимерных труб есть существенное отличие — указывается наружный диаметр. Но толщина стенки изменяется в больших пределах, так что внутренний диаметр приходится высчитывать — от наружного отнимать удвоенную толщину стенки. Толщина стенки в маркировке прописывается после указания наружного диаметра (обычно ставят * или знак «х»). Например: 160 х 14,6. Это обозначает что данная труба имеет наружный диаметр 160 мм, толщину стенки 14,6 мм. Можно посчитать и внутренний диаметр полиэтиленовой трубы: 160 мм — 14,6 мм*2 = 130,8 мм.

Еще в маркировке присутствует аббревиатура SDR  и какие-то цифры. Цифры — это отношение наружного диаметра к толщине стенки. Этот показатель отражает прочность стенок и их возможность противостоять скачкам давления.

Что такое SDR трубы

Чем меньше показатель SDR, тем более прочной (но и более тяжелой) является труба. Правда это справедливо в пределах изделий одной плотности. Например, ПЭ 80 SDR11 — более прочная, чем ПЭ 80 SDR 17.

Наименование ПЭ трубыХарактеристикиОбласть применения
ПЭ 63 SDR 11Низкая плотность, плохо переносят перепады температурВнутренние холодные трубопроводы
ПНД ПЭ-63 SDR 17,6 ГОСТ 18599-2001(2003), давление не выше 10 АтмВнутренние водопроводы с невысоким давлением для подвода холодной воды
ПЭ 80 SDR 13,6Плотность выше, но перепады температур переносят плохо Водопроводы для подвода холодной воды, системы полива
ПЭ 80 SDR 17Плотность выше, но перепады температур Водопроводы как в помещениях, так и на улице, напорные системы полива
ПЭ 100 SDR 26Высока плотность, способность переносить перепады температурЛюбые трубопроводы для транспортировки жидкостей (воды, молока, соков и т. п.)
ПЭ 100 SDR 21Увеличенная толщина стенокЛюбые трубопроводы, в том числе и газовые
ПЭ 100 SDR 17Увеличенная толщина стенок, но и большая массаЧаще используются для помышленных целей
ПЭ 100 SDR 11Полиэтилен низкого давления, высокая прочность, повышенная химическая стойкостьМожет использоваться при монтаже канализационных коллекторов, прокладывается в любом типе грунта

Серия трубы и номинальное давление

Следующий параметр, который может быть важен при выборе — серия. Обозначается буквой S, за которой стоят цифры. Отображает способность стенок сопротивляться давлению. Это отношение того давления, которое она может выдержать (определяется в лабораторных условиях) к рабочему. Чем больше цифра, тем прочнее труба.

Номинальное давление ПЭ труб разной плотности с разным SDR

На практике этот показатель редко принимают во внимание, так как он более «лабораторный», чем практический. Намного более важным может оказаться номинальное давление, на которое рассчитаны стенки. Эти данные представлены на фото выше. Давление находится на пересечении столбцов и строк, указано в Атмосферах. Например, для трубы PE 80 SDR 13,6 рабочее давление равно PN10 (10 Атм). Это значит, что при транспортировке сред температурой не более +20°C и давлении не более 10 Атм, срок службы данной трубы — 50 лет.

Нормативные документы

Для стандартизации выпускаемой продукции были разработаны ГОСТы и отраслевые стандарты. Нормативная база по этому виду материалов появилась не так давно — уже в нынешнем тысячелетии — после 2000 года. В маркировке обычно указывается стандарт, которому отвечает данный вид продукции. По названию ГОСТа определяется область применения (из названий ГОСТов), но непрофессионалам проще ориентироваться на наличие полос соответствующего цвета (голубые — для холодной воды, желтые — для газа).

Вот стандарты для России:

Есть стандарты для Украины:

  • ДСТУ Б В. 2.7-151:2008 «Трубы полиэтиленовые для подачи холодной воды»
  • ДСТУ Б В.2.5-322007 «Трубы безнапорные из полипропилена, полиэтилена, непластифицируемого поливинилхлорида и фасонные изделия к ним для внешних сетей канализации домов и сооружений и кабельной канализации»
  • ДСТУ Б В.2.7-73-98 «Трубы полиэтиленовые для подачи горючих газов»

При желании все их можно изучить. В большинстве своем они представляют собой таблицы, в которых указан весь сортамент продукции с указанием из параметров.

Пример маркировки ПЭ трубы

Для идентификации на полиэтиленовые трубы нанесена маркировка. Надписи наносятся на каждом метре или около того. Первым указывается название фирмы-производителя, может стоять логотип кампании. Этот знак не обязательный, но является хорошим признаком — предприятие не боится за свой товар.

Пример маркировки ПЭ трубы

Далее следует:

  • обозначение материала трубы, в данном случае — ПЭ — полиэтилен;
  • плотность полиэтилена — для этого примера 80;
  • потом SDR трубы — 11;
  • следующим стоит наружный диаметр и толщина стенки: 160 мм диаметр трубы, 14,6 мм — толщина стенки;
  • в последней позиции указывается ГОСТ или ДСТУ, которому отвечает данный тип трубы.

Приведенная на фото труба — для газопроводов это подчеркивается трижды — нанесенными желтыми полосами, надписью «газ» в маркировке и наименованием ГОСТа — 50838-2009 — это стандарт, по которому производятся пластиковые трубы для газопроводов.

трубы канализационные из полипропилена, технические характеристики, размеры

Содержание:

1. Из чего делают полипропиленовые трубы
2. Создание внутренней канализации
3. Технические характеристики наружных сетей канализации
4. Процесс монтажа

Не так давно на рынке появились полипропиленовые канализационные трубы, которые вместе с другими пластиковыми изделиями вытесняют их металлические аналоги.

Большая популярность таких изделий обусловлена их преимуществами перед трубами из металла, а также высокой эффективностью систем из них, и долговечностью. Как выглядят полипропиленовые трубы для канализации, можно увидеть на фото.

Из чего делают полипропиленовые трубы

Несмотря на то, что трубы называются полипропиленовыми, состав сырья для их производства может отличаться. Для того, чтобы придать изделиям определенные качества, например, стойкость к ультрафиолету или кольцевую жесткость, используются разные сополимеры полипропилена, их всевозможные смеси, а также минеральные и органические добавки.
Самым лучшим сырьем для таких труб является сополимер рандом типа 3 (PPR 80). В зависимости от того, какие используются вещества, производитель ставит на изделиях соответствующую маркировку.
При выборе труб нежелательно обращать внимание на слишком дешевые изделия. Поскольку длина внутренней разводки невелика, конечная сумма оказывается не слишком значительной, даже если цена изделий отличается в несколько раз. При этом можно быть уверенными в том, что канализация, смонтированная из труб высокого качества, прослужит несколько десятков лет.

Создание внутренней канализации

В основном используются полипропиленовые трубы для канализации при выполнении внутренних работ. Дело в том, что данный материал является достаточно мягким, а наружную канализационную сеть прокладывают под землей (прочитайте также: "Материал канализационных труб - какие бывают, какие лучше"). Полипропилен в этом случае подвергается давлению грунта, и стенки труб приходится дополнительно укреплять, чтобы они не деформировались. Чаще всего полипропиленовые изделия устанавливаются во внутренних системах, где они не подвергаются сильным нагрузкам.

Характеристики полипропиленовых труб для канализации:
  1. Устойчивость к механическому влиянию, в том числе и ударам. Материал способен некоторое время выдерживать деформацию без разрушения, что возможно по причине его вязкости.
  2. Химическая инертность, благодаря чему изделие хорошо переносит контакт с щелочами, кислотами и другими едкими соединениями. Полипропилен не выделяет вредных веществ ни в процессе эксплуатации, ни при утилизации.
  3. Полипропиленовые трубы имеют высокую термостойкость, по данному показателю они даже лучше изделий из ПВХ. Трубы из поливинилхлорида рассчитаны на температуру 40-60 градусов, а полипропилен – 80-90 градусов, и способен выносить и кратковременное повышение до 100 градусов. Что касается устойчивости к холоду, то эта характеристика зависит от добавок, включенных в состав материала – диапазон рабочих температур составляет -10 - -50 градусов.
  4. Срок эксплуатации полипропиленовых труб – около 50 лет. Именно такой период указывают производители, однако согласно исследованиям, его можно увеличить в два раза. Но это касается только высококачественных изделий.
  5. Не требуются дополнительные защитные покрытия.
  6. Благодаря низкой теплопроводности, практически не происходят изменения линейного размера изделий под влиянием высоких температур.
Трубы канализационные полипропиленовые технические характеристики имеют хорошие, и по многим из них они значительно превосходят керамику и чугун. Кроме того, они намного удобнее в монтаже – например, 2 метра чугунных изделий диаметром 15 сантиметров имеют вес примерно 70 килограмм, а аналогичные полипропиленовые весят в десять раз меньше. Процесс монтажа занимает мало времени, по сравнению с классическими трубами, которые необходимо чеканить. Кроме того, работа с тяжелыми изделиями требует больших физических усилий.

Технические характеристики наружных сетей канализации

Невзирая на существование некоторых ограничений, полипропиленовые трубы используются и при создании внешних канализационных систем. Для таких изделий производители несколько изменяют технологию производства. К примеру, продукцию изготавливают из двух слоев полипропилена – наружного гофрированного и внутреннего гладкого. Благодаря подобной структуре, полипропиленовые гофрированные канализационные трубы хорошо переносят динамические и статические нагрузки.
Пластичность, свойственная полипропилену, позволяет трубе в случае замерзания растягиваться по окружности, не меняя структуры, а после таяния льда возвращается в свое первоначальное состояние.
Обычно при монтаже наружной канализации используют трубы из ПВХ благодаря более высокому показателю жесткости (прочитайте: "Трубы ПВХ для канализации - технические характеристики и варианты монтажа").

Но и полипропиленовые изделия применяют в таких ситуациях благодаря некоторым особенностям:

  • достаточная термостойкость и низкая теплопроводность, поэтому не возникают проблемы при отведении промышленных стоков;
  • низкий коэффициент трения, из-за чего пропускается больший объем стоков, чем в аналогичных изделиях из керамики или металла, без риска образования заторов;
  • не образуются известковые отложения на стенках;
  • не возникает бактериальный осадок;
  • легкий и быстрый монтаж, для перевозки изделий и установки не требуется специальная техника;
  • типоразмеры, установленные ГОСТом, те же, что приняты для керамических и чугунных систем. Из-за этого ремонт и замена частей трубопровода не вызывает сложностей.
Если полипропиленовые трубы для канализации размеры имеют неподходящие, то их можно разрезать любым режущим инструментом – как электрическим, так и ручным. Но все же нужно помнить о том, что на конце изделия при резке болгаркой могут образоваться заусенцы. В процессе монтажа они могут сорвать и повредить уплотняющее резиновое кольцо.

Чтобы этого не произошло, перед монтажом край трубы зачищается мелкозернистой наждачной бумагой, рекомендуется свести его на конус на расстоянии около 0,5 сантиметра от места обреза.

Процесс монтажа

Установка полипропиленовых канализационных труб проста, с ней не возникает трудностей. Монтаж производится вручную, без дополнительных материалов и приспособлений.

Принцип соединения отдельных элементов основывается на применении внутри раструбов резинового профилированного кольца. У него имеются направленные выступы, позволяющие трубе легко проходить внутрь, однако не допускают ее свободного обратного хода.

Согласно ГОСТу, все полипропиленовые канализационные трубы, кроме линейных деталей, должны поставляться с требуемыми фасонными частями, благодаря чему появляется возможность собрать любую систему водоотведения – не только внутреннюю, но и наружную.
При монтаже канализационной системы полипропиленовые трубы входят в резиновый уплотнитель с усилием. В данном случае достаточно вставляемый край смазать прозрачным силиконом, что уплотнит соединение и упростит установку. Так как резиновые кольца рассчитаны на значительные нагрузки в канализационной системе, вставленная труба вытаскивается с большим трудом. По этой причине предварительная сборка системы и подгонка размеров должна выполняться с вытащенными уплотнителями, в противном случае могут возникнуть сложности при окончательном монтаже.

По ГОСТу, в полипропиленовых трубах должны присутствовать компенсационные зазоры - изделия вставляют в раструб не вплотную, а с люфтом около 1 сантиметра, так как материалу свойственно небольшое линейное расширение благодаря влиянию тепла.

Учитывая данную особенность, трубы из полипропилена можно монтировать в стены, при условии вывода наружу или создания специальных люков прочисток и ревизий.

Судя по тому, какие имеют трубы канализационные полипропиленовые технические характеристики, они являются наилучшим выбором для создания систем отведения стоков как в многоквартирных, так и в частных домах. Эти изделия надежны, но при этом стоят гораздо дешевле, особенно в сравнении с металлическими трубами. Их использование позволяет быстро и легко создавать канализацию, не прибегая к специальной строительной технике.

Чтобы система прослужила долго, важно выбирать высококачественные трубы. Разумеется, стоят они дороже, но и служат гораздо дольше, не требуя ремонта и замены. Срок эксплуатации трубопровода из качественных полипропиленовых труб – более 50 лет.

Технические характеристики - Сварочный аппарат для полипропиленовых труб AQUAPROM АСП 2.3/6

Min диаметр трубы, мм

20

Max диаметр трубы, мм

63

Температура нагрева, °C

50 . .. 300

Комплектация

сварочный аппарат / насадки 20мм / 25мм / 32мм / 40мм / 50мм / 63мм / рулетка / ключ для крепления насадок / ножницы для резки труб / отвертка / перчатки

Напряжение сети, В

230

Частота питающей сети, Гц

50

Потребляемая мощность, кВт

2. 3

Страна производства

Китай

Трубы из полипропилена (PP), преимущества и химическая стойкость. Трубопроводная система из ПП100

Сфера применения пластиковых труб расширяется с каждым годом. Технологические характеристики и свойства полимеров позволяют применять их в самых различных областях. Не стали исключением и промышленные трубопроводные системы.

Полимерные трубы показали высокую эффективность при транспортировке различных сред: кислот, щелочей, солевых растворов, органики). Они обладают существенными преимуществами в сравнении с трубами из других материалов:

  • не подвержены коррозии

  • в них не образуются отложения

  • химически стойки

  • обладают низкой теплопроводностью

  • легко монтируются (раструбная или стыковая сварка, фланцевые и резьбовые соединения)

  • удобны в эксплуатации (не нуждаются в дополнительном обслуживании)

  • долговечны и надежны (срок эксплуатации более 50 лет)



Одними из наиболее популярных промышленных труб являються трубы из полипропилена.

ОБЛАСТЬ ПРИМЕНЕНИЯ ТРУБ ИЗ ПП (PP-H):

● химическая промышленность: транспортировка кислот и щелочей;

● целлюлозно-бумажная промышленность: транспортировка горячих едких растворов;

● текстильная промышленность;

● фармацевтическая промышленность: транспортировка, хранение чистых химических веществ и реактивов,

● гальваническая промышленность,

● пищевая промышленность: транспортировка, хранение, фильтрация пищевых продуктов,

● полупроводниковая промышленность: нейтрализация кислых стоков, подача деионизированной воды.

ПП промышленные трубы, как правило, производят из следующих форм полипропилена: формах:

■ -PP–H  (ПП100)  – полипропилен гомополимер, применяется в технологических трубопроводах для средних и высоких температур до 100 °C;

■  -PP–B (ПП80) – полипропилен блок сополимер, применяется в канализационных системах для низких и средних температур до 70°C, кратковременно не более 5 минут до 100 °C;

■  -PP–R (ПП80) – полипропилен рандом сополимер, применяется для горячего и холодного водоснабжения и отопления. Трубопроводы из полипропилена PPR могут использоваться при длительном воздействии высоких температур.



Трубопроводная система из ПП100 (PP-H)

Полипропиленовые трубы из этого материала обладают наилучшими характеристиками для средних температур в диапазоне 40-70 °C. Свойства полипропиленовых трубопроводных систем из PP-H 100 удовлетворяют большинству требований, предъявляемых производственными процессами, а простота монтажа, низкая стоимость обслуживания и долговечность эксплуатации делают систему привлекательной альтернативой использованию металлических трубопроводов.

Физические свойства труб из PP-H

      Плотность:   900 кг/м3

      Коэффициент текучести расплава (190 °С, 5 кг):    0,3 – 0,5 г/(10 мин)

      Модуль эластичности :  1300 Н/мм

     Ударная вязкость (IZOD):  150 Дж/м2

     Удлинение на разрыв: >50 %

     Твердость по Роквеллу: 100 R

     Коэффициент теплопроводности при 20 °С:  0,22  Вт/м×К

     Коэффициент линейного термического расширения : 16x10-5м/(м×град)

     Индекс максимального содержания кислорода: 17,5 %



Технические характеристики полипропиленовых труб из PP-H

Рабочая температура: от  0  до 100 °С

Диапазон диаметров: от 20 до 400 мм

Рабочее давление: до 10 бар

Минимальный предел прочности (MRS): 10 МПа

Способ соединения: раструбная, стыковая сварка



Химическая стойкость труб PP-H

Полимерная трубопроводная система из PP-H устойчива к концентрированной соляной кислоте, плавиковой кислоте, обладает высокой устойчивостью к воздействию растворителей. Имея высокую химическую стойкость, полимерные системы из PP-H являются достойной заменой дорогостоящих труб из нержавеющей стали.

Трубы из ПП химически стойки к спиртам, алифатическим альдегидам, неорганическим основаниям, эфирам, алифатическим кетонам. А также к пищевым продуктам (уксусу, молоку, вину, пиву, маслу), к хлорсодержащим соединениям, к нефтепродуктам и ароматическим веществам

характеристики, производители и видео монтажа (сварки)

Уже 180 лет горячая вода в системах отопления подается по стальным трубам. Однако в последние годы эти стальные изделия быстро заменяются металлопластиковыми. Полипропиленовые трубы для отопления армированные алюминием – наиболее распространенный вид этой продукции – дают ежегодный прирост производства и продаж 15–20%. С чем связаны столь бурные изменения?

Попробуем разобраться с техническими характеристиками и преимуществами, особенностями монтажа и применения, а также с производителями, предлагающими этот товар.

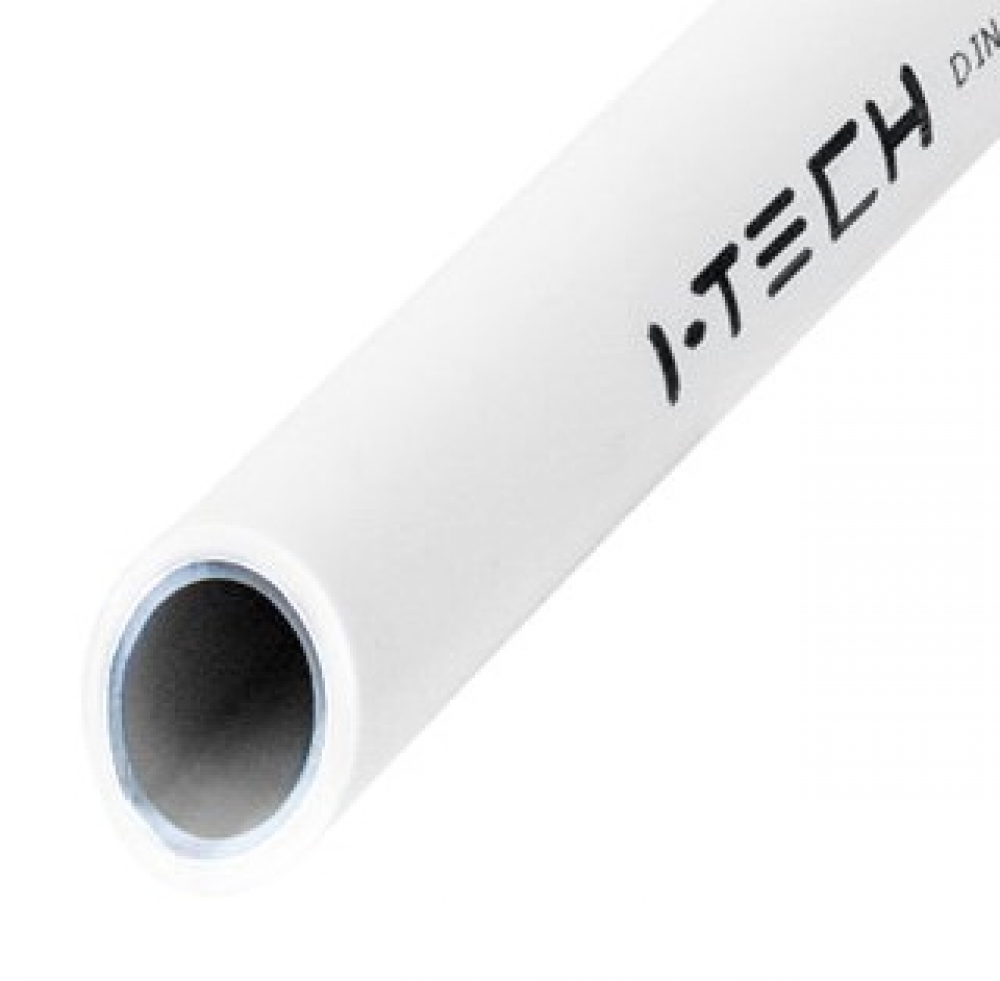

Характеристика полипропиленовых труб (PPR-AL-PPR) для отопления

Полипропилен (сокращенно PPR) устойчив к действию многих химических веществ. Щелочи практически не влияют на него даже при нагревании. Для систем центрального отопления это свойство имеет важное значение, поскольку для предотвращения образования накипи в воду добавляют щелочные реагенты.

В отличие от полиэтилена полипропилен имеет гораздо более высокую температуру плавления (не менее +140°С), поэтому не теряет прочности при контакте с горячей водой. PPR не подвергается коррозии, не гниет, гладкая внутренняя поверхность трубы из этого материала остается неизменной в течение многих лет, поэтому отложения, сужающие ее просвет, не образуются.

Однако полипропилен – не идеальный материал. Коэффициент его линейного температурного расширения Kp=0,15 мм/мК, тогда как для алюминия этот показатель Kp=0,022 мм/мК. Это значит, что полипропиленовые трубы, нагреваясь горячей водой, значительно удлиняются и деформируются.

Кислород воздуха при повышенной температуре, проникая в толщу материала, со временем разрушает полипропилен, придавая ему хрупкость.

Кислород растворяется также в теплоносителе и разрушает другие материалы отопительной системы. Кислородопроницаемость полипропиленовых изделий велика и составляет около 2 г/м³ сутки.

Алюминий, в отличие от PPR, стоек к действию кислорода и препятствует его диффузии из воздуха в теплоноситель, гораздо меньше расширяется при нагревании, но неустойчив к действию щелочей.

Идея объединить эти два вещества, создав из них композитный материал, оказалась плодотворной. Полипропиленовую трубу стали оклеивать слоем алюминиевой фольги, а затем наносить на нее защитно-декоративный слой полимера. Армированная алюминием труба из полипропилена получила новые свойства:

  • коэффициент теплового расширения Kp =0,03–0,05 мм/мК;
  • кислородопроницаемость 0,056 г/м³ сутки (для перфорированной фольги).

Благодаря таким свойствам армированные пластиковые трубы служат для отопления не меньше 25-ти лет в системах с горячей водой, а в системах с холодной водой – не меньше 50-ти лет. Композитные трубы для отопления со структурой PPR-AL-PPR называют термостабильными.

Технология изготовления пластиковых армированных труб

Армированные изделия со структурой PPR-AL-PPR состоят из внутренней полипропиленовой трубы, слоя алюминиевой фольги и наружного слоя пластика, выполняющего защитно-декоративную функцию. Однако это не значит, что труба трехслойная. На самом деле слоев пять: перед армированием фольгой и нанесением защитного слоя на изделие наносят слой термоклея.

Армирование фольгой на производстве делают двумя способами: внахлест и встык. Первый способ использует большинство российских производителей. В этом случае перед сваркой краев фольги требуется обязательная зачистка. По второму способу состыкованные края фольги свариваются лазером. При соблюдении технологии выбор способа армирования на качество продукции практически не влияет.

С начала производства армированных труб на полипропиленовую основу наносилась сплошная алюминиевая фольга. Армирование сплошным слоем алюминия практически исключает доступ кислорода воздуха в теплоноситель.

Однако соединение сплошной фольги с полипропиленом с помощью термоклея не является абсолютно надежным. При неправильном монтаже системы теплоноситель может проникать между слоями алюминия и пластика, вызывая расслоение композита, вздутие пластика, а затем и прорыв теплоносителя наружу.

В настоящее время армирование полипропиленовых труб производится перфорированной фольгой. По этой технологии, когда на поверхность фольги наносится второй слой полимера, он надежно соединяется с пластиковой трубой через отверстия. Таким образом, обеспечивается прочное соединение всех слоев в единый монолит, устойчивый к расслоению. Из-за того, что слой алюминия не является сплошным, кислородопроницаемость готового изделия несколько увеличивается и составляет около 0,056 г/м³ сутки. Однако благодаря тому, что площадь отверстий не превышает 3% общей площади, этот показатель значительно ниже того предела, который разрешает СНиП 41-01–2003, п. 6.4.1 (не более 0,1 г/м³ сутки).

Сферы применения

Применение полипропиленовых труб типа PPR-AL-PPR широко распространено в системе отопления бытовых и промышленных зданий, системах «теплый пол» и горячего водоснабжения. При правильном монтаже срок службы таких трубопроводов составляет не меньше 25-ти лет. Эти же трубы могут служить в системах подачи холодной воды. В этом случае они служат не меньше 50-ти лет.

Особенности монтажа труб PPR-AL-PPR

Монтаж отопительной системы из металлопластиковых элементов делается с помощью сварки. Особенность сварки армированных полипропиленовых труб состоит в том, что при соединении с фитингом предварительно приходится исключать возможность проникновения теплоносителя к слою алюминия на торце. Если не проводить эту операцию, то во время эксплуатации теплоноситель проникает между слоями алюминия и пластика и вызывает вздутие, а затем и прорыв верхнего защитного слоя.

Технология сварки состоит из таких операций:

  • Нарезка деталей по размеру.
  • Зачистка торца от слоя алюминия.
  • Разогрев трубы и фитинга в специальном «паяльнике».
  • Совмещение деталей до схватывания.

Зачистка защитного слоя пластика и алюминиевой фольги производится с помощью специальной муфты с ножами. Чтобы зачистить торец трубы с центральной армировкой, где внутренний и наружный слой полипропилена примерно равны по толщине, требуется специальный «торцеватель», выскабливающий алюминий между слоями пластика. В этом случае при сварке внутренний и наружный слой пластика на торце сплавляются вместе, надежно изолируя алюминий от теплоносителя.

Видео: «Монтаж пластиковых труб PPR-AL-PPR»

Что собой представляет устройство экструдера для пластика? Как с помощью данного устройства формируются изделия из пластмассы?

Какие преимущества формируют цену на жидкую пластмассу? Об этом, а так же о других характеристиках данного материала читайте в следующей статье.

Экструзионный акрил – современный широко применяемый в различных сферах материал. Подробнее о нем читайте далее

Производители полипропиленовых труб за рубежом и в России

Изготовлением полипропиленовых труб с алюминиевым армированием занимается множество компаний в разных странах мира, поэтому сделать рациональный выбор при покупке весьма непросто. Если поискать отзывы монтажников на форумах в интернете, можно составить рейтинг популярности этой продукции.

  1. Возглавляют список производителей полипропиленовых труб немецких фирм Banninger и Aquatherm - лучшие производители. За ними следуют Wefatherm и Rehau. Немецкие трубы серии Stabi, считаются продукцией самого высокого качества, поэтому и стоимость их самая высокая. Эти изделия выдерживают температуру +130°С и давление до 20 бар.
  2. Второе место занимают изделия чешских компаний WAVIN EKOPLASTIK и FV-Plast. Отзывы об их качестве не менее восторженные, но все же немецким они уступают.
  3. На третьем месте находятся турецкие фирмы TEBO, Vesbo, Pilsa, Valtek, Kalde, FIRAT и Jakko. Свою продукцию они производят по немецкой технологии, но качество немецкому уступает. Так, при их эксплуатации не советуют поднимать температуру теплоносителя выше +95°С – их термостабильность ниже, чем у немецких. Иногда в сечении трубы компаний Pilsa и FIRAT бывают овальными, из-за чего их зачистку приходится повторять. Цены на эти изделия соответственно ниже.
  4. Четвертое место занимают китайские производители BLUE OCEAN и Dyzain. Продукция BLUE OCEAN достаточно высокого качества, хотя наружный диаметр может немного отличаться даже внутри одной партии. Отмечают и неточность наружной разметки. Изделия компании Dyzain не уступают европейским по качеству, но значительно дешевле, благодаря чему успешно продаются на российском рынке.
  5. Пятое место по популярности у российских производителей РВК, PRO AQUA, Santrade, Heisskraft и Политек. Изделия компании PRO AQUA превосходят аналогичные китайские по прочности в 1,6 раза, выдерживая давление до 79,5 бар, благодаря чему считаются высококачественной продукцией. Изделиям фирмы РВК дают низкую оценку из-за нестабильности размеров. Производимые по немецкой технологии в Московской области трубы Heisskraft считаются неплохой продукцией, хотя их стоимость значительно ниже, чем немецких. Качество изделий компании Политек оценивают, как «среднее», а продукция Santrade пока мало кому известна.

Российское производство армированных труб еще только начинает развиваться. В ближайшие годы отечественная продукция должна занять достойное место на российском и мировом рынках.

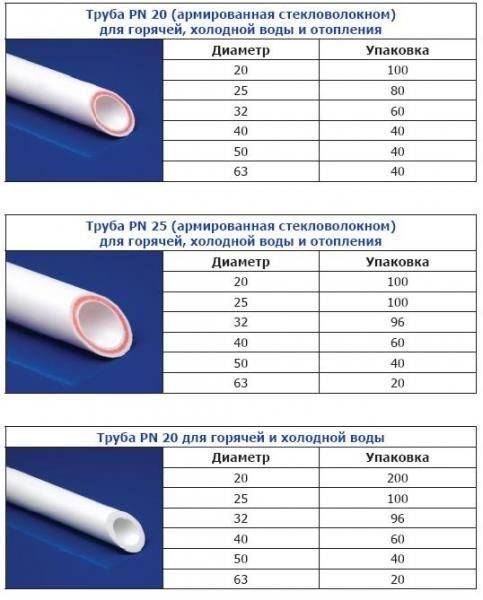

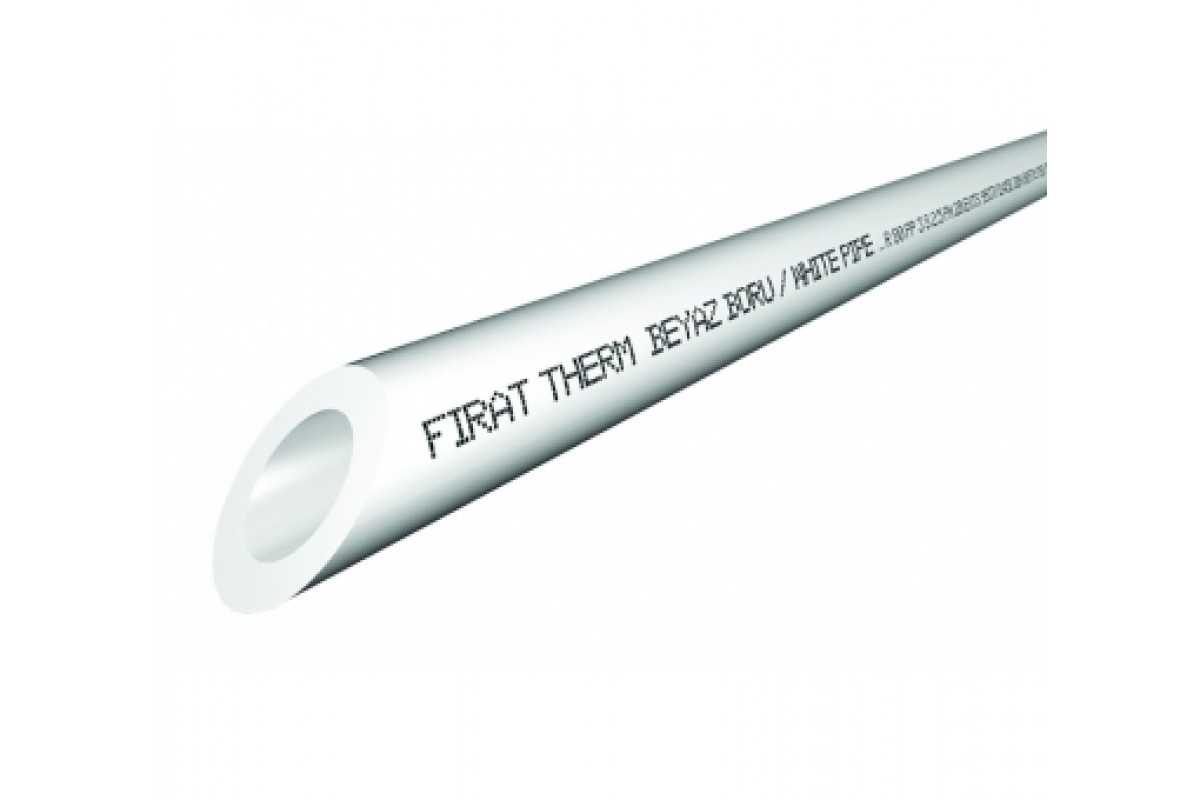

Полипропиленовые трубы PPRC PN20 для горячей воды

Полипропиленовые трубы PPRC PN 20 — это разновидность труб, для производства которых используется прочный современный материал - высокотемпературный полипропилен PPRC. Они характеризуются превосходными эксплуатационными свойствами, которые доказаны многолетним  опытом применения, как в Российской Федерации, так и за ее пределами. Полипропиленовые трубы PPRC PN 20 для горячей воды соответствуют мировым требованиям качества, отечественным СанПинам и ГОСТам.

Технические характеристики полипропиленовых труб PPRC PN 20

Сегодня ведущими производителями полипропиленовых труб PPRC PN 20 для водоснабжения являются Турция и Россия. Как уже говорилось, основным материалом при изготовлении является полипропилен. Температура рабочей среды может доходить до +80 градусов по Цельсию. Давление рабочей среды может составлять до 20 атмосфер, или до 2 МПа. Диаметр — 20 мм. Купить изделие можно как в упакованном виде, так и отрезками. Монтаж осуществляется раструбным способом, пайкой с применением сварочного аппарата.

Возможно армирование стекловолокном, что увеличивает температуру рабочей среды до +95 градусов по Цельсию.

Применение полипропиленовых труб PPRC PN 20

Полипропиленовые трубы PPRC PN 20 для горячей воды обладают широкой сферой применения. Они используются не только для обеспечения водоснабжения, но также и в системах отопления, системах очистки и подготовки воды. Также их выбирают при прокладке трубопроводов технического назначения, пневмопроводов для транспортировки составов и веществ, которые не оказывают агрессивного воздействия на материал изделий.

Полипропиленовые трубы PPRC PN 20 устанавливаются на промышленных объектах, в жилых многоэтажных и частных домах, административных объектах, общественных заведениях и так далее. Можно сказать, что они являются универсальными.

Описываемые изделия на протяжении многих лет используются в инженерных системах, отвечают требованиям нормативно-правовых актов.

Какую температуру выдерживают полипропиленовые трубы

Общие сведения

Максимальная температура теплоносителя для полипропиленовых труб составляет 950C Цельсия. При 1400C данный материал легко деформируется ввиду мягкости. Существует риск разрыва. Если нагрев достигает 2000C, материал начинает плавиться.

Поскольку нагрев горячей воды в системе отопления большинства квартир и домов не превышает 900C, данные изделия вполне пригодны для использования. Однако изготавливаются они из разных компонентов, поэтому не каждая модель может выдержать даже 600C. Также особые требования предъявляются к изделиям, используемых в системе «тёплый пол».

Можно ли использовать полипропилен при температурных показателях выше нормы? Специалисты дают отрицательный ответ. Да, материал сможет выдержать кратковременный скачок, однако такая температура не должна быть постоянной. В противном случае срок службы данных снижается в разы. Модель, рассчитанная на 50 лет использования, едва прослужит год при показателях, вдвое превышающих норму.

Зависимость давления и температуры

Важным параметром является не только температура, но и давление. Предельный параметр – 30 килограмм на квадратный сантиметр. Однако производитель рекомендует не превышать давление свыше 10 килограмм.

Какую температуру выдерживают полипропиленовые трубы для горячей воды со средними характеристиками? Для максимально долгого срока службы рекомендуется, чтобы нагрев жидкости не превышал 700C, а давление – 6 атмосфер.

При выборе труб для холодного или горячего водоснабжения важно проверить качество материала. Изделие не должно иметь:

  • Расслоений.
  • Вкраплений.
  • Пузырьков.

В противном случае, срок эксплуатации не будет соответствовать заявленному производителем.

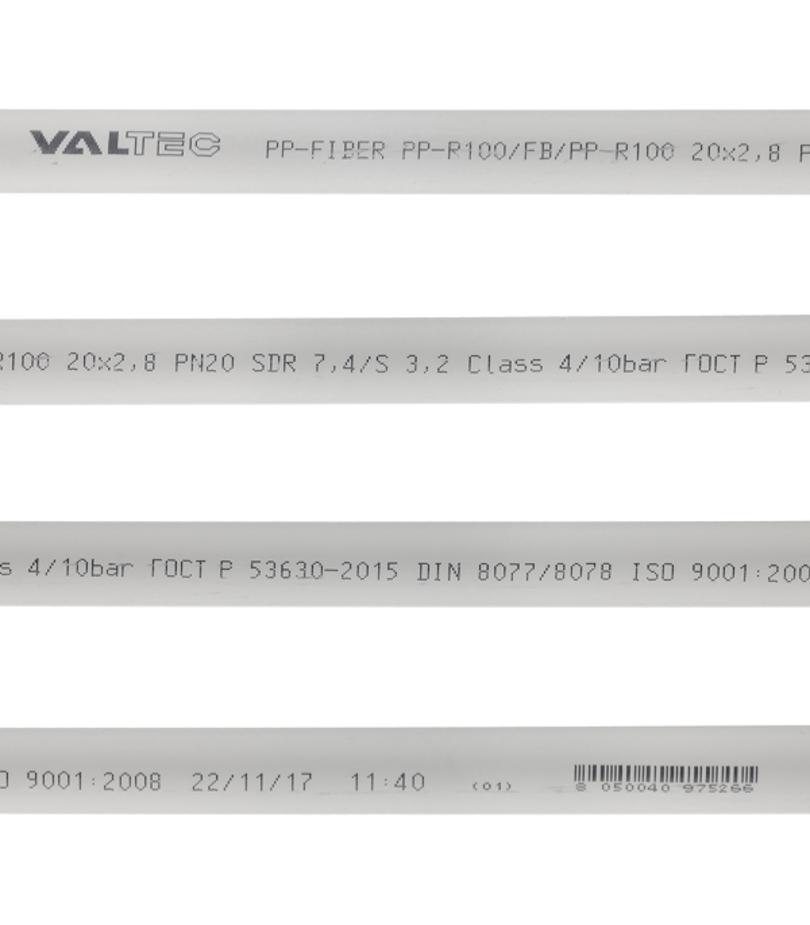

Температура и маркировка

Узнать, какую температуру выдерживают изделия, можно по маркировке:

  • PN 10. Такая модель отлично подойдёт для холодных жидкостей. Полипропиленовые трубы и фитинги РТП для внутренней канализации и водопровода рассчитаны на температуру до 450C.
  • PN 16. Может применяться как для холодного теплоносителя, так и для подвода жидкости к системе отопления. Нагрев воды может достигать 600C.
  • PN 20. Температура воды может составлять от 0 до 800C. Эта характеристика позволяет использовать их для систем отопления.
  • PN 25. Отличительная черта – армирование, за счёт чего модель способна выдержать большое давление и температуру. Изделие с маркировкой PN25 выдерживает нагрев до 950C. Армирование может выполняться несколькими материалами (об этом немного позже).

Важно! Стоит знать, что есть прямая зависимость цены и маркировки. Чем выше число после PN, тем дороже будет изделие. Поэтому не обязательно приобретать для холодного водопровода и канализации трубы маркировкой выше PN10. А вот для систем отопления следует выбирать изделия PN16, 20 или 25.

На что влияет армирование?

С целью получить хороший нагрев помещения в квартире устанавливается обратный трубопровод и увеличивается нагрев воды на 100C. При увеличении нагрева материал теряет свойства и расширяется в диаметре. При существенном повышении температур изделие может лопнуть. Это особо опасно при установке коммуникаций в бетонной стяжке. Это приводит к:

  • Растрескиванию бетона.
  • Течи системы отопления.

С целью снизить коэффициент расширения, производители армируют трубы – усиливают несущую способность полипропилена другим материалом:

  • Алюминиевой фольгой, что наносится на внешнюю поверхность.
  • Алюминием, который располагается внутри изделия, ближе к внешней части (в частности, трубы Valtec PP-ALUX).

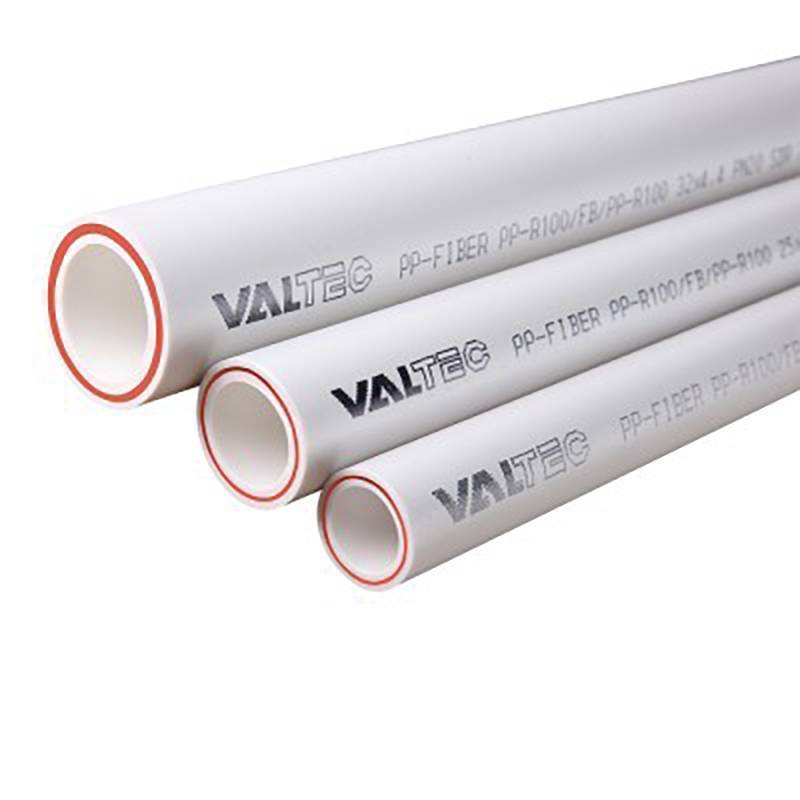

  • Стекловолокном (например, трубы Valtec PP-Fiber).
  • Композицией из фибро- и стекловолокна.

Помимо снижения теплового расширения, армирование позволяет сохранить прочность материала при существенном нагреве. Даже если жидкость нагреется до 1200C, изделие не лопнет, как это произойдет с неармированными аналогами.

Специалисты рекомендуют выбирать изделия, армированные стекловолокном. При одинаковой стоимости, такие модели имеют ряд преимуществ:

  • Не требуют зачистки краёв перед установкой.
  • Имеют короткое время пайки (такое же, как у неармированных аналогов).
  • Отсутствует внутреннее расслоение материала.

Полипропиленовые трубы со стекловолокном соответствуют маркировке PN25, а потому выдерживают температуру до 950C, сохраняя свою толщину. Критической для таких изделий является температура в 1200C. Материал может выдержать кратковременный нагрев, однако при постоянном воздействии ресурс изделия значительно снижается.

Подводим итоги

Мы выяснили, что изделия для холодного водоснабжения рассчитаны на температуру до +450C, для горячего – от 60 до 950C. Выбирая коммуникации для дома, важно учитывать несколько характеристик:

  • Тип водоснабжения (холодное/ горячее).
  • Разбег температур в квартире зимой и летом в месте установки коммуникаций.
  • Тип отопления и требования строительных норм.

Зная данные параметры, можно подобрать наиболее подходящий тип для конкретного случая, не переплатив за более дорогой вариант.

Свойства полипропилена - Vinidex Pty Ltd

Полипропилен (ПП)

Полипропилен (ПП) представляет собой термопластичный полиолефиновый материал, который может иметь несколько различных структур полимерных цепей в зависимости от условий полимеризации и добавления сополимера этилена. Эти специфические полипропиленовые смеси обладают характеристиками и свойствами, которые делают их пригодными для различных типов трубопроводов.

Химическая стойкость и механические свойства труб из гомополимера PP (PP-H) означают, что они преимущественно используются в промышленных трубопроводах. Трубы из сополимера PP Random (PP-R) используются в напорных системах бытового горячего и холодного водоснабжения из-за их устойчивости к повышенным температурам и внутреннему давлению. Блок-сополимер PP (PP-B) имеет высокую жесткость, высокую ударную вязкость и отличную химическую стойкость и стойкость к истиранию, что делает его идеальным материалом для канализации и дренажа. Трубы Vinidex StormPRO ® и SewerPRO ® производятся из материалов PP-B.

Типичные свойства материала труб StormPRO
® и SewerPRO ®
Объект Значение Стандартный
Трубопровод из полипропилена (ПП) блок-сополимер
Плотность 900 кг / м 3 ISO 1183
Модуль упругости при изгибе (2 мм / мин) 1300 МПа ISO 178
Коэффициент ползучести (2 года) 3 ISO 9967
Жесткость трубного кольца на изгиб StormPRO® 8000 Н / м / м КАК / NZS 1462. 22
Жесткость кольца трубы на изгиб SewerPRO® 10,000 Н / м / м AS / NZS 1462.22
Коэффициент теплового расширения 15 x 10 -5 / ° C ISO 11359-2
Предел текучести при растяжении (50 мм / мин) 31 МПа ISO 527-2
Удлинение при текучести (50 мм / мин) 0,08 ISO 527-2
Коэффициент Пуассона 0.45 ISO 527-2
Ударная вязкость по Шарпи, с надрезом (+ 23 ° C) 50 кДж / м 2 ISO 179 / 1eA
Ударная вязкость по Шарпи с надрезом (-20 ° C) 5 кДж / м 2 ISO 179 / 1eA
Твердость по Шору D 60 ISO 868
Скорость течения расплава 0,3 г / 10 мин ISO 1133
Точка плавления 130-170 ° С
Температура
Трубы

StormPRO® и SewerPRO® обладают высокой термостойкостью. Температура непрерывной эксплуатации до 60 ° C и кратковременное применение до 90 ° C не повлияют отрицательно на характеристики труб StormPRO® и SewerPRO®.

Устойчивость к атмосферным воздействиям
Трубы

StormPRO® и SewerPRO® производятся из смесей, содержащих добавки, которые обеспечивают их устойчивость к ультрафиолетовому излучению и атмосферным воздействиям при транспортировке и хранении.

Ожидаемая продолжительность жизни

Недавнее исследование, проведенное TEPPFA, показывает, что проектировщики, владельцы активов и операторы могут быть уверены в том, что полипропиленовые канализационные системы будут эксплуатироваться не менее ста лет, если материалы, продукты и методы установки будут соответствовать соответствующим требованиям.

Для получения дополнительной информации щелкните здесь.

Узнайте о приложениях PPR Pipe, их свойствах и производстве

С момента разработки в начале 90-х годов применение труб из полипропилена стало обычным явлением из-за их долговечности, экономической эффективности и длительного срока службы. Как производителю вам может быть любопытно, почему некоторые компании предпочитают производить трубы из полипропилена вместо труб из ПВХ и полиэтилена. В этой статье мы рассмотрим основы трубы PPR, ее особенности, преимущества и наиболее распространенные области применения.

Что такое трубы PPR?
Труба

PPR - это прямая и жесткая цилиндрическая труба, изготовленная из полипропиленового статистического сополимера, произведенная в процессе непрерывной экструзии. Они обычно предлагаются в зеленом или белом цвете и с размерами внешнего диаметра от 20 мм до 110 мм, что делает стенки труб намного толще, чем у ПВХ. Труба PPR сопровождается серией соединительных фитингов, деталей и принадлежностей, доступных для труб любого диаметра.

Характеристики трубы PPR
Низкая теплопроводность

Теплопроводность PPR очень низкая, что означает, что температура не может быть легко перенесена из внешней среды в жидкость в трубе и наоборот.Этот фактор снижает потери или приток тепла при перекачке горячих или холодных жидкостей соответственно, что приводит к энергоэффективным системам и снижению затрат на изоляцию трубопроводов из полипропилена.

Длительный срок службы и надежность
Трубопроводные системы

PPR могут оставаться работоспособными более 50 лет при широком диапазоне рабочих температур жидкости и окружающей среды. Кроме того, трубы PPR демонстрируют отличную долговечность как в системах горячего, так и в холодном водоснабжении. Во-первых, он может выдерживать температурные и напорные нагрузки в системах горячего водоснабжения.

В то же время труба PPR способна конструктивно выдерживать удары даже в холодных погодных условиях без какого-либо риска растрескивания или разрушения, в отличие от других распространенных типов пластиковых труб.

Эффективная внутренняя поверхность

Внутренняя поверхность трубы PPR очень гладкая и имеет очень низкий коэффициент трения по сравнению с традиционными типами труб. Это приводит к снижению потерь давления при транспортировке и распределении жидкости, что дополнительно способствует повышению энергоэффективности трубопроводных систем PPR. Более того, в отличие от металлических труб PPR не отслаивается и не отслаивается, что делает их более безопасными в использовании.

Химическая и механическая выносливость

По сравнению с традиционными системами пластиковых трубопроводов, PPR предлагает очень высокую стойкость к истиранию твердыми частицами. Это особенно важно в случаях использования воды из скважин или промышленного применения, где перекачиваемые жидкости могут содержать абразивные частицы.

Более того, в отличие от традиционных металлических трубопроводов, PPR инертен по отношению к большинству электролитов и химикатов в широком диапазоне температур.Эта электролитическая и химическая инертность делает трубопроводы из полипропилена безопасными для использования в случаях высокой солености воды (например, в бассейнах, где используется морская вода) или даже при использовании высококоррозионных химикатов (например, в промышленных применениях).

Эколого-экономическая эффективность

Благодаря небольшому весу полипропиленовых труб, их транспортировка, погрузочно-разгрузочные работы и установка не требуют больших затрат энергии или ручного труда. В то же время их очень легко разрезать, соединять и работать с ними, что делает их еще более экономически устойчивыми.

Кроме того, соединение труб и фитингов из ППР осуществляется исключительно за счет тепла и не требует дополнительных химикатов или материалов. Все эти факторы способствуют низкому воздействию PPR на окружающую среду и стоимости использования.

Применение труб из ППР

Долговечность, экономические и экологические преимущества PPR привели к тому, что в последние годы он используется во все большем количестве разнообразных применений.

Наиболее распространенные применения для труб из полипропилена:

Трубопроводы горячей и холодной питьевой воды в жилых, промышленных и общественных установках.Промышленные трубопроводы для перекачки воды, санитарных жидкостей, жидких пищевых продуктов, сжатого воздуха и агрессивных химикатов, например. сильнокислые или щелочные растворы. Водяной центральный радиатор отопления здания, обычно в кольцевом трубопроводе.

DRTS: Ваш партнер в производстве труб из ППР

DRTS предлагает качественные производственные линии под ключ для труб PPR различных размеров и мощностей, которые покрывают весь диапазон диаметров труб PPR. Запросите ценовое предложение или запросите консультацию со специалистом DRTS, чтобы найти производственные решения PPR, адаптированные к вашим конкретным потребностям.

Еще из DRTS

Биметаллический шнековый и цилиндрический экструдер DRTS

Важность системы гравиметрического питателя в экструзии

Пластиковые добавки и их значение в переработанных материалах

Insider Highlight: взгляд на экструзионные головки

Процесс производства пластиковых труб с использованием переработанных материалов

Типы пластиковых трубопроводов: выбор правильного материала

Можно легко подумать, что все типы пластика одинаковы, но реальность не может быть дальше от истины, особенно когда речь идет о пластиковых водопроводных системах.

Существуют тысячи различных типов пластмасс, каждый со своими физическими и химическими свойствами. Когда дело доходит до водопроводных систем горячего и холодного водоснабжения, используются пять различных пластиков, каждый со своими свойствами.

5 различных типов пластиковых трубопроводов для жилищного водопровода:

  • PEX
  • PE-RT
  • Полипропилен
  • полибутилен
  • ХПВХ

Четыре материала - PEX, PE-RT, полипропилен и полибутилен - происходят из семейства полиолефиновых пластиков и имеют некоторые ключевые сходства.ХПВХ стоит особняком в семействе виниловых пластиков и обладает уникальным набором свойств, отличающих его от полиолефинов.

Краткая история полибутиленовых труб

В 1970-х годах полибутилен был представлен на рынке сантехники Северной Америки в качестве первого полиолефинового материала, используемого для распределения горячей и холодной воды. Однако к началу 1990-х годов этот продукт был вовлечен в два крупных коллективных иска, в результате которых было урегулировано более 1 миллиарда долларов. В результате полибутилен больше не разрешен в новом строительстве в Северной Америке.

Молекула полибутилена

Было обнаружено, что полибутиленовая труба вступает в реакцию с низким содержанием хлора в питьевой воде, что приводит к ее разрушению и преждевременному выходу из строя. Сегодня наличие полибутиленовых труб в доме обычно является обязательным раскрытием в процессе продажи дома. Сантехники и инспекторы обычно рекомендуют полностью удалить полибутиленовые трубы из домов. Согласно условиям коллективного иска, по меньшей мере 350 000 домов были перенаправлены из-за выхода из строя полибутилена.

Сантехнические трубы PEX

Вскоре после того, как полибутилен ушел с рынка, был представлен новый полиолефин - сшитый полиэтилен, обычно называемый PEX. Как и все полиолефиновые материалы, PEX - пластичный, гибкий пластик; но у него также есть самая большая слабость полиолефиновых водопроводных систем: хлор.

Молекула PEX

Подобно полибутилену, хлор разрушает молекулярные связи в трубах PEX, что приводит к образованию микротрещин, которые постепенно расширяются, пока труба не сломается. Хотя процесс сшивки действительно обеспечивает немного более высокую устойчивость PEX к хлору, чем полибутилен, из-за уменьшения количества уязвимых химических связей, за последнее десятилетие в Соединенных Штатах был зарегистрирован широкий спектр вызванных хлором отказов трубопроводов PEX.

В трубопроводах из PEX для горячей воды наблюдается разложение хлора уже через два года после установки.

Помимо проблем с разложением, вызванным хлором, полимерная структура PEX делает его уязвимым для других проблем, включая качество воды, проницаемость и потенциал роста биопленки.

Трубы полипропиленовые сантехнические

Другой полиолефиновый пластиковый материал, который используется в домашних водопроводных системах, - это полипропилен. Он разделяет многие из тех же проблем, которые присущи полиолефиновым материалам, но при этом создает некоторые новые проблемы.

Молекула полипропилена

Подобно PEX и полибутилену, он не устойчив к разложению хлора. Фактически, он может разрушаться в системах с горячей хлорированной водой, вызывая отслаивание кусков материала и засорение приспособлений и приборов.

Полипропилен не такой пластичный, как другие полиолефиновые пластмассы, а это означает, что он не может легко расширяться или гофрироваться, как другие полиолефиновые материалы. Из-за этого ограничения для соединения полипропиленовых труб необходима технология плавления. Этот метод может быть особенно трудным в ограниченном пространстве и требует сварки, что создает опасность ожога и увеличивает время процесса установки.

Полипропилен также гораздо менее надежен в системах горячего водоснабжения; Чтобы компенсировать это, производители используют комбинацию армирования стекловолокном и значительно более толстую стенку трубы, уменьшая расход и уменьшая количество доступных крепежных элементов.

Трубы PE-RT

PE-RT (полиэтилен повышенной термостойкости), широко распространенный в Европе, является относительно новым для рынка сантехники Северной Америки. У него ограниченный послужной список в Северной Америке, но его химический состав предполагает, что он может столкнуться с теми же проблемами, что и другие европейские полиолефиновые трубопроводные материалы, которые были плохо приспособлены для обработки североамериканских процедур дезинфекции воды, включая отказы, вызванные хлором.

Молекула PE-RT

PE-RT имеет тот же основной материал, что и PEX - полиэтилен, но в отличие от PEX, он не обладает преимуществом сшивания для повышения его устойчивости к хлору.В недавней статье, посвященной представлению PE-RT в Канаде, один производитель PE-RT заметил: «Причина, по которой PE-RT потребовалось так много времени, чтобы добраться до Канады, в первую очередь связана со стандартами хлора ... То, как они производили полиэтилен. -RT в Европе и других местах не соответствовал требованиям ».

Без преимущества сшивания, PE-RT все больше зависит от временных антиоксидантов, которые замедляют скорость разложения, чтобы достичь даже результатов, аналогичных PEX.

Сантехнические трубы из ХПВХ

Хлорированный поливинилхлорид (ХПВХ) имеет химический состав, отличный от полиолефиновых пластиков.Как хлорированный виниловый материал, ХПВХ по своей природе невосприимчив к разложению, вызванному хлором. Помимо устойчивости к хлору, химическая структура виниловых материалов делает их практически непроницаемыми для внешних загрязнений в соответствии с EPA.

Молекула CPVC

Трубы из ХПВХ, используемые в Северной Америке более 60 лет, доказали свою надежность и безопасность на этом рынке. Они соответствуют всем соответствующим требованиям ASTM, NSF и государственных требований к водопроводным системам и регулярно проходят независимые проверки сторонними испытательными организациями.

Пластиковые трубы - привлекательная альтернатива медным трубам из-за их более низкой стоимости и простоты монтажа. Но не думайте, что все пластиковые трубы одинаковы. Эти преимущества имеют смысл только в том случае, если выбранная система трубопроводов работает надежно и не ухудшает качество воды.

Даже в мире ХПВХ существуют различия в характеристиках различных брендов. По этой причине важно выбрать не только материал, но и марку труб, которым вы можете доверять.

FlowGuard Gold® CPVC обеспечивает бескомпромиссные преимущества пластиковых трубопроводов. Экономичный, простой в установке и совместимый с дезинфекцией воды хлором, есть множество веских причин для перехода на трубопроводные системы FlowGuard Gold.

Каковы преимущества полипропиленовых случайных трубопроводных систем (PP-R)?

В качестве решения для трубопроводов для механических применений полипропиленовые (PP-R) изделия POLOPLAST America обладают множеством явных преимуществ по сравнению с конкурирующими вариантами трубопроводов из металла или пластика.Сколько преимуществ? Достаточно того, что мы должны разбить их на отдельные категории, чтобы держать их в порядке! Если вам интересно, что могут предложить трубы PP-R, читайте дальше, чтобы узнать, как этот передовой материал может значительно повысить эффективность вашего следующего строительного проекта.

Химическая чистота
• PP-R прочен и химически инертен и не вступает в реакцию с водой или многими растворенными в воде химическими веществами.
• PP-R устойчив к коррозии, образованию накипи и эрозии - трем основным причинам долговременных отказов трубопроводов.
• В отличие от меди и многих пластмасс, трубопроводы PP-R и их соединения не выщелачивают вредные химические вещества.

Долговечность и надежность
• PP-R служит десятилетиями в трубопроводах - часто дольше, чем здание, в котором установлены наши трубы.
• В состав Engineered PP-R добавлены термостабилизаторы, которые защищают наши трубы и фитинги от скачков температуры и неисправности котла.
• PP-R можно безопасно закапывать в почву, песок или бетон без снижения производительности.
• Наши системы подходят для подземных работ и бестраншейных работ.

Экологичность
• PP-R служит на весь срок службы здания (или дольше).
• PP-R не выщелачивает химикаты.
• Наши гладкие трубопроводы не увеличивают со временем энергию, необходимую для перекачивания, из-за коррозии или образования накипи.
• Герметичность или наши прочные термоплавкие соединения снижают риски образования плесени и качества воздуха в помещении.
• PP-R не удаляет токсичные материалы, такие как хлор, бисфенол А, диоксины, фталаты или летучие органические соединения.
• PP-R на 100% не содержит тяжелых металлов.
• Тепловой сплав позволяет установку без пламени и выбросов вредных веществ.
• Наши системы могут способствовать кредитованию зеленого строительства.
• PP-R полностью пригоден для вторичной переработки на протяжении всего жизненного цикла. Изоляционная ценность
• PP-R обладает естественной изоляцией (R-значение 1) и шумоподавляющими свойствами.

Легкие материалы
• Наша труба весит на 75–80 процентов меньше, чем сопоставимые металлы.
• Монтажники могут переносить больше труб с меньшим утомлением и меньшими рисками для безопасности.
Установка
• Вместо клея, припоев или прокладок PP-R использует термосплав, который превращает трубу и фитинг в единый сплошной кусок PP-R, что исключает любые пути утечки.
• PP-R предлагает несколько соединений, включая фитинги и клапаны, для простой установки.
• Соединения PP-R не трескаются и не протекают при транспортировке к месту установки.
• После непродолжительного обучения подрядчики обычно повышают производительность, что приводит к экономии времени.
• Сборка на месте ускоряет установку.
• Во время установки не образуется ни пламени, ни дыма, ни дыма.
• Для систем POLOPLAST может потребоваться меньше подвесных опор из-за жесткости.
• В отличие от меди и других металлов, PP-R не будет украден с вашего рабочего места в качестве металлолома.

Экономия затрат
• Одним из основных способов экономии средств от использования PP-R является скорость установки.
• Стоимость материала PP-R более стабильна, чем у меди и других металлов, и не зависит от тарифов.

Соответствие нормам
• Наши трубы соответствуют требованиям большинства строительных норм.
• Продукция POLOPLAST PP-R соответствует стандартам NSF.

Рабочие характеристики
• Химическая инертность и гидрофобность позволяют сохранять рабочие характеристики без химической обработки.
• Мы предлагаем гибкую длину и соединения.
• PP-R обеспечивает высокий объемный расход.

Готовы обсудить установку труб POLOPLAST PP-R в вашем следующем строительном проекте? Свяжитесь с нами сегодня для консультации. Наша лучшая в отрасли служба поддержки клиентов всегда готова ответить на ваши вопросы.

Краткое руководство по материалам - Системы пластиковых труб

Полиэтилен или ПЭ - это прочный термопластический материал. Трубопроводы из полиэтилена используются для широкого спектра применений, работающих под давлением, включая транспортировку питьевой воды и природного газа, ирригацию, канализацию и дренажные линии.

PE используется для изготовления труб с начала 1950-х годов. Полиэтиленовые трубы различных размеров производятся методом экструзии. Он легкий, гибкий и легко поддается сварке.Его гладкая внутренняя отделка обеспечивает отличные характеристики текучести. Таким образом, постоянная разработка материала улучшила его характеристики, что привело к быстрому увеличению его использования крупными компаниями водоснабжения и газоснабжения по всему миру. Свариваемость позволяет выполнять сварку встык или электролитическую сварку труб на длинные отрезки и тем самым обеспечивать надежные соединения.

Трубы также используются в технологии футеровки и бестраншейных технологиях, так называемых применениях без копания, когда трубы устанавливаются без рытья траншей и нарушают работу над землей.Здесь трубы могут быть использованы для прокладки старых трубопроводных систем, чтобы остановить утечку и улучшить качество воды. Таким образом, эти гениальные решения помогают инженерам восстанавливать трубопроводные системы из традиционных материалов. Земляные работы минимальны, и процесс проводится быстро под землей.

В последующие годы полиэтиленовые материалы были разработаны с новыми свойствами. Одним из примеров является PE-RC, который имеет очень высокую устойчивость к распространению трещин и поэтому подходит для установки без копания с потенциальным риском поцарапать трубы при протягивании через землю или через старую и протекающую чугунную трубу.Кроме того, материал PE-RC позволяет использовать существующий засыпной материал вместо песка при прокладке труб в земле.

Также в отношении материала полиэтиленовых труб несколько исследований продемонстрировали длительный срок службы с ожидаемым сроком службы более 100 лет.

Все, что вам нужно знать о пластике ПВХ

Что такое поливинилхлорид (ПВХ) и для чего он используется?

Поливинилхлорид (ПВХ) - один из наиболее широко используемых термопластичных полимеров во всем мире (рядом с несколькими более широко используемыми пластиками, такими как ПЭТ и П. П.). Это естественно белый и очень хрупкий (до добавок пластификаторов) пластик. ПВХ существует дольше, чем большинство пластмасс, он был впервые синтезирован в 1872 году и коммерчески произведен компанией B.F. Goodrich в 1920-х годах. Для сравнения, многие другие обычные пластмассы были впервые синтезированы и коммерчески жизнеспособны только в 1940-х и 1950-х годах. Чаще всего он используется в строительной отрасли, а также для изготовления вывесок, медицинских изделий и волокон для одежды. ПВХ был случайно обнаружен дважды, один раз в 1832 году французским химиком Анри Виктором Рено, а затем вновь обнаружен в 1872 году немцем по имени Юджин Бауманн.

Основные формы и функции поливинилхлорида (ПВХ) ПВХ

производится в двух основных формах: жесткий или непластифицированный полимер (RPVC или uPVC), а второй - в виде гибкого пластика. В базовой форме ПВХ отличается жесткой, но хрупкой структурой. В то время как пластифицированная версия имеет различные применения в различных отраслях промышленности, жесткая версия ПВХ также имеет свою долю использования. В таких отраслях, как водопровод, канализация и сельское хозяйство, жесткий ПВХ может использоваться во многих сферах.

Гибкий, пластифицированный или обычный ПВХ более мягкий и поддается изгибу, чем НПВХ, из-за добавления пластификаторов, таких как фталаты (например, диизононилфталат или ДИНФ). Гибкий ПВХ обычно используется в строительстве в качестве изоляции электрических проводов или полов в домах, больницах, школах и других областях, где стерильная среда является приоритетом. В некоторых случаях ПВХ может выступать эффективной заменой резины. Жесткий ПВХ также используется в строительстве в качестве трубы для водопровода и сайдинга, обычно называемой термином «винил» в Соединенных Штатах.ПВХ-трубу часто называют ее «графиком» (например, Приложением 40 или Приложением 80). Значительные различия между графиками включают такие параметры, как толщина стенок, номинальное давление и цвет.

Некоторые из наиболее важных характеристик ПВХ-пластика включают его относительно низкую цену, его устойчивость к разрушению окружающей среды (а также к химическим веществам и щелочам), высокую твердость и выдающуюся прочность на разрыв для пластика в случае жесткого ПВХ. ПВХ остается широко доступным, широко используемым и легко перерабатываемым материалом (классифицируется по идентификационному коду смолы «3»).

Каковы характеристики поливинилхлорида (ПВХ) ?

Некоторые из наиболее важных свойств поливинилхлорида (ПВХ):

  1. Плотность: ПВХ очень плотный по сравнению с большинством пластмасс (удельный вес около 1,4)
  2. Экономика: ПВХ доступно и дешево.
  3. Твердость: Жесткий ПВХ хорошо оценивается по твердости и долговечности.
  4. Прочность: Жесткий ПВХ обладает отличной прочностью на разрыв.

Поливинилхлорид - это «термопластичный» (в отличие от «термореактивного») материал, который имеет отношение к тому, как пластик реагирует на тепло. Термопластические материалы становятся жидкими при их температуре плавления (диапазон для ПВХ от очень низких 100 градусов Цельсия до более высоких значений, таких как 260 градусов Цельсия, в зависимости от добавок). Основным полезным признаком термопластов является то, что их можно нагревать до точки плавления, охлаждать и снова нагревать без значительного разрушения.Вместо сжигания термопластов, таких как сжиженный полипропилен, их можно легко формовать под давлением, а затем перерабатывать. Напротив, термореактивные пластмассы можно нагреть только один раз (обычно в процессе литья под давлением). Первое нагревание вызывает затвердевание термореактивных материалов (аналогично двухкомпонентной эпоксидной смоле), что приводит к химическим изменениям, которые нельзя отменить. Если вы попытаетесь нагреть термореактивный пластик во второй раз до высокой температуры, он будет только гореть. Эта характеристика делает термореактивные материалы малопригодными для вторичной переработки.

Почему поливинилхлорид (ПВХ) используется так часто?

PVC предлагает широкий спектр применений и преимуществ в различных отраслях промышленности как в жестких, так и в гибких формах. В частности, жесткий ПВХ обладает высокой плотностью по сравнению с пластиком, что делает его чрезвычайно твердым и в целом невероятно прочным. Он также легкодоступен и экономичен, что в сочетании с долговечными характеристиками большинства пластиков делает его легким выбором для многих промышленных применений, таких как строительство.

ПВХ

обладает чрезвычайно прочной природой и легким весом, что делает его привлекательным материалом для строительства, сантехники и других промышленных применений. Кроме того, высокое содержание хлора делает материал огнестойким, что является еще одной причиной, по которой он приобрел такую ​​популярность в различных отраслях промышленности.

Какие бывают типы ПВХ?

Поливинилхлорид широко доступен в двух широких категориях: жесткий и гибкий. У каждого типа есть свои преимущества и идеальное применение в различных отраслях промышленности.Гибкий ПВХ может действовать как изоляция электрического кабеля и как альтернатива резине. Жесткий ПВХ находит широкое применение в строительстве и сантехнике, обеспечивая легкий, экономичный и прочный материал.

Как производится ПВХ?

Поливинилхлорид получают одним из трех эмульсионных процессов:

  1. Суспензионная полимеризация
  2. Эмульсионная полимеризация
  3. Полимеризация в массе

Поливинилхлорид для разработки прототипов станков с ЧПУ, 3D-принтеров и литьевых машин

Две основные проблемы связаны с работой с PVC, что делает его относительно проблематичным и обычно не рекомендуется для использования непрофессионалами. Первый - это выброс токсичных и едких газов при плавлении материала. В той или иной степени это происходит во время 3D-печати, обработки с ЧПУ и литья под давлением. Мы рекомендуем ознакомиться с паспортами безопасности материалов для различных хлорированных углеводородных газов, таких как хлорбензол, и обсудить производственный процесс с профессиональным производителем. Во-вторых, это коррозионная природа ПВХ. Это проблематично, когда ПВХ постоянно контактирует с металлическими соплами, резаками или пресс-формами, изготовленными из материала, отличного от нержавеющей стали или какого-либо другого аналогично стойкого к коррозии металла.

3D-печать:

Поливинилхлорид доступен в виде нити в виде пластикового сварочного прутка (материала, используемого для сварки), но в настоящее время он не модернизируется для специального использования в 3D-печати. Несмотря на то, что количество пластиков и заменителей пластика, доступных для 3D-печати, растет, наиболее распространенными остаются АБС и ПЛА. В Creative Mechanisms мы обычно выполняем 3D-печать с использованием ABS. Список причин, по которым можно сравнить два наиболее распространенных пластика для 3D-печати (ABS и PLA) для 3D-печати, можно найти здесь.

Самая большая проблема с ПВХ для 3D-печати - это его коррозионная природа (потенциально ставящая под угрозу функциональность типичных машин, если они использовались в течение более длительного периода). Интересный кикстартер разработал сопло для 3D-печати (головку экструдера) с ПВХ, предложенное инженером и предпринимателем Роном Стилом, которое, к сожалению, закрылось без особого интереса в 2014 году. Вы можете посмотреть вводную презентацию (видео) здесь:

Обработка с ЧПУ:

Поливинилхлорид можно резать на станке с ЧПУ, но любой машинист, который пробовал, вероятно, испытал ухудшение качества резака в зависимости от материала, из которого он изготовлен.ПВХ является коррозионно-агрессивным и абразивным материалом, поэтому резцы, изготовленные не из нержавеющей стали или сравнительно коррозионно-стойкого материала, со временем могут выйти из строя.

Литье под давлением:

Поливинилхлорид можно вводить так же, как и другие пластмассы, но хлор в материале усложняет процесс. Это связано с тем, что расплавленный ПВХ может выделять едкий токсичный газ. Соответственно, магазины нужно оборудовать хорошими системами вентиляции. Те, кто не колеблется, поработают с материалом.Кроме того, при литье под давлением ПВХ-пластика для пресс-формы требуются уникальные коррозионно-стойкие материалы, такие как нержавеющая сталь или хромирование. Усадка ПВХ обычно составляет от одного до двух процентов. Он по-прежнему может варьироваться в зависимости от нескольких факторов, включая твердомер (твердость) материала, размер литника, давление выдержки, время выдержки, температуру плавления, толщину стенок формы, температуру формы, а также процентное содержание и тип добавок.

Токсичен ли ПВХ? ПВХ

может представлять опасность для здоровья при сжигании, так как выделяет пары хлористого водорода (HCl). В тех случаях, когда вероятность возгорания высока, иногда предпочтительна изоляция электрических проводов, не содержащая ПВХ. Пары также могут выделяться при плавлении материала (например, во время создания прототипов и производственных процессов, таких как 3D-печать, обработка с ЧПУ и литье под давлением). Мы рекомендуем ознакомиться с Паспортами безопасности материалов (MSDS) для различных хлорированных углеводородных газов, таких как хлорбензол, и обсудить производственный процесс с профессиональным производителем.

Каковы преимущества поливинилхлорида?

PVC предоставляет промышленности ряд важных преимуществ, которые укрепили его место в качестве одного из самых популярных и широко используемых пластиков на рынке.Эти преимущества включают в себя:

  1. Поливинилхлорид легко доступен и относительно недорог.
  2. Поливинилхлорид очень плотный и, следовательно, очень твердый и очень хорошо сопротивляется ударной деформации по сравнению с другими пластиками.
  3. Поливинилхлорид обладает выдающейся прочностью на разрыв.
  4. Поливинилхлорид очень устойчив к химическим веществам и щелочам.

Преимущества ПВХ помогли укрепить его позицию в качестве одного из наиболее часто используемых пластиков во всем мире.Однако, несмотря на то, что он широко эффективен и популярен, вы должны учитывать некоторые факторы при его использовании.

Каковы недостатки поливинилхлорида?

Хотя ПВХ имеет множество преимуществ, которые делают его желательным материалом для работы, есть несколько причин, по которым следует проявлять осторожность. К недостаткам, которые необходимо учитывать при использовании ПВХ, относятся:

  1. Поливинилхлорид имеет очень низкую термостойкость. По этой причине добавки, которые стабилизируют материал при более высоких температурах, обычно добавляют в материал во время производства.
  2. Поливинилхлорид выделяет токсичные пары при плавлении или пожаре.

Несмотря на некоторые недостатки, поливинилхлорид в целом является отличным материалом. Он обладает уникальным сочетанием качеств, которые делают его особенно полезным для строительного бизнеса. Принимая во внимание и учитывая недостатки материала, вы можете эффективно ориентироваться и компенсировать, чтобы вы могли эффективно использовать материал в своих будущих проектах.

Каковы свойства поливинилхлорида?

Объект

Значение

Техническое наименование

Поливинилхлорид (ПВХ)

Химическая формула

(C2h4Cl) n

Температура расплава

212 - 500 ° F (100 - 260 ° C) ***

Температура теплового отклонения (HDT)

92 ° C (198 ° F) **

Прочность на разрыв

Гибкий ПВХ: 6. 9-25 МПа (1000-3625 фунтов на квадратный дюйм)

Жесткий ПВХ: 34 - 62 МПа (4930 - 9000 фунтов на кв. Дюйм) **

Удельный вес

1,35 - 1,45

* В стандартном состоянии (при 25 ° C (77 ° F), 100 кПа)

преимущества, недостатки и особенности трубы PP R, армированной стекловолокном.

Меню:

общие характеристики

Трубы, армированные стеклопластиком, составляют серьезную конкуренцию аналогам, армированным алюминиевой фольгой.Для таких стояков характерна трехслойная конструкция: полипропилен - стеклопластик - полипропилен. Армирующий слой также выполнен из пропилена, армированного волокнами - стекловолокном. №
По моим техническим параметрам сцепление пластика со стеклопластиком можно сравнить с прочностью монолита.

Для армированных стеклопластиковых труб характерна такая маркировка: PPR-FB-PPR.

Если сравнивать подступенки с алюминиевым и стеклопластиковым каркасом, то первый вариант имеет одно существенное преимущество: изделия обладают большей жесткостью.Это значит, что при монтаже систем длиной 1,5 метра и более такие подступенки необходимо крепить к стенам специальными креплениями. В противном случае возможен прогиб, деформация, выход конструкции из строя.

Что касается диаметров, следует отметить, что изделия могут изготавливаться диаметром от 20 мм до 110 мм. Именно такие стояки чаще других можно найти в продаже. Хотя, например, для устройства теплых полов и меньше используются элементы диаметром 17 мм и меньше.

Изделия малых диаметров фиксируются с помощью пластиковых зажимов, а больших - хомутов.

Изделия полипропиленовые

Армированные стекловолокна зависят от полимера, используемого для их производства. Маркировка наносится на всю продукцию, что дает возможность сразу принять решение об использовании трубчатых деталей.

Узнай. Итак, PPR - английский, а PPR - русское название означает, что это полипропиленовая труба из ранд-сополимера.

Такие полипропиленовые трубы, армированные стекловолокном, используются для систем отопления, водопровода, вентиляции, промышленных трубопроводов.

При устройстве инженерных сетей все чаще используются трубы PPR, армированные стекловолокном. В этом нет ничего странного, ведь они надежны, достаточно легкие, а проблем с их установкой значительно меньше.

Еще один немаловажный фактор - это стоимость. Например, цена на трубы ППР армированные стеклопластиком для отопления ниже металлических аналогов, что способствует экономии семейного бюджета. Эти, а также другие характеристики, которыми обладает труба, армированная полипропиленовым стекловолокном, способствовали ее продвижению, использованию в различных сферах народного хозяйства.

В этой статье читайте: Основные характеристики и сфера применения и что влияет на его выбор. Классификация давления и состава сырья. Полярные вопросы и ответы на них.

10 плюс

Качественный материал с применением современных технологий производства, в комплексе, обеспечивает популярность рассматриваемых коммуникаций.

Каковы основные положительные характеристики труб, армированных стекловолокном?

К достоинствам можно отнести:

  1. Устойчивость к коррозии.
    Точнее, этот материал совсем не ржавеет. Благодаря этому системы из полипропиленовых труб, армированных стеклопластиком, которые используются для отопления, водоснабжения, вентиляции, не требуют замены годами.
  2. Длительный срок службы.
    При соблюдении действующих норм и правил изделия из полимеров служат примерно в 4 раза дольше, чем металлические аналоги.
  3. Низкая теплопроводность.
    Такое свойство полностью исключает появление конденсата на трубопроводах при их эксплуатации.
  4. Небольшие шумы и вибрации.
    Благодаря конструкции полипропиленовые трубы практически не пропускают звук, возникающий в результате движения жидких сред. Поэтому полностью исключено возникновение в помещениях некомфортных условий.
  5. Полное отсутствие разморозки.
    Это означает, что даже при минусовых температурах происходит лишь небольшое расширение полипропиленовых труб, армированных стекловолокном, чего нельзя сказать о стальных, медных, металлопластиковых изделиях.Три последних вариации стояков для воды можно просто сломать под воздействием мороза.
  6. Легкость установки.
    Для прокладки автомобильной дороги не требуется специальных знаний и навыков. Один раз попробуй своими руками проложить систему, и тогда все пойдет «как масло». Инженерные коммуникации самых сложных конфигураций выполняются очень легко. Этому способствует наличие большого количества фурнитуры.
  7. Соединения абсолютной герметичности.
    А значит, в перспективе идеальное функционирование трубопроводной магистрали.
  8. Отсутствие минимальных отложений , Потери напора, что обеспечивается гладкостью внутренней поверхности.
  9. Химическая инертность , которая выражается в повышенной устойчивости к воздействию агрессивных сред.
  10. Легкость, удобство обслуживания .
    Продукция не требует покраски, а надежность соединений позволяет без ремонта эксплуатировать магистрали более десятка лет.

Одними из лучших армированных стеклопластиковых труб на сегодняшний день являются немецкие трубопроводные системы AquaTherm GmbH. Вы можете приобрести у представителя завода группы компаний Agpaip (https://agpipe.ru/trubi_armirovannie_steklovoloknom) - подробное описание продукции, характеристики, сортировка и многое другое.

4 минус

Как свидетельствуют отзывы, полипропиленовые трубы армированные стекловолокном для труб отопления или водоснабжения имеют ряд недостатков.

  1. Обязательное предварительное лечение.
    Это означает, что есть трубы PPR, которые необходимо отследить перед сваркой. Такую процедуру можно выполнить простым напильником или специальным приспособлением. Это, в некотором роде, усложняет монтажные работы.
  2. Чувствительность к механическим воздействиям.
    Хотя трубы PPR не хрупкие, тем не менее они не отличаются высокой прочностью, например, металлические детали. При этом при проезде магистрали под дорогами стояки защищаются специальными боксами.
  3. Изделия не рекомендуется гнуть, а только травить с помощью арматуры или сварки.

Какие бывают виды труб из полимеров

В настоящее время известно 2 вида полимерных изделий:

  • однослойный;
  • многослойный.

Какие характеристики имеют продукты каждого типа?

Однослойный

Существуют 4 модификации стояков полипропиленовых монолитной конструкции, применяемых для отопления или водоснабжения.

1 Тип: трубы ППН.
Для их производства используется гомополипропилен. Применяется в сооружениях инженерных трубопроводов для подачи холодной воды, устройства вентиляции, промышленных магистралей.

2-й тип: трубы PPW.
Основа производства - блок-сополимер полипропилена. Продукция предназначена для монтажа наружного отопления, сетей холодного водоснабжения.

3-й тип: трубы PPR.
Материалом для изготовления деталей служит случайный сополимер полипропилена.Основное свойство вещества: способствует равномерному распределению нагрузок на внутренние стенки трубопроводов.

Горячее, холодное водоснабжение, системы теплых полов, водяное радиаторное отопление - вот перечень областей применения стояков данного типа.

4-й Тип: Трубы из ППС.
Основная характеристика продукции: Для производства используется полипропилен с повышенной термостойкостью.

Детали такой магистрали способны выдерживать температуру транспортируемых сред до + 95⁰С.При необходимости на короткий период времени возможна транспортировка среды с температурой до + 110 ° С.

Первые три аналога рассчитаны на работу при температуре около + 70 ° С. В кратковременном режиме работа допускается и с некоторыми более высокими температурными показателями.

Изделия 3-го типа покрыты специальной оболочкой, способной полностью исключить негативное воздействие ультрафиолета.

Важно! Не следует часто использовать работу системы в режиме предельно допустимых параметров.

По многослойным аналогам

Полипропиленовые (ПП) трубы, состоящие из нескольких слоев, армированные стекловолокном, водопровод. По сравнению с монолитными конструкциями изделия из ПП практически не изменяют линейных размеров при высоких температурах транспортируемых сред. Благодаря этому свойству значительно расширяется сфера применения соло-зернистых коммуникаций.

Можно выделить следующие модификации многослойных стояков.

1.Изделия, для армирования которых используется перфорированная алюминиевая фольга.

Для них характерно наличие на внешнем или среднем слое отверстий небольшого диаметра в виде сетки. Стыковка прочности с полимером осуществляется за счет вязкости, а также текучести вещества, проникающего в отверстия алюминиевого слоя.

Плюсы товаров

  • Низкий коэффициент линейного удлинения;
  • повышенной прочности.

Минусы

  • В процессе сварки достаточно надежно стыковать арматурой только верхний слой стояка;
  • Алюминиевую арматуру
  • перед сваркой обязательно снимите, так как несоблюдение этой операции может стать причиной некачественного соединения.

2. Трубы ПП с армированием в виде сплошной фольги из алюминия.

Фольга может быть как на внешнем, так и на среднем слое части трубы, но необходимо, чтобы полимерные слои располагались с двух сторон от металла.

Перед тем, как приступить к сварке, нужно провести стояки. Благодаря процедуре исключается возможность контакта алюминия с движущейся средой.

Льготы

  • Низкотемпературный коэффициент расширения;
  • с повышенными прочностными характеристиками.

К недостаткам можно отнести:

  • не все слои надежно свариваются. В местах сварки абсолютно надежен только внешний слой;
  • обязательство по удалению ненужных остатков алюминия, что занимает много времени.

Важно! Чтобы удалить алюминиевый слой перед сваркой, нужно использовать специальный инструмент. Его цель: провести точное измерение глубины, на которую трубы должны быть опущены в фитинги, с целью зачистить внутреннюю поверхность на таком же расстоянии.

Несоблюдение этого условия может привести к получению ненадежного соединения, что чревато возникновением электрохимических процессов при контакте фольги с водой.

На отдельных предприятиях освоен выпуск коммуникаций этого типа, конструкция которых не предусматривает зачистки перед сваркой.

3. Изделия из полипропилена с армированием полиэтиленом.

То есть внешний слой трубы представляет собой толстый слой полиэтилена.

Льготы

  • Малый коэффициент температурного расширения;
  • очистка перед стыковкой сваркой;
  • работает при высоких температурах.

Минусы

  • При стыковке надежная стыковка фурнитуры возможна только с наружным слоем;
  • не исключен полный контакт перемещаемой среды и полиэтилена;
  • прочностные характеристики хотят быть лучшими, так как слои друг друга.

4. Трубка из полипропилена с армированием стекловолокном.

Особенность дизайна: Наличие среднего слоя полипропилена с наполнителем из стекловолокна. Часто наполнители делают цвет, чтобы лучше их различать.

Преимущества данного вида связи больше, чем у предыдущих аналогов вместе взятых.

Во первых: Конструкции с трубами, армированными стекловолокном, для отопления или водоснабжения, имеют высокую прочность и монолитие.

Во-вторых: Для усиленных стояков из стеклопластика характерен относительно низкий коэффициент теплового расширения, который примерно на 25% меньше, чем у невооруженных аналогов.

В-третьих: Перед горячей стыковкой не нужно чистить концы соединяемых элементов.

Четвертый: Главный ход со стекловолокном повышенной жесткости.

Для элементов из стекловолокна характерен один недостаток, и он до сих пор полностью доказан: проникновение через материал кислорода.

В случае полного подтверждения этого факта, возможен ускоренный процесс коррозии металла, из которого изготовлены котлы.

Теоретически такой минус возможен, а практически - исследования еще ведутся.

Как элементы соединяются друг с другом

Труба армированная ППР Стекловолокно может быть объединено в единую конструкцию с помощью диффузионной сварки или фитингов (переходников, муфт, тройников и других деталей).

В каждом из способов используется так называемый сварочный аппарат. Пристыкованные таким образом подступенки создают монолитную неразборчивую конструкцию.

Наличие специальных переходников в виде резьбовых, фланцевых соединений дает возможность расточки полипропиленовой трубы PPR из стеклопластика с металлической магистралью, соответствующей армированию.

Что такое труба из полипропиленового волокна

Эти продукты представляют собой трехслойные полипропиленовые трубки, армированные стекловолокном.

Они различаются:

  • повышенная стойкость к коррозионным процессам и химическим воздействиям;
  • абразивная стойкость;
  • гигиеничность. Благодаря этому свойству изделия нашли свое применение при монтаже водопроводов с питьевой водой;
  • экологическая безопасность;
  • длительный срок службы;
  • простота установки.

Кроме того, товары для их использования универсальны.

Это проявляется в том, что они используются:

  • при устройстве теплых полов, водяного отопления;
  • для горячей, холодной воды;
  • в процессе устройства водостока, канализации.

Благодаря конструктивным особенностям Racing, изделие практически не меняет линейных размеров, что очень важно при прокладке коммуникаций отопления, вентиляции.

Как правильно выбрать

Такой вопрос задают каждому, кто занимается обустройством трубных конструкций при ремонте или при строительстве нового дома. Главное, чтобы проектируемая трасса была качественной и дешевой.

Для оптимального решения вопроса необходимо знать технические характеристики систем, которые планируется построить.

Специалисты советуют придерживаться определенных рекомендаций по другим характеристикам, основными из которых являются:

    диаметр
  • ;
  • давление;
  • производителей.

1. Требуемые диаметры.

Сегодняшний рынок насыщен изделиями диаметром 20-110 мм.

Ежедневно утром используются элементы диаметром до 40 мм. Ступени такой толщины используются при устройстве систем отопления, вентиляции, горячего и холодного водоснабжения.

В некоторых случаях необходимы максимально точные расчеты при монтаже тех или иных коммуникаций. В таких ситуациях необходимо воспользоваться услугами специалистов, которые произведут необходимые расчеты по формулам.Учитывая максимальный расход воды, скорость ее движения, профессионалы обязательно скажут, что стояк какого диаметра нужно применять тем или иным способом.

2. Какое давление детали для

Человеку, не знакомому со спецификой таких работ, задача выбора стояка, способного выдержать определенное давление, кажется довольно сложной. Но это на первый взгляд. На самом деле проблема просто решается.

Для этого необходимо: знать, какое давление рассчитывает система отопления или водопровода и... уметь читать. Это означает, что, поскольку на всех трубах PPR армированный стекловолокном есть маркировка, то в нем содержится вся информация о продукте. Здесь написано, на какое максимальное давление рассчитано изделие.

В основном, в быту используются коммуникации с надписью PN20, а это значит, что изделие может эксплуатироваться на автомагистралях с давлением до 20 атм. Эта цифра сильно преувеличена, поскольку такого давления на отечественных трассах не наблюдается. Например, в системах отопления одноэтажных домов номинальное давление 2.5 - 4 атмосферы. Но запас прочности нисколько не помешает.

Относительно диаметра необходимо подобрать соответствующую арматуру.

Важно! Оптимальный вариант подбора труб, фасонных частей - наличие деталей не только одного диаметра, но и одного производителя. При установке конструкции из таких элементов исключены минимальные проблемы.

3. Производители

В правильность выбора ППР стояков входит также выбор производителя.Одной конкретной компании, продукция которой удовлетворяла бы всех покупателей, не существует.

Вопрос во избежание лишних проблем. Поэтому следует отдавать предпочтение тому (или тому), репутация которого на рынке аналогичных товаров безупречна.

Определенным преимуществом в этом плане является компания из Европы. Высокое качество, надежность в эксплуатации, доступная цена, а значит популярная продукция компаний из Германии и Чехии.

В последние годы качество товаров из Турции, Китая значительно повысилось.

Немного отстают отечественные производители, продукция которых сегодня отличается не только относительно невысокой ценой, но и надлежащим качеством. Выбор ваш. Главное - не покупать подделки. Поэтому покупайте товары в фирменных магазинах, требуя при этом сертификат качества.

Кроме этих, есть и другие причины, влияющие на выбор товара. Но есть одно: мы не сразу вспомнили о сроках эксплуатации изделий из белого полипропилена.На это есть своя причина. При соблюдении требований правильной эксплуатации элементы конструкции трубопровода полностью выдерживают время, необходимое для начала следующего капитального ремонта здания.

Вот такие сегодняшние материалы.

выводы

Можно сделать вывод, что с учетом положительных характеристик труб ППР, армированных стекловолокном, их бюджетной цены, сферы применения - отопление, вентиляция, водопровод, продукция не зря претендует на роль лидера в своем классе.

Будущее - за полимерными коммуникациями, так как они достойно заменят традиционные металлические трубопроводы.

Видео

Полипропиленовые трубы Экологичны, по многим характеристикам показывают себя выше стальных. Они более технологичны, цена на них ниже, их не нужно защищать от коррозии, процесс подключения их к трубопроводу намного менее трудоемок, срок службы значительно выше.

Для отопления используются в основном трубы из армированного стекловолокном или из алюминия и полипропилена.Это связано с тем, что температура теплоносителя в системах отопления может достигать 100 градусов по Цельсию. При такой температуре невооруженные трубы, уложенные на хомуты, будут линейно удлиняться, а экономия - необходимость введения компенсаторов в трубопровод. Полипропиленовые трубы, армированные стекловолокном , имеют коэффициент линейного расширения в пять раз меньше, чем у невооруженных. Их заедание значительно меньше, что позволяет устанавливать клипсы на большем расстоянии друг от друга.

Исторически первыми трубами из армированного полипропилена были трубы, не армированные стекловолокном, но нанесенные по поверхности слоем алюминия. Цена у них немного выше по сравнению с невооруженными. Но у них есть одно неудобство - такие трубы перед установкой необходимо очистить алюминием, а это достаточно кропотливая работа, увеличивающая время сборки трубопровода. В трубах, армированных стекловолокном, армирующий слой залит внутри конструкции, что не требует такой зачистки перед соединением.

Трубы полипропиленовые армированные, цена примерно такая же, как и покрытые алюминием, обладают большей термостойкостью, так как в их конструкции отсутствует металл. Ввиду этого их можно изолировать трубками от потока энергии или K-Flex-A с толщиной стенок несколько меньше, чем у труб с алюминием.

На складе организации в наличии трубы полипропиленовые армированные стекловолокном. Внешний диаметр от 20 до 110 мм.

Пластиковые трубы - Современная замена старых труб из тяжелых металлов. Такие световые трубки из пластика появились не так давно, однако быстро завоевали прочное положение среди других труб на рынке сантехники.


Выбирая материал для трубопровода, вы, вероятно, отдадите предпочтение изделиям из пластика, но выбрать конкретный вариант будет довольно сложно, потому что они могут быть изготовлены из самых разных материалов: полиэтилена, полипропилена и т. Д.В этой статье мы рассмотрим преимущества и недостатки труб из полипропилена, сравнив их с аналогами.

Характеристики полипропиленовых труб

Трубка PPR имеет ряд отличительных характеристик, однако главная из них - легкость изготовления изделия, которую обеспечивает сырье - термопластичный полимер с наименьшей плотностью (0,91 г / м3) среди аналогичных материалов.



Остальные характеристики определяют объем данных трубопровода:

  • Рабочая температура полипропиленовых труб от -5 ° C до + 140 ° C, поэтому они отлично подходят для организации систем отопления, горячего и холодного водоснабжения, но только внутри помещений.Запирая подачу воды снаружи, лучше использовать приточные полиэтиленовые трубы, не деформирующиеся при охлаждении до -50 ° С;
  • Пластик не подвержен коррозии, что было большой проблемой для металлических труб, кроме того, пластиковый водопровод гарантированно прослужит не менее 50 лет;
  • Трубка ППР имеет гладкую внутреннюю стенку, что значительно увеличивает их пропускную способность, а также не дает им забиваться;
  • Пластиковые трубы полностью инертны по отношению к большинству химикатов;
  • Полипропиленовые трубы имеют широкий диапазон различных диаметров;
  • Монтаж труб ППР выполняется с использованием специальной арматуры из полипропилена.Сваривают трубы в арматуру с помощью специального аппарата, который можно приобрести по доступной цене.

Виды полипропиленовых туб

Существует 4 основных категории полипропиленовых труб:

  • PPH - полипропиленовая трубка с повышенной прочностью, но с низкой устойчивостью к отрицательным температурам. Основная область применения таких труб - это прокладка холодного водоснабжения в промышленных масштабах;
  • Ппб. - трубка полипропиленовая, для изготовления которой дополнительно используется полиэтилен.В результате получается прочная труба, стабильная как при низких, так и высоких температурах. Чаще используется для укладки системы теплого пола;
  • Труба Труба. Ходите из специального полимера, в состав которого входят молекулы этилена. Такая смесь позволяет добиться особой прочности на разрыв, поэтому такие трубы отлично выдерживают скачки давления. Трубы отлично подходят для прокладки холодного и горячего водоснабжения, но температура воды в них не должна превышать 70 ° С;
  • PPS -Кусты отличаются стойкостью к высоким температурам до 95 ° C.Часто такие трубы маркируются красной полосой.


Трубы полипропиленовые армированные

Одним из существенных недостатков полипропилена является высокий коэффициент теплового расширения. Особенно это заметно при строительстве системы отопления, где полипропилен под действием тепла расширяется настолько, что при их установке приходится устанавливать компенсационные петли, что довольно неудобно.


Производители давно позаботились об этом недостатке, выпустив усиленную полипропиленовую трубку.

Армированная труба PPR также имеет различные категории:

  • PN20. -Труб забракован стекловолокном. При механической обработке полипропиленовых труб производитель добавляет в них слой стекловолокна, который позже превратился в два соседних слоя пропилена. Таким образом получается усиленная конструкция, которая применяется при прокладке труб горячего водоснабжения с большим количеством стыковок. У такой трубы тоже есть свой недостаток - ограничение по ширине диметра, максимальный размер которого составляет 63 мм;
  • PN25 - полипропилен, армированный алюминием.Принцип армирования аналогичен предыдущему, однако здесь используются листы и алюминиевые профили. Сечение таких труб может достигать 100 мм, но их монтаж сложнее и требует зачистки алюминиевого слоя.

Полипропиленовые трубы, армированные фиброволокном, появились позже аналогов с алюминиевой фольгой. Но стремительно стала набирать популярность сантехника при монтаже систем водоснабжения и отопления.

Технические стандарты для этого типа оборудования во многом превосходят невооруженные полипропиленовые трубы и успешно конкурируют с армированным алюминием.

Трубы из армированного стекловолокном полипропилена имеют маркировку PPR-FB-PPR или PPR / PPR-GF / PPR , где маркировка FB (волокно) и GF - Glass Fiber означает наличие стекловолокна, а PPR - это универсальный бренд полипропилена, который имеет успешно применяется в системах водяного отопления и отопления.

Соответственно маркировка, трубы трехслойные изделия: полипропилен - стекловолокно - полипропилен.

Но из-за того, что они производятся по технологии соэкструзии (соединение струй из разных материалов в единую целостную структуру практически на молекулярном уровне), слоя не склеиваются , например, при армировании алюминия.

То есть с их многослойным оборудование однородное и не имеет возможности связать .

Пластик склеивает стекловолокно или волокно в центре, и впоследствии они не допускают деформации достаточно мягкого полипропилена.

За счет такой конструкции, армированные фиброволокнами ПП трубы тверже . Это в некоторой степени усложняет процедуру установки, но снижает риск провисания и позволяет использовать образцы меньшего диаметра для систем отопления и водопровода.

Еще один нюанс - жесткость внутреннего слоя способствует значительному снижению характеристик линейного расширения В полипропиленовых трубах, армированных стекловолокном. Это одна из причин использования полипропиленовых труб, армированных стекловолокном, в системах отопления.

Толщина и количество армирующего состава рассчитывается по ГОСТ. Элементы из стекловолокна не проникают во внешний слой, где они будут мешать сварочным соединениям или внутренним, что привело бы к санитарным нормам. Отсутствие металла исключает появление жестких солей - Таким образом, все соединения становятся буквально монолитными.

При изготовлении волокна волокна окрашиваются в разные цвета, но они не являются показателем каких-либо эксплуатационных или технических характеристик. По размерам они соответствуют остальным армированным трубам ПП. Что позволяет использовать стандартные фитинги и заменять отдельные участки трубопроводов из материала старого образца.

Преимущества и недостатки

Из конструктивных недостатков армированных фибровых трубок из пропилена можно отметить только то, что по сравнению с моделями усиленными алюминиевыми коэффициент расширения несколько выше - на 5-6% .

Но по сравнению с невооруженным он ниже трех, на 75%, Что позволяет увеличить расстояние между креплениями и снижает стоимость установки. А также:

  • Они намного тоньше тех, у кого ненужные полипропиленовые трубы, что очень актуально при проведении их в стенах, у проводимость теплоносителя выше на 20% .
  • Слой стекловолокна не даст трубопроводу прорваться, что обеспечивает износостойкость и повышение долговечности - до 50 лет .
  • Прочность и плотность соединений не требуют регулярного ухода.
  • Благодаря хорошим изоляционным свойствам отсутствует конденсация, И потери тепла минимальны.
  • Небольшое тепловое расширение максимально снижает риск повреждения.
  • Кроме того, при установке они не требуют калибровки и снятия изоляции , что необходимо для труб армированной фольгой Из алюминия.
  • Коэффициент теплопроводности соответствует показателям обычных полипропиленовых труб и ниже, чем у усиленных алюминиевых.
  • Известны случаи затвердевания изделий из алюминиевого полипропилена, что исключается при соэкструзии стекловолокна.
  • Все материалы нетоксичны и совершенно безвредны.
  • Имеют небольшой вес, отличаются простотой установки . Подключается любым способом - паяным предохранителем или стыковым, резьбовым или фланцевым соединением.
  • Химическая устойчивость позволяет противостоять даже некачественной охлаждающей жидкости.
  • Высокая проходимость за счет гладкой внутренней поверхности соответственно и отсутствия отложений.
  • Труба эластичная, абразивно-стойкая и малошумная Отличается прочностью, повышающей давление.
  • Удерживайте значения температуры в диапазоне -10 - +95 по Цельсию.
  • При достижении и даже превышении критических отметок труба FB может расширяться и пересекаться, но не лопнуть .

Правда, некоторые причины касаются возможности попадания частиц волокна в воду. Чтобы избежать такой вероятности, трубы можно обработать носителем - это исключит контакт армирующего слоя с водой.

Критерии выбора

Глядя на маркировку трубы, сразу понимаешь, для каких целей она предназначена, ведь аббревиатура pN означает «номинальное давление», а цифры - ее рабочий показатель .

ПН-10 со стенкой 1,9 - 10 мм - рассчитаны на температуру до 45 градусов, то есть применимы только в системах. Тонкостенные, выдерживают давление до 1 МПа или 10 атм. Можно использовать для обустройства, но с учетом температурного режима .Диаметр внутри и снаружи - 16,2 - 90 мм, 20 - 110 мм.

Наибольшим спросом пользуется

ПН-20 со стенкой 16 - 18,4 мм, как практически универсальный. Подходит для х / г водоснабжения, отопления, оборудования теплых полов. Поддерживается 95 градусов Цельсия и давление 20 атмосфер. Имеют отличную пропускную способность, используются в частных и комфортабельных домах, государственных учреждениях, предприятиях . Диаметр внутри и снаружи - 10,6 - 73,2 мм, 16-110 мм.

ПН-25 со стенкой в ​​4-13.3 мм - Предназначен для устройства стояков, систем отопления и водоснабжения , теплых полов, промышленного назначения. Давление при работе - 25 атмосфер, температура - 95 градусов. Не подвержен термической деформации. Диаметр внутри и снаружи - 13,2 - 50 мм, 21,2 - 77,9 мм.

При выборе полипропиленовых труб, армированных стекловолокном, для монтажа системы отопления необходимо отталкиваться от собственных требований и технических характеристик изделия :

  • Показания максимальной температуры;
  • Давление номинальное;
  • Диаметр.

Соответственно, наиболее подходящими полипропиленовыми трубками со стекловолокном для отопления являются PN-20 и PN-25 C D 16-40 мм, для теплых полов - все три типа . Для выполнения вкладыша к радиаторам оптимальны модели диаметром от 20 до 24 мм. При установке труб меньшего размера внутренний шов, который образуется при пайке, может стать препятствием для свободного протекания воды.

Для стояков необходимо выбирать образцы размером не менее 32 мм, иначе внутренний диаметр будет мал для полной циркуляции.Трубы с D 40 из-за массивности чаще используются для скрытого монтажа.

На основании вышеизложенного можно сделать вывод, что трубопровод пропиленовый со слоем ГФ - практически идеальный вариант не только для канализации или водопровода, но и для системы отопления .

Кроме того, стекловолокно является антиинфузионным барьером , не допускающим проникновения кислорода. Распространение чревато ускорением коррозионных процессов всего металлического оборудования - насосов, котлов и т. Д.

Особенно быстро это происходит в водопроводных водах с высокой температурой - горячее водоснабжение, отопление.

Безымянные трубы ПП таким свойством похвастаться не могут. По многим критериям они значительно уступают армированной волокнистой пленке, особенно относительно систем отопления - полипропиленовые трубы без армирования толще, слабее, деформируются .

Чтобы не испортить все некачественными трубами при разводке системы отопления, необходимо выбрать «правильного» производителя и трубы соответствующей категории.Производителей полипропиленовых труб в мире довольно много, но единая система маркировки еще не разработана и зачастую изделия из одного материала, со схожими характеристиками, имеют разное обозначение. Тем не менее некоторые обозначения являются стандартными, и их знание облегчит выбор материала с требуемыми техническими характеристиками.

Характеристики и маркировка полипропиленовых труб

Чтобы сориентироваться в названиях и понять разницу, расскажем немного о полипропилене марки марки .Любой из них обозначается двумя латинскими буквами: «пп» или в русскоязычном варианте «пп». Далее могут стоять цифры или другие буквы, которые являются «замаскированными» типами материалов:

Именно трубы PPR (PPR в русскоязычной версии) на данном этапе считаются лучшими, безопасными и надежными. Продукция PPR, PP-Random может применяться в системах централизованного теплоснабжения, а также в индивидуальном, при наличии котла на газовом или жидком топливе. Если установлен твердотопливный котел с автоматической защитой от перегрева (работает при температуре теплоносителя 95 ° C), для разводки системы отопления можно использовать специальный полимер, обладающий повышенной устойчивостью к температурам: PPS.Обычно он переносит внутреннюю среду при 95 o C и кратковременном перегреве до 110 o C.

Если в системе стоит твердотопливный агрегат без автоматики, ни один полипропилен не выдержит. Тогда для разводки понадобятся либо медные, либо стальные трубы. Использование полипропилена в сетях с таким котлом возможно только при наличии жидкостных аккумуляторов тепла, которые сглаживают перепады температур, повышают безопасность системы и снижают затраты на отопление, одновременно повышая ее комфортность.

Следующее, на что стоит обратить внимание, это на давление . Этот параметр обозначается латинскими буквами PN, а цифры за ними обозначают номинальное давление воды, которое выдерживает эта труба в течение 50 лет при температуре среды 20 ° C. Выпуск PN 10, PN 16, PN 20 и PN 25. . соответственно Эти изделия будут служить 50 лет при давлении 10, 16, 20 и 25 бар / см 2 и температуре среды 20 o C.

При изменении температуры и / или давления срок службы значительно сокращается.Например, срок службы изделий PN 16 при 50 ° C составляет уже не 50 лет, а всего 7-8. Также необходимо знать, что чем больше давление, тем толще стенки трубы, хотя Pn 20 и Pn 25 имеют слой армирования, из-за чего их стенки и внешний диаметр меньше, чем у аналогов PN 16.

В принципе, для индивидуального отопления можно использовать Pn 10, Pn 16. Они подходят для температуры теплоносителя не выше 70 o C. Пиково и кратковременно могут нагреваться до 95 o C.Пожизненному служению в таких условиях, конечно, не 50 лет, но им десять лет. Работа будет работать. В качестве положительного момента таких труб можно отметить меньшую стоимость (по сравнению с PN 20 и PN 25). Но есть очень существенный недостаток: большой коэффициент расширения. Каждый метр трубы при нагревании до 70 ° C увеличивается почти на 1 см. Если такие трубы прятать в стене или в стяжке пола без компенсационного контура или петли, то через некоторое время они разрушат соседние материалы.Если их уложить сверху (закрепить к стене зажимами / держателями), они заметно усадятся. Если этот трубопровод выглядит нормально в «холодном» виде и не задерживать взгляд на нем, свисающие трубы заметно испортят внешний вид. Потому что такие трубы чаще используются для разводки холодной или горячей воды (температура ГВС. Редко превышает 45-50 ° С и температурное расширение не имеет такого размаха).

Трубка полипропиленовая, армированная

Для отопления обычно используются армированные полипропиленовые трубки (Маркировка PN 20 и PN 25).Оба типа подходят как для централизованного, так и для индивидуального отопления. Эти марки различаются по типу армирующего материала: в PN 20 используется стекловолокно, в PN 25 - алюминий (цельный лист или перфорированный в зависимости от производителя). Несмотря на разные материалы Усиливающий слой, оба типа имеют коэффициент расширения значительно ниже, чем у чисто полимерных труб - на меньше. Но при использовании стекловолокна она на 5-7% больше, чем у изделий из фольги.

Лучшие марки (Wain Ecoplastik, Valtec, Banninger и др.) есть большое количество фейков. Помимо невысокой цены (по сравнению с оригиналом) подделки можно определить на глаз. Высококачественные трубоукладчики гладкие. Это главный показатель качества. Если арматура расположена посередине, оба слоя полипропилена везде имеют абсолютно одинаковую толщину, хотя у всех вышеперечисленных производителей слой алюминия ближе к внешнему краю.

Еще один признак, который можно определить по подделке: практически все лидеры рынка используют сварку алюминия.Такие трубы более надежны, даже для их производства требуется дорогостоящее оборудование. На фото выше виден шов «Ванослест». Это явный признак дешевых труб, причем невысокого, мягко говоря, качества.

Внешняя и внутренняя поверхность оригинальных изделий гладкая. Надпись четкая, ровно линия, не смазана. Кроме того, во избежание претензий к поделкам, название часто немного искажают: пропускают или добавляют лишнюю букву, заменяют другую.

Одна из подделок - Экопластик.Если посмотреть по сторонам, то увидишь ошибку на письме (кликните, чтобы увеличить)

Так вот, просто внимательно посмотрев на такие «мелочи», можно определить подделку. В общем, если вы определились именно с брендом, не поленитесь зайти на официальный сайт и спросить, как должны выглядеть трубы выбранного бренда, какая должна быть поверхность: матовая или гладкая, какого цвета, какой логотип Похоже, что применяется, узнайте ассортимент продукции, которую производит эта компания.

Трубы, армированные стекловолокном

В трубах PN 20 в качестве армирующего материала используется стекловолокно.Вообще изначально этот вид предназначался для горячей воды. Конечно, они будут хорошо себя чувствовать в большинстве систем отопления. И работать будет хорошо. Не 50 лет, но и не год или два. При условии, что это действительно качественные трубы, а не подделка. А теперь подходим к важному моменту: как определить качество. Как ни прискорбно, ориентироваться в цене нужно: европейцы производят самые лучшие трубы. Тут не поспоришь: опыт. Но у них высокие цены.

Теперь о самих трубах и их использовании в отоплении.В изделиях такого типа практически не играет роли ни цвет армирующей прокладки, ни материал, из которого она изготовлена. Стекловолокно может быть оранжевым, красным, синим или зеленым. Это просто красящий пигмент и ни на что не влияет. Если ориентироваться по цвету, то только по продольной полосе, которая наносится на поверхность трубы: красный говорит о пригодности для жарких сред, синий - для холодных, оба вместе - об универсальности.

Теперь об особенностях использования армированных стеклопластиковых труб именно для отопления.Ставить их можно, но с некоторыми оговорками. Это связано со вторым недостатком полипропилена (кроме большого температурного расширения) - высокой проницаемостью для кислорода. При высоких температурах большое количество кислорода в системе приводит к достаточно активному разрушению металлосодержащих элементов. Если система используется действительно надежная и качественная, соответствующая сертификатам алюминиевых радиаторов (обязательное условие - из первичного алюминия), то больших проблем быть не должно. Но если их качество вызывает сомнения, или устанавливаются чугунные радиаторы отопления, то нужно использовать только трубы с фольгой, что значительно снижает количество кислорода, проходящего через стенки труб ППР.И еще один момент: проницаемость толщины стенки зависит, но не сильно, а зависит от качества материала. Так что снова вернулся к тому, что для того, чтобы отопление из полипропиленовых труб работало долго, требуется качество.

Но большинство установщиков советует ставить трубы со стеклопластиком для отопления. Почему? Они исправляются быстрее. Примерно дважды. А все потому, что для получения качественного сварного шва в фольгированных трубах требуется удалить слой фольги и часть материала, которая находится над ним.Для этого необходимо специальное приспособление (на каждый диаметр - свое). Как обычно, хороший инструмент стоит недешево, и я не хочу тратить на него деньги. Кроме того, процедура разборки в целом расширяет процедуру монтажа системы почти вдвое. И сноровка в этом вопросе тоже нужна. Собственно, их шармы ясны. Но если вы делаете отопление себе, вряд ли вам что-то решат. Поэтому внимательно читайте об армировании фольгой. Здесь тоже все непросто.

Труба армированная фольгой

Обозначается алюминиевыми полипропиленовыми трубами следующим образом: Reh / Al / Rh. Фольга бывает двух видов: ближе к внешнему краю и посередине. Есть один нюанс монтажа армированных полипропиленовых труб: нельзя допускать контакта фольги с теплоносителем. Потому что даже если в качестве охлаждающей жидкости используется вода, она не является химически нейтральной (соли всегда присутствуют даже в мягкой воде). Вступая в реакцию окисления с фольгой, вода разрушает ее, просачиваясь дальше в трубу.Рано или поздно (скорее, раньше) такая труба появится. Потомок почти всех европейских производителей выпускает трубы с фольгой, расположенной ближе к краю. Именно им требуется зачистка: снятие внешнего слоя полипропилена и фольги. Но в результате при сварке получается, что металлизированный слой защищен от взаимодействия с водой толстым слоем материала.

При использовании труб, в которых слой фольги находится посередине, требуется не зачистка, а окончание.Для этого также используется специальный инструмент, но другой план - он разрезает на несколько миллиметров фольгу внутри трубы, не разрушая при этом слои полипропилена. Эта процедура проще и выполняется быстрее (продавцы такие трубы называют «Ленивцы», понятно почему?). В принципе, если шов грамотный и правильно, полипропилен сваривается между собой, то такой шов более-менее надежный. Но если есть микрорельеф, то в него проникнет вода и вызовет расслоение трубы.И наличие микропор гарантировано при недостаточно вертикальном срезе, недостаточном эксперименте (неправильное экспонирование при сварке) и неполном снятии фольги, а проконтролировать, насколько аккуратно снимается фольга между слоями полимера, нереально ... все это чревато поломками, протечками и нарушением целостности системы. Как они формируются, показано на рисунке ниже.

Особенно много хлопот доставляет такое явление, когда трубы спрятаны в стене или в полу.Ремонт будет долгим и сложным. В некоторых случаях (зимой) быстрее сделать новую проводку «сверху», оставив старую в стене (но слитая вода). А микропоры в швах случаются очень часто: контролировать качество снятия пленки между слоями полипропилена практически невозможно, а значит, герметичность шва нереальна. И это в случае с качественной трубой, а если падает подделка, такая как та, что на фото выше? Как сохранить такой товар? О качестве шва здесь речи быть не может.

Разница сварного шва после нескольких лет эксплуатации (нажмите, чтобы увеличить)

Есть еще один недостаток такого расположения: к фитингу приваривается только верхняя часть материала трубы, а не оба слоя. А это даже при сварке без микроскопов значительно снижает надежность трубопровода. С другой стороны, такие изделия (ламинат) значительно дешевле своих европейских аналогов. Здесь все объясняет: их выпускают фирмы, которые пытаются выиграть в цене (турецкие производители и азиатские).Но как эта экономика повлияет на будущее? Скорее всего - требуется срочная замена или ремонт трубопровода, либо всей системы.

Все вышесказанное верно для сплошного листа фольги в качестве армирующего слоя. Но есть еще перфорированная фольга. Ее продюсирует Турецкая Кампания Кальде. Производитель заявляет, что за счет предотвращения образования слоя фольги снимать слой фольги не нужно: при сварке через поры происходит прилипание материалов, что обеспечивает прочность компаунда.Что касается прочности, наверное, все верно. А как насчет реакции фольги с водой и проницаемостью для кислорода? Наверняка эти показатели хуже, чем у труб с твердой фольгой. Хотя здесь такая же ситуация, как и в трубках PPR, армированных стекловолокном: при использовании качественных алюминиевых радиаторов система прослужит достаточно долго.
