Теплый пол в бане — варианты устройства своими руками

Вступление

На первый взгляд, теплый пол в бане сулит множество преимуществ. Тут и повышение срока службы деревянных конструкций (особенно перекрытий), улучшение микроклимата помещения бани, ускорение прогрева объема помещения и множество других «плюшек». Но это только на первый взгляд.

В большой бане с двумя и более помещениями, кроме парилки, важно продумать дополнительное отопление, например теплые полы. Как альтернативный вариант, можно расположить банную печь, чтобы она прогревала все помещения в бане. Кроме отопления, в бане нужно проектировать систему вентиляции. Без вентиляции баня станет опасной, да и прослужит недолго.

Всё эти о другие нюансы, например фундамент бани и фундаменты печи, требуют предварительного проектирования. Проект бани, как и проект самого дома это не только готовые чертежи, но и рассчитанная и прописанная технология строительства по существующим нормам и правилам. Поэтом проект бани, как и проект дома нужен и заказать его нужно заранее. Жители Севастополя и Крыма это могут сделать rock-n-dom.ru.

Кому на Руси полы хороши

Теплые банные полы придуманы очень давно, еще древними греками, а усовершенствованы античными римлянами. Впрочем, сохранив, греческое название этого изобретения — гипокауст.

С точки зрения конвекции и КПД всей отопительной установки, гипокауст можно назвать оптимальной конструкцией. Впрочем, эта конструкция имеет и недостатки, причем существенные.

Недостатки

  1. В первую очередь дороговизна и низкая ремонтопригодность. Да и первичный монтаж весьма хлопотный процесс.
  2. Второй недостаток — излишняя склонность к пересушиванию воздуха. В бане, с ее повышенной влажностью можно было бы не бояться такого явления. Но если речь идет о комнате отдыха и предбаннике, то обеспечение оптимальной для человека влажности воздуха становится реальной проблемой.
  3. Третий недостаток — невозможность температурного зонирования по вертикали. Если в обычной бане при необходимости остыть, достаточно переместиться пониже (это правило верно, не только для парной), то в помещении с гипокаустом на такое рассчитывать не приходится — у пола жарче, чем на средних высотах.
  4. Ну и четвертый серьезный минус — нелюбовь дерева к разбежкам во влажности и нагреве. Вроде бы прогреем и высушиваем, но на деле выходит, что дерево, припекаемое с одной стороны и увлажняемое с другой, гниет меньше, однако рассыхается и коробится.

Из всего сказанного делаем вывод: теплые полы в бане хороши не с деревом, а в сочетании с другими, менее классическими материалами отделки пола, например, плитка.

С другой стороны, очень уж соблазнительно ощущать под ногами теплый пол. Но есть ли смысл во всех этих хлопотах? Ведь в небольшой бане достаточно плеснуть на деревянную обрешетку, покрывающую бетонный пол или плитку — комфорт, причём вполне приличный, обеспечен.

Достоинства теплых полов в бане

Имеет теплый пол в бане и достоинства, помимо, упомянутых. Они проявляют себя только в том случае, когда речь идет о больших площадях  и когда в бане смонтировано отопление, позволяющее ей не вымораживаться зимой во время длительных перерывах в эксплуатации.

Проще можно сказать так: для банных комплексов или больших по площади помещений можно подумать, как сделать теплый пол в бане. Для небольших же банек это просто ненужная трата средств и сил. Хотя окончательное решение, конечно же, за застройщиком.

Разновидности и особенности

Отбросив классическую схему гипокауста с печью в подвале, можно сказать, что основных видов теплого пола два — водяной и электрический.

Водяные полы

Хочется ощущать тепло под ногами в бане везде, в том числе в моечной и парилке — решением будет водяной теплый пол в бане. Он довольно затратен при монтаже и практически не ремонтируется — любой ремонт, по сути, сводится к замене всей конструкции. Зато у него самые низкие эксплуатационные расходы. И еще он не боится влажности, поэтому хорош в моечной и парилке. Так что это самый универсальный вариант.

Теплоносителем водяного теплого пола чаще всего служит вода. Иногда применяют антифриз или этиленгликоль. В любом случае, такой пол требует автономного котла отопления.

При этом котел нужен непосредственно в бане. Идея отвода магистрали от обогревателя главного коттеджа обычно плоха и нерентабельна. Допускать вымораживание системы зимой нельзя. Для регулировки всей системы теплого пола придётся ставить коллекторный ящик — так что система получается весьма громоздкой.

Отдельные умельцы рекомендуют запитывать систему водяных полов от банной печи. Этого делать нельзя. Поясню почему.

  • Во-первых, не стоит забирать тепло, необходимое для нагрева каменки.
  • Во-вторых, печи  топятся нерегулярно, а водяному контуру как раз необходима четкая периодичность — замораживание для него губительно. Так что для водяного пола должен быть свой отдельный котел.

Электрический пол

Более легкой по весу и простой по монтажу стоит признать электрическую систему теплого пола. Теплый пол в бане своими руками проще всего выполнить именно такой. Электрические полы бывают двух основных видов. Первый, в виде матов. Второй, в виде нагревательного провода, укладываемого, как и водяные трубы, зигзагами.

Электрические системы обогрева пола просты. Рулонные маты легко ремонтируются и просто монтируются. Однако они совершенно не годятся для моечных и парилок. Даже с соблюдением всех предосторожностей.

Точнее, в момент пользования парилкой, эти системы необходимо обесточивать по соображениям безопасности. А, учитывая человеческий фактор, проще их вообще не ставить во влажные помещения.

Существенный минус электрических полов это дороговизна эксплуатационных расходов и необходимость в повышенной электрической мощности. Зато они очень легкие и не боятся морозов. Стоит упомянуть простоту регулировки и смену режима обогрева.

Основание под теплый пол

Лучший вариант основания под теплый пол в бане — бетонный пол. Сгодится и деревянное перекрытие. Главное не забыть его утеплить — обогревать подпол смысла нет.

Не получится совместить теплый пол и щелевое удаление воды. Теплый пол можно делать, только там, где есть водоотведение по уклону в трап. В комнате отдыха и предбаннике, понятное дело, такого ограничения нет.

Уклон в помещении бани делается стяжкой. При толщине стяжки больше 3 см используется армирующая сетка.

Если вы собрались укладывать поверх нагревателей плитку, то бетонный пол точно лучшее основание — хотя бы по причине жесткости конструкции.

При заливке слоя стяжки, в котором находятся нагреватели, обязательно по периметру помещения укладывают демпферную ленту — она играет роль компенсатора при линейном расширении от смены температур.

Утеплитель пола может быть самым разнообразным. Пробка, керамзит, пеностекло. Если не хочется лишний раз утяжелять перекрытие и заливать нагревательный элемент бетоном (стяжкой), особенно это важно для инфракрасных нагревательных элементов, то стоит применить специальные плиты из вспененного полистирола — на них есть каналы для крепления элементов нагревательной системы.

Расстояние между витками элементов пола надо выдерживать согласно рекомендации производителя, но не более 40 см. Большее расстояние даст неравномерный прогрев.

Следует учитывать расположение мебели в комнате. Под ней не должно быть нагревательных элементов. Это лишний расход тепла и ненужная порча мебели.

Под теплые полы хорошо проложить что-нибудь фольгированное. И сырость с подвала не пойдет, и как отражатель тепла сгодится.

Подробнее о водяных системах

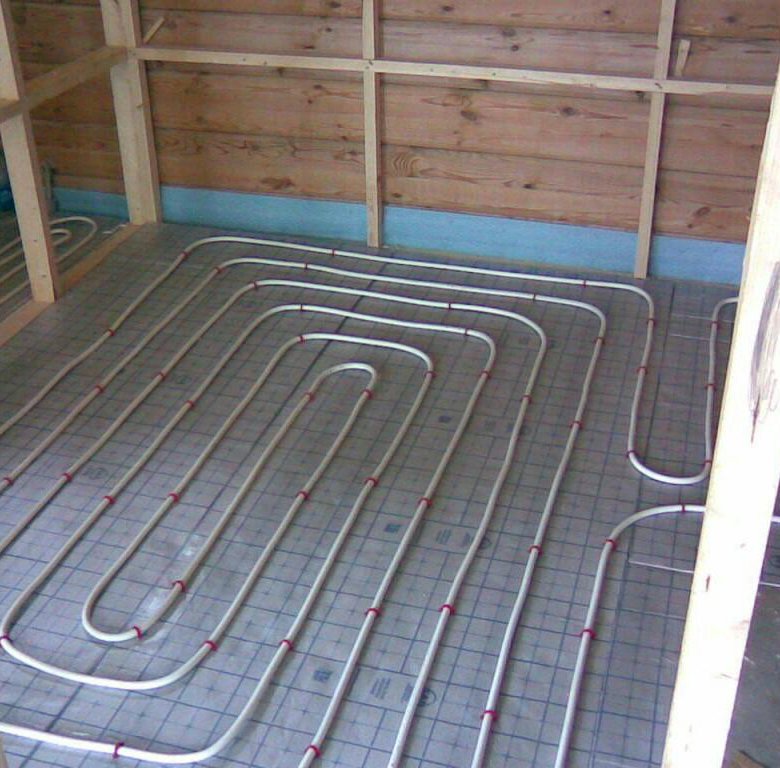

Водяные системы укладываются улиткой или волной. Первый способ сложнее, но дает более равномерный нагрев.

Не забываем, что система водяных теплых полов нуждается в циркуляционном насосе — самотеком она работать не будет. Перед тем как заливать систему раствором (закрывать покрытием) обязательно систему опрессовываем (проверяем под давлением)— потом вскрывать и устранять течь будет хлопотно. Спаек и фитингов по трассе укладки не допускается, они возможны только в коллекторных шкафах.

Электричество как оно есть

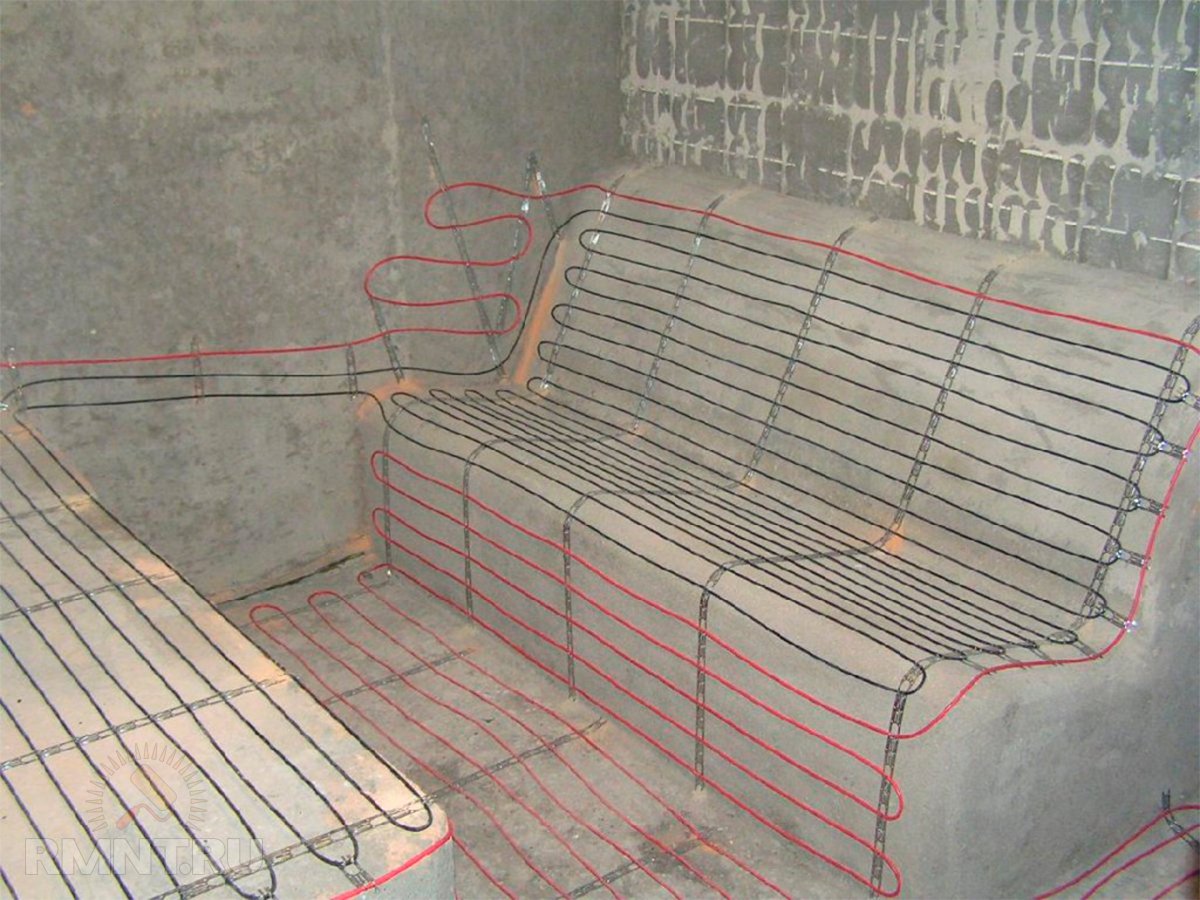

Электрические теплые полы бывают нескольких видов. Нагреватель может быть в виде провода — двужильного или одинарного. Двужильный удобней в монтаже, его не нужно кольцевать, он укладывается в одну сторону и на его конце просто ставят заглушку.

Одножильный провод укладывают с расчетом, что оба конца нужно подвести к контроллеру. Не забываем о датчике температуры. Его установка тоже обязательна и производится она в пол между витками кабеля.

Система с одножильным проводом проста в установке, но обладает существенным недостатком, дает высокое электромагнитное излучение. При использовании двухжильного провода, электромагнитное излучение значительно меньше из-за встречных магнитных потоков.

У полов, выполненных в виде рулонов или матов электромагнитное излучение существенно ниже. Но есть ограничения по их применению.

Мощность тепловых матов колеблется от 150 до 450 Вт на квадратный метр поверхности. Для банных полов оптимальным принято считать 250 Вт на метр площади.

Вывод

Теплый пол в бане идея хорошая, но хлопотная. К этому нужно быть готовым. В простых банях с щелевым удалением воды, теплые полы делают только в комнатах отдыха и раздевалке. В фундаментальных банях с каменными полами и отводами воды через стоки, можно использовать любой вид теплого пола. Однако, для бань не эксплуатируемым в зимний период лучшим вариантом будет электрический теплый пол.

©obotoplenii.ru

Еще статьи



Как правильно сделать теплый пол в бане своими руками

Правильный выбор и грамотный монтаж системы отопления для такого специфического помещения, позволит создать в нем исключительно комфортные условия. Электрический или водяной теплый пол в бане, какой лучше? Проанализируем особенности устройства упомянутых систем и сравним их основные преимущества и недостатки.


Выбранная Вами схема теплого пола для бани помимо оптимального микроклимата должна обеспечивать высокий уровень безопасности, удобство использования и экономичность. Немаловажным критерием при оценке каждой из систем является возможность ее монтажа своими руками без привлечения квалифицированных специалистов. При рассмотрении вариантов следует также учитывать и характеристики материала, используемого в качестве напольного покрытия.

Обзор видов теплых полов

Классификация описываемых систем обогрева помещений бани осуществляется по типу теплоносителя. Различают три основных вида теплых полов:

  • водяной;
  • электрический;
  • инфракрасный.

Последние два, строго говоря, различаются только по принципу действия – для нагрева поверхности пола в бане в них используется электроэнергия. Они также различаются по варианту исполнения и могут быть кабельными, стержневыми или пленочными.

Для ответа на вопрос, какой теплый пол для бани лучше необходимо учитывать возможности системы энергоснабжения, которая должна иметь достаточный запас мощности. Электрические системы отопления отличаются значительным потреблением энергии для обогрева и поддержания необходимого температурно-влажностного режима.

Водяной теплый пол

Данный тип теплого пола функционирует по тому же принципу, что и обычные радиаторы. Под напольным покрытием в бане прокладываются трубопроводы, по которым циркулирует жидкий теплоноситель: вода или раствор антифриза. Для устройства такой системы отопления применяют стальные, медные, металлопластиковые или полиэтиленовые трубы. Для снижения теплопотерь основание утепляется.

Укладка трубопроводов в бане осуществляется двумя способами: улиткой и змейкой. Первый при этом делает распределение тепловой энергии более равномерным, второй – проще в монтаже. Установка системы возможна по деревянным лагам и дощатому основанию или с заливкой бетонной стяжки. Главные плюсы водяного теплого пола следующие:

  • Небольшие затраты на обогрев помещений большой площади.
  • Система полностью скрыта от наблюдения.
  • Возможность использования разных видов энергоносителей: газ, твердое или жидкое топливо.

Одним из основных недостатков теплого пола водяного типа для бани является сложность монтажа, необходимость использования насоса для поддержания постоянной циркуляции жидкости. Регулирование температуры воздуха в помещении сопряжено с определенными трудностями, а в случае протекания трубопроводов выявить место и устранить неисправность без вскрытия полов невозможно.

Электрический теплый пол

Устройство конвекционного кабельного пола также возможно как по деревянному, так и по бетонному основанию. Современный электрический теплый пол в бане делается из специального изолированного провода, который располагается под покрытием. Такого рода системы подогрева поверхностей имеют ряд преимуществ:

  • Простота управления температурой в помещении.
  • Возможно использование финишного покрытия любого вида.
  • Относительно невысокие затраты на монтаж и подключение.

В числе недостатков теплого пола электрического, монтируемого в бане, можно выделить полную зависимость от внешнего энергоснабжения. Также при использовании такой системы значительно возрастают расходы на электрическую энергию.

Инфракрасный теплый пол

В качестве нагревательных элементов используются тонкие карбоновые полосы, запаянные полимерное основание. Толщина инфракрасного теплого пола пленочного типа для бани составляет всего 0,3 мм, он укладывается между слоем теплоотражающего материала снизу и гидроизоляции из полиэтиленовой пленки сверху. Другой вид электрической излучающей системы – стержневая. Инфракрасные нагревающие элементы исполнены в виде матов, на которых закреплены нагревательные элементы параллельно друг другу.

Обе разновидности электрических теплых полов и пленочные, и стержневые обладают одинаковыми достоинствами:

  • Параллельное соединение нагревательных элементов существенно повышает надежность всей системы, при выходе из строя одной части остальные продолжают работать.
  • Полное отсутствие вредных для человека электромагнитных излучений.
  • Возможно использование в качестве финишного напольного покрытия керамической плитки.

Программируемый терморегулятор для теплого пола в бане, установленный в управляющем контуре, позволит с легкостью задать требуемый температурный режим и поддерживать его. Главным недостатком инфракрасных систем является низкая устойчивость к воздействию влаги, они нуждаются в исключительно качественной гидроизоляции. Малейшие ошибки в монтаже могут привести к выходу из строя дорогостоящих комплектующих.

Особенности установки теплого пола в бане

Преимущественно в помещениях парной и в предбаннике напольное покрытие делается из натуральной древесины. Этот природный материал отличается низкой теплопроводностью, кроме того по нему просто приятно ходить босиком. В качестве альтернативы возможно использование основания в виде бетонной стяжки с облицовкой из керамической плитки.

Перед тем как начать монтаж теплого пола в бане следует озаботиться теплоизоляцией строительной конструкции. Для утепления ее применяются керамзит, минеральная или базальтовая вата, а также пенополистирол и другие материалы. Теплоотражающий слой располагается на бетонном основании и сверху закрывается стяжкой.

При устройстве деревянного пола утеплитель находится между черновым нижним настилом и верхним чистовым. Кроме того обязательно предусматривается надежная гидроизоляция от протечек воды, образования конденсата из-за колебаний температур и проникновения пара из помещения.

Подготовительная работа

После того как схема теплого пола в бане выбрана необходимо произвести расчет необходимо количества материалов исходя из размеров помещения. В ходе подготовительных работ производится устройство надежного основания: бетонного или деревянного для укладки нагревательных элементов. По завершении процесса стяжка должны отвердеть и хорошо просохнуть, после чего можно переходить собственно к укладке и подключению системы.

Монтаж пола

Несмотря на существенные различия в устройстве порядок установки нагревательных элементов и финишной отделки совпадает. Практически одинаковые операции выполняются при монтаже водяного и кабельного электрического теплого пола в помещениях бани. Особое внимание при этом уделяется правильности укладки трубопроводов и кабеля, неточности и ошибки при проведении работ могут привести к выходу из строя всей системы.

Правильное подключение теплого пола в бане к котлу или системе электроснабжения гарантирует его безотказную работу. Для управления режимом работы нагревательных элементов устанавливается температурный датчик, данные с которого подаются на терморегулятор. Последний отключает подачу энергии на электрический кабель или снижает температуру теплоносителя разными способами.

Водяной теплый пол для бани

Система такого типа может быть устроена как на деревянных лагах, так и в бетонной стяжке. Трубопроводы укладываются в балках высверливаются направляющие отверстия, через которые проходят трубки. При их установке необходимо тщательно следить, чтобы радиусы закругления должны пятикратно превышать внешний радиус трубки. В противном случае возможно образование трещин, что приведет к утечкам теплоносителя.


Процесс монтажа теплого пола в бане на бетонном основании выглядит следующим образом:

  1. На основание укладывается теплоотражающий материал – алюминиевая фольга на полимерной основе.
  2. Производится разметка поверхности с равномерным распределением трубопроводов по всей площади.
  3. По основанию раскладываются трубки с минимальным расстоянием между ними в 300 мм и крепятся к нему с помощью пластиковых кронштейнов.
  4. Подсоединить трубопроводы к фланцам коллекторного шкафа и выполнить гидравлические испытания системы при рабочем давлении 5-6 атм.
  5. Замешивается раствор из цементно-песчаной смеси с добавлением воды, которым производится заливка стяжки в один слой толщиной не более 7-8 см.
  6. Приготовление бетона обычно происходит порциями, каждая из которых выливается на основание и выравнивается правилом по маякам. При этом необходимо выдержать общий уклон поверхности в сторону сливного отверстия.
  7. При заливке стяжки в трубопроводах необходимо поддерживать давление на уровне 1,5-2,0 атм.


Высыхает стяжка не менее четырех недель, при этом в помещениях бани не должно быть сквозняков, а ее поверхность должна быть закрыта от прямых солнечных лучей. В жаркую погоду во избежание растрескивания основание накрывается нетканым материалом, который регулярно увлажняется. После окончательного высыхания поверх теплого пола производится укладка финишного покрытия: керамической плитки с нескользящей поверхностью.

Разместите коллекторный шкаф таким образом, чтобы он был максимально близко к теплому полу. Если планируется устройство данной системы отопления в нескольких помещениях, то узел устанавливается на равном удалении от каждого из них. В схеме подключения обязательно должен быть предусмотрен термостат, ограничивающий максимальную температуру теплоносителя не более +55 °С.

Электрический теплый пол

Устройство конвекционной системы отопления в бане начинается с выбора нагревающего кабеля. Основной его характеристикой является удельное тепловыделение, которое для большинства проводов составляет от 150 до 400 Вт/м. Для регулирования теплого пола используются встраиваемые термостаты и температурные датчики. Кабели бывают двух видов одно- и двухжильные, при этом уровень электромагнитного излучения у последнего в пять раз ниже, чем у одножильного. Монтаж оборудования в деревянных конструкциях осуществляется в такой последовательности:

  1. На черновой пол настилается теплоизоляция, которая накрывается алюминиевой фольгой.
  2. На утеплителе размещается стальная сетка из прутка диаметром 4-6 мм, к которым при помощи одноразовых полимерных стяжек крепиться кабель.
  3. Нагревающий элемент располагается на удалении не менее чем 5 см от стены и не ближе 10 см от других ветвей и горячих предметов. В местах пересечения кабелем лаг в них выпиливают направляющие отверстия.
  4. Провод размещается без натяжения и перегибов, соприкосновения проводов между собой возможен перегрев, приводящий к разрушению изоляции и короткому замыканию.
  5. Производится подключение нагревающего кабеля к сети с учетом требований ПУЭ и иных нормативных документов, затем осуществляется проверка работоспособности системе.
  6. Выполняется гидроизоляция электрического провода с помощью плотной полиэтиленовой пленки с перехлестом полос не менее 10-15 см.

Настил финишного покрытия из досок, которые крепятся к лагам при помощи саморезов или гвоздей. Древесина в районе контакта с кабелем обрабатывается антипиренами, что снижает риск возгораний. Система полностью готова к работе.


Если электрический пол делается на основе бетонной стяжки, то заливка его осуществляется в том же порядке, что и водяного. Рекомендуется дополнительно усилить строительную конструкцию полимерной армирующей сеткой поверхность с уложенным кабелем. После выполнения данной операции можно переходить к настилу финишного покрытия.


Инфракрасный теплый пол

Монтаж пленочных и стержневых нагревательных элементов выполняется одинаково и зависит от типа строительной конструкции. В бане с деревянными полами использование инфракрасных систем не рекомендовано в силу сложности обеспечения необходимой гидроизоляции. Устройство теплого пола с инфракрасными матами выполняется в следующем порядке:

  • На черновую бетонную стяжку укладывается термопленка, выполняющая роль теплоизоляции и отражающей поверхности.
  • На подготовленном основании раскатывается пленка или стержневые маты, которые крепятся с помощью двухстороннего скотча.
  • Производим подключение и тестирование системы
  • Нагревательные элементы полностью покрываются клеящим составом без пропусков, него укладывается керамическая плитка или клинкер.

Напольное покрытие выдерживается в течение времени необходимого для полного высыхания клея. В процессе полимеризации включение системы не рекомендуется, быстрый нагрев приводит к растрескиванию и уменьшению прочности соединительной прослойки.


Выбирая теплый пол для частной бани, следует исходить из особенностей каждого вида и строительных конструкций. Водяная и конвекционная кабельная система сложны в монтаже, но могут быть установлены на деревянной или бетонной основе. Инфракрасные полы в бане можно сделать только с использованием керамической или клинкерной плитки в качестве финишного покрытия.

Видео как сделать теплый пол в бане

Kак сделать теплый пол в бане? Электрический теплый пол в баню, какой выбрать?

Тёплые полы кабельного типа

Итак, если вы имеете возможность существенно поднять уровень пола в вашей бане, то, более логичным будет сделать электрический тёплый пол с кабелем в качестве нагревательного элемента. Приступаем к расчётам:

1) определяем полезную отапливаемую площадь помещения. Для этого из общей площади раздевалки или моечного отделения бани нужно вычесть площадь пола, которая будет занята мебелью, сантехникой и прочими элементами интерьера, под которыми нагревательный кабель размещать не нужно;

2) в соответствии с полученной величиной полезной площади и предполагаемого типа обогрева помещения определяем, какой мощности и какого типа кабель нам потребуется. Для этих целей полезно руководствоваться специальной инструкцией. Там же имеются рекомендации по укладке кабеля, по таким параметрам, как шаг витков, по величине отступа от краёв полезной площади и по прочим параметрам. В том случае, если в качестве нагревательного элемента вы выберете одножильный кабель, при подборе нужного кабеля, учтите то обстоятельство, что оба конца кабеля должны будут подсоединяться к терморегулятору. То есть, длины подобранного кабеля должно на это хватить. У двужильного нагревательного элемента к терморегулятору подключаются обе жилы с одного конца, а на второй конец кабеля устанавливается специальная изолирующая муфта.

3) в соответствии с полученными расчетами подбираем в специальном разделе продукции на сайте компании DS Electronics мощность необходимого вам одно- или двужильного кабеля.

Кроме нагревательного элемента вам потребуется:

  • терморегулятор с термодатчиком, устанавливаемый в пол, с длинными соединительными проводами;
  • устройство защитного отключения (УЗО), необходимое для дополнительной защиты пользователя от поражения электрическим током;
  • термоизоляционный материал, укладываемый на бетонный пол. Оптимальным вариантом для утепления всего «тёплого пола» будет эструдированный пенополистирол с толщиной не менее 3 см максимальной плотности;
  • фольгированная теплоотражающая плёнка для укладки между теплоизоляцией и кабелем;
  • монтажная лента для фиксации витков кабеля;
  • металлопластиковая труба необходимой длины для помещения в него термодатчика. Труба должна быть заглушена с того конца, в котором установлен датчик.

Монтаж теплого пола кабельного типа

Непосредственный монтаж желательно начинать с размещения терморегулятора. Если вы выбрали терморегулятор для установки в подрозетник, то установить этот прибор вы можете не ниже 30 см от уровня пола. Размещать его нужно в той точке, где прибор не сможет поддаваться воздействию водяных брызг, пара или направленного потока тёплого воздуха.

После укладки термоизолирующего слоя на бетонное основание, и теплоотражающей плёнки и фиксации монтажной ленты, приступаем к раскладке кабеля. При этом не допускаются резкие переломы, натяжения и перегибы кабеля. Также недопустимы любые действия, способные нарушить целостность изоляции кабеля. На него нельзя наступать, ронять тяжёлые предметы (инструменты и прочее).

Отдельного упоминания заслуживает описание правил установки температурного датчика терморегулятора. Датчик помещается в гофрированный рукав, таким образом, чтобы он оказался у заглушенного края рукава. Длина трубы должна быть таковой, чтобы её хватало на то, чтобы скрыть в нём соединительные провода датчика на всём участке его размещения внутри пола и стены, до зоны возможного контроля перед терморегулятором. Конец гофрированной трубы с датчиком и заглушкой располагают в полу примерно посередине между витками кабеля. Запрещается соединительными проводами датчика (в рукаве) пересекать нагревательный кабель!

Концы нагревательного кабеля и соединительных проводов термодатчика укладываются в предварительно подготовленную выемку на стене, подводящую гибкие соединительные элементы к терморегулятору (штробу). Концы подсоединяются к соответствующим клеммам прибора. Схема правильного подключения всех элементов отопительной системы имеется на тыльной поверхности терморегулятора. После сборки всей схемы и проверки правильности подключения, уложенные витки кабеля заливаем цементно-песчаной стяжкой нужной толщины. А после её затвердевания и укладки дополнительной гидроизолирующей прослойки, приступаем к укладке керамической плитки, керамогранита или любого другого отделочного материала для пола.

Тёплые полы плёночного типа

Такой способ обогрева помещения заметно проще, т.к. не требует поднятия уровня пола и делается намного быстрее. Укладка инфракрасных матов возможна даже на уже имеющийся деревянный пол. Единственное требование: пол должен быть достаточно ровным и прочным (не должен «гулять» под ногами, то есть, не прогибаться при ходьбе). Если ваш случай подпадает под эти требования, то можно приступать к укладке.

Начать нужно так же, как и в случае с кабельными тёплыми полами:

1) определяем полезную площадь помещения и её конфигурацию;

2) в соответствии с полученными результатами подбираем необходимое количество нагревательных секций нужных размеров. В ассортименте компании DS Electronics имеются секции шириной 0,3 м, 0,5 м, 1,0 м;

3) также вам потребуется терморегулятор с термодатчиком, соединительные провода, специальная теплоотражающая прокладка (она необходима в таком количестве, чтобы её хватило для укладки на всю площадь помещения). Обратите внимание, что прокладка в этом случае не может быть фольгированного типа, есть теплоизолирующие материалы на иной, неметаллической основе! Также потребуется клейкая лента (скотч), специальные клеммы для подключения соединительных проводов к секции, комплект битумной изоляции.

Когда подобран необходимый набор материала, можно начинать сборку.

Монтаж теплого пола пленочного типа

1) Основание нужно зачистить. Если основание бетонное, то его поверхность можно отделать дополнительным слоем «подложки». Можно использовать ДВП, или специальные виды подложки под ламинат.

2) Определяем место для установки терморегулятора, используя те же принципы, которыми мы руководствовались при рассмотрении тёплого пола кабельного типа. Подготавливаем место под установку прибора, в зависимости от подобранной модели терморегулятора. Подготавливаем штробы под соединительные провода к нему.

3) Укладываем теплоотражающую плёнку по всей площади помещения.

4) Далее раскладываем нагревательные элементы, устанавливаем на них клеммные зажимы, подсоединяем к зажимам соединительные провода;

5) В «подложке» подготавливаем небольшие выемки под зажимы, термодатчик, провода. Наличие таких углублений позволит продлить срок действия нашей отопительной системы.

6) Устанавливаем термодатчик на нагревательный элемент напротив предназначенного для него углубления и изолируем с применением битумной изоляции датчик с его тыльной стороны и зажимы, установленные на плёночных нагревателях.

7) Подсоединяем к терморегулятору соединительные провода в соответствии со схемой на тыльной стороне прибора. Проверяем работу системы подачей напряжения в сеть, вращая ручку регулятора температуры на терморегуляторе. Если все соединения были произведены правильно, должен начаться нагрев плёночных элементов.

8) В том случае, если нагрев начался и вся схема собрана правильно, то поверх уложенных нагревательных плёнок укладываем напольные покрытия (линолеум, ламинат, ПВХ-плиту или другие материалы).

Таким образом, теплый пол пленочного типа - оптимальный вариант, когда нет возможности достаточно высоко поднять уровень пола.

Выводы

Любой вариант конструктивного исполнения тёплого пола имеет свои преимущества и область возможного применения в определённых условиях. Компания DS Electronics производит высококачественное оборудование, необходимое для оснащения любой из рассмотренных в этой статье разновидностей отопительных устройств. На нашем сайте выможете заказать терморегуляторы terneo для тёплого пола, на которые действует гарантия 3 года.

Надёжность нашей продукции и простота её применения позволят вам без особых трудностей самостоятельно монтировать качественные и эффективные системы обогрева полов, оснащая их необходимыми средствами контроля. При этом существенно экономя на финансовых вложениях. Во время работ внимательно изучите инструкции к приобретённым приборам и материалам, а также в точности выполняйте рекомендации, данные в этой статье. Рады были помочь!



Оцените новость:

Как самостоятельно уложить водяной теплый пол в бане своими руками


Традиционно в русской бане использовали деревянный пол. Настил из дерева хорошо сохраняет тепло и приятен на ощупь. Но что делать, если в парной и предбаннике решено залить бетонное основание? Как вариант, можно уложить водяной теплый пол в бане своими руками.

Можно ли в бане делать водяной пол?

Устройство тёплого водяного подогрева пола в бане не только целесообразное, но и необходимое решение. В отличие от инфракрасных и электрических полов, использование водяной системы отопления полностью безопасно.

Возможно уложить контур под плитку и получить теплое основание без дополнительных энергозатрат. Нагрев теплоносителя будет осуществляться от котла, стальной или кирпичной печки.

Какие преимущества этого решения существуют?

  1. Контур монтируется внутрь стяжки, не уменьшает полезную площадь.
  2. Высокая теплоотдача при сравнительно небольших расходах энергоносителя.
  3. Равномерный прогрев помещения, отсутствие холодных зон.
  4. Возможность отопления сразу нескольких помещений от одного котла или печки.
  5. Возможность отключения системы отопления в летнее время.

Еще одно несомненное преимущество, это возможность уложить тёплые водяные системы подогрева полов в бане своими руками. Хотя процесс монтажа трудоемок, но полученный результат полностью оправдает все ожидания.

Как правильно уложить «пирог» пола

Чтобы смонтировать жидкостный пол в бане самому, без необходимости уменьшения высоты потолков, следует предусмотреть монтаж системы отопления еще на ранних этапах строительства, а именно при заливке фундамента в будущем здании.

Работы по укладке проходят следующим образом:

  1. Подготавливается основание для работ. Предварительно делается выборка грунта в месте заливки стяжки. Осуществляется подсыпка песка. Грунт трамбуется. Сверху укладывается полиэтиленовая пленка или рубероид и таким образом, обеспечивается гидроизоляция будущего пола.
  2. Теплоизоляция. По периметру выставляются бетонные пасынки, делается армирующая обвязка. Сверху слоя гидроизоляции укладываются полистирольные плиты. Для фиксации стыков замки проходят монтажной пеной.
    Чтобы утепление пола бани водяным отоплением было эффективным, дополнительно выкладывают пенополистирол вертикально по внутреннему периметру стяжки. Это позволит предотвратить появление мостика холода.
  3. Сверху стелется экофол – теплоизолирующий материал, используемый в конструкции теплого пола, в бане или других помещениях. Стыки экофола проклеиваются скотчем.

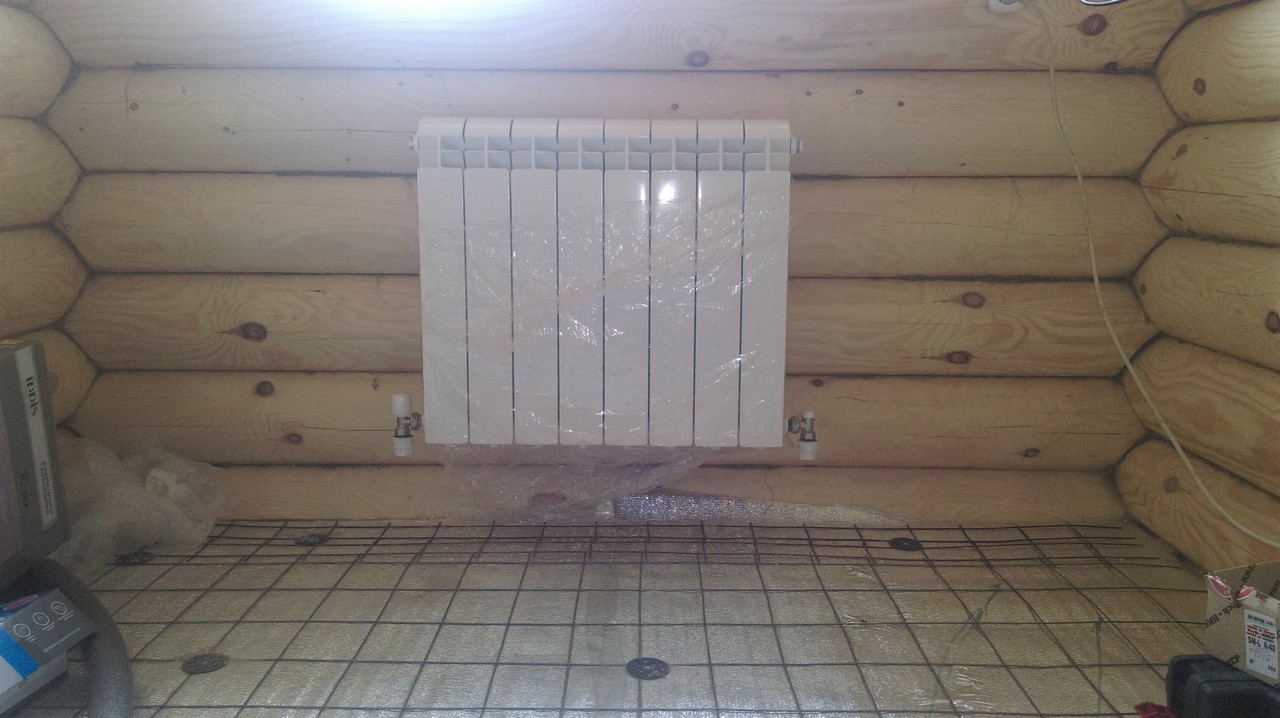

  4. Укладывается слой армирующей сетки, приподнятый от уровня пола на 3-4 см. По арматуре раскладывают трубу, которая будет использоваться в качестве контура. Возможно применение пластикового или металлического материала. При необходимости можно использовать специальные полы на матах. Подложка помогает проложить трубопровод с минимальными сложностями.
    Укладку выполняют двумя способами. Улиткой – имеет вид раскручивающейся спирали, или змейкой. Способ змейкой более трудоемок, но позволяет прогревать помещение более равномерно.
    Схема укладки водяной системы обогрева пола в бане выбирается в зависимости от технических характеристик помещения и общей отапливаемой площади. Отводы трубы поднимают над уровнем основного пола на 50 см.

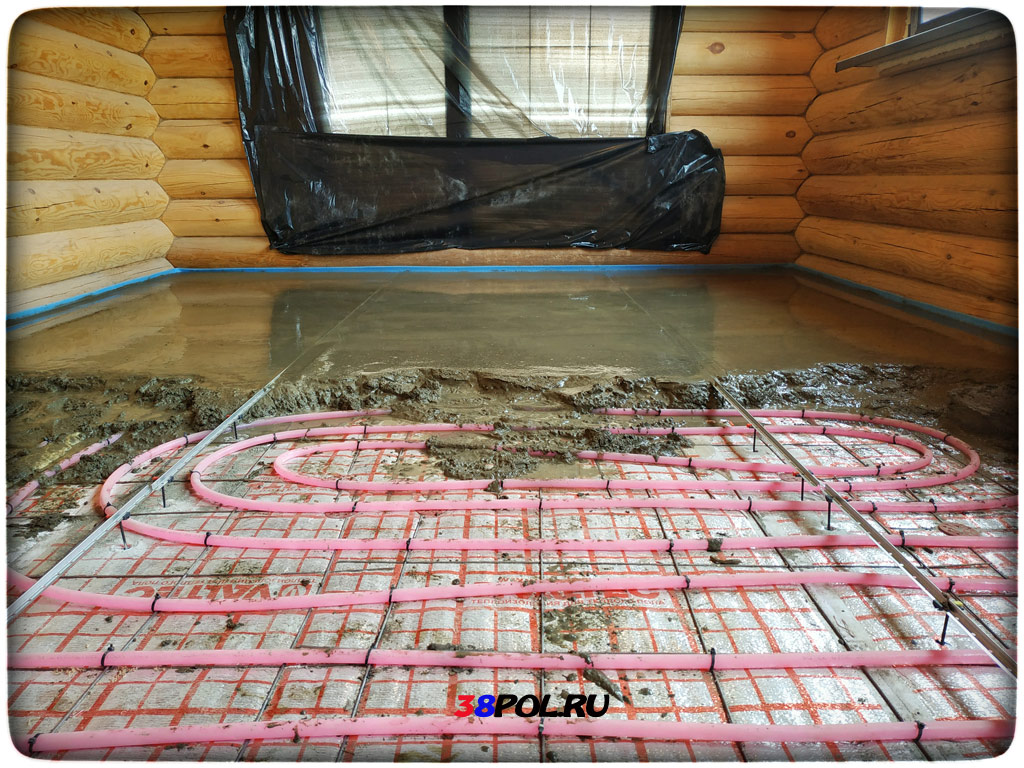

  5. Заливка стяжки. Толщина бетонного основания около 10 см. Трубопровод должен приблизительно находиться посередине стяжки. Во избежание растрескивания, в раствор добавляют специальные присадки пластификаторы для теплого пола. После заливки стяжку закрывают целлофановой пленкой и регулярно поливают водой до полного высыхания.
  6. После проведения всех отделочных работ, в бане устанавливают коллекторы и подключают термостаты. Запитывают водяной контур от банной печки или котла.

Система теплых водяных полов в бане имеет множество преимуществ, одним из главных является отсутствие холодных зон после установки. Система отопления с тёплыми полами может эффективно использоваться и в парилке сауны.

Особенности укладки, частые ошибки при монтаже

Конструкция водяного пола в бане имеет один существенный недостаток. По сравнению с аналогичной инфракрасной или электрической системой отопления, водяной достаточно сложно монтировать. По этой причине устройство водяных полов в бане лучше всего доверить профессиональной строительной бригаде.

Какие самые распространенные ошибки допускаются при монтировании?

  • Вывод отводов – должен быть в месте, где планируется установить водяной коллектор. Обычно коллектор монтируют в предбаннике. Отводы перед заливкой стяжки необходимо подвести как можно ближе к этому месту. Идеальным является вариант, при котором еще перед началом строительства изготавливается проект водяного отопления пола банного помещения.
  • Отсутствие возможности регулировки температуры полов. При интенсивной топке, особенно железной банной печи, нагрев теплоносителя в полу легко достигнет 80-90°С. Ходить по таким полам в парной практически невозможно.
    Решить проблему можно установив узел смешивания (коллектор) для теплых полов. Узел автоматически регулирует нагрев теплоносителя, а также позволяет отключить систему отопления в летнее время. Также с помощью коллектора удается создать индивидуальное отопление по зонам, запитанное от одной печи.
  • Отсутствие теплоизоляции. Пытаясь сократить расходы, некоторые хозяева экономят на использовании теплоизоляционных материалов. В результате пол промерзает, долго прогревается, наблюдаются большие теплопотери.
  • Самостоятельное изготовление и установка водяного теплообменника в печи. Любые нарушения могут стать причиной разрыва контура и создания опасной аварийной ситуации. Лучше всего выбрать уже готовые банные печи с водяным контуром отопления для подключения пола. Большинство современных производителей предлагают потребителю многофункциональные модели отопительного оборудования.

Чтобы снизить возможные ошибки при монтаже, рекомендуется заказать проект бани с учетом прокладки водяного контура. Готовая проектная документация поможет выполнить все работы быстро и качественно.

Чем закрыть пол в бане, каким покрытием?

Финишное покрытие тёплого водяного пола должно соответствовать нескольким базовым требованиям:

  1. Иметь высокую теплопроводность.
  2. Быть устойчивым к воздействию влаги и перепадам температур.


Дополнительным требованием является износоустойчивость и возможность выдерживать механические и другие нагрузки. Если учесть все эти аспекты, в помывочной и парной лучше всего постелить керамическую плитку или керамогранит.

При выборе плитки стоит остановиться на выборе изделий с противоскользящим покрытием. Подойдет материал с фактурной поверхностью. Строительство полов и выбор материала для сауны проходит по тому же принципу.

Что выбрать – водяной или электрический пол в бане?

У каждого из вариантов есть как свои преимущества, так и недостатки. Так, полы с водяным подогревом требуют длительного времени для проведения монтажных работ. А также определенной квалификации от того, кто будет выполнять укладку. Но в процессе эксплуатации все затраты полностью окупятся экономичностью системы отопления и высокой теплоотдачей.

Электрические полы укладываются быстрее, но существует вероятность поражения электрическим током. Особенно аккуратно следует проводить монтажные работы в деревянных постройках, чтобы исключить вероятность возгорания вследствие короткого замыкания.

Также следует обратить внимание на сложность проведения ремонтных работ, но проблемы существуют как в случае эклектического, так и водяного теплого пола.

В остальном выбор остается за хозяином бани. В любом случае, посещать баню с теплыми полами намного приятнее, чем после банных процедур наступать на холодную поверхность. Поэтому затраты полностью окупятся за счет комфорта и создания особенных условий в помещении.

Теплый пол в бане: как сделать своими руками

Бани, сауны и парилки относятся к категории помещений, которые эксплуатируются в условиях повышенной влажности и температуры. Обустройство и монтаж различных систем в таких объектах должны осуществляться в строгом соответствии с технологическими правилами и стандартами. В некоторых случаях теплоизоляция бани может быть неэффективна из-за нарушения технологии ее утепления, термоизоляции или печного отопления. В этих случаях многие мастера рекомендуют обустраивать дополнительные средства и источники обогрева, например, теплый пол в бане. Эта система также может изначально проектироваться для дополнительного обогрева бани, а в некоторых комнатах, где отсутствует печь, в качестве основного.

Какая система теплого пола лучше всего подойдет для сауны

Теплый пол в бане позволяет ее посетителям комфортно находиться во время ее посещения без комнатной обуви, служит дополнительным источником отопления всего помещения. Полы в сауне или бане с правильно обустроенной системой теплого пола послужат надежной гарантией от сквозняков и, соответственно, защитой здоровья ее посетителей. Также необходим нагреваемый пол в предбаннике, поскольку он будет обеспечивать равномерный прогрев воздуха в банном комплексе, и тем самым препятствовать утечке тепла по грунту. Можно сделать теплый пол в бане своими руками, что не займет много времени при четком соблюдении основных правил.

Для бань или саун подходят различные типы теплого пола: как электрический, так и водяной. Однако, работа по укладке каждого из них имеет свои особенности. Наиболее простым и доступным является электрический обогрев пола. Он независим от основной печи, а его схема и правильная укладка обеспечит эффективное отопление не только парильной зоны, но и автономную работу в предбаннике и других помещениях. Электрический теплый пол может иметь функции автоматического включения в определенное время, а специальные регуляторы помогут быстро добиться необходимой и комфортной температуры под ногами.

Принимая во внимание тот факт, что электрический теплый пол универсален в сфере своего применения, многие специалисты полагают, что нет существенной разницы при выборе системы между инфракрасным, кабельным или стержневым. Кстати, инфракрасное отопление широко распространено в современных саунах, что подтверждает эффективность этой системы. Главное, чтобы монтаж и укладка элементов обеспечивали надежную защиту от воздействия влаги. Для этого необходимо сделать надежную гидроизоляцию системы, по грунту уложить несколько слоев влагозащитного материала и правильно залить стяжку. Монтаж электрического теплого пола должен выполняться при условии наличия надежной и правильно рассчитанной на нагрузки электрической проводки.

При выборе системы обогрева пола большую роль играет тип главного источника отопления в банной. При наличии котла или печи на твердом топливе, которые не имеют водяного контура отопления, выгодно оборудовать электрический теплый пол. В этом случае в предбаннике и паровой можно сделать совершенно независимые системы с автономным подогревом. В том случае, когда печь помимо парилки, обеспечивает и водяное отопление всего помещения бани или сауны через систему труб, то в данном случае уместным будет монтаж водяного теплого пола. Для этого потребуется лишь врезка в основную систему печного отопления и развод трубопровода. Водяной теплый пол в бане не несет потенциальной опасности возможного замыкания или электромагнитного излучения, однако, его монтаж и функционирование несколько сложнее в отличие от электрического.

Деревянный пол в качестве финишной отделки как парной, так и в предбаннике, будет оптимальным вариантом напольного покрытия в бане. Сделать такую конструкцию можно и самостоятельно, имея под рукой минимальный набор инструментов и необходимого материала. Деревянный пол обеспечит комфортное нахождение в сауне или бане, а также не допустит термического ожога ступней при перегреве системы. Плитку также можно использовать для обустройства пола, однако, рациональнее сделать такое основание перед сливом, выложив из нее небольшое углубление для стока воды. В этом случае плитку следует выбирать с противоскользящей поверхностью во избежание несчастных случаев.

Монтаж теплого пола в бане

h3_2

Необходимый набор инструментов, который может потребоваться при работах такого рода, состоит из:

  • Правило;
  • Бетоносмеситель и строительный миксер;
  • Лазерный или водяной уровень;
  • Рулетка и строительный маркер;
  • Специальный паяльник для соединения ПВХ труб;
  • Плоскогубцы;
  • Угловая шлифовальная машина.

Устройство теплого пола в бане предполагает, прежде всего, работы по изоляции системы, особенно электрической, от воздействия влаги и высоких температур через толщу стяжки.
Бетонные полы, несмотря на их массивность и сложность обустройства, по праву считаются наиболее надежными и эффективными. Недостатком такого пола можно назвать лишь продолжительное время прогревания. Водяной теплый пол в бане гораздо эффективнее прогревает бетонный пол, формируя в процессе печного нагрева единый тепловой экран.

Монтаж теплого пола в бане начинается с обустройства гидроизоляции. По грунту или черновому основанию пола располагаются листы рулонного материала с нахлестом в 10 или 15 см. Края надежно склеиваются при помощи скотча или специальной ленты. Далее располагается армирующий каркас из арматурных прутьев или сетки. Сверху конструкции укладывается система водяного или электрического теплого пола и соединяется с каркасом, после чего необходимо залить основание чистовой стяжкой из бетона или цементного раствора. Укладка нагревательных элементов электрического теплого пола должна осуществляться на чистую ровную поверхность из бетона.

Подогревом следует обустраивать только площадь бетона, на которой планируется нахождение людей. Не следует осуществлять монтаж теплого пола рядом со сливом или на месте, где в будущем будет находиться печь. В предбаннике также отопление пола необходимо не по всей площади, а ближе к входу в парилку.

Чистовую стяжку правильно залить сверху наливной гидроизоляцией. Это обеспечит надежную защиту системы обогрева пола от влаги как по грунту, так и со стороны рабочего помещения.

все про устройство теплого пола своими руками

Чаще всего в банях настилают деревянный пол. Это связано с тем, что дерево имеет низкую теплопроводность и на него приятно ступать босыми ногами. А вот для фундамента выбирают смесь бетона со щебнем или чистый бетон. Связано это с тем, что бетон прочнее и не реагирует на климатические изменения так, как дерево. Но у бетона высокая теплопроводность, что ведет к потерям тепла. А это влечет за собой быстрое остывание пола. Поэтому, чтобы посетителям было комфортно, необходимо соорудить теплый пол в бане или произвести утепление существующего покрытия.

В современном строительстве утепление пола в банном помещении выполняют при помощи керамзита, войлока, базальтовых и стекло-волоконных матов и других материалов. Материал располагают между двумя слоями бетона. Если пол обустроен на лагах, то между лагами. Обычно толщина изоляционного слоя не превышает 15 см. По желанию его можно сделать толще. Применение керамзита для утепления полов в бане создает дополнительную вентиляцию. При этом не стоит забывать о дополнительной гидроизоляции.

Обустройство системы «теплый пол» в помещении бани

В некоторых случая утепление пола бани не дает желаемого результата. Тогда прибегают к монтажу теплых полов. Существует два вида теплых полов:

  • водяной, работает по тому же принципу что и радиаторы;
  • электрический, который по принципу обогрева бывает: конвекционный и инфракрасный, по исполнению: пленочный, кабельный, стержневой.

Вариант #1 — водяной теплый пол

Чтобы устроить водяные теплые полы используют стальные, полиэтиленовые или металлопластиковые трубы. Состоит такая конструкция из разводки труб, которая располагается между основанием и напольным покрытием. В качестве теплоносителя можно использовать не только воду, но и специальные растворы, антифриз, этиленгликоль.

Для препятствия потере тепла трубы укладывают на теплоизолирующий материал. А для обеспечения более эффективной теплоотдачи – еще и на алюминиевую фольгу. Существует два способа укладки разводящих труб – «змейкой» и «улиткой». Первый более прост в монтаже. Второй позволяет нагревательному элементу равномернее распределиться по системе.

Установка системы «теплый пол» в деревянном доме позволяет полноценно использовать полезную площадь и не загромождать помещение металлическими батареями. О том, какую систему выбрать и как ее смонтировать, расскажем в статье: https://pol-master.com/tepliy-pol/teplyj-pol-v-derevyannom-zagorodnom-dome. html.

Укладка труб для водяного теплого пола «змейкой»

Укладка труб «улиткой»

Возможно несколько вариантов водяного отопления:

  • Монтаж теплых полов по деревянному основанию.
  • Установка разводки труб с последующей заливкой бетонной смесью.
  • Применение полистирольных плит с пазами, в которые укладывают трубы.

Достоинства водяной системы:

  • система отопления скрыта от глаз;
  • возможность обогреть большую площадь при малых затратах;
  • равномерное распределение тепла по площади помещения;
  • в отличие от электрического пола экономия на энергоресурсах.

Её недостатки:

  • сложность монтажа;
  • необходимость применения водяного насоса;
  • сложность регуляции температурного режима;
  • трудность обнаружения течи в случае протекания.

Оборудовать теплый пол можно и в помещениях с кафельной плиткой. Узнаете как это сделать для различного типа оборудования в материале: https://pol-master.com/tepliy-pol/teplyj-pol-pod-plitku.html.

Вариант #2 — электрический теплый пол

Устраивая электрический теплый пол будьте готовы к дополнительным растратам за электроэнергию. Тем не менее, такие полы имеют ряд положительных моментов. Давайте рассмотрим основные варианты систем, работающих на электричестве.

Конвекционный кабельный пол

Конвекционный кабельный теплый пол делается из нагревательного кабеля, уложенного на сетчатое основание. Продается такой теплый пол в рулонах. Укладка такого пола – довольно сложный процесс, который желательно доверить мастерам.

Преимущества: автоматическая регуляция температуры + подходит под любое напольное покрытие. Недостатки: зависмость от энергоснабжения и дополнительные растраты на электроэнергию.

Пленочная инфракрасная система

Инфракрасное излучение по своему диапазону идентично солнечному. Но намного лучше, так как в нем отсутствует вредное воздействие ультрафиолета. Пленочный электрический пол выполняется из тонких (0,3 мм) гибких полос. А они состоят из карбонового материала, прочно запаянного в полимерную пленку.

Укладка пленочных электрических элементов

Оборудуя пленочный теплый пол в баню, на основание кладут теплоотражающий материал (изолон). На него раскладывают элементы теплого пола, а сверху полиэтиленовую пленку. Она необходима для гидроизоляции нагревательных элементов. Заключительным этапом монтируют напольное покрытие.

Преимущества системы:

  • при правильном монтаже выход из строя системы исключен;
  • так как элементы подключены параллельно выход из строя одного сегмента не отразится на других;
  • в пленочных элементах используется инфракрасное излучение, а оно полезно для человека;
  • отсутствие электромагнитного излучения;
  • возможность укладки под тяжелое напольное покрытие, такое как керамическая плитка и керамогранит.

К недостаткам можно отнести низкую влагостойкость, ввиду чего такой пол не очень подходит для помещений с повышенной влажностью.

Стержневой инфракрасный

Стержневые инфракрасные элементы называют матами. В них нагревательными элементами служат стержни, подсоединенные к питающим проводам. Так как соединение параллельное, поломка одного элемента не повлечет за собой выхода из строя остальных. С виду инфракрасные маты похожи на веревочную лестницу. Монтируют такие полы в цементную стяжку или в плиточный клей.

Укладка инфракрасных матов на изолон

Преимущества:

  • не генерирует электромагнитное излучение;
  • не боится «запирания» мебелью;
  • не боится перегрева.

Недостатки: зависимость от энергоснабжения и высокая стоимость.

Подробнее о пленочном инфракрасном теплом поле можно прочитать тут: https://pol-master.com/tepliy-pol/plenochnyj-infrakrasnyj-teplyj-pol.html. Обзор системы и технология монтажных работ.

Чем покрыть теплые полы после монтажа?

Обустраивая теплый пол в свою баню, не следует забывать о важности устройства верхнего покрытия. От этого зависит не только эстетический вид помещения, но и санитарное состояние. В качестве напольного покрытия для бани можно использовать:

  • керамическую плитку, она обладает хорошей теплопроводностью, не боится перепадов температур, легко очищается, у нее большой срок службы;
  • паркетное покрытие, при обработке защитными средствами возможна укладка в предбаннике;
  • ламинат, подходит для обустройства облегченных полов;
  • линолеум, только с противоскользящим покрытием, наиболее дешевый вариант.

Любая конструкция теплых полов и достоинства и недостатки. Зная их можно сделать осознанный выбор. Устройство водяной системы позволяет экономить на оплате за электроэнергию. Обогрев довольно большой площади не повлечет ощутимых растрат.

При этом нагревательные элементы не будут видны. Но придется обзавестись насосом для принудительной циркуляции воды по трубам. А устранение утечки займет немало времени и сил. Электрически теплые полы легче в монтаже и эксплуатации. Но зависят от энергоснабжения и увеличивают растраты за электроэнергию.

Оцените статью: Поделитесь с друзьями!

Как сделать теплый пол в бане?


Одной из часто встречающихся проблем в бане является холодный пол. Особенно, если это бетонный пол, на прогрев которого требуется довольно много времени и не все готовы топить баню, тратя дрова, газ или электричество, дожидаясь, пока пол нагреется.

Одним из наиболее простых решений в этом случае является укладка на пол деревянных трапиков, позволяющих избежать контакта с холодным полом.

Но есть и гораздо более эффективный способ сделать посещение бани более комфортным – это сделать теплые полы с подогревом водой или электричеством.

По сути, теплый пол в бане мало чем отличается от популярных сегодня теплых полов в квартирах.

Давайте посмотрим, как делаются водяные и электрические теплые полы, из каких элементов они состоят и как производится их монтаж


Водяной теплый пол

Одним из наиболее популярных видов теплых полов сегодня является водяной теплый пол.

Как следует из названия, тепло обеспечивается за счет прохождения нагретого жидкого теплоносителя в трубках, уложенных под поверхностью пола.

В качестве теплоносителя может использоваться обычная вода или специально приготовленный жидкий антифриз на основе этиленгликоля. Теплоноситель с использованием антифриза применяют в не отапливаемых банях. Продается такой теплоноситель в 10-килограммовых канистрах. Выдерживает без замерзания температуру до -30°С.

В отапливаемой бане можно использовать обычную воду.

В общем виде схема устройства водяного теплого пола показана на рисунке ниже:

Вода подается от источника тепла (система отопления, котел или любой другой источник) в трубопровод подающего коллектора.

Насос прокачивает воду по трубопроводу, уложенному под полом. Регулировка производится с помощью термостатов, подающих сигнал на сервоприводы.

Трубы водяного пола могут быть изготовлены из меди, пластика или металлопластика.

Медные трубы имеют очень продолжительный срок службы, легко гнутся, поддаются пайке и практически не подвержены коррозии. Но и стоят они весьма дорого.

Гораздо чаще используются пластиковые и металлопластиковые трубы, обладающие достаточной для укладки пластичностью и не подверженные коррозии.

Трубки прокладывают под финишным слоем так, как показано на рисунке ниже:

Трубки укладывают на фольгированную пленку, способствующую отражению тепла вверх, заливают стяжкой и поверх производят финишную отделку (укладка плитки и т.п.).

Трубы укладывают «змейкой» или «улиткой». «Змейка» проще в монтаже, «улитка» более равномерно прогревает пол.

Ниже вы можете посмотреть видео укладки теплого пола своими руками (для воспроизведения нажмите на треугольник):

Как видите, особых секретов в устройстве теплого водяного пола нет. Но есть два нюанса, которые могут быть решающими при выборе такого варианта подогрева:

  1. В случае протечки в одной из трубок придется демонтировать весь пол для ее устранения. Как вы понимаете, это довольно трудозатратное мероприятие.
  2. Если баней приходится пользоваться от случая к случаю, а зимой она не отапливается, то не исключено промерзание и разрыв трубок в зимний период.

Кроме этих двух весьма серьезных обстоятельств есть и другие, менее значительные, но не добавляющие удобства в использовании водяного пола – это настройка и поддержание в рабочем состоянии сервоприводов, вентилей, клапанов, насосов, обеспечивающих заданную температуру пола.


Электрический теплый пол

Если вы не готовы к трудностям, связанным с устройством водяного пола, вы можете рассмотреть вариант электрических теплых полов.

В этом случае вам не потребуется укладывать трубопроводы, по которым прокачивается теплоноситель и делать сложную наладку всех взаимодействующих систем и механизмов.

Электрический теплый пол делается с использованием электрического кабеля, который монтируется в толщу пола под финишным покрытием.

Электрическая схема такого пола может быть выполнена так, как показано на рисунке:

Как видите, устройство такого пола значительно проще. Нагревательный кабель подключается к источнику электроэнергии, его нагрев регулируется термостатом.

В целом устройство электрического пола выглядит так, как показано ниже:

Нагревательный элемент укладывается на фольгированную пленку, крепится монтажной лентой и заливается цементно-песчаной стяжкой с последующей укладкой кафельной плитки.

Электрическая схема подключения терморегулятора теплого пола показана ниже:

На фотографии можно увидеть, как укладывается нагревательный элемент, поверх которого, кладется кафельная плитка:

Также рекомендуем вам посмотреть видео, как укладывать электрический теплый пол на примере монтажа электрических матов Electrolux (для воспроизведения нажмите на треугольник):

Если вы не готовы самостоятельно выполнить все необходимые операции по монтажу теплого пола, рекомендуем вам обратиться к специалистам, имеющим опыт выполнения подобных работ.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать... Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать... Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать...
  • < Выбор и установка пластиковых плинтусов
  • Устройство бетонного пола в бане >

Доступные полы с подогревом «Сделай сам»

Сделай сам полы с подогревом - это потрясающе.

Но стоят ли полы с подогревом?

Совершенно верно !! Особенно в холодные дни.

В этом руководстве рассказывается, как использовать системы обогрева и почему это лучший доступный вариант.

Давайте погрузимся.

Сколько стоят полы с подогревом?

Полы с подогревом могут быть дорогими. По оценкам Warmly Yours, они стоят от 10 до 12 долларов за квадратный фут. Это равняется примерно 1000 долларов за ванную комнату площадью 10 квадратных футов.

Типичные системы состоят из мата, проволоки или системы мат / проволока. Кроме того, термостат необходимо заказывать отдельно - только он может стоить более 200 долларов.

DITRA-HEAT - одна из самых популярных систем теплых полов. Он состоит из мата, проволоки и термостата. Монтаж можно производить по дереву или бетону с помощью тонкозадирного раствора. Но это может быть очень дорого.

Некоторым самодельным не нравится стоимость DITRA-HEAT, и именно здесь системы обогрева могут оказаться огромным подспорьем.

Стоит ли подогрев пола?

Да, если вы живете в холодном районе.

Кроме того, компания Warming Systems сделала электрические теплые полы доступными для всех.

Общая стоимость их системы площадью 15 квадратных футов составляет менее 200 долларов. Это включает в себя кабель для подогрева пола

  • кабельные направляющие
  • программируемый термостат с сенсорным экраном
  • и монитор установки

И имейте это в виду,

Все программируемые термостаты с сенсорным экраном в основном одинаковы.

Серьезно, они сделаны одной и той же компанией и имеют частную торговую марку таких компаний, как Schluter.

Таким образом, Warming Systems предлагает такой же термостат за небольшую часть цены.

Как планировать теплые полы

Кабели с подогревом нельзя обрезать до нужного размера. Поэтому важно исключить определенные области.

Например, нагревательные кабели должны располагаться на расстоянии примерно 6–8 дюймов от восковой прокладки на унитазе.

Кроме того, кабели должны располагаться на расстоянии 2 ″ от шкафов, стен и бордюров душа.

Кабели должны располагаться на расстоянии 3 ″ друг от друга по нагреваемой области, а кабельные направляющие должны быть проложены перпендикулярно греющим кабелям. Кроме того, расстояние между направляющими кабеля не должно превышать 36 дюймов. Направляющие можно приклеить горячим клеем или прикрепить к бетону с помощью шурупов Tapcon.

Набор, используемый в этом руководстве, можно использовать под керамической / керамогранитной плиткой, камнем или кирпичом путем заливки в раствор толщиной от 1/4 ″ до 1/2 ″.

Эту систему обогрева можно также использовать под конструкционным деревом, винилом, ламинатом или ковром путем заделки греющих кабелей в самовыравнивающийся раствор толщиной от 1/4 ″ до 1/2 ″.

Warming Systems рекомендует прокладывать кабели только на бетонную или цементную плиту и использовать растворы на основе модифицированного полимером цемента.

Требования к термостату и электрооборудованию

Рекомендуется привлечь квалифицированного электрика для подключения системы теплого пола. И этот человек должен соблюдать местные электрические нормы.

Это обязательный CYA, который есть в инструкциях большинства систем. Но также очень важно придерживаться таких проектов.

Термостат должен быть расположен на внутренней стене и установлен в 4-дюймовом квадратном электрическом ящике с одиночным грязевым кольцом.

Кроме того, термостаты должны быть расположены в пределах досягаемости 10-футового холодного кабеля системы отопления. Холодный конец должен быть проложен в кабелепроводе минимум ½ дюйма от нижней пластины до распределительной коробки.

Для установки до трех кабелей или матов установите кабелепровод диаметром ¾ дюйма от распределительной коробки до пола для установки силовых холодных проводов системы.Сделайте надрез в нижней пластине, чтобы обеспечить доступ к кабелепроводу с пола. Холодный конец должен быть проложен через кабелепровод.

Если вы планируете установить пол с подогревом и хотите сэкономить, посмотрите наш короткий видеоролик

Что дальше

Устанавливаете ли вы плиточный пол с подогревом в рамках реконструкции ванной комнаты?

Посетите «Мастер по ремонту ванных комнат», у нас есть подробные руководства и поддержка в нашей частной группе на Facebook.

Мы упрощаем ремонт ванных комнат и с удовольствием помогаем участникам строить потрясающие ванные комнаты.

Зарегистрируйтесь сегодня

Ура,

Полы с подогревом | Что можно и чего нельзя делать своими руками

Системы теплого пола / полы с подогревом.

Системы напольного отопления становятся все более популярными. Практически каждая реконструкция ванной комнаты, которую мы выполняем, с полом из плитки, оснащена системой подогрева полов.В немалой степени это связано с тем, что системы отопления стали намного доступнее.

После установки множества различных типов и марок систем напольного отопления мы определили нашу любимую марку и тип. Электрический теплый пол SunTouch (www.sun-touch.com) - это то, с чем мы предпочитаем работать. Как и у других брендов, он бывает разных конфигураций, форм и размеров.

Для ремонта ванных комнат, которого мы делаем много, лучше всего подходят нагревательные маты или нагревательный провод. Одним из огромных преимуществ SunTouch перед некоторыми из его аналогов является то, что это довольно энергосберегающая система.Почти для всех ванных комнат с подогреваемым полом требуется только одна выделенная электрическая линия 110 В 12-2, чтобы комфортно обогреть до 200 квадратных футов пола.

Как и многие другие системы теплого пола, комплекты SunTouch включают маты и нагревательный провод. Если вы занимаетесь своими руками и планируете установить свою первую систему полов с подогревом, примите во внимание несколько советов:

1 . Наймите электрика для прокладки выделенной линии электропередачи 110 В 12-2 для вашей системы подогрева пола.Это хорошая идея не только для решения всех вопросов, связанных с разрешениями на электрооборудование, но, прежде всего, для вашей собственной безопасности. Прокладка выделенной электрической линии от вашего центра нагрузки (панели выключателя) - очень сложная процедура, которая должна выполняться правильно!

2 . Помните: вам не нужно устанавливать систему отопления под каждым квадратным сантиметром вашего кафельного пола. Вся плитка, представляющая собой изделие из камня, имеет очень хорошую теплопроводность. Это означает, что если у вас есть площадь пола 5х7 футов, которую вы хотите согреть, то нагревательного мата 4х6 футов, расположенного по центру пола, будет достаточно.

3 . Подумайте об использовании напольных ковриков вместо нагревательного провода. Хотя нагревательная проволока предлагает гораздо большую гибкость в управлении распределением тепла по всему полу (особенно если ваш пол не прямоугольной формы), а также возможность «точечного обогрева» - нагревательные маты несколько проще и проще устанавливать. сами.

4 . При установке системы подогрева пола, будь то напольный коврик или нагревательный провод, убедитесь, что у вас есть сигнализация непрерывности, такая как «Громкий рот», постоянно подключенная к коврику или нагревательному проводу.Установка системы обогрева занимает некоторое время, и пока вы это делаете, вы будете ходить по ней, сидеть на ней и несколько раз ронять инструменты на провод. Если вы повредите нагревательный провод во время установки, «Громкий рот» немедленно подаст звуковой сигнал. Нет ничего хуже, чем повредить провод и, не зная об этом, положить на него плиточный пол, затем включить систему отопления и ………… Ничего …….

5 . Если вы решили установить нагревательный провод вместо мата, не забудьте очень внимательно следовать инструкциям производителя по установке.Одна из самых важных вещей, которые вы можете сделать при установке нагревательного провода, - это сохранить расстояние между проводами на уровне 2 дюймов или более.

6 . Независимо от того, устанавливаете ли вы нагревательный провод или коврик, очень важно, чтобы ваши провода и маты были как можно плотнее и как можно ближе к полу. Помните: ваша система подогрева пола становится основой для плитки, и все недостатки будут отражены в вашей плиточной работе, что сделает вашу плиточную работу намного более трудоемкой, поскольку вы все время будете тратить на борьбу с ухабистым грунтовым слоем.

7 . Очень важно не включать систему отопления сразу после укладки плитки. Вопреки распространенному мнению, что раствор, который вы использовали для укладки плитки, застынет быстрее, если вы нагреете его, включив систему отопления - это может испортить работу плитки. Большинство клеев / растворов для плитки отверждаются в результате процесса, который называется «гидратация».

Раствор действительно нуждается в влажности, чтобы оставаться внутри смеси как можно дольше. Если вы введете тепло и ускорите испарение влаги, раствор НЕ застынет, он просто высохнет, что приведет к очень слабому сцеплению между плиткой и плиточным основанием.

Решили ли вы установить пол с подогревом самостоятельно или наняли профессионала, такого как Corvus Construction, вы будете очень счастливы, когда впервые ступите босиком на поджаренную теплую плитку.

Одна вещь, которую я часто слышу от своих клиентов, которые решили установить систему пола с подогревом во время ремонта своей ванной комнаты, это: «Большое вам спасибо за то, что настоятельно рекомендовали нам использовать полы с подогревом».

Исходя из наших предыдущих ремонтов, средняя стоимость установки теплого пола в ванную комнату составляет около 16 долларов США.35 за квадратный фут установлен . Цена варьируется от проекта к проекту, поэтому, пожалуйста, позвоните нам, чтобы получить бесплатную смету сегодня без каких-либо обязательств.

Установка теплого пола - в этом старом доме

Наступить на ледяную плитку в ванной - жестокий способ проснуться утром. Неудивительно, что многие из нас покупают очень толстые тапочки и гигантские коврики для ванной. Но что, если бы мы могли сбросить тапочки и ступить босиком на горячую плитку? Это возможно с помощью теплых полов.И вы можете установить его у себя дома с гораздо меньшими трудностями и расходами, чем вы могли ожидать. Теплый пол существует уже много веков. Принцип прост: пол излучает тепло вашим ногам, согревая все вокруг. Наиболее известны гидравлические системы, которые обогревают весь ваш дом. Они производят прекрасное тепло, но для них требуются извилистые участки пластиковых труб, водонагревателей или бойлеров, насосов и коллекторов. Это делает гидравлические системы дорогими и сложными в установке. Более простая и менее дорогая альтернатива для одной комнаты - это одна из обсуждаемых здесь электрических систем.

Основные сведения о системе Электрическая излучающая система состоит из тонких нагревательных кабелей, таких как провода в электрическом одеяле, установленных под керамической плиткой. Поскольку кабели такие тонкие, они не сильно поднимают уровень пола; это делает их отличными для реконструкции. Их устанавливают там, где ценится теплый пол: в ванных комнатах, прихожих, на кухнях. Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент, а дополняют его.Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола. Если вы делаете ремонт, самое время удовлетворить оба требования. Модернизация теплого пола размером с ванную комнату будет стоить от 400 до 700 долларов, включая стоимость новой плитки. Эта система электрического теплого пола потребляет примерно столько же электроэнергии, что и три лампочки мощностью 100 Вт.

Детали установки

Хотя вы можете нанять профессионала для модернизации теплого пола, это несложная работа, если вам удобно укладывать напольную плитку.Мы рекомендуем подключать новую электрическую цепь к квалифицированному электрику. Задача состоит в том, чтобы покрыть черновой пол сплошным, близко расположенным узором нагревательного кабеля, подключить его к термостату в новой цепи и покрыть кабель тонким слоем и плиткой. На рынке представлены кабельные системы двух типов. В системе SunTouch используется нагревательный кабель, вплетенный в пластиковые коврики шириной 1 или 2 фута. Хотя маты можно разрезать, чтобы продлить кабель на участки неправильной формы, эту систему проще всего использовать, когда область установки прямоугольная.

Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к компоновке. Кабель вставляется в пластиковые каналы с прорезями, прикрепленные к полу под прямым углом к ​​кабельным трассам. Эта система имеет реальное преимущество, когда установка должна идти по изгибам или заходить в углы неправильной формы. Лучший способ начать работу с любой системой - это нарисовать в масштабе план этажа и определить «пешеходную зону», по которой будет проложен кабель.Вам не нужен кабель под шкафами, ванной, душевой кабиной и т. Д. Или напротив них; он также должен находиться на расстоянии не менее 6 дюймов от восковых уплотнений унитазов или биде. Отправьте копию плана этажа поставщику кабеля (см. Где его найти). Персонал службы технической поддержки может определить оптимальную схему расположения и необходимое количество кабеля. Стандартные термостаты доступны для каждой системы, но вам лучше потратить несколько дополнительных долларов на модель с пониженной температурой. Вы сэкономите электроэнергию, отключив тепло в периоды использования системы.После того, как кабель опущен и проводка подключена, все, что остается, - это укладка плитки. Хотя эти системы совместимы с любой плиткой, некоторые тонкие наборы работают лучше других; уточните у поставщика кабеля конкретные рекомендации.

Лучистое отопление всего дома

Гидравлические лучистые полы нагреваются теплой водой, перекачиваемой по пластиковым трубкам. Другие компоненты типичной гидравлической системы включают бойлер или водонагреватель, циркуляционный насос, коллектор клапанов для управления распределением воды и термостат для контроля температуры.Из-за размера и сложности большинство гидравлических систем устанавливаются сантехниками и / или подрядчиками по ОВК. Стоимость всей системы отопления составляет от 6 до 12 долларов за квадратный фут, что в два-три раза превышает стоимость других систем отопления. Однако гидронная система обеспечивает существенную экономию при использовании по всему дому или, по крайней мере, на всем уровне. В этом масштабе вы можете сэкономить примерно на треть по сравнению с тем, что вы заплатили бы за обогрев принудительным воздухом. Ковровое покрытие, плитка и виниловые полы могут опускаться по водяному каменному полу, хотя при установке коврового покрытия теряется некоторая эффективность.Трубы также могут проходить под деревянным полом; он устанавливается непосредственно под чистовой пол или крепится к нижней стороне чернового пола между балками (см. иллюстрации). Вариант с балочным пространством может хорошо работать при модернизации, если у вас есть доступ под полом, который вы хотите обогреть.


Где найти

Stadler Viega Corporation
3 Alfred Circle
Bedford, MA 01730
www. stadlerviega.com
781-275-3122

Системы электрических кабелей: Теплая плитка Электрическая система обогрева полов

EasyHeat
31977 US 20 E
New Carlisle, IN 46552
www.easyheat.com
219-654-3144

Электрические лучистые напольные системы SunTouch

SunTouch
www.suntouch.net
888-432-8932

Гидравлические системы: Climatec Advanced Heating Technologies
Box 3910
Easton, PA 18043
www.climatecadvanced.com
610-250-9885

PFG Industries
9614 Bank Rd.
Вашон, Вашингтон 98070
www.mechdir.com
206-463-1267

Radiantec
Box 1111
Lyndonville, VT 05851
www.radiantec.com
800-451-7593

Radiant Technology
11A Farber Drive
Bellport, NY 11713
800-784-0234

WIRSBO Company
5925 148th Street West
Apple Valley, MN 55124
www. wirsbo.com
800-321-4739

Roth Industries
1800 S. Des Plaines Avenue
Forest Park, IL 60130
www.roth-usa.com
708-488-1511

Warmboard Inc.
8035 Soquel Drive, Suite 41-A
Aptos, CA 95003
www.warmboard.com
877-338-5493 - бесплатный номер
831-685-WARM (9276) - офис
831-685-9278 - факс

9 шагов по установке подогрева пола в ванной комнате

Наличие полов с подогревом может показаться дорогой роскошью, которая, по вашему мнению, выходит за рамки вашего бюджета, но стоимость их установки все время снижается.

Более того, вы даже можете выполнять большую часть работы самостоятельно - вот как установить теплый пол в ванной комнате для всех, кто хочет попробовать.

Если вам нужен предварительный просмотр некоторых вещей, о которых мы собираемся поговорить, а также несколько дополнительных советов и приемов, вы можете проверить это видео, прежде чем читать дальше.

Какие бывают типы теплых полов?

Прежде чем мы поговорим о том, как установить теплый пол, мы должны упомянуть несколько вариантов, которые доступны, поскольку есть несколько возможностей.

Существует два основных типа подогрева полов в домах: электрическое и водяное.Электрическая версия работает за счет нагрева змеевиков под полом с использованием электричества, как рубашка с подогревом, а в гидравлических системах используется горячая вода.

Системы

Hydronic имеют определенные преимущества перед электрическими системами, особенно если у вас уже есть бойлер в вашем доме, а именно то, что они могут быть более эффективными и дешевыми в эксплуатации.

Однако их непросто установить в качестве самостоятельного проекта, и если вы хотите, чтобы гидронная система была встроена в ваш дом, вам лучше нанять профессионала для выполнения этой работы.

По этой причине в этом руководстве мы сосредоточимся на том, как установить электрическую версию, поскольку они легче устанавливаются и что больше людей, вероятно, смогут попробовать сами.

Необходимые инструменты и материалы

  • Клеевой пистолет
  • Мастерок
  • Универсальный нож
  • Вольт-омметр
  • Подложка из цементного картона
  • Винты для цементной плиты
  • Лента сетчатая из стекловолокна
  • Раствор
  • Коврик излучающего тепла
  • Термостат
  • Раствор тонкий
  • Плитка или другая поверхность пола

Пошаговое руководство по установке системы обогрева пола

После того, как вы собрали инструменты и материалы, вот шаги, которые вам нужно выполнить, чтобы завершить работу.

Шаг 1. Измерьте пространство, которое вы планируете отапливать

Прежде чем вы сможете купить нагревательный мат, необходимый для проекта, вам нужно будет начать с измерения площади, на которой вы хотите его установить. Когда вы определите, сколько потребуется, вы можете купить мат для проекта.

Совет для профессионалов: Когда ваш коврик доставлен, вам нужно проверить его на наличие дефектов и убедиться, что он работает правильно - так как это будет бесполезно, если вы обнаружите проблемы только после того, как вы уложите пол!

Это можно сделать с помощью вольт-омметра, недорогого прибора, который позволит вам сравнить сопротивление мата с сопротивлением мата, указанным в руководстве по эксплуатации.Эти числа должны быть в пределах 15% друг от друга.

Шаг 2. Спланируйте, как он будет питаться

Перед тем, как приступить к работе, также необходимо продумать, как коврик будет питаться. Для небольших площадей, например менее 20 кв. Футов, вы можете использовать розетку с защитой GFCI. Вы также можете купить термостат с защитой GFCI, который позволит вам использовать любую обычную розетку.

Однако для больших матов, превышающих 20 кв. Футов, вам потребуется установить отдельную цепь с автоматическим выключателем, чтобы избежать отключения цепи при одновременном использовании нагревательных и других электрических устройств.

На этом этапе вы также должны решить, где вы собираетесь разместить термостат.

Совет от профессионала: Даже самые опытные домашние мастера могут не обладать необходимыми навыками для электрической части проекта. Если вы не уверены в электромонтажных работах, вы можете нанять для этой части электрика, а все остальное просто позаботитесь сами.

Шаг 3. Укладка цементной плиты

Предполагая, что вы подготовили участок пола, на котором вы собираетесь установить нагревательный мат, и удалили все до основания, теперь вам следует положить цементную плиту на место, где будет укладываться нагревательный мат.

Сначала нанесите слой тонкого раствора на поверхность и положите цементную плиту сверху, закрепив ее винтами для цементной плиты.

Pro tip: Вы можете обмотать стыки сетчатой ​​стекловолоконной лентой, чтобы создать уплотнение и убедиться, что все надежно удерживается на месте.

Шаг 4. Раскладываем мат

Раскатайте мат и положите его на место, чтобы проверить, подходит ли он по размеру. Разверните коврик и разложите его от одного конца до другого.Затем вам нужно будет разрезать сетку, чтобы развернуть ее и запустить обратно в другом направлении, но не перерезайте при этом кабель питания.

Повторяйте до тех пор, пока вы не разложите мат равномерно по всей площади, которую хотите обогреть. Когда вы уверены, что все находится в правильном положении, вы можете приклеить коврик на место, чтобы он не двигался.

Совет для профессионалов: Перед тем, как раскладывать коврик, убедитесь, что пол чистый и на нем нет мусора.Также убедитесь, что шурупы для цементной плиты не выступают из пола. Убедитесь, что там нет ничего, что может повредить кабель.

Шаг 5. Установите датчик температуры пола

Не все марки нагревательных ковриков имеют датчик температуры пола, но если он есть у вас, установите его прямо сейчас. Выберите место рядом с термостатом и поместите его между двумя нагревательными элементами.

Совет для профессионалов: Закрепите датчик на месте, вплетав его в сетку или используя горячий клей.

Шаг 6. Проложите провода термостата к месту подключения термостата.

Перед тем, как облицовывать пол, нужно убедиться, что все необходимые провода будут доступны для электромонтажных работ в конце. Протяните провод термостата и шнур питания к стене, где они будут подключены к термостату.

Шаг 7. Облицовка пола

Когда все остальное на месте, вы можете укладывать плитки. Начните с нанесения слоя тонкого цемента поверх нагревательных спиралей и сетки, а затем уложите плитку.

Когда все плитки уложены и вы убедитесь, что пол идеально ровный, оставьте их до полного высыхания тонкого покрытия. После этого вы можете вернуться и затереть швы и подождать, пока он схватится.

Совет от профессионала: При выборе плитки с подогреваемым полом лучше выбирать более крупную плитку, поскольку на более мелких, вероятно, будут больше дефектов из-за кабеля и сетки под ними. С плиткой большего размера это будет меньше проблем.

Совет от профессионала: Кроме размера, вам не нужно беспокоиться о покупке какого-либо специального типа плитки для полов с подогревом, так как большинство из них подойдут. Однако при выборе плитки вам следует свериться с примечаниями производителя, чтобы узнать, не подходят ли они специально для этого применения.

Шаг 8. Установите термостат

.

После укладки плитки вы готовы к окончательным электромонтажным работам, необходимым для завершения проекта. Как мы упоминали ранее, это может оказаться за пределами возможностей некоторых домашних мастеров, поэтому, если вы не уверены, возможно, лучше проконсультироваться с профессиональным электриком.

Однако термостат должен поставляться с инструкциями, поэтому, если вы чувствуете себя уверенно, вы также можете попробовать сделать этот шаг самостоятельно. Если вы это сделаете, прежде всего, убедитесь, что питание отключено, прежде чем начинать работу с проводами.

Шаг 9. Проверка теплого пола

Когда все на месте, остается только проверить свою работу. Включите пол с подогревом и подождите около десяти минут, чтобы убедиться, что все работает должным образом.

Если у вас нагревается пол, вы успешно выполнили проект и теперь являетесь счастливым обладателем уютного пола с подогревом в ванной!

Дополнительные советы по установке системы теплого пола

Вот несколько дополнительных профессиональных советов, которые помогут вам успешно завершить этот проект.

Выбрать другой пол для отапливаемой зоны

Вы можете выбрать обогрев только определенной части пола, а затем покрыть весь пол той же плиткой. Однако лучше для отапливаемой площади выбрать другой тип пола, например, другой тип плитки.

Это может создать привлекательный визуальный эффект, но основная причина заключается в том, что если что-то пойдет не так, вам нужно будет только оторвать часть пола, которая нагревается, а не разрушать пол во всей ванной комнате.

Полы из плитки или камня лучше всего

Когда дело доходит до полов с подогревом, лучше всего подходят материалы, которые обычно используются в ванных комнатах. Плиточный или каменный пол отлично проводит тепло, поэтому, когда вы ступите на него босиком посреди ночи, будет комфортно тепло, а не неприятно холодно.

Сложный, но выполнимый проект

Следует отметить, что установка пола с подогревом в ванной - это не проект для новичков в домашних условиях. Однако, если у вас есть определенный уровень знаний в области DIY, это полезный проект, который оставит вас с роскошным полом с подогревом - и в то же время сэкономит вам немного денег.

Что следует учитывать перед установкой теплых полов

Яник Симард, участник Houzz

Лучистое тепло, также известное как система подогрева пола, может быть роскошным решением для холодного помещения в вашем доме или разумной общей стратегией для обогрева всего вашего дома. Это часто запрашиваемое обновление для новых домов, поэтому оно также может помочь заключить сделку для тех, кто хочет перепродать или продать недвижимость на рынке с требовательными покупателями. Подробнее о том, когда, где и как использовать систему лучистого тепла.

Почему лучистое тепло?

Одним из самых больших преимуществ лучистого отопления является тот факт, что оно противостоит естественной тенденции нагретого воздуха подниматься и рассеивать большую часть тепла в вашем доме в пространство над головой, где в этом нет необходимости.

Тепло, исходящее от пола, со временем медленно поднимается в комнату, а не через горячий воздух, для лучшего распределения тепла. Кроме того, поджаренные ножки помогут вам чувствовать себя более теплым, поэтому в целом вам нужно меньше отапливать дом, чтобы вам было комфортно.

Это особенно важно в высоком или большом помещении с большим количеством открытого воздушного пространства над головой. Этот высокий потолок может выглядеть красиво, но нагрев всего этого воздуха может тратить много энергии, которую можно было бы использовать более эффективно. Если нагреть нижнюю половину комнаты больше, а верхнюю - меньше, то тепло будет направлено туда, куда вы хотите, и при этом меньше его будет отражаться в ваших ежемесячных счетах.

Когда мне следует использовать лучистое тепло?

Почему же тогда не все используют лучистое тепло постоянно? Во-первых, установка может быть дорогостоящей.Вы можете рассчитывать потратить от 4 до 6 долларов или более на квадратный фут сверх других затрат на покрытие пола, которые могут увеличиться, если вы хотите обновить весь свой дом. Кроме того, лучистое отопление гораздо менее эффективно под такими материалами, как ковер, которые изолируют тепло от проникновения в комнату, поэтому, если вы предпочитаете много уютного ковра, лучистое тепло может быть слишком неэффективным, чтобы того стоить.

Вот почему лучистое тепло и ванные комнаты так часто сочетаются друг с другом на небесах. Материалы для полов, обычно используемые в ванных комнатах (например, камень и керамическая плитка), которые в противном случае могут быть холодными для босых ног, являются именно такими материалами, которые будут эффективно излучать тепло от системы отопления, чтобы согреть пальцы ног.

Входные помещения, такие как прихожие или фойе, - это другие места, где часто можно встретить естественно проводящую плитку, а система лучистого тепла здесь может подарить вам необычайно приятное ощущение ежедневного возвращения домой. Как только вы снимете обувь, вы сразу же сможете начать наслаждаться домашним уютом.

В других помещениях, где камень не является обычным явлением, деревянный пол - разумный компромисс. Сохраните коврики для небольших акцентов, чтобы тепло могло беспрепятственно передаваться в комнату.

Обычно можно установить отдельный нагревательный контур для ковровых покрытий - такой, который будет перекачивать больше тепла. В конце концов, таким способом можно нагреть любой напольный материал, но это может добавить к вашему счету за электроэнергию больше, чем вы ожидали.

Какую систему мне установить?

Системы лучистого отопления бывают трех типов. Первый, основанный на принудительном вентилировании (где горячий воздух переносит тепло через каналы в полу), редко когда-либо используется в домах. Второй вариант, основанный на жидкостях, обычно наиболее эффективен, так как он использует горячую воду для передачи тепла через сеть трубопроводов.

Третий тип, электрическое лучистое отопление, часто менее эффективно, чем водяное, за одним важным исключением (которое полностью зависит от вашего местного поставщика электроэнергии).

Те, кто живет в районах, где электричество дешевле в непиковые часы, иногда могут значительно сэкономить, обогревая пол по таймеру на ночь и позволяя теплу излучаться медленно в течение дня. Это делает системы электрического лучистого отопления намного более экономичными. Так что, если ваш счет за электроэнергию выставлен таким образом, стоит изучить этот вариант.

Как устанавливается лучистое отопление?

У каждого производителя есть небольшие различия, но есть два основных типа установки: влажная и сухая. Влажные установки закладываются в бетон во время первоначальной сборки (то есть, когда бетон еще «влажный») или в слой дополнительного бетона, добавляемого для этой цели. Сухие установки укладываются слоями ниже или выше чернового пола (или иногда между двумя слоями). слои чернового пола) и ниже готового пола.Системы сухой установки - это новейшая технология и более популярный выбор для новых установок. Они особенно хороши при модернизации системы в существующем доме, поскольку не требуют заливки дополнительного бетона.

Нужно ли заполнять всю комнату?

Популярный способ использования теплого пола - это больше акцент, чем установка по всей поверхности. Например, обогрев области вокруг унитаза (который часто находится непосредственно рядом с ванной-душем) будет иметь большое значение для сохранения тепла ногам, и этого часто можно достичь с помощью одного подогреваемого коврика, приобретенного по более низкой цене. чем изготовленный на заказ коврик для всей комнаты.

Для опытных мастеров-домашних мастеров установка коврика заданного размера перед укладкой новой плитки - это выполнимый проект при наличии подходящих инструментов и небольшого исследования.

Другие предпочитают обогревать только место перед туалетным столиком, чтобы согреть пальцы ног во время ежедневного ухода. Эта область обычно имеет прямоугольную форму, поэтому ее еще проще уместить на коврике заранее заданного размера.

Лучистое отопление может быть разумным способом добавить ощущение роскоши в маленькую ванную комнату, где есть небольшая открытая площадь пола, поскольку стоимость не будет такой же высокой, как в большой ванной, при достижении роскошного результата.Это делает его популярным вложением в кондоминиумы или таунхаусы, где пространство стоит дорого: у вас может не быть большой ванной комнаты, но вы все равно можете сделать ее похожей на частный спа-салон.

Как выложить плиткой частичную установку?

Определенно можно использовать пол с подогревом в помещении, а затем выложить плиткой всю комнату в одну отделку. Однако имейте в виду, что, поскольку лучистое отопление постоянно задерживается под полом, разумно заменить материал пола в отапливаемой зоне.Это не только может создать приятные визуальные разрывы в пространстве, но также убережет вас от потенциальной катастрофы, если в какой-то момент система выйдет из строя и ее необходимо отремонтировать.

Пол должен быть удален и, таким образом, обычно разрушен, чтобы получить доступ к системе лучистого тепла и отремонтировать ее, поэтому выделение меньшей площади с собственной отделкой пола уменьшит площадь, которую после этого придется перекрашивать.

Модернизация ванных комнат с подогревом

Джо Локонте, президент Olivewood Construction в Лос-Альтос, Калифорния., построил и реконструировал ряд элитных домов в районе залива Сан-Франциско. Многие из них имеют лучистое тепло, часто по всему дому, но особенно в главной ванной, если проект представляет собой реконструкцию. Джо отмечает некоторые особенности и преимущества лучистого тепла:

Доступность: Для небольшой площади, такой как главная ванна, электрический коврик под кафельным полом является доступным методом обогрева. Для ванны площадью 200 квадратных футов коврик обычно можно купить у производителя за 200 долларов.Полная установка, исключая плитку, может быть выполнена примерно за 1500 долларов.

Простота установки: Подрядчик рисует шаблон пола ванной комнаты на бумаге или картоне и отправляет его производителю, который возвращает электрический коврик, изготовленный по размеру. После того, как электрик установит коврик, установщик плитки размазывает грязь и укладывает плитку или мрамор. Для обеспечения электрического тока обычно требуется выделенная цепь GFCI на 20 ампер и 110 вольт.

Гибкость температуры: В комплект от производителя обычно входят термостат и таймер.У вас будет несколько вариантов, когда они захотят обогреть свою ванную комнату. Например, они могут установить таймер на обогрев пола с 6 утра до 8 утра и снова вечером. Эта гибкость особенно идеальна для умеренного климата, такого как Калифорния.

Комфорт: «Полы с подогревом сохраняют тепло, чем система воздушного отопления», - говорит Локонте. «Если ваши ноги теплые, вы останетесь в тепле. И вы обычно можете установить температуру ниже, чем при принудительном воздухе, и вам будет комфортно."Это помогает экономить энергию.

В то время как лучистое тепло с помощью гидравлических трубок обычно нецелесообразно для небольших помещений в доме из-за стоимости необходимого бойлера или нагревателя горячей воды, это целесообразное рассмотрение для большого дополнения. Вы также можете модернизировать большую площадь существующего дома, сочетая в том же доме систему приточного воздуха и водяное излучение.

Электрический подогрев пола - Как установить внутрипольное отопление

Холодное зимнее утро, когда ты пробираешься в ванную.Но вас не встречает холодный пол - вместо этого из-под вас просачивается успокаивающее тепло. Хорошая мысль, устанавливая систему теплого пола.

Доступны различные системы теплого пола. Некоторые используют горячую воду, которая течет по гибкой трубке. Это можно использовать при установке новых полов, а также в том случае, если напольное покрытие уже установлено, но у вас есть доступ к нижней стороне чернового пола. Вы можете установить пластиковую трубку на нижнюю часть пола.Недостатком этой системы является то, что вам нужен бойлер или водонагреватель, способный обеспечить достаточно горячей воды.

Другой вариант - система лучистого отопления, использующая электричество. Их проще установить, чем водяные системы, и они дешевле, поскольку их стоимость составляет около 70 долларов за секцию размером 3 х 20 футов без термостата. Обычно системы состоят из тонких нагревательных кабелей, встроенных в пластиковый мат, который устанавливается между черным полом и напольным покрытием. Когда кабели включены, они работают как электрическое одеяло, нагревая пол.

Выберите напольное покрытие

SunTouch

Лучистое тепло обычно используется для керамических, мраморных или каменных полов, которые мы здесь покрываем. Напольное отопление также можно использовать с деревянными полами. Инженерная древесина - лучший выбор, потому что она может выдерживать изменения температуры с минимальной усадкой и расширением.

Обмерьте комнату и сделайте набросок. Определите, где вы хотите разместить обогреваемые кабели в комнате.Излучающие системы не должны проходить под шкафами, ванной или душевой кабиной, гидромассажной ванной или унитазом или даже упираться в них. Сделайте эскиз комнаты в масштабе, чтобы поделиться с поставщиком или продавцом лучистого пола, а затем купите материалы, соответствующие размерам вашей комнаты.

Установить подкладку

SunTouch

Установите цементную подкладку на черновой пол, как если бы вы делали обычную укладку плитки. (В этой статье объясняется, как его разрезать.Цементная плита - лучший выбор, чем фанера, потому что последняя может расширяться и сжиматься при включении и выключении обогрева пола. Это движение в фанере может привести к растрескиванию раствора. Приклейте подкладочную плиту к черному полу с помощью тонкого раствора. Нанесите шпатель на раствор зубчатым шпателем на 1/4 дюйма.

Поместите цементную плиту в раствор шероховатой стороной вверх. Прикрутите его 1-1 / 4-дюймовыми шурупами для цементной плиты, которые устойчивы к коррозии и имеют головки, которые находятся заподлицо с поверхностью цементной плиты.Заворачивайте винт примерно через каждые 8 ​​дюймов. Держите цементную доску на расстоянии 1/4 дюйма от стен. После того, как цементная плита установлена, закройте швы сетчатой ​​лентой для цементных плит, затем нанесите тонкий раствор сверху широким шпателем или плоским шпателем. Это дает вам ровную поверхность.

Прикрепите маты к цементной плите. Разверните нагревательный коврик на полу. Поместите коврик так, чтобы кабельное соединение находилось у стены, на которой будет расположен термостат. Некоторые коврики имеют двусторонний скотч, поэтому вы можете приклеить коврик к полу.В противном случае используйте ручной степлер, чтобы закрепить коврик на месте. Осторожно скрепляйте скобами только пластиковую часть. Не скрепляйте кабели скобами. При необходимости вы можете разрезать пластик, и только пластик, канцелярским ножом или ножницами. Убедитесь, что кабель лежит ровно и не перекрывает сам себя.

Запустите власть

Если вам неудобно работать с электричеством, вам нужно вызвать профессионала для этой части работы. В небольшой комнате можно подключиться к существующей цепи для питания теплого пола.В цепи не должно быть освещения, вытяжного вентилятора или гидромассажного насоса. Нагревательный кабель должен иметь защиту от GFCI. В большинстве случаев вам нужно запустить новую цепь с выключателем на 15 или 20 ампер. Установите контур, затем установите термостат, включающий теплый пол. Подключите термостат к напольному кабелю.

Укладка плитки

SunTouch

Теперь осталось только установить плитку.Эта история предлагает пошаговые инструкции по качественной укладке плитки. Укладка плитки на систему лучистого пола ничем не отличается от ее укладки на цементную плиту без системы пола. Вы просто наносите тонкий раствор на нагревательный мат, а затем кладете плитку. Только будьте осторожны, чтобы шпатель не зацепился за сетку и не зажал кабель. Вам нужно будет разместить датчик пола с подогревом где-нибудь на полу и выложить плитку на него. Датчик отключает обогрев, когда пол достигает заданной температуры.

Подождите месяц

Вам не терпится включить обогреватель, но вам придется подождать 28 дней. Это потому, что раствор сначала должен полностью затвердеть. Когда период ожидания закончится, включите огонь, снимите обувь и наградите ноги успокаивающим теплом.

Вариант многофункционального устройства

Другой вариант - установить автономную систему, такую ​​как Warmboard. Он доступен в двух вариантах. Warmboard-S - это структурный черновой пол и лучистая панель в одном. Он предназначен для использования в новом строительстве и регулярно устанавливается непосредственно над балкой пола.Warmboard-R - это меньшая и более тонкая панель, идеально подходящая для реконструкции и модернизации. Warmboard-R устанавливается на существующий черновой пол или плиту, но также используется в стенах или потолках, когда исходные полы должны оставаться нетронутыми.

С такой системой, как Warmboard, не нужно ждать, и как только ваш этаж опустится, вы готовы к работе. Стоимость выше, но экономия времени и повышение производительности интегрированной системы могут того стоить.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

.
