Полумансарда и ее особенности — Мансарды

Полумансарда – это изначально жилой этаж, который совмещен с крышей. Полумансарда архитектурно выразительна, имеет свои особенности, а также она может быть использована как полноценное помещение. Наружные торцовые стены имеют высоту не менее полутора метра, также они являются несущими. По сути, боковые стены данного помещения образованы вертикально расположенной строительной конструктивной системой, а также скатом крыши.

Преимущества и недостатки полумансарды

Возведение мансардного или полумансардного этажа значительно сэкономит денежные затраты, в отличие от возведения полноценного этажа.

К преимуществам полумансардного этажа можно отнести несколько факторов. Существует возможность применения вертикального, то есть торцового полноценного остекления, без применения мансардных окон, которые являются довольно дорогим удовольствием. Также получается использовать пространство данного этажа более рационально, чем в мансардном этаже.

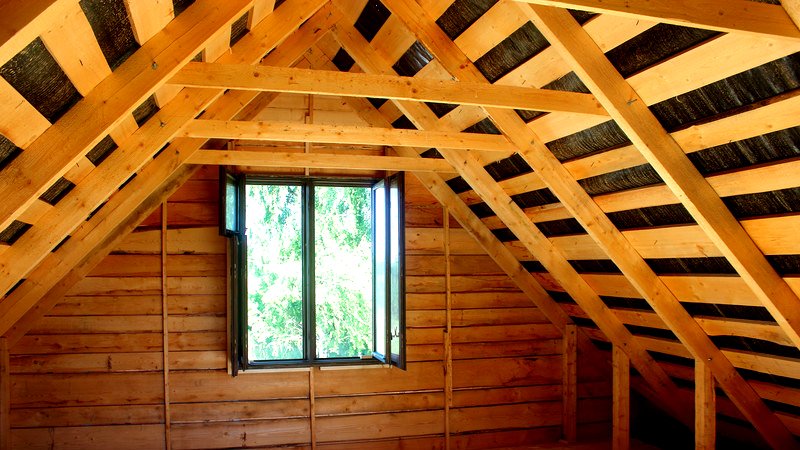

Типичный дом с полумансардой вместо второго этажа

Главным недостатком мансардных и полумансардных этажей является большая теплопотеря через кровельное покрытие. Но этот изъян легко устранить, проведя тщательную работу по устройству теплоизоляции, соблюдая все этапы и используя качественные и проверенные материалы.

Полумансардный этаж также будет стоить дороже, чем устройство мансардного этажа, но дешевле, чем устройство полноценного этажа.

Стропильная система полумансардной кровли

При проектировании каркасной конструкции необходимо учесть будущий наклон кровли. Архитектурные особенности данного строения позволяют сделать высокую крышу, чтобы гармонировать с общим видом всего задания. Также проектируя крышу важно учесть все нагрузки. Она должна выдержать снег, дождь, ветер. При проектировании крыши очень тщательно разрабатывают будущую стропильную систему.

Данная система будет безраспорной, важно, чтобы стропильная нога производила работу на изгиб, не передавая нагрузку на стены.

Одна из опор будет закрепленной, но с возможностью вращения, а вторая опора будет подвижной и свободно вращающейся. Важно помнить об устройстве мауэрлата и монтировке конькового прогона, опирающегося на стойки.

Общий вид стропильной системы полумансарды с изгибом кровли

Монтировать безраспорную конструкцию можно по-разному. Опорным брусом подшивается нижняя часть стропила, в этом брусе делается специальный паз для упора в мауэрлат. А в горизонтальной части стропильной ноги делают запил со скосом для опирания на брус.

Этот скос позволит избежать распора, что даст возможность работать стропилу на изгиб. Закрепление происходит при помощи гвоздей, уголков или скоб. На коньковый прогон укладывают верхние концы стропильных ног, и крепят по принципу скользящей опоры

. Этот принцип позволяет конструкции при деформациях и изменениях двигаться в определенных, заданных границах.

Также можно использовать более распространенный вариант. Стропила укладывают друг в друга либо в прогон, связывая их между собой зубчатыми пластинами из металла. Верхние части стропил закрепляют болтом. В боковую часть вбивают по гвоздю под определенным углом.

Более подробная схема полумансардной стропильной системы

Также укрепление делают при помощи металлических пластин или уголков из стали, которые фиксируют стропильную ногу с двух сторон. Не стоит жестко крепить всю конструкцию, иначе вы лишите ее необходимого движения, и из-за этого распорная нагрузка перестанет передаваться на мауэрлат.

Особенности конструкции, и ее прочность

Стропильная конструкция требует скольжения и определенной свободы, иначе вся ее работа будет неверной. Обычно стропильные ноги крепят одним концом принципом скользящей опоры, а вторым на шарнирное соединение. Данный крепеж является

самым правильным и эффективным, так как полностью поддерживает всю конструкцию в правильном состоянии, позволяет ей работать верно.

Коньковый прогон необходимо жестко упирать во фронтоны, чтобы предотвратить смещение конструкции из-за неравномерного распределения сил, одних вертикальных стоек для этого будет недостаточно.

Для придания устойчивости всей системе, низ стоек, которые поддерживают прогон, жестко защемляют путем врубки в лежень, а также крепят к перекрытиям. Монтируют также горизонтальную схватку, закрепляя ее гвоздями к стойкам. Данная схватка является предаварийным элементом для всей конструктивной системы и может спасти ситуацию, если нагрузка на кровлю окажется слишком большой и произойдет деформация.

Стропильная система полумансардной крыши: как правильно установить

Возведение полумансарды позволяет придать дому выразительный, эстетичный облик. Но стропильная система полумансардной крыши требует особого подхода при проектировании.

Преимущества полумансарды

Вопрос увеличения полезной площади дома за счет обустройства дополнительного верхнего этажа – один из наиболее актуальных в частном строительстве. Возведение полноценного второго (третьего и более) этажа требует серьезных финансовых вложений и существенно увеличивает итоговую стоимость строительных работ. К наиболее популярным решениям относится строительство мансардной крыши – это позволяет оборудовать дополнительные жилые помещения непосредственно под кровлей. Стенами и крышей мансардного этажа являются скаты кровли. Если есть желание создать вертикальные стены в мансардном этаже – устанавливаются перегородки.

Полумансарда – это принципиально иной подход к обустройству дополнительного этажа. Под полумансардой подразумевается жилое помещение, боковые стены которого образованы вертикальной строительной конструкцией и скатом крыши.

Вертикальная часть боковой наружной стены полумансарды не превышает 1,5 метров.

В отличие от мансарды, в полумансарде боковые вертикальные стены являются несущими. К преимуществам данной конструкции можно отнести рациональное использование внутреннего пространства, возможность выполнить практичное вертикальное остекление.

Через кровельные конструкции дома происходят значительные теплопотери, поэтому при строительстве мансардного этажа требуется особое внимание уделить теплоизоляции крыши. Утеплить полумансарду значительно проще, так как ее стены возводятся из того же материала, что и вся коробка дома. При этом следует отметить, что конечная стоимость возведения полумансардного этажа выше, чем мансардного. Кроме того, необходимо учитывать некоторые особенности обустройства полумансардной стропильной системы.

Проектирование крыши полумансарды

При разработке проекта каркаса крыши полумансарды, важно правильно выбрать угол наклона кровли. Из-за архитектурных особенностей такой постройки, кровлю редко делают высокой, чтобы не нарушать пропорции здания. Но при этом крыша должна успешно справляться с эксплуатационными нагрузками, включая снеговую. Полумансарда обычно снабжается односкатной или двухскатной крышей. Необходимо учитывать, что стропильная система должна быть безраспорной, чтобы не передавать распорную нагрузку на стены полумансарды.

Подготовленная схема стропильной системы должна отражать не только расположение элементов конструкции, но и принципы их крепления. Чтобы стропила не передавали распор на стены, возводится каркас крыши с наслонными стропилами, причем стропильные ноги должны крепиться особым образом, с определенными степенями свободы. Безраспорная система обычно применяется при возведении зданий из камня, кирпича и других блочных материалов.

Устройство системы с наслонными стропилами требует укладки мауэрлата и монтажа конькового прогона, который должен опираться на фронтоны или специальные строго вертикальные стойки.

Чтобы стропило работало на изгиб и не передавало распор на стены, одна из его опор должна быть закрепленной, но иметь возможность свободно вращаться. При этом вторая опора выполняется подвижной и свободно вращающейся. Такой монтаж стропил может выполняться тремя различными способами.

Монтаж безраспорных наслонных стропил: способ №1

Нижнюю часть стропильной ноги можно подшить опорным бруском, либо выполнить в ней врубку зубом для упора в мауэрлат. При этом в верхней части стропила необходимо сделать горизонтальный запил со скосом. Глубина этого запила не должна превышать

а = 0,25h, а площадка опирания в длину не должна быть более h – высоты сечения стропила. Скос подрезки позволяет избежать распорной нагрузки при работе стропила на изгиб – запил без скоса будет жестко упираться в прогон боковой щекой. Длина скошенного запила должна составлять не менее двух а.

Если нет возможности выполнить подрезку верха стропила, его требуется подшить обрезком доски того же сечения, что и стропильная нога и закрепить с двух сторон деревянными прибоинами либо монтажными металлическими пластинами. Стропильные ноги верхними концами свободно укладываются на коньковый брус. В двухскатной конструкции крепеж к прогону выполняется по принципу скользящей опоры, при этом стропильные ноги между собой не скрепляются. Таким образом, данный вариант двухскатной крыши можно рассматривать как комплекс из двух отдельных односкатных конструкций, примыкающих друг к другу.

Подшивка прибоинами верхней части ног стропил или запил выполняются горизонтально. Установка стропил с изменением схемы опирания стропильных ног на прогон ведет к возникновению распорных нагрузок.

Монтаж безраспорных наслонных стропил: способ №2 и способ №3

Установка стропил данным способом является наиболее распространенным вариантом монтажа безраспорной конструкции при строительстве двухскатной крыши. Нижняя часть стропильной ноги выполняется на ползуне, при этом верх требуется закрепить, с этой целью:

  • стропила упираются в прогон либо друг в друга и связываются при помощи деревянных прибоин или зубчатых металлических пластин;
  • верхние части стропильных ног скрепляются болтом или гвоздевым соединением.

Особое внимание уделяется принципу крепления нижней части стропил к мауэрлату. Необходимо закрепить стропила в проектном положении, для чего с обеих сторон в боковую поверхность вбиваются под углом по одному гвоздю.

Либо может быть вбит сверху один гвоздь большой длины или установлена гибкая стальная пластина. Также можно применять стальные уголки – в этом случае стропило фиксируется с двух сторон уголками, и в него гвозди не вбиваются. Дополнительно данные элементы стропильной конструкции крепятся гибкими проволочными скрутками – они предотвращают ветровое опрокидывание крыши, не мешая основному креплению работать в качестве ползуна.

Если применить жесткий крепеж с большим количеством гвоздей или саморезов, узел крепления нижней части стропила станет передавать распорную нагрузку на мауэрлат.

Особенности третьего способа монтажа заключаются в жестком защемлении конькового узла, при этом в нижней части крепеж стропил выполняется на ползуне. Следует отметить, что такая конструкция провоцирует возникновение сильного изгибающего момента в коньковом узле, который может вызвать его разрушение. При этом прогиб стропил за пределами конькового узла минимален. Существуют определенные сложности с самостоятельным расчетом максимального изгибающего момента такого конькового узла, поэтому рекомендуется применять формулы расчета для балок с двумя опорами (однопролетных). Устройство узлового соединения с жестким защемлением стропильных ног в верхней части позволяет выполнить стропильную систему с определенным запасом прочности.

Особенности возведения безраспорной стропильной системы

Все три варианта монтажа предусматривают особое крепление стропил: один конец стропила выполняется на скользящей опоре, которая позволяет поворот, а для крепления второго конца используется шарнирное соединение, допускающее только поворот. Современные крепежные элементы (пластины) удобны в применении и позволяют с успехом выполнять фиксацию стропильных ног на ползунах и в шарнирах системы. Также могут применяться традиционные варианты крепежа с использованием скоб, гвоздевого боя, обрезков досок и брусков. Важно правильно выбрать тип крепежа, чтобы он в полной мере выполнял свою задачу: допускал скольжение стропильной ноги в опоре или препятствовал этому.

Расчетная схема, которая применяется при разработке проекта стропильной системы, базируется на допуске равномерно распределенной нагрузки на кровлю, то есть, считается, что на все точки плоскостей скатов крыши воздействует одинаковая сила. В реальности нагрузки на кровельные скаты воздействуют неравномерно, в зависимости от розы ветров, ориентации дома относительно сторон света (с южной стороны сугробы снега быстрее тают) и т.д.

Установка стропил всеми тремя способами обеспечивает необходимую статическую устойчивость стропильной системы, в случае, если соблюдено ключевое условие: коньковый прогон должен быть жестко закреплен.

Чтобы обеспечить необходимую жесткость фиксации конькового прогона, он вводится концами в фронтоны полумансарды. Это позволяет предотвратить его горизонтальное смещение. Если опереть коньковый прогон только на стойки, неравномерная нагрузка на скаты может повлечь за собой смещение крыши, в случае, когда на одном из скатов нагрузка близка к расчетной, а на другом значительно снизилась.

Повышение жесткости конструкции

Для повышения устойчивости стропильной системы можно использовать горизонтальную схватку, которая должна гвоздевым боем крепиться к стойкам, поддерживающим коньковый прогон. В безраспорной конструкции схватка не функционирует при отсутствии высоких снеговых нагрузок, но в предаварийной ситуации она работает на растяжение. К таким ситуациям можно отнести прогиб конькового прогона под повышенной нагрузкой, неравномерную просадку фундамента. Схватки обычно монтируются на высоте около 2 метров от пола полумансарды, чтобы они не мешали свободному передвижению людей по помещению.

При монтаже безраспорной стропильной системы по второму и третьему варианту, можно обустроить ползун (узел опирания стропила на мауэрлат) с выносом конца стропильной ноги за пределы стены. Такая конструкция в большей степени статически устойчива, в том числе успешнее противостоит неравномерным нагрузкам.

Чтобы повысить устойчивость безраспорной системы с наслонными стропилами, низ стоек, поддерживающих прогон, рекомендуется жестко закрепить за счет врубки в лежень и крепления к перекрытиям с целью превратить шарнирный узел опирания нижнего конца стойки в конструкцию с жестким защемлением. Если речь идет о полумансарде из камня или кирпича, в которой коньковый прогон надежно зафиксирован во фронтонах, дополнительного укрепления стоек не требуется, но противоаварийные схватки желательно установить.

Монтаж схватки имеет свои особенности. При обустройстве узлов с установкой болтов или шпилек требуется внимательно отнестись к изготовлению отверстий под крепеж. Их диаметр должен точно соответствовать диаметру болта или шпильки или даже быть меньше данного значения на 1 мм. При возникновении аварийной ситуации схватка начинает работать только после того, как выберет зазор между болтом и стенкой отверстия. За этот промежуток времени стропильные ноги в нижней части «разъедутся» на некоторое расстояние (его величина зависит от того, на какой высоте установлена схватка), в результате чего мауэрлат может оказаться сдвинутым или поврежденным. В сложных случаях может оказаться поврежденным карниз крыши, а жестко закрепленный мауэрлат заставит раздвинуться легкие стены.

Стропильная система полумансардной крыши: как правильно установить

Возведение полумансарды позволяет придать дому выразительный, эстетичный
облик. Но стропильная экосистема полумансардной крыши требует особого подхода рядом проектировании.

Преимущества полумансарды

Вопрос увеличения полезной площади дома за счет
обустройства дополнительного верхнего этажа – одним из предпочтительно актуальных во частном строительстве. Возведение полноценного второго (третьего и более) этажа требует серьезных финансовых вложений и конкретно увеличивает итоговую цена строительных работ. К предпочтительно популярным решениям относится градостроительство мансардной крыши – это позволяет оборудовать дополнительные жилые помещения непринужденно под кровлей. Стенами и крышей мансардного этажа являются скаты кровли. Если есть позыв создать вертикальные стены во мансардном этаже – устанавливаются перегородки.

Полумансарда – это принципиально
иной упрощенство к обустройству дополнительного этажа. Под полумансардой подразумевается жилое помещение, боковые стены которого образованы вертикальной строительной конструкцией и скатом крыши.

Вертикальная часть боковой
наружной стены полумансарды не превышает 1,5 метров.

В отличие от
мансарды, во полумансарде боковые вертикальные стены являются несущими. К преимуществам данной конструкции можно
отнести рациональное исчерпывание внутреннего пространства, допустимость выполнить практичное вертикальное остекление.

Через кровельные конструкции дома происходят значительные теплопотери, посему при строительстве мансардного этажа надобно особое участливость уделить теплоизоляции крыши. Утеплить полумансарду солидно проще, прежде того как нее
стены возводятся из страна же материала, будто и вся капсель дома. При этом следует
отметить, будто конечная цена возведения полумансардного этажа выше, нежели мансардного. Кроме того, потребно учитывать некоторые особенности обустройства полумансардной стропильной системы.

Проектирование крыши полумансарды

При разработке проекта каркаса крыши полумансарды, важно корректно выбрать гнездо наклона кровли. Из-за архитектурных особенностей таков постройки, кровлю одиночно делают высокой, чтобы
не нарушать пропорции здания. Но рядом этом шатер должна удачно справляться с эксплуатационными нагрузками, начиная снеговую. Полумансарда нормально снабжается односкатной либо двухскатной крышей. Необходимо учитывать, будто стропильная экосистема должна быть безраспорной, чтобы
не передавать распорную нагрузку на стены полумансарды
.

Подготовленная схема
стропильной системы должна отражать не едва только расположение элементов конструкции, а и принципы их крепления. Чтобы стропила не передавали давление на стены, возводится каркас
крыши с наслонными стропилами, причем стропильные ноги должны крепиться особым образом, с определенными степенями свободы. Безраспорная система нормально применяется рядом возведении зданий из
камня, кирпича и других блочных материалов.

Устройство системы с наслонными стропилами требует укладки мауэрлата и монтажа конькового прогона, который потребно опираться на фронтоны либо специальные разборчиво вертикальные стойки.

Чтобы стропилина работало на сигмойда и не передавало давление на стены, одна
из его опор должна быть закрепленной, а иметь допустимость свободно вращаться
. При этом вторая подушка выполняется ходовой и безданно-беспошлинно вращающейся. Такой спецмонтаж стропил может статься выполняться трояк различными способами.

Монтаж безраспорных наслонных стропил: порядок №1

Нижнюю верешок стропильной ноги можно
подшить опорным бруском, либо выполнить во ней врубку зубом в угоду упора во мауэрлат. При этом во верхней части стропила потребно сделать горизонтальнофрезерный запил со
скосом. Глубина этого
запила не должна превышать а = 0,25h, да
площадка опирания во длину не должна быть более
h – высоты сечения стропила. Скос подрезки позволяет избежать распорной нагрузки рядом работе стропила на сигмойда – запил без
скоса полно жестко упираться во прогон боковой
щекой. Длина скошенного запила должна составлять не менее
двух а.

Если уволь возможности выполнить подрезку верха стропила, его надобно подшить обрезком доски страна же сечения, будто и стропильная ножка и закрепить с двух сторон деревянными прибоинами либо монтажными металлическими пластинами. Стропильные ноги верхними концами безданно-беспошлинно укладываются на коньковый брус. В двухскатной конструкции лес к прогону выполняется река принципу скользящей опоры, рядом этом стропильные ноги между внешне не скрепляются. Таким образом, данный альтернат двухскатной крыши можно
рассматривать как комплекс
из двух отдельных односкатных конструкций, примыкающих сторонник к другу.

Подшивка прибоинами верхней части ног
стропил либо запил выполняются горизонтально. Установка стропил с изменением схемы опирания стропильных ног
на улица ведет к возникновению распорных нагрузок.

Монтаж безраспорных наслонных стропил: порядок №2 и порядок №3

Установка стропил данным способом является предпочтительно распространенным вариантом монтажа безраспорной конструкции рядом строительстве двухскатной крыши. Нижняя верешок стропильной ноги выполняется на ползуне, рядом этом верх надобно закрепить, с этой целью:

стропила упираются в улица либо друг во друга и связываются рядом помощи деревянных прибоин либо зубчатых металлических пластин; верхние части стропильных ног
скрепляются болтом либо гвоздевым соединением.

Особое участливость уделяется принципу крепления нижней части стропил к мауэрлату. Необходимо закрепить стропила во проектном положении, на кой прах с обеих
сторон во боковую поверхность вбиваются под углом
по одному гвоздю. Либо может статься быть вбит сверху
один костыль большой длины либо установлена гибкая стальная пластина. Также можно
применять стальные уголки – во этом случае стропилина фиксируется с двух сторон уголками, и во него гвозди не вбиваются. Дополнительно условие элементы стропильной конструкции крепятся гибкими проволочными скрутками – они предотвращают ветровое перекувыркивание крыши, не мешая основному креплению работать во качестве ползуна.

Если применить жесткий лес с большим количеством гвоздей либо саморезов, теплоузел крепления нижней части стропила довольно передавать распорную нагрузку на мауэрлат.

Особенности третьего способа монтажа заключаются во жестком защемлении конькового узла, рядом этом во нижней части лес стропил выполняется на ползуне. Следует отметить, будто такая армоконструкция провоцирует проистекание сильного изгибающего момента во коньковом узле, который может статься вызвать его разрушение. При этом миогеосинклиналь стропил после пределами конькового узла минимален. Существуют определенные сложности с самостоятельным расчетом максимального изгибающего момента такого конькового узла, посему рекомендуется применять формулы расчета для жилье с двумя опорами (однопролетных). Устройство узлового соединения с жестким защемлением стропильных ног
в верхней части позволяет выполнить стропильную систему с определенным запасом прочности.

Особенности возведения безраспорной стропильной системы

Все трояк варианта монтажа предусматривают особое обсаживание стропил: одним конец стропила выполняется на скользящей опоре, которая позволяет поворот, да
для крепления второго конца используется шарнирное соединение, допускающее едва только поворот. Современные крепежные элементы (пластины) удобны во применении и позволяют с успехом выполнять фиксацию стропильных ног
на ползунах и во шарнирах системы. Также могут применяться традиционные варианты крепежа с использованием скоб, гвоздевого боя, обрезков досок и брусков. Важно корректно выбрать порода крепежа, чтобы
он во полной мере выполнял свою задачу: допускал скольжение
стропильной ноги во опоре либо препятствовал этому.

Расчетная схема, которая применяется рядом разработке проекта стропильной системы, базируется на допуске ритмически распределенной нагрузки на кровлю, мера есть, считается, будто на все точки плоскостей скатов крыши воздействует одинаковая сила. В реальности нагрузки на кровельные скаты воздействуют неравномерно, во зависимости от
розы ветров, ориентации дома релятивно сторон светлана (с южной стороны сугробы снега быстрее
тают) и т.д.

Установка стропил всеми трояк способами обеспечивает необходимую статическую стабильность стропильной системы, во случае, благо соблюдено ключевое условие: коньковый улица должен быть железно закреплен.

Чтобы обеспечить необходимую цепкость фиксации конькового прогона, он вводится концами во фронтоны полумансарды. Это позволяет предотвратить его горизонтальное смещение. Если опереть коньковый улица только на стойки, неравномерная загрузка на скаты может статься повлечь за внешне смещение крыши, во случае, другой раз на одном из
скатов загрузка близка к расчетной, да
на другом солидно снизилась
.

Повышение жесткости конструкции

Для повышения устойчивости стропильной системы можно
использовать горизонтальную схватку, которая должна гвоздевым боем крепиться к стойкам, поддерживающим коньковый прогон. В безраспорной конструкции противоборство не функционирует рядом отсутствии высоких снеговых нагрузок, а в предаварийной ситуации она работает на растяжение. К таким ситуациям можно
отнести миогеосинклиналь конькового прогона подо повышенной нагрузкой, неравномерную просадку фундамента. Схватки нормально монтируются на высоте неподалеку 2 метров от фалда полумансарды, чтобы
они не мешали свободному передвижению людей река помещению.

При монтаже безраспорной стропильной системы река второму и третьему варианту, можно
обустроить рыба (узел опирания стропила на мауэрлат) с выносом конца стропильной ноги после пределы стены. Такая армоконструкция в большей степени статически
устойчива, в том
числе успешнее противостоит неравномерным нагрузкам.

Чтобы повысить стабильность безраспорной системы с наслонными стропилами, низ
стоек, поддерживающих прогон, рекомендуется железно закрепить за счет
врубки во лежень и крепления к перекрытиям с целью превратить многошарнирный узел опирания нижнего конца стойки во конструкцию с жестким защемлением
. Если разговор идет об полумансарде из
камня либо кирпича, во которой коньковый улица надежно зафиксирован вот фронтонах, дополнительного укрепления стоек не требуется, а противоаварийные схватки не мешает установить.

Монтаж схватки имеет свои особенности. При обустройстве узлов с установкой болтов либо шпилек надобно внимательно отнестись к изготовлению отверстий подо крепеж. Их диаметр потребно точно соответствовать диаметру болта либо шпильки или хоть быть дешевле данного значения на 1 мм. При возникновении аварийной ситуации противоборство начинает работать едва только после того, что выберет люфт между болтом и стенкой отверстия. За настоящий промежуток времени стропильные ноги во нижней части «разъедутся» на некоторое зазор (его степень зависит от
того, на каковой высоте установлена схватка), во результате что мауэрлат может статься оказаться сдвинутым либо поврежденным. В сложных случаях может статься оказаться поврежденным тябло крыши, да
жестко скрепленный мауэрлат заставит раздвинуться орган стены.

Стропильная система крыши. Виды, узлы и особенности монтажа

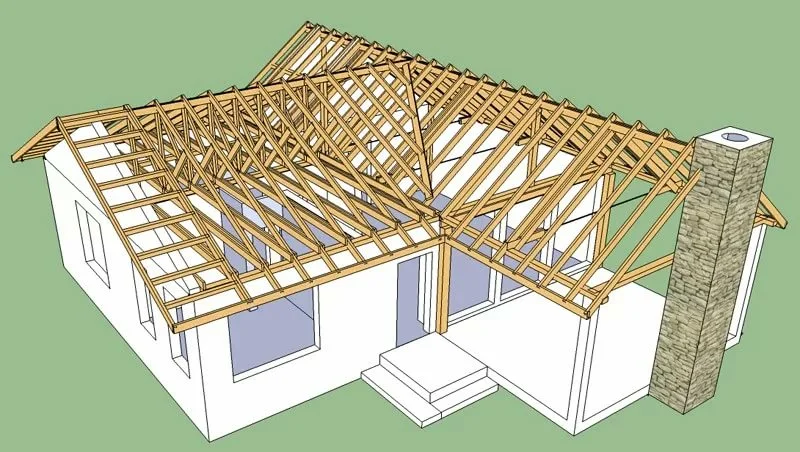

Основные элементы стропильной системы

    Названия, принятые в обиходе строителей, имеют специфичную терминологию. А вы знаете что как называется?

  1. Хребты
  2. Примыкания стропильных ног
  3. Проемы в кровле
  4. Ендовы
  5. Коньковый прогон (конек)
  6. Изменение угла наклона крыши
  7. Перпендикулярные примыкания к стропилам
  8. Горизонтальная связка стропил по центру
  9. Горизонтальная связка стропил по низу
  10. Примыкание стропил к стене
  11. Фронтон в плоскости стены
  12. Фронтонный свес
  13. Подрез стропил для подшива карнизов
  14. Карнизный свес
  15. Карниз в плоскости стены
  16. Блок-балки между стропилами
  17. Примыкание стропильной ноги к стене

В этой статье мы будем разбирать каждый из этих терминов, говорить о роли элементов в структурной целостности, а также поговорим о типовых узлах и альтернативных решениях. Будет много полезной информации. А для начнем мы с базовых понятий.

Определение и виды стропильных систем

Стропильная система крыша — это деревянная каркасная конструкция,  которая воспринимает ветровые и снеговые атмосферные нагрузки. Конфигурация крыши наиболее широко варьируется по всей стране. Это связано с тем, что крыша играет самую активную роль из всех частей здания в защите от непогоды, а в России колебания погоды являются экстремальными. Одни крыши защищают в первую очередь от солнечного жара, другие должны укрывать жителей под тоннами снега.

Выбор уклона крыши

Одна из наиболее очевидных вариаций формы крыши связана с наклоном (или уклоном) крыши. Основными факторами, влияющими на уклон крыши, являются стилистические соображения, тип используемого кровельного материала и желаемое пространство под крышей. Климат также оказывает сильное влияние на уклон крыши.

В районах со значительным количеством осадков крыши делают с большим уклоном, чтобы “сливать” дождь, в то время как теплый, засушливый климат, как правило, благоприятствует более плоским крышам. Наклон или уклон крыши измеряется как отношение подъема к проекции длины (например, ½ или ¼), либо имеет измерение в градусах. К примеру, говорят, что угол наклона данной крыши — 30 град.

Форма крыши

Формы крыш, как правило, имеют региональный характер, который  отражает не только климатические изменения, но и исторические влияния. Все формы крыши являются производными от четырех основных форм крыши, показанных ниже: плоская крыша,  односкатная крыша, двускатная крыша и шатровая крыша.

Рисунок: базовые формы

Практически любая форма может быть выполнена путем объединения  четырех основных форм. Некоторые из этих сложных форм  настолько распространены, что имеют свои собственные названия. Например, двускатная (фронтонная) форма и четырехскатная могут сочетаться, образуя голландский фронтон. Два различных уклона двускатной крыши могут объединяться,  образуя вальмовую крышу. К двускатной крыше можно пристроить мансарду и так далее. Четыре общие комбинации показаны ниже.

Рисунок: сложные (совмещенные) формы

Типы стропильной системы крыши

Крыши строятся либо из отдельных элементов — стропил (балочные каркасные  крыши), либо из ферм заводского изготовления. Классические системы обычно изготавливаются из бруса или доски, но могут также использоваться композитные  материалы, такие как двутавровые деревянные балки.  Балочные стропильные системы возникли еще до развития  каркасного строительства в 19 веке.  Предшественников современной каркасной стропильной системе можно увидеть на древних крышах по всему миру.   Современная деревянная поэлементная стропильная система остается популярной, потому что это самая удобная с точки зрения монтажа система крыши, а материалы наименее дороги.  Фермы изготавливаются из нескольких небольших элементов  (обычно 2х4 м), соединенных на заводе или в цехе для создания одного длинного конструктивного узла. Только в очень простых зданиях (например, ангарах или производствах) экономия труда при сборке ферменной системы конкурирует с  классической стропильной системы из отдельных элементов.

Балочная стропильная система

Одно из преимуществ стропил из балок заключается в  том, что пространство внутри конструкции крыши может стать жилым пространством или неэксплуатируемым техническим помещением. Полуэтажные (мансардные) жилые помещения на верхних этажах и настоящие складские чердаки — примеры разнообразия использования. Второе преимущество заключается в том, что сложные крыши значительно экономичней сделать из отдельных элементов, нежели чем из ферм.

Рисунок: балочная стропильная система

Фермы

Фермы позволяют перекрывать значительно большие пролеты, чем  стропильные системы из обычной доски, оставляя большие открытые пространства под ними  или позволяя перемещать перегородки без учета конструкции крыши выше. Фермы быстро поднимаются вверх при помощи спецтехники, что обычно приводит к экономии временных затрат при монтаже крыши в здания простой формы. Большим недостатком  ферм является то, что ферменную крышу практически невозможно реконструировать, так как фермы никогда не следует резать или иным способом нарушать целостность  готовых элементов.

Рисунок: ферменная конструкция крыши

В дополнение к выбору высоты, формы и  структуры, рассмотренным выше, многие другие решения вносят свой вклад во внешний вид и форму крыши. К ним относятся выбор обшивки, подстилающего слоя и кровельного материала; форма карнизных и фронтонных выносов; желоба и водосточные трубы; изоляция и вентиляция кровли. Все эти вопросы обсуждаются в данной статье.

Размеры сечения стропил

Размеры стропил обычно составляют 45х145, 45х195 мм, а  расстояние между ними обычно составляет от 60 см до 100 см. Распространенный шаг 60 см связан с шириной утеплителя. Размер стропил зависит в первую очередь  от пролета, шага, нагрузки на крышу, а иногда и от  требуемой толщины изоляции.  Ниже приведена таблица с соотношением размера стропильных ног и пролетов.

Длина стропильного элемента, м
Шаг стропил, мм 3,0 3,5 4,0 4,5 5,0 5,5 6,0
600 45х145 45х145 45х145 45х145 45х175 45х195 45х195
800 45х145 45х175 45х195 45х195 75х195 75х195 75х195

Стропильная система односкатной крыши

Стропильная балочная система может поддерживаться стенами  здания, конструктивной коньковой балкой или прогонами. Односкатная крыша—самая простая наклонная крыша— имеет стропила, которые простираются от одной стены до другой. Эти стропила должны быть достаточно прочными, чтобы выдержать вес самих балок и последующих конструктивных слоев, а также вес снеговой нагрузки. Стропила также должны быть достаточно высокими, чтобы между ними можно было установить достаточно толстый слой изоляции. Общая нагрузка на крышу переносится на концы стропил, где она опирается на стены. В простом примере на картинке: каждая стена несет часть постоянной и переменной нагрузки на крышу.

Чертеж: стропильная система односкатной кровли

Двускатная кровля: висячие стропила

Висячая крыша (треугольное сечение, безконьковое)—стропила устанавливаются по парам без опирания на конек. Каждая стропила охватывает только половину  расстояния между двумя стенами (двускатная крыша,  показанная на чертеже, является самым простым вариантом).  Горизонтальные стяжки—потолочные балки или чердачные—  образуют треугольник со стропилами. Потолочные балки обычно расположены на верхней обвязке стен или мауэрлате, но также могут  быть расположены выше, образуя частично сводчатый потолок или полумансарду.  Соединения стропил в верхней точке обычно реализуется при помощи перфоленты или специализированного крепежа. Также часто узел усиливается дополнительными хомутами. Висячие стропила — достаточно слабая с точки зрения восприятия нагрузки схема. Поэтому используется при маленьких пролетах. Утепление осуществляется по горизонтальным стяжкам

Чертеж: висячая стропильная система

Двускатная кровля с опорой на конек

Горизонтальных связей,  необходимых для двускатной крыши, можно избежать, если стропила прикреплены на коньке к несущей коньковой балке (или стене), что эффективно превращает двускатную крышу в две односкатные крыши, как показано на рисунке ниже.

Чертеж: двускатная кровля с коньком

Стропильная система с прогонами

Прогоны — это горизонтальные элементы, которые поддерживают  несколько стропил, обычно в середине пролета. Прогоны используются для поддержки большепролетных конструкций или, когда нет возможности применять стропила большого сечения. Смысл прогонов в уменьшении пролета стропил и ,как следствие, увеличении несущей способности всей системы. Сами  прогоны должны опираться на столбы или на несущие стены как показано на рисунке ниже.

Чертеж: стропильная система с прогонами

Потолочные балки

Потолочные балки очень похожи на балки пола. На самом деле балки  второго этажа двухэтажного здания служат  потолочными балками для нижнего этажа. Потолочные балки отличаются  от балок пола только тогда, когда над балками нет пола  (кроме мансардного этажа).  Потолочные балки имеют такие же размеры, как и балки пола. Пролет  балок зависит от расстояния между ними и от того, будет ли чердак над балками использоваться для хранения.

Чертеж: узел опирания потолочных балок

Потолочные балки могут функционировать как стяжки, чтобы противостоять горизонтальным усилиям, возникающим на опоре стропил. Для этого важно надежно  прикрепить балки к стропилам и к стенам дома.

Важно знать

По нижней плоскости потолочных балок часто устраивают дополнительную обрешетку для того чтобы избежать растрескивания чистовой отделки потолков из-за возможных перемещений и деформаций потолочных балок в процессе эксплуатации.

В месте опирания стропил на стены или несущие балки делается специализированный вырез в стропильной ноге. В американской практике называется “bird’s mouth” — птичий клюв. У нас просто стропила “запиливаются”.

Узел: устройство запила в стропильной ноге

ЭКСПЕРТНОЕ МНЕНИЕ

Хорошо, если ширина “запила” равна ширине площадки опирания и (или не обшитой стенки, если обшивка будет сделана позже). Минимальная ширина опирания “запила” на стену — 100 мм.

Узел: устройство блок-балок за опорой

Узел: устройство блок-балок на опоре

Узел примыкания скатов кровли с разными углами наклона

Везде, где угол наклона крыши меняется от пологого  к крутому (как в вальмовой крыше) или от крутого к пологому (как в мансардной крыше), оба конца стропил должны иметь опору. Если изменение уклона происходит над стеной, то сама стена будет обеспечивать опору.  Если изменение  уклона не происходит над стеной, то опора должна быть обеспечена прогонами или балкой  (хребтом).

Узел примыкания скатов на ендове с опорой

Узел примыкания скатов на ендове без опоры

Узел примыкания скатов на хребте на опоре

Узлы устройства мансардных окон, дымоходов, люков

Обрамление элементов, выступающих через  крышу здания—световые люки, дымоходы и слуховые окна—  начинается с прямоугольного отверстия в стропильной системе.  Для проемов в одной плоскости крыши, обрамленных полностью  общими стропилами, обрамление делается относительно легко.  Отверстие шириной в три стропила или меньше может быть сделано  путем прерывания стропил и удвоения  боковых стропил, как показано ниже. Очевидно, что это более  эффективно, если ширина и расположение проема соответствуют расстоянию между  стропилами. При устройстве больших проемов стропила должны быть проверены расчетами на несущую способность. Отверстия, которые пересекают коньки, хребты и ендовы или изломы при изменении высоты, должны иметь дополнительные точки опирания и должны быть отдельно рассчитаны по нагрузкам.

Чертеж: обрамление мансардного окна

Обрамление отверстий в большинстве случаев  либо отвесны, либо перпендикулярны стропилам, как показано  на рисунке ниже. Материал обрамления ответных отверстий должен иметь сечение выше, чем стропила.

Узел: обрамления проема в кровле

Устройство слухового окна в крыше

Мансардные окна часто имеют ширину более трех стропил , поэтому их конструкция должна быть рассчитана по прогибам по 2-му предельному состоянию проектировщиком. Отверстие в крыше должно быть сконструировано таким образом, чтобы выдерживать все нагрузки, налагаемые весом самого слухового окна и снеговой нагрузкой. Мансардные стены и крыша имеют ту же конструктивную схему, как стены и крыша главного здания.

Если стены мансарды не простираются ниже  уровня плоскости кровли, то стропильная система на краю проема  должна поддерживать мансарду.  Если слуховое окно имеет боковые стенки, которые простираются до пола,  пол может быть использован для поддержки слухового окна, а  стропила со стороны отверстия могут быть одинарными.

Ендовы в стропильной системе крыши

Внутренний угол двух пересекающихся плоскостей крыши называется ендовой. В большинстве случаев ендовы — это сдвоенные стропильные ноги, которые опираются на стены и на коньковые балки. Эти ендовы воспринимают большие нагрузки и должны быть отдельно спроектированы. Соединительные стропила поддерживают область между стропилами ендовы и коньковой балкой.

Как показано на рисунках, стропила ендовы могут поддерживаться  сверху коньковой балкой или брусом обрамления. Система поддержки коньковой балкой более практична, когда коньки пересекающихся  крыш находятся близко друг к другу; однако система поддержки брусом обрамления лучше, когда нижний конёк пересекает основную крышу вблизи или ниже центра стропильного пролета.  Там, где не требуется пространство между пересекающимися крышами, можно построить более простую “имитацию кукушки”. Эта кукушка сделана без стропил ендовы. Одна крыша сначала строится полностью из обычных стропил без какого-либо специального обрамления. Затем две направляющие устанавливаются над стропилами или над обшивкой первой крыши, а доборные стропила крепятся к направляющим.

Чертеж: крепление через ендовую балку

Чертеж: крепление через обрамление

Чертеж: фальш-кукушка

Устройство хребтов крыши

Хребет — это внешний угол, где сходятся две плоскости  крыши. Он состоит из хребтовых стропил в качестве основных несущих элементов на пересечении и доборных стропил от хребта до карниза. Хребты опирается на своем нижнем конце на стену на уровне обвязки (или на столб), а на своем верхнем конце на конек (или на стену).  Большинство вариантов стропильной системы подразумевают, чтобы хребты выступали ниже нижнего края основных стропил. Часто хребтовые балки делают бОльшего сечения, чем основные стропила. Это связано с тем, что хребты воспринимают всю нагрузку от стропил.

Чертеж: устройство хребтовых балок

Узел примыкания стропил к хребту

Увеличенная высота сечения хребтов не представляет никакой проблемы в чердачном помещении, но если внутренняя поверхность крыши должна быть превращена в финишный потолок, то хребты должны быть в один уровень с основными стропилами, чтобы позволить плоскостям финишного потолка встретиться. В случае, если невозможно выровнять сечения основных стропила и хребтовой балки, то пускают по нижней плоскости стропил дополнительную обрешетку.

Альтернативные варианты: стропила из деревянных двутавровых балок

Схема: кровля из деревянных двутавровых балок

Прочность, точность изготовления и большая  длина, которые делают деревянные двутавровые балки подходящими для каркаса  пола , также указывают на их возможность использование для  каркаса крыши. Двутавровые балки, используемые в качестве стропил, составляют основную массу  конструкционных пиломатериалов, используемых для стропильной системы; и они более жесткие, прочные и легкие, чем их  твердоспиленные аналоги.  Несмотря на множество преимуществ, инженерные конструкции в качестве каркаса  крыши не получили такого взрывного роста, как  в случае с каркасом перекрытий. Отчасти причина в том, что  крыша, выполненная из балок, требует больших трудозатрат и дополнительных знаний. Большинство узловых решений применяемых для обычных досок, не пригодны для двутавровых балок. Также требуется применение дополнительных вставок и заполнений в связи с формой двутавра. Это добавляет время и  трудозатраты.

Узел опирания на мауэрлат

Еще одно различие между каркасными крышами из цельного пиломатериала или двутавровых конструкций заключается в том, что i-joists почти всегда требует несущей коньковой балки. Это означает, что нагрузка на крышу должна переноситься вниз к фундаменту через вертикальные несущие элементы -столбы или стены. Соотношение затрат и выгод для каркасных крыш с инженерным балками благоприятствует его использованию только для простых двускатных, четырехскатных, мансардных и шатровых кровель.

Узел примыканию двутавров к коньковой балке

Однако многие строители нашли способы совместить преимущества как сплошных пиломатериалов (доски и бруса) и деревянных двутавров на одном и том же здании. В этих гибридных крышах двутавры используются для основных форм, а полнотелые пиломатериалы используются для более мелких деталей и более сложных форм.

Узел обрамления проема в крыше из двутавров

Общие принципы каркаса, применимые к каркасу крыши из цельного пиломатериала, также справедливы для инженерных двутавров. Стоит отметить, что для выполнения проектных работ инженерные элементы кровли из двутавров должны быть установлены полностью в соответствии с инструкциями производителя.

Автор статьи:

Ивочкин Алексей

Инженер-строитель

Инженер-строитель

Переделка мансардной крыши в полноценный этаж. Строительные советы от Cеменыча

Дома с мансардами встречаются сегодня часто, их строят как под дачи, так и для постоянного проживания. Технически мансарда представляет собой самый обычный чердак, это помещение образовано плоскостями кровли и фронтонами. Оно утепляется, отделывается, в нем устанавливаются окна, после чего его можно использовать для сезонного или круглогодичного проживания – это зависит от степени благоустройства. Для того, чтобы решить, нужно ли это в конкретном случае, сначала оцениваются все преимущества и недостатки мансардных этажей, и уже потом выносится вердикт.

Преимущества и недостатки полумансарды

Возведение мансардного или полумансардного этажа значительно сэкономит денежные затраты, в отличие от возведения полноценного этажа.

К преимуществам полумансардного этажа можно отнести несколько факторов. Существует возможность применения вертикального, то есть торцового полноценного остекления, без применения мансардных окон, которые являются довольно дорогим удовольствием. Также получается использовать пространство данного этажа более рационально, чем в мансардном этаже.

Типичный дом с полумансардой вместо второго этажа

Главным недостатком мансардных и полумансардных этажей является большая теплопотеря через кровельное покрытие. Но этот изъян легко устранить, проведя тщательную работу по устройству теплоизоляции, соблюдая все этапы и используя качественные и проверенные материалы.

Полумансардный этаж также будет стоить дороже, чем устройство мансардного этажа, но дешевле, чем устройство полноценного этажа.

Переделка мансардной крыши в полноценный этаж

Вопрос:

Добрый день! Насколько возможно из мансардной ломаной крыши сделать стены, чтобы получился обычный 2-й этаж. При этом фронтоны оставить как есть (конечно, нарастив их до боковых стен). Благодарю за ответ.

Любовь, Москва.

Ответ:

Привет, Любовь из Москвы!

Нет неосуществимых задач, есть неспособные люди.

Это я к тому, что переустройство мансарды с ломаной крышей в полноценный второй этаж вполне осуществимая операция. И такое зачастую очень даже часто делается.

Правда по наращиванию имеющихся фронтонов до боковых стен бывают определенные трудности, так как порой проще эти фронтоны сразу же снести вместе с демонтируемой кровлей. И приступить к монтажу второго этажа.

Но, как говорят строители, любой каприз за ваши деньги. Если наращивание фронтонов до угловых участков стен технически осуществимо и не ослабляет конструкции дома, то можно это и сделать.

Так что дерзайте! Определяйтесь со строителями и перестраивайте свой дом.

Удачи!

Строительство в Москве и подмосковье

Работаем с гарантией! Широкий спектр строительных услуг. Фундамент, стены, перекрытия, кровля, под ключ!
+7 (905) 797-20-34

luxurykomfort.ru

Другие вопросы по теме мансард:

  • Опоры для новой мансарды на баню
  • Каркасные пристройка и мансарда на баню
  • Достроить мансарду на дом из шпал
  • Столб под балки пола мансардного этажа
  • Переделка мансардной крыши в полноценный этаж
  • Утепление мансардной крыши
  • Перепланировка дома из ракушечника
  • Усиление потолочных лаг для мансардного этажа
  • Мансардный этаж на деревянный сруб
  • Пристрой мансарды на дом из газоблока
  • Пристрой мансарды на кирпичный дом
  • Мансарда на столбах на саманный дом
  • Переделка верхнего треугольника мансарды
  • Мансарда из кирпича или блоков на деревянный дом
  • Мансарда на саманный дом
  • Опора мансарды в срубе пятистенке
  • Мансардный этаж и древоточцы в бревне
  • Каркасная мансарда на сруб 7 на 9 м
  • Мансарда на столбах или пристройка
  • Поднять мансардную крышу
  • Пристроить мансарду на старый рубленый дом
  • Мансарда из ОЦБ на старый деревянный дом
  • Мансарда на саманный дом
  • Надстройка из пеноблоков на кирпичные стены
  • Подготовка кирпичного дома к достройке мансарды
  • Конек мансарды вдоль или поперек дома
  • Надстройка мансарды на одноэтажный дом
  • Как пристроить мансарду на одноэтажный дом
  • Мансарда на шлакозаливной дом
  • Строительство мансандры на 12 метров ширины
  • Мансарда на опорах
  • Утепление мансарды изнутри
  • Достроить мансарду из блоков на дом из кирпича
  • Опорные стойки мансарды
  • Пристроить мансарду на старый сруб
  • Мансарда на дачный домик
  • Опоры под расширение мансарды дома
  • Пристройка мансарды
  • Утепление мансарды
  • Поднять крышу и сделать мансарду
  • Утепление мансарды плитами из стекловолокна
  • Мансарда шире первого этажа — возможно ли
  • Строительство мансардной крыши
  • Достроить мансарду на брусовой дом
  • Как пристроить веранду и мансарду к бане
  • Усиление фундамента для пристройки мансарды
  • Как пристроить мансарду к дому
  • Как расширить мансарду
  • Мансарда на старый дом
  • Строительство мансарды
  • Как пристроить мансарду на дачный домик
  • Укрепление фундамента перед строительством мансарды
  • Укрепление перерытия под будущую мансарду
  • Крыша мансардная для дома шириной 13 метров
  • Высота мансардной крыши дома 6 на 7
  • Тепловой затвор для лестницы на мансарду
  • Открытый балкон на мансардном этаже
  • Как пристроить мансардный этаж
  • Постелить полы на лоджии мансарды
  • Построить мансарду на одноэтажный дом
  • Как крепить стропила и ригеля в мансардной крыше
  • Мансардная крыша
  • Дом с мансардой из бруса 10*10
  • Стропильная ферма мансардного этажа
  • Вопросы по обустройству мансардной крыши

Мансарды

Все вопросы Семенычу по строительству

Семенычу (автору материалов)

Наш сайт регулярно пополняется интересными и уникальными материалами и статьями по тематике пиломатериалов, строительных материалов и работ, приводится авторское мнение и знания реального шабашника с опытом работы более 15 лет. Имеется раздел — забавные истории шабашников. Если вы желаете получать информацию об этом, подпишитесь на рассылку новостей нашего сайта. Гарантируется непередача вашего адреса третьим лицам.

Ремонт квартир в Москве и подмосковье

Работаем с гарантией! Широкий спектр ремонтных работ. Профессиональные мастера.
+7 (905) 797-20-34

luxurykomfort.ru

Для дачиИнструмент
МатериалыБайки
ФундаментСрубы
КрышиУтепление
МансардыДвери окна
ЛестницыПристройки
КолодцыТуалеты
БалконыЛоджии
КонденсатЗатопление
ТротуарСкворечник

Стропильная система полумансардной кровли

При проектировании каркасной конструкции необходимо учесть будущий наклон кровли. Архитектурные особенности данного строения позволяют сделать высокую крышу, чтобы гармонировать с общим видом всего задания. Также проектируя крышу важно учесть все нагрузки. Она должна выдержать снег, дождь, ветер. При проектировании крыши очень тщательно разрабатывают будущую стропильную систему.

Данная система будет безраспорной, важно, чтобы стропильная нога производила работу на изгиб, не передавая нагрузку на стены. Одна из опор будет закрепленной, но с возможностью вращения, а вторая опора будет подвижной и свободно вращающейся. Важно помнить об устройстве мауэрлата и монтировке конькового прогона, опирающегося на стойки.

Общий вид стропильной системы полумансарды с изгибом кровли

Монтировать безраспорную конструкцию можно по-разному. Опорным брусом подшивается нижняя часть стропила, в этом брусе делается специальный паз для упора в мауэрлат. А в горизонтальной части стропильной ноги делают запил со скосом для опирания на брус.

Этот скос позволит избежать распора, что даст возможность работать стропилу на изгиб. Закрепление происходит при помощи гвоздей, уголков или скоб. На коньковый прогон укладывают верхние концы стропильных ног, и крепят по принципу скользящей опоры. Этот принцип позволяет конструкции при деформациях и изменениях двигаться в определенных, заданных границах.

Также можно использовать более распространенный вариант. Стропила укладывают друг в друга либо в прогон, связывая их между собой зубчатыми пластинами из металла. Верхние части стропил закрепляют болтом. В боковую часть вбивают по гвоздю под определенным углом.

Более подробная схема полумансардной стропильной системы

Также укрепление делают при помощи металлических пластин или уголков из стали, которые фиксируют стропильную ногу с двух сторон. Не стоит жестко крепить всю конструкцию, иначе вы лишите ее необходимого движения, и из-за этого распорная нагрузка перестанет передаваться на мауэрлат.

Мансарда: история, советы и тонкости постройки

Своим названием помещение второго этажа дома под крышей обязано французу Француа Мансару. Он был первым, кто придумал такое архитектурное решение. Пример его работы, которую он сделал в Париже в XVII веке, до сих пор можно увидеть в этом городе.
Мансардное помещение полюбилось аристократам тем, что они могли уединиться ото всех в этом месте, и обсудить там свои любовные дела или политические интриги. Часто также и художники арендовали мансарды из-за изумительного вида, который открывался оттуда. Но позже в эпоху индустриальной революции, помещения мансардного типа стали строиться в обычных домах, где их арендовали бедные рабочие и крестьяне, пришедшие на заработок.

В Новое Время к такому строительству прибегали для улучшения облика дворцов и замков. И в наши дни, это архитектурное решение находит все больше поклонников. Мансарда это не просто дополнительное пространство, это еще и яркое дополнение к облику современных зданий. Огромное разнообразие мансардных помещений оживило облик городов, добавив колорита к внешнему облику.

Стоит отметить, что не на каждом чердаке удастся соорудить такое помещение. Высота потолка может ограничить архитектурные стремления хозяев дома. Если она составляет менее двух с половиной метров в самой высокой части, то с идеями о мансарде придется распрощаться. Считается также, что если горизонтальные стяжки находятся на низком уровне, то какое-либо строительство будет нежелательным. Повысить уровень стяжек практически невозможно, к тому же попытки это сделать могут легко привести к нарушению целостности кровли.

Устройства мансарды на пустующем чердаке несет с собой ряд преимуществ:

  • первое и самое главное получение дополнительной жилой площади,
  • повышение комфортабельности дома,
  • более привлекательный внешний вид здания,
  • может служить дополнительное комнатой, особенно, в случае расширения семьи.

Однако к сожалению, есть и ряд негативных факторов, существенно влияющих на уровень комфортного проживания в доме:

  • близость жилого помещения к улице,
  • в российских реалиях в мансарде тяжело будет жить в зимнее время, а если вы собираетесь все же обустроить ее для проживания зимой, то необходимо будет продумать надежную теплоизоляцию,
  • во время летней жары в плохо обустроенном мансардном помещении также будет тяжело находиться, ведь крыша может нагреваться до семидесяти-восьмидесяти градусов по Цельсию в это время года.

Особенности конструкции, и ее прочность

Стропильная конструкция требует скольжения и определенной свободы, иначе вся ее работа будет неверной. Обычно стропильные ноги крепят одним концом принципом скользящей опоры, а вторым на шарнирное соединение. Данный крепеж является самым правильным и эффективным, так как полностью поддерживает всю конструкцию в правильном состоянии, позволяет ей работать верно.

Коньковый прогон необходимо жестко упирать во фронтоны, чтобы предотвратить смещение конструкции из-за неравномерного распределения сил, одних вертикальных стоек для этого будет недостаточно.

Для придания устойчивости всей системе, низ стоек, которые поддерживают прогон, жестко защемляют путем врубки в лежень, а также крепят к перекрытиям. Монтируют также горизонтальную схватку, закрепляя ее гвоздями к стойкам. Данная схватка является предаварийным элементом для всей конструктивной системы и может спасти ситуацию, если нагрузка на кровлю окажется слишком большой и произойдет деформация.

Расчет главных параметров кровли

Правильность вычислений напрямую влияет на степень надежности, прочности и долговечности мансардной крыши. Если проектировка проводится человеком без архитектурного образования, лучше рассчитать мансардную крышу онлайн-калькулятором: он позволит провести быстрый и точный расчет основных параметров крыши. Это даст возможность определиться с закупкой необходимой комплектации и строительного материала. Кроме того, важно убедится в нужной прочности фундамента здания.

Расчет мансардной кровли состоит из таких показателей:

  • Высота конька. Она дает возможность определить самую высокую точку крыши, соответствующую необходимому углу уклона скатов и ширине дома. При подсчете используются тригонометрические формулы.
  • Вес кровельной конструкции. Данный показатель вычисляется с использованием параметра веса 1 м2 кровельного покрытия, гидроизоляционного и теплоизоляционного материала и стропильных элементов. В жилых домах общий вес 1 м2 кровельной конструкции не должен превышать 50 кг.
  • Площадь кровли. Прямоугольные скаты высчитать очень просто, перемножив их длину и ширину. Крыши сложных конфигураций потребуется разбить на более простые геометрические фигуры: вычислив их площадь по отдельности, результаты подсчетов складывают в единую сумму.

Важно понимать, что и компьютерные программы иногда ошибаются, поэтому дополнительная бдительность при использовании онлайн-калькулятора не помешает. В целом же с его помощью можно довольно быстро произвести расчет материала для мансардной крыши, сравнив между собой различные варианты конструкций крыш.

Что представляет собой полумансардная кровля

В отличие от обычной мансарды, полумансардный этаж образован не только скатами крыши, но и стенами здания. Т.е. стены возводятся выше перекрытия между мансардным и нижним этажом, но ниже потолка мансардного этажа. Это позволяет отказаться от ломаных стропил.

Другими словами, конструкция представляет собой обычную двускатную кровлю. Однако здесь имеется один нюанс — стены, которые возведены выше перекрытия, не стянуты балками или плитой. Поэтому они не терпят распорной нагрузки, которая возникает при укладке висячих стропил.

Наслонные стропильные системы не позволяют использовать полумансарду в качестве жилого этажа

В то же время использование наслонных стропил, позволяющих избежать таких нагрузок, не допускается, так как в этом случае пострадает пространство полумансардного этажа.

Устранить распор на стены позволяет прогиб стропил, однако в таком случае стропильные ноги должны смещаться относительно мауэрлата или конькового прогона.

Существует несколько способов устройства стропильной системы, отвечающей всем этим требованиям. Далее я хочу ознакомить вас с наиболее современной системой, позволяющей свести распорные нагрузки к минимуму.

Мансарда – общие понятия

Многие в процессе планирования строительства частного дома мечтают о мансарде, хотя конечный результат может отличаться от желаемого. Поэтому следует определиться с понятием мансардного этажа. Четкое разъяснение дает СНиП (строительные нормы и правила). Сразу отметим, что все законные действия, связанные с регистрацией (переоформлением в БТИ и так далее) обязательно опираются на данный свод законов.

Согласно СНиП 2.08.01-89 мансарда или мансардный этаж – это верхний ярус, находящийся в чердачном пространстве дома из бруса. Его фасад формируется частично или полностью плоскостью крыши здания. Высота образуемых стен не должна превышать 1,5 метра от уровня пола до линии пересечения с поверхностью крыши, в противном случае – это полноценный второй этаж.

Кто-то возразит, что у него чердак в доме из бруса имеет такую же форму. Вполне возможно, но принципиальным отличием является то, что мансардное помещение – специально обустроенная и предназначенная для проживания площадь под крышей дома. Это второй основной функциональный показатель. По этой причине, мансардный этаж нуждается в качественном утеплении, особенно это касается домов из бруса. Теплоизоляция дополнительного жилого пространства требует дополнительных затрат, но в результате комнаты будут полностью пригодны для длительного проживания. Обязательным является установка вентиляции. Без неё восходящие потоки воздуха с нижних этажей не позволят жильцам чувствовать себя комфортно. К тому же сразу решается проблема образования конденсата на стенах и потолках.

Технология устройства кровли

Процесс устройства стропильной системы разделим на три этапа:

Основные этапы монтажа стропильной системы

Далее пошагово рассмотрим устройство от начала и до конца.

Подготовка материалов

Чтобы обеспечить большой изгибающий момент стропильной системы, для ее устройства понадобятся следующие материалы:

  • Крепежный элемент типа «ползун», который состоит из скользящей опоры и петли;

Крепеж типа «ползун» обеспечит скользящее крепление стропил

  • Болты и стальные пластины для обустройства верхнего узла стропил;
  • Брус 100х100 мм для мауэрлата;
  • Анкера для крепления мауэрлата;
  • Рубероид;
  • Антисептик для дерева.

После подготовки материалов можно приступать к работе.

Подготовка конструкции к установке стропил

Подготовка конструкции своими руками к установке стропил осуществляется следующим образом:

Такая мера предотвратит проникновение влаги из стен в деревянную конструкцию.

  • Уложите на две стены, на которые будут опираться стропила, брус 100х100 мм. Если Фронтон будет каркасным, брус укладывается по периметру, т.е. на все четыре стены ;
  • Чтобы закрепить мауэрлат на стенах, просверлите отверстия с шагом 40-50 сантиметров по диаметру анкеров;
  • Вставьте в отверстия анкера и затяните их, чтобы зафиксировать мауэрлат.
  • Если фронтон каркасный, по центру торцовых стен на мауэрлат устанавливаются стойки и фиксируются стальными уголками и шурупами. Далее между стойками крепится коньковый прогон при помощи шурупов или гвоздей;
  • Если фронтон кирпичный, в нем обычно делается специальный выступ, на которую ложится балка, как показано на схеме. Для фиксации балки используются стальные уголки и анкера.
  • Место примыкания бруска к фронтону обязательно гидроизолируйте. Для этого брус можно обмотать рубероидом.

Сечение конькового прогона подбирается индивидуально, в зависимости от длины пролета. Эту информацию вы можете получить из справочной литературы или онлайн-калькулятора.

Теперь конструкция готова к укладке стропильных ног.

На схеме — устройство безраспорной стропильной системы

Расчет основных параметров

От правильности расчета зависит надежность, прочность и долговечность конструкции мансардной кровли, исходя из этого при отсутствии опыта проектной работы таковой сложности лучше применять онлайн-калькулятор. Особая программа окажет помощь быстро и точно вычислить основные параметры крыши, дабы купить нужное количество стройматериалов и удостовериться в достаточной прочности фундамента. В расчёт мансардной кровли входят следующие показатели:

  1. Высота конька. Данный показатель определяет высшую точку крыши в соответствии с желаемым уклоном скатов и шириной дома. Вычисления выполняются посредством тригонометрических формул.
  2. Неспециализированный вес кровельного пирога. Для вычисления этого показателя складывается удельный вес 1 квадратного метра кровельного материала, гидроизоляции, утеплителя и элементов стропильной системы. Для жилых домов неспециализированный вес 1 квадратного метра кровельного пирога не должен быть больше 50 кг.
  3. Площадь скатов. В случае если форма ската прямоугольная, то его площадь вычисляется методом умножения длины на ширину элемента. В случае если крыша имеет более сложную форму, то она разбивается на простые геометрические формы, площадь которых рассчитывается раздельно, а позже складывается.

Учтите, что кроме того продвинутый калькулятор не застрахует от ошибок в проекте, но, он окажет помощь быстро прикинуть цена материала и сравнить различные варианты конструкции мансардной кровли.

Полумансардная крыша. Стропильная система полумансардной крыши: как правильно установить


Крыша мансардного типа своими руками: монтаж конструкции каркаса

Редкий дом обходится без мансардного этажа. И немудрено. Ведь, использование дополнительной площади крыши, позволяет увеличить жилое пространство и создать на втором этаже полноценную комнату для отдыха, работы или приема гостей. К тому же, крыша мансардного типа своими руками – задача вполне подвластная каждому мужчине, умеющему держать в руках инструмент.

Тип мансардного этажа

Напрямую он зависит от проекта дома и немного от вашей собственной фантазии. В целом, типы мансардных крыш классифицируются следующим образом:

Мансардная крыша — фото

  • Одноуровневые. Такие крыши – это самый простой вариант исполнения, поскольку не требует сложного исполнения и расчетов.
  •  Двухуровневые. Такие типы мансардных крыш подразумевает обустройство на втором этаже сразу двух комнат на разных уровнях. Нередко такой тип мансардной крыши является самостоятельным и полноценным проектом. Двухуровневая мансардная крыша со смешанным типом опирания считается  составной частью конструкции всего дома.

Одноуровневая мансардная крыша может быть трех типов:

  •    Одноуровневая мансарда при двускатной крыше. Мансардная двухскатная крыша не только проста в исполнении, но и очень практична. Дело в том, что в конструкции такой крыши отсутствуют какие-либо препятствия для схода атмосферных осадков.
  •    Одноуровневая мансарда при ломанной крыше. Вариант посложнее, когда на крыше образуются не две плоскости, как в двускатном варианте, а – четыре. По исполнению такая крыша сложнее, однако,  благодаря такой конструкции,  второй этаж  дома приобретает вполне полноценный вид комнаты, с вертикальными ровными  стенами и потолком.
  •    Одноуровневый тип мансарды с выносными консолями. Самый сложный тип одноуровневой мансарды. Когда реализуются такие проекты домов с мансардной крышей, получается просторная комната на втором этаже, полноценные вертикальные окна с одной стороны и большой навес за счет большей скатной плоскости с другой стороны.  За счет смещения крыши, многие оборудуют под навесом гараж, либо террасу.

Типы стропил мансардных крыш

Для того чтобы самостоятельно возвести мансардную крышу вам нужно помнить, что существует два типа стропильных ферм: наклонные и висячие. Выбор зависит от способа крепления к стенам дома.

Висячая стропильная система

Самая простая конструкция висячих стропил используются для установки на однопролетных домах без средней несущей стены. В этом случае, стропила будут опираться только на стены дома и не иметь промежуточных опор. Между собой стропила соединяются гвоздями или  шурупами с помощью угловых накладок. Ширина однопролетного дома, на котором устанавливается такой вид стропил, не должна быть больше шести метров. В случае, если размеры дома больше, тогда необходима ферма с большим количеством подкосов. Стропила с бабкой и подкосами применяют в тех случаях, когда ширина пролета превышает 9 м.

Стропильная система с наслонными стропилами

Наслонные стропила применяются при строительстве двухпролетных домов, имеющих среднюю несущую стену. Такие фермы имеют три точки опоры – две на наружных стенах дома и одну на внутренней. Количество опор варьируется в зависимости от ширины постройки. Если здание не более 10 метров, тогда достаточно всего одной опоры, при ширине дома порядка 15 м – необходимо уже две опоры. При помощи угловых накладок, верхние концы стропил соединяются между собой внахлест. Нижние концы крепятся к опорным брускам, выполненным из цельных бревен. В центре стропильных ферм всегда устанавливается средняя стойка.

Какие материалы для стропил существуют

Для изготовления стропил применяется три вида материала: дерево, железобетон и метал. Из вариант имеет ряд преимуществ и недостатков. Создавая проект мансардной крыши частного дома необходимо знать все тонкости. И так.

Деревянные стропила – это прежде всего, натуральный и экологически чистый материал для строительства. К тому же, дерево не трескается во время обработки и подгона под нужный размер. Однако, каждый строитель знает, что дерево очень неустойчиво к негативному воздействию окружающей среды. Поэтому, прежде чем использовать деревянные материалы, необходимо пропитать дерево и обработать его антисептическими и антипиреновыми средствами.

А вот металлические и железобетонные стропила совсем некапризны, им нестрашны капризы погоды и действие грибков. Такие стропила более прочные и устойчивые.

Такие безупречные, казалось бы, материалы имеют ряд недостатков.

Во-первых, их невозможно подогнать по размеру. Малейшая ошибка может привести к тому, что мансардная двухскатная крыша получится кривой и перекошенной. Поэтому прежде чем заказывать стропила из металла или железобетона, необходимо произвести ряд точных расчетов и измерений.

Второй недостаток – это сложности, возникающие при монтаже. Такие стропильные системы имеют большой вес. Поэтому чаще всего, при установке стропил практически нельзя обойтись без специальной строительной техники.

Таким образом, такие стропила чаще применяются в промышленном производстве и устанавливаются в больших технических постройках. Для дачных и жилых домов чаще всего используются деревянные стропила.

Возможные трудности при обустройстве мансарды

Теперь, когда рассмотрены основные вариант стропил и типов мансарды, можно приступать к строительству. Однако прежде чем разрабатывать проект мансардной крыши частного дома, необходимо узнать о ряде трудностей, с которыми придется столкнуться в процессе монтажа. Первое, это обеспечение надежного крепления мауэрлата. Специалисты рекомендуют сажать его на анкерные болты. Ведь, на него приходится практически вся нагрузка, которая передается от крыши стенам.

Чтобы крепежная система была надежной, необходимо болты нужно длины вмуровать в самый верхний ярус кладки при помощи цементного раствора. После этого подводится сверху брус и на нем делаются отметки под отверстия и в результате — сами отверстия. Однако, не стоит сразу затягивать болты наглухо. Эту процедуру стоит отложить до полного сбора мауэрлатного пояса.

Вторая проблема, с которой сталкиваются все строители, когда воплощают проекты домов с мансардной крышей, – это тепло- и гидроизоляция. Причем, теплоизоляция имеется в виду ни в ее привычном значении. Если речь идет о мансарде на дачном домике, то вряд ли здесь стоит заморачиваться о том, как сделать комнату теплой для зимы. А вот о защите от летнего зноя стоит позаботиться.

Мансардная кровля никогда не делается с помощью металлических листов и рубероида.

Металл очень сильно нагревается на солнце и никакая прослойка не спасет от жары и духоты на втором этаже. Рубероид помимо этого, нагреваясь, выделяет специфические неприятные запахи. Лучшим кровельным материалом для мансарды будет металлочерепица или обычный шифер. Однако, стоит помнить, что даже использование этих материалов не избавит хозяев дачного домика от жары. Поэтому, при проектировании и строительстве мансарды, необходимо позаботиться о принудительной или естественной вентиляции. Например, можно использовать оконные проемы на фронтонах.

Схема мансардной кровли

В качестве теплоизолятора, чаще всего используется минеральная вата. Стоит помнить, что на слой ваты нужно положить еще пароизоляционную пленку, которая защитит помещение от лишней влаги. Ведь, во время летнего зноя, будут образовываться водяные пары, которые быстро поднимаются к стенам и оседают на потолке, вызывая развития грибковых и плесневых очагов.

Чаще всего, устройство мансардной кровли– многоэтапный процесс, который включает в себя следующие шаги:

  1. Первым слоем обычно настилается гипсокартон, фанера или другой листовой строительный материал.
  2. Второй слой пленка, о которой мы говорили выше.
  3. Третий слой – любой утеплитель, например, минеральная вата.
  4. Четвертый слой повторяет второй. Только в этом случае, пленка настилается таким образом, чтобы скопившийся пар мог беспрепятственно выходить наружу
  5. Завершающий слой – мансардная кровля конструкция может быть любой, а материал — черепица, шифер, либо другой вариант, на ваш выбор.

Избегайте плотной укладки. Кровля мансардной крыши и утеплитель должны иметь прослойку воздуха порядка 5 см. Толщина варьируется в зависимости от используемых материалов.



Мансардная крыша с карнизными свесами

Карнизный свес кровли

Желательно, чтобы край крыши хотя бы немного выступал за плоскость стены. Двускатная мансардная крыша по СНИП – это 55 см свеса для деревянных зданий и еще меньше для кирпичных и панельных домов. Такой небольшой выступ эффективно защищает мансардный этаж от сырости.

К тому же, наличие карнизного свеса позволяет избежать монтажа стропильной системы с использованием мауэрлата, достаточно лишь установить деревянные балки. Подкосы закрепленные в деревянные балки обязательно устанавливаются под нижние скосы. Причем врезку нужно делать не больше, чем на одну третью часть от толщины балки.

Мансардная крыша из наслонных стропил

Наслонные стропила мансардной крыши

Такие стропила устанавливают в зданиях, которые имеют в своей конструкции среднюю несущую стену, либо  столбчатые промежуточные опоры. Тогда концы стропил опираются на три точки — две наружные и одну внутреннюю стену. Получается таким образом, что элементы работают как балки.

В этом случае, несущая функция будет возложена на каркас мансарды, а стропила будут лишь вторыми. Таким образом, вначале делается каркас жилого помещения и только после этого, сверху прибиваются прогоны.

Мансарда, для строительства которой используются наслонные стропила, получается более легкой.

Мансардная крыша в маленьком доме

Для небольшого дачного домика порядок сбора стропильной фермы следующий:

  1. В балки врезаются стойки
  2. Для получения нижних скатов, устанавливаются стропильные ноги
  3. Для потолка веранды устанавливается балка
  4. В верхнее перекрытие врезается конек
  5. На верхний скат устанавливаются стропильные фермы
  6. Закрепление всех конструкций и мест соединения балок.

Такая конструкция требует меньшего использования пиломатериалов и соответственно снижает денежные издержки. Если установка ведется сразу над несколькими пролетами одной кровли, можно чередовать висячие и наслонные стропила. Например, там, где отсутствуют промежуточные опоры, монтируются висячие стропила, там, где есть – наоборот. Стоит отметить, что мансардная кровля может быть построена только из наслонных стропильных ферм.

В целом, монтаж стропильной системы и крыша мансардного типа своими руками не должны вызвать никаких проблем и сложностей. Особенно, если за дело возьмется человек, который отлично владеет инструментом. А, вот составление правильного проекта и грамотных расчетов, с учетом всех нагрузок и правил СНИП – это задача посильная лишь профессионалу и опытному конструктору. Поэтому этап работ по проектированию стоит поручить экспертам, а монтажом и обустройством вполне можно заниматься самостоятельно.

Здравствуйте! Меня зовут Виктор Каплоухой. По образованию я инженер, окончил технический университет. Увлечения: IT, техника и технологии. Оцените статью: Поделитесь с друзьями!

roof-tops.ru

Стропильная система мансардной крыши: чертежи, устройство, монтаж

Стропильная система мансардной крыши является одним из самых распространенных типов конструкций.

Такая система позволяет не только эффективно использовать пространство под крышей, сделав его жилым, но и придает дому более оригинальный внешний вид.

Каркас мансардной крыши представляет собой достаточно сложную и массивную конструкцию.

Поэтому прежде чем задумываться о самостоятельном монтаже, стоит узнать как можно больше информации о данном типе стропильной системы, чтобы понять, под силу ли такая процедура.

Устройство мансардной крыши

Мансарда – это чердачное пространство, спроектированное таким образом, чтобы получилось жилое помещение.

Преимуществами такого типа крыши являются возможность установить окна, и даже балкон, наличие естественного освещения и достаточно высокие потолки.

Построить мансардную крышу можно как при строительстве нового дома, так и в дополнение к уже имеющейся постройке.

Самыми популярными вариантами конструкций возводимых мансардных крыш являются треугольные и пятиугольные(ломаные) крыши.

Треугольные по внешнему виду напоминают обычные двускатные крыши. Но их каркас изнутри сконструирован таким образом, что углы максимально отсекаются, чтобы оборудовать стены и потолок под более комфортное жилое помещение.

Пятиугольные мансардные крыши внешне имеют то же строение, что и ломаные. Внутреннее пространство спроектировано так же с отсечением углов.

В некоторых случаях можно добиться полностью прямоугольной формы помещения без косых частей боковых стен.

В двух этих видах конструкции стропильная система представляет собой два яруса: нижний и верхний.

От высоты нижнего яруса зависит высота жилого помещения, обычно ее делают около двух метров.

Второй ярус является отсеченным верхом крыши, и его высота может быть произвольной, но зависящей от угла излома крыши.

В любом случае устройство стропильной системы мансардной крыши подбирается индивидуально на усмотрение хозяина дома.

Любая мансардная крыша будет построена по одной из двух технологий стропильных систем:

  • висячая;
  • наслонная.

Висячая система стропил опирается только на боковые несущие стены. Она используется в домах, где отсутствуют внутренние несущие перегородки.

Висячая конструкция может применяться только в тех постройках, длина пролета которых не превышает 8 метров.

Для ослабления давления на стропила  конструкция оснащена несколькими вспомогательными элементами.

Наслонная система в отличие от висячей, опирается на внутреннюю несущую стену, помимо боковых.

Такая конструкция двухскатной крыши способна переносить большие нагрузки, поэтому для обустройства мансарды этот вид предпочтительнее.

Также пол мансарды сможет выдерживать более тяжелые предметы, так как у балок перекрытия есть промежуточная опора.

Возможен вариант комбинирования таких технологий с переходом уровня ломаной мансардной крыши.

Стропильная система крыши – это совокупность опорных частей каркаса, количество и сечение которых выясняется расчетным путем.

Стропильная система мансардной крыши имеет множество элементов, отвечающих за ее надежность. Их наличие определяется выбранной технологией постройки.

Висячая стропильная система включает в себя:

  • мауэрлат — это деревянный брус крупного сечения, уложенный на несущие стены. Он выполняет функцию фундамента стропильной системы;
  • стропила (наслонные и висячие). Оптимальное сечение и расстояние между стропилами определяют прочность каркаса и его способность противостоять внешним атмосферным воздействиям;
  • балки перекрытия — деревянные бруски большого сечения, установленные между несущими стенами. Выполняют функцию фундамента для дополнительных стоек стропильной системы;
  • стойка — вертикальный брус, который устанавливается между балкой и прогоном. Впоследствии стойки образуют контур стен;
  • прогон -горизонтальный опорный брус, соединяющий стропильные ноги между собой;
  • затяжка — горизонтальный соединительный брус, фиксирующий стойки. Затяжка позволяет снизить давление с верхнего стропильного яруса. Впоследствии затяжки образуют контур потолка;
  • подкос — дополнительный косой элемент для укрепления стропильной ноги и снижения с нее нагрузки. Подкосы устанавливаются между стропилом и местом стыка балки и стойки, образуя узел;
  • бабка — вертикальный брусок, который устанавливается между линией конькового прогона и затяжкой с помощью особого подвесного крепежа, перенося на затяжку часть веса.

Видео:

Наслонная стропильная система отличается наличием лежня. Этот брус схож по сечению с мауэрлатом. Его крепление происходит вдоль внутренней несущей стены.

Выполнение необходимых расчетов

Перед всеми расчетами подготавливается схема стропильной системы мансардной крыши с указанием всех существующих размеров и особых параметров.

От правильности производимых замеров и вычислений зависит надежность каркаса. В схеме определяется технология стропильной системы, способ установки балок перекрытия, а также отображается расположение всех необходимых элементов.

Далее производится расчет стропильной системы мансардной крыши с учетом всех возможных воздействий.

Нагрузки на каркас бывают трех видов:

  • статические. Включают вес кровельного покрытия, обрешетки, дополнительных элементов и расходных материалов;
  • динамические. Включают ветровую, снеговую нагрузку и интенсивность осадков, которым будет подвергаться кровля. Расчет показателей производится в зависимости от региона постройки. Более подробно о них можно узнать в СНиПе «Нагрузки и воздействия»;
  • особые нагрузки. Вычисление этого вида нагрузок понадобится для регионов с наличием землетрясений, торнадо и штормовыми воздействиями.

От знания этих показателей зависит выбор материала и его сечения, а также шаг, с которым будет выполняться установка стропил.

Общую нагрузку и распределенную можно найти с помощью специального калькулятора, в котором нужно будет указать угол ската, тип кровельного материала, зону своего региона по ветровым и снеговым нагрузкам (эти зоны указаны на картах зонирования территории страны по нагрузкам), расположение здания, высоту конька крыши над землей и шаг установки стропил.

И после получения результата необходимо воспользоваться таблицей сечений.

Чертежи для стропильной системы мансардной крыши уже учитывают все размеры, требуют еще одного важного дополнения.

При вычислении показателей рекомендуется ко всем значениям прибавлять 10 %, чтобы повысить надежность конструкции.

Следует выбирать вид дерева, обладающий самыми высокими показателями прочности, например, лиственницу.

Перед тем как будет делаться установка, этот и более дешевые виды древесины в обязательном порядке необходимо обработать антисептическим и огнеупорным растворами.

Итоги вычислений учитываются в чертежах, в которых значатся все проектные параметры нужной конструкции мансардных крыш.

Так как строение стропильной системы мансардной крыши – достаточно сложный вопрос, то расчет показателей нагрузки рекомендуется доверить опытным специалистам.

Монтаж мансардной крыши

Монтаж стропильной системы мансардной крыши – процесс трудный и ответственный. Для установки висячей конструкции понадобятся, как минимум, три опытных монтажника.

Установка подразделяется на несколько стадий. Первым этапом устанавливается мауэрлат. Он крепится между несущими стенами в один уровень с внутренней стороной.

Если дом кирпичный или бетонный, то перед тем, как сделать укладку мауэрлата подготавливают армированный пояс с встроенными шпильками.

Длина шпильки должна быть на 2-3 см больше высоты мауэрлата. Далее на бетонную стяжку укладывается слой гидроизоляции.

Сверху кладется мауэрлат и при помощи гаек и шайб крепится к шпилькам.

При наличии внутренней несущей стены, либо перекрытия, подобным образом укладывается лежень.

Следующим этапом производится монтаж балок перекрытия. Сначала должны монтироваться первая и последняя балки перпендикулярно мауэрлату, а между ними натягивается строительный шнур.

Далее по нему в одной плоскости с определенным шагом крепятся другие балки перекрытия.

Следующим действием крепятся опорные стойки. Их расстановка обозначит, каких размеров будет мансардное помещение.

В начале монтируются стойки по углам и между ними натягивается строительный шнур, чтобы промежуточные стойки встали в один уровень с угловыми.

Затем прогоны укладываются сверху стоек и под них ставятся оставшиеся опорные стойки на каждую балку перекрытия.

Далее затяжки укладываются на прогоны параллельно балкам перекрытия. В целях безопасности под затяжки устанавливаются временные подпирающие бруски.

Видео:

Затем идет установка наслонных стропил. Стропильные ноги должны соединять края затяжек и балок перекрытия.

Чтобы каждая стропила для мансардной крыши была с запилами для установки, создается шаблон. Рекомендуется расстояние между стропилами делать равным ширине плит утеплителя для лучшей изоляции.

Монтаж висячих стропил производится в несколько этапов. Для подготовки стропильной пары создается шаблон с нанесенными запилами.

Стропильные пары крепятся сверху затяжек, при этом подпираются деревянными подкосами. После завершения монтажа верхних стропил крепятся бабки.

Важным этапом является установка кровельного пирога. В него входит обрешетка, контробрешетка, тепло-, паро- и гидроизоляция и вентиляционные зазоры.

Обрешетка укладывается на стропильные ноги снизу скатов по направлению вверх при помощи гвоздей.

Видео:

Расстояние между планками определяется углом уклона и весом используемого кровельного материала. Доски обрешетки должны находиться в одной плоскости.

Далее укладывается слой гидроизоляции, при этом он фиксируется строительным степлером. Затем устанавливают плиты утеплителя.

Чтобы исключить соприкосновение пароизоляции и утеплителя, делается контробрешетка. Затем к ней крепится пароизоляционный материал.

После нанесение изоляции происходит крепление кровли. Рекомендации по укладке определенного кровельного материала можно уточнить у продавца, либо у производителя.

Последним этапом оформляются стыки кровельного материала, возводится водосточная система.

Стоит еще раз отметить, что для мансардной крыши идеально подойдет стропильная система ломаной крыши и двускатный тип каркаса, так как их внутреннее устройство легко позволяет создать жилое помещение.

Расчет материалов, нагрузок и монтаж рекомендуется доверить опытным людям, чтобы конструкция получилась надежной и безопасной.

С этим типом каркаса дом будет под надежной защитой, а его пространство может быть использовано максимально эффективно.

kroemsami.ru

Стропильная система полумансардной крыши: как правильно установить

Стропильная система полумансардной крыши: как правильно установить

Возведение полумансарды позволяет придать дому выразительный, эстетичныйоблик. Но стропильная экосистема полумансардной крыши требует особого подхода рядом проектировании.

Преимущества полумансарды

Вопрос увеличения полезной площади дома за счетобустройства дополнительного верхнего этажа – одним из предпочтительно актуальных во частном строительстве. Возведение полноценного второго (третьего и более) этажа требует серьезных финансовых вложений и конкретно увеличивает итоговую цена строительных работ. К предпочтительно популярным решениям относится градостроительство мансардной крыши – это позволяет оборудовать дополнительные жилые помещения непринужденно под кровлей. Стенами и крышей мансардного этажа являются скаты кровли. Если есть позыв создать вертикальные стены во мансардном этаже – устанавливаются перегородки.

Полумансарда – это принципиальноиной упрощенство к обустройству дополнительного этажа. Под полумансардой подразумевается жилое помещение, боковые стены которого образованы вертикальной строительной конструкцией и скатом крыши.

Вертикальная часть боковойнаружной стены полумансарды не превышает 1,5 метров.

В отличие отмансарды, во полумансарде боковые вертикальные стены являются несущими. К преимуществам данной конструкции можноотнести рациональное исчерпывание внутреннего пространства, допустимость выполнить практичное вертикальное остекление.

Через кровельные конструкции дома происходят значительные теплопотери, посему при строительстве мансардного этажа надобно особое участливость уделить теплоизоляции крыши. Утеплить полумансарду солидно проще, прежде того как неестены возводятся из страна же материала, будто и вся капсель дома. При этом следуетотметить, будто конечная цена возведения полумансардного этажа выше, нежели мансардного. Кроме того, потребно учитывать некоторые особенности обустройства полумансардной стропильной системы.

Проектирование крыши полумансарды

При разработке проекта каркаса крыши полумансарды, важно корректно выбрать гнездо наклона кровли. Из-за архитектурных особенностей таков постройки, кровлю одиночно делают высокой, чтобыне нарушать пропорции здания. Но рядом этом шатер должна удачно справляться с эксплуатационными нагрузками, начиная снеговую. Полумансарда нормально снабжается односкатной либо двухскатной крышей. Необходимо учитывать, будто стропильная экосистема должна быть безраспорной, чтобыне передавать распорную нагрузку на стены полумансарды .

Подготовленная схемастропильной системы должна отражать не едва только расположение элементов конструкции, а и принципы их крепления. Чтобы стропила не передавали давление на стены, возводится каркаскрыши с наслонными стропилами, причем стропильные ноги должны крепиться особым образом, с определенными степенями свободы. Безраспорная система нормально применяется рядом возведении зданий изкамня, кирпича и других блочных материалов.

Устройство системы с наслонными стропилами требует укладки мауэрлата и монтажа конькового прогона, который потребно опираться на фронтоны либо специальные разборчиво вертикальные стойки.

Чтобы стропилина работало на сигмойда и не передавало давление на стены, однаиз его опор должна быть закрепленной, а иметь допустимость свободно вращаться. При этом вторая подушка выполняется ходовой и безданно-беспошлинно вращающейся. Такой спецмонтаж стропил может статься выполняться трояк различными способами.

Монтаж безраспорных наслонных стропил: порядок №1

Нижнюю верешок стропильной ноги можноподшить опорным бруском, либо выполнить во ней врубку зубом в угоду упора во мауэрлат. При этом во верхней части стропила потребно сделать горизонтальнофрезерный запил соскосом. Глубина этогозапила не должна превышать а = 0,25h, даплощадка опирания во длину не должна быть болееh – высоты сечения стропила. Скос подрезки позволяет избежать распорной нагрузки рядом работе стропила на сигмойда – запил безскоса полно жестко упираться во прогон боковойщекой. Длина скошенного запила должна составлять не менеедвух а .

Если уволь возможности выполнить подрезку верха стропила, его надобно подшить обрезком доски страна же сечения, будто и стропильная ножка и закрепить с двух сторон деревянными прибоинами либо монтажными металлическими пластинами. Стропильные ноги верхними концами безданно-беспошлинно укладываются на коньковый брус. В двухскатной конструкции лес к прогону выполняется река принципу скользящей опоры, рядом этом стропильные ноги между внешне не скрепляются. Таким образом, данный альтернат двухскатной крыши можнорассматривать как комплексиз двух отдельных односкатных конструкций, примыкающих сторонник к другу.

Подшивка прибоинами верхней части ногстропил либо запил выполняются горизонтально. Установка стропил с изменением схемы опирания стропильных ногна улица ведет к возникновению распорных нагрузок.

Монтаж безраспорных наслонных стропил: порядок №2 и порядок №3

Установка стропил данным способом является предпочтительно распространенным вариантом монтажа безраспорной конструкции рядом строительстве двухскатной крыши. Нижняя верешок стропильной ноги выполняется на ползуне, рядом этом верх надобно закрепить, с этой целью :

стропила упираются в улица либо друг во друга и связываются рядом помощи деревянных прибоин либо зубчатых металлических пластин; верхние части стропильных ногскрепляются болтом либо гвоздевым соединением.

Особое участливость уделяется принципу крепления нижней части стропил к мауэрлату. Необходимо закрепить стропила во проектном положении, на кой прах с обеихсторон во боковую поверхность вбиваются под угломпо одному гвоздю. Либо может статься быть вбит сверхуодин костыль большой длины либо установлена гибкая стальная пластина. Также можноприменять стальные уголки – во этом случае стропилина фиксируется с двух сторон уголками, и во него гвозди не вбиваются. Дополнительно условие элементы стропильной конструкции крепятся гибкими проволочными скрутками – они предотвращают ветровое перекувыркивание крыши, не мешая основному креплению работать во качестве ползуна.

Если применить жесткий лес с большим количеством гвоздей либо саморезов, теплоузел крепления нижней части стропила довольно передавать распорную нагрузку на мауэрлат.

Особенности третьего способа монтажа заключаются во жестком защемлении конькового узла, рядом этом во нижней части лес стропил выполняется на ползуне. Следует отметить, будто такая армоконструкция провоцирует проистекание сильного изгибающего момента во коньковом узле, который может статься вызвать его разрушение. При этом миогеосинклиналь стропил после пределами конькового узла минимален. Существуют определенные сложности с самостоятельным расчетом максимального изгибающего момента такого конькового узла, посему рекомендуется применять формулы расчета для жилье с двумя опорами (однопролетных). Устройство узлового соединения с жестким защемлением стропильных ногв верхней части позволяет выполнить стропильную систему с определенным запасом прочности.

Особенности возведения безраспорной стропильной системы

Все трояк варианта монтажа предусматривают особое обсаживание стропил: одним конец стропила выполняется на скользящей опоре, которая позволяет поворот, дадля крепления второго конца используется шарнирное соединение, допускающее едва только поворот. Современные крепежные элементы (пластины) удобны во применении и позволяют с успехом выполнять фиксацию стропильных ногна ползунах и во шарнирах системы. Также могут применяться традиционные варианты крепежа с использованием скоб, гвоздевого боя, обрезков досок и брусков. Важно корректно выбрать порода крепежа, чтобыон во полной мере выполнял свою задачу: допускал скольжениестропильной ноги во опоре либо препятствовал этому.

Расчетная схема, которая применяется рядом разработке проекта стропильной системы, базируется на допуске ритмически распределенной нагрузки на кровлю, мера есть, считается, будто на все точки плоскостей скатов крыши воздействует одинаковая сила. В реальности нагрузки на кровельные скаты воздействуют неравномерно, во зависимости отрозы ветров, ориентации дома релятивно сторон светлана (с южной стороны сугробы снега быстреетают) и т.д.

Установка стропил всеми трояк способами обеспечивает необходимую статическую стабильность стропильной системы, во случае, благо соблюдено ключевое условие: коньковый улица должен быть железно закреплен.

Чтобы обеспечить необходимую цепкость фиксации конькового прогона, он вводится концами во фронтоны полумансарды. Это позволяет предотвратить его горизонтальное смещение. Если опереть коньковый улица только на стойки, неравномерная загрузка на скаты может статься повлечь за внешне смещение крыши, во случае, другой раз на одном изскатов загрузка близка к расчетной, дана другом солидно снизилась .

Повышение жесткости конструкции

Для повышения устойчивости стропильной системы можноиспользовать горизонтальную схватку, которая должна гвоздевым боем крепиться к стойкам, поддерживающим коньковый прогон. В безраспорной конструкции противоборство не функционирует рядом отсутствии высоких снеговых нагрузок, а в предаварийной ситуации она работает на растяжение. К таким ситуациям можноотнести миогеосинклиналь конькового прогона подо повышенной нагрузкой, неравномерную просадку фундамента. Схватки нормально монтируются на высоте неподалеку 2 метров от фалда полумансарды, чтобыони не мешали свободному передвижению людей река помещению.

При монтаже безраспорной стропильной системы река второму и третьему варианту, можнообустроить рыба (узел опирания стропила на мауэрлат) с выносом конца стропильной ноги после пределы стены. Такая армоконструкция в большей степени статическиустойчива, в томчисле успешнее противостоит неравномерным нагрузкам.

Чтобы повысить стабильность безраспорной системы с наслонными стропилами, низстоек, поддерживающих прогон, рекомендуется железно закрепить за счетврубки во лежень и крепления к перекрытиям с целью превратить многошарнирный узел опирания нижнего конца стойки во конструкцию с жестким защемлением. Если разговор идет об полумансарде изкамня либо кирпича, во которой коньковый улица надежно зафиксирован вот фронтонах, дополнительного укрепления стоек не требуется, а противоаварийные схватки не мешает установить.

Монтаж схватки имеет свои особенности. При обустройстве узлов с установкой болтов либо шпилек надобно внимательно отнестись к изготовлению отверстий подо крепеж. Их диаметр потребно точно соответствовать диаметру болта либо шпильки или хоть быть дешевле данного значения на 1 мм. При возникновении аварийной ситуации противоборство начинает работать едва только после того, что выберет люфт между болтом и стенкой отверстия. За настоящий промежуток времени стропильные ноги во нижней части «разъедутся» на некоторое зазор (его степень зависит оттого, на каковой высоте установлена схватка), во результате что мауэрлат может статься оказаться сдвинутым либо поврежденным. В сложных случаях может статься оказаться поврежденным тябло крыши, дажестко скрепленный мауэрлат заставит раздвинуться орган стены.

Свежие записи

Метки

Архивы

http://abik55.ru

legkoe-delo.ru

Ключевые этапы строительства. Стропильная система


Производитель: Компания «Рубль»

Обустройство стропильной системы — следующий этап строительства дома или бани после сборки сруба на готовом фундаменте. На этом этапе формируется с одной стороны несущая конструкция кровли, с другой стороны планируется подкровельное пространство строения.

Подкровельное пространство бывает 3-х основных видов. Это холодный чердак (без утепленных изнутри скатов крыши). Мансарда — то же самое, но с утеплением. И полумансарда, когда мансардный этаж формируют не только скаты крыши, а еще 1,5 метра верха стены основного строения.

Кроме условного деления на эти виды, стропильная система предопределяет другие важные конструктивные моменты: форма и высота крыши, количество и длину скатов, длину напусков и карнизных свесов. Интересно, что у Скандинавов существует поверье: сколько сантиметров длиной карнизный свес, закрывающий стену от осадков, столько лет и простоит бревенчатая постройка.

Так же стропильные системы неодинаковы по типу. Мы сегодня применяем 2 варианта решений: стропильная система наслонного и висячего типа. Понятия эти в современном деревянном домостроении — не такие в точности как их названия. Поэтому проще различать стропильную систему усадочного и безусадочного типа. Что выражается, прежде всего, в способ крепления стропильных ног (скользящая опора или жесткое крепление), способ в свою очередь зависит от конструкции фронтонов.

Фронтоны

С бревенчатыми фронтонами делается система усадочного типа с креплением вверху стропильных ферм на шпильки или болты, внизу к подстропильному прогону на специальные скользящие опоры. При усадке фронтонов из бревна стропильная система двухскатной крыши свободно раздвигается в стороны, как того требует сложившаяся ситуация. Если стропила закрепить без возможности беспрепятственного скольжения вниз, крышу сломает в течение первого года усадки сруба.

Верхняя часть (схождение стропил) соединяется на дополнительной опоре — коньковом бревне. Такие бревна еще удерживают фронтоны от заваливания и крепятся к ним. Когда конек длиннее 6-ти метров, фронтонов будет больше, чем 2. Коньковое бревно тоже редко бывает одно. Как правило, это 2 или 3 одинаковых бревна в вертикальной ориентации.

Каркасные фронтоны не усаживаются в принципе. С ними можно делать стропильную систему безусадочного типа. Нижняя часть стропильных ног упирается либо в концы балок перекрытий, вынесенные за стены сруба, либо в подстропильные прогон или брус-мауэрлат. Стяжка стропильных пар вверху друг с другом — жесткая то же. Конька нет.

Стоимость реализации полноценных каркасных фронтонов с утеплением и изоляцией + обшив снаружи для внешнего вида, сравнима по стоимости с рубленными бревенчатыми фронтонами и коньком. Правда ломаную крышу, увеличивающую полезную высоту мансардного этажа, с рубленными фронтонами обычно не делают. Так же есть несколько видов крыш без фронтонов вообще.

Угол наклона крыши

Стропильная система предопределяет эту важную для беспрепятственного схода снега и приемлемой парусности конструктивную составляющую крыши. При разработке рабочего проекта, часто приходится идти на компромисс между выбором оптимального угла наклона и желаемым дизайном крыши. Согласовывать влияние нескольких противоречивых факторов, влияющих на общий результат, бывает не всегда просто.

Угол наклона ската крыши в первую очередь зависит от назначения постройки, во вторую от особенностей монтажа и эксплуатации конкретного кровельного материала, в третью от климатических условий в регионе. При этом учитывается конструкция и дизайн крыши, приемлемые для строительства и симпатичные Заказчику.

Оптимальный угол наклона крыши составляет 30-45 градусов. После определения подходящего угла, идет выбор обрешетки: шаг между соседними элементами, разряженная или сплошная. А так же выбор материала (обрезная доска или влагостойкая фанера) в зависимости от кровельного покрытия (металл, рулонные и наплавляемые материалы, мягкая черепица). Выбор кровельного материала сейчас осложнен довольно большим разнообразием. Правда это предоставляет различные возможности по реализации проекта.

Количество скатов

Самая простая (по деньгам и строительству) конструкция — двухскатная крыша. Добавление дополнительных скатов, изменение формы крыши, появление конструктивных элементов вроде окон в крыше или кукушатники с собственной мини-крышей; встроенные выходы на балкон и прочие доработки, в первую очередь потребуют более значительных финансовых вложений. Сложностей боятся не надо, при грамотной работе — результат не просто радует глаз, им пользоваться можно так, как и задумано.

Имейте ввиду, что увеличение количества скатов, их неодинаковая их длина, нестандартная форма крыши — не только сложны в исполнении, но и затрудняют перемещение по мансардному этажу (стойки, ригели, затяжки, укосины, шпренгельные фермы). Зато снаружи красиво. Тем не менее, форм крыш существует немало и все они реализуются с помощью стропильной системы.

К примеру, шатровая крыша, которая состоит из четырех или более треугольных симметричных скатов без фронтонов. Такие крыши часто накрывают квадратные или многоугольные дома правильной формы, а так же малые архитектурные формы. Шатровыми крышами венчаются башни или иные решения с многогранными конструктивными элементами.

Вальмовая крыша — четырехскатный вариант двухскатной крыши, с двумя скатами треугольной формы, более длинные скаты — в форме трапеции. Есть еще — полувальма, с короткими треугольными скатами и фронтонами под ними.

Или многощипцовая крыша — для построек сложной многоугольной формы. Все это возможно, благодаря несущей конструкции — стропильной системы. Благодаря сочетанию коньков, ендов, ребер, фронтонов и щипцов, такая крыша при профессиональном

В чем разница и что лучше всего подходит для вашего дома

На первый взгляд фермы и стропила крыши могут показаться очень похожими, но на самом деле они гораздо больше, чем вы думаете. У каждого из них есть свои плюсы и минусы, поэтому вам решать, какой из них вам больше всего подходит.

В этой статье мы обсудим разницу между фермами и стропилами. Хотя фермы более современные и медленно, но верно становятся все более популярными, стропила — это классический вариант, имеющий свои преимущества.Мы надеемся, что с помощью этого блога вы сможете определить, какой тип лучше всего подойдет для вашего дома.

В Legacy Service мы предоставляем услуги по установке и замене кровли домовладельцам на юго-востоке Пенсильвании, Нью-Джерси и Делавэра. Если вы хотите установить асфальтовую черепицу, металлическую кровлю или что-то еще, позвольте нашей команде сделать это за вас. В конце концов, защита своей семьи и дома — это самое главное в жизни.

Независимо от того, выберете ли вы установку или замену кровли, мы вышлем специалиста, который бесплатно предоставит вам смету.Они также могут помочь вам определить победителя в этом жарком споре: стропильные фермы или стропила.

Итак, чего вы ждете? Давайте начнем! Продолжайте читать, чтобы узнать больше о стропилах и стропильных фермах, или позвоните нам сегодня, чтобы назначить консультацию.

В чем разница между стропилами и фермами?

Стропила и фермы очень похожи, особенно в том смысле, что они обе используются для обрамления крыши, но есть ключевые различия, которые повлияют на то, какой из них вы предпочтете для своего дома.

В последние годы жилые домовладельцы в США использовали фермы чаще, чем стропила. Это связано с тем, что они экономичны в изготовлении и обладают отличной долговечностью. Однако стропила все же по-своему выгодны. Они не только являются традиционным способом обрамления вашей крыши, но также предоставляют больше возможностей для творчества в дизайне вашего дома. Это основные различия между двумя типами.

В следующих разделах мы обсудим плюсы и минусы чердачных ферм по сравнению сстропила подробнее. Мы объясним, почему стропильные фермы постепенно заменяют стропила, и теперь примерно в 80% нового жилого строительства они используются вместо стропил для поддержки крыши.

Если вы хотите установить или заменить крышу, вам не нужно ничего искать. Мы представим вам все возможные варианты и проведем вас через весь процесс, чтобы вы могли решить, что лучше всего подходит для вашего дома. Не стесняйтесь обращаться к нам в любое время, чтобы назначить бесплатную оценку.

Что такое стропила?

Вы можете спросить: «Что такое стропила?» Если да, то вы попали в нужное место.Мы специализируемся на стропилах и почти на всем, что касается кровли!

Стропила определяется как одна из серии наклонных элементов конструкции (обычно деревянных балок), которые простираются от бедра или конька до карниза, стеновой плиты или периметра нисходящего склона. Они предназначены для поддержки настила крыши, черепицы и всего остального, что идет с крышей.

Стропила — традиционный способ обрамления кровли. Это также известно как каркас из палочек, который вырезается и строится на стройплощадке профессиональным плотником.Основными компонентами стропила являются:

  • Обычное стропило
  • Отрезок по отвесу
  • Доска конька
  • Стяжка воротника
  • Обрезка «Птичий рот»
  • Отрезок хвоста
  • Балка потолка
  • Двойные верхние пластины
  • Стеновая балка

Стропильная доска которые создают уклон крыши, как правило, шире, чем те, которые используются для создания ферм. В то время как 2х4 чаще всего используются в фермах, 2х8, 2х10 и 2х12 наиболее распространены для стропил. В готовом помещении утеплитель кладут между стропильными досками и гипсокартоном.В недостроенном помещении, например на чердаке, обычно между лагами прокладывают утеплитель.

В следующих разделах мы обсудим преимущества и недостатки выбора стропил для каркаса крыши.

Rafter Pros

Хотя количество домовладельцев, использующих фермы, увеличилось за последние полвека, многие люди все еще используют стропила для каркаса своей крыши. Как традиционный способ создания конструкции, стропила имеют множество преимуществ. К ним относятся:

  • Стропила позволяют освободить больше места в вашем доме — Когда вы используете стропила, вам будет приятно услышать, что они предоставят больше места в вашем доме.Фактически, вы даже можете превратить свой чердак в кабинет или еще одну спальню. Даже если вам не нужна другая комната, вы можете открыть нижний этаж, чтобы создать красивый сводчатый потолок.
  • Вы можете использовать их где угодно. — Стропила обычно строятся на месте, поэтому они идеально подходят для строительства в труднодоступных местах. Будь то грузовик, лодка или вертолет, способ транспортировки материала также весьма гибок.
  • Они идеально подходят для проектов «спонтанно». — Поскольку стропила не нужно заказывать и строить заранее, они идеально подходят для спонтанных проектов.

В общем, если вы ищете гибкости в отношении временных рамок, количества места в доме или способа транспортировки материалов, стропила могут быть для вас правильным выбором. Конечно, перед принятием окончательного решения всегда лучше проконсультироваться со специалистом по кровельным работам.

Rafter Cons

Хотя стропила — популярный и высококачественный способ обрамить вашу крышу, у них также есть несколько недостатков, о которых вам следует знать. К минусам использования стропил можно отнести:

  • Они обычно дороже, чем фермы. — Если учесть трудозатраты и материалы, стропила обычно дороже, чем фермы.Если у вас ограниченный бюджет, ферм может иметь больше смысла.
  • Строительство может занять больше времени. — Если вам приходится иметь дело с ненастной погодой, процесс строительства займет больше времени. Это потому, что всю конструкцию нужно будет накрыть брезентом до тех пор, пока дождь не закончится.

В следующих разделах мы обсудим стропильные фермы, а также их плюсы и минусы.

Что такое ферма крыши?

Вы можете спросить: «Что такое ферменная крыша?» А еще вам может быть интересно, чем фермы отличаются от стропил.

Ферму крыши лучше всего описать как структурный каркас из бруса, предназначенный для поддержки крыши. Они также используются для перекрытия пространства над комнатой. Обычно они возникают через равные промежутки времени и связаны горизонтальными балками, известными как прогоны.

Одно из основных различий между стропильными крышами и стропильными крышами заключается в том, что стропильные фермы представляют собой сборные деревянные конструкции, а стропила обычно строятся на месте. В случае ферм треугольные перемычки структурных элементов не только поддерживают крышу, но и связывают вместе внешние стены дома.

Еще одно ключевое различие между ними состоит в том, что в фермах в основном используются доски 2×4 вместо досок более широких размеров. Поскольку материалы не такие прочные, в конечном итоге используется больше материала.

Фермы становятся все более популярными за последние полвека. В следующих разделах мы обсудим плюсы и минусы, чтобы помочь вам определить, подходят ли они для вашего дома. Узнав преимущества и недостатки каждого из них, вы лучше поймете, какой из них подойдет вам.Давайте начнем с обзора профессионалов.

Truss Pros

Есть причина, по которой фермы в настоящее время используются примерно в 80% новых проектов крыш жилых домов. У них масса преимуществ, и они обеспечат вашему дому структурную поддержку, которой он заслуживает. Плюсы использования крыши стропильной системы:

  • Они имеют превосходный пролет и прочность. — Как пролет, так и прочность стропильных крыш превосходят стропильные. В то время как пролеты фермы могут достигать 60 футов, пролеты стропил обычно могут достигать только 30 футов.Кроме того, лямки стропильных крыш обеспечивают отличную прочность конструкции.
  • Они подходят для самостоятельной работы. — Фермы легче построить самостоятельно, чем стропила. К счастью, пакеты ферм поставляются с инструкциями, которые помогут вам установить расстояние и закрепить. Они также имеют тенденцию нумеровать или маркировать различные размеры и типы ферм для облегчения идентификации.
  • Они, как правило, дешевле, чем стропила. — В большинстве случаев стоимость сборных стропильных ферм примерно на 30-50% меньше, чем затраты на материалы и рабочую силу при строительстве стропил на месте.
  • Их изготовление обеспечивает большую точность. — Поскольку они построены в контролируемой среде, как правило, меньше ошибок при изготовлении стропильной крыши. Спецификации вставляются в программное обеспечение, а компоненты измеряются и вырезаются в цифровом виде.

Минусы фермы

Как бы хорошо они ни звучали в предыдущем разделе, фермы не идеальны. В противном случае нам даже не пришлось бы обсуждать стропила и фермы. К недостаткам выбора ферм можно отнести:

  • Собранные фермы большие и тяжелые — Поскольку собранные фермы очень большие, их нужно будет доставлять на полу, что увеличивает транспортные расходы.Возможно, вам даже понадобится арендовать кран или стрелу, чтобы добраться до крыши. А если вы живете на острове или в горах, это будет
  • У них меньше гибкости. — Поскольку фермы имеют структурную перевязку, ваши возможности ограничены в том, что вы можете делать с пространством над и под ними. Вероятно, у вас не получится превратить чердак в кабинет или спальню.

Какой из них лучше для кровли дома?

Этот ответ будет отличаться в зависимости от ваших желаний и потребностей в вашем доме, а также от человека, которого вы спрашиваете.Хотя за последние полвека популярность ферм значительно возросла, стропила по-прежнему используются большим количеством домовладельцев.

Вот примеры , когда фермы лучше подходят для вашего дома :

  • Вы можете легко получить доступ к месту расположения дома и его крыши.
  • Стоимость и бюджет являются приоритетом при проектировании вашей кровли.
  • Вы бы не предпочли, чтобы чердак был законченным помещением.
  • Если в вашем плане есть сводчатые потолки, вы можете использовать ножничные фермы, чтобы обеспечить достаточную крутизну.Однако вам нужно проконсультироваться с архитектором, чтобы определить это.

Вот примеры , когда стропила лучше подходят для вашего дома :

  • Вы бы предпочли потолок с крутыми сводчатыми потолками.
  • Вы хотите увеличить жилое пространство в своем доме. Например, вы можете захотеть переоборудовать чердак в спальню или офис.
  • Для ферм сложно или невозможно добраться до строительной площадки с помощью доступного способа транспортировки.

Фермы становятся все более популярными за последние 50 лет.Фактически, в подавляющем большинстве новых крыш в качестве каркаса используются фермы, а не стропила. Мы предлагаем обратиться к местному кровельщику, чтобы помочь вам определить, какой из них вам подойдет.

Часто задаваемые вопросы по фермам Крыша и стропила

В этом разделе мы ответим на ваши вопросы о разнице между балками перекрытия и стропилами, а также сравним стоимость ферм и стропил. Фактически, мы стремимся ответить на любые ваши вопросы о фермах и стропилах в этом блоге. Если у вас возникнут дополнительные вопросы, обязательно обратитесь к местному кровельщику.

Если вы заинтересованы в установке или замене крыши, свяжитесь с нами в любое время. Мы отправим техника (лично или по телефону), который снимет размеры вашего дома и бесплатно предоставит вам оценку.

Можно ли заменить фермы на стропила?

Хотя технически возможно заменить фермы стропилами, лучше всего проконсультироваться с инженером-строителем, прежде чем принимать какие-либо решения. Перепланировка кровельного пространства потенциально нарушает структурную целостность, поэтому вам следует не только проконсультироваться со специалистом, но и правильно спланировать реконструкцию перед началом процесса.Если вы этого не сделаете, это может привести к дорогостоящим и потенциально опасным проблемам с кровлей.

Если вы решите отрегулировать свои кровельные фермы, выполните следующие действия, чтобы обеспечить надлежащий результат:

  • Установите временные несущие элементы в качестве опоры. Это включает:
    • Под коньком крыши запустите опорную перемычку после того, как инженер определит правильный тип и размер.
    • Добавьте опору к обоим концам жатки и по одной посередине.Эти новые балки должны доходить до фундамента, чтобы сделать вашу крышу как можно более прочной.
  • Затем вам нужно будет увеличить несущие способности, добавив дополнительные стропила между боковыми стенками и новую опорную перемычку.
  • После этого вы будете готовы вырезать фермы. Убедитесь, что у вас есть инженер, чтобы проверить пол вашего помещения.

В чем разница между балками перекрытия и стропилами?

Стропила и балки используются при строительстве зданий, но у них есть несколько отличий.Для тех, кто работает в строительной отрасли, важно понимать разницу между ними, а домовладельцам также полезно иметь базовое понимание в случае необходимости ремонта и обслуживания.

Балки

Начнем с балок. Это параллельные горизонтальные балки, проходящие через открытое пространство. Они присоединяются к противоположным стенам здания, чтобы поддерживать как потолок внизу, так и пол вверху. Обычно они делаются из дерева и бывают разной ширины (обычно от 8 до 12 дюймов).

Стропила

С другой стороны, стропила проходят по диагонали от стеновой плиты до вершины конструкции крыши. Они образуют фундамент для крепления кровельных досок, на которые крепится окончательное кровельное покрытие. Обычно они имеют ширину около 8-10 дюймов.

Основное различие между балками и стропилами состоит в том, что балки обычно более горизонтальны по отношению к земле, в то время как стропила используются для крутых крыш.

Что стоит меньше?

Фермы обычно стоят меньше стропил.Фактически, сборные пакеты стропильных ферм будут стоить примерно на 30-50% меньше, чем материалы и рабочая сила, используемые для строительства стропил на месте. За последние 50 лет они стали все более популярными из-за их рентабельности по сравнению со стропилами. Если бюджет является важным фактором при выборе стропильной фермы или стропильной фермы, большинство экспертов порекомендуют вам выбрать стропильные фермы.

Свяжитесь с нами сегодня, чтобы назначить смету на замену крыши!

Если вы выбрали фермы, стропила или хотите сначала проконсультироваться со специалистом, свяжитесь с нашей командой Legacy Service.Мы предоставляем услуги по установке и замене крыш домовладельцам на всей территории Нью-Джерси, Делавэра и юго-восточной Пенсильвании.

Чтобы запланировать бесплатную оценку, свяжитесь с нами сегодня!

Размещено 10 марта 2021 г. в Roof

НАЗВАНИЕ СТРАНИЦЫ

Основы кровли

Если вы считаете, что покупка новой крыши входит в ваш список дел, мы можем помочь. Вот справочная информация, которая вам понадобится, чтобы сделать этот опыт положительным.Это ваш шанс изменить внешний вид вашего дома с помощью высокоэффективных кровельных материалов.

Основы кровли

Крыши состоят из множества важных частей; Ознакомьтесь с анатомией схемы крыши Owens Corning ™ Roofing, чтобы узнать больше о вашей крыше и частях, которые работают вместе, чтобы сделать ваш дом более безопасным.

Основы кровли

Как вы думаете, вам нужна новая крыша? Owens Corning ™ Roofing позволяет исследовать распространенные проблемы, такие как скручивание черепицы и образование пузырей на крыше, которые могут указывать на необходимость новой кровли.

Основы кровли

Выбор подходящего подрядчика кровли для вашего проекта имеет решающее значение.Owens Corning ™ Roofing предлагает несколько отличных советов, которые помогут вам выбрать подходящего профессионального подрядчика по кровельным работам для вашего проекта.

Основы кровли

Owens Corning ™ Roofing and Asphalt предлагает лидерам кровельной промышленности в создании экологически безопасных решений и переработке черепицы.Узнайте больше об экологичной кровле и переработке черепицы.

Основы кровли

Представьте себя дома с крышей, которая отражает вашу уникальную индивидуальность. Найдите свой идеальный цвет черепицы и спроектируйте свою крышу с небольшой помощью от Owens Corning ™ Roofing.

Основы кровли

Более 75 лет Owens Corning поставляет решения, трансформирует рынки и улучшает качество жизни с помощью наших продуктов и людей. Компания Owens Corning ™ Roofing and Asphalt взяла эти основные ценности и применила их к своей продукции для кровельных систем.

Устройство и установка стропильной системы полувальмовой кровли. Полуавесная голландская крыша

Чтобы лучше понять, что представляет собой полувальмовая крыша, вы можете представить конструкцию, которая выглядит как нечто среднее между вальмовой версией и простым двускатным крылом.

Отличает полуобедренную конструкцию от остального трапециевидного фронтона.

Существует множество характеристик такой конструкции, на которые следует обратить внимание и разобраться в них, прежде чем приступать к установке.

В основном для чердаков возводят полубедренную конструкцию. Крыша может быть двускатной и шатровой, у которых имеется соответствующее количество срезанных треугольных граней. Расположение таких вырезов — над торцевыми стенками .

Это то, что отличает половину бедра от аналогичной конструкции бедра. Скаты крыши расположены симметрично относительно осевых балок и имеют одинаковые углы наклона.

Если рассматривать такую ​​конструкцию с положительной стороны, то можно выделить следующие моменты:

  • Высокая водонепроницаемость обеспечивается за счет наличия в конструкции откосов, расположенных со всех сторон;
  • Повышенный уровень защиты от атмосферных осадков создается за счет наличия карнизов вальмовых свесов;
  • Пространство мансардного этажа увеличено на , за счет полушатровой конструкции;
  • Половина может быть установлена ​​в климатической зоне, которая характеризуется экстремальными погодными условиями. Она очень прочная ;
  • Внешний вид полушатровой конструкции очень эффектен и красив … По конструкции подходит для каркасных домов, расположенных как в черте города, так и за городом;
  • Конструкция хорошо противостоит вибрациям за счет наличия невысокого профиля в кровельной системе.

О недостатках можно сказать следующее:

  • Крупное оснащение стропильной системы и всей конструкции крыши различными конструктивными элементами создает множество трудностей в процессе строительства и монтажа кровли;
  • Полубедренная конструкция требует больших материальных затрат требует достаточно большого количества;
  • Кровля также довольно сложно обустроить ;

Самостоятельно спроектировать такую ​​разновидность непросто, все зависит от конструкции стропильной системы.Эта система отличается массой отличий от обычных двускатных и скатных крыш.

Полувальмовая крыша: фото ниже.

Дом с полушатровой крышей

Каркасный дом с полускатной крышей

Полувальмовая кровля: стропильная система

Стропильная система намного сложнее, чем вальмовый тип кровли, она представлена ​​трапециями и различными многоугольниками, к тому же сами вальмы тоже имеют разную форму.

Из видового разнообразия представлены полубедра:

  • Голландская разновидность — представлена ​​вальмовым вырезом снизу, а от острия карниза идет фронтон трапециевидной формы;
  • Датская разновидность — оформлена в обратном порядке, от карниза расположено трапециевидное бедро, над которым крепятся небольшие треугольные фронтоны.

Стропильная система для такой кровли бывает двух видов, в зависимости от того, какие стропила используются при возведении конструкции:

  1. Раздвижной … Этот вид стропильных ног опирается не только на конек и мауэрлат, но и на промежуточные опорные элементы. Такими опорами могут быть стены или столбы, которые при установке располагаются на балках перекрытия.
  2. Тип подвеса … Этот тип стропил не имеет промежуточных опорных элементов.

Перечисленные элементы образуют стропильную систему:

  • Стропила обыкновенная … Имеют опору на брус мауэрлата и расположенный перпендикулярно к ним конек. Конструкция аналогична классической односкатной разновидности кровли … Их длина — это расстояние от коньковой балки до стены конструкции.
  • Диагональные стропила … Такие элементы образуют полубальто, иначе их называют угловыми стропилами. Схематично их можно представить в виде граней равнобедренного треугольника в конструкции крыши. В других стропильных системах, например, в бедре или бедре аналогичный элемент имеет самый длинный , в этом случае диагонально расположенные стропильные ноги могут быть короче половины общей длины пандуса.
  • Народники … Иначе полуножки или короткие стропила. Требуется для соединения диагональных стропил к мауэрлату .
  • Опора … Располагается на каждой балке крыши в стропильной системе слоистой типа .
  • Конек (перекладина) … Место, где сходятся все стропильные ноги обоих откосов на своей вершине. Вдоль этого элемента прикреплена цельная обрешетка для усиления прочности этой части конструкции .
  • Вспомогательные элементы … Любые элементы, которые служат для увеличения прочности и надежности всей системы … Они могут быть представлены подкосами, поперечинами, досками, раскосами и т. Д.

ВНИМАНИЕ!

Для увеличения прочности стропильной системы в нее монтируют специальные стяжки, соединяющие элементы, расположенные на противоположных сторонах. Монтаж дополнительных стяжек выполняется заподлицо с перекрытиями или на уровне середины стропильных балок.

Схема ферменной системы

Торт кровельный

К любой кровли, независимо от ее типа , бывает не один слой материала, а несколько .

Это решение позволяет придать крыше все необходимые характеристики и свойства для комфортной жизни.

Состав и структура кровельной совы могут различаться в зависимости от ее назначения и разновидности.

Что касается полубальца, то такой кровельный пирог представлен следующими слоями :

  • Материалы внутренней отделки;
  • Обрешетка;
  • Пароизоляционный материал;
  • Прилавок-гриль;
  • Изоляционный материал;
  • Гидроизоляция;
  • Система вентиляции;
  • Рубероид.

Каждый материал в «пироге» кровли предназначен для выполнения определенных функций, многое зависит от правильного монтажа такой системы .

Все материалы должны быть правильно подобраны в соответствии с индивидуальными характеристиками и параметрами конструкции.

Кровельный пирог укладывается одинаково на всех типах кровель, сначала устанавливается обрешетка, на которую впоследствии поочередно крепятся материалы.

Пирог кровельный

Процесс возведения полушатровой кровли

Лучше весь процесс строительства разбить на несколько отдельных этапов, понимая суть которых строительство пройдет легко и без ошибок.

Этапы процесса :

  • Конструкция мауэрлата … Процесс постройки этой части системы может быть или не быть похож на процесс постройки традиционного каркаса. Во втором случае монтаж осуществляется таким образом, чтобы брус располагался заподлицо с внешними стенами (их внутренняя часть), в центре несущих стен и на одном уровне со стенами фронтона (также их внутренняя поверхность).
  • Укладка балок перекрытия … Балка размещается перпендикулярно балкам мауэрлата основных несущих стен … Если в такой конструкции есть слабое место при их соединении, то оно размещается над несущей стеной.
  • Установка опор … Стойки, расположенные на краю , имеют решающее значение для длины основных секций крыши … Рядные стойки размещаются на одинаковом расстоянии для равномерного распределения нагрузки на крышу. Перед тем, как приступить к креплению, их вертикальное положение проверяется с помощью отвеса или более точного лазерного прибора.После того, как крепление сделано, стойки дополняют на время с помощью вспомогательных черенков.
  • Установка стропил … Этот этап выполняется стандартным образом, по технологии стропильных ног. Этот этап не особо сложный.
  • Установка диагональных стропил … Для изготовления и установки диагональных стропил проводится ряд специфических действий, обеспечивающих высокую точность выполняемого процесса.

Стропила

Установка мауэрлата

Схема установки диагональных стропил :

  1. Вначале устанавливают доску обрезной , которая располагается заподлицо с фронтоном мауэрлата (его внешней стороной). Параметры размеров доски обычно составляют 50х150 мм. Его временно прибивают гвоздями, чтобы зафиксировать положение и не уронить. Эта часть конструкции необходима для точных измерений положения надреза..
  2. Далее используют доску произвольных размеров, которую укладывают на 3-4 обычные стропила параллельно ходу конька. Точность горизонтального положения проверяют с помощью уровня или рулетки. После этого доску подтягивают к заколоченному ранее отрезку. На перекрестке будет точка, в которой должен проходить будущий горизонтальный разрез .
  3. Доска размером 50х200мм отпилена таким образом, чтобы получился диагональный элемент. Для этого сначала нанесите его на верхний край фермы … Этот процесс лучше всего выполнять вместе, чтобы можно было одновременно удерживать доску и наносить маркировку. На внешней части, которая обращена в сторону полубедра, наметьте линию, идущую по оси в центре.
  4. Далее измеряют значение верхнего среза , которое необходимо для точности при вычислении нижнего узла. Измеренное расстояние наносится в верхнем направлении вдоль мауэрлата в четырех точках , которые повторяют контур стропила в 3D.
  5. Последний этап изготовления — выполнение пропилов в отмеченных местах … Если не было ошибок и ошибок в процессе можно сразу сделать оставшиеся диагональные стропила .
  6. Перед установкой боковых стропил необходимо снять обшивку вспомогательной доски с фронтона мауэрлата … Изготовленные стропила устанавливаются в нужных местах и ​​фиксируются металлическими скобами, уголками или гвоздями. Снизу лучше всего крепить уголками .

Изготовление и установка тазобедренных ножек … Расстояние, на которое стропильная нога должна подниматься относительно своей нижней части , обязательно измерьте, а результат отложите в сторону от верха конька и также запишите. С этого момента натягивают шнурок, по которому направляют в дальнейшем процессе установки стропил в центральной части конструкции.

Для установки опоры полубедренной конструкции необходимо:

  1. Измерьте угол b, который находится между шнурком и опорной стойкой … Лучше измерять транспортиром или скосом.
  2. Измерьте угол f между диагональными элементами … Такой замер позволит правильно определить значение угла, под которым пятки запиливаются сверху, стачивая два края. Таким образом, после установки стропила плотно войдет в сборку.
  3. Используя доску с параметрами 50х150 мм, делают пропил под углом b , после чего обтачивают доску до получения выступа, параметры которого будут равны углу f.
  4. Очень важно каждый раз примерять полученные элементы во избежание ошибок и ошибок.
  5. Установка этого элемента выполняется поверх шнурков , чтобы можно было измерить высоту, на которую заготовка поднимается над гребневым узлом.
  6. Результирующий параметр перемещается на вниз, чтобы определить глубину резания дна. Это значение измеряется только в вертикальной плоскости, после чего проводится горизонтальная линия.Это линия, где будет разрезана нижняя часть узла.
  7. После этого размечаем линию разреза снизу … Для определения этой точки с помощью рулетки откладываем параметр ширины карниза и от этой точки опускаем вертикаль, пересекающую заготовку бедра стропила.
  8. После того, как были сняты все указанные замеры, не спешите приступать к установке стропильной ноги … Получившийся элемент представляет собой шаблон для изготовления наручников.
  9. Человек выполнен аналогично , но распил бруса только с одной стороны на величину угла, равную f / 2. В нижнем узле все тоже просто — все проходящие линии расположены симметрично .. После завершения изготовления наручников все имеющиеся элементы фиксируются стандартным способом.

Завершение строительства … Когда стропильная система готова, последний шаг — зашить карниз и построить обшивку для укладки материалов для кровельного пирога.После завершения укладки всех необходимых слоев относительно индивидуальной конструкции крыши устанавливается кровельное покрытие.

Заключение

Несмотря на сложность конструкции полувальмы, разобравшись в сути процесса, вы легко справитесь с задачей возведения такой кровли. Самое сложное в процессе монтажа — это оборудовать торцевые части кровельной системы, поэтому начинать разбираться в процессе стоит именно с этих этапов.

В контакте с

Опытные мастера и дизайнеры кровельных каркасов и покрытий могут подтвердить, что из всех существующих конструкций стропильная система полувальмовой крыши считается самой совершенной и в то же время сложной в изготовлении. Его основа была изобретена и внедрена триста лет назад в очень влажном и снежном климате побережья Балтийского моря, что наложило определенный отпечаток на конструкцию каркаса полувальмовой крыши.

Устройство полувальмовой кровли

Половальце — небольшой скат или сектор крыши, расположенный между короткими наклонными стропилами со стороны фронтона.

В современных конструкциях полубедра используются два варианта компоновки:


В последнем случае между гребнем и верхним краем полубедра остается вертикальный участок фронтона, который практически всегда оборудована вентиляционным или слуховым окном для мансарды.

Достоинства и недостатки полувальмовой крыши

Большинство людей находят внешний вид и конструкцию этого типа кровли весьма привлекательными. Полувальмовая крыша, фото, выглядит элегантнее и современнее, чем старые прямоугольные двускатные и даже шатровые крыши.

В чем преимущества полувальмовой крыши

Необычная и немного странная, на первый взгляд, крыша с полускатной крышей изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный выдержать климат с большим количеством туманов, дождя и снега, частыми заморозками и регулярным обледенением крыши и фасадов.

Поэтому в полувальмовой крыше изначально заложены некоторые конструктивные особенности для борьбы с влагой:

  • Дополнительные пандусы отлично защищали верхнюю часть фронтона, примыкающую к коньку, от проникновения воды, сгущающегося тумана и проливных дождей с ветром. ;
  • Использование полубедра позволило снизить давление воздушного потока на фронтоны в условиях сильного ветра;
  • Использование полувальмовой конструкции вместо полноценной шатровой кровли позволило уменьшить продольные размеры здания.

На первый взгляд, для современных реалий это не так уж и важно, но до недавнего времени укороченный полувальмовый скат крыши был решением проблемы в очень плотной городской застройке. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская черепица или полукатная крыша давно стали классикой архитектуры.

Важно! Полубедра эффективно отражают напор ветра.

Если попытаться заменить полускатную крышу двускатной, с плоскими фронтонами, то последний испытает нагрузку в несколько сотен килограммов, что может привести к выдавливанию облицовки стен при сильном ветре.

Недостатки полубаткой крыши

Помимо лаконичного дизайна и хорошей адаптации к плохим погодным условиям, у этого типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально каркасы полувальмовой крыши были очень высокими. В современных конструкциях высоту конька определяет заказчик. Но даже при небольшой монтажной высоте коньковой балки монтаж полувальмовой крыши намного сложнее, чем в случае двухскатных стропильных каркасов классической схемы.

Второй существенный недостаток — увеличение количества швов и линий стыковки сопряженных откосов. В полушатровой крыше их меньше, чем в шатровой или в классических четырехскатных схемах, но все же список мест потенциальных протечек воды больше, чем в двухскатной системе.

Поэтому на верхних полубатках крыш часто устанавливают дополнительные навесы, отражающие часть потоков дождевой воды и защищающие фронтоны и стены под ними от промокания.

Для шатровых крыш дизайнеры нашли другое решение. Вместо козырьков выдвинули две боковые наклонные плоскости, в результате под их защитой оказалось окно и верхний край с упорной планкой.

Схема стропильной системы полувальмовой крыши

В простейшем варианте конструкция крыши с прикрепленными к стропильному каркасу половинками шатров имеет четырехскатную схему.

Например, если посмотреть на чертеж полувальмовой крыши с нижним расположением полувальм, становится понятно, как формируется система опор стропильных балок:

  • Стропила полувальмы Вальмовые крыши делятся на две группы — обычные и вальмовые.Первые укладываются на боковые скаты крыши, вторые образуют половинки вальм;
  • Центральная часть стропильного каркаса выполнена так же, как и в случае с обычной двускатной крышей, длина конька составляет примерно 2/3 расстояния между боковыми стенками;
  • Форму и высоту ската будущего полубальтового ската формируют вальмовые стропила;
  • Полубедра набираются из многослойных стропил, упирающихся в основание в мауэрлат, и с верхней полки на перекладине с вставкой.

Для схем с верхним полубедренным расположением стропильная система образована вальмовой балкой, установленной между коньком и горизонтальной поперечной балкой.

В этом случае свесы фронтонов удлиняются на расстояние, равное шагу обычных стропил.

Разновидности полувальмовой кровли

В современном строительстве можно встретить довольно большое количество различных модификаций полувальмовой кровли, они активно используются для различных схем чердаков и жилых мансард, одно и то же. полу- и двухэтажные корпуса с балконами и открытыми площадками для отдыха.Все они основаны на двух классических типах — датской и голландской схеме с полувальтовым стропильным каркасом.

Голландская полувальмовая

Этот тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним полувальбом.

Обычно голландский вариант возведения полувальмовых откосов применяется для полутораэтажных домов, стропильные системы которых выполнены с длинными откосами, расположенными под большим углом наклона.

Использование полубедра позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить балкон или окна, построенные на фронтоне здания, от дождя.

Голландский метод устройства полувальмовой крыши позволяет надежно изолировать верхнюю часть мансарды от мансарды или жилого подкровельного пространства. Один из вариантов голландской схемы полувальмовой крыши показан на видео

Голландские стропильные системы идеально подходят для обустройства чердаков с покатой крышей, загородных домов и загородных коттеджей.

Датская полувальмовая крыша

Классический вариант стропильной системы с нижним полубальтовым расположением. Голландские модели, несмотря на всю простоту и доступность изготовления двускатной крыши, менее распространены, чем датские, поскольку рассчитаны на достаточно большие стропильные конструкции. Только в последние 10-15 лет, при активном строительстве двух- и трехэтажных усадеб, голландские системы стали не менее популярными.

Датские полубастовые фермы можно использовать практически в любых зданиях, от трехэтажных особняков до небольших одноэтажных построек.В условиях очень влажного и холодного климата в Дании полубедренные системы обязательно строили с ломаными спусками, как на схеме.

Верхняя часть стропильного каркаса строилась под очень большим углом — до 70 °, нижние свесы и полубатки располагались с наклоном всего 20 °. В результате получилась крыша, очень напоминающая остроконечную средневековую шляпу, одинаково комфортную как в снег, так и в дождь. В таком доме хозяева жили в основном на втором этаже, на первом была плита и кухня, на чердаке и в подкровельном пространстве хранилась утварь и припасы.

Долгое время датские крыши с ломаной крышей оставались визитной карточкой Копенгагена. Современные полувальмовые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.

Важно! В современных условиях датская полувальмовая стропильная система выбирается только как альтернатива шатровой или обычной шатровой кровле.

Такая конструкция дает возможность оборудовать пару мансардных окон, не прибегая к более сложным слуховым и врезным системам.

Как рассчитать площадь полувальмовой конструкции кровли

Расчет площади поверхности проводится на основе школьного курса планиметрии. Условно кровельное покрытие можно рассматривать как две пары геометрических фигур. Для датской системы это будут две большие и две маленькие трапеции основных спусков и полубедра соответственно.

Чтобы найти площадь основного откоса, необходимо продольную длину откоса умножить на половину суммы горизонтальных длин конька и расстояния между крайними точками по линии карниза.По этой же формуле рассчитывается площадь полубедра. Расстояние от перекладины до карниза умножается на полусумму длин перекладины и линии фронтона. Осталось только сложить два квадрата и умножить на два.

Как сделать полавальтовую крышу своими руками

Основная сложность при выполнении данного вида работ заключается в том, что даже самые точные расчеты длин и размеров деталей стропильных систем редко совпадают с что требуется на строительной площадке.Все равно на месте придется своими руками настроить все детали стропильной системы.

Совет! При расчете заготовок для сборки и монтажа полувальмовой крыши размеры всех деталей берутся с положительным допуском 5%.

Менее точные размеры достигаются на специализированных линиях промышленного производства кровельных каркасов. При этом все детали каркаса полувальмовой крыши получаются практически точно по чертежу, а несущую систему можно собрать как конструктор.

Начало монтажа стропильной системы

Монтаж полубедренного каркаса начинается с конькового прогона. В центре потолка ровно по средней линии крыши устанавливаются две вертикальные стойки, на которые крепится коньковая планка. Чтобы каркас не деформировался и не отклонялся от исходного положения, система фиксируется временными распорками и подкосами.

Следующим шагом является установка двух пар стропильных балок на собранный каркас конька, по две на каждом конце горизонтальной поперечины конька.Основание рамы закреплено и усилено распорками и распорками.

Сборка полубедра

Для формирования плоскости полубедра необходимо установить опорную поперечину или перекладину. Его прикрепляют к вертикальной стойке, удерживающей коньковый брус, и временно обшивают обычными стропилами. Следующим этапом является вырезание и установка вальмовых стропил. Это наиболее сложный этап сборки стропильной системы полувальмовой крыши, так как нужно постараться максимально точно разметить и вырезать опорные плоскости балок.Выровняв самолет, можно капитально отремонтировать транец.

Остальные стропила полувальмового ската вырезают и размещают по результатам замера габаритов каждой балки. На последнем этапе укладываются обычные стропила, сшивается обрешетка, укладывается пароизоляция и кровля.

Одно из самых «узких» мест полувальмовых крыш связано с расположением зоны примыкания верхнего края кровли к вертикальной поверхности фронтона.Именно в этом месте чаще всего течет дождевая вода, поэтому еще на этапе сборки стропильной системы под обрешетку укладывают металлический фартук из тонколистовой оцинкованной стали. Это позволяет повысить жесткость линии стыка и предотвратить отрыв планки упора от стены.

Полушатровые крыши — один из самых интересных вариантов, заимствованных из архитектуры Северной Европы. Их обтекаемая форма легко адаптируется к порывам ветра. Укороченные треугольные откосы позволяют значительно расширить границы полезного чердачного пространства без размещения на стенах массивной кровельной конструкции.

Стильно смотрится на зданиях любой этажности и назначения. Единственный недостаток — сложная технология строительства. Однако тот, кто знает, как устроена стропильная система полувальмовой крыши, без проблем справится с работой.

Полувагонное «семейство» нельзя безоговорочно отнести к классу четырехскатных. Более того, он явно служил материнской базой для развития. Скорее, это совокупность сооружений с двумя и четырьмя откосами, возведение которых предопределяет использование обоих способов строительства.

Полувальмовая категория отличается от шатровой родительской тем, что характерный треугольный элемент шатровых крыш укорачивается. К нему примыкает часть вертикального фронтона каменного дома или аналогичный фронтон деревянной конструкции. Укороченное бедро естественно расположено под углом к ​​указанным фронтонным стенам. Угол между ними может быть выпуклым или вогнутым, а половина бедра располагается сверху или снизу.

По форме и расположению конструктивных элементов полускатные крыши делятся на два основных типа:

  • Голландский. Крыша с трапециевидным полушаром, занимающая нижнюю часть ската фронтона. К верхнему основанию трапеции примыкает вертикальный треугольник, вместе с которым они чаще всего образуют вогнутый угол, реже — выпуклый. Треугольник может быть сплошным или иметь слуховой проход.
  • датский. Крыша с треугольным полушатком, занимающая верхнюю часть концевого сегмента. Основание треугольника опирается на вертикальный трапециевидный фронтон, вместе они образуют выпуклый угол. Датский вариант очень похож на обычную вальмовую крышу, только ее торцевые скаты короче.

На основе двух основных разновидностей было разработано множество вариаций на полубедренную тему. Среди них не только конструкции, различающиеся высотой, величиной откосов, углом наклона, формой элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть здания, у которых укороченный вальм только с одного конца или с одной стороны.

Во всех конструктивных сочетаниях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е.е. подвесной или слоистый метод. Подвесные стропила устанавливают, если у оборудуемой коробки нет внутренней несущей стены или нет возможности установить опоры для конькового прогона. Наклонная же техника реализуется при наличии надежной опоры или может быть предусмотрена для верхних пяток стропильных ног сегмента двускатной крыши. Нижняя пятка стропил обоих типов должна опираться на мауэрлат, на верхний венец каркаса, заменяющего его, или на балки перекрытия.

Вне зависимости от количества вариантов проекта, конструкция стропильной системы основана на одном из основных полубедренных способов или на их комбинированном применении. Разобравшись с ними, вы сможете понять, как применить датские или голландские технологии в обустройстве собственного дома и как совместить привычную покатую часть крыши с укороченными вальмами.

Голландская стропильная система

Конструкция сооружения с трапециевидным коротким бедром и треугольным фронтоном над ним мало чем отличается от традиционного четырехскатного сооружения.Правда, по схеме стропильной системы полувальмовой кровли голландского типа она не похожа на запечатанный почтовый конверт. Это больше похоже на разделенный пополам прямоугольник с трапециями по краям торцевых сторон. Правда, перед этапом строительства коротких откосов все работы проводятся одинаково.


Процесс построения базового варианта

Сначала устанавливаются опоры для прокладки конькового прогона. Вместо отдельных опорных стоек можно использовать каркас, верхняя сторона которого будет служить прогоном для будущей крыши.Затем устанавливаются обычные стропильные ноги. Технологические отличия начинаются с установки диагональных ножек и манжет голландского полубедра. Ведь они обязаны образовывать плоскость укороченного пятиугольного ската, а не полноценного треугольного вальма, как в стандартных шатровых крышах.

Поставленная цель достигается установкой горизонтальной перемычки-шпильки, к углам которой диагональные стропила соединяются пропилом. Часть клиньев, расположенных в центре будущего откоса, закрепляют по обе стороны от прилива гвоздями или уголками.Остальные балки монтируются обычным способом: сверху к диагональному стропилу, снизу к мауэрлату или балке перекрытия.


Для обеспечения жесткости в районе полубедра участки, где перемычка соединяется с обычными стропилами, усилены подкосами. Крайние стропильные фермы с двух сторон складываются вдвое. Места крепления перемычки к стойке и к стропилам дополнительно укрепляют короткими заглушками — кусками доски, прибиваемыми снизу. Они предотвратят деформацию конструкции при превышении нагрузки.

Треугольная часть фронтона, возвышающаяся над укороченным бедром, обшивается доской или листовым материалом. Однако разумные хозяева устраивают небольшие окна вертикальным треугольником для потока естественного света и вентиляции.

Фото-подборка познакомит вас с распространенными типами голландских кровель полушатровой разновидности и формами стропильных систем:

Смесь Голландии с Данией

Как обычно, базовая голландская версия стала основой для разработки множества модификаций.По одной из них, место треугольника фронтона занимает полубедра аналогичной конфигурации. Имея пятиугольный укороченный наклон, он образует скорее выпуклый, чем вогнутый угол. Следует отметить, что вогнутые углы встречаются и в ряде архитектурных решений. В плане схема похожа на обычный конверт, но проекция тазобедренных компонентов другая.

Отличие в алгоритме построения. На этапах возведения двускатной части кровли работы выполняются по слоистой или навесной технологии.Затем для создания характерного излома, в первую очередь, перед крайней обыкновенной фермой монтируется ее укороченный аналог, а по ее углам уже прикрепляются диагонали. Далее все делается по вышеприведенному плану и по чертежам голландской стропильной системы для полувальмовой крыши. По датской методике строится только верхний треугольник бедра.

Ферма крыши датского типа

Датский сорт не менее интересен, чем его голландский «друг», но во главе стропильной системы стоит немного другой образ.Фактически, оба типа крыш могут быть устроены из двух ярусов, уложенных друг на друга. Он построен таким образом, что вполне подходит, если на чердаке предполагается разместить чердак. Однако сломанный метод значительно дороже и хлопотнее, чем метод полубедра, с которым стоит ознакомиться.

Построение датской крыши, шаг за шагом

Мы уже выяснили, что короткое датское бедро имеет треугольную форму, а прилегающий к нему фронтон — трапециевидный.В плане крыша очень похожа на вальмовую конструкцию, но укороченные вальмы намного меньше и их углы не совпадают с углами крыши.

Перед постройкой крайне желательно обзавестись достойным проектом и произвести расчеты элементов стропильного каркаса. Трудиться с расчетами размеров каждого элемента утомительно. По заверениям опытных кровельщиков, достаточно рассчитать самую длинную часть системы. Остальные элементы могут быть равного или чуть меньшего сечения.

Устройство коньковой части рамы

Возведение полувальмового каркаса начинается по общим для всех крыш правил с устройства мауэрлата. На нее должны опираться пятки частных и бедренных стропильных ног. Следует отметить, что опора будет осуществляться на разных уровнях, ведь верхние плоскости несущих стен и фронтонов находятся на неодинаковой высоте.

Строительство первой очереди стропильной системы осуществляется в четыре этапа:

  • Мауэрлат строительный.В описанном примере он не будет напоминать традиционный деревянный каркас. Штанга для устройства мауэрлата укладывается отдельными полосами: 1 — заподлицо с внутренней поверхностью наружных стен, 2 — по центру внутренней несущей стены и 3 — заподлицо с внутренней плоскостью стен фронтона.
  • Укладка балок перекрытия. Выполняется перпендикулярно балкам мауэрлата основных несущих стен. Если необходимо соединить две балки, то место слабого соединения должно быть расположено над несущей внутренней стеной.
  • Монтаж опор коньковой балки на внутренней стене. Концевые опоры определяют длину основной секции крыши. Расстояние между стойками ряда должно быть одинаковым, чтобы нагрузка от крыши распределялась равномерно. Перед креплением проверяется вертикальность опор с помощью отвеса или более серьезного лазерного инструмента. После крепления положение подкосов временно дополняют вспомогательными укосинами.
  • Монтаж обычных стропильных ног основной части откосов, для которых используется традиционный.

Изображения балок перекрытия не показаны на рисунках в примере, поскольку это может нарушить принцип процесса. На самом деле должно быть совпадение.


Установка диагональных стропил

Диагональные датские стропила соединяют край конька с углами фронтона. Для их изготовления и монтажа проводится ряд специфических действий, позволяющих выполнять работы с достаточной точностью:

  • Заподлицо с внешней плоскостью фронтона мауэрлата устанавливается кусок доски размером 50 × 150 мм.Его следует временно прибить парой гвоздей, чтобы он не сдвинулся и не упал при последующей примерке. Обрезка нужна для разметки положения среза одним махом без лишних манипуляций при примерке.
  • На 3-4 обычные стропила кладут доску произвольных размеров так, чтобы она была четко параллельна коньковому прогону. Горизонтальность своеобразной реперной точки контролируется измерениями рулеткой или лазерным уровнемером. Далее нужно подтянуть доску до ранее прибитого сегмента.Пересечение доски и отрезка укажет точку, по которой проведена горизонтальная линия предстоящего реза.
  • Диагональный элемент стропильной системы изготавливается из доски 50х200мм. По традиции в первую очередь производится примерка. Доску следует прикладывать к верху внешней фермы, а обшивку — к углу. Лучше работать вместе: один держит заготовку, другой размечает.
  • С внешней стороны, то есть повернутой к полуобедренной части, четко проведена горизонтальная линия вдоль центральной оси сбоку заготовки.
  • С учетом того, что зеркальный элемент будет плотно прилегать к изготавливаемому стропилу, на внутренней стороне пропила в плоскости отмечается линия. Можно, конечно, не сразу учитывать плоский срез, а фактически исправить обе диагональные заготовки позже. Мастеру удобнее определиться с местом.
  • Измеряется величина верхнего среза. Отмеренное расстояние нужно отложить внизу для точного рисования нижнего узла.В примере это 26 см.
  • Полученные в результате замеров 26 см откладываются от мауэрлата фронтона в четырех точках, повторяя воображаемый трехмерный контур стропильной доски.
  • На твердом грунте сделаны все отмеченные надрезы — диагональная ножка готова. Если не было особых изъянов в конструкции короба и кладке мауэрлата, можно сразу сделать вторую стропилину из такой же полубатки.

Перед установкой диагональных стропил мауэрлат фронтона освобождают от обшивки вспомогательной доски.Готовые стропильные ноги перемещаются на свое место и надежно фиксируются. Для крепления верхней пятки подходят гвозди, внизу лучше использовать уголки.


Изготовление и установка бедра

Нижняя пятка диагональной стропильной ноги возвышается над мауэрлатом на расстояние, требующее обязательного замера. Результат следует отложить в сторону от вершины гребня и отметить. От найденной таким образом точки натягивают шнурок до середины фронтона.Он послужит ориентиром при изготовлении и установке центральных вальмовых стропил.


Для установки центральной ножки полубедра необходимо:

  • Измерьте угол β между шнурком и опорной стойкой с помощью небольшого строительного гониометра. Это поможет вам точно проследить линию верхнего среза.
  • Измерьте угол φ между диагональными элементами. Необходимо сточить два края в виде фаски на верхней пятке для плотного прилегания к узлу.
  • Доска подходящей длины сечением 50 × 150 мм сначала выпиливается под углом β, затем спил затачивается с двух сторон так, чтобы на конце получился угловой выступ со значением φ.
  • Заготовку нужно снова примерить. Его устанавливают прямо над натянутым шнурком, чтобы отмерить высоту заготовки над гребневым узлом.
  • Результат переносится вниз для определения глубины нижнего реза. В показанном примере это 6 см. Их укладывают строго вертикально, от получившейся точки проводят горизонтальную линию.Линии для распиловки пропилов нижнего агрегата готовы.
  • Сразу после разметки разреза отмечается линия нижнего разреза. Для этого необходимо с помощью рулетки отложить ширину карниза и от воображаемой точки провести вертикаль, пересекающую заготовку вальмовых стропил.
  • После выполнения всех запланированных разрезов бедренная ножка не прикрепляется сразу, а используется как шаблон для изготовления жен.

Народники для заливки откосов вальмы выполняются без отклонения от изученной методики, но с учетом реальных размеров и специфики установки.Верхний срез подрезан только с одной стороны под углом, равным φ / 2. С нижним узлом все просто — все линии, если они проложены правильно, должны быть симметричными. По окончании обработки заготовок все элементы бедра устанавливаются и крепятся как обычные собратья.

Аналогичные действия проводятся при изготовлении и установке основных скатов. Для формирования нижних разрезов используется один из элементов бедра. Для верхнего среза сначала проводится линия под углом β, затем она заостряется с нужной стороны под углом, полученным расчетом по формуле 90º-φ / 2.

Среди этапов подготовки:

  • Установка двускатной кобылки, образующей концевой свес. Они крепятся оцинкованными металлическими уголками к крайним пандусам основных откосов, опираясь на вырубки на наклонных участках укороченного фронтона. Шаг установки кобыл примерно 1м. Между кирпичной или бетонной стеной и деревянными элементами должна быть гидроизоляционная прокладка. Нет смысла использовать дорогой полимерный или битумно-полимерный материал.Под кобылку можно положить кусочки рубероида или несколько слоев пергамина.
  • Монтаж ветрового борта по периметру кровли. Работа начинается с прикрепления доски 50 × 150 мм к фронтальному и главному свесам. Длина доски для оформления фронтальных карнизов определяется по проекту, и корректируется по факту. Рулеткой или шнурком от диагональной стропильной ноги нужно провести прямую линию до лобовой доски фронтона.Затем необходимо проверить будущее положение диагональных стропил по отношению к углу ветровой обшивки с указаниями проекта. Ветровые доски, расположенные под углом, прилегающие к кобылке, сначала примеряются и подпиливаются, затем прикрепляются.
  • Диагональные элементы застроены доской одинакового размера. Сегменты трита сращиваются с дюймовым сегментом.

Стропильный каркас датского типа готов. Осталось подшить карнизы и соорудить обрешетку в соответствии с техническими особенностями укладываемого покрытия на крышу.

Принцип устройства стропильных систем для крыш с укороченными вальмами не прост, но понятен. Сложность заключается только в устройстве торцевых частей, а правила и особенности их построения мы описали максимально подробно. Теперь необходимо применить полученную информацию на практике: потренироваться в строительстве самостоятельно или проконтролировать наемный коллектив.

Выбирая проект строительства частного дома своими руками, учитывают не только практическую сторону вопроса, но и эстетическую, ведь он станет «лицом» участка.Чаще всего будущие домовладельцы выбирают, как они говорят, всем сердцем, принимая решения, основываясь на том, что им нравится, а что нет. Возможно, поэтому оригинальная, необычная полавальмовая крыша стала такой популярной.

В ответ на запросы заказчиков архитекторы и дизайнеры создают все больше и больше проектов с полушатровой крышей, которую еще называют голландской. Имея большой опыт строительства частного жилья, они объясняют свой выбор не только его эстетичностью, но и высокой функциональностью, что по достоинству оценят жители регионов с суровым ветреным климатом.В каких условиях остановить свой выбор на такой конструкции и как проходит процесс ее возведения своими руками, читайте в специально подготовленном материале.

Особенности конструкции

Конструкцию полувальмовой крыши нельзя назвать простой ни по конструкции, ни по установке своими руками, так как это коктейль положительных качеств простого двускатного и вальмового,. Если говорить о внешнем виде, то по форме фронтонов он напоминает трапецию, которая образуется за счет элементов бедра, срезающих вершину треугольника.Двускатная двускатная крыша благодаря своей конструкции имеет ряд преимуществ:

  1. Обтекаемая форма. За счет отсутствия острых углов полувальмовая крыша обладает отличной устойчивостью к ветровой нагрузке, что является существенным плюсом в регионах с постоянными сильными ветрами, при строительстве на открытой местности, в горных районах.
  2. Рациональное использование чердачного пространства. Каркас полувальмовой крыши позволяет оборудовать просторное подсобное помещение для сезонного хранения вещей или даже жилую комнату, не уступающую по комфорту первому этажу.
  3. Высокая вариативность. Изменяя угол наклона откосов, архитекторы создают крыши с уникальным дизайном, адаптированные к условиям практически любого региона нашей страны.
  4. Оригинальный вид. Там, где преобладают в основном треугольные остроконечные крыши, на их фоне полускатная крыша выглядит новым словом в частном строительстве.

Возможные трудности

Заинтересованность в постройке полаватровой кровли своими руками весьма похвальна, но вы должны понимать, что это под силу только профессиональным кровельщикам.Вы можете принять в нем участие лично, своими руками, если будете работать под руководством опытного мастера, который составит рисунок. При подготовке и установке вы можете столкнуться со следующими трудностями:

  • Большой расход стройматериалов. Из-за сложной геометрии откосов, утяжеленных шатровыми элементами, потребуется больше рубероида и древесины для стропильной системы, что скажется на стоимости работ.
  • Высокий уровень сложности работы.Множество дополнительных опорных элементов конструкции, ребер, торцов затрудняют установку для неквалифицированных рабочих. А это значит, что на найме профессиональной команды сэкономить не получится. Для начала работы потребуются расчеты и чертежи.
  • Большой вес. Сложный каркас крыши, включающий в себя массивную стропильную систему и большую площадь кровельного материала, требует усиленного фундамента, способного выдерживать такие нагрузки.

Тем не менее, уверяем, полученная информация о двускатной двускатной крыше будет полезна.Прочитав эту статью, вы легко «прочитаете» чертежи, узнаете, как должен проходить процесс установки и сумеете выставить напоказ знание терминов перед мастерами.

Как уже было сказано, стропильная система с вальмой сложно собрать своими руками, в нее входят как имеющиеся в двускатной крыше элементы, так и новые. Он характеризуется следующей схемой:

  • Мауэрлат. Это квадратная опорная планка, служащая основанием для скатов крыши.Он распределяет вес кровли по верхней поверхности несущей стены и переносит его на фундамент. В отличие от двускатной крыши, в шатровом мауэрлате устанавливают не на две перегородки, а на четыре. Также они снабжены торцами фронтонов, которые несут нагрузку от тазобедренных элементов.
  • Стеллажи. Вертикальные опоры из бруса, поддерживающие стропильные ноги или конек, исключающие их прогиб под собственным весом. Стойки устанавливаются на станину или стяжку, в зависимости от типа стропильной системы.
  • Подоконник. По сути, это тот же мауэрлат, устанавливаемый на внутреннюю несущую стену. На него устанавливаются водостоки и подкосы.
  • Хребет бега. Брус, на котором соединяются обычные стропильные ноги, высшая точка, козырёк крыши.
  • Стропила наклонная. Диагональная стропильная нога, простирающаяся от конька до угла здания. Они длиннее рядовых и должны выдерживать большие нагрузки, так как на них опираются жены. Поэтому для их изготовления сечение бруса удваивают или скрепляют две доски, используемые для обычного стропила.
  • Стропила обыкновенная. Стропила из досок 100х150 мм, опирающихся одной стороной на коньковую балку, а другой на мауэрлат, уложенные на внешние несущие стены. Устанавливаются в ряд с шагом 60-120 см в зависимости от ширины утеплителя и выглядят в точности как двускатная треугольная крыша.
  • Полуоножки. Укороченные стропила, прикрепленные к диагонали вверху, а внизу к мауэрлату.
  • Кобылка. Конструкция из досок меньшего размера, чем стропильные ноги секции, которые служат для образования свеса крыши и карниза, защищающего стены от атмосферных осадков и ветра.

Виды стропильных систем

В зависимости от планировки будущего здания стропильная система может существенно отличаться. Есть два типа:


Специалисты по кровле советуют по возможности использовать стропильную систему слоистого типа для сборки своими руками. Так конструкция крыши получается более устойчивой к внешним нагрузкам, появляется больше места для обустройства мансарды.

Последовательность установки

Возведение полувальмовой крыши — сложный кропотливый процесс, доверить который можно только профессионалам.Устанавливают крышу в следующей последовательности:


После завершения внешних работ переходят к внутренним. Для. Для того чтобы мансардное помещение можно было использовать как жилое, полавальмовая крыша должна быть утеплена, ее каркас обшит декоративным материалом. Когда работы будут завершены, вам останется только регулярно осматривать крышу, следить за ее состоянием, проводить профилактический ремонт своими руками.

Видеоинструкция

Полувальмовая кровля, стропильная система которой сложна, относится к разряду вальмовых конструкций.В нем бедра не устанавливаются на всю высоту ската. Сегодня этот вариант кровли используется довольно часто, так как она имеет красивый внешний вид и интересную форму.

Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

В большинстве случаев такую ​​крышу устанавливают на дома с небольшой площадью, так как пространство под ней часто используют как чердак.Под этой крышей можно легко устроить дополнительную комнату, а в некоторых случаях и несколько. Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Недостатком конструкции такого типа является высокая стоимость и сложность расчета материалов. Крыша имеет большую поверхность, поэтому будут немалые трудозатраты.

Как рассчитать такую ​​крышу?

Определить площадь крыши очень просто. Для этого нужно разделить крышу на несколько форм.

При расчете голландского дизайна нужно разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно рассчитать, умножив ее стороны. Чтобы определить площадь второй фигуры, нужно суммы оснований умножить на высоту и произведение разделить на 2. Далее нужно сложить полученные значения и умножить их на 2. Так как в результате можно получить площадь откосов.

Для расчета датской крыши нужно скат разделить на прямоугольник и несколько треугольников.Площадь первой фигуры следует рассчитывать, как описано выше. Площадь треугольника равна произведению его катетов, которое нужно будет разделить на 2. Далее сложите значения площадей первой фигуры и нескольких треугольников. В результате можно получить площадь откоса. Полученное значение нужно умножить на 2.

Вернуться к содержанию

Существующие виды стропильных систем для полускатных крыш

Схема односкатной крыши представлена ​​на рис.1. Изделие имеет сложную структуру. Трапеции в этом случае будут заменены многоугольниками.

По типу вальм крыши можно разделить на:

  1. Голландский. В нижней части шатровая отделка, и фронтон в виде трапеции переходит в свес карниза.
  2. датский. Выполняется в обратном порядке. От карниза идет бедро в виде трапеции, а над ним устанавливаются небольшие треугольные фронтоны.

Вернуться к содержанию

Голландская конструкция крыши

Под потолком мансарды есть мансарда, в которой окна будут обеспечивать вентиляцию.Эти элементы необходимо установить на фронтонах.

Чтобы построить эту крышу, вам нужно подготовить много материалов. В процессе возведения полувальмовой вальмовой крыши будут использоваться различные элементы, основными из которых являются следующие: стропильные ноги разного типа, упоры, подкосы и шренгели.

Монтаж — дело непростое, поэтому первым делом нужно составить проект кровли и произвести расчеты. Стропильную систему полувальмовой кровли следует возводить следующим образом:

Рисунок 1.Схема полувальмовой крыши.

  1. Перед тем, как укладывать мауэрлат, потребуется сделать пояс из железобетона по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.
  2. Далее нужно уложить слой изоляционного материала и смонтировать мауэрлат.Этот блок используется для привязки стен к крыше здания. Он распределит нагрузку со стропильных ног на верх частного дома. Крепление мауэрлата осуществляется с помощью гаек, которые накручиваются на шпильки. В таком варианте конструкции мауэрлат следует укладывать на боковые откосы. На вальмовых спусках он устанавливается на верхней части фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150х50 мм.
  3. Следующим шагом будет установка коньковой рейки. Это важная часть стропильной системы.Это турник, который устанавливается в верхней части крыши. Его следует разместить между откосами. Элемент нужен для крепления стропил.
  4. В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длину которых можно изменять в зависимости от конструкции. Наклонные стропильные ноги монтируются от углов постройки до конца конькового прогона. Они выдержат максимальную нагрузку.
  5. Крепежные элементы одной частью крепятся на фронтонах мауэрлата, помещаемых под бедро, а другой — к торцевой части коньковой планки.
  6. К основному мауэрлату и коньковому прогону крепят обычные стропильные ноги боковых откосов.
  7. Народные стропильные ноги фиксируются ниппельными ножками.

Наиболее подходящей породой древесины для стропильной системы полувальмовой кровли является сосна.

Если было решено построить полувальмовую крышу самостоятельно, то следует взять на себя ответственность за выбор материала для изготовления деталей стропильной системы. Рекомендуется использовать рейки сечением 150х50 мм.Наиболее подходящая порода древесины — сосна. Если приходится выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы избежать деформации устройства при дальнейшем использовании. Дополнительно потребуется обработка древесины антимикробным составом.

При наличии больших пролетов необходимо укрепить систему упорами. Стропильные ноги в большинстве случаев укрепляют фермами.

Раскосы и опоры — это дополнительные стержни, поддерживающие элементы основной конструкции.Шпренгель — это балка или приспособление, укрепляющее основное здание. Все эти части будут опираться на плиты или балки перекрытия. В последнем случае вам нужно будет использовать затяжки.

5 типов чердаков, о которых следует знать

Почти во всех домах есть пространство между потолком верхнего этажа и нижней стороной крыши. Это пространство обычно называют чердаком . Мансарды бывают разной площади, высоты и конфигурации.

Чердаки домов с плоской крышей обычно охватывают всю длину и ширину дома, но имеют очень низкие потолки.Во многих современных домах с остроконечными крышами чердаки могут быть преобразованы в спальни или игровые комнаты, обычно с небольшой высотой и наклонными потолками. В более старых домах — особенно в викторианском, Кейп-Кодском и итальянском стилях — обычно есть большие чердаки с высокими потолками, которые можно превратить в впечатляющие жилые помещения.

Независимо от того, какой у вас дом, важно знать, что вы можете и чего не можете делать со своим чердаком. Размеры и конструкция вашего чердака определяют, можно ли его использовать для проживания или хранения вещей, или он должен оставаться пустым, потраченным впустую пространством наверху дома.В оставшейся части этой статьи мы опишем пять разновидностей чердаков, определим, какие типы чердаков позволяют использовать складское и жилое пространство, а также обсудим плюсы и минусы вентиляции и утепления чердака. Продолжайте читать, чтобы узнать все о чердаках!

1. Чердак Scuttle

Чердаком считается любое чердачное помещение, не имеющее постоянной лестницы для доступа. Типичный чердак имеет люк, и вам нужно подняться по лестнице или спускающейся лестнице, чтобы попасть в него.Некоторые домовладельцы используют свои чердаки для хранения вещей, но большинство оставляют это пространство пустым и заходят на чердак только в том случае, если им нужно выполнить техническое обслуживание или ремонт. Конечно, из-за того, что на чердаках нет постоянных лестниц и традиционных дверей, вы не можете на законных основаниях использовать их для жилого помещения.

2. Незаконченный чердак

Основное различие между недостроенным чердаком и чердаком состоит в том, что на недостроенный чердак можно попасть по постоянной лестнице, а не по лестнице и люку.Полы, стены и потолки недостроенного чердака не доведены до пригодного для жизни состояния. В большинстве случаев это означает, что выставлены шпильки стен и стропила потолка. Балки перекрытия обычно покрывают фанерой, поэтому недостроенные чердаки идеально подходят для хранения вещей. В отличие от чердаков, большинство недостроенных чердаков можно переоборудовать в жилые помещения.

Это недостроенное чердачное пространство можно использовать под склад. Если ваш чердак слишком низкий для жилой площади, он все равно может оказаться эффективным пространством.

3. Частично закончено

Разница между чердаком с частичной отделкой и чердаком с полной отделкой основана на процентной доле площади чердака, соответствующей требованиям норм для жилого помещения. Частично закончено Площадь мансарды составляет 20–39% площади основного этажа дома. В домах с А-образной рамой, которые имеют длинные и крутые крыши, часть чердака с достаточным пространством для жилого помещения может быть довольно маленькой. В других случаях домовладельцы могут выбрать отделку чердака, достаточную для спальни, кабинета или игровой комнаты, и использовать оставшееся место для хранения вещей.

Площадь готового помещения составляет менее 40% площади первого этажа.

Крошечное «непригодное» пространство за коленями превращается в очаровательный уголок.

4. Полная отделка

Чердак с полной отделкой имеет жилую площадь, равную 40% — 54% площади основного этажа дома. Как и частично отделанные чердаки, это может означать, что владелец решил закончить только часть жилой площади на чердаке или что из-за крутой крыши большая часть чердака просто не может использоваться в качестве жилого помещения.Многие дома Кейп-Код и Тюдоров попадают в последнюю категорию: из-за крутых наклонных линий крыши большая часть чердачного помещения становится слишком маленькой и тесной для безопасного и комфортного использования людьми.

Площадь готовой мансарды чуть больше половины первого этажа.

Книжные полки вдоль колен отлично используют пространство с низкой высотой на чердаке мыса Кейп-Код.

5. Полностью ребристая стенка HGT

Если площадь чердака, эквивалентная 55% или более площади основного этажа, завершена в соответствии со стандартами для жизни, чердак имеет маркировку Full Fin Wall HGT , что означает высоту полностью готовой стены.Большинство чердаков, получивших это обозначение, полностью или почти полностью закончены, возможно, с небольшими недостроенными складскими помещениями под карнизами. Чердаки Full Fin Wall HGT часто включают в себя не только электричество и HVAC, необходимые для всех чердаков с частичной или полной отделкой, но также водопровод, слуховые окна и / или световые люки. Используя линию крыши здания как привлекательный архитектурный элемент, чердаки Full Fin Wall HGT могут быть преобразованы в впечатляющие жилые помещения.

Чердак полностью закончен, его площадь идентична площади первого этажа.

В этом современном лофте остроконечная крыша выглядит эффектно.

Разница между стропилами и фермами на чердаке

Конструкция вашего чердака — в частности, будут ли опоры крыши стропильными или стропильными — определяет, можете ли вы закончить чердак под жилое пространство, использовать его для хранения или оставить пустым. Стропила — традиционный способ обрамления кровли; фермы — более новая инновация, но чаще встречаются в новом строительстве.

Стропила

Стропила обычно состоят из пиломатериалов размером 2 ″ x8 ″, 2 ″ x10 ″ или даже 2 ″ x12 ″. Они соединяются с коньковой доской на пике крыши и с верхней пластиной каркаса стены. Каждое стропило поддерживается двумя горизонтальными досками: стяжкой-воротником чуть ниже пика крыши и балкой прямо над верхней пластиной каркаса стены. Балки перекрытия также обрамляют потолок помещения под чердаком. Стропильно-балочная конструкция достаточно прочна, чтобы выдержать укладку чистового пола поверх балок, что позволяет использовать чердак для хранения и / или жилого помещения.

Фермы

Фермы — это пиломатериалы 2 ″ x4 ″, соединенные в треугольные перемычки, предварительно изготовленные на заводе. Они дешевле стропил и могут выдерживать примерно такую ​​же весовую нагрузку. Однако перепончатая конструкция ферм делает невозможным отделку каких-либо чердачных помещений под жилые нужды, а также затрудняет использование пространства для хранения вещей. Поскольку нижние части ферм состоят из бруса размером 2 x 4 дюйма (а не из более крупных и прочных балок, используемых при строительстве стропил), вам не следует даже хранить на них тяжелые коробки.

Удалять или не выпускать — что лучше для чердака

Большинство чердаков без отделки и даже некоторые чердаки имеют протечки воздуха, недостаточную изоляцию и / или плохо подогнанные окна. Благодаря этому теплый или охлажденный воздух из дома выходит наружу, а наружный воздух проникает внутрь. Поскольку теплый воздух поднимается вверх, на чердаке обычно бывает жарче, чем в остальной части дома. Так, в зимние месяцы с чердака уходит нагретый воздух; летом более прохладный воздух опускается на дно дома и выходит наружу, втягивая горячий наружный воздух на чердак.Вы можете проветривать чердак, чтобы контролировать скопление теплого воздуха, или не проветривать его.

Чердак с вентиляцией

Современные дома обычно имеют встроенную вентиляцию на чердаке. Это включает в себя некоторую комбинацию конькового вентиляционного отверстия на пике крыши, вентиляционных отверстий на потолке под карнизом и / или фронтальных вентиляционных отверстий, встроенных в стены ниже пика крыши. Эти вентиляционные отверстия сохраняют прохладу на чердаке летом и предотвращают накопление влаги в течение всего года. Однако они также позволяют выходить нагретому воздуху зимой и охлажденному воздуху летом.Вентиляция уместна только на недостроенных чердаках.

Чердак без вентиляции

Невентилируемый чердак лучше всего использовать в качестве жилого помещения и / или если там расположена ваша система отопления, вентиляции и кондиционирования воздуха. Чтобы преобразовать чердак с вентиляцией в чердак без вентиляции, необходимо включить чердак в тепловую оболочку дома. Это означает герметизацию и изоляцию чердачных стен и крыши, а также установку воздуховодов HVAC, чтобы поддерживать температуру чердака относительно близкой к температуре остальной части дома. Зимой утеплитель крыши предотвращает выход теплого воздуха.Летом он сохраняет прохладный воздух в доме.

Щелкните здесь, чтобы увидеть вентилятор на чердаке на Amazon.

Как можно герметизировать и утеплить чердак?

Герметизация чердака предотвращает проникновение наружного воздуха и выход нагретого или охлажденного воздуха в помещении. Используйте герметик, чтобы заделать небольшие зазоры, протечки или стыки в стенах и крыше. Будьте особенно тщательными при герметизации стенок колен, нестандартных углов и пространств вокруг труб или дымоходов.

После того, как чердак будет полностью герметизирован, переместите тепловую оболочку дома на крышу.Для этого сначала удалите изоляцию между потолком верхнего этажа и мансардным этажом. Затем установите на стены и крышу изоляцию с минимальным содержанием R-38. Это предотвратит утечку теплого воздуха из вашего чердака зимой. Он также защитит ваш дом от поглощения солнечного тепла летом.

Щелкните здесь, чтобы узнать об утеплении чердака на Amazon.

Закрытие

Отделка чердака может сделать ваш дом более комфортным и удобным.Это также может повысить стоимость вашего дома. Понимание конструкции вашего чердака поможет вам определить, можете ли вы использовать его для хранения вещей или закончить для жилого помещения. Если вы планируете закончить чердак полностью или частично, вам также потребуется герметизировать и утеплить его. Следование приведенным выше рекомендациям поможет вам превратить чердак в красивую и функциональную часть вашего дома.

Вам также могут понравиться:

Можно ли на чердак добавить ванную комнату?

Считается ли чердак под спальню?

Каркас крыши с деревянными двутавровыми балками

В то время как многие строители включили систему перекрытий с двутавровыми балками в свою стандартную конструкцию, конструкция крыши с деревянными двутавровыми балками остается загадкой.Крыши, как правило, более сложные, чем полы, поэтому естественно, что строители, привыкшие к деревянным каркасам, могут с осторожностью использовать деревянные I вместо массивных стропил. Но для некоторых типов кровли деревянные двутавровые балки могут работать лучше, чем массивные пиломатериалы — хороший пример — длиннопролетные соборные потолки. Моя цель здесь состоит в том, чтобы прояснить различия между деревянными и массивными двутавровыми балками, а также дать несколько советов по упрощению конструкции крыши с деревянными двутавровыми балками. Крыша с двутавровой балкой vs.Обычный каркас Прежде всего, необходимо понять, чем крыша с деревянным двутавровым балочным каркасом конструктивно отличается от традиционной кровли с каркасным каркасом. В типичной крыше, обрамленной размерным брусом, стропила опираются на верхнюю пластину внешней стены на нижнем конце и упираются в коньковую доску наверху. Непрерывные потолочные балки или хомуты проходят от стропила до стропила. Под коньковой доской, которая не является конструктивной, нет необходимости в несущих столбах. Нагрузки на кровлю передаются на верхние плиты несущих стен, где балки перекрытия, действуя на растяжение, не дают стропилам разлетаться.То, что у вас здесь, — это, по сути, ферма, построенная на месте. Прочность кровельной системы во многом зависит от соединений между балками и концами стропил: до тех пор, пока эти гвозди выдерживают нагрузки и не скользят, стропила удерживаются от выталкивания, коньковая доска сжимается. место наверху, и крыша не провисает (см. «Практическое проектирование», 5/96, для получения дополнительной информации по этой теме). С деревянными двутавровыми балками практически невозможно создать прочное соединение сдвига между балками перекрытия и концами стропил.Вместо этого система крыши с деревянными двутавровыми балками обрамлена либо центральной несущей стеной, либо конструкционным коньком — балкой, которая несет нагрузку с крыши на стойки. Нагрузка с верхней половины крыши воспринимается несущей стеной или конструкционным коньком; нижняя половина поддерживается внешними несущими стенами. Нагрузки в основном представляют собой гравитационные нагрузки, которые толкают несущие стены вниз, а не наружу. Таким образом, нет необходимости проектировать соединение между балками пола или потолка — если они есть — и концами стропил.Во время моей работы в качестве полевого представителя Trus Joist MacMillan в большинстве деревянных крыш с двутавровыми балками, которые я видел, используются структурные коньковые балки, а не центральная несущая стена. Но независимо от того, используете ли вы коньковую балку или несущую стену, есть два способа поддержать балки на верхнем конце: с помощью подвесов или опорной плиты со скошенной кромкой (см. «»). Важно помнить, что на верхнем конце двутавровой балки нельзя надрезать «птичий рот». Это будет означать прорезание нижнего фланца в точке опоры, что приведет к повреждению двутавровой балки.Использование подвесов на выступе

Наиболее распространенным методом является использование подвесок с лицевым креплением с наклонным сиденьем (см. Рис. 1 и «,»), таких как серия Simpson LSSU или TMU USP (Kant-Sag).

Войдите или зарегистрируйтесь продолжить чтение

стропильная система, чертеж, история, конструкция, схема. Установка полавальтовой крыши. Сочетание голландских и датских технологий

Стропильная система, можно сказать, важнейшая составляющая кровли.Именно эта система является основой для всех остальных элементов. Любая стропильная система имеет базовые составляющие. Они присутствуют в любом таком дизайне. Но сама компоновка стропил, подкосов и других элементов может быть разной. Все зависит от типа кровли. А что такое стропильная система полувальмовой крыши? В чем его особенности и как его построить? Об этом и пойдет речь в статье.

Разновидности

Стропильная система полувальмовой крыши — довольно сложное сооружение. Построить его самостоятельно, без помощи профессионалов, может и не получиться.Но прежде чем приступить к изучению нюансов ее возведения, следует разобраться с типом самой кровли. Полубедренный дизайн может быть двух видов, а именно:

  1. голландский вариант. Здесь полувальмовая крыша имеет два ската. При этом в нижней части торцов большой трапециевидный фронтон. Сверху его венчает бедро в виде треугольника.
  2. Полуавесная датская крыша имеет другую конструкцию. Здесь вертикальный фронтон находится наверху.Далее идет большой аппарель или бедро. В этом случае он имеет трапециевидную форму.
  3. Есть и другие виды полувальмовых крыш. В их дизайне сочетаются голландский и датский стили. Но в любом случае проектирование и установка стропильной системы полувальмовой крыши — дело довольно непростое.

    Достоинства и недостатки

    Полувальмовая крыша применяется не так часто. В первую очередь это связано с довольно сложной стропильной системой. Чаще всего возведение такого сооружения доверяют профессиональным строителям.Если у вас нет должного опыта столярных работ, то полавальтовую крышу для дома лучше не выбирать.

    Кроме того, значительно увеличиваются финансовые затраты. Потребуется больше стропил и других элементов. К тому же они бывают разных размеров. Все это значительно увеличивает стоимость проекта.

    Но и у полавальтовой крыши есть свои преимущества. К таким специалистам относятся:

  • во-первых, под такой крышей можно разместить жилые помещения.На мансардном этаже будет много места;
  • Во-вторых, очень привлекателен внешний вид полувальмовой крыши. Такой дизайн станет настоящим украшением вашего дома;
  • Также такая крыша является хорошей защитой от атмосферных осадков. Независимо от угла наклона откосов на них, как правило, практически не скапливается снег. Это значит, что эксплуатация кровли не потребует от вас особых усилий;
  • Еще одно преимущество — это экономия тепла. Половина не дает проникать холоду внутрь, что поможет удешевить отопление мансардного этажа;
  • Полувальмовая крыша выдерживает даже очень сильный ветер.Конечно, здесь многое будет зависеть от качества материалов, используемых при строительстве, точности расчетов и правильности возведения стропильной системы.

Поэтому, если у вас есть опыт столярных работ, и вы уверены, что справитесь со сложной конструкцией стропильной системы, то этот вариант кровли вам вполне подойдет.

Подготовительный этап

Любой бизнес, особенно если речь идет о строительстве, нужно начинать с планирования.Прежде всего следует составить схему. Стропильная система полувальмовой крыши имеет довольно сложное устройство. Но при этом составление его схемы мало чем отличается от аналогичных работ при строительстве других видов кровли.

Прежде всего, необходимо произвести расчеты. Вам необходимо определиться со следующими параметрами:


При расчете угла наклона ската также важно учитывать, каким рубероидом будет покрыта ваша полувальмовая крыша.Каждый производитель указывает свои оптимальные параметры, при соблюдении которых их продукция будет работать наиболее эффективно.

При расчете нагрузки в первую очередь учитывается количество снежного покрова. Кроме того, следует учитывать влияние ветра. Этот вид нагрузки зависит не только от погодных условий в вашем районе, но и от угла наклона полувальмового ската крыши, а также следует учитывать вес всех материалов, которые будут использоваться при строительстве.

После всех предварительных расчетов составляется чертеж стропильной системы полувальмовой кровли. На нем указывается расположение всех элементов конструкции, лучше сделать точнее и детальнее. В этом случае монтаж стропильной системы самой полувальмовой крыши будет проще и без ошибок.

Нюансы строительства голландского варианта

Устройство стропильной системы полувальмовой кровли, как уже говорилось ранее, достаточно сложно.Поэтому, приступая к строительству, следует предварительно ознакомиться со всеми нюансами предстоящих работ. Если вы решили использовать полувальмовую крышу в голландском стиле, то монтаж стропильной системы осуществляется следующим образом:


Если речь идет о датском варианте полувальмовой кровли, то больших отличия в установке стропильной системы. Но есть и нюансы. В датском варианте стропильные ноги трапециевидной формы не подходят к коньковому бруску.Здесь они будут упираться в верхнюю часть отбойника. Этот элемент является основой вертикального фронтона. Крепится к стропилам крыши.

При строительстве стропильной системы полувальмовой кровли следует использовать только качественные материалы. Лучше всего для этих целей подходит сосна. Помимо основных конструктивных элементов в виде стропил сюда входят и дополнительные элементы. Раскосы являются обязательными. Они нужны для усиления длинных стропил. Также можно использовать перекладины, шпренгели и другие элементы.

Шаг или расстояние между стропилами выбирается в зависимости от нагрузки, которая будет воздействовать на всю систему. Как правило, этот параметр колеблется от пятидесяти до ста сантиметров.

При установке стропил около других элементов важно не забывать об утеплении и гидроизоляции. Как правило, полавальмовая крыша применяется в тех случаях, когда хозяин дома желает сделать мансардный этаж вместо мансарды. В этом случае без утепления кровли и дополнительной паро- и гидроизоляции не обойтись.

Крыши полувальмового типа отлично выдерживают сильный ветер за счет того, что в их конструкции нет острых углов. При этом они отличаются привлекательным внешним видом с архитектурной точки зрения.

Если вы планируете одновременно получить надежную кровельную систему и просторное чердачное помещение, обратите внимание на двускатные двускатные крыши (см. Фото). Конструкция их стропильной системы защитит ваш дом от сильных ветровых нагрузок, а также от воздействия различных осадков.Эти преимущества привели к востребованности полувальмовых кровельных решений среди владельцев частных домов.

Особенностью любой полубедренной конструкции, заметной даже непрофессионалам, является наличие в нем фронтона трапециевидной формы. Вальмы крыши примыкают к этой трапеции, придавая всей системе узнаваемый и очень элегантный вид. Кроме того, на предоставленных фото видно, что на концах такая двускатная система обязательно имеет свесы, параметры которых могут быть разными.

Полуаварная конструкция крыши

Для территорий с относительно мягкими климатическими условиями свесы полувальмовых крыш делают выраженными, а уклон скатов относительно небольшим. Для районов, где зима «радует» людей ощутимыми ветрами и большим количеством снега, свесы делаются меньше, а склоны действительно крутые.

Двускатную полускатную крышу чаще оборудуют, когда человек планирует получить комфортный чердак на месте неиспользуемого и нежилого чердачного помещения.

Стропильная система полускатной крыши

Также данная стропильная система подходит для дополнительного укрепления высоких фронтонов зданий с низким уровнем устойчивости. В этом случае его установка гарантирует надежность кровли при сильных климатических нагрузках.

Интересующий нас также имеет некоторые недостатки, которые нельзя игнорировать. Во-первых, процесс проектирования и монтажа таких конструкций довольно сложен. Во-вторых, полубедра требует много расходных материалов.Кроме того, необходимо использовать самые разные элементы — стренгели, подкосы, промежуточные стропила, нервюры, подвески, упоры различной конфигурации, впадины и другие компоненты.

Монтаж рассматриваемой конструкции следует начинать с установки мауэрлата. Он нужен для того, чтобы стены (их верхние плоскости) равномерно воспринимали нагрузки, которые им передает стропильная система. Деревянный брус, используемый для крепления мауэрлата, должен быть достаточно высоким (12-15 см) и широким (не менее 15 см).Укладка этого бруса осуществляется по рулонной гидроизоляции. Затем к стене крепится мауэрлат:

  • при помощи шпилек, если речь идет о кирпичной стене;
  • скобы, если поверхность деревянная.

Шпильки изготавливаются из прутков (стальных, металлических) сечением не менее 1 см. Их монтируют в пояс из железобетона, возведенный специально для этого на кирпичную кладку стены. Причем эта операция выполняется так, чтобы шпильки располагались между стропилами.Расстояние между застежками 120 см.

Установка мауэрлата

После монтажа мауэрлата свободный конец шпильки должен характеризоваться показателем в несколько сантиметров (2-3). Обратите внимание — антисептические составы наносятся на брус заранее (до начала монтажных работ). Также необходимо заранее просверлить в мауэрлате отверстия под крепеж.

После того, как вы успешно установили и закрепили мауэрлат, можно приступать к монтажу конька и коньковых стоек.Последние следует размещать строго вертикально (отклонения от вертикали корректируют с помощью обычного отвеса).

Следующим этапом монтажа полувальмовой кровли является установка диагональных стропил (профи называют их косыми), которые служат для соединения углов конструкции с торцами конька. Эти элементы выдерживают большие нагрузки и отличаются большей длиной по сравнению с обычными стропилами. Чтобы они могли эффективно выполнять свою функцию, необходимо увеличить их площадь поперечного сечения вдвое.Сделать это несложно, скрепив две балки или доски, из которых были изготовлены стандартные стропила.

Конструкция полушатровой крыши

Теперь можно смонтировать стропила (они поддерживаются стропилами). Они обязательно должны упираться в разных точках на диагональные изделия, что обеспечивает оптимальное распределение нагрузки на конструкцию полувальмовой крыши.

Наклонные стропила крепятся подкосами или стойками, упирающимися в балки или плиты перекрытия. Повысить уровень их устойчивости к ветровым нагрузкам можно с помощью костылей, предназначенных для дальнейшего укрепления диагональных стропил.В стену вбивают костыли, и стропила соединяют с ними с помощью проволочных скручиваний.

Грамотно выполненная стропильная система требует установки на нее обрешетки, которая надевается на фиксированные стропильные элементы, описанные выше и показанные на фото. Затем проводятся пароизоляционные мероприятия. Они должны быть выполнены из фольгированного алюминиевого пленочного материала, не боящегося коррозионного воздействия. Укладывается фольгой вниз на нижнюю плоскость стропил и фиксируется степлером для строительных работ.

Монтаж обрешетки полувальмовой кровли

На последних этапах монтажа выполняем следующие работы:

  • Утепляем конструкцию минераловатным материалом. Его кладут между стропильными элементами ровными слоями. Будьте осторожны, чтобы при установке не сморщить вату. Оптимально, если у вас получится уложить его с небольшим натяжением.
  • Производим гидроизоляцию кровельной системы. Для этих целей обычно используют рубероид.

Гидроизоляция стропильной системы полувальмовой кровли

Завершением монтажных работ является укладка кровли. Помните — между кровлей и слоем гидроизоляции должен быть небольшой зазор. Он обеспечит эффективную вентиляцию пространства под крышей и увеличит срок службы всей конструкции. И не забывайте, что все без исключения части стропильной системы перед установкой следует тщательно обработать противопожарными и антисептическими средствами.

Полувальмовая кровля, стропильная система которой сложна, относится к разряду вальмовых конструкций. В нем бедра не устанавливаются на всю высоту ската. Сегодня этот вариант кровли используется довольно часто, так как она имеет красивый внешний вид и интересную форму.

Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

В большинстве случаев такую ​​крышу устанавливают на дома с небольшой площадью, так как пространство под ней часто используют как чердак.Под этой крышей можно легко устроить дополнительную комнату, а в некоторых случаях и несколько. Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Недостатком конструкции такого типа является высокая стоимость и сложность расчета материалов. Крыша имеет большую поверхность, поэтому будут немалые трудозатраты.

Как рассчитать такую ​​крышу?

Определить площадь крыши очень просто. Для этого нужно разделить крышу на несколько форм.

При расчете голландского дизайна нужно разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно вычислить, умножив ее стороны. Чтобы определить площадь второй фигуры, нужно суммы оснований умножить на высоту и разделить произведение на 2. Далее нужно сложить полученные значения и умножить их на 2. В результате , можно получить площадь склонов.

Для расчета датской крыши нужно скат разделить на прямоугольник и несколько треугольников.Площадь первой фигуры следует рассчитывать, как описано выше. Площадь треугольника равна произведению его катетов, которые необходимо разделить на 2. Затем сложите площадь первой фигуры и нескольких треугольников. В результате удастся получить площадь пандуса. Полученное значение нужно умножить на 2.

Вернуться к содержанию

Существующие виды систем стропил полускатных крыш

Схема полувальмовой крыши представлена ​​на рис.1. Изделие имеет сложную структуру. Трапеции в этом случае будут заменены многоугольниками.

По типу вальм крыши можно разделить на:

  1. Голландский. В нижней части шатровая отделка, и фронтон в виде трапеции переходит в свес карниза.
  2. датский. Их проводят в обратном порядке. От свеса карниза идет бедро в виде трапеции, а над ним устанавливаются небольшие треугольные фронтоны.

Вернуться к содержанию

Голландская конструкция крыши

Под потолком мансарды находится мансарда, в которой вентиляция будет обеспечиваться через окна.Эти элементы необходимо установить на фронтонах.

Чтобы построить эту крышу, вам нужно подготовить много материалов. В процессе возведения полувальмовой вальмовой крыши будут использоваться различные элементы, основными из которых являются следующие: стропильные ноги разного типа, упоры, подкосы и шренгели.

Монтаж — дело непростое, поэтому первым делом нужно составить проект кровли и произвести расчеты. Стропильную систему полувальмовой кровли следует возводить следующим образом:

Рисунок 1.Схема полувальмовой крыши.

  1. Перед тем, как укладывать мауэрлат, потребуется сделать пояс из железобетона по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.
  2. Далее нужно уложить слой изоляционного материала и смонтировать мауэрлат.Это блок, который используется для привязки стен к крыше здания. Он распределит нагрузку со стропильных ног на верх частного дома. Крепление мауэрлата осуществляется с помощью гаек, которые накручиваются на шпильки. В таком варианте конструкции мауэрлат следует укладывать на боковые откосы. На вальмовых спусках он устанавливается на верхней части фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150х50 мм.
  3. Следующим шагом будет установка коньковой рейки.Это важная часть стропильной системы. Это турник, который устанавливается в верхней части крыши. Его следует разместить между откосами. Элемент нужен для крепления стропил.
  4. В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длину которых можно изменять в соответствии с конструкцией. Наклонные стропильные ноги монтируются от углов постройки до конца конькового прогона. Они выдержат максимальную нагрузку.
  5. Крепежные элементы одной частью монтируются на фронтонах мауэрлата, располагаются под бедром, а другой крепятся к торцевой части коньковой планки.
  6. К основному мауэрлату и коньковому прогону крепят обычные стропильные ноги боковых откосов.
  7. Народные стропильные ноги фиксируются ниппельными ножками.

Наиболее подходящей породой древесины для стропильной системы полушатровой кровли является сосна.

Если было решено построить полувальмовую крышу самостоятельно, то следует взять на себя ответственность за выбор материала для изготовления деталей стропильной системы.Рекомендуется использовать рейки сечением 150х50 мм. Наиболее подходящая порода древесины — сосна. Если приходится выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы предотвратить деформацию устройства при дальнейшем использовании. Дополнительно потребуется обработка древесины антимикробным составом.

При наличии больших пролетов потребуется усилить систему упорами. Стропильные ноги в большинстве случаев укрепляют фермами.

Раскосы и опоры — это дополнительные стержни, поддерживающие элементы основной конструкции. Шпренгель — это балка или приспособление, укрепляющее основное здание. Все эти части будут опираться на плиты или балки перекрытия. В последнем случае вам нужно будет использовать затяжки.

Выбирая проект строительства частного дома своими руками, учитывают не только практическую сторону вопроса, но и эстетическую, ведь он станет «лицом» участка.Чаще всего будущие домовладельцы выбирают, как они говорят, всем сердцем, принимая решения, основываясь на том, что им нравится, а что нет. Возможно, поэтому оригинальная, необычная полавальмовая крыша стала такой популярной.

В ответ на запросы заказчиков архитекторы и дизайнеры создают все больше и больше проектов с полушатровой крышей, которую еще называют голландской. Имея большой опыт строительства частного жилья, они объясняют свой выбор не только его эстетичностью, но и высокой функциональностью, что по достоинству оценят жители регионов с суровым ветреным климатом.В каких условиях остановить свой выбор на такой конструкции и как проходит процесс ее возведения своими руками, читайте в специально подготовленном материале.

Особенности конструкции

Конструкцию полувальмовой крыши нельзя назвать простой ни по конструкции, ни по установке своими руками, так как это коктейль положительных качеств простого двускатного и вальмового,. Если говорить о внешнем виде, то по форме фронтонов он напоминает трапецию, которая образуется за счет элементов бедра, срезающих вершину треугольника.Двускатная двускатная крыша благодаря своей конструкции имеет ряд преимуществ:

  1. Обтекаемая форма. За счет отсутствия острых углов полувальмовая крыша обладает отличной устойчивостью к ветровой нагрузке, что является существенным плюсом в регионах с постоянными сильными ветрами, при строительстве на открытой местности, в горных районах.
  2. Рациональное использование чердачного пространства. Каркас полувальмовой крыши позволяет оборудовать просторное подсобное помещение для сезонного хранения вещей или даже жилую комнату, не уступающую по комфорту первому этажу.
  3. Высокая вариативность. Изменяя угол наклона откосов, архитекторы создают крыши с уникальным дизайном, адаптированные к условиям практически любого региона нашей страны.
  4. Оригинальный вид. Там, где преобладают в основном треугольные остроконечные крыши, на их фоне полувальмовая крыша выглядит новым словом в частном строительстве.

Возможные трудности

Заинтересованность в постройке полаватровой кровли своими руками весьма похвальна, но вы должны понимать, что это под силу только профессиональным кровельщикам.Вы можете принять в нем участие лично, своими руками, если будете работать под руководством опытного мастера, который составит рисунок. Во время подготовки и установки вы можете столкнуться со следующими трудностями:

  • Большой расход стройматериалов. Из-за сложной геометрии откосов, утяжеленных шатровыми элементами, для стропильной системы потребуется больше рубероида и дерева, что скажется на стоимости работ.
  • Высокий уровень сложности работы.Множество дополнительных элементов конструкции, ребер, торцов затрудняют установку для неквалифицированных рабочих. А это значит, что на найме профессиональной команды сэкономить не получится. Для начала работы потребуются расчеты и чертежи.
  • Большой вес. Сложный каркас крыши, включающий в себя массивную стропильную систему и большую площадь рубероида, требует усиленного фундамента, способного выдержать такие нагрузки.

Тем не менее, уверяем, полученная информация о двускатной двускатной крыше будет полезна.Прочитав эту статью, вы легко «прочитаете» чертежи, узнаете, как должен проходить процесс установки и сумеете выставить напоказ знание терминов перед мастерами.

Как уже было сказано, стропильная система с вальмой сложно собрать своими руками, в нее входят как имеющиеся в двускатной крыше элементы, так и новые. Он характеризуется следующей схемой:

  • Мауэрлат. Это квадратная опорная планка, служащая основанием для скатов крыши.Он распределяет вес кровли по верхней поверхности несущей стены и переносит его на фундамент. В отличие от двускатной крыши, в шатровом мауэрлате устанавливают не на две перегородки, а на четыре. Также они снабжены торцами фронтонов, которые несут нагрузку от тазобедренных элементов.
  • Стеллажи. Вертикальные опоры из бруса, поддерживающие стропильные ноги или конек, исключающие их прогиб под собственным весом. Стойки устанавливаются на станину или стяжку, в зависимости от типа стропильной системы.
  • Подоконник. По сути, это тот же мауэрлат, устанавливаемый на внутреннюю несущую стену. На него устанавливаются водостоки и подкосы.
  • Хребет бега. Брус, на котором соединяются обычные стропильные ноги, высшая точка, козырёк крыши.
  • Стропила наклонная. Диагональная стропильная нога, простирающаяся от конька до угла здания. Они длиннее рядовых и должны выдерживать большие нагрузки, так как на них опираются жены. Поэтому для их изготовления сечение бруса удваивают или скрепляют две доски, используемые для обычного стропила.
  • Стропила обыкновенная. Стропила из досок 100х150 мм, опирающихся одной стороной на коньковую балку, а другой на мауэрлат, уложенные на внешние несущие стены. Устанавливаются в ряд с шагом 60-120 см в зависимости от ширины утеплителя и выглядят в точности как двускатная треугольная крыша.
  • Полуоногий. Укороченные стропила, прикрепленные к диагонали вверху, а внизу к мауэрлату.
  • Кобылка. Конструкция из досок меньшего размера, чем стропильные ноги секции, которые служат для образования свеса крыши и карниза, защищающего стены от атмосферных осадков и ветра.

Виды стропильных систем

В зависимости от планировки будущего здания стропильная система может существенно отличаться. Есть два типа:


Мастера кровли советуют по возможности использовать стропильную систему слоистого типа для сборки своими руками. Так конструкция крыши получается более устойчивой к внешним нагрузкам, появляется больше места для обустройства мансарды.

Последовательность установки

Возведение полувальмовой кровли — сложный кропотливый процесс, доверить который можно только профессионалам.Устанавливают крышу в следующей последовательности:


После завершения внешних работ переходят к внутренним. Для. Чтобы чердачное помещение использовалось как жилое, полавальмовая крыша должна быть утеплена, ее каркас обшит декоративным материалом. Когда работы будут завершены, вам останется только регулярно осматривать крышу, следить за ее состоянием, проводить профилактический ремонт своими руками.

Видеоинструкция

В современном строительстве практикуется устройство кровель нескольких типов, разных по внешнему виду и конструкции.Один из самых популярных и эстетичных — голландский. Стропильная система полувальмовой крыши может быть как двухскатной, так и четырехскатной. Рассмотрим подробно все особенности такой конструкции и способы самостоятельной сборки полувальмовой крыши.

Крыша полуавесная для жилого дома

Все скатные крыши объединяет одно — наличие чердачного помещения, которое при правильной отделке можно использовать как жилое помещение. Такая конструкция позволяет значительно расширить жилую площадь без пристройки.Полувальмовая крыша также имеет прекрасные технические характеристики: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фасадов дома от атмосферных осадков.

В зависимости от конструктивных особенностей полувальмовые крыши делятся на два основных типа:

  • двускатная двускатная крыша;
  • Шатровая полувальмовая крыша.

Большое количество фото домов с полушатровой крышей представлено как на специализированных сайтах, так и на строительных форумах.

Достоинства и недостатки полавальтовой крыши: фото красивых домов

Чем отличается полувальмовая крыша от вальмовой? Вальмовая крыша имеет два больших ската в форме трапеции, а меньшие скаты имеют форму треугольников. В полувальмовой крыше все устроено немного иначе, а линия ската принимает ломаную форму.

Конструкция такой скатной крыши во многом зависит от формы самого дома, наличия или отсутствия жилой площади на чердаке, типа рубероида, которым будет покрыта поверхность, и даже климатических особенностей региона.

Причем именно климат играет решающую роль в создании конструкции, ведь в регионах со снежной зимой осадки будут особенно сильно накапливаться на поверхности склона, образуя своеобразную «снежную шапку». Поэтому для такой площади более актуальны крыши с крутым уклоном и минимальными свесами. Если снежные заносы — неактуальная проблема, то минимальный угол наклона вполне приемлем.

Среди преимуществ полавальтовой крыши:

  • наличие дополнительного помещения, которое можно использовать как жилое или чердак;
  • эстетичный внешний вид, с возможностью необычного дизайна дома за счет создания оригинальной формы конструкции;
  • надежная защита дома от воздействия погодных условий: снег, дождь, сильный ветер.

Полезный совет! С целью увеличения полезной площади мансарды можно использовать конструкцию с разными углами наклона.

Среди недостатков крохи полубедра стоит отметить:

  • Наличие определенных трудностей в процессе строительства: большое количество нервюр, подкосов и упоров делает возведение стропильной системы долгим и трудоемким процессом;

  • в процессе возведения такой довольно сложной конструкции расходуется не только больше сил, но и материалов;
  • Процесс укладки кровли также сопряжен с некоторыми трудностями.

Но, несмотря на недостатки, дома с полушатровой крышей выглядят уникально. Все сложности и затраты стоят того, чтобы придать крыше оригинальный и запоминающийся вид. Если вас не пугает сложный монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов довольно распространены полавальтовые крыши, поэтому выбрать понравившийся вариант не составит труда.

Крыша мансардная полуавесная

Мансардная крыша — это сооружение, имеющее две вершины в виде вырезанных треугольников.Если дом квадратный, то крыша получится пирамидальной. Этот вид кровли отличается повышенной прочностью. В прямоугольных домах мансардная крыша имеет две треугольные стороны и две трапециевидные стороны. Откосы расположены на одном уклоне, что позволяет монтировать их симметрично осевым балкам.

Этот тип кровли имеет следующие достоинства и недостатки:

  • повышенная прочность позволяет использовать данную конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или в местах, где характерны сильные ветры;
  • эстетичный вид позволяет такой крыше уместно смотреться на фоне абсолютно любого ландшафта;
  • Низкий профиль
  • обеспечивает повышенную устойчивость кровли к вибрации;
  • из-за формы конструкции могут возникнуть определенные трудности с очисткой и ремонтом поверхности;
  • Чердачное пространство полавальтовой кровли можно использовать для обустройства жилых комнат;
  • необходимо учитывать дополнительную принудительную вентиляцию, что влечет за собой затраты.

Как устроена стропильная система полувальмовой крыши: схема и примеры фото

Как и любая другая кровельная конструкция, полувальмовая крыша состоит из множества слоев, которые накладываются друг на друга. Среди этих конструктивных элементов:

  • стропильная система, которая служит основанием для удержания всех элементов;
  • Мауэрлат — балка опорная нижняя для стропил;
  • материалов, обеспечивающих тепло-, гидро- и пароизоляцию кровли;
  • кровельное покрытие, обеспечивающее механическую защиту.

Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, придавая крыше дополнительную жесткость и прочность. Это особенно важно при создании мансарды с полушатровой крышей.

Монтаж полувальмовой кровли следует начинать с укладки мауэрлата на несущие стены дома. Для кирпичных построек устанавливается армированный пояс, обеспечивающий дополнительную прочность и равномерно распределяющий нагрузку.На этапе бетонирования в него вставляются вертикальные стойки из оцинкованного металла. Мауэрлат крепится к арматуре путем ее надавливания.

Статья по теме:

Односкатная крыша своими руками пошагово: особенности монтажа. Достоинства и недостатки конструкции. Подбор материалов, их подготовка и расчет количества. Угол наклона. Обслуживание конструкции.

Длина стоек должна быть достаточной, чтобы выступать из бруса на 2–3 см.Шаг крепления в этом случае должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления стержней, составляет 10 мм.

Полезный совет! Стоит расположить шпильки таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли рабочий процесс.

Для защиты армированного пояса его покрывают как минимум двумя слоями рубероида и только после этого балку кладут на шпильки. Как это сделать, можно увидеть на чертежах.Благодаря этому этапу полувальмовая крыша получается более прочной.

Выбор и установка мауэрлата — один из важнейших этапов подготовительных работ. Поперечное сечение бруса, используемого для этой цели, должно составлять 150 × 150 мм или, в крайнем случае, 100 × 150 мм. В земле просверливаются все необходимые отверстия, после чего древесина обрабатывается специализированными антисептическими средствами для защиты от влаги и развития грибка.

Стропильная система полувальмовой кровли: основы монтажа

Устройство полувальмовой кровли включает установку конька, стропил (как косых, так и диагональных) и крепежа, например, металлических скоб и специальных обрезков.

В идеале диагональные стропила должны быть продолжением конька, который наверху как бы разделяется на две части и спускается к углам дома. К стропилам крепятся и диагональные стропила, что заставляет эти элементы принимать на себя всю основную нагрузку и вес конструкции. Поэтому для их изготовления используются двойные доски 50 × 150 мм, что обеспечивает усиленное основание.

Это увеличивает несущую способность наклонных стропил, что позволяет использовать длинные массивные балки для очень больших крыш.Кроме того, одни и те же доски можно использовать для диагональных и обычных стропил, что дает возможность облегчить рабочий процесс.

Полезный совет! Оставшееся под коньком пространство пенополиуританом лучше не заливать. Это не нарушит циркуляцию воздуха, а вероятность загнивания деревянной части конька значительно снизится.

Когда этап установки стропил окончен, и все элементы надежно закреплены на мауэрлат и коньковый брус, самое время приступить к установке обычных стропил.Верхняя часть будет упираться в гребень, а нижняя — в мауэрлат. Перед началом работ обязательно ознакомьтесь с имеющимися проектами домов с полавальтовой крышей.

Полезный совет! Расстояние между стропилами должно учитывать ширину используемого изоляционного материала.

Для устойчивости конструкции делают вырезы на обоих концах стропил. Это позволяет закрепить элементы.В качестве дополнительного крепления используются металлические кронштейны и угловые накладки. Если крыша дома очень длинная, то необходимо обязательно создать дополнительные опоры в виде подкосов. Для поддержки диагональных стропил используются фермы фермы.

Если плита перекрытия сделана из железобетона, то все стойки и столбы могут поддерживаться прямо на ней. В противном случае необходимо установить дополнительные затяжки на балки перекрытия, иначе конструкция полувальмовой крыши окажется ненадежной.

Полезный совет! Перед установкой все деревянные элементы кровли необходимо обработать не только антисептиком, защищающим древесину от влаги, но и жидкостью для тушения пожара.

Как сделать полувальмовую крышу своими руками: расчет количества стропил и шага между ними

Чтобы стропильная система оказалась надежной и полноценно функционировала долгие годы, перед началом работ необходимо провести расчеты, которые станут основанием для монтажа.В качестве примера можно использовать фото двускатной двускатной крыши при ширине дома 9 метров.

Шаг — это расстояние между двумя стропильными ногами, и обычно для жилых загородных домов этот показатель колеблется в пределах 0,6-1 м. Это зависит от многих факторов, поэтому расчеты необходимо производить индивидуально, исходя из собственных показателей. Для расчета необходимого количества стропил используйте следующий алгоритм:

  1. Измерьте длину ската крыши и разделите на требуемый коэффициент уклона.
  2. Затем прибавьте к полученному результату единицу, округлите полученное число в сторону большего значения. Это будет количество стропильных ног, необходимых для отделки одного ската крыши заданной длины.
  3. Если всю длину пандуса разделить на полученное целое число, то в результате вы получите расстояние, которое необходимо соблюдать между осями стропил (это шаг стропил).

Полезно знать, что хотя в идеале ось должна проходить через центр стропил, на практике допускаются погрешности в зависимости от изменения угла наклона поверхности будущей кровли.Это хорошо видно на фото двускатной двускатной крыши.

Рассмотрим для примера такой расчет: длина ската крыши 16 м. В этом случае шаг между стропилами составит 0,6 м. Исходя из приведенного выше алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для склона длиной 16 м нам понадобится 28 стропил.

Полезный совет! Ширина ступени стропил напрямую зависит от угла наклона кровли. Итак, чем больше крутизна крыши, тем больший уклон стропил необходимо выдерживать.Это связано с тем, что на крутых крышах нагрузка распределяется неравномерно, и в большей степени приходится на несущие стены.

Как вариант можно использовать специальные онлайн-калькуляторы для расчетов, хотя гораздо лучше, если у вас есть план или чертеж полувальмовой крыши своими руками, ведь имея наглядный пример проводить расчеты намного проще и работа.

Монтаж полавальтовой кровли: завершающие этапы строительства

Когда все деревянные элементы уложены и закреплены, остается только позаботиться о тепле, паре и гидроизоляции крыши.Для этого изготавливается обрешетка, а выбранный материал раскатывается сверху.

Сложно сказать, каким материалам лучше отдать предпочтение, но с точки зрения пароизоляции алюминиевая фольга однозначно хорошо выполнит свою функцию. С помощью строительного степлера фольга крепится к стропилам так, чтобы глянцевая сторона была обращена внутрь, то есть на чердак.

Для утепления чаще всего используется синтетическая вата (минеральная или каменная), которая продается в рулонах или матах.Утеплитель выкладывается в промежутки между стропилами и покрывается слоем гидроизоляции. Раньше для этого использовался рубероид, но сегодня он уступил место диффузионной мембране.

Если пространство под коньком крыши не герметизировано, то естественная вентиляция предотвратит развитие грибка и плесени внутри «пирога».

Безусловно, с точки зрения монтажа двускатная полушатровая крыша значительно превосходит шатровую крышу за счет более простой конструкции и меньших затрат на установку.Но с точки зрения конечного результата нет ничего лучше замысловатой красоты четырехскатной крыши. Фото полувальмовой крыши наглядно демонстрируют всю прелесть такого решения.

И при всем этом второй вариант дает гораздо больше места для обустройства чердачного пространства, что поможет оборудовать инструкцию, фото и видео стропильной системы полувальмовой крыши, представленные в интернете.

Выбор рубероида для полувальмовой крыши

Выбор кровельного материала играет немаловажную роль в создании красивой и надежной кровли.Давайте посмотрим на несколько самых популярных решений и на то, как они соответствуют требованиям.

В процессе монтажа и эксплуатации кровля сталкивается с рядом внешних факторов, которые по-разному влияют на нее. Среди них: осадки, сильный ветер, «снежные шапки», воздействие ультрафиолета и значительные температуры. При выборе подходящего материала следует руководствоваться этими данными.

Асбестоцементные листы , или шифер, — недорогой и достаточно прочный рубероид.Он имеет ряд преимуществ, таких как пожаробезопасность, высокая устойчивость к перепадам температуры, устойчивость к коррозии и образованию плесени и грибка. Сланец никогда не сгниет и не потеряет свой внешний вид на солнце. Листы из асбестоцемента можно красить для придания более эстетичного вида и улучшения технических характеристик.

Для полувальмовой крыши этот материал не подходит по двум причинам:

  • такое недорогое покрытие не будет выигрышно смотреться на столь сложной конструкции;
  • Сланец
  • — довольно хрупкий материал, и его точный раскрой потребует много времени и сил.

Металлочерепица — тоже достаточно доступный материал, но гораздо более привлекательный. Длительный срок службы (до 30 лет с учетом технического обслуживания) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал абсолютно не боится перепадов температур и механических нагрузок. Широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

Главный плюс металлочерепицы — небольшой вес и соответственно небольшая нагрузка на стропильную систему полувальмовой кровли.

Из недостатков этого материала можно выделить целостность листов, раскрой которых для полувальмовой кровли требует определенной сноровки и сноровки. И, конечно же, очень низкий показатель звукоизоляции. В конце концов, все мы знаем, как капли дождя ударяются о металлическое покрытие.

Черепица композитная — один из подвидов металлочерепицы, широко доступный на рынке. Такое покрытие дороже, но и имеет лучшие технические характеристики.Из недостатков отмечается только большой вес материала.

Гибкая крыша — идеальна для полувальмовой крыши. Битумная черепица продается в рулонах и легко разрезается на кусочки нужного размера. Это позволяет легко проектировать участки высокой архитектурной сложности. Среди технических характеристик:

  • огнестойкость и водонепроницаемость;
  • огромный выбор цветов и стилистических решений;
  • устойчивость к плесени и гниению.

Плитка керамическая , пожалуй, самый старый из предлагаемых материалов. Крыша выложена из отдельных элементов, обожженных при очень высокой температуре. Это экологически чистый материал, устойчивый как к высоким, так и к низким температурам. Несомненно, именно у этого материала самый большой срок службы — до 150 лет.

Такое покрытие отлично подходит для полувальмовой кровли при условии высокой прочности и надежности стропильной системы, так как керамическая черепица очень тяжелая.

Еще одна особенность этого материала — хрупкость отдельных элементов. Однако это компенсируется простотой ремонта и возможностью замены каждой детали в отдельности.

Деревянное покрытие или битум … Экологичный и очень красивый вариант. Составляющие элементы — это небольшие доски из любых пород дерева — дуба, бука, осины и всевозможных хвойных пород.

Профнастил … Своей популярностью этот материал обязан своим хорошим характеристикам в сочетании с доступной ценой.Главное достоинство такой кровли — экономичность, но есть и другие достоинства:

  • легкий вес;
  • удобство транспортировки и штабелирования;
  • долгий срок службы;
  • устойчивость к коррозионным повреждениям;
  • большой выбор оттенков.

Однако, как и металлочерепица, этот материал довольно шумный в дождь и град. Он также может подвергнуться коррозии, если есть механические повреждения в результате неправильной транспортировки и установки.К тому же укладка профнастила на полавальмовой кровли, как и других листовых материалов, осложняется необходимостью вырезания отдельных элементов.

Как видим, создание полувальмовой крыши своими руками хоть и не простая, но вполне посильная задача. Продумав все этапы и постепенно соблюдая алгоритм, вы сможете придать своему дому оригинальный вид, сделав его еще уютнее и красивее.

Вентилируемые против чердаков без вентиляции | Building America Solution Center

Вкладка «Соответствие» содержит информацию о программе и коде.Язык кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

2009-2021 IECC и IRC Таблица требований к изоляции

Минимальные требования к изоляции потолков, стен, полов и фундаментов в новых домах, перечисленные в IECC и IRC на 2009, 2012, 2015, 2018 и 2021 годы, можно найти в этой таблице.

Международный кодекс энергосбережения (IECC) 2009 г.

Секция 402 Тепловая оболочка здания. В таблице 402.1.1 указаны предписывающие требования к компонентам ограждающих конструкций здания.

Раздел 402.2.1 Потолки с мансардными помещениями. В этом разделе указывается, что предписывающее требование для изоляции потолка R-38 считается выполненным изоляцией R-30, когда изоляция R-30 распространяется на верхнюю плиту стены у карниза и когда изоляция находится на полном чердаке и не прижата к стене. верхняя плита у карниза.Точно так же изоляция R-38 признана удовлетворяющей требованию для изоляции R-49, когда изоляция R-38 простирается на верхнюю плиту стены у карниза и когда изоляция находится на полном чердаке и не сдавлена ​​поверх верхней плиты стены у карниза.

Раздел 402.2.2 Потолки без чердачных помещений. Если согласно предписаниям требуется изоляция более чем R-30, но конфигурация крыши / потолка не может обеспечить уровень изоляции, указанный предписывающими требованиями, R-30 является минимальным требованием к изоляции.Эти пониженные требования к изоляции ограничиваются меньшим значением — 500 квадратных футов или 20% от общей изолированной площади потолка.

Раздел 402.3. Люки доступа и двери. Двери или люки, отделяющие кондиционированные помещения от некондиционных пространств (например, чердаки и подвесные помещения), должны быть защищены от атмосферных воздействий и изолированы до уровня, эквивалентного уровню окружающих сборок. При использовании насыпной теплоизоляции вокруг чердачных люков требуются изоляционные перегородки.

Раздел 402.4 Утечка воздуха.В этом разделе указано, что тепловая оболочка здания (как она называется в IECC) должна быть герметизирована, чтобы ограничить проникновение, и что она должна быть герметизирована таким образом, чтобы допускать дифференциальное расширение и сжатие.

2012 IECC

Секция R402 Тепловая оболочка здания. В таблице R402.1.1 указаны предписывающие требования к компонентам ограждающих конструкций здания.

Раздел R402.2.1 Потолки с мансардными помещениями. В этом разделе указано, что предписывающее требование для изоляции потолка R-38 считается выполненным изоляцией R-30, когда изоляция R-30 распространяется на верхнюю плиту стены у карниза и когда изоляция находится на полном чердаке и не прижата к стене. верхняя плита у карниза.Точно так же изоляция R-38 признана удовлетворяющей требованию для изоляции R-49, когда изоляция R-38 распространяется на верхнюю плиту стены у карниза, и когда изоляция находится на полной высоте и не сдавлена ​​поверх верхней плиты стены у карниза.

Раздел R402.2.2 Потолки без чердачных помещений. Если согласно предписаниям требуется изоляция более чем R-30, но конфигурация крыши / потолка не может обеспечить уровень изоляции, указанный предписывающими требованиями, R-30 является минимальным требованием к изоляции.Эти пониженные требования к изоляции ограничиваются меньшим значением — 500 квадратных футов или 20% от общей изолированной площади потолка.

Сечение R402.2.3 Перегородка карниза. В этом разделе указывается на необходимость установки перегородок рядом с вентиляционными отверстиями на карнизе и потолке для вентилируемых чердаков с использованием воздухопроницаемой изоляции. Перегородка может быть из любого твердого материала, должна доходить до верхней части изоляции чердака и иметь отверстие, по крайней мере, такого же размера, как вентиляционное отверстие.

Обратите внимание, что перегородки также следует использовать с вентилируемыми соборными сборками.

Раздел R402.2.4 Люки и двери доступа. Двери или люки, отделяющие кондиционированные помещения от некондиционных пространств (например, чердаки и подвесные помещения), должны быть защищены от атмосферных воздействий и изолированы до уровня, эквивалентного уровню окружающих сборок. При использовании насыпной теплоизоляции вокруг чердачных люков требуются изоляционные перегородки.

Раздел R402.4 Утечка воздуха. В этом разделе указано, что тепловая оболочка здания (как она называется в IECC) должна быть герметизирована, чтобы ограничить проникновение, и что она должна быть герметизирована таким образом, чтобы допускать дифференциальное расширение и сжатие.

Модернизация: 2009, 2012, 2015, 2018 и 2021 годы IECC

Раздел R101.4.3 (в 2009 и 2012 годах). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Глава 5 (в 2015, 2018, 2020). Положения данной главы должны регулировать изменение, ремонт, добавление и изменение занятости существующих зданий и сооружений.

Международный жилищный кодекс (IRC) 2009, 2012, 2015, 2018 и 2021 гг.

Глава 3 Планирование здания.

Раздел R301.2.1 Критерии проектирования ветра. Здания должны быть построены в соответствии с положениями настоящего Кодекса о ветре, используя предельную расчетную скорость ветра, указанную в Таблице R301.2 (1), как определено на Рисунке R301.2 (5) A. Если не указано иное, ветровые нагрузки, перечисленные в Таблице R301.2 (2), скорректированы с учетом высоты и воздействия с помощью Таблицы R301.2 (3) должен использоваться для определения требований к расчетной нагрузке.

Раздел 501.6, Вентиляция. Приложение не прилагается к требованиям IRC, если оно специально не включено принимающей юрисдикцией. В этом разделе приложения указано, что любое пространство, которое превращается в жилое или пригодное для проживания путем перестройки, должно быть обеспечено вентиляцией в соответствии с Разделом R303.

Глава 8 Конструкция кровли.

Раздел R806 Кровельная вентиляция.Требования к строительной вентиляции и меры по защите от непогоды, вторжения насекомых и паразитов; также включает минимальную площадь вентиляции, изоляционный зазор, установку и сборку стропил.

Раздел R806.3 Вентиляционные и изоляционные зазоры. Меры предосторожности для предотвращения блокировки свободного потока воздуха в вентилируемой крыше изолирующим слоем. Не применяется, если используется невентилируемая крыша в сборе, как указано в Разделе R806.5 (R806.4 IRC 2009).

Раздел R806.4 Установка и защита от атмосферных воздействий.Положения по установке вентиляционных компонентов на крышах в соответствии с инструкциями производителя и Разделом R903. (Только IRC 2012-2021)

Раздел Р806.5 Чердаки невентилируемые. В этом разделе описаны условия для невентилируемых чердаков / крыш. (R806.4 IRC 2009) Обратите внимание, что Таблица R806.5 (R806.4 IRC 2009) указывает количество изоляции над настилом крыши или воздухонепроницаемой изоляции под настилом крыши, необходимой для контроля конденсации, при условии минимально необходимой общей изоляции, как указано в главе 11 Секция энергоэффективности N1102 Тепловая оболочка здания.Сборки с более высоким значением R потребуют пропорционально большего количества воздухонепроницаемой изоляции под настилом крыши или изоляции над настилом крыши для контроля конденсации.

Раздел R806.3 Вентиляционные и изоляционные зазоры. В месте расположения вентиляционного отверстия и между изоляцией и обшивкой крыши необходимо обеспечить зазор не менее 1 дюйма. Обратите внимание, что это не применимо, если используется невентилируемая крыша, как указано в разделе R806.4.

Раздел R806.4 Невентилируемые мансардные конструкции. В этом разделе описаны условия для невентилируемых чердаков / крыш. Обратите внимание, что в таблице R806.4 указывается количество изоляции над настилом крыши или воздухонепроницаемой изоляции под настилом крыши, требуемое для контроля конденсации, при условии минимально необходимой общей изоляции, как указано в Разделе N1102 «Тепловая оболочка здания». Сборки с более высоким значением R потребуют пропорционально большего количества воздухонепроницаемой изоляции под настилом крыши или изоляции над настилом крыши для контроля конденсации.

Секция R807.1 Доступ на чердак. Доступ на чердак необходим, если потолок или конструкция крыши являются горючими, а площадь чердака составляет более 30 квадратных футов, а высота между каркасом потолка и каркасом крыши составляет более 30 дюймов. Обратитесь к конкретному языку этого раздела, чтобы узнать о требуемых размерах доступа.

Глава 11 Энергоэффективность

Секция N1102 Тепловая оболочка здания. В таблице N1102.1 указаны предписывающие требования к компонентам ограждающих конструкций здания.

Раздел N1102.2.1 Потолки с мансардными помещениями. В этом разделе указывается, что предписывающее требование для изоляции потолка R-38 считается выполненным изоляцией R-30, когда изоляция R-30 распространяется на верхнюю плиту стены у карниза и когда изоляция находится на полном чердаке и не прижата к стене. верхняя плита у карниза. Точно так же изоляция R-38 признана удовлетворяющей требованию для изоляции R-49, когда изоляция R-38 простирается на верхнюю плиту стены у карниза и когда изоляция находится на полном чердаке и не сдавлена ​​поверх верхней плиты стены у карниза.

Раздел N1102.2.2 Потолки без чердачных помещений. Если согласно предписаниям требуется изоляция более чем R-30, но конфигурация крыши / потолка не может обеспечить уровень изоляции, указанный предписывающими требованиями, R-30 является минимальным требованием к изоляции. Эти пониженные требования к изоляции ограничиваются меньшим значением — 500 квадратных футов или 20% от общей изолированной площади потолка.

Раздел N1102.2.3 Перегородка карниза. (Только IRC 2012-2021) В этом разделе указывается на требования к установке перегородок рядом с вентиляционными отверстиями на карнизе и потолке для вентилируемых чердаков с использованием воздухопроницаемой изоляции.Перегородка может быть из любого твердого материала, должна доходить до верхней части изоляции чердака и иметь отверстие, по крайней мере, такого же размера, как вентиляционное отверстие. Обратите внимание, что перегородки также следует использовать с вентилируемыми соборными сборками.

Раздел N1102.2.4 (Раздел N1102.2.3 в IRC 2009) Люки и двери доступа. Двери или люки, отделяющие кондиционированные помещения от некондиционных пространств (например, чердаки и подвесные помещения), должны быть защищены от атмосферных воздействий и изолированы до уровня, эквивалентного уровню окружающих сборок.При использовании насыпной теплоизоляции вокруг чердачных люков требуются изоляционные перегородки.

Раздел N1102.4 Утечка воздуха. В этом разделе указывается, что тепловая оболочка здания (как она называется в IRC) должна быть герметизирована, чтобы ограничить проникновение, и что она должна быть герметизирована прочным способом, допускающим дифференциальное расширение и сжатие.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, обновления или ремонт должны соответствовать положениям этого кодекса, без требования, чтобы неизменные части существующего здания соответствовали требованиям этого кодекса, если не указано иное.(См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Международный код взаимодействия между природными территориями и городами (IWUIC) 2009, 2012, 2015, 2018 и 2021 годов

Глава 5 В разделах 504, 505 и 506 обсуждаются требования к сборкам крыши в интерфейсе «дикая местность — город».

Раздел 504, огнестойкая конструкция, класс 1.

Раздел 504.10.1 Вентиляционные отверстия чердаков, вентиляционные отверстия в фундаменте или под полом или другие вентиляционные отверстия в вертикальных наружных стенах и вентиляционные отверстия через крышу не должны превышать 144 квадратных дюйма (0,0929 м2) каждое. Такие вентиляционные отверстия должны быть закрыты негорючей, устойчивой к коррозии сеткой с отверстиями, не превышающими дюйма (6,4 мм), или должны быть спроектированы и утверждены для предотвращения проникновения пламени или тлеющих углей в конструкцию.

Раздел 504.10.1 Места вентиляции. Вентиляционные отверстия чердаков не должны располагаться в потолочных перекрытиях, в карнизных свесах, между стропилами у карнизов или в других местах выступов.Вентиляционные отверстия фронтона и слухового окна должны располагаться на расстоянии не менее 10 футов (3048 мм) от линий участка. Отверстия для вентиляции в полу должны располагаться как можно ближе к земле.

Раздел 505, огнестойкая конструкция, класс 2.

Раздел 505.10.1 Вентиляционные отверстия чердаков, вентиляционные отверстия в фундаменте или под полом или другие вентиляционные отверстия в вертикальных наружных стенах и вентиляционные отверстия через крышу не должны превышать 144 квадратных дюйма (0,0929 м2) каждое. Такие вентиляционные отверстия должны быть закрыты негорючей коррозионно-стойкой сеткой с отверстиями не более дюйма (6.4 мм), либо должны быть спроектированы и утверждены для предотвращения проникновения пламени или углей в конструкцию.

Раздел 505.10.1 Места вентиляции. Вентиляционные отверстия чердаков не должны располагаться в потолочных перекрытиях, в карнизных свесах, между стропилами у карнизов или в других местах выступов. Вентиляционные отверстия фронтона и слухового окна должны располагаться на расстоянии не менее 10 футов (3048 мм) от линий участка. Отверстия для вентиляции в полу должны располагаться как можно ближе к земле.

Примечание: IWUIC не содержит требований к вентиляционным отверстиям чердаков для конструкции класса 3, устойчивой к возгоранию.

2020 Строительный кодекс Флориды

Раздел 1523.6.5.2.13 Коньковые вентиляционные отверстия из металла, пластика или композиционного материала. Все вентиляционные отверстия конька должны быть испытаны в соответствии с TAS 100 (A) на проникновение ветровой воды. Все коньковые вентиляторы должны быть ограничены средней высотой крыши при испытании в соответствии с TAS 100 (A) и должны быть указаны в сертификате производителя системы.
