устройство, принцип работы, особенности монтажа и подключения

На участках, где глубина скважины или колодца не превышает 10 метров, устанавливают поверхностное насосное оборудование. Агрегаты отличаются конструкцией, мощностью, способом перекачки воды. Исходя из этих особенностей, а также учитывая характеристики источника, подбирают соответствующие агрегаты.

Содержание

1. Область применения и устройство поверхностных насосов
2. Классификация по конструкции и принципу действия
3. Основные критерии выбора
4. Особенности установки и подключения
5. Преимущества и недостатки поверхностных насосов

Область применения и устройство поверхностных насосов

Пример использования — полив огорода и сада водой из ближайшего водоема

Поверхностные насосы в отличие от погружных располагаются около источника воды. Их корпус не соприкасается с жидкостью, она поступает к точкам потребления через входной патрубок.

Приборы используются для доставки воды в дом, для осушения подвала после весеннего паводка, откачки жидкости из бассейна. Возможно применение для орошения земельного участка – в таком случае насос ставят возле водоема, а шланг опускают в воду. Практически все приборы работают от электричества, поэтому нужно, чтобы кабель электропитания был длинным.

Важный момент – глубина скважины не должна превышать отметку в 10 метров, так как у всех поверхностных насосов небольшая мощность. Чаще всего на этой глубине залегают грунтовые воды, которые накапливают в себе вредные вещества из соседских септиков. Минеральные удобрения также вымываются дождями в эти водохранилища, поэтому перед входом в дом ставят дополнительные фильтры.

Поверхностный насос не подойдет, если на участке обустроена артезианская скважина, глубина которой может превышать 30 метров. В такой ситуации нужно покупать погружное оборудование, которое имеет мощность больше и способно качать жидкость с такой глубины.

Классификация по конструкции и принципу действия

По принципу всасывания различают:

• самовсасывающие поверхностные насосы для воды;
• нормальновсасывающие.

Первый вид не требует полного заполнения системы жидкостью перед пуском. Воду заливают только в корпус прибора. Подъем осуществляется за счет зоны пониженного давления.

Для второго вида нужно полностью заполнить систему водой – корпус и трубы. Иногда обратный клапан мешает залить жидкость полностью, поэтому открывают заглушку в верхней части прибора.

Поверхностные насосы отличаются по принципу работы, то есть механизмом внутри: центробежный и вихревой.

Центробежные агрегаты имеют спиральный корпус, внутри которого закреплено рабочее колесо с лопастями. Когда насос приводится в действие, возникает центробежная сила. В центре возникает разреженное пространство, а по сторонам зона высокого давления, которая выталкивает жидкость в трубу. В зависимости от того, сколько рабочих колес имеется на агрегате, его называют одноступенчатым или многоступенчатым. Поверхностный многоступенчатый насос более производительный и мощный.

Конструкция центробежного насоса состоит из следующих элементов:

• шланг, через который вода поступает в напорную трубу;
• шланг, передающий жидкость на внутреннюю рабочую камеру;
• обратный клапан, чтобы воды не вытекала обратно;
• фильтр на входе в корпус улитки не дает песку и другим твердым частицам повредить внутренние детали;
• прибор для контроля степени разреженности пространства в центре насоса во время работы – вакуумметр;
• манометр, измеряющий давление при подъеме жидкости вверх;
• дополнительные элементы запорной арматуры, которые позволяют регулировать входящий и выходящий поток.

По принципу центробежного оборудования работают как поверхностные, так и погружные модели. Их недостаток в небольшой мощности и невозможности работать на холостом ходу.

Принцип работы вихревого насоса заключается в нагнетании воды на рабочее колесо и передачи ее выше. Также используется центробежная сила, но жидкость в процессе работы движется от края к центру, то есть в обратном направлении. Вихревой агрегат способен воспроизводить напор, который больше центробежного в 4 раза. Но такое оборудование используют нечасто. Наличие песка быстро выводит из строя рабочее колесо – детали просто стираются на высокой скорости. Коэффициент полезной деятельности крайне низкий – всего 30 – 45%, при одинаковом потреблении электроэнергии данный прибор будет работать менее эффективно, чем центробежный. Иногда его используют как промежуточный насос из-за потенциальной возможности увеличивать напор в 7 раз.

Комбинированные агрегаты имеют внутри рабочие колеса, сочетающие особенности вихревого и центробежного типов. Такие конструкции гораздо эффективнее по КПД.

Основные критерии выбора

Основным критерием, который учитывают при установке поверхностного насоса в скважине, является ее глубина. Оптимальный показатель — 8 м. Затем нужно определиться, для каких целей будет применяться агрегат. Если использовать его для полива участка, можно купить менее мощный, если необходимо обслуживать автономную систему водоснабжения частного дома, нужен насос производительностью 3 кубометра в час.

Следующий важный показатель – напор водяного столба. Для загородного дома оптимальное значение составляет от 30 до 80 метров. Принято считать, что 1 метр по горизонтали равняется 10 метрам по вертикали. Давление в 1 атмосферу способно переместить жидкость на расстояние в 10 метров.

Чем дальше оборудование находится от точки потребления воды, тем с меньшей глубины оно сможет поднять жидкость. Здесь работает формула 1:4, то есть один метр вертикали равняется 4 метрам по горизонтали.

Желательно покупать резервуар для накопления воды, чтобы насос реже включался. Так можно увеличить ресурс его работы. В насосных станциях уже предусмотрен данный узел, но его объем небольшой – до 24 литров. Некоторые мастера самостоятельно подключают резервуар к насосам, используя инструкции и видеоролики.

Играет роль напряжение в электросети. Если оно нестабильно и часто падает, покупают более мощный прибор или ставят стабилизатор.

Особенности установки и подключения

Перед началом монтажа важно правильно выбрать место. Корпус находится на поверхности, поэтому оборудование подвержено влиянию атмосферных явлений. Если вода попадет в электрические узлы, возможно замыкание. Поэтому агрегаты устанавливают в закрытых теплых помещениях, где температура зимой выше 0 градусов. Должна быть вентиляция, чтобы не образовывался конденсат при разнице температур жидкости и воздуха в помещении.

Если насосом планируется пользоваться только летом, его можно держать на улице под навесом, чтобы дождь не попадал на корпус. Многие обустраивают приямок или кессон недалеко от источника воды. Это требует дополнительных затрат и времени: нужно обязательно выложить сверху глиной, чтобы осадки не затопили.

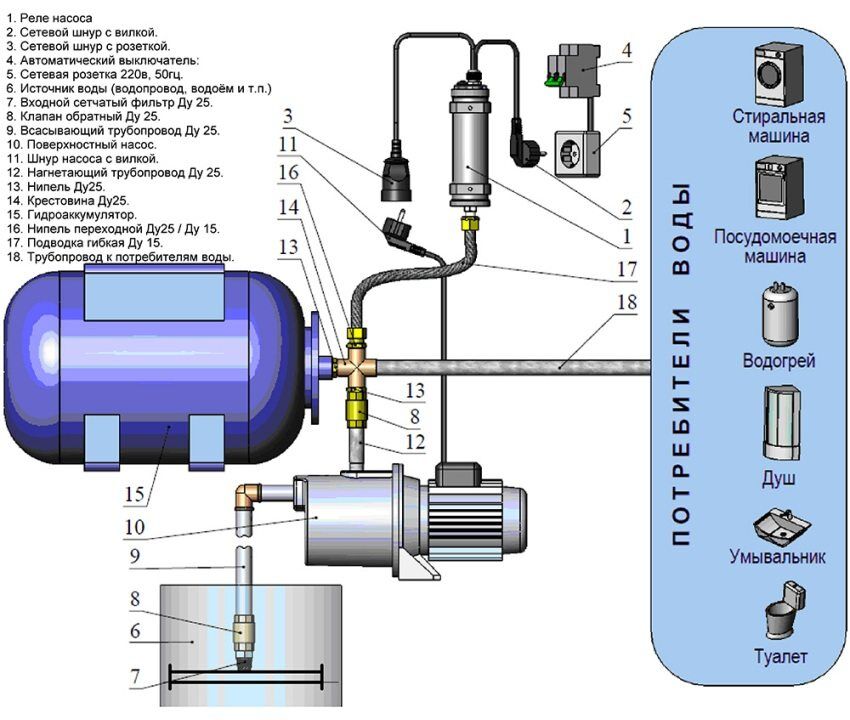

Схема подключения поверхностного центробежного насоса:

1. Присоединяют трубу с обратным клапаном и фильтром, которую планируется опускать в воду.
2. Опускают конец в скважину до уровня жидкости.
3. Заполняют систему водой. Нужно, чтобы все воздушные пробки были исключены.
4. Включают насос в сеть.
5. Подсоединяют выпускную трубу или шланг для полива.

Можно включать и тестировать устройство.

К достоинствам оборудования данного типа можно отнести:

• небольшой вес и габариты;
• легкий монтаж, который можно выполнить своими руками;
• безопасность в эксплуатации, так как кабель электропитания не соприкасается с жидкостью;
• длительная работа, особенно это касается поверхностного насоса с защитой от сухого хода;
• достаточно высокий КПД для обеспечения водой всех потребностей.

К недостаткам относится:

• чувствительность к твердым включениям;
• высокий уровень шума;
• ограниченная глубина источника;
• необходимость в дополнительных действиях – заполнении системы водой перед включением.

Подобрать насос можно импортный или отечественный, в зависимости от возможностей бюджета и целей эксплуатации.

На стоимость прибора влияет наличие функций безопасности, показатели производительности и мощности. Дороже стоят агрегаты из прочных материалов – нержавеющей стали или чугуна. Модели в пластиковом корпусе дешевле, но их лучше держать в закрытом помещении, чтобы избежать механических повреждений. Следует остерегаться покупки приборов, где в качестве электрической обмотки применяются дешевые материалы, которые при перегреве плавятся и горят.

правила подключения к водопроводу и системе полива

Поверхностные насосы отличаются небольшими размерами, простотой обслуживания, сравнительно невысокой стоимостью и экономичным потреблением электроэнергии. Выполнить монтаж поверхностного насоса своими силами намного проще, чем установить глубинный. Однако успех гарантирован только в случае четкого соблюдения инструкции производителя и рекомендаций специалистов.

• Виды поверхностных насосов
• Подключение поверхностного насоса к скважине или колодцу
• Что нужно для подключения насоса к водопроводу
• Выбор места для монтажа
• Инструкция по подключению к автономному водоснабжению
• Особенности монтажа для других систем водоснабжения
• Подключение электронасоса к колонке
• Установка прибора в бочке
• Подробная видеоинструкция по установке поверхностного насоса

В продаже встречаются два типа поверхностных электронасосов: вихревые и центробежные.

• Вихревые обеспечивают бесперебойную подачу воды с повышением давления, их используют для полива огородов и быстрой откачки содержимого колодцев и бочек. Приборы вихревого типа чувствительны к мусору – их нельзя использовать в загрязненных водоемах.
• Центробежные насосы отличаются высоким КПД и подходят для организации водопровода на постоянной основе. Самовсасывающим моделям нестрашны воздушные пробки и образование в системе воздушных пузырьков.

Электроприборы для откачки воды также можно разделить на стационарные и переносные. Стационарные модели устанавливают в системах водоснабжения, а мобильные используют для полива и осушения затопленных погребов и подвалов.

Мобильный электронасос для полива

Важно! Установка поверхностного насоса возможна только в колодцах и скважинах глубиной не более 8-9 метров. Для работы с более глубокими шахтами требуется погружной прибор.

Проще всего подключить мобильное оборудование к дачной скважине, которая используется исключительно для полива. Сложнее подключить стационарную насосную станцию к системе автономного водоснабжения. Об этом речь пойдет дальше.

Что нужно для подключения насоса к водопроводу ↑

Помимо электронасоса, для его подключения к водопроводной системе дома необходимо иметь:

• подводящие и выводящие трубы или жесткие шланги с сечением 32 или 25 мм, длину трубы рассчитывают так, чтобы нижний конец был погружен в воду не менее чем на 30 см, при этом общая длина не должна превышать размер, указанный в паспорте к устройству;
• соединительные штуцеры;
• накопительный бак объемом 30-60 литров;
• гибкие шланги для подключения бака к насосу;
• пятивыводной адаптер для второго выхода;
• реле давления;
• манометр.

С целью снижения количества пусков самовсасывающий поверхностный насос рекомендуется подключать к накопительному баку и системе автоматического управления включением. Накопительный бак также выполняет функции гидроаккумулятора, регулирующего давление в напорной системе и защищающего ее от гидроударов.

Насосная станция

Многие производители выпускают готовые насосные станции, в комплект которых входит все необходимое оборудование. Если был приобретен отдельный прибор, недостающие комплектующие придется покупать дополнительно.

Выбор места для монтажа ↑

Поверхностные насосы всегда монтируют на суше – в корпус прибора ни в коем случае не должна попадать вода. В идеале электронасос следует монтировать как можно ближе к скважине или колодцу. Помещение должно быть сухим, относительно теплым (с положительной температурой) и хорошо вентилируемым. Возможна установка насосной станции в подвале, но в этом случае придется смириться с постоянным шумом.

Для размещения устройства рядом со скважиной сооружают небольшие постройки или помещают оборудование в подземные кессоны – бетонные, пластиковые или металлические утепленные сооружения с вентиляцией, оборудованные вокруг обсадной трубы скважины. Кессоны строят ниже уровня промерзания грунта. Водопроводные трубы к дому в этом случае прокладывают в траншее, также вырытой в непромерзающих слоях почвы.

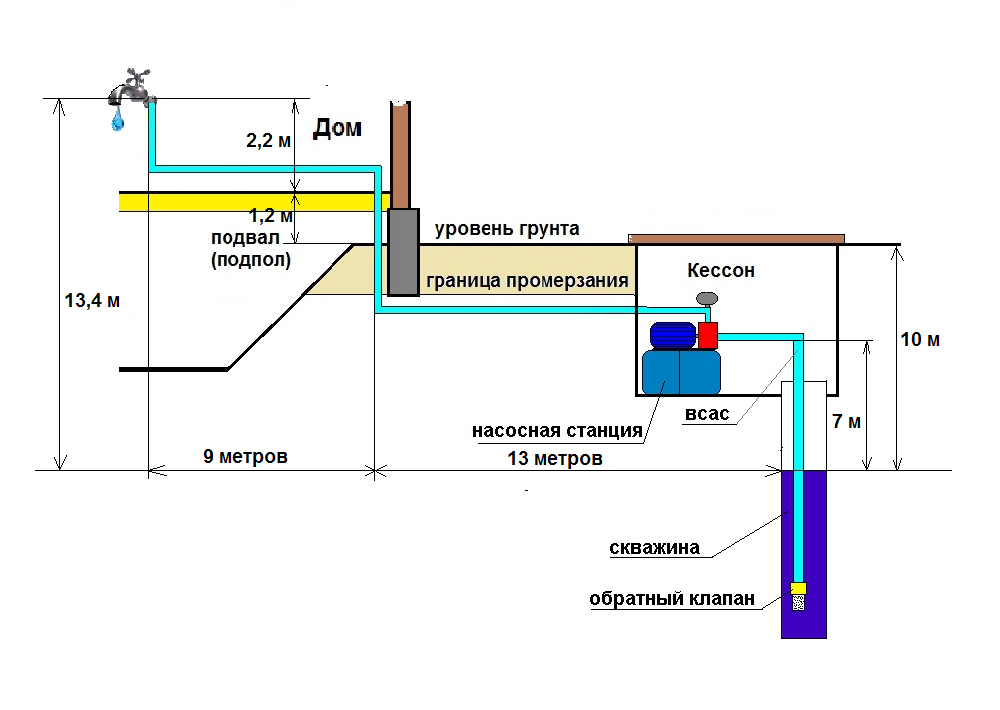

Схема установки и подключения насосного оборудования

Инструкция по подключению к автономному водоснабжению ↑

Эта пошаговое описание того, как правильно установить поверхностный насос в систему автономного водоснабжения, актуально для всех типов насосного оборудования. Его несоблюдение может привести к поломке и аварийным ситуациям.

Крепление насоса

1. Перед тем как подключить поверхностный насос к системе водоснабжения, его закрепляют на неподвижном основании при помощи болтов. Чтобы нейтрализовать вибрации, рекомендуется использовать в качестве прокладки резиновый коврик или специальные насадки на ножки.
2. К выходу подключают шланг, к другой стороне которого присоединяют обратный клапан и фильтр грубой очистки, уплотняя соединения специальной лентой или льном.
3. Ко второму выходу, расположенному в верхней части корпуса, подсоединяют выходящие трубы, ведущие к водопроводу.
4. Обратный клапан погружают в воду, обеспечивая небольшой уклон линии трубы или шланга, идущей от клапана к насосу.
5. На следующем этапе систему наполняют водой через выходные отверстия или заливную пробку. Важно выпустить из системы весь воздух!
6. Далее подключают напорную часть с разводкой по дому. На этом этапе закрывают заливное отверстие и проверяют давление в гидроаккумуляторе (баке). Если давление не соответствует указанному в инструкции, его следует повысить (докачать насосом) или понизить (спустить).
7. Четко выполнив все этапы, электрооборудование включают в розетку и запускают. Включенный насос должен заработать и заполнить водой систему и гидроаккумулятор.
8. Отключение двигателя свидетельствует о том, что давление в системе достигло максимума (от 1,5 до 3 атмосфер).
9. Теперь можно открыть кран и убедиться в работоспособности установки.
10. Если при открытом вентиле давление не соответствует параметрам, прописанным в инструкции, необходимо отрегулировать работу реле.

Подсоединение к трубе обратного клапана и фильтраПодключение водопроводных труб

Даже после ознакомления с рекомендациями о том, как правильно установить поверхностный самовсасывающий насос в скважину или колодец, могут возникнуть сложности при подключении оборудования к другим источникам. Эти советы пригодятся тем, кто собирается автоматизировать подачу воды из колонки или накопительной бочки.

Подключение электронасоса к колонке ↑

Задумываться о том, как подключить поверхностный насос к колонке, не поздно даже после установки ручного насоса. Рекомендуется не демонтировать ручное управление, а дополнить его автоматикой.

Чтобы оба устройства работали, нужно врезаться под обратным клапаном колонки, установить тройник с обратным клапаном и подсоединить электронасос через жесткую трубу. Обратный клапан на колонке лучше заменить или установить еще один на тройнике, чтобы предупредить подсасывание воздуха со стороны колонки. Между ручным насосом и патрубком врезают шаровой вентиль.

Схема подключения двух насосов

Принцип работы комбинированной колонки прост: сначала ручным насосом поднимают столб выше шарового вентиля, затем его перекрывают и запускают электронасос. Важно, чтобы в «стакане» колонки всегда была вода, при необходимости ее нужно обязательно подливать.

Установка прибора в бочке ↑

Бочки для полива выручают на дачах и загородных участках, а использование насоса существенно упрощает нелегкую работу огородника. Электронасос не только автоматически подает воду, но и создает необходимый напор. В продаже несложно найти недорогое упрощенное оборудование для бочек и усовершенствованные автоматические садовые модели, работающие с системами микрокапельного орошения.

Перед тем как подключить поверхностный насос к бочке, необходимо присоединить к прибору шланги для забора воды и полива. Резиновые шланги для этой цели не подойдут – они просто сожмутся от давления воды и не смогут выполнять свою задачу. Прибор устанавливают на грунте, как можно ближе к емкости. В воду опускают только шланги – корпус устройства должен оставаться вне досягаемости брызг. После завершения насос убирают на хранение в сухое место.

Компактная модель для бочки

Специально для дачников придумали компактные бочковые модели – их устанавливают на край емкости с водой. Эти удобные приборы снабжены фильтрами и регуляторами давления. В комплекте почти всегда есть шланги.

Разобраться с работой приспособлений для полива несложно, но к самостоятельному монтажу поверхностного насоса для водоснабжения дома можно приступать только после внимательного изучения инструкции производителя. Если в ней много непонятной информации, не стоит рисковать, лучше доверить этот сложный процесс профессионалам.

Baker Water Systems — Схема скважины

Рекомендуемые продукты

Садовые гидранты

• Гидрант Monitor Magnum с защитой от замерзания
• Гидрант морозостойкий Magnum

Адаптеры без ямки

• Адаптер без ямки S-70X
• Адаптеры Bulldog и Snappy без ямы
• Адаптеры для слайдов без ямы

Крышки для колодцев

• 6-дюймовая железная запорная крышка для колодцев
• Крышки лунок монитора

Предохранители крутящего момента

• Предохранители крутящего момента

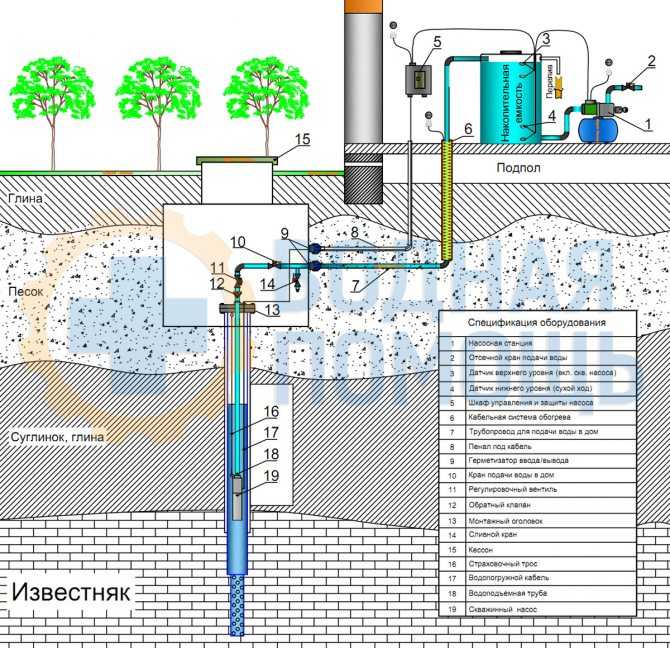

Схема скважины

• Схема скважины

Жилой сектор

Фильтрующие материалы

Продукция для скважин на воду

Аксессуары для водяных колодцев

Установка и электрические принадлежности

Разъединители насосов для сточных вод

Промышленный

Окружающая среда

1. ОБРАТНЫЙ КЛАПАН

   (Раздел G) Расположенный в верхней части насоса, он предотвращает обратный поток в насос и удерживает напор воды в системе.

2. ЛАТУННЫЙ АДАПТЕР

   (Раздел А) Соединяет адаптер без приямка и погружной насос с помощью предохранительного троса.

3. ЗАЖИМЫ IDEAL

   (Раздел Q) Хомуты из нержавеющей стали для надежного соединения труб и вставных фитингов или гасителей крутящего момента.

4. КОМПЛЕКТ ТЕРМОУСАДОЧНЫХ СОЕДИНЕНИЙ 3M™

   (Раздел С) Для водонепроницаемых сращиваний электрических кабелей в погружных насосных установках.

5. ОГРАНИЧИТЕЛЬ МОМЕНТА

   (Раздел R) Устанавливается непосредственно над погружными насосами для защиты компонентов насоса и колодца от повреждения при пусковом крутящем моменте.

6. БЕЗОПАСНАЯ ВЕРЕВКА

   (Раздел R) Линия безопасности от верха скважины до насоса.

7. КАБЕЛЬНАЯ СТЯЖКА

   (Раздел R) Крепление кабеля к отводной трубе

8. ЗАЩИТА КАБЕЛЯ

   (Раздел R) Патент США № 6 595 284. Защищает провода погружного кабеля от истирания стенками колодца. Доступны два стиля: самозажимной или защелкивающийся.

9. БЕЗЯМИННЫЙ АДАПТЕР

   (Раздел М) Обеспечивает водонепроницаемое, гигиеничное, съемное соединение между насосом и домом. Устанавливается в кожухе ниже линии замерзания для предотвращения замерзания.

10. ФИТИНГ ИЗ ЛАТУНИ

    (Раздел А) Обеспечивает соединение между полипропиленовой трубой и трубной резьбой бессточного адаптера.

11. ВОДОНЕПРОНИЦАЕМАЯ КОЛОДЦА

    (Раздел L) Внутренняя прокладка сжимается до наружного диаметра корпуса, обеспечивая водонепроницаемое уплотнение. Верхняя часть крышки легко снимается, чтобы получить доступ для обслуживания.

12. УПЛОТНЕНИЕ КОЛОДЦА

    (Раздел К) Используется в наземных установках для обеспечения герметичности внутри корпуса.

13. ОБРАТНЫЙ КЛАПАН

    (Раздел G) В насосных установках обратный клапан, установленный рядом с входом в бак, удерживает воду в баке, когда насос не работает.

14. ТРОЙНИК РЕЗЕРВУАРА

    (Раздел О) Соединяет водопроводную линию от насоса к напорному баку и сервисную линию от бака к дому. Предусмотрены краны для подключения реле давления, манометра, дренажного клапана, предохранительного клапана, снифтерного клапана и т. д.

15. СЛИВНОЙ КЛАПАН

    (Раздел Н) Для легкого слива системы.

16. ЛАТУННЫЙ НИППЕЛЬ

    (Раздел D) Наружная резьба позволяет прикрепить реле давления к тройнику резервуара.

17. ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

    (Раздел I) Защищает от повышения давления. Должен использоваться в любой системе, где насос может развивать давление, превышающее максимальное номинальное значение системы.

18. МАНОМЕТР

    (Раздел R) Измеряет давление воды в гидробаке.

19. РЕЛЕ ДАВЛЕНИЯ

    (Раздел С) Подает сигнал насосу на запуск, когда давление в системе водоснабжения падает до предварительно заданного низкого давления, и на остановку при достижении отметки высокого давления.

20. ЗАЩИТНЫЙ ВЫКЛЮЧАТЕЛЬ КВАДРАТНЫЙ D

    (Раздел С) Для электрического управления и распределения к насосу.

21. Грозовой разрядник

    (Раздел С) Защищает двигатель насоса и элементы управления от скачков напряжения, вызванных молнией, коммутацией нагрузок и помехами в сети.

22. ШАРОВОЙ КЛАПАН

    (Раздел Н) Выполняет функцию запорной арматуры на линии подачи от бака к дому.

23. ФИЛЬТР ДЛЯ ВОДЫ

    (Раздел Т) Точка входа, фильтр для всего дома, который удаляет частицы ржавчины, песок и т. д. из водопроводной воды.

Насосы и системы для водяных скважин

Если вы живете в городе, вы, вероятно, не задумываетесь о том, как вода, которую вы используете каждый день, попадает в ваш дом. Даже в небольших деревнях часто имеется сеть водопроводных труб, по которым вода доставляется в каждый дом по соседству. Все, что вам нужно знать, это как открыть кран на раковине.

Переехав на несколько миль за город, картина может измениться. В то время как внутренние работы все еще — к счастью — невидимы, ваше водоснабжение не зависит от соседа вниз по дороге. У каждого дома есть своя скважина, из которой можно черпать воду. Более того, в каждом доме есть своя электромеханическая система подачи воды из колодца в дом. В основе каждой системы лежит насос, и наиболее распространенными типами являются струйные насосы и погружные насосы.

Группа разработчиков медиаплатформ

Типы колодцев

Еще от Popular Mechanics



Во многих районах страны найти питьевую воду так же просто, как взять лопату и выкопать яму в земле. Ладно, может быть, «легко» — неподходящее слово, но там, где уровень грунтовых вод находится всего в нескольких футах от поверхности земли, часть битвы уже может быть окончена. В такой ситуации с неглубоким колодцем поднять воду к дому будет немного легче, хотя бы потому, что расстояние, на которое вам нужно ее переместить, скромное.

Если в вашем районе нет высокого уровня грунтовых вод или отсутствует стабильный запас питьевой воды вблизи поверхности, вы должны копать глубже, чтобы добиться того же результата. И поскольку глубокий колодец означает, что воду нужно поднимать дальше, стратегии ее перемещения меняются.

Насосы для неглубоких скважин

В настоящее время наиболее распространенным насосом для неглубоких скважин является струйный насос. Струйные насосы устанавливаются над колодцем в доме или в колодце и забирают воду из колодца за счет всасывания (см. схему системы однокапельного струйного насоса на следующей странице). Поскольку задействовано всасывание, атмосферное давление — это то, что действительно делает работу. Думайте о системе как о длинной соломинке. Когда вы сосете соломинку, вы создаете вакуум в соломинке над водой. Как только возникает вакуум, вес воздуха или атмосферное давление выталкивает воду вверх по соломинке. Следовательно, высота, на которую вы можете поднять воду с помощью мелководного струйного насоса, связана с весом воздуха. Хотя атмосферное давление меняется в зависимости от высоты, обычно глубина неглубокой скважины с струйным насосом ограничивается примерно 25 футами.

Струйные насосы создают всасывание довольно новым способом. Насос приводится в действие электродвигателем, который приводит в движение рабочее колесо или центробежный насос. Рабочее колесо перемещает воду, называемую приводной водой, из колодца через узкое отверстие или жиклер, установленный в корпусе перед рабочим колесом. Это сужение струи приводит к увеличению скорости движущейся воды, подобно насадке садового шланга. По мере выхода воды из струи создается частичный вакуум, засасывающий дополнительную воду из скважины. Непосредственно за струей находится трубка Вентури, диаметр которой увеличивается. Его функция заключается в замедлении движения воды и повышении давления. Перекачиваемая вода — новая вода, забираемая из колодца за счет всасывания струи, — затем соединяется с приводной водой и сбрасывается в водопроводную систему под высоким давлением.

Поскольку струйные насосы для неглубоких скважин используют воду для забора воды, их, как правило, необходимо заправить водой, прежде чем они начнут работать. Чтобы вода из насоса и водопроводной системы не стекала обратно в колодец, на линии подачи к насосу установлен одноходовой обратный клапан.

Преодоление барьера глубины

К сожалению, вам, возможно, придется опуститься немного глубже, чем на 25 футов, чтобы добраться до воды. Удивительно, но вы все еще можете сделать это с помощью струйного насоса. Он просто включает в себя отделение струи от двигателя и корпуса крыльчатки и опускание узла струи в воду (см. схему системы двухкапельного струйного насоса). В типичной конфигурации глубоководного струйного насоса одна труба, прикрепленная к корпусу крыльчатки, направляет воду вниз в корпус струи, расположенный примерно на 10–20 футов ниже минимального уровня воды в скважине. Вторая труба соединяет выходную сторону корпуса форсунки с насосом.

В форсунке увеличение скорости воды создает частичный вакуум, который втягивает стоячую колодезную воду во вторую трубу, а затем обратно в насос и водопроводную систему. Глубоководные струйные насосы используют как всасывание струи для подачи воды в систему, так и давление, создаваемое крыльчаткой для подъема воды.

Для предотвращения перекачки скважины глубинная струйная насосная установка может включать выхлопную трубу длиной 35 футов. Он соединен с впускным концом корпуса форсунки и проходит вниз в скважину. Если уровень воды опускается ниже уровня корпуса форсунки, насос работает так же, как насос для неглубокой скважины. В то время как скорость потока падает, вода будет доступна до тех пор, пока уровень не упадет ниже примерно 25 футов от корпуса форсунки — предел для мелководного насоса. Выхлопная труба длиной 35 футов эффективно гарантирует, что скважина никогда не будет откачана. Конечно, высота струи над уровнем воды влияет на производительность. Чем дальше он находится, тем менее эффективной становится прокачка.

Как и в системах с неглубокой скважиной, струйный насос в системе с глубокими скважинами необходимо заправить для работы. Донный клапан в нижней части трубопровода колодца предотвращает слив воды из труб и насоса. Струйные насосы с двумя и более рабочими колесами называются многоступенчатыми.

Перемещение к источнику

В то время как струйный насос может надежно справиться со скважиной глубиной в несколько сотен футов, более эффективным решением будет перемещение насоса вниз в скважину, чтобы он не поднимал воду, а выталкивал ее вверх. Типичный погружной насос характеризуется длинной цилиндрической формой, которая помещается внутри обсадной колонны. Нижняя половина состоит из герметичного двигателя насоса, который подключен к наземному источнику питания и управляется проводами. Половина насосной установки состоит из набора рабочих колес, разделенных диффузором, которые направляют воду вверх по трубе в водопроводную систему.

В современных установках обсадная труба колодца снаружи дома соединяется с водопроводной системой трубой, которая проходит под землей в подвал (см. схему системы погружных насосов). Эта горизонтальная труба соединяется с трубой скважины в соединителе, называемом переходником без приямка. Функция адаптера состоит в том, чтобы обеспечить доступ к насосу и трубопроводу скважины через верхнюю часть обсадной трубы, одновременно направляя воду из насоса в водопроводную систему.

В то время как погружные насосы более эффективны, чем струйные насосы, в подаче большего количества воды для двигателя того же размера, проблемы с насосом или двигателем потребуют извлечения устройства из обсадной трубы — работу, которую лучше доверить профессионалу. Однако подводные аппараты известны своей надежностью и часто выполняют свою роль 20-25 лет без обслуживания. Погружные насосы также могут использоваться в неглубоких скважинах. Однако ил, песок, водоросли и другие загрязнения могут сократить срок службы насоса.

Общие элементы

Независимо от того, какая у вас система, компоненты на выходе всех насосов одинаковы.
