Пожарные мотопомпы МП: характеристики, назначение, типы

Несмотря на разнообразие средств тушения пожаров, довольно большой выбор огнетушащих веществ, используемых для локализации, ликвидации очагов возгораний, чаще всего борьба с открытым огнем осуществляется с использованием воды, растворов пенообразователя на ее основе, подаваемых под давлением.

Одним из эффективных средств пожаротушения, подающих воду или пену, служит пожарная мотопомпа, являющаяся насосным агрегатом с приводом от бензинового или дизельного двигателя, снабженным комплектом пожарно-технического оборудования.

Пожарная мотопомпа

Назначение и приемущества

Если в городах забор воды пожарной автотехникой, оборудованной насосами, производится из сети наружного водоснабжения, то вдали от населенных пунктов – из пожарных водоемов, резервуаров, с пирсов, построенных на реках, озерах, прудах или технологических водоемах.

При отсутствии на большинстве, удаленных от областных, краевых, районных центров, крупных промышленных объектов, территорий нашей страны специальных автотранспортных средств, стоящих на вооружении федеральных, муниципальных, корпоративных пожарных подразделений; единственным доступным средством пожаротушения, используемым добровольными, частными формированиями, созданными для борьбы с огнем, является пожарная мотопомпа – переносная, возимая вручную или на базе автомобильного прицепа.

Для собственников недвижимости, руководителей предприятий (организаций), членов садово-дачных, огородных товариществ, создавших добровольную пожарную дружину, приобретение, содержание пожарных мотопомп обходится значительно дешевле, чем покупка специальной автотехники.

Огромным преимуществом переносных мотопомп служит полная автономность, высокая мобильность, позволяющая установить их на любой твердой площадке вблизи природного или искусственно созданного запаса воды, недоступного для подъезда пожарной автотехники – автоцистерн, насосно-рукавных автомашин.

Основным назначением для использования пожарных мотопомп является:

• Забор воды из пожарных водоемов, резервуаров, со специально оборудованных пирсов, с последующей подачей под давлением на тушение очагов пожара воды или пены, полученной с использованием раствора пенообразователя.
• Подача воды от гидрантов наружной сети противопожарного водоснабжения.
• Для перекачки воды, заполнения емкостей, приспособленной для пожаротушения сельскохозяйственной техники, транспортируемых автоцистерн, пожарных вертолетов.
• Для укомплектования пожарных поездов, судов.

К преимуществам использования относят:

• Автономность устройств.
• Мобильность, что позволяет быстро доставить их к пожарному водоему, установить, без дополнительных приготовлений приступить к забору, подаче воды.
• Конструктивную надежность.
• Простоту эксплуатации, технического сервиса, ремонта, что на практике важно для эксплуатации в районах, далеких от крупных городов.
• На практике пожарные мотопомпы, кроме работ, связанных с пожаротушением, активно, эффективно используют для следующих видов работ:
• Для забора, перекачки воды на полив частных земельных участков, полей сельхозпредприятий, для наполнения различных резервуаров, емкостей.
• Для осушения затопленных подвалов строительных объектов, технических этажей, приямков, колодцев при устранении аварий; строительных котлованов.

Кроме того, пожарные мотопомпы активно, эффективно используются по следующим вариантам хозяйственного назначения, что подтверждает факт более широкого назначения таких технических устройств, нежели только противопожарное применение:

• Забор, перекачка и подача чистой воды для полива садовых, дачных участков земли, сельскохозяйственных угодий, заполнение емкостей.
• Откачка загрязненной воды из затопленных подвальных этажей зданий, колодцев различного назначения в ходе устранения аварийных ситуаций в работе коммунальных служб; осушение котлованов, траншей, трюмов речных, морских судов.
• Для откачки воды при проведении поисковых работ, археологических раскопок.
• Аварийное осушение, сброс воды из бассейнов, резервуаров, водоемов.
• При проведении ирригационных работ.

Виды, типы и описание

Виды мотопомп

Все такие мобильные устройства для тушения пожаров можно разделить на виды по способу размещения, перемещения/транспортировки, типу двигателя привода насоса; чистоте воды, с которой они могут работать:

• Бензиновые – с приводом от карбюраторного/инжекторного двигателя, использующего в качестве топлива различные марки бензина.
• Дизельные – с приводом от дизельного двигательного агрегата, имеющими более высокий моторесурс, но работающими громче бензиновых моделей устройств.

На российском рынке известны пожарные мотопомпы Tohatsu с бензиновыми двигателями, дизельные устройства высокого давления «Вепрь» отечественного производства, мотопомпы Koshin с двигательными агрегатами, работающими на бензине, изготовленными компанией Хонда.

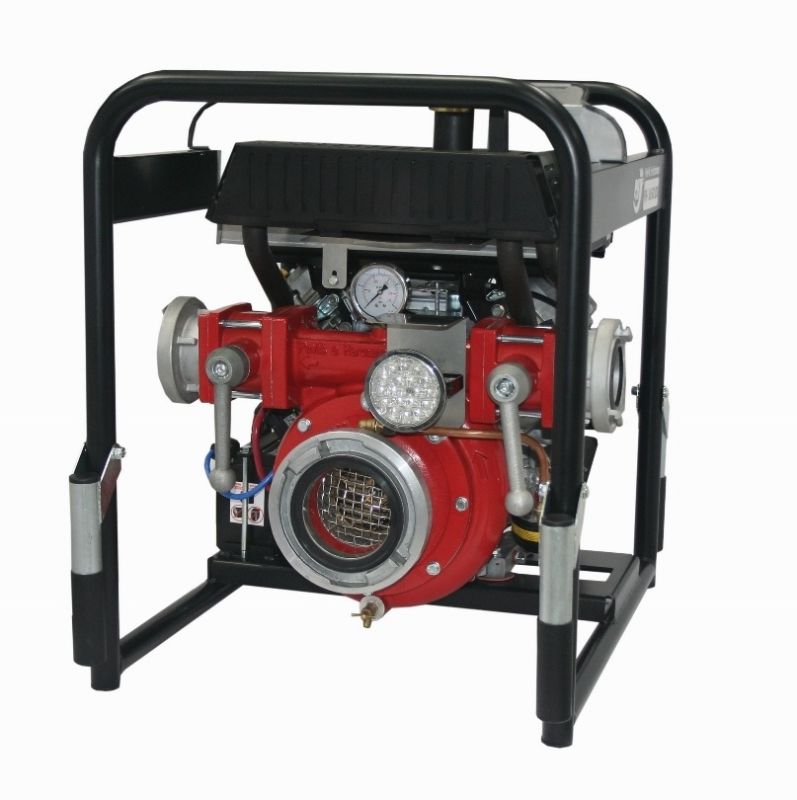

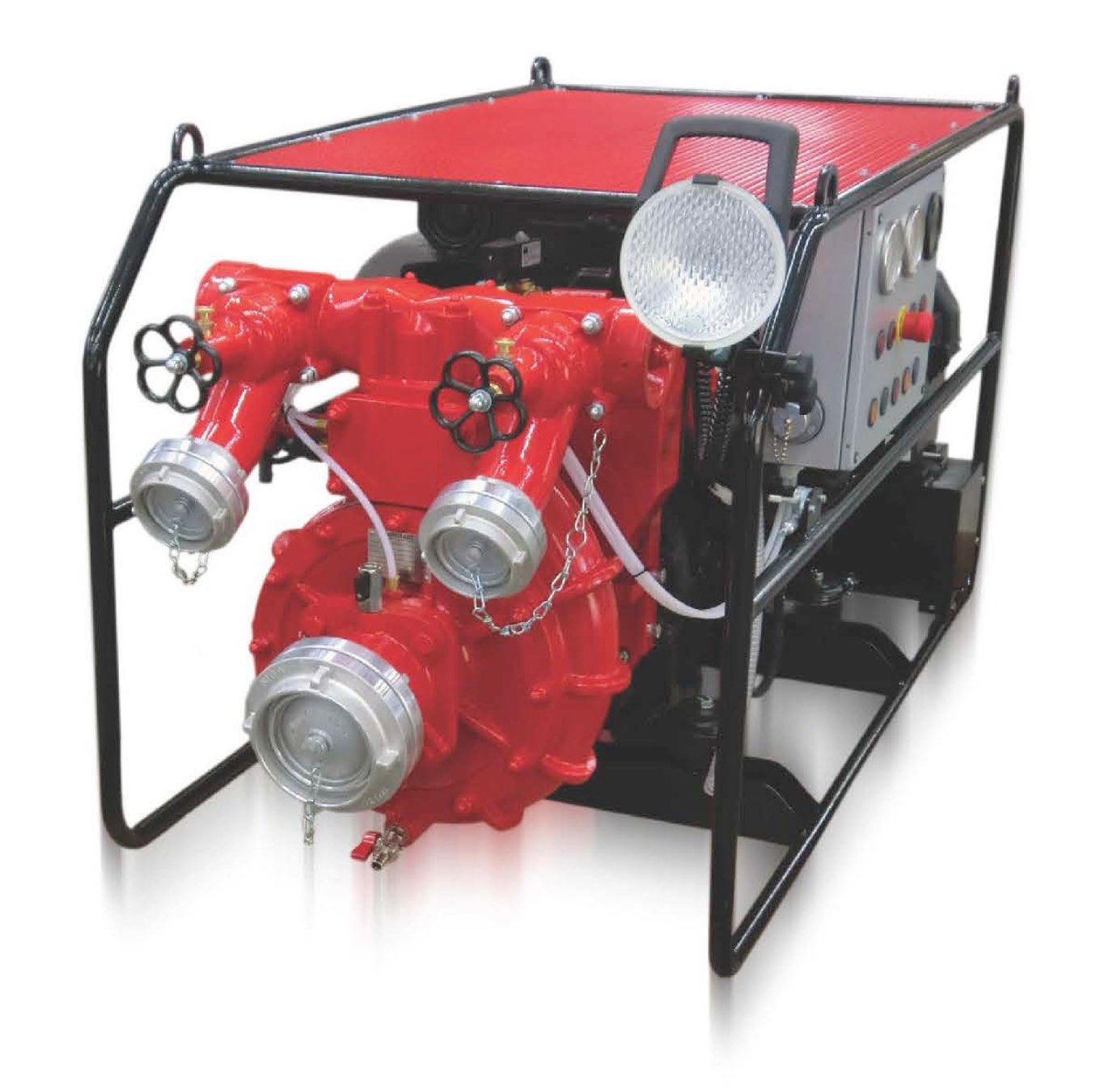

• Переносные, передвижные. Первые смонтированы на несущей раме, которая обеспечивает возможность: переноски вдвоем вручную, для транспортировки автотранспортом в кузове, багажнике, автомобильном прицепе; погрузки/выгрузке, установки на твердую поверхность – плотный грунт в противопожарном разрыве возле водоема, асфальтированную, бетонированную поверхность дороги, пожарного проезда.

Вторые установлены на раме одноосной тележки с колесами, что позволяет передвигать ее по ровной твердой поверхности одному человеку, но не исключает возможность переноски ее двоим и более членам ДПД, работникам из состава дежурного персонала предприятий, организаций.

Рукоятки на раме переносных, передвижных устройств обязательно защищаются теплоизоляционным материалом.

• Прицепные. Такой вид пожарных мотопомп устанавливается на раме автомобильных прицепов, сообразно их грузоподъемности, норм/правил оборудования, транспортировки грузов. Именно прицепные мотопомпы часто дополнительно оборудуются устройствами для дозированной подачи раствора пенообразователя, что позволяет использовать стволы, генераторы для тушения очага пожара пеной. Рекомендуется при необходимости использовать все имеющиеся в наличии прицепные и переносные модели устройств, т.к. это дает больше возможностей для обеспечения доступа к очагу пожара.
• Высоконапорные (высокого давления). Согласно ГОСТ 53332-2009 мотопомпы, используемые для тушения пожаров, в зависимости от конструкции, основных технических параметров подразделяются устройства нормального давления – до 2 МПа, и высокого давления – выше 2 МПа.

Если для тушения, согласно нормативных требований, включение твердых частиц в воде не должно быть больше 0,5 %, а их размер быть до 3 мм, то пожарная мотопомпа для грязной воды, приобретаемая для использования коммунальными, инженерными службами предприятий, строительными подрядными организациями для откачки, осушения подвальных этажей, колодцев, котлованов траншей, позволяет за счет выбора мембранного типа насоса устройства вести забор, перекачку воды с крупными включениями – до 25 мм и более у некоторых моделей изделий.

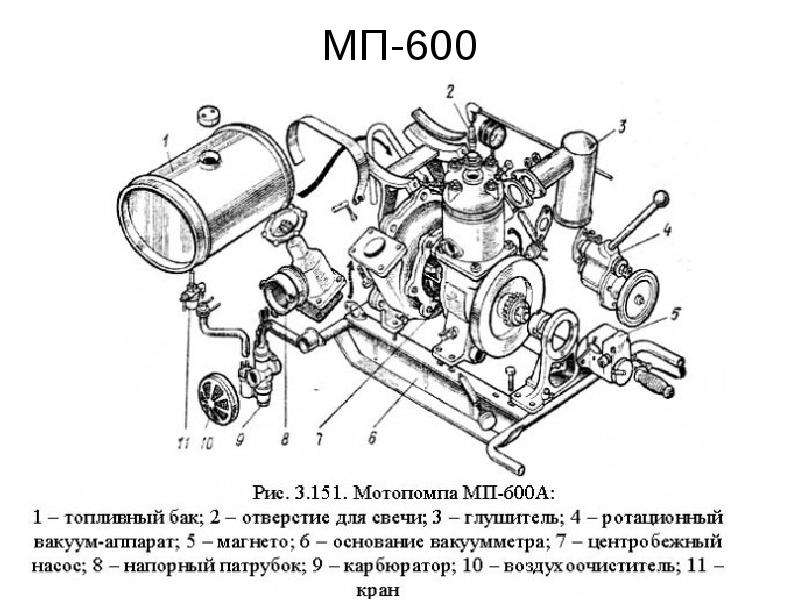

Устройство

В конструкцию пожарной мотопомпы в зависимости от вида, типа входят:

• Жесткая рама для ручной переноски, шасси автоприцепа.
• Двигатель, потребляющий разные марки жидких нефтепродуктов.
• Центробежный, диафрагменный, мембранный насос, осуществляющий забор, подачу воды, водного раствора пожарного пенообразователя.
• Бак для жидких нефтепродуктов.
• Резервуар для хранения пожарного пенообразователя с системой дозирования его подачи.
• Комплект ПТВ.
• Основные характеристики
• Такие мобильные устройства пожаротушения характеризуются:
• Производительностью.
• Высотой столба подаваемой воды.
• Размерами, массой устройства в сборе с комплектом ПТВ.
• Мощностью двигательного агрегата.
• Видом потребляемого жидкого нефтепродукта.

Пожарная мотопомпа должна обеспечивать бесперебойную эксплуатацию на пожаре в течение 2 часов при температуре от +40 C° до −45 C°. С помощью этих мобильных устройств пожаротушения, простых по техническому составу, неприхотливых в условиях длительной эксплуатации, в том числе в жестких погодных условиях, ликвидировано огромное количество очагов возгораний, пожаров.

В удаленных регионах, районах, на обособленных объектах – от промышленных, складских, сельскохозяйственных предприятий до туристических баз, спортивных лагерей пожарные мотопомпы служат доступными, надежными средствами пожаротушения, которые легко задействовать, установив вблизи ближайшего водоисточника.

Основные характеристики

Они изложены в ГОСТ 53332-2009, так же, как и требования ко всем элементам оборудования, входящего в их состав.

К таким характеристикам относят:

• Производительность пожарной мотопомпы.
• Высоту подачи воды.
• Габариты, общую массу изделия.
• Мощность двигателя.
• Вид используемого топлива.

Кроме того, современные модели пожарных мотопомп, реализуемых на рынке пожарно-технической продукции, обязаны обеспечивать: устойчивую работу в температурном диапазоне эксплуатации – от +40 до –45℃ на протяжении не меньше 2 часов, для чего должны иметь необходимый запас топлива в баке.

Наиболее востребованы модели устройств следующих марок. Приведем их основные технические характеристики:

МП 20-100 Гейзер

Наименование показателей, единицы измерения	Значение показателей
Общие данные
Тип мотопомпы	пожарная, переносная
Подача в номинальном режиме, л/с, не менее	20
Напор в номинальном режиме, м	100±2
Наибольшая геометрическая высота всасывания, м	7,5
Время всасывания при наибольшей геометрической высоте, с, не более	40
Подача насоса при наибольшей геометрической высоте всасывания и номинальном напоре, л/с, не менее	10
Предельное давление насоса, кгс/см2, не более	19,0
Диаметр и количество присоединительных патрубков, мм:
– напорного;	2х70
– всасывающего.	1х100
Габаритные размеры, мм (не более):
– длина;	1300
– ширина;	780
– высота.	930
Масса (сухая), кг	215
Насос
Тип насоса	НП- 20/100, центробежный, двухступенчатый, консольный
Вакуумная система	автоматическая
Тип вакуумного насоса	диафрагменный
Двигатель
Тип	четырехтактный бензиновый, карбюраторный (инжекторный)
Модель	ВАЗ 2108 (ВАЗ 21114)
Количество цилиндров и расположение цилиндров	4 в ряд
Диаметр цилиндра и ход поршня	82х71
Рабочий объем, см3	1500
Степень сжатия	9,9
Номинальная мощность при частоте вращения коленчатого вала 5600 об/мин, кВт (л. с)	55 (75)
Запуск двигателя	от электростартера
Система охлаждения	водяная (тосол), принудительная
Топливо	бензин АИ-92 (АИ-95 для ВАЗ 21114)
Расход топлива при работе мотопомпы в номинальном режиме, л/ч	8,6 (6,8 – ВАЗ 21114)

Примечание. Скачать паспорт, техническое описание и инструкцию по эксплуатации на пожарную мотопомпу МП-20/100 «Гейзер».

МП 10-60 Водолей

Наименование показателя, единицы измерения	Значение показателей
Общие данные
Номинальная подача насоса, Qном, л×с-1 (л×мин-1; м3×ч-1)	10 (600; 36,0)
Номинальный напор насоса, Нном, м	60
Номинальная частота вращения, пном, об/мин	2500
Номинальная геометрическая высота всасывания, hном, м	1,5
Максимальная геометрическая высота всасывания, hmax, м	5,0
Подача при максимальной геометрической высоте всасывания и номинальном напоре, Q, л×с-1 (л×мин-1), не менее	5 (300)
Напор при максимальной геометрической высоте всасывания, Н, м	45
Максимальное рабочее давление на входе в насос, p1max, МПа	0,6
Максимальное рабочее давление на выходе из насоса, P2max, МПа, не менее	1,0
Время всасывания (заполнения) с максимальной геометрической высоты всасывания, tвс, с, не более	40
Диаметр и количество присоединительных патрубков:
– напорного (мм/шт. )	65/2
– всасывающего (мм/шт.)	80/1
Габаритные размеры мотопомпы, (мм), не более
– длина	820
– ширина	620
– высота	750
Масса мотопомпы, сухая, кг, не более	98
Насос
Тип насосного узла МП 10/60.01.00.00	центробежный, одноступенчатый, консольный
Вакуумная система	автоматическая
Тип вакуумного насоса	поршневой
Степень разряжения в полости насосного узла, кгс/см2, не менее	– 0,75
Двигатель
Модель	Honda GX630	Lifan 2V78F-2	Lifan 2V78F-2A
Тип	четырехтактный, бензиновый, карбюраторный
Рабочий объем, см3	688	640
Номинальная мощность при частоте вращения коленчатого вала 3600 об/мин, Nном, кВт (л/с)	15,5 (20,8)	17,5 (24,0)
Максимальный крутящий момент при частоте вращения коленчатого вала n=2500 об/мин, Н×м,	48,3	43,5
Тип системы запуска двигателя	электростартер		электростартер / ручной запуск
Расход топлива в номинальном режиме работы, gm, л/ч, не более	4,2	4,8
Тип системы охлаждения	воздушная
Применяемое топливо – бензин автомобильный по ДСТУ 4063-2001 с октановым числом по исследовательскому методу, не менее	91
Объем топливного бака, л.	10
Продолжительность запуска двигателя, мин, не более	2

Примечания:

МП-800

Наименование показателей, единицы измерений	Значения показателей
Общие данные
Тип мотопомпы	Пожарная переносная ГОСТ 8554-69
Индекс мотопомпы	МП-800Б-01
Подача при номинальной частоте вращения (номинальном числе оборотов вала), л/с (л/мин), не менее	13,3 (800)
Напор, м, не менее	60
Наибольшая геометрическая высота всасывания при температуре +20 °С и давлении 730-760 мм рт. ст., м	5
Максимальное время всасывания с геометрической высоты 5 м, с	35
Габаритные размеры, мм:
Длина	940
Ширина	520
Высота	725
Масса мотопомпы без ППО (максимальная), кг	85
Примечание. Подача и напор приведены при высоте всасывания 1,5 м. При наибольшей геометрической высоте всасывания подача должна быть не менее 50 % номинального значения.
Двигатель
Тип	Двухтактный, бензиновый, карбюраторный
Мощность номинальная, эксплуатационная, кВт (л.с.), не менее	14,7 (20)
Частота вращения, об/мин (с-1)	3250±100 (346±10,46)
Количество цилиндров	2
Диаметр цилиндра, мм	72
Ход поршня, мм	85
Рабочий объем цилиндра, см3	346
Степень сжатия	6,9
Максимальный удельный расход топлива при эксплуатационной мощности, г/л, с•ч	440
Фазы газораспределения, град:
продувка	120
впуск	134
выпуск	150
Система зажигания	От магнето М-135 левого вращения с муфтой опережения зажигания ТУ 37-003-212-77
Угол опережения зажигания (при оборотах больше 1050), град	30-34
Зазор между контактами прерывателя магнето, мм	0,25-0,35
Свеча зажигания	А10НТ ГОСТ 2043-74
Карбюратор	К-36П ОСТ 37. 001.207-78
Топливо	Бензин А-76 (ГОСТ 2084-77) в смеси с маслом М-8А (ГОСТ 10541-78) из расчета (по объему) 20 частей бензила, 1 часть масла
Вид смазки шатунного подшипника коленчатого вала	Топливная смесь
Охлаждение	Водяное, принудительное от насоса
Насос
Тип	Центробежный, одноступенчатый, консольный
Устройство всасывающее	Вакуум-аппарат газоструйный
Диаметр рукава всасывающего, мм	75
Диаметр рукава напорного, мм	66 и 51

Примечание. Скачать инструкцию (руководство) по эксплуатации пожарной мотопомпы МП-800.

МП-1600

Наименование показателей, единицы измерений	Значения показателей
Общие данные
Марка мотопомпы	МП-1600
Подача, л/мин	1600
Напор, м	80
Безотказная работа мотопомпы на номинальном режиме в диапазонах температур от –30 °С до +40 °С, час	не менее 6
Наибольшая геометрическая высота всасывания, м	7
Диаметр всасывающего патрубка, мм	125
Диаметр напорных патрубков, мм	70
Количество напорных патрубков, шт.	2
Габаритные размеры в походном положении, мм
Длина	2800
Ширина	1740
Высота	1430
Задний угол свеса, град.	32
Ширина колеи, мм	1440
Масса (без пожарного оборудования), кг	620
Масса (с пожарным оборудованием), кг	820
Двигатель
Модель	ЗМЗ-24-01
Тип	четырехтактный, бензиновый, карбюраторный, верхнеклапанный
Мощность максимальная при 4500 об/мин, кВт	62,5
Снимаемая мощность на привод насоса при 2750-2800 об/мин, кВт, не более	40,4
Применяемое топливо	бензин с октановым числом не менее 76
Насос
Тип	одноступенчатый, центробежный
Соединение с двигателем	прифланцован к картеру муфты сцепления
Место установки по отношению к двигателю	заднее
Пеносмеситель
Тип	водоструйный эжектор
Место установки	стационарно на насосе
Производительность по пене, л/мин	400-600
Вакуумная система
Тип	газоструйный
Наибольший создаваемый вакуум, мм. рт. ст.	550
Время создания вакуума 515 мм рт. ст. в объеме полости насоса и двух всасывающих рукавов Ø 125 (100 л), с	40
Шасси
Тип	одноосный прицеп специальной конструкции
Капот
Тип	металлический, с двумя боковыми и одной задней дверцами
Заправочные емкости
Система смазки двигателя, л.	6,5
Система охлаждения двигателя, л	14
Бензиновый бак, л	45
Воздушный фильтр, л	0,5

Примечание. Скачать техническое описание и инструкцию (руководство) по эксплуатации пожарной мотопомпы МП-1600.

Другие модели мотопомп

1. Портативные пожарные насосы (мотопомпа) «Tohatsu» VC82ASE, VC72AS, VC52AS. Руководство пользователя.
2. Пожарная мотопомпа «Tohatsu» V20D2, V20D2S. Инструкция по эксплуатации.
3. Мотопомпа пожарная МП-13/80 «Гейзер». Паспорт. Техническое описание. Инструкция по эксплуатации.
4. Мотопомпа «Водолей» МП 20/80. Руководство по эксплуатации.
5. Мотопомпа «Водолей» МП 16/80. Руководство по эксплуатации.
6. Мотопомпа «Вепрь» с дизельным двигателем. Модели: МП-120 Д, МП-500 Д, МП-800 Д. Инструкция по эксплуатации.
7. Мотопомпа «Водолей» МП 7/60 Д. Руководство по эксплуатации.
8. Мотопомпа для тушения лесоторфяных пожаров «Ниагара». Паспорт.
9. Мотопомпа Champion GTP80H для сильнозагрязненной воды. Руководство по эксплуатации.
10. Мотопомпы Champion GP40, GP50, GP80, GP100 для чистой воды. Руководство по эксплуатации.

Насосы для мотопомп

Согласно ГОСТ 17398-72 насосом называется машина для создания потока жидкости. Пожарные насосы в составе мотопомп бывают двух типов:

• Центробежные, в которых жидкость перемещается колесом с лопастями от центра к стенкам рабочей камеры, что создает необходимое давление. Это основный вид насосов, используемых для установки на пожарную автотехнику, предназначенную для забора, хранения, перекачки, подачи воды для тушения, обеспечивающий высокую производительность пожарной мотопомпы.
• Диафрагменные или мембранные. Это возвратно-поступательные устройства с рабочими элементами в виде упругих мембран, изгибающихся под действием механического привода. Мотопомпы с таким видом насосов способны вести забор, подавать, откачивать как чистую, так и сильнозагрязненную воду, без значительной потери производительности, что повышает их ценность для заказчиков.

Рукава для мотопомп

В зависимости от компании изготовителя, модели изделия они комплектуются не только напорно-всасывающими, напорными рукавами, стволами, но и всасывающими фильтрами, сетками, генераторами пены и другими комплектующими, необходимыми для решения задач.

Пожарные рукава, входящие в комплектацию пожарных мотопомп, в обязательном порядке оборудуются соединительными головками.

Для переносных, передвижных мотопомп с низкой производительностью, сравнительно невысоким напором воды в комплект пожарно-технического оборудования, как правило, включают рукава, рассчитанные на давление 1 МПа, предназначенные для подключения к пожарным кранам, согласно требованиям для пожарных шкафов; а прицепные модели устройств комплектуются рукавами для пожарной автотехники с давлением 1,6 МПа.

Работа с оборудованием

Пожарная мотопомпа, инструкция о порядке работы которой в обязательном порядке входит в комплект поставки каждого заводского изделия, довольно сложное техническое устройство. Поэтому следует неукоснительно следовать этому документу на всех этапах хранения, ввода в строй, эксплуатации, технического сервиса, что обеспечит ее надежную, безотказную работу на протяжении длительного периода.

Режим и продолжительность обкатки

Эксплуатация пожарной мотопомпы, как устройства, снабженного двигательным агрегатом на жидком топливе, начинается с его регламентной обкатки, режим и продолжительность которой изложены в сопроводительной технической документации на изделие.

Требования

Основные требования к мотопомпам изложены в ст. 110 «Технического регламента о ПБ»:

• Пожарные мотопомпы используются для подачи воды к месту возгорания, забирая ее из наружных водопроводных сетей, резервуаров или открытых источников – озер, прудов, рек, озер; обеспечивая требуемый расход, рабочее давление при подаче воды, пены, необходимые для ликвидации пожара.
• Переносные пожарные устройства по конструктивному исполнению, общей комплектной массе обязаны давать возможность для переноса вручную, установки на твердую поверхность вдвоем.
• Для прицепных устройств должен быть обеспечен жесткий стационарный крепеж на автоприцепах, конструкция которых обязана обеспечивать безопасность транспортировки, устойчивость при установке.

Требования к конструктивным элементам изделий, оборудованию, входящему в их комплектацию:

Подводя итоги, можно с уверенностью сказать, что такие мобильные, автономные устройства для тушения пожаров, особенно вдали от крупных населенных центров, в сельской местности, таежной глуши, еще десятки лет будут надежно служить людям.

К сожалению, такой страницы уже не существует или неправильно набран адрес.

Но то, что Вы искали до сих пор здесь!

Ссылка по которой Вы попали на эту страницу — неправильная, либо документ, который раньше открывался по ней, перемещен в другой раздел сайта.

Что будем делать?

1. Перейдем на главную страницу;
2. Воспользуемся поиском;
3. Почитаем новости или статьи.

Популярная статья

20.03.2016 2734 Добровольное пожарное общество в Томске Пожары 1881-1882 годов послужили толчком к созданию Томского добровольного пожарного общества. С 23 мая 1882 года ведется отсчет его деятельности.

Включайся в звено

Присоединяйтесь к нам
в сообществах

Самые свежие новости и обсуждения вопросов о службе

Интересные публикации

14.02.2020 13:50 Пожарная безопасность многофункциональных зданий: требования положений СП Основные положения СП (свода правил) многофункциональные здания утвержденного в 2020 году. Требования и правила пожарной безопасности для объектов 26.10.2016 11:58 Медаль МЧС Маршал Василий Чуйков В списке наград, которыми награждаются отличившиеся служащие и сотрудники, отдающие свой долг службы в МЧС России, есть особая – медаль Маршал Василий Чуйков 08.08.2018 19:00 Оказание первой помощи при ранах: резаные, рваные, рубленные Описание ран и доврачебная помощь при колотых, рваных, резаных, рваных и рубленных ранах. Остановка кровотечения. Дезинфекция и обезболивание до прибытия врачей. 12.02.2017 16:44 Пожарный ствол AKRON Turbojet (1720) и АКРОН Turbojet с воздушно-пенным насадком Тактико-технические характеристики АКРОН Turbojet 1720, управление стволом, масса и дальность подачи струи, расходы воды, угол факела и рабочее давление.

особенности переносного вида. Технические характеристики моделей МП-600 «Дева», Tohatsu VC72AS и других. Их назначение

Для тушения пожара в бытовых и промышленных условиях почти всегда используется вода. Но обычные насосы неспособны подать ее в необходимом количестве. Поэтому на помощь приходят пожарные мотопомпы.

Модель МП-600 «Дева»

Несмотря на столь романтическое название, это изделие обладает рядом преимуществ:

• высокая надежность конструкции;

• малый расход горючего;

• охлаждение двигателя потоками воздуха;

• отменная сопротивляемость загрязнениям;

• простой запуск;

• высокая перекачивающая способность.

Привлекательные технические характеристики во многом обусловлены качественным поршневым насосом, управляемым вручную. Он способен выкачивать воду с глубины 7,5 метра.

Уплотнение вала по оси и на торце выполнено таким образом, чтобы минимизировать потребность в обслуживании. Все соединения помпы выполнены в соответствии с российским ГОСТ. Запуск двигателя производится при помощи бесконтактного транзисторного зажигания; предусмотрена смазка под давлением.

По желанию заказчика эта мотопомпа может быть укомплектована:

• электрическим стартером;

• сеткой, препятствующей всасыванию грязи;

• нестандартными переходниками;

• прожектором.

Одноступенчатый насос центробежного типа при высоте всасывания 3 метра может за 1 секунду подавать 10 литров воды.

Если высота всасывания ограничена 1,5 метра, производительность становится максимальной (1100 литров за 60 секунд).

Сухая масса устройства равна 58 кг. После заправки горючим она вырастает до 66 кг.

Общая мощность мотора, получающего топливо из бака вместимостью 8,5 литра, достигает 18 л. с.

Переносная установка

Основное назначение у нее — то же самое, что и у стационарных вариантов. Но важной особенностью является возможность перемещения на другое место (с подключением к пожарному водоему). Подобное оборудование применяют не только при тушении огня, но и при осушении затопленных строений, подземелий, низин.

Выбирая переносную мотопомпу, надо обращать внимание на следующие факторы:

• общую производительность насоса;

• мощность двигателя;

• величину устройства;

• количество расходуемого горючего.

Как для стационарных, так и для переносных мотопомп большое значение имеет режим их обкатки. Суть этой процедуры состоит в том, чтобы приработались друг к другу внешние поверхности деталей. Одновременно убираются все заусенцы и мелкие шероховатости.

Общая длительность обкатки ограничена 30 часами, более подробные сведения можно найти в сопроводительной документации. Там же указывается, какое горючее и смазочное масло допустимо применять, какое давление внутри пожарного насоса можно задать.

Tohatsu VC72AS

Эта разновидность пожарной мотопомпы оборудована двухтактным двигателем с двумя цилиндрами. Общая мощность установки достигает 40,8 л. с., что неудивительно, так как вместимость камеры сгорания равна 617 куб. см. Столь мощный мотор охлаждается водой. Для работы в течение 1 часа ему требуется 16 л бензина Аи-92.

Выделяемая двигателем энергия передается одноступенчатому насосу турбинного типа. Его напор варьируется от 40 до 100 метров (от 4 до 10 кгс/см2) с шагом 20 метров (2 кгс/см2). Втекает жидкость через отверстие диаметром 10 см. Выходное отверстие заметно уже — всего 6,6 см. Самовсасывание воды возможно с глубины до 9 метров.

Корпус насоса, установленного в этой мотопомпе, сделан из стойкого к коррозии сплава на основе алюминия. Такое решение позволило сократить массу, одновременно продлив период эксплуатации. В отличие от стальных аналогов, установка может перекачивать даже морскую воду.

Она найдет применение на судах торгового и пассажирского флота, на местах их стоянки. Если всасывание почему-либо невозможно, специальный экран покажет сообщение об этом.

‌Как заявляет изготовитель, использованная для охлаждения двигателя вода остужается, потом возвращается, и оттого — не вредит окружающей среде. Инженерам удалось решить проблему запуска помпы в любых погодных условиях.

Если вдруг силовая установка по какой-либо причине перегревается (температура достигла 89 и более градусов), то по команде специального датчика она останавливается. Вместимость топливного бака обеспечивает максимально интенсивную работу помпы в течение 1 часа. Патрубок, через который выдается вода наружу, может вращаться под углом 90 градусов.

Модель «Зубр ЗБМП-600»

Эта российская мотопомпа может за один час подать в сторону очага огня 36 тыс. литров воды. Она оснащена надежным насосом, получающим энергию от двигателя мощностью 5,5 л. с.

Наибольшая глубина всасывания жидкости составляет 8 метров, при напоре 26 метров (2,6 кгс/см²). Насос пропускает воду с загрязняющими частицами до 1,5 см в поперечнике. Общая сухая масса «Зубр ЗБМП-600» составляет 24,1 кг.

МП-16/80 «Водолей»

Такое устройство имеет повышенную мощность. Помпа способна за 1 секунду прокачать 20 литров воды. Номинальный напор равняется 80 метров (8 кгс/см²), при максимальной нагрузке на двигатель он увеличивается в 2 раза. Всасывание жидкости возможно с глубины 8 метров. В качестве привода используется мотор от двигателя ВАЗ 2103 общей мощностью 71,4 л. с.

Если судить по характеристикам, то мало найдется хотя бы близких аналогов. «Водолей» выпускается с 2004 года. Мотопомпы этой модели подразделяются по виду транспортирования на переносной (оснащенный салазками) и перевозной (с тележкой) типы.

Благодаря простоте конструкции противопожарная установка используется без лишних проблем. Ее можно отремонтировать своими руками.

Допускается подключение напорных рукавов формата 0,2х7 см.

Всасывающий ствол имеет размер 0,1х10 см. Если дополнить мотопомпу переходниками, удается работать сразу шестью стволами, расположенными в пределах 2 км от источника воды. Устройство оснащено одноступенчатым насосом, который содержит рабочее колесо диаметром 25 см.

Рекомендуется применение «Водолея МП-16/80» на следующих объектах:

• на территории загородных домов отдыха;

• в дачных поселках;

• на лесозаготовках;

• в других удаленных и труднодоступных для пожарной охраны местах.

Для тушения лесных пожаров

Для решения этой задачи неплохо подходит малоразмерная мобильная мотопомпа «Мини-Страйкер». Невзирая на небольшие габариты, она обеспечивает высокий напор. Столь привлекательное сочетание свойств позволяет быстро доставить агрегат на место происшествия и эффективно подавить даже сильное пламя.

Обычно используемые для пожаротушения системы имеют неоправданный крен в ту или другую сторону. Благодаря малым затратам горючего удается тушить пожары продолжительностью свыше 1 часа непрерывно.

Разработчики позаботились о профилактике деформации мотора из-за падения уровня масла в картере. Есть специальный датчик, обнаруживающий его чрезмерную потерю. Подобное решение увеличивает время использования помпы на 15% по сравнению с аналогами. Сами детали насоса изготовлены из алюминиевого сплава, дополнительно выполнено их анодирование. Помповая система может применяться не только в противопожарных, но и в сугубо бытовых целях.

Системы на тракторном прицепе

Выразительным примером таких противопожарных установок являются мотопомпы «Гейзер» МП-40/100. Есть вариант с резервуаром для пенного тушения.

По сравнению с обычными мотопомпами эта техника:

• дает более сильный напор;

• обеспечивает солидную производительность;

• достаточно надежна;

• комфортна при повседневном использовании.

Благодаря таким характеристикам насосные комплексы МП-40/100 часто используются в качестве пожарных постов на складах легковоспламеняющихся материалов, на автозаправочных станциях. Допускается применение таких систем в труднодоступных местностях, в том числе и в Заполярье.

Клиренс мотопомпы равен 44 см. При этом она может двигаться со скоростью до 30 км/ч. Возимый запас пенообразователя — 200 кг.

Корейские аппараты

В противопожарных целях можно применять и бензиновую помпу Hyundai HYH 50. Производитель дает на нее годовую гарантию.

Максимальная минутная производительность составляет 500 л. В комплект входят лишь оригинальные моторы корейского концерна. Корпус делают из прочного алюминия. Благодаря трем выпускным отверстиям удается применить насосную установку в обычном или в высоконапорном режиме.

Правила использования прицепных систем

Следует руководствоваться, конечно, инструкцией по эксплуатации, предложенной производителем. Но большое значение имеют и требования охраны труда.

Когда система работает, нельзя соединять и разбирать трубопроводы, ремонтировать электропроводку. Запрещено использование помп без защитных кожухов, включение их в непроветриваемых помещениях.

Кроме того, не допускается применение насосных установок, если бак или трубопровод хоть немного подтекают.

Обзор пожарной мотопомпы Shibaura — в следующем видео.

Пожарные мотопомпы: устройство и назначение

Пожарная мотопомпа – техническое средство, основными характеристиками которого являются высокое давление подаваемой струи воды и автономность агрегата. Эти мобильные комплексы, рассчитанные на оперативное перемещение в новые места эксплуатации, отличаются надежной конструкцией и простотой эксплуатации. Они эффективны для тушения пожаров на территориях добывающих, заготовительных, перерабатывающих, производственных предприятий, а также для выполнения других плановых и аварийных работ.







Области применения

Основное назначения пожарных мотопомп – подача воды или растворов пенообразователей на водной основе в зону очага возгорания. Забор воды может осуществляться из системы централизованного водоснабжения, искусственных пожарных водоемов, находящихся на территориях производств, естественных водоемов.

Модели пожарных мотопомп, различающиеся конструктивными и техническими параметрами, используются для решения и других задач, связанных с перекачкой жидкостей различных степеней загрязненности и агрессивности.

Виды пожарных мотопомп и их основные характеристики

По способу перемещения разделяют два вида пожарных мотопомп:

• Переносные. Такие агрегаты монтируются на жесткой раме. Для удобной переноски предусмотрены две рукояти, покрытые теплоизоляционным материалом. Масса таких моделей позволяет двум работникам переносить их, погружать в транспортные средства и разгружать из них. Переносные мотопомпы можно перевозить внутри кузова, багажника, на автомобильном прицепе. Для их установки необходима твердая поверхность – уплотненный грунт, асфальтовое покрытие, бетонированная поверхность.
• Передвижные. Более мощные модели по сравнению с переносными. Устанавливаются на шасси автоприцепа. Используются для подачи в очаг возгорания воды и пены, получаемой растворением в воде специальных пенообразователей.

По типу двигателя пожарные мотопомпы разделяют на:

• Бензиновые. Оснащаются двух- или четырехтактным двигателем. Бензиновые модели отличаются компактными размерами, средними показателями мощности, не очень высоким эксплуатационным ресурсом.
• Дизельные. Отличаются высокой мощностью, моторесурсом, надежностью. Минусы – повышенный уровень шума, необходимость использования сезонного топлива, затрудненный запуск при низких температурах окружающей среды. Эти модели обычно используются предприятиями ЖКХ, сельскохозяйственными, пожарными и аварийно-спасательными отрядами.

Разные модели рассчитаны на перекачку воды с различной степенью загрязненности. По этому критерию оборудование разделяют на следующие категории:

• Для чистой воды. По нормативам в воде, предназначенной для пожаротушения, размер твердых включений не должен превышать 3 мм. Такие модели комплектуются насосами центробежного типа.
• Для среднезагрязненной и сильнозагрязненной воды. Укомплектованы мембранным насосом, используются коммунальными хозяйствами для откачки подвалов, котлованов, траншей. Мотопомпы профессионального применения изготавливают из особо прочных и износостойких материалов, что позволяет применять их для перекачки вязких сред и жидкостей с химически агрессивными компонентами.

При выборе пожарной мотопомпы важную роль играют производительность и максимальный напор. Для бытового применения достаточно производительности 15 л/мин (9 м³/час), для тушения пожаров необходимы более высокопроизводительные модели – от 1 м³/мин.

Устройство и принцип работы

Конструктивные элементы мотопомп и решаемые ими эксплуатационные задачи:

• Жесткая рама с теплоизолированными ручками для удобной переноски или шасси автомобильного автоприцепа. Некоторые модели оснащены закрытым корпусом, который надежно защищает конструктивные элементы от механических повреждений, но затрудняет техобслуживание и ремонт.
• Двигатель, работающий на дизельном топливе или бензине. Обеспечивает функционирование насоса.
• Насос – центробежный в моделях для чистой воды или диафрагменный, применяемый для вязких сред. С его помощью осуществляется забор и подача воды или раствора к месту назначения.
• Топливный бак, объем которого определяет время непрерывной работы оборудования.
• Резервуар для пенообразующих веществ с устройствами дозированной подачи.
• Сетчатые фильтры, установленные на всасывающем рукаве. Их задача – не допускать попадания слишком крупных включений в рабочую камеру насоса. Размер ячеек фильтровального элемента определяется техническими параметрами используемого насоса.
• Комплект пожарно-технического инвентаря, который включает рукава, соединительные элементы, стволы.

Популярные модели пожарных мотопомп

• Дизельная Robin Subaru PTD306. Предназначена для перекачки чистой и среднезагрязненной воды. Производительность – 54 м³/час, высота напора – 28 м.
• Robin Subaru PTX PTX 301T и 401T. Двигатель – бензиновый. Может применяться для чистой и сильнозагрязненной воды с размером включений до 31 мм. Отличается высокой производительностью – 78 и 108 м³/час. Высота напора – 28 м.
• Koshin SEH-100X. Работает на бензиновом двигателе. Используется для перекачки чистой и слабозагрязненной воды. Производительность – 96 м³/час, высота напора – 28 м.

МП-20/100 «Гейзер» на легковом прицепе МЗСА-П

Цена: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Технические характеристики

	Модель		МП-20/100 П «Гейзер» на легковом прицепе МЗСА-П
	Производитель		Россия
	Назначение		Мотопомпа пожарная на легковом прицепе
	д  в  и  г  а  т  е  л  ь	Тип	4-тактный карбюраторный ВАЗ 2108
		Объём	1500 см³
		Мощность	75 лс / 55 кВт
		Охлаждение	Водяное
		Система запуска	Автостартер
		Топливо	АИ-92
		Емкость бака	20 л
		Расход топлива	8,6 л/ч
	н  а  с  о  с	Тип	Двухступенчатый центробежный консольный
		Подача	20 л/сек
		Напор	100 м
		Диаметр входа	100 мм
		Диаметр выхода	2х65 мм
		Самовсасывание	до 7,5 м
		Вакуумный насос	Диафрагменный
	Габаритные размеры (ДхШхВ)		3195(2000)х1720х1532 мм
	Вес		450 кг
	Гарантия		12 мес
	График напор/подача		Скачать
	Рабочий чертёж		Скачать
	Документация		Скачать

Описание мотопомпы

Мотопомпа пожарная МП-20/100 «Гейзер» на легковом прицепе МЗСА-П может использоваться:
    — Подразделениями МЧС
    — Фермерскими хозяйствами
    — Строительными организациями
    — Садовыми товариществами и дачными кооперативами
    — Городскими поселениями
    — Сельскими поселениями
    — Частными приусадебными хозяйствами

Назначение мотопомпы

Мотопомпы пожарные МП-20/100 «Гейзер» на легковом прицепе МЗСА-П широко используются во многих сферах народного хозяйства. Этому способствует их высокая функциональность. Однако, прежде всего, она создана для предотвращения природных катаклизмов, а также для устранения их последствий. Мотопомпа пожарная, как и следует из названия, эффективно способна противостоять пожарам, в том числе самым масштабным. Кроме того, за счет перекачивающей способности, она успешно применяется для устранения последствий затопления. Именно эффективность в подавлении очагов возгораний и послужила тому, что модели линейки «Гейзер» взяты на вооружение подразделениями МЧС, а также МО Российской Федерации. О выдающихся возможностях мотопомпы пожарной МП-20/100 «Гейзер» на легковом прицепе МЗСА-П говорит также тот факт, что эта модель является участницей престижных выставок, на которых она получала награды и премии. По результатам официальной пожарной аттестации мотопомпа признана пригодной для применения при борьбе со стихийными бедствиями. Кроме этого, подобные изделия могут широко использоваться в сельском хозяйстве, при осушении водоемов и т.д.

Техническое устройство мотопомпы

Мотопомпа пожарная МП-20/100 «Гейзер» на легковом прицепе МЗСА-П создана специально для максимально эффективного тушения пожаров, а также оперативной локализации и подавления очагов возгорания. Отсюда наличие таких характеристик, как дальность напорной струи до 150 м, мобильность, автоматический забор воды. Модель оснащена карбюраторным двигателем и насосом центробежного типа. Конструкция мотопомпы создана таким образом, чтобы максимально облегчить ремонт изделия при случившейся поломке. Основная часть устройства – насос – конструктивно представляет собой колесо, состоящее из двух дисков, соединенных между собой лопастями. Когда колесо приводится в движение двигателем, создается центробежная сила, которая воздействует на воду, находящуюся в пространстве между лопастями. Таким образом появляются области с разным – повышенным и пониженным – давлением. Под их воздействием перекачиваемая вода втягивается глубже в насос, в его центральную часть, из которой дальше выбрасывается под напором через патрубок.

Комплектация

    — Мотопомпа пожарная МП-20/100 «Гейзер»

    — Прицеп МЗСА

    — Отсек для ПТВ

    — Ключ К-150

    — Ключ К-80



Аналогичные модели

характеристики, устройство. Типы пожарных мотопомп

Обычно мотопомпы ассоциируются с коммуникационным обеспечением садовых участков и сельскохозяйственных угодий. Их успешно применяют в организации систем полива и орошения, а также содержат для эффективной откачки воды при затоплении подвалов талой водой. Кроме этого, подобное оборудование позволяет справляться и с возгораниями. Технические системы для подачи воды редко используются в целях пожаротушения, но в данном случае конструкция позволяет выполнять и такие задачи благодаря мобильности и достаточному напору. В то же время мотопомпа пожарная, фото которой представлено ниже, имеет несколько видов и различные эксплуатационные показатели.

Сфера эксплуатации агрегатов

Такие агрегаты можно использовать и в частном хозяйстве, и в коммунальном обслуживании зданий, а также в узкоспециализированных областях. Что касается индивидуальных нужд, то системы чаще содержат для обеспечения защиты дома и прилегающих строений от возможных возгораний – особенно, если речь идет о деревянных постройках. В коммунальном обслуживании применение пожарной мотопомпы зачастую сводится к борьбе с последствиями аварийных затоплений. Эту функцию нельзя исключать и в частных домовладениях, где может возникнуть потребность в откачке воды из подвалов и колодцев.

Что касается более специализированных сфер, то можно выделить спасательные операции, археологические раскопки, обслуживание морских судов и, конечно, работу пожарных служб. Иными словами, везде, где требуется защита от огня или выполнение откачки воды, может быть полезной мотопомпа пожарная в том или ином исполнении. Оборудование следует подбирать по нескольким критериям, чтобы в процессе эксплуатации ни один из рабочих показателей не нарушил функцию агрегата.

Устройство и принцип работы пожарной мотопомпы

Мотопомпы демонстрируют пример довольно простого, но в то же время производительного оборудования. Основу агрегата составляет связка двигатель — насос, которая заключена в специальный корпус или защищена рамной конструкцией. При этом насос может состоять из колес и лопастей. В момент запуска оборудования под действием центробежной силы начинается вращение лопастей. Это приводит к движению обслуживаемой жидкости по шлангам – обычно предусматривается входной и выходной «рукава». Также стоит отметить функцию обратного клапана, которым снабжается мотопомпа пожарная. Инструкция к насосам такого типа подчеркивает риски их работы «на сухую». Именно для предотвращения такого режима эксплуатации предусмотрен клапан, задерживающий жидкость внутри оборудования. Работа останавливается, когда перекачка воды завершается.

Основные эксплуатационные характеристики

Начинать обзор технических данных мотопомп следует с показателей высоты подъема. От этого параметра зависит возможность применения оборудования, например, в борьбе с лесным пожаром или возгоранием высотного здания. Для таких целей используют агрегаты с высотой подъема не менее 16 м. Надо отметить, что современные модели в большинстве своем обеспечивают подъем не менее 20 м.

Еще один важный показатель – производительность. Ее не стоит путать с высотой доставки воды, так как в некоторых случаях гораздо важнее объем носителя, который доставляют мотопомпы пожарные. Характеристики в этом показателе варьируются от 900 до 1 800 л/мин. Здесь надо отметить и мощность, которая определяет возможности снабжения водой в разных объемах. Начальный уровень представляют агрегаты на 4 000-5 000 Вт, а модели с высокой производительностью обычно располагают 9 000 Вт и более. Но важно понимать, что большой силовой потенциал вовсе не означает универсальность оборудования. Конечно, польза таких моделей при работе в качестве ирригационной установки на полях очевидна и маломощный аналог в этом случае будет бесполезен. Но для решения поливочных задач на небольшом участке, к примеру, вполне можно обойтись устройством с начальным уровнем рабочих показателей.

Конструкционные характеристики

Как отмечалось выше, основа в виде двигателя и насоса может иметь каркас разного типа. В простейшем исполнении он представляет собой надежную рамную металлоконструкцию, которая оберегает узлы и агрегаты от сильных вибрационных колебаний. Большую степень защиты обеспечивает закрытый корпус, но в этом случае усложняется доступ к тем же механизмам при необходимости ремонта. Также мотопомпа пожарная обеспечивается топливным баком. Этот резервуар стоит рассматривать не только как обязательное дополнение силового агрегата, поскольку его вместительность определяет возможность работы конкретной модели без перерывов на заправку. Довольно продолжительный рабочий интервал обеспечивают мотопомпы с баком до 6 л. Имеют значение и характеристики выходного отверстия, то есть раструба, по которому осуществляется проход воды через помпу. Обычно этот параметр составляет 10 см, чего достаточно для обеспечения средней производительности при хорошем напоре.

Снабжение фильтрами

Большинство современных мотопомп имеют в конструкции специальные фильтры-сетки, которые насаживаются на всасывающий шланг. Важно отметить, что размеры ячеек в таких барьерах определяют фракцию частиц, которые могут проходить в насос. И в этом контексте стоит рассмотреть устройство пожарных мотопомп с точки зрения насосной конструкции. Она может быть диафрагменной (с наличием мембран) или центробежной с открытым колесом. В первом варианте исполнения оборудование может быть использовано для работы с фекальными колодцами, в перекачке сметанообразных сред, отходов животноводческих ферм и т. д. Если используется диафрагма типа NBR, то допускается и применение техники в обслуживании темных нефтепродуктов. Собственно, главное требование к рабочим средам – это отсутствие агрессивных химических воздействий, которые способны привести насосную часть мотопомпы к деформации или разрушению.

Классификация по виду обслуживаемой жидкости

Возможности работы мотопомп с разными типами сред стоит рассмотреть отдельно, так как это один из ключевых параметров выбора. В стандартном исполнении такой агрегат способен обслуживать чистую и немного загрязненную воду. Большинство устройств рассчитаны на бытовое применение – в данном случае оптимальный размер пропускаемых частиц не превышает 5 мм. Такие модели хорошо выполняют функции снабжения чистой водой, но не годятся для работы в качестве ирригационной системы на больших площадях. Вторая разновидность – это техника, способная уверенно перекачивать загрязненную воду. При этом жидкость может содержать песок и мелкие камушки. Это может быть крупногабаритная мотопомпа пожарная, вес которой составляет более 100 кг. Центробежный насос в такой конструкции пропускает предметы размером до 2,5 см. Самые же выносливые агрегаты работают даже с агрессивными жидкостями, в числе которых щелочь, соленая вода, а также среды повышенной вязкости. Понятно, что для таких нужд предусматриваются специальные насосы, выполненные из прочных, износостойких материалов.

Классификация по двигателю

Наибольшее распространение получили дизельные и бензиновые устройства, которые используются в решении самых ответственных задач. Примечательно, что назначение и типы пожарных мотопомп с точки зрения оснащения силовыми агрегатами тесно взаимосвязаны. Например, высокую производительность обеспечивает дизельный движок – соответственно, такие аппараты задействуют в обслуживании сельскохозяйственных угодий и техническом обеспечении пожарных станций. Бензиновые мотопомпы чаще используют в бытовых нуждах. В стандартном исполнении это небольшая установка, которая отличается средними показателями мощности и производительности. Зато в плане техобслуживания такой вариант проще дизельных аналогов. Мотопомпы на электротяге используются лишь там, где невозможно применение агрегатов с выхлопными газами – как правило, в закрытых помещениях.

Размещение мотопомпы

Многое в подходах к установке данного оборудования зависит от характера эксплуатации. Если планируется использование модели в качестве стационарного объекта на постоянном месте, то изначально продумывается площадка с доступом к водоисточнику. Требования к поверхности установки актуальны во всех случаях – она должна иметь свободный подступ, быть ровной и очищенной от сторонних предметов. Также рекомендуется, чтобы место установки возвышалось по отношению к уровню источника воды не более, чем на 3 м. В зависимости от версии, мотопомпа пожарная может потребовать изначальной заливки воды в насосную часть. Кроме этого, следует предусмотреть размещение шлангов. Они должны быть доступны пользователю и защищены от внешних воздействий.

Правила эксплуатации

Работу следует начинать только после проверки всех соединений мотопомпы – как на выходящем шланге, так и на впускном «рукаве». Также необходимо проверить состояние фильтров. Если они чрезмерно засорены, то желательно их прочистить, иначе есть риск деформировать мембрану. Правильная эксплуатация пожарных мотопомп в соответствии с инструкцией предусматривает и тщательный контроль работы двигателя в процессе подачи воды. После выполнения откачки необходимо очистить открытые полости насосной части от грязи и проверить целостность «рукавов».

Заключение

Агрегат в начальной категории позволяет эффективно справляться с разными задачами по хозяйству, которые требуют обращения с водой. Более солидные представители сегмента используются в профессиональных нуждах для тушения пожаров и выполнения ирригационных мероприятий. Чтобы мотопомпа пожарная не разочаровала своими возможностями при эксплуатации, следует изначально определить спектр функций, которые она будет выполнять. Основной перечень характеристик в виде производительности, мощности и типоразмеров шлангов позволяет сформировать представление о рабочем потенциале агрегата. Но не стоит игнорировать и второстепенные критерии выбора – такие как устройство каркаса и объем бака с топливом.

Выбор мотопомпы | Диам Алмаз

Мотопомпа – это оборудование, которое используется для перекачки и откачки жидкости. Отличается от обычного насоса мощностью, высокой производительностью, а также способностью работать с источниками воды, находящимися вдали от участка полива. Используется на дачах, садовых участках, строительных площадках и многих других объектах.

В статье расскажем, как выбрать мотопомпу и работать с ней правильно, так как соблюдение правил эксплуатации продлит срок службы любой техники.

Как устроена мотопомпа

Мотопомпа представляет собой оборудование, в котором центробежный насос объединён с двигателем, бензиновым или дизельным. Расположены эти две части, как правило, соосно или на одном валу. Опорой для них выступает рама, жёсткая и устойчивая. Она нужна, чтобы переносить мотопомпу и зацеплять подъёмниками.

Опорой может быть подвижная платформа, если агрегат тяжёлый.

Назначение мотопомпы

Мотопомпа нужна, чтобы:

• Поливать огород, когда водоём находится далеко или площадь полива велика, а обычный насос не справляется.
• Перекачивать воду при тушении пожара.
• Откачивать пруд для чистки от ила.
• Очищать канализацию.
• Откачивать воду из затопленных помещений, отходы из выгребных ям и т. д.

Технические характеристики и виды мотопомп

Мотопомпы различаются:

1. По типу двигателя

Бензиновые мотопомпы развивают высокую мощность, работают в любую погоду, просты в эксплуатации. Высоконапорные модели часто выбирают пожарные службы – такие агрегаты не подведут.

Незаменимы для осушения подвалов (популярны в коммунальных службах), орошения полей, работы на заболоченных территориях.

Плюсы:

• Компактны.
• Работают стабильно.
• Запускаются легко и быстро.
• Работают тихо.

Минусы:

• Отличаются большим расходом топлива. Неизрасходованную смесь всё равно нужно менять раз в месяц.
• Больше подвержены износу, чем дизельные.

Дизельные мотопомпы подходят для прокачки воды на большие расстояния и высоту, служат источником давления. Отличный выбор, если расход жидкости большой. Используются в химической и горнодобывающей промышленности.

Плюсы:

• Высокая мощность.
• Способны работать беспрерывно и бесперебойно в тяжёлых условиях.
• Перекачивают жидкость, содержащую крупные частицы камней, мусора и т. д.
• Экономичны в потреблении топлива.
• Дизель нужно менять всего раз в полгода.

Минусы:

• Работают шумно.
• Тяжёлые.
• Стоят дороже бензиновых.

2. По типу перекачиваемой жидкости

В зависимости от модели мотопомпы подходят для перекачки:

• Чистой и слабозагрязнённой воды.
• Грязной воды с частицами гравия, песка, щебня.
• Морской воды, агрессивных хим. составов, вязких жидкостей (мембранные мотопомпы).

Допустимый диаметр твёрдых частиц обычно указывается в инструкции.

3. По производительности

Производительность определяется количеством жидкости, которое способна перекачать мотопомпа за единицу времени. Характеристика зависит от мощности двигателя, конструкции насоса, а также от глубины всасывания и высоты подъёма жидкости.

Чем больше высота подъёма и чем с большей глубины вы откачиваете воду, тем меньше производительность агрегата.

Расход топлива мотопомпы

Вид мотопомпы	Объём бака	Средний расход топлива	Время работы без дозаправки (на одном баке)
Бензиновая	3,6 л	1,5 л/ч	Более 2 ч
Дизельная	3,5 л	1,15 л/ч	Более 3 ч

Расход топлива зависит от характеристик конкретной модели.

Использование мотопомп

При работе обязательно учитывайте несколько правил:

• Следите, чтобы в жидкости, которую вы перекачиваете, не попадалось частиц большего диаметра, чем указано в техпаспорте.
• Регулярно осматривайте агрегат на герметичность всех соединений.
• Делайте перерывы через каждые 5 (для бензиновых мотопомп) или 10 (для дизельных) часов – точный интервал, как правило, указывается в инструкции.
• Заливайте топливо только при ВЫКЛЮЧЕННОМ и ОСТЫВШЕМ двигателе, в противном случае возникает риск взрыва.
• Если в вашей модели четырёхтактный двигатель, контролируйте щупом уровень масла. При его недостатке испортится поршень.
• Проводите техобслуживание – замену свечей и масла, очистку фильтров и т. д. Без своевременного ухода механизмы быстрее изнашиваются и ломаются.

Как завести мотопомпу

1. Установите мотопомпу на ровную, твёрдую горизонтальную поверхность. Вблизи не должно быть легковоспламеняющихся веществ.

2. Если устанавливаете агрегат в помещении, расстояние от стен должно составлять не менее 100 см. Позаботьтесь, чтобы место хорошо вентилировалось – так вы предотвратите скопление выхлопных газов.

3. Заправьте мотопомпу топливом. Если случайно прольёте его на корпус, удалите, чтобы избежать воспламенения.

4. Во входное и выходное отверстие присоедините шланги («рукава»), допустимый диаметр которых указан в инструкции к модели. Их длина не должна быть больше допустимого показателя высоты всасывания вашей мотопомпы.

5. Закрепите на конце всасывающего шланга фильтр. Без него крупные твёрдые частицы могут повредить лопасти, если это не специальная помпа для грязной воды.

6. Чтобы всасывающий шланг оставался в вертикальном положении при погружении в воду, утяжелите его конец грузом.

7. Открутите пробку и залейте чистую воду – так вы избежите поломки оборудования от работы всухую. Если у вас не самовсасывающая модель, заполните водой также всасывающий шланг.

8. Плотно закрутите пробку.

9. Запустите двигатель (вручную или с помощью электростартера, в соответствии с инструкцией).

10. Загружайте мотопомпу не более, чем на 2/3 производительности в течение первых 15 ч работы – это время обкатки. После обязательно смените масло.

Работа мотопомпой: краткая инструкция

Чтобы потушить пожар:

• Поместите всасывающий шланг в источник воды минимум на 20 см.
• Закройте краны и сливы.
• Отодвиньте задвижки в напорном шланге.
• Постепенно поднимите давление.
• Тушите пожар с переднего края вглубь, сверху вниз (кроме проёмов) на расстоянии 2 м от очага.

Как работает мотопомпа показано на изображении ниже.

Какой дизель или бензин заливать

Для четырёхтактных бензиновых двигателей подойдёт бензин АИ 92. Для двухтактных – АИ 92 + моторное масло. Какое масло заливать в мотопомпу указывает изготовитель в паспорте каждой модели.

Рейтинг мотопомп

Дизельные

Модель	Описание	Фото
Champion DTP 81E	Мощность: 5,4 л. с. Подходит для откачки грязной воды из водоёмов глубиной до 8 м. Производительность – 1 000 л/мин.Высота напора – 26 м.
Yanmar YDP 20STN	Мощность: 6 л. с. Подходит для откачки слабозагрязнённой воды из водоёмов глубиной до 7 м. Производительность – 550 л/мин. Высота напора – 22,5 м. Корпус выполнен из литого алюминия.
FIRMAN SDP80T	Мощность: 4,8 л. с. Подходит для откачки как чистой, так и грязной воды (любой степени загрязнённости) из водоёмов глубиной до 8 м. Производительность – 1 200 л/мин. Высота напора – 31 м. Есть датчик уровня масла и система охлаждения, которая помогает избежать перегрева. Отличный выбор для строительных площадок.

Бензиновые

Модель	Описание	Фото
Honda WB 30	Мощность: 4,9 л. с. Подходит для откачки слабозагрязнённой воды из водоёмов глубиной до 7,6 м. Производительность – 1 100 л/мин. Высота напора – 23 м. Японская модель. Весит всего 26 кг.
PRAMAC TMP32-2	Частота вращения 3 600 об/мин. Подходит для откачки сильнозагрязнённой воды с глубины до 7 м. Производительность – 530 л/мин. Высота напора – 29 м. Защищена от ржавчины. Весит всего 28 кг.
Neuson PG 3	Мощность: 5,5 л. с. Подходит для откачки слабозагрязнённой воды из водоёмов глубиной до 7,5 м. Производительность – 1 000 л/мин. Высота напора – 30 м. Вес: 31 кг. Корпус усилен металлическими уплотнениями из углерода.

Пожарные

Модель	Описание	Фото
Гейзер МП-20/100 ЕВРО-2	Бензиновая мотопомпа с производительностью 1 500 л/мин. Высота напора составляет 190 м. Соответствует ГОСТ, есть сертификат.
Lifan 50ZB60-4,8QT	Мощность: 6,5 л. с. Производительность – 625 л/мин. Высота напора – 55 м. Компактная мотопомпа, защищена от перегрева воздушной системой охлаждения. Отличается низким уровнем шума при работе. Поверхность корпуса устойчива к появлению коррозии.
Meran MPG301H	Мощность: 6,62 л. с. Производительность – 40 куб. м./ч. Высота напора составляет 60 м. Высоконапорная модель. Подходит, если при тушении пожара используется не только чистая, но и слабозагрязнённая вода.

Автор статьи: Леонид Васильев

типов пожарных насосов | NFPA

Кредит выше: Институт гидравлики

Пожарные насосы являются неотъемлемой частью многих систем противопожарной защиты на водной основе. Они используются для увеличения давления (измеряемого в фунтах на квадратный дюйм и бар) в источнике воды, когда этот источник не подходит для системы, которую он снабжает. Они обычно находятся в зданиях, которые имеют тенденцию к повышенному давлению, например, в высотных зданиях или складских помещениях. В этом блоге будут рассмотрены различные типы пожарных насосов, доступные проектировщикам.

Существует много типов пожарных насосов. Важно выбрать правильный тип насоса для проекта установки, чтобы избежать чрезмерных затрат и избежать чрезмерного давления, которое может повредить вашу систему. Если не принять во внимание все факторы, это может привести к тому, что насосная установка не достигнет необходимого давления, что может потребовать установки нового насоса.

Есть две основные категории насосов: поршневые и центробежные.

Поршневые насосы

Насосы прямого вытеснения характеризуются методом создания потока путем улавливания определенного объема воды за один оборот насоса и ее вытеснения через нагнетательную линию. Насос для велосипедных шин является примером обычного поршневого насоса. Насосы прямого вытеснения создают очень высокое давление, но имеют ограниченный объем потока по сравнению с центробежными насосами. Они не так распространены, потому что они имеют специальное применение, в первую очередь, с водяным туманом и системами пена-вода.

Центробежные насосы

Центробежные насосы являются наиболее распространенными пожарными насосами и используются в большинстве систем. В центробежных насосах давление создается в основном за счет центробежной силы или вращения. Вода в центробежных насосах поступает на всасывающий патрубок и проходит к центру рабочего колеса. Вращение крыльчатки, в свою очередь, направляет воду за счет центробежной силы к ободу, откуда она выходит. Центробежные насосы могут обрабатывать большие объемы воды, обеспечивая при этом повышение давления.

Ниже представлены различные конфигурации насосов центробежного типа:

Горизонтальный насос с раздельным корпусом

В горизонтальном насосе с разъемным корпусом поток разделяется и входит в рабочее колесо с противоположных сторон корпуса насоса. Как следует из названия, это насос с разъемным корпусом, который можно открыть для обслуживания насоса и который соединен с приводом с помощью горизонтального вала.

Они очень надежны, имеют широкий диапазон номинальных значений расхода и давления, просты в обслуживании благодаря относительно легкому доступу через разъемный корпус и могут использоваться как с электрическими, так и с дизельными приводами.Однако для них также обычно требуется больше места из всех типов пожарных насосов.

Кредит: Институт гидравлики

Кредит: Grundfos

Вертикальный турбинный насос

Вертикальный турбинный насос — единственный тип насоса, разрешенный NFPA 20, Стандарт для установки стационарных насосов для противопожарной защиты , который может запускаться с отрицательным давлением всасывания или забирать воду в условиях подъема, например, из источника ниже уровня земли, такого как как река или резервуар земляного полотна.Эти насосы могут использоваться с источниками сырой воды, такими как пруды, озера и реки. Вертикальные турбинные насосы имеют широкий диапазон мощностей и давлений, и их можно использовать с дизельными и электрическими приводами.

Прямоточный насос

Насосы

в линию полезны там, где пространство ограничено. Они могут приводиться в движение как вертикальным, так и горизонтальным валом (с торцевым всасыванием). Наиболее распространенные типы с вертикальным валом имеют приводной механизм, расположенный непосредственно над насосом. Обычно это одни из менее дорогих устройств, занимающие меньше всего места, но они также являются одними из самых дорогих в ремонте.Техническое обслуживание и ремонт насоса могут быть трудными, потому что двигатель необходимо снять и снять, чтобы получить доступ к насосу, в отличие от агрегата с разъемным корпусом. В этих насосах всасывающий и напорный фланцы находятся примерно в одной плоскости. Линейные насосы имеют ограниченную производительность, обычно не более 1500 галлонов в минуту (5678 л / мин), и их можно использовать только с электрическим приводом, что ограничивает их потенциальные области применения.

Кредит: Xylem — Пожарный насос переменного тока

Концевой всасывающий насос

Насос с торцевым всасыванием имеет выпускной патрубок, перпендикулярный всасывающему патрубку.Эти насосы обычно ограничены производительностью приблизительно 1500 галлонов в минуту (5678 л / мин). По сравнению с горизонтальными пожарными насосами с разъемным корпусом, они более компактны и требуют меньше места для установки в помещении пожарных насосов, где наличие свободного места является проблемой. Насосы с концевым всасыванием могут использоваться как с электроприводом, так и с дизельным приводом.

Многоступенчатый многопортовый насос

В многоступенчатых многопортовых насосах

используется одинарный привод, который может быть либо электродвигателем, либо дизельным двигателем, который подключается к насосу с несколькими последовательно включенными крыльчатками в одном корпусе, приводимым в действие горизонтальным валом.Кожух имеет несколько отверстий или выпускных отверстий, обеспечивающих разное давление — каждое отверстие имеет повышенное давление от последовательных последовательных рабочих колес.

Кредит: API International LLC / Western States Fire Protection Company

Например, один многоступенчатый многопортовый насос можно установить в многоэтажном здании, имеющем 30 этажей. Здание можно разделить на три зоны, где многоступенчатый многопортовый насос, оборудованный тремя выпускными отверстиями, будет использовать каждый выпуск для зоны.Первый имеет выходное давление 100 фунтов на квадратный дюйм (6,9 бар) и питает нижние этажи или нижнюю зону (от земли до 9-го), второй имеет выходное давление 175 фунтов на квадратный дюйм (12,1 бар) и питает средние этажи или среднюю зону (с 10-го по 19-й). ), а третий имеет давление нагнетания 300 фунтов на квадратный дюйм (20,7 бар) и питает верхние этажи или верхнюю зону (с 20-го по 30-й).

Использование многопортовых пожарных насосов может привести к:

• Требуется меньше насосов
• Меньше трубопроводов и меньше клапанов, поскольку один насос может устранить необходимость в некоторых регулирующих клапанах и устройствах для понижения давления
• Не требуются резервуары для хранения воды на промежуточных этажах
• Более низкие нагрузки на конструкцию и связанные с этим затраты, поскольку может потребоваться только один насос
• Энергосбережение, поскольку будет потребляться меньше электроэнергии и / или топлива.Меньшее загрязнение также является потенциальной выгодой.

Заключение

В конечном итоге существует несколько различных насосов, которые можно использовать в самых разных ситуациях. Когда потребность в вашей системе превышает то, что может обеспечить ваше водоснабжение, пора посмотреть, что может сделать пожарный насос, чтобы восполнить этот пробел. Для получения дополнительных указаний см. Требования к установке в NFPA 20 и в стандарте NFPA 25 для проверки, тестирования и обслуживания водяных систем противопожарной защиты , где приведены требования ITM.

Сообщите нам в комментариях ниже, каков ваш опыт работы с этими системами.

Что такое пожарный насос?

Пожарные насосы — важные компоненты системы противопожарной защиты здания, особенно в высотных конструкциях. В зданиях с высотой от 400 до 500 футов и выше пожарные насосы имеют решающее значение для распределения воды через спринклерные системы, где давление воды из водопроводных сетей и противопожарного оборудования не может быть достигнуто.

Даже в зданиях с более низкой этажностью пожарный насос является ключом к сдерживанию пожара.Тушение пожаров, в лучшем случае, является опасным делом, но без хорошо спроектированной и профессионально установленной системы и насоса оно становится еще более опасным, а бизнес-активы и жизни подвергаются большему риску.

Как работает пожарный насос?

Пожарный насос является неотъемлемой частью системы пожаротушения, поскольку он обеспечивает доступ воды под высоким давлением к системе пожаротушения, увеличивая расход воды.

Чтобы понять, как работает пожарный насос, важно понимать, что такое пожарный насос.Пожарный насос — это больше, чем просто одноименный насос, который является неотъемлемой частью системы, но вся система состоит из двигателя — или привода — и контроллера. В составе спринклерной системы пожаротушения пожарный насос получает воду либо из подземного водопровода, либо из резервуара для воды, озера или водохранилища и питается от электричества или дизельного топлива. Высокое давление, создаваемое насосом, распределяет воду через спринклерную систему и стояки шлангов.

Обычные типы пожарных насосов включают горизонтальный разъемный корпус, вертикальный разъемный корпус, вертикальный рядный и вертикальный турбины.

Самым распространенным типом пожарных насосов является горизонтальный разъемный корпус . Эти насосы наиболее экономичны для применений с более высоким расходом и легко доступны для ремонта или технического обслуживания. Их долгий срок службы и доступный размер делают их еще более популярными.

Вертикальные пожарные насосы с разъемным корпусом очень похожи на горизонтальные пожарные насосы с разъемным корпусом, за исключением того, что они занимают меньше места из-за своей вертикальной конструкции, которая также защищает насос от возможных повреждений от затопления.

Вертикальный рядный насос — одноступенчатый центробежный насос, разработанный, как следует из названия, для вертикальной установки. Благодаря расположению всасывания и подачи на одной линии, этот насос обеспечивает плавный поток воды по системе и идеально подходит для небольших помещений. Конструкция требует снятия насоса для ремонта или технического обслуживания.

Вертикальная турбина — центробежный насос, предназначенный для пожарных насосов, когда источник воды находится под землей.Этот пожарный насос бывает различных типов, например, насосы с замкнутым валом с масляной смазкой и насосы с открытым валом с водяной смазкой. Оба типа предназначены для установки в пробуренных скважинах, озерах, ручьях, открытых болотах и ​​других подземных источниках.

Решение о том, какой насос подходит для того или иного объекта, следует обсудить с инженером-проектировщиком, специалистом по пожарной безопасности и местными властями, имеющими юрисдикцию (AHJ).

Установка и обслуживание пожарных насосов

Как и в случае принятия решения о том, какой насос и систему использовать, установкой и обслуживанием любой противопожарной системы должны заниматься специалисты по пожарной безопасности.Есть много соображений в соответствии с Национальной ассоциацией противопожарной защиты (NFPA) и Международным строительным кодексом (IBC), которые время от времени обновляются.

Хотя еженедельные проверки могут проводиться обученным персоналом на месте, ежемесячные, ежегодные и дальнейшие проверки и техническое обслуживание должны выполняться квалифицированным персоналом, включая обученный на заводе и сертифицированный персонал, персонал, сертифицированный национальной признанной организацией противопожарной защиты, или персонал, который зарегистрированы, лицензированы или сертифицированы государственными или местными органами власти.

Пожарные насосы в вашем здании

Пожарный насос является важным противопожарным и жизнеобеспечивающим оборудованием во многих зданиях. Перед установкой любого агрегата необходимо учесть множество требований и элементов. Владелец здания, архитектор, инженер, местный начальник пожарной охраны и поставщик противопожарной защиты должны все участвовать в обсуждении насоса и системы, чтобы обеспечить хорошо спланированную и соответствующую требованиям окончательную установку.

Пожарные насосы 101 — Краткое изложение ускоренного курса

Типы пожарных насосов

Центробежные насосы

— самые популярные пожарные насосы.Это связано с множеством причин, в том числе разнообразием драйверов, широким диапазоном головок, высокой эффективностью, простотой обслуживания и компактной / простой конструкцией. Центробежные насосы могут быть установлены вертикально или горизонтально и обычно приводятся в действие дизельными двигателями или электродвигателями. Горизонтальные насосы используются в ситуациях с положительным давлением, например, при подаче воды из приподнятого резервуара или городской водопроводной сети. И наоборот, вертикальные насосы используются там, где отсутствует положительное давление. Обычно это происходит с системами водохранилищ, прудов и колодцев.

Насосы

Inline устанавливаются внутри всасывающего и нагнетательного трубопроводов и поддерживаются ими. Эти насосы хороши для минимизации занимаемой площади и компактного пространства. Однако, не занимая места на полу, он сильно ограничен в своей производительности, как правило, не выше 1000 галлонов в минуту.

Поршневые насосы перекачивают воду, улавливая определенное количество воды перед тем, как вытолкнуть ее через нагнетательную линию. Две основные категории этих насосов — поршневые и роторные, причем последние чаще всего используются в пожарных насосах.Основными преимуществами этого насоса являются его способность перекачивать воздух и достигать высокого давления. По этой причине поршневые насосы объемного действия обычно устанавливаются в системах пожаротушения с особыми опасностями, таких как системы пены и тумана.

Параметры насоса

Кривая характеристик насоса, также известная как кривая производительности насоса, представляет собой графическое представление напора и производительности конкретного насоса. Наибольшее давление возникает при нулевом расходе, и по мере увеличения расхода давление уменьшается.NFPA 20 требует, чтобы кривая производительности насоса была относительно плоской с пределом запорного напора 140% от номинального напора и минимум 65% напора при 150% номинальной производительности. Сегодня большинство запорных напоров насосов составляют примерно 120% от номинального напора.

Для определения доступного напора и мощности водопровода используется график водоснабжения. Они нанесены на гидравлическую бумагу — полуэкспоненциальную миллиметровую бумагу N1.85. Потери на трение в трубе пропорциональны мощности потока 1,85. При нанесении на гидравлическую бумагу кривые расхода и давления становятся прямыми линиями, что упрощает чтение диаграммы.

Чистый положительный напор на всасывании или NPSH — это давление, необходимое для протекания воды на всасывающей стороне насоса. Понимание зависимости избыточного давления от абсолютного давления необходимо для анализа NPSH. Манометрическое давление — это давление, считываемое с манометра, а абсолютное давление — это атмосферное давление плюс манометрическое давление. Например, если насос поднимает воду на всасывающую сторону, показание манометрического давления будет отрицательным. Однако абсолютное давление на входе по-прежнему остается положительным из-за добавления атмосферного давления, которое является NPSH.

Мощность тормоза насоса Лошадиная сила объясняется как мощность, необходимая на приводе насоса для передачи номинальной мощности на нагнетании. Из-за потерь энергии, таких как потери на трение, тормозная мощность (л.с.) всегда будет выше, чем мощность на выходе из насоса. Это позволяет BHP стать мерилом эффективности. BHP может быть выражен следующей формулой, где P = напор насоса, футы, Q = производительность насоса, галлонов в минуту и ​​E = эффективность.

Расчет пожарного насоса и проектирование системы

Первым шагом при выборе размера пожарного насоса является определение требуемого напора.Требуемый напор определяется как мертвый расход системы противопожарной защиты за вычетом напора на стороне всасывания насоса. Доступный напор от водопровода можно найти с помощью графика водоснабжения N1.85. Полный напор, необходимый для системы противопожарной защиты, равен напору, необходимому для стояка или спринклерной системы, в зависимости от того, что больше. Также требуется потеря напора из-за трения, которая добавляется к общему напору, необходимому для спринклера / стояка.

Определение требуемой производительности насоса зависит от максимального расхода для всей системы.Если имеется комбинированная система (стояк и спринклер), в разделе 7.10.1.3 NFPA 14 указано, что при выборе размера насоса необходимо учитывать только самые высокие требования между обеими системами. Если комбинированная система НЕ имеет полностью орошаемой системы, то при расчете учитываются обе потребности (стояк и спринклер).

После определения необходимой производительности и напора можно подобрать размер насоса. NFPA 20 Таблица 4.8.2 содержит список стандартных насосов. Только 21 стандартная емкость указана от 25 до 5000 галлонов в минуту.При чтении номинальных характеристик насосов, представленных производителем, обратите внимание, что это номинальная мощность и напор, а фактические значения производительности показаны на кривых характеристик насоса. Пока требуемая точка потребления находится на выбранном уровне или ниже выбранного режима работы насоса, это приемлемый насос.

Как правило, насосы с меньшей производительностью дешевле, поэтому выбор насоса с самой низкой доступной производительностью является наиболее экономичным. Выбор насоса с номинальной производительностью, равной или большей Q / 1,5, где Q — требуемая производительность системы, должен учитывать насос с низкой производительностью, который также соответствует NFPA 20 (150% от предела номинальной производительности).

Давление отключения (давление перемешивания) — это самая высокая точка давления на характеристике насоса. Большинство компонентов спринклера рассчитаны на давление 175 фунтов на квадратный дюйм, поэтому, если требуемый напор насоса составляет около 175 фунтов на квадратный дюйм, следует проявлять осторожность при выборе насоса и проектировании системы. Если максимальное давление превышает 175, то NFPA требует редукционные клапаны. Эти накопители стоят дороже, поэтому желательно, чтобы в системе было меньше 175.

Руководство по пожарным насосам на судне

Для моряка работа на судне означает ежедневное решение нескольких проблем, к которым он / она должен быть всегда готов.Пожарный насос на судне является важным механизмом, который помогает морякам справляться с чрезвычайными чрезвычайными ситуациями, связанными с пожаром. Эти морские пожарные насосы также широко известны как Marine Fifi Pumps.

Обычно центробежные насосы используются в качестве морских пожарных насосов, поскольку они обладают высокой пропускной способностью и могут быстро перекачивать воду и пену. В случае пожара на судне очень важно, чтобы было достаточно воды при подходящем давлении, и были приняты альтернативные меры на случай, если один пожарный насос не работает или его органы управления недоступны.Для этого на борту требуется несколько морских пожарных насосов.

Связанное чтение: Бесплатный образец: отчет о центробежном насосе

Главные пожарные насосы:

Главные пожарные насосы, установленные на судах, расположены в машинном отделении корабля, обычно на нижней платформе. Они имеют электрический привод от основного источника питания корабля.

Очень часто они устанавливаются рядом с насосами общего назначения и балластными насосами. Линии насосов общего назначения соединены с пожарной магистралью и иногда используются для подачи воды в пожарную систему.В некоторых случаях их также называют общими службами и пожарными насосами. Ни в коем случае нельзя использовать эти насосы для перекачки масла. Устройство переключения может быть предусмотрено для использования главного пожарного насоса для общего обслуживания, только если это одобрено администрацией.

Насос общего назначения и пожарный снабжают водой следующие объекты:

1. К соединениям пожарных рукавов в машинном отделении, главной палубе, жилых помещениях, туннеле шахты, отделении рулевого механизма и т. Д.
2. К мойке якоря на баке
3. В качестве рабочей воды для выталкивателя, установленного в трюмах грузового трюма
4. В качестве забойной воды для эжектора, установленного в трюмах опасного грузового трюма
5. К бассейну, если есть

Связанное чтение: Краткий обзор плана управления огнем на судне

Производительность и требования к главным пожарным насосам:

Количество пожарных насосов и их мощность будут зависеть от типа судна и его валовой вместимости.

Для пассажирских судов —

• Пассажирские суда водоизмещением менее 4000 GT должны иметь как минимум два независимых пожарных насоса
• На пассажирских судах массой более 4000 тонн должно быть установлено не менее трех независимых пожарных насосов
• Пожарный насос должен обеспечивать подачу воды не менее 2/3 ^-го количества воды, подаваемого трюмными насосами

Для грузовых судов —

• На грузовых судах водоизмещением более 1000 тонн необходимо установить как минимум два пожарных насоса с независимым приводом
• Для грузовых судов водоизмещением менее 1000 тонн количество устанавливаемых пожарных насосов определяется администрацией.
• Установленные пожарные насосы должны быть способны откачивать количество воды не менее 4/3 от количества, подаваемого трюмными насосами на пассажирском судне того же размера, при условии, что общая требуемая мощность насосов не должна превышать 180 м³ / час на грузовом судне
• Каждый главный пожарный насос для грузовых судов должен иметь производительность не менее 80% от общей требуемой производительности, деленной на минимальное количество требуемых пожарных насосов, но не менее 25 м3 / час при сбросе воды не менее 2 форсунки

Прочие важные требования —

Если центробежные насосы используются в качестве пожарных насосов, устанавливаются обратные клапаны, чтобы предотвратить потерю воды обратно через открытую линию, когда насос не работает.

В случае поршневых насосов прямого действия, используемых в качестве пожарного насоса, необходимо установить предохранительный клапан для противодействия повышению давления, если линейный клапан закрыт и насос работает.

Безопасное давление в трубопроводе будет зависеть от конструкции пожарного трубопровода и производительности насоса и регулируется администрацией.

Связанное чтение: Как работает система пожаротушения с водяным туманом под высоким давлением для кораблей?

Аварийный пожарный насос

На кораблях каждое оборудование оснащено системой резервного копирования i.е. одна дуплексная или резервная система или аварийная резервная система. Для системы пожаротушения пожарный насос является важным механизмом, и в случае его выхода из строя вся пожарная линия переходит в неактивное состояние, что в мгновение ока приводит к распространению огня.

В соответствии с правилом 4 главы I-2 части A Конвенции СОЛАС на всех грузовых судах валовой вместимостью 2000 куб. расположены.

Только в особых случаях СОЛАС допускает всасывание аварийного насоса из того же морского резервуара, что и у основных пожарных насосов.Это означает, что всасывающая труба должна проходить в машинное отделение. Некоторые классификационные общества допускают это только в том случае, если трубопроводы соответствуют стандарту пожарной безопасности A-60.

Всасывание аварийного пожарного насоса может осуществляться либо через дистанционно управляемый клапан, либо всасывающий клапан всегда остается открытым. Расположение снова будет зависеть от требований классификационного общества.

Аварийный пожарный насос может приводиться в действие двумя способами:

1 Использование дизельного двигателя

2.Электродвигатель с питанием от аварийного генератора

В случае пожара и выхода из строя основного пожарного насоса (из-за отключения электроэнергии, пожара в машинном отделении, неисправности основного пожарного насоса или его линии и т. Д.) Используется аварийный пожарный насос. Поскольку насос расположен далеко от машинного отделения, его можно использовать в качестве резервного для основного пожарного насоса. Следующие места предпочтительны для аварийного пожарного насоса:

• Судовой пожарный насос с дизельным двигателем, как правило, крепится на верхней палубе судна, большой емкости
• Подходит для рулевого управления
• Может устанавливаться в туннеле вала
• Может быть установлен в носовой части корабля (носовое подруливающее устройство и т. Д.).)

Прочтите по теме: Различные типы огнетушителей, используемые на судах

Емкость и требования

• Аварийный пожарный насос должен быть установлен на пассажирских судах от 1000 брт и выше
• Аварийный пожарный насос для грузовых судов от 2000 бт и более
• Аварийный пожарный насос должен приводиться в действие двигателем с воспламенением от сжатия с самоохлаждением или электродвигателем, приводимым в действие аварийным генератором
• Он должен располагаться за пределами машинного отделения, в отсеке, не являющемся частью машинного отделения.
• Аварийный пожарный насос должен быть снабжен независимым всасывающим устройством, а общая высота всасывания не должна превышать 4.5 метров при любых условиях крена
• Производительность аварийного пожарного насоса должна составлять не менее 25 м3 / час для подачи двух струй воды диаметром ½ дюйма с горизонтальным выбросом не менее 40 футов
• Если насос расположен выше уровня воды, необходимо предусмотреть заправочное устройство для заполнения корпуса насоса водой перед запуском.
• В аварийном пожарном насосе с приводом от двигателя должно быть предусмотрено устройство обогрева, которое также получает питание от аварийного распределительного щита.
• Для насоса с приводом от двигателя емкость топливного бака должна быть такой, чтобы двигатель мог проработать насос с полной нагрузкой не менее 3 часов
• Отдельный резервный топливный бак за пределами машинного отделения
• Двигатель первичной тяги должен быть с ручным / аккумуляторным / гидравлическим запуском, который может запускаться и управляться одним человеком

Трубопровод:

Трубопровод, используемый для пожарного насоса, обычно гальванизирован, чтобы избежать коррозии из-за морской воды.Диаметр трубы варьируется от 50 до 180 мм в зависимости от типа и размера корабля.

Не выполняйте резку или сварку на линии огня, так как гальваническое покрытие может быть повреждено. Любой капитальный ремонт требует замены пораженного участка на запасную оцинкованную трубу.

Рабочий пожарный насос:

Помимо операции удаленного управления, пожарным насосом можно управлять удаленно из следующего местоположения:

• С пожарного поста
• Из диспетчерской двигателя
• От моста
• В баке может быть предусмотрено устройство для управления пожарным насосом

Связанное чтение: Краткий обзор плана управления огнем на судне

Пуск насоса:

• Убедитесь, что всасывающий клапан полностью открыт
• Если насос самовсасывающий (с вакуумным насосом), убедитесь, что подающий бак, содержащий воду для заливки, заполнен
• В пожарном насосе центробежного типа закройте выпускной клапан и откройте воздушный клапан на спиральном корпусе
• Закройте выпускное отверстие после выхода воды
• Запустите насос и постепенно откройте нагнетательный клапан
• В центробежном насосе самовсасывающего типа закройте обратный клапан на присоединенной линии вакуумного насоса

Общие проверки:

Работу основного и аварийного пожарных насосов необходимо часто проверять, особенно во время учений по ликвидации последствий пожара.Запись проверок, выполненных на аварийном и главном пожарном насосе, должна вестись в субботу или в еженедельную рабочую книгу. Некоторые из общих проверок включают:

• Смажьте подшипники
• Проверить температуру подшипника
• Проверить состояние сальника
• Проверить отсутствие утечек через механическое уплотнение, если оно установлено
• Если пожарный насос не будет использоваться в течение длительного времени (в сухих доках или на площадках), держите выпускной и всасывающий клапан закрытыми
• При плавании в холодных регионах не допускайте слива воды из насоса
• Проверьте резервный насос при включении другого пожарного насоса.Если он также реверсивный, утечка из невозврата, связанного с резервным насосом
• Проверить на аномальный шум и вибрацию

Связанное чтение: Что такое International Shore Connection?

Прочие меры предосторожности:

• Аварийный пожарный насос может быть установлен в помещении носового подруливающего устройства. В случае локального запуска насоса человеку необходимо спуститься в комнату БТ. В случае отключения электроэнергии вентиляция помещения БТ не будет работать.Убедитесь, что дверь комнаты открыта при входе в нее, чтобы запустить аварийный насос.
• В морозных погодных условиях не допускать слива воды из линии огня и воды для мытья палубы
• Никогда не закрывайте и не дросселируйте всасывающий клапан при работающем пожарном насосе
• При использовании гладкой набивки небольшая утечка воды считается допустимой. Для торцевого уплотнения не должно быть утечки воды
• При заливке смазки убедитесь, что сливная пробка открыта, и старая смазка выходит наружу

Читать по теме: 16 Средства пожаротушения и превентивные меры на борту судов

Заявление об ограничении ответственности: Мнения авторов, выраженные в этой статье, не обязательно отражают точку зрения Marine Insight. Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом. Автор и компания «Марин Инсайт» не заявляют об их точности и не берут на себя ответственность за них. Взгляды представляют собой только мнения и не представляют собой каких-либо руководящих принципов или рекомендаций относительно какого-либо курса действий, которым должен следовать читатель.

Данная статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и Marine Insight.

Теги: пожарный насос

Коды пожарной безопасности: основа безопасности для быстро меняющегося мира — Xylem Applied Water Systems

Кроме того, по мере развития строительных практик коды устаревают, и в эти жизненные нормы необходимо вносить уточнения. Чтобы идти в ногу с этими неизбежными изменениями, американские стандарты, которые находятся под эгидой Американского национального института стандартов (ANSI), должны пересматриваться не реже одного раза в пять лет — NFPA обновляет коды каждые три года.CEN, Европейский комитет по стандартизации, проводит систематический пятилетний обзор своих стандартов. Европейская федерация страхования, известная как CEA, обновляет свои требования каждые два-три года. В промежуточные периоды технические бюллетени выпускаются по мере необходимости.

Стандарты насосов

Без сомнения, пожарный насос является одним из наиболее ответственных элементов оборудования внутри здания. Насос забирает воду из внешнего источника воды, такого как коммунальное предприятие или резервуар, и обеспечивает требуемый расход воды и давление для системы противопожарной защиты.

Надежные системы противопожарной защиты, соответствующие нормам, начинаются с консультанта или проектировщика, которому поручено достичь общих целей проекта и выбрать необходимые системы для проекта. Он или она должны хорошо разбираться в каждом компоненте системы и понимать, как каждый компонент повлияет на выбор другого компонента и как все они будут работать вместе. Разработка систематизированных основанных на характеристиках подходов к проектированию систем начала предоставлять проектировщикам необходимые инструменты для более точного прогнозирования характеристик здания в случае пожара и четкой оценки рисков с точки зрения общих целей проекта.

Стандарты, регулирующие пожарные насосы, чаще всего включаются в более широкие руководящие принципы для автоматических спринклерных систем, поскольку пожарный насос является важной частью всей системы. Некоторые стандарты представляют собой общие руководящие принципы для дальнейшей разработки кода; другие, более подробные и сложные, предназначены для учета всех возможных сценариев с целью обеспечения максимальной защиты.

Вот краткое изложение ведущих стандартов и способов их применения:

NFPA 20

Стандарт на установку стационарных насосов для противопожарной защиты — это наиболее широко признанный в мире стандарт, выпущенный U.S. — Национальное агентство противопожарной защиты, подготовлено Техническим комитетом NFPA по пожарным насосам. Комитет состоит из более чем двух дюжин членов и почти двух дюжин заместителей, представляющих пожарные департаменты, производителей пожарного оборудования, листинговые органы, правительство, научные круги, инженерное дело, страховщиков, ассоциации, союзы и другие группы.

NFPA 20 считается самым строгим из всех ведущих кодексов с его многочисленными избыточностями и мерами безопасности. В отличие от других стандартов, NFPA 20 касается всего помещения пожарных насосов — насоса, привода, контроллера, а также источников воды и топлива, клапанов и другого необходимого вспомогательного оборудования — чтобы гарантировать, что каждый из отдельных компонентов будет работать как единое целое, если система активирован.Это важное различие между NFPA 20 и другими стандартами, которые могут просто требовать компонентов, сертифицированных UL и FM (или аналогичных), и не принимать во внимание, будут ли эти компоненты правильно работать вместе. (Сертификаты UL и FM полностью соответствуют NFPA 20.) Кроме того, NFPA 20 требует, чтобы одна организация несла ответственность за все компоненты в отношении установки, совместимости, производительности и приемки оборудования. FM указывает, что это производитель насоса; UL не указывает сущность.

Стандарты

NFPA внедряются на международном уровне, что способствует развитию стандартов пожарной безопасности и безопасности жизни во многих странах. Раздел 913 Международного противопожарного кодекса касается защиты пожарного насосного отделения в здании и относится к NFPA 20 для установки и тестирования пожарных насосов. Кроме того, NFPA имеет соглашения, называемые меморандумами о взаимопонимании, с группами по установлению стандартов в более чем дюжине стран, в последний раз в 2016 году были добавлены ОАЭ. Основная цель каждого меморандума — способствовать принятию стандартов NFPA.

BS EN 12845

В Европе BS EN 12845 предлагает лучшие практические рекомендации по проектированию, установке и обслуживанию автоматических спринклерных систем, включая пожарные насосы. Он основан на стандарте EN 12845, разработанном Европейским комитетом по стандартизации, известным как CEN, который работает с органами стандартизации 33 европейских стран. Первый стандарт установки спринклерных систем EN (европейские нормы) был выпущен в 2004 году и пересмотрен в 2009 и 2015 годах. До этого времени правила противопожарной защиты формировали страховые компании в отдельных странах.Поскольку страны добавляют свои собственные стандарты к необязательному EN 12845, стандарты страны заменяют код EN.

Британский стандарт

(BS) является реализацией стандарта EN 12845 в Соединенном Королевстве и охватывает классификацию, текущие испытания, проектирование, техническое обслуживание, водоснабжение, расширение, установку и особые опасности, связанные с спринклерами.

Британская ассоциация противопожарной защиты разработала Правила Совета по предотвращению потерь (LPC) для автоматической спринклерной установки, которые включают и дополняют BS EN 12845.Изменения, внесенные в издание 2015 года, касающиеся пожарных насосов, включают более подробную спецификацию по источникам питания электрических насосов
и стабильности характеристик насоса. EN 12845 исключает требование стабильной характеристики насоса с постоянно снижающимся напором, но LPC сочла это важным требованием и сохранила его в своих стандартах 2015 года.

Важно отметить, что хотя пожарные насосы включены в эти стандарты, BS EN 12845 не является стандартом для насосов и не содержит деталей NFPA 20, а также отличается от LPCB, упомянутого ниже.

CEA 4001

CEA — европейская федерация страхования и перестрахования. Стандарт CEA 4001 определяет требования и рекомендации по проектированию, установке и обслуживанию стационарных спринклерных систем пожаротушения в зданиях и включает главу о насосах. CEA 4001 основан на EN 12845 с некоторыми обновлениями и дополнительными требованиями.

VdS, принадлежащая Немецкой страховой ассоциации, использует CEA 4001 в качестве основы для своих стандартов, касающихся планирования и установки спринклерных систем, известных как VdS CEA 4001.Стандарт охватывает насосы, приводы и контроллеры, но не так полно, как стандарт NFPA 20, поскольку он фокусируется на отдельных компонентах, а не на этичности системы.

LPCB

В отличие от BS EN 12845 и CEA 4001, Совет по предотвращению потерь (LPCB) издает стандарт специально для центробежных насосов, используемых в насосных агрегатах в автоматических спринклерных установках. LPCB является сертификационным подразделением BRE Global Ltd., базирующейся в Великобритании. Он включает стандарты предотвращения потерь (LPS) для автоматических спринклерных оросителей, BS EN 12845, правила для спринклерных систем LPC и технические бюллетени в свой LPS 1131: Требования и методы испытаний для насосов для автоматических насосных агрегатов спринклерной установки.

В LPS 1131 включены определения типов центробежных насосов, охватываемых стандартом, однако он не включает требований к приводу или контроллеру насосного агрегата, что является важным различием между этим стандартом и NFPA 20.

Сторонние сертификаты

Важной функцией LPCB и VdS является проведение испытаний и сертификации третьей стороной на международном уровне, чтобы гарантировать, что компоненты, оборудование, системы и услуги соответствуют стандартам противопожарной защиты.VdS Inspection Services также включает в свои испытания другие стандарты, например, разработанные NFPA и FM. При оценке продуктов LPCB учитывает технические характеристики производителя и характеристики конструкции. После того, как продукт, услуга или компания сертифицированы LPCB, они заносятся в Красную книгу, ресурс для проектировщиков систем и других лиц, занимающихся противопожарной защитой.

Установщики

, получившие сертификаты сторонних организаций, обеспечивают соблюдение стандартов при проектировании и установке спринклерных систем для противопожарной защиты.Сторонняя сертификация важна для производителей, поскольку демонстрирует, что их продукция соответствует признанным стандартам безопасности, что снижает ответственность. Кроме того, разработчики систем, определяющие сертифицированные продукты, уверены, что продукты будут работать в соответствии с их заявленными спецификациями и назначением.

В таблице справа приводится сравнение согласованных правил пожарной безопасности, отражающих последние улучшения и модификации в области противопожарной защиты.

Заключение

К 2030 году в мире будет 41 мегаполис с населением более 10 миллионов человек.Большинство этих мест сегодня — это города среднего размера и города с населением менее 1 миллиона человек. Быстрая урбанизация создаст возможности и вызовет проблемы в каждом сегменте общества — в социальном, политическом, экологическом, экономическом — включая антропогенную среду.

По мере того, как наш мир продолжает усложняться, нормы и стандарты, которые помогают формировать нашу искусственную среду, будут продолжать развиваться, чтобы защитить здоровье и безопасность для всех. Кодексы завтрашнего дня, вероятно, будут включать в себя вещи, о которых даже не думают сегодня.

Выступая на симпозиуме 2016 года в ОАЭ, президент и генеральный директор NFPA Джим Поли так охарактеризовал будущее пожарной службы: «Существуют новые вызовы, новые технологии и новые угрозы, которые требуют нового мышления и новых подходов. Когда-то невообразимое… реально, с реальным воздействием на пожарную безопасность и безопасность жизни ».

Брайан Бушер — менеджер по глобальному маркетингу бренда Xylem A-C Fire, специализирующийся на центробежных насосных системах для пожаротушения на промышленных и коммерческих объектах.Он является главным членом Технического комитета NFPA 20 по пожарным насосам. Бушер имеет степень бакалавра Северо-Восточного университета Иллинойса. Любые комментарии / мнения принадлежат автору, а не NFPA.

% PDF-1.5 % 7637 0 obj> эндобдж xref 7637 129 0000000016 00000 н. 0000008757 00000 н. 0000009007 00000 н. 0000002939 00000 н. 0000009052 00000 н. 0000009728 00000 н. 0000009876 00000 н. 0000009974 00000 н. 0000010052 00000 п. 0000010166 00000 п. 0000010278 00000 п. 0000010563 00000 п. 0000011191 00000 п. 0000011275 00000 п. 0000011353 00000 п. 0000011403 00000 п. 0000011453 00000 п. 0000012025 00000 п. 0000019333 00000 п. 0000027159 00000 н. 0000035015 00000 п. 0000042554 00000 п. 0000051398 00000 п. 0000059461 00000 п. 0000067554 00000 п. 0000075176 00000 п. 0000079937 00000 н. 0000080194 00000 п. 0000080277 00000 п. 0000080333 00000 п. 0000080590 00000 п. 0000080673 00000 п. 0000080729 00000 п. 0000080827 00000 п. 0000081546 00000 п. 0000081803 00000 п. 0000081886 00000 п. 0000081942 00000 п. 0000082020 00000 н. 0000082840 00000 п. 0000109213 00000 п. 0001529084 00000 н. 0001531734 00000 п. 0001535232 00000 п. 0001537881 00000 п. 0001544574 00000 п. 0001544644 ​​00000 п. 0001544714 00000 п. 0001544787 00000 п. 0001544892 00000 п. 0001545023 00000 п. 0001545196 00000 п. 0001545339 00000 п. 0001545522 00000 п. 0001545571 00000 п. 0001545698 00000 п. 0001545809 00000 п. 0001546040 00000 п. 0001546089 00000 п. 0001546210 00000 п. 0001546299 00000 п. 0001546533 00000 п. 0001546582 00000 п. 0001546715 00000 п. 0001546818 00000 п. 0001547007 00000 пн 0001547055 00000 п. 0001547144 00000 п. 0001547233 00000 п. 0001547354 00000 п. 0001547402 00000 п. 0001547513 00000 п. 0001547560 00000 п. 0001547607 00000 п. 0001547744 00000 п. 0001547792 00000 п. 0001547929 00000 п. 0001547977 00000 п. 0001548025 00000 п. 0001548073 00000 п. 0001548168 00000 н. 0001548216 00000 н. 0001548433 00000 п. 0001548481 00000 п. 0001548570 00000 н. 0001548699 00000 н. 0001548820 00000 н. 0001548869 00000 п. 0001548976 00000 п. 0001549025 00000 н. 0001549164 00000 п. 0001549213 00000 н. 0001549378 00000 п. 0001549427 00000 п. 0001549548 00000 н. 0001549597 00000 п. 0001549728 00000 п. 0001549776 00000 п. 0001549979 00000 п. 0001550027 00000 н. 0001550174 00000 п. 0001550222 00000 п. 0001550369 00000 п. 0001550417 00000 п. 0001550465 00000 п. 0001550514 00000 п. 0001550563 00000 п. 0001550611 00000 п. 0001550762 00000 н. 0001550811 00000 п. 0001550946 00000 п. 0001550995 00000 п. 0001551044 00000 п. 0001551093 00000 п. 0001551222 00000 п. 0001551271 00000 п. 0001551396 00000 п. 0001551445 00000 п. 0001551582 00000 п. 0001551631 00000 п. 0001551680 00000 п. 0001551729 00000 п. 0001551892 00000 п. 0001551941 00000 п. 0001552112 00000 п. 0001552161 00000 п. 0001552210 00000 п. 0001552259 00000 п. 0000008455 00000 н. трейлер ] >> startxref 0 %% EOF 7640 0 obj> поток xY} TS! H0 | 7g ֱ cEu> # QLE = δ8L-m = gt ڞ} ޛ = g {8 =

Определение размеров и выбор пожарного насоса

При проектировании пожарного насоса наиболее важным элементом, который следует учитывать, является водоснабжение .Если вы используете городское водоснабжение в качестве основного источника для насоса, вам необходимо убедиться, что используется точный анализ городской воды. Вот несколько хороших правил, которым нужно следовать:

• Убедитесь, что тесту воды меньше года.
• Убедитесь, что тест воды проводится как можно ближе к точке водопроводного крана.
• Убедитесь, что тест проводится во время наибольшего водопотребления в данном районе.

В холодном климате тестирование летом может быть лучшим выбором, поскольку жители поливают свои газоны, а коммерческие объекты используют больше воды для охлаждения.Кроме того, в густонаселенных районах пик утреннего употребления обычно происходит в начале дня, с 6:30 до 9 часов утра, так что это может быть лучшим временем для теста.

Еще одно соображение, касающееся испытания на воду, заключается в следующем: достаточно ли протока воды в городе, чтобы соответствовать 150 процентам проектной точки пожарного насоса? Это обеспечит достаточный объем муниципального предложения для удовлетворения системного спроса. Если нет, запросите новый тест с использованием большего количества гидрантов или постройте кривую подачи воды (см. Рисунок 1).

Если вы используете частный водопровод, озеро или резервуар для хранения на уровне земли, вы должны помнить, что вам не разрешается использовать всасывающий подъемник с пожарным насосом. Таким образом, если подача воды расположена ниже всасывающего патрубка пожарного насоса, возможно, вам придется использовать вертикальный турбинный пожарный насос вместо других доступных типов насосов.

Последний параметр задания, который вам нужен для определения размера пожарного насоса, — это требуемый расход для систем, которые насос будет обслуживать (спринклеры, стояки или другие).Для систем с стояком этот расход зависит от типа и размера конструкции, которую защищает насос. В любом случае требования системы будут определять необходимое давление и расход.

Расчет давления в системе стояка

Доступны два типа расчета конструкции на давление. Один предназначен для высотных сооружений (здания более 75 футов в высоту, измеряемых от самого низкого уровня доступа пожарных машин до этажа самого высокого пригодного для проживания этажа), а другой — для невысоких зданий.Это важный фактор, потому что для любого высотного здания требуется давление 100 фунтов на квадратный дюйм (фунт / кв. Дюйм) в верхней части конструкции при пропускании номинального расхода галлонов в минуту (галлонов в минуту) от пожарного насоса. Это обсуждение концентрируется на высотных зданиях, поскольку расчеты давления для большинства невысоких зданий определяются с помощью программного обеспечения, специально разработанного для гидравлических расчетов пожарных спринклерных установок. Эти программы используются подрядчиками по спринклерным системам, чтобы их трубы были как можно меньше, что позволяет контролировать стоимость работы.

При расчете давления воды для высотного здания рекомендуется использовать лист расчетов, такой как тот, что показан на рисунке 2. Если вы используете лист расчетов, необходимо ввести несколько переменных:

• Падение давления в устройстве предотвращения обратного потока и счетчике воды
• Потери на трение в самой удаленной стояке при потоке 500 галлонов в минуту
• Изменение высоты

Для примера на Рисунке 2 параметры:

• Высота здания: 212 футов
• Давление воды в городе: статическое давление 45 фунтов на кв. Дюйм; Остаточное давление 35 фунтов на кв. Дюйм
• Требуемый расход: 1250 галлонов в минуту

Предположим, что для этого примера скорость насоса составляет 1250 галлонов в минуту.Как видите, рассчитанное необходимое давление насоса составляет 180 фунтов на квадратный дюйм.

Аналогичный расчет можно использовать для невысокого подъема, изменив 100 фунтов на квадратный дюйм на конечное давление напора (15-50 фунтов на квадратный дюйм, в зависимости от напора). Однако потери на трение и размер трубы становятся проблемой при выполнении этого расчета, поэтому большинство подрядчиков и проектировщиков спринклерных систем используют программное обеспечение.

Примечание о давлении

Некоторые инженеры забывают, что насос будет нагнетать при гораздо более высоком давлении при оттоке (без потока), чем в расчетной точке.Согласно NFPA 20 (2010): Стандарт для установки стационарных насосов для противопожарной защиты, пожарным насосам разрешается повышать давление на 40% от номинального расхода до оттока. Такого почти никогда не бывает, но разные насосы и скорости влияют на давление перекачки, поэтому всегда следует смотреть на кривую, чтобы определить давление отключения. Причина рассмотрения этого, как правило, состоит в том, чтобы понять, какое максимальное давление (отток без потока) будет в системе, чтобы определить, нужны ли фитинги высокого давления.

Насос счетный, галлонов в минуту

Для расчета галлонов в минуту насоса доступны два метода определения размеров: метод стояка и расчет площади спринклера. В стандарте NFPA 14 (2010): Стандарт для установки стояков и шланговых систем для полностью засыпанной конструкции с стояками указано, что для первой стояковой трубы требуется 500 галлонов в минуту, а для каждой дополнительной стояка требуется 250 галлонов в минуту, максимум до 1000 галлонов в минуту.

Например, для здания с двумя стояками потребуется насос на 750 галлонов в минуту (500 галлонов в минуту для первого стояка и 250 для второго), а в здании с пятью стояками потребуется насос на 1000 галлонов в минуту, поскольку это максимально допустимый NFPA 14.(Обратите внимание, что местный кодекс или страховая компания может потребовать больше, чем максимально разрешено NFPA 14.)

Расчет площади сложнее. Вам необходимо знать классификацию опасности спринклерных систем здания и его содержимого, чтобы определить расчетную плотность, а также необходимо рассчитать площадь в квадратных футах (зону действия) для каждой опасности. Пять типов классификации опасности из NFPA 13 (2010): Стандарт для установки спринклерных систем:

• Опасность света: небольшое количество горючих веществ с низким тепловыделением (например.г., церкви, больницы, музеи)
• Обычная опасность 1: Умеренное количество горючих материалов с умеренным тепловыделением и восьмифутовые склады (например, механические помещения, кухни ресторанов, прачечные)
• Обычная опасность 2: Умеренное количество горючих веществ с умеренным тепловыделением и 12-футовыми штабелями (например, сцены, большие библиотечные кладовые, ремонтные гаражи)
• Дополнительная опасность 1: Большое количество горючих материалов с высоким тепловыделением и отсутствие легковоспламеняющихся или горючих жидкостей (напр.g., подвесы для самолетов, лесопильные заводы)
• Дополнительная опасность 2: Большое количество горючих материалов с высоким тепловыделением, легковоспламеняющихся и горючих жидкостей (например, обработка пластмасс, распыление легковоспламеняющихся жидкостей)

См. NFPA 13 для более подробного определения классификаций.

После того, как опасности были определены, вы затем возьмете самый удаленный участок площадью 1500 квадратных футов, на котором работает спринклер, и умножьте его на плотность, указанную в NFPA 13, рисунок 11.2.3.1.5 (см. Рисунок 3).Затем к расчету площади необходимо добавить потребность в внутреннем и внешнем потоке шланга. Эту информацию можно найти в таблице 11.2.3.1.1 NFPA 13 (см. Таблицу 1). Потребность в потоке шлангов — это количество воды, которое необходимо добавить в гидравлический расчет спринклерной системы, чтобы заполнить шланги, а также обеспечить подачу, достаточную для работы спринклеров. Внутренние шланги, как правило, представляют собой напорные шланги от 1 до 1,5 дюймов, которые могут быть подключены к спринклерной системе для первоначального пожара.

Например, если у вас есть здание площадью 40 000 квадратных футов, полностью относящееся к обычной группе 1, расчет будет 1 500 x 0.15 (плотность) = 225 + 250 (потребность в шланге) = 475 галлонов в минуту для пожарного насоса.

Если конструкция имеет несколько опасностей, размер насоса зависит от степени опасности, рассчитанной с учетом максимального количества галлонов в минуту. Убедитесь, что вы связались со страховой компанией для конкретного проекта, так как они могут потребовать более высокие квадратные метры или требования к плотности, в зависимости от работы.

Выбор насоса

После того, как вы рассчитали требования к насосу в галлонах в минуту и ​​фунт / кв. Дюйм, вам необходимо определить тип насоса, который лучше всего подходит для работы.Три наиболее широко используемых насоса — это горизонтальный разъемный корпус, линейный и вертикальный турбинный.

Горизонтальные насосы с разъемным корпусом также называют пожарными насосами с двойным всасыванием, поскольку водные пути направляют воду к обеим сторонам рабочего колеса. Это наиболее распространенный тип пожарных насосов на рынке, отчасти из-за номинальных характеристик, доступных для этого типа насоса, обычно от 250 до 5000 галлонов в минуту. Это был первый тип насоса, использованный в системах противопожарной защиты.

Встроенные пожарные насосы имеют несколько преимуществ:

• Их размер и дизайн позволяют сэкономить место.
• Они предлагают возможность повышать рейтинги, разрешенные NFPA 20, с максимальных 499 галлонов в минуту до 750 галлонов в минуту до сегодняшнего неограниченного рейтинга. (Самый большой из доступных в настоящее время составляет 1500 галлонов в минуту.)
• Они предлагают низкую стоимость установки, поскольку не требуют опорной плиты, требующей заливки раствором.

Вертикальные турбинные насосы используются в ситуациях, когда подача воды находится ниже всасывающего фланца пожарного насоса, поскольку NFPA 20 требует положительного давления на всасывании пожарного насоса.

Другой пункт, который необходимо определить, — это тип привода: дизельный или электрический.Как только это будет определено, вы сможете найти соответствующую модель насоса и мощность в каталоге производителя. Я не рекомендую использовать кривые насосов для выбора пожарных насосов, поскольку каждый выбор должен быть одобрен UL, что может привести к неправильному выбору мощности для конкретного выбора.

Еще одно замечание по выбору пожарного насоса: выбор насосов с более высокими оборотами не обязательно является ошибкой, потому что пожарные насосы работают только один раз в неделю в течение ограниченного периода времени, поэтому продолжительность срока службы будет примерно такой же. Насос на 1750 об / мин как для насоса на 3500 об / мин.

Блок питания

Если генератор будет использоваться в качестве вторичного источника питания, для пожарного насоса потребуется переключатель, который должен быть выделен для пожарного насоса. Типичная конструкция предполагает использование комбинированного контроллера и переключателя в шкафу, чтобы избежать дополнительных требований, изложенных в NFPA 20. Пуск с пониженным напряжением также следует учитывать при подключении к генератору, чтобы потенциально уменьшить размер блока. генератор. Это верно даже для нормальных требований к мощности, поскольку пожарные насосы большой мощности с поперечным запуском создают значительную нагрузку на энергосистемы.Два наиболее часто используемых конструкторами — это твердотельный плавный пуск и закрытый переход звезда-треугольник. Эти двое обладают лучшими стартовыми характеристиками среди одобренных вариантов на рынке.

Проблемы с кодом

Ниже приведены некоторые нормативные требования для пожарных насосов, которые следует учитывать при выборе насоса и конструкции системы.

• Горизонтальные колена или тройники перед пожарным насосом должны находиться на расстоянии 10 диаметров трубы от всасывающего фланца пожарного насоса с разъемным корпусом.
• Насосы должны поддерживать избыточное давление всасывания на всасывающем фланце.
• Электропитание контроллеров пожарных насосов должно иметь двухчасовую огнестойкость.
• Пожарные насосы нельзя использовать в качестве насосов поддержания давления.
• Насосы с регулируемой скоростью разрешены кодексом.
• Пожарные насосы необходимо установить в помещении, рассчитанном на 2 часа.

Как избежать неприятностей

Чтобы избежать проблем во время процесса проектирования и установки, вы всегда должны делать свою домашнюю работу и проконсультироваться с уполномоченным органом и представителем страховой компании перед тем, как начать.

В некоторых юрисдикциях есть особые требования к пожарным насосам. Например, в Нью-Йорке требуется ручной пожарный насос с круглым ротором с каждым автоматическим пожарным насосом, а Агентство по охране окружающей среды Огайо требует, чтобы на каждом пожарном насосе были всасывающие клапаны, чтобы предотвратить падение давления ниже 20 фунтов на квадратный дюйм в основном. Страховые компании также могут иметь уникальные требования, выходящие за рамки кодекса. FM Global, например, требует, чтобы баки для дизельного топлива были двустенными и имели сливной бассейн, а в каждом насосном отделении должна быть установлена ​​сигнализация низкой температуры насосного отделения.
