Правила монтажа электропроводки | 10 правил монтажа проводки

Во время ремонта в квартире или доме обычно возникает вопрос, как правильно заменить электропроводку. Если вы хотите сделать это самостоятельно, то нужно знать все тонкости правильного монтажа электропроводки.

Как и в остальных видах работ, монтаж электропроводки начинается с планирования, который основывается на принципах удобства и безопасности. В основном, конечно в разработке плана, упор делается на безопасность, ведь электричество, такая штука, где халатность недопустима.

Работы должны быть грамотными и аккуратными, что сбережет от проблем и обезопасит ваше жилище. Четкому плану нужно придерживаться на всех стадиях работы.

10 правил монтажа электропроводки

Рассмотрим главные моменты, учитываемые в разработки плана.

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).

В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.

Правила ПУЭ 7.

1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В помещении, размером 6 м², по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.

Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками.

№ 8. Монтаж открытой прокладки кабелей (не путать с проводом) электропроводки разрешается во всех помещениях для приготовления и приема пищи, кроме кухонь квартир. Т.е. на кухнях квартир запрещена открытая прокладка кабелей. Установка и прокладка проводов в виде открытой проводки в этих помещениях запрещена. На кухнях квартир вид электропроводки должен (может) быть такой же, как и в жилых комнатах.

Сноски из ПУЭ на счет правила монтажа электропроводки открытого типа:

ПУЭ 7.

1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей.

Понравилась статья — поделись с друзьями!

Основные правила монтажа электропроводки в помещениях

Прежде, чем начать электромонтаж электропроводки, необходимо тщательно разработать план.

В его основе должны лежать основополагающие принципы: электробезопасность и, что не менее важно, удобство в использовании. Кроме этого, важно обращать внимание на следующие нюансы электромонтажа: 1. Необходимо обеспечить доступность электросчетчиков, разветвительных коробок, розеток, а также выключателей. Что касается токоведущих частей, то они должны находиться в недоступных местах. 2. Выключатели стараются разместить в каждой комнате на одном уровне (оптимальная высота — 1,5 метра) и на одной и той же стороне. Двери в открытом состоянии не должны блокировать доступ к выключателем. 3. Установка розеток зависит от размещения электрооборудова

ния. Оптимальная высота для них от полуметра до 80 см от пола. Противопожарные нормы разрешают устанавливать по 1 розетке на каждые 6 кв.м., в кухонном помещении их может быть не менее 3 штук. 4. Провода прокладывают строго в вертикальном или горизонтальном направлении. Это необходимо по избежание их повреждения при сверлении, вбивании гвоздя и прочих строительных работах.

Для горизонтальной проводки дистанция от карниза составляет 50-100 мм, от потолка – 150мм и 150-200мм от плинтуса. Для вертикальной проводки дистанция должна быть не менее 100мм от углов, окон, дверей. Не допускают, чтобы провода соприкасались с металлическими деталями строений. Если рядом проложен горячий трубопровод, то проводку защищают слоем асбестовых прокладок или используют специальный провод с защитным покрытием. 5. При разветвлении или соединении проводов, используют ответвительные или соединительные коробки. 6. Заземляющие и нулевые провода скрепляются между собой при помощи сварки. При помощи болтовых соединений, эти проводники прикрепляют к тем электроприборам, которым требуется заземление. Чтобы занулить металлический корпус электроплиты, прокладывают отдельный проводник от квартирного щитка и присоединяют его к нулевому проводнику перед счетчиком, Важная деталь: его сечение должно быть равным сечению фазного привода. Кроме этого, в проводниках, обеспечивающих защитное заземление или зануление, не должны стоять предохранители или выключатели, чтобы избежать возникновения угрожающего потенциала сети.

Следует помнить, что при электромонтаже запрещено:

Размещение розеток в комнатах повышенной влажности. Установка розеток разрешена только в том случае, если они работают от разделительного трансформатора, находящегося за пределами ванной или туалета, а также защищены двойной изоляцией.

Размещение розеток в полуметре или ближе к металлическим заземленным устройствам (трубам, батареям, электроплитам)
Заложение труб пучками, а также уменьшение расстояния между ними до 0,3 см или меньше.
Подсоединение всех электроприборов к одной линии защиты.

Электромонтаж требует к себе предельного внимания и предусмотрительности, лучше доверить его опытному специалисту, чем тратить время и пытаться разобраться в сложных схемах самому. Не следует экономить и на качестве выключателей, розеток, распределительных коробок и трубок для проводов. Все работы по электромонтажу начинают до начала отделочных работ. Дело в том, что иногда для того, чтобы поменять провода, приходится штробить стену.

Поэтому перепланировка должна быть закончена; а покрасить стены или поклеить обои лучше после электромонтажа. Купить кабель для электромонтажа в Москве вы можете позвонив по телефону +7(495) 543-43-06

Монтаж электропроводки в частном доме, правила монтажа, фото и видео

Рассмотрим главные моменты, учитываемые в разработке плана монтажа электропроводки как открытого типа, так и закрытого, а также основные нюансы, которые могут возникнуть при самостоятельном монтаже электропроводки.Монтаж электропроводки в частном доме

Правила монтажа электропроводки

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери.

Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.
Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

Нормы безопасной прокладки электропроводки

№ 8. Монтаж открытой электропроводки допускается во всех помещениях для приготовления пищи, кроме кухонь квартир. Установка открытой проводки в этих помещениях запрещена.

Сноски из ПУЭ на счет правила монтажа электропроводки в частном доме открытого типа:
ПУЭ 7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

Заземление и зануление

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей. Монтаж электропроводки в частном доме должен быть проверен после монтажа прозвонкой и тестированием нагрузочной способности проводки.

Суммарная мощность и расчет нагрузки

Как правило, суммарная мощность нагрузки всех бытовых электроприборов не превышает 30-35 кВт. После того как вы подсчитаете суммарную мощность нагрузки всех приборов выберите площадь сечения жил алюминиевого вводного кабеля из следующих расчетов:

10 мм² – 16-17 кВт и 30-31 кВт при трехфазной сети;
16 мм² – 21-22 кВт и 38-39 кВт при трехфазной сети;
25 мм² – 30-35 кВт и 52-53 кВт при трехфазной сети.

Расчеты выше представленные являются самыми ходовыми сечениями вводного кабеля для правильного монтажа электропроводки в частном доме. Кабель с большим сечением с этой целью для среднестатистической семьи просто не понадобится.

При расчете суммарной нагрузки не забываем и о периферийных потребителях таких как: баня, сауна, гараж, прочие хозяйственные постройки и наружное освещение.

Использование алюминиевых проводов при выполнении внутреннего монтажа электропроводки в частном доме не оправдывается абсолютно ничем, ну или кроме сомнительной экономии на материале. Правильный монтаж электропроводки в «современном» частном доме выполняется исключительно медными проводами. Исходя из того, что все розетки в частном доме, согласно правилам электробезопасности, должны обладать заземлением, правильней ну и, конечно же, удобней всего делать разводку трехжильным медным проводом («фаза», «ноль», «земля») в двойной термоизоляции. К заземлению линий освещения конкретных требований нет, исключение составляют только световые приборы, которые используются в помещениях с повышенной влажностью, таких как ванная, баня, сауна, и к наружному освещению. Правильным монтажом электропроводки в частном доме будет, когда линии питания осветительных приборов и розеток выполняются раздельно.

Виды монтажа электропроводки в частном доме

При любом из способов монтажа электропроводки в частном доме — как открытом, так и скрытом, все соединения проводов следует выполнять исключительно в распределительных коробках, доступ к которым необходимо оставить свободным для дальнейшего проведения ревизий, если на то возникает необходимость, а она рано или поздно возникнет, поверьте на слово. Соединение проводов электропроводки методом скрутки, а тем более – без использования распределительных коробок, крайне критически и недопустимо при скрытом монтаже электропроводки в частном доме: определение и дальнейшее устранение причин отсутствия электричества в таком случае становится «геморроем вселенского масштаба».

Естественно практически все эти требования к правильному монтажу электропроводки в частном доме касаются и городской квартиры, но монтаж электропроводки в квартире это уже наша следующая статья.

И, наконец, то мы пришли к главному: если прежде при проведении работ с электричеством высшим пилотажем для вас было – вкручивание лампочек, то приступать к монтажу электропроводки в частном доме своими руками, наверное, не стоит – обратитесь к специалистам пожалейте себя и свой дом!!!

Видео о монтаже электропроводки в частном доме

Читаем дальше — узнаём больше!

Оценка: 2.5 из 5
Голосов: 165

Правила монтажа электропроводки — как сделать монтаж с соблюдением норм и правил » сайт для электриков

ОБЩИЕ ТРЕБОВАНИЯ

Можно назвать четыре момента, которые часто игнорируются и поэтому требуют пристального внимания:

удобный доступ к коммутационным (распределительным) устройствам;
места безопасного размещения выключателей;
варианты установки розеток;
способы прокладки кабелей и проводов.

Места расположения розеток.

Современные нормативы строго не ограничивают высоту расположения розеток. Основное условие — удобство использования и обеспечение электробезопасности.

Обычно в комнате есть несколько электроприборов, поэтому имеет смысл установить для каждого свою розетку, чтобы избежать использования удлинителей и тройников.

При расположении розеток на строительных перегородках между комнатами часто устанавливают группы, находящиеся на противоположных сторонах одной стены. Это позволяет сэкономить средства и время на монтаж.

Установка выключателей.

Для освещения комнаты нужно предусмотреть индивидуальный выключатель для каждого прибора. Выключатели в доме или квартире принято устанавливать однообразно для удобного управления.

Имеет смысл располагать их на входе в комнату у двери. Типовая высота расположения в 1,5 метра от пола доставит неудобства маленьким детям

Особенно это важно для детских комнат и туалетов. Рационально помещать выключатели на уровне опущенной руки взрослого человека, что будет удобным для всех жильцов.

Разделение участков и выбор типа монтажа

На монтажной схеме надо разделить участки по уровню нагрузки. В целях экономии на стоимости кабеля для самых слабых потребителей — ламп освещения, розеток для зарядки маломощной электроники (плееров, телефонов) используется медный кабель сечением 1,5 мм, для основной группы (почти вся бытовая техника) — 2,5 мм, для самых мощных — электроплита — применяется медь сечением 4 мм. Вводный кабель должен иметь сечение не менее 6 мм у каждого проводника.

Важным этапом является выбрать тип монтажа — открытый (в кабель-каналах) или скрытый (внутри стен — замурованный в гипс, скрытый за панелями).

С рулеткой в руках надо замерить требуемое количество кабеля каждого типа, закупить кабель и все составляющие — счетчик, защитные автоматы и УЗО (согласно схеме), сам ящик для монтажа распредщита, если требуется.

По современным стандартам монтажа электропроводки на каждую группу потребителей — плита, основная бытовая техника, освещение — ставится отдельный автомат для защиты от короткого замыкания, и отдельное УЗО — устройство защитного отключения — чтобы обезопасить живущих в доме людей от поражения электротоком.

После того, как вы определились со схемой и типом новой электропроводки, можно приступать к ее монтажу. При этом в первую очередь в полном объеме монтируется электропроводка в доме, а уже во вторую осуществляется ее подключение к общему щитку и электросчетчику.

Последнюю операцию монтажа электропроводки всегда выполняет штатный электрик управляющей компании или ТСЖ, так как. счетчик должен быть опломбирован.

Нормы размещения проводов

Когда прокладываете провода, используйте вертикальное и горизонтальное направления, во всех случаях, кроме комбинированного монтажа. Тогда этим правиломруководствоваться необязательно.
На участках с горизонтальной прокладкой соблюдайте расстояние между проводами и балками или карнизами на уровне 50-100 мм. Между потолком и прокладкой проводов должно оставаться, в свою очередь, примерно 150 мм.
Между углами и вертикальной прокладкой проводов должно быть примерно 100 мм, и примерно столько же между проводкой и оконными, а также дверными проёмами. Плюс, не забывайте о том, что провода к металлическим конструкциям прикасаться не должны.
Трубы ГВС и отопления должны иметь защиту в виде прокладок из асбеста. Либо пользуйтесь проводами, для изготовления покрытия которых был использован материал с хорошей теплостойкостью.
Когда вы прокладывается провод в параллель трубе с газом или с содержанием любого другого горючего вещества, соблюдайте расстояние между трубой и прокладкой не менее 0,4 м.
Запрещается прокладка проводов пучками в жилой квартире, а также с размером зазора менее 3 мм.
Чтобы соединять жилы у проводов с заземлением или занулением следует использовать сварку.
Чтобы подсоединить приборы к защитным проводам подойдёт соединение на болтах.
Электрические плиты стационарного типа зануляются через отдельный проводник, который, в свою очередь, подсоединяется к проводнику сети электропитания, величина сечения которого должна полностью соответствовать величине сечения фазы.

10 правил монтажа электропроводки

Рассмотрим главные моменты, учитываемые в разработки плана.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т. д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.

Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В помещении, размером 6 м 2 , по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 8. Монтаж открытой прокладки кабелей (не путать с проводом) электропроводки разрешается во всех помещениях для приготовления и приема пищи, кроме кухонь квартир. Т.е. на кухнях квартир запрещена открытая прокладка кабелей. Установка и прокладка проводов в виде открытой проводки в этих помещениях запрещена. На кухнях квартир вид электропроводки должен (может) быть такой же, как и в жилых комнатах.

Сноски из ПУЭ на счет правила монтажа электропроводки открытого типа:

ПУЭ 7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

ПРОКЛАДКА ОТКРЫТОЙ ПРОВОДКИ

Монтаж открытой электропроводки проводится в несколько этапов. Рассмотрим более подробно каждый из них.

Разработка схемы.

Этот этап является общим при прокладке и открытой, и закрытой электропроводки в доме. Потребуется продумать места установки розеток, выключателей, светильников, электрощитка и наметить линии прокладки электропроводки.

Установка электрического оборудования.

Наиболее распространенными способами монтажа открытой проводки является прокладка в коробе и на скобах. Для удобства монтаж начинают с установки розеток, выключателей, разветвительных коробок, электрощитка.

Монтаж коробов и укладка кабелей.

После установки оборудования приступают к монтажу короба по намеченным линиям прокладки электропроводки. Он бывает разных размеров и цветов, и обычно имеет стандартную длину 2 м. Для монтажа короб нарезают на отрезки нужной длины.

Монтируется он просто: нужно открыть крышку и прикрутить основание короба к стене на саморезы или дюбель-гвозди. Затем в короб закладывается кабель, и конструкция закрывается крышкой.

При монтаже электропроводки на скобах сначала устанавливаются розетки, выключатели, электрощиток. Потом укладывается кабель, который крепится к стене скобами.

Подключение оборудования.

После того, как все смонтировано и произведена разводка электропроводки, приступают к подключению электрооборудования и сборке схемы электропроводки путем соединения проводов в разветвительных коробках.

Контактные соединения

Разборные присоединения шин и жил проводов и кабелей к контактным выводам электрооборудования, установочным изделиям и шинопроводам должны удовлетворять требованиям ГОСТ 10434-82.

В местах присоединения жил проводов и кабелей следует предусматривать запас провода или кабеля, обеспечивающий возможность повторного присоединения.

Места соединений и ответвлений должны быть доступны для осмотра и ремонта. Изоляция соединений и ответвлений должна быть равноценна изоляции жил соединяемых проводов и кабелей.

В местах соединений и ответвлений провода и кабели не должны испытывать механических усилий.

Оконцевание жилы кабеля с бумажной пропитанной изоляцией выполняют уплотненной токоведущей арматурой (наконечниками), не допускающей вытекания кабельного пропиточного состава.

Соединения и ответвления шин нужно делать неразборными (с помощью сварки). В местах, где требуется наличие разборных стыков, соединения шин должны быть выполнены болтами или сжимными плитами. Количество разборных стыков должно быть минимальным.

Соединения проводов ВЛ напряжением до 20 кВ следует выполнять:

в петлях опор анкерно-углового типа: зажимами — анкерными и ответвительными клиновыми; соединительными овальными, монтируемыми методом обжатия; петлевыми плашечными, с помощью термитных патронов, а проводов разных марок и сечений — аппаратными прессуемыми зажимами;
в пролетах: соединительными овальными зажимами, монтируемыми методом скручивания.

Однопроволочные провода можно соединять скруткой. Сварка встык таких проводов не допускается.

Соединение проводов ВЛ напряжением выше 20 кВ необходимо выполнять:

в шлейфах опор анкерно-углового типа:
- сталеалюминиевых проводов сечением 240 мм2 и выше — с использованием термитных патронов и опрессовкой с помощью энергии взрыва;
- сталеалюминиевых проводов сечением 500 мм2 и выше — с помощью прессуемых соединителей;
- проводов разных марок — болтовыми зажимами;
- проводов из алюминиевого сплава — зажимами петлевыми плашечными или соединителями овальными, монтируемыми методом обжатия;
в пролетах:
- сталеалюминиевых проводов сечением до 185 мм2 и стальных канатов сечением до 50 мм2 — овальными соединителями, монтируемыми методом скручивания;
- стальных канатов сечением 70–95 мм2 — овальными соединителями, монтируемыми методом обжатия или опрессования с дополнительной термитной сваркой концов;
сталеалюминиевых проводов сечением 240–400 мм2 — соединительными зажимами, монтируемыми методом сплошного опрессования и опрессования с помощью энергии взрыва;
сталеалюминиевых проводов сечением 500 мм2 и более — соединительными зажимами, монтируемыми методом сплошного опрессования.

Соединение медных и сталемедных канатов сечением 35–120 мм2, а также алюминиевых проводов сечением 120–185 мм2 при монтаже контактных сетей выполняют овальными соединителями, стальных канатов — зажимами с соединительной планкой между ними. Сталемедные канаты сечением 50–95 мм2 можно стыковать клиновыми зажимами с соединительной планкой между ними.

Схема прокладки электропроводки в квартире

При прокладке кабеля по потолку схему электропроводки делается по следующему принципу.

Для света отходящих линий лучше сделать минимум две. Одна отходящая ветка для санузла, которую нужно подключить через УЗО или дифференциальный автомат. Вторая через обычный автомат защиты номиналом 10 А. Кабель для света используется трехжильный сечением 1,5 мм кв. обозначается как ВВГнг 3*1,5.

Типовая схема коммутации для выключателей выглядит следующим образом:

Количество розеточных групп в распределительном щите определяется количеством комнат. Розетки разводятся кабелем 3*2,5 мм кв. и защищаются автоматом защиты номиналом 16 А. Кроме розеток каждой из комнат на отдельные ветки следует подключить такие потребители как: кондиционер, духовой шкаф и роутер.

На отдельный дифференциальный автомат также следует подключить теплый пол: при его наличии, питающий кабель на лоджию, посудомоечную и стиральную машину (можно на один).

В мокрых зонах необходимо предусмотреть установку коробок уравнивания потенциалов (КУП). Для этого необходимо завести отдельный провод сечением не менее 6 мм кв. и установить КУП. От нее потом необходимо будет заземлить все металлические части (ванну, душевую кабину, каркас реечного потолка, распределительные коллекторы, а также корпуса розеток должны быть заземлены отдельным проводом). Последний момент вызывает много споров, но по правилам должно быть сделано так. О том как не нужно делать электрику здесь.

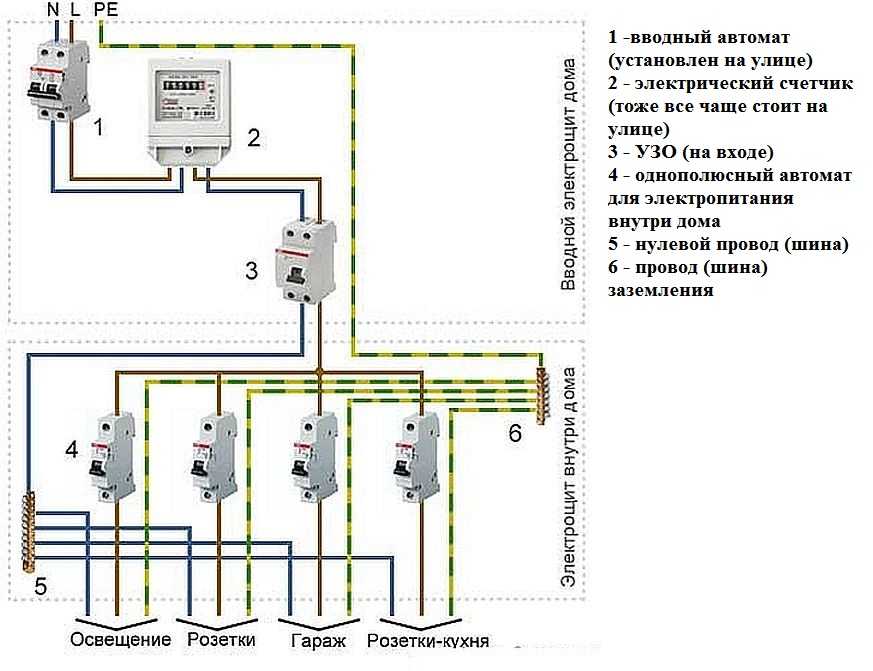

Типовая схема распределительного щита однокомнатной квартиры

При прокладке кабелей по полу распаячные коробки не требуются. Кабель заходит в подрозетник из пола, а второй выходит наверх к источнику света — коммутация происходит в подрозетнике.

Если нужно запитать несколько источников, то в подрозетник снизу зайдет два питающих провода (входящий и выходящий) затем второй выходит на следующую комнату и т.д. Таким же образом происходит и подключение розеток.

При таком шлейфе в группе розеток необходимо чтобы входящий питающий кабель был в одном крайнем подрозетнике а выходящий в другом крайнем подрозетнике тогда будет удобнее устанавливать сами розетки.

Для коммутации проводов в подрозетниках и в распаячных коробках удобнее всего пользоваться клемниками WAGO. Скрутки и сварка уходит в мезозойский период. Если все сделать верно, то выгорания клемников не будет. Все страшные картинки в интернете про оплавившиеся контакты таких клемников появляются из-за превышения допустимого тока как следствие неправильно подобранных автоматов защиты. Также следует приобретать оригинальную продукцию.

МОНТАЖ СКРЫТОЙ ЭЛЕКТРОПРОВОДКИ

Создание электросети по этому способу проводится в несколько этапов.

Составление схемы монтажа.

Прокладка скрытой проводки начинается с составления схемы. Требуется продумать места установки розеток, выключателей, светильников, электрощитка и наметить линии прокладки проводки.

Сверление отверстий в стене.

После составления схемы приступают к проделыванию отверстий диаметром 72 мм (это стандартный размер для подрозетников) в местах, где планируется установка выключателей, розеток и разветвительной коробки. Для этого обычно используют перфоратор или дрель со специальной коронкой по бетону.

Штробление стен.

После высверливания отверстий по намеченным линиям прокладки электропроводки штробят стену. Для этого сначала специальным штроборезом в стене выполняют два параллельных пропила, затем бетон между ними выбивается перфоратором.

Есть и другой способ выполнения этой процедуры, когда вместо штробореза используют угловую шлифовальную машинку.

Прокладка кабеля.

В подготовленные штробы нужно уложить и зафиксировать кабель. Это можно сделать или прихватыванием кабеля гипсовой штукатуркой, или с помощью специальных скоб.

Установка монтажных коробок.

Монтаж электропроводки на этом этапе заключается в том, что в подготовленных отверстиях закрепляются коробки, в которые в дальнейшем будут установлены выключатели и розетки. Крепление лучше выполнять на гипсовую штукатурку.

Для закрепления подрозетника нужно:

очистить отверстие от пыли, сколов бетона и смочить поверхность;
наложить в отверстие штукатурку;
вставить в отверстие подрозетник, предварительно подготовив в нем отверстие для ввода кабеля;
после высыхания штукатурки удалить ее излишки шпателем.

Завершающий этап.

В заключении выполняют зашпаклевывание штробы с кабелем, устанавливают в монтажные коробки выключатели осветительных приборов, розетки, собирают схему электропроводки, соединяя провода в разветвительных коробках.

Прокладка электропроводки в частном доме: особенности

Прокладка электропроводки в частном доме начинается с подготовительного этапа, который включает в себя выбор способа монтажа, создание схемы, разметку. Так, на сегодня, существует два способа монтажа сети электропроводов – открытый и скрытый. Открытая электросеть представляет собой совокупность трасс в специальных кабельных каналах, прикрепленные поверх отделанных стен. Скрытая же (внутренняя) электропроводка монтируется в стенах, потолке и полу, в специально созданных нишах, плинтусах.

Открытая электропроводка имеет ряд преимуществ:

Монтаж открытых сетей проводится проще и быстрее так как стены под прокладку не нужно штробить;
При необходимости, к такой сети можно легко добавить новые точки разветвления;
В случае неисправностей, поврежденный участок можно быстро отремонтировать. При этом, портить отделку не придется.

Тем не менее, открытые линии редко когда вписываются в дизайн помещения. Кроме того, срок службы открытой электропроводки меньше, нежели скрытых линий, ведь наружные кабельные каналы больше подвержены механическим повреждениям.

Удобнее всего реализовать схему электропроводки будет на ксерокопии плана жилища. При этом на копии должны быть указаны все межкомнатные перегородки, дверные и оконные проемы с соблюдением масштаба.

При создании схемы разводки бытовой электропроводки необходимо придерживаться таких рекомендаций:

Трассы должны идти строго вертикально по стенам и горизонтально по потолку;
Трассы должны совершать поворот только под прямым углом;
Прокладка электропроводки по полу допускается лишь в случае наличия специальных электротехнических плинтусов;
Сеть необходимо вести на расстоянии в 100 мм от дверных и оконных проемов, 800 мм от пола;
Розетки следует размещать на дистанции в 300 мм от пола, 100 мм от кухонных столешниц, рабочих столов.

После составления схемы на стены, пол и потолки в комнатах, при помощи мела или угля, наносится разметка электропроводки, после чего начинаются электромонтажные работы.

Схема электропроводки

Если вы, как домашний мастер, выполняющий всё своими руками, решили и дальше заниматься эклектикой квартиры, вам нужно нарисовать ориентировочную схему электропроводки своего жилища. Её вы не найдет в БТИ.

Рисуется схема несложно. На листе бумаги нарисуйте план квартиры (дома). На план нанесите окна и двери.
Пройдя с планом по квартире, нанесите расположение всех розеток и выключателей.
Выясните методом проб, какие розетки и какой свет какими автоматами защиты отключаются. Соедините эти точки электропроводки линиями. Это будут группы электропроводки.
Для уточнения схемы электропроводки найдите распаячные коробки и нанесите их на план-схему.

Должна получиться приблизительно такая схема.

Основные пункты требований и правил

Таблица сечения кабеля по мощности

Правила прокладки электропроводки охватывают широкий круг аспектов монтажа, начиная от выбора материалов и заканчивая порядком ввода конструкции в эксплуатацию.

Минимальное сечение жил кабеля:

вводной — 4 мм;
розетки — 2,5 мм;
осветительная группа — 1 мм.

Количество жил проводника:

однофазная линия — 2;
однофазная сеть с заземлением — 3;
двухфазная подача — 3;
двухфазная сеть с заземлением — 4.

Размещение розеток, выключателей и электропроводки на расстоянии от поверхностей и объектов:

пол — 30-120 см;
стыки панелей — 20 см;
оконные и дверные проемы — 10 см;
канализационные и водопроводные трубы — 30 см;
раковины, ванны — 50 см;
отопительные приборы — 20 см;
электроплиты — 15 см;
газовые магистрали — 40 см.

Виды проводки:

с изоляцией одного и нескольких цветов;
медные и алюминиевые;
с обычным и негорючим покрытием.

Защитные автоматы, которые устанавливаются в электромонтажный щит:

пакетного типа;
релейные;
плавкие;
электронные.

Схемы разводки линий:

последовательные;
параллельные;
комбинированные.

Открытый и закрытый способы прокладки

Основных способов монтажа электропроводки, по сути, только 2: открытый, также называемый наружным или внешний, и закрытый — внутренний. Первый способ монтажа проще — он предусматривает прокладку кабелей снаружи стен, в кабель-каналах.

Сначала на стену с помощью дюбелей и саморезов крепится кабель-канал, потом внутри него протягивается кабель. Выключатели и розетки при монтаже электропроводки открытым способом также используются внешние. Достоинства способа состоят в скорости монтажа, чистоте и легком доступе к проводке.

Недостаток у такого способа монтажа один, но существенный — он придает помещению стопроцентно «офисный» вид, поэтому в жилых домах и квартирах монтаж проводки в кабель-каналах применяется редко, в случае крайней необходимости.

Наиболее часто в жилище монтируют проводку скрытым способом, который тоже условно можно разделить на два подвида. Первый вид – монтаж на стену, которая потом закрывается панелями или плитами из гипсокартона, и второй – монтаж внутри ненесущих стен в нишах-прорезях, именуемых штробами.

Последний способ монтажа — самый сложный, но самый долговечный. Вмурованная в стену и правильно подключенная проводка может служить 30-50 лет.

Требования к монтажу в зависимости от типа прокладки

Правильный монтаж предполагает не только соблюдение общих правил: для каждого вида прокладки электросети в квартире разработаны специальные требования.

Открытая прокладка

Самым простым способом является открытая прокладка. Смотрится, конечно, не совсем красиво, но зато не надо под провода штробить стены. В квартире такой метод представить трудно, а вот в подсобных помещениях загородных домов такая картина – не редкость. Но даже для такого примитивного способа прокладки существуют свои требования:

Для выполнения электропроводки открытым способом применяются плоские провода АПРВ, АПР или АППВ. Если стены помещения горючие (например, выполненные из дерева), между проводами и основанием прокладываются асбестовые листы толщиной не менее 3 мм. Расстояние от провода до края листа – свыше 5 мм. Асбестовую прокладку крепят к стене гвоздями с шагом от 200 до 250 мм в шахматном порядке. Для нескольких групп проводов допускается использование одной общей прокладки из асбеста (расстояние между смежными проводами должно быть 5 или более мм).
К стене провод крепится жестяной полоской через картонную прокладку. Причем для этой цели используется специальный картон-электроизолятор. Ширина и длина прокладки должны превышать аналогичные размеры жестяной скобы на несколько миллиметров. Провод должен обхватываться крепежным элементом достаточно плотно.
Внутри соединительной коробки нельзя допускать соприкосновения изолированных концов проводов.
Перед вводом в коробку провода прикрепляются к стене. Расстояние от корпуса коробки до элемента крепления – 50 мм.

Розетки и выключатели при проводке открытым способом монтируются на специальных подрозетниках: пластиковых или деревянных. Их диаметр превышает аналогичный размер розеток на 8 – 10 миллиметров.

Закрытого типа

Самый безопасный способ прокладки внутренней электросети – закрытый. Провода в этом случае находятся внутри негорючего материала. Они недосягаемы для случайных механических повреждений, не окисляется и не угрожает квартире пожаром.

Электропроводка скрытого типа в квартире

Если стены дома возведены из дерева, то закрытая проводка, как и открытая, выполняется по асбестовым листам. Эти требования не действуют, если дом построен из кирпича или железобетона.
Не допускается пересечение плоских проводов. Если это неизбежно, место пересечения следует усилить изоляционной лентой (3 – 4 слоя на каждый провод).
В штробах провода закрепляются при помощи алебастра. Часто используют специальные пластиковые хомутики. При закрытой проводке не допустимо использование гвоздей в качестве крепежных элементов.
Ответвления и соединения проводов выполняются методами сварки, опрессовки либо пайки. Можно данные операции произвести при помощи специальных зажимов в пространстве ответвительных коробок.
Если стены в квартире обшиты гипсокартоном, электропроводка отлично размещается под его слоем и не требует штробления канавок в основании. В гипсокартонных листах сверлятся несколько отверстий довольно большого диаметра – от 30 до 40 мм по направлению трассы проводки. Через эти отверстия можно протолкнуть проволочную петлю, при помощи которой и протягиваются провода в нужном направлении. Однако это актуально только тогда, когда замена проводки производится в уже отделанном помещении. Если гипсокартон еще не смонтирован, проще сначала выполнить разводку электросети, а потом обшивать стены.

Комбинированный метод

Прокладка электропроводов внутренней сети в квартире может осуществляться и комбинированным способом с использованием кабель-каналов. Такой метод – нечто среднее между открытым и закрытым типами монтажа проводки. Кабельный канал может быть изготовлен из негорючего пластика, алюминиевого сплава или оцинкованной стали. Монтируется он легко, но в этом деле присутствуют некоторые требования,нарушив которые, можно обречь себя на бесконечные переделки:

Первым делом надо правильно выбрать тип короба. В продаже есть несколько вариантов исполнения кабельных каналов. Это и настенные модели, напольные плинтусы, модификации потолочного типа и пр. Самым распространенным (и самым практичным) вариантом является настенный кабель-канал, изготовленный из пластика.

Главные требования при монтаже электропроводки

1. Установка счетчиков должна производиться в таких местах, где они могут быть доступны к обслуживанию. Все части, по которым проходит ток должны быть закрыты.2. Выключатели следует устанавливать на высоте не менее полутора метра над уровнем покрытия пола. В каждой комнате положение розеток должно быть строго с однойстороны, относительно двери. При открытии двери выключатель должен быть всегда доступен.3. Розетки следует устанавливать на уровне порядка 0,5-0,8 метров, считая от линии пола. Их положение должно зависеть от положения электроприборов.4. Следуя правилам пожарной безопасности, на шесть квадратных метров должна быть одна розетка, это минимально. Вне зависимости от площади вашей кухни, рекомендуется устанавливать в ней розетки количеством минимум в три штуки.5. В ванных можно устанавливать розетки, питание к которым приходит от трансформаторов разделительного типа, обладающих двойной изоляцией. Кроме этих случаев, впомещениях с повышенной влажностью исключена установка розеток.6. Следует соблюдать минимум расстояния между розетками и батареями для отопления с заземлением, этот минимум должен быть не менее полуметра. Тоже касаетсятрубопровода из стали и плит, работающими на газе.7. На каждой стороне перегородки между комнатами должно быть по розетке, причём устанавливаться они должны в единых точках. С этой целью необходимо будет проделать сквозное отверстие через стену.

8. При прокладке соединения проводов либо их ответвлений, следует использовать исключительно специальные соединительные и ответвительные коробки.

С чего начать[править]

Если ваш дом новый, то начинать надо с прокладки проводки в доме, заканчивая щитком. При замене старой проводки, всё делается аналогично.

Для того чтобы начать, нужно примерно представить где вы будете размещать розетки и выключатели, а также распределительные коробки, как будете прокладывать провода. Начертите схему, где и что вы будете размешать. После этого поставьте в намеченных местах распределительные коробки и электрощит с автоматами, помните проводку начинать надо монтировать сверху. Если у вас есть старая проводка в доме (в квартирах она обычно скрыта в стене, и её сначала надо прощупать при помощи дистанционного индикатора напряжения, если только вы не планируете проложить наружную проводку), то вы можете аккуратно открепить от стены не повреждая её, чтобы она не мешала вам монтировать новую, таким образом, вам понадобится отключать весь дом только на завершающей фазе (хотя некоторые комнаты возможно придётся отключать в ходе монтажа). После установки коробок и щита, проложите и заведите в коробки и щит провода, не подсоединяя их.

Правила для закрытой прокладки

Наиболее безопасный способ, при котором все провода спрятаны в негорючем материале и хорошо защищены от внешних металлических повреждений. Такой способ пожаробезопасен, поскольку в данном случае провода не окисляются.

В случае деревянных стен, закрытый монтаж, как и открытый, производить лучше всего по листам из асбеста. Если у вас стены из кирпича и железобетона, эти требования можно не соблюдать.
Если пересеклись плоские провода, усильте их тремя слоями изоленты. Но будет лучше, если таких пересечений вы не допустите.
Для закрепления проводов в штробах следует использовать алебастр либо хомутики из пластика. Для крепежа нельзя использовать гвозди.
Чтобы соединять и разветвлять провода, лучше использовать пайку, сварку или опрессовку.
Для прокладки проводов в стенах с гипсокартоном не нужно штробов в основании, она отлично пройдет под картоном. Чтобы протолкнуть под гипсокартон проволочную петлю, следует просверлить в нём отверстия диаметром 30-40 мм по всей трассе проводки.
Если гипсокартоном только будут обшивать стены, разумнее сначала проложить электропроводку.

Закрытый монтаж электропроводки

Монтаж электропроводки — общие правила, этапы монтажа проводки

Электропроводка в квартире или доме – это довольно сложная электромеханическая коммуникация, которая сочетает в себе подключенные по определенным правилам выключатели, розетки, приборы освещения, автоматические выключатели, провод и кабель. От правильного расчета автоматики защиты, проводов, сечения кабеля, качества выбранных материалов, выполнения работ будет зависеть не только работоспособность всей созданной структуры электропитания помещения, но и его безопасность, и безопасность людей.

Учитывая эти факторы, при отсутствии опыта и наличии возможности, самым лучшим вариантом будет обратиться к профессиональному электрику и заключить с компанией договор на выполнение различных работ по электропроводке, предусмотрев дальнейшее ее обслуживание.

Монтаж электропроводки в квартире

Разводка электропроводки в квартире начинается с ввода в жилище и заканчивается лампочками, розетками, выключателями и различными электроприборами. В данном случае очень важным является момент правильного выбора проводов, которые будут соответствовать дальнейшим требованиям эксплуатации. Также не стоит забывать о том, что все работы, и в первую очередь прокладка провода, должны соответствовать всем нормам, требованиям, качеству и профессионализму. Поэтому монтаж электропроводки должен проводить только опытный и высококвалифицированный специалист.

Качественный монтаж электрической проводки в доме или квартире обусловлен возросшей нагрузкой на сеть электропитания в результате использования многочисленных электроприборов:

Кондиционеров, климатической техники.
СВЧ-печей.
Водонагревателей.
Электрических чайников.
Варочных панелей, духовых шкафов.
Двухкамерных холодильников.
Систем отопления «теплый пол» и т.д.

Некачественный монтаж электропроводки может привести к неблагоприятным последствиям. При перепадах напряжения в сети электроснабжения может возникнуть локальный перегрев и короткое замыкание, что приводит к аварийному отключению электроэнергии и поломке бытовой техники.

Для предупреждения этих последствий важно проконтролировать монтаж проводки, его соответствие параметрам домашней сети и совокупной мощности всех электроприборов.

Монтаж должен проводиться только профессионалами – специалистами с большим опытом и необходимой квалификацией. Компания «Электрочел» предлагает услуги быстрой и качественной замены электропроводки при доступным для клиента ценам.

Наши специалисты гарантируют высокое качество исполнения работ любой сложности, а также предлагают следующие преимущества:

Использование при замене электропроводки только надежных расходных материалов и комплектующих.
Оперативность проведения всех работ по монтажу.
Доступную стоимость замены проводки в квартире или частном доме.
Грамотный расчет сечения электропроводки в соответствии с существующими нормативами и стандартами.

Общие правила монтажа электропроводки

Прокладка, восстановление и замена электропроводки выполнятся в соответствии с требованиями стандартов. Перед началом выполнения работ важно ознакомиться с основными требованиями и правилами:

Перед началом монтажа необходимо составить схему разводки для всех помещений с указанием мест прохождения кабелей, установки выключателей и розеток, а также других приборов электропитания.
При выполнении проводки открытым способом на стенах необходимо предварительно сделать разметку для установки кабель-каналов. Для скрытой проводки потребуется сделать штробы для укладки проводов. Для фиксации кабелей используются специальные крепежные элементы.
Обязательным этапом монтажа является установка заземления, которая сводит риск поломок и аварийных ситуаций к минимуму.
Установку выключателей необходимо выполнять в пределах квартиры или дома по одну сторону от входа в помещение на расстояние не менее 1,5 метров от поверхности пола. Их эксплуатация не должна доставлять пользователям неудобств.
Монтаж розеток при разводке электропроводки должен выполняться в местах предполагаемой установки бытовой техники, устройств и приборов. По правилам пожарной безопасности на 6 кв.м. площади должна приходиться только одна розетка, а для кухни – три.
При установке розеток во влажных помещениях (ванной комнате или туалете) необходимо дополнительно монтировать трансформатор с изоляцией, который должен располагаться за пределами комнаты.

Обратите внимание! При монтаже электропроводки важно учитывать, что расстояние от розеток и выключателей до некоторых объектов (раковин, моек, варочной панели, газовой плиты, труб отопления и т. д.) должно составлять не менее 50 см.

Этапы монтажа электропроводки

Монтаж электрической проводки в квартире, частном или загородном доме предполагает проведение следующих этапов:

Выполнение разметки до установки фурнитуры и комплектующих. Перед прокладкой электрических кабелей необходимо разметить на стене будущее расположение розеток, выключателей, кабель-каналов.
Прокладка электропроводки выполняется строго горизонтально и вертикально, что позволяет в последствии облегчить поиск мест повреждения и замены кабелей. Трасса должна проходить на расстоянии не менее 10 см от пола, потолка, дверных проемов и т.д. Допускается разводка кабелей по полу и потолку.
Штробление стен с использованием болгарки, перфоратора или штробореза, размер канала для прокладки электропровода должен соответствовать его диаметру.
Монтаж электропроводки выполняется от распределительного щитка, перед эксплуатацией сети необходимо качественно изолировать все места соединения проводов. Электрические провода не рекомендуется располагать в одной трубе, что может стать причиной замыкания или других неприятных последствий.
Электрические провода не должны соприкасаться с металлическими предметами и деталями, при их прокладке необходимо соблюдать требуемое расстояние от пола, потолка, труб отопления, газоснабжения и водоснабжения.
Все места соединения и заземления проводов при замене проводки располагаются по правилам монтажа в специальных коробках из негорючего безопасного материала. Соединение заземляющих проводов выполняется только с помощью метода сварки, а фиксация к приборам – болтами. Провод заземления прокладывается от распределительного щитка.
Установка розеток и выключателей выполняется в специальные отверстия.
После подключения и проверки работоспособности сети электроснабжения дома или квартиры необходимо заштукатурить штробы.
Заключительный этап – установка и подключение осветительных приборов.

Обратите внимание! При прокладке, восстановлении или замене электропроводки может потребоваться соединить провода из разных материалов (к примеру, меди и алюминия). Для этого не рекомендуется выполнять скручивание, что впоследствии может стать причиной окисления и потери контакта. В этом случае стоит воспользоваться специальными переходниками.

Наиболее популярными вариантами прокладки кабелей считается разводка на потолке или на полу, но при ее выполнении необходимо соблюдать требования безопасности. Все электрические провода при замене и монтаже электропроводки следует размещать в специальных герметичных пластиковых гофрированных трубопроводах. Дополнительную защиту дает изоляция.

Грамотно выполненная замена проводки с соблюдением всех правил и норм монтажа поможет продлить срок эксплуатации сети электропитания квартиры или дома, а также предупредить ряд нежелательных последствий.

Проводка в деревянном доме правила монтажа.

Монтаж электропроводки в деревянном доме, правила и особенности при монтаже электропроводки, полезные советы

Правила монтажа проводки в деревянном доме — залог Вашей безопасности

Вне зависимости от того, будете ли вы строить деревянный дом самостоятельно или доверите все работы строительной компании, самым первым этапом станет создание и последующее согласование проекта дома. В числе прочих составляющих этого объемного документа должен быть расчет электроснабжения, который делается проектной организацией или проектировщиками строительной компании в соответствии с ПУЭ, правилами пожарной безопасности, ГОСТом и прочими нормативными документами.

Проект не только составляется специалистами, но и проходит тщательную проверку в процессе утверждения, поэтому можно быть уверенным в безопасности электропроводки, при условии, что при выполнении монтажных работ не будет сделано отступлений от документации.

В то же время часто требуется поменять проводку в уже построенном доме, не имея подробного и точного руководства и схемы. Такие работы можно сделать самостоятельно, не привлекая специалистов проектных и монтажных организаций. Однако для того, чтобы дом оставался безопасным, следует учесть все особенности такого типа электропроводки.

Подвод кабеля к дому

Подтянуть кабель к строению можно двумя способами: воздушным и подземным. Каждый из них имеет достоинства и недостатки, а также определенные требования в отношении монтажа.

По этой ссылке Вы можете узнать о предназначении и видах детекторов скрытой проводки.
Как грамотно составить схему отопления двухэтажного дома, читайте здесь.
Как осуществить утепления пола в частном доме и какой материал для этого понадобится, расскажет данная публикация.

Воздушный подвод кабеля

Преимуществами такого способа подвода являются низкая стоимость и легкость монтажных работ. К недостаткам следует отнести недолговечность конструкции в сравнении с подземной проводкой и снижение эластичности в месте ввода кабеля в строение. При этом следует спроектировать подвод таким образом, чтобы линия не могла быть повреждена растущими близ нее деревьями, и следить за выполнением этого условия в дальнейшем.Для воздушного подвода предпочтительнее использовать самонесущий изолированный провод (СИП).

Подземный подвод кабеля

Преимуществами подземного подвода являются надежность и долговечность, недостатками – высокая стоимость и сложность работ.

При монтаже подземного ввода точка подсоединения питающего дом ответвления должна располагаться на столбе общей сети не ниже уровня 2 м. Заглубление кабеля – не менее 0,8 м.

Последовательность работ при монтаже подземного ввода:

От точки подсоединения к точке ввода роется траншея глубиной не менее 1 метра.
На дно траншеи насыпается песок (высота слоя – около 20 см).
Поверх песчаного слоя укладывается кабель.
Кабель засыпается слоем земли высотой 30 см.
Поверх первого земляного слоя укладывается специальная предупреждающая лента из устойчивого к гниению и внешнему воздействию материала с надписью «Осторожно кабель! Не копать!».
Траншея зарывается окончательно.

Для монтажа подземного подвода электропроводки предпочтительнее использовать кабель марки ВБ6Шв.

Место входа кабеля в дом

Электрический ввод в деревянный дом должен осуществляться только при помощи медного кабеля. Если подводной участок сети представляет собой алюминиевый кабель, перед местом входа делают переход с алюминия на медь.

Нельзя просто протянуть кабель через отверстие в стене. Согласно Правилам, через стену кабель должен проходить по специальной гильзе, представляющую собой отрезок металлической трубы. Устанавливают гильзу таким образом, чтобы с обеих сторон стены выступали ее края высотой около 1 см. На выступающие части надевают пластиковые кольца, предохраняющие кабель от повреждения.

По Правилам, сечение провода, при помощи которого осуществляется ввод, не должно быть меньше 16 кв. мм.

Вводной электрощит

Наличие вводного распределительного электрощита на входном участке электропроводки – обязательное условие. Такое устройство не только выполняет функции распределения нагрузки, но и служит местом монтажа дополнительных защитных устройств и приспособлений. Так, на щите монтируют заземление электроконтура, устанавливают предохраняющие от перегрузки сети автоматы аварийного отключения и счетчик электроэнергии.

Важно: при выборе места установки электрощита важно обеспечить его недоступность для маленьких детей.

Определение типа кабеля

При выборе кабеля для деревянного дома недостаточно выполнить условие его соответствия потребляемой мощности и токовой нагрузки. Для дома из горючего материала (все типы деревянных домов) требуется высокое качество изоляции и ее негорючесть. Кроме того, при нагревании в случае непредвиденной ситуации изоляция кабеля не должна выделять едких и ядовитых веществ. Всем этим требованиям в полной мере соответствует кабель NYM, однако его цена достаточно высока. Бюджетным аналогом, практически не уступающим NYM по качеству, является кабель ВВГнг.

Для того чтобы минимизировать вероятность нагрева кабеля при работе электроприборов, необходимо не допускать предельной или приближающейся к верхней границе нормы нагрузки. Так, кабель 3х1,5 мм не следует нагружать более, чем на 6-8 А, а кабель 3х2,5 мм соответственно на 10-13 А.

Прокладка кабеля в деревянном доме

Прокладку кабеля по самому дому выполняют закрытой либо открытой. В любом случае специалисты рекомендуют начинать монтаж с составления плана и разметки проводки с определением электроточек, к которым относятся стационарные источники света (бра, люстры и т.п.), розетки и выключатели.

Скрытая электропроводка в деревянном доме

Скрытая проводка требует соблюдения целого ряда условий. Она монтируется перед тем, как на стенах, потолке и на полу будет установлена обшивка. Кабель скрытой электропроводки в деревянном доме обязательно должен укладываться в специальные негорючие трубы-каналы, среди которых наиболее популярными являются оцинкованные. Трубы-каналы или короба для укладки кабеля могут быть как металлическими, так и неметаллическими, при условии, что последние изготовлены из негорючего материала.

Основным преимуществом скрытой проводки считается ее эстетичность, однако, если принимать во внимание большой выбор, высокое качество и красивый внешний вид приспособлений для монтажа открытой проводки, отсутствие видимых линий подвода электричества нельзя решать определяющим фактором. Кроме того, у скрытой проводки есть серьезные недостатки:

высокая стоимость,
сложность монтажа,
сложность работ по перемещению электроточек при возникновении такой необходимости.

Открытая электропроводка в деревянном доме

Популярный не так давно способ монтажа открытой электропроводки «на роликах» сегодня применяется лишь в «подсобках», хозблоках и гаражах. Однако, невысокая стоимость приспособлений для «маскировки» проводов позволяет и в этих помещениях использовать более современные способы монтажа электропроводки открытого типа.Для электропроводки открытого типа в деревянном доме применяют:

кабель-каналы,
металлические рукава,
ПВХ-гофре,
ПВХ-трубы,
ПВХ-короба,
кабельные лотки,
специальные плинтуса с полостью для прокладки кабеля.

Для оптимизации и обеспечения безопасности работ по монтажу открытой электропроводки рекомендуется придерживаться следующей последовательности действий:

Разметка электропроводки.
Установка розеток и выключателей. На этом этапе важно помнить о том, что розетки и выключатели в деревянном доме устанавливаются на специальные подрозетники.
Прокладка кабелей. Сечение кабель-каналов или других приспособлений для укладки кабеля следует выбирать таким образом, чтобы они не были заполнены более чем на 60% объема. В противном случае возникает риск нагрева, как самих кабелей, так и их «упаковки». При прокладке кабелей следует помнить, что прохождение кабелей через стену внутри дома должно быть таким же, как и в месте ввода кабеля в дом – через металлическую гильзу.
Укладка кабелей.
Подключение.

Документация на электропроводку

Для того, чтобы самому получить дополнительное подтверждение надежности и безопасности электропроводки, а также иметь необходимые документы для предъявления пожарной инспекции, следует обратиться в электролабораторию, специалисты которой проведут необходимые измерения и приемо-сдаточные испытания, после чего выдадут владельцу дома протоколы, подтверждающие исправность и работоспособность электропроводки.

diskmag.ru

Электропроводка в деревянном доме

Когда строительство загородного дома подходит к концу, хозяева задумываются о том, чтобы провести проводку. Но как это сделать, ведь к этому нужен должный подход? Электропроводку в деревянном доме необходимо проводить достаточно аккуратно и бережно, потому что в таких домах риск возгорания достаточно высок.

Правила проводки в деревянном доме

Когда ваши руки дошли до проведения электричества, необходимо знать ряд таких особенностей, чтобы не совершить ошибку и сделать все идеально. По сравнению с кирпичным домом проведение проводки в деревянном доме, крепления розеток, автоматов, счетчиков, значительно отличаются.

Как мы уже говорили выше, во избежание проблем и аварий на рабочем месте, нужно знать ряд правил:

Вы должны сначала определиться, какой тип электрической проводки вы хотите использовать. На данный момент существуют два типа: воздушная линия проводки, подземная линия проводки. Думаю, объяснять, почему они так называются, не стоит.
Нужно создать специальную схему электроснабжения. В нее должны входить учет мощностей совершенно всех электроприборов, которые хозяева планируют использовать в этом доме.
Сделать разметку, где вы будете устанавливать главные центры электроснабжения. Например, электрощит, различных автоматов, электросчетчик.
Сделать план размещения электрического света в своем доме, необходимых устройств, которые точно будут присутствовать именно на том месте, различных обогревателей.
Так же потребуется составить план размещения совершенно всех розеток, написать их количество. Так же в этот список нужно внести все выключатели, которые будут присутствовать на стенах дома. Так же нужно рассчитать длину электропровода, используемого для них, и как вы будете его пропускать к ним.

Постройка различных схем и планов проведения проводки в деревянном доме.

Когда вы начнете составлять различные схемы проведения электроснабжения, обратите внимание на:

Чтобы щиток и электросчетчик были в легкодоступном месте, что очень важно, особенно, если произошел какой-то несчастный случай, и нужно отключить электричество, щиток должен находится вблизи к входной двери. Для обеспечения безопасности любопытных детей, щиток должен быть на высоте примерно в полтора метра.
Около электросчетчика необходимо соорудить запасной предохранительный автомат для выключения.
Чтобы избежать перегрузок, для различных групп потребления необходимо смонтировать различные автоматы-выключатели.

Расположение розеток и выключателей

По правилам монтажа, наиболее привычное и удобное место расположения световых выключателей — у двери в помещение. Сторона, на которой будет находится наш выключатель относительно двери должна быть та, на которой на самой двери находится дверная ручка.

Размещение электрических розеток исходит относительно от пола, а их количество в комнате от предполагаемого количества используемых электроприборов. Розетки должны находится примерно на метр от пола, но некоторые люди, для своего удобства, размещают их на 0,3 — 0,4 метра от пола, Допустим, в том случае, если на том месте устанавливается холодильник, если розетка будет находится недалеко у пола будет намного удобнее. Так же старайтесь сразу рассчитать где будет установлена мебель и какого она будет размера. Это поможет разместить розетки и выключатели так, чтобы они были в наиболее удобном месте и не перекрывались мебелью.

Стоит уделить особое внимание тому, какие проводники вы планируете использовать. В деревянных домах рекомендуется проводить кабели, которые будут иметь медную жилу. Так же у них должны быть удвоенная или даже утроенная изоляция, которая ни в коем случае не сможет загореться.

Сечение жилы нашего проводника должна определяться тем, какая будет максимальная мощность нагрузки в вашем доме. Если рассчитать максимальную энергию потребления и максимально напряжение питания, можно получить значение тока в наших проводниках. Чтобы избежать перегрева, рассчитайте число энергии, проходящей по кабелю. Это число не должно превышать 2,5 А на 1 мм «в квадрате».

Прежде чем покупать кабель, необходимо разобраться с его длиной. Длину рассчитывают по расстоянию от щитка до розеток, выключателей. Так же стоит добавить запас, который будет расходоваться во время монтажа.

Монтаж электропроводки в деревянном доме

Монтаж проведения проводки в деревянный дом может производится совершенно различными способами. Например:

Внешняя проводка. Обычно, такая проводка располагается на скобах или различных изоляторах.
Скрытая электропроводка.
Проводка, когда проводник располагается в трубах.
Проводка, находящаяся в плинтусах.

Наиболее популярным вариантом является проводка в деревянном доме внешняя. У внешней проводки есть свои недостатки:

Это смотрится не совсем красиво.
Провод можно легко повредить.

Поэтому открытая проводка используется в основном для служебных помещений, или тех, куда люди проходят не так часто.

Закрытая проводка

Более эстетичный вариант, по сравнению с открытой проводкой в деревянном доме, является закрытая, или же скрытая. Ее монтаж выполняется намного сложнее, но во всех смыслах она превосходит внешнюю. Они является более красивой, более безопасной. Ее укладка заключается в том, что все кабеля размещаются в специальных закрытых панелях, расположенных поверх стены. Эти панели и выглядят красиво, и обезопасят все проводники от повреждений. Так же можно подобрать нужный цвет или узор, который будет подходить под дизайн комнаты. Так же к такому типу проводки принадлежит и разводка, находящаяся в электротехнических плинтусах.

Они производятся и состоят из пластика с отверстиями для крепления различных проводников.

Для того, чтобы провести провод от плинтуса к розетке или выключателю, используют кабельные каналы, или же сам провод просто укладывается меж стеной и панелью.

Пошаговая электропроводка в деревянном доме своими руками

После того, как вы составили план размещения всех розеток, щитков и выключателей по всему дому, распределите все это пространство на секции. У каждой секции должна быть своя нагрузка, свой автомат для выключения. Все это производится во избежание перегрузки. Так же можно выделить секцию, куда будет входить подвал, улица и т.д. У каждой из выбранных вами секций должен быть свой определённый порядковый номер, который будет указываться на схеме. Сама схема будет прикреплена к тыльной стороне дверки от главного щитка, чтобы вы всегда знали, где ее найти. Создание номерков и схем поможет произвести монтаж без предполагаемых ошибок.

Чтобы произвести электропроводку в деревянном доме, при себе нужно иметь следующие инструменты:

Оммотетр.
Вольтметр.
Пассатижи, кусачки.
Обычный молоток.
Несколько отверток.
Рулетка.
Нож для того, чтобы обрезать проводники.
Дрель.
Ножницы для металла.
Пила ножовка.

Пошаговая установка электропроводки

Первый шаг, он, можно считать, и главный, — это установка главного щитка и главного автомата для выключения. Как мы уже говорили, он может находится у входной двери в дом, чтобы доступ к нему был не ограничен. Так же стоит выполнить контур заземления для различной аппаратуры, которая имеет металлические корпуса и для приборов, для действия которых требуется большая силы энергии.

Второй этап включает в себя установку всех выключателей, всех розеток, освещения. К ним проводится и закрепляется проводники. Места соединения проводов необходимо обезопасить от возникновения пожароопасных ситуаций. Для этого используется или негорючая лента или пластиковые колпачки, как вы уже поняли, обязательно негорючие. Нельзя скручивать кабели в различных деревянных строениях.

Все розетки необходимо устанавливать на совершенно несущую поверхность. Они должны иметь ограниченный корпус, выполненный из металла, и заземление. Так же стоит учесть, что все розетки и выключатели должны соответствовать с мощностью, которую вы планируете по ним пропускать. Для этого берите розетки с небольшим запасом мощности примерно в десять или двадцать процентов.

Выводы

Произведение электропроводки в деревянный дом достаточно сложная работа, но, если иметь необходимые знания, быть аккуратным и осторожным, вполне возможно справиться и самостоятельно. Не забудьте в конце работы предоставить ее на проверку в специальную лабораторию, работники которой обязаны все проверить и предоставить документ о безопасности.

Загрузка…

pochtidoma.ru

Открытая проводка в деревянном доме: правила монтажа и эксплуатации

Содержание статьи

Некачественно выполненная открытая проводка в деревянном доме, правила монтажа который не соблюдены, несет большую опасность. Согласно статистике около 60% всех возгораний связано именно с замыканием проводки, поэтому если вы решили самостоятельно развести электричество по дому, то вам надо знать правила установки открытой проводки в деревянном доме.

В домах из дерева может быть 2 типа электропроводки — открытая и скрытая, но так как сделать в доме из бруса скрытую проводку сложно и специалисты делать это не рекомендуют, поэтому мы рассмотрим основные правила и рекомендации по установке открытой проводки в деревянном доме.

Наружная и внутренняя проводка

К дому обычно кабель подводят по воздуху и этим должны заниматься только специалисты-электрики. Основную опасность для дома в этом случае будет представлять участок провода, что проходит от наружной стены до щитка распределения уже по дому.

Для того чтобы обезопасить указанный участок проводки в деревянном доме, применяют такие меры:

Монтаж через стальную трубу подойдет в том случае, если расстояние не больше 3 метров и кабель проходит по ровному участку.
На наружной стене дополнительно установить автомат, при этом он помещается в бокс, который защитит его от попадания влаги. При наличии перегрузки сработает защита, а уже от автомата наружная проводка может проходить по удобному для вас пути. Чтобы провести кабель через стену, придется использовать металлическую трубу.
Защита может быть установлена на столбе, это позволит сотрудникам электрокомпании контролировать счетчик и в дом для этого заходить не надо, тут же будет стоять и автомат. Такая схема может быть сделана только профессионалами. За нее придется дополнительно заплатить, так как эта работа не входит в обязанности электриков, что обслуживают электросеть.

После того как проведена внешняя электропроводка в деревянном доме, все что идет от распределительного щитка, называется внутренняя проводка. Щиток также должны установить специалисты электрокомпании, которая вас обслуживает. При проведении проводки в деревянном доме, можно выбрать ее открытый или скрытый вариант.

Открытая электропроводка

Уже из самого названия открытой проводки в деревянном доме, становится понятно, что она собой представляет. В данном случае, кабель проводят прямо по стене. Способы монтажа открытой проводки в деревянном доме могут быть следующими:

кабель проложен по стене и имеет двойную, а еще лучше тройную изоляцию;
кабель может быть дополнительно спрятан в гофрированные трубы
могут использоваться кабель-каналы.

Если выполнение проводки в деревянном доме делается просто при помощи провода, то он должен иметь двойную или тройную изоляцию. Кроме этого, она должна быть негорючей, так как используется в доме из дерева, для этих целей рекомендуется применять кабель ВВГ или NYM.

При использовании стандартного кабеля под него обязательно надо делать подложку из материалов, которые не горят, это может быть металлическая или асбестовая полоса.

Она должна выступать за края провода на 1 см с обеих сторон.

Еще совсем недавно такая электропроводка в деревянном доме делалась на керамических роликах, но современные правила делать это запрещают. Это самый простой, доступный и недорогой способ проведения открытой проводки в деревянном доме.

Можно кабель спрятать в гофрированную трубу, она хорошо защищает его от возгорания и имеет более привлекательный вид по сравнению с открытым проводом. Для крепления труб к стене используют специальные клипсы. В гофрированную трубу можно одновременно запускать несколько проводов.

Этот тип электропроводки хорошо использовать в хозяйственных помещениях, так как в жилом помещении выглядит он недостаточно эстетично. При необходимости замены поврежденного участка, придется вырезать все куски провода, что находятся в такой трубе.

Наиболее красиво открытая проводка выглядит в том случае, когда она прячется в кабель каналы, которые крепят к деревянной стене при помощи саморезов. После укладки провода в такой канал его закрывают крышкой, которая имеет простой и надежный замок.

При необходимости проведения ремонта достаточно просто снять крышку и вы получите доступ к проводу в нужном месте. Вы в любое время сможете внести изменения в схему такой проводки, поставить дополнительную розетку или включатель.

Если выполняется такая открытая проводка в деревянном доме, правила ее монтажа предусматривают, что установка должна проходить только после полного высыхания дерева, чтобы между кабель-каналами и декоративной отделкой не образовывались зазоры. Этот способ наиболее затратный, но и вид у него будет самым эстетичным.

Применение декоративных элементов

Современный рынок предлагает большой выбор кабель-каналов, что позволяет подобрать их под любой интерьер, поэтому такая открытая проводка будет органично в него вписываться и не будет бросаться в глаза.

Есть не только прямолинейные, но и угловые элементы под кабель-каналы, в магазине лучше сразу приобрести розетки и выключатели. Все элементы можно выбрать традиционного белого или коричневого цвета, но есть и другие варианты.

Кроме традиционных кабель-каналов, которые предназначены для крепления на стену, можно приобрести и плинтуса. В них уже есть каналы для установки проводки. В данном случае провод также прячется внутрь, а сверху закрывается специальной крышкой.

Есть современные провода на изоляторах, которые имеют медные жилы, ПВХ изоляцию и оболочку, дополнительную декоративную оплетку, которая сделана из шелка, пропитанного негорючими материалами. Крепится такой кабель на специальные керамические элементы и напоминает ретро стиль.

Такой тип кабеля надо крепить к стене не ближе, чем на 1 см, этот вариант будет красиво смотреться, если стены деревянного дома не имеют дополнительной отделки.

Правила расчета и укладки

Перед походом в магазин надо составить схему проводки и все правильно рассчитать, чтобы не приобретать лишний материал.

Чтобы все правильно рассчитать, надо нарисовать схему дома в масштабе, на ней указать электропроводку и провести все необходимые измерения. Кроме того, что вам необходимо определить количество кабеля, надо еще правильно выбрать его сечение.

При проведении расчета электропроводки надо учитывать потребление электроэнергии. Если в доме нет электроплит, то за норму потребления принимают 5,5 кВт, когда есть электроплита, то она будет 8,8 кВт. При площади дома более 60 квадратных метров данные параметры надо увеличивать на 1% с каждым лишним кв.м.

Правильно рассчитать диаметр провода вам поможет специалист, при этом надо учитывать суммарную мощность всех потребителей и коэффициент спроса. Например, если суммарная мощность составляет 5,5 кВт, то будет достаточно медного провода сечением 5,5 мм или алюминиевого сечением 6 мм. Не забудьте приобрести все розетки и выключатели.

На деревянные стены устанавливают внешние розетки и выключатели, при этом под них обязательно надо установить негорючую основу. После того как вы сделаете всю внутреннюю проводку и проверите визуально правильность всех соединений, можно подключать внешнюю проводку и испытывать всю систему на ее работоспособность. Если все работает нормально, закрывают распределительные коробки и работа по проведению открытой проводки в деревянном доме считается законченной.

chudesniydom.ru

Делаем электропроводку в деревянном доме своими руками

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.
Канал прокладывается ровно, в горизонтальной или вертикальной плоскости
В строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.
Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов. При составлении плана-схемы отдельное внимание обращается на следующие моменты:

Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.
Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.
Примерная схема электропроводки
При планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.
Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.
Все провода соединяются между собой в специальных распределительных коробках.

Необходимые комплектующие

Перед началом монтажа подбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:

Набор инструментов с изоляционными ручками. В комплект могут входить отвёртки, пассатижи, нож по работе с электропроводкой и т. д.
Электрощиток. В продаже есть приборы, изготовленные из пластмассы либо металла. Для деревянных строений идеально подходит металлический. Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.
Электрокабель.
Переключатели и розетки. Число таких устройств зависит от количества электроприборов, подлежащих запитке.
Если вы планируете сделать внешнюю проводку, нужно приобрести кабель-каналы. Для внутренней потребуется металлическая гофротруба.
Счётчик.
Распределительные коробки, саморезы, изолирующие зажимы, изолента.

Расчёт материалов и выбор подходящей аппаратуры

Для расчёта необходимого количества провода достаточно детально зарисовать схему и измерить все стены. В процессе работы очень важно не ошибиться и подобрать кабель подходящей толщины.

Напряжение стандартной электропроводки жилого дома составляет 220 или 380 В. При расчёте нагрузки за номинал следует принимать:

Если в доме отсутствуют электрические плиты — 5,5 кВт.
Если электроплиты есть — 8,8 кВт и больше.

Следует обращать внимание и на жилую площадь. За номинал принимается 60 кв. м. При превышении этого показателя расчётная нагрузка увеличивается на 1 процент за каждый дополнительный квадратный метр.

Исходя из плановой мощности, рассчитывается и сечение проводов. Основные данные приведены в таблице:

Для деревянного дома подходит трехжильный медный кабель ВВГ. При его выборе необходимо обращать внимание на маркировку. К примеру, если на марке указано ВВГ3*2,5, цифра 3 здесь означает число жил, 2,5 — сечение.

Размер электрического щитка зависит от запланированного количества кабелей. В стандартную проводку могут входить осветительный кабель, розеточный, электроплита, счётчик (требуется три места) и УЗО (2 места). В данном случае можно установить 12-местный щиток.

На выбор розеток влияет эстетическая составляющая. Для деревянных строений подходят выключатели с керамической основой и контактными группами из латуни либо бронзы. Конкретные модели зависят от того, внутренней или внешней будет электрическая проводка.

Электросчётчик подбирается по классу точности и количеству тарифов. Современные приборы разделяются на однотарифные и двухтарифные, считающие энергию отдельно по дневному и ночному тарифу. Класс точности — не меньше второго.

Подготовительные работы

Перед тем, как проводить работы внутри помещения, необходимо обратить внимание на ввод линии. За пару десятилетий количество и мощность бытовых электроприборов выросли в разы, увеличив потребление энергии, и старая линия может не справляться. Вторая причина — в постоянном воздействии солнечных лучей и прочих внешних факторов на кабель вне дома. Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.

Одним из слабых мест является ввод кабеля в дом, который часто проводится через деревянную стенку чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг. При этом не принималось во внимание, что резина является токопроводящим материалом, и по мере того, как она стареет, возможно появление участков искрения и локального нагрева.

Для заведения линии в деревянный дом можно воспользоваться одним из двух способов: подземным и воздушным.

Первый способ достаточно затратный. Он требует земляных работ, расположения кабеля на глубине около метра, оформления охранной зоны соответствующими табличками. В местах прохода сквозь фундамент и ввода в дом устанавливаются толстостенные металлические гильзы. Этот способ чаще используется при возведении нового дома.

Для воздушной линии потребуется электропровод с сечением от 16 миллиметров. Часто используется так называемый СИП (самонесущий изолированный провод), срок службы которого превышает 25 лет. Подключение внешней линии ко входной осуществляется исключительно вне здания. Установка кабель-каналов и монтаж проводки осуществляется после того, как пройдёт начальная усадка дома и просушка древесины стен. Иначе малейшие изменения «геометрии» повлекут деформацию и разрушение коробки.

Монтажные работы: пошаговая инструкция

Монтаж электрической проводки в деревянном доме происходит в несколько этапов:

Укладка главного кабеля.
Установка распределительных коробок.
Установка розеток и выключателей.
Монтаж осветительных приборов.
Установка электрощитка.
Монтирование контура заземления.

Рассмотрим каждый из перечисленных этапов подробнее.

Укладка кабеля

Проводка обычно укладывается в кабель-каналы или плинтуса. Это происходит в несколько этапов:

Кабель нарезается на части. Их количество соответствует числу выключателей и розеток. Длина каждого провода равна промежутку между розеткой и выключателем, плюс необходим небольшой запас в 20–22 сантиметра.
Устанавливаются кабель-каналы. Они крепятся строго вертикально либо горизонтально, для максимально точного выравнивания можно использовать уровень.
В кабель-каналы укладывается готовый провод. Закрывать пока не нужно.
Деревянный цвет позволяет сохранить дизайн комнаты

Монтаж распределительных коробок

В каждом узле, где от главного кабеля отходят разветвления на розетки и выключатели, устанавливается распределительная коробка. В этом распределителе кабель разделяется и направляется в нужные места по комнатам.

Внутри распределительной коробки кабель можно присоединить несколькими способами:

Использование колпачков СИЗ. Детали различаются размером и цветом. Для монтажа кабель зачищается на 3 сантиметра, скручивается, продевается в колпачок и закручивается. Концы скрученного таким образом провода укладываются в разделительной коробке таким образом, чтобы исключался контакт между ними.
Указана примерная разводка кабелей
Соединение с помощью вагов. В каждом случае подбирается изделие с определённым количеством отверстий для проводки. Ваги различаются по сечению, подробности необходимо уточнять у продавца. Провода зачищаются на 1–1,5 см и вставляются в отверстия до щелчка. Концы проводки разводятся в разные стороны и укладываются так, чтобы не было касаний.
Проводки вставляются до щелчка
Скрутки и изолента. Концы проводов зачищаются, скручиваются между собой. Поверх накладывается изолента и закрывает все оголённые поверхности. Соединённая и заизолированная проводка укладывается в распределительную коробку.
К коробке подходит проводка в гофротрубе

Установка выключателей и розеток

Крепление розеток и выключателей происходит непосредственно к стене. Предварительно укладывается слой изоляции. В этом качестве часто используют алюминий или асбест.

Проводка идет максимально ровно

Розетки прикручиваются достаточно крепко. Это исключает дальнейшее раскачивание и расшатывание. Если к розетке подходит кабель с тремя проводами, жёлтый и зелёный уходят в заземляющий контакт, последний — на питание. Схема подключения представлена на рисунке ниже (L — фаза, N — ноль, PE — заземление).

Установка осветительных приборов

В деревянных строениях обычно используется несколько групп осветительных приборов:

Встроенные
Накладные
Уличные.

Все светильники, бра и другие подобные электроприборы должны оборудоваться специальной металлической площадкой для крепления изделия к потолку либо стене. Подобный монтаж электрооборудования считается оптимальным с точки зрения пожарной безопасности.

Для подключения светильников используется проводка жёлто-зелёной группы

Включение самих светильников в основную сеть выполняется очень просто: с помощью проводов жёлто-зелёной группы. В комплектацию каждого осветительного прибора входят контакты для подобного подключения.

Распределительный щиток

После входа в дом главный кабель без каких-либо ответвлений подходит к распределительному щиту. Этот прибор состоит из нескольких элементов:

Пластиковый либо металлический бокс. Его размеры строго не регламентируются, потому многие домовладельцы предпочитают устанавливать устройство «с запасом», в расчёте на дальнейшие апгрейды, дооснащения и т. д.
Опломбированный счётчик расхода электричества
Вводной автомат защиты. Чаще ставится двухполюсный либо трехполюсный. Его также пломбирует электроснабжающая организация.
Простейший вариант для деревянного дома
Дополнительные однополюсные автоматы, установленные на специальной DIN-рейке. Их количество строго не регламентируется. Зачастую внутренняя домашняя сеть разделена на отдельные зоны, каждой из которых будет соответствовать свой автомат. К примеру, отдельно можно выделить освещение двора, некоторых придомовых построек, отдельных комнат. Мощность АЗ рассчитывается индивидуально для каждой из отдельных зон. Основное требование — она должна срабатывать при перегрузке на слабом участке проводки. Если допустимый предел обычной электророзетки составляет 16А, автомат также не должен превышать этого значения.
Устройство защитного отключения (УЗО). Этот прибор стоит достаточно дорого, и многие пренебрегают его установкой. Оно отключает электричество, если выявляется утечка. Это позволяет избежать поражения током при возможных проблемах в сети. Подбор номинала устройства и его монтаж осуществляются квалифицированным электриком с учётом таких параметров, как максимальный ток (предельная нагрузка участка) и ток утечки.

Установка ЗУ

Шина PE, выполняющая роль заземляющей шины, соединяется с заземляющим устройством.

Это устройство размещают в земле, рядом со стеной дома. Визуально это — несколько стальных прутьев, обычно три или больше. Диаметр — 1,6 см, длина — около трёх метров. Они соединены с помощью приваренной полосы 4*40 мм. Это устройство полностью размещается под землёй, для соединения с шиной на стену подводится полоса 4*40 мм.

Для соединения устройства с шиной используется одножильный провод, сечение которого больше или равно сечению вводного кабеля.

По завершении всех установочных работ измеряется сопротивление ЗУ. Для однофазной сети этот показатель должен составлять менее 8 Ом, для трехфазной — менее 4.

Особенности закрытой проводки

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме. В таких строениях особенно важно соблюдать правила противопожарной безопасности.

Меня зовут Максим, 33 года. Образование высшее. Имею большой опыт в строительстве и ремонте. Надеюсь, мои статьи помогут читателям сэкономить на вызове специалистов. Оцените статью: Поделитесь с друзьями!

postroika.biz

Монтаж электропроводки в деревянном доме своими руками: правила и советы

Осуществление монтажа электропроводки в деревянном доме своими руками требует серьезности и ответственного подхода.

Это означает, что нельзя не только игнорировать правила техники безопасности, но и наоборот, следует неукоснительно выполнять их.

Следует помнить, что дерево является легко возгораемым материалом и даже незначительная неточность, допущенная в процессе монтажа, способна сделать его причиной пожара.

Монтаж электропроводки в деревянном доме имеет свои особенности, что обусловлено именно спецификой материала, из которого построено здание.

К числу пожароопасных неисправностей относится:

короткое замыкание;
перегрузка кабельной линии и, как следствие, ее перегрев.

Чтобы сделать все правильно, лучше посоветоваться с профессионалами, а если такой возможности нет, то нужно тщательно изучить соответствующее техническое руководство или посмотреть видео.

Основные правила монтажных работ предусматривают такие этапы:

проектирование — как правило, электромонтажные работы проводят по заранее составленной схеме, предварительно утвержденной соответствующими инстанциями;
подготовка инструментов, материалов и комплектующих;
разметка и прокладка кабельной линии;
установка коробок распределения;
монтаж: наружной проводки, скрытой проводки, розеток и выключателей, осветительных приборов, щитка, контура заземления;
проверка качества работ.

Как составляют проект электропроводки?

Если вы не уверены, что можете сделать проект электропроводки своими руками и рассчитать точное количество материалов, то обратитесь за помощью к специалистам.

На этом этапе очень важна техническая грамотность, так как без соответствия проекта установленным нормативам не будет и разрешения на его осуществление.

Как правило, для создания проекта электропроводки используется план здания, в котором указываются следующие параметры: схема расположения всех электроточек, метод и место прокладки электропроводки.

Видео:

При составлении проекта электропроводки своими руками рекомендуется учитывать такие правила:

Все электроточки схемы нужно устанавливать в доступных местах;
Все выключатели рекомендуется располагать на одинаковой высоте, но не менее 1 м от пола и с одной стороны от двери, справа от входа. Нельзя, чтобы выключатели находились за мебелью или были закрыты предметами интерьера. Поэтому, специалисты рекомендуют заранее определиться с расстановкой мебели и техники;
Расположение розеток должно быть удобным без использования удлинителей. Согласно нормативам, розетки устанавливают в пределах 40 см высоты от пола, но не ниже, чем 25 см. Рядом с металлическими конструкциями устанавливать розетки запрещено, минимальное расстояние между ними должно быть 50 см;
Кабель располагают исключительно по прямым линиям, либо горизонтально, либо вертикально — на расстоянии 15 см от потолка, дверных и оконных проемов и пола. Поворот электролинии возможен только под прямым углом;
Электрощиток устанавливают в коридоре на высоте не ниже 1,5 метра, чтобы дети не могли до него достать;
Соединение проводов осуществляется только через соединительные коробки.

После того как проект электропроводки будет готов, его необходимо утвердить в Госэнергонадзоре. В случае одобрения проекта, подключение к электросети станет возможным в течение 5 дней.

Подготовка к монтажным работам, что понадобится

Определить, сколько комплектующих необходимо для электромонтажа своими руками, можно очень просто, ориентируясь по схеме электропроводки.

Как правило, это инструменты для осуществления монтажа электропроводки — отвертки различных видов, конфигураций и диаметра, пассатижи, а также нож, молоток и индикатор напряжения.

Ручки всех инструментов должны иметь защитно-изоляционное покрытие.

Трехжильный электрокабель. Для эксплуатации в деревянном доме применяют медный кабель марки ВВГ.

Цифры, указанные обычно после букв марки кабеля обозначают, соответственно, сколько в кабеле жил и какое его сечение.

Сечение кабеля рассчитывается, исходя из общей величины потребляемой мощности. Но если сечения на заявленную мощность не хватает, кабель кладут в 2 линии.

Электрощиток — в деревянном доме безопаснее всего использовать металлический электрощиток. Размер устройства зависит от того, сколько кабелей, будет к нему подключено.

Выключатели и розетки — нужное количество определяют по схеме электропроводки.

В выборе комплектующих необходимо ориентироваться на тип электропроводки — при скрытой применяют встроенные выключатели и розетки.

Видео:

А если проектом предусмотрена ретро проводка, то к ней подойдут комплектующие накладного типа.

Для деревянных домов специалисты рекомендуют обратить внимание на комплектующие в стиле «ретро», с керамическими основаниями и контактами из бронзы или латуни.

Согласно нормативам, в деревянных домах электропроводка не может быть скрытой, это запрещено. Но для кабеля наружной проводки можно применять специальные трубы.

Электросчетчик — оптимальный вариант — устройство двутарифного типа. И распределительные коробки, саморезы, изолента.

Электропроводка. С чего начинать монтаж?

Чтобы получить минимальное представление о предстоящем процессе, рекомендуем посмотреть тематическое видео.

Монтированию электропроводки в деревянном доме своими руками предшествует прокладка кабеля снаружи.

Для осуществления этого процесса используют способы воздушной и подземной скрытой проводки. После этих работ можно приступать к монтажу открытой электропроводки.

Прокладка основного кабеля в деревянном доме должна быть открытой настолько, насколько это возможно.

Поэтому, чтобы сохранить эстетику интерьера, специалисты применяют специальные кабельные каналы и плинтуса.

Несмотря на то, что электропроводка кажется скрытой, доступ к ней не представляет сложности. Для ввода кабеля в здание используют металлическую гильзу.

Перед началом монтажа и последующих работ кабель предварительно нарезают на отрезки, длина которых соответствует расстоянию между электроточками, но с запасом 15 см.

Затем провода укладывают в каналы и крепят на стены по разметке, так как указано в проекте. При этом кабель-каналы пока что остаются открытыми.

Видео:

Далее устанавливаются распределительные коробки. Их предназначение — равномерное распределение кабеля по всем помещениям в здании.

Поэтому распределители устанавливают в местах разветвлений основного кабеля.

Для соединения кабельных отрезков в распределительных коробках своими руками применяют несколько способов, но самый простой и безопасный из них — это колпачки СИЗ.

Их делают из пластика, не подверженного горению. Для этого концы кабеля зачищают и вкручивают в СИЗ.

В зависимости от суммарного количества скручиваемых жил и их сечения, колпачки различают по цвету и номеру, — чем больше номер, тем большее количество проводов можно соединить с его помощью.

Еще более простой способ соединения проводов — применение изоленты.

Последующие этапы монтажных работ

Чтобы установить розетки в деревянном доме, достаточно между стеной и корпусом розетки проложить изоляционный слой, на который сверху прикрепить розетку.

Если кабель трехжильный, то для подключения используют все жилы. Таким же способом устанавливают выключатели и светильники.

Для безопасности дальнейшей эксплуатации очень важно, чтобы крепление контактов было качественным.

Монтаж электрощитка и счетчика производят с учетом лимита электроэнергии потребляемой мощности.

Завершающий шаг — проверка цепи и сопротивления изоляции. Для этого используют мегомметр.

Видео:

Что такое декоративная электропроводка?

В связи с тем, что в деревянных домах прокладка скрытой проводки запрещена, многие владельцы прибегают к прокладке ретро проводки.

То есть, вместо всем известной скрытой электропроводки устанавливают своими руками оригинальную декоративную проводку в некогда забытом стиле ретро.

Классическая электропроводка ретро представляет собой скрученные между собой одножильные провода, которые в процессе монтажа присоединяются к изолятору.

В современном исполнении витые ретро провода имеют медные жилы и шелковую внешнюю оболочку, пропитанную защитным составом.

Этот метод открытой электропроводки не только полностью одобрен соответствующими инстанциями, но и вполне обоснован с точки зрения современных потребителей.

В отличие от скрытой электропроводки, монтаж в стиле «ретро» проводится уже после работ по отделке помещений.

Для ретро монтажа своими руками применяются вполне современные материалы — специальные ролики из пластика, которые устанавливаются по линии прокладки электропроводки через каждые 50 см.

К этим небольшим роликам и крепятся ретро провода.

С подробностями монтажа ретро электропроводки своими руками можно ознакомиться, посмотрев видео.в

Видео:

stroyremned.ru

Монтаж электропроводки в деревянном доме, правила и особенности при монтаже электропроводки, полезные советы.

Любой монтаж электропроводки подчинен строгим правилам, которые необходимо неукоснительно выполнять. Особенно важно соблюдать такие требования, производя разводку кабеля электрического в деревянном доме. По каким правилам и с учетом особенностей необходимо это осуществлять?

Опасное соседство деревянного дома

В отличие от монтажа электропроводки в панельных или кирпичных домах, проводка в деревянном доме имеет особенности, и осуществлять проводку необходимо согласно требованиям ПЭУ и СНиП.

Напомним, что деревянные конструкции частного дома являют собой потенциально опасное соседство электропроводке. Неправильно или некачественно произведенный монтаж может повлечь неприятности или переделку. Поэтому, ничего не остается, как изучить правила эксплуатации электроустановок, нормы и правила, а также правильно подобрать и уложить проводку.

Электропроводка собственноручно в деревянном доме это выполнимое электротехническое мероприятие, начинать которое необходимо с проектирования схемы.

Проектируем и разрабатываем схему

Разработку и монтаж электропроводки рекомендуется производить на стадии строительства или ремонта частного дома. Разрабатывать и проектировать схему разводки необходимо по воздуху для ввода и внутри помещения дома.

На стадии строительства у вас будет иметься возможность произвести корректировку расположения разводки с учетом выбора схемы – однофазной или трехфазной.

При проектировании и разработке схемы необходимо учитывать расстановку всего бытового оборудования, которое будет размещено в доме. Разбиваем электроснабжение на группы или контуры, потому что для линий освещения и розеточных линий формируется отдельная однолинейная схема. В каждую схему необходимо включить количество приборов и проводов.

Обязательным этапом разработки схемы является проектирование заземления и зануления электроприборов. Рекомендуется произвести приблизительный расчет количества проводов и составление схемы с использованием имеющегося плана частного дома. И, наконец, выбрать тип электропроводки.

Выбираем тип электропроводки для деревянного дома

грызуны, вода и медные трубы

Осуществлять прокладку электрической проводки в деревянном доме рекомендовано скрытым или открытым способом. Сделать проводку скрытую в деревянном доме предполагается с использованием кабеля и провода в медных трубах, негорючих пластиковых коробах, гибких металлорукавах и кабель-каналах.

Открытую электропроводку в деревянном доме монтируют методом свободной подвески на поверхность стен или потолка с использованием изоляторов, струн, тросов или роликов.

При выборе типа электропроводки не помешает помнить о присутствии грызунов в загородных домах и возможности подтопления стен и фундамента. Поэтому проводку, спрятанную в медных трубах, можно назвать идеальным вариантом защиты. Выбор типа электропроводки можно считать точкой отсчета для последующего ввода электропитания и разводки электропроводки в частном доме.

Как сделать ввод электропитания

Ввод электропитания необходимо начать с расчета сечения входного кабеля с учетом максимальной нагрузки. Для вводного кабеля предпочтение лучше отдать СИП 4 с жилами одинакового сечения 16 мм.кв без несущего троса.

Ответвление от магистрали к дому производят с использованием штатных прокалывающих зажимов с креплением анкерного зажима, расположенного на кронштейне. Как провести электропроводку в деревянный дом дальше?

Вовнутрь дома для кабеля делают разрыв и дальнейшую функцию линейного кабеля будет выполнять кабель ВВГнг сечением 6 мм.кв.

Выбираем сечение кабеля для проводки

Для групп освещения деревянного дома используют провод сечением 1,5 мм.кв, для розеток предпочтительно применение проводов сечением 2,5 мм.кв. Для выбора диаметра провода используют стандартные табличные значения.

Схемы распределительных щитов

Автоматический выключатель распредщита в деревянном доме должен резервировать групповые выключатели, отключая дом в случае КЗ. Для запитки дома от трехфазной сети необходим трехполюсный автомат, для сети однофазной это будет одно- или двухполюсный автомат с заведенными «фазой» и «нулем».

Электропроводка в деревянном доме своими руками пошаговая

как прокладывать кабель и устанавливать розетки и выключатели

Перед началом прокладки электропроводки размечаем трассу для установки распределительных коробок, розеток, выключателей и осветительных приборов. В соответствии с разработанной схемой и способом прокладки раскладываем кабель необходимого сечения.

как сделать внешнюю прокладку кабеля

Для внешней прокладки кабеля предпочтительнее использовать кабельный канал, выполненный из специального негорючего пластика, который представляет собой длинный узкий короб. Удобство монтажа и прокладки провода в кабельном канале подтверждено проживанием в деревянном доме. К тому же, кабельный канал неплохо выглядит на стенах из дерева.

Полезные советы

Наилучшим приспособлением для прокладки кабеля деревянного дома являются медные трубы. Жесткость конструкции трубы обеспечивает сохранность проводов даже на самых сложных линейных участках.

прокладываем кабель в трубе

Подготавливаем трассу для разметки и штробления. Кабель прокладываем по потолку, полу или лагам. Проходки через деревянную стену оснащаем гильзами металлическими. Трубы из меди для прокладки выбираем с запасом по диаметру для свободного заполнения проводом. Медные трубы для проводов хорошо поддаются резке или гибке.

Срезы труб зачищаем и шлифуем край, исключая повреждения кабеля. Кабельную трубу крепим к стенам из дерева или потолку с применением хомутов. К гильзам трубы крепим способом развальцовки трубы изнутри гильзы. Подготовленный провод протягиваем через трубу и проверяем целостность изоляции. Затем конец протянутого кабеля разделываем с учетом длины 20 см в распредкоробке.

В распределительных коробках жилы соединяем скруткой, произведя изоляцию колпачком СИЗ.

Подскажем, что прокладку кабеля в металлорукаве для электропроводки в деревянном доме рекомендуется производить в случае полной обшивки стен помещения дома.

устанавливаем сами розетки и выключатели

Для прокладки проводов и установки розеток и выключателей предпочтительнее использовать также металлические гильзы. Установка розеток в деревянном доме не отличается от традиционной установки. После снятия крышки, основание прикрепляемой розетки или выключателя монтируют к стене с использованием саморезов.

Самая важная и доступная для восприятия информация по монтажу электропроводки размещена в этом видео.

svouimirukami.ru

способы прокладки проводов, пошаговая инструкция, советы мастеров

С каждым годом деревянные дома становятся все популярнее, поскольку они являются экологически чистыми, теплыми, уютными, простыми в возведении и недорогими. Однако данный материал относится к категории легковоспламеняющихся, поэтому в процессе строительства нужно учесть множество нюансов. Особенно это касается подключения здания к электрической сети, поскольку к данному типу работ предъявляется довольно много требований. Если у вас есть хоть какой-то опыт в строительстве, то особых проблем с этим у вас не возникнет, но, как показывает практика, у большинства среднестатистических граждан он отсутствует, поэтому они допускают огромное количество ошибок, которые в дальнейшем могут привести к очень серьезным последствиям. Чтобы этого не случилось, в данной статье будет подробно описан от начала и до конца монтаж проводки в деревянном доме своими руками.

Требования по безопасности

Итак, что они собой представляют? Безопасность — это очень важный аспект при подключении жилого здания к электрической сети. Если допустить хоть малейшую ошибку, то последствия могут быть просто катастрофическими. Согласно статистике, ежегодно в пожаре, возникшем в результате короткого замыкания в проводке и последующего возгорания, погибают тысячи людей по всей стране. Поэтому очень важно, чтобы проводка в деревянном доме (правила монтажа будут описаны далее) была надежной.

Основные нормы безопасности гласят, что:

Все провода и места их соединений должны быть изолированы при помощи негорючих материалов.
Жила должна быть изготовлена их качественного материала, лучше всего из меди, а также иметь изоляционный слой, не пропускающий электрический ток.
Наиболее безопасным является открытый способ монтажа, поскольку он предоставляет возможность следить за состоянием проводов.
При выборе электропроводки необходимо предварительно рассчитать оптимальное сечение кабеля, чтобы он мог выдержать создаваемую нагрузку.
Если у вас деревянный дом, электромонтаж должен в обязательном порядке осуществляться через распределительный щиток, оснащенный автоматической системой отключения подачи питания.
Для прокладки кабеля можно использовать исключительно металлические трубы. В случае если они будут стальными, нужно предусмотреть заземление.
Покупайте только качественные кабели от известных производителей. Они не только значительно дольше прослужат, но и вероятность возгорания будет намного ниже.

Если соблюдать все перечисленные выше правила монтажа, проводка в деревянном доме получится надежной и будет соответствовать всем нормам пожарной безопасности, поэтому нажитое вами имущество будет в полной целостности.

Способы прокладки электропроводки

Давайте на этом остановимся более подробно. Планируя самостоятельно выполнить монтаж проводки в деревянном доме (ПУЭ были подробно описаны выше), вам необходимо заранее определиться с тем, каким способом он будет выполняться. От этого зависит толщина сечения кабеля и необходимое количество расходных материалов.

На сегодняшний день существует два вида электропроводки:

открытая;
закрытая.

Последний вариант предполагает, что кабели будут прокладываться под обшивкой. Этот способ хорош своей эстетичностью, однако он значительно сложнее в реализации, поэтому проектировать разводку нужно еще на этапе заливки фундамента, поскольку если будут допущены какие-либо ошибки, то для их устранения придется демонтировать сайдинг и переделывать все с нуля.

Открытый вариант менее привлекателен, поскольку провода находятся на виду, зато он более простой и справиться с ним сможет любой человек, не обладающий подобным опытом. В этом случае кабель прокладывается вдоль стен, а установка осуществляется с использованием медных или алюминиевых прорезиненных проводов. При этом вам потребуется значительно меньше расходных материалов, поэтому вы сможете неплохо сэкономить. Что касается ее эстетичности, то эту проблему позволит легко решить ретро-проводка, обладающая привлекательным внешним видом и придающая помещению некую изюминку.

Открытый способ размещения электропроводки

В чем его особенность? Монтаж открытой проводки в деревянном доме является лучшим решением при возведении зданий из легковоспламеняющихся материалов, поскольку провода не будут контактировать с ними.

Его можно выполнять различными способами, среди которых наиболее распространенными являются следующие:

С использованием электротехнического проводника, который крепится прямо на стену. Кабель зажимается специальными клипсами, которые изготавливаются из негорючих материалов.
Электропроводка в специальных полимерных кабель-каналах. Этот вариант хорош тем, что все провода будут спрятаны от человеческих глаз, поэтому интерьер помещений будет выглядеть более привлекательно. Каналы фиксируются на стене при помощи обычных саморезов по дереву, после чего в них укладываются провода и закрываются крышкой.
Прокладка в металлической гофрированной трубе. Пожалуй, один из наиболее распространенных способов, поскольку данный расходный материал обладает невысокой стоимостью, хорошей прочностью и долговечностью, а также свободно вмещает в себя одновременно несколько кабелей.
Монтаж электропроводки в полимерных трубах. Является альтернативой описанному выше методу, однако с этим материалом сложнее работать, чем с гофрой.

Стоит отметить, что превосходным вариантом также станет монтаж ретро-проводки в деревянном доме. Она изначально обладает привлекательным внешним видом, поэтому прятать ее внутри полимерных или металлических труб совсем не обязательно.

Скрытый способ размещения электропроводки

Что он собой представляет? Монтаж скрытой проводки в деревянном доме не пользуется большой популярностью, поскольку является очень трудоемким и проблематичным. Помимо этого владельцы жилья не хотят обшивать стены, в результате чего данный метод попросту не может быть использован.

Если же вы серьезно настроились на данный способ прокладки кабеля внутри дома, то обязательно учитывайте следующие нюансы:

Электропроводка должна прокладываться в металлических трубах или гофре.
Чтобы внутри защиты не скапливалась вода, она должна размещаться не строго вертикально, а под небольшим углом.
Подрозетники и выключатели должны быть металлическими и обязательно заземлены.

Также стоит понимать, что, если выполнить такой монтаж проводки в деревянном доме, в случае возникновения каких-либо проблем с кабелем просто так добраться до него вы не сможете. Вам придется полностью снимать обшивку со стен в помещении. Это очень трудоемкий процесс, поэтому лучше всего будет остановиться на открытом способе размещения электропроводки.

Схемы проводки

Что об этом необходимо знать? Многие люди задумываются о том, как выполнить монтаж проводки в деревянном доме своими руками. Ничего сложного в этом нет, если заранее все хорошенько продумать. Чтобы не допустить ошибок, которые, как правило, совершают все новички, перед прокладкой электросети стоит составить схему с изображением подробного плана будущего строения и электропроводки. Это позволит не только более рационально все сделать, но и минимизировать вероятность повреждения проводов. На чертеже также следует обозначить расположение всех розеток и выключателей.

Чтобы схема получилась, как надо, придерживайтесь следующих правил:

Электрощиток следует монтировать на первом этаже, на уровне глаз, чтобы в него случайно не залезли маленькие дети.
Чтобы интерьер квартиры или дома выглядел более привлекательно, выключатели следует располагать на одинаковом уровне над полом. Как правило, выбирается расстояние от 80 до 100 сантиметров.
Независимо от того, по какому способу будет выполняться монтаж проводки в деревянном доме, провода должны находиться на высоте 20 сантиметров от пола или потолка.
Розетки можно устанавливать без привязки к месту, поскольку в ПУЭ о них не говорится ни слова. Главное, чтобы в каждой из комнат была хотя бы одна.

После того как чертеж будет закончен, можно отправляться в магазин для закупки расходных материалов.

Подготовительный этап к прокладке

Монтаж проводки в деревянном доме — это очень сложный процесс, при котором нужно учесть множество нюансов. Первым делом вам нужно обратиться в организацию, занимающуюся электроснабжением вашего региона, и получить у нее технические условия. Если же ваш участок уже подключен к общей сети, то этот шаг можно пропустить. Далее вам следует рассчитать необходимую мощность с учетом всех электрических приборов, которыми вы будете пользоваться. Как показывает практика, в среднем требуется мощность от 5 до 10 кВт.

Когда со всеми расчетами и формальностями будет покончено, нужно определиться с тем, какие кабели вы будете использовать для прокладки электросети. Это очень сложно, поскольку особенности возведения зданий из дерева накладывают различные ограничения. Если в помещении будут двойные розетки, то провод должен быть трехжильным. Помимо этого в каждом здании должна обязательно присутствовать распределительная коробка. Каждой из них следует уделить большое внимание, поскольку чаще всего возгорание происходит именно в местах соединения проводов. Поэтому все контакты должны быть хорошо изолированы.

Несколько слов о материалах

Разводка (электрик выполнит ее без проблем, следуя инструкции) сможет выдержать создаваемую на нее нагрузку только в том случае, если для нее будет правильно подобрано сечение кабеля. Но это вовсе не значит, что чем выше оно, тем лучше. В этом вопросе очень важна точность. При этом вам совершенно не обязательно самостоятельно что-то считать, поскольку вы можете воспользоваться уже готовой таблицей рекомендованной мощности.

Если кабель будет прокладываться внутри дома открытым или закрытым способом, то материал, из которого он изготовлен, принципиального значения не имеет. Но в случае если вы планируете выполнить монтаж наружной проводки в деревянном доме, делать это следует исключительно с использованием медных расходных материалов. Во-первых, они более долговечны, поэтому с ними возникает меньше всего проблем, а во-вторых, их проводимость значительно выше, благодаря чему достигаются лучшие эксплуатационные характеристики. Оптимальным вариантом станет медный кабель NYM, сочетающий в себе идеальное соотношение цены и качества. Роль изоляции в большинстве случаев выполняют металлические трубы или гофры из современных полимерных материалов. Последние обладают низкой возгораемостью, а в случае пожара самозатухают.

Процесс прокладки электросети в жилом здании

Итак, из чего он состоит? Подключение электропроводки должно осуществляться в строго определенной последовательности. Благодаря четкому плану справиться с ним сможет даже новичок, который раньше никогда не работал с электричеством. Когда у вас будет готов чертеж и закуплено все необходимое, то прежде всего необходимо провести кабель, который будет соединять жилое помещение с общей электролинией.

Далее пошаговый монтаж сечения проводки в деревянном доме выглядит следующим образом:

Кабель протягивается от щитка ко всем комнатам, где будет электричество.
Выполняется монтаж розеток, выключателей и коммутационных коробок.
Производится соединение проводов в единую сеть. Это один из самых сложных процессов, поскольку нужно убедиться в том, что контакт хороший, а также тщательно все заизолировать.
На последней стадии подключаются выключатели и розетки.

Когда все монтажные работы будут завершены, необходимо выполнить осмотр и тестирование электросети, чтобы убедиться в том, что все выполнено качественно и надежно работает.

Изоляция проводов

Для чего она необходима? Если вы выполняли монтаж ретро-проводки в деревянном доме, то данный этап можно пропустить, поскольку расходные материалы уже продаются с изоляцией. Во всех остальных случаях его ни в коем случае нельзя пропускать, поскольку это него зависит безопасность людей, проживающих в доме. Если в каком-то месте кабель не будет изолирован, то велика вероятность поражения электрическим током, что может привести к летальному исходу.

При выборе изоляции нужно учитывать множество параметров. Основным среди них является максимальный показатель мощности, которую способен выдержать кабель. Как правило, эта величина варьирует от 600 до 100 ватт, чего более чем достаточно для использования в жилых зданиях. Помимо этого хорошая изоляция должна обладать высокой морозостойкостью, поскольку в большинстве регионов нашей страны очень суровый климат.

Если электрические провода расположены вне здания, то изоляция должна быть устойчивой к воздействию ультрафиолетовых лучей, если вы, конечно, не хотите часто ее менять. Дешевые материалы очень быстро деформируются, в результате чего время их эксплуатации сокращается. Это же касается и высоких температур. По мере прохождения электрического тока по кабелям они нагреваются. Если при этом провод будет в каком-то месте поврежден или на него начнет создаваться большая нагрузка, то температура может подниматься до очень высоких значений, что создает большую вероятность возгорания.

Установка распределительного щитка

С чего стоит начать? После того как монтаж проводки в деревянном доме будет завершен, можно переходить к следующему процессу. Это будет установка щитка. Он не только отвечает за учет расхода электроэнергии, но и выполняет защитную функцию, если оснащен системой автоматики. При возникновении каких-либо проблем она будет самостоятельно отключать подачу электричества.

Прежде всего его нужно оснастить электросчетчиком. Далее производится монтаж вводного защитного устройства и подводится фаза и ноль, после чего прибор уже подключается к общей электросети и жилому зданию. В самом конце в щиток устанавливаются предохранители, реле контроля напряжения и автоматы для различных типов электрических приборов. Стоит отметить, что желательно оставить немного свободного пространства внутри щитка, чтобы в будущем в случае необходимости иметь возможность подключить дополнительное оборудование и автоматы. Если у вас в доме будет автономная система отопления, стиральная машина или любая другая бытовая техника, потребляющая много электроэнергии, то их рекомендуется подключать через отдельные автоматы, чтобы снизить создаваемую ими нагрузку на приборы и кабели.

Подключение здания к общей электросети

Итак, вы завершили электромонтажные работы, но света в вашем доме пока еще не будет, поскольку здание нужно подключить к общей электрической сети. В теории здесь нет ничего сложного, но на практике все далеко не так, поскольку многие люди сталкиваются при этом со множеством трудностей.

Прокладку кабеля в этом случае можно осуществлять двумя способами:

по воздуху;
под землей.

Каждый из вариантов обладает как преимуществами, так и недостатками, которые обязательно должны быть учтены. Первый способ значительно проще в реализации и требует небольших финансовых затрат. Для этого вам нужно купить самонесущие провода, обладающие хорошей изоляцией. Проводка кабеля внутрь здания осуществляется через несгорающую гильзу, которая устанавливается внутри стены.

Монтаж эл. проводки в деревянном доме в случае, когда кабель к помещению подается под землей, более сложен и финансово затратен. Во-первых, вам нужно закупить высокопрочный кабель, а во-вторых, металлические трубы, которые будут выполнять роль изоляции. Помимо этого вы должны учитывать, что если вы захотите использовать именно этот метод, то предварительно вам придется согласовать свои намерения с энергетическим предприятием, обслуживающим ваш регион.

Тестирование электросети

Итак, вы полностью закончили монтаж проводки и уже готовы начать пользоваться электричеством. Однако не спешите это делать, поскольку сперва нужно выполнить проверку системы коммуникации. Для этого вам понадобится точный измерительный прибор, используемый в электротехнических лабораториях, или обычный мультиметр.

Тестирование производится следующим образом:

Визуальный осмотр.
Замеры сопротивления на изоляционном слое электропровода и заземлении.
Проверка корректности работы цепи «фаза — ноль».
Испытание предохранителей и автоматической системы защиты.
Снятие показаний с заземления на щитке.

Если в процессе тестирования никаких дефектов и проблем выявлено не будет, то можно вызывать представителей управляющего органа для испытания электросети и ввода ее в эксплуатацию. Для этого подается заявление установленного образца в электрическую компанию, обслуживающую ваш регион.

Напоследок стоит отметить, что электрификация — это очень трудное занятие, требующее наличия определенных навыков и знаний, поэтому, прежде чем приступить к монтажу, вы должны хорошенько обо всем подумать. Если вы не уверены в собственных силах, то лучше всего будет доверить это квалифицированным специалистам. Помните, что работа с электричеством очень опасна, поэтому не рискуйте понапрасну своей жизнью.

fb.ru

10 правил монтажа электропроводки — Блоги Mastergrad

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах. № 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних. № 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах. № 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин). В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование. Внимание! Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие. Правила монтажа электропроводки Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м. Примечание: В помещении, размером 6 м2, по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений. № 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод. Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон. № 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками. № 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками. № 8. Монтаж открытой электропроводки допускается во всех помещениях для приготовления пищи, кроме кухонь квартир. Установка открытой проводки в этих помещениях запрещена. Примечание: ПУЭ 7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей. № 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей. Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах. № 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения. Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей.

Электромонтаж, освещение и оценка

Работа подрядчика по электромонтажу начинается еще до начала строительства, когда он представляет смету на электромонтажные работы по проекту. Независимо от того, работает ли работа с высоким напряжением, кабелями и проводкой, освещением или системами, NECA располагает информацией, которая помогает подрядчикам по электричеству оценивать прибыльные проекты.

Курсы оценки

Расширенный расчет + Software Show
Расширенный расчет электрического строительства
Избегайте убийственных рабочих мест — повышение точности оценки (НОВИНКА)
Базовая оценка электрического строительства
Оценка базовых структурированных кабельных систем

Просмотреть все Курсы Института управленческого образования >>

Электромонтаж

Установка электропроводки, включая розетки, переключатели, датчики движения и патроны, является важным шагом в завершении безопасного и успешного электромонтажа.Стандарты электромонтажа касаются аспектов качества и производительности электропроводки электрических систем. Все правила NEC по установке ответвлений, фидеров и сервисных проводов обеспечивают аспекты безопасности, необходимые для установки, но не касаются качества установки или того, как она должна выглядеть после завершения. Качество установки (в частности, проводки) — это безошибочная характеристика, которая остается в сознании клиентов еще долгое время после того, как установка будет выполнена впервые.

Посмотреть все стандарты электропроводки >>

Освещение

Осветительная техника быстро внедряет новые технологии, такие как волоконная оптика и светодиодные системы, в повседневные применения. Эти NEIS выходят за рамки правил безопасной установки в NEC и дополняют их применением эффективных схем освещения для конкретных и уникальных приложений в этой области. Управление освещением и контроль светового загрязнения становятся все более важными в дизайне, а также при использовании сложных систем управления освещением для снижения потребления энергии.Эта категория NEIS обеспечивает многие из основных элементов установки эффективного, энергоэффективного освещения для любого применения, включая системы освещения высотных мачт и проезжей части.

Посмотреть все стандарты освещения >>

Основные правила электромонтажа дома — (14 СОВЕТОВ ПО БЕЗОПАСНОСТИ)

Планируете ли вы выполнить базовую проводку дома ? Что ж, тогда было бы неплохо прочитать эти 14 советов по безопасности домашней электропроводки и следовать им.

Ваша безопасность не должна быть поставлена под угрозу, и сначала необходимо соблюдать некоторые основные правила домашней электропроводки.

Вы можете сэкономить много денег, сделав домашнюю проводку самостоятельно. Но домашняя электропроводка — это не домашняя работа, которую следует выполнять, если вы не уверены, что знаете, что делаете.

Независимо от того, как часто вы выполняли домашние электромонтажные работы, никогда не забывайте об опасностях, связанных с электричеством, и никогда не поддавайтесь соблазну рисковать, не соблюдая меры предосторожности или не используя надлежащие инструменты или средства защиты.

При установке любого типа провода или системы электропроводки всегда существует риск.Причинение травм себе, кому-то другому или потеря имущества из-за неправильной прокладки проводов — вот некоторые из возможных опасностей. Подготовка — залог безопасности.

Однако существуют профилактические меры, которые можно предпринять при работе с проводами или их прокладке.

Следующие ниже советы по технике безопасности помогут вам убедиться, что ваш проект домашней электропроводки проходит гладко и безопасно.

Отключение питания. Перед выполнением любых электромонтажных работ убедитесь, что на выключателе отключено питание.Если возможно, убедитесь, что все в районе знают, что он выключен по какой-то причине. Оставьте записку, чтобы сказать, что вы работаете с цепью, и зафиксируйте автоматический выключатель в выключенном положении. Это может показаться логичным, но это очень важно для безопасной рабочей среды. электрическое отключение для обеспечения безопасности работ
Тест. Тестер напряжения — это дешевый полис страхования жизни при работе с высоким напряжением. Поэтому используйте тестер напряжения, например тестер двойного напряжения Klein, чтобы убедиться, что провода или электрические соединения не работают, прежде чем начинать с ними работать.Безопасность домашней электропроводки 101
Берегите то, к чему прикасаетесь. Этот совет — то, о чем многие не задумываются. Вы никогда не должны касаться водопровода или газовых труб во время работы с электричеством, потому что они часто используются для заземления электрических систем. Совет по безопасности домашней электропроводки своими руками
Планируйте наперед. Обычно разумно иметь план работы, чтобы вы точно знали, где будут размещены розетки, переключатели и приспособления, прежде чем вы начнете.И это также позволяет вам убедиться, что у вас есть подходящие инструменты и материалы. Советы по планированию проводки своими руками
Правильные инструменты. Выполнить электромонтаж намного проще и быстрее, если вы убедитесь, что у вас есть все необходимые инструменты, и всегда используете подходящие инструменты. Я всегда использую изолированные инструменты во время работы. Инструменты, которые вам понадобятся как минимум:
Правильные материалы. Это очевидно, в зависимости от вашего проекта вам понадобятся необходимые материалы:
- Коммутаторы
- Распределительные коробки
- Соединители проводов
- Скобы электрические
- Нажимные клеммы
- Отбойники
- Трековые светильники и арматура
- Диммерный переключатель
- Водонепроницаемые распределительные коробки
- Прерыватель замыкания на землю
- Трубопровод
- Кабель
- Силиконовый герметик
- Розетки с заземлением
- Защита ногтей Электромонтажный материал своими руками
Вставить в распределительную коробку. Вы скрываете подключенные провода в стене? Ни в коем случае нельзя сращивать провода и прятать их в стене без распределительной коробки, это может привести к пожару. Вместо этого установите доступную распределительную коробку для подключенных проводов.
У вас старые провода? Замени их. Всегда заменяйте провода с признаками износа. износ электрического провода
Позаботьтесь о неисправностях предохранителей и прерывателей. Перед заменой предохранителя или автоматического выключателя найдите причину перегорания и устраните проблему, которая вызвала его перегорание.Перегорел предохранитель проводка своими руками
Не перегружать. Перегрузка розеток или удлинителей может создать опасность пожара. удлинитель пожарный
Всегда избегайте воды при работе с электричеством. Никогда не прикасайтесь или пытайтесь ремонтировать какие-либо электроприборы или цепи мокрыми руками. Вода увеличивает проводимость электрического тока. не прикасаться к электроприборам мокрыми руками
Неисправное оборудование. Никогда не используйте оборудование с изношенными шнурами, поврежденной изоляцией или сломанными вилками. Основные правила электромонтажа дома
Никогда не пытайтесь ремонтировать оборудование под напряжением. Всегда проверяйте, чтобы он был обесточен, с помощью тестера. Когда электрический тестер касается провода под напряжением или горячего провода, лампочка внутри тестера загорается, показывая, что электрический ток течет по соответствующему проводу. Перед тем, как продолжить работу, проверьте все провода, внешнее металлическое покрытие сервисной панели и любые другие свисающие провода с помощью электрического тестера.Основные правила Электромонтаж дома

14. Никогда не используйте алюминиевую или стальную лестницу , если вы работаете с какой-либо высотой в вашем доме. Электрический скачок заземлит вас, и весь электрический ток пройдет через ваше тело. Вместо этого используйте бамбуковую, деревянную или стеклопластиковую лестницу.

Сколько стоит нанять электрика?

Узнайте, сколько будет стоить ваш проект.

Если вы разбираетесь с проводкой самостоятельно, соблюдайте все меры предосторожности от начала до конца проекта, чтобы обеспечить безопасность вас, ваших соседей и вашего имущества.Это также гарантирует долговечность.

Но если вы сомневаетесь после этих пунктов, вам следует рассмотреть возможность проконсультироваться с подробным справочником или нанять профессионального подрядчика для ремонта берега. Авторитетный электрик разбирается во всех аспектах домашней электропроводки и может безопасно подключить ваш дом за меньшее время, чем вам нужно на изучение.

Требования к электропроводке в опасных зонах

Время чтения: 14 минут

Один из распространенных способов минимизировать вероятность того, что электропроводка и оборудование станут источником возгорания в опасных (классифицированных) местах, — это разместить оборудование и проводку за пределами опасной (классифицированной) зоны, где это возможно.Это всегда практичный подход и хорошее проявление изобретательности, хотя это не всегда возможно. Часто оборудование и электромонтажные работы приходится располагать в опасных (классифицированных) местах, а безопасные установки требуют тщательного понимания более строгих правил электромонтажа.

Общие требования глав с 1 по 4 применяются к этим установкам, если только они не изменены или дополнены конкретными применимыми правилами в главе 5. Отказ в системе электропроводки в любом месте нежелателен, но существует риск взрыва, который существует в опасной (классифицированной) ) содержит срочные причины для обеспечения выполнения минимальных требований кода Code .

Некоторые из вопросов, затронутых в NEC 500.8, Оборудование, относятся к методам защиты утилизирующего оборудования и устройств; другие требования применимы к проводке. Согласно определению оборудования, содержащемуся в Статье 100, почти каждый компонент электрической цепи и каждая часть вспомогательного оборудования, подключенного к этой цепи, будет квалифицироваться как оборудование. В целом 500.8 ограничивает рабочую температуру цепи и оборудования, предусматривает требования к маркировке и устанавливает требования к резьбе для кабелепровода, фитингов и резьбовых вводов в оборудование.В рамках этих требований к резьбе предусмотрены положения для перехода от национального (американского) стандарта трубного конуса (NPT) к метрической резьбе. Эти общие требования применяются к проводке в местах Класса I, Класса II и Класса III в системе Разделения. Аналогичные требования содержатся в 505.9 для установок Класса I, Зона и в 506.9 для установок в пыльных зонах.

Электропроводка за пределами классифицированной зоны

Статья 501 конкретно не рассматривает и не ограничивает требования к проводке за пределами засекреченных мест.Тем не менее, те, кто занимается электромонтажом, должны знать, что многие стандарты размещения и рекомендуемые практики ограничивают методы проводки или изменяют общие требования к проводке в неклассифицированных местах рядом с классифицированными помещениями. В некоторых ситуациях электропроводка и / или оборудование за пределами классифицированного помещения может обеспечить возгорание воспламеняющейся атмосферы путем выброса способных к воспламенению частиц, которые могут сообщаться с классифицированными помещениями. Поскольку детали этих возможных опасностей сильно различаются от процесса к процессу, от материала к материалу и от электрической системы к электрической системе, конкретные стандарты занятости обращаются к проблемам и требованиям, а не к их рассмотрению в требованиях к проводке в Части II статьи. 501.Примеры можно найти в Разделе .7 (т.е. 511.7, 513.7 и т. Д.) Статей с 511 по 516. Дополнительные примеры можно найти в таких документах, как NFPA 50B, Системы сжиженного водорода на объектах потребителей, который запрещает установку водородных систем. под ЛЭП.

Требования к проводке во взрывоопасных зонах Класса I, использующие систему Разделения, приведены в Части II Статьи 501. Признанные приемлемые методы электромонтажа включены в 501.10, где (A) относятся к местоположениям Раздела 1, а (B) относятся к местоположениям Раздела 2.Требования к проводке для системы Класс I, Зона приведены в 505.15.

Система деления

Поскольку ожидается, что в местах Класса I, Раздела 1 будут присутствовать воспламеняющиеся концентрации горючих газов, горючие пары, выделяемые жидкостью, или горючие пары, выделяемые жидкостью при нормальных условиях эксплуатации, требования к проводке более строгие (см. Фото 1). Разрешенные в этих пространствах методы электромонтажа включают жесткий металлический кабелепровод с резьбой и стальной промежуточный металлический канал с резьбой.Жесткие трубы из ПВХ и типа RTRC могут быть разрешены при определенных условиях, если они проложены под землей и залиты бетоном. Кабель типа MI, а для конкретных промышленных применений разрешены кабельные системы типов MC-HL и ITC-HL. При использовании этих методов подключения предполагается, что в них могут иметь место замыкания на землю и / или короткие замыкания, и они смогут локализовать эти ошибки. Так как воспламеняющиеся концентрации ожидаются при нормальных условиях, также ожидается, что эти неисправности могут привести к взрыву внутри метода проводки, который должен быть ограничен.Во многих случаях эти типы проводки подключаются к взрывозащищенным корпусам и, следовательно, становятся продолжением этого корпуса (см. Рисунок 1).

Рис. 1. Взрывозащищенные корпуса требуют правильного подключения методов подключения и уплотнения кабелепровода для поддержания целостности и функциональности корпуса.

В дополнение к более надежным методам электромонтажа, описанным выше, где электропроводка является искробезопасной, разрешается любой метод электропроводки, разрешенный для несекретных мест, и любой метод электропроводки или кабельная система, признанные в главах 7 или 8 NEC [NEC, 504.20]. Все эти системы обеспечивают приемлемую защиту электрических цепей и локализацию возможных неисправностей для предотвращения воспламенения окружающей воспламеняющейся атмосферы.

Способы подключения для помещений Класса I, Раздела 1

Жесткий металлический трубопровод и промежуточный металлический трубопровод

Способы подключения, разрешенные в местах Класса I, Раздела 1, определены в Разделах 501.10 (A) и включают жесткий металлический или стальной промежуточный трубопровод с резьбой. Кабелепровод должен иметь резьбу национального (американского) стандарта трубного конуса (NPT), обеспечивающую конусность 1 дюйм 16 (¾ дюйма) на фут.Он должен быть герметичным и иметь пять резьб, полностью зацепленных при подключении к взрывозащищенным корпусам. Для некоторых перечисленных взрывозащищенных корпусов может потребоваться только 4½ резьбы, полностью зацепленная из-за входов NPT, предусмотренных заводом-изготовителем; они признаются исключением из общего требования. Требование герметичности — одно из наиболее важных правил установки кабелепровода, устанавливаемого в качестве метода электропроводки во взрывоопасных (классифицированных) местах. Установщики и инспекторы должны гарантировать выполнение этого требования.Во многих случаях целостность взрывозащищенных оболочек зависит от выполнения этого требования [см. Рисунок 2].

Рис. 2. Жесткий металлический кабелепровод и промежуточный металлический кабелепровод, установленные в местах класса I, II или III, должны быть герметичными и иметь пять полных витков резьбы в зацеплении.

Кодекс требует, чтобы электромонтажные работы выполнялись аккуратно и качественно, как это предусмотрено в Разделе 110.12. Две характеристики качественной установки в опасных (классифицированных) местах включают герметичность фитингов и подходящее крепление и поддержку жесткого металлического кабелепровода по мере необходимости.Национальные стандарты электромонтажа (NEIS) включают в себя серию публикаций, которые предоставляют прекрасные рекомендации и критерии того, что составляет хорошее мастерство при заключении контрактов на электромонтажные работы. ANSI / NECA NESI-1 устанавливает общие требования к качеству изготовления при заключении контрактов на электроэнергию, а NEIS 101 предоставляет конкретные рекомендации по установке жестких металлических кабелепроводов, промежуточных металлических трубопроводов и жестких металлических трубопроводов с покрытием.

Фото 1. Оборудование для кабелепровода с резьбой и уплотнениями для кабелепровода, установленного в помещении Класса I, Раздела 1

Тип ПВХ и Кабелепровод типа RTRC

Некоторые кабельные каналы устанавливаются в подземных помещениях, где горючие жидкости хранятся, обрабатываются или обрабатываются над этими пространствами.Всегда существует риск того, что этот легковоспламеняющийся материал может разлиться и поглотиться под землей, возможно, войдя в каналы, а затем сообщаясь с источниками воспламенения. Несколько разделов NEC и некоторые стандарты занятости и / или рекомендуемые практики фактически классифицируют пространство внутри Земли; другие просто ограничивают проводку в подземных помещениях.

Поскольку объект класса I представляет собой пространство, в котором воспламеняющиеся пары существуют в воспламеняемой концентрации с воздухом, возможность значительного количества кислорода, необходимого для горения, обычно возникает только в пустотах подземных пространств.Внутренняя часть самого канала может обеспечивать этот кислород и, конечно же, там, где в земле есть желоба или ямы для труб, может быть доступно достаточно кислорода для образования воспламеняемой концентрации. В идеальной и наиболее консервативной ситуации следует избегать установки подземных кабельных каналов ниже этих пространств. Однако идеальные ситуации существуют не всегда. На многих объектах или установках кабельные каналы должны быть проложены под землей к электрическому оборудованию, расположенному в надземном пространстве.

Использование некоторых типов неметаллических трубопроводов в подземных установках эволюционировало от разрешения на использование в оптовых хранилищах в 1950-х годах до исключения, которое разрешало использование под землей на любом объекте с местоположениями класса I в 1996 году.Разрешение, предоставленное для некоторых из специальных помещений, требовало, чтобы жесткий ПВХ-трубопровод был установлен ниже как минимум 600 мм (24 дюйма) крышки и преобразован в металлическую резьбу за 600 мм (24 дюйма) до точки выхода изгиба. с земли произошло. Положения, включающие текущее исключение в Статью 501, разрешают прокладку кабелепроводов типа PVC и RTRC под землей на любом объекте, который включает объекты класса I. Это разрешение наложило дополнительное ограничение на 50 мм (2 дюйма.) бетонная оболочка на подземной прокладке трубопровода типа PVC и типа RTRC, где она была установлена в месте, еще не указанном в статьях 511-515. Бетонная оболочка обеспечивала некоторую дополнительную защиту там, где нормальная деятельность на объектах менее предсказуема, чем внутри специальные помещения (см. рисунок 3 и таблицу 1 для получения дополнительной информации об эволюции методов проводки и о кабелепроводе типа RTRC).

Фото 2. Кабель MI, показывающий анатомию концевой арматуры сальника.Предоставлено Tyco Thermal Controls

Кабель с минеральной изоляцией (тип MI)

Кабель типа

MI — это довольно уникальный метод подключения. Он представляет собой заводскую сборку одного или нескольких проводов, изолированных сильно сжатой огнеупорной минеральной изоляцией, заключенной в непроницаемую для жидкости и газонепроницаемую непрерывную оболочку из меди или легированной стали. Этот тип кабеля разрешается использовать в местах класса I, если концевые фитинги указаны для этого места. Кабель MI имеет составные фитинги, которые при установке соединяются резьбой.Перечень фитингов гарантирует, что эти резьбовые соединения обеспечат взрывозащищенную сборку. Физическая установка кабеля должна производиться таким образом, чтобы предотвратить растягивающее напряжение на этих заделках (см. Рисунок 4 и фото 2). Если внешняя оболочка сделана из меди, она должна обеспечивать надлежащий путь для использования в качестве заземляющего проводника оборудования. Если внешняя оболочка сделана из стали, должен быть предусмотрен отдельный заземляющий провод для оборудования.

Стандарт на продукцию, используемый для их оценки, — это взрывозащищенное и пыленевоспламеняющееся электрическое оборудование UL 1203 для использования в опасных (классифицированных) местах.Доступные на рынке фитинги либо указаны как взрывозащищенные, либо не указаны как взрывозащищенные. Если маркировка не видна после установки, может быть неочевидно, соответствует ли арматура требованиям стандарта на продукцию.

Кабель в металлической оболочке (тип MC-HL)

Тип MC-HL разрешен в опасных (классифицированных) местах Класса I, Раздела 1. Это многожильный, газо- и паронепроницаемый непрерывный гофрированный кабель с металлической оболочкой, снабженный общей полимерной оболочкой и дополнительным заземляющим проводом оборудования, размеры которого соответствуют NEC 250.122. Концевые фитинги специально указаны для местоположений Класса I, Раздела 1. В настоящее время Кодекс допускает использование любой металлической оболочки, но стандарт на продукцию (UL 2225) ограничивает материал оболочки алюминием. Медные, плакированные медью алюминиевые и алюминиевые проводники, в которых используется термореактивная или термопластическая изоляция, разрешены как часть этого типа кабельной сборки. Заземляющий провод оборудования разрешается быть изолированным или неизолированным. Кабели допускаются номиналом до 35 кВ.

Кабель этого типа допускается в кабельном лотке, под прямыми солнечными лучами и / или в месте захоронения или в бетонной оболочке.Прокладка кабеля MC-HL ограничена Кодексом промышленными предприятиями с ограниченным доступом и объектами, где условия обслуживания и надзора гарантируют, что только квалифицированный персонал обслуживает установку.

Если выбран этот метод подключения, ответственная сторона, принимающая решение, должна быть готова предоставить документацию в орган, обладающий юрисдикцией, в которой существуют эти ограничивающие условия, и AHJ должен быть готов оценить представленную документацию и определить, соответствует ли она указанным критериям. для использования этого метода (см. фото 3).

Фото 3. Кабель MC-HL подходит для использования в помещениях Класса I и II, Раздела 1 на промышленных предприятиях с ограниченным доступом общественности. Предоставлено Thomas and Betts

Рисунок 3. Кабелепроводы типа PVC и RTRC разрешается устанавливать в соответствии с 501.10 (A) (1) Исключение (требуется бетонная оболочка.

) Рис. 4. Кабель типа MI разрешен в качестве метода подключения для объектов класса I.

Кабель лотка для приборов (тип ITC-HL)

Тип ITC-HL подходит для использования во взрывоопасных (классифицированных) зонах Класса II, Раздела 1.Это многожильный, газо- и паронепроницаемый непрерывный гофрированный кабель с металлической оболочкой, имеющий общую полимерную оболочку и может включать или не включать дополнительный заземляющий проводник оборудования с размерами в соответствии с 250.122 (см. Фото 5.04). Концевые фитинги специально указаны для мест Класса II, Раздела 1. Кабели рассчитаны на 300 вольт, но ограничены для использования в цепях, работающих от 150 вольт или меньше и 5 ампер или меньше [NEC, 727.1]. Кабель измерительного лотка оценивается на предмет воздействия солнечного света и может быть отмечен или не отмечен как устойчивый к солнечному свету.Этот кабель разрешен для непосредственного захоронения или в бетонной оболочке. Установка кабеля ITC-HL ограничена Кодексом промышленными предприятиями с ограниченным доступом и объектами, где условия обслуживания и надзора гарантируют, что установку обслуживают только квалифицированные специалисты. Если выбран этот метод подключения, ответственная сторона, принимающая решение, должна быть готова продемонстрировать компетентному органу (AHJ) посредством соответствующей документации, что эти условия действительно существуют (см. Фото 4).

Фото 4. Кабель лотка для приборов (тип ITC-HL) Предоставлено Southwire Company

Волоконно-оптические кабели

Волоконно-оптические кабели типов OFNP, OFCP, OFNR, OFCR, OFNG, OFCG, OFN и OFC разрешается устанавливать в кабельных каналах в соответствии с 501.10 (A).

Искробезопасные системы

Искробезопасные системы охватываются NEC 504. Если установленные цепи являются искробезопасными, что подтверждается контрольными чертежами, Кодекс разрешает использование любого метода электромонтажа, подходящего для использования в неклассифицированных местах, включая те, которые разрешены в главах 7 и 8 [ НЭК, 504.20]. Эти цепи не зависят от защиты, обеспечиваемой методом электропроводки, чтобы предотвратить возгорание воспламеняющейся атмосферы. Когда цепи являются искробезопасными, энергия поддерживается на уровне, при котором она не может воспламенить атмосферу, если цепь разомкнута, закорочена, замкнута на землю или возникнут другие неисправности. Таким образом, способ подключения не ограничен. Хотя проводка не представляет угрозы воспламенения, необходимо уделить должное внимание работе цепи. Если в цепи есть функция безопасности, которая будет потеряна в случае повреждения цепи, то метод подключения станет очень важным.Цель состоит в том, чтобы убедиться, что электрическая система не является источником возгорания. Тем не менее, это может быть не единственная опасность, которую необходимо учитывать (см. Фото 5).

Фото 5. Искробезопасные цепи с кабелем для датчиков уровня и утечки.

Следовательно, чрезвычайно важно осознавать ценность и требования управляющего чертежа для искробезопасных систем. Контрольный чертеж необходим для правильной установки этих систем, а также для проведения осмотра (см. Приложение для примера типового контрольного чертежа искробезопасной системы).Искробезопасные системы включают в себя контрольные чертежи, а барьеры на стабилитронах часто также ссылаются на конкретный контрольный чертеж (см. Фото 6 и 7).

Фото 6. Искробезопасные барьеры, установленные в щите управления ИБ.

Фото 7. Отметки на искробезопасном барьере со ссылкой на конкретный контрольный чертеж.

Идентификация

Другие ключевые требования Статьи 504 включают правила разделения, идентификации и герметизации кабелепровода. Требуется идентификация искробезопасных электрических цепей через интервалы, не превышающие 7.5 м (25 футов) и должен включать специальную формулировку «Искробезопасная проводка» (см. Рисунок 5). Это требование идентификации распространяется на кабельные каналы, кабели, кабельные лотки и другие методы электропроводки, используемые для искробезопасной проводки системы.

Рисунок 5. Идентификация требуется для искробезопасных электрических цепей.

Идентификационные таблички должны быть расположены так, чтобы их можно было легко увидеть и проследить по всей длине проводки, за исключением любых подземных участков, которые повторно идентифицируются по мере выхода из земли.Аналогичным образом необходимо идентифицировать отдельные участки этой проводки, образованные стенами, перегородками или другими ограждениями. Если цветовой код используется для проводов искробезопасных цепей или проводов, таких как кабельные каналы, коробки и т. Д., Требуется голубой цвет [NEC, 504.80 (C)].

Требования к расстоянию

Кодекс разрешает использовать любой метод электропроводки, приемлемый для несекретного местоположения, для искробезопасных (IS) цепей. Однако существуют определенные требования к расстоянию между искробезопасными цепями и цепями, не являющимися искробезопасными.Кодекс обычно запрещает установку искробезопасных цепей в одну и ту же кабельную коробку, кабельный лоток или кабель с проводниками любой неискробезопасной цепи. Проводники искробезопасных цепей разрешены, если они отделены от неискробезопасных проводов цепей пространством не менее 50 мм (2 дюйма) или заземленными металлическими перегородками или изоляционными перегородками. Проблема здесь заключается в возможности нарушения искробезопасности цепи из-за условий индуктивной или емкостной связи, связанных с близким расположением других проводов.Приведенные выше правила идентификации помогают установщикам и предприятиям поддерживать первоначальный интервал при установке дополнительных проводов или систем [см. Исключения 504.30 (A) (1) и 504.30 (A) (2) (1) — (4)].

Гибкая проводка в местах Класса I, Раздела 1

Когда ситуации в электрической установке требуют гибких соединений в местах Класса I, Раздела 1, разрешены два варианта методов подключения: гибкие фитинги и гибкий шнур. Кодекс не предписывает, какой вариант следует выбрать, но пользователи должны понимать, что в этом месте есть или могут быть воспламеняющиеся концентрации легковоспламеняющихся паров при нормальной работе.В наши дни автоматизация развивается до такой степени, что роботы и механические устройства используются для выполнения многих задач, даже в опасных (засекреченных) местах. Перемещение этих механических устройств требует большей гибкости, чем требовалось в прошлом, что часто требует использования более гибких шнуров и гибких шнуров большей длины для завершения электрических установок. В случаях, когда используется более широкое использование робототехники, общая безопасность повышается, поскольку требуется меньшее участие человека для выполнения функций, которые когда-то были чрезвычайно трудозатратными.С другой стороны, всегда следует сводить к минимуму использование гибкого шнура там, где можно использовать другие методы для подключения электрических цепей к оборудованию. Код Код обычно не разрешает использование гибкого шнура вместо фиксированной проводки [NEC, 400.8 (1)].

Взрывозащищенные гибкие фитинги

Гибкие фитинги, иногда называемые взрывозащищенными гибкими, доступны от нескольких производителей в размерах от 13 мм (½ дюйма) до 100 мм (4 дюйма). Стандартные длины начинаются от 100 мм (4 дюйма.) для меньших размеров и от 900 мм (36 дюймов) для больших размеров. Эти фитинги доступны с концевыми фитингами с наружной или внутренней резьбой. Некоторые размеры указаны только для групп C и D, в то время как другие доступны для групп A, B, C и D. Эти фитинги очень прочны и подходят для физического насилия, обеспечивая гибкость при сложной установке или вибрации оборудования. Стандарт на продукцию, используемый для оценки этих фитингов, — это взрывозащищенное и пыленепроницаемое электрическое оборудование UL 1203 для использования в опасных (классифицированных) местах.(см. фото 8).

Фото 8. Взрывозащищенный фитинг гибкого кабелепровода для использования в помещениях класса I, групп A, B, C и D, а также класса II, групп E, F, G и класса III. Предоставлено Cooper Crouse Hinds

, гибкий шнур

Если гибкий шнур установлен, как предусмотрено в 501.10 (A) и 501.140, шнур должен быть указан для сверхтяжелого использования и включать заземляющий проводник. сверхжесткое использование.Другие ограничения на использование этих шнуров также включены в эту таблицу. Шнуры должны быть непрерывными; они должны поддерживаться или закрепляться, чтобы предотвратить натяжение клеммных соединений; должны заканчиваться соединителем шнура или соединительной вилкой, указанной для данного местоположения, и они должны быть герметично закрыты при входе во взрывозащищенные корпуса или коробки для сохранения взрывобезопасной целостности корпуса. Следует проявлять особую осторожность при выборе фитинга, соответствующего диаметру шнура, чтобы гарантировать, что взрывозащищенная целостность корпуса не будет нарушена.Как упоминалось выше, положения 400.8 применимы к шнурам, установленным в соответствии с 501.140. Важно учитывать все действия, которые происходят в обычном режиме, которые могут привести к физическому повреждению гибких шнуров, и обеспечить надлежащие меры предосторожности для защиты шнура или кабеля в месте их использования.

Таблица 1. Краткое описание способов подключения в местах Класса 1, Разделов 1 и 2.

Тип TC-ER-HL Кабель

Кабель

типа TC-ER-HL разрешен в качестве гибкого метода разводки на промышленных предприятиях с ограниченным общественным доступом, где условия обслуживания и надзора гарантируют, что только квалифицированный персонал обслуживает установку, для приложений, ограниченных номинальным напряжением 600 В или ниже. и защищен от повреждений местоположением или подходящей защитой.Кабель типа TC-ER-HL должен иметь общую оболочку и отдельный заземляющий провод (и) оборудования в соответствии с 250.122 [501.10 (A) (2) (3)].

Требования к электрическому монтажу | Город Суррей

Как подрядчик, вы должны получить разрешение на электрооборудование до начала установки. Прежде чем запрашивать проверку, подождите пять дней на обработку разрешения.

Плата за разрешение будет удвоена в качестве штрафа, если вам потребуется проверка работ, выполненных без разрешения на электрооборудование. Все сборы за разрешение основаны на полной цене контракта, включая материалы и рабочую силу.

Пересмотреть требования к жилым домам на одну семью.

Пересмотреть требования к жилым многоквартирным комплексам.

Установка систем уличного освещения и управления движением

Новое электронное письмо было создано специально для заявок на управление дорожным движением и уличное освещение.Подрядчики теперь могут подавать документы в электронном виде, экономя время на поездку в мэрию или отправляя чертежи курьерской службой в электрическую секцию.

Новый процесс

После заполнения онлайн-заявки на разрешение на уличное освещение или светофор:

Пожалуйста, укажите следующую информацию в каждой заявке на разрешение и отправьте электронное письмо по адресу [email protected]:

1. Прикрепите pdf. копия рисунка.

2. Прикрепите pdf. квитанции об оплате и Внутренний идентификационный номер.

Если эта информация не была предоставлена, ваша заявка будет приостановлена.

Только подрядчик по электротехнике или FSR проекта могут вызывать для проверки.
Форма разрешения или декларации Подрядчика должна подаваться в мэрию для каждой заключительной проверки.
Загрузите в формате PDF нашу заявку на получение разрешения и график сборов, или
Получите доступ к нашей онлайн-заявке на получение разрешения на электрооборудование.

Насосные станции

Только подрядчик по электротехнике или FSR проекта могут вызывать для проверки.
Форма разрешения или декларации Подрядчика должна подаваться в мэрию для каждой заключительной проверки.
Загрузите в формате PDF нашу заявку на получение разрешения и график сборов, или
Получите доступ к нашей онлайн-заявке на получение разрешения на электрооборудование.

Коммунальные кабели, установка сотовой и телефонной связи

Только подрядчик по электротехнике или FSR проекта могут вызывать для проверки.
Форма разрешения или декларации Подрядчика должна подаваться в мэрию для каждой заключительной проверки.
Загрузите в формате PDF нашу заявку на получение разрешения и график сборов, или
Получите доступ к нашей онлайн-заявке на получение разрешения на электрооборудование.

Автобусные остановки

Только подрядчик по электротехнике или FSR проекта могут вызывать для проверки.
Форма разрешения или декларации Подрядчика должна подаваться в мэрию для каждой заключительной проверки.
Загрузите в формате PDF нашу заявку на получение разрешения и график сборов, или
Получите доступ к нашей онлайн-заявке на получение разрешения на электрооборудование.

Годовые разрешения на эксплуатацию электрооборудования

Только подрядчик по электротехнике или FSR проекта могут вызывать для проверки.
Форма разрешения или декларации Подрядчика должна подаваться в мэрию для каждой заключительной проверки для:

Высоковольтные установки, принадлежащие заказчику

Все высоковольтные установки должны быть спроектированы профессиональным инженером. Запечатанные чертежи должны быть представлены, а полевые проверки должны быть выполнены по мере необходимости.

Процесс подачи заявки на разрешение на высокое напряжение

Вместе с заявкой на получение разрешения на электрическое оборудование Подрядчика необходимо предоставить следующую информацию:

Однолинейная схема установки от подключения к электросети до основного низковольтного распределительного пункта, включая подключения к любым альтернативным источникам питания;
Трансформаторы номиналы и пайки;
Типы и размеры проводов;
Номиналы выключателей, предохранителей и автоматических выключателей;
Уровни тока короткого замыкания, доступные при подключении к электросети и в любых точках распределения низкого напряжения, а также любые документы по согласованию предохранителей / автоматических выключателей;
Настройки реле и отключения;
Детали системы заземления, включая заземление станции;
Декларация профессионального инженера о пригодности оборудования, как указано в пунктах 10–13 Директивы BCSA №: -D-E3 0
1.

Требования к проверке высокого напряжения

См. Требования к осмотру высоковольтных установок, принадлежащих заказчику:

Законы, правила и стандарты в области электроэнергетики

Электроэнергетическая отрасль в Южной Австралии регулируется Законом об электроэнергетике 1996 года и соответствующими нормативными актами. Кроме того, в электроэнергетике используются стандарты в различных областях, таких как электрические установки и правила электромонтажа.

Закон об электроэнергии 1996 года

Закон об электроэнергии 1996 года и связанные с ним нормативные акты обеспечивают законодательную основу для обеспечения того, чтобы потребители Южной Австралии имели доступ к безопасному, надежному и качественному электроснабжению, а также к безопасным электроустановкам на конкурентном рынке.

Закон:

способствует эффективности и конкуренции в отрасли электроснабжения
способствует созданию и поддержанию безопасных и эффективных систем для производства, передачи и распределения электроэнергии
устанавливает и обеспечивает соблюдение соответствующих стандартов безопасности, надежности и качества в электроэнергетическая отрасль Южной Австралии
устанавливает и обеспечивает соблюдение соответствующих стандартов безопасности и технических стандартов для электроустановок и инфраструктуры электроснабжения
защищает интересы потребителей Южной Австралии
Закон об электроэнергии от 1996 года предоставляет Управлению технического регулирующего органа полномочия по обеспечивать соблюдение требований законодательства и связанных с ним нормативных актов.

Положения

Электроэнергия (Принципы расчистки от растительности) Постановления 2021

Постановления Электричество (Принципы расчистки растительности) 2021 определяют законодательные требования по расчистке растительности вокруг линий электропередач. Это включает требования по расчистке растительности вокруг высоковольтных линий электропередачи и низковольтных распределительных линий, а также правовые ограничения безопасности для посадки деревьев возле линий электропередач.

Правила направлены на минимизацию риска лесных пожаров, повреждения линий электропередач и поражения электрическим током без чрезмерного удаления растительности.

Для получения дополнительной информации см .:

Электроэнергетические (общие) правила 2012

Электроэнергетические (общие) правила 2012 определяют юридические требования безопасности и технические требования для:

электроустановок
электроэнергетической инфраструктуры
установки
, работающие вблизи линий электропередач
, расстояние от линий электропередач для зданий и других сооружений
Правила также определяют требования к выдаче электротехнических сертификатов соответствия.Это юридические документы, выпущенные лицензированными подрядчиками по электрике для подачи энергии на работы на электроустановках.

Для получения дополнительной информации см .:

Закон о энергетических продуктах (безопасность и эффективность) 2000

Закон об энергетических продуктах (безопасность и эффективность) 2000 года регулирует продажу выбранных энергетических продуктов посредством:

, устанавливающего требования к маркировке энергетических продуктов, чтобы указать на их соответствие применимым стандартам безопасности и производительности
, устанавливая требования к маркировке для демонстрации сертификации энергетических продуктов (заявленных продуктов)
, устанавливая требования к регистрации для энергетических продуктов, чтобы указать их соответствие минимальным стандартам энергетической эффективности (MEPS)
, устанавливающие требования к маркировке для демонстрации энергоэффективности энергетических продуктов.

Закон об энергетических продуктах (безопасность и эффективность) 2000 года уполномочивает Управление технического регулирующего органа запрещать продажу или использование небезопасных энергетических продуктов.

Стандарты

Утверждение планирования производства электроэнергии

Для получения разрешения на разработку все предложения по новым генераторам электроэнергии в Южной Австралии с генерирующей мощностью более пяти мегаватт должны соответствовать ряду технических требований, которые относятся к безопасности энергосистемы штата и стабильность.

Заявки на разработку должны сопровождаться сертификатом Управления технического регулирующего органа, который подтверждает, что предлагаемый генератор соответствует необходимым требованиям Правил развития 2008 года. Правительственный вестник , № 33, вторник, 23 мая 2017 г., со страницы 1727.

Заявки на разработку рассматриваются Комиссией по оценке развития или, если государственное агентство занимается или одобряет разработку, министром планирования.

Правила SA Power Networks

Сервис и правила установки SA Power Networks (ранее ETSA Utilities) можно просмотреть на веб-сайте SA Power Networks.

Требования электротехнического кодекса

Жилой гараж и подвалы

По крайней мере, одна розетка, в дополнение к любому оборудованию для стирки, должна быть установлена в каждом пристроенном гараже, подвале и в каждом отдельно стоящем гараже с электропитанием.
Все розетки, расположенные внутри и на внешней стене гаража или подвала, должны иметь прерыватель цепи замыкания на землю, за исключением розетки оборудования для стирки.
В пристроенном гараже или подвале и его наружных входах должна быть установлена как минимум одна настенная осветительная розетка с выключателем.
Все 125-вольтовые розетки на 15–20 ампер в подвале должны иметь прерыватель цепи от замыкания на землю.

Минимальные требования для отдельных цепей ответвлений устройства Таблица
Тип устройства	Номинальное значение цепи ответвления
Электрический диапазон	50 ампер
Ответвление цепи для малых приборов кухонной столешницы	20 ампер
Электрическая варочная панель, навесная	30 ампер
Посудомоечная машина	15 ампер
Вывоз мусора	15 ампер
Субпанели	30 ампер
Духовка электрическая настенная	30 ампер
Электрическая сушилка для белья	30 ампер
Стиральная машина или прачечная	20 ампер

Ответвительные цепи устройства, включая проводники, автоматические выключатели или держатели предохранителей, переключатели и т. П., Не должны обеспечивать нагрузку более 80 Т от номинальной мощности параллельной цепи.

Служба минимального размера

Односемейный дом с шестью или более двухпроводными параллельными цепями 100 А, медный провод № 4 THW или алюминиевый провод № 2 THW.
Односемейный жилой дом с медным проводом на 100 А, № 4 THW.
Другие нагрузки: 60 А, медный провод № 6 THW или алюминиевый провод № 4 THW.
Сервисная головка и счетчик должны быть установлены там, где это указано обслуживающим агентством, и должны быть расположены таким образом, чтобы сервисный отвод можно было установить только с одной точкой крепления, не пересекая прилегающие помещения.Отводы для обслуживания жилых помещений должны находиться на высоте не менее 10 футов над землей и обеспечивать расстояние до 12 футов для отводов над частными подъездными путями.
Сервисное оборудование должно быть установлено в ближайшем легкодоступном месте ко входу сервисных проводов. Максимальная высота сервисного выключателя или ручки автоматического выключателя не должна превышать шести футов шести дюймов над землей и иметь свободное рабочее пространство глубиной три фута и шириной 30 дюймов.
Корпус служебных кабельных каналов и внутренняя система электропроводки должны быть соединены утвержденным способом, а заземление должно заканчиваться одобренным доступным зажимом заземления, прикрепленным к непрерывной системе трубопроводов холодной воды.Соединительные перемычки должны быть установлены там, где используется соединение с двойной контргайкой. Если система холодного водоснабжения используется в качестве рабочего заземления, должен быть предусмотрен заземляющий стержень, который должен быть забит на восемь футов вертикально в землю и должен быть механически соединен с системой холодного водоснабжения утвержденным способом.

Максимально допустимая токонесущая способность в амперах изолированных проводников в кабелепроводах или кабелях (изоляция TW и не более трех проводов в кабелепроводах или кабелях.)

Размер AWG	Ампер (медь)	Ампер (алюминий)
№ 14	15	–
№ 12	20	15
№ 10	30	25
№8	40	30
№ 6	55	40
№ 4	70	55
№ 2	95	75
№ 1	110	85
№0	125	100

Примечание: При установке более трех проводов в кабелепровод или кабели, см. Примечание 8, Таблица 310-16, где указаны коэффициенты снижения номинальных характеристик (Национальный электротехнический кодекс).

Максимальное количество проводников TW в кабелепроводе или трубке

Размер AWG	Размер кабелепровода или трубки
Размер AWG	1/2 «	3/4 «	1 «	1-1 / 4 «	1-1 / 2 «	2 «
№14	9	15	25	44	60	99
№ 12	7	12	19	35	47	78
№ 10	5	9	15	26	36	60
№8	2	4	7	12	17	33
№ 6	1	2	4	7	10	16
№ 4	1	1	3	5	7	12
№2	1	1	2	4	5	9
№ 1	–	1	1	3	4	6
№ 0	–	1	1	2	3	5

Общее право — Часть I, Раздел XX, Глава 143, Раздел 3L

Раздел 3L:

Правила, касающиеся электропроводки и оборудования; извещение об установке электрооборудования
Раздел 3L.Совет по противопожарной безопасности должен принимать и обнародовать, а также время от времени может изменять, дополнять и отменять правила и положения, касающиеся установки, ремонта и технического обслуживания электропроводки и электрического оборудования, используемого для освещения, тепла и электроэнергии в зданиях. и конструкции, подпадающие под действие положений разделов с третьего по шестьдесят включительно, а также государственных строительных норм и правил. Такие правила должны соответствовать общепринятым стандартам инженерной практики и должны обеспечивать разумные единообразные требования безопасности в отношении жизни, пожара и взрыва.
После принятия таких правил и положений и до их опубликования совет директоров должен провести по ним публичные слушания, уведомление о которых должно быть опубликовано посредством рекламы по крайней мере в одной газете в каждом из городов Бостон, Вустер, Спрингфилд, Фолл. Ривер, Лоуэлл и Линн, по крайней мере, за десять дней до указанного слушания. Если после их передачи на хранение государственному секретарю, как предусмотрено в настоящем документе, правление по собственной инициативе рассматривает возможность внесения изменений в указанные правила и положения или если любое другое лицо подает прошение об изменениях в них, например, уведомление и слушание выдаются и хранятся до их принятия.
Такие правила и положения, а также любые изменения, дополнения или отмены их должны быть сданы на хранение государственному секретарю, и они вступают в силу после их сдачи на хранение.
Ни одно лицо не может устанавливать в аренду любую электрическую проводку или оборудование, подпадающие под действие этого раздела, без предварительного уведомления или в течение пяти дней после начала работы инспектора проводов, назначенного в соответствии с положениями раздела тридцать два главы сто шестьдесят. шесть.Указанное уведомление должно быть отправлено указанному инспектору путем отправки по почте или доставки бланка заявления на разрешение, подготовленного советом. Любое лицо, не предоставившее такое уведомление, подлежит наказанию в виде штрафа в размере до пятисот долларов. Выполнение данного раздела осуществляется инспектором проводов в пределах своей компетенции и государственными экспертами-электриками.
Любое лицо, устанавливающее в аренду электропроводку или приспособления, подпадающие под действие этого раздела, должно письменно уведомить инспектора проводов по завершении работ.Инспектор проводов должен в течение пяти дней с момента такого уведомления письменно уведомить о своем одобрении или неодобрении указанной работы. Уведомление о неодобрении должно содержать характеристики части работы, которая была отклонена, вместе со ссылкой на правило или постановление совета по противопожарной безопасности, которое было нарушено.
.
