Примыкание кровли к трубе: особенности конструкции

Последнее обновление статьи 08.09.2020

Примыкание кровли к трубе – важный узел, от качества исполнения которого во многом зависит правильное функционирование кровельного пирога, надежность и долговечность всей конструкции.

Особенности монтажа дымохода

Устройство примыкания кровли к трубе может выполняться по различным технологиям, с использованием материалов, соответствующих типу кровельного покрытия. Принцип герметизации стыка финишного настила с вертикальными конструкциями, в том числе дымоходной трубой, определяется в процессе работ над проектом крыши. Требуется учитывать не только вид кровельного покрытия, но и место расположения дымохода, его форму и материал, из которого он изготовлен. В ряде случаев возможно использование готовых конструкций и штатных элементов для гидроизоляции примыканий.

Проще всего гидроизолировать дымоход, установленный в самой высокой точке скатной крыши – в этом случае нет опасности накопления снега за трубой, что может привести к разгерметизации примыкания и проникновения влаги внутрь кровельного пирога. Дымоход прямоугольной формы, проходящий через конек крыши, может монтироваться между стропильными фермами висячего типа, либо с прерыванием конькового бруса в системе с наслонными стропилами и монтажом дополнительных опор.

Без особых проблем можно гидроизолировать примыкание кровли к дымовой трубе, расположенной немного ниже конька. Значительно сложнее обустройство трубы в нижней части ската. В этом случае для защиты дымохода от схода снежных масс и накопления снега позади трубы нередко требуется установить специальную скатную конструкцию с разжелобком.

Не рекомендуется установка дымохода в пересечении с ендовой (внутренним углом, образованным скатами сложной крыши), так как неизбежны серьезные осложнения при герметизации примыканий к кровле.

Обустройство узла прохода через крышу

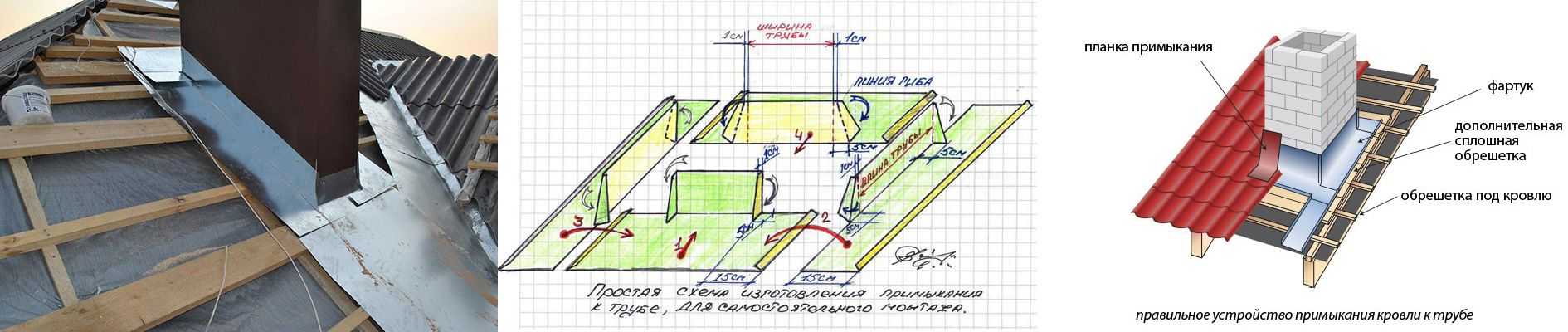

Надежное примыкание кровли к трубе может быть выполнено лишь при условии, что обрешетка кровли представляет собой жесткую конструкцию, на которой равномерно распределяется нагрузка от покрытия и внешних воздействий. Если дымоход устанавливается без нарушения целостности обрешетки, то жесткость внешнего настила, выполненного из листовых материалов, поможет обеспечить монтаж специальной кровельной проходки с основанием в виде металлического листа.

Возведение прямоугольного дымохода обычно связано с необходимостью частичного демонтажа обрешетки. В некоторых случаях может потребоваться убрать часть стропильной ноги. Чтобы не пострадала несущая способность стропильной системы, вокруг дымохода монтируется специальный деревянный каркас, на который закрепляется гидроизоляционный и пароизоляционный слой кровельного пирога. Полотно гидроизоляции прижимается обрешеткой и контробрешеткой, пароизоляция – элементами каркаса для монтажа отделки помещения под крышей. Размер промежутка между дымоходом и каркасом должен соответствовать требованиям СНиП, он заполняется негорючим термоизолятором – каменной ватой.

Конструкция кровельного пирога должна быть непрерывна по всей площади крыши.

При обустройстве узла прохода дымохода через крышу особое внимание уделяется герметизации стыка кровельного материала и трубы. Необходимо обеспечить отвод воды, стекающей по кровельному скату и самой трубе. Обычно при выполнении примыкания требуется монтаж фартука.

Примыкание черепичной кровли к дымоходу

Примыкание кровли к дымоходу нередко выполняется с использованием фартуков, разработанных специально для определенных кровельных материалов и продающихся в виде набора составляющих. Керамическая и цементно-песчаная черепица комплектуется эластичными лентами, выполненными из алюминиевого сплава и снабженными клеящим слоем на одной из сторон.

Чтобы герметизировать примыкание, эластичная лента приклеивается вдоль стыка, при этом одной половиной она прилегает к трубе, а второй – к крыше, повторяя изгибы черепичного покрытия. Затем верхнюю часть ленты требуется зафиксировать металлической профильной планкой. Для этого используются термостойкие дюбели. Места установки крепежных элементов и стык планки с трубой в обязательном порядке обрабатываются герметиком.

Примыкающий узел кровли из гибкой черепицы обустраивается по той же технологии, но вместо эластичной металлической ленты укладывается ендовой ковер либо рядовая черепица, которая была предварительно заведена в дымоход.

Примыкание металлочерепичной кровли

Если кровля выполнена из металлочерепицы, обычно применяется герметизирующий фартук, выполненный с использованием верхних и нижних планок примыкания. Для этого нижнюю планку следует приложить к стенкам дымоходной трубы и отметить ее верхнюю кромку. По линии разметки выполняется штроба, глубина которой должна составлять не менее 1,5 см. По окончании работы следует убрать пыль и промыть штробу водой.

Обустройство внутреннего фартука начинается с нижней стенки дымохода.

Планки монтируются с нахлестом в 15 см, чтобы исключить опасность протечек. Верхний край доборных элементов вставляется в штробу и заливается теплостойким силиконовым герметиком. Под низ фартука следует завести плоский лист из металла с антикоррозионным покрытием, он позволит обеспечить сток воды. Направить его надо вниз до карниза кровли либо в ближайшую ендову, по краю выполняется бортик при помощи плоскогубцев и молотка.

Чтобы примыкание дымовой трубы к кровле было максимально надежным, перед монтажом внутреннего фартука на трубу следует вывести гидроизоляцию (на высоту 5 см), и приклеить ее верхний край скотчем. Изоляционный материал должен быть теплостойким.

Место печного входа рекомендуется обернуть саморасширяющейся лентой «Экобит» или аналогичным материалом, способным заполнить сквозное отверстие.

Поверх внутреннего фартука вокруг трубы укладывается металлочерепица. По окончании монтажа кровельного покрытия обустраивается внешний декоративный фартук. Для этого требуется использовать верхние планки примыкания. Монтаж выполняется по тому же принципу, что и установка внутреннего фартука, но в этом случае верхние кромки элементов крепятся к стенам дымохода без штробления. Стык необходимо заполнить герметиком.

Круглые трубы: защита стыков

Примыкание круглой трубы к кровле обычно выполняется с использованием готовых систем. Современный дымоход с круглым сечением представляет собой трехслойную конструкцию, центральный сегмент которой выполнен из теплоизоляционного материала. К ним производятся специальные примыкания для кровель, состоящие из стального плоского листа и фартука-колпака, через который проходит дымоходная труба.

Модели примыканий различаются, в первую очередь, углом наклона пластины относительно вертикально расположенной трубы. Выпускаются конструкции, рассчитанные на использование на кровлях с наиболее распространенным углом наклона скатов.

Пластина примыкания жестко закрепляется на плоскости крыши. Верхушка колпака срезается с таким расчетом, чтобы труба входила в него плотно, без зазоров. После закрепления пластины примыкания верхний край фартука прижимается к трубе с помощью стального хомута с эластичной термостойкой прокладкой. Это дает возможность герметизировать стык, предотвратить попадание влаги под фартук. Монтаж самой пластины рекомендуется выполнять с применением саморезов, снабженными резиновыми или неопреновыми прокладками.

Если угол наклона скатной кровли не позволяет установить готовую проходку стандартного типоразмера, узел примыкания кровли к трубе можно выполнить самостоятельно. Герметичный фартук вокруг дымоходной трубы с круглым сечением проще всего создать, оклеивая периметр сегментами из свинцовой или алюминиевой ленты. Можно использовать готовую деталь из свинца, она имеет овальную форму и легко профилируется по кровельному покрытию при помощи резинового или деревянного молотка.

Самоклеющийся свинцовый материал позволяет выполнить качественное примыкание. Свинец характеризуется устойчивостью к перепадам температур, ультрафиолету, коррозии.

Чтобы обеспечить высокое качество монтажа, все поверхности, на которые наклеивается данный материал, должны быть сухими, чистыми и обезжиренными.

Примыкание к дымоходу — кровля вокруг и планка примыкания

Наиболее часто при монтаже крыши возникают вопросы как правильно сделать проход для дымохода, какие материалы при этом использовать. А также как организовать примыкание кровельного материала таким образом, чтобы обеспечивалась герметичность всей кровли. Порой такие вопросы ставят в тупик не только новичков, но и опытных строителей.

Содержание:

  1. Обустройство узла прохода дымохода через кровлю

  2. Примыкание кровли из металлочерепицы к дымоходу

  3. Примыкание черепичной кровли

  4. Устройство дымохода круглого сечения

  5. Видео


Большинство специалистов сходится во мнении, что дымоход лучше всего располагать рядом с коньком крыши. Это позволит создать наиболее прочный узел примыкания кровельного покрытия к трубе. Кроме того, такое расп

оложение позволит минимизировать скопление снега возле дымоходной трубы, что соответственно уменьшает вероятность возможных протечек.

Обустройство узла прохода дымохода через кровлю

Изначально необходимо определить место выхода трубы через кровлю.

Важно: не стоит располагать дымоход рядом с мансардными окнами или в ендовых, так как такое примыкание будет иметь сложную конструкцию, что увеличивает вероятность протечек и разгерметизации крыши

При проведении монтажных работ следует учитывать правила пожарной безопасности. Потому что высокая температура печных газов может нарушать целостность кровельного пирога или привести к его возгоранию. При этом обрешетка должна быть жесткой, это достигается установкой специального короба, в котором и находиться труба. Монтаж данного короба заключается в установке дополнительных поперечных балок между стропилами.

Важно: структура кровельного пирога должна быть неизменной по всему периметру крыши.

Следует также заострить внимание на местах соединения кровельного материала и трубы, они должны быть герметизированы, обеспечен отвод воды. Для этого применяют специальный защитный фартук. Материалы, которые будут использоваться в работе, должны соответствовать основному кровельному покрытию. В зависимости от формы дымохода используют как готовые конструкции, так и изготовляют их самостоятельно.

Примыкание кровли из металлочерепицы к дымоходу

На крышах, покрытых металлочерепицей используют специальные планки примыкания. Их изготавливают из того же материала, что и металлочерепица.

Важно: отделку дымохода делают до укладки основного кровельного покрытия, это позволит предотвратить возможное повреждение и загрязнение материала.

На дымоходной трубе отмечается высота верхней защитной полоски, после чего в этом месте делается штроба. Укладку защитного фартука начинают с нижней стены. Монтаж делают внахлест, заводя верхний край в специальный желоб. Герметичность соединения обеспечивается специальным герметикам на основе силикона. Далее производится установка так называемого галстука — это лист металла, который укладывают непосредственно под фартук. Его основная задача предотвратить попадание воды в проход дымохода и отвести ее. После этого осуществляется укладка металлочерепицы вдоль трубы и завершается процесс монтажа установкой внешнего декоративного фартука на кровлю. Его установка подобна укладке нижних элементов, единственное не требуется штробления стен дымохода. Все стыки заполняют герметикам.

Важно: если ширины дымоходной трубы более 80 см, то в верхней части требуется оборудование специальной разуклонки, которая позволит отводить воду и снежные массы.

В соответствии с этим принципом выполняются работы по примыканию крыши из профнастила к дымоходной трубе. Также важно учесть тот момент, что вся вода, должна отводится от дымохода по склону крыши. Поэтому защитный фартук должен устанавливаться таким образом, чтоб его верхняя часть находилась под листом профнастила. Разуклона на крыше из профнастила выполняется в виде двух коротких ендовы.

Примыкание черепичной кровли

Примыкание дымохода к кровле из черепицы выполняют с помощью специальной эластичной ленты, которые закрепляют вдоль всего стыка. Располагают эту ленту таким образом, чтобы один ее конец заходил на трубу, а второй располагался под черепичным покрытием. Специальные ленты изготавливают из алюминиевого сплава, на одну из стороны которой нанесен клеящий состав. Для надежности данное крепление сверху фиксируют с помощью специальных металлических планок, для крепления которых используют термостойкие дюбели. Все места стыков и креплений дополнительно обрабатывают герметиком.

Устройство дымохода круглого сечения

При обустройстве дымовой трубы круглого сечения следует иметь ввиду, что она не должна вплотную прилегать к деревянным стропилам. Поэтому необходимо также установить специальный короб, чтобы расстояние от трубы к коробу было в пределах 13-25 см. Узнать более подробно это значение для каждого вида материала трубы и кровли можно в нормативных документах по пожарной безопасности.

Важно: паро- и гидроизоляция должны быть непрерывными на всех участках кровли.

Внутреннюю часть короба заполняют негорючим материалом, чаще всего в этих целях используют базальтовое волокно. Полотно пароизоляции и гидроизоляции закрепляют снаружи короба. После чего делают сплошную обрешетку в месте примыкания трубы. Сама по себе дымоходная труба — это трехслойная конструкция, внешний слой которой выполнен из нержавеющей стали.

Важно: между трубой и креплением должен оставаться зазор, так как размеры трубы могут меняться из-за расширения-сжатия.

Изначально укладывают защитный металлический фартук, который представляет собой листы металла прикрепленные к основанию кровли. В местах стыка фартука и трубы используются специальные хомутовые соединения — мастер флеш. Универсальность данного уплотнителя позволяет его использовать на трубах различного диаметра. А конусная конструкция наиболее лучше позволяет повторить угол наклона крыши. Таким образом обеспечивается герметичность покрытия на различных кровельных материалах.

При выборе уплотнителя мастер флеш следует учесть несколько нюансов:

  • диаметр уплотнителя должен быть меньше диаметра трубы, чтобы он плотно облегал ее и обеспечивал надежную герметичность соединения.

  • закрепляют мастер флеш к кровельному материалу с помощью фланцевого соединения, для надежности которое обрабатывают дополнительно герметикам.

  • уплотнитель выдерживает перепады температур от -60 до +250 градусов, устойчив к ультрафиолетовому излучению, не горюч, средний срок службы порядка 20 лет.


Также на трубных дымоходах может использоваться метод оформления примыкания с помощью алюминиевой или свинцовой ленты. Перед этим также делают установку защитного фартука, все детали очищают от мусора и обеззараживают. После чего приклеивают ленту таким образом, чтобы ее верхний край заходил на трубу, а нижний на фартук под кровельный материал.

Важно: верхняя часть проходки примыкания трубы к кровле должна заводится или под кровельный материал, или под крепление конька, это позволит максимально предотвратить возможные протечки.

ВИДЕО

Добавить комментарий

Черная труба, торчащая из вашей крыши: Вентиляционное отверстие

Вы когда-нибудь задумывались, для чего нужна эта черная труба, торчащая из вашей крыши? Если да, то вы не одиноки. Большинство людей понятия не имеют, что это за трубка и какова ее важность.

Что именно? Труба, выходящая из верхней части вашей крыши, является вентиляционным отверстием, и она играет важную роль в обеспечении правильной работы вашей сантехники и защите вашего дома от газа метана.

ЧТО ДЕЛАЕТ САНТЕХНИКА?

Вентиляционная труба представляет собой вертикальную трубу, которая проходит через стены вашего дома и выходит через крышу. Он подключается к дренажной трубе водопроводной системы вашего дома. Труба выходит из вашего дома и ведет к канализационной трубе, которая соединяется с септиком или общественной канализационной системой.

Вентиляционное отверстие позволяет воздуху поступать в дренажную систему, что поддерживает равномерное давление и позволяет сточной воде вытекать быстро и эффективно. Выравнивая давление, вентиляционная труба на крыше помогает регулировать давление в водосточных трубах, что позволяет сточной воде из вашего дома вытекать в канализацию и устраняет риск просачивания газа метана обратно в ваш дом.

МОЖЕТ ЛИ ЗАБОРИТЬСЯ КАНАЛИЗАЦИЯ?

Ваш дом зависит от водопровода, который отводит сточные воды от унитаза, раковины и ванны, а также от посудомоечной и стиральной машин. К сожалению, вентиляционное отверстие на крыше может засориться, и когда это происходит, это становится вонючей и потенциально грязной проблемой.

Одной из наиболее распространенных причин засорения унитазов, ванн и раковин является засорение вентиляционного отверстия на крыше. Общие причины засорения вентиляционного отверстия:

  • Скопление листьев, которые блокируют вход
  • Гнезда птиц наверху или внутри вентиляционного отверстия
  • Грызуны, попавшие внутрь вентиляционного отверстия
  • Вентиляционное отверстие, непреднамеренно заблокированное людьми, например, теми, кто выполняет работы снаружи вашего дома
  • Чрезмерная коррозия, вызывающая разрушение трубы

Если вы заметили что-либо из этого, немедленно обратитесь к специалисту.

КАКОВЫ ПРИЗНАКИ ЗАБОРКИ ВЕНТИЛЯЦИОННОГО ВЕНТИЛЯТОРА?

Характерным признаком засорения вентиляционного отверстия является бульканье в туалете. Когда засор уменьшает воздух, поступающий через вентиляцию сантехники, давление в сантехнике будет выше, чем в ванной комнате. Поэтому, когда вы спускаете воду в унитазе, вода борется с более высоким давлением, в результате чего унитаз начинает брызгать и булькать.

Замедленный слив также является распространенной проблемой, связанной с засорением вентиляционного отверстия. Когда у вас более высокое давление в водосточной трубе, это препятствует нормальному сливу воды. Если ваши раковины и ванны сливаются медленно, и вы не видите видимого засора в сливе, скорее всего, у вас забито вентиляционное отверстие.

Резкий запах канализационного газа — верный признак засорения вентиляционного отверстия. Когда вентиляционное отверстие забивается, это снижает давление воздуха, что позволяет дренажным трубам полностью опорожняться, оставляя р-ловушки сухими.

Когда p-ловушки высохнут, водяной затвор, предназначенный для блокировки газов из отходов, позволяет газам выходить обратно в ваш дом. Этот запах не только ужасен, но и канализационный газ может быть опасен для вашего здоровья.

КАК ВЫ ДЕЛАЕТЕСЬ С ЗАБИРЕННЫМ ВЕНТИЛЯЦИОННЫМ ВЕНТИЛЯТОРОМ?

Лучшее решение — убрать засор; к сожалению, это не всегда так просто, как кажется. Если засор виден, например, птичье гнездо наверху вентиляционного отверстия, вы должны удалить его. Однако, если вы не можете визуально определить, что вызывает засор, позвоните в местную службу сантехники, чтобы открыть вентиляционное отверстие и устранить засор.

В некоторых случаях сантехнику может потребоваться заменить вентиляционную трубу на более длинную, что снижает вероятность ее засорения. Чтобы предотвратить будущие засоры, сантехник может легко установить крышку на верхнюю часть трубы, чтобы предотвратить попадание внутрь грызунов и мусора. Канализационная служба Roto-Rooter.

Там, где сантехника встречается с кровлей — определение удлинения вентиляционной трубы TUBOS — RoofersCoffeeShop®

Кевин Моррис, TUBOS.

Вентиляционная труба является очень важной частью дренажной системы здания, и правила требуют, чтобы трубы проходили вертикально не менее чем на шесть дюймов над крышей.

Требования к водопроводу

Вентиляционная труба является частью дренажной системы. Он выполняет две функции: обеспечивает надлежащий дренаж водопроводной системы здания и позволяет канализационным газам выходить наружу. Дренаж происходит потому, что вентиляционная труба пропускает воздух и предотвращает создание вакуума в светильниках. Канализационные газы являются частью отходов, и безопасным стандартом практики является выпуск их наружу на крышу. Обычно это делается для того, чтобы опасные запахи не могли повлиять на жителей здания. На некоторых крышах будет одна вентиляционная труба, которая соединяется со всей водопроводной системой здания, а в других зданиях есть множество вентиляционных отверстий.

Материалы вентиляционных труб варьируются от чугуна, оцинковки, меди, акрилонитрил-бутадиен-стирола (АБС и поливинилхлорида (ПВХ)).

В соответствии с Международным сантехническим кодексом (IPC) вентиляционные трубы должны проходить вертикально не менее чем на 152 мм (6 дюймов) над крышей в соответствии с разделом 905.5 «Вентиляционные соединения и уклоны». Кроме того, вентиляционные трубы должны располагаться на расстоянии не менее 305 мм (12 дюймов) от вертикальной поверхности. В местах, известных снегом, вентиляционная труба должна быть не менее 51 мм (12 дюймов) в диаметре и 305 мм в изолированной зоне здания, прежде чем проходить через крышу. Вентиляционные отверстия в этих местах также должны выступать на 610 мм (24 дюйма) над крышей.

В дополнение к соблюдению норм и стандартов, специалисты по проектированию/строительству должны внимательно следить за особенностями, уникальными для каждого проекта. Подрядчики могут столкнуться с трещинами, отсутствием или закрытыми вентиляционными трубами. В частности, во время процесса повторной кровли важно проверить систему на наличие проблемных мест или ошибок при установке предыдущей системы кровли. Ошибки должны быть исправлены до установки удлинителей вентиляционной трубы.

Методы удлинителей

Традиционные варианты, отвечающие требованиям кодекса для удлинителей вентиляционных труб — метод из нержавеющей стали и метод «без втулки». Первый вариант начинается со втулки из нержавеющей стали, вставленной в существующую вентиляционную трубу. На верхнюю часть существующей трубы наносится герметик, а затем на нержавеющую сталь накладывается новое покрытие из ПВХ. Открытая часть нержавеющей стали разрезается, поэтому надрезы загибаются на ПВХ. Это приложение хорошо подходит для ведущих загрузочных приложений. Установка занимает около 30 минут, а стоимость материала составляет около 18 долларов.

Второй вариант — присоединить муфту без ступицы к существующей вентиляционной трубе и затянуть ее с крутящим моментом 60 дюйм-фунтов — это необходимо для предотвращения утечек.

Затем труба из ПВХ измеряется и обрезается до заданной высоты, а ПВХ прикрепляется к ступице с моментом затяжки 60 дюймов на фунт. Для надевания на трубу из ПВХ / без втулки требуется свинцовый чехол большего размера (обычно за дополнительные 10 долларов), а излишки свинца вставляются в меньшую трубу из ПВХ. Установка этого метода обычно занимает 15 минут, а стоимость материала составляет около 22 долларов.

Доступен новый третий вариант, использующий запатентованные технологии. Одним из примеров является система удлинителей вентиляционных труб TUBOS шириной 2, 3 и 4 дюйма для соответствия стандартным размерам вентиляционных труб. Установка начинается с выбора компонента соответствующего размера и его вставки в существующую вентиляционную трубу; затем он маркируется до требуемой кодом высоты и обрезается. После того, как удлинитель и вентиляционная труба очищены от грязи, пыли или мусора, удлинитель герметизируется на месте с помощью клея и/или герметика. Это также предотвращает утечку метана.
