Кирпичная печь для бани: проекты и порядовка

Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание  сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей,  и исправленную порядовку показываете специалисту.

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

  • Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
  • Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать  несколько решеток меньшей длины поперек поддувала.
  • Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
  • Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
  • Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
  • После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
  • При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста.  Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
  • Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

В видео показано, как можно крепить зольную и топочную дверцы, а также процесс приготовления глиняного раствора.

Вот проект печи для бани, в котором бак для нагрева воды примыкает к каменке и дополнительно обогревается за счет теплоотдачи от дымохода. Эта печь имеет небольшие размеры и несложна в изготовлении.

Кирпичная печь с металлической каменкой и боковым расположением бака для воды: 1 — опора бака; 2 — бак для воды; 3 — дымовая труба; 4 — люк для полива камней; 5 — крышка каменки; 6 — проволочные скрепы; 7 — камни; 8 — решётка каменки; 9 — стойки постамента каменки; 10 — колосниковая решётка; 11 — дверца топки; 12 — дверца поддувала

Емкость для каменки размером 530х510х500 мм  изготовлена из стали толщиной 8-10мм, бак для воды – из трубы диаметром 40см (емкость около 50 литров). Опорой для каменки служит сваренный из уголков каркас (уголок берут 50х50 мм), для водяного бака изготавливают скользящую опору.

Каменка имеет крышку, через которую закладываются камни и поддается вода. Чтобы камни нагревались до более высоких температур, крышку закрывают, а если нужно  их температуру понизить – открывают. После установки на каркас каменка обкладывается кирпичом, поставленным на ребро.

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решётка; 10 — дверка топки; 11 — дверка поддувала

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

Порядовка печи с закрытой каменкой и боковым размещением бака для воды



Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Печи непрерывного действия можно топить во время того, как в парилке находятся люди – они сконструированы таким образом, что продукты горения не попадают в помещение.

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800оС, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м  заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны).  Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок.  8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м  дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м  добавляются две металлические перемычки над основной шахтой.

В 17-м  снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда.  Следующие два  без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

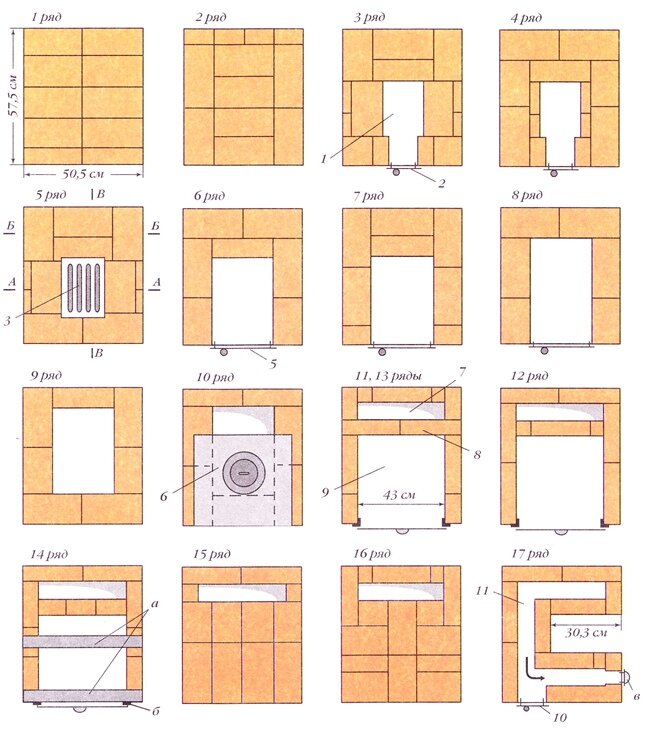

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и проектов печей — каждый хозяин старается по максимуму использовать имеющееся пространство, потому изменения и корректировки практически необходимы. Если у вас есть хоть небольшой опыт работы с кирпичами и растворами — вы вполне можете сложить кирпичную печь своими руками. Но если вы в своих силах не уверены, то стоит подумать о приглашении опытного печника, хотя бы в качестве консультанта. Это может сэкономить вам приличные средства: переделка печи и устранение огрехов стоят, зачастую, гораздо больше, чем кладка печи по-новой.

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

Некоторые чертежи и проекты печей для бани
