Как удлинить (нарастить) профиль для гипсокартона

В этой статье мы узнаем, как удлинить профиль для гипсокартона или по другому — нарастить его длину. В предыдущих уроках мы узнали, что каркас для подвесного потолка делается из профилей 27х28, 60х27 и П-образных подвесов («крокодилов»). Дело в том, что размер потолков может быть абсолютно разным. Одно дело сделать подвесной потолок в небольшой детской комнате, где длины профиля хватает на всю длину помещения, и совсем другое — сделать такой же потолок в большом зале. И если профиль 27х28 можно не наращивать, а точно выставлять по уровню и последовательно крепить к стене, то что касается основного профиля 60х27, к которому крепится гипсокартон, то здесь необходимо иметь полноценный длинный профиль на всю длину или ширину помещения, где планируется делать потолок. Как быть, если длины профиля, который мы приобретаем в магазине не хватает? В этом случае нужно знать как его нарастить, получив полноценный профиль требуемой длины.

Технология наращивание профиля может пригодиться и в том случае, если по какой-либо причине Вам не хватило профиля стандартной длины, но остались несколько обрезков более коротких.

СОДЕРЖАНИЕ:

Как нарастить профиль для для гипсокартона
Итоговый результат работы

Как удлинить профиль для гипсокартона 60х27

Посмотрим, как удлинить профиль для гипсокартона. Я покажу 2 способа.

С помощью соединителя потолочных профилей 60х27

Перед нами 2 части профиля 60х27:

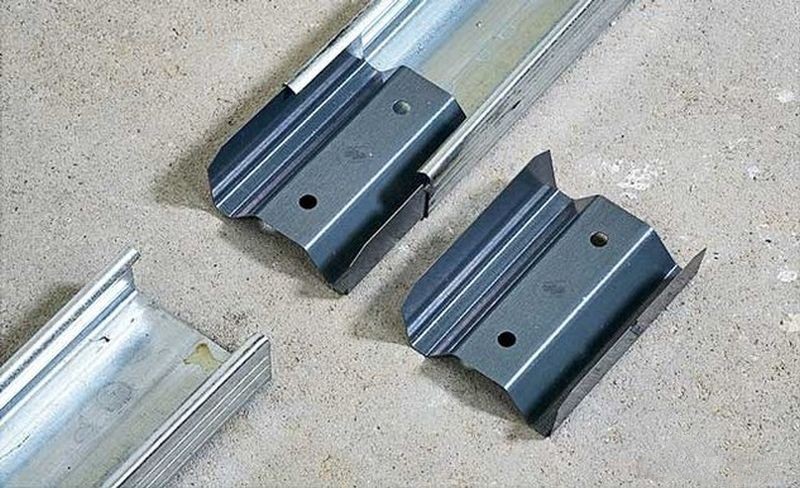

В магазине можно приобрести специальный элемент, который называется соединитель потолочных профилей:

Нужно взять профиль 60×27 и вставить внутрь него соединитель профилей:

делать это нужно аккуратно, не спеша, т. к. соединение происходит довольно туго.

Вставить необходимо до специальных ограничителей на соединительном элементе:

Для работы понадобится шуруповерт и саморезы с пресс шайбой 4.

2×13:

Чем меньше длина самореза, тем лучше. Саморез должен быть острый:

В месте перекрытия профиля и соединителя необходимо закрутить саморез:

Обязательно должно быть две точки фиксации, поэтому прокручиваем рядом еще один саморез:

И то же самое проделываем со второй стороны:

После этого берем профиль, который нужно соединить (нарастить, удлинить):

и точно также заводим его на соединительный элемент:

Профиль соединен:

Осталось то же самое: закрутить по два самореза по двум сторонам этого профиля:

Итак, саморезы закручены, профиль удлинен:

С помощью профиля 27х28

Рассмотрим второй способ удлинения. Для этого возьмем два куска профиля 27×28 одинаковой длины:

и вставим их поверх профиля 60х27 через боковые стороны:

Далее, вставляем вторую часть профиля 60х27:

После этого нужно саморезами сделать соединения:

Докручиваем оставшиеся саморезы:

Итоговый результат работы

Ниже на картинках Вы видите удлиненные профили, полученные первым и вторым способом:

На этом все. В этой статье мы узнали, как удлинить профиль для гипсокартона и в каких случаях это может понадобиться.

Пошаговые уроки по работе с гипсокартоном

Урок 06. Как шпаклевать гипсокартон своими руками
Урок 07. Как клеить гипсокартон на стену
Урок 08. Откосы из гипсокартона своими руками на окна
Урок 09. Разметка потолка под гипсокартон
Урок 10. Как сделать каркас для гипсокартона на потолке
Урок 11. Как удлинить (нарастить) профиль для гипсокартона

Как удлинить профиль для гипсокартона?

О конструкциях из гипсокартона

Все конструкции из гипсокартона строятся из четырех основных видов профилей: стоечных и направляющих профилей для перегородок из гипсокартона и направляющих и потолочных профилей для потолков из гипсокартона.

В сечении профили для гипсократона это буква П, соответственно у профилей есть одна стенка и две полки. У направляющих профилей, как для потолков, так и для перегородок, полки ровные. У стоечных и силовых потолочных профилей полки профиля имеют загибы для усиления конструкции.

Соединяются профили двумя способами:

С помощью специального инструмента, называемого просекатель;
С помощью саморезов металл-металл. Саморезы маркируются, как LN, это прокалывающие саморезы и LB сверлящие саморезы.

В строительном плане профили для гипсокартона материал технологичный и соединять их можно очень разными способами. Часть способов соединения можно отнести к стандартным, и именно они указаны в технологических картах производителей профилей. Вторую часть способов соединения можно назвать не стандартными.

Как соединять профили для потолка из гипсокартона

Профили для потолка из гипсокартона в конструкциях каркаса приходится удлинять и соединять, под углом 90°. Удлинение потолочных профилей ПП (60х27) производится при помощи специальных удлинителей.

Перекрестное соединение потолочных профилей производится при помощи специальных соединителей. Соединение профилей потолочных в потолке одноуровневом производится соединителем одноуровневым для потолочных профилей ПП 60/27, простое название «краб».

Соединение профилей в двухуровневом потолке производится двухуровневым соединителем. Его можно поворачивать вдоль своей оси на нужный угол соединения.

Подводя итог, хотелось бы отметить, что имея немного фантазии можно соединять профили для гипсокартона обходясь без фирменных соединителей, имея лишь ножницы по металлу и пассатижи.

©Gipsokart.ru

Другие статьи раздела:Конструкции из гипсокартона

Архитектурные термины
Виды облицовок стены на металлическом каркасе
Звукоизоляционная лента
Как обшить гипсокартонном изогнутую стену
Как соединять профили для гипсокартона
Каркас из металлических профилей для гипсокартона
Конструкции из гипсокартона во влажных помещениях

Из листов гипсокартона можно создавать разнообразные элементы и конструкции.

Надежность всех элементов конструкции зависит от того, как крепко скреплены между собой профили. Выполнить эту работу можно несколькими способами. Есть проверенные и надежные, которые используют в большинстве случаев, но иногда можно использовать и подручные материалы.
Существующие варианты соединения профиля между собой

Рассмотрим, как соединить профили для гипсокартона между собой правильно, и какие нюансы нужно учесть при креплении гипсокартона. Технологии несложные, и поэтому выполнить соединение профилей своими руками легко, главное, подготовить все необходимые материалы и инструменты для гипсокартона.

Первая технология – профессиональные элементы

На рынке имеется множество конструкций, которые производят для соединения профильных деталей при монтаже каркаса на стену.

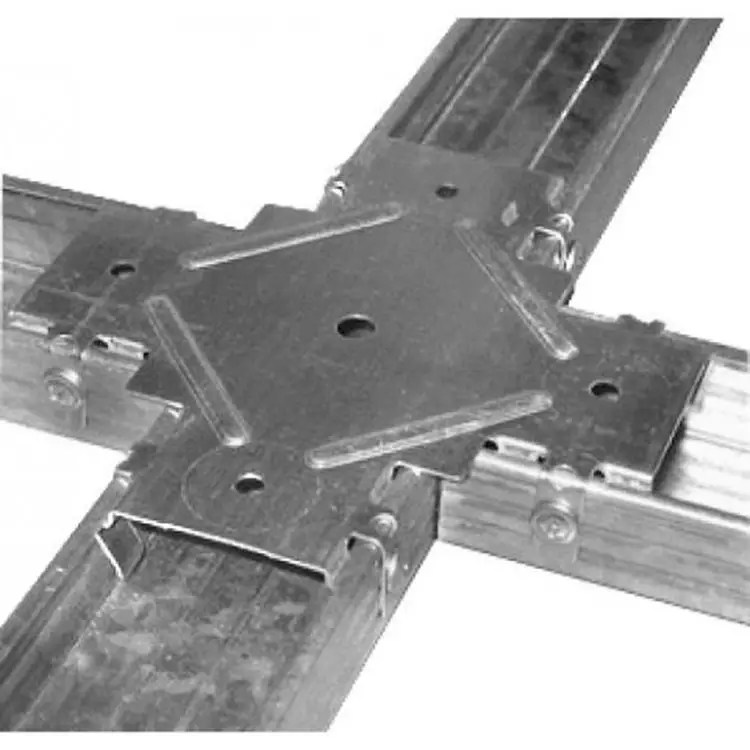

Пример крабового соединения профилей

Соединители могут иметь различный вид и конфигурацию, но есть самые востребованные, которые мы и рассмотрим, для удобства сделаем это в форме таблицы:

Удлинители	Применяются для профиля 60х27 – это специальная вставка, которая может с точностью до миллиметра соединить элементы, Впоследствии они вкручиваются маленькими саморезами. Элементы производят из оцинкованной стали, посередине есть специальное углубление, помогающее торцам профиля плотно прилегать друг к другу.
«Краб» — одноуровневый соединитель	Используется для сцепления профильных элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон – это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложится немалая нагрузка. Используется для сцепления профильных элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон. Это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложиться немалая нагрузка.
Двухуровневый соединитель	Этот элемент применяется, если нужно закрепить профили, расположенные друг над другом. При помощи этого элемента собрать двухуровневую конструкцию не составит труда, при этом она будет очень надежной. Его в основном используют профессиональные застройщики, частники их применяют редко, но это удобный элемент обладающий массой достоинств
Боковой соединитель	Малознакомый элемент, который практически не используется, но соединить детали с его применением очень просто. Он предназначен для соединения двух перпендикулярных элементов.

Важно! Для точного расчета соединителей, нужно составить подробный чертеж конструкции с прорисовкой каждой детали. На рисунке будет видно, сколько соединительных элементов вам понадобиться.
Так выглядит боковой соединитель профилей
Чертеж с размерами соединителя профилей

Как соединить профили

Рассмотрим процесс соединения профильных комплектующих с помощью описанных выше изделий.
Нам нужно:

саморезы – «клопы» с острым концом, длиной 9-11 мм, 25 штук на 1м2;Схема с размерами саморезов клопов
взять шуруповерт с насадкой для быстрого закручивания саморезов. Метиза с головкой под шип, поэтому стоит прикупить несколько бит разных по длине;
металлические профили, которые нужно соединить, придется отрезать, поэтом вам будет необходимо подготовить ножницы по железу;
кроме этого понадобится рулетка.

В видео показан процесс соединения и удлинения двух профилей.

Как монтировать удлинители

Каждый вариант крепежа имеет свою инструкцию по обустройству. Для того чтобы понимать, как правильно соединить элементы, рассмотрим каждый вариант в отдельности:

Чтобы правильно нарастить профили с геометрической точностью нужно использовать удлинители. Если в продаже есть несколько вариантов, то стоит выбрать элемент с выемкой посередине и из жесткого металла, они помогут соединить элементы с особой точностью.Схема для соединения профилей
Произведите замеры длины профилей, которые нужно соединить. Нарежьте профиль ножницами по железу. Стоит отметить, что профили должны быть короче исходного размера на 1 см, так будет проще соединить конструкцию.
Вставить элемент в торец одного из профилей, после этого вставить второй профиль. Соединение делаем жестким, если элементы соединения в месте сцепления болтаются, то прочностной показатель будет низким. Соединение фиксируется маленькими саморезами «семечками» по два крепежа с каждой стороны, тогда будет обеспечена надежность соединения.Процесс вставки удлинителя в профиль

Монтаж крабов

Как удлинить профиль мы разобрались, теперь стоит разобраться, как присоединить при помощи краба поперечину в конструкции из ГКЛ. Выполнить своими руками это нужно так:

отмерим длину каждого профильного элемента для точности соединяемой конструкции. Стоит сказать, что перемычки при монтаже должны быть на полсантиметра меньше исходной длины. Это нужно, чтобы перемычки не деформировались во время эксплуатации;
установить соединитель с тыльной стороны профиля. Элемент подогнать под профиль и должен плотно к нему прилегать. Установите перемычку в соединитель и защелкните;
зазор между профилем и поперечиной в крабе должен быть минимальным;
выступы с отверстиями, имеющиеся на каждом соединителе, стоит загнуть к профильному элементу и прикрутить саморезами;
со второй стороны крепление производится аналогично. Если вторая сторона не нужна, то ее можно оставить нетронутой или отрезать ножницами по железу.

Если сомневаетесь, что у вас получится правильно соединить профили при помощи краба, попробуйте это сделать на двух маленьких элементах, как только вы поймете принцип, работа пойдет намного быстрее.

Обустройство двухуровневых соединителей

Эти соединители предназначаются для того, чтобы составить два профиля находящиеся друг над другом в сложной конструкции.
Пример конструкции двухуровневого соединения профилей

Соединитель — это элемент с выступами внизу, защелкивающийся в пазах, находящихся по бокам профиля.

Этот элемент держит профиль очень прочно и не требуется других креплений. В верхней части имеются такие же фиксаторы, которые вставляются в пазы верхнего профиля.

Процесс установки:

вставить соединитель в первый профиль и защелкнуть плотно;
второй профиль вставить так, чтобы бортики соединителя плотно зашли в изгибы элемента, другого крепления не потребуется;
есть сомнение в надежности конструкции, то соединитель можно прикрутить саморезами по металлу к профильной конструкции.

Соединитель редко используется частными застройщиками, но он очень удобен в применении, при этом монтировать сложные конструкции с этим элементом намного быстрее.

Урок 11. Как удлинить (нарастить) профиль для гипсокартона

Как нарастить профиль для для гипсокартона
- С помощью соединителя потолочных профилей 60х27
- С помощью профиля 27х28
Итоговый результат работы

Как удлинить профиль для гипсокартона 60х27

Посмотрим, как удлинить профиль для гипсокартона. Я покажу 2 способа.

С помощью соединителя потолочных профилей 60х27

Перед нами 2 части профиля 60х27:

В магазине можно приобрести специальный элемент, который называется соединитель потолочных профилей:

Нужно взять профиль 60×27 и вставить внутрь него соединитель профилей:

делать это нужно аккуратно, не спеша, т. к. соединение происходит довольно туго.

Вставить необходимо до специальных ограничителей на соединительном элементе:

Для работы понадобится шуруповерт и саморезы с пресс шайбой 4.2×13:

Чем меньше длина самореза, тем лучше. Саморез должен быть острый:

В месте перекрытия профиля и соединителя необходимо закрутить саморез:

Обязательно должно быть две точки фиксации, поэтому прокручиваем рядом еще один саморез:

И то же самое проделываем со второй стороны:

После этого берем профиль, который нужно соединить (нарастить, удлинить):

и точно также заводим его на соединительный элемент:

Профиль соединен:

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

Осталось то же самое: закрутить по два самореза по двум сторонам этого профиля:

Итак, саморезы закручены, профиль удлинен:

С помощью профиля 27х28

Рассмотрим второй способ удлинения. Для этого возьмем два куска профиля 27×28 одинаковой длины:

и вставим их поверх профиля 60х27 через боковые стороны:

Далее, вставляем вторую часть профиля 60х27:

После этого нужно саморезами сделать соединения:

Докручиваем оставшиеся саморезы:

Профиль для гипсокартона: краткий ликбез от

Отделка гипсокартоном последнее время получила широкое распространение. При работе с этим материалом в большинстве случаев не обходится без каркаса. Каркас состоит из разного типа профилей, различия между ними часто вызывают вопросы. В этой статьи мы рассмотрим основные виды профилей и других элементов конструкции для монтажа гипсокартона.

Виды профилей

Направляющий профиль для перегородок прикрепляется к стенам, полу и потолку при создании каркаса для перегородок и при обшивке стен. Обозначается буквенным сочетанием UW или в русской классификации – ПН. Профиль имеет П-образную форму, в него вставляют стоечный профиль или другой направляющий профиль при примыкании к стенам.

Профиль UW (ПН)

Направляющий профиль для потолка выполняет ту же функцию, как и профиль UD, только используют его для создания подвесных потолочных конструкций. Обозначается он буквами UD, в русской маркировке — ППН. Профиль также используют для создания каркасных конструкций или для обшивки стен.

Профиль UD (ППН)

Потолочные профили часто используют для создания различных интерьерных элементов и обшивки стен, но для создания перегородок их использовать нельзя, так как их боковая сторона не подходит для крепления листов гипсокартона. Подробнее про ошибки при создании каркаса под гипсокартон читайте в статье «6 ошибок при монтаже каркаса для гипсокартона»

Стоечный профиль имеет обозначение CW или ПС. Стойки используют для усиления конструкции каркаса перегородок. На него можно крепить гипсокартон с двух сторон, это отличает его от потолочного профиля. Он различается по размерам сторон и по длине. Профиль CW вставляют в профиль UW. В результате этого получается обрешетка, к которой крепят гипсокартон.

Профиль CW (ПС) для перегородок и обшивки стен.

Потолочный профиль обозначается буквами ПП (CD). Его используют для создания подвесных потолков, потолочный профиль еще называют несущим. Его вставляют в направляющие и крепят на прямых или анкерных подвесах. Также этот вид профиля подходит для обшивки стен и создания декоративных конструкций из гипсокартона.

Профиль CD (ПП)

Соединение профилей при монтаже потолка.

Использование потолочного профиля для обшивки стены.

Арочный профиль – еще один элемент, который используют для обшивки стен и перегородок, его применяют для создания арок в дверных проемах. Конструкция обычно зависит от конкретного производителя и применяется он реже, чем вышеперечисленные.

Крепежные элементы

Прямой подвес – самый распространенный крепежный элемент. Его используют для установки подвесного потолка и для прикрепления облицовки из ГКЛ к стене в тех случаях, когда для стоек использован потолочный профиль. Длина подвеса обычно не превышает 12 – 12,5 см, поэтому толщина потолка или обшивки должна быть не больше этой величины.

Прямой подвес.

Анкерный подвес используют в ситуациях, когда толщина потолка или обшивки превышает 12,5 см. Иногда анкерный подвес называют подвесом с тягой, потому что он состоит из двух элементов, самого крепежа и тяги, перемещение которой по вертикальной оси позволяет изменять высоту потолка.

Анкерный подвес (подвес на тяге)

Изменение высоты анкерного подвеса, позволяет изменять высоту потолка.

Удлинитель позволяет увеличить длину потолочного профиля, он вставляется в конец одного элемента и в начало другого.

Соединительные элемент, удлиняющий потолочный профиль.

Удлинение потолочного профиля

Одноуровневый соединитель за свою форму получил у строителей название «краб». Этот элемент объединяет несущий потолочные профили с вспомогательными.

Одноуровневый соединитель (краб).

Использование одноуровневого соединителя для потолочных конструкций.

Двухуровневый соединитель тоже используется для объединения потолочных профилей, при этом он соединяет их не на одном уровне, а на двух, из-за этого увеличивается толщина потолка, но получается меньше резаных элементов.

Двухуровневый соединитель

Трудности перевода

Разделение профилей на виды часто путают из-за разных обозначений: русского и европейского. Если с русским все понятно — ПП – потолочный профиль, ПН – профиль направляющий, то с европейским все сложнее. В маркировках UD, CD, CW, UW первая буква обозначает форму профиля. U – направляющий, С – с-образный. D – Decke (потолок), W — Wand (стена).

Размеры

Еще один важный параметр для профилей гипсокартона. Чтобы стоечный профиль вставился в направляющий у них должна быть одинаковая ширина. Можно встретить следующие обозначения: ПС 75/50, это означает, что ширина профиля 75, а боковая стенка 50. Такому профилю нужна направляющая ПН 75/40.

Установка стоечного профиля в направляющий.

Для формирования каркаса важна еще и толщина стали, она бывает от 0,3 до 0,7 мм. Каркасы, испытывающие серьезные нагрузки (потолки, перегородки), лучше делать из более толстого профиля.

Профили изготавливают из оцинкованной стали, покрытие из цинка защищает металл от коррозии. Повреждение покрытия может привести к появлению ржавчины во влажных помещениях. Про другие ошибки, связанные с монтажом гипсокартона, читайте в статье «10 ошибок при монтаже гипсокартона».

Внешний вид	Название элемента	Европейское обозначение	Русское обозначение	Область применения	Размеры (мм)
	Направляющий профиль для перегородок	UW	ПН	перегородки, обрешетки для обшивки стен	50/40 75/40 100/40
	Стоечный профиль	CW	ПС	перегородки, обшивка стен	50/50 75/50 100/50
	Потолочный профиль	CD	ПП	подвесные потолки, обшивка стен, конструкции из ГКЛ	60/27
	Потолочный направляющий профиль	UD	ППН	подвесные потолки, обшивка стен, конструкции из ГКЛ	28/27
	Прямой подвес	—	—	подвесные потолки, обшивка стен с использованием потолочного профиля	120
	Анкерный подвес	—	—	подвесные потолки	—
	Удлинитель	—	—	подвесные потолки, обшивка стен с использованием потолочного профиля	—
	Одноуровневый соединитель	—	—	подвесные потолки	—
	Двухуровневый соединитель	—	—	подвесные потолки	—

виды и размеры, особенности применения профиля

org/BreadcrumbList»>Главная / Статьи / Профили для гипсокартона

Гипсокартон относится к наиболее востребованным отделочным материалам. Он позволяет быстро и эффективно выровнять стены, создать многоуровневый потолок, внутрикомнатные перегородки и т. д. Монтаж гипсокартонных листов производится на каркас, собранный из специальных металлических профилей. От того, насколько правильно подобран материал и комплектующие, зависит качество всей конструкции. Гипсокартон может устанавливаться и без каркаса. В таком случае крепление листов осуществляется с помощью специального клея. Чаще всего это делается:

если базовая поверхность не требует выравнивания;
когда малый вес конструкции является принципиальным.

Для изготовления профиля для гипсокартона используется листовая сталь толщиной 0,25–0,6 мм . Ее верхний слой покрыт цинком. Такая защита повышает устойчивость к коррозии и делает изделия более долговечными. Производители предлагают несколько видов профилей, позволяющих создавать каркасы для гипсокартонных конструкций любой сложности. Элементы подбираются в соответствии с их функцией и расположением.

Особенности изготовления профилей для гипсокартона

В качестве основного материала используется штрипс – оцинкованная рулонная лента из стали толщиной до 0,6 мм. Такая металлическая полоса подается на прокатный станок, где ей придают сечение требуемой формы. Полученный профиль нарезается на части нужной длины. Настройка размеров производится единожды, перед началом работы, затем процесс осуществляется автоматически. При производстве используется следующее оборудование:

гибочный станок. Формирует необходимое сечение профиля;
гильотина. Нарезает полученную заготовку на части;
автоматическая система контроля. Проверяет размеры полученных заготовок.

Основным нормативным документом, регламентирующим характеристики и размеры профилей, является ГОСТ 11474-76. Многие отечественные предприятия изготавливают данную продукцию в соответствии с ТУ 1122-001-70890834-2009. Все профили для обшивки гипсокартона делятся на шесть основных категорий. Четыре из них — основные, предназначенные для сборки конструкции, и две — вспомогательные.

Виды и обозначение профилей для гипсокартона

Направляющие для сборки каркаса. Такие профили обозначаются UW или ПН (в зависимости от производителя — отечественного или зарубежного). Стандартная глубина составляет 40 мм. Ширина может быть различной и подбирается в соответствии с конструкцией. Основное назначение данного профиля для гипсокартона — быть направляющей для крепления последующих элементов, например стоечных. Применяется при сборке каркасов стен и перегородок.
Потолочные направляющие. Маркируются обозначениями ППН, ПНП или UD. Профили данной категории имеют те же функции, что и предыдущие. Они монтируются по периметру потолка и являются направляющими для других элементов каркаса. Такие профили для гипсокартона часто применяются для создания многоуровневых конструкций. Глубина потолочного направляющего элемента, как правило, составляет 27 мм.
Стоечные профили. Они предназначены для вертикальной установки, например при создании перегородок из гипсокартона или при облицовке стен. Элементы крепятся к направляющему профилю. В зависимости от производителя они маркируются как ПС или СW. Стоечный элемент должен выдерживать нагрузку на сжатие, поэтому дополнительно укреплен ребрами жесткости.
Потолочные профили. Они имеют обозначение CD или ПП. Профили крепятся к потолку на прямом подвесе или при помощи анкерного зажима. Глубина — 27 мм, ширина может быть различной. Такие элементы составляют основной каркас подвесного потолка из гипсокартона.

Помимо перечисленных изделий, в работе с гипсокартоном используются также угловые и арочные профили. Первые устанавливаются на стыке стен. Они предназначаются для выравнивания углов и придания им точных геометрических очертаний. Угловой профиль может быть как сплошным, так и перфорированным. Второй вариант обеспечивает лучшее сцепление с отделочным материалом. Арочный профиль предназначен для создания криволинейных конструкций из гипсокартона. Он применяется в оформлении многоуровневых потолков сложной формы, для изготовления ниш, внутренних перегородок, дверных и оконных проемов нестандартной формы. Арочный профиль выпускается как с вогнутой, так и с выпуклой поверхностью.

Если перед установкой каркаса требуется оштукатуривание стены, используются специальные маячки. Этот элемент не является профилем для гипсокартона. Его задача — обеспечить ровное нанесение рабочего раствора. Маячки закрепляются вертикально с шагом 20–30 см, с проверкой направления по отвесу. Их использование помогает получить ровную поверхность с перепадом уровней не более 5 мм.

Помимо перечисленных профилей для гипсокартона, при создании каркаса используются вспомогательные комплектующие, например специализированный крепеж. Он прост в эксплуатации и позволяет значительно сократить время монтажа.

Виды крепежа для гипсокартонных конструкций

Двухуровневый соединитель СD. Предназначается для скрепления соответствующих профилей перпендикулярно друг другу. Соединение осуществляется специальными саморезами. Изделия располагаются на различной высоте.
Одноуровневый соединитель CD. Он закрепляет профили, расположенные на одной высоте под прямым углом. Второе название такого соединителя — «краб». При небольшой нагрузке на конструкцию (до 20 кг/м²) саморезы не понадобятся, достаточно защелкнуть профили.
Прямой подвес CD. Основная сфера применения изделия — монтаж гипсокартонных потолков. Такой подвес способен выдержать нагрузку до 40 кг. Элемент устанавливается на поверхности потолка. Перед присоединением к профилю его изгибают в виде буквы П, после чего закрепляют саморезами.
Анкерный подвес (с тягой). Он присоединяет СD-профиль к поверхности потолка. Элемент применяется тогда, когда длины прямого подвеса не хватает. Максимальная нагрузка составляет 25 кг. Крепеж вставляют в профиль, а тягу продевают через специальные отверстия в пружине.
Продольный соединитель. Используется, чтобы удлинить СD-профиль для гипсокартона. Продольный соединитель вставляется с торцевой стороны, после чего закрепляется саморезами.

Крепеж для гипсокартонных конструкций рекомендуется приобретать одновременно с профилями в тех же строительных магазинах. Желательно, чтобы продукция была изготовлена одним и тем же производителем.

Подвесной потолок из листов Knauf

Перегородка с обшивкой из КНАУФ-листов

Отделка стен гипсокартоном КНАУФ

Как удлинить подвесы для гипсокартона

Подвесной гипсокартонный потолок сейчас не редкость. Гипсокартоном обшивают стены, из него же делают перегородки для разделения комнат на зоны. Прочность и долговечность гипсокартонной конструкции зависит от правильного крепления подвесов, на которых держится весь каркас.

Подвес – это специальный элемент, с помощью которого каркас крепится на базовый потолок, образуя между черновым и навесным потолками небольшое пространство. В образовавшуюся нишу укладывают электрические коммуникации, тепло- и звукоизоляцию. Нужное количество и правильное расположение подвесов обеспечивают необходимую жесткость всей гипсокартонной конструкции. Иногда необходимо знать, как удлинить подвесы для гипсокартона.

Виды подвесов

Подвес с проволочной тягой (анкерный) используют в том случае, если необходимо установить подвесную конструкцию, намного ниже уровня потолочного перекрытия. Регулировка высоты гипсокартонной конструкции происходит при помощи уменьшения или увеличении проволочной тяги.

Недостатком является то, что со временем пружина, которая соединяет спицу и подвес ослабевает, и потолочная конструкция из гипсокартона провисает. Несущая выдержка анкерного подвеса до 25 кг.

Подвес прямой универсальный – это самый распространенный элемент крепления. Элемент для крепления (подвес) представляет собой тонкую, перфорированную, гибкую полосу. Крепится на стену или потолок при помощи дюбелей. Концы подвеса сгибают под прямым углом, с помощью самореза крепится профиль.

Изготавливают подвесы из тонкой листовой стали с оцинкованным покрытием. После того как заведен металлический профиль, ножки подвеса отгибают. Крепится подвес через продолговатое отверстие, которое расположено по центру пластины. Длинное отверстие дает возможность передвигать подвес приблизительно на два сантиметра (2 см) вправо или влево. Подвесы к потолку крепятся на расстоянии 50‒70 см.

Использовать подвес можно для любых элементов металлического или деревянного каркаса. Прямой подвес – это универсальная и необходимая вещь при ремонте квартиры или загородного дома. Прямой крепежный элемент используют не только в быту. Его применяют при ремонтных и строительных работах в производственных помещениях. Несущая выдержка прямого подвеса до 40 кг.

Выпускается крепежный элемент длиной 65 и 125 мм. Подвесы 250 мм встречаются в продаже очень редко.

Удлинить подвесы можно несколькими способами.

Способы удлинения

Самый простой способ удлинить крепежный элемент: докрутить кусочки от другого подвеса к существующему элементу, и закрепить их с каждой стороны двумя винтиками (по две «блошки» на каждую пластину). То есть удлиняете уже имеющийся подвес с каждой стороны перфорированными пластинками от другого подвеса. Как показывает опыт, такой способ удлинения не самый дешевый, потому что необходимо купить как минимум в два раза больше подвесов.

Еще один способ ‒ вырезать подвес необходимой длины из направляющего UD профиля.

Как видим, вариантов удлинения прямого подвеса не так уж и много, но выход найден и используется с успехом при монтаже каркаса для гипсокартонной конструкции.

Каркас из профиля под гипсокартон: обрешетка для металлопрофиля, монтаж гипсокартона

В наши дни гипсокартон получил широкое распространение. Его часто используют для отделочных работ в помещении. Благодаря своей многофункциональности конструкции из данного материала позволяют не только выровнять стены и потолок, но и дают возможность создать любую форму арок и перегородок. Каркас – основа конструкции. Поэтому важно знать, какие виды каркаса из профиля под гипсокартон бывают и в их чем основные плюсы и минусы.

Особенности

Стоит ознакомиться с особенностями профилей более подробно. Одним из главных профилей является упирающий или направляющий. Он имеет свое обозначение – ПН. Его форма напоминает букву П. Основные размеры: 40*50*55, 40*65*55, 40*75*55, 40*100*55. Устанавливаются такие профили по периметру всей конструкции.

Направляющий профиль фиксирует стоечный. Он является основным, и именно от его установки и будет зависеть внешний вид всего остального строения. Главное предназначение упирающего профиля – создать скелет новой поверхности для обшивания. Данный профиль крепится по всей площади главного каркаса. Первым показателем прочности профилей является объем металла, который используют при изготовлении: чем выше толщина стали, тем крепче профиль.

Несущий профиль используют для окончательного сооружения устройства каркаса, он несёт основной вес, поэтому к нему прикрепляют гипсокартон. Также он отвечает за прочность каркаса. Он изготавливается из металла различной толщины. Если металл слишком тонкий, необходимо большее количество креплений. Размер профиля, как правило, 60* 25*3000 или 60*25*4000 мм.

Монтаж на углах лестниц для ступеней осуществляют с помощью профиля со скольжением, который состоит из алюминия. Такой профиль служит противоскользящим элементом и обеспечивает дополнительную безопасность.

Стоечный или оцинкованный профиль применяют для создания рам, арок и других поверхностей, имеющих изгиб. Важное значение в установке также имеет потолочный направляющий профиль. Его размеры – 27*60.

Можно использовать и другие профиля, например, угловой, для создания ровных углов. Его обозначают аббревиатурой ПУ. Такой профиль делает каркас более крепким, предотвращает воздействие внешних факторов, облегчает нанесение штукатурки в углах. Основные размеры – 31*31, а 25*25 и 35*35 встречаются реже.

Профиль для создания арок, имеющих изгиб – арочный, имеет широкое распространение. Он часто ослаблен и имеет большое количество надрезов и отверстий. Основные размеры – 60*27. Обозначается как ПА. За счет своей гибкости создает абсолютно любую сложную конструкцию. Не стоит превышать радиус сгибания больше чем на 50 см, так как существует риск разрушения конструкции.

Подразделяется, как правило, на два типа:

выпуклый;
вогнутый.

Соединитель скрепляет перпендикулярные друг к другу профиля, а удлинитель объединяет различные отрезки.

Профили для создания перегородок, в отличие от других профилей, имеют большие размеры.

Плюсы и минусы

Профиль имеет плюсы и минусы, которые оказывают свое влияние на будущий проект помещения.

Начнем с плюсов использования профиля.

Отсутствют недостатки во внешнем виде. Имеют ровную форму, в отличие от бруса, который перед использованием необходимо хорошо подготовить (выровнять).
Профиль не расположен к деформации из-за присутствия влаги или изменений температуры. Всегда сохраняет форму, а что касается дерева, оно, напротив, изменяет форму, например, от влаги.
Долгий срок службы металла. Брус не имеет подобного преимущества, так как неустойчив к внешним воздействиям.

Является прочным материалом.
Легко приобрести.
Не требуется предварительного выравнивания стен.
Возможно использование оцинкованной стали.
Легко заменить или реставрировать поврежденный профиль.
Не воспламеняется, устойчив к возгоранию, при использовании специального гипсокартона безопасность от пожаров увеличивается.

Недостатки.

первый и наиболее главный минус – это высокая цена по сравнению с той же древесиной;
легко вырвать крепеж из-за маленького количества витков резьбы;
материал может подвергнуться коррозии.

ГКЛ – материал, используемый в строительстве, который очень известен, его используют часто в разных сферах, он помогает построить не только большие элементы, но и маленькие пристройки, с его помощью легко и быстро выравнивается поверхность стены в доме, также можно возвести перегородки, имеющие определенные фигуры.

Преимущества.

Доступен. Гипсокартон можно купить во всех строительных магазинах по доступной цене.
Легок. Имеются различия по толщине и небольшой вес. Для потолочных построек существуют более легкие варианты – это очень помогает в работе.
Простой монтаж. Пласты фиксируются шурупами к каркасу или на клей. В связи с этим можно самостоятельно их установить.
Прочен. Выдерживает нагрузки различного типа, благодаря чему имеет долгий срок службы.
Широкая сфера применения. Используется не только в конструкциях, но и в декоре.
Просто обрабатывать. С ним легко работать, он имеет возможность создать любую форму.
Дает возможность монтировать светодиодную ленту любым образом, а также встроенные светильники.

Виды

Рассмотрим основные виды каркасов на примере потолков.

Одноуровневые

Данный потолок может являться частью интерьера или быть основой для других потолков: сложных, имеющих много уровней. Создание данной конструкции не составит труда, главное – хорошо закрепить профиль к основанию. Итоговый этап – установка листов на профиль.

Важно использовать дополнительные измерительные инструменты, соблюдать горизонт и заранее позаботиться об установке различных коммуникаций и электропроводке. Под свет необходимо оставить пространство с запасом 10–15 см, так будет проще его подключать.

Основные достоинства одноуровневого вида:

сохранение внешнего вида облицованной поверхности, несмотря на изменения в фундаменте и его проседание;
незначительные изменения высоты используемой комнаты;
скрывает недостатки потолка, дает возможность спрятать электропроводку;
защита от шума соседей, живущих этажом выше.

Многоуровневые

Данные виды, как правило, крепятся за счёт бетонных плит или потолка, состоящего из одного уровня. Затем каждый крепится на предыдущий уровень. Важно, чтобы они хорошо сочетались между собой.

Основные достоинства двух и более уровней:

визуализация пространства, возможность создать иллюзию увеличения или уменьшения помещения;
создание оригинального авторского потолка;
функциональное зонирование пространства;
хорошо смотрится в помещениях, имеющих высоту более трех метров.

Нестандартные и более сложные конструкции имеют сходство с одноуровневыми и многоуровневыми разновидностями, отличаются более сложной структурой, сохраняют возможность создавать необычные формы.

Основные достоинства нестандартных и более сложных конструкций:

неповторимость стиля конструкции;
возможность замены отдельных элементов конструкции.

Инструменты

Установку обрешетки необходимо производить после приобретения специальных инструментов и материалов.

Основными являются следующие инструменты:

линейка;
молоток;
карандаш;
дюбели;
рулетка;

перфоратор;
отвес с грузом;
саморезы;
строительный уровень;

отвёртка;
соединители как крестообразные, так и прямые;
подвесы;
металлические профиля.

Материалы

При выполнении металлического каркаса необходимы направляющие, а также стальные элементы. Листы невозможно закрепить без использования специального крепления, которое будет служить основанием. В основном, их прикручивают к обрешетке либо фиксируют клеем. Для приклеивания, как правило, не потребуется ничего, кроме клея. Другое дело, создание полноценной обрешетки. Для этого используются различные профили и соединительные элементы, без которых невозможен ни один монтаж сложной конструкции.

Основные виды креплений:

деревянный брус;
металлический профиль.

Использование деревянного бруса при построении конструкции имеет ряд особенностей. Данный материал популярен, но перед его установкой брус необходимо обработать. Профиль из металла является наиболее удобным материалом для построения конструкций. Вместо профилей при устройстве каркаса из гипсокартона применяют много других деталей. Они нужны для соединения главного каркаса с основной плоскостью.

Держатель представляет собой металлический перфорированный лист. Главное его назначение – скрепление участвующих стен и потолка с каркасом из профиля. Центр кронштейна прикрепляется к обшиваемой плоскости, а концы закрепляются к основополагающему профилю с помощью шурупов.

Подвес поворотный – это противоположное решение кронштейну. В ситуации, если обычного размера держателя недостаточно для установки каркаса, его заменяют на подвес поворотный. Он делится на две части: подвес и профиль, которые скрепляются друг с другом с помощью пружины. В ходе самой установки расположение данной детали относительно расположения горизонта с легкостью меняется с помощью пружины. Изъяном считается то, что с течением времени пружина становится слабее, в результате потолок проседает. При монтаже стен его не применяют.

Объединитель CD делает профили длиннее. С него начинается установка.

Кронштейн потолочный крестообразный (краб) применяется при монтаже перемычек среди упирающих главных профилей крестовым соединением. Краб фиксируется в профиль, а затем прикрепляется с помощью саморезов. Что касается перемычки, она помещается похожим способом: закрепляется в два потолочных крестообразных кронштейна. Они находятся на других главных профилях. Чаще для этой детали используют около 7-8 шурупов.

Соединитель из двух уровней применяют довольно редко, он чаще необходим только в одной ситуации: для сборки скелета, когда держатель имеет движущиеся основу, например, перекрытие из дерева. Сначала устанавливается первых уровень соединителя CD, который остается активным, затем уже другой уровень профилей. Его располагают как обычную основу, далее скрепляют с использованием двух представленных соединителей. Этот довольно сложный крепеж существует для того, чтобы убрать различия размеров дерева, связанных с температурными изменениями и влажностью.

Тонкости монтажа

Перед тем, как установить гипсокартон на профиль, нужно собрать технически правильную обрешетку, на которую в дальнейшем он и будет крепиться. Этот материал довольно простой, но зачастую именно в построении конструкции возникают трудности. Каркас является основой, без него построение будет невозможно, поэтому необходимо ровно выставить каркас.

Данную конструкцию необходимо изобразить на бумаге в виде чертежа, чтобы иметь представление, что и где будет возводиться. Что касается каркаса, важно понять, где он будет расположен. Каркас можно монтировать на стенах или потолке. Так как такой каркас дает возможность исправить поверхность и сделать её ровной, к его применению прибегают довольно часто.

Если каркас будет монтироваться на стенах и потолке, необходимо начинать с потолка.

Разметку делают с помощью рулетки в самом низком месте. Важно учесть, что проводку проводят заранее. Далее идёт монтаж профилей на потолок: несущий профиль необходимо выставлять горизонтально. Чтобы удлинить металлический профиль до необходимой длины, используют обычный соединитель. Для закрепления мест, где профиля пересекаются, нужна его разновидность – краб. При выравнивании потолка используется двухуровневый краб для хорошей фиксации профиля нижнего уровня к потолочному профилю. При использовании анкерного подвеса при нехватке длины других подвесов, например, прямого, его можно нарастить.

Крайне редко комната имеет идеально ровные углы. В таких ситуациях после выравнивания стен гипсокартонные листы на потолке очень сложно подгонять под необходимые параметры. Если начать работу с потолка, зазоры будут отсутствовать. Удобство использования профилей заключается в том, что их можно стыковать с небольшим нахлестом.

Фиксируются подвесы для установки креплений на шурупы и дюбеля, расстояние шагов – около 60 сантиметров.

Следующим шагом будет монтаж направляющих по всему периметру данного помещения с помощью ниток, закрепленных на профиль.

Условно делим потолок на одинаковые квадраты, примерно по 0,5*0,5 м. Далее располагаются несущие части. По закрепленным ниткам их соединяют с главными профилями и фиксируют шурупами. Соединители-крабы устанавливают на крепления накрест. Когда установка каркаса на потолке завершена, можно переходить на стены. В целом, техника установки профилей схожа.

Необходимо измерить расстояние, которое будет соответствовать ширине листа. Далее делается метка, где и будет располагаться профиль. Начинать следует с монтажа направляющих по всему периметру стены. Это выполняется с помощью нитей. Единственное, стоит учесть, что расстояние будет больше 60 сантиметров, чем на потолке. Болгаркой нарезаются поперечные перемычки длиной около 60 см и также они крепятся с помощью саморезов. В управляющий профиль устанавливается несущий и закрепляется к стенам. Можно использовать шаг 0,6 м. В продаже имеются заранее подготовленные профили с отверстиями, они отлично подойдут для новичков. Несущие профили необходимо соединить с подвесами. В дальнейшем устанавливаются поперечные с промежутком около 60 см.

Когда все работы закончены, переходим к этапу установки гипсокартонных листов с помощью шурупов. Главное – углублять лист шляпки не более чем на 4 мм, расстояние между саморезами – примерно 10-30 см. Листы фиксируются по всему периметру профиля сверху вниз. Важно для подвижности конструкции делать зазор в 1 см между листом и полом, и 0,5 см – между потолком. Швы закрываются ближе к полу, зазоры скрываются плинтусом.

После монтажа потолка стены покрывают шпаклевкой. В начале применяют армирующую сетку, ей закрывают швы на стыках, затем уже шпаклюют всю стену. Для различных проемов, таких, как оконный, дверной, арочный, используются другие дополнительные профили.

Как сделать дверной проем?

Дверной проема строят, как правило, при помощи нескольких видов конструкций. Иногда требуется изменение размеров самого проема, например, уменьшение ширины или высоты. Дополнительно используется два вида профилей: стоечный и стартовый, они различаются по основным функциям.

Первое правило – определиться с размерами. Если необходимо немного сдвинуть дверной проем, со стороны стены рекомендуется установить дополнительную стойку, по краям проема закрепляется вертикальный элемент, который прикручивается саморезами.

Пристенные профили необходимы для уменьшения высоты, они будут служить основной опорой. Гипсокартон после монтажа профилей нарезается на основные листы, главное, чтобы его края располагались посередине профиля. Крепится с помощью саморезов.

Создаем арку с помощью металлических профилей. Для того, чтобы выполнить данную работу своими руками, материалам необходимо придать необычную форму.

Данными материалами можно создать арочную конструкцию любой сложности: эллипс, нестандартная или несимметричная, прямой портал, круглая расширенная арка. Профили необходимо изгибать с учетом задумки проекта. Профили надрезают специальными ножницами по металлу, а чтобы выгнуть гипсокартон и придать ему заданную форму, по нему проходятся игольчатым валиком и слегка смачивают водой, затем положение фиксируют.

Если форму дверного проема нужно незначительно подправить, стену покрывают слоем штукатурки. Когда необходимо выравнивание большого участка, лучше использовать гипсокартон. Главное – отмерить основные размеры для гипсокартона и закрепить его внутри самого проема и на откосах. Различные дефекты потом скрываются при помощи штукатурки, в углах используются специальные профиля, например, угловой профиль.

Для финишного этапа отделки используют малярную сетку и шпаклевку.

Можно разделить всю работу на несколько этапов.

Грунтовка. Вся рабочая площадь покрывается грунтовкой и просушивается.
Удаление различных дефектов. Швы и места вкручивания саморезов заклеиваются серпянкой, чтобы переход от конструкции к стене был незаметным.
Выравнивание общего слоя. Нужно затереть шпаклевку после того, как она полностью высохнет, затем нанести второй слой.

Создание короба и других элементов при помощи профиля. Короб хорошо скрывает различные провода и трубы, которые можно закрыть двумя способами:

только трубы;
во всю стену.

Если требуется закрыть только трубы, то процесс не занимает много времени. Делается это довольно просто и не требует особых финансовых затрат. Во втором случае закрывается вся плоскость, но ее можно использовать, создав на этом месте полочки для хранения.

Если трубы находятся в углу, короб будет иметь только две грани, если стояк будет находиться посередине – то три грани. Важно создать чертеж со всеми видами соединений. Это поможет рассчитать необходимый материал. Промежуток между конструкцией и трубами должен составлять около 30 мм.

Следующий этап – разметка. Сначала нужно найти наиболее выпуклые места труб, которые и создадут границу новой конструкции. Далее отмечаем их: от основной отметки на потолке проводим линии перпендикулярно стенам. Из основной отметки спускаем отвес, это поможет обнаружить главную метку на полу. От данной метки прокладываем поперечные лини к стенам. Далее соединяем все линии по стенкам и получаем прямую линию, на ней и будет устанавливаться стоечный профиль.

Далее необходимо осуществить установку основы короба. При помощи дрели делаем отверстия, куда в дальнейшем, используя молоток, размещаем пластмассовые стержни. Данный профиль при помощи болтов прикрепляем к стене, а управляющий профиль закрепляем к потолку или к стенам. Начинаем с установки лицевой стороны короба, которая располагается на стыке упирающих профилей по потолку и полу. Крепится всё, как правило, с помощью шурупов, в дальнейшем устанавливаются гипсокартонные листы. Важно разместить соединения на одной линии, образуя одну общую поверхность для ребер строения, иначе будут перекосы.

Делая установку гипсокартона на строение, сначала режем листы на стороны, отмечаем правильный размер стороны, которая осталась, и отрезаем полоску таким образом, чтобы она сошлась с остальными. Лист к металлическому профилю прикрепляется с помощью шурупов к главным стойкам. Не стоит забывать про такое отверстие, как люк.

Как данная конструкция будет закончена, можно её зашпаклевать. Что касается материалов для отделки, использовать можно любой материал.

Удобство гипсокартонных конструкций также заключается в том, что при их помощи можно создать различные перегородки, тем самым зонировать пространство иотделить рабочую зону от зоны отдыха.

Важные нюансы

Основные правила, которые обязательно соблюдать при построении конструкции:

перед облицовкой картона важно провести разводку электрокабеля и всех труб сантехники;
построение должно быть довольно устойчивым и жёстким, чтобы выдержать абсолютно любую нагрузку;
плиты ГК крепятся по высоте в шахматном порядке;
все последующие листы соединяются по центру профиля.

Перед тем, как укладывать гипсокартон, необходимо прикрутить всю обрешетку при помощи саморезов. Особое внимание стоить уделить углам и их подготовке. Обязательно нужно учесть при расчете, что для прочности конструкций необходимо устанавливать угол и обшивать его гипсокартоном с шагом минимум 30 см.

Стоит обращать внимание на долговечность материала и использовать только высококачественное сырье. Во время разметки каркаса как для стен, так и для потолка нужно учитывать одно условие: все стыки гипсокартонных листов должны находиться на профиле. С учетом рекомендаций можно сказать, что данный каркас из профиля – отличное решение для отделочных ремонтных работ. Благодаря своей многозадачности каркас может помочь воплотить абсолютно любую идею.

Советы и рекомендации

Необходимо правильно соблюдать технологию строительных работ, от этого зависит качество ремонта. Строители и люди, делающие данные работы самостоятельно, часто допускают технологические ошибки, пробуя сократить время работы или сэкономить на товарах в магазине.

Остановимся подробно на главных ошибках, которые следует избежать при изготовлении конструкции.

Неправильный расчет длины профилей. Если произвести его неверно, данная конструкция будет построена с ошибками.
Ошибки в технике монтажа каркаса. Если не соблюдать технику в использовании профиля, применять профили не по их назначению, можно допустить очень грубые погрешности в работе.
При фиксации потолочных материалов обязательно нужно применять подвесы: гладкая сторона должна располагаться вниз, именно она является основанием, к которому прикручивается гипсокартон.

Неверная резка. Нельзя использовать болгарку, это способствует выгоранию оцинковки, что в дальнейшем приведет к коррозии. Для этого подойдут специальные ножницы для резки металла. Они бывают двух видов: ручные и электрические.
Использование профиля не по его назначению в конструкции. Например, если применять профиль для потолка, чтобы построить перегородки. В таком случае правильно применять профиль упирающий.
Отсутствие подвесов при построении потолка более двух уровней. Это приведет к образованию трещин по всему периметру потолка. Если соблюдать технологии, то несущий профиль будет фиксироваться от используемых стен длиной около 10 см. Обязательно в подвесном потолке необходимо использовать подвесы.

Закрепление листа неправильной стороной. Например, если использовать ГКЛВ (защищает от влаги) неправильно, то это повлияет на его положительные свойства, которые не смогут проявить себя из-за неправильной установки.
Неправильное соединение ГКЛ. Не рекомендуется применять маленькие куски листов. Главное – фиксировать большие листы, чтобы предотвратить разрушение материала.
Нужно исключать использование специальных профилей для углов, чтобы защитить углы от влаги и внешних повреждений. Здесь рекомендуется использовать наружный профиль.

Стоит отметить, что перед ремонтом необходимо еще раз хорошо изучить поверхность, где будет установлена конструкция, определиться с видом будущего проекта из металлопрофиля и правильно произвести чертеж. Также важно разбираться в видах профилей и их креплении.

О том, как сделать каркас из профиля, смотрите в следующем видео.

Монтаж профиля под гипсокартон в углах

Итоговый результат работы
