Расчет навеса из профильной трубы на основе примера

При сооружении навесов важно правильно все рассчитать, так как это оказывает определенное влияние на надежность, прочность, безопасность конструкции. Проводится расчет навеса с соблюдением определенных правил. Следует обратить внимание на то, какую форму примет конструкция. Для расчета козырька применяются специальные формулы, позволяющие в точности определить все необходимые данные, учитывая характеристики профтрубы.

Что понадобится для проведения вычислений?

Чтобы рассчитать, какой должна быть профильная труба для навеса, придется учитывать многочисленные параметры. Нельзя забывать не только про снеговую нагрузку, но и про то, что металл подвергается нагрузкам от собственного веса, веса обшивки.

Выполняя расчет конструкции, необходимо использовать:

• Калькулятор
• Специальные программы для проектирования
• СНиП П-23-81 (работы со стальными изделиями), справочники
• СНиП 2. 01.07-85 (нагрузки, воздействия), которые учитывают не только снеговую нагрузку, но и вес всех конструктивных элементов.

На этой картинке изображено проведение вычислений навеса с помощью калькулятора

Чтобы составить проект, необходимо выполнить следующие действия:

• Выбрать тип ферм
• Определиться с размерами навеса
• Если общая длина будет больше 36 м, то необходимо учесть дополнительный строительный подъем.

Цифры требуются максимально точные, округления и приближения в данном случае не применяются. Если нет необходимого опыта работы, то лучше всего взять уже готовый проект, подставить собственные значения.

Пример расчета арочного навеса

Навесы из профтрубы могут принимать различные формы, но одной из наиболее популярных является арочная. Она привлекательная, отличается высокой прочностью. Арочную конструкцию из профильной трубы легко обшить сверху поликарбонатными листами. Для сборки навеса применяются балки, но расчет конструкции навеса должен быть тщательным, схема предполагает использование шарниров.

Особенностью является и то, что вес равномерно распределяется по трубе. Для изготовления арки можно применять обычную профильную трубу либо две, сваренные вместе.

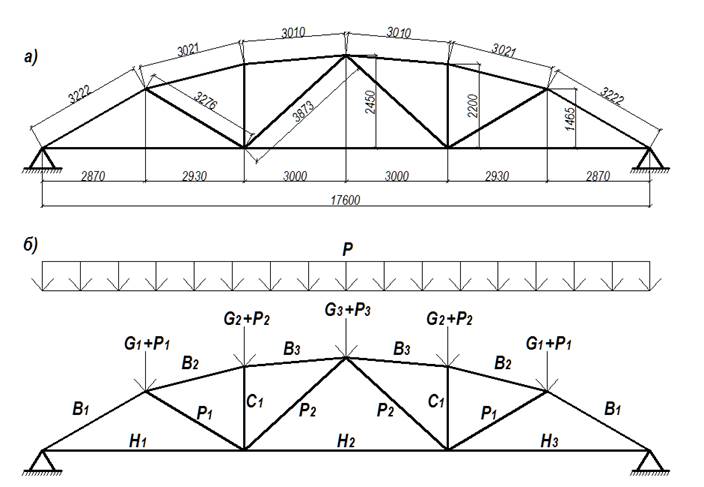

Расчет надо начинать с определения параметров будущий арки. Удобнее рассмотреть порядок вычислений на основе примера. Например, фермы будут располагаться с шагом в 1,05 м, а все нагрузки сосредоточатся только в узловых точках. Высота арки может быть любой, но не больше 3 м. Для фермы рекомендуется высота в 1,5 м, так как она наиболее выгодна и привлекательна, с эстетической точки зрения. Пролет между опорами равен L= 6 м. А стрела нижнего уровня арки такова: f=1,3 м. Радиус окружности нижнего пояса составляет r=4,1 м, а угол между отдельными радиусами — α=105.9776°.

Во время расчета конструкции надо учесть, что расстояние между узлами крайних точек составит l=6,5 м, а высота между нижним и верхним поясом h=0,55 м (при стреле в f=1,62 м). Исходя из данных, можно получить длину профильной трубы для нижнего пояса: mн = π*Ra/180, где:

• mн — величина трубы нижнего пояса
• Rа — радиус дуги
• Π — число, равное 3,141.

mн = 3,141*4,115*93,7147/180.

mн = 6,73 м.

Соответствующим образом можно узнать длину для профильной трубы верхней арки: mн = πRa/180.

mн =3,141*4,115*105,9776/180.

mн = 7,61 м.

Определение длины под стержни нижней части арки: Lс.н. = 6,73/12.

Lс.н. = 0,5608 м.

Для участков нижнего пояса между узлами конструкции используется шаг в 55,1 см, крайние участки могут иметь другой шаг. Обычно его рекомендуется округлять до 55 см, но делать большим не следует, так как для обшивки будет использоваться поликарбонат. Количество пролетов расчет обычно не ограничивает.

Если необходим навес больших размеров, то общее число пролетов может составить 8-16.
Если количество пролетов 8, то необходимо длину стержней принимать за 95,1 см, а шаг между поясами — 87-90 см. Если  пролетов 16, то шаг можно принимать за 40-45 см.

Как происходит проектирование навеса по расчетам с помощью программы вы сможете просмотреть в этом видео:

Вычисления для верхнего и нижнего поясов профильной трубы

Далее надо выполнить расчет для получения точного значения стрелы верхнего пояса конструкции:

1. f = (L/2)*tg(α/4)
2. f = R(1 — cos(α/2))
3. f = 0.78979tg(α/4) + cos(α/2)
4. f = 1, где:
   • f — значение длины стрелы
   • R — радиус дуги
   • α — угол верхнего пояса.

Теперь можно провести расчет для получения значения угла верхнего пояса, который будет равен αв = 104,34°. Отсюда можно получить точное значение для стрелы под верхнюю арку: fв = (6,5/2)*tg(104,34/4).

fв = 1,5911 м.

Расчет верхнего пояса длины профильной трубы: mв = πRa/180.

mв = 3,141*4,115*104,34/180.

mв = 7,494 м, где:

• mв — длина трубы нижнего пояса
• Rа — радиус дуги
• Π — число, равное 3,141.

Отсюда можно легко получить необходимую длину для поликарбонатных листов, которая будет равна 7,6 м, учитывая свесы. Длина стержней для всего верхнего пояса: Lс.в. = 7,494/12.

Lс.в. = 0.6247 м.

После того как геометрические параметры стали известны, необходимо приступить к вычислению сечений профильной трубы. Перед этим надо учесть все нагрузки, которые будут оказываться на навес.

При пролете в 6 м сосредоточенная нагрузка конструкции равна Q = 19,72 кг. У крайних узлов навеса она примерно в 2 раза меньше. Величина равномерно распределенных нагрузок тогда равна: qк = 19,72*6*1*1,2/12.

qк = 11.8 кг/м.

В данном случае «L» — это коэффициент перехода, он учитывает количество балок, длину пролетов горизонтальной проекции.

Учет нагрузок на конструкцию

Когда выполняется расчет, важно не забывать о снеговых массах. Если они равны 189 м/кг, то расчетная суммарная нагрузка будет равна 200,8 кг/м.

Необходимые расчетные реакции для вертикальных опорных реакций:

1. VA = VB
2. VA = ql/2
3. VA = 200.8*6/2 = 602.4 кгс, где:
   • VА — показатель для вертикальной реакции
   • Vв — значение, нормативное для нагрузки (табличные данные)
   • q — показатель суммарного веса
   • l — величина пролета.

∑МС = VAl/2 — ql2/8 — HAf.

∑МС = 0, где:

• ∑МС — суммарная вертикальная реакция
• VА — значение для вертикальной реакции
• q — значение суммарного веса
• l — величина пролета
• HA — значение нагрузки конструкции
• f — длина стрелы.

Отсюда следует:

1. HA = (VAl/2 — ql2/8)*f
2. HA = (602,4*6/2 — 200,8*62/8)/1,3
3. HA = 695,1 кгс.

Таким образом, стрела для арки из профильной трубы равна 1,3 м.

Для конструкции действующие напряжения будут равны:

1. Начальная крайняя точка А:
   • Q = VAcos(a/2) + HAsin(a/2)
   • Q = 602,4*0,6838 + 695,1*0,7296
   • Q = 919,1 кгс
   • При M = 0
   • N = VAsin(a/2) + HA cos(a/2)
   • N = 602,4*0,7296 + 695,1*0,6838
   • N = 914,82 кгс.
2. Для конечной точки конструкции В:
   • Q = VA — ql/2
   • Q = 0
   • В данном случае М =0
   • N = HA
   • N = 695,1 кгс.

Для указанной точки D можно подсчитать угол наклона: β = arctg(0,6/1,5).

β = 21,8.

Для металлического арочного навеса важно вычислить сечение профильной трубы. В данном случае расчет производится при помощи такой формулы: σпр = (σ2 +4т2)0.5 ≤ R.

σпр = 2350 кгс/см².

σпр — это значение нормального напряжения, оно равно σ = N/F, причем F является площадью поперечного сечения, которое будет иметь профтруба. Т — это значение касательного напряжения, оно будет равно т = QSотс/bI.

Исходя из всех приведенных значений, арку из профильной трубы можно сооружать из профиля с сечением в 50*50*2 мм при поперечном сечении F = 3,74 см².

Как рассчитать фермы для навеса с помощью программы вы сможете узнать просмотрев это видео:

Если для сооружения навеса решено применять металлические профили, то придется выполнить довольно сложный расчет, учитывающий нагрузки, напряжение металла. Особенно важна точность вычислений, если конструкция будет иметь большие размеры. вернуться к содержанию

Разновидности навесов

Для укрытия людей и предметов от воздействий природы зачастую строят навес из поликарбоната. Он применяется для защиты:

автомобильной стоянки;

зоны отдыха барбекю и игровых площадок;

точек мелкой торговли;

открытых бассейнов и душевых площадок;

входов в подъезды, въездных ворот, калиток.

При входе в частный дом или подъезд дома вместо навеса оборудуется козырек, но он тоже требует расчета.

Форма крыши для навеса зависит от желания. Они могут иметь следующие формы:

ровную или наклонную прямую;

одно или двухскатную;

выгнутую или вогнутую;

купольную или арочную;

пирамидальную или многогранную.

Исходя их формы крыши проводится сборка пояса из профильной трубы. Каждый пояс имеет свой тип и может быть:

сегментный;

полигональный;

трапециевидный или двускатный;

параллельный;

односкатный;

консольный;

треугольный. вернуться к содержанию

Размеры конструкции

В зависимости от места расположения фермы, ее формы и погодных условий проводится укрытие определенным материалом: металлический профиль, поликарбонат, профильный настил, асбестовые листы и др.

Каждый из материалов имеет свои стандартные размеры. Эти размеры могут служить основой при расчете общей длины конструкции, размеров между опорами. Для этого ширину и длину фермы надо сделать кратной размеру плит. Если размеры фермы рассчитывать под размеры плит, которыми она будет накрываться, то это уменьшит строительные отходы. Размер панели при расчете необходимо учитывать с учетом нагрузки, которую будет нести вся конструкция.

Характерным отличием может быть то, что в случае, когда общая длина фермы превысит 36 метров, необходимо выполнить строительный подъем.

Расчет высоты конструкции проводится исходя из того, для каких целей она изготавливается. Готовая конструкция не должна быть меньше 1.8 метра, средней высоты человека. вернуться к содержанию

Форма крыши и материал

От угла наклона навеса зависит длина стропил под его монтаж и марка кровельного материала.

Угол наклона от 22 до 30 градусов. Такой угол устанавливается на фермах, которые монтируются в регионах с высокой уровнем выпадения снежных осадков. Предпочтение тут отдается поясу из профильной труби треугольной формы. Крышу такого навеса рекомендуется накрывать прямыми асбестовыми или волнистыми листами, разного рода металлическим профилем.

Угол наклона от 15 до 22 градусов. Крыши навесов с таким углом наклона монтируются при высоких показателях ветровых нагрузок и имеют двускатную форму. Они отличаются небольшой парусностью и укрываются зачастую металлическими кровельными покрытиями.

Угол наклона от 6 до 15 градусов. Самые простые односкатные навесы. Могут накрываться поликарбонатом или профильным настилом.

Для определения несущей способности крыши или допустимой нагрузки, которую она может выдержать, рекомендуется использовать онлайн калькулятор. вернуться к содержанию

Материал для каркаса и опор

Каркас навеса состоит из опор, прогонов и обрешетки. Размеры этих металлоконструкций напрямую зависят от общих размеров фермы. Установлены эти величины требованиями ГОСТ 23119-78 и 23118-99.

Опоры могут быть изготовлены из стальной трубы круглой, диаметром от 4 до 10 см или же сделаны из стальной трубы профилированной, размером 0.8х0.8 см. Рассчитывая шаг монтажа опор, надо учесть то, что расстояние между опорами не должно превышать 1.7 метра. Нарушение этого правила может привести к потере прочности и надежности всей фермы.

Обрешетка выполняется из стальной трубы профилированной, размером 0.4х0.4 см. Она может быть выполнена из дерева или металла. От материалов изготовления зависит шаг монтажа обрешетки. Продольная деревянная обрешетка устанавливается с шагом в 25-30 см, металлическая обрешетка монтируется с шагом 70-80 см.

Прогоны для навесов с длиной пролета до 4.5 метров выполняются из металлического профиля 0. вернуться к содержанию

Расчет онлайн калькулятор

Представленный выше вариант расчета является самым простым. Существует много формул и вариантов для расчета навесов в зависимости от их форм, размеров, назначения. Для человека с хорошими знаниями сопромата и механики просто воспользоваться формулами и провести расчет. Ведь от того, насколько точны вычисления и низка погрешность, будет зависеть длительность службы навеса.

Если самостоятельное решение вопроса затруднительно, то лучше решить вопрос со специалистами. Провести расчет фермы для профильной трубы с использованием онлайн калькулятора для них не составит труда. Это даст возможность качественно и правильно составить проект, рассчитать марку и количество материалов, с точностью до 90 % определить стоимость конструкции.



Фермы из профильной трубы: конструкции, расчет и изготовление

Фермы из профильной трубы представляют собой металлоконструкции, собранные при помощи решетчатых стержней. Процесс их производства более трудоемкий, чем в случае сплошных балок, но более экономичный. При их изготовлении используют парный материал, а в качестве соединяющей детали – косынки. Всю конструкцию собирают, используя сварку или клепки.

С их помощью можно перекрывать пролеты любой длины, однако, стоит отметить, что для правильного монтажа необходим грамотный расчет кровельных ферм из профильной трубы. Тогда при условии качественного выполнения сварочных работ остается только в дальнейшем перенести трубные сборки наверх и смонтировать по верхней обвязке, согласно разметке.

Несущие фермы из профильной трубы имеют немало неоспоримых преимуществ:

• минимальный вес;
• они долговечны;
• выносливы;
• узлы фермы из профильной трубы очень крепкие, поэтому способны противостоять высоким нагрузкам;
• с их помощью можно возводить конструкции со сложной геометрией;
• позволяют сэкономить финансовые средства.

Конструкции ферм из профильной трубы

В основе деления этих конструкций на конкретные виды лежат разные параметры. Начнем с главного –

• Количества поясов.

Различают:

• опоры, компоненты которой расположены в единой плоскости;
• висячие, в их состав входят два пояса, по расположению их называют соответственно нижним, верхним.

• Форма и контуры

По первому параметру различают:

• арочные фермы из профильной трубы,
• бывают и прямыми;
• односкатные либо двухскатные фермы из профильной трубы.

В соответствии с контуром различают:

• имеющие параллельный пояс. Это оптимальный вариант для обустройства мягкой кровли. Такая опора собирается очень просто, поскольку ее компонентами являются идентичные детали и, что немаловажно, размеры решетки совпадают с размерами стержней для пояса;

• односкатные. Отличаются жесткими узлами, которые позволяют воспринять значительные внешние нагрузки. На их сооружение уходит небольшое количество материала, поэтому эти конструкции достаточно экономичны;
• полигональные. Хотя они в состоянии выдерживать большой вес, однако, их монтаж трудоемок и довольно сложен;
• треугольные фермы из профильной трубы. Они практически незаменимы при устройстве крыш с большим углом наклона. Единственный их минус в большом количестве отходов при сооружении.

• Угол наклона. Типовые фермы из профильной трубы делят на три группы:

• 22°-30°. Высота и длина металлоконструкции в этом случае соотносятся, как один к пяти. Это оптимальный вариант для перекрытия небольших пролетов в бытовом строительстве. Главным их преимуществом является небольшой вес. Больше всего для подобного аналога подходят треугольные.

Для пролетов, имеющих длину более 14 м используют раскосы, которые устанавливаются сверху вниз. По верхнему поясу располагают панель (порядка 150 – 250 см в длину). Таким образом, при этих исходных данных мы имеем конструкцию, включающую два пояса. Количество панелей при этом четное.

Если пролет превышает 20 м, то возникает необходимость в подстропильной металлоконструкции, связанной опорными колоннами.

Отдельного упоминания стоит так называемая ферма Полонсо. В ее составе имеются две треугольные системы, соединенные одна с другой через затяжку. Такое конструктивное решение позволяет избежать установки в средних панелях длинных раскосов, что приводит к значительному снижению общего веса.

• 15°-22°. Соотношение высоты и длины в этом случае равно один к семи. Наибольшая допустимая длина под подобный каркас составляет 20 м. Если по условиям эксплуатации необходимо увеличить ее высоту, то нижний пояс выполняют ломаным.
• меньше 15°. В подобный проектах рекомендуется использовать трапециевидные металлические стропила. Наличие в них коротких стоек способствует увеличению противодействия продольному изгибу.

Фермы из профильной трубы для односкатной крыши с углом наклона 6–10° должны иметь асимметричную форму.

Высоты определяют через деление длины пролета на семь, восемь либо девять частей, взяв за основу особенности заданной конструкции.

Расчет для навеса

Проведение расчетов основывается на требованиях СниП:

Обязательным компонентом любого расчета и последующего монтажа конструкции является чертеж фермы из профильной трубы.

Подготавливается схема с указанием зависимости между длиной металлоконструкции и уклоном кровли.

• В ней также учитываются очертания поясов опоры. Контур пояса определяется назначением конструкции, типом покрытия кровли и углом наклона.
• При выборе размеров, как правило, следуют принципу экономии, если, конечно, ТТ не требуют иного. Высоту конструкции определяет тип перекрытия, минимальный общий вес, возможность перемещения, длину же – установленный уклон.

При длине фермы свыше 36 м дополнительно рассчитывают строительный подъем.

• Размеры панелей рассчитывают с учетом нагрузок, воспринимаемых конструкцией. При этом следует помнить, что углы раскосов у разных металлических стропил отличаются, панель же должна им соответствовать. Для треугольной решетки искомый угол равен 45°, для раскосой – 35°.
• Завершает расчет определение промежутка между узлами. Обычно он соответствует ширине панели.

Расчеты выполняют с учетом того, что увеличение высоты приводит к росту несущей способности. На подобном навесе снежный покров не будет задерживаться. Одним из способов усиления ферм из профильной трубы является установка нескольких прочных ребер жесткости.

Для определения размеров металлоконструкции для навесов следуют следующим данным:

• для сооружений шириной не более 4,5 м используют изделия размером 40 на 20 на 2 мм;
• менее 5,5 м – 40 на 40 на 2 мм;
• свыше 5,5 м оптимальными будут изделия размером 40 на 40 на 3 мм либо 60 на 30 на 2 мм.

При расчете шага необходимо учесть, наибольшее возможное расстояние от одной опоры навеса до другой равно 1,7 м. При нарушении этого ограничения прочность и надежность сооружения будет под вопросом.

Когда будут полностью получены необходимые параметры, при помощи формул и особых программ получают соответствующую схему конструкции. Теперь остается продумать, как сварить ферму из профильной трубы правильно.

Рекомендации по правильному выбору и изготовлению металлоконструкций трубчатого типа

• Выбирая типоразмер желательно остановить свой выбор на прямоугольных или квадратных изделиях, поскольку имеющиеся два ребра жесткости обеспечат готовой металлоконструкции наибольшую устойчивость.
• Используйте исключительно качественные изделия из высокоуглеродистой легированной стали, которая не корродирует и устойчива к агрессивным воздействиям внешней среды. Толщину стенок и диаметр подбирают в соответствии с заложенными в проекте. Таким образом будет обеспечена требуемая несущая способность металлических стропил.
• Для соединения основных компонентов фермы друг к другу используют прихватки и спаренные уголки.
• В верхнем поясе для смыкания каркаса необходимы разносторонние двутавровые уголки, причем стыковку выполняют по меньшей стороне.
• Для сопряжения деталей нижнего пояса применяют равносторонние уголки.
• Основные части длинных конструкций соединяют посредством накладных пластин.

• Раскосы устанавливаются под 45 градусов, а стойки – под прямым углом. Завершив сборку основной конструкции, переходят к сварке фермы из профильной трубы. Каждый из сварочных швов обязательно необходимо проверить на качество, поскольку именно они определяют надежность будущего сооружения. Металлические стропила после завершения сварки обрабатывают специальными антикоррозийными составами и покрывают краской.

Онлайн калькулятор и таблицы расчета веса и площади стальной профильной трубы.

Практика использования стальной профильной трубы в частном секторе, получила чрезвычайно широкое распространение в последние 15-20 лет. Применение онлайн калькулятора расчёта веса профильной трубы из разных материалов, помогает на стадии проектирования подсчитать затраты не только на покупку материала, но и на его доставку. В некоторых случаях, можно добиться существенной экономии бюджета мероприятия за счёт замены профильной трубы одного типоразмера, на другой, с аналогичными прочностными характеристиками, но меньшего веса.

Общие сведения о профильной трубе

В крупнотоннажном производстве, изготовление труб круглого сечения требует гораздо меньше затрат как по времени, так и по вовлекаемому в процесс оборудованию, по сравнению с аналогами нестандартного профиля. Но у профильной трубы есть чрезвычайно веское преимущество, благодаря которому она востребована не только в строительстве, но и в производстве разнообразных изделий – повышенная площадь касания.

Легче всего этот параметр представить, если приложить одну к другой две трубы, одинакового диаметра. Для труб круглого сечения, грань соприкосновения точечная (линейная). Профильная труба соприкасается с прилагаемым элементом всей плоскостью. Такой контакт облегчает фиксацию, и делает её гораздо прочнее. Это же преимущество делает транспортировку профильной трубы более эффективной, ведь будучи плотно уложенными, между ними не остаётся просвета, они не рассыпаются и при одинаковых размерах имеют меньший вес (по сравнению с аналогами круглого сечения).

Ещё одно весомое преимущество в расчёте нагрузки на профильную трубу и прогиба в онлайн калькуляторе, ведь у них более высокая прочность на излом. Особенно этот аспект учитывается при выборе между профилями разного сечения и объема.

Виды профильных труб

Весь сортамент таких изделий делится на три категории по профилю сечения:

• Квадратные;
• Прямоугольные;
• Овальные.

Первые два наиболее широко используются для формирования каркасов ферм и навесов из профильной трубы в строительстве после расчёта на калькуляторе. И ещё из них изготавливают разные предметы, как-то: мебели, техники, сопутствующего оборудования. Профильные трубы овального сечения имеют двоякое применение.

Они хорошо смотрятся в оформлении и поэтому широко используются при дизайнерской отделке. Ведь кроме оригинального внешнего вида, они могут брать на себя и конструкционные нагрузки.

Особое применение овальные трубы находят в системах переноса тепла, как при нагреве, так и при охлаждении. Обусловлено это тем, что у них сопоставимая с круглыми трубами прочность и пропускная способность воды, но значительно более высокая площадь поверхности профильной трубы. Это обеспечивает более эффективный перенос тепловой энергии между теплоносителем внутри трубы и окружающим пространством.

Выбор труб по профилю

Наиболее часто трубы квадратного и прямоугольного сечения применяются в частном секторе при обустройстве навесов, летних кухонь, беседок, теплиц и прочих сооружений сезонной эксплуатации. Преимущество профиля с плоской поверхностью особенно резко проявляется при фиксации к нему элементов обшивки или декоративной отделки. Легче всего это заметить при расчёте фермы или теплицы из профильной трубы на онлайн калькуляторе и последующем её возведении на участке.

Каркас теплицы можно изготовить из полимерных труб, тем более что они очень легко изгибаются в полукруг. К пластиковым трубам очень легко фиксируются листы поликарбоната. Но по таблицам и расчётам калькулятора, серьёзную нагрузку и конструкционную прочность такому сооружению может обеспечить только металлический каркас из профильной трубы. При этом профиль трубы прямоугольного сечения, предпочтительнее квадратного.

Изгиб труб квадратного и прямоугольного профиля для придания им нужной формы, очень легко выполняется при умелом включении в процесс болгарки. Достаточно подрезать три из четырёх плоскостей под тщательно выверенным углом, чтобы затем сообщить заготовке требуемую форму. Для герметизации стыка в некоторых случаях используют холодную сварку. При соблюдении технологии, прочность фиксации приближается к характеристике металла.

Инструкция к онлайн калькулятору веса профильной трубы

Есть два варианта расчёта веса труб, один предварительный, его удобно использовать при схематичном проектировании и вычислении массы доставляемого груза – по размерам. Другой вариант более скрупулёзный – по формулам и таблицам указанным в справочнике.

Как рассчитать и сделать лестницу из профильной трубы своими руками. Как сварить лестницу из профильной трубы Металлическая лестница из профильной трубы

Как сделать лестницу из профильной трубы: выбор конструкции, расчет и сборка | +50 фото в фото.

Изделия из металла ценились с древних времен, а к кузнецам, изготавливавшим кованые изделия, относились с большим уважением. Все стало намного проще с большим количеством строительного материала.Приобретаются готовые профильные трубы и по схеме сваривается необходимая конструкция. Не исключение и лестница из профильной трубы. Сделать это самостоятельно несложно, если есть опыт работы со сварочным аппаратом.

Преимущества лестниц из профильной трубы

Ряд преимуществ получается при изготовлении лестничной конструкции из металла. По своим функциональным возможностям она несколько превосходит деревянные изделия или готовые металлические лестницы.

К достоинствам изделия из профильной трубы можно отнести следующее:

Разновидности

В их список входят как простые конструкции, так и самые замысловатые формы.При выполнении работ есть некоторые особенности. Рассмотрим их подробнее.

Походный

Для маршевых лестниц характерны один или несколько пролетов. Изделия из нескольких пролетов собираются в одну конструкцию с горизонтальной площадкой или оснащаются ступенями забежного типа. О востребованности любого вида говорить не приходится. Они одинаково популярны у потребителей. В основном выбор зависит от размера площади, отведенной под установку лестницы.

Если лестница состоит из одного марша, то места для нее потребуется много. В случае нехватки места придется спроектировать изделие таким образом, чтобы занимать как можно меньше места. Многие пытаются увеличить крутизну лестницы, что приводит к неудобству при передвижении по ней.

Лестница с одним маршем, занимающая площадь в помещении, позволяет рационально использовать пространство под ней.Его часто устраивают под шкафами, нишами или кладовой. Также такие изделия устанавливаются у входа в дом. Может использоваться как тип крепления, чтобы попасть на чердак.

В плане экономии места устанавливаются двухмаршевые конструкции. Чаще всего их устанавливают в углу комнаты у стен под прямым углом. Иногда делают разворот или устраивают три марша. Лестницы с площадкой более удобны в установке.

Лестница поворотная из профильных труб с забежными ступенями

Шуруп

Из компактных вариантов отмечают винтовой тип лестницы.Его внешний вид оригинален и эстетичен, а изделие можно разместить даже на площади 1,5 х 1,5 м. Такие конструкции часто имеют центральную опорную стойку, к которой крепятся ступени. Последний с края может опираться на сломанный стрингер или металлические пластины.

Но, несмотря на все достоинства, есть и недостатки винтовой конструкции. Таким образом, изделие не позволяет поднимать большие предметы мебели. Для передвижения жителей, даже с пустыми руками, это не комфортно.Устраивайте винтовую лестницу только в крайнем случае, когда другого выхода нет.

Если, несмотря на недостатки винтовых изделий, есть приверженцы данного типа конструкции, специалисты советуют приблизить проект к поворотному типу в несколько маршей и расширить проем. В этом случае гораздо удобнее будет пользоваться винтовой лестницей.

Полувинтовая лестница с забежными ступенями

Стремянка

Один из вариантов конструкции лестницы из профильной трубы – стремянка.Если жильцы живут в частном доме, то складная лестница является одним из необходимых товаров в хозяйстве. Металлический профиль сечением 40×40 мм закупается для изготовления стоек и 20×20 мм для установки ригелей, а также шарнирных механизмов, болтов и саморезов.

Для установки лестницы своими руками необходимо иметь инструменты и опыт работы с ними. Составляется предварительный чертеж, позволяющий выполнить работу быстрее и точнее.Пример такой схемы показан на фото ниже. Более простой вариант, который может заменить стремянку, – лестница из профильной трубы.

На видео: стремянка из профтрубы своими руками.

Что нужно знать при расчете любой лестницы?

Обязательно укажите все параметры лестницы из профильной трубы на чертеже, расположение углов и малейшие изменения формы изделия.

Основные критерии, которые необходимо учитывать при составлении проекта на изделие любого типа:

Каждый тип лестницы имеет свои особенности при монтаже, которые необходимо учитывать при расчете и составлении схемы.

Расчет маршевой конструкции

Расчеты маршевой лестницы начинаются с определения высоты лестничного марша. Это нетрудно выполнить. Измерьте расстояние от пола до верхней плиты перекрытия.

Легкость передвижения обеспечивается не только крутизной изделия, но и шириной ступени, высотой подступенка. По обоим параметрам установлены нормы: размер ступени варьируется от 200 до 400 мм, а подступенка – от 150 до 200 мм.

Еще одним важным моментом является соблюдение пропорциональности между этими значениями. Рассчитать его нужно по формуле: а + b = 470 мм, где а — высота подступенка, b — ширина проступи.

После определения параметров проступи и подступенка приступают к расчету количества ступеней. Для этого высота пролета делится на высоту подступенка. Затем определяется проекция лестницы.Рассчитывается путем умножения ширины шага на количество шагов.

В домашних условиях минимальный пролет 800 мм. С учетом всех норм одномаршевая лестница при высоте потолка 2,5 м имеет выступ на пол 5 м. Поэтому, если в помещении мало места, лучше устроить поворотные конструкции на несколько маршей.

На следующем этапе приступают к расчету длины стрингера. Здесь на помощь приходит теорема Пифагора.Ноги – это высота пролета и его проекция на пол. Необходимо сложить квадраты этих показателей, а затем извлечь из результата квадратный корень. Полученная цифра будет означать длину стрингера.

Расчет по теореме Пифагора: L = √ (D² + H²)

Еще одним параметром, обеспечивающим комфортность подъема по лестнице, является ее крутизна. По всем нормам межэтажное устройство для постоянного использования должно иметь угол наклона от 23 0 до 37 0 .На практике максимальный угол наклона может достигать 40 0 ​​. Больший угол наклона подходит только для лестниц.

Расчет винтовой лестницы

Редко когда устраивают винтовую лестницу на второй этаж из профильной трубы, чтобы выдержать дизайнерское решение. Часто из-за нехватки места в помещении. Стоимость такой конструкции по времени и деньгам намного выше марша.

Для начала ознакомимся с названиями параметров, которые используются для расчета изделий винтового типа:

Любые расчеты начинаются с измерений.Необходимо правильно определить параметр внешнего радиуса, высоту конструкции и расположение точек входа и выхода, так называемый угол закрутки. Потом начинают считать.

Приведен пример расчета при «R» = 1 м, «H» = 3 м, при угле закрутки 360 0 . При этих значениях длина рабочего марша определяется по формуле 2*P*R1. Обычно это 2/3 значения внешнего параметра. По представленным данным получится 2/3*2*3.14 * 1000 = 4190 мм = 4,19 м.

На следующем этапе производится расчет количества ступеней по базовой формуле n = L/h2. Определяем значения «h2» = 250 мм и получаем 4190/250 = 16,79. Нужно округлить в большую сторону, в итоге получаем 17. С учетом того, что последний шаг соответствует уровню пола второго этажа, то получаем 16 отдельных элементов.

Наименьшая ширина ступени у основания 100 мм. Рассчитаем значение в самом широком месте.Для этого сначала определяют длину наружного марша по формуле 2ПР. Проделав расчеты, получаем 6280 мм = 6,28 м. Разделив полученное значение на количество ступеней, получим 6280/17 = 369 мм.

Расчет высоты подступенка выполняется по тому же принципу, что и для маршевой конструкции. Высоту 3 м делим на количество ступенек, получается 176 мм. Оптимизация размеров осуществляется по формуле 2h + h¹ равно 600 на 650 мм.После исправления получаем результат 190 мм.

Сборка конструкций

Этот процесс несложный, поэтому переходят непосредственно к сварке элементов из труб. Некоторые предпочитают соединение застежкой, но это намного сложнее и занимает много времени. Далее подробно разберем, как сварить лестницу из профильной трубы.

Собираем маршевый пролет

Монтаж самодельной маршевой конструкции зависит от ее типа:

На одну профильную трубу

Для первого варианта необходимо приобрести профтрубу сечением 150×150 мм.Это обеспечит надежную прочность. Для ступеней должна быть предусмотрена поддержка. Представляют собой металлические листы толщиной 3-4 мм, ширина которых должна составлять ½ величины проступи на схеме.

Есть несколько способов сварить подставки для ступеней на трубе:

1. В местах крепления ступеней приваривают с определенным шагом предварительно подготовленные листы, служащие опорой для ступеней. Но на один сварной шов элементы не выдержат нагрузки. Их следует поддерживать. Его роль могут выполнять отрезки арматуры из того же листа или профиля меньшего сечения.Но, отмечают специалисты, эстетика такой лестницы не на высоком уровне.

2. Дизайн второго варианта намного привлекательнее. Для начала вырезаются опорные детали из той же трубы, что и опорная часть. Один из концов срезан под углом наклона лестницы. На этом этапе опоры привариваются к основанию. Со второго конца привариваются ступенчатые пластины.

Нагрузка на лестницу значительная, особенно в месте соприкосновения основной трубы с полом.Необходимо равномерно распределять нагрузку. В месте соприкосновения опорной трубы с перекрытием необходимо приварить металлическую пластину толщиной 5 мм и более.

На сломанные косоуры

Следующий вариант каркаса лестницы из профильной трубы ломаный марш, заменяющий балки в деревянных изделиях. К его преимуществам можно отнести невысокую стоимость и малый вес, если сравнивать с изделием на одной трубе. Трубы приобретаются сечением 40×60 мм. Допускается чуть больше, но не меньше.

Каркасная часть также сваривается двумя способами:

1. Сначала вырезаем заготовки, соответствующие размерам проступи и подступенка с добавлением толщины материала. Затем элементы последовательно свариваются под прямым углом и получается готовый стрингер. К недостаткам этого метода можно отнести трудоемкость сварочных работ и возможность неравномерного соединения.

2. Второй способ сварки более эстетичен и относится к одним из легких.Необходимо вырезать в трубе с одной стороны болгаркой кусок в виде равнобедренного треугольника. Одна сторона материала остается нетронутой. После этого трубу сгибают до образования прямого угла, и фиксируют стыки.

Сборка винтовой конструкции

Монтаж самодельной винтовой лестницы начинается с установки опорной трубы строго вертикально. В его роли должна служить деталь с круглым сечением и как можно более толстая.Это обосновывается огромной нагрузкой на нее. На полу у основания опоры устанавливается толстая и надежная платформа. При строительных работах крестовину сваривают и заливают бетонной стяжкой.

1. Детали свариваются из металлического профиля сечением 20×20 мм или 30×30 мм. У вас должна получиться форма, повторяющая периметр будущих ступеней. Чтобы не мучиться с подгонкой по размеру каждой детали, можно предварительно сделать шаблон. Нужная форма формируется из деревянных брусков и прикрепляется к фанерному листу.Осталось вставить внутрь металлические детали и сварить их между собой.

2. Для второго способа приобретаются трубы сечением 40×60 мм. Для сварки вырезаются элементы, равные рабочему радиусу. Детали с одинаковым сечением и длиной немного меньше размера протектора в виде буквы «Т» на каждом из их концов.

После подготовки опор их приваривают к круглому основанию лестницы в месте расположения ступеней согласно проекту.Для большей надежности опора под ступенями усилена опорой, прикрепленной к основанию.

Отделочные работы

Деревянные элементы для ступеней выбирают толщиной не менее 40 мм. Для облагораживания борта изделия и для подступенков используется материал меньшей толщины.

В том случае, если монтаж лестницы планируется осуществить самостоятельно, то оптимален вариант с профильными трубами. Процесс гораздо проще, чем с деревянными конструкциями, а надежность гораздо выше. Следуя рекомендациям, представленным в содержании статьи, на выходе получится надежная, прочно установленная лестница из профильных труб.

Примеры изготовления каркаса для лестницы (3 видео)

Разные виды лестниц из профтрубы (50 фото)

Лестница из профильной трубы (не круглой) прочна и имеет хорошую износостойкость.В отличие от деревянной лестницы, металлическая лестница более прочная, хотя и может быть тяжелее. Сами по себе профильные трубы уже тяжелые, поэтому при работе следует следить за весом лестницы и стараться не утяжелять ее, а наоборот, уменьшить ее вес. Сделать это можно с помощью советов, которые можно найти в этой статье.

Перед началом работ необходимо произвести замеры, по которым в дальнейшем будет строиться лестница.

Что нужно знать перед работой:

1. Размеры лестницы;
2. Расчет необходимого количества материала;
3. Поворот по лестнице;
4. Количество шагов.

Лестница – свободное пространство в перекрытии между первым и вторым этажами. Самое первое, что нужно сделать, это рассчитать размеры этого проема.

Количество материала определяется после всех замеров, на основании уже составленного чертежа.

Поворот лестницы необходим, когда размеры или другие особенности помещения не позволяют поставить лестницу прямо, без изгибов под углом.

Также важно определить количество ступеней будущей лестницы.Это удобно делать, зная, что длина одной ступени должна быть примерно 30 сантиметров, ширина от 90 до 125, а расстояние между ступенями по комфортной для человека высоте равно 15 сантиметрам. В особых случаях ширина ступени может быть до 180 сантиметров, но для таких огромных лестниц необходимо дополнительное крепление.

Также при расчетах помните, что средний шаг человека составляет 60 — 64 сантиметра.

Монтаж лестницы из профильной трубы: чертеж и необходимые инструменты

Без хорошего чертежа качественную лестницу не сделать.Если вы никогда раньше не имели дела со схемами, то лучше обратиться за помощью к профессионалам.

Что учитывается при составлении чертежа:

1. Размер лестницы;
2. Поворот, ширина и высота лестницы;
3. Количество шагов.

Сюда же можно добавить будущее художественное оформление лестницы, если вы планируете ее немного приукрасить.

Расчет уклона ступеней лестницы позволит спроектировать удобную и безопасную конструкцию.Как подобрать угол наклона ступеней наш следующий материал: .

После того, как вы сделали чертеж и купили все материалы, вам необходимо подготовить все необходимые инструменты, которые потребуются в процессе.

Инструменты, которые пригодятся при создании лестниц:

1. Сварка и электроды к ней;
2. Заточной станок и диски для работы с металлом;
3. Перфоратор, сверла;
4. Молоток.

Чтобы не запутаться в большом количестве различных деталей в процессе создания лестницы, советуем их пронумеровать.

Заготавливаем каркас лестницы из профильной трубы: наконечники

Каркас является основой будущей лестницы, поэтому необходимо продумать его до конца, а затем качественно сварить.

Помните, что сварка необходима при изготовлении каркаса в любом случае. А это значит умение с ней обращаться. Если у вас нет таких навыков, то вам придется прибегнуть к помощи мастера по сварке.

Основой каркаса чаще всего является труба диаметром около 60 миллиметров.

Этапы изготовления каркаса:

1. Подсчитайте количество ступеней, их высоту и ширину;
2. Приступить к установке профильной трубы. Он будет крепиться к стеновым анкерам, которые необходимо предварительно установить. Дополнительно лестницу необходимо зафиксировать с другой стороны, используя язычки.
3. Приварите углы к трубе. Следите за тем, чтобы их размеры точно совпадали с указанными на чертеже, иначе конечный результат получится некачественным, а лестница будет кривой и небезопасной.
4. При необходимости в конце работы также можно установить поручень.

Как сварить лестницу из профильной трубы: дальнейшая отделка

После того, как вы закончили изготовление каркаса лестницы, необходимо приступить к ее дальнейшему декорированию.

Что необходимо сделать после установки каркаса:

1. Сделать ступеньки;
2. Установите перила;
3. При необходимости украсьте лестницу.

Обратите внимание, что лестница из профильной трубы сама по себе является тяжелой конструкцией.Поэтому можно немного облегчить вес, сделав ступени не из тяжелого металла, а из легкого дерева.

При правильном подходе сочетание металлического каркаса и деревянных ступеней создаст дополнительный эффект дороговизны.

Перила также могут быть изготовлены из дерева, но не забывайте, что дерево должно быть качественным. Как правило, при изготовлении лестниц используются породы дуба, бука или ясеня.

На финальном этапе можно украсить лестницу.Например, если вы выбрали вариант с деревянными перилами, то можно прибегнуть к художественной резьбе или выжиганию.

Лестница на второй этаж из профильной трубы: преимущества и недостатки

После того, как вы ознакомились с процессом из профильной трубы, стоит задуматься о преимуществах и недостатках такой конструкции.

Преимущества лестницы из профильной трубы:

1. Хорошая прочность и износостойкость;
2. Долгий срок службы;
3. Относительно быстрое время изготовления;
4. Создать лестницу из профильной трубы можно самостоятельно, не прибегая к помощи мастеров;
5. Возможность создания лестницы любой формы;
6. Цена на необходимые материалы низкая.

Как видите, преимуществ у такой лестницы действительно много. Срок службы его заметно больше, чем у деревянного, и он не такой тяжелый, как каменный. Однако есть и недостатки.

Недостатки лестницы из профильной трубы:

1. Металлический каркас довольно много весит, особенно если лестница большая. Из-за этого при отделке лестницы приходится использовать такие материалы, как дерево и пластик.
2. Для создания такой лестницы необходимы навыки и опыт работы со сварочным аппаратом.

Не забывайте, что лестницу необходимо периодически обрабатывать антикоррозийным покрытием.

Как собрать лестницу из профильной трубы своими руками (видео)

Лестница из профильной трубы имеет большой вес и требует дополнительной периодической обработки. Но цена на ее изготовление заметно ниже, чем на другие виды лестниц, а срок службы выше.Правильно изготовленные самодельные конструкции прослужат долго.

Надежная лестница из профильной трубы (фото конструкций)

Лестница из профильной трубы своими руками создается сварно-сборным методом. Для его изготовления рассматриваются приставные, стационарные и другие варианты. Для наглядного примера ниже рассмотрены варианты установки конструкции в виде прямой, винтовой и подвижной конструкции.

Важные детали

• Для уменьшения веса профильной конструкции используются вставки из дерева, стекла, камня и керамики.
• Лестница своими руками из профильной трубы изготавливается в качестве дополнения к крыльцу, наружного подъема на чердак и внутренней установки.
• Для создания ступеней используются профилированные трубы сечением 5-7,4 см. Устранить дрожание и вибрацию можно за счет уменьшения длины стоек в пролетах.
• Наклон ступеней 1:2 или 1:2,5, что соответствует углу подъема от 30 до 40 градусов.
• Правильно спроектированная лестница из профильной трубы своими руками на чертежах имеет не более 18 ступеней. При наличии высоких потолков между маршами сооружается площадка.
• Для удобства в марше создано нечетное количество ступеней. Это позволяет начинать и заканчивать шаг одной и той же ногой.
• Высота ступеней 15 — 21 см.
• Ширина ступеней 30 см. Чем меньше угол наклона, тем шире ступени.

Металлическая лестница из профильной трубы своими руками может иметь альтернативу в виде двух швеллеров.Изначально сваривается опорный каркас, затем каркас для ступеней. Устанавливается двумя способами:

1. Над каналом;
2. Внутри рамы.

В первом варианте уголки приварены к верхней полке швеллера. А во втором случае создается предварительное крепление уголков к наклонным балкам внутри. К ним привариваются остальные части каркаса ступеней. Ниже лестница своими руками из профильной трубы на фото.

Подготовка материалов

• Швеллер 16 (высота 16 см, ширина полки 6,4 см) длиной, соизмеримой с маршем. Вам понадобится 2 луча.
• Толстостенный профиль 4х4 см. Его количество определяется количеством ступеней. Для создания небольшого марша вам понадобится 20 погонных метров.

Инструменты для сооружения марша:

• Пила для металлоконструкций (маятниковый вариант).
• Сверлильный станок.
• Сварка.
• Электродрель.

Этапы монтажа:

• Межэтажная лестница из профильной трубы своими руками начинается с обрезки косоуров до нужных параметров, чтобы после монтажа они образовывали упор на полу плоской стороной среза .
• Для более прочной фиксации на перекрытиях первого и второго этажей металлические балки укладываются на бетонное основание под поверхность пола (можно использовать швеллер с параметрами 22 см).Длина балок должна быть больше ширины лестницы.
• Несущие швеллеры крепятся к закладным балкам. Для этого используется сварка.

Здесь подробно можно узнать как делается лестница из профильной трубы своими руками на видео:

Заготовки для прямоугольных ступеней создаются из профиля.

• Заготовки устанавливаются на направляющие и привариваются к ним. Для создания усиления конструкции используются вертикальные опорные детали из той же трубы.
• Для облегчения устройства вместо трубы можно использовать стальные уголки.
• Рама очищена и окрашена, чтобы предотвратить повреждение конструкции.
• На металлическую основу укладывают проступи из массива с дальнейшим креплением с помощью саморезов. Для этого предварительно сверлятся зазоры.
• По бокам направляющих швеллеров приварены опоры в виде столбов, сверху размещены поручни.
• Вертикальные стойки крепятся на ступени. Вместо балясин можно использовать горизонтальные стержни или листовые пластины типа оргстекла, пластика, шпона, триплекса и т.п.может служить.

Металлический каркас для маршевой лестницы

Рабочий план:

• Разметка и резка профиля, стыковка каркасов под ступени.
• Бетонирование конструкции.
• Установка стрингеров;
• Оснащение тыльной стороны ступеней уголками.
• Сварочные ступени вместе.

Инструкция по установке:

• Количество ступеней и их параметры рассчитываются.
• Для создания каркаса используется профиль 10х10 см и уголки 4х4 см. В данном случае вместо швеллера используется труба, так как она отличается высокой жесткостью.
• Создание пьедестала для неглубокой конструкции. На краю платформы находится нижняя точка начала ступенек.

Внимание! в случае установки прямой конструкции пьедестал не требуется, так как важно учитывать исходные точки между поверхностями перекрытий полов

• Так монтируется профильная труба, приваривается к нижней площадке, а вверху с помощью анкеров крепится к поверхности стены.Затем привариваются предварительно нарезанные уголки.
• Вертикальные параметры уголков должны иметь точные параметры, а горизонтальная часть изделий может выступать за пределы профиля.
• Создается зазор между ступенями и поверхностью стены для поклейки обоев.
• Сбоку к профилю приварены перила. Обычно установка перил осуществляется с отступом от края в 10 см. Однако это повлияет на сужение лестницы.

Винтовые конструкции

Труба для создания ступеней нарезана на рукава по 22 см.

Для определения количества элементов высоту помещения делят на 22 см, то есть размеры подступенка.

Прокладка и консоль вырезаны из стальной заготовки. К консоли приваривается прокладка, затем на детали трубы (толщиной 10 см) крепятся формованные элементы.

Ступеньки крепятся на прокладку с помощью саморезов. Герметичность гильз, надетых на трубу, следует увеличить. Исключено образование перекосов и люфтов.Если отверстия сформированы с неточным диаметром, создаются уплотнительные кольца.

Затем делается разметка и собираются ступени. Важно предусмотреть нахлест, близкий к 5 см. Длина окружности не меньше широкой части ступеней. Осталось только собрать единую конструкцию. Сразу же сверлятся зазоры для размещения будущих ступеней. Структура грунтована.

Внимание! Перила лестницы можно изготовить из железа, для стоек используется профильная труба 4х4 см, для поручней – труба 2х2 см.

Затем поверх металлических можно соорудить деревянные поручни. В перилах обычно используются элементы ковки. Лестница окрашена молотковой краской.

После высыхания устанавливаются временные ступени. Для этого нужны клееные сосновые доски. Они должны быть покрыты лаком. Чтобы закрепить ступени, вам понадобятся шурупы по дереву 32 мм.

Лестница

Конструктивно изделие выглядит довольно просто. Он образует упор с тетивами на поверхности стены и пола.Наклон конструкции составляет 60-75 градусов. Ступени отстоят друг от друга на расстоянии 35 см. Для исключения скользящих свойств на его опоры надевают наконечники из пластика или резины.

Материалы для изготовления:

• Профиль прямоугольного или круглого сечения длиной 2 м. Один прямоугольный профиль длиной 165 см (для ступенек). Обычно используются дюралюминиевые трубы толщиной 2 мм.
• Гайки, болты М8х70, шайбы.
• В идеале используется сварка.В этом случае резьбовые соединения не требуются.
• 4 пластиковых или резиновых протектора для нижней части ножек.

Для создания приставной конструкции необходимо сделать заготовку из ступеней. Профиль, длина которого 165 см, разрезается на 5 одинаковых изделий длиной 33 см. Разметка производится на двух профилях длиной 2 м. Отметки ставятся так, чтобы между ними оставался зазор в 35 см.

При условии, что для крепления ступеней к основанию используются болты, важно создать хомуты из тонких полос металла, предусмотренные для симметричного изгиба по форме труб и сверления в них зазоров.При этом делается отступ от края 1,5 см. Зазоры делаются в трубах по 2 м. Этому способствует предварительная разметка. Если для фиксации используется сварка, этот аспект опускается.

Ступени прилагаются. На ножки надеваются пластиковые или резиновые наконечники.

Время считывания ≈ 4 минуты Наличие стремянки в хозяйстве обусловлено множеством повседневных задач. Необходим для ремонтных работ, при замене лампочек, а также для садовых работ.

Совершенно не важно, приобрели вы его на рынке или сделали сами.Более того, при соблюдении профессиональных рекомендаций стремянка …

Как сделать стремянку своими руками из профильной трубы — пошаговая инструкция

Время чтения ≈ 4 минуты

Наличие лестницы в хозяйстве обусловлено разнообразием повседневных задач. Необходим для ремонтных работ, при замене лампочек, а также для садовых работ. При этом совершенно неважно, приобрели вы его на рынке или сделали сами. Более того, при соблюдении профессиональных рекомендаций стремянка, сделанная своими руками, прослужит гораздо дольше любой другой.Поэтому далее мы рассмотрим инструкцию по его сборке.

Особенности самодельной стремянки

Прежде чем сделать стремянку своими руками, следует определиться с материалом. Многие склонны выбирать бюджетную древесину, забывая при этом о ее недостатках. Из-за гигроскопичности материала через некоторое время он начнет подсыхать. Конструкция будет ненадежной. Кроме того, дерево придется регулярно обрабатывать для защиты от насекомых.

Эту проблему можно решить с помощью металла, заготовки которого остаются после ремонта или покупаются в строительных магазинах. При этом есть выбор: изготовление стремянки может быть выполнено из алюминия или из более тяжелой стали. Алюминиевая садовая конструкция будет легкой, достаточно прочной и не подверженной коррозии. Последнее также означает, что покраска не требуется. В случае со сталью владелец может рассчитывать на долговечность лестницы и превосходную прочность.Однако вес изделия будет довольно тяжелым, а материал потребует периодической покраски. Потому что настоящая сталь подвержена коррозии.

Также металлическая стремянка требует аккуратности при изготовлении. Если раскрой металлического профиля был осуществлен некачественно, то есть некоторый риск получения травмы. Острые места желательно чем-нибудь обработать.

Условия изготовления лестницы из профильной трубы

Чтобы металлическая стремянка из профильной трубы прослужила как можно дольше, необходимо соблюдать следующие условия:

Поскольку по принципу стремянки используются две складные лестницы, их размеры могут не совпадать.Важно наметить небольшую разницу между их шириной, чтобы конструкция не выглядела хлипкой;

Это важно! В результате должен получиться эффект плотной подводки.

Чтобы ступени лестницы не мешали ее складыванию, их необходимо располагать ближе к внешнему краю профиля;

Размещение ступеней не должно быть сплошным — от них освобождается верхняя часть стремянки. Здесь должен быть предусмотрен соединительный механизм.

Соблюдение этих основных правил поможет сделать конструкцию прочной.

Подготовка к самостоятельной сборке лестницы

Самая популярная модель – стремянка из профильной трубы. Для его изготовления необходимо вырезать из металлического профиля 4 полосы длиной под два метра. Размер ступеней определяется самостоятельно. Также для работы вам понадобится длинный болт с гайками и два ушка. Здесь следует отметить, что конструкция будет гораздо надежнее, если использовать сварное соединение. Потому что крепление болтами требует точного расчета допустимой нагрузки.В противном случае владелец не будет застрахован от внезапной деформации креплений. Поэтому на фото вы видите пример сварной модели.

Рулетка для снятия мерок;

Сварочный аппарат с защитной маской;

Сверло для сверления отверстий;

кв.

Если вы планируете самостоятельно резать профильные полосы, то вам также следует обзавестись защитными очками. Затем рекомендуется очистить сегменты от острых выступов. Можно использовать дрель со специальной насадкой.

Важно! Желательно выбирать стальной профиль прямоугольного, а не круглого сечения.

То же самое сделать с планками для ступенек. Перед началом работы желательно сделать эскизный чертеж.

Последовательность работ

После того, как все детали подготовлены к работе, на длинные планки наносятся ступени для разметки. Здесь рекомендуется использовать угольник для соблюдения прямого угла. Пока работа будет вестись с двумя из 4 доступных сегментов профиля.Последовательность операций будет выглядеть так:

1. После исправления будущего соединения можно приступать к сварке. И первым делом прикрепите нижнюю опору;

2. Когда первая ступенька готова, можно последовательно приваривать остальные;

3. Когда установка первой части лестницы будет завершена, необходимо будет просверлить отверстия под болт с резьбой в верхней части;

4. Затем следует приварить ушки, как показано на соответствующем фото;

5.Теперь таким же образом собирается вторая часть лестницы;

6. После крепления двух лестниц необходимо провести испытание на прочность.

В результате должна получиться надежная конструкция. Чтобы защитить металл от коррозии, его следует загрунтовать, а затем покрасить.

Заключение

Изготовление самодельной стремянки своими руками выглядит простой задачей. Предпочтительным материалом является металлический профиль. При четком соблюдении вышеперечисленных указаний тяжелая конструкция безотказно прослужит хозяину.

Стремянка своими руками видео

Как сделать лестницу из профильной трубы своими руками?

В тех конструкциях, где требуется высокая надежность и долговечность, элементы изготавливаются из металлических деталей.

Лестница из профильной трубы своими руками, сделанная в домашних условиях, не исключение.

Основные виды лестниц

Стремянка — это лестница, которая может стоять самостоятельно на любой подходящей опоре (например, на стене).

Стремянка может быть односторонней или двусторонней. В конструкции есть каркас, к которому крепятся ступени, а дополнительные элементы, которыми снабжается лестница, – это поручни и ножки.

Расчет высоты такой конструкции из профильной трубы производится при определении интервала между полом и последней ступенькой. Расчет ведется с ориентацией на интервал 20-25 см. Благодаря наличию различных функциональных особенностей стремянка может быть:

• Классический;
• Универсальный;
• Трансформатор.

Конструкции универсального типа сочетают в себе функциональность обычной лестницы и стремянки.

Каркас таких изделий может быть складным или телескопическим. Представленная стремянка имеет раму, состоящую из нескольких секций, каждая секция состоит из 5-7 ступенек.

Телескопические конструкции отличаются тем, что их секции можно удлинять постепенно. Они фиксируются специальными защелками или крючками.

Стремянка-трансформер может работать в нескольких положениях.Такие изделия из профильной трубы очень компактны, легки и легко поместятся даже в багажнике автомобиля.

Каркас лестницы собирается из металлических профильных труб, выполняющих роль несущих стоек, ступени могут быть выполнены из дерева или материала менее прочного, чем каркас.

Все соединения конструкции из профильных труб соединяются болтовыми соединениями.

Это позволяет при необходимости быстро заменить любой поврежденный элемент.Некоторые лестницы из металлопрофильных труб можно сделать неразборными – для их создания используется сварка.

Следует отметить, что наиболее распространенным и практичным материалом для создания описываемых конструкций является алюминий или дюралюминиевый сплав. Готовая лестница, собранная своими руками, будет иметь такие преимущества, как:

• легкость;
• надежность;
• простота использования.

Инструменты и материалы, необходимые для работы

Для создания лестницы своими руками предпочтение следует отдать алюминиевым или металлическим профильным трубам.Впоследствии такую ​​конструкцию можно будет легко перевозить даже в общественном транспорте. Кроме того, этот металл устойчив к вредному воздействию коррозионных процессов и других негативных факторов внешней среды.

Профиль не нужно дополнительно грунтовать и красить, а срок службы изделия будет зависеть только от качества сборки. При сборке такой конструкции не обойтись без:

• рулетка;
• кв.м.;
• простой карандаш;
ножовки по металлу
• ;
шлифовальные машины
• ;
сверла
• ;
отвертки
• ;
молоток
• ;
• сверла по металлу;
болты и гайки
• ;
сварочный аппарат
• .

Кроме того, вам потребуются расходные материалы, такие как:

• ремни или цепи;
• несколько резиновых каблуков для ножек;
клей по металлу
• или жидкие гвозди;
Металлический лист
• , из которого будут вырезаны ступени и коннекторы;
Металлическая или алюминиевая профильная труба
• .

Необходимо уточнить, что алюминиевая труба имеет высокую электропроводность и готовое изделие нельзя использовать для ремонта высоковольтных линий.

Однако в быту такая необходимость возникает не так часто. Алюминий хорошо проводит тепло, а на открытом воздухе нагревается в несколько раз быстрее металла.

Так, например, если такую ​​лестницу оставить на несколько часов летом под солнцем, то с большой долей вероятности она сильно нагреется, что усложнит работу.

Лестница из профильных труб проста в изготовлении, а материал общедоступен и имеет высокий запас прочности.Стремянка из металлической профильной трубы требует покраски для защиты от коррозии.

Производственная процедура

Для создания лестницы из профильных труб рекомендуется придерживаться следующей последовательности действий:

1. Подготовьте металлическую алюминиевую или стальную трубу и отрежьте от нее 4 отрезка одинаковой длины.
2. Если труба металлическая, то с ее поверхности следует удалить особо грубую ржавчину с помощью болгарки или дрели со специальной насадкой.
3. Крепко зажмите трубу в тисках и отполируйте до блеска наждачной бумагой или специальным средством для удаления ржавчины.
4. Вырежьте ступени одинаковой длины из заранее подготовленных металлических листов. При необходимости с них также удаляются отложения ржавчины.
5. Каркас начинает формироваться с приварки ступеней. Если нет сварочного аппарата, то можно использовать болты и гайки.
6. Сверху и снизу трубы привариваются заглушки или надеваются резиновые наконечники.
7. Балки привариваются к двум оставшимся трубам в их нижней и верхней частях, расстояние от которых до конца трубы должно быть 10-15 см.
8. Каркас из несущих профильных труб ставится горизонтально и в нем просверливается ряд отверстий, в которых болтами крепятся пояса.
9. К той части лестницы, на которой не закреплены ступени, нужно приварить металлическую пластину перпендикулярно каркасу. К другой половине каркаса необходимо прикрепить две металлические пластины – к ним сверху приваривается верхняя ступенька.

Для обеспечения надежной фиксации на уровне опорной пластины формируются прорези, которые будут выполнять роль замка.

Стремянка самодельная (видео)

Изготовление других типов лестниц

Некоторые конструкции не всегда удобно транспортировать в разобранном виде. Для придания конструкции солидности часть, на которой располагаются ступени, делают несколько длиннее.

На расстоянии 10-15 см от самой высокой ступени в профильной трубе сверлится и вырезается специальный зазор.

Концы половинок вставляются в него без ступенек. Эти части доятся и сплющиваются.После этого в раме сверлится сквозное отверстие, и секция конструкции фиксируется контргайкой.

Для того чтобы собрать стремянку-трансформер, следует сначала провести расчет конструкции, а затем выполнить следующие действия:

1. Отрезано 8 отрезков труб одинаковой длины.
2. Ступени вырезаны из листа металла. Вы можете установить любой размер шага.
3. Ступени закрепляются так, чтобы с обеих сторон секций они располагались на одинаковом расстоянии друг от друга.
4. Выполнена примерка и секции соединены замковыми механизмами.
5. Стремянка загрунтована и окрашена.

Стоит отметить, что нагрузка на запорные механизмы лестницы-трансформера-стремянки в большинстве случаев достаточно высока, поэтому необходимо максимально качественно формировать сварной шов между элементами конструкции.

Для создания лестницы-трансформера потребуется тот же набор инструментов и материалов, что и для классического аналога конструкции, но вместо ремней будут использованы стопорные механизмы.

Технология сборки лестницы раздвижного типа практически не отличается от алгоритма монтажа двух предыдущих видов.

Все несущие секции выполнены по трансформаторному принципу и соединены друг с другом с помощью механизмов скольжения. При этом крайние две секции соединяются между собой по принципу обычной стремянки.

Как сделать лестницу (лестницу) из профильной трубы

Профильные трубы — отличный вариант для сооружения стремянки, которая так необходима в любом доме для выполнения бытовых задач. Сегодня на смену тяжелым металлическим конструкциям пришли достаточно легкие и прочные лестницы из металлических профилей – стальных изделий с прямоугольным, квадратным или овальным сечением, которые можно приобрести в строительных магазинах, но дешевле сделать лестницу из фасонного профиля. трубы своими руками.

Типы лестниц, которые можно изготовить из профильных труб

Профильная труба – самый прочный материал для создания каркасов зданий любого типа, в том числе и лестниц.

Выполняются следующие профили:

Разновидности стремянок

Стремянка может быть односторонней, а может состоять из двух частей.Устойчивость в первом случае достигается просто стеной, которая служит опорой.

Как самостоятельно заделать трещину в чугунной канализационной трубе

Во втором случае стремянка не нуждается в опоре, обе части устанавливаются под определенным углом наклона и скрепляются между собой навесом, удерживающим обе части. Кроме того, для фиксации лестница может быть закреплена дополнительной планкой, не позволяющей деталям менять угол наклона, то есть раздвигаться. Обе части могут быть одинаковыми, либо одна из них выполняется просто как опора, без ступенек.

Первый тип — простейшая лестница, состоящая из двух параллельных опор, между которыми крепятся перекладины. Это приспособление легкое, хотя оно довольно прочное и простое в изготовлении. Двусторонняя стремянка ненамного сложнее, поэтому сделать такую ​​конструкцию своими руками не составит труда.

Виды Ladder
Ladder

Преимущества самодельной стремянки из профиля

Довольно удачным решением оказалось использование стремянки из профилированной трубы.

По сравнению со швеллерами или металлическими уголками, которые ранее также применялись для сооружения передвижных лестниц и быстро выходили из строя, конструкция из профильных труб прослужит долго, проста в эксплуатации, а сборка не занимает много времени и затрат. Главное правильно подобрать профиль.

Какую трубу взять для изготовления лестницы

Казалось бы, чем толще стенка трубы, тем она должна быть надежнее. Однако толстостенные профили тяжелые, а это не очень удобно, учитывая, что стремянка должна быть подвижной, а значит не тяжелой и не громоздкой.

Кроме того, вес создаст дополнительную нагрузку на опоры и основание лестницы.

Также не подойдет слишком тонкий профиль, который может деформироваться при нагрузках.

Внимание! Для устойчивой надежной конструкции рекомендуется выбирать профиль для стремянки толщиной 5-7 мм, оптимальный размер сечения профиля для опор 40х40 или 50х50 мм, а для ступеней достаточно взять 20 мм. × труба 20 мм.

Что нужно для работы

Прежде чем приступить к изготовлению лестницы, необходимо подготовить инструменты, сделать необходимые чертежи и разрезать трубу на куски необходимых размеров.

Как правильно спрятать водопроводные трубы в ванной?

Правильно выполненный чертеж позволяет не только рассчитать количество материала, но и наглядно представить будущую конструкцию.

Для изготовления складной лестницы потребуются следующие инструменты и приспособления:

• болгарский;
сварочный аппарат
• ;
• дрель и дрель;
• рулетка, маркер, уголок и молоток.

Кроме профилей необходимого размера потребуется шарнир, соответствующий размеру труб, который надевается на стойки, а затем крепится к ним с помощью болтов и саморезов.Складная стремянка монтируется с помощью шарнирного механизма.

Этапы работы

К двум основным профтрубам привариваются ступени, которые будут служить опорами. Для начала заранее, а затем, после необходимой проверки на отсутствие неровностей, ступени окончательно фиксируются.

Затем аналогично изготавливается вторая часть стремянки.

Соедините обе части с откидным навесом.

На средней части конструкции сделаны отверстия, к которым будет крепиться лямка для фиксации лестницы, чтобы она надежно удерживалась во время работы в нужном положении.

Делаем стремянку для дома своими руками

Стремянка своими руками станет незаменимым помощником в быту

Стремянки — складные лестницы, незаменимые при выполнении различных работ в городской квартире, в частном доме и на даче. Эти лестницы удобны, устойчивы, компактны и практичны. Стремянку своими руками можно сделать из подручных материалов. Процесс изготовления прост и под силу каждому.При этом самодельная стремянка не будет уступать по функциональности и надежности промышленным образцам.

Стремянки, их виды и особенности

Как сделать лестницу своими руками? Сначала нужно подобрать наиболее подходящую модель складной конструкции, затем выбрать материал, из которого будет изготовлена ​​стремянка своими руками.

По внешнему виду и функциональности эти лестницы условно делятся на три группы:

• Универсальный.Универсальные конструкции отличаются тем, что их можно использовать и как обычную (приставную) лестничную конструкцию. Такие лестницы делятся на складные и телескопические.

• Телескопические модели собираются из нескольких выдвижных секций, которые надежно фиксируются крючками или автоматическими замками (защелками). Эти лестницы могут быть очень высокими.

Обзор телескопической лестницы

• Стремянка-трансформер — современная, универсальная, многофункциональная стремянка.Трансформер состоит из секций, которые соединены шарнирами. Петли позволяют легко и быстро менять положение секций и надежно фиксировать выбранное положение. Трансформер легко принимает форму: классическая модель, лестница с консолью, удобная строительная площадка, обычная (выдвижная) лестница.

Многофункциональная стремянка-трансформер

Строительная высота

Как определить правильную высоту складной лестницы? Для этого необходимо знать максимальную высоту, на которую необходимо подняться с верхней ступени конструкции.От этой высоты отнимают свой рост и 30-35 см, что позволит выполнять все необходимые действия, не касаясь потолка головой.

Стремянка для стандартной квартиры имеет высоту от 70 до 150 см. Количество ступеней зависит от роста и может быть от 3 до 5 ступеней. Для производственных нужд и строительных работ в частном доме удобна модель с площадкой. Более сложная конструкция (стремянка-трансформер) позволяет значительно увеличить высоту лестницы.

Материалы для изготовления

Как правило, складные конструкции изготавливаются из дерева или металла (алюминиевого сплава или стали). Выбор материала зависит от назначения такой лестницы, ее размеров и нагрузки, которую она должна выдерживать.

Большой популярностью пользуются стремянки

из легких и прочных алюминиевых сплавов. Если вы планируете делать трансформатор, то стоит обратить внимание на алюминиевые материалы. Конструкции можно собирать из одного вида материала, а можно комбинировать несколько разных. Например, садовая складная лестница или надежная стремянка для ремонтных работ могут быть изготовлены из стальных труб (столбы) и дерева (ступени).

Лучшим вариантом изготовления стремянки является алюминиевый профиль или трубы. Конечно, можно сделать стремянку для дома и из дерева. Это самый простой и доступный вариант. Но стоит учесть, что для таких работ нужно использовать качественную, хорошо просушенную древесину.

Деревянные конструкции

Первым делом необходимо разработать чертежи будущей деревянной конструкции.Необходимо четко представить, какая будет стремянка, определиться с ее конфигурацией, основными параметрами. При работе над чертежами также определяются с выбором крепежа и материалов, которые потребуются для изготовления лестницы. Полноценный трансформер из дерева, как правило, не делают.

Для тетивы деревянной стремянки используют брусья (примерно 5х5 см), для ступеней — доску (толщиной 3-4 см). Необходимо разметить и отрезать балки тетивы необходимой длины.Они должны соответствовать высоте вашей лестницы.

После того, как вы отрезали балку нужной длины, можно приступать к изготовлению шагов

Для обеспечения устойчивости конструкции нижние концы деревянных балок обрезаются под углом примерно 30 градусов.

Следующий этап – изготовление перекладин (ступеней). Количество ступеней рассчитывается с учетом общей высоты лестницы и оптимального расстояния между ступенями.Стандартный шаг для подъема/спуска – 35 см, примерно такое расстояние должно быть между ступенями.

Стоит учесть, что почти у всех моделей стремянок есть особенность: они сужаются снизу вверх. Длина первой (нижней) ступени должна быть примерно 65 см, верхней – не более 35 см. Размеры ступеней придется корректировать при изготовлении лестницы. Подготовив ступени необходимого размера, их желательно пронумеровать с обратной стороны.

Стремянка будет более устойчивой, если низ шире верха.

Если в конструкции лестницы предусмотрена дополнительная площадка, то она изготавливается из того же материала, что и ступени. Собирается и вторая половина стремянки (несущая), только вместо ступеней для усиления прочности используются перекладины, прибитые поперек или по диагонали (здесь возможны разные варианты).

Один из вариантов крепления второй половины лестницы

Для надежного соединения всех частей деревянной конструкции применяют болты, для обеспечения подвижности ее частей — петли, для фиксации положения — распорные механизмы или упоры.

В большинстве случаев две половинки лестницы соединяются петлями.

Ограничитель нужен, чтобы ножки стремянки не разъезжались.

Монтаж начинают с соединения тетивы и ригелей. Для этого в торцы, в местах крепления ступеней, вкручиваются саморезы. Все стыки необходимо обработать столярным клеем. Ступени должны быть параллельны плоскости пола, когда лестница разложена. Если лестница имеет площадку, то монтируется дополнительная опора.

Подвижные половины лестницы соединены петлями. Должна быть предусмотрена остановка в пути. Закрепите его с двух концов. Ограничитель обеспечивает устойчивость и надежность деревянной конструкции.

Изготовление деревянной стремянки своими руками

Если ступени крепятся на клей, то для повышения прочности конструкции тетивы стягиваются металлическими прутьями. Их размещают под ступенями: внизу (под первой ступенькой), посередине, вверху (под верхней ступенькой).

Металлические стержни нужны, чтобы сделать лестницу более прочной

Для защиты от гниения деревянные элементы лестницы необходимо покрыть антисептическим составом, создающим водоотталкивающую пленку. Также можно покрыть изделие лаком, не затрагивая металлические части конструкции.

Металлоконструкции

Лестницу стремянку металлическую можно изготовить из труб или профилей. При работе с металлом необходимо соблюдать большую осторожность и тщательно обрабатывать все острые кромки после резки.

Для защиты рук и ног от травм при эксплуатации складной металлоконструкции можно использовать специальные пластиковые или резиновые заглушки.

Металлоизделия

могут быть сборно-разборными (для монтажа используются разъемные соединения) или монолитными (сварными). Сварное соединение обычно применяют для стальной конструкции из труб и уголков.

Стремянка из стальной трубы со сварным соединением

Для изготовления металлической стремянки также потребуется чертеж.При работе над конструкцией металлической лестницы стоит сделать одну ее часть длиннее, что позволит сформировать сверху удобные ручки и облегчить фиксацию петель без ущерба для прочности конструкции.

Металлический профиль прямоугольного сечения – оптимальный вариант для установки складной лестницы. Но изделие из стальных труб и уголков получается довольно тяжелым, что не очень практично, особенно для домашнего использования.

Для изготовления стремянки понадобится металлический профиль (сечением примерно 20х40 мм).Длина профиля должна соответствовать расчетной высоте лестницы.

Вырезав все необходимые детали, обязательно тщательно обработайте края. В металле сверлятся необходимые отверстия для болтовых соединений. Петли устанавливаются так же, как и в изделиях из дерева. В качестве ограничителя можно использовать отрезок трубы, закрепленный подвижными металлическими болтами.

Просверлите отверстия для соединения двух половин лестницы с петлями

На ступени металлической конструкции целесообразно предусмотреть специальные противоскользящие накладки.Теперь вы знаете, как сделать лестницу, максимально соответствующую вашим потребностям.

Изготовление металлической стремянки своими руками (Вариант 1)

Изготовление металлической стремянки своими руками (Вариант 2)

Присоединяйтесь к обсуждению

• Нодира: Привет. Ми хотели сделать монсарда на кришу а унас дом …
• Алла: Перила кованые, сколько цена за метр? Установка…
• Строительство.Гуру: В основе народного деревянного зодчества Русского Севера…
• галина: срочно нужен телескопический пандус, длина 3м 30 см, ширина…
• Светлана: Какая полная и интересная информация!!! Много нового. ..

В тех конструкциях, где требуется высокая надежность и долговечность, элементы изготавливаются из металлических деталей.

Лестница из профильной трубы своими руками, сделанная в домашних условиях, не исключение.

Основные виды лестниц

Стремянка — это лестница, которая может стоять самостоятельно на любой подходящей опоре (например, на стене).

Стремянка может быть односторонней или двусторонней. В конструкции есть каркас, к которому крепятся ступени, а дополнительные элементы, которыми снабжается лестница, – это поручни и ножки.

Расчет высоты такой конструкции из профильной трубы производится при определении интервала между полом и последней ступенькой. Расчет ведется с ориентацией на интервал 20-25 см. Благодаря наличию различных функциональных особенностей стремянка может быть:

Конструкции универсального типа сочетают в себе функциональность обычной лестницы и стремянки.

Каркас таких изделий может быть складным или телескопическим. Представленная стремянка имеет раму, состоящую из нескольких секций, каждая секция состоит из 5-7 ступенек.

Телескопические конструкции отличаются тем, что их секции можно удлинять постепенно. Они фиксируются специальными защелками или крючками.

Стремянка-трансформер может работать в нескольких положениях. Такие изделия из профильной трубы очень компактны, легки и легко поместятся даже в багажнике автомобиля.

Почти готовая стремянка

Каркас лестницы собирается из металлических профильных труб, выполняющих роль несущих стоек, ступени могут быть выполнены из дерева или материала менее прочного, чем каркас.

Все соединения конструкции из профильных труб соединяются болтовыми соединениями.

Это позволяет при необходимости быстро заменить любой поврежденный элемент. Некоторые лестницы из металлопрофильных труб можно сделать неразборными – для их создания используется сварка.

Следует отметить, что наиболее распространенным и практичным материалом для создания описываемых конструкций является алюминий или дюралюминиевый сплав. Готовая лестница, собранная своими руками, будет иметь такие преимущества, как:

Инструменты и материалы, необходимые для работы

Для создания лестницы своими руками предпочтение следует отдать алюминиевым или металлическим профильным трубам. Впоследствии такую ​​конструкцию можно будет легко перевозить даже в общественном транспорте. Кроме того, этот металл устойчив к вредному воздействию коррозионных процессов и других негативных факторов внешней среды.

Профиль не нужно дополнительно грунтовать и красить, а срок службы изделия будет зависеть только от качества сборки. При сборке такой конструкции не обойтись без:

Кроме того, вам потребуются расходные материалы, такие как:

• ремни или цепи;
• несколько резиновых каблуков для ножек;
клей по металлу
• или жидкие гвозди;
Металлический лист
• , из которого будут вырезаны ступени и коннекторы;
Металлическая или алюминиевая профильная труба
• .

Необходимо уточнить, что алюминиевая труба имеет высокую электропроводность и готовое изделие нельзя использовать для ремонта высоковольтных линий.

Однако в быту такая необходимость возникает не так часто. Алюминий хорошо проводит тепло, а на открытом воздухе нагревается в несколько раз быстрее металла.

Так, например, если такую ​​лестницу оставить на несколько часов летом под солнцем, то с большой долей вероятности она сильно нагреется, что усложнит работу.

Лестница из профильных труб проста в изготовлении, а материал общедоступен и имеет высокий запас прочности. Стремянка из металлической профильной трубы требует покраски для защиты от коррозии.

Производственная процедура

Для создания лестницы из профильных труб рекомендуется придерживаться следующей последовательности действий:

1. Подготовьте металлическую алюминиевую или стальную трубу и отрежьте от нее 4 отрезка одинаковой длины.
2. Если труба металлическая, то с ее поверхности следует удалить особо грубую ржавчину с помощью болгарки или дрели со специальной насадкой.
3. Крепко зажмите трубу в тисках и отполируйте до блеска наждачной бумагой или специальным средством для удаления ржавчины.
4. Вырежьте ступени одинаковой длины из заранее подготовленных металлических листов. При необходимости с них также удаляются отложения ржавчины.
5. Каркас начинает формироваться с приварки ступеней. Если нет сварочного аппарата, то можно использовать болты и гайки.
6. Сверху и снизу трубы привариваются заглушки или надеваются резиновые наконечники.
7. Балки привариваются к двум оставшимся трубам в их нижней и верхней частях, расстояние от которых до конца трубы должно быть 10-15 см.
8. Каркас из несущих профильных труб ставится горизонтально и в нем просверливается ряд отверстий, в которых болтами крепятся пояса.
9. К той части лестницы, на которой не закреплены ступени, нужно приварить металлическую пластину перпендикулярно каркасу. К другой половине каркаса необходимо прикрепить две металлические пластины – к ним сверху приваривается верхняя ступенька.

Для обеспечения надежной фиксации на уровне опорной пластины формируются прорези, которые будут выполнять роль замка.

Стремянка самодельная (видео)

Изготовление других типов лестниц

Некоторые конструкции не всегда удобно транспортировать в разобранном виде. Для придания конструкции солидности часть, на которой располагаются ступени, делают несколько длиннее.

На расстоянии 10-15 см от самой высокой ступени в профильной трубе сверлится и вырезается специальный зазор.

Концы половинок вставляются в него без ступенек. Эти части доятся и сплющиваются. После этого в раме сверлится сквозное отверстие, и секция конструкции фиксируется контргайкой.

Для того чтобы собрать стремянку-трансформер, следует сначала провести расчет конструкции, а затем выполнить следующие действия:

1. Отрезано 8 отрезков труб одинаковой длины.
2. Ступени вырезаны из листа металла. Вы можете установить любой размер шага.
3. Ступени закрепляются так, чтобы с обеих сторон секций они располагались на одинаковом расстоянии друг от друга.
4. Выполнена примерка и секции соединены замковыми механизмами.
5. Стремянка загрунтована и окрашена.

Стоит отметить, что нагрузка на запорные механизмы лестницы-трансформера-стремянки в большинстве случаев достаточно высока, поэтому необходимо максимально качественно формировать сварной шов между элементами конструкции.

Для создания лестницы-трансформера потребуется тот же набор инструментов и материалов, что и для классического аналога конструкции, но вместо ремней будут использованы стопорные механизмы.

Технология сборки лестницы раздвижного типа практически не отличается от алгоритма монтажа двух предыдущих видов.

Все несущие секции выполнены по трансформаторному принципу и соединены друг с другом с помощью механизмов скольжения. При этом крайние две секции соединяются между собой по принципу обычной стремянки.

Лестница (стремянка) из профильной трубы своими руками

Лестница (стремянка) из профильной трубы своими руками. Изготовление стремянки своими руками.

Как сделать лестницу своими руками из профильной трубы?

Для различных работ и домашних дел на дачном участке может пригодиться складная стремянка, собранная из профильной трубы своими руками.

Конструкция в целом будет достаточно прочной и легкой. Что нужно для ее изготовления и какой тип лестницы лучше выбрать?

Использование дома и в сельской местности

Стремянка используется для доступа к высоким труднодоступным местам: люстрам, электропроводке под потолком, второму этажу здания и т.д. Но это только ее основная роль, а второстепенная роль заключается в возможности находиться на высоте без особых дискомфорт и выполнять работу без риска падения.

Для этого лестница имеет 4 точки опоры, которые распределяют общий вес конструкции и пользователя.

Конструкция самой лестницы может иметь некоторые отличия, которые будут полезны в той или иной ситуации:

1. Стандартная А-образная стремянка. Имеет 4 опоры, замок для ног и верхнюю маленькую платформу. Удобен для работы на небольшой высоте.
2. Складная А-образная стремянка. В отличие от первого варианта, его можно сложить в лестницу, увеличив максимально возможную высоту. В обычном состоянии он еще устойчив, а вот в раскладывающемся можно дотянуться до очень высокого предмета.
3. Трансформер — конструкция представляет собой многофункциональную модель, которую можно использовать и как лестницу, и как часть интерьера. Очень дорогой вариант, хотя и имеет практическое применение в быту.

Из этих трех вариантов стоит выбрать наиболее подходящий, а затем следовать инструкциям.

Необходимо для работы

Для того, чтобы сделать лестницу своими руками, вам потребуются материалы и чертеж. Прежде всего нужно получить чертежи. Техническая документация первых двух вариантов стремянки достаточно проста и не содержит больших хитростей, но собрать модель-трансформер самостоятельно – это уже вызов самому себе. Для первого раза лучше не переусердствовать и выбрать что-то более-менее простое.

Цель работы — металлическая стремянка, пользоваться которой будет удобно. Для облегчения конструкции ее лучше сделать из профиля, и для этого пригодятся трубы квадратного сечения. Также для работы вам понадобятся болты, гайки, несколько металлических планок и петли.

С материалом определились, а из инструментов вам понадобится:

• дрель со сверлом по мягкому металлу;
сварочный аппарат
• ;
Набор ключей
• .

В зависимости от выбранного чертежа собирается все необходимое и начинается работа.

Почему лучше всего собирать лестницу из профильной трубы? Вот несколько причин:

• структура полой трубы будет довольно легкой;
• профиль достаточно прочный и способен без деформации выдерживать большую нагрузку;
• это дешевка;
Квадратные трубы
• легко поддаются обработке – просверливают в них отверстия, отрезают ненужные части.

Двусторонняя и односторонняя версия

Для изготовления стандартной А-образной двусторонней металлической стремянки вам потребуется:

• 4 трубы из квадратного металла одинакового размера;
болты
• ;
• полоски металлические из профиля для ступеней;
сварочный аппарат
• или дрель с крепежом;
• уровень.

Процесс работы выглядит следующим образом:

1. Имея 4 заготовки одинакового размера, нужно сложить их попарно и отметить места, где будут крепиться ступени.
2. Тогда есть 2 варианта дизайна: острый и плоский.

• острый — 2 трубы будут соединяться на концах с помощью болтового соединения;
• плоские — трубки прикручиваются к прямоугольной заготовке.

1. Независимо от выбранного варианта, стоит приступить к размещению ступеней. Каждая планка должна располагаться так, чтобы при установке стремянки ступени находились под наклоном 90°, здесь пригодится уровень. Это следует учитывать в выбранном чертеже, где указан угол опор.
2. Далее можно соединить ступени с опорами 2-мя способами: болтовым или сварным. Какой из вариантов удобнее, стоит выбирать.
3. Сначала нужно закрепить 2 полоски — нижнюю и верхнюю, а затем остальные, продвигаясь к середине.

Односторонний вариант лестницы исключает установку ступенек с одной стороны. Вместо этого устанавливаются 1-2 планки на разных уровнях.

Складная лестница

Самодельная стремянка, которая к тому же раскладывается, отличная вещь для строительства.Действия по его сборке аналогичны первому варианту, только здесь нужно сделать шарнирное соединение между 2-мя отдельными лестницами и металлическим фиксатором, который будет фиксировать конструкцию в разложенном виде. Все это делается только по выбранному чертежу.

В этом видео показан процесс изготовления лестницы из профильной трубы:

Самодельная железная стремянка обязательно пригодится в хозяйстве.

Чтобы конструкция была устойчивой и функциональной, стоит выбирать проверенный рабочий чертеж, а также выбирать качественные профили.Делая все по инструкции, а также советуясь с мастерами, можно сделать действительно хорошие вещи своими руками.

Стремянка из профильной трубы своими руками: как правильно сделать

Для различных работ и хозяйственных работ на дачном участке может пригодиться складная стремянка, собранная из профильной трубы своими руками. В целом конструкция будет достаточно прочной и легкой.

Самодельная профильная лестница

Конструктивно этот тип лестницы очень похож на те, которые сегодня можно найти практически в любом хозяйственном магазине.Разница лишь в том, что он сделан не из алюминия, а из профильной трубы. Этот материал очень хорош тем, что за счет своего сечения меньше склонен к изгибу, довольно легкий (если сравнивать с деревом), плюс его не сложно приобрести, так как в продаже имеется широкий выбор абсолютно любых размеров .

Алюминиевая стремянка

Лестницу можно использовать как в доме при проведении косметического ремонта, так и на даче, во время сбора урожая.Если посмотреть на фото стремянки из профиля, сделанного своими руками, и на «цеховую», то можно увидеть одно существенное отличие – у второй много ребер жесткости. Это все для того, чтобы усилить лестницу, ведь сам по себе алюминий – легкий и мягкий металл. Хотя на профиле нет таких ребер, прочность не страдает, так как труба тяжелее и меньше подвержена деформации.

Инструменты для изготовления лестницы

Тут нужно немного умения и сноровки, так как придется использовать:

• электросварка;
болгарка
• ;
сверло
• ;
• обычных инструментов, таких как рулетка, маркер и угол.

Перед началом работы запаситесь электродами и дисками по металлу для болгарки, т. к. при изготовлении и монтаже лестницы придется резать много материала. Также нужно подумать о своей безопасности: при резке надевайте специальные очки, ведь мелкой металлической стружки будет достаточно; при работе со сваркой используйте маску, так как можно серьезно повредить зрение.

Делаем лестницу своими руками

Во-первых, подумайте, какой длины вам нужна лестница; набросать черновой рисунок или, правильнее сказать, набросок; не помешает, если вы найдете и просмотрите фото с каждым этапом производства, или даже видео, где все подробно показано.Материал, который нужно заготовить сразу – это профиль подходящего сечения. В зависимости от необходимой вам высоты лестницы, вы отрежете два одинаковых отрезка трубы.

Ржавчина должна быть удалена немедленно, чтобы облегчить дальнейшую работу. Для этого лучше всего использовать дрель или болгарку с металлической насадкой-щеткой. Закрепляем трубу и зачищаем до металлического блеска. Далее приступаем к вырезанию ступеней из того же профиля. Также предварительно удалите с них ржавчину. Проще всего вырезать ступени из профиля одинаковой длины.Примерка ступенек (лучше всего это делать на ровном полу или верстаке). При необходимости подкорректируйте размеры.

Когда все готово, прихватываем ступени будущей лестницы привариванием к основанию, проверяем на наличие неровностей, если их нет, окончательно соединяем.

Теперь снизу привариваем «заплатки», а сверху заделываем отверстия в трубах. Полдела сделано. Берем профильную трубу (можно меньшего сечения), отрезаем два куска длиной, равной получившейся лестнице.На расстоянии 0,25-0,3 метра от низа и верха этих заготовок привариваем перекладины. Их длина должна быть равна длине лестницы. Свариваем две половинки подходящими навесами. Примерно посередине лестницы нужно просверлить отверстия с двух сторон в профильной трубе и с помощью болтов закрепить какой-нибудь пояс, который предотвратит разложение вашей металлической лестницы.

Лучше или хуже аналогов?

Безусловно, стоит провести отделочные работы – грунтовка и покраска.Но и в таком виде металлическая стремянка вполне пригодна для использования, вот только повышенная влажность скоро даст о себе знать. Этот вариант изготовления самый быстрый, но если уделить больше внимания, сил, терпения и времени, то можно изготовить конструкцию, которая будет в разы лучше магазинных аналогов.

Оставьте свой комментарий:

Гостевая книга:

Статья ни о чем, много воды, мало конкретики. Тому, кто умеет работать болгаркой и сваркой, она не нужна.А офисный планктон пойдет и купит стремянку в леруамерлен или оби.

Лестница металлическая стремянка из профильной трубы: видео инструкция

Чертежи и видео мастер класс как создать лестницу из профильной трубы своими руками.

Делаем стремянку для дома своими руками

Стремянка своими руками станет незаменимым помощником в быту

Стремянки — складные лестницы, незаменимые при выполнении различных работ в городской квартире, в частном доме и на даче.Эти лестницы удобны, устойчивы, компактны и практичны. Стремянку своими руками можно сделать из подручных материалов. Процесс изготовления прост и под силу каждому. При этом самодельная стремянка не будет уступать по функциональности и надежности промышленным образцам.

Стремянки, их типы и особенности

Как сделать лестницу своими руками? Сначала нужно подобрать наиболее подходящую модель складной конструкции, затем выбрать материал, из которого будет изготовлена ​​стремянка своими руками.

По внешнему виду и функциональности эти лестницы условно делятся на три группы:

• Универсальный. Универсальные конструкции отличаются тем, что их можно использовать и как обычную (приставную) лестничную конструкцию. Такие лестницы делятся на складные и телескопические.

Универсальная складная стремянка

• Телескопические модели собираются из нескольких выдвижных секций, которые надежно фиксируются крючками или автоматическими замками (защелками).Эти лестницы могут быть очень высокими.

Обзор телескопической лестницы

• Стремянка-трансформер — современная, универсальная, многофункциональная стремянка. Трансформер состоит из секций, которые соединены шарнирами. Петли позволяют легко и быстро менять положение секций и надежно фиксировать выбранное положение. Трансформер легко принимает форму: классическая модель, лестница с консолью, удобная строительная площадка, обычная (выдвижная) лестница.

Строительная высота

Как определить правильную высоту складной лестницы? Для этого необходимо знать максимальную высоту, на которую необходимо подняться с верхней ступени конструкции. От этой высоты отнимают свой рост и 30-35 см, что позволит выполнять все необходимые действия, не касаясь потолка головой.

Стремянка для стандартной квартиры имеет высоту от 70 до 150 см. Количество ступеней зависит от роста и может быть от 3 до 5 ступеней. Для производственных нужд и строительных работ в частном доме удобна модель с площадкой. Более сложная конструкция (стремянка-трансформер) позволяет значительно увеличить высоту лестницы.

Материалы для изготовления

Как правило, складные конструкции изготавливаются из дерева или металла (алюминиевого сплава или стали). Выбор материала зависит от назначения такой лестницы, ее размеров и нагрузки, которую она должна выдерживать.

Большой популярностью пользуются стремянки

из легких и прочных алюминиевых сплавов. Если вы планируете делать трансформатор, то стоит обратить внимание на алюминиевые материалы. Конструкции можно собирать из одного вида материала, а можно комбинировать несколько разных. Например, садовая складная лестница или надежная стремянка для ремонтных работ могут быть изготовлены из стальных труб (столбы) и дерева (ступени).

Стремянка из комбинированных материалов

Оптимальный вариант изготовления стремянки – алюминиевый профиль или трубы.Конечно, можно сделать стремянку для дома и из дерева. Это самый простой и доступный вариант. Но стоит учесть, что для таких работ нужно использовать качественную, хорошо просушенную древесину.

Деревянные конструкции

Первым делом необходимо разработать чертежи будущей деревянной конструкции. Необходимо четко представить, какая будет стремянка, определиться с ее конфигурацией, основными параметрами. При работе над чертежами также определяются с выбором крепежа и материалов, которые потребуются для изготовления лестницы.Полноценный трансформер из дерева, как правило, не делают.

Пример чертежа лестницы

Для тетивы деревянной стремянки используют брусья (примерно 5х5 см), для ступеней — доску (толщиной 3-4 см). Необходимо разметить и отрезать балки тетивы необходимой длины. Они должны соответствовать высоте вашей лестницы.

После того, как вы отрезали балку нужной длины, можно приступать к выполнению шагов

Для обеспечения устойчивости конструкции нижние концы деревянных балок обрезаются под углом примерно 30 градусов.

Следующий этап – изготовление перекладин (ступеней). Количество ступеней рассчитывается с учетом общей высоты лестницы и оптимального расстояния между ступенями. Стандартный шаг для подъема/спуска – 35 см, примерно такое расстояние должно быть между ступенями.

Стоит учесть, что почти у всех моделей стремянок есть особенность: они сужаются снизу вверх. Длина первой (нижней) ступени должна быть примерно 65 см, верхней – не более 35 см.Размеры ступеней придется корректировать при изготовлении лестницы. Подготовив ступени необходимого размера, их желательно пронумеровать с обратной стороны.

Стремянка будет более устойчивой, если низ шире верха.

Если в конструкции лестницы предусмотрена дополнительная площадка, то она изготавливается из того же материала, что и ступени. Собирается и вторая половина стремянки (несущая), только вместо ступеней для усиления прочности используются перекладины, прибитые поперек или по диагонали (здесь возможны разные варианты).

Один из вариантов крепления второй половинки лестницы

Для надежного соединения всех частей деревянной конструкции применяют болты, для обеспечения подвижности ее частей — петли, для фиксации положения — распорные механизмы или упоры.

В большинстве случаев две половинки лестницы соединяются петлями.

Ограничитель нужен, чтобы ножки стремянки не разъезжались.

Монтаж начинают с соединения тетивы и ригелей.Для этого в торцы, в местах крепления ступеней, вкручиваются саморезы. Все стыки необходимо обработать столярным клеем. Ступени должны быть параллельны плоскости пола, когда лестница разложена. Если лестница имеет площадку, то монтируется дополнительная опора.

Подвижные половины лестницы соединены петлями. Должна быть предусмотрена остановка в пути. Закрепите его с двух концов. Ограничитель обеспечивает устойчивость и надежность деревянной конструкции.

Изготовление деревянной стремянки своими руками

Если ступени крепятся на клей, то для повышения прочности конструкции тетивы стягиваются металлическими прутьями.Их размещают под ступенями: внизу (под первой ступенькой), посередине, вверху (под верхней ступенькой).

Металлические стержни необходимы, чтобы сделать лестницу более прочной

Для защиты от гниения деревянные элементы лестницы необходимо покрыть антисептическим составом, создающим водоотталкивающую пленку. Также можно покрыть изделие лаком, не затрагивая металлические части конструкции.

Металлические конструкции

Лестницу стремянку металлическую можно изготовить из труб или профилей.При работе с металлом необходимо соблюдать большую осторожность и тщательно обрабатывать все острые кромки после резки.

Для защиты рук и ног от травм при эксплуатации складной металлоконструкции можно использовать специальные пластиковые или резиновые заглушки.

Металлоизделия

могут быть сборно-разборными (для монтажа используются разъемные соединения) или монолитными (сварными). Сварное соединение обычно применяют для стальной конструкции из труб и уголков.

Стремянка из стальной трубы со сварным соединением

Для изготовления металлической стремянки также понадобится чертеж.При работе над конструкцией металлической лестницы стоит сделать одну ее часть длиннее, что позволит сформировать сверху удобные ручки и облегчить фиксацию петель без ущерба для прочности конструкции.

Металлический профиль прямоугольного сечения – оптимальный вариант для установки складной лестницы. Но изделие из стальных труб и уголков получается довольно тяжелым, что не очень практично, особенно для домашнего использования.

Стремянка из металлического профиля

Для изготовления стремянки понадобится металлический профиль (сечением примерно 20х40 мм).Длина профиля должна соответствовать расчетной высоте лестницы.

Вырезав все необходимые детали, обязательно тщательно обработайте края. В металле сверлятся необходимые отверстия для болтовых соединений. Петли устанавливаются так же, как и в изделиях из дерева. В качестве ограничителя можно использовать отрезок трубы, закрепленный подвижными металлическими болтами.

Просверлите отверстия для соединения двух половин лестницы с петлями

Целесообразно предусмотреть специальные противоскользящие накладки на ступени металлической конструкции.Теперь вы знаете, как сделать лестницу, максимально соответствующую вашим потребностям.

Изготовление металлической стремянки своими руками (Вариант 1)

Изготовление металлической стремянки своими руками (Вариант 2)

Уклоны труб – изнутри внутрь конструкций

Тем из вас, кто использует трубопроводные сети в Civil 3D, когда-то в ходе вашей карьеры, вероятно, приходилось маркировать уклон трубы на основе обратных отметок на внутренней стороне ваших конструкций, а не в центре. (это значение по умолчанию в Civil 3D), и совершенно не знаю, как создать стиль метки, который будет делать именно это.

К счастью, есть простой способ совершить этот подвиг.

Большинство стилей меток в Civil 3D позволяют использовать выражение в макете метки. Выражение — это просто фрагмент программного кода, который можно вычислить и получить результат на основе предоставленной ему информации. Как только мы создадим выражение, Civil 3D рассчитает уклон на основе длины трубы от внутренней поверхности конструкций, используя начальную и конечную инверсии, тем самым вычислив истинный уклон трубы.

Чтобы показать вам, как это делается, давайте создадим выражение и новый стиль метки.

Нажмите на вкладку настроек в области инструментов. Прокрутите вниз и разверните узел Pipe, узел стиля метки и, наконец, узел Plan Profile.

Щелкните правой кнопкой мыши на Expressions и выберите new. Когда откроется диалоговое окно выражения, введите имя выражения и описание, если хотите. После того, как вы назвали свое выражение, пришло время его создать.

При нажатии первой кнопки справа от функциональных клавиш откроется список программных кодов, которые вы можете выбрать для создания выражения.

Мы выберем необходимые функции из этого списка.

Выражение, необходимое для метки нашей трубы, будет создано, начиная с начальной инвертированной отметки, затем вычитая конечную инвертированную отметку, а затем деля разницу на длину 2D до внутренних краев. Не забудьте включить фигурные скобки вокруг функций инвертирования высот.

Измените результат формата с двойного на процентный, поскольку требуемый результат — это наклон.. Нажмите «ОК».

Теперь, если вы нажмете на выражения в области инструментов, вы заметите в области предварительного просмотра, что новое выражение появилось в списке. Это показывает, что выражение было создано.

Поскольку мы создали выражение, следующим шагом будет создание метки для наших каналов. Щелкните правой кнопкой мыши профиль плана в разделе стили меток и выберите новый. На вкладке информации дайте вашей новой метке имя и описание, если хотите. На вкладке макета щелкните вкладку значения текстового содержимого.

Когда откроется редактор текстовых компонентов, выберите свое выражение в списке слева. Он должен быть указан вверху слева. Установите требуемое значение точности, а затем щелкните стрелку, указывающую вправо, чтобы обновить содержимое. Нажмите «ОК».

Теперь ваша этикетка готова к использованию и будет правильно маркировать уклоны вашей трубы изнутри конструкции, а не от центра к центру.

Просто потратив несколько минут на создание выражения и новой метки трубы, вы сэкономите время, так как вам не придется вручную вычислять все уклоны.Теперь ваши каналы будут правильно помечены и будут автоматически обновляться при изменении сети.

Любые вопросы, пожалуйста, ответьте в этом блоге или свяжитесь со мной по адресу jcornelius@seilerinst. com.

Нравится:

Нравится Загрузка…

Связанные

Формулы для труб

Онлайн-калькулятор формул для труб

Калькулятор основан на приведенных ниже формулах и уравнениях для труб.

9 Момент инерции

Момент инерции может быть выражен как

I = π (D _{O I — D I ⁴ ) / 64}
≈ 0.0491 (D _O ⁴ — D _{I — D I — D 4 ) (1)}

Где

I = момент инерции (в ⁴ )

O = Наружный диаметр (в)

= внутренний диаметр (в) = внутренний диаметр (в)

Раздел модуль

Секция модуля может быть выражена как

S = 0,0982 (D _O ⁴ — D _I ^{4 (2) _O (2)
(2)
(2)}

, где

S = модуль раздела (в ³ )

Секция модуля — это геометрическое свойство для данного поперечного сечение, используемое при проектировании балок или изгибаемых элементов.

Поперечная Металлическая область

Поперечная металлическая область может быть выражена как

A _M = π (D _O ² — D _I ² ) / 4 (3)

Где

A _M = поперечная металлическая площадь (в ² )

)

внешняя труба поверхность трубы

Внешняя труба или труба поверхность трубки на фунт длиной может быть выражена как

O = Π D _O /12 (4) /12 (4) /12 (4)

где

O = внешняя площадь поверхности трубы (FT ² на FT-трубу)

внутренняя труба поверхности

поверхности на фут длины можно выразить как

A _i   = π d _i / 12                                (5)

Где

= внутренняя площадь поверхности трубы (FT ² на FT-трубу)

поперечная внутренняя площадь

поперечная внутренняя область может быть выражена как

A _A = 0. 7854 D _I ^{2 2 (6)}

где

6 A _A = поперечная внутренняя область (в ² )

Окружность Внешний

Внешняя окружность может быть выражена как

C _E = Π D _O (7) _O (7)

, где

C _E = внешняя окружность (в)

Внутренняя окружность Внутренняя

Внутренняя окружность может быть выражена как

C

C _I = Π D _I (8)

Откуда

= внутренняя окружность (в)

Оценка окружности трубы и площади

Bentley — Документация

Микростанция

Справка MicroStation

Ознакомительные сведения о MicroStation

Справка MicroStation PowerDraft

Информация о MicroStation PowerDraft

Краткое руководство пользователя MicroStation

Справка синхронизатора iTwin

ProjectWise

Справка службы автоматизации Bentley

Ознакомительные сведения службы автоматизации Bentley

Bentley i-model Composition Server для PDF

Подключаемый модуль службы разметки PDF для ProjectWise Explorer

Справка администратора ProjectWise

Справка службы загрузки данных ProjectWise Analytics

Коннектор управления результатами ProjectWise для ProjectWise

Справка по порталу управления результатами ProjectWise

Информация об управлении результатами ProjectWise

Справка по ProjectWise Explorer

Справка по управлению полевыми данными ProjectWise

Справка администратора ProjectWise Geospatial Management

Справка обозревателя ProjectWise Geospatial Management

Ознакомительные сведения о ProjectWise Geospatial Management

Модуль интеграции ProjectWise для Revit Readme

Руководство по настройке управляемой конфигурации ProjectWise

Справка ProjectWise Project Insights

Подключаемый модуль ProjectWise для Bentley Web Services Gateway Readme

ProjectWise ReadMe

Таблица поддержки версий ProjectWise

Справка ProjectWise Web и Drive

Справка ProjectWise Web View

Справка по порталу цепочки поставок

Управление эффективностью активов

Справка AssetWise 4D Analytics

Справка AssetWise ALIM Linear Reference Services

Интернет-справка AssetWise ALIM

Руководство по внедрению AssetWise ALIM Web

AssetWise ALIM Web Краткое руководство по сравнению

Справка AssetWise CONNECT Edition

Руководство по внедрению AssetWise CONNECT Edition

Справка AssetWise Director

Руководство по внедрению AssetWise

Справка консоли управления системой AssetWise

Руководство по администрированию мобильных устройств TMA

Мобильная справка TMA

Анализ моста

Справка по OpenBridge Designer

Справка OpenBridge Modeler

Строительный проект

Справка по AECOsim Building Designer

Файл ознакомительных сведений AECOsim Building Designer

Ознакомительные сведения SDK AECOsim Building Designer

Генеративные компоненты для справки Building Designer

Ознакомительные сведения о генеративных компонентах

Справка по OpenBuildings Designer

Ознакомительные сведения о конструкторе OpenBuildings

Руководство по адаптации OpenBuildings Designer

Ознакомительные сведения SDK OpenBuildings Designer

Справка OpenBuildings GenerativeComponents

Ознакомительные сведения о OpenBuildings GenerativeComponents

Справка OpenBuildings Speedikon

Ознакомительные сведения OpenBuildings Speedikon

Справка OpenBuildings StationDesigner

Ознакомительные сведения об OpenBuildings StationDesigner

Гражданский проект

Справка по канализации и инженерным сетям

Справка по OpenRail ConceptStation

Ознакомительные сведения для OpenRail ConceptStation

Справка по OpenRail Designer

Ознакомительные сведения для конструктора OpenRail

Справка по проектировщику воздушных линий OpenRail

Справка по OpenRoads ConceptStation

Ознакомительные сведения о OpenRoads ConceptStation

Справка по OpenRoads Designer

Ознакомительные сведения о конструкторе OpenRoads

Справка по OpenSite Designer

Ознакомительная информация OpenSite Designer

Строительство

Справка по ConstructSim Executive

ConstructSim Executive ReadMe

Справка ConstructSim i-model Publisher

Справка ConstructSim Planner

Файл ReadMe для планировщика ConstructSim

Справка по стандартному шаблону ConstructSim

Руководство по установке клиента сервера рабочих пакетов ConstructSim

Справка сервера рабочих пакетов ConstructSim

Руководство по установке сервера рабочих пакетов ConstructSim

Энергия

Bentley Coax Помощь

Справка Bentley Communications PowerView

Bentley Communications PowerView Readme

Bentley Медь Помощь

Bentley Fiber Help

Bentley Inside Plant Помощь

Справка Bentley OpenUtilities Designer

Bentley OpenUtilities Designer Readme

Справка по подстанции Bentley

Ознакомительные сведения о подстанции Bentley

Справка по OpenComms Designer

Ознакомительные сведения о конструкторе OpenComms

Справка OpenComms PowerView

Ознакомительные сведения о OpenComms PowerView

Справка инженера OpenComms Workprint

Ознакомительные сведения инженера OpenComms Workprint

Справка по подстанции OpenUtilities

Ознакомительные сведения о подстанции OpenUtilities

Справка PlantSight AVEVA Diagrams Bridge

PlantSight AVEVA PID Bridge Help

Справка по экстрактору PlantSight E3D Bridge

Справка по PlantSight Enterprise

Справка по основным компонентам PlantSight

PlantSight Open 3D Model Bridge Help

Справка по программе PlantSight Smart 3D Bridge Extractor

Справка по мосту SPPID PlantSight

Обещание. Электронная справка

Информация о Promis.e

Руководство по установке Promis.e — управляемая конфигурация ProjectWise

Руководство пользователя sisNET

Руководство по настройке подстанции — управляемая конфигурация ProjectWise

Инженерное сотрудничество

Справка Bentley Navigator Desktop

Геотехнический анализ

Ознакомительная информация о PLAXIS LE

Ознакомительная информация о PLAXIS 2D

Ознакомительные сведения о средстве просмотра выходных данных PLAXIS 2D

Ознакомительная информация о PLAXIS 3D

Ознакомительные сведения о средстве просмотра выходных данных PLAXIS 3D

Ознакомительная информация о проектировщике моносвай PLAXIS

Управление геотехнической информацией

Справка администратора gINT

Справка gINT Civil Tools Pro

Справка gINT Civil Tools Pro Plus

Помощь коллекционеру gINT

Справка по OpenGround Cloud

Гидравлика и гидрология

Bentley CivilStorm Справка

Bentley HAMMER Помощь

Bentley SewerCAD Справка

Bentley SewerСправка GEMS

Справка Bentley StormCAD

Bentley WaterCAD Справка

Bentley WaterGEMS Справка

Проект шахты

Справка по обработке материалов MineCycle

Ознакомительные сведения по обработке материалов MineCycle

Моделирование мобильности

ЛЕГИОН 3D Руководство пользователя

Справка по подготовке к САПР LEGION

Справка конструктора моделей LEGION

Справка API Симулятора LEGION

Ознакомительные сведения API симулятора LEGION

Помощь симулятора ЛЕГИОН

Моделирование

Bentley Просмотреть справку

Bentley Посмотреть ознакомительные сведения

Морской структурный анализ

SACS Устранение пробелов в сотрудничестве (электронная книга)

Информация о SACS

Анализ напряжения в трубе и сосуда

AutoPIPE Accelerated Pipe Design (электронная книга)

AutoPIPE Советы новым пользователям

Краткое руководство по AutoPIPE

AutoPIPE & STAAD. Про

Проект завода

Конфигурация AutoPLANT для OpenPlant WorkSet

Ознакомительные сведения для заводов-экспортеров Bentley

Bentley Raceway и справка по прокладке кабелей

Ознакомительные сведения Bentley Raceway и системы управления кабелями

Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

Справка OpenPlant Isometrics Manager

Ознакомительные сведения об OpenPlant Isometrics Manager

Справка OpenPlant Modeler

Файл ознакомительных сведений OpenPlant Modeler

Справка OpenPlant Orthographics Manager

Ознакомительные сведения для OpenPlant Orthographics Manager

Справка по OpenPlant PID

Информация о PID OpenPlant

Справка администратора проекта OpenPlant

Readme администратора проекта OpenPlant

Справка по поддержке OpenPlant

Ознакомительные сведения о технической поддержке OpenPlant

Справка PlantWise

Ознакомительные сведения о PlantWise

Реальность и пространственное моделирование

Справка по карте Bentley

Информация о карте Bentley

Справка по мобильной публикации Bentley Map

Консоль облачной обработки ContextCapture Справка

Справка по редактору ContextCapture

Ознакомительные сведения о редакторе ContextCapture

Мобильная справка ContextCapture

Руководство пользователя ContextCapture

Помощь Декарта

Ознакомительные сведения о Декарте

Справка по карте OpenCities

Информация о карте OpenCities

Справка OpenCities Map Ultimate для Финляндии

Карта OpenCities Ultimate для Финляндии Readme

Структурный анализ

Справка OpenTower iQ

Справка по концепции ОЗУ

Справка по структурной системе ОЗУ

STAAD Закройте пробел в сотрудничестве (электронная книга)

СТАД. Профессиональная помощь

Ознакомительная информация STAAD.Pro

Программа физического моделирования STAAD.Pro

Расширенная справка Фонда STAAD

STAAD Foundation Advanced Readme

Детализация конструкции

Справка ProStructures

Информация о ProStructures

Руководство по внедрению конфигурации ProStructures CONNECT Edition

Руководство по установке ProStructures CONNECT Edition — управляемая конфигурация ProjectWise

Bentley — Документация по продукту

MicroStation

Справка MicroStation

Ознакомительные сведения о MicroStation

Справка MicroStation PowerDraft

Информация о MicroStation PowerDraft

Краткое руководство пользователя MicroStation

Справка синхронизатора iTwin

ProjectWise

Справка службы автоматизации Bentley

Ознакомительные сведения службы автоматизации Bentley

Bentley i-model Composition Server для PDF

Подключаемый модуль службы разметки PDF для ProjectWise Explorer

Справка администратора ProjectWise

Справка службы загрузки данных ProjectWise Analytics

Коннектор управления результатами ProjectWise для ProjectWise

Справка по порталу управления результатами ProjectWise

Информация об управлении результатами ProjectWise

Справка по ProjectWise Explorer

Справка по управлению полевыми данными ProjectWise

Справка администратора ProjectWise Geospatial Management

Справка обозревателя ProjectWise Geospatial Management

Ознакомительные сведения о ProjectWise Geospatial Management

Модуль интеграции ProjectWise для Revit Readme

Руководство по настройке управляемой конфигурации ProjectWise

Справка ProjectWise Project Insights

Подключаемый модуль ProjectWise для Bentley Web Services Gateway Readme

ProjectWise ReadMe

Таблица поддержки версий ProjectWise

Справка ProjectWise Web и Drive

Справка ProjectWise Web View

Справка по порталу цепочки поставок

Управление эффективностью активов

Справка AssetWise 4D Analytics

Справка AssetWise ALIM Linear Reference Services

Интернет-справка AssetWise ALIM

Руководство по внедрению AssetWise ALIM Web

AssetWise ALIM Web Краткое руководство по сравнению

Справка AssetWise CONNECT Edition

Руководство по внедрению AssetWise CONNECT Edition

Справка AssetWise Director

Руководство по внедрению AssetWise

Справка консоли управления системой AssetWise

Руководство по администрированию мобильных устройств TMA

Мобильная справка TMA

Анализ моста

Справка по OpenBridge Designer

Справка OpenBridge Modeler

Строительный проект

Справка по AECOsim Building Designer

Файл ознакомительных сведений AECOsim Building Designer

Ознакомительные сведения SDK AECOsim Building Designer

Генеративные компоненты для справки Building Designer

Ознакомительные сведения о генеративных компонентах

Справка по OpenBuildings Designer

Ознакомительные сведения о конструкторе OpenBuildings

Руководство по адаптации OpenBuildings Designer

Ознакомительные сведения SDK OpenBuildings Designer

Справка OpenBuildings GenerativeComponents

Ознакомительные сведения о OpenBuildings GenerativeComponents

Справка OpenBuildings Speedikon

Ознакомительные сведения OpenBuildings Speedikon

Справка OpenBuildings StationDesigner

Ознакомительные сведения об OpenBuildings StationDesigner

Гражданский проект

Справка по канализации и инженерным сетям

Справка по OpenRail ConceptStation

Ознакомительные сведения для OpenRail ConceptStation

Справка по OpenRail Designer

Ознакомительные сведения для конструктора OpenRail

Справка по проектировщику воздушных линий OpenRail

Справка по OpenRoads ConceptStation

Ознакомительные сведения о OpenRoads ConceptStation

Справка по OpenRoads Designer

Ознакомительные сведения о конструкторе OpenRoads

Справка по OpenSite Designer

Ознакомительная информация OpenSite Designer

Строительство

Справка по ConstructSim Executive

ConstructSim Executive ReadMe

Справка ConstructSim i-model Publisher

Справка ConstructSim Planner

Файл ReadMe для планировщика ConstructSim

Справка по стандартному шаблону ConstructSim

Руководство по установке клиента сервера рабочих пакетов ConstructSim

Справка сервера рабочих пакетов ConstructSim

Руководство по установке сервера рабочих пакетов ConstructSim

Энергия

Bentley Coax Помощь

Справка Bentley Communications PowerView

Bentley Communications PowerView Readme

Bentley Медь Помощь

Bentley Fiber Help

Bentley Inside Plant Помощь

Справка Bentley OpenUtilities Designer

Bentley OpenUtilities Designer Readme

Справка по подстанции Bentley

Ознакомительные сведения о подстанции Bentley

Справка по OpenComms Designer

Ознакомительные сведения о конструкторе OpenComms

Справка OpenComms PowerView

Ознакомительные сведения о OpenComms PowerView

Справка инженера OpenComms Workprint

Ознакомительные сведения инженера OpenComms Workprint

Справка по подстанции OpenUtilities

Ознакомительные сведения о подстанции OpenUtilities

Справка PlantSight AVEVA Diagrams Bridge

PlantSight AVEVA PID Bridge Help

Справка по экстрактору PlantSight E3D Bridge

Справка по PlantSight Enterprise

Справка по основным компонентам PlantSight

PlantSight Open 3D Model Bridge Help

Справка по программе PlantSight Smart 3D Bridge Extractor

Справка по мосту SPPID PlantSight

Обещание. Электронная справка

Информация о Promis.e

Руководство по установке Promis.e — управляемая конфигурация ProjectWise

Руководство пользователя sisNET

Руководство по настройке подстанции — управляемая конфигурация ProjectWise

Инженерное сотрудничество

Справка Bentley Navigator Desktop

Геотехнический анализ

Ознакомительная информация о PLAXIS LE

Ознакомительная информация о PLAXIS 2D

Ознакомительные сведения о средстве просмотра выходных данных PLAXIS 2D

Ознакомительная информация о PLAXIS 3D

Ознакомительные сведения о средстве просмотра выходных данных PLAXIS 3D

Ознакомительная информация о проектировщике моносвай PLAXIS

Управление геотехнической информацией

Справка администратора gINT

Справка gINT Civil Tools Pro

Справка gINT Civil Tools Pro Plus

Помощь коллекционеру gINT

Справка по OpenGround Cloud

Гидравлика и гидрология

Bentley CivilStorm Справка

Bentley HAMMER Помощь

Bentley SewerCAD Справка

Bentley SewerСправка GEMS

Справка Bentley StormCAD

Bentley WaterCAD Справка

Bentley WaterGEMS Справка

Проект шахты

Справка по обработке материалов MineCycle

Ознакомительные сведения по обработке материалов MineCycle

Моделирование мобильности

ЛЕГИОН 3D Руководство пользователя

Справка по подготовке к САПР LEGION

Справка конструктора моделей LEGION

Справка API Симулятора LEGION

Ознакомительные сведения API симулятора LEGION

Помощь симулятора ЛЕГИОН

Моделирование

Bentley Просмотреть справку

Bentley Посмотреть ознакомительные сведения

Морской структурный анализ

SACS Устранение пробелов в сотрудничестве (электронная книга)

Информация о SACS

Анализ напряжения в трубе и сосуда

AutoPIPE Accelerated Pipe Design (электронная книга)

AutoPIPE Советы новым пользователям

Краткое руководство по AutoPIPE

AutoPIPE & STAAD. Про

Проект завода

Конфигурация AutoPLANT для OpenPlant WorkSet

Ознакомительные сведения для заводов-экспортеров Bentley

Bentley Raceway и справка по прокладке кабелей

Ознакомительные сведения Bentley Raceway и системы управления кабелями

Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

Справка OpenPlant Isometrics Manager

Ознакомительные сведения об OpenPlant Isometrics Manager

Справка OpenPlant Modeler

Файл ознакомительных сведений OpenPlant Modeler

Справка OpenPlant Orthographics Manager

Ознакомительные сведения для OpenPlant Orthographics Manager

Справка по OpenPlant PID

Информация о PID OpenPlant

Справка администратора проекта OpenPlant

Readme администратора проекта OpenPlant

Справка по поддержке OpenPlant

Ознакомительные сведения о технической поддержке OpenPlant

Справка PlantWise

Ознакомительные сведения о PlantWise

Реальность и пространственное моделирование

Справка по карте Bentley

Информация о карте Bentley

Справка по мобильной публикации Bentley Map

Консоль облачной обработки ContextCapture Справка

Справка по редактору ContextCapture

Ознакомительные сведения о редакторе ContextCapture

Мобильная справка ContextCapture

Руководство пользователя ContextCapture

Помощь Декарта

Ознакомительные сведения о Декарте

Справка по карте OpenCities

Информация о карте OpenCities

Справка OpenCities Map Ultimate для Финляндии

Карта OpenCities Ultimate для Финляндии Readme

Структурный анализ

Справка OpenTower iQ

Справка по концепции ОЗУ

Справка по структурной системе ОЗУ

STAAD Закройте пробел в сотрудничестве (электронная книга)

СТАД. Профессиональная помощь

Ознакомительная информация STAAD.Pro

Программа физического моделирования STAAD.Pro

Расширенная справка Фонда STAAD

STAAD Foundation Advanced Readme

Детализация конструкции

Справка ProStructures

Информация о ProStructures

Руководство по внедрению конфигурации ProStructures CONNECT Edition

Руководство по установке ProStructures CONNECT Edition — управляемая конфигурация ProjectWise

Получить эти объемы земляных работ по макету трубопроводной сети

Получить эти объемы земляных работ макета трубопроводной сети

18 мая 2010 г., 13:12

Во время одного из моих учебных занятий по упражнению с трубопроводными сетями один из моих студентов спросил меня, как рассчитать земляные работы (объемы выемки), необходимые для прокладки трубопроводной сети, спроектированной рядом с осевой линией проезжей части или прикрепленной к ней.
При подготовке к этому курсу я думал, что это сложная тема, но также понял, что это можно сделать, создав еще один коридор.

Обычно при проектировании трубопроводной сети вы начинаете с трассы, профиля, узла и, наконец, коридора. И, конечно же, поверхность существующей земли должна быть на месте. Это тот же процесс, что и при проектировании проезжей части.
Но в этом случае у вас уже есть трасса проезжей части и рядом с ней привязана разводка трубопроводной сети.
Итак, как мне рассчитать земляные работы, необходимые для этой сети трубопроводов? Использую ли я такое же выравнивание?

На самом деле вам нужно создать еще один коридор для трубопроводной сети, как вы создали коридор для проезжей части.
Но теперь ваша трасса не является осевой линией проезжей части, вместо этого в качестве трассы будет использоваться осевая линия вашей сети трубопроводов.

Таким образом, после размещения трубопроводной сети на виде в плане и на виде профиля вам необходимо выполнить следующие шаги перед созданием другого коридора.

1. Создайте трассу для ваших труб или трубопроводной сети.
2. Создайте новый профиль, взяв за основу нижнюю часть трубопроводной сети.
3. Создайте новую сборку для сети трубопроводов.
4. Построен другой коридор (и поверхность коридора) на основе вышеперечисленных элементов.

Эти 4 шага будут объяснены более подробно ниже:

1) Перейдите на ленту, вкладку «Главная», панель «Создать дизайн», перейдите к «Выравнивание» и выберите команду «Создать выравнивание из сетевых частей».

Команда предложит выбрать конструкции и/или трубы, которые будут частью трассы.
По завершении команда запросит имя трассы, описание и примененные стили, что ничем не отличается от создания трассы проезжей части.
Но теперь вы найдете ниже дополнительную опцию для создания профиля и вида профиля сразу после создания трассы:

При нажатии кнопки «ОК» откроется диалоговое окно «Создать профиль из поверхности»:

Добавьте все нужные поверхности в свой профиль и нажмите «Рисовать в виде профиля».
Перейдите к отображению трубопроводной сети, чтобы проверить ранее выбранные трубы и конструкции.

Теперь нажмите «Создать вид профиля», чтобы создать вид профиля на чертеже.

2) Перейдите на ленту, вкладку «Главная», панель «Создать дизайн», перейдите в «Профиль» и выберите команду «Инструменты создания профиля»:

Создайте профиль компоновки с помощью команды «Касательные», следуя нижней части труб и/или конструкций.

3) Следующим шагом является создание сборки для трубопроводной сети (в данном случае и для простоты только для труб).Я использовал стандартную сборку TrenchPipe1 с отрегулированными параметрами ширины и уклона дна.

4) Теперь создайте коридор с трассой трубопроводной сети, вновь созданным профилем и вновь созданной сборкой.
В зависимости от того, что вы хотите рассчитать, выберите правильные цели для строительства этого коридора. В этом случае, а также на самом верхнем изображении, я использовал существующую землю в качестве целевой поверхности.
Но в качестве примера на изображении ниже, и чтобы сделать изображение более наглядным, гладким и чистым, я использовал поверхность коридора линий DATUM дороги в качестве целевой поверхности.

И последнее, но не менее важное: создайте поверхность коридора и используйте ее с линиями выборки, секциями и количествами.

При создании трассы проезжей части или трассы трубопроводной сети или траншеи нет ничего особенного. Но в Civil 3D есть дополнительная возможность создать трассу и профиль (вид) непосредственно из трубопроводной сети.

К сожалению, профиль дизайна или макета не может быть или не может быть динамически присоединен к другим объектам. Если бы это было возможно, то изменение вашей сети трубопроводов привело бы к динамическому обновлению вашего другого коридора и, следовательно, также к динамическому обновлению ваших исходных данных для секций и количеств.

Нравится:

Нравится Загрузка…

Связанные

Запись подается в разделе: Выравнивание, AutoCAD Civil 3D, Коридор, Трубопроводные сети, Профиль (вид), Поверхности. Метки: Трасса, Коридор, Трубопроводные сети, Профиль.

Структурная конструкция трубы согласно AWWA M55

Написано Хусейном Тахмазом (KAT GmbH). Опубликовано в Krah — Новости

1. Введение

В соответствии с различными нормами и стандартами трубы должны выбираться в соответствии с их классом номинальной кольцевой жесткости (SN), как SN2, SN4, SN8 или SN16 (в соответствии со стандартом ISO9969), или в соответствии с любой другой стандарт жесткости (DIN 16961, ASTM F894, NBR 7373 и т. д.) независимо от методов испытаний (при постоянной скорости или постоянной нагрузке). Например, в проекте требуется жесткость трубы 5,5, а ближайшим стандартным значением является жесткость трубы 8, поэтому инженер может предоставить детали профиля только с жесткостью 8.

В дополнение к этому и в соответствии со статьей 9.1 стандарта EN 13476-3 производителям разрешено производить трубы, которые попадают между вышеперечисленными классами SN. Чтобы претендовать на это признание, производитель должен быть в состоянии доказать это решение статическими расчетами.С трубами Krah мы можем обеспечить любой проект трубами именно той жесткости, которая требуется для проекта.

Полезно выполнять статические расчеты труб с учетом особенностей каждого конкретного проекта. В 99% случаев трубы, выбранные для конкретного проекта, имеют завышенные размеры в исходной проектной документации. С помощью расчетов можно доказать, что достаточно установить трубу меньшей жесткости, но правильного профиля, в том числе с требуемым коэффициентом запаса прочности, что также является экономически выгодным и быстрым в монтаже.

ATV A127, немецкий стандарт статических расчетов для всех видов труб, широко распространен и используется в Европейском регионе. Его последняя версия датируется 2000 годом. Программное обеспечение, используемое Krah, было предоставлено IngSoft и называется Easypipe.

Во всем мире для статических расчетов гибких полиэтиленовых труб используется другое руководство по проектированию, опубликованное Американской ассоциацией водопроводных сооружений, под названием M55 PE — проектирование и установка труб. Поэтому группа Krah разработала в Mickey новое программное обеспечение для статических расчетов, называемое конструкционным проектированием труб в соответствии с AWWA M55.Статические расчеты по AWWA M55 не требуют большого количества параметров и информации. Он удобен и прост в использовании.

В следующих главах этой статьи объясняется, какие исходные данные необходимы и какие формулы необходимо анализировать, если подземная труба подтверждается.



1. Входные данные

В первую очередь необходимо определить трубу, которая будет рассчитываться. Микки связан с базой данных Krah pipe.При выборе диаметра и материала (например, PE80/100) вся информация, необходимая для расчета, будет автоматически передана Микки.

Для расчета номинальной жесткости трубы (краткосрочной/долговременной) необходимы следующие параметры:

Где:

E = кратковременный/долговременный модуль упругости материала трубы [кПа]I = момент инерции [мм ⁴ /мм], непосредственно рассчитанный Микки
Dm = средний диаметр

Особенностью Mickey является то, что если известен только диаметр трубы, но нет уверенности в размере типа профиля, Mickey может рассчитать наиболее подходящую трубу для установки в данных обстоятельствах.

Во-вторых, , необходимо определить характеристики траншеи и детали установки трубы. Необходимый ввод, например. высота защитного слоя, ширина траншеи, угол залегания, тип грунта и т. д. Для определения давления грунтовой нагрузки (  на трубе этот ввод необходим.

Рис. 2: Схема установки и траншеи и схема нагрузки над трубой

Где:

Hw = высота грунтовых вод над трубой [м]H = глубина залегания [м]B = ширина траншеи [м]α = угол залегания [°]E _N ‘ = расчетный модуль реакции грунта для естественного грунта [кПа]E _E ‘ = расчетный модуль реакции грунта на засыпной материал [кПа]

Давление грунта на трубу,  = ρ H [кПа]

 Где:

ρ = насыщенный грунтом удельный вес [кН/м ³ ]

В-третьих, необходимо определить, какие нагрузки существуют на заглубленную трубу, чтобы определить динамические нагрузки ( . AWWA имеет несколько предопределенных типов и интегрирована в Mickey, например. нет движения, обычное движение по шоссе и т. д. Кроме того, необходимо определить тип дорожного покрытия, например. жесткая, гибкая или нет.

Кроме того, , перед началом расчета необходимо получить подробную информацию о статических нагрузках. Необходимо определить существующие дополнительные нагрузки и длину зоны нагрузки с каждой стороны трубы. Дополнительная нагрузка — это любая нагрузка, воздействующая на поверхность грунта достаточно близко к котловану, чтобы вызвать боковое давление, действующее на систему в дополнение к основному давлению грунта.Подземные воды также создадут дополнительное давление, но это не дополнительная нагрузка.

Дополнительная нагрузка

Где:

I_c = коэффициент влияния из таблицы 5-5 AWWA M55 и рис. 5-2

 W_s= распределенное дополнительное давление, действующее на поверхность земли [кПа]

AWWA M55 рекомендует использовать допустимое отклонение кольца 7,5%. Для сравнения, немецкий квадроцикл A127 рассчитывается с допустимым прогибом кольца 6%.Коэффициент безопасности при продольном изгибе (FSp) и коэффициент безопасности при кольцевом сжатии (Fsc) равны 2, чтобы обеспечить достаточную безопасность для статического расчета.

В первую очередь рассчитываются промежуточные результаты, поскольку они необходимы для получения окончательных результатов. На рисунке ниже показаны промежуточные результаты, рассчитанные Микки.

Таб. 1: Расчет промежуточных результатов. Микки

Приведенные выше расчетные значения необходимы для получения окончательных результатов и проверки того, соответствует ли выбранная труба нагрузкам и подходит ли она для установки.

Для выдачи заключения о пригодности трубы к установке необходимо рассчитать и определить следующие показатели. Для консервативной конструкции труба должна находиться в пределах безопасного допустимого предела для каждой из этих трех реакций — прогиба, потери устойчивости и сжатия кольца.

1. Прогиб кольца в процентах :

Прогиб кольца является важной реакцией гибких труб на нагрузку грунта. Прогиб способствует выгибанию, позволяет трубе сбрасывать нагрузку и создает поддерживающие реакции в окружающем грунте.Для расчета прогиба кольца по AWWA M55 используется модифицированная формула Айовы Спенглера:

Где:

T_L = время — коэффициент запаздывания
E = кратковременный модуль упругости материала трубы [кПа] DR = отношение размеров, OD/s1
E’= модуль реакции грунта [кПа]

Расчетный процент прогиба кольца должен быть меньше допустимого процента прогиба кольца 7,5%.

2. Допустимое кратковременное/долговременное внешнее давление (выпучивание)

Когда подземные трубы подвергаются внешним нагрузкам, таким как отрицательное внутреннее давление, грунтовые воды или чрезвычайно высокие грунтовые нагрузки, в стенке трубы может возникнуть нестабильность, которая может привести к большим внутренним деформациям, называемым короблением.

Допустимое кратковременное внешнее давление:

Где:

N = коэффициент безопасности 2,0
R_w = коэффициент снижения плавучести (уравнение 5-11 AWWA M55)
B’ = коэффициент упругой опоры грунта (уравнение 5-12 AWWA M55)

Допустимое длительное внешнее давление (  рассчитывается эквивалентно допустимому кратковременному внешнему давлению с той лишь разницей, что используется долговременный модуль упругости материала трубы.

Чтобы сделать заключение, может ли подземная труба выдержать коробление, допустимое внешнее давление должно быть больше, чем сумма внешних нагрузок, приложенных к трубе.

3. Напряжение сжатия стены

Давление грунта на заглубленную трубу создает осевое напряжение сжатия в стенке трубы. Когда трубопроводы находятся под давлением, сжимающие напряжения обычно компенсируются растягивающими осевыми напряжениями, образующимися при повышении давления.

Напряжение сжатия стенки должно быть ниже допустимого напряжения сжатия материала. Труба считается проверенной, если выполняются вышеуказанные требования.

1. Заключение

Использование собственных инженерных расчетов конструкций позволяет провести нейтральную и реалистичную оценку конкретных условий проекта. Как производитель и поставщик труб, вы сможете быстро определить важные размеры и точно выполнить экономический расчет.Также можно экспортировать расчеты в виде файла PDF и использовать его для документирования проекта, а также представить результаты заказчику. Mickey предлагает разнообразие и гибкость, учитывая последние стандарты. Эксперты команды Krah также входят в наиболее важные комитеты по стандартизации, что обеспечивает интернациональность.

Руководство по проектированию и монтажу полиэтиленовых труб (M55) кажется простым подходом, которого достаточно в большинстве случаев. Для более детального решения можно использовать метод конечных элементов или ATV A127.
