Расчет вальмовой крыши: особенности конструкции и расчета на калькуляторе

Если вы собрались строить дом, и рассчитываете свои финансы, то не помешает хотя бы примерно узнать, сколько потребуется материала. В этой статье мы расскажем, как правильно рассчитать площадь кровли четырехскатной крыши, и чем в этом может помочь онлайн калькулятор.

Расчет вальмовой кровли начинается с уточнения длины стен домаИсточник iv-proect.ru

Устройство крыши

Для упрощения расчетов требуется знать, как устроена и из каких элементов состоит вальмовая кровля. Конструкция содержит:

1. Конек – брусок, расположенный в наиболее высокой точке, и является опорой большинству стропил.
2. Центральные стропила – устанавливаются по скатам, с учетом их параметров.
3. Угловые стропила – это основная несущая часть крыши, располагаются наклонно от конькового бруска к краю дома.
4. Вальмовые стропила – закрепляются на коньке, а также угловых стропилах.

Особенности вальмовой крыши

Подобный вид кровли отличается отменными эксплуатационными характеристиками, но сложностью устройства. Конструкция составляют четыре стороны – две торцевые, имеющие форму треугольника, и боковые, напоминающие трапецию. Верхушка их соединена коньком, а бока – вальмовыми ребрами. Относительно основания, поверхности имеют одинаковый угол. С учетом ваших предпочтений, кровля может обладать карнизным свесом.

Правильный расчет вальмовой кровли четырехскатной крыши может сделать исключительно специалист, но предварительные «прикидки» можно сделать с помощью онлайн калькулятора.

При расчете применяются данные длины скатов, стен и верхнего конькаИсточник st-par.ru

Несмотря на сложность расчетов и сооружения, вальмовая крыша относится к наиболее популярным конструкциям.

Это обусловлено рядом преимуществ:

• Жесткостью конструкции
• Обтекаемостью покрытия
• Отсутствием фронтонов

Существуют и определенные недостатки:

• Многочисленные отходы материалов
• Сложность проведения расчетов
• Требуются специальные навыки при установке

Учитывая, что достоинств значительно больше, а трудности вас не пугают, калькулятор кровли четырехскатной крыши поможет выполнить примерные предварительные расчеты. По их результатам уже можно сформировать чертеж с визуализацией предпочтений.

Выполняем калькуляцию

Расчет площади кровли четырехскатной крыши основан на сумме площадей трапециевидных сторон и 2 треугольников с равными бедрами. Для выполнения расчетов вальмовых скатов можно воспользоваться формулой равнобедренного треугольника.

Чтобы узнать площадь трапециевидных сторон, потребуется формула вычисления площади трапеции, которая и заложена в калькулятор вальмовой крыши.

Для расчета площади сторон крыши применяются стандартные геометрические формулыИсточник nts-sk.ru

В базе калькуляторов находится информация о наиболее популярных кровельных материалах. Для получения результата достаточно отметить:

• параметры основания кровли;
• предполагаемый шаг стропил;
• предпочитаемый кровельный материал;
• сорт и размеры древесины, которая будет использована для создания обрешетки;
• регион строительства.

Система самостоятельно проведет полный расчет кровли четырехскатной крыши, и выдаст готовый результат.

При выполнении вычислений учитывается метеорологическая обстановка района застройки. При этом исследуется интенсивность осадков, а также скорость ветра и сила его потоков. Но надо учитывать, что все формулы калькуляторов, соответственно, и заложенные погрешности, находятся внутри интерфейса, поэтому дать гарантию точности не сможет ни одна онлайн-считалка.

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость вальмовой кровли, воспользуйтесь следующим калькулятором:

Стоимость строительства дома: особенности расчета стройматериалов – что можно посчитать на онлайн калькуляторе

Результаты вычислений

В отчете нашего калькулятора содержатся следующие позиции:

1. Крыша. Исходя из заданных требований, калькулятор порекомендует оптимальный угол наклона стропильной системы. Кроме того, определяется количество требуемого рубероида, а также масса кроющего материала.
2. Стропила. Выдается оптимальная длина стропил, учитывая свесы, и необходимое количество для сооружения кровли.
3. Обрешетка. Калькулятор определит количество рядов, требуемое для создания обрешетки на указанной площади, также необходимый объем других пиломатериалов.

Для получения правильных данных, в поля калькулятора вбиваются все имеющиеся параметрыИсточник nauka-i-religia.ru

При проведении расчетов, программой учитываются все детали: параметры крыши, габариты кровельных карнизов, фронтальных свесов. Эта информация поможет выполнить расчет вальмовой кровли четырехскатной крыши с чертежом.

Виды кровельных покрытий

При определении используемого материала для определенного вида кровли, учитывается угол наклона поверхностей.

Черепица

Наиболее распространенный материал при устройстве кровли подобного типа. Черепица бывает цементной, керамической, мягкой битумной, металлической.

Шифер

Применим ко всем видам вальмовых кровель. На выбор вида материала влияет тип чердачного помещения. Если планируется создание мансарды, от металлического шифера (профилированных листов) лучше отказаться. Оптимальным для жилых помещений является еврошифер, состоящий из стеклоткани и битумной пропитки. Минусом его считается только высокая стоимость.

Пример расчетов четырехскатной крыши в видео:

Что нужно учитывать при выборе проектов домов с вальмовой крышей

Заключение

Строительство дома является сложным и кропотливым процессом. Особое внимание следует уделять проведению расчетов, перепроверяя каждый результат. Онлайн калькулятор поможет выполнить необходимые вычисления, но всегда надо помнить, что такие онлайн-сервисы – это скорее помощники по предварительной оценке стоимости и количества материалов. Использовать для работы полученные таким путем данные не станет ни один уважающий себя специалист.

Расчёт вальмовой крыши — на что обратить внимание

Конструкция вальмовой кровли необычна. Сегодня её часто используют в частном домостроении. И причина не только в форме. Под кровлей легко можно расположить помещение, неплохо сэкономив на строительстве нового жилого пространства. Главное – правильно провести теплоизоляционные мероприятия. Но необходимо обозначить, что кровля этого типа – сооружение непростое. Поэтому важно точно провести расчёт вальмовой крыши, учитывая большое количество различных нюансов. Даже небольшие неточности могут понизить надёжность конструкции.

Устройство кровли

Относится вальмовая кровля к категории четырёхскатных крыш. Два противоположных ската у неё – это трапеции, два – треугольники. Стыкуются они между собой так называемыми угловыми стропилами, которые создают границы между скатами. Это несущие элементы вальмовой кровли, от сечения которых зависит несущая способность конструкции в целом.

Кроме угловых стропил в плане несущих конструкций, в вальмовой крыше есть и другие элементы:

• коньковый брус, который является опорой для основного количества стропил;
• стропильные ноги центральные, они опираются на мауэрлат крова одним концом, другим на конёк, располагаются в плоскости трапециевидного ската;
• стропила вальмовые, формируют вальмовые скаты, упираются верхними концами на угловые стропила.

Плюсы и минусы вальмовой крыши

Прежде чем начать любое строительство каждый захочет познакомиться с особенностями сооружаемой конструкции.

К основным преимуществам вальмовой крыши специалисты относят следующее:

• в конструкции отсутствуют вертикальные стороны. Такая особенность позволяет более надёжно противостоять давлению воздушных масс. Поэтому, если в вашей местности преобладают сильные ветра, то вальмовая крыша – это то, что вам нужно;
• сама конструкции стропильной системы делает кровлю довольно прочной и мало подверженной деформации. Но такое будет истинным, если расчёт вальмовой крыши сделан правильно;
• наличие четырёх скатов делает возможность создавать свесы по всему периметру дома, что позволяет более надёжно защитить стены от воздействий атмосферных осадков;
• обладает привлекательным внешним видом.

Последнее обстоятельство может существенно помочь, если Вы решили встроить мансардный этаж в уже эксплуатируемое здание. В этом случае вальмовая крыша зрительно уменьшит высоту дома, что улучшит его эстетический вид.

Но и такая конструкции не лишена своих недостатков. В первую очередь, как уже говорилось выше, это довольно сложное устройство. Возвести такой кров, может быть под силу только при наличии определенных навыков. К тому же большое количество материалов увеличивает стоимость строительства объекта.

Еще одним недостатком вальмовой крыши является то, что скаты по всему периметру дома будут отнимать много свободного пространства. Такое обстоятельство может помешать постройки большой комнаты на мансардном этаже.

Следует помнить! Вальмовая крыша – это довольно распространенный вариант. Ее часто используют при желании иметь мансардный этаж или в местах с большими ветровыми нагрузками. Такой вариант кровли является прочной конструкцией, способной выдержать существенные атмосферные воздействия. Но решив его выбрать, необходимо приготовится к некоторым трудностям. Во-первых, вальмовая крыша довольно сложна. Во-вторых, вы должны быть готовы к большим расходам. Но самое главное – это сделать правильный расчет вальмовой крыши.

Угол наклона скатов

Это один из самых важных показателей, который рассчитывается в первую очередь. Всё зависит от типа кровельного материала, запланированного по проекту к покрытию кровельной конструкции. Потому что не все материалы для кровель могут выдерживать требуемые нагрузки от атмосферных осадков без учёта угла наклона ската.

Вот несколько соотношений:

• угол наклона скатов при укладке на них профнастила не должен быть меньше 12°;
• при монтаже металлочерепицы – 14°;
• шифера – 22°;
• битумной черепицы — 11°;
• ондулина — 6°;
• рулонных кровельных материалов – 3–5°.

Обратите внимание! Количество используемого материала для покрытия крыши зависит именно он наклона скатов. Чем круче конструкция, тем больше расходов. При этом увеличивается не только количество кровельного материала, но и элементов обрешётки, длина стропильных ног, количество утеплителя и защитных полимерных плёнок.

Поэтому производя расчёт вальмовой крыши, необходимо определиться с количеством используемых стройматериалов. Для этого придётся рассчитать площадь кровли.

Площадь кровельных скатов

Здесь всё достаточно просто потому что форма скатов – это геометрические фигуры, площади которых известны.

Площадь трапеции: S=(a+b)h/2, где «a» — длина конькового бруса, «b» — длина карниза, «h» — высота ската, то есть расстояние от конька до карниза по прямой.

Площадь треугольника: S=hb/2, где «h» — высота, то есть расстояния от карниза до торца конька, «b» — это длина карниза вальмового ската.

Подставляя в формулы значения размеров крова, определяется фактическая площадь скатов. А так как скатных конструкций по две, то их значения умножаются на «2». Затем оба полученных результата суммируются. Это и будет общая площадь вальмовой кровли.

Либо просто заполните поля предложенного ниже онлайн-калькулятора  система сделает все расчёты площади вальмовой крыши за вас.

Чтобы получить количество требуемого кровельного материала, рассчитывается площадь одного элемента покрытия крыши. После чего общую площадь делят на этот показатель. Это и есть требуемое количество. Но так как вальмовая крыша сооружается в виде трапеции и треугольников, то некоторую часть кровельного материала придётся подрезать под форму и размеры рёбер. А значит, на выходе получится достаточно большой объём отходов. Чтобы их скомпенсировать, придётся приобрести материала больше на 10–20%.

Расчёт элементов вальмовой крыши

Если угол наклона скатов известен, известны размеры постройки, то можно легко определить длину стропил. К примеру, расчёт стропил трапециевидного ската. Вводные данные:

• угол наклона 30°;
• ширина дома – 6 м.

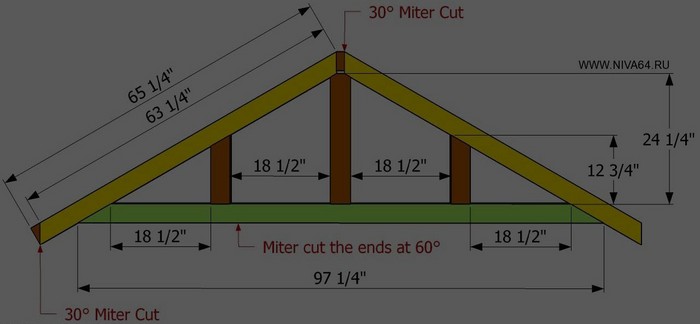

В сечении центральные стропила являются гипотенузой прямоугольного треугольника, в котором нижний катет – это ширина строения, боковой – высота крыши от основания до конька. Первое значение задано. Чтобы рассчитать длину гипотенузы (стропильной ноги), надо длину нижнего катета разделить на sin30°. А числовое значение равно – 0,5. Если подставить все значения в формулу, то получится следующее:

L=b/sin30°=6 /0,5=12 м. Это и есть длина центральных стропил вальмовой крыши при угле наклона в 30°.

Размер длины угловых стропильных ног зависит от высоты крова и расстояние от угла дома до проекции конца конькового прогона на основание (перекрытие). Зависит последний параметр от длины самого конькового бруса. Чем он больше, тем меньше этот размер. И наоборот. Сам расчёт производится по той же формуле, что и центральные ноги.

Определившись с длиною угловых стропил, можно рассчитать длину вальмовых ног. Единственный момент – это тот факт, что стропила вальмового ската не имеют одинаковую длину. Они опираются по угловые ноги, которые сами располагаются под наклоном. И чем ближе к коньку, тем длиннее стропила вальмы. Поэтому каждый элемент придётся подсчитывать по отдельности.

Расчёт стропильной системы

Стропильная система – основа кровли. Поэтому к её расчёту надо подходить с особым вниманием. Основной показатель, кроме ранее рассчитанной длины стропильных ног, шаг установки, то есть расстояние между элементами. Обычно этот параметр варьируется в диапазоне 60–100 см. Поэтому расчёт стропильной системы вальмовой крыши начинается с приблизительного выбора шага установки.

Покажем это на примере. Выбирается шаг монтажа, равный 80 см. Если длина конькового прогона равна 12 м, то количество стропильных ног рассчитывается так:

12:0,8+1= 16 штук. Единица – это ещё одна стропильная нога, которая устанавливается с одного края, завершая систему. Теперь надо довести шаг установки до фактического параметра: 12:16=0,75 м или 75 см.

Расчёт угла наклона

Необходимо добавить, что угол наклона учитывается не только по типу кровельного материала. Тем более это соотношение определяет минимальное значение уклона. Многое зависит от двух нагрузок: снеговой и ветровой. Оба параметра выбираются из расчёта расположения строящегося объекта.

Эти данные не являются секретом, их можно найти в свободном доступе в интернете. Они представлены как табличными значениями, так и графическими (на карте страны обозначены зоны с определёнными нагрузками). Чем больше нагрузка снеговая, тем рекомендуется сделать вальмовую крышу круче. И, наоборот, чем сильнее ветровая нагрузка, тем кровля должна иметь меньший угол наклона.

Теперь надо обозначить тот факт, что нагрузки, угол наклона и количество стропильных ног влияют на сечение стропил. Здесь зависимость такая:

• чем больше устанавливается стропильных ног при средних нагрузках, можно использовать стропила небольшого сечения, к примеру, 50х100 мм;
• если нагрузки увеличиваются, то можно увеличить количество элементов стропильной системы, или увеличить сечение стропил, к примеру, 50х200 мм;
• если увеличить угол наклона, снизив снеговые нагрузки, можно уменьшить количество стропил в конструкции крыши или уменьшить их сечение.

В общем, подгоняя параметры друг под друга, можно немного сэкономить на приобретении пиломатериала. Хотя специалисты утверждают, что на кровельной конструкции экономить нельзя. Особенно, учитывая площадь кровли. Здесь необходимо учитывать ширину пролёта здания. Если она превышает 12 м, то есть расстояние от стен дома до конька более 6 м, тогда под стропильные ноги необходимо установить опорные стойки.

Расчёт с помощью онлайн-калькулятора

Используя для расчёта калькулятор вальмовой крыши, необходимо понимать, что полученный результат имеет приблизительное значение. Поэтому его лучше увеличить на 10%. Хотя надо отметить, что программы на разных порталах друг от друга отличаются. В некоторых конечный результат может оказаться довольно точным с минимальными погрешностями.

Итак, калькулятор расчёта, что в него входит, и что в результате он выдаёт.

В принципе, в программу надо заложить вводные данные, а именно: тип кровельного материала, параметры здания и самого крова. Что касается размеров дома, то здесь учитывается его длина и ширина. Эти значения есть в проекте. Что касается крыши, то чаще всего в программу калькулятора расчёта четырёхскатной крыши вносят параметры свесов (карнизов). А точнее, длину их выступа (расстояние от стены до края кровельного материала). При этом вносятся длины как фасадных свесов, так и боковых, ведь кровля четырёхскатная. Не всегда оба параметра имеют одинаковую величину.

Чтобы расчёт был более точным, можно в программу внести дополнительно угол наклона крыши, шаг установки стропильных ног. Обязательно выбирается регион строительства. На основании этого калькулятор произведёт расчёт природных нагрузок. Обратите внимание, что ветровая нагрузка определяется не только регионом расположения дома, но и некоторыми дополнительными факторами. Основных два:

• тип местности застройки: открытая, закрытая или внутри города;
• высота кровли.

Что должен выдать онлайн-калькулятор как конечный результат:

1. Точный угол наклона в соответствии с нагрузками на кровлю и типом кровельного материала.
2. Длину конькового прогона.
3. Общую площадь крыши, что даст возможность подсчитать точное количество кровельного материала.
4. Приблизительный вес кровельного покрытия.
5. Какое количество гидроизоляционной плёнки требуется для покрытия скатов кровли.
6. Обозначит нагрузки на стропильную систему.
7. Длину всех видов стропил: центральных, угловых и вальмовых по отдельности.

Здесь же будут обозначены параметры обрешётки. А именно: тип (разряженная или сплошная), шаг установки, количество из расчёта стандартной длины, объём (пиломатериал продаётся в м³), вес пиломатериала.

Заключение по теме

Получается так, что онлайн-калькулятор использовать в расчётах вальмовой кровли проще. Есть в нём определённые погрешности, но они не такие серьёзные. Увеличив конечный результат на несколько процентов, можно гарантировать надёжность всей конструкции.

Расчет материалов вальмовой крыши — калькулятор онлайн

Калькулятор вальмовой крыши поможет вычислить углы наклона и площадь кровли, а также необходимое количество материалов для обрешётки и стропил.

Введите параметры основания крыши, угол наклона и длину свесов, а также укажите данные по снеговой и ветровой нагрузкам. Далее жмём кнопку «Расчёт» и получаем результаты.

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

В результате расчёта вальмовой крыши с помощью калькулятора онлайн мы определим характеристики крыши, площадь, нагрузку на стропила, длина ног, объем и размеры брусьев, количество досок обрешётки и прочее.

Было полезно? Поделитесь с друзьями!

расчёт, конструкция и правильный монтаж

Вальмовая крыша – это разновидность чердачной крыши. Она часто устанавливается в домах, где планируется обустроить дополнительное жилое или нежилое пространство. Конструкция вальмовой крыши четырехскатная. Две боковые части – скаты, имеют трапециевидную форму, две торцевые – вальмы – треугольные.

Преимущества вальмовой крыши:

• Способность стойко противостоять даже сильным порывам ветра;
• Жесткая конструкция минимизирует деформацию крыши;
• Эстетичный вид, способность визуально делать здание более компактным;
• Возможность обустроить большие боковые карнизные свесы, обеспечив этим дополнительную защиту стенам здания от воздействия атмосферных осадков.

К недостаткам вальмовых крыш относят сложность конструкции и монтажа, дороговизну.

Стропильная система вальмовой крыши – это основа кровли. Стропила выполняются чаще всего из хвойного дерева, обработанного специальным составом для предотвращения гниения и поселения в нем насекомых.

Для опирания стропил на вальмовой крыше устанавливается мауэрлат – брус, предназначенный еще и для распределения нагрузки на стены строения. Центральный элемент – конек вальмовой крыши, к которому крепится большая часть стропил.

Их существует три вида:

• Центральные (рядовые) – крепятся к коньковому брусу на одинаковом расстоянии друг от друга;
• Диагональные – стыкуются с угловыми стропилами;
• Угловые – крепятся к коньковому брусу и соединяются с диагональными стропилами на разной высоте для того, чтобы конструкция приобрела дополнительную прочность.

После установки стропильной системы монтируется обрешетка, на нее укладываются изоляционные материалы и покрытие. Одновременно обустраиваются дымоходы, системы водоотведения, вентиляции.

Стропильная вальмовая крыша – конструкция сложная, требующая тщательных расчетов перед процессом монтажа. Один из важных параметров — угол наклона вальмовой крыши. Он зависит от предполагаемой нагрузки на кровлю, силы воздействия внешних факторов, например, ветра, снега. Также на угол наклона крыши влияют кровельные материалы. Максимальный рекомендуемый для шифера — 22°, минимальный – для многослойного рулонного материала — 5°. Материал, которым можно крыть вальмовую крышу при любом угле наклона – это мембранная кровля.

Точный предварительный расчёт вальмовой крыши позволит избежать лишних затрат и неприятных моментов при монтаже. Существует несколько методик расчетов, а также немало онлайн-калькуляторов для определения площади вальмовой крыши, высоты вальмовой крыши и прочих параметров конструкции. Но лучшие результаты демонстрирует использование специального программного обеспечения. За несколько минут, введя основные данные, пользователь получит точные, достоверные расчёты, опираясь на которые смело можно приступать к строительству. Программы хороши тем, что предусматривают все параметры для максимально объективного расчета.

Расчет вальмовой крыши

Фундаменты

Стеновые материалы

Кровля Перед выбором кровельного материала, обязательно проконсультируйтесь со специалистами, подходит ли данный материал для ваших условий. Кровельный материал Керамическая черепицаЦементно-песчаная черепицаБитумная черепицаМеталлочерепицаАсбестоцементные плиты (шифер)Стальная фальцевая кровляБитумный шиферНе учитывать

Ширина основания крыши без учета свеса.
Единицы измерения — сантиметры. Ширина основания A1 см

Длина основания крыши без учета свеса.
Единицы измерения — сантиметры. Длина основания D см

Ширина заложения вальмового ската без учета свеса.
Единицы измерения — сантиметры. Ширина заложения A2 см

Высота подъема от точки заложения до конька.
Единицы измерения — сантиметры. Высота подъема B см

Предотвращает попадание осадков на стены строения.
Единицы измерения — сантиметры. Длина свеса C см

Расчет стропил

Расстояние + ширина сечения между стропилами с боковой стороны крыши. При недастаточной прочности стропил, необходимо уменьшить данный параметр.
Единицы измерения — сантиметры. Шаг боковых стропил см

Расстояние + ширина сечения между стропилами со стороны вальмового ската крыши. При недастаточной прочности стропил, необходимо уменьшить данный параметр.
Единицы измерения — сантиметры. Шаг вальмовых стропил см

Влияет на прочность стропил. Необходимо уточнить данный параметр у продавцов материала. Сорт древесины стропил123сорт

Расчет обрешетки

Единицы измерения — миллиметры. Ширина доски обрешетки мм

Единицы измерения — миллиметры. Толщина доски обрешетки мм

Необходимо уточнить данный параметр у производителей выбранного кровельного материала.
Единицы измерения — миллиметры. Расстояние между досками обрешетки мм

Снеговая нагрузка

Выберите регион по представленной карте снеговых нагрузок по регионам России, либо уточните данный параметр в региональном гидрометцентре. По умолчанию указан Московский регион (III). Выберите регион I (51 кгс/м2)II (102 кгс/м2)III (153 кгс/м2)IV (204 кгс/м2)V (255 кгс/м2)VI (306 кгс/м2)VII (357 кгс/м2)

Чертеж

Стропильная система вальмовой крыши: калькулятор стропильной системы вальмовой крыши

Крыши вальмовой конструкции обретают все большую популярность среди владельцев частных домов. Это – неудивительно, так как подобная схема отличатся целым рядом неоспоримых достоинств эксплуатационного свойства, а кроме того – смотрится очень оригинально, придавая дому особую эстетичность.

Стропильная система вальмовой крыши

Некоторых домовладельцев, ведущих самостоятельное строительство, возможно, отпугивает то, что стропильная система вальмовой крыши выглядит слишком сложной. Да, она, безусловно, не столь проста, как односкатная или обычная двускатная щипцовая крыша. Тем не менее, и эта стропильная система вполне подчиняется законам геометрии, и произвести ее предварительный расчет – вполне возможно. Монтаж, конечно же, потребует определённого опыта в плотницкой работе, но с хорошими помощниками, а еще лучше – с квалифицированным консультантом, можно взяться и за это масштабное мероприятие.

Содержание статьи

1 В чем достоинства вальмовой крыши?2 Основные конструктивные особенности вальмовой крыши3 Как рассчитываются элементы вальмовой стропильной системы3. 1 Выбор угла ската кровли и определение высоты конька3.2 Длина конькового прогона3.3 Длина центральных стропильных ног3.3.1 Калькулятор расчета длины гипотенузы (стропильной ноги) по известным катетам3.3.2 Калькулятор расчета удлинения стропил на карнизный свес3.4 Длина диагональных стропил3.5 Шаг установки стропил и их сечение3.5.1 Калькулятор расчета распределенной нагрузки на стропильные ноги3.6 Шаг установки и длина укороченных стропил (нарожников)3.7 Материал и размеры дополнительных элементов системы3.8 Какова будет общая площадь кровельного покрытия?3.8.1 Калькулятор расчета площади вальмовой крыши4 Видео: полезная информация по стропильной системе вальмовой крыши

В чем достоинства вальмовой крыши?

Согласитесь, что вальмовая крыша смотрится весьма привлекательно. Но эстетичность, которая она придает зданию – это отнюдь не главное достоинств подобной конструкции.

Эстетичность вальмовой крыши, безусловно, важна, но этим не ограничиваются ее достоинства

Полное отсутствие вертикальных плоскостей делает такую крушу малоуязвимой в ветровой нагрузке. Если еще и величина уклона скатов незначительна – параметр ветрового давления на стропильную систему сводился к минимуму.
«Сглаженность» форм на все четыре стороны делает такую крышу устойчивой вообще ко всем видам атмосферных осадков.
С точки зрения энергосбережения, вальмовая крыша намного превосходит двухскатную конструкцию.
Такую крышу значительно легче утеплить, разместив термоизоляционный «пирог» под скатами кровли. У двускатной крыши всегда имеются два проблемных фронтона, требующих особого подхода к утеплению и прекрасно «ловящие ветер».
Удачное распределение нагрузок, обусловленное особенностью расположения основных, диагональных (угловых) и вальмовых стропил, обеспечивают высокую устойчивость всей системы к деформациям под действием внешнего приложения сил.
Наконец, вальмовая крыша вполне может послужить и мансардой (при определённых углах уклона, безусловно). В любой их скатов может врезаться мансардное окно.

Недостаток у такой системы – это относительная сложность конструкции. Кроме того, на небольших по размеру зданиях и при малых углах уклона крыши чердачное помещение становится невместительным и малопригодным для полезного использования, особенно если система стропил потребует дополнительного усиления подкосами, стойками и т.п.

Очевидно, что недостатки – достаточно условны, и их вполне можно свести к минимуму. А вот количество достоинств – впечатляет, что и способствует постоянному росту популярности вальмовых крыш.

Основные конструктивные особенности вальмовой крыши

Итак, что собой представляет вальмовая крыша с конструктивной точки зрения.

Это – четырёхскатная конструкция. Два ската, проходящие вдоль длинно стороны здания, имеют форму трапеции, верхняя сторона которой является коньком, а боковые ребра расходятся от него к углам здания. С обеих фронтонных сторон скаты имеют форму равнобедренного треугольника, который своей вершиной упирается в крайнюю точку того же конька.

Так выглядит классическая четырёхскатная вальмовая крыша

Теперь, если виртуально аккуратно снять с крыши кровельное покрытие, убрать, чтобы не мешали рассмотрению, стены дома, то откроется примерно такая картина – собственно. Сама деревянная конструкция вальмовой стропильной системы.

Базовая схема вальмовой стропильной системы.

Теперь познакомимся с самыми основными конструктивными элементами вальмовой стропильной системы.

Основные элементы стропильной системы вальмовой крыши

1 – мауэрлат – мощный деревянный брус, закрепленный по периметру верхнего торца стен дома. Является базовой основой для установки стропильной конструкции.

2 – коньковый брус (прогон). Должен располагаться строго по продольной оси дома, на высоте от уровня перекрытия, зависящей от запланированной крутизны скатов крыши.

3 – центральные основные стропила. Располагаются с расчётом опоры на мауэрлат и на края конькового прогона. Всего таких стропил – 4 штуки, по два на каждый боковой скат.

4 – центральные вальмовые стопила. Расположены строго по оси конька, делят треугольный вальмовый скат ровно пополам. Общее количество – две штуки.

5 – угловые или диагональные стропила (иначе – накосные ноги). Опираются на угол мауэрлата и на оконечность конькового прогона. Самые длинные из всех стропильных ног. Общее количество – 4 штуки. Таким образом, на каждом конце конька сходится по пять стропил – два основных центральных, одно центральное вальмовое и два диагональных (накосных).

6 – промежуточные стропила. Устанавливаются по боковым скатам между центральными стропилами, имеют такой же размер, опираются так же — на мауэрлат и на коньковый прогон. Количество зависит от выбранного шага установки. При маленькой длине конька могут и вовсе отсутствовать.

Конек на этой вальмовой крыше настолько короткий, что необходимости в промежуточных стропилах просто нет

7 – укороченные стропила. Устанавливаются по боковым трапециевидным скатам между центральным стропилом и углом крыши. Опираются на мауэрлат и на накосные (диагональные) ноги. Количество зависит от шага установки. Длина деталей меняется – уменьшается по мере приближения к углу системы.

8 – укороченные стропила вальмового ската (нарожники). Расположение, количество и размеры в целом аналогичны с боковыми укороченными стропилами.

Это был показан простейший, базовый вариант стропильной вальмовой конструкции. На практике же, когда крыша возводится над жилым домом, приходится прибегать к усилению, то есть установке дополнительных элементов:

Элементы усиления конструкции вальмовой крыши

9 – стойки, подпирающие коньковый прогон. Они могут опираться на лежень, уложенный ровно по центру перекрытия параллельно коньку (например, если снизу имеется капитальная внутренняя стена). Другой вариант – упор стоек в балки перекрытия или в затяжки (ригели) соединяющие пары стропильных ног.

10 – затяжки (ригели), которые одновременно могут выполнять и роль балок перекрытия. Другой вариант – это действительно балки, врезанные в мауэрлат или вмурованные в стены дома. Затяжки могут располагаться и выше, ближе к коньковому прогону. Зачастую в этом случае она становится основой для подшивки потолка чердачного помещения. Затяжки или балки становятся основой не только для стоек, но и для некоторых других усиливающих элементов конструкции.

11 – если основные или промежуточные стропила получаются слишком длинными, более 4,5 м, то их необходимо усилить, установив диагональные подкосы, упирающиеся в расположенный снизу прогон или в балки перекрытия (затяжки). Подкосы обычно устанавливаются под углом 45 ÷ 60°, и использование таких промежуточных опор позволяет уменьшить сечение пиломатериалов, идущих на изготовление стропильных ног.

12 – самыми длинными всегда получаются диагональные стропила (накосные ноги). Как правило, они в первую очередь нуждаются в усилении, так как будут служить опорой для целого ряда укороченных стропил (нарожников). Один из вариантов – это установка шпренгеля, как показано на рисунке. Устанавливается угловая шпренгельная балка, которая врезается в мауэрлат, а от нее к накосной ноге идет вертикальная стойка. Другой вариант усиления диагональных стропил – те же подкосы, которые снизу будут опираться на центральный лежень.

13 – ветровая балка, которая наискось прибивается изнутри к стропильным ногам, как правило, с наветренной стороны здания. Практикуется ее использование и с обеих сторон, когда дом возводится в ветреном регионе, а направление ветра – неустойчиво.

14 – для формирование карнизных свесов можно увеличивать длину стропильных ног, так, чтобы они выходили за внешние стены на определенное расстояние. Это, правда, бывает не всегда возможно или оправдано – из-за ограничений по стандартной длине пиломатериалов или из соображений экономичности. Выход – применение удлиняющих стропила деталей, кобылок, которые и сформируют карнизный свес требуемой ширины от уровня стен дома.

Как рассчитываются элементы вальмовой стропильной системы

Итак, впереди самый ответственный этап – провести проектирование будущей вальмовой стропильной конструкции. В этом вопросе следует придерживаться определённой последовательности.

Выбор угла ската кровли и определение высоты конька

Начать следует с выбора оптимального угла ската кровли. В принципе, угол боковых и вальмовых скатов может и различаться, но все же «классический» вариант – это их одинаковый уклон: так и нагрузки распределяются равномерно, и внешне крыша будет смотреться более выигрышно.

Для вальмовых крыш обычно принимают угол уклона от 20 до 45 градусов. В регионах с повышенной снеговой нагрузкой есть смысл сделать скат круче, а там, где превалирует ветровое давление оптимальным будет придание уклона не более 30 градусов. Впрочем, это решение хозяев, так как могут играть роль и планы насчет использования чердачного помещения.

Важным параметром выбора угла ската является и планируемое кровельное покрытие – для различных его типов есть определенные нижние границы крутизны. Ниже расположена схема уклонов крыши (в градусах и в процентах). Схема выполнена с точным соблюдением масштаба, так что при желании можно по ней задать угол и в пропорциональном отношении (отношение высоты подъема к длине основания стропильного треугольника).

Диаграмма углов крутизны крыши и допустимые минимальные уклоны для различных типов кровельного покрытия

Стрелками показаны нижние предельные границы уклона для различных типов кровельного покрытия. Первые три пункта нас в данном случае не интересуют – они относятся к плоским крышам.

№	Величина уклона	Тип применяемого покрытия (минимальный уровень уклона)
4	≈ 9° 1:6,6 или 15 %!	Рулонные битумные материалы – не менее двух слоев, наклеенных на мастику горячим способом. Допускается использование определенных типов профнастила или металлочерепицы (в соответсвии с параметрами, установленными производителем).
5	≈ 10° 1:6 или 17%!	Асбестоцементный волновой шифер усиленного профиля. Еврошифер (однулин).
6	≈ 11÷12° 1:5 или 20 %!	Мягкая битумная черепица
7	≈ 14° 1:4 или 25 %!	Плоский асбестоцементный шифер усиленного профиля. Профнастил и металлочерепица.
8	≈ 16° 1:3,5 или 29 %!	Металлическая кровля с фальцевым соединением.
9	≈ 18÷19° 1:3 или 33 %!	Шифер асбестоцементный волновой обычного профиля
10	≈ 26÷27° 1:2 или 50 %!	Натуральная керамическая или цементная штучная черепица, композитные полимербетонные, сланцевые плитки.
11	≈ 39° 1:1,25 или 80 %!	Кровельное покрытие из дранки, щепы, натурального гонта. Камышовая кровля

Есть еще один нюанс. Вальмовая крыша, как мы видели, предполагает наличие трапециевидных и треугольных скатов. При использовании листового кровельного покрытия неизбежны будут немалые потери материала на раскрое – могут доходить до 30%! (MISSING)Оптимальным видится вариант с мягкой битумной черепицей или с использованием штучных кровельных материалов. Впрочем, опять же, все решает хозяин дома.

После того как угол уклона ската будет выбран, уже несложно определить высоту конька, к которому сойдутся центральные и промежуточные стропила.

Определение высоты конька вальмовой крыши

У нас известна ширина дома D. Конек располагается строго по продольной оси, то есть на расстоянии d = D/2. С углом α также определились. Высота конька, таким образом, определяется следующим соотношением:

h = d × tg α

Чтобы не заставлять читателя тратить время на поиски таблицы тангенсов — ниже размещен калькулятор для проведения расчета высоты конька.

Перейти к расчётам



Укажите запрашиваемые значения и нажмите кнопку «Рассчитать высоту конька h»

Половина ширины дома d (метров)

Планируемый угол уклона кровли α (градусов)

Длина конькового прогона

Определяем длину и расположение конькового бруса (прогона)

Раз предполагается, что угол уклона на боковых и вальмовых скатах будет одинаковым, то и длина центральных стропил также должна совпадать. А это, в свою очередь, означает, что края конькового прогона должны располагаться от торцевых стен дома на таком же расстоянии, как сам прогон от параллельных ему стен.

«Классическое» расположение конькового прогона

1 – мауэрлат

2 – коньковый прогон.

3 – центральные боковые стропила

4 – центральное вальмовое стропило, равно по длине центральным боковым.

Значит, длина конькового бруса получается равной длине дома за вычетом 2d, а если упростить, то длина дома минус его ширина D. Располагаться он должен строго по центру, по обеим, продольной и поперечной, осям.

Для изготовления конькового прогона обычно используется такой же материал, что и для центральных стропильных ног. Вертикальные стойки для его установки вырезаются с учетом ширины бруса, чтобы в собранном виде верхний край конька расположился на рассчитанной высоте h.

Коньковый прогон на стойках, усиленных диагональными подкосами.

Желательно коньковую раму, опирающуюся на лежень, усилить диагональными подкосами, так, как показано на рисунке.

Длина центральных стропильных ног

Коль известна высота установки конькового прогона и его расстояние от мауэрлата (в горизонтальной проекции), вполне можно сразу рассчитать длину центральных стропил.

Определяем необходимую длину центральных стропил

Здесь – все предельно просто. По двум известным катетам – высоте h и основанию d несложно, применив теорему Пифагора, найти гипотенузу, которая и станет длиной стропильной ноги L от конька до мауэрлата. Воспользуйтесь для этого встроенным калькулятором:

Калькулятор расчета длины гипотенузы (стропильной ноги) по известным катетам



Введите запрашиваемые значения и нажмите кнопку «Рассчитать длину гипотенузы (стропильной ноги)»

Катет 1 (высота h), метров

Катет 2 (основание треугольника d), метров

Понятно, что промежуточные стропила, опирающиеся также на коньковый прогон, будут иметь точно такие же размеры.

Подрезка стропильных ног для соединения в коньковой части

Для соединения стропил на коньковом прогоне они могут подрезаться под углом β, который равен:

Β = 90° — α

Стропильные ноги примыкают с обеих сторон к коньковому прогону

Способ соединения, впрочем, может быть разным, например, внахлест стропильных ног с размещением конькового прогона снизу – это учитывается при расчете размеров и самих стропил, и высоты стоек под коньковый прогон. Исходят из того, что высшую точку конька в таком случае формирует верхнее пересечение стропильных досок.

Крепление стропильных ног над коньковым прогоном.

Нижним своим краем стропильные ноги опираются на мауэрлат. Здесь тоже возможны варианты, но рассматривать в данной публикации их не будем, потому что это хорошо изложено в других статьях.

Мауэрлат – надежная основа для стропильной системы

Если на односкатной или щипцовой крыше мауэрлат может крепиться только со стороны скатов кровли, то при вальмовой системе он обязательно представляет собой замкнутую раму. Как устанавливается мауэрлат – в отдельной публикации нашего портала. А еще одна статья посвящена основным правилам крепления стропил на мауэрлате.

Сразу можно определиться насколько необходимо удлинить стропила, если именно они будут формировать карнизный свес. В том случае, когда карниз создается за счет кобылок, полученное значение станет «полезной» из длиной, то есть пригодится в любом случае.

Расчет длины удлинения стропил (рабочей длины кобылок) для формирования карнизного свеса

Если известна планируемая ширина карнизного свеса k и угол уклона кровли α, то параметр ΔL несложно определить по формуле:

ΔL = k / cos α

Калькулятор расчета удлинения стропил на карнизный свес

Теперь, чтобы узнать общую длину стропильной ноги, останется лишь просуммировать полученные значения L и ΔL.

Это удлинение будет одинаковым для всех стропил и нарожников, за исключением диагональных стропил (накосных ног). Для них в калькуляторе предусмотрен специальный расчет.

Длина диагональных стропил

Эти стропильные ноги – самый длинные, и будут испытывать максимальные нагрузки.

Диагональные стропила или накосные ноги – самые длинные из всех

Определить их длину – сложности не представляет. Можно вновь воспользоваться теоремой Пифагора, то есть прибегнуть к помощи размещенного выше калькулятора. Диагональное стропило является гипотенузой с основанием, равным половине ширины здания d, и с высотой, равной длине центрального вальмового стропила L.

Прямоугольный треугольник с гипотенузой – диагональным стропилом

Lд = √ (L² + d²)

Несколько отличается, как мы видели из представленного выше калькулятора, и величина удлинения стропила для формирования карнизного свеса.

Шаг установки стропил и их сечение

Линейные размеры центральных, промежуточных и диагональных стропильных ног известны. Теперь следует определиться с сечением доски (бруса) для их изготовления и шагом установки. Это величины – взаимосвязанные, и зависят от предполагаемых нагрузок на конструкцию крыши.

Пришла пора определиться с сечением материала для стропильных ног и с шагом установки промежуточных стропил

Суммарная нагрузка, выражаемая в килограммах на квадратный метр, складывается из нескольких величин. Это, прежде всего, вес самой конструкции крыши, с учетом кровельного материала, обрешётки, утеплителя и т.п. К этому добавляются временные нагрузки – давление выпавшего снега и ветровое воздействие. Кроме того, вероятны и нагрузки стихийного характера, трудно поддающиеся прогнозированию – ураганные ветры, сейсмические толчки и другие форсмажорные явления. На этот счет в конструкцию крыши вносится определённый резерв прочности.

Выпадающая на крышу нагрузка распределяется по стропильным ногам. Чем чаще они смонтированы, то есть чем меньше шаг их установки, тем меньше выпадает на каждый погонный метр стропильной ноги, и тем меньше в сечении может быть пиломатериал. Второй параметр, влияющий на сечение материала – это пролет стропильной ноги, то есть расстояние между двумя точками опоры.

Ниже расположена таблица, которая поможет определиться с требуемым сечением бруса для стропильных ног. Как ею пользоваться?

Исходной величиной является значение распределенной нагрузки на стропильную ногу (при промежуточном значении берется очередное в большую сторону). В этом столбце находят ячейку с длиной пролета стропила. Эта ячейка предопределяет строку, в которой, в правой части таблицы, указаны необходимые сечения бруса для изготовления стропильных ног. Обратите внимание, что при желании можно использовать и кругляк – в таблице указаны значения необходимого диаметра.

Расчетная величина распределенной нагрузки на 1 погонный метр стропильной ноги, кг/м	Сечение пиломатериала для изготовления стропильных ног
75	100	125	150	175	из доски (бруса)	из кругляка
толщина доски (бруса), мм	диаметр, мм
40	50	60	70	80	90	100
Планируемая длина стропил между точками опоры, м	высота доски (бруса), мм
4. 5	4	3.5	3	2.5	180	170	160	150	140	130	120	120
5	4.5	4	3.5	3	200	190	180	170	160	150	140	140
5.5	5	4.5	4	3.5	—	210	200	190	180	170	160	160
6	5.5	5	4.5	4	—	—	220	210	200	190	180	180
6.5	6	5.5	5	4.5	—	—	—	230	220	210	200	200
—	6.5	6	5.5	5	—	—	—	—	240	230	220	220

Например, при распределенной нагрузке на стропильную ногу в 150 кг/м и длине пролета 5 метров потребуется брус одного из сечений: 70×230; 80×220; 90×210 или 100×20, или же бревно диаметром 200 мм.

Теперь – как рассчитать распределенную нагрузку на стропила. Для этого есть особый алгоритм, учитывающий основные факторы воздействия на стропильную систему. Не станем в данной публикации приводить весь каскад формул и коэффициентов, а предложим воспользоваться калькулятором, в котором эти физико-математические соотношения уже заложены.

Калькулятор расчета распределенной нагрузки на стропильные ноги

Для расчёта понадобится несколько исходных величин:

Угол ската кровли – он нам уже известен.
Планируемый тип кровельного покрытия – от этого зависит постоянная весовая нагрузка на стропильную систему.
Значение снеговой нагрузки для данного региона – оно заложено в калькулятор в соответствии с зоной, которую можно определить по представленной карте-схеме:

Распределение территории РФ по степени снеговой нагрузки

Уровень ветрового воздействия. Также определяется зоной по карте-схеме, представленной ниже:

Распределение территории РФ на зоны по уровню ветрового давления

Высота здания в коньке.
Степень открытости участка ведения строительства. В калькуляторе указаны основные признаки для определения зоны, но следует иметь в виду, что наличие указанных природный или искусственных преград для ветра может учитываться только в том случае, если они находятся не далее, чем на расстоянии 30 × Н, где Н – это высота здания в коньке.

Наконец, шаг установки стропил. Эту величину можно изменять, подбирая оптимальное значение распределенной нагрузки. При этом принято учитывать, что если крыша будет утепляться, шаг установки стропил рекомендуется согласовать с размерами блоков (матов) термоизоляционного материала – так будет проще проводить монтаж и меньше останется отходов.

После того как значение распределенной нагрузки будет получено – можно заходить в размещенную выше таблицу для выбора сечения материала для центральных, промежуточных и диагональных стропильных ног.



Укажите запрашиваемые данные и нажмите кнопку «Рассчитать распределенную нагрузку на стропила»

Укажите угол ската кровли

Укажите выбранный тип кровельного покрытия

Определите по карте-схеме и укажите зону своего региона по уровню снеговой нагрузки

Определите по карте и укажите зону своего региона по уровню ветрового давления

Укажите зону расположения здания

Зона «А» — Открытая местность (степь, пустыня), незащищённые от ветров побережья крупных природных водоемов.

Зона «Б» — Пересеченные, лесистые участки местности с естественными преградами для ветра или с искусственными насаждениями, высотой до 10 метров, территории поселков и небольших городов.

Зона «В» — Плотная городская застройка, с высотой искусственных преград для ветра высотой 25 метров и более.

Укажите высоту конька крыши над землей



Ниже будет предложено ввести предполагаемый шаг установки стропил. Изменяя этот показатель, можно добиться оптимального значения распределенной нагрузки на стропильные ноги

Шаг установки стропил, метров

Шаг установки и длина укороченных стропил (нарожников)

После установки центральных, диагональных и промежуточных стропил остаются «незаполненными» треугольники, примыкающие к накосным ногам. Они в нашем случае абсолютно равны по размерам. Здесь подразумевается установка укороченных стропил или нарожников.

Расположение укороченных стропил основного ската и нарожников — вальмового

Укороченные стропила (нарожники) устанавливаются строго параллельно центральным, но крепятся верхним концом уже не на коньковый прогон, а на подкосную ногу. Соответственно, по мере приближения к углу стропильной системы их длина уменьшается.

Шаг установки их может соответствовать шагу промежуточных стропил, но это не является обязательным. Гораздо удобнее разделить длину незаполненного участка мауэрлата на несколько равных участков – так проще будет определиться с длиной заготовок.

Рассмотрим на примере:

Боковая проекция углового участка стропильной вальмовой системы

1 – мауэрлат;

2 – коньковый прогон;

3 – центральное и промежуточное стропила;

4 – диагональное стропило;

5 –укороченные стропила.

В данном случае оставшийся участок был разделен на три одинаковых отрезка, то есть предусматривается установка двух укороченных стропил. Длину каждого из них несложно определить, руководствуясь правилом подобия треугольников.

Длина центрального стропила L— известна. Основание второго треугольника ровно на треть меньше базовой длины d, таким образом, и длина первого укороченного стропила L1 будет также на треть короче.

L1 = ⅔ × L

Аналогично — и со вторым стропилом:

L2 = ⅓ × L

Если планируется установка трех стропил, то участок делится на четыре отрезка, четырех – на пять, и т.п.

Обратите внимание: несмотря на то, что треугольники по обе стороны диагонального стропила абсолютно одинаковые, количество укороченных стропил (нарожников) на боковом и вальмовом скате может различаться. Например, как показано на рисунке ниже, с боковых скатов устанавливается по две ноги, а с вальмовых – по три нарожника.

Схема крепления укороченных стропильных ног и нарожников на диагональном стропиле

Это удобно еще и с той точки зрения, что укороченные ноги не пересекаются в одной точке на диагональном стропиле. В противном случае были бы сложности в креплении, да и сама накосная нога не будет ослабляться из-за слишком большого количества крепежных элементов на ограниченном участке.

Обратите внимание еще на один нюанс. Рекомендуется к брусу накосного стропила с обеих сторон закрепить черепные бруски (сечением 50×50 мм). Это дает сразу две выгоды.

Во-первых, сам профиль накостного стропила приобретает тавровую форму, что способствует увеличению жёсткости конструкции, ее сопротивляемости на изгиб. Для диагональных ног – это особо важно.
Во-вторых, предельно упрощается прочное крепление укороченных стропил на накосной ноге. Дело в том, что здесь необходима подрезка стропил и по высоте, в соответствии с углом уклона крыши, и по ширине (под углом 45°) – для плотного прилегания к накосной ноге. Сделать это идеально точно без соответствующего опыта – непросто. А при наличии черепного бруска небольшие ошибки нивелируются, так как закрепляемые ноги получают еще и дополнительный упор снизу.

В связи с тем, что длина укороченных стропил последовательно уменьшается, сечение бруса для них может быть, в целях экономии, несколько уменьшено – это несложно рассчитать по тому же алгоритму, что приведен выше. Однако, довольно часто все стропильные ноги, без исключения, выполняют из одного типа материала.

При расчете длины укороченных стропил следует иметь в виду, что если они задействуются для создания карнизного свеса, то величина удлинения (расчет которой приводился выше) у них остаётся точно такой же, как и у центральных и промежуточных стропильных ног.

Материал и размеры дополнительных элементов системы

Выше были рассмотрены основные, определяющие элементы стропильной системы вальмовой крыши. Как уже говорилось, она может дополняться другими деталями, в зависимости от необходимости повышения ее прочности и стабильности, например, если расчетная длина стропил превышает допустимые величины, и приходится прибегать к сращиванию бруса или досок.

Основные усиливающие элементы были упомянуты и показаны на иллюстрациях в начале публикации. Размеры определятся по конкретному месту – здесь никаких точных зависимостей нет – исходят из соображений максимальной прочности конструкции, но безусловно, в рамках разумного, так как перенасыщение ее усилением приводит к избыточному весу всей системы и прямо противоположному эффекту.

Осталось определиться с материалом для их изготовления. Ниже приведена таблица, в которой указаны рекомендуемые пиломатериалы для различных дополнительных деталей системы.

Основные элементы стропильной системы	Сечение пиломатериала, мм
Мауэрлат	Брус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ноги	Доска или брус с сечением по результатам указанных выше расчетов нагрузки
Прогоны, лежаки, коньковый брус	Брус 100×100, 100×150, 100×200.
Затяжки (ригели)	Доска 50×100, 50×150.
Стойки, детали шпренгельной опоры	Брус 100×100, 150×150.
Подкосы, кобылки	Доска 50×100.
Ветровые, торцевые и подшивные доски, ветровая балка	Доска 20×100, 25×150.
Обрешетка	Доска 25 ×100, 25×150 мм. Для сплошной обрешетки — фанера или ОСП от 12 до 15 мм

Шаг обрешетки выбирается в зависимости от типа выбранного кровельного материала и угла наклона скатов. Для мягкой битумной черепицы в любом случае должна быть выполнена сплошная обрешетка из влагостойкой фанеры или ОСП.

Какова будет общая площадь кровельного покрытия?

Осталось разобраться еще с одним вопросом – сколько составит общая площадь крыши. От этого зависит, какое количество кровельного материала, фанеры (ОСП) для сплошной обрешётки, утеплителя, рулонных пленочных и других  материалов придется приобретать для завершения строительства крыши.

Схема для расчета площади вальмовой крыши

Еще раз вспомним, что вальмовая крыша – это два трапециевидных ската, и два треугольных. Причем и у трапеции, и у треугольника – одинаковая высота, равная:

ΣL = L + ΔL,

то есть расчетная длина стропила плюс удлинение для создания карнизного свеса.

Ширина здания – D. Прибавим к нему с каждой стороны ширину карнизного свеса k, и получим основание вальмового треугольника.

Площадь треугольной вальмы:

sв = ½ × ΣL × (D + 2 k)

Так как вальмовых скатов – два, их суммарная площадь:

Sв = ΣL × (D + 2 k)

У трапециевидного ската высота такая же. Нижнее основание равно длине дома В плюс две ширины карнизного свеса k. Верхнее основание, то есть длина конькового пролета, как мы помним, равно В – (2 × d) = B — D

Вычисляем площадь одной трапеции:

sт = ½ × ΣL × ((В + 2 k) + (В – D))

Для двух скатов получается:

Sт = ΣL × (2 В + 2 k– D)

Осталось только просуммировать и упростить выражение:

ΣS = Sв + Sт = ΣL × (D + 2 k) + ΣL × (2 В + 2 k– D) = ΣL × (2 В + 4 k)

Это – точное значение площади вальмовой крыши с классическими пропорциями заложения конькового прогона.

Для удобства вычислений предлагаем воспользоваться калькулятором – он это выполнит быстро и точно:

Калькулятор расчета площади вальмовой крыши

Перейти к расчётам



Укажите запрашиваемые значения и нажмите кнопку «Рассчитать площадь вальмовой крыши»

Длина здания B (по большей стороне), метров

Планируемая ширина карнизного свеса k от стены, метров

Рассчитанная длина центрального стропила L, метров

Рассчитанное удлинение стропила (длина кобылки) ΔL для формирования карнизного свеса, метров

Итак, надеемся, что читатель получил достаточно полное представление о стропильной системе вальмовой крыши. Можно самостоятельно провести основные расчеты, чтобы оценить сложность задуманной конструкции и ее материалоемкость. Браться ли за самостоятельное возведение – вопрос спорный, так как без наработанных плотницких навыков в данном случае не обойтись. Надо или быть совершенно уверенным в своих возможностях, или заручится помощью опытных помощников.

В завершение публикации – весьма познавательное видео, которое должно дополнить информацию о конструкции вальмовой стропильной системы:

Видео: полезная информация по стропильной системе вальмовой крыши

расчёт, конструкция и правильный монтаж. Параметры, которые следует просчитать при обустройстве четырехскатной крыши

Первое, что следует сделать перед началом строительства крыши – произвести точные расчеты. Необходимо подробное описание всех соединений и узлов, точный чертеж всей стропильной системы и утверждение этого всего опытным человеком.

Звучит сложно, хотя на деле все проще – не сложнее детского конструктора, важно только все сделать правильно. И, если ищите, как сделать расчет стропильной системы вальмовой крыши, вы найдете здесь всю необходимую информацию!

Итак, так что же собой представляет стропильная система вальмовой крыши? Это четырехскатная конструкция, т.е. таковая, какая имеет четыре плоскости. Такая крыша куда сложнее двускатной, зато прочнее и надежнее в эксплуатации. Да и вид у нее во всем мире признан как один из самых удачных и эстетичных.

Вот главные преимущества такой конструкции:

• Благодаря наличию треугольных торцевых скатов в вальмовой крыше можно устанавливать обычные мансардные окна.
• Ввиду отсутствия острого выступа у вальмовой крыши более высокая стойкость к разным атмосферным явлениям.
• Вальмовая крыша считается экономичной – благодаря тому, что у нее нет фронтонов.
• Временные деформации такой крыши сведены к нулю – все благодаря ее особой конструкции.
• Утепление такой крыши значительно проще, чем двускатной (нет все тех же проблемных фронтонов).
• Большая стойкость к ветровым нагрузкам местности – благодаря низким углам наклона.
• Возможность легче и проще переоборудовать чердачное помещение в удобную мансарду. А это уже ценное увеличение жилой площади дома.

Из недостатков выделим основной: стропильная система вальмовой крыши сложнее, чем у обычной, а потому монтаж ее вам обойдется дороже, хотя вы и сэкономите на кирпичной кладке.

Виды конструкции вальмовой крыши

Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:

• Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
• Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
• Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
• Крестообразная вальмовая крыша – более редкий вид ввиду дороговизной исполнения и высокой трудоемкостью работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.

Разобраться подробнее вам поможет наша схема:

Как мы уже говорили, если вальма не доходит до карниза, кровля называется полувальмовой. Как раз в этих местах ставят слуховые окна, чем полностью решается проблема необходимости в наклонных мансардных окнах. Но по сложности и по стоимости сооружения полувальмовая крыша выше других.

Самый простой пример вальмовой крыши (вполне эстетичный, заметим), это крыша треугольной формы. Все скаты здесь имеют одинаковый размер, и все углы равнозначны. Если вам подходит такая высота и конструкция, тогда отдайте предпочтение именно этому варианту – вы избежите множества подводных камней и нюансов!

Единственный момент: вальмовая крыша в ее классическом варианте плоха тем, что у нее нет вертикальных плоскостей и мансардные или чердачные окна приходится располагать на наклонных стенах. В итоге такие элементы становятся самыми незащищенными в плане протечек во время дождя.

Архитектура вальмовой крыши в деталях

Для устройства конкретно вальмовой крыши опытные строители рекомендуют брать прямоугольные брусья из хвойных пород, а устойчивость всей системы подкреплять дополнительными стальными элементами. Ведь кроме самих стропил, вам в любом случае понадобятся такие строительные элементы:

• Мауэрлат – это нижняя опора для стропил.
• Прогон – это балка, которую нужно расположить параллельно мауэрлату в качестве еще одной дополнительной опоры.
• Стойки и подкосы – это опорные элементы для конструкции с так называемой многопролетностью.
• Ригели – специальные элементы, которые помогают справиться с распорами (частое явление при неправильном монтаже).
• Шпренгель – еще одни дополнительный элемент стропильной опоры.
• Лежень – специальная опора для стоек и подкосов.

Итак, строительный материал закуплен? Теперь сложите все детали в штабель или дополнительно подсушите. Главное – продумайте защиту от дождя.

Как избежать ошибок при расчете?

А теперь давайте избежим самой первой и самой досадной ошибки проектирования вальмовой крыши – отсутствия замеров самого дома. Проблема в том, что даже обученные мастера умудряются начинать работу с составления плана и чертежа крыши, но никак не работают с основой – стенами. А ведь только на первый взгляд кажется, что стены идеально ровные, все параллельно друг другу и тому подобное, а на деле далек от идеала даже совершенно новый дом. И потом, уже только в процессе строительства обнаруживаются определенные погрешности, которые мешают правильно установить первые опоры.

Поэтому первым делом, перед тем, как провести какие-либо расчеты по вальмовой крыше, вооружаемся линейкой и уровнем. Проверяем высотные отметки, параллельности стен, диагонали (правильность прямоугольных стен) и составляем обмерный план дома. Скажем, вы будете удивлены некоторым неточностям. И теперь решаем, как что будем исправлять:

• Незначительную погрешность в параллельности исправляем мауэрлатом.
• Незначительную разницу высот разных стен исправляем прокладками.
• Значительные разницы исправляем дополнительными элементами стропильной системы, которые обязательно вносим в расчеты.

Кроме того, мы рекомендуем вам делать не простой двумерный чертеж крыши, а создать объемную модель, которая даст вам четкое представление о вашей вальмовой крыше. С первого взгляда вы сможете понять, нравится вам то, что получится, или нет. Переделывать что-то довольно сложно. А помогут вам в этом современные компьютерные программы, какие достаточно много.

Если же вы ищите готовый чертеж крыши, который подходит под нужные параметры, не берите слишком подробные чертежи с латинской аббревиатурой и формулами: они нужны только тому мастеру, который сможет их читать. А чтобы вы имели представление, что конкретно вас ожидает, предлагаем вам простой мастер-класс по строительству вальмовой крыше, где хорошо видны все элементы:

Какие данные необходимы для строительства?

Вот какие параметры будущей крыши вы должны знать до того, как начнете ее строить:

1. Угол наклона крыши, с каждой стороны вальмовых скатов.
2. Угол наклона крыши с боковых сторон.
3. Точную площадь всей поверхности крыши
4. Вес будущей кровли и точную нагрузку кровельного материала на стропильную систему крыши.
5. Длину диагональных стропил.
6. Сечение стропил с учетом районных ветровых и снеговых нагрузок, шага стропил и веса кровельного материала.
7. Необходимый объем всех стропил в кубометрах.

Площадь всей поверхности вам нужно будет знать, чтобы закупить необходимое количество кровельного материала и заранее рассчитать его будущий вес:

Далее – стропила. На вальмовых крышах стропила ставят направленные к углам стен – к внутренним и к внешним, и называются накосными или диагональными. Вторые длиннее обычных стропил, и на них опираются укороченные – нарожники. В итоге такие стропила несут нагрузку уже в 1,5 раза больше обычных.

Длина диагональных стропил больше стандартной длины, поэтому их делают спаренными. Их преимущество в том, что удвоенное сечение рассчитано на увеличенную нагрузку и в итоге представляет собой цельную, не разрезанную доску. В результате конструктивные решения такой крыши получаются довольно простыми. А чтобы обеспечить многопролетность вальмовой крыши, под накосную ногу необходимо будет ставить одну-две опоры.

Если вы уже закупили леса на строительство крыши, тогда рассчитывайте шаг стропил исходя из сечения готовых досок. Если еще не закупили – ищите сейчас, перед составлением проекта. Ведь нередка ситуация, когда проект готов, а хорошую древесину получается раздобыть совсем не тех параметров, которые планировались.

Предлагаем вашему вниманию специальный бесплатный .

Что нужно учитывать при расчете?

Проект четырехскатной крыши – один из самых сложных. Здесь крайне важно не ошибиться в расчетах, ведь вальмовая крыша представляет собой большое количество самых разных элементов, и у каждого их них – важная функция.

Итак, уклон вальмовой крыши обычно варьируется от 5 до 60°. Исходя из этого и выбирают кровельный материал: рулонные покрытия для небольших уклонов и черепица для крутых плоскостей. Но рассчитывайте сразу, что чем больше будет угол наклона такой крыши, тем больше у вас в итоге уйдет кровельного материала. А чем меньше угол – тем прочнее придется строить каркас, ведь на него теперь будет идти немалая нагрузка.

Для окончательного решения вам придется учесть все эти факторы:

• Общий вес планируемого кровельного материала.
• Дополнительный вес гидроизоляции и утеплителей.
• Местные особенности климата (узнайте у соседей).
• Тип стропил и наличие дополнительных элементов для поддержания прочности крыши.
• Все устройства и оборудования, которые вы собираетесь водрузить на крышу.

Учитывать ветровую и снеговую нагрузку важно для того, чтобы вашу крышу не проломили тонны снега и не сорвал лихой ветер, а погодные условия уже конкретной местности укажут на то, какие возможны деформации стропильной системы с годами (например, сырость, морской воздух и т. п.).

Заметим, что с ветровой нагрузкой у вальмовой крыши проблем обычно нет, а вот со снеговой – почти всегда. Причина в том, что у вальмовой крыши все плоскости наклонные. Плохо для ветра, но хорошо для снега.

Определились с проектом? Сделали все необходимые расчеты? Тогда приступайте!

Онлайн-калькулятор вальмовой крыши поможет вам рассчитать количество материалов, необходимых для строительства крыши данного типа при заданных размерах. Также здесь вы сможете рассчитать необходимый объем изоляционного материала и обрешётки. Введя исходные данные, вы сможете узнать допустимую максимальную нагрузку и соответствующие ей размеры сечений стропил.

Все расчеты выполняются в соответствии со СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Конструкция вальмовой крыши включает четыре ската и четыре диагональных стропила между ними (так называемые рёбра). Эта конструкция получила название от треугольной формы торцов крыши (вальм). От обычной двускатной крыши вальмовая отличается более сложной конструкцией.

Существует также полувальмовая конструкция крыши. В ней скаты не доходят до карниза и имеют меньшую длину.

Использовать для возведения вальмовой крыши можно практически все современные кровельные материалы. При их выборе руководствоваться стоит эксплуатационными характеристиками, климатом вашей местности и вашими эстетическими предпочтениями.

Заполняя поля калькулятора, вы можете свериться с дополнительной информацией, появляющейся при наведении на иконку вопроса.

Внизу этой страницы вы можете оставить свой отзыв, задать вопрос разработчикам или предложить идею по улучшению калькулятора.

Разъяснение результатов расчетов

Угол наклона крыши

Под этим углом расположены боковые и вальмовые стропила крыши. Их углы равны, так как рассматривается вариант строительства классической (симметричной) вальмовой крыши. Калькулятор проинформирует, соответствует ли угол нормам по выбранному вами кровельному материалу.

Высота подъема

Расстояние от конька крыши до основания крыши.

Длина конькового бруса

Длина конька крыши, расположенного между вальмовыми скатами.

Площадь поверхности крыши

Суммарная площадь кровли (включая свесы обозначенной длины). Это значение используется для расчета необходимого количества кровельных и изоляционных материалов.

Примерный вес кровельного материала

Предположительный вес кровельного материала, требуемого для отделки всей площади крыши.

Количество рулонов изоляционного материала с нахлестом

Требуемое количество рулонов изоляционного материала, размером 15х1 метров для покрытия крыши. 10% нахлест учтен.

Нагрузка на стропильную систему

Максимальная нагрузка, приходящаяся на стропильную систему. В расчетах учитывается общая масса кровельной системы, особенности конструкции крыши, а также снеговые и ветровые нагрузки выбранного вами региона.

Длина боковых стропил

Длина боковой стропильной ноги, включая свес. Длина вальмовой стропильной ноги будет такой же, если свесы будут равны.

Длина диагональных (накосных) стропил

Длина диагонального стропила, являющегося ребром между боковым и вальмовым скатом. Всего потребуется четыре диагональных стропила.

Количество боковых и вальмовых стропил

Суммарное число стропил, нужных для обустройства стропильной системы крыши, за исключением четырёх диагональных (угловых) стропил.

Минимальное сечение стропил, Вес и Объем бруса для стропил

В таблицах представлены рекомендуемые размеры сечений стропил (по ГОСТ 24454-80 Пиломатериалы хвойных пород). В расчетах участвует кровельный материал, площадь крыши, ее конструкция, а также учитываются оказываемые нагрузки. В соседних столбцах отображается общий вес и объем стропил, необходимых для строительства всей крыши.

Количество рядов обрешетки

Число рядов обрешётки, необходимых для строительства заданной крыши.

Равномерное расстояние между досками обрешетки

Для равномерного расположения обрешетки следует использовать указанное здесь значение.

Количество досок обрешетки

Здесь указано общее количество досок, необходимых для обрешетки. При расчетах используется стандартная 6-метровая длина доски.

Объем и вес досок обрешетки

Стоимость затрат на обрешетку легко посчитать, зная их объем в кубических метрах. Здесь указан общий объем и вес обрешетки для всей крыши.

Четырёхскатные крыши – наиболее популярный вариант в современном частном строительстве. Зачастую у застройщиков возникает вопрос: как рассчитать площадь четырёхскатной крыши. Необходимо это для определения количества кровельного материала, гидроизоляции и утеплителя.

Сегодня сделать расчёт можно с помощью компьютерных программ, предназначенных для любых видов крыш. В этом есть свои преимущества: высокая точность, возможность выбора различных вариантов конструкции, удобство. Однако, некоторые строители предпочитают надеяться на свой ум, не тратя деньги на то, что могут сделать самостоятельно.

Прежде чем приступать к расчёту площади крыши, следует составить подробный план, где будут нанесены все размеры. Нельзя упускать ни одного элемента крыши. Кроме того, уже на этапе проектировки дома следует определиться с выбором кровельного материала, так как от этого зависит уклон кровли. Чем острее угол наклона, тем длиннее скат крыши. А значит и больший расход материала. Кроме того, каждый кровельный материал индивидуален. Например, профилированным металлическим листам требуется гораздо больший нахлёст при установке, чем, скажем натуральной черепице.

Имея точный расчёт площади крыши дома, можно максимально выгодно подобрать кровельный материал, а так же утеплитель, паровую и гидроизоляцию.

Четырёхскатные крыши могут отличаться по форме:

• непосредственно четырёхскатная;
• полувальмовая;
• вальмовая;
• четырёхскатная щипцовая.

Наиболее просто рассчитываются площади крыш, скаты которых представляют собой правильные трапеции и треугольники и не имеют каких – либо изломов на скатах.

Однако, в современном строительстве всё чаще возводятся вальмовые кровли, с множеством скатов, поверхность которых может состоять не только из треугольников и трапеций, но и ромбов, прямоугольников и прочих геометрических фигур.

Именно поэтому, перед тем, как начать расчёт четырёхскатной крыши, желательно освежить свои знания по курсу школьной геометрии.

Самостоятельный расчёт площади четырёхскатной крыши

Как уже говорилось ранее, в первую очередь составляется полный план крыши. Если проекта дома нет или стропильная система уже установлена, то план крыши придётся составлять по уже имеющемуся каркасу. Для этого потребуется лишь рулетка и угол. С помощью данного инструмента измеряются все линии крыши, от конька до перекрытий. Если крыша многоуровневая и состоит из различных высот, то на чертеже необходимо отразить, где какая высота. Так же желательно составить план крыши в проекции. Это поможет наиболее наглядно представить картину. Однако, составлять проекцию крыши необходимо только если есть навыки черчения.

Составив подробный чертёж, не составит труда разложить крышу на отдельные геометрические составляющие элементы. Это необходимо для более точных расчётов.

Помните, что размеры крыши нельзя ограничивать лишь её периметром. Необходимо так же добавлять длину свесов кровли там, где предполагается.

Правила, которые необходимо соблюдать, когда ведётся расчёт четырёхскатной крыши:

Чем проще будут фигуры, и чем больше параметров вы будете знать, тем проще будет производить расчёт.

• Длину одного ската определяют, измеряя расстояние от крайней линии карниза до конька.
• Каждый скат крыши рассчитывается следующим образом: площадь фигуры умножается на косинус того угла, под которым располагается данный кровельный элемент.
• Если какой – либо скат представляет собой неправильный прямоугольник, его необходимо разделить на правильные геометрические фигуры. И так же провести расчёт каждой по отдельности.
• После того, как произведены расчёты каждого элемента по отдельности, полученные цифровые значения суммируются.

Пример расчёта.

Для примера приведём расчёт кровли четырёхскатной крыши.

Предположим, что наша четырёхскатная крыша состоит из следующих элементов: две правильные трапеции и два равнобедренных треугольника. Скаты крыши располагаются под углом 30°. Косинус данного угла равен 0,87.

Трапециевидные скаты имеют следующие параметры: одна сторона 10 м, другая 7 м, высота 3м.

Треугольные скаты: две стороны по 3,34 м, одна сторона 7м. Высота треугольника 4,8 м.

Приступаем к расчётам.

Площадь трапеции находится следующим образом: суммируем длину горизонтальных сторон, делим на 2, умножаем на высоту. То есть, в нашем случае: S=(10 +7)/2 x 3 = 25,5.

Не забудьте, что полученное число необходимо умножить на косинус угла, в нашем случае на 0,87. В итоге площадь трапециевидного ската равна 22,185. Округляем в большую сторону, до 22,5 метров.

Завершающим этапом становится суммирование всех площадей: S = 22,5×2 + 14,7×2 = 74,4. Округляем до 75.

Таким образом, площадь четырёхскатной крыши, в нашем случае, будет равна 75 м?.

В процессе расчёта, из общей площади не вычитают различные небольшие элементы, такие как: слуховые окна, вентиляционные каналы, дымоходные трубы, парапеты или зенитные фонари. Так как площадь их мала, они не влекут особых финансовых затрат. Кроме того, вполне можно совершить ошибку при расчёте.

Расчёт кровельного покрытия и прочих материалов

После того, как проведён расчёт четырёхскатной крыши, и вычислена общая площадь, можно приступать вычислению необходимого метража кровельного материала. Ошибочным является мнение, что площадь чертежа кровли и площадь необходимого материала совпадают. Суть в том, что все элементы кровельного материала необходимо уклалывать в нахлёст. Кроме того, для каждого кровельного материала свои технические показатели величины нахлёста. Соответственно, расходы материалов значительно увеличиваются.

При расчёте необходимого количества кровельного материала для многоуровневой крыши, желательно обратиться за помощью к компьютерной рограмме. Она сделает вычисления быстрее и надёжнее.

Но сделать расчёт требуемого материала для простой крыши, можно самостоятельно. Это не влечёт особых трудностей.

Приведём пример расчёта количества шифера для нашей четырёхскатной кровли, расчёт площади которой мы производили ранее.

Для этого нам необходимо составить пропорцию:

Х – 15%, где S – площадь крыши, X — запас, равный 15%.

После того, как будет вычислен X, полученное число необходимо прибавить к площади S. В результате будет получена площадь необходимого количества материала.

Таки образом, в нашем случае пропорция будет выглядеть так:

X = 15 х 75 / 100 = 11.25. округляем до 11,5.

11,5 + 75 = 86,25 (м?) — площадь необходимого кровельного материала.

Кроме того, при расчёте необходимого материала следует помнить, что неизменно будут оставаться отходы, на них может понадобиться ещё до 20% материала. То есть опять следует составить пропорцию, где Х теперь является расходом. Полученный результат прибавляем к площади.

Остаётся лишь рассчитать количество листов кровли. Для этого следует полученную общую площадь всей кровли разделить на площадь одного кровельного листа.

При возведении сложной крыши следует брать запас материала не 15%, а не менее 20%.

Расчёт мягких кровель ведётся по тем же формулам, что и расчёт шифера. Расход зависит от вида кровельного материала и технологии его укладки. Площади ендов и коньков считаются и заказываются отдельно, так как их измерение ведётся не в квадратных, а в погонных метрах.

Длина кровельных листов, определяемых по высоте ската, высчитывается размерами крыши дома. Как правило, металлочерепица выпускается длиной до 8 метров. При этом толщина листов составляет от 0,2 до 0,4 см. В результате длинные металлические листы очень сильно гнутся. Это может затруднить процесс транспортировки, так как в дороге листы могут переломиться. Поэтому, когда заказывают металлическую черепицу, учитывают площадь крыши, кровельных листов, выбирают наиболее подходящие размеры. Так же следовать учитывать квалификацию рабочих, которые будут заниматься укладкой кровли. Таким образом, при площади кровли до 150 м? рекомендуется приобретать кровельные листы длиной до 2 м. при площади кровли до 250 м? предпочтительны кровельные листы длиной до 4 м, при площади крыше свыше 250 м? приобретают листы длиной более 6 м. Металлические листы, длиной более 6 метров трудны в укладке, так как очень сильно прогибаются. Для их установки необходимо нанимать опытных кровельщиков.

При транспортировке длинных кровельных листов следует контролировать процесс погрузки, перевозки и складирования материала.

Так как на сложных кровлях велик расход материала. Предпочтительно приобретать штучный материал. Штучный материал это мягкие кровельные покрытия, например, битумная гибкая черепица. Таким образом, отходы получается минимизировать за счёт небольших размеров элементов. Но при грамотном расчёте и ответственном подходе, монтаж кровли можно провести таким образом, что больших затрат возможно будет избежать.

Обращаем ваше внимание на то, что мягкие кровли требуют организации сплошной обрешётки, а так же дополнительных расходов на установку. При этом цены на данные виды покрытий значительно выше.

Таким образом, расчёт четырёхскатной крыши позволяет своевременно рассчитать предстоящие затраты на приобретение кровельного материала, утеплителя и гидроизоляции.

Сложная конструкция вальмовой крыши требует точных расчетов в процессе ее проектирования. Правильные вычисления позволят обеспечить надежность, прочность и длительный срок службы кровельной конструкции. Быстро и грамотно выполнить расчет вальмовой крыши можно с помощью калькулятора. Такая онлайн программа поможет достоверно составить полную схему устройства кровли, с учетом всех необходимых параметров.

Вальмовая крыша – это четырехскатная конструкция. Боковые ее стороны выполняются в форме трапеции, а торцовые скаты имеют треугольное строение. Все части устройства расположены к основанию под одинаковым углом.

Для осуществления правильных расчетов конструкции вальмовой кровли следует учитывать все ее основные составные элементы:

1. Верхушка – конек. Устройство представляет собой брус, который фиксируется на самой верхней точке горизонтальной плоскости крыши. Он несколько меньше от общей длины здания и служит для соединения элементов стропильной системы.
2. Стропила центральные. Такие несущие элементы кровельной конструкции размещаются по высоте и длине скатов, а также конька.
3. Угловые стропила. Располагаются такие брусья под наклоном. Установка их начинается от конька и завершается на краю здания.
4. Вальмы. Такие наклонные элементы одной стороной соединяются с коньком, а второй – с угловыми стропилами.
5. Мауэрлат. Данный элемент позволяет соединить стропильную систему со стенами здания. Такая привязка выполняется по всему периметру здания.
6. Свесы. Обычно данная защитная конструкция является удлиненной частью стропильных ног. Для вальмовых крыш характерны карнизные свесы, которые позволяют оградить стены дома от воздействия влаги.
7. Обрешетка. Такое устройство необходимо для закрепления кровельного материала, а также гидроизоляционного слоя и утеплителя. Обрешетка может быть разреженной и сплошной. Ее тип зависит от вида кровельного покрытия.

При онлайн расчетах кровли берется во внимание ее покрытие. Материал может быть в виде рулонов, отдельных модулей или листов.

Вальмовые крыши не имеют фронтонов. Основным их достоинством является жесткость всей конструкции и хорошая обтекаемость покрытия. Но спроектировать такого типа надежную кровлю достаточно сложно без большого количества отходов материала. Поэтому лучшим помощником при составлении плана строительства кровли является калькулятор, который при внесении всех данных предоставит достоверные расчеты вальмовой крыши с чертежом.

Калькулятор онлайн

Для выполнения расчета с помощью предоставленного калькулятора необходимо всего лишь достоверное внесение параметров вальмовой крыши. Онлайн программа быстро и точно рассчитает количество всех необходимых элементов стропильной системы, их длину, а также размеры конька.

Основными определяющими показателями расчетов крыши вальмового типа являются: ширина и длина здания, его высота и уклон кровли. Также учитываются размеры свеса. При выборе ширины стропил берутся во внимание нагрузки облицовочного материала крыши, а также давление воздушных потоков ветра и снежных масс.

Обрешетка

Правильный выбор материала обрешетки влияет на прочностные свойства вальмовой крыши. Оптимальным вариантом для кровли такого типа считается доска толщиной 3 сантиметра и шириной 10 сантиметров. Параметры могут изменяться в большую сторону в зависимости от характеристик материалы для покрытия конструкции.

Шаг обрешетки выполняется в пределах от 20 до 70 сантиметров. Для металлочерепицы соблюдается расстояние между досками 35 сантиметров, шифер требует большей дистанции – от 50 до 70 сантиметров. Длина пиломатериала составляет 6 метров.

При укладке мягкой кровли используется сплошная обрешетка. Ее конструкция состоит из фанеры или листов ОСП. Укладка материала в такой конструкции выполняется с зазором не больше одного сантиметра.

Более достоверные параметры обрешетки можно уточнить у производителей материала, подобранного для покрытия кровли. Используя калькулятор для расчета вальмовой крыши можно определить необходимый объем древесины для всей стропильной системы.

Материал для теплой кровли

Утепленная крыша – это достаточно простой способ сохранить тепло в доме. Такой вариант кровельной конструкции позволяет использовать мансарду как жилое помещение. Для укладки пирога используются различные материалы в таком порядке:

• пароизоляционное покрытие – металлизированная трехслойная пленка;
• утеплитель – минвата из базальтового волокна с толщиной не менее 10 сантиметров;
• гидроизоляция – пленочный материал, защищающий утеплитель от влаги;
• контробрешетка – конструкция толщиной не меньше 3 сантиметров из деревянных брусков, обеспечивающая вентиляционный зазор.

Если в качестве теплоизоляции применяются пенополистирольные плиты, то укладку барьера для водяного пара можно не проводить. Гидроизоляционный материал и утеплитель укладывается на крышу только сплошным слоем. Все стыки должны быть герметично проклеены специальной лентой.

Объемная и архитектурно выраженная вальмовая кровля неспроста становится день от дня популярнее. Даже самые простоватые проекты преображаются, если выбрать именно этот вид крыши. Но нужно быть готовым к определенным сложностям, ведь у такой структуры немало особенностей!

Ведь неспроста среди строителей существует убеждение, что в процессе такой крыши идет серьезный перерасчет кровельного материала и древесины для стропил.

На самом деле, чтобы этого не произошло, мы научим вас производить точный расчет вальмовой крыши и запасаться кровельным материалом так, чтобы излишек потом осталось немного.

Издавна самой распространенной формой крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали, и особо распространены не были.

В основе современной – сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты – пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно будет взять во внимание шаг стропил, используемые материалы и качество древесины.

Конструкция вальмовой крыши состоит из двух противоположных треугольных и трапециевидных скатов.

Отличается тем, что треугольные скаты не крепятся к карнизу, а образуют собой ломанную линию с фронтоном. Такие крыши называются голандскими или датскими. И полувальмовая крыша куда сложнее по своему устройству, чем классическая четырехскатная.

Шатровые крыши устанавливают тогда, когда стены дома представляют собой форму квадрата. Такую крышу рассчитать проще всего, ведь все скаты здесь представляют собой одинаковые равнобедренные треугольники.

А вот одним из самых сложных и смелых архитектурных решений считается соединение сразу нескольких вальмовых крыш в одну систему, Г-образную или Т-образную. Их расчет намного сложнее, чем у обычных крыш, и здесь наверняка понадобится помощь специалиста.

Зато такие крыши идеально подходят для устройства комфортных жилых мансард и других разных помещений, для которых обычно нужны пристройки. Чем плохи последние? Дело в том, что любая пристройка создает дополнительную нагрузку на основной фундамент, и как он себя поведет в процессе эксплуатации – неизвестно.

Особенно, если в процессе его строительства были допущены ошибки, о которых мало кто подозревает. А в этом случае капитальные стены дома продолжаются на веранде или кухне, а вся крыша составляет одну целостную конструкцию. Хороша в плане архитектуры также угловая крыша Г-формы.

Варианты внутренних четырехскатных конструкций

Давайте внимательно рассмотрим, каких типов бывает вальмовая конструкция стропил и чем существенно они отличаются друг от друга. Классическая вальмовая крыша выглядит таким образом:

Так собирают вальмовые скаты из накосных стропил:

Накосные стропила разрешено обрезать на одну высоту, и тогда вся конструкция получается намного прочнее:

Устройство датской полувальмовой крыши выглядит уже так:

И, наконец, самые сложные в исполнении вальмовые крыши также нуждаются в точном расчете:

Кстати, когда речь идет о небольшой беседке, здесь вы можете рискнуть и воплотить в жизнь даже такой необычный проект с красивыми стропилами:

Расчет уклона с учетом всех нагрузок

Уклон вальмовой кровли делают в диапазоне от 5 до 60°. Действительно, здесь практикуется такой низкий уклон, и крыша выглядит почти плоской. А сам выбор угла больше зависит от применяемого кровельного материала и эксплуатационных характеристик, как сила ветра, шапка снега и др.

Как только вы определились с формой , нужно рассчитать ее прочность. А именно, насколько она окажется надежной в плане снеговых и ветровых нагрузок.

Про ветер, конечно, здесь можно переживать меньше всего, ведь вальмовая кровля наиболее защищена от подъемной силы – все благодаря тому, что все скаты у нее находятся под наклоном, и нет фронтонов.

А вот давление снега учитывать нужно, тем более, если дом построен в средней и северной полосе России. Обычно, когда речь идет о двухскатной крыше, то нередко приходится выбирать: делать ее более пологой, чтобы не сорвал ветер в бурю, или более острой, чтобы многотонная шапка снега спадала сама?

В случае с четырехскатной кровле можно смело повышать угол наклона скатов, если, конечно, вас не смутит увеличенная стоимость древесины для стропил и кровельного покрытия.

Чем выше наклон ската, тем вероятнее, что снег попросту сползет под своим весом. А на крыше с наклоном от 60° он вообще не остается. Это тот самый случай, когда коэффициент µ равен нулю. Для сравнения: при угле наклона в 40° он будет равен 0,66, при 45° – 0,5 и при 50° – 0,33.

Для мягких покрытий уклон может быть низким, так, для двух слоев нужны 15 градусов, а для трех допустимы 2-5°.

Также каждый вид кровельного материала требует свой уклон:

• Мягкая черепица и ей подобные кладут на кровлю от 11°.
• Для натуральной черепицы угол наклона не может быть меньше 25°, иначе в подкровельное пространство станет попадать вода.
• Для шифера выбор вообще невелик – от 25 до 30°.

Кроме того, важно учитывать также снеговую нагрузку. Так, если в вашей местности снегопады внушительные, можно сразу забыть о малом уклоне. Т.к. снежная шапка, особенно слежавшаяся, способна весить только на одной крыше несколько тонн!

В таком случае можно обустраивать только крутой скат, и чем тот будет круче, тем больше материала для него понадобится. Кроме того, учитывайте и увеличенный нахлест материала на крыше сложной формы.

Измерение и вычисление сечения стропил

Так, если та не превышает 60 м 2 , то нужны желоба диаметром 125 мм, а если больше, чем 60 м 2 , тогда диаметр увеличивают до 150 мм. Количество самих же труба нужно рассчитывать из того факта, что на каждые 10 метров идет одна труба.

• Шаг 1. Возьмите обычную рейку и найдите горизонтальную проекцию у промежуточной стропильной ноги.
• Шаг 2. Теперь в таблице найдите ваш получившийся коэффициент уклона и умножьте его на представленный в ней коэффициент.
• Шаг 3. Измерьте длину стропила от крепления нижней части стропила до конькового прогона.
• Шаг 4. Далее находим длину свеса стропил или вычисляем ее при помощи теоремы Пифагора.
• Шаг 5. Вычисляем длину угловых стропил.

Чтобы найти длину центрального стропила, на торце периметра дома нужно отметить центр, а на середине толщины конькового бруса точку а.

От этой точки нужно поставить отметку на линии проекции в горизонтали от центрального стропила до вертикальной стойки – это будет точка b. Теперь от точки – b нужно отмерить расстояние до торца конька, и получается точка с.

В итоге вы будете знать расстояние ab и bc, и остается найти длину центрального стропила ас. Формула, которая поможет вам вычислить это расстояние, выглядит так: а 2 +b 2 =с 2 . Чтобы получить более точное значение, воспользуйтесь коэффициентами пропорций.

По той же схеме вычисляют длину диагональных ребер и угловых стропил, и умножают полученное значение на коэффициент, который будет максимально близок к коэффициенту значению замеров.

Во время монтажа также производят свои замеры. Сначала на верхних торцевых частях мауэрлата по самому центру отмечают осевую линию, а по центру осевого бруса – линию центрального стропила.

Далее с шагом 60 см ставят отметки для промежуточных стропил на основании торца. После этого рассчитывается длина стропил от угла до центра торца. С противоположной стороны крыши парные стропила должны иметь такую же длину.

В этом вам поможет такая формула:

Крестообразные крыши сначала рассчитывают так же, как и обычные двускатные. Все зависит от того, какой формы скаты – треугольной или трапециевидной.

Сегодня бытует мнение, что достаточно сложно точно рассчитать кровельный материал для вальмовой крыши, ведь она имеет сложную форму и покрытие придется обрезать.

Но на самом дел все эти моменты можно просчитать, и мы сейчас расскажем, как именно. Вот приблизительная схема того, как укладывают кровельный материал на вальмовую крышу:

Итак, в первую очередь запланируйте 25 мм допуска на свес кровельного покрытия в карнизный желоб, причем это допуск может быть увеличен, если крыша имеет значительный уклон и или используются некоторые из систем водостока.

Также нужно запастись достаточным количеством реек для обрешетки: на каждый квадратный метр нужно 3 метра реек. Конечно, подрезать тут будет что:

Онлайн-калькулятор для расчета

Для упрощения выполнения расчетов мы спроектировали онлайн-калькулятор. Чтобы воспользоваться им, пожалуйста перейдите на . Там вы найдете все пояснения и сможете сэкономить время на проектировании.

Рекомендуем также

Что такое вальмовая крыша? | Преимущества | Шатровая крыша против двускатной крыши

Что такое вальмовая крыша | каркас вальмовой крыши | конструкция вальмовой крыши | калькулятор вальмовой крыши | вальмовая крыша против двускатной.

В этой статье я кратко расскажу о вальмовой крыше, что такое вальмовая крыша, конструкция вальмовой крыши, ее крепление к каркасу, а также ее преимущества и недостатки.

В современной архитектуре приобрел классический внешний вид и красивый дизайн кровельного покрытия в таких странах мира, как США, Северная Австралия и снежные регионы, где выпадали сильные дожди и т. д.это также ощущение классического внешнего вида и красоты.

Шатровые крыши

обеспечивают эффективную конструкцию кровельного покрытия в мировых и снежных регионах, которая приобретает красивый, классический вид и широко используется в современной архитектуре, что также часто встречается в строительстве вальмовой крыши во многих стилях архитектуры.

Шатровые крыши представляют собой, по сути, структурную конструкцию кровельного покрытия с крутыми скатами, поднимающимися к пику, где все стороны спускаются вниз к стенам с довольно пологим уклоном, который обычно наблюдается в бунгало и коттеджах, и в основном обеспечивают более устойчивое поведение к повреждению ветром.

Вальмовая крыша состоит из конструкции различной формы, такой как квадратная вальмовая крыша в форме пирамиды, форма домов может быть связана с двумя треугольными сторонами и двумя трапециевидными, а конструкция вальмовой крыши на прямоугольном плане связана с четырьмя лица.

Конструкция вальмовой крыши состоит почти из одного ската или ската, что делает их симметричными относительно осевых линий и крутых скатов, поднимающихся к вершине.

Шатровые крыши спроектированы для самых разных конструкций, таких как пирамидальная, квадратная, прямоугольная в современной домашней архитектуре, эта конструкция состоит из основных частей каркаса с точки зрения конька, который является центральным над прямоугольником здания под ним, а вальмовые концы, имеющие треугольные грани крыши, называются вальмовыми концами и ограничены самими вальмами.

Вальмы и вальмовые стропила сидят на внешнем углу здания и поднимаются к коньковой доске, где здание имеет внутренний угол, ендову делает стык между скатными поверхностями, благодаря правильному монтажу вальмовых частей кровли имеют наиболее эффективное и широко используются и обеспечивают значительное преимущество, заключающееся в придании конструкции компактного и прочного вида.

Вальмовая крыша, или вальмовая крыша, или четырехскатная крыша — это тип крыши, в которой все стороны скатываются вниз к стене с довольно пологим уклоном от вершины.Он не имеет вертикальной стороны к крыше и не имеет фронтонов или плоских концов.

Что такое вальмовая крыша?

В связи с этим, «что такое вальмовая крыша?», вальмовая крыша, или вальмовая крыша, или вальмовая крыша — это тип конструкции крыши с крутыми скатами, поднимающимися к пику, где все стороны спускаются вниз к стенам, конструкция которых состоит из более стойкий для защиты от сильного ветра и снегопадов, что широко используется в современном строительстве крыш в зданиях многих стилей архитектуры, что часто встречается в бунгало и коттеджах.

Что такое вальмовая крыша?

Вальмовые крыши не имеют большого пролета, плоские или плоские концы со сторонами, устойчивые к ветру, благодаря этой конструкции более эффективны, чем двускатные крыши, эта крыша также должна иметь крутой уклон не менее 35 градусов от горизонтали или более крутой уклон, предпочтителен , когда ветер дует над шатровой крышей с пологим скатом, крыша может вести себя как крыло самолета, затем создается подъемная сила с подветренной стороны, более крутая шатровая крыша имеет тенденцию заставлять ветер останавливаться, когда он проходит над крышей.

Конструкция вальмовой крыши

Конструкция вальмовой крыши важна для правильной оценки ее конструкции и должна защищать мелкие проблемы от превращения в серьезные проблемы, а также внутреннее пространство имеет достаточно места, повышенную вентиляцию для дома и правильное вертикальное пространство для дизайна премиум-класса. такие функции, как высокий потолок, воронье гнездо, которые могут придать вашему дому еще одну конструктивную особенность.

Сооружение вальмовых крыш хорошо отводит воду и подвержено зарастанию листвой.

Конструкция вальмовой крыши состоит из большого разнообразия форм в плане, таких как пирамидальная, прямоугольная, квадратная в плане, что связано с большей сложностью конструкции ее конструкции, а также необходимыми компонентами, такими как стропила или фермы, используемые при строительстве Конструкция вальмовой крыши представляет собой более сложную систему, поэтому конструкцию вальмовой крыши сложнее построить, чем другой тип скатной крыши, такой как остроконечная крыша.

Конструкция вальмовой крыши пирамидальной формы требует наличия скатов со всех сторон, обычно четырех, что означает, что она состоит из двух треугольных сторон и двух трапециевидных, что приводит к приданной пирамидальной форме, которую также называют павильонной крышей и другой конструкцией вальмовой крыши квадратной формы. не требует вертикальных концов, состоит из наклонных со всех сторон скатов, сходящихся в вершине конька, а также вальмовая крыша прямоугольной конструкции состоит из концов, наклоненных внутрь к коньку, образованному соседними сторонами, что является более распространенной формой вальмовой крыши. конструкция, в которой конек крыши встречается с двумя вальмами на каждом конце.

При проектировании вальмовой крыши под вальмой понимается внешний угол, под которым сходятся смежные наклонные стороны крыши, и степень такого угла называется скосом вальмы, треугольные наклонные поверхности, образованные вальмами, которые сходятся в гребень называется тазобедренным концом.

Начнем с тщательного и правильного измерения и резки древесины, затем перейдем к установке стропил и обшивки.

Каркас вальмовой крыши

Каркас вальмовой крыши описывает правильную установку каркаса и его частей, используемых при строительстве вальмовой крыши, таких как обычные стропила, коньковая доска, вальмовые стропила и нарожники.

Каркас вальмовой крыши начинается с измерения длины и обрезки обычных стропил, с инженерной точки зрения каркас вальмовой крыши установлен надлежащим образом, быстрый и простой подход с использованием соответствующего расчета

● Измерьте здание, чтобы рассчитать длину стропил – сначала измерьте ширину и высоту всех четырех боковых стен с помощью измерительного прибора или обычной рулетки, если известен размер здания, вы можете пропустить этот процесс.

● Рассчитайте длину каждого из ваших общих стропил – каждое стропило состоит только из половины крыши, поэтому измерьте ширину вашего здания, разделите это число на 2, затем вычтите ширину из коньковой доски, затем рассчитайте уклон крыши, используйте эти замеры для расчета длины каждого стропила.

● Отметьте место, где вы будете обрезать каждое из обычных стропил – вы отметите точку среза конька, используя шкалу для каркаса, отметьте наклонную линию отвеса карандашом на конце деревянной доски, затем отметьте на каркасе. выемка квадрата 1 фут.

● Отметьте место выемки на стропилах – выемка – это зазор, который вы вырезаете в стропилах, чтобы он подходил к верхней части стены здания, затем найдите точку выемки с помощью треугольного квадрата и отметьте выемку. расположение вырезов на всех обычных стропилах, нарожниках и вальмовых стропилах.

● Обрежьте обычные стропила по длине с помощью циркулярной пилы – сначала обрежьте первое стропило по шаблону с помощью пилы, затем по такому же шаблону отрежьте остальные стропила.

Установка каркаса вальмовой крыши начинается с расчета длины и обрезки обычных стропил, как показано выше, в котором обычные стропила рассчитывают высоту и длину коньковой доски, которая определяет, где расположены вальмовые стропила.

Каркас вальмовых крыш сложнее в изготовлении, чем двускатной, а также дороже двускатной.

ЧИТАЙТЕ ТАКЖЕ :-

Угол наклона крыши | угол скатной крыши | Преобразование угла в уклон крыши

Как рассчитать уклон крыши | формула шага для крыши

Стандартный уклон крыши в градусах, соотношение & дробь для дома

Калькулятор уклона крыши | как рассчитать уклон крыши

Скатная крыша: детали, типы, угол & как рассчитать уклон крыши

Стропильная крыша: определение, типы & преимущество

Элементы каркаса вальмовой крыши

Конструкция вальмовой крыши приобретена по некоторым частям-

● Рядовые стропила — используются для центрирования коньковой доски в конструкции вальмовой крыши здания, определения расположения концов конька и установки высоты конструкции.

● Коньковая доска – коньковая доска представляет собой самую верхнюю часть конструкции вальмовой крыши, которая используется для установки обычных и вальмовых стропил вместо кровли.

● Вальмовые стропила – вальмовые стропила прибиваются под углом 45 градусов к коньковой доске, которая устанавливается по четырем внешним углам здания.

● Нарожные стропила – прибиваются к вальме и наклону вниз к наружным стенам здания, такое же посадочное и хвостовое сечение, как и обычное.

Расположение компонентов каркаса вальмовой крыши

Процесс возведения вальмовой крыши и описание технологии его монтажа представляет собой сложную конструкцию конструкции, с помощью которой элементы каркаса, такие как обычные стропила, коньковая доска, нарожники и вальмовые стропила должны быть правильно установлены в соответствии с расчетом размеров с требуемой длиной и углом в результате образовалась вальмовая крыша в здании.

Преимущества вальмовой крыши Шатровые крыши

более широко используются в современной домашней архитектуре в таких странах мира, как США, Северная Австралия и т. Д., Эти конструкции обычно можно увидеть в бунгало, коттеджах и, в основном, в интегральных стилях, таких как американский квадрат, они широко используются как классический внешний вид и красивый внешний вид, поэтому конструкция вальмовой крыши использовалась во многих стилях архитектуры.

● Вальмовая крыша имеет самоподкосы, поэтому при проектировании вальмовых крыш в здании необходимо меньшее количество диагональных связей.

● Шатровые крыши более устойчивы к ветровым повреждениям, чем двускатные крыши

● Конструкция вальмовых крыш состоит из клиньев, расположенных со всех сторон стены здания, поскольку они могут останавливаться под действием ветра, проходя через крышу, и разрушать воздействие ветра.

● Вальмовые крыши приобретают скатами вверх со всех сторон строения, не имеющими вертикальных концов.

● Шатровые крыши более устойчивы, чем двускатные.

● Эти крыши более устойчивы как к сильному ветру, так и к заснеженным участкам, конструкция крыш позволяет снегу быстро соскальзывать без утечки воды или стояния воды.

● Шатровые крыши очень прочны и используются во многих архитектурных стилях.

● Эти конструкции не имеют больших, плоских или плоских концов, чтобы ловить ветер.

● это улучшает привлекательность многих зданий.

● комбинация вальмовой крыши сформировала эффективную конструкцию крыши в здании.

◆Вы можете подписаться на меня на Facebook и

Подпишитесь на наш канал Youtube

Недостатки вальмовых крыш

● Вальмовые крыши предъявляют более сложные требования к конструкции и конструкции.

● эти конструкции более затратны в строительстве, чем двускатные крыши.

● Шатровые крыши имеют меньше места внутри подкровельного пространства, чем двускатные крыши

● Конструкция вальмовой крыши более сложна для обслуживания конструкции в здании.

● их труднее проветривать.

◆Вы можете подписаться на меня на Facebook и

Подпишитесь на наш канал Youtube

ЧИТАЙТЕ ТАКЖЕ :-

Угол наклона крыши | угол скатной крыши | Преобразование угла в уклон крыши

Как рассчитать уклон крыши | формула шага для крыши

Стандартный уклон крыши в градусах, соотношение & дробь для дома

Калькулятор уклона крыши | как рассчитать уклон крыши

Скатная крыша: детали, типы, угол & как рассчитать уклон крыши

Стропильная крыша: определение, типы & преимущество

Шатровая крыша и двускатная крыша

Шатровые крыши по сравнению с двускатной крышей следующие:

1. Конструкция вальмовых крыш состоит из того, что все стороны крыши наклонены вниз к стене при строительстве зданий, тогда как конструкция двускатной крыши состоит из двух сторон, наклоненных вниз к стенам при строительстве зданий.

2. Шатровые крыши обычно больше подходят для устойчивых к сильному ветру и снегу регионов, тогда как двускатные крыши обычно менее подходят для устойчивых к сильному ветру и снегу регионов.

3. Шатровые крыши очень прочны и используются во многих стилях архитектуры в современном строительстве зданий, тогда как двускатные крыши обычно имеют более простую конструкцию, чем вальмовые крыши, и они менее стабильны, чем вальмовые крыши, поэтому проектирование стилей двускатных крыш в архитектуре обычно используется реже, чем вальмовая крыша.

4. Вальмовая крыша не имеет вертикальных концов, а двускатная крыша имеет вертикальные концы.

5. Конструкция вальмовых крыш является более дорогостоящей, а также требования к ее обслуживанию высоки, в то время как конструкция двускатных крыш менее затратна, а также требования к ее обслуживанию меньше, чем вальмовые крыши.

6. Шатровые крыши имеют сложную конструкцию, тогда как двускатные крыши менее сложны, чем вальмовые.

Расчет площади четырехскатной крыши калькулятор. Расчет вальмовой крыши.Равномерное расстояние между латами

Вальмовые крыши становятся все более популярными среди владельцев частных домов. Это неудивительно, так как такая схема будет отличаться рядом неоспоримых достоинств эксплуатационного свойства, а кроме того, очень оригинально выглядит, придавая дому особую эстетику.

Некоторых домовладельцев может напугать тот факт, что стропильная система вальмовой крыши выглядит слишком сложной. Да, это конечно не так просто, как или обычная двускатная крыша.Тем не менее, эта стропильная система полностью подчиняется законам геометрии, и по ней вполне можно произвести предварительный расчет. Монтаж, конечно, потребует некоторого опыта столярных работ, но с хорошими помощниками, а еще лучше – с квалифицированным консультантом, вы сможете взяться за это масштабное мероприятие.

Каковы преимущества вальмовой крыши?

Укажите требуемые значения и нажмите кнопку «Рассчитать высоту конька h»

Половина ширины дома d (метры)

Планируемый уклон крыши α (градусы)

Длина ребра

Так как предполагается, что угол ската на боковых и вальмовых скатах будет одинаковым, то и длина центральных стропил должна совпадать.А это, в свою очередь, означает, что края конькового прогона должны располагаться от торцевых стен дома на таком же расстоянии, как и сам прогон от параллельных ему стен.

1 — мауэрлат

2 — коньковый прогон.

3 — стропила центральные боковые

4 — центральное вальмовое стропило, равное по длине центральным боковым.

Значит, длина конькового бруса равна длине дома минус 2 d , а если упростить, то длина дома минус его ширина D … Он должен располагаться строго по центру, как по продольной, так и по поперечной осям.

Для изготовления конькового прогона обычно используется тот же материал, что и для центральных стропильных ног. Вертикальные стойки для его установки вырезают с учетом ширины бруса, чтобы в собранном виде верхний край конька располагался на расчетной высоте х .

Коньковую раму, опирающуюся на станину, целесообразно усилить диагональными распорками, как показано на рисунке.

Длина центральных стропильных ног

Если известна высота установки конькового прогона и его расстояние от мауэрлата (в горизонтальной проекции), то вполне можно сразу рассчитать длину центральных стропил.

Здесь все предельно просто. По двум известным ногам — высоте h и фундаменту d легко, пользуясь теоремой Пифагора, найти гипотенузу, которая станет длиной стропильной ноги L от конька до мауэрлата.Используйте для этого встроенный калькулятор:

Калькулятор для расчета длины гипотенузы (стропильной ноги) по известным ногам

Введите запрашиваемые значения и нажмите кнопку «Рассчитать длину гипотенузы (стропильной ноги)»

Этаж 1 (высота h), м

Этап 2 (основание треугольника d), м

Понятно, что промежуточные стропила, также опирающиеся на коньковый прогон, будут иметь точно такие же размеры.

Для соединения стропил на коньковом прогоне их можно обрезать под углом β, что равно:

В = 90° — α

Способ соединения, правда, может быть разным, например, внахлест стропильных ног с размещением конькового прогона снизу – это учитывается как с самими стропилами, так и с высотой стоек для коньковая балка.Предполагается, что наивысшая точка конька в этом случае образуется верхним пересечением стропильных досок.

Нижним краем стропильные ноги опираются на мауэрлат. Здесь тоже возможны варианты, но в данной публикации мы их рассматривать не будем, т.к. это хорошо описано в других статьях.

Мауэрлат — надежная основа для стропильной системы

Если на односкатной или двускатной крыше мауэрлат можно крепить только со стороны скатов крыши, то при вальмовой системе это обязательно закрытый каркас.- в отдельной публикации нашего портала. И еще одна статья посвящена основным правилам.

Можно сразу решить, насколько необходимо удлинить стропила, если они будут образовывать карнизный свес. В случае, когда карниз создается за счет кобылки, полученное значение станет «полезным» от длины, то есть пригодится в любом случае.

Если известна планируемая ширина карнизного свеса k и уклон кровли α , то параметр Δ L легко определить по формуле:

Δ Л = к / кос α

Калькулятор для расчета удлинения стропил на карнизе

Укажите запрашиваемые данные и нажмите кнопку «Рассчитать удлинение стропила (рабочая длина кобылки)»

Планируемая ширина карнизного свеса К, м

Величина крутизны склона α, град

Теперь, чтобы узнать общую длину стропильной ноги, осталось только просуммировать полученные значения L и Δ л .

Это удлинение будет одинаковым для всех стропил и стропил, за исключением диагональных стропил (косых ног). Для них предусмотрен специальный расчет в калькуляторе.

Длина диагонального стропила

Эти стропильные ноги самые длинные и будут испытывать максимальные нагрузки.

Определить их длину несложно. Можно снова воспользоваться теоремой Пифагора, то есть прибегнуть к помощи выложенного выше калькулятора.Диагональное стропило представляет собой гипотенузу с основанием, равным половине ширины здания d , и высотой, равной длине центрального вальмового стропила L .

Д q = √ ( Д ² + г²)

Несколько отличается, как мы видели из представленного выше калькулятора, и величина удлинения стропила для формирования карнизного свеса.

Шаг установки стропил и их сечение

Известны линейные размеры центральной, промежуточной и диагональной стропильных ног.Теперь нужно определиться с сечением доски () для их изготовления и этапом монтажа. Эти величины взаимосвязаны и зависят от ожидаемых нагрузок на конструкцию крыши.

Общая нагрузка, выраженная в килограммах на квадратный метр, представляет собой сумму нескольких значений. Это, в первую очередь, вес самой конструкции крыши с учетом кровельного материала, обрешетки, утеплителя и т. д. К этому добавляются временные нагрузки — давление выпавшего снега и действие ветра.Кроме того, вероятны и труднопрогнозируемые нагрузки природного характера – ураганные ветры, сейсмические толчки и другие форс-мажорные явления. На этот счет в конструкцию крыши вводится определенный запас прочности.

Нагрузка, падающая на крышу, распределяется по стропильным ногам. Чем чаще они монтируются, то есть чем меньше шаг их установки, тем меньше выпадает на каждый погонный метр стропильной ноги и тем меньше пиломатериалов может быть в сечении.Вторым параметром, влияющим на сечение материала, является пролет стропильной ноги, то есть расстояние между двумя точками опоры.

Ниже представлена ​​таблица, которая поможет вам определить необходимое сечение бруса для стропильных ног. Как мне это использовать?

отвертка

Исходное значение — значение распределенной нагрузки на стропильную ногу (при промежуточном значении следующее принимается в большую сторону). В этом столбце находится ячейка с длиной пролета стропил.Эта ячейка предопределяет строку, в которой в правой части таблицы указываются требуемые сечения бруса для изготовления стропильных ног. Обратите внимание, что при желании можно использовать и кругляк – в таблице указаны значения необходимого диаметра.

Расчетное значение распределенной нагрузки на 1 погонный метр стропильной ноги, кг/м					Сечение пиломатериалов для изготовления стропильных ног
75	100	125	150	175	из доски (бруса)							из кругляка
					толщина доски (бруса), мм							диаметр, мм
					40	50	60	70	80	90	100
Планируемая длина стропил между опорами, м					высота доски (бруса), мм
4. 5	4	3,5	3	2,5	180	170	160	150	140	130	120	120
5	4,5	4	3,5	3	200	190	180	170	160	150	140	140
5,5	5	4.5	4	3,5	—	210	200	190	180	170	160	160
6	5,5	5	4,5	4	—	—	220	210	200	190	180	180
6,5	6	5,5	5	4.5	—	—	—	230	220	210	200	200
—	6,5	6	5,5	5	—	—	—	—	240	230	220	220

Например, при распределенной нагрузке на стропильную ногу 150 кг/м и пролете 5 метров потребуется брус одного из сечений: 70×230; 80×220; 90×210 или 100×20, или бревно диаметром 200 мм.

Теперь — как рассчитать распределенную нагрузку на стропила. Для этого существует специальный алгоритм, учитывающий основные факторы, влияющие на стропильную систему. Мы не будем приводить в этой публикации весь каскад формул и коэффициентов, а предложим воспользоваться калькулятором, в котором эти физико-математические соотношения уже заложены.

Калькулятор для расчета распределенной нагрузки на стропильные ноги

Для расчета потребуется несколько исходных значений:

• Угол ската крыши — мы его уже знаем.
• Планируемый тип кровли – от этого зависит постоянная весовая нагрузка на стропильную систему.
• Значение снеговой нагрузки для заданного региона — включается в калькулятор в соответствии с зоной, которую можно определить по представленной карте-схеме:

• Уровень воздействия ветра. Так же определяется зона по карте-схеме представленной ниже:

• Высота здания в хребте.
• Степень открытости строительной площадки.Калькулятор указывает основные признаки для определения зоны, но следует иметь в виду, что наличие указанных естественных или искусственных преград на пути ветра можно учитывать только в том случае, если они расположены не далее 30×H, где H высота здания в коньке.

Наконец, этап установки стропил. Это значение можно изменить, выбрав оптимальное значение распределенной нагрузки. При этом принято учитывать, что если крыша утепленная, шаг установки стропил рекомендуется согласовывать с размерами блоков (матов) теплоизоляционного материала – это облегчит монтаж и меньше отходов.

После получения значения распределенной нагрузки можно перейти к таблице выше для выбора сечения материала для центральной, промежуточной и диагональной стропильных ног.

Устройство вальмовой конструкции крыши с четырьмя скатами считается одним из самых сложных вариантов конструкции и обустройства из-за наличия в каркасе многочисленных достаточно сложных сопряжений. Пока не началось возведение стропильной системы, необходимо сделать общий расчет с чертежом, и только после этого станет понятно, насколько массивной и тяжелой получится стропильная конструкция.

Что такое расчет четырехскатной крыши

В любой конструкции четырехскатной крыши, от простейшей четырехскатной до сложной вальмовой ломаного типа, расчет выполняется по одной и той же схеме:

• До -самостоятельный эскизный проект вальмовой крыши выполняется согласно концепции строительства и заданию на проектирование;
• Разрабатывается основной чертеж вальмовой крыши;
• Проведен расчет вальмовой крыши, наиболее нагруженных частей каркаса вальмовой вальмовой крыши;
• Уточнить размеры основных частей стропильной системы, выполнить подробные чертежи отдельных узлов.

К сведению! Только после выполнения расчетов и детализации можно составить смету и рассчитать стоимость строительства красивой четырехскатной вальмовой крыши.

В данном случае приводится методика ручного расчета деревянного каркаса и стропильной системы крыши. Способ и основные этапы расчета не представляют особой сложности, выполнить проектирование и разобраться в расчетах вполне по силам даже школьникам. Если человек владеет методикой расчета, то у него есть четкое представление о том, как работают стропила, конек и опорный брус, где находятся самые слабые звенья четырехскатной крыши.

Для определения размеров можно использовать любую онлайн-программу или CAD-систему, но иногда приходится делать оценку прочности и устойчивости на ходу.

Устройство вальмовой крыши

Конструктивно классическая четырехскатная вальмовая крыша состоит из двух основных скатов и двух боковых вальм. Для расчета длин и сечений бруса необходимо составить максимально точный эскиз, а лучше — . Используя схемы с разными вариантами углов скатов и высот кровли, можно чертить и рассчитывать различные варианты планировки кровли, а главное, определять геометрические размеры наиболее нагруженных частей каркаса.

Основными конструктивными элементами четырехскатной крыши являются:

1. Рядовые стропильные балки, образующие два основных ската. Стропила точно такие же по форме и конструкции, как и в обычной двускатной крыше. Скаты имеют форму равнобедренной трапеции;
2. Вальмовые угловые, называемые также косыми или диагональными стропилами, располагаются в углах каркаса крыши и образуют так называемые вальмовые скаты в виде симметричных равнобедренных треугольников;
3. Стропила народные, из которых образована плоскость вальмовых скатов;
4. Вертикальные стойки, на которые опирается коньковая балка и все четыре ската.

Кроме того, в конструкции использовано большое количество вспомогательных элементов, призванных повысить жесткость всей шатровой рамы. Это всевозможные подкосы, подкосы, шпренгели, устанавливаемые как опорные элементы стропил, фото.

Самые длинные стропила называются угловыми, самые короткие — стропильными.

Расчет параметров каркаса крыши

По условиям задачи необходимо будет по чертежам выполнить ориентировочный расчет наиболее нагруженных элементов стропильной системы — вертикальной опоры стойка и стропильная балка четырехскатной крыши.Кроме того, необходимо рассчитать их размеры и положение линий распила под опорными поверхностями на мауэрлате и коньковом прогоне.

Обычно применяют схемы с одним коньковым прогоном, как на чертеже, но если подкровельное пространство планируется использовать в качестве мансарды или мансарды, то в этом случае четырехскатную крышу строят по двухскатной схема запуска. Этот вариант значительно дороже, но позволяет получить более устойчивую и жесткую вальмовую конструкцию в случае возведения крыши с большой поверхностью ската.

Оба варианта вальмовой крыши используют наслонные стропила с креплением стропильных балок на мауэрлат и опорой на коньковый прогон. Расчет обеих вальмовых крыш производится по одной и той же методике.

Для выполнения расчета нам необходимо:

• Определить нагрузки, действующие на каркас вальмовой крыши;
• Проверить прочность и устойчивость вертикальной опоры;
• Рассчитать прогиб и прочность рядовых и диагональных стропильных балок.

Для выполнения расчета используется упрощенная схема четырехскатной вальмовой крыши, показанная ниже.

Все элементы каркаса вальмовой вальмовой крыши можно условно разделить на две группы — балки, в том числе стойки. Первые работают в условиях прогиба или под действием изгибающего момента. Вторая группа силовых элементов относится к более простым случаям, они работают в условиях линейного сжатия или растяжения. В этом случае расчет несущей способности сжатой стойки определяется из условий статической устойчивости при сжимающей нагрузке.

Метод расчета устойчивости и прочности вертикальных опор и стоек

Первым шагом является определение прочности вертикальной стойки на основе известного значения вертикальной нагрузки. Сила давления на вертикальные стойки рассчитывается как сумма трех составляющих — массы кровли с кровельным покрытием и веса максимального снежного покрова. Так как скаты расположены под углом, конечное вертикальное давление, воспринимаемое кровлей, можно грубо принять за половину веса деревянных конструкций четырехскатной конструкции и массы снега, рассчитанных исходя из площади кровли. кровли, умноженной на максимальный вес 1 м 2 снега кровли для данного региона.

Прочность вертикальной опоры определяют из следующего соотношения:

σ = P/S ≤ M s, где M s – удельная прочность на сжатие конкретной породы древесины, P – вертикальная нагрузка под действием веса шатровой рамы и массы снега, в килограммах, S — суммарная площадь поперечного сечения всех вертикальных опор в этой конструкции. Значение, полученное при делении, должно быть не более М с, эталонное значение, которое можно взять из справочника или СНиП № 1.II-25-80. Например, стойка из сухой сосны сечением 120 см 2 выдерживает огромную вертикальную нагрузку почти в 16 тонн, поэтому расчет на прочность не имеет решающего значения.

Практически всегда расчеты вертикальных стоек производят по запасу устойчивости или способности опоры воспринимать усилие без деформации и изгиба.

Для классификации податливости опоры вводится понятие коэффициента податливости λ, для куба он равен 0, для большинства реальных деревянных опор его значение может быть от 40 до 100 ед.

Формула расчета устойчивости длинного деревянного стержня, являющегося опорой для четырехскатной крыши, выглядит так: σ = P/φS ≤ M s, где φ – коэффициент потери устойчивости, определяемый по положениям СНиП № II-25-80 по формуле:

• При значениях λ менее 70 единиц φ рассчитывают по формуле: φ = 1 – 0,8 (λ/100) 2 ;
• Для значений λ более 70 единиц φ получается: φ = 3000 / λ 2 .

Практическое значение φ находится в диапазоне от 0.3 до 0,7.

Проще всего воспользоваться графиком, позволяющим получить точное значение φ из зависимости λ — φ и отношения длины к диаметру опоры и выполнить проверочный расчет на устойчивость.

Прочность стропила

Расчет несущих вертикальных опор, как правило, является проверочным, так как в реальности запас прочности и устойчивости стоек из стандартного бруса 100х150 мм всегда больше для большинства вальмовых крыш, чем требуется в действительности.Гораздо важнее проверить прочность диагональных стропил, которые часто ломаются под тяжестью снега из-за недостаточной жесткости.

Для проверки прочности стропильной балки на нагрузку используется стандартная формула — (P/φS) + (M z /W z) ≤ M y , где :

• Р — суммарная нагрузка от веса конструкции вальмовой крыши, снежного покрова и вертикальной составляющей давления от ветрового потока в кг;
• S — размер поперечного сечения в см 2 ;
• W з и М з — момент сопротивления и величина изгибающего момента стропильной балки соответственно;
• M y является справочным значением изгибающей силы конкретной породы дерева балки.

К сведению! При угле наклона менее 27° величиной ветровой нагрузки на каркас вальмовой вальмовой крыши можно пренебречь, но увеличивается составляющая от снега и дополнительный вес обрешетки.

Все прочностные расчеты проводятся в предположении, что древесина бруса, применяемого для стропил вальмовой крыши, свободна от дефектов и повреждений, что на практике не всегда верно. Кроме того, доски из разных частей ствола дерева имеют разную прочность, поэтому стропила для вальмовой вальмовой крыши делают составными, в виде пакета из сбитых двух-трех досок 50х150 мм.Расчеты такого стропила по стандартной схеме.

Расчет геометрии элементов вальмовой вальмовой крыши

Конструкцию вальмовой вальмовой крыши можно представить в виде пространственной совокупности прямоугольников и трапеций.

Исходными значениями являются размеры прямоугольника мауэрлата, по которым будут рассчитываться все элементы каркаса вальмовой крыши.

Изначально необходимо рассчитать высоту вертикальных опорных стоек.Для этого используется величина, равная половине длины боковой стены минус ½ толщины стены дома S. Зная угол наклона свеса А, мы легко можем определить высоту вертикальной опоры конькового бруса по формуле: Н к = 0,5 (L бк — 0,5S) * tгА.

Приняв тот факт, что L вых = L вых, можно определить:

• Длину горизонтальной проекции угловой стропильной балки по формуле планиметрии L вых = 1,22 * L вр и соответственно размер диагональное стропило L ac, используя теорему Пифагора и ноги L oc и H k;
• Длина конькового прогона, как продольный размер коробки здания, минус удвоенная длина L do, L ak = L см -2L do.

Помимо фактических размеров каркаса, необходимо рассчитать места подпиливания рядового и диагонального стропильных брусов.

Для этого по нижнему краю доски рядового стропила откладывается полученный расчетом размер Н ад, после чего откладывается ширина мауэрлата по углу наклона ската и выполняется клиновидный надрез, как на рисунке.

Заключение

Для грамотной эксплуатации необходимы определенные знания в строительной механике и прочности материалов, особенно в вопросах прочности и устойчивости конструкций.Тем не менее, для простых схем, например, для беседки или сарая, проблемы с прочностью не так критичны. Достаточно знать правила геометрического расчета четырехскатной крыши вальмового типа, а для важнейших несущих и стропильных элементов использовать брус с повышенным запасом прочности.

Сложная конструкция вальмовой крыши требует точных расчетов в процессе проектирования. Правильные расчеты обеспечат надежность, прочность и долгий срок службы кровельной конструкции.Быстро и правильно рассчитать вальмовую крышу можно с помощью калькулятора. Такая онлайн-программа поможет достоверно составить полную схему кровли с учетом всех необходимых параметров.

Вальмовая крыша представляет собой четырехскатную конструкцию. Его боковые стороны выполнены в виде трапеции, а торцевые скаты имеют треугольное строение. Все части устройства расположены под одинаковым углом к ​​основанию.

Для проведения правильных расчетов конструкции вальмовой крыши следует учитывать все ее основные составляющие элементы:

1. Вершина – конек.Устройство представляет собой балку, которая закрепляется в высшей точке горизонтальной плоскости крыши. Он немного меньше общей длины здания и служит для соединения элементов стропильной системы.
2. Стропила центральные. Такие несущие элементы кровельной конструкции размещают по высоте и длине скатов, а также по коньку.
3. Угловые стропила. Такие бруски располагаются под углом. Их установка начинается от конька и заканчивается у края здания.
4. Бедра. Такие наклонные элементы с одной стороны соединяются с коньком, с другой — с угловыми стропилами.
5. Мауэрлат. Этот элемент позволяет соединить стропильную систему со стенами здания. Такая обвязка выполняется по всему периметру здания.
6. Свесы. Обычно эта защитная конструкция представляет собой удлиненную часть стропильных ног. Для вальмовых крыш характерны карнизные свесы, которые позволяют защитить стены дома от влаги.
7. Обрешетка. Такое устройство необходимо для закрепления кровельного материала, а также гидроизоляционного слоя и утеплителя. Обрешетка может быть разреженной и сплошной. Его тип зависит от типа кровельного покрытия.

При расчете кровли онлайн учитывается ее покрытие. Материал может быть в виде рулонов, отдельных модулей или листов.

Вальмовые крыши не имеют фронтонов. Главное их достоинство – жесткость всей конструкции и хорошая обтекаемость покрытия.Но спроектировать этот вид надежной кровли без большого количества отходов материала достаточно сложно. Поэтому лучшим помощником в составлении плана конструкции крыши является калькулятор, который при вводе всех данных обеспечит достоверные расчеты вальмовой крыши с чертежом.

Онлайн-калькулятор

Для проведения расчета с помощью предоставленного калькулятора необходимо только точно ввести параметры вальмовой крыши. Онлайн-программа быстро и точно рассчитает количество всех необходимых элементов стропильной системы, их длину, а также размер конька.

Основными определяющими показателями для расчета кровли вальмового типа являются: ширина и длина здания, его высота и уклон кровли. Учитываются также размеры свеса. При выборе ширины стропил учитывают нагрузки материала обшивки кровли, а также давление ветровых и снеговых воздушных потоков.

Обрешетка

Правильный выбор материала обрешетки влияет на прочностные характеристики вальмовой крыши. Оптимальный вариант для такого типа кровли – доска толщиной 3 сантиметра и шириной 10 сантиметров.Параметры могут варьироваться в большую сторону в зависимости от характеристик материалов для покрытия конструкции.

Шаг обрешетки выполняется в пределах от 20 до 70 сантиметров. Для металлочерепицы расстояние между досками составляет 35 сантиметров, для шифера требуется большее расстояние – от 50 до 70 сантиметров. Длина пиломатериала 6 метров.

При укладке мягкой кровли применяют сплошную обрешетку. Его конструкция состоит из фанеры или листов ОСП. Укладка материала в такой конструкции осуществляется с зазором не более одного сантиметра.

Более надежные параметры обрешетки можно уточнить у производителей материала, выбранного для кровельного покрытия. С помощью калькулятора расчета вальмовой крыши можно определить необходимый объем древесины для всей стропильной системы.

Теплый кровельный материал

Утепленная крыша — это довольно простой способ сохранить тепло в вашем доме. Такой тип кровельной конструкции позволяет использовать мансарду в качестве жилого помещения. Для укладки торта используются различные материалы в следующем порядке:

• пароизоляционное покрытие — металлизированная трехслойная пленка; утеплитель
• — минеральная вата из базальтового волокна толщиной не менее 10 сантиметров;
гидроизоляция
• — пленочный материал, защищающий утеплитель от влаги;
• контробрешетка — конструкция толщиной не менее 3 сантиметров из деревянных брусков, обеспечивающая вентиляционный зазор.

Если в качестве теплоизоляции используются пенополистирольные плиты, то можно не устанавливать барьер для водяного пара. Гидроизоляционный материал и утеплитель укладываются на крышу только сплошным слоем. Все стыки необходимо заклеить специальной лентой.

Шатровая крыша — Это разновидность мансардной крыши. Его часто устанавливают в домах, где планируется обустроить дополнительное жилое или нежилое помещение. Конструкция вальмовой крыши вальмовая. Две боковые части – скаты, имеют трапециевидную форму, две торцевые части – вальмы – треугольной формы.

Преимущества вальмовой крыши:

• Способность противостоять даже сильным порывам ветра;
• Жесткая конструкция сводит к минимуму деформацию крыши;
• Эстетичный внешний вид, возможность визуально сделать здание более компактным;
• Возможность обустроить большие боковые карнизные свесы, что обеспечивает дополнительную защиту стен здания от воздействия атмосферных осадков.

К недостаткам вальмовых крыш можно отнести сложность конструкции и монтажа, высокую стоимость.

— это основа крыши. Стропила чаще всего делают из древесины хвойных пород, обработанной специальным составом для предотвращения гниения и поселения в ней насекомых.

Для поддержки стропил на вальмовой крыше устанавливается мауэрлат – брус, предназначенный также для распределения нагрузки на стены здания. Центральным элементом является конек вальмовой крыши, к которому крепится большая часть стропил.

Есть три типа:

• Центральные (приватные) — крепятся к коньковому брусу на одинаковом расстоянии друг от друга;
• Диагональ – состыкованная с угловыми стропилами;
• Уголок – крепится к коньковому брусу и соединяется с диагональными стропилами на разной высоте, чтобы конструкция приобрела дополнительную прочность.

После монтажа стропильной системы монтируется обрешетка, на нее укладываются теплоизоляционные материалы и покрытие. Параллельно обустраиваются дымоходы, дренажная и вентиляционная системы.

Вальмовая крыша — конструкция сложная, требующая тщательных расчетов перед процессом монтажа. Одним из важных параметров является угол наклона вальмовой крыши. Он зависит от предполагаемой нагрузки на кровлю, силы внешних факторов, например, ветра, снега.Также кровельные материалы влияют на угол наклона крыши. Максимальный рекомендуемый для шифера 22°, минимальный для многослойного рулонного материала 5°. Материал, который можно использовать для покрытия вальмовой крыши с любым углом наклона, – это мембранная кровля.

Точный предварительный расчет вальмовой крыши позволит вам избежать лишних затрат и неприятных моментов при монтаже. Существует несколько методов расчета, а также множество онлайн-калькуляторов для определения площади вальмовой крыши, высоты вальмовой крыши и других конструктивных параметров.Но наилучшие результаты демонстрирует использование специального программного обеспечения. Через несколько минут, введя основные данные, пользователь получит точные, достоверные расчеты, на основании которых можно смело приступать к строительству. В программах хорошо то, что они предоставляют все параметры для максимально объективного расчета.

Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, но благодаря онлайн-калькулятору ее может рассчитать каждый домовладелец. Наш калькулятор надежно рассчитает конструкцию вальмовой вальмовой крыши.По результатам расчетов создается 2D чертеж кровли и выполняется 3D визуализация.

Вальмовая крыша имеет четыре ската — торцевые скаты в виде треугольников и боковые скаты в виде трапеции. Откосы расположены под одинаковым углом к ​​основанию. Бока их соединены вальмами (наклонными ребрами), а верхушки соединены гребнем. По периметру дома укладывается мауэрлат, на который опираются стропила. Шатровая вальмовая крыша имеет карнизный свес, в зависимости от ваших предпочтений

Преимущества и недостатки вальмовой крыши

Хотя расчет вальмовой крыши сложен, она является одной из самых популярных конструкций для частного дома.Он имеет ряд преимуществ:

• Обтекаемая кровля;
• Жесткость конструкции;
• Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

• Сложность расчетов и монтажа кровли;
• Большой расход материала (особенно МЧ).

Таким образом, преимуществ больше, а в его расчете поможет онлайн-калькулятор с чертежами крыши в деталях.

Особенности калькулятора расчета вальмовой крыши

Наш калькулятор произведет моментальный расчет стропильной системы вальмовой крыши — длина и количество стропил (в том числе диагональных), длина конька.От домовладельца требуется ввести только исходные параметры: длину и ширину дома, уклон крыши, высоту. Хочется отметить, что ширину доски для стропил следует выбирать исходя из нагрузок, как от ветра и снега, так и от массы материала для самой кровли. Если вы делаете теплую крышу, то расстояние между стропилами должно соответствовать ширине утеплителя, чтобы избавиться от подрезов и не тратить материал зря.

Обрешетка

Доска обрешеточная обычно используется толщиной 30 мм.Ширина может быть разной, для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски 100 мм, для других видов покрытий шаг и ширина доски может быть разной. Не забывайте, что поверх обрешетки для мягкой кровли сплошным ковром будет укладываться ОСП или фанера.

При монтаже теплой кровли необходимо:

• Изоляция толщиной 100 мм, но лучше 150-200 мм.
• Гидроизоляция, пароизоляция;
• Контррешетка толщиной не менее 30 мм.

Как вы уже поняли, рассчитать вальмовую крышу на онлайн-калькуляторе очень просто, даже обладая совсем небольшими знаниями в строительстве. Основные конструктивные особенности вальмовой крыши схожи с геометрией школьной программы, так что посчитаем вместе.

Как точно разметить вальмовое стропило с неравномерным уклоном

Как точно разметить стропила вальмовой крыши с неравномерным уклоном с помощью Rafter Tools+ для iPhone
или

или
Как точно разметить стропило вальмовой крыши с неравномерным уклоном с помощью Rafter Tools+ для iPhone

Использование настроек по умолчанию в Rafter Tools+ для iPhone 10:12 соседний уклон крыши 3 ½” для ширины вальмового стропила Нажмите вычислить кнопка Затем прокрутите страницу вниз, расчетные результаты должны выглядеть следующим образом:
38.65981

Схема вальмового стропила
@ Основание вальмового стропила

Смежный задний угол HR Глубина поддержки вальмового стропила Размер смещения линии отвеса вальмового стропила Основной размер смещения HR, перпендикулярный линии HR Run Смежный размер смещения HR, перпендикулярный линии выполнения HR Главный угол наклона пилы HR @ фут HR Угол скоса соседнего пильного полотна HR @ фут HR 51.34019°

Расположение вальмового стропила
@ Пик вальмового стропила

Главный угол наклона пилы HR @ пик HR Угол наклона соседней пилы HR @ пик HR Размер смещения основной линии отвеса HR Смежный размер смещения линии отвеса HR 1 1/16 дюйма

Вальмовое стропило, квадратная хвостовая часть, планировка
Hexenschnitt The Witches Cut

90° — главный угол скоса HR 90° — Смежный угол скоса HR Смежный угол наклона спинки HR Угол наклона основной пилы HR Угол скоса соседней пилы HR Размер сдвига основной линии HR на конце HR Размер сдвига соседней линии HR на конце HR Затем нажмите кнопку Длина

Убедитесь, что Unequal Выбрана кнопка , затем нажмите кнопку расчета, она рассчитает крышу длины стропил для неравноскатной крыши.

Затем прокрутите страницу вниз, расчетные результаты должны выглядеть следующим образом:

Длина основного стропила до конька Длина свеса основного стропила Длина основного стропила Смещение вальмового стропила от угла Длина соседнего королевского стропила до конька Смежный навес стропила Длина свеса смежного стропила Длина врезки соседнего стропила Высота соседнего стропила по отвесу Длина вальмового стропила до конька Длина вальмового стропила до длинной точки Длина вальмового стропила Мы разметим вальмовое стропило, используя длину вальмового стропила , чтобы Конек, 29 1/4 дюйма , и вальмовое стропило , длина выступающего стропила, 8 11/16 дюйма. Отметьте 3 перпендикулярные линии на верхнем крае вальмового стропила, используя эти размеры. Затем нажмите на бедро . Углы , а затем щелкните текст Угол наклона вальмового/ендовильного стропила . Это отобразит Использование площади каркаса для угла наклона вальмового стропила, 27,50055°, 6 ¼ / 12. Мы будем использовать 12 дюймов в качестве точки вращения на раме квадрат и переместите другой конец квадрата кадрирования к краю бедра стропильный материал с размером поворота 6 ¼ дюйма .

Начертите линию уровня вальмового стропила

Начертите линию глубины подкладки вальмового стропила с обеих сторон вальмового стропила, используя размер глубины подкладки вальмового стропила 13/16 дюймов.

Нарисуйте линию отвеса вальмового стропила, используя размер смещения линии отвеса вальмового стропила, равный 1 11/16 дюйма.

Линия сдвига линии отвеса вальмового стропила и линия уровня плоскости вальмового стропила должны пересекаться на линии глубины подпирания вальмового стропила. Эти 3 линии должны пересекаться в точке выравнивания плоскости крыши.

Нарисуйте линию на верхней кромке вальмового стропила, используя основной размер смещения HR, перпендикулярный линии HR Run Line

. 2 1/8 дюйма

Нарисуйте линии скоса спинки вальмового стропила на посадочном месте вальмового стропила. Это приведет к тому, что основной угол скоса HR составит 47,95238°, а смежный угол скоса HR составит 35,35971°.

Начертите линию среза посадочного места вальмового стропила по размеру HAP основного стропила  3 3/16 дюйма.

На пике вальмового стропила начертите размер смещения основной отвесной линии HR @ 2 11/16 дюйма

.

и

Размер смещения соседней линии отвеса HR @ 1 1/16 дюйма

На главном экране Rafter tool+ для iPhone углы скоса для квадратной хвостовой панели отображаются как

. 90° — главный угол скоса HR 90° — Смежный угол скоса HR 25.64298°

Самый простой способ использовать эти углы скоса — нажать кнопку Углы вальмы , а затем щелкнуть текст Основной боковой вальмовый стропильный брус, Угол корпуса, Квадратная задняя часть вальмового стропила или Вырез ведьм, Угол скоса . Он отобразит Использование квадрата каркаса для угла скоса вальмового стропила с квадратным хвостом, 12,98849°, 2 3/4  / 12,. Мы будем использовать 12 дюймов в качестве точки поворота на каркасе. квадрат и переместите другой конец квадрата каркаса к краю материала вальмового стропила, используя размер поворота 2 3/4 дюйма .

Разместите угол скоса квадратной хвостовой панели, как показано на следующем рисунке, используя 2 3/4  и 12 на каркасном угольнике.

Повторите процесс на соседней скатной стороне вальмового стропила, используя    5 3/4  и 12 на квадрате каркаса, для угла скоса 25,64298°.



Используйте размер смещения основной линии под углом HR на хвосте HR 1 5/16 дюйма, чтобы нарисовать линию, параллельную линии под углом HR.Повторите процесс на соседней скатной стороне вальмового стропила, используя размер смещения соседней линии под углом HR на хвосте HR 1 дюйм.
Нарисуйте линии угла заднего скоса квадратной задней фасции на верхнем и нижнем краях вальмового стропила.

Линия сдвига линии подкоса квадратной задней обшивки вальмового стропила и линия уровня плоскости вальмового стропила также должны пересекаться на линии глубины подкладки вальмового стропила. Эти 3 линии пересекаются в точке выравнивания плоскости крыши.

Установите пилу на угол скоса полотна основной пилы HR 31.31734° и прилегающей пилы HR с углом скоса 36,86131° и разрежьте по линиям скоса квадратного хвоста вальмового стропила.

Рассчитать металлическую кровлю Шатровая крыша

Оценка необходимого количества Кровля
Капельницы, ендовы и вальмовая и коньковая черепица. Перед началом работы необходимо оценить необходимое количество каждого материала, исходя из кровли , как показано на рисунке 1 5, обязательно сохраняя основание (Чтобы рассчитать фактическую площадь, умножьте горизонтальную площадь на … Читать полный исходный код

Крыша взлетно-энтузирует пропустить
четыре бедра крыша Гейбл крыша накидкой кровли накидка накидка кровя крыша Skillion Крыша Помогите вам Рассчитать Количество кровельные , Battens и Rainwater Products для Металл Кронштейны стропил фасции Углы фасции Водосточный желоб Торцы желоба Защелки желоба … Access Doc

Металл Крыша Системы в районах с сильным ветром
Металл Кровля (или вальма , коньковый или откосный откос) сдувает во время ураганов, вода может попасть в здание 6 Нагрузки на крышу в соответствии со стандартом ASCE 7 или местными строительными нормами, рекомендуется использовать любую процедуру, требующую… Получить здесь

MetalRoofingExpress How To
Из выпадающего меню выберите Roofing / Roof m2 .Теперь вам нужно решить, правильно ли значение в текстовом поле «Умножить на», чтобы вычислить требуемую длину рейки. Продолжайте входить в Бедро , Фартук, Долину Барж, Фасцию и Водосточный желоб, как это было сделано с хребтом… Получить документ

Corus Bausysteme Детали конструкции
Perforatet металл лист Открытая опалубка Kalzip ® AF прогон крыша 301 Бедро с закрытием конька Деталь 301 01.02.04 Масштаб 1:5 кадр 01.Масштаб 02.04 1:5 Деталь 311 Световой купол-фонарик … Читать содержимое

Металл Кровельные Кровельные DIY — Измерение Руководства
Ridge & HIP Когда два кровель Секции встречаются на вершине вашей крыши площадь измеряют квадратные ножки на крыше кровели Сделай сам предлагает подняться на крышу, чтобы получить максимальную отдачу Как только мы получим вашу информацию, мы рассчитаем все материалы, необходимые для вашего … View This Document

Rafter Tools For Android Apps Calculator Обрезанные вальмовые стропила Восьмиугольный каркас крыши

Rafter Tools For Android Apps Calculator Обрезанные вальмовые стропила Восьмиугольный каркас крыши

Каркас восьмиугольной крыши с обрезанными вальмовыми стропилами

Калькулятор каркаса восьмиугольной крыши с обрезанными вальмовыми стропилами рассчитает длину стропил для Восьмиугольные стропила с обрезанными вальмами.

Входные переменные

1. Уклон или угол крыши
2. Основной общий стропильный прогон
3. Свес
4. Расстояние между домкратами
5. Ширина вальмового стропила
6. Глубина вальмового стропила
7. Ширина стропила
8. Глубина стропила
9. Длина разреза по седлу
10. Бег по обрезанной стене

Уклон или угол наклона крыши
Выберите тип ввода в меню ввода, имперские/английские дюймы с основанием 12 —— по умолчанию, введите уклоны крыши от 1 до 24 например, 8 для скатной крыши 8:12, метрическая база 300 мм, введите миллиметры, например 200, для 33.угол наклона крыши 69007°, Десятичное число с основанием 10 в дюймах —— введите десятичное число с основанием 10, например 5,7735, для угла наклона крыши 30°, Ввод градусов — используйте любой угол крыши в градусах, например 33,69007°

Режим меню ввода длины/размеров
1. Имперские/Английские дюймы с основанием 12 —— по умолчанию. Используйте шаг американского стандарта более 12.
2. Основание в метрической системе 300 мм — 300 мм — это 11,81102 дюйма, что аналогично использованию американских квадратов для рам, напечатанных в дюймах.
3. Десятичное число с основанием 10 в дюймах —— используйте этот параметр при работе с касательными или с использованием угольника Chappell Master Framing Square тангенс угла умножить на 10

Выбор режима вывода может полностью отличаться от режима ввода

Режим меню вывода длины/размеров
1. Имперские/Английские дюймы с основанием 12 — по умолчанию.. используйте американский стандартный шаг более 12.
2. Метрическая база 300 мм — 300 мм — это 11,81102 дюйма, аналогична использованию американских каркасных квадратов.
3. Десятичное число с основанием 10 в дюймах —— используйте этот параметр при работе с касательными или с использованием угольника Chappell Master Framing Square

Ввод длины
Этот пункт меню позволяет задать длину основного прогона вальмового стропила для расчета углов и размеров крыша.

Длина свеса
Эта опция меню позволяет установить длину свеса стропил.Длина свеса стропил будет использоваться для расчета общей длины свеса стропил.

Расстояние между нарожными стропилами
Эта опция меню позволяет установить расстояние между нарожными стропилами Вкл. Центральное расстояние нарожных стропил. Калькулятор перенастроит разницу длины нарожных стропил для основное вальмовое стропило и нарожные стропила ендовы.

Ширина вальмового стропила
Этот пункт меню позволяет установить ширину вальмового стропила. Ширина вальмового стропила используется для расчета размера шкворня.

Глубина материала вальмового стропила , Глубина основного материала
Этот пункт меню позволяет установить глубину стропила, которая используется для расчета:

• Высота отвеса вальмового стропила

Ширина материала стропил
Введите ширину материала стропил, который будет использоваться для крыши. В настоящее время практически не используется.

Глубина материала стропил
Введите толщину материала стропил, которая будет использоваться для определения HAP стропил.

Длина врезки
Введите длину врезки стропила, которая будет использоваться для определения высоты врезки под пятку (HAP).

Угол свеса вальмового стропила всегда будет 135,00° для вальмового стропила. Угол скоса восьмиугольника составляет 22,50°. Угол в плане обрезанного вальмового стропила составляет 67,50°.
Угол свеса главного вальмового стропила составляет 90°. Угол в плане основного вальмового стропила составляет 45°. Шаг основного вальмового стропила — это обычный шаг стропил более 17 (16,97) дюймов, например 8 дюймов / 17 дюймов для ската крыши 8 дюймов / 12 дюймов.
Шаг вальмовых стропил — это обычный шаг стропил более 13 (12.98871) дюймов, например, 8 дюймов/13 дюймов для уклона крыши 8 дюймов/12 дюймов.

Этот калькулятор также рассчитает высоту основной вальмовой стропильной стойки. Вы можете использовать эту высоту стойки для поддержки основного вальмового стропила в стыке между основным вальмовым стропилом и обрезанным вальмовым обыкновенным стропилом.

Сим Айерс

Блог о геометрии каркаса крыши

Инструменты для стропил  Авторское право © 2013 Инструменты для стропил. Все права защищены.

Политика конфиденциальности

Кровельные углы

---

Получение стропильного треугольника

Большинство углов можно узнать из простой прямоугольной вальмовой крыши.Когда бедра не равны, или план имеет неровный углы, применяются те же принципы.

Я должен поблагодарить Джека из Коннектикута за его переписку по этому вопросу и его информацию о стальном квадрате и т. д. Молодец, приятель. Ты получил я мотивирован!

Для целей данного упражнения забудем о свесах на карнизах.

Кровельные углы — план и развертки вальмовой крыши.

Допустим, мне дан план с пролетом крыши 2400.Мне тоже дают пару возвышений. Уклон крыши дается в американском стиле коэффициента наклона, который составляет 18 из 12. Я буду использовать этот пример как крышу размером 24 фута на 48 футов.

С тем же успехом он может быть 2400 мм x 4800 мм и использовать австралийский манера степеней. Этот конкретный шаг в 56 и немного градусов трудно рисовать, так что мне пришлось бы использовать хороший транспортир или калькулятор. 18 из 12 не может быть проще.

Кровельные уголки — Использование стального угольника с парой реек.

Кровельные углы — основной треугольник крыши

• I комплект Поднимите пару табуреток и положите сверху половину листа довольно чистого МДФ.
• Я иду к красивому квадратному концу и ставлю отметку 36 дюймов вдоль угол.
• Я поставил отметку на 24 дюйма вверх по краю и соедините их линейкой и карандашом.
• Прямой далеко, я могу установить свой стальной квадрат с парой реек, привинченных к это то, что я использую для моих основных скосов стропил.
• Если квадрат выбрасывается или падает, я просто сравниваю его с треугольником на моя установка кусок МДФ.
• Глядя на свой план, я см., что промежуток составляет 24’00, так что моя половина промежутка в 12’00.
• я только что нарисовал мой треугольник на крыше шкала от 2 дюймов до фута 🙂
• 12’00 половина размаха в соотношение 18 к 12 дает мне рост в 18’00.
• я возьми мою стальную линейку и измерь длину другой стороны. Это тот, который я нарисовал карандашом в очках и с а острый карандаш и линейка.
• Я получаю показания 21,63 или около того.

Таким образом, нарисовав его в довольно крупном масштабе, я могу очень близко подойти к точный размер. У меня есть основные углы крыши и моя крыша длина поверхности.

Рисовать так не ново. На протяжении веков люди были строить крыши с предельной точностью, просто рисуя их в масштабе. Если у вас есть комната, вы можете нарисовать ее в полный рост, ничего. неправильно с этим. Вы также можете сделать это с помощью калькулятора, но для все практические цели какой смысл получается цифра 21.633307653 когда практичность резка и фиксация на месте говорят о том, что вам повезет, если вы ее добудете в пределах 1/4 дюйма.

Между прочим, перед тем, как ввести последний бит, я перешел к аксессуарам и щелкнул значок калькулятор. В меню просмотра я выбрал научный и сделал старый трюк Пифагора. Квадратный корень из 12 х 12 + 18 х 18. = 21,633307653  Легко, я мог бы получить намного больше десятичных знаков, если бы я тоже хотел. Я никогда не сбиваю калькуляторы, они великолепны, но мне нравится иметь резервную копию вручную, чтобы проверить, Я допустил ошибку.

вернуться к началу

Разработка поверхности и получение верхних резов

Вернуться к делу, с этим треугольником и планом у нас есть все, что они информация, которая нам нужна для решения большинства проблем в этой крыше.

Представьте себе что у вас на столе перед вами была картонная модель этого крыша. Четыре части соединились на гребне. Сверху углы в бедрах все выглядели бы под 45 градусов, как в обычном плане Рисунок.

Теперь представьте, что вы нажимаете на гребень. и сглаживание модели.Вот что бы вы увидели.

Кровельные углы — Все поверхности крыши уложены ровно.

Линии карниза и конька не изменились. Единственное, что изменилось то, что истинная длина поверхности крыши, 2163, была использовал. Это известно как разработка поверхности. Это все поверхности крыши имеют одинаковую длину от конька до карниза (2160), и бедра одинаковой длины, мне нужно только нарисовать одну из этих крыш фигуры в моем масштабе на моей доске для рисования из МДФ, чтобы получить гораздо больше информации.

Кровельные углы — Фрагмент одной поверхности.

Здесь я попадаю в используя довольно технические термины, но я постараюсь объяснить их по ходу дела.

Сразу скажу, речь идет не только о столярных работах, рабочий по конструкционной стали, кровельщик из листового металла и т. д. могут адаптировать это информацию для своих конкретных потребностей.

• У меня уже есть истинная длина гребня и фасции, теперь я могу измерьте истинную длину бедер.
• я могу получить площадь поверхности кровли. 21,63 х (48 — 12). например, плиточник или листорез.

Я мог рисовать вертикально линии и получить:-

• Количество общих стропила и их длина. (обычные стропила — это полноразмерные стропила, закрепить на гребне.
• Нарожники и их длины (JL) и нарожники уменьшаются. (JRD) (домкратные стропила — это те, которые крепятся к бедру. это величина, на которую каждое нарожное стропило становится короче предыдущего.
• Верхний срез нарожного стропила.
• Бюстгальтер.
• Для кровельщика я могу получить количество листов и длину листа.
• Длина листа, сужающаяся в тазобедренном суставе и по углу среза бедра листы.

Кровельные углы — Верхние вырезы прогонов.

Я мог рисовать линии параллельно карниз/фриз и получите:-

Количество и длина кровельных реек или прогонов. Баттенс более обычный термин для черепичных крыш и прогонов используется для фиксации кровельные листы к.

Одинаковый уголок для стальных анкеров под прогоны и концы вальм.

вернуться к началу

---

Получение боковых разрезов

Есть несколько скосов, которые мы еще не видели. В качестве примера я снова буду использовать прямоугольную вальмовую крышу.

Кровельные уголки — плоская укладка или разработка вальмового треугольника.

Если бы крыша была сплошной и я мог бы вертикально срезать конек и бедра, я можно сделать что-то вроде приведенного выше эскиза.Где четыре секции разделены в бедрах, я вижу треугольники бедра. Это легко достаточно, чтобы вытянуть один, как если бы он был плоским. я имею право угловой треугольник с известной высотой и известным пробегом.

Давайте назовем одну из меньших четырехугольных фигур тазобедренным телом.

Углы кровли — вальмовая сплошная

Теперь, если бы та же самая вальмовая сплошная была с огромным прогоном, я бы кое-что увидел как на рисунке справа.Верх прогонов соответствует поверхность крыши, поэтому стороны прогонов расположены прямо над крышей поверхность. То есть при 90 град. к этому.

Итак, если я отрежу участок (зеленый кусочек) прямоугольно от поверхности крыши, под это я бы увидел еще один треугольник с моими боковыми разрезами прогона на нем.

Боковые вырезы прогонов.

Кровельные уголки — боковые вырезы прогона.

Так вот он разложен как будто на листе МДФ, с помощью тройника, угольника и циркуля и т.д

.

То, о чем я говорил ранее, остается в силе: вся работа, которую вы здесь видите, может быть нарисовано в масштабе от 2 дюймов до фута на кусочке слоя, состоящего только из квадрата, линейка, линейка и карандаш.

Я получаю расстояния A, B и C и наношу их на вид сверху на тазобедренный конец.

Как будто я положил участок через крышу по зеленой линии плоский.

Это способ нарисовать его, а затем подчеркнуть угол маркером и название всегда напоминает мне, под каким углом я смотрю.

Некоторые крыши имеют очень похожие углы, в них нет большой разницы, и если вы не проясните, в чем вы легко можете ошибиться.

Уголки кровельные с верхним вырезом

Здесь я делаю то же самое, чтобы получить тазобедренный треугольник.

У меня есть изменен на более крутой шаг, чтобы показать разницу в углах четко.

Я организую зеленую линию который разделяет бедро в точке прямого угла главного треугольника.

Я получаю тазобедренный треугольник положить плашмя и сразу же втянуть бедра верхней части разреза.

Боковой уголок вальмы/прогона

Есть это еще один скос, который я могу получить из тазобедренного треугольника. это линия который нарисован на бедре, чтобы показать угол, который образует прогон, когда он касается бедра.

Я столкнулся с этим только тогда, когда начали делать крыши из конструкционной стали. Первый, который я построил, я получил ошибся и снял бутсы с бедра. Какой облом! Пришлось отрезать шипы и приварить их заново.Хорошая работа была небольшая работа и легко сделать.

Вот еще раз фотография из раздела стальной крыши на главной странице крыши, чтобы показать вам, что я имею в виду.

Кровельные уголки — Соединение стального прогона с шатром.

Кровельные уголки — разметка стального ребра для прогонных планок.

Стальные скобы имеют толщину около 6 мм и перфорированы для болтов прогона.

Они приварены к правому бедру.С-образные прогоны затем крепятся болтами. бутсы.

Дешевый способ получить большую крышу.

---

Как рассчитать вальмовую крышу? – СидмартинБио

Как рассчитать вальмовую крышу?

Теперь, принимая во внимание ваш рост, приблизительная истинная длина вашего бедра составит 1,643 м на метр бега (TLH/м). Таким образом, окончательная длина вашего бедра составит 4,108 м. При необходимости вы можете добавить длину свеса карниза для более полной оценки.

Как рассчитать длину стропил для вальмовой крыши?

Разделите пролет крыши на два, чтобы получить пролет крыши. Пролет крыши составляет 25 футов, поэтому длина крыши составляет 25/2 = 12,5 футов. Разделите прогон крыши на косинус угла крыши, чтобы получить длину обычного стропила.

Какого размера должно быть вальмовое стропило?

Эмпирическое правило заключается в том, что вальмы, прогоны и коньковые доски должны быть как минимум в 1,5 раза больше толщины стропила.

На каком расстоянии друг от друга должны быть прогоны крыши?

Прогоны в конечном итоге используются для крепления кровельной стали, создавая эффект диафрагмы вместе с сайдингом, при правильном проектировании и установке.Расстояние между центрами обычно составляет 24″ при малой снеговой нагрузке и уменьшается в зависимости от пролета фермы и снеговой нагрузки.

Как добавить вальмы с опорой для нестандартных вальмовых крыш?

Вальмы с упором для неравномерных вальмовых крыш будут иметь разные углы подпирания для основной стороны и стороны вальмового конца вальмового стропила. Выберите расстояние между центрами из раскрывающегося списка. Расстояние используется для компоновки нарожных стропил на вкладке «Компоновка». Введите или выберите размеры пиломатериалов для обычного стропила, вальмового стропила, коньковой доски и бордюрной доски.

Как рассчитать шатровую часть крыши?

Введите или выберите уклон обычного стропила основной крыши. Уклон вальмового конца автоматически обновится, чтобы соответствовать основному уклону крыши. Чтобы рассчитать неравномерный откос, введите или выберите уклон конца откоса после того, как был введен основной уклон. Введите общую ширину здания.

Что такое общая вкладка King на вальмовой крыше?

На вкладке King Common отображается вид сбоку с размерами главного обычного стропила вальмовой крыши.На вкладке «Бальзам» отображается вид с размерами сбоку и вид сверху на вальмовое стропило вальмовой крыши. На вкладке «Главные домкраты» отображается вид сбоку и вид сверху с размерами домкратных стропил вальмовой крыши для главной стороны вальмового стропила на вальмовой крыше неправильной формы.

Какой угол вы используете для стропильной системы вальмовой крыши?

В нашем онлайн-калькуляторе стропильной системы вальмовой крыши мы используем равные углы между основанием крыши и боковыми и торцевыми скатами. Предлагается заполнить некоторые поля основных размеров:

.
