Расчет и схема вентиляции погреба

Мечта любого домовладельца - это чистый и сухой подвал под домом. В погребе, используемом для хранения овощей с приусадебного участка, должен поддерживаться особый микроклимат, характеризующийся низкой влажностью и невысокой положительной температурой (1-2°С). Для этого еще на этапе проектирования дома должна быть разработана и включена в проект схема вентиляции погреба. Но зачастую, на практике все выглядит печальней.

Просчет проектировщика или халатность строителей приводят к удручающим результатам. Затхлый воздух, сырость, плесень, грибок на стенах и полках подвала. И, как следствие, испорченный урожай, гниение деревянных элементов строения и ослабление прочности несущих элементов. К счастью, восстановить или даже заново создать систему воздухообмена - вентиляции подвального помещения, дело хоть и не простое, но осуществимое. Ниже мы рассмотрим примеры работающих схем вентиляции подвалов, находящихся под домом, гаражом или сараем.

Принцип действия системы вентиляции в погребе

В основу работы вентиляции заложен физический эффект стремления теплого воздуха вверх. В классической схеме воздухообмена в противоположных концах помещения монтируются две вертикальные шахты. Выход из одной расположен над полом, а вход во вторую под потолком. Это приточная и вытяжная трубы системы. Холодный воздух опускается в подполье через приточную трубу, под действием силы тяжести. Теплый воздух, наоборот, стремится покинуть помещение через трубу вентиляционного канала, расположенную под потолком.

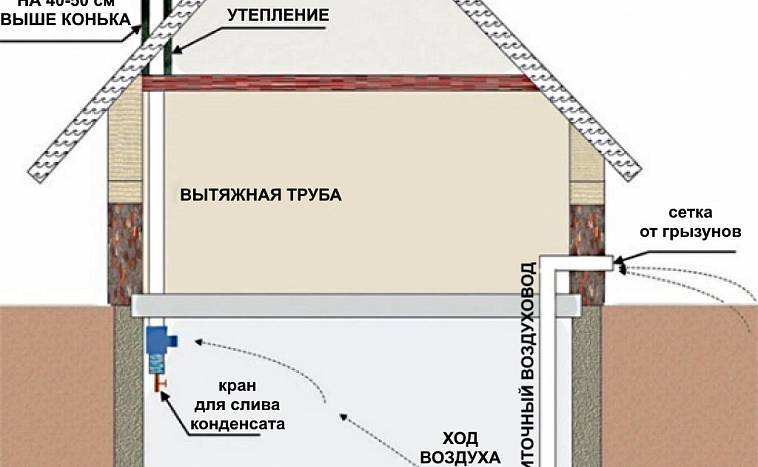

Классическая схема вентиляции подвального помещения

Виды вентиляционных систем

Естественная двухтрубная

Этот вид системы воздухообмена называется двухтрубным. И представляется наиболее целесообразной для установки. Проектируя систему вентиляции подвала с двумя трубами, начинать надо с правильного математического расчета проходных сечений воздуховодов вентиляции. По действующим стандартам на один квадратный метр помещения должно приходиться не менее 25 см2 проходного сечения вентиляционной шахты. Зная это соотношение, нетрудно рассчитать необходимый диаметр. Ниже в таблице приведены значения расчетов для типовых подвалов.

Значения проходных сечений для небольших подвалов

Площадь подвального помещения, м2
4 6 8 9 10 12 15 18
Сечение воздуховода, см2 104 156 208 234 260 312 390 468
Диаметр трубы 11 14 16 17 18 20 22 25

Важно! При проектировании системы воздухообмена для подвала или погреба, необходимо использовать трубы сечением больше расчетного на 10 – 15%. И предусмотреть задвижки или заслонки в каналах. Это обеспечит запас мощности системы и позволит регулировать её производительность.

Так же при разработке проекта следует учесть следующие аспекты:

  • трубы или шахты воздуховодов должны иметь как можно меньше углов, изгибов и колен. Идеальная шахта - это прямая вертикальная труба.
  • вытяжная труба в верхней своей части должна быть утеплена, во избежание появления конденсата.
  • также вытяжная труба должна быть выше конька крыши на 25-30 см и иметь наверху колпак, предотвращающий попадание внутрь атмосферных осадков.
  • приточная труба обычно выводится сквозь фундамент и располагается чуть выше уровня земли.
  • входное отверстие приточной трубы должно быть забрано мелкой металлической сеткой или решеткой. Во избежание проникновения в подвал грызунов, птиц и других мелки животных.
  • приточная и вытяжная трубы должны быть одного диаметра, а производительность системы регулируется заслонками.

 Естественная однотрубная

Однотрубная система менее продуктивна, так как в данном случае шахта воздуховода делается двух – канальной, и развести входящий и выходящий поток воздуха представляется затруднительным. Но, не смотря на низкую эффективность, такие системы все равно используются в погребах с одной трубой в случаях, когда подводить две трубы в разные концы помещения слишком накладно. Смотрите фото ниже.

Схема однотрубного двухканального воздуховода из досок

Для подвала в гараже или в частном доме достаточно обычной системы вентиляции погреба с естественной циркуляцией, а вот для больших помещений этого уже бывает недостаточно.

 Принудительная система вентиляции

Принудительная вентиляция погреба

Для подвала в гараже или в небольшом частном доме достаточно обычной системы вентиляции погреба с естественной циркуляцией, а вот для больших помещений этого уже бывает недостаточно. Поэтому в помещениях большой площади, или в которых по каким-то причинам установка естественной вентиляции затруднена, используют принудительную вентиляцию. Движение воздуха в ней обеспечивается электровентиляторами. Принудительная вентиляция бывает нескольких типов:

  • вытяжная;
  • приточная;
  • приточно-вытяжная системы;

Тип системы определяется местом установки вентилятора. И подбирается, исходя из местных условий.

Следует отметить, что для большого подвального овощехранилища хорошим решением будет использование принудительной вытяжной вентиляции с естественным притоком.

Преимуществом таких систем является хорошая производительность, независимо от количества изгибов и поворотов воздушной магистрали, а так же возможность включения в систему дополнительных устройств – таких, как системы фильтрации и очистки воздуха, электрический подогрев, автоматическое включение/отключение по показателям температуры или загазованности. Проектирование и монтаж таких систем лучше доверить специалистам, что, несомненно, окупится в будущем.

Профессиональный расчет и монтаж систем воздухообмена

Несмотря на кажущуюся простоту системы вентиляции подпольного пространства, неспециалисту бывает трудно правильно произвести расчет вентиляции и тем более смонтировать подобную систему своими руками. Потому что в процессе монтажа обычно возникают непредвиденные ситуации, и человеку без опыта подобных работ бывает трудно с ними справиться. Особенно, когда дело доходит до бурения монолитного фундамента или прокладки воздуховодов сквозь перекрытия первого и второго этажей. В таких случаях лучше доверить работу специалистам, которые быстро и с гарантией проведут все необходимые работы от проектирования до монтажа. И избавят от этой головной боли хозяина, которому останется только принять работу и порадоваться замечательному микроклимату, образовавшемуся в его подвале.

Чтобы гарантированно избежать ошибок в проектировании и монтаже инженерных систем, вы можете заказать проекты вентиляции общественных и частных зданий и помещений в компании «Мега.ру». Связаться с нами можно, перейдя на страницу «Контакты».

И напоследок рекомендуем к просмотру видео о самостоятельной реализации системы воздухообмена в погребе гаража:



Страница не найдена | Мега.

ру

Электролаборатория

Автоматические выключатели (АВ) – это компоненты электросети, которые выполняют функцию коммутации в цепи и

Вентиляция

Библиотека является одним из важных зданий любого города, ведь там собраны сотни и тысячи

Электролаборатория

Отделения почтовой связи относятся к административно-бытовым объектам, электроснабжение которых должно выполняться в строгом соответствии

Электроснабжение

Архивные помещения относятся к категории административных объектов, к которым предъявляются особо жесткие требования безопасности

Электролаборатория

При проведении приёмо-сдаточных работ просто необходимо убедиться, что поступающее в ведомство оборудование находится в

Электролаборатория

Приборы, не прошедшие испытания и поверку, не допускаются к эксплуатации.

Это главное правило техники

Страница не найдена | Мега.ру

Электролаборатория

Автоматические выключатели (АВ) – это компоненты электросети, которые выполняют функцию коммутации в цепи и

Вентиляция

Библиотека является одним из важных зданий любого города, ведь там собраны сотни и тысячи

Электролаборатория

Отделения почтовой связи относятся к административно-бытовым объектам, электроснабжение которых должно выполняться в строгом соответствии

Электроснабжение

Архивные помещения относятся к категории административных объектов, к которым предъявляются особо жесткие требования безопасности

Электролаборатория

При проведении приёмо-сдаточных работ просто необходимо убедиться, что поступающее в ведомство оборудование находится в

Электролаборатория

Приборы, не прошедшие испытания и поверку, не допускаются к эксплуатации. Это главное правило техники

Схема вентиляции погреба - расчет сечения воздуховодов

Любое подвальное помещение или погреб должны быть надежно защищены от застоявшегося воздуха, мороза и конденсата. Именно поэтому в подземных хранилищах делается качественная гидро- и теплоизоляция. Также в особом внимании нуждается схема вентиляции погреба.

Приток чистого воздуха в подвальное помещение предотвратит вероятность опасного скопления вредных газов, а также исключит вероятность появления конденсата. Фрукты и овощи в процессе хранения выделяют большое количество влаги, а от нее необходимо избавляться как можно оперативнее, чтобы не началось процессов гниения внутри помещения.

Схема вентиляции подвального помещения, если ее делать правильно и с умом, базируется, прежде всего, на автоматизированном контроле подачи чистого воздуха и устранения застоявшегося из помещения. Система вентиляции погреба в этом случае основывается на работе специального устройства, которое с помощью датчиков поддерживает требуемый влажностный и температурный режимы в подвале. Конечно, основным недостатком подобных устройств является их высокая стоимость.

Готовые вентиляционные блоки.

Но расстраиваться не стоит, ведь можно самостоятельно произвести расчет вентиляции в погребе и делать всё своими руками, не прибегая к помощи специалистов и покупке дорогостоящего оборудования.

Разновидности вентиляционных систем для погреба

Сегодня можно выделить две самых распространенных системы: естественная и принудительная вентиляция. Популярностью пользуются обе системы, но перед тем как сделать вентиляционную систему, необходимо произвести некоторый расчет.

Первым делом следует выяснить общую площадь подвального помещения, а также высоту перекрытия. После получения необходимых чисел выполняется достаточно простой расчет, в результате которого мы получаем минимально возможное сечение канала вентиляции для погреба.

Формула практически для всех подвальных помещений одинакова: 25 кв.см. канала вентиляции на 1 кв.м. погреба.

Расчет вентиляционной системы

В этом примере за основу будет взят канал вентиляции, сделанный из обычной трубы из поливинилхлорида (ПВХ).

  • В том случае, когда общая площадь погреба равняется 10 кв.м., то нам требуется площадь воздуховода равная произведению 10 на 25 кв. см. Получается 250 см. кв.
  • Далее берем формулу площади круга (воздуховод у нас круглый) S = πR², в соответствии с которой высчитываем необходимый радиус вентиляционной трубы, который в нашем случае будет составлять 8.9 см. Соответственно, диаметр трубы должен быть 17.8 см.

В том случае, когда ПВХ-труба имеет нестандартное прямоугольное сечение, для нашего подвального помещения оно должно составлять около 16 см. Если вам необходимо произвести расчет для другой площади подвального помещения, то он будет аналогичен.

Приведенный выше расчет является весьма упрощенным, так как не учитывает интенсивность воздухообмена в помещении.

Нужно принимать во внимание тот факт, что оптимальное проветривание подразумевает под собой полную замену воздуха в погребе хотя бы 1 раз в полчаса.

Специалисты часто рекомендуют произвести расчет сечения вентиляционного канала в подвальном помещении с учетом расхода воздуха. Интересно, что для высчитывания расхода воздуха также есть своя формула: L=V*K, где L – это, собственно, необходимое нам значение расхода воздуха, V – общий объем подвального помещения, а K – значение, указывающее на то, сколько раз за час воздух в помещении меняется. Если, например, высота подвального помещения составляет 200 см, то расход воздуха, посчитанный по выше указанной формуле, составит около 40 куб.м. в час.

Сечение воздуховода

При устройстве системы вентиляции в погребе произвести расчет сечения вентиляционного канала нужно обязательно.

Формула для расчета следующая: S=L/(W*3600). В этой формуле S является площадью сечения канала, L – расход воздуха (его мы посчитали выше и получили 40 куб. м. в час), W равняется 1 м/с (т.к. это скорость потоков воздуха, ее берут по номиналу).

Сечение трубы в этом случае можно будет рассчитать следующим образом: 40/(1*3600)=0.0111 кв.м. Далее берем знакомую нам формулу R= √(F/π), из которой получаем значение радиуса, равное приблизительно 5.9 см. Диаметр в этом случае необходимо взять с округлением в большую сторону (примерно 12 см). Если ПВХ-труба имеет нестандартное прямоугольное или квадратное сечение, то ее размеры должны составлять около 11х11 см (опять же, округлять следует в большую сторону).

Выход воздуховода.

Конечно, все значения для системы вентиляции погреба, которые были приведены выше, являются приблизительными. Кроме того, число замен воздуха в помещении мы тоже брали минимальное (их может быть намного больше). В ряде случаев кратность воздухообмена может быть намного выше. Но, одновременно с этим, следует понимать, что излишнее проветривание и поступление большого количества чистого воздуха вызовет подсушивание продуктов, хранящихся в погребе, поэтому всё надо брать в меру, ведь «больше» вовсе не значит «лучше». Если вы в своих силах не уверены, то расчеты лучше доверить профессионалам, как и все работы по устройству вентиляции в погребе. Хотя работа не такая сложная, как строительство подвала, но в ней есть множество нюансов, которые нужно предусмотреть.

Устройство вентиляции в погребе

После того как схема вентиляции для подвального помещения будет полностью рассчитана, можно начинать непосредственный монтаж. Если предполагается, что вентиляция будет включать в себя две трубы, то одну из них следует расположить на расстоянии в 150-180 см от пола (это будет вытяжная труба). С другой стороны, на противоположной стене устанавливается приточная труба, нижняя часть которой не должна доходить до пола примерно 20-30 см. Это связано с тем, что по законам физики теплый воздух постепенно поднимается вверх. Именно в теплом воздухе содержится большее количество влаги, которая оседает на стенках подвального помещения, поэтому его нужно вовремя убирать из погреба.

Схема воздухообмена в погребе.

Всю работу можно сделать самостоятельно. Очень важно, чтобы верхняя часть вытяжной трубы проходила через все перекрытия здания и располагалась над кровлей на высоте в 20-50 см. Кроме того, выход трубы требуется закрыть колпачком, который предотвратит попадание осадков внутрь трубы и, следовательно, в помещение подвала. С другой стороны, верхнюю часть приточной трубы также рекомендуется тщательно закрыть металлической сеткой, потому что именно через эту трубу в погреб могут проникать насекомые и грызуны, наносящие непоправимый ущерб провизии.

Если у вас есть такая возможность, то лучше всего предпочесть принудительную вентиляцию. Но в тех случаях, когда площадь вашего погреба небольшая и в нем храниться всего несколько килограмм продуктов, то нет никакой необходимости делать даже две трубы (вполне хватит одной).

варианты обустройства системы воздухообмена —

способы устройства правильного проветривания хранилищ и подвалов гаража, дома

Помещение, расположенное ниже земной поверхности, должно проветриваться во избежание образования в нём сырости и плесени. Чтобы сделать вытяжку в погребе или подвале, надо ознакомиться со схемами вентиляции и способами организации воздухообмена. Существуют особенности проветривания подземелий в зависимости от места их расположения: отдельно от построек или в основании дома, гаража. Монтаж вентиляционной системы можно выполнить самостоятельно.

Содержание статьи

Возможные схемы проветривания помещений

Циркуляция воздуха в ограниченном пространстве обеспечивается посредством монтажа элементов системы вентиляции в соответствии с выбранной схемой проветривания. Применяются два способа воздухообмена: естественный и принудительный. Первый основан на разнице давлений и температур снаружи подземного хранилища и внутри него. При определённых обстоятельствах циркуляция газов происходит в помещении недостаточно интенсивно, тогда прибегают ко второму способу проветривания — посредством встраивания в вентиляционный канал небольшой воздуходувки.

Краткое описание каждой из схем:

  1. Естественная — подходит для малых площадей, выполняется из двух труб оптимального диаметра, располагаемых в определённом порядке. Один канал предназначен для удаления скопившихся газов, по другому осуществляется приток свежего воздуха. Если погреб совсем мал, обходятся установкой единственной трубы, но разделённой на 2 канала. Каждый газоотвод оборудуется своей задвижкой, чтобы регулировать вытяжку и приток воздуха.
  2. Принудительная схема отличается от предыдущей системы дополнением её вентиляторами, назначение которых — обеспечение движения потоков по воздуховодам. Установка приборов производится в одном из каналов и называется, соответственно, приточной или вытяжной. Схема с установкой вентиляторов на оба газохода является комбинированной. С её помощью проветривают овощехранилища больших объёмов.

Существует зависимость между площадью подземной камеры и сечением вытяжного канала: на каждый квадратный метр помещения требуется 26 см² воздуховода. Для погреба 2х2,5 м потребуется газоотвод размером: R =(√26*2*2,5)/3,14=3,6 см. Полученный размер рекомендуется увеличить на 10―15%, тогда необходимый диаметр трубы D составит 80 мм.

Есть и другая формула для вычисления: D=15*S. При использовании этого выражения результат получится такой же (D=15*2*2,5=75 мм).

Устройство вытяжки в подземном хранилище

Погреб и подвал имеют разное предназначение: первый сооружают под землёй специально для длительного хранения продуктов. Другой относится к помещениям технического назначения и является частью дома или гаража — там могут находиться коммуникации и кладовки под хозяйственный и спортивный инвентарь. У каждого из вариантов расположения овощехранилища есть особенности обустройства проветривания.

Отдельно стоящий погреб

Погреб может быть частью дома, гаража или устраиваться отдельной постройкой, полностью заглублённой в землю. При расположении внутри здания проветривание хранилища осуществляется с использованием общедомовой вентиляции. Устройство вытяжки в погребе, стоящем на расстоянии, выполняется в автономном варианте. Д ля монтажа схемы потребуются воздуховоды — они бывают прямоугольного сечения или круглого, изготавливаются из разных материалов:

  • дерева;
  • асбоцемента;
  • пластмассы;
  • металла.

Правильная вытяжка в погребе состоит из двух вертикальных каналов: для удаления воздуха и его притока, — расположенных в диаметрально противоположных углах камеры. Такое размещение обеспечивает лучшее протягивание газов по всему объёму погреба. Нижний торец вытяжной трубы устанавливают в 20 см от потолка, а другой выводится как можно дальше над земной поверхностью. Чем выше оголовок, тем естественная тяга будет лучше.

Высокая труба при отсутствии других строений вблизи погреба вызывает сложности её закрепления. Фиксирование осуществляется тросами, или вытяжной канал заключают в деревянный короб с бетонным обрамлением на приземном участке. Пространство между трубой и внешним каркасом заполняют утеплителем.

Нижний конец приточного воздуховода от пола располагают на расстоянии 20―50 см, а верхний поднимают на 0,5 м и более над постройкой.

Для обеспечения естественного проветривания такой схемы достаточно, если потребуется её улучшить, можно сделать систему принудительной — установить канальный вентилятор.

Продуктовый склад под полом гаража

Помещение для стоянки автомобиля относится к пожароопасным объектам. Кроме того, в нижней части строения могут скапливаться угарные выхлопные газы, поэтому вытяжка в подвале гаража требует правильного исполнения во избежание несчастных случаев. Существуют нормативы, применение которых поможет избежать неприятностей:

  1. Схема проветривания принимается естественной по причине того, что использование электровентилятора для воздухообмена повышает риск создания пожароопасной ситуации. Для воспламенения паров бензина достаточно даже небольшой искры.
  2. Приточный канал должен обеспечивать поступление только наружного свежего воздуха, а не из помещения, где стоит автомобиль.
  3. Вытяжная труба прокладывается по внутренней стене гаража и выводится выше конька крыши на 0,8 м. Это позволяет утеплять только наружный участок канала. Для улучшения тяги на оголовок устанавливают дефлектор — специально созданное для этого устройство.

Работоспособность системы проветривания в зимний период эксплуатации необходимо поддерживать: отбрасывать снег от устья приточной трубы, ограничивать тягу при низких отрицательных температурах, чтобы не подморозить овощи. Регулировка воздухооборота осуществляется заслонками на газоходах.

Вытяжная вентиляция подвала дома

Когда над погребом располагается жилое помещение, важно знать, как правильно сделать вытяжку в подвале, чтобы запахи из него не нарушали комфортный микроклимат дома. Проветривание подполья осуществляется обязательно через 2 отдельные трубы — отводящую газы и обеспечивающую приток наружного воздуха. В отношении обустройства проветривания подвала дома действуют следующие правила:

  1. Трубопровод подачи свежей струи прокладывается сквозь стенку фундамента горизонтальным участком непосредственно в подвал выше уровня почвы. Посредством отвода 90º его направление меняется вертикально вниз. Торец трубы не достаёт до пола погреба 20―50 см. Диаметр воздуховода на всём протяжении не меняется, а количество изгибов должно быть минимальным.
  2. Вход в приточный канал закрывают решёткой и сеткой от птиц, грызунов и мошек. Такую защиту используют и в предыдущих вариантах погреба. Зимой прилегающее к отверстию пространство периодически очищают от снега.
  3. Вытяжной газоход частного дома прокладывают по трассе дымового канала внутри стены или по ней в помещении.
  4. Расположение погреба удобно устраивать под кухней — вытяжная труба может быть объединённой.

Вентилятор добавляют в схему проветривания подвала, если его площадь помещения большая. Принудительный обмен предотвратит застаивание воздуха по другим углам подземной камеры.

Монтаж вентсистемы самостоятельно

При устройстве вытяжки в погребе своими руками необходимо руководствоваться общими правилами, независимо от его расположения: под домом, гаражом или отдельным строением. Монтаж естественной и принудительной систем проветривания различается только установкой для последней схемы вентилятора. Основные рекомендации заключаются в размещении воздуховодов.

Вытяжной канал располагается всегда вертикально, верхняя отметка трубы над уровнем земли 2,5―3 м. Для погреба в доме или гараже — дополнительное условие: возвышение над коньком крыши 0,5―1 метр. Входное отверстие приточного воздуховода должно быть в 50 см от земли. Сделать проветривание более эффективным можно, если применить специальные устройства:

  • флюгер-диффузор на входе в приточный канал при ветреной погоде способствует задуванию наружного воздуха внутрь погреба;
  • дефлектор на оголовке вытяжки хорошо усилит тягу, если соотношение диаметров сочетаемых частей 2:1;
  • встраиваемый вентилятор в вытяжном канале может заменить маломощная лампочка накаливания, что ставится в холодильнике: подогретый воздух увеличивает конвекцию в трубе.

По завершении монтажа наружные элементы системы защищают козырьками и решётками от атмосферных осадков.

Испытание присутствия тяги в построенной вентиляции проверяется горением спички в подвале: яркое пламя свидетельствует о достаточном количестве кислорода в воздухе. И наоборот, затухание укажет на преобладание в помещении углекислого газа.

Естественная вентиляция в подвале - просто и эффективно

Здоровый образ жизни подразумевает отказ от употребления в пищу продуктов, содержащих консерванты и химические добавки. Сюда же относятся выращенные в промышленных условиях овощи и фрукты. Ведь неизвестно, какими пестицидами их обрабатывали и чем удобряли почву. Следуя этой логике, многие самостоятельно выращивают овощи на своем участке. Но вырастить — это еще половина дела. Необходимо также правильно сохранить урожай. Идеальным местом для хранения продуктов является сухой и прохладный подвал. Важным фактором, влияющим на микроклимат, считается грамотная естественная вентиляция подвала, при наличии которой овощи не сгниют и не высохнут. Портятся продукты, в основном, из-за отсутствия вытяжки или, наоборот, от сквозняков.

Вентиляция — это система, состоящая из труб разных диаметров или шахт, обеспечивающих правильные параметры влажности, температуры и циркуляции воздуха в помещении.

Во время зимней лежки овощи и фрукты выделяют тепло и влагу, а перепады температур на улице, и, соответственно, в погребе, способны вызвать появление конденсата внутри помещения. Естественная вентиляция погреба как раз и создана для того чтобы ликвидировать эти неблагоприятные для хранения продуктов факторы.

Помимо хорошей сохранности продуктов в подвале, от вентиляции во многом зависит микроклимат и комфорт в остальных помещениях дома. Хорошая циркуляция воздуха избавит строение от переизбытка идущей от земли влаги, а, значит, обезопасит от плесени и грибка и значительно увеличит срок службы всех конструкций. При строительстве подземного хранилища некоторые домовладельцы игнорируют установку вентиляции, ссылаясь на отсутствие специальных знаний или сложность выполнения работ. В реальности создать естественную вентиляцию в подвале довольно легко.

Прежде чем приступать к устройству вентиляции, необходимо изолировать помещение от попадания грунтовых вод и (при необходимости) оборудовать систему дренажа.

Правильная установка вентиляционных точек

Чтобы воздух не застаивался и, напротив, не появлялось сильных сквозняков, необходимо грамотно организовать циркуляцию воздуха. В помещении должен установиться правильный климат для долгого хранения урожая.

Принцип организации естественного воздухообмена в подвальном помещении.

Для этого потребуется установить 2 точки для естественной вентиляции в подвале:

  • 1 точка (выход трубы, для подачи воздуха в помещение) устанавливается на расстоянии в полметра от пола.
  • 2 точка (для вытяжки) монтируется под потолком в противоположной стороне подвала, чтобы циркуляция воздуха происходила по всему помещению.

Важно не забывать о защитных решетках, которые необходимо установить наверху вытяжной и приточной трубы (защита от птиц и грызунов).

Интенсивность воздухообмена напрямую зависит от разности высот вытяжной трубы и приточного воздуховода. Именно по этой причине необходимо установить приточную трубу на высоте в 0,5 метра от пола подвала, а вытяжную смонтировать как можно выше. Выходы труб на улицу нужно утеплить, минимизировав тем самым конденсацию влаги внутри.

Для регуляции потоков воздуха в сечении вентиляционных труб устанавливаются шиберные заслонки. С помощью рычажков можно контролировать тягу вытяжки. Если овощи подсыхают и сморщиваются, значит, нужно уменьшить поток воздуха, а если загнивают, то увеличить.

Плюсы и минусы естественного воздухообмена

Установленная естественная вентиляция в подвале может обойтись без вспомогательных электрических вентиляторов. Такая вентиляция устанавливается быстро, а главное, ее можно соорудить самостоятельно. При выборе этой системы необходимо учесть, что скорость потока воздуха зависит от температуры в подвале и на улице. Чем разница между ними больше, тем быстрее двигается воздух.

Плюсы естественной вентиляции:

  • Очень простое устройство системы (в ней нечему ломаться).
  • Простота установки и дешевизна.
  • Не требует подключения к электросети.
  • Не шумит.

Единственный минус такого устройства заключается в том, что при одинаковом температурном режиме внутри помещения и снаружи, эффективность вытяжки значительно уменьшается. Но это не страшно, выход из положения есть.

Чтобы вытяжка работала даже при единой температуре воздуха внутри и снаружи, в подвал устанавливается электрический калорифер или любое обогревающее устройство, которое прогреет воздух, создав при этом нужное давление и запустив циркуляцию. Благодаря этому, затхлый воздух из подвала будет выходить конвекционным потоком в трубу.

Важна ли площадь подвала?

Если ваш подвал по площади превышает 50 квадратных метров, рекомендуется устанавливать принудительную вентиляцию. Помещения до 50 кв. м будут отлично вентилироваться и с помощью естественной циркуляции воздуха.

В маленьких погребах, вообще, можно поставить одну трубу, поделенную на две части. Одна половина будет служить для подачи воздуха, а вторая для вытяжки. У каждой части должна быть своя заслонка. Главное, чтобы трубы на стыках не имели щелей.

Выбираем трубы

Выбор труб зависит от площади подвала, самые популярные размеры 12х12 и 15х15 сантиметров.

Пластиковые вентиляционные трубы.

Применяются разные материалы для труб:

  • Оцинкованная жесть.
  • Пластик. Применение труб из пластика очень востребовано при самостоятельном устройстве вентиляции. Это обусловлено простотой их установки.

В отличие от ПВХ труб, металлические вентканалы требуют некоторых профессиональных знаний и опыта, но при этом они намного надежнее. Какой материал предпочесть, полностью зависит от ваших индивидуальных пожеланий и финансовых возможностей.

Некоторые умельцы делают вентиляционные короба из деревянных досок, плотно соединив их вместе, промазав щели герметиком, либо положив между досками уплотнитель. Дешево и сердито, но кропотливо.

Проверка тяги и эффективность вентиляции

Для того чтобы убедиться в том, что вентиляционная система работает, необходимо проверить тягу. Для этого в погребе нужно приложить к отверстию вытяжной трубы лист тонкой бумаги или поднести зажженную спичку. Если бумагу притянет или пламя отклонится, значит, тяга присутствует. Если пламя не меняется или лист падает, значит, вытяжка не функционирует. Возможно, следует поменять трубы на больший диаметр.

Проверка тяги — пламя должно затягивать в вытяжную трубу.

Вообще, потухшая в погребе спичка свидетельствует о дефиците кислорода, а это значит, что тут не обойтись без принудительной вентиляции.

Также о том, что вентиляция не работает так как нужно, говорит появление сырости и плесени. В этом случае необходимо открыть задвижки труб полностью, проветрить подвал, приоткрыв все двери и окна. Народный способ борьбы с плесенью заключается в том, чтобы поставить в помещение емкость с крупной солью на несколько дней.

Бывает и наоборот — из-за нехватки влажности и чрезмерно высокой температуры в погребе овощи ссыхаются и становятся вялыми. Чтобы повысить влажность необходимо прикрыть заслонку вытяжки и поставить внутрь ведро с водой или мешок с сырым песком, а можно просто посыпать пол сырыми опилками.

Принудительная вентиляция

Если по каким-либо причинам циркуляция воздуха в подвале так и не появляется, не устанавливается стабильная тяга, то придется прибегать к частичной механизации.

Принудительную вентиляцию имеет смысл устанавливать в зданиях с большой площадью, где кроме подвала вентилируются и жилые комнаты.

Автоматическая вытяжка в погребе или подвале — недешевое удовольствие, но зато пропадает зависимость качества воздухообмена от природных условий.

Для устройства такой вытяжки в сечения труб устанавливаются электрические вентиляторы. Важно помнить, что в зимнее время нужно проверять (а при необходимости регулировать) вентиляционную тягу во избежание замерзания продуктов.

Как сделать вентиляцию в подвале частного дома своими руками, схемы

Содержание статьи:

Необходимость вентиляции подвала

От пола не тянет сыростью, а картошка хранится до весны, когда вентиляция в подвале дома выполнена правильно. Вентиляция обеспечивает организованное передвижение масс воздуха в подвальном помещении. За счет постоянного обмен воздухом между улицей и подвалом в помещении устанавливается постоянная температура и влажность. Создаются отличные условия для хранения овощей и припасов, не заводятся плесень и грибок. Если же движения воздуха нет, использовать подвал в качестве кладовой будет невозможно. Подвергаются опасности материалы фундамента и перекрытий, страдающие от постоянного воздействия влаги. Но основная угроза, подстерегающая жильцов дома с теплым невентилируемым подвалом – это пожар или взрыв, вызванные высокой концентрацией углекислоты. Газ выделяется при работе отопительного оборудования, часто устанавливаемого в цокольном этаже. Поэтому в подвале загородного дома просто необходима вентиляция.

Большую опасность для припасов и жильцов представляют споры плесени, населяющие сырые подвалы без вентиляции. В деревянных домах грибок может быть причиной разрушения несущих балок и даже обрушения конструкций. Вдыхание спор плесени способствует развитию респираторных заболеваний, астмы и аллергии. Поэтому вентиляция необходима в подвале любого жилого дома.

Принцип движения воздушных потоков для вентиляции подвалов частных домов на фото-схеме.

Продухи для вентиляции подвала

Принципиальная схема вентиляции подвала

О том, как сделать вентиляцию подвала в частном доме, следует подумать еще на стадии закладки фундамента. Самый простой и дешевый вариант вентиляции в подвале дома – это система продухов или попросту отверстий в цоколе. Изнутри отдушины прикрываются сетками от грызунов и насекомых. На фото вентиляция подвала в частном доме с системой продухов.

Эффективность работы вентиляции в подвале деревянного или каменного дома будет всегда зависеть от силы и направления ветра, температуры на улице.

Организовывая такой вид воздухообмена, важно правильно рассчитать площадь продухов, которая составляет 1\400 от площади подвала.

Продухи подвальной вентиляции

При подсчетах площади продухов следует учитывать также:

  • глубину фундамента;
  • тип грунта и близость почвенных вод;
  • направление преобладающих ветров;
  • количество осадков в разные периоды года;
  • перепады суточных и годовых температур.

Регламентируется и размер каждого отверстия:

  • диаметр от 12,5 см;
  • площадь от 50 кв. см.

Продухи

Чтобы вентиляция в подвале жилого дома работала эффективно, достаточно будет по паре отверстий с каждой из сторон дома.

Дома сложной конфигурации или расположенные в низменности придется обеспечить усиленной вентиляцией: по 2 продуха на 4 метра фундамента.

Если под внутренними стенами устроен фундамент, продухи делаются и в дополнительных конструкциях. Естественную вентиляцию можно сделать управляемой, установив задвижки на продухи. Зимой заслонки прикрываются, а летом полностью открываются. В трескучие морозы оставляются узенькие щели, так как тяга очень сильна и подвал моментально выхолодится.

Но такая вентиляция подвала в загородном доме не подойдет, если зимой его используют в качестве хранилища овощей и фруктов. Не достаточно эффективным будет воздухообмен и при большой площади дома. Для вентиляции подвала многоквартирного дома продухи используются лишь в качестве дополнительного средства. Основным же выбирают друхтрубную (приточно-вытяжную) систему вентиляции подвала жилого дома.

Приточно-вытяжная вентиляция подвала

Микроклимат в любом подвале лучше всего поддерживает приточно-вытяжная система. Состоит она из двух воздуховодов: один для притока воздуха, другой для вытяжки.

Приточно-вытяжная вентиляция подвала

Нижний конец приточной трубы крепится в 50 см от пола подвала, а верхний должен выступать за уровень почвы на 1 метр.

Нижний конец вытяжной трубы располагается на 150 см от пола подвала, верхний выходит за конек крыши на 50 см.

Перепад температур в нижнем и верхнем концах обеспечивает тягу: по приточной трубе с улицы в подвал, по вытяжной на улицу.

Размещать вентиляционные каналы нужно в противоположных сторонах. Если пренебречь этим правилом, в помещении создадутся застойные, непроветриваемые зоны. Воздух будет двигаться лишь вдоль одной стены. И тут тоже следует оборудовать систему заслонок, контролирующих интенсивность проветривания.

Если хозяин решил сам делать вентиляцию подвала дома, как правило, используются пластиковые трубы диаметром 10 – 15 мм. Чем больше площадь, тем шире труба. Для площади 40 кв. метров лучше взять трубу диаметром 12 мм.

Более трудоемкий способ изготовления вентканалов – из деревянных досок. Внутренняя поверхность воздуховодов должна быть максимально гладкой, поэтому доски обрабатывают рубанком. Щели ухудшат тягу. Преимущество деревянной вентиляции подвала многоквартирного дома в отсутствии конденсата на стенках.

Верхние концы труб прикрывают зонтиками, которые не пропускают внутрь осадки и участвуют в регулировке скорости воздушного потока. Чем короче приточная труба по сравнению с вытяжной, тем мощнее поток. Этим свойством пользуются для регулировки интенсивности тяги.

Подвал многоквартирных домов делится на несколько отсеков, вентиляция приток-выдув монтируется в каждом из них.

Хорошая вентиляция подвала частного дома обеспечивает двукратный воздухообмен в час, то есть весь объем воздуха заменяется дважды за 60 минут.

Вентиляция маленького подвала

Вентиляция небольшого подвала частного дома работает по принципу приток-выдув. Но тут справится единственный вентканал из дерева, вдоль разделенный на два отсека. Один из них служит для притока, другой для вытяжки.

При сильных морозах вентканалы нужно закрыть.

Принудительная вентиляция подвала

Устройство принудительной вентиляции

Естественная вентиляция может не справляться со своими функциями в жаркую безветренную погоду, когда перепад температур очень мал. Если дом находится на пригорке, где почти всегда дует ветерок, такой системы вполне достаточно. А чтобы усилить тягу, приточный канал устанавливают с северной части, в 2 метрах от ближайшего забора или стены.

Часто никакие ухищрения не заставляют воздух двигаться. И тогда прибегают к использованию принудительной вентиляции в подвале частного дома.

Кроме этого принудительную тягу оборудуют:

  • В больших подвалах площадью 40 кв. метров и более. Зимой по вытяжной трубе проходит теплый воздух. При соприкосновении его с холодной трубой выпадает конденсат, оседающий на стенках и постепенно замерзающий. Во время длительных морозов весь просвет трубы может покрыться снегом и вентиляция в подвале этого дома прекратится;
  • Когда в подвале собираются оборудовать сауну, зал для спортивных занятий, игровую или мастерскую. Принудительная вентиляция такого подвала в частном доме поможет заодно удалить неприятные запахи и обеспечить людей свежим воздухом.

Стандартная схема принудительной вентиляции заключается в механической подаче воздуха с улицы, который проходит фильтрацию, доводится до необходимой температуры и подается в подвал. Одновременно отработанный воздух вытягивается через отводящие каналы на улицу.

Для ее реализации необходимо много громоздкого и дорогого оборудования:

  • вентканалы;
  • диффузоры;
  • воздухоотводы;
  • воздухозаборники;
  • камеры смешивания воздушных потоков;
  • нагнетатели (если приточная вентиляция будет обслуживать не только подвал, но и жилые помещения).

Фотография такой системы вентиляции подвала в частном доме наглядно демонстрирует ее сложность и монументальность.

Плюсы принудительной вентиляции в подвале деревянного дома:

  • независимость от погодных условий;
  • постоянная работа в нужном режиме.

Минусы:

  • сложный монтаж;
  • высокая цена.

Мы предлагаем две схемы принудительной вентиляции в подвале частного дома, которые можно воплотить самостоятельно.

Способ №1

Вентилятор на вытяжку

Необходима пара вентиляторов (иногда один). Его монтируют на внутренний просвет вытяжного канала для усиления вытяжки. При включенном вентиляторе в подвале разряжается воздух, недостаток компенсируется через приточный канал. Если площадь подвала велика, устанавливается пара вентиляторов.

Второй потребуется для притока, чтобы уравновесить его с оттоком воздуха. Это устройство вентиляции в подвале частного дома очень просто. Смонтировать его сможет самостоятельно хозяин, обладающий простейшими строительными навыками.

Вся система вентиляции подвала загородного дома управляется одним выключателем. При монтаже следует иметь в виду, что цокольные этажи относятся к категории влажных помещений. Поэтому разрешается устанавливать только электрооборудование, работающее от 36 Вольт и снабженное предохраняющими устройствами. Иначе возможны пробои на корпус, замыкания и все последующие неприятности.

Способ №2

Вентиляционный дефлектор

Как сделать энергонезависимую вентиляцию в подвале частного дома? Такой способ есть, принудительная тяга обеспечивается движением ветра. Наружный конец вытяжного канала заканчивается дефлектором особого типа. Приблизительно такими конструкциями снабжаются вагоны поездов. Когда ветер бьет в один бок дефлектора, в другом увеличивается давление. За счет этого эффекта тяга усиливается в разы. Можно устанавливать и маленькие турбинки, работающие по принципу флюгера. Вращаясь, они передают движение через систему валов на вентилятор, встроенный в вентканал.

Оба способа позволяют изменять интенсивность движения воздуха и использовать естественную вентиляцию. Поэтому располагают трубы для вытяжки и притока согласно правилам о монтаже систем приток-выдув. А вот диаметр труб выбирается поменьше раза в полтора, ведь механическая тяга достаточно интенсивна.

Вентиляция подвала своими руками

Схема движения воздушных потоков в подвале

Задумавшись над устройством вентиляции в подвале частного дома, многим приходит в голову самостоятельно вырубить продухи в цоколе. Это правильное решение, если дом невелик. Аккуратно и красиво отверстия можно сделать методом алмазного сверления.

Высота центра отверстий от поверхности земли должна быть не меньше 0,3 метра, чтобы во время ливней и таяния снега в подвал не попадала вода. Диаметр продухов от 125 до 225 мм в зависимости от площади подвала. Изнутри на них крепится сетка и решетка. Можно вызвать специалиста, который проконсультирует по вопросам вентиляции в подвале частного дома и произведет все расчеты.

Начать обустройство приточно-вытяжной вентиляции в подвале частного дома нужно с составления схемы. Схематичный простейший рисунок послужит серьезным подспорьем при подсчете длины труб, количества хомутов. Далее необходимо пробить отверстия и каналы для воздуховодов. Удобнее всего немного откопать фундамент, сделать канавки, после чего установить воздуховоды. Крепится труба с помощью хомутов к стене. Внутри трубы будет скапливаться конденсат, его можно будет сливать через краник на сборщике воды (продается в строительных магазинах).

Разобравшись, как сделать вентиляцию в подвале частного дома, поговорим о подходящих строительных материалах.

В качестве вентканалов широко используются трубы из ПВХ или оцинкованной жести. Для соединений пластиковых труб продаются переходники и уголки из такого же материала. А вот с металлическими придется повозиться, тут нужны навыки жестянщика. К тому же, конденсат, неизбежно собирающийся на стенках труб, рано или поздно приведет к появлению ржавчины в местах соединений.

Что касается упомянутых выше деревянных воздуховодов: изготовление их трудоемко и в современном строительстве практически не используется.

Поэтому наша рекомендация: трубы из ПВХ.

Проверка работоспособности вентиляции подвала

Со временем может забиться даже правильно сделанная вентиляция в подвале частного дома.

Как проверить ее работу?

Такой подвал заслуживает хорошую вентиляцию

Метод прост: листочек бумаги прикладывают к внутреннему концу вытяжного отверстия. Если тяга хороша, он будет держаться у решетки как приклеенный. Безусловно, таким же образом бумажка поведет себя и при включенном вентиляторе.

Можно установить в подвале спиртовой (уличный) термометр и прослеживать за изменением температуры. Не помешает и прибор для изменения влажности – психометр. Место для устройств выбирается возле приточного канала.

Оптимальная температура для подвала-хранилища овощей составляет 3-5 градусов выше нуля, для помещения спортзала, сауны или бильярдной +17 – 21.

Вентиляция подвала в частном доме должна поддерживать относительную влажность в пределах 85 – 90% для хранилища и до 60% для бытового помещения.

Признаки плохой работы вентиляции в частном доме:

  • в подвале на стенах и потолке капельки конденсата;
  • тяжелый воздух;
  • неприятные запахи;
  • появляется плесень.

О том, что превышен уровень углекислого газа, говорит быстро гаснущая в подвале спичка.

Если обнаруживаются описанные выше тревожные факторы, люк в подвал и все вентиляционные заслонки открываются на 24 часа.

При увеличении влажности более 90% посередине помещения устанавливается ящик с опилками, солью или известью (негашеной). Они впитают излишки влаги из воздуха и понизят относительную влажность. Ящик можно использовать несколько раз, высушив его содержимое на солнце.

При появлении плесени, пораженная поверхность очищается и обрабатывается специальными растворами или белится известкой. Нежелательно использовать хлорку. После обработки на несколько суток усиливают движение воздуха. Процедуру проводят ежегодно перед закладкой плодов на зимовку.

Схема вентиляции погреба - расчет сечения воздуховодов

Любое подвальное помещение или погреб должны быть надежно защищены от застоявшегося воздуха, мороза и конденсата. Именно поэтому в подземных хранилищах делается качественная гидро- и теплоизоляция. Также в особом внимании нуждается схема вентиляции погреба.

Приток чистого воздуха в подвальное помещение предотвратит вероятность опасного скопления вредных газов, а также исключит вероятность появления конденсата. Фрукты и овощи в процессе хранения выделяют большое количество влаги, а от нее необходимо избавляться как можно оперативнее, чтобы не началось процессов гниения внутри помещения.

Схема вентиляции подвального помещения, если ее делать правильно и с умом, базируется, прежде всего, на автоматизированном контроле подачи чистого воздуха и устранения застоявшегося из помещения. Система вентиляции погреба в этом случае основывается на работе специального устройства, которое с помощью датчиков поддерживает требуемый влажностный и температурный режимы в подвале. Конечно, основным недостатком подобных устройств является их высокая стоимость.

Готовые вентиляционные блоки.

Но расстраиваться не стоит, ведь можно самостоятельно произвести расчет вентиляции в погребе и делать всё своими руками, не прибегая к помощи специалистов и покупке дорогостоящего оборудования.

Разновидности вентиляционных систем для погреба

Сегодня можно выделить две самых распространенных системы: естественная и принудительная вентиляция. Популярностью пользуются обе системы, но перед тем как сделать вентиляционную систему, необходимо произвести некоторый расчет.

Первым делом следует выяснить общую площадь подвального помещения, а также высоту перекрытия. После получения необходимых чисел выполняется достаточно простой расчет, в результате которого мы получаем минимально возможное сечение канала вентиляции для погреба.

Формула практически для всех подвальных помещений одинакова: 25 кв.см. канала вентиляции на 1 кв.м. погреба.

Расчет вентиляционной системы

В этом примере за основу будет взят канал вентиляции, сделанный из обычной трубы из поливинилхлорида (ПВХ).

  • В том случае, когда общая площадь погреба равняется 10 кв.м., то нам требуется площадь воздуховода равная произведению 10 на 25 кв. см. Получается 250 см. кв.
  • Далее берем формулу площади круга (воздуховод у нас круглый) S = πR², в соответствии с которой высчитываем необходимый радиус вентиляционной трубы, который в нашем случае будет составлять 8.9 см. Соответственно, диаметр трубы должен быть 17.8 см.

В том случае, когда ПВХ-труба имеет нестандартное прямоугольное сечение, для нашего подвального помещения оно должно составлять около 16 см. Если вам необходимо произвести расчет для другой площади подвального помещения, то он будет аналогичен.

Приведенный выше расчет является весьма упрощенным, так как не учитывает интенсивность воздухообмена в помещении.

Нужно принимать во внимание тот факт, что оптимальное проветривание подразумевает под собой полную замену воздуха в погребе хотя бы 1 раз в полчаса.

Специалисты часто рекомендуют произвести расчет сечения вентиляционного канала в подвальном помещении с учетом расхода воздуха. Интересно, что для высчитывания расхода воздуха также есть своя формула: L=V*K, где L – это, собственно, необходимое нам значение расхода воздуха, V – общий объем подвального помещения, а K – значение, указывающее на то, сколько раз за час воздух в помещении меняется. Если, например, высота подвального помещения составляет 200 см, то расход воздуха, посчитанный по выше указанной формуле, составит около 40 куб.м. в час.

Сечение воздуховода

При устройстве системы вентиляции в погребе произвести расчет сечения вентиляционного канала нужно обязательно.

Формула для расчета следующая: S=L/(W*3600). В этой формуле S является площадью сечения канала, L – расход воздуха (его мы посчитали выше и получили 40 куб. м. в час), W равняется 1 м/с (т.к. это скорость потоков воздуха, ее берут по номиналу).

Сечение трубы в этом случае можно будет рассчитать следующим образом: 40/(1*3600)=0.0111 кв.м. Далее берем знакомую нам формулу R= √(F/π), из которой получаем значение радиуса, равное приблизительно 5.9 см. Диаметр в этом случае необходимо взять с округлением в большую сторону (примерно 12 см). Если ПВХ-труба имеет нестандартное прямоугольное или квадратное сечение, то ее размеры должны составлять около 11х11 см (опять же, округлять следует в большую сторону).

Выход воздуховода.

Конечно, все значения для системы вентиляции погреба, которые были приведены выше, являются приблизительными. Кроме того, число замен воздуха в помещении мы тоже брали минимальное (их может быть намного больше). В ряде случаев кратность воздухообмена может быть намного выше. Но, одновременно с этим, следует понимать, что излишнее проветривание и поступление большого количества чистого воздуха вызовет подсушивание продуктов, хранящихся в погребе, поэтому всё надо брать в меру, ведь «больше» вовсе не значит «лучше». Если вы в своих силах не уверены, то расчеты лучше доверить профессионалам, как и все работы по устройству вентиляции в погребе. Хотя работа не такая сложная, как строительство подвала, но в ней есть множество нюансов, которые нужно предусмотреть.

Устройство вентиляции в погребе

После того как схема вентиляции для подвального помещения будет полностью рассчитана, можно начинать непосредственный монтаж. Если предполагается, что вентиляция будет включать в себя две трубы, то одну из них следует расположить на расстоянии в 150-180 см от пола (это будет вытяжная труба). С другой стороны, на противоположной стене устанавливается приточная труба, нижняя часть которой не должна доходить до пола примерно 20-30 см. Это связано с тем, что по законам физики теплый воздух постепенно поднимается вверх. Именно в теплом воздухе содержится большее количество влаги, которая оседает на стенках подвального помещения, поэтому его нужно вовремя убирать из погреба.

Схема воздухообмена в погребе.

Всю работу можно сделать самостоятельно. Очень важно, чтобы верхняя часть вытяжной трубы проходила через все перекрытия здания и располагалась над кровлей на высоте в 20-50 см. Кроме того, выход трубы требуется закрыть колпачком, который предотвратит попадание осадков внутрь трубы и, следовательно, в помещение подвала. С другой стороны, верхнюю часть приточной трубы также рекомендуется тщательно закрыть металлической сеткой, потому что именно через эту трубу в погреб могут проникать насекомые и грызуны, наносящие непоправимый ущерб провизии.

Если у вас есть такая возможность, то лучше всего предпочесть принудительную вентиляцию. Но в тех случаях, когда площадь вашего погреба небольшая и в нем храниться всего несколько килограмм продуктов, то нет никакой необходимости делать даже две трубы (вполне хватит одной).

Prins Hendriklaan, Утрехт

Спальни: 1

Свободна с: 06 Сентябрь 2020

Адрес: & nbsp

Prins Hendriklaan

Предпочтительный арендатор: & nbsp

Без предпочтений

Описание:

Сразу в наличии. Полностью меблированная квартира класса люкс.Под ключ. Первый этаж. Пожалуй, самый красивый район Утрехта, у нас есть эта современная квартира со всеми удобствами. Полностью оборудованная кухня с духовкой / микроволновой печью, светодиодным освещением, плитой, встроенным холодильником / морозильной камерой и, конечно же, посудомоечной машиной. Имеются тарелки, столовые приборы, кофеварка, чайник, сковородки и аксессуары. Непосредственно к гостиной примыкает спальня с двуспальной кроватью и вместительным шкафом с раздвижными дверьми. В спальне есть ванная комната с двойной раковиной, стиральной машиной с сушилкой и приятной душевой кабиной с тропическим душем и обычной насадкой для душа.Отдельный туалет находится в гостиной рядом с входной дверью. Полностью в том же стиле, что и ванная с туалетом и умывальником. Перед отелем находится частный сад, где можно позагорать утром и вечером. Через палисадник у вас также есть собственный прямой доступ к дому. В подвале здания есть дополнительные кладовые. В квартире есть Wi-Fi и телевизор. Для парковки требуется разрешение на парковку. Насколько нам известно, списка ожидания нет, и вы можете подать заявление на него в муниципалитете после регистрации.Это опрятный, дружелюбный район со множеством хороших магазинов / ресторанов, а до центра города можно дойти пешком или на велосипеде. Парк Вильгельмина находится менее чем в 50 метрах от отеля. Этот монументальный парк 1898 года очень популярен среди бегунов, друзей, пар и семей. Просто перечислим: - Стильная 2-комнатная квартира, первый этаж - Примерно 53M2 полностью меблированы, под ключ - Открытая кухня с посудомоечной машиной, микроволновой печью / духовкой, холодильником / морозильной камерой, вытяжкой, светодиодным освещением и газовой плитой с посудомоечной машиной, микроволновой печью / духовкой, холодильником / морозильной камерой, вытяжкой, светодиодным освещением, газовой плитой и кухонными принадлежностями.- Частный палисадник с отдельным входом в дом. -WIFI и телевидение - Ванная комната со стиральной и сушильной машинами, тропическим душем, обычным душем и раковиной (двойная) - Туалет с плавающим унитазом - Видеосвязь у дверей - вентиляция с контролем CO2 (тихая, экономичная и безопасная) - Маркировка энергоэффективности A - Пол ПВХ (светлый дуб) - дополнительное хранилище в подвале Если вас заинтересовала эта квартира, пожалуйста, свяжитесь с нами. Услуги: Интернет включен: Да Посудомоечная машина: Да Количество спален: 1 Мебель для гостиной: Да Частная уборка: Нет Кухня: Частная Туалет: Частный Отопление: центральное Интернет: Да Гостиная: Частная Статус арендатора: Только работающие профессионалы Стиральная машина: Да Доступно для инвалидных колясок: Да Ac: Нет Wi-Fi: Да Ванная: Собственная Электричество включено: Нет Замок: Нет Сушилка: Да Разрешены животные: Нет Курение разрешено: Только на улице Меблировка спальни: Да Стол: Нет Цокольный этаж: Общий Полы: пластик Общий размер: 53 Посуда: Частная Подходит для аллергиков: Да Возможна регистрация: Да Парковка: Нет Кровать: Да Шкаф: Да Стоимость газа включена: Нет Стоимость воды включена: Нет ТВ: Да Воспроизведение музыки: Нет Балкон-терраса: Нет Общая уборка: Да Сад: Частный .

Реформа кухни дома, новая редакция вытяжки.

Каменщик оштукатуривает стену около электрошкафа

Каменщик укладывает пол из керамогранита с помощью специальных инструментов

Плотник помещает мигающую белую деревянную дверь в дверь

Плотник, использующий гвоздодер со сжатым воздухом для вставки гвоздей при сборке раздвижной двери

Плотник помещает мигающую белую деревянную дверь в дверь

Плотник устанавливает раздвижную дверь

Плотник, использующий гвоздодер со сжатым воздухом для вставки гвоздей при сборке раздвижной двери

Плотник, использующий гвоздодер со сжатым воздухом для вставки гвоздей при сборке раздвижной двери

.

Вытяжка для кухни с вытяжкой под шкафом

Эта профессиональная кухонная вытяжка под шкафом изготовлена ​​из высококачественной нержавеющей стали. Вытяжка с 4-скоростной светодиодной сенсорной панелью управления с современным дизайном, оснащенная мощным вентилятором мощностью 900 кубических футов в минуту и ​​светодиодной лампой мощностью 2 Вт. Он также легко снимается, его можно мыть в посудомоечной машине, что упрощает обслуживание. Заслонка невозвратного воздуха предотвращает утечку тепла, когда вытяжка не используется.

* Эта вытяжка сертифицирована ETL / CETL на соответствие требованиям безопасности в США и КАНАДЕ;

Описание продукта

Вариант монтажа: под шкафом

Доступные размеры: 30 дюймов (750 мм), 36 дюймов (900 мм) и 42 дюйма (1060 мм) 48 дюймов (1200 мм)

Двойной центробежный вентилятор

Четырехскоростной мягкое сенсорное управление

Светодиодные лампы мощностью 5 Вт / галогенные лампы мощностью 35 Вт (тип GU10)

перегородочные фильтры для максимальной производительности

Нержавеющая сталь (матовая поверхность)

Доступны дополнительные удлинители дымохода

7-дюймовые круглые вытяжные воздуховоды и обратная заслонка

Двухлетняя ограниченная заводская гарантия

Характеристика:

Мощный двигатель: довольно 385 кубических футов в минуту (1.5 сон - 46 дБ)

Низкая скорость 460 куб. Футов в минуту (3,5 сона - 58 дБ)

Средняя скорость 615 куб. Футов в минуту (5,3 сона - 64 дБ)

Высокая скорость 900 куб. система задержки включает 3-х минутную задержку отключения (1 нажатие / выключение) или немедленное отключение (2 включения / выключения)

Яркий галогенный свет: 2 ярких галогенных лампы 12 В 20 Вт для 30 "36"; 3 лампы для 42 "48"

Дефлекторные фильтры: Этот кожух включает в себя отражательный фильтр; 2 для 30 "36" и 3 для 42 "48"

Материал: Нержавеющая сталь товарного сорта 18 калибра.

Крышка воздуховода Optioal

Спецификация:

Напряжение: 120 60 Гц или 220 В 50 Гц

Тип двигателя: двойной центробежный беличья клетка

Выхлоп: верхний переход прямоугольный с 7-дюймовым круглым кнопками X1

Электронное управление с открытыми светодиодными индикаторами

Галогенная лампа: 12 В 20 Вт X2 (30 "36") 12 В 20 Вт X3 (42 "48")

Размер вытяжки: 30 "29-3 / 4" X 22 "X10"

36 "35 -3/4 "X 22" X10 "

42" 41-3 / 4 "X 22" X10 "

48" 47-3 / 4 "X 22" X10 "

Вес (фунты): 30" нетто : 50 Брутто: 61 36 "Нетто: 53 Брутто: 66

42" Нетто: 61 Брутто: 76 48 "Нетто: 67 Брутто: 85

.

вытяжка - голландский перевод - Linguee

Лучше использовать t h e вытяжка i n r работа с циркуляционным воздухом и с [...]

используйте сушильную машину с конденсатором.

dimplex.de

Het - это zinvol om afzuigkappen в обращении по обращению и конденсатору te gebruiken.

dimplex.de

Поставляемая в комплекте подкладная тарелка wi t h вытяжка a l lo ws этот инструмент используется в качестве шлифовального станка для дерева, краски и, в частности, антифол.

fein.gr

Дверь het meegeleverde steunplateau встретила afzuigkap kan deze als schuurmachine voor hout, lak en vooral antiouling worden gebruikt.

media.fein.de

Газовая плита wi t h вытяжка , f ri dge, микроволновая печь, диспенсер для горячей и холодной воды, кухня.

micazu.com

В Gasfornuis есть wasemkap, koelkast, микроволновая печь, диспенсер для воды для теплой и питьевой воды, keukeninrichting.

micazu.nl

...] Конструктивная конструкция n o f вытяжной шкаф s y st ems гарантирует, что пары и пар собираются и удаляются в максимально возможной степени.

waldner-schule.de

...] Door de bouwvorm van afzuiginstallaties moet gegarandeerd zijn dat dampen en wasem zo volledig mogelijk gegrepen en afgevoerd worden.

waldner-schule.de

Добыча должна производиться

[...] out unde r a n вытяжка , w it h достаточно [...]

вентиляция.

eur-lex.europa.eu

De extractie dient te

[...] gebeuren in e en zuurkast me t адекватная вентиляция.

eur-lex.europa.eu

Кухня оборудована микроволновой печью, холодильником, морозильной камерой, 4-х разрядной посудой il s , вытяжка , d is hes, столовые приборы, посуда, кофе. пр. В кладовке садовая мебель.

chaletino.com

De keuken is ingericht met: microgolf, koelkast, diepvriezer, 4 kookplaten, dampkap, afwasautomaat, bestek, kookgerei, koffiezetapparaat и т. Д.In de bergplaats staan ​​er tuinmeubelen.

chaletino.com

Хорошо оборудованная кухня с гранитной столешницей, керамической ho b , вытяжкой , d is посудомоечная машина, духовка, микроволновая печь, холодильник и отдельная морозильная камера.

netwerkwonen.nl

Goed geoutilleerde eetkeuken die is voorzien van een granieten aanrechtblad, keramische kookplaat, afzuigkap, vaatwasser, духовка, магнетрон, koelkast en aparte vriezer.

netwerkwonen.nl

Двигатель не встроен в t h e вытяжной колпак i t se lf, поскольку внешний вентилятор, установленный непосредственно на внешней стене, вытягивает пары из кухня на улицу.

berbel.de

В de afzuigkap ze lf bevindt zich dan geen motor meer omdat de externe вентилятор, die direct tegen de buitenmuur zit, de wasem van daaruit uit de keuken naar buiten trekt.

berbel.de

На просторной кухне с барной стойкой находится американский холодильник с морозильной камерой и ледогенератором, керамическая плита wi t h вытяжка , m ic rowave / духовка по утрам для выпечки свежего хлеба, посудомоечная машина, кофемашина Senseo, чайник и тостер.

micazu.com

In de ruime open keuken met ontbijtbar vindt u een amerikaanse koelkast met vriezer en icemaker, keramische kookplaat met afzuigkap, een combi magni / духовка om ’s ochtends стих broodjes te bakken, vaatwasser, een senseo koffosterie, een senseo koelkosterie

micazu.nl

Полностью оборудованная кухня: холодильник / бесплатно ze r , вытяжка , 4 b urner плита, микроволновая печь, полная посуда, кофеварка и тостер.

leschevrefeuilles.com

Завершите ingerichte keuken: koelkast / vriezer, afzuigkap, 2 kookplaten, магнетрон, koffiezetapparaat, borden, bestek, pannen en een broodrooster.

leschevrefeuilles.com

Большие кровати, а

[...] Прекрасный крытый дворик с мебелью и кухней h a n вытяжка .

suncamp.co.uk

Grote bedden , een mooi ove rd ekt terras met meubilair en een keuken met afzuigkap.

suncamp.nl

На кухне есть все необходимое

[...] [...] приборы и инвентарь, которые позволят вам приготовить завтрак и даже целую еду: микроволновая печь, духовка с горячим воздухом, электрическая печь с 4 конфорками ho b , вытяжка , r ef rigerator с ледяной коробкой, миксером, кофеваркой, тостером, электрическим чайником, кастрюлями и сковородками, деревянными ложками и т. Д. И посудой на 6 человек [...]

человек.

wirtzfeldvalley.com

Verder heeft u in uw keuken de beschikking over een vaatwasser, een microgolf печь (магнетрон), een heteluchtoven, 4 elektrische kookplaten, afzuigkap, koelkast met vriesvak, миксер, тостер, potten en pannen, pollepels и т. Д.en een kompleet servies en glazen for 6 personen.

wirtzfeldvalley.com

Открытый доступ к плиточной кухне с

[...] 'Languedocienne' s ty l e вытяжка a n d обеденная зона.

elegancefrance.com

Открытый toegang tot de betegelde keuken met

[...] 'Languedo ci enne' afzuigkap en ee n eethoek.

elegancefrance.nl

Современная кухня полностью оборудована, включая посудомоечную машину, газ ho b , вытяжка , f ri dge, морозильная камера, микроволновая печь и отдельная полная.

koopsmakelaardij.nl

De moderne keuken - это все gemakken voorzien waaronder een vaatwasser, gaskookplaat, afzuigkap, koelkast, vriezer, магнетрон и aparte volwaardige духовка.

koopsmakelaardij.nl

В доме два этажа плюс солярий, а также оборудованная кухня wi t h вытяжка , s в k, 75 л. электрический обогреватель, сплит-системы кондиционирования в гостиной и главной спальне, сигнализация [...] [...]

предустановка и бронедверь.

holamurcia.com

Het huis heeft twee verdiepingen en een солярий.Het huis bevat keuken, verwarming 75 l, eenheden van Split, кондиционер в woonkamer en slaapkamer, предварительная установка фургонной сигнализации и beveiliging deur.

nl.holamurcia.com

Роскошная кухня оснащена всеми современными удобствами, такими как посудомоечная машина, микроволновая печь, холодильник, плита, электрическая посуда. il s , вытяжка , и кофеварка, и оборудован для количества человек.

chaletino.com

De luxe keuken - это voorzien van all gemakken zoals: vaatwasser, magicron, koelkast, духовка, elektrische kookplaa t, afzuigkap en koffiezetapparaat en de volledige inrichment voor het het.

chaletino.com

Также через гостиную

[...]

открытая кухня, оснащенная ао.

[...] посудомоечная машина, газовая плита wi t h вытяжка , o ve n, холодильник и [...]

морозильная камера доступна.

koopsmakelaardij.nl

Tevens geeft de woonkamer toegang

[...]

tot de open keuken welke voorzien is van oa. Ваатвассер,

[...] gaskookplaa t met afzuigkap, hetelucht духовка, k oelkast [...]

en vriezer.

koopsmakelaardij.nl

Классификация: Закрытая веранда, лестница на 1 этаж, прихожая, центральный холл, гостиная (примерно 5.05 x 3.60) с выходом на балкон, кухня с духовкой, газ ho b , вытяжка , r ef установка, сушилка и микроволновая печь из кухни доступ к балкон, душевая с умывальником, туалет, спальня I (примерно 3,10 x 3,10) со встроенным шкафом, спальня II (примерно [...] [...]

2,60 x 2,30) с фиксированным шкафом.

woonzeker.com

Инделинг: Gesloten portiek; trap naar 1e etage; вход; centrale hal; woonkamer (ок. 5.05 x 3.60) с носком на балконе; keuken voorzien van духовка, gaskookplaat, afzuigkap, koelkast, droger en magneticron van uit de keuken toegang naar balkon; doucheruimte met wastafel; туалет; slaapkamer I (приблизительно 3,10 x 3,10) с огромным кастом; slaapkamer II (около 2,60 x 2,30) с огромным камнем.

woonzeker.com

Современная открытая кухня размером примерно 4,00 x 2,15 имеет вид

[...]

угловой шкаф с карусельным шкафом, индукционная плита,

[...] нержавеющая сталь s te e l вытяжка , o ve n, посудомоечная машина, [...]

холодильник с морозильной камерой.

rotterdam.interhouse.nl

De moderne halfopen keuken van ca. 4,00 х

[...]

2.15 heeft een hoekopstelling met carrouselkast,

[...] inductiekookplaat , rvs afzuigkap, ov en , vaatwasser, [...]

koelkast en vriezer.

rotterdam.interhouse.nl

La Cornue предлагает на выбор 24 цвета для вашего Cornuchef и i t s вытяжка , a s , которые всегда должны быть дополнены нержавеющей сталью или твердой латунью.

lacornue.com

La Cornue biedt aan uw Cornuchef en zijn dampkap uit te voeren in een keuze van 25 kleuren, altijd gecombineerd met roestvrij staal of massief messing.

lacornue.com

Встроенная кухня: стиральная машина, посудомоечная машина, холодильник с морозильной камерой, 26 л, микроволновая печь, ho b , вытяжка , u p 6 человек, датчик, аккумулятор, сковороды, стол, две скамейки, тостер, кофеварка, чайник, форма для раклет.

holiday-rental.ty-gites.com

Ingebouwde keuken: wasmachine, vaatwasser, koelkast met vriesvak, 26 л, магнетрон, kookplaat, afzuigkap, maximaal 6 personen, сенсор, batterij, koekenpannen, een tafel, twee bankjes, Broodrooster, rattezoka koffiez.

vakantiewonigen.ty-gites.com

Закрытая кухня в светлых тонах

[...] Схема

оборудована холодильником с морозильной камерой, стиральной машиной

. [...] микроволновая печь, газовая плита a n d вытяжка .

rotterdamapartments.com

De gesloten keuken in lichte kleurstelling is voorzien van koelkast met vriesgedeelte, wasmachine,

[...] магнетрон, gasco mf ort e n afzuigkap .

rotterdamapartments.com

Из коридора в ванную комнату, оборудованную ванной, душевой кабиной, умывальником и шкафом, отдельный туалет, 1-ю спальню и выход на

[...]

большая и светлая гостиная с встроенной кухней

[...] оснащен вытяжкой ho b , , o ve n и посудомоечной машиной.

woonhuis.nl

Vanuit de gang kom je in de badkamer, welke voorzien is van bad, douchecabine, wastafel en kast, отдельный туалет, 1e slaapkamer en doorloop naar de

[...]

grote en lichte woonkamer met hier aan обширный de ruime keuken welke voorzien is van

[...] kookplaat, a fz uigka p, духовка en vaat wa sser.

woonhuis.nl

Закрытая кухня (8м2) имеет современную планировку кухни, которая оборудована электрической вытяжкой ho b , , f ri dge, духовкой, верхняя и нижняя шкафы.

mijnhuisenik.com

De gesloten keuken (8m2) heeft een moderne keukenopstelling welke voorzien is van een elektrische kookplaat, afzuigkap, koelkast, духовка, boven en onderkasten.

mijnhuisenik.com

Кофеварка, o ve n , вытяжка , f ri dge, морозильная камера.

en.camping-rhonealpes.com

Elektrisch koffiezetapparaat, o ve n, afzuigkap, k oe lkast, [...]

diepvrieskist.

nl.camping-rhonealpes.com

Герметичность, достигнутая в ходе испытания дверцы вентилятора, снижает потери тепла почти до нуля при отключении t h e вытяжной колпак i s s .

naber.de

De in de Blower-Door-test bereikte luchtvochtigheid reduert de warmteverliezen bij uitgeschakelde wasemkap tot vrijwel nul.

naber.de

Отдельная кухня

[...] полностью укомплектован посудой, кофеваркой, тостером, электрическим чайником, кастрюлями и сковородками, посудомоечной машиной, микроволновой печью, духовкой, стеклокерамической плитой - p , вытяжка , w как навесная машина и холодильник.

sanguli.es

Volledig uitgeruste keuken met bestek, koffiemachine, тостер, waterketel, keukengerei, vaatwasmachine, microgolfoven, духовка, keramische kookplaat, afzuigkap, wasmachine en koelkast.

sanguli.es

Подъезд очень

[...] просторная гостиная, состоящая из 2 частей, ванная комната с душем, туалетом, раковиной, стиральной машиной и сушилкой, пол с подогревом, холл, отдельная кухня, оборудованная всеми удобствами, как холодильник, индукционная х b , вытяжка a n d микроволновая печь.

woonhuis.nl

Entree, zeer ruime woonkamer welke uit 2 delen bestaat, badkamer met douche, туалет, wastafel, wasmachine, droger & vloerverwarming, hal, aparte keuken welke van all gemakken voorzien is o.а. коелкаст, индукционная плита, комбинированный магнетрон.

woonhuis.nl

.

Правильная вентиляция в погребе частного дома: принудительная, расчет диаметра трубы

На чтение 7 мин Просмотров 6к. Опубликовано Обновлено

В обычных помещениях воздух циркулирует за счет оконных клапанов и форточек. В цокольном этаже окна отсутствуют. Для вентиляции погреба необходимо установить отдельные воздуховоды для входящих и исходящих воздушных потоков.

Как правильно сделать вентиляцию в погребе

В погребе должен быть хороший воздухообмен

Подвал в коттедже или в многоэтажном здании есть почти всегда. От жилой зоны он отличается следующими признаками:

  • отсутствуют окна;
  • отсутствуют специальные контуры отопления, хотя могут быть косвенные;
  • низкая температура стен, что зачастую приводит к осаждению влаги;
  • низкая по сравнению с жилыми комнатами температура воздуха.

Микроклимат подвала влияет на температуру и влажность следующего этажа. Поэтому обустройство хотя бы самой простой вентиляции – продух в фундаменте – является обязательным элементом строительства.

Особенности вытяжки, мощность, способ обеспечения воздухообмена напрямую зависит от способа эксплуатации подвала.

  • Если цокольный этаж используется как кладовая – для хранения овощей и консервации, инструментов, – воздухообмен рассчитывают исходя из оптимального температурно-влажностного режима.
  • Если в подвале обустраивают техническую зону – котельную, бойлерную, тренажерный зал, мастерскую, – вентиляцию рассчитывают по нормам СНиП для помещений, где предполагается кратковременное нахождение людей.

Универсальных правил по расчету воздухообмена нет. Вычисления выполняют, учитывая используемое оборудование и назначение подвала. Чем мощнее котельная, тем более мощную вытяжку придется установить.

Для особых проектов, например, винного погреба, разрабатывают специальную систему вентиляции обеспечивающую тонкую регулировку температуры и влажности.

Принцип работы системы

Схема вентиляции

Правильная вентиляция в погребе частного дома основывается на разнице в плотности между холодным и теплым воздухом. Холодный уличный воздух опускается в нижнюю часть помещения, а когда нагреется, поднимается к потолку. Поэтому приточную трубу устанавливают ближе к полу, а вытяжку – как можно ближе к потолку.

Так как речь идет о подземном помещении, приточка и вытяжка в погребе выглядит несколько иначе. Обе трубы устанавливаются вертикально. Конец приточной располагают на дистанции в 50 см от пола. Воздух сюда заходит с улицы и опускается вниз. Вход вытяжки располагается под потолком, а сама труба выводится на крышу.

Чтобы вентиляционный механизм работал, необходимо, чтобы входное и выходное отверстие приточки были ниже, чем вытяжки. Выход вытяжной трубы должен быть расположен хотя бы на 1 м выше, чем вход приточки. Чтобы обеспечить нормальную тягу, лучше эту разницу увеличить. Проще и выгодней вывести вытяжку на крышу, чем через стену.

Воздухообмен и микроклимат подвала

Если на цокольном этаже кроме подвала находятся жилые комнаты, используют принудительную вентиляцию

Вентиляция в погреб обеспечивает следующее:

  • достаточный воздухообмен;
  • допустимую температуру;
  • приемлемую влажность.

Точный расчет требуется довольно редко: если площадь подвала велика и используется по-разному, если организуют винный погреб и в других специальных случаях. В остальном достаточно приблизительных прикидок.

  • Если цокольный этаж используется как техническое помещение, кратность обмена воздуха составляет от 0,2 – для овощехранилища, склада, до 1,5 объемов в час. Если в подвале установлена мощная котельная – более 10 кВт, кратность увеличивают до 3 объемов в час.
  • Если техническое помещение предполагает кратковременное нахождение людей – бойлерная, помещение со стиральной машинкой и гладильным прессом, воздухообмен увеличивают до 5–7 объемов в час.
  • Если в цокольном этаже устраивают жилую комнату, кратность воздухообмена увеличивается до 8. В тренажерном зале, тем более для нескользких человек воздух должен полностью обновляться не менее 10 раз в час.

В двух последних случаях обязательно ставят принудительную вентиляцию.

Виды вентиляции подвала

Естественная вентиляция

Различают 2 типа вытяжки: естественная вентиляция подвала и принудительная. Первую обустраивают по умолчанию. Если ее мощности недостаточно, преобразуют схему, включая в нее вентилятор или механические устройства, улучшающие тягу.

Естественная вентиляция

Она использует только эффект создания тяги при перепаде температуры на улице и в погребе. Циркуляция осуществляется самостоятельно, электрические или механические приспособления не требуются. Схема включает:

  • продухи – сделать несколько отдушин в погребе следует при закладке фундамента;
  • приточку – труба подающая воздух;
  • вытяжной канал – труба, выводящая нагретый воздух.

Плюсы очевидны: она независима от электричества, очень проста в монтаже своими руками, заметно дешевле в обслуживании. Однако большую мощность система развить не может. Кроме того, она тем эффективнее, чем выше разница в температурах, поэтому летом, например, тяга в системе намного ниже. Это не составляет проблемы для кладовки, но уже в мастерской или бойлерной воздух становится спертым и сырым.

Чтобы естественная вентиляция обеспечивала хороший воздухообмен, при обустройстве учитывают следующее:

  • в идеале труба должна быть строго вертикальной, углы и изгибы снижают тягу;
  • верхнюю часть вытяжки утепляют, чтобы предупредить появление конденсата и опрокидывание тяги;
  • вытяжная труба должна возвышаться над коньком крыши на 20–25 см;
  • рекомендуется закрывать выходное отверстие колпаком;
  • приточка вводится через фундамент;
  • входное отверстие труб закрывают металлической сеткой;
  • диаметры у приточной и вытяжной трубы одинаковые;
  • регулируется тяга с помощью заслонок.

В небольшом погребе допускается сооружать однотрубную вентиляцию.

Если площадь погреба менее 50 м², устанавливается только естественная вентиляция.

Принудительная вентиляция

Вентилятор для погреба

Чтобы обеспечить постоянную тягу при любых условиях, система включает вытяжной вентилятор для погреба. В зависимости от того, где он установлен, различают 3 вида вытяжки:

  • вытяжная – устройство ставят в нижней трети канала;
  • приточная – вентилятор монтируется на выходе притирочной трубы;
  • приточно-вытяжная – приборы монтируют на входе вытяжки и выходе приточки.

Такую систему ставят, если площадь подвала велика или используется он нетрадиционным образом. Преимущества следующие:

  • оптимальная тяга, не зависящая от погодных условий;
  • возможность точно регулировать воздухообмен в зависимости от частоты использования подвала;
  • независимость от сложности – допускаются изгибы и повороты труб;
  • возможность дополнительного оборудования – вентиляция может включать очистительные устройства для воздуха, блоки для подогрева, автоматику для лечения, включения регулировки воздухообмена.

Недостатки таковы:

  • более высокая стоимость;
  • система зависит от электричества и дороже в обслуживании.

Нередко принудительную и естественную вентиляцию комбинируют. Устанавливают стандартную схему для естественной в соответствии со всеми требованиями, но монтируют и вентиляторы. Зимой или в ветреную погоду, когда естественная тяга и так сильна, вентиляторы не включают. Летом вытяжка работает в принудительном режиме.

Материалы и инструмент для монтажа вентиляции в погребе

Для обустройства вытяжки в подвале частного дома потребуются:

  • трубы – пластиковые или жестяные;
  • вентилятор или другие устройства, наподобие дефлектора;
  • хомуты для крепления;
  • патрубки для вывода труб через перекрытия;
  • сварочный аппарат для металлических и паяльник для пластиковых воздуховодов.

Если вентиляция монтируется после строительства дома, потребуется высверливать отверстия в фундаменте и перекрытиях. Для этого нужен специальный инструмент.

Как рассчитать диаметры воздуховодов

Пластиковые трубы не поддаются коррозии

Диаметр труб рассчитывают исходя из площади подвала. По нормам на 1 м² помещения должно приходиться не менее 25 см² сечения воздуховода. На деле сечение увеличивают на 10–15% от расчетного. Для регуляции тяги устанавливают заслонки.

Однако существует определенное ограничение. Диаметр вытяжки не может быть более 25 см. Если требуется более активный воздухообмен, устанавливают вентиляторы. В этом случае рассчитывать нужно мощность прибора.

Трубы для вентилирования подвала

Пластиковые трубы намного легче, чем железные, не поддаются коррозии, не нуждаются в уходе. Монтаж их намного проще. Даже если трубы нужно сваривать, нехитрую науку паяния освоить намного проще.

Воздуходувы из оцинкованной жести намного долговечнее. Благодаря покрытию цинка они тоже не боятся влаги и не ржавеют. Однако монтировать их сложнее: трубы тяжелые, а соединение допускается только сварное.

Проверка работоспособности вентиляции

Тягу проверяют с помощью листа бумаги

Вентиляционную систему считают законченной, если она проходит тестирование.

  • К вытяжному отверстию прикладывают полоску тонкой бумаги. Если она притягивается, значит тяга есть.
  • Можно проверить циркуляцию воздуха с помощью зажигалки. При наличии тяги огонек отклоняется, при отсутствии – горит ровно.

Правильная вентиляция подвала – система, которая поддерживает оптимальную температуру и влажность в помещении. Если воздухообмен достаточный, в погребе не ссыхаются и не гниют овощи, в бойлерной легко дышать, а в тренажерном зале воздух прохладный и сухой.

видео-инструкция по монтажу своими руками, особенности устройства естественного вентилирования подвального помещения, схема, цена, фото

Подвал в доме может использоваться не только как хранилище заготовок и овощей – на нижнем уровне могут располагаться спортзал или даже сауна. И если качественной гидроизоляции пола и стен уделяется большое внимание, то о вентиляции зачастую забывают. Между тем, недоработки вытяжки могут служить главной причиной сырости, именно поэтому необходима вентиляция подвала – своими руками можно без труда сделать хорошую систему.

Стоит отметить, что очень часто причиной сырости является именно недостаток движения воздуха, а не грунтовые воды. Очень часто система присутствует, но ее характеристики недостаточны, или система собрана не по правилам, и при определенном направлении ветра она практически не функционирует.

При хорошей вентиляции подвал может стать украшением вашего дома

Что необходимо учитывать при планировании системы вентиляции

Лучше всего предусмотреть все особенности конструкции еще до начала строительства. Так вы сможете увязать все коммуникации дома.

Проектирование

Если вы разработаете устройство вентиляции в подвале заблаговременно, сможете избежать больших проблем и лишних затрат в дальнейшем, сделать систему при возведении гораздо проще, чем в готовой постройке.

Главное, учесть следующие факторы:

  • Особенности конструкции – в небольших подвалах зачастую хватает и отдушин, которые располагаются в фундаменте, они могут обеспечить необходимую интенсивность движения воздуха, выветривая лишнюю влагу и таким образом защищая деревянные элементы и бетонные перекрытия.
  • Если площадь помещения составляет от 20 до 50 м2, необходима более сложная схема вентиляции подвала. Это, так называемая, естественная система или приточно-вытяжная. Оно состоит из двух каналов, движение воздуха по которым обусловлено разницей температур внутри и снаружи помещения.

Через такие устройства осуществляется забор воздуха при естественной вентиляции

  • Если площадь вашего подвала превышает 50 м2при высоте стен свыше 2 метров, лучше всего подойдет принудительная система воздухообмена. Она отличается высокой производительностью, широким спектром настроек – от объема воздуха до его температуры и влажности. Но ее гордо сложнее сделать, да и цена такого проекта значительна.

Подготовительные мероприятия

Вентиляция для подвала требует наличия определенного набора материалов и инструментов:

  • Если у вас будут использоваться только продухи цоколя, понадобятся куски пластиковой трубы, длина которых равна ширине фундамента и решетки на наружную сторону для защиты помещения от грызунов и других мелких животных и птиц.
  • Естественная вентиляция состоит из двух вентиляционных каналов: приточного и вытяжного. Это трубы, которые могут быть изготовлены из пластика, оцинкованной либо нержавеющей стали. Их количество зависит от особенностей проекта, глубины подвала и общей высоты здания.

Вытяжной канал располагается под потолком подвала

  • Если требуется производительная вентиляция в подвальном помещении, которая кроме протока воздуха будет обеспечивать и необходимый микроклимат, подойдет принудительная система. Она состоит из множества частей: воздуховодов, диффузоров, нагнетательного блока и многого другого.
  • Из инструмента понадобится шуруповерт, перфоратор, ножницы для резки металла либо пластика, измерительный инструмент. Также лучше запастись герметиком, различным крепежом и другими необходимыми приспособлениями.

Особенности процесса монтажа

В зависимости от выбранного типа, сложность работ и их характер значительно отличается, рассмотрим подробнее каждый из них.

Система продухов

Самый простой и легкий в исполнении вариант, так устраивается вентиляция подвальных помещений небольшой площади:

  • Приобретается сантехническая труба диаметром 110 мм, она нарезается на куски, равные толщине фундамента.
  • При заливке цоколя ставятся трубы, высота их расположения – как можно выше от земли, чтобы их не заметало снегом в зимний период.
  • После снятия опалубки с фундамента наружная часть закрывается с помощью сеток либо решеток.

На этом работы можно считать завершенными. При этом не стоит допускать типичных ошибок – делать слишком мало продухов и не делать их на внутренних перегородках здания, ведь если воздух не будет двигаться, в подвале частного дома все равно будет царить сырость.

Важно!
Помните, что наилучший эффект достигается при расположении отверстий на одной линии, как в наружных, так и внутренних перегородках, так воздух сможет двигаться беспрепятственно.

На фото: достаточное количество продухов – залог хорошей вентиляции

Естественная система

С помощью этого способа осуществляется вентиляция подвалов и погребов в большинстве домов.

Главными особенностями работ можно выделить следующие факторы:

  • Отверстия под воздуховоды лучше предусмотреть еще на этапе строительства. Пробивать огромные дырки в готовых конструкциях – работа очень сложная и зачастую ее невозможно сделать без специального оборудования.
  • Еще при проектировании помните, что трубы должны располагаться в противоположных углах помещения.
  • Расположение приточного канала должно соответствовать следующим требованиям: высота воздухозаборника снаружи здания – не ниже 50 см от уровня земли, высота раструба в подвале – не выше 50 см от пола.
  • В нижней части вытяжного коллектора необходимо расположить емкость для сбора конденсата, внизу которой должен быть предусмотрен краник для слива влаги.
  • Вытяжная труба должна располагаться под потолком или непосредственно в нем. При этом ее высота снаружи здания должна быть выше конька как минимум на 40 см. Только так можно гарантировать нормальную тягу.
  • Диаметр труб определяется исходя из площади помещения и объема воздуха в нем. Расчет вентиляции подвала – дело ответственное, поэтому на размере воздуховодов экономить не стоит, лучше предусмотреть заслонки на них для регулировки потока воздуха. Как правило, для помещения площадью от 30 до 40 м2 хватает трубы диаметром 120 мм.

На схеме показана естественная вентиляция в подвале, устроенная по всем правилам

  • Крепление труб к стене осуществляется с помощью специальных хомутов, они надежно и прочно фиксируют всю систему.

Совет!
Если вы расположите вытяжную трубу рядом с дымоходом, то тяга существенно улучшится за счет подогрева воздуха.

Система принудительной вентиляции

Самый прогрессивный вид вентиляции. Ведь она не зависит от направления ветра, температуры воздуха и других условий, это гарантирует постоянное поддержание в помещении оптимального микроклимата.

Сравнительный анализ двух типов вентиляции

Как видно из таблицы, принудительная система гораздо технологичнее и стабильнее, она всегда работает в заданном режиме. Но она требует работ по обслуживанию, чистке и замене фильтров. Необходим постоянный контроль над системой, кроме того, оборудование издает шум, а если пропадет электроэнергия, оборудование и вовсе остановится.

К основным особенностям можно отнести следующие:

  • Если естественная вентиляция в подвале своими руками – занятие осуществимое, то принудительная гораздо сложнее.
  • Перед установкой необходимо произвести расчеты с целью определения необходимой мощности оборудования.
  • Если вентиляция будет делаться только для погреба, то различные блоки управления и кондиционирования можно не использовать – достаточно двух вентиляторов – на приточной и вытяжной трубе, при этом инструкция по их установке обязательна к ознакомлению.

Включив вентилятор в систему, мы получаем принудительное нагнетание воздуха

Вы можете быть уверены, что вентиляция подвального помещения будет производиться должным образом. Расположение и крепление воздуховодов ничем не отличается от работ по устройству естественной вентиляции, поэтому подробно рассматривать этот вопрос нет смысла.

Вывод

Если вы хотите, чтобы в вашем подвале было всегда сухо, обязательно позаботьтесь о вентиляции помещения, ведь оно расположено в земле и подвержено постоянному воздействию высокой влажности. Видео в этой статье раскроет некоторые вопросы еще подробнее и наглядно расскажет о некоторых особенностях монтажа.

Отличная статья 0

Как рассчитать вентиляцию пространства для обхода

Иллюстрация: © Тренер Строительного кодекса, 2020

Когда дело доходит до жилищного строительства, обычно бывает два основных типа фундамента, на котором стоит дом. Один представляет собой бетонную плиту на фундаментном фундаменте, а другой - фундамент фальшпола. Это два основных распространенных типа фундаментов.

Существуют также и другие типы домов, такие как дома с фундаментом подвала, кессоном, сваями и т. Д., Однако они обычно зависят от климатических условий и географического положения.

Сказав это, я хотел бы объяснить требования к свободному пространству для обычных фальшполов во многих жилых домах.

Раздел, касающийся требований к свободному пространству для сканирования, находится в разделе R408 Международного жилищного кодекса (IRC). Этот раздел назван «Под полом», потому что он устанавливает требования кодов к пространству непосредственно под фальшполом, которое обычно называют «ползком».

Из-за географического положения и климатических условий в подвале может образоваться конденсат, что может вызвать сухую гниль и другие проблемы.Для контроля конденсации обеспечивается естественная вентиляция подвесного пространства через фундаментные стены и другие отверстия в наружных стенах, чтобы снизить вероятность сухой гнили и других проблем.

Для обеспечения надлежащей вентиляции в коде объясняется, как рассчитать требуемый размер и количество отверстий для достижения минимального уровня контроля конденсации. Давайте посмотрим, как это рассчитывается.

Расчет вентиляции ползунка (R408.1)

Раздел R408.1 указывает, что в подполье (подпольном пространстве), которое представляет собой область между нижней частью балок пола и землей под зданием (не включая подвал), должны быть вентиляционные отверстия через фундаментные стены или внешние стены.

Иллюстрация: © Тренер Строительного кодекса, 2020

Чтобы определить требуемый размер и количество, код дает следующие расчеты:

Минимальная чистая площадь вентиляционного отверстия не должна быть менее 1 квадратного фута на каждые 150 квадратных футов площади под полом.Вот пример:

В доме 1500 квадратных футов ползуна. Требуемый объем вентиляции составляет 1500/150 = 10 квадратных футов . Чтобы преобразовать в квадратные дюймы, умножьте на 144. 10 квадратных футов X 144 квадратных дюйма на квадратный фут = 1440 квадратных дюймов.

Допустим, размер 1 отверстия составляет 14 ″ x 6 ″ . Это обеспечивает 84 квадратных дюйма вентиляции. Возьмите 1440 квадратных дюймов и разделите на 84 квадратных дюйма = 17.14

Округлите вверх и получите необходимое количество вентиляционных отверстий: 18 . (См. Объяснение раздела R408.2 ниже относительно открытия нетто по сравнению с брутто)

Расчет вентиляции альтернативного помещения

Существует еще один расчет, разрешенный правилами, который существенно уменьшит зону вентиляции, но для этого потребуется установка материала, замедляющего образование паров класса 1. Когда замедлитель парообразования класса 1 используется для покрытия поверхности земли (земли) под зданием, можно использовать следующий расчет:

Минимальная чистая площадь вентиляционного отверстия не должна быть менее 1 квадратного фута на каждые 1500 квадратных футов площади под полом.Вот пример:

Давайте возьмем для сравнения тот же пример, что и выше. В доме 1500 квадратных футов и ползуна. Требуемый объем вентиляции составляет 1,500 / 1,500 = 1 квадратный фут . Чтобы преобразовать в квадратные дюймы, умножьте их на 144. 1 квадратный фут X 144 квадратных дюйма на квадратный фут = 144 квадратных дюйма.

При таком же размере отверстия, как указано выше ( 14 ″ x 6 ″ ). Это обеспечивает 84 квадратных дюйма вентиляции.Возьмите 144 квадратных дюйма и разделите на 84 квадратных дюйма = 1,71

.

Округлите вверх и получите необходимое количество вентиляционных отверстий: 2 . (См. Объяснение раздела R408.2 ниже относительно открытия нетто по сравнению с брутто)

Только 2! Это намного меньше, чем при стандартном расчете, приведенном выше. Но почему это?

Альтернатива пароизоляции класса 1

Когда вы устанавливаете материал-замедлитель парообразования на поверхность земли, он препятствует, если не предотвращает, поток влаги из земли в пространство для ползания.Это затем резко снижает, если не устраняет необходимость в вентиляции. Поэтому второй расчет дает такое резкое уменьшение вентиляционных отверстий.

Иллюстрация: © Тренер Строительного кодекса, 2020

Этот вариант по-прежнему считается вентилируемым подвесным пространством, поскольку все еще может присутствовать небольшое количество влаги. Кодовый язык здесь упоминает только размещение замедлителя образования пара над землей, не более того. Когда мы будем обсуждать невентилируемое пространство для обхода ниже, вы увидите дополнительные формулировки, требующие, чтобы замедлитель был притерт, приклеен и запломбирован.Мы поговорим об этом подробнее в разделе о невентилируемом пространстве для сканирования ниже.

Однако следует иметь в виду, что при использовании этого метода код требует, чтобы отверстия располагались таким образом, чтобы обеспечить перекрестную вентиляцию. В основном их следует размещать напротив друг друга. К первому способу такого требования не предъявляют.

Однако в коде упоминается, что в обоих сценариях должно быть по крайней мере одно отверстие, расположенное в пределах 3 футов в каждом углу здания.

Отверстия для вентиляции ползунка (R408.2)

Теперь поговорим о самих вентиляционных отверстиях. Отверстия должны быть закрыты материалом, размер отверстий не должен превышать 1/4 дюйма. Код содержит список материалов, которые соответствуют требованиям. Это следующие:

  • Перфорированные листы из листового металла толщиной не менее 0,070 дюйма.
  • Листы из просечно-вытяжного листа толщиной не менее 0,047 дюйма.
  • Решетка или решетка чугунная.
  • Кирпич силовой прессованный форточный.
  • Аппаратная ткань из проволоки 0,035 дюйма или более тяжелой.
  • Коррозионно-стойкая проволочная сетка с минимальным размером 1/8 дюйма.

Целью закрытия отверстий является предотвращение проникновения животных и грызунов в пространство для обхода.

Чистое открытие по сравнению с валовым открытием

Важное замечание, которое следует учитывать при расчете требуемой площади вентиляционных отверстий, заключается в том, что, поскольку отверстия закрываются, площадь вентиляционных отверстий должна учитывать чистую свободную площадь используемого укрывного материала вместо общей площади отверстия. .При определении минимальных вентиляционных отверстий вы рассчитываете чистую площадь. Следовательно, если покрытие уменьшает общую площадь проемов на 50%, то потребуется вдвое больше проемов.

Для простоты в приведенных выше примерах расчета не учитываются какие-либо покрытия, поэтому в зависимости от уменьшенной величины чистая площадь покрытия должна быть учтена при расчете необходимого количества проемов.

Невентилируемые рабочие места (R408.3)

Хотите полностью избавиться от вентиляционных отверстий? В коде это определяется как «Невентилированные пространства для обхода контента».Это означает, что при проектировании подвального помещения с условиями, перечисленными в Разделе R408.3, вам не нужно создавать какие-либо вентиляционные отверстия в соответствии с Разделами R408.1 и R408.2. Поэтому, если требуется невентилируемое пространство для обхода контента, необходимо обеспечить одно из следующих условий.

1. Открытая земля под зданием должна быть покрыта замедлителем парообразования класса I, аналогичным описанному в предыдущем разделе, однако в этом случае стыки должны перекрываться на 6 дюймов и должны быть загерметизированы или заклеены лентой. Кромки замедлителя парообразования должны выступать не менее чем на 6 дюймов вверх по стенке ствола фундамента и должны быть герметизированы и прикреплены к стенке ствола.

Иллюстрация: © Тренер Строительного кодекса, 2020

2. Необходимо предоставить любое из следующего:

- Непрерывная механическая вытяжка, способная выпускать воздух со скоростью, равной 1 кубическому футу в минуту на каждые 50 квадратных футов пространства для ползания с воздушным путем в общую зону и где стены по периметру изолированы в соответствии с Разделом N1102.2.11 .

- То же, что и выше, за исключением того, что вместо механической вытяжки можно использовать подачу кондиционированного воздуха.

- В существующих конструкциях, если пространство для обхода используется как камера, соответствующая Разделу M1601.5. Этот вариант не допускается в новых конструкциях.

Хотя первый вариант не требует больших усилий для установки, второй вариант может быть более сложным и дорогостоящим по сравнению с первым.

Отверстие для доступа в обходное пространство (R408.4)

Все рабочие места должны быть оборудованы отверстиями для доступа. Это необходимо для обеспечения возможности продолжения технического обслуживания здания наряду с любыми проверками или ремонтом сантехнических, механических или электрических трасс в пределах подполья.

Соответствие может быть достигнуто одним из двух способов. Первый заключается в обеспечении доступа через пол с отверстием размером не менее 18 на 24 дюйма. Второй - через фундаментную стену по периметру с проемом размером не менее 16 на 24 дюйма.

В этом разделе также говорится, что проемы в фундаментной стене не должны располагаться под дверью. Также, если механическое оборудование находится в подвесном пространстве, требования к минимальному размеру проема и доступа должны соответствовать Разделу M1305.1.4, чтобы отверстие и доступ были достаточно большими для безопасного обслуживания оборудования.

Другие требования к свободному пространству

Чтобы узнать о других требованиях к пространству для обхода, таких как уровень отделки пространства для обхода и пространства для обхода зданий, расположенных в зонах опасности наводнения, обязательно ознакомьтесь с разделами R408.6 и R408.7 Международного жилищного кодекса (IRC). .

.

* Справочный источник - Международный жилищный код 2015 г. - [Купить на Amazon]

Энергоаудит дома своими руками | Министерство энергетики

Потери тепла через потолок и стены в вашем доме могут быть очень большими, если уровни изоляции ниже рекомендованного минимума.Когда ваш дом был построен, строитель, скорее всего, установил теплоизоляцию, рекомендованную в то время. Учитывая сегодняшние цены на энергию (и будущие цены, которые, вероятно, будут выше), уровень изоляции может быть недостаточным, особенно если у вас более старый дом.

Если люк на чердаке расположен над кондиционированным помещением, проверьте, имеет ли он по крайней мере такую ​​же теплоизоляцию, как чердак, имеет ли он атмосферостойкость и плотно ли закрывается. На чердаке определите, закрыты ли отверстия для таких предметов, как трубы, воздуховоды и дымоходы.Закройте все щели расширяющейся пеной или другим прочным герметиком. При заделке зазоров вокруг дымоходов или других тепловыделяющих устройств обязательно используйте негорючий герметик.

Осматривая чердак, проверьте, есть ли пароизоляция под изоляцией чердака. Пароизоляция может представлять собой толь, крафт-бумагу, прикрепленную к стекловолоконным войлокам, или пластиковый лист. Если кажется, что пароизоляции нет, вы можете рассмотреть возможность окраски внутренних потолков пароизоляционной краской.Это уменьшает количество водяного пара, который может пройти через потолок. Большое количество влаги может снизить эффективность изоляции и вызвать повреждение конструкции.

Убедитесь, что вентиляционные отверстия чердака не закрыты изоляцией. Вы также должны закрыть все электрические коробки в потолке гибким герметиком (со стороны жилой комнаты или чердака) и покрыть весь чердачный этаж по крайней мере рекомендуемым в настоящее время количеством изоляции.

Проверить уровень изоляции стены сложнее.Выберите внешнюю стену и выключите автоматический выключатель или открутите предохранители для розеток в стене. Обязательно проверьте розетки, чтобы убедиться, что они не «горячие». Проверьте розетку, подключив исправную лампу или переносное радио. Убедившись, что в ваши розетки не подается электричество, снимите заглушку с одной из розеток и осторожно проникните в стену тонкой длинной палкой или отверткой. Пластиковый крючок для вязания особенно подходит, так как он извлекает небольшие кусочки любого изоляционного материала для легкой идентификации.Если вы столкнетесь с небольшим сопротивлением, значит, у вас есть изоляция. Вы также можете проделать маленькую дырочку в шкафу, за диваном или в другом незаметном месте, чтобы посмотреть, чем заполнена полость стены. В идеале полость стены должна быть полностью заполнена каким-либо изоляционным материалом. К сожалению, этот метод не может сказать вам, утеплена ли вся стена или осела ли изоляция. Это под силу только термографическому обследованию.

Если ваш подвал или подполье не кондиционированы и открыты наружу, определите, есть ли изоляция под полом жилой зоны.В большинстве районов страны рекомендуемым минимальным уровнем изоляции является значение R 25. Если подпространство замкнуто и содержит нагревательные или охлаждающие приборы, воздуховоды или водопровод, вам, вероятно, следует изолировать периметр подпространства, а не пол жилого помещения. Изоляция в верхней части фундаментной стены и по периметру первого этажа должна иметь коэффициент сопротивления 19 или выше. Если подвал намеренно кондиционируется, стены фундамента также должны быть утеплены не ниже R-19.Ваш водонагреватель, трубы с горячей водой и дымоходы должны быть изолированы. Для получения дополнительной информации см. Наш раздел изоляции.

Интенсивность воздухообмена в типичных помещениях и зданиях

Объем свежего воздуха (подпитывающий воздух), необходимый для надлежащей вентиляции помещения, определяется размером и использованием помещения - типичный номер. людей в помещении, разрешено ли курение или нет, а также загрязнение от производственных процессов.

В таблице ниже указаны скорости воздухообмена (воздухообмен в час), обычно используемые в разных типах помещений и зданий.

9018 9018 Магазины 15183 9018 9018 9018 9018 9018 9018 9018 30 9018–9018– 9018 Мельницы, текстильные общественные здания 9018 9018 9018 9018 9018 9018 Taver 30 9018 общественный
Здание / Помещение Скорость изменения воздуха
- n -
(1 / час)
Все помещения в целом мин 4
Залы для собраний - 6
Чердаки для охлаждения 12-15
Аудитории 8-15
Пекарни 20-30
Банки 6-10
Бары 20-30
Салоны красоты 6-10
Котельные 15-20
Боулинг
Кафетерии 12-15
Церкви 8-15
Классы 6-20
Клубные номера 12
Клубные дома 20-30
Коктейльные залы 20-30
Компьютерные залы 08 Дома 4-10
Танцевальные залы 6-9
Стоматологические центры 8-12
Универмаги 6-10
Столовая
Столовые (рестораны) 12
Магазины одежды 6-10
Аптеки 6-10
Машинное отделение 9018 4-6 Завод здания обычные 2 - 4
Заводские постройки с дымом или влажностью 10 - 1 5
Пожарные 4-10
Литейные 15-20
Гальванические заводы 20-30
Ремонт гаражей
складские помещения 4-6
Дома, ночное охлаждение 10-18
Больничные палаты 4-6
Ювелирные магазины 6-10
Кухни
Прачечные 10-15
Библиотеки, общественные 4
Залы для обедов 12-15
Обеды
Механические цеха 6-12
Торговые центры 6 - 10
Медицинские центры 8–12
Медицинские клиники 8–12
Медицинские офисы 8–12
Mills, paper 9018–2017 4
Мельницы, текстильные красильные дома 15-20
Муниципальные здания 4-10
Музеи 12-15 3
Офисы, частные 4
Малярные мастерские 10-15
Бумажные фабрики 15-20
Фото темные комнаты Свинарники 6-10
Полицейские участки 4-10
Почтовые отделения 4–10
Птичники 6–10
Прецизионное производство 10–50
Насосные 5
Общежития 1-2
Рестораны 8-12
Розничная торговля 6-10
Школьные классы 4-12
Обувь
Торговые центры 6-10
Магазины, автомат 5
Магазины, краска 15-20
Магазины, деревообрабатывающие подстанции 3 5-10
Супермаркеты 4-10
Плавательные бассейны 20-30
Текстильные фабрики 4
Текстильные фабрики красильные дома 15-20
Ратуши 4-10
Театры 8-15
Трансформаторные помещения 10-30
Турбинные электрические 5-10
Склады 2 Склады 2 4
Склады 6-30
Деревообрабатывающие мастерские 8

Помните о местных нормах и правилах.

Подача свежего воздуха - подпиточный воздух - в комнату на основании приведенной выше таблицы может быть рассчитана как

q = n V (1)

где

q = приток свежего воздуха (футы 3 / ч, м 3 / ч)

n = скорость воздухообмена (ч -1 )

V = объем помещения (футы 3 , м 3 )

Пример - Подача свежего воздуха в публичную библиотеку

Подачу свежего воздуха в публичную библиотеку объемом 1000 м 3 можно рассчитать как

Q = (4 ч -1 ) (1000 м 3 )

= 4000 м 3 / ч

Калькулятор объема воздуха

Частота выхода воздуха в минутах

«Частота выхода воздуха» в минутах можно рассчитать как

n m = 60 / n (2)

где

n m = Частота вытяжки воздуха (минут)

Вентилятор вентиляции чердака всего дома

Вентиляторы для всего дома действительно сохранят хладнокровие!

Дело в том, что каждый не может позволить себе кондиционер.И еще один факт что некоторые люди, которые могут себе это позволить, предпочитают ... ахать ... не использовать «24-7» в самые жаркие месяцы !!

Так что же делать матери? Ну, так как с появлением электричества вентиляторы охладили больше людей, чем что-либо еще еще ... и еще более экономично. Но фанаты всего дома - это фанаты nonpareil . Включенные, когда солнце встречается с горизонтом, они производят почти греховное наслаждение.

Не хотите присоединиться к нам у окна?


Вытяжные вентиляторы для всего дома не для всех!

Если вы живете в более тропическом климате и кондиционируете свой дом, ПОСЛЕДНИЙ то, что вы хотите сделать, это выкачать весь ваш дорогой кондиционированный воздух на улицу, поэтому пропустите эту статью и идите ремонтировать свой туалет!

Однако, если вы живете в северной половине страны или Среднего Запада и иметь относительно прохладные вечера, фанат целого дома может сделай их настоящим блаженством! Давайте исследуем мир фанатов целого дома и узнайте, должен ли он быть в вашем будущем!

Плюсы и минусы...

1) Вентиляторы чердака экономичны в эксплуатации по сравнению с системой кондиционирования воздуха. кондиционирование.

Они могут охладить дом до наружной температуры за несколько минут. Даже в домах с центральным кондиционированием воздуха, используя вентилятор в прохладной вечер может существенно сократить ваши счета за электроэнергию и освежить воздух в дом.

2) Вентиляторы для чердаков подходят не для любого климата и не для всех людей.

Если вы живете в очень пыльном районе или если в воздух, вентилятор чердака принесет это загрязнение в ваш дом, поскольку он заменяет воздух.Это не очень хорошо для людей с чувствительностью к пыли, аллергией или даже теми, кто кто предпочел бы не часто вытирать пыль в своих домах!

3) Если у вас очень влажное место, включение вентилятора на чердаке принесет эта влажность в ваш дом.

Это не проблема, если только ваша система кондиционирования система осушала ваш дом весь день. В этом случае «кажущийся» охлаждающий эффект теряется из-за увеличения переносимого по воздуху влага внутри вашего дома. Другими словами, даже если наружная температура ниже внутренней температуры, повышая влажность за счет включения вентилятора заставит "почувствовать" тепло внутри!

В качестве личного примера я не использую вентилятор на чердаке ранней весной, потому что густой пыльцы в наших лесных массивах.Вся мебель приобретает зеленоватый оттенок. окраску и удаление пыли производить пылесосом! Однако остальная часть летом вентилятор так хорошо охлаждает мой дом, что мне не нужен кондиционер!

4) Для установки необходимы навыки работы с электричеством.

Некоторые фанаты имеют встроенные выключатели, поэтому вам нужно только один электрический провод к поклонник. Поскольку эти вентиляторы потребляют много энергии, особенно при первом включении они должны быть подключены к своей собственной цепи.Это продвинутая электрическая установка и должна выполняться только квалифицированным специалистом. Если вы планируете делать выполняйте электромонтажные работы самостоятельно, ознакомьтесь с местными требованиями электротехнического законодательства. сначала и следуйте им на 100%.

5) Возможность обратного потока углерода окись из дымоходов!

Если в доме недостаточно открытых окон, вентилятор на чердаке может вытягивать выхлоп из печи обратно в дом прямо по дымоходу, представляя Опасность угарного газа . Будьте уверены окна открыты всякий раз, когда вентилятор работает, и убедитесь, что есть уголь детекторы моноксида по всему дому, особенно в спальне и рядом с печь.

Сравнение типов вытяжки для всего дома вентиляторы ...

Существует два основных типа вытяжных вентиляторов для всего дома. Фронтон навесной вытяжной вентилятор устанавливается на внешней стене чердака (см. самый верхний рисунок в этой статье). напольный вытяжной вентилятор устанавливается непосредственно на чердачном этаже над комплектом самозакрывающихся жалюзи. У каждого типа установки есть свои преимущества. Напольный вентилятор это самый распространенный вентилятор, который делают своими руками, потому что установка обычно очень простой, требующий небольшого столярного мастерства.Вентиляторы, устанавливаемые на фронтоне, с другой стороны стороны, потребуйте, чтобы домовладелец прорезал внешнюю стену чердака и установите второй комплект самозакрывающихся жалюзи. Навесные вентиляторы на фронтоне, для всех дополнительные монтажные работы, они намного менее шумны, поскольку находятся дальше от жизненное пространство. И поскольку вы устанавливаете жалюзи, которые соответствуют размер, вентиляторы с фронтальной установкой имеют меньшее ограничение потока и часто более эффективны чем напольные вентиляторы.

Чтобы еще больше усложнить ваш выбор, есть два разных метода передача мощности от двигателя на лопасти вентилятора. Прямой привод вентиляторы оснащены лопастями, которые прикреплены непосредственно к вращающемуся валу мотор. Вентиляторы с ременным приводом поворачивают лопасти, используя волокнистый резиновый ремень (похожий на ремни на двигателе вашего автомобиля) между шкивом на валу двигателя и шкиве вентилятора. Ременные приводы меньше шумно, потому что ремень поглощает вибрацию двигателя, которая может передаваться на лопасть вентилятора. Дополнительное качество изготовления и детали, необходимые для вентиляторов с ременным приводом имеет тенденцию делать их более дорогими, чем вентиляторы с прямым приводом, но они также имеют тенденцию быть одновременно более мощным, долговечным, более легким в обслуживании и ремонте.

Выбор места размещения потолочных жалюзи ...

Независимо от того, какой тип вентилятора вы приобретаете, специальный набор самозакрывающихся жалюзи необходимо установить на потолке под чердаком. Эти жалюзи открываются чтобы вентилятор мог всасывать несвежие предметы из жилого помещения, и рядом, чтобы предотвратить горячий воздух чердака и пыль и паразиты от фильтрования вниз. После установки многие из этих единиц, я должен предупредить вас, что в большинстве домов есть не более одного или двух возможные места для жалюзи, которые имеют смысл с точки зрения украшения или функциональная точка зрения.Очевидно, вы не хотите, чтобы они были в спальне или ванной. поэтому большинство установок выполняется в коридорах или на потолках высоких лестничных клеток.

Посмотрите на чердак, нет ли препятствий. В большинстве домов есть кое-что хозяйственное. на чердаке. Электрические провода почти универсальны, как и воздуховоды HVAC ... если у вас центральное или принудительное воздушное отопление. Вы найдете водоотвод трубы, разные деревянные опоры, полы и даже иногда горячая вода обогреватель или кондиционер! Так что обязательно загляните на чердак над выбранным вами местоположением.Возможна замена электрических и сантехнических соединений. без особых проблем. Воздуховоды, блоки переменного тока и другие приборы могут быть трудно или невозможно переместить без больших усилий и затрат.

Если у вас нет красивой лестницы на чердак или люка на чердак, вам придется импровизировать. Для быстрого доступа к отверстию подойдет большой шкаф. кошачье мяуканье. Откровенно говоря, это место даст вам свободу делать ошибка с лишь небольшими последствиями домашнего ремонта. Ограничивая отверстие на небольшой площади ремонт относительно несложный.Например, можно поставить непрозрачный пластик поверх дыры в потолке и перестань смотреть вверх. Эй, глядя вверх вреден для шеи!

Проверьте доступную вентиляцию на чердаке и вычислите свои потребности ...

ПРИМЕЧАНИЕ. Если вы решили установить вентилятор на фронтоне, вы можете пропустить этот раздел. Они предоставляют сами с более чем достаточной вентиляцией через их настенные самозакрывающиеся жалюзи.

Когда весь домашний вентилятор вытягивает воздух из жилого помещения на чердак, он должен куда-то идти.Если у вас напольный вентилятор, воздух засасывается в него. чердак будет выходить через все существующие вентиляционные отверстия ... вентиляционные отверстия на потолке, вентиляционные отверстия на коньках и / или форточки в зависимости от стиля вашего дома.

Вы можете рассчитать квадратные футы вентиляции, необходимые для вентиляции, используя следующие формула:

Необходимые квадратные футы вентиляции = ИТОГО ОБЪЕМ воздуха в вашем доме, РАЗДЕЛЕННЫЙ НА 750

Объем воздуха в комнате получается путем умножения длины на ширина по высоте потолка.Сложите объемы всех комнат, которые хотите проветривать. Обязательно включайте в свои расчеты коридоры и лестничные клетки.

В качестве примера предположим, что в вашем доме шесть комнат размером 10 на 10 футов с 8-футовыми потолками. Каждая комната имеет объем воздуха 10х10х8 = 800 кубических футов. Итак, объем всех шести комнат 6 x800 = 4800 кубических футов.

Добавьте еще 400 кубических футов для коридоров, и общий объем будет 5200 кубических футов воздуха в вашем доме.

Разделите это на 750, и вы получите оптимальную площадь вентиляции чердака чуть меньше 7. квадратный фут.Пройдите на чердак и измерьте размер вентиляционных отверстий. Если у вас есть два двускатных вентиляционных отверстия размером 2 x 2 фута, в общей сложности у вас будет 8 футов вентиляции, что должно быть адекватным. Конечно, экраны на вентиляционных отверстиях уменьшают общую площадь вентиляционных отверстий на величину до 25%, так что фактическая полезная площадь вентиляции составляет 6 квадратных футов. Немного меньше чем оптимально, но, на мой взгляд, достаточно для хорошего воздушного потока ... и, конечно, лучше чем ничего!

Если у вас в доме есть коньковая вентиляция ... тип вентиляции, идущей вдоль пик крыши, даже мерить не нужно.Вентиляционное отверстие конька длиной 40 футов что эквивалентно 20 кв. футов двускатного вентиляционного отверстия ... более чем достаточно вентиляции даже для самые большие фанаты для всего дома. Вентиляционные отверстия на потолке ... вентиляционные решетки, расположенные под свесами кровли которые работают вместе с вентиляционными отверстиями для циркуляции воздуха через чердак круглые ... значительно увеличивают общую площадь вентиляции.

Если вы обнаружите, что не соответствуете минимальным требованиям, у вас есть несколько параметры. Вы можете достать циркулярную пилу и установить больший фронтон вентиляционные отверстия. Вдоль козырька крыши можно было установить коньковый вентиль.Или вместо этого вы можете установить подвижные вытяжные жалюзи снаружи дома, например, те, которые используются для вентиляторов, установленных на фронтоне. Потому что они открываются только тогда, когда вентилятор включен, они не нуждаются в скрининге ... если только у вас нет сверхзвуковых птеродактилей летают в вашем районе. Если так, не приглашай меня на ужин ... по крайней мере после наступления темноты.

Подводя итог, даже если вы не достигнете оптимального значения вентиляции, вы все равно можете установить вентилятор. Это просто будет менее эффективно перемещать объем воздуха. он создан, чтобы двигаться.Если вы уверены, что вентилятор для чердака подходит вам, это время выбрать подходящий размер!

Выбор вентилятора подходящего размера для вашего дома ...

Правило простое ... купите вентилятор для всего дома, достаточно большой, чтобы его можно было изменить на . воздух в вашем доме полностью за три минуты . Это огромный воздушный поток, но необходимый для охлаждения дома и производят приятный ветерок, даже когда открыто много окон. Слишком маленький вентилятор будет вызывают такое слабое движение воздуха, что вы этого даже не заметите! Поклонники оценены на основе их CFM, или того, сколько кубических футов воздуха в минуту они могут перемещать.

ОБЪЕМ ВОЗДУХА в вашем дом, РАЗДЕЛЕННЫЙ НА 3 =
Идеальный кубический фут в минуту для вентилятора вашей мечты!

Опять же, не забудьте включить в свои расчеты коридоры и лестничные клетки, или вы можете недооценить размер вентилятора, который вам нужен. Исключить из расчетов туалеты, кладовые, отдельные чердаки и другие нежелательные помещения проветривать.

Если у вас есть готовый подвал, включайте его в свои измерения, только если вы планируйте проветривать его.Причина упоминания этого отдельно может быть не в очевидно, но важно. В подвалах обычно прохладнее, чем в остальной части дома. так что было бы обидно всасывать относительно теплый влажный воздух снаружи в прохладный сухой подвал. Если у вас работает увлажнитель, чтобы подвал сухой, это еще одна причина не использовать вентилятор всего дома для вентиляции подвал ... если, конечно, подвал теплее и влажнее, чем улица! Тогда, во что бы то ни стало, пусть порвется. То есть вентилятор!

Можно приобрести комплекты вентиляторов

с одной или несколькими скоростями.Это также для этих фанатов доступны таймеры. Моя личная рекомендация - купить вентилятор с двумя скоростями и 12-часовым таймером. Более низкая скорость позволяет работать тише операция в вечернее и ночное время; таймер выключает вентилятор без присмотра.

Вернуться на главную страницу вентилятора чердака

Требования к механической вентиляции в Нью-Йорке

Механическая вентиляция подробно рассматривается в главе 4 Механического кодекса Нью-Йорка. В зависимости от условий здания механическая вентиляция может быть обязательной или дополнительной.Код также предоставляет подробную информацию о требуемом воздушном потоке для каждого типа помещения.

Прежде чем обсуждать требования к механической вентиляции, необходимо различать жилую площадь и занимаемую площадь:

  • Под жилым пространством понимается большинство внутренних помещений в жилых домах (Группа R) и в жилых помещениях с особыми потребностями (Группа I-1). Основное исключение составляют кухоньки, ванные, туалетные комнаты, прачечные, коридоры, коридоры и личные холлы.Обеденные помещения площадью до 55 кв. Футов, расположенные рядом с кухней, фойе или гостиной, не считаются жилым пространством. Фойе, используемые в качестве вестибюлей, не считаются жилым помещением, если они не превышают условия максимальной площади, указанные в Разделе BC 1202 Строительного кодекса Нью-Йорка.
  • Занимаемое пространство - это более общий термин, относящийся к замкнутым пространствам, предназначенным для деятельности человека. Это исключает области, которые используются только на короткое время, например, аппаратные.

В жилых помещениях Механический кодекс Нью-Йорка позволяет проектировщику выбирать между естественной и механической вентиляцией.В жилых помещениях всегда обязательна естественная вентиляция; В некоторых случаях требуется механическая вентиляция, но в качестве дополнения к естественной вентиляции, а не в качестве альтернативы, как в жилых помещениях.

Преимущество естественной вентиляции в том, что у нее нулевое энергопотребление. Однако переоборудование здания, изначально не предназначенного для естественной вентиляции, может быть очень дорогостоящим. Естественная вентиляция имеет более высокий потенциал в новых проектах, где ее можно интегрировать в здание еще на этапе проектирования.В существующих зданиях, изначально спроектированных для механической вентиляции, наилучшим подходом является повышение эффективности существующих систем за счет модернизации оборудования, автоматического управления и вентиляции с рекуперацией энергии.

Также важно отметить, что модернизация системы вентиляции, как правило, дает более высокую окупаемость инвестиций в офисные здания, чем в многоквартирные жилые дома: на механическую вентиляцию приходится 13% энергопотребления в офисном секторе, но только 1% в многоквартирном жилом секторе. .

Механическая вентиляция: общие требования

Двумя ключевыми элементами механической вентиляции являются подача свежего воздуха и вытяжка воздуха в помещении. Механический кодекс Нью-Йорка требует, чтобы эти два воздушных потока были приблизительно сбалансированы, но один может быть указан выше, чем другой, если требуется в конкретном приложении: более высокая подача воздуха приводит к положительному давлению, тогда как более высокий выпуск воздуха приводит к отрицательному давлению. Необходимо соблюдать минимальный поток наружного воздуха, который зависит от количества гостей.

Рециркуляция воздуха разрешена при соблюдении минимального расхода наружного воздуха и при соблюдении следующих условий:

  • Воздух не может быть рециркулирован в другое жилище или между разными жильцами.
  • Воздух, подаваемый в зону плавательного бассейна, можно рециркулировать только в том случае, если он осушается до тех пор, пока относительная влажность не станет 60% или меньше. Кроме того, его нельзя рециркулировать в другие зоны.
  • В некоторых областях требуется специальный механический выхлоп. Как только воздух поступает в эти места, он должен быть полностью удален без рециркуляции.

Основные области, в которых рециркуляция запрещена, приведены в следующей таблице:

ЗАНЯТИЕ

ЗОНЫ, В КОТОРЫХ РЕЦИРКУЛЯЦИЯ ЗАПРЕЩЕНА

Исправительное учреждение

Ячейки с сантехникой

Образование

Спортивные раздевалки
Курительные комнаты
Научные лаборатории
Магазины дерева или металла
Камеры и раздевалки

Продукты питания и напитки

Кухни

Здравоохранение

Вскрытие

Гостиничный бизнес

Туалеты и ванные

Частные дома

Гаражи
Кухни
Туалеты и ванные комнаты

Общественные места

Душевые
Курительные комнаты
Туалетные

Розничная торговля

Залы для курящих

Специализированные магазины

Автомобильные автозаправочные станции
Салоны красоты и маникюра
Зоомагазины

Хранилище

Ремонтные гаражи
Закрытые гаражи

Воздух, подаваемый в зоны, требующие специальной вытяжки, может рециркулироваться из других зон в том же доме или помещении, если они сами не являются зонами, требующими специальной вытяжки.

Порядок расчета приточного воздуха

Расход приточного воздуха рассчитывается исходя из площади обслуживаемого помещения и количества людей, находящихся в нем. Формула меняется в зависимости от заполняемости: иногда учитывается только площадь в квадратных футах, а иногда только количество человек. Таблица 403.3 Механического кодекса Нью-Йорка предоставляет подробную информацию для выполнения этой процедуры расчета:

  • куб. Фут / мин на фут2.
  • куб. Футов в минуту на жителя.
  • Плотность людей по умолчанию.

Если указаны оба значения, вычисляются два отдельных значения воздушного потока, которые затем суммируются. Когда указано только одно значение, достаточно одного расчета. В качестве примера предположим, что кафетерий рассчитан на 100 человек и имеет общую площадь 5 000 кв. Футов. Для Таблицы 403.3 Механического кодекса Нью-Йорка требуется 7,5 кубических футов в минуту на человека и 0,18 кубических футов в минуту / фут2, поэтому общий требуемый поток наружного воздуха составляет:

  • Наружный воздушный поток = (100 человек x 7,5 куб. Футов в минуту на человека) + (5000 кв.футов x 0.18 кубических футов в минуту / фут2)
  • Расход наружного воздуха = 1,650 кубических футов в минуту

Механический кодекс Нью-Йорка разрешает использование систем с переменным расходом воздуха в качестве меры энергоэффективности при условии, что они оснащены системой управления, которая гарантирует, что системы VAV никогда не уменьшат поток наружного воздуха ниже минимально указанного значения.

Методика расчета расхода отработанного воздуха

В областях, где требуется выделенная вытяжка воздуха, значения воздушного потока указываются в кубических футах в минуту на фут2. Однако обратите внимание, что в некоторых случаях указанная стоимость указана за номер.Примером этого являются кухни в жилых домах, где требуемый поток вытяжного воздуха составляет 25 кубических футов в минуту для непрерывно работающей системы и 100 кубических футов в минуту для прерывистой системы.

Настоятельно рекомендуется проверять конкретные требования для каждого случая, так как существует множество исключений, а некоторые должности требуют дополнительных требований. Однако таблица 403.3 ясно указывает на эти случаи.

Разница между механической вентиляцией и вытяжной системой

Механический кодекс Нью-Йорка проводит различие между системами вентиляции и вытяжными системами.В то время как вентиляция обслуживает внутренние помещения, вытяжные системы обслуживают определенные устройства и рассматриваются в главе 5 Механического кодекса Нью-Йорка. Ниже приведены некоторые примеры:

  • Выхлоп сушилки для белья
  • Выхлоп для прибора
  • Опасные выхлопные системы
  • Конвейеры для пыли, склада и мусора
  • Вытяжка поддона
  • Системы контроля дыма
  • Вентиляция с рекуперацией энергии

Заключение

Требования к механической вентиляции существенно различаются в зависимости от типа помещения, но конечной целью всегда является обеспечение приемлемого уровня качества воздуха в помещении.Если вы планируете новое строительство или капитальный ремонт существующих систем здания, обратитесь к квалифицированному специалисту по проектированию, чтобы определить конфигурацию системы вентиляции, которая может удовлетворить ваши потребности при минимальных затратах на электроэнергию.

Как рассчитать площадь вентиляционных отверстий чердака, необходимую при добавлении вентиляционных отверстий на потолке

Добавление вентиляционных отверстий на чердаке под карнизами крыши.

Сохранение прохлады на чердаке летом может продлить срок службы крыши, а также сэкономить деньги на счете за кондиционирование воздуха.Для эффективного охлаждения чердака через него должен циркулировать наружный воздух. Одним из решений является использование естественной циркуляции, вызванной подъемом горячего воздуха, для подачи свежего воздуха на чердак через отверстия в потолке под карнизом, а затем вытеснение горячего воздуха через коньки или форточки возле пика крыши.

Общее практическое правило относительно количества необходимого вентиляционного пространства чердака состоит в том, чтобы иметь по крайней мере один квадратный фут вентиляционного пространства на каждые 150 квадратных футов площади чердака. В идеале половина вентиляционных отверстий должна быть расположена в потолке в нижней части крыши, а половина - в фронтальных или коньковых вентиляционных отверстиях вверху, чтобы обеспечить естественную циркуляцию воздуха через чердак.

Чтобы узнать, сколько вентиляционных отверстий вам необходимо установить:

  • Рассчитайте необходимую общую площадь вентиляционных отверстий: Умножьте длину чердака на ширину в футах, чтобы найти площадь чердака, затем разделите на 150, чтобы найти общее необходимое пространство для вентиляции в квадратных футах. [(длина x ширина чердака в футах) ÷ 150 = общая площадь вентиляционных отверстий в квадратных футах]
    Пример: мансарда размером 50 x 30 футов будет иметь общую площадь 1500 квадратных футов, разделенную на 150, будет равно 10 кв. футов общего необходимого вентиляционного пространства.
  • Рассчитайте необходимую площадь вентиляционных отверстий под потолком: Разделите общую площадь вентиляционных отверстий на два, чтобы определить площадь вентиляционных отверстий под потолком. [Вентиляционное пространство ÷ 2 = кв. Фут. Вентиляционная площадь под потолком]
    Пример: 10 кв. Футов. Вентиляционная площадь ÷ 2 = 5 кв. Футов. Вентиляционная площадь под потолком.
  • Рассчитайте площадь каждого вентиляционного отверстия: Если известно, используйте «чистую свободную площадь», предоставленную производителем вентиляционного отверстия, которое вы будете использовать, которое учитывает фактическую открытую площадь вентиляционного отверстия, а не общий размер вентиляционного отверстия. .Для квадратных или прямоугольных вентиляционных отверстий умножьте длину на ширину вентиляционного пространства в дюймах, затем разделите на 144, чтобы преобразовать в квадратные футы [(lxw в дюймах) ÷ 144 = площадь вентиляционного отверстия в квадратных футах]
    Пример: вентиляционное отверстие 6 ″ x 12 ″ равняется 72 кв. дюйма, деленное на 144, равняется площади 0,5 кв. фута на одно вентиляционное отверстие.
    Для круглых вентиляционных отверстий умножьте радиус вентиляционного отверстия (половину диаметра) на его (квадрат), затем умножьте полученное значение на 3,14 (пи) и разделите на 144, чтобы найти количество квадратных футов [(r² в дюймах x 3.14) ÷ 144 = квадратный фут на вентиляционное отверстие].
    Пример: вентиляционное отверстие диаметром 6 дюймов будет иметь радиус 3 дюйма, умноженное на само по себе будет равно 9 дюймов, умножение на пи (3,14) даст 28,26 кв. Дюйма, деление на 144 даст площадь 0,196 кв. Фута. .. за вент.
  • Определите необходимое количество вентиляционных отверстий на потолке: Разделите общую площадь вентиляционных отверстий на потолке на площадь каждого вентиляционного отверстия. [площадь вентиляционных отверстий под потолком в кв. футах ÷ площадь отдельных вентиляционных отверстий в кв. футах = количество необходимых вентиляционных отверстий].
    Пример: 5 кв.фут. площадь вентиляционных отверстий под потолком, разделенная на 0,5 кв. фута. площадь вентиляционных отверстий равняется 10 необходимым вентиляционным отверстиям под потолком.

Распределите вентиляционные отверстия на потолке равномерно по низу низких сторон крыши.

Доступно несколько различных типов вентиляционных отверстий на потолке, включая непрерывные, круглые и перфорированные для винилового сайдинга. Мы обсудим самые простые в установке стандартные вентиляционные отверстия 8 x 16 дюймов.

  1. Сначала отметьте место, где вы хотите разместить вентиляционные отверстия в потолке, расположив их так, чтобы они помещались между балками или стропилами.
  2. Вырежьте отверстие немного меньше, чем само вентиляционное отверстие, дисковой пилой или сабельной пилой. Не забывайте надевать защитные очки.
  3. Убедитесь, что отверстие выходит на чердак и не заблокировано изоляцией или другими препятствиями.
  4. Закрутите или прибейте вентиляционное отверстие.

Свежий воздух, втягиваемый вентиляционными отверстиями под потолком, должен выводиться около пика чердака через вентиляционные отверстия в фронтонах, коньковые вентиляционные отверстия в крыше, ветряные турбины или вентиляторы.

Дополнительная информация

Предыдущая статьяДобавление окон и дверей сегодняСледующая статьяЗеленые идеи в доме

Опираясь на свою 40-летнюю карьеру в области реконструкции, Дэнни более десяти лет работал экспертом по благоустройству дома на каналах CBS The Early Show и The Weather Channel.Его обширный практический опыт и понимание отрасли делают его незаменимым помощником по всем вопросам, связанным с домом - от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Требования к вентиляции газовой котельной. Вентиляция в котельной частного дома: виды, требования, расчет

При использовании любого котельного оборудования сжигается топливо, будь то газ, твердое или жидкое топливо, и, как известно, при горении поглощается кислород.Благодаря этому котел всасывает большое количество воздуха, как пылесос. Поэтому вентиляция в котельной - необходимое и обязательное сооружение.

Прежде всего, необходимо правильно спроектировать и рассчитать вентиляцию, чтобы не подвергать людей, живущих в частном доме, воздействию угарного газа. Это позволяет предотвратить обратную тягу, не позволяя окиси углерода распространяться по дому. Существуют разные способы циркуляции воздуха в котельной, они зависят от типа котла и используемого топлива.Воздушный поток в помещении должен быть тройным.

Основные требования

К вентиляции существуют общие требования, перечисленные в СНБ 4.03.01-98:

.
  • Помещение котельной должно быть связано со всей вентиляционной системой дома, а на потолке помещения должен быть выход для вентиляционного канала;
  • Два канала уходят в стену для дымохода. Где один собственно для самого дымохода, а второй, который должен быть ниже и не менее 25 см, для чистки дымохода;
  • Подача воздуха может идти как с улицы, так и через решетку двери котельной;
  • Входные отверстия для воздуха должны быть не менее 8 см² на 1 кВт мощности котла, если воздух забирается снаружи, и 30 см² на 1 кВт, если воздух забирается изнутри.Необходимое пространство поможет рассчитать документацию на котельное оборудование.

Естественная и принудительная вентиляция

Вентиляция котельной может быть довольно простой в исполнении. В стене напротив котла делается канал, диаметром не менее 15 см, затем в отверстие монтируется вентиляционная труба и комплектуется вентилем и сеткой. Таким образом, вы получите естественную вентиляцию, которая будет работать всегда, вне зависимости от источников энергии или каких-либо действий человека.Но в силу своей простоты эта система не позволит контролировать приток и отток воздуха и, в основном, зависит от погодных условий.


Вы также должны оборудовать отверстие или вентиляционное отверстие в нижней части двери или стены в другую комнату в соответствии с размерами, указанными в требованиях.

Но направлять поток воздуха прямо в котел категорически запрещено! Это запрещено требованиями и несовместимо со здравым смыслом.

Система принудительной вентиляции должна устанавливаться как дополнительная к естественной, так и как основная.Корпус такой системы выполнен из алюминия или меди, что предотвращает образование искр при работе оборудования.

Если требуется вентиляция в газовой или дизельной котельной, вентиляторы должны быть защищены от возгорания и взрыва.

Для снижения энергопотребления необходимо подключить систему к котлу, тогда включение и выключение вентиляторов будет происходить только при работающем котле. Также можно установить в котельной принудительную циркуляцию воздуха. По общему мнению, это сэкономит.

Климатические системы вентиляции

В котельной частного дома вентиляцию можно проводить с помощью так называемых умных климатических систем.

При необходимости автоматически меняют микроклимат в помещении. В основном такие системы содержат в своей конструкции нагреватель, фильтры и вентиляторы.

Более дорогая, но совершенная система - моноблок. Его корпус не громоздкий и сделан из звукоизоляционных материалов. Поэтому его можно установить в любом помещении.

Другая популярная система - приточно-вытяжная. Работает за счет механического притока и вытяжки, круглый год поддерживает нужную температуру. Имеет конденсаторно-компрессорное оборудование и секцию охлаждения.

Эта система имеет большие габариты и высокий уровень шума. Поэтому рекомендуется использовать его в основном в подвале.

Котел вентиляционный газовый

При эксплуатации уличного газового котла оборудование естественной тяги не требуется. Достаточно вентилятора в дымоходе.По конструкции этот дымоход должен быть двойным, то есть труба в трубе. Он называется коаксиальным. Воздух подается за пределы внешнего кольца. По расчетам, это повысит КПД, так как продукты сгорания нагревают подаваемый воздух.


В связи с тем, что такая котельная производит много шума и дополнительно оборудована вентилятором, рекомендуется устанавливать ее в подвале частного дома.

Расчет вентиляции

Для котельной в частном доме нужно произвести грамотный профессиональный расчет многих параметров.В схеме необходимо отразить место для установки оборудования и план помещения. Вам необходимо заранее узнать характеристики оборудования. Параметры помещения, которые потребуются:

  • Объем помещения;
  • Зависимость высоты потолка от коэффициента увеличения кратности воздухообмена;
  • Расход воздуха Не менее 1 м / с;

Эти характеристики потребуются для расчета желаемого диаметра трубы.


По этим характеристикам рассчитываются приточный и воздухоотводящий канал.

И все же установка вентиляции в котельной частного дома - задача не из легких. Во избежание ошибок расчеты следует доверить инженеру. Естественную вентиляцию котельной можно сделать своими руками, но другие типы систем лучше доверить специалистам.

Системы вентиляции котельной частного дома - необходимая мера для защиты жизни и здоровья людей, проживающих в доме.Они предотвращают попадание переработанного воздуха в другие помещения дома, обеспечивают пожаро- и взрывобезопасность.

Котельная - это место, где будет находиться газовый, угольный, топливный или комбинированный отопительный котел плюс вспомогательное оборудование. Для нее устройте отдельную комнату или даже постройку. Автономное отопление обеспечивают генераторы на газе, жидком и / или твердом топливе. К газовым котельным предъявляются самые жесткие требования (из-за повышенной взрывоопасности топлива).Второе место в списке потенциально опасных занимают твердотопливные и жидкие котлы.

Для такого оборудования требуется отдельное помещение, хорошо вентилируемое и имеющее отдельный канал для отвода дыма и газов. Какие требования к вентиляции котельной в частном доме? Как оформить самому?

Требования к вентиляции котельной

Нормальный воздухообмен в топке обеспечивает работу отопительного оборудования, вывод дымовых газов.Касательно вентиляции котельной в СНиП указано:

  • Топка должна иметь вытяжную вентиляционную шахту.
  • Если планируется установка котла с открытой камерой сгорания, то следует предусмотреть окно площадью 0,25 квадратных метра. Обязательное окно.
  • Двери в котельную с вентиляцией должны быть приподняты над полом и оборудованы воздухозаборной решеткой. Забор воздуха можно сделать в стене над полом. Площадь - от 0.02 кв.
  • Приточно-вытяжная вентиляция топки обеспечивает трехчасовой обмен всего объема воздуха.


Котлы малой мощности можно установить на кухне. Отдельной котельной не требуется.

Как сделать вентиляцию в котельной?

Для определения оптимального диаметра воздуховода зададим следующие характеристики помещения:

  • объем,
  • скорость воздуха (не менее 1 м / с),
  • коэффициент увеличения частоты воздухообмена в зависимости от высоты помещения.

Эти параметры позволят произвести упрощенный расчет, достаточный для частного дома.

Вентиляционные каналы можно устанавливать вертикально и горизонтально. Но чтобы не нарушался воздухообмен, соблюдаем следующие правила:

  • Для принудительной вентиляции - горизонтальные трубы. Но только. Поворотов делать нельзя. Максимальная длина конструкции определяется в зависимости от мощности нагревательного агрегата.
  • Для естественной вентиляции - вертикальные трубы.Минимальная высота - три метра. В этих условиях создается оптимальная тяга.

Лучше всего делать комбинированную систему вентиляции. Если форсирование не удается, естественное на время компенсирует его отсутствие (хотя и частично).

Важно! Объем вытяжного и вытяжного воздуха должен быть равен входящему воздуху. Если приточный воздуховод имеет недостаточное поперечное сечение, необходимо будет установить вентилятор соответствующей мощности.

Естественная вентиляция печи

Если мощность котла не превышает 30 кВт, можно обойтись самой простой конструкцией:


1.Отступив от пола 25-30 см, пробиваем дыру в стене на улицу. Как можно ближе к котлу. Так поступающий воздух сразу попадет в камеру сгорания.

2. Вставьте пластиковую трубку диаметром 10-15 сантиметров. Для защиты воздухозаборника от мусора снаружи надеваем мелкоячеистую пластиковую или металлическую сетку (1-2 миллиметра).

3. Изнутри на этот канал ставим обратный клапан. Устройство не даст воздуху «убежать».

4.Вытяжное отверстие желательно пробить прямо над отопительным оборудованием. Так что продукты сгорания будут немедленно удалены.

5. Снаружи вытяжной канал защищен козырьком от дождя и снега.

Принудительная вентиляция

Для котлов мощностью более 30 кВт предусмотрена система принудительной вентиляции - приточно-вытяжные электровентиляторы. Подбирая производительность, мощность, они руководствуются требованием трехкратного воздухообмена в течение одного часа.

Рассчитываем объем помещения (высота * длина * ширина) и умножаем его на 3. Получаем объем воздуха, который вентиляторы должны закачать в котельную. На этой же цифре указан объем воздуха, который необходимо удалить.

Все мы знаем со школьной скамьи, что горение - это особый случай окислительной реакции. При этом чем интенсивнее реакция, тем больше расходуется кислорода. Атмосферный кислород необходим для поддержания открытого пламени. И газовые котлы не исключение.Для нормальной работы отопительной установки, работающей на сжигании газа или жидкого топлива, требуется постоянная подача свежего воздуха в определенном объеме и утилизация продуктов сгорания, то есть должна быть вытяжная и приточная вентиляция котельной.

Вентиляция автономных источников теплоснабжения регулируется государственными нормативными документами СП-41-104-2000, СНиП 2.04.05 и СНиП II-35. Однако в частном строительстве стандарты часто не соблюдаются. Недостаточная приточная вентиляция приводит к неполному сгоранию газа (теряет интенсивность окислительный процесс), в результате чего КПД отопительной установки снижается.Отсутствие или плохая работа системы вытяжной вентиляции приводит к загрязнению воздуха в помещении продуктами сгорания (оксидами) и остатками газов. Как следствие - плохое самочувствие, угроза здоровью и даже жизни, сажа на потолке и стенах.

Рабочий газовый котел, как мощный насос, вытягивает воздух из помещения, пропуская его через зону горения. Если в доме старые окна и двери, то, как правило, обычно достаточно пустых щелей для прохождения свежего воздуха за счет естественной инфильтрации.Но в эпоху современных строительных материалов, герметичных окон и дверей с автоматическим крыльцом, котельная изолирована от внешней среды. В результате производительность котла падает из-за недостатка атмосферного кислорода для нормального протекания горения, а кроме того в помещении создается разрежение, которое может спровоцировать опрокидывание тяги. В этом случае все продукты сгорания пойдут прямо в комнату.

Оптимальным решением для нормальной работы котельной является устройство приточно-вытяжной вентиляции.

Естественная вентиляция

В большинстве случаев для нормальной вентиляции достаточно естественной вентиляции котельной. Для среднего котла на 20-30 кВт достаточно проделать в стене отверстие на улицу диаметром всего 100-150 мм. В проем вставляется воздуховод или обычная пластиковая труба, внешний конец которой защищен металлической или пластиковой сеткой от постороннего мусора, а во внутренний монтируется обратный клапан, чтобы воздух из помещения не выходить через трубу.

Аналогично устроена и вытяжная вентиляция газовой или котельной. Только в этом случае необходимо обеспечить защиту от атмосферных осадков на выходе из воздуховода (зонтик или выход под углом 90 градусов), а обратный клапан должен предотвращать попадание наружного воздуха внутрь помещения.

Воздухозаборник обычно стараются разместить в нижней части потолка сразу за топкой, чтобы наружный воздух не «ходил» по комнате, а сразу попадал в камеру сгорания.Вытяжное отверстие размещается над котлом, так как продукты сгорания и остатки воздуха за счет потоков естественной конвекции устремляются вверх.

Такая система приточно-вытяжной вентиляции является наиболее простой, но при этом не позволяет регулировать воздухообмен. Согласно СНиП требования к вентиляции котельной устанавливают минимальную кратность воздухообмена равную трем (без учета расхода воздуха для работы топки!).О частоте воздухообмена, исходя из принципа естественной вентиляции, остается только догадываться. Да и на процесс воздухообмена очень сильно влияют погодные факторы: ветер, перепад давления и т. Д.

Искусственная вентиляция

Если по каким-либо причинам невозможно организовать естественную вентиляцию газовых котлов или других теплогенераторов, работающих на сжигании топлива (например, приточный или вытяжной вентиляционный канал слишком длинный и извилистый), то придется прибегнуть к механизация системы воздухообмена.

Элементом, который заставляет воздух двигаться внутри каналов, является вентилятор. Для систем воздуховодов обычно используются канальные вентиляторы, которые встраиваются непосредственно в секцию воздуховода. При расчете вентиляции котельной вентилятор следует выбирать по максимальному расходу воздуха котла с запасом + 15 ... + 30% (в зависимости от длины, нелинейности воздуховода и наличие в системе элементов аэродинамического сопротивления).

Для снижения материальных затрат на устройство вентиляции котельной вентилятор может быть укомплектован как приточной, так и вытяжной частью системы.Если на первом месте стоит надежность и безопасность вентиляции, лучше механизировать обе части.

Для вентиляции автономных источников теплоснабжения, работающих на газе или жидком топливе, выбираются вентиляторы во взрывозащищенном исполнении. Чтобы исключить образование искры, которая может спровоцировать возгорание газовоздушной смеси в случае отказа вентиляции, корпус вентилятора (который также является статором) изготавливается из алюминия или меди (или из композитного металла с внешней алюминиевой или медное покрытие).

Для рационализации работы сетевого оборудования (в частности канальных вентиляторов) систему можно автоматизировать, подключив двухпозиционные вентиляторы к работе топки.

В остальном механическая вентиляция помещений с газовым котлом или другим теплогенератором не отличается от вентиляции с естественным движением воздуха.

Наконец, необходимо отметить, что приточно-вытяжную систему вентиляции помещений с автономными источниками теплоснабжения нельзя интегрировать в общую воздухообменную сеть помещения или здания, чтобы минимизировать риски загрязнения соседних помещений горением. изделия при нарушении вентиляции в котельной.

Если в котельной можно найти рабочий или обслуживающий персонал, то следует контролировать тепловой баланс в помещении, для чего может потребоваться подогрев всасываемого воздуха.

Газовая котельная частного дома в обязательном порядке оснащается вентиляцией согласно ГОСТам и СНиП. Сжиженный и природный газ могут вызвать пожар или взрыв, поэтому к помещениям предъявляются повышенные требования безопасности. Соблюдение всех норм вентиляции обязательно, их следует учитывать при проектировании частного дома или выборе помещения под котельную.О том, как правильно сделать вентиляцию в котельной, читайте в нашем материале.

Нужна ли вентиляция в газовой котельной?

Даже небольшое количество угарного газа может ухудшить самочувствие жильцов. Хроническая усталость, головные боли и боли в глазах - это меньшее, что ощущают люди, часто вдыхая продукты сгорания. Не менее опасны утечки взрывоопасного и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но и снижает производительность оборудования.

Работа газового котла возможна при постоянной подаче кислорода в котел и своевременном удалении продуктов сгорания. При нехватке воздуха топливо горит хуже. Расходуя столько же газа, в плохо вентилируемом помещении котел вырабатывает меньше тепла.

Слабый с уличным газовым котлом приводит к скоплению горения и копоти внутри оборудования, уменьшается сечение воздуховода, ухудшается тяга и часть продуктов горения втягивается в помещение.

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней есть окна старого образца, то через зазоры каркаса поступает достаточно воздуха. Но если установлены современные окна и двери, воздух снаружи не будет поступать. При сгорании топлива в помещении будет выходить воздух, и КПД котла снизится. Шлак из котла может идти в котельную, а оттуда в жилые комнаты.Поэтому необходимо подумать, как сделать вентиляцию котельной.

Требования к вентиляции в частном доме газом

К помещению газовой котельной, помимо наличия вентиляции, предъявляются особые требования.

Котельную разрешается оборудовать:

  • в пристройке к коттеджу;
  • на чердаке;
  • в отдельном здании;
  • в специально отведенном помещении.

Если оборудование предназначено для сжиженного газа, подвал или подвал работать не будут. Сжиженный газ имеет более высокий удельный вес, чем воздух. Поэтому при протечке он падает в самые нижние части дома и здесь может взорваться. Эту особенность топлива необходимо учитывать перед тем, как делать вентиляцию в котельной.

Газовые котлы малой мощности (не более 30 киловатт) не требуют оборудования специальной котельной;

  • площадь от 15 кв.метры;
  • высота потолка не менее 2 м 20 см;
  • окно площадью 3 кв. см на 1 кубический метр объема помещения;
  • окно открывается или снабжено форточкой;
  • Сделано
  • отверстие для притока воздуха из соседних помещений в нижней части двери;
  • Оборудование
  • устанавливается у стены из негорючего материала на расстоянии не менее 0,1 м.

По требованиям приточная вентиляция в котельной в частном доме обязательна.Если мощность оборудования выше 30 киловатт, оборудуют отдельное помещение котельной.

Нормы вентиляции газовой котельной по СНиП


Все требования к вентиляции газового котла изложены в СНиП 2.04.05, II-35.

  • В газовой котельной должна быть вентиляция, выход воздуховода находится на потолке;
  • Еще один пробивает канал для дымохода, на 30 см ниже.Служит для чистки дымохода;
  • Приток воздуха обеспечивается с улицы через вентиляционный канал или из соседнего помещения через отверстия в нижней части двери;
  • Расход воздуха на вентиляцию рассчитан исходя из мощности котла:
    • Приток с улицы: Мощность 1 киловатт - от 8 кв. сантиметры еды;
    • приток из соседнего помещения: на 1 киловатт мощности - от 30 кв. сантиметров продухов.

С остальными правилами оборудования котельной в частном доме вы можете ознакомиться в соответствующих нормативных документах.

Естественная вентиляция с газовым котлом


Обычно для вентиляции газовой котельной частного дома используют естественную тягу. Таким образом, при котле мощностью до 30 киловатт для притока достаточно подвода диаметром 15 см. В изделия вставляется пластиковая труба, снаружи вход закрывается металлической сеткой от проникновения грызунов и мусора. Внутри к трубе крепится обратный клапан, не позволяющий вытягивать воздух на улицу.

Капюшон тоже сделан. К верхнему концу выхлопной трубы прикреплен зонт для защиты от дождя и снега. Некоторые мастера также устанавливают на выхлопную трубу обратный клапан, чтобы через нее не попадал воздух в дом.

Для очистки воздуха непосредственно в камере сгорания, впускной канал устроен для топливного отсека. Выхлопная труба размещается прямо над котлом, куда поднимаются продукты сгорания.

Указанное выше устройство вентиляции котельной частного дома очень простое в исполнении и в большинстве случаев достаточно эффективное.Но систему невозможно контролировать, и это ее главный недостаток. Согласно СНиП вентиляции в котельной воздух необходимо обновлять трижды в час. Воздухообмен с системой естественной вентиляции котельной не рассчитать. Кроме того, воздухообмен зависит от давления, температуры наружного воздуха и силы ветра.

Дымоход для вентиляции газовой котельной

Дымоход - один из важнейших элементов правильной вентиляции котельной частного дома.Поэтому на его конструкции стоит остановиться отдельно.

СНиП вентиляция в котельной на дымоходы:

  • Дымоход не пропускает газ и сажу. Продукты сгорания не должны попадать в воздух котельной. Чтобы увеличить герметичность дымохода, некоторые хозяева оштукатуривают его или вставляют внутрь металлической трубы асбестоцемент. Его диаметр зависит от мощности котла;
  • Дымоход должен выходить за уровень конька, чтобы тяга была достаточной.Выход дымохода должен возвышаться на 2–5 метров над коньком крыши, иначе возможен подсос;
  • Диаметр дымохода в газовой котельной должен быть больше диаметра дымохода самого котла и зависит от его мощности. Можно использовать следующие пропорции:
    • при мощности котла 24 кВт - диаметр 120 мм;
    • при 30 кВт - 130 мм;
    • при 40 кВт - 170 мм;
    • при 55 кВт - 190 мм;
    • при 80 кВт - 220 мм;
    • при 100 кВт - 230 мм.

Простые правила помогут тем, кто решил обустроить котельную собственного частного дома своими руками:

  • сечение дымохода указано в паспорте котла;
  • дымоход изготовлен из листового металла (оцинкованной или нержавеющей стали). Дымоход имеет круглое сечение одинакового диаметра по всей длине и смотровое окошко для чистки;
  • дымоход не должен иметь более трех витков или изгибов.

Искусственная вентиляция котельной

Если невозможно оборудовать систему естественной вентиляции в газовой котельной частного дома, прибегают к механической тяге.

Механическая вентиляция работает за счет вентиляторов. Обычно используются канальные вентиляторы, которые подбираются в зависимости от сечения вентиляционных каналов.

При расчете вентиляции в котельной с уличным газовым котлом мощность вентилятора выбирается от 20 до 30% от запаса при максимальной нагрузке.Мощность зависит от количества изгибов воздуховода, его сечения и длины.

Самым простым методом расчета своими руками является вентиляция котельной частного дома:

( Ш * В * Г) * 3 = объем воздуха, который необходимо заменить за один час, здесь:

Ш, - ширина помещения, АТ, - высота потолка, Д, - длина помещения.

Обустроив вентиляцию в котельной частного дома своими руками, можно сэкономить.Для этого вентилятор устанавливается только на приточный или приточный. Но самый надежный способ - полная механизация воздухообмена.

Самый распространенный метод получения энергии - сжигание ископаемого топлива. Для его обеспечения необходимо подавать кислород в зону горения. Эта задача решается постоянной и достаточной вентиляцией помещения, в котором установлен отопительный котел. Качественная вентиляция в котельной не только обеспечивает эффективную работу автономной системы отопления частного дома, но и сохраняет жизнь и здоровье жителей, так как не пропускает опасные продукты горения в жилую зону.

Существует два типа вентиляции: естественная и принудительная. Первый - самый простой, он имеет открытые окна и форточки, проемы в дверях и под ними, искусственные сквозняки и вентиляционные каналы в стенах. Принудительная система требует использования вентилятора. Он приточно-вытяжной. В соответствии с государственными нормами и правилами вентиляция должна быть установлена ​​в помещениях жилого дома, поэтому их владельцы сталкиваются с проблемой выбора оптимального типа.Обе системы успешно используются в котельных частных домов, но между ними есть принципиальные отличия.

Обеспечить естественную вентиляцию проще и дешевле. Достаточно сделать в нижней части внешней стены приточное отверстие, диаметр которого будет зависеть от мощности котла и не может быть меньше 15 см. Подача воздуха регулируется с помощью клапана (штанги), установленного на воздуховоде. В верхней части стены прорезается отверстие для отвода загрязненного воздуха. Примечательно, что естественная вентиляция для котельной энергонезависима, однако критична к погодным условиям и ее трудно контролировать.

В целях безопасности запрещается установка приточно-вытяжной части в котельной, так как при выходе из строя котла горючий газ или продукты сгорания попадут в жилую зону дома. Вытяжная вентиляция, выводящая опасные вещества наружу, в этом случае послужит дополнительной страховкой. Принудительные системы позволяют гибко управлять климатом в комнатах дома, но они непостоянны и дороги.


Основные требования к вентиляции

Чаще всего котлы систем отопления коттеджей устанавливаются в отдельных помещениях - котельных.Иногда для них создаются специальные расширения. Помимо правил пожарной безопасности, необходимо соблюдать требования к вентиляции для обеспечения притока свежего воздуха в топку и своевременного удаления продуктов сгорания. Порядок воздухообмена в помещениях с разным видом органического топлива регулируется государственными нормами и правилами (СНиП). В случае несоблюдения надзорные органы не дадут разрешение на работу.

Неудивительно, что требования к вентиляции газовой котельной в жилом доме самые жесткие.В этом случае для жителей опасность представляют не только вредные продукты сгорания, но и само топливо - газ. Более мягкие условия выдвигаются для установки газовых котлов малой мощности (до 30 кВт). Для них необязательно выделять отдельную комнату, ее можно установить в жилом помещении, например, на кухне. Нормы, касающиеся газового оборудования, полностью подходят для котлов, работающих на других видах топлива.


При установке вентиляции следует соблюдать правила:

1.Высоту потолков в помещении для отопительного оборудования нельзя делать ниже 6 м. Поскольку выполнить это требование в частном доме буквально сложно, решить проблему можно за счет увеличения интенсивности вентиляции котельной. Каждый недостающий метр высоты необходимо компенсировать увеличением воздухообмена на 25%.

2. Кроме того, согласно СНиП в котельных должна быть предусмотрена вентиляция, обеспечивающая полную замену трех объемов воздуха в помещении в течение 1 часа.При этом не учитывается объем, необходимый для обеспечения горения котла.

3. Если естественная вентиляция не справляется с заменой воздуха в котельной, то потребуется установка системы принудительного типа.

Особо внимательными и осторожными следует быть при проектировании систем высоких домов. Грамотно спланированная и качественная вентиляция в котельной коттеджа должна подавать необходимое количество воздуха на 2 этажа для обеспечения стабильной работы котла, а вытяжная система должна оперативно выводить выхлопные газы наружу через общую вытяжной канал здания.

Необходимые расчеты

Точный и грамотный расчет вентиляции - важный этап при проектировании системы отопления. Профессиональные инженерные расчеты учитывают размер печи, технические характеристики и место установки оборудования. Проектировать котельную в частном доме проще. Требуется определить следующие параметры:

  • Геометрические размеры помещения (длина, ширина, высота).
  • Расход воздуха не должен быть менее 1 м / с.
  • Усиление воздухообмена из-за разницы между допустимой высотой помещения (6 м) и ее фактическим значением.


  1. Путем умножения параметров помещения вычисляется его объем. Он равен 33,6 м3.
  2. Определен коэффициент увеличения воздухообмена котельной: (6 - 2,8) * 0,25 + 3 = 3,8.
  3. Найден объем воздуха, который необходимо заменить в течение часа: V = 3.8 × 33,6 = 128 м³.
  4. Площадь сечения канала, который должна иметь вытяжная вентиляция в котельной коттеджа, рассчитывается по формуле: F = 128/3600 = 0,035 м2.
  5. Полученное значение площади переводится в диаметр, поскольку на практике чаще используются круглые вентиляционные трубы: D = 2 sqrt (S / π) = 211 мм.

На основании найденного значения выбирается дымоход с ближайшим стандартным диаметром (200 мм). Размер входного патрубка также будет соответствовать этим параметрам.В технической документации можно найти готовые таблицы подбора выхлопных труб, исходя из необходимого расхода воздуха.

Монтаж своими руками

Правильный монтаж системы вентиляции котельной включает три обязательных этапа: подготовка технического проекта, монтаж оборудования и проверка работоспособности. При планировании учитывается производительность системы вентиляции, длина воздуховодов и тепловая мощность котла.При сборке воздуховодов следует помнить, что их расположение зависит от типа используемого воздухообмена. Горизонтальные трубы следует устанавливать только в принудительных системах. Причем их длина связана с установленной мощностью оборудования. В любом случае каналы должны быть прямыми, без изгибов. Разрешается оборудовать природные системы только вертикальными видами с высоты птичьего полета, длина которых не может быть менее 3 м.

После завершения монтажа системы вентиляции и отопления частного дома необходимо проверить работоспособность всех ее функциональных элементов.Требуется убедиться в отсутствии протечек теплоносителя, реверсивной тяги и тепловых потерь, измерить КПД котла и концентрацию оксида углерода в топочном. Для обеспечения точности измерений их следует проводить только через 24 часа после начала нагрева и воздухообмена. Чтобы повысить безопасность котельной и эффективно удалить из нее продукты сгорания, полезно дополнительно использовать противопожарную вентиляцию и специальную противодымную систему.
