Узел прохода вентиляции через кровлю — фото, видео-инструкция

Вентиляция – важнейшая из систем жизнеобеспечения сооружений, используемых в качестве жилых, производственных, коммерческих или административных. Ее задача заключается в выведении отработанного воздуха, насыщенного углекислым газом, загрязненного или загазованного, на улицу. Для этого труба воздуховода через перекрытия выводится на крышу дома. Неправильно смонтированный узел прохода через кровлю вентиляции зачастую является причиной протечек и проблем при работе системы. Эта статья расскажет, как правильно установить кровельную проходку, чтобы избежать этих неприятностей.

Содержание статьи

Конструкция вентиляционной системы

Вентиляционной системой называют трубы, обеспечивающие удаление нагретого воздуха с продуктами дыхания и жизнедеятельности в атмосферу. Большинство частных домов оборудуется естественной вентиляцией, функционирования которой основывается на законе конвекции, свойстве нагретых газов подниматься вверх.

Производственные, административные и коммерческие сооружения, где находится большое количество людей или работает специальная техника, требуют усиленной циркуляции воздуха, обеспечить которую может только принудительная вентиляция, работающая от мощного вентилятора.

Чтобы определить тип воздуховода, который подойдет конкретному сооружению, учитывают следующие факторы:

  1. Объем помещения. Чем больше площадь дома, тем больше в нем находится воздуха. Это значит, что для обеспечения циркуляции потребуется более мощная вентиляция.
  2. Коэффициент загазованности и запыленности. Эти показатели обычно вычисляются для производственных помещений, где из-за выполнения работ или использования техники, в составе воздуха появляется пыль и вредные газы.
  3. Влажность и температура внутри помещения. Вентиляция делает микроклимат в сооружении более подходящим для жизнедеятельности людей, оптимизируя показатели влажности и температуры до комфортного уровня.
  4. Количество людей. В процессе дыхания люди потребляют кислород и производят углекислый газ, поэтому чем больше в помещении находится людей, тем лучше должна работать вентиляция, удаляя отработанный воздух. Поэтому монтаж воздуховода производится прежде всего в административных и коммерческих сооружениях.

Вентиляционная система жилого дома

Вентиляция в «теплой» и «холодной» кровле

Разные виды вентиляционных систем

Обратите внимание! Еще один повод задуматься о необходимости оборудования вентиляции в частном жилом доме – наличие отопительного оборудования, работающего на твердом топливе. В процессе горения дров участвует кислород, из-за чего воздух в помещении «выгорает», становится душно и трудно дышать. Поэтому при установке дровяной печи или камина не только сооружают дымоход, но и оборудуют узел прохода воздуховода через кровлю.

Виды проходок

Узел прохода вентиляционной трубы через кровлю – место на поверхности крыши, где осуществляется вывод воздуховода на улицу. Оборудование прохода трубы считается важной и трудной работой, так как при выполнении этой задачи нарушатся целостность стропильной системы и покрытия крыши. Чтобы защитить узел прохода воздуховода через кровлю применяют различные проходки, упрощающие монтаж. Проходки, используемые для вывода вентиляционных труб, бывают следующих видов:

  • С клапаном или без клапана. Проходки для оборудования вывода воздуховодных труб выпускают с клапаном и без. Бесклапанные модели стоят дешевле всего, но не имеет возможности перекрывать и регулировать выброс воздуха, они используются в частных домах. Проходки с клапаном имеют заслонку, которая перекрывает трубу и останавливает движение воздуха, они подходят для монтажа вентиляции в производственных и административных для систем, если они не работаю постоянно.

    Устройство кровельных проходок с клапаном и без

  • Утепленные и неутепленные. Производители выпускают проходки, оснащенные термоизоляционным слоем из базальтового волокна или стекловаты. Они используются, если вентиляционная труба выводится далеко от конька и большей частью находится на улице. Термоизоляционный слой снижает разницу между температурой внутри и снаружи помещения, благодаря чему снижается образование конденсата. Неутепленные проходки используют, если труба выводится рядом с коньком и в регионах с мягким климатом.
  • Автоматические и механические. Кровельные проходки для воздуховодов бывают с ручным или автоматическим управлением. Механические модели оснащаются тросиком, с помощью которого можно регулировать циркуляцию воздуха внутри помещения. Они устанавливаются для вентиляционных систем, работающих постоянно, где нет необходимости часто выключать или менять режимы работы. Автоматические проходки имеют контроллер, который с помощью электроники управляет функционированием системы.

Различные виды вентиляционных проходок

Важно! Часто домовладельцы не видят разницы или путают процесс оборудования воздуховода и дымохода. Температура газов в дымоходе во много раз выше обычной температуры воздуха, в твердотопливных печах она достигает 700-800 градусов, поэтому трубы нагревается. Чтобы предотвратит возгорание, место вывода дымохода оборудуют огнестойким коробом. Узел прохода через кровлю вентиляции не нуждается в огнезащите, так как температура в нем всего на 0,5-1 градусов выше, чем комнатная.

Монтаж проходки

В современных частных домах, оснащенных газовым или дровяным отопление, обязателен монтаж вентиляции. Во время приготовления пищи, дыхания, стирки, сушки белья, а также выполнения водных процедур образуется большое количество водных паров, которые необходимо вывести, чтобы в жилище не было жарко, душно и влажно. Узел прохода через кровлю вентиляционной трубы оборудуют после завершения монтажных работ по сборке воздуховода внутри помещения. Для этого потребуется резиновый или силиконовый уплотнитель (Мастер Флэш), герметик на силиконовой основе, шуруповерт, саморезы, проходка. Монтаж осуществляется следующим образом:

  1. Определяется место вывода воздуховода. Строительные нормы предписывают размещать вентиляционные трубы в непосредственной близости от конька крыши так, чтобы отверстие располагалось между стропилами.

    Узел прохождения воздуховода через крышу

  2. Размечается место отверстия. Отверстие для выведения должно быть на 2-3 см больше диаметра трубы. Чтобы не ошибиться в размерах, можно с помощью маркера очертить трубу на поверхности крыши или сделать выкройку из картона.
  3. Выполняется резка отверстия. В обозначенном месте крыши проделывают отверстие, из которого необходимо удалить утеплитель, пароизоляцию, остатки обрешетки, а также гидроизоляцию. Чтобы вырезать отверстие в кровле из металла, нужно с помощью дрели просверлить несколько дырок по размеченной окружности, а затем завершить работу ножовкой или ножницами по металлу.
  4. На воздуховод надевается кровельная проходка, она должна оказаться над поверхностью крыши. Слои гидроизоляции и пароизоляции с помощью клейкой ленты или герметика приклеивают к поверхности трубы. На проходку надевают резиновый уплотнитель, прикрепляя его к кровельному материалу. Если крыша из металлочерепицы или профнастила крепление выполняют с помощью саморезов, а если она имеет мягкое покрытие, то уплотнитель просто приклеивается с помощью герметика.

    Резиновый уплотнитель для вывода воздуховода через кровлю

  5. На оголовок воздуховода надевают защитный зонтик для предотвращения попадания в вентиляцию атмосферных осадков, мусора или заселения птиц.

Профессиональные кровельщики считают, что неграмотно оборудованный узел прохода через кровлю вентиляционной трубы является причиной протечек в 2 случаях из 10. Часто это происходит из-за того, что расположения вывода вентиляции, когда вокруг не образуется снеговой карман. Снег, окружающий трубу, со временем подтаивает и проникает под кровлю. Поэтому некоторые мастера рекомендуют выводить воздуховод прямо через конек. Стоит заметить, что этот метод нарушает целостность стропильного каркаса крыши, поэтому имеет множество противников.

Видео-инструкция

Вентиляционный грибок на крышу и выходы труб через кровлю

На чтение 9 мин Просмотров 2.4к. Опубликовано

Обновлено

Практически все жилые дома при постройке или реконструкции оборудуются той или иной системой очистки воздуха. И какого бы типа ни была вентиляция, проход через крышу является важным этапом ее сооружения. Для каждого из видов кровельных материалов устройство узлов прохода должно проводиться по своей схеме. Чтобы система безотказно служила не один год, все действия по ее монтажу следует вести со знанием дела. Ознакомьтесь с методами установки вентиляционной трубы на крыше, и эта информация послужит вам подспорьем в работе.

Вывод отработанного воздуха из дома

Вентиляционные трубы на крыше жилого дома

Если вы приступаете к строительству коттеджа «с нуля», то обязательно предусмотрите сооружение вентиляционных каналов в кирпичных стенах внутренних помещений. Естественная вентиляция не потребует дорогостоящего оборудования и будет постоянно обеспечивать помещения в вашем доме свежим воздухом.

При необходимости вы можете дополнить систему вентилятором для принудительной вытяжки. Но лишние расходы не понадобятся, если с умом сделать вывод вентиляции на крышу.

Чем выше вентиляционная труба на крыше жилого дома, тем сильнее будет в ней тяга.

Строительство кирпичной вентиляционной шахты

Нередко проектировщики уделяют недостаточное внимание устройству стояков и высоте вентиляционных шахт над крышей здания. Из-за их недочетов может возникнуть ряд неприятных явлений:

  • запахи проникают из санузла и с кухни в жилые комнаты из-за неправомерного объединения вентканалов в один общий короб для вентиляции на крышу;
  • эффект от вытяжки незначителен по причине недостаточной длины трубы;
  • вытяжка действует в обратном режиме из-за неверного выбора места для установки вентиляционной трубы на скате крыши;
  • каналы и трубы вентиляции на холодной крыше промерзают без тщательного утепления.

Многослойная конструкция крыши улучшенного типа

Причиной проблем при установке труб вентиляции на крыше часто бывает сложная конструкция современной кровли, которую за многослойность называют «кровельным пирогом».

В случае неправильного монтажа вентиляционной трубы на такой крыше могут быть повреждены стропила и обрешетка. Также могут остаться зазоры в тех местах, где установлена крышка вентиляционного отверстия, и через них станет просачиваться внутрь дождевая вода. Поэтому ради сохранения герметичности кровли рекомендуется использовать специально предназначенные для этого проходные элементы.

Планирование проходов для вентиляции

Схема циркуляции воздушных потоков и вывода вентиляции на крышу

Начинать обустраивать надлежащим образом вентиляционную систему следует с продумывания и составления принципиальной схемы вентиляции всего вашего дома.

Давайте разберем для примера такую ситуацию: по плану реконструкции жилого дома предстоит заменить крышу. Через новую кровлю нужно вывести вытяжки из комнат, из санузла, вентканал из подвала и кухонную вытяжку. Возникает вопрос, что будет, если делать не четыре прохода, а свести все каналы воедино и поставить только одну вентиляционную трубу на крыше?

Знающие люди утверждают, что ничего хорошего из такой экономии не выйдет. Желательно все же, чтобы был свой отдельный проход вентиляции через крышу для каждого из воздуховодов. В противном случае, если все их объединить, во всем доме может распространяться неприятный запах, когда погодные условия будут провоцировать возникновение обратной тяги.

При монтаже новой кровли вы можете заранее запланировать расположение вентиляционных труб на крыше и сделать проходы для них, если точно известна привязка по месту.

Предназначение и виды кровельных проходок

Крышные проходки

Проходы через крышу устраивают для вывода разных видов вентиляции:

  • внутренних жилых помещений здания;
  • фановой трубы стояка канализации;
  • чердачного подкровельного пространства.

Кроме этого, бывает необходимо обустройство выходов дымовых труб и телевизионных антенн.

Конечным верхним элементом системы воздуховодов служит специально изготовленный участок трубы, называющийся вентиляционным выходом. Смонтированная по всем правилам вентиляционная труба на крыше обеспечивает вытяжку воздуха из помещений и не допускает при этом протечек воды под кровлю. В тех местах, где нужно устраивать проход вентиляции через крышу, устанавливают проходные элементы, соответствующие определенному типу кровельных материалов.

Домовладельцы имеют возможность приобретать готовые комплекты различных вентиляционных выходов для установки на кровлях из твердых и мягких материалов. С их помощью легко осуществить вывод стояка вентиляции на крышу таким образом, чтобы кровля не протекала и не утратила эстетичного вида. Такие устройства также предохраняют вентиляционные каналы от попадания внутрь грязи и осадков.

В зависимости от конструкции крыши вашего дома и вида выводимой вентиляции, проход через крышу может у вас быть различной высоты и формы. Кроме вытяжных труб круглого сечения, используются также и прямоугольные короба для вентиляции на крышу.

Для того чтобы трубы вентиляции на крыше не стали причиной нарушения герметичности кровли, места их прохода следует обустраивать с особой тщательностью.

Устройство узла проходки вентиляции

Узел УП2 для прохода вентиляции через кровлю

Конструкция наиболее простых узлов прохода вентиляционной трубы через крышу представляет собой металлическую трубу, которую вставляют в отверстие и закрепляют на железобетонном или стальном стакане. Кровельный проходник может быть снабжен закрывающим клапаном и кольцом для собирания конденсата. Снизу к трубе через фланец присоединяют выводящий воздуховод. Сверху этот узел может быть оборудован дефлектором или простым защитным зонтом. Существует вариант с утеплением, в качестве которого применяют минеральную вату.

Более соответствующими техническим и эстетическим требованиям современной эпохи считаются изделия для кровельной вентиляции нового уровня качества. Принципы устройства таких вентиляционных выходов практически одинаковы вне зависимости от изготовителя, их отличают лишь небольшие различия. Из ряда подобных изделий наибольшую популярность приобрели выходы вентиляции на крышу,  крышки для вентиляции и вентиляционные грибки на крышу марки «Vilpe Vent».

Современные модели вентиляционных выходов

Их преимущества:

  • внутренняя труба изготовлена из оцинкованной стали, а внешняя из прочного и легкого полипропилена;
  • крепление выходов производится на надежный проходной элемент соответствующей формы;
  • высота трубы варьируется в разных вариантах исполнения от 400 до 700 мм;
  • нижняя часть трубы снабжена уплотнителем и может вставляться в воздуховод на глубину до 300мм;
  • внутренний диаметр трубы вентиляционных выходов бывает от 110 до 250 мм;
  • труба вентвыхода теплоизолируется чтобы помешать возникновению конденсата и ледяной пробки;
  • есть возможность поставить на вентиляционный выход электровентилятор;
  • колпак с дефлектором защищает трубу от осадков и усиливает тягу.

В некоторых случаях проходной элемент не входит в комплект и приобретается отдельно. Выбирайте его с учетом, чтобы форма накладки проходного элемента соответствовала типу и профилю кровельного покрытия.

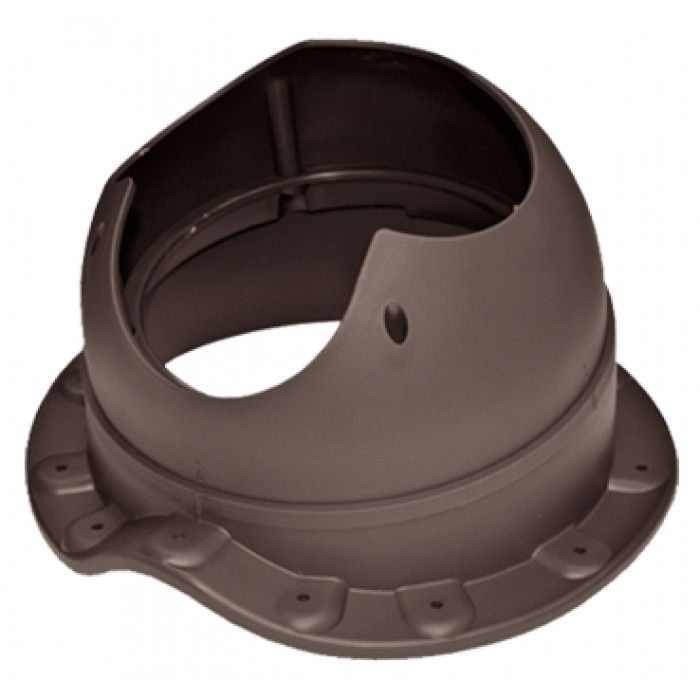

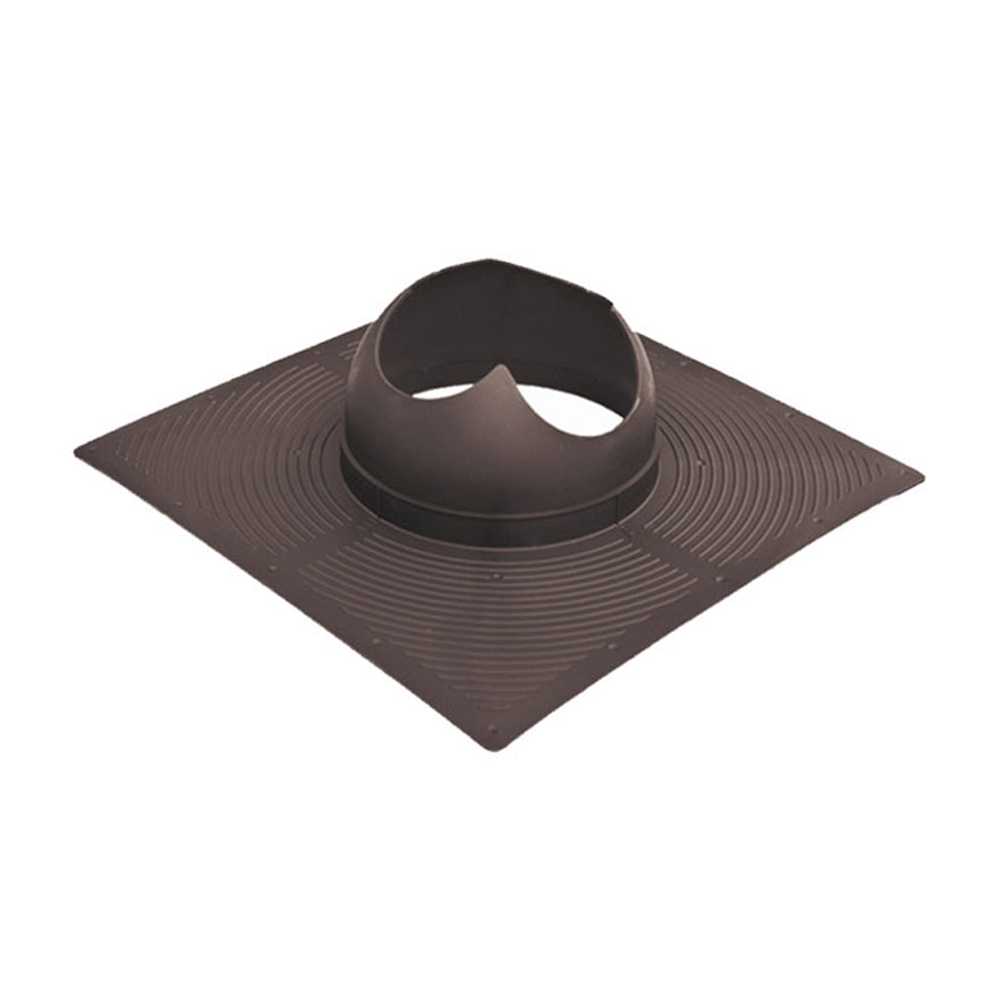

Проходные элементы для различных видов кровли

Проходные элементы обеспечивают универсальность установки вентиляционной трубы на любой крыше. Их монтаж можно производить как одновременно с сооружением кровельного покрытия, так и на готовую кровлю. С помощью этих изделий можно не сомневаться в стабильности и герметичности вентиляционных выходов.

Важное значение кровельных аэраторов

Крышка вентиляционного отверстия на кровле из битумной черепицы

В зимнее время внутри кровельных конструкций и на чердаках образуется конденсат. С целью обезопасить крышу от сырости, образования грибка и плесени, вам нужно будет обеспечить вентиляцию пространства под кровлей.

Крышная вентиляционная установка предельно проста по устройству. Воздух должен естественным образом двигаться снизу вверх под крышей. Для его поступления будут служить отверстия в карнизе, а выходить он будет через аэраторы с крышкой вентиляционного отверстия, устроенные в кровле ближе к коньку.

Чтобы прикрыть отверстие от осадков, используют крышку для вентиляции различных конфигураций, в том числе и вентиляционный грибок на крышу, фактически представляющий собой декоративный колпак.

Расположение вентиляционных выходов на крыше

Металлический короб для вентиляции на крыше дома

Специалисты советуют делать расположение вентиляционных труб на крыше ровно над соответствующим стояком. В этом случае, без изгиба канала, эффективность воздухотока будет максимальной. Если такой возможности нет, тогда придется использовать для соединения гофрированные переходники. На скатных крышах рационально устраивать кровельную проходку ближе к коньку. Преимущества такого варианта в том, что длинная внутренняя часть трубы будет оставаться в тепле под кровлей, а более короткий верхний элемент будет значительно устойчивее под ударами ветра.

Имеет также значение высота вентиляционных шахт над крышей здания. При низком расположении тяга будет слабой, а слишком длинную трубу придется фиксировать растяжками. Руководствуясь строительными нормативами, вам следует монтировать вентиляционную трубу на наклонной крыше на высоту 50 см над кровлей. Если крыша плоская, высота трубы может достигать 30 см. В случае, когда на плоской крыше расположены площадки для отдыха или она эксплуатируется иным способом, тогда высота вентвыхода должна быть не менее 2-х метров.

Какой бы вариант расположения вентиляционных труб на крыше вы не избрали, главное, чтобы их концы находились выше так называемой зоны ветрового подпора. Иначе сильный ветер может блокировать воздухоток и даже направить его вспять.

Правильный монтаж проходок для воздуховода

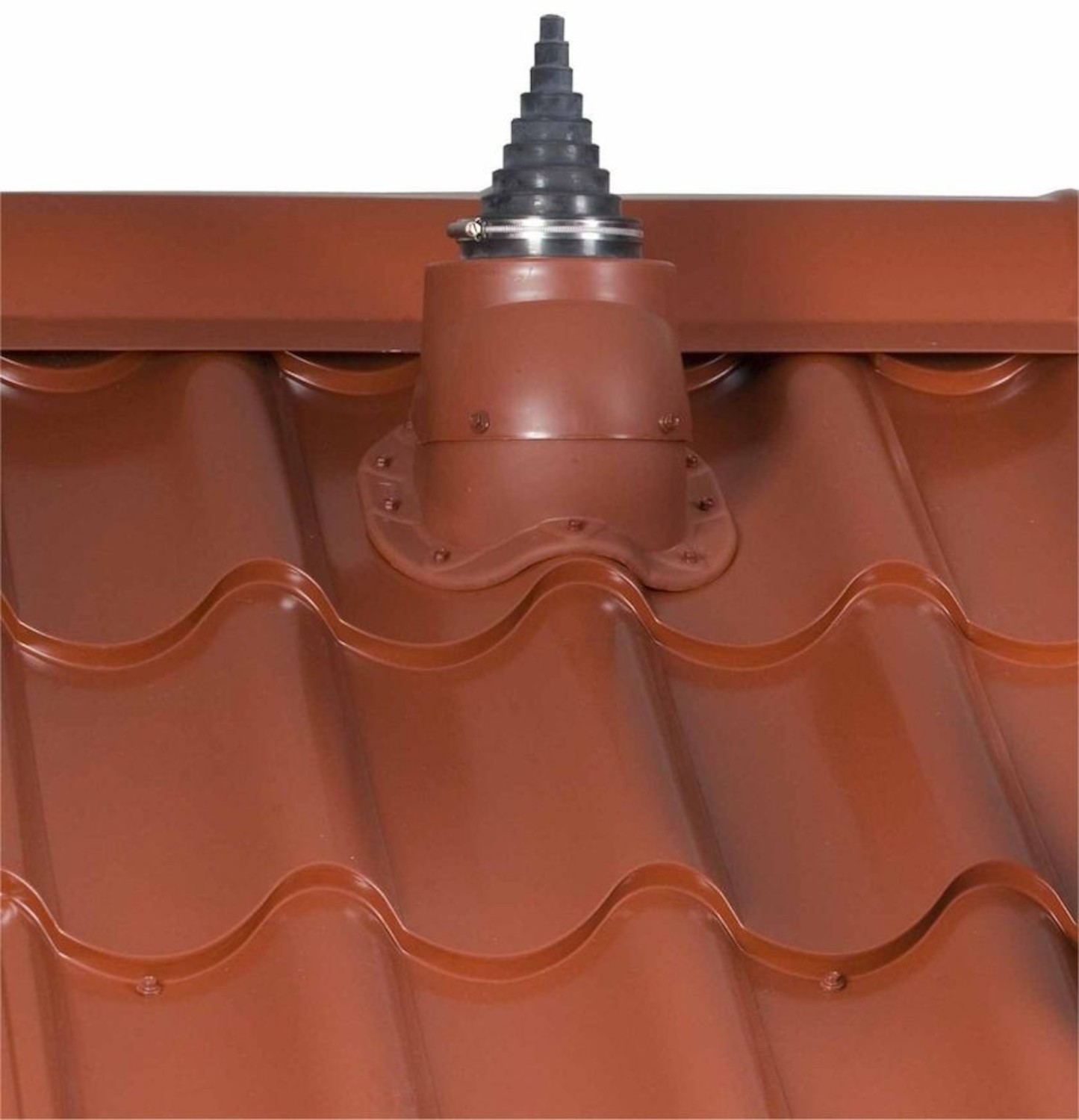

Правильно смонтированный проход вентиляции через металлическую крышу

Рассмотрим пример, как производить монтаж вентиляционной трубы на крыше из металлочерепицы. Устройство крышной вентиляционной установки будет аналогичным и для других типов кровель, лишь с некоторыми отличиями.

Последовательность этапов монтажа выхода вентиляции на крыше:

  1. Определите место установки на крыше проходного элемента.
  2. Снаружи на верхней волне металлочерепицы прочертите контуры отверстия по шаблону, прилагаемому в комплекте с изделием.
  3. Вырежьте зубилом и ножницами по металлу отверстие в черепице для выхода трубы вентиляции на крышу.
  4. Вырежьте соответствующие отверстия в нижних гидроизолирующих слоях кровли.
  5. Разметьте по шаблону и просверлите ряд отверстий под саморезы.
  6. Очистить поверхность металлочерепицы вокруг отверстия от влаги и пыли.
  7. Нанесите слой герметика на нижнюю поверхность уплотнительной прокладки.
  8. Уложите прокладку на предназначенное место.
  9. Установите на прокладку проходной элемент и закрепите его саморезами.
  10. Вставьте в проходной элемент трубу выхода вытяжки и проверьте ее на вертикальность.
  11. Зафиксируйте трубу шурупами в правильном положении.
  12. Обеспечьте герметичность выход вентиляции для металлочерепицы на крышу со стороны чердака.

По окончании монтажа вентиляции на крыше основание проходного элемента должно быть так плотно прижато к кровле, чтобы из-под прокладки выдавился излишек герметика.

На предлагаемом вашему вниманию  видео, вы можете ознакомиться с процессом установки вентиляционной трубы на крыше из профнастила. Таким же несложным образом вы сможете установить и вентиляционный выход на металлическую крышу своего дома.

Время подводить итоги

Вы могли убедиться, что в рассмотренном нами процессе монтажа вентиляции на крыше и установке трубы нет особых сложностей. Ваша вентиляционная система непременно будет эффективной, если вы заблаговременно рассчитаете высоту вентиляционных шахт, поднимающихся над крышей здания. А срок службы кровли, потревоженной проходкой через нее вентиляционного выхода, нисколько не сократится, если вы ответственно отнесетесь к качеству монтажных работ.

Монтаж вентиляционных и проходных элементов кровельной системы Металл Профиль

  1. Главная
  2. Инструкции
  3. Монтаж кровельной системы Металл Профиль
  4. Монтаж вентиляционных и проходных элементов

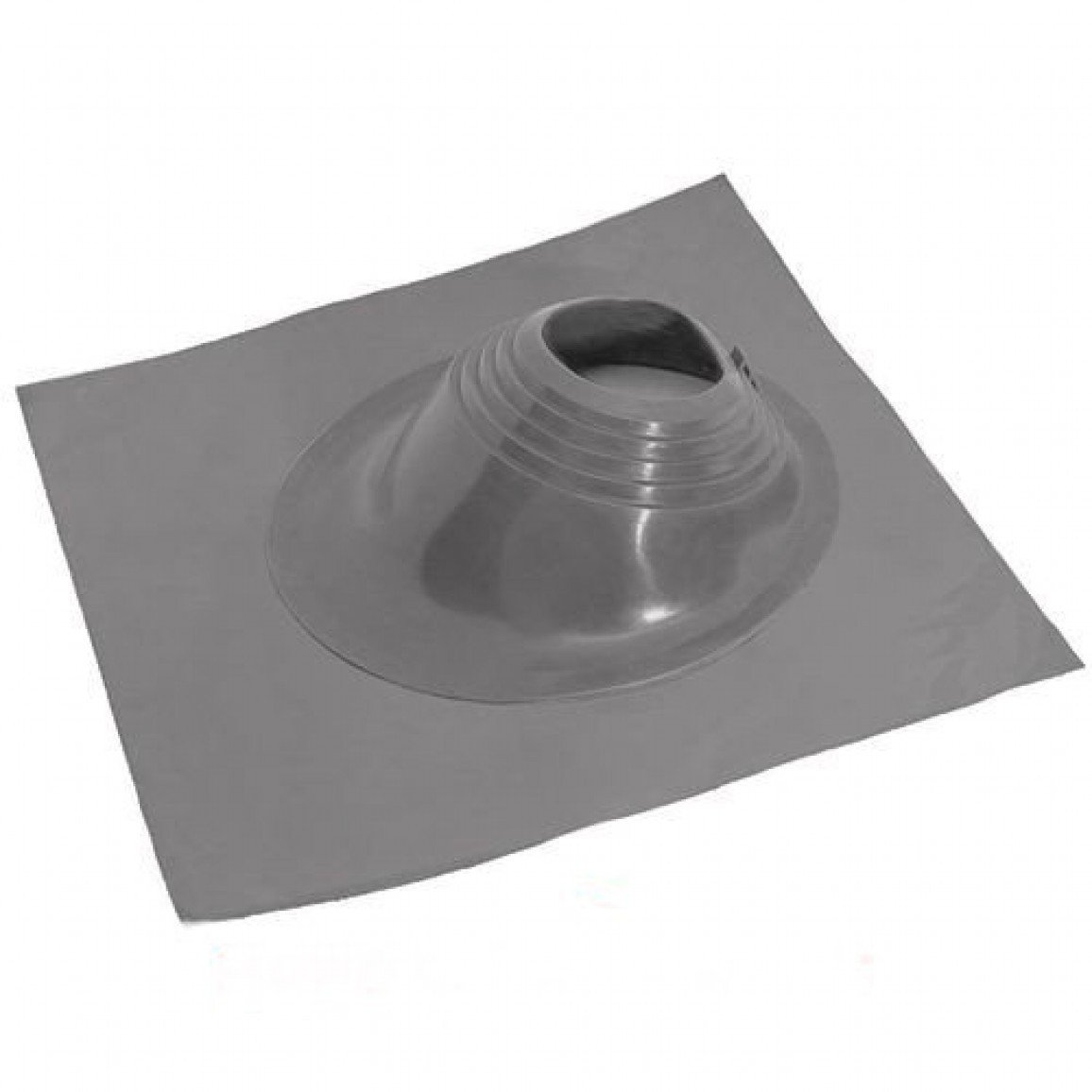

Антенные выходы и кровельные манжеты

При установке дымоходов и монтаже элементов вентиляции, мачт, антенн, выходящих на кровлю, используют кровельные манжеты Профи из силикона либо антенные выходы. Их применение гарантирует герметичность стыков в месте прохода труб и других элементов через кровельное покрытие.

Порядок установки манжет Профи:

  • в мембране вырезают отверстие, равное по размерам диаметру проходного элемента;
  • мембрана натягивается на трубу;
  • на кровле конструкция выравнивается так, чтобы геометрия фланца соответствовала профилю покрытия;
  • до крепления участки стыков обрабатывают силиконовым герметиком;
  • далее выполняют механическое крепление саморезами;
  • чтобы гарантировать максимальную защиту от протечек, дополнительно можно использовать ленту Bigband.

Установка антенного выхода:

  • верхняя часть элемента обрезается. Размер полученного отверстия определяется диаметром антенны, мачты и должен быть на 20% меньше него;
  • эластичная верхняя часть натягивается на устанавливаемый элемент;
  • далее монтаж выполняют так же, как для манжеты: выравнивают конструкцию, обрабатывают стыки герметиком и крепят фланец саморезами.

Важно! Если на крышу выходят горячие трубы, их проход через кровельное покрытие можно выполнять только с использованием силиконовых манжет.

Вентиляционный выход и вентиль KTV 110

Геометрия фланца соответствует профилю металлочерепицы Макси, Монтеррей, Супермонтеррей. При монтаже его нужно разместить не дальше, чем в 0,6 м от ребра, конька. Для эффективного воздухообмена элементы размещают между всеми балками стропил. Исключение — крыши с «холодным треугольником». Для них достаточно одного выхода на каждые 60 м2 крыши.

Порядок монтажа:

  • разметка на кровельном покрытии. Элемент прикладывается к поверхности кровли в выбранном месте и выравнивается. Его контуры очерчиваются, после чего по ним вырезается отверстие;
  • при использовании кровельного вентиля KTV края отверстия обрабатывают герметиком;
  • на фланец вентиляционного выхода при производстве наносится бутиловый герметик, и поэтому дополнительное использование силиконового герметика не требуется;
  • элемент крепится к покрытию кровли механически (на саморезы 4.8х28, 4.8х35).

Вентиляционные выходы МП поставляются с руководством по установке.

Выход канализации и вытяжки Vilpe

Изделия используются для металлочерепицы Металл Профиль Монтеррей, Макси, Супермонтеррей.

Установку выполняют в следующем порядке:

  • к металлочерепице прикладывают выход, обводят фланец;
  • отдельные метки выполняются на гидроизоляционном полотне. Позже они будут использоваться для монтажа уплотнителя;
  • по ранее выполненному контуру в металлочерепице выполняют резы и снимают лист с вырезом с крыши;
  • в гидроизоляционный материал устанавливается уплотнитель по сделанной метке. При установке на стыки наносят герметик, после чего выполняют крепление на саморезы;
  • ранее снятый лист покрытия монтируют на исходное место;
  • на края выполненных в нем резов наносят герметик;
  • основание проходного элемента прикладывают, выравнивают, крепят на саморезы;
  • далее выполняют окончательную сборку конструкции с креплением на саморезы;
  • воздуховод, идущий от вытяжки, соединяют без переходников. Стояк канализации соединяется с выходом гофрированной трубой.

Более детальное руководство по установке поставляется компанией "Вестмет" в комплекте с изделиями.

Универсальный выход Металл Профиль

Форма фланца соответствует геометрии профиля МП Макси, Супермонтеррей и Монтеррей. Выходы подходят для воздуховодов вытяжки либо кровельной вентиляции.

Порядок установки:

  • элементы размещают на одной линии с воздуховодами. Их прикладывают, выравнивают, намечают контур и по нему выполняют отверстия;
  • края резов должны герметично стыковаться с фланцем. Если на нем нет собственного уплотнителя, для защиты стыка наносят герметик;
  • чтобы выполнить соединение с идущим от вытяжки воздуховодом, в качестве промежуточного элемента устанавливают изолированную трубу, которая крепится к выходу без переходника либо с помощью гофрированной трубы;
  • на участках прохода через изоляционные материалы, края отверстий дополнительно проклеивают соединительными лентами (Delta, Tyvek, СП-1).

Универсальный выход 110/200 на крыши из профнастила С-21, МП-20 и НС-35 устанавливают таким же образом.

Монтаж выхода МП MAXI на металлочерепицу

МП MAXI 110-125 устанавливается на металлочерепицу при обустройстве подкровельной вентиляции либо выхода вытяжки. Общая высота элемента — 77 см, высота над поверхностью крыши — 50 см. Материал изготовления — ударопрочный полистирол.

Особенности:

Цельная конструкция, колпак уже собран и установлен, форма фланца соответствует геометрии профиля металлочерепицы, что упрощает и ускоряет монтаж.

На основании — качественный уплотнитель для надежной защиты стыка с материалом кровли.

Внешний размер увеличен, что дополнительно повышает прочность элемента, защищает его от повреждений при сходе льда, снежных масс в больших количествах.

Порядок установки:

  • выход размещают на уровне воздуховода, очерчивают контур его основания и выполняют отверстие в материале кровли;
  • крепление элемента выполняют на саморезы. Если на основании нет уплотнителя, дополнительно на стык наносят герметик;
  • труба выравнивается, устанавливается вертикально путем прокручивания нижней части по своей оси. Возможна установка на скатах с углом наклона 30-60°;
  • изолированная труба соединяется с воздуховодом без переходного элемента. Если он необходим, используют гофрированную трубу;
  • участки, на котором воздуховод проходит через слои паро- и гидроизоляции, проклеивают самоклеящимися лентами.

На крыши с покрытием из профлиста МП-20, С-21, НС-35 МП MAXI устанавливается так же.

Комплектация:

  • труба;
  • проходной элемент со смонтированным колпаком;
  • адаптер диаметра 125-110.

Изолированная труба

Используется при соединении с воздуховодами:

  • утеплена по всей длине;
  • комплектуется переходником 125-110 мм, позволяет использовать трубы, воздуховоды разных диаметров;
  • является простой в установке;
  • разработана для использования в сложных климатических условиях.
  1. Главная
  2. Инструкции
  3. Монтаж кровельной системы Металл Профиль
  4. Монтаж вентиляционных и проходных элементов

Проход вентиляции через кровлю - узлы и особенности монтажа

Содержание статьи:

Вентиляционная система зданий чаще всего обустраивается с выходом воздуховода через кровлю. По аналогичному принципу сделан аэратор на металлической крыше из профнастила или металлочерепицы, предназначенный для вентиляции подкровельного пространства. В местах стыковки вентиляционной трубы с кровельным пирогом образуется узел прохода (УП). Для каждого типа крыши существует свой узел прохода вентиляции через кровлю, отличающийся формой, размером и функциональностью.

Разновидности проходок

Сделать проход через кровлю воздуховода непросто, ведь нарушается целостность покрытия, а иногда даже стропильной системы. Образовывавшийся узел в точке стыковки с крышей требует тщательной защиты от проникновения влаги. Упростить монтаж помогают проходки, различающиеся конструкцией в зависимости от предназначения:

  • Проходки для обустройства точки вывода воздушных выводов бывают без клапана или с клапаном. Простые модели без клапана самые дешевые. Ими обустраивают узел прохода воздуховода через кровлю частных домов. Конструкция с клапаном предусматривает использование заслонки, перекрывающей при надобности отвод. Такие проходки монтируют на крышах производственных и административных зданий, где вентиляционная система работает не постоянно.
  • Производство утепленных проходок и без теплоизоляции позволяет выбрать подходящее изделие в зависимости от места его установки. Не утепленные проходки применяют при расположении воздуховода вблизи конька. Допускается делать проход вентиляции через крышу без теплоизоляции в регионах с жарким климатом. Утепленные базальтовой изоляцией проходки используют с отводами, выходящими далеко от конька и сильно возвышающимися над крышей. Утеплитель предотвращает образование в трубе конденсата из-за разности наружной и внутренней температуры.

  • Использование проходок с автоматическим и механическим управлением зависит от типа вентиляционной системы, где они будут работать. Механические модели предназначены для ручного управления постоянно работающих вентиляционных систем, где не требуется часто перекрывать и открывать их. Регулировку циркуляции воздуха выполняют с помощью троса. Автоматические проходки предназначены для вентиляционных систем, управляемых электронным контроллером.

Многие неопытные владельцы частных домов считают, что обустройство выхода дымохода и воздуховода через крышу – это одно и то же. Это грубая ошибка, так как внутри дымохода температура воздуха может достигать 800оС, что требует обустройства вокруг трубы короба из негорючих материалов. В трубе, проходящей через кровлю вентиляции, температура воздуха максимум на 1оС выше от комнатной. Установка воздушных отводов не требует проведения огнезащитных мер.

Основные характеристики узлов прохода по ГОСТ

Отечественный производитель изготавливает узел прохода через кровлю согласно ГОСТ 15150. Документ отображает все размеры изделия, материал изготовления, а также указывает на соблюдение зазоров во время монтажа элементов.

Производятся УП различающиеся формой и габаритом, и ко всем изделиям предъявляются основные требования:

  • толщина металла, используемого для изготовления прохода, не должна быть менее 1,19 мм;
  • допускается диапазон диаметра изделия круглой формы от 100 до 125 мм;
  • размеры прямоугольных УП неограниченны;
  • все стенки изделия должны быть покрыты антикоррозийным составом;
  • опорное кольцо должно быть больше сечения патрубка на 300–400 мм;
  • весь узел прохода вентиляции через кровлю без учета клапана не должен быть длиннее 1 метра;

Вентиляционная система здания работает по принципу аэратора. Перед выбором определенной конструкции УП производят расчеты влажности, загазованности, температуры, запыленности и других параметров помещения.

Маркировка УП

На данный момент производят 11 разновидностей изделий со стандартными размерами, помогающих обустроить узел прохода воздуховода через кровлю, и все они имеют свою маркировку:

  • После буквенного обозначения УП всегда идут цифры. Первая цифра 1 и идущие после нее от 01 до 10 обозначают стандартные размеры изделия, не оборудованного клапаном, а также кольцом для конденсата. Пример такой маркировки – УП1-01.
  • Первая цифра 2 и все последующие от 01 до 10 обозначают те же стандартные размеры изделия без конденсатного кольца, но уже с механическим клапаном. Пример маркировки – УП2-02.
  • Первая цифра 3 и все следующие 11–22 обозначают стандартные размеры изделий с механическим клапаном и кольцом для конденсата. Пример маркировки – УП3-22.

Если прохождение через кровлю вентиляции имеет нестандартные габариты, допускается индивидуальное изготовление УП по размерам заказчика.

Общие правила и порядок монтажа узла

Вывод воздуховода через кровлю из здания начинают по окончании сборки всей вентиляционной системы внутри помещения. Монтаж стандартного узла прохода выполняется в следующей очередности:

  • Установку УП начинают с определения точки выхода каждого воздуховода. По существующим строительным нормам рекомендуется устанавливать трубы вентиляции между стропилами как можно ближе к коньку.
  • Определившись с точкой выхода, на кровельном покрытии размечают место под будущее отверстие. Оно должны быть на 30 мм шире диаметра трубы. Во избежание допуска ошибок, из картона можно вырезать шаблон, и по нему делать разметку на кровельном материале.
  • Следующие действия требуют аккуратности. Необходимо по разметке точно прорезать отверстие. На мягкой крыше это сделать просто, а вот кровлю из металлочерепицы или другого твердого покрытия вначале придется просверлить. Достаточно сделать несколько отверстий в ряд по обозначенному контуру, чтобы влезло полотно ножовки по металлу, и выпилить весь круг. Из проделанного отверстия удаляют все остатки кровельного пирога, включая элементы обрешетки.
  • Проходку с резиновым уплотнителем надевают на воздуховод с учетом того, что она должна находиться на поверхности крыши. Строительным скотчем фиксируют к трубе паро- и гидроизоляционные слои. Для надежности можно стыки обработать герметиком. Резиновый уплотнитель проходки к мягкой кровле приклеивают герметиком. К твердым металлическим покрытиям крепление происходит с помощью саморезов.
  • Когда он полностью зафиксирован, сверху надевают оголовок, защищающий вентиляционный канал от осадков, проникновения птиц и мусора.

Правильно установленный узел прохода через кровлю вокруг себя не должен иметь впадины, иначе зимой в ней образуется снеговой карман, и талая вода проникнет под кровельное покрытие.

Монтаж сложных узлов прохода

В некоторых ситуациях невозможно использовать стандартные УП, что связано с возвышением воздуховода над кровлей более 600 мм, большим его весом и наличием толстого слоя утеплителя. Некоторый кровельный материал, например, черепица или шифер, обладают профилированной поверхностью, не позволяющей плотно уложить фланцевое крепление УП.

Выходом из ситуации станет изготовление металлической втулки с опорной частью. Для ее установки аналогичным способом прорезают отверстие. Под опорную часть подкладывают гидроизоляцию, после чего устанавливают УП. Резиновый уплотнитель в этом случае запускают под кровельное покрытие и фиксируют герметиком. Участок прикосновения воздуховода с верхней частью металлической втулки аналогично обрабатывают герметиком.

Сильно возвышающиеся воздушные выводы усиливают дополнительной накладкой из водостойкого материала, например, ОСБ. В вырезанной накладке и опорной части металлической втулки по углам сверлят отверстия диаметром 8,5 мм. Далее, эти 2 детали стягивают шпильками диаметром 8 мм. Под находящиеся снаружи гайки подкладывают уплотнительные прокладки, плюс дополнительно обрабатывают герметиком. Изнутри накладку утепляют базальтовой ватой и зашивают обычной фанерой.

Тяжелые воздуховоды большого диаметра фиксируют дополнительными растяжками из троса или проволоки. Как вариант, изготавливают из 3–4 брусьев подпорки.

Монтаж УП на бетонной крыше

Процесс установки проходки в бетонной крыше не сложнее, чем это происходит на обычной крыше. Чаще всего бетонное основание покрыто мягким кровельным материалом типа еврорубероида и т. п. Отверстия в плитах перекрытия предусматриваются еще на стадии разработки проекта. Оптимальное обустройство УП предусматривает использование пластиковой втулки. Ее вставляют в отверстие бетонной плиты, закрепляя с внутренней стороны.

Пластиковую опору смазывают герметиком и приклеивают к гидроизоляции крыши. Причем приклеить необходимо с точной центровкой разметки под вентиляционную трубу. Воздуховод вставляют внутрь пластиковой втулки и в зазоры между их стенками вбивают деревянные распорки. Для продления срока службы узла, древесину предварительно обрабатывают антисептиком.

Далее, идет процесс утепления и герметизации узла. Если для проходки использовалась пластиковая втулка, ее закрывают утеплителем и герметизируют пенополиуретановым составом. Однако в бетонных перекрытиях могут для проходок использоваться металлические или асбестоцементные втулки. Их герметизируют горячим битумом.

В бетонной плите узел прохода трубы через кровлю сложно герметизировать. Хотя стыки опорной части хорошо обработаны герметиком, не исключается возможность его отслоения. Для 100% защиты узла на него надевают наружный колпак, закрывающий все стыки от попадания воды. Вдобавок колпак-насадка способен заменить растяжки, способствующие устойчивости воздуховода.


Советуем почитать:








кровельная система воздухоотвода и вентиляционный выход на крышу, как сделать в частном доме своими руками, схема и устройство, элементы проводки

Кровельная вентиляция — обязательная составляющая каждого частного дома. Любой владелец загородного дома должен знать, как устроить качественную вентиляцию кровли, чтобы продлить срок эксплуатации сооружения.

Откуда берётся влага?

Многие люди задаются вопросом о том, откуда в почти герметичной системе может образоваться влажность. Это связано с тем, что в воздушных массах всегда присутствует небольшой процент влаги. Если наблюдается повышенная влажность, которая возникает при туманах, дожде либо в разогретых помещениях, число влаги заметно повышается.

Некоторое количество влаги способно проникнуть через паробарьер, пенобетонную или кирпичную кладку. Сделать между слоями вакуум почти невозможно. Водяные пары из-за влияния температурных перепадов будут оседать на охлажденной поверхности и проникать в материал для утепления. Из-за данных процессов конструкция из древесины начинает разрушаться, поэтому кровельная вентиляция должна качественно обустраиваться, чтобы минимизировать ущерб.

Устройство

В кровельной системе присутствует несколько элементов:

  • Отверстия, располагаемые под навесом кровли. Они обычно закрываются софитными решетками, которые обеспечивают защиту от попадания внутрь насекомых, грызунов и птиц. Также подобные отверстия располагаются вдоль конька. Детали позволяют циркулировать воздушным массам под кровлей. Отверстия под свесами можно заменить подшивкой, в которой присутствуют небольшие зазоры.
  • Слуховые окна. Они располагаются во фронтоне и используются в качестве вентилирующих компонентов для чердачной зоны.
  • Вентиляционный выход. Этот отрезок трубы применяется для присоединения вытяжного канала от общедомовой вентилирующей системы или проветривания чердака.
  • Аэраторы. Другие названия элементов — дефлектор, флюгарка. Их врезают в кровлю рядом с коньком. Компоненты позволяют выводить воздух из-под кровли, выполняя аналогичную с отверстием под коньком функцию. Аэраторы применяются в том случае, когда снежный покров на кровле превышает 3 см, за счет чего заглушается вентиляционное отверстие под коньком.

Существует два типа аэраторов:

  • точечный;
  • линейный или непрерывный (располагаются по всей длине ската или конька).

Также аэраторы могут различаться по месту расположения. Существуют изделия, располагающиеся на коньке или скате. Элементы могут обладать формой «грибок» или черепица. Устройства могут изготавливаться из стали нержавеющего типа, однако на текущий момент востребованы вариации из полипропилена. Они обладают доступной ценой и привлекают внимание разнообразием в цветовом решении.

Полипропилен отличается достаточным уровнем прочности, чтобы выдержать вес человека. Поэтому ремонтные работы на кровле можно проводить без опаски.

На аэраторах присутствуют сменные элементы, которые называются проходкой. Подобная конструкция должна подбираться на основании используемого материала под кровлю.

Способы вентилирования крыш

Существует несколько вариаций механизмов, с помощью которых осуществляется вентиляция кровли в загородных домах:

  • вентиляция коньков на крыше, состоящей из двух скатов;
  • вентиляция карнизов и дымохода;
  • кровельный вентилятор вытяжного образца;
  • единичные компоненты с отверстиями для вентиляции;
  • коньки, оборудованные специальной конструкцией;
  • зазоры для вентиляции, предусматриваемые при установке кровельного материала;
  • слуховые окна на чердаках.

Для каждого материала предусмотрены разные конструкции, с которыми следует ознакомиться перед покупкой.

Вальмовая

При обустройстве вальмовой кровли, следует учитывать, что вентиляция должна быть естественной. Конструкция подразумевает, что воздушные массы, которые проникают под крышу, будут выходить в районе конька.

Отдельное внимание рекомендуется уделять ветровым подшивкам на карнизе. Если обшивка производится при помощи дерева, между досками должны присутствовать щели. Профессионалы рекомендуют использовать в работе готовый перфорированный пластик, который называют софитом. Если подшивка готова раньше вентиляции, потребуется вырезать проем, в который вставляются решетки для приточной системы.

Решетки должны обладать диаметром в 5 см. Поверх изделий располагается мелкая сетка, которая используется как колпак против попадания посторонних предметов.

Между решетками должно быть расстояние, не превышающее 0,8 метра.

Мансардная

Кровельная система мансардного типа также должна оснащаться вентиляцией. Вентканалы над мансардой имеют большое значение. С их помощью можно регулировать температурный режим внутри жилого помещения. Нижняя часть кровли должна примыкать к потолку, поэтому циркуляция воздушных масс вдоль внутренних плоскостей выступает в качестве вспомогательной термоизоляции.

Для мансардных крыш разработаны особые вентиляционные системы, позволяющие выводить влажный или горячий воздух наружу. Применяются варианты естественной вентиляции: теплые потоки воздуха вытесняются холодными, которые поднимаются снизу.

Вентиляция для мансарды состоит из следующих компонентов:

  • пароизоляционной пленки или мембраны;
  • утеплительного материала, располагаемого между стропилами;
  • обрешетки;
  • контробрешетки, выполненной из деревянных брусков или реек;
  • слоя гидроизоляции;
  • материала для кровли.

С помощью диффузной мембраны можно полностью исключить появление конденсата. За счет особой мембранной ткани влага не проникает из жилого пространства помещения в нижнюю часть кровли. Вместе с этим под кровлей присутствует участок, по которому воздушные массы могут свободно перемещаться. Гидроизоляционный слой исключает попадание влаги.

Также требуется наличие щелей в карнизе. Они необходимы, чтобы воздух входил в кровлю и выходил в районе конька. Верхние вентвыходы должны располагаться между гидроизоляционным слоем и кровельным материалом. Вся вода, которая будет поступать снаружи, испарится сквозь образованную отдушину. С помощью такого способа обеспечивается качественное проветривание конструкций, поддерживающих кровлю.

Нижняя вытяжка размещается между слоем гидроизоляции и утеплителем. С ее помощью происходит испарение воды, которая попадает в утеплительный материал снизу.

При обустройстве вентиляции под мансардой, нужно позаботиться об изоляции.

Она состоит из следующих особенностей:

  • Изоляционная пленка должна настилаться на стропила, между которыми присутствует промежуток. Следите за тем, чтобы расстояние не превышало 120 см. Чтобы исключить попадание конденсата на балки из дерева, монтаж пленки нужно осуществляться с провисанием на пару сантиметров. Фиксация производится при помощи степлера и гвоздей с широкой шляпкой.
  • При раскладке пленки нужно соблюдать перехлест в 15 см. Данный участок заклеивается скотчем.
  • Между утеплителем и гидроизоляцией должно соблюдаться минимальное расстояние в 4 см. Пленка раскатывается по стропилам и закрепляется рейками с гвоздями.
  • Конструкция контробрешетки представляет собой бруски, установленные на расстоянии 15 см друг от друга.
  • Рядом с коньком, между изоляцией и осью каналов под продухи должно быть расстояние в 5 см.
  • Места, где трубы входят в кровельный пирог, нужно обеспечить надлежащей обработкой. Пленку в этих местах следует надрезать по форме усеченного треугольника. С помощью такого действия образуется клапан, который закрепляется на стенах трубы при помощи герметиков.
  • Монтаж пароизоляции производится в натяг. Не допускается наличие нижнего зазора. Однако между обрешеткой и мембраной должен присутствовать верхний продух.
  • Чтобы обеспечить защиту кровли от пара, который поднимается из жилого помещения, используют мембраны ворсистого типа, закрепляемые на утеплителе гладкой стороной внутрь. Частицы воды задерживаются на мелких ворсинках и не образуются в лужи. Подобный барьер способен продлить срок службы утепленной кровли и древесины.
  • На мансардной крыше следует располагаться дефлекторы с шагом в 100 кв. метров. Подобная схема позволяет выводить лишнюю влагу с максимальной эффективностью. При наличии крутой ендовы крыши и наклоненных коньков дефлектор нужно располагать в ендове и по коньковым прогонам на местах соединений утеплителя.

Односкатная

Односкатная крыша чаще всего располагается над верандой или террасой. На данных участках не требуется установка вентшахты. Если же такая кровля присутствует над жилым помещением, обустройство вентиляции отличается простотой. Для нее не потребуется наличие аэраторов или специальных коньков. Достаточно правильной сборки самой кровли.

Чтобы создать вентиляцию, потребуется оставить под кровлей свободное место, в котором воздушные массы смогут спокойно перемешаться. Циркуляция будет осуществляться снизу вверх.

Между теплоизоляцией и гидроизоляцией должен оставаться просвет. Многие пользователи создают дополнительные отверстия, которые располагаются в коленчатой стене. Кровельные свесы нужно зашить софитом с перфорацией. При монтаже обрешетки необходимо оставить небольшие щели между досками, допускается установка вентиляционных решеток. Вентиляция односкатных крыш располагается под уклоном в 5-20 градусов.

Из мягкой черепицы

При укладке мягкой черепицы следует оставить зазор для вентиляции.

Чтобы обеспечить беспрепятственную циркуляцию воздуха, нужно соблюдать дополнительные условия, которые заключаются в следующем:

  • Между утеплительным материалом и основанием крыши должен быть вставлен брус толщиной 50 мм.
  • В нижней части ската предусматриваются вентиляционные щели, сквозь которые обеспечивается подача свежего воздуха.
  • На вытяжке должны присутствовать коньковые продухи либо аэраторы.
  • Монтаж обрешетки осуществляется таким образом, чтобы имелись разрывы.
  • Толщина бруска определяет высоту воздушной прослойки. Выбор бруска зависит от длины и уклона ската.

Чтобы увеличить эффективность вентиляции, потребуется установка аэраторов. С их помощью создается принудительная вентиляция для мягкой кровли. В аэраторе всегда имеется пониженное давление, поэтому тяга не пропадет.

Схема оборудования аэраторами:

  • Между элементами должен быть минимальный шаг в 12 метров.
  • Установка производится на самое высокое место. Следите за тем, чтобы расположение было равномерным.
  • Для недавно установленной кровли аэраторы размещаются в месте стыка утеплителей.
  • При установке элементов во время ремонтных работ лучше всего производить монтаж в тех местах, где кровля вздувается.
  • Отверстие под флюгарок должно превышать на пару сантиметров диаметр трубы.
  • Фиксация аэратора производится при помощи анкеров или дюбелей.
  • Стыки обрабатываются герметиками или специальной лентой.

Металлочерепичная

При создании вентиляции для металлочерепичной крыши следует учитывать особенности:

  • Чтобы обеспечить непрерывную вентиляцию, нужно создать между материалом для кровли и термоизоляцией зазор в 5 см. Чтобы исключить намокание древесины, под конек нужно подложить уплотнитель.
  • Площадь щелей для вентиляции возле карниза должна совпадать с площадью конькового продуха. Общая площадь продухов составляет 1% от площади кровли.
  • В качестве основы для вентиляции используют трубы и вентвыходы. Трубы для вентиляции должны обладать высотой от 50 см. Шаг между трубами составляет 60 кв. метров.
  • Лучше всего использовать трубы их пластика, так как они отличаются длительным сроком службы и не выделяются из общего стиля сооружения.
  • Если в регионе, где производится обустройство вентиляцией, наблюдаются обильные снегопады, потребуется установка труб длиной до 65 см. Если дом обладает пологой кровлей со скатами, более 6 м, потребуются вентиляционные примыкания, высота которых составляет от 40 см.
  • Вентиляция конька обеспечивается за счет коньковой доски, которая разделяет кровлю на два ската.
  • Также применяется естественная тяга. Качественная работа осуществляется при грамотном расчете количества вентиляционных отверстий.

Фальцевая

Вентиляционная система для фальцевой кровли должна быть мощнее простых конструкций. Это связано с тем, что плоскость кровли отличается герметичностью.

Алгоритм обустройства вентиляции:

  • На стропильные ноги производится укладка пароизоляционного материала. Специалисты рекомендуют использовать для этих целей мембрану пароизоляционного типа.
  • Затем можно приступать к установке контробрешетки. При монтаже нужно оставлять зазоры. Шаг должен быть минимальным или же отсутствовать совсем.
  • На обрешетку укладывается вспомогательный гидроизоляционный слой.

С помощью данных мероприятий можно создать качественную вентиляцию для фальцевой кровли.

С покрытием из профнастила

На кровлю из профнастила потребуется естественная вентиляция. В области, где располагается карнизный свес, воздушные массы попадают под настил и беспрепятственно устремляются наверх до конька. Отведение воздуха производится с помощью шатрового конька. Если длина конька не превышает 10 метров, отведение происходит через торец.

Вентиляция под настилом осуществляется за счет монтажа реек на гидроизоляционный слой. Нижняя рейка должна быть на 50% толще других.

Гидроизоляция не должна дотягиваться до конька, чтобы пары могли свободно выходить из-под кровли. Попадание воды исключено за счет уплотнения на коньке.

Последствия от некачественной установки

Не стоит игнорировать правила, которые предъявляются к кровельной вентиляции. При пренебрежении правилами обустройства можно столкнуться с нежелательными процессами, которые способны разрушить все здание.

Из жилых помещений под крышу поступает теплый воздух. На улице на кровлю воздействуют холодные воздушные массы. Из-за разницы в температуре под кровлей начинает скапливаться конденсат, который удаляется только при помощи проветривания. Если вентиляционный выход не предусмотрен, конденсат будет накапливаться на чердаке, разрушая крышу.

Бетонные крыши не так сильно восприимчивы к воздействию конденсата, однако на их поверхности может появиться вредный грибок, который негативно воздействует на человеческий организм.

Неграмотный вывод на крышу воздуха может негативно повлиять и на мягкую кровлю. В большинстве случаев мягкие кровельные материалы располагаются на основании из бетона или сплошной обрешетке. Наличие лишней влаги, которая проникает изнутри, приведет к тому, что материал начнет расслаиваться. В дальнейшем крыша будет протекать.

Железные крыши могут подвергнуться коррозии, что приведет к ослаблению защитных характеристик кровли. Осыпание жесткого материала с кровли может травмировать людей, которые находятся внизу.

Распространённые ошибки

Перед обустройством вентиляции на кровле следует изучить распространенные ошибки, которые часто допускают новички.

Список распространенных ошибок при обустройстве вентиляции кровли:

  • пренебрежение правилами СНиП;
  • выбор неподходящих систем для вентиляции;
  • несимметричное расположение вентиляционных каналов;
  • неправильный расчет пропускной способности вентиляции;
  • пренебрежение расчетами теплового баланса;
  • ошибки в проведении монтажа.

Также распространены оплошности в использовании материала для гидро- и пароизоляции. Ошибки при применении гидроизоляции или пароизоляции связаны с тем, что пользователи путают предназначение материалов.

Если перепутать назначение изделий, можно столкнуться с некоторыми проблемами:

  • Использование вместо гидроизоляции пароизоляционной пленки. Пароизоляция способна целиком исключить проникновение влаги. Если она будет установлена поверх утеплительного материала, попадающая влага останется в утеплителе. Через некоторое время утепляющий материал перестанет выполнять поставленные задачи, и владельцы дома столкнутся с большими потерями тепла.
  • Использование вместо пароизоляции гидроизоляционной пленки. Гидроизоляционный материал отличается особыми свойствами: одна сторона изделия вентилируемая, другая является водонепроницаемой. Укладка должна производиться под кровлей таким образом, чтобы дышащая сторона прилегала к утеплительному материалу. Между слоями должна присутствовать отдушина, выполняющая роль воздуховода. При помощи такого способа осуществляется проходка влаги, а если перепутать материалы, влага будет оседать на пленке.

Если уложить гидроизоляцию наоборот, жидкость будет попадать в утеплитель, оставаясь в нем. В конечном итоге схема кровельного пирога становится бесполезной.

Некоторые пользователи допускают ошибки в количестве вентиляционных слоев, которые требуются для обустройства определенного кровельного материала. Например, тыльная сторона металлочерепицы не переносит контакт с конденсатом. По этой причине между кровельным материалом и слоем гидроизоляции должен присутствовать зазор вентиляции.

Чтобы обустроить вентиляционный зазор, необходимо создавать обрешетку не сплошного типа, а брускового. В ней должны оставаться промежутки для циркуляции воздуха. Если жидкость проникнет под крышу снаружи, за счет подобного слоя она устранится через конек.

Решетка вместе с контробрешеткой будут образовывать воздушную прослойку, которой достаточно для выхода скоплений конденсата наружу. В качестве гидроизоляции применяются специальные антиконденсатные пленки, которые не позволяют выпускать пары из утеплительного слоя под крышу.

Чтобы обеспечить уход влаги из теплоизоляции, потребуется создание второго вентиляционного слоя с обеспечением воздушной подушки, которая будет располагаться между слоем утеплителя и антиконденсатной пленкой. Не допускается укладка диффузных и супердиффузных мембран, так как они предназначены для пропуска паров под кровлю. Для металлочерепицы подобные действия чреваты коррозией.

Монтаж УП: что учесть?

Чтобы обустроить УП в частном доме своими руками, необходимо ознакомиться с рекомендациями специалистов и соблюдать все правила. Грамотно обустроенный УП позволяет исключить распространенные ошибки, которые оказывают влияние на работу вентиляции.

Конструкцию кровли, в которой присутствует встроенный УП, позволяющий выходить каналам вентиляции, называют кровельной проходкой. Узел прохода закрепляется на крыше расчалками, которые фиксируются при помощи хомутов и кронштейнов. Патрубок УП необходимо соединить с фланцем, используя его в качестве опоры, зафиксированной на бетонном стакане. Фиксация стакана производится с помощью анкеров. Обычно на УП обустраивается «юбка», которая оберегает стыки от проникновения жидкости.

Если выход вентиляционного канала обустраивается в мягкой кровле, следует соблюдать некоторые особенности:

  • УП изготавливается из стальной оцинковки и минваты, которая выступает в качестве теплоизоляционного материала.
  • Внутри потребуется установка дефлекторов или зонтиков, которые будут обеспечивать защиту от попадания воды.
  • Если в УП присутствует вентилятор, его внутренняя часть должна изготавливаться из стали перфорированного типа.
  • Электропитание должно укладываться в кожухи из пластика. Устройство вентиляции через кровлю будет осуществлять шумопоглощение.
  • Для конструкций из железобетона в месте УП потребуется монтаж бетонных плит, в которых будут подготовлены отверстия под вентиляцию. Если габариты отверстий не способны соответствовать заявленным требованиям безопасности плит перекрытия, кровельная проходка с вентканалами должна организовываться в монолитном бетоне.
  • Если установка УП производится на металлической кровле, потребуется наличие металлических стаканов. Проходка для кровли, с помощью которой осуществляется вывод традиционных вентканалов, должна обладать прямоугольным УП. Для сооружений с большой площадью, а также для крыш из профнастила, местоположение выхода вентиляции должно рассчитываться на стадии создания крыши.

Узел прохода, оборудованный регулируемым клапаном, выступает в качестве аэратора.

Он должен монтироваться в стакан.

Расчеты производятся на основании следующих данных:

  • угол ската фальцевой кровли;
  • расстояние, которое присутствует между местом монтажа и коньком;
  • толщина крыши и профнастила;
  • материал, из которого изготавливается кровля;
  • габариты помещений, располагаемых под крышей;
  • узлы вентиляции.

При обустройстве следует помнить о том, что узлы прохода, оснащенные управляемым клапаном, должны обладать механизмом, отвечающим за открытие и закрытие элемента. Подобные устройства функционируют так же, как и качественные аэраторы и обладают ручным управлением.

Переключатель может располагаться в двух режимах: «открыто», «закрыто».

Устройство такого УП состоит из нескольких деталей:

  • портяного полотна;
  • регулировочного троса;
  • противовесов;
  • контролирующего сектора.

Особенности УП для дымохода

Для домов, в которых присутствует печное отопление или камины, потребуется сооружение УП под конструкцию труб и дымохода. Подобные конструкции обладают своими особенностями: при обустройстве дымоходной трубы потребуется создание вспомогательных стропил на мансарде, чтобы на дымоходном канале не скапливались снежные массы.

Вспомогательное закрепление стропил и профнастила потребуется в том случае, если кровельная проходка размещается через конек. Подобное расположение усложняет обустройство мансардной крыши на чердаке.

Особенности УП для дымоходов:

  • Организация УП для дымоходов потребует соблюдения пожарной безопасности. Особое внимание следует уделить деревянным конструкциям.
  • В работе нужно использоваться невозгораемые изделия. Это позволит исключить нагревание и воспламенение крыши. Также необходимо соблюдать требования СНиП, в которых указывается размер зазоров между трубами и деревянными деталями в УП.
  • Популярная конструкция УП, которая защищает дымоходную трубу от нагревания, выглядит, как короб вокруг трубы. Короб необходимо заполнить материалами негорючего типа.
  • Над дымоходом нужно обустроить специальный зонт, который исключит попадание воды внутрь и минимизирует задувание ветров в мансардную кровлю.
  • Так как показатели герметичности в стыках на фальцевой кровле могут нарушаться, установка УП в ендове не рекомендуется.

Производители

На рынке существует множество производителей, которые предлагают своим потребителям вентиляционные системы для кровли. Перед покупкой следует изучить предложения каждой торговой марки и сделать выбор на основе своих предпочтений и условий эксплуатации.

WirPlast

Компания предлагает оборудование, предназначенное для разных целей. В ассортименте производителя есть устройства для установки вентиляции в помещениях, для канализации, кухонных вытяжек, а также присутствуют составные компоненты для солнечной батареи.

Вентиляционная система WirPlast для кровли обладает следующими преимуществами:

  • легкость в установке из-за встроенного уровня, который не допускает погрешностей;
  • полноценная герметичность на крыше;
  • привлекательный дизайн изделий;
  • широкий ассортимент, подходящий под все типы кровли;
  • гарантия на продукцию составляет 10 лет.

ТехноНИКОЛЬ

«ТехноНИКОЛЬ» — это популярный производитель, который предлагает своей аудитории два типа вентиляций:

  • для проветривания пространства под крышей;
  • устройства для принудительной вентиляции на чердаках.

Продукция отличается преимуществами:

  • привлекательный внешний вид вентиляционных систем;
  • доступная ценовая категория;
  • высокое качество;
  • надежность и высокий уровень стойкости по отношению к ударным нагрузкам;
  • легкий монтаж.

Kronoplast

Производитель пользуется спросом, так как он осуществляет выпуск практически всех элементов для обустройства кровельной вентиляции в частных домах. Продукция отличается полноценной непроницаемостью в каждом выходе кровли, что выступает в качестве гарантии полноценной вентиляции. В продаже присутствуют системы для любой кровли.

О пяти элементах качественной вентиляции кровли смотрите в следующем видео.

Для чего нужны вентиляционные трубы Ондулин и Ондувилла?

Есть вентиляция — нужна и труба

Вентиляционная труба — это завершающий элемент вентиляционной системы в жилом доме и одновременно доборный кровельный элемент. Труба отводит отработанный воздух и конденсат из жилых помещений, оформляет выход вентиляции через кровлю и защищает воздуховод от попадания осадков и мусора. Также труба может использоваться для проветривания и охлаждения подкровельного пространства.

Место крепления трубы — один из тех узлов крыши, которые в силу конструктивных особенностей наиболее уязвимы к протечкам: здесь примыкают друг к другу разные элементы кровли, скапливаются снег и грязь. Поэтому важно правильно выбрать саму трубу и суметь оформить ее примыкание с кровлей.

Сначала в месте прохода вентиляции через крышу устанавливают проходной элемент — основание, на которое затем крепится сама труба. Практичнее использовать готовые комплекты, разработанные специально для различных видов кровли: они учитывают особенности покрытия, а потому эффективнее предохраняют его от протечек. Кроме того, готовый комплект имеет эстетичный завершенный вид и заодно избавит от необходимости подгонять трубу к основанию, если окажется, что отдельно приобретенные элементы не совсем подходят друг к другу.

В чем преимущество использования фирменных труб?

Для монтажа кровель из Ондулина и Ондувиллы производитель разработал фирменные доборные элементы. Так, с кровельными листами Ондулин, о которых мы писали в одной из предыдущих статей, применяются трубы Ондулин (размер основания: 0,45*0,7 м), а с черепицей Ондувилла — вентиляционные трубы Ондувилла (размер основания 0,45*0,51 м).

Их преимущества:

  • Основание труб полностью соответствует профилю покрытия. Поэтому вентиляционная труба Ондулин не подойдет для кровли из Ондувиллы, и наоборот. Зато со своим родным покрытием основание трубы совпадает идеально, что обеспечивает высокую герметичность соединения.
  • У труб есть колпак-дефлектор, который защищает вентиляционный канал от проникновения осадков и сора и улучшает воздушную тягу под воздействием силы ветра.
  • Изготавливаются трубы из ударопрочного термопластичного ABS-сополимера. Это высококачественный пластик, отличающийся долговечностью, стойкостью к воздействию тепла, влаги, химических веществ. Легкий вес материала и «дружественность» битуму позволяет избежать деформации кровли, обеспечивает долговечность соединения (до 15 лет и более).
  • Простота монтажа. Трубы легко перемещать, а материал без труда пробивается гвоздями с помощью обычного молотка. Понятные инструкции (есть и обучающее видео) помогут справиться с установкой даже новичку. Монтаж трубы Ондувилла облегчен благодаря наличию гидрозамка — специальным направляющим, которые нужно совместить с такими же направляющими на листах Ондувиллы.

Где и как купить вентиляционные трубы на крышу из Ондулина и Ондувиллы?

Трубы, как и все фирменные кровельные элементы, можно заказать и купить на сайте нашего интернет-магазина. Здесь же вы можете предварительно рассчитать стоимость кровли на специальном калькуляторе, указав параметры крыши и вид выбранного покрытия. Оплата заказа производится только при получении товара.

Заказы доставляются по всей России силами официальных дилеров Ондулин. Обращаем внимание, что стоимость доставки зависит от региона проживания заказчика, но не от количества заказанного товара. Поэтому советуем заранее продумывать заказ и формировать его в полном объеме, чтобы не оплачивать потом отдельно доставку недостающих элементов.

Так, например, прежде чем купить вентиляционную трубу Ондулин, рассчитайте стоимость крепежа: для крепления доборных элементов рекомендуется использовать фирменные гвозди Ондулин или Ондувилла с монолитными шляпками. Только при соблюдении правил крепежа производитель дает 15-летнюю гарантию на водонепроницаемость кровли.

Монтаж вентиляционного прохода через кровлю

Вентиляционный проход через кровлю

Компания «Альп Клуб Санкт-Петербурга» выполняет монтаж вентиляционного прохода через кровлю промышленными альпинистами, что положительно сказывается на стоимости услуги. Наши сотрудники, благодаря многолетней практике произведут все работы аккуратно и качественно.

Вентиляционный проход через кровлю

При строительстве небольших жилых и нежилых зданий, крайне важно заранее продумать все коммуникации. Это так же касается естественной и принудительной вентиляции здания.

Зачем делают вентиляционный проход через кровлю?

В большинстве случаев, в одно- и малоэтажных домах, все вентиляционные шахты выводят на улицу через кровлю. На кровле, данная вентиляция заканчивается трубой, которая возвышается над крышей здания. Благодаря такой компоновке, обеспечивается хороший газообмен, что производит к тому, что из дома выходят все запахи, а в дом поступает свежий воздух.

Вентиляционный проход через кровлю необходимо делать для:

·      Насыщения кислородом внутренних помещений здания;

·      Установки фановой трубы;

·      Обеспечения газообмена с чердачным пространством.

Компания «Альп Клуб Санкт-Петербурга» выполняет монтаж вентиляционного прохода через кровлю промышленными альпинистами, что положительно сказывается на стоимости услуги. Наши сотрудники, благодаря многолетней практике произведут все работы аккуратно и качественно. Сохранность и целостность вашего имущества гарантируем.

Как правило, установка вентиляционных проходов через кровлю должна осуществляться на этапе строительства здания. Но как показывает практика наших сотрудников, внесение изменений в конструкцию вентиляции здания, проводится уже во время его эксплуатации.

Конструктивные особенности вентиляционных проходов через кровлю

По факту, основу конструкции вентиляции составляет оцинкованная или пластиковая трубу диаметром 50-150 мм. Под трубу прорезается отверстие в перекрытии и в кровельном пироге. Фиксация вентиляционной трубы происходит в специальном металлическом стакане. Работы по установке вентиляционных проходов через кровлю заканчиваются утеплением и герметизацией всех отверстий. Мы рекомендуем для защиты вентиляции, чтоб в нее не попадал мусор и вода, устанавливать специальный дефлектор.

На первый взгляд работа не сложная, и ее можно выполнить самостоятельно. Это не так. Данный вид работы требует тщательных расчетов и навыков, которые невозможно приобрести за один день. Поэтому, чтоб избежать в дальнейшем возможных протечек кровли, обеспечить здание хорошей вентиляцией обращайтесь в компании, которые специализируются на проведении данных работ. Это не только сбережет ваши нервы, но и позволит выполнить работу быстро и качественно.

признаков плохой вентиляции крыши и способы ее устранения

Как домовладелец, вы хотите защитить свой дом и все, что в нем находится. Отличное место для начала - защитить и сохранить здоровье вашей крыши. Когда повреждение происходит снаружи вашего дома и особенно вашей крыши, это может иметь серьезные последствия, которые влияют на ваш дом и вашу семью. Наша кровельная компания в Де-Мойне хочет помочь домовладельцам продлить срок службы их кровли, и лучший способ сделать это - следовать надлежащей практике вентиляции крыши.

Что такое кровельная вентиляция?

Кровельная вентиляция - это система приточных и вытяжных вентиляционных отверстий, которые обеспечивают циркуляцию воздуха для поддержания комфортной атмосферы в доме. Без входных и выходных проходов, задействованных в вентиляции крыши, горячий воздух будет задерживаться внутри вашего дома, вызывая множество проблем для вашей собственности.

Итак, как лучше всего улучшить вентиляцию крыши? При определении того, какой тип вентиляционных отверстий на крыше обеспечит наиболее полезную функциональность, следует учитывать климат, в котором вы живете, и другие факторы собственности.

2 типа кровельной вентиляции

  1. Естественная вентиляция - Горячий воздух поднимается в доме и создает давление на чердаке. Если этому воздуху высокого давления будет предоставлен выход для выхода, он автоматически будет заменен холодным воздухом низкого давления. Устанавливая различные типы вентиляционных отверстий на крыше, домовладельцы могут воспользоваться естественным потоком воздуха, чтобы обеспечить надлежащую вентиляцию крыши и сохранить комфорт внутри дома. Естественная вентиляция также может быть достигнута через двери, окна и другие щели.
  2. Механическая вентиляция - Для некоторых конструкций может потребоваться система механических вентиляционных отверстий. Для этого типа кровельной вентиляции требуется источник энергии, обеспечивающий постоянный приток воздуха. Варианты механической вентиляции кровли необходимы, если конструкция крыши не допускает большого потока воздуха или дом находится в зоне без сильного ветра.

Почему важна правильная вентиляция кровли?

Улучшение вентиляции вашей крыши поможет поддерживать вашу крышу и остальную часть вашего дома в отличном состоянии.Если вы не соблюдаете рекомендации по надлежащей вентиляции кровли, теплый воздух попадет в ваш дом и вызовет проблемы, которые могут привести к дорогостоящему ремонту, который мы рассмотрим в разделе «Признаки плохой вентиляции крыши».

Поддержание вентиляции кровли в вашем доме особенно важно на Среднем Западе, потому что мы бываем как в очень холодную, так и в жаркую погоду. Варианты кровельной вентиляции должны защитить ваш дом от каждого из этих сценариев:

  • Горячий воздух задерживается в вашем доме летом, что затрудняет поддержание прохлады в вашем доме
  • Захваченный горячий воздух, вызывающий такие проблемы, как плесень, плесень или ледяные завалы зимой

Признаки плохой вентиляции крыши

Сосульки и ледяные плотины - Когда на крыше скопился снег, и вы начинаете замечать большие ледяные плотины, образующиеся вдоль крыши, это означает, что возникла проблема с вентиляцией крыши.Ледяные плотины образуются, когда крыша нагревается, снег тает, а проточная вода замерзает, когда достигает края крыши. Это главный показатель плохой вентиляции крыши и может вызвать более серьезные проблемы. Узнайте больше в нашем блоге о том, как избежать ледяных плотин.

Ваш кондиционер выходит из строя - Многие люди не связывают состояние своего кондиционера со здоровьем своей крыши, но если у вас нет надлежащей вентиляции на крыше, вы можете перегружать свой кондиционер. .В жаркие летние дни, когда весь горячий воздух скапливается в помещении, ваш кондиционер работает с перегрузкой, чтобы в доме было прохладно. Это создает нагрузку на вашу систему отопления, вентиляции и кондиционирования воздуха и может сократить срок службы устройства. Если ваш кондиционер выходил из строя более одного раза, велика вероятность, что у вас проблемы с вентиляцией.

Горячие или холодные зоны в доме - Вы когда-нибудь чувствовали заметное повышение температуры, когда поднимаетесь по лестнице или переходите из комнаты в комнату? Это еще один признак плохой вентиляции крыши.Слишком жаркие или холодные помещения в доме - еще один признак того, что ваши системы отопления, охлаждения и вентиляции не удовлетворяют спрос.

Утечки на крыше, плесень и плесень Если домовладельцы игнорируют предупреждающие признаки плохой вентиляции крыши, это может в дальнейшем привести к серьезным проблемам для вашего дома и вашего здоровья. Когда ваша крыша подвергается воздействию воды с течением времени или сильно разрушается из-за сильного шторма, это может вызвать протекание крыши. Если их не обработать сразу, избыток воды в доме может создать дополнительные проблемы, такие как плесень, грибок и многое другое.

Нежелательные вредители обнаружены внутри - Некоторые проблемы с вентиляцией крыши приводят к повреждению внешнего вида вашего дома. Если ваша крыша, желоба или сайдинг были повреждены в прошлом, это может позволить животным проникнуть внутрь. Независимо от того, есть ли у вас крошечные насекомые, которые могут проникнуть через крошечные трещины и щели, или белки и грызуны, которые могут поцарапать себе путь в помещении, любой из этих нежелательных вредителей может быть индикатором того, что есть проблема с вашей крышей.

Как улучшить вентиляцию кровли

Если вы заметили какие-либо признаки плохой вентиляции крыши, указанные выше, пора внести некоторые изменения, чтобы улучшить вентиляцию крыши в вашем доме.Монтаж кровельных вентиляционных отверстий - простая задача для кровельщиков при замене крыши, поскольку многие варианты кровельной вентиляции могут быть установлены под черепицей или снаружи крыши. Существует много различных типов вентиляционных отверстий на крыше, поэтому ниже мы обсудим ваши варианты вентиляции кровли более подробно.

2 типа кровельных систем вентиляции

Выхлопные отверстия позволяют горячему воздуху выходить из дома

Коньковые вентиляционные отверстия устанавливаются на пересечении кровли, обычно в верхней части крыши, под черепицей.Это делает установку вентиляции на коньковой крыше простым дополнением к кровельному процессу.


Фото: bonedry.com

Ветровые турбины прикреплены снаружи крыши. Этот тип вентиляционных отверстий на крыше предназначен для улавливания ветра и воздушного потока в турбинах и циркуляции горячего воздуха из дома, поскольку он заменяет его более прохладным ветром.


Фото: menards.com

Коробчатые вентиляционные отверстия

служат той же цели, что и другие типы кровельных вентиляционных систем, но вам понадобится больше таких вентиляционных отверстий на крыше, и они будут более заметными, чем другие варианты кровельной вентиляции.


Фотография предоставлена: myprosroofing.com

Вентиляторы для чердаков Power - это вариант механической вентиляции крыши для домов, которые не подвергаются сильному воздействию естественного ветра. Это электрическое кровельное вентиляционное отверстие будет работать непрерывно, чтобы обеспечить надлежащую вентиляцию крыши, в которой он нуждается.


Фото: airvent.com

Воздухозаборные отверстия позволяют холодному воздуху попадать на чердак

Наряду с вытяжными отверстиями, которые выпускают горячий воздух на чердак, полезно иметь приточные отверстия для усиления потока воздуха.Краевые вентиляционные отверстия могут быть установлены под потолками или под черепицей рядом с краем водостока желобами. Приточные отверстия необходимы для циркуляции холодного воздуха по дому во избежание перегрева.


Фото: rollex.com


Фото: airvent.com

Преимущества правильной вентиляции крыши

Экономия затрат на электроэнергию - Плохая вентиляция может привести к повышению температуры на чердаке, которое распространится на остальную часть дома.Это приводит к высоким счетам за электроэнергию, непостоянному отоплению и охлаждению в доме и увеличивает нагрузку на ваши блоки HVAC.

Сделайте ваш дом более здоровым и комфортным - Неправильная вентиляция крыши может привести к образованию плесени и грибка, которые могут не только повредить вашу крышу, но и создать угрозу здоровью вашей семьи. Кроме того, вам не придется иметь дело с перепадами температуры в доме, если вы будете следовать советам по надлежащей вентиляции крыши.

Продлите срок службы вашей крыши - Плохая вентиляция крыши может привести к повреждению и сокращению срока службы вашей крыши.К основным убыткам относятся:

  • Опоясывающий лишай становится очень горячим и преждевременно стареет, когда плохая вентиляция крыши сохраняет чердак слишком теплым.
  • Ледяные плотины - признак плохой вентиляции кровли, они вызывают повреждение черепицы и карнизов. Если их не лечить, они могут даже вызвать протекание крыши.
  • Накопление влаги из-за различных проблем с вентиляцией крыши может привести к разбуханию и гниению, что может привести к тому, что гвозди не держатся, и уменьшится вместимость крыши

Запланировать бесплатную оценку недвижимости

Команда Superstorm Restoration стремится помочь домовладельцам максимально эффективно использовать свою крышу.Убедитесь, что вы следуете правильным советам по вентиляции крыши, проведя осмотр крыши с помощью дронов или запланировав установку вентиляционных отверстий на крыше.

Наши специалисты помогут вам выбрать лучший вариант кровельной вентиляции для вашего дома. Просмотрите наши варианты кровельных услуг, чтобы сделать следующий шаг в продлении срока службы вашей крыши, свяжитесь с нашей командой или запишитесь на прием в Superstorm Restoration сегодня.

Вентиляция: как дышат здания | Американская ассоциация легких

Правильная вентиляция сохраняет воздух в помещении свежим и здоровым.

Как и легкие, дома должны иметь возможность дышать, чтобы свежий воздух поступал, а грязный выходил. Воздух в помещении может накапливать высокий уровень влажности, запахов, газов, пыли и других загрязнителей воздуха. Чтобы воздух в помещении оставался безопасным, необходим свежий наружный воздух, чтобы разбавить эти внутренние загрязнители.

Для обеспечения хорошего качества воздуха необходимо подавать и циркулировать достаточное количество воздуха, чтобы он достигал всех помещений дома. Почти во всех домах окна и элементы конструкции способствуют притоку свежего воздуха.Во многих домах есть дополнительные механические системы, чтобы увеличить поток. Некоторые источники, такие как печи и ванные комнаты, нуждаются в специальной вентиляции, которая может удалить производимое ими загрязнение. Вентиляция над плитами должна выводить воздух наружу, чтобы избежать перераспределения загрязняющих веществ от приготовления пищи внутри дома.

Вентиляция помогает снизить загрязнение воздуха в помещении, но лучше всего работает в сочетании с удалением известных источников загрязнения воздуха из здания. Например, единственный способ уменьшить эффект пассивного курения в помещении - это запретить курить в помещении или возле входов.Вентиляция не решит эту проблему.

Наружный воздух также может приносить загрязнение в помещении, поэтому важно также принять меры по снижению загрязнения наружного воздуха.

Как свежий воздух поступает в ваш дом

Воздух входит в здания и выходит тремя разными способами:

  • Двери и окна, когда они открываются.
  • Стыки, трещины и отверстия в местах соединения частей здания, включая полы и стены, а также вокруг окон и труб.
  • Точечная вентиляция, включая вентиляторы, вытягивающие воздух из ванной комнаты.
  • От механических систем для всего дома до систем в больших зданиях, которые нагнетают воздух в здание и из него.

Какие проблемы возникают из-за плохой вентиляции?

  • Когда циркулирует недостаточно воздуха, в помещении накапливается загрязнение. Иногда попытки сделать здания более энергоэффективными могут иметь неприятные последствия из-за того, что недостаточно воздуха перемещается, что приводит к загрязнению.
  • Окись углерода может накапливаться в помещении до смертельного уровня без надлежащей вентиляции, но это не единственный риск.
  • Концентрация радона, который может вызвать рак легких, может увеличиваться в домах с плохой вентиляцией.
  • Высокая влажность на улице может сделать воздух в помещении более влажным, увеличивая риск повреждения в помещении влажностью, например роста плесени или гниения древесины.

Как использовать вентиляцию для защиты здоровья

  • Используйте вытяжные вентиляторы в ванных комнатах для удаления влаги и газов из дома.
  • Оборудуйте свою кухню вытяжным вентилятором, который выводит воздух наружу.Во время готовки используйте вентилятор или откройте окно, чтобы удалить пары и частицы в воздухе.
  • Убедитесь, что газ, пропан, дрова или другие устройства для сжигания полностью выходят наружу. Не используйте печи без вентиляции. Установите детектор угарного газа в нескольких местах вашего дома.
  • Также можно выпускать сушилки для одежды наружу. Регулярно очищайте вентиляционное отверстие, чтобы пыль не блокировала поток воздуха.
  • Если вы красите или используете в доме принадлежности для хобби или химикаты, добавьте дополнительную вентиляцию.Откройте окна и с помощью переносного оконного вентилятора вытяните воздух из комнаты.
  • Проверьте свой дом на содержание радона, и, если у вас повышенный уровень радона, наймите профессионала, который добавит вентиляцию и уберет его. Радон - вторая ведущая причина рака легких.
  • Если воздух в помещении остается слишком влажным, ищите источники влаги, которые необходимо контролировать. Если это все еще не решает проблему, может помочь осушитель. Если вы используете осушитель, регулярно очищайте его.Обратитесь к специалисту по воздушным системам, чтобы узнать, нуждается ли ваша система в доработке.
  • Никогда не оставляйте машину на холостом ходу в пристроенном гараже. Выхлоп может попасть в ваш дом.

Для дополнительной информации:

Введение в качество воздуха в помещении: количество вентиляции, Агентство по охране окружающей среды США.

Термины и определения кровли Информация

* Заполнитель: Щебень, шлак или водоразбавленный гравий самых разных размеров.Используется для облицовки сборных крыш.

Аллигаторство: Растрескивание поверхности из-за напряжений окисления и усадки, которое проявляется в виде насыпи асфальтовой поверхности, напоминающей шкуру аллигатора.

Разделитель площади: Фальцевый узел, обычно выступающий над поверхностью крыши, который крепится к настилу крыши. Он используется для снятия термических напряжений в кровельной системе, где компенсационный шов не требуется, или для разделения больших участков крыши, иногда называемых контрольным швом.

Битумная черепица: Составная черепица из войлока, пропитанного асфальтом, покрытого минеральными гранулами.

Баллест: Вес, используемый для защиты однослойных крыш или предотвращения сдувания несобранных систем.

Открытые участки: небольшие участки на крыше, где верхняя мембрана подверглась воздействию элементов.

* Основание гидроизоляции: та часть гидроизоляции, которая прикреплена к настилу крыши или опирается на нее для направления потока воды на крышу или для уплотнения против настила крыши.Материал, применяемый для основания стены, выступающей над крышей, в качестве защиты стыка стены и крыши.

Рейка: Обработанная под давлением древесина толщиной ¾ дюйма, шириной 2 дюйма, длиной 4 фута. Прибивается к крыше, чтобы удерживать некоторые виды черепицы.

Волдыри: Пузыри, которые могут появиться на поверхности асфальтовой кровли после укладки.

Башмак: предварительно сформированный фланец, помещаемый над вентиляционной трубой для герметизации крыши вокруг отверстия вентиляционной трубы.

Деформация: коробление или сморщивание кровельной мембраны.

Строительный кодекс: Опубликованные правила и постановления, установленные признанным агентством, предписывающие процедуры и детали строительства конструкций. Применение в определенных юрисдикциях (городские кодексы) Строительные нормы и правила регулируют проектирование, строительство, качество материалов, использование и т. Д.

* Застроенная крыша: Крыша, состоящая из нескольких слоев асфальтового войлока, ламинированного холодной смолой, смолой или асфальтом с верхним слоем измельченного шлака или гравия. Нормально выпускается на плоских крышах или крышах с очень небольшим уклоном.

Cant Strip: Опора со скошенной кромкой, используемая в месте пересечения кровельного настила с вертикальными поверхностями, так что изгибы кровельной мембраны для образования отливов основания могут быть выполнены без разрушения войлока.

Заглушка: часть гидроизоляции, прикрепленная к вертикальной поверхности для предотвращения миграции воды за гидроизоляцию основания; иногда называется миганием счетчика.

* Верхний лист: Лист с покрытием из гранул, используемый в качестве верхнего слоя некоторых наложенных модифицированных битумных кровельных покрытий.

* Конопатка / Герметики: Клейкий герметик, используемый для заполнения небольших участков от воды. le: Вокруг окон в виде длинной бусинки, чтобы вода не просачивалась внутрь. Продается в трубках и подается под давлением. Обычно вручную с помощью «пистолета для уплотнения».

Clearstory: Самая верхняя часть плоскости крыши, которая опускается, не пересекаясь с другой плоскостью крыши.

Манжета: предварительно сформированный фланец, помещаемый над вентиляционной трубой для уплотнения крыши вокруг вентиляционной трубы, называемый вентиляционной втулкой. Иногда упоминается как boot.

Проводник: Труба для отвода дождевой воды от водосточного желоба к водостоку или от водосточного желоба к ливневой канализации; также называется ведущей, водосточной трубой или водосточной трубой.

Покрытие: Строительная единица, размещаемая в верхней части стены парапета, чтобы служить прикрытием стены.
Встречная планка: полосы металла, кровли или ткани, вставленные и надежно прикрепленные к регулятору и / или прикрепленные к вертикальной поверхности над плоскостью крыши и повернутые вниз по лицевой планке, чтобы защитить нижнюю планку.

* Бордюр: стена из дерева или кирпича, построенная выше уровня крыши, окружающая проем в крыше, например, для установки крышных вентиляторов или другого оборудования.

Cricket: Конструкция с остроконечным седлом в задней части дымохода для предотвращения скопления снега и воды вокруг дымохода. '

Палуба: Поверхность, устанавливаемая над несущими элементами каркаса (фермами), на которые наносится кровельный материал.

Дегрануляция: Удаление гранул с открытой поверхности черепицы, вызывающее преждевременное старение и порчу.

Дивертер: используется для направления воды.

Водосточная труба: Труба для слива воды из желобов; иногда называют «лидером».

Капельная кромка: коррозионно-стойкий, не оставляющий пятен материал, используемый вдоль карнизов и граблей, чтобы вода могла стекать с нижележащего настила и / или облицовки.

Сухой нахлест: термин, описывающий отсутствие битума между стопками войлока в нахлесте в BURM.

Карниз: Горизонтальный свес крыши, который выходит наружу и не перекрывает внешние стены или внутреннюю часть здания.

* Кромочный металл: термин, относящийся к тормозному или прессованному металлу по периметру крыши.
Вытяжная вентиляция: воздух, который обычно удаляется или удаляется из полости крыши, как правило, через конек.

Деформационный шов: Устройство, используемое для создания движения расширения и сжатия. На больших крышах это обеспечение движения материалов, образующих стены, настил крыши и кровельное покрытие, обычно обеспечивается путем преднамеренного разделения здания на секции и перекрытия разделения между соседними секциями с помощью компенсатора, чтобы обеспечить движение, но не допустить воздействия погодных условий.Деформационные швы, в отличие от контрольных, проходят через настил крыши.

Воздействие: Часть кровельного материала, подверженная атмосферным воздействиям после укладки.

Фасад: Фасад здания. Часто в архитектурном плане это искусственное или декоративное усилие.

* Фасция: Деревянная отделочная доска, используемая для скрытия обрезанных концов стропил и обшивки крыши. Водосточная система обычно прибивается к фасции.

Мансард: металлические полосы, используемые для предотвращения просачивания воды и устанавливаемые вокруг дымохода, вентиляционных отверстий, окон, дверей и светового люка, вдоль швов в крыше и под черепицей.Целью гидроизоляции является предотвращение проникновения воды, а также обеспечение дренажного канала между стыками, чаще всего стыком между крышей и колодцем. Также см. Металлический оклад.

Основание гидроизоляции: загнутый вверх край водонепроницаемой мембраны, образованный в точке окончания крыши за счет вытягивания войлока вертикально над полосой бруса и вверх по стене на различное расстояние, где они фиксируются механическими креплениями.

Плоская или пологая крыша: Скат высотой менее трех (3) футов над двенадцатью (12) футами бега считается плоской или пологой крышей.Монтаж композитной кровли при таком минимальном уклоне не рекомендуется, так как из-за обратного удара может протекать.

Огненная стена: Любая стена, построенная с целью ограничения распространения огня в здании. Такие стены из монолитной кладки или бетона обычно разделяют здание от фундамента примерно на метр над крышей.

Fishmouth: Характерное отверстие на открытой кромке внахлестку войлока BUR из-за потери сцепления или сморщивания войлока.

FRSA - Флоридская ассоциация кровельщиков
Флоридская ассоциация кровель, листовой металл и кондиционирование воздуха

Фронтон: часть торцевой стены здания треугольной формы непосредственно под скатной крышей и над линией карниза.

Затирка: смесь цемента, песка и воды, используемая для заполнения трещин и пустот в кладке

Желоб: желоб, по которому вода направляется от карниза к водосточной трубе.

Заголовок: Балка, в которую вставляются общие балки при обрамлении проема в крыше.

Вальм: Угол, образованный пересечением двух плоскостей скатной крыши.
Ice and Water Shield: слой гидроизоляции, установленный под черепицей по периметру крыши, гребнями долин.

Ударопрочность: способность кровельного материала противостоять повреждениям (например, ударам падающими предметами (ветки деревьев и град), нанесением оборудования, пешеходным потоком и т. Д.). Ударопрочность конструкции кровли является функцией всех ее компонентов. не только сама мембрана. Этот продукт предлагает домовладельцам скидку на страхование.

Изоляция: любой из множества материалов, предназначенных для уменьшения потока тепла через вентиляционные отверстия, обычно устанавливаемые в потолке или карнизе крыши.

Lap: для покрытия поверхности одной черепицы или рулона другой.

Выводы: см. Гнездо вентиляционного отверстия, Свинцовый пыльник, Свинцовые окантовки.
Применение на небольших склонах: Метод укладки битумной черепицы {или другого материала} на склонах от 2 до 4 дюймов на фут. Включает в себя уменьшение количества материала, подверженного воздействию погодных условий, и за счет увеличения слоя основы.

Мансардная крыша: Тип крыши, содержащий две наклонные плоскости разного уклона с каждой из четырех сторон.Нижняя плоскость имеет гораздо более крутой наклон, чем верхняя, часто приближаясь к вертикали. Без фронтонов.

Мембрана: гибкий или полугибкий материал, который функционирует как гидроизоляционный компонент в кровле или гидроизоляционном узле и чья основная функция - отвод воды.

* Металлический оклад: дополнительные компоненты, изготовленные из листового металла и используемые для защиты кромок кровельного покрытия от атмосферных воздействий. Часто используется как межстенный оклад, окантовка колпачком, встречный оклад, ступенчатый оклад и т. Д.

Кровля с минеральным покрытием: битумная черепица, рулонная кровля и факельный пух, покрытые гранулами.

Модифицированный битум: Композитные листы, состоящие из модифицированного полимером битума, часто армированного, а иногда и покрытого различными типами матов, пленок, фольги и минеральных гранул.

Гвоздь: кусок бруса, прикрепленный к настилам и стенам без гвоздей с помощью болтов или других средств, который обеспечивает подходящую основу, на которой компоненты крыши могут быть механически прикреплены.

* NRCA: Национальная ассоциация кровельных подрядчиков

* Парапет: Низкая стена по краю и вокруг настила крыши. Как правило, это продолжение наружных стен здания и над брандмауэрами, которые обычно возвышаются над крышей примерно на метр или меньше.

Проникновение: Любой объект, проходящий через крышу.

Трубный пыльник или домкрат: см. Домкрат для вентиляции сантехники.

Шаг: высота от балки до конька, деленная на длину стропила, что означает подъем в дюймах на горизонтальный фут или коэффициент уклона.Передаточное отношение - это часть до полного шага (24 дюйма на 12 дюймов).

* Поддон или карман: обычно прямоугольный фланцевый металлический хомут, размещаемый вокруг металлических опор, выступающих над настилом крыши. Смоляной поддон размещается поверх подкровельного покрытия.

Сантехнический вентилирующий домкрат: Предварительно сформированный фланец, помещаемый над вентиляционной трубой для герметизации крыши вокруг отверстия вентиляционной трубы. Из свинца, резины или металла. Обозначается различными терминами {трубчатый кожух / домкрат, водопроводный кожух / домкрат и / или отсутствие герметика или провода}.

Ponding: Чрезмерное скопление воды в низинных участках крыши.

Проекция: Любой предмет или оборудование, пробивающее кровельную мембрану.

Пурлин: доски, проложенные от фронтона до фронтона, на которых сидят общие стропила.

Стропила: деревянные опоры, составляющие конструкцию крыши. Обычно пиломатериалы размером 2 x 12 дюймов. Обшивка крыши прибивается к стропилам.

Перекрытие кровли: процесс снятия и замены существующей кровельной системы.

Конек: Самый верхний горизонтальный внешний угол, образованный пересечением двух плоскостей наклонной крыши.

Коньковая черепица: Битумная черепица, используемая для покрытия горизонтального внешнего угла, образованного пересечением двух плоскостей наклонной крыши.

Коньковые вентиляционные отверстия: Одно из многих устройств, расположенных на коньке, которое позволяет отводить теплый и / или влажный воздух из чердака или стропильной полости.

Крыша: Набор взаимодействующих компонентов, предназначенный для защиты от атмосферных воздействий и обычно для изоляции поверхности здания, отделенный от соседних сборок стенами или перепадами высот.ПОКРЫТИЕ КРЫШИ - Совместимый кровельный материал, который можно наносить щеткой, валиком или распылять на поверхность крыши. Кровельное покрытие часто используется при ремонте и реставрации.

Кровельный настил: тот компонент конструкции здания, который образует платформу, на которой размещаются остальные компоненты BURM.

Кровельный водосток: Окончание или установка на крыше внутреннего водостока или водостока для отвода воды с номинально плоских крыш. Внутренний водосток: кровельный водосток, расположенный на крыше в каком-либо месте, кроме периметра.Он отводит поверхностные воды внутри здания по закрытым трубам в дренажную систему.

Изоляция крыши: Любой материал средней или низкой плотности, используемый в качестве части кровельной системы для уменьшения потерь тепла через крышу. Используются различные изоляционные материалы, включая древесное волокно, стекловолокно, пробку, пластмассы и литые легкие.

* Кровельная система: Общий термин, относящийся к водонепроницаемому покрытию, изоляции крыши, пароизоляции, если используется, и настилу крыши как целому.

Самоклеящаяся: мембрана, которая может прилипать к основанию и к самой себе внахлестку без использования дополнительного клея. Нижняя поверхность самоклеящейся мембраны защищена антиадгезионной бумагой или пленкой, которая предотвращает приклеивание мембранной формы к самой себе во время транспортировки и погрузочно-разгрузочных работ.

Холст: тканая или матовая ткань, которая используется в качестве мембранного сэндвича между другими материалами для обеспечения армирования и сопротивления растяжению.

Обшивка: Плиты из листового материала, фанеры или пропитанных асфальтом листов, прибитые гвоздями к шпилькам или стропилам кровли в качестве основы для нанесения кровельного покрытия.

Боковой перехлест: расстояние по горизонтали, на которое одна черепица перекрывает соседнюю черепицу в том же направлении; Также по горизонтали один лист кровли перекрывает соседний лист.

* Однослойный: описательный термин, обозначающий кровельную мембрану, состоящую только из одного слоя материала, такого как EPDM, Hypalon или PVC. ТПО «Эльвалой»

Мансардный люк: Конструкция на крыше, которая предназначена для пропускания света и находится несколько выше плоскости поверхности крыши.

SMRSA - Ассоциация подрядчиков кровельных работ и листового металла Сарасотского ламантина

Софит: Доска или лист, который простирается от фасада до сайдинга здания и скрывает нижнюю часть свеса.Софит может содержать или не содержать вентиляционные отверстия в зависимости от используемой системы вентиляции чердака.

Грунтовая труба: вентиляционная труба, проходящая через настил крыши.

Расщепление: образование длинных трещин полностью через кровельную мембрану. Расщепления часто связаны с отсутствием учета растягивающих напряжений. Они также могут быть результатом прогиба деки или изменения ее направления.

Постоянный шов: тип соединения, часто используемый на металлических крышах.

Ступенчатая черепица: Металлическая черепица или пластины, используемые в структуре ступеней под обычную черепицу.Ступенчатый оклад - это рекомендуемый оклад, когда стена или дымоход находится выше линии крыши.

* Квадрат: единица измерения крыши, покрывающая 100 квадратных футов.

* Отрыв: термин, используемый для описания полного удаления наросшей кровельной мембраны и изоляции до и обнажения настила крыши.

Горение: приложение прямого пламени к мембране с целью плавления, нагрева или прилипания.

Турбина: Устройство для вентиляции чердаков.Установлен на крыше и приводится в движение ветром.

Подложка: слой насыщенного асфальта (иногда называемый биту), который укладывается поверх настила перед установкой битумной черепицы, что обеспечивает дополнительную защиту от проникновения воды.

Долина: Горизонтальная линия, образованная вдоль углубленного угла в основании двух наклонных поверхностей крыши.

Пароизоляция: Материал, препятствующий прохождению через него воды или водяного пара.

Вентиляционное отверстие: любое выходное отверстие для воздуха, которое выходит через настил крыши, например труба или труба.Любое устройство, установленное на крыше, фронтоне или потолке с целью вентиляции нижней стороны настила крыши.

Вентиляционная труба: Вертикальная труба, обеспечивающая отвод грязных газов из сантехнической арматуры. Для ряда приспособлений вентиляционные трубы ведут в большую вертикальную трубу наружу через крышу, называемую вентиляционной трубой.

Сливное отверстие: Отверстие, которое позволяет отводить захваченную воду из каменных конструкций.

Установка вентиляции чердака - Ассоциация производителей асфальтовых кровель (ARMA)

Изображение предоставлено CertainTeed Corporation.

Есть ли в вашем доме правильно работающая система вентиляции чердака?

В каждом доме есть крыша, но вентилируется ли каждая крыша должным образом, чтобы предотвратить преждевременное повреждение крыши или выход из строя кровельной системы? В то время как действующие строительные нормы и правила используют особые критерии проектирования для снижения вероятности проблем с влажностью в невентилируемых чердачных системах, наиболее распространенным и проверенным временем подходом является обеспечение надлежащей вентиляции под крышей. Правильная вентиляция чердака - это сбалансированная система притока и вытяжки, которая обеспечивает непрерывный поток воздуха.Это не только помогает уменьшить накопление тепла и влаги круглый год, но и может продлить срок службы строительных материалов. Вентиляция чердака в сочетании с правильно установленной изоляцией может способствовать долговечности и производительности кровельной системы, помогая предотвратить образование ледяных плотин, способствуя снижению потребления энергии и поддержанию более низких температур на чердаке летом и более сухих помещений зимой.

По данным Ассоциации производителей асфальтовых кровель (ARMA), лучшая система вентиляции чердака допускает естественное движение воздуха и включает баланс между притоком и вытяжкой, а также изоляцию чердака, которая не препятствует потоку воздуха.Существуют разные варианты систем впуска и выпуска.

Создание естественного движения воздуха:

Изображение предоставлено CertainTeed Corporation.

Вентиляционная установка

Чтобы система вентиляции чердака работала наиболее эффективно, должны быть установлены беспрепятственные места забора и вытяжки, обеспечивающие естественный поток воздуха. Естественный воздушный поток создается за счет установки воздухозаборников на карнизе, потолке или нижней части крыши или чердачного помещения, а также путем установки вытяжных вентиляционных отверстий на коньке или верхней части крыши или чердачного помещения.Эти вентиляционные отверстия никогда не должны быть заблокированы или закрыты, чтобы воздух мог свободно входить и выходить.

Как правило, следует избегать комбинирования различных типов вытяжных вентиляционных отверстий на крыше над общим чердачным помещением (пример: коньковое вентиляционное отверстие в сочетании с крышным вентилятором). Это может привести к «короткому замыканию» вентиляции, когда вытяжное отверстие вытягивает воздух из другого вытяжного отверстия, а не через впускные. Чтобы повысить эффективность пассивной системы вентиляции чердака, подходящим методом является увеличение притока воздуха, а не вытяжки.

Эффект стека

Установка приточных и вытяжных вентиляционных отверстий позволяет использовать процесс, известный как эффект стека , для облегчения движения воздуха на чердаке. Нагретый воздух легче холодного и увеличивает давление в верхних частях чердака, снижая давление в нижних частях. Нагретый воздух поднимается из-за разницы давлений и выходит на чердак через вытяжные отверстия, расположенные рядом или на коньке чердака. Воздухозаборные отверстия, расположенные у карниза, потолка или нижней части чердака или крыши, позволяют воздуху естественным образом попадать на чердак из-за разницы давлений.

Эффект ветра

Правильная установка приточных и вытяжных вентиляционных отверстий важна для создания потока воздуха, частично из-за ветрового воздействия . Когда ветер сталкивается с внешней поверхностью здания, создаются области высокого и низкого давления. Области высокого давления заставляют воздух поступать на чердак через воздухозаборники, такие как карнизы и вентиляционные отверстия, в то время как зоны с низким давлением вытягивают воздух из вытяжных отверстий, например, через вентиляционные отверстия конька. Установка приточных и вытяжных вентиляционных отверстий в указанных ранее местах позволяет выталкивать воздух как на чердак, так и выводить его из чердака.

Изображение предоставлено CertainTeed Corporation.

Баланс между впуском и выпуском:

Хотя установка впускных и выпускных отверстий имеет решающее значение для создания потока воздуха, не менее важно создать рекомендуемый баланс между впуском и выпуском.

Минимальная чистая свободная площадь, необходимая для вентиляции, составляет 1 квадратный фут на каждые 150 квадратных футов вентилируемого пространства, как предписано Международным строительным кодексом (IBC).Чистая свободная площадь - это фактическая открытая площадь для прохождения воздуха внутри вентиляционного отверстия. IBC позволяет уменьшить минимальную чистую свободную вентиляционную площадь до 1/300 вентилируемого пространства при соблюдении обоих следующих условий, как указано в Международном строительном кодексе 2018:

1. В климатических зонах 6, 7 и 8 на теплой зимой стороне потолка устанавливается замедлитель парообразования I или II класса.

2. Не менее 40% и не более 50% необходимой площади вентиляции обеспечивают вентиляторы, расположенные в верхней части чердака или стропильного пространства.Верхние вентиляторы должны располагаться не более чем на 3 фута (914 мм) ниже конька или наивысшей точки помещения по вертикали, при этом необходимая вентиляция должна обеспечиваться вентиляционными отверстиями на карнизе или карнизе. Если расположение элементов каркаса стен или крыши противоречит установке верхних вентиляторов, допускается установка более чем на 3 фута (914 мм) ниже конька или самой высокой точки помещения.

Без постоянного потока воздуха водяной пар не может покинуть чердак.Захваченный водяной пар может привести к гниению древесины, появлению плесени, грибка и влажной изоляции. Кроме того, задержанный теплый воздух может растопить снег на крыше в холодном климате. Растаявший снег может стекать в желоб и карниз, где он может снова замерзнуть, создавая ледяную дамбу. Это может вызвать утечку или повреждение черепицы, водостоков, изоляции или крыши.

Уточните у производителя вашей кровельной системы, насколько хорошо вентилируется чердак. Чтобы узнать больше, посетите www.asphaltroofing.org.

Справочник пожарного по вертикальной вентиляции

Вертикальная вентиляция - важная и эффективная тактика на пожарных площадках.

Уже более 100 лет вертикальная вентиляция используется пожарной службой, зарекомендовав себя как жизнеспособный метод вентиляции во время тысяч инцидентов по всей Америке и за ее пределами. На самом деле он издавна считается оптимальным методом вентиляции.

В некоторых отделах это по-прежнему лучший вариант из-за бюджетных ограничений, которые запрещают покупку вентиляторов с положительным давлением (PPV).И в зависимости от условий пожара это может быть буквально единственным вариантом.

Вертикальная вентиляция - это удаление перегретого воздуха, газов, дыма и давления внутри закрытой или вентилируемой конструкции путем вырезания отверстия в крыше. Когда вертикальная вентиляция согласована с атакующей командой и отверстие имеет соответствующий размер, перегретый воздух, газы, дым и давление перемещаются по пути наименьшего сопротивления и следуют своим естественным путем вверх, позволяя атакующей команде совершить более безопасная, а зачастую и более быстрая атака на очаг пожара.(Фото / Брэндон Джейкоб)

Реальная история: грузовик с лестницей добивается цели

Лестничная рота ехала по узкой жилой улице, когда они скатились по жилому дому с деревянным каркасом, и из каждой трещины в здании тянулся густой дым. В то утро была высокая влажность. Сначала дым поднимался вверх, а затем падал на землю, что затрудняло просмотр даже вне здания.

Соседи и другие прохожие кричали и указывали на дом, указывая на то, что внутри были дети.

Офицер лестничной роты связался по рации, сообщил им о пожаре и попросил включить сигнализацию, стараясь при этом как можно быстрее собраться с силами.

После того, как экипаж был подготовлен, они предприняли первичный поиск.Экипаж вошел в дверь со стороны браво. Когда офицер вошел в условия нулевой видимости, он быстро начал сталкиваться с предметами, которые обычно не встречаются в доме - сначала матрас на полу прямо в подъезде, затем тележка для покупок, затем газонокосилка, затем катушка ограждение от циклонов.

По мере того, как офицер роты продолжал идти, казалось, что он тоже идет вверх, не как по лестнице, а как гора мусора.Вскоре шлем офицера ударился о потолок.

Офицер остановился и спросил себя: «Продолжить ли поиски или прекратить?» В этот момент офицер роты находится не более чем на 10-12 футов от дверного проема, и они все еще были единственной ротой на месте происшествия.

Прежде чем подняться на крышу, определите размер крыши и определите подходящий набор инструментов.Многие задания по вертикальной вентиляции были выполнены некачественно или даже напрасно потрачены впустую из-за плохого выбора инструмента. (Фото / Брэндон Джейкоб)

Офицер решил отказаться от поисков, выбрав вертикальную вентиляцию.

Когда рота вернулась к альфа-стороне, чтобы забрать необходимое оборудование для выполнения вертикальной вентиляции, офицер увидел, что шофер роты по лестнице уже настроил все, чтобы обеспечить доступ к крыше - и вентиляционная пила уже работала.

Экипаж схватил пилу у шофера и поднялся по трапу. Бригада проделала в скатной крыше дыру большого размера, и из нее пошел густой дым. Когда экипаж покинул крышу, из пробоины начался шквальный огонь.

Лестничная рота снова вошла в резиденцию. Пока компания шла по дому - да, шла - они могли видеть ясно как день, то есть до тех пор, пока не добрались до кухни.Вся плита, раковина, шкаф и кладовая горели свободно, и все продукты горения выходили прямо через вентиляционное отверстие, которое только что прорезала команда.

Офицер роты и команда завершили первичный обыск и вышли из дома, чтобы забрать несколько канистр с насосами для тушения, в то время как в то же время на место происшествия прибыла первая рота двигателей. Офицер лестничной роты направил офицера моторной роты на кухню, и пожар был быстро потушен.

Что такое вертикальная вентиляция?

Вертикальная вентиляция - это удаление перегретых токсичных газов и дыма, позволяя им двигаться естественным путем - ВВЕРХ!

Пожарные компании делают это возможным, поднимаясь на крышу с помощью лестницы, пил и других инструментов и делая отверстие на внешней стороне крыши, а затем пробивая потолок другим инструментом.Конечным результатом этой тактики является то, что перегретый дым и токсичные газы самостоятельно выходят из здания. Вентиляционные бригады просто обеспечивают путь наименьшего сопротивления, вырезая отверстие в настиле крыши, достаточно большое, чтобы выпускать любые продукты сгорания под давлением, находясь внутри конструкции.

Перед тем, как приступить к кровле, обязательно нужно правильно выбрать инструмент.Слишком часто операция вентиляции заканчивается неудачей из-за плохого выбора оборудования. Выберите подходящий инструмент и лезвие для работы. Прежде чем подниматься по лестнице, определите размер крыши. Также необходимо знать и понимать способности клинка. (Фото / Крис ДельБелло)

Рекомендации сотруднику компании

Большинство участников пройдут минимальную подготовку, в том числе практическую, перед тем, как впервые отправиться на крышу.Давай научим их быть в безопасности. Давайте обучим их этому опыту прямо здесь.

Обучение на этом уровне входит в обязанности должностного лица компании. Офицер компании должен начать с объяснения каждого аспекта того, когда, как и почему экипаж будет выполнять вертикальную вентиляцию.

Офицер роты руководит этой тактикой, и он отвечает за обучение своей команды до уровня, необходимого для безопасного выполнения задачи.Каждое действие нужно объяснять и практиковать снова и снова, пока не достигнете полного понимания. Все начинается с обучения, но, оказавшись на месте, сотрудник компании должен занять должность официального лица, ответственного за безопасность на крыше.

Офицер решает, как попасть на крышу и куда пойдет лестница, путь, по которому команда будет идти по крыше, и где будет вырезано отверстие. Затем офицер компании наблюдает за бригадой, выполняющей фактическую резку, следя за тем, чтобы они не ходили по своим срезам, не сходили с крыши и не ходили по тем местам, которые не были проверены на слабость.

Штурмовики вошли в это сооружение незадолго до вертикальной вентиляции. Произошла небольшая обратная тяга, которая вырвалась из переднего окна, что привело к сильному нагреву и быстрому разрастанию огня в салоне. Атакующий экипаж пропустил начальную пожарную комнату, поскольку она была заблокирована входной дверью, когда она открылась.Атакующая команда, совершившая эту атаку, может из первых рук рассказать вам о преимуществах вертикальной вентиляции, поскольку они испытали ее изнутри. Перед тушением была проведена вертикальная вентиляция, что сделало условия внутри более благоприятными для выполнения экипажем своей цели. (Фото / Крис ДельБелло)

Зондирование крыши

Зондирование кровли не должно выполняться с помощью башмака 10-го размера.Если ваша загрузка прошла, у вас уже проблемы. Зондирование крыши также не достигается простым постукиванием топором в дюймах перед каждым сделанным шагом.

Зондирование должно выполняться с помощью крюка длиной 6, 8 или 10 футов или другого инструмента некоторой длины. Идея состоит в том, чтобы провести головкой инструмента через крышу, когда вы идете к месту, где должна быть вентиляция. Опять же, вы хотите ударить по поверхности крыши, а не постучать по ней.

Когда инструмент, находящийся на расстоянии 6, 8 или 10 футов перед вами, проходит через настил крыши, ОСТАНОВИТЕСЬ. Может быть, даже сделаем шаг назад, и тогда бригада начнет резку.

Прогулка по крыше

При ходьбе по скатной крыше мы хотим как можно больше проходить по самым сильным участкам.Самые сильные стороны крыши - это гребни и впадины. Здесь брус укрепляют балками. Однако имейте в виду, что на многих современных остроконечных крышах вообще нет коньковой доски. Важно, чтобы каждый член экипажа следил за офицером, измеряющим крышу, и не сбился с пути.

Проветривание крутых скатных крыш или сомнительных крыш с башни или кончика лестницы требует общения, координации и совместной работы оператора башни или оператора поворотной платформы.Это также требует дополнительного обучения и умения владеть обоими руками. Не все отверстия можно вырезать из предпочитаемой позиции или сильной стороны. (Фото / Сандра ДельБелло)

Когда офицер решает, где резать, он также определяет безопасную рабочую зону на настиле, за которую пожарная команда не должна выходить. Затем офицер будет наблюдать и обеспечивать безопасность экипажа, работающего над открытием крыши.

Кровельные лестницы

Кровельные лестницы делают работу на крыше намного безопаснее.Даже на неброских или сомнительных крышах вертикальная вентиляция все же может быть выполнена, потому что лестница на крыше будет поддерживать весь вес пожарного и равномерно распределять его между коньком и несущей внешней стеной.

Если позволяет укомплектование персоналом, лучше использовать вторую кровельную лестницу. Это позволяет двум участникам прорезать одно, но более крупное вентиляционное отверстие, даже не ступая ногой на крышу.

Кровельные лестницы не всегда подходят, иногда из-за конструкции крыши.Правильная техника звучания становится обязательной в таких ситуациях.

Работа с антенны

Работа с антенной - тоже хороший вариант, если таковой имеется. Однако этот метод требует еще большего обучения, чтобы быть эффективным и действенным. Это требует координации между пожарным, выполняющим фактическую резку, и оператором у поворотного стола.Я видел хорошие результаты у экипажей, которые регулярно тренируются; К сожалению, я также видел прекрасные примеры пустой траты времени и ресурсов.

Изображение слева: Работа с воздушной лестницы требует дополнительной координации и связи между офицером и оператором, находящимся у поворотной платформы.(Фото / Брэндон Джейкоб) Изображение справа: Работа с подъемной лестницы требует практики, чтобы быть эффективным и действенным. Пожарные должны тренироваться и практиковаться, чтобы владеть пилой обеими руками. Подъемная лестница не всегда сможет обеспечить вам оптимальное рабочее место.

Вырезание отверстия

Есть много способов проделать отверстие в настиле крыши. Мой совет - не усложнять. Избегайте новых техник, которые вы можете найти на случайных каналах YouTube, которые рекомендуют вам менять положение ног или много ходить, или даже техник, которые требуют, чтобы вы вытаскивали пилу из настила больше раз, чем вы бы на самом деле разрезали.

Всегда стремитесь к большему отверстию. Отверстие 4 x 4 фута дает вам отверстие площадью 16 квадратных футов, а отверстие 6 x 6 дает вам отверстие площадью 36 квадратных футов.

Среди пожарных есть поговорка насчет вентиляционных отверстий. В голове и в учебниках отверстие должно начинаться с минимального размера 4 x 4. Что ж, чем выше крыша и чем круче ее наклон в сочетании с фактическими условиями пожара, тем меньше становится вентиляционное отверстие.Это связано с отсутствием надлежащей подготовки и опыта, а также с реальным присутствием страха или дискомфорта.

При резке вы хотите следить за глубиной вашего прутка или лезвия по двум причинам: 1) мы не хотим прорезать какие-либо опорные элементы под настилом, и 2) мы не хотим поднимать или тянуть какую-либо проводку или воздуховоды, которые могут быть прикреплены к нижней стороне настила при низкоскатной крыше. Поднятие проводки внутри воздуховода положит конец тому, что в противном случае должно было быть быстрой операцией.Теперь вы будете вынуждены использовать этот топор с откидной головкой, мы все надеемся, что кто-то вспомнил, чтобы приносить такие ящики.

Небольшая хитрость, позволяющая сэкономить время или увеличить вентиляционное отверстие: если вы видите коньковое вентиляционное отверстие, установленное на остроконечной крыше, не тратьте время на прорезание верхнего слоя. Достаточно будет ваших вертикальных разрезов. Верх террасной доски уже не крепится к коньковой доске, только к стропилам. Вместо этого добавьте верхний надрез к вашим вертикальным надрезам для большего отверстия с тем же количеством надрезов.

Пробивка

Вентиляция не завершится, пока вы не пробьете потолок. Необходимо открыть потолок, чтобы дым и тепло проникли в чердак, а затем вышли через вентиляционное отверстие.

Здесь важен правильный выбор инструмента. Вам нужен достаточно тяжелый инструмент, чтобы облегчить работу, и с достаточно большой площадью поверхности, чтобы удалять большие участки за раз.Я бы не выбрал простую удочку для этой функции. Кровельный крюк или крюк для мусора будут хорошим выбором.

Кроме того, определение размеров крыши зависит от выбора инструмента для этой функции.

Чем круче уклон крыши, тем дольше потребуется выбор инструмента. Вы не хотите быть на крыше со своим любимым 6-футовым крюком, когда вам нужен 10-футовый крюк.

Некоторые скаты крыши требуют открытия потолка изнутри для обеспечения вентиляции.

Скоординированная атака

Сегодняшнее определение скоординированной атаки немного отличается от определения прошлых лет.

В прошлом идея вертикальной вентиляции заключалась в том, чтобы позволить сжатому дыму и нагретому воздуху уйти перед отправкой атакующей команды, делая условия более безопасными, обеспечивая видимость и даже предотвращая обратную тягу.Это также позволило быстрее продвинуться к очагу пожара.

Исследования, координируемые NIST и UL, предоставили пожарным доказательства для принятия решений по управлению потоком. Вертикальная вентиляция является неотъемлемой частью этого обсуждения. Время принятия решения о вертикальной вентиляции необходимо тщательно согласовывать с производителем двигателей. В местах, где расположены близлежащие компании или где вместе прибывают надежные бригады двигателей и грузовиков, ранняя вертикальная вентиляция является отличной стратегией для улучшения условий для быстро продвигающейся бригады двигателей, которые немедленно начнут поливать воду.

В регионах, где укомплектованы персоналом, ранняя вертикальная вентиляция при отсутствии готового шланга может означать разницу между утилизацией части здания и созданием парковки.

Опыт и подготовка, а также размер и целостность экипажа будут иметь решающее значение для принятия решения о вентиляции / невентиляции и / или решения о том, идти ли на крышу.

Тактически осведомлен - значит безопасен

Вертикальная вентиляция была одной из основных тактик с самого начала современного пожаротушения.

Он так же прост в использовании, как и гладкоствольное сопло. Если вы откроете гладкоствольное сопло, вода будет выходить в зависимости от размера наконечника и давления в насосе.Это так просто.

Если вы проветриваете крышу, дым и тепло выходят в количестве, эквивалентном размеру проема и давлению внутри дома.

Единственная причина опасаться вертикальной вентиляции - отсутствие обучения и понимания. Наши члены должны быть обучены полному пониманию - пониманию, когда необходима вертикальная вентиляция, определению того, безопасна ли крыша для работы, пониманию метода доступа, знанию методов, которые будут использоваться, чтобы фактически вырезать вентиляционное отверстие, и поиску способы сделать вертикальную вентиляцию более безопасной.

Давайте научим наших сотрудников быть безопасными, удобными и тактически осведомленными при вертикальной вентиляции.

[Читать дальше: Время обучения: руководство для должностных лиц компании по предотвращению рисков ]

[Далее: пройдите тест: что вы знаете о вертикальной вентиляции?]

Технически говоря: Разъяснение вентиляции крыши

Фото: Building Science Corporation

Основная цель вентиляции крыши - поддерживать температуру воздуха над изоляцией крыши и наружного воздуха.На пустом чердаке с изоляцией на полу воздушное пространство между полом и крышей требует воздухообмена для этого. В местных нормах и правилах жилищного строительства указаны соответствующие методы вентиляции крыши в зависимости от того, где находится дом.

Преимущества вентиляции на крыше

В отопительные месяцы присутствие теплого воздуха на чердаке может привести к таянию снега и возникновению заторов льда. Попадание влажного воздуха на чердак может привести к образованию конденсата на поверхностях внутри чердака и сократить срок службы строительных материалов.При охлаждении дома горячий чердак может увеличить нагрузку на систему кондиционирования. Вентиляция на крыше может помочь поддерживать регулируемую температуру в помещениях, прилегающих к кондиционируемому помещению.

Вентиляция крыш и чердаков также может повысить долговечность строительных материалов и снизить затраты на отопление и охлаждение. Важно, чтобы вентиляция крыши была спроектирована таким образом, чтобы не ухудшать целостность изоляции и соответствовать размеру вентилируемого помещения. Воздушное уплотнение также является ключом к надлежащей вентиляции крыши.Он обеспечивает барьер, предотвращающий попадание нежелательной влаги и перепадов температуры в некондиционные помещения.

Почему следует держать безусловные пространства изолированными

Изоляция - это тепловой барьер дома, который уменьшает перепады температур между внутренними кондиционируемыми пространствами и внешними / внешними некондиционируемыми пространствами. Воздушное уплотнение - это работа, которая закрывает дыры между кондиционированным и некондиционированным помещениями. Если в кондиционируемом помещении есть отверстия, через которые воздух попадает в изоляцию, это повлияет на работу нескольких систем в здании.Кровельная вентиляция - одна из систем, которая работает лучше всего, когда герметизация воздуха выполнена должным образом.

Пассивная система вентиляции крыши с низкими и высокими отверстиями предназначена для перемещения воздуха в некондиционном пространстве с использованием естественного потока воздуха, называемого эффектом стека. Воздух движется естественно, как в дымоходе, входя в нижние точки и выходя из отверстий на более высоких уровнях. Если есть отверстия из кондиционированного помещения в вентилируемое, некондиционированное пространство, то вентиляция крыши может забирать воздух из дома и работать не так, как задумано.Это может вызвать проблемы как в периоды нагрева, так и в период охлаждения.

Как узнать, правильно ли вентилируется крыша

Есть подрядчики, которые могут выполнить визуальный и диагностический осмотр, чтобы убедиться, что чердак вашего дома вентилируется в соответствии с местными нормами и стандартами BPI. Во время энергоаудита подрядчик измеряет вентиляционные отверстия и проверяет, проложен ли путь таким образом, чтобы не снижать эффективность изоляции. Будет проведено испытание дверцы воздуходувки, чтобы выявить любые улучшения воздухонепроницаемости, которые могут улучшить долговечность, комфорт и эффективность всего дома.

Обратитесь к опытному подрядчику (например, к подрядчику BPI GoldStar или сертифицированному специалисту BPI), чтобы осмотреть чердак и определить, какой метод будет наиболее рентабельным и эффективным для вашего дома.

Технология с эффектом Вентури может сделать вашу кровельную систему более эффективной

Преимущества вакуумной кровельной системы с эффектом Вентури V2T
Кровельная система V2T имеет множество ценных преимуществ, включая цену, «зеленую» технологию и более быстрый монтаж и в менее чем прекрасную погоду.Однако одним из часто обсуждаемых преимуществ вентиляционного отверстия V2T является его способность выводить воздух и влагу из-под мембраны.

Почему важен эффект сушки?
Влага может проникать в конструкцию крыши с низким уклоном различными способами, включая поверхностные утечки, а также конденсат, образующийся внутри здания. Влага, попавшая в конструкцию крыши, может нанести значительный ущерб не только крыше и внутренним пространствам под ней, но и всему зданию в целом.Эта влажная среда, вызванная утечками, также способствует росту плесени, что является растущей проблемой во многих зданиях. В Соединенных Штатах влажность приводит примерно к 40% общему снижению коэффициента сопротивления теплоизоляции кровли (Kyle and Desjarlais 1994). Чрезвычайное ухудшение термического сопротивления изоляции может увеличить потери энергии через крыши зданий на 70% (Desjarláis and Byars 1998) и может увеличить пиковую потребность в электроэнергии для предварительного кондиционирования на 15% (Kyle and Desjarlais 1994). Согласно Дежарле и Байарсу, влажность была основной причиной повторного кровельного покрытия в Соединенных Штатах, на которую приходится 75% кровельных работ, и стала проблемой в несколько миллиардов долларов для кровельной промышленности.

Как работает эффект сушки?
Кровельная система V2T использует силу ветра для создания всасывания между кровельной мембраной и основанием (эффект Вентури) - чем сильнее дует ветер, тем прочнее держится крыша. Такое всасывание увеличивает возможность удаления влаги из кровельной системы.

По сути, вентиляционные отверстия создают эффект вакуума, когда воздух, проходящий через вентиляционные отверстия над мембраной, фактически вытягивает то, что находится под мембраной, вверх, а мембрану - вниз.При нанесении на полупроницаемую подкровельную часть, помимо сопротивления отслаиванию мембраны, вентиляционное отверстие может действовать как осушающая способность влаги. Влага выводится из изоляции и из любых возможных мест скопления воды, которые могут образовываться под мембраной.

В кровельной системе V2T используется новая запатентованная система вентиляции, разработанная в сотрудничестве с исследователями из Virginia Tech для применения на крышах с низким уклоном для замены или новых установок.
