Разница между заземлением и занулением

Заземление и зануление служат для предотвращения ударов электрического тока. Но между занулением и заземлением есть существенная разница, которая заключается не только в способе установки.

 Разница зануления и заземления. Суть защитных установок

Заземление и зануление отличаются друг от друга по принципу работы:

• заземление применяется для сетей с изолированной нейтралью. Необходимо, для того чтобы снизить напряжение
• зануление применяется там, где установлена глухозаземленная нейтраль. Это нужно для того, чтобы срабатывали автоматические выключатели при попадании тока в нетоковедущую часть устройства. Представляет собой соединенные части из металла, которые не находятся под напряжением

Чтобы лучше разобраться в работе этих защитных систем и понять разницу между ними, нужно поговорить о каждом из них отдельно.

Принцип работы заземления, виды систем заземления

Заземляющее устройство образуется заземлителем с проводником или системой проводников. Они соединяют между собой токопроводящие участки приборов и землю. Выделяют три вида систем заземления:

• рабочие – поддерживают установленный режим работы установок в нормальных и аварийных ситуациях
• защитные – защищают людей и животных от удара током после повреждения фазных проводов
• грозозащитные – с их помощью заземляют молниеотводы

Заземлители бывают естественные (трубопроводы, обсадные трубы, но ни в коем случае не отопительные и водопроводные трубы) и искусственные (специально сооруженные конструкции, к которым относится уголковая сталь, стальные стержни).

Заземления классифицируются по количеству рабочих и защитных проводников:

• TN-C – в наше время применяется все реже и встречается только в старых постройках; предназначались для трехфазных четырехпроводных сетей. Данная система не обеспечивает нужной безопасности
• TN-C-S – к такой системе переходят от TN-C тогда, когда в старой постройке планируется установка новой техники, в частности компьютерной. Уровень необходимой безопасности довольно высок
• TN-S – нулевой и рабочий проводники прокладывают отдельно, соединив токопроводящие части электрической установки
• TT – в этой системе с землей связаны открытые токоведущие участки
• IT – в отличие от TT изолирована от земли, благодаря чему утечка тока снижается максимально

Принцип работы зануления

Если дополнительно установить к занулению УЗО, это приведет к выключению одного из элементов, действующих наиболее быстро, или одновременному срабатыванию двух устройств. Нулевой провод всегда должен находиться в исправности. В случае если этот провод оборвется, в зануленных корпусах возрастет напряжение. Поэтому монтаж выключателей в нулевой провод запрещен.

В чем разница между занулением и заземлением

Основная разница заземления и зануления – то, что в заземлении уровень безопасности обеспечивается снижением напряжения тока, которое происходит очень быстро, а в занулении – от отключения поврежденного участка электрической сети. Поэтому заземление безопаснее и надежнее зануления. Также разница между заземлением и занулением состоит в том, что монтаж зануления – более тонкая и сложная работа, в то время как для установки заземления не требуется иметь особые навыки.

Как произвести монтаж заземления или зануления, можно увидеть на видео. Также в видео более подробно рассказано о разнице между занулением и заземлением.

в чем разница, технические требования

Без электричества быт современного человека значительно усложняется. При этом кроме удобства следует особое внимание уделять безопасности использования бытовой техники. Для этого предусматривается защита от случайного поражения электрическим током: зануление и заземление. В чем разница между данными способами защиты предлагаем разобрать вместе.

Заземление и зануление бытовой техники выполняется в процессе установки

Читайте в статье

Введение — основные требования к электробезопасности

Чтобы в процессе эксплуатации бытовой техники не возникало трудностей, следует придерживаться определенных правил:

1. Не вытягивать вилку из розетки за шнур. Ее вынимают, крепко удерживая пальцами, чтобы исключить поражение электрическим током.
2. Не дотрагиваться до выключателей электроприборов влажными руками.
3. Стоит отказаться от преднамеренного использования ламп большей мощности, чем это заявлено производителем.
4. При появлении признаков короткого замыкания (искр или характерного треска) приступать к ремонтным работам можно только после отключения электроприбора от розетки.
5. Знать месторасположение автомата, с помощью которого можно обесточить квартиру или дом.
6. Четко придерживаться рекомендаций производителя по эксплуатации и обслуживанию бытовой техники. Если указано, что прибор нельзя оставлять без присмотра, после включения его в розетку, кто-то должен постоянно находиться около него.

Эксплуатация бытовой техники должна быть безопасной

Что такое заземление: принцип работы и устройства

Если говорить о том, что такое заземление, то это специальная металлическая конструкция, с помощью которой электроприборы соединяются с землей. Благодаря его наличию удается свести к минимуму заряд, который может получить человек при случайном прикосновении к оборудованию, находящемуся под напряжением. При случайном повреждении изоляции ток из-за меньшего сопротивления заземляющей части «уходит» в землю.

Заземление обязательно для частного дома

Внимание! Актуально для приборов с изолированной нейтралью.

При наличии заземления искусственно повышается величина аварийного тока замыкания. Благодаря этому срабатывание защитного устройства происходит в тот момент, когда под напряжение попадает нетоковедущие части.

Заземление в частном доме

После того, как разобрались с тем, что такое защитное заземление, предлагаем познакомиться с занулением.

Что такое зануление: принцип работы и устройства

Данный тип защиты актуален для квартир, в которых не предусмотрено традиционное заземление, либо его характеристики не отвечают современным требованиям. Что такое зануление? Это система, элементы которой подсоединены к металлическому корпусу либо деталям, не проводящим ток при нормальном режиме работы.

Зануление подключают к нейтрали. Такое исполнение позволяет гарантировать, что при повреждении изоляции и выходе тока на корпус прибора произойдет короткое замыкание, из-за которого сработают УЗО и автоматические выключатели.

Внимание! Используя защитное зануление, следует обязательно монтировать автоматы и УЗО.

В процессе эксплуатации проверка положения провода нейтрали является обязательным условием. При большом значении силы тока под напряжением окажется вся бытовая техника.

Зануление используется в квартирах

Зануление и заземление: в чем разница между этими способами защиты

Из определения заземления и зануления понятно, чтобы обе системы предназначены для защиты от поражения электрическим током. Однако для обеспечения достаточно уровня безопасности следует более детально разобраться с тем, чем отличается заземление от зануления. Это позволит определиться с возможной областью использования каждой системы и ее особенностями.

Безопасное подключение предполагает надежную защиту

Чем отличается заземление от зануления?

Сразу стоит отметить, что обе системы призваны обеспечить безопасность эксплуатации электроустановок. Принципиальное отличие заключается в принципе работы и установке. При появлении напряжения на рабочей поверхности заземление быстро уводит электрический ток в землю, тем самым защищая человека.

Зануление напряжение не снижает. Оно разрывает участок цепи. Способ защиты выбирается в зависимости от вида подключаемого электрооборудования, а также его месторасположения.

При внештатной ситуации сработает автомат

Когда применяется заземление?

Область применения данного способа защиты тесно связано с тем, для чего нужно заземление. Его используют для предотвращения поражения электротоком. Заземлителями могут быть естественные конструкции или специальный заземляющий контур. Последний вариант предпочтительней.

В частных домах заземляющие системы объединяют с молниезащитой. Однако специалисты рекомендуют монтировать системы отдельно, так как при попадании молнии проводка может стать источником опасности, вызвав выход электроприборов из строя.

Заземления способно защитить бытовую технику от выхода из строя

Когда применяется зануление?

Где используется защитное зануление? Это подходящий вариант для жилого сектора. В промышленном комплексе такой вариант защиты используется только совместно с заземлением. Превышение напряжения выше допустимого опасно для человека и способно вызвать отключение оборудование. Защитная автоматика в этом случае сможет мгновенно обесточить участок цепи. Если планируется использовать оборудование, работающее от сети 380 В, использование зануления является обязательным.

Система своевременно обесточит систему электроснабжения

Основные технические требования к занулению и заземлению

Месторасположения защитных устройств определяют на этапе монтажа электропроводки. При этом обязательно учитываются требования к заземлению и к занулению:

• Если мощность установки не превышает 1000 Вт, и она имеет глухозаземленный нулевый проводник, зануление предусматривается обязательно;
• При использовании трансформатора с напряжением 380 В, к системе подключается только один потребитель энергии;
• В установках мощностью более 1000 Вт производится заземление нулевого провода, чтобы обеспечить эффективную защиту в случае пробоя тока.

Внимание! Если используется техника с напряжением более 1300 В, заземление и зануление выполняется в обязательном порядке.

О безопасности следует позаботиться заранее

Заземляющее устройство – что это: будет интересно каждому

Заземляющее устройство – это система, включающая непосредственно заземлитель и заземляющие проводники, которые используются для соединения бытовой техники с заземлителем. Заземляющие устройства принято разделять на следующие типы:

1. Рабочий, позволяющие обеспечить бесперебойную работу оборудования;
2. Защитный. Обеспечивает безопасную работу приборов;
3. Грозозащитный, позволяющий отвести разряд молнии в молниеотвод или разрядник.

Также заземление принято делить на:

• Искусственное, изготавливаемое специально для защиты от напряжения. Состоит из металлических стержней и провода, труб некондиционного типа, стальных уголков. Специалисты рекомендуют выбирать стальные полосы или уголки толщиной минимум 4 мм, пруты диаметром от 10 мм и длиной более 10 м;
• Естественное. Такие металлические конструкции изначально изготавливались для других целей, но могут использоваться для защиты от напряжения. Тем, кто впервые столкнулся с понятием естественный заземлитель, что является определением данного термина – будет интересно. Сюда относятся изделия из железобетона, трубопроводы, осадные трубы. Исключение составляют системы, предназначенные для транспортировки газа и горючей жидкости.

Заземляющее устройство может быть в виде полосы

В условном обозначении к заземляющему устройству можно определить его тип. Первая буква показывает:

• Т – источник питания соединяется с землей напрямую;
• I – токоведущие элементы изолируются от земли.

Второй символ в условном обозначении показывает:

• Т – открытые детали, находящиеся под напряжением, должны быть заземлены, независимо от их связи с грунтом;
• N – открытые части, находящиеся под напряжением, защищаются от источника питания через глухозаземленную нейтраль.

Буквы, следующие в условном обозначении через тире после N, отражают характер связи и метод обустройства проводников:

• S – защиту РЕ нулевого и N-рабочего проводников выполняют раздельными проводами;
• С – защита выполнена одним проводом.

Основные способы устройства заземления

Конструктивное исполнение устройств может существенно отличаться. При выборе подходящего варианта следует обязательно учитывать, как работает заземление. Система не должна бояться негативного воздействия внешней среды. Выбор может быть сделан в пользу одной из следующих конструкций:

• Кольцевой, когда элементы системы располагаются вокруг дома, образуя своеобразное кольцо;
• Фундаментальной. Такой тип может быть выбран на начальном этапе строительства, поэтому его планировка прорабатывается наиболее тщательно с учетом всех нюансов. Элементы, к которым будут крепиться токоотводящие металлические проводники должны выступать за контуры возводимого строения;
• Глубинной. Метод, не предъявляющий особых требований. Однако при его устройстве следует обязательно учитывать особенности почвы на участке, чтобы определиться с оптимальной глубиной залегания электропровода. При выполнении работ своими силами такой тип наиболее предпочтителен, так как отличается доступностью и простотой монтажа.

Глубинный тип самый простой и доступный

Статья по теме:

В этом материале пойдет речь о том, как сделать заземление в частном доме своими руками. 220В – стандартное напряжение в сети, и мы подробно обсудим, как сделать так, чтобы оно не причинило вреда ни людям, ни бытовой технике.

Преимущества и недостатки зануления в квартире

Такого защитного устройства бывает недостаточно, чтобы защитить человека от поражения электрическим током. Оно не так эффективно, как заземления, однако, несмотря на это зануление в квартирах используется повсеместно. Его монтаж позволяет позаботиться о своевременном отключении конкретного участка цепи, на котором произошло короткое замыкание. Для правильной установки защиты следует обладать определенными знаниями. Этот стоит учитывать при самостоятельном выполнении работ.

К недостаткам зануления следует отнести:

• низкий уровень безопасности при прямом соприкосновении к токоведущим частям;
• возможность ошибки при подключении электрооборудования, которая приведет к тому, что корпус бытовых приборов окажется подключенным к фазе;
• в случае перегорания одного предохранителя при коротком замыкании не произойдет полного отключения сети;
• велик риск возгорания из-за токов короткого замыкания, токов утечки или искр, образующихся при замыкании на корпус.

Разобравшись с тем, что такое заземление и зануление, будет проще защитить себя и свою семью от случайного поражения электрическим током. Делитесь в комментариях, какой способ защиты используется в вашем доме и почему.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Заземление и зануление- в чём разница?

20 Ноя 2014 База знаний электрика

Даже опытные электрики иной раз затрудняются ответить на казалось бы простой вопрос: а в чём разница между заземлением и занулением?

Замечательно объяснил суть заземления и зануления Михаил Ванюшин в своём видеокурсе, очень рекомендую всем электрикам к изучению.

Предлагаю все таки определиться что такое заземление, что такое зануление и выяснить что у них общего и что именно отличает эти понятия.

Как говорил товарищ Сталин- “Есть мнение”   что:

Разница в физике защитного действия: заземление призвано снизить напряжение прикосновения до безопасных значений, а зануление должно вызвать срабатывание защиты и, таким образом отключить аварийную установку.
В большинстве случаев мы имеем дело с занулением, которое ошибочно называют заземлением.

Однако есть один нюанс: всё вышенаписанное относится к системам TN-..; если системы TT или IT, то там РЕ-проводник “живёт своей жизнью”.

А так как самая распространённая система заземления у нас является именно TN, то и рассуждать я буду исходя из применения именно систем типа TN.

Если строго говоря то понятие “заземление” согласно правил это только действие, то есть соединение с помощью заземляющего проводника- электродов заземляющего устройства с шиной ГЗШ (РЕ). Тут правильнее говорить наверное “провод заземления” или “защитный нулевой проводник”.

Если мы речь ведем о РЕ-проводнике то понимаем, что у нас где то выполнено разделение PEN на РЕ и N и у нас обязательно есть ну по крайней мере должен быть контур повторного заземления в ВРУ. Там организована ГЗШ (ну или шина РЕ) куда и подключен ноль с вводного кабеля (PEN- проводник).

В этом случае у нас все токопроводящие части заземлены. А может занулены? Или это одно и тоже?

Давайте разберемся что такое понятие “зануление”. Я сейчас по памяти попытаюсь сформулировать это понятие как я его понимаю, если не прав то вы друзья- коллеги электрики меня поправите.

Зануление— это преднамеренное соединение (то есть не аварийное, а мы специально соединяем) всех токопроводящих частей электроустановки с глухозаземленной нейтралью источника питания, то есть трансформатора, причем именно трехфазного трансформатора, так как у однофазного естественно никакой нейтрали нет.

А приходит к нам в ВРУ или щит учета эта нейтраль именно по PEN-проводнику, к которому есть определенные требования.

То есть для зануления нам надо все токопроводящие части нашего дома или квартиры, а это корпуса электроприборов там например стиралки или компа или холодильника- соединить с этим PEN-проводником. Ну если у нас электропроводка трехпроводная, то естественно что мы соединяем желто-зеленым проводом РЕ с PEN-проводом в ЩУ который у нас как мы помним прикручен на ГЗШ или шину РЕ.

Так получается что это одно и то же что заземление что зануление?? В обоих приведенных мною примерах схема получается абсолютно одинаковая!

Значит это как говаривали раньше- “Говорим партия подразумеваем Лениин, говорим Ленин подразумеваем партия” так и у нас тут получается говорим заземление, подразумеваем зануление, говорим зануление— подразумеваем

заземление?

Разницы то получается совсем никакой и нет?

Достал тут из своих закромов ПУЭ-6 от 1985 года и что там нарыл по данному вопросу.

п.1.1.32: Безопасность обслуживающего персонала и посторонних лиц должна обеспечиваться путем:
-применения двойной изоляции

-соблюдения соответствующих расстояний до токоведущих частей или путем закрытия, ограждения токоведущих частей

-применения блокировки аппаратов и ограждающих устройств для предотвращения ошибочных операций и доступа к токоведущим частям

—надежного и быстродействующего автоматического отключения частей электрооборудования, случайно оказавшегося под напряжением, и поврежденных участков сети, в том числе защитного отключения

-заземления или занулениякорпусов электрооборудования и элементов электроустановок, которые могут оказаться под напряжением вследствии повреждения изоляции

-применения разделительных трансформаторов

-применения напряжения 42 В и ниже переменного тока частотой 50Гц и 110 В и ниже постоянного тока

-применение предупреждающей сигнализации, надписей и плакатов;

-применения устройств, снижающих напряженность электрических полей;

-использование средств защиты и приспособлений, в том числе для защиты от воздействия электрического поля в электроустановках, в которых его напряженность превышает допустимые нормы.

Важные для нас моменты выделил жирным.

То есть в старых правилах небыло такого понятия как прямое или косвенное прикосновение, а речь велась просто о безопасности людей, в случае ухудшения или повреждения изоляции поврежденный участок должен был обязательно автоматически отключен, а электроустановка должна быть заземлена или занулена.

Переходим к главе 1.7 “Заземление и защитные меры электробезопасности”

Вот определение заземления по ПУЭ-6:

п.1.7.6: Заземлением какой либо части электроустановки или другой установки называется преднамеренное электрическое соединение этой части с заземляющим устройством.
п.1.7.7: Защитным заземлением называется заземление частей электроустановки с целью обеспечения электробезопасности.

Отличие от ПУЭ-7 в том, что в новых правилах добавлено что заземление- это преднамеренное соединение какой либо точки сети, а в остальном осталось по старому.

А сейчас самое важное- определение зануления по ПУЭ-6:

п.1.7.9: Занулением в электроустановках до 1кВ называется преднамеренное соединение частей электроустановки, нормально не находящихся под напряжением, с глухозаземленной нейтралью трансформатора или генератора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной средней точкой источника в сетях постоянного тока.

Отличие этого определения от определения зануления по новым ПУЭ-7 заключается во первых в том, что в новых правилах зануление названо защитным занулением, а не просто занулением как в ПУЭ-6, а во вторых в новых ПУЭ нет слов “нормально не находящихся под напряжением”.

Больше отличий между старыми и новыми ПУЭ нет! То есть это в принципе осталось как и раньше- все токопроводящие корпуса электроприемникой соединяются с глухозаземленной нейтралью источника тока, например в этажном щите раньше присоединяли к нулевой жиле вводного кабеля.

По ПУЭ-6 не было таких определений как PEN, PE, и N- проводники, а было просто нулевой защитный и нулевой рабочий проводник, а в п.1.7.18 было уточнение что:
“В электроустановках до 1 кВ с глухозаземленной нейтралью нулевой рабочий проводник может выполнять функции нулевого защитного проводника”

Отличие в определении нулевого защитного проводника между ПУЭ-6 и ПУЭ-7 заключается в том, что по ПУЭ-6 этот проводник соединяет с глухозаземленной нейтралью “зануляемые части” в электроустановках, а в ПУЭ-7 защитный нулевой проводник соединяет с глухозаземленной нейтралью трансформатора “открытые проводящие части электроустановки”.

Вот эти определения:

ПУЭ-6 п.1.7.17: Нулевым защитным проводником в электроустановках до 1кВ называется проводник, соединяющий зануляемые части с глухозаземленной нейтралью трансформатора или генератора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухоаземленной средней точкой в источнике постоянного тока.

ПУЭ-7 п.1.7.34: Защитный (РЕ) проводник- проводник, предназначенный для целей электробезопасности.
Защитный заземляющий проводник- защитный проводник, предназначенный для защитного заземления.
Защитный проводник уравнивания потенциалов- защитный проводник, предназначенный для защитного уравнивания потенциалов.
Нулевой защитный проводник- защитный проводник в электроустановках до 1кВ, предназначенный для присоединения открытых проводящих частей к глухозаземленной нейтрали источника питания.

Заслуживает внимание в ПУЭ-6 тот момент, что запрещалось использовать электроустановки без зануления:

п.1.7.39: В электроустановках до 1кВ с глухозаземленной нейтралью или глухозаземленным выводом источника однофазного тока, а так же с глухозаземленной средней точкой в трехпроводных сетях постоянного тока должно быть выполненно зануление.
Применение в таких электроустановках заземления корпусов электроприемников без их зануления не допускается.

Так же по старым правилам разрешалось использовать нулевой рабочий провод для зануления, об этом говорит п.1.7.73:

“В качестве нулевых защитных проводников должны быть в первую очередь использованы нулевые рабочие проводники…”

Однако это не означало что это можно было для переносных электроприемников, об этом четко говорил п. 1.7.82:
“Не допускается использовать в качестве нулевых защитных проводников нулевые рабочие проводники, идущие к переносным электроприемникам однофазного и постоянного тока. Для зануления таких электроприемников должен быть применен отдельный третий проводник, присоединяемый во втычном соединителе ответвительной коробки, в щите, щитке, сборке и т.п. к нулевому рабочему или нулевому защитному проводнику.”

Еще в старых ПУЭ-6 был интересный пункт 1.7.84, согласно которому можно было использовать рабочий нулевой провод осветительной линии для зануления электрооборудования, питающегося от других линий.

То есть можно было тупо найти нулевой провод от светильника и использовать его для зануления корпусов электрооборудования, правда при этом должны были выполняться следующие условия указанные в этом пункте:

“п.1.7.84: Нулевые защитные проводники линий не допускается использовать для зануления электрооборудования, питающегося по другим линиям.
Допускается использовать нулевые рабочие проводники осветительных линий для зануления электрооборудования, питающегося по другим линиям, если все указанные линии питаются от одного трансформатора, проводимость их удовлетворяет требованиям настоящей главы и исключена возможность отсоединения нулевых рабочих проводников во время работы других линий.
В таких случаях не должны применяться выключатели, отключающие нулевые рабочие проводники вместе с фазными”

Если говорить о жилых помещениях, то п.7.1.59 пояснял что должно было зануляться по старым правилам:

“п.7.1.59: В жилых и общественных зданиях должны зануляться металлические корпуса стационарных электрических плит, кипятильников и т.п., а так же переносных бытовых электрических приборов и машин мощностью более 1,3кВт и металлические трубы электропроводок.
Для зануления корпусов стационарных однофазных электрических плит, бытовых кондиционеров воздуха, электрополотенец и т.п., а так же переносных бытовых приборов и машин мощностью более 1,3кВт должен прокладываться от стояка, этажного или квартирного щитка отдельный проводник сечением, равный сечению фазного проводника.
Этот проводник присоединяется к нулевому защитному проводнику питающей сети перед счетчиком (со стороны ввода) и до отключающегося аппарата (при его наличии).”

Однако перемычку с рабочего нуля на заземление для электроплиты и по старым правилам запрещено было делать!- вот этот пункт:

п.7.1.60: Зануление трехфазной электроплиты следует осуществлять самостоятельным проводником, начиная от группового щитка (распределительного пункта). Использование нулевого рабочего проводника для зануления трехфазной электроплиты запрещается.

Итак, сейчас можно сделать некоторые выводы.

1. И заземление и зануление выполняется в целях электробезопасности.
2. Такие понятия как заземление и зануление были как в старых правилах ПУЭ-6 так и в новых ПУЭ-7.
3. Зануление от заземления отличается тем, что при занулении мы соединяем заземляемые части не только с заземляющим устройством, но и с глухозаземленной нейтралью источника тока.

То есть если у нас электропроводка в доме сделана по новым правилам, есть разделение на РЕ и N, то подключая корпус электрообогревателя к шинке РЕ мы таким образом и заземляем и зануляем! Так как в итоге шинка РЕ все равно соединена у нас или в ВРУ или в щите учета с PEN- проводом на вводе в дом. А PEN- проводник в свою очередь соединяется с глухозаземленной нейтралью трансформатора на подстанции.

Вот и получается что это одно и тоже понятие- защитное заземление и защитное зануление.

Говорим- заземление, подразумеваем зануление, говорим зануление, подразумеваем заземление

У некоторых может возникнуть вопрос- ну если это одно и тоже, тогда для чего мы вообще делаем зануление, то есть соединяем заземляемые части с глухозаземленной нейтралью трансформатора?

Отвечаю: это делается для того, что бы при замыкании фазного провода на корпус электроприбора возник ток короткого замыкания и его значение было очень высоким, таким что бы его значения хватило для срабатывания защиты- автоматического выключателя.

Сами представьте- при замыкании фазы источника питания на свою же глухозаземленную нейтраль этот источник замыкается накоротко, то есть сам на себя или что бы было еще понятнее- на минимальное сопротивление нагрузки, а раз нагрузки нет то и ток короткого замыкания стремится практически к бесконечности и ограничивается только активным внутренним сопротивлением самого трансформатора и соединительных проводов.

Поэтому например при нагрузке в 25 ампер ток короткого замыкания в электропроводке может достигнуть и 500 и 1000 ампер, что вполне достаточно для срабатывания автоматического выключателя.

Автомат с характеристикой “С” (самый распространенный) отключается при КЗ с кратностью в 5-10 от номинального тока, то есть например автомат на 25 ампер отключится при от 125 до 250 и выше ампер, а если ток КЗ будет 500 ампер то этот автомат надежно сработает и отключит поврежденный участок, так как этого значения более чем достаточно для срабатывания электромагнитного расцепителя автомата.

А что будет если зануление не делать, а просто соединить с заземляющим устройством, спросите вы. А вот тогда тока короткого замыкания мы можем и не получить и наш защитный автомат просто напросто не отработает и не отключит поврежденный участок что может привести не только к выходу из строй электрооборудования, электропроводки, но и к пожару…

Дело в том, что сопротивление заземляющего устройства очень велико, по крайней мере значительно выше внутренного сопротивления источника тока- трансформатора со всеми присоединенными проводами.

В этом случае при замыкании фазного провода на корпус электроприбора ток будет стекать через заземляющее устройство в землю и при этом значение электрического тока увеличится незначительно (ну если конечно у вас заземлитель не глубоководная скважина с сопротивлением меньше 1 Ома )

Допустим у вас контур повторного заземления сопротивлением в 10 Ом, тогда ток будет протекать:

I=U/R=230:10=23 ампера

Даже автомат на 16 ампер при таком токе отключится далеко не сразу, а может и вовсе не отключиться и это при том что автомат будет совершенно исправный, просто он устроен так, что этого значения тока ему недостаточно для отключения. Согласно ГОСТу автомат должен выдерживать ток 1,42 от номинального в течении часа и не отключаться, а для этого автомата это и получается:

16*1,42=22,72 ампер

Вот и получается что без зануления вроде и повреждение будет (замыкание фазы на корпус) и защитная аппаратура будет исправная, а поврежденный участок автоматически не отключится, что прямо противоречит требованиям ПУЭ-7.

Автор: Технарь (с форума http://ceshka.ru/forum/)

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Подписывайтесь на мой канал на Ютубе!

Свежее видео с канала “Советы электрика”:

Смотрите еще много видео по электрике для дома!

Узнайте первыми о новостях сайта!

Просто заполни форму:

Теги: заземление, зануление, системы заземления

Заземление и зануление, в чем разница?

Движение электричества в домах должно быть безопасным и контролируемым. Для предупреждения негативного влияния, когда по причине нарушения изоляции проводников возможен критический контакт с человеком, должны применяться специальные меры: заземление и зануление. В чем разница между ними? Об этом подробнее в данном обзоре. А общее в данных мероприятиях то, что они защищают человека от удара током. Направленное движение электронов осуществляется по пути наименьшего сопротивления. Избежать прохождения тока через человеческое тело можно, направив его по пути с наименьшими потерями.  Обеспечивает такое перенаправление использование в электрической цепи заземления или зануления.

Для квартирного жилья проще сделать зануление, чем обустроить заземляющий контур.

Что такое заземление

Суть заземления заключается в преднамеренном соединении частей электроустановок и заземляющего устройства (как правило, это — конструкции из металлических полос и штырей, снижающие уровень напряжения до безопасного для человека значения).

Для понимания рассмотрим пример. Допустим, в каком-либо электроприборе (стиральная машина, духовой шкаф или иная бытовая техника) при пробое изоляции и возникает напряжение между корпусом прибора и фазой. При наличии устройства заземления, ток не приведет к критичным последствиям при контакте с человеком. Это обусловлено тем, что в качестве приоритетного проводника будет выступать защитное заземление, имеющее очень низкое сопротивление.

Сопротивление человека варьирует на различных участках тела. В среднем при расчете электробезопасности его принимают равным 1 кОм.

Сопротивление заземления согласно ПУЭ 1.7.62 не должно превышать 4 Ом с учетом сопротивления естественных заземлителей и повторных заземлений у потребителей.
Также контур заземления используется в качестве молниезащиты. В этом случае защитное заземление принимает высоковольтное напряжение и передающее его глубоко в грунт.

По назначению заземлители подразделяют на три класса:

• Грозозащитный специализируется на отводе молниеносного напряжения
• Рабочий поддерживает оптимальную работоспособность электрических установок при любых условиях.
• Защитный противостоит поражению живых организмов высоким пробойным напряжением.

Соединение контура с шиной заземления

Основные составные части контура — заземлитель и заземляющие проводники. Заземлители могут быть естественными и искусственными. В первом случае, это металлические конструкции, имеющие надежное соединение с землей. Заземлители искусственного происхождения изготавливаются из стальных стержней, труб или уголков, длина которых должна быть не менее 2,5 м. Соединенные сварными швами, они забиваются в землю. Увеличивая число труб (уголков), можно значительно снизить сопротивление контура и сделать его более эффективным.

Схема контура искусственного заземления

Что такое зануление

Зануление — это соединением открытых проводящих элементов электрических установок, которые не находятся в нормальном состоянии под напряжением, с глухозаземленным выводом источника однофазного электрического тока (с глухозаземленной нейтральной точкой трансформатора или генератора, в электросетях трехфазного тока; с заземленной точкой источника в электросетях постоянного тока). Данный тип защиты часто используется в квартирах, где отсутствует традиционная система заземления или она имеет устаревший вид.

Зануление бытовой электропроводки выполняется следующим образом:

• На подстанции производится соединение с землей нейтральной точки трансформатора.
• Из трансформатора выходят три линии, подключаемые к домашнему электрощиту.
• Далее, идет распределение по квартирам.

Как действует зануление? Особенность в том, что оно рассчитано на эффект короткого замыкания, которое происходит при попадании напряжения одной из фаз на корпус. Ведь может возникнуть ситуация, когда человек прикасается к корпусу прибора, где уже есть опасное напряжение, а защита еще не сработала. Превращая обычное замыкание на корпус в короткое замыкание, где задействован фазный и нулевой провод, происходит срабатывание защитных устройств и автоматическое отключение поврежденной электроустановки от сети.

Схемы зануления

Используя данный способ, обязательно устанавливайте автоматы и устройства защитного отключения. Коммутировать нулевой проводник, который используется в качестве защитного, запрещено.

Чем отличается заземление от зануления?

Отличие заземления от зануления имеется, и оно принципиальное. Если смонтировано полноценное заземление, в результате пробоя фазы на корпус, получается быстрое снижение напряжения тока до безопасного минимума для человека.

В случае с занулением, из-за пробоя тока происходит обесточивание определенного участка цепи, и переход короткого замыкания в другую часть или на корпус электроприбора. Риск попадания человека под опасный разряд минимален, но опасность остается.

Видео по теме

Подводя итог, можно отметить, что более надежный способ защиты — заземление. Использование зануления не рекомендуется. Но, в любом случае, к данному вопросу нужно подходить основательно. Ни в коем случае не отождествляйте два различных метода, отличия и принцип работы которых были рассмотрены в данном обзоре. И помните, устанавливать УЗО, дифференциальные автоматы или автоматические выключатели нужно в комплексе с обеими системами.

Заземление и зануление в чем разница и как отличить проводники

Очень часто даже сами электрики путают два таких понятия как заземление и зануление. Как же их отличить рядовому потребителю?
По определению заземление — это принудительное соединение металлических частей оборудования с землей. Главное его назначение — понизить до минимума напряжение, которое может возникнуть на корпусе аппарата, если произойдет пробой изоляции.

Зануление — это соединение металлических частей эл.оборудования с нулевым проводом. Если произойдет пробой изоляции и фаза попадет на зануленный корпус — получится однофазное короткое замыкание. Оно то и вызовет отключение напряжение через защитный автомат.
Зануление и заземление выполняют по сути одну задачу, но немного разными способами.

Как на практике отличить проводник заземления от нулевого провода?
Допустим у вас не завершен до конца ремонт и из подрозетника торчит кабель с тремя жилами. Определить какая из них фазная не так сложно. Для этого нужно воспользоваться индикаторной отверткой или тестером.

Только поняв какой из проводников является фазным, можно приступать с методам поиска земли и нуля.

1-й способ отличия заземления от зануления

Чтобы выяснить, где заземление и зануление, необходимо в первую очередь обратить внимание на цветовою маркировку. Если проводку делал грамотный электрик, то как правило нулевой рабочий проводник имеет синий цвет, а заземляющий защитный желто-зеленый.

Но не стоит полагаться на это на 100% и всегда перепроверяйте другими способами:

2-й способ

• ⚡отключите все приборы в квартире и автоматы в эл.щите
• ⚡отсоедините заземляющий проводник в щите от шинки заземления (шина PE) или корпуса
• ⚡заново включите автоматы
• ⚡мультиметром в режиме переменного напряжения замерьте показания между жилами. При этом заранее индикаторной отверткой выясните где у вас фаза.
• ⚡там где относительно фазного проводника напряжение будет в пределах 220В — это и есть ноль. Другой проводник — защитная земля.

3-й способ отличия заземляющего проводника от нулевого

Данный метод применим, когда на вводе установлен двухполюсный автомат (то есть автомат одновременно отключает фазный и нулевой проводники):

• ⚡отключаете все приборы и вводной автомат
• ⚡мультиметром в режиме «прозвонки» соединяете предполагаемый заземляющий провод и металлические корпуса ближайшего борудования, которое должно быть заземлено — батареи, ванная и т.д.
• ⚡та жила, на которой тестер будет показывать близкое значение к нулевому или издавать звуковой сигнал — и будет землей. Там где сопротивление будет близко к бесконечности — рабочий ноль.

4-й способ как определить заземление и зануление

• ⚡отключаете все приборы в квартире, не только выключателем, но и из розеток тоже
• ⚡отключаете вводной двухполюсный автомат
• ⚡на выходе с автомата между нулевым и фазным проводом ставите перемычку — шунт
• ⚡с помощью тестера в режиме прозвонки диодов проводите замеры на проводниках в подрозетнике
• ⚡фазная и нулевая жила должны давать между собой полный ноль. Тестер будет пищать.
• ⚡оставшаяся жила и есть заземляющая

Данный способ наименее предпочтительный и несет за собой большие риски для неопытного пользователя эл.энергии. Поэтому используйте его в последнюю очередь, если имеете необходимые навыки и знания.

Статьи по теме

Различия между заземлением и занулением, схемы и расчеты

Чем отличается заземление от зануления? Специалисты разобрались с этим вопросом. Все это — защитные меры от пиковых токов. Предусматривают работу по недопущению поражения электричеством человека и бытовых приборов. Названия разные, но все это — системы защиты.

Чтобы понять, в чем разница между заземлением и занулением, нужно знать назначение и принцип работы электрических устройств.

Принцип действия

Заземляющий контур электрической цепи – система проводов, соединяющая каждого потребителя, в обслуживаемой цепи, со специальным заземляющим контуром здания. При пробое на корпус прибора или утечке тока с поврежденной проводки, ток проходит по проводам к заземлителю.

Сопротивление заземления, как правило, выполняется меньше, чем сопротивление всей цепи. Поэтому ток течет по «легкому» пути и отводится с корпусов оборудования.

Занулением называется выполнение электрического соединения токопроводящих корпусов приборов с глухозаземленной нейтралью. При возникновении пиковых значений тока, его потенциал отводится, с помощью шины зануления, в специальную щитовую или на трансформаторную будку.

Главное его назначение – в случаях пробоев и утечек напряжения на корпус оборудования, вызывается короткое замыкание, сгорают предохранители или срабатывают автоматические размыкатели цепи.

Это и есть главное отличие заземления от зануления. Заземляющий контур принимает на себя токи КЗ, зануление вызывает срабатывание предохранительных устройств.

Разберем подробнее работу систем защиты от воздействия электрического тока.

Особенности заземляющего устройства

Основной целью заземляющего контура является понижение потенциала при пробое на корпус и коротком замыкании, до безопасного значения.

При этом, на корпусе оборудования понижается напряжение и сила тока, до безопасного уровня. На производстве заземляют корпуса электрооборудования, зданий и помещений от воздействия атмосферных токов.

При монтаже контура, в сети трехфазного тока не более 1000 В, применяют изолированную нейтраль. При больших уровнях напряжения сети, монтируется система с разными режимами нейтрали.

Контур заземления – это целая система, включающая в себя:

• заземлитель;
• заземляющие горизонтальные проводники;
• подводящие провода.

Заземлитель подразделяют на искусственный и естественный.

При возможности следует использовать естественный заземлитель:

• подземные трубопроводы водоснабжения. Но в этом случае, необходимо оборудовать трубопровод защитой от блуждающих токов;
• подключаются на металлоконструкции цехов и помещений;
• стальная или медная оплетка кабеля;
• трубопроводы в скважине.

По нормам ПУЭ запрещено подключать заземляющий контур на трубы отопления и с пожароопасными материалами.

При искусственном оснащении, заземляемое оборудование предохраняется путем изготовления контура в виде равностороннего треугольника из металлических штырей или уголков.

Для щелочной и кислой почвы, рекомендуется использовать медный, оцинкованный заземлитель. Для изготовления контура в виде треугольника, необходимо углубиться в землю на 70 см.

Нельзя устанавливать групповые заземлители в пробуренные отверстия. Их необходимо забить в месте разметки, на глубину, не менее 2-х метров. Затем, соединяют заземлители в единую конструкцию с помощью отрезков стальной полосы.

Корпуса каждого прибора должны обязательно подключаться к системе защиты. При этом, нельзя подключать несколько потребителей последовательно, каждое устройство обязано обустраиваться линией подключения.

Теперь о главном – значение уровня сопротивления контура. В него суммируется сопротивления каждого прибора цепи и его проводов.

При расчете сопротивления контура, следует учитывать уровень значения грунта, размеры и глубину забивания заземлителей. Необходимо учитывать температурные особенности региона обустройства контура.

Помните – при жаркой погоде, место установки следует заливать водой, почва при высыхании меняет уровень сопротивления.

При обслуживании сетей до 1000. В и мощности оборудования свыше 100 кВА – сопротивление контура не более 10 Ом. В бытовых сетях оптимальным значением будет 4 Ома. Напряжение при прикосновении должно быть меньше 40 В. Сети свыше 1000 В защищаются устройством с сопротивлением не более 1 Ома.

Это некоторые особенности и принцип действия заземления. Более подробно, вы можете ознакомиться в статьях по этой теме на сайте.

Особенности и принцип действия зануления

Назначение зануления — метод защитного устройства позволяет провести подключение корпусов оборудования и других деталей из металлов с нейтралью (нулевой защитный проводник). В условиях с заземленным защитным проводником и напряжением в сети не более 1000 В, используется схема зануления.

При пробое фазного тока на корпусе электроприборов и оборудовании происходит КЗ фазы. При этом, срабатывают автоматы защитного отключения тока и цепь размыкается. Этим и отличаются две защитные системы.

К приборам зануления относят:

• плавкий предохранитель;
• автомат отключения тока;
• встроенные в пускатели, тепловые реле;
• контактор с тепловой защитой.

Возникла ситуация пробоя фазного напряжения. При этом от корпуса электроустановки ток проходит по нейтрали на обмотку трансформатора. Затем, от него по фазе — на предохранитель. Плавкие предохранители сгорают от пиковых значений тока, в электрическую цепь прекращается подача напряжения.

При этом, ноль беспрепятственно проводит ток, позволяя сработать защите. Его прокладывают в безопасном месте, запрещается оснащать его дополнительными выключателями и другими устройствами.

Значение уровня проводимости провода фазы должно быть наполовину больше нулевого проводника. Как правило, в этом случае используют стальные пластины, оболочки кабеля и другие материалы.

Зануляющие проводники проверяют на исправность при сдаче работ по подключению и проводке электроэнергии в здании, а также, через определенное количество времени, при пользовании электрической схемой.

Не менее одного раза в период 5 — летнего срока, производятся замеры значений сопротивления всей цепи фазного и нулевого проводника на корпусах самого дальнего оборудования от щита электропроводки, а также самого мощного оборудования в помещении.

Защитное зануление, в некоторых случаях, может выполнять работу защитного отключения. При этом, отличаются эти 2-е защитных системы тем, что в случае защитного отключения цепи, его можно использовать в любых условиях, при различных режимах заземляющего проводника, показателей напряжения цепи. В таких сетях можно обойтись и без провода нулевого подключения.

Расчет зануления необходимо производить с учетом всех условий работы и принципа его действия.

Защитное отключение выполняют с использованием защитной системы, которая отключает электрооборудование автоматически. При возникновении аварийных ситуаций и угроз поражения и нанесения электротравм человеку, к таким ситуациям можно отнести:

• короткое замыкание фазного провода на корпус;
• повреждение изоляции электрической проводки;
• неисправности на заземляющем контуре;
• нарушения целостности зануляющих проводников.

Эта защитная система нередко используется при невозможности провести защитные системы заземления и зануления. Но на ответственных участках, возможна установка защитного отключения и как дополнительный контур защиты человека и оборудования от поражения токами утечки и короткого замыкания.

При этом, их подразделяют, в зависимости от величины тока на входе и изменений реакции защитных устройств, на несколько схем:

• наличия напряжения на корпусе оборудования;
• силу тока при замыкании на провод земли;
• напряжения или силу тока в нулевом проводнике;
• уровня напряжения на фазе относительно значения на проводе земли;
• устройства для постоянного или переменного тока;
• устройства комбинированные.

Все системы защиты и отключения подачи тока в сеть оснащаются автоматическими выключателями. В их конструкции предусмотрена установка специального оборудования защитного отключения. При этом, период времени для отключения сети не должен превышать 2-е десятые секунды.

В заключение разберем вопрос, который может задать начинающий электрик.

Взаимозаменяемость защитных систем

Можно ли установить зануление вместо заземления? На этот вопрос любой специалист ответит «да», но только в промышленном здании.

В жилом помещении применять такую схему защиты следует в очень редких случаях, и только в нежилых помещениях. Это обусловлено, в первую очередь, с неравномерной нагрузкой на провод фазы и нейтрали.

При работе, на провода каждой фазы поступает одинаковая нагрузка, но по нейтрали общей цепи проходит достаточно малый ток. Каждому известно, что нельзя касаться фазы, но можно выполнять работу с нолем под нагрузкой.

При этом, сечение нулевого провода меньше провода фазы. При долгом использовании он окисляется на скрутках, нарушается слой изоляции при нагреве, в худшем случае он просто отгорит. При этом, напряжение фазы подходит к щитовой, затем, через провод ноля идет к потребителю. Корпуса приборов находятся под напряжением, повышается возможность поражения человека током.

Как советуют некоторые умельцы в Интернете, можно подвести к каждому бытовому прибору провода системы зануления, но это повлечет за собой значительные траты на проводку и последующий ремонт. Поэтому занулять источники в жилых помещениях нельзя.

Лучше в электрощите установить устройство защитного отключения и спокойно пользоваться бытовыми приборами. Каждое защитное устройство выполняет свое предназначение, при правильном расчете, монтаже и его использовании.

Электромонтаж Иваново — Зануление: защитит или убьет?



Зануление — защитит или убьет?

Здравствуйте, друзья!

В этой статье поговорим о том, что такое зануление, где оно применяется, а также об основных ошибках при его устройстве. Тема непростая, на форумах ведутся постоянные дебаты.

Интересно то, что часто даже электрики не могут правильно сказать, чем отличается зануление от заземления. Давайте разбираться. Для начала посмотрим, что о занулении говорится в ПУЭ.

Занулением в электроустановках напряжением до 1 кВ называется преднамеренное соединение частей электроустановки, нормально не находящихся под напряжением, с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной средней точкой источника в сетях постоянного тока

Попросту говоря, зануление — это соединение корпуса электрического прибора с нулевым проводом.

Теперь посмотрим, что говорит нам ПУЭ про заземление

Заземлением какой-либо части электроустановки или другой установки называется преднамеренное электрическое соединение этой части с заземляющим устройством.

Простыми словами, заземление — это соединение корпуса электрического прибора с заземлителем. Заземлитель — это конструкция из металлических штырей, вбитая в землю.

Теперь давайте посмотрим, как устроены самые распространенные системы электроснабжения многоквартирных домов.

Старая, советская система TN-C

Более современная система TN-C-S

В обеих схемах используется совмещенный нулевой проводник PEN, который заземляется на трансформаторной подстанции.

Основное различие между ними в том, что в TN-C-S происходит разделение совмещенного проводника на рабочий ноль и защитный проводник. Это делается в во вводном общедомовом щите (ВРУ). При этом обязательно производится повторное заземление.

Если внимательно посмотреть на схемы, становится понятно, что рабочий ноль всегда соединен с землей, то есть заземлен. И возникает вопрос: а в чем, собственно, разница между заземлением и занулением? Ведь соединив корпус прибора с рабочим нулем, мы фактически соединяем его и с землей.

На самом деле, разница есть. Она заключается в принципе действия.

Заземление предназначено для того, чтобы отводить ток на землю. Таким образом уменьшается опасное напряжение на корпусе прибора или устройства.

Зануление предназначено для создания эффекта короткого замыкания при пробое фазы на корпус. При этом срабатывает автомат и отключает аварийную линию.

Таким образом, зануление и заземление в системах TN работает одновременно, так сказать, в одном флаконе. Поэтому, 3-й защитный контакт в евророзетках в системах TN является и заземляющим и зануляющим.

Исходя из этого, правильно говорить о совмещенном проводнике PEN, рабочем нулевом проводнике N и защитном проводнике PE. При этом, даже электрики не всегда понимают разницу между PE и N, а она весьма существенная.

Обычно, когда какой-нибудь «электрик дядя Вася» говорит о занулении, то подразумевает разного рода колхоз типа перемычек в розетках и тому подобном соединении защитного провода с нулевым. И это опасно.

Неправильное зануление может вместо защиты может стать причиной трагедии.. А встречается такая псевдозащита очень, очень часто.

Давайте разберемся, как правильно делается защитное зануление и чего делать категорически нельзя.

Запомните, разделение совмещенного проводника на рабочий ноль и защитный ноль должно производиться в общедомовом вводном устройстве (ВРУ). И уже оттуда защитный проводник должен идти к этажным щитам, а от них в каждую квартиру.

Таким образом, мы получаем пятипроводный стояк: 3 фазы, рабочий ноль и защитный ноль. В этом случае речь о так называемом занулении не идет, поскольку в каждую квартиру приходит отдельный защитный провод (системы TN-C-S и TN-S). Его и нужно подключать к третьему контакту розеток.

В старых домах с немодернизированной проводкой обычно идет четырехпроводный стояк: 3 фазы и совмещенный ноль PEN (система TN-C). Вот тут-то и начинается полнейший бардак и жуткие косяки.

Начинается все в этажном щите. Часто в нем делают самостоятельное разделение PEN на PE и N.

Этот вариант имеет право на жизнь, но только при соблюдении важных правил. Вот главные из них:

Правило 1. В однофазных цепях разделять нулевой провод запрещено (ПУЭ — 1.7.132).

Как определить, какая сеть в вашем доме? В относительно нестарых домах подъездные стояки четырехпроводные: три фазы и один совмещенный ноль (PEN). То есть используется трехфазные стояки, соответственно трехфазная цепь.

В очень старых домах, сталинках и хрущевках, часто используется двухпроводный стояк, в котором только фаза и рабочий ноль. Отличительная особенность таких домов — отсутствие подъездных щитов. Стояки идут в шахтах между квартирами, а в самих квартирах специфические «горбатые» щитки. Вот в таких домах, как правило, используется однофазная сеть.

Правило 2. Совмещенный проводник PEN должен быть сечением не менее 16 мм по алюминию или 10 мм по меди.

То есть нулевой стояк должен быть сечением не меньше указанного. Во многих домах сечение меньше, в этом случае разделять совмещенный ноль на защитный и рабочий нельзя. Если у вас дом советской постройки с газовыми плитами, то в 80% случаев стояк в нем хилый.

Правило 3. После разделения PEN на PE и N нельзя вновь их соединять.

Здесь, думаю, пояснений не надо.

Правило 4. Защитный проводник PE должен быть неотключаемым.

То есть на него нельзя ставить автоматы и прочие разъединяющие устройства.

Правило 5. Разделять PEN нужно ДО всех автоматов, рубильников, выключателей.

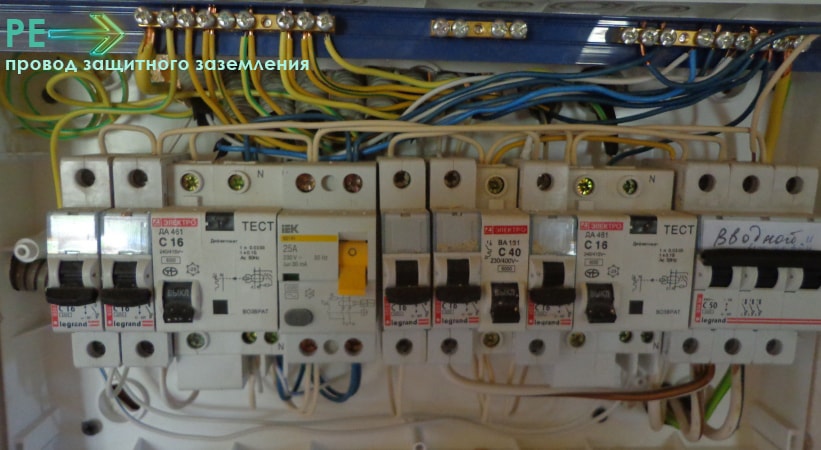

Лучше сделать так: взять латунную шину и прикрутить ее винтами к щиту, чтобы между ними был контакт. От нулевого стояка через отдельный орех сделать отвод на эту шину. К шине подсоединить защитные провода PE из квартир.

Если не выполнено хотя бы одно их этих правил, то это будет не защита, а опасный для жизни колхоз.

Еще немного о том, чего делать нельзя

1) Соединять перемычкой защитный и нулевой контакты в розетке. Это одна из самых опасных ошибок!

При отгорании, повреждении или случайном отсоединении нуля, на корпусе всех приборов, подключенных к таким розеткам, сразу появится опасное фазное напряжение. В этом случае ни УЗО, ни автомат не сработают. Привет, смерть.

Тот же эффект будет при случайной смене фазы и нуля.

2) Сажать нулевой и защитный проводники на один винт в щитке

PE и N обязательно должны быть на разных зажимах (шинах). Причем, каждый провод из отдельной квартиры должен быть зажат отдельным винтом.

3) Занулять на незаземленный (незануленный) щит.

Обычно все щиты имеют прямой контакт с нулевым или защитным стояком (занулены). Но иногда контакта нет, по разным причинам. Например, отвалился соединяющий провод. Зануление на такой щит может привести к появлению на его корпусе опасного напряжения.

На практике, подобного рода косяки встречаются сплошь и рядом, в различных вариантах и сочетаниях. Могу посоветовать не полениться, изучить ПУЭ, а также не доверять свою проводку сомнительным личностям.
