Картофелесажалка для мотоблока своими руками: размеры, чертёж картинки

Посадка картофеля вручную связана с большими затратами сил и времени. К счастью, сегодня есть множество устройств, которые облегчают этот труд. Картофелесажалка – отличное приспособление, которое должно быть у каждого фермера. Ее можно приобрести в магазине или же сделать самостоятельно. Картофелесажалка для мотоблока своими руками, размеры чертёж, картинки которой представлены в статье, – это ценное изобретение, облегчающее сбор урожая на приусадебном участке.

Предлагаем узнать как сделать картофелесажалку для мотоблока своими руками

Как сделать картофелесажалку для мотоблока своими руками: чертеж, видео

В целях экономии фермеры решаются изготовить картофелесажалку для мотоблока самостоятельно, для этого важно ознакомиться с чертежами устройства, фото и определиться с ее размерами. Чтобы сделать картофелекопалку в домашних условиях, важно знать о ее конструктивных особенностях. Она состоит из следующих элементов:

• металлических штифтов;
• емкости для сбора картофеля;
• рамы;
• элемента рыхления;
• колесной базы с осью вращения;
• системы шестерней;
• механизма настройки и бункера.

Основные функциональные узлы картофелесажалки лучше купить в магазине

Данные функциональные узлы картофелесажалки лучше купить в магазине, после чего приступить к сборке устройства. Схемы и чертежи самодельной картофелекопалки приведены в статье. Прежде чем приступить к ее изготовлению своими руками, выделим основные этапы процесса:

1. Сбор рамы, состоящей из швеллера, уголка, а также металлических пластин.
2. Изготовление лемеха, который монтируют на элеваторный кожух.
3. Впереди лонжеронов делается арка, после чего ее усиливают полосами стали.
4. К кронштейну, выполненному в виде пластины, крепят бункер для картофеля.
5. Сам бункер монтируют на 2 стальных полосах, а изготовлен он из листов фанеры.
6. Следующий этап – изготовление и крепление колес с грунтозацепами, различных рыхлителей и держателей, которые устанавливаются к основной раме с нижней стороны.

Это основные этапы, которые помогут фермеру своими руками сделать картофелесажалку для мотоблока. Чтобы придать ей устойчивости, следует использовать противовес, после чего можно установить кресло и подставки под ноги.

Предлагаем прочитать: Как сделать теплицу своими руками: видео, схема, пошаговое фото.

Чтобы устройство произвольно не выбрасывало картофель, можно сделать еще и рычаг, который будет поднимать заднюю часть, а колесные диски не будут приводить весь механизм в движение.

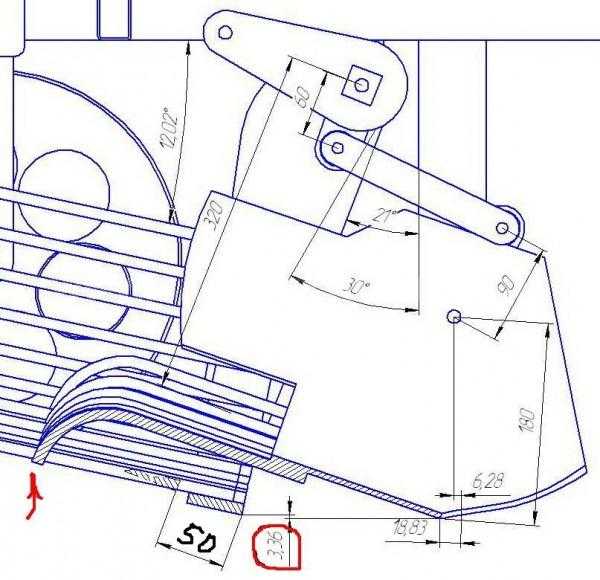

Чертёж картофелесажалки для мотоблока своими руками

Нередко самодельные картофелекопалки по желанию огородника оснащены культиваторными лапами. Какую роль они выполняют? Этот механизм рыхлит почву, но вместе с тем еще и устраняет следы на почве от колес техники.

Во многом такие самодельные картофелесажалки гораздо лучше тех моделей, которые можно купить в магазине. Например, они дают возможность равномерно распределить клубни, и засыпать их нужным количеством грунта. Функция регулирования – еще одно их преимущество. Расстояние между рядами или клубнями также можно изменить, как это сделать показано на видео.

Видео о картофелесажалке для мотоблока, сделанной своими руками:

Безусловно, лучшая техника фермера весной – картофелесажалка для мотоблока своими руками, размеры чертёж, картинки дадут возможность без особых финансовых затрат и усилий сделать ее самостоятельно, при этом сэкономить существенную сумму на покупке дорогостоящей техники для ведения фермерского хозяйства. Фото и видео в статье также станут прекрасным подспорьем для тех, кто желает изготовить картофелекопалку в домашних условиях.

размеры и чертежи, как сделать

Содержание:

• Какими бывают картофелекопалки
• Веерная картофелекопалка
• Грохотная картофелекопалка
• Транспортерная картофелекопалка

Самодельные картофелекопалки для трактора являются популярными инструментами, относящимися к навесному оборудованию. При помощи картофелекопалки можно обработать небольшое поле. Продается оборудование на сельхозрынке или в спецмагазине. Однако многие фермеры не покупают готовые копалки, а делают их своими руками. Это просто и бюджетно.

Какими бывают картофелекопалки

С наступлением осени огородники начинают собирать картошку. На это уходит достаточно много времени, так как собирают ее вручную. Чтобы облегчить труд, были придуманы картофелекопалки. Принцип работы устройства в том, чтобы отделить картошку от земли и собрать ее, выбросив поверх огорода.

Картофелекопала

Часто такими устройствами оборудуют машины Т 25, которая относится к тяговому классу под номером 0,6. Это значит, что нельзя давать нагрузку на гидравлику свыше 600 кг. В связи с этим отлично подойдет самодельная картофелекопалка. Всего различают 3 основных вида самодельных картофелекопалок для трактора Т 25:

• Грохотные состоят из привода, стола и лемеха. Устройство является высокопроизводительным. Принцип работы состоит в следующем: подхватить землю с картошкой, выложить все на стол, который все время вибрирует, в результате чего почва проходит через щели и высыпается на огород, а корнеплод остается на поверхности.
• Транспортерные — более сложная конструкция. Она включает в себя барабан, чтобы очищать содержимое, транспортер, двигающий картофель внутри устройства, а также лопатообразный лемех.
• Веерные, представляющие собой стрельчатые устройства, которые хорошо извлекают картошку из почвы.

Ниже будет рассмотрено как делается картофелекопалка своими руками для Т 25.

Веерная картофелекопалка

Картофелекопалка своими руками

В домашних условиях часто используют мини-трактор, чтобы обрабатывать свой огород. В этих целях следует сделать для МТЗ инструмент, который работает следующим образом:

• устройство цепляется к трактору;
• острым лемехом взрыхляется земля;
• картошка выкапывается, выкладывается на лемех, двигается к металлическим прутьям;
• сквозь них на огород высыпается земля, отделяясь от картофеля;
• двигаясь дальше, картошка падает на почву, откуда ее легко собирать.

Веерная картофелекопалка

Важно! Перед сбором урожая нужно скосить картофельную ботву.

Допускается, чтобы на огороде был небольшой сорняк, растущий редкими кустиками.

Чтобы сделать веерную копалку самостоятельно, потребуется взять болгарку, аппарат для сварки, дрель, сверла по металлу. Еще нужны следующие материалы:

• для ножа сталь в листах толщиной 4 мм;
• болты с диаметром больше 12 мм;
• для держателя и кронштейна потребуется профиль из стали с сечением в виде прямоугольника либо лист из стали большой толщины;
• стальные пруты или нерифленая арматура с круглыми концами. Ее диаметр должен быть до 10 мм.

Еще пригодится лента для измерений, карандаш, чтобы чертить по металлу.

Как проходит сбор картофелекопалки своими руками:

1. Посередине лемеха нужно просверлить две дырочки, чтобы была возможность прикрепить его к кронштейну.
2. Ближе к концу ножа, где он расширяется, нужно приварить стальные пруты. Они должны расходиться веером. Длина каждого до полуметра. Еще можно их согнуть, как маршевую ступеньку.
3. Теперь к лемеху нужно прикрепить с помощью болтов стойку. Высота ее зависит от того, какой у фермера трактор. Держатель можно приварить к плугу, тогда болты не потребуются.
4. У кронштейна нужно просверлить отверстия, чтобы впоследствии соединить его с трактором. Он приваривается к верхнему концу стойки.
5. Чтобы конструкция получилась более прочной, к нижней части ножа, который непосредственно входит в землю, нужно приварить полоску металла.

Из плюсов веерной копалки можно назвать надежность

Из плюсов веерной копалки можно назвать надежность. Служит такой агрегат многие годы. Части здесь не вращаются, поэтому устройство долго не выходит из строя. Подкапывается картошка легко, качественно, а главное быстро.

Из минусов можно выделить небольшую полосу прохождения — всего 25 см, поэтому урожай теряется на 20%. Еще один минус в том, что нож часто повреждает клубни, которые неприемлемы после этого для продажи. Более того, такие корнеплоды будут долго храниться, значит, для зимы не подойдут.

Грохотная картофелекопалка

Картофелекопалка для мотоблока своими руками

Грохотная картофелекопалка к Т 25, еще известная как вибрационная, является самоделкой, или копалкой-трясучкой. Она состоит из ножа, решетки, которая все время в движении, и каркаса из металла.

Грохотная картофелекопалка

На изготовление уходит пара часов. Но для этого требуется опыт и навык работы с сельскохозяйственной техникой. Нужно взять:

• болгарку;
• аппарат для сварки;
• дрель по металлу и соответствующие сверла;
• профиль из металла, сторона у которого 2,5 см;
• лист из стали, у которого толщина до 5 мм;
• проволоку из стали, у которой диаметр 8 мм, можно нерифленую арматуру;
• колеса;
• шарниры, болты, эксцентрик, рычаги, расходные материалы и мерную ленту.

Еще нужно иметь под рукой линейку и карандаш. Теперь можно приступать к работе, выполняя следующие действия:

1. Сделать чертеж, перенести его на профиль из металла, вырезать каркас для рамы.
2. Сварить каркас.
3. Внизу приварить стойки, где будут крепиться колеса.
4. Внутри нужно приварить держатели, на которые цепляются шарниры, чтобы туда подвесить грохот.
5. К раме привариваются кронштейны, чтобы установить редуктор и механизмы, с помощью которых будет создаваться вибрация.
6. Из прутьев сваривается грохот. Его подвешивают на каркас, используя шарниры.
7. Теперь крепится на кронштейн редуктор, оборудование для вибрации, что соединяется с грохотом. Когда вал мотоблока будет работать, через рычаг и шатун на просеиватель будет передаваться колебание, которое создаст вращение эксцентрика.
8. Нужно взять лист из стали и вырезать, а затем изогнуть, придав нужную форму, ножу.
9. Лемех крепится с использованием шарниров к низу рамы и просеивателю.
10. Теперь осталось надеть и закрепить колеса.

У грохотной картофелекопалки на Т 25 своими руками большие размеры

Важно! Лемех или нож может быть любой формы: заостренным и согнутым, вогнутым и выпуклым.

Как проходит процесс выкапывания:

• Лемех нужно воткнуть в землю, откуда он будет вместе с ней доставать клубни.
• Нож все время в движении, повторяя их за грохотом. Срезая грунт, он его подкидывает вверх так, чтобы клубни попали в просеиватель. Благодаря вибрации ненужная земля уходит.
• Учитывая, как был собран агрегат, очищенный картофель падает на землю сзади устройства или сбоку от него.

Важно! Площадь уборки урожая небольшая.

Из плюсов можно выделить:

• большой захват до 40 см;
• нож проникает в землю на 25 см;
• теряется урожая до 10%.

Из минусов можно выделить:

• вибрацию, которая передается на руки фермера, что сильно утомляет;
• нужно убирать картошку только на очищенном от сорняков и ботвы участке.

У грохотной картофелекопалки на Т 25 своими руками большие размеры.

Транспортерная картофелекопалка

Транспортерная картофелекопалка

Картофелекопалка для тракторного устройства отличается своими большими размерами, но можно получить и совсем маленькое оборудование. Например, использовать транспортерную копалку. Для сбора урожая нужно взрыхлить картофель и землю ножом. После чего почва с клубнями поступает на ленту, которая все время движется, где происходит отделение земли от картошки.

Навеска на минитрактор своими руками

Лента представлена решеткой, изготовленной из прутьев или трубок, которые расположены по отношению друг к другу параллельно. Прутья или трубки делаются из металла. Закрепляют их в цепи, чтобы они постоянно двигались, совершая поступательные движения.

Лента, которая совершает движение, изготавливается из стали в виде сетки, а также из резины, основой которой служит ткань. Именно через такую решетку просыпается земля, чтобы уже чистый картофель отправился в приемный бункер или просто упал на огород.

Важно! Транспортер движется, когда на него поступает крутящий момент от вала трактора. Используется при этом редуктор, цепь и передача с зубчиками.

Широкий нож копалки заходит на глубину до 18 см. Урожая теряется всего до 5%. Чтобы собрать нож, его нужно вырезать из толстого листа стали, а затем прикрепить к раме, которая будет его тянуть, завернув болтами.

Агрегат самостоятельно сделать сложно. Для этого нужно изучить чертежи и схемы заводских машин, поэтому требуется опыт в проделывании подобной работы.

Агрегат самостоятельно сделать сложно

Для создания транспортерной картофелекопалки нужно пройти несколько шагов. Каждый мастер по-своему делает отдельные части устройства, поэтому часто самодельные агрегаты не похожи друг на друга. Шаги по изготовлению оборудования:

1. Сварить каркас, используя профиль из стали, у которого сечение квадратное, а также в наличии уголки.
2. Изготовить из стали в виде листа лемех или нож.
3. В каркас установить валики или колеса, чтобы транспортерная лента двигалась.
4. Собрать конвейерную ленту, используя цепь, стальные прутья и другой материал.
5. Собрать кронштейны и крепления, чтобы получился редуктор и зубчатая передача.
6. Установить в каркас транспортерную ленту и другие механизмы.
7. В конце установить на раму нож и колеса.

Таким образом, можно получить транспортерную картофелекопалку. Из всех трех видов это самая сложная по сборке, но более экономная по части сбора урожая.

Выбирая, какую копалку сделать, следует учесть все плюсы и минусы. Только после этого можно будет остановить выбор на какой-то одной из них.
