Регулировка окон с фурнитурой ROTO — устранение проблем с окном

Пластиковые окна оснащаются современной и качественной фурнитурой. Однако какой бы качественной она не была, время от времени ее приходится регулировать. Фурнитура Рото выпускается разных модификаций. Не смотря на это, принцип регулировки не зависит от модификаций и одинаков для всех моделей, даже если она произведена на разных заводах и в разных странах.



Для регулировки фурнитуры roto не обязательно вызывать мастера, провести обслуживание и мелкий ремонт можно самостоятельно. Ниже приведены принципы регулировки связанные с наиболее часто появляющихся проблем при эксплуатации оконных конструкций.

Для того, чтобы отрегулировать фурнитуру Roto понадобится шестигранник (4 мм.) и смазка WD-40 (можно использовать машинное масло).

Регулировка фурнитуры рото в зависимости от проблем

Низ створки задевает раму

Если при закрывании окна низ створки задевает раму, значит створка провисла. Исправить проблему можно приподняв ее. Для этого надо снять с нижней петли защитный колпачок. В верху петли есть углубление, в которое вставляем шестигранник и вращаем по часовой стрелке.

С помощью такой нехитрой операции можно приподнять створку на 2 мм, обычно этого достаточно для устранения неприятности. При вращении ключа против часовой стрелки створка опустится на 2 мм.

Видео: Монтаж фурнитуры ROTO NT

Средняя часть створки задевает раму

Для устранения этой неисправности надо сместить створку по горизонтали, относительно рамы. Для этого, на нижней петле снизу и на кронштейне верхней петли сверху, есть горизонтальные винты для регулировки. При вращении ключа по часовой стрелке створка притягивается к петлям, что устраняет задевание.

Вращая винты против часовой стрелки, створка наоборот прижимается к раме. Таким образом створка смещается на 2 мм. или на 3 мм в районе верхней петли. Точно так же можно отрегулировать фурнитуру при перекосе оконной рамы. Для этого еще придется использовать и вертикальные регулировочные винты на нижней петле.

Дует из окна

Причин по которым из окна будет дуть может быть две: неплотно прижата створка или износился оконный уплотнитель. Для устранения первой причины необходимо плотнее прижать створку к раме. Добиться этого можно с помощью регулировки запорных цапф. Увидеть их можно когда окно открыто, с торцевой стороны створки.

Обратите внимание, что одни модели фурнитуры ROTO имеют одну запорную цапфу, а другие несколько которые расположены по всему периметру створки. При повороте цапфы шестигранником по часовой стрелке окно переводится в зимний режим, то есть створке обеспечивается плотный прижим. При повороте в другую сторону обеспечивается режим «лето» — окно разгерметизируется.

Если прижимных цапф несколько, то регулировать их надо все равномерно. Для этого на них нанесены специальные риски, так если риска направлена на улицу — режим летний, а если внутрь помещения — установлен зимний режим.

С помощью прижимных цапф можно отрегулировать прижим в пределах ± 8 мм. Кроме этого, отрегулировать прижим можно и с помощью вертикального винта который расположен на кронштейне в районе верхних ножниц. При таком способе регулировки створка смещается в пределах ± 1 мм.


Совет: Не затягивайте прижимные цапфы слишком сильно, это может привести к быстрому износу уплотнителя. Так же с наступлением лета не забывайте переводить окно на летний режим.


Вторая причина сквозняка из окна — износившийся уплотнитель. Для устранения этой причины лучше обратиться в специализированную компанию.

Заклинило ручку и окно не закрывается

Основная и часто встречающаяся причина по которой заклинивает оконную ручку — срабатывание предохранительного механизма (блокиратора) при неправильном открывании окна. Это может произойти если быстро переводить ручку из одного режима в другой. Например из режима распахнутое окно в режим проветривание и наоборот.

Для решения проблемы нужно отжать блокиратор, который можно найти ниже ручки с торца створки. Язычок блокиратора который направлен  в сторону оконной рамы, необходимо поставить параллельно уплотнителю, затем, медленно и аккуратно повернуть ручку в нужное положение.

Разболталась ручка

Для того, чтобы починить разболтавшуюся ручку, надо повернуть декоративную планку которая прикрывает основание ручки. Откроются крепежные винты, которые необходимо подтянуть и затем вернуть планку на место.

Так же происходит и замена ручки, например на ручку с замком от детей. Отодвигаем планку, откручиваем винты и меняем старую ручку на новую.

Как смазать фурнитуру Roto

Чтобы фурнитура служила долго и все ее механизмы работали плавно и бесшумно, за ней необходимо ухаживать — периодически смазывать. Для этих целей подходит машинное масло, силиконовая смазка.

Точки нанесения смазки — все трущиеся детали и петли. Смазывать оконную фурнитуру надо хотя бы один раз в год.

Когда звать специалиста для регулировки фурнитуры

Специалистов из сервисного центра обычно приглашают для замены отдельных деталей фурнитуры, для более тонкой регулировки прижима или позиции створок. Так же если у окна не истек гарантийный срок, то даже для мелкого ремонта, который можно сделать самостоятельно, лучше вызывать специалистов.

По истечению гарантийного срока, если вы уверенны в своих силах обслуживание и регулировку фурнитуры Рото можно делать самостоятельно.

Видео: Регулировка фурнитуры Roto

Регулировка фурнитуры ROTO (РОТО) - инструкция по регулировке окон с фурнитурой РОТО — Статьи

Фурнитура - наиболее значимый элемент окна. Именно она отвечает за плавный ход створки, переключение режимов проветривания и комфортный микроклимат внутри помещения. Под маркой Roto выпускается надежная фурнитура для окон и балконных дверей.

Несмотря на высокое качество и слаженное исполнение, оконная система Рото может дать сбой. Причин этому явлению множество - от дефектов монтажа, до сильного загрязнения подвижных деталей и отсутствия смазки.

Дефекты фурнитуры могут привести к следующим проблемам с окнами:

  • нарушение плавного хода створки;
  • ручка свободно ходит в пазе;
  • перекос створки и оцарапывании рамы;
  • продувание по периметру створки;
  • нередко можно наблюдать обледенение рамы, сквозняк и конденсат.

Как самостоятельно отрегулировать фурнитуру Roto

Регулировка Roto верхняя петля

Для восстановления работоспособности оконного механизма, производителем Рото предусмотрены специальные регулировочные точки. Они расположены на верхней и нижней петлях и позволяют наладить вертикальное/горизонтальное положение створки. По периметру конструкции находятся эксцентрики - небольшие грибовидные элементы, положение которых отвечает за плотность прижима.

Необходимые инструменты: шестигранный (Г-образный) ключ на 4 мм, ключ-звездочка, крестовая отвертка (3 или 4 размер), смазка WD-40 (или любая машинная).

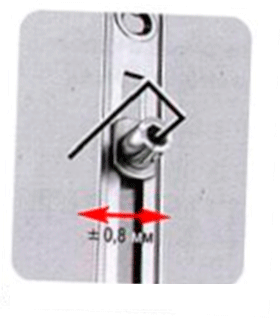

Регулировка запорных цапф (перевод фурнитуры в режим зима/лето)

По периметру створки расположены круглые цилиндры. Каждый элемент имеет насечку и отверстие под ключ. В стандартном режиме насечка находится сверху, что указывает на умеренную степень прижима. Для усиления прижимного усилия ключ следует поворачивать по часовой стрелке. Данная процедура поможет устранить продувание. Для ослабления прижима - инструмент необходимо вращать против часовой стрелки. Шаг регулировки 0,2 мм.

Регулировка фурниутры Рото Регулировка фурниутры Рото Регулировка фурниутры Рото

Производить отладку прижимного усилия следует аккуратно. Внимательно следите, чтобы все цапфы были в идентичном положении.

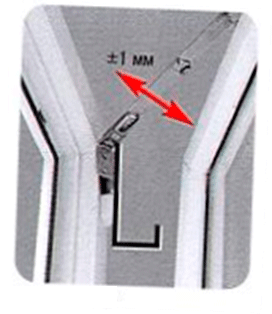

Усиление прижима со стороны верхней петли

Регулировка Roto верхняя петля

Регулировка петли помогает усилить/ослабить прижим створки со стороны навеса. Откройте окно и найдите отверстие для шестигранного ключа в ножницах. Вращайте ключ по часовой стрелке для усиления прижима, для ослабления - против часовой стрелки.

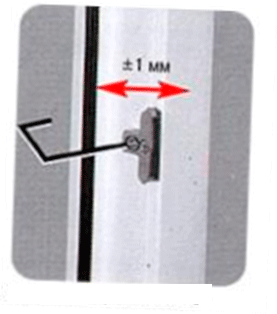

Регулировка по горизонтали и вертикали

Настройка фурнитуры производится только в случае крайней необходимости. Отладка помогает устранить продувание в режиме "закрыто" и перекосы створки. Процедура начинается с регулировки вертикального положения створки. Снимите накладку с нижней петли, сверху имеется отверстие для шестигранного ключа – отладка отвечает за высоту. Чтобы поднять створку необходимо вращать ключ по часовой стрелке, обратное движение приводит к опусканию элемента.

Регулировку по горизонтали возможно провести, как в верхней, так и в нижней плоскости. Сбоку нижней петли имеется отверстие для настройки положения по ширине. Вращение ключа по часовой стрелке приводит к подтягиванию створки к петле. Аналогичное действие проводится с верхней петлей в ножницах, отвечающей за расстояние створки от верхнего навеса.

Регулировка Roto верхняя петля Регулировка нижней петли Roto по ширине Регулировка по вертикали

Рекомендации по уходу за фурнитурой Roto

Ежегодный уход за фурнитурой снижает риск износа деталей, а также способствует продлению срока службы всей профильной системы. Процедура заключается в очистке и смазке подвижных элементов - откидных, запорных и поворотных механизмов.

Для очистки можно использовать мягкую ветошь, при этом категорически запрещены агрессивные чистящие средства. Они способны нанести вред антикоррозийному защитному слою, что неизбежно приведет к появлению ржавчины. Для смазки рекомендуются применять специальное масло.

Уход за фурниутрой Рото

Настройка пластиковых окон на зиму – делаем сами своими руками. Регулировка фурнитуры roto зима лето



Регулировка пластиковых окон и дверей самостоятельно

Здравствуйте Дорогие читатели блога prosamostroi.ru! Если вы попали сюда, скорее всего вам надоело, что ваши пластиковые окна и двери задевают за профиль при открывании/закрывании, скрипят, выпускают тепло из помещения. Вашим спасением может стать их отладка. Как правильно выполняется регулировка пластиковых окон и дверей самостоятельно, вы узнаете из этой статьи. Начнем по порядку.

Краткое содержание данной статьи:

Ремонт и регулировка пластиковых окон и дверей на зиму своими руками

Ремонт и регулировка пластиковых окон и дверей на зиму своими руками – вполне выполнимая задача. Не нужно бояться – смело беритесь за дело!

Как правило, ремонт и регулировка пластиковых окон на зиму сводится к увеличению силы прижима при помощи банальной замены старого рассохшегося уплотнителя. Данные работы легко можно выполнить своими руками.

Как же заменить оконный или дверной уплотнитель? А очень просто:

  • Снимаем старый высохший резиновый уплотнитель как со створки окна или двери, так и с рамы (дверной коробки).
  • По заранее снятым размерам приобретаем новый уплотнитель, обращаю пристальное внимание на форму пазов, в которые он вставляется.
  • Обезжириваем тщательно поверхность.
  • Аккуратно наносим специальный клей на уплотнитель и нежно вставляем его в пазы.

Вот и все дела – после полного высыхания клея, закрываем окно или дверь, и проверяем силу прижима.

Какие же действия необходимо выполнить при регулировке пластиковых окон и дверей на зиму? Для перехода окон и дверей в зимний режим прижима необходимо подтянуть цапфы и эксцентрики. Как это можно сделать, и с помощью каких инструментов мы поговорим ниже.

Регулировка прижима поворотно-откидной створки пластиковых окон

Регулировка прижима поворотно-откидной створки пластиковых окон выполняется легко и просто своими силами.

За надежный прижим створки окна отвечают цапфы и эксцентрики – стальные детали овальной и круглой формы, которые цепляются за ответные планки фурнитуры окна.

Для равномерного прижима желательно выполнять отладку цапф и эксцентриков одинаково и одновременно.

Слишком сильно затягивать их не рекомендуется, т.к. всего за один сезон могут прийти в негодность уплотнители окна, из-за чрезмерных нагрузок.

Регулировка цапф проводится с помощью плоскогубцев, а эксцентриков – с помощью шестигранника.

Вращения возможны как вправо, так и влево – соответственно, увеличивается, или уменьшается прижим поворотно-откидной створки пластикового окна.

Далее мы рассмотрим простую схему регулировки пластиковых окон по высоте.

Схема регулировки пластиковых окон по высоте

Схема регулировки пластиковых окон по высоте очень проста, для ее выполнения не требуется никаких специальных навыков.

Отладить створку пластикового окна по высоте (вертикали) можно используя лишь один инструмент – шестигранник.

Он вставляется в специальное отверстие в верхней части нижней оконной петли и плавно вращается по часовой стрелке, или против.

При вращении по часовой стрелке (вправо) оконная створка будет приподниматься вверх, а при вращении влево – опускаться вниз.

Бывает так, что некоторые производители оконных систем прячут под декоративной накладкой это самое специальное отверстие для регулировки пластиковых окон по высоте.

В таком случае для начала работ необходимо просто снять пластиковую накладку и продолжить регулировку по описанной выше схеме.

А как происходит отладка цапф и эксцентриков? Об этом немного подробнее поговорим далее.

Регулировка цапф на пластиковых окнах

Регулировка цапф на пластиковых окнах требует наличия всего двух инструментов – плоскогубцев и шестигранника.

Вообще, прижимные штырьки пластиковых окон делятся на:

  • Эксцентрики – штырьки круглой формы с отверстием для шестигранника.
  • Цапфы – оконные штырьки овальной формы, не имеющие внутри отверстий.

При закрытии оконной створки эти самые штырьки крепко цепляются за ответные планки и обеспечивают надежный прижим окна. Это очень важные элементы любой оконной фурнитуры.

Тему оконных фурнитуры мы уже однажды затрагивали в статье — фурнитура для пластиковых окон какая лучше, советуем внимательно изучить.

Регулировка цапф выполняется при помощи плоскогубцев в следующих направлениях:

  • По горизонтали – создается максимально мощный прижим створки, такую регулировку обычно выполняют на зиму.
  • По вертикали – соответственно получаем минимальный прижим или летний тип регулировки.

При обхвате цапф плоскогубцами советуем прокладывать мягкую ткань под ними, чтобы не царапать поверхность цапф.

Регулировка эксцентриков выполняется при помощи шестигранника, при вращении которого изменяется сила прижима створки.

Окна roto регулировка на зиму

Пластиковые окна оснащаются современной и качественной фурнитурой. Однако какой бы качественной она не была, время от времени ее приходится регулировать. Фурнитура Рото выпускается разных модификаций. Не смотря на это, принцип регулировки не зависит от модификаций и одинаков для всех моделей, даже если она произведена на разных заводах и в разных странах.

Для регулировки фурнитуры roto не обязательно вызывать мастера, провести обслуживание и мелкий ремонт можно самостоятельно. Ниже приведены принципы регулировки связанные с наиболее часто появляющихся проблем при эксплуатации оконных конструкций.

Для того, чтобы отрегулировать фурнитуру Roto понадобится шестигранник (4 мм.) и смазка WD-40 (можно использовать машинное масло).

Регулировка фурнитуры рото в зависимости от проблем

Низ створки задевает раму

Если при закрывании окна низ створки задевает раму, значит створка провисла. Исправить проблему можно приподняв ее. Для этого надо снять с нижней петли защитный колпачок. В верху петли есть углубление, в которое вставляем шестигранник и вращаем по часовой стрелке.

С помощью такой нехитрой операции можно приподнять створку на 2 мм, обычно этого достаточно для устранения неприятности. При вращении ключа против часовой стрелки створка опустится на 2 мм.

Видео: Монтаж фурнитуры ROTO NT

Средняя часть створки задевает раму

Для устранения этой неисправности надо сместить створку по горизонтали, относительно рамы. Для этого, на нижней петле снизу и на кронштейне верхней петли сверху, есть горизонтальные винты для регулировки. При вращении ключа по часовой стрелке створка притягивается к петлям, что устраняет задевание.

Вращая винты против часовой стрелки, створка наоборот прижимается к раме. Таким образом створка смещается на 2 мм. или на 3 мм в районе верхней петли. Точно так же можно отрегулировать фурнитуру при перекосе оконной рамы. Для этого еще придется использовать и вертикальные регулировочные винты на нижней петле.

Дует из окна

Причин по которым из окна будет дуть может быть две: неплотно прижата створка или износился оконный уплотнитель. Для устранения первой причины необходимо плотнее прижать створку к раме. Добиться этого можно с помощью регулировки запорных цапф. Увидеть их можно когда окно открыто, с торцевой стороны створки.

Обратите внимание, что одни модели фурнитуры ROTO имеют одну запорную цапфу, а другие несколько которые расположены по всему периметру створки. При повороте цапфы шестигранником по часовой стрелке окно переводится в зимний режим, то есть створке обеспечивается плотный прижим. При повороте в другую сторону обеспечивается режим «лето» — окно разгерметизируется.

Если прижимных цапф несколько, то регулировать их надо все равномерно. Для этого на них нанесены специальные риски, так если риска направлена на улицу — режим летний, а если внутрь помещения — установлен зимний режим.

С помощью прижимных цапф можно отрегулировать прижим в пределах ± 8 мм. Кроме этого, отрегулировать прижим можно и с помощью вертикального винта который расположен на кронштейне в районе верхних ножниц. При таком способе регулировки створка смещается в пределах ± 1 мм.

Совет: Не затягивайте прижимные цапфы слишком сильно, это может привести к быстрому износу уплотнителя. Так же с наступлением лета не забывайте переводить окно на летний режим.

Вторая причина сквозняка из окна — износившийся уплотнитель. Для устранения этой причины лучше обратиться в специализированную компанию.

Заклинило ручку и окно не закрывается

Основная и часто встречающаяся причина по которой заклинивает оконную ручку — срабатывание предохранительного механизма (блокиратора) при неправильном открывании окна. Это может произойти если быстро переводить ручку из одного режима в другой. Например из режима распахнутое окно в режим проветривание и наоборот.

Для решения проблемы нужно отжать блокиратор, который можно найти ниже ручки с торца створки. Язычок блокиратора который направлен в сторону оконной рамы, необходимо поставить параллельно уплотнителю, затем, медленно и аккуратно повернуть ручку в нужное положение.

Разболталась ручка

Для того, чтобы починить разболтавшуюся ручку, надо повернуть декоративную планку которая прикрывает основание ручки. Откроются крепежные винты, которые необходимо подтянуть и затем вернуть планку на место.

Так же происходит и замена ручки, например на ручку с замком от детей. Отодвигаем планку, откручиваем винты и меняем старую ручку на новую.

Как смазать фурнитуру Roto

Чтобы фурнитура служила долго и все ее механизмы работали плавно и бесшумно, за ней необходимо ухаживать — периодически смазывать. Для этих целей подходит машинное масло, силиконовая смазка.

Точки нанесения смазки — все трущиеся детали и петли. Смазывать оконную фурнитуру надо хотя бы один раз в год.

Когда звать специалиста для регулировки фурнитуры

Специалистов из сервисного центра обычно приглашают для замены отдельных деталей фурнитуры, для более тонкой регулировки прижима или позиции створок. Так же если у окна не истек гарантийный срок, то даже для мелкого ремонта, который можно сделать самостоятельно, лучше вызывать специалистов.

По истечению гарантийного срока, если вы уверенны в своих силах обслуживание и регулировку фурнитуры Рото можно делать самостоятельно.

Фурнитура — наиболее значимый элемент окна. Именно она отвечает за плавный ход створки, переключение режимов проветривания и комфортный микроклимат внутри помещения. Под маркой Roto выпускается надежная фурнитура для окон и балконных дверей.

Несмотря на высокое качество и слаженное исполнение, оконная система Рото может дать сбой. Причин этому явлению множество — от дефектов монтажа, до сильного загрязнения подвижных деталей и отсутствия смазки.

Дефекты фурнитуры могут привести к следующим проблемам с окнами:

  • нарушение плавного хода створки;
  • ручка свободно ходит в пазе;
  • перекос створки и оцарапывании рамы;
  • продувание по периметру створки;
  • нередко можно наблюдать обледенение рамы, сквозняк и конденсат.

Как самостоятельно отрегулировать фурнитуру Roto

Для восстановления работоспособности оконного механизма, производителем Рото предусмотрены специальные регулировочные точки. Они расположены на верхней и нижней петлях и позволяют наладить вертикальное/горизонтальное положение створки. По периметру конструкции находятся эксцентрики — небольшие грибовидные элементы, положение которых отвечает за плотность прижима.

Необходимые инструменты: шестигранный (Г-образный) ключ на 4 мм, ключ-звездочка, крестовая отвертка (3 или 4 размер), смазка WD-40 (или любая машинная).

Регулировка запорных цапф (перевод фурнитуры в режим зима/лето)

По периметру створки расположены круглые цилиндры. Каждый элемент имеет насечку и отверстие под ключ. В стандартном режиме насечка находится сверху, что указывает на умеренную степень прижима. Для усиления прижимного усилия ключ следует поворачивать по часовой стрелке. Данная процедура поможет устранить продувание. Для ослабления прижима — инструмент необходимо вращать против часовой стрелки. Шаг регулировки 0,2 мм.

Производить отладку прижимного усилия следует аккуратно. Внимательно следите, чтобы все цапфы были в идентичном положении.

Усиление прижима со стороны верхней петли

Регулировка петли помогает усилить/ослабить прижим створки со стороны навеса. Откройте окно и найдите отверстие для шестигранного ключа в ножницах. Вращайте ключ по часовой стрелке для усиления прижима, для ослабления — против часовой стрелки.

Регулировка по горизонтали и вертикали

Настройка фурнитуры производится только в случае крайней необходимости. Отладка помогает устранить продувание в режиме "закрыто" и перекосы створки. Процедура начинается с регулировки вертикального положения створки. Снимите накладку с нижней петли, сверху имеется отверстие для шестигранного ключа – отладка отвечает за высоту. Чтобы поднять створку необходимо вращать ключ по часовой стрелке, обратное движение приводит к опусканию элемента.

Регулировку по горизонтали возможно провести, как в верхней, так и в нижней плоскости. Сбоку нижней петли имеется отверстие для настройки положения по ширине. Вращение ключа по часовой стрелке приводит к подтягиванию створки к петле. Аналогичное действие проводится с верхней петлей в ножницах, отвечающей за расстояние створки от верхнего навеса.

Рекомендации по уходу за фурнитурой Roto

Ежегодный уход за фурнитурой снижает риск износа деталей, а также способствует продлению срока службы всей профильной системы. Процедура заключается в очистке и смазке подвижных элементов — откидных, запорных и поворотных механизмов.

Для очистки можно использовать мягкую ветошь, при этом категорически запрещены агрессивные чистящие средства. Они способны нанести вред антикоррозийному защитному слою, что неизбежно приведет к появлению ржавчины. Для смазки рекомендуются применять специальное масло.

Регулировка фурнитуры Roto является действием, от которого зависит полноценное использование конструкции без каких-либо проблем с функционированием установленных замков и поворотных механизмов.

Для того чтобы все работы были проведены на должном уровне, зачастую необходимо вызвать опытного и грамотного мастера. Он точно знает, каким должно быть решение проблем, с которыми столкнулись потребители, каковы признаки неисправностей и что нужно для того чтобы восстановить полноценную функциональность всей системы.

Возможные проблемы

Регулировать фурнитуру Roto необходимо в тех случаях, когда в процессе эксплуатации возникают определенные проблемы.

Хорошо известная фурнитура Рото отличается высоким уровнем качества, а для того чтобы убедиться в правильности установки и работы всех составляющих достаточно проверить соответствие некоторым условиям:

  1. Ручка должна поворачиваться плавно, без лишних препятствий и усилий, скрипа или иных посторонних звуков. В соответствии с существующей инструкцией несоблюдение одного из перечисленных условий свидетельствует о необходимости смазать фурнитуру. Регулировка пластиковых окон проводится не реже чем один раз каждые 10-12 месяцев, не дожидаясь появления проблем. Искать средство для смазки в ближайших магазинах нет смысла. Такие средства поставляются производителем в комплекте вместе с самим окном.
  2. В то время как закрывается пластиковое окно, нижняя створка не должна задевать раму. Если такая проблема существует, то потребуется на время избавиться от колпачка на нижней петле и, взяв в руки шестигранник, медленно вращать его. Если вращение выполнять по направлению движения часовой стрелки, то оконная рама приподнимется, поворачивая ключ против часовой стрелки, можно раму опустить.
  3. Система иногда дает сбой и закрыванию препятствует средняя часть створки. Это заставит потребителя сместить створку в сторону, обнажить горизонтальные винты и с помощью шестигранника установить раму в нужное положение.

Зная как отрегулировать фурнитуру Roto, можно избежать появления сквозняков, проникновения холодного воздуха, пыли, влаги и загрязнений со стороны улицы.

Плотность прилегания створки к раме можно отрегулировать шестигранным ключом

Уточнив, какое количество запорных элементов (цапф) установлено на пластиковом окне, можно воспользовавшись шестигранником отрегулировать плотность прилегания створки к раме.

Главное помнить, что поворот ключа по часовой стрелке прижим усиливается. Такой режим называется «зима», а вот если движение проводить в противоположном направлении, то в действие вступает режим «лето», прижим будет ослаблен.

Регулировка режима «зима-лето»

При наличии нескольких цапф необходимо их регулировку выполнять одинаково. Производитель позаботился о наличии специальных рисок, которые позволяют понять, какой режим установлен в данное время. Риска в сторону улицы – режим «лето», риска в сторону комнаты – режим «зима».

Что делать с ручкой

Одна из деталей фурнитуры, которая используется в самом интенсивном режиме – оконная ручка. Но и с ней случаются казусы. Бывает, что ручка вышла из строя, она неподвижна и пластиковое окно невозможно открыть. Такое возможно в том случае, если перед этим определенные действия выполнялись неправильно и сработал блокиратор. Исправить положение можно, отжав сам блокиратор. Подробнее о ремонте ручки смотрите в этом видео:

Регулировка механизмов двери

Он расположен в торцевой части рамы. Отрегулированный язычок блокиратора должен быть расположен параллельно уплотнителю. Это может случиться в том случае, если при неосторожном обращении ручку окна слишком быстро пытались перевести из одного положения в другое. Поэтому после завершения регулировки необходимо совершать все движения как можно более плавно.

Еще одна проблема, которая может заставить владельца оконной конструкции заняться регулировкой ручки – это те случаи, когда она разболталась или требует замены. Придется повернуть планку, установленною для того чтобы прикрыть основание детали, подтянуть обнаруженные винты и затем осторожно вернуть планку на место. Подробнее об установке и замене ручки на пластиковой двери смотрите в этом полезном видео:

Выполняя любые действия, связанные с регулировкой фурнитуры roto, необходимо помнить о том, что такие системы и устройства не терпят грубого или небрежного обращения.

Нельзя слишком сильно заворачивать регулировочные винты, стремясь избавиться от сквозняков. Максимальный прижим становится причиной быстрого выхода из строя уплотнителя, который потребуется менять. В некоторых замене из-за неосторожного обращения и не соблюдения правил подлежит вся оконная система.

Регулировка фурнитуры ROTO, сервисное обслуживание фурнитуры

Регулировка фурнитуры ROTO

Фурнитура ROTO поступает на потребительский рынок в нескольких модификациях, причем производство одних и тех же модификаций может осуществляться разными предприятиями в разных странах. Тем не менее, принципы регулировки фурнитуры ROTO одинаковы для всех моделей. Воспользуйтесь нашими рекомендациями и тогда сможете продлить срок службы вашей фурнитуры.

Далее мы будем излагать принципы регулировки фурнитуры ROTO в зависимости от наиболее частых проблем, возникающих при эксплуатации окон.



При регулировке современных моделей вам понадобится только 4-миллиметровый шестигранный ключ. Для некоторых более старых моделей может понадобиться отвёртка и плоскогубцы.

Руководство по уходу и техническому обслуживанию фурнитуры ROTO NT
Работа и состояние фурнитуры должны проверяться по следующим критериям:

  • легкость хода;
  • крепление деталей фурнитуры;
  • износ деталей фурнитуры;
  • повреждение деталей фурнитуры.
  • Легкость хода фурнитуры.

Легкость хода фурнитуры может быть проверена на оконной ручке. Сила запирания и отпирания, приложенная к оконной ручке, по DIN 18055, не должна превышать 10 Нм. Проверка может быть произведена с помощью динамометрического ключа. Легкость хода может быть улучшена смазкой или регулировкой фурнитуры. Поворотно-откидная фурнитура RОТО может регулироваться по 2–3 осям. Неправильная регулировка может привести к полному выходу окна из строя.

к содержанию ↑

Проблемы и пути их устранения

  Как устранить провисание створки, фурнитура ROTO

Фурнитура Roto: устранение провисания створки посредством регулировки нижней петли

1. При закрывании створка задевает раму внизу

Значит, створка провисла. Ее надо приподнять относительно рамы. Для этого вверху нижней петли надо снять защитный колпачок и вставить в открывшееся углубление шестигранник. Вращая его по часовой стрелке, вы сможете приподнять раму на 2 мм, в противоположную сторону – опустить на 2 мм. Как правило, этого достаточно для ликвидации неприятности.

2. Створка задевает раму своей средней частью Подкручивая верхний винт фурнитуры Рото, вы устраняете горизонтальное смещение

Фурнитура ROTO: регулировка горизонтального смещения при помощи верхнего винта

Неисправность устраняется посредством горизонтального перемещения створки относительно рамы. Для этого служат горизонтальные регулирующие винты: на кронштейне верхней петли сверху и на нижней петле снизу.

Вращая их по часовой стрелке, вы подтягиваете створку к петле, устраняя задевание, вращая в противоположную сторону – наоборот, приближаете створку ее передней частью к раме. Таким способом можно сместить створку на 2 мм, максимум – на 3 мм (в районе верхней петли).

Регулировка петель

Допустимые расстояния для регулировки

Регулировка винтом на нижней петле фурнитуры ROTO смещения рамы

Фурнитура ROTO: регулировка горизонтального смещения при помощи винта на нижней петле

Аналогичным образом устраняется перекос рамы. При этом можно также задействовать вертикальные регулирующие винты. Они, как уже указывалось, прикрыты защитными колпачками, поэтому те надо предварительно снять.

регулировки нижней петли окна

Допуски для регулировки створки окна

3. Из окна дует

Надо добиться более плотного прижима створки к раме. Для этого служат эксцентриковые запорные цапфы. Их видно при открытом окне с торца створки. При повороте по часовой стрелке вы обеспечите более плотный прижим створки к раме (зимний режим), при вращении в обратную сторону – разгерметизируете окно (летний режим).

Помните – при более сильном прижиме быстрее истирается уплотнитель, проложенный по периметру створки. Чтобы реже его менять, регулируйте прижим так, чтобы и вам было комфортно, и чрезмерной нагрузки на уплотнитель не было.

Фурнитура ROTO: эксцентриковая цапфа, регулирующая прижим створки к раме

Эксцентриковая цапфа фурнитуры ROTO, регулирующая прижим створки к раме

Надо отметить, что в некоторых моделях фурнитуры ROTO может быть не один регулирующий эксцентрик, а несколько – по периметру створки. Надо стараться поджимать их равномерно.

Помощь вам окажут риски, нанесенные на торцах эксцентриков. Если риска смотрит «на улицу», значит прижим ослаблен, если внутрь помещения – то, наоборот, прижим усилен.

Регулировать таким образом прижим можно в пределах +_ 0,8 мм.

Регулировать прижим створки в районе верхних ножниц также можно, вращая вертикальный винт на верхнем кронштейне. При этом можно обеспечить смещение в диапазоне +_ 1 мм.

Фурнитура ROTO, регулировка прижима створки в районе верхних ножниц

Регулировка прижима створки в районе верхних ножниц фурнитуры ROTO

4. Ручку заклинило в промежуточном положении при открытом окне

Результат неправомерного срабатывания предохранителя из-за неправильного открытия окна (неправомерное срабатывание блокиратора). Такое случается при слишком быстром переключении ручки из одного положения (распахнутое окно) в другое (откинутое окно, или наоборот). В этом случае блокиратор срабатывает и заклинивает ручку.

Чтобы избавиться от этой неприятности, надо найти пониже ручки отклоненный в сторону рамы «язычок» или клипсу, и выставить ее параллельно уплотнителю.

После этого мягко проверните ручку в одно из стандартных положений.

ROTO, клипса блокиратора

Клипса блокиратора от неправильного открывания окна в фурнитуре ROTO

Если и это не получается, значит, «язычок» не входит в контакт с ответной частью блокиратора. Эту деталь надо отвинтить и подложить под нее тонкую пластику – так, чтобы контакт между двумя деталями восстановился.

5. Ручка разболталась

или ее надо заменить на другую, скажем, с «детским» замком.

Для этого надо повернуть на 90 градусов декоративную планку, прикрывающую основание ручки, вывинтить держащие ее винты и поставить на место старой ручки – новую.

Или же, в случае, если ручка просто болталась и не требовала сама по себе замены – подвернуть потуже винты.

Гребенка для фурнитуры ROTO – фиксатор окна в приоткрытом положении

Так же в районе ручки крепится гребенка – многопозиционный фиксатор створки в приоткрытом положении.

6. Смазка фурнитуры

Для обеспечения плавности работы механизма и его долговечности фурнитуру необходимо периодически смазывать. Для этого подойдёт автомобильная смазка WD-40, силиконовая смазка. Точки нанесения смазки указаны на схеме: это петли, трущиеся части.

Фурнитуру рекомендуют смазывать не реже одного раза в год, в жестких условиях эксплуатации – раз в полгода.

к содержанию ↑

Зовите специалиста сервисной службы!

Точки нанесенияи смазки на фурнитуру ROTO

Как наносить смазку на фурнитуру ROTO

При необходимости замены тех или иных деталей фурнитуры (кроме ручки), более полной регулировки прижима или позиции створки относительно рамы необходимо приглашать специалиста сервисной службы.

Вы можете самостоятельно демонтировать створку окна. Для этого надо разблокировать штифт верхней петли, вынуть его, отклонить створку на себя и снять ее с штифта нижней петли. Но, по крайней мере, до истечения гарантийного срока, делать этого не следует – эта работа также должна быть доверена специалисту сервисной службы.

Все операции по самостоятельному обслуживанию окон – смазка фурнитуры, перевод прижимного эксцентрика из летнего положения на зимнее и пр., выполняются исключительно на раме со створкой в сборе.



к содержанию ↑

Техническое обслуживание фурнитуры ROTO

Ежегодная смазка (не использовать смазки, содержащие кислотные и смолистые вещества) всех трущихся деталей фурнитуры на раме и створке обеспечивает легкость хода и защищает фурнитуру от преждевременного износа. Противовзломные запорные цапфы из стали также требуют постоянной смазки для снижения износа. Места смазки фурнитуры смотреть на рисунке.

Места смазка ROTO

Места смазки фурнитуры ROTO



к содержанию ↑

Регулировка фурнитуры ROTO NT

Для регулировки фурнитуры ROTO требуется шестигранник (4 мм), его можно приобрести в любом магазине по продаже инструмента. Регулировка окна, или балконной двери ПВХ, производится при помощи подкрутки эксцентриков в регулировочных отверстиях петель, запорных цапфах и на ответных планках элементов фурнитуры.

Регулировка запорных цапф рото фарнитуры

Регулировка запорных цапф

к содержанию ↑

Видео по самостоятельной регулировки фурнитуры петли ROTO

Регулировка фурнитуры рото зима лето — Ремонт в квартире

Фурнитура ROTO поступает на потребительский рынок в нескольких модификациях, причем производство одних и тех же модификаций может осуществляться разными предприятиями в разных странах. Тем не менее, принципы регулировки фурнитуры ROTO одинаковы для всех моделей. Воспользуйтесь нашими рекомендациями и тогда сможете продлить срок службы вашей фурнитуры.

Далее мы будем излагать принципы регулировки фурнитуры ROTO в зависимости от наиболее частых проблем, возникающих при эксплуатации окон.



При регулировке современных моделей вам понадобится только 4-миллиметровый шестигранный ключ. Для некоторых более старых моделей может понадобиться отвёртка и плоскогубцы.

Руководство по уходу и техническому обслуживанию фурнитуры ROTO NT
Работа и состояние фурнитуры должны проверяться по следующим критериям:

  • легкость хода;
  • крепление деталей фурнитуры;
  • износ деталей фурнитуры;
  • повреждение деталей фурнитуры.
  • Легкость хода фурнитуры.

Легкость хода фурнитуры может быть проверена на оконной ручке. Сила запирания и отпирания, приложенная к оконной ручке, по DIN 18055, не должна превышать 10 Нм. Проверка может быть произведена с помощью динамометрического ключа. Легкость хода может быть улучшена смазкой или регулировкой фурнитуры. Поворотно-откидная фурнитура RОТО может регулироваться по 2–3 осям. Неправильная регулировка может привести к полному выходу окна из строя.

Проблемы и пути их устранения

  1. При закрывании створка задевает раму внизу

Значит, створка провисла. Ее надо приподнять относительно рамы. Для этого вверху нижней петли надо снять защитный колпачок и вставить в открывшееся углубление шестигранник. Вращая его по часовой стрелке, вы сможете приподнять раму на 2 мм, в противоположную сторону – опустить на 2 мм. Как правило, этого достаточно для ликвидации неприятности.

2. Створка задевает раму своей средней частью

Неисправность устраняется посредством горизонтального перемещения створки относительно рамы. Для этого служат горизонтальные регулирующие винты: на кронштейне верхней петли сверху и на нижней петле снизу.

Вращая их по часовой стрелке, вы подтягиваете створку к петле, устраняя задевание, вращая в противоположную сторону – наоборот, приближаете створку ее передней частью к раме. Таким способом можно сместить створку на 2 мм, максимум – на 3 мм (в районе верхней петли).

Аналогичным образом устраняется перекос рамы. При этом можно также задействовать вертикальные регулирующие винты. Они, как уже указывалось, прикрыты защитными колпачками, поэтому те надо предварительно снять.

3. Из окна дует

Надо добиться

Регулировка оконной системы «Roto»

Регулировка фурнитуры Roto является действием, от которого зависит полноценное использование конструкции без каких-либо проблем с функционированием установленных замков и поворотных механизмов.

Для того чтобы все работы были проведены на должном уровне, зачастую необходимо вызвать опытного и грамотного мастера. Он точно знает, каким должно быть решение проблем, с которыми столкнулись потребители, каковы признаки неисправностей и что нужно для того чтобы восстановить полноценную функциональность всей системы.

Возможные проблемы

Регулировать фурнитуру Roto необходимо в тех случаях, когда в процессе эксплуатации возникают определенные проблемы.

Хорошо известная фурнитура Рото отличается высоким уровнем качества, а для того чтобы убедиться в правильности установки и работы всех составляющих достаточно проверить соответствие некоторым условиям:

  1. Ручка должна поворачиваться плавно, без лишних препятствий и усилий, скрипа или иных посторонних звуков. В соответствии с существующей инструкцией несоблюдение одного из перечисленных условий свидетельствует о необходимости смазать фурнитуру. Регулировка пластиковых окон проводится не реже чем один раз каждые 10-12 месяцев, не дожидаясь появления проблем. Искать средство для смазки в ближайших магазинах нет смысла. Такие средства поставляются производителем в комплекте вместе с самим окном.
  2. В то время как закрывается пластиковое окно, нижняя створка не должна задевать раму. Если такая проблема существует, то потребуется на время избавиться от колпачка на нижней петле и, взяв в руки шестигранник, медленно вращать его. Если вращение выполнять по направлению движения часовой стрелки, то оконная рама приподнимется, поворачивая ключ против часовой стрелки, можно раму опустить.
  3. Система иногда дает сбой и закрыванию препятствует средняя часть створки. Это заставит потребителя сместить створку в сторону, обнажить горизонтальные винты и с помощью шестигранника установить раму в нужное положение.

Зная как отрегулировать фурнитуру Roto, можно избежать появления сквозняков, проникновения холодного воздуха, пыли, влаги и загрязнений со стороны улицы.

Плотность прилегания створки к раме можно отрегулировать шестигранным ключом

Уточнив, какое количество запорных элементов (цапф) установлено на пластиковом окне, можно воспользовавшись шестигранником отрегулировать плотность прилегания створки к раме.

Главное помнить, что поворот ключа по часовой стрелке прижим усиливается. Такой режим называется «зима», а вот если движение проводить в противоположном направлении, то в действие вступает режим «лето», прижим будет ослаблен.

Регулировка режима «зима-лето»

При наличии нескольких цапф необходимо их регулировку выполнять одинаково. Производитель позаботился о наличии специальных рисок, которые позволяют понять, какой режим установлен в данное время. Риска в сторону улицы – режим «лето», риска в сторону комнаты – режим «зима».

Что делать с ручкой

Одна из деталей фурнитуры, которая используется в самом интенсивном режиме – оконная ручка. Но и с ней случаются казусы. Бывает, что ручка вышла из строя, она неподвижна и пластиковое окно невозможно открыть. Такое возможно в том случае, если перед этим определенные действия выполнялись неправильно и сработал блокиратор. Исправить положение можно, отжав сам блокиратор. Подробнее о ремонте ручки смотрите в этом видео:

Регулировка механизмов двери

Он расположен в торцевой части рамы. Отрегулированный язычок блокиратора должен быть расположен параллельно уплотнителю. Это может случиться в том случае, если при неосторожном обращении ручку окна слишком быстро пытались перевести из одного положения в другое. Поэтому после завершения регулировки необходимо совершать все движения как можно более плавно.

Еще одна проблема, которая может заставить владельца оконной конструкции заняться регулировкой ручки – это те случаи, когда она разболталась или требует замены. Придется повернуть планку, установленною для того чтобы прикрыть основание детали, подтянуть обнаруженные винты и затем осторожно вернуть планку на место. Подробнее об установке и замене ручки на пластиковой двери смотрите в этом полезном видео:

Выполняя любые действия, связанные с регулировкой фурнитуры roto, необходимо помнить о том, что такие системы и устройства не терпят грубого или небрежного обращения.

Нельзя слишком сильно заворачивать регулировочные винты, стремясь избавиться от сквозняков. Максимальный прижим становится причиной быстрого выхода из строя уплотнителя, который потребуется менять. В некоторых замене из-за неосторожного обращения и не соблюдения правил подлежит вся оконная система.
