Биметаллические радиаторы отопления, фото, устройство

Биметаллические радиаторы отопления

Уют дома или квартиры зимой сильно зависит от того, насколько тепло в помещении. В тёплый и уютный дом хочется возвращаться, а так как отопительный сезон у нас длится полгода, то и вопрос выбора и установки подходящих радиаторов должен решаться серьёзно и взвешенно. Для того чтобы в доме было тепло, нужно тщательно продумать всю систему отопления, особенно это касается загородного дома. Насколько всё будет сделано правильно и хорошо функционировать, настолько и будет тепло зимой.

Нужно подойти к этому делу серьёзно и грамотно, учитывая все нюансы постройки, климата и многого другого. Сейчас рынок буквально завален различными видами обогревательных приборов, радиаторов. Наверняка, у многих понятие «радиатор» ассоциируется с тяжёлыми чугунными батареями, хотя по качеству они являются далеко не лучшими на данный момент. Один из видов батарей, характеристики которого мы разберём, — это биметаллические радиаторы отопления.

Особенности биметаллических радиаторов

Основное отличие от других радиаторов – это использование в конструкции стальных труб и алюминиевых панелей, за счёт этого повышается эффективность теплопередачи и значительно сокращается потеря тепла.

Основные достоинства биметаллических радиаторов отопления:

Долговечность. Данный вид радиаторов может без проблем служить людям около 20 лет.
Безотказность эксплуатации. Радиаторы не требуют обслуживания и достаточно долговечны.
Высокий коэффициент теплопередачи.
Высокая прочность, устойчивость к нагрузкам и механическим повреждениям.
Стильный дизайн. Дизайн подходит для любого интерьера, батареи отлично впишутся как в классический интерьер, так и самый современный.
Устойчивость к воздействию коррозии. Благодаря этому у радиаторов сохраняется высокий срок эксплуатации.

Биметаллический радиатор в разрезе

Так как биметаллические батареи отопления состоят из стальных труб, которые обшиты алюминиевыми листами и обладают хорошей прочностью, никакие перепады давления им не страшны. Даже если в системе отопления произошёл гидроудар, то биметаллические радиаторы не выйдут из строя и сохранят все свои положительные характеристики.

Разновидности радиаторов

На отечественном рынке батареи биметаллические представлены двумя видами:

батареи с каркасом из стали;
батареи с усиленными сталью каналами.

Батареи со стальным каркасом не подвержены коррозии, так как в них исключается контакт теплоносителя и алюминиевого радиатора, в то время как батареи с усиленными сталью каналами имеют повышенную фиксацию стальных вкладок, это не позволяет возникать разным внештатным ситуациям, например, закупорке коллектора. Цена у таких радиаторов немного выше, чем у первого варианта.

Рекомендуем к прочтению:

В чём особенности медно-алюминиевых радиаторов

Главная отличительная черта – это повышенное сопротивление меди различным нагрузкам, воздействию коррозии и отличная теплопередача. Современные биметаллические отопительные радиаторы отопления с применением меди имеют большой срок эксплуатации, что является большим плюсом.

Медно-алюминиевый радиатор отопления

Технические характеристики биметаллических радиаторов:

Теплоотдача. Она обозначается в ваттах и показывает, сколько тепла могут отдать батареи.
Рабочее давление. Для данного вида радиаторов нормальное давление равняется 16 -35 атм.
Межосевое расстояние. Это расстояние между нижним и верхним коллекторами батареи.
Максимальная температура теплоносителя. Для большинства биметаллических радиаторов она составляет 90С.

Каналы в таких радиаторах довольно небольшого диаметра, что позволяет сократить объём теплоносителя, благодаря чему биметаллический радиатор быстро реагирует на команды термостата и отопительный процесс становится максимально комфортным.

Батареи отопления биметаллические имеют большое количество положительных сторон, что говорит об их предпочтении перед другими видами батарей и как показывают отзывы. Из всех подобных устройств, предназначенных для водяного отопления, они демонстрируют наилучшее рабочее-испытательное давление.

Медно-алюминиевые радиаторы отопления имеют прекрасный внешний вид

Если говорить о внешней стороне, то, несомненно, они выигрывают, особенно в сравнении с чугунными радиаторами. Также внешне отличить биметаллический радиатор от алюминиевого не всегда возможно, выяснить это можно по весу.

Выбирая размеры радиаторов, нужно учитывать необходимость соблюдения отступа в 15 см от пола и окна. Таким образом обеспечивается пожаробезопасность и хороший уровень отопления.

Приборы отопления биметаллические имеют превосходное качество и большой срок эксплуатации, но вместе с тем, их цена довольно невысокая, поэтому они являются одним из лучших вариантов как для дома и квартиры, так и для различных офисных помещений.

Монтаж оборудования

Устройство биметаллических радиаторов отопления должно производиться согласно инструкциям, данным заводом-изготовителем. И, конечно же, установку должен производить специалист, у которого есть лицензия на проведение данного вида работы.

Перед тем, как устанавливать батареи, промывают коммуникации.

На каждую батарею нужно будет установить клапан, он может быть как ручной, так и автоматический и предназначенный для запуска воздуха из радиатора. Для того чтобы клапан не загрязнялся, на подающие стояки устанавливают специальные фильтры, которые защищают от грязи.

Рекомендуем к прочтению:

Порядок установки радиатора:

Разметить места крепления кронштейнов;
Прикрепить кронштейны с помощью дюбеля или цементного раствора;
Соединить батарею с подводящими коммуникациями, это выполняется с помощью крана или термостата;
В верхней части радиатора установить клапан для сбрасывания воздуха.

Биметаллический радиатор отопления нужно установить так, чтобы горизонтальные участки головок ложились прямо на кронштейны. Нежелательно закрывать радиаторы различными ширмами, шкафами, так как могут ухудшиться условия работы оборудования.

Расчёт количества секций

Главное при расчёте количества секций – это учёт мощности радиаторов. Каждый производитель её обязательно указывает. Все расчёты нужно производить для каждой комнаты отдельно, учитывая при этом размеры помещения и иные условия. Если брать обычную панельную квартиру, то площадь помещения умножается на 100Вт и делится на теплоотдачу одной секции радиатора.

Для загородного дома расчёт выполняется немного сложнее, здесь нужно учитывать теплопроводность всех поверхностей дома, в том числе, пол и крышу.

Но зато только вы решаете, какую температуру нужно получить и, исходя из этого, сколько будете платить за нагрев воды. Но, конечно, лучше всего, если все расчёты будут производиться специалистом, так как он сможет не только наиболее точно высчитать, но и подсказать, сколько лучше всего радиаторов устанавливать в помещении. К тому же, он поможет подобрать наиболее подходящий именно для вашей квартиры или дома биметаллический радиатор и проконсультировать в интересующих вас вопросах.

Теплопотери частного дома

Современные радиаторы можно красить, но обязательно производить это нужно при отключённом отоплении. Радиатор, окрашенный в тёмные тона, отдаёт тепло лучше, нежели радиатор светлого цвета. Но делать это нужно не более, чем раз в десять лет, так что не переусердствуйте, нет необходимости в ежегодном обновлении покраски, как многие привыкли, просто нужно изначально выбирать специальную краску хорошего качества и тогда нет необходимости в подкрашивании «облезлостей».

Биметаллические радиаторы начали выпускать с начала двухтысячных годов, и за всё прошедшее время эти отопительные приборы сумели вытеснить такие популярные прежде у нас радиаторы, как чугунные и стальные. Почему это произошло? По причинам лучших характеристик: они надёжны, долговечны, универсальны, обладают хорошей теплоотдачей и имеют симпатичный дизайн (как можно увидеть на фото), подходящий для любого интерьера, что не скажешь о предшественниках.

Биметаллические батареи прекрасно подойдут для любого дизайна

При выборе радиаторов для дома, квартиры или офиса постарайтесь решить правильно, что именно вам нужно, какой вид радиатора вы будете использовать, сколько сможете вложить средств. Старайтесь учитывать всё, от этого зависит, будете ли вы зимой наслаждаться теплом или мёрзнуть, а также не забывайте, что излишняя экономия ни к чему хорошему не приводит, поэтому старайтесь выбирать только качественные радиаторы и обращаться к специалистам при их установке, и тогда не будет необходимости в ремонте или смене батарей.

Биметаллические радиаторы, устройство и особенности

Когда возникают проблемы с отоплением, прежде всего мы обращаем внимание на трубы и радиаторы. Вполне может быть, что они завоздушились и перестали полностью отдавать тепло. Кроме того, на стыках может появиться ржавый налет, что чревато протечками во время отопительного сезона.

На современном рынке имеется большой ассортимент данных приборов. Наибольшей популярностью пользуются биметаллические радиаторы. Эти изделия отличаются повышенной теплоотдачей и низким весом. И хотя цены на них могут быть выше, чем на чугунные радиаторы, в данном случае это оправдано.

Устройство биметаллических приборов отопления.

Батареи из металлических сплавов имеют секционное устройство. По составу это изделия из стали, соединенной с алюминием.

По дизайну радиатор может состоять как из вертикальных, так и из горизонтальных секций. Теплоноситель движется внутри стального коллектора, что позволяет сохранять температуру и выдерживать давление. Стыки между секциями герметично закрыты, чтобы избежать протечек. Прибор можно модифицировать, убрав или добавив несколько секций при необходимости.

Секции имеют стальной сердечник в виде соединенных между собой трубок с соединительной резьбой, при помощи которого происходит транспортировка теплоносителя. В теплообменнике из прочного алюминия имеются многоуровневые протоки для функционирования воздуха.

Все биметаллические радиаторы имеют относительно небольшой вес. Кроме того, их можно монтировать на любые поверхности, в том числе гипсокартонные стены. С внешней стороны они защищены специальным покрытием от химического и механического давления.

Плюсы и минусы разных систем

По сравнению с другими приборами отопления, биметаллические радиаторы имеют больший коэффициент теплоотдачи, устойчивость к зашлаковыванию и коррозийным явлениям.

Кроме того, системы выдерживают большое давление, имеют небольшой вес и могут служить десятилетиями.

Минусом является ценовой фактор. Ведь стоимость таких радиаторов довольно высока.

Принципы выбора радиатора

При покупке радиаторов для замены устаревших необходимо изучить основные показатели, характеризующие данный прибор. К ним относятся мощность, давление, высота и ширина прибора.

Мощность, выдаваемая для отопления помещения, определяется суммой теплоотдачи каждой секции. На величину показателя влияет расположение нуждающейся в отоплении комнаты и число окон в ней.

Еще один важный показатель – давление. Его величина также есть в техническом паспорте.

Работы по монтажу биметаллических радиаторов

При установке всей системы требуется схема разводки с указанием способа подключения. Это может быть последовательный или параллельный принцип.

Радиаторы обычно соединяются диагонально. При работе необходимо придерживаться инструкции. Желательно на каждый радиатор поставить кран Маевского. После окончания монтажа из системы спускают воздух и можно пользоваться плодами цивилизации.

Если при проверке обнаружится течь, ее устраняют.

Наиболее востребованные модели радиаторов

Самыми востребованными являются иностранные приборы, такие как Global, RIFAR, STOUT, ROMMER. Некоторые из них производятся в России. Разница конструкции заключается в межосевом расстоянии между секциями, которая может быть 200мм, 350 мм или 500 мм и более.

В настоящее время эти приборы признаны одними из лучших как на российском, так и на мировом рынке.

Характеристики технологического устройства систем и их стоимость

Например, итальянские радиаторы фирмы Global способны выдержать давление жидкости до 35 атмосфер. В комплект системы включаются прочные и качественные прокладки из силикона для соединения секций. Это позволяет гарантировать плотность стыков. При работе данных биметаллических в комнате всегда будет тепло и уютно. Одной из причин способности оборудования поддерживать постоянную температуру в квартире или доме является наличие термостата. Он реагирует на любые изменения климата в помещении и корректирует подачу теплоносителя. Все элементы, включенные в систему, отличаются высоким качеством. Недаром гарантийный срок на приборы составляет 10 лет.

Достоинства приборов

Современные радиаторы из Италии отличаются:

— прочностью корпуса и высокой теплоотдачей. Это становится возможным благодаря объединению полезных свойств алюминиевого и стального сплавов;

— современными формами изделий и прочностью покрытия;

— простотой установки и нетребовательностью при уходе за конструкцией.

биметаллические секции, их замена, пайка трещин и промывка

Любой ремонт без привлечения специалистов – это хлопотное и неприятное занятие, требующее как финансовых расходов, так и вложения в него времени.

Ремонт биметаллических радиаторов своими руками можно произвести быстро и без проблем при соблюдении трех условий: придерживаться последовательности действий, иметь необходимые для этого инструменты и Суметь самостоятельно определить причину поломки.

Зная, как разобрать биметаллические радиаторы, остальную работу будет проделать несложно. Их можно паять, заклеивать трещины и промывать, как и другие секционные конструкции, например, из чугуна, стали или алюминия.

Устройство батарей из биметалла

Уникальность этого вида обогревателей в их устройстве. Объединение двух видов металлов в одной конструкции – это возможность взять лучшее у каждого из них, замещая при этом их слабые стороны.

В продаже встречаются:

Сочетание сердечника из нержавеющей стали с алюминиевым кожухом. В данном случае эти металлы дополняют друг друга в следующем:
У стали теплопроводность составляет всего 47 Вт, что совсем немного для качественного обогрева помещения. Алюминий обладает теплоотдачей 190 Вт. Нагреваясь от сердечника, кожух эффективно отдает тепло комнате.
Алюминий «боится» воды, а именно повышенной кислотности, так как она вызывает у него коррозию. Нержавеющая сталь потому так и названа, что ей не страшен никакой теплоноситель. Установка внутри алюминиевого корпуса коллекторов из стали оградили его от взаимодействия с водой. Благодаря этому срок службы биметаллических радиаторов составляет 20-25 лет, тогда как у моделей, состоящих исключительно из алюминия, он редко превышает 10 лет.
Прочность стали позволяет батареям этого типа противостоять любым гидроударам, что дает потребителям возможность устанавливать их в домах с централизованной и нестабильной системой обогрева.

Таким образом, сочетание двух таких разных металлов создало прочную и надежную конструкцию, хотя теплоотдача у нее чуть ниже, чем у алюминиевых аналогов.

Сочетание сердечника из меди с алюминиевым верхом – это настоящий прорыв, так как эти металлы нельзя даже держать рядом, однако вместе они создают устройство с самой высокой теплоотдачей. Разделение меди и алюминия обеспечивает их долговечность и прочность всей конструкции.
Полу биметаллические радиаторы оснащены только вертикальными стальными коллекторами, тогда как горизонтальные выполнены из алюминия. Они стоят дешевле, но менее долговечны, хотя прочность и теплоотдача у них на высоком уровне.

Вот как устроен биметаллический радиатор отопления. Если такая надежная конструкция вышла из строя, значит, при ее установке были допущены ошибки.

Основные причины неисправности

Прежде чем приступать к ремонту радиатора, следует разобраться с причиной, вызвавшей неисправность. Как показывает практика, основных поводов для поломки биметаллической батареи несколько:

Неправильно выбрана модель. Если не соотнести показатели отопительной системы с техническими характеристиками батареи, то может получиться так, что они не подходят друг другу.
Неправильное подсоединение к системе. Например, если трубы или переходники к ним медные, а корпус у радиатора алюминиевый, то соприкосновение этих металлов спровоцирует образование коррозии.
Слишком грязный теплоноситель может даже самые дорогие и качественные отопительные устройства вывести из строя, оставляя в течение многих лет на их стенках отложения в виде взвесей и мусора. Когда биметаллические радиаторы отопления не прогреваются полностью, самой частой причиной этого становится их засорение.
«Разболтанность» ниппелей и прокладок часто вызывают не только смены температур, но и гидроудары. Первые нужно периодически проверять и подкручивать, а вторые менять.
Когда в батареях слышен шум, причиной может стать завоздушенность, но на вопрос, почему биметаллические радиаторы щелкают, лучше отвечать специалистам. Причина может быть вызвана внутренними повреждениями, которые смогут определить только работники теплосети при помощи специальной аппаратуры.

Производить ремонт биметаллических радиаторов отопления в отопительный сезон можно только при проявлении следующих признаков:

Батарея не греет или нагревается только в одной части.
На стыках соединений или в самой батарее появилась течь.
Сильные шумы и треск в системе отопления.

Если видимых причин того, почему не греют биметаллические радиаторы, нет, то следует вызвать мастеров, которые при помощи специальных приборов обнаружат поломку. Только если установлена причина плохой работы батареи, можно приступать к ее демонтажу и ремонту.

Как промыть батареи

Ни одна, даже самая надежная система отопления не застрахована от поломок. Трудно ожидать, что при том качестве теплоносителя, который есть в городской теплосети, радиаторы будет безупречно работать годами. Как правило, первым признаком того, почему биметаллические радиаторы плохо греют, является их засорение.

Чтобы исправить ситуацию, достаточно произвести чистку системы. Для этого нужно знать, как промыть биметаллические радиаторы в домашних условиях. В этой несложной работе главное соблюдать последовательность действий.

Прежде, чем снимать батарею, следует отключить ее от системы и подготовить место. На пол нужно постелить непромокаемую ткань, отодвинуть мебель и снять занавеси с окна. В том случае, если на радиаторе нет запорного крана, придется сливать воду из всей системы.
Трубным ключом отсоединяется батарея от трубы теплосети и наклоняется над емкостью так, чтобы из нее вытекла вода. Только полностью слив воду можно переносить радиатор или ее секции в ванную комнату для продолжения чистки. Ванную следует предварительно накрыть тканью, еще надежнее, если поставить в нее деревянный поддон. Это убережет ее покрытие от возможных царапин и сколов.
Снимаются заглушки, в которые под сильным напором подается вода до тех пор, пока из радиатора не потечет чистая струя.
В том случае, если накипи так много, что вода не может ее пробить, придется применить специальные химические растворы, предназначенные для таких работ, например, «Крот». Средство (можно применить даже обычный столовый уксус) заливается в батарею и оставляется на несколько часов. Если слой накипи очень плотный, то можно оставить радиатор отстаиваться на ночь.
После того, как химия растворит накипь, «внутренности» батареи тщательно промываются под напором воды, пока она не станет прозрачной на выходе.
Все заглушки ставятся на место, и начинается обратная сборка биметаллических радиаторов отопления. Своими руками подобную работу провести совсем несложно.

Выполняя последовательно все действия, любой новичок справится с такой простой работой, как чистка батарей. Сложнее, если они дали течь, которую устранять придется либо путем пайки, либо клеем, либо холодной сваркой.

Ремонт трещин в батареи из биметалла

Трещина на биметаллическом радиаторе – это крайне неприятное событие, так как ремонт изделий из алюминия всегда сопровождаются сложностью.

Этому металлу свойственно окисляться при соприкосновении с кислородом, что вызывает у него образование оксидной пленки. Она появляется сразу же, как только участок металла «оголился». Именно поэтому новичку без надлежащего опыта сложно чинить биметаллический радиатор. Как запаять алюминиевый каркас знают профессионалы, но это не означает, что эту работу нельзя провести самостоятельно.

Главное, что потребуется мастеру, так это флюс, при помощи которого можно решить проблему с появлением оксидной пленки. Специальные средства для пайки алюминия можно купить в магазине, а можно приготовить самостоятельно.

После того, как вопрос по устранению окиси был решен, можно производить обычную пайку, применив в качестве припоя железно-канифольную смесь.

Такой способ оправдает себя в случае небольшой трещинки или дырочки. Когда требуется срочный ремонт, то в качестве временного решения проблемы можно применить эпоксидный клей. Принцип холодной сварки считается одним из лучших способов устранения трещин и дырок в алюминиевых изделиях, и биметаллический радиатор не исключение. Средства для проведения этой работы продаются в магазинах стройматериалов.

Как показывает практика, если секция биметаллического радиатора пострадала сильно, то легче заменить ее новой, чем пытаться починить и бояться, что в любой момент произойдет новая протечка.

Подводя итоги, можно сделать следующие выводы:

Дорогие биметаллические радиаторы тоже ломаются.
Их можно починить самостоятельно при условии, что правильно определена причина поломки.
Коллекторы этих батарей забиваются грязью так же, как и у обогревателей из других видов металлов.
Промывка батарей раз в 2-3 года – это хорошая профилактика, позволяющая сохранить чистоту в отопительной системе, и продлевающая «жизнь» всем ее элементам.

Таким образом, ремонт биметаллических радиаторов дело несложное, если придерживаться последовательности действий.

Полезное видео

виды и модели, как выбрать, фото каталог

Ключевым элементом системы отопления является радиатор. На сегодняшний день к нему предъявляются разнообразные требования, которые касаются не только способности эффективно рассеивать тепло, но и служить дополнением интерьера. При выборе важно учесть такие факторы, как мощность, прочность, а также долговечность оборудования, способность выдерживать высокое давление и пр. Биметаллические радиаторы являются на сегодняшний день лучшим оборудованием, успешно отвечающим всем этим требованиям. В этой статье мы рассмотрим, какими бывают новомодные батареи, в чем заключаются их преимущества, а также ознакомимся с рейтингом наиболее популярных производителей.

Основные характеристики

Если сравнивать биметаллические радиаторы с другими типами батарей отопления, например, алюминиевыми, можно с уверенностью отдать первым лидирующее место. Обусловлено это усовершенствованными техническими характеристиками, позволяющими устанавливать биметаллические радиаторы как в частных домах, так и многоэтажных высотках.

По внешним данным такие радиаторы ничем не отличаются от алюминиевых, весь секрет заключается во внутренней «начинке», а именно – двойной оболочке. Верхнее алюминиевое покрытие скрывает в своих недрах трубчатую сердцевину из нержавеющей стали, предотвращающую контакт с теплоносителем (водой). Такое устройство имеет множество преимуществ, например:

— Защита алюминиевого каркаса от воздействия кислот, щелочей, которые присутствуют в проточной воде, в результате чего обеспечивается долговечность изделия. Стоит отметить, что производитель устанавливает гарантийный срок эксплуатации до 20 лет;

— Узкие коллекторы делают конструкцию радиатора более экономичной, так как значительно снижается количество емкости теплоносителя и быстрее осуществляется прогрев. Примером может стать небольшая батарея фирмы RIFAR, которая, имея габариты 80х350 мм, способна вмещать 1,5 л жидкости и обогревать при этом 14 кв. м. жилой площади;

— Способность выдерживать высокое давление и возможные его перепады, гидроудары благодаря прочности конструкции;

— Современность дизайна и простота установки.

Такое количество преимуществ позволяет утверждать, что биметаллические радиаторы являются лучшими устройствами для отопления многоэтажных домов. Если говорить о недостатках, к ним можно отнести один пункт – высокую стоимость, однако долговечность изделия его вполне оправдывает.

Виды биметаллических радиаторов

В продаже можно встретить дорогие модели таких устройств и более дешевые. Разница заключается в конструктивных особенностях. Виды дорогих батарей обладают цельным каркасом из нержавеющей стали, который под высоким давлением заливается алюминием – это и есть настоящие биметаллические устройства. Дешевые варианты – псевдобиметаллические – имеют лишь стальную сердцевину в вертикальных плоскостях, поэтому их технические характеристики гораздо хуже. Также радиаторы можно разделить на две основные группы: монолитные и разборные. Первые больше подходят для городских квартир, а вторые великолепно согреют загородный дом.

Монолитные радиаторы

Литые конструкции являются наиболее дорогостоящими. Устройство их состоит из единой платформы с патрубками из стали, которую невозможно разобрать, уменьшить или увеличить в размерах. Они обладают способностью стойко выдерживать высочайшее давление и его перепады.

Разборные радиаторы

Модели, которые собираются из отдельных секций, дают возможность подобрать оптимальную длину батареи для той или иной комнаты, опираясь на ее размеры и расположение. Отдельные секции могут соединяться между собой с помощью металлических патрубков с резьбой.

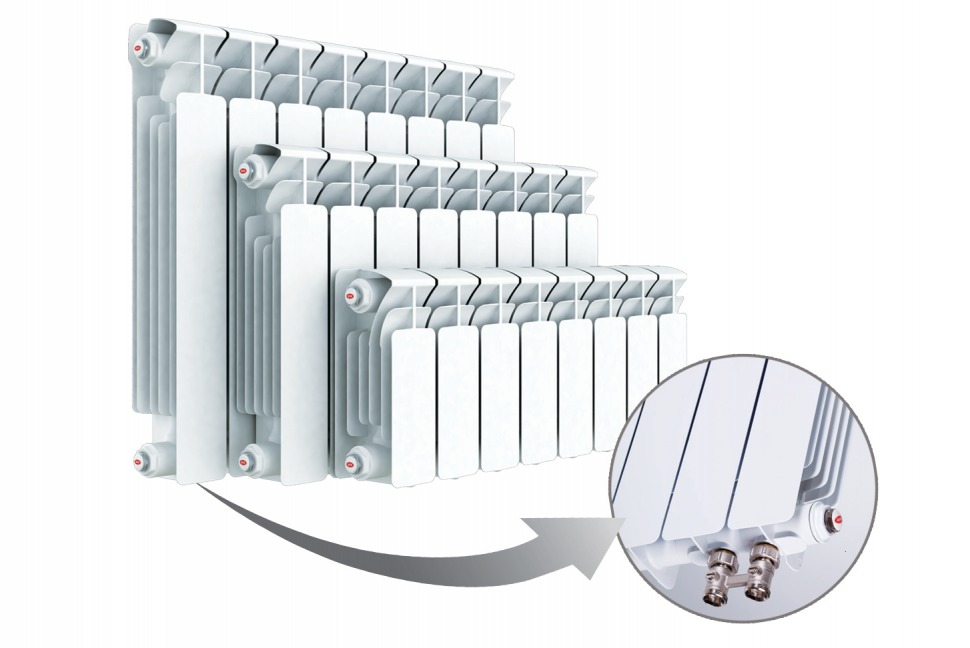

Размер биметаллического радиатора

При выборе радиатора отдельного внимания заслуживает выбор размеров. Поскольку обычным местом размещения становится территория под окном, батарея должна легко располагаться на участке. Высота имеет один из стандартов и исчисляется размером промежутка между входным и выходным отверстием коллектора, к которому добавляется еще 8 см запаса. Ширина будет зависеть от количества секций, из чего вытекает новый вопрос: сколько нужно отделений?

В данном вопросе стоит сослаться на технические требования, которые предъявляются к отоплению жилых площадей. Согласно им, чтобы отопить комнату в 10 кв.м., необходима мощность в 1 кВт. Производители, выпускающие радиаторы, обычно указывают мощность единичной секции на упаковке. Исходя из этой цифры и измерив габариты комнаты, можно высчитать, сколько понадобится секций. Например, если мощность одной единицы составляет 200 Вт, а площадь помещения – 20 кв.м., можно установить систему из 10 секций. Чтобы облегчить исчисление, используют формулу: Х=S/Q, где Х – искомое количество секций, S – площадь, а Q – мощность секции, указанная производителем.

Существуют и нестандартные формы и размеры биметаллических радиаторов – дизайнерские разработки, рассчитанные под индивидуальные особенности помещений. Так, низкие модели, которые устанавливают под большими панорамными окнами, могут иметь высоту около 20 см, соответствуя при этом всем техническим характеристикам. Этот факт объясняется тем, что конструктивно батареи не содержат изменений, какого бы размера они не были. Также можно подобрать более габаритную модель, до 90 см высотой. Чаще всего такие изделия монолитны и способны не только эффектно отопить, но еще и служить декоративным элементом, так как выпускаются в большом цветовом спектре.

Декор радиатора отопления

Хотя биметаллические радиаторы сами по себе выглядят достойно, их можно дополнительно декорировать, чтобы было, как говорится, и самому приятно, и перед гостями не стыдно. Наиболее уместными способами украшательства являются:

Покраска, которая производится антикоррозийными составами с помощью баллончика или кистей. Поскольку основной задачей батареи является все же обогрев помещения, слой краски должен быть максимально тонким. Красиво смотрятся радиаторы, окрашенные под цвет интерьера помещения.

Можно также сделать радиатор изюминкой помещения, акцентным пятном, нанеся на его поверхность оригинальный рисунок, например, в виде камина или клавиш пианино. Если Вы не обладаете особыми художественными навыками, можно воспользоваться различными трафаретами, имеющимися в продаже. Важно правильно выбрать краску – на упаковке должна быть пометка о том, что состав в состоянии выдерживать температуру до +80°. Также нужно учесть, что работы производятся только на холодных радиаторах;

Декупаж – несложная техника, которая позволит украсить радиатор различными узорами, орнаментами. Суть заключается в наклеивании на чистую поверхность вырезанных из тонких салфеток фрагментов рисунка с помощью клея ПВА. После полного высыхания изображения необходимо покрыть лаком, чтобы надолго сберечь целостность и придать глянцевый вид;

Установка защитного экрана – такой способ поможет не только украсить батарею, замаскировав его красивым полотном из дерева, металла или стекла, но и обезопасить жильцов от травм.

Что нужно учесть при покупке

Подводя итог всему вышесказанному, можно выделить основные моменты, которые необходимо учесть, отправляясь за покупкой, а именно:

— Размер – высота батареи должна позволять ей свободно «вписаться» в промежуток между полом и подоконником, а количество секций необходимо рассчитать, исходя из мощности одной из них и площади помещения;
— Толщина алюминиевой оболочки должна быть не более 1,5 см, во избежание теплопотерь;
— Батарея должна выдерживать нагрузку не менее 14 атмосфер;
— Наиболее надежны радиаторы, изготовленные литым методом.

Немаловажным вопросом остается стоимость. Как мы уже упоминали, подлинные конструкции будут отличаться дороговизной, а экономия может привести к покупке некачественного товара или несоответствующего требованиям помещения.

Рейтинг лучших европейских производителей

Каждый человек, безусловно, хочет получить качественный, долговечный прибор отопления. Стоит обратить внимание на модели европейских, в частности итальянских производителей, среди которых лидирующие позиции занимают такие, как:

1. SiraGroup – итальянский бренд, предлагающий изделия с высокой теплоотдачей, красивыми формами. Компания существует более полувека и на сегодняшний день имеет немало производств, выпуская высококачественное оборудование, имеющее большой потребительский спрос;

2. Global – бренд, основанный в семидесятых годах. Выпуская поначалу батареи из алюминия, компания быстро наладила выпуск более практичных биметаллических радиаторов, на который установила наиболее высокий гарантийный срок – до 25 лет;

3. RoyalThermo – компания, зародившаяся в результате слияния английской корпорации «Industrial Investment» с итальянскими строительными организациями. Современные отопительные приборы этого бренда приспособлены для любых климатических условий и удачно продаются как в Западной Европе, так и в Восточной;

4. Fondital – продукция этого бренда востребована на всех континентах, поскольку имеет высокие качественные характеристики;

5. Rifar – наиболее молодой бренд, основанный в начале текущего столетия (2002 г). Отличительная черта продукции – супермощная теплоотдача, позволяющая устанавливать радиаторы на больших площадях.

Какие биметаллические радиаторы отопления лучше выбрать. – Первый строительный

Биметаллические радиаторы отопления делают из двух металлов. Изготавливать начали в Европе. По причине своей надежности и продуктивности они обрели большую популярность.

Устройство биметаллических радиаторов отопления.

Биметаллический радиатор представляет собой две части. Внутренней части – стальных трубок, наружной части – алюминиевого кожуха.

Закрытая часть батарей отопления изготавливается из нержавейки, иногда – меди. Их выбор обусловлен повышенной устойчивостью к влиянию агрессивных сред. По расположенным, прямо и перпендикулярно, трубам циркулирует теплоноситель.
Внешняя часть сделана из алюминиевых ребер. Теплопроводность алюминия (300 K) 237 Вт/(м·к), это позволяет ему сразу же нагреться и отдать тепло.

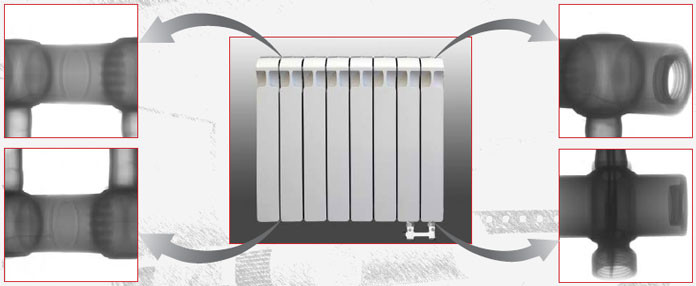

Устройство биметаллических радиаторов.

Обе части секций батарей отопления объединяются между собой точечной сваркой или литьем, уложенные металлические или медные трубки покрываются под давлением алюминием. Алюминий обладает высокой теплопроводностью, а медь или сталь не дает ему напрямую взаимодействовать с агрессивной жидкой средой.

Фото биметаллического радиатора в разрезе.

Устанавливать биметаллическую батарею с медным сердечником необходимо тогда, когда автономная система отопления использует антифриз в роли теплоносителя.

При сборе секций в батарею применяют металлические ниппели и термоустойчивые каучуковые прокладки.

Если центральная отопительная система не в состоянии поддерживать постоянный напор теплоносителя, то лучше использовать батареи отопления способные выдержать гидроудар (испытательное опрессовочное давление 35 атмосфер).

По внешности они похожи на алюминиевые, отличают радиаторы по массе или изучив прочитав сертификат соответствия. Из – за металлических труб они на 50% тяжелее.

Монолитные или секционные биметаллические радиаторы отопления?

Секционные батареи – сборные. Слабое место в том, что стыки секций под влиянием большого давления и высокой температуры могут ломаться и протекать, сильно сокращая время службы.
Монолитный радиатор – при его повреждении придется заменить всю батарею, она не ремонтируются, тогда как в сборном, только поврежденную секцию.
Другим преимуществом сборной батареи является возможность собирать ее в таких размерах при которых будет достигнута оптимальная тепловая мощность.
Монолитные батареи дороже, но их эксплуатационные параметры выше.

Секционный и монолитный радиаторы.

Эксплуатационные параметры	Секционные биметаллические радиаторы	Монолитные биметаллические радиаторы
Срок службы, лет	25 – 30	до 50
Рабочее давление, бар	20 – 25	до 100
Тепловая мощность, в расчете на секцию, Ватт	100 – 200	100 – 200

При выборе радиаторов отопления необходимо понимать в какой системе отопления она будет использоваться. В многоквартирных дома с нестабильной отопительной системой и возможными гидроударами лучше устанавливать монолитные биметаллические радиаторы.

Параметры выбора биметаллических радиаторов отопления.

Первое на что нужно обратить внимание при выборе батареи – это испытательное опрессовачное давление в паспорте. При эксплуатировании в центральной отопительной системе он должен выдерживать гидроудар;
Если устанавливается в квартире многоэтажного дома, то должен быть устойчив к враждебной среде теплоносителя;
Материал обязан быть устойчив к механическому влиянию. Проверить на прочность радиатор можно при помощи сгибания его ребер пальцами рук;
Не должен изгибаться.
Внутренние каналы должны быть сделаны единственного материала, преимущество отдайте хорошей нержавеющей стали;
Толщина стенок внутренних трубок от 3 – 3,5 мм;
Мягкие и эластичные прокладки, жесткие быстро испортятся. Проверить можно сгибая руками;
Установленные качественные ниппели. Плохое качество можно увидеть по мягкому металлу;
Ширина секции по фронту от 70 мм. С меньшей шириной теплоотдача сильно снижается;
Ширина секций около 70 мм.
Толщина ребра от 1 мм. Обратное говорит о меньшей теплоемкости и прочности изделия;
Толщина ребра от 1 мм.
Отказывайтесь от батарей, где есть некачественные элементы. Гарантия 1 – 2 года на изделие которое должно отработать 20 – 25 лет также говорит о «качестве».

Плюсы и минусы биметаллических радиаторов отопления.

Биметаллический радиатор в интерьере.

Плюсы биметаллических радиаторов:

Хорошо смотрится в любом дизайне;
Большой выбора разных цветов, можно при необходимости самостоятельно покрасить;
Имеют не травмоопасные гладкие и округлые поверхности, что позволяет их устанавливать в детских;
Большой гарантийный и эксплуатационный срок;
Устанавливают во все типы систем отопления;
Выдерживают высокое внутреннее давление;
Высокая теплоотдача;
Можно установить термостат для регулировки температуры нагрева;
Можно установить нужное количество секций. Расчет теплоотдачи прост и позволит сэкономить.

Минусы биметаллических радиаторов:

Плохой теплоноситель может снизить срок службы;
При долгом использовании могут возникать шумы, это вызвано разным коэффициентом расширения металлов.
Из-за небольшого диаметра труб, возможно их засорение. Чтобы этого не допустить, нужно ставить фильтр грубой очистки.
Высокая цена, но они себя оправдают.

Как рассчитать нужное количество секций в радиаторе.

Расчет количества секций радиаторов отопления.

Чтобы рассчитать количество секций в биметаллическом радиаторе, используйте формулу:

N (количество секций) = S (площадь помещения) * 100 / P (Удельная тепловая мощность секции).

Числовое значение 100 (Ватт) – это необходимая тепловая энергия для отопления одного кв.м помещения, а удельная тепловая мощность секции радиатора указывается в его паспорте.

Это грубый расчет. В ней не учтено большое количество нюансов: толщина стен, количество окон, расположение относительно ветра, минимальная уличная температура, схема врезки батареи отопления и т.д.

Для монолитных батарей считается не по секциям, а для цельной батареи, значение будет в кВт.

Видео выбор биметаллических радиаторов отопления.

Устройство биметаллических радиаторов — Allrad

Осенне-зимний сезон в наших краях довольно длителен, поэтому ответственно можно заявить, что большую часть года мы проводим в отапливаемых квартирах и домах. Постепенно уходят в прошлое чугунные и малоэффективные батареи отопления, их место прочно занимают биметаллические радиаторы.

Как устроены биметаллические радиаторы

Современное надежное и прочное устройство биметаллических радиаторов способно выдерживать давление 25-30 атмосфер, при этом их уровень теплоотдачи составляет170-190 Вт. Такие радиаторы очень долговечны, срок из безотказной службы составляет двадцать и более лет и при этом они имеют красивый, элегантный и очень эргономичный дизайн.Благодаря тому, что устройство биметаллических радиаторов основано на использовании стали, они слабо подвержены коррозии. Этот материал позволяет в несколько раз увеличить давление.

Каналы в радиаторах этого типа небольшого диаметра, что позволяет в 2-3 раза сократить объем теплоносителя. Такие отопительные батареи мгновенно реагируют на показания термостата, делая весь процесс осенне-зимнего отопления довольно простым и комфортным. По устройству биметаллические радиаторы делятся на те, каналы которых усилены стальными трубками и батареи, которые произведены на основе стального каркаса.

Монтаж биметаллических радиаторов должен производить специально обученный специалист. Перед тем как начать монтаж следует промыть коммуникации, а на каждую батарею установить клапан выпуска воздуха. Сразу после установки и стравливания воздуха нужно закрыть радиатор. Такая батарея крепится на кронштейнах к стене. Не следует загораживать такие радиаторы мебелью либо ширмами, в комнате должна быть обеспечена хорошая циркуляция воздуха.

Преимущества и недостатки биметаллических радиаторов

Современные биметаллические радиаторы обладают целым рядом преимуществ. К ним можно отнести:

Высокую устойчивость к появлению ржавчины и известкового налета;
Довольно высокую теплоотдачу (в три раза больше чем у обычных батарей отопления)
Малый вес биметаллических радиаторов
Длительный срок эксплуатации
Красивый современный дизайн
Возможность изменения количества секций, и как следствие мощности оборудования

Эти приборы очень надежны, экономичны и долговечны. К их недостаткам можно разве что отнести более высокую цену, чем у чугунных радиаторов, но достоинства превосходят недостатки.

Расчет количества секций радиатора

Посчитать количество секций биметаллического радиатора довольно просто, воспользовавшись формулой А = Б x 100/В, где А – необходимое количество секций, Б –площадь отапливаемого помещения, а В – мощность радиатора. К примеру, нужно нагреть комнату площадью двадцать квадратных метров, а мощность секции радиатора составляет 180 ватт. Тогда согласно с формулой А = 20 x 100/180 итого А = 11,11, округляя число в большую сторону, мы получим, что для помещения площадью двадцать квадратных метров нам потребуется 12 секций биметаллического радиатора.

Какой производитель лучше

На сегодняшний день на рынке можно встретить довольно широкий выбор радиаторов из биметалла. Давайте рассмотрим основных производителей и их модели. Итальянские биметаллические радиаторы Global имеют внутреннюю часть, которая устойчива к воде из стали, а внешняя часть сделана из алюминия, подобная конструкция увеличивает срок эксплуатации и технические возможности. Каждая секция оборудования имеет наружное оребрение и закладной элемент.

Каждая секция имеет 5 вертикальных ребер между которыми проложены специальные прокладки, улучшающие теплосъем. В таких приборах установлены коллекторы и ниппели, что хорошо предотвращает возникновение воздушных пробок. Радиаторы этого производителя имеют малые размеры и вес. Биметаллические радиаторы Global единственные из представленных на украинском рынке имеют полностью металлический сердечник. Снаружи оборудование покрывает порошковая эмаль, предупреждающая коррозию алюминия.

Биметаллические радиаторы бренда AllTermo выполнены методом литья под давлением. Они полностью соответствуют всей технической документации и стандартам качества, которые приняты на Украине. Выполненная с учетом революционных технологий двухэтапная покраска отлично защищает такой радиатор от коррозии. Надежная стальная конструкция, покрытая алюминием, имеет качественные ниппели и прокладки. Такой радиатор не только высоконадежен, энергоэффективен, удобен в монтаже, но и довольно красив. Каким бы ни был ваш дизайн: классическим или в стиле хай-тек, биметаллические радиаторы AllTermo отлично в него впишутся.

Выбирая радиаторы из биметалла, вы можете быть уверены в высоком качестве продукции. С такими батареями отопления не страшен снег за окном и самые лютые морозы.

Виды и размеры биметаллических радиаторов отопления, рекомендации по их выбору

Определить тип радиатора, подходящего конкретно для той или иной системы отопления, не зная его основных характеристик, достаточно сложно. Существуют приборы, устанавливаемые в частных домах, имеющих автономную систему отопления, а также радиаторы, установка которых возможна только в городской квартире.

Биметаллические радиаторы отопления — виды, технические характеристики

Если сравнить алюминиевые радиаторы с биметаллическими, то вторые выгодно отличаются от первых по своим техническим характеристикам. Несмотря на все свои положительные качества, алюминиевые приборы имеют ряд серьёзных недостатков, не позволяющих их использование в многоэтажных жилых домах. Биметаллические аналоги вполне способны справиться со всеми техническими ограничениями, связанными с установкой в городских квартирах, подключённых к центральной сети отопления.

Устройство биметаллических приборов

По внешнему виду биметаллический радиатор никак не отличается от алюминиевого, ведь оба сделаны из одного и того же металла.

Весь «секрет» во внутреннем устройстве батареи.

Биметаллический радиатор имеет внутренние вставки из нержавеющей стали, которые обеспечивают надёжную защиту алюминия от вредного воздействия всяческих примесей, содержащихся в воде. Именно благодаря встроенным стальным секциям, внешний корпус биметаллического прибора напрямую не контактирует с теплоносителем. Помимо этого, сталь более устойчива к разрушительному воздействию кислот и щелочей, которые в огромных количествах присутствуют в центральных системах отопления, и не вступает в химическое взаимодействие с медными элементами городских коммуникаций (трубы, теплообменники и пр.).

Использование стальных вставок для прохождения воды обеспечивает также и другие полезные свойства биметаллических приборов отопления:

Долговечность. Благодаря тому, что внутренние стальные полости устойчивы к разрушению и коррозии, производитель может устанавливать достаточно продолжительный срок службы прибора — до 20 лет.
Прочность. Корпус изделия может выдержать давление до 30–40 атмосфер. Такой радиатор отопления не боится даже самых сильных гидроударов.
Экономичность. Суженые каналы подачи воды обеспечивают оптимальное сочетание тепловой инертности устройства и расхода энергоресурсов на обогрев.

Добавив сюда все положительные качества, перешедшие от алюминиевых аналогов, таких как компактность, высокая теплоотдача и презентабельный внешний вид, можно с определённостью утверждать, что на сегодняшний день биметаллические устройства являются наилучшим вариантом отопления многоэтажных домов.

Радиатор отопления: размеры

При выборе биметаллического прибора отопления, большое значение имеют размеры изделия.

В целях создания тепловой завесы холодному воздуху, проникающему через стекло, отопительные устройства обычно устанавливаются под окном. Следовательно, прибор должен легко поместиться в нишу под подоконником и обеспечить необходимый уровень теплоотдачи.

По высоте все биметаллические радиаторы имеют стандартные показатели. Расстояние между вертикальными каналами различается в зависимости от модификации устройства и составляет 200 мм, 350 мм и 500 мм.

Однако следует отметить, что расстояние между вертикальными каналами — это ещё не полная высота прибора, а всего лишь размер отрезка между центрами выходного и входного коллекторов. Реальная высота устройства определяется так: межосевое расстояние + 80 мм. Так, к примеру, радиатор с маркировкой 500 займёт около 580 мм, а 350-я модель — примерно 420 мм. Ширина устройства определяется количеством секций.

Количество секций для всех типов отопительных приборов рассчитывается одинаково.

Согласно техническим требованиям, предъявляемым к отоплению жилых домов в средней полосе страны, мощность равная 1 кВт предназначена для обогрева 10 кв. метра площади.

Производителем обычно указывается значение мощности одной секции для каждой батареи. Зная значение тепловой отдачи секции, можно рассчитать количество требуемых элементов по формуле:

N = S*100/Q, где Q — мощность одной секции, S — площадь помещения и N — искомое количество.

Большинство моделей биметаллических радиаторов имеют стандартную ширину секции — 80 мм, таким образом, мощность обычной секции 500 мм составляет около 180 Вт. В соответствии с этим и определяется общее количество секций. Так, например, для отопления комнаты площадью 20 м2, понадобится 12 секций, ширина такой батареи будет около 1 м.

Особенности конструкции

Как уже было сказано ранее, биметаллический радиатор отличается от алюминиевого тем, что внутри него расположены стальные вкладки, которые защищают корпус от коррозии.

Такие вкладки могут устанавливаться в различных частях прибора:

Простые модели (псевдо- или полубиметаллические) имеют стальную сердцевину только в вертикальных каналах, поэтому прочность и степень защиты такого прибора всё же недостаточна.
Модели подороже располагают цельным стальным каркасом, который заливается алюминием под давлением. Именно такие отопительные приборы рекомендуется устанавливать в многоквартирных домах.

Типы конструкции

Монолитный. Радиатор состоит из неразборных стальных патрубков. Имеет постоянное количество секций, изменить которое нельзя. Основной характеристикой литого радиатора является повышенная надёжность. Прибор рекомендован к применению в системах, где наблюдаются частые скачки давления.
Разборный. Количество секций определяется самостоятельно, в зависимости от площади помещения. Секции соединяются между собой металлическими патрубками, имеющими резьбу.

Выбор той или иной конструкции зависит от типа отопительной системы. Так, для автономного отопления лучше приобрести разборную модель, для городской квартиры — литую.

Ёмкость

Наличие стальных вставок внутри прибора способствует уменьшению ёмкости секции. С одной стороны, это неплохо: снижается количество тепловой инертности и самого теплоносителя, что позволяет значительно экономить электроэнергию и обеспечивает комфортное управление.

Но с другой стороны — слишком зауженные каналы подачи воды быстро засоряются всяческим мусором, неизбежно присутствующим в современных сетях центрального отопления.

Ёмкость секции определяется расстоянием между вертикальными каналами.

Для устройства с расстоянием 500 м — ёмкость 0,2-0,3 л;

для батареи 350 мм — 0,15-0,2 л;

для 200 мм — 0,1-0,16 л.

Как вы уже заметили, вместимость биметаллических радиаторов действительно небольшая. К примеру, популярный прибор фирмы RIFAR, шириной 80мм и высотой — 350 мм вмещает в себя всего 1,6л. Несмотря на это, радиатор способен обогреть помещение площадью до 14 кв. м. Правда, вес устройства достигает 14 кг, так как биметаллический радиатор в 1,5-2 раза тяжелее алюминиевых.

Устройство биметаллических радиаторов — Allrad

Как устроены биметаллические радиаторы

Современное надежное и прочное устройство биметаллических радиаторов способно выдерживать давление 25-30 атмосфер атмосферного воздуха, при этом их уровеньотдачи составляет170-190 Вт.Такие радиаторы очень долговечны, они имеют такой красивый, элегантный и очень эргономичный дизайн, благодаря чему устройство биметаллических радиаторов основано на использовании стали, они слабо подвержены коррозии. Этот материал позволяет в несколько раз увеличить давление.

Каналы в радиаторах этого типа небольшого диаметра, что позволяет в 2-3 раза уменьшить объем теплоносителя. Такие отопительные батареи мгновенно реагируют на показания термостата, используются общий процесс осенне-зимнего отопления общего и комфортным.По устройству биметаллические радиаторы делятся на те, каналы которых усилены стальными трубками и батареями, которые произведены на основе стального каркаса.

Монтаж биметаллических радиаторов должен специально обученный специалист. Перед тем как начать монтаж следует промыть коммуникации, а на каждую батарею установить клапан выпуска воздуха. Сразу после установки и стравливания воздуха нужно закрыть радиатор. Такая батарея крепится на кронштейнах к стене. Не следует загораживать такие радиаторы мебелью либо ширмами, в комнате должна быть обеспечена хорошая циркуляция воздуха.

Преимущества и недостатки биметаллических радиаторов

Современные биметаллические радиаторы обладают целым рядом преимуществ. К ним можно отнести:

Высокую устойчивость к появлению ржавчины и известкового налета;
Довольно высокая теплоотдачу (в три раза больше, чем у обычных батарей отопления)
Малый вес биметаллических радиаторов
Длительный срок эксплуатации
Красивый современный дизайн
Возможность изменения количества секций, и как следствие мощности оборудования

Эти приборы очень надежны, экономичны и долговечны.К их недостаткам можно разве что от более высокой цены, чем у чугунных радиаторов, но достоинства превосходят недостатки.

Расчет количества секций радиатора

Посчитать количество секций биметаллического радиатора довольно просто, воспользовавшись формулой А = Б x 100 / В, где А — необходимое количество секций, Б –площадь отапливаемого помещения, а В — мощность радиатора. К примеру, нужно нагреть комнату двадцать квадратных метров, мощность секции радиатора составляет 180 ватт.Тогда согласно с формулой А = 20 x 100/180 итого А = 11,11, округляя число в большую сторону, мы получим, что для помещения площадью двадцать квадратных метров потребуется нам 12 секций биметаллического радиатора.

Какой производитель лучше

На сегодняшний день на рынке можно встретить довольно широкий выбор радиаторов из биметалла. Давайте рассмотрим основных производителей и их модели. Итальянские биметаллические радиаторы Global имеют внутреннюю часть, которая устойчива к воде из стали, а внешняя часть сделана из алюминия, подобная конструкция увеличивает срок эксплуатации и технические возможности.Каждая секция оборудования имеет наружное оребрение и закладной элемент.

Каждая секция имеет 5 вертикальных ребер между проложены специальные прокладки, улучшающие теплосъем. В таких приборах установлены коллекторы и ниппели, что хорошо предотвращает возникновение воздушных пробок. Радиаторы этого производителя имеют малые размеры и вес. Биметаллические радиаторы Глобальные единственные из представленных на украинском рынке имеют полностью металлический сердечник. Снаружи оборудование покрывает порошковая эмаль, предупреждающая коррозию алюминия.

Биметаллические радиаторы бренда AllTermo методом выполнены литья под давлением. Они полностью соответствуют всей технической документации и стандартам качества, которые приняты на Украине. Выполненная с учетом революционных технологий двухэтапная покраска отлично защищает такой радиатор от коррозии. Надежная стальная конструкция, покрытая алюминием, имеет качественные ниппели и прокладки. Такой радиатор не только высоконадежен, энергоэффективен, удобен в текстже, но и довольно красив.Каким бы ни был ваш дизайн: классическим или в стиле хай-тек, биметаллические радиаторы AllTermo отлично в него впишутся.

Биметаллические радиаторы отопления, фото, устройство

Биметаллические радиаторы отопления

Уют дома или квартиры зимой сильно зависит от того, насколько тепло в помещении.В тёплый и уютный дом хочется возвращаться, так как отопительный сезон у нас длится полгода, то и вопрос выбора и установки подходящих радиаторов должен решаться серьёзно и взвешенно. Для того, чтобы продумать всю систему отопления, особенно это касается загородного дома. Насколько всё будет сделано правильно и хорошо функционировать, настолько и будет тепло зимой.

Нужно подойти к этому делу серьёзно и грамотно, учитывая все нюансы постройки, климата и многого другого.Сейчас рынок буквально завален различных видов обогревательных приборов, радиаторов. Наверняка, у понятие «радиатор» ассоциируется с тяжёлыми чугунными батареями, хотя по качеству они являются далеко не лучшими на данный момент. Один из видов батарей, характеристики которого мы разберём, — это биметаллические радиаторы отопления.

Особенности биметаллических радиаторов

Основное отличие от других радиаторов — это использование конструкции стальных труб и алюминиевых панелей, за счет повышения эффективности теплопередачи и сокращается потеря тепла.

Основные достоинства биметаллических радиаторов отопления:

Долговечность. Данный вид радиаторов может без проблем служить людям около 20 лет.
Безотказность эксплуатации. Радиаторы не требуют обслуживания и достаточно долговечны.
Высокий коэффициент теплопередачи.
Высокая прочность, устойчивость к нагрузкам и механическим повреждениям.
Стильный дизайн. Дизайн подходит для любого интерьера, батареи отлично впишутся как в классический интерьер, так и самый современный.
Устойчивость к воздействию коррозии. Благодаря этому у радиаторов сохраняется высокий срок эксплуатации.

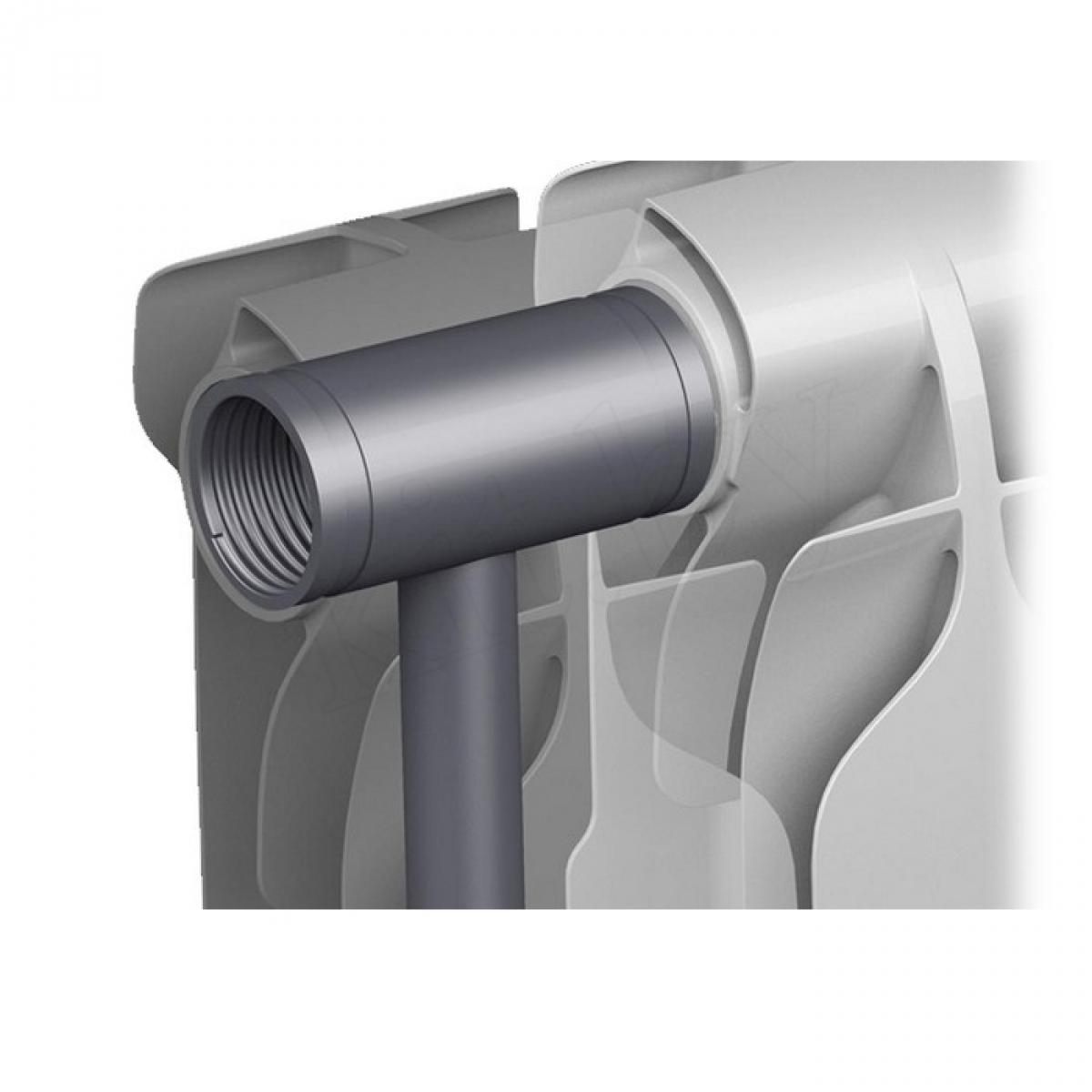

Биметаллический радиатор в разрезе

Разновидности радиаторов

На отечественном рынке батареи биметаллические представлены двумя видами:

батареи с каркасом из стали;
батареи с усиленными сталью.

Батареи со стальным каркасом не подвержены коррозии, так как они исключают контакт теплоносителя и алюминиевого радиатора, в то время как батареи с усиленными сталью имеют повышенную фиксацию стальных вкладок, это не позволяет возникать разным внештатным ситуациям, например, закупорке коллектора.Цена у таких радиаторов немного выше, чем у первого варианта.

Рекомендуем к прочтению:

В чём особенности медно-алюминиевых радиаторов

Главная отличительная черта — это повышенное сопротивление меди нагрузкам, воздействию коррозии и отличная теплопередача. Современные биметаллические отопительные радиаторы с использованием меди имеют большой срок эксплуатации, что является большим плюсом.

Медно-алюминиевый радиатор отопления

Технические характеристики биметаллических радиаторов:

Теплоотдача.Она обозначается в ваттах и показывает, сколько тепла могут отдать батареи.
Рабочее давление. Для данного вида радиаторов нормальное давление равняется 16 -35 атм.
Межосевое расстояние. Это расстояние между нижним и верхним образом батареи.
Максимальная температура теплоносителя. Для большинства биметаллических радиаторов она составляет 90С.

Каналы в таких радиаторах довольно небольшого диаметра, что позволяет сократить объём теплоносителя, благодаря чему биметаллический радиатор быстро реагирует на команды термостата и отопительный процесс максимально комфортным.

Батареи отопления биметаллические имеют большие положительные сторонние батареи, что говорит об их предпочтении перед другими видами батарей и как показывают количество отзывы. Из всех подобных устройств, предназначенных для водяного отопления, они демонстрируют наилучшее рабочее-испытательное давление.

Медно-алюминиевые радиаторы отопления имеют прекрасный внешний вид

Если говорить о внешней стороне, то, несомненно, они выигрывают, особенно в сравнении с чугунными радиаторами.Также внешне отличить биметаллический радиатор от алюминиевого не всегда возможно, выяснить это можно по весу.

Выбирая размеры радиаторов, необходимо соблюдение рекомендаций в 15 см от пола и окна. Таким образом обеспечивается пожаробезопасность и хороший уровень отопления.

Приборы отопления биметаллические имеют превосходное качество и большой срок эксплуатации, но вместе с тем, их цена довольно невысокая, поэтому они являются одними из лучших вариантов для дома и квартиры, так и для различных офисных помещений.

Монтаж оборудования

Устройство биметаллических радиаторов отопления должно производиться согласно инструкциям заводом-изготовителем. И, конечно же, установка должен быть специалистом, у которого есть лицензия на проведение данного вида работы.

Перед тем, как установить батареи, промывают коммуникации.

На каждую батарею нужно установить клапан, он может быть как ручной, так и автоматический и предназначенный для запуска воздуха из радиатора.Для того, чтобы клапан не загрязнялся, на подающие стояки устанавливают специальные фильтры, которые защищают от грязи.

Рекомендуем к прочтению:

Порядок установки радиатора:

Разметить места крепления кронштейнов;
Прикрепить кронштейны с помощью дюбеля или цементного раствора;
Соединить батарею с подводящими коммуникациями, это выполняется с помощью крана или термостата;
В верхней части радиатора установить клапан для сбрасывания воздуха.

Биметаллический радиатор отопления нужно установить так, чтобы горизонтальные участки головок ложились прямо на кронштейны. Нежелательно закрывать радиаторы различными ширмами, так как могут плохие условия работы оборудования.

Расчёт количества секций

Главное при расчёте количества секций — это учёт мощности радиаторов. Каждый производитель её обязательно указывает. Все расчёты нужно для каждой отдельной комнаты.Если брать обычную панельную квартиру, то площадь помещения умножается на 100Вт и делится на теплоотдачу одной секции радиатора.

Для загородного дома расчёт выполняется немного сложнее, здесь нужно учитывать теплопроводность всех поверхностей дома, в том числе пол и крышу.

На зато только вы решаете какую температуру нужно получать, исходя из этого, сколько будете использовать за нагрев воды. Но, конечно, лучше всего, если все расчёты будут производиться специалистом, так как он сможет не только наиболее точно высчитать, но и подсказать, сколько лучше всего радиаторов будут установлены в помещении.К тому же, он поможет подобрать наиболее подходящий именно для вашей квартиры или дома биметаллический радиатор и проконсультировать в интересующих вас вопросах.

Теплопотери частного дома

Современные радиаторы можно красить, но обязательно это нужно при отключённом отоплении. Радиатор, окрашенный в тёмные тона, отдаёт тепло лучше, нежели радиатор светлого цвета. Просто нужно изначально выбирать краску хорошего качества и тогда, когда нет необходимости в подкрашивании «облезлостей», делать это нужно не более, чем раз в десять лет, поэтому нет необходимости в ежегодном обновлении покраски, как многие привыкли.

Биметаллические радиаторы начали выпускать с начала двухтысячных годов, и за все прошедшее время эти отопительные приборы сумели вытеснить такие популярные прежде у нас радиаторы, как чугунные и стальные. Почему это произошло? По самым лучшим характеристикам: они надёжны, долговечны, универсальны, обладают хорошей теплоотдачей и имеют симпатичный дизайн (как можно увидеть на фото), подходящий для любого интерьера, что не скажешь на предшественниках.

Биметаллические батареи прекрасно подойдут для любого дизайна

При выборе радиаторов для дома, квартиры или офиса постарайтесь решить правильно, что именно вам нужно использовать.Старайтесь учитывать всё, от этого зависит, что излишняя экономия ни к чему хорошему не приводит, поэтому старайтесь выбирать только качественные радиаторы и обращаться к специалистам при их установке, и тогда не будет необходимости в ремонте или смене батарейки.

Биметаллические радиаторы, устройство и особенности

На современном рынке имеется большой ассортимент данных приборов. На большой популярностью пользуются биметаллические радиаторы. Эти изделия повышенной теплоотдачей и высокий весом. И хотя цены на них могут быть выше, чем на чугунные радиаторы, в данном случае это оправдано.

Устройство биметаллических приборов отопления.

По дизайну радиатор может состоять как из вертикальных, так и из горизонтальных секций. Теплоноситель движется внутри стального коллектора, что позволяет установить температуру и выдерживать давление. Стыки между секциями герметично закрыты, чтобы избежать протечек. Прибор можно модифицировать, убрав или добавив несколько секций при необходимости.

Плюсы и минусы разных систем

По сравнению с приборами отопления, биметаллические радиаторы имеют больший коэффициент теплоотдачи других, устойчивость к зашлаковыванию и коррозийным явлениям.

Кроме того, системы выдерживают большое давление.

Минусом является ценовым фактором. Ведь стоимость таких радиаторов довольно высока.

Принципы выбора радиатора

При покупке радиаторов для замены устаревших необходимо изучить основные характеристики, характеризующие данный прибор. К ним защиты мощность, давление, высота и ширина прибора.

Мощность, выдаваемая для отопления помещения, определяется суммой теплоотдачи каждой секции. На отопление влияет положение нуждающейся в комнате комнаты и число окон в ней.

Еще один важный показатель — давление. Его величина также есть в техническом паспорте.

Работы по монтажу биметаллических радиаторов

При установке всей системы требуется схема разводки с указанием способа подключения.Это может быть последовательный или параллельный принцип.

Радиаторы обычно соединяются диагонально. При работе необходимо придерживаться инструкции. Желательно на каждый радиатор поставить кран Маевского. После окончания монтажа системы из спускают воздух и можно пользоваться плодами цивилизации.

Если при проверке обнаруживается течь, ее устраняют.

Наиболее востребованные модели радиаторов

В настоящее время эти приборы признаны одними из лучших как на российском, так и на мировом рынке.

Характеристики технологического устройства систем и их стоимость

Например, итальянские радиаторы фирмы Global выдержать давление жидкости до 35 атмосфер.В комплект системы включаются прочные и качественные прокладки из силикона для соединения секций. Это позволяет плотность стыков. При работе данных биметаллических комнат всегда будет тепло и уютно. Одной из причин причинения оборудования поддерживать постоянную температуру в квартире или доме есть наличие термостата. Он реагирует на любые изменения климата в помещении и корректирует подачу теплоносителя. Все, включенные в систему, имеют высокие элементы качества. Недаром гарантийный срок на приборы составляет 10 лет.

Достоинства приборов

Современные радиаторы из Италии отличаются:

— прочностью корпуса и высокой теплоотдачей. Это становится возможным благодаря объединению свойств алюминиевого и стального сплавов;

— современными формами изделий и прочностью покрытия;

— простотой установки и нетребовательностью при уходе за конструкцией.

Состав биметаллического радиатора — РемонтЖиля.ru

Металлический патрубок и алюминиевые ребра — основные детали биметаллического радиатора

Для успешной установки системы отопления на металлических, металлических, биметаллических и усиленных биметаллических системах необходимо знать, как выбрать тот или иной тип, или разводку радиаторов в жилище, но также и их устройство. Рассмотрим конструкцию вышеперечисленных типов приборов в примере состава биметаллического радиатора.

По своей сути само название данного типа радиатора говорит о том, что он состоит из двух материалов. В нашем случае это металлический патрубок, который берет на себя всю нагрузку давления проходящая через радиатор воды в центральной системе отопления и алюминиевая оболочка, обладающая высокой теплоотдачей, трансформирующей это тепло в жилище.

Наглядным примером состава биметаллического радиатора может служить приведенное ниже изображение прибора с разрезом двух секций.

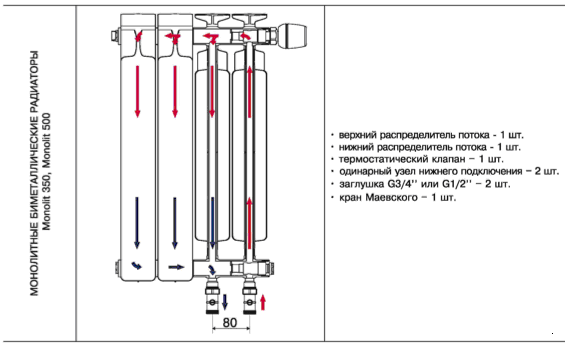

Схема устройства биметаллического радиатора

Как видно из рисунка в составе биметаллического радиатора помимо основной металлической трубы и алюминиевых ребер входят:

Термостатический клапан.
Термостатический регулятор.
Пружинный клапан.
Одиночный узел нижнего подключения.
Заглушка левая / правая.
Переходник левый / правый.
Воздушный клапан. Кран Маевского.

Дадим краткое описание каждого из перечисленных составляющих.

Комплектующие детали к биметаллическому радиатору: переходники, заглушки, краник и кронштейны для крепления прибора к стене

Термостатический клапан предназначен для выпуска воздуха из радиатора. Установка клапана осуществляется посредством многозаходной резьбы, причем часть клапана, через которую выпускается воздух, должна быть направлена строго вверх.Чтобы клапан служил необходим на подающие стояки соответствующие фильтры. Для нормальной работы биметаллического радиатора нужно периодически спускать с него воздух через термостатический клапан. Достигается это путем ослабления крышки, не отворачивается полностью.

Если приходится часто спускать воздух с радиатора, то это говорит о проблемах во всей системе отопления.

Термостатический регулятор представляет собою головку посредством которой осуществляется управление термостатическим клапаном.Обычно в комплект поставки при продаже не входит и приобретается отдельно.

Пружинный клапан используется в нижней части разводки радиаторов и находится в переходнике в предназначенном для входа теплоносителя, перекрывая нижний коллектор между первой и второй секцией, направляя таким образом теплую воду в верхний коллектор по первой секции.

Одиночный узел нижнего подключения используется при нижнем разводке радиаторов.

Заглушки левая и правая предназначены для слива воды с биметаллического радиатора.

Переходники левый и правый используется для подключения радиатора к трубе теплоносителя. Хочется обратить внимание хозяев, которые самостоятельно устанавливают биметаллические радиаторы на то, что имеют переходники правую и левую резьбу. На что нужно обращать внимание при подключении к ним теплоносителей.

Схема крана Маевского

Кран Маевского. Служит для локального удаления накопившегося воздуха из биметаллического радиатора отопления.Конструктивно он выполнен в виде игольчатого клапана, работающего как в ручном, так и в автоматическом режиме.

Виды и размеры биметаллических радиаторов отопления, рекомендации по их выбору

Определить тип радиатора, подходящего конкретно для той или иной системы отопления, не зная его основных характеристик, достаточно сложно.

Существуют приборы, установленные в частных домах, имеющих автономную систему отопления, а также радиаторы, установка которых возможна только в городской квартире.

Биметаллические радиаторы отопления — виды технических характеристик

Если сравнить алюминиевые радиаторы с биметаллическими, то вторые выгодно отличаются от первых по своим техническим характеристикам. Несмотря на все свои положительные качества, алюминиевые приборы имеют ряд серьёзных недостатков , не позволяющих их использование в многоэтажных жилых домах. Биметаллические аналоги вполне способны справиться со всеми техническими ограничениями, связанными с установкой в городских квартирах, подключенными к центральной сети отопления.

Устройство биметаллических приборов

По внешнему виду биметаллический радиатор никак не отличается от алюминиевого, ведь оба из одного и того же металла. Весь «секрет» во внутреннем устройстве батареи.

Биметаллический радиатор имеет внутренние вставки из нержавеющей стали, которые обеспечивают надёжную защиту алюминия от вредного воздействия всяческих примесей, используемыхся в воде. Благодаря встроенным стальным секциям, внешний корпус биметаллического прибора напрямую не контактирует с теплоносителем .Помимо этой стали, более устойчива к разрушительному воздействию кислот и щелочей, которые в огромных количествах присутствуют в центральных системах, и не вступает в химическое взаимодействие с медными элементами городских коммуникаций (трубы, теплообменники и пр.).

Использование стальных вставок для прохождения воды обеспечивает также другие полезные свойства биметаллических приборов отопления:

Долговечность . Из-за того, что внутренние стальные полости устойчивы к разрушению и коррозии, производитель может установить достаточно длительный срок службы прибора — до 20 лет.
Прочность . Корпус изделия может выдержать давление до 30–40 атмосфер. Такой радиатор отопления не боится даже самых сильных гидроударов.
Экономичность . Суженые каналы подачи воды оптимальное сочетание тепловой инертности устройства и расходаресурсов на обогрев.

Добавить сюда все положительные качества, перешедшие от алюминиевых аналогов, таких как компактность, высокая производительность и качественный внешний вид, можно утверждать, что на сегодняшний день биметаллические устройства являются наилучшим качеством отопления многоэтажных домов.

Радиатор отопления: размеры

При выборе биметаллического прибора отопления, большое значение размеры изделия.

В целях создания тепловой энергии завесы холодному воздуху, проникающему через стекло, отопительные устройства обычно устанавливаются под окном. Следовательно, прибор должен легко поместиться в нишу под подоконником и необходимым уровнем теплоотдачи.

Следует отметить расстояние между вертикальными лучами — это ещё не полная высота прибора, а всего лишь размер отрезка между центрами выходного и входного коллекторов. Реальная высота устройства определяется так: межосевое расстояние + 80 мм . Так, к примеру, радиатор с маркировкой 500 займёт около 580 мм, а 350-я модель — примерно 420 мм. Ширина устройства задается секций.

Количество секций для всех типов отопительных приборов рассчитывается одинаково.

Согласно техническим требованиям, предъявляемым к отоплению жилых домов в средней полосе страны, мощность равная 1 кВт для обогрева 10 кв. метра площади.

Производителем обычно определяется значение мощности одной секции для каждой батареи. Зная значение тепловой отдачи секции, можно рассчитать требуемых элементов по формуле :

N = S * 100 / Q, где Q — мощность одной секции, S — площадь помещения и N — искомое количество.

Большинство моделей биметаллических радиаторов имеют стандартную ширину секции — 80 мм, такая мощность, обычная часть 500 мм составляет около 180 Вт.В соответствии с этим и определенным общим количеством секций. Так, например, для отопления комнаты площадью 20 м2, понадобится 12 секций, ширина такой батареи будет около 1 м.

Особенности конструкции

Как уже было сказано ранее, биметаллический радиатор отличается от алюминиевого тем, что внутри него защищают стальные вкладки, которые защищают корпус от коррозии.

Такие вкладки могут устанавливаться в различных частях прибора:

Простые модели (псевдо- или полубиметаллические) имеют стальную сердцевину только в вертикальных каналах, поэтому прочность и степень защиты такого прибора всё же недостаточна.
Модели подороже хорошим цельным стальным каркасом, который заливается алюминием под давлением. Именно такие отопительные приборы рекомендуется устанавливать в многоквартирных домах.

Типы конструкции

Монолитный . Радиатор из неразборных стальных патрубков. Имеет постоянное количество секций, изменение которое нельзя. Основной характеристикой литого радиатора является повышенная надёжность. Прибор рекомендован к применению в системе, где наблюдаются частые скачки давления.
Разборный . Количество секций определяется самостоятельно, в зависимости от площади помещения. Соединения соединяются между собой металлическими патрубками, имеющими резьбу.

Ёмкость

Наличие стальных вставок внутри устройства облегчения конструкции секции.С одной стороны, это неплохо: снижается количество тепловой инертности и самого теплоносителя , что позволяет значительно экономить электроэнергию и обеспечивает комфортное управление. С другой стороны — слишком зауженные каналы воды засоряются всяким мусором, неизбежно присутствующим в современных сетях центрального отопления.

Ёмкость длины длины раздела между вертикальными каналами.

Для устройства с расстояниями 500 м — ёмкость 0,2-0,3 л;

для батареи 350 мм — 0,15-0,2 л;

для 200 мм — 0,1-0,16 л.

Как вы уже заметили, вместимость биметаллических радиаторов действительно небольшая. К примеру, популярный прибор фирмы RIFAR, шириной 80мм и высотой — 350 мм вмещает в себя всего 1,6л . Несмотря на это, радиатор способен обогреть помещение площадью до 14 кв. м. Правда, вес устройства достигает 14 кг, так как биметаллический радиатор в 1,5-2 раза тяжелее алюминиевых.

Подключение биметаллических радиаторов отопления — инструкция

Автор Монтажник На чтение 16 мин. Просмотров 12,2k. Обновлено 09.12.2020

Радиаторное отопление — основной вид обогрева помещений в индивидуальных домах и коммунальных квартирах. Многие собственники при организации отопительной системы в своих домах используют подключение биметаллических радиаторов к различному типу котлов.

При выборе из нескольких видов радиаторов предлагаемых в торговой сети рядом производителей, потребителю полезно знать их конструктивные отличия. Немаловажным фактором при принятии решений технических характеристик радиаторных теплообменников, в области их применения и вариантов подключения к системе отопления.

Рис. 1 Подключение биметаллических радиаторов способов отопления

Виды и особенности радиаторов отопления

В торговой сети покупателю предоставляется широкий ряд теплообменных радиаторов из материалов различных форм.По материалам изготовления их все разбивают на следующие группы.

Чугунные

Чугунные батареи относят к классическим, в отличие от своих предшественников, современные изделия окрашивают в различные цвета и придают им эстетичный внешний вид. Вторую жизнь радиаторы из чугуна получили как элементы декора для стиля дизайнерского ретро-стиля.

Отлитые части батарей имеют рисунок, устанавливаются на ножки и окрашиваются в подходящие к цветовой гамме помещений или стиля цвета.

Особенностями чугунных радиаторов являются их большой вес, высокая тепловая емкость, возможность увеличения количества секций, соединяемых друг с другом ниппелями. Высокие температуры жидкого или парообразного теплоносителя до + 120 ° С. Из-за относительно невысокой теплопроводности, тепловая мощность одной чугунной секции составляет 140 — 150 Ватт.

Самые известные производители из чугуна: российская фирма Нова (выпускает бюджетные батарейные продукты), компании Viadrus, Konner, Bohemia с более высокими ценами на свой товар.

Рис. 2 Дизайнерские батареи из чугуна

Алюминиевые

Теплообменники из алюминия, точнее его сплава с кремнием (силумина) на сегодняшний день занимают лидирующее положение по использованию в любых отопительных системах. Они изготавливаются в виде отдельных алюминиевых секций, внутри которых проходные каналы для циркуляции теплоносителя.

Методы промышленного производства алюминиевых радиаторов — литье и экструзия.

Основные физические и эксплуатационные характеристики теплообменников из алюминия: легкий вес, теплоотдача одной стандартной секции 80 на 80 мм — около 180 Вт, максимальное давление теплоносителя 10-15 бар у дешевых изделий и до 50 бар у дорогих итальянских, температура рабочей среды не более 115 ° С. Благодаря высокой теплопроводности и низкой тепловой мощности с помощью можно быстро прогреть помещение.

К недостаткам радиаторных теплообменников из алюминия относят невысокие для условий эксплуатации прочностные характеристики (силумин, в отличие от чистого алюминия — хрупкий сплав). Также алюминиевые радиаторы обладают низкой коррозионной устойчивостью при их высокой среде с высоким или слишком низким водородным показателем рН.

Если рН теплоносителя превышает диапазон 7 — 8 единиц в сторону увеличения или уменьшения, происходит разрушение защитной оксидной пленки Al ₂ O ₃ на поверхности металла, придающей ему антикоррозионную стойкость.

Рис. 3 Устройство секции алюминиевого радиатора

Металл постоянно образуют новую защитную пленку взамен разрушенной, при этом его слой постепенно истончается до образования свища. Также процесс выделения нового оксида сопровождается выделением водорода Н ₂, еще более ускоряющего разрушение алюминия.

Если потребитель оставил воду в радиаторах алюминиевого обмена на лето, образование оксидной пленки и жизнедеятельности бактерий может привести даже к разрыву секций закрытой батареи.

Алюминиевые теплообменники не рекомендуется устанавливать в централизованную систему отопления из-за невозможности контролировать рН.

Лучшие производители таких радиаторов — итальянские компании Green, Sira, Group, Fondital.

Биметаллические

Как из названия биметаллы, в радиаторах этого вида используются два вида металлов — сталь и алюминий.

Биметаллический радиатор состоит из секций, каждый из которых представляет собой стальной трубный канал, помещенный в алюминиевый теплообменник.

Несмотря на более тяжелый вес в сравнении с алюминиевыми, введение в конструкцию внутреннего стального коллектора позволяет увеличить прочностные и температурные характеристики биметаллических батарей. Они могут выдерживать напор теплоносителя в 50 — 100 бар (зависит от производителя) при температуре до 135 ° С. При этом водородный показатель рабочей среды не играет существенной роли. Теплоотдача биметаллических радиаторов порядка 160 — 170 Вт.

Возможно будет интересно почитать про: Автономную систему отопления частного дома — полное руководство

Рис.4 Конструкция биметаллических теплообменников

Стальные

Недорогие, простые и надежные радиаторы из стали бывают двух видов — панельные (рис. 5) и трубчатые.

Простейший трубчатый конвекционный радиатор состоит из двух фронтальных металлических листов, между которыми используется трубопроводная магистраль с теплообменными пластинами, по которой циркулирует теплоноситель. Обогрев помещений происходит за счет конвекции воздушных масс.

Сверху наружные металлические панели покрывают защитным слоем лака, нанося его методом высокотемпературного обжига в печах.

Стальные теплообменники производят по технологии точечной сварки, они не являются секционными и разборными.

Предельные пороги давлений рабочей среды у трубчатых изделий 9–15 бар, у панельных 5–11 бар, теплопередача одной батареи в диапазоне от 1200 до 1650 ватт. Стальные радиаторы выдерживают температуру рабочей среды до 115 ° С.Водородный показатель не имеет существенного значения для стали и может отклоняться от нейтрального в 7 единиц на несколько пунктов ту или иную сторону.

Однако для стали актуальна проблема коррозии, то есть высокое содержание кислорода в воде приводит к ее быстрому разрушению.

Поэтому радиаторы из стали не рекомендуются в коммунальных квартирах и подводить к ним теплоноситель по трубам, не имеющим защиты от диффузии кислорода.

Также стальные панельные теплообменники чувствительны к перепадам давления и часто не выдерживают гидроудары, которые в централизованных отопительных сетях достигают значений порядка 35-40 бар.

Производители стальных батарей — отечественные фирмы «РС», «Гармония», немецкие «Kermi», «Zehnde», итальянские «Israp», «Tesi».

Рис. 5 Конструкция стальных панельных батарей

Впервые на российском рынке алюминиевые радиаторы появились в 90-х годах, их изготовили в Италии несколько ведущих мировых систем отопительного оборудования. Высокая теплопроводность и прочность батарей, которая по заявлению производителей доходила до 50 бар, могла бы обеспечить алюминиевым теплообменникам долгую безоблачную жизнь на отечественном рынке.Но зачем же понадобилось переделывать то, что и так хорошо работает?

Как указывалось выше, алюминий слишком требователен к водородному показателю рН, который не должен выходить за диапазон 7 — 8 единиц. В результате в процессе эксплуатации у других потребителей батареи, работающие до 10 лет, начинают течь через 2-3 года из-за разрушения защитного оксидного слоя.

Проблема усугублялась тем, что даже в индивидуальных домах, где замкнутый отопительный контур можно было залить теплоноситель с фиксированным рН, все равно текли батареи.Связано это с тем, что любая отопительная жидкость по тем или иным причинам со временем изменяет свой водородный баланс.

Вначале итальянские разработчики придумали напыления внутрь проходного вертикального канала защитных материалов. Однако они снижены теплопередачу и временем истирались абразивными частями песка, ржавчины, шлама, которые в большом циркулируют по коммунальным отопительным сетям.

Возможно будет полезно узнать в отдельной статье, каким должен быть Температурный график подачи теплоносителя в систему отопления — условия, показатели

Рис.6 Однотубчатый и двухтрубчатый полубиметалл — устройство в разрезе и внешний вид секций

Однотрубчатый полубиметал

После неудачи в 2000-х годах с защитным напылением, итальянские производители разработали конструкцию радиаторов, получившую условное название однотрубчатый полубиметалл.

Так как самым уязвимым местом секций радиаторных батарей являлись их тонкостенные вертикальные участки, их усилили стальными трубками. По технологии изготовления уложенные в трубы из сталили алюминием.

После эксплуатации некоторое время у потребителей другие проблемы. Из-за разницы в тепловом расширении стали и алюминия в батареях батареях щелчки при резком изменении температуры теплоносителя. Иногда трубки из-за циклов сжатия и расширения разбиваются, в которых находились, и падали вниз, перекрывая путь теплоносителю.

Отопительная жидкость нередко проникала в пространство между стальной трубной оболочкой и алюминиевым каналом. После ее сжатия от расширения трубок образовывались невидимые глазу микротрещины, и батарея начинала подтекать.Эти недостатки приводят к появлению другой конструкции батарейки.

Производители однотрубчатого полубиметалла — российский Rifar серия Base, итальянская Sira, модель Gladiator.

Двухтрубчатый полубиметалл

В данной системе вместо одной вертикальной стальной трубки в секцию помещаются две изогнутые. Как в первой, так и во второй конструкции, это хорошо заметно на боковых торцах.

После изменений производители избавились от выпадания незакрепленных вертикальных, но основной недостаток алюминиевых батарей сохранился.Вода по-прежнему с алюминиевым соединением, уже разрушенная резьбу, предназначенная для ниппельного соединения секций.

Рекомендуем почитать: Что залить в систему отопления частного дома и рассчитать объем жидкости

Производители двухтрубчатого биметалла — Sira, модели CF и RS.

Рис. 7 Биметалл в разрезе и экономичный тонкостенный вариант завернутой резьбой от Rifar Monolit

Полный биметалл

Настоящий биметалл, где нет контакта теплоносителя с алюминием, впервые стала фирмой Global.Модель называется Global Style и является первым полным биметаллом.

Global сделали водопроводящий коллектор в виде сваренных между собой горизонтальных и вертикальных трубных участков. На их горизонтальные отрезки толщиной 4 мм была нанесена внутренняя резьба для соединения секций между собой, вертикальные (их диаметр 13–22 мм) имели чуть меньшую толщину в 2 мм и приваривались к коротким горизонтальным участкам. После изготовления стальной закладной элемент заливали алюминием под высоким давлением.

Несложная технология позволила избавиться от всех недостатков алюминиевых батарей и получить высокую прочность, максимально долгий срок настоящего биметалла. Случаи разрыва таких радиаторов неизвестны и рассчитывается математическим путем, они способны выдержать давление в 200 атмосфер.

К недостаткам биметаллических радиаторов следует относить теплоотдачи с течением времени из-за увеличения пространственного зазора между трубной закладкой и алюминиевой заливкой.

Поэтому европейские производители предлагают алюминиевые трубы массой под давлением в 800 — 900 тонн на сантиметр квадратный, стремясь обеспечить плотный контакт на протяжении всего эксплуатационного срока. Более дешевые китайские изделия выпускают по технологии заливки алюминия под давлением в 400 тонн на сантиметр квадратный.

Распространенные марки биметаллических батарей от разных производитетей: Royal Thermo Indigo, Rifar Monolit, Sira RS Bimetal, Rommer Optima, Теплоприбор, Oasis BM, Halsen BS.

Рис. 8 Конструкция полубиметаллического радиатора на примере рассыпавшейся низкокачественной китайской поделки

Экструзионный однотрубчатый полубиметалл

Технология придумана итальянской Sira и представляет собой сборную конструкцию.

При изготовлении вертикальных участков со стальной резьбовой Т-образной закладкой заливают алюминиевым сплавом под давлением, горизонтальные фрагменты из первичного алюминия вытягивают методом экструзии.Так как в отличие от хрупкого силуминового сплава, первичная алюминий более мягок и пластичен, вероятность его разрыва на тонких вертикальных участках радиатора резко падает.

Далее вертикально экструзионно вытянутые фрагменты склеивают с отлитыми горизонтальными деталями через выступающие Т-образные гильзы, в результате получают технологический гибрид под названием «клеянка».

Понятно, что клеевое соединение в гибридном комплектии — его самое слабое место. Склейка может быть нарушена при резких ударах от падения радиатора или при соединении секций между собой.

Хотя клеевая технология на первый взгляд кажется абсурдной, она помогает избавиться от существенных недостатков всех алюминиевых и биметаллических радиаторов.

Дело в том, что в процессе производства в том, что в процессе производства через внутреннее отверстие является внутреннее отверстие, представленное в виде вытянутого стакана. Его закрытие — головная боль для многих производителей.

Любые приварные пробки или тонкостенные крышки наподобие майонезных не могут выполнить роль эффективных заглушек.Внизу в углублении скапливается шлам, что ускоряет процесс разрушения алюминия. А тонкие крышки в радиаторах заподлицо с проходным каналом (Fondital) истираются абразивными частями.

В отдельной статье подробно рассказывается о том, что из себя представляет Коллекторная система частного дома, основные узлы, конструкцию, монтаж отопления, а также используемые материалы

Рис. 9 Биметалл в разрезе, полученный по смешанной технологии

Смешанный однотрубчатый полубиметалл

Итальянцы не ищут легких путей.Убедившись в очевидном факте, что экструзионно вытянутый алюминий в «клеянках» также подвержен коррозии из-за отклонений в рН, они вставили в вертикальный фрагмент тонкую стальную трубку. Чтобы она не выпадала, как в конструкции с однотрубным полубиметаллом, ее сделали тонкостенной и запрессовали. Далее вертикальные экструзионно вытянутые фрагменты со стальной закладкой склеили с горизонтальными.

В результате реализации столь сложного и извилистого пути с использованием смешанной технологии получили полный биметалл.

Биметаллические радиаторы внешне, по месту расположения и размерным параметрам подсоединенных патрубков, ничем не отличаются от алюминиевых аналогов. Чтобы их подключить к отопительной магистрали, используются одинаковые комплектующие и арматура.

Рис. 10 Примеры подключения батарей к трубам из разных материалов

Материалы труб

Основной недостаток полных биметаллических радиаторов — слабая устойчивость стального трубопровода к коррозии, напрямую связанная с процентным содержанием кислорода в воде. То есть для установки биметаллических радиаторов лучше использовать металлические трубопроводы (сталь, нержавейка, медь) или полимерные алюминиевой оболочкой — металлопластик и армированные алюминием полипропилен. Полипропиленовые трубы, армированные стекловолокном, тоже подойдут, но помните, что у них более высокая кислородопроницаемость, то есть, со временем в системе может появиться коррозия на металлических частях (правда, пройдет очень много времени).

Арматура и комплектующие

Стандартная батарея ставит четыре резьбовых отвода, ее подключают в двух точках, вверху устанавливает кран Маевского, а на четвертый отводят заглушку.

В торговой сети реализуют специальные наборы с переходниками (короткими муфтами с наружной и внутренней резьбой) для вкручивания в радиаторные отводы, в которые также входят кран Маевского, заглушка и крюки с крепежом для подвешивания батареи.

Чтобы можно было снять радиатор для ремонта и обслуживания, обычно его подключают с 2-х сторонних сторон через шаровые краны и муфты американки, которые также приобретают в торговой сети.

Если необходимо регулировать теплоотдачу, на трубопровод подачи перед батареейют установить терморегулятор.

Существует немало конструкций термостатических вентилей, которые способны полностью перекрывать воду, то есть заменяют один шаровый кран. Понятно, что такой прибор выгоднее приобрести, чем по-отдельности запорный кран и терморегулятор.

Для монтажа лучше использовать льняную паклю. Дело в том, что это отличие от нити и Фум-ленты способна расширяться при намокании. То есть в процессе эксплуатации из-за разного температурного расширения диаметра и резьбовых стальных переходников, зазор между ними при нагреве становится слишком мал, и после отключения отопления холодные батареи начинает подтекать.

То есть Фум-лента и сантехническая нить не восстанавливает свою форму, в то время как лен от воды разбухает и перекрывает все мелкие каналы для прохождения теплоносителя.

Рис. 11 Комплекты для монтажа радиаторов

Схема подключения биметаллических радиаторов

Радиаторы подключают в однотрубную и двухтрубную разводку отопительной системы. При этом в зависимости от места расположения подводящего теплоноситель трубопровода различают следующие схемы их подключения:

Нижнее. Не слишком эффективная по тепловой отдаче схема, в основном используется в популярной однотрубной разводке типа ленинградка. К ее преимуществам относят эстетичный внешний вид из-за отсутствия вверху труб, и более простой экономичный монтаж. (Кстати, есть статья об узле нижнего подключения радиатора, как выбрать и подключить).
Одностороннее. Основной тип подключения радиаторов в коммунальных квартирах при однотрубных и двухтрубных системах и наличии вертикального стояка.
Если теплоноситель циркулирует по одной трубе, проходя последовательно через все радиаторы, в разводке обязательно должна присутствовать байпасная перемычка. При ее наличии можно отсоединить радиатор, перекрыть шаровые краны на выходе и выходе труб, при этом вода будет обходить батарею по байпасу. По эффективности односторонняя схема подключения радиаторов биметаллических немного уступает диагональному и превосходит нижнее.
Диагональное. Наилучший вариант подключения радиатора по теплопередаче при верхней подаче.Широко используется при однотрубной, двухтрубной разводке вне зависимости от положения отопительного стояка. В самотечных системах отопления, которые иногда используют в индивидуальных домах, все батареи подключаются по диагонали.

В отдельной статье можно подробно узнать Все о диагональном подключении радиаторов отопления, здесь рассказывается о способах и схемах подключения радиаторов, даются советы и рекомендации

Рис.12 Виды подключений и их тепловая эффективность

Установка и подключение радиаторов

Перед проведением работ приобретают комплектующие — переходники с крюками, в типовой комплект часто входят дюбеля с винтами. Также покупают терморегулятор и два вентильных или шаровых крана.

Для просверливания отверстий понадобится шуруповерт или дрель подходящим для дюбеля сверлом. Также необходимо иметь строительный уровень, рулетку и карандаш, разводной сантехнический ключ.

Перед проведением работ определите место размещения и размеры батареи по следующим правилам:

теплообменник симметрично относительно центральной оси окна;
он должен подвешиваться на расстоянии 100 — 120 мм от нижней поверхности подоконника;
расстояние между и батареей не должно выходить за диапазон 80 — 120 мм;
большим просвет между батареей и стеной 30 — 50 мм;
общая длина батареи — 70 — 80% от ширины окна, под которым она закрепляется.

Для навешивания биметаллических радиаторов используйте минимум три кронштейна — два вверху и один снизу.

Производя подключение биметаллических радиаторов отопления, возможно понадобится информация про: Трубы для — какие бывают виды современных труб, а также что лучше выбрать при основже отопления в частном доме или квартире

Рис. 13 Схема подключения биметаллических радиаторов отопления к вертикальному стояку в коммунальных квартирах

Диагональное подключение биметаллического радиатора с терморегулятором при заранее выведенных трубах проводят в следующих трубах:

Крепление удерживающих крюков

Вначале проводят разметку на стене.Очерчивают центральную вертикальную линию, затем симметрично прикладывают радиатор к периметру (понадобится помощь второго работника) и делают карандаш через его ребра отметки.
Две точки под горизонтальным участком секции вверху и одна точка внизу центральной линии.
Далее сверлят отверстия необходимого диаметра и устанавливают радиаторные крепления на дюбеля с шурупами.
Навешивают батарею и проверяют правильность ее установки — она должна опираться на все кронштейны без просветов.

Подсоединение арматуры

Прикручивают ключом четыре радиаторной 1-дюймовой резьбы на размеры 1/2 и 3/4 дюйма, которые имеют герметизирующие прокладки.
Теоретически их можно вкручивать без какой-либо дополнительной подмотки, однако лучше использовать лен. Дело в том, что при контакте алюминиевой и стальной резьбы происходит их частичное разрушение, в свободных полостях оседает известный налет и спустя определенное время переходник пристывает и не поддается выкручиванию разводным ключом.
Лен препятствует возникновению, забивая свободные каналы, что облегчает дальнейший демонтаж арматуры и разборку батареи.
Вверху радиатора прикручивают соединительную муфту (американку) для подключения терморегулирующей головки, снизу по диагонали устанавливают на выходе батареи.
На свободный выход устанавливают заглушку, для подмотки деталей используют лен. Напротив терморегулятора вкручивают разводным ключом в переходник кран Маевского.
Далее на верхнюю входную трубу прикручивают термостатическую головку с регулятором, повернутым в сторону помещения.
На выходную диагональную трубу снизу вворачивают запорный клапан (шаровый кран).
После навешивают радиатор на кронштейны и соединяет его вход и выход с термостатической головкой вверху и запорным клапаном снизу, используя накидные гайки американок.

Рис. 14 Подключение биметаллических радиаторов отопления — основные этапы

Биметаллические радиаторы — одна из новейших технологических разработок ведущих мировых производителей, которую можно эффективно использовать как в коммунальных, так и в индивидуальных отопительных системах. Методы и варианты с помощью которых создаются биметаллических радиаторов отопления, ничем не отличается от подключения популярных алюминиевых радиаторных обменников.

Принцип работы радиатора отопления

Как работает радиатор отопления?

Отопительный радиатор стоит в каждом доме, однако далеко не все пользователи знают, как работают такие системы. Между тем знать об этом важно, чтобы выбрать оптимальную для своей квартиры батарею.

Общие принципы работы отопительных радиаторов

Подходы к отоплению в системах отличаются, но есть общие принципы, по которым работают все радиаторы:

В систему подается теплоноситель, чаще всего им служит горячая вода.
Теплоноситель нагревает поверхность радиатора.
Нагретая карта передает тепло в пространство помещения.
Постепенно теплоноситель остывает, после чего перетекает в общую систему, где проходит повторный нагрев.

Это упрощенный принцип работы, схема распределения тепла в различных радиаторах будет отличаться.

Как работают батареи из чугуна

При подключении радиаторов, изготовленных из чугуна, наиболее часто используется односторонняя схема. То есть нагретая вода возвращается в общую систему с одной стороны. Выглядит это так:

Нагретая вода подается в радиатор.
Вода остывает, благодаря физическим процессам перетекая по конструкции батареи.
Теплоноситель вытекает в другую трубу, попадает обратно в общую систему.

Это наиболее простая схема. Для существенного поддержания оптимальной температуры требуется значительный объем теплоносителя. Однако такие радиаторы медленнее осты, работают долго успокаивается даже при отключении отопления. Также чугун нетребователен к качеству теплоносителя, однако не способен выдерживать сильные гидроудары, которые нередко случаются в центральных системах отопления.

Как работают батареи из стали, алюминия и биметаллические модели

Данные радиаторы могут подключаться по схемам, а работа их также использует на передаче тепла в окружающее пространство. В отличие от чугунных, такие батарейки требуют минимум теплоносителя (примерно 350 г), что не только упрощает монтаж и демонтаж, но и делает их экономичными.

Экономия теплоносителя происходит за счет тонкой трубки, по которой течет вода.Радиаторы из стали, алюминия или совокупности металлов, отличаются лучшей теплоотдачей.

Примечательно, что биметаллические радиаторы характеризуются более высокими коэффициентами теплоотдачи. Высокие показатели достигаются их устройству: который передает тепло алюминиевой оболочке (оболочка не контактирует с, потому что защищена от коррозии).

Как работают вакуумные радиаторы

Нагрев при помощи вакуумной батареи отличается от всех озвученных выше типов, поскольку здесь используется принцип двойной теплопередачи.

Используемая в роли теплоносителя вода проходит наиболее короткий путь (по запаянной прямой трубе), что обеспечивает быстрый нагрев. С трубой контактирует жидкость внутри, которая проводит тепло.

Биметаллические радиаторы отопления, фото, устройство

Особенности биметаллических радиаторов

Разновидности радиаторов

В чём особенности медно-алюминиевых радиаторов

Монтаж оборудования

Расчёт количества секций

Биметаллические радиаторы, устройство и особенности

биметаллические секции, их замена, пайка трещин и промывка

Устройство батарей из биметалла

Основные причины неисправности

Как промыть батареи

Ремонт трещин в батареи из биметалла

Полезное видео

виды и модели, как выбрать, фото каталог

Основные характеристики

Виды биметаллических радиаторов

Монолитные радиаторы

Разборные радиаторы

Размер биметаллического радиатора

Декор радиатора отопления

Что нужно учесть при покупке

Рейтинг лучших европейских производителей

Какие биметаллические радиаторы отопления лучше выбрать. – Первый строительный

Устройство биметаллических радиаторов отопления.

Монолитные или секционные биметаллические радиаторы отопления?

Параметры выбора биметаллических радиаторов отопления.

Плюсы и минусы биметаллических радиаторов отопления.

Плюсы биметаллических радиаторов:

Минусы биметаллических радиаторов:

Как рассчитать нужное количество секций в радиаторе.

Популярные модели биметаллических радиаторов представленные на рынке.<img src='/800/600/https/wilma-rus.ru/images/stories/shop/varmega/podkluchenie-aluminievyh-radiatorov3.png' style='float: right;' />

Видео выбор биметаллических радиаторов отопления.

Устройство биметаллических радиаторов — Allrad

Как устроены биметаллические радиаторы

Преимущества и недостатки биметаллических радиаторов

Расчет количества секций радиатора

Какой производитель лучше

Виды и размеры биметаллических радиаторов отопления, рекомендации по их выбору

Биметаллические радиаторы отопления — виды, технические характеристики

Устройство биметаллических приборов

Радиатор отопления: размеры

Особенности конструкции

Типы конструкции

Ёмкость

Рекомендации по выбору радиатора

Устройство биметаллических радиаторов — Allrad

Как устроены биметаллические радиаторы

Преимущества и недостатки биметаллических радиаторов

Расчет количества секций радиатора

Какой производитель лучше

Биметаллические радиаторы отопления, фото, устройство

Особенности биметаллических радиаторов

Разновидности радиаторов

В чём особенности медно-алюминиевых радиаторов

Монтаж оборудования

Расчёт количества секций

Биметаллические радиаторы, устройство и особенности

Состав биметаллического радиатора — РемонтЖиля.ru

Виды и размеры биметаллических радиаторов отопления, рекомендации по их выбору

Биметаллические радиаторы отопления — виды технических характеристик

Устройство биметаллических приборов

Радиатор отопления: размеры

Особенности конструкции

Типы конструкции

Ёмкость

Рекомендации по выбору радиатора

Подключение биметаллических радиаторов отопления — инструкция

Виды и особенности радиаторов отопления

Чугунные

Алюминиевые

Биметаллические

Стальные

Однотрубчатый полубиметал

Двухтрубчатый полубиметалл

Полный биметалл

Экструзионный однотрубчатый полубиметалл

Смешанный однотрубчатый полубиметалл

Материалы труб

Арматура и комплектующие

Схема подключения биметаллических радиаторов

Популярные модели биметаллических радиаторов представленные на рынке.
