Особенности подключения варочных поверхностей к электросети | Плиты и варочные поверхности | Блог

Необходимость проведения отдельного кабеля питания от распредщита квартиры (РЩ) до электрической варочной панели породила ряд проблем с подключением. В домах напряжение питания бывает одно-, двух-, и трехфазное. Мы покажем, как состыковать РЩ с клеммником панели.

Маркировка на клеммах

Обычно в электрических варочных поверхностях бывает шесть клемм, но никогда не применяется шестижильный кабель. Чаще всего трехжильный — в старых домах, пятижильный — в новых. Редко четырехжильный. Количество жил зависит от количества фаз в РЩ квартиры.

На рисунке показана шестиклеммная коробка, где:

  • L1 — ФАЗА «A»,
  • L2 — ФАЗА «В»,
  • L3 — ФАЗА «С»,
  • N — НОЛЬ,
  • N — НОЛЬ,
  • РЕ — Заземление.

Поведен трехжильный кабель от распредщита или от розетки. Розетка — промежуточное звено. Ставить ее или нет, смотрите здесь. На стыковку РЩ с клеммником она не влияет. Бывают коробки с меньшим числом клемм, но принцип стыковки их с кабелем остается одинаковым.

Приведенный пример — крайний случай. Меньше трех проводов от РЩ отходить не должно. Больше шести клемм у варочной поверхности не бывает. Также имеются варианты, когда наоборот жил в кабеле больше, чем клемм у плиты. Принцип соединения прост: фаза — ноль — заземление — необходимые атрибуты для правильного функционирования любой панели.

На нижней крышке изделия приклеивается инструкция-схема по подсоединению клемм поверхности к одно-, двух- и трехфазной сети.

1N~, 2N~, 3N~ — количество фаз подключения.

Если у вас шесть клемм и три фазы, то необходимо поставить перемычки, как показано красным цветом на рисунке. Перемычки обычно поставляются с комплектом.

Перемычки необходимы, чтобы плита работала правильно. Крепить нужно надежно, с усилием, но не перестарайтесь. Помните, что пластмасса хрупкая, а винтики маленькие.

Цветовая маркировка проводов

Существенно облегчает монтажные работы. Цвета проводов регламентированы ПЭУ (Правила устройства электроустановок) РФ и евростандартами.

  • Заземление — желто-зеленый цвет, иногда чисто желтый или зеленый. Обозначение на схеме — РЕ
  • Нейтраль или ноль — синий либо голубой. Обозначение — N
  • Фаза — коричневый, черный, белый, серый, красный, фиолетовый, оранжевый, розовый, бирюзовый

Провод PEN — устаревшая система заземления, в которой нейтраль и заземление совмещены. Это упрощает электромонтажные работы, но повышает опасность поражения электротоком. Желто-зеленый цвет (как у PE) или синий как у N.

Однофазная сеть на 220 В

Самый распространенный вариант. От РЩ отходят три провода, которые приходят в клеммник варочной поверхности с тремя, четырьмя, пятью и шестью клеммами. С шестью клеммами мы разобрались — рисунок вверху.

Для четырехклеммной коробки, требующей две фазы, тот же принцип: ставим перемычку между фазными клеммами:

Провода от питания дома соединяем соответственно: L1 — с фазой, N с нулем, РЕ — заземление.

Пятиклеммная коробка. Ставим перемычку между фазными и между нулевыми клеммами:

Также как и в предыдущем примере соединяем L1 — с фазой, N с нулем, РЕ — заземление.

Трехклеммная коробка. Самый простой вариант, ибо тут без вариантов. Фаза с фазой, РЕ с РЕ, ноль с нулем.

Двухфазная сеть на 220 В

В двухфазной сети двухфазная поверхность присоединяется один к одному. В трехфазной панели ставиться одна перемычка. В однофазную панель идет одна фаза. Другая фаза — изолируется в монтажной коробке.

С щитка в квартиру приходят четыре провода

Показан клеммник индукционной панели Electrolux EHH56240IK. Здесь полное соответствие кабеля от РЩ и клеммника плиты. Мощность плиты — 6.5 кВт. Так как используется две фазы, то ток по ним будет в два раза меньше, чем по одной. За счет этого кабель можно брать с меньшим сечением.

Для трехклеммной коробки одна из фаз не подается, а изолируется.

Соединение с шестиклеммной поверхностью

Видим, как двухфазной сетью можно запитать панель электроплиты на 380 В. Показана схема с вилкой. Но провода те же самые, что идут от РЩ до розетки.

Трехфазная сеть на 380 В

Важно. Все поверхности работают от фазного напряжения 220 В. Применение нескольких фаз нужно, чтобы уменьшить нагрузку на электросеть. Линейное напряжение 380 В не используется.

Трехфазная сеть и трехфазная поверхность. Один к одному. Самый оптимальный вариант. Сечение пятижильного кабеля 2,5 мм² подойдет к плитам любой мощности.

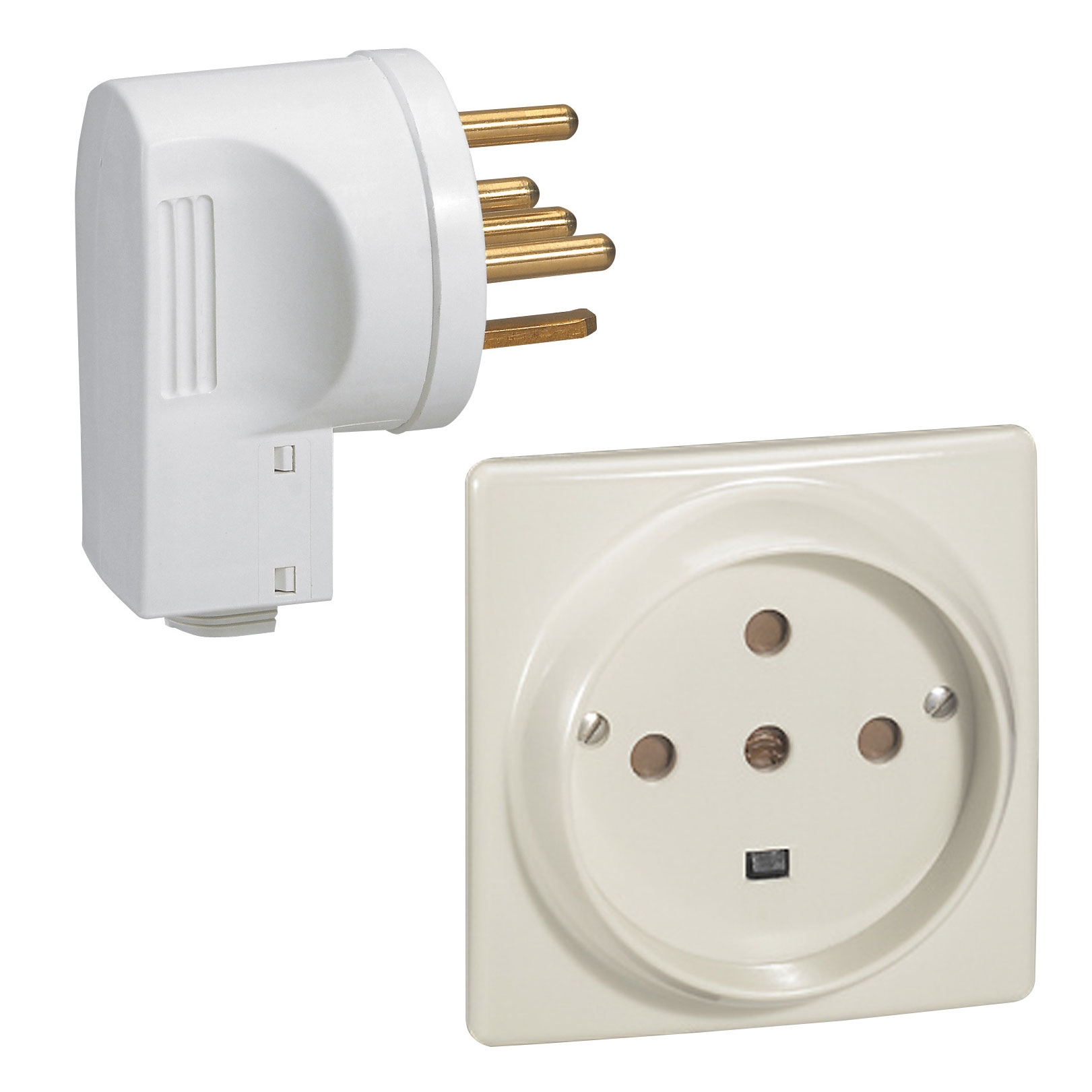

 До вилки идут те же провода, что и к соответствующей ей розетке от распредщита.

Двухфазная панель в трехфазной сети

Чтобы подключить такую панель к трехфазной сети, нужно не использовать фазу L3 — серый цвет жилы кабеля, идущего от щитка. Эту жилу нужно изолировать в монтажной коробке.

На схеме кабель идет от дифавтомата на РЩ в монтажную коробку. Вместо нее может быть розетка. Четыре кабеля двухфазной модели входят в ту же коробку или соединенные в вилке в розетку.

Некоторые модели идут с установленным четырехжильным кабелем. Чаще всего — это индукционные варочные поверхности на 4 конфорки. В этом случае кабель индукционки заводится в коробку или соединяется в вилке, как на рисунке выше.

Однофазная панель в трехфазной сети

Аналог предыдущей схемы двухфазной панели. Не использовать фазы L2 и L3. Две этих жилы нужно изолировать в монтажной коробке.

Выбор питающего кабеля

Согласно ПУЭ, п.7.1.34 кабель должен быть медным. Трехжильным, если у вас однофазное питание дома (рисунок вверху). Пятижильным для трехфазного.

Сечение кабеля — площадь поперечного сечения 1 медной жилы в мм².

Подробно выбор кабеля описан здесь. Добавим сводную таблицу:

Мощность поверхности, кВтДо 3,53,5–5,55,5–7,2 7,2–8,8
Однофазная сеть, мм2, 3-х жил. кабель3*2,53*43*63*10
Номинальный ток дифавтомата, А (мА)16 (30)25 (30)32 (30)40 (30)
Двухфазная сеть, мм2, 4-х жил. кабель4*2,54*44*6 4*10
Номинальный ток дифавтомата, А (мА)16 (30)25 (30)32 (30)40 (30)
Трехфазная сеть, мм2, 5-ти жил. кабель5*2,55*2,55*2,55*2,5
Номинальный ток дифавтомата, А (мА)16 (30)25 (30)25 (30)25 (30)

Для двухфазной сети параметры жил кабеля и дифавтомата совпадают с параметрами однофазной сети. Хотя по логике, нагрузка на жилу в двухфазной сети в два раза меньше, чем таковая в однофазной сети. Но, посмотрим на схему соединения трехфазной поверхности к двухфазной сети, взятую отсюда

Видим, что две фазы панели 1 и 2 соединены перемычкой. То есть две конфорки будут запитываться от одной фазы двухфазной сети. Поэтому для поверхностей мощностью больше 3,5 кВт нужен кабель потолще. Кроме того, двухфазные сети большая редкость в домах. Ставили их давно в 90-х годах. Информации об их надежности мало. Лучше не рисковать и прировнять их к однофазной сети. Тогда можно спать спокойно!

Небольшой FAQ

Почему ноль трехфазной сети не перегружается, хотя через него стекает ток с трех фаз?

Если фазы нагружены симметрично, то по нулевой жиле ничего не течет. Потому что эти токи сдвинуты по фазе относительно друг друга на 120°. Речь идет не о сложении абсолютных величин токов, а об векторной (алгебраической) сумме.

Напряжение создает трехфазный генератор — три одинаковые обмотки, расположенные под углом 120° друг к другу.

Результирующее напряжение:

U = U1 + U2 + U3, или

U = Um​[sin(ωt) + sin(ωt+120°) + sin(ωt−120°)] = 0,

где Um — амплитуда ЭДС (электродвижущая сила)

Зачем нужен кабель заземления?

Главное — защитить человека от поражения электрическим током в случае пробоя фазы на корпус бытового прибора.

В Советских домах от распредщита в квартиру шло (и сейчас идут) два провода: фаза, ноль. То есть заземляющей жилы нет. Ее роль выполняет рабочий ноль — N. Если эта жила (ноль) случайно порвется (что бывает очень редко) в квартире или в щитке (в подъезде), то фаза 220 В попадет во все розетки квартиры и подключенные к ним приборы. Появится опасность удара током напряжения 220 В. Это произойдет, если человек дотронется до пробитого корпуса одной рукой, а другой или ногой докоснется до поверхности с естественным заземлением (трубы, раковина, пол влажный и не очень).

Поэтому в современных домах не бывает меньше трех жил от щитка в квартиру. Одна жила — заземление (защитный ноль, РЕ). По защитному нулю ток идет только при пробое на корпус прибора. По рабочему нулю ток течет во время работы приборов.

Некоторые электрики, используя евророзетки (для которых нужно три провода) подключают заземление на рабочий ноль. То есть ноль в «хрущобах» работает у них, как рабочий и как заземление.

Это опасно, так как в случае обрыва жилы рабочего нуля все зануленые корпуса окажутся под напряжением 220 В вне зависимости от технического состояния бытового прибора — может ударить током от нового холодильника или новой стиральной машины. Этот «прием» категорически запрещен.

Нужна ли розетка?

Чем больше соединений, тем меньше надежность цепи. То есть без розетки — меньше нагрева линии из-за уменьшения активного сопротивления, выше безопасность. Но в этом случае, для отключения поверхности от сети, нужно выйти из квартиры. Плюс повесить табличку в щитке: «не включать!»

Розетка же, перед вами — дома. Отключил и спокойно работай! Еще один аспект проблемы — стоимость работ. Без розетки дешевле на стоимость самой розетки, плюс работа. Если же учесть предполагаемый срок эксплуатации варочной панели, ее неизбежной замены со временем, то ответ очевиден — розетка нужна. Но последнее слово за вами.

Все описанные в статье способы подключения вы делаете на свой страх и риск. Автор не несет никакой ответственности. Самый надежный вариант — обратиться к специалисту.

Как подключить электрическую варочную панель самостоятельно

Как правило, процесс подсоединения кухонной плиты к сети довольно прост и ограничивается включением вилки в розетку. Однако немалое число покупателей предпочитает купить вместо полного комплекта лишь рабочую часть – варочную панель. Ее подключение к электросети несколько сложнее. Не знаете, как подключить электрическую варочную панель самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких фирм, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др., которая может встраиваться даже в столешницу. Ознакомившись на форумах и сайтах с ценами, которые предлагают мастера за свои услуги по соединению приборов, вы поймете, что самому выполнить подключение выйдет гораздо дешевле.

Теоретическая часть.

Итак, электрическая варочная панель подключается к специально ответвлённой розетке высокого уровня заземления с пропускной способностью от 25 до 32 А. Что касается проводов – они должны быть медными, с тремя жилами, иметь сечение не менее четырёх миллиметров. Однако сегодня разводки электропроводки рассчитаны на подсоединение и четырёхжильных кабелей. Говоря о розетках, которые рассчитаны на подключение варочных панелей, то их классифицируют следующим образом:

  • трёхконтактные;
  • четырёхконтактные.

Руководство по установке

Безусловно, если у вас имеется уже готовая вилка, то подключение электрической панели значительно упрощается. А вот для того, что подключить провод в розетку, нужно знать особую специфику этого процесса. Допустим, что питание варочной плиты имеет 4 жилы (фаза, фаза, ноль, земля), в стене же их 3. Это свидетельствует о том, что плита требует установки перемычки между фазами на клеммнике, чтобы подсоединится к трехжильному кабелю.

Значит, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего подсоединяем одну из фаз к фазному проводнику квартирной проводки (должен быть черного, коричневого, белого цветов). Что касается жил заземления и нуля, то они остаются нетронутыми.

Полученный шнур нуждается в изоляции. Если провода из стены имеют одинаковую цветовую маркировку, тогда используя мультиметр, определите, где ноль и фаза.

Это важно! Розетку, в которую собираетесь подключить электрическую варочную панель, предварительно разберите и тщательно проверьте, потому что в некоторых случаях происходит несоответствие контактов и проводов плитки, в результате чего после подключения может произойти такое, что розетка искрит либо начнет плавиться.

Смотрим видео и учимся наглядно устанавливать и подсоединять кухонный прибор

Настоятельные рекомендации

Учитывайте следующие советы по подключению техники своими руками:

  1. Перед тем, как подключить электрическую варочную панель, необходимо установить УЗО и автомат.
  2. Корпус должен быть заземлён, но не к проводнику от иной техники, а с теми жилами, что соединяются с клеммами от розетки. Большая часть фирм-изготовителей предлагает модели, уже имеющие защитную шину для заземления, которую нужно всего лишь соединить с проводами заземления квартирной проводки.

Индукционные плиты

Индукционную панель или духовой шкаф, о монтаже которого мы уже писали, подключить можно практически по аналогии с варочной электрической панелью. Удостоверьтесь в отсутствии принципиальной разницы, прочитав нижеперечисленные советы, где мы расскажем про подсоединение плиты.

  1. Для подключения варочной панели можете использовать провод ПВС подходящего сечения.
  2. Далее откройте панель доступа. Для этого надо найти на задней части электроплиты прямоугольник, скрытый пластиной из металла. Используя отвертку, открутите его.
  3. Удалив металлическую пластину, найдите клеммы. Сперва вставьте зажим кабеля в отверстие. Шнур должен удерживаться за счёт применения зажимов. Это нужно сделать, дабы не выпал электрический провод. Далее запускайте шнур через кабельный зажим.
    Подождите с затягиванием винтов.
  4. Если мы хотим подключить духовой шкаф устаревшего образца, то там найдём 3 провода. У последних моделей их должно быть 4: 2 – фазовые, 1 – нейтральный,1 – заземления. Расположение их такое: по центру находится нейтральная точка, с двух её сторон – фазовые проволочки, под ней – точка заземления. Прежде чем соединять между собой провода, убедитесь, имеется ли медная полоска, которая обычно связывает заземляющие жилы с нейтральными. Увидев, элементарно устраните её. Фазы нужно соединить перемычкой, как мы говорили выше в инструкции по подключению электрической варочной панели.
  5. Необходимым процессом при подсоединении к варочной электропанели является совмещение шнуров. Из них чёрный и красный – провода фазы, зеленый — заземления и синий – нейтральный. Прежде чем подключить провода, отвинтите точки соединения и вместо них подсоедините провод. Сначала подсоедините кабель зелёного цвета, далее синего, потом уже оставшегося (красного либо коричневого от перемычки).
  6. Затем удостоверьтесь, что шнур хорошо натянут. Нежелательно, чтобы он был перетянутым или висел.
  7. Отличие панели электрической плиты от газовой заключается в том, что для управления первой необходимо наличие компьютерной схемы, которая имеется в технике последних поколений.

Обратите внимание, прочно ли осуществлено подключение, иначе может не выдержать автомат, и придется ремонтировать не только прибор, но и всю проводку. Также следует отметить, что монтаж электрической варочной панели можно произвести без вилки, напрямую к сети. Для этого нужно вывести отдельную линию от распределительной коробки.

Доходчивая инструкция по установке на примере модели Electrolux

В данной статье мы доходчиво объяснили вам, как подключить электрическую варочную панель самостоятельно. Надеемся, что вы будете правильно выполнять поставленные задачи и достигнете положительного результата.

Также читают:

Подключение варочной панели к электросети. Узнаем как подключить духовой шкаф и варочную панель?

В последнее время встраиваемый вид техники приобрел широкую популярность. Она отличается компактностью, стильностью и элегантностью. Варочная панель стала достойной практической альтернативной обычной плиты.

Многие интересуются, как подключить духовой шкаф и варочную панель. В этой статье будут описаны правила.

Как осуществить правильный выбор?

Встраиваемые панели бывают прямоугольными или шестигранными. Ширина прямоугольных составляет от 25 до 90 см. Глубина составляет 60 см. Шестигранные плиты приобрели другое название «сотовые», так как варочная поверхность очень похожа на соты пчел.

Какую модель выбрать — газовую или электрическую?

Варочная панель может быть газовой электрической или же комбинированной.

Электрическая панель станет лучшим решением для того дома, в котором не проведен газ. Если же он имеется, то советуем приобрести газовый агрегат.

Комбинированная модель в состоянии функционировать как на электричестве, так и на газе.

Зависимая и независимая панель

Зависимой называют модель, которая функционирует только вместе с духовым шкафом. Панель управления, как правило, располагается на корпусе духовки или же на самой варочной панели.

Следует отметить, что совмещение духовки и варочной панели не всегда возможно, даже если они выпущены одной фирмой. Определить, насколько совместимы элементы, можно посредством специальной таблицы.

Независимой является модель, которая оснащена своей панелью управления и независима от духового шкафа. Основным плюсом подобных агрегатов является произвольное размещение в кухонном помещении. Зависимая модель требует размещения только под духовкой.

Тип управления: на механике или сенсорах?

Механический тип управления предполагает наличие вращающейся ручки. Большинство пользователей отдают предпочтение именно этому типу.

Сенсорные модели предполагают прикосновение руки к панели. Такой способ считается инновационным. Он очень удобен.

Сенсорная панель обладает неоспоримым преимуществом. Она поддается легкой очистке благодаря тому, что поверхность идеально гладка.

Выбор материала изготовления

Материалом для варочной поверхности, как правило, служат стеклокерамика, алюминий, эмалированное покрытие или же нержавейка.

Рассмотрим все модели:

  • Алюминиевые. Такие устройства предполагают механическое управление. Они очень удобны в пользовании. Эти агрегаты отличаются доступной стоимостью, стойки к механическим и тепловым нагрузкам. Алюминий выдерживает удары, но подвержен появлению царапин. Помимо этого на поверхности образуются пятна от влаги и пальцев.
  • Эмалированные. Их основное преимущество — доступная стоимость. Модели с таким покрытием представлены широкой линейкой разных цветов. Отпечатки на них не остаются. Единственным минусом является возможность возникновения сколов в случае падения тяжелого предмета на панель.
  • Нержавейка. Эти модели дороже эмалированных и алюминиевых. Они так же, как и алюминий, неустойчивы к отпечаткам пальцев и влажным пятнам.
  • Встраиваемая стеклокерамическая варочная панель. Такие модели имеют сенсорный способ управления. Они отличаются стильностью и изысканностью, легко очищаются. Помимо этого, стеклокерамика подвержена быстрому нагреванию и остыванию. Единственным существенным недостатком является то, что стеклокерамика хрупка и может расколоться от удара. Также из-за попадания холодной воды на разогретой поверхности могут образоваться трещины.

Обзор лучших фирм-производителей

Варочная поверхность может относиться к одной из трех категорий:

  • К первой следует отнести элитную технику высшего качества. Это такие производители, как Miele, Gaggenau, Kupperbush.
  • Вторую категорию составляют модели среднего звена, которые отличает доступная цена и высокий уровень функциональности. Это фирмы Electroluxe, Whirlpool, Goreje, Zanussi, Bosch, Siemens.
  • Третью категорию составляют бюджетные модели. Особого внимания заслуживают плиты фирм Ardo, Hansa, Ariston.

Дополнительные свойства

При выборе варочной поверхности следует уделить внимание наличию дополнительных свойств. Существуют панели с автоматическим выключением при попадании жидкости. Есть оснащенные таймером, подающие сигнал и выключающие конфорку. Существуют модели с наличием блокировки для малышей.

Крышки варочной панели

Когда конфорки выключены, то от защиты повреждений варочную поверхность покрывают крышками. Основой для их производства служат стекло, стеклокерамика или же высокопрочная сталь. Поднятая крышка защищает от попадания грязи на стену, а если опущена, то служит предохранением варочной модели от трещин.

Крышки из стали не столь дороги, но из стекла и стеклокерамики имеют более эстетичный вид. К тому же они подлежат быстрому мытью. Как правило, опускание крышки осуществляется посредством специального механизма.

Роль мощности при подключении варочной поверхности

Подключение варочной панели к электросети предполагает учет показателя мощности агрегата.

Если устройство обладает высокой скоростью нагревания, то и электричества оно потребляет больше. В некоторых случаях показатель доходит до 7 Квт в час. Подключение электрической варочной поверхности предполагает тщательный выбор кабеля.

В особенности данное правило распространяется на питающие контакты варочной поверхности. Для минимизирования контактов и уменьшения вероятности короткого замыкания питание подается на поверхностные клеммы. Подключение варочной панели к электросети осуществляется посредством медного кабеля диаметром не меньше 4 мм.

Как подключается электрическая варочная панель

Если вилка приготовлена, то подключение варочной панели к электросети не представляет никакой трудности.

Куда сложнее разобраться с коммутацией проводов, которые подходят к розетке. К примеру, от варочной поверхности ответвляются четыре провода, а в стене их содержится три. Когда происходит подключение варочной панели самостоятельно, схема отображает трехфазную поверхность.

Черные и коричневые провода соединяются вместе. Скрученные жилы подсоединяются к квартирной фазе. Как правило, это белый провод. Провода заземления останутся свободными.

В колодке с клеммами находятся перемычки из меди. Для правильности их расположения нужно обратиться к схеме, находящейся около колодки. При работе с таким устройством, как варочная поверхность электрическая, схема подключения поможет расположить перемычки и правильно подсоединить провода.

В случае, если вы не знакомы с техникой, подключение варочной панели к электросети рекомендуется поручить профессиональному электрику.

Подключение электрического духового шкафа

Плюсы духового шкафа не оставили равнодушной ни одну хозяйку. Устройства не только безопасны и легки в управлении, но и обладают широкими функциональными возможностями.

Инновационные электрические духовые шкафы соединили в себе функцию микроволновой печи и разморозки, гриля и приготовления блюд на пару. Подбор духовки — дело несложное, но с установкой придется повозиться.

Инструкция

Многие интересуются, как правильно подключить варочную панель и духовой шкаф.

  • Для начала ознакомьтесь с техническими характеристиками духового шкафа. Это поможет вам верно установить розетку. В зависимости от того, какую мощность потребляет агрегат, рассчитывают нужный показатель электрического тока, который нужен для подключения оборудования. Как правило, мощность составляет 3-3,5 Квт. В этом случае оптимальным показателем является 16 ампер. В противном случае потребуется ток в 32 ампера.
  • Следует подобрать розетку. Определите, насколько хороша проводка на кухне. Если электропроводка стара, то для духовки потребуется дополнительный вывод. Новая электропроводка должна быть из меди. Ее сечение зависит от требования к току. Показателю 16 амперов требуется сечение 2, 5 мм2, при 32 – 4,0 мм2.
  • Следует установить отдельный автомат, посредством которого он будет подсоединяться к электрощиту. Он должен отвечать силе тока в 25 или 40 ампер при показателях розетки в 16 или 32 ампер.
  • Духовку следует заземлить. С этой целью проводят отдельную линию, ведущую в силовой шкаф, расположенный под землей, или же применяют специальную жилу для заземления (если в вашей квартире трехфазная разводка).

Полезные советы

  • Если духовка приобретается в комплекте с варочной поверхностью, то нужно обратить внимание на принципы управления. Большинство инновационных устройств обладают единой панелью управления с духовым шкафом. В этом случае достаточным будет подключение только варочной поверхности.
  • При выборе электрической духовки отдайте предпочтение марке, которая производила варочную панель. Желательно, чтобы духовка и варочная панель были одной фирмы. Это избавит вас от проблемы сбоя при подключении из-за несоответствия разъемов системы управления.

Планируем размещение розеток на кухне

Сегодня кухни – это место, в котором не только комфортно, но также приятно готовить еду. Существует очень много помощников, которые упрощают все процессы готовки. В большинстве случаев такие устройства питаются от электричества, а значит, кухонное пространство должно быть оборудовано достаточным количеством розеток.

Когда в доме ведется ремонт, то необходимо изначально позаботиться о том, чтобы расположение розеток на кухне полностью устраивали хозяйку и ее потребности.

Стоит понимать, что электричество – это опасный вид энергии. При повреждении шнура питания может ударить током или же возникнуть возгорание. Чтобы у вас на кухне не случилось такой неприятности нужно правильно расположить электрические розетки.

Ознакомившись с материалом, вы получите информацию о том, где устанавливать розетки, чтобы не пришлось использовать удлинитель и тройник.

Схема размещения розеток на кухне

Когда на кухне планируется ремонт, то где расположить розетки – это один из важных вопросов. Как правило, такую работу доверяют профессионалам, однако если есть навыки и знания, то все можно сделать самостоятельно. Для правильного расположения источников питания на кухне изначально необходимо составить электрическую схему, которая будет рассчитана на все предполагаемые в применении электрические приборы бытового назначения.

Также важно учитывать при составлении схемы будущую планировку и расстановку приборов, чтобы изложить максимально точные размеры.

схема размещения розеток на кухне

Правильное расположение розеток, желательно определить еще, когда стены абсолютно голые. Оптимальным решением для современной квартиры считается скрытая проводка, то есть провода ведутся внутри стены в специальных желобах (штробах). Важно проводить штробирование на первых этапах ремонта, так как в результате таких действий придется уложенные провода сверху заделывать штукатуркой, а если – это делать уже после отделки, то вся работа пойдет насмарку.

Штробление стен производится болгаркой со специальным кругом или же перфоратором, все зависит от предпочтений мастера. В проделанный желоб укладывается проводка в гофре, а сверху все обмазывается до получения идеально ровной поверхности. После того как стены заделаны их можно будет красить, класть плитку или же клеить обои.

Когда планируется установка розеток на кухне, то важно помнить что у каждой хозяйки имеется определенный набор кухонной утвари, и в зависимости от площади помещения, их количество может быть разным. Самыми востребованными предметами бытовой техники считаются:

  • Холодильник;
  • Микроволновая печь;
  • Электроплита;
  • Чайник;
  • Вытяжка.
Такой набор можно считать стандартным, так как в каждом доме имеются эти предметы. Если говорить о больших кухнях, то там количество будет больше, так как можно установить стиральную машинку, посудомойку и мелкие бытовые приборы в виде миксеров, комбайнов, блендеров и т.д. при составлении схемы очень важно учесть все аспекты и требования хозяйки, только в этом случае получится то, что нужно. Правильно составленная схема размещения розеток на кухне позволит быть кухне удобной и комфортной.

Сегодня среди незаменимых приборов на кухне можно считать телевизор. Как правило, такое устройство работает все время, пока готовится еда или же все обедают. Устанавливают телевизоры в большинстве случаев в углу или по центру кухни, чтобы со всех сторон было хорошо видно.

Телевизор устанавливается на специальную вращающуюся платформу, и она монтируется в верхней части угла. При установке розетки для телевизора важно учитывать длину шнура, чтобы он хорошо доставал до розетки и не был в натянутом состоянии.

После того как расположение кухонных приборов и мебели ориентировочно расставлено на бумаге, можно начертить те места в которых будут устанавливаться розетки. Желательно, чтобы розеткам не мешала мебель, и не загромождала подходы к ним. При установке розеток важно определиться с выбором высоты для розеток и в отдельной комнате она везде должна быть примерно одинаковой.

Расстояние от прибора до розетки должно быть таким, чтобы провода было достаточно, и он не был в натянутом состоянии, только в этом случае можно минимизировать вероятность короткого замыкания или повреждение розеток. Для каждого бытового прибора есть основные требования и правила размещения розеток на кухне, благодаря которым гарантируется удобство использования и безопасность.

Розетка для холодильника
Определенного правила относительно выбираемой высоты для розеток на кухне не существует и мастер сам подбирает параметры в соответствии с моделью холодильника или другой бытовой техники. Современные холодильники имеют шнур, который редко превышает полтора метра, поэтому очень важно точно подобрать место установки прибора. Если розетка на определенной высоте будет в удалении от самого прибора, то вскоре придется менять кабели или саму розетку.

Устанавливаются розетки не ниже двадцати сантиметров над полом. Такое требование связано с тем, что кухни – это помещения с повышенной влажностью и вода может залить пол. На высоте свыше двадцати сантиметров электрические провода будут в полной изоляции от воды.

Говоря о холодильниках, то оптимальной высотой для этого прибора считается от 30 до 90 сантиметров над уровнем полов. Розетка, расположенная на такой высоте хорошо защищена от проникновения влаги, а также к ней свободно можно добраться.

Важно также учитывать и такой момент, что иногда приборы нужно отключать из розетки, (к примеру, для размораживания). Конечно можно агрегат передвинуть для того чтобы добраться до розетки, но лучше еще на этапе планирования учесть этот момент. Поэтому не стоит устанавливать электроточку непосредственно за холодильником.

В основном розетки не устанавливают за крупногабаритной техникой, ведь в ходе эксплуатации будет сложно к ним добраться. Для габаритного оборудования оптимальным расположением электроточки будет с правой или левой стороны от прибора. Если длина кабеля от холодильника позволяет, то можно разместить розетку выше самого прибора. Так она не будет бросаться в глаза и прибор без затруднений можно будет отключить.

Розетка для вытяжки
Современная кухня не обходится без такого элемента как вытяжка. Благодаря этому прибору вся копоть и дым, возникающий в результате жарки, выходит из помещения на улицу. Работает вытяжка также от электричества, поэтому розетка необходима и для нее. Оптимальным расположением розетки для вытяжки будет в верхней части комнаты. Если на кухне имеется гарнитур, то установить запитку стоит выше него.

правила размещения розеток на кухне

Определенного значения расстояния от вытяжки до розетки нет, поэтому каждый сам решает, где будет лучше, однако оптимальным решением будет устанавливать ее в непосредственной близости друг от друга. Высота монтажа розетки от потолка должна быть ориентировочно 15 сантиметров.

розетка для вытяжки

Если рассчитывать высоту установки розетки для вытяжки, то она должна находиться в метре от рабочей поверхности или же на высоте 190 см от пола.

Такие параметры подходят практически для всех видов современных квартир.

Рабочая зона — фартук
Не менее важным элементом кухни считается фартук, который устанавливается на уровне поверхности для приготовления пищи. Учитывая этот факт, стоит понимать, что на этом уровне розеток должно быть достаточно, чтобы можно было подключить все необходимое кухонное оборудование.

Расположение розеток в данном случае должно быть ориентировочно в 15- 20 сантиметрах от верхней части рабочей поверхности. Если говорить об эстетике, то специалисты не рекомендуют размещать розетки на кухне слишком высоко, так как они будут сильно бросаться в глаза при входе.

Для стандартной кухни устанавливают два блока розеток с правой и левой стороны. Единственно о чем стоит помнить, ни в коем случае не стоит монтировать электроточку над плитой или раковиной. Если у вас в гарнитуре предусмотрена подсветка, то розетка для нее устанавливается на том же уровне, что и для вытяжки.

Посудомоечная машина
В соответствии с требованиями СП31-110 2003п.14.29 в верхней и нижней части моек устанавливать электрические розетки и выключатели запрещено. Такое условие расположения розеточной группы предназначено для всех приборов, которые взаимодействуют с водой или дают высокие температуры.

Устанавливать розетки для посудомоечной машины и плиты лучше с правой или левой стороны рабочей столешницы. Главным условием для установки розетки для посудомоечной машины и водопроводной системы расположить их как можно дальше друг от друга. Такое расположение увеличит уровень безопасности на кухне.

Устанавливается розетка для посудомойки на высоте семидесяти сантиметров над поверхностью пола, с правой или левой стороны, в зависимости от расположения труб подводки и отвода воды.

Варочная поверхность и духовка
Электрическая варочная панель и духовой шкаф подключаются к разным розеткам. Причем эти розетки должны подключаться от двух независимых линий.

Если на кухне присутствует духовой шкаф, то нужно учитывать, что этот прибор должен стоять вплотную к стене, а, следовательно, расположение розетки будет на высоте 15-20 сантиметров от пола. В зависимости от мощности духовки или варочной панели используются силовые розетки, способные выдерживать большие нагрузки.

Достаточно часто возле духового шкафа расположены шкафчики и оптимальным решением будет установка розетки непосредственно внутри тумбочки, при этом в задней стенке придется пропилить отверстие для свободного доступа.

розетка под варочную поверхность
Если говорить о высоте установки розеток, то она должна варьировать от 60 до 70 сантиметров от напольного покрытия. Когда у вас на кухне будет устанавливаться варочная поверхность и духовка, то понадобится две отдельных розетки одна рассчитанная на нагрузку 32-40 А (варочная панель), 16 А (духовой шкаф).

Телевизор на кухне
Когда планируется установка телевизора на кухне, то его расположение нужно определить изначально. В основном телевизор смотрят домохозяйки во время готовки, а значит ориентируемая высота будет в районе ваших глаз. Выбрав подходящее место, для удобства пометьте на стене этот участок и именно в этом месте нужно установить розетку. Если телевизор будет установлен в углу, то все провода и кабеля будут спрятаны за экраном.

Не забудьте, что для работы телевизора кроме силовой розетки также необходимо предусмотреть подвод телевизионного кабеля.

Система контролирующая микроклимат, как правило должна подключаться напрямую от отдельно проложенного кабеля, который в свою очередь подключен от отдельного автомата в электрощитке. Если данное условие выполнено, то кондиционер подключается напрямую без установки розетки. В таких случаях розетки не устанавливаются.

Однако не все кондиционеры работают напрямую, поэтому устанавливать розетку придется в непосредственной близости к прибору. Учитывая расположение устройства, а – это, как правило, под потолком, розетку нужно установить в тридцати сантиметрах от верха, с тем расчетом, чтобы провод кондиционера доставал до розетки и не был натянутым.

Ошибки размещения розеток
Прежде чем приступить к установке розеток на кухне следует отметить те точки, в которых будут устанавливаться точки питания, подбор места должен проводиться в соответствии условий безопасности.

1.Монтаж проводки на кухне выполняется без плана размещения кухонной мебели.
До начала монтажа электропроводки обязательно составляется план расположения всей мебели и кухонной техники.

2. Свободный доступ к подключению
Основным требованием в размещении розеток на кухне является то, что они должны иметь свободный доступ, и при необходимости можно было без труда отключить бытовые приборы.

Устанавливать розетки нежелательно в местах, которые находятся ниже рабочей поверхности или столешницы. Установленные точки питания ниже положенного уровня требуют обрезания поверхностей для удобного доступа. Конечно такие изменения гарнитура не совсем приемлемые, поэтому прежде чем производить установку необходимо все детально обдумать.

Розетки, установленные над рабочей поверхностью, могут внести свой корректив в общий вид кухни. Заранее продуманный план позволит подобрать оптимальное решение для монтажа.

Не стоит монтировать розетки за корпусной мебелью и встраиваемой техникой, так как – это добавит мастеру больше работы. Если говорить по существу, то размещение розеток на кухне под встраиваемую технику может привести к неприятным ситуациям, которые лучше избегать. В таких ситуациях придется выпиливать отверстие в задней стенке.

За самой конструкцией без доступа к ней ставить розетку запрещено, ведь при необходимости невозможно будет добраться и отключить электрический прибор. Можно в качестве варианта установить розетку на уровне мебельных ножек, но при условии, что расстояние до пола будет не менее 20 сантиметров. Устанавливать розетки на кухне с встраиваемой техникой и мебелью лучше с боковой стороны, где есть свободный доступ.

3. Подключение розеток для «влажной техники» без использования УЗО.

Если на кухне используется «мокрая техника» типа посудомоечная машина, водонагреватели, стиральная машинка их розеточные линии должны обязательно подключаться через УЗО.

Запрещается также делать розетку в непосредственной близости от мойки, так как вода и электричество должны быть далеко друг от друга, только в этом случае достигается максимальная электробезопасность.

4. Подключение варочной поверхности или электрической плиты

Категорически запрещено устанавливать розетку напротив варочной поверхности или плиты. В результате готовки еды теплый воздух постоянно будет нагревать кабель, что со временем приведет к высушиванию изоляции, и она рассыплется. Также от тепла может оплавиться корпус розетки, что может негативно сказаться на внешнем виде и работоспособности точки питания.

5. Установка розеток вблизи газовых труб и коммуникаций.

Электрические выключатели и розетки | Разъемы USB

Приобретайте широкий ассортимент розеток и выключателей, включая USB-розетки и выключатели света от проверенных брендов Crabtree, Axiom, MK Electric, Scolmore Click & More. Быстрая зарядка телефонов и планшетов с помощью разъемов USB. USB-розетки идеально подходят для дома и бизнеса, которым требуется несколько зарядных станций без ограничения количества доступных розеток. У нас есть одинарные розетки USB, включая розетку на 13 А с переходниками USB и USB, чтобы легко модернизировать существующие розетки.Просмотрите белые розетки от Crabtree, в том числе USB-разъемы Crabtree и двойные розетки, такие как USB-разъем Crabtree с 2 портами USB-зарядного устройства для легкой зарядки устройств и переключаемый одинарный разъем Crabtree. Другие электрические аксессуары Crabtree включают выключатели Crabtree, розетки для бритвы и розетки на 2 группы. Магазин МК розетки и выключатели от МК Электрик. Ассортимент розеток MK включает двойные розетки, розетки для бритв, выключатели и неотключаемые розетки. Доступны и другие варианты: переключаемые 1- и 2-местные двойные розетки MK в металлической оболочке.Чтобы унифицировать электрические аксессуары, используйте переключатели MK, такие как переключатели света и диммеры MK. Розетки MK, известные своим качеством, производятся в Великобритании и пользуются доверием в торговле электроэнергией. Выберите любую отделку для вилок и выключателей, например розетки из черного никеля, выключатели из матовой нержавеющей стали, розетки из полированного хрома и розетки из латуни. Совместите розетки с переключателем одного цвета для единой электрической схемы. У нас есть латунные переключатели света, в том числе латунные переключатели яркости, полированные хромированные переключатели света и переключатели света из черного никеля. У нас также есть викторианские выключатели света. Потратьте более 25 фунтов стерлингов онлайн на бесплатную доставку или нажмите и заберите в ближайшем отделении Toolstation.

Результатов не найдено

Фильтровать по

Покупайте широкий ассортимент розеток и выключателей, включая USB-розетки и выключатели света от проверенных брендов Crabtree, Axiom, MK Electric, Scolmore Click & More. Быстрая зарядка телефонов и планшетов с помощью разъемов USB. USB-розетки идеально подходят для дома и бизнеса, которым требуется несколько зарядных станций без ограничения количества доступных розеток.У нас есть одинарные розетки USB, включая розетку на 13 А с переходниками USB и USB, чтобы легко модернизировать существующие розетки. Просмотрите белые розетки от Crabtree, в том числе USB-разъемы Crabtree и двойные розетки, такие как USB-разъем Crabtree с 2 портами USB-зарядного устройства для легкой зарядки устройств и переключаемый одинарный разъем Crabtree. Другие электрические аксессуары Crabtree включают выключатели Crabtree, розетки для бритвы и розетки на 2 группы. Магазин МК розетки и выключатели от МК Электрик. Ассортимент розеток MK включает двойные розетки, розетки для бритв, выключатели и неотключаемые розетки.Доступны и другие варианты: переключаемые 1- и 2-местные двойные розетки MK в металлической оболочке. Чтобы унифицировать электрические аксессуары, используйте переключатели MK, такие как переключатели света и диммеры MK. Розетки MK, известные своим качеством, производятся в Великобритании и пользуются доверием в торговле электроэнергией. Выберите любую отделку для вилок и выключателей, например розетки из черного никеля, выключатели из матовой нержавеющей стали, розетки из полированного хрома и розетки из латуни. Совместите розетки с переключателем одного цвета для единой электрической схемы.У нас есть латунные переключатели света, в том числе латунные переключатели яркости, полированные хромированные переключатели света и переключатели света из черного никеля. У нас также есть викторианские выключатели света. Потратьте более 25 фунтов стерлингов онлайн на бесплатную доставку или нажмите и заберите в ближайшем отделении Toolstation.
