Парник из профильной трубы своими руками: фото, чертежи и сборка

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Для выращивания рассады и выгонки не обязательно устанавливать дорогостоящую теплицу. Отличным вариантом станет возведение парника, который займёт минимум места на участке, не потребует подключения системы обогрева и будет нетребователен в обслуживании. Его конструкция проста и поэтому даже без строительного опыта не составит никакой сложности спроектировать и установить парник из профильной трубы своими руками. Фото- и видео-инструкция поможет грамотно выполнить все этапы работ в минимальные сроки без привлечения специалистов.

парник из профильной трубы своими руками: фото

Конструкции из профильных труб являются самыми прочными и надежными

Содержание статьи

Почему выгодно возводить парники из профильных труб, а не из деревянных брусков?

Каркас является основной несущей частью парника, поэтому он должен сохранять форму и выдерживать нагрузки атмосферных осадков. Поэтому материал должен быть одновременно простым в обработке при изготовлении деталей, жёстким, прочным и долговечным. Существует два основных материала каркаса:

  • Деревянный брус. Поддаётся обработке любым подходящим режущим инструментом, позволяет сооружать конструкции при минимальных финансовых затратах и способен создать уникальный микроклимат внутри парника. Однако он подвержен гниению или рассыханию с потерей прочностных свойств, воздействию вредителей и насекомых. Это существенно сокращает срок его службы в среднем до 5-7 лет. Чтобы создать арочную конструкцию, потребуется значительный опыт деревообработки.
Брус для возведения каркаса

Брус для возведения каркаса

  • Металлические профильные трубы. Просты в обработке специализированным инструментом, позволяют создавать конструкции сложных форм, могут контактировать с любыми типами материалов, не нанося им повреждений благодаря гладкой поверхности. Срок эксплуатации металлопрофильных труб составляет в среднем 10-15 лет. При этом они, в отличие от древесины, не нуждаются в дополнительном уходе или защите от вредителей. Оптимальным считается сечение трубы 20*20 мм, которое обеспечивает достаточную прочность и жёсткость конструкции.

Профильные трубы для изготовления скатной или арочной конструкции

Профильные трубы для изготовления скатной или арочной конструкции

При сравнении конструкций из дерева и металла является очевидным тот факт, что для обеспечения одинаковой прочности и несущей способности каркаса потребуются металлические рейки с более компактными размерами. В данном случае это позволит получить больше солнечного света на единицу площади и обеспечить более выгодные условия для теплолюбивых культур. Помимо этого древесина будет нуждаться в периодической антигрибковой обработке.

Древесина применяется для создания глухих стен или поддона, например, в передвижных объектах. Кроме того, она обладает невысокой теплопроводностью и поэтому позволит сохранить тепло в объёме конструкции.

Выбираем материал для обшивки

Обшить парник можно полиэтиленовой плёнкой, стеклом или поликарбонатом. Полиэтилен отличается дешевизной, возможностью создания плотного контакта с шероховатой или неровной поверхностью, а также обладает устойчивостью к воздействию влаги, плесени и грибка. В зависимости от плотности может обеспечить различные степени пропускания света. К недостаткам относится минимальная прочность к нагрузкам осадков, лёгкость повреждения и потеря свойства под действием ультрафиолетовых лучей. Средний срок эксплуатации составляет 1-5 сезонов.

Армированная полиэтиленовая плёнка

Армированная полиэтиленовая плёнка

Стекло обладает высоким коэффициентом светопропускания и достаточной прочностью, чтобы выдерживать нагрузки снежного покрова. Однако из-за хрупкости при порезке и монтаже оно требует повышенной аккуратности и внимательности. Обладает большим весом, поэтому требуется изготавливать каркас прочнее, чем при использовании в качестве обшивки полиэтилена или поликарбоната. Срок эксплуатации может составлять до десяти лет.

Стекло различной толщины для обшивки конструкции

Стекло различной толщины для обшивки конструкции

Более выгодным в плане монтажа и эксплуатации является поликарбонат. Он по светопропускающим характеристикам приближается к стеклу, но лишён хрупкости и весьма пластичен, что позволяет его легко изогнуть и сформировать нелинейную поверхность. Способен выдерживать все типы атмосферных осадков, в том числе и град, без повреждений и потери основных свойств. Срок службы до 20 лет.

Сотовый поликарбонат самый популярный материал для тепличных конструкций

Сотовый поликарбонат самый популярный материал для тепличных конструкций

Этап проектирования

Перед тем, как сделать парник своими руками, нужно подобрать участок для его строительства, выбрать тип конструкции и грамотно провести этапы сборки. От качества проведённых работ будут зависеть длительность его эксплуатации и достижение расчётных тепловых характеристик.

Выбираем подходящее место под объект

Энергоэффективность неотапливаемой конструкции зависит от количества падающих на неё солнечных лучей, которые позволят создавать благоприятные условия роста для культур: влажность, уровень освещённости и температуру. Поэтому до начала проектирования выбирают подходящее место под строительство парника. Основные критерии выбора следующие:

  • Конструкцию размещают в безветренном месте или в условиях минимального влияния воздушных потоков. Это позволит снизить теплопотери в холодный сезон и сохранить внутреннюю температуру в пределах нормы.
  • Площадка должна максимально освещаться солнцем. Даже если выращиваются культуры, которым требуется затенение, рекомендуется установить стёкла или поликарбонат, которые частично поглотят часть солнечных лучей за счёт использования специального покрытия. При этом будет нагреваться не только корпус, а и внутренний объём.
  • Рекомендуется выбирать ровный участок для повышения устойчивости конструкции и обеспечения равномерного освещения растений.
  • Поблизости от объекта должны находиться все необходимые коммуникации: водопровод для системы полива и электросеть для подключения искусственного освещения.
Полезная информация! Важно позаботиться об удобстве доступа к парнику для его обслуживания. Количество свободного пространства должно составлять минимум вдоль трёх сторон объекта в пределах 0,5-1 м.

Выбираем тип конструкции

Форма парника определяет угол падения, преломления и отражения световых лучей на выращиваемые растения. Оптимально перпендикулярное падение солнечных лучей на поверхность с целью максимального использования солнечной энергии для обогрева.

Существуют следующие типы конструкций:

  • Односкатная. Представляет собой простейшую конструкцию, которая возводится с примыканием к жилым или хозяйственным постройкам в целях экономии стройматериалов или компактности размещения на участке.
Односкатная конструкция

Односкатная конструкция

  • Двускатная. Может устанавливаться в виде отдельного сооружения и обеспечивать лучшую освещённость для выращиваемых растений, чем в случае односкатного типа.
Пример двускатной конструкции

Пример двускатной конструкции

  • Арочная. Обеспечивает равномерную освещённость всего внутреннего объёма, независимо от положения солнца. Однако для достижения такого эффекта необходимо грамотно разместить возводимый объект, чтобы арка была в направлении движения солнца. При монтаже могут возникнуть сложности с выгибанием и центровкой стальных труб, а также креплением обшивки к каркасу. В результате будет получен максимальный КПД нагрева и освещения, по сравнению с другими типами конструкций.
Арочная конструкция пользуется огромной популярностью

Арочная конструкция пользуется огромной популярностью

Выбрать подходящий парник из профильной трубы и сделать его своими руками проще, если увидеть готовые примеры на фото. Они позволят примерно понять сложность возведения, а также косвенно оценить преимущества.

Статья по теме:

Создаём чертёж

Создание чертежа — важный этап конструирования, который позволяет грамотно рассчитать количество материала, оценить сложность работ, а также правильно выполнить сборку. Начинать планирование следует с определения габаритов парника.

В отличие от других объектов, возводимых на приусадебном участке, в данном случае нельзя делать запас по площади. Связано это с повышением энергоэффективности и обеспечением оптимальных условий роста растений. Поэтому следует чётко определить какие культуры и в каком количестве предполагается выращивать.

Чертёж стационарной арочной конструкции с вентиляционными жалюзи

Чертёж стационарной арочной конструкции с вентиляционными жалюзи

Парник может быть передвижным или стационарным. Первый вариант подойдёт при острой нехватке полезной площади участка или необходимости его перемещения в обогреваемое помещение при существенном снижении температуры воздуха на улице. Представляет собой конструкцию аналогичную стационарной, но меньших размеров, выполненную из лёгких материалов и расположенную на специальной передвижной платформе.

Чертёж двускатной стационарной конструкции на собственном фундаменте

Чертёж двускатной стационарной конструкции на собственном фундаменте

Стационарный объект проектируют с любой необходимой площадью. Он может быть выполнен в надземном и малозаглубленном исполнении. Надземные парники привлекательны тем, что полностью исключают образование затенений, но при этом их целесообразно устанавливать в средних и южных широтах из-за возможного промерзания грунта. Малозаглубленные могут черпать тепло из земли и прогревать внутренний объём независимо от уровня промерзания грунта. Недостатком является появление вблизи стенок затенений, что скажется на замедлении развития растений.

Схема парника-хлебницы

Схема парника-хлебницы

Так же, как и проектируемая теплица своими руками из поликарбоната, чертёж парника должен учитывать и содержать съёмные элементы (створки или дверцы), которые будут обеспечивать доступ к растениям и вентилирование. Для этого в верхней его части предусматривают одну-две дверцы с двух сторон, которые закрепляются к верхней перекладине каркаса.

Полезная информация! Для повышения прочности каркаса нужно предусматривать промежуточные элементы конструкции, которые следует равномерно распределять вдоль стенок с интервалом 0,5-0,8 м. Интервал выбирается таким, чтобы листы обшивки стыками попадали на середину стальной трубы.

Чертеж и фото теплицы из профильной трубы 20*20 своими руками приведены на изображениях ниже.

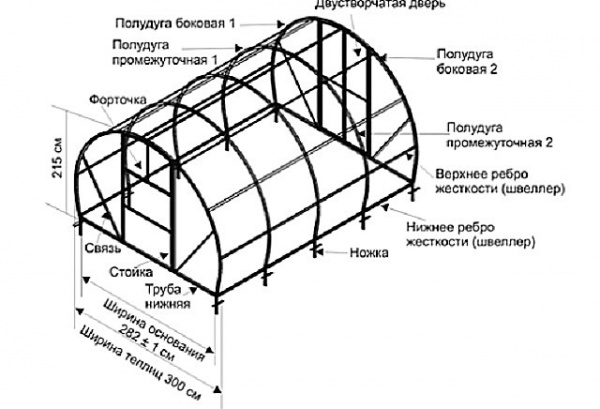

Чертёж арочной теплицы

Чертёж арочной теплицы

Фото арочной стационарной теплицы

Фото арочной стационарной теплицы

Нужно ли проектировать фундамент?

При строительстве приусадебных объектов фундамент играет роль надёжного основания для всей конструкции, позволяя распределять нагрузку по всему периметру стен. Поскольку парник из профильных труб и поликарбоната имеет минимальный вес, то в большинстве случаев создавать под него фундамент не требуется, так как стальной каркас воспримет на себя основные нагрузки без деформаций. Поэтому под него фундамент закладывать не требуется, особенно если учесть, что он существенно повысит стоимость проекта.

Создание сметы затрат

На основании чертежа составляем смету затрат и деталировку, которые будут гарантировать отсутствие проблем при закупке необходимых материалов и позволят рассчитать бюджет расходов. На деталировке будет видно, какие детали требуют применения специализированного инструмента и на каком этапе могут возникнуть сложности сборки.

При расчёте количества стройматериалов необходимо делать запас в 10% с учётом их возможного повреждения во время доставки, а также допущения ошибок монтажа. Даже если и удастся сэкономить материал, в будущем лишки можно будет использовать для ремонта или усовершенствования объекта.

Как грамотно сделать парник своими руками?

Возведение парника качественно можно разделить на три этапа: поиск инструмента и создание деталей конструкции, подготовка площадки и сам процесс строительства.

Подбор необходимого инструмента и создание деталей конструкции

Для строительства парника из поликарбоната своими руками потребуются следующие инструменты:

  • лопата для выравнивания грунта;
  • бур для установки стоек каркаса;
  • болгарка для разрезания профильных труб;
  • шуруповёрт для вкручивания саморезов;
  • ножовка с мелким зубом для распиливания поликарбоната.
Полезная информация! Разрезать поликарбонат болгаркой запрещено, так как он будет плавиться и потеряет декоративные свойства. Необходимо использовать ручной режущий инструмент по металлу с мелким зубом либо электроинструмент с регулировкой оборотов.

Последовательность сборки каркаса следующая:

  • Закупаем стройматериалы в соответствии со сметой.
  • Изготавливаем детали каркаса путём разрезания труб 20*20 мм до нужной длины. В первую очередь делаем основание, а затем опорные стойки.
Профильная труба – основная статья расходов

Профильная труба – основная статья расходов

  • Для создания арочной дуги применяем трубогибы, либо подручные средства, например, используем стандартное железобетонное кольцо и лом, вставленный в трубу в качестве рычага. Для предотвращения резкого изгиба внутреннюю часть трубы необходимо заполнить песком. Если радиус сгибания трубы до 50 см, то рекомендуется её прогреть паяльной лампой.
Подготовка торцевой части каркаса с установкой дуг

Подготовка торцевой части каркаса с установкой дуг

Способ соединения профильных труб на болты

Способ соединения профильных труб на болты

Соединение на фланцы и болты

Соединение на фланцы и болты

  • Готовые детали собираем в единую конструкцию по чертежу. Для креплений применяем стандартные стальные скобы подходящих размеров и болты, либо выполняем сварное соединение.
Сортировка нарезанных и подготовленных элементов

Сортировка нарезанных и подготовленных элементов

Сборка каркаса конструкции

Сборка каркаса конструкции

  • Измеряем длину боковых стенок и вырезаем по размерам листы поликарбоната.
Полезная информация! Измерить длину дуги можно курвиметром. Если его нет, то можно использовать верёвку, приложив её плотно к стальной трубе, а затем по её длине сделать отметки на листах поликарбоната и выполнить разрезание.
Резка поликарбонатных листов болгаркой на малых оборотах

Резка поликарбонатных листов болгаркой на малых оборотах

После сборки каркаса его нужно защитить от негативного воздействия внешней среды — рекомендуется покрасить водоэмульсионной краской. Показан готовый каркас парника из профильной трубы своими руками на фото 20.

Фото готового каркаса

Фото готового каркаса

Статья по теме:

Подготовка площадки

Площадка под объект размечается при помощи вбивания колышков по периметру, но с отступом на 0,5 м с каждой стороны. Делается это для того, чтобы создать к нему удобный доступ.

Независимо от выбранного типа конструкции (надземного или мелкозаглублённого) рекомендуется вырыть трапециевидную траншею под укладку биотоплива, позволяющего в ходе разложения бактериями органических веществ прогревать грунт.

В местах расположения фиксирующих прутьев каркаса на площадке при помощи бура необходимо проделать скважины на глубину примерно 0,5 м. На дно нужно засыпать песчано-щебневую подушку с толщиной каждого слоя по 10-15 см, в зависимости от типа грунта, и тщательно её утрамбовать.

Разметка площадки под будущий парник

Разметка площадки под будущий парник

Устанавливаем парник из профильной трубы своими руками: фото и видео процесса

Собранный каркас устанавливаем на подготовленную площадку с фиксацией на стальные штыри, вставляемые в проделанные скважины. Если возводится стационарная установка, то опоры рекомендуется забетонировать бетоном марки М300. Сроки частичного застывания составляют 14 дней, а полного – 29 дней. Дальнейшие работы проводят через две недели после заливки.

Пробуренное отверстие под установку опор

Пробуренное отверстие под установку опор

Далее приступаем к монтажу обшивки поликарбонатом. Поскольку его тепловой коэффициент теплового расширения отличается от металла основы, то потребуется в зазор между ними укладывать демпфирующую прокладку, например, на основе каучука. Количество креплений к каркасу выбирается индивидуально и составляет не менее одного на 10-15 см для обеспечения плотного соединения.

Крепление к опоре каркаса

Крепление к опоре каркаса

Лист прикладываем к каркасу, так, чтобы солнцезащитная плёнка оказалась снаружи. По периметру контакта с каркасом обязательно прокладываем полоску уплотнительной ленты либо промазываем силиконовым герметиком. Отмечаем места под отверстия диаметром 8-10 мм и просверливаем их дрелью на малых оборотах. Фиксацию выполняем на болты или саморезы по углам листа в нижней и верхней его части. Важно соблюсти отступ от угла на 3-4 см, чтобы он не откололся. Затем просверливаем остальные отверстия и проводим окончательное закрепление листа.

Полезная информация! Если лист поликарбоната оказался шире, чем расстояние между вспомогательными стойками парника, то его нужно обрезать так, чтобы стык попал ровно на середину стальной трубы.
Обшивка каркаса поликарбонатом

Обшивка каркаса поликарбонатом

Поликарбонатные листы можно крепить также и на специальные профиля. Для этого крепежи устанавливают на основном каркасе на шурупы, а затем вставляют листы поликарбоната в специальные проёмы. Такой способ крепления будет не только надёжным, а и сократит время монтажа обшивки.

Следующий лист укладываем встык к закреплённому. Выполняем аналогичные операции герметизации и крепления. Стык между двумя листами нужно обязательно герметизировать.

На болты закрепляем петли для крепления открывающихся створок к верхней перекладине каркаса. Их должно быть по две на каждую из частей. Положение петель должно быть таким, чтобы ответная их часть находилась в одной плоскости с поверхностью обшивки, чтобы не допустить перекоса открывающейся части относительно каркаса.

По периметру контакта створок с корпусом на клеевую основу укладываем каучуковый уплотнитель толщиной 2-3 мм и шириной 5 мм. Затем проводим крепление створок на саморезы.

Полезная информация! После закрепления листов поликарбоната нужно снять защитную транспортировочную плёнку с их поверхности.

В результате построен парник из профильной трубы своими руками, фото которого представлено ниже.

Готовый арочный стационарный парник из профильных труб (вид изнутри)

Готовый арочный стационарный парник из профильных труб (вид изнутри)

Заключение

  • Описаны преимущества строительства парника из профильных труб с обшивкой поликарбонатными листами.
  • Приведено описание основных конструкций, их достоинства и недостатки.
  • Описан процесс планировки, подготовки к возведению и строительства объекта своими руками.

Видео: изготовление парника от А до Я



Готовый арочный стационарный парник из профильных труб (вид изнутри)

Экономьте время: отборные статьи каждую неделю по почте

Прочитай как мы с братом смастерили самодельную теплицу из профильной трубы

Так повелось, что со времен СССР каркасы всех теплиц на нашем приусадебном участке изготавливались из дерева. С древесиной работать сподручно и стоит недорого. Более того, повальный бум монтажа пластиковых окон надолго обеспечил дачников старыми деревянными рамами, которые и по сей день активно используются для возведения теплиц и парников.

Наше предыдущее сооружение было именно таким, но рамы со временем сгнили, конструкция просела, дверь из за деформации перестала закрываться, а некоторые стекла потрескались... Словом, прошлым летом встал вопрос об изготовлении новой теплицы и мы с братом решились на монтаж основательного металлического каркаса из профильной трубы.

Готовые варианты, которые предлагают производители нам не понравились. Конструкция из за тонкого профиля показалось слишком хлипкой - дунь и упадет. Решили делать своими руками. В данном материале я постараюсь детально описать этот процесс и приложить фотографии, которые удалось сделать в ходе ведения работ.

Подготовка к возведению теплицы

Для самостоятельного изготовления нам потребовалось:

  1. Сварочный аппарат и инструмент, в т.ч. наша любимая болгарка. Очень советую хотя бы бегло прочесть эту статью >>>

  2. На металлобазе была приобретена прямоугольная и квадратная профтруба:

  3. 40x40x3 длиной в количестве 2 шт

    40х25х3 длиной в количестве 8 шт.

    Там же через менеджера была организована доставка. Очень удобно. Заехал, оплатил и встречай материал на участке с накладной в оговоренное время. Цена вопроса с погрузкой и транспортировкой на расстояние 15 км составила 1200 р - это чуть меньше 10% от стоимости заказа.

  4. Самодельный трубогиб, который мы собирали в гараже. Дело двигалось довольно бодро и не так страшен оказался черт как его малюют. Как согнуть профильную трубу читайте здесь >>>

  5. Некоторые металлобазы имеют оборудование для гибки и если вы предварительно рассчитали радиус, то можно согнуть трубу на оборудовании организации и обойтись без ручного трубогиба.

  6. Уголки и П-образный профиль. Об это добро давно запинались в гараже и точное количество, которое нам потребовалось для ребер жесткости, дверей и форточек никто не считал. Можете самостоятельно прикинуть по фотографиям приведенным ниже.

Как правильно сориентировать теплицу на участке по сторонам света можно посмотреть здесь >>>

Высчитываем размеры и делаем чертеж

Вот распечатанный на бумаге чертеж из автокада. Но рекомендую вам выполнить расчеты и сделать схему самостоятельно, чтобы уверенно ориентироваться в ходе работ.

Угол на дуге мы скорректировали и в процессе он получился больше расчетного. Причина этого решения прозаична: с первой трубой перестарались и немного перегнули. Поскольку материала оказалось впритык и расхождение было некритичным, то остальные дуги гнули используя первую как шаблон.

Общий габарит теплицы 6 x 3 x 2.5 м также претерпел изменения. Труба 40-ка, которую мы использовали по длинной стороне теплицы почему то приехала длиннее заявленного размера (видимо на металлобазе режут с запасом в плюс) Вместо 6-ти метров, получили 6.15.

Несложный расчет показал, что поликарбоната с запасом хватит на этот размер и мы сделали теплицу немного длиннее.

Процесс изготовления и монтажа

Ломать не строить и первым делом мы геройски разобрали старую теплицу и подготовили строительную площадку. На фото пятачок земли на котором нам предстоит совершить трудовой подвиг:

Полдня заняла подготовка материала. Размечаем будущие дуги, приводим их к единому размеру.

Прогоняем через трубогиб все трубы 40х25х3:

Идея использовать деревянный брус в качестве фундамента нам не нравится. Заливать бетонный как то перебор. Потому теплицу мы ставим на кирпичи и привариваем с специальным опорам - трубкам, которые остались от старой.

Выставляем основание. По длинной стороне идет труба 40x40x3, по ширине в целях уменьшения веса конструкции используем профтрубу такого же размера как на дугах: 40х25х3 (см. фото).

Сверяемся с уровнем, проверяем перпендикулярность углов, контролируем по диагонали через египетский треугольник 3:4:5 известный ещё со времен античности.

Расчехляем сварочный и варим горизонтальный и вертикальные швы. Основание готово - пошло дело!

Складываем пополам гнутые трубы, чтобы получить арки с нужным углом. Для этого размечаемся:

Вырезаем металл следующим образом:

Далее сводим оба конца и прихватываем сваркой.

Пришло время самого сложного и трудозатратного этапа. Нужно ровно выставить и зафиксировать все арки. Высоту арок очень удобно контролировать с помощью рулетки прямо на только что изготовленном основании.

Стараемся расставить их таким образом, чтобы уложиться в допустимую погрешность и минимизировать отклонения размеров, которые неизбежно появились после этапа работы трубогибом. Используем уровень и отвес. Фиксируем первую арку:

На этом этапе мы поступили следующим образом. Выбрали две "эталонные" дуги и поставили их с торцов. Натянули по 2-м вершинам шнур и остальные выставляли согласно ориентиру. Поищите в интернете метод группового подбора (селективная сборка) для сборки машин и механизмов. Здесь используем аналогичный принцип. Если одна дуга "играет" вправо, то другую подбираем так, чтобы отклонение было влево.

После того как закончили с дугами, свариваем продольные и поперечные ребра. Для первых тянем трос по уровню. В процессе устраняем погрешности всей конструкции - после этой процедуры каркас вашей теплицы должен выглядеть идеально. Сделать это довольно просто.

Один вставляет рычаг между двух элементов и со всей дури давит на дугу, геометрия которой неудачна. Второй фиксирует сваркой с ребром жесткости. Чтобы сделать фото этого процесса рук не хватило, но он должен быть понятен интуитивно.

Следующим шагом привариваем уголки на конек. В нашем случае можно было обойтись и без него, но все же решили сделать - так красивее и будет удобнее обшивать.

Варим ребра с торцов. Изготавливаем двери и форточки. Размеры дверного проема определили от балды на глаз. Ширину с запасом - так, чтобы было удобно ходить с двумя ведрами. Высоту исходя из роста самого высокого члена семьи, которым оказался автор этого бессмертного опуса.

Теперь наводим марафет. Проверяем все сварочные швы, зачищаем ржавчину, обезжириваем и красим. Краска - банальная серебрянка. Получаем следующий результат:

Привариваем петли, вешаем двери, форточки, защелки, ручки и прочую фурнитуру. На фото выше можно разглядеть будущую дверь лежащую горизонтально на бочке.

Обшиваем теплицу листами поликарбоната

Итак, каркас готов! Дело за обшивкой. Очевидно, что теплицу нашей формы стеклом не покрыть. Остается пленка или поликарбонат. Выбираем последний максимальной длины () и стандартной ширины 2,1 м. Монтаж производим на обычные кровельные саморезы. Про размеры этого покрытия и как его привезти так, чтобы не повредить читайте здесь >>>

Материал легко согнуть вдоль ячеек. Пользуясь этим конек выполняем следующим образом:

Как надежно состыковать листы между собой

Если перефразировать, то вопрос будет звучать: как вставить листы поликарбоната в соединительный профиль, который предлагает производитель?

Если профиль длинный, то правильный ответ - никак. На youtube достаточно роликов, которые демонстрируют, что с короткими листами работать относительно комфортно и это действительно так. Но соединительный элемент очень неудобен в работе и становится бесполезен если нужно заправить длинный лист.

В интернете можно найти множество сомнительных советов на этот счет (смазать силиконом, протянуть предварительно шнур, нагреть и т.д.), но результат нигде убедительно не подтвержден.

Мы после пары неудачных попыток не стали мудрить и смонтировали поликарбонат внахлест. Это функционально и выглядит на удивление эстетично. Простые рассчеты подтверждают целесообразность решения:

Длина теплицы 6.15 м

Ширина одного листа поликарбоната 2.1м . На одну сторону нужно 3 шт. Итого, общая длина 6,3 м

В нашем распоряжении "запас" материала 15 см!

Как продлить срок службы поликарбоната

  • Скорее всего ваш материал имеет одностороннюю защиту от ультрафиолета. При монтаже нужно банально не перепутать и повернуть его правильной стороной. Следите за маркировкой.

  • Очень полезно закрыть торцы специальным профилем или проклеить скотчем и проколоть в нем отверстия для стока конденсата. Если торцы оставить открытыми, то в них охотно заползают дождевые черви (желающим могу показать фото) на высоту выше человеческого роста, залетают мелкие насекомые, летит пыль, и т.д. Материал темнеет и приходит в негодность.

Вот так выглядит готовый результат. В теплице очень тепло и в первый сезон был выращен отличный урожай.

Выводы и итоги. Сколько потратили и что получили

Несмотря на то, что все товарные накладные сохранились, детальную смету расходов не привожу, поскольку из за курса доллара цены растут как на дрожжах и цифры быстро устареют. Могу сориентировать, что теплица с учетом всех материалов и расходников: краски, электродов, саморезов, бензина и т.д. по стоимости составила около 70% от цены по которой можно приобрести аналог у производителя.

При этом самодельная теплица:

  • Уже доставлена и смонтирована под ключ (у производителя указывается цена без доставки и монтажа)

  • Просторнее: Шире, выше и длиннее.

  • Значительно прочнее и может держать дополнительный вес. Например систему капельного полива.

  • Сконструирована с учетом индивидуальных пожеланий. Включая расположение и число форточек, щеколд и даже отверстий для подвязок помидор.

  • Дала нам возможность приобрести опыт и понимание как сделать следующую быстрее и ещё лучше.

Этот "ревизор" периодически наведывался на строительную площадку и рискуя жизнью, зачем то норовил залезть куда не следует:

Вот такая история как самому сделать теплицу. Надеюсь, что наша скромная работа вдохновит и Вас на трудовые подвиги. И, напоследок, небольшой совет: Приобретите заранее машину земли на подсыпку. В ходе работ мы так натоптали, что по твердости земля немногим отличалась от асфальта.

Работайте почаще своими руками и радуйте себя и близких результатами труда! Успехов!







Распродажа (-53%):

Инструкции, как самому сделать теплицу из профильной трубы

Сегодня конструкции теплиц из профильной трубы можно встретить практически на любом приусадебном участке. И не удивительно, ведь строительный материал обладает особенностями, выгодно отличающими его от обычной металлической трубы и дерева.

В этой статье мы рассмотрим преимущества парников из профиля, расскажем, как выбрать материал. Также здесь содержится пошаговое руководство по проектированию и строительству арочной теплицы из профилированной трубы.

Преимущества профтрубы для теплиц, выбор вида, размера

Из это материала возводятся конструкции разных типов, все зависит от пожеланий и потребностей хозяина приусадебного участка.

Плюсы металлопрофильных теплиц

  • Значительная прочность самодельной теплицы из профильной трубы при относительно небольшом весе. Этот эффект достигается за счет геометрии сечения – квадратного или прямоугольного. Четыре ребра обеспечивают достаточную жесткость элементов конструкции. Сравнимая по прочности обычная круглая труба при одинаковом примерно сечении (напр. 30 мм) будет весить намного больше. Теплица из оцинкованной трубы 25х25 мм способна выдерживать высокие снеговые/ветровые нагрузки независимо от того, чем она покрыта.
  • При монтаже плоскости элементов имеют большую площадь соприкосновения. Результат — высокая прочность соединительных узлов. Это особенно важно, если планируется варить теплицу из профильной трубы своими руками – конструкция получается очень прочной.
  • Доступны разные способы соединения деталей теплицы между собой. Это сварка, саморезы, винты, хомуты-крабы. Они могут использоваться самостоятельно или в комбинации друг с другом.
  • Профильная труба продается уже с антикоррозийным покрытием. После завершения строительства теплицы придется обрабатывать только места срезов/стыков деталей.
  • Теплицы из профтрубы могут монтироваться на фундамент или без него.
Строительство теплицы домиком из профтрубы

Теплица домиком из профильной трубы квадратного сечения, покрытая поликарбонатом

Обратите внимание: перечисленные преимущества профильной трубы позволяют использовать ее для строительства теплиц любой площади и геометрии. Ограничений нет никаких, надо только правильно выбрать вид сечения и размер профилей.

Как выбрать профильную трубу для теплицы

  • Материал изготовления. В продаже есть стальные окрашенные трубы и оцинкованные. Первые дешевле, однако покрытие со временем разрушается, оголившаяся сталь начнет ржаветь. Оцинкованной профильной трубе для теплиц эти проблемы не грозят, прослужит сооружение из нее около 20 лет. Самый качественный материал должен иметь маркировку ГОСТ 14918-80.
  • Сечение, толщина стенок. Если будет строиться небольшой парник, тот тут материал выбирается, как говорится, на глаз. Например, маленькая теплица из профильной трубы 20х40 мм, толщина стенки – 3 мм. Значения тут могут варьироваться в большую или меньшую сторону. Чтобы выбрать трубы для крупногабаритной постройки, следует заглянуть в СНиП, а именно в разделы П-23-81 и 2.01.07-85.
Обратите внимание: теплицы площадью от 10 м2 без предварительных расчетов с применением СНиП строить нельзя. Неправильно спроектированная конструкция может деформироваться или разрушиться под собственным весом или снеговыми/ветровыми нагрузками.  Профильная труба разного сечения для изготовления теплицы

Чтобы сделать теплицу из металлических труб своими руками, надо правильно подобрать сечение профилей

Проект и изготовление теплицы из профильной трубы

Внимательное составление чертежей, правильные расчеты – это залог беспроблемного строительства.

Проектирование, составление чертежей

Прежде всего решаем для себя, какого типа конструкция нам нужна: одно- или двухскатная, дуговая, арочная, с фундаментом, без него… Далее набрасываем примерный эскиз того, что нам нужно. Имеет смысл поискать фото подходящих конструкций в интернете и рисовать на их основе, но со своими правками. На эскизе отмечаем примерные размеры конструкции, расположение фрамуг, дверей.

Выбирая размеры и форму теплицы следует учитывать следующее:

  • Расположение деревьев и высокорослых многолетников в непосредственной близости от будущей постройки.
  • Расположение строительной площадки относительно жилого/дачного дома.
  • Виды культур, которые будут выращиваться в закрытом грунте.
  • Ветровые и снеговые нагрузки в регионе. Чем они выше, тем круче должны быть скаты парника.
Эскиз от руки для изготовления каркаса теплицы из профтрубы

Нижняя часть каркаса теплицы из профильной трубы, чертеж — эскиз

На этапе составления эскиза выставляются только приблизительные параметры: ширина, длина, высота. При составлении же чертежей теплицы из профильной трубы с размерами нельзя ошибаться – все должно быть точно до миллиметра. Во время черчения обязательно выставляем размеры каждой детали, даже если они дублируются. Как это делается вы можете посмотреть на следующем чертеже.

Обратит внимание: когда чертеж будет готов, рассчитываем количество расходных материалов – делаем смету для покупок. Обычно данные выставляются на этом же листе, справа вверху или внизу.  Чертеж арочной теплицы из профильной трубы

Делаем теплицу из профильной трубы своими руками, чертеж с выносом размеров

Проекций чертежей должно быть столько, чтобы строитель точно понимал, какая деталь куда идет. При этом узлы соединений элементов должны отрисовываться отдельно. Так поступаем с каркасом теплицы из профильной трубы, всеми фрамугами и дверями.

Узлы крепления двери для теплицы из профильной трубы

Изготовление теплицы из профильной трубы, чертеж торцевой части

Монтаж фундамента

Фундамент для теплицы, если только это не термос, делается ленточный, с армированием или без него – в зависимости от габаритов постройки. Он должен быть замкнутым, без разрывов по периметру. Параметры траншеи:

  • Высота – 40 см.
  • Ширина – 40 см.

По краю делаем опалубку-настройку, она должна выступать из земли на 20 см. На дно траншеи засыпаем песок (5 см), трамбуем, затем гравий – 10 см. Далее укладываем заранее связанный армопояс. Заливаем все песчано-бетонной смесью (3/1). Разопалубку делаем через 4 дня, тогда же приступаем к дальнейшему строительству. Исключение – массивные парники площадью от 15 м2. Тут придется ждать набора фундаментом полной прочности – 28 дней.

Схема устройства фундамента под теплицу из металлических труб

Схема теплицы из профильной трубы, своими руками установить закладные детали под обвязку несложно

Обратите внимание: до заливки бетона в фундаментной траншее выставляем и фиксируем закладные детали, на которые впоследствии будет крепиться обвязка теплицы из профильной трубы.

Как собрать каркас из профильной трубы своими руками

Прежде всего подготавливаем детали, из которых будет собираться теплица. Профильную трубу нарезаем, раскладываем недалеко от строительной площадки так, чтобы все было под рукой. Надо согнуть дуги для верхней части. Для этого придется приобрести или собрать своими руками трубогиб.

Как загнуть профильную трубу для теплицы, на видео рассказывается о самостоятельной сборке трубогибочного станка и работы на нем

Строительство начинаем с монтажа обвязки. Она крепится на закладные, установленные при заливке фундамента. Профильную трубу прикручиваем к закладным при помощи винтов. Затягивая крепежи, ориентируйтесь на строительный уровень – обвязка не должна иметь перекосов по плоскости. Стыки элементов обвариваем.

Далее очередь установки арок. Если запланировано усиление их верхней части, то делаем это на земле, на ровной площадке, также по строительному уровню. Работаем сваркой, винтами или хомутами-крабами. Арки крепятся на обвязку при помощи сварки или стальных уголков с саморезами. После того, как будет выставлена вся длина теплицы, собираем торцевую часть.

Крепление металлического каркаса теплицы из труб на обвязку

Как сварить теплицу из металлических профильных труб: арки выставляются после монтажа усиления верхней части

Монтаж поликарбоната

Поликарбонат начинаем монтировать с торцов. Прямоугольный лист прикручиваем на место, а затем обрезаем его по форме каркаса – лучше всего это делать электрическим лобзиком.  После накрываем остальные поверхности теплицы из металлопрофиля. Ни в коем случае не укладываем укрывной материал внахлест. Листы должны плотно состыковываться. Для герметичности в стыки устанавливается разъемный профиль.

Обратите внимание: для крепления поликарбоната на теплицы из профильной трубы используем специальные термошайбы. Они обеспечивают герметичное соединение укрывного материала с каркасом. В процессе следим, чтобы крепления входили в пластик строго вертикально.  Готовая теплица из поликарбоната и профтрубы

Изготовление теплицы из профильной трубы своими руками: конструкция, укрытая поликарбонатом

парник своими руками и каркас, самодельный расчет и калькулятор

Корректно составленные чертежи теплиц из профильной трубы с размерами – залог продолжительной эксплуатации конструкции подобного рода. Несмотря на кажущуюся сложность, справиться с разработкой проекта сможет даже начинающий садовод. Здесь важно акцентировать внимание на том, что непосредственная сборка теплиц из профильной трубы на основе технически правильного чертежа занимает не более 2-3 часов.

Проектировщикам на заметку: самодельная теплица из профильной трубы

Степень детализации чертежа – наиболее сложный во всех отношениях момент в работе. Если одни говорят о том, что технология требует учета всех объектов материального мира, присутствующих на объекте, другие – принимают во внимание лишь саму сварную теплицу. Истина, как часто это бывает, находится посередине.

Правильно изготовить парник из профильной трубы поможет рациональный подход к делу.

Опираться можно на приведенные ниже практические советы:

  • Учитывается положение всех источником тени, например, забор, растительность, другие дома и хозяйственные постройки;
  • Фиксируется тип выбранных строительных материалов, иначе разность технических параметров не позволит завершить производство домика для рассады;
  • Наличие трубопровода и других видов коммуникационных сооружений в непосредственной близости от теплицы нужно зафиксировать в проекте.

О выборе подходящего места для теплицы читайте в нашем материале https://homeli.ru/dvor-i-sad/teplitsy/ustanovka-teplitsy-po-storonam-sveta

Технически грамотный чертеж предполагает учет всего, что окружает парник. При этом внимание акцентируется только на том, что непосредственным образом взаимодействует с теплицей.

Строим парник из профильной трубы своими руками на колышках

Для начала проводится выравнивания поверхности, где будет установлен парник. После этого с максимальной точностью расставляются по всему периметру колышки. Интервал между ними составляет от 25 до 30 см. На основании указанных цифр несложно приобрести необходимое их количество.

Как только периметр теплицы отмечен, все колышки загоняются в землю на глубину 20-25 см. Необходимо убедиться в прочности получившейся конструкции, иначе дуги основания быстро потеряют прочность.

В дальнейшем производится сборка основания на основании сделанного чертежа.

Порядок действий выглядит следующим образом:

  • Тройники монтируются таким образом, чтобы труба свободно проходила через них;
  • В качестве основного фиксирующего элемента используется саморезы, которые подбираются с учетом размеров трубы;
  • Если нет желания возиться с крепежами, то можно использовать иной способ – своими руками следует нарезать трубу на более мелкие части;
  • Вне зависимости от выбранного способа фиксации, каждый тройник дополнительно закрепляется монтажным клеем, иначе каркас не будет достаточно прочным;
  • Инсталлируются арки и все соединяющие их элементы;
  • Выполняется изготовление оконных и дверных проемов в соответствии с утвержденным чертежом;
  • С целью исключения вероятности сквозняка, для дверной группы рекомендуется взять профиль с диаметром 1-1/4.

Разновидность парника на колышках хорошо себя зарекомендовала в умеренном климате. На этапе проектирования нужно указать положение каждого из них, в противном случае надежной фиксации арок ожидать не стоит. Помимо этого, для оконной и входной группы берется более широкий (в плане диаметра) профиль трубы.

Советы новичкам: теплицы из профильной трубы с коробами

В том случае, когда уровень грунтовых вод на участке достаточно низок, парник допускается установить на основание из досок. На этапе составления чертежа проводятся измерения диагоналей, проведенных из 4 точек основания.

Рассчитать оптимальную длину и ширину не очень сложно. Строительство окажется успешным только в том случае, когда каждый угол конструкции равен 90 градусам.

Новичкам необходимо помнить, что грунт характеризуется незначительной, но все-таки подвижностью. Для того чтобы в процессе изготовления зафиксированные размерности не изменились, следует применять дополнительное укрепление. Изготавливается оно из кусков старой арматуры.

Помимо этого, не лишним будет обратить внимание на приведенные ниже рекомендации:

  • В проекте необходимо учесть необходимое расстояние между дугами – оптимальный показатель находится в диапазоне от 0,5 до 1 м;
  • Фиксаторы из старой арматуры вбиваются в землю таким образом, чтобы над поверхностью они возвышались на 25-30 см;
  • В зависимости от того, планируется возвести из профилированной трубы парник 20х20 или 40х20, разрезаются сами трубы;
  • Каждый конец такой трубы фиксируется у основания с использование шурупов;
  • У каждого торца нужно установить деревянную рамку, в которой нужно сделать форточку;
  • Производится это на основании согласованной схемы работы.

Проект теплицы на деревянном основании оправдан в том случае, когда на участке хорошая почва. В большей степени это относится к уровню грунтовых вод, который должен быть низким. В этом случае поверх деревянного основания монтируется стальной каркас. Залогом успеха является правильный расчет расстояния между арочными дугами. Его можно сделать самому, или отдать предпочтение инженерному калькулятору.

Теплицы пользуются большой популярностью у огородников. Это возможность получать урожай ранней весной или круглый год. Обзор основных конструкций приведён в нашей следующей статье: https://homeli.ru/dvor-i-sad/teplitsy/vidy-teplits

Износостойкий каркас теплицы из профильной трубы: чертежи в деталях

Часто можно услышать, что даже корректно выполненный проект приводит к множеству проблем. Открывает список нарушения геометрии строения в результате частичной или полной деформации металлических арочных дуг.

С одной стороны, садовод учел минимальную необходимую толщину трубы, но что-то все-таки пошло не так. С другой стороны, винить стоит неверный сделанный расчет.

Акцент делается на ошибки, связанные с не совсем корректным соотнесением характеристик грунта, планируемых габаритов постройки и ее веса.

Снизить количество таковых помогут следующие рекомендации:

  • Чем шире будет теплица из поликарбоната, тем шире необходимо построить основание;
  • Длинная конструкция, например, от 30 м и больше, требует сварить арочные дуги на расстоянии не менее 1,2 – 1,5 м;
  • Наличие двух и более самодельных форточек автоматически влечет за собой потребность в использовании профильной трубы.

В наше время теплицы, сделанные из поликарбоната пользуются весьма значительной популярностью у фермеров и обычных любителей дачной жизни. Узнайте о том, как установить теплице на 8 м из нашего материала: https://homeli.ru/dvor-i-sad/teplitsy/teplitsy-iz-polikarbonata-8-metrov

Большинство ошибок возникает у садоводов на этапе составления проекта. Для начала необходимо запомнить, что ширина и высота конструкции напрямую влияет на основание. В связи с этим, нужно в обязательном порядке провести несколько измерений, позволяющих исключить даже малейшую вероятность ошибки.

Садоводы делятся опытом: как сварить теплицу из металлических профильных труб

Для многих окажется настоящим открытием тот факт, что вне зависимости от вида конструкции, метод сварки учитывается при составлении чертежа. Диаметр труб, количество поддерживающих арочных конструкций – 2 наиболее важных параметра, определяющих минимальное количество точек для сварки.

Избавить от множества проблем в процессе сварки помогут разработанные садоводами со стажем рекомендации:

  1. Обвязка всегда фиксируется на заранее смонтированных закладных на уровне фундамента. В этом случае даже неопытный сварщик не будет испытывать сложности.
  2. Сварочные работы производятся только до момента нанесения поликарбоната, в противном случае покрытие придет в негодность. Перед тем как взять в руки сварочный аппарат, необходимо убедиться в правильности фиксации каркаса. Не лишним будет убедиться, что толщина каждой профильной трубы соответствует параметрам, указанным в ранее утвержденном проекте.
  3. После завершения сварочных работ остов нужно покрасить и провести антикоррозийную обработку.

Теплица из профильной трубы своими руками (видео)

Даже незначительную оплошность невозможно будет исправить после того, как все точки крепления будут обработаны сваркой. Именно поэтом больше всего внимания, как было сказано раньше, уделяется чертежу. Документ кажется незначительным, хотя, на самом деле он на 90% определяет долговечность постройки. Если садовод не чувствует в себе силы, всегда можно воспользоваться инженерным калькулятором.

Изготовление каркаса теплицы из профильной трубы: размеры, чертежи + видео

Геометрическая форма сечения полого профиля четырёхугольной формы обеспечивает высокую жесткость конструкции и относительную простоту изготовления.

Схема теплицы из профильной трубы своими руками, приведенная на рисунке ниже, позволяет оценить материалоемкость и потенциальные трудозатраты на возведение конструкции. Виды и сечения, отраженные на рисунке, представляют собой чертеж крепежных элементов для соединения деталей, используемый при сборке тепличной постройки.

Распространены конструкции теплиц из профильной трубы двух типов – с двухскатной и арочной формой крыши. Стандартным размером теплицы из профильной трубы является конструкция с шириной 3 метра и длиной 6 метров.

Изготовление теплицы из профильной трубы своими руками проще выполнить при скатной конструкции, представленной на схеме выше, ввиду отсутствия необходимости изменения геометрии металлопроката для придания ему дугообразного профиля.

Теплица из профильной трубы с дугообразной формой каркаса при той же длине конструктивных элементов, что и скатная постройка, позволяют получить постройку с большими размерами по высоте и ширине. Чертеж теплицы из профильной трубы 20х20 с дуговым профилем, представленный ниже, это наглядно демонстрирует.

Арочные теплицы из профильной трубы имеют более эргономичный внешний вид и существенно упрощают укладку укрывного материала, будь то поликарбонат или полиэтилен. В то же время для возможности остекления и более длительного срока службы больше подходит теплица домиком из профильной трубы.

Важно! Металлический профиль должен быть защищен от коррозии, в противном случае срок службы ограничен.

Чем покрасить теплицу из металлических профильных труб определяется по состоянию поверхности. При нержавеющем металле – покраска не потребуется, при поверхности без следов ржавчины – достаточным будет трехслойное нанесение нитрокраски, если же поверхность ржавая – потребуется кислотная обработка и многослойное покрытие грунтом.

Двухскатная конструкция

Двухскатная теплица из профильной трубы своими руками является наиболее распространённым вариантом изготовления сооружения с жестким корпусом, предназначенного для продолжительной эксплуатации и пригодного для остекления или применения полимерного укрывного материала.

Основной составляющей любой тепличной постройки является профилированный металлический скелет, представляющий собой опорную конструкцию для закрепления покрытия, защищающего посевы от атмосферных воздействий. Каркас тепличной постройки при двухскатной крыше может быть изготовлен двумя способами:

  1. Выполнение надрезов в трех точках по длине профиля, выполнение сгиба под нужным углом и закрепление при помощи сварки.
  2. Сборка сегментов соединением отдельных стоек при помощи тройников и их взаимное скрепление при помощи болтовых соединений.

Чертеж тепличной постройки с размерами, приведенный ниже, наглядно демонстрирует конструктивные элементы, входящие в её состав и придающие необходимую жесткость законченному сооружению.

Представленная теплица из профильных квадратных труб имеет размер 6х4 метра и двухскатную форму крыши, вход смещен относительно центра, что подразумевает грядки разной ширины. В скате крыши оборудована форточка для проветривания и поддержания требуемого микроклимата.

Каркас тепличной постройки является основным несущим элементом и требует тщательного скрепления деталей конструкции между собой при помощи разъемных болтовых соединений или посредством сварки. Для рационального использования материала и минимизации отходов (обрезков), проектирование тепличной постройки должно предусматривать использование цельной плети металлопроката при условии соблюдения ширины и высоты сооружения.

Расчет теплицы из профильной трубы в этом случае сводится к определению высоты фронтона крыши [h], представляющего собой равнобедренный треугольник с основанием равным ширине сооружения [S]. Длина бедра треугольника при таком расчете определится как половина разницы длины металлопроката [L] и удвоенной высоты боковой стенки сооружения [H], с учетом высоты фундамента [h1]. Возвышение фундамента над уровнем земли уменьшает расчетную высоту боковой поверхности на величину равную своему удвоенному значению.

Калькулятор расчета тепличного сооружения в этом случае можно представить формулой:

Расчет каркаса проектируемого сооружения заключается в определении общей длины металлопроката, получаемой суммированием длины всех деталей.

Рассчитать профильную трубу на теплицу 3х4 приняв, что один сегмент изготавливается из цельной плети металлопроката, можно применив следующее соотношение:



Важно! Запас длины в 10% принят при восьми раскосах, по четыре на каждый торец. При большем количестве элементов жесткости потребуется увеличение коэффициента запаса.

Сварка каркаса

Сварка каркаса тепличного сооружения необходима для соединения деталей между собой и придания конструкции жесткости.

Схема надрезов по длине плети металлопроката и ее сгиба, представленные ниже, наглядно демонстрируют содержание операций по сборке основной детали, составляющей каркас тепличной постройки. Сварка производится по местам сгибов позволяя получить жесткий элемент каркаса.




Арочная конструкция

Изготовление тепличного сооружения при арочном своде включает в себя следующие мероприятия:

  1. Подготавливаются и крепятся к фундаменту продольные основания с направляющими для вертикальных дуг.
  2. Готовятся дуги арочного свода, для чего потребуется оцинкованная профильная труба для теплиц сечением 20х20. Прокат загибается на 90О вокруг бетонного кольца диаметром 3 м – данный способ является практическим решением получения дугового профиля, без специальных приспособлений.
  3. Производится крепление вертикальных дуг, для чего она вставляется и крепится в направляющей продольного основания.
  4. Соединение вертикальных дуг между собой производится при помощи продольных планок с направляющими, размер которых определяется тем, какой длины будет самодельная теплица из профильной трубы.

Ниже представлена схема тепличной постройки арочной формы с обозначением элементов конструкции при изготовлении полудуг, а не цельной сборочной единицы в виде арки. Такая схема изготовления требует большего числа продольных планок, что увеличивает металлоемкость и вес конструкции.

При больших габаритах арочного сооружения потребуется соединение деталей между собой при помощи сварки. Видеосюжет процесса монтажа подобной конструкции представлен ниже:

Как самому загнуть профильную трубу для теплицы

Ниже представлено видео, демонстрирующее как загнуть профильную трубу для теплицы при помощи самодельного трубогиба и отвечающее на вопрос — Как правильно согнуть профильную трубу для теплицы? Именно применение станочного оборудования позволяет добиться постепенного изменения формы цельного металлопроката и получить полноценный арочный свод без применения дополнительных стыков между элементами.

При отсутствии трубогибного станка или приспособления, алгоритм получения гнутой формы металлопроката, можно сформулировать следующим образом:

  1. Гнутье следует выполнять вокруг предмета цилиндрической формы с поперечным размером, соответствующим диаметру арочного свода, например, вокруг железобетонного кольца.
  2. Во избежание резкого сгиба следует заполнить внутреннюю полость песком и запечатать ее с обеих концов при помощи деревянной пробки.
  3. Во избежание смещения, металлопрокат следует закрепить в бетонном кольце посредине, а для получения равномерного профиля производить одновременное сгибание в обе стороны.
  4. Для лучшего сгибания поверхность материала может быть нагрета при помощи паяльной лампы.

Видеоматериал, демонстрирующий работу трубогибного станка, для получения гнутой формы металлопроката в условиях гаража можно увидеть ниже:

Оборудование для изготовления теплиц из профильной трубы, помимо рассмотренных выше трубогибных станков, может включать ручные приспособления для получения гнутья небольшой длины. Также для обработки металла в процессе изготовления потребуется следующий электроинструмент: болгарка или турбинка, сварочный трансформатор, дрель с регулируемой частотой вращения и шуроповерт, при отсутствии такой возможности.

Готовая теплица из профильной трубы

Теплицы из профильной трубы представленные на фото ниже наглядно демонстрируют чего можно добиться, если захотеть возвести тепличную постройку на приусадебном участке собственными руками.
