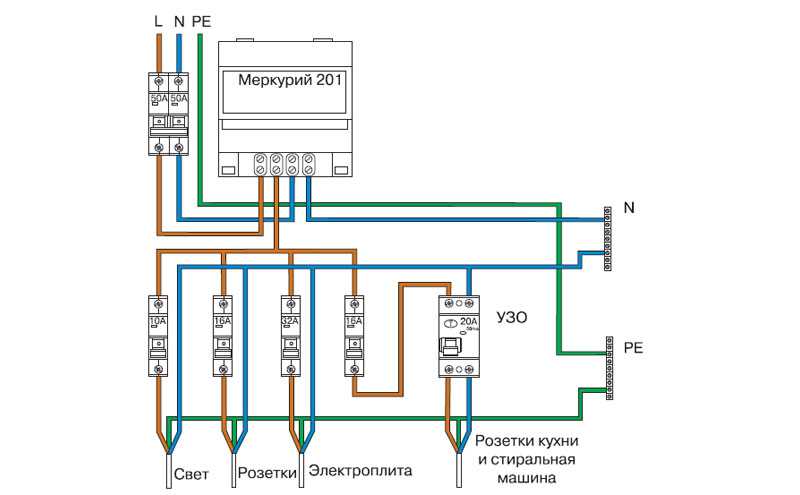

Как подключить электронный счётчик Меркурий 201? Схема подключения счетчика Меркурий 201.7

Установите счетчик, автоматы в квартиру или дом и основной автомат включения/выключения электроэнергии. Используя провод ПВ-1 или ПВ-3 подключите фазу от основного автомата к 1-ой клемме счетчика. Аналогично подключите провод напряжения к 3-ей клемме счетчика.

1. Как правильно подключать счетчик
2. Как работает счетчик Меркурий 201
3. Как включить электронный счетчик
4. Кто должен менять электросчетчик в 2022 году
5. Что будет если перепутать фазу и ноль на счетчике
6. Что сначала счетчик или автомат
7. Как самому установить счетчик электроэнергии
8. Сколько стоит счетчик на свет Меркурий 201
9. Сколько модулей занимает счетчик Меркурий 201
10. Как снимать показания счетчика Меркурий
11. Как пользоваться электронным счетчиком электричества
12. Как работает счетчик Меркурий
13. Как подключить новую проводку к старому счетчику
14. Можно ли ставить автомат до счетчика
15. Как должен мигать счетчик
16. Почему сильно мотает счетчик
17. Почему мигает счетчик Меркурий
18. Как правильно снимать показания на счетчике
19. Что значит поставил на счетчик
20. Как пломбируется счетчик Меркурий 201
21. Сколько ячеек занимает счетчик электроэнергии
22. Как передать показания с электронного счетчика
23. Как подключить двухзонный счетчик
24. Как установить счетчик на электроэнергию

Как правильно подключать счетчик

• Самые простые счетчики — однофазные (однотарифные).
• Установите счетчик на имеющуюся DIN-рейку или добавьте DIN-рейку в силовой шкаф для установки счетчика.
• Снимите защитную крышку с клеммной колодки счетчика.
• Соедините клемму 1 счетчика с фазной клеммой входного устройства, надежно закрепив зачищенные концы провода.

Как работает счетчик Меркурий 201

Принцип действия счетчиков ватт-часов активной энергии переменного тока электронных «Меркурий 201» основан на учете информации, получаемой с импульсного выхода измерительной микросхемы. В качестве датчиков тока в счетчиках используется шунт, включенный последовательно в цепь тока.

Как включить электронный счетчик

Для просмотра информации на дисплее кратко нажмите на функциональную кнопку — дисплей включится. В таком случае, чтобы обратно включить счетчик, снова зажмите функциональную кнопку на 2 сек. Как правило, такая ситуация возникает при отсутствии оплаты счетов за электроэнергию.

Кто должен менять электросчетчик в 2022 году

Обязанные лица по замене и поверке ОДПУ и ИПУ.

Обязанность по замене ОДПУ и ИПУ лежит на собственнике такого имущества или ином законном владельце (ст. 209 ГК РФ). Для ИПУ это собственник помещения в многоквартирном доме и именно он обязан менять и поверять счетчики (за рядом исключений, о которых расскажем ниже).

Что будет если перепутать фазу и ноль на счетчике

Если перепутать фазу и ноль при подключении, то вместо фазы будет разрываться ноль, в то время как осветительный прибор останется, хоть и без напряжения, но с активным проводом.

Что сначала счетчик или автомат

В ПУЭ черному по белому написано, что в случае замены электрического счетчика, должен быть установлен коммутационный аппарат, чтобы снять напряжение с фаз, которые идут к счетчику. Т. е получается, что перед счетчиком обязательно должен стоять вводной автомат.

Как самому установить счетчик электроэнергии

Как происходит установка прибора учета электроэнергии:

• прибор устанавливается на предварительно подготовленное место и фиксируется к опоре болтами;
• далее выполняется подсоединение кабелей к соответствующим клеммам;
• после этого производится опмломбитрование счетчика;
• завершающий этап — подключение к сети.

Сколько стоит счетчик на свет Меркурий 201

3 150,60 р. Электросчетчик Меркурий 201.5 5-60А/230В кл.

Сколько модулей занимает счетчик Меркурий 201

Крепится счетчик на din-рейку, занимает 6 модульных мест.

Как снимать показания счетчика Меркурий

Показания счетчика отображены в центре дисплея (на фото подчеркнуты желтой линией (1). Вам нужно записать цифры до точки. Нужные показания появляются на дисплее с периодичностью в 50 секунд.

Как пользоваться электронным счетчиком электричества

Вам необходимо:

• снять показания счетчика электроэнергии, записав все цифры, даже нули. Например, «00005»;
• перед этими показаниями приписать единицу — «100005»;
• найти показания за предыдущий отчетный период, например, «99887»;
• вычесть разницу между показаниями: 100 005 — 99887 = 118 кВт*ч.

Как работает счетчик Меркурий

В счетчике функционирует импульсный выход основного передающего устройства. При переключении счетчика в режим поверки этот выход функционирует как поверочный. Переключение телеметрия/поверка осуществляться по команде от интерфейса. Отсчет потребляемой энергии ведется по жидкокристаллическому индикатору (ЖКИ).

Как подключить новую проводку к старому счетчику

Кабель, подходящий к счетчику(вводной) не поменяете.можно как вариант:

• отключить вводной автомат, чтобы снять напряжение после счетчика.
• разрезать после счетчика кабель и завести этот хвостик, отходящий от счетчика в коробку.
• от коробки вести новую разводку по дому новым кабелем.

Можно ли ставить автомат до счетчика

Вводной автоматический выключатель согласно ПУЭ для обеспечения безопасной замены электросчётчика должен стоять перед ним в щите учёта. Устанавливается и пломбируется он вместе с прибором учёта представителем энергоснабжающей организации.

Как должен мигать счетчик

Если счетчик стоИт (индикатор не мигает), то все в порядке. Если же индикатор импульсов счетчика «активно» мигает, то это говорит о том, что к Вашей электрической сети подключена сторонняя нагрузка.

Почему сильно мотает счетчик

Это связано с принципом действия и конструкцией. Новый счетчик считает мельчайшее электропотребление. Так как в электронных счетчиках находятся очень чувствительные микросхемы, которые реагируют на малейшие изменения электрической сети, они учитывают абсолютно все потребители.

Почему мигает счетчик Меркурий

В случае, если индикатор часто мигает, настолько часто, что это просто бросается в глаза, вероятнее всего, что импульсный выход счетчика работает в поверочном режиме. Отправлять счетчик в ремонт, в этом случае, не обязательно.

Как правильно снимать показания на счетчике

Первые пять цифр черного цвета показывают кубические метры воды. Последние три цифры, как правило, выделенные красным цветом, обозначают десятые, сотые и тысячные доли кубического метра воды. Красные цифры — это литры, в данном случае 270 литров. Остаются следующие 5 цифр, вот по ним мы и будем снимать показания.

Что значит поставил на счетчик

Поставить на счётчик — потребовать от человека определённую сумму денег, например долг, и, начиная с некоторого срока и до того времени, пока он её не отдаст, сумма увеличивается.

Как пломбируется счетчик Меркурий 201

После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки, счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.

Сколько ячеек занимает счетчик электроэнергии

Общий занимает 3-7 ячеек. Всего ячеек обычно 12 в ряду. И счетчик банально некуда лепить в случае однорядного шкафа.

Как передать показания с электронного счетчика

Подать показания счетчиков электроэнергии можно:

• на mos.ru;
• в личном кабинете на сайте Мосэнергосбыта;
• по телефону контактного центра Мосэнергосбыта: +7 (499) 550-9-550.
• лично с помощью терминала в клиентском офисе Мосэнергосбыта или в центре госуслуг «Мои документы».

Как подключить двухзонный счетчик

Как поставить двухзонный счетчик на электричество:

• Подать заявление на замену счетчика в РЭС.
• Приобрести счетчик.
• Пройти параметризацию.
• Запрограммированный счетчик доставить в РЭС, и выяснить дату установки.
• Обеспечить в назначенный срок возможность установки прибора.

Как установить счетчик на электроэнергию

Как происходит установка прибора учета электроэнергии:

• прибор устанавливается на предварительно подготовленное место и фиксируется к опоре болтами;
• далее выполняется подсоединение кабелей к соответствующим клеммам;
• после этого производится опмломбитрование счетчика;
• завершающий этап — подключение к сети.

• Как включить электронный счетчик

Счетчик Меркурий 201: технические характеристики, требования

Учету электрической энергии в настоящее время уделяется много внимания. При этом главное выбрать качественно измерительное электрооборудование. Счетчик Меркурий 201, который изготавливают российские производители, считается очень востребованным продуктом. Благодаря своей невысокой цене и хорошему качеству измерительные приборы прибыли на смену конструктивно устаревшим электрическим счетчикам с крутящимися элементами.

Счетчик Меркурий 201

Преимуществом данных моделей является универсальность в использовании. Они предусматриваются как для частного сектора, так и для многоквартирных домов. Счетчик Меркурий 201 и его разработчики гарантируют срок службы прибора в тридцать лет.

Что делать если человека ударило током? Это должен знать каждый читать всем!

Счетчик Меркурий 201 — технические характеристики

Электрические счетчики этого образца имеют несколько моделей, которые отличаются по способу отражения информации и допустимой величины токовой характеристики.

Электрические счетчики могут иметь электромеханическую конструкцию и электронную. Данный прибор оснащен переполюсовкой, что исключает риск расхищения электрической энергии. Это значит, что даже если при установке счетчика поменять полюса, он будет показывать такой же результат.

На лицевой панели измерительного механизма расположен жидкокристаллический дисплей, возле которого нанесены основные технические параметры.

Основными техническими характеристиками Меркурия 201 являются:

1. Температурный режим, при котором сохраняется работоспособность измерительного прибора, и он варьируется от -20 до +55 градусов.
2. Эксплуатационный период электрического приспособления обладает сроком в тридцать лет после его установки, что говорит о его надежности и долговечности.
3. Гарантийный срок службы составляет три года.
4. Интервал во времени между проверками имеет срок в пятнадцать лет.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

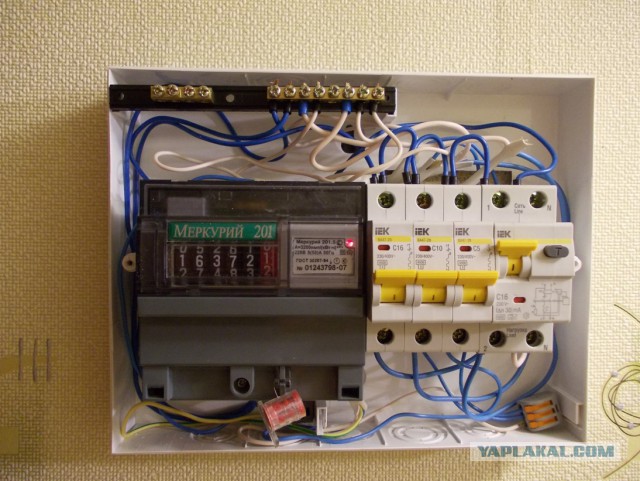

Счетчик Меркурий 201 — монтаж и подключение

Данный вид электрического счетчика может устанавливаться двумя способами: на дин-рейку и на заднюю стенку распределительного щитка.

Электросчетчик счетчик Меркурий 201

Предварительно необходимо изучить инструкцию по использованию и схему подсоединения. Схему подсоединения можно найти в инструкции, а также для удобства производители наносят схему на обратную сторону прибора. Однофазные типы приспособления имеют четыре входных клеммы.

При этом первая клемма служит для подсоединения вводного фазного провода в квартиру. Из второй клеммы выходит этот фазный провод. Третья клемма предназначается для нейтрального проводника, идущего от внешнего источника питания. Четвертая клемма выводит этот нулевой провод от счетчика в квартиру.

При подключении счетчика нужно отключить автоматический выключатель, который стоит перед счетчиком. В случае если измерительный прибор устанавливается непосредственно сразу на входную линию, необходимо обесточить эту линию.

Если старый электрический счетчик подлежит замене и потребитель решил это сделать самостоятельно, следует позвонить в сетевую организацию и узнать процедуру замены. Особое внимание необходимо уделить срыву пломбы. Если это сделать собственноручно, компания может выставить огромные штрафные санкции и обвинить в хищении электроэнергии.

Схема подключения однофазного измерительного прибора предусматривающего монтаж автоматического выключателя перед Меркурием, предполагает установку пломбы на автомат. В случае невозможности этой процедуры сетевая компания запретит данную схему подсоединения электрического счетчика.

В случае если автоматический выключатель монтируется непосредственно после измерительного прибора, и кабель подсоединяется напрямую к нему, пломба устанавливается на сам электрический счетчик.

Монтаж счетчика должен выполняться согласно нижеприведенным нормам:

• расстояние от счетчика до пола должно быть не более 1,7 метра;
• электропроводка, идущая до счетчика не должна иметь скруток и спаек;
• электрический прибор должен надежно фиксироваться в распределительном щитке и монтироваться в специализированном контейнере или шкафу.

После проверки правильности подключения и установления клеммной крышки, измерительный прибор подвергается опломбировке через специально отведенное для этой цели отверстие. Эту процедуру должен производить представитель сетевой компании.

Далее прибор подсоединяется в электрическую сеть, о чем говорит загоревшийся красный светодиод.

Какие требования предъявляются к счетчику

Перед тем как приобрести данный измерительный механизм следует произвести проверку на наличие требований, которым должен отвечать электрический счетчик.

Устройство Меркурий 201

Во-первых, класс точности в соответствии с требованиями должны составлять не выше 2. У Меркурия 201 этот показатель равен единице.

Во-вторых, дата изготовления, которая соответствует дате проверки, для однофазных счетчиков должна быть два года, а у трехфазных – один год.

В-третьих, данный прибор имеет номер, который заносится в Госреестр.

Измерительное устройство должно иметь гарантийную пломбу, которая содержит дату выпуска изделия. Также на Меркурий 201 наноситься клеймо госпоревителя, дата проверки и голограмма.

Счетчик Меркурий 201 и его аналоги

Меркурий 234 ART направлен на учет электроэнергии в одном или двунаправленном тарифе. Счетчик предусмотрен для использования только в закрытом помещении. Электрический прибор также соответствует требованиям, предъявляемым к электрическим счетчикам.

Меркурий 238 эксплуатируются как в открытых, так и закрытых зданиях, а также предусмотрен для монтажа на опоры воздушных электрических линий. Счетчик данной модели предусмотрен для трехфазных четырехпроводных электрических сетей, имеющих переменный ток.

Меркурий 230 ART учитывает электрический показатель по одному или двум тарифам. Преимуществом данного образца является выявления ошибок и вывод результата на экран прибора.

Меркурий 230 предназначается только для закрытых помещений электрических сетей, три фазы и три или четыре провода в системе переменного тока.

Меркурий 236 ART ведет учет электроэнергии как в одно, так и двунаправленном тарифном плане. Измерительные приборы эксплуатируется также только в закрытых строениях.

Меркурий 231 АТ предусмотрен для помещений закрытого типа. Ведет учет электроэнергии по многотарифному плану в электрических трехфазных линиях, имеющих три или четыре провода.

обзор характеристик, схема подключения, где применяется

Счетчик электроэнергии однотарифный Меркурий 201 предназначен для коммерческого учета активной электрической энергии при напряжении сети 230 В и частоте 50 Гц. Прибор обеспечивает регистрацию и хранение показаний электроэнергии и удобен для установки в квартире, гараже или загородном доме.

Содержание

• 1 Особенности дизайна
• 2 Основные и дополнительные функции
• 3 Модификации
• 4 Схема подключения

Особенности конструкции

Конструктивно все электросчетчики серии 201 выполнены в однотипном пластиковом корпусе прямоугольной формы. Исходя из модельного ряда, они могут быть электромеханическими или электронными. В первом случае счетная система представляет собой барабан, во втором – ЖК-дисплей. И барабан, и дисплей расположены на передней панели слева, а справа находится таблица с техническими характеристиками. Безвинтовое устройство электросчетчика Меркурий 201 максимально защищает его от взлома и обеспечивает достаточную герметичность.

Устройство компактно и крепится на стену или другую поверхность с помощью DIN-рейки. Такой способ крепления является самым надежным.

Конструкция нижней части корпуса съемная и предназначена для защиты контактов, доступ к которым возможен после снятия крышки. Провода соединены винтовым соединением.

Чтобы определить, сколько места в электрощите занимает счетчик Меркурий серии 201, необходимо знать количество модулей прибора. В разных моделях он может быть не одинаковым. Бывают случаи, когда электрические щиты не подходят под размеры прибора учета, и для них приходится вырезать специальные отверстия. Только в этом случае можно прочно закрепить электросчетчик внутри панели на дин-рейке. Чтобы узнать, сколько модулей занимает счетчик Меркурий 201, вы можете ознакомиться с параметрами его модификаций.

Основные и дополнительные характеристики

Имеются отличия технических характеристик прибора в зависимости от модели, но общим для счетчиков серии 201 является 1 класс точности. Это соответствует требованиям нормативных документов (не более 2) и указывает на низкую погрешность измерения. Устройство защищено системой смены полярности от возможности внешнего воздействия на его работу. Невозможно остановить устройство или повлиять на точность данных.

Основные характеристики:

• Номинальное напряжение сети — 230 В;
• номинальный ток — 5(60) — 10(80) А;
• порог чувствительности — 10/20/40 мА;
• диапазон температур -40…+75⁰С;
• масса 0,25 (0,35) кг.

Дополнительные характеристики:

• срок службы — 30 лет;
• 3 года гарантии.

Модификации

Счетчик однофазный электронный Меркурий 201 имеет 7 модификаций: с 201.2 по 201.8, отличающихся номинальным и пусковым током, потребляемой мощностью, режимом отображения данных, диапазоном рабочих температур, количеством модулей, габариты и вес. Остальные параметры устройств этой серии одинаковы.

Если ориентироваться на цену, то стоимость счетчика наиболее доступна в комплекте с барабанным счетным устройством. Такие устройства просты по конструкции, имеют наименьшее число импульсов передачи на кВтч — 3200, значения чувствительности 10, 20 или 40 мА, потребляемая мощность — 2 Вт. Помимо приемлемой стоимости устройство востребовано своей надежностью. , устойчивость к перегрузкам и долгий срок службы.

Среди приборов этой серии наиболее популярны модели счетчиков электроэнергии Меркурий 201 5 и 201 7, которые отличаются друг от друга только габаритами и массой. Размеры счетчиков первой модели 65х105х105 мм, размеры второй модели 66х77х9. 1 мм. Разница в весе 100 г (350 против 250). Если разница в весе не столь значительна, то для правильного подбора электрощита и удобства монтажа важны габариты. Преимущество Меркурия 201 7 в том, что он занимает не 6, а всего 4,5 модуля. Это экономит место в распределительном щите, не требует дополнительных вырезов и эстетично.

Счетчик электроэнергии может быть оснащен пультом дистанционного управления (ПДУ). Для этого внутрь устройства устанавливается программируемый модуль, реагирующий только на прием сигналов дистанционного управления. После установки микроконтроллера нажатие на кнопку пульта прерывает снятие показаний счетчика, при этом электричество в помещение подается, а индикатор продолжает сигнализировать о том, что прибор работает нормально. Признаков внешнего вмешательства в работу устройств нет.

Счетчик Меркурий 201 с дистанционным управлением позволяет экономить до 50% электроэнергии.

Внешне пульт похож на брелок автосигнализации и позволяет управлять устройством на расстоянии до 50 м.

Для выбора экономичного варианта работы необходимо перевести пульт в режим работы под прилавком. Желательно обратить внимание на количество миганий индикатора при переключении счетчика. Их должно быть от 3 до 30. Прибор работает нормально, если счетный механизм остался на месте на 2 и 3 вспышки индикатора.

Микроконтроллер настроен на частоту 315 мГц, что позволяет ему работать без сбоев.

Когда функция экономии отключена, счетчик работает в заводском режиме.

Схема подключения

Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим счетчикам электроэнергии. К устройству прилагается подробная инструкция, которую следует изучить вместе с паспортом и схемой подключения. Главное правильное подключение фаз и внимание при подключении проводов (их маркировка выделена разным цветом).

Перед подключением Меркурия 201 необходимо обесточить систему: отключить рубильник, рубильник, линию электропередач. На клеммной крышке предусмотрены специальные ячейки с перфорированными пазами для безопасной прокладки проводов. В этих местах ячейки выламываются, и через отверстия вводится проволока.

Четыре позиции подключения провода:

1. Фаза питания от вводного выключателя.
2. Фазная нагрузка для питания помещения.
3. Нулевой провод от входного автоматического выключателя.
4. Нулевой провод нагрузки для питания помещения.

Провода подключаются только в этой последовательности. Помните, что фазный провод — белый, а нулевой — синий.

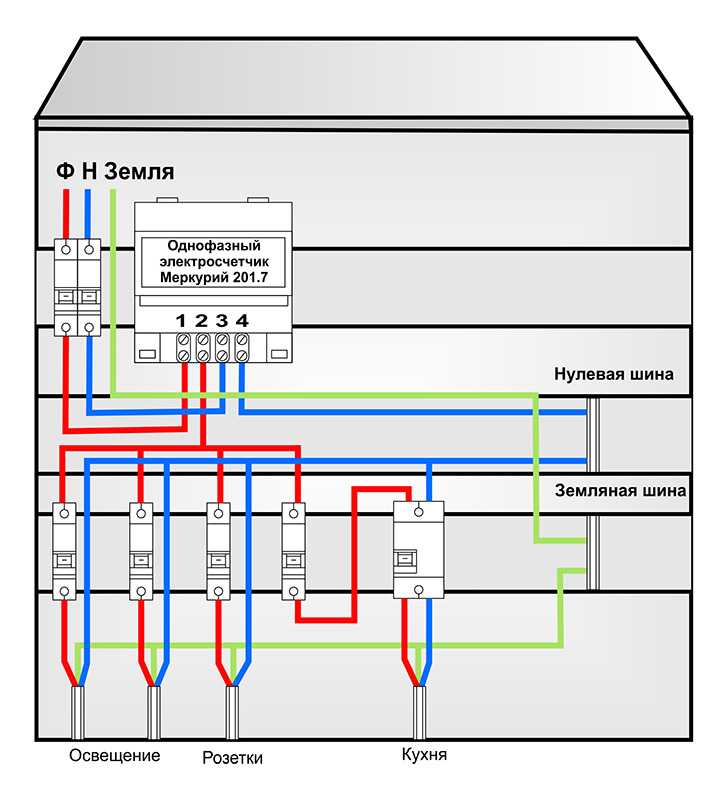

Для удобства схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если устройство подключено правильно, на нем загорится красный индикатор.

Перед закрытием крышки необходимо проверить правильность подключения, обращая внимание на герметичность соединений: при затяжке клемм изоляция не должна попасть под контакт. Если это произойдет, он может постепенно расплавиться, когда счетчик находится под нагрузкой.

Крышка должна быть плотно прикручена к корпусу, без зазоров.

Для надежной и безопасной работы счетчика Меркурий 201 рекомендуется подключение через автоматические выключатели с применением УЗО — устройства защитного отключения. Он также должен быть установлен в распределительном щите. Во избежание проблем с эксплуатацией сечение проводов должно соответствовать номинальному току счетчика. Также следует обратить внимание на соответствие мощности и диаметра.

Перед установкой счетчика необходимо проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:

• класс точности;
• даты изготовления и проверки;
• номер записи в Государственном реестре средств измерений.

Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающих подлинность устройства.

Если внимательно изучить схему, соблюдать последовательность операций, правила техники безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызовите сотрудника энергокомпании для проверки правильности подключения и опломбирования устройства. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и в них сложно попасть проводом. Леска для этой цели не подходит, поэтому используются только проволочные пломбы.

Обратите внимание на дату. На счетчики модели Меркурий 201, а также на другие контрольные приборы и устройства устанавливают пломбы со штампом государственной поверки не старше 2 лет. Недостатком конструкции устройства является сложность визуальной проверки пломбы, так как она находится под крышкой клеммной колодки. Существуют также трудности с использованием наклеек-пломб. Этому мешает неправильно расположенный крепежный винт.

Для счетчика Меркурий 201 предусмотрено несколько вариантов отображения в зависимости от конструкции прибора. На ЖК-экране больше индикации и они более информативны. Помимо данных об использованной электроэнергии отображаются дата, значения тока и напряжения, время работы с момента ввода в эксплуатацию.

Перед снятием показаний с помощью Меркурия 201 с барабанной системой счета следует помнить, что от энергоснабжающей организации берутся только полные данные. На приборе 6 барабанов, 5 из которых показывают целые значения (они черные и расположены слева) и 1 — десятые (он черный и расположен крайний справа). Это сделано для визуального удобства при снятии показаний.

Поверка прибора производится на заводе сразу после сборки. Факт проверки отмечается в паспорте и на печати. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.

Статьи по теме:

Электросчетчик Меркурий: применение, преимущества и недостатки

Для контроля потребления электроэнергии используются специальные приборы учета, которые называются счетчиками. Ртутные устройства приобретают особую популярность благодаря своим положительным качествам. Он представлен несколькими моделями, каждая из которых имеет свои особенности, плюсы и минусы.

Содержание

1. Описание счетчика
2. Разновидности приборов учета
3. Mercury 200
4. Mercury 201
5. Mercury 230
6. Mercury 231
7. Mercury 234 Art
8. Диаграммы соединений
9. Pros and Cons
10. Поиск из электричества Meter

Сгрегательный ОПРЕДЕЛЕНИЕ

ПИС ЭЛЕКТРИЧЕСКИЕ МЕРЕР

ОПРЕДЕЛЕНИЕ

. Счетчик электроэнергии Меркурий был изобретен компанией Incotex. Выпускает различное электронное оборудование, но широкое распространение получили именно счетчики.

Mercury поставляется в миниатюрном корпусе, который впишется в любой интерьер комнаты. Производители продумали все мелочи по фиксации устройства, так что фиксация не вызовет затруднений. Вскрыть корпус невозможно, так как в нем нет болтов, что положительно сказывается на сохранности устройства. Меркурий влагостойкий, поэтому его можно устанавливать даже в подвальных помещениях.

Существуют модели (например, 201.22), которые имеют встроенный модуль ПЛК. Это дополнительно защищает счетчик и исключает возможность хищения электроэнергии. Также имеется электросчетчик Меркурий с дистанционным управлением.

Срок службы 30 лет. Это одни из самых прочных счетчиков, используемых в домах. Производитель дает 3-летнюю гарантию, которой достаточно для решения большинства возникающих проблем. Каждые 15 лет следует проводить проверку прибора учета, в некоторых модификациях срок другой.

Прибор имеет инструкцию по применению, а также паспорт, в котором указаны все свойства. Дополнительно прилагается схема подключения устройства, а также описание снятия показаний.

Товар следует покупать в специализированном магазине, чтобы не купить подделку. Каждый счетчик имеет свой идентификационный код, который затем регистрируется в реестре.

Разновидности приборов учета

Меркурий 201

В продаже можно найти различные модификации счетчика электроэнергии Меркурий. Все они могут быть использованы для учета электроэнергии в доме. Есть однотарифные, двухтарифные, трехтарифные продукты.

Меркурий 200

Счетчик Меркурий двухтарифный однофазный серии 200 применяется редко. Работает на частоте 50 Гц.

Меркурий 201

Это один из самых популярных типов приборов учета для использования в быту и на предприятиях. Бывают однофазные, двухфазные, однотарифные, многотарифные. Благодаря своей конструкции он полностью защищен от взлома и попыток несанкционированного вмешательства в работу устройства. Они также делятся на несколько видов и имеют свои отличительные особенности. К таким устройствам относятся модели 201.2; 201,5; 201.22. Рассчитаны на номинальный ток 5 А и работают до 60 А. Модели 201.4 и 201.6 имеют повышенный максимальный ток 80 А. Используются в местах с большим количеством электроэнергии. Счетчики серии 201 отображают энергию по-разному. В 201.4 и 201.22 ставился цифровой индикатор, в 201.5 и 201.6 — механический.

Mercury 230

Mercury 230

Прибор подходит для использования в быту и в промышленных условиях. Часто размещают на дачах и в частных домах с большим количеством электроники и бытовой техники.

На рынке доступна специальная модификация, предназначенная для трансформаторов. Он может выполнять свои обязанности автономно и в комплексе с автоматизированной системой учета электроэнергии.

Электросчетчик Меркурий 230 работает аналогично другим приборам учета. Принимает сигналы от датчиков и переводит информацию в понятную для потребителя форму — энергии и мощности. Данные можно считывать напрямую с устройства или удаленно.

Основные элементы конструкции:

• корпус;
• заземляющее устройство;
• контактный блок;
• колпачок.

Информация в счетчике принимается и преобразуется микропроцессором.

Меркурий 231

Меркурий 231

Счетчик трехфазный однотарифный Меркурий 231 предназначен для учета электроэнергии в сетях с тремя фазами. Его можно подключить напрямую или через трансформатор.

Самая известная модификация — 231 АМ-01. Устройство измеряет нагрузку в цифровом виде. В комплекте крепления для дин-рейки, антиреверсивное считывающее устройство с магнитным экраном. Устройство имеет простое крепление и не вызывает затруднений в эксплуатации. Он компактный и легкий.

Характеристики Меркурий 231:

• Первый класс точности.
• Номинальное напряжение 3 * 220/380 В.
• Номинальный ток 5П.
• Предельный ток 60 А.
• Высокая чувствительность.
• Мощность, потребляемая по параллельной цепи, не более 0,1 Вт, суммарная мощность не более 7,5 Вт, активная мощность не более 1,5 Вт.
• Температура эксплуатации от -40°С до +55°С .

Можно установить единый тариф.

Меркурий 234 АРТ

Меркурий 234 АРТ

Модель Меркурий 234 предназначена для одно- и двустороннего учета электроэнергии в трехфазных сетях. Подключение может осуществляться через измерительный трансформатор и напрямую с возможностью тарифного учета по зонам суток. Информация может накапливаться длительное время, передаваться через цифровые интерфейсы по проводным или беспроводным каналам.

Технические характеристики:

• Интерфейс PLC-I.
• Возможно подключение дополнительного источника питания 230 В.
• Импульсный выход с гальванической развязкой.
• Автоматическая самодиагностика устройства с обнаружением ошибок. Устройство может перестать работать самостоятельно в случае неисправности.
• Встроенное реле 60А.
• Подсветка ЖК-дисплея.

Основные функции:

• Измерение, учет, отображение, хранение, передача информации. Способен выполнять все эти действия с активной и реактивной энергией, показаниями за сутки, неделю, месяц.
• Тарифный учет по зонам.
• Учет потерь в линиях электропередач.
• Измерение вспомогательных компонентов — мгновенных значений мощности, действующих значений фазных токов, частоты сети.
• Журнал событий.

Основное применение в быту, на производстве.

Схемы подключения

В домах устанавливаются однофазные и трехфазные устройства с ограничителем мощности. Способ подключения зависит от количества фаз.

Счетчик однофазный Меркурий имеет 4 подключения:

• Вывод на внешнюю сеть 220 В.
• Вывод фазы со счетчика на квартиру.
• Клемма для подключения нуля от внешнего источника питания к прибору.
• Терминал с нуля со счетчика на номер.

Провода подключаются аналогично.

Трехфазные изделия имеют более сложную схему подключения, которая зависит от типа счетчика. Самым популярным является прямое подключение без использования трансформаторов. Его можно использовать дома, но на производственных предприятиях необходимо установить преобразователь переменного тока в напряжение.

Плюсы и минусы

К преимуществам электросчетчика можно отнести его небольшие размеры.

При производстве продукта к разработчикам предъявляются самые высокие требования по точности и надежности, а также широкому функционалу и расширенным функциям.

Основные плюсы:

• Широкий модельный ряд.
• Качество и надежность.
• Низкая стоимость продукта.
• Защита от взлома и несанкционированного доступа.
• Простота и удобство использования.
• Применение современных комплектующих.
• Многофункциональность.
• Миниатюрный размер.
• Возможность разделения энергопотребления на зоны, что позволяет экономить значительные финансовые средства.
• Расширенный диапазон температур.
• Высокая точность определения результатов и низкое энергопотребление.
• Возможность создания автоматизированной системы управления.
• Возможность ручного и автоматического считывания.

Некоторых от покупки электросчетчика останавливает его долгая окупаемость.

Не все готовы перейти на счетчики электроэнергии Меркурий. Это связано со следующими факторами:

• Низкая стоимость электроэнергии не позволяет людям перейти на новые приборы учета, так как они будут долго окупаться.
• Разделение тарифа на дневной и ночной может потребовать от граждан изменения режима дня. Например, ночью выгоднее использовать мощные установки. Так же и с производителями.
• У некоторых групп населения могут возникнуть проблемы при снятии данных со счетчика.

Несмотря на недостатки, счетчик электроэнергии Меркурий является одним из самых удобных и выгодных приборов.
