Схема бензогенератора
Можно ли обойтись хотя бы один день без электроэнергии? Ответ однозначен – нет! Профессиональная деятельность, бытовые задачи, досуг – всё это требует электроснабжения. Отключение света может произойти в самый неподходящий момент и привести не только к дискомфорту, но и к повреждению электроприборов. Серьёзный урон наносят перебои с электроэнергией на производственных предприятиях, в медицинских, банковских, административных учреждениях. Как обезопасить себя от этих неприятностей? Наиболее рациональное решение – установить бензиновый генератор.
Бензогенератор представляет собой автономный источник электроэнергии. Он обеспечивает электричеством жилые дома, коттеджи, целые предприятия, строительные и производственные объекты.
Конструктивные особенности бензинового генератора
Устройство бензинового генератора довольно сложное, но изучить его придётся, если планируете покупать оборудование. Если будете знать, из каких частей состоит агрегат, какие функции выполняют отдельные элементы, проще будет провести техническое обслуживание и мелкий ремонт.
Двигатель
Бензиновые генераторы оснащаются двигателями внутреннего сгорания. Производители устанавливают 2-тактные и 4-тактные моторы. Каждая разновидность имеет свои преимущества. Двухтактные двигатели уступают четырехтактным силовым агрегатам по мощности, выделяют большее количество вредных веществ в окружающую среду, работают не на чистом бензине, а на топливно-масляной смеси.
4-тактные моторы более мощные, оснащаются отдельной системой смазывания и охлаждения. Они имеют большой рабочий ресурс, способны обеспечить электрической энергией дачный кооператив, коттеджный поселок, строительную площадку.
Генератор
Ещё один важный узел бензогенератора – сам генератор электроэнергии или альтернатор. Он бывает двух типов: синхронный и асинхронный.
- Синхронный. В этом агрегате частота тока равна частоте вращения редукторного ротора. Чтобы выработать ток частотой в 50 Гц, ДВС должен работать на оборотах 3 000 в минуту или 50 в секунду.
- Асинхронный. В таких генераторах ротор должен вращаться быстрее, чтобы обеспечить образование тока нужной частоты.
Для дачных домов, частных особняков лучше выбрать синхронный генератор. С «пусковыми токами» такое оборудование справляется гораздо эффективнее.
Стартер
Чтобы запустить мотор, поршни должны выполнить несколько рабочих тактов. Совершаются они при помощи стартера. Бензиновые генераторы комплектуются стартерами двух типов: ручные и автоматические. Для моделей мощностью 2-5 кВт подходят обе разновидности. Устройства мощностью более 10 кВт оснащают только автоматическими стартерами. Самые инновационные и производительные модели оборудуются дистанционными стартерами. Для запуска агрегата нужно нажать на пульте специальную кнопку.
Панель управления
Бензиновые генераторные станции выпускаются в двух вариациях: однофазные и трехфазные.
Первые обеспечивают питание посредством обычной розетки, подходят для обычных электрических приборов. Трёхфазные генераторы устанавливаются в тех случаях, если нужно на выходе получить мощность от 5 кВт. На панели могут быть также размещены такие элементы: розетка для зарядки автомобильных АКБ, амперметр, рычаг газа, вольтметр, тумблер.
Рама и шасси
Работа бензиновых агрегатов сопровождается громкими шумами и сильной вибрацией. Чтобы повысить комфортность эксплуатации и увеличить срок службы генераторов, производители оснащают их вибро- и шумогасителями. Некоторые модели комплектуются небольшими колесиками для удобства перемещения.
Принцип работы оборудования
Для чего нужно знать принцип работы бензинового генератора? Причина предельно проста: чтобы понимать, как работает оборудование, при возникновении поломки быстро диагностировать и устранить её.
Рассмотрим поэтапно, как работает электростанция.
- В картер топливного бака заливается бензин либо топливно-масляная смесь в зависимости от типа двигателя.
- По бензопроводу топливная смесь поступает в двигатель внутреннего сгорания, по пути очищаясь от различных примесей, проходя через фильтрующие элементы.
- При помощи топливного насоса осуществляется закачка бензина в карбюратор устройства.
- В карбюраторе бензогенератора топливо приобретает нужную консистенцию, затем смешивается с воздухом и подаётся на цилиндры двигателя.
- На топливно-воздушную смесь попадает искра от свечи зажигания. В результате горения топлива высвобождается газ, который запускает в действие поршни и коленчатый вал. Вращательный момент передаётся на ротор, механическая энергия превращается в электрическую
- При вращении роторного механизма образуется магнитное поле, а после – электромагнитное.
Вследствие этих сложных процессов образуется электрическая энергия.
Учтите, что мощность оборудования зависит от того, сколько витков обмотки на двигателе.

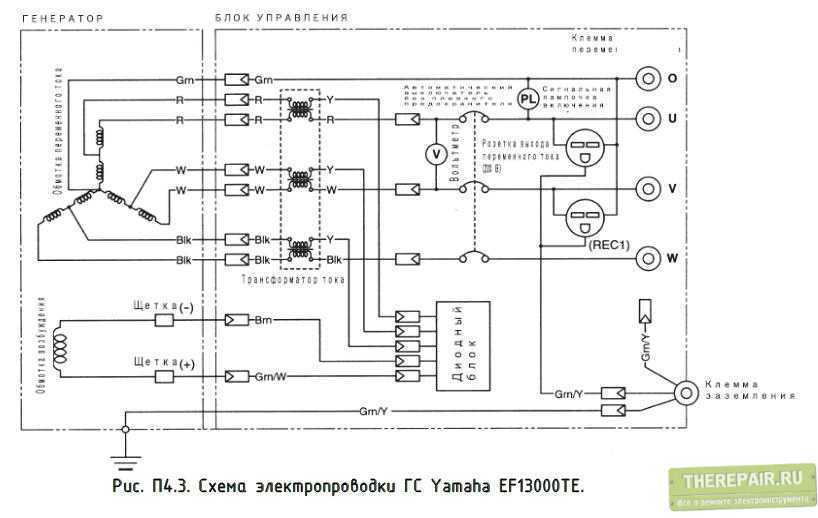

Схема бензинового генератора
Как разобраться в различных схемах подключения генераторного устройства? Без подготовки на этот вопрос ответит разве что профессиональный электрик. Попробуем найти простой и корректный ответ. Рассмотрим схему бензогенератора на примере модели.
Альтернатор, обозначенный здесь как А2 раскручивается при помощи троса. F5 отвечает за формирование искры. Катушки L1 и L2 продуцируют напряжение с различными показателями мощности. Для одной катушки – 220В, для другой – 12В. Индикатор HL1 отслеживает уровень масла в масляном резервуаре. А вот за стабильную работу оборудования отвечает L3 и L4.
Схемы подключения реализуются при условии применения трёх сетей: провод самого генератора, сеть потребителей, общие показатели электросети. Оборудование осуществляется одним из трёх способов: при помощи переключателя, автоматизировано частично, автоматизировано полностью.
Классификация бензиновых генераторов
Бензиновый генератор представляет собой технологически сложное, функциональное оборудование, которое применяется в качестве аварийного или резервного источника электроснабжения. Для работы системы необходим бензин. Современный рынок предлагает большой выбор бензогенераторов, которые могут использоваться в разных целях. Классифицируются они по разным параметрам.
- По назначению. Бытовые агрегаты применяются для обеспечения электроэнергией дома, дачи, небольшого предприятия. Профессиональные устанавливают на крупных производствах, коттеджных поселках.
- По конструктивным особенностям. Стационарные весьма габаритные, их ставят в одном месте. А вот переносные можно вынести за пределы дома, но они обладают более низкими показателями мощности.
- Тип двигателя. 4-тактные более габаритны, но менее вредны для окружающей среды, работают тише по сравнению с 2-тактными, характеризуются высокой производительностью.
- Напряжение. Трёхфазные стоят дороже, не всегда оправдывается их установка. Более востребованными являются однофазные агрегаты.
4-тактные более габаритны, но менее вредны для окружающей среды, работают тише по сравнению с 2-тактными, характеризуются высокой производительностью.Наиболее весомая и распространенная классификация – по мощности. Бензиновые генераторы мощностью до 4 кВт способны обеспечить электрической энергией дом или небольшой склад. Если требуется устройство для работы на строительной площадке или в офисе, выбирайте модель мощностью до 15 кВт. А вот для электроснабжения крупных предприятий и других подобных объектов следует покупать более производительные генераторы с показателями мощности от 30 кВт.
Преимущества и недостатки
На российском рынке представлены автономные электростанции, которые работают на дизельном топливе, газе или бензине. Последние по праву считаются самыми популярными.
По сравнению с другими разновидностями они обладают весомым перечнем преимуществ.
- Вес и габариты. Агрегаты весят немного, отличаются эргономичностью, мобильностью. Использовать их можно для бытовых нужд или на производстве.
- Простота эксплуатации. Для работы с бензогенератором не потребуются какие-то дополнительные навыки и знания. Инструкция по эксплуатации предельно проста и понятна.
- Несложное обслуживание. Перед каждым рабочим циклом нужно проверять наличие и уровень смазочного материала, время от времени менять фильтрующие элементы, чистить свечи зажигания.
- Сравнительно тихая работа. Обеспечить эту особенность удалось благодаря применению выхлопной трубы особой конфигурации.
- Нетребовательность к условиям. Использовать агрегаты можно для установки в помещениях с повышенной влажностью, высокими и низкими температурами. Необходимо обеспечить электростанции качественный воздухообмен, организовав систему принудительной вентиляции.
- Доступная стоимость. Дизельные модели обходятся дороже по сравнению с бензиновыми генераторами.
Недостатки тоже есть, и их обязательно нужно учитывать при покупке бензогенератора. Так, например, покупатели считают, что использовать бензиновые агрегаты большой мощности невыгодно, так как они потребляют много топлива. В этом случае лучше уж остановить выбор на модели с дизельным двигателем. Другие минусы: непродолжительное время непрерывной работы, подверженность поломкам.
Советы по выбору бензинового генератора
Назначение генератора с бесщеточным бензиновым двигателем – обеспечивать электроэнергией различные объекты. С этой задачей агрегат справляется отлично, если выбрать подходящую модель. На рынке представлены генераторы различных торговых марок. Выбирайте только те, в которых уверены. Не рекомендуем покупать китайские устройства, в качестве которых есть сомнения.
Не стоит экономить на бензиновом генераторе, ведь от его характеристик зависит не только функциональность объекта, но и безопасность его эксплуатации.
Перед покупкой оборудования определите задачи, с выполнением которых агрегату придётся сталкиваться. Уже на основании этого подбирайте подходящую мощность.
- При недостаточной мощности бензиновый генератор будет перегружаться, что приведет к возникновению частых поломок и сокращению рабочего ресурса оборудования. Долго агрегат в таком режиме не проработает.
- Если мощность установки слишком высокая, она будет потреблять много топлива для работы. Эксплуатация такого агрегата обойдётся слишком долго. Незачем переплачивать за лишнюю электроэнергию, которая не будет израсходована.
Чтобы избежать подобных ситуаций, рассчитывайте мощность по такой схеме:
- Определите, какие электроприборы будут питаться от автономного источника энергоснабжения.
- Рассчитайте общую мощность для всего оборудования.
- К полученному показателю прибавьте 20-30% на запас.
При проведении расчётов не упустите из внимания один важный нюанс – пусковая мощность. При запуске бензинового генератора пусковая мощность в течение непродолжительного периода будет превышать номинальную. После того как определились с мощностью, подбирайте модель по другим характеристикам. Учитывайте такие параметры: наличие системы автоматического запуска, количество фаз, напряжение, наличие дополнительного питания.
Эксплуатация и обслуживание
Для поддержания продуктивной работы бензинового генератора необходимо использовать для его заправки только качественное топливо. При выборе масла отдавайте предпочтение продукции, которую рекомендует производитель. Старайтесь не перегружать устройство, относитесь к нему бережно, защищайте от негативного воздействия влаги, механических факторов, температурных перепадов.
Регулярно требуется проведение технического обслуживания бензогенераторов. Заключается оно в доливании или замене смазочного материала. Нужно чистить фильтры, свечи зажигания и другие рабочие механизмы. В случае возникновения поломки не пытайтесь устранить её самостоятельно, ведь рискуете только навредить технологически сложному оборудованию. Обратитесь в сервисный центр, где мастера проведут диагностику, определят причины поломки, быстро и эффективно восстановят полноценную работоспособность бензиновой электростанции.
Электрическая схема генератора бензинового и дизельного в Москве
Каждый хоть раз в жизни слышал о таком устройстве, как электростанция. Многие используют их для подключения дома к электричеству. Но мало кто задумывается, как устроено это оборудование и какая схема лежит в основе его работы.
Электрическая схема генератора представлена в основном обмоткой возбуждения, неподвижным элементом статором и ротором, который двигается с силой, при этом способен создавать сильное магнитное поле.
Именно это магнитное поле, в результате переработки, превращается на электродвижущую силу, а потом в напряжение.
Так как главной в схеме есть обмотка, то в зависимости от способа ее включения различают модели с разными электрическими схемами.
1. Схема устройства с независимым возбуждением отличается тем, что в данном случае обмотка получает персональное питание от совсем другого источника. Это может быть аккумулятор или выпрямитель. В данном случае обмотка выполнена из качественных проводков малого сечения, которые накручиваются друг на друга огромное количество раз. Особенность такого устройства в том, что ток возбуждения напрямую зависит только от напряжения, что попадает на обмотку и небольшим сопротивлением цепи возбуждения. Если увеличивать нагрузку на агрегат до максимальной, то это может привести к резкому падению напряжения на выходе устройства.
2. Схема устройства с параллельным возбуждением не требует дополнительного источника, ведь в ее работе используется принцип самовозбуждения.
То есть, питание обмотка получает, непосредственно, от якоря. Стоит сказать, что в этом случае устройство необходимо включать на холостой ход, пока напряжение не выровняется и не станет номинальным, только потом к нему можно подключать потребители. Если при каких-либо условиях направление движение якоря изменится, в результате этого поменяется полярность щеток и станция, вместо того, чтобы выдавать напряжение просто размагнитится.
3. Если говорить о схеме установки со смешанным возбуждением, то в нем работает как параллельная обмотка, так и последовательная. Они размещаются на одном полюсе и соединяются между собой так, чтобы их магнитные поля совпадали. Это приводит к выработке максимально точного напряжения, которое можно использовать для подключения чувствительных электрических приборов и даже сварочного аппарата. Такие обмотки идеально дополняют друг друга в работе устройства.
В основе качественной работы любого вида подобной техники лежит эффект стабильной электромагнитной индукции.
В схеме присутствует медная катушка, сквозь которую проходит магнитное поле. После такой манипуляции на выводах медной катушки вспыхивает напряжение. Поэтому, чтобы получить качественный ток, необходим, в первую очередь, источник магнитного поля, а потом катушка, сквозь которую оно будет проходить. В качестве источника магнитного потока выступает ротор, что с силой двигается внутри статора и вызывает образование поля. Оно проходит сквозь медную деталь и вырабатывается напряжение, сила которого зависит от быстроты движения ротора.
Как работает генератор?
Генераторы — это полезные устройства, которые обеспечивают подачу электроэнергии во время отключения электроэнергии и предотвращают прерывание повседневной деятельности или прерывание деловых операций. Генераторы доступны в различных электрических и физических конфигурациях для использования в различных приложениях. В следующих разделах мы рассмотрим, как работает генератор, основные компоненты генератора и как генератор работает в качестве вторичного источника электроэнергии в жилых и промышленных помещениях.
Электрический генератор — это устройство, которое преобразует механическую энергию, полученную от внешнего источника, в электрическую энергию на выходе.
Важно понимать, что генератор на самом деле не «создает» электрическую энергию. Вместо этого он использует подводимую к нему механическую энергию для принудительного перемещения электрических зарядов, присутствующих в проводе его обмоток, через внешнюю электрическую цепь. Этот поток электрических зарядов составляет выходной электрический ток, подаваемый генератором. Этот механизм можно понять, если рассматривать генератор как аналог водяного насоса, который вызывает поток воды, но фактически не «создает» воду, протекающую через него.
Современный генератор работает на принципе электромагнитной индукции, открытом Майклом Фарадеем в 1831-32 гг. Фарадей обнаружил, что описанный выше поток электрических зарядов может быть вызван перемещением электрического проводника, такого как проволока, содержащая электрические заряды, в магнитном поле.
Это движение создает разность потенциалов между двумя концами провода или электрического проводника, что, в свою очередь, вызывает протекание электрических зарядов, генерируя электрический ток.
Основные компоненты электрогенератора можно в целом классифицировать следующим образом:
- Двигатель
- Генератор
- Топливная система
- Регулятор напряжения
- Системы охлаждения и выхлопа
- Система смазки
- Зарядное устройство
- Панель управления
- Основная сборка/рама
Двигатель является источником входной механической энергии для генератора.
Размер двигателя прямо пропорционален максимальной выходной мощности, которую может обеспечить генератор. Есть несколько факторов, которые необходимо учитывать при оценке двигателя вашего генератора. Следует проконсультироваться с производителем двигателя для получения полных технических характеристик двигателя и графиков технического обслуживания.
(a) Тип используемого топлива. Генераторные двигатели работают на различных видах топлива, таких как дизельное топливо, бензин, пропан (в сжиженной или газообразной форме) или природный газ. Двигатели меньшего размера обычно работают на бензине, а двигатели большего размера работают на дизельном топливе, сжиженном пропане, пропановом газе или природном газе. Некоторые двигатели также могут работать на двух видах топлива: дизельном и газовом.
(b) Двигатели с верхним расположением клапанов (OHV) по сравнению с двигателями без OHV. Двигатели с верхним расположением клапанов отличаются от других двигателей тем, что впускной и выпускной клапаны двигателя расположены в головке цилиндра двигателя, а не установлены на двигателе.
блокировать. Двигатели с верхним расположением клапанов имеют ряд преимуществ перед другими двигателями, например:
• Компактный дизайн
• Упрощенный рабочий механизм
• Прочность 90 075
• Удобен в работе
• Низкий уровень шума при работе
• Низкий уровень выбросов
Однако двигатели с верхним расположением клапанов также дороже других двигателей.
(c) Чугунная гильза (CIS) в цилиндре двигателя – CIS представляет собой накладку в цилиндре двигателя. Снижает износ и обеспечивает долговечность двигателя. Большинство двигателей с верхним расположением клапанов оснащены CIS, но важно проверить эту функцию в двигателе генератора. CIS — недорогая функция, но она играет важную роль в долговечности двигателя, особенно если вам нужно использовать генератор часто или в течение длительного времени.
Генератор
Генератор переменного тока, также известный как «генератор», представляет собой часть генератора, которая вырабатывает электрическую мощность на основе механического входа, поступающего от двигателя.
Он содержит сборку неподвижных и подвижных частей, заключенных в корпус. Компоненты работают вместе, вызывая относительное движение между магнитным и электрическим полями, что, в свою очередь, генерирует электричество.
(a) Статор – это неподвижный компонент. Он содержит набор электрических проводников, намотанных в витках на железный сердечник.
(b) Ротор/Якорь – это подвижный компонент, создающий вращающееся магнитное поле одним из следующих трех способов:
(i) Индукционный генератор. Известны как бесщеточные генераторы переменного тока, которые обычно используются в больших генераторах.
(ii) Постоянные магниты — обычно используются в небольших генераторах переменного тока.
(iii) С помощью возбудителя. Возбудитель представляет собой небольшой источник постоянного тока (DC), который питает ротор через узел токопроводящих контактных колец и щеток.
Ротор создает движущееся магнитное поле вокруг статора, которое индуцирует разность потенциалов между обмотками статора.
Это производит переменный ток (AC) на выходе генератора.
Ниже приведены факторы, которые необходимо учитывать при оценке генератора переменного тока генератора:
(a) Металлический корпус в сравнении с пластиковым. Цельнометаллическая конструкция обеспечивает долговечность генератора переменного тока. Пластиковые корпуса со временем деформируются, что приводит к оголению движущихся частей генератора. Это увеличивает износ и, что более важно, опасно для пользователя.
(b) Шариковые подшипники по сравнению с игольчатыми подшипниками. Шариковые подшипники предпочтительнее и служат дольше.
(c) Бесщеточная конструкция. Генератор переменного тока, в котором не используются щетки, требует меньше обслуживания, а также производит более чистую энергию.
Топливная система
Объем топливного бака обычно достаточен для поддержания работы генератора в среднем от 6 до 8 часов. В случае небольших генераторных установок топливный бак является частью основания генератора или устанавливается на верхней части рамы генератора.
Для коммерческого применения может потребоваться установка внешнего топливного бака. Все такие установки подлежат утверждению Департаментом городского планирования. Щелкните следующую ссылку для получения дополнительной информации о топливных баках для генераторов.
К общим характеристикам топливной системы относятся следующие:
(a) Соединение трубопровода от топливного бака к двигателю. Подающая линия направляет топливо из бака в двигатель, а обратная линия направляет топливо из двигателя в бак.
(b) Вентиляционная трубка топливного бака. Топливный бак имеет вентиляционную трубку для предотвращения повышения давления или вакуума во время заправки и опорожнения бака. При заправке топливного бака следите за металлическим контактом между заправочным пистолетом и топливным баком, чтобы избежать искрения.
(c) Перепускной штуцер от топливного бака к сливной трубе – Это необходимо для того, чтобы любой перелив во время заправки бака не привел к проливанию жидкости на генераторную установку.
(d) Топливный насос – перекачивает топливо из основного бака хранения в расходный бак. Топливный насос обычно имеет электрический привод.
(e) Топливный водоотделитель/топливный фильтр — отделяет воду и посторонние частицы от жидкого топлива для защиты других компонентов генератора от коррозии и загрязнения.
(f) Топливная форсунка – распыляет жидкое топливо и впрыскивает необходимое количество топлива в камеру сгорания двигателя.
Регулятор напряжения
Как видно из названия, этот компонент регулирует выходное напряжение генератора. Механизм описан ниже для каждого компонента, который играет роль в циклическом процессе регулирования напряжения.
(1) Регулятор напряжения: преобразование переменного напряжения в постоянный ток. Регулятор напряжения потребляет небольшую часть выходного переменного напряжения генератора и преобразует его в постоянный ток. Затем регулятор напряжения подает этот постоянный ток на набор вторичных обмоток статора, известных как обмотки возбуждения.
(2) Обмотки возбудителя: преобразование постоянного тока в переменный ток. Обмотки возбудителя теперь работают аналогично первичным обмоткам статора и генерируют небольшой переменный ток. Обмотки возбудителя подключены к устройствам, известным как вращающиеся выпрямители.
(3) Вращающиеся выпрямители: преобразование переменного тока в постоянный – они выпрямляют переменный ток, генерируемый обмотками возбудителя, и преобразуют его в постоянный ток. Этот постоянный ток подается на ротор/якорь для создания электромагнитного поля в дополнение к вращающемуся магнитному полю ротора/якоря.
(4) Ротор/якорь: преобразование постоянного тока в переменное напряжение. Ротор/якорь теперь индуцирует большее переменное напряжение на обмотках статора, которое генератор теперь производит как большее выходное переменное напряжение.
Этот цикл продолжается до тех пор, пока генератор не начнет выдавать выходное напряжение, эквивалентное его полной рабочей мощности. По мере увеличения выходной мощности генератора регулятор напряжения производит меньший постоянный ток.
Как только генератор достигает полной рабочей мощности, регулятор напряжения достигает состояния равновесия и вырабатывает постоянный ток, достаточный для поддержания выходной мощности генератора на полном рабочем уровне.
При добавлении нагрузки к генератору его выходное напряжение немного падает. Это приводит в действие регулятор напряжения, и начинается описанный выше цикл. Цикл продолжается до тех пор, пока выходная мощность генератора не достигнет исходной полной рабочей мощности.
Система охлаждения и выпуска
(а) Система охлаждения
Постоянное использование генератора приводит к нагреву его различных компонентов. Очень важно иметь систему охлаждения и вентиляции для отвода тепла, образующегося в процессе.
Необработанная/пресная вода иногда используется в качестве охлаждающей жидкости для генераторов, но в основном это ограничивается конкретными ситуациями, такими как небольшие генераторы в городских условиях или очень большие агрегаты мощностью более 2250 кВт и выше.
Водород иногда используется в качестве хладагента для обмоток статора крупных генераторных установок, поскольку он более эффективно поглощает тепло, чем другие хладагенты. Водород отводит тепло от генератора и передает его через теплообменник во вторичный контур охлаждения, который содержит деминерализованную воду в качестве хладагента. Вот почему рядом с очень крупными генераторами и небольшими электростанциями часто стоят большие градирни. Для всех других распространенных применений, как жилых, так и промышленных, стандартный радиатор и вентилятор устанавливаются на генератор и работают как первичная система охлаждения.
Необходимо ежедневно проверять уровень охлаждающей жидкости генератора. Систему охлаждения и насос сырой воды следует промывать через каждые 600 часов, а теплообменник следует чистить через каждые 2400 часов работы генератора. Генератор следует размещать в открытом и проветриваемом помещении с достаточным притоком свежего воздуха. Национальный электротехнический кодекс (NEC) предписывает, чтобы со всех сторон генератора оставалось минимальное пространство в 3 фута, чтобы обеспечить свободный поток охлаждающего воздуха.
(б) Выхлопная система
Выхлопные газы генератора ничем не отличаются от выхлопных газов любого другого дизельного или бензинового двигателя и содержат высокотоксичные химические вещества, с которыми необходимо правильно обращаться. Следовательно, необходимо установить соответствующую выхлопную систему для удаления выхлопных газов. Этот момент нельзя не подчеркнуть, поскольку отравление угарным газом остается одной из наиболее распространенных причин смерти в районах, пострадавших от ураганов, потому что люди, как правило, даже не думают об этом, пока не становится слишком поздно.
Выхлопные трубы обычно изготавливаются из чугуна, кованого железа или стали. Они должны быть отдельно стоящими и не должны поддерживаться двигателем генератора. Выхлопные трубы обычно крепятся к двигателю с помощью гибких соединителей, чтобы свести к минимуму вибрации и предотвратить повреждение выхлопной системы генератора. Выхлопная труба выходит наружу и ведет от дверей, окон и других отверстий в дом или здание.
Вы должны убедиться, что выхлопная система вашего генератора не соединена с выхлопной системой любого другого оборудования. Вам также следует проконсультироваться с местными городскими постановлениями, чтобы определить, нужно ли для работы вашего генератора получать разрешение от местных властей, чтобы убедиться, что вы соблюдаете местные законы и защищаете от штрафов и других санкций.
Система смазки
Поскольку генератор содержит движущиеся части двигателя, ему требуется смазка для обеспечения долговечности и бесперебойной работы в течение длительного периода времени. Двигатель генератора смазывается маслом, хранящимся в насосе. Вы должны проверять уровень смазочного масла каждые 8 часов работы генератора. Вы также должны проверять наличие утечек смазки и заменять смазочное масло каждые 500 часов работы генератора.
Зарядное устройство
st e art Функция генератора работает от батареи.
Зарядное устройство батареи поддерживает заряд батареи генератора, подавая на нее точное «плавающее» напряжение. Если плавающее напряжение очень низкое, аккумулятор останется недозаряженным. Если плавающее напряжение очень высокое, это сократит срок службы батареи. Зарядные устройства обычно изготавливаются из нержавеющей стали для предотвращения коррозии. Они также полностью автоматические и не требуют каких-либо регулировок или изменений настроек. Выходное напряжение постоянного тока зарядного устройства установлено на уровне 2,33 В на элемент, что является точным значением плавающего напряжения для свинцово-кислотных аккумуляторов. Зарядное устройство имеет изолированный выход постоянного напряжения, который мешает нормальному функционированию генератора.
Панель управления
Это пользовательский интерфейс генератора, содержащий положения для электрических розеток и органов управления. В следующей статье приведены дополнительные сведения о панели управления генератора.
Различные производители предлагают различные функции в панелях управления своих устройств. Некоторые из них упомянуты ниже.
(a) Электрический запуск и отключение — панели управления автоматическим запуском автоматически запускают генератор при отключении электроэнергии, контролируют работу генератора и автоматически выключают агрегат, когда он больше не нужен.
(b) Датчики двигателя. Различные датчики показывают важные параметры, такие как давление масла, температура охлаждающей жидкости, напряжение аккумуляторной батареи, скорость вращения двигателя и продолжительность работы. Постоянное измерение и контроль этих параметров обеспечивает встроенную функцию отключения генератора, когда какой-либо из них превышает соответствующие пороговые уровни.
(c) Генераторные датчики – На панели управления также есть счетчики для измерения выходного тока и напряжения, а также рабочей частоты.
(d) Другие органы управления — среди прочего, переключатель фаз, переключатель частоты и переключатель управления двигателем (ручной режим, автоматический режим).
Все генераторы, как переносные, так и стационарные, имеют специальные корпуса, обеспечивающие структурную поддержку основания. Рама также позволяет заземлить генератор в целях безопасности.
Как проверить электрические цепи домашнего генератора
» Справочник по домашней электропроводке
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Объяснение цепей бытовых генераторов. Тестирование электрических цепей бытовых генераторов может привести к некоторым загадочным результатам, особенно при измерении нагрузок ламп накаливания и других нагрузок цепей 120 В. |
| ||||
youtube.com/embed/QaQFZtOxGQg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Понимание цепей домашнего генератора
Устранение неполадок в домашнем электричестве Ремонт Вопрос: При тестировании вспомогательной панели главного наконечника Cutler Hammer с 8 гнездами для текущего использования (для установки генератора) с цифровым датчиком Greenlee «Amprobe» я обнаружил 37 ампер на одной ветви питания, 25 ампер на другой ветви питания и 12 ампер, проходящих через ногу на землю.
Я не понимаю 12 ампер, уходящих на землю, какой может быть источник «земли», или как найти проблему, если на самом деле это проблема.
Имеется двухполюсный выключатель на 100 А, используемый в качестве «основного» для самой вспомогательной панели, двухполюсный выключатель на 30 А для водонагревателя и четыре однополюсных выключателя на 20 А для освещения. Линии водонагревателя испытали на 17 ампер каждая, что я считаю разумным использованием (не обратил внимания на размер водонагревателя)…. 4 цепи освещения протестированы на 2–3 ампера каждая — в этих цепях находится группа ламп накаливания и КЛЛ.
Не могли бы вы пролить свет на это? (без каламбура)
Этот вопрос по ремонту бытовой электроники поступил от: TOM, из Оукса, Пенсильвания
Подробнее о Ремонт бытовой электротехники в Пенсильвании
Ответ Дейва:
Ответ Дейва:
Объяснение цепей бытовых генераторов
Проверка цепей генераторов
Проверка электрической нагрузки цепей бытовых генераторов может привести к неоднозначным результатам, особенно при измерении нагрузки ламп накаливания и других нагрузок цепей на 120 В.
Как описано в этом вопросе, вы заметите, что заземление главного генератора также служит нейтралью для цепей на 120 вольт. Цепи 20 ампер 120 вольт обеспечивают питание для цепей освещения ламп накаливания, поэтому показание 12 ампер на заземляющем проводе может быть связано с нагрузками освещения лампами накаливания цепей 120 вольт, где отраженная мощность измеряется на уровне 12 ампер. Вы можете проверить это, измерив силу тока земли и отключив одну или несколько 20-амперных цепей освещения, и вы должны заметить, что сила тока падает, если во время теста действительно используется лампа накаливания. Убедитесь, что система заземления и нейтрали генератора и главной панели правильно соединены. При подключении нагрузки цепи 120/240 вольт к генератору лучше всего, если генератор имеет 4-проводное соединение.
ВАЖНАЯ ИНФОРМАЦИЯ : Все подключения питания генератора должны выполняться с использованием одобренного переключателя или утвержденного устройства блокировки цепи, чтобы безопасно использовать только один источник питания в любой момент времени и обеспечить отключение от основного источника питания компании, предоставляющей электроэнергию.
Подробнее о бытовых генераторах и электрических испытаниях
Домашние электрические генераторы
Эта серия охватывает широкий спектр тем, связанных с домашними генераторами, их подключением и безопасностью, включая их размеры. все важное дополнение к вашему дому.
Секция генератора
Важность переключателя резерва генератора
Статьи генератора
Вопросы и ответы по генератору
Схемы электропроводки основного дома 06 9005 0005 Цепи электропроводки дома и автоматические выключатели Эта статья смотрит на общие схемы электропроводки дома на 120 и 240 вольт и установленные автоматические выключатели, определяя типы и величины силы тока, используемые в большинстве домов Домашние электрические цепи необходимые электрические цепи. Бытовые автоматические выключатели Руководство по домашним автоматическим выключателям и тому, как они работают для защиты вашей электропроводки. При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи. Как установить домашнее освещение Статьи о домашнем освещении, охватывающие встроенное освещение, освещение под шкафом, терминологию освещения и многое другое. Как установить домашнее освещение Использование тестеров для выявления проблем с электричеством Вам также может быть полезно следующее: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Идеально подходит для домовладельцев, студентов, Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Перечень электрических цепей
Электрические коды освещения
Использование электрических тестеров Руководство Дейва по домашней электропроводке:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.
Разнорабочий, разнорабочие и электрики
Включает:
Проводка Розетки GFCI
Проводка Домашняя электрика 90 5 0 Розетки 20 В и 240 В
Электропроводка Выключатели освещения
Электропроводка 3-проводной и 4-проводной электрической плиты
Электропроводка 3-проводной и 4-проводной кабель для сушки и розетка для сушки
Устранение неполадок и ремонт электропроводки
Методы модернизации электропроводки
Коды NEC для домашней электропроводки
.
…и многое другое.
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и инспекций для всех проектов электропроводки.
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
