Разница между заземлением и занулением

Чтобы лучше разобраться в работе этих защитных систем и понять разницу между ними, нужно поговорить о каждом из них отдельно.

Принцип работы заземления, виды систем заземления

Заземляющее устройство образуется заземлителем с проводником или системой проводников. Они соединяют между собой токопроводящие участки приборов и землю. Выделяют три вида систем заземления:

• рабочие – поддерживают установленный режим работы установок в нормальных и аварийных ситуациях
• защитные – защищают людей и животных от удара током после повреждения фазных проводов
• грозозащитные – с их помощью заземляют молниеотводы

Заземлители бывают естественные (трубопроводы, обсадные трубы, но ни в коем случае не отопительные и водопроводные трубы) и искусственные (специально сооруженные конструкции, к которым относится уголковая сталь, стальные стержни).

Заземления классифицируются по количеству рабочих и защитных проводников:

• TN-C – в наше время применяется все реже и встречается только в старых постройках; предназначались для трехфазных четырехпроводных сетей. Данная система не обеспечивает нужной безопасности
• TN-C-S – к такой системе переходят от TN-C тогда, когда в старой постройке планируется установка новой техники, в частности компьютерной. Уровень необходимой безопасности довольно высок
• TN-S – нулевой и рабочий проводники прокладывают отдельно, соединив токопроводящие части электрической установки
• TT – в этой системе с землей связаны открытые токоведущие участки
• IT – в отличие от TT изолирована от земли, благодаря чему утечка тока снижается максимально

Принцип работы зануления

Если дополнительно установить к занулению УЗО, это приведет к выключению одного из элементов, действующих наиболее быстро, или одновременному срабатыванию двух устройств. Нулевой провод всегда должен находиться в исправности. В случае если этот провод оборвется, в зануленных корпусах возрастет напряжение. Поэтому монтаж выключателей в нулевой провод запрещен.

В чем разница между занулением и заземлением

Основная разница заземления и зануления – то, что в заземлении уровень безопасности обеспечивается снижением напряжения тока, которое происходит очень быстро, а в занулении – от отключения поврежденного участка электрической сети. Поэтому заземление безопаснее и надежнее зануления. Также разница между заземлением и занулением состоит в том, что монтаж зануления – более тонкая и сложная работа, в то время как для установки заземления не требуется иметь особые навыки.

Как произвести монтаж заземления или зануления, можно увидеть на видео. Также в видео более подробно рассказано о разнице между занулением и заземлением.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Чем отличается зануление от защитного заземления?

Наверняка каждый электрик-новичок слышал о таком способе защиты от поражения током, как заземлении электроприборов. Монтаж трехпроводной электросети является обязательным условием при строительстве современного дома. Но что делать, если Вы живете в старой квартире, в которой при строительстве еще не применялась такая система защиты? В этом случае нужно сделать так называемое зануление электропроводки. О том, что собой представляют обе системы и в чем разница зануления и заземления, читайте далее!

• Основные отличия
• Что лучше?

Основные отличия

Как первая, так и вторая система защиты выполняет одну и ту же функцию – защита человека от поражения электричеством при прикосновении к оголенному проводу либо электроприбору, на котором происходит утечка тока. Разница лишь в том, что защитное зануление провоцирует моментальное отключение электроэнергии при опасном контакте человека и провода, а заземление мгновенно отводит опасное напряжение на землю. Так же оно вызывает снижение напряжения занулённых металлических нетоковедущих частей, оказавшихся под напряжением, относительно земли. Это и есть их общее отличие друг от друга, если говорить в двух словах.

Если рассматривать вопрос более подробно, то нужно остановиться на том, какой принцип действия у каждого варианта защиты, на основании чего сразу же будет видна разница альтернативных вариантов. Заземление работает следующим образом: к корпусу опасных электроприборов и бытовой техники подключается заземляющий провод, который идет на заземляющую шину в распределительном щитке. Оттуда общий заземляющий проводник выходит к главному заземляющему контуру – металлической конструкции, вкопанной в землю рядом с домом (как показано на фото). Если произойдет пробой тока на корпус прибора либо контакт с оголенной токоведущей жилой, опасность минует человека.

Что касается зануления, оно собой представляет соединение корпуса электроприбора с нейтральным проводом сети – нулем. В результате образуется замкнутый контур, как показано на схеме ниже. При возникновении опасной ситуации произойдет короткое замыкание и автоматические выключатели на вводном щитке моментально отключат электроэнергию.

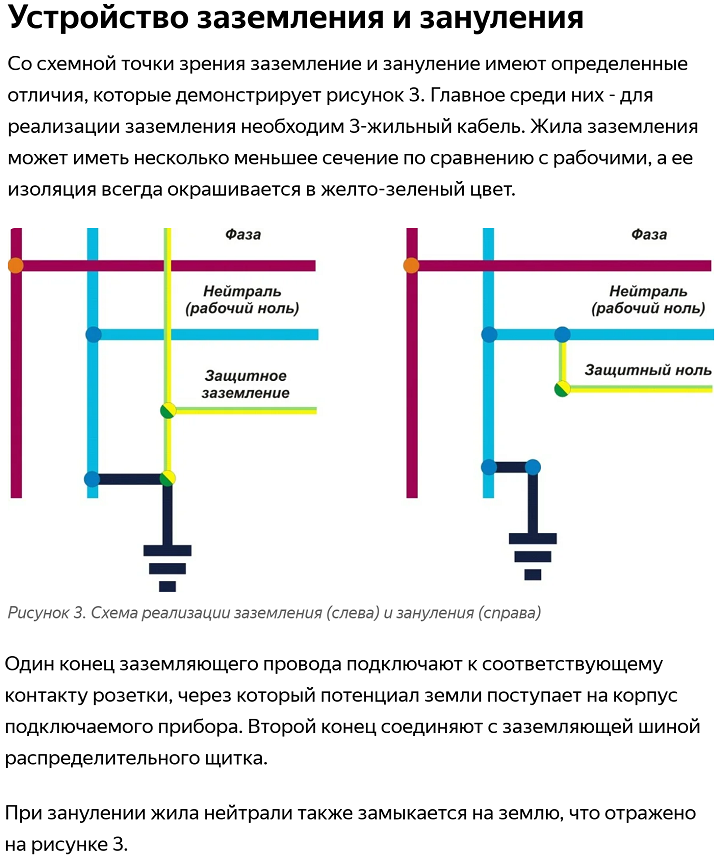

Наглядно увидеть разницу между занулением и заземлением Вы можете на данной схеме:

Надеемся, теперь Вам стало понятно, чем отличаются обе защитные системы и что не менее важно – как они работают. Рекомендуем также просмотреть разницу между ними на наглядном видео примере:

Отличие альтернативных вариантов

Что лучше?

Чтобы Вы полностью усвоили материал, для начала предоставим отличия в использовании каждой системы, на основании чего и сделаем собственный вывод.

• Заземление дома можно запросто сделать своими руками, имея под рукой сварочный аппарат и немного металла.
  В то же время для создания зануления требуются определенные знания, связанные с расчетами и выбором оптимальной точки подключения провода к нейтрали.
• Проводник, обеспечивающий указанные соединения зануляемых частей с глухозаземлённой нейтралью источника называется нулевым защитным проводником.
• Нулевой защитный проводник отличается от нулевого рабочего проводника, который также соединён с глухозаземлённой нейтральной точкой источника. Он предназначается для электроснабжения источника.
• Если произойдет обрыв нулевого провода в распределительном щитке, система зануления не будет работать, и Вы можете стать жертвой поражения электрическим током. В этом плане с системой защитного заземления проще, т.к. в отличие от нуля провод PE не отгорает и практически не отваливается, если хотя бы раз в год подтягивать клемму. Хотя насчет этого можно сказать, что контур «земли» из-за того, что находится на улице, также может со временем повредиться, особенно в местах сварки электродов. Опять-таки, если Вы делаете ежегодную ревизию, проблем не будет.

Исходя из этого, можно сделать такой вывод – правильное заземление в частном доме не сложно сделать своими руками и к тому же такая система более долговечная, а значит и безопасная. Что касается зануления, для его создания нужен вызов мастера и в то же время более частый осмотр целостности нулевого провода, что является огромным минусом при сравнении отличий. Такой вариант не рекомендуется использовать, лучше подключить УЗО для защиты. Надеемся, что теперь Вы поняли, в чем разница зануления и заземления, как работают обе системы и какая более эффективная для дома и квартиры.

Отличительные признаки — часть 1

Отличительные признаки — часть 2

Похожие материалы:

• Как заменить электропроводку в квартире
• Как сделать заземление в квартире своими руками
• Как найти провод в стене

Земля против Нейтрала | Узнайте о различиях между землей и нейтралью

Нейтраль и земля — два важных проводника в электрических системах переменного тока. Большинство людей часто путают их, поскольку они по существу подключены к одной и той же шине в панели главного автоматического выключателя. Несмотря на то, что заземляющий и нейтральный провода тесно связаны между собой, они не совпадают. Мы поймем разницу между землей и нейтралью, узнаем важность каждого провода в типичной жилой электрической системе переменного тока.

Мы уже немного обсуждали заземление и различные типы заземления в предыдущем руководстве. Проверьте это для получения дополнительной информации о заземлении.

Описание

Краткое руководство по распределению электроэнергии

Мы можем разделить систему электроснабжения на а) Генерацию, б) Передачу и в) Распределение. Стадия генерации состоит из выработки электроэнергии на электростанциях (электростанциях, генерирующих станциях и т.п.). Обычно они расположены вдали от городского населения или рядом с такими ресурсами, как плотины (для гидроэлектростанций) или вблизи угольных шахт (для тепловых электростанций).

После выработки электроэнергии на электростанции она проходит сотни километров по обширной сети линий электропередач и достигает местных подстанций. С этих подстанций оно подается на наши уличные трансформаторы (известные как распределительные трансформаторы), которые затем понижают напряжение до безопасного уровня (либо 120 В, либо 230–240 В, в зависимости от того, где вы живете).

От этих трансформаторов мы получаем горячие, нейтральные и заземляющие провода к нашим домам.

Важность нейтрального

Для протекания электрического тока электрическая цепь должна представлять собой замкнутый контур между источником и нагрузкой. В типичной бытовой электропроводке электрический ток течет по «горячему» проводу к нагрузке (электроприбору или устройству) и возвращается к источнику (которым в данном случае является распределительный трансформатор) по нейтральному проводу.

Итак, нейтраль — это проводник с током, который служит обратным путем для тока в цепи переменного тока. Физически нейтральный провод берется от центрального ответвления вторичной обмотки трансформатора, который обычно имеет форму звезды (или звезды).

Основная причина путаницы между заземлением и нейтралью заключается в том, что нейтральный провод подключается к заземлению (земле) на трансформаторе (который является источником), а также на панели главного автоматического выключателя на стороне потребителя (который является нагрузка). Причина этого соединения состоит в том, чтобы сделать нейтральный провод таким же потенциалом, как и земля, который равен нулю.

Важность заземления

Заземление — это защитный механизм для отвода тока в случае случайного контакта горячего провода с любой металлической частью. Заземляющий провод действует как путь с низким импедансом для протекания ошибочных токов на землю. Следовательно, в каждом доме должен быть заземляющий провод, соединенный с заземляющим стержнем.

Обычно мы подключаем этот заземляющий провод к шине заземления на панели главного выключателя. С этого щита подводим заземляющий провод ко всем отдельным ответвленным цепям и присоединяем к металлическим частям приборов, металлическим трубам, розеточным коробкам и другим металлическим проводникам, по которым не должен проходить ток.

Здесь важно отметить, что на главной сервисной панели шина нейтрали и шина заземления соединены вместе, так что нейтраль соотносится с землей.

Обратно к проводу заземления, обычно он не является токопроводящим проводом. Но если горячий провод соприкасается с металлическим корпусом прибора из-за какой-либо аварии, ток течет через заземляющий провод на землю (землю) и избегайте поражения электрическим током, отключив автоматический выключатель.

Если заземляющий провод отсутствует и если мы касаемся металлической части/каркаса прибора, то ток от горячего провода течет через металлический корпус, затем через Ваше тело и, наконец, на землю. Это приводит к сильному поражению электрическим током и может привести к летальному исходу.

Различия: заземление и нейтраль

Теперь посмотрим на различия между заземлением и нейтралью.

Нейтральный	Заземление
Обычно это проводник с током.	Обычно это не проводник с током.
Нейтраль действует как обратный путь для тока, протекающего от нагрузки (прибора) к источнику (трансформатору).	Земля выступает в качестве пути с низким сопротивлением для протекания тока короткого замыкания на землю.
Обычно белого или серого цвета.	Обычно это зеленый или желтый цвет — зеленый цвет для кабелепровода или просто оголенного медного провода.
Нейтраль начинается с точки звезды вторичной обмотки распределительного трансформатора в конфигурации «звезда» или «звезда».	Вставляем заземляющий стержень рядом с нашим домом в землю и подключаем заземляющий провод к этому заземляющему стержню.
Сечение нейтрального провода такое же, как и провода накала, так как они оба проводят одинаковый ток.	Сечение заземляющего провода в отдельных ответвленных цепях зависит от мощности автоматических выключателей. В случае наличия заземляющего провода на панели главного выключателя его сечение зависит от входящих служебных проводов.
При правильном подключении мы можем использовать нейтраль в качестве заземляющего провода.	Мы не можем использовать землю в качестве нейтрали, так как она не обеспечивает нормального обратного пути для тока.

Заключение

Заземление и нейтраль — это два важных проводника, помимо горячего (фазного или токоведущего) провода в типичной сети переменного тока. Нейтральный провод действует как обратный путь для основного переменного тока, а Земля действует как путь с низким импедансом к току замыкания на «землю». Нейтраль обычно является проводником с током, тогда как заземление обычно не является проводником с током. Мы узнали разницу между заземлением и нейтралью и поняли важность обоих этих проводников в нашей электрической системе.

В чем разница между нейтралью, землей и землей?

Чтобы понять разницу между Нейтралью, Землей и Землей, мы должны сначала понять необходимость этих вещей.

Нейтраль  это обратный путь для электрического тока в электрической цепи, которая должна проводить ток в нормальных условиях. Этот ток может возникать по многим причинам, в первую очередь из-за дисбаланса фазных токов, а иногда и из-за 3-й и 5-й гармоник.

• Связанный пост: В чем разница между реальной землей и виртуальной землей?

Могут быть и другие причины, но величина этого тока составляет часть фазного тока, а в некоторых случаях может быть даже вдвое больше фазного тока. Таким образом, нейтральный провод всегда считается заряженным (в активной цепи). Этот нейтральный провод соединяется с землей (путем заземления, поскольку в бытовом электроснабжении земля соединена с нейтралью, чтобы обеспечить обратный путь к трансформатору на подстанции), чтобы сделать второй вывод нейтрального провода нулевым потенциалом.

• По теме: Почему контакт заземления толще и длиннее в трехконтактной вилке?

Заземление или заземление  предназначен для защиты от утечки или остаточных токов в системе по пути наименьшего сопротивления. В то время как фаза и нейтраль подключены к основной силовой проводке, заземление может быть подключено к корпусу оборудования или к любой системе, которая в нормальных условиях не проводит ток, но в случае нарушения изоляции должна проводить небольшой ток.

• Связанный пост: Назначение заземления или заземляющего провода в воздушных линиях электропередачи.

Этот ток исходит не напрямую от провода под напряжением или фазы (линейного или горячего), а от вторичных звеньев, которые не были в контакте с системой под напряжением в нормальном состоянии.
