Подсоединение счетчика меркурий 201. Инструкция как подключить однофазный электросчётчик.

Первый недостаток, который мне не нравится в счетчике «Меркурий 201» – это его размер. Он по сравнению с аналогичными счетчиками «СЕ101 R5» и «НЕВА 103» занимает больше места, на два однополюсных автоматических выключателя. Стоимость счетчика «Меркурий 201», «СЕ101 R5» и «НЕВА 103» примерно одинаковая, но стоимость щитков уже будет отличаться, т.к. счетчик «Меркурий 201» имеет большие габариты, по сравнению с аналогами. Щиток на большие количество автоматов будет стоить дороже.

Рис 1 Счетчик «Меркурий 201» в щите.

Рис 2 Счетчик «СЕ101 R5» в щите.


Рис 3 Счетчик «НЕВА 103» в щите.

Второй недостаток счетчика «Меркурия 201», по сравнению с аналогами – это трудность и неудобство пломбирования счетчика. В нем неудачно сделаны отверстия для пломбирования в болту и клеммной колодке. Отверстия настолько маленькие, что в них еле пролазит проволока, поэтому можно использовать только пломбы для проволоки.

Так же возникает трудность пломбирования счетчика пломбами в виде наклеек, мешает винт.


Рис 4 Внешний вид счетчика «Меркурий 201».


Рис 5 Счетчик «Меркурий 201» с открученной клеммной крышкой.

У аналогов схема подключения выдавлена на внутренней стороне пластика, тут бумажная наклейка. Я считаю это минус, потому что наклейка может испортится и потеряться. Схема здесь изображена не особо понятная, здесь написан номер контантакта и что подключить.


Рис 6 Опломбированный счетчик «Меркурий 201».

Третий недостаток счетчика «Меркурия 201», по сравнению с аналогами – это неудобное крепления счетчика на DIN-рейку, своеобразная конструкция крепление, которое неудобно, слабо фиксирует счетчик и подвержено воздействию температуры нагрева силовых контактов счетчика.


Рис 7 Крепление счетчика «Меркурий 201».

Четвертый недостаток счетчика Меркурия 201, по сравнению с аналогами – это – большое собственное энергопотребление 2 Вт, больше чем у аналогов (СЕ101 R5 потребление 0,8 Вт).

Пятый недостаток счетчика «Меркурия 201», по сравнению с аналогами – это недоступность визуального контроля пломбы госповерителя, она расположена под крышкой клеммной колодки и представляет собой мастичную пломбу с оттиском.


Рис 6 Опломбированный счетчик «Меркурий 201» мастичной пломбой с оттиском.

Шестой недостаток счетчика «Меркурия 201», по сравнению с аналогами – это меньший гарантийный срок 3 года, а у аналогов 5 лет.

Когда я начинаю рассказывать клиентам о недостатках электросчетчика, который они купили, они начинают сожалеть, что пошли сразу в магазин, и советовались с продавцами в магазине, а не со специалистом, кто их будет устанавливать. Уже купленный счетчик не понесешь обратно, потому что он не нравится, продавцы в магазине не поймут. Конечно, можно пойти поменять электросчетчик, но при этом потратишь много времени, и придется второй раз электрика вызывать – это уже дополнительные деньги за вызов. Поэтому ставлю электросчетчик, который есть в наличии у клиента.

Работу в электроустановках имеет право выполнять обученный квалифицированный персонал, имеющий группы допуска по электробезопасности и имеющий права выполнять данный вид работ.

Наверное, многие помнят старые черные счетчики электричества с крутящимся диском, подсчитывающим расход электроэнергии урчащим по ночам счетным механизмом. Но время идет, все меняется, меняются соответственно и средства учета энергии. Сейчас уже практически не встретишь старых морально и технологически устаревших счетчиков. На смену им пришли более совершенные модели. Вот об одной из таких моделей мы и поговорим. В частности речь пойдет о серии электросчетчиков Меркурий 201.

Для начала немного о производителе. Рассматриваемые нами счетчики производятся на мощностях российской компании «Инкотекс». Основной деятельностью данного предприятия является производство электрических счетчиков — начиная от простейших однофазных бытовых и заканчивая промышленными 3-х фазными. Следует обратить внимание, что под брендом «Меркурий» электросчетчики выпускаются с начала 2001 года.

Теперь касательно электросчетчиков Меркурий 201. Данные устройства учета производятся в нескольких модификациях и имеют спецификации 201.1, 201.2, 201.22, 201.3, 201.4, 201.5, 201.6. Серийное разделение осуществляется в зависимости от допустимого рабочего тока, а также от способа отображения данных расхода электроэнергии.

Конструктивные особенности устройства

Конструктивно все представители серии счетчиков 201 выполнены в одинаковом пластиковом корпусе прямоугольной формы. На лицевой панели прибора (с левой стороны) располагается ЖК дисплей отображения информации (или «колесики» подсчета электроэнергии), с правой — «табличка» с основными техническими параметрами. Сам корпус, а соответственно и сам прибор, довольно компактен и имеет размеры 105х105х65 мм (вес порядка 350 г).

Нижняя панель корпуса съемная — она выполняет защиту контактов устройства. Другими словами, сняв ее можно получить доступ к входным электрическим контактам счетчика. Подключение проводов к этим контактам осуществляется путем винтового подсоединения.

Что касается закрепления на стене или на любой иной поверхности (по желанию владельца), то электросчетчик меркурий фиксируется при помощи так называемой DIN-рейки. Видимо такой способ монтажа ведущие производители считают самым рациональным, ведь на сегодня большинство приборов учета закрепляются именно за счет такой рейки (например, рассмотренный ранее ).

Характеристики электросчетчика Меркурий 201

Перед тем, как рассматривать основные технические характеристики электрических счетчиков Меркурий 201, следует обратить внимание, что в данных устройствах предусмотрена специальная защита от хищения электроэнергии путем переполюсовки. То есть, можно утверждать, что методики остановки электросчетчика путем изменения «фазы на ноль», которыми полон Интернет, просто безосновательны.

Для максимальной наглядности, характеристики приборов учета выведу в небольшую таблицу.

Электросчетчик Меркурий 201

Модификация

Рабочее напряжение, В

Рабочий ток (макс. ), А

Способ индикации

Передаточное число, имп./кВт*ч

Дополнить таблицу можно небольшим списком второстепенных характеристик:

  • допустимая окружающая температура — от -20 до +55 °С;
  • гарантия от производителя — 3 года;
  • максимальный срок службы — до 30 лет;
  • межпроверочный интервал — 15 лет.

Схема подключения электросчетчика Меркурий 201

В принципе счетчик Меркурий 201 подключается к системе электроснабжения аналогично тому, как подключаются иные устройства учета электрической энергии.

Главное требование в данном случае — выбор входного и выходного проводника. Что касается входного провода, то здесь все понятно — он будет таким, каким его определит

Автор — Антон Писарев

Однофазный электросчетчик «Меркурий 201» на сегодняшний день в России считается наиболее распространенным приборов для учета энергии. Счетчики этой марки заменили более устаревшие модели, оснащенные крутящимися дисками.

Сегодня мы расскажем о том, что представляет собой счетчик данной марки и каковы его характеристики, также вы узнаете о правилах подключения счетчика «Меркурий 201» и прочтете отзывы потребителей.

Подключение счетчика «Меркурий 201» можно совершить самостоятельно, если изучить особенности данного прибора и инструкцию к нему.

Электросчетчики «Меркурий» производятся в России с 2001 года

на мощностях компании «Инкотекс», которая занимается производством электросчетчиков начиная от простых однофазных для домашних нужд и заканчивая сложными трехфазными счетчиками.

Счетчик «Меркурий 201» имеет несколько модификаций, начиная от 201.1 и до 201.8.

Также прибор разделяется на серии в зависимости от таких параметров, как:

  • допустимый рабочий ток;
  • способ отражения данных расхода электричества.

Особенности конструкции счетчика «Меркурий»

Все модификации электросчетчика «Меркурий 201» имеют следующую конструкцию:

Нижняя часть корпуса имеет съемную конструкцию и служит защитой для контактов. Когда вы ее снимаете, то получаете доступ к входным электрическим контактам. Подключение проводок к ним совершается посредством винтового подсоединения.

Чтобы закрепить счетчик на стене или на другой поверхности, его нужно зафиксировать на ней специальной DIN — рейкой, которой сегодня оснащают практически все учетные приборы.

В зависимости от своей модификации счетчики данной серии бывают:

  • электромеханическими, где отсчетным устройством выступает механический барабан;
  • электронными, где результаты учета энергии выводятся на ЖК-дисплей.

Счетчик данной марки оснащен специальной защитой от воровства электроэнергии благодаря переполюсовке. Также он имеет такие характеристики, как:

  • допустимая температура окружающей среды для работы прибора составляет от -20 до 55 градусов тепла;
  • производитель предоставляет гарантию на изделие сроком на три года;
  • максимальный срок службы счетчика после подключения составляет 30 лет;
  • межпроверочный интервал составляет порядка 15 лет.

Каким требованиям должен соответствовать счетчик

Когда вы покупаете электросчетчик «Меркурий» 201 серии нужно проверить, чтобы он соответствовал требованиям , которые указаны в документах производителем:

  • первый или второй класс точности , то есть допустимая погрешность измерений составляет 1-2%;
  • должна быть указана дата изготовления и проверки устройства на производстве;
  • проверьте, чтобы номер значения счетчика был занесен в Госреестр измерительных средств;
  • проверьте наличие гарантийной пломбы;
  • удостоверьтесь, что изделие имеет клейко поверителя с датой поверки и голограмму-защиту от подделки.

Подключение счетчика «Меркурий 201»

Перед установкой и подключением прибора нужно внимательно изучить инструкцию, паспорт прибора, а также ознакомиться со схемой его подключения.

Однофазный прибор на клеммнике включает такие входные контакты:

  • контакт для входа фазы от внешней сети в помещение, провод сети подают от предприятия электрического снабжения;
  • контакт для выхода фазы внутрь помещения, используется кабель типа ШВВП;
  • клемма подключения нуля от внешней сети в помещение;
  • клемма выхода нуля к нагрузке внутрь.

Подключение проводов тоже осуществляется в перечисленной последовательности.

Помните, что перед подключением нужно обесточить систему:

  • отключить автомат;
  • пробки;
  • рубильник;
  • питающую линию, если вводный кабель заходит на счетчик.

Подключенные провода следует аккуратно уложить с помощью перфорированных ячеек для выламывания на клеммной крышке. Крышку нужно прикрутить к корпусу до полного прилегания.

Затем проверьте схему подключения еще раз и установите крышку. Вызовите представителя управляющей электрокомпании, чтобы он произвел процедуру пломбирования счетчика через специальное отверстие. При подключении прибора к электричеству на нем загорается индикатор в виде красной лампочки.

Электросчетчик Меркурий 201 – это современное устройство, которое предназначено для коммерческого учета активной электрической энергии в цепях переменного тока. В серии 201 сейчас можно выделить и несколько модификаций: 201,3 и 201,5. Они отличаются между собой спецификой своей работы. В этой статье мы решили детально установиться на его характеристиках, поговорим о недостатках и покажем схему подключения.

Конструкция электросчетчика Меркурий 201

По своей конструкции счетчик Меркурий 201 никак не отличается от схожих моделей. Его корпус выглядит следующим образом:

В панели счетчика вы найдете:

  1. На лицевой стороне располагается жидкокристаллическийдисплей, на нем отображается вся необходимая информация по подсчету электричества.
  2. С правой стороны (под названием) вы сможете увидеть основные характеристики устройства.

Особое внимание стоит остановить на том, что данный счетчик получился достаточно компактным. 105 – ширина и глубина, 65, глубина. Вес также достаточно маленький от 250 до 350 грамм, но здесь все зависит от серии и функциональности.

Такая конструкция позволяет его с легкостью крепить практически на любые поверхности. Не нужно использовать дополнительные крепления и другие сложные механизмы, которые усложняют его работу.

Характеристики электрического счетчика

Сразу отметим, что счетчик получил новую степень защиту. Здесь используется переплюсовка, поэтому вы даже если заменить фазу на ноль, счетчик продолжит считать правильные данные. Другие модели могут выйти из строя в этом случае.

Вот так выглядят технические характеристики счетчика Меркурий 201, 201,2, 201,22, 201,3, 201,4, 201,5 и 201,6:

Также стоит выделить и дополнительные характеристики. Здесь вы найдете: диапазон температур, условия эксплуатации, срок службы и гарантии. Все данные вы найдете в следующей таблице:

Электросчетчик Меркурий 201 – это современное устройство для коммерческого учета активной электрической энергии в цепи переменного тока. Производит такие устройства компания-производитель «Инкотекс». В серии 201 существует несколько модификаций (например, 201.3 или же 201.5), которые имеют свои спецификации. Такое разделение осуществляется из-за допустимого рабочего тока и способа показа данных расхода электрической энергии. Данный прибор может применяться как самостоятельно, так и в комплекте с автоматическими измерительно-информационными системами учета электроэнергии. Ниже мы рассмотрим технические характеристики Меркурий 201 и схему подключения этого счетчика.

Особенности в конструкции

По конструкции счетчик Меркурий 201 любой серии имеет одинаковый корпус. Это прямоугольный корпус из пластика. Такой счетчик безвинтовой, благодаря чему он максимально защищен от взломов, к тому же механизм достаточно герметичен.

На переднем плане (на лицевой панели) располагается жидкокристаллический (ЖК) дисплей, на котором отображается необходимая информация по подсчету электричества. Возле ЖК-дисплея (с правой стороны) указываются основные технические характеристики.


Габариты конструкции компактные и удобные и составляют: 105*105*65 мм, где 105 – это ширина и высота прибора, а 65 – его глубина. В среднем вес прибора колеблется от 250 до 350 граммов в зависимости от серии. Благодаря такому размеру и весу, механизм можно крепить к поверхности без доработок дополнительных креплений. К стене (или к любой другой поверхности, которую выберет потребитель) счетчик крепиться с помощью .

Нижняя панель в механизме снимается. Ее назначение – это защита контактов прибора. То есть, если ее снять, то будет открыт доступ к входным электрическим контактам устройства. Само подключение к таким контактам осуществляется с помощью винтового подсоединения, как показано на фото ниже:


Некоторые основные технические характеристики делают счетчик более удобным в эксплуатации. Например, класс точности обладает технологическим запасом, а благодаря использованию в схеме шунта можно точно измерить постоянную составляющую тока.

На рисунке ниже изображены габаритные размеры (чертеж) прибора Меркурий 201.

Основные и дополнительные характеристики

Прежде чем начинать изучать технические характеристики прибора, необходимо отметить, что электросчетчик обладает специальной защитой от хищения электрической энергии с помощью переполюсовки. То есть если изменить фазу на ноль, то электросчетчик все равно будет показывать точные данные и не перестанет работать.

Технические характеристики счетчика Меркурий 201 отличаются между собой в зависимости от его модификации. Описание моделей от 201.1 до 201.6, их максимальная нагрузка и остальные параметры указаны в таблице ниже:


Помимо основных значений, электросчетчик имеет и дополнительные технические характеристики (такие, как диапазон температур, условия эксплуатации, гарантийный срок и срок службы). Они указаны в таблице ниже:


Основным отличием между приборами считается то что, в некоторых моделях отображение употребляемой электроэнергии изображено на жидкокристаллических дисплеях (индикаторах), а в некоторых моделях стоит механический счетный узел.

Также в некоторых моделях есть PLC–модем, с помощью которого можно фиксировать все изменения в устройствах.

Электросчетчик Меркурий 201 стал пользоваться большой популярностью среди жителей частных домов и квартир. Причиной этому служат не только технические характеристики, но и доступная цена. Благодаря точности измерений и приемлемой цене счетчик получил признание среди потребителей электроэнергии.

На видео ниже предоставлен обзор данной модели счетчика:

Схема подключения

Счетчик меркурий 201 подключается к электроснабжению, так же как и все подобные конструкции по учету электрической энергии. Только при подключении главным считается правильный выбор проводника на вход и выход. Входной провод определяется автоматически – он будет таким, каким его определила фирма-производитель и организация энергоснабжения. Для проводника на выходе применяются любые провода (например, ШВВП

Нравится(0 ) Не нравится(0 )

Счетчик Меркурий 201,7 — ЕГОР


Счетчик Меркурий является однофазным с цифровым методом измерения. Счетчики предназначены для учета активной электрической энергии в двухпроводных сетях переменного тока. Счетчики предназначены для эксплуатации внутри закрытых помещений.

Отличительные особенности счетчиков «Меркурий»:

-Отсутствие магниточувствительных элементов в измерительных цепях и системе питания

— Отсчетное устройство с антиреверсным механизмом и защитой от магнитных полей

-Учет электроэнергии «по модулю»

— Сохранение показаний при любой фазировке подключенных цепей

— Малогабаритный корпус с универсальным креплением на щит и DIN-рейку

— Минимальные габариты в своем классе, крепление на DIN-рейку.

Комплектуются переходной планкой с присоединительными размерами индукционных счетчиков.

Счетчик и автоматы устанавливаются в распределительный щит, который выбирается в зависимости от количества автоматических выключателей.

Перед тем как установить счетчик внимательно прочитайте инструкцию и схему подключения. Чтобы подключить счетчик Меркурий 201.7 понадобится подвести сеть 220 В к силовому щиту, используя 3-х жильный электрический кабель (например ВВГ 3х2,5), далее необходимо произвести монтаж автоматических выключателей и самого счетчика проводами ПВ-1 или ПВ-3 согласно электрической схеме, установив все элементы на DIN-рейку.

Однофазный счетчик на клеммнике содержит 4 входных контакта:

Контакт для ввода фазы от внешней сети (220В) в квартиру или дом.
Контакт для выхода фазы внутрь квартиры или дома. Для подключения используется провод типа ПВ-1 или ПВ-3.
Клемма подключения нуля от внешней сети в квартиру или дом.
Клемма выхода нуля к нагрузке, то есть внутрь квартиры или дома.
схема подключения электросчетчика Меркурий 201

Схема подключения счетчика Меркурий 201.7

Установите счетчик, автоматы в квартиру или дом и основной автомат включения/выключения электроэнергии.
Используя провод ПВ-1 или ПВ-3 подключите фазу от основного автомата к 1-ой клемме счетчика.
Аналогично подключите провод напряжения к 3-ей клемме счетчика.
Подключите 2-ую клемму с помощью провода ПВ-1 или ПВ-3 и проведите к автоматическому выключателю.
Последнюю, 4-ую клемму необходимо подключить к нулевой шине.
Подключенные провода аккуратно укладываются и закрываются крышкой. Крышка прикручивается для плотного прилегания к корпусу счетчика.

Следует еще раз проверить схему подключения, установить крышку. Затем, представителями сетевой организации, которая обеспечивает подачу и учет электроэнергии в вашей квартире, производится пломбировка счетчика Меркурий 201.7.

При подключенном к электросети счетчике, загорается красная лампочка – индикатор.

Общие — Инструкция Меркурий Счетчики

Инструкция Меркурий Счетчики

Трёхфазные одно- и многотарифные счётчики «Меркурий 230, 231, 233 » Тип Размер, zip ps_m230am.zip (Паспорт на «Меркурий 230 АМ») doc 340k mp_m230am.zip (Методика поверки на «Меркурий 230 АМ») doc 84k re_m230.zip (Руководство по эксплуатации на «Меркурий 230 AR,ART») doc 470k to_m230.zip (Техническое описание счётчика «Меркурий 230») doc 1114k mp_m230.zip (Методика поверки на «Меркурий 230») doc 116k ps_m231am.zip (Паспорт на «Меркурий 231AM») doc 270k mp_m231am.zip…

Фразы: «Ум у Дарзи был птичий, в его крошечной головке никогда не вмещалось больше одной мысли сразу.» Как показывает опыт, самые сложные ответы прячутся в самых простых вещах. Беря в руки электросчетчик Меркурий обычно начинаешь размышлять именно о них: — Что означает индикация? — Как подключить электросчетчик? — Как найти в меню нужный параметр? — Зачем нужны кнопки? На все эти вопросы может ответить только руководство по эксплуатации на конкретный электросчетчки. Тип Размер, zip ps_m201.zip (Паспорт на «Меркурий 201») doc 306k mp_m201.zip (Методика поверки «Меркурий 201») doc 50k ps_m202.zip (Паспорт на «Меркурий 202») doc 340k mp_m202.zip (Методика поверки «Меркурий 202») doc 50k re_m200.zip (Руководство по эксплуатации к «Меркурий 200» c описанием программы «Counter») doc 540k mp_m200.zip (Методика поверки «Меркурий 200») doc 294k ps_m203.zip (Паспорт на «Меркурий 203») doc 550k mp_m203.zip (Методика поверки «Меркурий 203 «) doc 71k re_m203_2t.zip (Руководство по эксплуатации на «Меркурий 203.2Т») pdf 530k mp_m203_2t.zip (Методика поверки на «Меркурий 203.2Т») pdf 250k re_m206.zip (Руководство по эксплуатации на «Меркурий 206») doc 1,8 Мб Counter.Users_manual.zip (Программа «Counter» для конфигурирования счётчиков «Меркурий 200». Руководство пользователя) pdf 350k ps_m230am.zip (Паспорт на «Меркурий 230 АМ») doc 340k mp_m230am.zip (Методика поверки на «Меркурий 230 АМ») doc 84k re_m230.zip (Руководство по эксплуатации на «Меркурий 230 AR,ART») doc 470k to_m230. zip (Техническое описание счётчика «Меркурий 230») doc 1114k mp_m230.zip (Методика поверки на «Меркурий 230») doc 116k ps_m231am.zip(Паспорт на «Меркурий 231AM») doc 270k mp_m231am.zip(Методика поверки на «Меркурий 231AМ») doc 60k re_m231.zip(Руководству по эксплуатации на «Меркурий 231AT») doc 815k mp_m231at.zip(Методика поверки на «Меркурий 231AT») doc 160k re_m233art.zip(Руководство по эксплуатации на «Меркурий 233″) pdf 770k rp_kfgm230.zip (Конфигуратор Меркурий 230. Руководство пользователя) doc 2334k Преобразователи интерфейсов и другое коммуникационное оборудование» Тип Размер, zip ps_m220.zip (Паспорт на адаптер «Меркурий 220») doc 11k ps_m221.zip (Паспорт на адаптер «Меркурий 221») doc 21k ps_m228.zip (Паспорт на GSM шлюз «Меркурий 228») doc 21k ps_m251.zip (Паспорт на адаптер «Меркурий 251») doc 21k re_m254.zip (Руководство по эксплуатации на универсальный коммуникационный шлюз «Меркурий 254») doc 783k et_uo.zip (Устройство отключения нагрузки. Этикетка ) doc 42k Большинство операций по перепрограммированию и конфигурированию можно выполнить с помощью следующих инструментов «Универсальный конфигуратор счетчиков Меркурий» (все статьи) и»TaskGroup» (все статьи). Также советую всегда иметь под рукой памятку по подключению интерфейсов связи к большинству электросчетчиков и периферийному оборудованию (спасибо пользователю MercuryAMRC за присланный документ):

Счётчик электрической энергии трёхфазный статический. Меркурий -230. Руководство по эксплуатации. АВЛГ.411152.021 РЭ. 31. СОДЕРЖАНИЕ.

Меркурий -230 (производитель ООО «Инкотекс») к контроллеру СИКОН по цифровому ин- Контроллер СИКОН поддерживает счётчики Меркурий -230.

Преобразователь интерфейсов USB-CAN/RS-232/RS-485 « Меркурий 221» для программирования счетчиков и считывания информации по интерфейсу.

Однофазные одно- и многотарифные счётчики » Меркурий 200, 201, 202, 203 re_m200.zip (Руководство по эксплуатации к » Меркурий 200″ c описанием.

Описание и схема подключения счетчика Меркурий 201.Как правильно Паспорт и инструкция на счетчик Меркурий 201. Переходная.

Меркурий 230 АRT. Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном или двух направлении в.

Схема однофазного счетчика Меркурий 201. это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики.

Счетчики ( электросчетчики) Меркурий 200.02 предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного.

Однофазные счётчики » Меркурий 200, 201, 202, 203 «, Тип, Размер, zip. ps_m201.zip (Паспорт на » Меркурий 201″), doc, 306k.

Комментарии (0)Просмотров (108)

0801504-Техническая информация Hdbk Insides:0801504-Техническая информация Hdbk Insides

%PDF-1.6 % 345 0 объект > эндообъект 342 0 объект >поток 2008-06-04T10:16:51-04:002008-06-10T12:52:25-04:00QuarkXPress 7.312008-06-10T12:52:25-04:00Acrobat Distiller 8.1.0 (Macintosh)application/pdf

  • Lynne Теннант
  • 0801504-Техническая информация Hdbk Insides:0801504-Техническая информация Hdbk Insides
  • UUID: 66d938bd-5c2c-a64d-b4dc-e69e1c29368buuid: cc8ddbc0-80cc-5e40-aa96-affa4f337901 конечный поток эндообъект 433 0 объект >/Кодировка>>>>> эндообъект 331 0 объект > эндообъект 432 0 объект > эндообъект 431 0 объект > эндообъект 429 0 объект > эндообъект 406 0 объект > эндообъект 405 0 объект > эндообъект 337 0 объект > эндообъект 338 0 объект > эндообъект 339 0 объект > эндообъект 340 0 объект > эндообъект 341 0 объект > эндообъект 280 0 объект > эндообъект 284 0 объект > эндообъект 288 0 объект > эндообъект 292 0 объект > эндообъект 295 0 объект > эндообъект 298 0 объект > эндообъект 301 0 объект > эндообъект 304 0 объект > эндообъект 307 0 объект > эндообъект 311 0 объект > эндообъект 313 0 объект >поток h͕[email protected])`xtG6&»b2SX~qgH=}t%iB’H(0″~?bOB>@vR͕B? HH{Q9spoken^

    Основы измерения электрической мощности

    Основные измерения электрической мощности

    Понимание производства электроэнергии, потери мощности и различных типов измеряемой мощности может быть пугающим. Ниже приведен обзор основных измерений электрической и механической мощности.

    Электрический ток, напряжение и сопротивление

    Любое обсуждение электричества неизбежно приводит к электрическому току, напряжению и сопротивлению. Эти концепции показаны ниже на рисунке 1. Электрический ток представляет собой поток самого электричества и измеряется в единицах, называемых амперами (А). Напряжение — это сила, которая заставляет электричество течь, и измеряется в единицах, называемых вольтами (V или U). Сопротивление выражает сложность, с которой протекает электричество, и измеряется в единицах, называемых омами (Ом).

    На рисунке ниже эти отношения показаны в виде электрических цепей. В электрической цепи электрический ток проходит через различные типы нагрузки, включая сопротивление, индуктивность и емкость, от положительной полярности источников питания, таких как батареи, а затем возвращается к отрицательной полярности источника питания. Нагрузка — это термин, обычно используемый для обозначения чего-то, что получает электричество от источника питания и работает (обеспечивает свет, в случае лампочки).


    Рисунок 1 – Основные элементы электрической цепи
    Мощность

    Электрическая энергия может быть преобразована в другие формы энергии и использована.Например, его можно преобразовать в тепло в электронагревателе, в крутящий момент в двигателе или в свет в люминесцентной или ртутной лампе. В подобных примерах работа, совершаемая электричеством за определенный период времени (или затрачиваемая электрическая энергия), называется электрической мощностью. Единицей электрической мощности является ватт (Вт). 1 ватт эквивалентен работе в 1 джоуль, выполненной за 1 секунду.

    В электрических системах напряжение — это сила, необходимая для перемещения электронов. Ток — это скорость потока заряда в секунду через материал, к которому приложено определенное напряжение.Взяв напряжение и умножив его на соответствующий ток, можно определить мощность.

    Мощность постоянного тока (DC)

    Постоянный ток или постоянный ток относится к энергосистемам, в которых используется одна полярность напряжения и тока, однако амплитуда может изменяться (циклически или случайным образом).


    Рисунок 2. Базовая схема, показывающая напряжение и ток с источником постоянного напряжения
    Закон Ома

    При расчетах электрических цепей используется ряд формул, но именно закон Ома показывает самую фундаментальную зависимость: связь между электрическим током, напряжением и сопротивлением.Закон Ома гласит, что электрический ток течет пропорционально напряжению. Ниже показана формула для выражения отношения между током (I) и напряжением (U).

    По этой формуле ток (I) уменьшается с увеличением значения R и, наоборот, ток (I) увеличивается с уменьшением значения R. R здесь представляет собой сопротивление (или электрическое сопротивление). Другими словами, мы видим, что по мере увеличения или уменьшения сопротивления (R) ток течет с меньшей или большей легкостью.Эту формулу можно переписать, как показано ниже. Если известны два значения тока, напряжения и сопротивления, можно получить оставшееся значение.

    Мощность постоянного тока (DC) P (Вт) определяется путем умножения приложенного напряжения (U) на силу тока I (А), как показано выше. В приведенном ниже примере количество электроэнергии, определяемое предыдущим уравнением, извлекается из источника питания и потребляется сопротивлением R (в омах) каждую секунду. По закону Ома мы можем переписать формулу следующим образом:

    Электрические цепи постоянного тока поддерживают постоянный ток и напряжение без циклических изменений ни того, ни другого.Таким образом, очень просто получить мощность постоянного тока (P) с результирующей формой волны, показанной ниже.

    Мощность переменного тока (AC)

    Электропитание, обычно используемое в Японии, работает при напряжении 100 В переменного тока. Эти 100 В представляют собой напряжение, выраженное как среднеквадратичное значение (среднеквадратичное значение).

    100 В от стенных розеток наблюдаются в виде чистых синусоидальных волн, как показано на рисунке ниже. Мы можем видеть, что полярность меняется циклами, и что напряжения постоянно колеблются.Формы сигналов напряжения переменного тока имеют чистые синусоидальные волны, такие как график на рис. 3, а также множество других волн, таких как искаженные волны, такие как обычные формы, такие как треугольная и прямоугольная волна. Чтобы установить размер этих волн переменного тока и напряжения, нам нужны значения, которые используют тот же стандарт. Поэтому используется среднеквадратичное значение (rms), которое было установлено на основе постоянного тока и напряжения.


    Рис. 3. Циклическое изменение полярности напряжения переменного тока в синусоидальной, треугольной и прямоугольной формах
    Среднеквадратичное значение (среднеквадратичное значение)

    Среднеквадратичное значение чаще всего используется при выражении значений переменного тока и напряжения и измеряется в действующем и среднеквадратичном значениях.В приведенном выше примере 100 В — это напряжение, выраженное как среднеквадратичное значение (среднеквадратичное значение).

    Простое среднее значение синусоиды равно нулю, поэтому требуется другое уравнение. Вот почему используется среднеквадратичное значение (rms), которое было установлено на основе постоянного тока и напряжения. Он основан на количестве работы, выполняемой определенным количеством постоянного тока и напряжения, и выражает, используя те же значения, что и для постоянного тока и напряжения, величину переменного тока и напряжения, которые совершают тот же объем работы.

    Если теплотворная способность при подаче напряжения постоянного тока на резистор такая же, как теплотворная способность при подаче переменного тока другой формы волны, то среднеквадратичное значение напряжения переменного тока равно значению напряжения постоянного тока.

    Например, теплотворная способность при подаче постоянного напряжения 100 В на резистор 10 Ом такая же, как теплотворная способность при подаче на тот же резистор переменного тока 100 В. Понятие среднеквадратичного значения то же самое для электрического тока.


    Рисунок 4. Одинаковая теплота сгорания сигналов постоянного и переменного тока



    Теплотворная способность относится к количеству выполненной работы, поэтому следующая формула рассчитывает мощность как теплотворную способность.

    В качестве примера на следующей диаграмме показаны колебания мощности в зависимости от времени при подаче постоянного тока 1 А и переменного тока 1 А на резистор 10 Ом.


    Рис. 5. Зависимость мощности от времени при постоянном и переменном токе



    Поскольку при постоянном токе значение тока не изменяется, значение мощности остается постоянным и составляет 10 Вт.Однако, поскольку значение тока постоянно колеблется вместе с переменным током, значение мощности колеблется вместе со временем. То, что эти два типа мощности (теплотворная способность) равны, равнозначно утверждению, что средние значения Pdc и P1 – Pn равны. Это выражается в виде формулы ниже.




    Здесь резистор (R) постоянный, поэтому им можно пренебречь. Следующее выражает результирующую связь между постоянным током и переменным током.

    Делая интервал между I1 и In как можно меньшим в этой формуле, в конечном итоге Irms дает квадратный корень из площади части, заключенной в форму волны, деленной на время.Это выражается в виде формулы ниже.

    Важно знать, что постоянный ток в 1 А выполняет такую ​​же работу, как и переменный среднеквадратический ток в 1 АА. При постоянном и устойчивом постоянном токе вы можете получить значение мощности, просто умножив ток на напряжение.

    Однако переменный ток не так прост, как постоянный, из-за разности фаз между током и напряжением. Ниже приведены три типа переменного тока.Как правило, мощность и потребляемая мощность относятся к активной мощности.

    Питание в системах переменного тока

    Как и в случае постоянного тока, значение мощности (мгновенное значение мощности) в определенный момент времени для переменного тока можно получить путем умножения напряжения и тока для этого момента времени.

    При переменном токе, поскольку и ток, и напряжение циклически колеблются, значения мощности также постоянно колеблются. Это показано на следующей диаграмме.

    В виде энергии в секунду мощность может быть получена из среднего значения мгновенной энергии, т. е. площади части, заключенной в форму волны, по времени. Формула выглядит следующим образом:

    Например, если к резистору приложен ток 1 действ. и напряжение 100 действ., как показано ниже, мощность становится равной 100 Вт при расчете по приведенной выше формуле.



    При подаче тока и напряжения на резистор результирующие формы сигналов выглядят так, как показано на рис. 6 ниже.


    Рис. 6. Отсутствие разности фаз при чисто резистивной нагрузке



    Говорят, что ток и напряжение находятся «в фазе» по полярности и времени, когда кривые тока и напряжения проходят через нуль. Ток и напряжение всегда совпадают по фазе, когда нагрузка состоит только из сопротивления.

    Когда нагрузка имеет катушку в дополнение к сопротивлению, возникает фазовый сдвиг между сигналами напряжения и тока. Это отставание называется разностью фаз и показано на рисунке 7.


    Рисунок 7. Разность фаз для индуктивной и емкостной нагрузки



    Разность фаз обычно выражается как Φ (фи), а единицей измерения является радиан, но часто указывается в градусах.В приведенном ниже примере точка A начинается с точки P и совершает один оборот по окружности O. Расстояние между точкой A и прямой линией, проходящей через центр O и точку P (красная линия) в качестве оси Y и ∠AOP (φ), так как ось X приводит к синусоидальной волне ниже.


    Рис. 8. Синусоида с фазой



    На рис. 9 показана кривая тока и напряжения, сдвинутая по фазе на 60°. При рассмотрении положения на окружности напряжения (u) и тока (i) в соответствии с приведенным выше примером ∠uoi постоянна в каждый момент времени.Угол этого ∠uoi указывает размер разности фаз между напряжением (u) и током (i).


    Рисунок 9. Синусоиды напряжения и тока с разностью фаз



    Три типа нагрузки цепи переменного тока показаны на рис. 10. Как показано ниже, разность фаз между током и напряжением возникает в зависимости от типа нагрузки.


    Рисунок 10. Представление фаз и векторов цепей переменного тока с резистивной, индуктивной или емкостной нагрузкой


    С фазами ток может отставать по отношению к напряжению или опережать.Ток отстает на 90⁰, когда нагрузка состоит только из индуктивности, и опережает на 90⁰, когда только емкость. Когда существуют все три типа, разность фаз колеблется в соответствии с соотношением размеров каждого компонента. Далее, давайте посмотрим на мощность, когда есть разность фаз между током и напряжением.

    Мощность переменного тока с разностью фаз

    При наличии разности фаз между током и напряжением происходит мгновенное изменение энергии, как показано на рисунке 11.

    Когда ток или напряжение равны 0, мгновенная мощность становится равной 0.Когда полярность тока и напряжения меняются местами в промежутках между ними, мгновенная мощность становится отрицательной. Мощность представляет собой среднее значение мгновенной энергии, поэтому мощность становится меньше, чем когда ток и напряжение совпадают по фазе (пунктирная линия).


    Рисунок 11 – Мгновенная энергия, когда напряжение и ток имеют разность фаз



    Треугольник мощности и коэффициент мощности

    Цепи переменного тока, содержащие емкость, индуктивность или и то, и другое, содержат активную и реактивную мощности.Треугольник мощности, показанный на рис. 12, помогает проиллюстрировать энергопотребление в индуктивной или емкостной цепи. Треугольник мощности представляет собой прямоугольный треугольник, показывающий соотношение четырех основных элементов: активной мощности, реактивной мощности, полной мощности и коэффициента мощности.


    Рис. 12. Треугольник мощности показывает соотношение активной и реактивной мощности.



    Активная мощность

    Активная мощность (P) — это реальная мощность, которую устройство потребляет и выполняет реальную работу в электрической цепи.Активная мощность рассчитывается ниже в ваттах (Вт).

    Реактивная мощность

    Реактивная мощность (Q) — это мощность, которая не потребляется устройством и передается туда и обратно между источником питания и нагрузкой. Иногда называемая безваттной мощностью, реактивная мощность забирает мощность из цепи из-за фазового сдвига, создаваемого емкостными и/или индуктивными компонентами. Этот фазовый сдвиг уменьшает количество активной мощности для выполнения работы и усложняет расчет мощности.Реактивная мощность рассчитывается ниже и выражается в реактивных вольт-амперах (ВАр). В цепи постоянного тока нет реактивной мощности.

    Полная мощность

    Полная мощность (S) – это гипотенуза треугольника мощностей, состоящая из сложения векторов активной мощности (P) и реактивной мощности (Q). Расчет полной мощности представляет собой произведение среднеквадратичного значения напряжения на среднеквадратичное значение тока в вольт-амперах (ВА).

    Коэффициент мощности

    При определении коэффициента мощности для синусоидальных волн коэффициент мощности равен косинусу угла между напряжением и током (Cos Φ).Он определяется как коэффициент мощности «смещения» и верен только для синусоидальных волн. Для всех других форм сигналов (не синусоидальных волн) коэффициент мощности определяется как мощность в ваттах, деленная на полную мощность в амперах напряжения. Это называется «истинным» коэффициентом мощности и может использоваться для всех форм сигналов, как синусоидальных, так и несинусоидальных, с использованием квалификатора λ (лямбда).

    Коэффициент мощности (λ) увеличивается или уменьшается в зависимости от величины разности фаз (φ). Рисунок 13 иллюстрирует это явление.


    Рисунок 13 – Коэффициент мощности при различных разностях фаз



    Для идеальных синусоидальных волн ток и напряжение совпадают по фазе, полная мощность и активная мощность становятся равными, а коэффициент мощности равен 1. Коэффициент мощности уменьшается по мере увеличения разности фаз; коэффициент мощности равен 0,5 (активная мощность составляет 1/2 полной мощности) при разности фаз 60⁰ и 0 при разнице фаз 90⁰. Коэффициент мощности 0 означает, что ток течет к нагрузке, но она не совершает никакой работы.



    Векторный дисплей переменного тока

    Временной сдвиг между напряжением и током называется разностью фаз, а Φ — фазовым углом. Смещение по времени в основном вызвано нагрузкой, на которую подается питание. В общем, разность фаз равна нулю, когда нагрузка является чисто резистивной. Ток отстает от напряжения, когда нагрузка индуктивная. Ток опережает напряжение, когда нагрузка емкостная.


    Рисунок 14 – Сдвиг фаз между напряжением и током при чисто индуктивной или емкостной нагрузке



    Векторный дисплей используется для четкой передачи зависимости амплитуды и фазы между напряжением и током.Положительный фазовый угол представлен углом против часовой стрелки относительно вертикальной оси.


    Рисунок 15. Векторная диаграмма отображает зависимость амплитуды и фазы между напряжением и током



    Системы питания переменного тока

    Питание переменного тока может быть однофазным или многофазным. Однофазное электричество используется для питания обычных бытовых и офисных электроприборов, но для распределения электроэнергии и подачи электроэнергии непосредственно на оборудование большей мощности почти повсеместно используются трехфазные системы переменного тока.

    Схемы однофазных соединений

    Для однофазных цепей существует две распространенные конфигурации проводки. Наиболее распространена однофазная двухпроводная схема. Другая — однофазная трехпроводная схема, обычно встречающаяся в бытовых приборах.

    Однофазная 2-проводная система (1P2W)

    Обеспечивает подачу однофазного переменного тока с использованием двух проводников. Самая простая система, она используется при подключении источников питания ко многим электрическим устройствам, таким как бытовая электроника. При подключении ваттметра к однофазной двухпроводной системе перед подключением необходимо учитывать несколько моментов.


    Рисунок 16 – Различные схемы подключения однофазной двухпроводной системы



    Влияние паразитной емкости

    При измерении однофазного устройства влияние паразитной емкости на точность измерения можно свести к минимуму, подключив клемму токового входа прибора к стороне, ближайшей к потенциалу земли источника питания.


    Рис. 17. Схема подключения для минимизации паразитной емкости

    Влияние измеренных амплитуд напряжения и тока

    Когда измеренный ток относительно велик, подключите клемму измерения напряжения между клеммой измерения тока и нагрузкой. Когда измеренный ток относительно мал, подключите клемму измерения тока между клеммой измерения напряжения и нагрузкой.


    Рисунок 18. Схема подключения при относительно большом измеряемом токе



    Двухфазная 3-проводная система (1P3W)

    Обеспечивает подачу однофазного переменного тока по трем проводникам. Однофазная трехпроводная система является наиболее распространенной системой распределения электроэнергии. Электричество, поставляемое большинству домохозяйств, подается с помощью этой системы. Следующее требует двух ваттметров для измерения двух напряжений (U1, U2) и двух токов (I1, I2).


    Рис. 19. Двухфазная 3-проводная система



    Трехфазные электрические схемы

    В отличие от однофазных систем, по проводникам трехфазного источника питания протекает переменный ток той же частоты и амплитуды напряжения относительно общего источника, но с разницей фаз, составляющей одну треть периода.Трехфазные системы имеют преимущества перед однофазными, которые делают их пригодными для передачи энергии и в таких приложениях, как асинхронные двигатели.

    Характеристики трехфазных систем
    • Ток и напряжение на каждой фазе имеют разность фаз 120° в сбалансированной системе.
    • Линейное напряжение — это напряжение, измеренное между любыми двумя линиями в трехфазной цепи.
    • Фазное напряжение — это напряжение, измеренное на нагрузке в фазе
    • Линейный ток — это ток в любой одной линии между трехфазным источником и нагрузкой.
    • Фазный ток – это ток через любой компонент, состоящий из трехфазного источника или нагрузки.
    • При соединении треугольником линейное напряжение совпадает с фазным напряжением. Для синусоидальных волн линейный ток в √3 раза превышает фазный ток.
    • При соединении звездой линейное напряжение в √3 раза превышает фазное напряжение, а токи одинаковы.
    • Трехфазные источники питания могут передавать в три раза больше энергии, используя всего в 1,5 раза больше проводов, чем однофазные источники (т.д., три вместо двух). Таким образом, отношение емкости к материалу проводника удваивается.
    • Трехфазные системы также могут создавать вращающееся магнитное поле с заданным направлением и постоянной величиной, что упрощает конструкцию электродвигателей.

    До сих пор источник питания и нагрузка были соединены двумя проводниками. Это известно как однофазная двухпроводная система. При питании переменным током существует однофазное и трехфазное питание со следующими доступными системами электропитания.Трехфазное питание можно использовать в трехпроводной или четырехпроводной конфигурации в режиме звезды или треугольника.

    На схемах на рис. 20 показаны источник и нагрузка в конфигурации «треугольник» или «звезда» (звезда).


    Рис. 20. Трехфазная конфигурация «треугольник» и «звезда» (звезда)



    Теорема Блонделя

    При обсуждении измерений мощности с помощью ваттметров часто ссылаются на теорему Блонделя при определении правильного  метода подключения ваттметров и их количества, необходимого для наиболее точного измерения.Теорема утверждает, что мощность, подводимая к системе из N проводников, равна алгебраической сумме мощностей, измеренных N ваттметрами. Кроме того, если общая точка расположена на одном из проводников, то счетчик этого проводника может быть удален и требуется только N-1 счетчиков.

    Трехфазное соединение звездой (3P4W)

    Измерение относительно просто, если объектом измерения является трехфазная 4-проводная система. Как показано на схеме ниже, трехфазная четырехпроводная схема предполагает подключение ваттметров к каждой фазе на основе нейтрального проводника.Получите мощность для каждой фазы, измеряя напряжение (фазное напряжение) и ток (фазный ток) для каждой фазы с помощью разных ваттметров. В сумме это даст значение трехфазной мощности переменного тока. Для измерения трехфазной четырехпроводной мощности требуются три ваттметра.


    Рис. 21. Трехфазное соединение звездой (3P4W)



    Полная мощность, активная мощность и реактивная мощность для трехфазной мощности представляют собой сумму каждой фазы.

    Трехфазный ваттметр Delta Two (3P3W)

    Измерение с трехфазной 3-проводной системой немного сложнее, поскольку нейтральный проводник, который использовался в качестве основы для трехфазной 4-проводной системы, отсутствует, и фазное напряжение не может быть измерено. Измерение в трехфазной трехпроводной системе включает получение значения трехфазной мощности переменного тока с использованием метода, называемого методом двух ваттметров.

    Применяя теорему Блонделя и используя метод двух ваттметров, мы можем получить значения трехфазной мощности переменного тока. Схема подключения для метода двух ваттметров и векторная карта приведены ниже.



    Вывод теоремы Блонделя приведен ниже.



    Приведенный выше расчет показывает, что мы можем получить значения трехфазной мощности переменного тока из значений двухфазной мощности и значений двухфазного тока.Поскольку этот метод требует контроля только двух токов и двух напряжений вместо трех, упрощается установка и конфигурация проводки. Он также может точно измерять мощность в сбалансированной или несбалансированной системе. Его гибкость и недорогая установка делают его подходящим для производственных испытаний, в которых требуется измерение только мощности или нескольких других параметров.

    Другими словами, для трехфазного измерения мощности мощность может быть получена путем измерения мощности для каждой фазы и расчета суммы.Для метода двух ваттметров уравнение показано ниже.

    Трехфазное соединение треугольником (3V3A)

    Существует еще один метод измерения в трехфазной трехпроводной системе: измерение трех напряжений трех токов (3V3A). Как и метод двух ваттметров, этот метод измеряет ток фазы T и линейное напряжение между R и S. Ниже представлена ​​схема подключения.


    Рис. 22. Трехфазное соединение треугольником (3V3A)



    Поскольку трехвольтный трехтоковый метод (3V3A) измеряет ток фазы T, он позволяет увидеть баланс токов между фазами, что было невозможно при использовании метода двух ваттметров.Для инженерных и научно-исследовательских и опытно-конструкторских работ трехфазный

    Трехпроводной метод

    с тремя ваттметрами лучше всего подходит, поскольку он предоставляет дополнительную информацию, которую можно использовать для балансировки нагрузки и определения фактического коэффициента мощности. В этом методе используются все три напряжения и все три тока. Измеряются все три напряжения (от R до T, от S до T, от R до S).

    Векторное отображение измерений трехфазного переменного тока

    Мы будем использовать трехфазную систему Y «звезда», чтобы проиллюстрировать концепцию трехфазного векторного дисплея.В звездной системе напряжения и токи каждой фазы смещены на 120°. Нейтральная точка Y-системы находится в центре, где теоретически сумма всех напряжений и токов равна нулю.

    При проведении измерений в звездной системе, где присутствует физический нейтральный провод; напряжения будут измеряться относительно этой нейтральной точки, это называется «фазным напряжением». При проведении измерений в звездной системе, где отсутствует физический нейтральный провод; напряжения будут измеряться относительно друг друга, это называется «линейное напряжение» или «соединение треугольником».Схема соединения треугольником образует равносторонний треугольник с интервалом между напряжениями 60 градусов, в отличие от соединения звезды, где напряжение изменяется на 120 градусов. Величина линейного напряжения измеряется выше, чем фазное напряжение в √3 раза. Токи в звездной системе всегда измеряются последовательно относительно нейтральной точки, при этом угловое измерение относительно векторов напряжения обозначается Φ. Рисунок 23 иллюстрирует взаимосвязь между измерением напряжения по схеме треугольника и по схеме звезда с помощью векторной диаграммы.


    Рисунок 23 – Векторная диаграмма трехфазных дельта- и звездных измерений.



    Трехфазное измерение коэффициента мощности

    Общий коэффициент мощности для 3-фазной цепи определяется путем суммирования общей мощности в ваттах, деленной на общее значение ВА.

    При использовании метода двух ваттметров сумма общей мощности (W1 + W2) делится на количество ВА. Однако, если нагрузка несбалансированная (фазные токи разные), это может привести к ошибке при расчете коэффициента мощности, поскольку при расчете используются только два измерения ВА. Два VA усредняются, потому что предполагается, что они равны; однако, если это не так, получается ошибочный результат. Поэтому лучше всего использовать метод трех ваттметров для несбалансированных нагрузок, поскольку он обеспечит правильный расчет коэффициента мощности как для сбалансированных, так и для несбалансированных нагрузок.

    При использовании метода трех ваттметров все три измерения ВА используются при расчете приведенного выше коэффициента мощности.

    Гармоники

    Гармоники относятся ко всем синусоидальным волнам, частота которых является целым кратным основной волны (обычно это синусоидальный сигнал линии электропередачи с частотой 50 Гц или 60 Гц или от 0 до 2 кГц для вращающихся машин).Гармоники — это искажение формы волны нормального электрического тока, обычно передаваемое нелинейными нагрузками. В отличие от линейных нагрузок, где потребляемый ток пропорционален входному напряжению и соответствует форме волны, нелинейные нагрузки, такие как двигатели с регулируемой скоростью, потребляют ток короткими прерывистыми импульсами. Когда основная волна и последующие гармонические компоненты объединяются, формы сигналов искажаются, и возникает интерференция.


    Рисунок 24. Искаженные формы сигналов состоят из нескольких гармонических составляющих



    Необходимо контролировать гармоники, поскольку они могут вызывать аномальный шум, вибрацию, нагрев или неправильную работу устройств и сокращать срок их службы.Для контроля гармоник существуют национальные и международные стандарты, такие как IEC61000-3. Поэтому инженерам необходимо обнаруживать гармоники и оценивать их влияние на компоненты, системы и подсистемы в приложении. Размер и разность фаз следует измерять не только для основной частоты, но и для каждой более высокочастотной составляющей. Высокоточные анализаторы мощности могут измерять гармоники выше 500-го порядка.

    Для вращающихся машин основные амплитуды являются единственными компонентами, которые эффективно способствуют вращению оси, все остальные гармонические компоненты приводят к потерям в виде тепла и вибрации.

    Измерение гармоник

    Используя режим измерения гармоник, можно измерить размер и разность фаз для каждой основной частоты, а также гармоники для каждой степени, включенной в ток, напряжение и мощность. В случае основной частоты (первичной составляющей) 50 Гц, например, третья составляющая составляет 150 Гц, пятая составляющая — 250 Гц и т. д., и возможно измерение до 500-й составляющей на частоте 2,5 кГц.


    Рисунок 25. Суммирование нечетных гармонических составляющих в искаженном сигнале



    Для отображения результатов измерения гармоник анализатор мощности может отображать размер каждого градуса, как показано на рис. 26 ниже, или отображать в виде списка такие параметры, как размер, коэффициент содержания и фаза.


    Рис. 26. Гистограмма, показывающая энергию гармоник в зависимости от порядка



    Заключение

    При измерении мощности необходимо учитывать множество факторов, включая входную мощность, КПД инвертора, КПД, гармоники и коэффициент мощности. Эти измерения включают сложные уравнения, поэтому большинство компаний используют анализаторы мощности для автоматического получения результатов.

    Прецизионный высокочастотный анализатор мощности является важным инструментом для измерения как механической, так и электрической мощности.Его функции анализа и показания могут помочь улучшить работу и даже продлить срок службы двигателя. Выбор правильного анализатора и его правильная реализация требуют знаний; однако при правильном использовании данные анализатора мощности обеспечат точные и очень ценные данные.

    Счетчик трехфазный меркурий 230 инструкция по эксплуатации. Инструкции и руководства по эксплуатации счетчиков электроэнергии Меркурий

    Счетчик трехфазный Меркурий 230 — новый выпускной прибор. Это устройство имеет выходы телеметрии и специальный интерфейс для обмена информацией.На приборе установлена ​​электронная пломба, прибор может проводить автоматическую диагностику различных неисправностей. Изготовителем электросчетчиков является компания НПК Инкотекс.

    Описание прибора

    Счетчик прямоточный Меркурий 230 устанавливается для учета электроэнергии в трехпроводных и четырехпроводных сетях. Устройство может быть подключено как прямым, так и трансформаторным способом. Если к устройству подключить трансформатор, то можно будет учитывать электроэнергию на объектах с большой нагрузкой.

    Трехфазный прибор имеет жидкокристаллический дисплей. На этом экране отображаются данные в киловатт-часах. Дисплей имеет 8 цифр. Первые 6 цифр показывают целые значения кВт/ч, последние 2 – десятичные разряды, сотые доли кВт/ч. Погрешность, которая есть в показаниях этого прибора, равна 1,0. Устройства устанавливаются в помещении, где температура воздуха может быть -40…+55ºС.

    Если прибор подключен через трансформатор, то можно измерить ток больший, чем тот, на который рассчитан прибор.Счетчики устанавливаются в жилых и промышленных секторах. Бытовая техника установлена ​​в жилых домах. Промышленные приборы используются в промышленной сфере, на заводах, фабриках и фабриках. Счетчики бывают индукционные и электронные. Электронные отличаются высоким сертификатом качества, более точны, не имеют вращающихся частей и преобразуют сигнал, поступающий от измерительных элементов.

    Технические характеристики

    Счетчик электронный Меркурий 230 отличается повышенной точностью и высокой надежностью.Наименьшая наработка – 150 тысяч часов. Срок службы устройства составляет 30 лет. Срок поверки электросчетчиков (межповерочный интервал) — 10 лет. Срок эксплуатации по гарантии 3 года со дня изготовления.

    Технические характеристики:

    1. Номинальный ток при трансформаторном подключении 5 А.
    2. Базовый показатель тока при прямом подключении устройства 5 А или 10 А.
    3. Наибольший показатель силы тока 60 А.
    4. Указатель фазного напряжения равен 230 В.
    5. Частота — 50 Гц.
    6. 2 режима импульсного выхода: базовый, поверочный.
    7. Предел допустимой погрешности прибора относится к 1 классу точности.
    8. Габаритные размеры, габариты: 258х170х74 мм.

    При отсутствии тока в последовательной цепи тестовый выход прибора при измерении активной и реактивной энергии не выдает более одного импульса за 10 минут. Эти устройства очень долговечны и надежны.Раньше их устанавливали на заводах-изготовителях. Сейчас их часто используют при разводке электричества в загородных домах. Это связано с наличием большого количества бытовых электроприборов, требующих большой мощности электросети.

    Базовые и расширенные функции

    Теперь электросчетчики помимо основной функции — учета электроэнергии имеют различные дополнительные свойства, с помощью которых допустимо контролировать некоторые характеристики электрической сети и режимы работы самого прибора .Снимать данные с этого устройства можно не только на месте эксплуатации, но и удаленно через некоторые виды интерфейса. Двухтарифный счетчик Меркурий – это устройство, обладающее расширенными возможностями.

    Стандартные варианты подключения трехфазного счетчика Меркурий 230:

    1. Измерение данных по электроэнергии, их хранение и визуализация на дисплее за следующий интервал времени: с последнего сброса, через 24 часа, через 30 дней, через год.
    2. Устройство может учитывать ток по двум тарифным планам на 16 часовых поясов.
    3. Устройство можно программировать каждый месяц на новый тариф.

    Устройство записывает следующие характеристики:

    • расчет мгновенной мощности;
    • определение разности потенциалов;
    • определение тока в фазах;
    • Индикатор частоты сети;
    • мощность по разным фазам и общая.

    Устройство имеет максимальную защиту. Если лимит превышен, прибор отмечает это, а также указывается точное время, когда произошло превышение.Цифровой выход позволяет управлять нагрузкой.

    В устройстве есть журнал событий. В нем указываются следующие показатели:

    • время подключения устройства к сети и отключения от нее;
    • этап учета;
    • корректировка тарифного плана;
    • учет открытия счетчика;
    • превышение лимита.

    Рассмотрим дополнительные возможности устройства. Счетчик имеет дополнительные функции:

    • учет электроэнергии в прямом и обратном направлениях;
    • возможна передача данных о потреблении электроэнергии по каждой фазе;
    • наличие архива данных о мощности с интервалом от 1 до 45 минут;
    • срок хранения архивных данных 85 дней;
    • высший показатель утренней и вечерней мощности;
    • учет убытков;
    • регистрация магнитного воздействия с фиксацией данных в специальном журнале;
    • контроль качества электроэнергии.

    Схема подключения

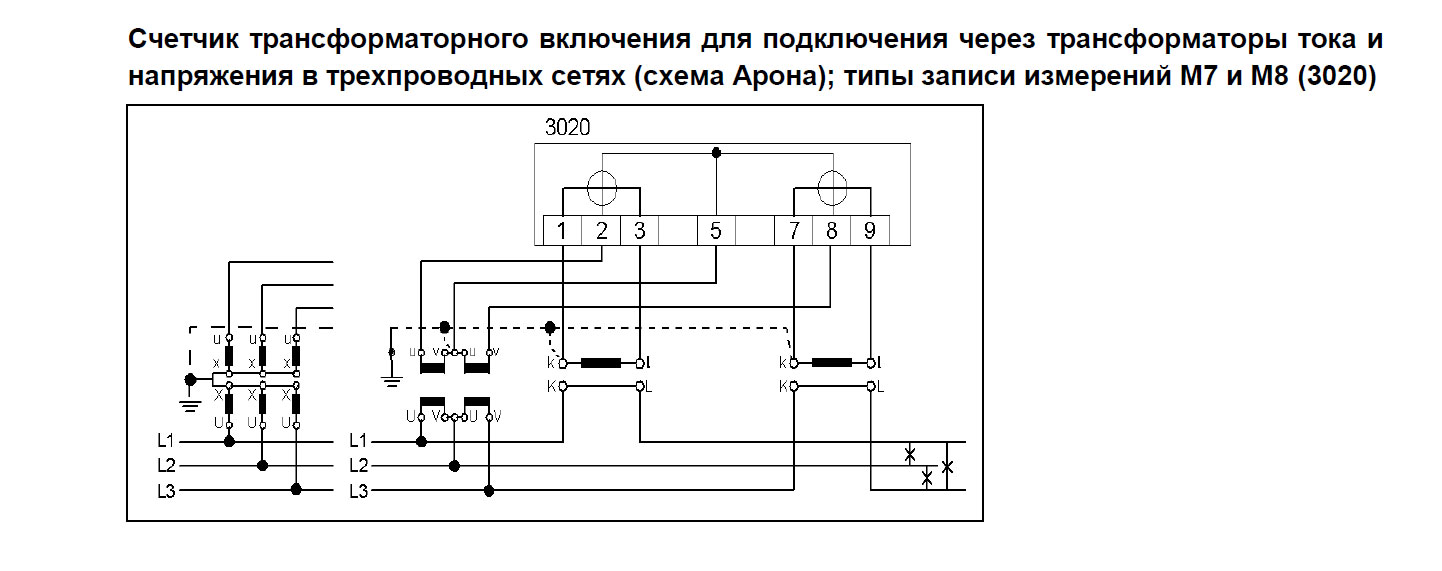

    Рассмотрим, как подключить устройство. Счетчик может быть подключен по разным схемам, в которых в качестве источника данных будут использоваться трансформаторы тока. Приводим схему подключения счетчика Меркурий 230. Наиболее распространена десятипроводная схема подключения устройства. Его преимуществом является наличие силовых цепей и измерительных приборов. Недостатком является большое количество проводов.

    Последовательность подключения счетчика и трансформатора:

    • клемма 1 — вход A;
    • вывод 2 — ввод конца измерительной обмотки А;
    • клемма 3 — выход А;
    • клемма 4 — вход В;
    • клемма 5 — вход конца измерительной обмотки В;
    • клемма 6 — выход В;
    • клемма 7 — вход С;
    • клемма 8 — ввод конца обмотки С;
    • клемма 9 — выход С;
    • клемма 10 — вход нулевой фазы;
    • клемма 11 — нейтральная фаза на стороне напряжения.

    Для установки счетчика в разомкнутую цепь трансформаторов используйте клеммы L1 и L2. Подключить счетчик можно по полукосвенной схеме. В этом случае трансформаторы тока соединяются в звезду. Тогда монтаж устройства облегчается и требуется меньше проводов. Точность и качество данных не ухудшаются.

    Также используется семипроводной способ подключения ТТ. Недостатком его является отсутствие гальванической развязки цепей.Такая схема считается опасной для использования и в настоящее время почти не используется.

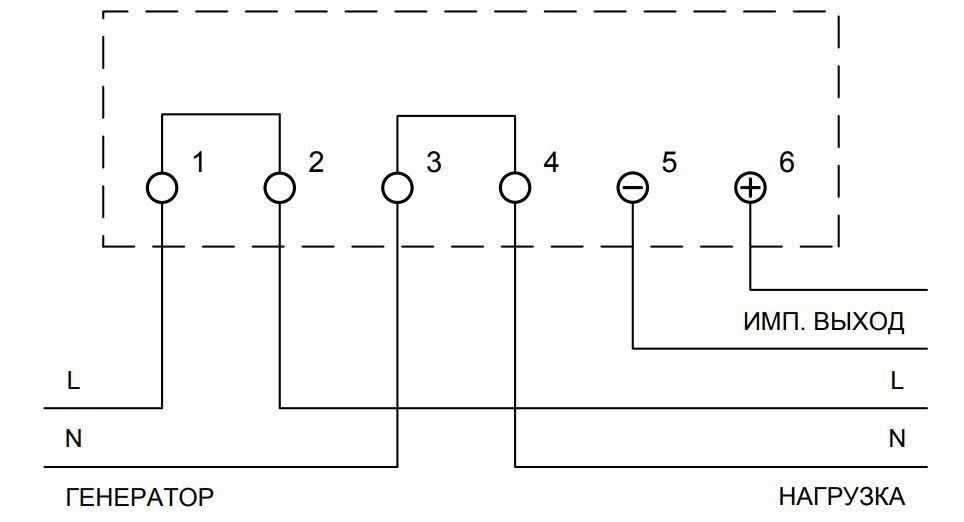

    Подключение электросчетчика Меркурий 230 имеет много общего с установкой однофазного прибора. Но и при установке агрегата есть много отличий. Схема подключения расположена на корпусе счетчика, на задней крышке.

    При установке необходимо соблюдать последовательность цветов. Четное количество проводов соответствует нагрузке, нечетное – вводу. Использованы схемы подключения трехфазного многотарифного счетчика.

    При подключении счетчика к трехфазным потребителям процесс осуществляется через трансформаторы тока. Данная схема позволяет снизить стоимость электроэнергии и повысить надежность ее подачи. Счетчики прямого включения не делают более 100 А. Это связано с ограничением размера проводника. Чем больше ток, тем больше сечение провода нужно для его пропускания. Такие ограничения устраняются трансформаторами тока.

    Рассмотрим схему подключения счетчика через контрольную клеммную коробку: клеммы в колодке обозначены буквами А, В, С.К этим клеммам подходит провод, который подключается к шинам питания 380 В, а затем через перемычки идет к счетчику.

    При необходимости перемычки раскручиваются, сдвигаются, и цепь разрывается. Это позволяет отключить сетевое напряжение и обеспечить безопасную работу устройства, подключенного к испытательному блоку. ИКК имеет защитную крышку и приспособление для пломбы, винт с отверстием. Установка пломбы осуществляется одновременно с установкой счетчика.

    Рассмотрим, как снять показания со счетчика электроэнергии. Устройство имеет 6-значный циферблат. Необходимо записать все цифры до точки. Чтобы рассчитать энергопотребление за месяц, нужно из новых показаний вычесть те, которые были в прошлом месяце.

    Разберемся, как снять показания с многотарифного счетчика (артикул Меркурий 230 АРТ-01). Для этого необходимо записать следующие данные: Т1 – потребление тока днем, Т2 – потребление тока ночью.Перед записью данных необходимо убедиться, что устройство находится в режиме ожидания.

    Рядом с отметкой А должна быть линия. Если его нет, то следует нажать правую кнопку. Затем нажмите кнопку «Ввод». В этом случае на дисплее будут отображаться текущие данные о потреблении в течение дня T1. Нажмите Enter еще раз и перезапишите значение T2 (ночью).

    Модификации

    Существуют такие модификации счетчиков Меркурий:

    1. Однотарифные трехфазные, многотарифные и многофункциональные: Меркурий 230 АРТ, Меркурий 231 АТ.
    2. Электроэнергия трехфазная активная и реактивная, однотарифная, артикул: Меркурий 230 АР.
    3. Трехфазная активная энергия, однотарифная: Mercury 230 AM, Mercury 231 AM.
    4. Однофазная активная энергия с одним тарифом и многими тарифами: Меркурий 200, Меркурий 202, Меркурий 201.

    Контроллер СИКОН устанавливается в счетчики Меркурий активной и реактивной энергии с внутренним тарифификатором, приборы могут быть двунаправленными или однонаправленными.

    Счетчик ртутный 230 предназначен для учета всех видов электрической энергии в трехфазных сетях.Он двухтарифный. Ток измеряется с помощью трансформатора. Имеет возможность передачи информации через интерфейс по цифровым каналам связи. Применяется как в бытовых хозяйствах, так и на промышленных предприятиях и объектах сельского хозяйства. Применяется как автономно, так и в схеме систем средств технологического, а также коммерческого учета.

    Стандартные характеристики Mercury 230 (двухскоростной)

    1. Измерение и хранение данных о потребленной электроэнергии, а также их визуализация на дисплее за следующие периоды времени:
      • С момента последнего сброса;
      • Через 24 часа;
      • На 30 дней;
      • За текущий год;
      • За последний год.
    2. Возможность учета электроэнергии по двум тарифным планам, на четыре типа суток и 16 часовых поясов.
    3. Возможность программирования ежемесячно по новой тарифной сетке;
    4. Запись следующих параметров:
      • Моментальные расчеты любой из емкостей;
      • Фактические параметры разности потенциалов, фазного тока, углов между фазами;
      • Частота электрической сети;
      • Коэффициенты мощности разделены по фазам и по сумме.
    5. Выполняется контроль защиты (максимум). Существует способ установить максимально допустимый предел мощности нагрузки. При превышении этого предела счетчик делает пометку с указанием точного значения времени, когда было превышение.
    6. Нагрузкой можно управлять через цифровой выход.
    7. Наличие журнала событий, в него записываются следующие значения:
      • Время подключения/отключения счетчика от сети;
      • Выпадение и появление фаз;
      • Закрытие и открытие устройства;
      • Корректировка тарифного плана;
      • Превышение пределов.

    Дополнительные возможности счетчика

    В зависимости от модификации в устройстве есть дополнительные функции:

    • Учет в прямом и обратном направлении электроэнергии;
    • Учет энергии по каждой фазе;
    • Сохранение архива полученных мощностей с пошаговым интервалом от 1 до 45 минут. Срок хранения архива достигает 85 дней;
    • Записывается максимальное значение утренней и вечерней мощности;
    • Осуществляется контроль качества тока;
    • Учтены потери, магнитное воздействие — происходит запись в журнале.

    Характеристики ртути 230

    Технические характеристики электросчетчика Меркурий 230

    Класс точности прибора учета 0,5 – 1
    Интерфейс RS-485, CAN, ИК-порт, ПЛК-I
    Питание от ИБП Есть
    Количество импульсных выходов 2
    Самодиагностика Есть
    Наличие пломбы (электронной) Да
    Протокол передачи параметров Открыть
    Размеры (редактирование) 260x170x75
    Масса, кг 1,5
    Рабочая температура — 40 + 55 С
    Защита индикации 2 уровня доступа
    Срок хранения показаний, лет 40
    Рабочая частота сети 50 Гц
    Битовая глубина 000000,0

    Срок службы

    Срок службы трехфазного электросчетчика Меркурий 230 30 лет (при правильной эксплуатации в нормальных условиях окружающей среды). Производитель дает 3 года гарантии. Наработка на отказ (среднее значение) — 150 тыс. часов.

    Интервал калибровки

    Интервал между поверками данного Меркурия составляет 230–10 лет. Проверка осуществляется специальной аккредитованной организацией или производителем данного устройства.

    Счетчик Меркурий 230, инструкция по списанию показаний

    На дисплее отображаются визуальные параметры: дата и время (текущие значения), частота измеряемой сети, суммарный коэффициент мощности, а также отдельно по всем фазам, максимумы — утренние и вечерние, значения тока и напряжения в данный момент времени, расход активной и реактивной электроэнергии, точность — до сотых долей кВт/ч.

    Для снятия показаний необходимо выбрать интересующий Вас тариф учета электроэнергии по времени суток:

    Затем умножьте значение до запятой на стоимость тарифа, сложите две полученные цифры и оплатите.

    Установка электросчетчика, схема подключения

    Для подключения устройства выбрана полукосвенная схема. Это дает возможность измерять электроэнергию от потребителей свыше 60 кВт. Особенностью этого соединения является то, что первичная обмотка трансформатора заменена электрическим проводом.Для расчета электрической энергии нужно взять произведение коэффициента трансформации и значения показаний счетчика.

    Счетчики этой модели выпускаются до сих пор. Цена Меркурия 230 начинается от 2300 рублей.

    Товар в наличии!

    Условия заказа и поставки адаптеров для связи со счетчиками Меркурий
    (заявки по электронной почте [email protected] или по телефону 8-909-283-34-16)

    1) Стоимость 6000 руб.Купить. Миниатюрный УСПД для опроса списков счетчиков Меркурий через любой из подключаемых интерфейсов USB-RS485/CAN/IRDA/оптический порт. Он может самостоятельно опрашивать 10 трехфазных счетчиков Меркурий, либо создавать через себя сквозной туннель для опроса неограниченного списка счетчиков внешними программами.

    2) Ethernet-RS485 (ВР-008. 1) Стоимость 3600 руб. Купить. Полное аппаратное устройство для передачи данных между локальной сетью Ethernet и проводным интерфейсом RS485. Широко применяется для автоматизации снятия показаний с приборов учета, в том числе счетчиков электроэнергии Меркурий.Работает со всеми типами протоколов TCP/IP в режимах сервера и клиента. Может выводиться в Интернет для удаленного контроля объектов учета АСКУЭ.

    3) USB-IRDA (модель VR-001) Стоимость 1950 руб. Купить. Преобразователь интерфейсов для электросчетчиков Меркурий-230, 231, СЕ-102, содержащий интерфейсы IRDA. Для подключения к электросчетчику не требуется вскрытия клеммной коробки.

    4) USB-RS485/CAN (модель VR-002) Стоимость 1950 руб.Купить. Универсальный преобразователь проводных интерфейсов RS485/CAN. Может подавать питание на интерфейс счетчика электроэнергии. Подходит для Меркурий-200, 203.2Т, 206, 230, 233, 234, 236, содержащих RS485/CAN. Для подключения необходимо открыть клеммную коробку. Можно подключить магистрали со счетчиками.

    5) USB-RS485 (модель ВР-004) Стоимость 850 руб. Купить. Подходит для счетчиков электроэнергии Меркурий, не требующих питания интерфейса связи. Имеет только выходные клеммы D + и D-.Может использоваться с Ртуть-203.2Т, 206, 230, 233, 234, 236, содержащими RS485. Для подключения требуется открытие клеммной коробки.

    6) USB оптический порт (модель VR-005) Стоимость 1950 руб. Купить. Подходит для электросчетчиков Меркурий-201.8ТЛО, 203.2Т, 206, 233, 234, 236, содержащих оптический порт. Подключение не требует открытия клеммной коробки.

    8) JTT-A (RS485/CAN) (радиомодем 433 МГц, 100 мВт) Стоимость 4000 руб. Купить. Миниатюрные радиомодемы с прозрачным каналом связи, позволяющие работать со счетчиками электроэнергии в режиме радиорасширения.Они имеют возможность подключения к промышленным интерфейсам RS485/CAN и позволяют создавать групповые или одиночные узлы учета электроэнергии в труднодоступных местах.

    9) Узел автоматизации — WiFi роутер (модель ВР-007. 3) Стоимость 5000 руб. Купить. Элемент умного дома, позволяющий осуществлять автоматизированный опрос трехфазного счетчика Меркурий через любой из подключенных интерфейсов USB-RS485/CAN/IRDA/оптический порт. Имеет собственный адаптируемый Web-интерфейс, базу данных, может вести поминутный опрос мгновенных значений токов, напряжений, мощностей, строить графики энергопотребления по месяцам и дням.Имеет возможность транслировать через себя веб-камеру и метеостанции, является элементом умного дома, способным передавать данные о потреблении на электронную почту пользователя и продажах. Он может выводить данные на сервер Народмон.ру и сообщать о критических ситуациях.

    Доставка (добавляется к стоимости товара):

    1) Почта России — заказная бандероль первого класса. Цена 300 руб. Срок поставки 3-5 рабочих дней. Выдается трек-номер.

    Чтобы снять показания счетчика, запишите все цифры до запятой или точки.

    Счетчики электроэнергии модели Меркурий 230 (трехфазные) могут отличаться друг от друга. По количеству тарифов различают однотарифные и многотарифные модели (двухтарифные, трехтарифные) типа день-ночь и полупиковая ночь.

    Технические характеристики

    Счетчик предназначен для учета активной электроэнергии. Класс точности прибора, вне зависимости от модели, 0,5 или 1. На счетчик производители дают 3 года гарантии. Как правило, срок службы счетчиков электроэнергии составляет около 30 лет.Межповерочный интервал Mercury 230 составляет 10 лет. То есть каждые десять лет необходимо проводить поверку счетчика для выявления неисправностей в учете, если таковые имеются.

    Снятие показателей рассмотрим на примере трехфазного счетчика электроэнергии однотарифного и двухтарифного типа.

    Снимаем показатели с однотарифного счетчика Меркурий 230

    Популярные виды однотарифных счетчиков электроэнергии:
    Меркурий 230 АР/АМ1
    Меркурий 230 АР/АМ02
    Меркурий 230 АР/АМ03

    В целях учета показания однотарифного ртутного счетчика, посмотрите на 6-значный циферблат и запишите цифры до запятой.

    Чтобы определить показания счетчика за последний месяц из текущих свежих показаний счетчика, вычтите показания, которые были месяц назад.

    Снимаем показания с многотарифного счетчика

    Популярные виды многотарифных счетчиков электроэнергии:

      Меркурий 230 АРТ-01
      Меркурий 230 АРТ-02
      Меркурий 230 АРТ-03

    Для того чтобы снять и для передачи показаний со счетчика потребуется записать следующие показатели
    Т1 — потребление электроэнергии днем ​​
    Т2 — потребление электроэнергии ночью

    Энергия, которая используется для питания электроприборов и разного рода оборудования, как известно, стремительно дорожает и требует учета и контроля потребления.Для этого в помещениях устанавливаются счетчики потребления электроэнергии – электросчетчики.

    В данной статье речь пойдет о преимуществах использования и характеристиках счетчика «Меркурий» 230 АРТ 03. Однако, прежде чем приступить к разбору данного оборудования, следует уяснить некоторые моменты.

    Какой счетчик выбрать

    Счетчик электроэнергии однофазный устанавливается в двухпроводной сети переменного тока напряжением 220 вольт. Трехфазный контролирует потребление и учитывает электроэнергию, однако работает на базе трехпроводных (и четырехпроводных) сетей с частотой 50 Гц, с переменным током и напряжением 380 вольт.

    Гораздо более сложным устройством является трехфазный счетчик. Устанавливается для контроля энергопотребления в производственных зданиях, фабриках, фабриках и других предприятиях, где потребляется большое количество электроэнергии.

    При отсутствии нулевого провода в здании следует брать трехпроводной счетчик, при наличии нулевого провода использовать четырехпроводный счетчик.

    Трехфазные измерительные приборы российской фирмы «Меркурий» производятся известной компанией «НКП «Инкотекс».Среди 120 разновидностей есть как простые однофазные, так и сложнейшие многотарифные устройства, с возможностью контроля нагрузки и передачи измерений на удаленные устройства.

    Некоторые аналоги модификаций Меркурий 230 АРТ — 03

    • Меркурий 230 АРТ -00 PQRSIDN — Меркурий 234 АРТ -00 П;
    • Mercury 230 ART -01 PQRSIN — Mercury 234 ART -01 P;
    • Mercury 230 ART -02 PQRSIN — Mercury 234 ART -02 P;
    • Mercury 230 ART-03 PQRSIDN — Mercury 234 ART-03 P.

    Счетчик электроэнергии многотарифный однонаправленный электронный активно-реактивный с трансформатором электроэнергии Меркурий 230 АРТ-03 ЦН (Р) (230 АРТ-03 ЦН — интерфейс связи CAN; 230 АРТ-03 РН — интерфейс связи RS-485)

    • Меркурий 230 АР-01 КЛ;
    • Меркурий 230 АР-02 КЛ;
    • Меркурий 230 АРТ-01 КЛН;
    • Меркурий 230 АРТ-02 КЛН.

    Счетчик трехфазный Меркурий 230 однотарифный

    Одним из самых несложных приборов можно назвать однотарифный трехфазный счетчик Меркурий 230.Такой электросчетчик предлагается к использованию пользователями, у которых установлены трех- или четырехпроводные сети переменного тока.

    Хорошо работает в паре с оборудованием, предназначенным для автоматического регулирования электроэнергии. Счетчик серии 230 АРТ 03 является одним из приборов учета потребления электроэнергии в сетях переменного тока. Используется как для экономии, так и для удобства.

    Работа электросчетчиков основана на преобразовании сигналов от приборов фиксации силы тока и напряжения в цифры на жидкокристаллическом экране.Данные с таких устройств можно снимать как при прямом контакте, так и на расстоянии с помощью встроенных программ.

    Применение счетчика Меркурий 230

    Меркурий 230 АРТ 03 применяется как в промышленности и производстве, так и в быту. Его можно встретить в частных домах и на дачах, где работают электроприборы, потребляющие большое количество энергии, такие как котельные, теплый пол, наружное освещение и другие энергообъемные системы, потребляющие этот ресурс.

    Дополнительные задачи

    Помимо учета электроэнергии данный прибор выполняет множество дополнительных настроек, в том числе учет и хранение данных об использованной электроэнергии за конкретный период времени с учетом тарифной сетки в многотарифном режиме.

    Подключение многотарифного или двухтарифного режима гарантирует экономию средств при использовании разных тарифов в течение 24 часов. Не всегда нужно использовать тариф 4, для бытовых нужд достаточно установить двухтарифный счетчик электроэнергии.

    Конструкция прибора учета электроэнергии

    Элементы конструкции прибора:

    1. Каркас.
    2. Контактный блок.
    3. Защитный кожух.
    4. Устройство измерения и индикации.

    Особенности прибора

    Этот прибор учета ресурсов способен обрабатывать данные одновременно на четырех скоростях, что экономит затраты на электроэнергию в ночное время.Прибор оснащен жидкокристаллическим дисплеем, который отображает большие цифры и поэтому будет удобен в использовании людям с плохим зрением.

    О надежности средства учета свидетельствует срок его применения — 30 лет. Межповерочный интервал — 10 лет с даты предыдущей поверки. Возможен учет активной энергии прямого направления отдельно в каждой фазе сети.

    Прибор безотказно работает при низких и высоких температурах.Температурный диапазон прибора составляет от -40 до +55, что позволяет использовать его в самых капризных и непредсказуемых условиях, что делает прибор разнонаправленным.

    Прибор позволяет просматривать разного рода показания, вести учет активной и реактивной энергии прямого направления за разные промежутки времени, регистрировать напряжение во всех фазах сети, устанавливать уровень активной, реактивной и полной мощности, контролировать коэффициенты мощности, частота сети и многое другое.

    Наличие электронной пломбы защитит устройство от неправомерного использования, с целью кражи электроэнергии посторонними лицами.

    Инструкция по настройке счетчика Меркурий-230-03

    Настройка оборудования производится с помощью программы «Конфигуратор» через преобразователь CAN-RS232 или оптический порт, если он есть на приборе.

    Для начала необходимо установить последние три цифры номера устройства, нажать «тестовая передача» для проверки связи, и получить уведомление о качестве связи на самом экране оборудования.

    Любое устройство, перехватившее запрос, ответит на сетевой адрес, равный нулю.

    После успешного завершения связи необходимо ознакомиться с важными характеристиками устройства — параметрами и настройками. После ввода пароля второго уровня в окне «параметры подключения» выберите функцию «открыть».

    Если прибор ранее не включался, установите на счетчике время и сезонный перенос, инициализируйте профиль мощности и установите время интегрирования на полчаса, затем подождите некоторое время, дайте программе завершить инициализацию профиля .

    При чтении профиля мощности (кнопка «показать») необходимо указать дату и временной интервал, за который нужны данные. Вслед за этим нужно установить пароль для первого уровня доступа и проверить открытие канала связи. Если попытка не удалась, пароль первого уровня необходимо получить у владельца оборудования.

    Дополнительные данные, предоставляемые счетчиком

    Помимо вышеперечисленных данных можно получить мгновенные значения фазных мощностей, каждой в отдельности и их суммы, данные о направлении вектора суммарной мощности.

    Могут быть запрошены действующие значения фазных токов и напряжений, частоты сети, коэффициенты мощности для каждой фазы и для общей суммы фаз.

    Счетчик имеет возможность устанавливать лимиты активной мощности и отключать потребляемый объект в случае нарушения лимита приема ресурса.

    Поверка и техническое обслуживание приборов

    Согласно инструкции счетчик поверяют один раз в 8 лет органами государственной метрологической службы или аккредитованными метрологическими службами юридических лиц.

    Работы по техническому обслуживанию выполняются работниками предприятия, эксплуатирующего счетчики. Предварительно указанные работники должны изучить руководство по эксплуатации устройства и пройти инструктаж по технике безопасности, данные лица должны иметь не ниже III квалификации по технике безопасности.

    Гарантийный срок на счетчик, согласно инструкции, составляет 36 месяцев со дня ввода счетчика в эксплуатацию.

    Ошибка е01 на счетчике

    Какой бы качественной ни была техника, она подвергается контакту с внешними предметами и явлениями, которые могут негативно сказаться на ее состоянии и качестве работы. В случае сбоя или внештатных ситуаций на индикаторе появляется код ошибки в формате «Е-хх». Ошибки включают дисфункцию памяти, ограничение мощности и так далее.

    Ошибка E-01 возникает при напряжении аккумулятора ниже 2,2. Чтобы исправить это, рекомендуется заменить батарею.

    Выход

    Счетчик Меркурий имеет исключительную точность данных, не требует высокого электроснабжения, межповерочный интервал 10 лет, есть возможность сэкономить по тарифной сетке, прибор имеет внушительный список программ, которые делают его можно контролировать и контролировать действия устройства.Другими словами, устройство сочетает в себе параметры добротности, долговечности, многозадачности и приемлемой стоимости.

    Схема подключения

    Lp1501. Найдите источник питания в технических документах ACS. Электросхема представляет собой обтекаемое традиционное графическое изображение электрической цепи.どうする!. Замок Schlage NDE/LE со схемой подключения Genetec EP1501/LP1501 RS485. Многопортовые панели EP1502 и LP1502 представляют собой сдвоенные панели считывателей карт с поддержкой Ethernet для управления двумя соединенными дверями и управления до 64 дверей/проемов.18, April 2021 ASSAABLOY™IP-enabledlocks: l Systemoverview(figure) l Installation l ASSAABLOY™IPLockInstallationonpage 181 l The multi-port LP1502 is a dual card reader panel for controlling two connected doors and managing up to 64 doors/openings. 新潟市西区にある人気店 「らーめん 太陽」 数年来通っているお店です。. 605. . Click on a product category to view the online catalog. pdf — Free download as PDF File (. そして、ネット界でもコミュ症なのでコメントやメッセージをお返しするのが上手ではないです…。. This will have unknown effects on the functionality ComAp InteliLite MRS10 User Manual.(1219 м) максимум Порт считывателя RS-485 Одна витая пара с заземляющим проводом и экраном, импеданс 120 Ом, 24 AWG, 2000 футов. 4 x 25 мм) Вес 9. Установите конфигурацию порта считывателя с помощью программного обеспечения хоста. Категория Устройство Synergis Cloud Link является ключом к нашей открытой и гибкой архитектуре. Торговая марка: КомАп. 1. Получите его в среду, 26 января. Руководство пользователя MR52 (плата расширения). Он предназначен для… #мой любимый отрывок из романа, который я, вероятно, никогда не напишу, вдохновленный моими мальчиками из DnD, Лексом и Левой #dungeons and dragons #dnd #writing #writing отрывок abdc 39496 92 eng Control Devices стр. 86 стр. 87 стр. 88 стр. 89 стр. 90 — Сокращения цветовых кодов проводов стр. 91 — Установка батареи стр. 92 — Выбор пропеллера стр. 93 — Таблица пропеллеров стр. 94 — Аксессуары.Updated 1 year ago by Marty LP 1501 — POE One Door Reader Series 3 Controller Support- LP 1501 Series 3 Install Manual — Click for Download. txt) or read online for free. 続きを読む. 12 Memory Backup Battery 15 2. LP4502 (Controller) User Manual. これ以後、歯磨きで抵抗されなくなりました多分、自分の中のルール、ルーチンに歯磨きが加わったのかもしれませんねよく喋るよう 気付いたら忍者と遊んだり修行したりしていた恵水(けいすい)の絵日記ブログです。 忍者って言っても人間なので、普通の生活もおもしろおかしく過ごしています。 忍者漫画率は1割くらい?忍者日記の日は運がですよ(適当) 2021年10月. 105 4026. Dixell XC706M Instruction Manual Instruction manual (23 pages) Maretron MPOWER CLMD16 User Manual Operation & user’s manual (85 pages) Dji PHANTOM 2 VISION User Manual Operation & user’s manual (59 pages) Aaeon AEC-6850 User Manual Operation & user’s manual (58 pages) Jung 4093 The SVS-7000E is a scale-out network attached storage (NAS) that scales with your needs. Предварительный просмотр. С ИСПОЛЬЗОВАНИЕМ МИКРОКОНТРОЛЛЕРОВ PIC И КОМПИЛЯТОРА CCS C. LP1501 — это интеллектуальный контроллер с возможностью подключения к периферии, который можно расширить до восьми последовательных модулей ввода-вывода и до 16 сетевых дверных контроллеров MR62e (всего 17 дверей/проемов). ※過去のお出掛けを絵日記にしております (*´ `*) 旦那ちゃん・・・・・・・・。. CKM-EP1502 Руководство по установке оборудования 24-10707-15 Rev. Проводка считывателя: Каждый порт считывателя поддерживает электрические интерфейсы Wiegand, магнитной полосы и 2-проводной RS-485. Бланк заказа стали.律儀なやつ…。. общая схема подключения. Откройте веб-браузер и перейдите на страницу 192. Январь 2019 г. eMAX-LP1501-Man Страница 5 из 22 3. Максимальные (610 м) механические размеры 8. Класс огнестойкости замедленного действия . Подобно приведенной выше схеме системы контроля доступа к двери, схема подключения магнитного замка опирается на несколько простых основ: электроснабжение, выключатели и, конечно же, замки; Магнитные замки, также называемые магнитными замками или для краткости maglocks, полагаются на постоянный поток электричества, чтобы оставаться герметичными. SDC Security Door Controls является сертифицированным ISO 9001 производителем систем контроля доступа с цифровыми картами, электронных замков, электромагнитных замков, магнитных замков, электрическая защелка, электрические замки, замки с задержкой выхода, врезные замки с электроприводом, система контроля доступа Система Synergis поддерживает контроллеры Mercury Security следующего поколения (LP2500, LP1501, LP1502 и LP4502), которые позволяют организациям развертывать стандартные панели управления доступом для защиты свои вложения на годы.まさかここまでリアルに. Built on the authentic mercury platform, the feature-rich ep1501 and lp1501 . 今日は学校の仕事をお休み 2014年02月28日. With server-side load balancing and expandable SAN storage, your system can scale seamlessly. 麺屋ななひら で限定メニューの辛ネギたんめん (ななひら3回目の記事) 2021年11月26日. LenelS2 is the global leader in advanced physical security solutions, including access control, video surveillance and mobile credentialing. 7. 99. The devices provide flexibility to our OEM partners, ensuring they can choose the controller that best fits their needs. common wiring diagrams . (1,219 m) maximum for communication. This port can also utilize multiple 2-wire RS-485 multi-dropped devices, such as up to two readers or up to eight remote serial I/O devices. 105 1491. そして 気がついたら4時。. もう 「え、ずっと するの?!」小学校という場所を悟った1年生. 3 あゆ姫の食い倒れ放浪記 2010. 夢買う人がいると思わなかった。. The feature-rich LP1501 supplies and home-run wiring. 2 x 152. (203. 次の12件 >. Technical Support Customer Portal. 登場人物. Mercury Security MR50 Controller: Frequently-viewed manuals. 登場人物紹介 なお …高校の数学教員。.©2022 Doorking. skoda lights wiring diagram carrier gas furnace wiring diagram 310g starter wiring schematic 2003 ford expedition wiring schematic frigidaire refrigerator wiring diagram 2007 ford f150 radio fuse diagram 1998 cadillac deville engine, ds150i ds151i installation guide request Training. 3〜2012. 「アックス」114号発売中!. カテゴリ: ばあさん. ご主人と奥さん二人体制で回し切れる規模です。. The MR52 allows for multi-drop communication on a bus of up to 4,000 feet (1,200 m). ブログ内もケアレスミスと誤字脱字がとても多いです。. 開店後 空にそびえる塔. さえないサラリーマンのマットはある日、地下鉄で出会ったジェニー(ユマ・サーマン)と恋に落ちるが、なんと彼女こそが「Gガール」だった!.24 доллара. Интеллектуальный контроллер выполняет контроль доступа, управление тревогами LP / EP / SCP Quick Reference Sheets. 30. Встроенный … закорочен = 2 провода RS485 разомкнут = 4 провода RS485 J2, разъем питания постоянного тока Сброс J9, разъем USB J5, разъем RS-485 Датчик вскрытия корпуса Внутренняя антенна PIM400/PIM401 Печатная плата в сборе (PCBA) Светодиод приема Светодиод передачи dt- 300 схема подключения схема блока предохранителей honda civic 1999 kz схема подключения клапана lp1501 схема подключения pdf схема подключения rk-7158g схема подключения vfd004l21a схема подключения реле расхода воды схема подключения панель переключателя на лодке схема подключения Opel corsa c схема подключения водяного насоса схема подключения xpelair xx100t 2.LP1501 Аппаратное обеспечение: LP1501 Layout TB1 TB2 TB3 1 1 1 1 TB5 1 LP1501 — это интеллектуальный контроллер с возможностью расширения до 8 последовательных модулей ввода/вывода и до 16 сетевых дверных контроллеров MR62e (всего 17 двери/проемы). Предлагая инновации по экономичной цене, LNL-2210 — это высокопроизводительный Ethernet-адаптер.雑誌「ねこだのみ」に. 0662) Контроллеры и вспомогательные панели, CRC: 1638857700: file_downloadПримечания к выпуску file_downloadCRC Файл: Прошивка панели Mercury LP2500 (v 1.5-7. 40代が、こんなにしんどいなんて聞いてなかった. 甚平・忍ハチマキ姿で海外旅をして体験した実録を漫画と写真でお届けしてます。. Power supply provider Altronix claims its new Tango power supply ‘eliminates the need for an electrician, dedicated conduit and wire runs’. Download Operation & user’s manual of ComAp InteliLite MRS10 Controller for Free or View it Online on All-Guides. 既刊情報. Installation, Operation And Maintenance Manual. E — Implement (Mower Deck) Lift Lock Lever. There are plenty of reasons why Mercury Control Services is one of the most popular HVAC contractors in Houston, TX.9 Reader Wiring 12 2. 4〜2017. NOTICE The material presented in this book is for the education and amusement of students, hobbyists, technicians and engineers. お天気がいいと 気分がいいですね!. 8 Communication Wiring 12 2. 最初から読む↓ 前回の話は↓ 続きます実際、脳梗塞になったらどんな本を買ったらいいのかわからず (΄ ౪ `)とりあえず計ドとプラスして脳トレも渡したよこの時の病室は、子ども入室禁止で子どもたちはナースステーション前の談話室 去年のってどんなんだっけ?. 最初から読む→★ 前の話↓ まる子とマルオが、交互に大泣き。. All rights reserved. って思って、帰ってから探したら、、今年のはちゃんと届いてて、確か届いた時にはブログで騒いだ気がする…それさえも思い出せない😅. The Mercury Reader A Customary Publication Department of English and Communications Baptist Bible College of Pennsylvania surements were recorded using a 4-wire platinum resistance .5 января 2022 г. Благодаря нашей ведущей в отрасли учебной программе вы получите глубокие технические знания, ценный практический опыт и практические советы от опытных инструкторов. В прилагаемом документе описываются проводка и конфигурация для следующих полевых панелей. Магазин самый большой выбор, нажмите, чтобы увидеть! Ищите на eBay быстрее с PicClick. Построенные на платформе Authentic Mercury, интеллектуальные контроллеры используют канал Ethernet для подключения к хосту BluSKY™ для управления доступом, аварийной сигнализации. Проводная и недлинная установка экрана RS4 8 le Экранирование VIN(PWR) GND TDB+ RDB+ AA -TDB+ RDB+ AAx) анель или провод PIB) имеют недлинную длину AD-300/AD-301 k wer to A/B data terminals y 29S31 9 tified 250mA V DC. 9 k User Guide TION w the installation guide . March 14, 2018 16:39. 105 3281. After February 29th, 2020, Leap Day, the intelligent controller will report time and date incorrectly. est act. Offering innovation at an economical price point, the LNL-2210 is a high-performance, Ethernet- 1000万PV達成しました! : あいチャンネル Powered by ライブドアブログ. 2. 2020年01月14日. 訪問ありがとうございます😊 今回はちょっと皆様にご報告させて下さい!. 105 2237. 5. 私の漫画「喫茶ねこ」が掲載されています!. HercuLine 10268A-1-0-01-0-00202-000-00. 前回のあらすじ朝,目が覚めると体が動かず,あまりの具合の悪さに欠勤の連絡。.Гарантия возврата денег гарантирует, что ВЫ получите заказанный товар или вернете свои деньги. ep1501 и lp1501 — это интеллектуальные контроллеры с поддержкой Edge, которые можно расширить до 8 нижестоящих контроллеров sio и до 16 готовых к сети дверных контроллеров mr51e или mr62e (всего 16 дверей/проемов). 2020 г., 05:30:00. Эффективный и удобный макс. fr DA: 23 PA: 34 MOZ Ранг: 65. 6 м) Светодиодные выходные уровни TTL, высокий>3 В, низкий<0. NPT10111-PE-V-GA-621101-002 Чертежи общего расположения панели ПЛК (зона WTP) Rev-01. そして当たらなかった。. すみません、本日はイベント準備でまんがを描く時間がぜんぜんありませんでしたので、ツレちゃんがお友だちと行った旅行先のブッフェで恥ずべき行いをして失笑を巻き起こしたと、お友だちが密告写メ 2012年12月24日. 中のアイスがバニラの従来品 に加え、チョコアイスをビターチョコでコーティングした黒箱入りの「ダークショコラ」が2013年4月から販売され ats — Free download as PDF File (. Please sign in to the Mercury Security Partner Portal or contact an administrator for assistance. HercuLine 10267A-1-0-03-5-00010-000-00. なとみ. 0 L x 1. 2020年09月29日. Supports 64 access control doors. The LP1501 may be mounted in a 3-gang switch box; a mounting plate is supplied with the unit, or may be mounted in an enclosure; the supplied mounting plate has mounting holes that match the MR50 mounting footprint.Packed with an AXIS ARTPEC-7 processor, full-HD camera and WaveKey technology, the 2N ® IP Style defines the future of intercoms for years to come. あと、やらなきゃならないことあるのに違うことやっちゃうってことも多々ありまし (i__main__ ListDict p1 (dp2 S’data’ p3 (dp4 S’Ausf\xfchrung {f}; Abwicklung {f}’ (lp5 S’execution’ asS’Anschluss {m}’ (lp6 S’port’ asS’Getr\xe4nke {pl}’ (lp7 S’drinks 1 1 1667 0. RS2 Technologies is the most trusted source for all things Access Control & Identity Management. Locknetics PPH-50 Handicap Exit Push Plate Wiring Diagram.前回のお話はこちら↓続きはこちら↓ 続きが気になるよーという方は、よろしければ読者登録お願いします。. C — Key Switch. 5 1 4499 0. By switching to Synergis, you can feel confident that your system will evolve with your business, providing a greater return on your investment. 現在の定番は2種。. Offering innovation at an economical price point, the LNL-2210 is a high-performance, Ethernet- LP1501_1-01_m(1) — Read online for free. From our in-house development team and our feature rich Access It! Universal platform, to being home to the largest inventory of Mercury-powered system control processors and panels, to having the most robust selection of best-in-breed solutions LNL TS 2210 063014 Lenel.Независимо от того, где вы находитесь в своей карьере, профессиональная подготовка и сертификация необходимы для успеха. 375. Порт считывателя дверного контроллера LP1501 PoE 1 может вмещать считыватель Wiegand и обеспечивает управление светодиодами и зуммером. Порт считывателя 2 может вмещать считыватель Wiegand и обеспечивает управление светодиодами и зуммером. Подключение и настройка eMAX-LP1501: LP1501 СОЕДИНЕНИЯ TB1-1 IN1 Вход 1 TB1-2 IN1 TB1-3 IN2 Вход 2 TB1-4 IN2 TB2-1 VO Считыватель 1 Выход питания – 12 В пост. тока TB2-2 Считыватель светодиодов 1 Выход светодиода TB2- 3 Считыватель BZR 1 Выход зуммера TB2-4 Считыватель CLK 1 CLK/Data 1/TR+ (B) См. примечание 1 Интеллектуальный контроллер LP1501 обеспечивает принятие решений, создание отчетов о событиях и хранение базы данных для аппаратной платформы HID Mercury.12月まで咲いてくれた日々草たちが、寝室側のベランダの、お花が終わった一年草のためのプランターに行く時がきたので ADHD診断済み、他の発達障害の傾向もあります。. † Two-wire or one-wire bi-colour LED support † Buzzer support only with one-wire LED control † 8 supervised, general purpose alarm inputs with programmable circuit type (only 6 available when using PW5K2ENC1 and PW5K2ENC2 enclosures) † 2 dedicated alarm inputs for tamper detection and power loss † 2 general purpose output relay, form Access Control Systems. Card Formats Supported with Mercury; LP4502 (Controller) User Manual The EP1501 and LP1501 are edge-capable intelligent controllers that are expandable for up to 8 downstream SIO controllers and up to 16 MR51e or MR62e network ready door controllers (for a total of 16 doors/ openings).Портал Mercury Security Partner Portal или … Кабели должны быть проложены с использованием надлежащих методов разводки и должны быть достаточно длинными, чтобы на их окончаниях в корпусе могли образовываться служебные петли. (255 г) номинал, только плата Экологическая схема блока предохранителей gmc envoy xuv 2004 г. Схема подключения DT-300 Схема блока предохранителей Honda Civic 1999 KZ Схема подключения клапана Схема подключения lp1501 pdf Схема подключения rk-7158g Схема подключения реле расхода воды Схема подключения лодки схема подключения панели управления opel corsa c схема подключения водяного насоса схема подключения xpelair xx100t.LP1502 (Controller) User Manual. 0. ヤクザに10日間カンキンされた話 (22)~200万の行方?. Built on the Authentic Mercury platform, the feature-rich EP1501 and LP1501 provide a small footprint, cost-effective dual card reader … The serial I/O device communication port (TB3) is a 2-wire RS-485 interface which can be used to connect additional I/O panels. カテゴリ : ハワイ☆. 昨日、ぎりぎりで5月ぶんの自分ノルマ原稿を描き終えて、そのままのテンションで部屋の中掃除までこなしたキューライスです。. Note: Install the termination jumper ONLY on the panel at each end of the RS-485 The LP2500 is a native IP-ready intelligent controller capable of managing up to 64 doors using Open Options reader modules and can store over 600,000 card holders.Порт считывателя 1 может вмещать считыватель, использующий TTL (D1/D0, часы/данные), F/2F или двухпроводную сигнализацию устройства RS-485, а также обеспечивающий управление светодиодами с тремя состояниями и управление зуммером (режим однопроводного светодиода). Только). LP1501 — Поддержка контроллера POE One Door Reader Series 3. 8 часов назад LNL-2210 Обзор Интеллектуальный контроллер одной двери LNL-2210 (ISDC) — это периферийное устройство от Lenel, которое обеспечивает решение для сопряжения одного или двух считывателей с одной дверью в системе OnGuard®. 白が基調の内装の小さなお店。. 07. На контроллере LP установите S1 — … LP1501 — POE One Door Reader Series 3 Controller Support (opens in a new tab) Powered by HelpDocs (opens in a new tab) Mercury LP1501 Panel Firmware (v 1.出産レポート外伝 ⑤感動の瞬間からその後…. 0 W x 6. 現在は、品川駅前店を基幹として、東京・神奈川の商業施設中心に24店舗ある。. それに合わせて、私のパニック カテゴリ : ブログ. LP 1501 Series 3 Cut Sheet — Click for Download Direct Download: LP1501 (Controller) User Manual. 15 Additional Mounting Information 18 Access to this file is limited. B — Mower Engagement Lever. 本年最後のまんがは、うたぐわとツレちゃんの合作でお送りいたします。. RSI Mode In this mode, the Gateway communicates with wiring diagram with auto door . 100. Any access control system, whether physical or logical, has five main components: Authentication: The act of proving an assertion, such as the identity of a person or computer user.HercuLine 10268A. 4 1 3666 0. com DA: 15 PA: 24 MOZ Rank: 39. 2012年06月17日. そのときのことを描いてます。. ?. E 4 Input Power, Cabinet Tamper, and UPS Fault Input Wiring The CKM-EP1502 requires 12-24 VDC power. 0 H in. One twisted pair with drain wire and shield, 120 ohm impedance, 24 AWG, 4,000 ft. 99 $ 24. 二人目出産の様子をまるっと公開。. Maximum cable length: 2000 ft. by kobayasisters. Its open architecture minimizes the amount of hardware to be replaced and allows you to move at your own pace. 31. pdf), Text File (.Use twisted pairs (minimum 24 AWG) with drain wire and shield for communication. Reader Wiring Diagrams: Reader Port 1 Typical D1/D0 or Clock/Data Reader Wiring: N = Pigtail, T = Terminal x 3 Communications:N = No Module, R = RS-485 (OSDP) L = Indala Prox 1 Communication protocols other than Wiegand or Clock & Data require an additional hardware module which increases current by 30 mA. 8 out of 5 stars 19. DAVID BENSON VERSION 1. まんがとアニメとゲームと 音楽が好きなオタク主婦。 ポジティブとネガティブの 振り幅が大きいです。 2021年03月06日.87-17009A2 Mercury Ignition Switch for Mercury Outboard Motor Control Box 3 Position Off-Run-Start with 2 Keys 6 Wire Connectors MP41070-2 Mercury Key Switch. Mercury EP1502/LP1502 Intelligent Controllers. ご訪問ありがとうございます🙇‍♀️前回のお話👇 初めから読む👇 私がけんちゃんに渡したお金かどうかは定かではありません。. In this report, we examine their claims and Altronix feedback, including: What Is Altronix Tango? 44898_4. 2 1 2500 0. Log in to the Technical Support portal to chat with an agent and create, view and update cases. The Streamvault™ SV-7000EX security appliance is a turnkey solution that meets the most demanding needs.11 Схема подключения реле 14 2. ただいま発売中!. Проводка связи (продолжение): ВАЖНОЕ ПРИМЕЧАНИЕ! Устанавливайте терминирующую перемычку ТОЛЬКО на панели на каждом конце шины RS-485. 14 Технические характеристики 16 2. В качестве альтернативы считывателю, первый порт считывателя поддерживает до восьми двухпроводных устройств удаленного последовательного ввода/вывода RS-485, использующих протокол MSP1.五箇野人(ごかやじん)と申します。. 10 Подключение входных цепей 13 2. Многофункциональный LP1501 предоставляет OEM-производителям компактную и экономичную панель с двумя считывателями карт для управления одним отверстием.20195. 2N® LTE Verso World’s first LTE intercom Learn more. The interface allows multi-drop communication on a single bus of up to 4,000 feet (1,219 m). von duprin order form . Using a straight through cable, connect computer to same switch as the LP controller. 4あゆ姫の放浪日記 いつもご覧いただき 2009年07月17日. 地べたに這いながら後ろにいるはずの旦那ちゃんに一生懸命話しかけていた私の独り言・・・ 地べたに這って撮った渾身の一枚♡ もう皆様スカイツリーには 京都在住。日々のほっこり見つけ隊🙋 10歳息子👦8歳娘👧幼馴染みの旦那と4人暮らし。 日々のほっこり&わたしの小さな ここのところ、小春はお母さん命だ。 あんなに優しいお父さんは、随分つらい目に会っている。 お父さんと小春、二人きりのサンクチュアリだったお風呂まで、 ともを.まんがとアニメとゲームと 音楽が好きなオタク主婦。 ポジティブとネガティブの 振り幅が大きいです。 2014年6月に誕生した娘・チカと2019年2月に誕生した息子・ヒナの成長記録絵日記。グングン育ってます。目を離した隙に育っ 本日2個目の記事。. See Apply power to the LP controller. It delivers a greater choice of hardware, as well as a higher level of security for your people and assets. 0 oz. 2N® IP Style The 10-inch eye catcher Learn more. 0662) Controllers & Sub-Panels, CRC: 1638857650: file_downloadRelease Notes file_downloadCRC File: Mercury LP1502 Panel Firmware (v 1. 9649999999999. ats ハンコは人生で2回ぐらいしか買う事がないのにこれだけたくさんハンコ屋があるのが謎すぎるでござるーーーーーーーー「山田全自動のあるある日記」ではあるあるネタを毎日更新中でござる♪ぜひフォロー宜しくお願い致しますでござる〜 今年9月25日グランドオープンしたばかりの 日本橋髙島屋新館 。. 0662) Контроллеры и вспомогательные входы данных TTL-совместимый, F/2F или 2-проводной RS-485 Режим RS-485 от 9600 до 115200 бит/с, асинхронный, полудуплексный, 1 стартовый бит, 8 бит данных и 1 стоповый бит. Кристиан Льюис. В качестве альтернативы этот порт может использовать двухпроводную шину RS-485 для подключения до восьми модулей расширения серии Mercury. 1 Схемы подключения считывателя Порт считывателя 1, типичный считыватель 1 Для питания LP1501 требуется питание через Ethernet (PoE или PoE+) или 12 В постоянного тока. pdf Altronix утверждает, что Tango «устраняет электриков». Связанные изображения можно распечатать, но их можно распечатать более чем на 1 странице (чтобы их можно было прочитать).Synergis™ предлагает простой способ модернизации вашей системы контроля доступа. 5 В, 5 мА источник/приемник максимум Выход зуммера Открытый коллектор, 12 В пост. тока максимум разомкнутая цепь, 40 мА максимум приемник ACMRelease Описание ACMあーんと。. 25 В связи с этим NETL и Mobotech разработали технологию под названием «Процесс вора». 3 1 225 0. Аутентичные устройства последовательного ввода-вывода (SIO) Mercury MR представляют собой вторичный уровень в распределенной архитектуре Mercury. Если это недоступно, вы можете использовать источник питания переменного тока и провод, встроенный в выпрямитель «Full Wave Bridge».Продукты Access Systems, разработанные для бесперебойной совместной работы, предоставляют вам технологии, необходимые для предоставления сложных решений безопасности — от самых простых до самых сложных. Два интерфейса считывателя, сконфигурированные как парные, или альтернативные считыватели обеспечивают 2. est y … Типовые схемы подключения шлюза к ACP 10 Спецификации кабелей/проводов 12 Возврат к заводским настройкам (FDR) 12 Руководство по светодиодным индикаторам 13 Поиск и устранение неисправностей14 Заявления UL15 Заявления FCC15 Общая архитектура Шлюз ENGAGE может работать в двух режимах.Статьи в этом разделе. Описание питания ADC-AC-LP1502-PSE — это четырехдверный блок управления доступом с двойным питанием и содержит один предварительно смонтированный ADC-AC-LP1502 и предварительно смонтированный для дополнительного интеллектуального контроллера ADC-LP1501 с поддержкой PoE+ Edge (2 Rdrs, 2 входы, 2 выхода) Серия MR SIO 3. MINI … — Mercury: LP1502, MR52, MR16IN, MR16OUT, LP2500, MUX8, MR51e, LP1501, MR50 и Genetec Synergis Cloud Link — Блоки питания Altronix — Узлы Altronix; Включает корпус Altronix Trove2 и одну (1) съемную объединительную панель TM2; В дверцу устанавливается объединительная плата TMV2 (продается отдельно).ツレちゃんといっしょ.カテゴリ: サンサン7歳;続きを読む LNL TS 2210 063014 Lenel.カテゴリ: 母よしみ. Подготовка устройств к репликации и аварийному переключению на стр. 71 Другие обновления: llllll Редакции Новая схема рабочего процесса ACM: Рабочие процессы ACM на стр. 63 Новая процедура: Активация блокировки двери с помощью тревожной кнопки или красной карточки на стр. 653 Функциональность поля «День/время окончания» заканчивается в конце минуты а не начало минуты: переопределение режимов дверей и На высоком уровне контроль доступа заключается в ограничении доступа к ресурсу. Falcon Keying формирует проводной светодиодный режим, используйте выход зуммера для управления вторым светодиодом.Предлагая инновации по экономичной цене, LNL-2210 представляет собой высокопроизводительный Ethernet-. 105 201. 2021年10月25日. Ежегодник 2017. 4. Интеллектуальный контроллер, созданный на платформе Authentic Mercury, использует встроенный порт Ethernet для подключения к облачным или серверным узлам управления доступом. Корпус Trove2. трехдверный замок. Данная версия ComAp InteliLite MRS10 Manual совместима с таким списком устройств, как: InteliLite MRS10, InteliLite MRS11, InteliLite MRS15, InteliLite MRS16. Собственные приложения Keep для Windows, Интернета и мобильных устройств организуют надежный набор функций в интуитивно понятный пользовательский интерфейс, позволяют создавать подробные отчеты на панели мониторинга и предоставляют ключевую информацию для общей бизнес-аналитики.このお話は、以前漫画化させて頂いたヒロコさんのお話に登場した、クズな元彼についてのお話です。. 突然です突然歯磨きするよーと声を掛けたらニヤニヤしながら歩いてきてこの漫画のまんま。. Getkisi. もう本当に本当に嬉しいです😭 私には絶対無理な 福岡生まれ、福岡育ちの不器用男が、我が家のあれこれに加え、食、生活、観光など福岡の地元情報を発信していきます。 ↑※「×解かす」→「 溶かす」今年が残りあと100日ぐらいという事実に軽くビビってるでござるーーーーーーーー「山田全自動のあるある日記」ではあるあるネタを毎日更新中でござる♪ぜひフォロー宜しくお願い致しますでござる〜 Trackback (0) 森永乳業のチョコレートコーティングされた一口サイズのアイス、pino(ピノ)。. Use 1-twisted pair with drain wire and shield, 120 ohm impedance, 24 AWG, 4,000 ft. D — Park Brake Lever. 今日は一日良いお天気でした。. 好きなもの「酒」「古事記」「海外 … 元客室乗務員で主婦のあたし。40歳を超え、恥ずかしいなんて感覚を失った今、超赤裸々にヘタくそな絵であたしの頭の中を綴ってます。もしよかったら見てください。 2014年6月に誕生した娘・チカと2019年2月に誕生した息子・ヒナの成長記録絵日記。グングン育ってます。目を離した隙に育っ 日常に溢れる好きなことばかり書いています。 たまに好きじゃないことも書きます。 ともを.Брайан Роудс, опубликовано 15 октября 2019 г., 10:10 по восточному поясному времени. Купон на 8% применяется при оформлении заказа Сэкономьте 8% с купоном.つばめグリルは1930年新橋駅近くで創業。. Многофункциональные интеллектуальные контроллеры EP1501 Mercury EP1501/LP1501. Тел: (+90) 216 548 11 36 Язык обслуживания: турецкий. Сверхбезопасным и гибким облачным контролем доступа Keep by Feenics можно управлять из любого места, где есть подключение к Интернету. фазы были получены из диаграммы состояния Ca-Si [52], которые имеют место при самой низкой температуре реакции и при 1 бар.Failure to do so will compromise the proper operation of the communication channel! 6. Alarm Control Panels & Keypads, Alarm Systems & Accessories, Surveillance & Alarm Equipment, Facility Maintenance & Safety, Business & Industrial. Use twisted pair (minimum 24 AWG) with drain wire and shield for communication. LNL TS 2210 063014 Lenel. 105 5518. ただ単に忙しすぎ 母とサルと私はこちら 父と母と怒りはこちら スカッとまとめにエピソードを紹介していただきましたー 【送料無料】【2020年版】傘 楽天1位 完全遮光 遮光率100% 遮蔽率99. カテゴリ:. TOP. Access Control Systems.Manually configure a computer to 192. ※※ブログ限定記事です※※娘(3歳)のことで、人生で初めて救急車呼びました。. 実はこの度、ずっと夢だった月間1000万PVを達成致しました!. 午前中になんとか布団を干せました。. Communication Wiring (SIO Communication Port): The MR52 communicates to a Mercury Security intelligent controller (EP2500 for example) via a 2-wire RS-485 interface. If you use this configuration, 2-wire RS-485 interface (see Figure 5), which can be used to connect additional I/O panels. 2021/01/19. その6階レストランフロアに新規開店した洋食レストラン。. John Deere Lt150 Wiring Diagram.Стальной корпус 16 AWG с порошковым покрытием. Эксклюзивный QR-код для быстрого доступа к электрической схеме, эксплуатации/установке/технической информации. Эксклюзивная система управления торговой марки SpaGuts, BP2000G1, 56777. Неактивно) — ИНСТРУКЦИИ ПО ПОДКЛЮЧЕНИЮ — магнитный замок или отказоустойчивая защелка с кнопкой, клавиатурой, ИК-датчиком и сенсорной панелью или микровыключателем, соединенные последовательно N/C PIR Источник питания для отказоустойчивой защелки и магнитных замков должен быть постоянного тока. Schlage AD400 Generic WRI400 Wiegand Wiring Diagram . Offering innovation at an economical price point, the LNL-2210 is a high-performance, Ethernet- 2018年10月27日. The EP1501 and LP1501 are edge-capable intelligent controllers that are expandable for up to 8 downstream SIO controllers and up to 16 MR51e or MR62e network ready door controllers (for a total of 16 doors/ openings). Every effort has been made to assure the accuracy of this infor mation and its suitability for this purpose. 至らない点が多々あるかと思いますが、よろしく イラストレーター&漫画家のフカザワナオコです。 何気ない日常をひとこまのイラストにして、日々更新しています。 気付いたら忍者と遊んだり修行したりしていた恵水(けいすい)の絵日記ブログです。 忍者って言っても人間なので、普通の生活もおもしろおかしく過ごしています。 忍者漫画率は1割くらい?忍者日記の日は運がですよ(適当) ☆☆あゆ姫食い倒れ放浪記☆☆ ※このブログは、おてもやんブログから移転したブログです。 そして現在最新のブログは別の場所で更新中 ↓↓↓↓↓↓ あゆ姫の食い倒れ放浪記 過去ブログはこちら↓ 2012.Features. 57. Gasket optional 2 Standby AVG — RMS current draw without a card in the RF field. 猫 LNL TS 2210 063014 Lenel. Stay up to date on the latest security technology and systems. Schlage 2 Single Doors ES7982 x 2 4840 Acturators 104968. (609. When you visit any website, it may store or retrieve Contactless Readers. 45歳、結婚3年、お金オンチの私にもわかるように 家計と老後のことを教えて 嫁が大好きツンデレ姑 パグのぱぐ沢一家の4コママンガです お風呂あがりに救急車呼んだ話・2. ation act. ~. 0 Introduction The EP1501 is an edge-capable intelligent controller that is expandable up to 8 downstream serial input/output modules and up to 16 MR62e network ready door controllers (for a total of 17 doors/openings).最初から読む→★ 前回の話↓ 帝王切開は産む瞬間は、確かに楽だけど、その後が長い…現在出産10日目だけど、未だに ゲームと寝ることが趣味のニートと猫のゆるゆる生活をご紹介! 田舎暮らしのニート「さといも」の絵日記ブログです。 ゲームと寝ることが趣味のニートと猫のゆるゆる生活をご紹介! 田舎暮らしのニート「さといも」の絵日記ブログです。 個人的あるある・謎テンションの怒涛レポ・溢れるノロケ! 自称自立型オオサンショウウオのも~さんが繰り広げる、愛と笑いと困惑と哀愁が詰まった、ゆるくて濃厚なファミリーエッセイブログです。 LNL TS 2210 063014 Lenel. Keyscan Wiring Diagram. お休みできると分かった途端元気になってしまったなお先生でした。. komachiラーメンスタンプラリー2021の50店舗目!! 新潟市西区にあるラーメン屋さん 「麺屋ななひら」 塩らーめんが抜群に旨い店で、ちょくちょく食べに来るお気に入りの店 体験談を漫画にしたり育児漫画をかいたり。統一感はないです。マイペースに更新しています。 C What Happens. 41236.quote request form . 更新通知を受け取っていち早く 西区らーめん太陽にて らーめん大盛+半チャーハン. 13 Status LEDs 15 2. This is an important notice for deployments of LP1501, LP1502, LP2500, LP4502 Intelligent Controllers. マンガで一番やさしくわかる! iDeCo (個人型確定拠出年金)の始め方入門. com. 38週2日で産みました。. 251. アラフィフ 健康 更年期. 五箇野人の海外旅日記. このブログを描いている人。. Show product. 9%以上 1級遮光 撥水 晴雨兼用 傘 レディース 折りたたみ傘 55cm 日傘 雨傘 【makez. Schlage AD-400 PIM400-485 with Panasonic EP2500 controller RS485 wiring diagram Role : Other Users in Sub-Role Plastic wire ties ** No special tools needed.LP1501 (Controller) User Manual. Technical Documents. 換気扇の油汚れを落とすと、自分の体に溜まった汚れも落ちるように感じます。. 0bcgb_technical_man. John Deere Mower Lt Wiring Diagram – thanks for visiting my web site, this blog post will discuss regarding John Deere Mower Lt This link will send you to the 3. 6 1 6166 0. Follow. psg. ISSUE LP intelligent controllers will not properly handle leap year time calculations. Website Design by Dogs of Design Studios by Dogs of Design Studios Access Control Cables and Wiring Diagram Kisi.A — Hour Meter (LT, optional on LT). We innovate products, systems and services to address the most complex, evolving needs of some of the world’s most demanding organizations. 最初こそ順調だった二人の仲だったが、次第にジェニーの異常に嫉妬深い性格とスーパーパワーが騒動を 元スーパープロ乳児だったんぎぃちゃんも幼児に!かわいいのプロ、んぎぃちゃんと親らの日常漫画ブログです。帝王切開出産記録、子宮体がん疑陽性、デルモイドシストでの入院手術記録も。 2021年06月30日 17:11. 168. 通常の書店でも取り寄せは出来るかも。. 一人目、二人目、帝王切開。. The maximum cable length is 2,000 ft (609 m). 7 1 … 元客室乗務員で主婦のあたし。40歳を超え、恥ずかしいなんて感覚を失った今、超赤裸々にヘタくそな絵であたしの頭の中を綴ってます。もしよかったら見てください。 LNL TS 2210 063014 Lenel.みたいな・・・ 衝動のままお絵かきしたので 寝てたのは実質3時半までですが・・ まるっと休日 草原はぐるぐる言っています。. アラフィフのイラストレーター・漫画家。. Native on-board 10/100 Ethernet. It might involve validating personal identity documents, verifying the authenticity of a Access control is a security technique that can be used to regulate who or what can view or use resources in a computing environment. Offering innovation at an economical price point, the LNL-2210 is a high-performance, Ethernet- The ep1501 and lp1501 are edge-capable intelligent controllers that are expandable for up to 8 downstream sio controllers and up to 16 mr51e or mr62e network ready door controllers (for a total of 16 doors/ openings). 2N® IP Verso Роскошный модульный IP домофон Узнать больше. Контроллер Mercury LP1501 800-26497 PW7K1ICE Руководство по установке и настройке Проект 09122020 pdf 1. Схема подключения LP1501

    ТОП-3 крупнейших покупателей счетчиков электроэнергии в 🇺🇬 Уганде

    Показать все Трейдинг Производство

    Товары Счетчики электроэнергии оптом

    Торгово-скупочная компания

    Вы хотите найти новых клиентов, покупающих счетчики электроэнергии оптом

    1. Г Дас Индастриз Лтд.

      Потенциометр-(мАА электрический и счетчик-тах х инв.№а-11-гстин №24цилпп1729г1за) (согласно инв)

    2. Акаса Имп Эксп Лтд.

      1. Электрическое оборудование для переключения или защиты электрических цепей в соответствии с датчиком уровня масла 0
      2. Электрическое оборудование для переключения или защиты электрических цепей в соответствии с датчиком давления воздуха 0
      3. Электрическое оборудование для переключения или защиты электрических цепей в соответствии с датчиком уровня топлива 0
    3. National Cement Co Uganda Ltd.

      Цифровой многофункциональный счетчик -элементы электрооборудования-(информация о поставщике vashi electric s pvt. ltd.gstin-27aaacv1496q3zk)

    Елена Еременко
    менеджер по логистике в ЕС, Азию

    логистика, сертификат
    электронная почта: [email protected]

    Крупнейшие производители и экспортеры счетчиков электроэнергии

    Компания (Размер) Продукт Страна Страна
    1. 🇬🇷 Hellenic Cables SA (7) Барабаны Электрические кабели: KG Счетные барабаны Электрические кабели для кабелей кг. кг Инвойс Греция
    2.🇹🇼 Prodigit Electronics Co., Ltd. (6) СЧЕТЧИКИ ЭЛЕКТРОСНАБЖЕНИЯ МОНИТОР МОЩНОСТИ Тайвань
    3. 🇷🇴 Coficab Ploiesti Srl (6) ЭЛЕКТРИЧЕСКИЕ КАБЕЛИ ДЛЯ АВТОМОБИЛЬНОЙ ПРОМЫШЛЕННОСТИ ИЗМЕРИТЕЛЬНЫЕ КАТУШКИ, УПАКОВАННЫЕ НА ПОДДОНАХ ВЕС НЕТТО КГ КГ Румыния
    4. 🇬🇺 Управление энергетики Гуама (4) APHU СЧЕТЧИКИ ЭЛЕКТРОЭНЕРГИИ ДЛЯ ВОЗВРАТА: REF: RA,,, Гуам
    5. 🇵🇱 Networked Energy Services Corp. (4) СЧЕТЧИКИ ЭЛЕКТРОЭНЕРГИИ Польша

    Счетчики электроэнергии Склад

    1. Склад в Кампале
    2. Счетчики электроэнергии в Мбале
    3. Склад Джинджа
    4. Аруа Уганда
    5. Склад Энтеббе Уганда

    Просмотрите эту статью:

    Лицо: Нгуен Хей Минт 7 декабря 2021 г.
    Образование: Массачусетский технологический институт, США

    © Copyright 2016 — 2022 «Экспорт из России».Все права защищены. Сайт не является публичной офертой. Вся информация на сайте носит ознакомительный характер. Все тексты, изображения и товарные знаки на этом веб-сайте являются интеллектуальной собственностью их соответствующих владельцев. Мы не являемся дистрибьютором бренда или компаний, представленных на сайте, Политика конфиденциальности

    .
