Схема и устройство вентиляции в многоэтажных домах


Содержание

  • 1 Критерии выбора, типы и элементы вентилирования в многоквартирном доме
  • 2 Обустройство элементов вентиляции в высотном здании
  • 3 Особенности обустройства и функционирования в панельных домах
  • 4 Порядок работы вентиляции на примере типового проекта
  • 5 Возможные варианты обустройства вентиляции в многоэтажках
  • 6 Рекомендации по вентиляции

От того, как выполнено устройство вентиляции в многоэтажных домах, будет зависеть состав воздуха и здоровье находящихся там жителей.

Многие люди желают свое проживание сделать более комфортным и уютным. Но происходит все наоборот. Не задумываясь о последствиях или по незнанию, они нарушают воздухообмен, что приводит к негативным последствиям. Цель этой статьи – разъяснить, как функционирует система вентиляции в многоквартирном доме, какие факторы нарушают ее работу и к каким проблемам это приводит.

Критерии выбора, типы и элементы вентилирования в многоквартирном доме

Наличие тех или иных элементов будет напрямую зависеть только от типа системы. Но, независимо от выбранного варианта, будет содержать в себе такие обязательные составляющие:

  • воздушные каналы;
  • вентиляционную шахту;

Не зависимо от типа, она будет обязательно приточно-вытяжной. Соответственно, нужно обеспечить не только вытяжку, но и приход в том же объеме.

В зависимости от типа побуждения начала тяги, такие системы принято разделять на:

  • естественную — тяга появляется за счет разницы температур и давления на улице и в помещении;
  • комбинированную — вытяжка или нагнетание осуществляется электромеханическим способом;
  • принудительную — тяга и нагнетание происходит при помощи специальных вентиляторов и прочих устройств.

Если в многоэтажном доме применяется естественная вентиляция жилых зданий — наличие вентшахты обязательно.

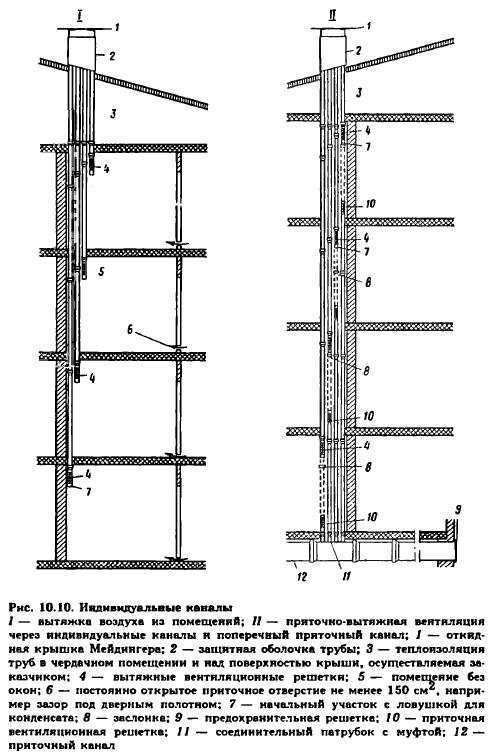

Схема типичной общедомовой вентшахты

Требования к ее обустройству просты и едины для всех зданий:

  • герметичность;
  • пропускная способность соответствует проектному объему;
  • соответствие санитарно-гигиеническим нормативам;
  • пожаробезопасность.

Также, в зависимости от схемы воздухообмена, система может быть с перемешиванием или с вытеснением. Первый способ характерен для непроницаемых стен с пароизоляцией. Приток идет через вентиляционные отверстия и различные щели. По причине относительно высокой начальной скорости, уличный свежий смешивается с загрязнённым воздухом. При неправильной организации потоков, вытянуть загрязненный с примесями воздух таким способом будет сложно.

Для выбора типа вентиляции необходимо учитывать все факторы, такие как:

  • количество этажей;
  • место расположения относительно других сооружений;
  • уровень внешних шумов;
  • загрязнённость окружающей среды.

Для домов с внутриквартальным расположением и шумностью до 51 дБА рекомендуется установка вентиляции естественного типа. Если здание расположено в особо загрязненном месте, или уровень шума более 51 дБА, необходимо применять приточную систему и желательно осуществлять фильтрацию.

Обустройство элементов вентиляции в высотном здании

Месторасположение забора воздуха с улицы оборудуется в определенных местах, в зависимости от того, как устроена вентиляция в многоквартирном доме. Если нагрев втягиваемого воздуха в рассматриваемой системе не предусмотрен, его необходимо завести как можно ближе к потолку помещения. Это обеспечит его полное перемешивание с более теплым воздухом комнаты.

Чтобы проникающий воздух подогревался под воздействием отопительных приборов, установленных в квартире, ввод осуществляют около этих приборов.

Когда подогрев происходит непосредственно в нагнетателях, подача оборудуется внизу помещения.

Несмотря на тип системы, приток происходит только в жилых комнатах, а вытяжка в кухне и санузле. Отверстие для вытяжки обустраивают на высоте не менее 2 метров от пола. Схема вентиляции в многоэтажном доме предполагает отсутствие движения воздуха из санитарных и дополнительных помещений в комнаты проживания.

Вентканалы разных помещений с естественной вытяжкой загрязненного воздуха рекомендуется предусматривать раздельными, исключая одноуровневые сборки. Если такая возможность в многоквартирном здании отсутствует, необходимо предусмотреть подведение отдельных труб в одну вертикальную шахту.

Они присоединяются к такой шахте преимущественно раз в два этажа. Вентиляция на последнем этаже выводится отдельно, подсоединять ее к шахте не рекомендуется.

Особенности обустройства и функционирования в панельных домах

Если говорить о таком распространенном виде домов, то там воздухообмен устроен по естественному принципу. Точно так же устроена система и в старых домах из кирпича, а так же в низкобюджетных новостройках. Всасывание уличного воздуха происходит сквозь щели и неплотности в старых рамах или через особые отверстия, предусмотренные в современных пластиковых.

Отвод в них происходит за счет наличия постоянной тяги, присутствующей внутри вентиляционной шахты-канала, которая возвышается над коньком крыши или выходит в чердачное помещение. Уличный воздух, попадая в жилые помещения через окна, благодаря тяге в канале, стремится к вытяжному отверстию в санузле или вытяжке на кухне. Получается, что воздух, проходя через все помещения квартиры, постепенно вытесняет загрязненный на улицу.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома.

Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

  • установка герметичных пластиковых окон;
  • межкомнатные двери с уплотнителем;
  • монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

Вент. шахта с каналом-спутником

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Рекомендации по вентиляции

Последствием установки современных герметичных окон и дверей является неудовлетворительная работа элементов вентиляции и ее несоответствие рекомендациям СНиП. Мало кто готов в любое время года для притока необходимого количества воздуха держать окна приоткрытыми, даже в холода. В условиях отсутствия эффективной работы вытяжки повышается показатель влажности, растет насыщение воздуха углекислым газом, а кислородом — падает. В таком микроклимате помещения, когда влажность воздуха выше нормы, отлично размножаются плесень и различные грибки. Это очень вредно для человеческого организма и не эстетично на вид.

Выход из ситуации достаточно прост. Необходимо обзавестись принудительной системой вентиляции. Она позволит устранить проблемы обновления воздуха, а применение системы рекуперации позволяет сохранять комфортный микроклимат и свежий воздух при минимальных затратах энергии.

Схема устройства вентиляции в многоэтажном многоквартирном доме

В соответствии с существующими нормами, любое жилое помещение в обязательном порядке должно быть оборудовано системой вентиляции, которая предназначена для устранения загрязнённого воздуха из нежилых комнат (туалет, ванная, кухня). При нарушенной работе стёкла на окнах начинают запотевать, по стенам стекает конденсат, углы отсыревают, а в помещениях образуется плесень, при исправной работе вентиляционной системы такие неприятности незаметны. Если в доме находится маленький ребёнок, то последствия некачественного воздухообмена могут стать причиной развития у малыша бронхиальной астмы или других заболеваний дыхательных путей.

Схема устройства принудительной вентиляции в многоэтажном доме

Чтобы проверить работоспособность системы вентиляции, нужно взять небольшой кусочек мягкой бумаги (примерно 10х10 см), приоткрыть в помещении окно, после чего поднести кусок бумаги к вентиляционной решётке. В том случае, если листок  заколыхался – вентиляция работает хорошо. В свою очередь, если листок не притягивается, это является показателем некачественной работы вентиляционной системы.

Вернуться к оглавлению

Содержание материала

  • 1 Вентиляция в многоквартирном  доме
    • 1.1 Естественная приточно-вытяжная вентиляция жилого дома
  • 2 Как сделать правильную работу вентиляции в квартире своими руками
      • 2.0.1 Как прочистить вентиляцию в квартире
  • 3 Принудительная вентиляция в панельном доме
  • 4 Какие виды и системы вентиляции лучше
    • 4. 1 Классификация систем вентиляции:
    • 4.2 Система вентиляции жилых домов
  • 5 Как происходит вентиляция канализации дома
    • 5.1 Канализационная вентиляция многоэтажного дома
    • 5.2 Вентиляция канализации частных и малоэтажных домов

Вентиляция в многоквартирном  доме

Проблемы с вентиляцией в многоквартирных домах, особенно на последних этажах, представляют собой вполне привычное явление. Причина проблем кроется в том, что для обеспечения нормальной циркуляции в квартире воздух должен проходить по вентиляционному каналу не менее 2-х метров по вертикали. На последнем этаже такое условие является проблематичным, так как в качестве препятствия выступает чердачное помещение. Вывести вентиляцию на улицу можно при помощи трёх различных способов.

  1. Первый – вентиляционные каналы, в виде оголовка трубы, напрямую выходят на крышу. Таким способом дома возводили вплоть до начала ХХ века, но возросшая этажность зданий постепенно отодвинула этот способ.
  2. При втором способе вентиляция, по достижении чердачного помещения, накрывалась при помощи горизонтальных герметичных коробов, соединённых с шахтой, которая выходила наружу поверх крыши.
  3. При третьем способе, самом современном, вентиляция сначала попадает на чердак, играющем роль  промежуточной венткамеры. После чего воздух попадает наружу, пройдя сквозь одну общую вентиляционную шахту.

Первый вариант мы рассматривать не будем, так как он сейчас не используется – остановимся на втором и третьем способах.

При втором варианте происходит следующее: воздух со всех этажей поднимается вверх по каналам, до уровня чердака, попадая в горизонтальный соединённый короб, обустроенный в помещении чердака. Во время этого происходит удар воздушного потока о крышку горизонтального вентиляционного короба. Поток воздуха слегка отклоняется в сторону вентиляционной шахты, но при недостаточном внутреннем сечении горизонтального чердачного короба, в коробе появляется участок повышенного давления, за счёт чего воздух ищет выход наружу через любое расположенное рядом отверстие, например, вентиляционную шахту и канал верхнего этажа.

В том случае, если сечение короба достаточное, но крышка при этом смонтирована очень низко, то происходит такой же процесс – обратная тяга – поток воздуха не успевает вовремя отклониться в сторону вентиляционной шахты, что влечёт за собой удар. Вентиляция верхнего этажа «продавливается» отражённым потоком воздуха, из-за чего запахи с нижних этажей попадают как раз именно в это помещение. Чтобы избавиться от этого, можно прибегнуть к двум способам – глобальному  и локальному.

Глобальный способ подразумевает собой увеличение сечения чердачного горизонтального соединительного короба посредством изменения его высоты примерно в 2-3 раза, с последующим устройством внутри короба некоторых приспособлений, называющихся «рассечками». Учитывайте то, что все эти работы обязательно должны выполняться опытными специалистами. Помимо этого, помните о том, что сечение короба не рекомендуется увеличивать в тех случаях, когда к вентиляционной шахте с обратной стороны прикреплены точно такие же коробы.

Локальный метод подразумевает отделение каналов верхнего этажа от общего воздушного потока, с последующим заведением в вентиляционную шахту поверх короба. Вам потребуется провести тщательное утепление этих индивидуальных каналов, чтобы избежать нарушения температурно-влажностного режима чердака.

По третьему варианту работает вентиляция практически во всех современных многоэтажках. В большинстве случаев, вентиляция  на последних этажах в таких домах сопровождаются не обратной тягой, а ослабленной. Воздух, в таких случаях, при попадании в канал проходит всего около 30 см по вертикали, после чего рассеивается, не успев набрать скорость и силу. В результате этого вентиляция не пропадает, но воздухообмен на последних этажах заметно снижается. При открытых межсекционных и входных дверях чердака может возникнуть сильный сквозняк, из-за которого тяга на верхних этажах становится хуже.

Для устранения этой проблемы следует нарастить индивидуальные каналы верхнего этажа, диаметр которых обычно составляет 140 мм. На эти отверстия надеваются трубы такого же диаметра, а стыки аккуратно замазываются алебастром. Трубы выводятся на высоту 1 метра и слегка наклоняются в сторону общей шахты таким образом, чтобы поток воздуха, который поднимается снизу и проходит рядом с выведенными трубами, вытягивал воздушные потоки из каналов верхнего этажа.

В многоквартирных домах каждая квартира оборудуется системой приточно-вытяжной вентиляции. Как правило, схема вентиляции является следующей: в ванных комнатах, кухнях и санузлах находятся вытяжные отверстия, а приток свежего воздуха обеспечивается за счёт проветривания помещений.

Естественная приточно-вытяжная вентиляция жилого дома

Качественная работа приточно-вытяжной вентиляции способна полностью обеспечить подходящий для человека микроклимат в помещении. Если в комнате регулярно появляются неприятные запахи, а окна запотевают – это весомый повод для проверки работы вентиляционной работы. Если проверка показала плохую работу системы, то вполне вероятно, что вентиляционная шахта засорена.

Схема устройства естественной приточно-вытяжной вентиляции в многоквартирном многоэтажном доме

Вернуться к оглавлению

Как сделать правильную работу вентиляции в квартире своими руками

Как прочистить вентиляцию в квартире

Если вы решили прочистить вентиляцию, то имейте в виду то, что жильцы многоквартирных домов не имеют права осуществлять самостоятельный монтаж инженерных коммуникаций, которыми пользуются другие люди. Прочистка или ремонт вентиляционной шахты должна выполняться только специалистами из соответствующих организаций. Если вентиляция и кондиционирование дома не работают, единственное, что вы можете сделать – это снять решётку с вентиляционного отверстия и устранить находящийся в ней мусор при помощи пылесоса (или вручную).

В некоторых случаях бывает так, что вытяжная система находится в исправном состоянии, но неприятные запахи и запотевшие окна всё равно дают о себе знать. Такое часто можно наблюдать в квартирах, где установлены пластиковые окна. В этом случае есть два способа решения проблемы: регулярное проветривание комнат или установка дополнительных приточных клапанов.

Чертёж и схема установки вентиляционного клапана на окно

Приточные клапаны, как правило, устанавливаются в отверстия за батареями отопления, что позволяет свежему воздуху немного прогреться при попадании в помещение. Диаметр отверстий обычно находится в пределах 6-10 см. По типам конструкции клапаны делятся на несколько видов. У некоторых, например, имеется заглушка, которую при необходимости можно открыть вручную. Более современные модели оснащаются специальными датчиками, способные реагировать на изменения уровня влажности в помещении, в нужный момент открывая клапан, впускающий свежий уличный воздух. Многие клапаны обладают набором фильтрующих элементов.

В большинстве случаев, естественная вентиляция в старых домах не способна обеспечить необходимый объём свежего воздуха, поэтому многие люди устанавливают кондиционеры. Это устройство не может полностью заменить систему вентиляции, но может очистить и увлажнить воздух, находящийся в квартире.

Вернуться к оглавлению

Принудительная вентиляция в панельном доме

Принудительная вентиляция приходит на помощь в тех случаях, когда естественная не способна справляться с поставленными перед ней задачами. Полностью выполнить её монтаж своими силами невозможно, так как в каждом конкретном случае её проект обладает своими особенностями. В том случае, если вам необходима установка вентиляции в однокомнатной квартире, можно приобрести простое моноблочное устройство.

При хорошей работе вытяжной системы, в процессе монтажа принудительной вентиляции достаточно установки приточного оборудования, мощность которого зависит от площади вентилируемого помещения. Вместе с приточной системой в комплекте идут клапаны, решётки, вентилятор, фильтры, калорифер.

Больше эффективности может дать приточно-вытяжная система принудительной вентиляции. Этот аппарат выполняет одновременно две функции: устраняет отработанный воздух и отвечает за поступление в помещение свежего.

Схема устройства принудительной вентиляции в панельных многоквартирных домах

Для наиболее качественной вентиляции каждой комнаты обязательно потребуется установка воздуховодов, монтаж которых может осуществить любой человека. Обычно воздуховоды устанавливаются под навесной потолок или встраиваются в стены.

Вернуться к оглавлению

Какие виды и системы вентиляции лучше

Одной из лучших систем вентиляции считается та, которая может полностью выполнять свои функции, то есть одновременно и удалять отработанный воздух, и доставлять в помещение свежие воздушные потоки.

Учитывая то, что системы вентиляции часто производятся с учётом каких-то определённых требований, при выборе подходящей модели следует отталкиваться от основных принципов классификации вентиляции.

Классификация систем вентиляции:

Классификация вентиляция основывается на четырёх наиболее значимых признаках:

  • способ перемещения воздушных масс: механическая или естественная;
  • назначение: приточная и вытяжная;
  • зона обслуживания: местная или общеобменная;
  • конструкция: наборная или моноблочная, бесканальная или канальная вентиляция.

Тот или иной вид вентиляции применяется в зависимости от назначения и площади помещения, рода деятельности и количества находящихся в нём людей и механизмов.

Система вентиляции жилых домов

Многоквартирные жилые дома оснащаются, как правило, системами вытяжной вентиляции с естественным побуждением. Приток воздуха должен появляться за счёт инфильтрации через неплотно прикрытые двери и окна, а также в процессе проветривания.



Схема естественной елочной вентиляции многоквартирного многоэтажного дома

Чтобы решить проблемы, связанные с недостатком свежего воздуха в помещения, где установлены герметичные пластиковые окна, во время устройства системы вентиляции необходимо предусматривать наличие модулей, обеспечивающих механическую приточную вентиляцию. В таких случаях механическая приточная вентиляция осуществляется, как правило, централизованно. В цокольном этаже дома устанавливают шкаф управления вентиляцией, позволяющий контролировать процесс работы системы. Приточная вентиляция должна не только отвечать за доставку свежего воздуха в помещение, но и тщательно его очищать и подогревать.

Вернуться к оглавлению

Как происходит вентиляция канализации дома

Вентиляция необходима не только для жилых помещений, но и для канализационной системы. При отсутствии системы вентиляции в помещения могут появиться неприятные запахи, которые не только доставляют дискомфорт, но и способны оказать на организм человека вредное воздействие.

Канализационная вентиляция многоэтажного дома

Одним из самых популярных и экономичных способов вентиляции многоквартирных домов считается прямая вентиляция, которая часто использовалась в жилых домах массовой застройки. Канализационный стояк на последнем этаже выводится наверх, а не закрывается. Свежий воздух доставляется сквозь верхнюю часть стояка, в дальнейшем предотвращая в сифонах эффект всасывания. Если происходит поднятие давления в нижней части канализационной системы, возможно выдавливание водяного затвора наружу.

Более эффективной считается параллельная вентиляция, которая способна предотвратить всасывание выталкивание водяного затвора за счёт качественной циркуляции воздуха от низа стояка до его верха. Параллельная вентиляция обустраивается за счёт установки вентиляционного стояка, идущей параллельно канализационному. Стояки крепко соединяются друг с другом посредством отводов на всём протяжении, в зависимости от количества этажей.

Схема устройства параллельной системы вентиляции многоэтажного жилого дома

При строительстве 9-этажных зданий самой эффективной считается канализационная система, при обустройстве которой использовались смесители. Их установка позволяет отказаться от использования параллельных вентиляционных стоков.

Вентиляция канализации частных и малоэтажных домов

В частных и малоэтажных домах наиболее эффективной считается прямая вентиляция канализационной системы, канализационный стояк которой выходит примерно на полметра выше кровли.

Схема вентиляции канализации для малоэтажных многоквартирных домов

В качестве альтернативного варианта можно рассмотреть установку воздушных клапанов, способных облегчить подачу свежих воздушных потоков в канализационную систему, а также препятствовать его проникновению из канализации в помещение.

Вентиляция высотных многоквартирных домов — первый взгляд

  • Эллисон Бейлс
  • Блог

вентиляция воздуха в помещении

В кондоминиумах и квартирах возникают серьезные проблемы, когда речь идет о вентиляции для хорошего качества воздуха в помещении. (Я живу в квартире, которая была построена в 1970 без механической вентиляции всего дома, но это совсем другая история.) В высотных зданиях влияние ветра и дымовой трубы часто делает стратегии механической вентиляции бесполезными, особенно для нижних частей здания. Давайте взглянем.

Теория и практика вентиляции высотных зданий

Лорн Рикеттс из инженерной фирмы RDH в прошлом году выступил с докладом в летнем лагере по строительным наукам о вентиляции высотных зданий. Он начал с тематического исследования 13-этажного жилого дома в Ванкувере. Стратегия вентиляции в этом здании заключалась в использовании большого вентилятора на крыше для нагрева или охлаждения наружного воздуха и его подачи в коридоры всех 13 этажей. Изображение ниже взято из его презентации, которую вы можете скачать с веб-сайта Building Science Corporation ( pdf ).

многоквартирные высотные вентиляционные герметичные коридоры

Как только вентиляционный воздух оказывается в коридорах, теория выталкивает его в жилые единицы через преднамеренные подрезы входных дверей. Вы можете видеть эти маленькие стрелки, скользящие под дверями на рисунке выше, так что это должно быть правдой. Верно?

Ну, не совсем так. Есть старая поговорка: «В теории нет разницы между практикой и теорией. На практике есть». (Раньше я говорил людям, что эта цитата принадлежит Йоги Берра, но Сноупс поставил под сомнение эту атрибуцию.) Таким образом, все эти красивые стрелки, показывающие равномерное распределение вентиляционного воздуха, на самом деле не соответствуют практике. Вот почему.

Во-первых, воздух перемещается из одного места в другое благодаря двум причинам: перепаду давления и пути. Дверные подрезы обеспечивают путь, но перепады давления различны. Механическая система вентиляции — не единственный механизм создания разницы давлений. Рикеттс показал приведенную ниже диаграмму, суммирующую влияние ветра, эффекта стека и механической системы.

Ветер, дымовой эффект и механические системы — это механизмы, создающие перепады давления

Но движущие силы — не единственные проблемы. Пути тоже есть. Большая часть этого вентиляционного воздуха не попадает в коридоры из-за утечек в шахты лифтов и другие места. Их измерения показали, что только 40% всего вентиляционного воздуха действительно попадает в коридоры. Ух ты!

Затем они измерили, сколько этого воздуха попало в жилые помещения через дверные проемы. Результат: всего 20%. Вау!

Затем они сделали математику: 40% x 20% = 8%. Что?!

Ванкувер, у нас проблема! (Это нормально. Я могу так сказать, потому что я из Хьюстона.)

Несоответствие вентиляции

Как видите, в результате в блоках на верхних этажах поступает гораздо больше вентиляционного воздуха, чем в блоках на верхних этажах. нижние этажи. На самом деле, их испытание с использованием индикаторного газа показало, что существует разница в скорости вентиляции снизу вверх на порядок (в 10 раз). Они составляют около 10 кубических футов в минуту (куб. футов в минуту) внизу и почти 200 куб. футов в минуту вверху.

В результате на нижних этажах больше проблем с качеством воздуха в помещении, чем на верхних этажах. Уровень углекислого газа был выше. Было больше проникновения из гаража в нижней части здания.

Понятно, что герметичная система вентиляции коридора не работала для этого здания. Они рассмотрели движущие силы (ветровые, эффект дыма, механические) в зданиях другой высоты и в другом климате. Они пришли к выводу, что механические системы не могут «подавить природу» и что повышение давления в коридоре не является хорошей стратегией вентиляции.

План благоустройства

Основываясь на том, что они обнаружили, команда предложила следующее:

  • Сделать много герметиков между гаражом и жилыми помещениями
  • Разделите жилые блоки на отсеки, чтобы уменьшить утечку воздуха между блоками
  • Установить вентилятор с рекуперацией тепла в каждой жилой единице
  • Установите крышную вентиляционную установку меньшего размера, которая вентилирует только коридоры

Это система, которая может работать как в теории, так и на практике!

Скачать презентация Лорна Рикеттса: Вентиляция в многоквартирных зданиях (PDF)

. Приключения в ванной комнате отеля Вентиляция

4 цитаты о вентиляции, которые потрясут ваш мир качества воздуха в помещении



Изображение предоставлено: высотное многоквартирное здание Energy Vanguard; два чертежа вентиляции из презентации Лорна Рикеттса



ПРИМЕЧАНИЕ. Комментарии модерируются. Ваш комментарий не появится ниже, пока не будет одобрен.

Как сделать многоэтажные здания комфортными при открытых окнах

Изображения предоставлены The Bilco Company

Майкл П. Тухи
При соответствующей стратегии и проектировании естественно вентилируемое здание может быть удобным для всех жильцов, в том числе в многоэтажное здание. В этой статье рассматривается, как естественная вентиляция вписывается в установки смешанного режима, соображения безопасности для жителей здания и эстетические особенности, а также исследуется, как она может избавить инженеров от проблем, связанных с сопряжением стандартного привода со стандартным окном.

История вентиляции
Вентиляция — процесс подачи и удаления воздуха через внутреннее пространство — применялась в зданиях на протяжении тысячелетий. Иглу, вигвамы, римские атриумы и персидские ветроуловители являются примерами того, как воздушный поток используется для смягчения условий окружающей среды или устранения дыма.

Естественная вентиляция (NV) была единственным видом вентиляции здания до разработки первого механического вентилятора. Считалось, что это восходит к 1500-м годам на Ближнем Востоке, где подвешенная к потолку рама, покрытая холстом, приводилась в действие слугами, тянущими веревки для перемещения воздуха. В конце 1800-х годов технологии и системы механической вентиляции, разработанные в ходе промышленной революции, начали проникать в большие здания, в том числе в здание парламента Великобритании.

Однако Уиллис Кэрриер, отец кондиционирования воздуха, оказал, пожалуй, самое сильное влияние на механическую вентиляцию, когда в 1902 году он разработал первую современную систему для решения проблем, связанных с влажностью, для бруклинской типографии. К 1915 году он и шесть других инженеров сформировали Carrier Engineering Company, и уровень комфорта человека в окружающей среде изменился навсегда.

Второе дыхание естественной вентиляции
Как уже упоминалось, только за последние несколько столетий естественные методы уступили место механическим системам, чтобы сделать здания более комфортными для жителей. Механические системы вентиляции используются во всем мире, но граждане Европы и других стран Старого Света хорошо знакомы с естественно вентилируемыми зданиями. В Северной Америке люди гораздо больше привыкли к герметично закрытым зданиям с механически регулируемым потоком воздуха. Тем не менее, естественная вентиляция становится все более важной, поскольку она дает различные преимущества как владельцам зданий, так и жильцам.

Здания с естественной вентиляцией могут предложить более низкие затраты на строительство, меньшее потребление энергии и требования к техническому обслуживанию, меньшее воздействие на окружающую среду, более здоровый поток воздуха и лучшее долгосрочное соответствие новым строительным нормам и стандартам, таким как Лидерство в энергетическом и экологическом дизайне (LEED). ).

Естественное, механическое или и то, и другое?
Естественный поток воздуха ( т. е. ветер) и плавучесть — это две естественные силы, движущие воздух через здание, каждая из которых обеспечивает уникальную стратегию естественной вентиляции. Первый, перекрестная вентиляция, включает в себя воздух, нагнетаемый ветром в здание с одной стороны, чтобы вытеснить воздух с другой. Второй, дымовая вентиляция, основан на разнице температур между внутренним и наружным воздухом и включает подъем теплого воздуха для создания эффекта вакуума, который втягивает нижний, более холодный воздух. Даже если всасываемый воздух лишь немного холоднее, комфорт пассажиров может быть повышен просто за счет движения воздуха, поскольку принципы теплопередачи и испарительного охлаждения все еще действуют. Кроме того, естественная вентиляция является самокомпенсирующейся — вентиляция улучшается, когда более теплый, более плавучий воздух и ветер проходят через вентиляционное отверстие в крыше, создавая отрицательное давление и эффективно удаляя теплый воздух. Однако достичь желаемых условий с естественной вентиляцией может быть сложно из-за неконтролируемых изменений скорости, направления и температуры наружного воздуха.

Вместо того, чтобы полагаться на естественные силы, механическая вентиляция использует вентиляторы для перемещения нагретого или охлажденного воздуха через воздуховоды. Хотя у механической вентиляции есть недостатки, включая повышенное энергопотребление, более высокие эксплуатационные расходы, повышенный уровень шума, высокие требования к техническому обслуживанию и синдром больного здания из-за отсутствия циркуляции наружного воздуха, механическая вентиляция обеспечивает исключительный контроль внутренних условий окружающей среды, таких как температуры и влажности вне зависимости от внешних условий. В отличие от естественной вентиляции, механическая вентиляция устанавливается по заданному значению, а не самокомпенсируется, поэтому она всегда обеспечивает только расчетный расход, который уменьшится, если система не обслуживается должным образом.

Это жалюзийный проветриватель, который легко монтируется на фасаде здания и обеспечивает как повседневную вентиляцию, так и защиту от дыма. Предлагается с многочисленными вариантами жалюзи и управления для интеграции естественной вентиляции в автоматизированную систему климат-контроля, при этом отвечая требованиям вентиляции здания.

К сожалению, нет единого ответа, чтобы определить, какой метод является лучшим выбором. Это полностью зависит от приложения. Тем не менее, есть одна определенность — это не всегда должна быть ситуация «или-или». Поскольку каждая система имеет свой собственный набор преимуществ и недостатков, возможно, лучшим выбором может быть выбор обеих систем и использование смешанной системы.

Одна особенно хорошая иллюстрация преимущества смешанного режима включает ночную продувку, когда пассивная вентиляция остается закрытой в течение дня, но открывается вечером, выпуская теплый воздух и охлаждая тепловую массу более прохладным ночным воздухом.

Каждое применение в здании уникально, и существует множество критериев, которые могут повлиять на выбор подхода к вентиляции. Ниже приведены 10 областей, которые следует учитывать при оценке типа используемой системы.

Применение
Естественная вентиляция хорошо работает в зданиях высотой, которая обеспечивает хороший температурный градиент — как правило, минимум от 6 до 8 м (от 20 до 26 футов). В этих условиях теплый воздух покидает верхние этажи здания и заменяется более холодным воздухом с нижних этажей. Атриумы, торговые центры, промышленные объекты, офисные здания с большими открытыми пространствами и транспортные средства являются хорошими примерами этого типа структуры.

Эффективная вентиляция также может быть обеспечена в малоэтажных зданиях за счет использования шахт, соединенных с вентиляционными отверстиями на крыше. Это служит для создания эффекта дымохода до тех пор, пока не будет достигнута желаемая внутренняя температура, после чего вентиляционные отверстия закрываются. Крышные вентиляторы могут быть либо створчатыми, либо с жалюзи и использоваться в качестве окончания дымохода, обеспечивая контроль выделения тепла, а также защищая шахту от атмосферных воздействий.

Погодные условия
Естественно, погодные условия в конкретной местности могут иметь важное значение. Например, теплый сезон в Калгари, как правило, длится с 18 июня по 7 сентября, со средним дневным максимумом 23 C (73,4 F) и минимумом 8 C (46,4 F). Действительно, период с 3 июля по 20 августа считается наиболее комфортным временем года с точки зрения точки росы, а широкий перепад температур идеально подходит для ночной продувки, что, по-видимому, делает Калгари хорошим выбором места для естественной вентиляции.

В Нью-Йорке, с другой стороны, такой же теплый сезон, который длится с 4 июня по 15 сентября, также со средним дневным максимумом 23 C, но средним минимумом всего 19 C (66,2 F). Кроме того, период с 3 июля по 26 августа характеризуется душными и некомфортными точками росы. Ни один из этих фактов не исключает использования естественной вентиляции в зданиях Нью-Йорка, но он предполагает, что механическое охлаждение было бы лучшим выбором в жаркие августовские дни Большого Яблока.

Окружающая среда
Важно учитывать местоположение здания в плане вентиляции. Даже в примерах идеальных погодных условий естественная вентиляция здания, расположенного рядом с зоной, где воздух отличается высокой концентрацией твердых частиц (, например, вблизи камнедробильных или цементных заводов), неприятными запахами (, например, кормовые площадки или водоочистные сооружения), или объекты, производящие много шума (, например, аэропорты или железнодорожные станции), могут быть не лучшим общим выбором для обеспечения комфорта пассажиров, даже если температура остается прохладной.

Системы естественной вентиляции Colt используют ветер и тепло для создания комфортной и здоровой внутренней среды с оптимальной температурой, уровнем влажности и хорошим качеством воздуха. Системы основаны на автоматически открывающихся и закрывающихся вентиляторах и могут варьироваться от простого переключателя открытия / закрытия до полностью интегрированной системы управления энергопотреблением с датчиками углекислого газа, температуры и погоды, а также элементами управления для взаимодействия с климат-контролем здания.

Эстетика
Архитекторы и подрядчики HVAC имеют опыт маскировки механических систем вентиляции, которые, безусловно, могут быть бельмом на глазу, даже если их присутствие общепринято. Изделия с естественной вентиляцией могут фактически улучшить визуальную привлекательность конструкции и использоваться как часть общего дизайна здания.

Доступны продукты для остекления фасадов зданий, которые добавляют новое измерение дизайну, и могут поставляться в различных стилях и цветах. Блоки могут быть застеклены, эффективно заменяя стеклянную панель, или установлены на стальной конструкции.

Стоимость
Конечно, можно ожидать, что первоначальные затраты на оснащение здания двумя типами вентиляционных систем будут выше, чем если бы был выбран только один, но вполне возможно, что дополнительные первоначальные затраты могут быть быстро компенсированы за счет сокращения объема строительства. операционные расходы. Даже если система естественной вентиляции задействована только в 30% случаев, можно получить месяцы или даже годы более полезной службы по сравнению с механической системой, которая включена всегда. Также можно ожидать снижения затрат на техническое обслуживание, а также снижения затрат на электроэнергию.

Как правило, окупаемость естественной вентиляции по сравнению с механической вентиляцией может составлять менее трех лет. Также важно учитывать производительность самого вентилятора — модель с термическим разрушением обеспечивает низкие потери тепла и минимальную утечку воздуха. Техническое обслуживание естественных вентиляторов невелико, и их следует время от времени проверять, чтобы убедиться, что все работает правильно. В механических системах необходимо заменять фильтры и контролировать уровень хладагента.

Здоровье, безопасность и внутренние условия качество воздуха
Канадский центр по охране труда и технике безопасности (CCOHS) и Национальный совет по безопасности США (NSC) определяют недостаточное поступление наружного воздуха как распространенную причину проблем с качеством внутреннего воздуха (IAQ). . В Соединенном Королевстве Национальная служба здравоохранения (NHS) сообщает:

офисных работников в современных зданиях без открывающихся окон и с механической вентиляцией или кондиционированием воздуха подвергаются наибольшему риску.

Однако преимущества поступления свежего воздуха через открытые окна необходимо сопоставлять с потенциальными рисками для безопасности людей, находящихся в высотных зданиях, а также людей на земле. В высотных зданиях могут быть ограничения на количество открываемых окон из-за риска падения. В этом сценарии владельцы зданий могут выбрать модель со стеклянными жалюзи, чтобы ограничить большой проем, но при этом сохранить достаточную свободную площадь.

Конструктивные ограничения
Существует множество типов изделий для фасадов зданий и некоторые системы естественной вентиляции, в которых используются готовые приводы, изготавливаемые на месте для установки открываемых окон и достижения целей вентиляции. В то время как такие исполнения могут обеспечить приемлемую достаточную вентиляцию, размер, вес и требования к мощности устройства могут негативно повлиять на использование функциональной зоны или повредить оконную фурнитуру и уплотнения, изначально не предназначенные для механического приведения в действие. Альтернативой этой потенциально нефункциональной конструкции является створчатый вентилятор. Это может позволить профессионалам-дизайнерам устранить необходимость модернизации или настройки стандартных окон в полевых условиях.

Описанная выше система легко устанавливается в стеклянном атриуме или непосредственно на крыше здания и обеспечивает ежедневную вентиляцию и контроль дыма, помогая эвакуироваться из здания в случае пожара.

Рекомендации по планировке помещения
Системы естественной вентиляции потребляют мало электроэнергии, что оказывает минимальное воздействие на углеродный след здания. Тем не менее, при первоначальном проектировании и конфигурации внутренней части здания необходимо уделять особое внимание воздушному потоку и «свободным площадям» — эффективной площади вентиляции, а не только физической площади устройства, чтобы обеспечить условия окружающей среды и тепло. нагрузки воспринимаются адекватно.

Требования к управлению
Во многих случаях для управления вентиляцией достаточно простой активации заданного значения, когда вентиляционные отверстия активируются при определенной температуре. Для других приложений могут потребоваться более сложные системы, подключенные к автоматизированной системе управления зданием.

Этот подход позволяет открывать и закрывать различные вентиляционные отверстия при различных температурах, чтобы контролировать и смешивать приток свежего воздуха в зависимости от сезона. Предварительные знания об условиях окружающей среды и ожиданиях пассажиров могут помочь определить наилучший метод управления для конкретного применения.

Сроки
Чем раньше в процессе проектирования рассматривается вентиляция, тем выше вероятность достижения наилучших результатов практически по всем упомянутым соображениям. Например, если известно, что естественная вентиляция является основной целью конструкции до ее проектирования, размещение жалюзи и ориентация здания могут быть установлены таким образом, чтобы наилучшим образом использовать преобладающие погодные условия.

Вентиляционные фасады могут быть размещены для полного достижения эстетической ценности этих продуктов, а дизайн может быть создан таким образом, чтобы обеспечить несколько вариантов вентиляции. Например, вентиляционные отверстия могут быть размещены вдали от источников загрязнения, планы этажей могут быть разработаны так, чтобы поощрять, а не препятствовать потоку воздуха, и аналогичные шаги могут быть предприняты для обеспечения эффективности, комфорта и эстетичности конструкции.

Заключение
По мере того, как мир движется к более здоровой среде обитания и работы, рациональным методам строительства и уменьшению углеродного следа, системы естественной вентиляции становятся все более распространенными в проектах, но строго естественные системы вентиляции могут не быть идеальными для каждого применения в здании. Полностью механическая система может быть лучшим вариантом в тех случаях, когда требуется определенная внутренняя температура и уровень влажности. Однако во многих случаях оптимальным вариантом может быть смешанная система, использующая естественную вентиляцию в определенные периоды и механическую вентиляцию при экстремальных температурах.
