Глубина фундамента для двухэтажного дома



Какой глубины должен быть фундамент для двухэтажного дома

Содержание

Особенности почвы

  1. Глубина подземных вод
  2. Уровень промерзания грунта
  3. Виды фундамента
  4. Монтажные работы

Планируя строительство двухэтажного частного дома, особое внимание следует уделить фундаменту, выступающему в качестве опоры. Он должен характеризоваться прочностью и надежностью, в противном случае, здание быстро начнет деформироваться и перекашиваться, требуя срочного капитального ремонта, влекущего значительные финансовые вложения. Особо весомую роль в этой ситуации играет глубина фундамента для двухэтажного дома, именно она определяет устойчивость основания.



На первый взгляд кажется, что определиться с необходимым показателем как глубина фундамента для дома просто, достаточно взять среднестатистическую цифру, указанную в соответствующей строительной документации. Но, на самом деле все несколько сложнее. Чтобы понять, какая глубина фундамента для двухэтажного дома станет оптимальной, обязательно надо учитывать такие критерии:

  • особенность почвы;
  • расположение подземных вод;
  • глубина замерзания грунта;
  • вид основания;
  • материал, из которого строится жилище.

Рассмотрим все факторы последовательно. Не упускайте ни один из них.



Глубина фундамента для двухэтажного дома в зависимости от типа почвы



Устройство фундамента



Существует специальная классификация грунтов, предполагающая их разделение на несколько групп:

  • пучинистые. Это мелкопесчаная почва, суглинки и т.д. Они склонны к расширению вследствие промерзания, поэтому будут выталкивать содержимое, способствуя нарушению его геометрии и положения;
  • непучинистые – к таким относятся скальные и полускальные породы;
  • слабопучинистые. Здесь речь идет про крупнообломочные фракции. К этой категории относятся и крупные, средние гравелистые пески.

Чем больше пучинистость, тем глубже должна располагаться подошва. Так вы получите гарантию устойчивости и долговечности базы. На пучинистых почвах углублять ее рекомендуют на 1 метр и более.



Залегание подземных вод

Это значимый показатель, который нельзя упускать из вида. Если на участке, подобранном для строительства, уровень ГВ очень высокий, а почва пучинистая, возводить здесь строение нельзя.

Оно окажется недолговечным, основание быстро разрушится под действием грунтовых вод. Узнать, на каком уровне находятся последние, вы сможете у соседей, уже сталкивавшихся с этим вопросом, или проводя геодезические изыскания. Тогда станет проще соблюдать минимальное расстояние от подошвы до места расположения ГВ.



 Глубина вероятного промерзания грунта

Еще один значимый параметр. Под действием минусовых температур вода, содержащаяся в почве, расширяется, выталкивая фундамент наверх. Чтобы этого не случилось, нужно углублять конструкцию ниже рассматриваемой отметки на 30 см. Правило особо актуально для пучинистых грунтов, подвергающихся значительному расширению в холодное время года.

Есть еще один вариант расчета – 0,8 умножить на количество этажей. Мы рассматриваем глубину фундамента под двухэтажный дом, поэтому получим в итоге 1,6 метра. Для северных регионов страны, где земля промерзает глубже, цифра будет увеличена до отметки 2-2,5 метра.

Это правило не действует для непучинистых грунтов, потому как они никак не меняют свойств зависимо от температуры окружающей среды.



Тип фундамента





Это немаловажный фактор, который нельзя оставлять без внимания. Существует несколько видов оснований, которые можно обустроить под двухэтажное жилье.





Самый простой – ленточный

Ленточный фундамент доступен в обустройстве, прекрасно выдерживает средние нагрузки. Углублять подошву следует зависимо от типа почвы. Если вы планируете строительство на непучинистом грунте, то глубина фундамента из пеноблоков будет составлять 50-70 см. При пучинистой почве расчет производится иначе, выше мы рассматривали его особенности. Здесь он углубляется на 1,6 метров.



Плитный или монолитный

Считается весьма надежным и долговечным, подойдет для пучинистых и подвижных почвенных смесей, возведения тяжелых зданий из кирпича или керамзитобетона. Этот тип опоры относится к мелкозаглубленным, поэтому особо не важно, какой будет глубина фундамента для двухэтажного дома из кирпича. У вас есть возможность даже обустроить незаглубленный вид, уложив его непосредственно на почвенный слой.

Когда планируется цокольный этаж или подвал, подошва основания углубляется в землю с расчетом, что она будет выполнять роль пола нижних помещений. Безусловно, плитные конструкции стоят дорого, но они считаются самыми долговечными и практичными, подходят для тяжелых строений. Даже при сезонных изменениях свойств грунта плита будет подниматься или опускаться равномерно ввиду высокой жесткости, жилье не пострадает. Больше внимания уделим высоте. Оптимально – это 40 см.



Столбчатый фундамент

Столбчатый фундамент представляет собой углубленные в землю столбы, соединенные вверху железобетонным контуром. Последний называется ростверком, выполняет роль основной опоры. Если говорить об области применения, теоретически такой тип можно использовать для двухэтажных зданий из любого материала. Но, наиболее оправданным будет он при возведении легких сооружений: из древесины, специальных блоков.

По этой причине люди часто интересуются, какой будет оптимальная глубина фундамента для двухэтажного дома из газобетона. Здесь важно определить длину столбов, учитывая тип земельных ресурсов, уровень подземных вод, показатели промерзания. Также нужно соблюдать параметры наружной части фундамента (ростверка) – ширина на 10 см больше ширины стены, высота составляет 15-20 см. Углубление осуществляется примерно на 40-50 см.



Свайный фундамент

Это надежный тип фундамента, схожий с предыдущим вариантом. Только здесь вместо столбов используются сваи. Последние предлагаются производителями в нескольких разновидностях, должны подбираться зависимо от материала, применяемого для строительства. Если вас интересуют параметры и глубина фундамента для двухэтажного дома из бруса или пеноблоков, для решения задачи подойдут буронабивные сваи. Обязательно наличие монолитного ростверка, как в предыдущем варианте. Длина свай определяется глубиной промерзания грунта, уровнем ГВ, нагрузкой, приходящейся на основание.



Тонкости монтажного процесса



Монтаж фундамента для двухэтажного дома



Глубина фундамента для дома среди всех перечисленных вариаций наиболее широкое распространение получила первая, поэтому рассмотрим подробнее особенности строительных работ. Прежде всего отметим параметры: габариты, глубину ленточного фундамента для двухэтажного дома:

  • ширина – на 10 см больше толщины несущих стен. Этого достаточно для последующего выполнения наружной отделки;
  • высота – 30 см – оптимально;
  • глубина – от 50 см и более, если в этом есть необходимость ввиду особенностей почвы.

После завершения рытья котлована его дно тщательно утрамбовывается, заполняется яма на 1/3 перемешанным щебнем и песком мелкой фракции. Сыпучий материал нужно периодически увлажнять, так подушка результативнее уплотняется. Примерная высота 15-20 см. Далее настилается гидроизоляционный материал с нахлестом на стенки ямы, можно использовать обычный полиэтилен. Поверх можно налить небольшой шар цементного раствора, чтобы обеспечить фундаменту максимальную защиту от влаги.

Следующий этап – опалубка

Она собирается из досок шириной 4-5 см, должна возвышаться над уровнем земли на 30 см. Это пространство впоследствии станет цоколем.

Теперь можно приступать к установке арматуры. Лучше использовать ребристые прутья, потому как они прочнее удерживают бетонный раствор, которым впоследствии будут заливаться. Длинные пруты располагаются вдоль котлована на расстоянии 30 см (по 5 см отступа от каждого края), а короткие – перпендикулярно в верхней и нижней части с шагом в 25-30 см.

Соединять элементы каркаса можно сваркой и вязкой, используя специальную проволоку и крючки. Последний метод считается более предпочтительным. Специалисты говорят о том, что соединения сваркой имеют меньшую прочность, по причине нарушения целостности металла.

Для приготовления бетонного раствора, которым впоследствии осуществляется заливка арматурного каркаса, используется цемент высокой марки. Это обеспечивает должную прочность застывшего фундамента, соответственно – устойчивость жилища. Заливка выполняется слоями по 15 см толщиной. Каждый из них нужно хорошо разровнять и дать ему время для полного застывания, накрыв пленкой.

Опалубка снимается через 7-10 дней после завершения заливочных работ, полного обустройства фундамента. Через этот же промежуток времени можно продолжать строительство, будучи полностью уверенными в должной прочности основания.

Завершающий этап – гидроизоляция фундамента

На застывший бетон наносится жидкое стекло или битумная мастика, после чего поверх наклеивается рубероид или используя современные материалы Гидроизол или Техноэласт. Важно обеспечить плотное прилегание гидроизоляции по всей поверхности, поддерживая ее максимальную эффективность. Оставшиеся свободные пространства (пазухи) заполняются мелким песком. Он периодически смачивается и тщательно утрамбовывается.

Разобравшись, какая глубина ленточного фундамента для двухэтажного дома считается оптимальной, изучив последовательность и тонкости выполнения монтажных работ, остается рассчитать объем необходимого материала. Здесь поможет проект здания с указанием количества и типов стен, их длины и ширины.

Схема составляется в обязательном порядке с отметкой всех значимых параметров и размеров. Закупать материалы необходимо с небольшим запасом, чтобы не останавливать монтажный процесс по причине их нехватки. Обратите внимание на диаметр арматуры – он определяется величиной нагрузки, приходящейся на фундамент, может колебаться в пределах 0,8-15 мм.

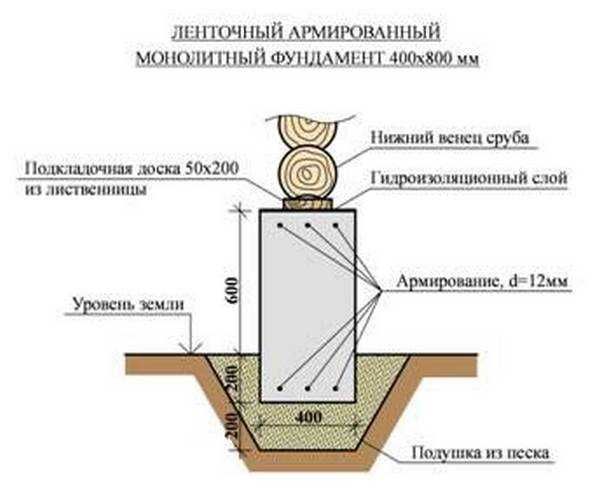

ленточный фундамент для двухэтажного дома


Смотрите это видео на YouTube

Ширина фундамента для двухэтажного дома: особенности расчётов

Содержание

  • Выбор в пользу фундамента ленточного типа
  • Расчет ширины ленты фундамента
  • Используемые параметры
  • Нагрузки, учитываемые при расчете
  • Вычисление размеров подошвы
  • Так какова же расчетная ширина ленточного фундамента?

Как же прекрасно иметь свой дом! Для того чтобы сэкономить на строительстве при возведении дома большой площади, выгодным решением может оказаться строительство двухэтажного дома, так как в стройке будет задействована минимальная часть участка. Для строительства двухэтажного здания обязательно нужно проводить геодезические исследования. Они необходимы для правильного определения уровня грунтовых вод на месте строительства будущего здания и качества почвогрунта. Естественно, при проведении строительных работ, основной упор делается на расчет размеров важнейшей конструктивной части строения – фундамента. Этот расчет должен быть предельно точен! Первоначально рассчитывается ширина фундамента для двухэтажного дома, а также его глубина и площадь подошвы. Именно фундамент принимает на себя всю нагрузку, находящуюся выше и распределяет ее по всему основанию строения.

к содержанию ↑

Выбор в пользу фундамента ленточного типа

Исходя из строительной практики, не рентабельным является стройка здания на свайном фундаменте. Его возведение потребует значительных денежных вложений не только на транспортировку самих свай, но и на аренду спецтехники и т.п. Поэтому для кирпичных домов в несколько этажей чаще всего применяются ленточные основания.

Если используют сборный фундамент, то он состоит из стеновых блоков из бетона и железобетонных плит, толщиной 0,5 метра. Снизу предусматривается специальное расширение, что препятствует вытеснению его грунтом. Узкие элементы обязательно армируются, а в местах соприкосновения кирпичных стен и основания кладется поливинилхлоридная пленка и утеплитель.

Чаще всего для таких домов делают заливные фундаменты, которые выполняются из бетона со щебнем или же гравием. Сначала выставляется опалубка, а следом заливается бетон и утрамбовывается.

к содержанию ↑

Расчет ширины ленты фундамента

Перед началом подготовительных работ стоит задаться вопросом, какая ширина фундамента потребуется при строительстве. Ориентируясь на качественные характеристики всего здания в целом, рассчитывается ширина подошвы. Для кирпичного двухэтажного дома лента углубляется на 0,3 метра ниже границы промерзания. А вот для деревянного еще на 0,1 метра меньше, при отсутствии неравномерного вспучивания почвы.

Какова же ширина ленты фундамента? Сама полоса ленты составляет обычно 400 мм, что вполне достаточно. После этого рассчитывают площадь ленточного фундамента. От этого показателя зависит площадь конструкции, при которой построенный двухэтажный дом будет иметь максимальную устойчивость.

Ниже приведена формула, по которой можно вычислить площадь подошвы:

S > k (n)*F/k (c)*R,

где

  • k (n) – коэффициент надежности,
  • F – оказываемая нагрузка на грунт,
  • k (c) – коэффициент условия работы,
  • R – сопротивление грунта.

Самым главным правилом, является – не допустить проседания строения под оказываемыми нагрузками, так как в случае пучения почвы во время заморозков, здание может выталкиваться наружу, или же наоборот уходить в нее под собственным весом или снегом. Не правильный расчет нагрузок может довести до того, что вновь построенный дом разрушиться.

к содержанию ↑

Используемые параметры

Рассчитывая ширину основания фундамента, не стоит забывать о следующих параметрах:

  • несущая способность – этот параметр необходим при вычислении площади подошвы, чтобы верно вырыть котлован. Рассчитываемая ширина ленточного фундамента должна быть согласована с несущей способностью;
  • толщина несущей стены – при правильных расчетах получается как минимум на 0,1 метра меньше толщины основания. Этого достаточно для того, чтобы была возможность качественной отделки фасадов;
  • расстояние между армирующими прутьями, которое обязано составить не менее 200 мм.

к содержанию ↑

Нагрузки, учитываемые при расчете

Как же определить всю нагрузку, воздействующую на ленточный фундамент? Нужно учитывать множество параметров. Это и удельные веса стен, кровли, перекрытий, и нагрузки фундамента, и нагрузки от снега и т.д. Если известны числовые значение этих нагрузок, то без особых проблем можно вычислить их суммарную нагрузку.

Например, воспользуемся табличными значениями среднего удельного веса: для шиферной крыши – 40-50 кг/м2, рубероидной – 30-50 кг/м2; черепичной – 60-80 кг/м2; листовой стали – 20-30 кг/м2. Значение для кирпичных стен – 200-270 кг/м2; для железобетонных – 300-350 кг/м2; для деревянных – 70-100 кг/м2; для каркасных с утеплителем – 30-50 кг/м2. В целях вычисления нагрузки для железобетонных перекрытий берут 500 кг/м2, а балочных – от 70 до 300 кг/м2.

Снеговые нагрузки рассчитывают исходя из нормативных данных, ориентируясь на климатическую зону. В средней климатической зоне удельная нагрузка приравнивается к 100; в северной – 190; в южной – 50. Эти значения умножаются на площадь кровли.

На ширину подошвы влияет также нагрузка от фундамента строящегося объекта. Чтобы более точно рассчитать данный параметр нужно знать массу, площадь и объем фундамента. Это довольно сложные расчеты, поэтому принимается ширина ленты, с внутренней стороной 400 мм. Если высчитать произведение средней плотности материала, из которого изготовлен фундамент (для железобетона – 2400) и объема основания, имеется возможность вычислить значение нагрузки. Все полученные параметры необходимо просуммировать и подставить в формулу, тем самым можно получить значение площади фундамента двухэтажного дома.

к содержанию ↑

Вычисление размеров подошвы

В обязательном порядке следует учесть давление на опору, так чтобы расчетное значении оказалось больше среднего. Во время вычислений не стоит забывать и о характеристиках разных типов почвы, и о конструкциях строения, и о глубине закладки основания. Еще учитывается предельная норма осадков и подъемов самого грунта. Конструкции дополнительно укрепляются, чтобы не подвергнуть вертикальной деформации фундамент, при этом соблюдая все требования к технологии и архитектуре. Если на месте стройки почва глинистая, возможно с повышенным содержанием торфа или подвержена сейсмическим нагрузкам, то следует обеспечить платформу хорошей прочностью и основательностью.

Многие опытные строители советуют закладывать фундамент прерывистым. Таким образом, его осадка в разы меньше, чем у ленточного, а это соответственно увеличивает на 20-30 % давление под подошвой.

к содержанию ↑

Так какова же расчетная ширина ленточного фундамента?

Чем сложнее конструкция дома и тяжелее используемые при строительстве стройматериалы, тем соответственно больше давление на основание. А от этой величины напрямую зависит ширина фундамента. Так какой ширины должен быть фундамент, чтобы выдержать всю нагрузку?

Проектировщики зачастую самостоятельно рассчитывают с большой долей точности оптимальную ширину фундамента под дом, но для приблизительных расчетов, чтобы определить необходимый объем работ и сопутствующих затрат, можно воспользоваться значениями из таблицы.

  1. Баня/сарай (нагрузка до 20кН/м2), ширина полосы бетона – от 250 до 400 мм;
  2. Деревянный дом (нагрузка 30кН/м2), ширина составляет – от 300 до 650 мм;
  3. Двухэтажный кирпичный коттедж, ширина может колебаться от 650 до 750 мм.

Для тяжелых строений, особенно если они строятся на рыхлых почвах, обязательно необходим предельно точный расчет ширины фундамента и экспертная оценка его несущей способности. Дабы избежать критических ошибок не рекомендуется рассчитывать самостоятельно!

Какая бы то не была стройка, она всегда должна начинаться с проекта, в котором ведущие инженера производят расчеты, опираясь на климатические условия района стройки и на рыхлость почвы. Так как ширину фундамента, а точнее его подошву можно расширить, если почва рыхлая, и сделать 200-300 мм к верху, если зимние морозы не превышают -10 ○С. Возможно дополнительно добавить закладки под колонны, это хорошо сэкономит на фундаменте.

Таким образом, в данной статье рассмотрены основные моменты, которые следует запомнить, они помогут определить основные параметры для строительства фундамента, такие как – глубина и ширина фундамента для двухэтажного дома. Полученная информация поможет держать контроль над процессом и быть в курсе всех вопросов задаваемых при строительстве экспертами и специалистами проектировщиками.

Размер основания колонны для 2-х или 3-х этажного дома

Размер основания колонны для 2-х или 3-х этажного дома | Грузоподъемность грунта и несущая способность конструкции

Вместимость и размер септика…

Пожалуйста, включите JavaScript

Вместимость и размер септика для жилого дома в соответствии с пользователем

Размер основания колонны

Что такое Размер основания колонны?

В архитектуре размер основания колонны представляет собой длину и ширину основания или площадь в квадратных футах, которая опирается на землю для фундамента. На определение размера фундамента влияет множество факторов.

Фундаменты — это конструктивные элементы, несущие нагрузку колонны или здания на грунт под конструкцией. они предназначены для передачи этих нагрузок на грунт без превышения его безопасной несущей способности, для минимизации осадки конструкции, минимизации дифференциальной осадки и предотвращения скольжения и опрокидывания.

Пожалуйста, включите JavaScript

Сколько должна быть минимальная длина разработки в плите, балке и колонне | Гражданское строительство

Осадка определяется тяжестью нагрузки, видом грунта и уровнем фундамента. Там, где возможна дифференциальная осадка, разные фундаменты должны быть спроектированы таким образом, чтобы они оседали независимо друг от друга.

Анализ грунта используется для определения наилучшего типа фундамента, а расчет конструкции используется для оценки размеров фундамента и количества необходимой арматуры.

Поскольку прочность на сжатие грунта часто значительно ниже, чем у бетона, площадь контакта между грунтом и основанием намного больше, чем у колонн и стен.

Чтобы определить размер фундамента колонны для строительства конкретного здания, инженер должен принять во внимание несколько вещей

Во-первых, важен размер здания. Для этого может потребоваться, чтобы инженер отрегулировал размер фундамента, чтобы добиться соответствующей глубины фундамента.

Также принимается во внимание тип грунта, на котором будет построено здание. Если тип почвы твердый и уплотненный, инженер может выбрать меньший размер фундамента

Пожалуйста, включите JavaScript

Каковы типичные размеры и размеры модульных домов?

Фундамент может использоваться по разным причинам, например, для поддержки строящегося здания или для поддержки здания или другой конструкции, когда больше нет земли, на которой можно было бы стоять.

Как упоминалось выше, размер фундамента определяется размером здания или сооружения и может варьироваться от 2 квадратных футов до 1000 квадратных футов.

Правильный размер фундамента колонны важен, потому что, если фундамент слишком мал, колонны могут не выдержать вес, который они должны выдерживать.

Если опора слишком велика, это может привести к пустой трате денег и пространства, так как она может занимать больше места, чем необходимо, и при этом не поддерживать ожидаемый вес. Размер фундамента должен быть в состоянии выдержать необходимый вес.

ПРИМЕЧАНИЕ: Размер фундамента зависит от двух факторов: от прочности грунта и от веса здания. Размер фундамента важен, потому что он передает нагрузку на почву.

Как правило, когда несущая способность грунта ниже, основание должно быть шире. Когда почва очень прочная, фундамент не должен быть широким, чтобы удерживать здание.

Проектирование фундамента

При проектировании фундамента обычно выполняются следующие шаги:

  1. Определите требования к основанию, включая нагрузку и характер поддерживаемой конструкции.
  2. Выберите расположение фундамента и установите требуемые характеристики грунта. Этот этап часто выполняется с помощью инженера-геотехника.
  3. Форма фундамента выбрана таким образом, чтобы были соблюдены минимальные требования, основанные на факторах грунта. Типичные потребности следующие:
  • Расчетное давление в подшипниках должно быть ниже допустимого давления в подшипниках. Несущие нагрузки – это силы, с которыми опора действует на опорный грунт. Давление в подшипниках измеряется в фунтах на квадратный фут или в других единицах силы на единицу площади.
  • Из-за приложенных нагрузок расчетная осадка фундамента должна быть меньше допустимой.
  • Фундамент должен быть достаточно прочным, чтобы выдерживать скольжение из-за любых горизонтальных нагрузок.
  • Фундамент должен быть достаточно устойчивым, чтобы выдерживать опрокидывающие нагрузки. Опрокидывающие нагрузки часто создаются горизонтальными нагрузками, размещенными над основанием фундамента.
  • Местные условия
  • Требования СНиП.

Типы фундаментов

Тип основания, выбранный для конкретной конструкции, зависит от следующих факторов:

  1. Несущая способность подстилающего грунта.
  2. Величина нагрузки на колонну.
  3. Положение уровня грунтовых вод.
  4. Глубина фундаментов прилегающих зданий.

Фундаменты могут быть глубокими и мелкими. Если глубина фундамента равна или превышает его ширину, его называют глубоким фундаментом, в противном случае — мелкозаглубленным.

Пример конструкции изолированного фундамента

Изолированный фундамент обычно имеет квадратную или прямоугольную форму и используется для восприятия нагрузки одной колонны. Это самый простой, экономичный и широко используемый тип фундамента.

Квадратные фундаменты используются везде, где это возможно, для предотвращения изгибающих моментов и касательных напряжений в важных зонах.

Изолированные фундаменты применяются, когда нагрузка на колонну мала, колонны не расположены близко друг к другу, а грунт однороден. Фундамент изгибается в форме тарелки в результате восходящего давления грунта.

Таким образом, изолированное основание должно быть обеспечено двумя наборами арматурных стержней, расположенных друг над другом по направлению к основанию основания. В случае границ владений фундаменты могут быть построены для внецентренных нагрузок или могут использоваться смешанные фундаменты вместо отдельных фундаментов.

Ширина и толщина основания

Ширина и толщина основания фундамента определяются типом грунта, глубиной фундамента, требованиями нагрузки и стоимостью проезда.

Ширина фундамента должна быть не менее чем в 3 раза больше ширины стены или не менее 3 футов (0,914 метра). Толщина фундамента должна быть как минимум в 2–3 раза больше высоты стены или от 2 до 3 футов (0,61 метра).

При строительстве фундамента необходимо учитывать множество факторов. Например, ширина основания и толщина рассчитываются с учетом типа грунта, глубины фундамента и требований к нагрузке.

Глубина заложения

Глубина заложения фундамента должна соответствовать следующим требованиям:

  • Обеспечение достаточной несущей способности.
  • В случае глинистых грунтов фундаменты должны проникать ниже зоны, где сезонные погодные колебания могут вызвать значительные смещения.
  • Фундамент должен располагаться ниже максимальной глубины очистки.
  • Фундамент должен располагаться вдали от органосодержащих верхних слоев почвы.
  • Фундамент должен быть расположен вдали от несцементированных материалов, таких как мусор.

Все фундаменты должны находиться не менее чем на 0,50 м ниже естественного уровня земли. Удаление верхнего слоя почвы может быть всем, что требуется на скалах или другом природном грунте, устойчивом к атмосферным воздействиям.

В таких случаях поверхность необходимо очистить, чтобы можно было установить подходящую опору. Фундаменты часто устанавливаются на 1,5–2,0 метра ниже обычной поверхности земли.

Несущая способность грунта и несущая способность конструкции

При рассмотрении технических характеристик фундамента очень важно учитывать структурную нагрузку, воспринимаемую каждой изолированной стойкой, а также несущую способность грунта.

При определении веса конструкции каждой стойки собственный вес конструкции должен быть смешан с прогнозируемой временной нагрузкой, а также потенциальной снеговой нагрузкой.

Общая нагрузка на конструкцию (включая мертвую, живую и снежную массу) должна распределяться по широкой поверхности почвы с помощью фундамента так, чтобы количество фунтов на квадратный фут в основании фундамента не превышало емкости почвы. Когда почва перегружена, она осыпается, и фундамент проседает.

Фундаменты могут быть значительно больше для более крупных сооружений, таких как многоэтажные жилые комплексы. Опять же, отдельные фундаменты колонн и более широкие фундаменты могут использоваться для зданий, построенных из стальных или бетонных колонн и балочного каркаса.

Здания в сейсмоопасных районах или на менее устойчивом грунте могут иметь более крупные опоры для уравновешивания сил, которые могут воздействовать на конструкцию здания.

В некоторых районах, где необходимо смягчить экстремальные сейсмические условия, доступны другие типы фундаментов, такие как винтовые сваи, бетонные сваи, гравийные сваи и многие другие.

Многие здания также построены «некондиционно», с залитыми под ними опорами и фундаментами опор или на деревянных сваях с обработанными давлением столбами, вбитыми глубоко в землю и поддерживающими здание наподобие свай.

Максимальная безопасная несущая способность грунта (SBC) для различных типов грунтов

Максимальная нагрузка на единицу площади грунта определяется как его несущая способность грунта. Это способность почвы выдерживать приложенные к ней нагрузки. S

Нефтеносность определяется как максимальное типичное контактное давление между фундаментом и грунтом, которое не вызывает разрушения грунта при сдвиге.

Теоретическое максимальное давление, которое может выдерживаться без разрушения, называется грузоподъемностью.

Большие осадки могут возникать под перегруженными фундаментами на мягких грунтах без фактического разрушения при сдвиге; в таких обстоятельствах приемлемая несущая способность основана на максимально допустимой осадке.

Несущая способность ограничена тремя типами разрушения: общим разрушением при сдвиге, местным разрушением при сдвиге и разрушением при продавливании. Он определяется прочностью на сдвиг грунта, а также формой, размером, глубиной и видом фундамента.

Максимальная несущая способность грунта указана в таблице. Вы получаете максимальную безопасную несущую способность грунта для проектирования фундамента, разделив максимальную несущую способность грунта на коэффициент безопасности.

Максимальная несущая способность грунта (SBC) для различных типов грунтов

Типы грунта основания Несущая способность грунта (SBC) (кН/м 186 )
Мягкая влажная глина или илистая глина 50
Мелкий, рыхлый и сухой песок, мягкая глина0177 150
Средний плотный сухой песок, средняя глина, рыхлый гравий 250
Плотная глина, мягкие породы, песок, гравий 450 камень и известняк 1650
Хардные породы, такие как гранит, диорит, ловушка 3300

Определение способности подшипника на сайте

. база. Этот карманный гаджет представляет собой подпружиненный зонд, который измеряет сопротивление почвы давлению и откалиброван для получения значений в тоннах на квадратный фут.

У каждого подрядчика и оценщика строительства, по моему мнению, должен быть один из них; это может избавить вас от многих хлопот.

Как определить размер фундамента здания?

Размер фундамента будет зависеть от размера и веса здания, а также от веса, который грунт может безопасно выдержать/максимальной несущей способности.

Формула для определения размера фундамента

Зная две вещи: 1) Вес на фундаменте 2) Несущая способность грунта, вы можете определить размер фундамента, необходимый для поддержки нагрузки, используя эту формулу:

A = B/C

Где A = площадь поверхности основания

B = нагрузка на основание в фунтах

C = несущая способность грунта в фунтах на квадратный фут (psf)

Площадь фундамент можно рассчитать следующим образом: Площадь фундамента = Нагрузка на фундамент (общая нагрузка на колонны)/SBC грунта.

Какой размер фундамента двух-трехэтажного здания?

Размеры определяются тремя основными параметрами: весом конструкции, количеством колонн и допустимой несущей способностью, все из которых влияют на количество веса/сил, которые должно выдерживать основание, чтобы сделать здание прочным.

Решением является разумная оценка изолированного фундамента размером 2,0 м x 2,0 м.

Основным критерием здесь является безопасная несущая способность грунта (SBC).

Фундамент размером 2 метра x 2 метра достаточен для нагрузки 300 кН/этаж и SBC 250 кН/кв.м. Как правило, подходят размеры от 1,5 м х 1,5 м до 2,0 м х 2,0 м.

Во-вторых, колонна будет иметь окончательный эффект. Это определяется такими элементами, как стиль конструкции, например стены, тип размещения временных нагрузок, интенсивность постоянных нагрузок и, что наиболее важно, пролет балок (расстояние между колоннами).

Толщина основания должна основываться на трех критериях. Во-первых, это изгибающий момент, во-вторых, сдвиг в одну сторону и, наконец, сдвиг при продавливании.





Глубина фундамента для 2-этажного здания/ Размер бетонного основания Полезное правило

При выборе глубины фундамента необходимо учитывать множество факторов. К таким факторам могут относиться: участок, грунт, тип фундамента и возможная будущая конструкция здания. Как правило, для двухэтажного здания требуется глубина фундамента от 1,2 метра.

Глубина фундамента для двухэтажного дома или скромного двухэтажного здания, как правило, при использовании стандартных стен толщиной 9 дюймов рекомендуемая глубина фундамента составляет не менее 4 футов (1,2 метра) от земли. Уровень для изолированного фундамента.

Неглубокий фундамент из гравия и песка с повышенной несущей способностью и размерами фундамента 1,2 м x 1,2 м

Размер фундамента для 3-х этажного дома Видео

Какой размер фундамента для 3-х этажного дома? Размер фундамента дома


Посмотреть это видео на YouTube



Размер основания колонны для разных этажей

Содержание

В этой статье мы обсудим размер фундамента колонны.

Фундамент – это конструкция, непосредственно контактирующая с землей.

Размер фундамента зависит от различных факторов, несущих способность грунта, количества колонн, общей статической и временной нагрузки, а также других нагрузочных и структурных аспектов конструкции. Не зная несущей способности грунта и нагрузки, приходящейся на него, мы можем только определить размер фундамента.

Глубина фундамента зависит от состояния грунта, типа грунта, твердых слоев под уровнем земли и безопасной несущей способности грунта, типа конструкции, такой как стена, динамической нагрузки и постоянной нагрузки. Когда вся предстоящая нагрузка на фундамент будет составлять 300 кН/этаж, а безопасная несущая способность (SBC) составит 250 кН/м

2 , подойдет размер фундамента от 1,5 м × 1,5 м до 2 м × 2 м.

Глубина фундамента варьируется от 3 до 9 футов под уровнем земли, в зависимости от типа грунта и расчета нагрузки. Размер фундамента для жилого дома глубиной должен быть не менее 3 футов на сильную несущую способность почвы, такой как гравий и песок.

Ширина и глубина фундамента рассчитываются исходя из безопасной несущей способности грунта, типа грунта и всех приходящих на него временных и постоянных нагрузок, без знания несущей способности грунта и приходящих на него нагрузок , мы можем только предсказать размер фундамента.





  1. Размер фундамента

Точный размер определяется инженером-строителем путем расчета безопасной несущей способности грунта и всех доходящих до него нагрузок. Мы будем использовать различные эмпирические правила для размера фундамента колонны для зданий от 1 до 5 этажей.

В геотехнике несущая способность — это способность грунта выдерживать нагрузки, воздействующие на основание. Несущая способность грунта – это предельное среднее контактное давление между фундаментом и грунтом, которое не должно иметь сдвигового разрушения в грунте.

Для устойчивости бетонной конструкции вашего здания необходим грунт с хорошей несущей способностью. Гравий и песок – это грунты с предельной несущей способностью, а ил и глина – с меньшей.







  2. Размер фундамента колонны

Всего размер фундамента зависит от различных элементов, несущих нагрузку на грунт и динамическая нагрузка, и другие нагрузочные и структурные аспекты строительства. Не зная несущей способности грунта и нагрузки, приходящейся на него, мы можем определить размер фундамента только с помощью эмпирического правила.





  3. Размер фундамента колонны для 1-этажного здания (G+0)

В простом здании на цокольном этаже со стандартными стенами толщиной 9 дюймов мы рекомендуем размер фундамента колонны 3,5 фута. ×3,5 фута × 3,5 фута (1 м х 1 м × 1 м) для изолированного фундамента мелкого заложения в гравийно-песчаном грунте с предельной несущей способностью, ширина которого составляет 3,5 фута × 3,5 фута.

Глубина фундамента должна быть не менее 3,5 футов, при условии, что стержень сетки T10 @ 6 ″ C / C из стали Fe500 с маркой бетона M20 и минимальным размером колонны 9″×9″.





  4. Размер основания колонны для 2-этажного (G+1) здания

Для 2-этажного (G+1) дома или в простом 2-этажном здании, общее эмпирическое правило, с использованием стандарта Стены толщиной 9 дюймов, рекомендуемый размер фундамента колонны должен быть 4 фута × 4 фута × 4 фута (1,2 м x 1,2 м × 1,2 м) для изолированного фундамента мелкого основания в гравийном и песчаном грунте с более высокой несущей способностью, в котором размер ширины составляет 4 ‘×4’.

Глубина фундамента должна быть не менее 4 футов, при условии, что ячеистый стержень T10@6″C/C из стали Fe500 с маркой бетона m20 и наименьшим размером колонны 9″×12″.





  5. Размер фундамента колонны для 3-х этажного (G+2) здания

Для 3-этажного (G+2) дома или в простом 3-этажном здании, общее эмпирическое правило с использованием стандарта 9 ″ толстые стены, рекомендуемый размер фундамента колонны должен быть 5 футов × 5 футов × 5 футов (1,5 м x 1,5 м × 1,5 м) для изолированного основания неглубокий фундамент в гравийном и песчаном грунте с более высокой несущей способностью, ширина которого составляет 5 футов. ×5′.

Минимальная глубина фундамента должна составлять 5 футов, учитывая размер сетки T12@6″C/C из стали Fe500 с маркой бетона M20 и минимальным размером колонны 12″×12″.







  6. Фундамент колонны для 4-х этажного (G+3) здания

для 4-х этажного дома эмпирическое правило, используя стандартные стены толщиной 9 дюймов, мы предложили, чтобы размер фундамента колонны был 6 футов × 6 футов × 6 футов (1,8 м x 1,8 м × 1,8 м) для изолированного основания неглубокого фундамента в гравийном и песчаном грунте с предельной несущей способностью в ширина которого составляет 6 футов × 6 футов.

Минимальная глубина фундамента должна составлять 6 футов, при использовании сетчатого стержня T16@6″C/C из стали Fe500 с маркой бетона M20 и минимальным размером колонны 12″×16″.





  7. Фундамент колонны для 5-ти этажного (G+4) здания

Для 5-ти этажного (G+4) дома или в простом 5-ти этажном доме, эмпирическое правило, используя стандарт 9″ толстые стены, мы предлагаем размер фундамента колонны должен быть 7’×7’×7′ (2 м x 2 м×2 м) для изолированного фундамента мелкий фундамент из гравия

и песчаного грунта с более высокой несущей способностью, в котором размер ширины составляет 7 ‘×7’.
