Размер листа ондулина и его полезная площадь

Об ондулине, наверняка, слышали даже те люди, которые мало интересуются строительством. Этот кровельный материал приобретает все большую популярность, особенно широко он используется в частном строительстве для покрытия крыши. Дело в том, что это достаточно надежный и прочный материал, при этом он имеет небольшой вес и доступную цену. Планируя кровельные работы, нужно заранее рассчитать, сколько материала потребуется, а для этого нужно знать размеры листа ондулина.

Ондулином называют кровельный материал, который разработала и запатентовала французская компания ONDULINE. Производится он уже около 50 лет, однако, на нашем рынке появился относительно недавно.

Укладка ондулина не представляет собой сложной задачи, поэтому материал быстро приобрел популярность среди частных застройщиков. Ведь чтобы уложить ондулин, необязательно приглашать бригаду кровельщиков, с работой можно справиться и самому.

Прежде чем браться за работу нужно будет приобрести материалы для покрытия крыши. Линейные размеры ондулин имеет стандартные, поэтому рассчитать, сколько именно потребуется материала будет несложно. Для отделки конька и других сложных участков крыши приобретается доборный элемент.

Содержание

1. Характеристика покрытия листа ондулина
2. Состав листов и производство ондулина
3. Технические характеристики
4. Как рассчитать требуемое количество материала?

Характеристика покрытия листа ондулина

Ондулин – это материал, который может применяться для покрытия крыши жилых, общественных или хозяйственных построек. Ондулин может быть использован не только в новом строительстве, но и при проведении ремонта кровли.

Совет! При выполнении ремонта старой крыши с использованием ондулина разрешается не снимать старое покрытие. Благодаря небольшому весу материала, при его установке нагрузка на несущие системы увеличится незначительно.

Состав листов и производство ондулина

Основой ондулина являются волокна целлюлозы, которые в процессе производства пропитываются модифицированным битумом и прессуются при высокой температуре под давлением. Благодаря использованию добавок битума, покрытие приобретает гидроизолирующие свойства, даже при длительном действии воды оно не набухает и не коробится.

Наличие минеральных добавок придает материалу прочность, а устойчивость к высоким температурам обеспечивает такой дополнительный элемент, как смола-отвердитель.

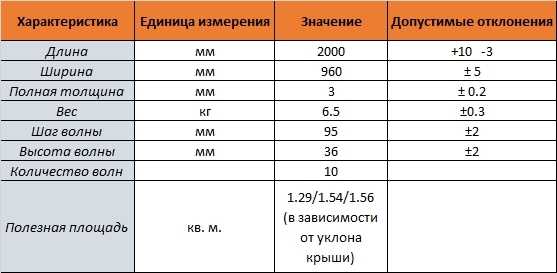

Технические характеристики

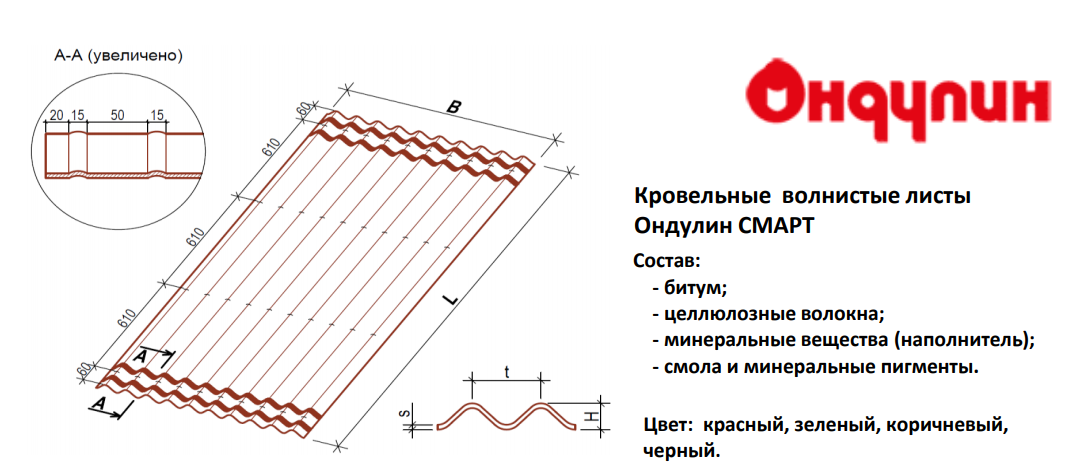

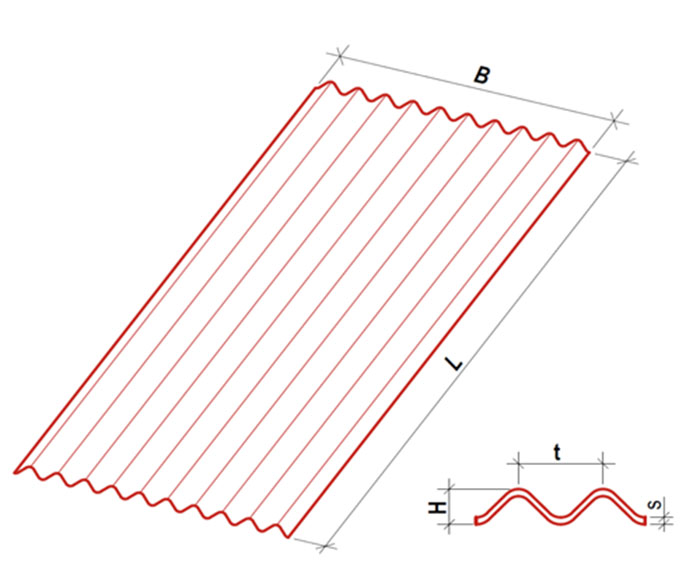

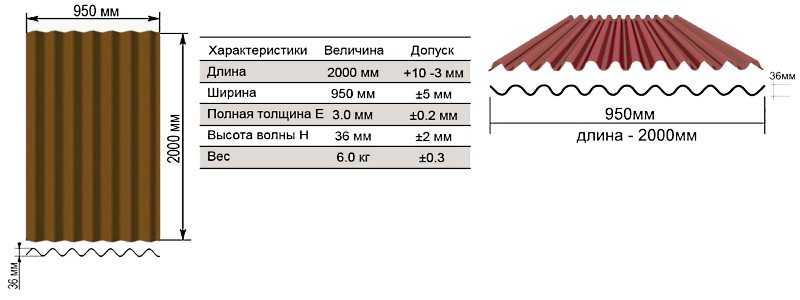

Единицей измерения данного кровельного материала является лист – ондулин имеет следующие размеры:

• Длина листа – 2 метра. Допускаются незначительные колебания по этому параметру в большую сторону на 10 мм, в меньшую – на 3 мм. То есть, на практике лист ондулина может иметь размеры от 1997 мм до 2010 мм.
• Ширина листа – 0,95 метра. Величина допуска в обе стороны – плюс-минус 5 мм.

• Толщина листа – 3 мм, допуск по этому параметру 0,2 мм в любую сторону.
• Высота в верхней точке волны – 3,6 см, допуск – плюс-минус 2 мм.
• Вес стандартного листа – 6 килограммов.

Совет! Ондулин выпускается в четырех разных вариантах цвета. Можно приобрести черный, коричневый, красный или зеленый материал.

Физико-химические свойства:

• прочность;
• низкий коэффициент теплопроводности;
• устойчивость к различным химическим веществам;
• морозоустойчивость;
• хорошая шумоизоляция;
• способность выдерживать термическое воздействие до температуры 110 градусов.

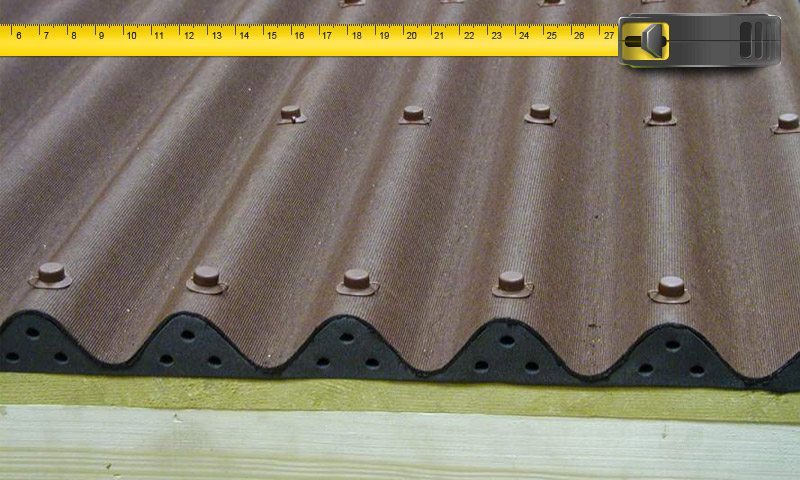

Как рассчитать требуемое количество материала?

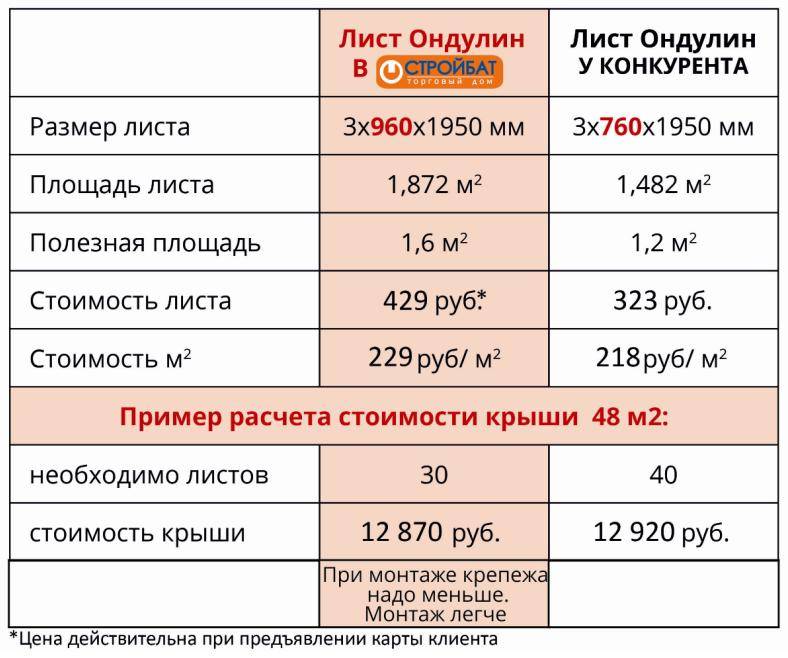

Если планируется приобрести ондулин – размер листа знать необходимо, так как, благодаря размерам можно будет достаточно точно подсчитать, сколько материала потребуется в процессе монтажа. Помимо стандартных листов потребуется доборный элемент, чтобы оформить конек и другие сложные участки крыши.

Нужно сказать, что многие неопытные застройщики делают ошибку в расчетах, учитывая полную площадь листа (2 x 0,95 = 1,9 м²). Дело в том, что ондулин в процессе монтажа необходимо укладывать с нахлестом, причем, нахлест необходим и с боковых сторон, и с тех, что идут параллельно карнизу.

Поэтому при выполнении расчетов следует учитывать не полную площадь листа, а полезную. Таким образом, следует использовать в расчетах другое число, для такого материала, как ондулин – размеры листа полезная площадь составляет 1,6 м².

Сначала необходимо рассчитать площадь кровли. Если скаты представляют собой правильные геометрические фигуры, то сделать это будет несложно. Площадь подсчитывают, используя геометрические формулы расчета площади, известные со школы.

В том случае, если скаты имеют более сложную конфигурацию, то всю площадь крыши следует разбить на несколько простых геометрически фигур. Далее каждый элемент измеряют, вычисляют его площадь и складывают полученные значения.

В самых сложных местах кровли (ендова, конек и пр.) устанавливают специальные детали. Производитель предлагает приобрести готовый коньковый элемент и другие доборные детали для монтажа.

А зная площадь кровли, достаточно будет разделить ее на полезную площадь листа ондулина, чтобы получить искомое число. Так, например, для кровли площадью 120 м² потребуется 75 листов материала (120 / 1,6 = 75).

Ондулин – это листовой материал, который выпускается в соответствии с принятыми стандартами. Зная размеры одного листа, несложно подсчитать, сколько материала потребуется для покрытия кровли.

Размеры ондулина для крыши, технические характеристики и инструкция по монтажу!

По внешнему виду ондулин во многом напоминает традиционный асбестоцементный шифер, что дает возможность создавать крыши традиционных стилей. За счет использования современных материалов и технологий производителям удалось создать очень качественный материал по низким ценам, стоимость покрытия крыши ондулином — одна из самых низких. Новый материал не случайно сохранил традиционную геометрию волн, по всем физическим показателям прочности на изгиб – это самый удачный выбор. Кроме того, отсутствие резких перепадов по высоте и изгибов значительно уменьшает внутренние усилия и увеличивает срок эксплуатации.

Укладка листов ондулина

Размеры ондулина для крыши

Содержание статьи

• 1 Действующие стандарты ондулина
  • 1.1 Цены на ондулин
• 2 Аксессуары для кровли из ондулина
• 3 Пример расчета количества покрытия и доборных элементов
  • 3.1 Калькулятор расчета листов ондулина для крыши
• 4 Пошаговая инструкция по монтажу
  • 4.1 Цены на различные виды строительных досок
  • 4.2 Цены на популярные модели шуруповертов
• 5 Советы опытных кровельщиков
  • 5.1 Покупка ондулина
  • 5.2 Погодные условия
  • 5.3 Резка ондулина
  • 5.4 Цены на популярные модели электролобзиков
  • 5.5 Укладка листов и прибивание гвоздей
  • 5.6 Обводка дымоходов
  • 5.7 Видео — Оформление примыкания к печной трубе
  • 5.8 Видео – Монтаж ондулина

Действующие стандарты ондулина

Материал впервые начал производиться во Франции около 50-ти лет назад компанией Onduline, отсюда и используемое сегодня общее названия для этого типа кровельных покрытий. Международных стандартов до сих пор не существует, каждый производитель разрабатывает собственные технические условия и старается их придерживаться.

Ондулин для устройства кровли

Крыши из ондулина — фото

Конкретные значения допусков зависят от используемого оборудования, материалов и технологии, но в большинстве случаев отклонения не превышают следующих параметров.

1. Длина 200 см. Допуск по длине +10 …-3 мм.
2. Ширина 95 см. Американские производители выпускают ондулин шириной 1,22 м, бельгийские 87 см. Колебания размеров по ширине ±5 мм.
3. Толщина 2,4–3,5 мм. Колебание толщины ±0,2 мм.

Поля отклонений по высоте и ширине волны зависят от их количества. Все производители реализуют в комплекте набор доборных элементов.

Ондулин

Схема монтажа ондулина на крышу

Цены на ондулин

Ондулин

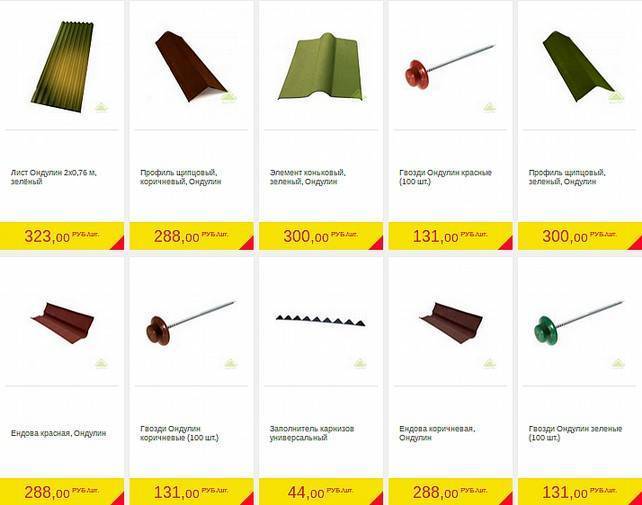

Аксессуары для кровли из ондулина

Для качественного монтажа крыши из ондулина нужно покупать доборные элементы, желательно от идентичного производителя.

В комплект покрытия входят следующие элементы.

1. Конек. Устанавливается в месте стыка двух скатов. В зависимости от конкретного производителя, размеры могут незначительно меняться, но в среднем длина равняется 100 см, ширина одной стороны — 30 см.

   Конёк используется для оформления ребра крыши

2. Щипцы. Применяются для фронтона и кровельного ската. Примерные размеры 110×35 см.

   Основное предназначение щипца – оформление фронтонов и ребра кровли

3. Ендовы. Устанавливаются в местах излома скатной кровли. Примерные размеры 100×15 см.

   Ендова используется для оформления стыка кровли с вертикальной стеной, а также для оформления стыков крыши

4. Заполнитель открытых просветов волн. Монтируется на нижнем ряде покрытия, предупреждает попадание под кровлю снега, дождя, птиц. Изготавливается из прочного поролона, имеет отверстия для вентилирования.
   Заполнитель карниза

5. Фартук. Применяется для герметизации стыков кровли с вертикальными архитектурными элементами. Чаще всего изготавливаются из пластиков, но есть и металлические варианты.

   Покрывающий фартук закрывает стык между ондулином и вертикальной стеной или печной трубой

6. Гвозди. Используются для фиксации отдельных листов, имеют резиновые уплотняющие прокладки.

   Гвоздь с литой шляпкой

Во время подсчета количества кровельных материалов обязательно следует учитывать и эти элементы. Как правильно рассчитать количество для конкретной крыши, мы расскажем в статье немного ниже.

Вентиляционная труба применяется вместе с кровельными листами

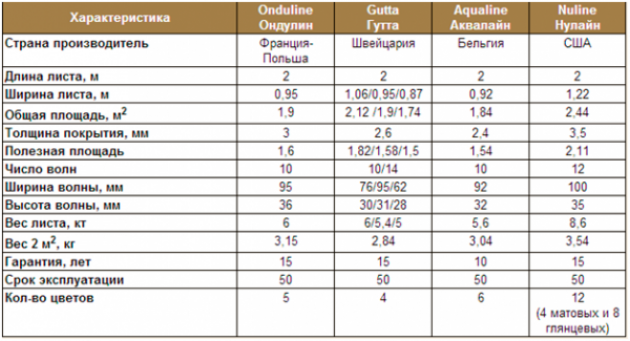

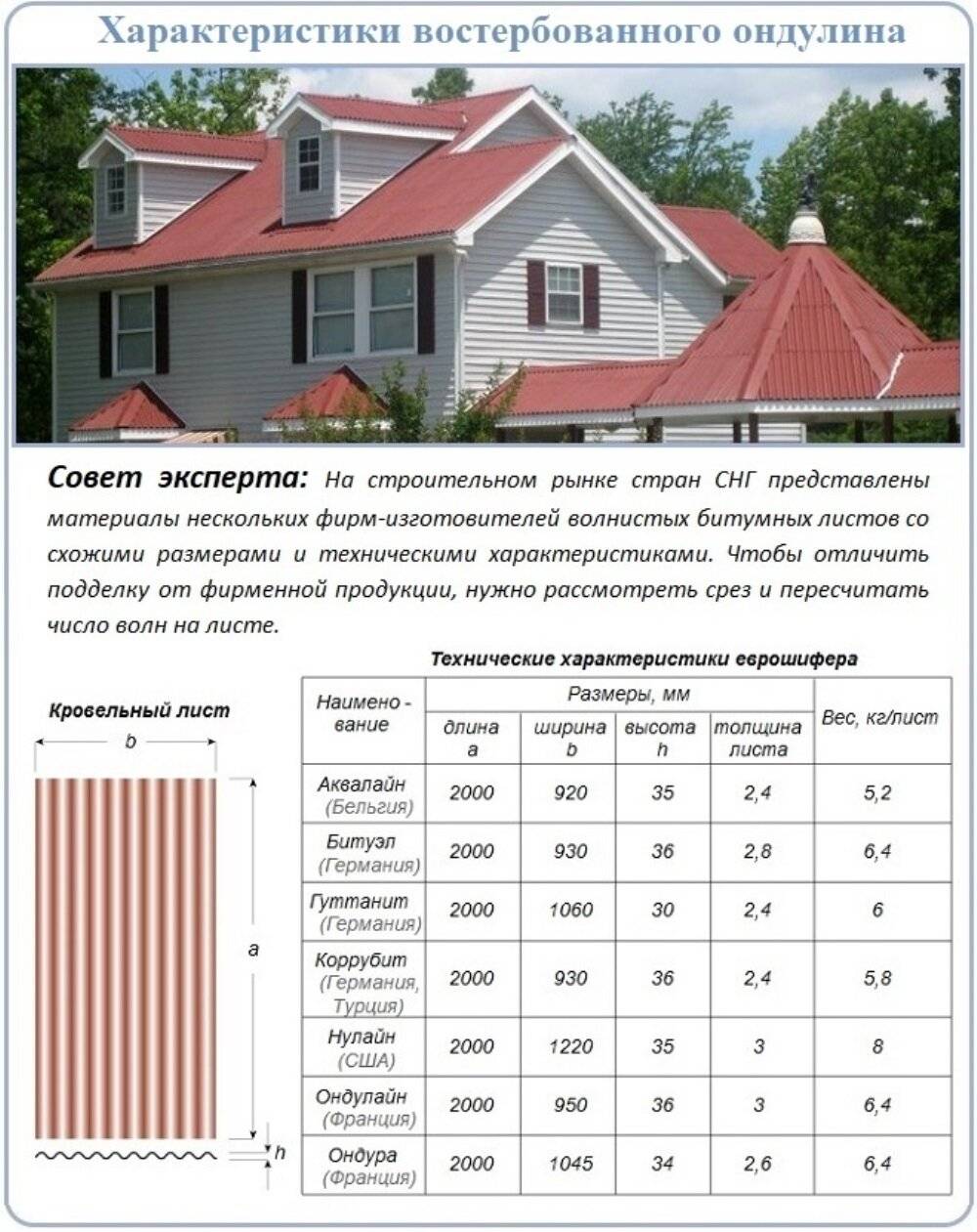

Таблица. Технические параметры ондулина от различных производителей.

Наименование производителя	Линейные параметры и краткие эксплуатационные характеристики
Bituwell	За счет использования во время производства прессованного картона увеличилась жесткость, покрытие может выдерживать значительные нагрузки. Выпускается в Германии, может быть матовым или глянцевым. Линейные размеры 200×90 см, толщина 2,5 мм, эффективная площадь листа 1,46 м кв., общая 1,8 м кв.
Nuline	Продукция американской компании, эффективная площадь 2,1 м кв., общая 2,5 м кв. Глянцевый ондулин имеет специальное дополнительное покрытие, увеличивающее сопротивляемость УФ-лучам. Длина 200 см, ширина 122 см толщина листа 3,5 мм. На листе 12 волн высотой 25 мм м шириной 100 мм. Масса 8,6 кг, количество цветовых решений 12. Гарантия 15 лет, срок эксплуатации 50 лет.
Aqualine	Покрытие производится компанией ASBO Антверпен (Бельгия), толщина листов 2,4 мм, общая площадь 1,84 м кв., эффективная 1,54 м кв., длина 200 см, ширина 92 см. Количество волн 10¸ ширина волны 92 мм, высота 32 мм. Масса листа 5,6 кг.
Corrubit	Размеры 200×93 см, толщина 2,4 мм. Общая площадь 1,86 м кв., укрываемая 1,57 м кв. Производится турецкой компанией ВТМ.
Onduline	Изготавливается во Франции, размеры листа 200×95 см, толщина 3 мм. Общая площадь листа 1,9 м кв., полезная 1,6 м кв. Ширина волны 95 мм, высота 36 мм, количество 10. Вес одного листа 6 кг.
Gutta	Швейцарская продукция длиной 200 см и шириной 102/95/87 см. Толщина листа 2,6 мм, имеет четыре цветовых решений, гарантия 15 лет, срок пользования не менее 50 лет. Количество волн в зависимости от размеров листа 10/14.

Пример расчета количества покрытия и доборных элементов

Ондулин монтируется на обрешетку, расстояние между отдельными рейками зависит от несущих характеристик покрытия, но в среднем составляет 25–30 см. Чем больше листы и волны имеют меньшую высоту, тем ниже показатели устойчивости на изгиб, тем ближе должны располагаться рейки обрешетки.

Варианты обрешетки для монтажа ондулина

Важно! Во время подсчетов количества материалов следует учитывать угол наклона скатов стропильной системы. При наклоне крыши до 15° должны перекрываться две волны листа, при большем наклоне достаточно перекрытия одной волны. Такая зависимость исключает попадание снега под кровлю. На плоской кровле ондулин укладывается только на сплошную обрешетку с обязательной дополнительной гидроизоляцией.

Алгоритм расчета кровли довольно простой, для его выполнения нужно знать элементарные математические формулы из школьного курса обучения. Как рассчитывать количество листов и доборных элементов:

• нарисуйте эскиз крыши, укажите все размеры;
• разбейте кровлю на отдельные элементы в соответствии с количеством и геометрическими параметрами скатов;
• подсчитайте площадь каждого элемента;
• подсчитайте длину конька или коньков, ендов, фронтонов и определите количество метров элементов с учетом длины нахлеста;
• определитесь с количеством листов ондулина в зависимости от угла наклона;
• из расчета не менее 20 штук на лист купите специальные гвозди.

Как определить полезную площадь листа в зависимости от угла наклона крыши

Если во время расчетов получаются числа с десятыми значениями, то округлять их нужно только в сторону увеличения. Лучше пусть немного останется в запас, чем придется останавливать работы по монтажу из-за нехватки материалов. Во время строительства даже теоретически невозможно точно рассчитать стройматериалы, слишком много факторов вносят свои коррективы. Не пытайтесь считать до квадратного сантиметра, это не принесет никакой экономии.

Калькулятор расчета листов ондулина для крыши

Перейти к расчётам



Укажите запрашиваемые данные и нажмите «РАССЧИТАТЬ КОЛИЧЕСТВО ОНДУЛИНА ДЛЯ КРОВЛИ»

Расчет провести:

— по заранее расчитанной площади кровли — по линейным размерам односкатной или двускатной крыши

Площадь кровли S, м²

Тип листов

«ОНДУЛИН SMART» «ОНДУЛИН DIY»

Угол крутизны ската кровли:

— от 5 до 10° — от 11 до 15° — более 15°

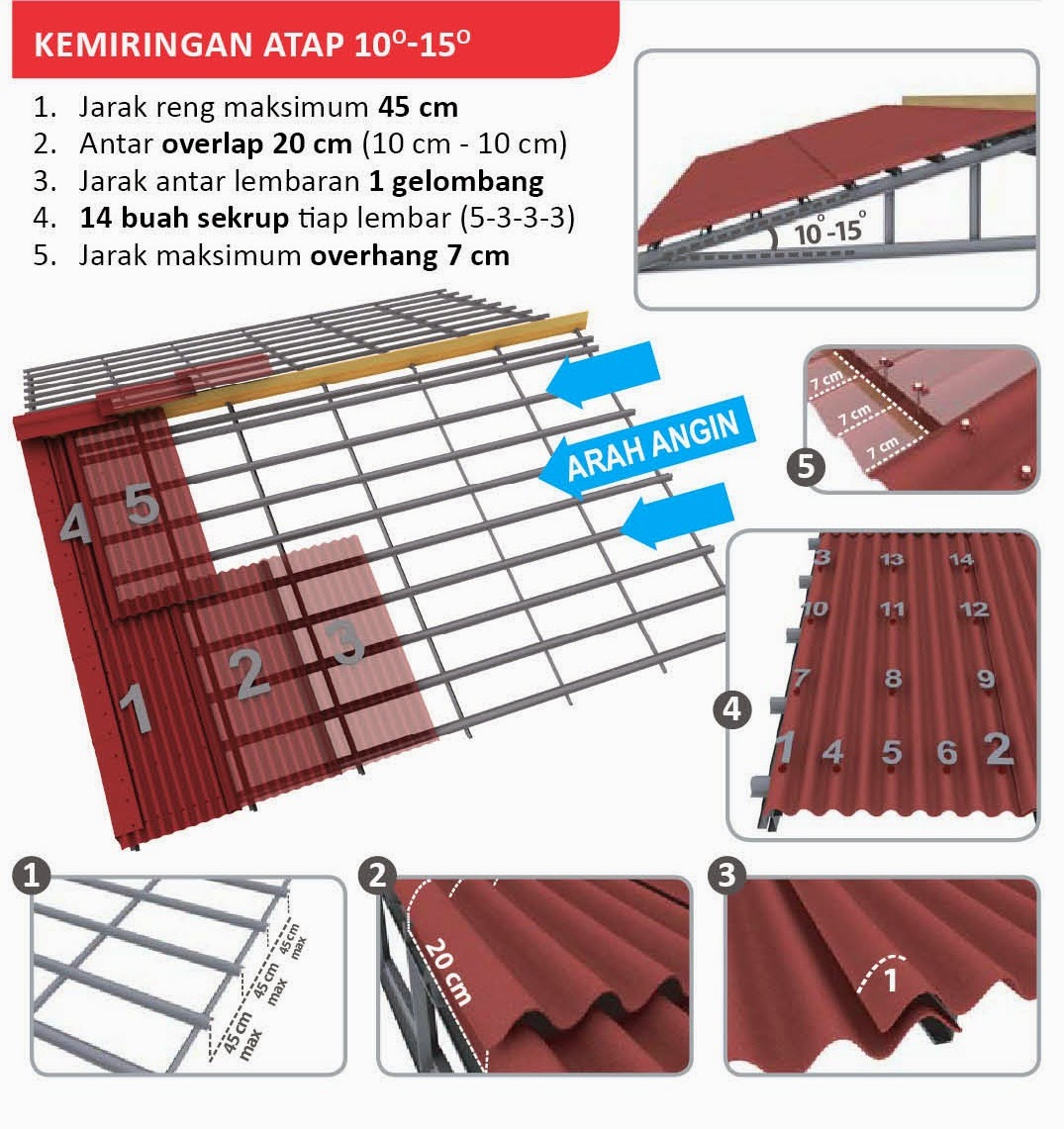

Пошаговая инструкция по монтажу

Ондулин монтируется не реечную обрешетку, расстояние между рейками выбирается таким образом, чтобы под каждым листом было не менее трех. Желательно вместо реек использовать доски толщиной 20–25 мм, у них больше площадь упора, в такую обрешетку легче вбивать гвозди.

Выбор основания под ондулин

Монтаж реечной обрешетки

Цены на различные виды строительных досок

Доски строительные

Что касается гидро- или пароизоляции. При соблюдении технологии все производители гарантируют герметичность крыши, делать дополнительную защиту для неиспользуемых чердачных помещений нет смысла. Устанавливать пароизоляцию целесообразно только для мансард, но конечное решение каждый застройщик должен принимать самостоятельно. Работы на высоте требуют беспрекословного соблюдения правил техники безопасности, всегда помните об этом.

Шаг 1. Поднимите листы на леса, если они смонтированы около строения. Если их нет, то все материалы можно складировать на чердачном перекрытии, но так работать будет сложнее. Придется каждый лист пропихивать сквозь обрешетку, в ветреную погоду процесс усложняется, возникают риски повреждения ондулина.

Еще сложнее работа, если лесов нет, а крыша имеет парозащиту. Придется каждый лист поднимать веревками. Для этого устанавливаются две длинные балки, расстояние между ними немного меньше ширины листа. Материал тянется веревками по этим балкам.

Практический совет. Не следует пытаться поднимать сразу большое количество ондулина, под значительным весом нижние могут повредиться о балки.

Монтаж фартука-капельника

Крепление фартука

Фартуки устанавливаются с нахлестом 5 см

Шаг 2. По краям стропильной системы натяните веревку, по ней укладывается первый самый нижний ряд покрытия. Во время определения расстояния веревки до стропил не забывайте оставить место для монтажа водосточной системы. Если у вас еще не установлены карнизные доски, то и их толщину следует учитывать. Рекомендуется вылет листов делать примерно 4–5 см, в таком положении их торцы разместятся примерно посредине слива.

Установка ветровой доски

Ветровая доска должна быть на 3 см выше уровня обрешетки

Шаг 3. Поднимите несколько листов на обрешетку, складируйте их в удобном месте с таким расчетом, чтобы не пришлось несколько раз перекладывать и они не мешали работе. Начинать монтаж рекомендуется с подветренной стороны, за счет этого уменьшается вероятность попадания в нахлесты воды и снега.

Установка ондулина

Процесс установки

Резка ондулина электролобзиком

Шаг 4. Установите первый лист нижнего ряда, внимательно несколько раз проверьте его положение. Имейте в виду, что ошибка всего в несколько миллиметров через десять листов превращается в несколько сантиметров. А если ширина ската более 10 м, то на противоположном конце крыши отклонения достигнут критичных величин, крышу придется переделывать. Опытные кровельщики советуют новичкам натягивать веревку для каждого ряда, по ней, кстати, намного легче забивать гвозди.

Заполнитель карниза

Укладка заполнителя

Важно! Всегда подкладывайте под листы первого ряда специальные заполнители гребня волн. Если их своевременно не установить, то потом возникнут большие проблемы.

Шаг 5. Положите на него первый лист второго ряда. Не забывайте, что для смещения углов второй ряд должен начинаться не с целого листа, а с половинки. Еще раз проверьте положение теперь уже двух листов. Все строительные работы следует делать аккуратно и внимательно, а покрытие крыши особенно. Недаром кровельщики имеют самую высокую строительную классификацию.

Шаг 6. Зафиксируйте листы гвоздями. Вначале только в четырех точках по периметру, а потом в шахматном порядке все остальные. Вбивайте гвозди по заводским меткам, расстояние между ними изменяется в зависимости от параметров ондулина. Допускается увеличение мест фиксации, но строго запрещается их уменьшение.

Листы фиксируются гвоздями

Покупайте современные гвозди для ондулина, старые образцы имеют пластиковые колпачки, которыми закрываются шляпки. Работать с ними очень неудобно, шляпки трудно заходят на свое место. Кроме того, через несколько лет они открываются, кровля теряет свой привлекательный внешний вид.

Для того чтобы минимизировать риски появления ошибок во время монтажа кровли, рекомендуется укладывать ее не горизонтальными рядами, а вертикальными. Такой алгоритм работ позволяет заметить неправильность положения каждого листа и своевременно исправить ее. Листы должны укладываться в виде треугольника. Смещение требуется еще и в связи с тем, что через ряд устанавливается половинка листа, углы не фиксируются в одной точке.

Не забивайте гвозди, расположенные на последних у фронтона волнах листов, в дальнейшем в это место будут укладываться щипцы на ветровую планку и фиксироваться метизами.

Щипцовые элементы (если они используются) устанавливаются с нахлестом друг на друга в 15 см

Практический совет. Настоятельно рекомендуется проверять правильность расположения листов снизу по волнам. Один рабочий должен смотреть на положение волн, если они на одной линии, то дается команда на фиксацию.

Внимательно смотрите на положение сторон листа. Одна имеет небольшие потеки битума, она должна закрываться идеально ровной. Такая особенность ондулина связана с технологией производства и не считается браком.

Шаг 7. Замерьте расстояние от последнего ряда к коньку и отрежьте материал. Как лучше отмерять и резать мы расскажем ниже. Выбирайте оптимальный для себя метод с учетом опыта и наличия инструментов. Ширина щели в коньке должна быть в пределах 10 см. Не допускайте плотного касания рядов покрытия с двух скатов, со временем это обязательно станет причиной вспучивания листов. Дело в том, что стропильная система не является статичной конструкцией, под воздействием колебаний температуры, нагрузки от снега и ветра она немного колеблется. Зазор необходим для компенсации таких явлений.

Монтаж конька начинается с края крыши, противоположному преимущественному направлению ветра

Прикладывается конек

Шаг 8. Начинайте монтаж конькового элемента. Просветы волн последнего ряда нужно закрыть заглушками, такие же устанавливались и внизу. Конек вначале наживляется одним гвоздем, проверяется его положение. Если все нормально, то прибиваются остальные гвозди. Конек следует фиксировать в каждую волну листа, не забывайте делать нахлест, его размеры указаны на поверхности каждого элемента.

Монтаж конька

Конек прибивается с уже установленным заполнителем

Нахлест между элементами конька должен составлять примерно 15 см

Пример результата работы

Делайте обрешетку с таким расчетом, чтобы с обеих сторон можно было закрепить щипцы, только они могут гарантировать надежную защиту крыши. Если угол конька 9–50°, то на оба ската вначале надо установить покрывающие фартуки, а к ним уже крепить элемент конька.

Если скатная крыша имеет сложную конфигурацию, то в местах излома следует монтировать ендовы. Для них предусматривается специальная обрешетка, нахлест элементов не менее 15 см.

Оформление ендовы с использованием специальной обрешетки

Боковые защитные и декоративные элементы прибиваются только после установки ветровых и фронтонных досок на завершающем этапе монтажа. Во время фиксирования щипца его волна должна точно совпадать с волной листа, это гарантирует герметичность и надежную защите элементов кровли от ветра и влаги.

Варианты оформления щипца (фронтона)

Цены на популярные модели шуруповертов

Шуруповерты

Советы опытных кровельщиков

В природе не существует двух абсолютно одинаковых кровельных систем с идентичными эксплуатационными характеристиками. Окончательное решение по монтажу ондулина должно приниматься мастером, он несет всю ответственность за свои действия. Но длительное практическое использование ондулина в качестве кровельного материала позволило строителям наработать несколько универсальных советов.

Покупка ондулина

Перед приобретением узнайте количество не только листов, но и всех доборных элементов. При этом обязательно учитывайте наклон и форму скатов, расстояние между рейками обрешетки и фактические эксплуатационные показатели материала. Требуйте у продавца сертификат качества и инструкцию по монтажу от производителя. Внимательно ознакомьтесь со всеми документами, не стесняйтесь задавать вопросы, вникайте во все детали. Выполнение положений инструкции является гарантией герметичности кровли.

В инструкции указываются требования к монтажу ондулина

Погодные условия

Категорически запрещается выполнять кровельные работы во время дождя. Изучите прогноз погоды, руководствуйтесь не только сводками, но и многолетними наблюдениями старожилов. Принимайте во внимание климатическую зону расположения дома. Не занимайтесь кровельными работами при температуре окружающего воздуха более +30°С и солнечной погоде. Дело в том, что в таких условиях поверхность ондулина сильно нагревается, температура темных покрытий достигает +80°С и более. При таком нагреве листы становятся очень мягкими и могут легко повреждаться.

При температуре выше +30 градусов ондулин становится слишком пластичным

Еще одна проблема чрезмерного нагрева – существенно уменьшается прочность сцепления верхнего защитного слоя листов, во время транспортировки или хождения оно соскальзывает и обнажает внутренние слои материала. И последнее. Очень высокая температура негативно влияет на кровельщиков, увеличивает риски тепловых ударов. Об этом также не следует забывать. Нельзя крыть крышу и при температуре ниже -5°С.

Если на улице холоднее -5, то работы также не рекомендуется производить

Резка ондулина

Материал легко режется обыкновенной ножовкой с мелкими зубьями. Но возникают проблемы во время разметки листов, под простую ровную линейку невозможно нарисовать сплошную непрерывную линию. Для разметки используйте отрезанные куски ондулина, они ложатся на волны и позволяют рисовать сплошную линию. Для отметок пользуйтесь заводской кромкой с идеально ровной поверхностью.

Для разметки ондулина следует применять цветной карандаш и обрезок другого листа

Резка ондулина с помощью ножовки по дереву

Чтобы во время резания зубья ножовки не забивались битумом, периодически смачивайте инструмент водой. Ондулин отлично режется электрическим лобзиком. Для очистки пилы инструмента от битума отрежьте лобзиком кусок доски. Вдоль волокон листы допускается обрезать монтажным ножом.

Резка ондулина с помощью ножовки по дереву

Резка ондулина с помощью электролобзика

Резка ондулина вдоль волн

Цены на популярные модели электролобзиков

Электролобзик

Укладка листов и прибивание гвоздей

На поверхности есть специальные метки, не отступайте от них, используйте по двадцать гвоздей. Для того чтобы положение ондулина не смещалось, вначале нужно вбить четыре гвоздя по периметру листа, а потом по очереди каждый ряд.

Каждый лист крепится 20 гвоздями

Контролируйте силу удара, не деформируйте волны ондулина. Если это случилось, то гвоздь следует вернуть в нужное положение ударами снизу. Не пробуйте его вытаскивать гвоздодером с упором на гребни волн, это еще боле деформирует лист. Если нужно их вынуть со стороны кровли, то положите в изгиб между ними кусок трубы или отрезок круглого дерева соответствующего диаметра. В него упирайте гвоздодер и аккуратно вытаскивайте гвоздь.

Чтобы вытянуть гвоздь из ондулина, используйте гвоздодер и отрезок круглого дерева соответствующего диаметра

В отрезок дерева, уложенный между волн, упирайте гвоздодер

Гвоздь удален, материал не поврежден

Внизу прибивается каждая волна, выше фиксируется через одну в шахматном порядке. Никогда не нужно допускать, чтобы в одном месте располагались четыре угла. Для этого каждый четный ряд следует начинать с половины ширины, разрезать один лист пополам. Запрещается растягивать материал даже на несколько миллиметров, такие действия уменьшают плотность прилегания и становятся причиной протечек. В самых неприятных случаях, когда растянутых листов довольно много, крыша может покоробиться, а ликвидация этого явления требует дорогостоящего ремонта. В большинстве случаев из кровли к повторному использованию останется пригодной только стропильная система, все остальные кровельные материалы придется менять новыми.

Не растягивайте листы ондулина при укладке

Если во время кровельных работ появилась необходимость пройти по уже прибитым листам, то наступать нужно только на несколько гребней одновременно. Делайте это в мягкой обуви.

Наступайте только на верхние гребни листа

Так наступать нельзя

Обводка дымоходов

Трубы могут быть квадратного или круглого сечения. Для их обводки настоятельно рекомендуется пользоваться заводскими элементами, не нужно ничего самостоятельно придумывать. Правильная обводка инженерных коммуникаций и дымоходов не только обеспечивает герметичность, но и полностью отвечает требованиям по противопожарной безопасности. Каждый профиль имеет свои особенности, всегда выполняйте рекомендации производителей.

Вариант прохода круглой трубы через кровлю. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Вариант прохода круглой трубы через кровлю

Примыкание кровли из ондулина при монтаже дымохода

Установка вентиляционного/канализационного выхода. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Установка вентиляционного/канализационного выхода

Схема примыкания кровли к печной трубе

Окно-люк под ондулин

Видео — Оформление примыкания к печной трубе

Видео – Монтаж ондулина

КРОВЕЛЬНЫЙ ЛИСТ ONDULINE CLASSIC

• ОБЗОР
• ОПИСАНИЕ
• ONDULINE CLASSIC ПРИМЕНЕНИЕ
• Гарантия и установка
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

ОБЗОР

0 отзывов

УдалитьСравнить

ОНДУЛИН КЛАССИК КРАСНЫЙ

ОНДУЛИН КЛАССИК КРАСНЫЙ

ОНДУЛИН КЛАССИК КРАСНЫЙ

ОНДУЛИН КЛАССИК КРАСНЫЙ

ОНДУЛИН КЛАССИК ЧЕРНЫЙ

ОНДУЛИН КЛАССИК ЧЕРНЫЙ

ОНДУЛИН КЛАССИК ЧЕРНЫЙ

ОНДУЛИН КЛАССИК ЧЕРНЫЙ

ОНДУЛИН КЛАССИК КОРИЧНЕВЫЙ

ОНДУЛИН КЛАССИК КОРИЧНЕВЫЙ

ОНДУЛИН КЛАССИК КОРИЧНЕВЫЙ

ОНДУЛИН КЛАССИК КОРИЧНЕВЫЙ

ОНДУЛИН КЛАССИЧЕСКИЙ ЗЕЛЕНЫЙ

ОНДУЛИН КЛАССИЧЕСКИЙ ЗЕЛЕНЫЙ

ОНДУЛИН КЛАССИЧЕСКИЙ ЗЕЛЕНЫЙ

ONDULINE CLASSIC GREEN

ONDULINE CLASSIC — это чрезвычайно легкий экологический кровельный лист , который подходит для тропических районов, поскольку он не ржавеет и не подвергается коррозии . Кровельные листы ONDULINE CLASSIC очень легкие, едва 3 кг/м ² , что облегчает их монтаж и экономит затраты на конструкцию. ONDULINE CLASSIC соответствует международным стандартам, касающимся окружающей среды и устойчивого развития y. Они  не содержат асбеста или каких-либо вредных для здоровья компонентов . Они состоят из переработанных материалов, в результате чего получается экологически чистый продукт, соответствующий принципу устойчивости в строительстве.



Цвета

БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ ПО ПРОЕКТУ

ОПИСАНИЕ

Основные преимущества

Уменьшает шум от дождя

Тепловой комфорт

Не ржавеет и не подвергается коррозии

Устойчивость к сильному ветру 9001 7

Гарантия гидроизоляции

Простота транспортировки и установки

Легкий и гибкий

Снижает шум от дождя

Простота транспортировки

Тепловой комфорт

Зеленый продукт

Легкие кровельные листы ONDULINE CLASSIC обеспечивают комфортную жизнь под крышей в любую погоду.

---

КРАСИВАЯ И ФУНКЦИОНАЛЬНАЯ КРЫША

Регулярная волна классического дизайна, проверенная и одобренная во всем мире и в самых суровых климатических условиях. Четыре прекрасных цвета, которые сделают вашу собственность еще более красивой, разнообразной и привлекательной.



ЛЕГКИЙ ВЕС

Кровельный лист ONDULINE CLASSIC очень легкий. Экологичный ONDULINE CLASSIC весит всего 3,4 кг//м ²  . Это означает более легкую транспортировку и большую экономию для вас, так как это также помогает снизить общий вес конструкции.



ТЕПЛОВОЙ КОМФОРТ

Листы ONDULINE CLASSIC обладают улучшенными тепловыми характеристиками. Это отличная функция для жарких и влажных регионов.



БЕЗ ШУМА ПРИ ДОЖДЕ

Бесшумная жизнь во время ежедневных ливней в Малайзии, материал поглощает часть шума и тепла, попадающих на него, и делает его в 4 раза тише



УТЕЧКА

ONDULINE CLASSIC Эко-кровельный лист Гарантия гидроизоляции 15 лет. Пожалуйста, ознакомьтесь с нашим гарантийным документом для получения дополнительной информации.



НЕ РЖАВЕТ / НЕ КОРРОЗИРУЕТСЯ

Легкий кровельный лист ONDULINE CLASSIC не подвержен коррозии, не содержит металлических и железных элементов, что означает, что он не ржавеет, что делает его идеальным решением для тропической погоды.



ВКЛАД В СОЗДАНИЕ УСТОЙЧИВОГО МИРА

Кровельный лист ONDULINE CLASSIC — это экологически чистый продукт, который гарантирует использование более 50 % переработанных материалов в производственном процессе. Выбирая ONDULINE CLASSIC , вы также помогаете сохранить окружающую среду!



ВЫСОКАЯ ВЕТРОСТОЙКОСТЬ

Легкий кровельный лист ONDULINE CLASSIC обладает очень высокой ветроустойчивостью. Вы можете быть уверены, зная, что крыша всегда будет на своем месте, а интерьер вашего имущества защищен!



• Длина: 2000 мм
• Ширина: 950 мм
• Толщина: 3 мм
• Профиль: 10 волн
• Высота волны: 38 мм
• Вес на м ² : 3,4 кг
• Вес листа: 6,4 кг

ONDULINE CLASSIC ДЛЯ ПРИМЕНЕНИЯ

ОНДУЛИН КОРИЧНЕВЫЙ

ОНДУЛИН ЧЕРНЫЙ

ОНДУЛИН КОРИЧНЕВЫЙ

ОНДУЛИН ЗЕЛЕНЫЙ

ОНДУЛИН ЧЕРНЫЙ

ОНДУЛИН КРАСНЫЙ

ОНДУЛИН КРАСНЫЙ

Гарантия и установка

РУКОВОДСТВО ПО УСТАНОВКЕ

УСТАНОВКА

Правильно следуйте указаниям Руководства по установке, чтобы обеспечить правильное размещение крышки, отсутствие дефектов и проблем, таких как утечки или просачивание. Для получения подробной информации свяжитесь с технической командой ONDULINE.

РУКОВОДСТВО ПО УСТАНОВКЕ ONDULINE CLASSIC

ВИДЕО РУКОВОДСТВО ПО УСТАНОВКЕ



Оставить отзыв

Войдите, чтобы комментировать

ВХОД

Черные кровельные листы ондулин | 2,0 м | 900 мм

Информация о продукте «Чёрные кровельные листы из ондулина»

Ондулин широко используется для покрытия крыш конюшен, навесов, гаражей и мастерских. Легкий, простой в установке и обращении гофрированный кровельный лист представляет собой гибкий кровельный материал без многих недостатков, таких как конденсация и громкий шум гофрированной стали.

Произведенный с использованием уникального процесса, сочетающего битумные и целлюлозные волокна, он имеет 15-летнюю гарантию водонепроницаемости от производителя и аккредитован BBA.
