Как пользоваться штангенциркулем | Cтатья Рывок

Штангенциркуль — это усовершенствованная разновидность линейки для выполнения высокоточных измерений внутренних и наружных размеров детали. Инструмент активно используется в быту при самостоятельном проектировании и сборке конструкций, а также на машиностроительных заводах и других предприятиях в условиях серийного или единичного производства. Качество готового изделия во многом зависит от навыков и опыта владельца, поэтому важно точно знать, как правильно пользоваться штангенциркулем.

Что можно измерить штангенциркулем

Штангенциркуль является универсальным инструментом и предназначен для нахождения наружных и внутренних линейных размеров детали, толщины стенки или определения расстояний между отдельными позициями. Используется при проведении замеров глубин пазов/отверстий или их диаметров. Существуют узкоспециализированные модификации для конкретных операций (замер зубьев, тормозных дисков и т. д.). Устройство оснащено парой губок и выдвижным штоком или глубиномером с обратной стороны. Замеры производятся по специальной шкале. Пользователь передвигает подвижную рамку по штанге, зажимая заготовку из металла или других материалов между губок, и считывает показания с индикатора. Главное преимущество штангенциркуля — это высокая точность измерений. По этой причине приспособление получило широкое распространение в производственной сфере среди столяров, токарей, фрезеровщиков, мастеров автосервиса и других рабочих, а также сотрудников отдела контроля продукции. Штангенциркуль устанавливается на станки и используется в отрасли строительства и ремонта. Применение инструмента минимизирует вероятность возникновения несоответствий и дефектов, следствием которых становится отбраковка продукции.

Конструкция штангенциркуля — основные узлы и их назначение

Штангенциркуль — это достаточно простой инструмент, в состав которого входят следующие элементы:

Штанга: содержит главную шкалу и показывает размеры детали. Также определяет пределы измерения.
Рамка: подвижная планка, расположенная на поверхности штанги. Имеет разметку шкалы нониуса, выраженную в миллиметрах и дюймах (дополнительно), необходимую для расчёта долей целого деления. В некоторых моделях предусмотрено наличие электронного или аналогового отсчетного устройства.
Пара нижних губок: зажимают заготовку и определяют внешние размеры.
Верхние губки: измеряют внутренний диаметр отверстий или проёмов (контрольные плоскости расположены наружу).
Зажимной винт: служит для фиксации рамки и осуществляет её надёжный зажим в процессе снятия показаний.
Глубиномер: выдвижная линейка, расположенная с противоположной стороны корпуса.

Некоторые штангенциркули оснащаются рядом дополнительных компонентов (глубиномер, твердосплавные заострённые наконечники) для промера уступов или нанесения разметки. Прибор изготавливается из инструментальной стали, в отдельных случаях для одновременной разметки детали мерительные поверхности усиливают твердосплавными наконечниками.

Все элементы оборудования тщательно зашлифовываются, что обеспечивает отличную точность и гарантирует лёгкость в работе. Каждый штангенинструмент производится на специальном заводе в соответствии со стандартами ГОСТа.

Классификация штангенциркуля

На мировом рынке измерительного оборудования представлены различные штангенциркули, которые имеют свои отличия и особенности в зависимости от условий эксплуатации и других критериев. Все разновидности инструмента можно разделить на категории по следующим факторам:

По способу индикации

Механические (ШЦ): стандартный нониусный штангенциркуль, где главные размеры нанесены на штанге, а доли определяются по шкале нониуса, находящейся на рамке с винтом. Наиболее популярные, недорогие и надёжные. Способны работать в любых климатических условиях, но не отличаются высокой точностью.

Стрелочные (ШЦК): аналоговый прибор с круглым циферблатом. Внутри измерительной головки расположен шестерёнчатый привод стрелки, а на штанге имеется рейка с мелкими зубьями. Процесс измерения осуществляется в результате зацепления двух поверхностей при перемещении рамки. Стрелка меняет своё положение и отмеряет пройденное расстояние, определить которое можно по величине, указанной на циферблате. Модели данного типа энергонезависимы и не требуют сложных расчётов, но могут выйти из строя при неправильном хранении или наличии загрязнений. Превосходят предшествующие аналоги по точности, которая составляет 0,01 мм.

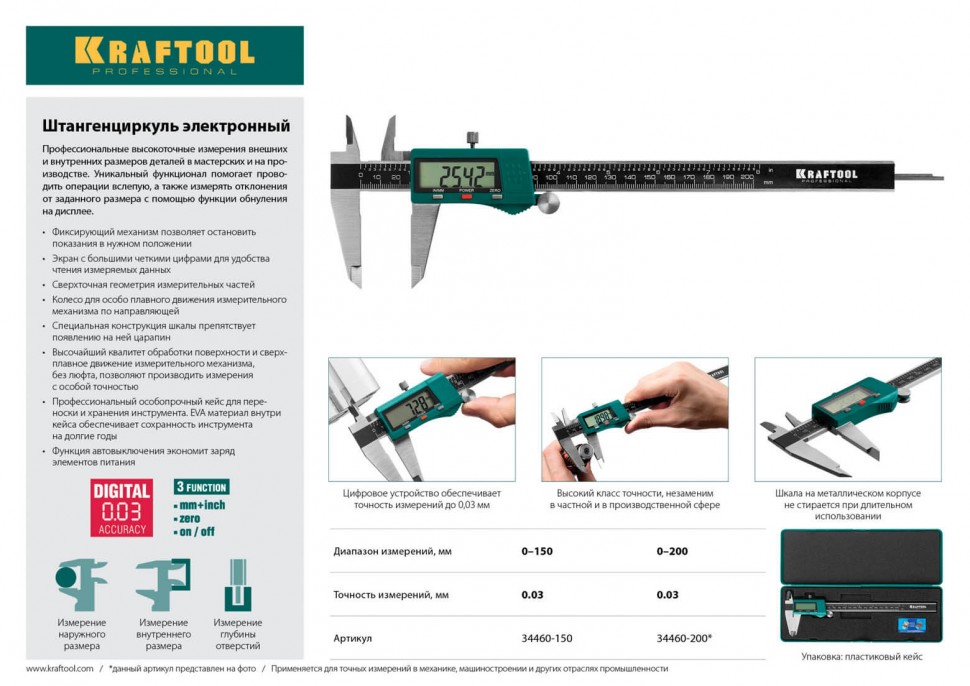

Электронный (ШЦЦ): самое современное и простое в использовании устройство, где механический привод заменяет ёмкостный датчик. Результат долей миллиметра преобразуется посредством микропроцессорного модуля и выводится на экране ЖК-дисплея. Панель управления — кнопки включения, сброса и изменения единиц измерения — располагается на корпусе рамки. Результат последнего показания, как правило, сохраняется во встроенной памяти. Питание от аккумулятора или сменной батареи.

По назначению

На примере нониусного устройства:

ШЦ I (ШЦ 1): с глубиномером и двумя парами губок для обмера наружных и внутренних размеров детали.
ШЦ II (ШЦ 2): верхние заострённые губки, нижние — цилиндрические или прямоугольные.
ШЦ III (ШЦ 3): односторонние.
ШЦТ I: упрочнённая рабочая поверхность из твёрдого сплава.

К дополнительным классификационным признакам прибора относятся:

Количество губок: односторонние, двухсторонние.
Форма мерительных плоскостей: плоская, заострённая, круглая.
Тип: с глубиномером и без (колумбик).
Точность: первый и второй класс (0,05 мм и 0,1 миллиметр соответственно).

Штангенциркули различаются по длине штанги, где диапазон измерения может достигать 4-х метров. Также существуют модификации, губки которых изготовлены из стали или твердосплавных материалов.

Измеряем штангенциркулем правильно

Одно наличие штангенциркуля не гарантирует высокую точность работ. Многие владельцы, имея данное устройство в своём арсенале, не могут с достаточной определённостью сказать, как пользоваться штангенциркулем. Подобное незнание напрямую влияет на качество детали и всей конструкции, составной частью которой она является. Существует строгая последовательность выполнения замеров и определённая технология обращения с инструментом. Все виды приспособления следует хранить в специальном кейсе. Комфортная температура окружающей среды составляет 10-30 градусов при относительной влажности 60-70 процентов. При использовании устройства важно соблюдать следующие инструкции.

Подготовка к эксплуатации

Перед каждым применением необходимо провести визуальный осмотр штангенциркуля и проверить на наличие дефектов и протереть влажной тканью. Руки мастера также должны быть чистыми. Далее губки инструмента сводятся до полного соприкосновения для установления степени их прилегания. При этом нулевые деления главной шкалы и нониуса должны совпадать. Подобный принцип подготовки распространяется на все штангенциркули. Инструмент цифрового типа также должен показывать достаточный заряд энергоносителя.

Порядок измерений

При проведении обмера наружных размеров заготовки рабочие плоскости инструментов разводятся в стороны. Изделие помещается между губок, после чего пользователь перемещает рамку до контакта с поверхностью. Положение элемента фиксируется винтом. В случае измерения диаметра операция повторяется в обратной последовательности. Также в основании штанги располагается глубиномер, позволяющий с достаточной точностью находить глубину отверстий или канавок. Линейка выдвигается при опускании рамки, помещается в полость и прижимается к стенке.

Считываем показания

После перечисленных действий деталь откладывается, но прибор не меняет своё положение и винты не ослабляются. Процедура измерения завершена, далее идёт этап определения и расчета показателей.

По нониусной шкале:

Целое значение можно найти на основной шкале в результате совпадения нуля нониуса и соответствующего деления. После этого определяется максимально приближённый к нулю штрих нониусной шкалы, совпадающий с риской линейки. Порядковый номер последнего, умноженный на цену делений, указывает на количество долей. В качестве примера отсчета можно взять произвольный размер 29 мм, цену деления 0,05 мм и порядковый номер 7. Вид уравнения будет следующим:

29+0,05*7=29,35 мм.

По стрелочному индикатору:

Здесь нониус представляет собой круглый циферблат, где стрелка указывает на дробную часть. Основной размер вычисляется аналогичным образом по штанге.

По электронному табло:

При ручном позиционировании штангенциркуль с дисплеем самостоятельно рассчитывает размеры поверхности и отражает на табло значения с точным показателем, не требуя нахождения необходимого штриха на шкале.

Ошибки в измерениях: основные причины

Многие штангенциркули, вне зависимости от вида и точности, даже при соблюдении указанной последовательности и заведомо правильной процедуре исчисления неправильно замеряют деталь.

При проведении измерений по нониусу погрешность может быть вызвана неверным выбором деления и неполным совпадением штрихов. Помимо этого, винты рамки бывают ослаблены, что приводит к смещению элементов в процессе замеров. При интенсивной эксплуатации губки стираются о материал заготовок, образуя просвет, не обеспечивающий полного прилегания плоскостей и влияющий на правильность измерения. Также можно отметить и другие ошибки:

перекос рамки по причине чрезмерного давления;
установка рабочих поверхностей на скругления или фаски торца;
деформация конструкции штангенциркуля;
отсутствие калибровки.

Электронный инструмент перед проведением работ следует выставлять на ноль. Все штангенциркули подвержены износу и требуют периодической поверки в соответствующих службах.

Выводы

Представленная инструкция даёт представление о том, как пользоваться штангенциркулем. На точность размеров во многом влияет и правильный выбор инструмента.

При покупке модели необходимо учитывать такие параметры, как диапазон измерения или длину штанги, класс точности или цену деления шкалы нониуса, количество и расположение губок, вес и габариты. Также важно обратить внимание на тип рамки устройства.
Нониусные штангенциркули используются в гаражных мастерских или небольших предприятиях. При серийном выпуске продукции или производстве деталей для высокоточной техники больше подойдёт стрелочный или цифровой инструмент.
Качественный штангенциркуль производится только в соответствии со стандартами ГОСТа, обладает соответствующей маркировкой и сертификатом поверки, подтверждающим заявленную точность измерений.
Существенными факторами являются климатические условия эксплуатации. Цифровые и аналоговые приборы плохо приспособлены для работы на объектах с повышенной влажностью или при повышенной запылённости воздуха.

В интернет-магазине «Рывок» представлен большой ассортимент различных штангенциркулей. Подобрать и купить подходящую модель можно на сайте компании. Доставка осуществляется в любой город России.

Штангенциркуль. Как им пользоваться и какие они бывают?

Строительные уровни. Обзор основных моделей

Строительный уровень – измерительный прибор для контроля поверхностей относительно горизонтальной или вертикальной плоскости. Старое название инструмента – ватерпас. Изделие прямоугольной формы имеет встроенные ёмкости, заполненные спиртосодержащим раствором. Внутри них перемещается воздушный пузырёк, по которому судят о величине отклонений. Уровень стандартного типа оснащён двумя рабочими колбочками с этанолом. Жидкость обладает нужной вязкостью, не замерзает на улице. Профессионалам необходим контроль углов. Для них предлагают модели с третьей поворотной колбой. Для более точного измерения используют уровни с дублирующими глазками, по паре на каждую сторону. Строительный уровень Строительные уровни FIT HQ Строительный уровень – устройство крайне необходимое в строительстве и ремонтных работах.

С помощью этого прибора можно вычислять отклонения поверхностей от горизонтали или вертикали, а также использовать их для переноса углов наклона одних элементов конструкций на другие. От предварительной разметки зависит конечный результат любого строительства и ремонта. Прежде чем купить строительный уровень, следует определиться, для каких целей он необходим, ведь вариаций этого прибора существует довольно много. Конечно же некоторые модели универсальны, но все-таки в некоторых случаях покупка универсального инструмента не всегда оправдана. Рассмотрим основные виды строительных уровней, их предназначение и принцип работы. Пузырьковый уровень Данный вид уровня, пожалуй, наиболее популярен. Объясняется эта популярность его универсальностью: такой прибор можно применять для сборки мебели, укладке плитки, возведении различных конструкций, установке полок. Конструкция инструмента достаточно проста: планка, на которой закреплена колбочка с пузырьком воздуха в жидкости.

Такие приборы еще называют ватерпасы. Длина планки может варьироваться от нескольких сантиметров до нескольких метров (у строительных уровней). Когда-то с помощью строительных уровней замеры можно было производить лишь в горизонтальной плоскости, так как на планки располагалась всего одна колба с пузырьком. Позже появились строительные уровни с двумя и более колбами, что дало возможность определять погрешности и вертикали, а также некоторые приборы оснащены третьей колбой, с помощью которой можно проверять линии, расположенные под углом. Конструкция планки такого уровня может быть двух видов – с квадратным сечением или в виде рельсы. Уровень в виде двутавра относится к профессиональным инструментам, как правило, прочнее, чем с квадратным сечением, вероятность того, что такой прибор деформируется при падении, очень мала. Существуют уровни с фиксированной длиной, а также приборы, которые можно раздвинуть как телескоп. Для того чтобы понять ровно ли располагается объект, нужно приложить уровень к нему так.

Чтобы пузырек располагался строго посередине. Среди пузырьковых измерительных инструментов можно выделить такую разновидность как трубный уровень. Это компактный прибор прямоугольной формы (бывают и складные), предназначенный для работы с профилем, трубами. Часто такой уровень оснащен магнитом для крепления к трубе. Водяной уровень (гидроуровень) Принцип действия водяного уровня основан на законе Паскаля о сообщающихся сосудах. Прибор представляет собой длинную гибкую трубку с колбами на концах, на которые нанесена измерительная шкала. Таким уровнем можно размечать только горизонтали. Трубка наполняется водой, важно при этом, чтобы воздух в трубку не попадал, и не образовывались пузырьки – это приведет к погрешностям в замерах. Одному человеку не очень удобно пользоваться данным уровнем, лучше иметь помощника. Каждый поднимает по одной колбе, перемещая ее так, чтобы край жидкости располагался строго напротив отметки, далее по закону Паскаля, получается точки, находящиеся в одной горизонтальной плоскости.

Длина трубки уровня подбирается в зависимости от размера помещения. Гидроуровнем часто пользуются при проектировании оконных проемов, систем отопления. Лазерный строительный уровень Лазерный уровень Лазерный уровень – современный измерительный прибор, проецирующий световые лучи на плоскости. Представляет собой небольшой корпус, внутри которого располагается светодиодное устройство, излучающее поток света, который преобразуется, проходя через линзу, в лазерный луч. Луч может проецироваться на расстояние в сотни метров. Профессиональные лазерные нивелиры могут проецировать до десяти лучей, в то время как бытовые приборы, как правило, ограничиваются двумя. Активно используются лазерные уровни в строительных работах, при облицовке плиткой, при монтаже потолков, поклейке обоев, сборке мебели. Уровнем бытового класса может пользоваться даже неподготовленный человек. Лазерный уровень в своей работе используют не только опытные мастера, но и начинающие ⠀ Попробуем разобраться в разновидностях и выбрать лучшую модель: ⠀ Лазерные уровни можно разделить на 4 типа: ⠀ Точечные — предназначены для разметки, проецируют точки на одном уровне.

Самый бюджетный вариант. Линейные — проецируют горизонтальную и вертикальную линию на поверхность. Удобны для разметки, установки розеток, каркасов. Ротационные — проецируют лазерную линию на 360 гр. Комбинированные — позволяют нанести разметку сразу и на стены и на потолок и пол, образуя единое рабочее пространство. Какие характеристики могут повлиять на выбор модели? Дальность построения — для бытовых целей достаточно от 2 до 20 м. Для открытой местности — 50 м и более. Количество лучей — для простых работ достаточно 1-2 линий. Когда в работе участвует несколько человек удобнее наличие большого количества лучей. Цвет луча — зеленый лучше виден даже на свету, но он дороже, чем красный. Крепление на штатив — удобно и для бытового использования используются компактные мини-штативы. В каталоге FIT представлено несколько моделей (18632-18665) и отдельно можно приобрести треноги (18625-18626). Все модели самоуспокаивающиеся с различными рабочими диапазонами.

Дополнительное оснащение Профессиональный инструмент может иметь множество дополнительных элементов, которые строже контролируют погрешности, отвечают удобству, особым условиям. Например, для работы с металлической поверхностью рекомендуем – уровень «Магнит» профи 18244 – 18248 (FIT HQ). Линейка изготовлена из алюминиевого сплава, имеет встроенный магнит. Фрезерованное основание препятствует скольжению. Инструмент легко переставляется одной рукой. Профессиональный строительный уровень Для уровня характерно следующее: Три рабочих глазка; Двойная мерная шкала. Прочный корпус дополнительно усилен. В категории три типоразмера – от 400 до 800 мм. Уровень подходит для ремонта и монтажа небольших металлоконструкций, укладки плитки. Уровень «Стайл» 18204 – 18220 (FIT HQ). Диапазон размеров в категории 400–2000 мм. Максимальная длина подходит для монтажа крупногабаритных панелей, заливки бетонной стяжки. Алюминиевый корпус усилен, не боится удара.

Фрезерованное основание не скользит. На корпус помещено три глазка. Увеличительная лупа позволяет хорошо видеть движение пузырька. Мерная шкала нанесена только на одну сторону линейки. Алюминиевый уровень строительный Поверки К измерительным инструментам предъявляется лишь одно требование – точность. Для строительных уровней разработано шесть классов точности. Характеристики каждого прописаны в ГОСТ 9416-83. Стандарт определяет размер, внешний вид, геометрию, правила поверки и маркировки. Например, обозначение – УС5М-2-I ГОСТ 9416-83. Марка расшифровывается следующим образом: длина – 500 мм, вес профилированной конструкции – 450 граммов, вес литой – 520 граммов, имеет магнитные вставки, две рабочие плоскости, климатическое исполнение от –40 до +40 °С. Заводской контроль качества осуществляют лабораторными испытаниями: на поверочной плите, при вибрации и замораживании. Проверить изделие на стройке можно в следующем порядке: На отсутствие деформаций.

Штукатурное правило прикладываем к рабочим сторонам уровня и смотрим отсутствие щелей. Проверка точности вертикального пузырька. По отвесу чертим на стене линию и прикладываем к ней инструмент. Пузырёк должен быть в центре. Контроль горизонта. Подвешиваем на саморезы гидравлический уровень, переносим отметки на стену. Затем прикладываем проверяемый инструмент – смотрим пузырёк. Уровень строительный жёлтый

Полное руководство по штангенциркулю

В нашем подробном руководстве мы рассмотрим, что такое штангенциркуль и какие типы штангенциркуля доступны на рынке. Мы также расскажем, для чего используются штангенциркули, как они работают и как они выглядят, а также дадим несколько полезных советов о том, как их использовать.

Что такое штангенциркуль?

Штангенциркули , также называемые штангенциркулем, представляют собой инструменты с двумя регулируемыми ножками или губками для точного измерения размеров объектов. Это инструменты машиностроения, которые часто связаны с металлообработкой, но также используются в ряде различных приложений, включая оружейное дело, токарную обработку и деревообработку. Это означает, что существует множество различных типов, которые предназначены для конкретных приложений и задач. Некоторые из них электронные и имеют цифровые дисплеи.

Как работают суппорты?

Они используются для измерения объектов, которые трудно измерить с помощью линейки или другого измерительного оборудования. У них есть две ножки, прикрепленные к центральному шарниру, что позволяет им двигаться ближе или дальше друг от друга, чтобы достичь нужного размера.

Для некоторых типов, например пружины , требуется другой измерительный инструмент, например линейка, для расчета расстояния между измерительными ножками. Их также называют измерительными инструментами передачи. Другие типы, например цифровой , циферблат и нониус , имеют шкалу. Это означает, что измерения можно считывать прямо с дисплея прибора. Помимо штангенциркуля, на нашем веб-сайте представлен широкий ассортимент другого измерительного оборудования .

Что измеряют штангенциркулем?

Существует четыре типа измерений, для которых используются штангенциркули – они описаны ниже:

Внутри

Для внутренней части объектов или пространств используйте маленькие ножки в верхней части штангенциркуля. Для этого закройте штангенциркуль, поместите губки в измеряемую область или объект, а затем раздвиньте их как можно дальше друг от друга.

Снаружи

Для внешней стороны объекта раздвиньте губки инструмента, поместите их над предметом, а затем сдвиньте их, пока они не достигнут объекта.

Глубина

Это делается с помощью лезвия глубины. Обычно он выходит за нижний или дальний конец, когда суппорт открыт. Для этого прижмите основной стержень штангенциркуля к верхней части измеряемого отверстия или зазора, а затем откройте штангенциркуль, пока лезвие не достигнет дна.

Шаг

Раскройте челюсти и поместите подвижную губку на верхнюю ступеньку измеряемого объекта. После этого разверните штангенциркуль до тех пор, пока неподвижная губка не достигнет нижней ступеньки.

Как пользоваться штангенциркулем

Они очень просты в использовании и чрезвычайно эффективны для получения точных измерений.

Некоторые штангенциркули фиксируются открытыми на определенной ширине и обычно используются для оценки качества и соблюдения стандартов, например, для проверки того, что производимый продукт всегда имеет одинаковый размер и консистенцию. В то время как подвижные штангенциркули регулируются, что позволяет пользователям измерять ряд объектов.

Верхний наконечник: При использовании инструмента обязательно измеряйте прямо (перпендикулярно объекту).

Различные типы штангенциркуля

Ниже приведены наиболее распространенные типы штангенциркуля и их назначение.

Штангенциркули

Впервые они были представлены французским математиком Пьером Вернье в 1631 году.

Имеют двойные шкалы, расположенные сверху и снизу, показывающие как имперские, так и метрические измерения. Некоторые стили также имеют цифровые показания.

Используются для измерения наружного и внутреннего диаметра, а также глубины.

Они могут измерять до 1/10 мм (или 0,1 мм/0,01 см), что известно как наименьшее количество.

Магазин для нониусных штангенциркулей

Цифровые/электронные штангенциркули

Цифровые штангенциркули — это последняя инновация в технологии.

Вместо реечного механизма внутренний микропроцессор вычисляет положение ножек и отображает показания на электронном дисплее.

Магазин цифровых штангенциркулей

Штангенциркули с пружинным шарниром

Имеют две ножки, пружину и регулировочную гайку. Расстояние между двумя ножками инструмента можно регулировать, поворачивая винт и гайку.

Однако, поскольку они не имеют шкалы, этот тип необходимо сверять с измерительным инструментом, таким как линейка.

Суппорты пружинного шарнира бывают двух типов – наружные и внутренние. Первый измеряет толщину и диаметр объектов, а второй измеряет диаметр отверстий, а также расстояния.

Магазин пружинных штангенциркулей

Микрометры

Эти устройства, также известные как микрометрические винтовые калибры, используются для измерения очень малых расстояний. Они также используются для отображения глубины, длины и толщины с помощью наковальни и шпинделя.

При внешнем считывании, когда объект надежно закреплен между наковальней и шпинделем, микрометр блокируется для получения точных показаний. Они широко используются в машиностроении.

Магазин микрометров

Штангенциркули

У них есть циферблатный дисплей со стрелкой-индикатором для отображения измерения.

Этот тип можно использовать для наружных, внутренних, ступенчатых и глубинных измерений.

Магазин для штангенциркуля с циферблатом

Штангенциркули Jenny

Их также называют штангенциркулем с нечетной ножкой или штангенциркулем-гермафродитом.

Этот тип инструмента используется для рисования линий на определенном расстоянии от края объекта или заготовки.

Магазин Jenny Calipers

Что такое нулевая ошибка?

Ошибка нуля является одной из наиболее распространенных ошибок в измерительных приборах, таких как штангенциркули. Это относится к инструменту или системе, дающей показание, когда на самом деле истинное показание в этот момент равно нулю. Важно учитывать нулевую ошибку, поскольку она может привести к систематической неопределенности.

Какова погрешность нуля штангенциркуля?

Это происходит, когда штангенциркуль установлен в закрытое положение, так что измерительные губки соприкасаются друг с другом, но ноль на нониусной шкале не совпадает с нулем на основной шкале. Это может быть вызвано неправильной калибровкой, а также механическим ударом, который влияет на выравнивание ног. На изображении ниже показана нониусная шкала рядом с основной шкалой.

Каков принцип работы нониуса?

Штангенциркули имеют основную шкалу и нониусную шкалу. Нониусная шкала — это устройство, используемое для получения дополнительной десятичной точки в измерении. Он использует основной принцип выравнивания сегментов линии для повышения точности показаний. Показания нониуса добавляются к показаниям основной шкалы, чтобы получить десятичное значение в миллиметрах.

Это стало возможным благодаря разнице в расстоянии между делениями на обеих шкалах. Основная шкала градуирована как обычная метровая линейка, каждая отметка находится на расстоянии 1 мм, а расстояние между нониусными шкалами обычно составляет 0,9.мм. Таким образом, если нулевая отметка на нониусной шкале совмещена с нулем на основной шкале, то первая отметка на нониусной шкале будет на 0,1 мм раньше первой отметки на основной шкале. На изображении ниже показана нониусная шкала рядом с основной шкалой.

Что точнее, штангенциркуль или микрометр?

Нониусные весы обычно используются для измерения объектов диаметром до нескольких сантиметров и с точностью +/- 0,1 мм. Если требуется более точное показание, можно использовать микрометр. Эти инструменты обычно имеют точность 0,01 мм и используются для измерения объектов размером не более нескольких миллиметров.

Лучшие варианты цифрового штангенциркуля в 2023 году

Мы можем получать доход от продуктов, доступных на этой странице, и участвовать в партнерских программах.

Фото: Том Скализи

Штангенциркули существуют уже много столетий, выдержав испытание временем как один из самых эффективных и точных измерительных инструментов. Несмотря на то, что доступно несколько типов штангенциркуля для выполнения различных функций, штангенциркуль оказался лучшим универсальным вариантом для измерения внешнего диаметра, внутреннего диаметра и глубины различных объектов. Когда-то штангенциркули были доступны только в аналоговых версиях, которые показывали свои измерения на круглом циферблатном дисплее, но достижения в области технологий привели к последней инновации в конструкции штангенциркуля: цифровому штангенциркулю.

Цифровые штангенциркули имеют ряд преимуществ по сравнению с аналоговыми аналогами, что позволяет проводить чрезвычайно точные измерения. Чтобы воспользоваться всеми преимуществами цифровых штангенциркулей, читайте дальше, чтобы узнать больше о том, как выбрать лучший цифровой штангенциркуль, и посмотрите, что мы обнаружили в ходе практического тестирования следующих моделей.

ЛУЧШИЙ В ОБЩЕМ СЛУЧАЕ: Инструменты для измерения по часовой стрелке DCLR-0605 Электронный цифровой штангенциркуль
Второе место: Электронный цифровой микрометр VINCA DCLA-0605
Best Bang для Buck: Adoric Digital Digiper, 0-6 ″ SAIPER SEARURING TOOL LOARGE
Выбор Absolute Origin 0-8 ″ Digital Caliper
Лучшая Easy Operation: Neviper 01407A
Лучший водостойкий: Igage IGAGING IP54 Электронный цифровой характер 0-6 ″ Дисплей
.0008
6-дюймовый цифровой штангенциркуль MOOCK
WEN 10761 Электронный 6,1-дюймовый цифровой штангенциркуль
Фото: Том Скализи
общая функциональность и дизайн.
Они содержат внутренние/внешние губки для измерения внутреннего и внешнего диаметров, глубиномер, ЖК-дисплей, показывающий измерения на цифровом экране, основную шкалу и регулировочное колесо, которое перемещает губки вверх и вниз по шкале.
Каждый из этих компонентов имеет характеристики, влияющие на его функции, поэтому при поиске лучших цифровых штангенциркулей для определенного набора потребностей понимание этих элементов и того, как они работают, может помочь покупателям сделать лучший выбор.
Материал
Цифровые штангенциркули изготавливаются из нержавеющей стали, углеродного волокна или пластика, и каждый материал имеет свои преимущества и недостатки. Нержавеющая сталь — это материал, наиболее часто используемый в высококлассных цифровых штангенциркулях. Он прочный и тяжелый, устойчив к воде, грязи и маслу. Цифровые штангенциркули из нержавеющей стали также обычно самые дорогие.
Углеродное волокно имеет небольшой вес и средний уровень прочности. Его плотно сплетенные нити из углеродных полимерных волокон так же прочны, как сталь, но лишь на долю веса. Однако углеродное волокно не так устойчиво к коррозии, как нержавеющая сталь, и может быстрее изнашиваться под воздействием воды, грязи или ультрафиолетовых лучей. За некоторыми исключениями, суппорты из углеродного волокна обычно дешевле, чем суппорты из нержавеющей стали.
Пластиковые суппорты зачастую самые дешевые и легкие, но они наименее долговечны. Пластиковые цифровые штангенциркули редко используются профессионалами или серьезными мастерами.
Наконец, суппорты из композитных материалов представляют собой гибридную комбинацию стандартного пластика и углеродного волокна, что обеспечивает средний уровень между пластиком и углеродным волокном по долговечности и доступности.
Точность
Одним из основных преимуществ цифровых штангенциркулей является их способность выполнять высокоточные измерения. Цифровой штангенциркуль может измерять с шагом от 0,01 дюйма (0,25 мм) до 0,0005 дюйма (0,0125 мм), в зависимости от качества инструмента и уровня квалификации оператора. Электронные компоненты, которые преобразуют расстояние между внутренней и внешней губками, оказывают наибольшее влияние на уровень точности штангенциркуля. Однако некоторые аппаратные компоненты также могут играть роль.
Цифровые штангенциркули из полированной нержавеющей стали обычно обеспечивают более плавное движение измерительных губок. Предоставляя дополнительный захват пальцам для перемещения челюстей вверх и вниз, большое текстурированное ведущее колесо также может помочь в более точных регулировках. Общая точность пары цифровых штангенциркулей зависит от сочетания навыков пользователя и индивидуальных особенностей прибора.
Глубиномер
Когда речь идет о штангенциркуле, на ум, вероятно, приходят два набора измерительных губок, которые открываются и закрываются в верхней части шкалы. Ограничитель глубины, третий инструмент, представляет собой небольшой стержень, который выдвигается и втягивается с конца стержня штангенциркуля. Используйте его для измерения глубины отверстий, полостей и других углублений.
Какими бы полезными они ни были, глубиномер может быть невероятно хрупким в паре низкокачественных штангенциркулей. Если глубиномер важен для конкретных нужд, убедитесь, что он достаточно прочен, чтобы выдерживать регулярное использование. Нержавеющая сталь и углеродное волокно обычно отвечают всем требованиям, тогда как пластик или композитные материалы не рекомендуются.
Внутренние/наружные губки
Наиболее часто используемые части набора цифровых штангенциркулей, внутренние и внешние губки, измеряют внутренние и внешние размеры объекта. Они расположены на противоположных сторонах основной шкалы штангенциркуля, а внешние губки больше внутренних. Используйте внешние губки для измерения внешнего диаметра объекта и внутренние губки для измерения внутреннего диаметра объекта. Как и в ограничителе глубины, внутренние и внешние губки перемещаются по мере вращения регулировочных колес до тех пор, пока губки не соприкоснутся с объектом.
Чтобы обеспечить постоянную точность измерений, цифровые штангенциркули должны иметь крепкие внутренние и внешние губки. Обратите особое внимание на качество конструкции внутренних губок.
Метрические системы
Некоторым пользователям нужны измерения для использования имперской системы (дюймы и футы), в то время как другим требуется метрическая система (миллиметры и сантиметры). Один тип измерительной системы более распространен в разных частях мира, но домашние мастера могут столкнуться с обоими типами. Например, разные автопроизводители используют детали, основанные на разных системах измерения.
К счастью, почти все цифровые штангенциркули отображают размеры как в дюймах, так и в миллиметрах. Кнопка на ЖК-дисплее обычно используется для переключения между двумя измерительными системами. Обе системы часто печатаются в основном масштабе.
Дополнительные функции
Наряду с описанными выше основными функциями пара цифровых штангенциркулей имеет несколько дополнительных функций, в том числе:
Большой ЖК-экран
Кнопка сброса, также называемая пользователь может сбросить показания дисплея на ноль
Стопорный винт фиксирует внутреннюю и внешнюю губки на месте
Автоматическое отключение ЖК-дисплея для продления срока службы батареи
Порт передачи данных для загрузки измерений в специализированное программное обеспечение
Сертификат защиты IP54
в средах, неблагоприятных для электроники, например, в механических мастерских или на открытом воздухе. Если это является приоритетом, убедитесь, что выбранные цифровые штангенциркули могут выдерживать эти суровые условия, и именно здесь вступает в действие рейтинг IP (или защита от проникновения). Тестирование IP — это процесс сертификации третьей стороной, который проверяет устойчивость электронных компонентов к воздействию окружающей среды.
Первая цифра после «IP» представляет собой уровень защиты изделия от твердых частиц, а вторая цифра представляет собой уровень влагостойкости инструмента. Для цифровых штангенциркулей отраслевым стандартом является IP54. «5» означает, что он может противостоять пыли, а «4» означает, что он может противостоять брызгам воды со всех сторон. Если пара цифровых штангенциркулей будет работать в суровых условиях, особенно на открытом воздухе, ищите сертификат защиты IP54.
Простота использования
Выполнение подробных измерений может быть достаточно утомительным, поэтому большинство пользователей ищут штангенциркули, которыми легко пользоваться. К счастью, большинство функций, влияющих на уровень точности цифровых штангенциркулей, также упрощают их использование, например детали из полированной нержавеющей стали и большое текстурированное колесико. Многие дополнительные функции также облегчают использование штангенциркуля, например, большой ЖК-дисплей и стопорный винт.
Фото: Том Скализи
Наш выбор
Принимая во внимание все эти характеристики, пришло время принять взвешенное решение о покупке. Однако попытка собрать воедино все эти факторы может быстро сокрушить самого организованного покупателя. Чтобы помочь, мы провели практическое тестирование со всеми следующими моделями. Рассмотрим лучший выбор в нескольких категориях для лучшего набора цифровых штангенциркулей.
Фото: amazon.com
ПОСМОТРЕТЬ
Электронный цифровой штангенциркуль от компании Clockwise Tools с полированной нержавеющей сталью и большим цифровым дисплеем измеряет до 0,0001 дюйма. Он имеет большие кнопки на цифровом дисплее, которые позволяют пользователю переключаться между метрическими, стандартными и дробными измерениями.
Штангенциркуль Clockwise Tools имеет конструкцию из нержавеющей стали и имеет сертификат защиты IP54, гарантирующий устойчивость инструмента к влаге и грязи. Порт передачи данных загружает измерения в компьютер. Автоматическое отключение срабатывает через 5–7 минут бездействия, чтобы продлить срок службы батареи. Хотя эти штангенциркули не поставляются с сертификатом калибровки, они проходят предварительную калибровку перед отправкой.
Во время тестирования большой дисплей был звездой шоу, так как он очень легко читается. Кроме того, раздвинуть челюсти и быстро и точно произвести измерение было просто (отчасти благодаря большому дисплею). Единственное, что нам не понравилось, так это аналоговое правило, так как маркировка совсем не традиционная.
Спецификации продукта
Диапазон: от 0 до 6 дюймов/150 мм
Стили измерения: Imperial, Метрика, фракции
. дисплей очень легко читается
Простота использования для замеров
Защита от атмосферных воздействий IP54 для неблагоприятных погодных условий
Минусы
Аналоговая маркировка на линейке немного сбивает с толку
Получите электронный цифровой штангенциркуль по часовой стрелке DCLR-0605 на Amazon или в Walmart.
Фото: amazon.com
ПОСМОТРЕТЬ
Любой, кто ищет качественный набор штангенциркулей, может обратить внимание на электронный цифровой микрометр Vinca DCLA-0605. Эти 6-дюймовые цифровые штангенциркули от VINCA изготовлены из полированной нержавеющей стали, что обеспечивает долговечность и простоту использования. Инструмент имеет 1,5-дюймовый ЖК-дисплей и может четко отображать измерения с точностью до 0,0001 дюйма. Пользователь может преобразовывать измерения в дюймы, миллиметры или доли, и он имеет порт данных для электронного поиска измерений.
К сожалению, эта пара штангенциркулей не поставляется с сертификатом калибровки, но каждая модель калибруется на заводе перед отправкой. У них также нет сертификата IP54, хотя VINCA предлагает годовую гарантию и прочный футляр для хранения для защиты.
Мы обнаружили, что Vinca очень легко читается как при использовании цифрового штангенциркуля, так и при использовании его аналоговой линейки. Мы также чувствовали, что качество сборки было на высоте, и придавали этому суппорту ощущение сверхмощности. И хотя крышка аккумуляторного отсека время от времени отскакивала, мы считаем, что цена на эту модель хорошая.
Спецификации продукта
Диапазон: от 0 до 6 дюймов/150 мм
Стиль измерения: Imperial, Метрика, фракции
. очень легко читается
Надежное качество сборки и материалов
Хорошая цена за функции и качество сборки
Минусы
Крышка батарейного отсека иногда выскакивает
Получите Vinca DCLA-0605 на Amazon или в Walmart.
Фото: amazon.com
ПОСМОТРЕТЬ
6-дюймовый цифровой штангенциркуль Adoric по доступной цене не имеет себе равных. Эта модель обеспечивает измерения с точностью до 0,01 дюйма и имеет дисплей шириной 1,5 дюйма. Вся конструкция выполнена из пластика и обеспечивает измерения в имперских или метрических единицах.
Чтобы было ясно, в описании этого суппорта есть компоненты из углеродного волокна, но мы не нашли их в тестируемой модели. Тем не менее, мы обнаружили, что дисплей очень легко читается, и, несмотря на то, что он полностью пластиковый, модель проста в использовании. Крышка аккумуляторного отсека несколько раз отскакивала, но доступная цена и точность делают его достойным выбором.
Product Specs
Range: 0 to 6 inches/150mm
Measurement styles: Imperial and metric
Additional features: None
Pros
Affordable price point
Дисплей легко читается
Удобен в использовании, несмотря на доступную цену
Минусы
Крышка аккумуляторного отсека снимается
Пластиковая конструкция (мы не обнаружили углеродного волокна)
Получите измерительный инструмент Adoric Digital Caliper 0-6″ на Amazon.
Фото: amazon.com
ПОСМОТРЕТЬ
Любой домашний слесарь, желающий обновить свой старый штангенциркуль до серьезного инструмента, должен обратить внимание на цифровой штангенциркуль iGaging Absolute Original 0-8″. Эта модель имеет конструкцию из нержавеющей стали, метрические и имперские размеры, а также размеры до 0,0001 дюйма. Он также имеет порт данных для электронной передачи данных.
Этот инструмент имеет степень защиты IP54, а это означает, что он с меньшей вероятностью будет поврежден от элементов при использовании вне контролируемой среды. Кроме того, его больший размер позволяет измерять более крупные детали, чем стандартный штангенциркуль.
Большие размеры iGaging Absolute Origin были первым, что мы заметили во время тестирования, так как он может получать измерения от более крупных объектов. Кроме того, нам понравилось, что контрастные метки на аналоговой линейке легко читаются, а ее устойчивость к атмосферным воздействиям имеет немалое значение, особенно при проведении измерений на открытом воздухе, которые позволяют большие губки. Экран немного мал, но цифры полностью заполняют его для полулегкого чтения.
Product Specs
Range: 0 to 8 inches/200mm
Measurement styles: Imperial, metric, fractions
Additional features: Cable port
Pros
Larger по сравнению с традиционным цифровым штангенциркулем
Контрастные метки на аналоговой линейке легко читаются
Устойчивость к атмосферным воздействиям имеет большое значение
Минусы
Маленький экран немного труден для чтения
Приобретите цифровой электронный штангенциркуль iGaging Absolute Origin 0-8″ на Amazon.
Фото: amazon.com
ПОСМОТРЕТЬ
Когда дело доходит до быстрого и точного измерения, обратите внимание на электронный цифровой штангенциркуль Neiko 01407A. Этот штангенциркуль оснащен установочным винтом с накатанной головкой и регулировочным колесиком и предлагает измерения от 0 до 6 дюймов или 150 мм в метрических, имперских единицах или дробях. Он имеет встроенный порт данных для передачи данных.
Однако у него нет гарантии или сертификата защиты IP54, и он не откалиброван на заводе. Несмотря на эти недостатки, простота эксплуатации и прочная конструкция делают его пригодным для точных измерений.
Мы подумали, что электронный цифровой штангенциркуль Neiko 01407A особенно прост в использовании во время тестирования. Во-первых, нам понравилось, что контрастная линейка и цифровой дисплей легко читаются (хотя размер десятичных знаков действительно уменьшается). Кроме того, регулировочное колесо было легко использовать для получения быстрых измерений и переключения между внутренними губками, внешними губками и измерениями глубины.
Спецификации продукта
Диапазон: от 0 до 6 дюймов/150 мм
Стили измерения : Imperial, Metric, фракции
. контрастная аналоговая линейка и цифровой дисплей
Легко использовать для быстрого измерения
Плавно скользит с помощью колесика
Минусы
Размер десятичных знаков уменьшается
Получите электронный цифровой штангенциркуль Neiko 01407A на Amazon.
Фото: amazon.com
ПОСМОТРЕТЬ
Те, кто регулярно работает во влажных условиях и нуждается в водонепроницаемом цифровом штангенциркуле, оценят электронный цифровой штангенциркуль iGaging IP54. Сертификация IP54 этого инструмента гарантирует, что он может противостоять воде и грязи, а также точно измеряет до 0,0001 дюйма. Он имеет конструкцию из нержавеющей стали и имеет 2-дюймовый дисплей с крупными цифрами для удобства чтения. Он также преобразует измерения между имперскими, метрическими и дробными значениями.
Мы обнаружили, что EZ-Cal чрезвычайно удобен в использовании во время испытаний благодаря большому цифровому дисплею, контрастной аналоговой линейке и легко управляемым губкам. Помимо устойчивости к атмосферным воздействиям, большой цифровой дисплей этого штангенциркуля и конструкция из нержавеющей стали кажутся прочными и надежными, и мы без колебаний будем использовать его во влажных условиях.
Характеристики продукта
Диапазон: от 0 до 6 дюймов/150 мм
Виды измерений: Имперские, метрические единицы, дроби
Дополнительные функции: None
Pros
ЭКОЛЖНОГО ПРОИЗВОСТИ
Аналоговое правило легко считать
IP54. слайд на месте
Получите электронный цифровой штангенциркуль iGaging IP54 на Amazon.
Фото: amazon.com
ПОСМОТРЕТЬ
Любой, кому может понадобиться измерить объект или компонент в действительно ужасных условиях, должен проверить штангенциркуль Mitutoyo 500-722-20 Digimatic. Эта модель имеет конструкцию из нержавеющей стали и сертифицированную защиту IP67, чтобы выдерживать грязь, копоть, пыль, воду и даже автомобильную охлаждающую жидкость и антифриз. Он измеряет до 0,0001 дюйма и переключается между имперскими и метрическими единицами измерения.
Цифровые штангенциркули Mitutoyo обеспечивают один из самых высоких уровней точности на рынке: до 0,0005 дюйма. Кроме того, он поставляется в гладком защитном чехле для дополнительной защиты. Он дорогой и предлагает только десятичные показания, и в нем отсутствует порт данных для передачи измерений на компьютер.
Во время нашего теста мы сразу почувствовали разницу в качестве сборки и материалов, из которых изготовлен этот цифровой штангенциркуль, по сравнению с другими. Это тяжелый инструмент, и он весит 1 фунт. Нам также понравилась устойчивость к атмосферным воздействиям, так как мы чувствовали себя совершенно комфортно, измеряя шланги на одном из наших старых прохудившихся автомобилей. Кроме того, трудно поспорить со степенью точности, которую предлагает эта модель.
Product Specs
Range: 0 to 6 inches/150mm
Measurement styles: Imperial, metric, fractions
Additional features: None
Pros
Extreme environmental сопротивление
Один из самых простых в использовании
Очень точный
Прочная конструкция
Минусы
Дорого
Маленький экран
Получите Mitutoyo 500-752-20 на Amazon.
Также протестировано:
Цифровой микрометр MOOCK, 6 дюймов, нониусный штангенциркуль
6-дюймовый цифровой микрометр, нониусный штангенциркуль Mook был в нашем списке для тестирования, поэтому мы попробовали его. Мы были заинтригованы его конструкцией из нержавеющей стали, контрастной маркировкой и довольно большим ЖК-дисплеем. Нам также понравилось, что он может переключаться между метрическими, имперскими и дробными значениями.
Тем не менее, во время нашего теста действие настройки Moock было точным, то неудачным (в основном промахом). Колесико большую часть времени не срабатывало, а когда оно двигалось, казалось, что весь слайд скрежещет. Однако точность не была проблемой.
WEN 10761 Электронный 6,1-дюймовый цифровой штангенциркуль
Мы продолжаем пробовать инструменты WEN, так как бренд действительно предлагает алмазы в необработанном виде, особенно по доступным ценам. Мы хотели попробовать электронный 6,1-дюймовый цифровой штангенциркуль 10761 из-за его очень большого дисплея и приемлемой цены, надеясь, что это будет один из тех бриллиантов.
Однако получилось грубо. Во-первых, поймите, что дисплей выдающийся. Это действительно один из лучших дисплеев в тесте. Однако эта модель не будет иметь точной калибровки. Каждый раз, когда мы обнуляли эту модель в закрытом положении, она давала нам другое показание, иногда до пятисотых дюйма. Это достаточная причина, чтобы мы поставили этот WEN на первое место в нашем списке.
Наш вердикт
Электронный цифровой штангенциркуль Clockwise Tools DCLR-0605 предназначен для тех, кто ищет универсальный и надежный цифровой штангенциркуль с большим дисплеем, простотой использования и устойчивостью к атмосферным воздействиям. Но для тех, кто предпочитает сэкономить немного денег, измерительный инструмент Adoric Digital Caliper 0-6″ Calipers Measuring Tool доступен по доступной цене, а его дисплей и столь же простые в использовании функции трудно не заметить.
Как мы тестировали лучший цифровой штангенциркуль
Когда мы взялись за составление списка этих инструментов, мы хотели убедиться, что предлагаем только лучшие цифровые штангенциркули, чтобы покупатели знали, что они получат. Чтобы убедиться в этом, мы провели практическое тестирование всех этих моделей.
Первый тест включал настройку, чтобы убедиться, что все эти модели легко собрать, активировать, откалибровать и использовать. Затем мы решили проверить их точность, проверив толщину кожи, углового железа и дерева.
В следующем тесте мы проверили глубину нескольких тонко обработанных удлинителей фототрубок, которые были у нас под рукой. Наконец, мы проверили внутренние размеры тех же расширений. Точность инструментов, которые могли справиться с элементами, мы проверяли на замасленных, грязных фитингах под капотом старой проектной машины.
Наконец, мы сравнили все функции каждой модели, чтобы убедиться, что они стоят вложений. Выполнив эти тесты, мы смогли составить список точных, простых в использовании цифровых штангенциркулей, которые обязательно будут работать.
Советы по использованию цифровых штангенциркулей
Даже имея самые лучшие цифровые штангенциркули, домашние мастера должны знать, как правильно пользоваться этим инструментом. Вот несколько основных советов.
Во-первых, обязательно обнулите/сбросьте показания на ЖК-дисплее перед выполнением измерения. Как только на дисплее появится «0», начните поворачивать регулировочное колесо до тех пор, пока внутренняя или внешняя губки не войдут в плотный контакт с объектом. Используйте внешние (нижние) губки для считывания внешнего диаметра объекта, а внутренние (верхние) губки — для измерения внутреннего диаметра.
Чтобы измерить глубину предмета, канавки или углубления, используйте глубиномер. Убедитесь, что нижняя часть штангенциркуля перпендикулярна измеряемому объекту, и двигайте регулировочное колесо до тех пор, пока кончик глубиномера не упрется в объект.
Еще несколько советов:
Затяните стопорный винт после выполнения измерения, чтобы сохранить или перенести его.
Регулярно проверяйте наличие признаков износа, таких как царапины или заусенцы, на губках и шкале, которые могут повлиять на точность измерений штангенциркуля.
Выполняйте калибровку штангенциркуля один раз в год либо профессионально, либо с помощью калибровочного калибра, чтобы обеспечить точность измерений. Если штангенциркули не поставлялись с сертификатом калибровки, откалибруйте их после первоначальной покупки.
Часто задаваемые вопросы
Если некоторые вопросы, которые не были рассмотрены в этом руководстве, все еще остаются, рассмотрите следующие ответы на наиболее часто задаваемые вопросы.
В. Как работают цифровые штангенциркули?
Цифровые штангенциркули используют цифровой энкодер, который отображает результаты измерений на цифровом интерфейсе вместо реечной системы, которую аналоговые штангенциркули отображают на круглом циферблате.
В. Каковы преимущества цифровых штангенциркулей?
Цифровые штангенциркули могут выполнять высокоточные измерения (до 0,0005 дюйма) внутреннего диаметра объекта, внешнего диаметра и глубины.
