Наливной пол своими руками — пошаговая инструкция как залить наливной пол

В народе бытует мнение, что пол – это половина ремонта. Неудивительно, что к выбору напольного покрытия большинство людей подходит с особой ответственностью. Да и ассортимент здесь очень большой – линолеум, ламинат, паркет, плитка, камень, ковролин. Однако следует учесть, что эти финишные покрытия нужно стелить только на идеально ровную поверхность. Одним из современных способов создания ровного, прочного, износостойкого основания является устройство наливного пола.

Наливной пол со сбалансированным составом легко растекается по поверхности, а после затвердевания формирует гладкую основу. Он блестяще справляется с задачей сглаживания неровностей и устранения перепадов.

Наливной пол используют как в жилых помещениях, так и в общественных (торговые центры, офисные комплексы) и на промышленных объектах (цеха, склады).

Преимущества наливных полов

• Прочность. Покрытия обладают повышенной устойчивостью к образованию трещин, не дают усадки. Пол выдерживает температуру от –50 °C до +70 °C.
• Экономичный расход. На 1 м² нужно 13,5 кг сухой смеси.
• Быстрое затвердевание. Хождение по поверхности возможно через 4-6 часов.
• Экологичность. Смеси торговой марки «Старатели» соответствуют ГОСТу и могут использоваться в жилых помещениях.
• Удобство работы. Сбалансированный состав смесей обеспечивает качественное саморастекание и самонивелирование.

Каким может быть наливной пол и как правильно его заливать?

Виды и особенности материала

Материалы классифицируют по разным критериям, но в первую очередь по вяжущему веществу. Наиболее популярны покрытия на основе гипсо-цементного (комплексно-минерального) вяжущего. Они не требуют армирования. Укладывать финишное покрытие на них можно через 3-7 суток (плитка, камень) или через 7 суток (ламинат, линолеум). Ходить по поверхности вы сможете уже спустя 4-6 часов после заливки.

Востребованы составы на основе цемента с добавлением фракционного песка и модифицирующих добавок. Такие составы легки в  работе. Они застывают, образуя гладкую поверхность, ходить по полу можно уже через 24 часа, а укладывать финишное покрытие – спустя 3–7 дней.

Торговая марка «Старатели» производит наливные полы, соответствующие ГОСТ 31358:

1 2 3

4 5

1.  Толстый (на основе цемента). Используется при значительных перепадах уровня пола. Рекомендуемая толщина слоя – от 30 до 100 мм. Подходит для базового и финишного выравнивания оснований из бетона или цемента в помещениях с нормальной и повышенной влажностью (в том числе без отопления). Может применяться для наружных работ.
2. Высокопрочный (на основе цемента). Используется в местах с большой проходимостью, где отмечаются повышенные эксплуатационные нагрузки (гаражи, подвалы, промышленные цеха, склады). Подходит для систем «теплый пол». Толщина слоя – от 30 до 100 мм.
3. Практичный (минеральное вяжущее на основе гипса и цемента). Это самый популярный материал, который подходит для помещений с нормальной влажностью в любых зданиях – от жилых домов, поликлиник и детских садов до спорткомплексов, административных объектов, промышленных предприятий. Толщина слоя – от 5 до 70 мм.
4. Быстротвердеющий (минеральное вяжущее на основе гипса и цемента). Оптимальное решение в условиях сжатых сроков: ходить по такой поверхности можно уже через 4 часа. Подходит для любых зданий – от жилых домов и школ до промышленных цехов. Толщина слоя – от 5 до 100 мм.
5. Тонкий (минеральное вяжущее на основе гипса и цемента). Используется для финишного выравнивания гипсовых, бетонных, цементно-песчаных и иных оснований. Толщина слоя – от 1 до 30 мм.

Преимущества перечисленных составов:

• Идеально гладкая, ровная поверхность.
• Отличная растекаемость.
• Прочность, износостойкость.
• Устойчивость к влаге, появлению трещин.
• Морозостойкость.
• Доступная цена.

Используемые инструменты

Для работы вам понадобится:

• Бак строительный 40 л. В нем замешивают смесь. Его объема хватает для замешивания мешка состава на 20–25 кг.
• Строительный миксер или электродрель со специальной насадкой для замешивания. Позволяет получить однородную массу.
• Игольчатый валик. Используется для раскатывания, разравнивания смеси, удаления из нее пузырьков воздуха. Снабжается телескопической ручкой (предусматривает регулировку длины).
• Шипованные насадки на обувь (мокроступы пластиковые). Это платформы с металлическими шипами длиной 2,5 см, которые позволяют передвигаться по залитому полу и не оставлять следов.
• Строительный уровень (на 2-2,5 метра). Помогает рассчитать нужное количество смеси, контролировать качество заливки после затвердевания состава. Считается, что разброс менее 2 мм на 2 м является нормой.

Как залить наливной пол своими руками: пошаговая инструкция

Чтобы получить идеально ровное, надежное покрытие, нужно:

1) Очистить основание

Удалять пыль и мусор удобно при помощи промышленного пылесоса. Не забудьте пройтись по углам трубой пылесоса без насадки – это позволит эффективно очистить все труднодоступные места. Также необходимо избавиться от масляных пятен и остатков других веществ (например, лака или краски), которые уменьшают адгезию.

Чтобы исключить утечку раствора, в основании нужно заделать все швы, дыры и трещины. Для этого подойдет густой цементно-песчаный раствор.

2) Загрунтовать поверхность

Нанесение грунтовки способствует улучшению сцепления основания с наливным полом. Для этого удобнее всего использовать валик на длинной телескопической ручке. Также можно работать с кистью или краскопультом.

Для грунтования подойдет грунтовка торговой марки «Старатели» («Профи», «Универсальная», «Глубокого проникновения»). Она быстро сохнет и экономично расходуется. Наносить состав можно в широком диапазоне температур – от +5 до +30 ◦С.

Обратите внимание, что если основание сильно впитывает влагу, то грунтовать его нужно не менее 2 раз.

3) Определить уровень заливки

Эту задачу поможет решить уровень (например, лазерный), благодаря которому строится горизонталь. При помощи реперного штыревого маяка устанавливают уровень будущего наливного пола таким образом, чтобы наивысшую точку основания (например, выступ или бугор) покрывал минимальный слой (эта информация представлена на упаковке наливного пола). Например, для полов «Практичный» и «Быстротвердеющий» минимальный слой равен 5 мм. Далее по всей площади помещения расставляют другие маяки-реперы на одном уровне с первым маяком. Для этого от каждого маяка отмеряют равное расстояние по уже построенной горизонтали. Таким образом, нижняя конечность каждого штыря-маяка находится на одной плоскости – это и есть уровень, до которого будут наливаться полы.

Также не забудьте по периметру комнаты наклеить демпферную ленту у основания стены, вокруг выступающих элементов (например, колонн). Она нужна для компенсации линейных деформаций и при температурных скачках.

4) Приготовить раствор

Необходимо строго соблюдать пропорции, указанные на упаковке смеси. В емкость с чистой водой засыпают мешок сухой смеси. Учтите, что при передозировке воды возможно снижение прочности и расслоение покрытия. Затем состав перемешивают до образования однородной тягучей массы. Смесь оставляют на 5 минут, после снова перемешивают. Использовать ее надо в течение 40 минут.

5) Залить пол

Заливать пол удобно в специальных насадках с шипами (их называют мокроступами). Работу начинают с участков, наиболее отдаленных от входа.

При помощи игольчатого валика из смеси выгоняют воздух (можно также использовать Т-образную рейку). Ходить по залитой поверхности можно через тот промежуток времени, который указан на упаковке. Например, для быстротвердеющих составов это 4 часа, для толстых наливных полов – 24 часа.

Проверить, насколько ровной получилась готовая поверхность, поможет пузырьковый уровень: пузырек должен находиться строго посередине.

Изучить подробные характеристики наливных полов торговой марки «Старатели» можно на сайте компании. Здесь же вы найдете подробную видеоинструкцию по заливке пола.

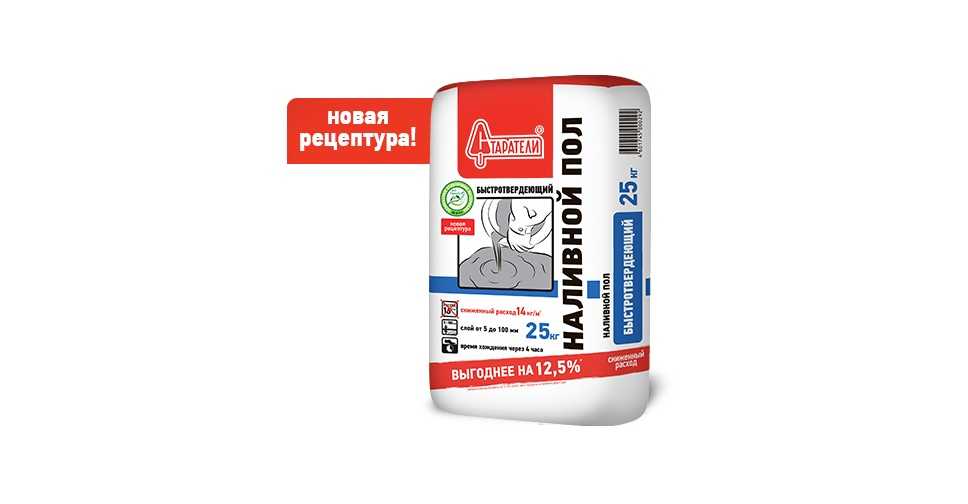

Старатели Быстротвердеющий наливной пол 25 кг применение , фото

Предлагаем вашему вниманию ознакомиться с пошаговой инструкцией по применению наливного пола Старатели «Быстротвердеющий». В этом гайде мы наглядно расскажем и покажем на фото как правильно своими руками залить пол, как приготовить смесь и подготовить основание перед нанесением. Если у вас возникнут вопросы или замечания, обязательно пишите нам на почту, будем рады получить от вас обратную связь.

Шаг 1.

Прежде чем приступить к заливке пола сухой смесью Старатели «Быстротвердеющий» нам необходимо подготовить основание. Для этого удаляем с поверхности пыль и мусор.

Шаг 2.

Обратите внимание! Во избежание утечки раствора, необходимо заделать в основании все швы, трещины и дыры.

Шаг 3.

Для улучшения сцепления наливного пола обязательно предварительно грунтуем поверхность. Настоятельно рекомендуем использовать грунтовки Старатели. Применять грунтовки нужно согласно инструкции на канистре.

Шаг 4.

Теперь пометим высоту будущего пола. Для этого при помощи уровня, в нашем случае лазерного, построим горизонталь.

Шаг 5.

Обратите внимание, на любой упаковке наливного пола Старатели полностью приведена вся необходимая информация для нанесения. Например, для быстротвердеющего пола толщина минимального слоя составляет 5 миллиметров.

Шаг 6.

Фиксируем при помощи штыревого маяка уровень будущего пола так, чтобы наивысшую точку основания покрыл минимальный слой наливного пола 5 миллиметров.

Шаг 7.

Расставим остальные маяки по всей площади пола на одном уровне с уже выставленным маяком. Для этого отмерим по построенной горизонтали до каждого маяка равное расстояние. Нижняя конечность каждого штыря лежит в одной плоскости это и есть тот уровень до которого будут наливаться будущие полы.

Шаг 8.

По периметру комнаты к основанию стены клеем демпферную ленту. Она компенсирует линейные деформации в процессе набора прочности и при перепадах температуры.

Шаг 9.

Приступаем к приготовлению смеси. Крайне важно соблюсти пропорции указанные на упаковке. В емкость содержащую 8- 9 литров чистой и холодной воды засыпаем мешок сухой смеси 25 килограммов. Перемешиваем миксером или вручную в течение времени необходимого для образования однородной тягучей массы.

Шаг 10.

Необходимо оставить полученный раствор на пять минут…

Шаг 11.

Затем перемешиваем повторно.

Важно! Передозировка воды может привести к снижению прочности и расслоению смеси!

Шаг 12.

Теперь переходим к заливке пола. Для этого удобно использовать мокроступы, они имеют специальные шипованые подошвы.

Шаг 13.

После заливки, выгоняем из раствора воздух при помощи игольчатого валика или т-образный рейки.

Шаг 14.

Ходить по поверхности можно уже через 4 часа.

Шаг 15.

На этом все, наливной пол готов. Осталось только отрезать остаток демпферной ленты. Последующее покрытие рекомендуется настилать не ранее чем через 7 суток, до полной отдачи влаги из покрытия. Специально «сушить» не рекомендуется, влага должна выходить естественным путем.

Как вы можете убедиться, наливные полы Старатели просты и надежны в эксплуатации идеально подойдут в качестве основы для керамической плитки паркета ламината или любого другого напольного покрытия. Мы уверены вы сможете по достоинству оценить качество продукции всего вам доброго удачи в ремонте!

---

Оналйн калькулятор наливного пола

18 советов по работе с самовыравнивающейся подложкой

Мы покажем вам пошаговый процесс получения идеально плоской и ровной подложки, гладкой как стекло.

1 / 17

FAMILY HANDYMAN

Правильный выбор напольного выравнивателя для внутритеплого пола

Самовыравнивающаяся подложка — отличный выбор под любой кафельный пол, но это лучший выбор при укладке плитки поверх системы внутрипольного отопления. Установка цементной плиты не сработает, а если вы решите уложить растворную подушку, это займет больше времени, сложнее добиться ровной поверхности, а процесс стяжки может повредить нагревательные кабели или маты.

2 / 17

FAMILY HANDYMAN

Очистите пол

Тщательно подметите и пропылесосьте весь пол. Пол необходимо загрунтовать перед добавлением выравнивателя пола, и вам нужно, чтобы грунтовка впиталась в пол, а не грязь и пыль, сидящие на нем. Во время уборки держите в кармане маркер или рулон скотча и отмечайте все отверстия или трещины в дереве, которые необходимо заделать.

3 / 17

FAMILY HANDYMAN

Замазка и заклеивание герметиком отверстий и швов

Если жидкость для выравнивания не заполнена полностью, у вас на руках будет большой беспорядок, и вам, вероятно, придется повторно заливать средство для выравнивания пола.

Заделайте все отверстия и швы в фанере герметиком. Выравниватель будет стекать через отверстие размером с отверстие от гвоздя, поэтому будьте осторожны. Хорошим выбором для заполнения этих отверстий и трещин является тип герметика, который становится белым, но становится прозрачным, когда он высыхает, потому что вы можете сказать, когда он закончил установку.

Заклеивать герметик лентой не обязательно, но это отличный способ не наступить на комок и не отследить его по всему дому. При работе в старом доме с напольными досками вместо фанеры покройте весь пол самоклеющейся кровельной подложкой.

4 / 17

FAMILY HANDYMAN

Установка герметика на стены

Герметик на порог — это вспененная прокладка, которую строители используют для герметизации соединения между фундаментом и нижней стеновой плитой. Герметик для подоконников также является отличным барьером, препятствующим проникновению жидкой подложки в другие комнаты или в подвал на наружных стенах. Держите его на месте с помощью скоб.

Держите скобы достаточно низко, чтобы отверстия для скоб были скрыты обшивкой основания. Либо 3-1/2 дюйма. или герметик для подоконников шириной 5-1/2 дюйма, но чем он выше, тем больше он защищает окрашенные стены от брызг выравнивателя пола.

5 / 17

FAMILY HANDYMAN

Нанесение герметика на пол

Размажьте герметик пальцем, чтобы убедиться, что он прилипает к обеим поверхностям. После заливки герметик можно легко срезать бритвой. Небольшая пустота возле стены не повлияет отрицательно на укладку плитки.

6 / 17

FAMILY HANDYMAN

Установка картона вокруг вентиляционных и дренажных отверстий

Большие отверстия, такие как вентиляционные отверстия и стоки в полу, можно закрыть картоном перед заливкой выравнивателя пола. Просто подгоните картон к отверстию, закрепите его скотчем, а затем заклейте им пол. Коробки, в которых хранится пол, часто являются удобным источником картона.

7 / 17

СЕМЕЙНЫЙ РАЗНОМЕЧНИК

Постройте плотины в дверных проемах

Плотиньте дверные проемы деревянными полосами. Убедитесь, что вы приклеили древесину к полу герметиком, а также область, где деревянная полоса встречается с герметиком для подоконника.

8 / 17

FAMILY HANDYMAN

Грунтовка дерева

Деревянные полы необходимо загрунтовать, прежде чем покрывать их самовыравнивающейся шпаклевкой. Пол будет покрыт водонасыщенным выравнивателем, из-за чего древесина набухнет. Когда он высохнет, он снова усядется, что может вызвать трещины в подкладке и плитке выше. Грунтовка не позволяет древесине впитывать воду. Грунтовку можно наносить валиком, кистью или даже распылять из бутылки.

9 / 17

FAMILY HANDYMAN

Установка токарного станка

Токарный станок увеличивает прочность подстилающего слоя подобно тому, как арматура увеличивает прочность бетона. Избегайте токарного станка по металлу при работе с теплым полом. Уточните у производителя системы отопления, следует ли устанавливать токарный станок над матом/кабелем или под ним.

• Перекройте токарный станок не менее чем на три дюйма и закрепите его степлером.
• Держите токарный станок 1-дюйм. или так далеко от стен, чтобы он не проткнул уплотнитель подоконника при его установке.
• Старайтесь держать токарный станок как можно более плоским, чтобы он не поднимался выше глубины заливки.
• Всегда проверяйте целостность нагревательных кабелей или матов, прежде чем начинать смешивание. Если вы случайно порвете или порвете кабель, его будет намного проще починить до того, как будет залита подложка.

10 / 17

FAMILY HANDYMAN

Закажите больше выравнивателя пола, чем вам нужно

Закончился выравниватель до того, как будет закончена заливка, так что не делайте этого! Купите на 20 процентов больше выравнивателя пола, чем вам нужно. В большую комнату заливают даже 1/16-дюйм. толще, чем ожидалось, может сожрать несколько дополнительных мешков с выравнивающей смесью для пола. Кроме того, мешки с выравнивателем могут быть испорчены, впитывая влагу с земли. Держите свои мешки сухими, поставив их на поддон или лист фанеры, опираясь на обрезки 2×4, так же, как вы защищаете мешки с бетонной смесью.

11 / 17

FAMILY HANDYMAN

Заполните ведро миксера

Держите под рукой ведро, чтобы положить в него миксер, когда вы им не пользуетесь. Заполните ведро водой на 3/4. Таким образом, смесь для выравнивания пола не прилипнет к лопасти, а ведро не опрокинется, когда вы вставите в него тяжелый миксер.

12 / 17

FAMILY HANDYMAN

Мешки для выравнивания пола

Большинство мешков, наполненных сухими цементными смесями, имеют вентиляционное отверстие в верхней части. Это сделано для того, чтобы сумки не открывались при прикосновении к ним. Сведите к минимуму беспорядок, создаваемый составом для выравнивания пола, удерживая вентиляционную сторону вверх. Выровняйте открытые сумки рядом с ведрами. Микширование — грязное дело, поэтому по возможности делайте это на открытом воздухе. Экстремальные температуры могут повлиять на время, необходимое для установки выравнивателя, поэтому никогда не смешивайте сверххолодный выравниватель и не работайте на палящем солнце.

13 / 17

FAMILY HANDYMAN

Сделать ведро для заполнения

Сделать ведро, которое можно быстро заполнить. Наполните прозрачное ведро необходимым количеством воды и нарисуйте линию заполнения маркером на внешней стороне ведра. Другой вариант — просверлить отверстия на линии заполнения, чтобы ведро стекало до нужного уровня. Окунуть ведро в бочку с водой намного быстрее, чем снова и снова наполнять ее садовым шлангом.

14 / 17

FAMILY HANDYMAN

Смешайте кучу средства для выравнивания полов за один раз

Прежде чем начать смешивание, наполните все ведра рекомендуемым количеством воды. Держите ведра близко друг к другу, чтобы избежать беспорядка при перемещении миксера из одного ведра в другое. Держите все ручки ведра обращенными наружу, чтобы их было легче взять (каждая секунда на счету).

После того, как вы перемешали все ведра выравнивателя пола, вернитесь к первому и снова перемешайте в течение нескольких секунд, чтобы размешать осевший песок. Вытащите миксер и установите его в следующее ведро, которое нужно забрать. После выгрузки каждого ведра всыпьте песок в следующее ведро, прежде чем загружать его.

ПРИМЕЧАНИЕ. Пятигаллонные ведра недостаточны для смешивания самовыравнивающейся смеси. Возьмите себе столько 6-галлонных ведер, сколько сможете.

15 / 17

FAMILY HANDYMAN

Разбрасывайте, когда наливаете

Передвигайте ведро по полу, пока наливаете. Держите ведро низко, чтобы свести к минимуму разбрызгивание. Если вы все-таки попали на стену, постарайтесь не поддаваться искушению сразу же вытереть ее, потому что маленькие капли могут быстро превратиться в большие пятна. Вам больше повезет, если вы дадите ему высохнуть и соскребете его.

Полностью покройте нагревательные кабели/маты выравнивателем пола, чтобы не повредить их шпателем при установке тонкого комплекта. Толщина вашей заливки может варьироваться в зависимости от вашего проекта, но ориентируйтесь на толщину от 1/2 дюйма до 3/4 дюйма. Для всего, что больше 3/4 дюйма, вероятно, потребуется две заливки, но подтвердите это, прочитав инструкции, напечатанные на пакет продукта, который вы используете. Проверьте толщину с помощью калибровочных граблей, ненужной рулетки или просто палочки от эскимо с отметкой желаемой толщины.

Выравниватель пола Move с калибровочными граблями

Калибровочные грабли представляют собой металлический скребок, который перемещается по двум регулируемым направляющим по глубине. Этот инструмент не является абсолютно необходимым, но он хорошо помогает распределить выравниватель по поверхности и помогает «измерить» его толщину. Будьте осторожны, работая граблями очень осторожно вблизи нагревательных кабелей или мата.

16 / 17

СЕМЕЙНЫЙ РАЗНОМЕЧНИК

Налейте себе выход

Начните в дальнем конце комнаты и пробирайтесь к двери. Если по пути вы будете проезжать мимо других точек входа, обязательно заприте двери и повесьте таблички «Не входить», чтобы никто не застрял в выравнивающей смеси для пола.

17 / 17

FAMILY HANDYMAN

Мойте ведра немедленно

Мойте ведра, как только закончите заливку выравнивателя пола, и никогда не сливайте грязную воду в канализацию.
