Чтобы обеспечить качественную и постоянную подачу воды в помещение, кроме самой скважины нужно подобрать насос. Перед этим стоит определить некоторые характеристики скважины:

• ее внутренний диаметр;
• статический и динамический уровень;
• глубину скважины;
• дебит.

Если обустройством колодца занимаются мастера, то они в обязательном порядке передают вам его техпаспорт. Все необходимые технические характеристики скважины там прописаны.

Но если прошло уже много времени или скважину бурили самостоятельно, то каждый показатель не мешало бы проверить. Ведь старая скважина за время может заилиться, а если вы бурили ее сами, то возможно и не замеряли данные величины.

Насосы и трубы для скважин в нашем каталоге

Скваженные насосы Unipump

Скважинные насосы Unipump ECO VINT

Обсадные трубы для скважины

Фильтр со стальной сеткой галунного плетения

Статический уровень скважины

Отрезок от поверхности грунта до постоянного водяного зеркала в колодце принято считать статическим уровнем. Для измерения этого показателя стоит взять бечевку и привязать к ней цилиндрический пустотелый грузик.

Длина нитки должна соответствовать глубине шахты. Также понадобится измерительный прибор (рулетка). Перед началом проведения замеров в течение некоторого времени не стоит проводить забор воды, чтобы уровень в скважине был максимальным. Потом опускаем грузик пока он не ударится о водный пласт (вы услышите характерный звук).

В этот момент делаем отметку на нитке, вытаскиваем ее и замеряем рулеткой получившийся отрезок.

Динамический уровень скважины

Отрезок от поверхности грунта до минимального уровня воды в колодце называют динамическим уровнем. Чтобы его измерить, необходимо погружным насосом откачать воду из скважины. По мере убывания воды, насос нужно опускать все ниже и ниже.

Если вода перестала убывать в шахте — вы достигли минимального уровня. Далее стоит повторить уже описанные манипуляции с ниткой и грузиком. Полученные измерения — это и есть динамический уровень.

Статический и динамический уровни скважины

Дебит скважины

Эта характеристика показывает, сколько воды может дать скважина за определенный отрезок времени. Чтобы определить дебит нужно выкачать всю воду из скважины и измерить получившийся объем жидкости. Теперь необходимо засечь время пока скважина опять не наполнится водой. Считается, что если при работе мощным насосом уровень воды не сильно падает, значит вода пребывает быстро.

Дебит измеряется в следующих единицах — объем воды на единицу времени (л/мин, куб.м/час, куб.м/день). Чтобы проверить полна ли скважина, измерьте глубину уровня воды и сопоставьте со статистическим уровнем. Если показатели совпали — скважина наполнилась. Для чего этот показатель? Он позволяет правильно подобрать насос по производительности. Например, сильно мощное устройство быстро будет осушать колодец и работать вхолостую, что спровоцирует его поломку и выход из строя.

Отметка основания дна

Промежуток от поверхности до самого днища колодца называют точкой основания дна. Простыми словами — это глубина скважины. Чтобы измерить эту величину нужно воспользоваться увесистым грузом и бечевкой. Груз подвешивают и опускают до дна, пока нить не ослабнет. По достижении дна на бечевке делают отметку и измеряют получившееся расстояние.

Как правило, стоит измерить только намочившуюся часть нити, так как сухая отвечает статическому уровню. Общая глубина колодца состоит из двух показателей: глубина до зеркала воды и от зеркала до непосредственно дна.

Скважина на дачном участке

Диаметр скважины

При подборе насоса имеет значение внутренний диаметр трубы, из которой выполнены стены скважины. Ведь нужно иметь возможность погрузить насос вниз, а при необходимости — извлечь его без затруднений. Теперь, зная все эти показатели, можно приступить к подбору насоса.

Нелишним будет записать эти показатели для своей скважины, чтобы назвать их нашему менеджеру. Так будет легче определиться с моделью насоса и сделать правильный выбор.

Похожие статьи

понятия и методы определения

Для автономного водоснабжения в частном доме обычно выбирают скважину. Качество получаемой из него жидкости намного лучше, чем при заборе из открытого водоема или скважины. При создании и эксплуатации гидротехнического сооружения важно контролировать статический и динамический уровень воды в колодце.

Содержание

1. Концепции статического и динамического уровня
2. Водяной столб и дебит скважины
3. Как определить уровень воды в колодце
4. Лотомеры
5. Электроконтактные приборы
6. Волномеры
7. Ультразвуковые приборы

Статический показатель равен расстояние от земной поверхности до уровня, на котором зеркало воды в глубоком колодце находится в состоянии покоя, то есть при неработающем напорном оборудовании. Знание этого показателя позволяет оценить запас подземных источников. На характеристику влияет величина давления внутри пласта, а не сечение шахты артезианского гидротехнического сооружения или его глубина.

Эта величина непостоянна, она зависит от следующих факторов:

• обилие осадков;
• количество водопотребителей,
• интенсивная откачка воды.

Измерение проводят не позднее, чем через час после того, как утихли возмущения в скважине, например, отключился насос. Также не проводите замеры после сильного дождя, чтобы не получить неверную информацию. В поверхностных и песчаных водозаборах показатель обычно совпадает с уровнем грунтовых вод.

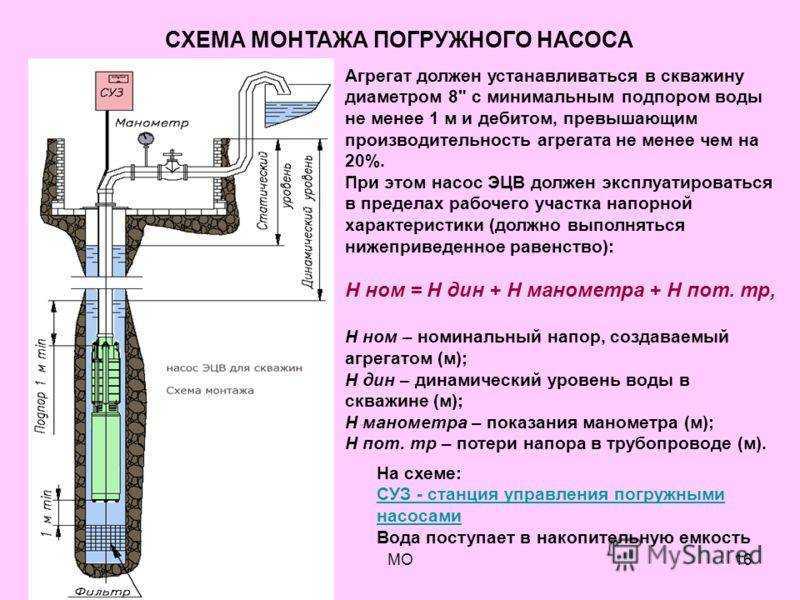

Динамический уровень зависит от статической характеристики, с помощью которой определяется глубина погружения скважинного насоса. Измеряется при включенном напорном оборудовании от поверхности земли до поверхности воды. Чтобы насосный агрегат не работал всухую, его необходимо устанавливать ниже определенной отметки с небольшим запасом.

Для каждого насоса динамический показатель разный, зависит от того, насколько эффективен насос. На величину также влияет сечение обсадных труб. Чем он больше, тем медленнее будет снижаться уровень.

Насосное устройство по отношению к забою шахты должно располагаться на расстоянии не менее одного метра. Минимальный динамический уровень для водозабора и насоса от второй откачки будет суммой этого значения и высоты устройства. При расстоянии от насосного устройства до дна менее полуметра устройство будет захватывать осадочный ил и песок, что скажется на сроке его службы и чистоте воды. Столб жидкости над оборудованием, работающим под давлением, также должен быть не менее полуметра, чтобы снизить риск работы всухую.

При замерах необходимо учитывать, что в период интенсивного водопотребления столб воды в стволе скважины опускается. При этом в гидроустановку поступает жидкость из водоносного горизонта. Чтобы значения были правильными, перед измерением необходимо выждать около часа при работающем насосном оборудовании.

Водяной столб и дебит скважины

Проверка значений уровня осуществляется через сутки после бурения гидротехнического сооружения и занесения данных в монтажный паспорт. Индикаторы нужны для того, чтобы определить дебит скважины. Он показывает, сколько воды может выдать источник за определенный период времени, например, 10 кубометров в сутки, или 3 кубометра в час.

Чем меньше разница между отметками уровня в процессе перекачки, тем больше расход при использовании напорного оборудования.

Зная данные уровней и производительность напорного устройства, нетрудно рассчитать расход. Если рассматривать пример, то насос, способный поднять куб жидкости в час, дает межуровневый перепад пять метров. Если столб воды чуть больше 15 метров, то реальный расход будет равен трем кубометрам в час или 200 литрам на метр. Так как не рекомендуется снижать динамический уровень менее чем на две трети от общей высоты водяного столба, то эксплуатационный расход составит около двух кубометров в час.

Если жидкость не откачивается, значение дебета всегда будет равно нулю. Это связано с тем, что забойный устье в стволе скважины выполнен равным пластовому давлению. При достижении этих условий поступление жидкости в шахту прекращается.

Для контроля высоты столба воды в источнике водозабора и отключения электродвигателя напорного оборудования при снижении показателя до критического уровня рекомендуется установить датчик уровня воды, что позволит избежать сухая эксплуатация.

Как определить уровень воды в колодце

Первые замеры проводятся после обустройства гидротехнического сооружения и монтажа напорного оборудования. Но затем проводятся дополнительные измерения для контроля дебита скважины. Уровневые показатели рекомендуется проверять при повышенном водоразборе и при отсутствии осадков не менее нескольких суток, когда жидкость в колодезной установке находится на минимуме. Обычно это отмечается в летний сезон, когда на полив насаждений тратится много воды.

Узнают указатели уровня по-разному, в зависимости от измерительного прибора, называемого уровнемером или УСК.

Для измерения уровня воды в колодцах чаще используются простые тросовые модели и электрические уровнемеры. Если гидросооружение неглубокое, можно использовать аппарат, собранный своими руками.

Простейшими являются тросовые уровнемеры. Конструктивно представляют собой барабан с намотанным измерительным кабелем. Принцип работы уровнемера следующий – его опускают в шахту до зеркала воды, затем по меткам на тросе определяют необходимый уровень. Но есть устройства с более сложной конструкцией.

Лотометры

Конструктивно похожи на лебедку, но на конце троса есть лот-хлопушка. Как только этот элемент соприкоснется с поверхностью воды, раздастся хлопок, который является сигналом к ​​измерению.

Счетчики лотов просты по конструкции и не требуют источника питания. Но при проведении точных замеров посторонние звуки мешают, особенно если вода в шахте находится на большой глубине. Оптимальное расположение уровня грунтовых вод для замеров многоаппаратной – до ста метров от уровня земли.

Электрические контактные устройства

Такие устройства требуют электрического подключения. Для подачи электричества контакт соединяется с токопроводящей трубой через шнур и хомут.

Электрические уровнемеры применяют следующим образом:

1. Прибор держат за ручку и включают рычаг тормоза.
2. Нагруженный электрод опускают в скважину.
3. При контакте с водой слышен характерный звук, а на катушке мигает индикаторная лампа.
4. Показания снимаются по маркировке на кабеле.

На катушку устройства устанавливаются специальные крючки, чтобы ее можно было зафиксировать в верхней части корпуса. Это защищает кабель от возможных повреждений.

Если на электроконтактном устройстве установлен термометр, то он сможет определять не только значения уровня, но и температуру воды. Катушка оснащена дисплеем, на котором отображаются показания температуры.

Волномеры

Для определения уровня воды в колодце используется звуковая волна. Волномер создает его пневматическим выстрелом из пневматической петарды. Далее фиксируется время распространения звука от устья скважины до поверхности воды. Для этого используется устройство, преобразующее время в расстояние.

Пневмострел позволяет поддерживать повышенное давление в затрубном пространстве, что снижает погрешность определения указателей уровня.

Ультразвуковые устройства

Самый дорогой прибор среди счетчиков. Для получения данных эхолот подключается к компьютерному устройству. Устройства этого типа не погружаются в шахту, работают следующим образом:

1. Ультразвуковой датчик располагается на устье скважины.
2. Он посылает сигналы вниз.
3. Данные отображаются на дисплее.

Ультразвуковой уровнемер можно использовать только после обучения. Помимо определения уровня воды, прибор можно использовать для поиска повреждений труб и определения их серьезности.

Проще всего, если гидротехническое устройство создано профессионалами. Специалисты, занимающиеся пробивкой стволов скважин, выдают паспорт на скважину, где указывают результат расчетов уровней и дебитов. В дополнение к этим показаниям документ содержит данные о размерах и материале обсадных труб и рекомендации по использованию подходящего оборудования, работающего под давлением.

При отсутствии паспорта замеры придется проводить самостоятельно. В этом случае необходимо приобрести напорный прибор с пропускной способностью в четыре раза ниже расхода.

Как рассчитать динамическую глубину воды в неглубокой скважине? – GroundWaterGovernance.org

Окружающая среда

Olivia 26 марта 2022 г.

265 3 минуты чтения

Как только вы достигнете баланса над уровнем земли, отметьте им веревку. Вы должны вытащить тяжелый предмет. Вы должны измерять от наименьшего груза до самой нижней точки струны с помощью уровнемера. Вы можете увидеть, насколько глубок ваш колодец, посмотрев на глубину.

Содержание

Что такое динамический уровень воды?Как измерить уровень воды в колодце?Как рассчитать статический уровень воды?Как рассчитать глубину колодца?Насколько глубоким должен быть мой неглубокий колодец?Как Находите ли вы глубину воды? В чем разница между статическим и динамическим уровнем воды? Что такое статический уровень воды? Что такое статический уровень воды в хорошей скважине? Какова формула уровня воды? Как проверить статический уровень воды Давление? Что такое статический и динамический уровень воды?

Что такое динамический уровень воды?
Путем прогнозирования состояния при прогнозировании границы уровня воды, как определено в Решении об уровне воды, можно разработать методы динамического управления уровнем воды. Управление уровнями подземных вод осуществляется упреждающе и, как всегда, учитывает текущие и ожидаемые уровни.

Как измерить уровень воды в колодце?
Для измерения глубины воды можно использовать глубиномер. статический уровень воды в скважине. Это самый простой и распространенный метод измерения. Лента в этом процессе попадает в воду, как только один из двух проводов касается электронного датчика.

Как рассчитать статический уровень воды?
Электрические эхолоты или электрические глубиномеры, смоченная лента и воздухопроводы также подходят для измерения статического уровня воды. Электрические эхолоты или глубиномеры оказались очень практичными и надежными.

Как рассчитать глубину колодца?
Убедитесь, что отметка уровня земли на струне соответствует вашему нижнему весу. В этом случае вы сможете найти желаемую глубину скважины.

Насколько глубоким должен быть мой неглубокий колодец?
Если расстояние между колодцем и землей составляет менее 50 футов, колодец считается неглубоким. Почва открытых колодцев глубиной менее 100 футов не может адсорбироваться в достаточной степени для удаления всех загрязняющих веществ.

Как узнать глубину воды?
Использование звука в качестве метода измерения глубины океана имеет смысл и является наиболее эффективным. Спутниковая навигация и дальность используются подводными лодками для картографирования топографии океанов с помощью гидролокатора, который изначально определялся как навигация и дальность. Устройство, посылающее звуковые волны на морское дно, помогает измерить время, необходимое для прохождения сигнала.

В чем разница между статическим и динамическим уровнем воды?
Отчетливо видно, что на статический уровень потока скважины влияет ее глубина из-за ее глубины в самом водоносном горизонте. Динамические уровни воды — это то же самое, что и статические уровни воды — если наблюдать за уровнем колодца, который не находится на статическом уровне, его называют статическим уровнем. Помимо того, что это динамический уровень воды, он находится в самой глубокой точке внизу.

Что такое статический уровень воды?
Статический уровень воды определяется как расстояние от поверхности земли до воды в колодце, который не откачивается (статический).

Что такое статический уровень воды в хорошем колодце?
Как правило, вы можете сказать, отражается ли вода на расстоянии 50 футов или около того. Лучшее, что мы можем сделать, это использовать фонарик, но в прошлом даже с фонариком это может быть сложно. Если ваш уровень воды, чтобы солнечный насос работал должным образом, составляет менее пятидесяти футов на десять футов, любой фонарик необходим.

Какова формула уровня воды?
Используя формулу *r2h, два объекта равны радиусу и два равны высоте (или глубине). Если сложить объем **202*20 и кубические сантиметры, получится 8000.

Как проверить статическое давление воды?
Это измерение можно продемонстрировать с помощью манометра, прикрепленного в любом месте здания, где есть трубопровод горячего водоснабжения. Также важно иметь в виду, что сантехническое оборудование может не работать, и если есть скважина и насосная система, требующая воды помимо отключения насоса, она должна работать до тех пор, пока насос не заработает.
